Как сделать фундамент под печь в баню? Рассматриваем основные варианты

Огромный привет, уважаемому читателю!

Первая большая работа в любой стройке (после планирования и проектирования) – это возведение фундамента. Основа любого здания должна быть надёжной и крепкой. Именно от него зависит устойчивость и срок эксплуатации будущей постройки. Если несущее основание сделано не правильно, возможны проседания грунта, перекосы всего здания, перекосы дверных и оконных блоков, трещины в стенах и т. д.

Если в Вашей бане печь тяжёлая, то все перечисленные негативные явления могут возникнуть и с ней (не все конечно). Чтобы избежать таких плохих моментов, следует на начальном этапе строительства озадачиться вопросом, как сделать фундамент под печь и. прочитать материал ниже.

Из этой статьи вы узнаете:

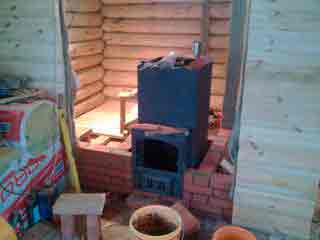

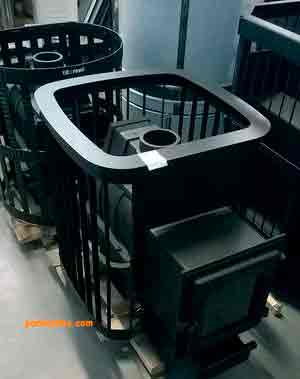

Нужен ли фундамент под печь, если она металлическая

Многие друзья и знакомые часто спрашивают: нужен ли фундамент под металлическую печь. Скажу однозначно из своей практики – нет. Хотя многие спорят, ссылаясь на информацию в интернете. Что ж, пожалуйста, хотите – делайте. Но из своего опыта (пошёл третий десяток лет) скажу: я никогда не буду «греть голову» по поводу фундамента для металлической печи.

Для неё достаточно сделать хорошее основание пола. Вес в 200-300 килограммов – это не так много. Хорошие балки под полом с уверенностью справятся с такой локальной нагрузкой. Обычно я укладываю вместо прожилин для пола металлический швеллер высотой 14-16 см. Две «палки» швеллера, уложенные под печь на ребро, создают надёжную опору. Согнуть и деформировать такие балки практически не возможно.

Внутрь швеллера укладывается соответствующий брус, и саморезами под углом к этому брусу, закрепляется деревянный пол. Только не следует доски класть на «голый металл». Лучше всего подстелить на него два слоя рубероида. Это избавит дерево от подгнивания.

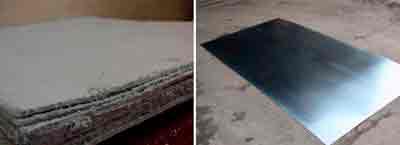

Непосредственно под печь, на швеллер, можно уложить лист металла, а уже на него поставить «сердце парной». То есть под печкой деревянный пол укладывать не стоит, так как его со временем всё равно придётся менять и «железная каменка» в данном случае этому не помешает. Не стоит забывать и про пожарную безопасность. Если возле печи пол деревянный, обязательно на него стелется лист металла, чтобы случайно выпавшие угли не натворили «чудес».

Думаю, моя мысль понятна. Если у Вас небольшая металлическая печка, то «не парьтесь» по поводу отдельного основания для неё. Хорошие балки под полом и всё. Другое дело, если печь большая и тяжёлая (бывают модели и по 200 кг + столько же весят камни), а тем более кирпичная. Тут уже без основательного фундамента не обойтись.

Хотя, у меня в доме, который был построен ещё в 95-ом году, кирпичная печь стоит на полу. Несущие балки которого сделаны из рельсов. Печка большая, пятиоборотка, с духовкой и водяным баком. Дымоход также сделан из кирпича, высотой 7,5 метров. Вес у всей конструкции – приличный. До сих пор на штукатурке нет трещин и нет трещин в проходном потолочном проёме. Они обычно образуются там из-за разного зимнего движения фундаментов дома и печи.

Все соседи страдают именно этой проблемой (печка трескается и «отходит от потолка»). Посмотрев на эти «заморочки» и проанализировав их, приходишь к выводу: сплошные ошибки в устройстве обоих фундаментов (дома и печи). Тем более в наших Сибирских условиях, да ещё на болотистых почвах. Не следует их совершать, чтобы потом решать созданные собой же проблемы.

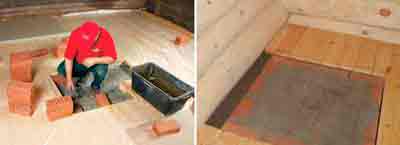

Бетонный фундамент для печи

Итак, вернёмся к фундаменту под печь, если она сделана из кирпича. Вес у такой конструкции может достигать нескольких тонн. Всё зависит от конкретных размеров и модификации печи. И чтобы такой тяжёлый источник тепла «крепко стоял на ногах», следует уделить внимание хорошему устойчивому основанию.

Практика показывает – самый оптимальный фундамент для печи – это бетонный. Выкапывается котлован в том месте, где планируется установить каменку. Площадь «ямы» роется чуть больше площади самой печки. Это придаст конструкции большую устойчивость, особенно это касается внушительных экземпляров печей.

Глубина котлована должна быть больше глубины промерзания грунта. Для Сибири это примерно 1,3-1,4 метра, для Европы, конечно меньше. На каменистых и песчаных грунтах, копать «траншею» так глубоко смысла нет. Здесь будет достаточно и 50-ти сантиметров.

После того, как котлован готов, на дно засыпается чистый песок и проливается водой. Затем он хорошо трамбуется и сверху засыпается гравий. Такая небольшая «подушка» (150-200 мм.) крайне необходима. Во-первых, для отвода талых вод (своеобразный дренаж), а во-вторых, для лучшей устойчивости – создаётся жёсткое основание.

Затем по всему периметру котлована устанавливается опалубка. Её высоту подгоняем под высоту фундамента бани. Внутри деревянные доски лучше всего «прострелять» целлофаном. Для этого берём мебельный степлер и пристреливаем его к опалубке. Вместо целлофана можно применить пергамент или рубероид. Это делается для создания гидроизоляции, так лучше сохраним бетон внутри собранного «короба».

После этого приступаем к приготовлению бетона. Замешиваем цемент и мелкий щебень (ПЩС) в пропорции 1/3, то есть 1 часть цемента марки 400 и 3 части щебня. Добавляем чистой воды и доводим раствор до состояния густой каши, тщательно всё перемешивая. Готовый раствор заливаем в опалубку. Кстати, армировать фундамент под печь, надо обязательно. Не забудьте об этом.

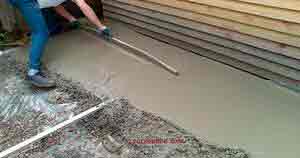

Поверхность залитого бетона подгоняется под плоскость основного фундамента и выравнивается по горизонту при помощи уровня. Полученная конструкция напоминает плиту, уложенную внутрь бетонного периметра. На этом работы можно назвать законченными. Остаётся ждать полторы-две недели для высыхания бетона. Хотя по всем правилам и нормам срок полного укрепления бетона – 28 дней (но обычно так долго никто никогда не ждёт). Верхнюю часть бетона обмазываем битумной мастикой или настилаем слой рубероида.

В тёплых районах и на песчаных почвах можно упростить вариант фундамента для печи. Просто выравнивают грунт и укладывают на него бетонную плиту, толщиной 150-200 мм. Вариант быстрый и практичный. Чем больше плита, тем лучше. Увеличенная площадь всегда хорошо влияет на устойчивость любой конструкции. Но такой способ никак не подходит для холодных сибирских районов, а также для тяжёлых глинистых почв, с близким залеганием грунтовых вод. Такую плиту зимой начнёт поднимать и ничего хорошего из этого не выйдет.

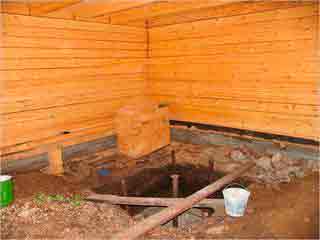

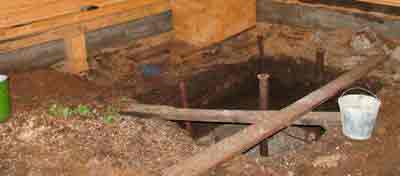

Столбчатый (винтовой) вариант

Существует и другой способ изготовления фундамента печи для бани. Для этого в земле пробуривают отверстия на глубину промерзания грунта. Затем дно, получившихся «цилиндров» засыпают щебнем на 100-150 мм. и хорошо трамбуют. Готовят раствор, армируют и заливают бетоном. Такие тумбы обычно делают 200-250 мм. в диаметре.

После того, как бетонные столбы (сваи) подсохнут, сверху на них заливается сама плита для печи. Не забудьте оставить торчащие из столбов, «хвосты арматуры». Они отлично скрепят между собой сваи и бетонное основание.

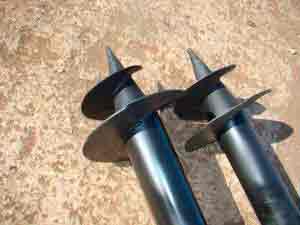

В последнее время очень хорошо зарекомендовали себя металлические винтовые сваи. Это современный и практичный вид опоры для любой частной постройки. Может применяться практически на любых грунтах, кроме скальных. Металлический винтовой фундамент обладает прекрасной несущей способностью. Это обусловлено тем, что грунт при ввинчивании не разрыхляется, а наоборот, утрамбовывается.

В любом случае, какой бы фундамент под печь Вы не выбрали, он не должен соединяться с опорой здания. Это можно сравнить с независимой подвеской автомобиля: каждое колесо работает по-своему. Здесь, то же самое: зимние и осадочные движения здания не зависят от печи и наоборот. Не забывайте, что фундамент – это основа, которая играет решающую роль в долговечности любой постройки.

P. S. Извиняюсь за разговорный стиль написания статьи, подписывайтесь на обновления и рекомендуйте блог друзьям, всем удачи!

Цитата мудрости: Тот, кто применяет силу, доказывает свою слабость .

Источник: http://postroibanu.ru/pesh-dlya-bani/kak-sdelat-fundament-pod-pech-v-banyu.html

Фундамент в баню под печь: виды, советы и описание существующих конструкций

Баня – это великолепное средство для проведения веселого досуга и оздоровительных профилактик. Но у многих начинающих строителей возникает перед её постройкой одна очень важная задача — как сделать фундамент под печь в баню качественно и без лишней траты ресурсов.

Действительно, сама постройка такой конструкции дело не из дешевых, а если еще расходовать материалы нецелесообразно, то выльется такое строительство в копеечку.

Основание для постройки

В этой статье мы поговорим о видах оснований для печей, нужен ли фундамент под печь в баню как таковой, а также рассмотрим его строительство для разных видов печей.

Если у вас на участке непучинистые почвы, то в таком случае вам будет достаточно железобетонной плиты с толщиной 150-200 мм, но при условии что она полностью монолитная (без пустот). Чтобы увеличить устойчивость такой конструкции рекомендуется делать сваи, в этом случае их можно сделать из асбестовых труб с арматурой, заполненных бетоном.

Инструкция по строительству допускает в таких условиях использование листов рубероида в качестве опалубки. Для этого их сворачивают в рулон и дополнительно армируют и заливают бетоном.

Сваи устанавливаются ниже промерзания земли. Под них вырывается яма, на дно которой высыпается щебень и утрамбовывается, а после этого изготовляется сама свая (см.также статью «Столбчатый фундамент для бани своими руками – настоящему мастеру все по плечу»).

Спустя полторы недели на неё укладывается плита, а затем организовывается гидроизоляция. Неплохой вариант – это металлические винтовые сваи. Они вкручиваются в землю в короткие сроки, но ощутимый недостаток у них — это цена и вызов бригады специалистов.

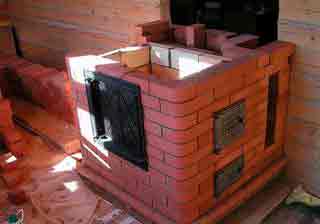

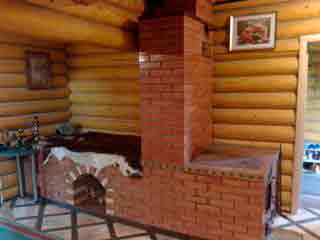

Фото печки из кирпича

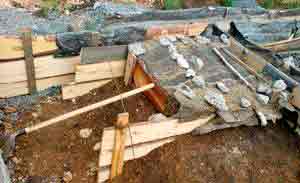

Бетонно-бутовое основание для кирпичной печи

Фундамент для банной печи, сделанной из кирпичей можно изготовить из бетона и бута.

Для реализации этого необходимо:

• Провести земляные работы – выкопать котлован;
• На его дно высыпается и уплотняется щебень. Рекомендуется этот слой делать не меньше 150 мм. В том случае если на месте постройки у вас сильно пучинистые почвы, то лучше выполнить еще один слой. Делается он из песка и два раза заливается водой и только после этого щебнем;
• Далее проводятся работы по заливке фундамента;
• Выполняются работы по установке гидроизоляции на внутренней стороне опалубки, для этого применяют рулоны рубероида и битумную пропитку. На дно выкладывают крупные камни и засыпают между ними щебень;
• Поверх камней заливается цементный раствор, чтобы до уровня пола оставалось не меньше 60 мм. Поверхность выравнивается и накрывается рубероидом на две недели сохнуть.

Важно. При постройке основания печи нужно обязательно оставлять расстояние между ним и фундаментом здания. Это делается для того чтобы во время эксплуатации он мог подниматься и давать усадку. Если пренебречь этим советом, то печь может разрушиться.

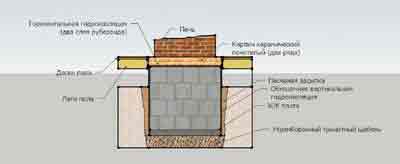

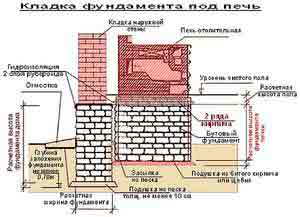

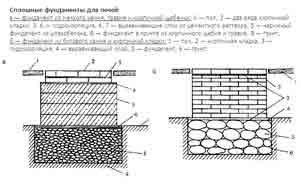

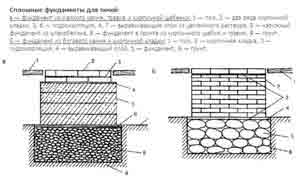

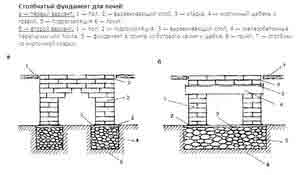

Схемы строительства основания

Вывод

Многие непосвященные в тонкости процесса постройки мастера задаются вопросом – а нужен ли фундамент под печь в бане вообще? Как можно понять из этой статьи, он нужен обязательно, потому что благодаря нему печь не подвергается деформационным процессам. Последние могут появляться из-за повышенной влажности почвы, на которой стоит баня, а также сильным морозам.

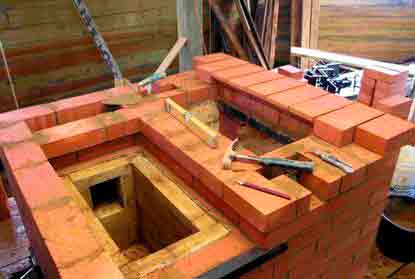

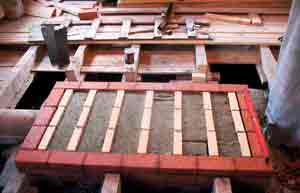

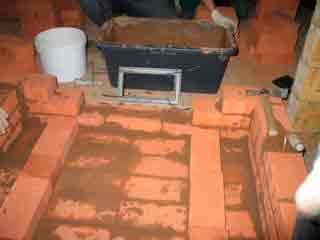

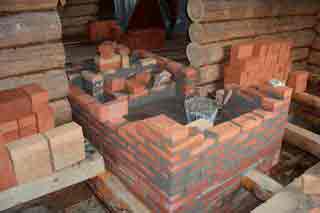

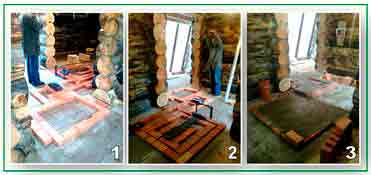

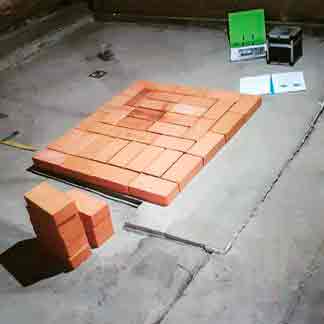

Последний кирпичный ряд для основания

В этой статье мы рассмотрели подробности постройки нескольких видов основания, если вы будете придерживаться при строительстве приведенных технологий, то сможете построить хорошую баню на долгие годы (см.также статью «Купель для бани – особенности самостоятельного обустройства»). В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источник: http://9ban.ru/elementy/fundamyent/35-fundament-v-banyu-pod-pech

Бани, сауны и бассейны

Печь – это поистине сердце бани, без нее невозможно создать условия парной. Раньше печь в бане устанавливали непосредственно на пол, сегодня же действуют совсем другие правила и нормы. Под тяжелые массивные каменные печи, которые долго держат тепло, обязательно необходим фундамент. И здесь возникает ряд вопросов и нюансов, которые требуют освещения: какой фундамент под печи необходим, как он выполняется, зачем он нужен. Правильность расчетов и соблюдение технологии монтажа фундамента позволят уберечься от возможного перекоса печи, разрушения дымохода или появления трещин в кладке самой печи.

Нужен ли фундамент под печь

Самые первые вопросы, которые возникают, это так ли уж нужен фундамент под печь и если нужен, то зачем.

В первую очередь, нуждается ли печь в фундаменте, зависит от ее веса. Например, под металлическую печь, вес которой обычно не выше 200 – 250 кг, не нужен персональный фундамент. Ее вполне можно поставить на прочное основание пола. Исключение составляет деревянный пол – иногда предпочтительнее выполнить несложный фундамент под металлическую печь. Это снизит пожароопасность, а также уменьшит влияние печи на деревянный пол.

Кирпичная печь может иметь различный вес: от 500 кг и до 8 – 10 т. Самый распространенный вариант печь весом 1200 – 1500 кг. Под кирпичные печи массой более 750 кг требуется отдельный фундамент. В первую очередь это связано с подвижками грунта и осадкой конструкции.

Строение бани и конструкция печи подвержены осадке, которая зависит от распределения массы по площади. Учитывая конструкцию, тяжелая массивная печь будет влиять своим весом на фундамент бани неравномерно, будет давить в месте соприкасания. В результате фундамент будет проседать неравномерно, строение бани может покоситься. Чтобы этого не произошло, под кирпичную печь обустраивают персональный отдельный фундамент.

Важно! Требование обустраивать отдельный фундамент под печь прописано в СНиПах. Тем не менее, есть исключения. Когда писались эти СНиПы, еще не делали повсеместно плитные фундаменты, в основном только ленточные. Если под все строение бани заливается железобетонная плита, то персональный фундамент под печь не нужен.

При выборе типа фундамента необходимо учитывать свойства грунта. Например, еще одной причиной, почему требуется делать отдельный фундамент под печь в бане, является пучение грунта во время мороза. Баня топится не всегда, довольно часто она стоит неотапливаемая. За это время грунт под баней промерзает и то расширяется, то сужается, что называется пучением. В результате пучения фундамент под печью может подняться выше уровня фундамента под саму баню. Если бы фундаменты были связаны между собой и не имели зазора, то неизбежно произошло бы разрушение и перекос и печи, и строения.

Как сделать фундамент под кирпичную печь

Самое главное требование, предъявляемое к фундаменту под печь в бане, это надежность и неподверженность подвижкам грунта. Чтобы его обеспечить, необходимо точно знать, на каком типе грунта стоит баня, и на какую глубину он промерзает. Если такой информацией вы не обладаете, то следует обратиться в геологическую службу вашего региона, у них есть все данные.

Перед тем как сделать фундамент под печь, необходимо рассчитать ее вес. От этого будут зависеть размеры фундамента и его глубина. 1 м3 кирпичной кладки весит 1350 кг, сюда уже входит вес кирпичей и вес цементного раствора. Для просчета веса конструкции печи необходимо умножить общий объем кладки (печи) на 1350 кг. Для печи весом 750 кг отдельный фундамент не нужен. Основанием под такую печь может быть лист асбеста. Сверху пола на глиняный раствор необходимо уложить лист асбеста, поверх листа асбеста следует уложить лист кровельного железа. Этого будет достаточно для теплоизоляции пола и обеспечения пожаробезопасности. Размеры листов асбеста и железа должны превышать размеры печи на 25 см с каждой стороны.

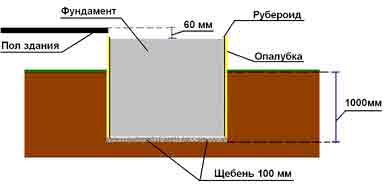

Заглубленный бетонный фундамент под печь

Если вес кирпичной печи превышает 2 тонны, то под нее необходимо обустраивать заглубленный бетонный фундамент. Также основанием для обустройства подобного фундамента может служить тип грунта – пористая глина или лессовый грунт. Пористая глина, насыщаясь водой, сильно расширяется, особенно при замерзании. А лессовый грунт, намокая, просто превращается в жижу. Поэтому на таких грунтах строится фундамент глубиной ниже промерзания грунта зимой.

Этапы работ:

• Копаем котлован под фундамент. Размеры котлована должны превышать размеры печи на 10 – 15 см с каждой стороны. Глубина котлована должна быть больше уровня промерзания грунта. Для многих регионов достаточно 1,5 м глубины.
• Уплотняем дно котлована.
• Подсыпаем слой щебня и также уплотняем. После трамбовки высота слоя щебня должна быть не менее 15 см.
• Сверху насыпаем слой песка 20 – 30 см. Проливаем его водой и ждем, пока он просочится в пустоты между фракциями щебня.

• Когда песок высохнет, насыпаем еще один слой щебня 15 – 20 см. Утрамбовываем.

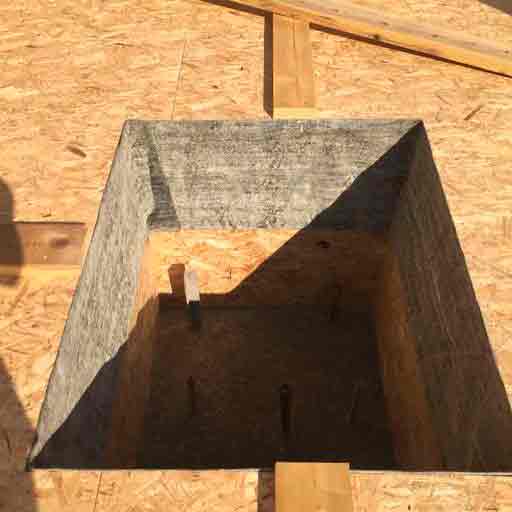

• Устанавливаем в котлован деревянную опалубку. Внутреннюю поверхность опалубки смазываем горячим битумом или гидроизолируем другим способом.
• Внутрь опускаем армирующий каркас из стального прута 8 – 12 мм толщиной.

• Заливаем бетон до уровня, на 6 см ниже уровня пола в бане. Раствор берем такой же, как для фундамента бани.
• После заливки проверяем горизонтальность поверхности фундамента.
• Накрываем бетон пленкой или рубероидом и оставляем сохнуть. Это займет от 15 до 30 дней.
• После полного застывания бетона снимаем опалубку.
• Промазываем стенки фундамента гидроизоляционным материалом – гудроном или любым другим. Лучше это сделать в 2 – 3 слоя.
• Пространство между фундаментом и стенками грунта, а также между фундаментом бани необходимо засыпать песком.

Гидроизоляцию поверхности фундамента можно проводить сверху, перед выполнением кладки печи. А можно на этапе возведения фундамента. Например, в раствор можно добавить соответствующие присадки. Или на этапе последней щебеночной подсыпки сделать сверху бетонную подготовку слоем всего 2 см из жидкого раствора. Когда она подсохнет, сверху можно расстелить рубероид или другой рулонный материал в 2 – 3 слоя. Сверху гидроизоляции заливается бетон.

Незаглубленный бетонный фундамент под печь

Для печи весом от 1 до 1,5 тонн можно обойтись и мелкозаглубленным фундаментом. Особенно если грунт на участке материковый или осадочный, а уровень залегания грунтовых вод очень низко. Если регион не страдает от сильных паводков, то будет вполне достаточно такого типа фундамента, как будет описан ниже.

Этапы работ по обустройству мелкозаглубленного фундамента под печь:

• Копаем котлован под фундамент: размеры больше размера печи на 20 см, глубина котлована 70 см.
• У основания котлована делаем расширение – пяту. С каждой стороны расширяем котлован на 10 см. Это даст возможность избежать подвижек грунта.
• Насыпаем песок слоем 15 см. Проливаем его водой и ждем, пока вода впитается и песок осядет.
• Затем досыпаем песок, чтобы общий слой был все же 15 см. И снова заливаем водой и ждем, пока вода впитается.
• Насыпаем битый кирпич, камень и щебень слоем 20 см. Тщательно разравниваем и утрамбовываем.
• Сверху насыпаем песок и проливаем водой. Ждем, пока песок осядет в щели между камнями. Досыпаем песок и заливаем его водой до тех пор, пока все пространство между камнями не будет заполнено песком.
• Засыпаем слой щебня 10 см и утрамбовываем.
• Затем устанавливаем внутрь опалубку с таким расчетом, чтобы между опалубкой и стенками котлована оставалось свободное пространство 10 см.
• Вставляем внутрь котлована армирующий каркас из прута 8 мм.
• Заливаем бетон до уровня пола в бане.
• Проверяем горизонтальность поверхности фундамента.
• Накрываем бетон пленкой и ждем его высыхания, примерно 2 – 3 недели.

• После полного застывания бетона снимаем опалубку и обмазываем стенки фундамента гидроизоляционной мастикой.

Свободное пространство между стенками фундамента и стенками котлована засыпаем песком или мелким гравием. Песок предпочтительнее.

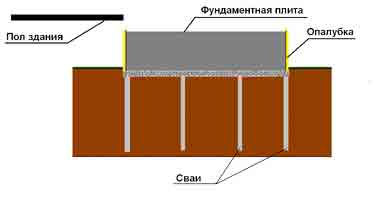

Плитный фундамент на столбчатой опоре

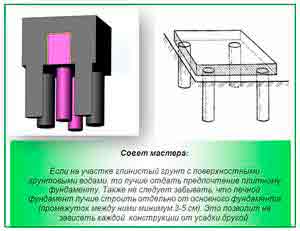

Для сильно пучинистых грунтов также подойдет фундамент в виде бетонной монолитной плиты на сваях или столбах. Если заглубить столбы на глубину ниже промерзания грунта, подвижки грунта зимой будут ощущаться мало. Такой вариант обустройства фундамента под печь подходит для тех регионов, где грунт промерзает очень глубоко и делать полноценный фундамент на такую глубину просто не выгодно.

На непучинистых грунтах можно делать монолитную плиту без столбчатых опор. Ведь если почва подвержена пучению, то бетонная плита будет двигаться вместе с грунтом. А если она еще и связана с конструкцией пола, то не миновать разрушений внутри бани. Именно для минимизации движения плиты и делают свайные или столбчатые опоры.

Обустройство плитного фундамента на столбчатых опорах:

• Высота бетонной плиты будет 15 см. Поэтому снимаем верхний слой грунта на такую глубину. Размеры котлована должны превышать размеры печи на 15 – 20 см с каждой стороны.
• По четырем углам котлована на расстоянии 15 – 20 см от края бурим отверстия под столбы. Глубина отверстий – ниже уровня промерзания грунта, диаметр 20 см.
• Засыпаем на дно щебень 10 см и утрамбовываем.
• В отверстие вставляем свернутый в рулон рубероид. Он будет служить и опалубкой, и гидроизоляцией столбчатого фундамента.

• Внутрь вставляем каркас из арматуры толщиной 8 мм.
• Обустраиваем опалубку по всему котловану для заливки плиты. Внутрь также опускаем армирующий каркас.
• Заливаем все бетоном. Сначала столбы, уплотняя бетон с помощью вибратора, а затем и плиту.

Важно! Желательно не делать перерывов между заливкой столбов и заливкой плиты. Иначе конструкция получится разъединенной, а необходимо, чтобы получилась монолитной.

После высыхания бетона спустя примерно месяц поверхность плиты покрываем гидроизоляционным материалом. После чего можно смело обустраивать печь.

Плиты на винтовых сваях:

• Вместо бетонных столбов можно использовать винтовые сваи. Их закручивают в грунт с помощью резьбы. В результате почва уплотняется, и осадка фундамента будет минимальной.

Фундамент на винтовых сваях прочнее и долговечнее, чем на опорах из столбов. Зато дороже. Бетонная плита заливается сверху винтовых опор по обычной технологии. Высота плиты 15 см. Соответственно верхушка винтовых свай должна быть заглублена на достаточную глубину.

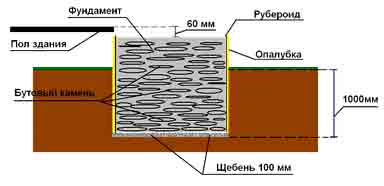

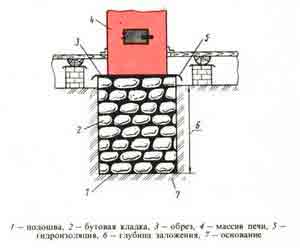

Фундамент под печь бани из бутобетона

Самый распространенный вариант фундамента под печь – бутобетонный. Он экономичнее бетонного фундамента, особенно если осталось много строительного мусора в виде осколков кирпичей или камней. Такой фундамент можно обустраивать вместо заглубленного бетонного фундамента.

• Копаем котлован под фундамент. Глубина – 1 – 1,2 м. Размеры по бокам больше, чем размеры печи на 15 – 20 см.
• Утрамбовываем грунт основания.
• Насыпаем щебень слоем 15 см и трамбуем.
• Устанавливаем деревянную опалубку. Внутренние стенки гидроизолируем.
• На дно укладываем крупные камни или кирпичи, максимальный размер которых 15 см. Общий слой камней 20 – 30 см.
• Пустоты засыпаем мелким щебнем.
• Готовим бетонный раствор консистенцией, как жидкая сметана, и заливаем им камни. Бетон должен заполнить все пустоты.

Важно! Если высота фундамента большая, то следующий слой камней и бетонной заливки можно выполнять на следующий день. Если высота фундамента такова, что достаточно 2-х слоев, то можно все сделать за один день.

• Последний слой камней должен заканчиваться на таком уровне, чтобы до чистового пола оставалось 6 – 7 см.

• Проверяем поверхность фундамента на предмет горизонтальности. Если есть отклонения, то добавляем раствор бетона до тех пор, пока фундамент не окажется ровным горизонтальным.
• Накрываем бетон пленкой и оставляем сохнуть в течение 2 – 3 недель.
• После застывания бетона снимаем опалубку.

Поверхность стенок фундамента необходимо гидроизолировать мастичным материалом. Пространство между фундаментом и стенками котлована засыпаем песком. В дальнейшем кладка печи начинается с уровня на 6 – 7 см ниже уровня пола.

Также не забывайте, что между фундаментом бани и фундаментом под печь обязательно должен быть зазор 5 см, который лучше всего заполнить песком.

Как сделать фундамент под металлическую печь для бани

Как уже писалось выше, иногда под железную печь также делают фундамент, хоть ее вес не так уж и велик. Если пол в бане бетонный, то делать фундамент под железную печь не нужно. А если деревянный, то не обязательно, но можно.

• Копаем котлован под фундамент печи глубиной 50 см. Размеры котлована должны быть чуть больше размера металлической печи – на 5 – 10 см.
• Насыпаем на дно котлована щебень и тщательно утрамбовываем. После трамбовки высота слоя щебня должна быть не менее 30 см.
• Сверху заливаем бетонную подготовку слоем 2 – 3 см. Раствор для бетонной подготовки делаем такой: 1 часть цемента, 4 части песка, воды столько, чтоб консистенция получилась средней густоты.
• После высыхания бетонной подготовки настилаем гидроизоляционный слой в 2 – 3 слоя.
• Затем устанавливаем опалубку.
• Вставляем внутрь армирующий каркас из стального прута 8 мм.
• Заливаем бетон слоем 20 см. Готовим раствор по такому рецепту: 1 часть цемента, 2,5 части песка, 4 части мелкого щебня.
• Проверяем горизонтальность поверхности фундамента. Если необходимо, доливаем и разравниваем раствор.
• После полного застывания бетона, т.е. через 2 недели, выполняем кладку из красного обожженного кирпича, доводя уровень фундамента до уровня пола.

Красный кирпич можно укладывать как по всей площади основания фундамента, так и только в качестве опорных столбиков. Также весь фундамент под металлическую печь можно выполнить из кирпича.

Фундамент под печь – ответственная задача. Если вы планируете заказывать кладку печи у специалиста, то не стоит делать фундамент самостоятельно. Сначала необходимо посоветоваться с печником, и только под его руководством начать обустраивать фундамент. Обратите внимание, что неправильно сделанный фундамент грозит вам тем, что во время подвижек грунта печная труба нарушит перекрытия и кровлю. Все это может привести к неприятным разрушениям. Продумайте все заранее.

Источник: http://strport.ru/bani-sauny-i-basseiny/kak-sdelat-fundament-pod-pech-v-banyu-svoimi-rukami

Как сделать фундамент под печь в баню своими руками

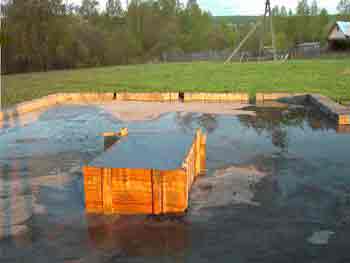

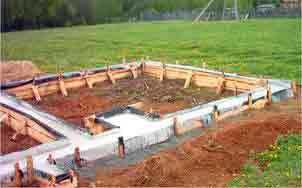

Заливать фундамент для печи желательно вместе с закладкой фундамента для бани. Но если это уже невозможно, можно сделать его и в уже готовой бане.

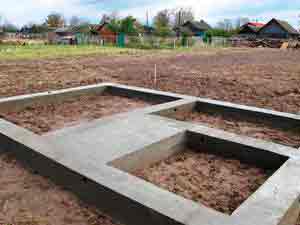

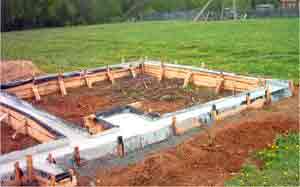

Фундамент для печи желательно делать одновременно с общим фундаментом

Размеры фундамента зависят от размеров печи: фундамент должен быть больше во всех направлениях на 5-10 см чем размеры печи, а его высота должна быть равна высоте фундамента бани. Глубина залегания основания и его толщина зависят от веса печи и типа грунта (выбор типа фундамента аналогичен выбору фундамента для бани).

Наиболее распространенные варианты фундаментов: бетонные или бутовые на цементной основе. Поверх готового фундамента укладывается слой гидроизоляции, а на него уже либо выкладывают кирпичи, либо заливают слой бетона, который иногда декорируют керамической плиткой.

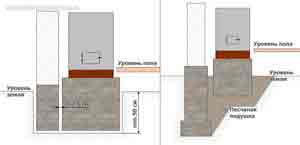

Высота печного фундамента

Варианта тут три:

1. ниже уровня пола;
2. на одном уровне;
3. выше.

Вопросы могут возникнуть только насчет того, зачем делать основание печи ниже чистового уровня пола. Ответ состоите из двух частей:

• Чтобы воздух для горения забирался из подпола. Тогда печь, если есть желание можно топить из парилки, а не из комнаты отдыха или предбанника: кислород в помещении не выжигается, так как «тянется» из- подпола. Только в фундаменте должны быть вентиляционные отверстия, обеспечивающие поступление воздуха.
• Чтобы пол был теплый. Несмотря на усиленную циркуляцию в подполе, полы при таком расположении печи прогреваются быстро. Тогда никаких проблем с холодным полом, будь он хоть деревянным, хоть бетонным, не будет.

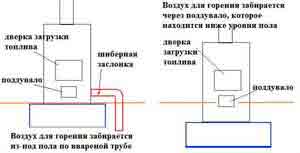

Как организовать подачу воздуха для горения из подпола

Также, бонусом, при таком расположении идет отсутствие проблем с просушкой пола. Только это справедливо только при правильно сделанном водоотведении и гидроизоляции пола.

Работать все будет в том случае, если поддувало будет находится ниже уровня чистового пола. Если фундамент сделан на одном уровне с полом или выше, а забор воздуха необходимо организовать из подпола, металлическую печь модернизируют (на фото вариант справа). В боковину вваривают толстостенную металлическую трубу с шибером. Заслонкой регулируют уровень подачи воздуха и интенсивность горения. Только обратите внимание, что при нарушении целостности печи, ее снимают с гарантии (если есть).

Более подробное изображение пределок печи

Точно также — ввариванием трубы — решаются проблемы с горением уже установленной печи. Проблемы возникают из-за нехватки кислорода. А оно спровоцировано нынешними технологиями: для уменьшения теплопотерь и расходов на отопление мы делаем дома и бани — термосы. Если забыть сделать вентиляцию или сделать ее недостаточно эффективной, то печь горит плохо. Тут, правда, есть вариант, не требующий вносить изменения в печь: трубу, идущую от вентиляционного отверстия в фундаменте, выводят в районе поддувала. Иногда достаточно подвести под доски, иногда нужно выводить вровень с полом или чуть выше. Не самый лучший и эстетичный вариант, но печь будет гореть нормально.

Обратите внимание, что если фундамент печи находится вблизи от основания бани (дома), необходимо делать их несвязными. Это означает, что они не должны касаться друг друга. Между ними должен быть зазор не менее 5 мм для железной печи и 50 см доя кирпичной. В случае с железной печью зазор можно заполнить слоем теплоизолятора (базальтового картона).

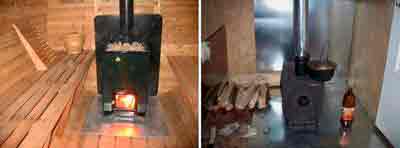

Фундамент для железной печи

Несмотря на то, что железные печи для бани имеют обычно небольшой вес, даже для самой легкой тонкостенной модели желательно иметь отдельный фундамент. Все дело в том, что даже небольшой перекос, порой невидимый глазу, приводит к ускорению износа. И только наличие прочного основания гарантирует его отсутствие, а значит и длительную эксплуатацию печи.

Делать фундамент для железной печи несложно. Необходимо:

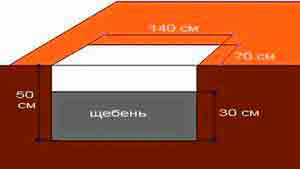

1. Выкопать котлован подходящего размера. Размер фундамента должен быть больше габаритов печи на 10-15 см (больше можно, меншьше — нельзя). Если металлическая печь будет откладываться кирпичным экраном, то отступ считается от наружного края экрана. Глубина фундамента и котлована зависит от типа грунта. На непучнистых грунтах достаточно 50-60 см.
2. На дно засыпают щебень, который тщательно утрамбовывают. Размер этого слоя в утрамбованном виде должен быть не менее 30 см.

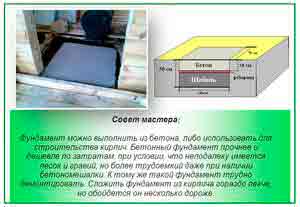

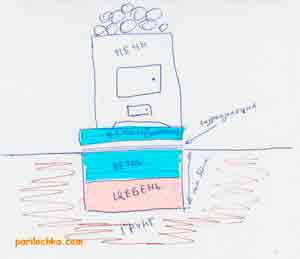

Фундамент для железной печи

Утрамбованный щебень проливают жидким цементным раствором. Примерное соотношение материалов для его изготовления такое: на одну часть цемента берут 4 части песка, количество воды – по состоянию раствора – он должен быть средней густоты.

После того как слой высохнет (через сутки-двое), укладывают гидроизоляционный слой. Это может быть рубероид в два слоя или одна из новых битумных гидроизоляций (рулонная или обмазочная).

Выставляется опалубка по выбранным размерам фундамента.

Заливается слой бетона. На одну часть цемента нужно брать 2,5 части песка, 4 части мелкого гравия или керамзита (с керамзитом получится более теплоизолированное основание). Сначала в сухом виде перемешивают цемент с песком до получения ровного цвета. Затем засыпают гравий или керамзит, снова все перемешивается. Когда все части ровно распределились, разводится водой. Воды обычно уходит чуть меньше по объему, чем цемента. Выложенный раствор тщательно выравниваем, проверяя его горизонтальность при помощи строительного уровня.

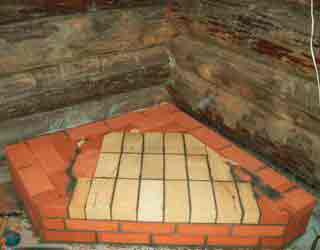

Фундамент для печи можно обложить кирпичом: так он выглядит привлекательнее

Вместо бетонного слоя можно использовать кирпичи. Их кладут на цементно-песчаный раствор.

Опалубку можно снимать через трое суток, а расчетную крепость бетон набирает три-четыре недели. Для нормального вызревания его нужно регулярно смачивать водой: обильно сбрызгивать 2-4 раза в день, в зависимости от температуры. Луж быть не должно, но промокать должен раствор хорошо. Если на улице слишком жарко, накройте основание полиэтиленовой пленкой, так влага не будет испарятся быстро.

Есть вариант увлажнения, который не требует частого сбрызгивания: обкладываете мешковиной или другой какой тканью, насыпаете хороший слой опилок, и его мочите. Этого хватает на сутки.

Бетонное основание дешевле и прочнее, но требует большего количества физических усилий, даже если у вас имеется бетономешалка. К недостаткам бетона нужно добавить сложность его демонтажа.

Чем облицевать фундамент под металлическую печь

Если верхняя часть основания отлита от бетона, то внешне она имеет непривлекательный вид. Можно снаружи фундамент обложить кирпичом, но это если позволяют условия: кирпич имеет все-таки приличные размеры. Для остальных случаев подходит облицовка толстой керамической плиткой (именно толстой). Керамогранит при высоких температурах скорее всего потрескается. Возможно, подойдет натуральный отделочный камень.

При облицовке плиткой под ножки печи положите шайбы из толстого мягкого металла (меди или алюминия). Острые жесткие ножки часто царапают лицевую поверхность плитки, из-за чего она раскалывается. Шайбы будут страховкой от царапин.

Термостойкий клей для плитки

Плитку укладывают на специальный жаростойкий клей (есть такие). Затирку тоже подбирают соответствующую — стойкую к высоким температурам. Можно обойтись и без затирки: аккуратно расшить швы клеем. Если сделать все тщательно, вид получается нормальный. Затирка только сначала выглядит хорошо. Потом, когда добавится зола и сажа, ее замучаетесь оттирать.

Фундамент под кирпичную печь

Вес такой печи обычно очень большой (в сыром виде до 8 тонн и до 4 тонн в сухом), потому и основание должно быть солидным. Чтобы примерно рассчитать вес, можно вес одного кирпича умножить на его количество и добавить 40% на вес раствора (у глиняного раствора вес очень большой). Есть и еще одна особенность: фундамент для кирпичной печи нельзя располагать вблизи стен, он должен отстоять от основных конструкций не менее чем на 0,5 метра.

Размеры

Размеры фундамента под кирпичную печь должны быть больше ее габаритов не меньше, чем на 10-15 см. Но это — при низком расположении грунтовых вод. Тогда для большей устойчивости основание можно заглублять настолько, насколько требует вес или степень пучения грунтов. Например, на супесчаных почвах для кирпичной печи средних размеров достаточно фундамент заглубить на 80 см. Если же грунт суглинок или глина, то придется закапываться ниже уровня промерзания грунта. В общем случае глубина печного основания равна глубине основания здания.

Если подпочвенные воды близко, придется заглублять его по-минимуму. Чтобы в этом случае добиться нормальной устойчивости, делают фундамент намного больше в длину и ширину.

Фундамент на сваях

Тяжелую кирпичную печь на непучнистых грунтах можно поставить на железобетонную плиту толщиной 15 см (плита должна быть монолитная, т.е. без пустот).

Для повышения устойчивости такого основания желательно сделать сваи. Их можно изготовить из асбестоцементных труб, усиленных арматурой и заполненных бетоном. В качестве опалубки (вместо труб) можно использовать листы рубероида, толя и т.п. которые сворачивают в трубку. Их также армируют, затем заливают бетоном, делают подсыпку. Изготовление свай один в один повторяет технологию устройства свайного фундамента.

Схема фундамента для печи из железобетонной печи на сваях

Один из вариантов – использование металлических винтовых свай. За счет наличия специальных лопастей они вкручиваются в грунт, что ускоряет процесс. Их недостаток – цена и большое количество некачественных изделий. Достоинства: быстрота установки и уплотнение грунта, которое происходит при вкручивании таких свай. Если грунт позволяет, вкрутить их можно и самостоятельно, иначе (на жестких и скальных почвах) необходима работа специальной машины.

Один из видов свай

Глубина залегания свай – на 30-50 см ниже глубины промерзания грунта (на дно ямы, вырытой под сваю, насыпают щебень, его трамбуют, а затем приступают уже к изготовлению сваи). Через 10 дней после изготовления на сваи укладывают монолитную железобетонную плиту. Поверх нее настилается гидроизоляционный слой (рубероид в два слоя, горячая пропитка битумным составом и т.п.)

Бетонно-бутовый фундамент для кирпичной печи

Можно изготовить для кирпичной печи фундамент из бута и бетона. Он требует минимума затрат (если бут найдете неподалеку). Для этого необходимо:

• Выкопать котлован (больше по размерам, чем необходимый фундамент);
• На дно насыпать слой щебня, уплотнить. Толщина этой подсыпки в уплотненном состоянии не менее 15 см. На сильно пучинистых грунтах делают еще один слой – из песка, который дважды заливают водой для уплотнения. Только после повторного схода воды и высыхания песка насыпают щебень. Далее процесс заливки фундамента продолжаем по общепринятой технологии.

Схема фундамента для печи из бетона и бутового камня

• Следующим шагом будет установка и гидроизоляция опалубки по размерам будущего фундамента. Гидроизоляцию внутренней поверхности опалубки проводят битумной пропиткой или слоем рубероида. Потом на дно нужно уложить крупные камни, пространство между ними заполнить мелким щебнем.
• Уложенные камни заливают цементным раствором (на 1 часть 400 цемента берут 3 части песка и часть (чуть меньше) воды).
• Слои повторяют до тех пока до уровня пола останется 6 см. Поверхность этого слоя тщательно выравнивается.
• Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

При изготовлении фундамента под печь, обязательно должно оставаться расстояние между ним и основным фундаментом. Это необходимо для того, чтобы в процессе эксплуатации фундамент для печи мог свободно подниматься и опускаться, давая усадку. Несоблюдение этого условия ведет к разрушению печи. Расстояние между основным и печным основанием заполняют песком и/или толем.

Чтобы усадка кирпичной печи была равномерной, желательно кирпичную трубу (именно она дает основную часть нагрузки) выкладывать как можно ближе к центру фундамента печи.

Фундамент для печи из кирпича

Утеплять печной фундамент или нет

Ситуаций тут может быть несколько и в одном случае утепление желательно, в другом без него вполне можно обойтись.

Если фундамент здания утеплен, а полы — нет. Часто встречающаяся ситуация в банях. То тепло, которое будет уходить из печи, будет подогревать пол. Дров потребуется больше, но комфортность пребывания в бане повысится. Тут — на ваше усмотрение. Можно утепление делать, а можно и нет.

Утеплитель из минеральной ваты используется чаще всего

Фундамент без утепления, а полы сделаны с утеплением. В этом случае утепление фундамента печи необходимо: греть будете землю и оттаивать основание дома. Это не только не нужно, а еще и вредно: каждое оттаивание фундамента приближает время, когда он начнет разрушаться. Не говоря уже о том, что на топку будет уходить много времени и дров, а полы все равно останутся холодными. Утепление фундамента при таком раскладе будет еще и оберегать печь от заморозки. Может полностью и не убережет, но промерзнет она меньше и прогреется быстрее.

Так что при таком варианте в пирог фундамента включаете слой утеплителя. Тогда слой бетона разделяете на две части, в середину укладываете теплоизоляционный слой. Это может быть базальтовый картон, жесткие маты минеральной ваты, экструдированный пенополистирол высокой плотности (не пенопласт, он не выдерживает нагрузок). Укладываемый поверх слой бетона должен быть армированным. Укладывают ребристый пруток 10-12 мм вдоль и поперек с шагом 20 см. В местах соединения стяните пластиковыми хомутами, или свяжите поволокой, как вяжут арматуру для фундамента.

Утеплены и пол и фундамент бани. Можно обойтись и без утепления. Но для уменьшения расхода дров, можно тепло и сохранить. В случае если утепления нет совсем, наверно, лучше теплоизолятор все-таки положить. Хотя, все-таки печь прогревает пол, В общем, решать в этом случае вам.

Источник: http://baniwood.ru/kak-sdelat-fundament-pod-pech-v-banyu-svoimi-rukami.html

Как сделать фундамент под печь в бане своими руками

Банная печь — основа всей бани. Без неё никак не устроить парную. Ещё в прошлом веке печь в бане располагали прямо на полу, но в веке нынешнем такие технологии недопустимы. Поэтому многие банщики начиная постройку бани задумываются над вопросом как сделать фундамент под печь своими руками?

Без фундамента тяжёлые печи из камня, длительное время сохраняющие тепло, просто невозможны. Чтобы печь не покосилась, и не случилось разрушения дымохода или трещин в кладке печи, необходимо соблюсти все тонкости строительства данного сооружения.

Об этом подробно расскажет наша статья.

Для чего нужен фундамент под печь в бане

Фундамент под банной печью должен быть прочным и надёжным.

Если печь не тяжеловесная и выполнена из металла, то индивидуального фундамента она не потребует. Только в случае, если пол из дерева, стоит сделать несложную основу, которая будет служить защитой от опасности возгорания.

Печь из кирпича весом от 750 кг обязательно должна устанавливаться на фундаментальную основу. Потому как из-за движения грунта постройка просядет. И в случае отсутствия отдельного основания под печью, она своей тяжестью продавит фундамент всей бани неравномерно.

При выборе материала для основания всей бани не забудьте учесть особенности грунта.

Как правильно сделать фундамент под кирпичную печь

В случае если вес печи не больше 750 кг, достаточным основанием под неё послужит асбестовый лист, уложенный поверх пола бани на глиняный раствор. Поверх него, в целях теплоизоляции и пожаробезопасности уложите лист железа.

Если же вес зашкаливает за 2 тонны, необходим углублённый фундамент из бетона. Вся работа по укладке такого печного фундамента проводится поэтапно.

В первую очередь нужно выкопать углубление под фундамент, глубиной не менее 1,5 м. Затем, уплотнив дно выкопанного углубления, насыпаем слой щебёнки, и следом песочный слой, который проливаем водой.

После высыхания песка повторяем щебневой слой и трамбуем его.

Далее в углубление монтируется деревянная опалубка, покрытая гидроизоляционным слоем. В неё опускаем каркас из стальных прутьев, который называется армопоясом.

Теперь нужно залить бетон, чтобы он оказался ниже пола бани на 6 см и дать ему просохнуть не менее двух недель, а лучше месяц.

По истечении этого срока опалубка снимается. Стенки основания нужно покрыть гидроизоляцией в несколько слоёв и просыпать песком зазоры между грунтом и стенками фундамента.

Для печи весом до 1,5 тонн достаточно будет не слишком углублённого фундамента.

Способ укладки фундамента для печи массой до 1,5 тонны

Необходимо выкопать тот же котлован, только меньшей глубины — около 70 см.

У основания сделанного углубления нужно расширить его на 10 см с каждой стороны, чтобы избежать грунтовых подвижностей.

Укладываем слой песка, заливаем его водой, для осадки, досыпаем до ширины слоя 15 см при высыхании, каждый раз проливаем водой.

Далее насыпаем слой битого кирпича, щебня и камня. Хорошо трамбуем. Сверху засыпаем песок, проливаем водой для просочения песка между камнями, повторяем процедуру до окончательного заполнения всех щелей.

Сыпем щебневой слой и трамбуем. Теперь нужно установить опалубку, чтобы между ней и стенками углубления остался 10 см зазор.

Вставляем каркас, и остаётся только залить бетон и дождаться его полного высыхания. После высыхания делаем гидроизоляцию и просыпаем зазоры песком.

Фундамент из плит установленный на столбы

Этот вариант подойдёт для местностей, где грунт промерзает настолько глубоко, что делать основание под печь на такую глубину попросту очень дорого.

Первым делом следует сделать углубление под печь, на ширину бетонной плиты. Оно должно быть больше размера печи на 15 см по периметру.

В углах выкопанного углубления делаем скважины для установки столбов, на глубину ниже уровня промерзания земли.

Далее засыпаем дно скважин щебнем, вставляем гидроизоляционный слой рубероида, скатанный в рулон. Это же станет и опалубкой.

Вставляем в углубления армирующий слой, устанавливаем опалубку по всему периметру будущего фундамента и заливаем бетоном сперва столбы, а следом и всю плиту. Не забываем после полного застывания бетона покрыть все основание гидроизоляцией.

Фундамент из бутобетона

Самым выгодным и популярным является фундамент из бутобетона.

Для его устройства выполняем те же действия — роем котлован, трамбуем грунт и всыпаем щебень, ставим опалубку и гидроизолируем.

Главным отличием является слой из камня — камни должны быть крупными, но не более 15 см, расстояние между камнями просыпайте мелким щебнем до окончательного заполнения.

Затем всю конструкцию нужно залить бетоном. После полного застывания бетона, опалубка снимается, а основание покрывается гидроизоляцией. Оставшиеся расстояния между фундаментом и грунтом обязательно просыпаются песком.

Подойдите к устройству своей бани со всей ответственностью. Ведь фундамент не только укрепит вашу постройку и продлит ей срок службы, но и обезопасит вас от пожаров.

Если вы не уверены в том, что сможете своими руками выполнить все работы по устройству фундамента в своей бане, то лучше обратитесь за помощью к специалистам.

Источник: http://blogobane.ru/kak-sdelat-fundament-pod-pech-v-bane-svoimi-rukami/

Фундамент под печь в бане своими руками

• О необходимости основы
• Главные требования
• Классификация
• Подготовка основы для металлической печи
• Основание для кирпичной печи
• Бетонно-бутовая основа

Некоторые застройщики задаются вопросом – нужен ли фундамент под печь в баню? Ведь в русских избах она традиционно устанавливалась на пол, для усиления которого применялись балки. Сегодня требования коренным образом изменились. Устаревший метод установки уже не применяется.

Безопасное и надежное функционирование печи зависит от прочной основы. Согласно действующим строительным нормам и правилам, обязательно должен выполняться фундамент под печку в баню, обеспечивающий устойчивость, длительный ресурс эксплуатации нагревательного агрегата.

Остановимся детально на видах фундамента для бани, зависящих от конструкции, массы печи. Рассмотрим последовательность выполнения операций по обустройству надежного основания бани, защищающего от пожароопасных ситуаций, связанных с появлением трещин.

Долговечность печи зависит от правильности изготовления фундамента

О необходимости основы

Для чего устраивают фундамент в бане под установку отопительного агрегата? Правильно изготовленное основание выполняет следующие функции:

• воспринимает нагрузки от массы, обеспечивая устойчивость. Установка массивной конструкции на обычном полу бани обеспечит неравномерную передачу усилий от массы агрегата на основу строения, вызывая его усадку, перекос;
• затрудняет промерзание почвы под нагревательным устройством. При значительном промерзании грунта в периодически отапливаемом помещении бани велика вероятность появления трещин в кирпичной конструкции;
• предохраняет покрытие пола от перегрева, предотвращает пожароопасные ситуации, воспринимая повышенную температуру при нагреве. Установка нагревательного устройства на деревянном полу может вызвать самовоспламенение древесины.

До начала земляных и строительных мероприятий определитесь с будущей конструкцией фундамента бани, которая может быть из следующих материалов:

• Кирпича. Общий вес может составлять от 400 кг до 10 тонн.
• Листовой стали. Суммарная масса конструкции – 150 кг и выше.

Вид фундамента под печь в бане зависит от веса постройки и свойств грунта

Обычное отопительное устройство, изготовленное из металла, массой порядка 200-250 кг, может быть установлено на прочном полу помещения, не нуждаясь в отдельной опорной поверхности. Однако для соблюдения требований пожарной безопасности целесообразно подготовить отдельную площадку, выполненную из асбеста и положенного сверху стального листа. Средняя масса печи, изготовленной из кирпича, устанавливаемой в частных банях, составляет порядка 1500 килограмм. Помните, что агрегаты, масса которых превышает 700 килограмм, требуют устройства дополнительного основания.

С целью принятия решения о необходимости строительства дополнительной опорной поверхности и ее виде, рассчитайте массу сооружения бани. Это несложно сделать, зная массу одного кубического метра кирпичной кладки, составляющего порядка 1,35 тонны. Умножив вес куба на объем устройства получите ориентировочный вес конструкции. Зная его, можно решить, нужен ли фундамент под печь в баню и, какому варианту отдать предпочтение.

Главные требования

Основные требования, которые предъявляются к печному основанию, следующие:

• высокая степень надежности;
• устойчивость к подвижкам почвы.

Для облагораживания его часто обкладывают кирпичом или толстой керамической плиткой

Глубина опоры должна соответствовать климатической зоне, особенностям грунта. Соблюдение этого требования предотвращает растрескивание, обеспечивает длительный ресурс работы, эффективную эксплуатацию устройства.

Определяя, какой фундамент для печи в баню будет установлен, ориентируйтесь на особенности почвы, ее глубину промерзания. Грунт может промерзать на разную глубину – от 50-80 см в центральных районах до 2-2,4 м в северных регионах.

Учитывайте тип грунта, определяя глубину заложения. Она составляет:

• 50 см – для сухих песчаных почв;
• 25-40 см – для сухих скальных пород;
• 75-100 см – для грунтов с высоким содержанием глины;
• 100 см – для почв с повышенной влажностью.

Насыпные грунты, состоящие из крупных фрагментов почвы, не рекомендуются для строительства опорных поверхностей.

Фундамент в бане под отопительное устройство должен иметь размеры, превышающие габариты агрегата с каждой стороны примерно на 10 сантиметров. Воздержитесь от расположения фундамента вблизи основных конструкций и стен бани. Соблюдайте интервал 0,5 м. Это позволит предотвратить их повреждение, вызванное подмывом или проседанием основы.

Правильно заложенная основа сбережет конструкцию от трещин, обеспечит безопасное пользование печью

Классификация

Основания, применяемые для установки в бане отопительных агрегатов, отличаются следующими моментами:

• уровнем заглубления в почву;
• конструктивными особенностями;
• материалом, применяемым для изготовления.

По степени заглубления опорные конструкции классифицируются на следующие виды:

• Заглубленные в почву не меньше, чем на глубину промерзания. Позволяют выполнить установку печи массой более 2 тонн. Представляют монолитный бетонный массив высотой около 1 метра, сформированный на уплотненной подушке из щебня.
• Глубина заложения составляет не более 0,7 м, позволяет обеспечить устойчивость конструкций массой до 1,5 тонн. Основание формируется в приямке, заполненном уплотненным песком, камнями, щебнем, бетоном, уровень которого превышает на 15 см нулевую отметку.

Фундамент для печи в баню отличается особенностями конструкции, может быть выполнен в виде:

• ленты, повторяющей конфигурацию отопительного устройства. Применяется для малогабаритных и массивных отопительных устройств. Строительство ленточной основы – трудоемкий и затратный процесс;

На осадочном грунте можно устраивать любой фундамент

• армированной монолитной плиты, строительство которой не требует значительных денежных вложений, трудовых затрат. Плита восприимчива к перемещениям почвы, применяется на непучинистых грунтах для установки печей с большим весом;
• бетонного основания, установленного на опорных элементах. Основа столбчатого типа позволяет обеспечить надежную установку на песчаной почве и грунте, подверженном пучению, имеющем высокую концентрацию глины;
• опорной поверхности, установленной на винтовых сваях. Конструкция позволяет сэкономить на земляных мероприятиях, бетонных работах. Обладает высокой несущей способностью, устойчивостью к сжимающим нагрузкам, характеризуется минимальной усадкой.

В качестве материала применяется:

• Бетон, представляющий оптимальный вариант материала для массивной печи.
• Кирпич, используемый для легких печных устройств с небольшими габаритами.
• Бутовый камень, являющийся бюджетным материалом для того, чтобы изготовить фундамент под печку в баню.

Рассмотрим детально, как самостоятельно построить различные типы фундаментов для установки отопительного устройства в бане.

Основу для печки удобнее закладывать в одно время с устройством фундамента бани

Подготовка основы для металлической печи

Приведенные рекомендации позволят сформировать основание для металлической печи, обладающей небольшим весом или легкой кирпичной конструкции. Данный тип фундамента является самостоятельным основанием, которое не имеет связи с основой бани. Планируя расположение, обеспечьте между ними гарантированный зазор порядка 10 см.

Производя работы, выполняйте их согласно приведенной последовательности:

• выполните разметку контура приямка, обеспечив превышение его размеров не менее 10 см по сравнению с габаритами устройства;
• извлеките землю внутри размещенного контура на глубину 0,6 метра для непучинистых почв и до 1 метра для грунтов, склонных к пучению;
• заполните котлован щебнем, обеспечивая толщину слоя 30 см, тщательно уплотните;
• подготовьте песчано-цементную смесь на основе цемента М200, придерживаясь соотношения 4:1. Добавляйте воду до жидкой консистенции раствора;
• произведите заливку раствора на щебень, обеспечьте возможность схватиться на протяжении трех суток;

Изготовив фундамент для печки самостоятельно, вы сэкономите внушительную сумму, которую пришлось бы платить мастеру за работу

• выполните гидроизоляцию подушки из цемента, используя разогретый битум или рубероид;
• подготовьте деревянную опалубку, соответствующую размеру приямка, зафиксируйте ее;
• подготовьте бетонный раствор, используя цемент, песок и мелкую фракцию гравия в пропорции 1:2,5:4. Для повышения тепловой изоляции основания возможно использование керамзита вместо гравия;
• заполните приямок бетоном, спланируйте поверхность массива;
• обеспечьте возможность затвердеть бетону на протяжении четырех недель. Периодически смачивайте поверхность для предотвращения растрескивания.

Основание для кирпичной печи

Фундамент в бане под кирпичную конструкцию изготавливается по следующему алгоритму:

• Разметьте площадку, подготовьте котлован, глубина которого должна располагаться ниже уровня промерзания почвы (примерно 0,8 м). Обеспечьте размеры приямка на 10 см шире габаритов печи.
• Заполните дно приямка песком, обеспечив толщину слоя 15 сантиметров, увлажните водой, утрамбуйте.
• Засыпьте на песчаную подушку камни, битые кирпичи слоем 20 см, уплотните.
• Покройте слой кирпича и камня песком, заливайте водой до полного оседания песчаной массы.
• Сформируйте слой щебня толщиной 10 сантиметров на предварительно выполненной песчаной подсыпке, утрамбуйте.

Наличие фундамента под печь в бане является обязательным

Бетонно-бутовая основа

Фундамент под печку в баню, выполненный из бута и бетона, позволяет обеспечить надежную установку кирпичной конструкции. Порядок действий:

• извлеките землю, подготовьте приямок требуемых размеров;
• произведите подсыпку основания щебнем толщиной слоя не меньше 15 см;
• установите деревянную опалубку по периметру котлована;

• выполните гидроизоляцию опалубки, используя рубероид или пропитку на основе битума;
• заполните опалубку крупным бутовым камнем с заполнением свободного пространства щебнем;
• залейте камни со щебнем раствором цемента, обеспечив требуемую высоту основы, спланируйте поверхность;
• обеспечьте высыхание на протяжении 2 недель, накрыв сверху листом рубероида.Выводы

После ознакомления с материалом статьи вряд ли возникнет вопрос, нужен ли фундамент под печь в баню. Естественно, он необходим. Благодаря надежному основанию, помещение бани защищено от процессов, возникающих при деформации почвы, связанной с промерзанием и повышенной влажностью.

Источник: http://pobetony.ru/stroitelstvo/fundament-v-bane-pod-pech/

Особенности изготовления фундамента под печь в баню

Невозможно представить русскую баню без печи. От качества ее сборки зависит тепловая производительность, безопасность всей постройки. Предварительно нужно сделать прочное основание, которое сможет длительное время удерживать тяжелую конструкцию, не проседая под землю. Фундамент под печь в бане должен соответствовать многочисленным требованиям, чтобы обеспечить безопасность конструкции, помещения.

Технические требования

Фундамент для отопительного элемента может быть изолированным или соединенным с общим фундаментом, но независимо от этого, оно должно соответствовать ряду технических требований:

1. Неподвижность — фундамент должен быть устойчивым, не смещаться при больших нагрузках.
2. Устойчивость к резким перепадам температур. Фундамент не должен изменять своей целостности при промерзании или нагревании. Даже при наличии теплоизоляции, бетон нагревается от раскаленных печных кирпичей.
3. Высокая прочность. Конструкция должна выдерживать большие нагрузки, чтобы не деформироваться от массы печи, собственного веса.

Если основание изолированно от фундамента постройки, оно должно углубляться более чем на 50 см. Закладывать дополнительное основание под печь нужно на этапе проектирования бани. При этом нужно учитывать ряд факторов:

• рельеф местности;
• размеры, массу отопительного элемента;
• степень промерзания грунта;
• уровень грунтовых вод;
• свойства верхних слоев почвы.

Учитывая эти факторы, можно сделать долговечное основание, которое не будет разрушаться под собственным весом, воздействием внешних факторов.

Классификация фундаментов

Фундамент под печи для банных помещений классифицируются зависимо от разных факторов: уровня заглубления, типа конструкции, материала из которого изготавливается фундамент.

По уровню заглубления

1. Большие печи должны устанавливаться на массивные фундаменты. При монтаже основания учитывается глубина промерзания почвы, уровень грунтовых вод, вид грунта. Минимальная глубина — 50 см.
2. Мелкозаглубленное основание. Максимальная глубина для такого типа фундамента — 70 см. Подходят для печей, масса которых не превышает 1500 кг. На дно котлована нужно засыпать песчаную подушку, состоящую из гравия, щебня, песка. Оптимальная толщина — 15 см.

По типу конструкции

Виды основ по типу конструкции:

1. Для малогабаритных отопительных элементов подходит ленточное основание. Траншея должна совпадать с размерами печи.
2. Бетонное основание, на котором устанавливаются поддерживающие опоры. Такой вид фундамента подходит для глиняных, песчаных видов почвы.
3. Если проводится капитальное строительство, лучший вариант — монолитный слой из бетона, который усиливается арматурой.
4. Основание из бетона, которое устанавливается на несколько винтовых свай.

По материалу

При изготовлении основы можно применять разные материалы:

1. Бутовый камень. Из него изготавливают фундаменты для зданий, печей.
2. Кирпич. Этот материал подходит для изготовления основ под отопительные элементы небольшого размера.
3. Бетон — самый распространенный материал, который популярен благодаря низкой цене, долговечности.

Какой вариант лучше выбрать?

На выбор влияет несколько факторов:

1. Размер парилки. Если помещение будет большим, нужно выбирать монолитное основание.
2. Тип грунта. Для насыпных, болотистых видов почвы лучше выбирать свайный фундамент.

Если используется небольшое оборудование, на бетонный пол можно выложить 2–3 ряда огнеупорного кирпича. Этого будет достаточно для устойчивости, надежности печи.

Виды оборудования

Банную печь нужно выбирать зависимо от площади парилки. Чем она больше, тем габаритнее, производительнее понадобится отопительный элемент. Виды оборудования, зависимо от материала, из которого они изготовлены:

• стальное;
• чугунное;
• кирпичное.

Стальные печи являются самыми легкими. Существуют определенные строительные нормы, в которых указано — если печное оборудование весит меньше 750 кг, делать под него отдельный фундамент необязательно.

Расчет количества необходимых материалов

Чтобы купить нужное количество материалов, требуется правильно произвести расчет. При этом необходимо учитывать ряд факторов:

• глубину основания;
• размеры печи;
• вид основы;
• подушку из гравия, песка.

Рассчитать количество бетона можно с помощью формулы. Для этого нужно перемножить длину, ширину котлована с шириной слоя. Полученное число является требуемым количеством кубов для заливки.

Инструменты и оборудование

Перед началом строительных работ, нужно подготовить оборудование, инструменты:

1. Ручную бетономешалку. Есть возможности использовать подобное оборудование нет, придется замешивать раствор вручную или с помощью дрели со специальным венчиком.
2. Кельму, мастерок.
3. Емкости для раствора.
   Молоток, гвозди.
4. Лопаты для рытья котлована.

Подготовительные работы

Прежде чем начинать работы нужно узнать основные характеристики грунта. Отталкиваясь от полученных сведений, рассчитывается глубина. Примерные характеристики:

• сухой, песчаный грунт — глубина от 80 см;
• пучинистая почва — глубина от 120 см (максимум 150 см);
• болотистый грунт — глубина от 100 см;
• глинистая почва — от 100 см;
• скалистая порода — 40 см.

После определения глубины нужно выполнить ряд подготовительных работ:

1. С помощью деревянных колышков, толстой нити обозначить периметр котлована. Размеры должны быть больше, чем требуемая площадь, на 5 см с каждой стороны. Свободное пространство будет засыпано гравием или песком после демонтажа опалубки.
2. Вырыть яму лопатами или задействовать специальную технику. Стенки котлована выровнять.
   Дополнительные прослойки из гравия или песка защитят основание при движении грунта.

Изготовление своими руками

Чтобы сократить затраты на строительных работах, можно выполнить их самостоятельно. Для этого понадобится помощь одного или двух знакомых, заранее подготовить инструменты, расходные материалы. Этапы изготовления основания изменяются зависимо от выбранного вида фундамента.

Монолитный

Выполнение работ:

1. Рассчитать глубину, размеры фундамента. Вырыть котлован.
2. На дно ямы насыпать песчаную подушку слоем 15–20 см. Дополнительно утрамбовать слой.
3. Заполнить яму керамзитом, который будет выполнять роль теплоизоляции. Накрыть его полиэтиленовой пленкой для создания гидроизоляционного слоя.
4. Из досок сколотить опалубку. Усилить ее деревянными брусками для повышения прочности. Дополнительные бруски играют роль маяков, позволяющих залить ровный слой бетона.
5. Нарезать арматуру по нужным размерам, чтобы сделать усиление основания. Отдельные металлические пруты соединяются вязальной проволокой. Для повышения прочности можно сварить арматуру с помощью сварочного аппарата, но для этого понадобятся соединительные муфты.
6. Медленно залить бетонный раствор. При заливке бетон нужно равномерно распределять по котловану с помощью деревянных правил. Для их изготовления нужно выбрать ровную доску и прибить к ней длинную деревянную ручку.
7. После окончания заливки утрамбовать раствор. Процедуру лучше выполнять с помощью вибрационной машины.
8. Чтобы в процессе застывания бетонного раствора его поверхность не покрылась трещинами, нужно периодически поливать его водой. После полного высыхания, опалубка демонтируется, образовавшиеся пустоты заполняются песком или гравием.

Столбчатый с опорной плитой

Столбчатое основание под банную печь может быть установлено на уже существующий фундамент. Выполнение работ:

1. На земле отметить 4 точки, которые будут обозначать центра будущих столбов.
2. Пробурить отверстия нужной глубины. Для этого можно использовать ручной бур или воспользоваться штыковой лопатой.
3. На дно отверстий засыпать слой щебня, шириной — от 15 до 20 см.
4. Изготовить несъемную опалубку. Для этого можно использовать рубероид. Его нужно свернуть рулоном, вставить в выкопанные ямы.
5. Замешать цементный раствор, заполнить им отверстия.
6. Утрамбовать бетон. Подождать пока раствор полностью застынет.
7. Через 7 дней на застывшие столбы положить 2–3 слоя гидроизоляции.

Изготовить монолитную плиту по размерам печи. Положить ее на столбы.

На сваях

Вариант фундамента, который по изготовлению похож на предыдущий вариант. В пробуренные отверстия помещаются металлические или бетонные сваи. Поверх их укладывается монолитная плита. Ее размеры должны превышать габариты печи на 20 см с каждой стороны.

Из бутового камня

1. Выкопать котлован, который должен быть больше требуемых размеров на 15 см с каждой стороны.
2. Сделать песчаную подушку толщиной 20 см.
3. Из досок сделать опалубку. Установить распорки для ее усиления, которые будут выполнять роль маяков.
4. На внутренней стороне опалубки закрепить прочную полиэтиленовую пленку, которая является гидроизоляцией.
5. Засыпать первый слой бутового камня, толщина которого не должны превышать 20 см. Оставшиеся пустоты заполнить щебнем.
6. Залить тонкий слой цементного раствора по всей площади основания.
7. Дождаться застывания цемента. После этого засыпать в яму второй слой бутового камня. Нанести новый слой бетонного раствора.
8. Проверить насколько ровно уложен слой цемента. Для этого он разравнивается с помощью правил. Просевшие участки заполняются остатками бетона.

Важно учитывать один момент — нельзя полностью заполнять котлован бутовым камнем. Нужно оставить около 80 см до верхней части опалубки. Поверх готового основания разложить слой рубероида, поверх которого залить расплавленный битум. Дождаться пока битум застынет, начинать кладку первых слоев печи.

Кирпичный

Этапы изготовление основания:

1. Наметить габариты печи. Добавить к площади по 30 см с каждой стороны.
2. Смешать цемента с глиной и изготовить раствор. Сделать равномерный слой на намеченном месте, равномерно разгладить его правилами.
3. Аккуратно выложить первый кирпичный слой.
4. Нанести раствор повторно, выложить второй слой. Кирпичи должны располагаться поперек первому слою.

Для металлического оборудования

Под железную печь в бане не нужно изготавливать дорогой монолитный фундамент, но создавать его необходимо при основном строительстве бани. Выполнение работ:

1. Выкопать отдельный котлован глубиной 50 см. Если баня будет деревянной, яма должна быть больше габаритов печи на 50 см с каждой стороны.
2. Выровнять стены, дно котлована. Засыпать слой шлака толщиной 30 см. Поверхность должна быть ровной.
3. Утрамбовать шлак. Сверху высыпать керамзит, необходимый для теплоизоляции.
4. Замешать раствор цемента, песка. Засыпать поверх его слой керамзита. Дождаться затвердения.
5. Проложить слой рубероида чтобы появилась гидроизоляция.
6. Залить еще один слой цемента.

На готовое основание нужно выложить несколько слоев огнеупорного кирпича. Основание под металлическую печь в деревянной бане должно располагаться с учетом расстояния:

• до деревянного пола — 14 см;
• до потолка — 100 см;
• до стен — 70 см.

Чтобы защитить деревянные поверхности от возможных возгораний, нужно сделать специальные экраны. Для этого используется огнеупорный материал, покрытый с лицевой стороны слоем алюминиевой фольги.

Облицовка

Верхняя часть основания, изготовленного из бетона, имеет непривлекательный внешний вид. Для его оформления можно использовать декоративный кирпич. Керамогранит для этой цели не подойдет, поскольку он растрескается под воздействием высокой температуры. При желании можно использовать натуральный камень. Лучший вариант — керамическая плитка большой толщины. Для укладки плитки нужно использовать специальный клей, который выдерживает длительное воздействие высоких температур. Затирка должна соответствовать тому же параметру.

Нужно ли утеплять?

На этот вопрос однозначно ответить нельзя. В некоторых ситуациях дополнительное утепление лучше сделать, в других он не нужен:

1. Основание утеплено, полы не имеют утеплителя. В такой ситуации тепло, которое исходит от печи, будет прогревать полы. Для отопления понадобится больше дров, но в помещении находиться будет комфортно.
2. Полы с утеплителем, основание не имеет утепления. В такой ситуации необходимо сделать дополнительное утепление. Если этого не сделать, для прогрева помещений понадобится большое количество дров, а полы так и останутся холодными.

При изготовлении печи для бани для нее нужно сделать надежное основание. Вид фундамента, его размеры, заглубление зависит от разных факторов. Если не учесть хотя бы один из них целостность конструкции может нарушиться, печное оборудование сместится в сторону. Это может привести к разрушению печи, возникновению пожара, наполнению помещения дымом.

Полезное видео

Правила заливки фундамента под печь можно узнать из видео:

Источник: http://probani.guru/pechidimohod/fundament-pod-pech/

Как сделать фундамент под печь — различные варианты исполнения

Что интересно, издавна печь в русской избе ставилась прямо на пол – для этого просто усиливались половые балки или закладывалась еще одна дополнительная из них. А вот сегодня банная печь без фундамента — нонсенс, ведь ради экономии современные строители стали врезать половые балки прямо в первый венец, и предыдущий способ установки печи уже не подходит. Да и фундамент под банную печь просто необходим не только по причине устойчивости – именно он защитит ее от разрушения, трещин и даже пожара. Но для каждой печи – свой фундамент и свои требования к нему, разобраться в чем и поможет наша статья.

Традиционный фундамент под печь в баню делается либо из бута на цементной основе, либо из бетона, обязательно на 5-10 см больше занимаемой печью площади во все стороны. Высота его должна быть такой же, как и высота фундамента самой бани. А поверх уже готового основания укладывается гидроизоляция из рубероида или двух слоев толя, на которые кладутся всухую кирпичи и делаются из металлических уголков выпуски для того, чтобы соорудить противопожарные разделки.

Фундамент для будущей печки в идеале должен проектироваться заранее и реализовываться на этапе заливки общего фундамента

Есть и определенные табу в строительстве фундамента под печь: нельзя, например, добетонировать по ранее уложенному основанию, иначе непременно возникнет неравномерная осадка печи.

Потому и фундамент для печи в бане с фундаментом самой парной тоже не связываются, но, если они оба по каким-то причинам окажутся в непосредственной близости, между ними обязательно нужно устроить песчаную засыпку в полметра толщиной.

Нужен ли фундамент под печь и каких габаритов?

Габариты основания печи зависят больше от характеристики грунта и веса самого агрегата: например, свежая печь будет весить около 8 тонн, а в высушенном состоянии – уже вполовину меньше. Иногда самостоятельный фундамент создается и под коренную дымовую трубу, благодаря которому не происходит неравномерная усадка печи.

Заливка фундамента для будущей печки — первые этапы работ

А вот насколько глубоко должен быть заложен фундамент для печи, зависит от многих факторов: пучинистости и прочности грунта, глубины его промерзания, глубины заложения фундамента парной, уровня грунтовых воды и того, закончена ли на момент его строительства сама баня. Например, на песчаных и сухих грунтах фундамент для печи в бане нужно делать на 80 см глубины, а на пучинистых – обязательно ниже глубины промерзания, т.е. на 1 м 50 см, и не меньше.

А рассчитать точный вес кирпичной кладки можно по такой формуле: P = 1350xV, где значение V – это общий объем кладки в метрах.

Возведение фундамента для металлической печки

Как ни странно, но фундамент под печь необходим даже, если та – из сверхлегкой тонкой стали, и была приобретена под известным брендом в строительном магазине. Потому что если она окажется немного перекошенной во время работы, даже если это будет незаметно для глаз, ничего хорошего из этого не выйдет.

Итак, под печь из листовой стали, которая весит не более 150 кг, фундамент нужно делать такой:

• Шаг 1. Выкапывается котлован и хорошо засыпается щебнем, утрамбовывается. Уже утрамбованным этот слой должен быть не менее 30 см.
• Шаг 2. На утрамбованный щебень заливается раствор цемента со средней консистенцией и оставляется вот так на сутки – чтобы застыл. Соотношение примерно такое: одна часть цемента, четыре – песка, и вода на глаз. Это – подошва фундамента.
• Шаг 3. На высохший цемент кладутся несколько отрезков рубероида в целях гидроизоляции.
• Шаг 4. Теперь котлован заполняется бетоном, сделанным в такой пропорции: одна часть цемента, четыре части мелкого гравии и 2,5 части песка + вода.
• Шаг 5. Уровнем проверяется горизонтальность основания фундамента.

Как сделать фундамент под кирпичную печь

А вот если вместо металлической конструкции планируется тяжелая кирпичная кладка, и фундамент под печь своими руками делать нужно тоже солидный:

• Шаг 1. Роется котлован на глубину ниже уровня промерзания грунта и шириной на 10 см шире самого фундамента – это необходимо для исключения всевозможных влияний подвижек грунта.
• Шаг 2. На дно котлована сыпется песок в 15 см толщиной и заливается водой. Как только вода сойдет, песок досыпается еще раз до нужного уровня, после чего снова заливается водой. Только влага сойдет снова, на дно кладется битый кирпич или камень – в 20-ти сантиметровый слой. Все это утрамбовывается, засыпается еще раз песком и заливается водой – такая процедура повторяется несколько раз, пока песок не прекратит оседать.
• Шаг 3. Теперь насыпается слой щебня в 10 см, хорошо утрамбовывается и внутри котлована делается опалубка – так, чтобы между ней и боками фундамента осталось 10 см свободного расстояния, а внутри опалубки располагается армированный каркас.

• Шаг 4. В опалубку укладывается бетон, но так, чтобы высота ее не была ниже 15 см, чем поверхность грунта. Как только бетон высохнет, опалубка демонтируется, а на бока наносится в несколько слоев растопленный гудрон.
• Шаг 5. В образовавшееся свободное пространство засыпается крупнозернистый песок и мелкий гравий.

Железобетонная плита со свайными опорами

Еще один современный способ обустройства фундамента под банную печь – это возведение ее на железобетонной плите, толщина которой может колебаться от 15 до 20 см. Устанавливается она на свайные или столбчатые опоры в зависимости от того, какова глубина промерзания грунта.

Но в любом случае, какой бы конструкции бы ни был фундамент бани под печь, он должен быть полностью независим от основного фундамента бани – чтобы последний не оказывал на него никакие осадочные воздействия. И тогда с любовью сделанная печь будет радовать стройным внешним видом и мягким паром еще много лет.

Источник: http://stroy-banya.com/delaem_pech/kak-sdelat-fundament-pod-pech.html

Нужен ли фундамент под печь в бане Ответ неоднозначен

Проектирование и основные этапы

Внешний контур основания бани соединяется при помощи опорных конструкций для перегородок в единую систему.

Такой подход обеспечивает равномерную осадку и бани, и отопительного котла. Закладка фундамента для теплотехнического оборудования производится происходит в следующем порядке:

1. площадка выравнивается и размечается вместе с остальными опорными конструкциями бани;
2. для фундамента выкапывается котлован;
3. дно его выравнивается с отсыпкой песчано-щебневой подушки нужной толщины;
4. собирается и ;
5. выполняются работы по гидроизоляции и армированию фундамента печи.

Расчет сечения опорной конструкции или толщины плиты основания производится исходя из следующих данных:

1. веса печи, который в свою очередь зависит от основного строительного материала и размеров оборудования;
2. массы дополнительных конструкций дымоходов, емкостей для подогрева воды и тому подобное;
3. состава грунтов, глубины их промерзания и залегания почвенных вод.

Далее рассмотрим подробные инструкции и расчеты под каждый из видов печей.

В чем разница под кирпичную или под металлическую

Металлическая печь намного прочнее, чем кирпичная. Установка с небольшим перекосом, деформация основания не принесет большого ущерба металлической печи, тогда как для кирпичной такие движения фундамента означают полный выход из строя. Отсюда необходимость основания повышенной прочности для кирпичной печи. Металлические печи обычно довольно легки, что позволяет обойтись без отдельно выложенного фундамента. Фундамент под железную печь в баню не обязателен. Для них надо обеспечить должные меры противопожарной защиты — асбестовое полотно, лист кровельного железа под металлическую печь, выступающий за пределы печи не менее 25 см, а перед топкой — не менее 40 см.

Кирпичная печь, обладая намного большей массой, не переносит деформаций основания и нуждается в полноценном фундаменте, устроенном с расчетом на большое давление печи и компенсацию усадочных процессов. Связи с общим фундаментом быть не должно, иначе разница в создаваемом давлении на основание может привести к разрушению.

Глубина заложения фундамента под печь

При оценке глубины заложения фундамента печи, необходимо учесть расположение относительно стен бани или дома, а так же обеспечить устойчивость и надежность основания печи. Если фундамент под стенами дома или бани имеет небольшую глубину заложения, то фундамент для печи располагается на той же глубине. В случае расположения печи вблизи фундамента с большой глубиной заложения, основание печи приподнимают и ставят на песчаную подушку. Следует учесть, что минимальная глубина заложения основания для печи составляет 50 см в обоих случаях.

Фундамент под печь. Пример

Под кирпичные печи делают более прочный и надежный фундамент, так как масса данной конструкции превышает вес металлической.

• Выкапывают яму в зависимости от расположения фундамента печи. Ширина и длина ямы должны быть больше габаритов фундамента печи на 20 см.
• Для экономии бетона, готовый котлован выравнивают, засыпают наполовину песком, тщательно уплотняют и проверяют на горизонтальность.

• Наверх песка кладут гидроизоляцию и делают опалубку.
• Верх котлована заливают дальше бетоном до уровня земли, который для большей надежности можно армировать металлическими прутами. Рецепт раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия. Дальше поверхность фундамента проверяют на горизонтальность строительным уровнем.
• После того как бетон застыл, примерно 5-6 дней, разбирают опалубку, кладут гидроизоляцию и продолжают возводить фундамент под печь до уровня чистого пола. Часть основания над уровнем земли можно выложить из кирпича или сделать опалубку и залить бетонным раствором до уровня пола.
• Промежуток между краем ямы и фундаментом заполняют песком и тщательно утрамбовывают.

Фундамент для печи на железобетонной плите

Такая технология используется на грунтах, где нижние слои почвы слабые, а верхние более надежные.

Снимают верхний растительный слой земли, около 20 см и выравнивают. Засыпают песок, щебень или гравий, утрамбовывают и на полученное основание кладут железобетонную плиту толщиной от 12 до 15 см или изготавливают на месте.

На плиту площадью не более 2,5-3 м 2 можно устанавливать кирпичные печи, а площадью около 1,5 м 2 легкие металлические. Разумеется, чем больше площадь такого основания, тем крепче и надежнее будет фундамент.

Плиту можно сделать самому. Для этого после этапа укладки гравия необходимо установить опалубку соответствующую размерам плиты. После этого надо залить бетона на высоту 5-7 см, правильно уложить арматуру или арматурную сетку и залить на нужную высоту. Пока раствор не схватился его нужно выровнять по уровню.

После того как раствор застыл, необходимо положить гидроизоляцию и продолжить возведение фундамента для печи до уровня пола. Это можно сделать при помощи кирпича, бута или при помощи бетона с использованием опалубки.

Через неделю обмажьте верхнюю часть полученного основания горячим гудроном и обклейте рубероидом.

При установке печи необходимо чтобы ее центр тяжести совпадал с серединой плиты. При изготовлении такого основания экономится около 1-2 м 3 бетона.

Фундамент под печь на столбчатом основании

Под тяжелые каменные печи подойдет столбчатый фундамент из четырех столбов, расположенных по углам железобетонной плиты или сваренной рамы из металлических профилей.

Для возведения столбов необходимо обычным ручным буром сделать ямы на глубину промерзания грунта.

Затем берем асбестовые трубы, устанавливаем их в ямы и заливаем их бетоном. Ширина асбестовой трубы берется исходя из несущей способности грунта и веса печи. О том как это сделать для дома, написано в статье Расчет фундамента. По той же схеме, делается расчет для печи.

После чего устанавливаем готовую плиту или делаем опалубку и заливаем плиту на месте. Высота столбов зависит от того, на какой высоте будет установлена плита.

На столбы также можно установить раму, сваренную из стальных профилей, которая будет служить фундаментом для печи.

Если выбрать точный вариант фундамента под печь и сделать все работы правильно, то строение прослужит много лет.

Основание под металлический банный отопитель

При весе банной печки до 750 кг можно обойтись без сооружения индивидуальной опорной конструкции – устроить только защитное покрытие пола. Однако, если пол деревянный, его прочностные характеристики должны быть достаточными. Целесообразно ревизовать состояние лагов под настилом и, при необходимости, выполнить точечный ремонт участка.

На прочный деревянный настил наносится слой глиняного раствора, поверх которого укладывается лист асбеста такого формата, чтобы его края выступали за контур печки на 25-30 см. Прокаткой малярным валиком по асбесту удаляются излишки глины, после чего раствору дают неделю для отверждения и просушки. Поверх асбеста укладывается лист оцинкованного кровельного железа ровного профиля толщиной 0,8-1,0 мм соответствующего формата.

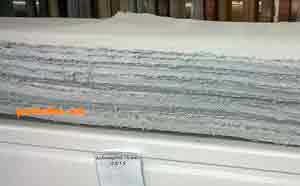

Защитные материалы под банную печь – асбест и оцинкованная листовая сталь

Чтобы избежать травматизма в будущем, углам железного листа придают овальную форму и прижимают к настилу пола саморезами. Защитная площадка под отопитель готова.

Варианты обустройства защитной площадки под банный отопитель

Для металлической печи иногда всё же устраивают индивидуальное несущее основание, и в этом есть резон – деревянный настил полов и лаги в условиях бани старятся быстрее и теряют прочность.

Последовательность и технология сооружения фундамента под железную печь в бытовую баню:

• устройство котлована глубиной 0,5 м и размерами в плане, на 10 см превышающими габариты отопителя;
• планировка дна с засыпкой щебня слоем не менее 30 см и уплотнением;
• устройство поверх щебня бетонной подготовки из жидкого цементно-песчаного раствора толщиной 5 см;
• по высыхании раствора – выполнение гидроизоляции из 2-3 слоёв рубероида с промазкой битумной мастикой;
• устройство опалубки;
• изготовление и укладка арматурного каркаса-сетки с ячейкой 8-12 см из стальной или пластиковой арматуры переменного профиля диаметров 8-10 мм (готовый каркас должен располагаться в нижней части объёма заливаемого бетона – на расстоянии 5 см от гидроизолированного основания);
• укладка слоем в 20 см бетона, приготовленного в пропорции 2:5:8 (цемент, песок, мелкий щебень);
• по достижении бетоном 70% прочности (через неделю) – выполнение поверх него кирпичной кладки до уровня пола.

Устройство индивидуальной несущей площадки под металлическую печь

Важно! Весь объём фундамента под небольшую металлическую печь в баню может быть выполнен из кирпича, уложенного на раствор. .

Что надо учитывать, планируя фундамент для банной печи

Рассмотрим тот случай, когда вес печи превышает 700 кг, материалом служит кирпич. Какими параметрами надо руководствоваться для выбора? В целом, выбор ведется сразу для всей постройки. Учитывается рельеф участка — нужна ли планировка, насколько это будет сложно или затратно.

Зависимость от типа грунта

• Для сложных рельефов, склонов или складок лучше всего использовать винтовые сваи, которые позволяют исключить дорогие и не всегда возможные земляные работы. К тому же, их можно завинчивать вручную, не привлекая сложную строительную технику.
• Для плотных скальных грунтов можно обойтись неглубоким ленточным фундаментом. В этом случае его назначение — выравнивание площадки и выведение плоскости, несущая способность грунта не требует сложных мероприятий.
• Почвы с высоким уровнем грунтовых вод требуют свайного типа фундаментов. Выкопать котлован в таких условиях равносильно образованию на участке небольшого озерца, поэтому применяют винтовые, или забивные сваи, погружаемые в грунт до уровня плотных слоев.
• При больших глубинах промерзания почвы делается ленточный фундамент, заглубляемый ниже точки промерзания. Глубина котлована в таких случаях может быть больше 2 метров, что для основания печи слишком много. Вопрос решается образованием песчаной подушки, плотно утрамбованной и выведенной по уровню. Толщина подушки такова, чтобы вывести нижнюю отметку печного основания на нужную высоту, где укладывается следующий слой — бутовочный или железобетонная плита.
• Участки с высокими сезонными перепадами высот — пучением почвы — требуют либо свайного основания, опирающегося на плотные слои почвы и поднимающего всю постройку над уровнем грунта, либо обустройства сплошной монолитной плиты, массивного прочного основания из железобетона. Такая плита перемещается вместе с поверхностью грунта, не допуская деформации постройки, укрепленной на ней. Фундамент из массивной плиты надежен и прочен, но требует значительных затрат денег и труда, поскольку он обычно возводится для всей бани целиком. Отдельная плита для печи в условиях сложных и влажных грунтов не сработает, ее площадь недостаточна.

Фундамент в бане под печку примеры поэтапных работ

Представить русскую баню без печи невозможно. Сегодня, как и сотни лет назад, печь необходимо ставить на заранее подготовленный фундамент, для чего демонтируются полы, выкапывается котлован и заливается бетоном. Лучше всего этот процесс запускать еще на стадии строительства, но иногда печь выбирают в последний момент, для чего и приходится «распускать» пол. Задача фундамента, во-первых, распределить нагрузку от основной конструкции. Во-вторых, обеспечить надлежащий уровень пожарной безопасности. О том, как правильно сделать фундамент в бане под печку, какой именно выбрать и что для этого необходимо – в нашей статье.

Рекомендации по возведению основания

1. При возведении фундамента под печи важно учитывать вес конструкции. Если ее масса не превышает 750 кг и ее строительство предполагается выполнять на первом уровне, то достаточно будет железобетонного основания. Если масса печи выходит за пределы указанного показателя, это является основанием для сооружения отдельного основания.
2. Для печи имеющей относительно небольшой вес рекомендуется выбрать фундамент столбчатого вида. В таком фундаменте достаточно заглубленные столбы выполняют задачу свай, а в качестве опоры выступает армированная бетонная плита, размещенная на грунте. Данный вариант сооружения фундаментной конструкции получил репутацию наиболее надежного сооружения.
3. Особого внимания требует возведение основания для кирпичной печи. В этом случае важно не допустить даже минимальных деформационных изменений в конструкции фундамента. В обратном случае появляется большая вероятность возникновения трещин в кирпичной кладке, что в дальнейшем приведет к фрагментарному или полному разрушению печной конструкции.
4. Печной фундамент должен принимать нагрузку только от нее. Не стоит соединять печной фундамент с основанием дома. Между двумя основаниями следует сделать зазор в 5 см. Данный промежуток нужно засыпать песком в два слоя. Либо проложить гидроизоляционным материалом.
5. Чтобы правильно определить размер будущего основания для печи нужно исходить из структуры грунта и массы печной конструкции. Определяя глубину заложения фундамента, следует учитывать уровень вод грунта, прочность и пучинистость, глубину промерзания и уровень заложения основания дома.

Перед началом строительства нужно учитывать и плотность грунта. Этот момент особенно актуален при возведении тяжелых печных сооружений. Наиболее подходящим являются глинистые и песчаные грунты, так как отличаются достаточной плотностью и не содержат излишней влаги. Если грунт имеет рыхлую неоднородную структуру, перед тем как приступить к работе его нужно уплотнить.

Фундамент под печь фото:

Установка свайного фундамента с плитой

Одной из разновидностей фундамента под печь является свайная конструкция, которая отличается хорошей надежностью и простотой монтажа.

Фундамент на сваях

Делаем разметку на земле по размерам будущей печи и отмеряем по 10 см в каждую сторону – это и будет размер фундамента.

Снимаем 20 см растительного слоя земли с помощью штыковой лопаты.

Снят растительный слой земли

В каждой части колышка бурим ямы диаметром 20 см на глубину 50 см.

Свайный фундамент под печь

Вяжем арматурные прутья с помощью проволоки 0,8 мм и хорошо скручиваем.

Вязка арматурной сетки

Устанавливаем армированный каркас.

Сворачиваем плотные гильзы из рубероида и вставляем такие сваи в ямы. В качестве свай можно использовать асбестовые трубы.

Гильзы из рубероида

Заливаем бетонной смесью готовые и вставленные в яму сваи.

Делаем технологический перерыв на 2 недели.

Теперь можно заливать весь фундамент бетонной смесью.

Накрываем полиэтиленом и даем фундаменту затвердеть не менее 2-3 недель.

Как сделать фундамент под печь

Делая фундамент под русскую кирпичную печь, необходимо придерживаться требований для оснований любых других сооружений. Конечно, у такого вида основания есть свои особенности, о которых нужно знать.

Подготовка к работе

Если вы решили сделать фундамент под печь для деревянного дома своими руками, то, в первую очередь, нужно решить, какие размеры будут у конструкции.

При проектировании учитывайте, что с каждой стороны он должен быть на 50 миллиметров больше чем размеры печки. К примеру, если планируется печка размером 1/0,7 метра, то фундамент должен быть 1,1/0,7 метра.

Когда вы определитесь с размерами конструкции, можно выбрать место расположения печи. Также учитывайте, где будет расположена печная труба, исключение делается только для печей-барбекю. Для всех остальных вариантов печей это очень важный момент, ведь непродуманный дымоход может упереться в несущую конструкцию на крыше. Чтобы исправить такой недостаток, нужно потратить много сил и времени, поэтому лучше избежать неприятностей и сразу сделать точные подсчёты.

Если фундамент делается под русскую печь, то не нужно, чтобы он соприкасался с основой дома. У таких конструкций разное давление, и при контакте они могут деформироваться, что приведет к неприятностям с обоими основаниями.

Делаем котлован

Котлован – это важная составляющая фундамента, без него нельзя обойтись. Бывает, что строители снимают только верхний слой земли, тем самым экономят материал и время, но так делать не рекомендуется. Котлован стоит делать ниже уровня промерзания земли. Эти характеристики имеют индивидуальные параметры для каждого региона.

Можно сделать мелко заглублённый фундамент, но тогда обязательно нужно использовать сваи. Если почва песчаная и сухая, то достаточно будет сделать котлован на полметра. А для пучинистого грунта необходимо вырыть котлован глубиной не меньше чем на метр. Когда сделана разметка фундамента, приступают к копанию котлована, при этом ширину и длину нужно делать с запасом для опалубки.

Сама опалубка делается досками с 2 сантиметровой толщиной, они сбиваются в щиты после чего распорками фиксируются в яме. Десяти сантиметровым слоем на дно ямы насыпается щебень, разравнивается и трамбуется.

Делаем гидроизоляцию и заливку

Делаем раствор:

• 1 часть цемента;
• 3 части чистого песка;
• 5 частей щебня без примесей.

Сначала необходимо все компоненты смешать в удобной ёмкости. Когда получится однородная масса, можно понемногу начать добавлять воду. Смесь стоит постоянно перемешивать, добавлять воду необходимо пока не получится консистенция густой сметаны, только тогда раствор будет готов. Готовый раствор можно смело залить в опалубку. Рекомендуется делать заливку в один день, в противном случае фундамент получится из нескольких слоев, которые во время эксплуатации могут треснуть.

Фундамент на сваях

Для мелко заглублённого фундамента необходимо использовать сваи:

1. Для начала снимают растительный слой на 25 сантиметров.
2. Потом буром нужно сделать дырки метровой глубины диаметром в 20 сантиметров.
3. В днище сделанных ям засыпается и утрамбовывается щебенка.
4. В сделанные скважины необходимо вставить скрученный в гильзу рубероид.
5. Дальше отверстия заливают бетонным раствором.

Можно сделать и немного по-другому, если у вас есть асбестовые или полиэтиленовые трубы нужного диаметра и длины. Тогда в отверстия вставляются просто трубы, а уже через 10 дней заливается фундамент.

Сегодня популярностью стали пользоваться винтовые сваи вместо бетонных, но для их установки необходимо воспользоваться услугами специалистов. Сделать это можно только имея навыки и хорошую практику. Посмотрите видео, как работают специалисты с винтовыми сваями.

Если вы решили сделать печь, то обязательно должны обдумать конструкцию фундамента. Даже если очень хочется сэкономить на постройке, лучше этого не делать, в противном случае, всё сооружение может развалиться. Только сделав качественный фундамент своими руками, вы сможете пользоваться ею на протяжение долгих лет, а помогут вам в этом пошаговые инструкции и видео уроки.

В современном строительстве используется большое разнообразие материалов для русской печи и фундамента. Её можно сделать не только дома, но и в бане, что может быть лучше русской печки в русской бане? Чаще всего делают такие виды фундамента:

1. монолитный;
2. свайный;
3. ленточный;
4. винтовой;
5. под каменную печь;
6. под железную печь.

Для малоэтажных и деревянных домов часто делают ленточный фундамент под печь.

Если печь будет железной, то больше всего подойдет последний вариант, при котором фундамента, как такового, и нет. Благодаря устройству железной печи для её основания вполне достаточно качественного и крепкого напольного покрытия.

Часто делают плитный фундамент, особенно для кирпичных печей. Движение почвы не имеет воздействия на армированную монолитную плиту, но если строение очень большое, то она с ним не справится. Грунтовые воды также влияют на неё разрушительно. Такая плита не подходит для установки в банях. Стоимость подобного фундамента невелика, но и ее надёжность не из лучших. В просторах интернета есть много видео, с помощью которых вы легко определитесь с нужным видом фундамента.

Фундамент для железной печи

Несмотря на то, что железные печи для бани имеют обычно небольшой вес, даже для самой легкой тонкостенной модели желательно иметь отдельный фундамент. Все дело в том, что даже небольшой перекос, порой невидимый глазу, приводит к ускорению износа. И только наличие прочного основания гарантирует его отсутствие, а значит и длительную эксплуатацию печи.

Делать фундамент для железной печи несложно. Необходимо:

Выкопать котлован подходящего размера. Размер фундамента должен быть больше габаритов печи на 10-15 см (больше можно, меншьше — нельзя). Если металлическая печь будет откладываться кирпичным экраном, то отступ считается от наружного края экрана. Глубина фундамента и котлована зависит от типа грунта. На непучнистых грунтах достаточно 50-60 см.

На дно засыпают щебень, который тщательно утрамбовывают. Размер этого слоя в утрамбованном виде должен быть не менее 30 см.

Фундамент для железной печи

Заливается слой бетона. На одну часть цемента нужно брать 2,5 части песка, 4 части мелкого гравия или керамзита (с керамзитом получится более теплоизолированное основание). Сначала в сухом виде перемешивают цемент с песком до получения ровного цвета. Затем засыпают гравий или керамзит, снова все перемешивается. Когда все части ровно распределились, разводится водой. Воды обычно уходит чуть меньше по объему, чем цемента. Выложенный раствор тщательно выравниваем, проверяя его горизонтальность при помощи строительного уровня.

Фундамент для печи можно обложить кирпичом: так он выглядит привлекательнее

Вместо бетонного слоя можно использовать кирпичи. Их кладут на цементно-песчаный раствор.

Опалубку можно снимать через трое суток, а расчетную крепость бетон набирает три-четыре недели. Для нормального вызревания его нужно регулярно смачивать водой: обильно сбрызгивать 2-4 раза в день, в зависимости от температуры. Луж быть не должно, но промокать должен раствор хорошо. Если на улице слишком жарко, накройте основание полиэтиленовой пленкой, так влага не будет испарятся быстро.

Есть вариант увлажнения, который не требует частого сбрызгивания: обкладываете мешковиной или другой какой тканью, насыпаете хороший слой опилок, и его мочите. Этого хватает на сутки.

Бетонное основание дешевле и прочнее, но требует большего количества физических усилий, даже если у вас имеется бетономешалка. К недостаткам бетона нужно добавить сложность его демонтажа.

Чем облицевать фундамент под металлическую печь

Если верхняя часть основания отлита от бетона, то внешне она имеет непривлекательный вид. Можно снаружи фундамент обложить кирпичом, но это если позволяют условия: кирпич имеет все-таки приличные размеры. Для остальных случаев подходит облицовка толстой керамической плиткой (именно толстой). Керамогранит при высоких температурах скорее всего потрескается. Возможно, подойдет натуральный отделочный камень.

При облицовке плиткой под ножки печи положите шайбы из толстого мягкого металла (меди или алюминия). Острые жесткие ножки часто царапают лицевую поверхность плитки, из-за чего она раскалывается. Шайбы будут страховкой от царапин.

Термостойкий клей для плитки

Плитку укладывают на специальный жаростойкий клей (есть такие). Затирку тоже подбирают соответствующую — стойкую к высоким температурам. Можно обойтись и без затирки: аккуратно расшить швы клеем. Если сделать все тщательно, вид получается нормальный. Затирка только сначала выглядит хорошо. Потом, когда добавится зола и сажа, ее замучаетесь оттирать.

Бетонный фундамент

Чтобы построить фундамент для печи вам потребуется:

• Цемент.

Если в вашей почве присутствует большое количество сульфатов и уровень грунтовых вод довольно высок, мы рекомендуем вам использовать сульфатостойкий цемент марки ССПЦ. Отличие цемента ССПЦ от обычного ПЦ заключается в способности бетона из данной марки цемента противостоять разрушающему воздействию сульфатов, растворенных в грунтовых водах.

• Песок крупнозернистый без включений. Идеальным вариантом будет использование горного песка, но подойдут также морской и речной. Методы очистки песка от примесей мы уже рассматривали на страницах нашего интернет-ресурса.
• Материал для опалубки.
• Щебень.
• Рубероид или плотный полиэтилен.

• Корыто для раствора
• Лопаты: штыковая, совковая
• Строительный уровень
• Молоток, гвозди, ножовка для сооружения опалубки
• Строительный степлер

Нужно ли углубляться

Можно начинать строить фундамент для печи. У многих может возникнуть вопрос, обязательно ли углубляться в грунт, когда устраивается фундамент своими руками под печь. Наш ответ – обязательно. Иногда встречается вариант, при котором фундамент устраивается с малым заглублением. Снимается только верхний растительный слой и после установки опалубки заливается фундамент. Это совершенно неправильный способ. Плита фундамента, устроенного таким образом, будет постоянно испытывать нагрузки, особенно в зимнее время. Мотивация об экономном расходе строительных материалов при устройстве такого фундамента ничем не обоснована. Заглубление необходимо провести на глубину ниже уровня промерзания в вашем регионе. Можно использовать мелко заглубленный фундамент в баню под печь, но с обязательным устройством свай под основной плитой фундамента.

Устройство котлована – основные параметры

Для сухих, песчаных грунтов бывает достаточно 500 – 600 мм. Но на пучинистых грунтах эта глубина не должна быть меньше 1000 мм. Повторяем – это правильное устройство фундамента.

Правильная закладка фундамента

По разметке роем котлован. Размер котлована должен позволять установку опалубки. Но если почва на вашем участке достаточно плотная и края не осыпаются, можно обойтись и без нее. В любом случае все зависит от конкретного места и грунта. Когда опалубка установлена, на дно котлована засыпается слой щебня толщиной 100 мм. Щебень необходимо разровнять по уровню. После этого ручной трамбовкой необходимо выполнить уплотнение щебня.

Гидроизоляция и заливка

Для гидроизоляции фундамента к внутренней стороне опалубки с помощью строительного степлера крепится слой рубероида. Можно приступать к заливке

Важно знать, что верхний уровень фундамента должен быть ниже основного пола здания на 60 – 70 мм. Готовим раствор по следующим пропорциям:

• Цемент 1 часть
• Песок 3 части
• Щебень 5 частей

Песок и гравий должны быть чистыми. Дополнительные включения снижают адгезивные способности растворной смеси. Идеально будет, если песок и щебень промыты водой.

• Вначале готовится сухая смесь из цемента, песка и щебня. Можно использовать .
• После перелопачивания и получения однородной массы постепенно добавляется вода до образования раствора консистенции густой сметаны. Раствор можно заливать.

Постарайтесь произвести заливку за один день. В противном случае в фундаменте образуется несколько слоев, которые могут привести к его растрескиванию.

Возведение фундамента

Под металлическую печь можно не возводить отдельный фундамент и ограничиться противопожарными отсечками. Тем не менее, если вес приближается к предельному значению (700 кг), а оно складывается из веса воды в полностью залитом котле плюс вес камней плюс собственный вес печи — лучше обустроить для металлической печи отдельный фундамент. Для этого надо:

1. Выкопать котлован (на глубину промерзания, но не менее 50 см), подсыпается щебнем и основательно трамбуется.
2. Поверх заливается бетонный слой , который должен полностью затвердеть. Состав раствора — цемент с песком 1:4.
3. Двойной слой гидроизоляции (рубероид или подобный листовой материал),
4. Заливка основной плиты раствором цемент, песок, мелкий гравий. Пока раствор не затвердел, проверяется горизонталь и при необходимости корректируется.

Фундамент под кирпичную печь требует более основательного подхода и делается максимально прочным.

1. Выкапывается котлован. Чаще всего, это делается одновременно с общим котлованом под всю постройку.
2. Подсыпается слой песка для выведения днища котлована. Песок насыпается слоями по 15 см, каждый слой проливается водой для уплотнения. Последующие слои песка подсыпаются только после схода воды. Такая технология облегчает трамбовку песка и обеспечивает плотный слой. После этого укладывается бутовочный слой — битый кирпич, бетон, толщина — 20 см. Снова слой песка, пролитый водой — и так до образования плотной подушки, которая не оседает при трамбовании.
3. Укладывается слой щебня толщиной 10 см.
4. Поверх возводится опалубка для основной плиты фундамента.
5. Внутри опалубки устанавливают арматурный каркас, сварной или вязаный.
6. Заливается бетон на высоту, не доходящую до уровня пола на 5-15 см. Выдерживается до полного высыхания.
7. Поверхность обильно смазывается гудроном, поверх укладывается несколько рядов кирпичной кладки до уровня пола, на которых начнется уже строительство самой печи.

Полезное видео

Специалист объясняет тонкости строительства:

Варианты

Рассмотрены самые распространенные варианты постройки фундамента, проверенные частым применением и вполне надежные. В некоторых случаях применяются и другие типы фундаментов, например, свайно-плитный. При этом способе монолитная плита опирается на сваи, заглубленные до плотных слоев почвы.

Способ хорош тем, что возможность оседания подсыпки и бутовочного слоя исключена, сваи стоят прочно и неподвижно. В качестве свай используются забивные железобетонные сваи или винтовые, делающие возможным самостоятельное завинчивание в грунт. Установленные сваи подрезаются (наращиваются) до необходимой длины, обвязываются поясом из швеллера (ростверком), который служит опорой для плиты.

Нюансы, которые надо учитывать при возведении

Специалисты советуют соблюдать разумную пропорциональность в соотношении веса печи и мощности фундамента. Надо помнить, что сам фундамент тоже подвержен осадочным процессам, которые могут нарушить баланс основания, создать перекос или нарушение плоскости. Чем толще бутовочные слои, тем выше риск осадочных деформаций.

Отсюда правило: фундамент должен соответствовать нагрузке. Это относится к таким типам, как монолитный, кирпичный, бутовый и плитный фундаменты, являющиеся, по сути, вариантами одной и той же основы.

Свайные фундаменты, требующие использования техники, надо проектировать заранее и работы по погружению свай производить одновременно с общими, иначе потом техника не подойдет к месту работы. Вообще, все работы по постройке бани следует проектировать и производить одновременно, чтобы одно не опережало другое. Таким образом удастся избежать ошибок и несоответствия этапов строительства.

Винтовые сваи могут завинчиваться даже внутри готовой постройки, если есть место для движения ворота. Такой вариант может понадобиться при возведении печи в уже готовой постройке или при реконструкции бани.

В заключение следует отметить, что вопрос надежного и грамотного размещения печи достаточно сложен и ответственен, но разобраться в нем необходимо, поскольку от правильных действий может зависеть сохранность всей постройки, комфорт и безопасность людей. Перед началом работ надо основательно изучить все доступные материалы по выбранному способу постройки, узнать геологические условия местности, предусмотреть соблюдение строительных норм и правил. Это обеспечит долгую и надежную службу вашей бани.

Вам могут также понадобиться следующие материалы раздела о фундаментах бань:

• Высота и глубина фундамента,
• Как сделать правильно и как своими руками,
• Как правильно заливать,
• Какой фундамент лучше.

Справочная информация

Где купить, заказать:

Завершение фундаментных работ

Рубероид защищает кирпич от влаги, которая, поступая из земли, его разрушает.

Что касается внутренней части фундамента под русскую печь, то его выполняют «под забутовку» (сначала просто укладывают камни, затем применяют жидкий раствор – заливают им камни). Фундамент под печь из бута возводят, не доводя до уровня непосредственно пола (чистого пола). Оставляют 14-15 см. На самый верх кладки укладывают обыкновенные кирпичи из глины, которые занимают целый ряд. Таким же образом обустраивают и фундаменты под трубу. Теперь необходимо обустроить гидроизоляцию. Чаще всего берут рубероид, который укладывают в два слоя. Подойдут и пергамин, и толь. Завершает работу еще один кирпичный ряд.

Фундамент под печку из кирпича следует делать ниже на один ряд от границы чистого пола. А чтобы предохранить массив печи от попадания влаги, производят укладку гидроизоляционного слоя, на который кладут последний кирпичный ряд. Он-то и должен сравняться с чистым полом. В случае установки фундамента под трубу отдельно проводят такие же операции. При укладке углов ее правильность нужно контролировать через 4 ряда, лучше даже через 3, что и делают отвесом либо используют шаблоны в форме металлического угольника.

Нельзя делать перевязку кладки фундамента для русской печки со стенами помещения, так как существует вероятность разрушения кладки, если произойдет осадка стен в доме либо осадка возводимого сооружения.

Желательно также (что достаточно актуально), чтобы хозяин не столкнулся с проблемой укладки труб под фундамент. Это довольно серьезное и сложное дело. Поэтому первоначально нужно еще в стадии проекта определить месторасположение инженерных коммуникаций. Тогда в доме не будет непредвиденных расходов и не придется ничего менять на ходу. Фундамент для русской печки оправдает все ожидания, и долгий период времени не придется его реконструировать.

Иннокентий Андреевич Власов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Зачем нужно делать фундамент под печь

Любой процесс и компонент в сфере строительства играет очень важную роль. Несоблюдение технологии в очень недалеком будущем обязательно приведет к разрушению строения.

Отсутствие фундамента вскоре отразится на надежности и безопасности. Поэтому, если вы планируете пользоваться печью долго, то сооружение надежного основания является неотъемлемой частью строительства.

Важным условием есть независимость основания под печь-каменку от основного фундамента. В этом случае вес всего здания не будет влиять на стойкость этого компонента. В противном случае вес печки и вес всего строения будет оказывать на него огромное давление, что может спровоцировать деформацию и разрушения.

Например, вес печи сооруженной из кирпича в среднем будет составлять 500 – 700 кг, что является внушительным показателем. А если к нему добавить вес всего здания, то можно только представить, каким разрушениям основание подвергнется уже через пару месяцев.

Если же этого компонента нет вообще, то использовать баню за назначением может не получиться совсем.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

• Цемент;
• Крупнозернистый песок;
• Доски для сооружения опалубки;
• Щебень;
• Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

• Емкость для приготовления раствора или бетономешалка;
• Штыковая и совковая лопаты;
• Измерительные инструменты: рулетка, уголок, уровень;
• Для изготовления опалубки: молоток, ножовка, гвозди;
• Для установки гидроизоляции строительный степлер;
• Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

1. Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод. Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
2. После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
3. После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
4. Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:
5. Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.
6. Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

Фундамент под печь какова роль грунта

Особенности кладки печного фундамента в зависимости от типа грунта.

Фундамент под печку лучше обустраивать на прочных грунтах. К ним относятся, например, гранит (скальные породы), известняки. Они обладают большим сопротивлением сжатию и стойки против действия отрицательных температур и грунтовых вод. Прочной основой для фундамента являются и плотные грунты (к примеру, глинистые или песчаные), если содержание влаги в них не превышает допустимый уровень. Отличие насыпных – в рыхлом и более разнообразном составе. Поэтому такой грунт вынимают до тех пор, пока не обнаружится плотный, либо его тщательно трамбуют. Хорошо подходят в качестве оснований под фундамент глинистые песчаные грунты, суглинки и супеси.

Лишь на макропористых грунтах, в составе которых имеется глина, но с крупными порами, нельзя делать фундамент для русской печи, так как попавшая вода разжижает подобные грунты, и они становятся непрочными.

Кладку фундамента в почвенном слое с повышенной влажностью производят с использованием крепких материалов (как искусственного, так и естественного происхождения), например бетона, бутового камня и прочих, которые устойчивы перед разрушающим влиянием воды.

Кладут фундамент в плотных и сухих грунтах с использованием известкового (либо с добавлением в него цемента) раствора. Если влажность избыточная, требуется лишь раствор цемента.

Вернуться к оглавлению

Как сделать фундамент для печи из кирпича

Устройства фундамента под печь

В настоящее время фундамент под печь в доме можно класть:

• в опалубке;
• по шнуру;
• между стенками ямы, которая роется по размеру будущего фундамента.

Не доходя (по высоте) 2-ух рядов (140 – 150 мм) кирпичной кладки до уровня, на котором размещаются чистые полы, класть фундамент заканчивают.

В тех случаях, когда вы делали фундамент под печь своими руками, используя для этого камень, необходимо будет выровнять верхнюю поверхность фундамента по уровню с использованием бетонного раствора.

После этого укладывается (максимально ровно, по возможности) один ряд из одинарного кирпича и также равняется правилом под уровень. Но уже не бетонным, а сложным или цементным раствором.

Выполнив указанную работу, оставляем фундамент на 7 – 8 суток. Затем продолжаем изготавливать фундамент под печь своими руками.

На выполненный фундамент кладётся гидроизоляция с напуском (два слоя, перпендикулярно друг относительно друга).

• Если в качестве гидроизоляции вы используете толь, то её следует укладывать на дёгтевую мастику.
• Если рубероид – на битумную.

Поверх проложенной изоляции выполняется кладка второго ряда кирпича. По её завершению фундамент выходит своей верхней частью на уровень чистых полов, и вы можете приступать к кладке собственно печи.

Этапы устройства фундамента под печь

Этапы устройства фундамента под печь

Иногда эти работы ошибочно именуют «заливка фундамента под печь».

Если фундамент полностью выкладывается из кирпича, то его предпоследний ряд также необходимо перекрыть гидроизоляционным слоем и последний ряд класть уже поверх него. Точно также кладётся фундамент под трубу дымовую.

Глубину под котлован, в котором в последующем будет возведён фундамент под печь из кирпича, определяют исходя из качества грунта, на котором стоит ваш дом.

Она может составлять от 200-500мм, если они плотные, до 500-1000мм в рыхлых и мягких грунтах.

Дно необходимо перед началом работы зачистить и выровнять по уровню. В рыхлых и слабых грунтах после того, как котлован готов, его дно требуется обязательно тщательно утрамбовать.

Первый ряд будущего фундамента кладётся насухо. Для этого используется либо сухой мелкий природный камень, либо кирпич-железняк.
Существует ограничение на поперечные размеры используемых камней, не более трети общей ширины фундамента. После укладки первый ряд просто вбивается трамбовкой в землю.

Образовавшиеся при этом промежутки между камнями (кирпичом) необходимо расщебенить мелкими камнями (щебень, гравий) и также утрамбовать.

Заливаем получившееся основание цементным раствором (песок/цемент в пропорциях 1:6 или 1:5). После того, как цемент схватился, поверх него расстилается смесь под следующий слой.

В некоторых случаях для указанных целей придётся использовать сложный раствор (цемент/песок/известковое тесто) в пропорциях 1:1:9 или 1:1:8

важно помнить, что чем лучше перевязаны камни (кирпич) в кладке, тем выше получается её прочность.

Для обеспечения должного качества кирпич (камень) при кладке следует чередовать (ложок/тычок). Швы должны быть плотно заполнены.

В тех случаях, когда фундамент для печи из кирпича кладётся в сухих грунтах, разрешается, с определёнными оговорками, применять глиняные растворы, с частичной добавкой цемента.

Запрещается допускать перевязку фундамента, возводимого для печи, с фундаментом дома, на котором стоят несущие стены. обязательно следует оставить зазор не менее 50мм и заполнить указанное пространство песком.

Между стенками вырытого котлована и возведённым вами фундаментом под печь засыпается грунт, который затем необходимо тщательно утрамбовать.

Если, согласно порядовке, вы одновременно возводите фундамент и под печь, и под коренную трубу, то выполнять их требуется независимо друг от друга (без соприкосновений и перевязок).

Тело фундамента, при необходимости, из камня (вариант – бетона) можно делать не полностью. Можно выполнить такую операцию, как заливка фундамента под печь.

В этом случае нижнюю часть котлована, подготовленного для кладки фундамента, послойно заполняют мокрым песком и гравием (щебнем), тщательно трамбуя при этом каждый следующий слой, после чего заливают жидким раствором.

Если закладка выполнена правильно, то на ваш фундамент будут влиять только вертикально направленные нагрузки (масса будущей печи), которые будут нейтрализованы на 100% сопротивлением грунта в указанном месте.

До начала работ необходимо исходить из того, что размер фундамента под печь и его вид в плане прямо зависят от того, каких габаритов и формы печь вы планируете на нём возвести.

Фундамент под печь-камин

Для выполнения такого основания монтируется толстая монолитная плита на двух сваях из бетона. Данный фундамент будет по своей сути бетонной подставкой под печь камин и одновременно противопожарным фартуком. Уровень конструкции должен быть равен полу. Затем выполняем такие действия:

1. Формируем бетонную подушку, применяя маяки.
2. Затем ровняем ее поверхность посредством самовыравнивающего состава.
3. Далее устанавливаем опалубку из доски.
4. На поверхность наносим грунтовку, после ее высыхания с помощью клея на фундамент укладываем керамогранитные плиты. Если плиты имеют большой размер, клеящим составом нужно обрабатывать и основание, и поверхность плиты. При несоблюдении данного условия существует вероятность возникновения пустот.
5. Чтобы добиться правильного расположения плит относительно стены следует выполнить разметку на основании с помощью карандаша.
6. Клей наносится при помощи специальной гребенки с зубцами 10 мм.
7. Затем на поверхность основания одну за другой укладываем плиты.
8. В заключение работ следует убедиться в горизонтальности уложенных плит.
9. На этом основание для печи камина готово.

Фундамент для печи не прощает ошибок

Работы нулевого цикла традиционно «съедают» 25-30 % общего строительного бюджета. Много, правда? Но экономия здесь не уместна, поскольку здоровый «корень» – залог целостности всего «растения».

Фундамент для печи изготовляется в виде сплошной опорной плиты, причем она не должна быть связана с основанием самого здания. А вот ее глубина зависит от трех основных факторов:

• высоты водоносного слоя;
• типа грунта;
• уровня промерзания почвы.

Все эти данные добывают во время геологической разведки участка, когда специалисты путем выбуривания контрольных скважин получают пробы грунта, воды и делают соответствующие анализы. Процедура платная (от 50 $), поэтому многие самоделкины рискуют строить «на глаз» или же руководствуются народными методами (например, вербовая рамка). Угадать выходит не всегда, поэтому слабый фундамент под печку проявляет свое «недовольство» такими симптомами:

1. Сквозные трещины в корпусе.
2. Частичное разрушение отдельных частей кладки.
3. Нарушение целостности дымохода.

Советы и рекомендации

• Если фундамент печи устраивается в регионе с влажным грунтом, то лучше всего использовать кирпич-железняк. Мастера советуют дно основания заливать бетоном, а верхнюю часть выкладывать кирпичом. Используется стандартный способ приготовления бетонного раствора, единственное различие — в него добавляют известковое тесто.
• При работе с сухим грунтом можно использовать раствор из глины и цемента.

Сделать фундамент под печь сможет любой желающий, главное — разобраться в нюансах монтажных работ для того или иного вида отопительного сооружения. Не стоит экономить на материалах, так как от качества используемых компонентов при строительстве будет зависеть срок эксплуатации печи и ее внешний вид.

Нюансы монтажа фундамента под металлическую печь

Опытные мастера советуют делать основание даже под печи из листовой стали, даже несмотря на то, что они весят не более 150 кг. Этапы работ:

1. Сначала выкапывают небольшую яму глубиной 50-60 см. В нее засыпают щебень и утрамбовывают его так, чтобы глубина слоя не превышала 30-40 см.
2. Поверх щебня заливается цементный раствор. Его консистенция должна быть средней, то есть не слишком густой и не сильно жидкой. Соотношение компонентов — цемент (1 часть), песок (4 части), вода (1 часть). Котлован в таком виде оставляют на 24 часа, чтобы цементный раствор успел застыть.
3. Далее на цементную поверхность выкладывают листы рубероида. Это гидроизоляция основания.
4. После этого яму заливают бетонным раствором из мелкого гравия, цемента, песка и воды в пропорции 4:1:2,5:1.

Важно! После всех монтажных работ необходимо проверить поверхность фундамента с помощью строительного уровня на предмет неровностей. .

Некоторые мастера советуют выкладывать фундамент из кирпича. Этот способ обойдется несколько дороже, однако сделать кирпичное основание намного проще. Для этого не понадобиться замешивать бетонный раствор и покупать дополнительно песок и гравий.

Этот материал отлично дополнят следующие публикации:

• Особенности использования дровяной буржуйки на даче

Какие требования предъявляются к фундаментам под печку в баню

Основные требования таковы:

• Устойчивость.
• Надежность.
• Неподвижность.

Количественные значения этих характеристик зависят от многих факторов — тип печи, ее вес, характеристики грунта, глубина погружения основного фундамента и т.д. При этом, есть некоторые общие правила, действующие для всех вариантов.

1. Минимальное расстояние между фундаментом всей постройки и печным основанием — не менее 5 см.
2. Минимальная глубина погружения печного фундамента — не менее 50 см. В целом, отправной точкой является тип общего фундамента, поскольку он определяет все параметры печного основания, доступные для возведения.
3. Чаще всего используются схожие типы оснований, поскольку выбор основывается на одинаковых требованиях и условиях. То есть, если вся постройка возводится на свайно-винтовом фундаменте, основание для печи тоже опирается на сваи, завинченные по углам основания. Ленточный фундамент всей постройки определяет глубину погружения печного, которая не бывает больше, чем общая глубина, и т.д.

Производить расчет и проектирование фундамента под печь следует одновременно с общими работами над постройкой, так легче делать подготовку и устройство основания. Учитывается:

• Объем и вес печи.
• Глубина промерзания грунта.
• Глубина залегания плотных слоев почвы.
• Состав почвы.
• Сезонные колебания уровней почвенных вод.
• Величина пучения грунта.
• Наличие уклона, сложность рельефа участка.

Таким образом, учитываются все обычные параметры выбора типа фундамента. Точные расчеты довольно сложны и требуют знания множества величин, действующих для данного грунта и местности. Эти данные не всегда доступны, и сам расчет требует определенных познаний.

Поэтому чаще всего на практике руководствуются общими правилами и для всей постройки, и для печного фундамента. При этом, руководствуются принципом «необходимо и достаточно», исключающим лишние траты труда и материалов. Например, если общее основание значительно заглублено, то под печное делается подсыпка из песка, поднимающая уровень основания и снижающая непроизводительные расходы бутовочного материала и бетона.

Полезное видео

Посмотрите ролик, где печник разъясняет тонкости требований для такого фундамента:

Фундамент под русскую печь

Русская печь – это конструкция, которая имеет большой вес. Исходя из этого обстоятельства, возводимый фундамент должен быть прочным и иметь непосредственную стыковку с землей независимо от основания дома. Перед началом строительного процесса нужно снять верхний грунтовой слой толщиной 10-50 см. В нем содержится много примесей органического происхождения. Это делает структуру почвы пористой, что крайне не желательно для строительства. Дальнейшие действия производятся в такой последовательности:

1. Работу начинаем с подготовки котлована. Размер ямы должен быть ориентировочно на 15 см больше параметров печи с каждой стороны. Благодаря этому устанавливать опалубку будет значительно легче.
2. Для равномерного распределения нагрузки печное основание должно превышать размеры печи на 5 см.
3. Дно котлована покрываем фильтрующей подушкой из песка толщиной в 20 сантиметров. Выполняем трамбовку.
4. Чтобы обеспечить достаточную усадку песка слой следует несколько раз полить водой. При выполнении данной процедуры слой будет уменьшаться. Поэтому нужно добавлять песок, чтобы обеспечить необходимую толщину.
5. После завершения усадки песок следует выровнять и должным образом утрамбовать.
6. Затем засыпаем слой щебня, его толщина должна составлять 20 см. Можно щебень смешать с камнями небольшого размера или битым кирпичом. Такой слой следует сверху засыпать песком, который еще раз необходимо залить водой. Таким образом, песок заполнит образовавшиеся пустоты.
7. Затем нужно засыпать еще один слой щебня 10 см в толщину.
8. Делаем трамбовку и укладываем рубероид двумя слоями.
9. Для обеспечения фиксации фундамента нужно установить опалубку. Для этого можно использовать доски или фанерные листы. С наружных сторон опалубки следует установить подпорки, которые будут исполнять роль страховки.
10. Между краем траншеи и опалубкой должен остаться зазор в 10 см. Стенки конструкции необходимо увлажнить.
11. После делаем заливку фундамента под печь толщиной в 5 см.
12. После того как бетонная масса застынет необходимо выполнить монтаж арматуры.
13. Арматурную сетку нужно вязать ячейками при помощи проволоки.
14. Затем заливаем второй слой бетонного состава. Его необходимо приготовить из цемента, песка и щебня в соответствии с такими пропорциями: 1:3:5. Процесс заливания состава выполняется поэтапно. Каждый слой необходимо утрамбовывать и поливать водой.
15. Заключительный слой бетонной массы выравниваем и накрываем брезентом до полного высыхания.

Нужен ли фундамент под печь в бане

В основном, наличие фундамента определяется размером и весом печи, которые, в свою очередь, зависят от общего размера бани. То есть, большой объем помещения требует наличия большой печи, которая имеет значительный вес и должна иметь опору на достаточно мощный фундамент. Специалисты определили предельный вес печи — 700 кг (в некоторых источниках указывается 750 кг), который может быть установлен без обустройства отдельного фундамента. Для печей, вес которых превышает это значение, наличие полноценного фундамента обязательно.

К сведению! Это относится к постройкам, имеющим ленточный, столбчатый или фундамент. Если баня выстроена на сплошной бетонной подушке (плитный тип), отдельная площадка под печь не требуется.

Для окончательного решения вопроса надо рассмотреть все аспекты — вес печи, тип основного фундамента, тип грунта, объем котла (который может увеличить общий вес печи в несколько раз), материал печи и т.д. Надо учесть, что для печи нужен отдельный фундамент, не связанный с общим фундаментом постройки.

Такое правило обусловлено необходимостью снизить нагрузку и исключить деформации печи при каких-либо подвижках или просадках общего основания бани. Давление на грунт, создаваемое стенами и печью, разное, отчего величина оседаний и подвижек значительно различается.

К тому же, реакция элементов конструкции на осадки неодинакова. Небольшие изменения, не вызывающие серьезных проблем для стен и перекрытий, могут обернуться катастрофой для печи, особенно для кирпичной. Образование даже небольшой трещины чревато появлением угарных газов, дыма, проникновением искр в помещение. Поэтому необходимость надежного отдельного основания для печи большого размера и веса бесспорна.

Когда можно обойтись без фундамента

Если вес печи не превышает 700 кг, или общий фундамент бани представляет собой сплошную монолитную плиту из бетона, отдельный фундамент под печь в бане можно не возводить. Относительно легкие печи, чаще всего, металлические, они имеют более высокую прочность, чем кирпичные. Такие конструкции можно устанавливать даже на деревянный пол, соблюдая при этом все требования пожарной безопасности.

Печи из кирпича имеют большой вес, но при общем монолитном фундаменте их строят без каких-то отдельных оснований. В данном случае есть опасность разрушения печи при деформациях опорной плиты, поэтому к ее обустройству надо отнестись со всей ответственностью.

Фундамент из бутобетона

Котлован для фундамента должен быть шире на 10-15см. На его дно насыпают слой щебенки и потом ее плотно утрамбовывают. Затем приступают к изготовлению опалубки из досок и размещают ее по всему периметру котлована. Стенки опалубки обшивают рубероидом, затем застилают основание слоем из крупных камней. Возникшие пустоты между камнями засыпают мелким щебнем. Готовят цементную смесь консистенции густой сметаны и заливают ею камни. Если площадь котлована достаточно большая, то работы необходимо проводить в несколько этапов.

Сначала следует дать первому слою камней и бетона высохнуть, а затем продолжить работу. Прекратить заливку следует тогда, когда до уровня пола останется где-то примерно 5-7 см. При помощи уровня проверяют ровность поверхности. Затем всю основу фундамента покрывают полиэтиленовой пленкой и оставляют застывать в течение недели.

После того как все высохнет, опалубку следует демонтировать. Растапливают гудрон и наносят его в два слоя на основу фундамента. Возникшие промежутки между стенами и основанием засыпают песком или гравием.

В заключение

Сейчас мы с вами рассмотрели варианты монтажа фундамента под печь в тех случаях, когда ваш дом, баня еще не выстроены. Если же печь необходимо поставить в уже построенном помещении, то лучше ставить печь металлическую каменку или буржуйку, чтобы не разрушить пол.

Но если вы все же хотите установить основательную конструкцию, когда дом стоит на песчаном грунте, то пол на намеченном месте для установки печи демонтируют и ставят печь как в любом из рассмотренных выше вариантах. Однако этот способ подходит только для дома с полами из дерева на лагах.

Если вы настроены в результате своей работы получить безопасную, долговечную подошву для вашей печи, будь то частный дом, баня, дача – отнеситесь к вопросу выбора вида фундамента и способу её монтажа с должным уважением.

На этом у меня всё уважаемый читатель.

Ну как вам понравилась статья? Если да, то обязательно поделитесь ею в социальных сетях и подписывайтесь на обновления блога. Пока, пока!

С уважением, автор блога Максим Алейников.

Этой статьёй стоит поделиться с друзьями. Жми!

Источник: http://www.tproekt.com/nuzen-li-fundament-pod-pec-v-bane-otvet-neodnoznacen/

Делаем фундамент под печь

Устанавливая русскую печь или английский камин в коттедже, деревянном доме или бане, вы можете задаться вопросом, нужен ли фундамент под печь или можно обойтись без него. Разберемся, как сделать фундамент под печь.

Печной фундамент – необходимость, а не прихоть

Как правило, в большинстве случаев фундамент под печь просто необходим. Если планируется строить русскую печь из кирпича в деревянном доме, то фундамент нужен обязательно. Причем его основание должно быть расположено ниже уровня промерзания.

А вот фундамент под металлическую печь зачастую устраивается простым усилением основания. Но это в том случае, если установлена печь, имеющая компактные размеры, вес которой не превышает 450 – 500 кг. Проектируя фундамент под печь в бане, необходимо подсчитать вес металлической печи, для этого необходимо учесть:

• Собственный вес печи
• Вес каменной закладки
• Вес воды в нагревательном бачке
• Вес облицовки из кирпича, если таковая имеется.

Таким образом, мы делаем не банную печь под фундамент, а фундамент устраиваем под банную печь.

Таким образом, мы делаем не печь под фундамент, а фундамент устраиваем под печь.

Вес и влага имеют значение

Если в доме печной фундамент устраивается исходя в первую очередь из веса самой печи, то фундамент для печи в баню нужен еще и потому, что в бане используется большое количество воды. Даже аккуратное пользование водой не предохранит пространство под печью от проникновения влаги. Проникая под печь, влага способствует намоканию грунта и последующему его вспучиванию. Вспучивание грунта однозначно приведет к деформации печного основания, этот процесс будет только усиливаться в зимнее время. Когда влажный грунт будет замерзать и расширяться, а потом оттаивать и опадать при каждой топке. Проблем с печью здесь не избежать.

Определение размеров и места

Устраивая фундамент под печь необходимо соблюсти все правила по устройству фундаментов и дополнительно выполнить ряд правил именно по устройству печного фундамента. С чего начать? Для начала нужно определить размеры. Учитывайте, размеры фундамента должны на 50 мм быть больше основания печи. Другими словами, имея печь, размеры которой 1000Х700 мм, потребуется устроить фундамент с размером 1100Х800 мм.

Определившись с размерами, необходимо выбрать место, где будет строиться фундамент под печь. Выбирая место, вы должны четко знать, где будет находиться труба дымохода. В противном случае впоследствии, устраивая дымоход, вы можете столкнуться с проблемой, когда труба дымохода упрется в несущую конструкцию вашего строения. Потребуется прибегать к различным вариантам по обходу препятствия. Конечно, если другого варианта установки печи просто не существует из-за ограниченного пространства самого помещения, его внутреннего устройства, придется устраивать фундамент там, где это возможно. Но в любом случае необходимо рассмотреть все варианты. Следующее, на что стоит обратить свое внимание, – фундамент печи не должен соприкасаться с фундаментом самого здания. Минимальный зазор между основным и печным фундаментом должен быть не менее 50 мм. Если фундаменты располагаются на таком расстоянии, зазор между ними необходимо впоследствии заполнить сухим песком.

Устраиваем фундамент — подготовка

С местом определились. Необходимо приготовить материалы и инструмент. При устройстве печного фундамента можно применить два вида фундамента:

• Бетонный
• Бутобетонный

Бутобетонный фундамент рентабельно устраивать, когда в наличии есть достаточное количество бутового камня. Если в вашей местности такого материала нет, можно использовать обычный бетонный фундамент под печь. Рассмотрим, как сделать фундамент под печь, описав оба названных выше способа.

Бетонный фундамент

Чтобы построить фундамент для печи вам потребуется:

• Цемент.

Если в вашей почве присутствует большое количество сульфатов и уровень грунтовых вод довольно высок, мы рекомендуем вам использовать сульфатостойкий цемент марки ССПЦ. Отличие цемента ССПЦ от обычного ПЦ заключается в способности бетона из данной марки цемента противостоять разрушающему воздействию сульфатов, растворенных в грунтовых водах.

• Песок крупнозернистый без включений. Идеальным вариантом будет использование горного песка, но подойдут также морской и речной. Методы очистки песка от примесей мы уже рассматривали на страницах нашего интернет-ресурса.
• Материал для опалубки.
• Щебень.
• Рубероид или плотный полиэтилен.

• Корыто для раствора
• Лопаты: штыковая, совковая
• Строительный уровень
• Молоток, гвозди, ножовка для сооружения опалубки
• Строительный степлер

Нужно ли углубляться

Можно начинать строить фундамент для печи. У многих может возникнуть вопрос, обязательно ли углубляться в грунт, когда устраивается фундамент своими руками под печь. Наш ответ – обязательно. Иногда встречается вариант, при котором фундамент устраивается с малым заглублением. Снимается только верхний растительный слой и после установки опалубки заливается фундамент. Это совершенно неправильный способ. Плита фундамента, устроенного таким образом, будет постоянно испытывать нагрузки, особенно в зимнее время. Мотивация об экономном расходе строительных материалов при устройстве такого фундамента ничем не обоснована. Заглубление необходимо провести на глубину ниже уровня промерзания в вашем регионе. Можно использовать мелко заглубленный фундамент в баню под печь, но с обязательным устройством свай под основной плитой фундамента.

Устройство котлована – основные параметры

Для сухих, песчаных грунтов бывает достаточно 500 – 600 мм. Но на пучинистых грунтах эта глубина не должна быть меньше 1000 мм. Повторяем – это правильное устройство фундамента.

Правильная закладка фундамента

По разметке роем котлован. Размер котлована должен позволять установку опалубки. Но если почва на вашем участке достаточно плотная и края не осыпаются, можно обойтись и без нее. В любом случае все зависит от конкретного места и грунта. Когда опалубка установлена, на дно котлована засыпается слой щебня толщиной 100 мм. Щебень необходимо разровнять по уровню. После этого ручной трамбовкой необходимо выполнить уплотнение щебня.

Гидроизоляция и заливка

Для гидроизоляции фундамента к внутренней стороне опалубки с помощью строительного степлера крепится слой рубероида. Можно приступать к заливке. Важно знать, что верхний уровень фундамента должен быть ниже основного пола здания на 60 – 70 мм. Готовим раствор по следующим пропорциям:

• Цемент 1 часть
• Песок 3 части
• Щебень 5 частей

Песок и гравий должны быть чистыми. Дополнительные включения снижают адгезивные способности растворной смеси. Идеально будет, если песок и щебень промыты водой.

• Вначале готовится сухая смесь из цемента, песка и щебня. Можно использовать раствор для кладки печи.
• После перелопачивания и получения однородной массы постепенно добавляется вода до образования раствора консистенции густой сметаны. Раствор можно заливать.

Постарайтесь произвести заливку за один день. В противном случае в фундаменте образуется несколько слоев, которые могут привести к его растрескиванию.

Фундамент для печи бутобетонный

Использование бутобетонного фундамента позволяет значительно сэкономить на растворе. Рассмотрим вариант такого фундамента.

Подготовка котлована выполняется точно так же, как и в первом случае. После того как засыпан и утрамбован щебень, на дно укладывается первый слой бутового камня. Раствор для бутобетонной смеси:

• Цемент 1 часть
• Песок 3 части

Приготовленным раствором заливается первый слой бутового камня. После этого укладывается следующий слой и заливка продолжается.

• Таким способом выполняется вся заливка.
• Не допускается заливка одновременно нескольких слоев бутового камня. В этом случае внутри фундамента образуются пустоты, снижающие характеристики фундамента.

Если вы решили устроить фундамент под кирпичную печь своими руками, важно знать, что приобретенный и открытый цемент очень быстро теряет свои качества. Цемент марки 300 уже через месяц взаимодействия с воздухом приобретет свойство 270, а через полгода 210.

Окончание заливки и правила сушки

Фундамент залит. Необходимо тщательно выровнять его поверхность и проверить с помощью строительного уровня.

• Десять дней фундамент будет высыхать. В первую неделю необходимо сбрызгивать его поверхность водой.
• Если у вас нет возможности все время находиться на участке, поступите следующим образом: прикройте после заливки фундамент полиэтиленовой пленкой и оставьте в таком положении на неделю.
• Через семь дней пленку необходимо снять и оставить фундамент еще на 5 – 6 дней.

Фундамент для печи на сваях

Если вы решили устроить мелко заглубленный фундамент, вам потребуется свайный фундамент под основной плитой. Сделать это можно следующим образом.

• Снимается растительный слой на глубину 200 – 250 мм.

Фундамент на сваях

• С помощью бура делают отверстия глубиной 1000 мм, при этом 200 мм диаметра будет вполне достаточно. На дно скважин засыпается слой щебня и утрамбовывается. Расположение свай должно быть таким, чтобы ваш фундамент опирался на них.
• Из рубероида сворачиваются гильзы соответствующего диаметра и вставляются в скважины. Можно заливать раствор.

Можно поступить и по-другому. Если в вашем распоряжении имеются асбестовые или полиэтиленовые трубы соответствующего диаметра, после того как на дно скважин насыпан щебень, туда вставляются трубы. Конечно, трубы потребуется выровнять по одному уровню. Примерно через 7 – 10 дней после заливки свай можно заливать сам фундамент.

Фундамент – мелочей не бывает

Что еще важно знать про фундамент? От качества фундамента зависит продолжительность срока службы печи из кирпича или металла. Если в дальнейшем вам потребуется перекладка печи, сделать это намного легче, чем устроить новый фундамент. Ведь потребуется демонтаж старого, а это очень трудоемкая работа. Поэтому, устраивая фундамент для кирпичной печи, особое внимание уделите качеству используемых материалов и их подготовке. Все материалы должны быть просеяны и очищены. Работать с очищенными материалами намного легче, а конечный результат получится намного лучше. Если у вас имеются трудности с определением состава грунта на вашем участке, посоветуйтесь со знающими людьми, узнайте уровень промерзания грунта в вашем регионе. Ведь устройство фундамента в северных и южных районах коренным образом отличается друг от друга по заглублению, способу гидроизоляции и т.д. Самое главное перед началом работы — это понимание, что в устройстве фундамента не бывает мелочей, на которые не стоит обращать внимание.

Источник: http://sdelaikamin.ru/pech-dlya-doma/fundament-pod-pech-127
