Печь для бани своими руками: пошаговая инструкция

Греет, как надо! Как сделать идеальную печь для бани своими руками

Вы просматриваете раздел Для бани, расположенный в большом разделе Виды печей.

Для любой бани важна качественная печь.

К этому обязательному оборудованию парной предъявляются свои требования: высокая теплоотдача, возможность длительного сохранения в нагретом состоянии.

А также обеспечение максимальной температуры в парилке, относительная пожаробезопасность и защита от термических ожогов.

Виды банных печей

Банные печи классифицируются по различным основаниям:

  • по материалу, из которого изготавливаются: из обожженного кирпича, каменные, металлические и комбинированные;
  • по используемому топливу: на дровах, на дизельном материале, на газу, электрические;
  • по расположению топочного отсека: внутри парилки, с выведением в другое помещение или на улицу;

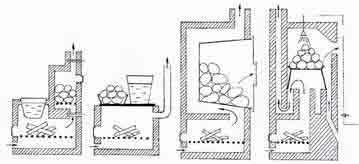

  • по механизму нагрева камней, используемых для создания температуры: с постоянным или периодическим нагревом.

Простая

Прибор представляет собой конструкцию с открытой каменкой, которая подвергается постепенному нагреву, а сам процесс нагревания постоянный. Такую печь делают как из кирпича, так и из металла.

Справка. Особенностью печи считается возможность ее быстрого изготовления, а также легкость в уходе.

Схема печи выглядит следующим образом:

  • поддувало с дверкой;
  • топка с дверцей — выходит непосредственно в парную, так как это облегчает ее конструкцию;
  • каменка, расположенная над топкой и подвергающаяся постоянному нагреву из-за воздействия огня;
  • дымоход.

Такая печь хоть и проста по своей конструкции и доступна в обслуживании, с точки зрения безопасности, вызывает много вопросов.

Главным моментом в этом плане считается наличие топки вместе с дверцей внутри парилки — из-за небольших размеров помещения при добавлении дров можно получить серьезный ожог.

Сделать запас дров непосредственно в парилке не получится — из-за высокой температуры внутри помещения они будут быстро отсыревать, что негативным образом скажется на их качествах.

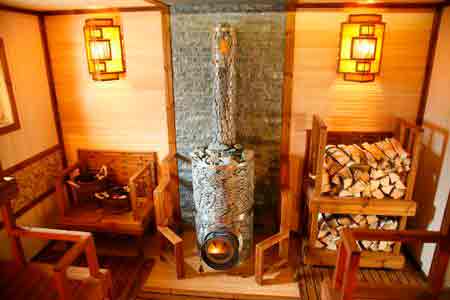

Круглая

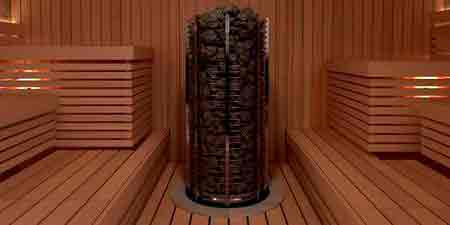

Круглая печь чаще всего изготавливается из металла. Она располагается внутри парилки, но из-за своих относительно небольших габаритов такая конструкция считается более безопасной. Общая высота печи (вместе с дымоходом) может достигать трех метров.

Схема печи выглядит следующим образом:

  • поддувало с дверцей — дверца может быть заменена на постоянно открытую решетку;
  • топка с дверцей — в некоторых случаях устанавливается дверка с огнеупорным стеклом для контроля за состоянием пламени;
  • каменка — может быть только открытой или комплексной, последняя состоит из двух частей: одна располагается непосредственно над топкой и подвергается постоянному нагреву от топки, а вторая — сверху корпуса;
  • дымоход с расположенным вокруг него баком для воды: для создания дополнительного пара.

Главной сложностью использования печи считается обслуживание каменки, расположенной внутри топки.

Печка для бани по-чёрному

Схема печи простая:

  • каменное углубление для размещения дров;
  • поверх оно застилается решеткой, на которой закрепляются камни.

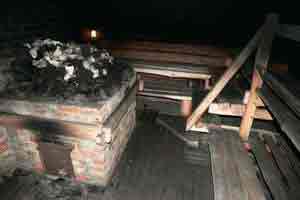

Фото 1. Кирпичная печь для бани, которая топится по-чёрному. В верхней части устройства располагается каменка, дымохода нет.

Дымоход не предусмотрен, так как весь дым от дров удаляется через окна и двери парилки.

Внимание! Устройство довольно опасное, поскольку открытый огонь находится в зоне доступа, в результате чего распространение таких печей в настоящее время невелико (в основном в этнографических комплексах).

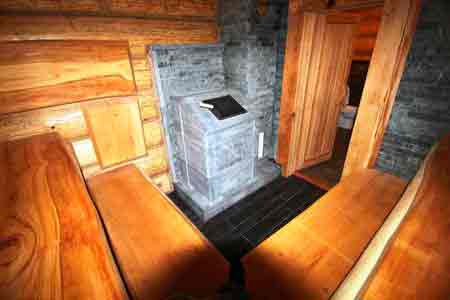

Каменная

Конструкция строится по различным проектам, в том числе методом обкладки металлической основы камнями. Общий вес печи может достигать нескольких тонн. Однако, строительство мощного фундамента для такой печки не требуется, так как основная отопительная нагрузка ложится на металлическую топку, которая, несмотря на используемый толстый металл, весит сравнительно меньше, нежели полностью каменная печь.

Каменная же конструкция представляет собой конструкцию, которая возводится с использованием шамотных материалов (глина или шамотный порошок). Внешне она выглядит как соединение между собой двух проектов — печки по-черному и кирпичной, а ее схема представляет сочетание нескольких элементов:

  • поддувала с дверцей;
  • топки;
  • каменки;
  • дымохода.

Если за основу каменной печи берется схема печки по-черному, то поддувало не потребуется, так как вся конструкция будет возводиться вокруг углубления в фундаменте, что позволит обеспечить естественный приток воздуха.

На газу

Печи для бани на газу в настоящее время получили большое распространение, поскольку не требуют дополнительных затрат по уходу, а основным теплоносителем выступает газ, который подается по газопроводу или из специально присоединенного газового баллона.

Схема конструкции:

  • кирпичное основание, на которое устанавливается устройство;
  • собственно печь;
  • бак для горячей воды;
  • дымоход с установленной двухконтурной трубой для защиты от возгорания.

Внутри печь состоит из газовой горелки и специальных труб, через которые герметично подключается источник газа.

Бак для горячей воды может быть использован для подачи в помывочное помещение, а также, при необходимости, направляться на отопление всего комплекса. Для последней цели бак делается проточным со специальными спускными кранами.

Как сделать устройство своими руками

Каждая банная печь выполняется по строгому алгоритму, состоящему из следующих шагов:

  • разработка проекта;
  • подготовка подходящих материалов и инструментов;
  • выбор места для возведения;
  • строительство фундамента или кирпичного основания;
  • установка или монтаж готовой конструкции.

Важно! Каждый этап оказывает непосредственное влияние на итоговый результат, по этой причине лучше уделить внимание каждому шагу.

Выбор проекта для самодельной печки, чертеж

Проект строительства банной печки разрабатывается исходя из специальных требований, предъявляемых к отопительному изделию.

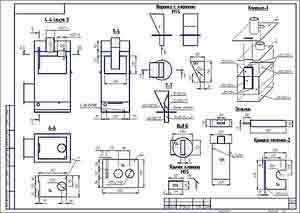

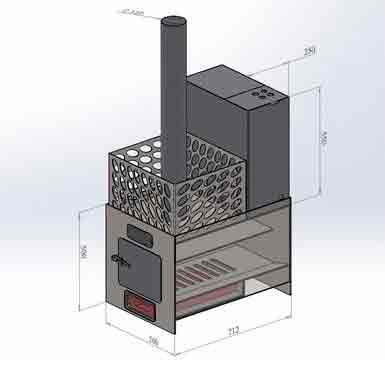

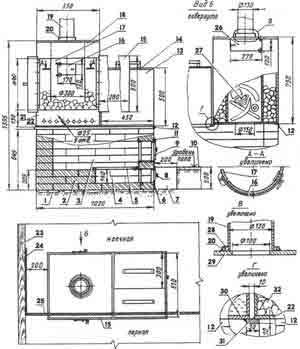

Фото 2. Подробный чертёж банной печи из металла, указаны размеры всех частей устройства.

Основные моменты, на которые следует обратить внимание при выборе проектов:

  • площадь и объем парилки;
  • максимальная температура каменки;
  • материалы, а также возможность использовать готовую конструкцию с современными теплоносителями (газом или электричеством);
  • бюджет стройки;
  • декоративное оформление.

Фото 3. Чертёж печи из кирпича для бани с указанием размера устройства. Печка с закрытой каменкой.

Подготовка материалов и инструментов

Если речь идет о возведении кирпичной или каменной печи, для ее строительства потребуются:

  • шамотный кирпич;
  • шамотная глина или порошок для раствора;
  • песок и цемент для фундамента;
  • чугунные дверцы для поддувала и топки;
  • металлические уголки для выкладки кирпича или камней;

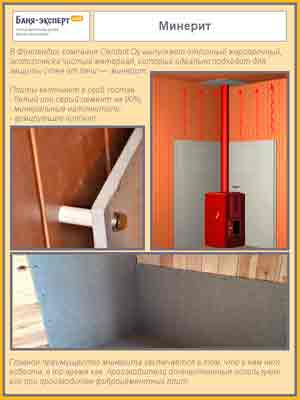

  • отражающий металлический теплоизоляционный экран для монтажа в местах соприкосновения печи со стенами парилки;
  • колосниковая решетка;
  • камни для каменки: наиболее подходящий вариант — булыжники с речного или морского дна, которые прошли длительную обработку водой.

Если речь идет о металлической печи с различными теплоносителями, то для ее строительства и эксплуатации потребуются:

  • кирпич и цемент для монтажа основания печки;
  • металлические трубы для дымохода и подведения теплоносителя (если печь не будет топиться дровами);
  • металлические уголки для закрепления печки;
  • теплоотражающий экран для обеспечения безопасности конструкции.

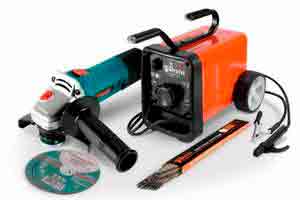

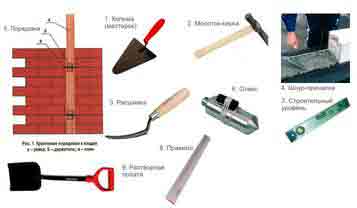

Из инструментов понадобятся:

  • ведра;
  • лопаты;
  • мастерки и кельмы;
  • уровень и вертикальные отвесы;
  • сварочный аппарат и электроды (для монтажа металлических элементов);
  • молоток;
  • болгарка и отрезные круги.

Внимание! При работе с электроинструментом обязательно использование защитных элементов — очков, маски, перчаток, а также одежды, защищающей от повреждений.

Место для строительства

При возведении банной печи необходимо сформировать фундамент, который строится независимо от основания самой бани. До сооружения каменной печи стены вокруг укрепить, а также покрыть теплозащитным материалом.

Под фундамент копается котлован глубиной от 40 до 60 см, а его размер должен превышать габариты конструкции не меньше, чем на 10 см с каждой стороны. Котлован сначала заполняется песком и щебнем, сверху все утрамбовывается и покрывается раствором. Верхний слой армируется.

Важно! Раствор делают пластичным и заливают в два слоя, чтобы достичь максимально качественного застывания.

Как правильно построить, порядовка

Установка печи для бани начинается с укладки слоя из любого негорючего теплоизоляционного и влагоизоляционного материала, чтобы избежать разрушения фундамента от постоянных перепадов температур. Швы не должны превышать четырех миллиметров, так как, в противном случае они начнут быстро разрушаться, и из печи в парилку будет поступать дым от дров и угарный газ.

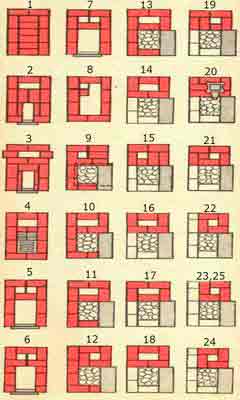

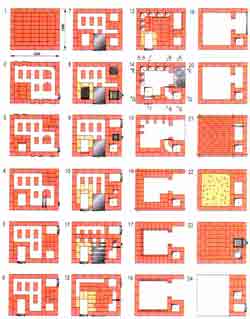

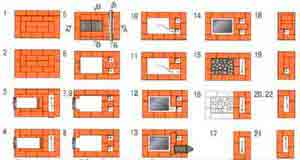

Фото 4. Вариант порядовки кирпичной печки с открытой каменки. Постройка включает в себя 21 этап.

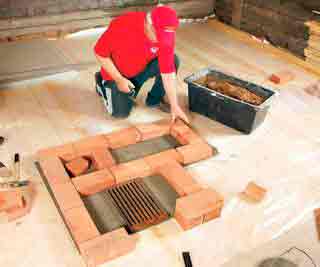

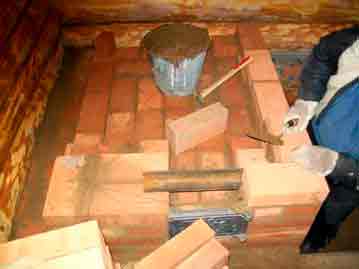

Кладка печи выполняется в следующем порядке:

  1. первый ряд выкладывается ровно, чтобы избежать в дальнейшем отклонений от вертикальных и горизонтальных плоскостей;
  2. каждый последующий ряд устанавливается по схеме, а после завершения проверяется уровнем и вертикальным отвесом на ровность выкладки;
  3. на втором ряду начинается кладка поддувала;
  4. в третьем ряду происходит закрепление дверцы поддувала;
  5. четвертый ряд выкладывается без изменений по выбранной схеме;
  6. в пятом кладутся уголки для закрепления колосниковой решетки: она укладывается свободно;
  7. с шестого по десятый ряд топка делается из шамотного кирпича с использованием глины, так как такой кирпич быстро остывает;
  8. на одиннадцатом ряду выкладываются металлические уголки, на которых в дальнейшем формируется свод топочной камеры;
  9. дверца топки закрепляется, а ее края желательно обернуть печным базальтовым шнуром, который компенсирует все расширения и сужения при температурном воздействии;
  10. после завершения строительства топочной камеры по схеме формируется каменка, которая может быть как открытой, так и закрытой — в последнем случае строится камера для расположения камней, створка которой позволяет без труда грузить камни внутрь и вытаскивать для промывки и переборки;
  11. от каменки по схеме выводится дымоход, в который, при необходимости, может быть установлен бак для горячей воды.

Каким образом подключить газовую банную печь самому

Газовая печь для бани может быть безопасна только в том случае, если она правильно установлена и подключена.

К установке предъявляется ряд требований:

  • Расположение от печи до стены — не менее 50 см, покрытие стен несгораемыми материалами или установка теплозащитных экранов.
  • Основание печи возводится из огнеупорного кирпича, оно выступает за края печи не менее чем на 10 см с каждой стороны.
  • Если используемая горелка устанавливается без специальных накладок, то края проема должны составлять по размерам от 48 до 60 см высотой и 35—48 см шириной; если будет использоваться накладка, то габариты увеличиваются до 62—65 см, а высота — до 52—67 см.

К дымоходу предъявляются свои требования:

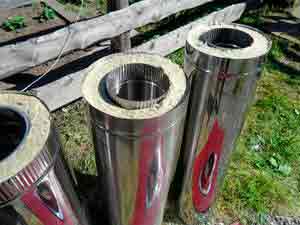

  • трубы, используемые при строительстве, изготавливаются из нержавеющей стали;
  • соединение между ними делают методом задвижки одного сектора на другой не меньше, чем на половину диаметра нижней трубы.

Газовую печку устанавливают таким образом, чтобы горелка выходила в предбанник. Толщина стены не должна превышать 30 см.

Возможные сложности

При строительстве банной печи могут возникнуть следующие трудности:

  • увеличиваются швы между кирпичами — исправить эту проблему можно только на этапе строительства до застывания раствора путем разбора кладки;
  • длительное застывание раствора — ускорить процесс способом просушки конструкции небольшими протопками;
  • выделение угарного газа и дыма в помещение в процессе топки — исправляется только разбором всей конструкции.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс кладки банной кирпичной печи с баком для воды.

В качестве итога

Для того чтобы эксплуатация банной печи была безопасной, прибор нужно строить со строгим соблюдением требований к конструкции, а в дымоходе важно обеспечить постоянную тягу, чтобы минимизировать риск выделения угарного газа в парилку.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/

Печи для бани своими руками.

Баня на даче или в деревне помогает сохранить здоровье, бодрость и хорошее настроение. Также велико бытовое значение бани. Если нет центральной горячей воды, только в бане можно мыться, стирать бельё и греть воду для купания детей. В бане можно поселить гостей, если в доме для всех мало места.

Домашние мастера предпочитают делать печи для бани своими руками. Даже если печь куплена в магазине, она подвергается доводке. Делается это для лучшего соответствия печки конкретному месту использования. В этой статье речь пойдёт о том, как сделать печь для бани своими руками.

По данной теме есть похожая статья — Камни для бани: какие лучше выбрать?

Виды дровяных печей для бани

Печки для бани разделяют по материалу изготовления. Чаще всего печи для бани делают из кирпича. Иногда – из бутового камня. Для них нужно брать исключительно гранит, особенно для каменок русских бань, где на горячую печь возможно попадание воды. Другие камни рассыпаются от тепловых воздействий. Также используют металл.

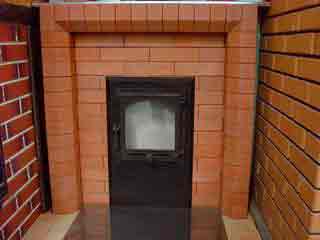

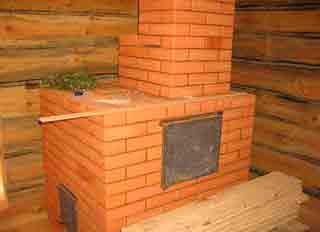

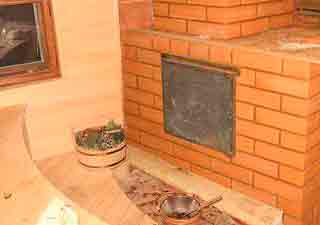

Кирпичная печь для бани

Из достоинств, которыми обладает кирпичная печь для бани, можно отметить:

    Печь для бани из кирпича позволяет использовать любое топливо. Из кирпича можно строить дровяные печи для бани, банные печи на угле. И даже газовая печь для бани из кирпича не вызовет каких-то проблем при строительстве и эксплуатации. Надо лишь использовать специальный кирпич для топки.

    Кирпичная печка может иметь любую конструкцию. В книгах, в интернете имеются чертежи печи для бани любой конструкции. Здесь и простые печки для нагрева камней, и печи для бани с баком для воды, и финские печи.

    Любой более-менее квалифицированный печник может разработать чертёж кирпичной печки самостоятельно. Он может сделать печь, которая используется в нескольких режимах – для парной и просто для подогрева воды в хозяйственных целях.

    Для стирки, например – в старину в банях издавна стирали белье. Или печку, для которой нужно минимум кирпича, и которая используется только для создания жара и подогрева камней.

    Из недостатков этих печей:

    • Большая масса. Поэтому для их возведения требуется прочный фундамент. Лишь самые простые каменки можно сложить прямо на полу. А так как пол у бани недолговечный, это не самый хороший вариант.
    • Необходимо длительное время для изготовления. Печь должна просохнуть. Затем – её надо несколько раз несильно протопить. И только после этого – топить «на полную».
    • Некоторым не нравится внешний вид кирпичной печки. Они стараются как-то отделать её плиткой, изразцами. Если использование изразцов только повышает характеристики печи, то облицовка плиткой и штукатурка негативно скажутся на свойствах печи.

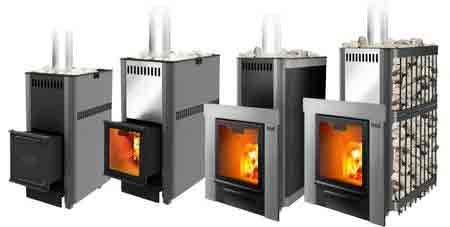

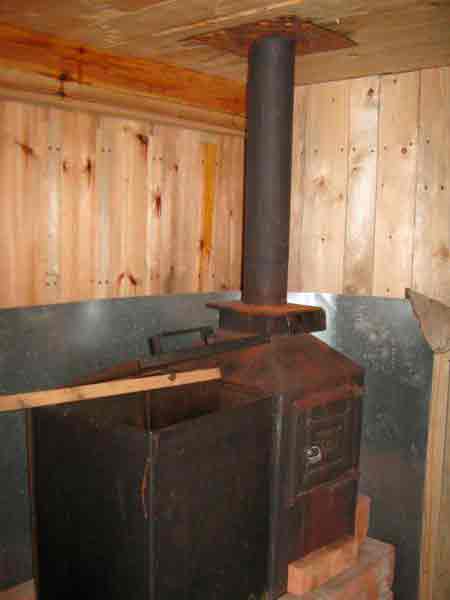

    Печки для бани из металла

    Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

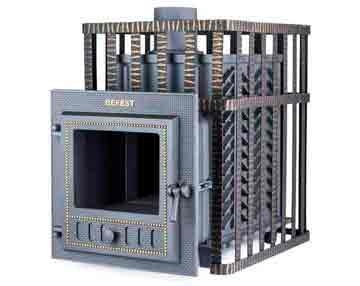

    Чугунные печи для бани

    Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

    Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано дальше.

    Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

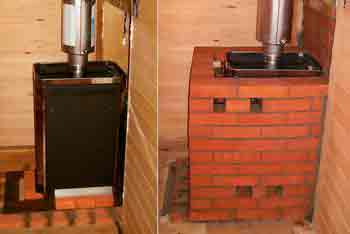

    Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

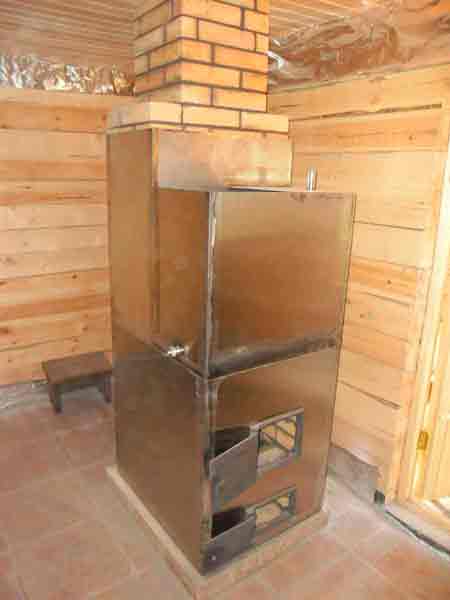

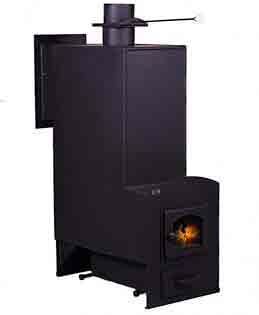

    Стальные печи для бани

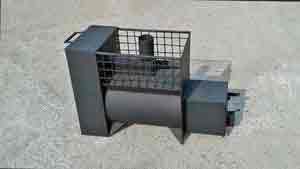

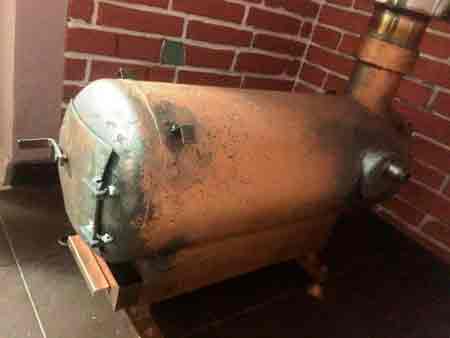

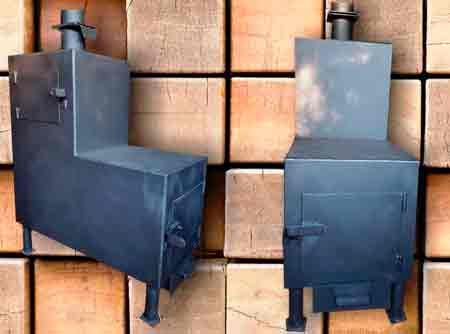

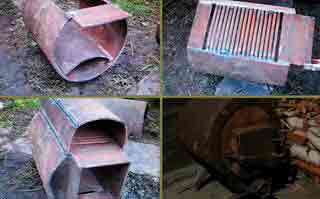

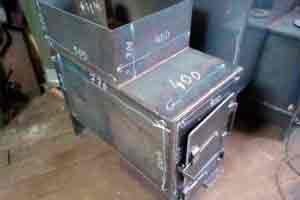

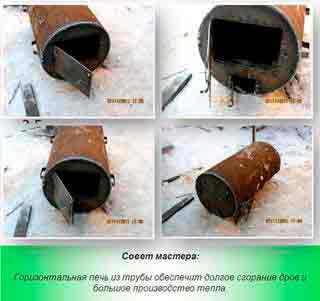

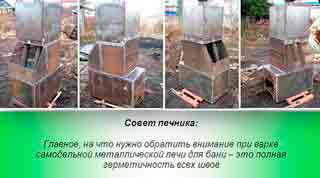

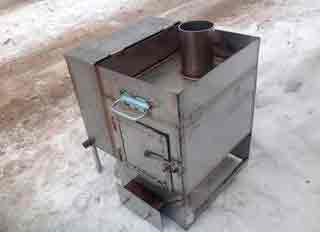

    Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

    Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

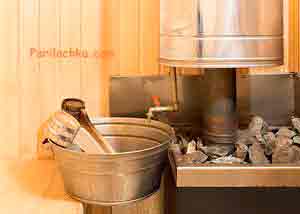

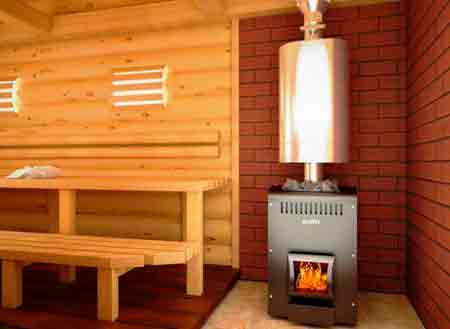

    Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

    Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

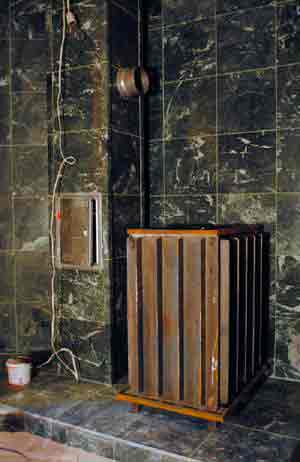

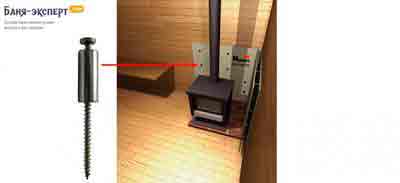

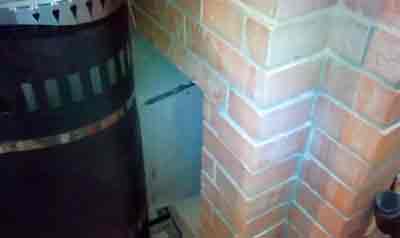

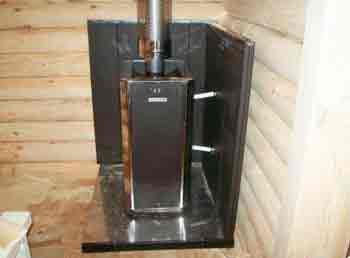

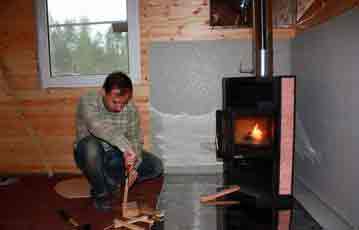

    Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

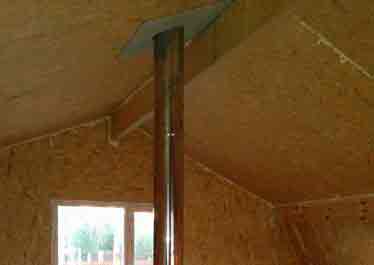

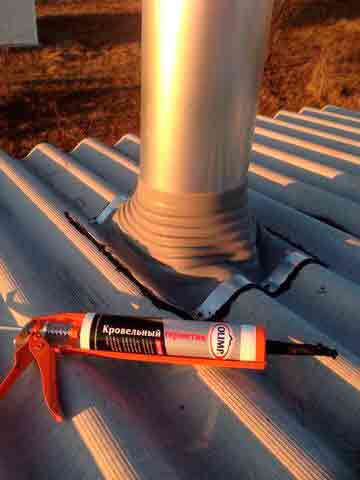

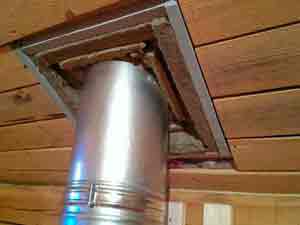

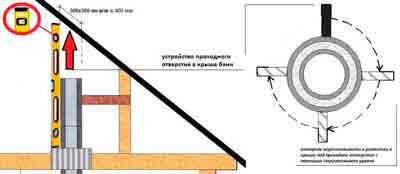

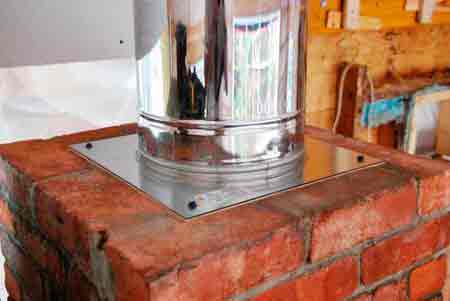

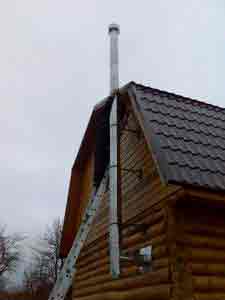

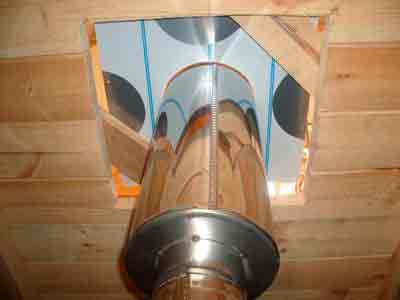

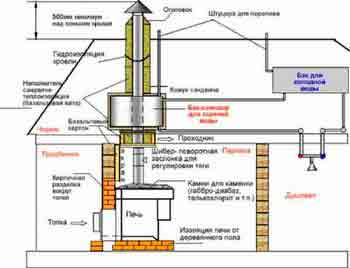

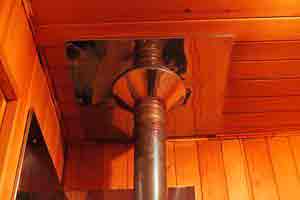

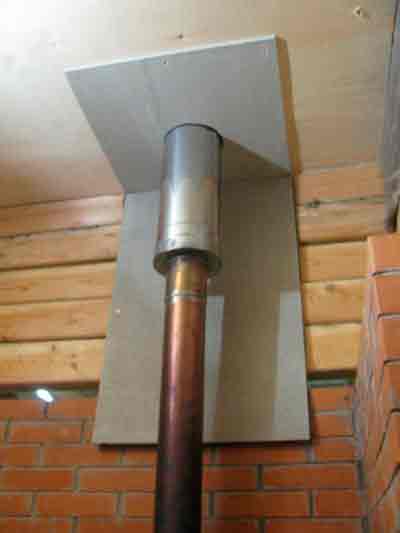

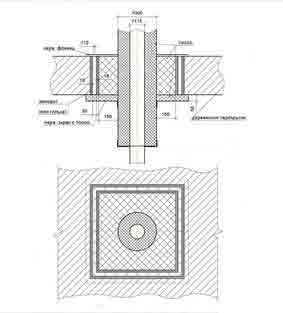

    Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

    Печь для бани своими руками, чертежи

    Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см. Для печи нужно выделить место сообразно этим требованиям.

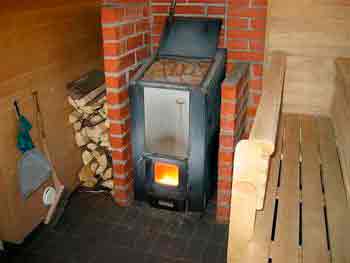

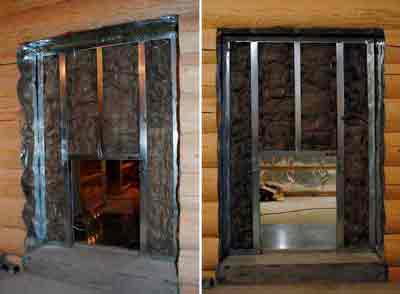

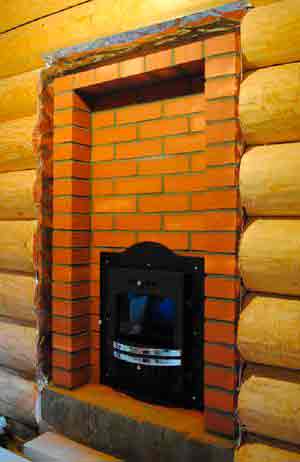

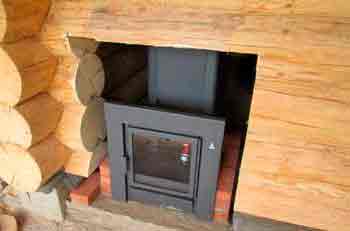

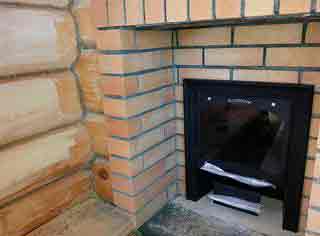

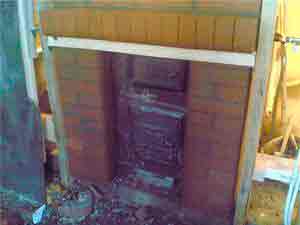

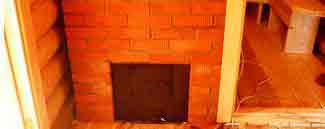

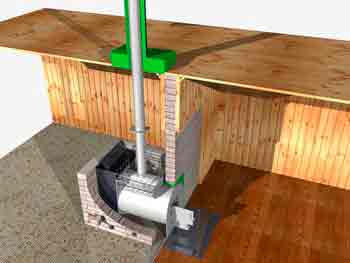

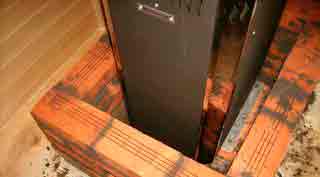

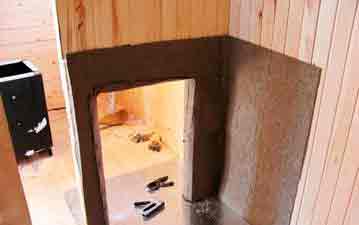

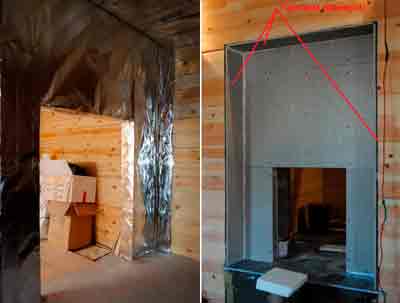

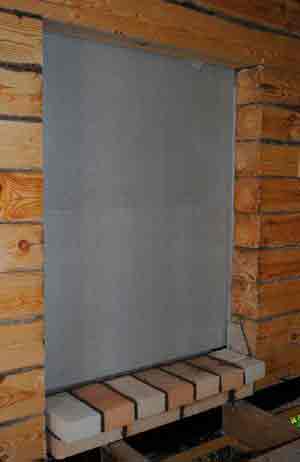

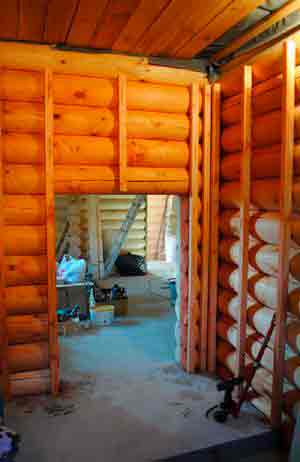

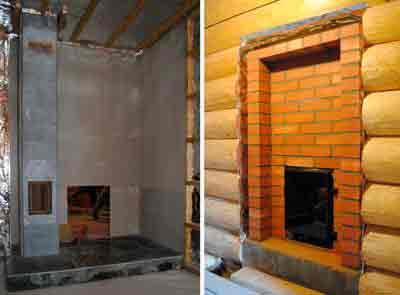

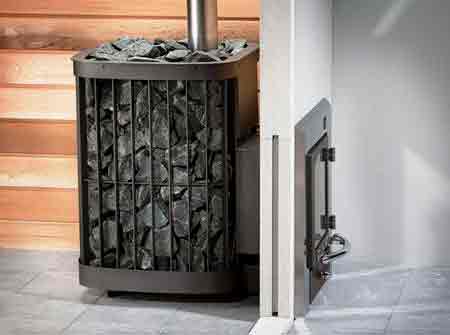

    Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

    Такая установка имеет ряд преимуществ.

    • Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.

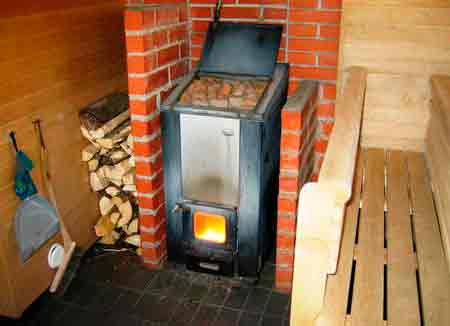

    • Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

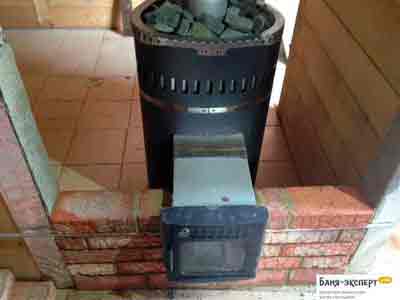

    Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

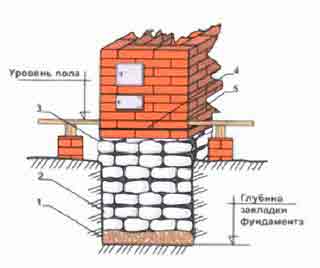

    Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

    Подробнее про печь с фундаментом будет рассказано в разделе о строительстве кирпичной печи.

    Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

    • Составить чертеж.
    • Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
    • Вписать печь в общий план помещения.
    • Найти исполнителя.

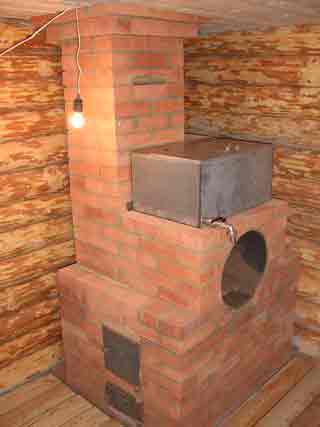

    Печь для бани из кирпича

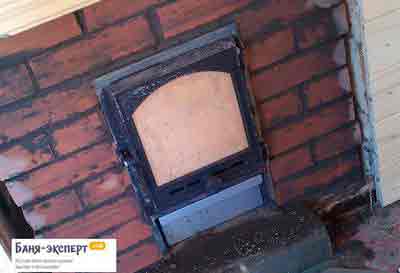

    Перед строительством печи вам потребуется фурнитура – топочная дверца, поддувальная дверца, зольная решётка, задвижка. Если делается печь для русской бани – нужна дверца для каменки. В принципе, особой разницы по строительству печей между этими видами бань нет.

    Печь-каменка для бани может использоваться в качестве печи сауны, если накалить камни очень сильно и не поддавать пар. Достигается это более продолжительной топкой.

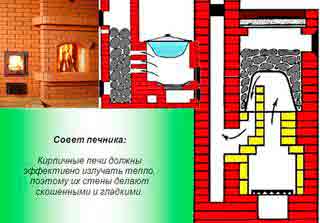

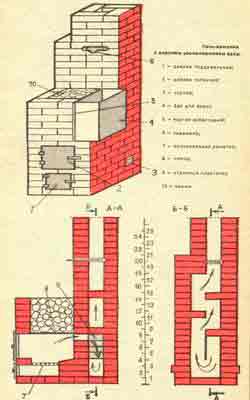

    Водяной бачок для подогрева воды в конструкции печи для бани на рисунке выше размещен отдельно, что уменьшает габариты самой печки в плане (63×102 см) и позволяет выбирать объем бачка в зависимости от потребности в горячей воде. Устанавливать бачок по высоте нужно с таким расчетом, чтобы горячая вода из него поступала самотеком в краны для наполнения банных шаек и душа.

    Для получения дополнительного пара в печь встроена стальная труба. Ее располагают в нижней части печи, что позволяет подавать пар у пола парилки, прогревая наиболее холодные нижние слои воздуха.

    В печи сразу за топкой устроена конвективная зона в виде короткого дымооборота, благодаря которому горячие дымовые газы прогревают низ печи. Затем они, устремляясь вверх по дымоходу, прогревают воду в стальной трубе, а следовательно и в баке, и только относительно остывшими через дымовую трубу уходят в атмосферу.

    Булыжники накаляются прямым воздействием огня. Их размещают в чугунном поддоне.

    Печь имеет простую конструкцию.

    • В нижней части расположена топка, под ней – поддувальное отверстие.
    • Выше располагается выход для дыма и уширение – начало каменки. Каменка выполняет роль дымооборотной системы. Благодаря большому количеству камней, их количеству, а также множеству проходов между ними она справляется с этим хорошо.
    • Обычно объём каменки не менее 0,1 кубометра, из которых половина заполнена камнями. Камни можно перемешивать с металлом – кусками рельс, железнодорожными «башмаками». Это только увеличит теплоёмкость каменки. Если объем меньше – стоит подумать об одном дымообороте в конструкции печи. Увлекаться не стоит – одного оборота после каменки достаточно.

    В конструкцию можно вносить изменения. К примеру, направлять дым либо через каменку в дымоход, либо через дымообороты или борова для быстрого подогрева большого количества воды с минимумом дров. Таким образом, каменка будет и банной печью, и печью для стирки попеременно, в зависимости от вида топки.

    Составив примерно план печи и выполнив порядовую раскладку на бумаге в клетку, приступают к сооружению фундамента.

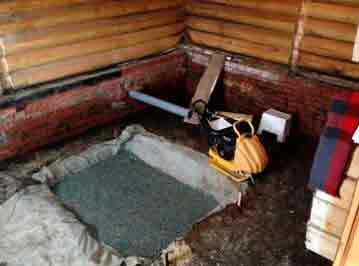

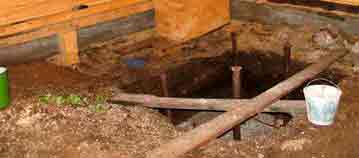

    Фундамент необходим для тяжёлых печей. Обычно делают фундамент-плиту.

    • На месте будущей печи удаляют весь растительный слой. Роют ямку глубиной 30 см.
    • Вниз засыпают щебень слоем 10 см. После этого – слой песка 10–15 см, песок утрамбовывают и выравнивают под уровень.

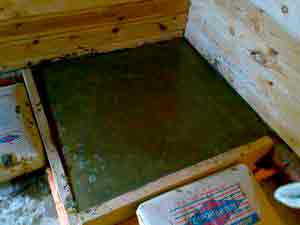

    • На песок заливают бетонную плиту ниже пола бани на 7–8 см, по размеру будущей печи. Заливку выполняют по деревянной опалубке, через три дня опалубку можно снять и приступить к кладке.

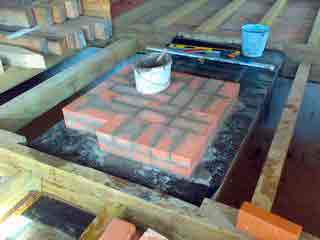

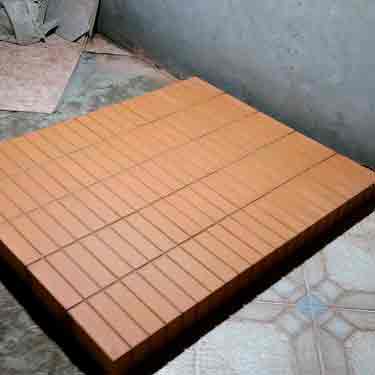

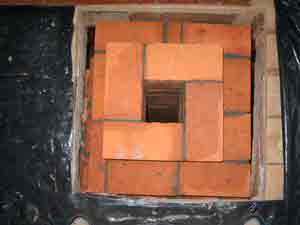

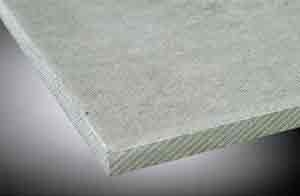

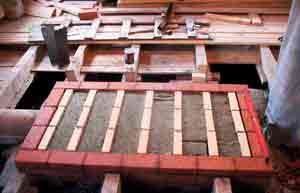

    Кладку начинают с укладки асбоцементного листа – плоского шифера. Его укладывают на стяжку из раствора, выравнивают. Поверх него укладывают первый ряд каменки – уже на глиняный раствор. Удобнее всего купить в магазине готовую сухую смесь для кладки печей и просто разбавить водой. Если вы хотите готовить раствор сами – вот вам рецепт:

    1. Вначале ищите хорошую глину. Суглинок не подойдёт. Лучше всего глину накопать и заморозить на зиму. После того как она растает, она станет более податливой. Глину нужно замочить на два дня равным по объёму количеством воды. Потом её протирают через сетку 3 мм. Делается это на рамке из сетки. Мокрая глина быстро просачивается через рамку при лёгком нажатии кельмой. Наверху остаются мелкие камешки. Они всегда есть в глине, это серьёзная проблема при печной кладке.
    2. После этого протёртую глину мешают с мелким песком. Делают это в соотношении 1:1 примерно. Готовый раствор должен сдавливаться в руке до плотного комка, на нём должны отражаться пальцы. При высыхании он не должен растрескаться или развалиться. Если он потрескался – добавьте чуть-чуть песка, если рассыпался – надо больше глины. Раствор размешивают до такого состояния, чтобы его можно было мазать кельмой на кирпич, как на хлеб, слоем примерно 5–8 мм.

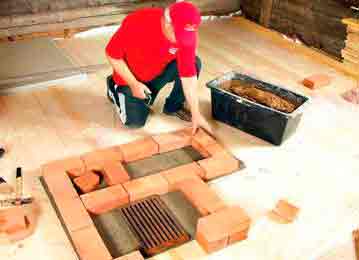

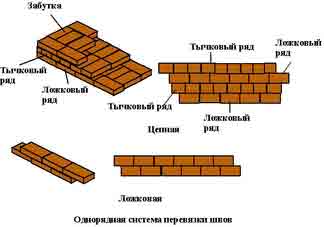

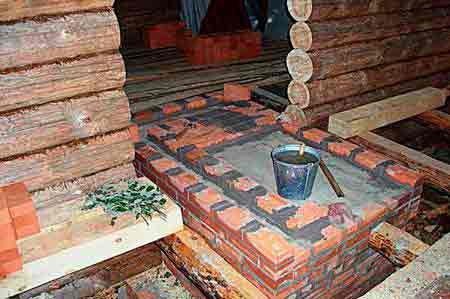

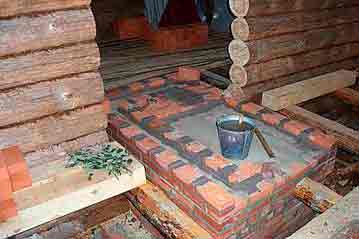

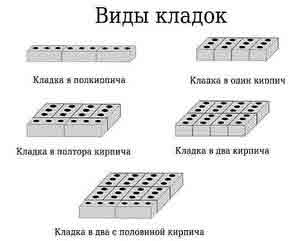

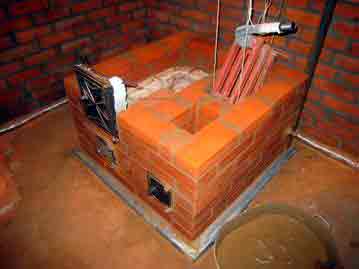

    Кладку выполняют в соответствии с порядовой раскладкой. Каждый ряд проверяют по уровню, вертикальность углов – по уровню и отвесу. Необходимо очень хорошо заполнять швы, пристукивать каждый кирпичик небольшой резиновой киянкой весом 100 г со всех сторон.

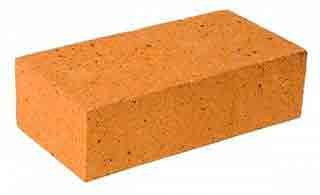

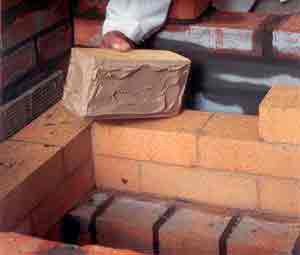

    Кирпич должен быть высшего сорта. Для кладки топки и низа каменки используют огнеупорный кирпич и огнеупорный раствор. Кирпич от обычного немного отличается размерами, раствор – делается из огнеупорной синей глины и огнеупорного песка. Но проще купить соответствующую смесь.

    Так как огнеупорный кирпич несколько больше обычного – швы нужно делать чуть тоньше. Без этого у вас не получится ровных углов и перевязки швов.

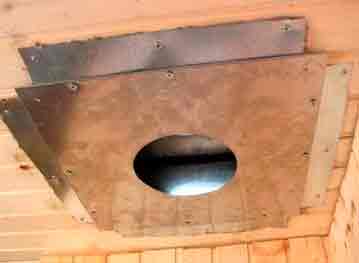

    Дымоход выкладывают из качественного кирпича. При пересечении перекрытий делают распушки. На крыше делают выдру. Можно выполнять кладку на обычный кирпичный раствор, но для банной печи я бы до первой распушки делал кладку на глиняный – слишком велика может быть температура в парной.

    Наверху нужно обязательно делать дефлектор и защиту от осадков. Делать это можно как из кирпича, так и из жести.

    После того как дымоход готов и прошло 2 недели, можно приступить к первой топке, как было описано ранее. Но перед этим необходимо обить низ печи железом, чтобы не дуло из подвала. Иногда это делают в начале кладки – укладывают оцинкованную жесть, согнутую уголком с отгибом, в первый ряд кирпича, и прибивают к полу.

    Жесть должна прилегать к печи на расстоянии не менее 5 см ниже топки.

    Каменка своими руками, видео:

    Печи для бани своими руками из металла

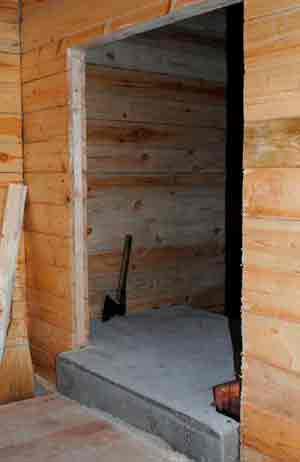

    Для такой печи фундамент делать необязательно. Но кое-что подготовить необходимо. На место печи укладывают металлический лист и закрепляют его к полу. Поверх него – лист плоского шифера. И нижний лист, и шифер должны выступать за размеры будущей печи на 5 см.

    Разрабатывают чертёж печи. Она должна иметь топку, поддувало, дверцу для каменки, задвижку. Возможно, потребуется ещё фурнитура. Фурнитуру лучше брать стальную, так как её можно будет вваривать в будущую печь.

    Если труба будет железной из трубного проката, то задвижку удобнее разместить в верхней части печи, а не в трубе.

    Из чего делается железная печь в баню? Своими руками она может быть изготовлена из любого материала. Но лучше будет делать печь из стали 20К, которая применяется для изготовления котлов. Или из стали 20Х13, для изготовления топок и теплообменников. Последняя сталь является достаточно дорогой. Листы должны иметь толщину не менее 5 мм.

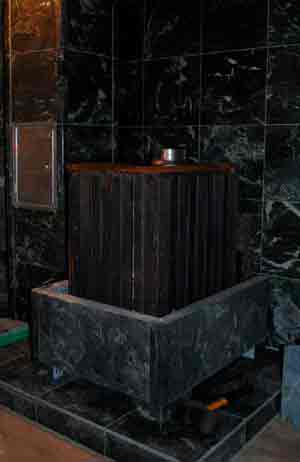

    Покупные печи из чугуна имеют преимущества – чугун дольше не выгорает. Котельная сталь выгорает существенно дольше обычной.

    Печь имеет те же конструктивные элементы, что и печь из кирпича – вначале внизу идут топка с поддувальным отверстием, затем – каменка. Сверху ставят задвижку и делают переход на трубу. Каменку лучше сделать побольше – дымообороты в железной печи не делают. Вместо них можно поставить конвекционный кожух вокруг печи – это увеличит мощность теплоотдачи.

    Выполняется из металла, обычно – из оцинкованной жести. Кожух не должен иметь контакта с горячей печью, и он должен быть на расстоянии от неё не менее 10 см. Там, где контакт неизбежен – прокладывается асбестовый шнур. Также нужно соблюдать расстояние от кожуха до сгораемых частей не менее 25 см.

    Высота кожуха – не менее 2-х метров, при необходимости можно захватить в кожух часть трубы дымохода. Внизу кожуха выполняют отверстия, не менее 1 отверстия диаметром 2 см на каждый кубометр объёма воздуха в парной. В верхней части кожуха – столько же отверстий для выхода горячего воздуха.

    Отверстий можно делать больше или меньше – главное, чтобы забор воздуха осуществлялся равномерно по всему периметру кожуха. Такое устройство увеличит теплоёмкость печи и ускорит прогрев парной примерно на 20%.

    Печь из металла, видео:

    Печи для бани с баком для воды

    Человек, способный сварить печь, способен сделать и водогрейный бак. Расскажу о том, как сделать его работу более эффективной.

    Водогрейный бак может быстро нагреться от воздуха в парной. Температура воздуха в ней 50–90 градусов, вода в не слишком большом баке будет температурой 40–60 градусов. Чтобы нагрев происходил быстрее, бак стоит делать вытянутой узкой формы и располагать повыше. Бак любой конструкции должен иметь свободнолежащую крышку. Без этого он превращается в котёл, к которым совершенно другие требования по сварке и безопасности.

    Второй вариант – водогрейная коробка, встроенная в печь. Коробка ни в коем случае не должна иметь прямого контакта с пламенем от топки. Её нужно ставить одной стенкой в каменку, чтобы между топкой и коробкой было не менее 20 см камней. Однако при этом температура воды в коробке может стать слишком большой, и ей можно будет обжечься. Ведь встроенная коробка обычно не слишком большого размера. При интенсивной топке печи вода в ней может даже закипеть.

    Чтобы прогреть большое количество воды, лучше всё-таки использовать отдельно стоящий бак. Если его размеры слишком велики, можно использовать печь для бани с теплообменником.

    На выходе из печи пруток обязан находиться в трубе, между ним и трубой должно быть на входе и выходе асбестовое кольцо, труба не должна иметь прямого контакта со стенками печи и контактировать с горючими предметами. В печи прут не должен иметь контакта с пламенем – он должен находиться в камнях каменки.

    При нагреве тепло будет передаваться по пруту в бак. Вода будет нагреваться намного эффективнее, чем от воздуха парной. Интенсивность её нагрева будет ограничена «пропускной способностью» прута-теплообменника, и вода не закипит и не будет слишком горячей.

    Некоторые делают печь для бани с водяным контуром для прогрева воды в баке. Это не совсем правильный вариант. Для водяного контура необходимо постоянное заполнение водой. Это не всегда удобно – топить печь и каждый раз проверять, есть ли вода в контуре. Даже если вы сделаете трубы из жаропрочной стали, при нагреве могут прийти в негодность сантехнические элементы – шаровые краны, прокладки.

    Теоретически вода в баке может закипеть, такую температуру выдержит не всякий кран или прокладка. Если смонтировать водяной контур без крана – вы не сможете контролировать его заполнение водой, ведь только при помощи крана вы спустите из контура воздух. Поэтому лучше используйте теплообменник из прута – он гораздо безопаснее.

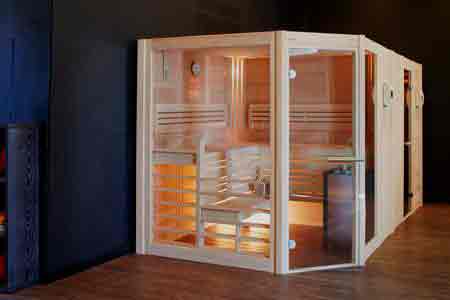

    Баня в городе

    Многие задаются вопросом, как выбрать печь для бани в условиях городской квартиры, или если нельзя разводить огонь? В таких условиях поможет электропечь для бани. Её также можно сделать самому. Главное – чтобы позволяла мощность электросети и была необходимая квалификация электрика.

    Электрическая печь делается только для финской сауны – лить воду на её камни нельзя.

    • Выберите небольшое помещение и тщательно выполните его теплоизоляцию.

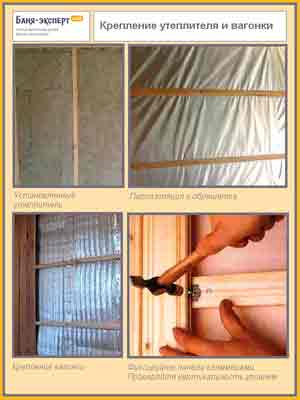

    • Поверх теплоизоляции положите слой пароизоляции, затем – слой фольги.
    • Поверх фольги делайте обшивку вагонкой.
    • Обмерьте помещение, и посчитайте, сколько воздуха в нём находится. Затем – выполните расчёт, сколько нужно теплоты для прогрева от 20 градусов до 70–90.
    • Затем приобретите электротэн для каменки необходимой мощности. Водогрейные тэны не подойдут. Или сразу купите нужную электрокаменку.
    • Камни укладываются в кирпичную «коробку», вниз укладывают лист шифера. Тэн располагают в нижней части, обложив тщательно со всех сторон камнями.
    • Тэн надо располагать в камнях. На каждый кубометр помещения сауны потребуется около 20 кг камней. В сауне поставьте термометр, светильник. Выключатель тэна лучше расположить снаружи – он может не выдержать высоких температур.
    • Всю проводку внутри сауны (и бани, кстати, тоже) нужно делать проводом в термостойкой изоляции, и предусмотреть заземление.

    Источник: http://dimdom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

    Какую сделать печь для бани своими руками – виды и способы изготовления

    На современном строительном рынке банные печи представлены в большом количестве разновидностей: жидко- и твердотопливные, газовые, дровяные и с большими различиями по функционалу. Учитывая высокую стоимость таких установок, рассмотрим в статье, как создать печь для бани своими руками с учетом основных критериев и особенностей создания такого агрегата.

    Сложности выбора печи в баню

    Готовая печь для бани хоть и обладает повышенной функциональностью, мощностью и эффективностью эксплуатации, но стоит при этом достаточно дорого. Также ни один специалист не может дать гарантии в том, что печь будет оптимальна для конкретной бани и прослужит долгие годы.

    При этом печи, создаваемые самостоятельно, – это настоящие произведения искусства, которые красивы на фото и при визуальном осмотре, а также обладают не худшими эксплуатационными характеристиками, чем магазинные изделия.

    Произвести работы может каждый владелец бани с минимальным набором строительных навыков. В помощь ему в данной статье будет представлена подробная пошаговая инструкция с набором рекомендаций от специалистов. Итак, далее представлены данные о том, как делается печка для бани своими руками с соблюдением всех мер по безопасности.

    Историческая справка о банных печах

    Издревле печи банные создавались практически в каждом дворе, но при этом в них даже не было дымохода, и угарный газ выводился через входную дверь. В связи с этим возникло такое понятие, как «мыться по-черному». При этом устройство такой печи обладало высокой практичностью и абсолютной огнеупорностью. Использовался в строительстве экологически чистый (натуральный) глиняный кирпич, который выкладывался в форме купола.

    Внутрь этой конструкции монтировались металлические прутья для удержания нагревательных камней. В свою очередь камни прогревали объемную емкость с водой. Результатом работы такой печи становился мягкий пар, благотворно влияющий на организм посетителя бани.

    С течением времени изготовление печи для бани перешло на новый уровень и ее конструкция была модифицирована первообразным дымоходом, который был далек от идеала, но при этом с отведением угарного газа справлялся на отлично. В связи с такой модификацией эстетичность и функциональность установки повысилась.

    Наконец, бани получили свою конечную конструкцию, которая снизила расходы на эксплуатацию, увеличила эффективность и полезность проведения процедур.

    Основные требования к печам, устанавливаемым в банях

    На сегодняшний день самостоятельно можно собрать печь, которая по эксплуатационным характеристикам практически ни в чем не будет уступать агрегату заводской сборки. Современная банная печка ручной сборки практически настолько же эстетична, экономна и проста в эксплуатации, как и покупная. В вопросе использования топлива банная печь, собранная своими руками, также может быть дровяной, газовой, жидко- или твердотопливной.

    Когда осуществляется производство печей для бань нужно помнить о ряде требований, которым должно соответствовать данный агрегат:

    1. Высокая мощность производства тепловой энергии с широким диапазоном ее регулирования. Если это условие не соблюдается, то печь может не быть универсальной для бань различной конструкции. Дровяной сруб будет прогреваться отлично, а на каркасную постройку при этом мощности ее не хватит.
    2. Важно иметь в ее устройстве аккумулятор тепловой энергии и генератор пара, чтобы постоянно осуществлять контроль за температурным и влажностным режимом в парилке и остальных помещениях бани.
    3. Также стоит позаботиться о средствах регуляции конвекции воздуха.
    4. В конструкции должны отсутствовать поверхностные элементы, температура которых может превышать 150 градусов по Цельсию.

    Также, помимо всех перечисленных параметров, нельзя забывать и об индивидуальных особенностях, которыми определяется устройство печей в бане: габариты растопочной камеры, пожарная безопасность и т.д.

    Чем различаются «холодный» и «горячий» типы конструкции

    Названия «холодная» и «горячая» печь появились из-за того, что используемые при ее производстве материалы могут нагревать или не нагреваться при эксплуатации. К примеру, стенки «горячей» печи могут прогреваться до 100 градусов по Цельсию.

    Преимуществом ее является то, что за кротчайшие сроки с ее помощью можно затопить баню, даже если в ней отсутствует отопительная система и она редко используется. В случае с «холодной» конструкцией такое невозможно. Недостатком «горячей» печи является чрезмерное нагревание помещения, которое нередко возникает при неконтролируемом процессе топки.

    Преимуществом же «холодной» печи является то, что температура ее стенок чаще всего не превышает 50 градусов по Цельсию, а потому повышается безопасность ее эксплуатации.

    Но при этом воздух в парном отсеке нагревается по следующей схеме:

    1. Специальные каналы в конструкции печи втягивают в себя холодные воздушные массы.
    2. Проходя нагрев на огне, воздух повышает свою температуру.
    3. Через каналы в верхней части конструкции выходит воздух мягкий, безопасный, но не менее благотворно влияющий на человеческий организм.

    Таким образом, если было решено, как сделать печь для бани своими руками, то успешно регулировать температурный и влажностный режим в парном отсеке можно будет при использовании «холодной» печи.

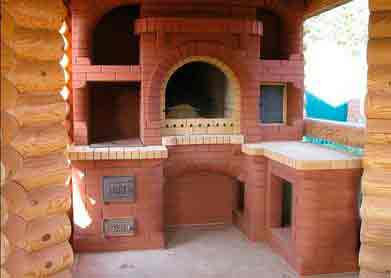

    Закладная печь из кирпича – вековая традиция

    Создавая печи для бани на дровах своими руками, в первую очередь задумываются о кирпичной кладке, поскольку конструкционно такая печь проверена годами и описана неоднократно.

    • при закладке используется огнеупорный кирпич;
    • зольник конструкционно располагается ниже уровня топки;
    • решетка под камни используется чугунная или стальная;
    • все отходы горения выводятся через дымоход;
    • под горячую воду установлен змеевик;
    • топка закрывается дверцей.

    Вес кирпичная кладка имеет большой, а потому требует заливки отдельного фундамента поверх общего основания бани. Важной особенностью раствора, при помощи которого осуществляется кирпичная кладка, является отсутствие в его составе цемента, неустойчивого к воздействию влаги. Взамен этому строительному материалу приходит глина, которая обладает абсолютной влагостойкостью. Читайте также: «Как построить печь из кирпича для бани – от теории до практики».

    Каждая кладка имеет уникальную схему и при ее правильной реализации можно получить высококачественную печь, которая прослужит долгие годы. К примеру, круглая печь в баню не может обладать достаточными эксплуатационными характеристиками, но если ее делать из металла, а не из кирпича, то эффект будет совершенно другим. По стандарту кладка имеет более простые геометрические формы: квадрат, прямоугольник.

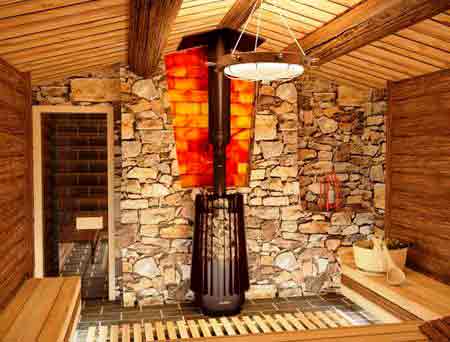

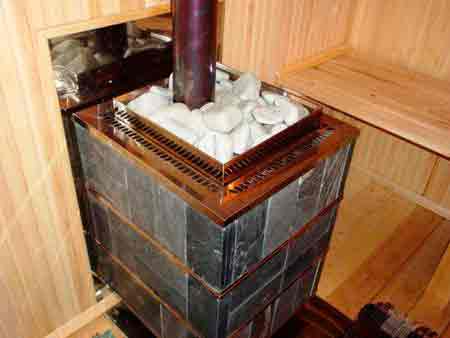

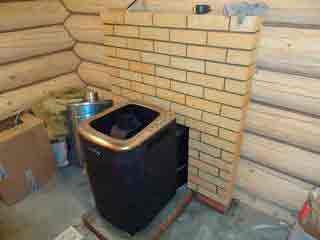

    Печь из металла – современность и качество

    Для кого-то кройка и варка металлоконструкций куда более простое занятие, чем кладка кирпича. Использоваться в работе могут: стальные листы, трубы и т.д. Достаточно будет их разрезать, а при сборке металлические печи состоят из тех же функциональных частей, что и кирпичная. Естественно, отличается конструкция и с эстетической точки зрения. По чьему-то мнению более оригинально на фото и при визуальном осмотре выглядит кирпичная кладка, а кому-то больше нравятся металлические конструкции более современного вида.

    Печная топка в металлической конструкции со временем приобрела определенные изменения. Называются они теперь газогенераторными и работают по следующему принципу: в одном отсеке сжигается топливо, а во втором сжигают продукты его сгорания. В связи с такой двухэтапной обработкой топлива можно увеличить производительность печи примерно на 20 процентов.

    Самый большой недостаток, которым обладают металлические банные печи, – это чрезмерное нагревание элементов, а потому безопасность эксплуатации такой конструкции снижается. Исправляется этот недостаток путем обкладки печи специальным огнеупорным кирпичом, либо, сделав навес стального экрана (конвектора), который позволит распределить горячие воздушные массы равномерно по всей парной и другим помещениям бани. Благодаря тому, что топка будет остывать под воздействием комнатного воздуха, а не различных охлаждающих установок, предельная длительность ее эксплуатации увеличится.

    Что касается газовых и электрических банных печей, то они небезопасны даже после производство на специализированном предприятии. О самостоятельном производстве такой печи даже не стоит задумываться, поскольку уровень пожаро- и взрывоопасности в них очень высок. Лучше всего продумать грамотную схему, по которой будет создаваться печь в баню из металла, не уступающая по характеристикам современным агрегатам.

    Наиболее простые варианты исполнения самодельных печей

    Новичкам в банном деле следует изучить особенности простейших печей, которые не сложно будет смонтировать и использовать. Основные же функции такая конструкция будет выполнять на высочайшем уровне: отапливать помещения бани, нагревать воду и создавать пар, благотворно влияющий на организм посетителей.

    Речь идет о следующих конструкциях:

    • печь-каменка;
    • модифицированная каменка, отличающаяся от первой версии специальным отверстием в стенке топливника;
    • печь с котлом под нагрев воды;
    • улучшенная печь-каменка со стенкой, перенаправляющей горячие газы;
    • печь-каменка, в которую монтируется поддувало для отведения газов;
    • печь-каменка из металлической трубы.

    Также, легко закладывается печь каменная. Толщина стенок такой печи должна составлять от 13 до 25 сантиметров, а для прогревания следует использовать камни от 1 до 5 килограмм. Лучше всего использовать гранит, бут или голыш.

    От использования кремня следует отказаться, поскольку при накаливании он трескается, деформируется и вовсе разлетается на части. Максимизировать аккумуляцию тепла в печи можно, если к камням докладывать чугунные чушки, чтобы они сочетались с камнями в соотношении 20:80 процентам.

    Емкости для воды в печах необходимо устанавливать на стенки печи, либо на специальные подборки. Также можно подвесить котел на прочных тросах поверх топки. Решетки под камни могут быть спаяны из толстой стали, либо сварены из чугуна (прочитайте: «Как сварить печь в баню – делаем сами своими руками»).

    Итог

    В статье подробно описаны печи для бани, создаваемые своими руками. Если учитывать все параметры, которые должны соответствовать конструкции банной печи, то эффективность ее будет высока. Всегда можно доверить сборку печи профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения печи в эксплуатацию.

    Источник: http://banyaspec.com/pechi/kakuyu-sdelat-pech-dlya-bani-svoimi-rukami-vidy-i-sposoby-izgotovleniya.html

    Как изготовить кирпичную и металлическую печь для бани

    Печь — центральный элемент бани — многие стараются изготовить самостоятельно. Такое решение вполне оправдано: подобрать заводской вариант под индивидуальные характеристики объекта нелегко. Рассмотрим критерии, которым должна отвечать банная печь, а также способы её изготовления из кирпича и стального проката своими руками.

    Особенности конструкции печи для бани

    На первый взгляд, банная печь отличается от отопительной только наличием засыпки из камней — каменки, и обязательным присутствием водогрейного бака. Но есть и неочевидные отличия.

    Общий вид банной печи

    Чтобы сместить максимум тепловыделения в сторону ИК-излучения, нужен материал с большой теплоёмкостью, но малой теплопроводностью. Такими свойствами и обладает каменная засыпка.

    К банной печи предъявляются более высокие требования по герметичности корпуса. Дело в том, что в нагретом воздухе вредоносное действие угарного газа усиливается, поэтому очень важно полностью исключить его попадание в помещение парной.

    Если хочется иметь возможность подтапливать печь во время принятия банных процедур, загрузочный люк топки вместе с поддувалом необходимо вывести в соседнее помещение. Если же этого не сделать, то во время топки в парной упадёт концентрация кислорода и люди начнут страдать от удушья.

    Разновидности и рекомендации по выбору

    Материал печи в первую очередь зависит от объёма бани. Рассмотрим несколько вариантов:

    1. Просторной постройке с несколькими помещениями требуется кирпичная печь, которая способна отдавать тепло в течение длительного времени.
    2. В парной скромных размеров с объёмом от 30 до 35 м 3 можно установить печь с литым чугунным корпусом.
    3. Для бани с самыми компактными размерами подойдёт и стальная печь.

    Немаловажное значение имеет и материал, из которого выполнены стены бани. Сруб из берёзы или липы называют лёгким, из дуба — тяжёлым. Эти термины не стоит понимать буквально: слово «тяжёлый» в данном случае обозначает не вес, а наличие дубильных веществ в древесине. Людям с ослабленным здоровьем, а также женщинам и детям париться в таких банях не рекомендуется.

    Таблица: мощность и вес камней для липовой, берёзовой и дубовой бани

    Тип бани (высота потолка от 2,2 до 2,4 м)Мощность (кВт/м3)Вес камней (кг/м3)
    Липовая0,52,7
    Берёзовая0,7от 3,6 до 4
    Дубовая1,26

    По способу нагрева каменной засыпки банные печи делятся на две разновидности.

    Печи с проточной каменкой

    В таких печах каменка не отделяется от топки непроницаемым барьером, поэтому дымовые газы перед поступлением в дымоход просачиваются через неё.

    Благодаря такому решению, камни прогреваются предельно быстро, но придётся мириться и с некоторыми недостатками:

    • Усложняется конструкция печи.
    • С некоторой периодичностью камни приходится очищать от сажи.
    • Наддавать (лить на камни воду или квас) можно только после полного прогорания топлива.
    • Можно использовать только топливо, дающее малое количество нагара (пеллеты, осина и т. п.).

    С глухой каменкой

    В этом варианте камни отгораживаются от топки и газохода плитой. В плане достоинств и недостатков ситуация меняется на противоположную: греется каменка долго, но зато не нуждается в чистке и может использоваться для производства пара в любой момент.

    Вариант печки с глухой каменкой

    Чтобы камни в глухой каменке могли достаточно нагреться, должны быть выполнены два условия:

    • печь должна быть металлической (теплопроводности кирпичной перегородки будет недостаточно);
    • иметь мощность не более 25 кВт (баня должна состоять из одного помещения объёмом до 45 куб. м).

    При увеличении мощности печи растут её размеры, и площадь контакта каменки с перегородкой, в соответствии с законом квадрата-куба, не «поспевает» за её объёмом.

    Следует учитывать и то, что высота потолка в парной с глухой каменкой не должна превышать 2,2 м, иначе вместо лёгкого пара может получиться тяжёлый.

    Из всех перечисленных вариантов доступной для самостоятельного изготовления на любительском уровне является только стальная печь. Кирпичную также можно построить в домашних условиях, но ввиду тяжёлого режима эксплуатации сделать это может только опытный печник. Чугунные банные печи изготавливают только в заводских условиях.

    Металлическая печь

    В обиходе предложенный здесь вариант банного обогревателя называют «быстрой печью». Название это вполне заслуженное: пользоваться парилкой можно будет уже через 1,5–2 часа после начала растопки. Данное достоинство обусловлено применением каменки проточного типа.

    Устройство металлической банной печи

    Печь рассчитана на баню с объёмом парной до 25 куб. м — вариант для периодического использования семьёй численностью в 3–4 человека. Для эксплуатации в более крупной постройке требуется футеровка шамотным кирпичом.

    Необходимые материалы и инструменты

    Понадобится стальной прокат. Сталь будем применять самую доступную — конструкционную (её ещё в обиходе называют «чёрной»), с низким содержанием углерода (подойдёт любая марка до Сталь 20). Высокоуглеродистые марки вроде Сталь 35 или Сталь 45 от высокотемпературного воздействия закаляются и охрупчиваются.

    Вот какой именно прокат следует раздобыть:

    1. Отрезок трубы диаметром 520–700 мм и длиной 1600 мм. Конечно, корпус печи можно сделать и сварным, но будучи выполненным из цельного куска трубы, он окажется более прочным и долговечным. Толщина стенки заготовки должна составлять 7–10 мм.
    2. Труба с толщиной стенки 5 мм и диаметром 100–120 мм — заготовка для дымохода.
    3. Отрез листа формата 2,2х1 м толщиной от 10 мм.
    4. Прут диаметром около 10 мм.

    Также понадобится ряд изделий:

    1. Колосниковая решётка заводского изготовления. Наиболее долговечными являются изделия, изготавливаемые из чугуна методом литья. Но за неимением покупного варианта можно сварить такую решётку из стального прута.
    2. Петли для дверок — всего 8 шт.
    3. Щеколды для дверок — всего 3 шт.
    4. Вентиль или шаровой кран.

    Используемые в работе инструменты:

    • болгарка с отрезными и зачистными кругами;
    • аппарат для электросварки;
    • ножницы по металлу.

    Пошаговая инструкция по изготовлению

    1. Заготовку для корпуса (труба длиной 1600 мм) следует разрезать на две части — с длиной 900 и 700 мм.
    2. В нижней части заготовки длиной 900 мм необходимо аккуратно вырезать прямоугольное отверстие размером 200х50 мм, которое будет выполнять функцию подувала. Оно должно располагаться в 70–100 мм от торца. Важно не повредить вырезанную часть стенки — впоследствии из неё будет сделана дверца.
    3. Несколько выше аналогичным образом необходимо выполнить проём для загрузки топлива.
    4. Вырезанные прямоугольные фрагменты превращаем в дверцы. Для этого к ним достаточно приварить щеколды и половинки петель.
    5. Приварив к корпусу ответные части петель и крючки для фиксации щеколд, можно устанавливать дверцы на место.
    6. Теперь нужно изготовить плоское кольцо, на которое будет укладываться колосниковая решётка. Его следует вырезать из стального листа толщиной 10 мм. Ширина кольца выбирается с учётом габаритов колосниковой решётки, а его диаметр должен быть равным внутреннему диаметру корпуса.

    Схема банной печки, изготовленной из трубы

    Совет. Раскрой заготовок, особенно имеющих округлые контуры, лучше всего заказать в специализированной мастерской или на металлобазе, где приобретается прокат. Если взяться за это дело самому, то много сэкономить не удастся, так как придётся покупать несколько кругов для болгарки. Немало придётся потратить времени и на то, чтобы «довести до ума» округлые края, ведь после вырезания болгаркой они всегда получаются угловатыми.

    Далее из прута следует сварить решётку, на которую будут укладываться камни. Шаг между прутьями подбирается в соответствии с размерами камней — они не должны проваливаться. Приварив решётку на своё место, на неё укладывают камни.

    Вот таким образом можно соорудить сетку для укладки камней в прямоугольную каменку

    Из листа необходимо вырезать круглую крышку для печи, к которой с некоторым смещением от центра приваривается дымовая труба. В крышке, разумеется, сначала необходимо вырезать отверстие для удаления дыма. Крышка наваривается поверх каменки так, чтобы дымовая труба оказалась ближе к тыльной стороне печи.

    Ещё один круг того же диаметра необходимо приварить внизу в качестве днища.

    Примечание. Можно оставить печь без днища, а в процессе топки подставлять под неё широкую и неглубокую ёмкость — тогда будет проще удалять золу.

    Сверху к печи привариваем бак для воды, роль которого будет играть оставшийся у нас отрезок трубы длиной 700 мм. Оказавшаяся внутри него дымовая труба будет выполнять функцию нагревателя.

    В нижней части в стенку бака нужно вварить штуцер с резьбой, на которую впоследствии будет навинчен кран или вентиль.

    В нижнюю часть бака для воды вваривается резьбовой штуцер

    Завершающий этап — изготовление и монтаж крышки для бака с водой. Делается она в несколько этапов:

    • из листа следует вырезать круг диаметром, соответствующим диаметру корпуса печи;
    • круг необходимо разрезать по хорде на две части, меньшая из которых будет играть роль откидной крышки люка;
    • в большой заготовке вырезают отверстие под дымоход, после чего её приваривают к верхней части бака для воды;
    • малую заготовку, то есть люк, закрепляют на крышке бака при помощи петель.

    На этом изготовление стальной печи для бани можно считать законченным. Заметим, что предложенная здесь конструкция — далеко не единственно возможный вариант. На рисунке показаны ещё несколько печей, выполненных из стального проката.

    Чертежи самодельных банных печей, изготовленных из металла

    Кирпичный вариант

    Теперь рассмотрим технологию создания банной печи из кирпича.

    Виды кирпичных печей

    С целью скорейшего прогрева она также будет иметь проточную каменку.

    Схема кирпичной печи с проточной каменкой

    Ещё раз обратим внимание читателя на то, что строительство этого сооружения лучше доверить мастеру с достаточным опытом в печном деле — это связано с особо сложными условиями эксплуатации и повышенными требованиями к безопасности.

    Материалы

    Значительные тепловые нагрузки и необходимость сделать стенки печи абсолютно герметичными обуславливают высочайшие требования к качеству материалов.

    Печной керамический кирпич

    Внутренние стенки сооружения, которым придётся контактировать с огнём и раскалёнными продуктами горения, следует выкладывать из шамотного кирпича. На порядовке он будет обозначен жёлтым цветом. Разбивать кирпичи на части или распиливать их болгаркой нельзя — все блоки в ½ или ¾ кирпича следует приобретать в готовом виде (должны иметь только гладкие грани).

    Используемый глиняно-песчаный раствор должен иметь среднюю жирность. Глину и песок обычно смешивают в пропорции 1:1. Песок следует применять без органических примесей — горный или овражный. Его можно распознать по серебристому цвету и угловатости гранул. В растворе, замешанном на речном песке с округлыми гранулами, быстро появятся микротрещины, вследствие чего в парную начнёт поступать ядовитый угарный газ. Песок нужно просеять через сито с размером ячейки 0,15–0,25 мм, промыть и прокалить.

    Определить жирность глины можно по трём состояниям

    Совет. Если имеющаяся в наличии глина оказалась слишком жирной, разбавьте её молотым глиняным же кирпичом.

    Для облицовки следует использовать лицевой кирпич с гладкими гранями и скруглёнными рёбрами.

    Лицевой кирпич со скруглённым ребром

    Кладка

    Работы по возведению печи выполняют последовательно.

    Устройство фундамента

    В грунте на песчаной подсыпке необходимо залить железобетонный фундамент, края которого должны выступать за очертания печи не менее, чем на 50 мм с каждой стороны. Подсыпка из песка нужна обязательно — без неё печь будет неустойчивой. Глубина заложения подошвы фундамента зависит от наличия отопления в помещении: если оно есть (или баня топится каждый день), достаточно заглубиться на 400–600 мм; при отсутствии отопления в сочетании с редким использованием бани необходимо погружать фундамент на глубину промерзания грунта.

    Фундамент с гидроизоляцией

    В верхней части фундамента можно оставить полость — это подпечье, в котором обычно хранят инвентарь. Перекрытием для него могут служить железобетонные балки, стальной лист либо кирпичный свод, уложенный поверх деревянных балок или стального проката.

    Промежуточный ряд

    Поверх ж/б фундамента настилается гидроизолирующее покрытие, состоящее из двух слоёв рубероида. Вместо него можно уложить стальной лист, а поверх него — базальтовый картон толщиной 4–6 мм.

    Далее выкладывают промежуточный кирпичный ряд. С его помощью компенсируют неровности фундамента, так что в конечном счёте поверхность ряда становится идеально ровной и строго горизонтальной. Кроме того, в плане эта часть печи должна представлять собой идеальный прямоугольник. Это проверяется замером длины диагоналей — они должны быть равными. Раствор при кладке первого ряда не применяют.

    Сверху на кирпичи укладывают ещё один слой рубероида.

    Огнезащита

    Чтобы исключить воспламенение деревянной стены бани, между ней и печью возводится кирпичная стенка высотой в 5 рядов. Применяется кирпич среднего качества и обычный строительный цементно-песчаный раствор.

    Тело печи

    В дальнейшем кирпичи укладывают ряд за рядом согласно порядовке.

    Пример порядовки печи Кузнецова

    Толщина швов в шамотной кладке должна составлять 3 мм, между облицовочным и шамотным кирпичами — от 6 до 10 мм. Такие же широкие швы нужно оставлять между кирпичом (любым) и металлическими изделиями. Нанести раствор тонким слоем при помощи кельмы достаточно сложно, поэтому обычно это делают руками. Кирпичи необходимо укладывать точно — сразу на полагающееся им место. Поправлять или подстукивать блок нельзя — если он лёг криво, нужно переложить по новой, заново нанеся раствор.

    Рекомендации опытного печника

    Дверцы удобнее всего фиксировать при помощи оцинкованной проволоки диаметром 2 или 3 мм. При установке дверцы поддувала (на 1-м ряду) проволоку перед скручиванием нужно сложить вдвое. Для топочной дверцы понадобится более мощный жгут — здесь используют три сложенных вдвое куска проволоки (тонкий быстро прогорит).

    Проволочные скрутки необходимо уложить в специально вырезанные в кирпичах борозды.

    Рамку каждой дверцы следует обматывать асбестовым шнуром в два слоя. Он играет роль уплотнителя и одновременно температурного шва — позволяет чугуну свободно увеличиваться в объёме при нагреве.

    По высоте дверца обычно не вписывается между кирпичными рядами, поэтому перекрывающие её кирпичи приходится подрезать. При этом важно не забыть: должна быть учтена толщина асбестового шнура, которым будет обмотана рама дверцы.

    Примечание. Поскольку дверца поддувала, открывающая доступ в зольную камеру, нагревается не слишком сильно, её допускается сажать на раствор.

    Размеры колосниковой решётки должны быть меньше внутренних размеров топки хотя бы на 10 мм — тогда между ней и кирпичом останется зазор в 5 мм. При несоблюдении этого правила решётка при нагреве деформирует кладку.

    Установка колосниковой решетки

    Примечание. Иногда из-за отклонений в размерах кирпичей полочку, на которой должна лежать колосниковая решётка, не удаётся сделать строго горизонтальной — грань того или иного кирпича оказывается ниже плоскости всего ряда. Чаще всего подобное происходит с кирпичами, установленными на ложок. Перепад высоты необходимо компенсировать при помощи пластин, вырезанных из кирпича.

    В 5-м и 7-м рядах опять же из-за отклонений в размерах кирпичей между двумя из них, расположенными у задней стенки, может образоваться слишком широкий шов. Допускать этого нельзя, поскольку тогда глиняно-песчаный раствор здесь быстро выкрошится. В этом случае следует сместить оба кирпича в сторону поддувала на 3 см, уменьшив при этом шов между ними до минимального размера, а вместо 3-го кирпича уложить два бруска. Их ширина подбирается таким образом, чтобы шов между ними почти отсутствовал. Левый брусок смещается на 1,5 см по направлению к передней стенке.

    Закрепление топочной дверцы

    Бак для воды по месту примыкания к кирпичам следует дважды обмотать асбестовым шнуром. С одной стороны, это исключит прогорание его стенок в случае растопки печи без воды, с другой — уменьшит скорость нагрева воды, без чего она закипела бы ещё до полного прогрева парной.

    Плита устанавливается поверх 9-го ряда таким образом, чтобы она лежала на кирпичах с зазором в 2–2,5 см.

    Решётку каменки можно сварить из стальных швеллеров. Идеальный вариант — рельсы, которые уже использовались по назначению (их поверхность упрочнена благодаря наклёпу).

    Камни следует укладывать после того, как печь будет высушена и прогрета разгонной топкой.

    Порядок укладки камней: слева — правильно, справа — неправильно

    Сушка печи длится как минимум 2 недели. Оптимальная температура — 20–30 градусов, так что печь лучше строить летом. Когда она высохнет, необходимо 5-кратно произвести разгонную топку с перерывами в 12 часов. Используемое при этом топливо должно быть высококачественным — лучше всего подходят осиновые поленья или пеллеты. Начинают с небольшой порции — до 5 кг. С каждой последующей «разгонкой» массу топлива плавно увеличивают, доводя к последней топке до максимума.

    Дымоход

    В дымовой трубе банной печи различают два участка. Первый участок — эта та часть трубы, которая присоединяется непосредственно к печи и находится внутри парной. Для этого элемента характерны следующие особенности:

    1. Он не оснащается утеплителем, так как нужен инфракрасный и конвекционный отбор тепла в парную.
    2. Необходимо предусмотреть возможность быстрой и лёгкой его замены, так как этот участок из-за высокой тепловой нагрузки сравнительно быстро прогорает.

    Второй участок, берущий начало под потолком и выходящий на улицу, служит гораздо дольше, поэтому его можно крепить более основательно. Он должен быть оснащён теплоизолирующей оболочкой. Её устанавливают в силу нескольких причин:

    • деревянные элементы перекрытия и кровли, соприкасающиеся с дымоходом, нужно защищать от перегрева (может спровоцировать возгорание);
    • предотвращая остывание дымовых газов, мы обеспечиваем хорошую тягу;
    • по той же причине количество образующегося конденсата становится минимальным или даже нулевым.

    Между обеими этими частями устанавливается переходник. В комплектах сэндвич-дымоходов заводского изготовления эта деталь называется «стартовым сэндвичем». Если она не будет установлена, утеплитель из второй части дымохода будет постепенно высыпаться.

    Сэндвич-труба для дымохода

    В качестве утеплителя допускается применять только негорючие материалы, устойчивые к воздействию высоких температур. Пенопласты к таковым не относятся.

    Лучше всего воспользоваться базальтовой ватой в виде мягкого мата с плотностью 30–50 кг/м 3 . Этот теплоизолятор теряет рабочие качества при попадании внутрь влаги и в условиях бани, отличающихся повышенной влажностью, этот недостаток обязательно следует учитывать. Вата оборачивается защитным кожухом, изготовленным из оцинкованной стали. Кожух фиксируется хомутами из стальной полосы, а его сведённые вместе края скрепляются саморезами.

    В местах прохода через перекрытие и кровлю устраивается противопожарная разделка: между дымоходом и деревянными элементами закладывается дополнительный теплоизолирующий слой.

    Эксплуатация кирпичной банной печи

    Температура в парной достигнет требуемого значения примерно через 3–4 часа после начала растопки. Если между банными процедурами печь успевает сильно остыть (время простоя — более 3 дней), её запуск необходимо начинать с разгонной протопки (топлива закладывают на 1/3 от максимальной загрузки), которая подсушит и прогреет кладку. Если этого не делать, в стенках сооружения могут появиться микротрещины, которые в бане особенно опасны — как было сказано, в условиях жары и высокой влажности негативное действие угарного газа сказывается гораздо сильнее.

    При простое свыше месяца разгонную топку следует повторить троекратно, плавно увеличивая объем порций топлива от ¼ до максимума.

    Эксплуатироваться такая печь может и в русской бане, и в сауне. В случае с сауной интенсивность топки несколько увеличивают, а каменку ничем не поливают.

    Чем топить

    Банная печь может быть только дровяной. Именно древесина позволяет прогреть парную по правильной схеме, то есть сначала стены, затем воздух. Уголь горит несколько иначе: сначала быстро прогорают входящие в его состав лёгкие фракции, затем наступает фаза длительного горения углерода с пониженной теплоотдачей. Такой режим горения идеален для отопительной печи, но в парной он вызовет образование тяжёлого пара.

    Дрова следует хранить под навесом

    Пеллеты для растопки

    Камни для каменки

    Как было сказано выше, для каменки подходящими являются камни с большой теплоёмкостью и одновременно низкой теплопроводностью.

    Разновидности камней, используемых для каменки

    Применение пород метаморфического типа — сланца, мрамора, доломита или известняка — противопоказано: для них характерно не только неправильное отношение теплоёмкости к теплопроводности, но и наличие органических примесей, которые при нагреве выделяются в виде вредных для здоровья газов. Лучше всего подходят для каменки породы вулканического происхождения с большой плотностью: талькохлорит, габбро, диабаз и, конечно же, базальт. Для них характерны следующие признаки:

    • большой вес;
    • тёмный цвет;
    • излом является гладким или мелкозернистым.

    Важно правильно подобрать форму камней. Чтобы доля конвекционного обогрева понизилась до 1/3, площадь их поверхности на единицу объёма должна быть минимальной. Этому требованию удовлетворяет форма шара с как можно более гладкой поверхностью. Соответственно, и камни нужно искать как можно более округлые. Самые крупные могут иметь диаметр от 100 до 150 мм (примерно с кулак или немного больше), самые мелкие — от 20 мм.

    Способ укладки камней зависит от типа каменки. Если она является проточной, как в описанных выше печах, то размер фракции в слоях должен уменьшаться в направлении снизу вверх, то есть внизу — самые крупные камни, вверху — самые мелкие. При укладке глухой каменки применяют противоположный принцип: здесь важно обеспечить как можно более быструю передачу тепла от нагретой плиты камням, поэтому самые мелкие из них (они лежат более плотным слоем) кладут вниз.

    Видео: правильная укладка камней в банную печь

    Банная печь в значительной степени отличается от обычных отопительно-варочных. И хотя пользуются ей реже, к процессу строительства следует подходить с гораздо большим вниманием.

    Источник: http://aqua-rmnt.com/otoplenie/bani-i-garazh/kak-izgotovit-kirpichnuyu-i-metallicheskuyu-pech-dlya-bani.html

    Строим кирпичную печь для бани своими руками: пошаговая инструкция

    Как построить банную печь

    Кирпичная печь для бани весьма важный элемент любого дачного дома. Но на первый взгляд может показаться, что ее возведение — долгий и сложный процесс. Однако это совсем не так.

    Виды конструкции

    Сейчас в строительных магазинах можно увидеть многообразие портативных обогревающих элементов, однако люди в основном предпочитают традиционную печку из кирпича.

    Если вы решились на установку, то прежде чем начать ее возведение, измерьте помещение, потому что традиционный вид нагревательного элемента там может попросту не поместиться. Чаще всего их ширина превышает 100 см, а высота варьируется 160 до 220 см.

    При всей своей массивности такой агрегат имеет ряд весомых преимуществ:

    • пожаробезопасен;
    • хорошо удерживает тепло;
    • прогревает большие помещения.

    Однако, если у вас не хватает средств на материалы или же пространство не позволяет соорудить полноценную печь, то свое предпочтение стоит отдать компактному металлическому варианту.

    Варианты возведения

    При возведении конструкции можно выделить четыре варианта установки. Каждый из них рассмотрим отдельно.

    Исторический

    Имеет еще одно название — «по-черному». Именно так наши предки топили бани на Руси. В такой конструкции нет дымохода. Принцип заключается в том, что именно дым очень быстро прогревает помещение. После того, как все дрова сгорают, он выходит через окна или другие специальные отверстия.

    Смешаный

    Здесь есть труба для отвода дыма, однако он все равно будет попадать в комнату. Как и в первом способе, помещение прогревается довольно быстро, однако стоит учитывать нюанс, что париться можно только с затушенным пламенем в топке.

    Чистый

    В этой системе камни нагреваются от плиты, поэтому дыма и запаха гари в парилке нет. Однако такой способ имеет свои минусы. Так на прогрев пространства нужно большое количество дров, при этом, сам процесс займет до 12 часов.

    Двойной

    Свое название он получил из-за того, что в такую конструкцию входит кирпичная печь и две чугунные плиты, установленные над дымоходом.

    Еще над ними устанавливают камни и емкость с водой, которую окружают кладкой из кирпича, чтобы поддерживать температуру.

    Расчет размеров

    Размер такой печи зависит от помещения. Поделите площадь комнаты на 2, так вы получите нужное число киловатт, требуемое для печи. Затем полученную цифру умножьте на 2,5 или 3 — это и есть итоговые параметры. С имеющимися вычислениями можно приступить к поиску схем строения. Если у вас нет навыков самостоятельного составления таких планов строительства, то их можно найти в специальной литературе, либо в Сети. Подбирайте варианты, исходя из полученных цифр и размера помещения.

    Материалы

    После того, как вы все решили с размерами, нашли подходящий чертеж, выбрали вариант возведения и размещения тепловой конструкции, необходимо подумать о подборе качественных материалов. Разберем самые популярные.

    Кирпич

    При возведении банных печей многие допускают ошибку при выборе главного элемента — кирпича. Кладка должна быть огнеупорной, поскольку температура горения может достигать 1400 градусов. Зачастую продавцы в магазинах выдают обыкновенный товар за огнестойкий. Чтобы протестировать материал на прочность и пригодность, проверьте его на сколы и трещины. Если поверхность неровная, со множеством дефектов, то он не годится. Также можно попробовать ударить по нему молотком. От качественного изделия инструмент отскочит, при этом издав тонкий звук. Есть еще один нехитрый способ проверки — уроните его. Если стройматериал рассыпался на мелкие кусочки, то брать большой объем не стоит.

    Отдайте свое предпочтение шамотным кирпичам, которые обладают повышенной огнестойкостью и ударопрочностью. Но стоит учитывать, что они стоят гораздо дороже обычных видов.

    Для уменьшения затрат советуем выложить ими только те участки, которые будут подвергаться воздействию наиболее высоких температур. Для всех остальных элементов, в том числе и облицовки, подойдут обычные стройматериалы этого вида.

    Раствор

    Для кладки печей для бани из кирпича обычно применяют глиняные растворы. Однако и здесь есть свои тонкости. Например, стройматериал и раствор должны выдерживать одинаковую температуру, поэтому целесообразно подбирать их по составляющим. Также в состав раствора обязательно включается песок, который необходимо просеять. Уделите особое внимание чистоте и свежести воды.

    Перед замешиванием положите глину в удобную емкость, измельчите ее и залейте жидкостью так, чтобы получилась однородная субстанция. После чего хорошо перемешайте получившийся раствор, таким образом избавляясь от комьев, и оставьте смесь на 24 часа. На следующий день останется только процедить стройматериал, комочки растереть руками и засыпать в него песок.

    Обратите внимание на пропорции: на одно ведро воды обычно приходится ведро песка.

    Для строительства кирпичной печи для бани своими руками вам также понадобится бетонный раствор, который необходимо будет приготовить из одной части цемента, трех долей песка и 4 долей щебенки и воды в пропорциях, равных половине веса цемента.

    После того, как все будет подготовлено, можно приступать к возведению.

    Этапы кладки банной печи из кирпича

    1. Строим фундамент

    Из-за совокупности своих материалов изделие получается весом около тонны, что оказывает весьма серьезное давление на основание помещения, где она будет находиться. Поэтому для нее лучше подготовить крепкий фундамент. Для этого необходимо разметить по краям то пространство, которое вы отводите под основание установки. Выройте яму глубиной около 60 см, при этом для устойчивости конструкции советуем расширить нижние 10-20 сантиметров. Далее плотно засыпьте расширенную часть песком, а поверх также плотно насыпьте 10 сантиметров щебня и битого кирпича.

    2. Делаем опалубку

    Теперь по краям вырытого котлована установите опалубку. Ее можно сделать из досок и гвоздей. Положите в углубление на подставки армирующую сеть на расстоянии от стенок и дна около 5 сантиметров. После установки металлического укрепления можно заливать бетон. Делайте это равномерно, при этом не доходя до уровня пола примерно на 15 сантиметров. После этого измерьте верхний срез — он должен получиться абсолютно горизонтальным.Раствор должен просушиться в течение 7-10 дней, а по истечении этого времени можете смело демонтировать опалубку и образовавшиеся пустые участки заделать измельченным гравием. После того, как бетон высох, его необходимо покрыть двойным слоем битума и рубероида. Такая гидроизоляция защитит конструкцию от воздействия влаги.

    3. Приступаем к кладке

    Время приступать к кладке. Не поленитесь тщательно продумать первый ряд. Он должен быть идеально горизонтальным и не иметь ни малейшего изъяна, иначе вся дальнейшая работа попросту потеряет смысл. Далее вы будете ориентироваться на первый ряд для проверки вертикалей стен и прямых углов.

    При установке третьего ряда не забудьте закрепить дверку поддувала. Предварительно пропилите болгаркой желобки в кирпичах: туда вы проложите оцинкованную стальную проволоку, на которой и будет держаться дверца.

    Также углубления в стройматериалах понадобятся на кладке пятого ряда. Там нужно будет установить стальные уголки, на которые устанавливаются колосники. Эта металлическая решетка поможет циркуляции воздуха и поддержит топливный материал.

    4. Укладываем топку

    Топка выкладывается из шамотного кирпича. Если для «внутренностей» печи использовать обычный красный и керамический стройматериал, то агрегат долго не прослужит и разрушится из-за агрессивных температур.

    Так, при постоянной подгонке подводите работу к перекрытию верхней стенки печи. Поскольку пространство будет довольно большим, то рекомендуем параллельно уложить две полосы из стали так, чтобы они соединяли две напротив стоящие стенки строения. Перед тем как их положить на кладку, сделайте в ней углубления. Такая хитрость поможет избежать обвала материала внутрь конструкции. Также при перекрытии поверхности строения оставьте отверстие для формирования дымовой трубы. Сама труба выводится на высоту, которую вы изначально задумали в проекте.

    Ваша печь готова. Принцип ее работы предельно прост: во время сгорания топлива горячий газ нагревает стены сооружения и внутреннюю емкость с водой, после чего проходит через трубы, каменную засыпку, а после этого уходит в дымоход, при этом не оставляя в помещении копоти и явного запаха гари. Подробный процесс кладки отображен на видео.

    Правила безопасности использования

    Чтобы сделать конструкцию пожаробезопасной, продумайте защиту всех поверхностей, которые находятся с агрегатом в одном помещении. Стены, которые почти соприкасаются с ним или находятся на расстоянии 10 сантиметров, необходимо покрыть теплоизоляционным материалом.

    Не забудьте обратить внимание на обустройство прохода трубы через крышу. Место выхода дымохода надо заделать термостойким герметиком.

    Источник: http://www.ivd.ru/stroitelstvo-i-remont/bani-sauny-bassejny/stroim-kirpichnuyu-pech-dlya-bani-svoimi-rukami-poshagovaya-instrukciya-41401

    Кирпичная печь для бани своими руками

    Несмотря на то, что кирпичная печь прогревается дольше металлической печи, она способна обеспечить более равномерный прогрев парилки и отсутствие «холодных зон». Опытные парильщики утверждают, что находится в таком помещении комфортно даже при высокой температуре.

    Кирпичные печи являются достаточно сложными устройствами, и их кладка требует особого умения. Сделать ее своими руками можно, но только при точном соблюдении схемы укладки (порядовки) и знании определенных тонкостей.

    Нужен ли фундамент?

    Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент.

    Перерезать несущие балки и лаги для его возведения, стропила и балки перекрытия для вывода дымовой трубы нежелательно, поэтому место под печь лучше выбрать еще до начала строительства здания.

    Важно! Не следует привязывать такой фундамент к основному, так как из-за большой разности температур при нагревании коэффициент расширения будет слишком большим. Расстояние между основным и печным фундаментами должно быть не меньше полуметра.


    Фундамент для банной печи

    Возведение фундамента для печи

    Глубина котлована определяется исходя из свойств грунта: при высокой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. Перед началом укладки на дно насыпается песок, который для уплотнения тщательно проливается водой, затем укладывается и плотно трамбуется щебень или бой кирпича.

    Важно! Цементно-песчаный раствор окончательно застывает и набирает прочность не меньше недели, поэтому возводить тяжелую печь до его полного высыхания не следует.

    Поверхность фундамента не должна доходить до уровня пола на высоту двух кирпичей. На готовом основании размещается 2 слоя гидроизоляции: толь, пропитанный дегтевой мастикой или рубероид, обработанный битумным раствором. Зазоры между фундаментом и полом заполняются песком и трамбуются.

    Фундамент может также выполняться из полнотелого кирпича или бута (крупного строительного камня неправильной формы), которые выкладываются на залитое цементным раствором основание. Предпоследний ряд кирпичного фундамента при этом также перекрывается слоем гидроизоляции.


    Закладка фундамента


    Начало кладки

    Что такое порядовка?

    Порядовкой называют подробную схему кладки с указанием порядка размещения кирпичей в каждом ряду. Для работ следует подобрать порядовку печи, соответствующую размеру парилки. К примеру, если каменка будет располагаться над топкой, для обеспечения их максимального прогрева топливник делается не менее 0,5 м. При объеме парилки до 12 кв. м и баком для воды 40 л размер каменки с сухим паром будет составлять 0,77×0,5 м. Высота топливника при этом должна быть около 0,5 м.

    При отсутствии должного опыта схему лучше не менять. Если помещение нестандартное, и все же требуется внесение какие-либо изменений, скорректированную порядовку лучше показать опытному специалисту.

    Схема кладки на любых чертежах всегда начинается с нулевого ряда. Он необходим, чтобы вывести фундамент на уровень пола. Определить высоту будущей конструкции несложно: на схеме каждое деление составляет 10 см и равно средней высоте кирпича.

    На двух рисунках, расположенных ниже, показан пример кирпичной печи с баком для воды и ее порядовка. На схеме видно, что кирпичи укладываются по-разному: ложком (набок) или постелью (широкой частью) вниз.


    Печь-каменка с баком


    Порядовка каменки с баком, расположенным вверху

    Песчано-глиняный раствор

    Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.


    Начало кладки

    Перед началом работ глина должна постоять в воде в течение нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной густой сметаны. Оставшиеся комки можно разбить с помощью строительного миксера или дрели со специальной насадкой.

    Чтобы в узкие швы не попадала галька и мелкие камни, песок тщательно просеивается. Для кладки огнеупорного кирпича глина с песком смешивается в пропорции 1:2. Чтобы раствор не сох, замес готовится небольшими порциями. Раствор должен быть чуть шероховатым, максимально эластичным и ложиться без разрывов.

    Но жирность глины бывает разной, и чем она жирней, тем больше песка должно находиться в растворе. Именно поэтому опытные печники проверяют вязкость с помощью встряхивания его с палки или мастерка.

    Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь следует добавить еще песка.

    Выбор кирпича

    Если планируется топка углем или газом, для работ используется огнеупорный качественный кирпич морозостойкостью до 25 циклов. Для печи на дровах лучше использовать его тугоплавкую (типа гжельского) разновидность. Пустотелые и силикатные виды не используются, так как под действием высоких температур они быстро разрушаются.

    Иногда в целях экономии огнеупорным (шамотным) кирпичом выкладывают лишь топку, а оставшуюся часть печи докладывают обычным силикатным. Но, так как коэффициент их терморасширения различен, не следует комбинировать их в обвязке.

    Проверить качества кирпича можно обычным постукиванием по нему любым твердым предметом. При отсутствии брака звук будет не глухим, а звонким, «металлическим». Не следует использовать изделия с видимыми трещинами, посторонними вкраплениями и излишне пористые. Качественный шамотный кирпич имеет насыщенный желтоватый (песочный) оттенок, необожженный – бледный и тусклый цвет.


    Шамотный кирпич

    Кладка печи

    Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

    Первый ряд кирпичей должен укладываться на фундамент насухо без применения песчано-глиняной смеси. При последующей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На выбранном месте его следует чуть подвигать, а затем, постукивая мастерком, плотно прижать.


    Кладка кирпича

    Для упрочения конструкции кирпич выкладывается со смещением следующего ряда на 30-50% и перекрытием стыка. При работе обязательно понадобятся половинки и четверти. Чтобы предотвратить образование трещин, резку лучше производить с помощью болгарки, оснащенной алмазным диском.


    Укладка половинок и частей кирпича

    В местах прилегания к кирпичам дверки изолируется асбестом, к ней с помощью болтов и шайб прикручивается 4 прочных проволоки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размеру проволоки в кирпичах прорезаются канавки.


    Установка дверки


    Установка дверки

    Чтобы обеспечить лучший прогрев, банные камни размещаются на стальной или чугунной решетке. Чем их меньше, тем более сухой пар будет в помещении. В русской бане вес камней составляет не менее 50-60, в сауне – 30 кг.

    Советы по кладке:

    • чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе;
    • печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка;
    • чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун;
    • в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки;
    • при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;


    Установка колосника

    • над дверкой следует предусмотреть небольшую вентиляционную щель, которая защитит ее от перегрева или вырезать кирпичи в этом месте клином;
    • для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала;
    • половинки и четверти лучше использовать в верхних рядах;
    • чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

    Возведение трубы и дымохода

    Железные дымовые трубы имеют серьезный недостаток: при перепадах температур на них образовывается конденсат, который «притягивает» сажу, поэтому их лучше возводить из также из кирпича.

    Важно! В дымоход закладываются только целые кирпичи. Из-за риска их выпадения использование половинок и растрескавшихся частей недопустимо. Стена дымохода должна быть идеально ровной. В противном случае в углах будут скапливаться комки сажи, и шахта быстро забьется. По всему пути следования дыма выступы желательно скруглить.

    При устройстве дымохода следует соблюдать несколько правил:
    хайлом называют систему ходов, соединяющих камеру с топливом и дымоход; размер его нижней части зависят от ширины топливника и в среднем составляет 3/4 кирпича; площадь его сечения должна быть около 60-65% от общей площади дымохода;
    • все места прохождения дыма следует сразу же прочистить и полностью удалить остатки раствора;
    • недопустимо сужать канал дымохода – по всей его длине он должен быть одинаковым; кроме того, его сечение не может быть меньше сечения хайла, а его общая длина от края трубы до колосника не менее 5 м;


    Кладка дымохода

    • при кладке дымохода и топки кирпичи лучше размещать самой обожженной стороной к огню и дыму;
    при слишком коротком дымоходе дым не успеет остыть, и жар будет попросту улетать в трубу;
    • для предохранения от возгорания в месте прохождения через потолок труба дополнительно обкладывается кирпичом и оборачивается термостойким материалом;


    Отделка места примыкания трубы к потолку

    • высота трубы после конька крыши должна составлять не менее 0,5 м;
    • чтобы можно было легко определить повреждение, труба белится известковым раствором: в таком случае места утечки дыма легко определить по следам копоти.

    Пробная растопка печи

    Считается, что идеально высушенная перед первой растопкой печь прослужить дольше, поэтому лучше оставить ее на пару недель с открытыми дверками до полного высыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в эти дни следует и само помещение.

    Пробную растопку производят небольшим количеством (около 500 г) бумаги. Это делается для того, чтобы определить наличие тяги и удалить из печи остатки влаги. Поддувало в этот момент должно быть полностью открыто. После этого печь оставляют еще на сутки.

    Совет. Если на улице сыро, первый раз огонь может разгораться плохо. В таком случае, чтобы «продавить» воздух вверх, можно прожечь свернутую в трубу газету в верхней прочистной дверке или вьюшке.

    Последующую растопку щепками с небольшим количеством дров следует проводить осторожно. Максимальное количество топлива можно закладывать только после нескольких растопок. Идеально сложенная печь не дымит и прогревается равномерно. Определить степень прогрева можно с помощью прикосновения руки к разным частям ее поверхности. Остывать печь из кирпича должна также ровно.

    Плотность кладки и отсутствие трещин определяют с помощью сжигания в дымовом канале материалов, дающих много дыма. При обнаружении трещин, через которые будет проходить дым, их замазывают раствором.


    Схема движения дыма

    Видео по теме: Печь для бани из кирпича своими руками

    Источник: http://svoimi-rukamy.net/14-pech-dlya-bani-iz-kirpicha-s-bakom.html

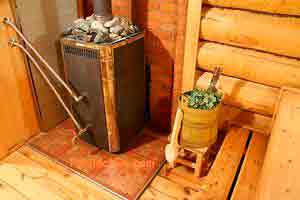

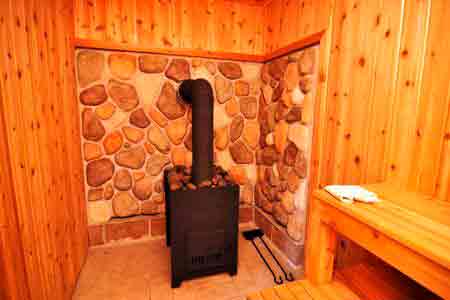

    Установка металлической печи в баню основные правила и особенности

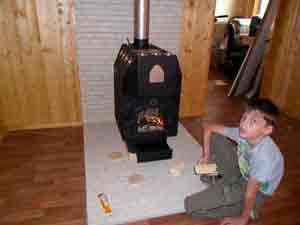

    Введение конструкции в эксплуатацию

    Перед тем, как приступить к дебютному протапливанию агрегата, следует проверить качество выполненного монтажа, надежность и герметичность защитных экранов и конструкций, подключение бака и фиксацию дымохода. Все эти элементы должны представлять единую систему, в которой отсутствуют дефекты и технологические нарушения. Собственно, ответ на вопрос о том, как установить печь в баню, чтобы она прослужила долго и эффективно, в немалой степени определяется такими ревизиями технического состояния.

    Первый раз печь протапливается с выделением неприятного запаха и дыма. Смущаться этого не стоит, поскольку со временем такие явления пройдут. Это признаки наличия в новой печке промышленных масел и эмали, которыми обрабатывался металл.

    Тем не менее, в ходе этого мероприятия следует обеспечить максимальную вентиляцию в бане. Все компоненты агрегата должны иметь максимальную загрузку – это, в частности, относится к топливнику и баку с горячей водой. На протяжении часа проверяется работа всех функциональных и защитных систем, после чего первое испытание завершается.

    Вернуться к содержанию

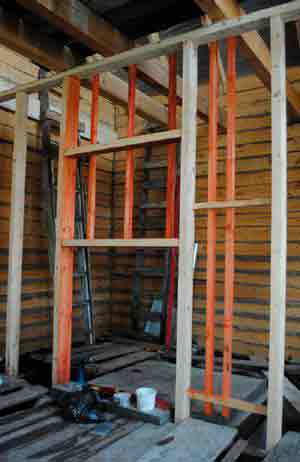

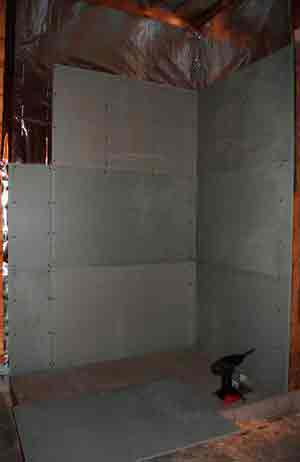

    Подготовка основания и стен

    Объем работ по подготовке основания зависит от материала изготовления печного оборудования и общего веса конструкции. При расчете всего веса суммируют массу печки, камней в каменке, объем воды в баке, вес кирпичного экрана вокруг корпуса, массу дымоотводных труб.

    Если показатель менее 700 кг, то установку производят на деревянный пол, предварительно монтируя противопожарный напольный экран. Его можно изготовить из металлического листа толщиной от 0,5 мм. Под металл подкладывают теплоизоляционный материал. Это может быть жаропрочная кремниевая керамическая плита, жаростойкая плита из керамоволокна, асбестовое полотно. Защитой от жара также послужит кирпичная подложка, облицовка участка гранитной или керамической плиткой. Предварительно нужно рассчитать нагрузку на половые балки в зависимости от их размера.

    Если вес всей конструкции приходится на одну балку малого сечения, то необходимо возводить фундамент. Площадь основания зависит от габаритов печного прибора, фундамент должен выходить до 10 см от края корпуса.

    В зависимости от типа грунта на участке возводят фундамент на монолитной плите, на винтовых сваях, связанное с фундаментом бани мелкозаглубленное бетонное основание. Для качественного и надежного монтажа в работе применяется пошаговая инструкция для заливки печного основания.

    Чтобы установить печку на монолитном фундаменте, нужно выкопать котлован глубиной 120-150 см в зависимости от уровня промерзания почвы. Дно разравнивается песком и мелкофракционным гравием с последующей заливкой жидкого цемента. На гравийную подушку настилают гидроизоляционный слой. По стенкам котлована изготавливают опалубку из досок или плит.

    Весь объем фундамента необходимо заполнить каркасом из арматуры. Затем все заливается бетонным раствором до уровня пола. После продолжительной просушки нужно демонтировать опалубку, заполняя пустоты песком.

    Для сыпучего грунта с высоким поднятием талых вод делают свайное основание. Работу начинают с разметки нужного участка, выравнивания углов. Сваи вкручиваются по углам на глубину фундамента бани. На основание каждой сваи привариваются оголовки и швеллеры, выравнивая по высоте. На швеллеры укладывается стальной лист и скрепляется. На основу заливается слой бетона.

    Фундамент с мелким заглублением до 60 см возможен только на твердых грунтах. Он изготавливается аналогично с монолитным основанием, только слой бетона будет 30-40 см без армирующей составляющей.

    Подготовка стен рядом с печным прибором заключается в защите их от жара. Для этого стены можно оштукатурить толщиной 2-3 см, навесить защитный огнеупорный экран из негорючего материала, выложить кирпичную стенку. Кирпичная защита выполняется с зазором от стены в несколько сантиметров.

    Чтобы обеспечить лучшую вентиляцию за стеной, в кирпичной кладке делают конвекционные отверстия.

    В качестве огнеупорных экранов для стен парилки можно использовать металлические листы и жаростойкие минеральные плиты. На огнеупорные плиты можно нанести финишную отделку из натурального камня, керамической плитки, мозаики, керамогранита.

    Если печное оборудование располагается в простенке предбанника и парилки с выносной топкой, то перед монтажом необходимо подготовить в стене нишу. Размер определяется в зависимости от материала изготовления стены и габаритов топочного канала.

    Необходимость принятия мер безопасности

    Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

    Требования к монтажу:

    1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
    2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
    3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
    4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

    В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.

    Установка металлических печей

    Любая металлическая жаровня имеет высокий класс пожарной опасности. Корпус, даже помещённый в специальный защитный экран имеет достаточно высокую температуру, так же и открытые участки трубы дымоотвода.

    Установка металлических изделий известных марок, приобретённых в торговой сети, производится либо мастерами установщиками, которые работают в фирме, где приобреталась жаровня, либо самостоятельно.

    В любом случае к такой конструкции прилагается подробная инструкция по монтажу с подробным описанием требований к месту установки, его последовательности и необходимым материалам.

    Самостоятельно изготовленную металлическую печку можно монтировать в следующем порядке:

    1. Принимая во внимание небольшую массу, устройство не требует дополнительного фундамента, но основание под него следует подготовить. Это должна быть ровная, прочная и надёжная площадка (обычный её размер 70×70 см). Она может выполняться с помощью кирпичной кладки или иных материалов. Высота основания больше 10 см и не превышает 20 см.
    2. Перед началом монтажа печи желательно позаботиться о соседних стенах. Как правило, местом банной жаровни является угол парилки. С ней соседствуют 1 или 2 стены и перегородка предбанника. Если перегородку часто делают из кирпича, то стены так же необходимо обложить кирпичом или плитами керамогранита, изолировать теплоизоляционными материалами и установить отражающие тепло экраны. Расстояние до боковых стен должно быть больше 0,5 м, от верхней части печи до потолка — 1,2 м, от топки до стены — 1,25 м.
    3. Для моделей, которые планируется топить из предбанника, делается отверстие нужного размера в перегородке между помещениями парной и предбанника. Размер его выбирается с запасом, чтобы имелось небольшое расстояние между металлом и кирпичом (обусловлено расширением металлов при нагревании). Получившийся зазор будет заполнен теплоизолирующим материалом.
    4. На подготовленное основание укладывается слой теплоизолятора и лист железа, на который устанавливается металлическая конструкция топкой к перегородке и она аккуратно вставляется в подготовленное отверстие.
    5. Каменка заполняется подобранными заранее камнями.
    6. Деревянные (любые горючие) доски пола напротив топки закрываются защитным металлическим фартуком, закреплённым поверх теплоизоляционного листа. Длина листа — 0,7 м, ширина — 0,5 м.
    7. Монтируется декоративная накладка для лицевой части топки, топочная дверка, зольник.
    8. Труба устанавливается с соблюдением некоторых норм. Высота части трубы, выступающей над поверхностью: плоской крыши — более 0,5 м;расстояние от конька двухскатной крыши — более 1,5 м, а высота трубы — 0,5 м; расположенная на расстоянии до 3 м от конька двускатной кровли, труба не может быть ниже конька здания.
    9. Обязательным элементом для любого дымохода является заслонка. Удобным местом для её размещения будет парилка. Труба отвода дыма и газов может состоять из нескольких частей, которые должны быть надёжно скреплены друг с другом. Нижняя часть трубы может быть сделана из металла или используется нержавеющий сплав. Толщина стенки — 0,5 мм. Расположенная в чердачном пространстве часть не может остаться без теплоизоляции (образуется много конденсата из-за резкого перепада температур).
    10. К месту предполагаемого контакта трубы с потолком приварен металлический экран, который помогает правильно организовать её переход через потолок, оградить поверхность потолка от высокой температуры и надёжно соединить одну часть трубы с другой.
    11. Некоторые модели комплектуются специальными кронштейнами, надёжно фиксирующими трубу и экран к потолку. Такой крепёж придаёт дополнительную устойчивость всей конструкции.
    12. Установка теплообменника и ёмкости для горячей воды выполняется параллельно с основной трубой, если используется модель «самоварного» типа.

    Выбираем место для установки

    Печка должна располагаться таким образом, чтобы не мешала перемещаться по парной, без риска случайно обжечься. Около нее требуется оставить свободное пространство под дрова, если топливник не выведен за пределы помещения. Обычно печь ставят в угол.

    Чтобы горячий пар от воды, выплеснутой на каменку, не обжег отдыхающих в бане, обратите внимание на расстояние от печки до полков. Сколько места оставить от печки до стены зависит от рекомендаций производителя, при этом учтите, что на стене будет смонтирован огнеупорный «фартук», т.е

    расстояние необходимо высчитывать от него.

    Дровяная печка имеет существенный недостаток – она выжигает кислород из воздуха, поэтому расположив ее стандартно, топливником внутрь, придется позаботиться о вентиляции. Вентиляционное отверстие проделывают в полу, чтобы в него не уходил жар из парилки.

    Есть и другое решение проблемы. В наружной стене или в перегородке, ведущей в предбанник, можно обустроить портал, чтобы доступ к топливнику был снаружи. Для маленькой парилки такой вариант будет особенно выигрышным, поскольку не придется оставлять место под дрова, к тому же каменка вплотную встанет к стене. Конечно, для такого решения следует выбрать печку подходящей конфигурации – прямоугольную, с выступающим топливником.

    Недостатки

    1. Поскольку топливом в данном случае служат деревянные дрова, а металлическая поверхность оборудования подвержена сильному нагреванию, эксплуатация печи связана с большим риском воспламенения окружающих элементов.

    В силу указанных обстоятельств к использованию теплоагрегата выдвигаются достаточно серьезные требования относительно пожарной безопасности, особенно, когда печь является продуктом частного производства.

    1. Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, самодельная конструкция подвержена возникновению всевозможных неисправностей, поскольку такие манипуляции требуют максимально точного соблюдения всех технологических норм. Достичь подобного результата в непроизводственных условиях предельно сложно.

    Банная печь из металла

    Характерные особенности

    Стальные печи излучают тепло достаточно интенсивно, поэтому требуют некоторых мер по защите окружающих конструкций.

    Одним из основных факторов, определяющих особенности стальных нагревательных элементов для бань – это материал, из которого они изготовлены ().

    Сталь имеет такие свойства:

    • Высокая теплопроводность . За счет этого агрегат очень быстро нагревается, причем температура внешних стенок будет весьма высокой, что может приводить к пережиганию или пересушиванию воздуха, а также перегреву окружающих предметов и строительных конструкций;
    • Низкая теплоемкость . При быстром нагреве печь также быстро остывает, поэтому для комфортного использования требует постоянной топки;
    • Сравнительно небольшой вес конструкции . Это дает возможность обойтись без массивного фундамента под печью, что удешевляет и упрощает процесс установки устройства на рабочее место;
    • Коррозионная активность . Сталь имеет свойство ржаветь, поэтому не лишней будет дополнительная обработка поверхностей устройства;
    • Простота обработки материала . Печь для бани из металла можно собрать своими руками, используя угловую шлифмашину с отрезными и зачистными дисками, а также аппарат для ручной дуговой электросварки средней мощности с электродами;
    • Цена материала также сравнительно невысока, тем более что умельцы чаще всего используют отходы и бывшие в употреблении стальные детали, состояние которых позволяет дальнейшую эксплуатацию этих деталей.

    На фото показан кирпичный кожух, который ограждает окружающее пространство от агрессивного теплового излучения аппарата.

    Важно! Перечисленные характеристики определяют основные правила установки металлической печи в баню

    Наличие высоких температур на внешних стенках и конструкциях прибора требуют особое внимание уделить пожарной безопасности, а также оградить доступ к этим местам во избежание ожогов людей.

    Преимущества и недостатки металлических моделей

    Установка металлической печи в бане имеет свои преимущества и недостатки.

    Как и любое другое устройство, металлическая печь для парилки имеет свои положительные и отрицательные качества. Чтобы понимать, как установить металлическую печь в баню, лучше знать эти качества.

    Начнем с преимуществ:

    1. Металлический агрегат быстро разогревается, поэтому не приходится долго ждать, пока баня «раскочегарится»;
    2. Конструкция печи достаточно крепкая и надежная, выдерживает механические и ударные нагрузки, высокое давление и массу;
    3. Металл – весьма термостойкий материал, поэтому при перегреве с ним ничего страшного не происходит;
    4. Металлические поверхности проще чистить и ремонтировать;
    5. Устройство металлической печи для бани сравнительно простое для самостоятельной сборки и ремонта;
    6. Сравнительно низкая стоимость аппарата;
    7. Небольшой вес печи;
    8. Герметичность сварочных швов повышает надежность и безопасность устройства.

    При правильной установке даже самодельный прибор будет исправно служить на протяжении долгого времени.

    Важно! Все названные преимущества характерны для печей, собранных согласно правил, которые содержит СНиП, ГОСТ и прочие нормативные документы. Иначе такая печь может стать источником серьезной опасности.

    Если говорить о недостатках, то основными из них будут такие:

    • Высокая теплопроводность и низкая теплоемкость металла;
    • Мощное агрессивное инфракрасное излучение внешних поверхностей печи;
    • Опасность получения ожогов при контакте с деталями устройства;
    • Эффект пересушивания воздуха в помещении;
    • Наличие электрохимической коррозии металла;
    • Внешний вид металлических агрегатов уступает каменным аналогам.

    Важно! Зная о положительных и отрицательных сторонах печей из металла, мы можем использовать преимущества по максимуму и минимизировать недостатки, применив при установке агрегата некоторые приемы и хитрости.

    Проем

    Если в ваши планы входит установка печи, которая оснащена выносной топкой, тогда тщательно подумайте вопрос выбора величины отверстия, выполняемого в стене.

    На данный параметр влияет несколько факторов одновременно, среди которых:

    • Размеры топливного канала;
    • Используемый для возведения стены материал;
    • Нюансы изоляции топливного канала.

    Рассмотрим каждый из этих вопросов детальнее, что позволит грамотно осуществить установку печки в вашей бане, провести максимально качественный монтаж.

    Размеры топливного канала

    Высота и ширина топки — это ключевые параметры, которые учитываются в процессе работы. А вот длина топливного канала или его глубина никак не повлияют на итоговые габариты проема.

    Покупая печи под дровяные бани с выносной топкой, следует учесть толщину стен, сквозь которые планируется вывести топку. К этому показателю прибавляют 5 сантиметров.

    Практика показывает, что длина каналов может составлять от 16 до 30 сантиметров, в зависимости от модели печи. Потому габариты — сугубо индивидуальный параметр, который напрямую зависит от используемого типа печки.

    Материалы стен

    Далее рассмотрим вопрос вывода печки через разные типы материалов, из которых могут быть возведены бани.

    Сегодня стены бани изготавливают преимущественно из трех типов материалов:

    • Бетон;
    • Кирпич;
    • Дерево.

    У этих материалов есть свои нюансы, потому они заслуживают отдельного рассмотрения.

    Кирпич и бетон

    Установка печи, оснащенной выносной топкой, в проем бетонной или кирпичной стены осуществляется в зависимости от высоты и ширины топки. Вот несколько полезных рекомендаций при работе с такими стенами.

    1. Высота проема может составлять 40-60 сантиметров, в зависимости от печи.
    2. Ширина проема варьируется обычно от 25 до 50 сантиметров.
    3. При установке печи на фундамент, следует принять во внимание его особенности. В такой ситуации к каждой из сторон проема добавляется по 10-20 миллиметров, чтобы проем оказался больше печи. Это делается из-за расширения материала при нагреве. Иначе печка просто врежется в стены бани и начнется ее разрушение.
    4. Устанавливая печи с выносной топкой, зазоры обязательно заполняют термостойкими эластичными материалами — минеральная вата, асбестовый шнур или базальтовая вата.
    5. Если кирпичную стену бани отделывают вагонкой, обязательно от топки следует сделать отступ минимум 10 сантиметров.
    6. Остальная открытая поверхность кирпичной или бетонной стены обшивается стальным листом из нержавейки, выполнив в нем отверстие для топки.

    Дерево

    Несколько иначе обстоят дела с деревянными банями.

    • Чаще всего для строительства бани используют брус или сруб;
    • Сначала выполняется проем в стене и выкладывается из кирпича;
    • Если основание предусмотрено, к его высота добавляют размеры банной топки с обязательным учетом высоты ножек;
    • Далее добавляется ширина зазора при расширении;
    • Получив цифру, к ней добавляют еще 25 сантиметров кладки из кирпича, расположенную вверх и в две стороны;
    • От стенок банной топки до поверхностей, способных воспламеняться, необходимо оставить зазор минимум 25 сантиметров;
    • Все остальное пространство между кладкой из кирпича и деревянной стеной заделывают термостойкими материалами.

    Конструктивные особенности установки

    Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах

    При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами

    Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения. При эксплуатации бани в зимний период следует побеспокоиться об установке дополнительного отопления в других комнатах. Единственный положительный момент подобного решения – возможность регулировать интенсивность горения, не покидая парилки.

    Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

    • кислород в парной выжигается в меньшей степени;
    • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
    • отопление присутствует одновременно в нескольких помещениях бани.

    Замечание! Монтаж осложняется необходимостью сделать отверстие в стене, если установка металлического агрегата не была предусмотрена на этапе возведения бани.

    При выборе печи следует обратить внимание на дверцу топки. В открытом положении она не должна создавать препятствия для закладки топлива.

    Кладка кирпича по периметру банной печи

    Кирпич поможет не только защитить от возможных ожогов, но и даст возможность длительное время сохранять в бане тепло. Делайте кладку в полкирпича, на пол уложите гидроизоляцию. Не стоит бояться, что под ней доски начнут гнить – кирпич всегда будет теплым, пол успеет быстро высохнуть. Как делать кладку?

    Облицовка металлической печи кирпичом

    Кладка кирпича по периметру банной печи

    Шаг 1. На полу сделайте разметку. Расстояние между кирпичом и котлом должно быть в пределах 2÷3 см.

    Шаг 2. На раствор положите нижний ряд кирпичей. Мы уже выше говорили, что использовать глиняный раствор не всегда целесообразно. Можете пользоваться глиной только в том случае, если расположение печи гарантирует минимальное количество попадания на кладку воды.

    Шаг 2. На углах делайте перевязку, проверяйте положение каждого ряда.

    Шаг 3. Постоянно проверяйте положение каждого ряда кирпичей пользуйтесь уровнем или отвесом.

    Шаг 4. Аккуратно заделайте швы. Эти работы нужно делать на не полностью застывшем растворе.

    Врезка в стену

    При установке печи между смежными комнатами бани следует строго придерживаться требований пожарной безопасности. Проще, когда монтаж запланирован на этапе строительства, тогда часть стены выполняют из кирпича или другого материала, не способного к воспламенению. Определяют величину проема исходя из мощности печи и ее габаритов. Точные параметры обязательно указываются в рекомендациях производителя по установке. При желании изменить указанные размеры по техническим или эстетическим соображениям, делать это можно только в сторону увеличения.

    Для установки в бане самодельных печей применяют усредненные нормы:

    • минимальный промежуток между удлиненной топкой и горючим материалом без защиты – 38 см, оптимально оставить 50 см.
    • при защите стены теплоизоляционным материалов виде асбеста, гипса или базальтовой ваты, оставляется расстояние 25-36 см.

    Между деревянной стеной бани и металлической печью со всех сторон укладывается кирпич. Он не прилегает вплотную к конструкции, между ними существует воздушный зазор. Его ширина оговорена в инструкции по установке, минимум составляет 2,5 см. Воздушную подушку заполняют базальтовым картоном или каменной ватой. Базальтовая вата не должна содержать связующих компонентов, иначе при температуре свыше 600оС они превратятся в песок.

    Внимание! Стекловата для этих целей не подходит. Подобный изоляционный материал выдерживает температуры до 350оС, превышение допустимого предела ведет к его оплавлению и потере свойств.
    . Установка в бане печи должна проходить с использованием специальных высокотемпературных изоляторов, которые способны выдерживать температуру нагрева 800-1000оС

    Оформление части стены вокруг металлической печи камнем или кирпичом обеспечит безопасную эксплуатацию бани с точки зрения возникновения пожара.

    Установка в бане печи должна проходить с использованием специальных высокотемпературных изоляторов, которые способны выдерживать температуру нагрева 800-1000оС. Оформление части стены вокруг металлической печи камнем или кирпичом обеспечит безопасную эксплуатацию бани с точки зрения возникновения пожара.

    Руководство по монтажу

    Схема размещения печного оборудования различается в каждом конкретном случае.

    Рассмотрим такие варианты установки:

    • печная конструкция находится в парной комнате;
    • корпус печи располагается в парилке, топка в смежном помещении.

    Когда нужно поставить печь в парилке, то на подготовленное основание с соблюдением противопожарной дистанции от стен устанавливается оборудование. К основанию фундамента или огнеупорного пьедестала ножки корпуса крепятся с помощью петель, зафиксированных анкерами. Перед топкой на пол укладывается стальной лист размером 50 см на 50 см. Затем приступают к монтажу дымохода.

    При выходе дымохода горизонтально в стене пробивается отверстие, равное диаметру дымоотводящей трубы. Если трубы выходят вертикально, то в потолке и крыше проделывают монтажные окна.

    Установка дымохода может осуществляться несколькими материалами: металл, керамика, кирпич. Производители металлических банных печей рекомендуют монтировать сэндвич-трубы с теплоизоляционным слоем внутри. Установить сэндвич-конструкцию можно своими руками, следуя инструкции по руководству.

    При монтаже дымохода с выводом на крышу, на потолок и чердак бани крепят оцинкованные листы с отверстием для трубы. Через просвет выводится труба дымохода. В пространство между перекрытиями засыпается огнестойкий материал (керамзит, вермикулит, песок, пеностекло) или укладывается базальтовая вата.

    Оптимальным расположением печного оборудования считается место между двумя помещениями бани. Расположение дверцы топки в отдельной комнате позволит оборудовать защищенную зону со свободным доступом к топливу. Но также можно установить топку ниже уровня пола, чтобы улучшить приток воздуха в камеру сгорания.

    Подготовленный проем для канала топки можно сделать внутри стены или перегородки. Если стена кирпичная, то достаточно проделать окно для выносного топливоприемника. Если стена из бруса, выпиливается проем.

    Размер определяется путем измерения периметра топочного канала, затем прибавляется с каждой стороны по 20 – 30 см. Когда стена каркасная, нужно разобрать обшивку между стойками с обеих сторон на высоту 1 – 1,5 метра.

    В парной комнате монтируют печь на готовое основание, топливоприемник размещается в проем, а дверца выходит в смежное помещение. Пространство вокруг канала закладывают кирпичом. Между стеной и кирпичной кладкой оставляют зазор в 1 см, в который прокладывают демпферную ленту и утеплитель. Участок между кирпичом и топливным отводом заделывают огнеупорным герметиком.

    Монтаж банной печи с выносной топкой в бане из негорючего материала

    Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

    НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

    Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

    Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

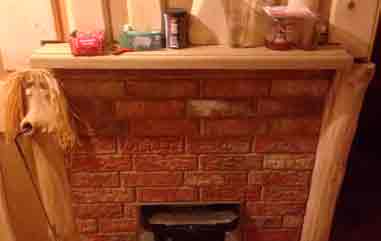

    На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

    Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается .

    Преимущества конструкции

    Как показывает анализ отзывов посетителей профильных интернет-ресурсов, монтаж печи с выносной топкой является наиболее оптимальным вариантом для частной бани. Такой подход,
    прежде всего, позволяет немало сэкономить на обогреве всех ее помещений и притом создать в них в равной степени комфортные условия и приятную атмосферу. Однако это далеко не все плюсы использования рассматриваемой конструкции.

    Вынос из самой парной топки позволяет:

    • освободить место, занимаемое дровами;
    • сделать помещение чище;
    • повысить безопасность.

    Он же облегчает процесс обеспечения необходимого нагрева воздуха, ведь здесь нет нужды постоянно заходить в парилку для того, чтобы подбросить еще дров, а значит, двери лишний раз открываться не будут. Причем печь такой конструкции замечательно нагревает и воздух во всем строении.

    Читайте также: Как сделать пиролизную печь своими руками?

    Даже в том случае, когда по неосторожности печь будет закрыта до полного прогорания топлива, находящиеся в парной люди не отравятся угарным газом. . Если сама по себе баня не очень велика, то такой нагревательный прибор разрешается устанавливать топкой и на улицу

    Если сама по себе баня не очень велика, то такой нагревательный прибор разрешается устанавливать топкой и на улицу.

    Защитный экран

    Обеспечить пожаробезопасность деревянной бани и предотвратить ожоги призваны тепловые экраны, которые разделяются по своим функциям:

    • Смягчить тепловое излучение металлического корпуса позволяет его внешнее оформление кирпичами.
    • Из огнеупорных материалов подготавливают защиту прилегающих стен.
    • Пол закрывают выложенным кирпичом, плиткой, керамогранитом, камнем или листом металла.

    Кирпичная кладка – наиболее востребованный способ защиты, материал для нее лучше выбрать керамический полнотелый. Установка кирпичного экрана для банной печи требует соблюдения определенных правил:

    • Расстояние между боковыми поверхностями металлической конструкции и кирпичной защитой варьируется в пределах 3-10 см.
    • Нижняя часть обязательно оборудуется отверстиями для ускорения прогрева парной. При желании регулировать температурный режим, не выходя из парилки, на отверстия устанавливают дверцы или временно закрываются кирпичом.
    • Установка защитного обрамления производится кладкой в половину кирпича. Отдельные специалисты советуют ставить кирпич на ребро, но тогда толщина экрана получается излишне тонкой и прогрев идет ускоренными темпами. Если вы не приверженец высоких температур, кладка в кирпич обеспечит комфортное нахождение вблизи банной печи, но нагреваться парилка будет гораздо дольше.
    • Для сцепления кирпичей применяется раствор глины с песком, иногда вместо глины используют цемент.
    • Высота кирпичного экрана при установке всегда выше верхней поверхности банной печи.

    Помимо кирпичной защиты, оградить деревянные стены от банной печи можно жаростойкими экранами конвекционного типа. Состоят они из небольших форм по типу коробок, полых внутри и обрамленных листовым металлом или нержавейкой, с дальнейшим покрытием термостойкой краской. Внизу конструкция оснащена отверстиями для циркуляции воздуха и предотвращения перегрева металлических листов банной печи.

    Предупреждение ! Установка металлического экрана непосредственно на стену запрещена. Для этих целей применяются планки из негорючих материалов с низкой теплопроводностью или теплоизолирующий материал.

    В первом случае созданная воздушная прослойка между стеной и экраном предупреждает риск возгорания деревянной конструкции. Во втором варианте воздушная прослойка отсутствует, но минеральная базальтовая вата выполняет аналогичную функцию – защиту стены от нагрева. Помимо этого, установка конвекционного экрана не производится непосредственно на пол, между ними должен быть зазор в несколько сантиметров для циркуляции воздушных потоков.

    Установка выносной топки

    1. При помощи цепной пилы в стене вырезается отверстие, на 26 см больше выступающего канала. Пол как в парной, так и в предбаннике перед дверцей топочной камеры застилается огнеупорной защитой, а сверху выкладываются металлические листы.
    2. Выступающий канал топки устанавливается по уровню стены, либо с углублением. При таком расположении нет риска обжечься об горячую дверцу.
    3. После этого к стенам, примыкающим к печи, также необходимо прикрепить металлические экраны. После завершения монтажа стены можно декорировать несгораемыми влагостойкими отделочными материалами.
    4. Когда конструкция будет установлена, пустое пространство между топливной камерой и стеной необходимо плотно заполнить стойкими к возгоранию материалами.

    Кирпичная кладка не только соответствует противопожарным требованиям, но и имеет эстетический внешний вид, не требует дополнительной декоративной отделки. Мелкие зазоры можно заполнить монтажной пеной. Можно использовать и базальтовое волокно, а в качестве облицовки подобрать разные для парной и предбанника материалы, подходящие к интерьеру помещения.

    Тем, кто не имеет опыта в строительстве бани, можно посмотреть видео по установке печи с выносной топкой.

    Фундамент для банной печи

    Чтобы установить печь в баню, нужно обязательно залить особый фундамент. Его основание должно быть:

    • Прочным;
    • Ровным;
    • Пожаробезопасным.

    Для выполнения этих условий кладут асбестовый картон. Толщина листа может находиться в пределах 1–1,5 см. Укладываются стальные 5 мм листы. Применяемые материалы должны обязательно закрывать всю площадь под печкой. Величина выступа за пределы площади (30–40 см) делается со всех сторон.

    Очень важно правильно рассчитать прочность перекрытий. Расчет учитывает массу печи

    Балки перекрытий изготавливают из лиственницы или хвойных деревьев. Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку.

    Сечение балки может иметь два вида:

    • Прямоугольное;
    • Квадратное.

    Расстояние между ними выдерживается в пределах 3–12 см.

    Когда определяется значение прочности перекрытия, принимают во внимание также временные нагрузки. . К постоянным нагрузкам относится:

    К постоянным нагрузкам относится:

    • Давление стен;
    • Масса печи;
    • Крыша;
    • Грунт.

    Временные нагрузки появляются после установки мебели, монтажа выносного оборудования, наличия людей и другие климатические факторы.

    Некоторые хозяева, специально для бани заливают отдельный фундамент. И это не зря. Благодаря отдельному основанию, печку можно будет эксплуатировать намного дольше.

    Устройство каркасной стенки для установки печи с выносной топкой

    Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

    Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

    В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

    Используйте базальтовую вату толщиной 100 мм.

    Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

    Крепление утеплителя и вагонки

    На заметку! Можно обойтись без монтажа перемычки, утеплителя и вагонки, если кирпичная кладка будет от пола до потолка.

    Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

    Инструмент для кладочных работ

    Для кладки будем использовать раствор из песка, шамотной глины и цемента:

    • на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
    • через 24 часа добавляем 1 часть цемента, перемешиваем.

    Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

    Виды кладки из кирпича

    При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

    Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление или стальной квадратный пруток.

    Чертеж приспособления для кладки кирпича

    Не забудьте расшить швы после кладки.

    Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

    Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

    На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

    На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

    Выложенный из кирпича портал

    Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

    На фото показан утеплитель вокруг кирпичной кладки

    Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

    Пример оригинальной отделки

    Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

    Установка печи с выносной топкой

    Установка печи для бани на штатное место

    Кирпичный портал и печь — фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

    Видео – Установка перегородок и монтаж печи

    Видео — Обкладка печи «Теклар» кирпичом

    Возведение печи из кирпича

    Нормативные требования к данным печам не слишком высокие, поскольку их кирпичные стенки сами по себе являются надежной противопожарной преградой и не раскаляются до высоких температур. Тем не менее монтаж печей должен производиться на расстоянии не ближе 260 мм до ближайшей сгораемой конструкции. Это требование касается не только тела печи, но и трубы дымохода.

    Важно. Указанный проем актуален для случаев, когда толщина стенки печи составляет 120 мм (полкирпича), а деревянная стена не защищена от возгорания

    Если же конструкцию из дерева защитить листом асбестового картона толщиной 8 мм, а поверх него – металлическим листом (п. 6.6.23 СНиП), то ширину проема можно сократить до 200 мм (Приложение К).

    Кроме соблюдения этого расстояния, есть и другие правила установки:

    высота от деревянного пола до зольника – не менее 140 мм, а до дна внутреннего газохода – 210 мм (п. 6.6.24 СНиП);

    полы из сгораемого материала следует перед топочной дверцей застелить листом металла размером 500 х 700 мм (п. 6.6.23 СНиП).

    жесткие соединения тела печи или дымохода с любыми конструкциями здания не допускаются.

    Установка металлической печи с выносной топкой в срубе

    Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

    Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

    Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

    Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

    Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

    Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

    Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

    Крепление минерита на стену

    Лист зафиксирован, можно выпиливать проем

    Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

    Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

    Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

    На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

    При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

    После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

    Советы

    Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

    Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

    • со стороны парной зафиксируйте лист минерита;
    • прорежьте отверстие под выносной канал;
    • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
    • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
    • возьмите базальтовую вату и уложите ее между стойками обрешетки;
    • зашейте проем минеритом (со стороны предбанника);
    • установите печь на свое место;
    • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

    Обрешетка и утеплитель

    Вид со стороны парной и предбанника

    Закрепленный портал печи

    Стены и дымоход после отделки змеевиком

    Процесс отделки самой печи

    На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите в сетку.

    Видео — Установка печи в баню с выносной топкой, противопожарная стенка

    Установка печи с выносной топкой

    Монтировать стальные печи быстрее и проще, нежели кирпичные, по этим причинам они как нельзя лучше подходят к готовым зданиям бань. Правда, придется немного повозиться с выносной топкой, да еще выполнить противопожарные требования.

    По этому поводу стоит отметить, что большинство производителей комплектуют свои изделия технической документацией, где есть схема установки, как на рисунках:

    Примечание. Предоставляемые заводом-изготовителем монтажные схемы не противоречат действующим нормам. Более того, п. 6.6.19 СНиП содержит прямое требование неукоснительно следовать схемам, прилагающимся к изделиям заводского изготовления. В случае когда никаких указаний в документации производителя нет, то при монтаже надо просто выполнять нормативы СНиП, описанные выше, в разделе по строительству кирпичных печей.

    Одно из главных преимуществ металлических отопителей – их небольшой вес, благодаря чему в большинстве случаев фундамент не нужен. Производится установка печки на деревянный пол при условии, что деревянные лаги выдержат данную нагрузку с запасом. Но все же, чтобы удостовериться в том, что фундамент не нужен, выполните простой расчет: суммируйте вес агрегата с полной загрузкой дров и баком, наполненным водой. Все вместе не должно весить более 700 кг, иначе понадобится устройство основания.

    Совет. Как правило, к железной печке присоединяют сэндвич-дымоход модульного типа, что крепится к строительным конструкциям здания и не нагружает отопитель своим весом. Поэтому его массу в расчете учитывать не нужно.

    Чтобы правильно выполнить установку печи в парной, сначала определяют место монтажа с учетом всех нормированных отступов. Затем вырезают в деревянной стене проем, который по размерам должен быть больше выступающего канала печи на 260 мм.

    Как правило, для выполнения проема применяется цепная пила. После этого деревянный пол в месте установки печи застилается асбестовым картоном, а потом – металлическим листом. Та же операция повторяется в предбаннике, где будет топочная дверца.

    Таким же образом делают огнезащиту стен, находящихся поблизости от банной печки, впоследствии ее можно будет облагородить несгораемыми отделочными материалами. Следующий этап — установка металлической печи в бане и монтаж дымохода из сэндвича. Зазор в проеме между выносной топкой и деревянной перегородкой заполняется негорючими материалами, например, кирпичом, как показано на фото:

    Также проем можно заполнить базальтовым волокном и облицевать снаружи подходящим по интерьеру отдельной парной и предбанника материалом. Для дымохода в перекрытии делается отверстие с учетом нормированной отступки 260 мм, потом в него устанавливается готовый узел прохода либо набирается из отдельных элементов по схеме:

    Если кровельное покрытие состоит из сгораемого материала (например, битумная черепица), то в соответствии с п. 6.6.15 СНиП конец дымохода должен снабжаться искрогасителем из металлической сетки.

    Примечание. Монтаж печи без выносной топки осуществляется по тем же правилам, исключая устройство просвета между парилкой и предбанником.

    Четвертый этап установка навесного бака

    Бак можно выбрать и навесного типа. Для расчета его объема можно воспользоваться следующим правилом: для одного пользователя потребуется в среднем 10 л; столько же необходимо и для запарки веника.

    Монтаж производится на сопло печного воздуховода. Такая конструкция позволит довести температуру воды до уровня 95 °С к моменту, когда температурный режим в парилке достигнет 100 °С.

    В процессе расходования воды площадь ее соприкосновения с горячими поверхностями трубы навесного бака будет уменьшаться, что даст возможность предупредить нежелательное кипение и проникновение пара в парилку. Обычно это происходит, когда печь работает в режимах поддержки температуры.

    Вернуться к содержанию

    Установка

    Процесс установки достаточно прост, но требует выполнения определенных правил.

    Совет! Правильная установка печи для бани требует монтажа фундамента. Как мы уже говорили, небольшой вес стальной конструкции не требует серьезной основы, как в случае с кирпичными аналогами, однако некоторая подготовка понадобится.

    Инструкция по установке печи будет приведена в виде пошагового мануала для удобства использования.

    1. В выбранном для монтажа месте демонтируем пол на участке, одинаковом по форме с дном печи, однако на 10 – 15 см шире в каждую сторону;
    2. Выкапываем подсыпку пола на глубину 50 см, дно ямы утрамбовываем и засыпаем тонким слоем щебня и песка;

    Удаляем подсыпку и грунт.

    1. Укладываем на дно и стены двойной слой полиэтиленовой пленки для гидроизоляции плиты;
    2. Вырезаем из дорожной сетки каркас, на 5 см меньший по ширине, чем яма и укладываем его на подставках из упертых в пол кусков арматуры, привязанных к сетке вязальной проволокой. Можно использовать сварку;

    Укладываем пленку и арматуру.

    1. Заливаем яму до уровня подсыпки бетоном или выше, и с помощью виброрейки выравниваем его поверхность. Для поднятия уровня плиты можно использовать небольшую опалубку. Горизонтальность проверяем уровнем;

    Заливаем яму бетоном. Сверху можно сделать опалубку из досок, чтобы края были ровные, и уровень плиты был приподнят.

    1. После отвердения плиты покрываем ее поверхность двойным слоем рубероида и выкладываем шамотным кирпичом один или два слоя по форме поверхности плиты, чтобы уровень основы был на уровне пола. Иногда основу приподнимают выше пола на 5 – 10 см;

    Схема готового фундамента.

    1. После схватывания и застывания кирпичной кладки устанавливаем печь так, как было предусмотрено проектом;

    1. В стену монтируем переходник в виде сэндвич-трубы с приваренными пластинами, которые закрывают стену вблизи дымохода;
    2. К переходнику привариваем дымоходную трубу;
    3. Со стороны улицы привариваем вторую часть трубы и накрываем ее специальной насадкой, чтобы в просвет не попадали осадки и мусор;

    Монтируем дымоход на улице.

    С трех сторон обкладываем плиту огнестойким кирпичом, можно облицовочным;

    Обкладываем печь кирпичом.

    1. Наполняем бак водой, в подготовленные булыжники и производим первую топку;

    Производим тестовую топку агрегата.

    1. Следим за тем, чтобы не было утечек дыма из мест сварки и соединений, а также утечки воды из бака в топку или на камни, протечек кранов, если таковые имеются.

    Важно! Корректность монтажа пожароопасных участков должен проконтролировать опытный мастер по печному делу или пожарный инспектор, ведь это вопрос не только имущества, но и человеческой жизни. .

    Как подготовить основание

    Нужен ли фундамент

    Всё зависит от массы теплогенератора и несущей способности перекрытия. Критичным считается порог в 700 килограмм. В расчет берётся вес всего устройства в сборе, вместе с дымоходом, кирпичным экраном, баком с водой и камнями. Металлические изделия редко требуют создания фундамента, а вот для кирпичных печей с каменным дымоходом он необходим.

    Схема монтажа стальной каменки

    Фундамент обычно делают из бетона с применением арматуры. Он может быть ленточным или свайным, но чаще всего создаётся монолитная тумба размером чуть больше площади теплогенератора. Глубина залегания и процент армирования выбирают исходя из геологических и климатических условий. В любом случае фундамент печи не должен перевязываться с фундаментом бани, между ними делается зазор в несколько сантиметров, который засыпается песком.

    Особенности установки на деревянный пол

    Если полы сделаны надёжно, а вес теплогенератора не слишком большой, то установить печь в бане можно прямо на перекрытие. Хотя вниз отопительное устройство отдаёт не так много тепла, как вверх и вокруг себя, дощатый пол придётся защитить от высоких температур. Для этого создаётся жаропрочное основание из подходящих материалов. Используют изолирующую прослойку из базальтового картона и верхнее покрытие из:

    • металлического листа,
    • керамической плитки,
    • панелей из различных видов натурального и искусственного камня.

    Довольно часто из кирпича собирают так называемый «подиум». По высоте он редко превышает 200 мм, обычно это ровная площадка, выложенная «постелью» в ¼ кирпича. Шамот и огнеупорный раствор здесь не нужен, подойдёт полнотелый рядовой материал.

    Из кирпича собрана площадка на деревянном полу и тепловой экран возле стен

    Установка железной печи в деревянной бане когда нужен фундамент и как его сделать

    Если в вашей бане бетонный пол, беспокоиться не о чем. Можно ставить печку без основания. Даже просто на бетон. Но удобнее убирать будет, если уложить керамическую плитку, тот же кирпич или керамогранит.

    Если пол деревянный обязательно негорючее основание. Если масса печи со всеми «добавками» не превышает 700 кг, делать отдельный фундамент необязательно. Обычно металлическая печь даже самая тяжеловесная (кроме чугунных, конечно) весит меньше. Но если вы собираетесь обложить ее и/или установить кирпичный дымоход, то фундамент, скорее всего, нужен.

    При установке печи на деревянный пол обязательно негорючее основание

    Масса печи со всеми «добавками» считается суммированием всех возможных дополнений. Берете вес печи + массу камней и воды в баке по максимуму + вес дымохода и экрана (считаете количество кирпичей в ряду, количество рядов и умножаете на вес одного кирпича, добавляете массу раствора). Если все вместе меньше 700 кг, можно обойтись хорошими лагами и толстой доской на полу. Если же масса получилась больше, нужно делать фундамент.

    Размеры фундамента должны быть на 15-20 см больше габаритов печи или экрана. Глубина фундамента такая же, как и у фундамента здания. Если печь расположена вблизи одной из несущих стен, делать основание для печи нужно несвязным: не должно быть точек соприкосновения с фундаментом здания. Это делается для того чтобы была возможность независимой осадки печи и здания. Высота фундамента для печи делается на 20 см ниже уровня чистового пола (потом сверху укладывают два ряда кирпичей и уровень получается вровень с доской).

    Фундамент под печь

    Технология изготовления фундамента стандартна: роется котлован, устанавливается опалубка. В нее для повышения прочности укладывается армирующая сетка, после чего заливается бетонный раствор. Используется смесь: 1 часть цемента на 3 части песка. После того как бетон выстоится, на него укладывают двойной слой гидроизоляции (толь или рубероид, другие материалы с аналогичными характеристиками). Сверху в два ряда на раствор укладывают кирпичи. Теперь фундамент для печи (и экрана) готов.

    Монтаж железной печки

    В этом разделе вам будет предложена инструкция по установке указанного приспособления. Из нее вы узнаете, как правильно установить железную печь в баню, соблюдая все меры безопасности.

    Подготовка

    Прежде, чем приступить к выполнению задачи, необходимо произвести некоторую подготовку к данному процессу.

    Совет! Поскольку установка печи предполагает размещение , а каменки, соответственно, в помещении парилки, необходимо позаботиться о благоприятных условиях для такой операции.

    Речь идет о том, чтобы несколько нарушить форму разделительной перегородки путем ее частичного демонтажа. Целью подобных манипуляций является исключение накопления угарных газов в парилке, а также обеспечение обогрева предбанника.

    Совет! Нельзя забывать и о том, что сооружение фундамента для теплоагрегата также является необходимым условием вне зависимости от типа стройматериала, используемого для возведения самой бани.

    Процесс монтажа

    1. Установка железной печи в баню должна выполняться исключительно теми лицами, которые имеют соответствующие знания и навыки. Если вы собираетесь произвести монтаж своими руками, у вас обязательно должен присутствовать определенный опыт. В противном случае целесообразно будет привлечь к процессу профессионалов.
    2. Даже имея опыт работы с данным оборудованием, следует внимательно изучить инструкцию, которую предоставляет производитель. Внесение каких-либо корректировок в конструкцию, а также в параметры монтажа строжайше воспрещается.

    Печь поступает полностью готовой к установке, вносить изменения в конструкцию запрещается!

    1. Установка железной печи в деревянной бане или в сооружении из любого другого стройматериала предполагает обязательное наличие вентиляции. Указанный элемент монтируется в том же помещении, что и топка, размещаясь на расстоянии одного метра от нее.

    Вентиляция – обязательный элемент любого помещения с печью.

    1. Дымоход выводится через потолочные перекрытия. С целью обеспечить более качественное сохранение тепла, в помещении иногда применяются специальные сэндвич-дымоходы, высота которых не должна превышать пять метров.

    Выход дымохода через потолок бани.

    Дымоход-сэндвич с огнеупорной прокладкой.

    1. Как уже было упомянуто выше, непосредственно сам монтаж требует подготовки фундамента. Поверх бетонной площадки стелется асбест, выполняющий функцию изолятора. На указанный элемент укладывается лист стали.

    Асбестовая теплоизоляция фундамента печи бани

    Чтобы эта конструкция имела более надежную теплоизоляцию, на нее можно положить кирпичную кладку. Сверху устанавливается железная печь.

    Чтобы снизить вероятность получения ожогов, рекомендуется обложить саму конструкцию кирпичом. Однако эти действия не являются обязательными и носят, обычно, индивидуальный характер.

    Печь в бане, обложенная кирпичом

    1. Очень важным этапом, завершающим весь процесс, является проведение испытательных работ относительно установленного теплоагрегата. Данная операция предполагает загрузку дров в соответствующий отсек печи с последующим их поджиганием. При этом необходимо следить за температурой, дабы зафиксировать ее максимальное значение.

    Наряду с описанными действиями, следует провести визуальный анализ на отсутствие в помещениях дыма. Также необходимо оценить степень нагревания вертикальных и горизонтальных поверхностей, расположенных в непосредственной близости от печи.

    Стоит отметить, что железные печки наделены, как положительными, так и отрицательными характеристиками. Их также следует изучить, поскольку они имеют прямое отношение к монтажу.

    Вывод дымохода через крышу

    Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

    Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

    Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

    Схема обустройства отверстия в перекрытии

    Проход трубы через потолок

    Проход трубы через мансарду

    Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

    Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

    Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

    Изоляция проёма минватой

    Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

    Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

    Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

    Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

    Проход дымохода через крышу

    Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

    Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

    Схема вывода трубы дымохода через крышу бани

    Узел прохода через кровлю

    Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

    После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.

    Источник: http://www.tproekt.com/ustanovka-metalliceskoj-peci-v-banu-osnovnye-pravila-i-osobennosti/

    Изготовление и монтаж металлической печи для бани собственными силами

    Издавна на Руси славились банные печи. Они изготавливались с использованием кирпича либо металла. В парильнях не только смывали грязь с тела, но и очищали душу. Теперь практически все собственники частных домовладений возводят на своей земле, помимо жилого домовладения, еще и баньку. Причем топку в парилку предпочитают изготавливать собственными руками.

    Краткое содержимое статьи:

    Описание печи для бани из металла и ее основные характеристики

    Можно, конечно, купить металлическую печку в баню. Однако оптимальным вариантом будет изготовить ее собственными руками. Простой вариант – буржуйка, представляющая собой металлическую конструкцию, оснащенную дверцей и трубой. Невысокая теплоотдача и существенные финансовые затраты на приобретение топлива не позволяют эффективно использовать отопительную установку, поэтому ее можно увидеть в редких случаях.

    Другое дело – современные печи из железа . Их привлекательность, высокоэффективность и наивысший показатель пожаробезопасности впечатляют. Производятся из листового железа , толщиной более 0,4 сантиметра. Конструктивными составляющими являются:

    • для засыпки и хранения камней принято использовать тепловую камеру;
    • присутствует резервуар, предназначенный для хранения воды объемом 30-70 литров.

    Печь для бани из железа требует облицовку огнеупорным кирпичом. Это дает возможность равномерно прогревать воздух в помещении и делает конструкцию полностью безопасной для эксплуатации.

    Конструктивные особенности печки для бани

    Печи из железа отличаются конструкцией, тип которой определяется чертежом.

    Выделяют такие разновидности:

    Устройства с закрытой конструкциейКомпактные, экономные. Чтобы повысить показатель теплоемкости, установки обкладываются огнеупорным кирпичом красного цвета как снаружи, так и изнутри. Материал фиксируется при помощи металлических скрепов. Решетка для камней располагается в средней части конструкции.
    Устройства с открытой конструкциейИмеют небольшой бак и открытую каменку. Устанавливаются в парном помещении, чтобы быстро и качественно прогреть его. Оцинкованная крышка, которой накрываются камни, необходима для большей эффективности конструкции.
    Конструкции комбинированного типаОтличительная черта – присутствие топливника, оснащенного задвижками в количестве двух штук, поддувалом, решеткой, парой патрубков различного диаметра (10см и 14см). Для подобных установок используются листы, изготовленные из высококачественной стали. Толщина железа достигает 5мм.

    Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.

    Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.

    Разновидности печей по форме

    Печи для бани из металла своими рукамимогут быть по форме:

    • фигурными;
    • прямоугольными;
    • горизонтальными;
    • цилиндрическими.

    Самыми востребованными считаются прямоугольные установка, потому что их угловые зоны не нагреваются до сильно высокой температуры. Форма приспособления напрямую связана с равномерностью прогрева как самой установки, так и помещения. Установки цилиндрической и круглой формы обладают самой низкой степенью теплоотдачи, поэтому используется достаточно толстое железо для их производства. Конструкции прямоугольной формы отличаются завидной устойчивостью, однако имеют холодные углы.

    Способы производства печи из железа в баню своими руками

    Одними из самых доступных и распространенных вариантов печек в баню принято считать:

    • с тремя отсеками и вертикальным котлом;
    • с горизонтальной топкой, монтируемой в парилке;
    • с каменкой и дверцей топки, установленной в предбаннике;
    • имеющей форму сапога, с каменкой, смонтированной в дымоходе, нержавеющим водяным баком;
    • устройство, облицованное внутри шамотным кирпичом, снаружи – красным.

    Причем облицовка жаропрочным облицовочным кирпичом нужна для поддержания температуры в парильном помещении на уровне 70 градусов. При этом стенки конструкции нагреваются не существенно. Благодаря высокой температуре обогревается наполнитель каменки. Значительная температура держится и в дымоходе, что делает конструкцию очень пожароопасной. Уменьшить опасность возможно путем обустройства вокруг дымохода каменки либо водяного бака.

    Можно обложить агрегат снаружи, но достаточно быстро прогорят железные стенки. Чтобы существенно увеличить эксплуатационный срок конструкции, необходимо взять достаточно толстое железо для производства искомой конструкции, или осуществить облицовку установки так, чтобы между основанием и кирпичом присутствовало достаточное свободное пространство.

    Нанесение вреда человеческому здоровью, предупреждение ожогов кожного покрова, минимизации возможности возгорания деревянных конструкций, печную конструкцию в бане с трех боков обкладывают огнеупорным кирпичом либо оборудуют каркас из тонкой легированной стали. Отверстия, сделанные в каркасе, способствуют улучшению воздухообмена.

    Положительные и отрицательные качества отопительных агрегатов, установленных в бане

    Самодельная печка для бани из металла наделена не только положительными качествами, но и отрицательными. Основными из них являются:

    Преимущества

    Недостатки

    Небольшие размерыНе имеет реальной возможности накопить много тепловой энергии, поэтому за слишком непродолжительный период времени остывает
    Скорость нагрева значительнаяНе сможет обогреть большое помещение
    В состоянии поддерживать температуру в помещении на должном уровнеДля обеспечения пожарной безопасности существует необходимость оснастить корпус дополнительной обшивкой
    Возможность использования подручных материалов
    Небольшие затраты на изготовление
    Существенная теплопроводность
    Несложность при проведении монтажных работ
    Не займет много свободного времени
    Не стоит тратить значительные силы и средства для сооружения высокопрочного основания

    Простота проведения монтажных работ и небольшие затраты – важные составляющие для каждого, кто принял решение изготовить печь для бани своими руками из железа. Умение правильно читать чертежи необходимо. Несоблюдение технологического процесса, плохое качество используемых материалов, неправильное либо нерациональное применение банной конструкции может содействовать возникновению очага возгорания.

    Основной перечень материалов и вспомогательных инструментов, которые понадобятся для создания печи в баню своими руками

    Если вы решительно остановились на том, что нужно соорудить печь для бани своими руками из металла, то вначале необходимо изготовить чертеж печки , где будут определены конфигурация и параметры конструкции, а также ее составные части. Причем чертеж печки можно вырисовать как самостоятельно, так и найти необходимый вариант в интернете.

    Для начала работы необходимо приобрести такие инструменты:

    1. Болгарку.
    2. Аппарат сварочный.
    3. Электроды 3-х или 4-х миллиметрового диаметра.

    Кроме вышеперечисленного, нужно иметь в наличии:

    1. Железо листовое толщиной в 2 или 3 миллиметра.
    2. Трубу диаметром в 100 – 150 миллиметров.
    3. Диски колесные в количестве 4 штук.
    4. Железную арматуру 8 или 10-тимиллиметрового диаметра (можно заменить металлическим прутом).

    Чтобы создать отопительную установку в баню из железа понадобится такой строительный материал:

    1. Песок и щебень – около 0,1 куб.
    2. Высококачественный цемент – 3 мешка по 50 кг.
    3. Кирпич красный – около 350 штук.

    Необходимо учесть, что теплый поток воздуха вытягивается разряженным холодным потоком. Причем теплый воздух поднимается снизу вверх. На тягу влияют погодные условия: в летний период времени, благодаря теплому и влажному воздуху, тяга меньше. Зимой, когда на улице морозно, тяга сильнее. Диаметр трубы также оказывает влияние на силу тяги. При трубе небольшого диаметра теплый воздух будет тереться о ее стенки, что приведет к существенному торможению и невозможности оперативно улетучиться из дымохода. Результатом может быть создание дымовой пробки, что приведет к задымлению самого помещения.

    Специалисты рекомендуют, до начала сооружения в бане железной печной конструкции необходимо изучить принципы давления, тяги, определиться с диаметром дымохода и топки. Слишком широкая труба замедлит выход газа и дыма наружу, что приведет к ее засоренности и необходимости постоянно чистить. Оптимальная скорость выхода дыма из трубы – от 5 до 8 м/сек.

    Обустраиваем фундамент под печь для бани из металла своими руками


    Если материалы и инструменты есть в наличии, можно приступать к сооружению конструкции. Прежде нужно смонтировать основание, на которое в последующем устанавливается конструкция. Несмотря на небольшой вес и малые габариты, обустройство фундамента – обязательное условие безопасного нахождения такой установки в парилке. Следует иметь в виду, что вес нового агрегата будет составлять около 8 тонн, а через некоторое время, после усушки, его вес уменьшится вдвое.

    Возникает вопрос: «Какой глубины необходимо делать фундамент?» На этот показатель оказывают влияние множество факторов:

    • прочность и пучинистость почвы;
    • глубина промерзания грунта;
    • глубина фундамента самой парилки;
    • наличие грунтовых вод и глубина их залегания;
    • на какой стадии строительства сама баня.

    Если почва песчаная или сухая, то стоит углубить фундамент на 0,8м. При пучинистых грунтах стоит сделать заглубление ниже уровня промерзания почвы (как правило, 1,5м вглубь).

    При монтаже для печки в бане любого вида, даже если при ее изготовлении используется сверхлегкая тонкая сталь, необходимо основание. Фундамент в обязательном порядке должен быть ровным, чтобы конструкция не оказалась перекошенной.

    При монтаже устройства из листовой стали, вес которого составляет не менее 150 кг, возведение фундамента сводится к следующим действиям:

    • сперва необходимо выкопать котлован, засыпать дно щебнем и качественно его утрамбовать;
    • сверху утрамбованного щебня заливается цементный раствор, состоящий из песка (4 части), цемента (1 часть), воды до получения средней консистенции. Оставляется застывать в течение 24 часов. Образуется, так называемая, подошва;
    • для усиления гидроизоляции на полностью застывший цементный раствор укладываются отрезки рубероида;
    • после котлован заполняется бетонным раствором, состоящим из гравия мелкой фракции (4 части), цемента (1 часть), песка (2,5 части), воды (на глаз);
    • используя строительный уровень, определяется четко горизонтальное положение фундамента.

    Фундамент желательно не эксплуатировать в течение пары недель, чтобы цементный раствор полностью застыл.

    Как сделать печь своими руками, используя металл

    Хочется отметить, что изготовить банную печь можно различными способами с использованием разнообразных предметов. Остановимся на самых распространенных вариантах.

    Сооружаем банную печь на основе старого баллона

    Этапы работ выглядят следующим образом:

    1. Подбираем нужный ключ и откручиваем баллонный вентиль.
    2. Во избежание взрыва заполняем баллон до краев водой, чтобы оставшийся газ был вытеснен.
    3. Находим шов на баллоне в верхней части и по нем отрезаем верхушку с использованием болгарки.
    4. В срезанной части делаем отверстия, необходимые для установки дверцы.
    5. В корпусе проделываем отверстие для соединения патрубка с дымоходом.
    6. Привариваем к баллону уголки, на которые будут установлены колосники, сваренные из металлических прутков.
    7. Отрезанная верхняя часть баллона, при помощи сварки, обратно крепится на место, откуда была срезана.
    8. К створкам прикрепляем петли для дверки, а также запоры.
    9. Берем трубу диаметром 40мм, из нее вырезаем ножки, которые крепятся в нижней части корпуса.
    10. Крепим патрубок для дымохода.
    11. Чтобы предыдущий слой краски полностью выгорел, необходимо вынести конструкцию на открытый воздух, растопить костер и хорошо ее прокалить.
    12. После баллон обезжиривается, потом красится. Чем покрасить печку ? Лучше всего использовать термостойкую эмаль. После покраски конструкция хорошо просушивается.
    13. Последний шаг – монтаж банной отопительной конструкции на обустроенный фундамент.

    Используем для изготовления металлической конструкции железную трубу

    Для работы понадобится труба диаметром 530мм. Предпринимаем следующие шаги:

    1. Вначале нужно вырезать дно, крышку, перегородки отсеков толщиной 0,5см.
    2. После подготавливаются края трубы.
    3. С учетом диаметра трубы свариваются колосники.
    4. Делаются отверстия в количестве трех штук: для люка, куда будут загружаться камни, для топочной дверки и зольника.
    5. В перегородках делаем круглые отверстия, крепим их в трубе, чтобы сделать конструкцию, разделенную на отдельные секции.
    6. Одна часть петли крепится к верхнему краю трубы, где будет находиться вода. Другая часть петли прикрепляется к крышке. Краник монтируется в нижней части емкости.
    7. Привариваем навесы для дверок к заблаговременно сделанным отверстиям.
    8. Устанавливаем патрубок для дымохода.

    После установленную на фундамент конструкцию необходимо обложить красным керамическим кирпичом. Не стоит забывать о небольшом зазоре между металлическими стенками и кирпичной кладкой. Чтобы удобно было открывать дверки печи, оставляют в кладке оконца. Благодаря им можно будет регулировать температуру в парилке. В процессе кладки кирпича стоит использовать шамотный цемент. Кирпич кладется на ребро. Толщина кладки напрямую зависит от параметров ребра.

    Банная печь в виде сапога

    В готовом виде конструкция достаточно громоздкая и тяжелая, поэтому специалисты рекомендуют изготовить ее основные части отдельно, а после сложить ее наподобие конструктора, на смонтированном заранее фундаменте. Стоит иметь в виду, что используя болгарку, ножовку или резак, не получится сделать идеально ровные края. Поэтому желательно прибегнуть к помощи специального инструмента – гильотины.

    Печная конструкция состоит из четырех секций, напоминающих металлические короба идеальной геометрической формы. Топка (секций №1) соединяется с дымоходом (секция №2) посредством крепежного механизма. Каменка (секция №3) устанавливается в дымоход. Емкость для воды (секция №4), изготовленная из легированной стали, устанавливается перед вторым коробом.

    Приступаем к изготовлению металлической конструкции:

    1. Размечаем заготовки на металле.
    2. Нарезаем с использованием гильотины заготовки с необходимыми параметрами.
    3. Стенки коробов складываем и подписываем, чтобы не сбиться.

    1. Берем детали секций и их немного привариваем к нижней стенке.
    2. Используя болгарку, вырезаем в одной стенке отверстие, через которое будет выходить пар.
    3. Над отверстием делается еще одна маленькая дырочка, возле которой со всех сторон прикрепляются болты, к которым крепится дверка. Крепление производим при помощи латунных гаек, чтобы предотвратить окисление.
    4. Используя асбестовую нить, обматываем дверцу, чтобы образовалась герметичность. Благодаря ей происходит удаление копоти и сажи.
    5. Берется второй короб, в нем делаются 2 – 4 отверстия с отступом 6 см от края. Туда будут вставляться трубы.

    1. Берем секцию №1 и с торца вырезаем участок для дверки и зольника. В верхней части делается отверстие, чтобы можно было установить секцию №2. Чтобы укрепить отверстие, с одной стороны привариваем уголок. С остальных сторон привариваем 4-хсантиметровые металлические пластины.
    2. Пластины привариваем как к внешней, так и внутренней поверхности, отступая от края небольшое расстояние и оставляя щель для установки секции №2.
    3. Чтобы усилить места крепления дверок, привариваем пластины к секции №1 и секции №3 с каждой стороны.
    4. Изготавливаем решетку, используя стальные прутья. Вставляем ее между зольником и топкой.
    5. Чтобы дрова лучше горели, параллельно поддувалу привариваем колосники.
    6. Для усиления секции №3, нужно приварить к ней небольшие косынки из металла.
    7. Крепим крышку с вырезом для дымоходной трубы.
    8. В месте установки трубы привариваем юбку.
    9. Секцию №3 устанавливаем на секцию №2.
    10. После полной сборки тщательно проверяются все секции, осуществляется окончательная сварка конструкции. Швы должны быть качественными, чтобы не разошлись, и через них не пошел внутрь помещения угарный газ.

    Рекомендации специалистов по установке банной печи из железа

    Основной момент – наличие качественного фундамента. После необходимо предпринять ряд мер, направленных на противопожарную безопасность, которые заключаются в следующем:

    1. Устанавливать металлическую печь от стены стоит на расстоянии не менее 100см.
    2. Во избежание возгорания помещения необходимо стены, находящиеся в непосредственной близости от конструкции, покрыть фольгой и теплоизоляционным материалом, что даст возможность деревянным стенам избежать воспламенения.
    3. Железная печь предполагает наличие изоляции дымохода. Можно прибегнуть к помощи сэндвич – труб.
    4. В обязательном порядке необходимо соорудить кирпичный саркофаг сверху железной печи. Ее внешний вид улучшится, повысится безопасность от возможных ожогов при прикосновении к горячим металлическим стенкам печи.

    Заключение

    Без печи баня становится неполноценной и бессмысленной. Только благодаря правильно смонтированной металлической банной печи можно быстро прогреть парное помещение и создать качественный пар, так необходимый для прекрасного времяпрепровождения в бане и улучшения физического состояния человека.

    Нет необходимости приобретать металлические конструкции в специализированных магазинах. При наличии небольшого опыта, приобретя необходимые материалы и инструменты можно изготовить качественную банную печь из железа собственными руками, которая по своим характеристикам и эстетическим качествам не будет уступать зарубежным аналогам.

    Источник: http://landshaftdizajn.ru/izgotovlenie-i-montazh-metallicheskoj-pechi-dlya-bani-sobstvennymi-silami/

    Как сделать печь для бани из кирпича – обзор лучших способов

    Каждый мужчина, который имеет свой дом, мечтает о своей парной. Да и вся семья редко против этого. Не важно, дом расположен в черте населенного пункта или за городом. Русская баня всегда будет кстати. А самым важным элементом этой постройки выступает печь каменка, которая используется для отопления помещений и выработки в достаточном количестве пара для банных процедур. Поэтому многие застройщики на сегодняшний день интересуют, как сделать каменку в бане, и практикуют строительство печки своими руками.

    Строительство каменки: пошаговая инструкция

    Печь каменку для бани под силу построить каждому владельцу парной. Однако непосредственно перед строительством все-таки стоит рассмотреть все нюансы использования и установки каменок. Чтобы возвести самую простую каменку, понадобится дверка топливника и поддувала, труба, котел и чугунные колосники. Масса каменной засыпки такой печи составляет близко 150 килограмм, а расход дров достигает 12 килограмм в час.

    При возведении бани с нуля необходимо заложить в проект такую схему каменки для бани, при которой поддувало и топка будут находиться не в самой парной, а в предбаннике. В любом случае между стеной и печью должен оставаться зазор.

    Размещение каменки

    Размер печи полностью зависит от площади парной. Если каменка имеет небольшие размеры до 2 квадратных метров, то ее нужно поставить под полком или в специально сделанной в стене нише для избегания тепловых потерь, если она будет топиться непосредственно в парной. Зачастую чтобы, сделать печь для бани её проектируют так, чтобы она топилась из соседней комнаты. За счет этого необходимая температура поддерживается столько, сколько нужно.

    Устанавливать каменку для бани нужно таким способом, чтобы тепло она отдавала в парилку, моечную и предбанник. Топку можно разместить с боковой стороны от сауны, за стеной, у которой возведен камин. Именно это позволяет сделать общий дымоход с 3 отдельными каналами – для печки-каменки, камина и газового котла.

    Место для каменки можно отвести в углу возле двери. Напротив нее принято делать окошко, под которым обустраивают скамейку для помывки. Если сделать стенки печки толстыми, то она будет греться дольше, но также дольше сохранит тепло. Каменку в баню рекомендуется ставить на определенном расстоянии от легковоспламеняющихся материалов. Специально сделанная оградка из теплоизолирующих материалов позволит избежать ожогов, связанных с прикосновением к печи.

    Фундамент каменки

    Чтобы каменка не проседала, не трескалась и не была похожей на Пизанскую башню, рекомендуется при строительстве соблюдать несколько правил:

    • У каменки и бани фундаменты должны быть разные, между ними расстояние должно составлять не меньше 50 сантиметров, которое следует в качестве изоляции засыпать песком.
    • Фундамент каменки необходимо углублять хотя бы на 70 сантиметров.
    • Фундамент по размерам должен быть больше самой печки в каждую из сторон на полкирпича.

    Сначала принято вырывать котлован, который имеет размеры больше печи на 5 сантиметров в каждую сторону. Кирпич укладывают без раствора и хорошо трамбуют в грунт. Кладутся следующие ряды с перевязкой швов и использованием раствора. Стяжку цементом и гидроизоляцию делают поверх фундамента. Кирпич можно использовать исключительно в сухом грунте.

    Для фундамента понадобится какой-то из других растворов: известковый – берут просеянный песок и гашеную известь в пропорции 2 к 1; раствор цементный –3 части песка и 1 – цемента; известково-цементный – берут гашенную известь, цемент и песок 2 к 1 к 6-16, в этом случае доля песка будет зависеть от жирности извести и маркировки цемента.

    Принято укладывать первый ряд фундамента из щебня, пережженного кирпича, гравия и камня, все это трамбуют и заливают раствором. Фундамент не должен на 2 кирпича дойти до уровня пола. На ровную поверхность следует уложить два ряда кирпичей, а после них обустроить из битума двойной слой гидроизоляции. Следующий ряд кирпича необходимо начинать на растворе песка и глины. Расстояние между фундаментом печки и бани принято засыпать песком. На такой основе можно класть каменку для бани своими руками.

    Приготовление раствора

    Чтобы сделать каменку на печку в баню принято использовать только глинистый раствор (по одной части глины и песка). Доля песка находится в зависимости от качества и жирности песка. Раствор должен обладать шероховатой поверхностью, не должен иметь комков и не должен характеризоваться липкостью, в частности не должен прилипать к инструменту. Нажимая на кирпич, раствор с легкостью должен выходить из шва кладки.

    Приблизительно за сутки до начала работы глину необходимо замочить в воде, а потом уже разбавить водой размоченную глину, чтобы ее консистенция стала похожей на сметану. После этого через сито прогоняют получившуюся смесь и добавляют в массу просеянный песок. Если же готовый раствор получился слишком густым, то рекомендуется добавить немного воды в массу и хорошенько все перемешать. Если на поверхности выступила вода, то в раствор нужно досыпать песка.

    Чтобы избежать падения вязкости и обезвоживания раствора, перед укладкой кирпичи нужно окунать в воду на пар минут. Прежде, чем класть на раствор кирпичи, принято их подгонять друг к другу и укладывать насухую. От фундамента каменки для бани до уровня низа дымоходного канала при кладке стен печи кирпичи раскладывать необязательно.

    Возведение стен каменки

    Чтобы сделать каменку в бане её выкладывают из красных и огнеупорных кирпичей на растворе, приготовленном из глины. Чтобы стены не трескались, нужно, чтобы толщина швов не была больше 3 миллиметров. Кирпичные стены каменки рекомендуется заключать в металлический уголок. Нельзя при кладке применять кирпичи с трещинами. Каждый шов следующего ряда должен перевязываться последующим.

    Для самих стен понадобиться обычный полнотелый кирпич первого сорта, для топливника – огнеупорный и тугоплавкий. Из дырчатых и силикатных кирпичей класть нельзя стены каменок, так как больших температур они не выдерживают и лопаются. Обязательно стоит следовать порядовкам, что указаны в чертеже каменки для бани, постоянно сверяя вертикальность и горизонтальность кладки.

    Горизонтальности кладки печи добиваются таким способом: первый угловой кирпич нужно класть на тонкий слой раствора, а следующий – на толстый. Затем кирпич нужно перекрыть правилом, уровень на него и ставится. Во время вдавливания второго кирпича необходимо добиться горизонтальности. Аналогично кладутся 3-ий, 4-ый и промежуточные кирпичи.

    При кладке кирпичных стен каменки в баню швы на всю глубину заполняют цементным раствором. До дна дымового канала и хода топливника раствор принято укладывать мастерком, а дальше его нужно расстилать руками. Швы следует выполнять как можно тоньше: для тугоплавкого и огнеупорного – три миллиметра, для обычного – пять миллиметров. Из-за различного уровня расширения и реакции на высокую температуру простой кирпич нельзя перевязывать с тугоплавким и огнеупорным.

    Чтобы сделать печь для бани из кирпича, главным требованием при кладке остается соблюдение правил перевязки: любой вертикальный шов должен полностью перекрываться кирпичом последующего ряда. Поверхность каменки внутри должна быть максимально ровной и гладкой. Швы необходимо хорошо уплотнять для предотвращения проникновение угарного газа внутрь парилки.

    Для соблюдения гладкой поверхности следует колотые кирпичи укладывать неровностями наружу и затирать внутри печь каждые 4-5 рядов влажной мочальной кистью. Необходимо запомнить, что нельзя начинать верхний ряд, пока полностью не положили нижний ряд. Выложив два ряда, по углам печи следует сделать 2 направляющих шнура с отвесами: первый конец закрепляют на гвозди, что расположены в швах нижних рядов, второй – к потолку гвоздями.

    Топка и зольник для каменки

    Рассчитывая габариты топки, стоит учитывать различные факторы, начиная наличием коллектора для подогрева воды и заканчивая разновидностью топлива, которым планируете отапливать баню. Глубина этого отделения в среднем составляет близко 80 сантиметров, из которых 25 сантиметров отводят под систему обеспечения горячей водой, а 55 сантиметров – это типичная длина дров.

    Высота топки каменки для русской бани обычно достигает 35 сантиметров, а ширину делают приблизительно 40 сантиметров. В топке с подобным объемом могут расположиться 8-10 поленьев, что позволяет быстро произвести обогрев помещения. Грамотно сконструированная камера для топлива обеспечивает увеличение теплоотдачи каменки и достижение желаемой температуры в теплое время в течение получаса, а зимой это время увеличивается до двух часов.

    Поддувало и зольник с поддоном предназначаются для сбора продуктов горения топлива и обеспечивают приток воздуха в топку, поступающего через колосниковую решетку внутрь. Поддон для золы играет роль задвижки, что регулирует интенсивность сгорания дров. Когда нужно прогреть парную быстро, то поддон выдвигают на некое расстояние, определяемое исключительно экспериментальным путем. Как только дрова хорошо разгорятся, поддон можно задвигать до упора.

    От топки, зольника и поддувала напрямую зависят быстрый и качественный обогрев бани, а также безопасность отдыхающих во время пребывания в парной. Поэтому к их изготовлению и установке стоит отнестись серьезно. Если вы допустите какие-то ошибки или просчитаетесь, то печка не будет попросту выполнять функций, возложенных на нее. Дрова в каменке будут или очень долго гореть и увеличивать время прогрева парной и предбанника, или давать неуместный моментальный жар.

    Дымоход для каменки

    Толщина дымохода для печи должна быть не меньшей размера кирпича, а кладку следует выполнять методикой насадки на массив каменки. Сечение трубы и каналов должно составлять полкирпича. Поверхность внутри дымохода нельзя замазывать глинистым раствором, она должна быть ровной, иначе куски кирпича и раствора могут засорить канал для отвода дыма.

    Поближе к коньку на крыше должен располагаться выход трубы с целью улучшения тяги. Кладку необходимо производить из качественных обожженных полнотелых глиняных кирпичей на раствор извести или цемента. Труба выводится по-разному в разных случаях:

    • Не меньше чем полметра от поверхности крыши, если остается от конька меньше, чем полтора метра.
    • На уровне конька, когда от него остается полтора-три метра.
    • Не ниже линии, что условно проведена под углом к горизонту в 10 градусов, если от конька остается больше 3 метров.

    Если не выполнить эти условия, то снизится уровень тяги, и печь будет дымить вследствие обратного движения. Тяга способна изменяться под воздействием ветра, который направлен в печь, и от деревьев с густыми кронами, что находятся возле дома. Можно увеличить тягу, если наверх трубы уложить кровельную сталь или раствор цемента, заглаженный под углом 45 градусов.

    Соединение кирпичной каменки для бани и трубы для отвода дыма необходимо уплотнить цементным раствором, если труба металлическая или асбестоцементная. При помощи кожуха из стали, что надевается на трубу, и зазора, который заполнен минеральной ватой, проводится утепление дымохода. Это позволяет избавиться от конденсата в охлаждаемом дымоотводе, что опасен увлажнением и разрушением верхнего ряда кирпичей каменки, уменьшением тяги и образованием в трубе льда зимой.

    Из оцинкованной стали делают специальный фартук для закрытия промежутка между кровлей и дымоходом. Трубу нужно побелить, чтобы проще отыскать впоследствии образующиеся трещины, и установить на нее дефлектор, который обеспечит подсос дыма из канала, защитит от осадков и улучшит тягу. Перед дверцей на полу стелют металлический лист размером 70 на 50 сантиметров или больше, чтобы пол не прожгли выпадающие угольки.

    Металлические элементы печи

    Во время кладки рекомендуется устанавливать задвижки, разные решетки, плиты, водогрейные коробки и дверки. Колосниковую решетку ставят в каменку, оставляя до кирпичей расстояние в 5 миллиметров. Пустоту между ними рекомендуется засыпать цементом или асбестом. Такой же промежуток необходимо сделать, устанавливая над топливником плиту, и заполнить пустоту асбестом.

    Чтобы закрепить раму дверцы для топливника в кладке, необходимо присоединить заклепками к ней лапки из мягкой стали, потом сделать вокруг неё теплоизоляцию асбестовым шнуром. Если не сделать теплоизоляцию, то рамка при нагреве может раздвинуть кирпичную кладку. Перемычку над этой дверкой делают из кирпича, который кладут в «замок». Средний кирпич укладывают скошенными концами на концы соседних кирпичей.

    Сам топливник рекомендуется располагать ниже рамки, приблизительно на кирпич, чтобы при открытой дверце не выпадали угли.
    К дверцам и рамкам задвижек нужно приделать проволоку толщиной в 2 миллиметра, концы следует закрепить в кладке, и ниже поддувальной дверки сделать дно зольника. Размеры топливника дровяной каменки для бани можно делать такими: высота около 35 сантиметров, ширина в один кирпич. Необходимо добиться уклона нижней части конструкции в сторону колосниковой решетки, чтобы уголь не оседал на ней.

    Отделка печки

    Можно оставить в русской бане печь без отделки, всего лишь зашлифовав выпуклости и неровности красных кирпичей и расшив швы. Цвет красного кирпича при этом можно усилить дополнительно раствором кислоты – соляной или серной. Каменку при желании можно оштукатурить или отделать кафельной плиткой.

    Толщина штукатурки должна составлять близко 10-15 миллиметров. Для оштукатуривания подойдут такие составы:

    • 1 часть глины, 0,2 – асбеста и 2 – песка;
    • 2 части извести, 1 – песка, 0,2 – асбеста и 2 – гипса;
    • 0,2 части асбеста, 1 – цемента, 1 – глины и 3 – песка.

    Перед оштукатуриванием рекомендуется протопить согласно инструкции каменку для бани, потом смочить, и можно браться за работу. Первый слой штукатурки следует сделать сплошным, затем стоит дождаться, пока он схватится, и можно наносить следующие слои. Последний слой сделайте аккуратным, ровным и хорошо затертым.

    Побелку стен печи принято осуществлять раствором извести и глины. Глина позволяет цвету стены стать более мягким. Отдельную побелку печки можно не производить, если вы делали оштукатуривание раствором, в котором присутствовала известь.

    Ввод печки в эксплуатацию

    Если вы недавно установили каменку в бане, то после этого её ещё нельзя топить. Для начала рекомендуется проверить тягу, открыв все вьюшки, поддувала и дверки и оставив печку на неделю в таком состоянии. После того, как каменка просохнет, необходимо провести пробную топку. Когда при растопке печка не будет дымить, то она имеет хорошую тягу.

    Тяга, как правило, зависит от уровня гладкости стенок и высоты трубы. Чтобы проверить тягу печки, можно взять и приложить листик бумаги, если он будет уклоняться в сторону топки, то значит все нормально. Для просушки каменки необходимо около часа на колосниковой решетке сжигать сухие щепки при открытых задвижках, поддувальной и топочной дверцах. Эту процедуру рекомендуется проводить несколько дней подряд, пока не просохнет печка.

    Главное не спешить, потому что недостаточная просушка спровоцирует образование трещин в печи. Если вы растопили каменку в первый раз, и она чрезмерно дымит, то в трубе следует сжечь небольшое количество бумаги или стружек для усиления тяги. Также необходимо правильно подбирать объем каменной засыпки.

    Засыпка камней

    Банную печь называют каменкой, так как в ней используют специальные банные камни, прошедшие санитарно-геологическую экспертизу. Каменную засыпку используют в печке для сохранения теплоты. На каждый кубический метр понадобиться около 60 килограмм камней. Засыпку следует отделять от топочной камеры и дымоходного канала во избежание отравления угарными газами и загрязнения сажей.

    Подбирая камни для парной, необходимо следовать определенным рекомендациям. Камни должны быть тяжелыми, плотными и целыми. Для проверки данных качеств рекомендуется ударить одним камнем о другом. Следует использовать только природные камни, кроме песчаника, потому что он приходит в негодность очень быстро. При высокой температуре каменная засыпка не должна поддаваться расширению и не должна трескаться от поливания водой.

    Лучше всего для засыпки в электрическую каменку для бани подойдут булыжники, валуны и голыши круглой формы, которые имеют гладкую поверхность. В нижний слой принято укладывать крупные камни, в верхний слой – поменьше. Бывает, что кладут в каменную засыпку и чугунные чушки, но не больше 20%.

    Камни для бани нередко заменяют осколками керамических и фарфоровых изделий, потому что они термостойки и выдерживают высокие температуры. В большинстве своем эти куски имеют небольшой размер, поэтому укладывать их стоит исключительно в верхний слой засыпки. Подходят куски кирпича, которые не пригодились для кладки. Знатоки рекомендуют для этой цели использовать вулканические породы.

    Для печей следует подбирать круглые камни, которые облегчают циркуляцию тепла и воздуха и делают её равномерной. Нельзя брать валуны с выбоинами. Хороший способ проверить пригодность камней — постучать молотком по ним или раскалить на огне докрасна, и окунуть в воду после этого. Камни, что подобное испытание выдержат и останутся целыми, пригодны для печи.

    Перед укладкой в газовую каменку для бани нужно промыть каждый камень, чтобы присутствующие на его поверхности загрязнения не попали в атмосферу парилки. При использовании валунов стоит запомнить, что со временем уменьшается их теплоотдача, они начинают постепенно крошиться, останавливая поток теплого воздуха. Поэтому своевременно следует заменять разрушившиеся камни. Осмотр засыпки рекомендуется проводить каждый год, заменяя треснувшие экземпляры и прочищая каналы между ними.

    Из камней, которые имеются в продаже на сегодняшний день, самым недорогим считают габбро-диабаз, который хорошо удерживает тепло и не выделяет вредных газов. Особой твердостью славится талькохлорит, который по сравнению с печными кирпичами, имеет в 2,2 раза большую теплоемкость. К числу камней для бани относят диабазы, базальты и серовато-зеленые жадеиты.

    Вы ознакомились с самым распространенным и простым способом, как сделать печку в баню. Но подобных моделей на самом деле существует гораздо больше. Чтобы сделать выбор определенной из них, следует руководствоваться требованиями к отапливаемому помещению, площадью бани, наличием предбанника и другими особенностями, что характерны для этого вида зданий.

    Источник: http://saunaljux.ru/pechi-dlya-bani/kak-sdelat-pech-dlja-bani-iz-kirpicha-obzor-luchshih-sposobov.html

    Бани, сауны и бассейны

    Испокон веков бани пользовались огромной популярностью на Руси, а с недавнего времени эти строения начали переживать второе рождение, связанное с бумом индивидуального домостроения. Почти на каждом дачном участке или прилегающей к загородному дому территории хозяева устраивают баньку. И многие из них не чураются построить печь для бани собственноручно. Если вы грамотно спланируете и построите печку согласно нашей инструкции, она наполнит баню особой атмосферой здоровья и бодрости.

    Оглавление:

    Подготовительные работы

    Многие владельцы дачных участков и загородных объектов недвижимости в настоящее время, обладая минимальными навыками в строительстве, самостоятельно возводят бани и устанавливают банные печи своими руками. Стоит только запастись терпением и заполучить чертежи печи для бани. Ведь сделав печь для бани самостоятельно, получиться хорошо сэкономить, потому что не придется покупать дорогие материалы и привозить в баню какую-либо спецтехнику.

    Как правило, печь в парилке располагают таким способом, чтобы одна часть строения отвечала за отопление парного помещения, а тыльная — поддерживала уровень теплоты в зоне отдыха и предбаннике. Что касается подбора материала для этого строения, то вполне можно использовать те остатки, которые сохранились после проведения основной стройки. Безусловно, материалы можно купить.

    Работы будут продвигаться намного быстрее, если подготовить заранее все инструменты. Справа от печи расположите мастерки, ведро с раствором, молоток и уровень, слева от печи разместите ведро с водой, наждачный круг, ведро для мусора, совок, карандаш, угольник, плоскогубцы и лист с порядовками.

    До начала кладки проверьте правильность размещения будущей конструкции. С этой целью выложите насухо первый ряд кладки и первый ряд дымохода. После этого опустите отвес на углы дымохода с потолка, чтобы убедиться в достаточности пространства для размещения противопожарной разделки.

    Обшивка стен и перегородок

    Если внутренние перегородки в бане изготовлены из горючего материала, вам стоит провести следующие работы. Проем под топливник и участок стены, где выполнен этот проем и который находится за корпусом банной печи, зашейте асбестовым картоном и поместите поверх него лист металла, который имеет толщину не меньше 4 миллиметров. Минимальное расстояние от корпуса печи до перегородок и стен, что незащищены асбестом и листовым металлом, может составлять 320 миллиметров, защищенных обшивкой — порядка 260 миллиметров.

    Каменная печь в русской бане сама по себе является достаточно тяжелой конструкцией, поэтому для её строительства необходимо усилить основание, то есть вам следует устроить фундамент под банную печь. Угол парилки, у которого будет располагаться прибор, должен быть заизолирован и укреплен, так как в зимнюю пору в этом месте будет наблюдаться большой размах амплитуды температур, что может привести к образованию трещин в здании.

    Фундамент для печи

    Для начала нужно вырыть котлован, который имеет глубину порядка 0,7 метра. Дно котлована засыпьте песком на 15 сантиметров. Затем пропитайте песок водой и насыпьте сверху битый кирпич и щебень. Далее в котловане сделайте опалубку и создайте армированный каркас. Сверху все залейте слоем бетона, чтобы осталось до поверхности сантиметров 15. Опалубку необходимо демонтировать, нанеся в несколько слоев по бокам гудрон, оставшееся пространство засыпьте крупным песком.

    Последние слои фундамента — два куска рубероида, что равны ему по площади. Они выступают гидроизоляционным материалом. С помощью создания такой гидроизоляции железобетонный фундамент останется холодным даже в летнее время. Когда фундамент банной печи готов, нужно проверить его горизонтальность. Используя раствор и кирпичи промежуточного ряда, вы сможете устранить возникшие огрехи. После этого можно приступить к строительству кирпичной печи в бане своими руками.

    Выбор материала

    Чтобы порядовка получилась надежной и крепкой, кладку печи нужно делать из высококачественного кирпича. Размер такого материала зачастую – 250 на 120 на 65 мм. Но если вы выберете не высококачественный кирпич с данными размерами, то с его помощью не получится выложить квадрат 770х770 мм, соблюдая нужную толщину швов (максимум 10 мм).

    Раствор принято готовить после выкладывания первого ряда насухо. Глину для раствора стоит добывать с полуметровой глубины. Возьмите подходящую емкость и замочите глину в ней на несколько суток. Использовать материал из канавы легче, если он мокрый, так как он в подобном состоянии хорошо поддается разламыванию на куски. А придать обработке сухую глину тяжело и приходится зачастую применять инструмент.

    Песок для раствора подойдет только чистый, без водорослей и примесей, поэтому предварительно просейте его и очистите от мусора. Только после этого можно засыпать песок в раствор. Для использования стоит отказаться от речного песка, так как его песчинки отличаются округлыми формами. Зерна горных песков являются более пригодными, потому что обладают неровными острыми гранями, которые способствует лучшему сцеплению.

    Когда все компоненты раствора готовы, разомните глину с помощью специального инструмента – весла, добавьте в неё воду и хорошо размешайте перфоратором, пока смесь не станет похожей на густую сметану. В эту смесь добавьте песок. Чтобы проверить готовность раствора, воспользуйтесь сухой и чистой палкой, окуните ее в смесь. Если после окунания на палке останется слой глиняного раствора приблизительно в 2 миллиметра, то раствор годиться для использования. Если на палке осталось раствора меньше, то добавьте глины, если больше — добавьте песка.

    Кладка 1 – 7 рядов

    Производите первую кладку кирпича на гидроизоляционную битумную прокладку, что размещена на фундаменте. При этом смачивайте кирпичи водой. Затем проверьте углы, которые должны располагаться строго прямо, и «порядовку» — тщательно замерьте края, потому при любом зазоре в помещение будет поступать дым.

    Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах. В третьем ряду принято устанавливать дверку поддувала. Укрепите ее с помощью оцинкованной проволоки или полос, вырезанных из стального листа. Кстати, профессионалы советуют использовать именно стальные полосы, потому что их легче крепить.

    В четвертом ряду уложите колодец для золы и установите решетки для воздухопровода, проделав в кирпичах углубления в каждую сторону по сантиметру с промежутками для расширения колосника. Округлите заднюю стенку под решеткой битым кирпичом.

    Кладка шестого ряда в себя включает монтаж дверки для поддувала, а монтаж седьмого – установку топочной дверки и колосника. Обустраивать печи для бани своими руками принято чугунными дверцами. Они считаются на сегодняшний день самыми прочными и огнеупорными из всех существующих.

    Кладка 8 – 23 рядов

    Сделайте восьмой ряд с перегородкой, с которой будет выходить дымоходный канал. Подобным способом кирпичи следует укладывать до четырнадцатого ряда, на котором установите швеллеры. Сделайте в передней стене проем для емкости, в которой будет находиться горячая вода. Расположите ее таким способом, чтобы она соприкасалась со швеллерами, а вертикально держалась на стенках кладки.

    Пятнадцатый ряд выложите половинками кирпичей, размещая их под углом, чтобы получилось основание для разделительной стенки. Ещё три ряда будущей банной печи сделайте подобно первым рядам.

    На девятнадцатом ряду установите дверцу, через которую будет удаляться пар впоследствии. Уложите тонкие полоски из металла, которые потом скрепите двадцатый и двадцать первый ряды. На этом этапе следует закрыть рамку дверцы для пара, поставить для горячей воды емкость, которую дальше нужно «укутать» обломками кирпича. Начните устанавливать трубу на двадцать третьем ряду, длина ее зависит от высоты бани.

    Дымоходный канал

    При установке дымохода для банной печи следует учитывать параметры строения: если кирпичная самодельная печь для бани получилась массивной, то и трубу сделайте немаленькой. Толщина её стенок при этом должна быть хотя бы как половина кирпича. Сделайте и сечение дымовых проходов аналогичного размера.

    Чем меньше колен имеет дымовая труба, тем лучше — дымоход в идеале должен быть полностью прямым и не иметь изгибов. Минимальная длина дымового канала — 5 метров, длину стоит высчитывать от уровня решетки колосников: диаметр дымохода должен полностью соответствовать диаметру выхода из банной печи. Оснастите дымовую трубу заслонкой-шибером.

    Контроль качества кладки

    Важным фактором работоспособности банных печей выступает гладкость их внутренних стенок. Следите, чтобы кирпичи вовнутрь были обращены ровными и целыми гранями. Если имеются стесанные края, сколы, то это быстро спровоцирует разрушение кирпича. Нельзя внутренние поверхности смазывать глиной, поскольку после высыхания она будет засорять дымоход, отслаиваясь при этом.

    Чтобы добиться максимальной гладкости, нужно тщательно производить укладку кирпича. Через каждые пять рядов протирайте внутреннюю поверхность тряпочкой, которая предварительно смочена в глиняном растворе. Это обеспечит заделывание царапин и мелких выбоин на стенках кирпичей.

    Просушка печи для бани

    После укладки банной печи перед ее непосредственным использованием строение нужно просушить. Существует два метода сушки: естественный и принудительный. Первый, конечно же, предпочтительнее, но требует затрат времени. Готовую кладку выдержите при свободном доступе воздуха на протяжении пятнадцати дней. Лишняя влага испариться, печь просохнет равномерно, трещины не образуются.

    Если вы выбрали второй путь, то протопите печь бумагой и щепой до нагревания. Требования, которые следует выполнить при первой топке: хорошая тяга, что проявляется в отсутствии дыма; если толщина стенок строения больше 1/4 кирпича, то поверхность печи не должна иметь температуру больше чем 90 градусов; равномерное прогревание печи.

    Несколько топок проведите в щадящем режиме. Процесс повторяйте до полного высыхания банной печи. Горение должно проходить неинтенсивно и медленно. В качестве топлива лучше всего использовать деревянные поленья. Закладывайте их партиями не больше 2 килограмм. После кратковременной топки подождите, когда печь в бане остынет, и потом растопите её снова.

    Такие действия необходимо проводить утром и по вечерам на протяжении 3-4 дней, после этого можно увеличить степень нагрева печи. В процессе просушки все окна, задвижки и двери открываются. Продолжительность просушки печи в бане зависит от времени года. В теплую пору, когда влажность воздуха достаточно большая, она длится дней 8. После просушки печи нужно её внимательно осмотреть, замазать образовавшиеся трещины и хорошенько затереть. Только теперь изготовленная своими руками печь в баню готова к эксплуатации!

    Оштукатуривание поверхности печи

    После кладки печь для бани можно оштукатурить. Хотя подобная процедура не является обязательной. Тем не менее, оштукатуривание заметно улучшает вид конструкции и защищает помещение от пожара. С этой целью можно использовать глиняный раствор с добавлением гипса или асбеста. Для укрепления штукатурки на стенах банной печи можно в раствор добавить немного соли. Кроме того, в продаже имеются достаточно качественные смеси из глины и песка.

    Сначала дождитесь, когда печь высохнет. Не забудьте перед работой подготовить стенку печи: очистить ее от раствора и расчистить швы на глубину до одного сантиметра. Некоторые хозяева штукатурку намазывают на сооруженную металлическую сетку, что прикреплена к стене проволокой и связана.

    Перед оштукатуриванием печь принято протапливать. Раствор наносят двойным слоем на стену, предварительно смоченную водой. Консистенцию первого слоя делают подобной сметане, другого — погуще. Толщина слоя обычно составляет 6-8 миллиметров, в некоторых местах может увеличиваться до 10 миллиметров. После того, как вы нанесли раствор, поверхность стоит затереть и выровнять. На оштукатуренную поверхность следует нанести побелку.

    Для украшения оштукатуренных стен существует рустовка. Рустами называют маленькие канавки, что наносятся непосредственно на поверхность. На слое штукатурки, что имеет толщину 10-12 миллиметров, вырежьте после наметок будущего рисунка, русты. После нарезания углубления окрашивают в один цвет, остальное — в другой.

    Окрашивание печи

    Предварительно устраните шероховатости на стенах банной печи, для чего смочите и затрите кирпичом поверхность. Можно красить стены с помощью клеевой краски. Также вы можете побелить стены известковым молоком с солью. Побелку можно осуществлять гашеной известью, что разведена в воде, с добавлением синьки.

    Можно приобрести для окрашивания печи известковую краску. На 2,5 килограмма известкового теста возьмите ведро воды. В жидкость добавьте клей, раствор соли и 50 грамм олифы. Затем тщательно перемешайте и профильтруйте. Для разноцветного узора используют сурик, ультрамарин, охру и бланфикс.

    Не рекомендуется использовать олифу, потому что она выгорает под воздействием высокой температуры, распространяя едкий запах. Кремнийорганической краской окрашиваются металлические элементы печи — дверцы зольника и топливника.

    Облицовка глазурованными плитками

    Плитка выступает дополнительным препятствием для поступления в помещение дыма, если имеются в кладке мелкие дефекты, но она используется нечасто, потому что такая отделка служит трудоемким процессом. Пригодной для облицовки является термостойкая плитка, которая имеет глазурованную поверхность.

    На фото печи для бани можно заметить, что подошва плитки имеет зазубрины для обеспечения более качественного сцепления с раствором. Перед укладкой нужно отобрать плитку по оттенкам и цветам. Поскольку при помощи одного раствора не получится прикрепить плитку к нагревающейся стене печи, то свое применение нашли дополнительные приспособления для крепежа.

    Полоски из алюминия с отверстиями принято вводить в вертикальные швы. К этим полоскам приделывают алюминиевый профиль и уголки, которые держат плитку на месте. Затем плитку кладут на раствор, начиная снизу.

    Облицовка печи изразцы

    Изразцами называют керамическую плитку, которой можно облицовывать стены, камины и печи для бани. Подобная плитка с обратной стороны имеет специальное устройство румпу, что выглядит как мини-контейнер. Именно с помощью румпы плитки крепят на печи к кирпичам.

    Зависимо от лицевой поверхности бывают гладкие, майоликовые, рельефные и неглазурованные терракотовые изразцы или плитка, что покрыта глазурью. Все изразцы изготовлены вручную из пластичной гончарной глины или в деревянной форме с обжигом в печи при температуре около 1150 градусов по Цельсию.

    Облицовка изразцами в наши дни считается одним из наиболее гигиеничных, востребованных и красивых способов отделки банной печи. За облицованной подобным образом печкой очень легко ухаживать. В процессе облицовки происходит хорошее перекрытие швов кладки, а это не допускает проникновения в баню дымовых газов.

    Следуйте беспрекословно нашей инструкции, и вы сможете построить печь для бани своими силами. Предварительно стоит подготовить чертежи строения и узнать о цене печи для бани. После того, как окончены все строительные работы, стоит заняться топкой печки. И только после этого можно заняться оштукатуриванием, окраской или облицовкой печи глазурованными плитками и изразцами.

    Источник: http://strport.ru/bani-sauny-i-basseiny/pech-dlya-bani-svoimi-rukami-poshagovaya-instruktsiya

    Смотрите также:
    25.04.2020

    Как сделать пол для бани? Виды, особенности, советы по монтажу Пол для бани и его монтаж – это не менее важный этап процесса строительства бани, чем постройка стен или крыши. В отличие от пола в жилом помещении, здесь он играет более важную роль. Пол должен не только...

    25.04.2020

    Как увеличить давление воды в частном доме из водопровода: причины слабого напора и способы его повышения Водопроводные сети являются одной из важных составляющих структуры здания. Прерывание подачи ресурса или слабый напор воды в системе водоснабжения снижает комфорт...

    25.04.2020

    Греет, как надо! Как сделать идеальную печь для бани своими руками Вы просматриваете раздел Для бани, расположенный в большом разделе Виды печей. Для любой бани важна качественная печь. К этому обязательному оборудованию парной предъявляются свои требования: высокая...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
