Как сделать арочную теплицу своими руками

Теплица и парник своими руками из профильной трубы

Сделать парник из профильной трубы своими руками совсем несложно. Это не займет много времени и позволит создать конструкцию, идеально подходящую для определенного участка. Рассмотрим самые популярные варианты парников и теплиц из профильного каркаса, разберемся, как их сделать самостоятельно.

Преимущества и недостатки теплиц и парников из профильной трубы

Самодельные теплицы и парники из профиля обладают следующими достоинствами:

  • выдерживают высокие механические нагрузки;
  • хорошо пропускают свет, поэтому подходят для выращивания даже светолюбивых растений;
  • отличаются долгим эксплуатационным сроком (не менее 30 лет);
  • не подвержены возгоранию;
  • обладают мобильностью (их можно разобрать, перенести, собрать заново, добавить дополнительные секции и т.д.);
  • являются доступными (профильные трубы можно приобрести в любом строительном магазине);
  • облегчают монтаж коммуникаций изнутри конструкции (автоматический полив, обогрев, электроснабжение).

Но всё же такие сооружения имеют и недостатки:

  • На стадии проектирования нужно продумать надежный фундамент, т.к. каркас теплицы из профильной трубы будет иметь большой вес.
  • Материал плохо гнется, что несколько усложняет создание конструкции определенной формы.
  • Профили стоят недешево, но окупаются благодаря долгому сроку службы.

Как выбрать профильную трубу

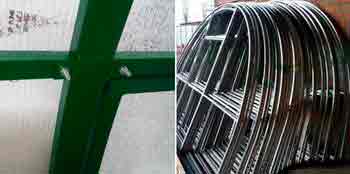

Профили бывают покрыты полимерной краской или цинком. Первый вариант по стоимости обходится дешевле, но со временем верхний слой может облупиться. Это не только лишит теплицу аккуратного внешнего вида, но и приведет к коррозии.

Благодаря оцинкованному покрытию трубы не будут ржаветь, им не страшны резкие перепады температуры. Именно поэтому, выбирая профили для парника или теплицы, рекомендуется отдать предпочтение именно им. Ассортимент стальных профилей

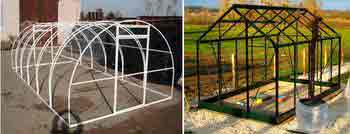

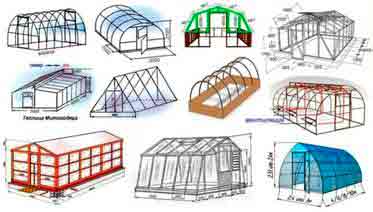

Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

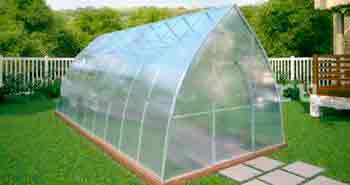

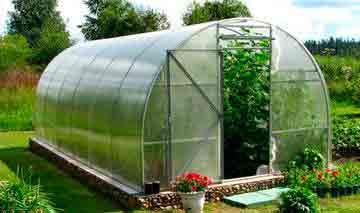

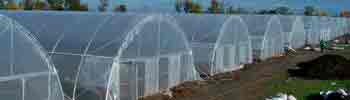

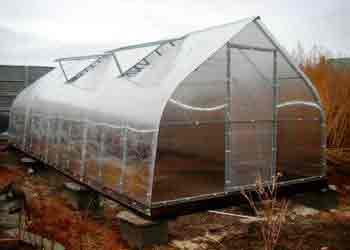

  • Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

  • Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

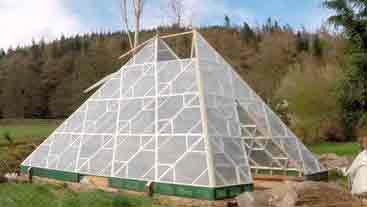

  • Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

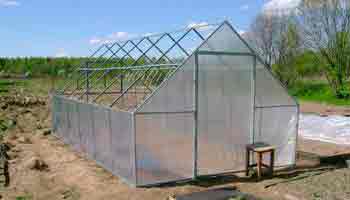

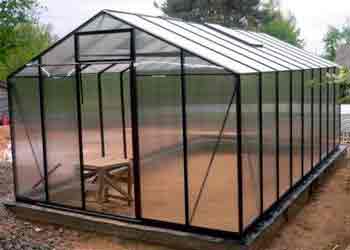

  • Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

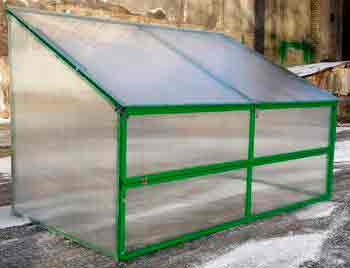

  • Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

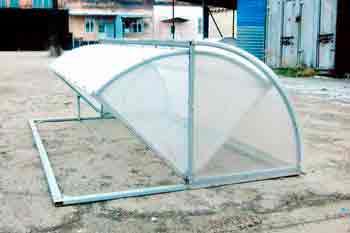

  • Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

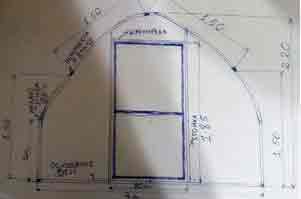

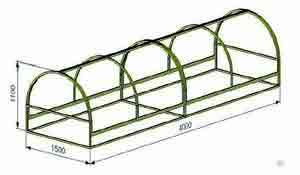

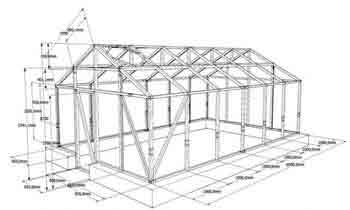

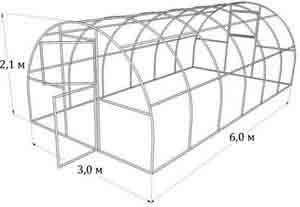

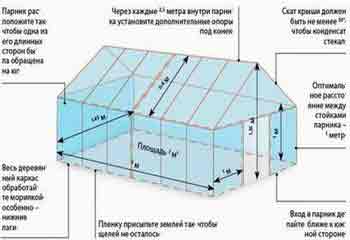

Чертежи парников и теплиц из профильной трубы, схемы с размерами

При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.

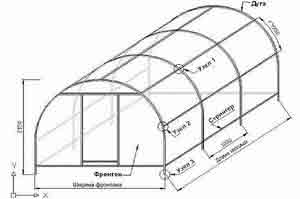

Например, элементы арочной конструкции должны располагаться на расстоянии 1 м друг от друга. Таким образом, для теплицы 3*6 из квадратной трубы понадобится шесть профилей в виде дуг. Стандартная длина профиля 6,1 м. Из него получится полукруг радиусом 1,9 м.

Полезная информация! Если планируется делать стенки конструкции из сотового поликарбоната, высоту парника лучше выбирать 1,85-1,9 м при ширине нижней части 3,7-3,8 м. Это поможет сэкономить на материалах, т.к. стандартные листы обшивки 6*2,1 м.

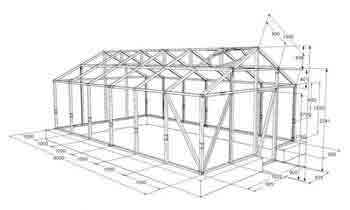

При сооружении теплицы с двухскатной крышей высота стенок должна быть 1,7-2 м, а ширина 4 метра (при скате 30-45 градусов, длиной 2,25-2,45 м). Перемычки на такой конструкции монтируются в верхней части дуг и посередине скатов (с каждой стороны по 2 шт.). Заднюю стенку необходимо закрепить парой поперечин. На фасаде размещается проем для дверцы. Опираясь на его размеры, рассчитывается количество дополнительного материала.

Лучше всего для теплицы подходит профиль с толщиной стенок от 2 мм, с сечением 4*2 см или 4*4 см. Он отличается высокой прочностью. Для горизонтальной стяжки подходят трубы толщиной 1-1,5 мм.

На чертеже обязательно должны быть указаны точные размеры — длина, ширина, высота. Без точных замеров соорудить качественную и прочную конструкцию не получится.

Исходя из размеров, приобретается необходимое количество материалов. Важно учитывать, что трубы всегда нужно брать с запасом в 10 % (если вдруг они повредятся при перевозке или установке). Вначале необходимо составить чертеж, после этого рассчитать количество материала на постройку.

Пошаговая инструкция постройки теплицы их профильной трубы и материалы покрытия

Рассмотрим, как сделать самую простую арочную конструкцию. Прежде чем изготавливать теплицу, заранее необходимо подумать и о необходимых инструментах. Будут нужны:

  • лопата для выравнивания участка;
  • бур для установки стоек;
  • болгарка для разрезания труб;
  • шуруповерт для монтажа крепежей;
  • плоскогубцы и молоток;
  • измерительные инструменты (уголок, уровень, рулетка);
  • сварочный аппарат;
  • ножовка, если стенки планируется делать из поликарбоната;
  • деревянные колья и веревка для разметки участка.

Теплицу рекомендуется устанавливать на песчаном, сухом грунте, чтобы не было застоя влаги. Длинная сторона конструкции должна смотреть на южную сторону, чтобы культуры получили максимум света. Также при установке важно учитывать конструктивные особенности. Так, для двухскатной и арочной теплиц продольная ось должна иметь направление с севера на юг, допустимо отклонение 15-20 градусов. А если вы, например, решили строить простой парник с односкатной крышей — скат обязательно нужно делать на юг.

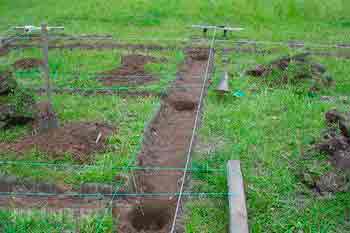

На выбранном участке нужно сделать разметку при помощи колышков и веревки. А также вырыть трапециевидную траншею, в которую насыпать биотопливо для быстрого прогревания грунта.

Фундамент

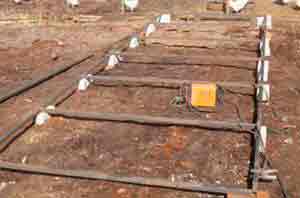

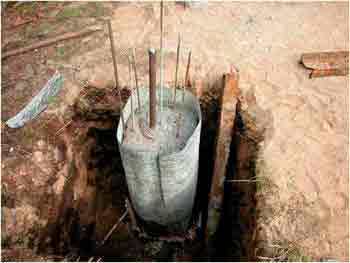

Для теплицы из профиля будет достаточно столбчатого фундамента:

ИллюстрацияДействия
Проделать скважины в земле, расположенные на одной дистанции друг от друга. Их диаметр должен быть на 1-1,5 см больше окружности стоек.
Внутрь поместить асбестовые трубы. Промежуток между столбами и землей засыпать и утрамбовать песчано-щебневой смесью.
Внутрь труб залить цемент, так, чтобы не было пустот. В бетон поместить металлическую пластину или кусок арматуры. В дальнейшем они станут связующим звеном фундамента и каркаса.

Для арочной теплицы можно сделать и ленточный фундамент, но на это придется потратить больше времени.

Гибка труб холодный и горячим способом пошагово

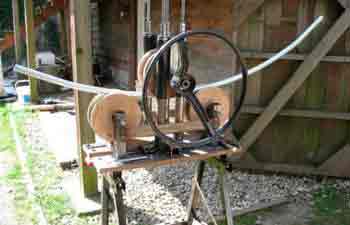

Чтобы придать трубам форму дуги, можно обратиться в профильные компании, они согнут их на специальном оборудовании.

Самостоятельно это можно сделать несколькими способами. Одна их технологий называется холодной. Для холодной гибки труб используется пружина с таким диаметром, чтобы ее можно было вставить внутрь профиля. Благодаря пружинному свойству получается поменять сечение и изменить форму.

Если профиль менее 1 см, наполнитель для него не требуется. Когда труба толще, внутрь нужно насыпать канифоль или песок. В зимнее время можно налить воду и дождаться ее замерзания.

Другая методика называется горячей, т.к. производится путем нагревания профилей. Ее можно использовать в любое время года. Она рекомендована для труб с большой толщиной. Для ее проведения будет нужен ручной, фабричный или стационарный трубогиб.

Пошаговые действия:

  1. Изготовить пару заглушек для обоих концов профиля. Их длина должна быть в 10 раз больше, чем ширина основания. Широкая часть при этом в 2 раза превышает окружность отверстия трубы.
  2. В одной заглушке проделать желоба для выхода газа при нагревании.
  3. Нагреть место сгиба трубы.
  4. Просеять и просушить речной песок. Прокалить на листе металла до 150 градусов, пока влага полностью не испарится.
  5. С одной стороны профиля установить заглушку без желобов.
  6. С другого конца засыпать прокаленный песок, периодически постукивая по стенкам, чтобы он утрамбовался.
  7. Закрепить вторую заглушку.
  8. Отметить мелом место сгиба.
  9. Зафиксировать в тисках, наложив на шаблон.
  10. Прогреть металл до красного состояния и согнуть плавным четким движением.
  11. Сравнить с шаблоном, если все правильно, можно снять заглушку и вытряхнуть содержимое.

Обратите внимание! Если профиль имеет сварочные швы, после сгиба эта линия должна быть расположена сбоку. Изгиб нежелательно делать вдоль нее.

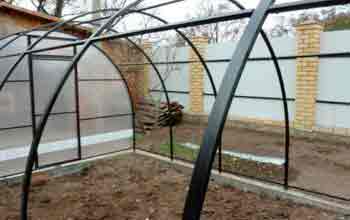

Установка дуг

Если теплицу планируется сделать разборной, то для крепежа рекомендуется использовать болты. Также при помощи них фиксируются створки (кстати, их часто используют и для парников, например конструкция Бабочка или Хлебница). Если сооружение будет стационарным, его элементы лучше сваривать.

Нужно нарезать стойки, к которым в дальнейшем крепятся дуги. Также необходимы планки, которые будут соединять согнутые трубы. Места стыков фиксируются крабами или сварочным аппаратом. Каркас помещается на фундамент и крепится к металлическим пластинам или арматуре.

Полезная информация! Если имеются сварочные швы, их рекомендуется заделать грунтовкой. Это сделает конструкцию более надежной.

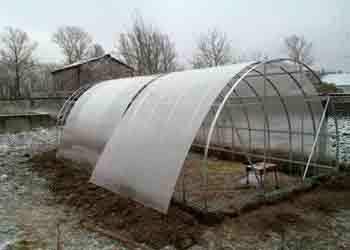

Обшивка

Можно использовать следующие материалы для обшивки:

Вид покрытияДостоинстваНедостаткиСтоимость материала

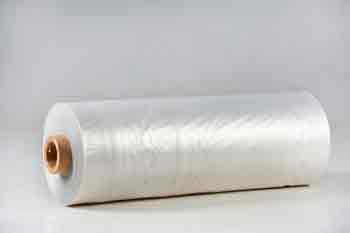

Полиэтиленовая пленка

Стоит дешево

Идеально крепится на профиль зигзаг.

Быстро приходится в негодность (срок службы около 2 лет). Портится под воздействием ультрафиолетовых лучей, легко рвется.

Плохо пропускает свет, слабо теплоизолирует.

От 30 руб. за погонный метр или от 3000 руб. за рулон (1 м * 100 м)

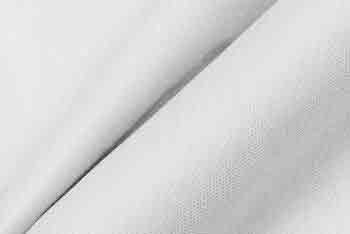

Нетканый материал

Срок службы дольше, чем у пленки, около 5 лет.

Хорошо пропускает солнце и влагу, защищает культуры от агрессивного воздействия окружающей среды.

Легко рвется, например, под сильными порывами ветра.20-150 руб. / п.м (зависит от толщины)
Стекло

Имеется на многих участках после ремонта.

Хорошо пропускает солнечный свет, защищает от заморозков и сохраняет внутри тепло. В такой теплице прекрасно растут помидоры, огурцы, перец и т.д.

Пожароустойчивость (для тех сооружений, которые обогреваются дополнительно).

Низкая чувствительность к перепадам температур.

Простота в уходе.

Сложность монтажа.

В жаркую погоду пропускает слишком много света, в прохладную – сильно охлаждает теплицу.

Большой вес.

Оконное стекло – от 800 руб. за кв.м.

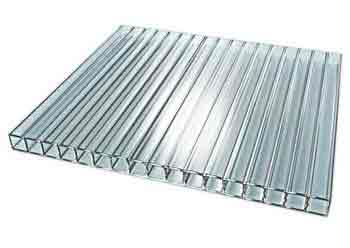

Поликарбонат

Твердый полимер с высокой прочностью и небольшим весом.

Обеспечивает рассеянный свет, хорошо сохраняет тепло, достаточно прост в монтаже, пожароустойчив, долговечен.

Прекрасно защищает от УФ-лучей.

Высокая стоимость.

Интенсивность теплового расширения.

От 1000 руб. за лист

Обратите внимание! Если конструкция будет стоять и в зимний период без навеса, для обшивки рекомендуется использовать поликарбонатные листы, т.к. они выдерживают вес снега.

Крепление к каркасу

Рассмотрим несколько вариантов крепления различных материалов к каркасу теплицы.

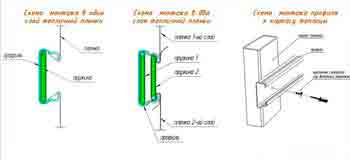

Например, для пленки сейчас очень популярно стало крепление оцинкованным профилем Зиг-заг:

Это крепление состоит из двух элементов: непосредственно профиль и стальная пружина.

Достоинства способа крепления:

  • Простота и быстрота монтирования;
  • Устойчивость против ветровых нагрузок;
  • Возможность крепления плёнки на дугообразных участках, участках теплиц с боковым открытием;
  • Возможность крепления второй пленки.

Рассмотрим способ крепления на примере поликарбоната:

  1. Лист установить так, чтобы пленка была расположена снаружи. Место соединения облицовки и каркаса обработать герметиком или проложить уплотняющей лентой.
  2. Отверстия для крепежных элементов проделать дрелью на малых оборотах. Их диаметр должен быть около 1 см, а расстояние друг от друга 10-15 см. Лист прикрепить болтами по всем углам. Чтобы их кончики не откололись, от края делать отступ 3-4 см.
  3. Если размер поликарбонатного листа получился шире дистанции между стойками, его нужно обрезать. Делать это так, чтобы стык был точно посередине.
  4. Монтаж можно производить с использованием специального профиля. Тогда крепежи нужно зафиксировать на каркасе шурупами и только после этого размещать поликарбонат в получившиеся проемы. Листы монтировать встык предыдущему. Зазоры загерметизировать или проложить демпферную прокладку, например, каучуковую.
  5. После окончания монтажа убрать защитную пленку.

Самодельные парник или теплица из профильных труб поможет сэкономить деньги, т.к. в магазине такие конструкции стоят достаточно дорого. Чтобы все получилось идеально, важно предварительно создать точный чертеж со всеми замерами и четко ему следовать. Конструкции из профилей не требуют основательного фундамента, как, например, беседка или дом. Поэтому на воздвижение не уйдет много времени.

Источник: http://mrdachnik.com/teplica-iz-profilnoi-truby

Теплица из профильной трубы 20×20 и 40×20 своими руками. Чертежи и фото самодельных теплиц

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Нужно понимать, что профильная труба в отличие от традиционного аналога имеет прямоугольную или квадратную форму.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

  • Долговечность.
  • Большой выбор покрытия.
  • Простое крепление.
  • Легкая сборка.
  • Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

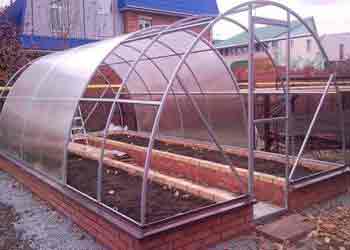

Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

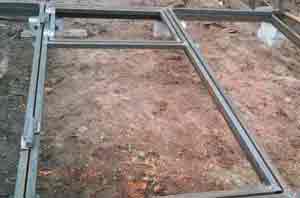

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

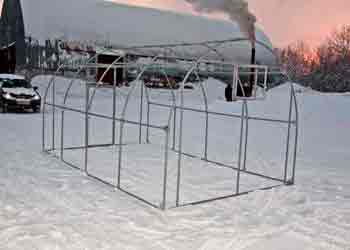

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

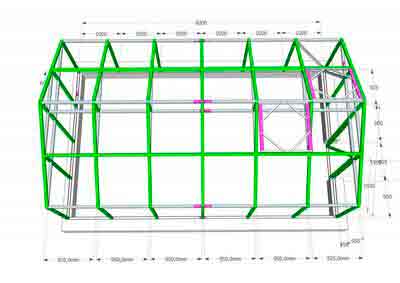

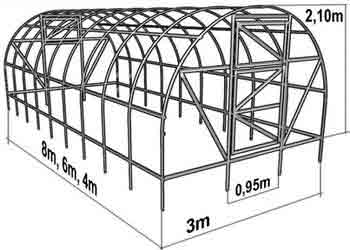

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов.

На схеме нужно указать следующие данные:

  • Фундамент.
  • Вертикальные стойки.
  • Крыша конструкции.
  • Верхняя обвязка.
  • Форточки и дверь.
  • Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

  1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
  2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
  3. Сверху стоек нужно зафиксировать обводку.
  4. Сделать замеры и отрезать детали для вертикальных столбов.
  5. Поперечными перекладинами соединить и зафиксировать все стойки.
  6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

  • Отрезать материал нужной длины.
  • Сделать напилы.
  • Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

  • Лицевой стороной является та, на которую нанесена защитная пленка.
  • Крепить листы нужно саморезами с резиновой шляпкой.
  • Между собой листы соединяются металлическими пластинаками.
  • Стыки обрабатываются герметиком.
  • После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Видео 1. Каркас теплицы из профильной трубы своими руками (с элементами сварки)

Видео 2. Теплица из профильной трубы под поликарбонат своими руками (продолжение)

Как можно понять из обзора сборки, выполнить работы не сложно. Дачникам уже сейчас нужно задуматься об изготовлении самодельной теплицы. Одним из лучших материалов для этого является профильная труба, как вы уже могли понять.

Источник: http://leadinlife.info/teplica-iz-profilnoj-truby.html

Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

  • горяче- и холоднодеформированные;
  • электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

  • тщательно зачистить жесткой щеткой от окалины;
  • обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
  • промыть растворителем;
  • загрунтовать;
  • покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

  • Пристроенная к дому с односкатной или ассиметричной овальной крышей.
  • Отдельно стоящая арочная конструкция.
  • Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Источник: http://setroom.ru/konstrukcii/instrukciya-po-izgotovleniyu-karkasa-teplicy-iz-profilnoj-truby-chertezhi.html

Арочные деревянные теплицы – опыт участников портала

В зависимости от региона проживания, для одних огородников теплица – это возможность получить зелень и овощи как можно раньше, а для других – единственный способ овощеводства. Но и в первом, и во втором случае не обойтись без капитальной конструкции, рассчитанной на многолетнее применение. Рынок предлагает достаточно большой модельный ряд, но далеко не всех устраивает вид, функционал готовых теплиц и солидная стоимость. В этой ситуации оптимальным вариантом становится строительство самодельной конструкции согласно своим желаниям и возможностям. Участники нашего портала предпочитают не только практичные, но и привлекательные теплицы, в одной из предыдущих статей рассказывалось о геосоте, сегодня речь пойдет про арочные, построенные нашими умельцами.

Содержание

  • Арочная деревянная теплица от Yaroslaf.
  • Арочные деревянные теплицы от Эдуард 68.
  • Арочная теплица от vVz33.

Арочная деревянная теплица от Yaroslaf

Долго ли, коротко ли, решили мы обзавестись теплицей. Мониторинг местного рынка готовых теплиц из металлопрофиля и ПК ужаснул убогостью конструкций и «адекватностью» цен. Кроме того, теплицу будем размещать на свободном пятачке за домом, а места там мало – нужна конструкция шириной всего два метра. В общем, сделаю сам.

  • ширина – 2,0 м;
  • высота прямых стоек – 1,2 м;
  • высота арки с центральным подъемом – 0,9 м.

Чертеж арок Yaroslaf нарисовал в графическом редакторе (SketchUp) и распечатал лекало в масштабе 1:1. Арки решил делать из сосны – сухая строганая доска 20×120 мм; лиственница предпочтительнее, но значительно дороже, и найти ее в продаже проблематично. По прикидкам, сосна, обработанная специализированными защитными пропитками, простоит около десяти лет, чего вполне достаточно. В первом сезоне в качестве укрывного материала – армированная полиэтиленовая пленка, в дальнейшем ее заменит сотовый поликарбонат.

Одна арка состоит из пяти деталей – вырезал по лекалу электрическим лобзиком, скруглял детали и собирал на влагостойкий клей ПВА класса D3 и саморезы 4,5×35 мм. Алгоритм следующий:

  • уложить по очерченной дуге три сегмента;
  • вторым слоем вперехлест уложить еще два сегмента.

Наносил клей на деталь, равномерно распределял резиновым шпателем и притирал вторую приклеиваемую деталь до сопротивления сдвигу. Саморезами фиксировал «вразбег», по три штуки на две детали – сначала одну сторону, переворачивал и таким же количеством – вторую.

Фундамент под теплицу Yaroslaf не делал – прямо на грунт положил плашмя кирпичи, поверх кирпичей уложил доску 50×200 мм, прямоугольником на ребро. Арки к доске крепил с помощью металлических уголков. Дополнительно «заякорил» по углам с помощью металлического профиля – вбил в землю и прикрутил к доске. Первый год эксплуатации.

У участников обсуждения возникли сомнения в целесообразности применения клея и несущей способности доски, толщиной 20 мм.

Клей показал себя лучшим образом, что и неудивительно, считаю, что склейка обязательна. Клеевое соединение струганых деталей прочнее, чем сама древесина. У саморезов же функция временных фиксаторов, до высыхания клеевого шва. Толщины доски вполне достаточно, эта зима была снежная – на теплицу легла шапка снега толщиной около 70 см. Ради эксперимента специально не стал убирать снег, и ничего не сломалось. В теплице пара грядок по бокам от центральной тропинки, в одной смонтировал капельный полив. В целом эксперимент считаю удачным.

Тем, кто захочет повторить и готов тратить время на склеивание древесины, Yaroslaf дает несколько советов:

  • ПВА на деталь выдавливается «колбаской», диаметром 3-4 мм.
  • Отступ от края детали по периметру примерно 10 мм.
  • Между параллельными колбасками около 15-20 мм.
  • Клей разравнивать шпателем, но не снимать.
  • Притирать аккуратно, прижимать струбцинами без фанатизма, так как чрезмерный прижим провоцирует выдавливание клея, что ухудшает прочность шва.

Также полезное дополнение – если стянуть теплицу насквозь металлической шпилькой, то это не только решит проблему с подвязкой плетущихся культур, но и ужесточит конструкцию.

Как и было запланировано, во вторую зиму теплица ушла с покрытием из поликарбоната, как и в первый год, выпадало много осадков в виде мокрого снега. Соседская, заводская теплица не просто деформировалась из-за снеговой нагрузки, а сложилась, а Yaroslaf еще раз убедился в правильности своего выбора – самоделка выстояла.

Арочные деревянные теплицы от Эдуард 68

Как и Yaroslaf, Эдуард 68 предпочел деревянную самодельную теплицу арочной формы, но арки для первой теплицы сделал А-образными (стрелка). Соединения элементов также комбинированные – клей и саморезы, арки обработал защитной пропиткой, в качестве укрывного материала полиэтиленовая пленка. Каркас зиму выстоял отлично, а пленка осталась только на торцах – с боков большие фрагменты сорвало ветром.

Источник: http://www.forumhouse.ru/journal/articles/8145-arochnye-derevyannye-teplicy-opyt-uchastnikov-portala

Теплица из профильной трубы 20х20 и 40х20 своими руками. Чертежи и размеры теплиц из поликарбоната

Все дачники мечтают иметь у себя в огороде надёжную теплицу, которая прослужила бы очень много лет. Поэтому хотелось бы предложить достойную альтернативу заводским парникам, у которых будет во много раз лучше каркас.

Ведь согласитесь за счёт её вы снимаете с грядок хороший урожай. Также она прекрасно защищает ваши растения от неблагоприятных факторов окружающей среды, которых существует очень много. Так вот, скоро начинается дачный сезон и надо будет высаживать рассаду. Но, чтобы это сделать, многие задаются вопросом: какой материал лучше для теплицы и как её сделать своими руками? Да конечно в интернете можно найти много разных способов. Но всё таки считаю лучшим вариантом, если хотите сделать её сами, это профильная труба и поликарбонат.

На сегодняшний день самым популярным считается сотовый поликарбонат. У него отличная пропускная способность солнечного света, также изумительно держит тепло и очень лёгок для своих размеров. А самое главное – не сильно дорогая цена, как у других материалов с такими же результатами.

Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната. Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

10. Также вместо двери можно сделать с окном, но это уже на ваше усмотрение.

11. Когда всё подготовили и сделали, переходим к месту, где будем устанавливать парник. Делаем разметку, чтобы диагонали совпадали и по углам вбиваем уголки, примерно на 2,5–3 метра, при этом не забываем выставить их по нивелиру или лазерному уровню. Привариваем к уголкам переднюю и заднюю часть теплицы, а уже к ней привариваем профиль 5,96 по всей длине. Тогда длинна теплицы получится ровно 6 метров.

Уголок должен оказаться внутри теплицы, чтобы в последствии не мешал поликарбонату.

12. Теперь внизу, где приваренный металл, по всей длине натягиваем шнурку и вбиваем арматуру, в том месте, где будем ставить дуги. Таким же действием вбиваем, где стоят дверные стойки.

13. Дальше устанавливаем и привариваем дуги, предварительно загрунтовав все детали теплицы. Натягиваем шнурку, где будут перемычки. С помощью палки, выравниваем арку к нитке.

14. Соответственно, чтобы торцевые при натяжки нитки не гнулись и стояли по уровню, их тоже временно подпираем, пока не сварим все перемычки.

15. Свариваем перемычки с обоих сторон, передвигая дуги к сваренным перемычкам, тогда они все будут по уровню.

16. Вот такая конструкция должна у вас получиться.

Кстати, арки и перемычки лучше ставить по одной. Если установить сразу все, они будут выгибаться и мешать натянутой шнурке.

17. Ну и последним этапом покрываем её поликарбонатом. Сначала разрезаем лист на пополам и накрываем торцы, лишнее отрезаем ножом.

18. Затем стелем листы по краям и в конце закрываем середину.

Вот таким способом, была сделана самодельная теплица.

Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Видео теплицы из поликарбоната своими руками

В этом видео предлагаю посмотреть, как сделать самодельную теплицу? В чём её преимущество и правильное расположение на земле, с учётом лёгкого полива.

Как видите всё легко и просто. А, как вы понимаете, скоро наступает сезон посадок и лучшего варианта теплицы, чем из профильной трубы и поликарбоната не найти.

В видео было рекомендовано расположение теплицы с учётом лёгкого полива, а раз уж об этом заговорили, предлагаю посмотреть, как сделать капельный полив своими руками.

Как сделать арочную теплицу самостоятельно?

Хочу предложить ещё один способ, как сделать арочную теплицу, но он пожалуй самый сложный в изготовлении. В цене тоже не из дешевых. В такой конструкции можно садить много растений на продажу.

1. Для начала бурим и заливаем столбики 50х25 глубиной 1 м. по периметру. Делаем это с помощью шнурки натянутой по углам. На них привариваем накладные пластины. Выравниваем нивелиром одинаковую высоту.

Так как лист поликарбоната шириной 2,10, то столбики заливаем на таком же расстоянии. На торцевых стенах можно залить произвольно, так как там из-за дверей другая конструкция.

2. Сверху накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним. Только не забудьте, проверить диагональ основания теплицы.

3. Далее заготавливаем арки из 6 метрового профиля с жесткостью из перемычек и основанием. Для экономии допускается сделать дуги таким способом, чтобы в последствии стыки поликарбоната крепились на металл 40х60, а середина 20х20.

4. Устанавливаем на основание теплицы вертикальные столбики, высотой около 2 метров с расстоянием между собой 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкция навариваем перемычки. Но делаем это не только по всей длине вертикальных стоек, но ещё и вдоль всех наших ферм. Соединяя их между собой.

6. Также варим перемычки между углами основания арки и стойки.

7. Чтобы конструкция не была шаткая, нужно по углам приварить раскосы и залить фундамент по всему периметру. Также для надёжности в середине строения можно залить столбы с закладными.

8. Теперь с одной стороны торца варим и устанавливаем двери, а с другой окна для вентиляции. Всю конструкцию красим в любой цвет, какой вам нравится.

9. Вот наконец и дошли до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы легче, было закрутить их, пользуемся двумя досочками, на которые можно положить стремянку и спокойно ходить по ней.

10. После арок зашиваем торцы и бока теплицы.

11. Ну и в завершении хотелось бы предоставить чертёж этой чудо теплицы.

Надеюсь с теплицами всё понятно, выбирайте любую и стройте. Хорошего вам урожая.

Источник: http://bitbat.ru/teplica-iz-profilnoj-truby.html

Дуги для теплицы

Созданная своими руками теплица является не только полезной для дачного или приусадебного участка постройкой, но и отличной возможностью применить свои знания, опыт и навыки работы с различными материалами и инструментами на деле. Важнейшая часть теплицы – каркас, от качества исполнения которого зависит прочность и долговечность постройки. Он состоит из набора прямых и округлых элементов, соединяемых при помощи сварки, болтов или саморезов. Рассмотрим наиболее сложные в изготовлении элементы – дуги для теплицы.

Преимущества теплиц арочной формы

Вначале рассмотрим преимущества арочной конструкции теплиц, где в качестве основного элемента каркаса применяются те самые дуги.

  1. Эффективное рассеивание света в любое время суток и под любым углом солнца к горизонту — вот главное преимущество.
  2. Уменьшенное расхода материалов для обшивки и каркаса – теплица арочной формы обойдется намного дешевле двухскатной. Это касается и покупных вариантов, и различных самоделок.
  3. Из предыдущего достоинства арочных сооружений вытекает следующее – малый вес, и, следовательно, отсутствие необходимости в мощном и дорогостоящем фундаменте.
  4. Еще одно достоинство небольшого веса – простота переноса постройки на новое место.
  5. При необходимости арочную теплицу можно без проблем удлинить, соединив новые дуги и горизонтальные стяжки с ранее установленным каркасом.
  6. Благодаря своей форме и высоте, теплицы, собранные из дуг и надежно закрепленные на фундаменте или грунте, обладают высокой стойкостью к ветровой нагрузке.
  7. Форма теплицы позволяет без особых проблем очищать ее зимой от снега.

Важно! Если у вас нет возможности или желания регулярно посещать дачный участок в период с декабря по март только для очистки теплицы от снега, сделайте конструкцию не полукруглой, а стрельчатой, как на изображении ниже. Помимо необычного внешнего вида, постройка такой формы не позволяет большим снежным массам скапливаться на обшивке.

Но помимо преимуществ, грамотный мастер должен знать и о недостатках конструкции, которую он будет делать. Во-первых, в качестве обшивки для теплиц, собранных из дуг, нельзя применять стекло – да, теоретически его можно согнуть в полукруглые листы, но это слишком сложно и дорого, а практически — невозможно в домашних условиях. Во-вторых, для подобной постройки нередко возникает необходимость обустройства дополнительных опор и укосин – более легкая и дешевая конструкция также является более слабой. В-третьих, само по себе изготовление дуг для теплицы – сложный и трудоемкий процесс.

Дуги для парника

Арочный парник – это незаменимый помощник любого садовода, как опытного, так и начинающего. Собирается арочная конструкция (как заводская, так и самодельная) из дугообразных элементов, которые вы при желании сможете изготовить самостоятельно. Какие бывают дуги для парника, из чего их можно сделать своими руками?

Цены на дуги для парника

Дуги для теплицы – разновидности и используемые материалы

Теперь выясним, какими бывают дуги для теплицы и из чего они изготавливаются. С конструктивной точки зрения существует два основных типа арок — цельные и составные.

Цельные дуги для теплицы, как понятно из названия, представляют собой неразделимую полукруглую конструкцию, выполненную из одного отрезка материала, будь то дерево, пластик или металл. С одной стороны, это обеспечивает повышенную прочность данного элемента конструкции, так как отсутствуют слабые места в виде различных соединений, креплений и швов. Но при этом изготовить подобную дугу намного сложнее, особенно если ее нужно сделать из древесины. Кроме того, возрастает сложность транспортировки – в большинстве случаев дуги для теплицы имеют ширину 2,5-3 м и высоту 2-2,5 м, потому для их перевозки придется воспользоваться грузовиком.

Составные арки для теплиц являются полной противоположностью предыдущих. Они представляют собой набор из нескольких (от 2-3 до 15 и более) отдельных элементов, которые в соединении дают готовую дугу. Намного проще в изготовлении, так как от вас потребуется выпиливать или сгибать отдельные и сравнительно короткие детали. Также для их перевозки, если она потребуется, достаточно багажника или заднего сиденья легкового автомобиля. Но при этом прочность составных дуг для теплиц в некоторых случаях может уступать своим цельным аналогам.

Оба вышеприведенных типа арочных конструкций изготавливаются из следующих материалов:

  • металл;
  • дерево;
  • пластик.

Рассмотрим их по отдельности. Металлические дуги характеризуются высокой прочностью, средней массой. Изготовляются из множества типов профилей, часть из которых представлена в таблице ниже.

Таблица. Основные материалы, используемые для изготовления металлических дуг теплицы.

Наименование, фотоОписание
Металлоизделие прямоугольного сечения, представляющее собой стальной брус со скругленными углами, обработанный снаружи антикоррозийным покрытием из цинка или порошковой краски.

Металлоизделие Г-образной формы с достаточно толстыми стенками. В некоторых случаях имеет антикоррозийное покрытие.

Металлоизделие, обычно используемое для облицовки фасадов или кровли. Для повышения стойкости к коррозии оцинковывается. В некоторых случаях называется U- или W-образным профилем.

Металлоизделие П-образного сечения, применяемое для монтажа конструкций из гиспокартона. Оцинковывается, имеет в своей конструкции канавки и выступы, играющие роль ребер жесткости. В свою очередь, подразделяется на множество подвидов профиля, различающихся по своей функции.

Важно! Выбирая профиль для тепличных дуг, обязательно обращайте внимание на толщину металлических стенок. Если она будет небольшой, то получившиеся в итоге арки будут слабыми и ненадежными. Кроме того, выбирайте только те металлоизделия, что имеют защиту от коррозии, либо приобретайте к ним дополнительно порошковую краску или холодный цинк (в виде аэрозоля).

В отличие от металла, дерево при изготовлении дуг для теплиц в домашних условиях является экзотикой – согнуть прямую доску или набор реек в арку возможно, но довольно сложно, для этого требуется опыт и соответствующие навыки. Но если их недостаточно, всегда есть возможность изготовить составную дугу из множества выпиленных по отдельности планок. Далее в статье вы узнаете, как это можно сделать.

Очень часто дуги для сельскохозяйственных построек, особенно парников или малогабаритных теплиц, изготавливаются из пластиковых или поливинилхлоридных труб или профиля – данные материалы отличаются гибкостью, дешевизной и простотой в обработке. Но обратной стороной медали является низкая прочность получившейся конструкции – в большинстве случаев теплицы с пластиковыми арками являются временными сооружениями с полиэтиленовой обшивкой, разбираемые осенью и собираемые обратно перед началом следующего дачного сезона.

Важно! Отдельно стоит упомянуть наличие дополнительных конструкций для крепежа. Самая простая дуга для теплицы может их не иметь и соединяться с другими частями каркаса при помощи сварки, уголков и саморезов. Но к некоторым аркам умелые мастера прикрепляют «ответвления», с помощью которых можно надежно скрепить дугу и стяжки, вставив одна в другую и зафиксировав болтами и гайками. Пример подобной конструкции приведен на изображении ниже.

Изготовление дуг из профилированной трубы

Исполнение арок из теплицы из профилированной трубы квадратного или прямоугольного сечения требует некоторого навыка и мастерства – необходимо соблюдать хотя бы примерные размеры в условиях отсутствия или несовершенства специальных измерительных приборов. Кроме того, нужно быть аккуратным и не допускать образования вмятин на внутренней стенке дуги, нарушений осевой симметрии профиля и расхождения сварного шва. В данном разделе рассмотрим два способа изготовления дуг из металла, не требующих нагрева заготовок – с помощью самодельного или покупного станка-трубогиба и вручную, с использованием шаблона.

Машина для сгибания труб представляет собой механизм, состоящий из двух зафиксированных элементов и одного подвижного. Последний опускается или поднимается при помощи домкрата или регулировочного винта. Благодаря этому, изменяется радиус кривизны, который придается профилированной трубе на станке. Последний приводится в действие при помощи ручного привода или электродвигателя – заготовка протягивается по роликам несколько раз до достижения желаемой формы.

Совет! Работу на ручном станке-трубогибе можно упростить при помощи зубчатой цепи. Она натягивается между большими звездочками на неподвижных роликах и маленькой – на ручном приводе. В результате можно, прикладывая небольшие усилия, сообщать механизму станка значительный крутящий момент.

Узнать, как сделать собственный станок-трубогиб, можно из видео, представленных в следующих разделах статьи. Здесь же рассмотрим, как им пользоваться и как сделать крепкие дуги для теплицы с арочным каркасом.

Шаг 1. Определите длину будущей дуги и радиус кривизны. Это можно сделать либо с помощью математических формул, либо изготовив из проволоки заготовку соответствующей формы. Кстати, в будущем она понадобится в качестве своеобразного лекала.

Шаг 2. Подготовьте профилированные трубы – отрежьте нужные по длине заготовки, зачистите их от ржавчины, если она имеется.

Шаг 3. Подготовьте к работе станок для сгибания труб, проверьте его комплектность и работоспособность.

Шаг 4. С помощью регулирующего механизма станка выберите небольшой изгиб, заведите прямую профилированную трубу на ролики и сделайте один прокат.

Шаг 5. Разверните и вставьте заготовку в станок другой стороной, прокатите ее по роликам еще раз.

Шаг 6. Повторяйте шаги 4 и 5 до того момента, пока кривизна профилированной трубы не перестанет изменяться.

Шаг 7. Сверьте получившееся изделие с шаблоном. Если форма еще не соответствует нужной, выставьте на регулирующем механизме больший радиус кривизны, заведите изогнутую профилированную трубу и повторяйте три предыдущих шага до того момента, пока дуга не приобретет нужный вид.

Важно! Учтите, что первые несколько дуг – пробные, с их помощью вы приобретете нужный опыт и навыки работы со станком. Так как сообщение профилированной трубе нужной формы происходит постепенно, выделяйте на регулирующем винте или домкрате промежуточные значения кривизны при помощи карандаша или мела.

Изготовление дуги вручную холодным способом допускается только для профильных труб с небольшой толщиной стенок и сечением 20х20 мм и меньше.

Шаг 1. Определите длину дуги и радиус кривизны.

Шаг 2. Соберите из дерева, фанеры или уголкового профиля лекало. Для этого вам понадобится ровная и достаточно большая площадка или верстак.

Шаг 3. Зафиксируйте лекало и один конец трубы, приложенный к нему, на площадке или верстаке при помощи струбцин.

Шаг 4. Возьмитесь за другой конец профильной трубы (для удобства можно надеть на него другую трубу большего диаметра, играющую в данном случае роль рычага) и медленно, аккуратно сгибайте заготовку по лекалу. Будьте готовы приложить большие усилия.

Шаг 5. По завершению процесса сгибания сравните параметры получившейся дуги с шаблоном из проволоки и произведите осмотр на предмет наличия дефектов. Если они несерьезны или вовсе отсутствуют, то полученная деталь годится для каркаса теплицы.

Шаг 6. Повторяйте предыдущие шаги для изготовления остальных дуг.

Видео — Как сделать трубогиб в домашних условиях

Видео — Дуга на теплицу за 2 минуты

Изготовление металлических дуг с помощью пропилов

Этот способ изготовления металлических арок для теплицы применяется в основном для гипсокартонных профилей, реже – для прямоугольных и квадратных стальных труб. Причина кроется в том, что подобный метод сам по себе очень трудоемок, к тому же прочность готовой дуги будет ниже, чем при использовании трубогиба или горячего сгибания. В любом случае, данный метод также стоит рассмотреть.

Шаг 1. Отрежьте прямой участок гипсокартонного профиля или прямоугольной трубы, соответствующий длине дуги.

Шаг 2. На чертеже наметьте точки для выполнения пропилов. Для большинства теплиц их наносят с интервалом 150-250 мм. Перенесите разметку на металл с помощью мела.

Шаг 3. Установите заготовку на рабочее место, зажмите ее в тисках или струбцинах.

Шаг 4. При помощи болгарки выполняйте надрезы. Будьте при этом осторожны – диск пилы не должен задевать внешнюю сторону будущей дуги. Если работа ведется с гипсокартонным профилем, вместо болгарки целесообразно применять ножницы по металлу.

Шаг 5. Зачистите надрезы от остатков металла.

Шаг 6. Согните профиль до требуемого состояния. Для деталей больших размеров целесообразно использовать заранее собранный на земле шаблон.

Шаг 7. Если дуга изготавливается из профилированной трубы квадратного или прямоугольного сечения, заделайте надрезы сваркой, зачистите швы и покройте их краской или цинком для предотвращения коррозии.

Важно! По схожему принципу можно выполнить дуги из дерева – выполнить в нем пропилы треугольной формы, согнуть по ним доску или брус и закрыть надрезы приклеенной рейкой с внутренней стороны арки.

Цены на металлический профиль для гипсокартона

Дуги для теплицы из ПВХ труб

Как уже было сказано выше, дуги для теплиц из пластика отличаются простотой изготовления и дешевизной материала, но при этом и сравнительной низкой прочностью по сравнению с деревом или металлом. Для начала рассмотрим наиболее простое изготовление арки из ПВХ трубы, подходящее только для временных сооружений, покрытых полиэтиленом.

Шаг 1. Произведите отрезку прямой трубы нужной длины.

Шаг 2. Изготовьте опоры – воткнутые в землю и выходящие из нее на 25-30 см и более отрезки металлической арматуры.

Шаг 3. Если изготавливается дуга для торцевой стенки пленочной теплицы, соберите внутреннюю рамку из досок и фанеры (в виде трапеции).

Шаг 4. Медленно сгибайте трубу с обоих концов. Учитывая ее большую длину, вам понадобится помощник.

Шаг 5. Если дуга из ПВХ трубы торцевая, натяните ее на собранную в шаге 3 рамку и закрепите при помощи шурупов по дереву.

Шаг 6. Затем концы поливинилхлоридной трубы «наденьте» на отрезки арматуры, торчащие из земли. Если сооружение имеет фундамент, сбитый из бруса, зафиксируйте дугу при помощи металлической скобы и саморезов.

Шаг 7. Повторите предыдущие операции с остальными дугами и потом приступайте к укрытию каркаса полиэтиленовой пленкой.

Следующий способ изготовления арок из поливинилхлоридной трубы предполагает применение специального оборудования и некоторых расходных материалов. В результате вы получите достаточно прочную дугу, на которую можно закрепить не только полиэтиленовую пленку, но и сотовый поликарбонат толщиной 4 мм.

Шаг 1. Отрежьте две трубы из поливинилхлорида, по длине равные половине арки теплицы.

Шаг 2. Подготовьте для них опоры в виде вбитых в грунт отрезков арматуры, выходящих над уровнем земли на 25-30 см.

Шаг 3. Если изготавливается торцевая арка, подготовьте Т-образный фитинг, чей внутренний диаметр равен наружному у трубы из ПВХ. Для промежуточных арок используйте фитинги в виде крестовин.

Шаг 4. Зачистите верхние концы труб и обезжирьте их, а затем выполните на них небольшую фаску. Также надо очистить от грязи, влаги и жира фитинги.

Шаг 5. Нанесите специальный клей на внешнюю поверхность концов трубы и внутреннюю – фитинга. Используемый состав является достаточно мощной «холодной сваркой», которая обеспечит надежное соединение всех элементов из ПВХ.

Шаг 6. Вставьте трубу в фитинг, проверните ее на 90° и зафиксируйте в подобном положении на 30-60 секунд – за это время клей схватится и соединит оба поливинилхлоридных элемента.

Шаг 7. Повторите предыдущую операцию, но с другой трубой и противоположным концом фитинга.

Шаг 8. Начинайте сгибать получившуюся конструкцию, при этом проявляйте аккуратность. Медленно установите ее на металлические штыри и закрепите на фундаменте теплицы при помощи перфорированной металлической ленты и шурупов.

Важно! Вместо использования клея место соединения трубы и фитинга можно прогреть до 180-260°С (в зависимости от используемого материала). Также с помощью высоких температур можно гнуть цельные дуги из пластиковых труб и профилей – внутренняя сторона арки прогревается строительным феном, материал размягчается, в данной точке создается сгиб.

Изготовление дуг из дерева для теплицы

Создавать подобные детали из дерева можно, но при этом очень сложно – чтобы не сломать заготовки в процессе сгибания, требуется некоторый опыт и сноровка. Потому в качестве альтернативы есть еще один способ изготовления деревянной дуги для теплицы – составной элемент, собранный из множества дощечек трапецеидальной формы. Рассмотрим последовательно оба метода, начнем с изгиба древесины по лекалу.

Для начала стоит сказать про исходный материал. Древесина для арки должна быть очень качественной, без большого количества сучков и следов гниения. Кроме того, она не должна быть слишком сухой (исправить это можно с помощью вымачивания). Выбрав древесину, нужно приступить к сборке стенда-лекала. Он состоит из площадки, выполненной из фанеры, и набора брусков или иных выступающих элементов, играющих роль ограничителей, которые придают заготовке округлую форму. Примеры подобных изделий представлены на изображениях ниже.

Теперь приступим непосредственно к сгибанию дуг. Для этого используются рейки или доски толщиной 15-20 мм.

Шаг 1. Вставьте первую доску между направляющими края.

Шаг 2. Медленно и аккуратно сгибая, укладывайте древесину между центральными и промежуточными направляющими.

Шаг 3. Продолжая укладку, зафиксируйте противоположный край доски между направляющими стенда.

Шаг 4. Повторяя предыдущие шаги, уложите следующую доску. В зависимости от выбранной конструкции, дуга может как напрямую соединяться с предыдущей, так и через несколько промежуточных брусков, как на изображении ниже. В любом случае, соедините обе доски при помощи саморезов.

Шаг 5. Если дуга изготавливается без промежуточных брусков, уложите еще одну, третью доску, аккуратно сгибая ее. Скрепите с двумя предыдущими.

Шаг 6. Снимите готовый элемент каркаса со стенда для сгибания дуг, проверьте на наличие дефектов. Если они отсутствуют или незначительны – деталь годится для использования в теплице.

Совет! Если дуга собирается из нескольких более тонких реек, то они могут скрепляться друг с другом не при помощи саморезов, а на клей-ПВА, нанесенный на древесину перед ее укладкой в стенд.

С одной стороны, изготовление наборной арки для теплицы из дощечек не потребует от вас навыков в сгибании древесины, но с другой, данный способ отличается трудоемкостью – на каждую арку необходимо сделать более четырех десятков трапециевидных планок.

Шаг 1. Из проволоки сделайте шаблоны внешней и внутренней сторон дуги.

Шаг 2. Уложите готовые шаблоны на фанеру или сбитый дощатый щит, прочертите мелом, маркером или карандашом контур арки.

Шаг 3. Заготовьте из досок толщиной 20 мм 42 планки по чертежу, показанному на изображении ниже.

Шаг 4. Уложите по контуру арки первый слой из 14 планок, смыкайте их края друг к другу для образования фигуры, напоминающей дугу.

Шаг 5. Поверх выложите второй слой из такого же количества планок, но со смещением на половину длины. В сечении это будет напоминать кирпичную кладку. Для временной фиксации используйте гвозди.

Шаг 6. Третий слой из последних 14 планок укладывайте со смещением на половину элемента назад, как первый слой.

Шаг 7. Скрепите все планки между собой при помощи саморезов по дереву. Учитывая большое количество точек фиксации, используйте шуруповерт со специальной насадкой.

Шаг 8. Обработайте внешний край составной арки, придайте ему округлость.

Следует понимать, что создание подобных деталей для теплицы своими руками требует немалых затрат времени и сил, желания работать и готовности переделывать то, что не получилось. Если у вас все это в наличии – дерзайте, и результатом будет хорошая, надежная теплица, собранная самостоятельно.

Источник: http://teplica-exp.ru/dugi-dlya-teplicy/

Строим теплицу арочного типа своими руками: пошаговое руководство с фото и видео-инструкциями

Арочная теплица появилась в нашей стране сравнительно недавно. Если еще лет 10-15 назад она были редкостью, то сегодня теплицы арочного типа можно встретить не только на приусадебных участках, но и в крупных коммерческих тепличных хозяйствах. О плюсах и минусах данной конструкции и о том, как сделать арочную теплицу своими руками – читайте в нашем специальном материале.

Содержание

Видео-инструкция по сборке каркаса арочной теплицы ↑

Урожайная “арка”: причины популярности ↑

Популярность арочных теплиц основывается на четырех непотопляемых китах:

  • универсальность;
  • доступность;
  • простота изготовления, монтажа и обслуживания;
  • надежность.

Рассмотрим каждый из этих факторов подробнее.

Постройка теплицы – занятие для настоящих мужчин

Универсальность арочных теплиц заключается в следующем. Во-первых, данная конструкция прекрасно подходит как для строительства сборно-разборных весенних парников и теплиц, так и для капитальных стационарных сооружений, предназначенных для круглогодичного взращивания огородных культур (овощей, ягод и цветов), грибов и даже некоторых видов садовых деревьев, например, цитрусовых.

Во-вторых, теплицы арочного типа могут легко трансформироваться. Чтобы увеличить площадь теплицы, вам достаточно добавить в конструкцию необходимое количество дополнительных секций (дуги +стяжки + покрывочный материал). И наоборот – для уменьшение защищенных посадочных площадей вы можете без особых сложностей демонтировать лишние секции.

Эта оригинальная оранжерея – терраса устроена в одном из домов в пригороде Берлина

И, наконец, в-третьих, арочные теплицы – это малая архитектурная форма, которая может стать замечательным элементом общего архитектурного ансамбля вашей усадьбы. Они отлично смотрятся и как отдельно стоящие, самостоятельные объекты, и как строения, вплотную примыкающие к дачному дому или коттеджу.

Интересный вариант двери арочной теплицы от французских коллег

Доступность данного вида теплиц обусловлена прежде всего демократичной ценой на комплектующие части. Затраты на каркас не сравнимы с затратами на возведение капитальных кирпичных стен. А стоимость сотового поликарбоната и парниковой пленки намного скромнее цен на качественное стекло. Особенно экономно вам обойдется арочная теплица, построенная своими руками. О том, как это сделать правильно, мы расскажем вам чуть позже.

Так выглядит в сборе арочная теплица из поликарбоната сделанная своими руками

Простота изготовления и несложный монтаж

На то, чтобы самостоятельно сделать все детали каркаса и провести монтаж теплицы арочного типа уходит от силы 2-4 дня. Процесс может несколько затянуться лишь в том случае, если вы устанавливаете несъемную круглогодичную теплицу и вам необходимо произвести укладку и (или) заливку фундамента. Вдобавок, данные сооружения легко ремонтируются.

Не вызывают особенных сложностей подготовка арочных теплиц или парников к зиме, а также и весенние подготовительные работы.

Арочные теплицы отлично выдерживают ветровые и снежные нагрузки. При правильном расчете жесткости каркаса и должном уходе такие теплицы могут верно служить не один десяток лет.

Эксперты советуют:
сооружая арочную теплицу, не забывайте о том, что сооружения подобного типа имеют одну специфическую особенность. В арочных конструкциях сложнее организовать систему вентиляции.

Для выхода из этой ситуации мы предлагаем вам три возможных варианта решения:

  • «Дешево и сердито» – для вентиляции используем входную дверь в теплицу и окно-фрамугу, расположенную на противоположной торцевой стене;

Вентиляция арочной теплицы – «дешево и сердито»

  • «Продвинутый уровень» – в конструкции каркаса предусматриваем специальные вентиляционные фрамуги по бокам и сверху;

«Продвинутый уровень» устройства вентиляции арочной теплицы

  • «Высший класс»** – конструкция каркаса рассчитывается таким образом, чтобы покрытие на некоторых секциях могло свободно подниматься и опускаться по направляющим.

** доступно только для теплиц с поликарбонатовым покрытием.

Мастер-класс по высшему пилотажу домашнего тепличного строительства смотрите на видео.

Видео мастер-класс по строительству арочной теплицы-трансформера ↑

Недостатки арочных конструкций для тепличного садоводства ↑

Разумеется, что кроме явных достоинств и преимуществ арочные теплицы имеют также и свои недостатки :

  • Ограничения в выборе материала для покрытия

Арочные теплицы сконструированы только под поликарбонат или парниковую пленку. Стеклянное покрытие данного вида теплиц теоретически возможно, но оно дорого и не технологично.

  • Быстроизменяющийся угол наклона стен конструкции относительно направления солнечных лучей

В ясный, безоблачный день особенно заметен блеск поликарбонатового покрытия арочных теплиц. Это означает, что часть солнечного света отражается от поверхности и не доходит до растений. Поэтому подобная модель совершенно не подходит для строительства гелиотеплиц. Для постройки теплиц, углубленных в почву мы также рекомендуем выбор другого архитектурного решения.

  • Традиционная арочная теплица имеет сквозную прозрачность

То есть солнечный свет и тепло, свободно попадающие с южной стороны внутрь строения, также свободно покидают его с северной стороны. Данный недостаток устраняется дополнительной установкой на северную сторону непрозрачной или светоотражающей пленки. Однако, справедливости ради, следует отметить, что этот изъян можно легко перевести в разряд достоинств. Так как далеко не все тепличные культуры отличаются повышенной солнцелюбивостью.

Теперь, когда мы оценили все «за» и «против», пора браться за дело. Предлагаем вашему вниманию пошаговую инструкцию изготовления арочной теплицы своими руками.

Теплица арочного типа: строим эконом-вариант своими руками ↑

Этап I: выбираем стройматериалы ↑

Перед тем как начать строительство арочной теплицы, следует определиться с выбором материалов для каркаса и покрытия будущей конструкции. По типу покрытия арочные теплицы разделяются на два основных типа:

  • Арочные теплицы под пленку.

Это очень распространенный вид теплиц. В качестве покрытия используется парниковая полиэтиленовая пленка. Главное достоинство таких теплиц – низкая цена. Теплица из пленки сделанная своими руками прослужит вам в среднем от одного до трех сезонов .

  • Арочные теплицы из поликарбоната.

На сегодняшний день сотовый поликарбонат считается самым современным материалом для покрытия теплиц. Он прочен, удобен в работе и обладает хорошими светопрозрачными свойствами. Кроме того, этот пластик относительно недорог и полностью безопасен как для растений, так и для здоровья человека.

Арочная теплица из поликарбоната: вид изнутри

Для изготовления каркасов арочных теплиц обычно используют три основных вида материала:

  • деловая древесина (брус и доска);
  • металлический профиль, толстая проволока или труба (сталь или алюминий);
  • пластик (ПВХ-трубы или металлопластиковые дуги).

Эксперты советуют : все детали деревянного каркаса перед монтажом необходимо обработать антисептиком. Такая теплица прослужит вам долгие годы. Идеальный вариант – использовать древесину автоклавной пропитки. Для металлических каркасов отлично подойдет профильная труба прямоугольного сечения. На такую основу покрытие ложится лучше.

Каждый из этих материалов по-своему хорош. Конечный выбор зависит от ваших личных предпочтений и функциональности задуманной вами теплицы. Для легких сезонных арочных теплиц отлично подойдут пластиковые дуги. Поклонникам более капитальных строений мы рекомендуем присмотреться к дереву или металлу.

Этап II: определяемся с местом и закладываем фундамент ↑

Мы уже неоднократно рассказывали вам, как правильно выбрать место для теплицы. Напомним основные моменты:

  • Теплицы должны быть ориентированы по сторонам света с востока на запад. Так ваши растения будут максимально обласканы солнцем.
  • Если в вашем регионе часто бывают сильные ветра, продумайте о защите теплицы. Хорошим щитом от ветра послужит, например, живая изгородь, расположенная на расстоянии 15-20 метров от объекта.

Не забывайте также и о том, чтобы дорожки, ведущие к теплице, были удобными и широкими.

Выбор типа фундамента также полностью зависит от тех задач, которые вы собираетесь решать, устанавливая арочную теплицу. Для легких разборных весеннее-летних теплиц и парников фундаментом может служить основание каркаса. А для того, чтобы теплицу ненароком не унесло ветром, будет достаточно «пристрелить» ее основание к земле 40-50 сантиметровыми металлическими прутьям (арматурой) или закрепить фундаментными болтами.

Для стационарных теплиц и парников идеально подойдет одна из трех разновидностей фундаментов:

  • монолитный ленточный фундамент;
  • сборный ленточный фундамент из специальных ж/б блоков;
  • точечный фундамент.

Эксперты советуют:
Глубина закладки ленточного фундамента зависит от климатических условий региона. В южных областях достаточным будет опустить фундамент на глубину 50-40 сантиметров. Для более суровых климатических условий необходима закладка ниже слоя промерзания почвы (не менее 80 сантиметров). Это правило применимо и по отношению к точечным фундаментам.

Давайте в качестве примера рассмотрим процесс закладки монолитного ленточного фундамента с надстройкой в виде мини цоколя из кирпича [рисунок 1].

Фундамент для теплицы

Шаг № 1. Копаем траншею (глубина – 40 см, ширина – 20 см).

Шаг № 2. Устанавливаем опалубку.

Шаг № 3. Дно траншеи отсыпаем слоями песка и отсева (15 см). Каждый слой отсыпки тщательно утрамбовываем.

Шаг № 4. Укладываем арматуру и устанавливаем фундаментные болты и анкеры для крепления основания и арочных дуг каркаса теплицы. Для этого используем арматурные фиксаторы.

Шаг № 5. Заливаем в опалубку бетон.

Шаг № 6. Проверяем уровень заливки. Поверхность должна быть строго горизонтальной. Уклоны недопустимы. Для этого нам пригодится строительный уровень.

Шаг № 7. После застывания бетона (5-7 дней) начинаем укладывать кирпич. Швы между кирпичами должны быть полностью заполнены раствором и совпадать с местом выхода на поверхность арматурных креплений для основания и дуг каркаса. Высота кладки – 2-3 кирпича.

Шаг № 8. Укладываем слой гидроизоляции и приступаем к монтажу основания каркаса.

Этап III. монтируем каркас и покрытие ↑

Если вы планируете покрывать теплицу парниковой пленкой, высоту и ширину каркаса можно делать произвольной. В случае если теплица строится под сотовый поликарбонат, мы рекомендуем учитывать типовые размеры листа сотового пластика (210х600 см или 201х1200 см).

Расчет достаточно прост. При высоте в 210 сантиметров полоса поликарбоната легко сгибается в полудугу с радиусом 190 сантиметров – это и есть высота каркаса вашей будущей теплицы. Соответственно, ширина будет равна радиусу, умноженному на два (190х2=380). Разумеется, все эти расчеты выполняются до заливки фундамента, если таковой запланирован.

Затем приступаем к сборке. Соединяем основание, дуги и стяжки между собою по схеме, показанной на рисунке. Для сборки деревянных и ПВХ каркасов вам понадобятся саморезы или болты. Для соединения деталей каркаса из металла разумно использовать сварочный аппарат [рисунок 2].

Каркас для теплицы арочного типа

Завершающая фаза – установка покрытия. Полосы поликарбоната укладываем внахлест (2-3 см). Швы и монтажные отверстия обрабатываем герметиком. Торцы полос закрываем специальным металлизированным скотчем. Полосы крепим к каркасу саморезами. Не забудьте о термо-шайбах.

Умелое строительство – залог щедрого урожая

После сборки каркаса и его установки, можно приступать к земледельческим работам. Дерзайте!

Источник: http://teplicnik.ru/karkas/arochnaya-teplica-svoimi-rukami.html

Как сделать теплицу арочного типа своими руками

На любительских приусадебных участках чаще всего возводят теплицы арочного типа, используя для изготовления каркаса либо профильные, либо газоводопроводные трубы из стали. Самостоятельно возвести такое сооружение не сложно, нужно только подготовить нужный материал для изготовления арки и её покрытия, а также изучить инструкцию по правильному монтажу конструкции.

Теплицы под стеклом, как правило, строят по типовым проектам; они составляют основу тепличных комбинатов, предназначенных для круглогодичной эксплуатации. В фермерских хозяйствах, частном секторе целесообразнее использовать пленочные теплицы, особенно в весенне-осенний период.

То, как сделать арочную теплицу, подробно описано в этом материале.

Ветроустойчивость и вентиляция арочных теплиц под пленку

При создании пленочных теплиц арочной конструкции очень важно обеспечить ветроустойчивость покрытия, так как ветер — главный враг пленки. Очень часто бывает, что через месяц-полтора пленка рвется. Ветроустойчивость зависит от многих факторов. Не должно быть большой парусности, необходимо обеспечить хорошее прилегание пленки к конструкциям теплиц, первоначальное сильное натяжение пленки и возможность ее подтягивания. Лучшим является арочный каркас конструкции кровли. Нельзя оставлять незакрепленными концы пленки. Чтобы пленка была прочно закреплена, надо обеспечить удобство работы в этот период. Прибивая пленку к деревянному бруску, надо обязательно обкрутить ее край вокруг дранки. Быстрее всего пленка рвется в кровле, в звене верхней вентиляции.

При возведении арочной теплицы своими руками создание хорошей надежной вентиляции, обеспечивающей оптимальный температурный режим для культур, закаливания рассады для открытого грунта — вопрос непростой. Верхняя вентиляция наиболее приемлема для многих теплолюбивых культур, прежде всего для огурца. Вместе с тем верхняя вентиляция, особенно на арочных теплицах, усложняет конструкцию. Многолетняя практика не дала оптимального решения конструкции верхней вентиляции в индустриальных пленочных теплицах.

Боковая вентиляция в теплице арочной конструкции за счет закатывания бокового ограждения на высоту до 1—1,5 м с обеих сторон обеспечивает хорошие условия для закаливания рассады. Для уменьшения охлаждения рассады в холодный период на высоте 20—50 см от земли крепится пленочный фартук, который в дальнейшем при выращивании огурца можно поднять на высоту 1 м и более. Открытие такой вентиляции даже на 5 % от общей площади кровли при высокой влажности почвы и воздуха, что соответствует биологическим требованиям культуры огурца, обеспечивает в теплице температуру, близкую к температуре открытого грунта с отклонениями в ±1—2 °С. При выращивании помидоров, которые любят сухой воздух и сквозняки, оптимальный температурный режим можно создавать одно- и двусторонним закатыванием ограждения.

Арки для теплицы из профильных или газоводопроводных труб своими руками

Эта теплица сохраняла целостность каркаса и пленки даже при ураганных ветрах, когда разрушались линии электропередачи. Теплица имеет ширину 5,5 м и произвольную длину. Она предназначена для выращивания овощей и рассады.

Обычно арочные теплицы своими руками делают из профильных труб с квадратным или прямоугольным сечением. Можно использовать стальные газоводопроводные трубы диаметром 25 мм. Длина трубы обычно стандартная и составляет 8 м. При изгибании трубы длиной 8 м в дугу получается арка, форма которой соответствует геометрически правильной полуокружности с радиусом 2,5 м. Монтируя арки на фундаменты, концы трубчатой арки для теплицы, возводимой своими руками, разводят на длину 5,5 м. Эта величина и составляет ширину теплицы. Высота теплицы в самой верхней части (конек) составляет 2,3—2,4 м. Таким образом, арка имеет практически циркульную форму, что очень важно для обеспечения плотного прилегания пленки к тепличной конструкции и достижения достаточной ветроустойчивости пленочного покрытия.

Изгибание труб для арочной теплицы, сооружаемой своими руками, производится широкораспространенным сантехническим инструментом — трубогибом. Перед изгибанием труб необходимо просверлить их сверлом диаметром 4 мм насквозь с шагом отверстий 300 мм. Просверленные отверстия должны находиться в одной плоскости. В дальнейшем в эти отверстия затягивается оцинкованная проволока диаметром 3 мм, которая поддерживает пленочные ограждения от провисания при неблагоприятных атмосферных условиях (осадки в виде дождя и снега, сильный ветер).

Сборка конструкции при изготовлении арочной теплицы

Изготовленные арки монтируются на фундаменты с помощью электросварки. Изготавливают фундаменты, используя железобетонные столбики сечением 120 х 120 мм и длиной 600—1000 мм.

Для сборки арочной теплицы устанавливаются столбики следующим образом: пробуривается ямка диаметром 400 мм или выкапывается вручную (350 х 350 мм). На дно ямки укладывается бетон толщиной 150 мм. На бетонную шапку устанавливается столбик, добавляется еще бетон толщиной 250 мм. После затвердения бетона оставшуюся часть ямки забрасывают землей и утрамбовывают.

Верх фундаментного столбика должен выступать над поверхностью почвосмеси в теплице не менее чем на 100 мм. Фундаменты устанавливаются точно по одной линии и на одинаковой высоте. Допускается установка фундаментов с уклоном по высоте, но при этом поверхность почвенного слоя в теплице должна соответствовать уклону фундаментов.

Изготовленные арки монтируются на фундаменты с помощью электросварки. Оптимальное расстояние между фундаментами в ряду — 2,4 м. Этот размер определяется шириной выпускаемой полиэтиленовой пленки.

Массовое распространение для арочных теплиц получила пленка с шириной рукава 1,5 м, разворот рукава — 3 м. Теплица накрывается отдельными 3-метровыми (по ширине) полотнами. Стыковка отдельных полотен проводится методом нахлеста, его ширина составляет в этом случае 600 мм. Середина нахлеста попадает на арку. При подтяжке полотна в ходе накрытия происходит хорошая герметизация теплицы вследствие утяжки пленки по трубе арки.

При изготовлении арочных теплиц монтаж металлоконструкций начинают с установки блока торцевых дуг. Блок торцевых дуг должен иметь крестообразные ветровые связи. Это металлический прут 16 мм или труба 25 мм, один конец которой крепится к коньковой части торцевой арки, другой — к месту крепления соседней арки с фундаментом. Вторая ветровая связь устанавливается перпендикулярно первой, т. е. закрепляется одним концом в месте соединения торцевой рамы с фундаментом, другим — в коньковой части соседней арки. В месте пересечения ветровых связей при возведении арочных теплиц из профильных или газоводопроводных труб производится их электросварка.

Таких ветровых элементов устанавливается четыре: два на одном торцевом блоке и два — на противоположном. После этих операций устанавливают штатные арки. Соединение коньков арок производится стальной водогазопроводной трубой, которая временно является местом выведения полива в теплице.

В ранее просверленные отверстия в трубах арок затягивается ограждающая оцинкованная проволока 3 мм, которая в растянутом положении фиксируется на торцевых арках. Изготавливаются и устанавливаются торцевые ворота с последующей обвязкой торцов. На этом монтаж металлоконструкций заканчивается.

Установка бруса на каркасе арочной теплицы

Следующий этап — изготовление и установка деревянного бруса сечением 40 х 60 мм на каркасе теплицы. Длина отрезков бруса может быть различной, однако предпочтение следует отдавать длинномерным элементам. Брус устанавливают на высоте 1 м от фундамента на обе стороны теплицы. Его соединяют с арками шпильками через ранее просверленные отверстия. Отдельные отрезки бруса соединяют между собой деревянными накладками.

Как показано на фото, арочную теплицу накрывают отдельными полиэтиленовыми полотнищами шириной 3 м:

Их крепят к установленным брусьям с помощью деревянной рейки 20x40x3000 мм и гвоздей. После накрытия верхней части теплицы производят накрытие нижней части (от бруса до земли). В этом случае берут целое по всей длине теплицы полотнище. Один его край прибивают с помощью дранки и гвоздей к деревянному брусу, второй присыпают грунтом или песком.

При выращивании овощей и рассады в холодную погоду, а огурца в течение всего периода теплицу вентилируют, раздвигая полотна в местах стыка и фиксируя отверстия деревянными палочками. Для закаливания рассады и вентиляции теплиц в летнее время при выращивании помидора теплицы вентилируют, открывая боковые полотнища с одной или двух сторон.

При небольшой длине теплицы эффективна торцевая вентиляция, размеры которой можно регулировать с помощью дополнительного фартука.

Арочную теплицу можно изготовить из полимерных труб. Удобно использовать водопроводные пластиковые трубы, так как их можно гнуть, разогревая паром, и использовать комплект деталей, предназначенных для изготовления водопровода.

В случае создания арочной теплицы по индивидуальным размерам помните об обеспечении необходимого микроклимата выращиваемым культурам и надежности пленочного покрытия. Арочная форма кровли нашла применение в целом ряде индивидуальных и типовых проектов пленочных рассадоовощных теплиц заводского изготовления, предназначенных для механизированного выращивания рассады, а также овощных культур.

Источник: http://www.stroy-dom.net/?p=14807

Возведение теплицы арочного типа: пошаговое руководство по строительству

Внимательно рассмотрев ценники на современные теплицы, любой человек вполне оправданно задает себе вопрос: а почему бы не затеять строительство теплицы арочного типа, предварительно закупив нужные материалы и самостоятельно сделав расчеты? И получится ли из нее такая же красавица, каких можно встретить на выставках? Какой формы, размеров и материала ее сделать? И эта затея – замечательная! А все ответы на вопросы вы найдете в этой статье – читайте с удовольствием!

Почему «арка» лучше «домика»?

Арка или домик? Вот в чем вопрос! Причем и «за», и «против» опытные дачники высказывают за обе конструкции. Так, к примеру, арочная теплица своими руками сегодня строится реже, чем «домики» – из-за того, что многие считают ее якобы менее надежной и способной ломаться из-за снега, тогда как теплицы с коньком еще никто не видел прогнувшимися, даже в Сибири. Но те и строятся дороже, и места в них меньше, и множество недостатков порой перевешивают способность теплицы-домика не задерживать на себе снег. А вот благодаря каким плюсам современная арочная теплица все-таки становится все более и более популярной:

  • Равномерное освещение внутреннего пространства теплицы – а все потому, что у выпуклой формы площадь отражения солнечных лучей ничтожна по сравнению со сплошной вертикальной стеной.
  • Простота монтажа. Ведь как раз арочная теплица из поликарбоната и появилась как новинка в основном из-за того, что этот материал легче и дешевле согнуть, чем резать на две части и скреплять дорогим металлическим углом. Но это не значит, что такая «искусственная» форма чем-то хуже традиционной – любые инновации всегда интересны и часто полезны, особенно в огородническом деле.
  • Минимальное количество швов, которые в теплицах необходимо тщательно герметизировать. А вот с коньком традиционного «домика» придется повозиться.
  • Хорошая устойчивость ветрам и другим атмосферным явлениям. Неспроста купола еще с давних времен считались идеальной архитектурной формой – прочной и долговечной. Примером тому служат обычные птичьи яйца – не смотря на хрупкость скорлупы, они достаточно крепкие. А потому бурь больше боятся как раз «домики», а все, что грозит «аркам» – это риск сорваться и долго катиться по полям. Что вполне решается хорошим укреплением конструкции к ее фундаменту.
  • У арочной теплицы сборка не только более проста, но и конструктивна. Нужно больше площади? Достаточно добавить несколько дополнительных секций – и все. Ничего подобного в традиционных теплицах провернуть не получится.
  • Больше свободного места и воздуха. Да, в таких теплицах есть, где развернуться. Единственное, что удручает – это сложность установки полок, хотя те же горшки и ящики не сложно подвесить или поставить на высокие ножки.
  • Возможность разборки и переноски на другое место. Переехали на другую дачу? О теплице-домике со стеклом можно забыть, а вот арочная красавица легко сложится даже в легковой автомобиль. К тому же чертеж строительства арочной теплицы способен набросать и понять даже непрофессионал – ничем все это не сложнее обычного детского лего.
  • Красивый дизайн. Такой себе архитектурный шедевр, сияющий на солнце посреди открытых грядок. Смотрится даже на фоне дорогих ландшафтных дизайнов и вовсе не веет деревней.

Развеем самый главный миф, касаемый теплиц: конструкция арочного типа на самом деле намного прочнее, чем «домик» – если обе сделаны из одинакового материала при одинаковом его расходе. Дело в том, что в первом варианте поликарбонат согнут и напряжен, т.е. при нагрузке работает на растяжение-сжатие, а в «домике» он работает на излом. И если в таком не поставить рейки-опоры – последствия будут похлеще слегка прогнутой крыши.

К слову, домикообразные теплицы стали строить тогда, когда в ход пошло стекло. Согнуть его нельзя, а потому оно резалось на прямоугольники и вставлялось в ячеистый каркас. Чем меньше была площадь каждой ячейки – тем лучше, ведь намного легче заменить небольшое окошко, если оно разобьется. Вот и вся аргументация.

На что поставить такую теплицу?

Если арочная теплица строиться будет солидная, то под нее лучше организовать серьезный фундамент – кирпичный, на бетонной основе – ленточный или плитный. А вот для сезонных легких конструкций вполне подойдет основание каркаса в виде скрепленных по углам досок. А что, если в регионе всегда сильные ветра? Тогда фундамент необходимо закрепить к земле – это можно сделать обычными металлическими прутьями по полметра длиной, которые к доскам будут прижаты болтами.

Из чего можно сделать дуги?

Для изготовления арочной теплицы в домашних условиях какие только материалы не применяют: толстую проволоку, трубы из пластика, ПВХ, стали и алюминия, древесину. И самый распространенный материал – дерево. Но детали из него для арочной теплицы обязательно нужно заранее обработать антисептиком – ведь они будут постоянно находиться во влажной среде и соприкасаться с сырой землей.

Все чаще сегодня используются для строительства теплицы профильные трубы. И те, что с прямоугольным сечением, в этом плане намного предпочтительнее – поликарбонат на них ложится куда лучше.

Из недорогих пластиковых дуг хорошо строить легкую сезонную арочную теплицу – поздней осенью с нее снимается пленка, а сама она без проблем разбирается за полчаса и складывается в хозблоке до ранней весны. И что хорошо, такую тепличку каждый сезон можно ставить на новое место – так почва на участке будет отдыхать и тепличные растения будут меньше болеть.

Чем лучше крыть такую конструкцию?

Для арочной теплицы можно использовать пленку и листы поликарбоната. Пленка, конечно же дешевле – даже если брать специальную, с армированием, которая рассчитана на три года работы. Но мелких неприятностей все-таки не избежать: под воздействием прямых солнечных лучей пленка будет трескаться на складках, а от сильного ветра – рваться. Но, если местность, где будет стоять теплица, достаточно спокойная – такой материал можно использовать.

С листами поликарбоната куда меньше мороки и с таким материалом достаточно удобно работать. Да и режется он в домашних условиях без проблем. Если используется пленка, ее к каркасу крепить можно проволокой и шпагатом.

Поликарбонат гнуть можно самостоятельно – в полудугу. Рассчитать все будет несложно – высота теплицы от прямых стен до потолка – это радиус полудуги, а ширина самой конструкции равна диаметру, т.к. удвоенному радиусу. Для справки: типовые размеры поликарбоната – 210х600 см и 201х1200 см.

Важно только правильно выбрать крепежный материал: для ПВХ и древесины вполне подойдут болты и саморезы, а вот металлический каркас лучше варить. Вот самый традиционный метод укладки листов поликарбоната: внахлест на 3 см, с последующей обработкой швов качественным герметиком. Чтобы закрыть торцевые полосы, можно использовать металлизированный скотч. И, наконец, периметр каждого листа поликарбоната нужно обязательно заклеивать защитными лентами – чтобы в ячейках не скапливался конденсат и не заводились насекомые.

Несколько советов напоследок

Очень важно продумать вентиляцию – ведь растения нуждаются не только в свежем воздухе, но и в прохладе особо жаркими днями. Но только все это не должно приводить к тому, что саженцы будут простужаться, т.е. делать все нужно грамотно. Самый простой вариант – установить на стороне, которая противоположна от двери, форточку. Еще предусматривают фрамуги для вентиляции сверху – как в теплицах Митлайдера, например.

Если вы планируете приобретать арочную теплицу у производителя, то при выборе промышленной модели стоит обращать внимание не сколько на сам материал – все они в основном сегодня делаются из профиля или трубы – а на то, каково количество поперечных элементов и насколько хорошо они усилены. Вот от этого как раз и зависит, рухнет ли теплица зимой. Важно также расстояние между арками – чем оно меньше, тем лучше. Абсолютно те же правила нужно соблюдать и при строительстве таких теплиц собственными руками – ничего сложного!

Источник: http://vasha-teplitsa.ru/karkas/stroitelstvo-teplicy-arochnogo-tipa.html

Проект и чертеж теплицы с размерами из поликарбоната

Чертеж относительно небольшой теплицы размерами 3х6 или 4х6 метров, которая будет изготовлена из поликарбоната, можно выполнить самостоятельно. Важно выбрать правильный вариант — арочный, треугольный или же в виде пристройки. От этого будет зависеть, сколько поликарбоната понадобится, а также то, насколько технически тяжело будет выполнить строение. Затем необходимо подобрать место локализации сооружения, определиться с материалами и правильно распределить пространство внутри теплицы.

  • 1 Характеристики строений из поликарбоната
  • 2 Подготовка и выбор места
  • 3 Виды каркасов и материалы для их постройки
  • 4 Выполнение чертежа и расчет размеров
  • 5 Особенности изготовления и основные правила
  • 6 Постройка теплицы
    • 6.1 Подготовка профилей и поликарбоната для арочного варианта
    • 6.2 Выбор фундамента
  • 7 Выполнение парника в форме треугольника
  • 8 Пристройка к дому
  • 9 Стандартная теплица

Специалисты рекомендуют выполнять теплицы из пластика – поликарбоната. Этот продукт облюбован садоводами и огородниками не так давно, но уже применяется по всему миру для подобных сооружений, обогнав пленку и стекло по популярности. Его особенности – низкая цена, простота в обработке и эластичность. Конструкции, изготовленные из поликарбоната, практичны, функциональны, легки, выглядят современно и привлекательно.

Зимние строения для растений из этого материала имеют следующие плюсы:

  • их можно использовать длительное время (более 10-20 лет);
  • легко и быстро возводятся (1-2 дня);
  • вещество прозрачно и имеет высокий коэффициент преломления, а это помогает рассеивать лучи зимнего солнца по всему парнику;
  • материал очень легок и позволяет отказаться от заливки фундамента даже в местности с плывучим грунтом;
  • прослойка воздуха, имеющаяся в листах продукта, создает теплоизолирующий эффект;
  • при постройке парника можно обойтись только своими силами.

Поликарбонат прозрачен. Чтобы правильно направить на грядки поток света, не позволяя ему рассеиваться, уместно покрыть часть стен составом, имеющим светоотражающую способность или специальным материалом с такими же свойствами, например, фольгой.

Сначала необходимо создать проект теплицы своими руками, исходя из ее предполагаемого местоположения и размеров пространства, которое можно выделить на участке.

Есть два варианта расположения:

  1. 1. Как отдельное строение она может находиться на почти любом месте участка, кроме низин. Желательно выполнить ее на возвышенности.
  2. 2. Лучший вариант – сделать парник как пристройку к дому или сараю с живностью: курами, свиньями, коровами. При этом одна из сторон нового строения уже защищена от морозов, и ее не надо будет утеплять.

Если выбор пал на второй вариант – есть смысл не делать отдельную дверь с улицы, а вырезать ее в стене дома или сарая с животными. При этом потери тепла будут минимальны.

При подготовке проекта нужно:

  • определиться с конструкцией и материалом каркаса;
  • нарисовать чертеж или схему строения;
  • произвести расчеты и определить размеры будущей постройки;
  • продумать, нужен ли фундамент.

Есть много вариантов конструкций. Теплица должна занимать мало места, но быть многофункциональной.

Наиболее приемлемые конструкции таковы:

  1. 1. Арочный вариант – самый привлекательный для дачников. Используется многими хозяевами из-за практичности. В любую непогоду и даже в обильные снегопады, несущие элементы парника нагружены минимально, так как снег скатывается со свода. Обычно ширина строения равна диаметру, полученному при изгибе стандартного листа, и составляет 2-4 м.
  2. 2. Домик с двускатной крышей: на его постройку уйдет намного больше материала, зато размер можете выбрать любой.
  3. 3. Треугольная теплица: в районах с малоснежной зимой при его создании можно не делать каркас.
  4. 4. Полуарка или прямоугольный треугольник: наиболее распространена, когда речь идет о пристройке к дому или другому строению.

Из материалов для выполнения каркасов используют:

  1. 1. Дерево. Имеется практически в каждом деревенском доме (оглобли, толстые ветки, рейки и пр.). Хотя оно стоит относительно недорого, его не «жалуют» при выполнении любого вида теплиц. Из-за повышенной влажности внутри парника дерево быстро приходит в негодность. Его главный недостаток – малая долговечность и потребность в частом ремонте элементов каркаса.
  2. 2. Профиль для гипсокартона. Оцинкованное железо позволяет смонтировать легкую и довольно прочную конструкцию. Но для соединений в нем нужно сверлить много отверстий, а для нормального сгиба — делать большое количество прорезей. Впрочем, иногда можно найти профили в виде готовых арок.
  3. 3. Квадратные или круглые металлические трубы. Чаще всего используются размеры 20х20 мм, 30х30 мм для квадратных и 20-50 мм — для круглых. Такой каркас долговечен, но для его выполнения необходимы навыки работы со сварочным аппаратом. При выборе, например, арочного варианта обязательно нужен трубогибочный станок.
  4. 4. ПВХ или ПП трубы. Считаются лучшим материалом для постройки парников. Пластик почти не разлагается даже в условиях повышенной влажности, а из-за повышенной эластичности из этого материала получаются прекрасные дуги.

Размеры стандартного листа поликарбоната составляют 6х2,1 м. Есть еще и другой 12х2,1 м, но из-за габаритов он применяется редко.

  1. 1. При выполнении арки из 6 м изделия выполняется простой расчет – длину материала делим на число «ПИ» (3,14).
  2. 2. Разделив 6 на 3, мы получим полуокружность радиусом 2 м (высота дуги).
  3. 3. Диаметр ее будет около 4 м (ширина арки), а длина 2,1 м.
  4. 4. Для возведения 6х2 м парника необходимо установить 3 таких конструкции.

Но ширина теплицы в 2 м недостаточна. Если для прохода оставить метровую дорожку для провоза тележки, то на грядки останется около полуметра с каждой стороны.

На них трудно будет высадить много ростков. Нормальная ширина грядок составляет 90 см и больше, а для этого диаметр полуокружности теплицы должен быть около 3 м. Из одного типового 6 м листа такую дугу не сделать, ведь на создание арки такой ширины необходимо около 9,5 м пластика из расчета:

9,5/3,14 =3 (приблизительно).

Высота парника будет такая же – 3 м. При ее уменьшении до 2 м (при ширине в 3 м) длина полуокружности составит около 8 метров. Для создания одной такой арки необходимо около полутора листов поликарбоната, если соединять их внахлест, а на постройку теплицы 3х6 м мы затратим в 3 раза больше – 4,5.

Если парник будет изготовлен полностью из пластика – не забудьте добавить еще один или два листа на изготовления боковых сторон.

Нужно учитывать, что при закупке 5 полных листов, оставшуюся часть (3х2,1 м) можно разрезать на полосы и закрыть ими стыки, приклеив их поверх корпуса теплицы. Это увеличит надежность конструкции и поможет лучше сберечь тепло.

Для создания теплицы 3х6 м можно отказаться от арочного варианта и изготовить ее в виде домика или треугольника. Это значительно облегчит работу и сэкономит материал, ведь листы можно будет расположить по длине, не изгибая их. На «домик» уйдет 5 листов (2+1 по периметру и 2 на крышу), а на двускатный вариант всего 2 (высокому человеку в треугольнике надо будет пригибаться).

При постройке парников из пластика специалисты советуют чередовать изогнутые участки с плоскими. Они рекомендуют сделать прямые стены и горизонтальный потолок с аркой посредине. Она будет занимать половину ширины.

Грядки будут располагаться под плоскими участками, где отражение лучей дневного светила бликов минимально. Тепло солнца не будет рассеиваться по сторонам, как в арочных строениях, а полностью передастся растениям.

До начала постройки важно знать основные правила:

  • При создании проекта организуйте внутреннее пространство так, чтобы в нем был подход к каждой грядке (желательно с двух сторон).
  • В теплице климат теплый и влажный, поэтому лучшим материалом для каркаса будут оцинкованный или пластиковый профиль, ведь они меньше ржавеют. Если используется обычный металл, его следует окрасить. При выборе древесины ее обрабатывают антибактериальными растворами, например, медным купоросом.
  • Необходимо вентилировать сооружение. Для этого напротив входной двери выполните форточку.
  • Минимальная ширина помещения должна быть 2,5 м. При этом соблюдаются условия комфортной эксплуатации (этого хватит для двух 80 см грядок и прохода в 1 м).
  • Освещение в темные и пасмурные дни лучше осуществлять энергосберегающими лампами, излучающими белый свет.
  • В морозные дни следует использовать принудительное отопление. Для этого следует установить электрообогреватель, теплогенератор, небольшую «буржуйку» и др.

Если вы уже нарисовали чертеж, определились с локализацией и видом парника – можно приступать к возведению строения. Это займет около 2-3 дней.

Для постройки необходимы следующие материалы и инструменты:

  • внешнее покрытие – 6 или 12-метровый поликарбонат в листах (толщина не менее 6 мм);
  • элементы каркаса – трубы (обычные или прямоугольные), профили и полосы металлические или пластиковые, брусья;
  • детали пола – доски;
  • дверь, окна;
  • крепеж – проволока, скобы, шурупы, саморезы, болты с гайками и шайбами, хомуты и пр.;
  • ножницы (обычные и по металлу);
  • электролобзик для резки пластика;
  • болгарка, электродрель со сверлами;
  • молоток, отвертка, пассатижи, кусачки.

Профили следует подготовить. Если они малы (например, куплены 3-метровые элементы), то их придется нарастить, применив для этого различные типы крепежа.

  1. 1. Винтовые. Наложить концы 2 деталей друг на друга с перекрытием в несколько сантиметров. Просверлить минимум 4 отверстия и закрепить все винтами с гайками.
  2. 2. Сварные. Сложить и заварить концы профилей.
  3. 3. Клеевые. Обмазать концевые части элементов клеем, зажать их струбциной или тяжелым предметом и выждать время, необходимое для надежного соединения.

Запомните! Накладывать листы нужно с перекрытием не менее 50 мм, иначе они могут потрескаться.

Их сверлят в нескольких местах и соединяют винтами. Будет надежней, если на каждый ряд отверстий с обеих сторон положить металлическую ленту, просверлить получившийся пакет и закрепить листы.

В районах, где почва промерзает не очень сильно, можно обойтись без постройки фундамента, но в северных регионах без него будет трудно. По неписаным правилам место для теплицы должно хорошо освещаться, быть ровным и располагаться с запада на восток, чтобы солнце освещало ее большую часть суток.

Для этого сооружения можно применять любой тип фундамента и даже комбинировать материалы при его изготовлении. Можно выстроить полностью деревянный фундамент или железобетонный. Или выполнить ленту из бетона для установки каркаса, а пространство посредине покрыть досками.

От почвы зависит и тип фундамента. При рыхлом грунте лучше делать ленточную кладку по периметру. Если почва плотная и трудно обрабатывается – ограничьтесь столбчатым вариантом. Самым лучшим и долговечным, но дорогим, считается монолитный фундамент из железобетона.

Чертеж теплицы арочного типа

Для изготовления формы правильной арки лучше всего вставить трубы при заливке фундамента. Затем на них необходимо сделать надрезы (болгаркой или ножовкой) примерно на 1-2 м длины. После изгиба и вставки дуг их закрепляют в трубах винтами, просверлив насквозь или залив цементом.

Закреплять поликарбонат можно разными способами:

  • просверлить сквозные отверстия в пластике и профиле и закрепить винтами (этот способ не очень надежен) – материал может треснуть;
  • сделать в листах по две дырки на ширину профиля и закрепить их проволокой, хомутами или скобами.

Вырезают боковые стенки, вставляют двери, окна.

Выполнить дуги можно из ПВХ труб, ведь они отлично гнутся. Но прицепить на них поликарбонат намного труднее. Надо будет крепить его хомутами или через каждые 50-80 см привинтить продольные элементы каркаса.

Чертеж подобной конструкции

У многих людей домовладельцев двор маленький и отдельное строение может занять половину двора. Таким хозяевам специалисты советуют пристраивать парник к дому.

Его можно выполнить без фундамента. Многие дачники выполняют нижнюю и вертикальную часть каркаса из брусков или пластиковых канализационных труб. В местах стыка устанавливают крестовины, уголки или тройники. В полученном основании и боковой стороне верхней горизонтали, укрепленной на доме, высверливают отверстия. В них вставляют дуги, выполненные из водопроводных ПВХ труб, в основании сверлят соответствующие отверстия.

Затем на основной и боковых частях закрепляют поликарбонат. Большинство хозяев выполняет вход сбоку, но это не совсем рентабельно. При открывании двери в парник входит холод, нарушается режим растений. Если теплицей предполагается пользоваться несколько лет — специалисты рекомендуют сделать вход из дома, прорезав стену.

Такой вариант можно построить довольно быстро. Материала на него уйдет немного, а высота позволит сделать многоуровневые грядки и посадить в них саженцы. На стены и на крышу (при размерах 3х6 м) уйдет 5 листов. Но надо будет добавить еще один, чтобы заполнить треугольное пространство по бокам домика между кровлей и торцевой стеной.

Чертеж каркаса теплицы-домика

На рисунке даны основные размеры для парника 4х6 м, но вы можете переработать чертеж под габариты своего участка. При постройке теплицы 3х6 м потребуется лишь изменить размеры торцевых плоскостей.

Источник: http://naogorode.net/chertezh-teplicy-iz-polikarbonata-s-razmerami-3×6/

Смотрите также:
02.05.2020

Поделки из шин — интересные и креативные идеи украшения сада и участка (65 фото) Каждый из нас стремится создать уютную обстановку на своем дачном участке. Иногда подручные материалы позволяют сделать настоящий шедевр, который никого не оставит равнодушным. Старые...

02.05.2020

Хотите сделать мангал своими руками? 25 фото + чертежи Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль. Да,...

02.05.2020

Делаем погреб на даче своими руками пошагово: оптимальная последовательность работ Время чтения: 6 минут Нет времени? Отправим материал вам на e-mail На территории загородного участка не помешает возвести прохладное помещение для хранения солений, фруктов, овощей и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
