Картофелесажалка самодельная

Картофелесажалка для мотоблока своими руками

Картофелесажалка для мотоблока своими руками – удобный агрегат, применяемый дачниками и огородниками.

Состоит такой агрегат из следующих узлов:

  • Рама с металлическими колесами, оборудованными грунтозацепами;
  • Бункер для посадочного материала;
  • Цепь с чашечкамии (транспортер) – крепится на 2 звездочках, одна из которых закреплена на оси колес, а вторая – в верхней части бункера;
  • Семепровод – служит для перемещения цепи с чашечками и с помещаемыми в них клубнями от бункера до момента высадки в почву;
  • Сошник (бороздодел) – врезаясь в почву на определенную глубину, формирует бороздку, в которую помещаются клубни;
  • Загортачи – размещаемые позади рамы диски или отвалы, которые засыпают бороздку с помещенными в нее клубнями, образуя гребень треугольной формы

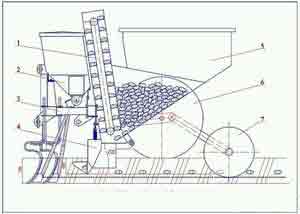

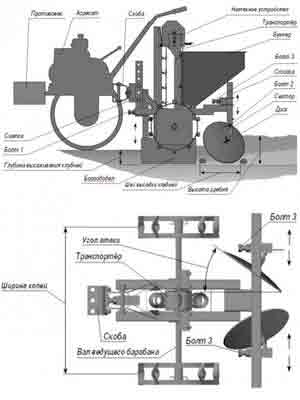

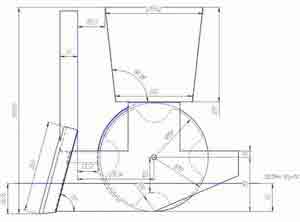

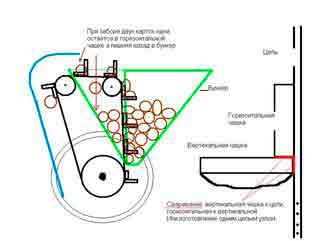

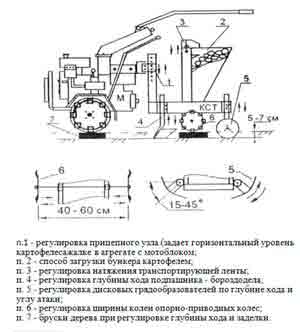

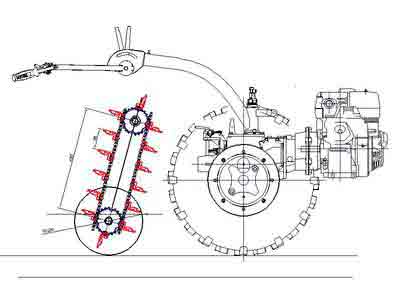

Чертеж (схема) стандартной картофелесажалки для мотоблока

Изготавливаемая самостоятельно она имеет ряд преимуществ и несколько недостатков

К преимуществам данного агрегата относятся:

  • Удобство и быстрота посадки – картофелесажалка позволяет значительно быстрее и без значительных усилий производить посадку достаточно больших в масштабах дачи или фермерского хозяйства площадей;
  • Минимизация обработки почвы – такой агрегат позволяет не применять лишний раз культиватор, окучник или борону. В ходе посадки он сам рыхлит, делает борозду, высаживает в нее клубни и «закрывает» их сверху достаточно толстым слоем почвы;
  • Одинаковая глубина – правильно настроенный самодельный агрегат будет высаживать клубни на одинаковую глубину, что в дальнейшем обеспечит более дружные и здоровые всходы;
  • Соблюдение расстояние между высаживаемыми клубнями;
  • Простота в использовании – посадка таким агрегатом не требует специальных знаний и навыков.

Минусы:

  • Обязательное наличие достаточно мощной техники – чтобы использовать как самодельную, так и заводскую картофелесажалку, необходим мотоблок или

Мотокультиватор, мощностью не менее 5-6 л.с.;

  • Наличие навыков сварщика – для сборки рамы необходимы минимальное умение пользоваться сварочным аппаратом;
  • Сложность использования на тяжелых почвах – по сравнению с более мощными и прочными агрегатами, устанавливаемыми на большие трактора, небольшие картофелесажалки имеют низкую эффективность при использовании их на тяжелых глинистых почвах.

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

Материалы

  • Уголок или швеллер для рамы;
  • Опорные металлические колеса;
  • Подшипники;
  • Листовая сталь для задней стенки бункера, толщиной 1,5-2,0 мм;
  • Оцинкованная жесть;
  • Звездочки на 19-21 зубьев;
  • Цепь от механизма ГРМ;
  • Ось для приводных колес;
  • Проволока стальная толщиной 3-4 мм.

Инструменты

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

  • Болгарка (угловая шлифмашинка);
  • Сварочный аппарат (полуавтомат);
  • Дрель или мощный шуруповерт;
  • Компрессор с краскопультом.

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Процесс изготовления

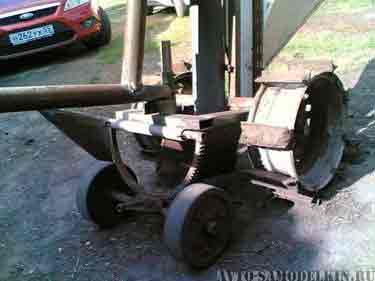

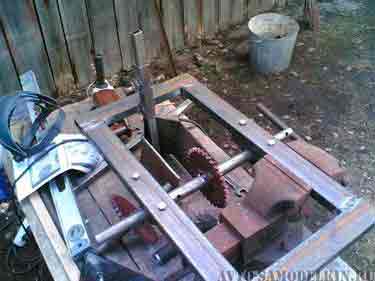

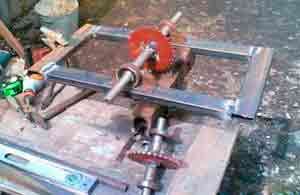

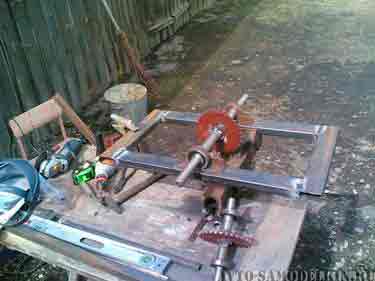

  • Из швеллера или уголка сваривается прямоугольная рама, размер ее подбирается с учетом величины и вместительности бункера;

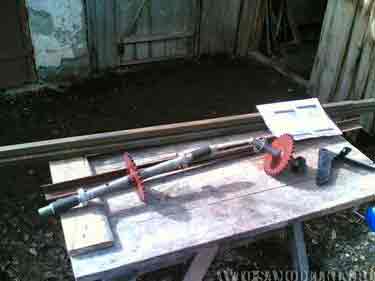

  • По центру оси опорных колес крепится первая звёздочка;
  • С двух сторон от звездочки на ось опорных колес запрессовываются подшипники в обоймах из толстостенной трубы подходящего внутреннего диаметра;
  • К оси крепятся металлические опорные колеса;

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

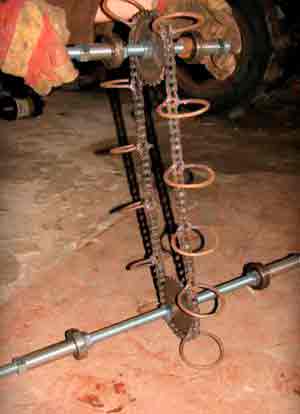

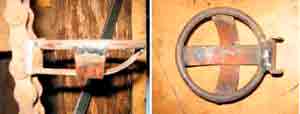

  • Из проволоки при помощи тисков и трубы диаметром 50-60 мм навивают спираль из 12-15 витков;
  • Спираль разрезают вдоль, получая 12-15 отдельных колец;

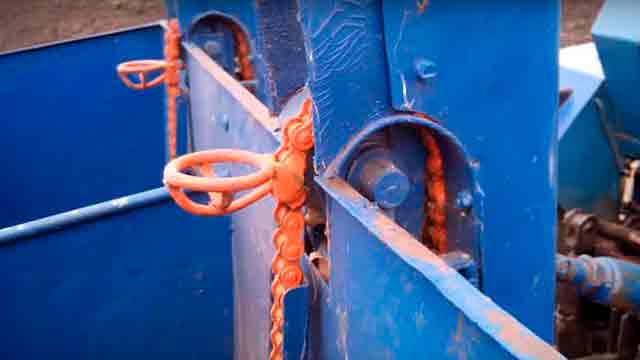

  • Кольца приваривают к цепи на расстоянии 8-10 см друг от друга. Для того чтобы картофель небольшого размера не проскальзывал сквозь кольцо, к нему снизу приваривают донце из той же проволоки или кусочков листовой стали;
  • Для семяпровода используют трубу с внутренним диаметром на 10-55 мм больше, чем диаметр чашечек (металлических колец с донцами для клубней), и с длиной, равной примерно половине аналогичного показателя цепи. В трубе делают продольный распил, шириной на 20-30 мм;
  • Семяпровод приваривают к раме при помощи двух толстостенных металлических пластин;
  • В верхней части семяпровода распил увеличивают до ширины 40-50 мм;
  • Цепь при помощи находящего на ней замка разъединяется и одевается на нижнюю, а затем на вторую звездочку. При этом она аккуратно пропускается сквозь трубу семяпровода;

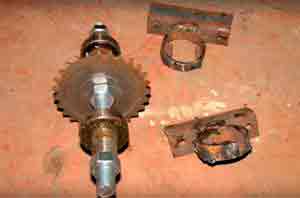

  • Верхнюю звездочку с осью и двумя подшипниками при помощи уголков приваривают к трубе семяпровода;

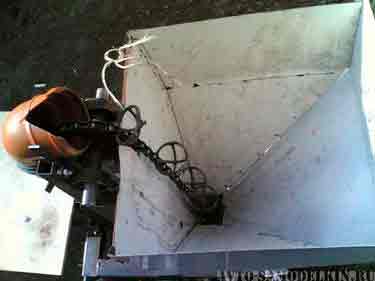

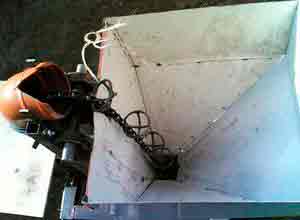

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

  • Параллельно семяпроводу около нижней звездочки к раме приваривают трубу, внутрь которой заводят цепь с чашечками;
  • К трубе и к торцам уголков, на которых крепится верхняя звездочка, приваривают заднюю стенку бункера;

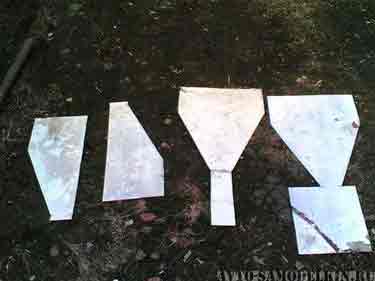

  • Из жести, толщиной 0,8-1,0 мм, склепывают или сваривают бункер вместительностью 20-30 кг;
  • В верхней части семяпровода наваривают параллельно движения цепи два ограничителя, необходимые для того, чтобы картошка, выпадая при переворачивании из чашечки, попадала в трубу, а не мимо нее;

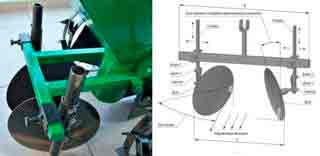

  • К задней части рамы приваривают загортачи, для этого к стойкам приваривают две выпуклые пластины. Располагают загортачи под углом таким образом, чтобы они, засыпая землей борозду с посаженным картофелем, образовывали над ней гребень, высотой 40-50 мм;
  • К передней части рамы приваривают прицепное приспособление для крепления агрегата к мотоблоку (с его помощью можно отрегулировать высоту крепления картофелесажалки к мотоблоку), а также сошник. В качестве сошника используют корпус обычного окучника. Центральная ось сошника должна быть расположена под центром трубы, из которой выходит цепь с чашечками;

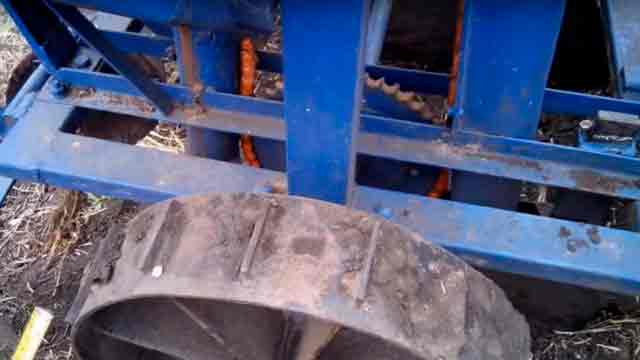

  • На обода колес в шахматном порядке приваривают грунтозацепы – пластины высотой 20-30 мм, расположенные на ободе с шагом 40-60 мм;
  • Раму, бункер, опорные колеса зачищают, обезжиривают и покрывают 2-3 слоями краски.

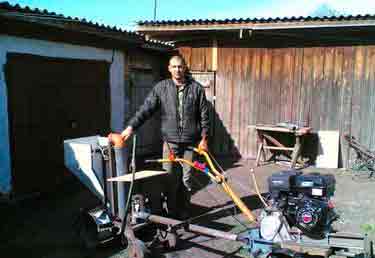

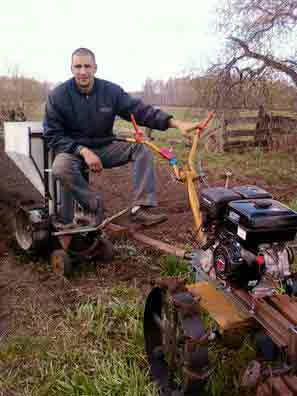

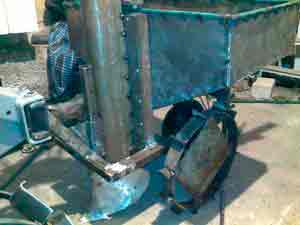

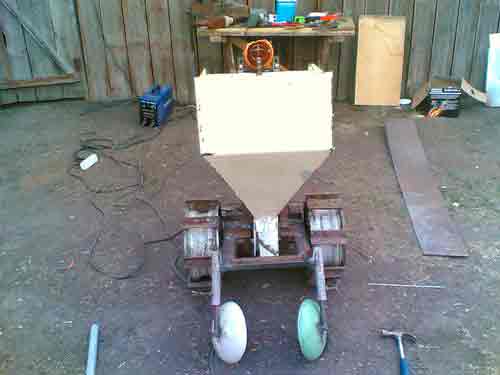

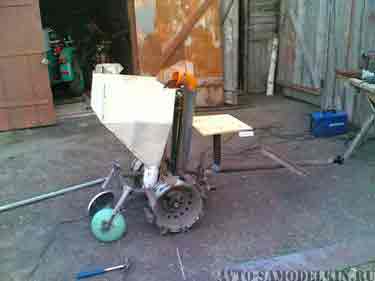

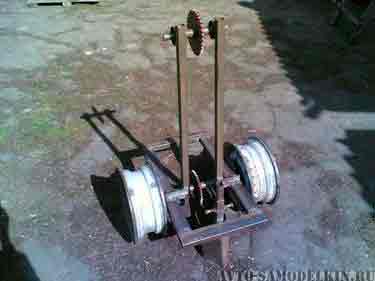

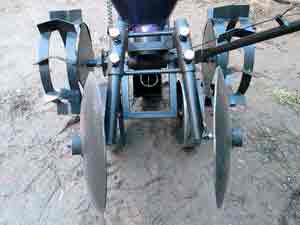

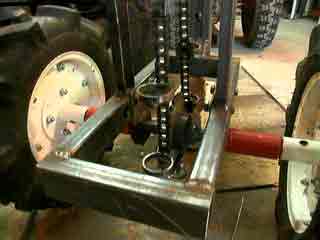

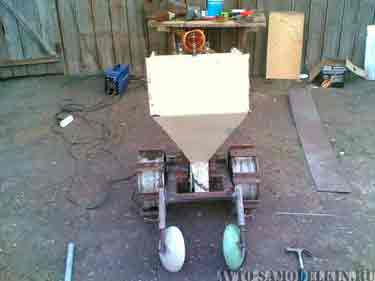

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

  • Рама – 580×300 мм;
  • Диаметр приводного колеса – 310 мм;
  • Расстояние между колесами (колея) – 585-600 мм;
  • Длина семяпровода – 770 мм;
  • Расстояние между осями звездочек – 570 мм;
  • Бункер (длина× ширина× глубина) – 370×400×400 мм;
  • Загортачи (длина×высота) – 275×140 мм;
  • Верхняя звездочка – 19 зубьев, нижняя – 21 зуб.;
  • Подшипники – 4 стандартных подшипника 205 размера.

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

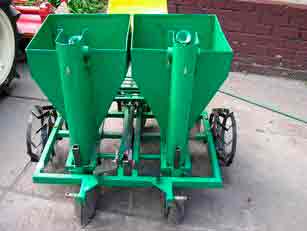

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

  • КС-1;
  • КС-1А;
  • КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

  • Тип – однорядная, прицепная;
  • Вес –25 кг;
  • Колея – 700 мм;
  • Вместительность бункера – 40 л;
  • Производительность – 0,15-0,2 г./час;
  • Требуемая мощность мотоблока – от 6 л.с.;
  • Цена – 12000-14500 руб.

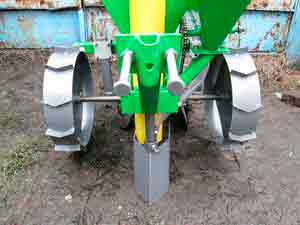

Агрегат для посадки картофеля КС-1А

  • Тип – однорядная, прицепная;
  • Вес –33 кг;
  • Колея – 600 мм;
  • Вместительность бункера – 34 л;
  • Производительность – 0,25 г./час;
  • Требуемая мощность мотоблока – от 6 л.с.;
  • Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

  • Тип – однорядная, прицепная;
  • Вес – 44 кг;
  • Колея – 600 мм;
  • Вместительность бункера – 41 л;
  • Производительность –0,25 г./час;
  • Требуемая мощность мотоблока – от 6 л.с.;
  • Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Источник: http://7ogorod.ru/prochee/kartofelesazalka-svoimi-rukami.html

Ручная картофелесажалка на скорую руку

В этой публикации рассмотрим сначала простейший вариант ручной картофелесажалки, которая пригодится для тех, кто хотел бы на скорую руку соорудить доступный инструмент и не тратиться на сложные конструкции.

Садовые инструменты и другие товары в этом китайском магазине.

Во второй части представлены более сложные сооружения, с которыми придется повозиться, но для перфекционистов и, одновременно, энтузиастов ручного труда, это будут как раз наиболее интересные разработки.

На первом видео простейшая ручная картофелесажалка в виде деревянного черенка и выступа для ноги. По отзывам автора этого механизма, урожай картофеля при таком способе посадки ничуть не страдает, а наоборот, он выше.

Устройство, которая представлено на данном видео, не отличается особой или даже хоть какой-то изысканностью. Садовод назвал его по-простому “палка-копалка”. Но, в рамках данной публикации, справедливо будет рассматривать его как ручную картофелесажалку. С помощью нее сажается картошка без лопаты практически своими руками. Называется подобный способ среди садоводов “под каблучок”.

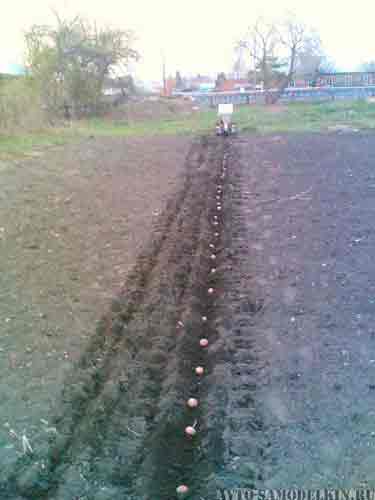

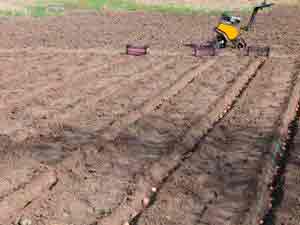

Поле было предварительно вспахано мотоблокам. В начале производится разметка поля 70X20. Либо просто протягиваются нити на расстоянии 70 см друг от друга, а в ходе посадки картошки с помощью картофелесажалки уже отмеряется каждый раз по 20-30 см.

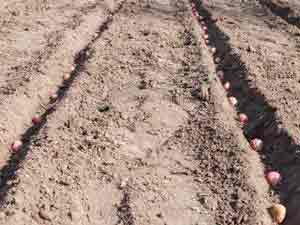

Через каждые 20 сантиметров делают лунки, в них бросаются картофелины и горох. Все это сразу засыпается землей. Земля должна быть влажной, поскольку если она пересохнет, лунки будут осыпаться. Поэтому сажать картошку нужно с помощью данной ручной картофелесажалки нужно сразу после распашки поля. Горох не мешает картошке, они растут в симбиозе. Тот факт, что делаются лунки и при этом трамбуется земля, не несет каких-либо последствий для урожая. Наоборот, это способствует сбору влаги после дождя.
Такой простой механизм, сделанная на скорую руку, прослужил уже 7 лет. В другой публикации о том, какую картошку нужно сажать.

Вторая разработка.

При посадке картофеля, после того, как она уложена в борозды, необходимо засыпать ее землей. Многие люди страдают при работе лопатами, граблями или тяпками.
В этом видео показано ручная картофелесажалка, которая помогает быстро и легко засыпать картошку.
предварительно нарезали борозды мотоблоком со специальным приспособлением для нарезки борозд. В борозды был уложен посадочный материал.
Впереди окучника сделана самодельная пятка, для регулировки постоянной глубины и для облегчения во время работы. Сейчас покажем, как работает картофелесажалка.
Таким образом проблемы с посадкой картофеля, засыпании землей не стало.
Сажалка удобна также при ее перемещении по полю. Нужно просто развернуть её к верху рабочей частью и на колесе передвигать.

Показана также еще одна разработка, которую иногда называют Тыкалка.

Источник: http://izobreteniya.net/ruchnaya-kartofelesazhalka-na-skoruyu-ruku/

Картофелесажалки своими руками: ручная, для мотоблока и мини-трактора

Применение картофелесажалки значительно упрощает труд огородника. Проблема в том, что такое устройство используют только раз в году, а стоимость заводских моделей существенна. Единственный выход для рачительных хозяев – сделать картофелесажалку своими руками из подручных материалов или списанной техники. Мы рассмотрим чертежи, рисунки и схемы трех самых востребованных видов: ручной, для мотоблока и мини-трактора.

Ручная картофелесажалка

Сфера применения ручной картофелесажалки – небольшие дачные участки, так как все же требуются некоторые физические усилия. Самая простая в изготовлении схема.

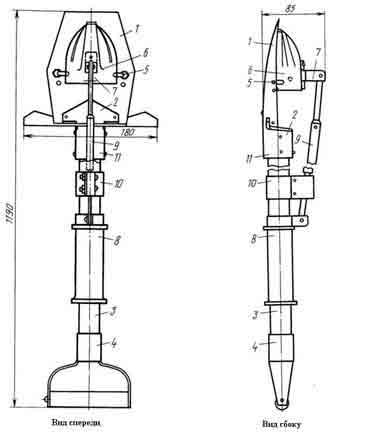

1– заостренный металлический лист. 2 – накладки. 3 – труба в качестве черенка. 4 – держатель. 5 – болты. 6 – емкость для картофеля. 7 – кронштейн. 8 – ручка. 9 – толкатель-тяга. 10 – муфта. 11 – втулка

Процесс изготовления

На чертеже конструкция представлена черенком из металлической трубы, на которой с помощью сварки фиксируют острие-основание и 20-сантиметровую планку-ограничитель. Последняя служит и упором для ноги. Острие можно не собирать отдельно, а срезать под углом, чтобы получить заостренный и легко входящий в почву край.

Емкость для клубней фиксируют с внешней стороны острия двумя болтами, затем к ней прикрепляют контейнер и толкатель-тягу. На верхнем конце устройства формируют держатель с подвижной ручкой и муфтой, которая будет управлять толкателем и кронштейном, в результате клубень попадет точно в место посадки.

Как пользоваться

Ручную картофелесажалку рекомендуется применять на предварительно обработанной почве.

  1. Заполнить емкость посадочным материалом.
  2. Установить устройство на нужное место на поверхности почвы.
  3. Нажать ногой на ограничительную планку и заглубить лезвия в почву.
  4. Наклонив ручку инструмента к себе и от себя, создать свободное пространство для клубня, который попадает в нужное место с помощью нажатия на ручку устройства. Далее острие картофелесажалки извлечь из земли.
  5. Заново повторить процесс уже для нового клубня.

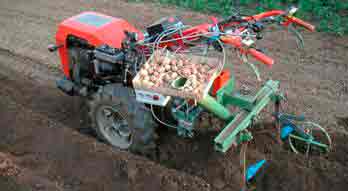

Картофелесажалка для мотоблока

Автоматизированные картофелесажалки используют различные типы конструкций. Они бывают:

  • Ложечковые. Своеобразные ложечки прикреплены к ленте или ремню типа конвейерного, который формирует широкое междурядье и одновременно с посадкой картофеля может использоваться для обработки почвы удобрениями или другими средствами. Благодаря ложечкам пропусков в посадке клубней практически не бывает.
  • Ременные. Посадка клубней происходит с помощью ремней с углублениями. Основное преимущество плоскоременной конструкции – бережное обращение с клубными, которые, даже будучи проросшими, практически не повреждаются.
  • Накалывающие конструкции применяют для посева нарезанного картофеля.

Процесс изготовления

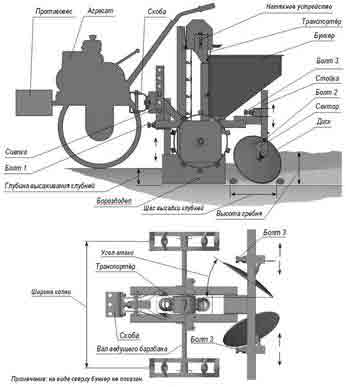

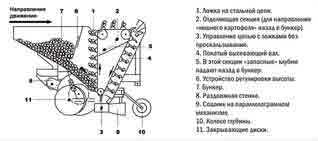

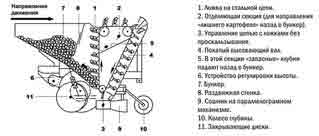

Принцип работы механизма несложен. Устройство состоит из следующих частей:

1 – конвейер для подачи картофеля. В данной ситуации — это цепь с ложечкоподобными захватами, размещенными на равном расстоянии друг от друга. Это расстояние определяет интервал посадки. Клубни поступают из бункера (5) и попадают в борозду. Борозду проделывают плугом-сошкой (4). Всю конструкции крепят на раме (3), на которой может быть установлен дополнительный бункер (2), подходящий и для внесения удобрений. Рама с помощью специального устройства соединяют с мотоблоком. Сам конвейер вращается приводными колесами (6), оснащенными специальными устройствами для сцепки с грунтом. Клубни засыпаются грунтом и окучиваются с помощью пары дисков (7).

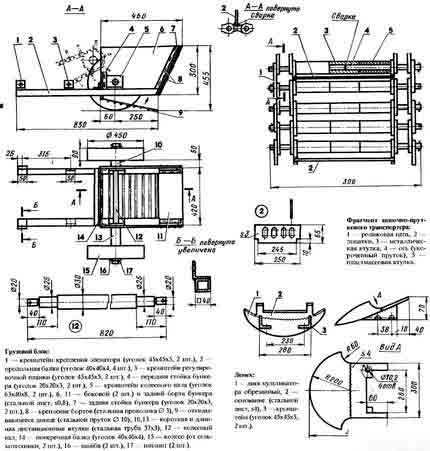

Для изготовления двухрядного устройства нужен швеллер (квадратная труба) номер 8. Чтобы соединить элементы конструкции, понадобится стальной уголок и болты.

Резиновые колеса для картофелесажалки – не лучший вариант из-за возможной пробуксовки. Желательно использовать металлические колеса из гнутого металлопрофиля шириной не меньше 15 мм, на которые наварить специальные поперечные полоски для сцепления с грунтом. Спицы можно изготовить из любых стальных полос или труб. Втулку соединяет с приводной осью сваркой.

Обязательно требуются звездочки и цепи от транспортера или комбайна (цепь от велосипеда или мотоцикла не подойдет – порвется). Ложечкообразные захваты можно сварить из стального прута и сваркой же закрепить их на звеньях цепи.

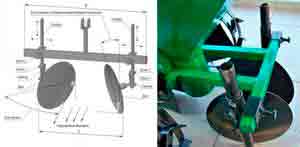

Сошки-плужки делают из уголка и стальной полоски, а диски для окучивания лучше взять готовые – со списанной сельхозтехники. Во всей конструкции картофелесажалки именно диски – очень важный элемент: именно благодаря им картофельная грядка получается аккуратной, а клубни не утапливаются больше чем надо.

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

  1. Сошка-плуг формирует борозду.
  2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
  3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

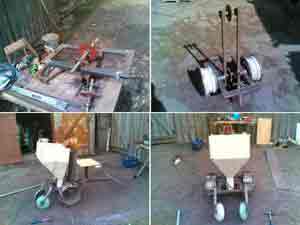

Изготовление

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Источник: http://kartofan.org/chertezhi-i-risunki-samodelnyx-kartofelesazhalok.html

Картофелесажалка своими руками

Пришла весна, а это значит, что пришло время готовить картошку к посадке. Считается, что картофелесажалка способна повысить производительность процесса посадки в 10-20 раз. Это вовсе не означает, что для этого устройства необходим трактор или мотоблок, картофелесажалки могут быть и ручными.

Такое оборудование в наши дни являются необходимостью, ведь возделывать поля и огороды в век высоких технологий и автоматизации собственноручно – занятие не самое рациональное. Разберемся с тем, как правильно изготовить картофелесажалку своими руками, ознакомимся с чертежами и размерами устройств и его компонентов.

  1. Ручная
  2. Для мотоблока
  3. Для минитрактора

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

[attention type=yellow]Важно! Советуем подбирать диаметр трубы таким образом, чтобы клубень мог двигаться внутри и не застревать. Оптимальным является диаметр 7 см и более. [/attention]

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном. Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную.

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

  1. При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
  2. Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
  3. К корпусу трубы фиксируем шарнирный механизм.
  4. На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
  5. К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).

[attention type=red]Важно! Для фиксации ручек, емкостей и подножек избегайте креплений на болтах, самым оптимальным в таком вопросе является сварка, так как ко всем этим компонентам будет приложена значительная нагрузка.[/attention]

Для мотоблока

Если у вас есть мотоблок или вы желаете его приобрести, тогда есть смысл отказаться от ручной картофелесажалки и сразу перейти к конструкции устройства, предназначенного специально для мотоблока. Начинать всегда следует с рамы, так как это – основа, на которую будут фиксироваться все дальнейшие компоненты и узлы. Для рамы используются швеллеры (материал – сталь) типа 8 (размерный стандарт).

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

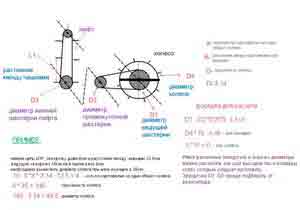

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

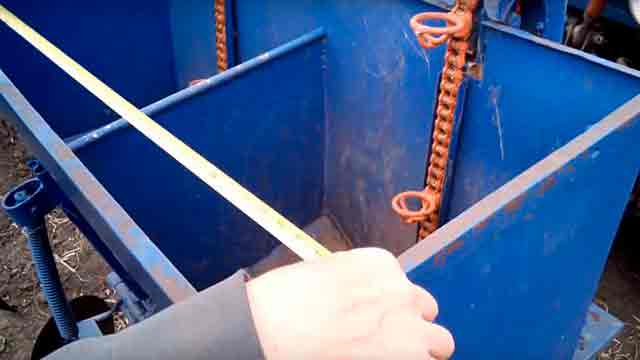

Однорядная кортофелесажалка

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

Для минитрактора

Минитрактор – это уже более мощная техника и для нее необходимо более сложная по конструкции картофелесажалка. Однако, все равно можно использовать фанеру – она намного легче, чем сталь и даже алюминий, не требует сварки и позволяет просто фиксировать все крепежи.

[attention type=green]Важно! Не следует чрезмерно усложнять и утяжелять конструкцию. Самым оптимальным должен быть такой вес картофелесажалки, при котором минитрактор не будет испытывать нагрузок в тяге.[/attention]

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Ось представляет собой стальную трубу с толстыми стенками. Следует помнить, что на нее приходится очень большая нагрузка. Колеса можно использовать готовые (представленные в продаже для больших тележек и минитракторов) или же изготовить самому.

Как ни странно, но самодельные колеса, как правило, оказываются более подходящими и надежными. Все дело в конструкции – такие колеса имеют цилиндрическую форму и изготавливаются из стали (за основу, как правило, взяты листы стали, изогнутые на специальных станках или в домашних условиях).

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Рассмотрим некоторую специфику эксплуатации картофелесажалок, изготовленных своими руками. Масса устройства получается достаточно большой, из-за этого центр масс устройства смещается в заднюю часть. Для того чтобы центр масс как можно точнее соответствовал геометрическому центру тяжести, передняя часть устройства должна снабжаться специальными балластами. Фермеры, которые не захотели из-за такой «банальной» причины лишний раз утяжелять конструкцию, в последствие жаловались на потерю устойчивости агрегата.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

  • в контейнер для картофеля необходимо засыпать клубни;
  • минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
  • сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
  • при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву. Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Источник: http://spectechzone.com/tekhnika/selkhoztekhnika/10994.html

Самодельная картофелесажалка для минитрактора чертежи. Самодельная картофелесажалка — существенная экономия ваших средств.

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.
  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Самодельная картофелесажалка в работе видео.

Популярные статьи из этой рубрики

Как сделать умывальник из канистры

Как сделать инкубатор своими руками в домашних условиях

Как сделать кормушку для кур

Весна – это не только пора выращивания рассады из семян, но и время подготовки картошки к посадке. Узнайте, как сделать картофелесажалку своими руками. Чертежи, фото и видео помогут вам с минимальными усилиями соорудить дополнительное приспособление для мотоблока или трактора. может приносить удовольствие, если вы будете по максимуму использовать новое оборудование и технологии.

Двухрядная картофелесажалка для минитрактора: сделать своими руками

Дачники, который знают не понаслышке о трудностях возделывания огорода на приусадебном участке или имеют свое небольшое поле, с удовольствием облегчают свой труд с помощью разных приспособлений, призванных упростить и ускорить некоторые затратные по времени и силам работы.

Фото, как сделать самому сажалку для картофеля

Если вы планируете посадку картофеля весной с минимальными усилиями, вам на помощь придет двухрядная картофелесажалка для мини-трактора, которую можно собрать своими руками, не тратясь на дорогостоящее готовое оборудование.

Фото двухрядной картофелесажалки для минитрактора

Процесс работы с таким агрегатом для посадки картофеля выглядит так:

  1. Диски внизу аппарата выроют канавку.
  2. В конвейер в емкости для клубней достанет картофелину и положит ее в гряду.
  3. Тут же засыпается землей.
  4. Если установить дополнительный короб, то можно сразу и удобрять посадку.

Смотрите полезное видео с размерами: Самодельная двухрядная сажалка на т-25

Картофелесажалка двухрядная или однорядная прикрепляется к минитрактору, но если вы сделаете конструкцию по чертежам, то ее можно будет закрепить и на мотоблок. В зависимости от мощности трактора выбирают двухрядную или однорядную картофелесажалку. Конечно, выгоднее использовать двухрядную модель для ускорения работ.

Самодельная картофелесажалка для минитрактора на фото

Самодельная картофелесажалка состоит:

  • из бункера для посадочного материала;
  • рамы с колесами;
  • сошки для рытья канав;
  • специальных креплений с чашами для захватывания клубней;
  • дисков для засыпания борозд.

Как собрать двухрядную картофелесажалку самому

Сборку картофелесажалки для мини-трактора надо начинать с установки рамы. Ее изготавливают из швеллера №8. К раме крепят два лонжерона для приваривания последующих деталей и укрепляют их тремя поперечинами.

Подробный чертеж картофелесажалки для минитракотора

В передней части лонжеронов к ним приваривают крепления, с помощью которых сажалка будет цепляться к трактору. Затем лонжероны усиливают двумя наклонными металлическими брусами, к которым впоследствии приварится бункер для посадочного материала. Снизу к раме необходимо прикрепить плужок, или сошник, ось для одного колеса.

Чертеж картофелесажалки для минитрактора и мотоблока

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5см. Сначала выпиливаются детали нужной формы и размера, затем соединяются между собой металлическими уголками. Фанеру пропитывают олифой и красят водоэмульсионной краской. Изнутри ее можно обить смягчающим материалом, например, резиной во избежание повреждения клубней.

Покупная картофелесажалка для минитрактора на фото

Под тару для картофеля прекрасно подойдет бак от стиральной машинки. Колеса для сажалки лучше сделать широкими, для того чтоб не затаптывать рыхлую землю. Роль сеялки будет выполнять металлическая труба с отверстием не меньше 10 см. Также нужно предусмотреть рабочее место для помощника, который будет следить за процессом.

Фото самодельной двухрядной картофелесажалки

Теперь вы знаете, как делается самодельная картофелесажалка для минитрактора своими руками. Видео и чертежи из этой статьи помогут вам соблюсти точные размеры, с учетом модели вашего мини-трактора. Чаще всего картофелесажалки делают для трактора Т-25 или МТЗ -82, поэтому учитывайте и вы модель .

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, ) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать это вручную, но, имея в наличии минитрактор или мотоблок (например, ), можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения , прежде чем приступать к работе.

Для примера, прочитайте статью о — описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А — представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Инструкция

Многие задаются вопросом — как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

В таком случае, будет примерно следующим:

    • Начинать нужно конечно же с изготовления рамной конструкции , на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
    • Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
    • Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
    • К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
    • Для резервуара нам понадобится обычная фанера , толщина которой будет составлять примерно 12 мм.

    Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

  • Внутри резервуара можно установить резиновые листы , чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
  • Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
  • Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
  • Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
  • В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
  • Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

  • В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
  • На колеса нужно приварить ступицы , на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
  • Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
  • Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
  • Снизу трубы приваривается бороздорез , изготовленный из листовой стали толщиной 6 мм.
  • Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.

Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким — поролоном, к примеру.

В принципе, размеры самодельной картофелесажалки указаны приблизительно , на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги — мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

  • В резервуар для клубней засыпается картофель . Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
  • Один человек садится на сиденье, расположенное на картофелесажалке, а второй — либо на минитрактор, либо на мотоблок (см. ).
  • Движение должно осуществляться со скоростью не более 1 км/ч.
  • Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
  • После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

  • Отрегулировать стремянки , осуществляющие прижатие опоры к стойкам, ослабив их.
  • Можно немного изменить сам угол , под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы , которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения , но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно , как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

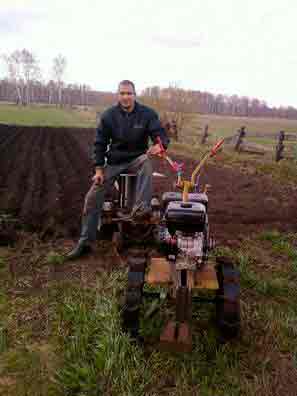

В этой статье расскажу про свою картофелесажалку, сделанную своими руками, которой пользуюсь уже несколько лет. С тех пор как я её сконструировал, про посадку картофеля «под лопату», вовсе забыл. В первую очередь расскажу про принцип её работы, а также про саму конструкцию, с фото и конечно же видео!

Принцип работы картофелесажалки.

Итак, принцип её работы таков, при движении минитрактора, вращаются колёса картофелесажалки, вместе с которыми вращается ось с приваренной на ней ведущей звездой. Вертикально над ведущей звездой расположена ещё одна звезда. Между этими звёздочками вращается цепь, на которой приварены, так называемые лопатки, для захвата картофеля из бункера. Вот и весь её принцип работы. Теперь поговорим о самой конструкции.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Внимание! Прежде чем разрезать баллон, сначала избавьтесь от остатков газа в нём.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

  • Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
  • Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
  • Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
  • Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
  • Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

  • Лист стальной толщиной до 2 мм для сварки бункера.
  • Труба профильная сечением 25х25 мм для сварки рамы изделия.
  • Цепь мотоциклетная или велосипедная.
  • Две одинаковые звездочки диаметром 80 мм.
  • Ось колесная (придется вытачивать под размер используемых подшипников и внутренний посадочный диаметр звездочки).
  • Колесные ступицы для крепления приводных колес.
  • Диски культиваторные.
  • Бороздодел (плуг). Делать его необходимо из куска прочного листового металла, так как на него будет оказываться высокое давление.

  1. Первым делом сваривается рама конструкции, на которой будут установлены все рабочие части. Она сваривается из профильной трубы. К раме привариваются стойки конвейера, лонжероны, чтобы придать конструкции жесткости. Также к ней приваривается фаркоп для сцепления с мотоблоком.
  2. Снизу привариваются крепежные конструкции плуга, дисков, обоймы и корпуса подшипников.
  3. Далее производится сборка вала. На вал при помощи шпонки насаживается и закрепляется приводная звездочка транспортировочного конвейера. Сам вал устанавливается в подшипники. На его окончание монтируется ступица колес.
  4. Следующим шагом производится изготовление чаш транспортера. Делаются они из толстой проволоки Ø 6 мм в форме кольца диаметром 60 мм (средний размер посадочного клубня). Снизу к кольцу приваривается кусок проволоки, делая углубление чаши.
  5. Готовая чаша приваривается к креплению. Последнее приваривается к звеньям цепи. В зависимости от диаметра приводной звездочки, колеса и длины цепи можно опытным путем определить шаг установки чаш транспортера, чтобы расстояние между посадочными клубнями было от 25 до 30 см.
  6. После того как цепь транспортера готова, приступают к монтажу холостой (натяжной) звездочки и натягивающего устройства картофелесажалки, сделанной своими руками. Принцип его работы такой же, как и принцип натяжения цепи велосипеда.
  7. Далее монтируется бункер. Он должен быть смонтирован таким образом, чтобы рабочая часть транспортера проходила через него и захватывала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к его разрушению.
  8. После этого необходимо установить цепь. Чтобы продеть ее через отверстие бункера, цепь необходимо рассоединить. После этого она соединяется и устанавливается на рабочее место.
  9. Холостая сторона транспортера закрывается желобом из тонкой оцинковки. Делается это для того, чтобы картофель при перекидывании транспортера не падал в неположенном месте.
  10. Далее монтируются диски. Крепятся они на специальные сектора, которые позволяют при необходимости менять угол атаки и угол наклона.
  11. Последним шагом устанавливаются приводные колеса.

Принцип действия и конструкция картофелекопалки

Работа картофелекопалки заключается в поднятии корнеплодов с глубины и отделении их от ботвы и грунта. В использовании картофелекопалки есть свои плюсы и минусы. Самым важным из них является качество уборки урожая. Здесь главное – правильно настроить агрегат. В противном случае можно до 20% корнеплодов оставить в земле, а такие потери смогут свести на «нет» все приложенные усилия.

Картофелекопалки бывают различных типов, которые отличаются как по принципу работы, так и по сложности конструкции:

  1. Картофелекопалки стрельчатого типа. Самый простой тип устройства, который отличается легкостью изготовления и использования. Такая картофелекопалка представляет собой стальную стрелу, которая под углом входит в грунт и подымает клубни вместе с почвой. В задней части стрелы установлен веер из стальных прутьев, через который просеивается грунт, а клубни отбрасываются в стороны.
  2. Картофелекопалки вибрационного типа. Более сложные конструкции. Принцип их работы заключается в грохочении клубней на специальном вибрационном столе. Благодаря этому почва просевается вниз, а сам картофель выкладывается лентой вдоль рядка. Привод вибростола осуществляется от движущих частей мотоблока. Самостоятельно такие конструкции изготавливаются редко ввиду их сложности и необходимости проведения широкого спектра механосборочных работ.
  3. Транспортерно-барабанного типа. Наиболее сложные агрегаты. Принцип их действия следующий:
  • Специальное приспособление захватывает грунт с клубнями и направляет их на транспортер.
  • Последний подымает клубни с землей и направляет их вращающийся решетчатый барабан. Там они отделяются от грунта и попадают в специальный бункер.
  • Преимущество такой картофелекопалки заключается в том, что картофель не нужно собирать с рядка.

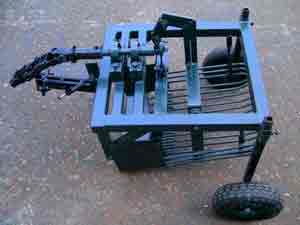

Изготовление картофелекопалки стрельчатого типа своими руками

Конструкция такой картофелекопалки самая простая и наиболее часто изготавливается в домашних условиях. Для проведения данной работы необходимы:

  • Лапа культиватора. Именно она будет самой главной деталью агрегата.
  • Круг стальной диаметром 8-10 мм для изготовления просеивающего веера.
  • Сталь листовая толщиной 4-5 мм для изготовления сцепки с культиватором и регулировочного устройства. Необходимо оно для изменения угла атаки стрелы.
  • Болты крепежные.
  • Стяжка винтовая.
  1. Для начала необходимо приварить стальные прутья к стреле культиваторной ламы. Делать это нужно с периодичностью 40-50 мм. Длина веера должна быть одинаковой, соответственно, если задняя кромка стрелы находится под углом, длина прутьев будет разная — чем дальше от центра, тем короче.
  2. После этого приваренные прутья необходимо загнуть вверх под углом 30°.
  3. Далее в лапе делается два отверстия для крепления ее к кронштейну и регулировочной стяжке. Кронштейн и стяжка привариваются к пластине сцепки. За счет укорачивания или удлинения стяжки лапа будет двигаться вперед-назад, тем самым меняя угол атаки картофелекопалки.
  4. Последним этапом картофелекопалка грунтуется и красится.

При ее использовании важно следить за состоянием передней кромки. Она должна быть хорошо заточена. В противном случае давление на стрелу будет слишком высоким, что может повредить конструкцию.

Параметры картофелекопалки побираются в зависимости от типа обрабатываемой почвы. Чем она плотнее, тем крепче должна быть конструкция.

Источник: http://stoyer.ru/homemade-potato-planter-for-minitractor-drawings-homemade-potato-planter-is-a-significant-saving-of-your-money/

Ручная картофелесажалка своими руками из велосипедной рамы. Процесс изготовления картофелесажалки для мотоблока своими руками.

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.
  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Самодельная картофелесажалка в работе видео.

Популярные статьи из этой рубрики

Как сделать умывальник из канистры

Как сделать инкубатор своими руками в домашних условиях

Как сделать кормушку для кур

Для фермерского хозяйства картофелесажалка для мотоблока – просто незаменимый аппарат. В его функции входит не только посадка картофеля, а также удобрение почвы. С помощью этого оборудования вы сможете равномерно распределить посадочный материал и облегчить сельскохозяйственные работы. Вы можете сэкономить деньги на покупке картофелесажалки для мотоблока, сделав ее своими руками по размерам, чертежам и картинкам .

Как сделать картофелесажалку для мотоблока самостоятельно

Начать изготовление сельскохозяйственного оборудования нужно с того, чтобы собрать раму. Для этого необходим стальной швеллер восьмого типоразмера. Поскольку сажалка для картофеля предназначена для техники малого размера, то и сам бункер должен быть небольшим, не более двадцати килограммов.

  1. Внутри необходимо установит вертикальный лифт. На нем должны быть чаши, диаметром около восьми см. Для того, чтобы механизм работал, его необходимо присоединить к колесу, где будет работать цепная передача.
  2. В данном механизме по чертежам и картинкам должна быть труба для вывода семян, которая закрепляется под лифтом загребающей деталью.
  3. Звездочка диаметром восемнадцать см. должна быть связана цепью со звездочкой мотоблока, таким образом, будет осуществляться сцепная передача.
  4. Цепь для передачи можно снять с велосипеда. Благодаря этому расстояние между лунками с картофелем будет составлять примерно 35 см.

Картинка загрузки картофеля в картофелесажалку

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов). Важно предусмотреть регулировку для расстояния рядов.

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

  1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
  2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
  3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
  4. После всего сделанного стоит закрепить раму стальными полосами.
  5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
  6. Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение , изготовив дополнительные приспособления самостоятельно.

Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

  • металлических штифтов;
  • емкости для сбора картофеля;
  • рамы;
  • элемента рыхления;
  • колесной базы с осью вращения;
  • системы шестерней;
  • механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

  1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
  2. Изготовление лемеха, который монтируют на элеваторный кожух.
  3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
  4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
  5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
  6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Удобная конструкция для посадки картофеля

Вот поэтому, чтобы хоть каким-то образом усовершенствовать процесс посадки и в то же время сберечь силы и время, я предлагаю усовершенствованную ручную картофелесажалку (рис 1). Сначала я ее сделал из дерева, но позднее выполнил из металла. Конструкция очень проста, практична и легка в пользовании.

Картофелесажалка состоит из трех четырехугольных пирамид-клыков 1, которые прикрепляются болтами (или при помощи сварки) к поперечной рейке 2 на расстоянии «а». Расстояние «а» -это расстояние между рядами картошки, и каждый выбирает его сам. У меня оно равняется 400 мм.

Затем к поперечной рейке 2 (с любой стороны) прикрепляется Г-образная проволока или пластина 3. Так, чтобы ее длина «в» была равна расстоянию «а». К поперечной рейке 2 перпендикулярно ее плоскости крепятся трубки 4 диаметром полдюйма на высоту «Н». Высота «Н» определяется с таким расчетом, чтобы было удобно стоя работать с картофелесажалкой. Поверху трубок 4 выполнена перемычка 5, с таким расчетом, чтобы при заглублении клыков 1 в землю ладони рук стоящего работника в опущенном состоянии находились на перемычке 5.

Длина клыков 1 должна быть не слишком большой. Ведь известно, что картошку необходимо сажать на определенную глубину. Потому что сначала прорастают корни, а уже поверх корней – столоны, на которых и образуются сами клубни. У меня длина клыков равняется 200 мм, а основание пирамиды клыка 120×120 мм выбрано мною экспериментальным путем. Клубни имеет разные размеры, что особенно важно при посадке крупных. Я картофелины больших размеров режу на несколько частей.

Работа с почвой

Вот как я готовлю почву перед тем, как весной мой огород будет вспахан трактором. Летом, после окучивания картошки, все ложбины наполняю скошенной травой, листьями, садовым мусором и тд. Затем, перед самой уборкой покупаю на базаре овес и ячмень, смешиваю их в равных частях и этой смесью обильно посыпаю землю по неубранной картошке.

После чего приступаю к уборке. При этом земля частично прикрывает зерна овса и ячменя, так они и всходят, и растут до конца осени сплошным ковром. Огород уходит в зиму с сидератами.

Подготовка к посадке картошки

Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».

Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.

Теперь переставляем картофелесажалку на расстояние «в», равное расстоянию «а» между клыками 1. Снова нажимаем ногой на перекладину 2 и снова получаем три лунки в грунте. Эту операцию проделываем на всю ширину посевной грядки. В итоге разметки (рис. 2) у нас получилось девять рядов. Вся подготовительная операция выполнена, и теперь можно приступать к самой посадке.

Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения. Когда клыки находятся в земле, необходимо при помощи перемычки 5 выполнить движение на себя и от себя. Эти движения выполняются острыми гранями клыков Ник. Грунт при этом уплотняется и не осыпается в проделанные лунки.

Посадка картошки самодельной картофелесажалкой

Сама посадка картофеля производится следующим образом. Набираем заготовленную для посадки картошку в ведро, затем копаем лунки в земле при помощи клыков, начиная с одного конца грядки (рис. 4). Для этого приподымаем кар тофелесажалку над землей и резко опускаем ее в землю на расстоянии «d» в ранее размеченные лунки. После чего ногой наступаем на планку 2 и вдавливаем клыки! в землю так, чтобы планка 2 легла на землю. Стопы при посадке картошки должны находиться в промежутке между лунками.

Потом при помощи перемычки 5, выполненной из трубы, делаем движения на себя и от себя. Вынимаем всю конструкцию и переставляем вперед на расстояние «с», равное расстоянию между кустами картошки, которое каждый выбирает сам. После чего берем картошку из ведра и бросаем в лунки. Это если человек сажает картошку один, а если двое, то один делает лунки, а второй идет следом и закладывает клубни в лунки, при этом производительность труда увеличивается вдвое.

При выполнении лунок по всей длине поля (грядки) берем картофелесажалку, разворачиваем ее на 180°, при этом Г-образная пластина (проволока) 3 своим Г-об-разным концом должна находиться напротив крайней правой (левой) проделанной лунки, выполненной ранее. Пластина (проволока) 3 выполнена для того, чтобы всегда можно было соблюдать расстояние «в». После чего снова начинаем выполнять лунки в обратном направлении, и такую операцию выполняем, пока полностью не будет посажена картошка на всем огороде.

Следующая операция – заполнение лунок землей. Для этого берем грабли и на всем участке посаженной картошки заделываем лунки. Все! Картошка посажена.

Хочу сразу же успокоить тех читателей, которые начнут опасаться, что картофель, посаженный в уплотняющиеся лунки с последующей их засыпкой грунтом, может не взойти. С уверенностью могу сказать, что картофель всегда всходит дружно и отлично плодоносит.

Преимущества посадки картошки таким способом.

  1. Быстрота и удобство.
  2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
  3. Все работы выполняются в положении стоя.
  4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

Чертежи картофелесажалки для изготовления своими руками

Еще одна конструкция картофелесажалки сделанной своими руками

Я перенес две операции на позвоночнике и знаю, что такое боль. Поэтому стараюсь максимально облегчить свой труд на даче. Испытал много картофелесажалок, придуманных огородниками, но все они имеют недостатки. Предлагаю свой вариант

Конструкция представлена на двух снимках, но все же поясню. Беру нижнюю часть от старого опрыскивателя. У нее форма треугольника, к ней крепится трубка с перекладиной или деревянный черенок с перекладиной.

К нижней опорной части приваривается скоба с отверстием. К скобе через длинный болт крепится рабочий элемент в виде тюльпана. Я использовал металлический плафон от советского светильника длиной 15-20 см в зависимости от нужной глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как мало земли для окучивания. На обычном огороде достаточно 15 см.

Диаметр посадочного устройства 8-10 см в нижней части, и 15-20 см в верхней.

Если нет плафона, рабочий элемент можно выточить из дерева или взять набор шайб из резины или пластмассы, насадить на болт и закрепить на скобе гаечным ключом.

Высота сажалки должна быть на уровне середины живота, тогда не придется высоко поднимать руки, а значит, не устанем.

Порядок работы следующий: натягиваем разметочную веревку, ставим сажалку напротив разметки, нажимаем ногой на основание, вытаскиваем ногу и поворачиваем за перекладину сажалку. Образуется углубление с четкими границами достаточной глубины. Плотным будет только дно, бока остаются рыхлыми, что легко проверить рукой. Далее сажаем картофель, сверху присыпаем перегноем, на него насыпаем золу с препаратом «Провотокс» (он защитит картофель от проволочника), борной кислотой и азофоской, снова присыпаем землей.

Как сделать своими руками простую.

  • Соединение типа «каменный замок» своими.
  • Расширенный поиск по сайту «Сделай.
  • Как сделать дверь откатнойЧтобы сэкономить.

    Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

    Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

    Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

    Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

    Картофелесажалка автоматическая

    Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

    Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

    Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

    Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

    За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

    Картофелесажалка под мотоблок и мини-трактор

    Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

    Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

    Оно может быть однорядным, двухрядным или многорядным , в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

    При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

    Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

    Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

    Глубина посадки также регулируется автоматически.

    Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

    Как сконструировать картофелесажалку для мотоблока

    Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

    Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

    Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

    После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

    Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

    К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

    Как собрать бункер

    Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

    После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

    За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

    В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

    Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

    Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

    Колеса, держатели рыхлителей и сеятели

    Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

    На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

    При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

    Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

    Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

    На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

    Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

    К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

    Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

    После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

    Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

    После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

    У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

    Некоторые особенности картофелесажалки

    Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

    На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

    Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

    Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

    Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

    Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

    Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

    Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

    Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

    Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

    Картофельной сажалки для мотоблока?

    Можно узнать все о самых больших карьерных самосвалах.

    По следующему адресу для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

    При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

    После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

    На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

    Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

    Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

    Источник: http://stroyew.ru/manual-potato-planer-with-his-own-hands-from-a-bicycle-frame-the-process-of-manufacturing-potato-planter-for-the-motor-block-with-their-own-hands.html

    Самодельная картофелесажалка.

    • 1
    • 2
    • 3
    • 4
    • 5
    • »
    • конец

    Добрый вечер.
    Может кому то будет интересно как я изготовил сей девайс но жизнь благодаря ему стала чуточку легче. Появятся вопросы с удовольствием отвечу. Пошу прощения, фото не по порядку. После его изготовления он пошел сразу в бой, нареканий никаких.

    Привет! Все замечательно и аккуратно!
    Но темка подобная есть уже, если хотите, попросите редактора , чтоб перенесли вашу тему туда, там и вопросов будет больше. Вот тема.
    https://fermer.ru/forum/minitekhnika-i-selskokhozyaistvennaya-tekhnika-d.

    Движение-жизнь!
    Я ЗА КПРФ !
    Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
    САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
    Второй трактор здесь. http:/

    Может кому то будет интересно как я изготовил сей девайс но жизнь благодаря ему стала чуточку легче.

    Отличная получилась сажалка . Теперь расскажите подробней: 1) Какая длина цепи и какое расстояние между черпачками? 2) Сколько зубьев на звёздочках и от чего? 3) Диски колёс от чего, размер R ? И какой получился шаг высадки у вас?

    Добрый вечер.
    Расстояние между черпаками около 16 см, звездочки взял в магазине сельхоз техники там же и цепь, высота конвеера около 1.20 см, диски от жигули 13″ шаг высадки около 25-28 см, расстояние между черпаками регулируется в районе 20-25 см. С токаркой и покупкой некоторых элементов и металла вышла гдето 2,5 т.р. и несколько дней сварки и примерки.

    вышла гдето 2,5 т.р. и несколько дней сварки и примерки.

    В принципе вполне бюджетно. А сколько зубьев на звёздочках?

    Просто до безобразия ! 100 % себе такую сделаю !
    Присоединяюсь с вопросами — 1 ) какая цепь ?
    2 ) от чего звезды и сколько зубов ?
    3 ) как прикреплены чашки ?
    4 ) как удобно работает вторая пара колес ?

    Хорошая, да (хотя колеса лучше бы побольше). Но все-таки не «просто до безобразия». Простейшие по-любому с человеческим трудом:

    Дачник 37RUS
    Чем колеса не понравились ?
    Первые две однозначно сложнее в изготовлении .
    Просто и простейшие -разные вещи .

    Присоединяюсь с вопросами — 1 ) какая цепь ?
    2 ) от чего звезды и сколько зубов ?
    3 ) как прикреплены чашки ?
    4 ) как удобно работает вторая пара колес ?
    [/quote]

    Добрый вечер.
    Ребят не помню от чего звездочки и цепь просто приехал в сель хоз магазин и выбрал сначала цепь с бОльшим расстоянием между зубьями звездочки для того чтобы было удобно варить чашки(цепь получается идет через зуб) далее под цепь подобрал звездочку. Как лучше приварить чашки! это варить только полуавтоматом и ему подобными дабы не повредить ролики и звенья на цепи от перегрева. Чашки сделаны просто, взял проволоку вязанку 6 мм труба примерно 40 мм, в трубе просверлил дырку под проволоку , вставил туда начало и намотал сколько нужно витков с запасом на крестик внутри чаши дабы мелочь не вываливалась и не захватывало по 2 картошки. Теперь чаши были 2 трубы (одна должна входить во вторую) внешняя приварена к раме внутренняя приварена к чаше (труба к ней приварен болт потом большая шайба далее днище от баллона фреонового далее шайба и сварка). Самое интересное вторая пара колес, на первых испытаниях(до колес) все устроило но выезжая с гона она продолжала кидать картоху а это не есть хорошо (механизм вывода из зацепления делать было неудобно да и усложняло конструкцию) а гидравлики у мотоблока нет чтоб ее приподнять))) было решено вдохнуть новую жизнь тележке для воды, на фото видно как это реализовано а главное это очень удобно у меня даже дочка(6 лет) может опустить этот рычаг с картохой в бункере(опустил рычаг выйхал на гон, снял его с ручника , можно стартовать. Подымает примерно на 10 см ) Отсеяно примерно 60 соток изделием очень доволен, калеченной картохи и пропусков на испытаниях с ряда в 50 метров было 2 пропуска и ни одной калеченной.
    И еще забыл написать, сначала хотел купить опорные подшипники но как увидел их цену перехотелось сразу, выход берем простой подшипник трубу с внутренним диаметром немного меньшим внешнему подшипника , отрезаем на 1 см шыре ширины подшипника делаем пропил в доль трубы немного раздвигаем отверткой и надеваем на подшипник, все это ложим на уголок или шинку и привариваем а уже потом шинку или уголок к стойке (при сварке металл немного садится и обжимает подшипник).
    Если что спрашивайте еще, ато на днях прибавление будет там шибко некогда будет печатать.
    Если нужно более подробно пообщаться можно через скайп.
    п.с. прошу прощения за такой трактат, но все это от того что с ее помощью остаются силы и на другие дела ))))

    Источник: http://fermer.ru/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/122721

    Изготовление картофелесажалки для мотоблока своими руками

    В процессе развития фермерского хозяйства люди все время пытались облегчить труд и ускорить процесс посадки картофеля. Картофелесажалка для мотоблока своими руками – отличный выход из ситуации. Такое приспособление не только значительно облегчает труд, но и помогает посадить картошку на равном расстоянии, внести удобрения.

    1. Специфика применения
    2. Из чего состоит
    3. Процесс сборки механизма
    4. Сборка контейнера
    5. Колеса и рыхлители
    6. Заключение

    Изготовление картофелесажалки для мотоблока своими руками

    Специфика применения

    Сажалка для мотоблока, сделанная своими руками, будет иметь довольно большую массу, поэтому на перед МТЗ или мини трактора монтируют балласт. Если этого не сделать, устройство перевернется в процессе работы. Картофелесажалку для мотоблока, сделанную своими руками, оборудуют приспособлениями, позволяющими оператору нормально управлять агрегатом. Лучше всего оснастить механизм сажалки адаптером для мотоблока.

    В использовании самодельной сажалки есть несколько нюансов, которые следует учесть заранее.

    Принципы работы картофелесажалки просты:

    • в контейнер помещают около 20 кг картофеля, если контейнеров 2 шт., во второй засыпают удобрение;
    • оптимальная скорость движения мотоблока — 1 км/час;
    • сеятельный механизм поочередно продвигает картофелины в трубу;
    • во время движения диски находятся под углом 40-45°, что позволяет засыпать лунки;
    • рыхлительный механизм во время движения сразу же культивирует почву, что препятствует ее уплотнению в результате давления колес.

    Из чего состоит

    Чтобы понять, как сделать картофелесажалку своими руками, для начала нужно разобраться в ее работе. Самодельная картофелесажалка по особенностям работы и назначению совершенно ничем не отличается от производственных собратьев для МТЗ, минитрактора, Л 207.

    Самодельная простая картофелесажалка включает ряд составляющих, которые потребуется сделать:

    • рама;
    • контейнер под посадочный материал (при желании можно прикрепить 2-ой контейнер под удобрения);
    • механизм;
    • рыхлители;
    • колеса.

    Самодельную сажалку реально собрать быстро, все зависит от желания и умений фермера. Важно помнить, что при добавлении дополнительных элементов (второй контейнер для удобрений, 2 приспособления для посадки корнеплодов) подвижность и работоспособность снижается.

    Процесс сборки механизма

    Облегчаем себе задачу

    Чтобы сделать картофелесажалку своими руками, следует рассчитать ее Размеры, изобразить чертежи в деталях. Весь механизм держится на раме. В нашем варианте она сделана из нескольких сваренных между собой кусков швеллера и горизонтальных лонжеронов, соединенных 3 элементами поперек. Размеры рамы — 2 м х 25 см.

    Переднюю часть лонжеронов оснащают стальной аркой с вилкой для крепления колесного механизма. По бокам к раме крепят пластинчатые механизмы для закрепления труб под семена и возделывающих почву дисков. После проведения всех вышеописанных манипуляций, держатель (раму) укрепляют, наварив на нее полосы стального листа.

    Чертежи должны отражать все моменты усиления конструкции. В укреплении нуждается не только рама, но и арка, к которой крепится вилка с колесами. Усиление арки делают при помощи полос металла в 4 мм. Чертежи бункера можно набросать отдельно. Обычно контейнер для посевного материала делают не более, чем на 20-25 кг картофеля. В качестве бункера можно приспособить бак от пришедшей в негодность стиральной машины.

    После этого к лонжеронам приделывают опоры и подножки, состоящие из металлического листа толщиной 5 мм. Чертежи могут изображать отдельно и сиденье. Для его монтажа потребуется металлический уголок размером 4,5 х 4,5 х 0,4 см. Это будет опора, к которой следует прикрепить доску, обитую поролоном. Затем устанавливают опору колес.

    Колесная опора должна соответствовать по размеру главной раме. На концы опоры монтируют шипы, крепящиеся стальными штифтами. На чертежи выводят размеры каждой детали. Например, для поддержания рыхлителей используют металлическую штангу 5 х 5 х 0,5 см. В самом низу конструкции располагают приспособление для нарезания борозд.

    Сборка контейнера

    Чтобы сделать бункер, необходимы листы фанеры толщиной от 80 мм. Все элементы после вырезания обрабатывают безопасным составом и соединяют при помощи стальных уголков. Уже готовый контейнер красят водостойкой краской.

    Для изготовления контейнера можно подобрать любой ненужный деревянный или металлический короб. В контейнере нужно проделывают, к которому будет монтироваться труба для посева семян. Диметр трубы не должен быть менее 10 см.

    Колеса и рыхлители

    Самодельная картофелесажалка для мотоблока может быть оснащена заводскими колесами, купленными в магазине. Также можно выполнить колесный механизм самостоятельно. Колеса делают в форме широких цилиндров. Это позволяет правильно распределить давление на грунт во время движения и снизить его уплотнение.

    Ступицы колесного механизма монтируют к раме при помощи сварки, насаживают на подшипники. При помощи подшипников колеса крепят на шипы, смонтированные на оси (это необходимо для предотвращения попадания в подшипники грязи). Затем начинают сборку рамы, на которую будут крепиться рыхлители. Лучше всего сконструировать ее из железных уголков, они намного надежнее, чем обычный сплошной квадрат.

    К квадратной штанге с обеих сторон монтируют обоймы для стоек рыхлящих деталей. Расстояние между обоймой и самой стойкой не должны быть более 1 мм. Трубу для посадки подбирают самого большого диаметра. Это позволяет избежать деформации механизма при контакте с почвой. С внешней стороны к ней прикрепляют сошник, нарезающий борозды.

    Нарезатель борозд делают подвижным, чтобы иметь возможность регулировать его работу по заглублению пророщенного картофеля в грунт. Чаще всего регуляцию производят при помощи ослабления стремян и передвижения сеялки по вертикали. Дисковые части для заделывания почвы и формирования гребней делают из деталей от сеялки СО-4,2, только придется немного их модифицировать. Для этого надо расширить отверстия ступиц при помощи сверла. Стандартная комплектация предполагает всего 1 подшипники маркировки 203, который совершенно не подходит для наших целей.

    В подготовленные расширенные отверстия хорошо впишутся подшипники с маркировкой 160503. Они полностью отвечают заданным требованиям.

    Источник: http://fermoved.ru/kartofel/kartofelesazhalka-dlya-motobloka-svoimi-rukami.html

    Самодельные трактора и вездеходы

    Авто самоделки своими руками, вездеходы, трактора и мотоблоки

    Картофелесажалка для мотоблока своими руками

    Сделал самодельную картофелесажалку для мотоблока своими руками.

    Имеется в хозяйстве мотоблок, вот решил сделать к нему картофелесажалку, потому как покупать в магазине обойдется очень дорого.

    Что же представляет из себя данный агрегат? Работает совместно с мотоблоком выполняя роль навески имеет бункер для семенного материала, высев производится за счет цепного механизма с черпаками приводящихся в действие от ведущих колес агрегата. Черпаки зачерпывают картофель и подают его в направляющий раструб затем попадает в землю. Вот по сути и весь принцип действия данного агрегата.

    Теперь в деталях рассмотрим, что понадобилось для создания картофелесажалки.

    Материалы:

    • уголок,
    • проф труба квадратного сечения,
    • стальная проволока 6 мм,
    • колеса,
    • шестерня,
    • цепь,
    • металл толщиной 2 мм.

    И так первым делом, делаем раму будущего агрегата и привод на механизм подачи клубней.

    Сделана направляющая штанга и прикручены колеса.

    Сделал бункер для картофеля.

    Механизм высева картофеля сделан таким образом, черпак захватывает из бункера картофель и подает его в направляющий раструб и в последствии падает в землю.

    Картофелесажалка прошла испытания на земельном участке, недостатков не выявлено, все отлично работает.

    Источник: http://avto-samodelkin.ru/kartofelesazhalka-dlya-motobloka-svoimi-rukami.html

    Картофелесажалка своими руками.

    В этой статье расскажу про свою картофелесажалку, сделанную своими руками, которой пользуюсь уже несколько лет. С тех пор как я её сконструировал, про посадку картофеля «под лопату», вовсе забыл. В первую очередь расскажу про принцип её работы, а также про саму конструкцию, с фото и конечно же видео!

    Принцип работы картофелесажалки.

    Итак, принцип её работы таков, при движении минитрактора, вращаются колёса картофелесажалки, вместе с которыми вращается ось с приваренной на ней ведущей звездой. Вертикально над ведущей звездой расположена ещё одна звезда. Между этими звёздочками вращается цепь, на которой приварены, так называемые лопатки, для захвата картофеля из бункера. Вот и весь её принцип работы. Теперь поговорим о самой конструкции.

    Конструкция картофелесажалки.

    Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

    Внимание! Прежде чем разрезать баллон, сначала избавьтесь от остатков газа в нём.

    Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

    Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

    Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

    Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

    Далее изготавливаем лапки, которые будут чертить грядки для картофеля и за ними приспосабливаем конструкцию, собранную из сошников, которая засыпает грядку с картофелем, образуя ровненький красивый бугорок.

    Видео картофелесажалка своими руками.

    Ну и в заключении, покажу вам несколько видеороликов где я рассказываю про её конструктивную часть и процесс работы.

    Источник: http://samodelkityt.ru/kartofelesazhalka-svoimi-rukami.html

    Смотрите также:
    02.05.2020

    Как сделать коптильню своими руками? Значительно расширить рацион семьи качественными продуктами вы сможете, построив на приусадебном участке стационарную или переносную коптильню. Перед началом работ желательно тщательно проанализировать свои возможности, уровень...

    02.05.2020

    Теплица из поликарбоната своими руками: чертежи и инструкция Время чтения: 8 минут Нет времени? Отправим материал вам на e-mail О тдых на природе – замечательный вариант, особенно если вы проводите время на своей даче или в загородном доме. У большинства людей на...

    02.05.2020

    Хозблок своими руками — инструкция и пошаговое описание как построить простой и функциональный хозблок (135 фото + видео) Каждое новое строительство на земельном участке садового товарищества или при сооружении частного загородного дома начинается с оборудования...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
