Обвязка котла отопления своими руками: схемы для напольных и настенных котлов
Автономное отопление позволяет не зависеть от установленных норм потребления, ценовой политики поставщиков тепла и их настроения . Что дает возможность самостоятельно контролировать процесс отопления и поддерживать наиболее комфортную температуру в доме, экономя ресурсы при этом.
А если у вас устроена обвязка котла отопления своими руками, то и служить она будет дольше, и финансовых средств “отберет” меньше, не правда ли? Но вы никогда не занимались обвязкой да и само слово на первый взгляд кажется вам непонятным?
Не стоит пугаться обилия труб, устройств и технологических этапов – после прочтения статьи вам эта работа будет по плечу. Здесь рассмотрены схемы обвязки для напольных и настенных типов отопительного оборудования, подобраны наглядные фото и рекомендации специалистов по выполнению обвязки в домашних условиях.
Выбор мощности отопительного котла
Обвязка котла отопления – это система трубопроводов и оборудования, предназначенная для обеспечения радиаторов теплоносителем. Проще говоря, это все, кроме батарей.
Первый шаг – это выбор отопительного котла, с производительностью которого нужно заранее определиться.
На расчет необходимой мощности отопительного агрегата влияет множество факторов, это:
- объем здания;
- количество окон и общая площадь остекления;
- число и площадь дверных проемов;
- теплопроводность материалов, использованных при сооружении стен;
- степень утепления несущих конструкций;
- среднегодовая температура в регионе строительства;
- расположение здания, т.е. на какую из сторон света выходит основной, по традиции наиболее остекленный, фасад.
Однако есть усредненный показатель, который без углубленных вычислений позволяет определить требующуюся производительность.
Для средней полосы за отправную точку (но не руководство к действию!) можно принять 1 кВт на 10 м² отапливаемой площади. К расчетной мощности котла отопления, необходимо обязательно, добавить запас не менее 20%.
Далее необходимо определиться с типом отопительного котла: автономный или ручной загрузки.
Виды отопительных котлов
Условно котлы отопления можно разделить на автономные и ручной загрузки.
Автономные котлы в зависимости от используемого топлива бывают:
Порядок в списке определяет стоимость отопления в зависимости от вида топлива: газовые котлы будут самыми дешевыми в эксплуатации.
Эти котлы оснащены автоматикой поддержания заданной температуры теплоносителя. Могут работать круглый год весь срок службы. Бывают настенного монтажа и напольного типа установки.
К котлам ручной загрузки относятся котлы на твердом топливе. В качестве топлива используются дрова, торф, уголь. Требуют участия человека для загрузки топлива.
Поддержание нужной температуры теплоносителя, также входит в обязанности человека.
Исполнение котлов – напольное. Оснащаются минимальным набором автоматики. Отопительные котлы бывают одно- и двух- контурными. К двухконтурному котлу подключают водопровод, сооружают который для подогрева горячей воды.

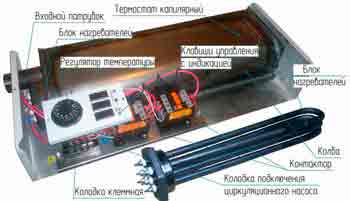

№1 — особенности автоматического типа котлов
В большинстве современных газовых котлов для автономного отопления температура теплоносителя поддерживается автоматически.
Внутри агрегата находится теплообменник, подогреваемый горелкой на жидком или газообразном топливе. Термодатчик котла постоянно отслеживает температуру теплоносителя.
Как только температура достигла заданной отметки, горелка тухнет и нагрев прекращается. При падении температуры теплоносителя ниже заданного предела, горелка разжигается вновь.
Такие циклы розжига-затухания могут происходить довольно часто, ничего страшного в этом нет.
Подавляющее большинство устанавливаемых котлов отопления нагревают теплоноситель путем переработки газа или жидкого горючего.
Этому способствует повсеместная газификация и высокая надежность котлов.
Плюсы газовых и жидкотопливных котлов:
- простота обслуживания;
- множество систем безопасности, часто дублирующих;
- часть оборудования входит в комплект (циркуляционный насос, манометр).
Безусловное достоинство заключается в высоком КПД, которое в среднем составляет 98%.
- в случае отсутствия электричества, вся система останавливается, создается угроза разморозки;
- высокая цена;
- циркуляционный насос работает круглосуточно;
- могут применяться только в закрытых системах.
При установке автономного котла, нужно учитывать постоянные затраты на электроэнергию. Циркуляционный насос работает постоянно, независимо от того, ведется нагрев теплоносителя или нет.

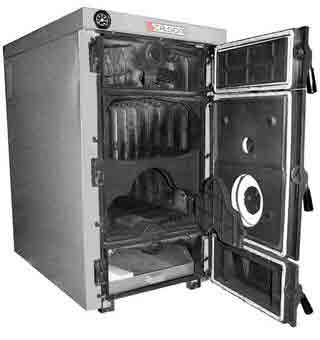

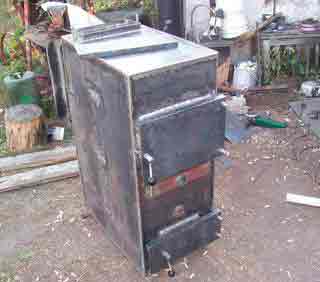

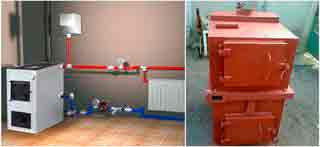

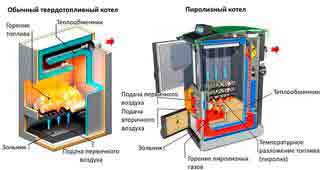

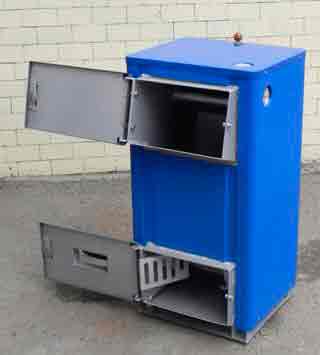

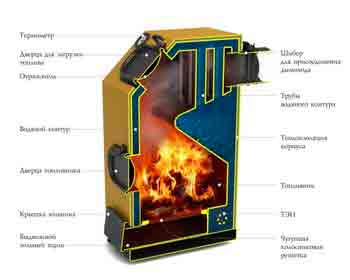

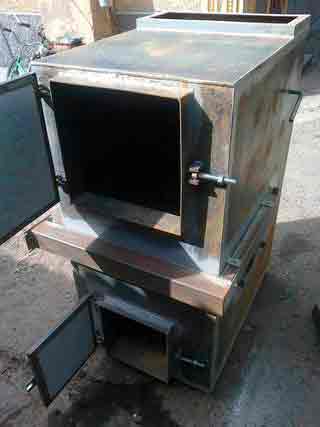

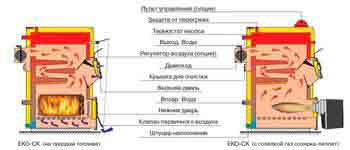

№2 — твердотопливные котлы ручной загрузки

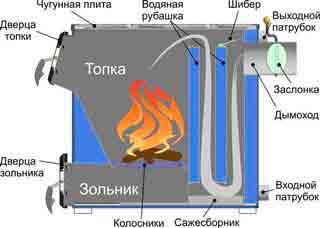

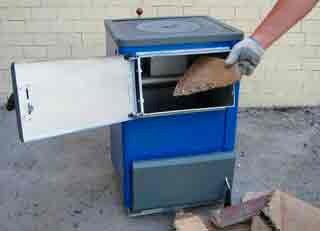

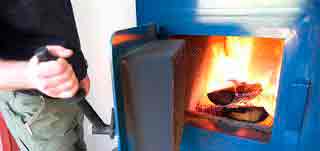

В твердотопливных котлах загрузка и розжиг топлива происходят вручную. Регулировка интенсивности горения может производится в ограниченном диапазоне. Время работы определяется временем горения топлива одной загрузки.
Твердотопливные котлы являются наиболее универсальным решением, к их плюсам можно отнести:
- независимость от электричества;
- могут применяться в закрытых и открытых системах;
- низкая цена.
Агрегаты этого типа работают на самом доступном виде топлива.
Есть существенные минусы:
- как правило, поставляются с минимальным набором оборудования;
- требуют постоянного контроля со стороны человека;
- имеют низкий КПД.
Для решения традиционных “зимних” проблем одним из вариантов может быть применение в одном отопительном контуре двух котлов разных типов.
В обычном режиме работает автономный котел, а в случае аварии на газовой или электрической линии, вручную запускается твердотопливный отопительный агрегат.
Такая схема не позволит переохладиться отопительной системе и замерзнуть. Вторым вариантом, может быть применение специального, не замерзающего теплоносителя – антифриза.
От типа нагревательного агрегата во многом зависит выбор схемы обвязки котла отопления.
Виды и схемы отопления
Цель системы отопления заключается в переносе тепловой энергии от котла к радиаторам отопления. Перенос энергии осуществляется посредством циркуляции теплоносителя.
Отопительный контур может быть реализован следующими способами:
- открытая однотрубная схема;
- закрытая однотрубная схема;
- закрытая двухтрубная схема.
Двухтрубная закрытая схема отопления является наиболее прогрессивной, обладает самым высоким КПД. Однако, является наиболее дорогой и сложной в реализации.
При нагревании, в системе отопления происходит увеличение объема теплоносителя, избыток теплоносителя собирается в расширительный бак.
При остывании происходит обратный процесс: теплоноситель уменьшается в объеме, система отопления засасывает теплоноситель из расширительного бака. По способу организации расширительного бака, системы делятся на открытые и закрытые.
Открытая схема отопительной системы
При открытой системе расширительный бак открыт, свободно сообщается с атмосферой. Общая схема расположения такая: отопительный котел располагается в самой нижней точке, расширительный бак – в самой верхней, относительно радиатора отопления.
Чем больше разница в высоте расширительного бака и самого верхнего радиатора отопления, тем лучше.
Циркуляция теплоносителя, в открытой однотрубной системе происходит естественным путем, движется нагретая вода или смесь ее с антифризом за счет гравитации.
Охлаждаясь теплоноситель становится тяжелее, из-за чего постепенно опускается в нижний уровень системы. Тяжелое вещество выталкивая более легкий, горячий теплоноситель.
Так они постоянно чередуются, т.е. происходит движение теплоносителя по кольцу отопительной системы.
У такой организации отопительной системы есть свои достоинства:
- самая простая схема;
- нет необходимости в электричестве, потому что теплоноситель движется самотеком;
- слабая чувствительность к аварийному повышению давления (например, при закипании).
На устройство системы с естественным движением теплоносителя понадобится меньше всего денежных средств, потому что ее нет смысла оснащать автоматикой, перепускными клапанами, циркуляционным насосом.
К сожалению, есть существенные недостатки:
- постоянный контакт теплоносителя с воздухом, приводит к загазованности;
- возможность охлаждения теплоносителя в морозы;
- относительно медленная циркуляция теплоносителя;
- невозможно добиться одинаковой температуры радиаторов отопления;
- необходим большой объем теплоносителя.
При открытой системе, постоянный контакт теплоносителя с атмосферным кислородом, приводит в повышенной коррозии трубопроводов и радиаторов. Образование различных загрязнений снижает эффективность отопительной системы в общем.
С алюминиевыми и биметаллическими радиаторами такая система работает плохо.
Открытая однотрубная система отопления является наиболее простой в реализации и наименее эффективной. Применяется с котлами ручной загрузки. Используется, преимущественно, для отопления небольших частных построек в один два этажа.
Закрытая схема отопительной системы
При закрытой схеме системы отопления расширительный бак выполнен в виде стальной емкости, внутри которой находится резиновая груша или мембрана под давлением воздуха. При расширении теплоносителя, груша сжимается и освобождает дополнительный объем.
Принудительная циркуляция теплоносителя позволяет значительно быстрее и равномернее прогревать все радиаторы отопления.
При этом, теплоноситель посредством специальных воздухоотводных клапанов единожды избавляется от всех имеющихся в нем газов. Трубопроводы остаются чистыми и коррозии не происходит.
Схема расположения котла и расширительного бака может быть любой: котел может находиться в подвале или на первом этаже. Расширительный бак, как правило, устанавливается рядом с котлом.
Преимущества закрытой системы:
- чистый теплоноситель;
- гарантированная циркуляция
- свободное расположение оборудования;
- минимальное количество теплоносителя;
- небольшой диаметр трубопроводов.
Недостатки закрытой системы: постоянное избыточное давление, повышенная стоимость.
Закрытая, однотрубная система отопления остается, достаточно недорогой, позволяя применять все виды котлов.
Однотрубная система отопления
По способу движения теплоносителя по схеме трубопровода и включенным в него приборам отопительные системы делятся на одно- и двухтрубные.
При однотрубной системе отопления от котла тянется основная магистраль большого диаметра – подача. Она выступает в роли транспортировщика горячего теплоносителя и сборщика его в остывшем виде.
К магистрали двумя более тонкими трубами последовательно подключаются радиаторы отопления. Одна из них принимает теплоноситель, вторая выпускает.
Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии.
Однотрубная категория делится на два подвида:
- Проточная. В проточной схеме нет подающего стояка как конструктивного элемента. Радиаторы верхнего этажа соединены с аналогами на расположенном ниже этаже. В этой схеме нельзя использовать регулировочные краны, чтобы не перекрывать доступ теплоносителя к следующим приборам.
- С байпасами. Согласно этому варианту радиаторы соединены стояками, но отделены от контура замыкающими звеньями. Теплоноситель поступает из подающего стояка. Распределяется порциями по всем приборам, в которые поступает практически в одно время, благодаря чему меньше остывает.
Отопительный контур с байпасами позволяет регулировать температуру и ремонтировать вышедший из строя прибор, не отключая целиком систему.
В этом отношении проточный вариант проигрывает так же, как и по скорости остывания теплоносителя. Зато проточная разновидность проще в реализации.
Если однотрубная схема применяется в контуре отопления с естественной циркуляцией теплоносителя, обратных стояков вообще нет, а для подключения приборов применяется только верхняя разводка.
Двухтрубная система отопления
При двухтрубной системе отопления одна магистраль подает горячий теплоноситель,нагретый котлом. Вторая – принимает и отводит его в охлажденном виде обратно в нагревательный агрегат.
Принимающая труба называется подачей, собирающая труба именуется обраткой. Подключение радиаторов отопления происходит параллельно.
Теплоноситель в самом холодном радиаторе имеет самую низкую температуру, соответственно сильнее остальных давит. Циркуляция теплоносителя тем интенсивнее, чем больше разница в температуре между подачей и обратной подводками.
Как следствие, холодный радиатор будет быстрее прогреваться. Таким образом, температура во всех приборах, подключенных к одному коллектору, выравнивается.
Плюсы отопления с двумя трубами:
- настройка по температурным параметрам одного радиатора не влияет на остальные;
- гидродинамическая устойчивость всей системы;
- легко позволяет подключать устройства для регулировки подачи горячей воды;
- все трубопроводы можно спрятать в полах или стенах;
- высокая скорость и эффективность.
Двухтрубные системы бывают с верхней и нижней разводкой, с тупиковой и попутной транспортировкой теплоносителя. Бывают с естественным его движением и с принудительной циркуляцией, стимулируемой циркуляционными насосными аппаратами.
В контурах с естественной циркуляцией котел устанавливается
Из минусов можно выделить следующие:
- двойное количество трубопроводов;
- сравнительно высокая цена;
- необходимость в применении запорной и регулирующей арматуры.
Двухтрубная система, несмотря на сложную конструкцию, является предпочтительным решением, особенно в применении с автономными котлами.
Если не прибегать к сложным теплотехническим расчетам, то можно воспользоваться многолетним опытом строительства в средней полосе.
Для сооружения подающей и собирающей магистрали применять рекомендовано двухдюймовые трубы (Ø 50 мм), присоединяемые к котлам.Стояки выполняются из труб аналогичного размера.
Батареи в зависимости от количества секций подключаются к подаче и обратке трубами 1,5ʺ (на 25-35 секций), 1ʺ (на 10-25 секций), 3/4ʺ (меньше 10 секций).
При сооружении автономной системы отопления с одним или более котлом для достижения наибольшей эффективности и комфортного микроклимата, подходит двухтрубная система.
Она может применяться на любых объектах. Работает с любыми типами радиаторов отопления и любыми котлами.Выбор схемы отопления зависит от желаемого соотношения цена-качество и приобретенного отопительного котла.
Реализация системы отопления
Вооружившись необходимыми знаниями о принципах и достоинствах каждой схемы отопления, можно составить порядок действий:
- выбор схемы отопления;
- выбор котла отопления;
- приобретение необходимого оборудования;
- монтаж.
Для устройства открытой, однотрубной схемы отопления, достаточно иметь термометр (в подавляющем большинстве случаев, идет в комплекте с котлом) и расширительный бак, как правило, самодельный.
Для закрытых систем, минимально необходимое оборудование сходно и рассмотрено далее.
Шаг #1 — приобретение необходимого оборудования
В обязательный перечень оборудования для закрытых систем отопления входит:
- расширительный бак;
- предохранительный клапан сброса избыточного давления;
- циркуляционный насос;
- автоматический воздухоотводный клапан;
- в случае двухтрубной системы, коллекторы (другое название – гребенки);
- трубы.
При приобретении отопительного котла для автономного водоснабжения часть оборудования можно не приобретать. Предложенное к продаже оборудование, как правило, уже оснащено циркуляционным насосом, предохранительным клапаном, расширительным баком, манометром.
Шаг #2 — монтаж котлов отопления

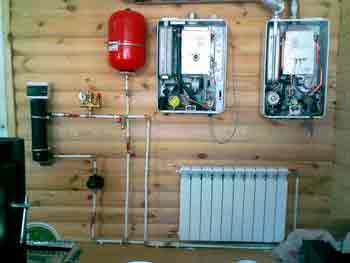

Котлы отопления выпускают в напольном и настенном варианте. Монтируются они в зависимости от варианта исполнения.
В ряду настенных котлов есть турбированные. Это котлы, которые принудительно отводят отработанные газы и подают воздух в камеру сгорания.
В таких котлах происходит сверхэффективная переработка топлива, вследствие чего, отработанные газы имеют низкую температуру.
Отвод газов и подача воздуха, производится с помощью специальной коаксиальной трубы. Труба горизонтально с небольшим уклоном выводится на улицу. Уклон необходим для стекания образующегося конденсата на улицу, а не внутрь котла.
Выбор схемы обвязки настенного котла может быть только закрытого типа, поскольку все настенные котлы являются автономными.
Во всех остальных котлах, включая напольные ручной загрузки, сброс отработанных газов производится в вертикальный дымоход. Часть дымохода, выходящая на улицу, должна быть утеплена для предотвращения образования конденсата.
Для напольного, твердотопливного котла отопления необходимо прочное основание и площадка из несгораемого материала (лист железа, керамическая плитка). Схема обвязки напольного котла ручной загрузки может быть открытой и закрытой, однотрубной и двухтрубной.
Шаг #3 — выбор и монтаж расширительного бака
Даже если в котле отопления уже установлен расширительный бак, настоятельно рекомендуется установить дополнительный. Объем расширительного бака выбирается исходя из объема теплоносителя.
Хорошим вариантом монтажа расширительного бака будет установка на стандартной гребенке, вместе с автоматическим воздухоотводным клапаном и манометром.
Перед монтажом расширительного бака, его необходимо накачать воздухом до рекомендованного давления, обычно 1,5-2,0 Атм. Установку расширительного бака лучше делать рядом с котлом.
Шаг #4 — установка циркуляционного насоса
Необходимость применения дополнительного циркуляционного насоса, его параметры определяются гидротехническим расчетом. Есть несколько общих замечаний.
Эксплуатация циркуляционного насоса рассчитана на температуру порядка 60 °С. Поэтому насос целесообразно монтировать на обратно трубе, с более холодным теплоносителем.
Также в целях безопасности, если теплоноситель перегреется до образования пара, при установке насоса на прямой трубе, крыльчатка насоса перестанет работать, что приведет к еще большему перегреву.
На корпусе циркуляционного насоса отчетливо отмечено направление движения теплоносителя. Ориентация у циркуляционного насоса может быть любой, однако ротор должен всегда оставаться в горизонтальной плоскости.
Шаг #5 — автоматические воздухоотводные клапаны
Даже при образовании воздушных карманов, для отвода газов, будет достаточного одного клапана. Рано или поздно воздух, растворяясь в теплоносителе выйдет через клапан. Однако, скорость растворения мала и на такой отвод газа может уйти до нескольких месяцев.
Правильная настройка возможна только на полностью развоздушенной системе. Чтобы не ждать несколько месяцев, необходимо установить несколько автоматических клапанов.
Хорошее место для установки автоматических клапанов – на гребенках и коллекторах.
Шаг #6 — выбор места и монтаж коллектора
Назначение коллектора – распределение теплоносителя по потребителям. Потребителями могут выступать теплые полы, радиаторы отопления, змеевики в ванных комнатах.
Конструктивно коллектор представляет собой отрезок трубы с несколькими отводами. Количество отводов должно соответствовать количеству потребителей.
Для двухтрубной системы количество коллекторов как минимум составляет два. Для каждого отвода предусмотрена регулировка объема подаваемого теплоносителя.
При организации отопления двухэтажного и более дома для каждого этажа делается своя пара коллекторов. Если есть теплые полы, для них необходимо выделить отдельный коллектор.
Отдельные коллекторы необходимы по следующим причинам:
- из-за разности гидродинамического сопротивления трубопроводов между ближайшим и дальним радиаторами отопления;
- при различных характеристиках потребителей;
- для надежной настройки всей системы.
Из-за разного гидродинамического сопротивления может понадобиться установка дополнительного циркуляционного насоса в схему обвязки котла отопления, например, на коллекторе теплых полов.
Для удобства регулировки коллекторы монтируют в одном месте, в специальном шкафу.
Шаг #7 —монтаж трубопровода
Следующий этап обустройства – монтаж труб отопления. В зависимости от типа системы этот этап работ будет немного отличаться. Предлагаем ниже рассмотреть особенности сборки трубопровода для одно- и двухтрубной системы.
Трубы для однотрубной системы
Для однотрубных систем самыми распространенными являются стальные трубы. Большой выбор диаметров и не высокая стоимость делают такой выбор предпочтительным.
При монтаже труб следует соблюдать уклон не менее 5мм на погонный метр. Эстетически наклонные трубы смотрятся хуже, но обеспечивают надежную циркуляцию теплоносителя, даже в случае отключения циркуляционного насоса.
Подключение радиаторов отопления, в открытой системе, производят трубой минимального диаметра 32 мм. Прямую и обратную магистрали выполняют из труб большего диаметра, минимум 50мм.
Трубы для двухтрубной системы
Двухтрубная система не требует больших диаметров. Материал труб может быть разнообразным: полипропилен, металлопластик и т.д.
Главное, чтобы трубы могли выдержать давление и температуру. Поскольку двухтрубная система не требует естественной циркуляции, трубы прячут в подпольное пространство или в стены. Все трубы должны быть изолированы для предотвращения теплопотерь.
Трубы, соединяющие коллектора имеют диаметр 20-25 мм., соединяют приборы отопления 16-20 мм. соответственно.
Каждый изгиб трубы добавляет гидродинамическое сопротивление, по возможности его следует избегать. Большая разница в гидродинамическом сопротивлении веток одного коллектора сделает трудным или невозможным регулирование.
После монтажа всех компонентов обязательно производится опрессовка повышенным давлением. Давление должно оставаться постоянным как минимум в течение суток.
Если система отопления успешно прошла испытания, обвязку котла отопления, можно считать законченной.
Выводы и полезное видео по теме
Сравнительный анализ вариантов устройства системы отопления:
Примеры грубых ошибок при обвязке котла:
Монтаж котельной с двухконтурным газовым котлом:
Правильное подключение твердотопливного котла длительного горения:
На первый взгляд системы отопления кажутся сложными. Вместе с тем, принципы, по которым работает система отопления, очень просты. Правильно рассчитанная и выполненная система способна работать годами без всякого вмешательства.
Если у вас возникли вопросы по обвязке котла или нюансах подключения отдельных элементов системы, задавайте их в комментариях. Или вы совсем недавно выполняли обвязку своими руками и хотите поделиться новым опытом с другими людьми, пожалуйста, оставляйте ваши комментарии к этому материалу.
Источник: http://sovet-ingenera.com/otoplenie/kotly/obvyazka-kotla-otopleniya-svoimi-rukami.html
Какие бывают самодельные котлы отопления для частного дома
Твердотопливный котел своими руками
Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.
Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.
Первый этап самодельного котла включает следующие шаги:
- Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
- Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
- В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
- Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
- Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.
Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества
- К корпусу котла приваривают ножки из равнополочного уголка.
- Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.
Теплообменник для твердотопливного котла своими руками
Второй этап – производство теплообменника:
- Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
- Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
- Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.

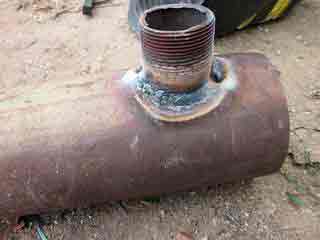

- В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
- Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).
Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более
- Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
- К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
- К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.
Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува
Как правильно собрать котел
После выполнения двух основных этапов приступают к завершающему.
Третий этап – сборка котла:
- Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
- Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
- Дымовой патрубок вставляют в дымоход.
- Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
- Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
- Если тест прошел нормально, котел загружают на полную мощность.
Разновидности котлов
Все существующие твердотопливные котлы можно условно разделить на 3 группы:
Существует и ряд иных классифицирующих признаков, но именно принцип сгорания топлива является определяющим при выборе котла.
Пиролизный
В котлах подобного типа топливо сгорает медленно при минимальном доступе воздуха, за счет чего увеличивается количество горючего газа и при повторном его сгорании КПД котла повышается до 85-90%. И хотя некоторые считают, что изготовить собственноручно такой котел очень сложно, мы расскажем и, главное, покажем, как правило сделать пиролизный твердотопливный котел длительного горения своими руками (чертежи см.ниже).
Фото 1 Схема устройства пиролизного котла на дровах
Классический
Конструктивно это стандартная деревянная печь, где за счет меньшего размера топочной камеры топливо сгорает чуть медленнее. Как правило, именно такие котлы предпочитают изготавливать самостоятельно. О том, как сделать такой классический агрегат, вы также узнаете в статье.
Фото 2 Схема классического котла длительного горения
Конструкция таких котлов примечательна не только простотой изготовления, но и возможностью подключения второго контура для получения горячей воды одновременно с отоплением.
Это наиболее эффективные котлы, коэффициент полезного действия которых приближается к 95%. Основное преимущество в полностью автоматическом процессе, где загруженные в бункер пеллеты посредством шнека пересыпаются в камеру сгорания. Сложная конструкция и автоматика делают его самостоятельное изготовление затрудненным.
Фото 3 Схема твердотопливного котла с автоматической подачей пеллет
Разновидности топлива
На сегодняшний день твердое топливо на российском рынке представлено в большом ассортименте. Это:
- дрова, в том числе евро (спрессованные хвойные или лиственные опилки),
- гранулированные биопеллеты (спрессованные опилки, торф, отходы сельского хозяйства и т.д.);
- уголь – все разновидности и фракции каменного и антрацит;
- отходы деревообрабатывающего и сельскохозяйственного производства.
Для того, чтобы отопление было рентабельным, рекомендуется приобретать или изготавливать универсальный котел, который может функционировать на любом виде топлива
Если вы решили приобрести такое оборудование, обратите внимание на комбинированные котлы отопления. которые работают на альтернативных видах топлива, причем переключение осуществляется очень быстро и легко
Это могут быть следующие варианты:
- электрические комбо;
- твердотопливные комбо;
- универсальные, использующие любые комбинации топлива.
Конструкция и принцип работы
Принцип работы такого котла относительно прост – снизу подтягивается холодный воздух, проходя через стенки камеры, он нагревается, поднимается вверх и обогревает помещение.
Фото 4 Делаем котел из подручных материалов
В котлах длительного горения, в отличие от традиционных, доступ воздуха должен быть максимально ограничен. Для того, чтобы увеличить продолжительность горения и сократить количество свободного пространства в камере сгорания, необходимо загружать топливо как можно больше и плотнее.
Необходимые материалы и инструменты:
- труба 0,3-0,5 см;
- металлический лист 0,5-0,8 мм;
- уголки металлические;
- арматура;
- труба диаметром 25 см (можно использовать пустой газовый баллон);
- сварочный аппарат и электроды;
- болгарка;
Простой котел длительного горения чертеж

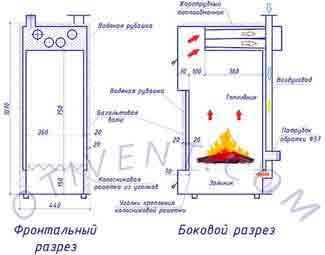

На рис. 1 представлен чертеж простого котла с нижним расположением топки. Для изготовления прямоугольного корпуса и теплообменника используется листовая низкоуглеродистая сталь. Теплообменник устроен по типу «водяной рубашки». Коэффициент теплоотдачи (КПД) увеличен за счет конструкции выступов внутри котла, отражающих пламя и нагревающийся газ.
Рис. 1 Котел с «водяной рубашкой»
На рис. 2 представлен комбинированный теплообменник типа «водяной рубашки» (2), образующейся вокруг камеры сгорания плюс щелевой регистр (3) из стального листа. Продукты горения выходят через дымовой патрубок (1). Твердое топливо (5) сгорает в нижней части камеры. Под ней находится регулятор подачи воздуха (8).
Рис. 2 Котел с щелевым регистром
Котел с верхним горением
Чертеж камеры представлен на рис.3. Котел в форме цилиндра выполняется из разных по диаметру труб. Воздух подается через движущуюся трубу, которая выдвигается вверх для освобождения топливника, когда необходимо загрузить топливо. При сжигании оно начинает уменьшаться в объеме и вместе с ним труба также опускается плавно вниз под тяжестью своего веса. Равномерная подача топлива достигается с помощью диска, приваренного к основанию трубы.
Теплообменник выполнен по типу «водяной рубашки», обволакивающей камеру сгорания. Прогрев воздуха происходит в верхней части котла.
Рис. 3. Котел с верхним горением
Выбираем тип твердотопливного котла
Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.
Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:
- уголь;
- торфяные брикеты;
- пеллеты;
- дрова;
- опилки и другие горючие отходы производства.
Виды твёрдого топлива для котлов отопления на фото
С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.
Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:
Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.
Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.
Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.
- Длительного горения
Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.
Принцип работы твердотопливных котлов и их устройство
Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:
- брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
- брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
- березовый уголь – такой же, как для мангала;
- переработанный мусор со свалок;
- топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
- обычные сухие опилки.
Различные варианты сырья для использования в твердотопливных котлах
Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.
Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.
В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.
Принцип работы твердотопливного котла длительного горения
Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:
- закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
- внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
- теплообменник встроен в верхней камере, где достигается максимальная температура.
Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.
Схема системы отопления частного дома с использованием твердотопливного котла
Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.
Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.
Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.
Принцип работы котла продолжительного горения
В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.
Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.
За счет чего достигается такая экономичность и эффективность?
Схема работы котла
От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.
Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.
Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.
Самодельный котел длительного горения
Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.
Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.
Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.
Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.
ТТ котел длительного горения (схема)
Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.
Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.
Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

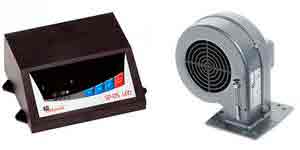

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.
Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?
Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.
На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.
Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.
Полезные советы по изготовлению ТТ котла
Труба из легированной стали для котла
Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.
Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус.
Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов.
Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.
Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.
Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:
- каменный и бурый уголь;
- антрацит;
- дрова;
- древесные пеллеты;
- брикеты;
- опилки;
- сланцы с торфом.
По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.
Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы
Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.
Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

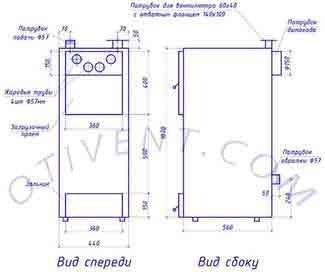

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт
Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:
- подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
- собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
- для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
- из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
- распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
- сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;
Схематическое изображение устройства котла, работающего на твердом топливе
- в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
- заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

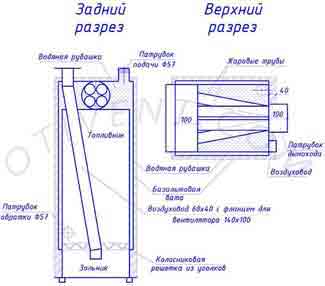

Чертеж с размерами для создания твердотопливного котла своими руками
Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.
Источник: http://mr-build.ru/newteplo/tverdotoplivnyj-kotel-svoimi-rukami.html
Как сделать твердотопливные котлы своими руками виды, пошаговое руководство по монтажу
Современные твердотопливные котлы – это технологичные установки, которые позволяют качественно отопить частный дом, сэкономив при этом на ресурсах. В этой статье мы расскажем о том, как собрать котел на твердом топливе своими руками, и какие разновидности таких агрегатов бывают.
Каков реальный КПД твердотопливных котлов
Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.
Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:
- традиционные отопительные агрегаты;
- дровяные котлы с пиролизным типом горения (газогенераторные);
- длительного горения;
- пеллетные.
Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.
Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.
Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.
Более экономными и производительными являются современные котлы с перегородками и дроссельными заслонками. В них температуру сгорания топлива можно регулировать, а одной загрузки топлива хватает на 8-12 часов. Поэтому КПД таких установок нередко достигает 80 %.
Котлы с пиролизным типом горения
Для пиролизных котлов также используется твердое топливо, в частности дрова, однако, принцип их работы кардинально отличается от описанных выше установок. Они способны намного дольше и эффективнее отапливать дом, а топливо расходуют более экономно. В связи с этим стоимость таких агрегатов примерно в 1,5-2 раза больше, чем остальных.
Секрет газогенераторных (пиролизных) котлов в том, что под воздействием высокой температуры и при недостатке воздуха древесина преобразуется в древесный уголь, выделяя пиролизный газ.
Для такой реакции необходима температура от 200 ℃ до 800 ℃. При этом выделяется большое количество энергии, которая просушивает дрова и нагревает воздух. Пиролизный газ по трубам перемещается в камеру сгорания, где при смешении с воздухом возгорается – так генерируется большая часть тепла.
Активные углероды участвуют в окислительных процессах при горении пиролизного газа, поэтому выходящий из трубы дым состоит преимущественно из углекислого газа и пара – содержание вредных компонентов ничтожно мало. К тому же, пиролизные котлы в принципе выделяют намного меньше дыма, чем классические установки. Поскольку топливо сгорает практически без остатка, газогенераторные котлы нуждаются в чистке довольно редко.
Стоит отметить, что довольно высокой температуры горения можно добиться даже при наличии сырых дров, однако, в таком случае производительность котла упадет практически вдвое, а значит, настолько же увеличится расход топлива.
Благодаря автоматике интенсивность горения в таком котле можно регулировать, чтобы экономить топливо и создать в помещении оптимальную температуру.
Обратите внимание, что изготовить пиролизный котел отопления на твердом топливе своими руками довольно сложно и очень опасно. В случае ошибок в сборке такая установка может взорваться.
Топливные агрегаты длительного горения
Идея создать своими руками твердотопливные котлы длительного горения наверняка многим покажется привлекательной. Прелесть таких конструкций в том, что закладывать дрова в них нужно лишь пару раз в сутки. Котел длительного горения отличается от традиционного агрегата тем, что в нем горение начинается с верхней части закладки топлива. При этом воздух в топливную камеру также подается сверху.
Схема котла длительного горения на твердом топливе предполагает наличие водяного контура вокруг его корпуса, поэтому вода в нем качественно прогревается на любом этапе процесса. Поскольку при работе котла горит не сразу вся закладка, а лишь верхний слой топлива, его хватает почти на 30 часов. Ряд универсальных твердотопливных котлов при использовании угля могут работать до 7 дней на одной закладке.
Данная конструкция не отличается конструктивной сложностью и не имеет каких-либо точных приборов, нуждающихся в подключении к электричеству. Поэтому цена на них вполне приемлема для потребителя. К тому же, собрать по готовым чертежам котел на твердом топливе своими руками вполне под силу домашнему мастеру. Можно сделать котел отопления своими руками и сэкономить немало денег.
Приведем несколько недостатков у данных конструкций. В работающий котел нельзя добавить топливо. Дрова для котла должны быть хорошо просушены (не более 20 % влажности) и распилены на небольшие поленья. Уголь можно применять только высокого качества, с малым содержанием шлаков. Кроме того, агрегаты данного типа ограничены по мощности – как правило, не более 40 кВт.
Еще одна разновидность котлов на твердом топливе – пеллетные агрегаты. Их отличие состоит в том, что в качестве топлива используются гранулы из отходов деревообработки. Большая часть промышленных моделей имеют особый бункер, из которого гранулы автоматически подаются в топку.
Чугунные и стальные конструкции – в чем отличия
Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.
В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.
Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.
Недостатки чугунных изделий таковы:
- большая масса котла предполагает наличие отдельного фундамента;
- затруднения в процессе сборки и высокие затраты на транспортировку;
- чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
- большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.
Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.
По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.
Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.
Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.
Сборка котла по готовому проекту
Проще всего будет построить своими руками твердотопливный котел из кирпича. Его конструкция популярна и не требует сложных расчетов. Использовать такой котел можно сразу в нескольких целях, поэтому устанавливают их преимущественно на кухнях. Примечательно, что самостоятельно собрать такой агрегат смогут даже новички.
В процессе работы понадобится болгарка, сварочный аппарат с электродами, листовая сталь, кирпич, материалы для печного раствора, трубы и металлические уголки. Тем, кто никогда не держал в руках сварку, лучше всего выполнить резку деталей по чертежу котла на твердом топливе, а сварочные работы перепоручить профессионалу. Это важно, так как качество швов напрямую влияет на долговечность котла.
Положительный момент самостоятельного сооружения отопительного оборудования состоит в том, что можно подобрать размер твердотопливного котла и топки, а также рассчитать его мощность под конкретные нужды. Кроме того, в нем можно предусмотреть варочную поверхность или кирпичный свод, чтобы тепло аккумулировалось в процессе горения дров, а затем перераспределялось в систему отопления.
Теплообменник чаще всего делают прямоугольным, используя для этого прямоугольный профиль и трубы сечением 40-50 мм. Благодаря профилям облегчается стыковка труб, а швы получаются более прочными.
Пошаговая инструкция сооружения котла на твердом топливе
Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:
- Используя болгарку, из труб и профилей нужно вырезать заготовки. Профили будут стойками, в них газовым резаком нужно прорезать круглые отверстия для стыковки с трубами. Понадобится сделать по 4 отверстия по трубу Ø50 мм в передних стойках и по столько же в задних. Кроме того, нужны еще отверстия для врезки в систему отопления. Наплывы и нагар в результате резки или сварки нужно зачистить болгаркой, чтобы они не мешали движению воды по трубам.
- Далее заготовки собирают в единую конструкцию. Работать придется вдвоем – сварщику понадобится помощник, чтобы придерживать трубки в неподвижном положении. Чтобы было удобнее, можно поставить стойки с трубами на ровную поверхность и сварить переднюю и заднюю часть котла.
- Теперь нужно обеспечить подачу и отток воды из котла. К готовому каркасу приваривают входящую и обратную трубу, а торцы прямоугольных профилей заваривают кусками металла 60×40 мм.
- Прежде чем монтировать теплообменник, его проверяют на герметичность. Для этого его устанавливают вертикально, закрывают нижнее отверстие и наполняют водой. Если протечек на швах нет, значит можно работать дальше.
- Из кирпича выстраивают корпус котла и встраивают в него теплообменник, оставляя зазор между ними не менее 1 см. Установить регистр нужно так, чтобы создать подъем в сторону выходящей горячей воды. Перепад уровня между выходным отверстием и передним правым верхним углом теплообменника должен быть не менее 1 см. Это позволит улучшить циркуляцию теплоносителя и избавит от воздушных пробок.
- Кирпичная кладка должна перекрыть теплообменник сверху на 3-4 см. Поверх кладки укладывают чугунную плиту. Дымоход устанавливают по усмотрению хозяев – кирпичный, металлический, или выводят в уже готовую трубу.
Как повысить производительность котла
Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

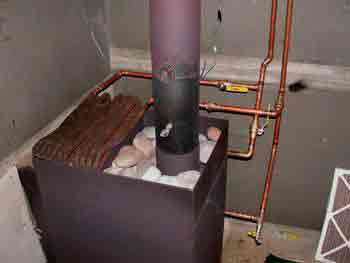

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.
Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.
Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.
Источник: http://teplospec.com/tverdotoplivnoe-otoplenie/kak-sdelat-tverdotoplivnye-kotly-svoimi-rukami-vidy-poshagovoe-rukovodstvo-po-montazhu.html
Это видео недоступно.
Очередь просмотра
Очередь
- Удалить все
- Отключить
YouTube Premium
Экономное отопление своими руками котел Попова Схема «ДАЧА»
Хотите сохраните это видео?
- Пожаловаться
Пожаловаться на видео?
Выполните вход, чтобы сообщить о неприемлемом контенте.
Понравилось видео?
Не понравилось?
Текст видео
ОПЫТ во БЛАГО. ЗИМА не за горами мужики, свет зимой выключают часто так что заранее продумайте автономную систему. Берегите себя и семью. Экономное отопление с теплоаккумулятором (или ёмкостным гидроразделителем 10 литров на 1кВт котла) с однотрубной системной и бойлером косвенного нагрева для ГВС, тепловой пушкой.
КУПИТЬ НАСТОЯЩИЙ ОРИГИНАЛЬНЫЙ котёл Попова
тел. +7928-280-35-04 Евгений
У кого есть вопросы присоединяйтесь к нам в группу Ватсапп:
https://chat.whatsapp.com/6ZXZjCgcE4J.
В чате вы можете решить вопрос по выбору системы отопления и выбору котла для отопления дома. И многое другое. Одна голова хорошо а сто лучше.
Экономный котел длительного горения. Стоимость котла у дилера в Краснодаре (я брал ноябрь 2014 года 50 тон), сегодня 25 октября 2015 года стоимость 52 т. рублей. Мощность 25 кВт, Вес 350 кг.. Отапливаемая площадь у меня 181 квадратный метр(по паспорту котла 200м). Длительность горения 7-12 часов. Чистка — раз в неделю. Ёмкостный гидроразделитель — 750 литров (просто был) никогда не кипел(в паспорте 400 литров допустимо и то если для ГВС то через трехходовой). Дом с однотрубной системой отопления обязателен циркуляционный насос (можно 12 вольтовый и акб). При выключении электричества работает на естественной циркуляции с гидроразделителем (бак при этом как радиатор работает). Бак имеет змеевик для нагрева воды — гвс для ванны, кухни.
КОТЛЫ ПОПОВА (изобр. Попов Павел Николаевич Саратовского производства) — ЭТО УНИКАЛЬНОЕ СОЧЕТАНИЕ ПОТРЕБИТЕЛЬСКИХ КАЧЕСТВ:
— высокая тепловая эффективность,
— легкая регулировка тепловой мощности,
— длительная работа на одной закладке топлива,
— отсутствие вредных выбросов при работе,
— простота обслуживания и долговечность,
— некритичность к виду и влажности топлива.
— незначительное количество золы при работе.
ЭКОНОМИЧНОСТЬ
Испытания показали,что котлы Попова работают на одной закладке топлива в 2-4 раз дольше , чем котлы открытого горения такой же тепловой мощности.
Источник: http://www.youtube.com/watch?v=VepoFWMv5OM
Как сделать котел длительного горения на дровах и угле своими руками
Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.
- 1 Как увеличивается длительность горения твердого топлива
- 2 Классический котел продолжительного горения
- 2.1 Инструменты и материалы для изготовления
- 2.2 Сборка отопительного агрегата
- 3 Котел с верхним горением топлива
- 3.1 Подготовка материалов
- 3.2 Изготовление теплогенератора
- 4 Заключение
Как увеличивается длительность горения твердого топлива
Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.
Разновидности классических котлов с увеличенной топливной камерой
Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:
- Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
- Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
- Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.
Заводской котел с увеличенным топливником, где дрова горят сверху вниз
В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.
Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:
- классические, с принудительной подачей воздуха;
- действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).
Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.
Классический котел продолжительного горения
В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:
Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:
- мощность – 22–24 кВт;
- длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
- то же, на угле – до 1 суток;
- КПД — 75—77%;
- максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
- количество воды в котловом баке — 50 л;
- масса изделия — 150 кг;
- размер загрузочного проема (ширина х высота) 360 х 250 мм;
- общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
- глубина топки — 46 см, оптимальная длина полена – 40 см.
Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».
Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:
Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:
- После закладки и розжига твердого топлива дверцы герметично закрываются.
- На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
- При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
- После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.
Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.
Внутреннее устройство агрегата показано на чертежах котла в разрезе:
В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:
- Большого объема топливника.
- Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.
Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:
Инструменты и материалы для изготовления
На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.
Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

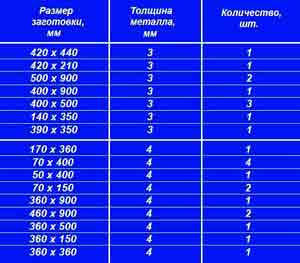

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:
Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.
Дополнительно потребуются такие материалы:
- уголок равнополочный 50 х 4 мм для изготовления колосников;
- труба DN50 – на теплообменник и патрубки подключения системы отопления;
- труба DN150 – на дымоходный патрубок;
- труба профильная 60 х 40 мм для воздушного канала;
- полоса стальная 20 х 3 мм;
- базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
- гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
- готовые ручки на дверцы;
- шнур, картон асбестовый.
Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.
Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу
Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.
Сборка отопительного агрегата

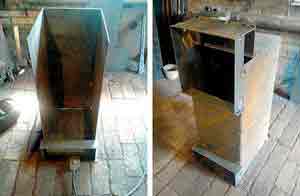

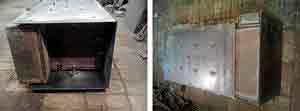

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:
Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

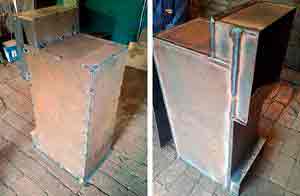

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.
Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

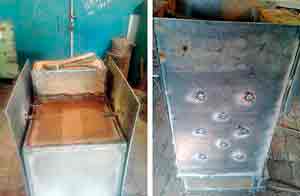

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

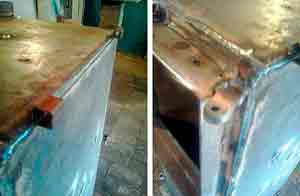

На фото справа видно, где находится низ водной рубашки, слева – котловой бак
Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

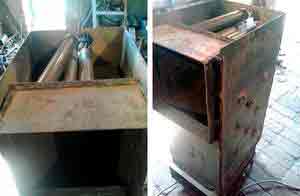

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.
Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

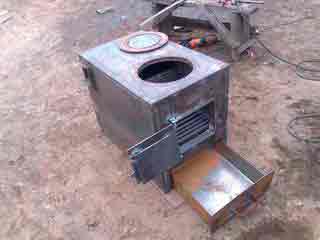

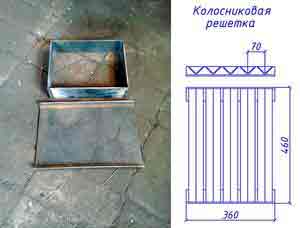

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

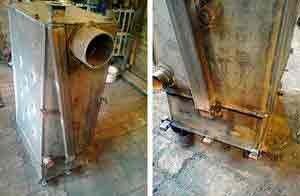

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.
Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

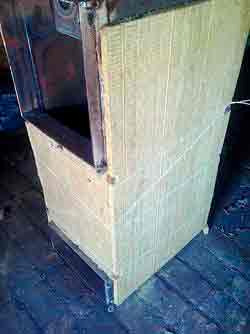

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.
Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит
В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:
- встроить в котловой бак водяной контур подогрева воды на ГВС;
- предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
- то же – для монтажа группы безопасности;
- установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.
Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.
Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.
Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:
Источник: http://otivent.com/kak-sdelat-kotel-dlitelnogo-goreniya-na-drovax-i-ugle-svoimi-rukami
Электрокотел для отопления своими руками
В статье речь пойдет о том, как своими руками можно изготовить электрический котел, который можно подключать к обычной водяной системе отопления вместо газового котла. Процесс его изготовления довольно прост, а экономичность зависит уже от того, насколько качественно утеплен дом. В качестве нагревательного элемента автор использовал ТЭНы. Единственное, в чем может быть некоторый недостаток такой конструкции — безопасность, так как дешевые ТЭНы могут пробивать на корпус и в итоге батарея может биться током. Но эту проблему можно легко решить, к примеру, можно сделать заземление или оснастить систему специальным датчиком, который бы отключал электроток при пробивании на корпус.
Материалы и инструменты для изготовления электрического котла:
— сварочный аппарат (лучше всего подойдет инверторного типа);
— электроды (самые востребованные — 3 мм);
— большая болгарка с диском на 230;
— маленькая болгарка с диском на 125;
— диски по металлу размером 230*3, 125*1,5, а также шлифовальный диск на 125;
— рулетка, маркер, мел и прочая мелочь;
— молоток.
Из материалов понадобится:
— труба длиной 65 см и диаметром 120 мм, ее толщина должна быть не менее 3 мм;

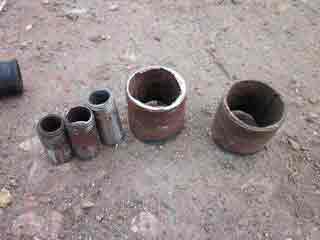

— два металлических сгона диаметром 1.25 дюйма;
— три металлических сгона диаметром 0.5 дюймов;
— толстотелая стальная пластина размерами не менее чем 120*120 мм;
— для герметизации резьбовых соединений понадобится фум лента;

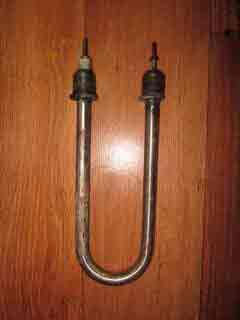

— ну и ТЭНы, у автора их два штуки, это на 1.5 и на 0.9 кВт.
Процесс изготовления электрического котла:
Шаг первый. Свариваем котел

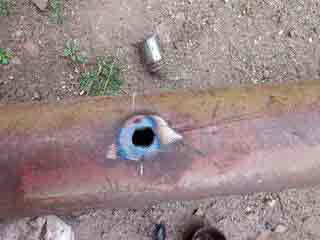

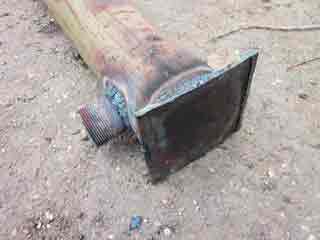

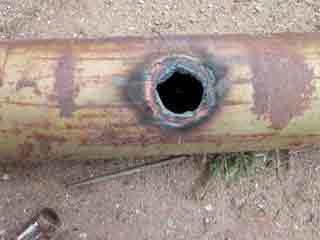

В первую очередь нужно сделать теплообменник, в качестве материала для этих целей автор использовал кусок стальной трубы. В нужных местах с помощью электросварки были прожжены отверстия, если есть автоген, то конечно с помощью него это сделать куда проще. Отверстия должны совпадать с выходами на батарее.
Образованные отверстия нужно тщательно обстучать молотком, чтобы убрать шлак. Далее эти места шлифуются с помощью шлифовального диска.

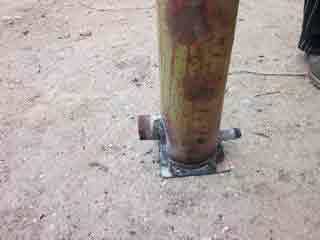

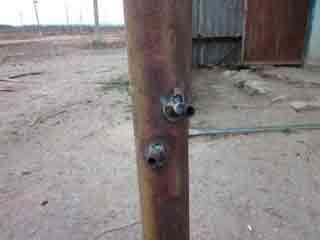

Помимо этого внизу котла приваривается сгон на 0.5 дюйма, он нужен для слива воды. Еще один сгон также на 0.5 дюйма нужен для установки дополнительной ТЭНы. Ну и еще один сгон нужен для подключения расширительного бачка, так как вода имеет свойство расширяться.
Шаг второй. Установка ТЭНов

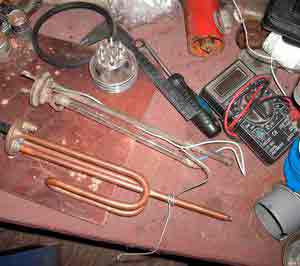

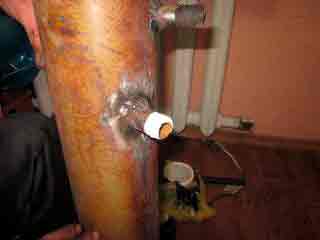

Основной ТЭН устанавливается в нижней части котла, для этих целей сверлятся отверстия соответствующего диаметра. Автор для этих целей использовал сварку, то есть отверстия были прожжены, а затем доработаны напильником.
После установки ТЭНа перед фиксацией гайками нужно обязательно установить уплотнители, иначе теплообменник будет течь. Для этих целей подойдут куски камер от велосипеда, сверху все прижимается широкими шайбами. Второй ТЭН устанавливается вверху, у автора его длина составила около 50 см, он с терморегулятором.
Шаг третий. Монтаж котла

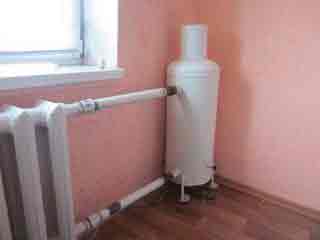

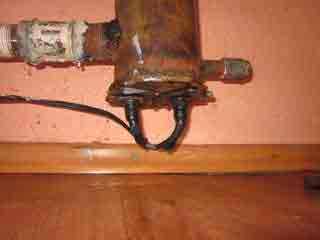

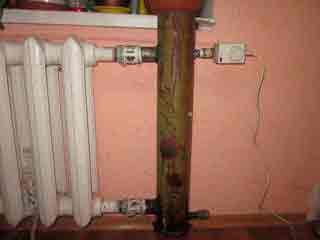

Все самое сложное уже позади, теперь нужно лишь установить котел и подключить к электросети. Перед тем как подсоединять котел, на резьбовые соединения нужно намотать фум ленту, иначе здесь будут протекания. Всего нужно сделать порядка 10-ти оборотов. Ну а далее котел подключается по задуманной схеме, то есть обратная труба к обратной, а подающая к подающей. Все это соединяется муфтами и затем окончательно хорошо фиксируется с помощью контргаек.
На сгон можно установить заглушку или кран.

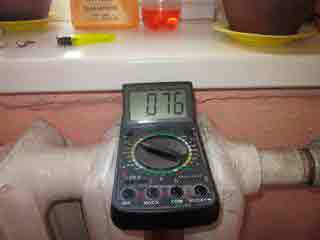

Испытания устройства превзошли все ожидания. При включении обеих ТЭНов температура воды поднялась до 76 С градусов. Через пару часов в доме стало невыносимо жарко и верхнюю ТЭНу пришлось отключить.
По словам автора, при температуре не ниже -10 работает только нижний ТЭН, при этом в квартире достаточно тепло и температура не опускается ниже 22 градусов.
После покраски конструкция стала довольно симпатичной, но главное ее преимущество — эффективность, компактность и экономичность.
Источник: http://usamodelkina.ru/6681-elektrokotel-dlya-otopleniya-svoimi-rukami.html
Сборка самодельных котлов
Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.
В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.
Для чего нужны котлы ручной сборки
Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.
Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.
Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.
Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.
Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.
Твердотопливные котлы
Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.
На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.
Электрические котлы
Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.
Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.
Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.
Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.
Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.
Сборка
Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.
Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.
На водяной циркуляции
Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.
Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.
На принципе пиролиза
Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.
Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.
Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.
Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.
Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.
Источник: http://x-teplo.ru/otoplenie/kotly/samodelnye.html
Подключаем твердотопливный котёл к системе отопления: проблемы и их решение
В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.
Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!
Типовые схемы обвязки твердотопливных котлов
Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?
Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.
Система открытого типа с естественной циркуляцией в частном доме
Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:
- свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
- необходимость в пополнении уровня теплоносителя вследствие его испарения;
- неравномерность температуры теплового агента в начале и в конце каждого контура.
Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.
Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.
Схема монтажа твердотопливного агрегата в отопительной системе открытого типа
Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.
Закрытая система с естественной циркуляцией
Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.
Конструкция мембранного расширительного бака
Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:
- ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
- на трубе подачи обязательно должен быть установлен предохранительный клапан;
- самая верхняя точка системы должна быть оборудована воздухоотводчиком.
Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.
Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.
Особенности систем с принудительным движением теплоносителя
Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.
Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя
Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.
Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.
Подключение через коллекторы
В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.
Коллекторная обвязка твердотопливного котла
Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.
Установка аварийных и регулировочных систем
Аварийные и регулировочные системы служат нескольким целям:
- защита системы от разгерметизации в случае неконтролируемого повышения давления;
- регулировка температуры отдельных контуров;
- защита котла от перегрева;
- предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.
Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.
Обвязка с трёхходовым клапаном
Устройство трёхходового смесительного клапана
Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.
Схема обвязки с трёхходовым клапаном
Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.
Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.
Схема с буферной ёмкостью
Схема системы отопления с буферной ёмкостью
Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.
Элементы обвязки, обеспечивающие безопасность отопительной системы
Обвязка с аварийным контуром
Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.
Схема с подключением бойлера косвенного нагрева
Схема с подключением бойлера косвенного нагрева
Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.
Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.
Видео: Обвязка твердотопливного котла
Правильная установка твердотопливного котла в отопительную систему закрытого типа
Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.
Обустройство котельной
Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.
Твердотопливный котёл лучше всего устанавливать вне жилых помещений
При установке теплогенератора в котельной соблюдают несколько правил:
- расстояние от топочной дверцы до стены должно быть не менее 1м;
- на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
- в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
- площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0.5х0.7 м.
Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.
Как правильно смонтировать дымоход
Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.
Подготовка к установке обогревающего агрегата
Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.
Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны. Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.
Подключение котла к отопительной системе с буферной ёмкостью двойного назначения
Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.
Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.
Ещё больше информации об обустройстве помещения-котельной и установке оборудования узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html.
Монтаж и подключение твердотопливного теплогенератора
После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.
- Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
- Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
- Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.
Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.
Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании
Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.
Установка автоматического регулятора тяги позволит контролировать процесс горения топлива
Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.
После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.
Особенности интеграции твердотопливного агрегата в открытую отопительную систему
Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.
Конструкция расширительного бака открытого типа
Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.
Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.
Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.
Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.
Видео: Подключение твердотопливного котла своими руками
Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.
Источник: http://aqua-rmnt.com/otoplenie/kotly/podklyuchaem-tverdotoplivnyj-kotyol-k-sisteme-otopleniya-problemy-i-ix-reshenie.html
А не забываем ли мы делать тепловые ловушки?
Использование тепловых ловушек с помощью подходящих трубопроводов для остановки естественной циркуляции — это ранее хорошо известное знание, но, похоже, оно было забыто во многих современных установках. Это часто подтверждается, когда мы следим за различными установками в полевых условиях. Естественная циркуляция приводит к дополнительным потерям тепла, а также к тому, что компоненты длительное время подвергаются излишнему воздействию высоких температур, что может привести к сокращению срока службы продукта. Тепловая ловушка — это разумная вещь, и хотя ее установка занимает немного больше времени, в долгосрочной перспективе это экономит ваше время и деньги.
Силы теплового подъема возникают в жидкости с перепадами температур.
Распределение тепла в трубе, заполненной водой и подключенной к резервуару с горячей водой, будет совершенно разным в зависимости от того, направлена ли труба вверх или вниз. На левом рисунке вы можете ясно видеть, насколько мощным является распространение тепла вверх, когда теплопроводность и силы теплового подъема взаимодействуют. Вода должна отойти далеко от источника тепла, прежде чем температура начнет снижаться. На правом рисунке, где труба направлена вниз, теплопроводность все еще действует вдоль трубы, но силы теплового подъема действуют в противоположном направлении. В результате температура вдоль трубы быстро снижается. Это основы тепловых ловушек или теплового барьера.
Тепловые ловушки
Тепловые ловушки путем изгиба горячих труб вниз
Поняв, как горячая вода стремится подниматься и не хочет опускаться, вы можете предотвратить распределение тепла по горячей трубе, создав тепловой барьер. Согнув горячую трубу вниз не менее чем на 20 см, вы остановите самоциркуляцию. Обратите внимание, что до изгиба теплового барьера температура не снижается значительно. Только в вертикальной части трубы температура начинает падать. После тепловой ловушки естественная циркуляция прекращается, и температура распространяется здесь только за счет теплопроводности воды и медных труб.
Тепловой барьер путем установки обратных клапанов
В установках, где изгиб труб невозможен, вы также можете использовать обратные клапаны, чтобы замедлить естественную циркуляцию, вызванную тепловыми силами. Это приведет к некоторому увеличению сопротивления потоку в контуре.
Примеры применения, где должны использоваться тепловые ловушки:
Термостатический смесительный клапан для горячей воды сверху котла или резервуара
Мы часто видим, что термостатический смесительный клапан для горячей воды был установлен очень близко в верхней части котла или бака. В этом положении смесительный клапан подвергается воздействию высоких температур. Это не проблема, когда вода проходит через систему, и клапан может остыть до заданной температуры. Тем не менее, когда нет расхода воды, холодная вода не доступна для охлаждения, и впоследствии клапан подвергается воздействию высокой температуры в течение длительных периодов времени. Как следствие, восковой элемент, который служит двигателем клапана, будет долгое время подвергаться ненужным жестким условиям, в результате чего клапан будет стареть быстрее, чем это необходимо. Хорошее решение состоит в том, чтобы остановить самоциркуляцию с помощью простой тепловой ловушки. Это позволяет клапану остывать большую часть дня, когда вода не подается. Расстояние между тепловой ловушкой и клапаном должно быть достаточно большим, чтобы температура в трубе становилась ниже заданной температуры клапанов в тех случаях, когда вода не подается. Рекомендуемое расстояние от изгиба вниз и до клапана не менее 50 см.
Тепловая ловушка установлена правильно. Это дает клапану возможность остыть, когда он не работает между случаями, когда подается горячая вода. |
Загрузка котлом накопительного резервуара.
Трубопровод между котлом и накопительным баком должен иметь тепловую ловушку, чтобы горячая вода из аккумуляторного бака не циркулировала обратно, когда огонь угас и котел остыл. Хороший способ создать тепловую ловушку — медленно поднимать трубы от котла к накопительному резервуару с более высоким расположением. Мы рекомендуем устанавливать воздухоотводчик в самой высокой точке. Это особенно важно в случае ловушки тепла, когда источник тепла находится на более высоком уровне, чем накопительный бак, что часто имеет место в печах с водяной рубашкой.
Установки с блоком нагрузки между котлом и аккумуляторным баком. Оба примера с тепловой ловушкой.
Важно использовать ловушку тепла, когда источник тепла находится на более высоком уровне, чем накопительный бак.
Источник: http://gidrologo.ru/%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B8/%D0%BF%D1%80%D0%BE%D0%B5%D0%BA%D1%82%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5_%D0%BB%D0%BE%D0%B2%D1%83%D1%88%D0%BA%D0%B8
Делаем котёл отопления своими руками
Добавил(а): Дмитрий Шварц 9 февраля
Самодельный отопительный котёл
Помимо покупки отопительных котлов, представленных на рынке известными и не очень мировыми или отечественными производителями, всегда существует возможность сделать котёл отопления собственными руками. И сэкономить при этом на целом списке опций, без которых вполне может обойтись ваша система отопления. Всё, что нужно для этого — знание устройства и принципа работы выбранного вами типа котла, материалы, инструмент и аппаратура, а также практические навыки работы с ними.
Основные типы отопительных котлов
При желании можно соорудить практически любой тип отопительного котла. Главное — сделать правильный выбор, а для этого нужно знать основные преимущества и недостатки наиболее востребованных видов отопительного оборудования. Итак, котлы отопления бывают:
- Газовые
Напольный газовый котёл
Изготовлением котлов этого типа заниматься самостоятельно не рекомендуется: к газовому оборудованию предъявляются технические требования, которые вам вряд ли удастся удовлетворить в кустарных условиях.
- Электрические
Бытовой электрический котёл
Довольно высокая популярность этой категории отоплительных котлов объясняется простотой конструкции и сравнительно невысокими требованиями к безопасности при монтаже и в эксплуатации.
Огромный недостаток электрических котлов — высокие цены на электроэнергию. Вследствие этого такое оборудование используют для обеспечения периодического отопления, например, дачи или гаража.
- Жидкотопливные
Самодельный жидкотопливный котёл
Конструкция такого котла не отличается высокой сложностью. Однако стоимость и тонкости настройки форсунок, подающих топливо в камеру сгорания, заставят любого как минимум дважды подумать, прежде чем приступать к созданию отопительного агрегата, работающего на мазуте или дизеле.
- Твердотопливные
Котёл длительного горения своими руками
Представители этого типа оптимально подходят для отопления как частных домов, так и различных объектов объектов коммерческого или промышленного сектора. Высокий КПД и универсальность в применении обеспечивают твердотопливным котлам наиболее высокий спрос на рынке.
По принципу действия твердотопливные котлы различаются на дровяные, пиролизные, длительного горения и пеллетные. Наиболее популярным для самостоятельного изготовления вариантом являются котлы длительного горения, тогда как пиролизные и пеллетные из-за высокой стоимости отдельных компонентов используются гораздо реже.
От чего зависит конструктивное исполнение?
На то, какой будет конструкция отопительного котла, влияет несколько условий:
- стоимость и доступность материалов;
- вид топлива;
- способ циркуляции теплоносителя.
Наибольшую долговечность демонстрирует жаростойкая нержавеющая сталь. Впрочем, именно она имеет на рынке самую высокую цену, а её обработка является довольно сложной задачей, с которой не справиться без специальной аппаратуры. То же касается и чугуна, который, впрочем, стоит куда дешевле нержавейки. Традиционно для изготовления котлов отопления используют листовую сталь толщиной от 4 мм – этот вариант сравнительно лёгок в обработке и, главное, вполне надёжен и долговечен.
Чтобы обеспечить естественную циркуляцию теплоносителя, необходимо использовать контуры отопления и связующую арматуру большого диаметра, а накопительную ёмкость размещать на высоте. Если такой возможности нет, вам придётся использовать циркуляционный насос – он позволит уменьшить диаметр труб. Впрочем, насосная система котла отопления является энергозависимой, что необходимо учитывать при выборе конструкции и функциональных возможностей агрегата.
Патрубки, которыми будет снабжён ваш котёл, должны иметь диаметр не менее 32 мм – для их изготовления подойдёт толстостенная стальная труба. Контур отопления следует выполнять из оцинкованной стали, не забыв о герметизации резьбовых соединений.
Конструктивные особенности твердотопливных отопительных котлов
Самодельный котёл на дровах
Наиболее дешёвым вариантом для самостоятельного изготовления является дровяной котёл. Конструктивно такой агрегат представляет собой две ёмкости, помещённые одна в другую. Внутренняя выполняет функцию топки, внешняя – нагревательного бака. Конструкция дровяного котла действительно проста, а работать он сможет не только с дровами, но и другими видами твёрдого топлива.
Конструкция дровяного котла включает:
- стальную топку (с дверцей);
- зольник (с дверцей);
- колосники топки;
- сажесборник;
- дымоход;
- шиберную задвижку;
- входной и выходной патрубки;
- ножки;
- чугунную крышку.
Устройство твердотопливного котла
Большой минус дровяного котла – низкий КПД, то есть огромный расход дров или постоянная нехватка тепла в доме.
Пиролизные котлы являются более дорогими в изготовлении: они имеют две камеры сгорания – для топлива и для пиролизного газа, а некоторые их компоненты и сами по себе стоят весьма недёшево. Тем не менее такое оборудование пользуется огромным спросом в виду его экономичности – оно полностью окупается на протяжении всего 3-4 сезонов.
Классическая схема пиролизного котла включает:
- камеру сжигания с форсункой;
- газифицирующую камеру;
- систему подачи воздуха;
- дымоходную систему;
- загрузочную камеру;
- водный теплообменник;
- систему циркуляции теплоносителя;
- датчики температуры и давления;
- регуляторный клапан.
Принцип работы пиролизного котла
Пеллетные котлы изобретены в конце XX века. Они функционируют на прессованных опилках, а их основной принцип действия заключается в передаче тепла от газа, выделяемого при сгорании последних, который нагревает теплоноситель в теплообменнике.
Котёл отопления на пеллетах своими руками
Конструкция пеллетного котла включает:
- корпус;
- топочную камеру с воздушным окном и дверцей очистки;
- теплообменник с водяным контуром;
- дымоудалитель;
- теплоизоляционную прокладку;
- автоматику контроля и управления.
В пеллетных котлах лучше всего использовать чугунные теплообменники: они имеют более высокий показатель теплоотдачи и не подвержены коррозии.
Как сделать электрический котёл?
Главным элементом электрического отопительного агрегата является термоэлектрический нагреватель (ТЭН) – он необходим для преобразования электроэнергии в тепло. Корпус электрокотла может быть выполнен из любого материала, а узлы, необходимые для его работы – регуляторы, датчики и пр. – можно купить в любом специализированном магазине.
Устройство электрического котла отопления
Конструктивно электрический котёл состоит из:
- ТЭНа;
- расширительного бачка;
- циркуляционного насоса;
- предохранительного клапана;
- фильтрационного узла.
Принцип работы электрического котла отопления
Теплоноситель в системе может циркулировать как естественным образом, для чего необходимо предусмотреть перепад высоты между радиаторами и баком котла, так и принудительным с помощью насоса. Наиболее простой вариант электрокотла – установка ТЭНа непосредственно в систему отопления. Если такая конструкция не подходит, можно сконструировать электрический котёл со съёмным патрубком – это даст возможность оперативно добраться до ТЭНа при необходимости ремонта или замены.
Оптимальным решением для обогрева, скажем, небольшого коттеджа является отдельно расположенный электрический котёл небольших размеров. Труба такого котла будет иметь диаметр около 220 мм, а длина корпуса – не более полуметра, что позволяет установить его практически в любом месте, разумеется, с учётом правил безопасности.
Корпус электрокотла должен быть герметичным. Он снабжается отверстием для поступления нагретого теплоносителя в отопительную систему, а также патрубком для обратной подачи остывшей воды.
Альтернативные варианты для самостоятельного изготовления
Помимо твердотопливных и электрических котлов для самостоятельного изготовления подходит целый ряд альтернативных отопительных агрегатов:
- Индукционные котлы
Представляют собой трансформаторы, состоящие из первичной и вторичной обмотки. В таком котле электроэнергия на внешней обмотке преобразовывается в вихревой ток, а созданное магнитное поле передаётся на внутреннюю, которая отдаёт энергию теплоносителю.
- Конденсационные котлы
Сохраняют тепловую энергию конденсата, поэтому считаются более эффективными, чем газовые и даже твердотопливные. Конденсация пара происходит в теплообменнике со специальной конструкцией – именно она обеспечивает таким котлам 15-20% преимущество по КПД перед традиционным газовым оборудованием.
- Жидкотопливные котлы
Такие агрегаты испаряют отработку, после чего сжигают её пары. Получаемая таким образом энергия передаётся на теплообменник, который нагревает тепловой агент отопительной системы. Оборудование этого типа имеет два существенных недостатка – низкий КПД и большое количество выделений в атмосферу.
- Комбинированные котлы
Это оборудование является универсальным в применении, однако для его самостоятельного изготовления понадобиться недюжинная сноровка и отличные знания принципов работы различных видов отопительной техники. Отдельные компоненты таких агрегатов могут стоить достаточно дорого, но в целом комбинированные котлы способны окупиться за не более чем 5-6 сезонов.
При изготовлении котла любого типа необходимо руководствоваться требованиями правил безопасности и действующих в отношении выбранной вами категории отопительного оборудования стандартов.
Источник: http://prorab.guru/zagorodniy-dom/delaem-kotyol-otopleniya-svoimi-rukami.html
02.05.2020
Как самостоятельно сделать садовую тележку Садовая тележка с широким вместительным коробом и решетками для наращивания бортов сделанная своими руками из подручных материалов, станет незаменимой помощницей в период строительства, сбора урожая и разнообразных других... → |
02.05.2020
Как построить баню своими руками: проекты, фото и чертежи Баня – это излюбленное место многих людей. Давно известно, каким целебным действием обладает вода. Еще в древности врачи использовали ее не только в гигиенических целях, для омовения тела, но и применяли как... → |
02.05.2020
Ветрогенератор своими руками — пошаговая инструкция как сделать из подручных материалов С каждым днем растет стоимость коммунальных услуг. Электрические затраты выходят в копеечку, и поэтому большинство дачников, или владельцев частных домов решают перейти на... → |
Комментирование отключено.
