Обустройство системы автоматического полива

Описание и обзор систем автоматического полива

С истема полива — это сочетание нескольких устройств, предназначенных для автоматического полива ограниченной территории. Для конструирования системы капельного орошения понадобятся:

  • источник водоснабжения, которым может быть городской водопровод или водоём;
  • трубы, распределяющие воду по всей орошаемой территории;
  • насосы для полива, монтируемые для бесперебойной подачи жидкости;
  • фильтры для очистки воды от примесей и загрязнений;
  • распределительные устройства, через которые вода распыляется мелкими каплями;
  • система автоматического контроля.

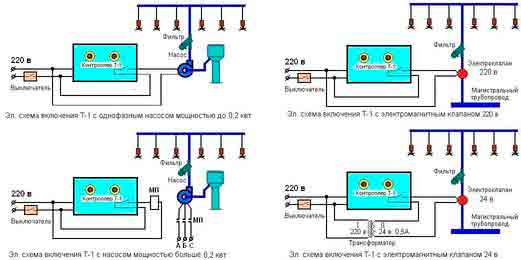

Схема соединения узлов системы автоматического полива

Устанавливать подобную систему можно на любом участке, который требует регулярного орошения растений. Из этого следует, что система автоматического полива способна круглосуточно обслуживать газоны, цветники, поля, сады и огороды, не нуждаясь в постоянном контроле. Залогом её работоспособности станут качественное проектирование и грамотный монтаж.

Разрабатывая систему полива, в случае заказа её у специалистов, проектный отдел будет использовать программы, предусмотренные для расчёта и подбора надёжного оборудования. Сотрудники монтажных организации, руководствуясь своим опытом и накопленными знаниями, сумеют выполнить работу быстро и качественно.

Преимущества применения автоматических систем полива

Системы орошения и полива использовать выгоднее, чем ручные способы увлажнения. Почему?

  1. Система автоматизации контролирует время полива и его интенсивность. Пользователь может задать определённые установки, требуемые на конкретной территории. Таким образом, орошение цветников и лужаек можно предусмотреть в утренние часы, чтобы к обеденному времени газоны выглядели свежими и сочными. Поливку зерновых культур на полях устраивают несколько раз в день в зависимости от количества воды, необходимой растениям для роста.
  2. Экономия ресурсов максимальна. Полив происходит в соответствии с заданными настройками. Когда программа будет выполнена, подача воды автоматически отключится.
  3. Система очень просто выводится из эксплуатации на холодный период года. Для этого достаточно перекрыть запорный кран около источника и слить оставшуюся в трубах воду. Разбирать водопровод при этом не нужно.

Разновидности систем автоматического орошения

Разновидности систем устройства автоматического полива

Всего выделяют два вида поливочных систем. Они отличаются размером капель воды, выпускаемых поливочными форсунками (брызгалками).

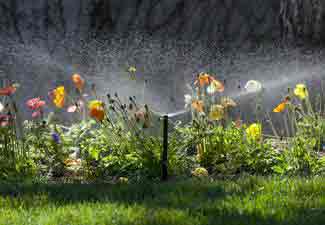

Система капельного полива может применяться в теплицах, полях и на огороде. Для орошения здесь используются перфорированные трубы, уложенные под растениями прямо на землю. Вода небольшими дозами подаётся в каждую распределяющую ветку, равномерно смачивая почву. К таким устройствам относят систему полива «Водомерка».

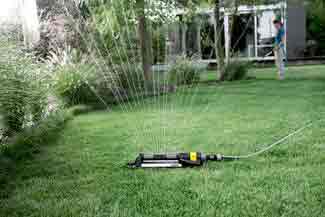

Система мелкодисперсного полива применяется для орошения газонов и лужаек. Её рабочий орган — насадка с мелкими отверстиями. Через прорези вода разбрызгивается в воздух настолько маленькими капельками, что над травой образуется туман. Хороший пример такой конструкции — система полива «Туман».

Источник: http://chonemuzhik.ru/opisanie-i-obzor-sistem-avtomaticheskogo-poliva.html

Проектируем систему автоматического полива самостоятельно.

ПОЛНОЕ РУКОВОДСТВО
по проектированию
системы автоматического полива.

В данном руководстве подробно изложена методика проектирования современных систем автополива газона и современных ландшафтов. Используя эту методику вы можете спроектировать и собрать систему автополива используя оборудование любого из известных мировых брендов: Hunter, Rain Bird, Irritrol, K-Rain.

Этапы работы над проектом

ЗНАКОМСТВО С АВТОПОЛИВОМ

Главные преимущества системы автополива:
Одинаковая плотность осадков на всей площади полива

Свой график полива для отдельных групп растений: газонов, кустарников, деревьев, цветников, огородных культур.
Отсутствие на поверхности газона поливочных устройств (включая шланги), что позволяет безпрепятственно проводить работы по стрижке газона.
Широкие возможности автоматизации позволяют корректировать программу полива, учитывая атмосферные осадки, солнечную активность, ветер, мороз или влажность почвы.

Виды полива в автополиве?

— дождевальный полив
Это полив в виде дождя. Используется в основном для полива газонов и низкорослых растений, когда нужен укрывной распределенный полив. Осуществляется дождевателями. Дождеватели бывают двух основных типов: роторы (для газонов) и статические дождеватели (для газонов, цветников, почвопокровных и пр.)
— капельный полив
Используется для полива рядных посадок кустарниковых, садовых, огородных растений. Капли попадают сразу непосредственно в грунт из отверстий (капельниц) в капельной трубке в прикорневую область. Наиболее часто используемое оборудование — капельная трубка. Иногда (редко) используются микрокапельные разбрызгиватели.
— ручной полив
Для подключения шлангов применяются водорозетки или гидранты, которые интегрированы в систему автополива.

Дождеватели

Исполнительными поливающими устройствами в системах автополива являются дождеватели, которые располагаются под землей в сложенном состоянии. Во время полива рабочие части дождевателей выдвигаются на поверхность под воздействием давления воды. За режимом полива следит контроллер (микрокомпьютер), по программе которого открываются клапаны отдельных зон полива. Напор воды создается насосом, перед которым устанавливается накопительная емкость. Емкость наполняется из водопровода и уровень в ней поддерживается автоматически. В состав системы автополива так же входит капельный полив, который используется для полива кустарников, цветников, а так же на грядках и в теплицах. В состав системы автополива входит сеть гидрантов (водорозеток) для подключения шлангов.

Для дождевального типа полива используются роторы и статические дождеватели.

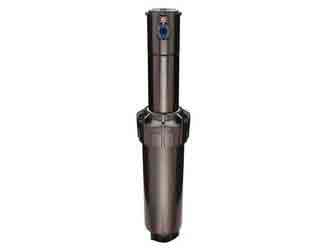

Роторы

Роторы поливают одной мощной струей и их основное преимущество — дальность. Однако одиночная мощная струя ротора может повредить цветы и другие нежные растения, поэтому роторы используют для полива открытых газонных прощадок.

В комплектацию каждого ротора входят 8-10 для того, чтобы можно было подобрать требуемый радиус полива.

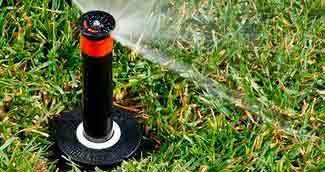

Статические дождеватели

Статические дождеватели — наиболее популярный тип оборудования в системах автоматического полива. При помощи их поливаются как газон, так и все прочие виды насаждений. Статические дождеватели на конце выдвижного штока имеют резьбу по которой вкручиваются съемные форсунки.

Форсунки делятся на два основных типа :
веерные (щелевые)
ротаторы (многоструйные с вращением)
Линейки форсунок позволяют выбрать нужную форсунку по радиусу полива от 1,5 до 11 м. и по сектору от 0 до 360 о . Форсунки для статических дождевателей используются для полива любого типа растений и для газона.

Все производители выпускают дождеватели и форсунки с одинаковой резьбой, поэтому форсуку одного производителя можно применять с дождевателями (корпусами) другого производителя.

Как работает дождеватель?

Все дождеватели для систем автоматического полива имеют внутреннюю подвижную часть — шток. Под давлением воды (1,5 — 4 Атм) внутренняя часть дождевателя выдвигается и вода выходит сквозь форсунку.

План участка

Прежде чем приступить к расчетам, требуется создать чертеж участка, где с достаточной точностью должны быть отображены все строения и зоны озеленения. Такой чертеж можно создать самостоятельно и все, что для этого понадобится — лист бумаги, карандаш, линейка и рулетка. Вместо бумаги можно взять более удобную для работы » миллимитровка» — это специальная бумага для чертежей, разлинованая через каждый миллиметр. Ее можно купить в канцелярских магазинах или распечатать разлинованный лист здесь.

Требуется выбрать масштаб переноса размеров — это отношение реального размера к размеру на чертеже. Например, 1 сантиметр на бумаге будет равен 1 реальному метру на участке.

Замеры производятся от базовых линий, что позволяет свести к минимуму ошибки в чертеже. Базовыми линиями должны быть две перпендикулярные самые длинные стороны участка. Все размеры снимаются от базовых линий. В крайних случаях, когда доступ к базовым линиям затруднен, замеры производятся от противоположных сторон участка или от ближайших объектов.

На эскизе изобразите все строения, деревья и группы растений и так же обозначьте их размеры. Определите зоны с дождевальным и капельным поливом и переходите к выбору дождевателей.

Правила расстановки дождевателей.

Каждый следующий дождеватель размещают на расстоянии радиуса от предъидущего. Это делается для того чтобы исключить неравномерность осадков, т.к. картина осадков отдельно взятого дождевателя неравномерна — чем дальше от дождевателя, тем больше осадков. .

Так же следует учитывать тот факт, что растения являются препятствием на пути струй воды и создают некие «тени». В этом случае нужно компенсировать созданные «тени» установкой встречных дождевателей.

Подбор дождевателей.

Выбираем форсунки для дождевателей.

Принцип подбора форсунок одинаков как для одноструйных роторов, так и для статических дождевателей. В данном руководстве мы будем рассматривать в качестве примера статические дождеватели и форсунки Hunter MP Rotator. как наиболее часто используемые в ландшафтном поливе.

Форсунки MP rotator, появившись в начале 2000-х, произвели революцию в сфере автоматического полива благодаря многим полезным свойствам. Г лавные их преимущества — это экономичность и высокая дальность.
РотАторы потребляют в 5 раз меньше воды чем веерные форсунки, которые были долгое время единственным типом форсунок для статических дождевателей. Используя ротаторы, стало возможным в одной зоне полива разместить большее количество дождевателей, соответственно охватить бОльшую площадь. Это позволило уменьшить количество клапанов, использовать трубы меньшего диаметра, меньше насос и т.д.
Кроме того MP ротаторы более ветроустойчивы и «дальнобойны». Например, форсунка MP3500 имеет радиус полива 10,5 м, что сравнимо с радиусом средних роторов типа PGP и PGJ
В ассортименте RainBird и прочих известных производителей так же имеются форсунки типа ротатор.

Ассортимент форсунок MP rotator

Пояснение:
Сектор 90-210 значит, что минимально возможный сектор этой форсунки — 90 о , а регулировка возможна в пределах от 90 о до 210 о . То же относится и к сектору 210-270 и к угловым форсункам 45-105. Сектор же 360 о не регулируется, как не регулируются и полосовые форсунки.

Случаи применения форсунок

Как выбрать форсунку в каталоге?

Первый параметр, по которому выбирают форсунку — радиус полива . Радиусы подбираются в соответствии с определяющими размерами на плане. Из каталога (таблица ниже) форсунок MP Rotator видно, что есть форсунки 5-ти радиусов, а так же есть форсунки так называемые, специальные — полосовые и угловые. Каждой из моделей форсунок: 800, 1000, 2000, 3000, 3500 соответствует свой радиус полива. Для проектов берут форсунки выделенные в таблице характеристик жирным шрифтом — это характеристики при нормальном давлении 2,8 Бар.

Определяющие размеры для выбора радиусов полива форсунок

Радиус и сектор полива следует выбирать такими, чтобы вода не попадала на строения. Допускается, если часть сектора будет попадать на заборы или дорожки. Соответственно месту выбирайте и сектор охвата форсунки. Не забывайте про принцип перекрытия дождевателей и избегайте «затенения», о которых было сказано выше.
Таким образом равномерно размещайте форсунки по всему чертежу.

Пример выбора форсунки из каталога

Сначала выбирайте сектор полива, соответствующий месту

В следующем столбце выбирете давление воды, при котором будет работать форсунка. Нормальное рабочее давление для форсунок MP Rotator — 2.8 Бар. В каталоге соответствующие строчки с этим давлением выделены жирным шрифтом

Найдите радиус полива, который соответствует искомому — это и будет искомая форсунка.
Радиус полива можно уменьшить регулировочным винтом на верхней части форсунки на 15-20%

Значение расхода (потока) понадобится, когда будем считать расходы и группировать дождеватели по зонам.

В таблице есть еще один столбец с параметром Норма — он говорит о том, сколько осадков создают форсунки при совместном их расположении относительно друг друга. Расположение форсунок «треугольником» дает больше осадков, чем «квадратом». Параметр «норма» будет нужен при выборе длительности полива в контроллере. На данном этапе проектирования он не понадобится .

Размещаем дождеватели на плане

Начиная с любого места на эскизе начинайте отрисовывать секторы полива форсунок и постепенно заполняйте всю территорию, стараясь, на сколько это возможно, придерживаться принципа «перекрытия» дождевателей.

Полив дорожек

Опыт показывает, что сохранять дорожки сухими (то есть расставлять дождеватели так, чтобы они не попадали при поливе на дорожки) не имеет большого смысла, т.к. полив обычно осуществляется ночью или рано утром, когда дорожки не эксплуатируются.

Имеет смысл обходить лишь дорожки шириной более 1,2-1,5 м., т.к. на широких дорожках уже становится заметным неэфеективное использование воды при поливе. Какой-либо урон материалам или целостности дорожек поливочная вода не нанесет, — негативное влияние природных осадкав куда более значительное .

Норма полива

Для газона норма полива составляет 5-10 л/м2 в сутки.
Например, для Москвы — это 5 л/м2 в сутки, а для Астрахани или Краснодара — 10 л/м2 в сутки.
Зная норму полива и площадь газона можно высчитать требуемый суточный объем воды для полива.

Суточная норма полива
V=n*S

V — суточный объем воды для полива
n- норма полива
S- площадь газона

Посчитаем норму полива для нашего участка

Общие размеры участка, который мы рассматриваем в этой статье 24х38 м. Площадь газона составляет всего 4,6 сотки (463 м2)
Для данной площади 463 м2, расположенного в подмосковье, где норма полива 5 л/м2 сутки, потребуется

463х5=2315 л/сутки

Теперь посмотрим, сколько воды единовременно выливают все дождеватели, которые мы разместили на плане.

Пользуясь таблицей характеристик форсунок определяем, что расход всех 42 дождевателей, а точнее, форсун ок = 5 800 л/ч.

Но т ак , как нам требуется в сутки всего 2315 л, то нетрудно посчитать сколько времени всего должны работать наши 42 форсунки в су т ки, чтобы обеспечить норму осадков 5 л/м2 в сутки.

2315/5800=0,4 часа , то есть 24 минуты в сутки

Разделение на зоны полива

Вот теперь мы подошли к тому, чтобы определить размер одной зоны (ветки) полива.
Система полива, которую мы рассматриваем здесь, относительно небольшая по своим размерам, но даже если здесь одновременно включить все форсунки, то это целых 5800 л/ч.! Чтобы обеспечить такой расход воды при давлении 3 Атм, потребуется мощный насос и трубы большого диаметра (50 мм).

Чтобы уменьшить размеры насоса и диаметры труб, систему полива разделяют на равные небольшие зоны полива, объеденяя по несколько дождевателей. В один момент времени работает только одна зона полива. Зоны поочередно открываются по программе контроллера.

Не используйте в одной зоне разные типы дождевателей!

Роторы за одинаковый промежуток времени производят меньшее количество осадков, чем форсунки статических дождевателей. В свою очередь веерные форсунки производят больше осадков чем многоструйные (ротаторы). Если использовать в одной зоне дождеватели разных типов, то будет наблюдаться «перелив» в одних местах и «недолив» в других.

Есть несколько основных типоразмеров труб, которые используются в системах полива. Это почти всегда трубы ПНД. Каждому диаметру трубы соответствует электромагнитный клапан, который соответствует по расходным характеристикам.
Ассортимент диаметров труб и соответствующих им клапанов представлен в таблице.

В целом, выбор количества и размера зон полива — это процесс, где учитываются множество данных. Не будем здесь углубляться в особенности проектирования для больших территорий (свыше 50 соток) , т.к. чем больше территория для полива, тем больше нюансов в проектировании. Мы здесь ограничимся данными статистики, которая говорит, что для частных территорий площадью до 50 соток проекты полива включают в себя зоны с 1″-ми клапанами и соответственно с трубой 32 мм как магистраль.

Соответственно, все, что нужно для нашего проекта — это разделить производительность всех дождевателей на производительность одной трубы 32 мм (3200 л/ч). Видим , что в нашем случае таких зон на 32-й трубе и клапанами 1″ достаточно будет две. Так же можно использовать меньший диаметр клапана и трубы — 3/4″

Труба ПНДКлапанРасход, л/ч
253/4″1800
321″3200
401 1/4″5000
501 1/2″7700
632″12000

Суммарный расход всех форсунок нашей системы 5800л/ч
Есть два варианта,как разделить на зоны и оба они будут верными.

Вариант 1
Выбрать трубу 25мм и клапан 3/4″, и разбить систему на 4 зоны по 1450 л/ч (5800/4= 1450)

Вариант 2
Выбрать трубу 32мм и клапан 1″, и разбить систему на 2 зоны по 2900 л/ч (5800/2= 2900)

Кстати, вариант 1 имеет параметры, близкие к тем, что имеет водопроводная система в коттеджных поселках. Иногда имеет смысл не использовать дополнительный насос, а питать систему автополива напрямую из водопровода.

Принцип группировки дождевателей

Стремитесь устанавливать (дождеватели) равномерно и равновесно от магистральной трубы. Образный пример — равномерное распределение ветвей дерева оносительно ствола.

Такая равновесная схема снижает разницу давления по всей зоне полива и снижает потери на сопротивление. Избегайте последовательного расположения дождевателей.

Расчет диаметров труб внутри зон

Считатйте расход воды в сечениях труб. В разных местах расход будет разный. Соответственно местному расходу воды подбирайте диаметр трубы.

Пример расчета диаметров труб одной зоны
с дождевателями расходом 0,2 м.куб/ч каждый

Электромагнитные клапаны.

Клапаны выполняют роль кранов, которые отделяют зоны полива от насосной магистрали и открываются по программе контроллера полива.

Клапаны размещаются на глубине 25-30 см в пластиковых коробах по одному или группами до 5 клапанов (типоразмеры коробов Standart , Jumbo)

В нашем примере проекта имеет смысл монтировать клапаны в одной связке и недалеко от насоса, т.к. участок небольшой.

В целом, клапаны следует располагать недалеко от напорной магистрали, но подальше от дорожек, чтобы скрыть от обзора крышки клапанных коробов.

Магистральная труба

Магистральная трубу от источника воды (насоса или водопровода) прокладывают обычно по периметру участка. В любой точке магистрального водопровода можно подключить как клапан, так и водорозетку или гидрант. Могистральный водопровод всегда находится под давлением. Давление в магистрали поддерживает автоматика насоса, которая включает насос, когда зафиксирован проток воды в трубе (где-то открылся клапан или гидрант)

Диаметр трубы магистрального водопровода должен совпадать с диаметром напорного патрубка насоса, но если длина магистрали превышает 100 м, то диаметр ближе к насосу нужно увеличить. Если, например, магистральный трубопровод 32-го диаметра имеет длину 150 м, то первые 100 метров от насоса нужно сделать диаметром 40 мм. Это правило связано с потерями на сопротивление в трубах по их длине. Через каждые 100 м в пластиковых трубах наблюдается падение даления на 1 Бар.

Более подробно об этом в статье о выборе насоса

Капельный полив

Капельный полив в системах автополива подключается отдельной зоной (или зонами) и работает на пониженом давлении (до 2,8 Бар). Более низкое рабочее давление объясняется особенностью капельного оборудования — оно работает на низком давлении. Для капельных зон используют специальную связку клапан+фильтр+редуктор давления, имеющий название «Пусковой комплект»

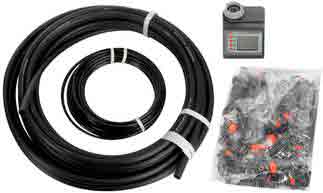

Наиболее распространенное оборудование для капельного полива — капельная трубка. Ее используют как для полива грядок, так и для полива цветников, кустарников и деревьев.

Более подробно о капельном поливе читайте в статье КАПЕЛЬНЫЙ ПОЛИВ

Водорозетки и гидранты

Для подключения садового шланга в системах автополива предусмотрены такие устройства как гидранты и водорозетки.
Водорозетки имеют для подключения шланга шаровый кран, а гидрант — быстроразъемное соединение. Ответный «ключ» гидранта с силой вставляется в сам гидрант, замок фиксирует ключ в рабочем положении и открывает проход воде.

Гидрантная линия должна быть всегда под давлением, поэтому она должна быть подключена к напорной магистрали.
Водорозетки следует размещать на расстоянии друг от друга 10-15 метров устанавливая их у края дорожек для удобства подхода к ним.

Электропроводка

Провода управления клапанами прокладываются в гофротрубах ПНД или ПВХ в одних траншеях с трубами. Требуемое сечение провода 0,75 мм². При длине провода свыше 100 м используют сечение 1,5 мм²
Рабочее напряжение — 24 Вольта переменного тока
Управляющий ток — 0,1 А на один клапан
Связки клапанов удобнее подключать кабелем с количеством жил «+ одна к количеству клапанов». То есть, один провод используется как общий, а остальные, как управляющие.

1- Магистральная труба
2- Мастер-клапан (закрывает доступ к остальным клапанам. Преимущество — можно игнорировать мелкие протечки. Недостаток — нельзя подключить гидранты на клапанной магистрали — требуется отдельная гидрантная магистраль до мастер-клапана)
3- Клапаны зон полива
4- Выход к дождевателям
5- Черный — общий. Цветные — управляющие жилы кабеля

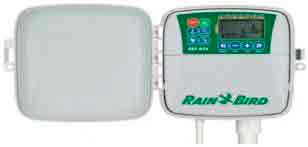

Настройки контроллера

Основные настройка контроллера :
— количество стартов
— продолжительность работы каждой зоны полива.

Для расчета продолжительности и количества стартов полива воспользуемся данными:

— норма полива в Москве —5 л/сутки на м2
— благоприятный период для полива с 23-00 до 7-00 (8 часов)
— имеется емкость с запасом воды 2000 л.
— насос с произв-ю 3000 л/ч,

В таблице характеристик форсунок есть столбец — НОРМА мм/ч

Этот параметр говорит о том, сколько осадков в час выпадает при размещении дождевателей квадратом или треугольником. Треугольником воды выливается больше, т.к. такое размещение плотнее сдвигает дождеватели друг к другу.

Возьмем среднее значение осадков — 10 мм/ч при размещении «квадратом»

Если дождеватели, расставленные по схеме «квадрат» выливают 10 мм осадков в час, то для участка, который мы здесь рассматриваем потребуется 0,5 часа работы одной зоны полива, т.к. наша норма осадков 5 мм.

В нашем проекте имеется две зоны дождевального полива, соответственно, каждая из них должна отработать по 0,5 ч/сутки, то есть в сумме 1 час.
(капельный полив считается отдельно)

При производительности насоса 3000 л/ч за 1 час израсходуется 3000 л.
Так как у нас емкость имеет запас 2000 л., то следует разнести весь полив на два старта: утром и вечером
— старт №1 в 22-00 (он отработает пол-часа)
— старт №2 в 06-00 (он отработает тоже пол-часа)

Контроллеры позволяют настраивать 3-4 старта в течении суток и каждой зоне можно задавать длительность полива до 3-10 часов, поэтому гибкости настроек достаточно для систем полива с большим количеством клапанов.

Расчет насоса.

Тип и модель насоса выбирается исходя из:
— типа поливающих устройств
— производительности одной зоны
— длины напорной магистрали
— параметров водопровода и тд.
Более подробно о расчете параметров насоса чичтайте в стаьях:
КАКОЙ НАСОС ВЫБРАТЬ
и РАСЧЕТ ПАРАМЕТРОВ НАСОСА

Расчет объема емкости для полива.

На выбор объема емкости влияют
— производительность насоса
— количество зон полива
— скорость наполнения емкости (производительность водопровода)
— длина поливочных суток ( сколько часов отводится для полива)

Допустим емкость наполняется со скоростью 1000 л/ч
Тогда, в нашем случае мы за час можем использовать запас емкости 2000 л + долив из водопровода 1000 л/ч. В таком случае нам хватило бы одного старта полива, т.к. суточная потребность нашей системы как раз 3000 л.

Для систем полива с большими суточными расходами следует искать «золотую середину» между увеличением емкости, увеличением количества стартов полива и увеличением скорости наполнения емкости.

Капельный полив.

В некоторых случаях капельный полив бывает более эффективен, чем дождевальный. Капли дождевателей, например, будут останвлены листвой разросшихся кустарников и большая часть капель испарится не достигнув корневой зоны в достаточном количестве. Кустарники и деревья требуют больше воды, чем может дать распределенный по площади дождевальный полив. Для огородных растений будет намного полезней принимать воду непосредственно в прикорневую часть. Как видим для капельного полива всегда найдется работа в современных ландшафтных проектах.

Наиболее часто в капельном поливе в качестве оборудования используют капельную трубку. Это пластиковая трубка 16 мм в диаметре и в бухтах 50-100 м со встроенными на равном расстоянии друг от друга капающими устройствами (капельницами). Расстояние между капельницами 33 см (3 шт на метр).
Одна капельница капает с расходом 2 л/ч. (можно найти трубку с расходом 4, 8 л/ч). В соответствии с расходом подбирается время работы одной зоны капельного полива.

Для различных видов растений требуется разное кол-во воды в сутки, поэтому, например, для кустарниковых делают отдельную зону капельного полива, для огорода и теплиц отдельную зону.

Подробнее о капельном поливе здесь

Как выглядят проекты автоматического полива смотреть

Источник: http://polivtec.ru/blog/kak-proektirovat-sistemu-avtomaticheskogo-poliva

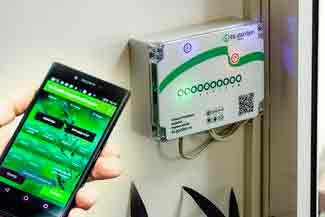

Как развернуть умную систему автополива на даче

Чтобы организовать на дачном участке систему автополива, в первую очередь, понадобится постоянный источник воды — водопровод, скважина, колодец или какой-то крупный резервуар. Естественные водоемы — вариант так себе: в их воде содержатся примеси, способные быстро забить фильтры и вывести систему полива из строя.

Если вода берется из колодца или скважины — нужен насос с обязательным блоком автоматического выключения. Его мощность зависит от глубины скважины и рабочего давления системы (обычно это 2-4 атм).

Когда вопрос водоснабжения решен, можно приступать непосредственно к выбору системы автополива.

Какую систему автополива выбрать?

Тут все не так просто — придется выбирать среди дождевальных, капельных и комбинированных систем.

Дождевальные системы

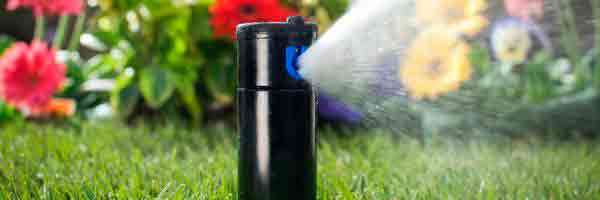

Устройства этого типа разбрызгивают воду над растениями, образуя искусственный дождик или мелкую водяную пыль — отсюда и название. Чаще всего такие «поливалки» устанавливают на участках с газонной травой.

Дождевальные установки разбрызгивают воду крупными каплями или образуют туман из микрокапель

Система состоит из подводящих труб (под землей) и устройств разбрызгивания воды, которые бывают выдвижными и невыдвижными.

Выдвижные дождеватели, соответственно, выдвигаются из-под земли только во время работы и практически незаметны. Дальность полива у них небольшая – от 4 до 7 метров, но это можно компенсировать, увеличив количество устройств и грамотно распределив их по участку.

Среди выдвижных дождевателей есть веерные и роторные модели. Первые неподвижны и разбрызгивают воду в определенном секторе. Они просты в установке и долговечны, но дальность разбрызгивания воды у них невелика – от 3 до 6 метров.

Веерный дождеватель Hunter Pro Spray-04 выдвигается на 10 см

У роторных дождевателей головка с лопастями вращается и разбрызгивает воду под заданным углом. У нерегулируемых роторов струя воды описывает полный круг, у регулируемых сектор полива задается в диапазоне от 40° до 360°.

Регулируемый роторный дождеватель Rain Bird 5004 Plus-PC с функциией Rain Curtain формирует крупные капли воды и может работать при сильном ветре

У невыдвижных дождевальных установок мощность и дальность полива больше. Но тут надо определиться, импульсная, круговая, осциллирующая или контурная модель вам нужна. Например, в импульсных приборах вода порционно подается в форсунку, которая вращается по кругу или в пределах заданного сектора, а дальность полива составляет уже до 12 метров.

Секторно-круговой импульсный дождеватель Gardena 8136-20 настраивается на сектор в диапазоне от 25° до 360° и поливает до 490 м²

Круговые дождеватели аналогичны описанным выше роторным: у них вращается головка с соплами, что позволяет равномерно полить участок.

Круговой дождеватель Gardena 2062-20 разбрызгивает воду на 20 м

Осциллирующие или маятниковые дождеватели служат для полива прямоугольных участков. В их основе – трубка с отверстиями, которая качается вокруг своей оси под углом до 180°. Дальность такого дождевателя составляет от 6 до 20 метров. Еще его ставят на штатив для полива высоких растений.

Осциллирующий дождеватель Karcher OS 5.320 S при давлении 4 атм поливает участок площадью до 320 м²

Если у участка сложная форма, то решением будет контурный дождеватель, у которого можно запрограммировать контур полива. Хорошо, если не один: например, с его помощью и цветник перед домом, и газон сложной формы позади дома можно полить, просто переместив дождеватель и включив заданный контур.

У контурного дождевателя Gardena 8133-20 программируются два разных контура

Однако дождевальные установки не подходят для растений, которые любят корневой полив, и редко используются на грядках и в теплицах, так как сильная струя воды «выбивает» грунт (исключение – микрокапельные разбрызгиватели). В этих случаях лучше использовать системы капельного полива, подающие воду под корень растений.

Капельные системы

Такие «поливалки» намного экономнее расходуют воду, в нее можно также добавить удобрения, совместив полив с дозированной подкормкой растений.

Система капельного автополива представляет собой систему шлангов или труб на поверхности либо под землей. К трубам подсоединяются капельницы, через которые идет полив растений. Вода подается под корень каждого растения в нужном объеме, и почва не переувлажняется.

Gardena 13002-20 рассчитан на 20 растений, в комплекте — шланги, капельницы и таймер для управления временем полива и расходом воды

Вместо капельниц также используются оросительные шланги или ленты с отверстиями, пропускающими воду. Лабиринтная лента с каналом на поверхности — самый дешевый вариант, но она быстро засоряется. Щелевые ленты прочнее за счет расположения канала внутри. Но самые надежные — эмиттерные ленты, куда встроены плоские капельницы, замедляющие скорость подачи воды и равномерно выливающие ее в грунт.

Смешанные системы

Смешанный вариант годится для небольших участков, на которых соседствуют растения с разными потребностями в поливе.

Смешанную систему Karcher Rain Box можно расширить, установив дополнительные капельницы, форсунки, шланги и таймер полива

Например, такая система может сочетать сочащийся шланг для живых изгородей и кустов, капельницы для растений на клумбах и форсунки, распыляющие воду над газоном.

Управление поливом: как организовать умную систему

Умной любую систему делает контроллер – центр управления автоматическим поливом. Он позволяет программировать время и режимы полива, устанавливать расход воды.

Самый простой вариант – поставить в качестве контроллера таймер для полива. По сути, это кран с блоком управления, который подает и перекрывает воду, а на нем устанавливаются время и продолжительность полива.

Поставить таймер просто и недорого, но у него небольшая пропускная способность, которая не годится для больших участков. Есть варианты механических, электронно-механических и электронных таймеров. Механическим не требуется электропитание, но их нужно включать вручную, электронно-механические работают от батареек и позволяют запрограммировать полив на несколько дней вперед, а электронными, что важно, можно управлять удаленно по Wi-fi или Bluetooth.

Однако существуют и более сложные автономные контроллеры. Они устанавливаются на распределительный клапан и работают от батареек, которых хватает примерно на год использования.

Водонепроницаемый пульт управления Hunter Node-100 предлагает установить одну из четырех программ с нужным временем запуска

Такие устройства обладают более широким набором настроек, к ним можно подключать датчики дождя и влажности почвы. Это хорошее решение для небольших систем, не требующих настройки разных зон полива.

Контроллер Rain Bird RZX 8 с Wi-Fi рассчитан на 8 зон, у каждой из которых 6 независимых графиков запуска и 4 варианта дней полива

Но самые функциональные — стационарные контроллеры, способные управлять каждой линией полива и ее элементом по отдельности. В разных зонах полива устанавливаются дни и время начала полива, количество запусков системы в сутки, их продолжительность и периодичность.

Так, для участка до 10 соток подходит контроллер на 4–8 зон, у каждой из которых свой режим полива и нормы потребления воды.

Elgato Eve Aqua Smart Water Controller с поддержкой Siri совместим с Apple Home Kit: он управляется по Bluetooth через приложение Home

Если вам интересно именно удаленное управление всем процессом, то нужно искать контроллер с Wi-Fi или Bluetooth. Обычно в приложении для мобильного устройства можно контролировать объем воды, расписание и длительность орошения, настраивать программы полива для разных зон.

Уличный контроллер Hi-Garden Aquarius 10 Wi-Fi с Wi-Fi и Bluetooth имеет 8 программ, а также два датчика температуры в комплекте

Стационарные контроллеры еще можно дополнить датчиками погоды, которые устанавливаются на участке и передают на пульт данные о влажности почвы, температуре воздуха и осадках, а иногда даже о заморозках. Это позволяет системе управления самостоятельно менять режим полива без вашего участия или отменять его, например, в дождливый день.

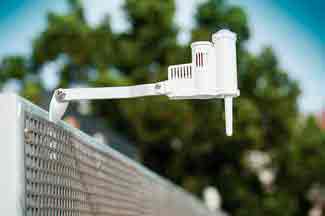

Датчик погоды Solar Sync сообщает о солнечной радиации, температуре и влажности воздуха, дожде и заморозках

Умная система управления поливом не требует постоянного присутствия человека и единственное, что ей нужно – периодическое обслуживание. Летом надо проверять фильтры воды на предмет засоров, а осенью — слить воду и продуть систему компрессором. Это позволит автополивалке перезимовать и снова включиться в работу в следующем сезоне.

В таблице вы найдете цены и характеристики указанных в статье моделей.

Высота выдвижной части – 10 см,

настраиваемый сектор – от 90° до 360°,

дальность от 1,2 до 10,6 м

Высота выдвижной части 10 см,

настраиваемый сектор от 40° до 360°,

дальность от 7,6 до 14,3 м.

Сектор полива в диапазоне от 25° до 360°,

дальность до 12,5 м,

площадь полива от 75 до 490 м².

Форма участка — круг,

площадь полива 310 м²

Форма участка — прямоугольник,

площадь полива до 320 м²

Форма участка — круг,

сектор 30°– 360°, прямоугольник;

дальность 10,5 м,

площадь полива до 350 м²

длина шланга 15 м,

расход воды 10 л/час,

концевые и внутренние капельницы,

Сочащийся шланг (10 м)

и системный шланг (15 м),

максимальное давление 4 атм

Одна зона полива,

работа от батареи (9 В)

Модели для внутренней и наружной установки,

возможность подключения Wi-Fi-модуля и датчиков погоды

Elgato Eve Aqua

Smart Water Controller

Подключение по Wi-Fi или Bluetooth к Apple Home Kit,

Источник: http://zoom.cnews.ru/publication/item/62642

Автополив участка и газона

Смотрите также:

МоделиТип устройстваОсобенностиЦена
Hunter Pro Spray-04Веерный (статический) дождевательот i 194
Rain Bird 5004 Plus-PCРоторный дождевательот i 1 002
Gardena 8136-20Импульсный дождевательот i 2600
Gardena 2062-20Круговой роторный дождевательот i 1 820
Karcher OS 5.320 SОсциллирующий (маятниковый) дождевательi 2 480
Gardena 8133-20Контурный дождевательот i 11 700
Gardena 13002-20Набор для капельного поливаот i 6 630
Karcher Rain BoxНабор для смешанного поливаi 6 590
Hunter Node-100Автономный контроллерот i 8 813
Rain Bird RZX 8Стационарный контроллерот i 8 040
Стационарный контроллер
02.05.2020

Как правильно построить теплицу из поликарбоната Теплицы из поликарбоната являются одними из наиболее популярных и востребованных на современном рынке. Огромное количество достоинств, среди которых высокое качество, надежность и практичность, качественно выделяют их на...

02.05.2020

Как сделать скамейку для сада: оригинальные идеи. Скамейки из бревна, металла и дерева, досок. Чертежи скамеек и 90 фото готовых скамеек в саду Любой садовод мечтает создать на своём загородном участке такое место, где можно спокойно посидеть, отдохнуть и расслабиться,...

02.05.2020

Барбекю из кирпича – возведение своими руками Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
