Чертежи беседки из поликарбоната своими руками: выбираем форму и способ постройки

Если вы хотите построить простое, красивое и недорогое место для отдыха на участке, то одним из самых доступных вариантов является беседка из поликарбоната. Она прочна и долговечна, и выдерживает даже сильные морозы. В этой статье мы рассмотрим различные чертежи беседки из поликарбоната.

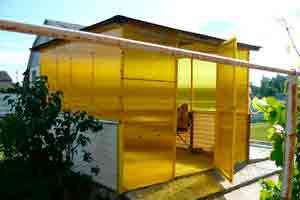

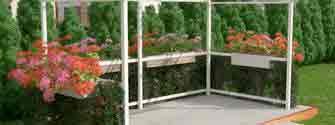

Цветные стены в беседке

Элементы конструкции

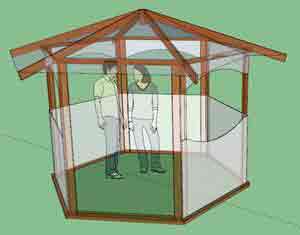

Модель постройки шестиугольной формы

Вначале разберемся, из каких элементов будет состоять наша постройка:

• Фундамент. Стены будут очень легкими, поэтому фундамент для беседки потребуется минимальный. Если вы хотите получить надежное основание, к примеру, под установку барбекю, то можете делать столбчатый, ленточный, буронабивной свайный или монолитный фундамент.
• Каркас из дерева или металла. Обычно он состоит из вертикальных столбов, верхней и нижней обвязки и перил.

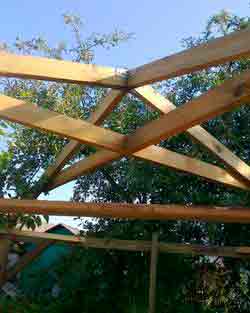

• Стропильная система. Она делается из бруса и состоит из самих стропил, перекладин для увеличения жесткости и поперечной обрешетки для крепления кровли.

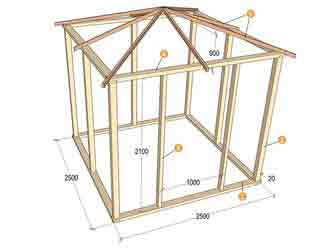

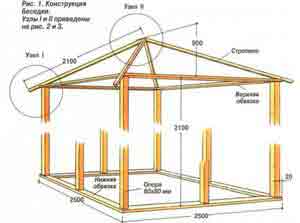

Трёхмерная модель стен

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

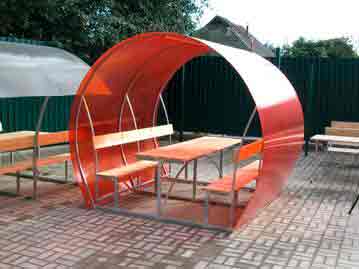

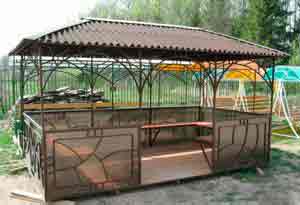

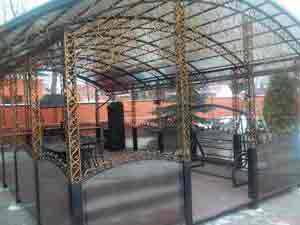

Сварная беседка

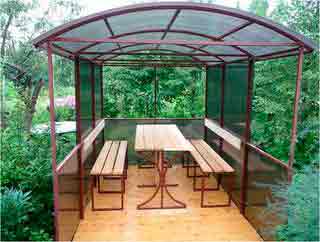

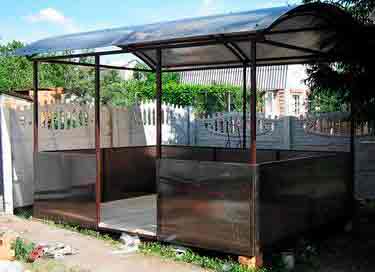

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

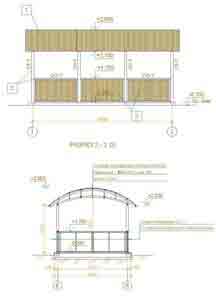

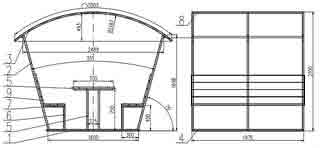

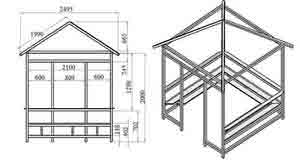

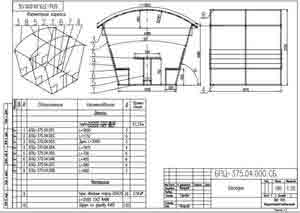

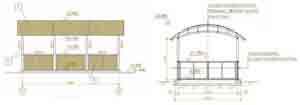

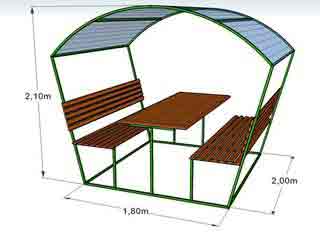

Чертеж простой беседки

• На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
• Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
• Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
• Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
• Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
• Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.

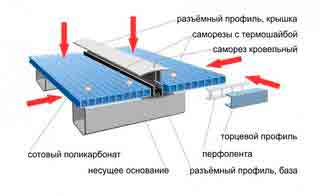

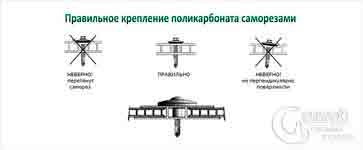

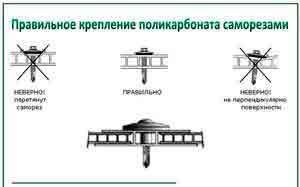

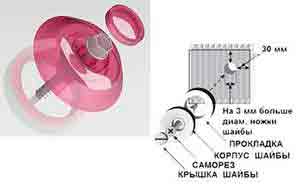

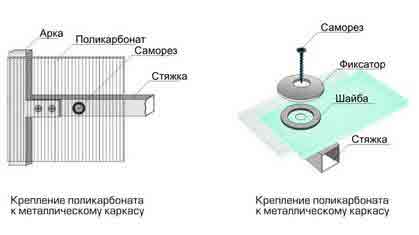

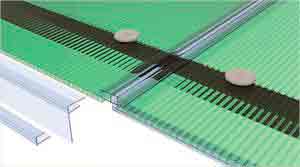

• Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
• Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

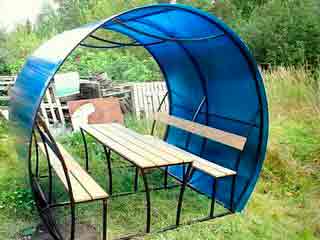

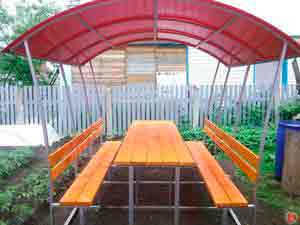

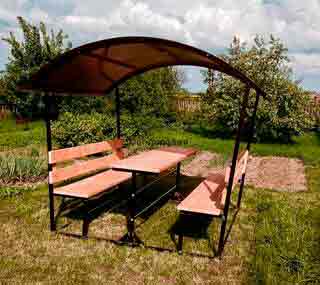

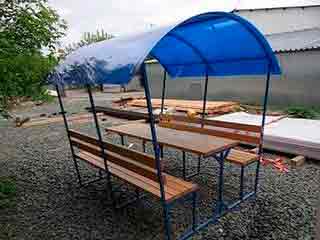

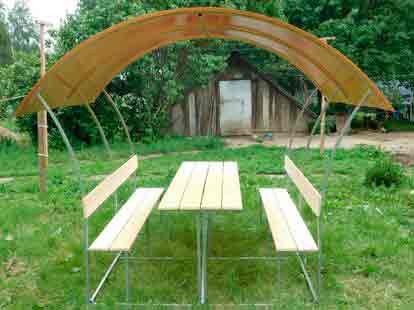

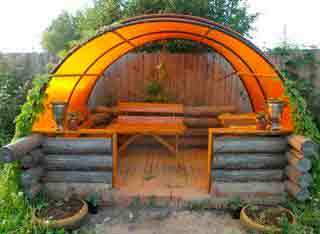

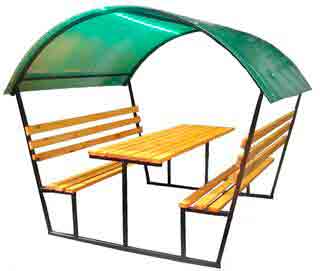

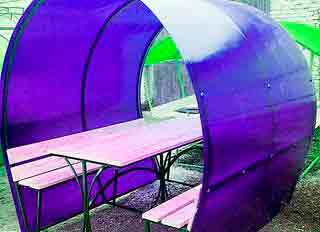

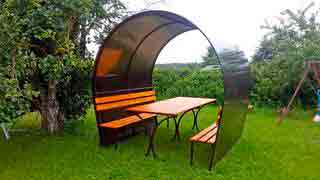

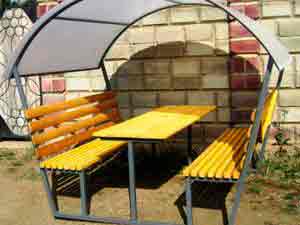

Лавочки с навесом

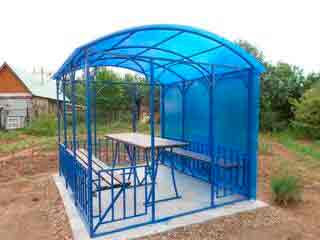

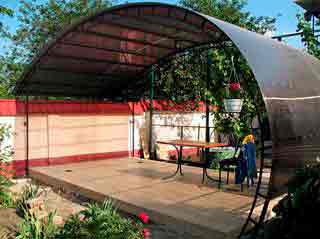

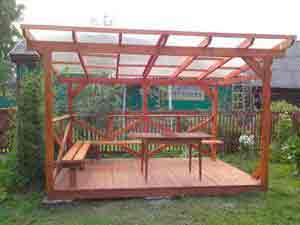

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

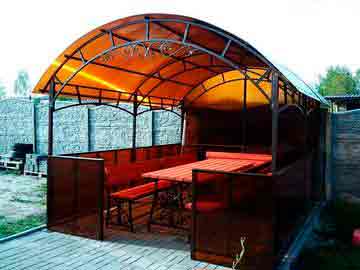

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

• Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
• Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.

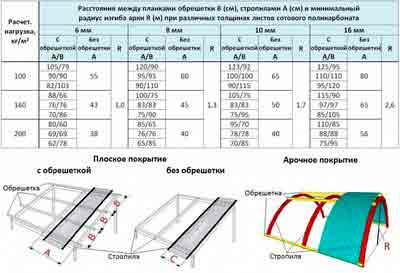

• На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

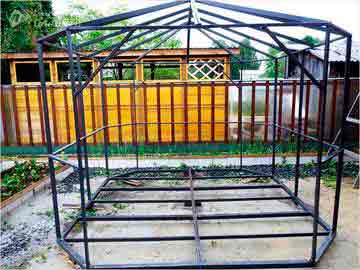

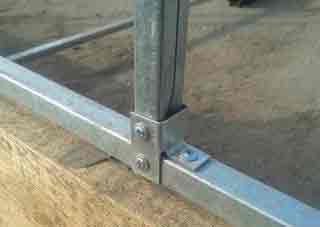

Сборка каркаса из металлотруб

Совет!

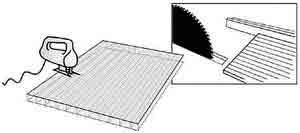

Если вы решите пилить поликарбонат ножовкой, будет оставаться много мусора, который будет попадать внутрь сот.
Чтобы этого не случилось, лучше отрезать листы острым ножом.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

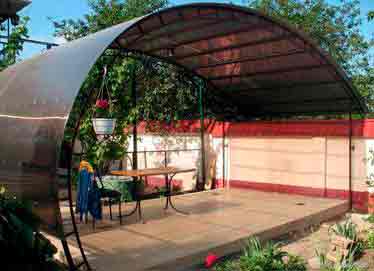

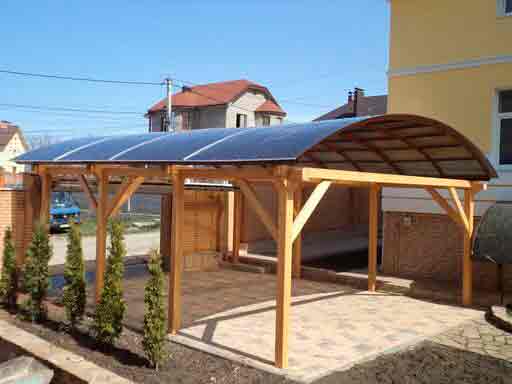

Проект постройки с округлой крышей

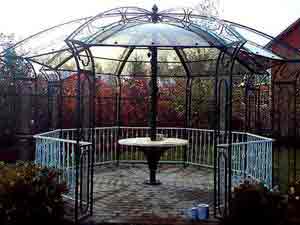

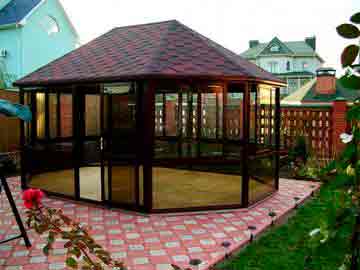

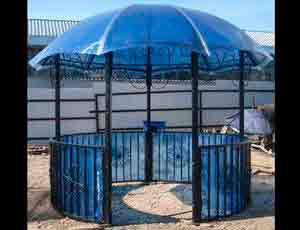

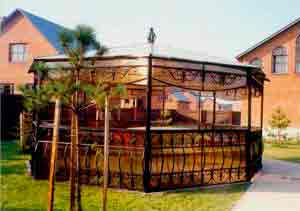

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

• «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
• Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
• Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

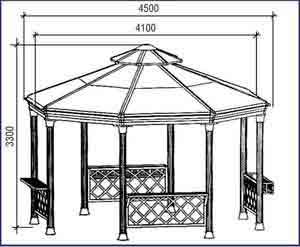

Чертеж с размерами

Совет!
Внутри беседки 6 или 8-угольной формы лучше всего устанавливать лавочки вдоль стенок, а в центре делать круглый стол или мангал.

Заключение

Поликарбонат хорошо подходит для быстрого создания красивой и долговечной беседки. При наличии минимального набора инструмента, вы можете собрать её за 1 день самостоятельно. Инструкция на видео в этой статье покажет вам процесс обшивки конструкции сложной формы.

Источник: http://svoyabesedka.ru/shemy/113-chertezhi-besedki-iz-polikarbonata-svoimi-rukami

Беседка из поликарбоната, сделанная своими руками

Владельцы дачного хозяйства могут выбрать множество вариантов и материалов для построек внутри своего сада. В этом списке, конструкции из поликарбоната занимают первые позиции. Беседка из поликарбоната своими руками всегда органично впишется в интерьер и придаст ему свежий вид.

Преимущество поликарбоната для создания укрытия от солнца

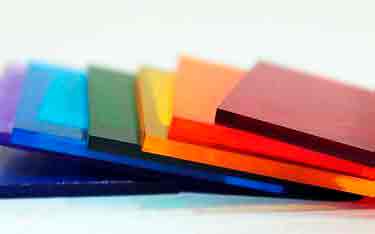

Поликарбонат — это универсальный строительный материал с уникальными свойствами, которые вы не найдете в других материалах.

Среди преимуществ выделяемого пластика отмечается:

• Высокая сопротивляемость ударам и физическим нагрузкам. Вещество, прочнее акрилового пластика в 8 раз и в 200 раз крепче простого стекла.
• Легкий вес, не имеющий конкурентов. Вам не нужны основательные опорные элементы, так как пластик в 15 раз легче стекла.

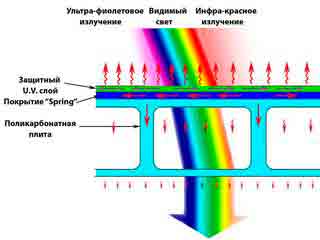

• Изделие отлично пропускает солнечный свет, при этом служит отличным шумо- и теплоизолятором. Качественные производители покрывают поверхность панелей, дополнительным слоем, против воздействия ультрафиолетового излучения.
• Материал отлично выдерживает температуру от -40 и до +120 градусов. Поликарбонат с качественным монтажом выдержит знойную погоду с ветром и плотными осадками.

Именно благодаря такому набору качеств поликарбонат, стал незаменимым материалом на дачных и фермерских угодьях, в виде козырьков, теплиц и подобных возведений.

Если, вы хотите придать форму металлическому изделию, в лучшем случае вам придется приложить физическую нагрузку и применить инструменты, дерево также необходимо обрабатывать. С поликарбонатом вы можете простым движение руки, придать панели желаемый вид.

Высокая степень технологичности, позволяет резать панели, даже обычными ножницами или канцелярским ножом, что также уникальный случай.

В отличии от вышеупомянутого стекла, поликарбонат при разрыве не будет рассыпаться на осколки.

Благодаря простым способам работы, вам необходим минимум знаний для сооружения укрытия из поликарбоната. Множество архитектурных решений для дачи вы можете найти в сети или в данной статье.

По сравнению с беседками из других материалов, постройка беседки из поликарбоната требует значительно меньшего бюджета. Профили для каркаса также могут быть самыми дешевыми. Это самый экономичный вариант, если сравнивать с деревянной, кованной или каменной версией.

Подготовка к постройке беседки из поликарбоната

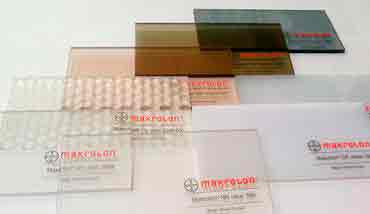

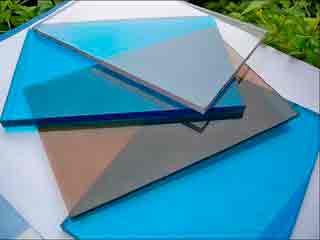

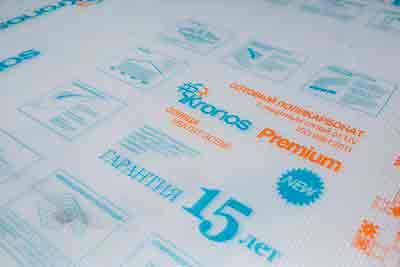

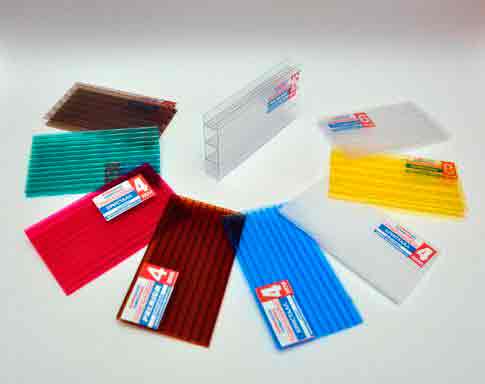

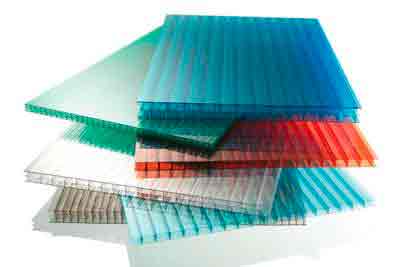

Выбираем нужный поликарбонат

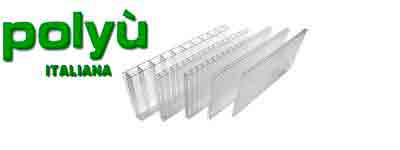

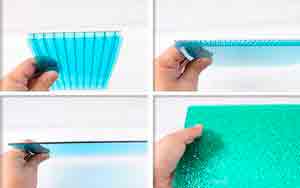

Для создания навеса или садового домика, часто используют следующие виды пластика:

• Монолитный поликарбонат, который применяют для тяжелых конструкций на ферме или даче;
• Профилированный поликарбонат. В этом варианте отличие в форме материала — он волнообразный, что делает его отличным для созданий покрытия для крыши;

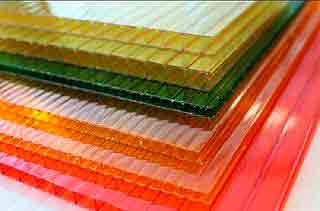

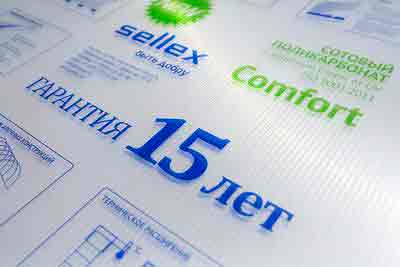

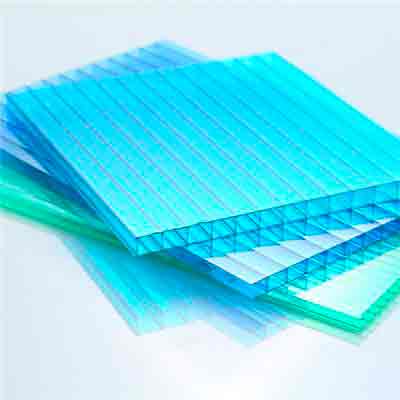

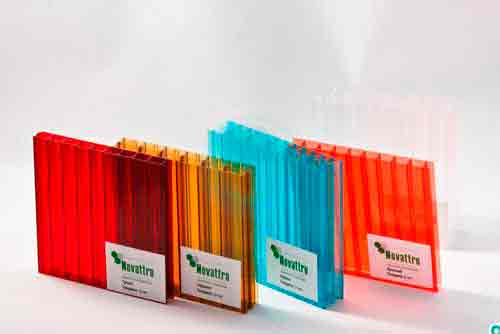

• Сотовый поликарбонат является самым распространенным. Это недорогой и простой стройматериал, позволяющий создавать правильные и нелинейные формы и изгибы.

Решение, какой материал выбрать, чтобы беседка из поликарбоната прослужила долго, остается за вами. Но мы рекомендуем избегать сомнительных производителей, и пользоваться только известными брендами. Предел необходимого растяжения должен быть не менее 55 МПА, а ударная вязкость (не менее 25 кДж/м2), прочность на изгибе требуется- 90 Мпа.

Выбор каркаса и разновидности беседок

Чтобы ваша беседка, обшитая поликарбонатом, удалась, нужно организовать правильный монтаж основного каркаса. Данное мероприятие, является главным и самым ответственным моментом в строительстве. Отнеситесь к выбору материалов для несущих опор со всей серьезностью.
Частыми решениями для укрытий из поликарбоната выступают:

• Металлические трубы;
• Бетон или строительные пеноблоки;

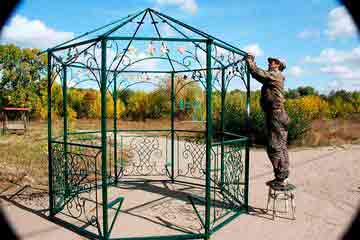

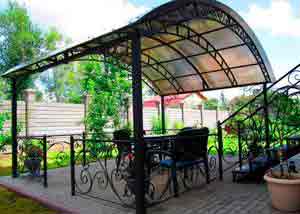

• Кованые металлические решетки.

Самым простым вариантом для вас станет конструкция из металлических деталей:

1. Полой трубы;
2. Арматуры различного диаметра;
3. Строительных уголков;
4. Профильных изделий.

По типу строения существует два варианта беседки из поликарбоната:

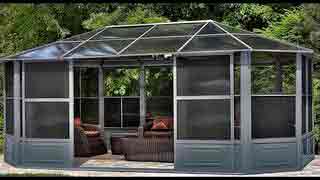

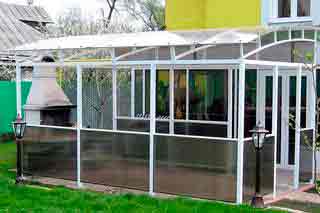

Открытый тип. С отсутствующими стенками для комфортного единения с окружающей территорией.

Беседка из поликарбоната своими руками может возводиться как в стационарном варианте с любым фундаментом, так и переносном. В этом случае вы можете менять место беседки так, как вам будет удобно.

По уровню сложности и укомплектованности беседки из поликарбоната можно разделить на следующие виды:

простой вариант изделия;

Классификация павильонов из пластика

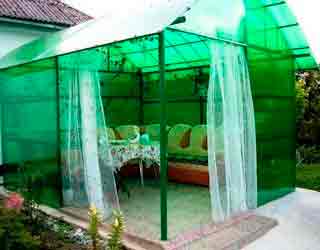

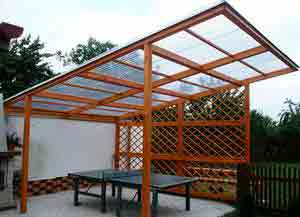

Классическая постройка

Беседки из поликарбоната часто выполняются в стиле простого поликарбонатного навеса квадратной или прямоугольной формы. Эта конструкция формируется без сложно выполнимых сочленений, которые возможны при точной резке и требуют хорошей герметизации стыков. Вы с легкостью сможете возвести навес своими силами, без чужой помощи. Удобное, летнее сооружение вы получите в течении одного или двух дней работы.

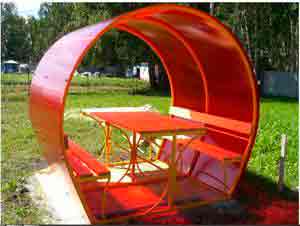

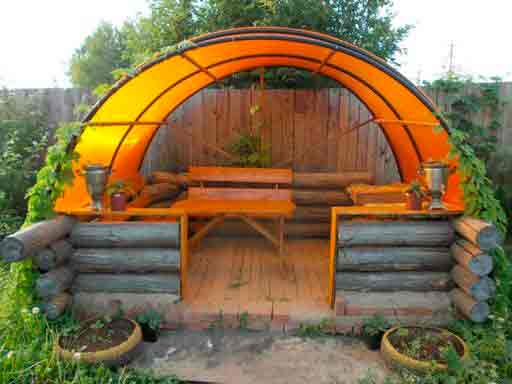

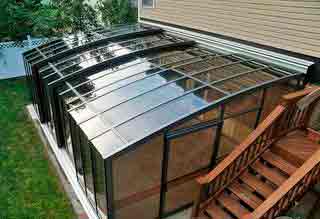

Беседка-бочка

Как упоминалось выше поликарбонат-это гибкий материал, что позволяет создавать вторую по популярности дачную конструкцию из поликарбоната: беседку-бочку. Формируя «одним замахом» и крышу и стенки, строитель значительно сэкономит на материале, а также придаст броский дизайнерский формат. Кроме того, такая беседка очень практична и может быть переносной. Вам необходимо, лишь создать прочный каркас из металлопроката и накрыть его целым листом пластика, прикрепив его саморезами. Как это правильно сделать можете узнать ниже.

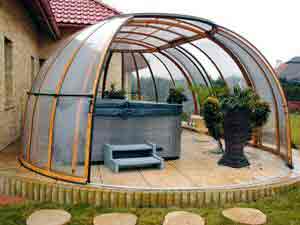

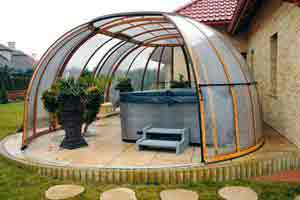

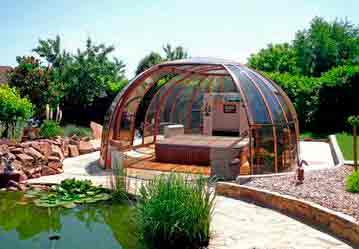

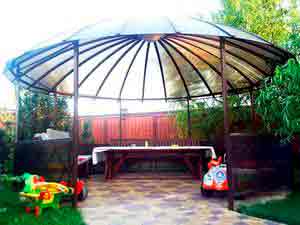

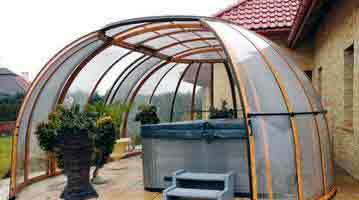

Беседка-сфера

В этом случае вам придется изрядно попотеть. Не беритесь за дело, если у вас нет соответствующих знаний и опыта. Тем не менее, беседка из поликарбоната в таком варианте, будет смотреться очень оригинально и стильно. Необходимо реализовать хорошо работающую раздвижную систему и грамотно загнуть металлический профиль.

Постройка беседки — альтанки из поликарбоната своими руками

Беседка из поликарбоната своими руками — это просто, экономично и быстро. Для сооружения, вам понадобятся следующие инструменты и материалы: подойдет стандартный список из болгарки, дрели, сварочного аппарата, стамески, лопаты, ножовки и.т.п.

Выбираем материал и основу для каркаса

Вам не будет нужно тратить много средств и времени. Необходим поликарбонат для монтирования крыши, доска и рейка, деревянный брус, труба из металла, а также профиль металлический. Может также понадобиться для декора и закрепления строительный кирпич.

Выбираем место для беседки

Если вы задумали грандиозное строение, обратите внимание на грунт будущей беседки, который должен быть сухим и иметь ровную поверхность. Проверьте уровень грунтовых вод, находится ли он на допустимом значении. Берите во внимание остальные характеристики территории, исключите места с постоянными сквозняками и подыщите место с тенью, возможно возле деревьев. Правильно оформленная беседка, станет достопримечательностью вашего сада.

Беседка из поликарбоната своими руками, практичнее всего в случае стандартной прямоугольной формы.

Создание фундамента конструкции

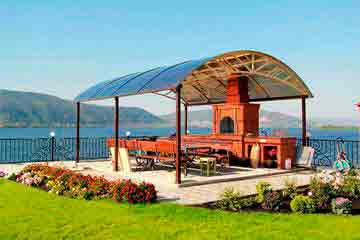

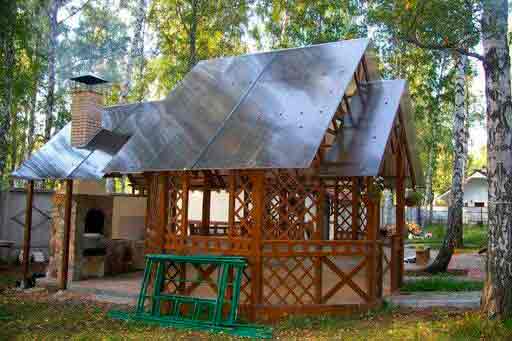

Большая беседка обшитая поликарбонатом с мангалом потребует установить фундамент. Однако в случае стандартной альтанки, для нескольких членов семьи со столом и сиденьями, вы можете ограничиться несущими трубами, которые сыграют роль основания, для вашей беседки. Что бы осуществить в жизнь такой проект, необходимо: создать разметку на месте, выкопать или пробурить углубления для труб и будущей заливки.

Затем строитель должен установить несущие детали, отцентрировать их положение и залить строительным раствором, например-бетоном.

Вы также можете создать монолитный фундамент по всей площади. После всех операций, нужно подождать высыхания несколько дней.

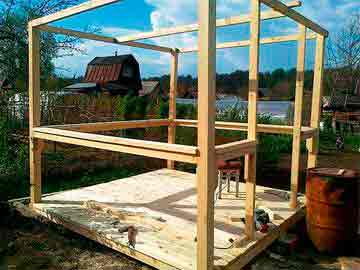

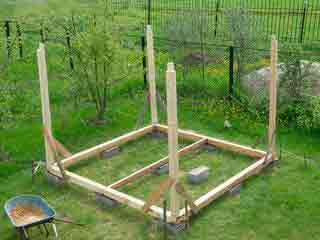

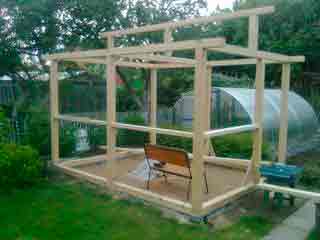

Создаем каркас постройки

Тут все зависит от выбора вашего материала, но самый простой и эффективный вариант-это работа с металлом.

Существует два способа монтажа каркаса:

1. Постепенный способ, с помощью уголков и металлического профиля.
2. Монтаж уже готового каркаса на несущую опору.

Если первый вариант, вы можете осуществить своими силами самостоятельно, то второй случай потребует коллективной работы, и, при большой массе, даже придется пользоваться спецтранспортом.

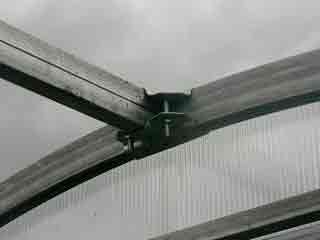

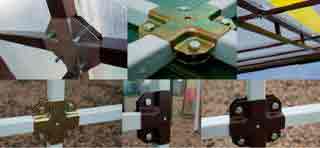

Кроме того, элементы могут соединяться как при помощи болтов, так и сварки.

Специалисты рекомендуют применять и комбинированный вариант для повышенной прочности, если ваша беседка обшита поликарбонатом.

Крыша и, при необходимости, стены изготавливаются также из поликарбоната. Необходимо закреплять листы материала поката для эффективного слива осадков, а также герметично, что бы вода не попадала на стол и отдыхающих.

Важно: поликарбонат во много схож на стекло, этот материал легко может порезать на стыке вашу руки или лицо. Поэтому края поликарбонатного листа, которые могут постоянно соприкасаться с телом человека необходимо изолировать специальными заглушками вдоль всего стыка для предотвращения травм.

Размеры порезки вы выбираете сами исходя из ситуации. Очень важный этап-закрепление листов саморезами. Вы недолжны повредить пластик и кроме того соблюдайте остальные правила, главное не перестараться с саморезом, и завершить закручивание при соприкосновении головки крепежа с пластиком.

Сиденья, спинки, напольное покрытие вы сами можете подобрать на свой вкус. В самом лучшем случае все элементы должны быть закреплены внутри.

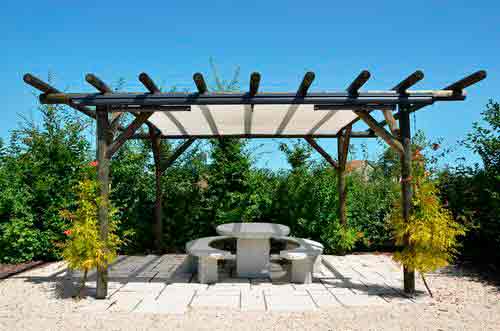

Дизайнерские решения беседок из поликарбоната

Беседка из поликарбоната своими руками может выполнятся в различных дизайнерских решениях, мы предлагаем несколько вариантов для вдохновения:

Видео — 20 стильных идей для постройки беседки из поликарбоната

Источник: http://mybesedka.ru/proekty-besedok/besedka-iz-polikarbonata-svoimi-rukami.html

Беседки из поликарбоната: преимущества и поэтапное изготовление

1. Особенности
2. Виды конструкций
3. Проект
4. Выбор места и материала основы
5. Этапы работ
   • Фундамент
   • Каркас
   • Крыша
6. Дизайн внутри и снаружи

Нет ничего лучше, чем проводить теплые летние вечера в кругу семьи или друзей на собственном загородном участке. В красивой и уютной беседке можно в полной мере насладиться природой, свежим воздухом в любую погоду. Но беседка для дачи – это не только уютное и комфортное место совместного времяпрепровождения на свежем воздухе. Она способна стать настоящим украшением придомовой территории и гармонично вписаться в ее ландшафтный дизайн.

Особенности

Сегодня существует множество строительных материалов для изготовления беседок, однако большой популярностью пользуется поликарбонат. Конструкции из него долговечны, отличаются прочностью и имеют привлекательный внешний вид.

Невзирая на свою внешнюю легкость, воздушность и прозрачность, беседка садовая из поликарбоната – это достаточно основательная и надежная конструкция, обладающая рядом преимуществ. Ее основные особенности обусловлены характеристиками поликарбоната.

• Пожаробезопасность. Поликарбонат относится к трудновоспламеняемым веществам. Даже если произошло возгорание, материал не выделяет в воздух токсичных веществ. Температура, при которой начинает плавиться поликарбонат, составляет сто двадцать пять градусов по Цельсию, поэтому можно не переживать о плавлении конструкции даже в период сильной летней жары.
• Высокая теплоизоляция. Пористая структура материала обеспечивает сохранение тепла внутри конструкции благодаря воздушной прослойке. Поэтому беседки из поликарбоната, в которых есть система отопления, можно использовать в любое время года.
• Повышенная гибкость материала и его легкость позволяют изготавливать из него беседки различные по форме и постройке.
• Длительный срок эксплуатации. Беседки из поликарбоната прослужат достаточно долго и в течение 10 лет точно не потребуют ремонта.

• Высокая прочность. Беседка не деформируется и не разрушится даже под толстым слоем снега в зимний период.
• Влагостойкость и водонепроницаемость.
• Светонепроницаемость. Материал пропускает исключительно свет и предотвращает проникновение внутрь конструкции лучей ультрафиолета.
• Легкость установки. Для монтажа беседки не требуется фундамент. Кроме того, конструкция является мобильной. Ее можно перенести в любую часть участка.
• Стабильность к низкотемпературным режимам. Конструкция не потеряет целостности даже в период сильных морозов.
• Безопасность. Материал сохраняет свою целостность даже при сильных порывах ветра, гарантируя безопасности при эксплуатации.
• Устойчивость к гниению и плесени.

Несмотря на многие достоинства материала, есть у него и ряд недостатков:

• материал со временем разрушается, если постоянно подвергается воздействию ультрафиолета, поэтому устанавливать конструкцию лучше в тенистой части участка;
• поликарбонат обладает низкой абразивностью и подвержен царапанию, поэтому в ходе работ следует проявлять особую аккуратность.

Виды конструкций

Для начала нужно определиться с оформлением, габаритами и функциональной нагрузкой конструкции. Она может быть разной.

• По типу конструкции открытые и закрытые. Первые прекрасно подойдут для отдыха в теплую погоду на свежем воздухе. Если же планируется использование беседки в любую погоду, то лучше проектировать закрытую постройку, которая станет надежным укрытием от ветра и дождя.
• По способу монтажа стационарные и мобильные. Стационарный вариант устанавливается на надежный фундамент, поэтому перенести его невозможно. Переносные модели подойдут для тех, кто любит часто что-то менять на участке, поскольку переместить ее не составит особого труда.

• По сложности простые, легкие навесы и сложные постройки. Построить обычный навес можно быстро и легко, при этом не потребуется особых затрат на материалы. Сложные постройки требуют больше времени и денег, но при этом они не только надежнее и прочнее, а и выступают прекрасным дополнением общему дизайну участка.
• По уровню внутреннего оснащения могут быть с наличием мангала и без него. Простая беседка подойдет для семейных чаепитий, а также обедов в кругу семьи. Если же вы собираетесь принимать здесь гостей, то лучше выбрать беседку с мангалом.

• По уровню функциональной нагрузки делятся на модели, имеющие дополнительные функции, и декоративные.
• По форме постройки бывают круглые, прямоугольной или квадратной формы, в виде овала и многоугольные, или как бочка.

Когда выбор типа и формы беседки сделан, можно переходить к разработке проекта.

Проект

Начало строительства беседки начинается с составления проекта. Именно создание правильного проекта является залогом того, что ваша постройка будет прочной, красивой и удобной. Уже на этапе проектирования необходимо продумывать все до мелочей, поэтому стоит все свои задумки реализовать на бумаге.

Безусловно, первое, с чем следует определиться на начальном этапе проектирования – это габариты будущей конструкции. Чертеж следует выполнять с соблюдением всех пропорций, с учетом стандартных размеров листа поликарбоната. Так, сотовый материал имеет ширину 210 см и длину 600 см, а лист монолитного поликарбоната – ширину 205 см и длину 305 см.

Проектные работы проходят в четыре основных этапа.

• Определение места, где будет располагаться строение.

Для этого следует обратить внимание на:

1. присутствие неровностей на предполагаемой площадке установки;
2. отсутствие сквозняков;
3. присутствие на данной площади или неподалеку от нее кустов, деревьев, ветвей.

• Уборка и выравнивание участка под беседку.
• Выбор конструкции по величине веса, простоте, габаритам и форме.
• Создание чертежа.

На летних загородных участках чаще всего строят простые беседки с навесом из металлопрофиля и профтрубы. Если предполагается круглогодичное использование беседки, то конструкция будет более сложной.

Все тонкости строительства следует продумать сразу, поскольку от этого зависит выбор материала для возведения каркаса.

Выбор места и материала основы

Материалом для изготовления основы поликарбонатной беседки может служить дерево, металл или камень. Возможны варианты и с другими видами материалов, но эти три являются наиболее часто используемыми.

Каждый из них обладает как рядом преимуществ, так и определенными недостатками.

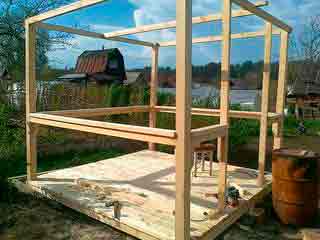

• Деревянные каркасы изготавливают из бруса. Это вполне доступный и не дорогой материал. Неоспоримым его преимуществом является экологичность, натуральность. Кроме того, древесина имеет красивую природную структуру. К недостаткам такой конструкции принадлежит недолговечность, неустойчивость к погодным условиям и сложность ухода.
• Металлическая основа – это каркас из профиля или уголка. Такие беседки очень прочные, надежные, имеют длительный срок эксплуатации. Но есть у них и свои минусы: высокая стоимость, сложность сборки, требующая применения сварки.
• Каменные каркасы изготавливаются из натурального камня, кирпича, бетона. Каменные основы прослужат очень долго, кроме того, они отличаются натуральностью и эстетической привлекательностью. При этом они довольно тяжелые, их постройка потребует большой затраты времени, а замена создаст массу сложностей.

Беседка из поликарбоната довольно легкая и может иметь различные габариты, поэтому для ее установки подходит почти любое грунтовое покрытие.

Лучше всего выбирать ровную, сухую поверхность. В идеале, если она будет находиться несколько на возвышенности, чтобы влага от осадков не собиралась в районе постройки. Выбирайте место в тени, с отсутствием сквозняков. Будет удобно, если постройка будет находиться как можно ближе к дому. Если есть водоем, то хорошо поставить беседку вблизи него, это подарит дополнительную свежесть и прохладу во времена летнего зноя.

Этапы работ

Определившись с материалом основания и местом для конструкции, можно приступать к поэтапному ее строительству.

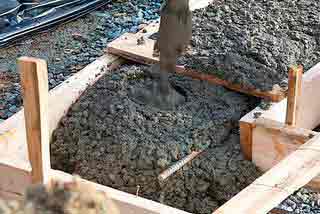

Фундамент

Фундамент представлен тремя видами.

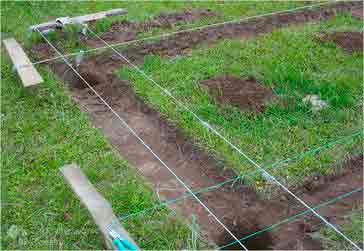

• Ленточный. Чтобы создать такое основание, необходимо выкопать траншею, построить опалубку со слоем арматуры и залить бетонированным раствором. Это самый распространённый и прочный вид фундамента, который подходит для тяжелых по весу построек.

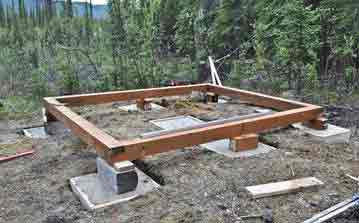

• Столбчатый. Такой фундамент способен выдержать легкие конструкции. Строится он путем вкапывания столбов, которые соединяются между собой балками.

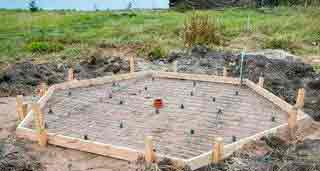

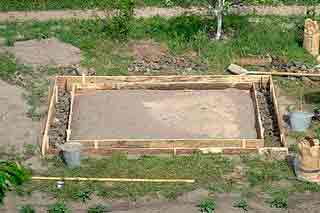

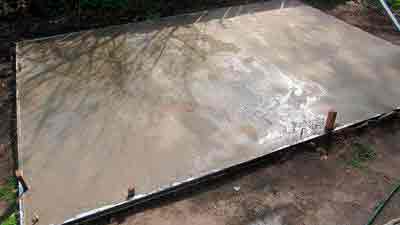

• Монолитный. Этот вариант представляет собой сплошную плиту. Его основание состоит из металлического каркаса, залитого бетоном.

Монтаж простой, легкой беседки возможен без фундамента. Такой вариант устанавливают непосредственно на грунт. А вот для более сложных, основательных беседок нужен фундамент, особенно в случае, когда грунт непрочен.

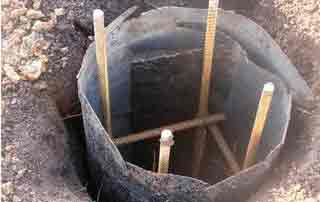

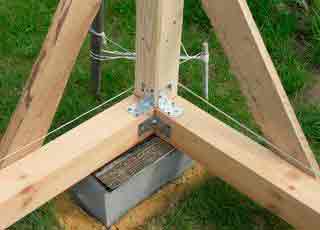

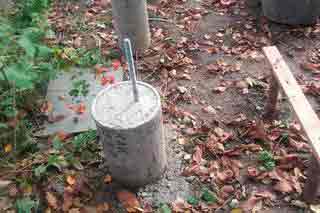

Для беседок из металла достаточно просто забетонировать несущие металлические трубы и залить площадку. Деревянные беседки монтируют на столбчатый фундамент.

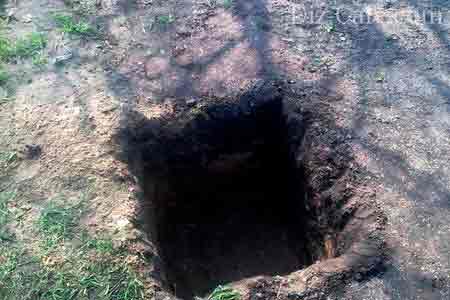

Сооружается он в следующей последовательности:

• разметка переносится на участок с проектного чертежа;
• в намеченных местах копают углубления до 700 миллиметров;
• на дно ям засыпается пятидесятимиллиметровый слой щебня и песка;
• подготавливается бетон;
• опоры, обработанные антикоррозийным покрытием, устанавливаются в подготовленные ямки;
• чтобы обеспечить гидроизоляцию основанию, можно дополнительно часть столбов, находящихся в земле, обмотать рубероидом;
• установка всех стоек должна осуществляться по выверенному уровню;
• после того, как опоры залиты бетоном, необходимо обеспечить им временный упор, чтобы они не сместились, пока раствор не схватится;

Фундамент залит и высох, можно начать сооружать каркас.

Каркас

Изготовление и сборка каркаса – это очень ответственный этап постройки беседки. Малейший недочет каркаса может создать проблему дальнейшей сборки, листы материала будут закреплены неправильно, что может повлечь быстрое разрушение постройки.

Основание может быть из металла, камня или дерева.

В зависимости от материала изготовления основания разнится способ его сборки:

• для создания каркасной части из дерева понадобятся саморезы, гвозди;
• каркасное основание из металла соединяется с помощью гаек, болтов и сварки;
• для каменных конструкций потребуется цементный раствор.

Соединение деталей лучше производить на земле, и устанавливать готовую секцию на место.

Важным этапом строительства является сборка каркаса пола:

• необходимо установить лаги из бруса четко по горизонтальному уровню;
• далее следует установка дополнительных опор для кровли;
• производится настил из обрезной доски, обработанной антикоррозийным средством;
• крепятся доски напольного покрытия саморезами.

Когда пол и каркас стен готовы, можно начинать монтаж поликарбонатной крыши.

Крыша

К этапу установки крыши можно переходить только в случаи прочной фиксации каркаса. Работать с поликарбонатом довольно несложно. Материал можно легко отрезать с помощью ножовки, пилы или лобзика, если в наличии имеется циркулярная пила, то для ускорения процесса можно воспользоваться ею, поставив диск для распила алюминия.

Благодаря такой простоте работы с материалом крыше можно легко придать любую форму. Она может быть односкатная, двускатная, иметь сложную форму или быть представлена в форме арки.

Односкатные модели – это самый простой и легкий вариант крыши на беседку. При выборе сложной и затейливой конструкции необходимо подготавливать более сложный каркас и доваривать на верхнюю раму добавочные стойки из металла.

Кроме того, усложненная конструкция требует дополнительной жесткости, которую можно придать с помощью промежуточных балок. Поэтому выбирать конструкцию следует исходя из собственных возможностей и умений.

Важно не торопиться снимать тонкую защитную пленку с материала, она защитит поверхность во время распиловки и установки от механических повреждений.

Кровлю изготавливают из сотового поликарбоната толщиной 6 или 8 миллиметров. В зависимости от уровня сырости помещения, где сберегался материал, в его ячеях может собраться конденсат, от которого нужно избавиться путем продувания. Для обработки торцов после раскройки используется герметик, профиль или лента из алюминия.

При установке крыши наступать на листы покрытия запрещено, так как это может привести к его растрескиванию. Для удобства проведения монтажа используется лестница. В листах заблаговременно необходимо просверлить отверстия, если они монтируются на каркас из металла. Крепятся листы с использованием профильной трубы, шайб из резины, винтов и силиконовых герметиков, чтобы защитить лист от разрушения, а внутреннюю часть – беседки от протекания.

Только после того как крыша готова, можно начинать установку материала на стены беседки и окна своими руками. Принцип крепления листов на стены тождественен принципу крепления на крыше, только важно проследить, чтобы ребра жесткости были в вертикальном направлении во избежание концентрации воды.

О том, как произвести монтаж беседки из поликарбоната, смотрите в следующем видео.

Дизайн внутри и снаружи

Когда конструкция полностью готова, наступает время внутреннего и внешнего дизайна и обустройства комфортного места для отдыха. Этап внутреннего декорирования включает в себя установку столов, скамеек, барных стоек, пристройку камина из камня. Возможности внутреннего декорирования практически безграничны и позволяют реализовать все задумки и пожелания.

Основное – это выбор правильных материалов для внутреннего обустройства. Они должны полностью соответствовать условиям, в которых будут использоваться. Следует помнить, что дачные беседки – это уличная постройка, поэтому здесь возможен перепад температурного режима и повышение влажности, а соответственно мебель и декор должны быть из материалов, устойчивых к подобным испытаниям. Остекление должно быть надежным.

Кроме того, выбирая мебель, обратите внимание на ее удобство и цвет. Беседка – это зона отдыха и комфорта, поэтому стоит продумать все до мелочей. Лучше стулья и лавки выбирать со спинками, также можно подумать о съемных мягких подушках на сидения. Очень удобно отдыхать на природе, сидя в кресле-качалке, при этом оно станет особым декоративным элементом в интерьере беседки.

На стенки можно прикрепить различные полочки для хранения посуды и мелочей, а также таких декоративных вещей, как вазы, часы, которые помимо декоративной могут нести и функциональную нагрузку.

Особое внимание стоит уделить установке мангала или барбекю. Его наличие необязательно, но если принято решение о его установке, то в первую очередь необходимо помнить о безопасности.

Для поликарбонатных беседок не подойдут переносные варианты, так как дым от углей будет накапливаться под крышей постройки. Поэтому планировать установку мангала следует заранее и делать его из камня, кирпича или метала.

Что касается наружных работ, то они состоят в организации не только внешней части строения, но и территории вокруг него. Но все же в первую очередь необходимо заняться украшением и отделкой самого фасада. Если беседка открытая, то опоры покрывают лакокрасочными изделиями и декорируют на свой вкус.

Далее следует установка внешнего освещения в виде фонариков, постройка дорожек, ведущих от беседки к другим постройкам на участке. Украсить беседку можно при помощи вьющихся и плетущихся растений, а неподалеку разбить цветочные клумбы. Многие организовывают неподалеку от беседки искусственные садовые фонтаны, которые становятся не только дополнительным украшением приусадебного участка, но и дарят приятную свежесть в жаркую погоду.

Все это добавит внешней привлекательности поликарбонатной беседке и создаст уютную, комфортную атмосферу.

Что касается ухода за поликарбонатом, то он довольно прост. Основное – это избегать контакта материала с абразивными веществами. Также для мытья не стоит использовать хлорсодержащие вещества, соль или щелочные составы. Все это может привести к разрушению внешней защиты от ультрафиолета. Для мытья беседки достаточно просто мыльной воды.

Беседка из поликарбоната во дворе частного дома является идеальным решением для тех, кто желает иметь комфортное и уютное место на своем участке для проведения тихих семейных вечеров или даже пышных застолий с друзьями. При этом постройка такой конструкции не потребует много времени, наличия специальных навыков и крупных финансовых затрат. Комфортно отдохнуть на природе можно будет в любое время и в любую погоду. Качественная постройка защитит от зноя, дождя, ветра и даже снега, и будет радовать хозяев не один год.

Источник: http://stroy-podskazka.ru/besedka/iz-polikarbonata/

Самостоятельное создание беседки из поликарбоната

Многим хозяевам их приусадебный участок кажется неполноценным без беседки. И они правы. После упорных трудов на даче обязательно нужен отдых под навесом и на свежем воздухе. Как сделать такое пространство для праздного времяпрепровождения красивым и комфортным с применением столь практичного материала, как поликарбонат, мы расскажем дальше.

Преимущества и недостатки поликарбоната как материала для беседки

Простой вариант беседки

Полупрозрачные листы обладают рядом достоинств:

• Они хорошо гнутся — это позволяет создавать арочные архитектурные формы, что особенно актуально для беседок, крылец и теплиц.
• При этом листы поликарбоната не портятся из-за осадков, не ломаются от снежных шапок, то есть они довольно прочны, имеют разную толщину для тех или иных условий эксплуатации.
• Этот материал имеет малый вес, что заметно облегчает его монтаж — во многих случаях этот фактор позволяет обойтись без фундамента, к тому же заготовки легко прикручиваются саморезами к любому каркасу.
• Листы поликарбоната пропускают солнечный свет, что обеспечивает дополнительный прогрев помещения, но вместе с тем внешняя сторона панелей покрыта слоем, защищающим от ультрафиолета.
• Сотовый поликарбонат долговечен.

Многие качества из перечисленных отлично подходят для строительства беседки, однако нужно помнить, что у поликарбоната есть и отрицательные стороны:

1. Этот материал слишком тонкий, не держит тепло.
2. Поликарбонат может легко сломаться, если с ним неправильно обращаться.

Ход процесса

Подготовка: размеры, чертёж

Начинаем строительство беседки из поликарбоната с подготовительного этапа. Здесь необходимо определиться с местом расположения конструкции на приусадебном участке. Идеальной площадкой окажется ровная поверхность грунта недалеко от дома и на некотором расстоянии от водоёма.

Определившись с месторасположением, можно назначить размеры будущей постройки. Это что касается длины и ширины. Оптимальные величины для указанных габаритов 3 х 3 м и больше. Высоту же принимаем равной не менее 2 м, чтобы человек мог встать и выпрямиться внутри беседки.

Следующим шагом прорисовываем проект на бумаге. Чертёж должен содержать основные размеры и другую важную информацию для строительства, как то: значение угла уклона крыши, размеры входного проёма. При построении остальных элементов учитывается стандартная ширина полотна сотового поликарбоната, равная 2,1 м. Именно с таким максимальным шагом желательно расположить вертикальные металлические профили.

Выбор поликарбоната. Расчёт материалов

Дальше определяются с толщиной листа материала. Он поставляется с диапазоном размеров указанного параметра от 4 до 16 мм. Поскольку к эксплуатации беседки не предъявляется никаких особых требований, то для её возведения вполне подойдёт лист минимальной толщины 4 мм. К тому же он обойдётся дешевле, ведь нынче, когда указанный материал обрёл большую популярность, его стоимость не назовёшь низкой!

Количество необходимого сотового поликарбоната можно рассчитать, полагаясь на готовый чертёж. Например, если длина навеса 3 м и ширина тоже 3 м, при этом высота крыши равна 1 м, и она выполнена с четырьмя скатами, то есть в виде четырёх треугольников, то расчёт будет такой.

Каждый треугольник крыши — равнобедренный с основанием, равным 3 м. Высоту такой фигуры находим по формуле прямоугольного треугольника либо просто замеряем по чертежу и пересчитываем, зная масштаб. Получаем примерно 1,8 м. Площадь равнобедренного треугольника равна произведению высоты на основание. Получаем S = 3 м х 1,8 м = 5,4 м 2 . Поскольку у нас четыре треугольника, общая необходимая площадь сотового поликарбоната равна S общ. = 5,4 м2 х 4 = 21,6 м 2 . Именно столько материала нужно закупить для указанных условий.

Что касается каркаса для крепления сотового поликарбоната. В нашем примере длина беседки 3 м, ширина 3 м, пусть общая высота вместе с крышей тоже будет 3 м. Нам понадобятся для вертикальных стоек конструкции четыре металлические трубы диаметром 50 мм. Их длина составит по 3 м. При этом 1 м «уйдёт» в землю, а 2 м — это как раз расстояние от пола до крыши.

Для треугольников кровли мы возьмём деревянные бруски сечением 50 мм х 50 мм. Крепить их к трубам будем уголками. Поскольку основание каждого ската крыши составляет 3 м, то находим из формулы прямоугольного треугольника длину любой боковой стороны, равную примерно 2,3 м. Также деревянными брусками скрепим по периметру вертикальные стойки на высоте 1 м.

Общая длина бруска сечением 50 мм х 50 мм тогда будет равна: L = 4 х (3 + 2,3 + 2,3) + (3 + 3 + 3 + 3) = 42,4 м.

В итоге нам понадобятся следующие материалы:

• трубы металлические диаметром 50 мм и длиной 3 м — 4 штуки;
• брусок 50 мм х 50 мм общей длиной 42,4 м;
• поликарбонат общей площадью 21,6 м 2;
• саморезы для поликарбоната около 100 штук (примерно по 15 штук на каждый скат крыши и про запас);
• уголки металлические 16 штук — по количеству точек крепления к железным трубам;
• несколько обычных саморезов для крепления уголков.

Инструменты

Комплект арсенала, которым нам надо вооружиться перед началом работ, известен каждому:

• шуруповёрт;
• дрель;
• нож слесарный для резки сотового поликарбоната (подойдёт и простой нож или электролобзик);
• напильник;
• лопата.

Прежде чем приступить к работе, нужно обязательно позвать на помощь напарника.

Пошаговая инструкция по изготовлению садовой беседки своими руками

Нужен ли фундамент

Предположим, подходящий участок у нас уже определён. Необходимо теперь позаботиться об основании для строения и сделать разметку. Если беседка планируется очень простая и очень лёгкая, то можно обойтись и без фундамента. Но мы рассмотрим классический случай. Строение будет капитальное, поэтому заложим стандартную основу. А именно: вертикали конструкции закрепим глубоко в земле.

Для этого разметим места будущих стоек каркаса и выкопаем ямы для них на глубину до 1 м — чем глубже, тем лучше. Затем необходимо вставить трубы металлические в готовые полости и по возможности забетонировать. Такая конструкция будет одновременно и столбчатым фундаментом, и отлично закреплёнными вертикалями каркаса.

Непосредственно изготовление летней конструкции

1. После застывания раствора приступаем к установке горизонтальных балок. Вертикальные стойки соединяются горизонтальными балками в самом верху, где будет начинаться крыша. Внизу, примерно в метре от земли (этот метр высоты при необходимости закроет стена), также устанавливаются горизонтальные балки. В качестве материала для них в нашем примере мы используем дерево. Бруски прикрепляем к вертикальным трубам с помощью металлических уголков. Просто вкручиваем саморезы, приставляя уголки. Деревянный каркас с железными вертикалями обойдётся дешевле сварного железного каркаса, но он со временем будет размокать под дождями и деформироваться. Железо долговечнее, но с ним сложнее работать, к нему тяжелее прикручивать саморезами поликарбонат.

Полностью деревянный каркас с железным столбчатым фундаментом

О нюансах работы с листами поликарбоната

Для прикрепления таких листов к деревянным балкам, как и к металлическим профилям, используют саморезы с головкой под гаечный ключ, с резиновыми шайбами и сверлящими «жалами» на концах. Чтобы легче было вкручивать такой винт, обычно применяют аккумуляторный шуруповёрт с насадкой в виде гаечной головки. Отверстия под саморезы можно предварительно сверлить дрелью.

Важно знать. Заготовку из нашего описываемого материала можно изгибать для создания арочной формы, исключительно соблюдая одно главное правило. Дело в том, что у листа поликарбоната есть как бы волокна или линии сот, тянущиеся вдоль всей дорожки. Перегибать лист можно только поперечно этим полосам! Если согнуть заготовку между двумя соседними сотами, то она просто сломается.

Вариант резки материала электролобзиком

Для отрезания заготовки нужного раскроя от листа сотового поликарбоната используют либо электролобзик, либо простой канцелярский нож большого размера. Очень хорошо описываемый материал режется вдоль линий сот, то есть, образно говоря, вдоль своих волокон. Чтобы понять, как правильно раскраивать покупной лист поликарбоната, вспомним наш пример с четырёхскатным навесом.

У нас получалось четыре равнобедренных треугольника. Основание каждого такого ската крыши 3 м, а высота равна 1,8 м. Выше указывалось, что используемый материал поставляется с шириной 2,1 м. Длина может составлять от 1 м и более, но должна быть кратна метру, всё зависит от того, где продают материал.

Тогда для нашего случая мы купим листы по 2 м длиной и будем устанавливать их так, чтобы волокна обязательно шли вверх (длина каждой линии сот составит как раз 2 м). Итого на один треугольник уйдёт по 2 листа шириной 1,5 м (0,6 м — в отход) и длиной 1,8 м (0,2 м — в отход). Однако из этих двух заготовок сразу получатся ещё две половинки второго треугольника. Таким образом, двух листов 2,1 м х 2 м достаточно для покрытия двух треугольных скатов крыши.

После монтажа крыши при желании покрываем стены тем же поликарбонатом. Здесь можно будет использовать куски, которые при раскрое материала на своды пошли в отход. Таким образом мы минимизируем наши расходы. Но можно также отделать стены деревом или вообще оставить открытыми.

Окончательная отделка

В финале процесса, если это необходимо, устанавливаем дверцу беседки. Её тоже легко сделать из поликарбоната. Для этого достаточно сколотить гвоздями прямоугольник из деревянных брусков сечением 30 мм х 30 мм. Высота прямоугольника метр, а ширина полметра. Затем нужно прикрутить к полученному прямоугольному каркасу кусок поликарбоната из отходов от раскроя. Дальше, прикрепив саморезами шарниры к любой из вертикальных балок беседки, просто навешиваем сделанную дверцу на шарниры.

Нам остаётся изучить свою постройку: нет ли где заусенцев. Если есть, их нужно аккуратно зачистить напильником.

Можно дополнительно украсить конструкцию снаружи декоративной зеленью. Последняя представляет собой стебли с листами из пластика натурального зелёного цвета. Нужно купить такие декоративные заросли в садовом магазине и просто накинуть их на стены беседки.

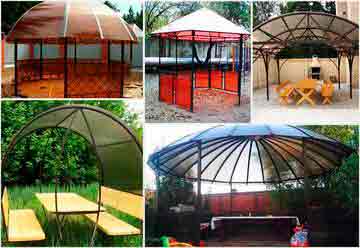

Фотогалерея: дачные варианты

В заключение рассмотрим несколько вариантов дизайна беседки с применением сотового поликарбоната.

Беседка из сотового поликарбоната прослужит долго, если не забывать следить за её состоянием. Со временем листы материала могут кое-где оторваться от креплений или треснуть. В подобных случаях нужно произвести мелкий ремонт: заменить саморез или залить трещину в поликарбонате парафином расплавленной свечки. Приятного отдыха!

Источник: http://maja-dacha.ru/samostoyatelnoe-sozdanie-besedki-iz-polikarbonata/

Беседки из поликарбоната: этапы строительства своими руками, рейтинг лучших производителей поликарбоната

Беседки из поликарбоната на сегодняшний день достаточно популярны. В данной публикации мы покажем интересные варианты конструкций и подробно расскажем, как правильно построить беседку из поликарбоната своими руками.

Практически все хозяева загородных участков стремятся обустроить на своей территории место для отдыха на свежем воздухе. Традиционным элементом этой зоны становится беседка, которая, помимо своего прямого предназначения, способна стать и значимым элементом ландшафтного дизайна.

Беседки из поликарбоната

Подобные придомовые постройки возводятся из самых разных материалов. Но в последнее время все популярнее становятся беседки из поликарбоната, которые обладают большим количеством преимуществ перед своими «конкурентами» в этой сфере. О характерных особенностях поликарбоната и легких садовых построек из него и пойдет речь в данной публикации.

Поликарбонат — разновидности и особенности материала

Что это такое, форма выпуска

Поликарбонат является разновидностью пластика, изготовленного на основе полиэфиров. Благодаря особенностям технологии производства этого материала, он обладает гибкостью и небольшим весом, что значительно упрощает монтажные работы и позволяет создавать сложные по конфигурации конструкции.

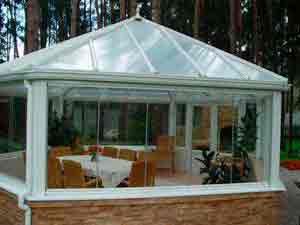

Веранда из поликарбоната, пристроенная к дому.

Чаще всего поликарбонат используется для покрытия козырьков над входом в дом, навесов над автомобильными стоянками, для возведения теплиц. Отлично подойдёт он и для строительства беседок. Причем, материал используется не только в качестве кровельного покрытия, но и для возведения ограждающих конструкций.

Визуально поликарбонат своей прозрачностью напоминает стекло, но его характеристики значительно отличаются от последнего в выгодную сторону. Прежде всего – это выражено высокой прочностью при гораздо более низкой плотности, а стало быть – и массивности ограждения. Поликарбонат способен выдержать удар камнем, упавшим с высоты или брошенным с небольшого расстояния – в аналогичных ситуациях стекло просто разлетится вдребезги или, по крайней мере, растрескается. Постройки из поликарбонатных листов способны выдержать шквалистый ветер, а также снежные слои большой толщины – все зависит только от прочности каркаса сооружения.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

В качестве каркаса под поликарбонат, как правило, используются металлические конструкции. Однако при строительстве беседок в последнее время все активнее применяется и древесина, а в качестве основания — кирпич или пустотелые блоки.

Беседки из этого материала могут иметь разные габариты и олицетворять великое разнообразие дизайнерских решений. Тем не менее, они всегда отлично вписываются в ландшафтный дизайн, не перегружая внешний вид участка, а как бы «растворяясь» в нем.

Существует два типа поликарбоната, различающиеся по своей структуре. Но обе разновидности могут использоваться при строительстве беседок.

Сотовый поликарбонат – назван так из-за выраженной ячеистой пустотелой структуры листов.

• Сотовый поликарбонат — наиболее популярный вариант, так как обладает наибольшей гибкостью и доступной стоимостью. Листы этого типа состоят из двух или трех горизонтальных слоев, соединенных между собой вертикальными ребрами-перемычками. Они придают конструкции жесткость, при этом не препятствуя светопроницаемости материала. Для монтажа на крышу и стены беседки подходит сотовый поликарбонат, имеющий толщину не менее 8 мм.

Сотовый поликарбонат подразделяется на первичный и вторичный, в зависимости от используемого сырья для его изготовления. Для монтажа на беседку рекомендуется использовать материал только первичного типа, иначе воздействия температур и ультрафиолета сделают его хрупким и недолговечным.

Стандартные размеры листа сотового поликарбоната — 2100×6000 мм, но многие компании, занимающимися реализацией этого материал, практикуют и раскрой в более «приземленные» размеры, в том числе – и по чертежам заказчика.

Монолитный вариант поликарбоната – очень схож с привычным стеклом

• Монолитные листы поликарбоната более походят на стекло и смотрятся намного эффектнее сотового материала. При этом, как уже упоминалось, отличаются от кварцевого стекла своей прочностью и меньшим весом.

Монолитный поликарбонат производится в цельном варианте и перфорированном, цветным или прозрачным. Стоимость «монолита» значительно превышает цены на сотовые листы. Для строительства беседок применяются листы монолитного поликарбоната толщиной не менее 4 мм, но лучше выбирать шестимиллиметровый вариант.

Стандартный размер листа монолитного поликарбоната составляет 2050×3050 мм.

Достоинства и недостатки поликарбоната

Беседки из поликарбоната выглядят легкими и воздушными, однако, они имеют достаточно надежную и основательную конструкцию. Это касается не только каркаса, прочность которого зависит от его правильного монтажа и выбранного материала, но характеристик его обшивки.

Несмотря на кажущуюся «воздушность», подобная беседка – это весьма прочное сооружение, рассчитанное на длительную эксплуатацию.

Итак, поликарбонат, изготовленный из первичного сырья, обладает следующими положительными качествами:

• Высокие прочностные характеристики. Поликарбонат не деформируется под высокими нагрузками, даже в зимний период под толстым слоем снега, а также под воздействием сильного ветра.
• Устойчивость к высоким и низким температурам. Материал не становится хрупким в сильные морозы и не плавится под воздействием солнечных лучей летом.
• Светопроницаемость. Поликарбонат отлично пропускает свет, но, вместе с тем, предотвращает проникновение ультрафиолетовых лучей в пространство под крышей.
• Водостойкость поликарбоната. Поликарбонат – совершенно водонепроницаемый. Ну а если стыковка отдельных листов материала произведена должным образом, то и швы между ними не будут пропускать воду.
• Инертность материала к биологическим воздействиям — он никогда не становится питательной средой для плесени или грибка, не подвержен гнилостным процессам.
• Пожаробезопасность. Поликарбонат относят к трудновоспламеняемым и самозатухающим материалам. Он не выделяет в окружающую среду токсичных веществ даже при возгорании.
• Теплоизоляционные способности. Это в большей степени относится к сотовой разновидности поликарбоната. За счет ячеистой воздухонаполненной структуры он способен удерживать накопленной тепло, например, в помещении теплицы.
• Гибкость материала позволяет использовать его для создания беседок и козырьков различных форм.
• Простота установки. Небольшой вес поликарбоната позволяет создавать из него конструкции, не требующие массивных фундаментов и усиленный каркасов. Кроме этого, из него можно даже изготовить «мобильную» беседку, которая в любой момент переносится в любое удобное место.
• Долговечность поликарбоната – срок службы его оценивается в 10÷15 лет без необходимости ремонта.
• Безопасность материала. Если стекло при ударе или падении может разбиться, то поликарбонат только даст трещину. Во всяком случае, острых режущих осколков он не даст.

Однако, у поликарбоната существует и ряд недостатков, о которых следует знать, приобретая его для создания той или иной конструкции:

• Сотовый поликарбонат, произведенный из вторичного сырья, неустойчив к воздействию ультрафиолетовых лучей, поэтому рекомендуется приобретать качественный материал, имеющий специальное защитное покрытие, наносимое по технологии соэкструзии.

Качественный поликарбонат с защитным покрытием способен отражать ультрафиолетовые лучи и значительно сдерживать проникновение «горячих» инфракрасных, пропуская через себя в основном только видимую часть спектра.

Если защитный слой на каком-либо участке будет нарушен, то повреждение УФ-излучением (появление хрупкости, образование сети трещин и т.п.) может получить весь лист поликарбоната. Поврежденный материал восстановлению не подлежит, лист придется заменить.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

В случае если приобретаются дешевые листы низкого качества, то долговечности от них ждать не приходится. Единственные выход хоть как-то продлить срок службы — устанавливать беседку исключительно в плотной тени деревьев.

Цены на беседки

• При проведении монтажных работ поверхность листов можно случайно оцарапать. Это влияет не только на внешний вид, но и на целостность защитного покрытия, о важности которого только что говорилось. Поэтому работы необходимо производить очень аккуратно.

По совокупности характеристик видно, что преимущества поликарбоната значительно перевешивают его недостатки.

ТОП-10 лучших производителей поликарбоната

Кого бы вы выбрали из производителей поликарбоната или посоветовали бы приобрести?

Основные типы конструкций беседок

Как уже говорилось выше, поликарбонат может быть использован для создания различных, даже самых сложных конструкций, что невозможно сделать с помощью других, более жестких материалов.

Беседки с поликарбонатным покрытием по своей конструкции подразделяются по следующим критериям:

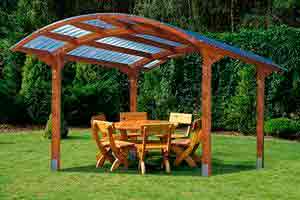

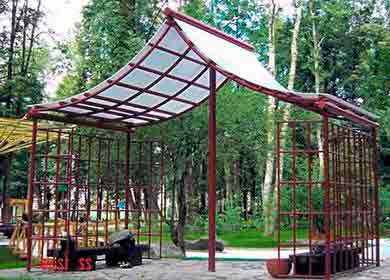

Один из распространенных вариантов открытой беседки арочной формы

• Открытые и закрытые варианты.

— Беседки открытого типа отлично подходят для летнего отдыха на свежем воздухе. Чаще всего такие сооружения не имеют высоких стенок — они состоят из низкого ограждения и крыши. Другой вариант — имеют только две стенки, как, например, показано на иллюстрации выше.

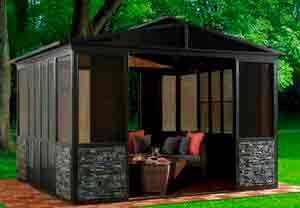

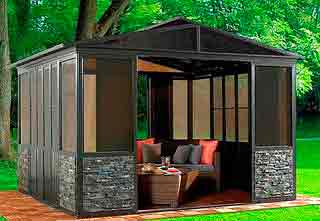

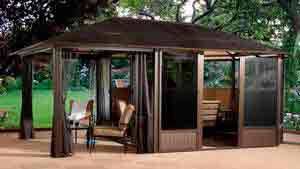

Закрытые беседки отлично защитят от ветра, дождя и снега в любое время года

— Закрытые конструкции выбираются в тех случаях, когда их планируется использовать в любую погоду, в том числе даже в зимний период. В таких постройках предусматриваются не только стены, но и дверь, которая поможет сохранить тепло внутри беседки.

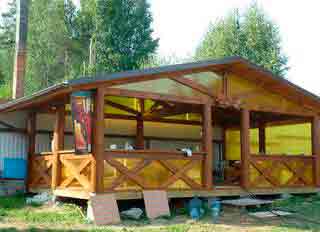

Стационарные беседки устанавливаются на фундамент, и в них частенько настилаются настоящие деревянные полы

• Стационарные и мобильные беседки.

— Стационарные варианты беседок устанавливаются в конкретном выбранном месте участка, и, как правило, нижняя часть каркаса вмуровывается в фундаментное основание или же жестко закрепляется к нему другими способами. Поэтому, выбирая этот способ установки конструкции, необходимо тщательно продумать место ее расположения. Для создания каркаса этой постройки может быть использована древесина или металл, а также оба материала в комплексе.

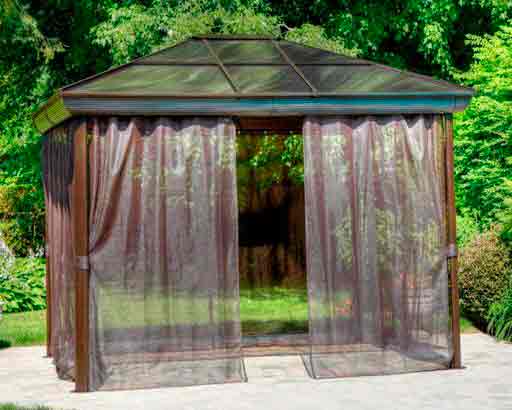

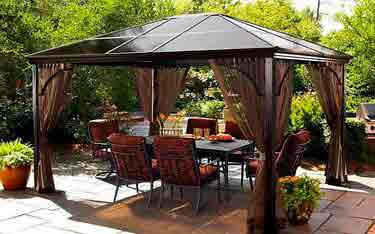

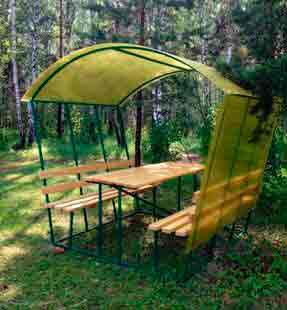

Мобильный вариант беседки

— К мобильным конструкциям относятся беседки, которые не закрепляются в одном положении, и могут быть, при необходимости, переставлены в другое, более удобное в настоящий момент место. Однако, это не значит, что беседку можно переставлять с места на место каждый день, так как она, за счет каркаса, все равно остается довольно массивной, иначе бы ее просто сдувало ветром. Под такие постройки совершенно необязательно обустраивать фундамент, но многие владельцы участков предпочитают устанавливать их на подготовленную бетонную площадку. Для создания каркасной конструкции мобильных беседок используется металлическая профильная труба. Необходимо отметить, что подобные конструкции можно приобрести в готовом виде, или в виде комплекта деталей. Чаще всего производитель занимается и доставкой их к месту установки.

Видео: Сборка беседки с поликарбонатным покрытием из готового заводского комплекта

• Сложные и простые конструкции.

— Беседки могут иметь простые формы, не требующие особых знаний работы с поликарбонатом. Его ровные листы в этом случае просто закрепляются на заранее подготовленном каркасе. Такие варианты не требуют особых усилий и затрат.

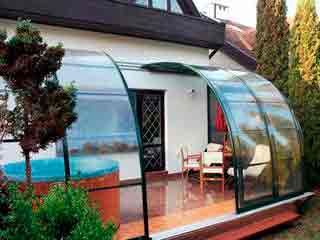

Сложная раздвижная поликарбонатная конструкция беседки-террасы, пристроенной к дому

— Сложные варианты предполагают изогнутые стенки, иногда даже раздвижного типа, для нормальной работы которых, кроме материала для каркаса и его облицовки, необходимо использовать специальные механизмы. Самостоятельно выполнить монтаж поликарбоната на элементы каркаса криволинейной конфигурации — довольно-таки непросто, поэтому подобную работу нередко доверяют специалистам. Соответственно, беседки, имеющие сложную конструкцию, обойдутся недешево, зато станут настоящим украшением участка и комфортным местом для отдыха.

Функциональная беседка с мангалом и барбекю.

• Функциональные и обычные беседки.

К функциональным можно отнести постройки, в которых планируется расположить, скажем, комплекс для барбекю, что в последние годы получило довольно широкое распространение. Обычные беседки или даже декоративные варианты могут быть оснащены стационарным столом и скамейками для отдыха. Иногда они даже остаются пустыми, а мебельные аксессуары устанавливаются в беседке по мере необходимости.

Часто практикуемая форма беседки – положенная набок «бочка» со срезанными днищами

• Форма конструкции зависит от предпочтений владельцев участка, а также от их финансовых возможностей. Понятно, что чем вычурнее форма, тем дороже обойдется возведение этой постройки. Беседки могут иметь квадратную или прямоугольную, круглую или овальную, а также многоугольную форму в плане, иметь прямые или изогнутые скаты. Кроме того, весьма популярными стали беседки, выполненные в виде бочки со срезанными донышками, перевернутой набок.

Фундамент под беседку

Стационарная беседка из поликарбоната, даже больших размеров, имеет относительно небольшой вес, поэтому под нее может быть обустроен любой тип малозаглубленного фундамента — столбчатый, ленточный или плитный. Если выбирается мобильный вариант конструкции, то некоторые собственники предпочитают устанавливать ее на грунт или на засыпанную песком и щебнем площадку.

Беседка, установленная непосредственно на грунт

Столбчатый фундамент

Столбчатый фундамент под беседку может быть обустроен из разных материалов, к которым относится кирпич, бетон, металлические или асбестобетонные трубы. Важное условие для использования такого основания – это стабильный грунт, не склонный к морозному вспучиванию. Или же придется углублять основание столбов на уровень примерно на 500 мм ниже границы промерзания.

Постройка этого вида основания из любого названного материала производится по одному принципу и состоит из следующих этапов:

• Производится очистка строительной площадки от плодородного слоя почвы.
• Выполняется разметка месторасположения столбов.
• Выкапываются (пробуриваются) котлованы (скважины).

Одна из опор – асбестоцементная труба, залитая бетоном. Хорошо виден закладной арматурный прут для последующей связи с обвязкой

• В котлованах или скважинах в зависимости от их формы, устанавливается опалубка. Для прямоугольных в сечении столбов опалубку обычно изготавливают из досок. Но бывает проще заливать цилиндрические столбы-сваи. Для них опалубкой могут послужить асбестоцементные или металлические трубы требуемого диаметра.

А еще проще – когда в пробуренную скважину в качестве опалубки просто заводится свернутый в трубку рубероид. Затраты при этом получаются минимальными, но набравший прочность столбик не уступит сделанному из трубы.

Опалубка из рубероида для заливки бетонного столба – минимальные затраты без потери прочности

• Далее, на дно котлованов или скважины засыпается щебень — слой должен составлять 80÷100 мм.
• В любую из опалубок устанавливается арматурный каркас. При этом рекомендуется предусмотреть закладной прут арматуры, связанный с каркасом, и выступающий наружу на 200÷300 мм – так впоследствии облегчится задача крепления обвязки к фундаменту.
• Если между опалубкой и грунтом имеется просвет, то он на ⅓ глубины котлована заполняется щебнем, который тщательно уплотняется.
• Далее, готовится бетонный раствор из щебня, песка и цемента. Нагрузок больших не предполагается, так что достаточно будет марочной прочности М 200.

Подсчитать количество бетона и пропорции ингредиентов для его самостоятельного изготовления поможет наш онлайн-калькулятор.

Калькулятор расчета объема бетона для заливки опоры и ингредиентов для его изготовления

• Подготовленным бетоном заполняется все пространство опалубки, с обязательным «штыкованием» арматурным прутом, чтобы обеспечить выход воздушных пузырей и добиться максимальной плотности заливки. После этого залитые опоры должны застывать и набирать прочность не менее четырех недель.

Ленточный фундамент

Если грунт не вполне устойчивый, и столбчатый фундамент под вопросом, то лучше применить малозаглубленный ленточный. Его сооружение кардинально отличается прежде всего формой котлована.

• Для него выкапывают траншею по всему периметру площадки, на которую планируется устанавливать стационарную беседку. Глубина котлована должна составлять также 400÷500 мм, а ширина ленты обычно берется порядка 150÷200 мм – для легкой постройки этого должно быть достаточно.

Подготовка ленточного фундамента под беседку

• В готовую траншею вначале засыпается и трамбуется песчаная и гравийная подушки (примерно по 100 мм в уплотненном состоянии), а затем устанавливается опалубка из досок или фанеры (ОСП). Если для постройки выбраны доски, то внутреннее пространство конструкции следует застелить гидроизоляционным материалом, например, плотным полиэтиленом. Он предотвратит ухода влаги из раствора в зазоры между досками и тем самым позволит бетону набрать прочность в оптимальных условиях влажности.
• Затем, в опалубку монтируется армирующая конструкция из металлического (можно – из стеклопластикового) прута, с увязкой деталей металлической проволокой.

Заливка бетона в опалубку ленточного фундамента

Цены на поликарбонат

• Далее, производится заливка бетона, его максимальное уплотнение и разравнивание по заданному уровню. Объемы, как правило, не столь велики, поэтому можно бетон изготовить непосредственно на месте. Но не следует забывать, что заливка в обязательном порядке должна быть выполнена в полном объеме в течение одного дня, чтобы не нарушилась монолитность ленты.
• Создаются условия для качественного созревания ленты – в первую неделю желательно ежедневно проводить обильные увлажнения с последующим закрытием полиэтиленовой пленкой. Распалубку лучше проводить не ранее, чем через 10÷14 дней.

Фундамент будет готов к установке на него беседки не ранее, чем через месяц.

Рассчитать потребное количество бетона для заливки ленточного фундамента и ингредиентов для его самостоятельного изготовления поможет размещенный ниже онлайн-калькулятор. Понятно, что одним замесом при самостоятельном изготовлении раствора, здесь, скорее всего, не обойдётся. Поэтому программа предоставляет возможность рассчитать пропорции и на один замес определенного объема, например, под конкретную бетономешалку.

Калькулятор расчета бетона для заливки ленточного фундамента под беседку

Плитный фундамент

Плитный фундамент представляет собой железобетонный монолит. За счет своей большой площади он получается «плавающим», не боящимся сил вспучивания, и может быть оборудован практически на любом грунте, кроме откровенного «болота». Еще одним достоинством можно считать то, что беседка сразу получает готовое жесткое основание для любого пола.

Явный недостаток – это значительный расход бетона для заливки плиты и, соответственно, трудоёмкость всего процесса ее создания, куда войдут еще земляные работы и армирование.

Для плитного фундамента также подготавливается площадка, с которой снимается слой толщиной до 300 мм. Затем площадка закрывается песчаной подушкой, которую следует утрамбовать, сверху неё укладывается щебень. Следующим шагом монтируется опалубка, внутри нее укладывается арматурная сетка, и выставляются маячки для выравнивания заливаемой поверхности по одному горизонтальному уровню.

Подготовка опалубки плитного фундамента под беседку к заливке бетоном.

В остальном же заливка бетоном и создание условий для его созревания – особых нюансов не имеют. Плита будет готова к продолжению строительства так же через месяц.

Калькулятор для ленточного фундамента вполне подойдет и для плитного. Единственное, придется самостоятельно вычислить объем плиты – умножив ее площадь (м²) на высоту (м). А затем останется подставить получившийся объем в соответствующее поле, пойдя по первому пути расчета (со значком бетономешалки).

Какой фундамент в каких условиях предпочтительнее?

От выбора основы под строительство всегда зависит очень многое. Чтобы не ошибиться с оптимальным типом, рекомендуем ознакомиться к статье нашего портала, в которой рассматриваются различные типы фундаментов с обоснованием их использования в различных условиях.

Материал для каркаса беседки

Каркас беседки под закрепление поликарбоната может быть изготовлен как из металла, так и из древесины. Конечно, прозрачные листы можно закрепить и на кирпичные стены, но этот вариант не настолько популярен, как два названных выше.

Каждый из материалов при использовании их для формирования каркаса беседки демонстрирует свои достоинства и недостатки. Это следует учитывать, останавливая свой выбор на одном из них.

Поликарбонат на деревянном каркасе.

• Деревянные каркасы беседки выстраиваются из бруса разного сечения, которое зависит от размеров общей конструкции, а также от выбранного стиля строения. Древесина — очень удобный для работы и комфортный в эксплуатации материал, главным преимуществом которого является её экологическая чистота и податливость к обработке. Кроме этого, древесина обладает эстетичным внешним видом, который придает материалу природный фактурный рисунок.

Явным недостатком деревянного каркаса является необходимость постоянного ухода за материалом — это обработка антисептическими составами и покрытие лакокрасочными составами. Иными путями долговечности не достичь. В противном случае древесина быстро придет в негодность просто из-за свойственного ей биологического разложения, рассыхания, поражения паразитирующей микрофлорой или насекомыми.

Металлический каркас беседки

• Металлический каркас может быть изготовлен из профильной трубы или уголка. Для массивных беседок порой применяются и более крупные прокатные профили. Необходимо отметить, что металлический каркас в увязке именно с поликарбонатом — наиболее распространен, так как обладает повышенной долговечностью, отличается прочностью и надежностью. Кроме того, играет «на руку» и известная пластичность металла, что позволяет получать детали сложно криволинейной конфигурации. Для домашних мастеров, владеющих навыками слесарных и электросварочных работ аппаратом, изготовление металлической конструкции является оптимальным и вполне доступным по стоимости вариантом.

Недостатками каркасов из металла, в том случае, если его придется заказывать у профессиональных сварщиков, является высокая стоимость выполнения работ. Кроме того, металл также требует периодического окрашивания, иначе его довольно быстро «сожрет» коррозия.

Как построить беседку своими руками

Если решено произвести постройку беседки с применением поликарбоната самостоятельно, то необходимо произвести несколько подготовительных мероприятий:

• Определить площадку на участке под установку стационарной конструкции.
• Опираясь на размеры площадки, определить форму и габариты будущей беседки.
• Выбрать материал для изготовления каркаса.
• Определить тип фундамента для установки конструкции.
• Составить проект-чертеж сооружения с установленными в нем размерами.
• Просчитать и закупить необходимый для беседки материал.
• Подготовить необходимые инструменты для работы.

Пройдя через все вышеназванные этапы, можно переходить непосредственно к выполнению работ, которые начинаются с подготовки площадки.

Составление проекта

Строительство любого объекта, в том числе и беседки, начинается с разработки проекта. Насколько он будет полноценно продуман и грамотно составлен, настолько будет упрощено изготовление деталей и монтаж сооружения. Кроме того, проект поможет определить прочность и эстетичность конструкции.

На этом этапе рекомендуется продумать каждую деталь будущей беседки и отобразить их на бумаге.

Отправной точкой будет служить место на участке, выбранное под строительство беседки

Первым шагом при составлении проекта, определяются габариты конструкции. Они будут зависеть от размеров площадки, отведенной под строительство. Лучше всего выполнять чертеж, соблюдая все пропорции в выбранном масштабе и учитывая параметры листов поликарбоната.

Все детали конструкции желательно пронумеровать, вынести в таблицу и указать количество каждого из элементов.

Просто для примеров – два варианта чертежа беседок.

Чертеж беседки с металлическим каркасом, рассчитанным под обшивку поликарбонатом Примерно так должно получиться в итоге

В данном случае, для изготовления каркаса беседки должна использоваться профильная труба сечением 40×40 мм.

1 — Поперечная сторона нижней рамы – 3 шт.

2 — Наклонные стойки, формирующие стенки конструкции и поддерживающие крышу – 6 шт.

3 — Дуги, формирующие крышу и служащие для крепления кровельного материала – поликарбонатного листа – 3 шт.

4 — Продольные стороны нижней рамы – 2 шт.

5 — Стойки для крепления стола – 6 шт., поперечины стола – 3 шт., столешница или доски для ее формирования.

6 — Опоры скамеек – 6 шт.

7 — Перекладины скамеек, на которые будут закреплены деревянные сиденья – 6 шт.

8 — Горизонтальные прогоны, соединяющие арочные детали крыши – 3 шт.

9 — Обработанные доски, формирующие спинки и сиденья скамьи – 12÷14 шт.

Беседка на деревянном каркасе. Этот вариант конструкции может быть использован как для открытой, так и для закрытой беседки

1 — Брус нижней обвязки (80×50 мм) – 4 шт.

2 — Вертикальные стойки (80×80 мм) – 7 шт.

3 — Стойки, формирующие дверной проем (80×50 мм) – 2 шт.

4 — Брус верхней обвязки (80×50 мм) – 4 шт.

5 — Брус, формирующий каркас крыши (50×50 мм) – 8 шт.

Размеры всех деталей конструкции даны на чертеже.

Правильно составленный подробный чертеж упростит подготовку всех необходимых деталей, а также сборку их в единую конструкцию.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

При составлении проекта сразу учитывается и размещение листов поликарбоната. Обязательное условие – соты должны занимать такое положение, чтобы по ним обеспечивался сток возможного конденсата. То есть если обшиваются стенки, то соты располагаются вертикально, на скатной крове – вдоль скатов. Если покрытие будет иметь криволинейную форму, то соты должны образовывать дугу – в перпендикулярном им направлении изгиб листа запрещен.

Для конструкции крыши важно учитывать шаг расположения стропильных ног, перекладин обрешетки под поликарбонатные листы, а для кровли арочной формы – еще и допустимый радиус изгиба. Чтобы определиться со всеми этими данными необходимо для начала рассчитать, какая нагрузка может выпадать на такое кровельное покрытие.

Существует несколько упрощенная, но все же в достаточной степени точная методика определения этой нагрузки. Здесь ее приводить не станем, а отошлем читателя к специальной статье.

Как рассчитать нагрузку на проектируемую кровлю?

Монтировать крышу «наугад», то есть без учета прогнозируемых нагрузок на нее – дело авантюрное. Поэтому лучше всегда провести необходимые вычисления. Алгоритм такого расчета и удобный онлайн-калькулятор размещены в специальной публикации нашего портала «Как рассчитать угол уклона кровли» .

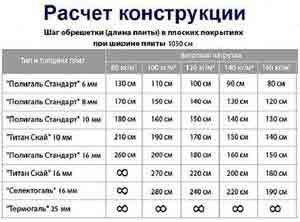

Если показатель нагрузки рассчитан, появляется возможность войти в таблицу, чтобы определить другие параметры каркаса, а также радиус изгиба поликарбоната для кровли арочной формы.

На иллюстрации, приложенной к таблице, показаны основные параметры конструкции, то есть разобраться – не должно составить труда.

Рекомендуемые параметры каркаса кровельной системы под покрытие поликарбонатом различной толщины

Следует лишь добавить, что при допустимом (или большем) радиусе кривизны листы поликарбоната свободно поддаются изгибу без какой-либо дополнительной подготовки. То есть никаких прогреваний не требуется, как утверждают некоторые «умельцы». Просто аккуратный последовательный монтаж на дугообразные стропила (арки).

Порядок проведения строительных работ

Работы по постройке беседки производятся поэтапно и включает следующее:

• Подготовка строительной площадки.
• Обустройство фундаментной основы.
• Изготовление деталей конструкции каркаса, согласно составленному чертежу.
• Сборка элементов каркаса в единую конструкцию на подготовленном фундаменте.
• Обшивка каркаса поликарбонатом.

Подготовка площадки

Если беседку планируется установить на фундамент, то под него необходимо обязательно подготовить площадку. Подготовка состоит из следующих действий:

Беседка, установленная на плитном фундаменте, вокруг которого обустроена подсыпка из щебня

• Первым шагом осуществляется определение границ площадки.
• Далее с обозначенной территории снимается плодородный слой.

Про возведение фундамента повторяться не будем – об этом уже говорилось выше. можно лишь обратить внимание на один важный нюанс.

Если выбран ленточный или столбчатый фундамент, то остальную площадь, над которой будет установлена беседка, рекомендуется засыпать песком, который следует хорошо утрамбовать. После чего площадку застилают геотекстилем, который предотвратит прорастание сорняков. Сверху него производится засыпка и трамбовка щебня.

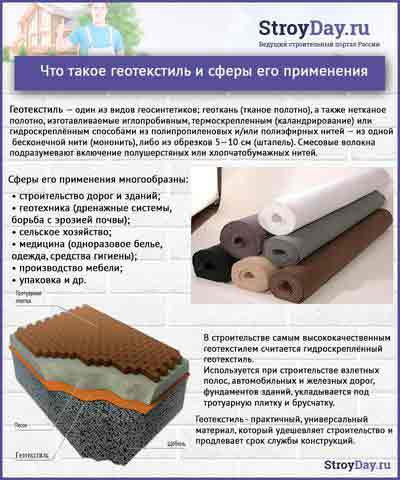

Геотекстиль и сферы его применения

Такую же процедуру рекомендуется произвести и вокруг фундамента, в полосе 300-500 мм по периметру — это поможет защитить нижнюю часть постройки и основание не только от сорняков, но и от влаги и грязи.

Изготовление элементов и сборка конструкции

Подготовка деталей каркаса производится согласно разработанному чертежу. Их рекомендуется сразу пронумеровать, чтобы упростить процесс сборки.

Разметка материала должна производиться максимально точно, так как малейший недочет может привести к перекосу конструкции. Для раскроя металла потребуется шлифмашинка (болгарка) с отрезным кругом, а для древесины – ручная циркулярная пила или электрический лобзик.

Цены на электрический лобзик

Изготовление каркаса является одним из важнейших этапов в постройке беседки, так как от качества сборки зависит надежность и долговечность конструкции.

Способ сборки конструкции будет напрямую зависеть от выбранного материала:

• Для сборки каркаса из древесины потребуется подготовить саморезы, гвозди, а также болты, шайбы и гайки. Последние крепежные элементы могут потребоваться для скрепления между собой брусков, имеющих большую толщину. Кроме этого, необходимо иметь под рукой металлические уголки шириной не менее 30 мм, а также, возможно, понадобятся перфорированные пластины из металла.
• Для соединения металлических деталей конструкции (профильной трубы и уголков) потребуются болты, гайки, шайбы, соединительные «крабы».

Соединение профильной трубы «крабами» — при желании на некоторых соединительных узлах вполне можно обойтись и без сварочных работ

Из инструментов необходимо подготовить шуруповерт с набором бит и сверл, сварочный аппарат с необходимым оснащением и расходными материалами.

Соединение отдельных элементов каркаса чаще всего производится на земле, а затем собранные узлы монтируются в единую конструкцию.

Деревянный каркас

Для того чтобы вся конструкция была прочной и устойчивой, необходимо в первую очередь качественно закрепить ее нижнюю обвязку, на которой впоследствии станут монтируются остальные детали и узлы. Все деревянные заготовки для беседки перед их монтажом следует обязательно обработать антисептическими составами и дождаться полного просыхания.

Работы производятся следующим порядком:

• Перед установкой деревянного каркаса на бетонный фундамент настилается гидроизоляционный материал — рубероид в два — три слоя. Это исключит капиллярное проникновение влаги от бетонного основания к древесине.
• Далее, укладываются и соединяются брусья нижней обвязки. Очень важно обиться перпендикулярности продольных и поперечных деталей. Для этого замеряются и сравниваются диагонали – они должны стать равными.
• Если брус обвязки достаточно массивный то его часто вообще не закрепляют к фундаменту, так как он устойчив благодаря ровной поверхности и своему весу. Но при необходимости закрепление можно произвести мощными дюбелями или анкерами. Могут пригодиться и закладные прутья, о которых шла речь при рассмотрении столбчатого фундамента.

Монтаж нижней обвязки и угловых стоек конструкции – для фиксации деталей между собой широко применяются металлические уголки

• По готовности рамы обвязки производится установка вертикальных угловых стоек. Стойки выставляются строго по строительному уровню, и их положение временно фиксируется диагональными досками-укосинами. Окончательное соединение узла проводится саморезами (гвоздями) с использованием металлических уголков.

Обустройство основы под настил пола – в зависимости от размеров беседки устанавливается требуемое количество лаг

• В случае если полы беседки будут дощатыми, то для закрепления доски, кроме бруса обвязки потребуются дополнительные перемычки — лаги. Их количество будет зависеть от площади пола и толщины половиц. При использовании досок толщиной в 25 мм лаги устанавливаются с шагом в 500÷600 мм. Они устанавливаются заподлицо с брусом обвязки и крепятся с помощью металлических уголков или специальных кронштейнов.

Монтаж продолжается: смонтирована верхняя обвязка, уставлены горизонтальные перемычки, задающие верхний край ограждения беседки

• Далее, чтобы легче было производить дальнейшие работы по сборке каркаса, монтируется дощатый настил. Доски фиксируются к лагам и брусу обвязки с помощью саморезов или гвоздей.
• Следующим шагом закрепляется верхняя обвязка брусья должны жестко связать угловые вертикальные стойки. Для упрочнения верхней части конструкции между двумя параллельными брусками на металлические уголки закрепляется перемычка.
• Если беседка будет закрытой, то следует после этого необходимо разметить и установить брусья, формирующие дверной проем.
• Далее, на высоте примерно в 800÷900 мм от пола, на вертикальные стойки по периметру, за исключением входного проема, закрепляются горизонтальные перемычки, которые также сделают каркас более жестким и прочным. Кроме того, они обычно служат верхней границей деревянного ограждения (стенок) беседки. Выше будет или оставляться пустое пространство, если беседка открытая, или, для закрытого типа, монтироваться оконная система либо прозрачные стенки из поликарбоната.
• Каркас крыши может быть разным, в зависимости от составленного проекта — двухскатная или даже односкатная стропильная система, или же шатровая, состоящая из большего количества скатов. Однако, каждую из них можно монтировать несколькими способами. Например, для двускатной крыши стропильные пары можно скрепить на земле в виде ферм, а затем в готовом виде поднять и закрепить на верхней обвязке.

Установлены стойки и коньковый прогон

В другом варианте, на обвязке закрепляются стойки и на них монтируется коньковая доска. А уже к ней и к брусьям верхней обвязки крепятся доски-стропила, формирующие скаты. Про рекомендуемый шаг стропильных ног уже подробно рассказывалось выше.

• На готовый каркас закрепляются листы поликарбоната.

Сначала обычно монтируется кровельное покрытие, а затем переходят к обшивке стенок беседки, если это предусмотрено проектом.

Для крыши рекомендуется применять сотовый поликарбонат толщиной в 8 мм. Для фиксации листов на деталях каркаса используются специальные крепёжные комплекты, которые называются термошайбами.

Принцип крепления поликарбоната к деревянному каркасу и к металлическому один и тот же

Комплект на одну точку крепления состоит из следующих деталей:

1 — эластичная уплотнительная шайба.

2 — пластиковая жесткая термошайба, оснащенная направляющей ножкой. По оси шайбы и ножки имеется канал для самореза. Длина направляющей ножки должна быть равна толщине листа сотового поликарбоната.

3 — заглушка термошайбы.

4 — саморез. Обычно в комплект не входит, то есть приобретается отдельно. В зависимости от материала каркаса может применяться саморез по дереву или по металлу, оснащенный наконечником-буром (4а).

После установки листа поликарбоната на место и временной фиксации его в заданном положении, крепление осуществляется в следующем порядке:

— В точке крепления через лист поликарбоната сверлится сквозное отверстие. Его диаметр должен быть на 2÷3 мм больше диаметра направляющей ножки термошайбы. Важно – отверстие должно располагаться не ближе 40 мм от края листа. И центр отверстия не должен приходиться на перемычку между двумя соседними полостями поликарбоната.

— Устанавливается уплотнительная шайба – она должна встать соосно с отверстием в покрытии.

— Поверх нее одевается пластиковая термошайба. Ее направляющее ножка войдет в отверстие, высверленное в поликарбонате. «Юбка» этой термошайбы захватит границы уплотнительной шайбы, то есть они должны расположиться соосно.

— В канал термошайбы вставляется саморез и с помощью шуруповерта вкручивается в деталь каркаса. Направляющая ножка при этом упирается в деталь каркаса, что предотвращает замятие поликарбоната при излишнем усилии затяжки. Тем не менее, слишком перетягивать саморезы не рекомендуется.

— После этого гнездо термошайбы со шляпкой самореза закрывается входящей в комплект заглушкой.

Шаг между соседними точками крепления обычно выдерживается в пределах 350 ÷ 400 мм. Его увеличение приводит к снижению надежности фиксации покрытия, а снижение – к банальному удорожанию проекта без получения каких-либо «преференций».

• В случае если на крыше приходится стыковать два листа, то рекомендуется использовать для этой цели разъемный профиль, который исключит риск протекания кровельного покрытия. Разъемный профиль одинаково применяется как для деревянного, так и для металлического каркаса.

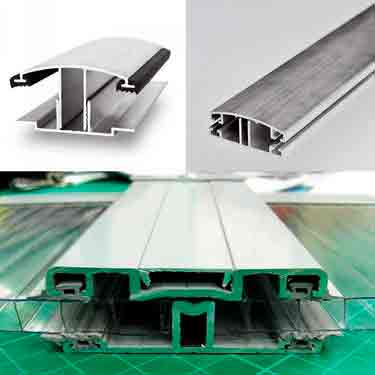

Схема стыковки двух листов сотового поликарбоната разборным соединительным профилем

Соединительный профиль состоит из двух частей — нижней и верхней. Нижняя часть закрепляется к несущему основанию, а верхняя фиксируется после укладки на нижнюю двух соседних листов поликарбоната.

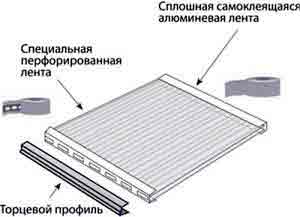

• Для того чтобы внутрь сотового поликарбоната не попадала грязь и не скапливался конденсат при перепадах температур, нижние торцы листов закрываются перфорированной уплотнительной лентой и торцевым профилем. После установкой в торцевом профиле сверлится несколько отверстий для свободного стекания скопившегося конденсата. Герметично закрывать нижние торцы – запрещено. Для арочных конструкций это требование справедливо для обеих сторон листа, если оба края имеют уклон.

Обращенные кверху и торцы листов поликарбоната должны «запечатываться» наглухо. Для этого чаще всего используют полосу алюминиевого скотча, которая поле наклеивания закрывается торцевым профилем.

Оставлять полностью открытыми торцы, даже расположенные внизу – запрещается. Это негативно влияет и на долговечность поликарбоната, и на его светопропускающую способность – он начнет мутнеть.

• Еще один нюанс. Поступающий с заводов поликарбонат с защитным слоем обычно заклеен специальной пленкой, предохраняющей материал на период транспортировки и монтажа. Лицевая сторона листа в обязательно порядке должна быть на этой пленке помечена. Чтобы в пылу работы не перепутать стороны, рекомендуется пленку с лицевой стороны снимать уже по окончании монтажа. Но только – не затягивая со снятием!
• Поликарбонат легко поддается резке. Это можно выполнить даже обычным острым ножом. Можно использовать электрический лобзик. Во время раскроя следует удерживать края, чтобы не допускать их вибрации. После реза – сразу удаляются опилки, попавшие в полости (соты).

В остальном – аккуратность и последовательность обеспечат качественное крепление листов на каркас.

Металлический каркас

Элементы металлического каркаса скрепляются между собой с помощью сварки, и такая конструкция будет неразборной. Или же с помощью болтов и соединительных «крабов» и других фиксаторов или кронштейнов – подобный каркас при необходимости можно и разобрать, например, убрав беседку на даче на зимний период в сарай.

Соединительный узел металлического каркаса

Монтаж металлической разборной конструкции осуществляется по тому же принципу, что и деревянный каркас — сначала формируется нижняя обвязка, потом стойки, а затем крыша. Если все элементы каркаса по проекту расположены под прямым углом, то соединение деталей не составит больших затруднений.

В случае если боковые стенки должны быть установлены под определенным углом, то закрепить их винтами будет гораздо сложнее, так как придется подбирать или изготавливать самостоятельно специальные крепежные кронштейны. Поэтому если металлический каркас имеет довольно сложную конструкцию, то лучше фиксацию деталей между собой производить с помощью сварки.

На фото показано соединение элементов продольной балки с арочным стропилом с помощью разъемного «краба»

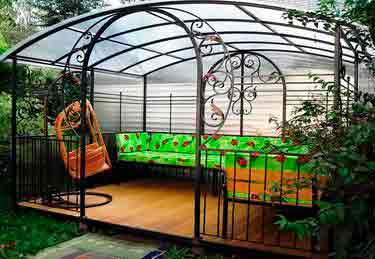

Достаточно часто беседки с металлическим каркасом в проекте имеют арочную крышу. Если планируется самостоятельное возведение подобной постройки, необходимо учитывать, что профильную трубу придется гнуть. Для этого потребуется специальный станок — трубогиб, или же придется везти заготовки в мастерскую, где над ними поработают профессионалы.

Крепление листов поликарбоната на металлический каркас производится таким же способом, что и на деревянный брус. Разница лишь в использовании специальных саморезов со сверлящим наконечником.

Несколько вариантов беседок из поликарбоната

В этом завершающем разделе будет представлено несколько интересных вариантов беседок из поликарбоната, модели которых могут натолкнуть на идею создания своего проекта для собственного участка.

Несложный, в принципе, для хорошего домашнего мастера вариант небольшой беседки с арочной крышей

• Эту беседку вполне можно назвать эксклюзивом, так как встретить что-то подобное будет достаточно сложно. В конструкции нашли применение разные материалы, при этом они отлично сочетаются между собой. Нижняя часть постройки выполнена в виде бревенчатого сруба, который является элементом русской архитектуры. Бревенчатое ограждение стало надежной основой для полукруглой крыши из поликарбоната, имеющего теплый солнечный оттенок. Кровля собрана на арочном металлическом каркасе. Таким образом, достигнута оптимальная гармония между традиционными и современными технологиями строительства.

Что особенно важно в данной конструкции и подобранных для нее материалах — это ощущения уюта, спокойствия и защищенности. В такой беседке можно отлично отдохнуть в одиночестве или же провести вечер за самоваром с семьей или друзьями. При этом площадка перед постройкой позволяет установить мангал и приготовить шашлык, не отходя далеко от всей компании отдыхающих.

Еще одним преимуществом этой модели беседки является ее компактность, поэтому для такой постройки не потребуется большая площадь. Достаточно выделить на участке под ее установку небольшой уютный уголок.

Просторная беседка-навес может выполнять множество функций

• Второй вариант беседки более сложен в исполнении, так как требует монтажа металлической конструкции, имеющей не только замысловатую форму, но и немаленькие размерные параметры. Такую беседку выстроить в одиночку будет сложно, так как для того, чтобы она получилась прочной и надежной, выдержала сильные порывы ветра, стоит привлечь к ее расчетам и возведению специалистов.

Несмотря на сложность конструкции, ее преимуществом можно назвать то, что на ней никогда не будет задерживаться вода во время дождя, а также снег в зимний период. Кроме того, под такой крышей можно найти как полностью затененный уголок, так и полутень и даже солнечные участки. Поэтому под ней можно не только отдыхать в прохладе, но и принимать солнечные процедуры.

Крыша закрывает достаточно большую обустроенную площадку, на которой вполне может поместиться даже небольшой детский надувной бассейн. А при необходимости – главными элементами «интерьера» станут обеденный стол и удобные кресла. Другой вариант – мебель убрана, и в распоряжении отдыхающих – удобный танцпол. Благодаря всем этим достоинствам, такая беседка станет любимым местом времяпрепровождения для всей семьи или в компании с друзьями.

Такую беседку построить самостоятельно очень непросто, но зато она становится и отличным украшением всего участка

• Еще один, более сложный в проектировании и монтаже вариант беседки, которая также полностью выполнена из поликарбоната, закрепленного на металлическом каркасе. Конструкция имеет форму полусферы и достаточно большое и уютное пространство под крышей. Места тоже немало, и использовать его можно с фантазией.

Однако, главное преимущество этого сооружения заключается не в его элегантной форме и большом полезном пространстве, а в том, что беседка может стать полностью закрытым помещением. В полусферу встроен раздвижной механизм, позволяющий открыть или полностью закрыть одну из секций. Поэтому в холодное время года помещение под поликарбонатной крышей можно обогреть и пользоваться им, как закрытым бассейном или же проводить в нем приятные минуты, созерцая природу днем или звездное небо в темное время суток.

Если будет выбран этот или подобный вариант беседки, составление проекта, изготовление комплектующих и проведение монтажа лучше доверить специалистам.

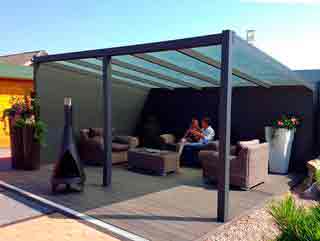

Навес из поликарбоната над открытой беседкой – вполне можно соорудить самостоятельно

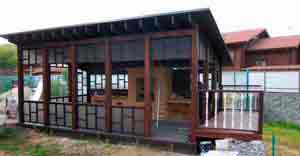

• Эту конструкцию можно назвать как беседкой, так и перекрытой террасой. Она имеет две полностью закрытые стенки, благодаря которым пространство и наполняется уютом. Открытые же части беседки дают возможность наслаждаться свежим воздухом и чувствовать единение с природой. Под навесом предусмотрено все для полноценного отдыха — это большое свободное пространство, мягкие кресла и камин, позволяющий проводить романтические вечера. В солнечные жаркие дни площадка надежно закрыта прозрачным, тонированным в серо-голубой оттенок поликарбонатом, позволяющим создать уголок прохлады.

Необходимо отметить, что под такой крышей и на свободном пространстве можно легко организовать не только личный отдых, но и семейное торжество, пригласив много гостей. Для этого достаточно несколько изменить обстановку, установив большой стол и удобные стулья. Здесь хватит место не только для посиделок, но и для танцевальной площадки. Поэтому этот вариант беседки отлично подойдет для любителей собирать под своей крышей многочисленных родственников и друзей.

Эту конструкцию можно назвать простой, и ее монтаж вполне может быть произведен собственными силами.

Зеленый цвет положительно влияет на настроение, а также снимает усталость с глаз

• Беседка из зеленого поликарбоната, закрепленного на металлическом каркасе, имеет практически полностью закрытую конструкцию. Для поступления воздуха и единения с природой открытыми оставлены небольшие участки стен. Благодаря такой полузакрытости у владельцев беседки появилась возможность установить в ней мягкую мебель, которая может быть использована как для дневного, так и для ночного отдыха. Москитная сетка, закрепленная на открытых участках стен, защитит обитателей беседки от комаров и мошкары в вечернее время.

Площадь внутреннего пространства помещения достаточно велика для проведения семейных праздников, тем более что в нем уже установлен мягкий уголок и стол.

Возведение металлического каркаса этой конструкции потребует проведения сварочных операций. Поэтому если владелец участка имеет навыки соответствующие работы со сварочным оборудованием, то вполне сможет создать такую беседку своими силами.

Разобравшись с нюансами монтажа поликарбоната, с последовательностью создания каркасной конструкции из различных материалов, можно, выбрав подходящий вариант в качестве примера, приступить к разработке и реализации собственного проекта.

А для того чтобы фантазия заработала лучше, предлагаем посмотреть еще несколько оригинальных моделей беседок из поликарбоната.

Видео: Оригинальные идеи беседок из поликарбоната

Polygal Plastics Industries

Израильская компания, которая является родоначальником по производству поликарбоната в мире, лидером отрасли в конструировании, изготовлении и инновационных разработках структурных листов поликарбоната. Пустотные плиты из поликарбоната предусмотрены для использования в различных конструкциях покрытий и перекрытий в неблагоприятных погодных условиях, и знакомы всем своими особенностями светопрозрачности и рефлективности. Материал удобный, прочный и легкий в монтаже. Основным преимуществом продукта является специальное покрытие толщиной до 50 мкм, нанесенное на плиты сотового поликарбоната, которое защищает материал от солнечных лучей. Ассортимент производителя представлен пятью видами сотового поликарбоната толщиной от 3,2 мм до 20 мм и тремя видами монолитных плит от 1,5 мм до 20 мм толщиной.

Поликарбонат Polygal Plastics Industries

• специальное защитное покрытие на плитах от солнечных лучей;
• широкий выбор материала;
• высокая светопроницаемость (82%);
• материала выдерживает от -40 до +120 градусов.

• на рынке можно встретить подделку;
• плиты только 2-х размеров (2,1х6 м и 2,1Х12 м);
• высокая цена.

Covestro

Компания Covestro (до 2015 г. под названием Bayer) — лидер мирового уровня по производству полимерного пластика, которая выпустила новый вид поликарбонатных плит под маркой Makrolon. Этот материал обладает высокой устойчивостью к различным химико-физическим воздействиям, которая сохраняется весь эксплуатационный период. Гарантийный срок службы от производителя 10-15 лет, хотя некоторые потребители отмечают и до 25 лет. Продукция по качеству относится к 1 классу и соответствует всем стандартам по прочности и экологичности. Поликарбонат ТМ Makrolon имеет самый огнестойкий показатель, который составляет 570 градусов. Производитель предлагает монолитный и сотовый поликарбонат толщиной от 4 мм до 40 мм, в цветовых решениях: прозрачный, молочный, дымчатый, опалый, синий, зеленый.

Поликарбонат Makrolon

• высокая пожароустойчивость;
• небольшой вес и высокая прочность;
• покрытие защищено от UF-лучей;
• отличные теплоизоляционные характеристики.

• листы поликарбоната только в одном размере 2.1х6 м.

Brett Martin

Компания Brett Martin, созданная в 1958 году на территории Северной Ирландии, сейчас имеет представительства в Великобритании и Европе, а также дилеров по всему миру. Производитель предлагает сотовый, монолитный и профилированный поликарбонат под маркой Marlon, толщиной листов от 6 мм до 55 мм, широким выбором расцветок. К качеству продукции компания относится строго, каждый лист из поликарбоната перед отправкой на склад проходит несколько стадий проверки. Благодаря усовершенствованию технологий и продукции компании, потребителя могут получить только качественные изделия. Срок эксплуатации от производителя 10 лет.

Поликарбонат Marlon от Brett Martin

• экологически безопасный материал;
• для изготовления продукции используется самозатухающийся пластик;
• некоторые листы достигают радиуса изгиба 0,7 м.

• вес некоторых листов больше, чем обычные;
• высокая цена.

Polyu Italiana

Итальянская компания предлагает сотовый и монолитный поликарбонат под маркой Daulux, выдерживающий широкий температурный диапазон от минус 35 до плюс 125 градусов Цельсия. Материал хорошо сохраняет тепло и имеет хорошие эксплуатационные качества. Срок службы от производителя 10 лет. Потребители оценивают изделия как высокопрочные и стойкие, а также легкие в процессе установки.

Сотовые поликарбонатные листы Daulux от Polyu Italiana

• хорошая теплоизоляция;
• высокая светопроницаемость;
• легкий вес и простота монтажа;
• хорошая теплопроводность;
• защита от ультрафиолетовых лучей.

• листы толщиной 30-35 мм нельзя сгибать;
• высокое тепловое расширение (6.7х10 1/град.);
• высокая цена.

SABIC Innovative Plastics

Австрийский производитель, старое название которого General Electric Plastics, производит листы поликарбоната под торговой маркой Lexan. Материал изготавливается в двух категориях: сотовый и монолитный. Оба вида поликарбоната способны выдержать в течении длительного времени низкий и высокий температурный режим. Для нанесения специальной защиты от ультрафиолетовых лучей производитель использует технологию каширования (Thermoclear лакирование). Благодаря такой технике поликарбонат надежно защищен, предотвращен помутнению и светопропускная способность уменьшается в пять раз.

Поликарбонат Lexan от SABIC Innovative Plastics

• сотовые и монолитные плиты поликарбоната имеют прочность в 200 раз выше, чем у закаленного стекла;
• отличные тепло- и звукоизоляционные свойства;
• маленький вес материала;
• хорошая светопроницаемость.

• материал изготавливается в двух стандартных размерах;
• высокая цена.

KRONOS

Российский производитель сотовых поликарбонатных листов, завод которого расположен в Омске. Ранее предприятие производило стандартные листы поликарбоната плотностью 0,7 кг/м2, обеспечивающий высокую прочность стенок металлоконструкций. Совсем недавно компания открыла облегченную серию «Солярис» плотностью 0,52 кг/м2. Для построек с повышенной нагрузкой производитель выпускает специальную линейку сотовых листов поликарбоната «Премиум» плотностью 0,8 кг/м2.

Поликарбонат KRONOS

• гарантийный срок от производителя от 10 до 20 лет (зависит от серии);
• материал имеет низкую теплопроводность (3,6 Вт/мК);
• приемлемая стоимость.

• выдерживает температуру до +90 градусов;
• материал только в двух цветах.

Карбогласс

Российский завод «КАРБОГЛАСС» является одним из лидеров по изготовлению высококачественного сотового поликарбоната. Производитель благодаря использованию для изготовления продукции экструзионной линии итальянской компании Omipa и качественных гранул от производителей Kafrit, Styrol, Covestro, получает качественный и надежный продукт. Помимо это завод предлагает угловые, пристенные и коньковые профили для надежной и герметичной установки плит поликарбоната.

Поликарбонат Карбогласс

• высокая светопропускная способность до 86%;
• срок эксплуатации до 20 лет;
• широкий выбор расцветок;
• довольно гибкий материал;
• доступная цена.

• нет разметки на листах поликарбоната;
• плотность материала не соответствует заявленной;
• на листах нет маркировки, чтобы определить оригинал продукта.

СафПласт

Российский завод «СафПласт» является экспертом по изготовлению прозрачных полимерных листов. Продукция от данного производителя отлично сочетает в себе европейское качество, широкий ассортимент и ценовое предложение. Предприятие предлагает сотовый и монолитный поликарбонат под брендом Novattro. Продукция Novattro отвечает абсолютно всем требованиям национального стандарта ГОСТ. Завод «СафПласт» имеет свой научно-производственный центр, который разработал поликарбонат Actual!Bio со светоактивирующимся Bio слоем.

Поликарбонат Novattro от СафПласт

• гарантия от производителя 14 лет, срок службы до 20 лет;
• наличие декларации гарантии качества продукции;
• листы материала с замками для удобного соединения между собой;
• высокое качество по доступной цене.

• только 2 стандартных размера;
• при нагревании материал имеет линейное изменение до 2,3%.

Полиальт

Российский производитель Полиальт выпускает листы поликарбоната под торговой маркой Sellex. В номенклатуре бренда находиться несколько линеек продукции: Premium, Inside, Solaris, Standart, Matador. Толщина листов от 3,3 мм до 16 мм. Весь материал имеет защитное покрытие от ультрафиолетовых лучей толщиной не менее 30 мкм. По отзывам потребителей листы поликарбоната Sellex очень гибкие и с легкостью можно сделать почти полукруглую форму.

Поликарбонат Sellex от Полиальт

• материал имеет высокую светопропускную способность 85%;
• отличная прочность и повышенная ударопрочность;
• высокая устойчивость к температурным перепадам;
• длительный срок службы.

• при нагревании материал изменяется в линейных размерах до 2.5%;
• листы с острыми краями.

Мир поликарбоната

Компания «Мир поликарбоната» производит и реализует широкий ассортимент поликарбоната любого вида. Производитель имеет собственный завод по изготовлении поликарбоната в Москве, позволяющий изготовить любые объемы продукции как в опт, так и в розницу. Производство оснащено многоуровневой системой контроля качества, предусматривающей контроль на всех стадиях — от закупки сырья до проверки готового материала. Компания предлагает необходимые комплектующие для крепления листов поликарбоната.

Мир поликарбоната

• широкий ассортимент продукции;
• светопроницаемость до 86%;
• высокая химическая устойчивость;
• высокая прочность и хорошая теплоизоляция.

Голосование: какой производитель поликарбоната самый лучший?

Кого бы вы выбрали из производителей поликарбоната или посоветовали бы приобрести?

Источник: http://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/besedki-iz-polikarbonata.html

Беседка из поликарбоната своими руками — (фото вариантов)

В последнее время все большую популярность приобретают постройки с поликарбонатом. Материал недорогой, эстетически привлекательный, обладает высокой пластичностью, что позволяет оформлять им нелинейные поверхности. На дачах или возле дома все чаще делают беседки из поликарбоната. Его используют для крыши и/или для оформления стен, некоторые — для остекления. Есть как удачные опыты так и не очень. Мы расскажем, что необходимо учесть, чтобы ваша постройка относилась к разряду «удачных».

На крыше молочный пластик, «остекление» — из прозрачного

Что такое поликарбонат?

Если поинтересоваться отзывами о беседках из поликарбоната, наблюдается очень странная картина: одни довольны, другие — нет. Причем и одни и другие категоричны, мнения высказывают не просто так а на основании собственного опыта. Из этих отзывов вырисовываются два противоречия:

1. Под поликарбонатом жарко даже в открытой беседке. Но не у всех. У кого-то там даже в полдень тень «как под деревьями».
2. Крышу побило градом, причем насквозь. У кого-то и град, и даже запущенные «добрыми» прохожими камни выдерживает.

Поликарбонат есть монолитный и ячеистый

Если во всем разобраться, все объяснимо. Поликарбонат есть двух типов: сотовый (ячеистый) или монолитный (литой). И тот и другой может использоваться при индивидуальном строительстве. Монолитный — это материал, который ранее назывался оргстекло. Если он достаточно толстый, его прочность очень высока: остекление в некоторых банках делают из монолитного поликарбоната. Он, правда, покрыт специальной защитной пленкой — чтобы не царапался. Если на крышу дачной беседки постелить такой поликарбонат, то и камни он выдержит. Но. Стоит он раза в два-три дороже, чем сотовый.

Сотовый или ячеистый поликарбонат, как понятно из названия, состоит из ячеек, которые в чем-то похожи на соты. Отсюда и пошло название. Он образовывается несколькими тонкими листами, которые соединяются между собой перемычками. Слоев может быть от двух до шести, а ячейки могут быть разной формы. Некоторые из структур показаны на фото ниже. Глядя на этот рисунок легко объяснить описанные выше противоречия даже в том случае, если все написавшие отзывы использовали сотовый поликарбонат.

Самый дешевый материал имеет состоит из двух листов, соединенных вертикальными перемычками. Вот он — хрупкий и ломкий. Его легко можно сдавить даже пальцами. Особенно если ячейка крупная. Чем сложнее структура, тем прочнее материал. Как узнать, какой перед вами? Посмотреть на его поперечный срез. Там видна геометрия ячеек. Это — к вопросу о прочности и хрупкости поликарбоната.

Строение ячеистого поликарбоната

Теперь о том, что кому-то под поликарбонатом жарко, а кому-то нет. Есть два фактора, которые на это влияют. Первый — региональный. В некоторых регионах солнышко даже в середине лета не печет, а греет, причем не очень сильно. И даже если поликарбонат выбран такой, который используют в теплицах — пропускающий 80-90% солнечных лучей — людей это не пугает, а радует: погреться приятно.

Второй фактор — неправильно выбран тип материала. Как уже говорилось, есть поликарбонат, который пропускает солнечные лучи почти полностью. Его используют для теплиц. Есть тот, который пропускает около 30% света. Вот его нужно ставить на крыши беседок или использовать для навесов. Это еще не все. На теплоизоляционные характеристики влияет и строение, и толщина материала: чем больше слоев, тем лучше теплоизоляционные свойства. В случае с беседкой — под толстым поликарбонатом (8 мм) в беседке даже в южных регионах нежарко. Ситуация, в общем, привычная: дешевые материалы имеют низкую цену не просто так. Так что не экономьте: будет жарко, да еще и градом побьет.

Какие бывают беседки из поликарбоната

По форме — любые. Очень крутой изгиб сделать сложно — минимальный радиус шестикратная толщина листа, но при построении беседок такой и не нужен. Все остальные формы можно обшить.

Если говорить о сотовом поликарбонате, то он монтируется на какой-то каркас. Собственной несущей способности ему не хватает. Монолитный при достаточной толщине — от 8 мм — может монтироваться без каких-либо опор. Но его используют очень редко, потому речь дальше пойдет не о нем.

Поликарбонат крепят на любые беседки, но чаще всего — на металлические. Особенно красиво он выглядит с кованными. Крыша из другого материала «приземлит» строение, а полупрозрачный пластик выглядит невесомым и не привлекает внимание, лишь подчеркивая красоту узоров. Несколько фото беседок из поликарбоната собраны в фотогалерее, которая расположена ниже (листайте стрелочками или нажимая на иконки, можно увеличить во весь экран).

Привлекательная получилась беседка из бруса, окрашенного темным и молочного поликарбоната

Это закрытая беседка из застекленная на каркасе из металл

Это две в одном: открытая из закрытая беседки

Металл, обшитый оранжевым поликарбонатом — даже в пасмурный день в беседке будет «солнечно»

Дерево и поликарбонат — пара которая встречается нечасто

Синий смотрится отлично, но лица у людей, сидящих в такой беседке странного цвета…

Высокие узорчатые столбы, декоративные арки. Сооружение получилось невесомым

Камень, дерево, поликарбонат — сочетание красивое и стильное

Благодаря гибкости материала создавать можно и округлые формы

Беседка с кованными элементами

Купольная крыша из поликарбоната выполнена нестандартно. Необычная получилась беседка

Отличный вариант деревянной беседки с крышей из сотового поликарбоната

Необычной формы купол над обширной площадкой

Открытая беседка на лугу

Интересный вариант: дизайн повторяет форму дома

Беседки с односкатной крышей встречаются нечасто

Особенности монтажа

Во время любого строительства всегда идет борьба: с одной стороны хочется сэкономить, с другой — чтобы было красиво, качественно и надежно. В случае с поликарбонатом лучше не экономить. Во-первых качество сильно зависит от производителя, а во вторых даже покупая тонкий лист сэкономите в итоге вы немного. Ведь шаг обрешетки зависит от угла ската и толщины поликарбоната: чем меньше толщина, тем чаще требуется устанавливать обрешетку. Ну и еще ряд причин, почему это делать не стоит, мы обсудили выше.

У каждого производителя есть подобная таблица

Что может быть основой под поликарбонат? Любой материал: дерево, пластик, металл. Если монтируется поликарбонат на дерево, оно должно быть обработано антисептиками, которые не дадут размножаться грибкам и бактериям. Это происходит из-за того, что между пластиком и древесиной образуется конденсат. Повышенная влажность и создает условия для развития грибков.

Торцы плит необходимо закрывать

При укладке на металл может возникнуть другая проблема. Под солнцем он сильно нагревается, от него в небольших зонах разогревается пластик. Это явление приводит к тому, что над металлическим каркасом он вздувается. Чтобы избежать локального перегрева на металл наклеивается тонкий слой теплоизолирующего материала. Если будете покупать поликарбонат у известного производителя, самоклеящиеся термоизоляционные ленты есть в наборе. Если материал «безвестный», можно использовать любой плотный и гибкий материал с соответствующими характеристиками. Первыми на ум приходит резина и пробка, но может подойти полоса войлока, тонкий вспененный полиэтилен и т.п. Клеить его придется на герметик.

Если основа — пластиковые трубы, проблем не возникает: материалы имеют похожие характеристики, сосуществуют без проблем.

Чем и как резать

Резать листы поликарбоната можно любым инструментом, которым работают с древесиной. Это ручная пила, электролобзик, болгарка с диском по дереву.

Резать можно как вдоль, так и поперек сот. Торцы поперечных разрезов обязательно герметизировать. При покупке фирменных материалов вам предложат герметизирующую (клеится на верхний срез) и перфорированную ленту (закрывает срез внизу, а перфорация — для удаления паров воды или капель конденсата), которые наклеиваются на срез. Если у вас таких лент нет, можно соты замазать прозрачным герметиком, но так, чтобы не было щелей.

Режут листы при помощи электролобзика или болгарки

Почему их нельзя оставлять открытыми? Во-первых, в них попадает пыль, мусор, что со временем делает крышу или стены неопрятными и почти непрозрачными. Во-вторых, при попадании воздуха, на стенках образуется конденсат, а в нем на свету отлично размножаются микроскопические зеленые водоросли. И поликарбонат становится странного цвета, а вид при этом…некрасивый.

После того, как лист разрезали, соты нужно прочистить от попавшей в них пыли. Лучше всего это сделать при помощи пылесоса. Потом заделать соты.

Как крепить

При монтаже важно помнить, что поликарбонат для кровли с одной стороны имеет защитное покрытие от ультрафиолета. Оно отсекает вредный спектр. На эту сторону производители наклеивают пленку с логотипами. Когда монтируете крышу или стены, эта пленка должна быть сверху. Ее снимают сразу после окончания монтажа. Не «до» — чтобы не поцарапать, и не через неделю — на свету пленка прилипнет, и снять ее будет проблематично.

Для крепежа используются специальные термошайбы с заглушками или болты с обязательной металлической и резиновой шайбой. Под каждый крепеж предварительно сверлится отверстие. Его диаметр должен быть на 3-4 мм больше диаметра крепежа. Если используется термошайба, у нее есть довольно толстая ножка. Потому диаметр отверстия тоже должен быть больше.

Термошайбы обеспечивают надежное крепление поликарбоната

При установке крепежа главное — не перетянуть. Пластик не должен прогибаться. При использовании термошайбы ограничителем служит ее ножка, а с саморезами придется контролировать усилие.

Для стыка плит используют специальные профили. Они позволяют компенсировать тепловое расширение (примерно 3 мм на каждый метр длины) и одновременно гарантируют надежную фиксацию. Подробно о профилях и всех тонкостях монтажа рассказано в видео.

Чертежи

Любая из деревянных или металлических беседок может быть накрыта поликарбонатом. Потому отдельных проектов практически не бывает. Это — только частный случай отделки. Несколько чертежей, которые можно сделать как из дерева, так и из металла мы выложим в фотогалерее ниже: перелистывайте, выбирайте.

Прямоугольная беседка с четырехскатной крышей

Источник: http://kak-sdelano.ru/besedki-i-navesyi/besedki-iz-polikarbonata
