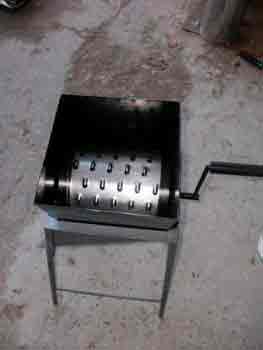

Самодельная ручная барабанная корморезка своими руками

Корморезка своими руками: чертежи и инструкция

Если у вас есть домашний крупный и мелкий скот в хозяйстве, то вам непременно пригодится корморезка, своими руками ее можно изготовить достаточно просто.

Технология проведения работ

Для того чтобы изготовить корморезку, необходимо подготовить ведро, объем которого примерно равен 8 литрам. У него нужно будет отбить дужку и вырезать дно, используя зубило. В нем следует проделать прорези, ширина которых не должна превышать 1 сантиметра, этот показатель будет зависеть от того, какой величины предполагается получать продукт на выходе. Расположить отверстия нужно в шахматном порядке. С помощью пробойника можно согнуть данные прорези таким образом, чтобы нижняя их часть оказалась ровной, тогда как верхняя — округлой. Это и будет являться насечкой для резки овощей.

Рекомендации по проведению работ

Когда изготавливается корморезка своими руками, ведро нужно будет обвести с обоих концов металлическими полосками, которые стоит зафиксировать с помощью заклепок. К данным полоскам следует прикрепить с помощью сварки по одной полоске, каждая из которых должна иметь отверстия. Диаметр их должен быть равен 10 миллиметрам, они нужны для того, чтобы протащить через них металлические прутья. Необходимо будет обогнуть края ведра, что позволит укрепить конструкцию.

Если изготавливается корморезка своими руками, то на следующем этапе нужно согнуть рукоятки, надеть на прямые их концы корпус подшипника.

Заключительные работы

На последнем этапе нужно будет изготовить деревянную подставку, на этом можно будет считать, что корморезка готова. В качестве данного элемента может выступить негабаритный столик, переднюю часть которого нужно укрепить на 5 см ниже по сравнению задней, это нужно для того, чтобы корм легче выпадал после измельчения. На столик нужно поставить ящик, который пригодится для укладки в него овощей, тогда как под корморезку стоит установить лоток и корыто, которое нужно будет подвести к какой-нибудь посуде.

Методом вращения рукоятки вы будете задействовать корморезку в ящике, тогда как нарезка будет скапливаться в центральной части ведра. По той причине, что оно имеет вид конуса, корм будет уходить в переднюю часть, а после в лоток. На последнем этапе корм можно будет переместить в подставленную посуду. Когда изготавливается корморезка своими руками, необходимо позаботиться о том, чтобы стенки ящика были установлены под углом в 35 градусов по отношению к средней части ведра. Если при осуществлении резки овощи будут зажимать ведро, то его достаточно сложно будет прокрутить. При этом необходимо будет увеличить угол наклона расположения ящика, тогда как если корнеплоды режутся плохо, то его, напротив, нужно будет уменьшить.

Альтернативный вариант изготовления корморезки

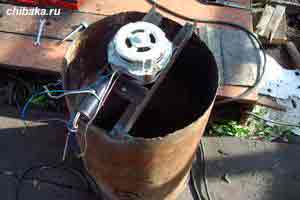

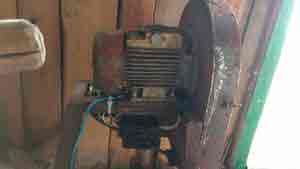

Самодельная корморезка может быть выполнена на основе электрического двигателя. Для проведения работ нужно подготовить большой стальной бак, который может быть самодельным или покупным. Если вы предполагаете изготовить такую конструкцию самостоятельно, то нужно будет отыскать полотно оцинкованной стали, толщина которой равна 1 миллиметру. Высота заготовки может быть равна 350-600 миллиметрам. По той причине, что материал достаточно тонкий, жесткость конструкций следует увеличить методом отбортовки краев бочки с помощью резиновой трубки, которая выступает в качестве окантовки.

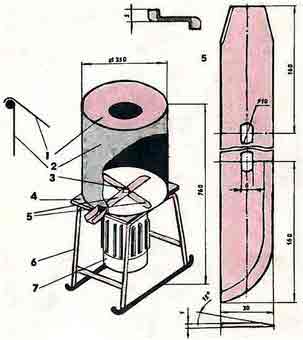

Если вами будет изготавливаться корморезка своими руками, чертежи перед началом работ следует рассмотреть очень внимательно. В нижней части корпуса нужно приварить или установить с помощью винтов металлическое дно, которое изготавливается из стали, толщина которой равна 5 мм. Предварительно нужно проделать отверстие для установки вала электрического мотора и фиксации подставки. Электрический мотор предпочтительнее использовать однофазный, он может быть позаимствован из старой стиральной машины.

Рекомендации специалиста по изготовлению корморезки

Если вами будет выполняться корморезка своими руками из стиральной машины, то отверстие для выхода готового корма можно прорезать в том месте, где стыкуются дно и боковая стенка. На петлях ниже нужно укрепить лоток, который будет иметь вид коробки. Для того чтобы конструкция была устойчивой, ее нужно снабдить четырьмя наклонными ножками, которые изготавливаются с использованием металлических труб. Их нужно приварить ко дну бака и опорным салазкам, которые можно выполнить из заготовок, вырезанных из труб.

Особенности изготовления дополнительных элементов корморезки

Наиболее важная часть конструкции — ножи для корморезки, своими руками эту составляющую можно изготовить. Их должно быть два, в их основе полотно двуручной пилы, можно использовать металлические подколенные полосы, толщина которых должна быть равна 1 миллиметру. Снизу расположенный нож должен обладать заостренной кромкой, выгнутой по типу пропеллера. В качестве его главного назначения выступает подбрасывание стеблей, которые оказали недорубленными. После этого корм попадает на верхний нож. Поверхность рабочего ножа должна быть хорошо заточенной и иметь режущие кромки, концы которых предпочтительнее отогнуть вниз, так они будут лучше рубить.

Самодельная корморезка своими руками выполняется по технологии, которая предполагает сборку ножей, эти работы не представляют особой сложности, заранее нужно будет подготовить на токарном станке металлические детали ступицы. Последнюю вместе со шпонкой нужно будет надеть на вал мотора.

Запуск конструкции и особенности работы

Когда самодельная корморезка будет готова, ее мотор можно включить и закрыть заслонку. Корнеплоды и траву, а также стебли незначительной порцией нужно будет бросить во входное отверстие, которое расположено в крышке. Вращающиеся ножи довольно скоро превратят массу в однородную смесь. В зависимости от того, какова должна быть степень измельчения, нужно оставлять корм внутри бункера. В среднем для получения готового корма будет необходимо около 6 секунд. Если корнеплоды достаточно крупные, времени понадобится в пять раз больше. После того как работы были завершены, заслонку нужно открыть и при работающем моторе выпустить массу из входного отверстия.
Когда корморезка своими руками из стиральной машины изготавливается, нужно обеспечить безопасность работы, на бункер для этого нужно монтировать коническую крышку, которая должна иметь отверстия. Для этого предпочтительнее использовать оцинкованное кровельное железо. Для того чтобы крышка не была опасной, ее можно защитить резиновой трубкой, которую предстоит разрезать вдоль.

Источник: http://fb.ru/article/197740/kormorezka-svoimi-rukami-cherteji-i-instruktsiya

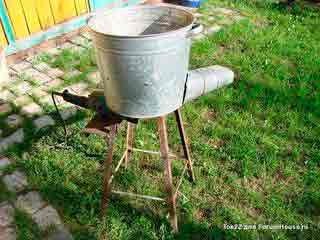

Простая корморезка своими руками

Ни для кого не секрет, сельское хозяйство является делом хлопотным и сложным. Здесь и инструмент должен быть, и подобающие помещения, а кроме этого, следует содержать скот и птицу в нормальных условиях. Особенно, если кур достаточное количество, и яиц от них хватает, то можно и обрадовать их. Вот мы и подошли к сути. Из данного материала вы узнаете, как изготавливается корморезка своими руками.

Есть, конечно, вариант купить корморезку. Но, поверьте, после длительного путешествия по рынку, вы увидите, что качественную корморезку не так уж и легко отыскать, поскольку современностью и прогрессивностью не отличается ни один прибор из имеющихся в продаже. По этой причине, лучше подключить сообразительность, и изготовить корморезку из обычного нержавеющего стального ведра.

Поверьте, радости ваших кур не будет придела, когда вы изготовите для них корморезку. Первым делом, следует произвести детальный разбор стельного ведра, а именно — разметку. После этого, нужно накеренить и просверлить ведро, проштамповать отверстия и выполнит монтаж фланца и оси, поверх которой, в будущем, будет произведена установка корпуса, подшипников и сальников.

Для обустройства кормоприемника, можно воспользоваться еще одним ведром. Для дальнейших работ по изготовлению такого прибора как корморезка своими руками вам понадобиться сварочный аппарат.

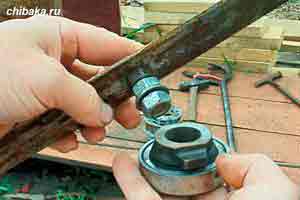

Особо мудрить не стоит, нужно просто сварить металлических каркас, на котором и будет осуществляться закрепление всех составляющих вашего агрегата. Привод в корморезке задуман ручной, и реализуется он при помощи обычной ручки от всем знакомого прибора — соковыжималка «Струмок».

На первый взгляд, кажется, что данная затея является сомнительной, но практика показывает, что самодельная корморезка, выполненная по описанному методу, работает просто прекрасно. Поскольку емкость с продуктом обладает огромными размерами, а ручной привод работает безотказно, то наполнение кормоприемника происходит почти моментально.

В полевых испытаниях «бета версия» данного агрегата показала себя вполне успешным прибором, но, в дальнейшем лучше усовершенствовать её толкателем, при помощи которого становится невозможным срезание пучков. Также, отметим, что корморезка своими руками – это далеко не редкость, и всемирная сеть, просто кишит чертежами подобных изобретений, но, если вы обладаете хотя бы минимальным навыком ручного труда, и природной сообразительностью, то для изготовления этого прибора вам не потребуется пользоваться инструкцией.

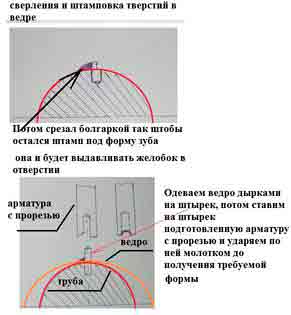

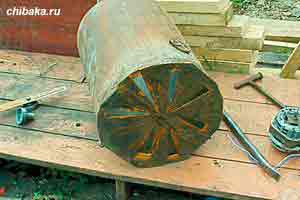

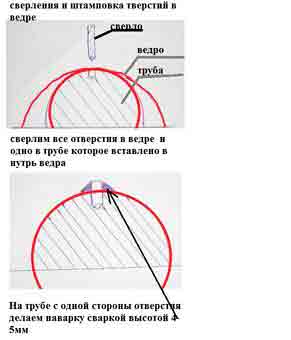

Делаем отверстия в барабане корморезки (в ведре)

Видео: электрическая корморезка своими руками

Источник: http://sdelaj-sam.com/prostaya-kormorezka-svoimi-rukami/

Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Способы самостоятельного изготовления агрегата

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 – дрель вам в помощь!

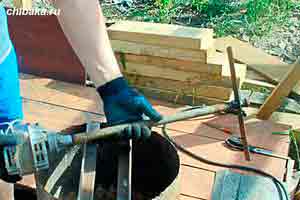

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Вариант #2 – для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Вариант #3 – траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

  • насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
  • старая кастрюля из алюминия;
  • отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
  • для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
  • вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

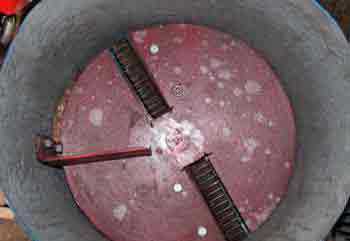

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 – самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Немного предостережений о безопасности

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

Источник: http://diz-cafe.com/tech/izmelchitel-travy-svoimi-rukami.html

Траворезка для скота и измельчитель кормов своими руками: схема в журнале Моделист-Конструктор

Содержание домашнего скота предполагает должный уход за ним, заключающийся в регулярной уборке мест их содержания, а также правильного питания. Ведь от качества корма зависит не только здоровье животных, но и их продуктивность. Приобретение готовых комбикормов может влететь «в копеечку», поэтому оптимальным решением будет покупка зернодробилки, корморезки и траворезки в одном приборе.

Зернодробилка, корморезка и траворезка в одном приборе

Зернодробилка, корморезка и траворезка в одном приборе представляет собой довольно многофункциональное устройство, позволяющее перерабатывать самое различное сырье. Конструкция такого прибора позволяет перемалывать зерно, кукурузу, ячмень, а также измельчать траву, корнеплоды и овощи.

В зависимости от того, какое сырье измельчается, будет различным и показатель производительности. Как правило, измельчение травы занимает больше времени, соответственно и производительность будет немного ниже.

Научно доказано, что измельченные корма лучше усваиваются в организме животных, существенно повышая их продуктивность.

Готовые варианты измельчителя корма

На российском рынке сельскохозяйственной продукции довольно много различных вариантов подобных устройств, сочетающих в себе сразу несколько назначений. Рассмотрим самые популярные устройства, включающие в себя траворезку, корморезку и зернодробилку.

ЭлектроМаш ИКБ-003

ИКБ-003, выпускаемый на заводе «ЭлектроМаш», представляет собой измельчитель кормов, но сочетает в себе сразу несколько дополнительных функций – траворезки и зернодробилки.

Сама конструкция агрегата, так же как и у зернодробилки для фермерского и домашнего хозяйств довольно простая, что позволяет эксплуатировать ее людям, не обладающим особыми техническими навыками.

C помощью данного устройства можно измельчит довольно широкий перечень всевозможного сырья: картофель свеклу, сено, морковь, зерно, ячмень и т.д. В конструкции этого прибора предусмотрены съемные сита и решетки, меняя которые, можно использовать агрегат в качестве траворезки или зернодробилки.

Технические характеристики ИКБ-003:

  • показатель потребляемой мощности – 1150 Вт;
  • вращение – 12 тысяч оборотов в минуту;
  • общий вес – 8 кг;
  • длина агрегата – 36 см;
  • ширина агрегата – 31 см;
  • высота агрегата – 31 см;
  • производительность (для зерна) – 240 кг/ч;
  • производительность (для травы) – 150 кг/ч;
  • производительность (для корнеплодов) – 900 кг/ч.

Отличительной особенностью ИКБ-003 является то, что он обладает достаточно продолжительной работой без остановки – порядка 6 часов подряд. Учитывая все это, цена данного устройства, которая составляет примерно 3700 рублей, кажется крайне привлекательной.

Кормоизмельчитель ИК-07

ИК-07 относится к категории кормоизмельчителей, сочетающих в себе дополнительный функционал. С его помощью можно измельчить не только готовые корма, но и такое сырье, как зерно, бобовые культуры, овощи и фрукты, картофель, траву и т.д.

Мотоблок является одним из наиболее широко применяемых видов техники для ухода за своим участком. Тут статья о том, какое масло необходимо заливать в мотоблок.

Процесс посадки картофеля требует достаточно много времени и значительных физических сил. С картофелесажалкой для МТЗ 82 работа станет гораздо легче и увеличится производительность посадки.

Минитрактора очень популярны и широко применяются в жилищно-коммунальном хозяйстве, на строительных площадках и в сельском хозяйстве. Минитрактор Скаут – это прочность, экономичность и долговечность.

В конструкции данного устройства используется универсальный нож, который подходит для измельчения травы и корнеплодов. При этом, в устройстве поддерживается инерционное освобождение переработанного зерна, что существенно повышает качество помола.

Технические характеристики ИК-07:

  • показатель потребляемой мощности – 1500 Вт;
  • общий вес – 7,5 кг;
  • длина агрегата – 31 см;
  • ширина агрегата – 31 см;
  • высота агрегата – 34 см;
  • производительность (для зерна) – 350 кг/ч;
  • производительность (для травы) – 150 кг/ч;
  • производительность (для корнеплодов) – 600 кг/ч.

Стоимость данного устройства составляет порядка 2800 рублей в среднем.

Дробилка Зубр 2а

Зернодробилка Зубр 2а также сочетает в себе и траворезку, и кормоизмельчитель. Благодаря такой многофункциональности, данный агрегат находится среди наиболее продаваемым в сельскохозяйственной сфере.

Одной из главных особенностей данной зернодробилки считается ее неприхотливость к окружающим условиям, которая выражается в способности функционировать в довольно обширном температурном диапазоне – от -250C до +400C.

Такими же надежными и неприхотливыми являются зернодробилки Шмель, Хрюша, Циклон, Колос.
В конструкции Зубр 2а используются два съемных сита разного диаметра – 2 и 4 мм соответственно. Благодаря этому, можно регулировать степень измельчения, делая помол более грубым или, наоборот, мелким.

Чтобы устройство выполняло функции корморезки, нужно брать ножи для перемалывания зерна и сито, заменив их специальной теркой, идущей в комплекте.

Технические характеристики ИК-07:

  • показатель потребляемой мощности – 1800 Вт;
  • общий вес – 17 кг;
  • длина агрегата – 44,5 см;
  • ширина агрегата – 51,5 см;
  • высота агрегата – 29,5 см;
  • производительность (для зерна) – 180 кг/ч;
  • производительность (для корнеплодов) – 650 кг/ч;
  • вращение – 3 тысячи оборотов в минуту.

Стоимость данной модели составляет порядка 4500 рублей, в зависимости от региона продажи.

Устройство Эликор 4

Эликор 4 является многофункциональным устройством, способным измельчать траву, корнеплоды и зерновые культуры. Устройство данного агрегата довольно типично для подобных приборов, включающих в себя камеру измельчения и бункер для загружаемого сырья.

Также в комплекте идут съемные сита различного диаметра, а также дисковая терка, которая позволяет измельчать корма и траву.

Технические характеристики Эликор 4:

  • показатель потребляемой мощности – 1700 Вт;
  • общий вес – 16,5 кг;
  • длина агрегата – 51,5 см;
  • ширина агрегата – 29,5 см;
  • высота агрегата – 75 см;
  • производительность (для зерна) – 180 кг/ч;
  • производительность (для корнеплодов) – 480 кг/ч;
  • производительность (для травы) – 380 кг/ч;
  • вращение – 3 тысячи оборотов в минуту.

Цена за данный агрегат составляет около 6500 рублей.

Как сделать электрическую кормовую овощерезку своими руками

Зернодробилка, корморезка и траворезка, сделанная своими руками, может практически ничем не уступать готовым магазинным вариантам. Главным условием в самостоятельной сборке является наличие довольно мощного двигателя, с помощью которого устройство бы функционировало.

Неудивительно, что умельцы научились приспосабливать болгарки и стиральные машины для измельчения различного сырья, путем небольших переделок в конструкции. Рассмотрим оба способа более подробно.

Изготовление из болгарки

Болгарка является неотъемлемой частью любого хозяйства, особенно в сельской местности. Если в наличии имеется больше одного такого инструмента, то один из них можно приспособить под кормоизмельчитель.

Алгоритм действий, при этом, будет следующий:

  • Для начала нам понадобится лист довольно прочной фанеры. Данный материал будет выступать в роли основания агрегата, на котором будут установлены прочие рабочие узлы.
  • В нашей фанере нужно сделать два сквозных отверстия, в одно из них закрепить болгарку, а во втором – резервуар для сырья.
  • Крепится болгарка к фанере при помощи болтов и скобы из металла. Далее нужно изготовить нож, который будет стоять на месте диска болгарки. Нож этот должен быть обоюдоострым.
  • Снизу фанеры нужно приделать какую-нибудь сетку для просеивания переработанного материала. Для этой цели подойдет дуршлаг или старая кастрюля, на дне которой необходимо просверлить множество отверстий.
  • В качестве резервуара для сырья может быть использована 5-литровая пластиковая бутыль.

В принципе, это все работы по изготовлению самодельного устройства. Как мы видим, затраты на изготовление минимальные.

Изготовление из стиральной машины

Конструкция стиральной машины очень подходит для превращения нее в кормоизмельчитель, сочетающий в себе функции траворезки и зернодробилки. Это относится к старым моделям стиральных машин с вертикальной загрузкой.

Процесс работы будет следующим:

  • Конструкцию стиральной машины необходимо оснастить дополнительным двигателем, который нужно прикрепить наверху, под самой крышкой. Устанавливается он на уголки из металла при помощи болтов.

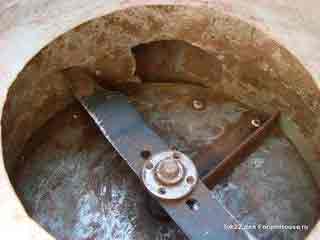

  • Изготавливаем обоюдоострый нож таких размеров, чтобы его края не касались стенок стиральной машины.
  • Второй такой нож нужно установить снизу, где находится заводской двигатель стиральной машины. При этом, крутится оба ножа должны в разные стороны, чтобы качество помола было лучше.
  • В верхней крышке стиральной машины необходимо сделать отверстие, через которое можно засыпать материал для переработки. Также нужно предусмотреть какую-нибудь воронку, чтобы зерно и прочее сырье не просыпалось.
  • Внизу стиральной машины также нужно вырезать отверстие, чтобы переработанное сырье высыпалось наружу.

Данный агрегат из стиральной машины будет работать по принципу кофемолки. Мы не публикуем конкретных чертежей, ведь стиральных машин довольно много, у каждой есть своя специфическая конструкция и т.д.

Здесь важно понять сам принцип действия такого устройства, после чего можно очень легко осуществить это на практике.

Заключение

Многофункциональные устройства всегда обладали особой ценностью.

В сельскохозяйственной сфере это видно более наглядно, ведь в этой области довольно много специфических работ, и хорошо, когда есть устройство, которое может одновременно справляться сразу с несколькими.

Приборы, сочетающие в себе функции траворезки, зернодробилки(кормодробилка) и корморезки, относятся к числу подобных устройств. Они обладают достаточно простой конструкцией и интуитивно понятным принципом действия, что дает возможность изготавливать их самостоятельно.

При этом, затраты самые минимальные, что представляет собой дополнительное преимущество.

Источник: http://machinspec.com/selskoxozyajstvennaya/zernodrobilka/kormorezka-travorezka-v-odnom-pribore.html

Как изготовить своими руками корморезку

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

  • Компактность,
  • Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

Корморезка из баллона газового

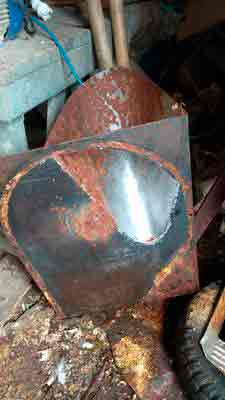

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

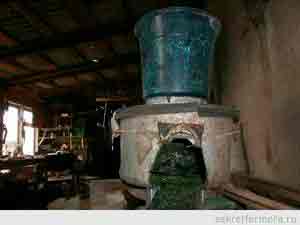

Измельчитель кормов из стиральной машинки

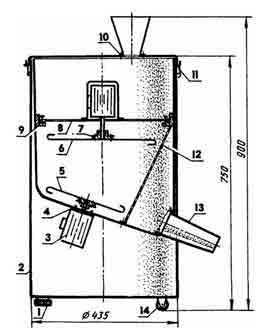

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Для этого чуть ниже крышки устанавливается еще один двигатель. Его крепят на металлический уголок при помощи болтов, а на него насаживают еще один нож. Устройство способно справиться с любыми видами зерна: от мягких до самых твердых.

Источник: http://nalugah.ru/inventar/kak-sdelat-kormorezku-svoimi-rukami-skhemy-chertezhi.html

Корморезка своими руками

У меня есть корморезка, которую нетрудно сделать самому. Она очень хорошо режет свеклу, морковь и прочие овощи на корм животным и дает большую экономию времени.
Возьмите ведро на 6 – 8 л, отбейте от него дужку, вырежьте дно и зубилом проделайте прорези шириной до 1 см (в зависимости от того, какой величины хотите получать резку) в шахматном порядке. Пробойником согните эти прорези так, чтобы нижняя их часть была ровной, а верхняя округлой (в одном направлении). Это и будет насечка для резки корнеплодов.

Обведите ведро с обоих концов стальными полосками, прикрепите их заклепками. К этим полоскам приварите еще по полоске с отверстиями диаметром 10 мм для протаскивания внутри стальных прутьев. Обогнув ими края ведра, тем самым укрепите их. Далее согните рукоятки, наденьте на прямой ее конец корпус с подшипниками.

Осталось сделать деревянную подставку, и корморезка готова. Ею может служить небольшой столик, переднюю часть, которого закрепите на 5 см ниже задней, чтобы легче выпадал нарезанный корм. На столик поставьте ящик для закладки в него корнеплодов, а под корморезку корыто или лоток, подведенный к какой-нибудь посуде. Поворачивая рукоятку, вы вращаете корморезку в ящике с корнеплодами, и резка скапливается в середине ведра. А поскольку оно конусовидное, то корм, как по спирали, будет сползать к передней части, а затем в лоток и далее в подставленную посуду. Лейпциг – город ярмарок и удивительных красок

Источник: http://znaysad.ru/page/kormorezka-svoimi-rukami.html

Как можно сделать траворезку (несколько вариантов)

Траворезка является очень полезным приспособлением в хозяйстве. С помощью нее удобного готовить корма для животных в селе или на даче, используя траву или даже мелкие веточки деревьев. Особенно удобно молоть крапиву, а ведь это очень полезная трава для скота. В этой статье будет рассмотрено несколько вариантов, как можно собрать траворезку из подручных материалов.

Первый вариант, который мы рассмотрим — это траворезка на основе болгарки

Материалы и инструменты для самоделки:
— болгарка (чем мощнее, тем выше производительность);
— нож для газонокосилки;
— металлический бак;
— стальной уголок для создания рамы;
— дрель, сварка и другие инструменты.

Процесс изготовления траворезки из болгарки:

В первую очередь нужно надежно закрепить двигатель, для этого автор взял металлические уголки и сварил из них раму. Далее к этой раме следует как можно прочнее прикрепить болгарку, так как она работает на очень высоких оборотах и если оторвется, может наделать беды.

Ко дну емкости крепится стальной уголок, он нужен для того, чтобы удерживать всю травяную массу от прокручивания внутри емкости. Крепится уголок с помощью болтов и гаек.

Теперь лишь нужно установить на вал болгарки нож от газонокосилки.

Для удобного сбора рубленной травы автор сделал из тонкого металла специальный рукав, его можно направить в специальный короб для сбора муки из травы или просто подставить ведро. На этом сборку траворезки можно считать законченной.

Более подробно о этой самоделке можно узнать по этой ссылке

Траворезка из пылесоса и стиральной машинки

Рассмотрим еще один способ создания траворезки из подручных материалов.

Из материалов нам понадобится:

— электродвигатель от стиральной машины;
— корпус от пылесоса «Уралец»;
— прочный листовой металл для создания ножа;
— пластмассовое ведро или другая емкость для создания бункера;
— пластиковое ведро для создания улавливателя травы;
— стальные уголки;
— электросварка;
— болгарка;
— дрель;
— винты с гайками и другое.

Процесс изготовления самоделки:

Шаг первый. Подготовка корпуса
В качестве корпуса для измельчителя травы автор использовал корпус от пылесоса. Возле дна корпуса было проделано отверстие размером 70Х70 см, через которое сбрасывается молотая трава.

Источник: http://usamodelkina.ru/8832-kak-mozhno-sdelat-travorezku-neskolko-variantov.html

Корморезка своими руками

Корморезка своими руками – это дополнительный заработок в подсобном хозяйстве, хорошее настроение и экономия средств. Ведь для её изготовления вам потребуются самые распространённые подручные материалы, которые можно найти в каждом дворе деревенского дома.

Сделанная своими руками корморезка будет долго служить и принесёт большую прибыль при покупке комбикорма. С помощью её вы сможете крошить некондиционный картофель, свёклу и морковь, привезённую с ближайших фермерских хозяйств.

Как сделать корморезку своими руками

  • Бак емкостью на три – четыре ведра для изготовления корпуса корморезки;
  • Стальную пластину для ножа. (шириной 5 см. толщиной 2 мм. длинной = 2/3 диаметра бака);
  • Электродвигатель (подойдёт от старой стиральной машины);
  • Ось для передачи крутящего момента от электродвигателя к ножу;
  • Один подшипник и металлические уголки для крепления механизмов.

В этой статье я расскажу, как сделать корморезку самому из подручных материалов поэтому размеры составляющих частей будут зависеть от того, что имеется под рукой.

Корпус корморезки изготавливаем из железного бака прорезая в дне отверстия для выхода готовой продукции, как показано на рисунке внизу.

Чем уже отверстия вы нарежете тем лучше будут измельчаться корма.

Нож для корморезки своими руками

Нож для корморезки необходимо делать из прочного метала чтоб его не порвало от центростремительного ускорения во время работы. Если такого материала под рукой не оказалось, а нож сделать необходимо то заточите концы треугольником облегчив вес по краям. Такой подход повысит безопасность конструкции, но ослабит инерцию что плохо скажется на работе конструкции если она оборудована слабым электродвигателем.

  • Отрежьте кусок металлической пластины ни менее двух миллиметров толщиной, подходящий по размерам для изготовленного ранее корпуса;
  • Заточите её в нужных местах;
  • Разметьте максимально точно центр;
  • Просверлите отверстие для болта на четырнадцать;
  • Закрепите болт в ноже с помощью гайки;
  • Откалибруйте ширину втулки (резьбы) с помощью шайбы под размер посадочного места.
  • Шляпку болта привариваем к оси, передающей крутящий момент от мотора к ножу.

Со стороны корпуса привариваем подшипник или втулку, которая будет выполнять роль посадочного места для конца оси (откалиброванной по размеру выше втулки/резьбы).

Вместо шайбы лучше использовать мелкий подшипник или более толстую втулку (у меня она стёрлась после двухсот вёдер картошки, и я взамен поставил три).

Собирая корморезку обязательно оставьте зазор в местах креплении электродвигателя, чтоб он немного мог гулять. Так-как вам не удастся сделать идеально прямой вал и ваш агрегат будет вибрировать при вращении мотора, а значит жёсткое крепление приведёт к поломке.

Электрическая корморезка своими руками

Для нашей корморезки будем использовать электродвигатель от старой стиральной машинки, раздобыв который, не забудьте заполучить конденсатор или специальный включатель, активирующий стартовую обмотку во время пуска (без этого запустить установку не получится).

Схема подключения двигателя в электрической корморезке.

Пусковая обмотка придает стартовый импульс электродвигателю после чего отключается (конденсатор заряжается и перестаёт пропускать электрический ток), а мотор продолжает крутится благодаря рабочий обмотки.

Вместо конденсатора допускается использование включателя в виде кнопки нормально разомкнутого контакта, которая нажимается на пару секунд, а затем отпускается.

Фото корморезки

Эта фотография самой простой корморезки которую я сделал за пару часов из подручных материалов не затратив ни копейки денег.

На момент написания этой статьи, корморезка проработала два месяца перемалывая по 7 – 8 вёдер овощей в день без единой поломки, что для меня оказалось приятным сюрпризом.

Видео изготовления корморезки своими руками

Это видео демонстрирует как собрать корморезку используя подручные материалы:

Источник: http://chibaka.ru/masterskay/kormorezka-svoimi-rukami

Самодельная корморезка

Предлагаю публиковать свои самодельные варианты корморезок

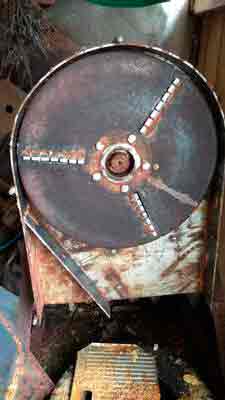

Первый запуск. Требуется доработка — установка уплотнительных резинок на места фиксации крышки и места соединения лотка с крышкой (уже установил)
Внутренний диаметр баллона 29 см
Диаметр режущего диска 28,5 см
Длина ножей 7 см, выступ ножей 18 мм (чем больше выступ тем крупнее режет, мне же требуется что бы на выходе была каша)
Отверстия на диске под ножами: длина 7 см, ширина 2 см
Двигатель бывший 3 кВт, переделан на 220в, как говорят электрики после переделки теряет на 50% мощности, планирую кроме пусковых конденсаторов установить еще и рабочие (повысить мощность, но это если будет время и желание т.к. на работу хватает) примерно в двигателе 850 оборотов.
Все собиралось из металлолома с целью минимального вложения денежных средств. Режет в кашу, как и хотел. За 1 минуту 1 ведро с картофелем объемом 10 литров, обычно шинкую 2 ведра (занимает времени около 2 минут)

Вот тоже самодельная корморезка.Мотор 1,1квт З ф 220 в соединение треугольник.Используется в однофазной сети с пусковыми кондерами,рабочих нет.



Чем глубже колея,тем больше шансов что ты на трассе.

Источник: http://fermer.ru/forum/456/samodelnaya-kormorezka-339636

Корморезка своими руками

Корморезка своими руками может быть изготовлена из любого подручного материала. При этом довольно ощутимой будет экономия. Например, самодельная корморезка может быть изготовлена из газового баллона или ведра, старой стиральной машины, болгарки и многого другого. Сделать это достаточно просто, имея под рукой соответствующие чертежи.

Изготовление корморезки из газового баллона или ведра

Кормоизмельчитель в домашнем хозяйстве незаменимое приспособление. С помощью его можно в кратчайшие сроки измельчать сырье, предусмотренное для приготовления кормовых смесей скоту и домашней птице. Измельченный корм намного быстрее усваивается, что позволяет ускорить процесс роста домашнего хозяйства.

Порой стоимость прибора, с помощью которого скот и домашнюю птицу можно обеспечить качественным измельченным кормом, недоступна для фермера. Но, аналог можно сделать и у себя дома из подручного материала. Например, измельчитель кормов можно сделать из газового баллона или ведра.

Траворезка, корморезка своими руками изготавливается из половины газового баллона, заменить который можно прочным ведром. Для начала из баллона необходимо сделать две части. От одной из них потребуется отрезать дно, после чего по всей поверхности проделать прорезы. Они должны быть в шахматном порядке, шириной примерно 10 миллиметров. Для того чтобы предать прорезам необходимой формы понадобиться пробойник, с помощью которого нижняя часть прорезов остается ровной, а верхняя приобретает округлую форму. С помощью этого самодельный измельчитель кормов будет иметь соответствующую насечку.

Оба края газового баллона следует оформить с помощью стальных полосок, для крепления которых оптимально подойдут заклепки. Для того чтобы в самодельный измельчитель кормов, сделать который можно из газового баллона, можно было протянуть прутья из стали, на имеющиеся полоски необходимо добавить еще две, имеющих отверстие диаметром 10 миллиметров. Для надежной фиксации полосы рекомендуется приварить.

Выполнив данные манипуляции, можно переходить к работе с рукоятками. Для этого их потребуется изогнуть. На ту часть, которая осталась ровной, нужно поместить корпус с подшипниками. Заключительным этапом изготовления корморезки из газового баллона является сооружение подставки. Ее рекомендовано сделать из дерева. В качестве подставки подойдет стол из дерева, на который и потребуется установить самодельную конструкцию из газового баллона. На стол необходимо установить ящик, в который будет заложено сырье для измельчения. Внизу корморезки устанавливается емкость для измельченного сырья. Ею может стать вторая часть газового баллона.

Корморезка из болгарки

Измельчитель кормов, траворезка может быть изготовленна в домашних условиях из болгарки. Сделать это достаточно просто, имея наглядный пример в виде чертей, которые могут быть разными. В качестве примера рассмотреть можно следующий чертеж.

Корморезка из болгарки предусматривает использование ведра, изготовленного из нержавеющей стали, в котором необходимо проделать отверстия, диаметром 15 миллиметров. Дно ведра также будет иметь отверстие, диаметр которого составляет 1 сантиметр. На следующем этапе траворезка, измельчитель кормов из болгарки будет снабжена каркасом. Изготовить его можно с помощью сварки и уголков из металла. Фланц и сальники необходимы для того, чтобы сделать надежное крепление ведра и каркаса. Таким образом электро траворезка, измельчитель кормов приобретает подвижную часть – барабан, являющийся основным элементом самодельной конструкции.

Будущая электро траворезка, кормоизмельчитель должна быть оснащена бункером, в который помещается сырье на переработку. Сделать его можно из ведра, из которого потребуется изъять дно. Работа электро измельчителя кормов происходит от болгарки, крепление которой осуществлено с помощью болтов к фланцу, расположенному сзади конструкции. Электро тразорезка, кормоизмельчитель может работать с разной производительность, которая зависит от того, какая скорость работы болгарки.

Корморезка из стиральной машинки

Если предыдущие варианты изготовления самодельных приборов для измельчения кормов домашним животным и птице можно было сделать без чертежей, то траворезка, корморезка, сделанная из стиральной машины, обойтись без них не может. Примером того, каким может быть чертеж, станет следующее изображение:

Траворезка, корморезка своими руками, сделанная из стиральной машины, предусматривает использование двигателя и бака. Начальный этап работы заключается в проделывании в задней стенке бака от стираной машины проема, в который без труда можно поместить вал двигателя. Крепежные болты предусматривают наличие 4 отверстий, которые и потребуется сделать по краям. Далее необходимо определиться с местом для проделывания отверстия, через которое измельченное сырье будет поступать в приемный бункер.

Измельчающий прибор следует прикрепить болтами к валу электродвигателя. Данный прибор будет работать с большей производительностью, если его предусмотрительно снабдить двумя ножами. Один из ножей рекомендуется установить в нижней части конструкции. Его работа заключается в поднятии помещенного сырья, а также продвижению уже измельченного материала в бункер. Целью второго ножа является непосредственно измельчения корма, травы.

В качестве опоры необходимо использовать конструкцию из метала, напоминающую табуретку. К ней с помощью болтов и потребуется прикрепить готовую конструкцию. Для экономного измельчения сырья траворезка может быть снабжена крышкой, предотвращающей пустое израсходование сырья. Но, в ней должно быть отверстие, через которое сырье будет поступать для переработки.

Измельчение помещенного в такую самодельную конструкцию сырья зависит исключительно от того, сколько времени проводилась его обработка. Для удобства в работе, отверстие, через которое измельченное сырье выходит из бункера, можно закрыть заслонкой, что позволит контролировать степень его измельчения.

Вариант изготовления самодельного прибора для измельчения кормов, травы, корнеплодов из стиральной машины можно назвать самым оптимальным. Ведь работая на протяжении часа, корморезка способна переработать до 100 килограмм корма. Высокая рабочая мощность позволяет сделать производительность высокой, несмотря на то, что изготовление прибора происходило в домашних условиях.

Обзавестись корморезкой непременно стоит, ведь с помощью ее можно в считанные минуты измельчить сырье и приготовить на его основе кормовые смеси, которые будут содержать все необходимые для роста скота, домашней птицы витамины и полезные вещества. При отсутствии желания тратиться на приобретение готовой модели измельчителя кормов, его можно сделать самостоятельно, при этом качество продукта на выходе не пострадает.

В качестве наглядного примера, можно использовать следующие видео, которые продемонстрируют принцип работы популярных моделей измельчителей кормов, собранный в домашних условиях. Однако, в случае, если Вы решите приобрести готовое оборудование, то с модельным рядом надежных корморезок вы можете ознакомиться здесь.

Видеообзор

Источник: http://hapeko.ru/reviews/poleznoe/kormorezka_svoimi_rukami/

Смотрите также:
02.05.2020

Садовые лестницы — варианты и технология изготовления 1 Как узнать, сколько сделать ступенек 2 Позаботимся о безопасности 3 Рекомендации по обустройству 4 Стиль и дизайн 5 Варианты 5. 1 Насыпной вариант 5. 2 Бревна 5. 3 Камень 6 Видео: варианты...

02.05.2020

Как сделать лебедя из покрышки: пошаговая инструкция Лебеди из автомобильных покрышек – украшение многих садовых и дачных участков. Нехитрые поделки из старых шин относятся даже к определенному направлению творчества, называемому трэш-артом (дословно - "искусство из...

02.05.2020

Навесное оборудование для мотоблоков своими руками Мотоблок незаменим в современном хозяйстве. Оснащаемая различными навесными агрегатами, эта техника может делать буквально всё, начиная окучиванием картофеля и заканчивая уборкой снега или заготовкой дров. В то же...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
