Фуганок из электрорубанка своими руками

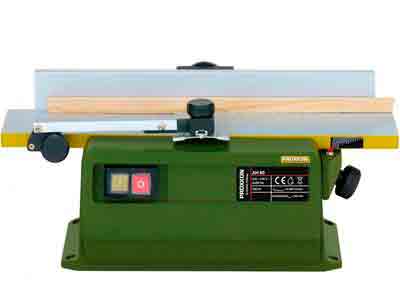

На сегодняшний день довольно широкое распространение получили фуганки. Они применяются для строгания древесины. Процедура строгания предусматривает снятие верхнего слоя материала, придание заготовке определенной формы и размеров. Стоимость промышленного варианта исполнения довольно велика, именно поэтому профессионалы решают создать фуганок из электрорубанка. Подобная модернизация может проводится мастером исключительно с учетом особенностей подобных инструментов. Рассмотрим их подробнее.

Различные конструкции фуговальных станков

Прежде чем переделывать электрорубанок следует рассмотреть то, какими бывают фуганки. Современное фуговальное оборудование часто изготавливается в промышленных условиях, самодельные конструкции существенно отличаются. Отличия могут заключаться в типе применяемого материала, технологий и вспомогательного оборудования.

Встречаются самые различные фуганки, которые могут применяться для строгания древесины. Выделяют два основных типа:

  1. Односторонние станки. Именно их часто изготавливают своими руками по причине простоты конструкции. Стоит учитывать, что при применении подобного оборудования за один проход можно снять материал исключительно с одной поверхности.
  2. Двусторонние фуганки. Подобные инструменты могут использоваться для одновременной обработки двух поверхностей. Единственное и главное условие заключается в том, что они должны быть смежными. Такой инструмент характеризуется повышенной эффективностью, однако конструкция достаточно сложна в самостоятельном изготовлении.

Не стоит также забывать о том, что все устройства делятся на две основные категории. Основная представлена стационарными механизмами, также есть и мобильные инструменты, получившие широкое распространение

Создавая фуганок из электрорубанка рекомендуется учитывать, что самодельная конструкция во многом уступает промышленным вариантам исполнения. Основными недостатками назовем следующее:

  1. Устройство характеризуется относительно невысокой точностью в применении.
  2. Ширина поверхности, которая может быть обработана за один проход, как правило несущественная, составляет всего 110 мм.
  3. Легкость устройства. Слишком легкий инструмент неудобен в применении, так как характеризуется низкой устойчивостью.
  4. Небольшая мощность. Изготовить самодельное устройство с высоким показателем мощности практически невозможно.
  5. В большинстве случае при изготовлении применяется дерево, которое характеризуется недлительным эксплуатационным сроком.

Несмотря на приведенную выше информацию, есть довольно большое количество плюсов, которые определили распространение самодельных рубанков. К ним можно отнести следующие моменты:

  1. Невысокая стоимость. Как показывает практика, промышленные варианты исполнения обходятся в несколько сотен тысяч рублей, изготовленный своими руками всего в несколько тысяч.
  2. Мобильность и компактность. Эти качества также можно назвать основными преимуществами ручного фуганка, который изготовлен из электрорубанка.
  3. Простота конструкции. Этот момент во многом определяет то, что устройство может прослужить в течение длительного периода и при этом есть возможность провести самостоятельный ремонт.
  4. Можно сделать инструмент под свои размеры. К примеру, проводится увеличение размера стола.

Провести сборку механизма можно в домашней мастерской при наличии несущественного количества материалов и узлов. При этом подобный фуганок может прослужить в течение длительного периода.

Подготовка необходимых аксессуаров к работе

Для того чтобы изготовить фуговальный станок самостоятельно требуется определенный набор инструментов и материалов. Примером можно назвать:

  1. Ручной электрорубанок. Именно этот инструмент сегодня применяется в качестве основы. Рекомендуется уделять внимание продукты компаний Bosh и Makita – продукция весьма качественная и может прослужить в течение длительного периода.
  2. Потребуется сверлильный станок с самыми различными сверлами или электрическая дрель. Они применяются для получения отверстий.
  3. Саморезы по дереву являются крепежными элементами, которые сегодня получили весьма широкое распространение.
  4. Фанера используется в качестве распространенного материала при проведении самых различных работ. В данном случае ДСП можно назвать нежелательным вариантом, так как он не подходит для проведения подобных работ.
  5. Также требуется массив дерева, который применяется для создания бокового упора. Толщина используемого бруса варьирует в пределе 15-20 мм.

Этот набор можно назвать рекомендуемым, так как может существенно отличаться в зависимости от конкретного случая.

Части конструкции станка

Самодельный фуганок представлен сочетанием различных узлов, которые соединены вместе. Провести изготовление фуганка нужно с учетом нижеприведенной информации:

  1. Основание. Оно представлено нижней частью, на которой проводится базирование различных узлов.
  2. Боковая стенка. Она выступает в качестве несущего элемента, к которому крепятся для базирования различные узлы.
  3. Стол задний или неподвижный. Этот элемент крепится к боковой стенки, образует плоскость движения заготовки.
  4. Стол передний. Часто этот элемент может менять высоту расположения. Для этого создается специальный механизм.
  5. Боковой упор. Он крепиться на заднем столе, основное предназначение заключается в направлении движения заготовки.
  6. Распорные уголки. Они применяются для укрепления конструкции и повышения ее устойчивости.
  7. Электрорубанок. Электрорубанок применяется в качестве основы при изготовлении конструкции.

Подобный механизм характеризуется довольно простой конструкцией. Для соединения отдельных узлов проводится применение различных крепежных деталей.

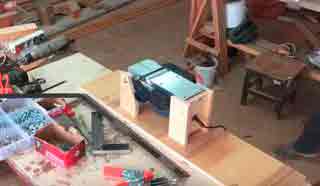

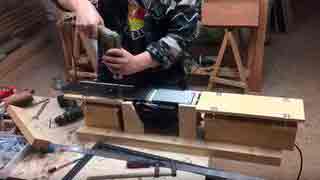

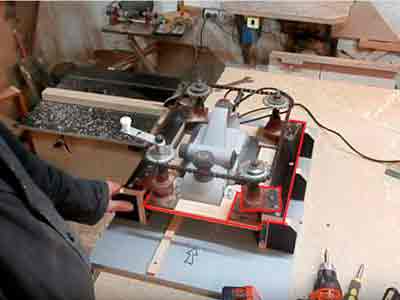

Изготовление самодельного фуговального станка из электрорубанка

Можно изготовить фуганок из электрорубанка своими руками даже при отсутствии требующихся навыков. При этом следует уделить внимание всем узлам, так как от качества каждого во многом зависят основные эксплуатационные характеристики. Из электрорубанка сделать фуганок своими руками можно с учетом следующих моментов:

  1. Проект скачивается в интернете или создается самостоятельно, все зависит от конкретного случая.

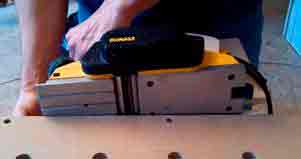

  2. Следующий шаг заключается в выборе подходящего электрорубанка. Он характеризуется большим количеством особенностей, к примеру, мощностью или типом установленного лезвия.
  3. Создавая станок из рубанка нужно уделить внимание тому, чтобы он был устойчивым. В противном случае качество обработки существенно отличается.

Также часто изготавливается подставка для рубанка своими руками. Она существенно повышает качество проводимой обработки.

Боковая стенка

Работу рекомендуется начинать с создания боковой стенки. Она является важной частью конструкции. В качестве заготовки в этом случае используется фанера размером 150 на 480 мм. Среди особенностей отметим:

  1. В заготовке проводится создание посадочное место для электрорубанка. Делается это при использовании ручного лобзика.
  2. Сверлильное оборудование используется для создания двух пазов, которые расположены на расстоянии 70 мм друг от друга. За счет этих элементов проводится крепление основания станка.

Применяемый материал характеризуется высокой прочностью, может выдержать существенное механическое воздействие.

Основание станка

Большая часть оказываемой нагрузки приходится именно на основание. Этот элемент отвечает за устойчивость устройства. Его создание проводится следующим образом:

  1. Соединение двух деталей выполняется под углом 90 градусов.
  2. Крепление осуществляется за счет саморезов.

Нужно правильно подобрать крепежный элемент, так как его низкая прочность становится причиной появления люфта и многих других проблем.

Задний стол

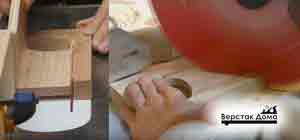

Изготавливается стол для электрорубанка своими руками. В качестве основания подходит материал, у которого толщина около 20 мм. Задний стол создается по нижеприведенной инструкции:

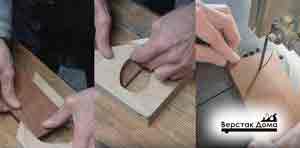

    1. Выполняется технологический проем для получения особой формы.
    2. Торцевая кромка спиливается под углом. Для этого применяется циркуляционная пила.

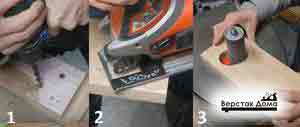

    3. После создания технологического отверстия его нужно раззенковать. За счет этого винты будут глубоко утапливаться и не мешать движению заготовку.
    4. Стол крепится на место ранее снятой подошвы.

Провести монтаж можно при применении электрической дрели или шуруповерта, за счет чего существенно упрощается поставленная задача.

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

Боковой упор

Ровное движение можно обеспечить за счет специального бокового упора. На момент монтажа важно выдержать угол 90 градусов, так как в противном случае точность формы и размеров будет низкая. В большинстве случаев при изготовлении применяется массивный брусок.

Рассматриваемый элемент фуганка должен крепится надежно и неподвижно. На момент работы заготовка прижимается при воздействии большого усилия.

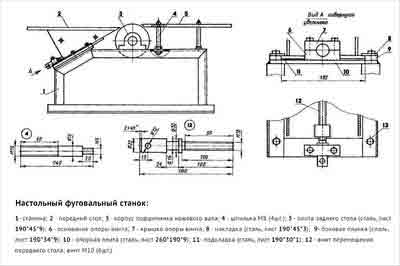

Чертежи фуговального станка

На момент работы должен применяться чертеж фуганка. Его можно скачать в интернете или разработать самостоятельно. При рассмотрении чертежа уделяется внимание следующим моментам:

  1. Должны быть нанесены все размеры.
  2. Часто он представлен сочетанием нескольких частей, ко всем должна прилагаться техническая документация.

Чертежи могут быть выполнены в самом различном виде, чаще всего представлены фотографиями с размерными линиями.

Безопасность при работе с самодельным оборудованием

При проведении строгания следует уделить внимание безопасности при работе. Наличие режущей кромки может стать причиной нанесения травмы. Рекомендации по безопасности следующие:

  1. Со всех изготавливаемых элементов проводится снятие острых фасок, которые могут стать причиной повреждения кожного покрова.
  2. На момент строгания следует уделить внимание тому, что стружка должна удаляться при применении специального пылесоса.
  3. Работа может проводится исключительно при применении различных средств защиты.
  4. На момент строгания следует провести толкание заготовки специальным элементом, за счет чего исключается вероятность получения травмы.

Кроме этого, оборудование нельзя оставлять во включенном состоянии. Каждый раз после создания изделия следует провести очистку инструмента.

Как правильно произвести регулировку изготавливаемого инструмента?

Регулировка рубанка позволяет получить изделие с требуемыми параметрами. Среди особенностей отметим:

  1. Устанавливается требуемая мощность.
  2. Уделяется внимание степени вылета ножей.
  3. Устанавливается подходящее положение инструмента.

Только после правильной настройки инструмента можно получить изделие с требуемыми параметрами. Кроме этого, нужно предусмотреть возможность замены основных элементов в случае их сильного износа.

Источник: http://stankiexpert.ru/ehlektroinstrument/fuganok-iz-ehlektrorubanka-svoimi-rukami.html

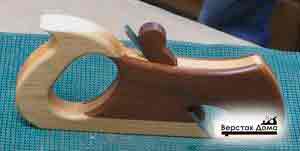

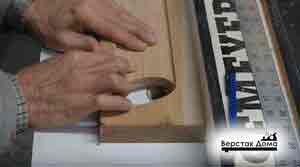

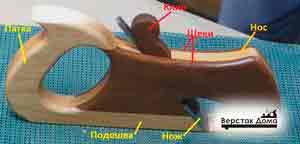

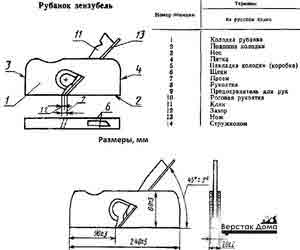

Как сделать японский рубанок своими руками. Классическая столярка.

Страница Вконтакте: http://vk.com/mazai75
Instagram https://www.instagram.com/heartwood.mail75/
ЖЖ: http://mazai-san.livejournal.com/
Одноглазики: http://ok.ru/profile/559440384115
Партнерская программа Yoola: https://youpartnerwsp.com/join?10227
Production Music courtesy of Epidemic Sound!
Помощь в развитии канала и в приобретении материалов для мастер-классов:
https://money.yandex.ru/to/410014099203601
Сбербанк 4276 1609 0418 0388
PayPal muha.karih2012@yandex.ru
Webmoney: R277335225414

admin

34 ответов на “Как сделать японский рубанок своими руками. Классическая столярка.”

Меня много раз просили показать изготовление ручного инструмента и я с радостью выполняю эту просьбу.

здоровская работа!! спасибо за ролик!

при чём здесь японцы?это русский рубанок всегда был и останется.только там более безопасный,а не как это х.з.

Михаил, Вы подписали железко, не секрет, что за текст?

Огооо.я так не смогууу??☀️

Вот что тут сказать. До такой «неопытности» всем бы нам дорасти. Высший класс Михаил! Единственное что могу сказать так то за этот нож. В типографиях их не точат годами! Правда такие станки которые резали бумагу ушли с приходом Офсетной печати. Режут пачку толщиной сантиметров 20-30 как масло горячим ножом. Эх!( Знал бы, забрал пару таких полотен когда типографию утилизировали!(((

Японцы на соревнованиях не строгают рабочими столярными рубанками а специально подготовленными для шоу а это огромная разница Подошва может иметь и две точки касания для грубого сьема

Источник: http://derevoblog.ru/post/15612

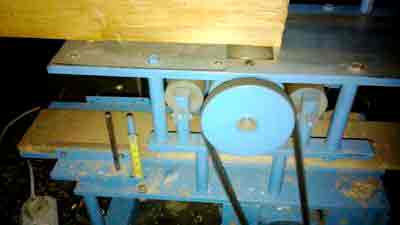

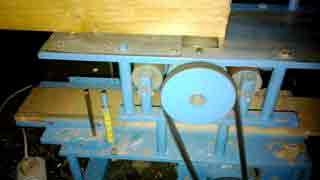

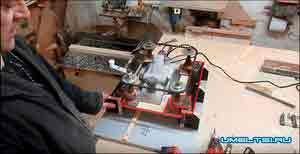

Самодельный электрорубанок в гаражную мастерскую

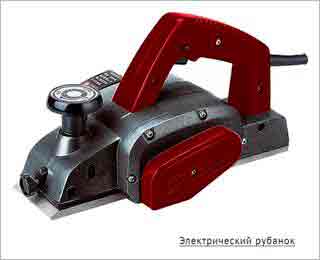

Электрорубанок – современный строительный инструмент, позволяющий без применения физической силы строгать дерево, делать фаски и выборки частей древесины. Электрорубанок можно использовать как переносным, так и стационарным инструментом, что делает его универсальным помощником в хозяйстве.

Если купить электрорубанок в магазине дорого, или его нет в наличии, то можно собрать его самостоятельно.

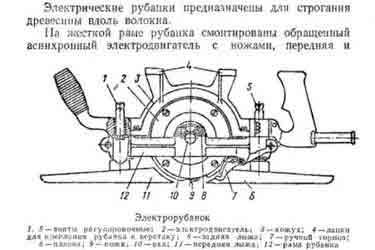

Из чего состоит электрорубанок

Электрорубанок, изготовленный вручную, имеет те же конструктивные элементы, что и заводской инструмент. К частям рубанка относят:

  • электродвигатель;
  • защитный корпус инструмента;
  • кнопка запуска;
  • ножи на барабане;
  • передаточный механизм.

Как сделать электрорубанок

Для того, чтобы изготовить электрорубанок, нужны следующие детали:

  • стальные полосы для ножей;
  • прижимные пластины;
  • болты с гайками;
  • металлический уголок и листы железа для корпуса;
  • прямоугольник из древесины для подошвы;
  • шкив ременной передачи и сам ремень;
  • коденсаторы;
  • УЗО, провода и штекер.

Список требуемых деталей достаточно внушителен, но без них не обойтись. Стоит понимать, что сборкой электроинструмента может заниматься только опытный человек, так как при неправильном изготовлении ножей, ременной передачи или проводки может произойти несчастный случай.

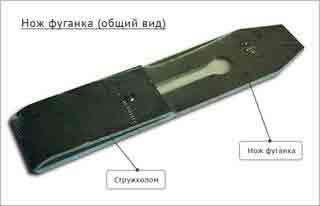

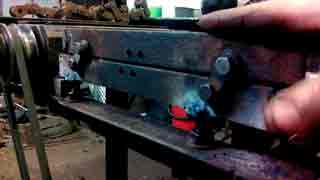

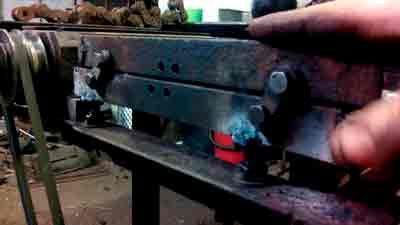

Из стальных листов вырезают ножи для будущего рубанка. Самый ходовой размер ножей позволяет скоблить древесину на 1,2 мм вглубь и брать при этом захват 12 см. Из стальных листов выполняют кожух электрорубанка, помещая внутрь предохранительный механизм, конденсатор и провода, которые подводятся под кнопку включения. Корпус электрорубанка усиливают металлическами уголками для прочности. Для подошвы инструмента нужно брать только толстую и крепкую древесину, чтобы она не треснула и не развалилась под нагрузкой.

Корпус готового электрорубанка обрабатывают антикоррозионной пропиткой, а деревянную подошву антисептической пропиткой.

Электрорубанок устанавливается на прочностоящем столе, в пазы которого вставляется башмак подошвы. При первом подключении рубанка в сеть лучше всего использовать распределитель нагрузки сети. Включенный рубанок должен проработать в холостую 5-7 минут, затем он отключается, и дожидаются его полного остывания.

При повторном включении прибора уже можно пользоваться им в полную силу. Обычно, электрорубанком работают 20-25 минут, так как за этот период обрабатывается оптимальная площадь древесины. Потом рубанку дается отдых до следующей партии.

Не будем лукавить, изготовление электрорубанка своими руками требует специальных навыков и умений. Если какой-то из этапов сборки не понятен, то лучше подкопить денег и купить готовое изделие в магазине. При неаккуратном обращении с ременной передачей возможна механическая травматизация, а при работе с электрическими механизмами – короткой замыкание и поражение током. Будьте аккуратны при изготовлении рубанка своими руками.

Источник: http://www.asusfone.ru/svoimi-rukami/samodelnyj-jelektrorubanok-v-garazhnuju-masterskuju

Как сделать фуганок из электрорубанка своими руками

Обработка дерева — один из самых популярных видов занятий среди увлеченных людей по всему миру.

Этот материал относительно дешев, легко поддается шлифовке, а готовое изделие, покрытое лаком, краской или морилкой, будет служить ни один десяток лет, не теряя внешней эстетики и прочности.

Предметы интерьера, мебель и многое другое могут быть изготовлены самостоятельно, для этого совсем не обязательно тратить деньги на приобретение дорогостоящего оборудования или материалов.

Даже тот факт, что пластик, различные сплавы металлов повсеместно вытесняют деревянные изделия, не уменьшает интереса к обработке древесины среди энтузиастов.

Это и прекрасное хобби, и возможность удивить близких уникальными вещицами, созданными собственными руками.

Советы опытных мастеров по деревообработке говорят о том, что не обязательно бежать в строительные магазины, если требуется дополнительный инструмент для выполнения определенного вида работ.

Кое что можно сделать собственными руками. На пример такой столярный инструмент как фуганок.

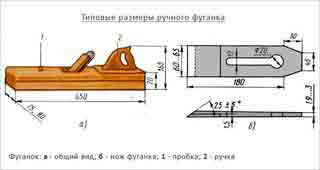

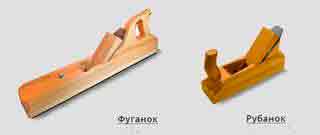

Что же он из себя представляет? Фуганок можно отнести к разряду привычных нам рубанков, но с небольшими изменениями во внешнем виде, а значит предназначенных для выполнения определенных задач.

Увеличение длины фуганка дает возможность обрабатывать широкие плоские поверхности. Механизм строгания в данном случае такой же, как и при работе с рубанком.

Отдельные декоративные или мелкие элементы таким оборудованием не обработать, зато, если необходимо добиться ровной и плоской поверхности изделия — оно незаменимо.

Изготовить ручной фуганок из рубанка и длинных отшлифованных кусков древесины — простая задача для любого мало-мальски опытного в плотницком деле человека. Поэтому тратить на его приобретение большие суммы не стоит.

Посвятив несколько вечеров на изготовление такого инструмента, вы пополните свой арсенал довольно практичным и нужным оборудованием для обработки дерева.

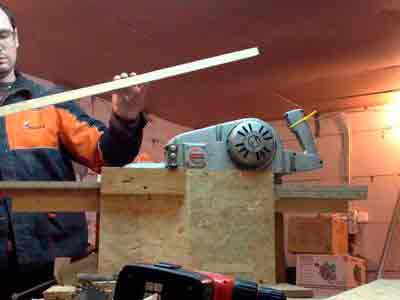

Фуганок из электрического рубанка своими руками: как сделать?

Для тех, кто превратил свое хобби в нечто большее и стремится расширить ассортимент своего инструмента, предлагаем попробовать сделать самому фуганок. Интересно и полезно одновременно.

Представленный нами вариант изготовления деревообрабатывающего оборудования при соблюдении технологии, позволяет получить инструмент, обладающий высокой точностью.

Для этого воспользуемся досками или фанерными листами уже обработанными заранее с помощью фуганка и рейсмуса.

Фуганок из электрического рубанка: как самому соорудить оборудование

Для того, чтобы сделать фуганок своими руками понадобится деревянный ящик, крепко сколоченный, три листа фанеры разной толщены (для чего объясним по ходу дела, чтобы не запутать), электрорубанок, болты и гайки для крепления. Начнем с ящика.

Можно взять уже готовый ящик без дна, но лучше сделать такой своими руками. Дело в том, что ящик должен быть вытянутой прямоугольной формы, чтобы было где размахнуться при фуговании.

Сколоченный ящик накрываем листом фанеры, предварительно прорезав в ней отверстие, и помещаем рубанок в ящик, ножами вверх, или подошвой, что собственно одно и тоже.

Если рубанок интерсколовский, то он имеет специальное приспособление для крепления его к столу вверх ножами, эти элементы так и называются приспособы.

Поверх базового листа фанеры с прикрепленным уже рубанком кладем еще два листа.

В чем особенность: один из листов будет на 2 мм толще. Это будет принимающий лист, то есть тот, на который после фугования уходит деревянный брус (предполагаем, что 2 мм это и будет тот слой, который будет стесан фуганком).

Второй лист соответственно на 2 мм тоньше. Это будет подающий слой, тот, с которого деревянный брус подается на лезвие рубанка.

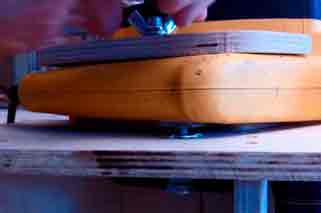

Подошва рубанка должна быть приподнята над основным листом фанеры таким образом, чтобы подошва и принимающий слой составляли одну плоскость, были на одном уровне, а подающая фанера на 2 мм выше.

Фуганок должен быть крепко привинчен болтами и гайками, чтобы в случае надобности крепление можно было отрегулировать.

Перед началом работы рекомендуем сделать чертежи, продумать размер будущего станка, и подогнать обработанные листы фанеры под него, чтобы не совершать подгонку во время сборки.

Фуганок из электрического рубанка: инструкции по изготовлению

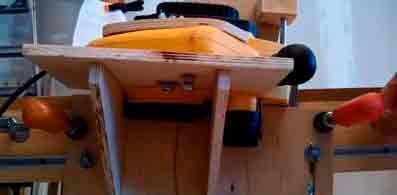

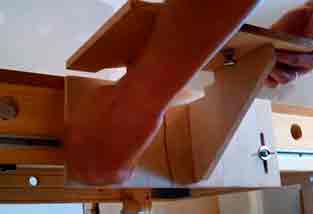

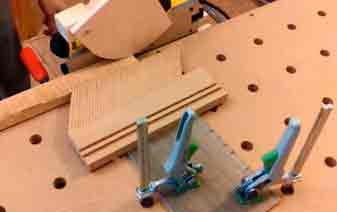

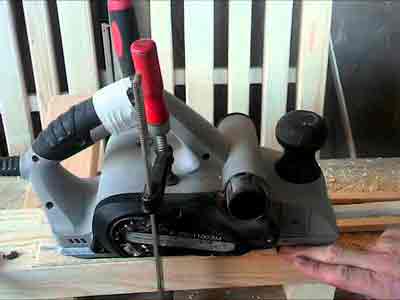

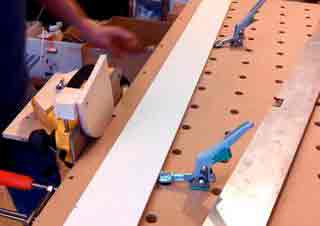

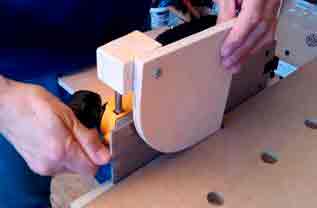

Способ 1. Вертикальное размещение рабочей поверхности электрического рубанка

Превращение электрического рубанка в фуганок не займет много сил и времени. Материалов, тоже не нужно. Подойдут остатки древесины, которые возможно приобщить на общее благо. Первый вариант применения электрического рубанка в качестве фуганка предусматривает вертикальное расположение рабочей поверхности и режущего ножа.

Такое размещение позволяет обрабатывать как узкие , так и широкие заготовки. При этом обрабатываемая деталь беспрепятственно движется по поверхности стола.

Идея приспособления довольно проста, но нюанс заключается в том, что она не подойдет к использованию на любом столе, для ее применения нужен столярный верстак специальной конструкции с возможностью внешнего бокового крепления.

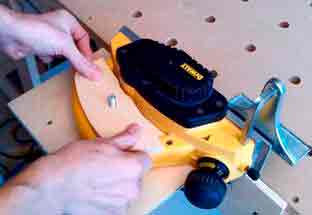

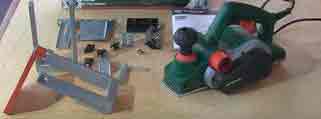

При его наличии установить электрический рубанок в вертикальном положении очень легко. Следует отметить, приспособление изготовлено из фанеры толщиной 12 мм, для электрорубанка DeWalt 680 OS. Если у вас оборудование другой модели, то приспособление адаптируется под конструктивные особенности, имеющегося рубанка.

Монтаж оборудования предусматривает следующие операции:

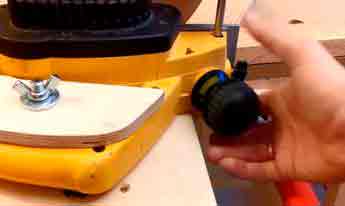

  • вставляем болты крепления в Т-образный профиль и не зажимаем их, а лишь слегка прикручиваем;

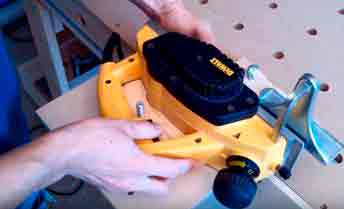

  • снимаем прижимную пластину и устанавливаем рубанок;

  • прижимную пластину ставим на место, но не затягиваем, а лишь слегка наживляем;

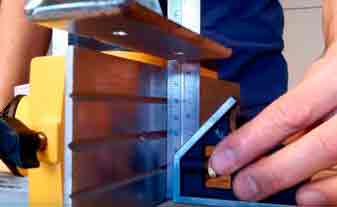

выставляем рабочую поверхность рубанка строго перпендикулярно к столешнице с помощью мерительного инструмента;

угол должен соответствовать 90º. Получить величину угла можно, использовав регулировочное винтовое соединение М8. Гайку устанавливают в фанерную плоскость, а винт проходя через нее упирается в ручку электрического рубанка тем самым, изменяя угол между подошвой и поверхностью стола. На ручке инструмента в место, куда будет вдавливаться винт желательно на двухстороннем скотче установить металлическую пластину. После установки необходимого размера винт нужно затянуть контргайкой;

снимаем с рубанка стандартный боковой упор, а на его место ставим изготовленный своими руками защитный кожух. В качестве штанги защитного кожуха лучше всего использовать шпильку Ø8 с резьбовым концом 30 мм. Размер кожуха 150х150 с закруглением;

отличительной особенностью такого монтажа является возможность установить ножи по касательной, как показано на фото.Тогда улучшается чистота обработки и заготовку подавать значительно легче;

после того, как все настройки закончены затягиваем все гайки-барашки и устанавливаем дополнительные струбцины, дабы избежать случайного нарушения настроек в процессе фугования.

Обратите внимание, чтобы режущий инструмент рубанка не касался поверхностей стола. Этот момент нужно учесть при изготовлении приспособления.

В качестве прижима можно использовать ровную доску или уровень , предварительно выставив и зажав их струбцинами, а еще правильнее изготовить гребенку, по примеру фрезерного станка. Гребенку то же крепить следует струбцинами.

Перед ее крепление выставляем глубину обработки. Рекомендована величина снятия материала за один проход не более 1 мм.

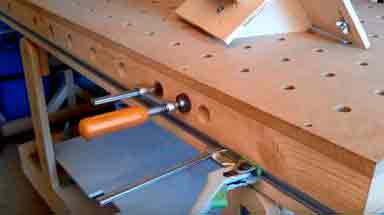

Теперь нужно зажать струбцинами гребенку, которая по длине должна заходить на нерегулируемую сторону рабочей поверхности рубанка.

Отсос опилок лучше сориентировать вниз.Это исключит забивание патрубка. В таком положении отходы обработки можно будет собрать без подключения принудительного отсасывания стружки, достаточно привязать полиэтиленовый пакет.

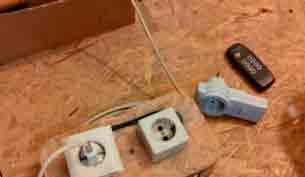

Ввиду того, что включение электрического рубанка заблокировано, лучше всего его включать при помощи дистанционной розетки, но если таковой не имеется то необходимо применить выключатель, разместив его в удобном месте поблизости от работающего фуганка.

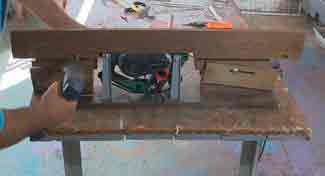

Далее берем заготовку и проверяем работу электрического фуганка, сделанного своими руками. Проверяем обработанную поверхность на чистоту и перпендикулярность плоскостей. Новый фуговальный станок на основе электрического рубанка готов к работе.

Как отмечалось ранее, вертикальная установка фуганка требует профессионального стола. Если занимаетесь столярными работами постоянно, и у вас такой стол есть в наличии, тогда вертикальный монтаж рубанка для вас. Но если ваша столярная деятельность сводится к одноразовым работам время от времени, тогда вам будет более интересен другой способ фуганка с горизонтальным расположением рабочей поверхности.

Способ 2. Горизонтальное размещение рабочей поверхности электрического рубанка

Рассмотрим изготовление фуганка на базе электрического рубанка торговой марки Статус PL82SP.

Есть две причины, по которой мы выбрали именно этот инструмент. Во первых он малошумный, что в небольшой домашней мастерской является огромным достоинством. Во вторых в комплекте поставки предусмотрены кронштейны для монтажа рубанка именно горизонтально. Ими мы и воспользуемся при изготовление фуганка своими руками.

Возьмем доску 85×12 см. Мы предлагаем использовать термодерево, оно не набирает влагу, поэтому его не ведет в процессе эксплуатации. Но это не принципиально, можно использовать любой материал, который есть под рукой. Эта доска будет служить основанием нашего фуговального станка. Сверлим сквозные отверстия Ø 6,5 для крепления кронштейнов рубанка.

С обратной стороны доски рассверливаем отверстие Ø12 на глубину высоты головки болта М6.

Вставляем болты М6 и накручиваем гайки.

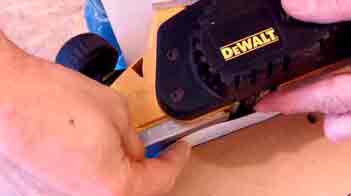

На болты крепим кронштейны и устанавливаем рубанок. Ось инструмента должна соответствовать оси основания.

Так как задняя часть рабочей поверхности не регулируется примем ее за базу. Устанавливаем на нее длинны уровень и замеряем высоту от верха основания до рабочей поверхности по обоим краям нижней доски. Они должны быть идентичны. В нашем случае — это 18 см.

Из доски подготавливаем две заготовки, которые будут служить удлинителями стола. Одна их них длиной 27 см, другая 35 см. Ширина 10 см.

Еще вырезаем из доски толщиной 5 см заготовку длина которой соответствует сумме длин удлинителей, а ширина в сумме с высотой удлинителя равняется 18 см.

Отрезаем заготовки по длине и разрезаем посередине под углом.

Готовим еще 4 заготовки. Две из них 25,5×7,5 см, а еще две 20,5×7,5 см.

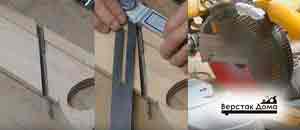

Теперь в этих заготовках необходимо сделать паз. Для этого можно воспользоваться фрезером, но если у вас такое оборудование отсутствует, то делаем его при помощи электролобзика и ручной дрели. Сначала просверливаем отверстия для входа и выхода полотна, а потом прорезаем паз. С помощью наждачной бумаги зачищаем и подгоняем размер 8 мм.

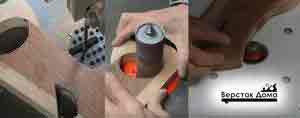

Сверлим сквозные отверстия под крепление саморезами, с помощью зенковки делаем фаску на отверстии.

Соединяем заготовки строго посередине, как показано на фото, обязательно предварительно закрепив их струбцинами.

Берем ответную часть заготовки, сверлим отверстие. Вставляем мебельный болт с квадратным подпятником и скручиваем гайку-барашку с шайбой. Узел подъема стола готов.

Следующая операция приклеивание удлинителя стола к узлу подъема.

Закрепляем столы к основанию саморезами. При креплении важно, чтобы край задней части перекрывал нож.

Изготавливаем параллельный упор, закрепляем его показано на фото. При установке упора важно выдержать угол между поверхностью стола и упором 90°.

Проводим тестирование полученного станка. Такой бюджетный вариант фуганка станет прекрасным подспорьем в вашей мастерской.

Основные правила техники безопасности при работе на фуговочном станке.

Ввиду того, что стол является оборудованием повышенной опасности, считаем обязательным остановиться на безопасных правилах его эксплуатации.

  1. Станок всегда должен быть надежно закреплен. Если это мобильная версия, то в качестве крепежа используют две струбцины, если фуганок стационарный его надежно крепят к столу на болтовых соединениях.
  2. Перед началом работ необходимо проверять надежность крепления ножей и при необходимости их подтягивать. Нельзя работать тупыми ножами, так как приходиться прикладывать чрезмерное усилие, а это может привести к травме.
  3. Наличие защитного кожуха обязательно. Его нельзя снимать. Для обработки заготовок пользоваться всевозможными толкателями, исключить работу руками в зоне вращения ножей.
  4. Не допускается излишняя вибрация, дисбаланс, биение и посторонний шум оборудования.
  5. Запрещается работа на станке в перчатках.

Фуганок+рейсмус из электрорубанка: идея

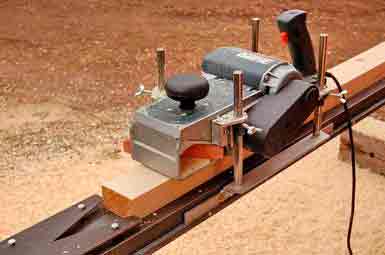

Иногда случается необходимость в рейсмусе. Превратить электрический рубанок в рейсмус довольно просто. Конечно если мы не говорим о потенциальном станке, а о неком приспособлении, сделанным своими руками, для получения двух параллельных плоскостей.

Чтобы сделать такой примитивный станок нужно затратить немного времени им столько же материала. Процесс изготовления рейсмуса разделим на три этапа.

Этап №1 Подготовка основания.

Берем доску, надежно закрепляем. На ней посередине в размер ширины ножей рубанка крепим две рейки. Расстояние между ними и будет максимальной шириной обрабатываемых деталей. По ширине доски крепим две планки длиной соответствующей длине рубанка.

Ещё по теме  Тепловой насос Френетта своими руками

Этап №2 Подготовка инструмента.

Для адаптации электрического рубанка в качестве рабочего инструмента будущего рейсмуса необходимо снять переднюю часть рабочей поверхности рубанка и заменить на лист фанеры или листа OSB. По ширине фанеры крепим две планки длиной соответствующей длине рубанка.

Этап №3 Соединение конструкции.

В качестве ножек применяем 4 рейки, которые соединяем саморезами с планками на инструменте и основании приспособления. Для удобства можно применить болтовое соединение, использовав мебельный болт с гайкой-барашкой. Размер обработки выставляется по калиброванной детали.

Такая идея рейсмуса не удовлетворит потребности столярной мастерской, но в домашнем хозяйстве при единичном производстве имеет право на жизнь.

Фуганок из электрического рубанка собственноручно: плюсы и минусы

Главным преимуществом фуганка, сделанного из электрического рубанка является его цена. Материалы необходимые для преобразования инструмента всегда найдутся под рукой. Затраты будут минимальными, в отличии от приобретения нового фуганка. Кроме этого, подкупает мобильность и теперь уже многофункциональность агрегата. Еще один плюс — это высокая чистота обрабатываемой поверхности.

Окончательная обработка деревянных изделий на подобном оборудовании — весьма интересное, а, главное, удобное занятие. Недостатки конструкции в том, что она имеет небольшую ширину фугования и маленькую длину рабочей поверхности..

Заранее стоит продумать и такие важные вопросы, связанные с очисткой воздуха в рабочем помещении и удалением опилок.

Например, поскольку фуганок самодельный, можно придумать что-то вроде мешка для сбора опилок, это избавит вас от мелкой древесной пыли, не полностью, но все же. Электроинструмент не только ускоряет выполнение определенных операций, но и увеличивает количество разлетающегося по углам мусора. Применение пылесоса обеспечит максимальный отсос стружки из рабочей зоны.

Освещение при работе с ним также играет немаловажную роль. Станок с повышенной опасностью, поэтому необходимо обеспечить достаточный световой поток. Лучше всего, такие работы проводить на свежем воздухе при дневном свете.

Если этого не позволяет сделать время года или иные условия, обустройте свое рабочее место с максимальным комфортом.

А также вы можете посмотреть видео фуганок из электрического рубанка

Источник: http://stroysvoy-dom.ru/kak-sdelat-fuganok-iz-elektrorubanka-svoimi-rukami/

Как сделать фуганок из электрорубанка своими руками

В домашних условиях можно самостоятельно сделать из электрорубанка рейсмус либо фуганок. Они облегчат и ускорят работу с деревянными заготовками. С помощью самодельных станков можно будет обстругивать и подгонять по толщине пиломатериалы, а также выполнять чистовую обработку поверхностей и некоторые другие операции.

Простейшим вариантом является использование электрического рубанка, который можно закреплять к станочной станине в перевернутом виде. У таких моделей преобразование в рейсмусовый либо фуговальный станки предусмотрено их конструкцией.

В других случаях понадобится делать специальные крепления для надежной фиксации инструмента в рабочем положении.

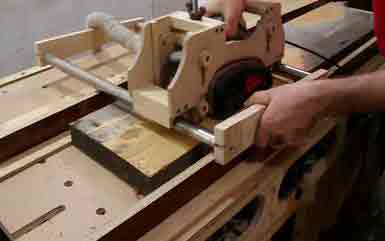

Рейсмус из электрического рубанка

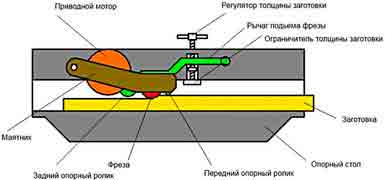

Рейсмусовый станок – это деревообрабатывающее оборудование, с помощью которого обстругивают ровные плоскости пиломатериала до достижения нужной толщины заготовок. При этом обрабатывают только заранее подготовленные (отфугованные) доски либо брусья.

Подготовка материалов и рабочих инструментов

Различных вариантов создания конструкций, позволяющих переделать электрорубанок в рейсмусовое оборудование достаточно много. Чтобы сделать в домашних условиях сравнительно простой самодельный станок потребуются следующие инструменты и материалы:

  • шуруповерт с набором бит;
  • угольник или уголок столяра;
  • рулетка или простая линейка;
  • отвертки с разными наконечниками;
  • гаечные ключи;
  • электрический рубанок;
  • электролобзик либо пила ручная по дереву;
  • фанера с толщиной листа от 1,5 см;
  • длинные винты с крупной резьбой (4 штуки);
  • велосипедная цепь и четыре приводные звездочки для нее;
  • деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
  • гайки, имеющие резьбу М14;
  • шайбы подходящих размеров;
  • шурупы 25 на 100 мм.

Электрорубанок будет служить в качестве основного механизма создаваемого станка. Шурупы можно заменить аналогичными по размерам саморезами по дереву.

Алгоритм изготовления

Упростить процесс создания рейсмусового инструмента из электрорубанка помогут чертежи и схемы, но легче его сделать по фотографиям. Изготавливают оборудование в такой последовательности.

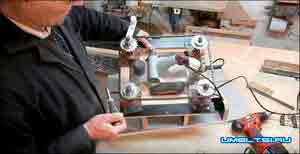

  1. Вырезают из листа фанеры прямоугольный фрагмент, имеющий длину 50 см, а ширину – 40 см.
  2. На нем собирают подставки для электрического рубанка, закрепленного на рабочей платформе, из кусков фанеры, которые закрепляют друг с другом саморезами либо шурупами.

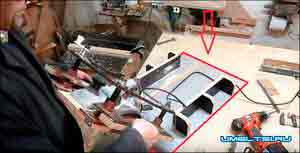

  3. Создают рабочую платформу для установки на нее электрорубанка. Для этого электролобзиком вырезают в приготовленном прямоугольном куске фанеры проем по форме используемого электроинструмента (как показано на фотографии ниже).
  4. Используя специальные зажимы, которые часто идут в комплекте с электрическим рубанком, а также шурупы, фиксируют этот инструмент к рабочей платформе.

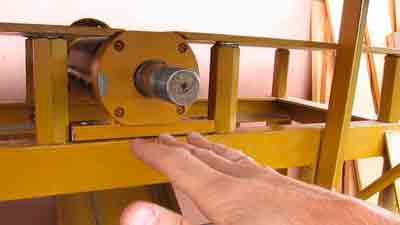

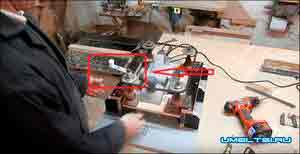

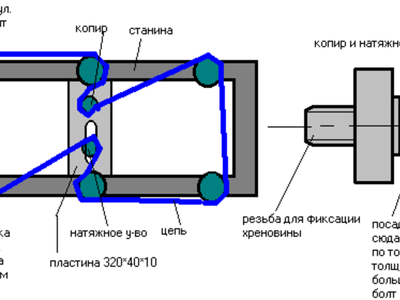

  5. На основе с помощью винтов монтируют приводной механизм, который и будет обеспечивать ее подъемы и опускания. По углам платформы устанавливают резьбовые винты со звездочками.
  6. Применяя шурупы, выполняют установку основы-платформы на сделанную для нее подставку.
  7. В удобном месте к длинному винту прикрепляют ручку управления положением рейсмуса с помощью гаек с шайбами.
  8. Устанавливают измерительную планку (отрезок линейки) и указательную стрелку.
  9. Производят настройку и испытания созданного приспособления.

Созданную конструкцию устанавливают на ровную поверхность. Для фиксации к верстаку либо столу понадобиться применять подходящие крепления.

Наличие приводного механизма обеспечивает возможность выставления требуемой толщины обрабатываемых заготовок.

При сборке станка своими руками следует зафиксировать питающий электроинструмент кабель так, чтобы он не мешал при работе, и провод случайно не был поврежден. Чтобы надежно зафиксировать сам электрорубанок на рабочей площадке, рекомендуется использовать болты с гайками.

Измерительная линейка является обязательным конструктивным элементом создаваемого самодельного рейсмуса. С ее помощью устанавливают толщину пиломатериала, который планируется обрабатывать. В качестве планки подойдет отрезок пластмассовой, деревянной либо металлической линейки длиной 8 см. Из аналогичных материалов можно сделать также стрелку-указатель.

Сборка фуговального станка на базе электролобзика

Фуговальный станок предназначен, чтобы снимать с поверхности древесины имеющиеся неровности. Рабочий процесс представляет собой при этом одностороннее строгание пиломатериалов по плоскости. Также можно снимать под различными углами фаски. Благодаря обработке на данном оборудовании брусья или доски становятся гладкими.

Конструкция у фуговального агрегата более простая, чем у рейсмусового аналога. Это позволяет самостоятельно собрать установку, используя доступные материалы.

Порядок изготовления фуганка

Чтобы сделать строгальный станок для обработки заготовок небольших размеров, понадобится электрический рубанок, который можно закреплять в стационарном положении. Основанием создаваемого агрегата может служить фрагмент из фанеры, МДФ либо ДСП. Достаточно куска размером 50 на 35 см. Толщина используемого листового материала должна быть более 2 см.

Собирают инструмент для фугования, выполняя действия в такой последовательности:

  • вырезают из имеющегося листового материала основание под станок;

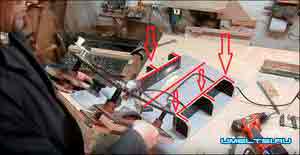

  • к нему с помощью саморезов либо винтов прикрепляют упор для заготовки под углом строго в девяносто градусов (для его выставления пользуются угольником);

  • устанавливают ребра, которые будут обеспечивать жесткость упора;
  • к основе с помощью болтов М8 и гаек крепят электрический рубанок.

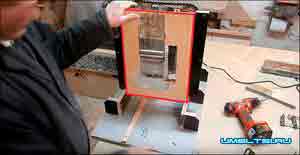

Перед закреплением упора вырезают в нем отверстие под патрубок и для охлаждения электродвигателя инструмента.

Если необходимо строгать заготовки больших размеров, то достаточно увеличить размеры создаваемого агрегата. При этом получится конструкция, как на фотографиях далее.

Кроме рассмотренного варианта из электрорубанка, фуговальное оборудование можно собрать и в другом исполнении. Практическая реализация подобных конструкций зависит от имеющихся у домашнего мастера под рукой материалов и творческих способностей. Как сделать самодельные фуговальные агрегаты других конструкций, показано в следующих видеороликах:

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Использование такого приспособления особенно актуально при работе с мощными, тяжелыми электрическими рубанками.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд).

Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения.

При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см.

Он необходим, чтобы барабан свободно вращался до полной своей остановки.

Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Ширина паза и расстояние от его переднего края до упора определяются размерами используемой в работе модели электроинструмента.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

  • электрический лобзик, оснащенный пилкой для вырезания фигур;
  • шуруповерт с набором бит;
  • дрель со сверлами по металлу 3 и 4 мм диаметром;
  • шило;
  • пила ручная по дереву с мелкими зубьями;
  • линейка или рулетка;
  • угольник;
  • карандаш либо маркер;
  • фреза по дереву сферической формы;
  • бумага наждачная;
  • стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

  • кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
  • шурупы по дереву – 2 штуки 4 на 45 мм;
  • планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
  • 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

  1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
  2. По схеме, приведенной выше, размечают планку с доской.
  3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
  4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
  5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
  6. Стамеской удаляют древесину из паза и зачищают его.
  7. Отпиливают электролобзиком лишнее от заготовки.
  8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
  9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Положение подставки регулируется при помощи саморезов.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

  • вначале опирают передний край подошвы рубанка в упор;
  • только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию.

Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства.

Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Делаем фуганок своими руками: ручной и фуговальный станок

Для выполнения различных столярных и плотницких работ всегда необходимы различные инструменты. У каждого мастера, да и у любителя «повозиться» с древесиной, под рукой должны быть различные стамески, ножи, пилы, рубанки и другие приспособления.

При этом очень часто настоящие профессионалы предпочитают инструмент, выполненный своими руками или под заказ. В этом случае работа точно будет выполнена качественно и с минимальными затратами сил.

А как, например, можно сделать фуганок своими руками? Что для этого необходимо и каковы этапы выполнения подобной задачи?

Что такое и для чего нужен фуганок

Первоначально следует понять, для достижения каких целей необходимо использовать фуганок. От этого будет зависеть общие понятия по его созданию своими руками. Этот инструмент просто необходим, при отделке деревянных заготовок с большими размерами.

Главное отличие ручного фуганка от рубанка — это его больший размер

Конструкция фуганка сильно напоминает устройство универсального рубанка. Главным отличием, наряду с большим размером, является установка двойного ножа. Он фиксируется при помощи специальной пробки, которая расположена в передней части конструкции. Для удобства работы рубанок оснащается рукояткой, расположенной позади ножа.

Для выравнивания фуганком проводят по поверхности деревянной заготовки. При этом вначале работы стружка будет получаться рванной. Но в этом нет ничего страшного. Постепенно стружка будет становиться ровной и непрерывной. Именно это будет означать, что заготовка достигла нужно ровности.

Очень часто для дальнейшей работы специалисты меняют фуганок, на полуфуганок. Его устройства не отличается от своего старшего собрата. Главным отличием являются меньшие размеры. Это позволяет обрабатывать поверхность более качественно.

Но современные мастера редко пользуются простым фуганком. Удобней применять электрический вариант, смонтированный в виде станка. Такое устройство позволяет значительно ускорить обработку деревянных деталей. При этом качество не теряется, а наоборот улучшается.

Отличие фуговального станка от простого фуганка или рубанка состоит в способе его использовании. В этом случае сама установка остается на месте, а мастер двигает заготовку. При прохождении по двигающемуся валу с ножами с деревянной детали снимается слой в 1-2 миллиметра. В результате заготовка получается с идеально ровной поверхностью.

Делаем ручной вариант фуганка

Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно.

Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба.

Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.

При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:

  • чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
  • для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
  • размер ножа должен составлять 200 на 65 миллиметров;
  • чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.

При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.

При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме.

Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.

Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.

Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.

Электрический рубанок

Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.

Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:

  • ножовка для выпиливания заготовок;
  • молоток;
  • столярная стамеска;
  • деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
  • фанера, желательно многослойная;
  • болты с гайками.

Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.

Для изготовления фуговального станка вполне сгодится старенький электрорубанок

При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.

Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.

Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.

В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.

Видео: Самодельный фуганок из электрорубанка

Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.

В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.

Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра. Такой ширины для полноценного фуговального станка довольно мало.

Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.

Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

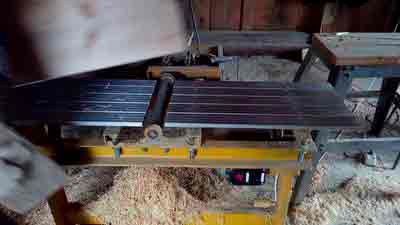

Стационарный фуговальный станок

Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.

Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.

Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.

Как сделать фуговальный станок самостоятельно

Первым делом необходимо подготовить проект будущего станка. В нем учитываются размеры имеющегося старого электрорубанка.

Под него делается чертеж деревянного ящика, и подгоняются по размерам листы фанеры. Расчеты нужно делать внимательно, чтобы при создании станка все прошло гладко, и само устройство работало эффективно.

Первым делом делается корпус из деревянных брусьев. Он будет представлять собой обычный ящик без дна. Далее, сверху прибивается лист фанеры. В нем проделывается отверстие, по размеру соответствующее размерам используемого в конструкции электрорубанка.

Далее, по обеим сторонам от прорези крепится еще два листа фанеры. При этом их толщина должна отличаться на один-два миллиметра. Первая лист, тот который тонкий, будет служить подающей поверхности. Второй, толстый лист фанеры, будет являться принимающей стороной. Заготовка подается на вращающийся вал электрорубанка с тонкой стороны, а выходит на более толстую.

Далее, достаточно закрепить на своем месте электрорубанок и сделать выключатель. Для этого используются болты с гайками. Выключатель можно использовать обычный бытовой. Если есть желание и возможность, то можно установить кнопку. При этом выключатель должен полностью обесточивать фуговальный станок.

В итоге у вас в мастерской появится полноценный электрический фуганок или фуговальный станок. С его помощью вы сможете быстрее и с меньшими усилиями обрабатывать большие деревянные заготовки.

Такое устройство обойдется дешевле, чем заводской вариант. Но при этом он будет выполнять свою работу не хуже покупного варианта.

А значит, у вас появиться больше возможностей делать красивые деревянные изделия, которые станут украшением вашего дома или будут приносить доход семье.

В этом видео вы увидите интересное решение по изготовлению вертикального фуговального станка из электрорубанка.

Видео: Самодельный фуганок из ручного электрорубанка

Меры безопасности при использовании фуговального станка

Безопасность здоровья при проведении любых работ – это очень важное занятие. Не стало исключением и использование фуговального станка. Такое приспособление требует особого внимания.

Специалисты рекомендуют при работе на самодельном (да и на заводском варианте) фуговальном станке соблюдать следующие рекомендации:

  • в первую очередь не начинайте подачу заготовки, пока вал электрорубанка не наберет максимальное количество оборотов;
  • если во время работы вам необходимо очистить станок от накопившейся стружки, то вначале нужно остановить его и обесточить. Только после полного прекращения вращения вала можно приступать к удалению стружки. То же самое касается и профилактической смазки или других подобных работ;
  • если вам необходимо обработать деталь с малыми размерами (длина до 40 сантиметров и ширина до 5 сантиметров), то делать это нужно с использованием специального упора. Он крепится неподвижно на рабочем столе фуговального станка;
  • лучше всего оборудовать станок защитным кожухом. При поступательном движении заготовки он будет открываться, а при прекращении подачи материала закрываться.

Очень важно обеспечить рабочее место хорошим освещением. Это требования касается не только столярных, но и всех других видах работ. Не стоит что-то делать «впотьмах», это неминуемо приведет к получению травм. Соблюдая эти несложные меры предосторожности, вы будете получать от работы только удовольствие.

Фуговальный станок из электрорубанка своими руками

На сегодняшний день довольно широкое распространение получили фуганки. Они применяются для строгания древесины. Процедура строгания предусматривает снятие верхнего слоя материала, придание заготовке определенной формы и размеров.

Стоимость промышленного варианта исполнения довольно велика, именно поэтому профессионалы решают создать фуганок из электрорубанка. Подобная модернизация может проводится мастером исключительно с учетом особенностей подобных инструментов.

Рассмотрим их подробнее.

Различные конструкции фуговальных станков

Прежде чем переделывать электрорубанок следует рассмотреть то, какими бывают фуганки. Современное фуговальное оборудование часто изготавливается в промышленных условиях, самодельные конструкции существенно отличаются. Отличия могут заключаться в типе применяемого материала, технологий и вспомогательного оборудования.

Встречаются самые различные фуганки, которые могут применяться для строгания древесины. Выделяют два основных типа:

  1. Односторонние станки. Именно их часто изготавливают своими руками по причине простоты конструкции. Стоит учитывать, что при применении подобного оборудования за один проход можно снять материал исключительно с одной поверхности.
  2. Двусторонние фуганки. Подобные инструменты могут использоваться для одновременной обработки двух поверхностей. Единственное и главное условие заключается в том, что они должны быть смежными. Такой инструмент характеризуется повышенной эффективностью, однако конструкция достаточно сложна в самостоятельном изготовлении.

Не стоит также забывать о том, что все устройства делятся на две основные категории. Основная представлена стационарными механизмами, также есть и мобильные инструменты, получившие широкое распространение

Создавая фуганок из электрорубанка рекомендуется учитывать, что самодельная конструкция во многом уступает промышленным вариантам исполнения. Основными недостатками назовем следующее:

  1. Устройство характеризуется относительно невысокой точностью в применении.
  2. Ширина поверхности, которая может быть обработана за один проход, как правило несущественная, составляет всего 110 мм.
  3. Легкость устройства. Слишком легкий инструмент неудобен в применении, так как характеризуется низкой устойчивостью.
  4. Небольшая мощность. Изготовить самодельное устройство с высоким показателем мощности практически невозможно.
  5. В большинстве случае при изготовлении применяется дерево, которое характеризуется недлительным эксплуатационным сроком.

Несмотря на приведенную выше информацию, есть довольно большое количество плюсов, которые определили распространение самодельных рубанков. К ним можно отнести следующие моменты:

  1. Невысокая стоимость. Как показывает практика, промышленные варианты исполнения обходятся в несколько сотен тысяч рублей, изготовленный своими руками всего в несколько тысяч.
  2. Мобильность и компактность. Эти качества также можно назвать основными преимуществами ручного фуганка, который изготовлен из электрорубанка.
  3. Простота конструкции. Этот момент во многом определяет то, что устройство может прослужить в течение длительного периода и при этом есть возможность провести самостоятельный ремонт.
  4. Можно сделать инструмент под свои размеры. К примеру, проводится увеличение размера стола.

Провести сборку механизма можно в домашней мастерской при наличии несущественного количества материалов и узлов. При этом подобный фуганок может прослужить в течение длительного периода.

Подготовка необходимых аксессуаров к работе

Для того чтобы изготовить фуговальный станок самостоятельно требуется определенный набор инструментов и материалов. Примером можно назвать:

  1. Ручной электрорубанок. Именно этот инструмент сегодня применяется в качестве основы. Рекомендуется уделять внимание продукты компаний Bosh и Makita – продукция весьма качественная и может прослужить в течение длительного периода.
  2. Потребуется сверлильный станок с самыми различными сверлами или электрическая дрель. Они применяются для получения отверстий.
  3. Саморезы по дереву являются крепежными элементами, которые сегодня получили весьма широкое распространение.
  4. Фанера используется в качестве распространенного материала при проведении самых различных работ. В данном случае ДСП можно назвать нежелательным вариантом, так как он не подходит для проведения подобных работ.
  5. Также требуется массив дерева, который применяется для создания бокового упора. Толщина используемого бруса варьирует в пределе 15-20 мм.
Ещё по теме  Ремонт шуруповерта своими руками

Этот набор можно назвать рекомендуемым, так как может существенно отличаться в зависимости от конкретного случая.

Части конструкции станка

Самодельный фуганок представлен сочетанием различных узлов, которые соединены вместе. Провести изготовление фуганка нужно с учетом нижеприведенной информации:

  1. Основание. Оно представлено нижней частью, на которой проводится базирование различных узлов.
  2. Боковая стенка. Она выступает в качестве несущего элемента, к которому крепятся для базирования различные узлы.
  3. Стол задний или неподвижный. Этот элемент крепится к боковой стенки, образует плоскость движения заготовки.
  4. Стол передний. Часто этот элемент может менять высоту расположения. Для этого создается специальный механизм.
  5. Боковой упор. Он крепиться на заднем столе, основное предназначение заключается в направлении движения заготовки.
  6. Распорные уголки. Они применяются для укрепления конструкции и повышения ее устойчивости.
  7. Электрорубанок. Электрорубанок применяется в качестве основы при изготовлении конструкции.

Читать также: Режем плитку болгаркой видео

Подобный механизм характеризуется довольно простой конструкцией. Для соединения отдельных узлов проводится применение различных крепежных деталей.

Изготовление самодельного фуговального станка из электрорубанка

Можно изготовить фуганок из электрорубанка своими руками даже при отсутствии требующихся навыков. При этом следует уделить внимание всем узлам, так как от качества каждого во многом зависят основные эксплуатационные характеристики. Из электрорубанка сделать фуганок своими руками можно с учетом следующих моментов:

  1. Проект скачивается в интернете или создается самостоятельно, все зависит от конкретного случая.
  2. Следующий шаг заключается в выборе подходящего электрорубанка. Он характеризуется большим количеством особенностей, к примеру, мощностью или типом установленного лезвия.
  3. Создавая станок из рубанка нужно уделить внимание тому, чтобы он был устойчивым. В противном случае качество обработки существенно отличается.

Также часто изготавливается подставка для рубанка своими руками. Она существенно повышает качество проводимой обработки.

Боковая стенка

Работу рекомендуется начинать с создания боковой стенки. Она является важной частью конструкции. В качестве заготовки в этом случае используется фанера размером 150 на 480 мм. Среди особенностей отметим:

  1. В заготовке проводится создание посадочное место для электрорубанка. Делается это при использовании ручного лобзика.
  2. Сверлильное оборудование используется для создания двух пазов, которые расположены на расстоянии 70 мм друг от друга. За счет этих элементов проводится крепление основания станка.

Применяемый материал характеризуется высокой прочностью, может выдержать существенное механическое воздействие.

Основание станка

Большая часть оказываемой нагрузки приходится именно на основание. Этот элемент отвечает за устойчивость устройства. Его создание проводится следующим образом:

  1. Соединение двух деталей выполняется под углом 90 градусов.
  2. Крепление осуществляется за счет саморезов.

Нужно правильно подобрать крепежный элемент, так как его низкая прочность становится причиной появления люфта и многих других проблем.

Задний стол

Изготавливается стол для электрорубанка своими руками. В качестве основания подходит материал, у которого толщина около 20 мм. Задний стол создается по нижеприведенной инструкции:

  1. Выполняется технологический проем для получения особой формы.
  2. Торцевая кромка спиливается под углом. Для этого применяется циркуляционная пила.
  3. После создания технологического отверстия его нужно раззенковать. За счет этого винты будут глубоко утапливаться и не мешать движению заготовку.
  4. Стол крепится на место ранее снятой подошвы.

Провести монтаж можно при применении электрической дрели или шуруповерта, за счет чего существенно упрощается поставленная задача.

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

Боковой упор

Ровное движение можно обеспечить за счет специального бокового упора. На момент монтажа важно выдержать угол 90 градусов, так как в противном случае точность формы и размеров будет низкая. В большинстве случаев при изготовлении применяется массивный брусок.

Рассматриваемый элемент фуганка должен крепится надежно и неподвижно. На момент работы заготовка прижимается при воздействии большого усилия.

Чертежи фуговального станка

На момент работы должен применяться чертеж фуганка. Его можно скачать в интернете или разработать самостоятельно. При рассмотрении чертежа уделяется внимание следующим моментам:

  1. Должны быть нанесены все размеры.
  2. Часто он представлен сочетанием нескольких частей, ко всем должна прилагаться техническая документация.

Чертежи могут быть выполнены в самом различном виде, чаще всего представлены фотографиями с размерными линиями.

Безопасность при работе с самодельным оборудованием

При проведении строгания следует уделить внимание безопасности при работе. Наличие режущей кромки может стать причиной нанесения травмы. Рекомендации по безопасности следующие:

  1. Со всех изготавливаемых элементов проводится снятие острых фасок, которые могут стать причиной повреждения кожного покрова.
  2. На момент строгания следует уделить внимание тому, что стружка должна удаляться при применении специального пылесоса.
  3. Работа может проводится исключительно при применении различных средств защиты.
  4. На момент строгания следует провести толкание заготовки специальным элементом, за счет чего исключается вероятность получения травмы.

Читать также: Условия горения сварочной дуги

Кроме этого, оборудование нельзя оставлять во включенном состоянии. Каждый раз после создания изделия следует провести очистку инструмента.

Как правильно произвести регулировку изготавливаемого инструмента?

Регулировка рубанка позволяет получить изделие с требуемыми параметрами. Среди особенностей отметим:

  1. Устанавливается требуемая мощность.
  2. Уделяется внимание степени вылета ножей.
  3. Устанавливается подходящее положение инструмента.

Только после правильной настройки инструмента можно получить изделие с требуемыми параметрами. Кроме этого, нужно предусмотреть возможность замены основных элементов в случае их сильного износа.

Как сделать электрический рубанок своими руками — РабочаяТехника

Каждый мастер обработки дерева согласится, что электрорубанок – полезная, а часто и вовсе незаменимая вещь в домашней мастерской. С помощью такого ручного станка любые деревянные заготовки можно обрабатывать очень качественно, а главное – быстро.

Еще одним незаменимым инструментом для обработки различных деревянных деталей является рейсмус. Стоимость такого оборудования сейчас достаточно высокая, поэтому покупать его есть смысл обычно только в том случае, если мастер будет что-то зарабатывать на обработке заготовок из дерева.

Если же такой станок будет использоваться не с целью заработка, а только для выполнения различных работ по дому, то оптимальным будет решение сделать рейсмус из электрорубанка. Сделать такую работу вполне возможно даже своими руками.

При этом качество выполняемых работ при использовании такого самодельного станка будет оставаться на достаточно высоком уровне.

Необходимое оборудование

Чтобы сделать рейсмус из электрорубанка своими руками, нужно иметь:

  • электрорубанок, что будет не жалко переделать в другой инструмент;
  • чертежи будущего оборудования;
  • фанера и бруски для сборки корпуса оборудования;
  • небольшое количество свободного времени.

В первую очередь при переработке электрорубанка в рейсмус своими руками следует точно определить, детали каких размеров будут создаваться на новом станке. От их размеров будут напрямую зависеть размеры создаваемого рейсмуса: это оборудование должно иметь корпус такой же ширины и высоты, а также длину шпильки и направляющих, которые будут точно соответствовать обрабатываемой детали.

Правильная установка шпильки и направляющих

Работа на самодельном станке

Также немаловажным моментом является положение шпильки, используя которую, можно будет поднимать и опускать инструмент во время работы. Многие самоучки делают данную шпильку так, что она располагается точно посередине корпуса.

Но такое решение является совсем неправильным: при изготовлении такого станка своими руками шпильку рекомендуется располагать точно посередине между задней и передней ручкой.

В подобном случае не только станет более удобной работа с инструментом, но и фиксация его в нужном положении намного надежнее, да и сделать это будет намного легче.

Переделывая своими руками электрорубанок на ручной рейсмус, его шпильку необходимо делать как можно более подвижной. С этой целью в верхней крышке нового станка устанавливается подшипник качения.

Кроме того, на среднюю пластину, отвечающую за установку работы станка по высоте, устанавливается гайка.

В таком случае высоту расположения всего оборудования можно будет при необходимости отрегулировать с небольшим шагом и достаточно высокой точностью.

Направляющие нового станка для обрабатываемых на нем заготовок легко можно сделать из обычных брусков, при этом следует предусмотреть небольшой запас длины, чтобы они не были точно такими же, как длина обрабатываемой деревянной детали, а немного большими.

Кроме того, нижнюю плоскость важно спроектировать таким образом, чтобы в процессе обработки детали она двигалась сразу же параллельно по отношению к ножам станка. Если же данная плоскость будет начинаться под электрорубанком, в процессе работы будет очень сложно добиться максимальной точности обработки детали.

Безопасная работа на самодельном станке

Переделав своими руками такой ручной электроинструмент в рейсмус, следует также помнить о безопасности в процессе его использования. Чтобы сделать работу на новом домашнем станке максимально эффективной и полностью исключить возможность получения тех или иных травм, следует придерживаться таких правил при выполнении тех или иных работ:

  • при обработке любой детали необходимо использовать средства для защиты глаз;
  • работая с грубым материалом, следует использовать перчатки;
  • начиная работу на самодельном станке, следует проверять на работоспособность и надежную фиксацию всего его частей;
  • шпильки и ножи станка не должны иметь никаких трещин или любых других дефектов;
  • обрабатывать на самодельном станке можно только чистые заготовки, в которых нет гвоздей или любых других металлических частиц.

Как работать на самодельном станке

Рейсмус на основе электрорубанка

Работа с созданным своими руками рейсмусов является чрезвычайно простой. Шпилька станка устанавливается на нужное расстояние от края детали, задается нужный размер, фиксируется брусок. После этого станок слегка наклоняется от себя, в результате чего открывается режущая часть шпильки. Далее остается только тянуть инструмент на себя.

  • Таким образом, при наличии в доме неиспользуемого или устаревшего электрорубанка, даже своими руками его легко можно переделать в полноценный рейсмусовый станок, что будет предоставлять широкие возможность в создании и обработке любых деревянных деталей.
  • В случае надлежащего исполнения такой самодельный станок по своей функциональности практически ни в чем не будет уступать самым простым заводским моделям подобного тип электрооборудования для домашней мастерской.

Рейсмус из электрорубанка своими руками: видео, чертежи и фото

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели.

Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие.

  1. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.
  2. Чертеж рейсмуса из электрорубанка своими руками
  3. Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

  • Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
  • Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
  • Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
  • Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Фото чертежа рейсмуса из электрорубанка своими руками

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

  1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
  2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
  3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
  4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
  5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
  6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
  7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.

Меры безопасности

Любой самодельный электроинструмент, станок предъявляет повышенные требования к вопросам безопасности в процессе эксплуатации. Потому если вы решили своими руками изготовить на основе электрорубанка рейсмус, обязательно ознакомьтесь с основными правилами его применения. Это убережет вас от травм, а также продлит срок службы самого инструмента.

  • Обрезая заготовки своими руками рейсмусом, всегда надевайте специальные защитные очки;
  • При работе с плотными, грубыми заготовками, руки держите в перчатках;
  • Перед включением оборудования убедитесь, что все его элементы надежно зафиксированы, проводка не оголена. Это нужно делать перед каждым новым рабочим днем;
  • Ножи и шпильки не должны иметь дефектов, повреждений, трещин на своей поверхности. При их обнаружении данные элементы подлежат немедленной замене;
  • Следите за тем, чтобы обрабатываемые заготовки не имели металлических компонентов — скобы, гвозди, винты, саморезы. При их попадании на рейсмус это грозит не только увечьям, но и полному выходу из строя самого станка.

Правила работы на станке

  • Собрав своими руками работоспособный рейсмус из электрорубанка и ознакомившись с рекомендациями по безопасной эксплуатации, можно приступать к обработке заготовок.
  • На этот счет предлагаем ознакомиться с несколькими дельными советами.
  1. Ничего сложного в работе на самодельном рейсмусовом станке, построенном на основе электрического рубанка, нет. Потому с подобным агрегатом может справиться новичок.
  2. Установите шпильку в правильное положение. Она монтируется на определенное расстояние относительно края заготовки.
  3. Задайте размер, который соответствует детали, зафиксируйте брусок, выступающий в роли направляющей.
  4. Наклоните оборудование немного от себя. Это позволит открыть режущую часть шпильки вашего электрооборудования.
  5. Теперь натягивайте инструмент на себя. Так обеспечивается работа рейсмуса, который снимает слои материала с заготовок.
  6. Если грамотно собрать агрегат, учитывая все рекомендации и следуя чертежам, самодельный электрический рейсмус на базе обычного электрорубанка по своим функциональным возможностям, производительности и эффективности мало чем будет уступать заводскому оборудованию.

Обилие чертежей и схем сборки рейсмуса из электроинструмента позволяет с выгодой для себя задействовать старый ненужный электрорубанок. Не имея особых навыков и опыта, новичкам удается построить отличные станки.

По мере расширения ваших потребностей и получения нового опыта, станок можно усовершенствовать, либо использовать для его сборки современные, высокомощные электрические рубанки.

Если рейсмус вам требуется для изготовления больших объемов заготовок с их последующей реализацией, самодельным устройством вы вряд ли сможете обойтись. Для подобных целей рекомендуется приобретать заводское оборудование проверенных производителей. За счет качества и производительности затраты на покупку станка со временем себя оправдают, и вы будете получать чистую прибыль.

Как сделать рейсмус из электрорубанка своими руками: строгательный станок, самодельный рейсмусовый станок

При столярных работах важно соблюдать точные параметры деталей, ровность срезов. Вручную добиться этого сложно, и оптимальным решением будет использования для этой цели рейсмуса. Он обеспечит оптимальную точность проводимых работ и снятия стружки.

Назначение и виды рейсмусовых станков

Рейсмусовый станок – это инструмент, который позволяет выполнить идеально ровные, точные линии. Это позволяет избежать неровностей и рваных контуров, которые нередко возникают при нанесении разметки вручную.

Притом необязательно покупать это инструмент в специализированном магазине – его можно изготовить самостоятельно из электрорубанка. Острое лезвие обеспечивает абсолютную точность без каких-либо ошибок или помех.

В том случае, если понадобятся ножи разного типа, сменить один на другой будет очень легко (и получить стружку нужных параметров).

Однако стоит помнить о том, что перед применением рейсмуса следует обработать дерево на фуговальном станке. Для работы с полимерами подойдут лишь рейсмусы с обрезиненными вальцами. Что до обработки мелких деталей и тонкой работы, то здесь самодельный рейсмус неудобен.

Существует две основных разновидностей рейсмусов:

  • С одним ножевым валом. Самый простой и бюджетный вариант, подходящий для рейсмусования только с одной стороны.
  • С двумя валами. В этом случае валы расположены на столе и над столом. Подходят для крупных работ, а потому часто используется в строительстве частных домов.

Первый вариант часто используется при изготовлении отдельных деталей, а второй – в строительстве и при изготовлении масштабных заготовок. Самодельный, сделанный из электрорубанка станок обычно применяют для изготовления не слишком габаритных конструкций.

Устройство и схема работы

Рейсмусовый станок состоит из следующих основных деталей:

  • горизонтальный стол для обработки различных деревянных деталей и изделий (или основа из листа фанеры, как в самодельном варианте);
  • рабочий обрабатывающий ножевой вал. Один – в односторонней конструкции и два – в двухсторонней;
  • прижимные валики, отвечающие за подачу детали к ножевому валу;
  • платформа, регулирующая высоту стола;
  • предохранитель, препятствующий выпадению заготовки из станка. Риск выпадения существует в том случае, если обрабатываются детали разной толщины. В этом случае изделие меньшей толщины ударится о нож и выскочит из станка. Чтобы этого не произошло, устанавливается специальное предохранительное устройство.

Работает все так: включенный электрорубанок начинает вращать ножевой вал. Деревянная деталь помещается в зазор и подается сначала на нижние, а потом на верхние валики. Верхний передний валик – рифленый.

За счет этого он захватывает деталь и передает ее на ножевой вал. При это направляющие надежно фиксируют заготовку и предотвращают ее выпадание. После того, как изделие смещается с задней направляющей, в переднюю уже передается следующая заготовка.

И так пока не будут обработаны все детали.

Изготовление строгательного станка

Как уже было сказано, рейсмусовый станок можно сделать собственноручно. Самый распространенный вариант – на основе электрорубанка.

Необходимые материалы и оборудование

Для того, чтобы изготовить своими руками рейсмус при помощи электрорубанка, понадобятся такие материалы и инструменты:

  1. электрорубанок;
  2. лист фанеры толщиной 1-1,5 см
  3. штанга;
  4. бруски деревянные;
  5. фанера 10-15 мм;
  6. колодки;
  7. фиксаторы;
  8. шпильки.

Также стоит запастись шурупами, винтами с шестеренками, измерительной планкой (подойдет обычная линейка, в том числе и пластиковая) и ручкой управления.

Пошаговая инструкция

Даже при наличии минимального опыта вполне возможно собрать самодельный рейсмусовый станок из электрорубанка и вспомогательных материалов. Действовать надо так:

  1. В качестве основы будет использоваться фанера толщиной в 1,5 см. Размеры основания должны составлять 50 на 40 см.
  2. Затем надо прикрепить к основе крепление подставки для инструмента. Подставки будут изготавливаться из такой же фанеры. Крепится все при помощи шурупов.

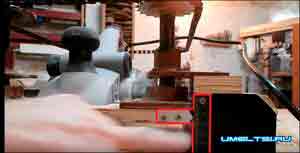

  3. На следующем этапе делается платформа под электрорубанок с отверстием посредине. Важно, чтобы размеры отверстия точно соответствовали размерам инструмента, поэтому лучше воспользоваться лобзиком. Инструмент крепится зажимами и шурупами.
  4. Теперь необходимо собрать резьбовые винты. Они будут обеспечивать движение платформы вверх-вниз. В каждом углу основы, на которой установлен электрорубанок, надо прикрепить винт с крупной резьбой. Это позволит регулировать толщину стружки, снимаемой с заготовки.
  5. На следующем шаге платформа монтируется на подставки, изготовленные из той же фанеры толщиной 1,5 мм. На них ставят верхнюю часть рейсмусового станка вместе с закрепленным на платформе рубанком. Крепится все это при помощи шурупов. На этом же этапе надо грамотно проложить электропроводку. Важно, чтобы кабель не повреждался во время работы станка.
  6. Далее монтируется ручка для регулировки и управления. Ею регулируется платформа. Ручку монтируют на один из винтов с резьбой при помощи гаек с шайбами. Чтобы электрорубанок был надежно закреплен и не падал, нужно проделать отверстие в одном из винтов и тщательно закрутить гайку, на которой держится крепеж. Это обеспечит надежную фиксацию и предотвратит смещение инструмента с платформы.
  7. На финальном этапе работ устанавливается стрелка-индикатор и специальная мерная планка. Это обязательный этап, ведь именно с ее помощью измеряется толщина обрабатываемых деталей. Изготовить планку легко – сойдет обычная школьная линейка. Стрелку же можно сделать из небольшого листа жести.

На этом изготовление рейсмусового станка из электрорубанка можно считать завершенным. Однако перед началом основных работ надо произвести первичную настройку и отладку. Также необходимо после окончания работ тщательно очистить и смазать все детали, и время от времени следить за заточкой лезвий.

Еще один более простой вариант:

Правила безопасности

Для обеспечения безопасности при работы на самодельном рейсмусе необходимо проверять ножевые валы перед началом работы, проверить их положение, степень заточки, наличие ограждения. Недопустимо обрабатывать на станке изделия, чья длина не превышает расстояние между валами – это небезопасно.

Важно! Во избежание травм категорические нельзя производить настройку, очистку или ремонт во время работы инструмента. Для этого его необходимо предварительно выключить.

Правильная подача заготовок – торец в торец. Важно также не оставлять “запас” по ширине стола, а использовать всю ширину. Если подать деталь неправильно, возможно выпадение детали из станка.

Обязательно следует надевать защитные очки перед началом работы. Это предотвратит возможные травмы глаз.

Если сборка самодельного рейсмусового станка была выполнена правильно, а также при соблюдении мер безопасности, работа на таком станке ничем не будет отличаться от работы с инструментом, купленном в готовом виде. Главное – тщательно ознакомиться с инструкцией и внимательно выполнять каждый этап работ.

Источник: http://nzmetallspb.ru/osnastika/kak-sdelat-fuganok-iz-elektrorubanka-svoimi-rukami.html

Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала. Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

  • Электрорубанок.
  • Лист фанеры и бруски из дерева.
  • Специальные звездочки, около четырех штук.
  • Цепь от велосипеда.
  • Шайбы.
  • Шурупы и гайки.
  • Большие резьбовые винты.
  • Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

  1. Электролобзик.
  2. Электрорубанок.
  3. Разные отвертки и ключи.
  4. Линейка.
  5. Шуруповерт.

Подготовка к работе над рейсмусом:

  • Выбрать размер деталей.
  • Выяснить, как размещать шпильку.
  • Сделать шпильку подвижной.
  • Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

  1. Создание основы, выбираем фанеру.
  2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

  1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

  1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

  1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

  1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
  2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Ещё по теме  Деревообрабатывающие станки своими руками

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

  • При любой работе на таком станке всегда нужна защита для глаз.
  • Во время грубой работы нужно надевать перчатки.
  • Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
  • Шпильки и ножи должны быть без дефектов и различных трещин.
  • Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Как нужно работать на самодельном рейсмусовом станке:

  1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
  2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Шпильки и направляющие

Про эти детали на основе электрорубанка нужно поговорить отдельно. Они играют самую важную роль в работе рейсмуса.

  • Шпильки опускают и поднимают рейсмус при обработке заготовок.
  • Направляющие помогают в точности и обработке заготовок, их создают из деревянных брусков, поэтому затраты на оборудование можно посчитать минимальными.
  • Нужно правильно установить шпильку, ведь для нее очень важна подвижность.
  • Создавая направляющие для электрического рубанка, нужно сделать определенный запас по длине.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Источник: http://instrument.guru/svoimi-rukami/samodelnyj-rejsmus-iz-elektrorubanka.html

Самодельный рубанок: чертежи и описание

В нынешний век инновационных технологий в производстве, ручной инструмент используется редко, а в массовом изготовлении продукции не применяется вообще. Однако всегда были, есть и будут мастера – краснодеревщики, для которых работа с деревом не только часть бизнеса, но и любимое занятие.

Для них изготовить изделие своими руками всегда доставляет удовольствие. У таких специалистов в мастерской много ручных столярных инструментов.

Введение

Кроме того, при отсутствии дорогостоящего электрооборудования, в хозяйстве у домашнего мастера обязательно имеется ряд необходимых резцов, приспособлений и ручных инструментов, классическим образцом которых является рубанок.

Виды рубанков

Рубанок – ручной инструмент для обработки дерева, позволяющий довести поверхность изделия своими руками до необходимого качества и размера. Имея весь набор типов этого орудия труда, можно не только обработать поверхность, но и изготовить различные столярные поделки.

Рубанок имеет целый арсенал видов:

  • шерхебель;
  • фуганок;
  • полуфуганок;
  • медведка;
  • шлифтик;
  • цинубель;
  • торцовый;
  • одиночный;
  • двойной.
  • зензубель;
  • федергубель;
  • фальцебель;
  • штабгобель или штабгалтель;
  • шпунтубель;
  • калевка;
  • грунтубель;
  • горбач.

Имея весь набор ручных инструментов, при желании можно изготавливать произведения из дерева любой сложности. При этом немаловажным фактором успешной работы является заточка ножей для рубанка своими руками, которая является дорогостоящей производственной услугой.

Из фигурных рубанков полезными особенностями выделяется зензубель. Он применяется для изготовления пазов, четвертей, зачистки и доведения до нужных размеров шипов и срезов. Об изготовлении этого вида инструмента и пойдет речь.

В статье изложен алгоритм, как сделать рубанок своими руками.

Дополнительные сведения

Все перечисленные выше инструменты – изделия стандартизированные. Поэтому для того, чтобы они правильно и точно выполняли свою работу, необходимо их изготавливать в соответствии с требованиями ГОСТ 15987-91. Ниже представлены выписки из ГОСТа, определяющие основные требования.

Рубанок своими руками чертежи

Материалы

Перечень требуемых материалов, из которых следует делать ручной рубанок своими руками:

  • ясень;
  • бук;
  • клен;
  • граб;
  • белая акация;
  • береза (допускается).

Древесина должна быть хорошо просушена, без сучков, трещин и гнили. Для склеивания деталей необходимо использовать водостойкий клей.

Требования к применяемому металлу

Ножи изготавливаются из следующих типов двухслойной стали:

  • слой основной — из марки 30, ГОСТ 1050, (допускается У8, У8А, У9, ГОСТ 1435);
  • слой плакирующий — из марок 9ХФ, 9Х5ВФ, Х6ВФ, 9ХС, ГОСТ 5950.

Допускается использование металла других марок, но не хуже приведенных в стандарте. Ножи должны быть идеально заточены, и иметь соответствующий угол заточки.

Совет: для того, чтобы в результате работы инструмента, обрабатываемая поверхность получалась достойного качества, в мастерской желательно иметь приспособление для заточки рубанка своими руками.

Подготовка к работе

Для изготовления рубанка своими руками, необходимо приготовить следующие средства.

Оборудование и инструменты

Название Количество
Линейка 1
Столярный угломер 1
Карандаш 1
Рейсмус 1
Пила циркулярная 1
Электролобзик 1
Дрель 1
Сверло, 10 мм 1
Станок фуговальный 1
Торцовочная пила 1
Ленточная пила 1
Станок шлифовальный вертикальный барабанный 1
Фрезерный станок 1
Пальчиковая фреза, 10 мм 1
Полукруглая фреза 1
Стамеска, молоток 1
Пилка по металлу 1
Струбцины 8

Материалы и комплектующие

Название Вид и размеры, мм Количество
Нож металлический В соответствии с чертежом 1
Древесина светлая Ясень 270х100х25 1
Древесина темная Дуб 200х80х15 1
Клей Столярный водостойкий 1
Наждачная бумага Зерно 100, 500Х100 1
Наждачная бумага Зерно 600-800, 500Х100 1
Лак по дереву Бесцветный, водостойкий 50 г

Описание процесса изготовления

Предлагаемый для изготовления своими руками рубанок имеет креативный вид, и довольно удобен в использовании. Изделие изображено на рисунке.

Материал пятки, носа и подошвы рубанка – ясень. Щеки и клин – дуб. Толщина рубанка должна быть равна ширине лезвия ножа, 20 мм.

Из доски ясеня, на рейсмусе изготавливают заготовку толщиной 20 мм, на которую при помощи шаблона из бумаги, карандашом наносят контуры будущего рубанка.

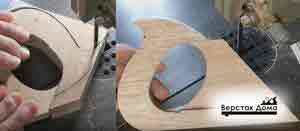

Затем необходимо вырезать отверстие для руки. Для этого:

  1. При помощи дрели сверлят отверстия 10 мм под пилку;
  2. Электролобзиком делают вырез для руки по размеченному контуру;
  3. На шлифовальном станке обрабатывают внутреннюю поверхность отверстия.

На фрезерном станке, с помощью пальчиковой фрезы с двух сторон заготовки прорезают выборки под щеки. Глубина выборки 5 мм.

На циркулярной пиле удаляют лишнюю верхнюю часть, и с помощью торцовки разрезают деталь на две половины – нос и пятку, по размеченной линии с наклоном 45 град.

Если в мастерской освоена такая операция, как заточка рубанка своими руками, то угол заточки лезвия должен быть равным 45 градусов, чтобы выступающая режущая кромка ножа была параллельна плоскости подошвы.

Далее своими руками изготавливают щеки. Они должны быть толщины, равной глубине выборки, (5 мм) и по ширине плотно входить в паз.

Для этого заготовку из дуба разрезают на две половины, с помощью рубанка зачищают поверхность и ребра.

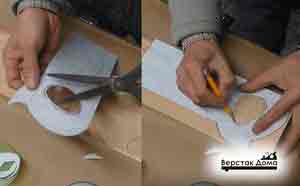

Затем вставляют щеку в паз пятки, отмечают карандашом вырез под ручку, и на ленточной пиле отрезают лишнюю часть.

Аналогично делают вырез на второй щеке. На обеих щеках при помощи торцовки, ножовки и стамески вырезают отверстие для ножа.

Соединяют вместе щеку, пятку и нос будущего рубанка, отмечают при помощи столярного угломера линию на носу для отверстия под будущий клин, и удаляют лишний угол на торцовке.

На ленточной пиле обрезают заготовку пятки по размеченным контурам.

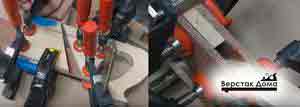

На следующем этапе необходимо своими руками склеить все части в единую конструкцию. Вначале к одной щеке приклеивают нос и пятку. Для этого, тщательно промазав клеем части, прикладывают и прижимают струбцинами. После высыхания, приклеивают вторую щеку с противоположной стороны.

После высыхания клея, на ленточной пиле окончательно обрезают заготовку по контуру и вручную обрабатывают внешние и внутренние грани на шлифовальном барабане. Полукруглой фрезой на фрезерном станке обрабатывают с двух сторон все острые края заготовки рубанка.

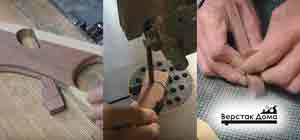

Клин изготавливают из дуба. Для этого размечают его контуры, вырезают на ленточной пиле и шлифуют.

В завершении, требуется тщательно вручную вышлифовать всю заготовку рубанка. Особенное значение имеет качество подошвы, которая является рабочей частью инструмента. От ее состояния зависит чистота обрабатываемой детали.

Обработка плоских сторон заготовки производится своими руками, при помощи наждачной бумаги, прижатой к идеально ровной поверхности. Для этого подойдет плита фуговального станка. Вначале шлифуют наждачной бумагой с зерном 100-150. Подошву доводят до «зеркального состояния» зерном 600-800.

Требования ГОСТа допускают отклонение плоской поверхности подошвы не более 0,12 мм на 100 мм длины. Не во всех производствах есть соответствующий измерительный прибор.

Важно! Для того, чтобы проверить качество поверхности рубанка своими руками, можно использовать самый тонкий щуп для измерения зазоров. Проверку проводят с двух сторон подошвы.

Инструмент покрывают водостойким бесцветным лаком, и рубанок своими руками готов.

Заключение

Данным инструментом, кроме изготовления пазов и выборки четвертей, очень удобно производить тонкие зачистки поверхностей, подрезки углов, с которыми вручную, при помощи стамески справиться трудно.

Для более качественного освоения процесса изготовления, рекомендуется просмотр видеоролика.

Рубанок своими руками видео

Источник: http://verstakdoma.ru/stati/instrument/samodelny/rubanok-svoimi-rukami/

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Рубанок своими руками (фото и чертежи)

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Как сделать рубанок-шлифтик своими руками

Он чрезвычайно полезен, удобно лежит в руках и недорог в изготовлении. Этот красивый инструмент заставит ваши губы растянуться в улыбке, когда вы ощутите всю прелесть работы с ним.

Габаритные размеры, самодельного рубанка мм: 54x178x76 (ширина х длина х высота)

Стоимость высококачественных рубанков с деревянными вставками, которые выпускаются ограниченными сериями, измеряется сотнями, а порой и тысячами долларов. Этот инструмент похож на них, но он меньше и удобнее, и лучше подходит для работы с небольшими деталями. Изготовьте его из недорогой кленовой древесины с контрастными акцентами из экзотических порол, добавив лезвие стоимостью S25.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Как сделать колодку рубанка

1. Начните с кленовой заготовки размерами 64хб0х 230 мм. Разметьте на боковой грани вертикальные и косые линии (рис. 1) и продлите их на три остальные [рани заготовки. С помощью сверлильного станка сделайте 6-миллиметровое отверстие в центре заготовки. Затем просверлите в углах с обеих сторон четыре отверстия 6×25 мм (фото А).

2 Отпилите от заготовки щечки А (фото В) и заново проведите линии на остатке заготовки. Распилите заготовку по разметке так, чтобы пильный ДИСК проходил вплотную к линиям, и отделите пятку В и носок С (фото С).

Добавьте к колодке подошву рубанка

1 Соберите колодку, склеив вместе щечки А, пятку В и носок С (фото D). Когда клей высохнет, отшлифуйте нижнюю сторону колодки, чтобы она стала плоской. Краткий совет! Прикрепите с помощью аэрозольного клея кусок наждачной бумаги к чугунному столу пильного станка или куску толстого стекла, чтобы выровнять нижнюю сторону колодки.

2. Чтобы добавить долговечную подошву D, приклейте к нижней стороне колодки А/В/С заготовку из древесины кокоболо размерами 19x57x185 мм, выровняв но центру, и зафиксируйте струбцинами.

3. Карандашом разметьте толщину подошвы D, проведя линию параллельно нижней грани колодки на расстоянии 3 мм. Ленточной пилой удалите лишний материал (фото Е). (-охраните обрезок, чтобы сделать из него клин Е. Затем опилите выступающие кромки вровень со щечками колодки. Отшлифуйте подошву так же, как ранее, и удалите все следы пиления.

Сформируйте ротик

1. Продлите косые линии разметки со щечек А на нижнюю сторону подошвы D. Просверлите отверстия для ротика (фото F) и подровняйте края стамеской (фото G).

2. Сделайте копию бокового шаблона колодки (рис. 1), и прикрепите к одной и:* щечек А с помощью аэрозольного клея. Выпилите по контуру ленточной пилой (фото Н), затем расширьте щель ротика, чтобы через нее могло проходить лезвие рубанка (фото I).

Обработайте рубанок до окончательной формы и добавьте клин

1. Вклейте в отверстия щечек 6-миллиметровый латунный стержень (рис. 2, фото J) и выровняйте его торцы вровень со щечками А с помощью напильника.

Затем сделайте копию профильного шаблона (рис. 3) и наклейте ее на кусок плотного картона. Аккуратно вырежьте шаблон по линиям контура и разметьте с его помощью форму кололки (фото К). Опилите лишний материал ленточной пилой и гладко отшлифуйте рубанок.

2. Разметьте и выпилите заготовку клина Е из остатка заготовки для подошвы (фото L). Отшлифуйте скошенную грань, сделав ее плоской, и проверьте, как клин вставляется в колодку (фото М). Дополнительно отшлифуйте или острогайте клип, чтобы он плотно входил между латунным стержнем и лезвием.

Примечание. Если у вас такое же лезвие с закруглённой режущей кромкой, предназначенное для рубанка-шерхебеля, сделайте его прямоугольным, прежде чем заточить под углом 25°. Мы также укоротили его до 95 мм с помощью слесарной ножовки, но бы можете оставить первоначальную длину, и это не ухудшит свойства лезвия.

3.Опилите клин до окончательной длины и формы (рис. 4). Затем закруглите верхние углы пятки В и носка С, чтобы рубанок было удобно держать руками. Отшлифуйте все летали наждачной бумагой № 220 и нанесите восковую пасту для отделки. Для регулировки вылета лезвия используйте деревянную киянку. Если слегка ударить ею по пятке колодки, лезвие втянется, и стружка будет тоньше. Легкими ударами по лезвию его можно выдвинуть, а также наклонить вправо или влево.

Рубанок своими руками – фото

A.Заготовка сначала распиливается на детали, которые после снова склеиваются. Точно выровнять их при склейке помогут вспомогательные отверстия.

B. Отпилите от заготовки щечки толщиной б мм. Чтобы безопасно направлять короткую заготовку и контролировать распил, применяйте толкатель из обрезка широкой доски.

C. Чтобы держать пальцы на безопасном расстоянии от диска и сделать точные распилы под углом, прикрепите заготовку струбциной к накладке поперечного упора.

D. Равномерно нанесите клей на пятку В и носок С, приклейте щечки А и вставьте в отверстия шканты длиной 25 мм.

E. Заготовка подошвы D выступает за щечки колодки. Чтобы при пилении колодка располагалась горизонтально, прикрепите двухсторонним скотчем 6-миллиметровую дощечку.

F. 5-миллиметровым сверлом с центральным острием аккуратно сделайте ряд отверстий между линиями разметки и удалите лишний материал на краях щели.

G. Опирая лезвие на скосы пятки В и носка С, направляйте стамеску, чтобы подровнять края и углы щели, удалив лишнее.

H.Ведя пропил вдоль пунктирных линий шаблона, удалите концы заготовки со шкантами и придайте колодке указанную форму.

I.Расширяйте щель сначала напильником с крупной насечкой, затем обработайте поверхности бархатным напильником до гладкости.

J.Нанесите цианакрилатный («секундный») клей на верхние края отверстий, чтобы вставляемый латунный стержень продвинул клей в глубину.

K.Пользуясь профильным шаблоном из картона, проведите плавные линии от носка до пятки. Плотно прижимайте шаблон, чтобы он не сдвигался.

L.Разметьте на кромке у одного из торцов заготовки угол 10°. Прикрепите заготовку скотчем к обрезку прямоугольного сечения и распилите вдоль линии ленточной пилой.

M. Вставьте в колодку лезвие, затем заготовку клина(пока не укорачивая ее) и сделайте несколько легких ударов киянкой. На выпуклых местах появятся вмятины.

Источник: http://kak-svoimi-rukami.com/2016/05/rubanok-svoimi-rukami-foto-i-chertezhi/

Рейсмус из электрорубанка своими руками

Начнем с основного, кто не знает, что такое рейсмус-это инструмент для обработки дерева, а именно строгание ровной плоскости с заданной толщиной относительно второй, изначально проструганной ровной поверхности. Им можно ровнять неровную поверхность определенного материала для распилки. В этом рейсмусе, который можно сделать своими руками, основным составляющим есть электрорубанок, идет как механизм для строгания пиломатериала.

Как из рубанка сделать рейсмус своими руками?
Для этого нам понадобятся такие материалы и инструменты:

Материалы:
-лист фанеры толщиной не меньше 15мм
-планки из дерева и брусья размерами: 15×15 и25×25;
-приводные звездочки-4 шт.;
-цепь от велосипеда;
-шайбы разных размеров;
-шурупы на 25-100-105шт;
-гайки с резьбой М14;
-резьбовые длинные винты;
-«пятачки» для винтов 4 шт. чтобы во время работы они не вдавливались

Инструменты:
— электролобзик;
— электрорубанок, который используется в строительстве и в столярном деле;
— отвертки и ключи разных размеров;
— уголок и обычная линейка;
— шуруповерт.

Мы используем электрорубанок как главный механизм для рейсмуса.

Инструкция по изготовлению рейсмуса из электрорубанка своими руками условиях домашней мастерской

Внимательно смотрите схемы, фото, чертежи по создания рейсмуса из электрорубанка в пошаговой инструкции и у вас все получится.

1. За основу возьмем фанеру.

Как я уже писал лист фанеры берем толщиной как минимум 15мм, обрезаем ее в виде прямоугольника длиной 500мм и шириной 400мм.

2. Затем делаем крепление подставки для электрорубанка.

Подставки под рейсмус у нас будут из того же куска фанеры. Эти детали будут делятся из нескольких элементов которые мы здесь же на месте и соберем. Крепим все с тыльной стороны к основе шурупами, сюда же установим электрорубанок с рабочей платформой.

3. Следующим этап: под электрорубанок сделаем платформы.

Элекрорубанок крепится на индивидуальную платформу, у которой в центре проем. Отверстие вырезаем лобзиком ровно по форме электрорубанка. С помощью зажимов и шурупов закрепляем электроприбор.

4. Собираем резьбовые винты с звездочками для платформы.

На основу-платформу собираем приводной механизм он и будет гарантировать опускание и подъем самой платформы для рейсмуса. По всех четырех углах основы монтируем винты с крупной резьбой, (где уде предварительно на шурупах установлен электрорубанок) благодаря им мы будем выставлять толщину обрабатываемого пиломатериала

5. Далее монтируем платформы на подставки

Из фанеры делаем подставки на которые мы установим верхнюю часть рейсмуса с платформой и с закрепленным рубанком. Все это крепим шурупами. Заранее продумываем где и как заложить кабель от электрорубанка, немаловажно чтобы во время работы не повредилось покрытие провода

6. Затем устанавливаем ручку, ею будем управлять рейсмусом.

Ручка для регулировки платформы устанавливается на один из резьбовых длинных винтов. Скрепим все набором из шайб и гаек. Чтобы электрорубанок не спал с креплений, делаем сквозное отверстие на одном из винтов, благодаря этому мы надёжно закрутим крепежную гайку.

7. Заключительным этапом работы установка мерной планки и индикатор (стрелку- указатель)

Мерная планка обязательно должна присутствовать на рейсмусе, она незаменима, ею мы измеряем толщину материала, над которым работаем. За планку вполне сойдет кусок (6-8 см) обычной линейка из пластмассы. Индикатором для рейсмуса подойдет самая обычная стрелка, сделанная из жести.

Вот и все рейсмус сделанный в домашних условиях своими руками готов, теперь его нужно протестировать на каком ни будь не нужном материале, одновременно при этом его настраивая. Как за любым электроприбором за рейсмусом периодически нужен уход (прочистить или заточить лезвие).

Пускай ваш самодельный рейсмус с электрорубанком послужит долго и не ломается.

Источник: http://www.umeltsi.ru/stanki/4234-reysmus-iz-elektrorubanka-svoimi-rukami.html

Как сделать электрорубанок своими руками?

Электрорубанок — Как сделать электрорубанок своими руками?

Обработка дерева подразумевает однообразную физическую работу. Чтобы облегчить подобный процесс, можно изготовить электрорубанок своими руками.

Многим людям нравится работать с деревом. Это не удивительно, ведь приятно самостоятельно сделать деревянный стол для веранды, собрать скамейку для собственного сада или просто заменить прохудившиеся доски. Обрабатывать древесину с помощью использования данного механического инструмента может любой человек, даже новичок.

Данное электрическое приспособление предназначается для того, чтобы уменьшать толщину заготовок из древесины, строгать, подгонять, обрабатывать доски на станине, скашивать кромки и создавать в изделиях протяженные выемки различных форм. Все это относится к одному виду работы — строганию. Электрорубанок не подойдет для обработки большой площади, но при маленьких объемах инструмент сильно упростит работу любому мастеру.

Конструкция электрического рубанка

Элементы, которые понадобятся для правильной сборки конструкции:

  • винты;
  • подшипники;
  • шкив клиноременной передачи;
  • стальной уголок;
  • защитный кожух;
  • пружинные шайбы;
  • электродвигатель;
  • стальные полоски;
  • скобы;
  • выключатель;
  • электрическая дрель с кругом для резки маленького диаметра;
    устройство для сварки;
  • ножики;
  • прижимные пластинки.

Электрорубанок используется для обработки древесины шириной до 12 см. Глубина обработки составляет 0,12 см. Обрабатываемая заготовка будет опираться на плиту с отверстием для вала ножевого типа. Угольник для направления закрепляется на опорной плите с помощью нескольких винтов М8 со шляпками из пластмассы. Данный элемент не будет допускать боковое смещение заготовки в процессе обработки.

Опоры подшипников вращающего вала ножевого типа будут присоединяться к плите снизу, в качестве крепежных элементов нужно использовать винты М6 с потайными шляпками. За пределами плиты для опоры на конце вала ножевого типа надо будет смонтировать шкив клиноременной передачи. Плита закрепляется 10 винтами к корпусу изготавливаемого инструмента, который сваривается из уголка стали размерами 20х20х3 мм.

Защитный кожух скрепляется с корпусом несколькими винтами М6 с головками в форме цилиндра. В данном случае нужно будет также применить пружинные шайбы. Электродвигатель изготавливаемого приспособления размещается внутри корпуса, для скрепления понадобится использовать две опоры из полосок стали. Они имеют по несколько отверстий диаметром примерно по 6,5 мм, которые предназначаются для закрепления на корпусе инструмента. В элементах предусматривается несколько пазов, которые обеспечивают монтаж и регулировку размещения электродвигателя для натяжения ремня.

Электродвигатель устройства управляется пультом, который размещается на передней части корпуса. Под скобой П-образной формы внутри пульта понадобится расположить несколько фазосдвигающих конденсаторов, которые должны быть зафиксированы параллельно. Емкость данных элементов — 4 мкФ. Выключатель монтируется на наружной части пульта. От прямого попадания пыли и стружки электромотор можно защитить специальным кожухом.

Последовательность действий по сборке инструмента

Первым делом понадобится изготовить плиту для опоры. Самым трудоемким процессом является выполнение в плите фигурной прорези, которая предназначается для выхода ножиков. В данном случае понадобится использовать электрическую дрель с кругом для резки маленького диаметра или проделать отверстия по контуру, после чего обработать прорезь напильником. После подготовки отверстий для крепежа в опорной плите понадобится выполнить по ним резьбовые отверстия в углах корпуса электрического рубанка.

К плите для опоры перед сваркой понадобится присоединить верхние углы 10 винтами, после этого с помощью сварки нужно присоединить остальные углы корпуса. Далее плиту для опоры нужно демонтировать, корпус окончательно сварить по контуру, затем зачистить швы сварки. Особенно тщательно нужно зачистить по плоскости, в которой корпус прилегает к плите. Не допускается оставлять щели, так как они могут спровоцировать в процессе работы электрорубанка вибрации. Это обязательно нужно учитывать.

После того как будет выполнена сборка, вал ножевого типа будет прокручиваться против часовой стрелки — по направлению к подаче, если смотреть со стороны пульта. Направление должно быть именно к подаче, так как клиноременный шкив не может двигаться в другую сторону. Перед началом работ корпус инструмента нужно закрепить без щелей. Для фиксации следует использовать винты М6.

Вал ножевого типа для проделывания пазов должен быть оснащен несколькими ножиками, которые имеют ширину 12 см.

С обратной стороны вала понадобится установить противовес, чтобы была возможность исключить дисбаланс и вибрации.

Каждый ножик закрепляется с помощью пластинок для прижима и винтов М8, которые вворачиваются в сквозные резьбовые отверстия прокручивающегося вала ножевого типа.

Для ножиков подходящей заготовкой является выработанное полотно пилок по металлу толщиной порядка 3 мм. Угол заточки кромки для резки ножиков должен быть в пределах 35-40°. В процессе фигурной заточки можно будет получить рельефное основание для художественных рамок или наличников.

Рейки профилей небольшой толщины можно заготавливать путем выполнения продольного распила доски большей толщины. В процессе работы с ножиками небольшой ширины не допускается обрабатывать пазы глубиной менее 8 мм, так как инструмент имеет недостаточную прочность.

Ремонт электрорубанка своими руками

Практически все электрические инструменты состоят из сетевого кабеля с вилкой, кнопки выключения (в большинстве случаев с регулятором напряжения), электрического двигателя, редуктора, исполнительного механизма и корпуса.

Чтобы выполнить ремонт электрорубанка, понадобится первым делом определить неисправность. Если инструмент не подает каких-либо признаков жизни, понадобится использовать мультиметр или контрольную лампу на 220 В.

Для выполнения ремонта первым делом надо будет разобрать электрорубанок. Разбирать нужно до тех пор, пока не станут доступны все токоведущие элементы. Далее надо будет включить сетевой кабель в электросеть и проверить наличие напряжения на всех участках, начиная от самого кабеля, заканчивая щетками электродвигателя. Если все узлы проверены, и к электродвигателю подводится напряжение, понадобится его демонтировать и выполнить ремонт.

Механические неисправности можно определить путем визуального осмотра. Можно выполнить ремонт неисправных узлов, однако рекомендуется их полностью заменить.

Сделать электрический рубанок своими руками несложно, нужно лишь подготовить все необходимые элементы.

Источник: http://tools.adstores.ru/article/kak-sdelat-elektrorubanok-svoimi-rukami

Смотрите также:
30.04.2020

Стремянка из дерева своими руками. Как можно сделать дома стремянку? Стремянками называются удобные складные лестницы, которые можно перемещать по дому. Такие изделия бывают разных размеров и подходят для различных видов работ. Их изготавливают из древесины, металла и...

30.04.2020

Как самостоятельно подключить насосную станцию к скважине? Инструкция +Фото и Видео Загородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

30.04.2020

Листогибочный станок своими руками: конструкция и компоновка, схемы, сборка Сделать листогибочный станок своими руками не столь уж сложно, но мастера, как самодельщики-любители, так и живущие своим трудом ИП, используют его пока мало. Между тем цена только готовых...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
