Как сделать прицеп к мотоблоку своими руками

Как сделать прицеп для мотоблока своими руками?

  1. Чертежи
  2. Материалы и инструменты
  3. Как изготовить самосвал?
  4. Как можно сделать двухосный прицеп?
  5. Как сделать тормоза?

Мотоблок является очень удобным устройством для работы в малых и средних хозяйствах. Особенно удобно, если к нему есть немало полезных приспособлений. Одним из таких является прицеп. Ведь за счёт такого дополнения к мотоблоку возрастают его возможности, а также эффективность. В итоге число работ, которые будут выполняться вручную, сразу сокращается.

В первую очередь мотоблок необходим для обработки земельных наделов. Однако прицеп и другие дополнительные устройства могут сделать его ещё более практичным. Причём самая простая модель делается легко и её можно собрать самому. Такой девайс подойдёт для любого хозяйства.

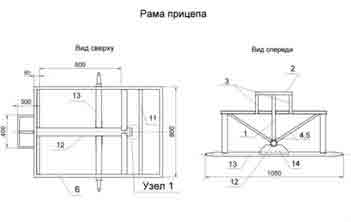

Чертежи

Прежде чем приступать к строительству прицепа, следует хорошенько продумать его назначение. От этого ведь во многом зависят размеры устройства. При этом параметры прицепа должны совпадать с определённым мотоблоком, чтобы их было удобно использовать вместе. По мощности мотоблоков различают следующие виды прицепов:

Мотоблоки с мощностью до 5 л. с. хорошо сочетаются с прицепами на одной оси. Кузов таких устройств имеет максимальные размеры 1 на 1,15 метра и считается лёгким. Средние прицепы подходят к мотоблокам мощностью от 5 до 10 л. с. Размеры таких устройств могут составлять 1 на 1,5 метра или 1,1 на 1,4 метра. Они предназначены для перевозки грузов весом от 300 до 500 кг.

Для культиваторов, мощность которых составляет 10 л. с. лучше всего использовать кузов с двумя осями. Его размеры будут составлять примерно 1,2 на 2 метра. В таком прицепе можно будет перевозить грузы весом до 1 тонны. Именно такие считаются тяжёлыми.

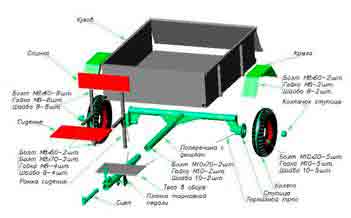

Когда известны размеры прицепа, следует сделать чертежи или набросать эскизы устройства. Оптимальный вариант, если конструкция будет изображена с различных ракурсов. А также важно на набросках поставить пометки с размерами и тщательно показать все существующие узлы.

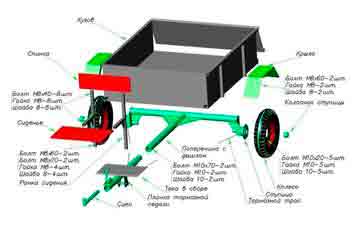

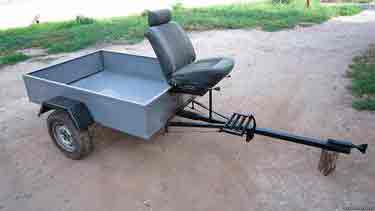

Простой прицеп состоит из следующих базовых узлов:

водило, состоящее из нескольких деталей;

удобный кузов с каркасом;

колёса подходящего размера.

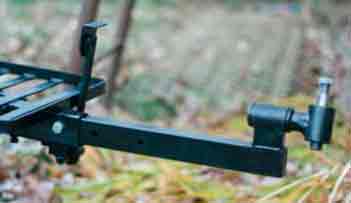

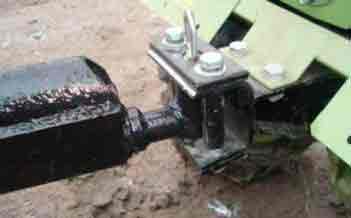

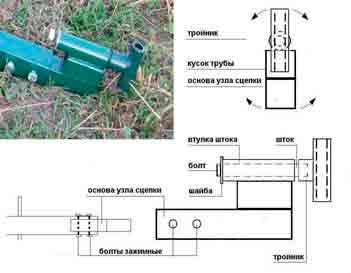

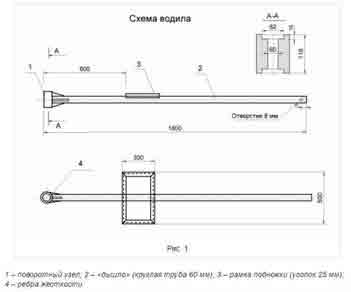

В состав водила входят такие части, как корпус для узла, отвечающего за поворот, дышло из трубы, рама подножки, упор из трубы, рёбра для жёсткости, накладные части в виде полос. Детали соединяют, как правило, при помощи сварочного аппарата. Наибольшая нагрузка приходится на место, где дышло стыкуется с поворотным узлом. Именно его и необходимо хорошо усиливать с использованием рёбер жёсткости.

Рама чаще всего изготавливается из стали, а, точнее, стержней (труб), диаметр которых не менее 3 см. Соединения на раме делаются с использованием сварки, косынок, лонжеронов, опор на углах, корпуса продольного шарнира. Каждая рама должна включать в себя ряд особенностей, обусловленных местностью, где будет использоваться: например, ямы, бугры и многое другое.

Кузов можно изготавливать как из металла, так и из дерева. Он может быть цельным или сделанным из прутьев.

Стоит учитывать при его сборке, для каких целей нужен прицеп и что за грузы чаще всего в нём будут перевозить.

Для того чтобы изготовить колёсную ось следует воспользоваться стержнем из стали. Его диаметр должен быть примерно 3 см, а длина — около 1,07 м. Данные параметры подходят лучше всего и не позволяют колёсам выступать за пределы кузова прицепа. Что касается колёс, то они подходят практически от любой техники. Главное, чтобы они подходили к конструкции по размерам.

При подготовке надо учитывать, чтобы схема включала в себя ряд тонкостей. Важным моментом является наличие не только основных, но и вспомогательных узлов. Также важно заранее выбрать метод, которым будут скреплены узлы.

Причём надо учесть, что некоторые соединения должны быть специальными, так как они ответственны за поворот. Не менее важно продумать, будет ли прицеп оснащён стояночными опорами и опрокидывателем для быстрой выгрузки.

Материалы и инструменты

Для создания прицепа на мотоблок своими руками могут понадобиться следующие инструменты:

молоток или кувалда;

линейка или измерительная рулетка;

крепёжные элементы (болты, гайки и так далее);

В зависимости от того какие материалы будут использоваться для будущего прицепа, набор инструментов может несколько меняться. Однако большинство из них незаменимы при создании дополнительного оборудования для мотоблока.

В первую очередь при выборе материалов стоит продумать, из чего будет сделан кузов прицепа. Самым дешёвым материалом для него является дерево. Например, можно использовать доски толщиной около 0,2 см. Стоит учитывать, что они нуждаются в усилении на углах накладками из металла. Такой кузов удобно крепить, используя рамки для опор, сделанные из бруса и болтов.

Деревянные прицепы лучше всего подойдут для того, чтобы транспортировать грузы, находящиеся в мешках. При этом борта такого устройства будут неоткидными. Желательно перед тем, как окончательно выбрать из чего будет сделан кузов, рассчитать нагрузку, а также прикинуть, какие грузы будут в нём перевозиться.

Сделать кузов также можно из листов металла, толщина которых составляет от 1 мм. Этот материал является наиболее универсальным. Сделать его ещё и долговечным довольно легко при помощи грунтовки и покраски.

Профнастил также подходит для изготовления прицепа. Однако надо учитывать, что этому материалу необходимы дополнительные рёбра жёсткости.

Чтобы сделать колёсную ось, можно воспользоваться стальным стержнем длиною примерно один метр. Эта длина позволит разместить колёса на самодельном прицепе наиболее правильно. Также в качестве оси подойдёт балка ВАЗ-2109. Хорошим вариантом станет использование всего заднего моста, включая колёса.

В качестве колёс можно использовать колёса от любой техники. Единственное условие, чтобы их размер соответствовал технике. К примеру, хорошим вариантом для прицепа являются колёса от люльки или Жигулей. Также можно воспользоваться колёсами от садовой техники с радиусом 40,6—45,7 см. Неплохим вариантом станут колёса из мотороллера «Муравей».

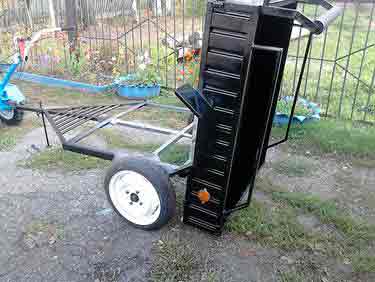

Как изготовить самосвал?

Самосвальный прицеп для дизельного мотоблока станет незаменимым помощником в любом хозяйстве. В нём очень удобно транспортировать грузы, которые можно легко выгрузить за считаные секунды. Своими руками такую конструкцию сделать совершенно несложно.

Причём самодельный прицеп может быть ещё и лучше, так как будет выполнен согласно всем необходимым требованиям.

Начинать изготовление прицепа лучше всего с кузова, а, точнее, с его каркаса. Боковые борта можно сварить из профильных труб. Из аналогичных труб делается и весь каркас. Проверить соединения на прямоугольность можно при помощи обычного строительного угольника.

Стоит заметить, что при сварке сначала надо слегка «прихватить». Когда будет видно, что всё собрано правильно, можно будет сварить более крепко. Очень хорошо, если сварные швы будут отшлифованы с использованием «болгарки».

Задний борт лучше всего сделать съёмным, чтобы было ещё проще выгружать грузы. Для его крепления подойдут обычные дверные петли, а для закрывания — шпингалеты

Чтобы сделать прицеп безопасным в ночное время, можно на задний бор наклеить светоотражающие наклейки.

На переднем борту, а также боковых, необходимо приварить небольшие куски трубы, которые станут стойками для деревянных или металлических бортов. Заключительный этап — обшивка каркаса, выбранным материалом (деревом или металлом).

Далее, можно заняться изготовлением балки. Её можно сделать из профтрубы или взять уже готовую.

После этого можно делать дышло из профильных труб. Их необходимо прочно приварить к балке. В итоге получится конструкция в виде треугольника. Усилить конструкцию по углам следует при помощи косынок из металла, толщина которого будет не менее 4 мм. Спереди под прицепное устройство необходимо наварить металлическую пластину толщиной более 8 мм.

Чтобы прицеп получился самосвальным, следует к балке, а также распоркам днища приварить дверные шарниры в виде капельки, которые можно приобрести в магазине.

Для фиксации кузова можно использовать обычную дверную защёлку. Она крепится при помощи сварки к распорке, которая находится между трубами, составляющим дышло. Также можно приобрести цельный узел самоопрокидывания.

Защёлку следует вставить в обрезок трубы и приварить. Это обеспечивает прочное соединение. Открытие происходит посредством рычажка, который можно прикрепить на сиденье. Соединить его с защёлкой можно, используя обычную проволоку.

Осталось прикрепить колёса с осью. Практика показала, что лучше всего брать сразу готовую осевую конструкцию. В зависимости от грузоподъёмности и размеров можно сделать двух- или четырёхколёсный прицеп.

Для каждого прицепа важна устойчивость, чтобы этого добиться можно перед передней балкой установить подножку. Она позволит кузову оставаться в устойчивом положении даже без мотоблока.

Как можно сделать двухосный прицеп?

Прицепы с одной осью можно встретить чаще, но у них есть некоторые недостатки. В частности — это их центр тяжести. Ведь в том случае, если постановка кузова неверная, то груз будет заваливаться. Также это может привести к увеличению напряжения в месте сцепления, что в итоге его испортит. Избежать этого можно, если разместить центр тяжести строго над осью.

Убрать этот недостаток, а также увеличить грузоподъёмность можно, используя двухосные прицепы. Они состоят из главных блоков и узлов, как и модели с одной осью. Их единственное отличие — это четыре колеса и две оси. Причём оси изготавливаются так же, как и в прицепах с одной осью.

При изготовлении двухосной модели можно воспользоваться готовым мостом от автомобиля. Единственным минусом такой конструкции является её громоздкость. Однако надо учитывать, что она способна перевозить очень тяжёлые грузы.

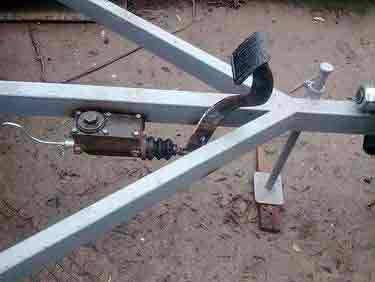

Как сделать тормоза?

Довольно часто для прицепов используются стояночные тормоза автомобилей. Они способны остановить тележку плавно, без резких рывков. К тому же с такими тормозами можно оставлять её в местах, где есть уклон. Фактически такие тормоза делают всё то же самое, что и на авто.

Стояночный тормоз на прицепе можно активировать при помощи педали или специального рычага. Эта тормозная система включает в себя надёжный тормозной механизм, а также механический привод. Таким образом, когда происходит нажатие на педаль или воздействие на рычаг, привод передаёт усилие на тормозной механизм. Привод состоит из 3 тросов, один из которых соединён с рычагом или педалью, а два других — с колёсами.

Данные тормоза можно легко регулировать при помощи специальной гайки. Этот небольшой предмет позволяет регулировать длину привода.

​​​​О том, как сделать прицеп для мотоблока своими руками, смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/navesnoe-oborudovanie/pricep-svoimi-rukami/

Лёгкая транспортировка урожая: как изготовить прицеп для мотоблока своими руками

На чтение: 5 минут Нет времени?

Работая на приусадебном участке либо имея небольшой надел на некотором расстоянии от дома, приходится постоянно перевозить тот или иной груз: выращенный урожай либо собравшийся мусор. Облегчить труд поможет прицеп для мотоблока, изготовить который можно своими руками. Для этого надо познакомиться с устройством тележки для мотоблока, приобрести необходимые материалы и комплектующие, а затем приступить к работе.

Читайте в статье

Устройство тележки для мотоблока

Решая, как сделать своими руками тележку для мотоблока, надо сначала определиться, какой груз будет транспортироваться с её помощью. Это окажет серьёзное влияние на конструкцию изготавливаемого изделия. В зависимости от грузоподъёмности прицепы принято делить на приспособления, позволяющие перевезти:

  • до 70 кг. Имеют простое конструктивное исполнение;
  • до 110 – 120 кг. Универсальный вариант. Чаще всего используется в домашнем хозяйстве;
  • более 120 кг. Обладают расширенным функционалом. Предъявляют повышенные требования к прочностным характеристикам материалов, используемых при изготовлении несущего элемента и отделки.

В самом общем случае в состав тележки для мотоблока входит:

  • рама, воспринимающая нагрузку в процессе эксплуатации. Для её изготовления может использоваться швеллер либо прокат в зависимости от требуемой грузоподъёмности;
  • кузов, в который непосредственно будет загружаться транспортируемый груз;
  • сцепное устройство или дышло, с помощью которого прицеп соединяется с мотоблоком;
  • водительское сидение. Конфигурация и размер разрабатываются с учётом телосложения владельцев;
  • рулевой механизм;
  • ходовая часть.

Продумывая, как сделать телегу для мотоблока своими руками, следует определиться с количеством осей. Для двухосной конструкции следует предусмотреть гидравлический привод опрокидывания кузова. Для одноосной достаточного ручного.

Если грузоподъёмность устройства превышает 350 кг, стоит позаботиться о тормозной системе. В противном случае, при спуске с возвышенности может произойти опрокидывание тележки. Чтобы кузов сохранял горизонтальность после отсоединения от мотоблока, стоит предусмотреть упоры.

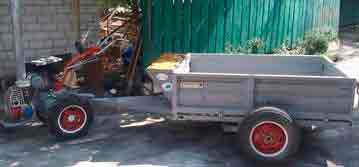

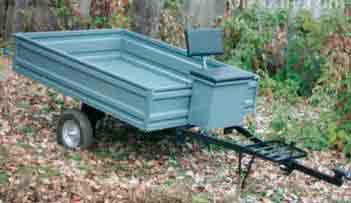

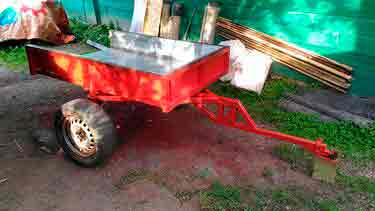

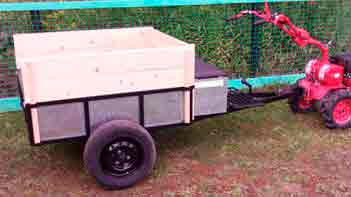

Возможные варианты прицепа для мотоблока с фотопримерами

Бывает достаточно сложно сразу подобрать подходящий вариант для нужд своей семьи. В таком случае стоит изучить уже собранные конструкции. Это позволит лучше разобраться в конструктивных особенностях и, при необходимости, внести некоторые изменения в конструкцию. Предлагаем посмотреть фото мотоблоков с прицепом, которые можно изготовить своими руками.

ФОТО: avtoromny.clan.su Прицеп для мотоблока своими руками: чертежи, материалы, порядок изготовления

Чтобы телега для мотоблока, изготовленная своими руками, получилась качественной, надо найти правильные чертежи, содержащие всю необходимую информацию, и закупить качественные материалы. Перечень необходимых материалов и инструмента может существенно отличаться в зависимости от грузоподъёмности и конструктивных особенностей конструкции. Предлагаем познакомиться с порядком изготовления подобного изделия своими руками, если цена прицепа для мотоблока кажется слишком большим.

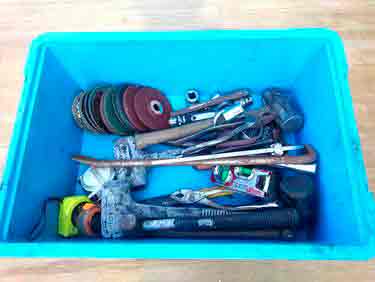

Необходимые материалы и инструменты

Чтобы создать прицепное устройство для мотоблока своими руками надо подготовить:

  • сварочный аппарат;
  • болгарку с комплектом дисков разного размера;
  • измерительный инструмент, в том числе для измерения углов;
  • маркер либо другие средства для нанесения разметки;
  • молоток, зубило, плоскогубцы;
  • тиски, струбцины;
  • дрель со свёрлами разного диаметра;
  • оборудование для заклёпок.

ФОТО: auctions.c.yimg.jp Перечень используемого инструмента может отличаться

Перечень материала зависит от характеристики и особенностей изготавливаемого прицепа. Для рамы потребуется металлический профиль, трубы, уголки, швеллера. Их размер выбирается с учётом требований чертежей. Для изготовления поддона берётся лист толщиной до 2 мм.

Внимание! Для соединения элементов может использоваться различный крепёж. Если выбор сделан в пользу ботов и гаек, от оборудования для заклёпок можно отказаться.

Колёса для прицепа мотоблока могут быть разного диаметра. Нередко выбор делается в пользу колёс «Жигулей» либо «Москвича». Такая конструкция будет иметь хорошую проходимость.

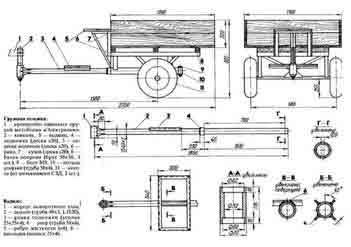

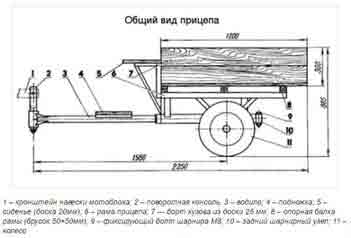

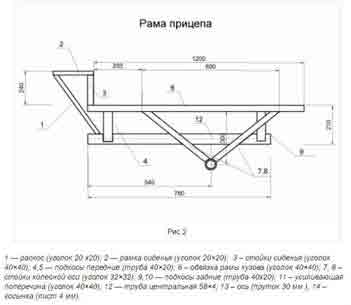

Чертежи с размерами прицепного устройства для мотоблока, изготавливаемого своими руками

При изготовлении прицепа для мотоблока своими руками используются чертежи с размерами.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.net Рама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

ИллюстрацияПорядок действий
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется. Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Внимание! Тормоз обычно устанавливается на одно колесо. Создаваемого им усилия достаточно для остановки прицепа.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Источник: http://housechief.ru/pricep-dlya-motobloka-svoimi-rukami.html

Прицеп для мотоблока своими руками из подручных материалов

Дата публикации: 21.10.14

Недостатки заводских аппаратов

Конечно, можно купить готовую тележку для мотоблока в соответствующем магазине. Но такой вариант далеко не идеален:

  • не всегда можно найти агрегат, подходящий вам по всем параметрам;
  • качество многих изделий оставляет желать лучшего;
  • может отпугнуть высокая цена.

Поэтому, прежде чем покупать прицеп, стоит подумать, для чего он вам нужен. Можете посоветоваться с друзьями или со специалистами, и возможно, кто-нибудь из них подскажет вам, что можно сконструировать самодельный прицеп для мотоблока.

Как сделать прицеп к мотоблоку

Для начала необходимо набросать примерный план действий, например, такой:

  1. Составление проекта.
  2. Планирование работы основных и дополнительных механизмов.
  3. Подготовка списка материалов, необходимых для сборки.
  4. Примерный подсчет стоимости всей конструкции.
  5. Поэтапная сборка.
  6. Отделка.

Рассмотрим план действий более подробно.

Составление проекта

Обязательно нужно сделать план, чертеж или эскиз будущего прицепа. Если вам трудно сделать это самому, есть смысл обратиться к специалисту-механику, который с помощью ваших объяснений поможет составить проект.

На чертежах стараются поточнее отобразить будущую конструкцию с разных ракурсов, прорисовать узлы, проставить все нужные размеры. В необходимых местах можно сделать выноски типа «А – А», «В – В» и нарисовать крупно эти узлы.

Работа механизмов

Лучше заранее продумать все до мелочей:

  • способ соединения неразборных узлов и деталей: сварка, клепка или свинчивание;
  • соединение движущихся узлов: шарнир, втулка, подшипник, ось;
  • узлы и их функционирование;
  • сиденье: простое или вращающееся;
  • если кузов опрокидывающийся, то нужен самосбрасывающий узел со специальной ручкой или механический опрокидыватель кузова;
  • упор-ножки для стоянки (как на мотороллере или мопеде);
  • узел подсоединения к основному мотоблоку: шарнирный, на втулках или на подшипниках;
  • разные дополнительные узлы, которые зависят от вашего видения прицепа.

Подготовка списка материалов

После того, как вы определились с механизмами и их работой, составляют список материалов. Можно составить список основных (очевидных) материалов, исходя из того, что имеется у вас в наличии, а остальное находить по мере сборки. И не надо стараться делать «как у соседа», если это влечет за собой неоправданные затраты.

Если у кого-то прицеп сделан из профильных труб (квадратного или прямоугольного сечения), а у вас есть только «круглые», то совсем не обязательно бежать сломя голову в магазин за профилем. Разработайте конструкцию на своем материале.

Подсчет стоимости

По списку материалов производят калькуляцию. Из списка убирают все изделия, имеющиеся в наличии, и подсчитывают примерную стоимость оставшихся материалов исходя из самой высокой или средней цены. Затем подсчитывают стоимость инструментов и различных приспособлений для облегчения сборки (например, стоимость сварочного аппарата). А если аппарат для сварки у вас есть, то подсчитывается стоимость электродов или газа.

Правда, нельзя все предугадать. Например, вы решили приделать к конструкции сиденье старого автомобиля, а оказалось, что оно полностью проржавело. Поэтому придется подбирать что-то другое. Но если вы найдете недостающие элементы дешевле, а то и даром, то это только обрадует вас и подвигнет на новые усовершенствования.

Источник: http://refite.ru/pricep-dlya-motobloka-rukami.html

Тележка для мотоблока своими руками: размеры, чертежи, видео

Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт, мусор, урожай, инструменты и другие тяжелые или габаритные грузы. Сделать прицеп к мотоблоку можно своими руками, потратив на это всего несколько дней. В результате получится незаменимый помощник, который облегчит дальнейшую работу.

Подготовительные работы

В первую очередь необходимо обдумать каких размеров должен быть прицеп, чтобы он подошел к определенному мотоблоку, и его удобно было использовать. После этого нужно будет набросать чертеж или эскиз тележки, на котором отобразить конструкцию с разных ракурсов, проставить все размеры и прорисовать узлы.

Механизмы прицепов

Продумать нужно все до мелочей, чтобы во время сборки техники не возникло никаких затруднений. Для этого необходимо разобраться:

  • свинчиванием, клепкой или сваркой будут соединяться неразборные узлы и детали;
  • как будут соединяться оси, подшипники, втулки, шарниры;
  • какое сиденье лучше установить (простое или вращающееся);
  • из чего сделать упор ножки для стоянки;
  • нужен ли опрокидывающийся кузов, к которому придется добавлять механический опрокидыватель или самосбрасывающий узел со специальной ручкой;
  • какой узел присоединения к мотоблоку подобрать (на подшипниках, втулках или шарнирный).

Разобравшись со всеми этими вопросами, можно приступать к подготовке списка необходимых материалов и подсчета примерной стоимости будущего прицепа.

Простой прицеп к мотоблоку «Нева»

Чтобы приступить к изготовлению тележки своими руками, необходимо подготовить следующие материалы и инструменты:

  • дюралюминиевый лист толщиной от 2 мм;
  • листы из стали толщиной от 0,8 мм;
  • рессоры и колеса;
  • стальные трубы 25х25 и 60х30 мм;
  • швеллер;
  • крепежные элементы;
  • шуруповерт;
  • сварочный аппарат;
  • электролобзик;
  • болгарку.

Рама прицепа будет цельной конструкцией, установленной на каркасной решетке. Для ее изготовления две траверсы 25х25 мм нужно сделать поперечными и присоединить к ним трубы 60х30 мм так, чтобы в результате получилась решетка.

К готовой решетке привариваются две продольные трубы, сверху которых с помощью сварки крепится обвязка 25х25 мм. В качестве материала для бортов будут служить листы стали, которые вырезаются необходимых размеров и привариваются.

Наступила очередь балки, для изготовления которой понадобятся два швеллера. Элементы вставляются друг в друга, после чего на один из концов получившейся детали надеваются колесные оси.

Лонжерон соединяется с помощью рессор, конец которых следует надеть на ось балки и ось серьги. Затем к той же балке стремянками нужно приварить центральную часть рессор.

В последнюю очередь своими руками нужно сделать дышло из труб 60х30 мм. Их следует состыковать и с помощью сварки одну часть присоединить к прицепу, а другую – к лонжеронам.

Простой прицеп для мотоблока готов. Хотелось бы отметить, что для соединения его деталей специалисты рекомендуют использовать сварочный аппарат. Такое крепление позволит эксплуатировать конструкцию длительное время.

Многофункциональный прицеп для мотоблока своими руками: этапы работ, видео инструкция

Определившись с размерами и набросав чертеж, следует просчитать какое количество метров металлопроката и сколько швеллеров понадобится для изготовления самодельного прицепа. Это необходимо для того, чтобы обезопасить себя от лишних затрат на приобретение ненужных деталей и крепежных элементов.

Необходимые материалы и инструменты:

  • сварочный аппарат;
  • стальные уголки 40х40 мм и 50х25 мм;
  • брус размером в 50х50 мм;
  • доски толщиной в 20 мм;
  • обрезки труб круглого и прямоугольного сечения;
  • колеса в сборе со ступицей.

Будущий прицеп будет состоять из четырех основных узлов, соединенных посредством сварки.

  1. Из обрезков труб и уголков 40х40 мм и 50х25 мм собирается и с помощью сварки соединяется рама.
  2. Кузов изготавливается из 20 мм досок, узлы которых затем обшиваются уголками из стали.
  3. С помощью трех опорных балок, роль которых играют деревянные брусья, кузов устанавливается на раму прицепа.
  4. На конструкцию устанавливаются колеса. Перед этим необходимо заточить концы осевого стержня, чтобы его диаметр совпадал с размерами подшипников ступицы. Необходимо проследить за длиной стержня. В собранном виде колеса не должны выступать за ободы кузова.
  5. Через угловые опоры и косынки стержень приваривается к корпусу продольного шарнира и лонжеронам.
  6. Прицеп к мотоблоку будет присоединяться с помощью консоли, которую следует изготовить своими руками. Нижняя часть этого элемента ось, вокруг которой вращается поворотный узел. Верхнюю часть следует сделать так, чтобы она повторяла обводы держака окучника. Крепится консоль к кронштейну навесного оборудования.
  7. Чтобы колеса прицепа работали независимо от колес мотоблока, и техникой было легко управлять, дышло рекомендуется вставить в корпус продольного шарнира и закрепить упорными кольцами.

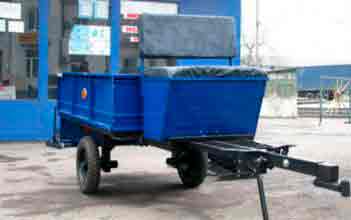

Прицеп-самосвал для мотоблока готов. Теперь можно закреплять подножку и сиденье водителя, с которого будет осуществляться управление техникой.

Самодельный прицеп к мотоблоку из автодеталей

Составив заранее чертеж и подготовив необходимые материалы и инструменты, своими руками собрать такой прицеп можно за 1–2 дня.

Для работы понадобятся:

  • передние полуоси от «Жигулей» или «Москвича»;
  • швеллер в 65 мм по длине кузова;
  • уголки 60х60 мм;
  • две трубы длиной в 2 м;
  • одна труба 60х40 мм, длиной в 3-5 м;
  • сварочный аппарат.

Несущей деталью конструкции будет ось, которая изготавливается из швеллера. Его длина зависит от длины будущего прицепа. С обеих сторон швеллера с помощью сварки присоединяются полуоси от автомобиля. Сверху устанавливаются профильные трубы:

  1. Одна труба укладывается по центру. Она будет выступать в качестве дышла. Ее длину необходимо подбирать в соответствии с размерами прицепного устройства.
  2. Двухметровые трубы кладутся по краям швеллера, в том месте, где он стыкуется с торцами полуосей. В результате стык швеллера должен делить каждую трубу пополам.
  3. Короткие трубы укладываются параллельно относительно друг друга и крепятся по перпендикуляру уголками.

Для обеспечения конструкции прочности и жесткости, от передних углов тележки следует протянуть профильные уголки или трубы. Стыки можно соединить болтами или сваркой.

Рама для прицепа готова. Теперь на нее можно установить сделанный своими руками простейший деревянный кузов, сиденье и прицепить к дышлу.

Посмотрев видео инструкцию и изучив статью, можно понять, что для того, чтобы сделать прицеп для мотоблока своими руками не нужно быть конструктором или механиком. Для осуществления задуманного понадобится чертеж, необходимые инструменты, материалы и немного желания и свободного времени.

Источник: http://nashgazon.com/instrument/motobloki/telezhka-dlya-motobloka-svoimi-rukami-razmery-chertezhi-video.html

Как сделать прицеп для мотоблока своими руками — инструкция, чертежи и размеры

Этот одноосный мини-трактор (одно из распространенных в обиходе названий мотоблока) универсальнее своего «сородича», культиватора. Но сферу применения мотоблока можно дополнительно расширить, укомплектовав его прицепом. В этом случае функционал агрегата не ограничивается лишь механизированной обработкой земельного надела.

Появляется возможность организовать транспортировку по участку и прилегающей территории инструмента, грунта, мусора и так далее, то есть всего того, с необходимостью перемещения чего сталкивается каждый собственник. Небольшой прицеп для мотоблока несложно изготовить своими руками, если следовать определенной инструкции и ориентироваться на типовые чертежи, размеры и рекомендации профессионалов. Эта статья подскажет, как его грамотно сделать и что учесть.

Конструкция прицепа разрабатывается исходя из модификации мотоблока. Эти механизмы классифицируются на классы в зависимости от мощности двигателя. Но даже самый слабосильный агрегат способен перевозить до 400 кг груза. Для дачного участка или небольшого приусадебного хозяйства этого, как правило, вполне достаточно.

В принципе, прицеп можно и приобрести. Но минимальная стоимость простейшей тележки с бортиками – 18 400 рублей. Да и не факт, что габариты, конструктивные особенности изделия удовлетворят пользователя. Изготовление самодельного прицепа своими силами – дело несложное. А если учесть, что можно самостоятельно разработать его индивидуальный чертеж под собственные запросы, целесообразность такого решения очевидна.

Особенности проектирования прицепа

Некоторые моменты необходимо продумать заранее, еще до составления чертежа. На какие вопросы следует обратить внимание.

    Способы соединений. Это относится к отдельным узлам и подвижным элементам (втулкам, осям и ряду других). Что выбрать – фиксацию на болтах, клепках или при помощи сварки, решается заранее. Из чего изготовить стояночные опоры (ножки) прицепа. Вариант сиденья – вращающееся или стационарное. Первый – удобнее, второй – проще в изготовлении своими руками. Модификация кузова. В плане универсальности эксплуатации мотоблока предпочтительнее опрокидывающаяся конструкция, но ее изготовление намного сложнее. Да и обойдется такой прицеп значительно дороже. Разновидность соединительного узла (прицеп – мотоблок). Он может быть шарнирным, на втулках, подшипниках. То же есть над чем подумать.

Без учета этих нюансов приступать к разработке проекта и оформлению чертежа бессмысленно. Следует принять во внимание и такие аспекты, как собственные возможности, наличие под рукой необходимых материалов (деталей) и личный опыт в сборке чего-либо своими силами (практические навыки).

Особенности конструкции прицепа к мотоблоку

Даже для его изготовления своими руками придется выбирать из нескольких вариантов.

Но если понять, из каких основных частей состоит прицеп, то составить его чертеж, определиться с размерами «повозки» и подобрать необходимые материалы достаточно просто. Да и какой-либо пошаговой инструкции не понадобится – мастер сам, в зависимости от условий, выбирает и очередность технологических операций, и способ их реализации.

Все указанные размеры, если не оговорено отдельно, в мм.

Рама и кузов прицепа

По сути, это основа, несущая часть всей конструкции. Следовательно, для каркаса прицепа подходит только металл. Использование для сборки рамы самодельной тележки заготовок из древесины (что иногда практикуется «домашними» мастерами с небольшим опытом) нецелесообразно по нескольким причинам.

Во-первых, любое дерево содержит определенный процент влаги. Следовательно, не избежать усадки материала, скручивания и тому подобное. Как результат – прицеп будет больше ремонтироваться, чем использоваться.

Во-вторых, у древесины много «заклятых» друзей – ультрафиолет, сырость, насекомые-древоточцы. Такой прицеп для мотоблока долго не прослужит.

В-третьих, недостаточная прочность дерева на изгиб ограничивает возможности тележки по грузоподъемности.

Следовательно, в данном случае экономия на материалах более чем нецелесообразна. Проще всего смонтировать раму из труб профилированных. В плане удобства сборки для прицепа желательно использовать заготовки сечения прямоугольного или квадратного. Они жестче и менее подвержены деформации при излишней нагрузке на прицеп. Кроме того, можно большую часть соединений (если не все) сделать без сварочного аппарата, на болтах; значительно упростится и процесс обшивки каркаса прицепа выбранным материалом, будь то листовое железо, профнастил или доски.

Рекомендуемые размеры

Для небольшого прицепа к мотоблоку достаточно их следующих параметров: 50 (60) х 30 для рамы и 25 х 25 для стоек. Как вариант – швеллер малого профиля (например, №5). В качестве обшивки бортиков подойдет доска на 15 или листовое железо (дюралюминий) на 1,5. Для днища металл следует брать более толстый, не менее 2, иначе не избежать его прогибов. Чтобы придать прицепу прочность, после сборки всей рамы необходимо сделать верхнюю обвязку стоек. Для этих целей подойдет металлический уголок. В зависимости от размеров тележки – 15 или 25.

Колесная пара

Для крепления оси придется устанавливать в нижней части рамы специальные опоры. Они к ней (в виде косынок) привариваются, так в данном случае болтовое соединение неприемлемо. Фотография поясняет, как можно все обустроить (вариант).

Ось берется или готовая, от техники б/у, или используется металлический стержень. Минимальный диаметр – 30. Размеры всех элементов выбираются исходя из того, какими колесами будет оснащен прицеп. Для мотоблока, собираемого своими руками, подойдут и «Жигулевские» (часто берется задняя балка б/у от «девятки»), и от простой садовой тележки. Кстати, ее и можно использовать в качестве основы при конструировании прицепа. Необходима лишь небольшая доработка схемы.

Сцепка

При разработке ее конструкции нужно учитывать особенности данного узла мотоблока. У моделей разных производителей – свои отличия. Вот несколько приемлемых вариантов для изготовления своими руками.

Так как подвижность соединения обеспечивается подшипниками, их нужно защитить от попадания инородных фракций. Поэтому следует продумать, как грамотно исполнить пыльники.

В принципе, мастеровитому человеку более подробная инструкция и не нужна. Ухватив суть, несложно создать собственный вариант прицепа к мотоблоку, разработать его чертеж и произвести сборку тележки своими руками.

Источник: http://ismith.ru/metalware/pricep-dlya-motobloka-svoimi-rukami/

Как сделать прицеп к мотоблоку своими руками, видео и чертежи

Мотоблоком можно вспахивать землю, можно косить траву, вы можете использовать свой мотоблок в зимнюю пору для уборки снега. Также можете использовать мотоблок как минитрактор, но одно из самых частых применений это перевозка груза. Но для этого вам понадобится прицеп. Вы можете купить прицеп в магазине, но он бывает не всем по карману. Ничего, вы можете легко сделать прицеп для мотоблока своими руками.

Как сделать прицеп к мотоблоку своими руками

Здесь мы объясним, как сделать самодельный прицеп для мотоблока рассмотрим его составные части и чертежи, которые помогут сделать ваш прицеп.

Прицеп для мотоблока можно рассматривать как совокупность рамы, кузова, колес и сцепки.
Раму делают из стальных труб прямоугольного и круглого сечения, скрепляют их стальными уголками при помощи сварочного аппарата.

Все это нужно для дачников, ведь наверняка вы будете использовать прицеп в хозяйстве, по бездорожью.

Для дна и бортов кузова можете использовать проф настил, листовой метал толщиной 1мм, или доски толщиной в 20 мм. Используя доски нужно скрепить их между собой стальными уголками, а готовый кузов прикрепить к раме болтами. Для удобства погрузки и разгрузки боковины делают откидными, об этом мы еще упомянем.

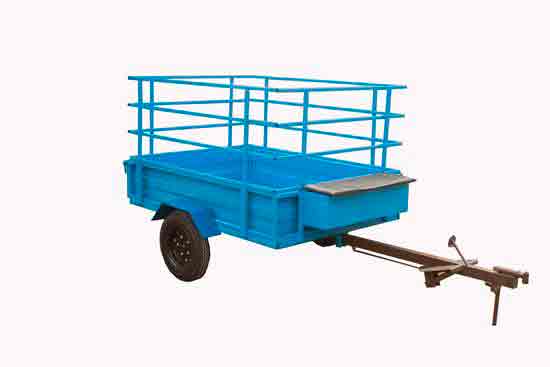

Самый простой прицеп к мотоблоку

Смотрите также:
30.04.2020

Плазморез из инвертора своими руками. Самодельная установка плазменной резки металла Плазменная резка очень широко применяется в различных отраслях строительства и производства. Удобство работы и качество конечного результата подобного метода обработки снискали огромную...

30.04.2020

Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным...

30.04.2020

Как отшлифовать паркет без шлифовальной машины. шлифовка паркета своими руками. подготовка пола к лакировке Нанесение декоративного покрытия Нанесение лака или масляно-воскового покрытия позволяет не только придать паркету красивый внешний вид, но и призвано защищать...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
