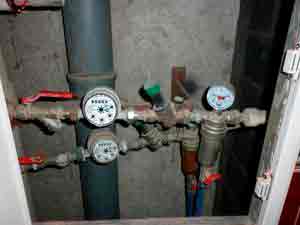

Установка счётчиков воды своими руками

Инструменты

Тарифы на услуги ЖКХ и водоснабжение отличаются в разных регионах, но растут неимоверными темпами повсеместно. Если раньше все, не задумываясь, платили «по среднему» и были довольны, то сегодня все чаще принимают решение экономить и платить строго за использованную воду. Для этого потребуется установка счетчиков воды на подводящие магистрали холодной и горячей воды, которые в обязательном порядке должен опломбировать представитель управляющей компании, иначе у Вас просто не будут принимать оплату по их показаниям. В пользу установки средств учета воды говорит и то, что в планах правительства обязать всех пользователей центральным водоснабжением установить счетчики на воду и отопление, естественно, за свой счет. Так что, рано или поздно, а делать это все же придется.

Целесообразность установки счетчиков воды

Если Вас все еще мучают сомнения, обернется ли для Вас установка счетчиков экономией или наоборот, лишними растратами, просчитайте все расходы, взвесьте все «за» и «против».

Для квартиры, в которой живет 2 человека, а зарегистрировано (прописано) 4 – 5, начисление оплаты за воду производится из расчета «среднее» потребление на количество зарегистрированных. Вот и получается, что расходуется примерно 6 кубов в месяц, а насчитывается 20 – 25 м3. В таком случае установка счетчиков позволит сократить расходы в несколько раз.

Если же в квартире живет столько же, сколько и прописано, то экономия обычно составляет 20 – 30 %, конечно, в случае разумного потребления воды. Когда всю ночь течет вода из крана или унитаза, то ни о какой экономии речь не идет.

А вот в ситуации, когда в квартире реально живет больше человек, чем прописано, что тоже бывает, платить по счетчику придется намного больше, чем «по среднему», по понятным причинам. Ведь реальный расход будет отличаться от рассчитанного на зарегистрированных.

Большое значение также имеет планировка квартиры. Например, если в квартиру подходят несколько магистралей: две трубы (горячая и холодная вода) – в ванную комнату и две трубы – в кухню, то владельцу придется устанавливать по счетчику на каждую трубу. А если к унитазу тоже подходит отдельная магистраль, то в сумме получится 5 счетчиков. Такая советская планировка далеко не редкость, ведь когда такие дома возводились, планировалось, что платить все будут «смешные» деньги по «средней норме». Естественно, для одного жильца в квартире с такой планировкой установка 4 – 5 счетчиков, учитывая, сколько стоит установка счетчика воды, просто нерентабельна и не окупится даже спустя 15 лет.

Стоит также разузнать, как конкретно в Вашем доме происходит начисление оплаты за потребление воды. Например, бывают такие ситуации: после ввода магистрали в дом на ней устанавливается счетчик, так называемый общедомовой водомер, согласно показаниям которого и производится расчет. Все, у кого установлены счетчики, платят только за потребленное количество по тарифу за 1 м3 в конкретном населенном пункте. Это количество отнимается от того, что насчитал общедомовой водомер, остаток делится поровну на всех остальных жильцов. Если в доме много протечек и старые трубы, то такой расклад крайне невыгоден тем, у кого счетчиков нет. Так как все утечки оплачивают они. В то же время, если трубопроводы в хорошем состоянии, это может быть и выгодно, так как можно будет смело спускать воду из горячего крана (по утрам она течет холодная), не боясь, что придется спускать за весь дом и платить тоже за весь дом.

Бывают и ситуации прямо противоположные, когда распоряжением местного управляющего органа установлено максимальное ограничение на оплату «по среднему», т.е. жильцам без счетчиков нельзя начислять больше определенной суммы, тогда водоресурсная компания распределяет утечки между теми, у кого стоят счетчики. Вот такой беспредел.

Вывод такой: прежде чем устанавливать счетчики воды, обязательно все просчитайте и все разузнайте, чтобы позже это для Вас не было неожиданностью. Ну и не забывайте, что устанавливать их все равно придется в недалеком будущем. Можете пока копить деньги.

Правила установки счетчиков воды

Первое, что необходимо сделать, если приняли решение установить счетчики на воду, это обратиться в местную управляющую компанию. Разузнать, можно ли осуществить установку самостоятельно, в некоторых регионах это запрещено, а разрешается это делать только работникам ЖКХ и лицензированным подрядчикам. Если самостоятельная установка разрешена, необходимо написать заявление на разрешение установки, в ответ управляющая компания должна предоставить в письменном виде технические условия на это. В технических условиях должен быть указан порядок сборки элементов, какие именно элементы должны входить, метрические характеристики. Уточните, какие счетчики можно устанавливать. В некоторых компаниях к опломбировке принимают только счетчики из определенного списка сертифицированных. Если Вы установите другой, придется либо ссорится с представителями компании, либо отдавать свой счетчик на сертификацию, что займет время и будет стоит денег.

Общие требования к установке счетчиков воды такие:

  • Водомеры необходимо устанавливать как можно ближе к вводу трубопровода входной магистрали, желательно на горизонтальном участке, таким образом, чтобы не было возможности до него обустроить несанкционированный водозабор. Другими словами, расположить необходимо так, чтобы у управляющей компании не возникли подозрения, что Вы можете сливать воду мимо счетчика.
  • Перед счетчиком воды требуется устанавливать фильтр грубой (механической) очистки. Несмотря на то, что такой же фильтр, только большой, установлен на общедомовом счетчике, все равно в трубах остается окалина или хлопья ржавчины, которые могут повредить или заклинить счетчик, если попадут в крыльчатку. Даже если мусор чудом прошел через счетчик, не повредив, он застрянет в фильтре смесителя. Так что не стоит экономить на механическом фильтре, он удерживает частицы мусора на своей сеточке.
  • В некоторых регионах требуют после счетчика устанавливать обратный клапан, чтобы исключить возможность с помощью пылесоса отматывать счетчик в обратную сторону.
  • Температура в помещении, где установлен прибор учета, должна быть более +5 °С.

  • В частном доме счетчик воды необходимо устанавливать у наружной стены дома, не далее 20 см от точки выхода трубы из стены или пола. Помещение должно освещаться с помощью источника искусственного освещения или естественным способом.
  • Если на территории частной усадьбы установлен колодец с отводом трубы от центральной магистрали, то конструкция должна быть капитальной, колодец накрыт металлической крышкой, с запорами. Крышка колодца также пломбируется. Разрешается ее распломбировать только для тушения пожара или в случае аварии. В остальных случаях требуется вызывать инспектора водоканала для снятия пломбы.

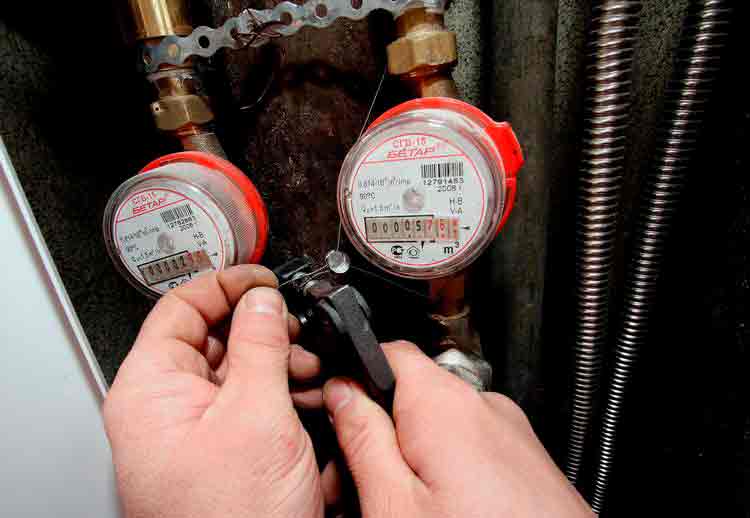

  • После установки счетчики необходимо пломбировать. Это выполняет представитель управляющей компании, ни в коем случае не подрядчик. Без пломбы показания Вашего счетчика приниматься не будут.

Более детальные нюансы следует уточнять в управляющей компании. Не забудьте также спросить, какова на установку счетчиков воды цена. Возможно, не имеет смысла выполнять ее самостоятельно, а предоставить эту возможность профессионалу. Тем более что в таком случае будет намного меньше проблем с бюрократической волокитой и меньше претензий. В среднем установка одного водомера со всеми комплектующими обходится в 90 – 100 у.е., но бывает и дороже 150 у.е.

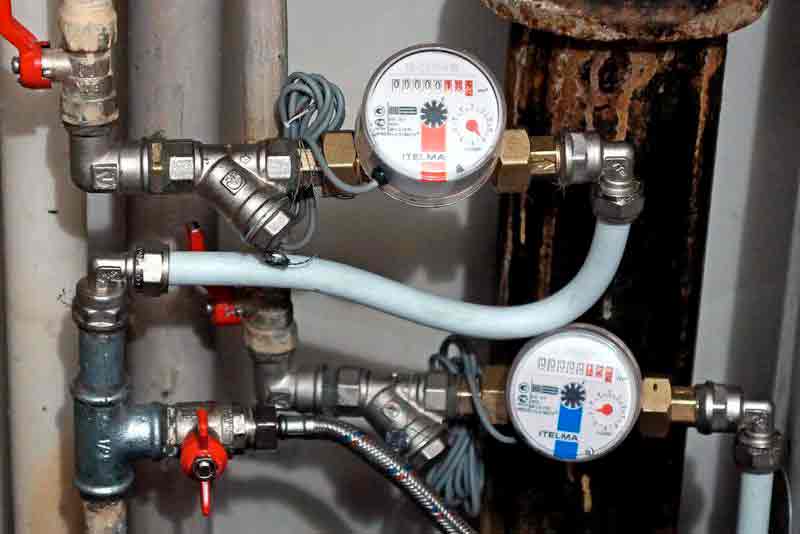

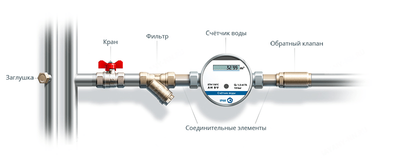

Схема установки счетчика воды

Последовательность установки элементов, сопряженных со счетчиком воды, может отличаться от стартовых условий: горизонтальный или вертикальный участок трубопровода, если вертикальный, то вниз или вверх идет подача воды, сколько свободного места остается после установки счетчика и другие нюансы.

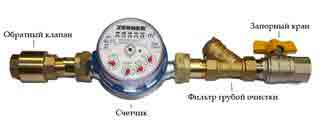

Универсальная схема установки водомеров такова:

  1. Запорная арматура. Кран, перекрывающий подачу воды на квартиру.
  2. Фильтр грубой очистки.
  3. Прибор учета воды (счетчик).
  4. Обратный клапан.

Данная последовательность подходит для горизонтальных участков и вертикальных с подачей воды сверху вниз. Если счетчик монтируется на вертикальный участок с подачей воды снизу вверх, то обратный клапан необходимо установить до счетчика. Связано это с тем, что согласно паспортным требованиям счетчика его крыльчатка должна всегда находиться в воде. Если обратный клапан стоит после него, то в период отключения воды в стояке остатки воды из участка трубопровода до обратного клапана (кран, фильтр, счетчик) будут сливаться обратно в магистраль, а счетчик будет оставаться сухим.

Важно! Не забывайте, что монтировать элементы необходимо так, чтобы стрелка, указывающая направление тока воды, совпадала с реальным ходом воды. Если установить счетчик неправильно, он будет «мотать» в обратную сторону.

Что потребуется для установки счетчиков воды

Заказывая установку счетчиков воды в управляющей компании, можно понадеяться на честность и совестливость представителя, который к Вам придет, и не покупать комплектующие самостоятельно. В сумму, которую озвучивают в таких случаях, уже входит стоимость всего необходимого. Сантехник придет к Вам с полным «боекомплектом». Но здесь есть очень важный нюанс: чтобы сэкономить на материалах и побольше положить себе в карман, он может приобрести дешевые некачественные комплектующие.

Обезопасить себя можно, выбрав и купив все необходимое самостоятельно, и пригласив сантехника только для установки и опломбировки счетчиков. Это обойдется дешевле.

Установка счетчиков воды бесплатно может быть только, если Вы устанавливаете его самостоятельно. Хотя бывают исключения для неимущей категории населения: инвалидов, пенсионеров и т.д. Для них могут существовать льготы или даже производится установка за счет бюджета населенного пункта.

Итак, остановимся поподробней на том, что нам понадобится из комплектующих.

Запорный кран

Запорный кран на входящей магистрали – это первый форпост. В случае его неисправности будет самый настоящий потоп. Так что выбирать необходимо надежную и проверенную арматуру. Если Вы меняли кран раньше, достаточно просто проверить его исправность и осмотреть на предмет микротрещин. Если же кран еще советского периода, лучше не рисковать и заменить новым.

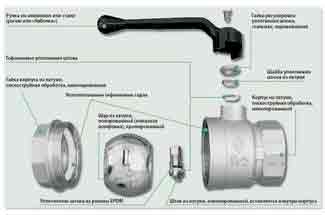

Чаще всего в качестве запорной арматуры используются шаровые краны из латуни или другого прочного металла. Для полипропиленовых труб допускается использование пластиковых кранов. Не стоит приобретать кран, который кажется слишком легким, скорее всего, он некачественный. Хорошо, если он сломается сразу при монтаже, а если во время эксплуатации?

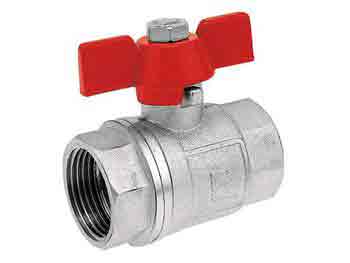

Ручка шаровых кранов бывает «бабочкой» и рычагом. Устанавливать можно любой, просто прикинув удобство использования того и другого.

Важно! Шаровый кран нельзя использовать в полуоткрытом положении. Так он очень быстро выйдет из строя. Он предназначен для работы только в двух положениях: открытом и закрытом. Если есть необходимость ограничивать подачу воды частично, необходимо устанавливать кран вентильного типа.

Фильтр грубой очистки

Фильтры механической очистки бывают прямыми и косыми, последние еще называют «косой» фильтр. Прямые или перпендикулярные фильтры предназначены только для использования в горизонтальных магистралях, а косые – и в горизонтальных, и в вертикальных.

В фильтре механической очистки стоит сеточка, которая улавливает крупные взвеси. Время от времени ее необходимо чистить. Чтобы уловленная грязь не попадала снова в трубопровод, косой фильтр устанавливается всегда отстойником (крышкой) вниз. Также его удобнее разбирать и чистить.

Важно! Некоторые модели запорных кранов уже оснащены фильтром грубой очистки. Можно воспользоваться таким.

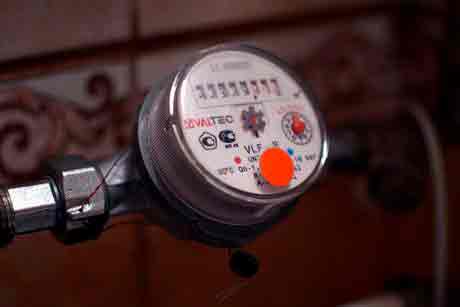

Водомер (счетчик)

По принципу работы можно выделить такие счетчики учета воды: механические, электромагнитные, вихревые и ультразвуковые. Для учета воды в квартире достаточно использовать механический счетчик, он надежнее и долговечнее.

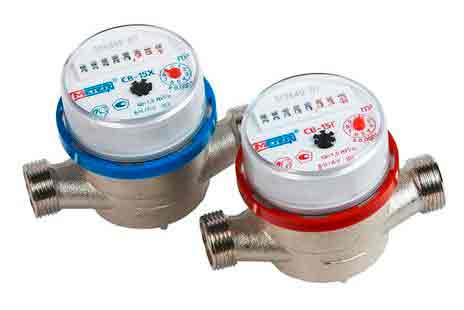

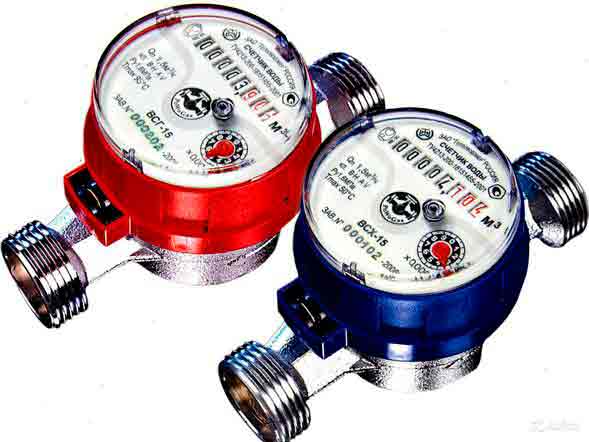

Механические счетчики различаются для холодной (с синей маркировкой) и горячей (с красной маркировкой) воды. На одних написано до +40 °С, а на других – до +130 °С.

Хотя есть современные универсальные модели, которые отличаются серым цветом крышки.

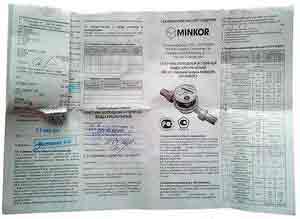

Приобретать необходимо обязательно сертифицированный счетчик с паспортом. Чтобы не попасть впросак, не покупайте на барахолках, где вместо паспорта Вам могут подсунуть ксерокопию. Сверьте номер счетчика с номером, указанным в паспорте, он должен совпадать.

Помимо всего вышеперечисленного для установки счетчиков воды самостоятельно необходимо купить обратный клапан для каждой трубы, материалы для уплотнения соединений (лен, пакля, уплотнительная паста «Унипак» и «Мультипак» или полиамидные нити «Тангит Унилок» с силиконовой смазкой), фитинги для перехода с металлической трубы на металлопластиковую.

Установка счётчиков воды своими руками

После того как приобрели все необходимое для установки счетчиков, необходимо в первую очередь ознакомиться с инструкциями купленных приборов и комплектующих. В паспорте к счетчику всегда указывается длина прямого участка, которая должна быть до счетчика и после счетчика. Соблюдение этих условий обеспечит более правильную работу прибора.

Соединение элементов

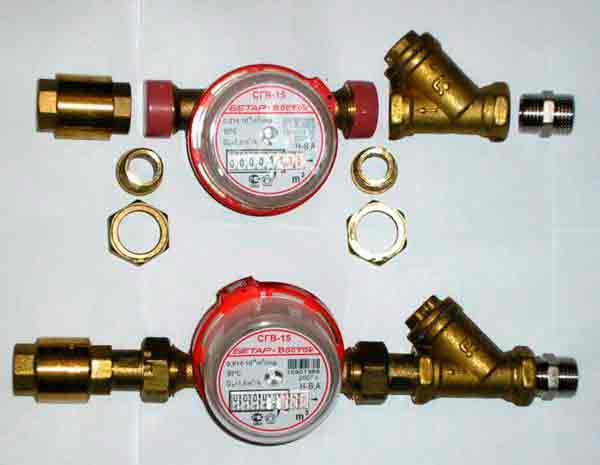

Перед установкой, чтобы ничего не перепутать в спешке, раскладываем все комплектующие в линию: запорный кран, фильтр механической очистки, счетчик и обратный клапан. Обращаем внимание на стрелочки (они есть на каждом приборе), указывающие направление движения воды. Они должны быть в одну линию.

Затем начинаем соединять элементы «на сухую», чтобы просчитать количество витков. Накручиваем фильтр на запорный кран. Обычно число витков не больше 5. Замечаем, на каком по счету последнем витке фильтр находится отстойников вниз. Например, на 4. Тогда откручиваем соединение и наматываем уплотнитель на резьбу фильтра. Для этого можно использовать льняную паклю. Вытягиваем их мотка прядь, разравниваем ее, удаляя мелкие ворсинки, сматываем в шнурок диаметром до 1 мм. Плотно наматываем его по резьбе так, чтобы канавка была полностью закрыта. Берем пасту сантехническую и намазываем вращательными движениями на лен. Закручиваем фильтр в кран плотно, но не слишком, чтобы соединение не лопнуло.

Важно! Не стоит использовать вместо пасты силиконовый герметик, так как он засыхает и может лопнуть внутри. Сантехнические пасты не способны засыхать и менять своих свойств. Это также удобно тем, что соединение можно открутить, приложив небольшие усилия.

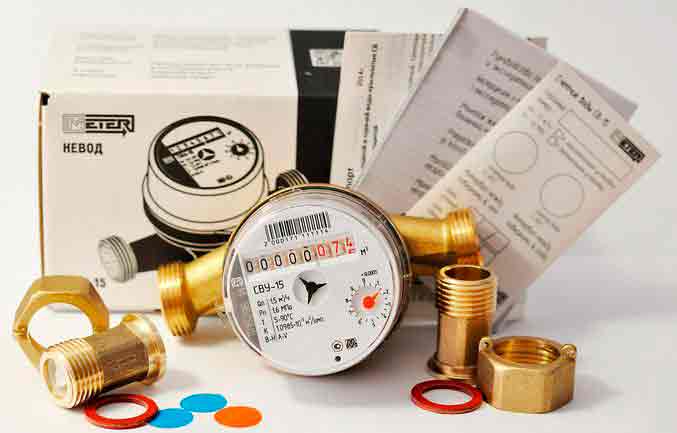

Счетчик чаще всего уже продается в комплекте с так называемыми американками (патрубками с накидной гайкой) и уплотнительными кольцами. Лучше последние выкинуть и купить новые. Установка счетчика холодной воды производится с использованием резиновых прокладок, а установка счетчика горячей воды с использованием паронитовых (они более прочные, но менее гнущиеся) или качественных резиновых. Сначала на фильтр накручиваем с помощью льна и пасты патрубок в накидной гайкой, а затем накручиваем счетчик, используя только прокладку.

Далее соединяем второй патрубок с обратным клапаном.

А уже после полученную конструкцию присоединяем к счетчику (только на прокладку).

У нас должно получиться так, чтобы ручка запорного крана была сверху, отстойник фильтра грубой очистки сверху, счетчик циферблатом кверху, крыльчаткой вниз.

Врезка счетчика в магистраль

Планируя заменить запорный кран, необходимо позаботиться о том, чтобы предварительно отключить подачу воды на стояк. Делать это самостоятельно в многоквартирном доме Вы не имеете права. Необходимо вызывать представителя управляющей компании. Чаще всего, если кран исправен и нет аварии, отключение стояка производится строго по определенным дням недели для проведения внутренних ремонтов.

Измеряем длину полученной конструкции из крана, фильтра, счетчика и обратного клапана. Откладываем это расстояние от места соединения подводящей трубы (там, где стоит старый запорный кран) в сторону внутреннего водопровода. Намечаем и отрезаем трубу. Подставляем тазик, скорее всего, из трубы потечет вода, хоть и не под напором.

Выкручиваем отрезок трубы из резьбы на старом кране. Выкручиваем старый кран.

Важно! Если старый кран прикручен «намертво» и не сдвигается с места от старости, придется его срезать, а затем нарезать резьбу на оставшейся трубе.

Скручиваем нашу конструкцию с подводящей трубой. А вот соединение с продолжением трубопровода может быть сопряжено с рядом проблем. Если труба металлическая, необходимо на ней нарезать резьбу с помощью лерки. Но это не самое сложное, самое сложное – точно рассчитать необходимый участок, ведь металлическая труба не гнется, в отличие от пластиковых. Разумнее будет и быстрее заменить весь внутренний водопровод на современные металлопластиковые или полипропиленовые трубы, или хотя бы только участок до ближайшей резьбы. Тогда понадобятся фитинги для перехода с металлической трубы на пластиковую.

После завершения монтажа необходимо проверить работоспособность системы. Включаем подачу воды. Первый раз шаровый кран открываем медленно, чтобы не повредить напором счетчик. Наблюдаем, есть ли течь. Если все хорошо, счетчик считает правильно, то можно вызывать представителя управляющей компании. Он должен прийти, осмотреть, что вы сделали и опломбировать счетчик, сделав соответствующую пометку в паспорте. Иногда пломбируют не только счетчик, но и фильтр грубой очистки, так сказать на всякий случай. На руки Вы должны получить бумагу о том, что счетчик опломбирован и принят в эксплуатацию, а также паспорт с пометками. С данного времени можете выполнять расчеты согласно показаниям счетчика.

Сама установка счетчиков в квартире не составляет большого труда и не занимает много времени. Значительно больше тратится на бюрократические согласования, написания заявлений, получение разрешительных документов и т.д. Не забывайте, что счетчик необходимо регулярно сдавать на поверку в специальную организацию, вдруг он уже неправильно считает. Счетчик холодной воды необходимо проверять раз в 4 года, а горячей воды – раз в 6 лет.

Источник: http://strport.ru/instrumenty/ustanovka-schetchikov-vody-svoimi-rukami

Как самостоятельно установить счетчики воды: установка и схема подключения типового счётчика

Вы задумались об установке водомера на фоне регулярного роста тарифов? Согласитесь, что неплохо будет с его помощью определить расход водных ресурсов и существенно сократить затраты на оплату за использование горячей и холодной воды. Вы не хотите для монтажа вызывать мастера из коммунальной службы, а планируете все работы выполнить своими силами, но никогда раньше этим не занимались?

Мы подскажем вам, как самостоятельно установить счетчики воды, с чего начинать и какие правила следует соблюдать при их введении в эксплуатацию. В статье предлагается схема правильного подключения водомеров, рассмотрен поэтапный процесс установки с наглядными фотографиями и видеоподсказки от опытных мастеров.

А также мы уделили внимание юридическому аспекту самостоятельного монтажа — детально рассказали, какие заявления и прочие документы и в какие организации предстоит относить.

Целесообразность установки прибора

Установка водомера – первый шаг на пути к рациональному потреблению коммунальных ресурсов и грамотному распоряжению семейным бюджетом. Ведь от объема сэкономленных кубометров напрямую будет зависеть сумма к оплате, обозначенная в квитанции.

Повсеместная установка приборов учета дисциплинирует и работников водоканала, не позволяя им бесконтрольно списывать на жильцов потери, возникающие вследствие эксплуатации изношенных сетей.

Как показывает опыт людей, уже установивших у себя счётчики воды своими руками, что подключение водомера дает возможность сэкономить расходы на оплату до 30% при условии, если количество проживающих соответствует числу зарегистрированных в доме жильцов.

Принятые нормы потребления воды не соответствуют объемам израсходованной жидкости в реальной жизни.

Вам может быть интересна информация о том, как экономить воду по счетчику, рассмотренная в другой нашей статье.

Весомо сократить расходы на воду поможет установка прибора учета и в том случае, когда количество жильцов в квартире не соответствует числу прописанных на этой жилплощади.

Например, если в ней живет два домочадца, а зарегистрировано пятеро людей, то плата будет рассчитываться из «среднего» месячного потребления на каждого прописанного члена семьи.

Некоторые хозяева в многоквартирных домах с централизованным водоснабжением не желают устанавливать приборы учета именно на горячую воду.

И причиной этому служит то, что многим близка ситуация, когда ранним утром или поздним вечером, открыв кран с горячей водой, приходится по несколько минут спускать охлажденную жидкость в ожидании горячего потока.

В этом случае, если установить расходомер на горячую воду, помимо потраченного времени на томительное ожидание горячей воды придется еще и переплачивать за стекающую из крана холодную воду по тарифам горячей.

А потому, если вы систематически сталкиваетесь с необходимостью подолгу стачивать воду – задумайтесь, стоит ли ставить на нее водомер. Может, вполне достаточно ограничиться только прибором учета на трубу с холодной водой.

Юридический аспект самостоятельной установки

В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования и правила установки.

Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ.

Если вам навязывают услуги специализированных компаний, знайте, что это незаконно. Процедуру врезки в обустроенную водопроводную систему вы можете сделать и собственными силами.

При монтаже оборудования стоит учитывать ряд моментов:

  1. Приборы приобретать только у лицензированных компаний. К устройству должен прилагаться технический паспорт.
  2. Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами.
  3. При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька.

Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».

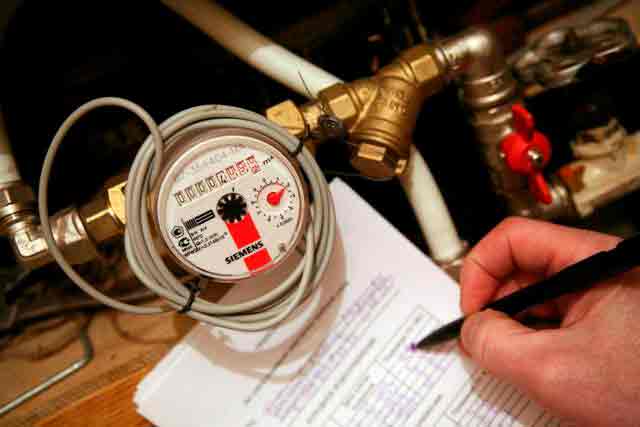

Регистрация и постановка на учет

Перед тем как поставить в своем санузле счётчики на воду, необходимо обратиться в местный водоканал, с тем, чтобы получить на руки технические требования к водомеру. Этим занимается отдел согласования проектов по водомерному учету.

Получив разрешение, можно смело покупать прибор учета. Рейтинг лучших счетчиков, популярных среди пользователей, приведен в другой нашей статье.

Вам также может быть полезна информация о существующих типах счетчиков, рассмотренная в нашей статье: Типы счетчиков воды: обзор различных видов + рекомендации покупателям

Приобретая изделие, удостоверьтесь в двух параметрах:

  1. Серийный номер на водомере должен соответствовать тому, что указан в паспорте.
  2. На пломбе устройство должно иметь оттиск Госстандарта.
  3. В паспорте к устройству должна быть зафиксирована дата заводской проверки.

В момент приобретения товара продавец должен поставить штамп магазина и указать дату продажи.

Приобретенное устройство необходимо проверить, обратившись для этого в одну из перечисленных ниже организаций:

  • ведомство ЖЭКа;
  • управление водоканала;
  • частную лицензированную фирму.

Для осуществления проверки прибор сдают вместе с техническим паспортом. По завершении процедуры в паспорт будет внесен штамп проверяющей организации и заполнены все соответствующие поля. Параллельно с этим будет назначена дата проведения опломбировки.

Учитывайте, что повреждать КИПовскую пломбировку запрещено, иначе его просто не примут в водоканале. Если вы случайно повредили заводскую пломбу, то ведомство еще может принять прибор.

Но, если же отсутствует пломба КИПа, то данные счетчика считаются недействительными.

В плане-схеме подключения оборудования будет четко расписана последовательность установки деталей.

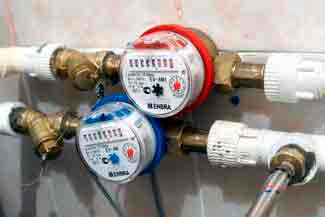

Ничего сложного в этом нет. Традиционно «гирлянда» выглядит так: первым идет запорный кран, после него разборной фильтр, за ним следует сам водомер и завершает «цепь» обратный клапан.

Монтаж водомера самостоятельно

Заранее, на день, когда предполагается врезка водомера, необходимо на имя организации, обслуживающей ваш дом, написать заявление с тем, чтобы вызвать сантехника для временного перекрытия подачи воды в стояке.

Этап #1 — выбор места под размещение

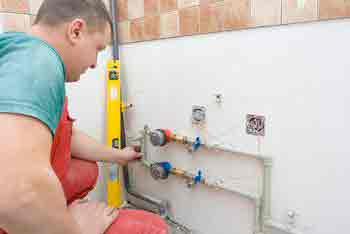

Выбирая место под установку, необходимо оценить текущее состояние трубопроводов и определить, имеется ли от стояков разводка.

Приборы учета допускается размещать как в горизонтальном, так и вертикальном положении.

Задача мастера – обеспечить свободный доступ для осмотра прибора.

Счетчик размещают максимально близко к месту ввода магистрали в санузел. Для частных домов этот параметр составляет 20 см от точки выхода трубопровода.

Чаще всего устройство размещают возле унитаза или под умывальником. Расстояние прямого участка, которое должно быть отведено перед врезкой устройства, прописано в техпаспорте счетчика.

Согласно требованиям по установке приборов учета, если запорная арматура старая, ее в обязательном порядке следует заменить на более надежные шаровые краны.

Для трубопроводов ХВ И ГВ используют шаровые краны различной маркировки: для горячей воды — DN25, а для холодной – DN15.

Для установки лучше использовать качественные краны проверенных производителей, которые способны выдерживать рабочую температуру, достигающую показателя в 100°С и выше, и высокое рабочее давление.

Этап #2 — приобретение необходимых комплектующих

Количество водомеров рассчитывается исходя из числа расположенных в квартире стояков.

Чтобы упростить себе задачу врезки счетчика по схеме, следует четко для себя уяснить назначение каждого узла системы:

  1. Запорный кран – «передовая» внутриквартирного трубопровода. Для перекрытия полипропиленовых труб врезают пластиковые краны, для металлических и металлопластиковых – латунные модели.
  2. Очищающий фильтр – защищает оборудование от крупных взвесей и потому нуждается в периодической промывке. Выпускается в двух вариантах: прямой и косой.
  3. Обратный клапан – предупреждает обратное отматывание устройства назад при внезапной остановке водоснабжения.

Шаровой кран может находиться только в двух положениях: открыто/закрыто.

Наличие обратного клапана сразу за прибором учета – обязательное условие при подключении водомера.

Размещение этого устройства сразу после счетчика позволяет предупредить возможность запуска потока воздуха против движения воды, чем часто пользуются некоторые недобросовестные «умельцы» при отматывании прибора.

Инспекторы водоканала всегда проверяют наличие этого клапана и без него никогда не допускают введение прибора в эксплуатацию.

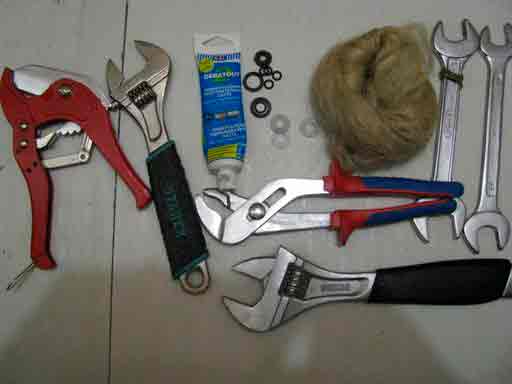

Из инструментов для проведения работ потребуются:

  • болгарка (УШМ);
  • паяльник;
  • ножницы или ножовка;
  • газовый и разводной ключ;
  • ФУМ-лента или пакля;
  • уголки и сгоны;
  • муфты (для перехода на другой размер).

Сгоны и уголки понадобятся для соединения устройства с водопроводной трубой. При желании их можно заменить гибкими шлангами, выполненными из каучука или резины, наружные стенки которых покрыты алюминиевой или нейлоновой оплеткой.

В комплекте с расходомером должны идти «американки» и уплотнительные кольца.

Планируя врезать счетчик для горячей воды, дополнительно потребуется приобрести паранитовые прокладки, а если водомер для холодной – резиновые уплотнители. Обеспечить герметичность соединений «американок» с обратным клапаном поможет пакля и ФУМ-лента.

Этап #3 — монтаж и подключение водомера

Проще всего установить водомер, врезавшись в пластикый водопровод, – выполненный из металлопластиковых или полипропиленовых труб. Полимер легко режется специальными ножницами, верхняя часть которых оснащена острым ножом, а нижняя – держателем для трубы.

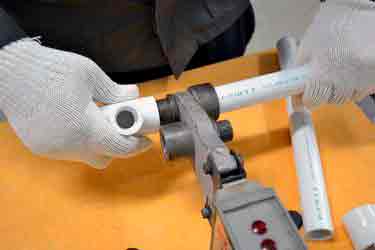

Соединение или пайка элементов трубопровода, выполненного из полимерного материала, выполняют посредством паяльника, технология применения которого довольно проста.

Имея дело с водопроводом, выполненным из металлических труб, самому врезать водомеры без задействования специальных инструментов довольно проблематично.

Поэтому самостоятельное подключение приборов учета на металлических трубах в большинстве случаев совмещается с полной или частичной заменой внутриквартирного трубопровода.

Чтобы упростить процесс сборки, элементы «гирлянды» предварительно разложите на ровной поверхности в той последовательности, как будете их соединять.

А чтобы правильно просчитать количество витков, выполните «сухое» соединение. Для этого на кран закрутите фильтр, параллельно с этим считая витки. Традиционно их не больше пяти.

Выполняя «сухое» соединение, обратите внимание, на каком из витков отстойник занимает положение внизу. После этого раскрутите соединение, а на канавки резьбы фильтра запорного крана намотайте уплотнитель.

При закручивании запорного крана главное – не перестараться, иначе соединением может просто лопнуть.

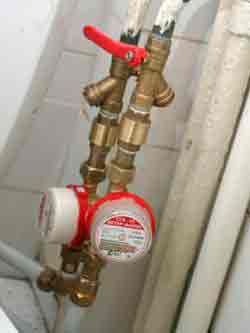

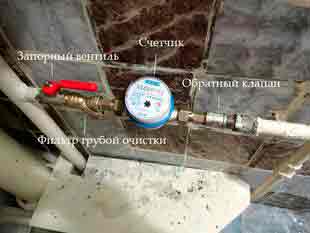

В собранном виде конструкция будет выглядеть так: выключатель запорного крана, отстойник фильтра и циферблат счетчика «смотрят» вверх, а крыльчатка – вниз.

Измерив длину получившейся «гирлянды», отмеряют рабочем на участке врезки в трубопровод такое же расстояние.

Перекрытие водопроводного стояка в многоквартирном доме стоит предварительно согласовать с работниками водоканала.

Последовательность действия при монтаже:

  1. Трубу, предварительно отключенную от водонапора, разрезают. При отрезании участка лучше подставить тазик, поскольку велика вероятность, что будет немного стекать оставшаяся в трубе вода.
  2. К трубопроводу присоединяют вентильный или шаровой запорный кран с установленным на него сетчатым фильтром.
  3. К отсекающему крану с фильтром подсоединяют заранее собранный блок водомера, не забывая проложить резиновую или паранитовую прокладку соответствующего диаметра.
  4. Стрелку на приборе ориентируют по направлению от врезанного в трубопровод отсекающего крана. Со стороны острого конца оттиска стрелы к фильтру прикручивают «американку», а со стороны хвоста – обратный клапан.
  5. Присоединив счетчик к крану, замеряют точное место расположения ответной резьбы.
  6. Отрезают излишки трубы. На конце патрубка делают резьбу и монтируют фитинг.
  7. От собранного водомера откручивают обратный клапан и фиксируют его на подготовленную ответную резьбу.
  8. После завершения монтажа восстанавливают соединение «американки» с корпусом расходомера.

Собирая блок учета расхода воды, внимательно следите за направлением стрелок, установленных на каждом из компонентов. Оттески меток в виде стрелок выступают ориентиром, указывая направление, в котором вода должна протекать через прибор учета.

Если при сборке системы вы перепутаете направление стрелок на корпусе прибора, обратном клапане и фильтре, то при проверке работник водоканала опломбировать прибор учета не позволит.

Ведь запускать в эксплуатацию можно только систему, в которой правильно установлен каждый элемент блока.

Этап #4 — проверка работоспособности системы

Чтобы проверить правильность монтажа, собранную конструкцию подключают к водопроводу. Для этого медленно открывают шаровой кран, который отсекает от общего стояка систему внутриквартирного водопровода.

После запуска системы проверяют все резьбовые соединения на герметичность и выявляют, нет ли течи.

Если все в порядке, вам остается лишь написать заявку и подождать визита инспектора водоканала. Контролер проверит правильность подключения, проведет пробный пуск и посмотрит, работает ли прибор.

После чего опечатает счетчик пломбировкой и составит акт ввода в эксплуатацию.

Оплата согласно показаниям водомера будет начисляться с месяца, который следует за датой ввода подключенного прибора учета в эксплуатацию. Для этого владельцу квартиры нужно лишь своевременно передать документ в ДЭЗ.

Информация о том, как снять показания и как их правильно передавать подробно рассмотрена в другой нашей статье.

Вам также может быть интересна информация о сроках поверки счетчиков и правилах ее проведения, изложенная в нами в статье.

Выводы и полезное видео по теме

Видео-советы мастера по установке прибора:

Видеовариант монтажа водомера в многоквартирном жилом доме:

Самостоятельная установка счетчика – несложная процедура. Ее основная проблема лишь в бюрократических перипетиях: подачи заявлений, получении и утверждении разрешительных документов.

Но зато в дальнейшем необходимо лишь каждые четыре года сдавать прибор учета на проверку и наслаждаться благами цивилизации, не переплачивая значительных сумм.

Вы занимались установкой водомеров? Расскажите, какие сложности вам пришлось преодолеть при этом.

Возможно вы столкнулись с проблемами при постановке прибора на учет в водоснабжающей организации? Ваш опыт будет интересен многим пользователям, которые только задумались о покупке счетчиков. Оставляйте комментарии в блоке под этой статьей.

У меня вот такой вопрос: несколько лет назад мне установили водосчетчик. Так как в принципе я в этом ничего не понимаю, то и не стала вникать: слесари установили, водоканал пришел и опломбировал. Плачу исправно, никаких претензий нет. Но в последнее время стали приходить бумаги из водоканала, что нужно проверить счетчик через какую то фирму и при этом заплатит деньги, и не маленькие. Законно ли это? Кто и как должны проверять счетчики?

Здравствуйте. Сроки поверки счетчиков есть в паспорте прибора, при этом она рассчитывается с его даты изготовления, но также есть в Правилах №354 на законодательном уровне, следующие пункты:

требовать допуска в заранее согласованное с потребителем время, но не чаще 1 раза в 3 месяца, в занимаемое потребителем жилое или нежилое помещение представителей исполнителя (в том числе работников аварийных служб) для осмотра технического и санитарного состояния внутриквартирного оборудования, для выполнения необходимых ремонтных работ и проверки устранения недостатков предоставления коммунальных услуг – по мере необходимости, а для ликвидации аварий – в любое время;

осуществлять не чаще 1 раза в 6 месяцев проверку достоверности передаваемых потребителем исполнителю сведений о показаниях индивидуальных, общих (квартирных), комнатных приборов учета (распределителей), установленных в жилых (нежилых) помещениях, путем посещения помещений, в которых установлены эти приборы учета, а также проверку состояния указанных приборов учета“.

При этом поверку осуществляет организация с соответствующей аккредитацией, а оплачивает ее потребитель.

Не так давно пришлось столкнуться с необходимостью установки водопроводного счетчика. Как и всегда, я решил сэкономить и пройти весь процесс самостоятельно при помощи подсказок знакомых и форумчан в интернете. Но, желание потратить меньше, как денег, так и времени, привело к тому, что меня оштрафовали сотрудники проверяющего органа водоканала за самостоятельную установку счетчика… Я не знал, что без помощи контролера не обойтись…Где же вы раньше были, ребята?! Прочитал бы статью раньше, и проблем не было бы…

Так можно самому устанавливать счётчики в квартире или обязательно нужен представитель водоканала?

Согласно части 5 статьи 20 Федерального закона №416 «О водоснабжении и водоотведении»:

2.4. Особенности принятия приборов учета в эксплуатацию в случае самостоятельной установки приборов учета заявителем либо с привлечением специализированной организации 2.4.1. В случае самостоятельной установки приборов учета заявителем либо с привлечением специализированной организации к заявлению о производстве расчетов по приборам учета, подаваемому в соответствии с пунктом 2.3.1. раздела 2 настоящего Порядка, прилагаются:

– паспорт(-а) прибора(-ов) учёта, с отметкой о сроке очередной поверки;
– акт(-ы) выполненных работ, подписанные потребителем и специализированной организацией (при наличии).

ГУ ИС района при приеме документов бесплатно осуществляет их копирование, оригиналы возвращает заявителю, а копии прикладывает к заявлению. ГУ ИС района не вправе требовать от заявителя представления иных документов.

2.4.2. Оплата заявителем не производится.

2.4.3. ГУ ИС района при приеме заявления проверяет:

– соответствие марки прибора рекомендуемому списку;
– срок эксплуатации приборов учета до очередной поверки, который должен превышать 2 (два) месяца.

ГУ ИС района при приеме указанных документов бесплатно осуществляет копирование приложенных к заявлению документов, прилагает копии к заявлению, а оригиналы возвращает заявителю.

2.4.4. В случае если марка ИПУ не соответствует маркам ИПУ, содержащимся в Государственном реестре средств измерений Госстандарта РФ, и (или) срок очередной поверки составляет менее двух месяцев с даты последней поверки, ГУ ИС района не принимает заявление, а по устному или письменному требованию заявителя в течение 3 (трех) рабочих дней с момента обращения предоставляет заявителю либо направляет по почте надлежаще оформленный в письменной форме отказ в принятии приборов учета в эксплуатацию и проведении по ним расчетов с точным указанием причин.

2.4.5. В случае если марка ИПУ отсутствует в Перечне рекомендуемых приборов учета, работник ГУ ИС района разъясняет о качестве, точности и надежности ИПУ, включенных в Перечень рекомендуемых приборов учета, а также предупреждает о невозможности впоследствии осуществлять автоматическую доставку показаний в ГУ ИС района.

2.4.6. Направление в управляющую организацию копии принятого заявления (либо информации о проведенном возврате заявления) производится в соответствии с пунктом 2.3.10. настоящего Порядка. Управляющая организация в срок, не превышающий 15 (пятнадцати) дней с момента обращения заявителя, сообщает заявителю о дате и времени обследования на предмет соответствия произведенной установки действующим техническим требованиям. Обследование проводится бесплатно. Представитель управляющей организации проводит обследование места установки приборов учета на предмет соблюдения установленных пунктом

2.3.14. настоящего Порядка технических требований при установке, а также сверяет серийные номера приборов учета с указанными в копиях паспортов, приложенных к заявлению. В случае обнаружения нарушений представитель управляющей организации в день обследования выдает заявителю надлежаще оформленный в письменной форме отказ по вводу приборов учета в эксплуатацию с точным указанием причин. Отказ по иным основаниям не допускается“.

Самостоятельная установка законна только при условии, что счетчик и качество его установки проверено и одобрено специалистами.

А разве самим счётчики устанавливать законно? У нас никто сам не подключает. Нужно вызывать службу, ты им платишь за сам счётчик, а устанавливают и опломбируют они сами, причём бесплатно. Даже если по закону разрешено устанавливать счётчик самому, зачем заморачиваться, если можно вызвать специалиста из коммунальной службы, который сделает всё бесплатно?)

Источник: http://sovet-ingenera.com/vodosnab/filtr-schet/kak-samostoyatelno-ustanovit-schetchiki-vody.html

Установка счетчиков воды в квартире: требования водоканала

Известно, что установка счетчиков воды своими руками позволяет полностью контролировать расходы по потребляемой воде, а также производить оплату лишь за использованные ресурсы. Как правило, положительный эффект виден уже через пару месяцев – оплата за воду снижается в два, а то даже и в три раза. Но как самостоятельно выполнить такую процедуру, что конкретно из себя представляет установка счетчика?

Требования водоканала касательно к установки счетчиков

Следует отметить, что существуют определенные требования водоканала к установлению счетчика:

  • необходимо, чтобы была защита счетчика от его повреждения находящимся в водопроводе мелким или крупным мусором;
  • должен был произведен монтаж обратного клапана. Он используется для того, чтобы пресечь все попытки владельца отмотать счетчик назад;
  • проведение опломбировки специалистом. После того, как счетчик установлен, необходимо подать свою заявку в водоканал по месту проживания, после чего придет специалист и проведет опломбировку.

Выбор счетчика

Одним из наиболее хорошим вариантов считается турбинный счетчик с крыльчаткой, спросом пользуются также обычные механические счетчики – они совсем недорогие и простые в использовании.

Электронные счетчики – тоже неплохой вариант, но электроника может выйти из строя, а замена такого счетчика заново приведет за собой кучу бюрократических формальностей.

Следует учитывать, что счетчики для горячей и холодной воды отличаются друг от друга: они отмечены поясами красного и соответственно синего цвета.

Не стоит рисковать и покупать неподходящий для воды счетчик: например, поставить на горячую воду «холодный» будет и вовсе бессмысленной затеей – специалист его просто не введет в эксплуатацию.

При покупке водомера необходимо убедиться, что он имеет полную комплектацию. Особое внимание следует уделить техническому паспорту изделия, правильно, чтобы он был напечатан типографским способом, серийные номера в нем и на водосчетчике не должны совпадать. Кроме того, такой паспорт должен быть скреплен заводским штампом.

Комплектующие, необходимые для установки счетчиков:

  1. Запорный кран. Необходимо обратить внимание, чтобы такой кран был качественным, в ином случае он может прорваться и привести к потопу. Если у вас в наличии такой старый кран, лучше не рисковать и заменить его на новый.
  2. Фильтр очищающий. Бывает двух разновидностей: прямой или косой. Второй вариант периодически нуждается в чистке.
  3. Собственно водный счетчик.
  4. Обратный клапан. Необходим для того, чтобы в случае прекращения подачи воды счетчик «не отматывал» обратно.

Запорные краны

Такой запорный кран должен иметь одну особенность: в наличии должно быть ушко с отверстием на самом исходящем патрубке. Если такой запорный кран – комплектный, проверьте, не силуминовый ли он. Дело все в том, что такие краны сильно подвержены действию межкристаллитной коррозии, и может так случиться, что вскоре придется спасать помещение от потопа. Не плохим вариантом является обычный металлопластиковый кран.

Место в доме для счетчика

Желательно, чтобы водомер находился как можно ближе к вводу самого трубопровода в комнате. При вводе такого счетчика в эксплуатацию специалист из водоканала посмотрит, можно ли как-то еще врезаться в саму трубу до счетчика. На практике, вопросов не возникает, если водомер установлен в туалете около унитаза, даже в том случае, когда запорный кран находится за полметра назад. Если в помещении трубы идут по полу, то установка счетчика тоже будет одобрена, ведь в случае чего скрыть следы работы на трубах будет практически невозможно.


Строже обстоит дело при проверки частного дома. Здесь обязательно должно быть соблюдено правило: установка должна происходить на расстоянии не более чем 20 см от выхода такой подводящей трубы. Если на территории дома находится колодец – необходимо, чтобы он был капитальный и с запираемой крышкой, иначе она тоже будет опломбирована.

Технические особенности при установке:

  1. Если в помещении, где будет произведена установка счетчика, находится пожарный водоотвод, необходимо установить задвижку на обводной трубе. Когда придет специалист из водоканала – он опломбирует и ее.
  2. Редко, но бывает так, что система ГВС работает по двухтрубной системе. Для такой квартиры при установке счетчика именно для горячей воды потребуется купить перепускной клапан для циркулярной трубы. В ином случае счетчик будет постоянно и слишком много мотать.
  3. Температурный режим воздуха в помещении, где будет произведена установка счетчика, не должен быть ниже + 5 градусов по Цельсию. Такой вопрос с температурой может возникнуть, если установка будет производиться в неотапливаемом и холодном подвале частного дома. При этом вопрос необходимо решить с водоканалом, возможно, проще и дешевле будет утеплить трубу в подвале, а счетчик поставить в самом туалете.

Процесс установки

Прежде чем приступить к процессу под названием установка счетчика своими руками, необходимо ознакомиться с инструкцией всех ее составляющих. Необходимо проверить в техпаспорте счетчика, какое именно расстояние прямой трубы должно находиться до него и после.
Процесс установки состоит из нескольких этапов:

  1. Для того, чтобы не запутаться, изначально лучше выложить все изделия в линию: обратный клапан, затем счетчик, фильтр, а после – запорный кран. На всех деталях есть стрелочки, их необходимо расположить так, чтобы они указывали в одну сторону.
  2. Затем соедините все детали в «сухом» виде для того, чтобы просчитать витки. Для этого нужно взять фильтр и закрутить его на кран, считая при этом витки. Обычно их бывает не больше пяти. Обратите особое внимание, на каком именно из витков отстойник будет находится внизу. Затем все снова раскрутите, возьмите уплотнитель и тщательно намотайте его на фильтр самого запорного крана. Наматывать его необходимо так, чтобы полностью все канавки были закрыты. После этого сверху уже можно будет нанести сантехническую пасту и аккуратно закрутить запорный кран.
  3. В том случае, если водомер используется именно для горячей воды – лучше приобрести паронитовые прокладки, если он нужен для контроля холодной воды – следует взять резиновые. Очень часто в одном комплекте со счетчиком идут кольца-уплотнители и американки. Такие кольца не подойдут, лучше купить новые, а вот американки (специальные патрубки, используются для соединения труб) подойдут. Такой патрубок необходимо прикрутить к фильтру, снова используя при этом уплотнитель (подойдет также обычная льняная пакля), а затем уже счетчик. Второй парубок следует соединить с обратным клапаном.
  4. Полученную конструкцию следует прикрепить к водомеру. В итоге должно получиться так, чтобы отстойник фильтра, циферблат счетчика и выключатель запорного крана «смотрели» вверх, а крыльчатка – вниз.
  5. После того, как все детали будут соединены, можно уже врезать их в сам трубопровод. При этом, не забудьте заранее перекрыть воду, если ваш дом многоквартирный – самостоятельно делать такую процедуру нельзя, следует вызвать мастера из водоканала.
    Измерьте, какой именно длины получилась конструкция. Такое же расстояние следует отмерить и на трубе до самого стыка. Подставив тазик на пол (могут политься остатки воды), отрезайте отмерянный участок.
  6. В том случае, если трубопровод – металлический, закрепить конструкцию к подводящей трубе можно будет с помощью резьбы. Очень важно при этом правильно отмерить расстояние, ведь такой трубопровод не будет гнуться. Можно заменить весь участок полипропиленовыми трубами, при этом металлический трубопровод соединить с пластиком можно будет при помощи специальных фитингов для соединения.
  7. После завершения такой процедуры, как установка счетчика своими руками, необходимо проверить работоспособность системы. Следует включить воду и медленно открутить шаровой кран. Нужно проверить следующие моменты: нет ли где-нибудь течи, правильно ли работает сам счетчик и не дает ли он сбоев. После этого уже можно вызвать представителя водоканала для опломбирования. В итоге вам выдается техпаспорт и документ, подтверждающий опломбирование данного счетчика. После этого вы уже будете платить за воду лишь в соответствии с показаниями водомера.

Источник: http://remont-ekspert.ru/271-ustanovka-vodoschetchika-svoimi-rukami.html

Как выполняется установка счётчиков воды своими руками

В условиях постоянного роста стоимости услуг по водоснабжению как частных домов, так и государственных квартир каждый домовладелец задумывается о возможности сэкономить. Совсем недавно мало кого это интересовало, и все просто платили по усреднённым показателям, не задумываясь над тем, сколько воды было потрачено. Но в условиях современных реалий оплачивать стоимость ресурсов, которые небыли израсходованы, считается расточительством.

  • Какому счётчику отдать предпочтение
  • Правила установки счётчиков воды
    • Подготовка водомера перед врезкой в центральный водопровод
  • Как врезается водяной счётчик в водопровод
    • Какая документация потребуется для ввода счётчика в эксплуатацию

Поэтому с целью экономии и контроля потребляемых водных ресурсов многие владельцы собственного жилья устанавливают на входе подводящей магистрали водный счётчик. При этом нужно побеспокоиться, чтобы оборудование было проверено и опломбировано соответствующими службами.

Какому счётчику отдать предпочтение

В пользу монтажа счётчика на воду своими руками говорит запланированная государством программа установки приборов контроля потребления ресурсов у всех потребителей, причём за их счёт. Поэтому всё равно раньше или позже, но устанавливать такое оборудование придётся.

Наиболее практичным и удобным вариантом считается турбинный механический прибор. Естественно, существуют и более современные электронные приборы, но они достаточно дорого стоят, при этом чаще ломаются. Хочется отметить, что счётчики на горячую и холодную воду отличаются своей расцветкой.

При этом путать такие приборы нельзя, так как сотрудники водоканала не примут такую работу и не допустят такое устройство к эксплуатации. В процессе покупки водомера важно ещё в магазине проверит его комплектацию. В комплекте должен, находится фильтр, уплотнительные резинки, обратный клапан и крепёжные гайки.

Правила установки счётчиков воды

Если домовладельцем было принято решение об установке или замене водяного счётчик своими руками, то предварительно нужно обратиться в местное отделение водоканала, где выяснить, можно ли монтировать такое оборудование самостоятельно.

В первую очередь — это обусловлено тем, что в некоторых регионах нашего государства данным вопросом могут заниматься только сотрудники ЖКХ.

Если самостоятельное проведение работ допускается, то нужно подать соответствующее заявление. Домовладельцу будет выдан письменный ответ, в котором указаны технические параметры подходящего для использования оборудования в соответствии с метрическими характеристиками, применяемыми в конкретно взятых регионах, где возведено домостроение.

Однако вне зависимости от используемого водомера существуют определённые особенности по его установке:

  • Прибор контроля потребляемых водных ресурсов должен размещаться в непосредственной близости от ввода основной магистрали водопровода в квартире. Проще говоря, водомер нужно установить в таком месте, чтобы компания не заподозрила потребителя в воровстве воды.
  • Перед водомером обязательно должен устанавливаться очистительный фильтр. Даже учитывая то, что в большинстве многоквартирных построек на входе центральной магистрали уже имеется фильтр, но окалина и ржавчина, скопившиеся в трубах всё равно могут попасть в водяной счётчик, что приведёт к его поломке. Тем более что дополнительная фильтрация воды защитит не только водомер, а и другие потребители водных ресурсов в квартире.
  • Также большинство компаний, занимающихся снабжением населения водой, требуют установки за водомером обратного клапана, который предотвращает возможность вращения прибора в обратном направлении в случае внезапных перебоев с водоснабжением.
  • Важно чтобы показатели температуры в помещении, где устанавливается прибор контроля водных ресурсов круглогодично не опускались ниже +5° C.
  • В домах частного сектора установка водяного счётчика должна, выполнятся не дальше 20 см от наружной стены, через которую проходит центральный водопровод. При этом сам прибор должен располагаться в доступном для контролёра месте.
  • Если на приусадебной территории имеется колодец, к которому подводится центральная магистраль водоснабжения, то он обязательно должен быть закрыт крышкой из металла, которая запломбировывается сотрудниками водоканала. Нарушение целостности пломбы, возможно, только в аварийной ситуации, или при возникновении пожара. Во всех других ситуациях пломба может удаляться только инспектором соответствующей службы.
  • После самостоятельного монтажа счётчика на воду обязательно должна быть выполнена опломбировка прибора. При отсутствии пломбы показания водомера считаются недействительными.

За более точной информацией целесообразно обратиться в соответствующие инстанции. Также нелишним будет выяснить стоимость монтажных работ, так как очень часто быстрее и выгоднее избежать бюрократической волокиты и доверить работу профессионалам.

Подготовка водомера перед врезкой в центральный водопровод

После покупки всех расходных материалов ну и, конечно же, самого счётчика на воду, нужно разобраться, для чего нужен тот или иной элемент и куда его нужно устанавливать.

В прилагаемой документации на счётчик всегда указана длина прямого участка труб подходящих и отходящих от водомера. Только соблюдение этих и ряда других условий позволит обеспечить правильную работу контролирующего устройства.

  1. Перед установкой или заменой водомера к нему подсоединяется фильтр с глубоким уровнем очистки. Благодаря такому дополнению основной прибор будет защищён от попадания внутрь крупных включений, содержащихся в воде.
  2. После установки фильтра на входе счётчика выполняется монтаж обратного клапана на его выходе. Это позволит предотвратить обман со стороны недобросовестных потребителей. Отсутствие такого устройства может послужить причиной отказа опломбировки прибора сотрудниками водоканала.
  3. Любое устройство контроля потребляемых водных ресурсов оснащается специальными накидными гайками, которые позволяют выполнить демонтаж прибора без нанесения вреда общей водопроводной системе. Для обеспечения герметичности накидным гайкам в местах соединения с фильтром и клапаном используется монтажная лента или пакля.
  4. При сборке всех конструктивных частей счётчика на воду своими руками нужно проследить, куда направлены стрелки, размещённые на каждой отдельной детали. По этим меткам нужно контролировать направление движения воды по трубам.

Такое же обозначения в виде стрелок есть и на корпусе водомера. При игнорировании этих меток гарантировать правильную работу системы контроля потребляемой воды не получиться.

Очень часто из-за конструктивных особенностей счётчика при неправильной его установке вода просто не будет поступать к точкам её забора. Стрелка на водомере должна быть направлена в противоположную сторону от отсекающего вентиля в центральном водопроводном стояке.

Как врезается водяной счётчик в водопровод

Врезка водомера в систему центрального водоснабжения из металлопластиковых или полимерных труб – процесс достаточно простой и поэтому вполне выполнимый самостоятельно.

Полипропиленовые трубы без особых проблем разрезаются при помощи специального инструмента или простого ножа. Соединение такого трубопровода также очень простое, однако, требует наличия специально ручного паяльника.

При этом вне зависимости от материала труб, все работы по врезке водомера проводятся в определённом порядке.

  1. Разрезается труба и выполняется подключение к отсекающей водопроводной арматуре заранее собранного узла счётчика контроля потребляемых водных ресурсов. Для уплотнений соединений используют паклю или монтажную ленту.
  2. После завершения подключения к центральному стояку водоснабжения переходят к выполнению замеров размещения ответного резьбового соединения.
  3. Измеренный участок трубопровода вырезается и на его конце нарезается резьба или устанавливается фитинг. Для соединения пропиленовых частей используют паяльник.
  4. С водомера скручивается обратный клапан совместно с накидной гайкой и накручивается на подготовленное резьбовое соединение.
  5. На следующем этапе накидная гайка снова накручивается на прибор контроля потребления водных ресурсов.
  6. Открывается кран на центральном стояке для возобновления подачи воды в квартиру и проверяется герметичность всех соединений.
  7. В случае обнаружения протечки нужно выполнить затяжку резьбовых соединений.
  8. Завершающим этапом является вызов инспектора для опломбировки счётчика на воду и выдаче акта о введении прибора в работу.

Если рассматривать врезку прибора контроля потребления воды в металлический трубопровод, то этот процесс усложняется необходимостью резки труб и нарезания резьбы с помощью специальных инструментов.

Какая документация потребуется для ввода счётчика в эксплуатацию

После окончания всех монтажных работ по установке счётчика на воду должен быть составлен акт, подписанный всеми заинтересованными сторонами.

В документ должны быть внесены данные о приборе, дата его монтажа, информация о потребителе воды и представителя водоканала.

Кроме акта домовладелец должен иметь следующие документы на водомер:

  • паспорт на прибор учёта воды, в котором указываются первичные данные о расходе водных ресурсов, а также сведения о времени установки или замены оборудования;
  • документ, удостоверяющий поверку водяного счётчика в котором должна быть указана дата повторного проведение контроля качества работы прибора.

Для плановых проверок прибора его демонтируют и предоставляют в специальную компанию для сверки точности показаний водомера.

Как видно, правила установки или замены счётчика на воду в квартире не такие уж и сложные для проведения своими силами. Естественно, что возможны некоторые отклонения от обобщённой технологии в зависимости от требований, предъявляемых к приборам в разных регионах страны.

Если в собственных силах и правильности проведения работ уверенности нет, то лучше обратиться за помощью к сертифицированным компаниям, которые помимо установки прибора будут контролировать периодичность сверок.

Источник: http://stoki.guru/vodoprovod/schetchiki/kak-vypolnyaetsya-ustanovka-schetchikov-vody-svoimi-rukami.html

Как осуществить установку счетчика для воды своими руками

Тарифы на услуги водоснабжение и ЖКХ отличаются в разных регионах, однако растут быстрыми темпами повсеместно.

p, blockquote 1,0,0,0,0 —>

Если ранее все, не задумываясь, платили «по среднему» и были при этом довольны, то сейчас все чаще решают экономить и платить только за использованную воду. Для этого понадобится установка счетчика воды своими руками на подводящие магистрали горячей, холодной воды, которые обязательно должен опломбировать сотрудник управляющей организации, иначе у вас просто не станут принимать оплату по их показаниям.

p, blockquote 2,0,0,0,0 —>

Многие не знают, как установить водяной счетчик. В этой статье мы с этим разберемся.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Как выбрать счетчик воды

Разновидности счетчиков воды

На сегодняшний день существует четыре типа измерительных инструментов для воды:

p, blockquote 5,0,0,0,0 —>

  • импульсные (электронные и электромагнитные);
  • ультразвуковые;
  • вихревые;
  • механические.

По назначению водомеры делятся на три вида:

p, blockquote 6,0,0,0,0 —>

  • для холодной воды;
  • для горячей воды;
  • универсальные разновидности.

В России доступными и самыми популярными считаются электронные и механические механизмы учета. Стоимость механического водомера — от 400 до 600 российских рублей. Срок службы – до двенадцати лет. Все данные факторы, а также очень низкая погрешность в замерах и также простая установка водяных счетчиков привлекают покупателей.

p, blockquote 7,0,0,0,0 —>

Недостаток таких приборов — сильная чувствительность к общему составу воды и магнитным полям. Электронные счетчики лучше, однако, стоят в разы дороже – от 800 до 2000 российских рублей.

p, blockquote 8,0,0,0,0 —>

Таким образом, лучший вариант на сегодняшний день — это именно турбинные механические.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Рекомендации по выбору счетчика воды

Счетчики для горячей и для холодной воды требуются различного конструктивного исполнения. Это видно при приобретении: они отмечены специальными поясами красного и синего цветов соответственно.

В случае если на холодную трубу поставить «горячий» счетчик, проблем не будет, просто «горячий» стоит несколько дороже. Ну а гадать, что же случиться, если поставить на горячую воду водомер для холодной – по сути бессмысленно, так как подобный вариант не допустят к использованию.

p, blockquote 12,0,0,0,0 —>

Приобретать надо обычные счетчики воды для квартиры, не гоняясь за чем-либо исключительным. Водомеры подлежат официальной сертификации. Если он есть в продаже – значит, прошел сертификацию. После такой поверки и опломбирования за него отвечаете уже не вы.

p, blockquote 13,0,0,0,0 —>

При приобретении устройства убедитесь, что он укомплектован полностью. В комплекте непременно должны быть специальный сетчатый фильтр, обратный клапан, два присоединителя с ниппелями, прокладками и накидными гайками.

p, blockquote 14,0,0,0,0 —>

Недобросовестные продавцы часто разукомплектовывают приборы и продают комплектующие отдельно. В связи с этим покупать счетчики желательно в специализированных магазинах.

p, blockquote 15,0,0,0,0 —>

Еще один важный нюанс при покупке водомера – его технический паспорт. Он непременно должен быть отпечатан специальным типографским способом и скреплен заводским штампом. Серийные номера на изделии и в паспорте должны совпадать. Прибор с отксеренной бумажкой на поверку примут, но с доплатой.

p, blockquote 16,0,0,0,0 —>

Запорные краны

Счетчик воды обычно комплектуется также запорным краном. Его главная особенность: ушко с малым отверстием на исходящем патрубке под пломбировку. Без этого кран можно перекрыть, легко отсоединить трубу, набрать целую цистерну воды, потом снова подключить трубу, и водомер покажет нулевой расход.

p, blockquote 17,0,1,0,0 —>

Если же трубопровод из пластика на сварных стыках, то допускается установка крана без дальнейшего опломбирования.

p, blockquote 18,0,0,0,0 —>

Однако решает, можно так или же нет, инспектор городского водоканала на месте. Дальнейшее, конечно же, пояснений не требует.

p, blockquote 19,0,0,0,0 —>

В случае если кран комплектный, то проследите, дабы он не оказался силуминовым. Такие краны подвержены быстрому разрушению от коррозии, а ближайшая точка, где можно будет перекрыть воду, хлещущую в квартиру, в лучшем случае окажется в подвале, а то и в специальном колодце на совсем другой улице. Запорный кран из металлопластика вполне пригоден к употреблению.

p, blockquote 20,0,0,0,0 —>

Кроме того, рекомендуется купить сразу и второй, простой, запорный кран. Его монтируют сразу после отвода на бачок смыва. Если вы начнете делать ремонт на кухне или в ванной, то туалетом пользоваться можно будет как всегда.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Юридический аспект

В действующем законодательстве РФ нет никаких запретов на установку водомеров своими руками. Правда, здесь есть некоторые важные моменты:

p, blockquote 23,0,0,0,0 —>

  1. Счетчики необходимо покупать у лицензированных компаний. С прибором вы должны обязательно получить техпаспорт.
  2. Самостоятельная установка прибора требует временного перекрытия снабжения воды во всем стояке, а это вряд ли удастся сделать своими силами.

Если вы и установили водомер, то любая неисправность будет только на вашей совести.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Регистрация прибора

Как зарегистрировать водомер

Прежде чем поставить в своем санузле водомеры, следует обратиться в региональный водоканал, чтобы получить все технические требования к прибору. Этим занимается специальный отдел согласования проектов по учету воды. Получив официальное разрешение, можно покупать водомер.

p, blockquote 26,0,0,0,0 —>

Покупая устройство, удостоверьтесь в таких параметрах:

p, blockquote 27,0,0,0,0 —>

  • Серийный номер на изделии должен соответствовать тому, который указан в техпаспорте.
  • На пломбе водомер должен иметь оттиск Государственного стандарта.
  • В техническом паспорте к изделию должна быть дата официальной заводской проверки.

В момент покупки товара продавец должен поставить официальный штамп магазина, а также указать дату продажи.

Новый прибор следует проверить, обратившись в одну из ниже перечисленных организаций:

p, blockquote 29,0,0,0,0 —>

  • ЖЭК.
  • управление водоканала.
  • частную и лицензированную компанию.

Для выполнения проверки устройство сдают вместе с техпаспортом. По окончанию процедуры в технический паспорт будет внесен официальный штамп проверяющей фирмы, а также заполнены соответствующие поля. Вместе с этим будет назначена также дата опломбировки.

p, blockquote 30,0,0,0,0 —>

Нюансы регистрации водомера

Учитывайте то, что повреждать КИПовскую пломбировку строго запрещено, иначе его не примут в водоканале. В случае если вы вдруг повредили заводскую пломбу, организация еще может принять водомер. Однако, если нет пломбы КИПа, то все данные прибора будут недействительными.

p, blockquote 31,0,0,0,0 —>

Схема установки оборудования подробно расписывает последовательность установки элементов. Ничего сложного здесь нет.

p, blockquote 32,0,0,0,0 —>

Обычно «гирлянда» выглядит таким образом: первым идет запорный кран, затем специальный разборной фильтр, за ним следует водомер и завершает эту «цепь» обратный клапан.

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,1,0,0,0 —>

Самостоятельный монтаж водомера

Заранее, на тот день, когда планируется врезка водомера, следует на имя организации, обслуживающей выбранный дом, написать официальное заявление с тем, дабы вызвать специалиста для временного перекрытия подачи в стояке воды.

p, blockquote 35,0,0,0,0 —>

Выбор места

Выбирая место под установку, надо оценить состояние трубопроводов, а также определить, есть ли от стояков разводка.

p, blockquote 36,0,0,0,0 —>

Водомеры можно размещать как в любом положении. Задача специалиста – обеспечить свободный доступ для осмотра устройства.

p, blockquote 37,0,0,0,0 —>

Водомер размещают как можно более близко к месту подхода магистрали в санузел. Для современных частных домов данный параметр — 20 см от выхода трубопровода.

p, blockquote 38,0,0,0,0 —>

Обычно устройство размещают под умывальником или возле унитаза. Расстояние прямого участка, которое отводится перед врезкой водомера, прописано в техническом паспорте прибора.

p, blockquote 39,0,0,0,0 —>

Согласно специальным требованиям по установке водомеров, если запорная арматура старая, то ее обязательно нужно заменить на более новые и надежные шаровые краны. Для трубопроводов горячей воды применяют шаровые краны маркировки DN25, а для холодной – DN15.

p, blockquote 40,0,0,0,0 —>

Для монтажа лучше применять качественные краны солидных производителей, которые могут выдерживать высокое рабочее давление и рабочую температуру до 100°С и выше.

p, blockquote 41,0,0,0,0 —>

p, blockquote 42,0,0,0,0 —>

Покупка комплектующих

Число счетчиков воды рассчитывается исходя из общего числа расположенных в жилье стояков. Для того, чтобы упростить задачу врезки водомера по схеме, необходимо уяснить назначение каждого элемента системы:

p, blockquote 43,0,0,0,0 —>

  • Запорный кран – это «передовая» трубопровода внутри квартиры. Для перекрытия полипропиленовых труб обычно врезают краны из пластика, для металлопластиковых и металлических – латунные модели.
  • Очищающий фильтр – надежно защищает оборудование от больших взвесей и поэтому нуждается в регулярной промывке. Выпускается на сегодняшний день в двух вариантах: косой и прямой.
  • Обратный клапан – предупреждает обратное отматывание прибора назад при остановке снабжения воды.
  • Шаровой кран может быть только в двух положениях: открыто, либо закрыто.

Обратный клапан сразу за счетчиком воды – обязательное условие при подключении устройства. Размещение клапана сразу после водомера позволяет предупредить запуск воздушного потока против движения воды, чем очень часто пользуются недобросовестные люди при отматывании водомера.

p, blockquote 44,0,0,0,0 —>

Инспекторы водоканала обычно проверяют наличие данного клапана и без него не допускают введение устройства в эксплуатацию.

Вместе с расходомером должны идти специальные уплотнительные кольца и американки.

p, blockquote 46,0,0,0,0 —>

Собираясь врезать прибор для горячей воды, потребуется дополнительно приобрести паранитовые прокладки.

p, blockquote 47,0,0,0,0 —>

p, blockquote 48,0,0,0,0 —>

Инструменты

Из инструментов для выполнения работ вам понадобятся:

p, blockquote 49,0,0,0,0 —>

  • болгарка;
  • паяльник;
  • ножовка или ножницы;
  • разводной, либо газовый ключ;
  • ФУМ-лента, либо пакля;
  • сгоны и уголки;
  • муфты.

Уголки и сгоны потребуются для соединения водомера с водопроводной трубой. При желании их всегда можно заменить обычными гибкими шлангами из резины или каучука, наружные стенки которых покрыты нейлоновой или алюминиевой оплеткой.

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,1,0 —>

Монтаж водомера

Правила установки счетчиков воды в квартире следующие. Проще всего установить счетчик на систему водопровода, которая сделана из полипропиленовых, либо металлопластиковых труб. Полимер очень легко режется особыми ножницами.

p, blockquote 52,0,0,0,0 —>

Соединение компонентов трубопровода из полимера, выполняют при помощи паяльника, технология эксплуатации которого достаточно проста.

p, blockquote 53,0,0,0,0 —>

Имея дело с водопроводом из металлических труб, врезать водомеры без специальных инструментов будет проблематично.

p, blockquote 54,0,0,0,0 —>

Таким образом, самостоятельное подключение счетчиков воды на металлических трубах обычно совмещается с частичной или полной заменой внутриквартирного трубопровода.

p, blockquote 55,0,0,0,0 —>

Для того, чтобы упростить сборку, элементы «гирлянды» заранее разложите в той последовательности, в которой будете их соединять. А дабы правильно просчитать число витков, сделайте «сухое» соединение. Для этого на кран просто закрутите фильтр, одновременно считая витки. Как правило, их не более пяти.

p, blockquote 56,0,0,0,0 —>

Делая «сухое» соединение, обязательно обратите внимание на то, на каком именно из витков отстойник занимает нижнее положение. Затем раскрутите соединение. Намотайте уплотнитель на канавки резьбы фильтра запорного крана.

Главное при закручивании запорного крана – не перестараться, так как соединение может лопнуть.

p, blockquote 58,0,0,0,0 —>

В собранном виде вся система будет выглядеть таким образом: выключатель запорного крана, отстойник фильтра, как и циферблат устройства «смотрят» вверх, тогда как крыльчатка – вниз. Измерив длину всей «гирлянды», на рабочем участке врезки в трубопровод отмеряют аналогичное расстояние.

p, blockquote 59,0,0,0,0 —>

Перекрытие стояка водопровода в любом многоквартирном доме следует предварительно согласовать с сотрудниками водоканала.

p, blockquote 60,0,0,0,0 —>

Последовательность действий при монтаже

Как правильно установить водомер?

p, blockquote 61,0,0,0,0 —>

  • Отключенную заранее от водонапора трубу разрезают. Во время отрезания участка желательно подставить тазик, так как велика вероятность того, что оставшаяся в трубе вода будет немного стекать.
  • К трубопроводу присоединяют шаровой или вентильный запорный кран с установленным на него специальным фильтром.
  • К отсекающему крану с фильтром подсоединяют заранее собранный блок счетчика, не забывая при этом проложить паранитовую или резиновую прокладку необходимого диаметра.
  • Стрелка на устройстве должна показывать в сторону от врезанного в трубопровод отсекающего крана. К сетчатому фильтру со стороны острого конца оттиска стрелы прикручивают американку. А со стороны хвоста – обратный клапан.
  • Присоединив водомер к крану, замеряют место расположения ответной резьбы.
  • Отрезают все излишки трубы. На конце патрубка делают специальную резьбу и устанавливают фитинг.
  • От собранного прибора откручивают обратный клапан, а затем фиксируют его на ответную резьбу.
  • После окончания установки восстанавливают соединение американки с корпусом устройства.

Собирая блок прибора, следите за направлением всех стрелок, которые установлены на каждом из элементов.

p, blockquote 62,0,0,0,0 —>

p, blockquote 63,0,0,0,0 —>

Оттески меток в форме стрелок выступают специальным ориентиром, указывая то направление, в котором вода должна протекать через водомер.

p, blockquote 64,0,0,0,0 —>

В случае если при сборке механизма вы перепутаете направление всех стрелок на корпусе устройства, фильтре и обратном клапане, то при проверке сотрудник водоканала опломбировать счетчик не позволит. Ведь запускать в использование можно лишь систему, в которой каждый элемент блока установлен правильно.

p, blockquote 65,0,0,0,0 —>

Проверка работоспособности системы

Для проверки правильности всего монтажа, собранную систему необходимо подключить к водопроводу. Для этого очень медленно открывают шаровой кран, отсекающий от стояка систему внутриквартирного водопровода. Сразу после запуска системы проверяют абсолютно все резьбовые соединения на герметичность, выявляют, нет ли где-то течи.

p, blockquote 66,0,0,0,0 —>

Если все нормально, то вам остается просто подать заявление и подождать прихода официального инспектора водоканала. Контролер тщательно проверит правильность вашего подключения, сделает пробный пуск и посмотрит, работает ли устройство. После этого он опечатает счетчик пломбировкой, а также составит официальный акт ввода в использование.

p, blockquote 67,0,0,0,0 —>

Заключение

Как видно, установка водомера в принципе не требует много сил и времени. Основная проблема – всяческие бюрократические перипетии, получение, а также утверждение разных бумаг, подача заявлений.

p, blockquote 68,0,0,0,0 —> p, blockquote 69,0,0,0,1 —>

Нельзя забывать, что периодически вам нужно сдавать ваш водомер на проверку, так как он может неверно считать. Прибор для горячей воды проверяют каждые шесть лет, а для холодной — каждые четыре года.

Источник: http://otlichnyjremont.ru/santehnika/kak-osushhestvit-ustanovku-schetchika-dlya-vody-svoimi-rukami.html

Схема установки счетчиков воды: разработка и установка своими руками- Инструкция +Видео

Схема установки счетчика воды. В связи постоянным ростом тарифов на воду, растут и расходы на оплату коммунальных платежей.

Контроль за потреблением воды можно обеспечить, установив дома учетные устройства на холодный и горячий водопровод.

Схема установки счетчиков воды в квартире или частном доме помогает наладить работу водомеров, соблюдая особенности каждого этапа монтажа.

Для чего нужны учетные приборы для воды

Приборы, учитывающие водопотребление необходимы для рационального расхода воды в доме, также экономии денег. Объемы используемой воды влияют на оплату по данной статье коммунальных услуг. К тому же приборы защищают жильцов от незаконного распределения израсходованной воды во всем доме из-за протечек в системе.

Внимание! Счетчики устанавливают на водопроводные трубы, расположенные в частных домах и квартирах, которые подключены к централизованной сети водоснабжения.

Учитывая опыт владельцев счетчиков, можно утверждать, что установка оборудования помогает экономить почти тридцать процентов на оплате за воду. При этом количество прописанных в квартире людей и реально проживающих должно быть одинаковым. Потому что установленные нормы на потребление воды одним человеком не совпадают с расходом на деле. Также приборы учета способствуют экономии, когда прописанных в доме человек больше, чем в реальности проживает. Оплата за воду без приборов производится из расчета среднего размера потребления воды одним человеком, умноженного на количество зарегистрированных.

В некоторых случаях жильцы многоэтажек не желают устанавливать счетчики на горячее водоснабжение, потому что зачастую, приходится дожидаться, пока из крана потечет горячая вода. Для этого надо подождать, чтобы вода стекла, а это пустая трата денег.

Внимание! Учетные приборы на воду не выгодны в ситуации, когда дома проживает большее количество человек, нежели прописано.

Юридическая сторона в установке счетчиков

Законодательство не предусматривает прямых запретов на проведение монтажных работ по установке учетных устройств своими руками. Главным условием считается соблюдение во время монтажных работ основных правил, предусмотренных нормативными документами. Как правило, монтаж водомеров производят специалисты, которые имеют лицензию. Если происходит навязывание установки счетчиков компаниями, то это вне закона, потому что с работой можно справиться самостоятельно.

Для монтажа надо соблюдать правила:

  1. Приборы учета нужно покупать у организаций, имеющих лицензию.
  2. Каждое устройство имеет паспорт.
  3. Приборы учета устанавливают при перекрытом стояке, своими руками отключение системы невозможно.
  4. Перед установкой надо сделать схему установки, далее следовать правилам монтажа.

После оборудования водопровода счетчиками, надо их опломбировать и поставить на учет в отделении водоканала.

Особенности процедуры регистрации и поставки на учет счетчиков для воды

Перед постановкой счетчика на водопровод в отделе Водоканала приобретают одобрение на монтажные работы. Только потом стоит покупать само устройство.

Параметры, необходимые для учета перед тем, как купить счетчик:

  • Номер серии счетчика должен быть таким же, какой написан в паспорте.
  • Пломба прибора должна быть оснащена оттиском знака Госстандарт.
  • В паспорте прописана дата поверки устройства на заводе.

Продавец в свою очередь ставить штамп даты, когда куплен прибор.

Внимание! Удачным вариантом покупки считается приобретение счетчика с небольшим интервалом в датах проверки на заводе и днем покупки.

Устройство сразу же надо отдать на проверку:

  • В ЖЭУ
  • В управление Водоканала.
  • В специализированную организацию, имеющую лицензию на данный вид работы.

Паспорт прикладывают к прибору для проверки. Проверяющий орган проставит свои отметки в документе, в том числе и свой штамп. Далее они назначат время опломбировки устройства.

Опломбировку нельзя повреждать, потому что прибор не примут в отделении Водоканала, так как данные водомера будут являться недействительными. При случайном повреждении пломбы от завода, устройство пригодно для применения.

Внимание! Чтобы врезать прибор самостоятельно, ЖЭУ должно предоставить схему с техническими условиями, которые надо соблюдать во время монтажных работ.

Как выбрать место для прибора

Перед тем, как устанавливать счетчик, надо определить подходящее место расположения прибора. Для этого проводят оценку состояния трубопровода, наличие отводов от стояка. Счетчики можно монтировать и горизонтально, и вертикально. Главное, к прибору должен быть обеспечен свободный подход. Прибор устанавливают вблизи ввода трубопровода в раструб сантехники. В частном доме удаленность счетчика от выхода трубы из сантехнического устройства составляет двадцать сантиметров.

Как правило, приборы крепят к патрубкам, которые ведут к общему стояку, располагая счетчик после отсекающего крана. Самым удобным размещением считают около санузла либо мойки. Линейный участок тубы должен располагаться от места врезки прибора на расстояние, которое прописано в паспорте для прибора. Обязательным требованием является замена старых запорных элементов на современные шаровые. Для водоснабжения горячей воды из пластика применяют маркировку крана DN25, для холодной воды применяют маркировку DN15.

Внимание! Краны должны выдерживать температуру воды от ста градусов и более, также иметь устойчивость к высокому давлению. Количество счетчиков зависит от количества стояков в доме.

Набор инструментов

Чтобы быстро справиться с монтажом прибора, надо заранее приготовить необходимый набор инструментов:

  1. Болгарку.
  2. Паяльник.
  3. Ножовку либо ножницы.
  4. Ключи газовый, разводной.
  5. Паклю, ФУМ – ленту.
  6. Уголки.
  7. Сгоны.
  8. Муфты, чтобы переходить на больший размер.

С помощью уголков и сгонов соединяют приборы с трубопроводом. Вместо них можно использовать гибкие резиновые либо каучуковые шланги с алюминиевой оплеткой. Вместе с прибором идут кольца для уплотнения либо американки в виде соединительного штуцера. Для счетчика горячего водоснабжения используют уплотнение соединений из паранитовых прокладок. Между американкой и клапаном прокладывают ФУМ – ленту либо паклю.

Как установить прибор

План установки будет содержать пошаговую инструкцию по монтажу элементов. Как правило, детали устанавливают в данной последовательности:

  1. Сначала монтируют шаровый кран запорный.
  2. Устанавливают фильтр разборной с сетчатой структурой.
  3. Крепят счетчик по направлению течения воды.
  4. Замыкают монтаж обратным клапаном.

Очень важно оснастить систему запорным краном, чтобы в случае поломки какого-то компонента прибора, сразу же остановить подачу воды. Запорная деталь устанавливается на доступном участке трубы, чтобы быстро действовать в случае необходимости. Система должна монтироваться совместно с фильтром для грубой чистки, чтобы улавливать большие элементы в водах, протекающих по трубам.

Важно! Отвод фильтрующего устройства обязательно устанавливают по направлению вниз, это предотвратит быстрое засорение его сетки.

Кран запорный, фильтр имеют резьбу внутри детали для врезки в трубу. Чтобы соединить данные элементы друг с другом используют сгоны, на которых имеется наружная резьба. Необязательным элементом схемы считается обратный клапан. Он исключает движение жидкости в обратном направлении по системе, таким образом предотвращает случайное увеличение показания счетчика при обратном токе воды. Такое случается при перепадах давления в трубах.

Установка обратного клапана защищает перетекание холодной воды из одной водопроводной трубы в другую. Данная проблема встречается в домах с душевой кабиной, оснащенной смесителями низкого качества.

Поэтому рекомендуют на прибор устанавливать обратный клапан, хотя процедура не является обязательной. Цена на установку зависит от дополнительных элементов конструкции. К примеру, после монтажных работ прибора, устанавливают второй вентиль. Он нужен, чтобы перекрывать воду в трубе во время замены прибора. Дополнительный вентиль не считается обязательным для установки.

К необязательным элементам устройства относят редуктор, который корректирует внутрисетевое давление. Стабилизация данного параметра системы бережет детали от преждевременного износа. Редуктор устанавливают, как закончат монтаж фильтра.

Внимание! Чтобы установить счетчик, надо заранее отключить ток воды по стояку.

Установку прибора легче всего осуществить на пластиковую трубу, потому что материал легко разрезать с помощью специальных ножниц. Спаивают разрезанные элементы с помощью обычного пальника. Врезка водомеров в трубопровод из металла чаще все сопровождается его заменой на пластиковый.

Для того, чтобы не ошибиться во время сбора конструкции, на полу раскладывают последовательно «гирлянду» из элементов, которые подлежат соединению. Для выполнения подсчета, сколько витков понадобится для соединения крана и фильтра, их предварительное скручивают друг с другом. Как правило, насчитывают около пяти оборотов. Выполняя данную процедуру, надо запомнить, на каком из витков, положение отстойника оказывается внизу. Далее раскручивают детали и наматывают на резьбу в фильтре уплотнитель в виде пакли либо ФУМ – ленты.

Внимание! Резьбу густо наматывают с помощью уплотнителя и смазывают пастой для сантехники, далее можно накручивать запорный механизм.

Когда закручивают запорный клапан, нельзя с силой затягивать элементы, чтобы не допустить поломки соединений. Далее отмеряют расстояние на задействованном участке трубы, которое равно длине «гирлянды».

Внимание! Во время врезки прибора, надо ориентироваться на метки, показывающие направление, чтобы счетчик работал исправно.

Если оборудование будет установлено без соблюдения направления стрелок на всех элементах, то прибор не пройдет конечную опломбировку работником Водоканала. Использовать в работе можно только исправную систему, установленную по всем правилам.

Источник: http://iseptick.ru/santekhnika/schetchiki/sxema-ustanovki-schetchikov-vody.html

Как установить счетчик на воду в квартире

Как установить счетчик на воду в квартире

Приборы для учета вода – одно из важных условий экономного расходования ресурса. Такие счетчики желательны для установки в каждой квартире или доме. Перед началом монтажа, важно подобрать прибор, который бы полностью отвечал всем требованиям и соответствовал нормам, предъявляемым законом. В результате, такая процедура обернется значительной экономией, которая непременно положительно отразится на семейном бюджете.

В статье рассмотрены основные критерии выбора счетчика на воду, его существующие разновидности и их отличительные характеристики. Кроме того, рассказано о том, как поставить счетчик на воду в квартире.

ВАЖНО! Счетчик на воду можно установить самостоятельно, но подтвердить его законность могут только специальные службы, путем проведения процедуры пломбирования.

Какие счетчики на воду бывают и в чем их отличия друг от друга?

Установить счетчик на воду можно только в квартирах, домах или иных помещениях, подключенных к централизованному водопроводу.

Существуют правила, закрепленные на законодательном уровне, о том как управляющие компании должны производить монтаж таких приборов.

Ответ на вопрос: можно ли самому поставить счетчики на воду, зависит от региона, типа прибора и других нюансов. Чаще всего, осуществить установку можно как самостоятельно, так и привлечением специалистов компании, обслуживающей дом.

Факторы, которые оказывают влияние на выбор прибора для учета воды:

  • общее состояние труб в доме или квартире (изношенность, материал изготовления);
  • наличие или отсутствие в подаваемой воде загрязнений и мелких частиц (взвеси, песка, ржавчины);
  • финансовые возможности собственника жилого помещения;
  • характеристики, напрямую влияющие на работу счетчика: температура воды, длительность использования (постоянная или время от времени).

Исходя из наличия источника энергии, который питает счетчик, можно выделить две больших группы:

  • энергозависимые. Для работы таких приборов требуется постоянное обеспечение электричеством;
  • энергонезависимые. Их работа основана на естественных механических процессах и не требует дополнительного источника энергии.

Допустимый диаметр труб для установки – от 15 до 20 мм

К группе энергозависимых счетчиков относятся следующие виды:

  • электромагнитные;
  • ультразвуковые;
  • вихревые.

У них общий принцип работы – использование закономерных физических явлений, названия которых отражено в наименование вида прибора.

К энергонезависимым счетчикам относятся тахометрические разновидности устройства.

Место установки приборов учета – жилые многоквартирные дома и частные домовладения

Специалисты выделяют и другие критерии для классификации приборов учета. Исходя из габаритов и конструкции:

  • раздельные;
  • компактные.

По количеству одновременно обслуживаемых трубопроводов:

  • многоканальные;
  • одноканальные;
  • двухканальные.

При установке счетчика важно учитывать его технологические требования напору воды и допустимому температурному диапазону

Индукционные или электромагнитные счетчики

Такие приборы отличаются высокой стоимостью и большим сроком службы без поломок. В основе работы лежит способность воды проводить электрический разряд.

ВНИМАНИЕ! Использование счетчиков этого типа возможно только при высоком качестве воды и отсутствия в ней посторонних примесей.
Именно из-за повышенного требования к качеству поступающей воды, такие счетчики очень редко встречаются в квартирах и домах. Наиболее популярные места их использования – фармацевтическая, пищевая или пивоваренная промышленность. А также, учет объема сточных вод.

Электромагнитные модели чаще всего устанавливаются на водозаборных станциях, при подключении к водопроводу крупных коттеджных поселков и садовых товариществ

Ультразвуковые счетчики

Такие приборы могут стоить в несколько раз дороже электромагнитных.

Высокая цена оправдывается точностью и большой продолжительностью бесперебойной работы (до 15 лет).

Главный принцип их работы – распространение и сравнение показателей ультразвуковых волн «по течению и против течения». Также как и электромагнитные, такие приборы очень требовательны к чистоте воды. В связи с этим, широкое распространение в жилых помещениях они не получили.

В зависимости от принципа работы, ультразвуковые водомеры бывают:

  • доплеровские;
  • временно-импульсные.

Существует деление их и по способу монтажа:

  • для наружного монтажа (Clamp on);
  • для врезания в трубу, при непосредственном контакте с водой (Insertion).

Применяются такие счетчики на промышленных предприятиях, а также, для измерения объема сточных вод.

Принцип работы ультразвукового прибора – замер скорости прохождения ультразвука через жидкость

Вихревые счетчики

В основе их работы лежит принцип фиксирования возникающих вихрей, в результате обтекания тела особой формы, помещенного в поток. Если в поток воды опустить стержень специфической конфигурации, то возникшая частота вихрей после него (или «дорожка Кармана») будет пропорциональной скорости потока, то есть, будет служить показателем объемного расхода.

Говоря упрощенным языком, вихревые счетчики фиксируют количество колебаний воды, возникающих при ее столкновении с препятствием. Затем, информация преобразуется в литры и выводится на табло.

Широкое распространение такие приборы получили в технических и промышленных условиях. В быту не используются ввиду нерациональности.

Энергонезависимые или тахометрические счетчики

Эти недорогие и компактные приборы широко применяются в быту и на производстве. Однако, они не долговечны – максимальный срок их службы не превышает 5 лет.

СПРАВКА! Существуют модификации тахометрических счетчиков, предназначенных для эксплуатации в старых трубопроводах, при контакте с водой сомнительного качества.

В зависимости от конструкции и типа расположения оси, они бывают:

  • крыльчатые – ось располагается перпендикулярно потоку;
  • турбинные – ось параллельна потоку.

Принцип работы – фиксация движения крыльчатки или турбины. Вода вращает эти элементы конструкции, что приводит в движение сам механизм счетчика.

Крыльчатые водомеры могут устанавливаться на трубу, диаметр которой не превышает 40 мм. Это позволяет им измерять воду объемом до 15 кубометров в час. Турбинные разновидности более производительны, они имеют диаметр от 50 до 100 мм, что отражается на возможности измерения гораздо большего объема поступающей воды.

Не смотря на невысокую точность показаний, эти приборы получили широкое распространение. Все благодаря их способности работать в любых условиях и при любом качестве воды.

Количество счетчиков зависит от числа труб водопровода, входящих в квартиру. На каждую из них необходимо установить отдельный прибор учета

Допустимый температурный диапазон тахометрических водомеров:

  • для горячей воды – до +130о С;
  • для холодной воды – до +30о С;
  • универсальные модели – до + 90о С.

Как правильно установить счетчики воды в квартире и отличить их по температурному диапазону? Сделать это можно с помощью цветового обозначения или буквенной маркировки. Счетчики для горячей воды выпускаются в красном цвете с надписью «СГВ». Модели для холодной воды имеют синий цвет и надпись «СХВ». Универсальные варианты – оранжевые с «УСВ».

Исходя из принципа действия, энергонезависимые счетчики можно разделить на:

  • одноструйные. В них вода попадает единым потоком и направляется на крыльчатку или турбину;
  • многоструйные. Поступающая вода разделяется на несколько струй. Эта технология применяется исключительно для диаметров свыше 40 мм.

По принципу установки механизма считывания, существуют следующие виды:

  • сухие. В них механизм не соприкасается водой;
  • мокрые. Элемент погружен в поток воды.

Тахометрические счетчики – самый распространенный вариант, устанавливаемый в жилых помещениях

Тахометрические приборы – выбор абсолютного большинства владельцев квартир или домов. Они доступны по цене и крайне надежны при эксплуатации в воде низкого качества. Кроме того, купить их можно в любом сантехническом магазине, а с установкой справится даже начинающий мастер.

Что потребуется для установки прибора учета?

Выбор прибора стоит осуществлять, исходя из следующих пунктов:

  • характеристики прибора и требования, предъявляемые заводом-изготовителем;
  • отзывы покупателей.

Перед приобретением стоит удостовериться, что в комплект водомера входит все необходимое для его монтажа.

Важный параметр прибора – его габариты. Исходя из них, стоит определить заранее предполагаемое место установки. В помещении обязательно должно присутствовать искусственное или естественное освещение, так как сам счетчик не имеет подсветки. Температура внутри комнаты не должна превышать 50о С. После установки, прибор должен быть доступен для обслуживания и снятия показаний.

Для работы счетчика необходимо теплое и хорошо освещенное помещение

Порядок установки счетчика на воду в квартире

  • тщательно подготовить место и определить время монтажа. Под рукой должны находиться все необходимые материалы и инструменты. Никто не должен мешать проведению работ;
  • заранее проверить техническое состояние труб и, при необходимости, провести их замену.

Стандартная комплектация водомера, без которой его не пломбируют, включает в себя:

  • фильтр, осуществляющий грубую очистку;
  • обратный клапан;
  • американки;
  • сам прибор;
  • прокладки и сантехнический уплотнитель – для герметичности соединений.

Из инструментов могут потребоваться:

  • ножницы, применяемые для резки пластиковых труб;
  • прибор для соединения пластиковых труб;
  • ключи.

Составные элементы прибора учета воды:

    запорный кран. Его задача – подача или перекрытие воды. Наиболее популярны – шаровые краны. Они отличаются надежностью, но их слабое место – положение между «открыто» и «закрыто». При регулярном нахождении в такой позиции они быстро ломаются;

фильтр грубой очистки. Отсеивает на входе в счетчик мелкие частицы (ржавчину, песок и прочее). Бывает двух видов: прямой и косой. В процессе установки счетчиков используется исключительно косой;

  • обратный клапан. Его основная задача – предотвращение обратного вращения счетчика и создание препятствия для обратного течения воды при закрытом кране;
  • американки. Их установка поможет легко и быстро осуществить демонтаж прибора, без повреждения трубы;
  • запорный вентиль, устанавливаемый после обратного клапана. Он удобен при снятие прибора, так, вода не выльется на пол;
  • редуктор давления, установленный после фильтра грубой очистки. С его помощью давление воды на входе в прибор значительно стабильнее, что отражается на продолжительности срока службы устройства.
  • Один из важных этапов работ – подготовительный

    Правила покупки прибора учет:

    • удостовериться, что номера, указанные в паспорте и выбитые на корпусе, полностью совпадают;
    • проверить наличие сертификата и штампа, свидетельствующего о заводской поверке;
    • забрать из магазина чек и заполненный гарантийный талон. При наличии брака, такой прибор можно будет обменять.

    ВАЖНО! Приобретать водомер стоит только в специализированном магазине, где могут предоставить все необходимые документы. Продавцов на рынке лучше избегать.
    После полной проверки прибора и его комплектности, можно приступать непосредственно к процедуре установки.

    Все требования, предъявляемые к установке можно найти в паспорте устройства

    Поэтапная инструкция установки счетчика учета воды

    Осуществить монтаж можно самостоятельно или обратившись в специализированную фирму, управляющую компанию или к сотрудникам водоканала. Если выбор пал на стороннюю организацию, то, в первую очередь, стоит убедиться в наличии у них лицензии на такие виды работ и возможность предоставления гарантии. Желательно ознакомиться с отзывами в интернете.

    При наличии уверенности в своих силах, монтаж можно осуществить самостоятельно. Предварительно, лучше побеседовать с представителями водоканала и уточнить их требования к процессу.

    СПРАВКА! В большинстве регионов, самостоятельная установка не запрещена.

    Пошаговая инструкция и правила установки счетчиков воды в квартире:

    1. Отключить воду в стояке. Удобнее это сделать при наличии доступа к водопроводу дома. В противном случае, необходимо написать заявку в обслуживающую организацию;
    2. Определить схему установки и положение счетчика. Оно может быть вертикальным или горизонтальным;
    3. Соединить запорный кран и фильтр грубой очистки. При этом, патрубок фильтра должен быть направлен сеткой вниз. Подсчитать требуемое количество витков при закручивании;
    4. Собрать весь узел с использованием сантехнической обмотки;
    5. Обработать места соединений мастикой или специальной лентой;
    6. Проверить положение стрелок на лицевой стороне счетчика. Они должны совпадать с направлением движения потока воды;
    7. Проверить последовательность элементов. По направлению движения воды оно выглядит так: запорный кран, фильтр, счетчик, обратный клапан;
    8. Подготовить водопровод для установки готового узла. Длина последнего должна полностью совпадать с удаленным отрезком на трубе. Облегчить задачу можно использованием гибкой подводки. Однако, такой вариант выглядит менее эстетично;
    9. Вырезать кусок трубы, предварительно подставив под место среза тазик для сливания воды;
    10. Нарезать резьбу (для металла) или использовать фитинги (пластиковые трубы);
    11. Установить счетчик и остальные элементы на постоянное место;
    12. Уплотнить и загерметизировать все места соединений. Для этого, используется пакля или Фум-лента.

    Инструкция о том, как в коммунальной квартире поставить счетчик на воду, – не отличается от указанной выше.

    Соблюдение порядка расположения элементов – важный этап при монтаже

    ВАЖНО! При окончательной установке не стоит излишне применять силу и затягивать соединения. В таком случае, на элементах конструкции могут образоваться микротрещины, которые приведут к протечке.

    Если установка завершилась успешно, то можно переходить к следующему этапу – опломбировке.

    Упростить врезку можно, использовав гибкую подводку

    Опломбирование и получение документов

    У многих владельцев возникает вопрос – установили счетчики на воду, что делать дальше. Следующий этап, после установки прибора – его опломбирование. Он является завершающим во всей процедуре. Перед началом установки пломбы стоит ознакомиться с тем, кто осуществляет эту процедуру и можно ли ее выполнить самостоятельно.

    Правом установки пломбы обладают следующие организации:

    • управляющая компания, обслуживающая дом;
    • водоканал.

    В обоих случаях, потребуется подать письменную заявку о необходимости проведения процедуры установки пломбы. Лучше это сделать сразу после монтажа или в день установки. Так как до момента опломбирования все показания потребления воды, по-прежнему, рассчитываются по нормативу.

    ВАЖНО! Установка пломбы – полностью бесплатная процедура. Не стоит экономить и пытаться установить ее самостоятельно, а сотрудника вызвать для осмотра. Такой вариант может быть признан незаконным и работу придется переделывать.

    Обычный срок рассмотрения поданной заявки – от трех до пяти рабочих дней. В день визита специалиста, необходимо подготовить акт поверки водомера и паспорт, который был в комплекте.
    Во время визита, специалист осмотрит целостность устройства, наличие на нем повреждений или следов взлома, проверит правильность сборки и установки всего измерительного узла.

    ВНИМАНИЕ! Сотрудник не имеет права проверять квалификацию лица, проводившего установку. И тем более, требовать какие-либо документы или лицензии, касающиеся уровня квалификации мастера.

    Затем, специалист ставит на прибор свою пломбу и закрепляет ее. Финальный этап – составление акта ввода счетчика в эксплуатацию. В нем указываются показания счетчика в текущий момент. Последним этапом – составляется договор на обслуживание.

    Потребителю необходимо внимательно ознакомиться со всеми составленными документами и, в случае согласия, поставить свою подпись в конце.

    Использование счетчика и передача показаний допустима только после проведения процедуры пломбирования

    С этого момента, все показания передаются владельцем помещения исключительно по счетчику. У хозяина жилого помещения на руках остается один экземпляр подписанного договора, а также, акт о вводе в эксплуатацию.

    СПРАВКА! Лучше сохранить паспорт и сертификат о поверке, идущий в комплекте с прибором. Если что-то из этих документов потребуется управляющей компании, то ей можно предоставить копию.

    Пакет документов может потребоваться через несколько лет. Например, при истечении срока службы водомера, замене одно из составных элементов узла или добавления новых составляющий в конструкцию.

    Поэтому, сотрудники водоканала рекомендуют хранить весь пакет документов, касающихся счетчика, отдельно и до момента его полной утилизации.

    Возможные проблемы, возникающие в процессе эксплуатации, и способы их решения

    Проблемы с приборами учета случаются нередко, это связано со сложным устройством данного механизма. Большинство из них можно решить, не прибегая к услугам специалистов и не переустанавливая счетчик.

    ВАЖНО! Такие процедуры, как поверка счетчика или установка новой пломбы, может проводить только представитель организации, имеющей соответствующую лицензию.

    В некоторых случаях, обращения к квалифицированным специалистам не избежать. Это поможет сократить лишние траты и значительно сэкономит время. Помогут специалисты и с решением проблемы того, как правильно установить счетчик холодной воды в квартире.

    Важно использовать оптимальное количество обмотки для герметизации стыков. Ее переизбыток может привести к протечке

    Возможные проблемы и пути их решения:

    • вода с трудом проходит через измерительный прибор. Частая причина такого явления – засор фильтра грубой очистки. Для ее устранения, необходимо обратиться к управляющей компании или в водоканал и написать заявление на снятие пломбы и очистку фильтра. Эта процедура полностью бесплатна. Делать это самостоятельно нельзя, так как будет потеряна гарантия на счетчик. Его придется покупать заново или проводить платную проверку;
    • случайный срыв пломбы. Об этом факте стоит сообщить управляющей компании сразу после его обнаружения. Для ввода счетчика в эксплуатацию придется оплатить стоимость повторного опломбирования. Однако, эта сумма очень мала, по сравнению со штрафом за передачу показаний с неопломбированного счетчика. В таком случае, владельцу квартиры или дома придется оплатить все показания по нормативу, начиная с момента последней поверки (в некоторых случаях, это может быть несколько лет) и выплатить штраф за отсутствие заявки на установку пломбы. Сумма может оказаться очень внушительной;
    • вода свободно проходит через счетчик, но его показания остаются неизменными. Скорее всего, причина кроется в поломке роторного или счетного механизма. Если пробор еще находится на гарантийном обслуживании, то необходимо обратиться с заявлением на снятие пломбы, а сам прибор демонтировать и отдать на проверку в сервисный центр. Здесь его обязаны проверить и заменить бесплатно, при наличии действующего гарантийного талона. Если гарантия закончилась, то менять счетчик придется за счет владельца квартиры.

    СПРАВКА! В период, отведенный для поверки или гарантийного обслуживания счетчика, все показания рассчитываются по нормативам, утвержденным в данном регионе. Это важно принять во внимание, так как поверка может занимать до 2-3 месяцев. В таком случае, целесообразнее приобрести новый прибор.

    Установка счетчика на воду может сэкономить до 30% от суммы, рассчитываемой по нормативам

    Установка индивидуальных приборов учета холодной и горячей воды – распространенная процедура не только в многоквартирных домах, но и в частных домовладениях. Несмотря на всю трудозатратность и некоторые денежные вложения, установка счетчика полностью себя оправдывает и приносит значительную экономию личному и семейному бюджету. О том, как установить водосчетчики в квартире, задумывается все больше собственников жилых помещений.

    В результате, потребление воды может сократиться до 30% от первоначальных значений. Это не только выгодно, но и полезно.

    Вырабатывается привычка здорового и рационального отношения к природным ресурсам, их экономичному использованию.

    Заключение

    Вывод, который можно привести в конце, говорит о том, что установка измерительного прибора для воды – выгодная и рациональная операция.

    Она оправдывается и увеличением стоимости данного ресурса, которое происходит ежегодно. И стремительным сокращением запасов пресной, питьевой воды на земном шаре.

    Осуществлять установку самостоятельно или прибегнуть к помощи специалиста – выбор каждого владельца квартиры. Инструкция по установке проста и доступна для выполнения, даже начинающему домашнему мастеру. Помогут разобраться и многочисленные обучающие ролики. В них подробно описаны как установить счетчик на воду в квартире, приведены все этапы монтажа и рассказано о возможных трудностях, возникающих в процессе работы.

    Важно знать, что специалист, проводящий опломбировку, не вправе интересоваться квалификацией мастера, установившего счетчик. В случае возникновения таких вопросов и сложностей, необходимо отстаивать свою правоту и наставить на проведение независимой оценки качества установки.

    Источник: http://j.etagi.com/ps/kak-ustanovit-schetchik-na-vodu-v-kvartire/

    Как грамотно установить счетчик воды в частном доме

    Здесь вы узнаете:

    • Выгодно или нет устанавливать водосчетчики в квартире
    • Какой счетчик воды лучше установить
    • Юридические тонкости и практические решения
    • Правила установки водяных счетчиков в квартире
    • Поставить счётчики на воду — самому или через фирму
    • Подготовительные мероприятия к монтажу
    • Установка счетчиков воды своими руками
    • Установка пломбы и техническая документация
    • Проблемы при эксплуатации и их решение

    Правила установки счетчиков воды в квартире определяют, кто, где, как и каким образом должен устанавливать прибор учета. Сделать это можно с привлечением специалиста, а можно самостоятельно. В любом случае после установки необходимо вызывать специалиста для опломбирования прибора учета.

    Необходимы ли счетчики учета воды

    Еще в начале прошлого века большинство потребителей воды из центральных водопроводных сетей оплачивало услуги водоснабжающей организации с учетом установленных нормативов. Эти нормы определяли количество потребляемой воды каждым человеком, проживающим в доме. То есть сумма была фиксированная. Сегодня, как было сказано выше, произошли изменения.

    Надо сразу оговориться, что существует постановление правительства, в котором четко указано, что на каждом объекте должны быть установлены счетчики учета газа, воды и электроэнергии. Но есть и оговорка, если их потребление производится из централизованных сетей. К примеру, для автономного водопровода из скважины или колодца счетчик устанавливать не надо. Это касается и газовой магистрали, если хозяин дома пользуется газгольдерами.

    Сегодня установку водомера планируют еще на стадии проектирования дома и инженерных коммуникаций. Если дом старый, то монтаж счетчика воды производят с помощью врезки в старые водопроводные трубы.

    Врезка счетчика в старую водопроводную систему Источник i.ytimg.com

    Установка водомеров – процесс необходимый. Причина – несовершенная система оплаты из расчета на каждого потребителя. Несовершенна она тем, что водоснабжающая организация имеет одну главную цель – получить прибыл. Но в этой системе не учитывается один фактор – нет контроля над тем, а сколько воды потребили, к примеру, жители частного дома. Прописано в доме 5 человек, а проживает трое. Или кто-то уехал в командировку или попал в больницу. Или вся семья уехала в отпуск. Все равно расчет за потребленную воду будет производиться из расчета на пять человек.

    Даже если не учитывать эти явные, а точнее сказать, вероятные моменты и посмотреть статистику, то установка водяного счетчика намного выгоднее. К примеру, по нормативам каждый человек в месяц должен оплатить за 11,7 м³ воды. А в среднем, если установлен водомер, он оплачивает только за 4 м³. Разница просто огромна. При этом, если вы – владелец частного дома с приусадебным участком, то с вас будет взиматься плата и за используемую территорию. Ведь на ней будет обязательно сад или огород, цветник или оранжерея, которые вы должны поливать. А если у вас есть еще и автомобиль, то к нормативу прибавят несколько кубов.

    Мыть автомобиль дома Источник yandex.net

    И при всем при этом никто не учитывает – поливаете вы приусадебный участок, или он полностью заасфальтирован. Моете вы машину сами дома или отвозите ее в мойку.

    То есть получается, что установить водомер намного выгоднее. Правда, определенные расходы сделать придется: купить водяной счетчик и оплатить услуги монтажников. Но, как показывает практика, уже через полгода эти расходы окупаются.

    Есть еще одна положительная сторона установки водомера. Многие потребители относятся к воде как к данности. Вот она есть и все тут. И пользоваться ею можно без ограничения. Такие люди не понимают, что водные ресурсы не безграничны. Установленный водомер дисциплинирует таких людей. Им не хочется платить большие суммы, поэтому они будут стараться меньше расходовать воду. К тому же все стараются следить за сантехникой. У рачительного хозяина не будет подтекать кран, не будет течь унитаз.

    Используем воду не экономно Источник www.trihomesol.com

    Чтобы правильно провести монтаж водомера, а тем более, его грамотно эксплуатировать, надо знать его конструктивные особенности. Основная масса водомеров – это приборы, принцип работы которых основан на вращении одного лопастного элемента. Это или крыльчатка, или турбинка.

    Вода проходит через канал, где установлена крыльчатка. Она вращается и передает вращательный момент на счетное устройство. Последнее может быть механическим или электронным. Один оборот крыльчатки соответствует определенному объему пройденной через прибор воды.

    У счетчиков, в которых установлены крыльчатки, есть один недостаток. Этот элемент подвержен влиянию так называемых турбулентных потоков. Они появляются, когда напор воды увеличивается. Такие потоки уменьшают скорость вращения лопастей. Добавим, что сама крыльчатка – механизм инертный, то есть для оптимального оборота ему нужна стартовая скорость. Поэтому в начале вращения у крыльчатки скорость ниже. Хотя производители точно подгоняют ее под требуемые размеры.

    Конструктивные элементы водомера Источник uamagnit.com

    Но надо отметить, что в масштабах одного небольшого дома это все не так заметно и не так сильно влияет на потери расхода. Поэтому водомеры этого типа так распространены в частном домостроении.

    Если водопроводная магистраль более серьезная, в ней большой напор, то устанавливают счетчики турбинного типа. У них недостатков нет. Поэтому точность у них намного выше.

    Добавим, что в продаже есть так называемые комбинированные модели. Это сложное устройство, состоящее из двух каналов, которые перекрываются клапанами. Если напор в водопроводной сети небольшой, то вода проходит по каналу, где установлена крыльчатка. Если напор повысился, клапан закрывается, открывается канал, где установлена турбина.

    Турбинный счетчик воды в разрезе Источник www.gvte.com.ua

    Существуют конструкции, которые делятся по количеству каналов внутри:

    • одноструйные;
    • многоструйные.

    В первых канал представляет собой одну камеру, через которую и проходит весь водяной поток. Именно в таких приборах и возникает турбулентность. Во вторых поток разделен несколькими каналами. И именно в таких водомерах турбулентность отсутствует.

    Есть еще одна классификация, где разделяются приборы на «сухие» и «мокрые». В последних крыльчатка расположена прямо в канале и контактирует с проходящим водяным потоком. Преимущества этой модели: невысокая цена и нечувствительность к магнитным воздействиям. Недостатки:

    • быстро выходит из строя из-за коррозии металлических элементов, потому что крыльчатка все время находится в воде, а счетное устройство с ней контактирует;
    • при низком качестве водной массы механизмы забиваются песком, илом и прочими неприятностями.

    В «сухих» водомерах крыльчатка расположена в канале, а счетное устройство отделено от нее герметичной камерой. То есть ее механизм с водой не контактирует. Это и продлевает срок эксплуатации всего прибора. Передача вращения передается через магнитную пару. Один магнит установлен на крыльчатке, другой на счетном устройстве. Магниты представляют собой кольца. Единственный недостаток такой модели – наличие именно магнитов. Они плохо работают, если на них воздействовать магнитным или электрическим полем. Производители эту проблему решили, установив в водомерах магнитную защиту в виде муфты.

    Водомер сухого типа Источник poschetchiku.ru

    Смотрите также: Специализируются на монтаже систем водоснабжения, канализации и отопления

    Сегодня производители предлагают электронные счетчики учета воды. Их отличительная особенность от механических – герконовый датчик, преобразующий вращательное движение крыльчатки в электромагнитные импульсы. Последние поступают на табло индикаторной панели, где отображается расход воды. Поэтому такие водомеры состоят из двух частей, соединенных кабелем. Индикаторную панель можно выносить наружу на расстоянии длины кабеля. Добавим, что электронные модели могут отображать не только расход воды, но и показывать стоимость за нее согласно действующим тарифам. То есть такие приборы можно программировать.

    По каким критериям выбирается водомер

    В первую очередь надо обратиться в водоснабжающую организацию территориального расположения. Там вам покажут, какие счетчики надо устанавливать. Потому что сегодня уже во многих регионах введены многотарифные сетки оплаты, и без импульсных устройств здесь не обойтись. Многие водоканалы предлагают водомеры, которые есть у них в наличии, а также услуги по установке. Здесь же вам объяснят правила установки водяного счетчика в частном доме.

    Импульсный счетчик учета воды Источник prom.st

    Сразу надо оговориться, что приобретать прибор с рук нельзя. Почему:

    • велика вероятность, что приобретенный вами водомер – это отреставрированный б/у агрегат, или он низкого качества;
    • некоторые водоканалы уже сталкивались со всякого рода подделками, поэтому могут и не принять к эксплуатации приобретенный вами счетчик, придется покупать еще один – соответствующий требованиям.

    На что рекомендуется обратить внимание, приобретая счетчик учета воды:

    • Перед тем как поставить счетчик на воду, необходимо его выбрать. Знайте, есть два вида водомера: для холодной и горячей воды. Первый может работать в температурном диапазоне 5-40С, второй при 40-90С. последний можно использовать в системе холодного водоснабжения, первый на ГВС монтировать нельзя. Спутать обе модели невозможно, потому что производители их окрашиваю в разные цвета: для холодного в синий, для горячего в красный. Сегодня на рынке появились универсальные приборы, окрашенные в серый цвет. Их можно использовать в обеих системах.
    • Второй критерий выбора – диаметр условного прохода, обозначаемый как «Ду». Это диаметр патрубков счетчика, и он должен соответствовать диаметру водопроводной трубы, в которую врезается.

    Счетчик универсальный серого цвета Источник dm-st.ru

    • Следующее – это класс точности изделия. Здесь два класса: «А» – у него точность ±1%, «В» – точность ±2%. Обе модели можно устанавливать в частных домах. Просто приборы «В» класса монтируют только на горизонтальных участках водопроводных труб. При этом шкала должна быть направлена вверх. Прибор класса «А» можно устанавливать на любых участках в независимости от их расположения или направления. Единственное, что необходимо добавить, что счетчики класса «А», устанавливаемые на горизонтальных трубах, нельзя располагать шкалой вниз.
    • Установка приборов учета этого типа требует предварительного определения напора воды внутри водопроводной системы. Потому что для них выставлены нормативы. К примеру, для счетчика Ду-15 предел – 1 МПа, это 10 бар. Для Ду-20 – 1,6 МПа.
    • Есть еще две важные характеристики. Это максимальный и номинальный расход воды, который может фиксировать прибор. Для водомеров Ду-15: номинальный – это 1,5 м³/ч, максимальный – 3 м³/ч. Если расход будет превышать максимальный показатель, то сам прибор быстро выйдет из строя.

    Внимание! Вся важная информация, касающаяся счетчика учета воды, обычно наносится на переднюю панель изделия. Или ее можно найти в паспорте прибора.

    Рассмотрим, для примера, один прибор и надписи на его панели. Вот он на фото ниже.

    Счетчик учета холодной воды Источник all-pribors.ru

    Отличия при монтировке приборов ГВС и ХВС

    Допускается на холодную трубу ставить счетчик для ГВС, другими словами два красных на горячую и холодную воду ставить допустимо.

    На заметку совет практиков! Ставить оба красных прибора учета можно, но для удобства их лучше разделить, чтобы не было путаницы для сбора показаний.

    Есть дома, в которых система горячего водоснабжения действует по двухтрубной схеме. Чтобы установить водомер на ГВС, нужен перепускной клапан. В противном случае счетчик будет считать лишний расход воды.

    Для счетчиков холодной воды ставят резиновые прокладки, на ГВС частник должен купить паронитовые прокладки.

    Правила монтажа

    Итак, переходим к основному вопросу – как правильно установить счетчик на воду. Начинать надо с обращения в водоканал. Существуют определенные законы, которые надо выполнять. Что касается частных домов, то сегодня счетчик должен быть установлен вне дома. Причина – свободный доступ к нему представителей водоснабжающей организации. То есть чтобы они просто не входили в дом. И если хозяева отсутствуют, то контролер сам может снять показания.

    Существуют две ситуации, связанные с монтажом водомера:

    • Дом только строится.
    • Дом эксплуатируется, нужно врезать в действующий водопровод.

    Юридический аспект самостоятельной установки

    В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования и правила установки.

    Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ.

    Лицензированные организации выполняют монтаж приборов учета, строго соблюдая требования и порядок ввода установленных приборов учета в эксплуатацию

    Если вам навязывают услуги специализированных компаний, знайте, что это незаконно. Процедуру врезки в обустроенную водопроводную систему вы можете сделать и собственными силами.

    При монтаже оборудования стоит учитывать ряд моментов:

    1. Приборы приобретать только у лицензированных компаний. К устройству должен прилагаться технический паспорт.
    2. Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами.
    3. При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька.

    Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».

    Видео описание

    В видео показано, как надо правильно собирать учетный узел для воды:
    Из этого выходит, что перед тем как установить счетчик на воду в частном доме, вам надо полностью собрать весь узел.

    Вторая ситуация

    Здесь решается задача – как поменять счетчик на воду. Раньше водомерные приборы устанавливались внутри домов. Сегодня, как упоминалось выше, их выносят за пределы строений. При этом стараются от старых моделей избавляться.

    Если производится перенос, то он полностью будет соответствовать монтажу. То есть вопрос, как заменить счетчик воды, здесь будет не уместен. Потому что это, по сути, полный монтажный процесс с формированием колодца. И хотя в точке подключения уже установлен вентиль или задвижка, остальные действия проводятся строго по вышеописанному принципу с установкой обратного клапана, отсечных вентилей и сетчатого фильтра.

    Другое дело, когда счетчик стоит в колодце. Он вышел из строя и требует замены. Замена счетчика воды самостоятельно по закону должна производиться с уведомления водоснабжающей организации. Все дело в том, что на приборе стоит пломба этой организации. Самому ее убирать нельзя. Это должен сделать представитель водоканала. Если проявить самостоятельность, то все обернется не очень хорошими последствиями. Вас могут обвинить в несанкционированном использовании воды. Мол, вы сняли счетчик, а вместо него установили прямую трубу. А затем ее поменяли опять на прибор. То есть, какое-то количество кубов вы истратили незаконно. Вам выпишут штраф, и если вы его не оплатили, то вас вызовут в суд, где решение будет принято на основе буквы закона.

    Поэтому в первую очередь надо написать заявление в водоканал. Приедет представитель и снимет при вас пломбу. Теперь можно менять. Многих интересует, а можно ли самому менять поменять счетчик на воду, или это должны сделать представители водоканала. Здесь нет никаких ограничений: хотите меняйте сами, хотите воспользуйтесь услугами мастеров или сторонних организаций.

    Пломбу самостоятельно снимать нельзя Источник nestudia.ru

    Поверка

    Поверка счетчиков воды осуществляется метрологическими организациями государственной и частной системы собственности. Периодическую поверку вам нужно осуществлять самим, привлекая для этого специалистов.

    Плановая производится через 6 лет после установки водомера для холодной воды и через 4 года – для горячей.

    Внеплановая поверка производится только при подозрении на неправильное отображение расхода воды или поломку.

    Знаете ли Вы о том, как проводится анализ и очистка воды из скважины от железа? Как установить терморегулятор для радиатора отопления, читайте здесь.

    Каковы основные требования к дымоходу для газового котла? Рассмотрим подробнее правила обустройства и строительные нормы.

    Поверки осуществляются двумя способами:

    • с демонтажем прибора и последующей доставкой в проверяющую организацию
    • с вызовом специалиста — на дому, т.е. без снятия

    В первом случае – необходимо специальное разрешение на снятие прибора. Проверяющий должен прийти и зафиксировать показания прибора, выдать вам соответствующие документы. Водомер отвозите и забираете сами. Потом установка и опять бумажная волокита с вызовом контролера.

    Если прибор не пройдет проверку, необходимо будет все равно заплатить за нее и озаботится покупкой и установкой нового. Минимальные затраты на все составляют 1250 рублей.

    Во втором случае – поверка осуществляется сотрудником службы на месте с помощью переносного стенда для поверки. Стоимость процедуры гораздо ниже (500–600 рублей).

    Минусом является то, что качество работы проверяется прибором, который с помощью высокоточных весов взвешивает воду, проходящую через водомер. Внутренние повреждения и износ деталей таким способом нельзя обнаружить.

    О том, как осуществляется поверка на дому без снятия счетчиков смотрите видео:

    В некоторых регионах поверка счетчиков воды отменена и поэтому незаконна. Советуем уточнить информацию по вашему региону в Управляющей компании или Водоканале.

    Видео описание

    В видео показано, как правильно заменить счетчик и, что делать с документами:
    И в конце еще одна рекомендация. После того как монтаж будет завершен, надо провести испытание собранного узла. Для этого внутри дома или во дворе открывается один кран. Затем в колодце нужно немного открыть отсекающую задвижку. Сразу полностью открывать не рекомендуется, потому что в водопроводной сети может возникнуть гидравлический удар. Всегда в этом случае присутствует вероятность, что из-за удара счетчик выйдет из строя.

    Как только вода вытеснит весь воздух из водопровода, то есть из крана она начинает изливаться, можно задвижку открыть полностью. Во-первых, узел проверяется на протечки. Во-вторых, смотрят на напор из крана. Обычно, если узел собран правильно, и серьезных протечек нет, то и напор будет оптимальным.

    И последнее. Все учетные приборы подлежат проверке через определенное время эксплуатации. Об этом указывается в паспорте изделия. Так вот самостоятельно снимать водомер, а соответственно убирать пломбы, нельзя. Это должен сделать представитель водоснабжающей организации. Самое интересное, что демонтаж и монтаж – услуга платная. Да и проверка вам может обойтись недешево. Поэтому многие владельцы частных домов приобретают новый счетчик и устанавливают его вместо старого. Выходит дешевле, и сама процедура упрощается – не надо везти прибор в мастерскую и ждать, когда его проверят.

    Прием в эксплуатацию

    После того как расходомер будет установлен, необходимо проверить трубопровод на наличие протечек. Если их нет, то нужно незамедлительно связаться с водоканалом и узнать, когда придет инспектор для опломбирования прибора. До того момента пока не будет стоять пломба, вода насчитывается по старому тарифу. Схема опломбировки счетчика воды выглядит очень просто.

    Инспектору на опломбирование дается всего три рабочих дня. Для проведения процедуры понадобится акт о проверки водомера и технический паспорт. Нет потребности в предоставлении каких-либо документов о том, что монтаж провели соответствующие специалисты. Поэтому не стоит переживать, если эта работа была проведена самостоятельно.

    Важно: Инспектор не имеет права требовать от потребителя, чтобы монтаж водомера проводили специалисты.

    При пломбировании инспектор составляет акт ввода расходомера в эксплуатацию, в котором указывается начальные показания. По окончанию процедуры сотрудник водоканала предоставляет договор по обслуживанию. Его нужно тщательно изучить, так как известны случаи мошенничества. Так в нем может быть прописана абонентская плата за обслуживание, а также информация о том, что потребитель обязан периодически предоставлять водомер на проверку за свой счет.

    Коротко о главном

    Законом определено – счетчики учета воды должны быть установлены на всех объектах в независимости от их назначения.

    Существует несколько разновидностей водомеров, и разделяются они по проходному диаметру, по количеству каналов внутри, по типу счетного механизма: механические и электронные. Последние – это сам счетчик и выносная панель, соединенная кабелем.

    Производители предлагают сухие и мокрые счетчики. В первых счетный механизм располагается в герметичной камере и не соприкасается с водой. Во втором этот механизм соприкасается с водой.

    Производятся водомеры двух классов: «А» – с погрешностью ±1%, «В» – ±2%.

    Монтаж производят в колодце на улице, чтобы была возможность представителей водоканала свободно снимать показания.

    Водомерный узел – это сам счетчик, два отсечных вентиля, сетчатый фильтр и обратный клапан.

    Источник: http://texnotoys.ru/otoplenie/ustanovka-schetchika-vody-svoimi-rukami.html

    Установка счетчиков воды своими руками — правила и порядок действий

    Владелец квартиры или дома самостоятельно решает, будет ли выполнена установка счетчиков воды своими руками, или стоит воспользоваться услугами профессионалов. Законодательного запрета на то, чтобы ставить приборы самому, нет. Обязательными являются лишь предварительная поверка устройства и его опломбировка после установки. В противном случае показатели прибора не будут приниматься во внимание.

    Целесообразность установки счетчика

    Часто можно встретить перечень ситуаций, в которых установка счетчиков воды выгодна или, напротив, экономически нецелесообразна. В частности, приводятся следующие данные: при проживании в квартире такого же количества людей, сколько зарегистрировано, экономия при оплате водоснабжения после установки счетчиков составит около 20-30%.

    К невыгодным ситуациям относят проживание большего количества человек, чем зарегистрировано, а также неудачная схема водоснабжения. При вводе в квартиру отдельно потоков в кухню и в санузел, потребуется установка четырех счетчиков (два на трубопроводы горячего водоснабжения и два – на холодные трубы). При отдельном подводе жидкости к унитазу (в домах старой планировки встречается и такое) счетчиков понадобиться пять.

    По большому счету все эти аргументы не столь значимы, поскольку их установка обязательна, а значит, сделать это придется в любом случае.

    Выбор счетчика

    На рынке существует несколько вариантов приборов учета расхода воды. Правила установки счетчиков воды в квартире своими руками не включают точное указание на вид приборов, поэтому выбор остается за домовладельцем.

    Вне зависимости от конструкции и принципа работы обязательно учитывать следующие особенности приборов:

    • рекомендуемое расположение счетчика (существуют модели для вертикальных и горизонтальных трубопроводов, а также универсальные изделия, которые можно монтировать в любом положении),
    • диаметр подсоединительных патрубков, который должен соответствовать диаметру трубопровода (наиболее распространены модели Ду15),
    • допустимая температура среды (теоретически счетчики для горячей воды могут быть установлены на холодные трубопроводы, главное, чтобы температура воды не превышала допустимое значение, то есть с особой тщательностью надо выбирать модели для труб горячего водоснабжения.

    Все приборы учета расхода воды можно разделить на две категории: энергонезависимые и требующие подключения сети. К первым относятся самые простые и самые надежные механические изделия, имеющие крыльчатку. При прохождении потока лопасти вращаются, считается число оборотов.

    Стандартные тахометрические счетчики

    Энергозависимые счетчики могут быть следующих видов в зависимости от принципа работы:

    • вихревые (прибор считает вихри, образующиеся при прохождении потока через специальный элемент, установленный внутри),
    • электромагнитные для определения расхода воздействуют на поток электромагнитными волнами (модели отличаются высокой чувствительностью к составу воды),
    • ультразвуковые используют колебания для определения расхода.

    Если счетный механизм изолирован от потока воды специальной перегородкой, такие модели называются «сухими».

    Водосчетчик «сухого» типа

    Изделия с неизолированными счетными механизмами – «мокрые».

    Порядок установки счетчиков воды в квартире одинаков для всех моделей.

    Счетчик необходимо покупать в магазине, а не на рынке и при приобретении не только обращать внимание на наличие паспорта, но и тщательно сверять указанный в документе номер с номером на самом счетчике. Такая проверка позволит вам убедиться в том, что вы покупаете пригодный к эксплуатации сертифицированный прибор.

    После этого необходимо отнести водомер вместе с техпаспортом на поверку в отдел контрольно-измерительных приборов (КИП) ЖЭКа или водоканала, либо же можно воспользоваться услугами частной, но обязательно лицензированной компании. После поверки в паспорте поставят штамп, а на приборе будет пломба, которую нельзя снимать, иначе возникнут проблемы с постановкой прибора на учет. Читайте также «Как зарегистрировать счетчики на воду».

    Выбор места монтажа

    Перед тем, как поставить счетчики на воду в квартире, нужно знать, что к месту установки счетчиков предъявляются следующие требования, общие, как для частных домов, так и для квартир:

    • температура выше 5° C,
    • наличие освещения (естественного или с помощью осветительных приборов),
    • доступность для проверки, обслуживания и ремонта.

    В любом случае счетчик должен быть установлен как можно ближе к точке входа, однако для квартир правила несколько лояльнее. Обычно прибор учета ставится в туалете, а при неудобном расположении коммуникаций (под полом), допускается монтаж в ванной комнате.

    Схема подключения счетчика воды в квартире часто определяет его расположение в туалете рядом со стояком

    Установка водяного счетчика в частном доме обязательна не дальше, чем на расстоянии 20 см от ввода. Если устраивается колодец, его крышка оснащается замками и пломбируется после опломбирования счетчика. Вскрытие разрешается только в исключительных случаях – при пожаре или аварии.

    Подготовка к установке

    Специалисты, которые знают, как установить счётчики на воду в квартире, рекомендуют прежде всего проверить комплектацию приобретенного прибора и приготовить необходимые материалы и инструменты. Прежде всего, мастера советуют приобрести прокладки (резиновые – для холодного трубопровода, паронитовые – для горячего). Потребоваться может также сантехническая пакля и специальные пасты-уплотнители. В качестве альтернативы могут использоваться синтетические нити, уже имеющие силиконовую смазку.

    Набор необходимых инструментов во многом зависит от типа имеющихся труб. Учтите, что придется вырезать определенный участок, поэтому потребуется ножовка по металлу или соответствующий инструмент для пластика.

    • Если трубы металлические, для установки собранного блока (счетчик с дополнительными приспособлениями), необходимо нарезать резьбу (запаситесь необходимым инструментом).
    • Если коммуникации выполнены из пластика (полипропилена) – приобретите соединительные фитинги, ножницы для резки пластиковых труб и специальный паяльник.

    Паяльник для полипропиленовых труб

    Для затягивания соединений можно использовать разводные или накидные ключи соответствующего диаметра, важно лишь не усердствовать чрезмерно и не «перетягивать» резьбовые соединения.

    Проверяя комплектность счетчика, можно разложить все элементы на ровной поверхности по направлению хода воды:

    1. Запорный кран (шаровые модели позволяют просто перекрывать поток или открывать подачу воды, они быстро выходят из строя в промежуточным между «открыто» и «закрыто» положением, для регулирования подачи требуется вентиль). Кран обычно не входит в комплект. Можно использовать имеющийся входной вентиль или кран, если они находятся в хорошем состоянии. Если же срок службы имеющейся запорной арматуры очень велик, лучше поменять ее во время установки счетчика.
    2. Механический фильтр, задерживающий нерастворимые примеси, способен продлить срок службы прибора. Если фильтра нет в комплекте, его необходимо купить.

    Фильтр грубой очистки воды устанавливается перед счетчиком

  • Первый подсоединяющий патрубок (с накидной гайкой — американка).
  • Сам прибор водоучета.
  • Второй подсоединяющий патрубок.

    Счетчик и патрубки с накидными гайками

  • Обратный клапан, предотвращающий обратное вращение крыльчатки счетчика при отключении подачи воды и «подсосе» воздуха. Возможно, придется покупать дополнительно, если он не входит в комплект.
  • Важно: Раскладывая элементы будущего блока счетчика, обращайте внимание на стрелки, указывающие направление воды. Все они должны быть направлены в одну сторону.

    Перед началом монтажа потребуется перекрыть водоснабжение. В многоэтажном доме придется отключать весь стояк, что сделать можно только силами работников коммунальной службы.

    Последовательность работ

    1. Установка счётчика воды своими руками начинается с так называемой сухой сборки. Собирая схему «вчерновую», считают витки и отмечают, на каком из витков элемент схемы принимает необходимое положение. После этого все соединения разбираются и собираются вновь с использованием подмотки, сантехнической смазки и прокладок. В это время важно обеспечить необходимое положение для каждого элемента.

    Установка водяных счетчиков своими руками требует подключение всех элементов в определенной последовательности

    При горизонтальном размещении этой «цепочки», вверх «смотрят»:

    • ручка крана или вентиля,
    • циферблат (цифровая панель) счетчика.
    • крыльчатка,
    • отстойник фильтра (в этом положении его легко чистить).

    2. Вторым этапом является вырезание участка трубопровода под установку системы. Схема установки счетчика воды в квартире требует точного соответствия параметров, поэтому важно с минимальной погрешностью замерить длину собранной последовательности и отметить соответствующее расстояние на имеющихся коммуникациях. Перед вырезанием отрезка трубопровода следует подставить таз или поддон для слива оставшейся в системе жидкости.

    3. Установка собранного блока на металлический трубопровод потребует нарезания резьбы на местах отреза. Проще работать с пластиковыми трубами – в этом случае достаточно использовать специальные фитинги.

    Результат работ по установке водосчетчиков

    Проводя самостоятельный монтаж приборов водоучета, также важно будет знать, как опломбировать счетчик на воду, куда обращаться для этого и какова стоимость процедуры.

    Про сифоны для кухни, их виды и установку, читайте тут.

    Обзор фильтров для воды вы найдете по этому адресу http://okanalizacii.ru/santeh_vodoprov/filtry/kakoj-vybrat-filtr-dlya-ochistki-vody.html. А отзывы владельцев могут помочь при выборе.

    Проверка качества монтажа

    Для проверки качества установки счетчика необходимо подключить общее водоснабжение, после чего плавно повернуть рукоятку крана или вентиль и внимательно осмотреть собранный блок на предмет отсутствия протечек.

    Если все работает безукоризненно, можно вызывать представителя коммунальной службы или водоканала для осмотра, проверки и опломбирования счетчика. Только после того, как он сделает соответствующие отметки в паспорте прибора и выдаст документ, подтверждающий факт ввода счетчика в эксплуатацию, оплачивать водоснабжение вы сможете в соответствии с полученными показаниями.

    Во всем процессе сложность, по сути, представляет не то, как именно поставить счетчики на воду в квартире, а процесс получения разрешительных и регистрирующих документов, согласование отключения водоснабжения и другие организационные хлопоты. Однако, осуществляя самостоятельную установку счетчиков воды в квартире — цена экономии может составить ориентировочно 1500-2500 рублей за монтаж каждого измерительного прибора.

    Источник: http://okanalizacii.ru/santeh_vodoprov/schetchiki/ustanovka-schetchikov-vody-svoimi-rukami.html

    Схема установки счетчика воды своими руками

    До недавнего времени установка приборов, учитывающих потребление воды, было добровольным решением жильцов. В этом случае люди оплачивали по средним значениям нормы потребления на человека. Сейчас у каждого потребителя в обязательном порядке должен быть установлен счетчик воды, и вопрос, кто будет выполнять монтажные работы, становится актуальным. Если это допускается управляющей компанией, то самостоятельная установка водомера позволит сэкономить средства.

    Технические особенности

    Перед тем, как установить счетчик своими руками, необходимо поинтересоваться в соответствующей организации, допустимо ли это. Не всегда управляющие компании допускают к установке лиц, не прошедших аттестацию. Следует выяснить, какие типы счетчиков разрешается монтировать, чтобы после установки не возникло конфликтной ситуации.

    Установка водомеров происходит при соблюдении требований, описанных ниже.
    Место установки – на минимальном расстоянии от входа. Желательное расположение прибора – горизонтальное. При этом исключается несанкционированный забор воды. Монтаж устройства не должен вызвать подозрений у контролирующей организации в отношении правильности учета потребления воды.

    Установка водосчетчиков в квартире

    До поступления в счетчик вода должна пройти грубую очистку. Для этого перед ним устанавливается фильтр. Вода проходит фильтрацию до поступления в квартиру, однако не исключается попадание окалины или сора внутрь счетчика. Поэтому вода должна пройти дополнительную очистку, чтобы не допустить заклинивания и повреждения прибора.

    Некоторые управляющие компании требуют установку обратного клапана, чтобы исключить возможность отмотки счетчика недобросовестными потребителями.

    Минимальная температура в помещении, в котором установлен водомер, составляет +5 градусов по Цельсию.

    При установке прибора учета расхода воды в частном секторе максимальное расстояние от места входа не должно превышать 200 мм. Помещение должно освещаться в достаточной степени естественным образом либо при помощи осветительного прибора.

    В случае наличия на частном участке колодца, у которого имеется отвод трубы от магистрали, следует конструкцию выполнять капитально. То есть, шахта колодца должна иметь металлическую крышку, оборудованную надежным запором, который подлежит опломбированию. Самостоятельное снятие пломбы возможно только в экстренных случаях.

    После завершения монтажа водомера производится его опломбирование. Это мероприятие находится в компетенции исключительно представителей управляющей компании. При отсутствии пломбы показания счетчика недействительны и не принимаются для учета.

    В некоторых случаях приемлемая стоимость услуг по установке счетчика делает нецелесообразным выполнение этой работы самостоятельно. Помимо этого, установка прибора профессионалами может избавить от лишних бюрократических формальностей.

    Необходимые детали при монтаже водомера

    Запорные краны

    Как правило, в комплекте со счетчиком поставляется запорная арматура. Конструкция крана предусматривает ушко с отверстием для опломбировки.

    Если при монтаже трубопровода используются пластиковые трубы, то допускается установка запорной арматуры без опломбирования. Решение принимается исходя из местных условий представителем водоканала.

    Вентиль

    При выборе крана обратите внимание на материал, из которого он изготовлен. Менее всего подходит в этом случае силумин. Его характеристики таковы, что есть большая вероятность возникновения межкристаллической коррозии, в результате которой изделие внезапно разрушается. Последствия этого явление понятны: затопление помещений, так как часто другой запирающий элемент водопроводной системы располагается далеко. Металлопластиковые краны хорошо показали себя при эксплуатации, и их популярность растет. Распространены шаровые краны, изготовленные из латуни или другого сплава, имеющего достаточную прочность.

    Рукоятка имеет два исполнения: бабочкой или рычагом. Принципиального различия нет. Все зависит, насколько удобны установка и эксплуатация устройства. При этом необходимо помнить, что не следует оставлять кран в промежуточном положении. Для продления срока его службы требуется, чтобы он находился или в открытом, или в закрытом положении. При необходимости ограничения подачи воды, следует использовать вентильный кран.

    Специалисты рекомендуют устанавливать дополнительно индивидуальную запорную арматуру на всех трубопроводах, ведущих к точкам забора. Это позволит без снижения комфорта производить с ними ремонтные работы.

    Фильтр

    Для очистки воды используются два типа механических фильтров: прямые и косорасположенные. Первые из них могут быть использованы в трубопроводах, которые имеют горизонтальное расположение. Более универсальны косые фильтры, так как их можно устанавливать в горизонтальных и вертикальных магистралях.

    Основной рабочий элемент прибора – металлическая сеточка. Она улавливает механические примеси, которые постепенно накапливаются, поэтому требуется периодическая очистка фильтра. С целью предотвращения повторного загрязнения воды в трубопроводе, в конструкции предусмотрен отстойник. Косой фильтр располагают таким образом, чтобы отстойник крышкой был обращен вниз, что упростит его разборку и очистку.

    Какой выбрать счетчик?

    Специалисты считают, что турбинный механический счетчик воды является оптимальным вариантом по стоимости и качеству. Притом, что электронные приборы учета потребления воды обладают высокой точностью, они чувствительны к перебоям электроэнергии. Поэтому вместо требуемой экономии средств возникают расходы на все процедуры, связанные с заменой водомера, не считая затрат времени на решение бюрократических формальностей.

    Для учета воды в горячем и холодном состоянии требуются различные по конструкции приборы. С целью предупреждения недоразумений даже на упаковке устройств имеется цветовая маркировка. Синий цвет соответствует подаче холодной воды, а красный – горячей. При установке на холодную воду счетчика, предназначенного для горячей, катастрофических последствий не будет, за исключением лишней траты денег из-за дороговизны этого прибора. Установить на подачу горячей воды водомер, предназначенный для холодной воды, в принципе можно. Но это абсолютно бессмысленно, так как специальные службы не разрешат его использование.

    Счетчики для горячей и холодной воды отличаются

    Нет необходимости искать какой-то счетчик с исключительными свойствами, достаточно приобрести стандартный счетчик, который предназначен для использования в квартире. Основное требование к нему – это наличие сертификата. Все приборы, поступающие в торговую сеть, проходят обязательную сертификацию, поэтому об этом беспокоиться не стоит. Ответственность за водомер переходит на организацию в тот момент, когда ее сотрудники провели проверку и опломбирование. Исключение составляет те случаи, когда по вине жильцов произошло механическое повреждение прибора.

    В момент приобретения устройства следует обратить внимание на комплектность поставки. Водомер должен быть укомплектован сетчатым фильтром, двумя соединениями, оснащенными ниппелями, гайками, прокладками и обратным клапаном. Рекомендуется совершать покупки в специализированных торговых точках во избежание недоразумений.

    Обязательно счетчик должен иметь паспорт, который отпечатан в типографии. Документ, выполненный любым другим способом, является недействительным. Использование его чревато санкциями со стороны контролирующих органов.

    Установка счетчика

    Рекомендуется перед установкой счетчика ознакомиться с инструкциями, прилагаемыми ко всем комплектующим и основному прибору. Паспорт содержит информацию о необходимой длине прямого участка от водомера и после него.

    Счетчик

    Чтобы не допустить ошибок в ходе сборочных работ, следует расположить на горизонтальной поверхности все элементы конструкции: запорную арматуру, фильтр, счетчик, обратный клапан. На корпусе каждого из указанных приборов имеется стрелка, указывающая направление движения потока воды. При правильном расположении деталей направление должно совпадать.

    После этого фильтр соединяется с краном без включения в водопроводную систему. Это позволит определить число витков. Как правило, оно не превышает пяти оборотов. При этом следует отметить, какой виток будет последним в требуемом положении отстойника. Отсоединив детали, наматывается уплотнитель на резьбовое соединение фильтра. Для этого может быть использована льняная пакля или лента ФУМ. Намотка происходит по резьбе таким образом, чтобы полностью закрыть канавку. Затем закручивается фильтр в запорную арматуру как можно плотно, но без излишних усилий, чтобы не произошло разрушения.

    Нередко, в комплекте со счетчиком идут американки – патрубки с накидной гайкой и уплотнениями. По совету специалистов последние желательно заменить новыми прокладками. При установке водомера на холодную воду используют прокладки из резины, а для горячей – паронитовые.

    Фильтр навинчивается на патрубок с использованием льняного уплотнения и пасты. После этого накручивают водомер с прокладкой. Затем соединяются патрубок и обратный клапан.

    Вся конструкция соединяется со счетчиком с использованием только прокладки.

    Комплектность

    Ввод в эксплуатацию, поверка и первая пломба

    После окончания монтажа счетчика воды своими руками необходимо убедиться в отсутствие протечек в местах соединений. Затем, чтобы учет расхода воды происходил в соответствии с показаниями счетчика, следует обратиться в соответствующую организацию с заявлением об установке прибора учета.

    В трехдневный срок представители этого учреждения должны произвести поверку и опломбирование счетчика. Основным документом, который должен быть на руках у хозяев, является паспорт водомера. Процедура завершается составлением акта, который фиксирует факт ввода в эксплуатацию прибора и первоначальные его показания. После подписания документа обеими сторонами, водомер считается включенным в систему водоснабжения.

    В соответствии с нормативными документами водомер периодически в процессе эксплуатации должен проходить поверку. Это необходимо для того, чтобы выяснить техническую пригодность прибора выполнять свою функцию, то есть правильно показывать расход воды.

    Опломбирование водомерных счетчиков в квартире

    Вопросом технического обследования счетчиков занимаются служба контрольно-измерительных приборов (КИП). Это может быть централизовано или организована лицензированная фирма. В случае неисправности устройства его ремонтируют или заменяют годным к эксплуатации.

    Случаи из практики

    Вода имеет слабый напор, а у соседей течет с хорошим напором. Скорее всего, засорился фильтр. Для его очистки следует пригласить специалиста, который имеет право на распломбировку и последующую опломбировку счетчика.

    В случае непреднамеренного повреждения пломбы следует в кратчайшие сроки заявить в соответствующую организацию. Это поможет избежать штрафных санкций.

    Если имеются подозрения, что счетчик работает неправильно, то используйте право на проведение внеплановой поверки прибора. Причем эта процедура проводится бесплатно.

    Источник: http://small-house.ru/shema-ustanovki-schetchika-vodyi-svoimi-rukami/

    Смотрите также:
    30.04.2020

    Даже не думай выбрасывать сломанный гаечный ключ! Не редко при откручивании гаек один рожок ключа лопается от большой нагрузки, и чаще всего такой инструмент отправляется прямиком на свалку. Предлагаю вдохнуть вторую жизнь в сломанный гаечный ключ. Как вы уже могли...

    30.04.2020

    Делаем шпатель своими руками Шпатель — вроде бы незатейливый инструмент, состоящий из двух основных частей, является незаменимым атрибутом почти при любом виде ремонта. Строительная мудрость гласит: «Нет ремонта без мастера. Нет мастера без инструментов. Нет...

    30.04.2020

    Снегоуборочная техника своими руками в домашних условиях: снегоуборщик Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
