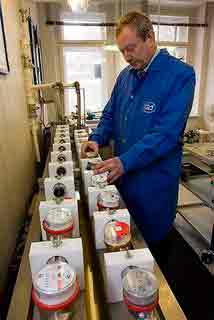

Выбор проливной установки для счетчика своими руками

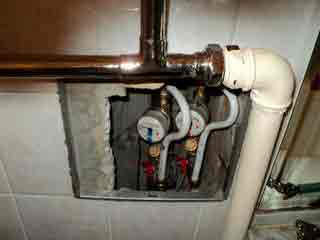

Как установить счетчик на воду в квартире

Согласно принятого закона все владельцы жилья должны установить у себя приборы учета воды. Крайние сроки постоянно сдвигаются, но ставить их все-таки рано или поздно придется. Есть приличное количество организаций, которые могут сделать это для вас. За плату, конечно. Некоторые эксплуатационные кампании предлагают сделать это бесплатно и готовы даже счетчик предоставить. Вот только счета по этим водомерам приходят космические — слишком велики показатели. Потому установка счетчиков на воду своими руками — лучший выход из положения, если не хотите платить фирме за услуги.

Что может случиться с водомером

Выгодно или нет

Раздумывать нужен счетчик воды или нет уже не приходится — принят закон по которому ставить его обязаны все. Но многие задаются вопросом, насколько это выгодно. Если в квартире проживает столько человек сколько прописано или меньше, установка счетчика выгодна. Также выгодна она если, скажем, кто-то на лето переселяется на дачу или проводит там отпуск. Если же ситуация диаметрально противоположная — прописано людей меньше чем проживает, вам ставить счетчик не выгодно. Но от этого уже никуда не деться.

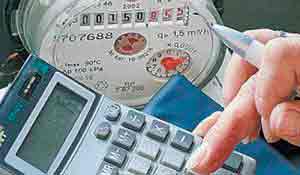

Вы платите только за то, что использовали

Насколько большой будет экономия при постоянном проживании зависит от способа расчета, принятого в вашей управляющей кампании и того, насколько интенсивно вы пользуетесь водой. Минимально вы сэкономите порядка 30%, но были случаи когда платежи после установки снижались в разы. Это может быть, если на доме стоит общий прибор учета. В этом случае по результатам месяца, из общих показаний вычитается расход тех жильцов, у которых установлены счетчики, а остаток делится между оставшимися квартирами согласно количеству прописанных человек. Обычно не ставят счетчики те, у кого фактически проживает больше людей, чем прописано. В этом случае расход в месяц на человека может составлять и 8-10 кубов холодной и столько же примерно горячей воды. В действительности, даже если не особенно экономить, получается порядка 3 кубов холодной и 2 горячей. Так что смысл действительно есть.

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

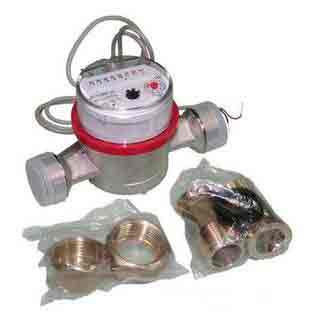

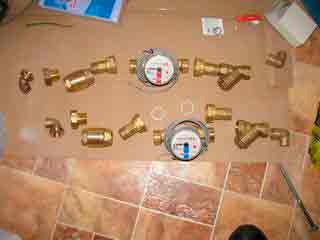

  • приобрести счетчик и все необходимые детали;
  • договориться и оплатить отключение стояка холодной/горячей воды (обращаетесь в эксплуатационную кампанию, назначаете дату и время);

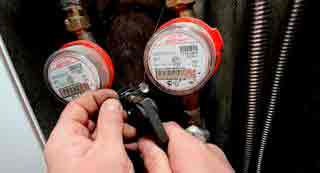

  • установить счетчик, включить воду;

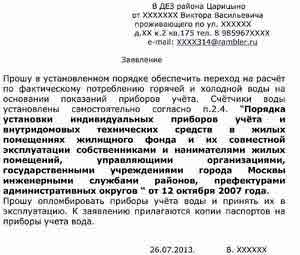

  • вызвать представителя водоканала или ДЭЗа (в разных регионах по-разному) для его опломбировки, получить акт ввода в эксплуатацию на руки;
  • пойти с актом и паспортом прибора учета (должен стоять серийный номер, штамп магазина, дата заводской поверки) в ДЭЗ и поставить водомер на учет.

Самостоятельная установка счетчиков на воду не запрещена

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

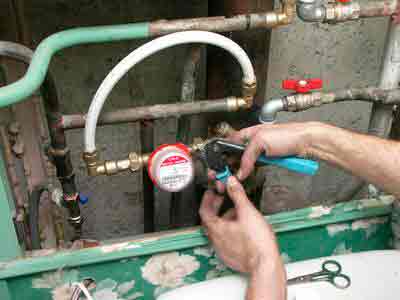

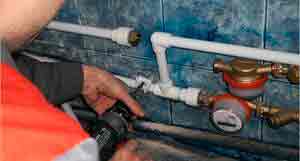

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

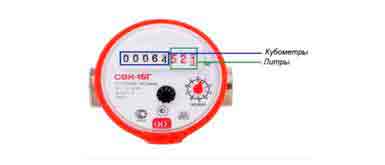

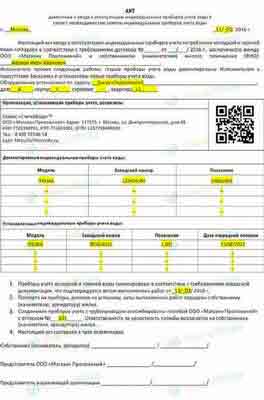

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

Как передавать данные

Вам нужно будет ежемесячно передавать данные по фактическому расходу. В разных регионах процедура реализована по-разному, но в основном способов несколько:

  • оторванные и заполненные от абонентской книжки листочки опускают в специальные ящики;
  • оставляют данные в личном кабинете на сайте водопоставляющей организации;
  • отправляют электронные письма с показаниями на специальный адрес организации.

Могут быть и другие способы — каждый водоканал или ДЭЗ разрабатывает их сам. Если есть несколько способов, вы выбираете тот, что для вас проще.

Показатели водомера можно передавить на сайт кампании, на их электронный адрес или отрывные квиточки опускать в специальный ящик

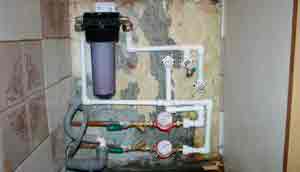

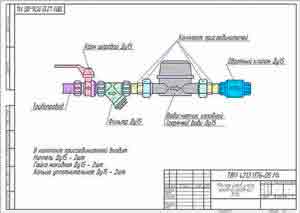

Схема установки счетчика воды

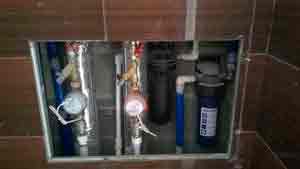

Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно.

Где и как ставить: выбор места для водяного счетчика

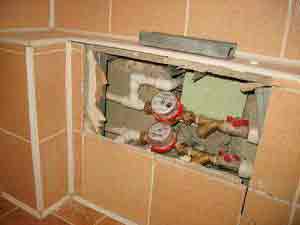

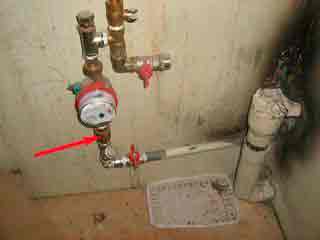

Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».

Установка счетчиков воды желательна в горизонтальном направлении

Что и зачем должно быть в схеме

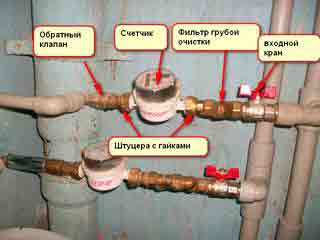

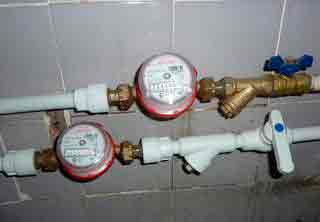

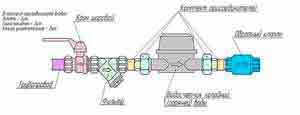

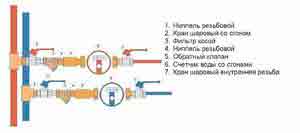

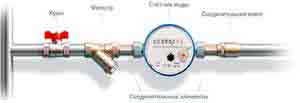

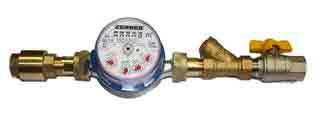

Стандартная схема установки водомера выглядит так:

  • на патрубок, идущий от стояка накручивается шаровый кран,
  • ставится фильтр грубой очистки,
  • счетчик;
  • далее разводка.

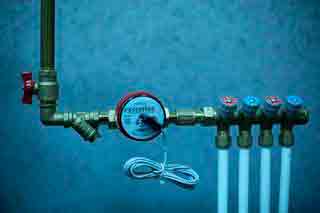

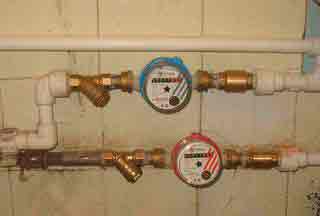

Установка счетчиков на воду с минимальным количеством элементов

Теперь подробнее о том, для чего необходим каждый элемент.

Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.

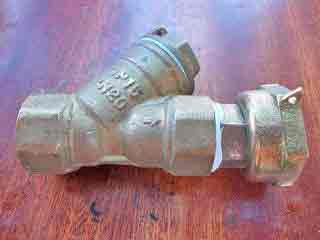

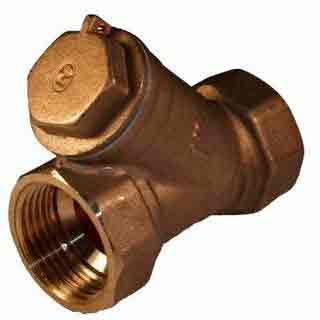

Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.

Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.

Необязательные элементы схемы

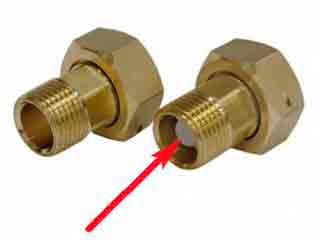

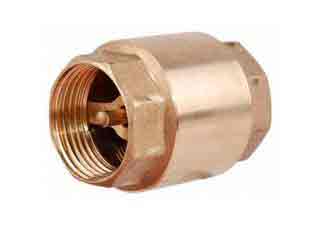

Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.

Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.

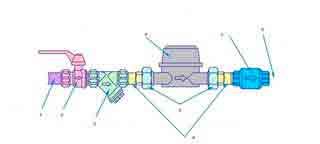

Схема с обратным клапаном

Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.

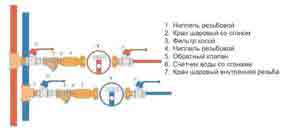

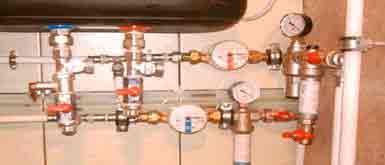

Схема установки водяного счетчика с запорными кранами с двух сторон

Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.

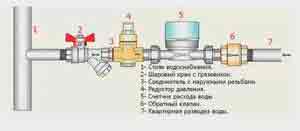

Схема с редуктором давления

Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.

Некоторые тонкости и нюансы

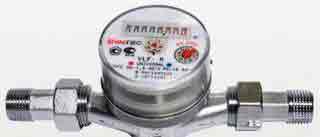

При покупке счетчика вам надо убедиться в том, что номер в паспорте совпадает с номером, выбитым на водомере. На приборе также должен стоять знак того, что он прошел сертификацию. В паспорте должен быть штамп с датой заводской поверки. Чем «свежее» дата, тем лучше — больше вероятности, что вас не заставят его поверять перед установкой. Еще одна необходимая деталь — запись магазина о продаже с печатью. В случае неисправности счетчика вам выдадут акт, с которым вы сможете требовать его замены.

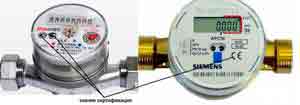

Знаки сертификации ЕС и России

Также очень желательно, чтобы дата заводской поверки была «посвежее» — вам дольше не придется нести прибор на поверку.

Особенности монтажа

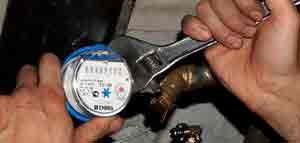

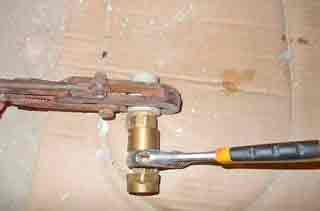

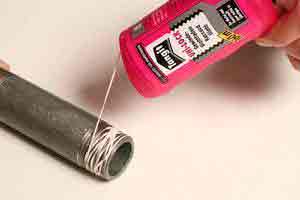

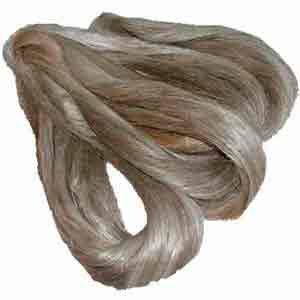

При установке счетчиков на воду все резьбовые соединения надо уплотнить — давление в магистралях нешуточное. Для этого используется льняная подмотка или фум-лента. Если используете подмотку, намотав на резьбу, ее желательно смазать упаковочной пастой — проще будет работать. Фум-лента в смазке не нуждается, она сама эластична.

Один важный момент: при затягивании соединений, не применяйте чрезмерную силу — могут появиться микротрещины, которые затем приведут к протечке соединения.

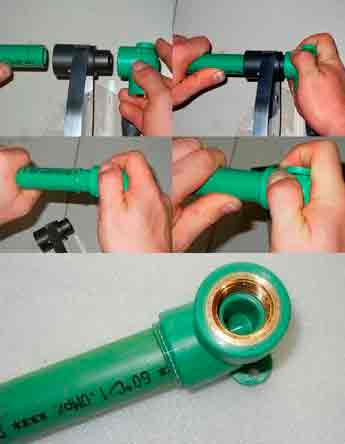

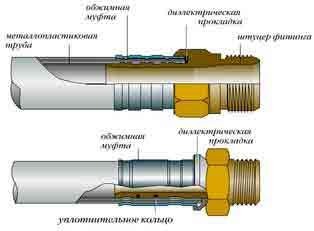

Если от отвода стояка идут у вас стальные трубы, вам необходима будет сварка или болгарка, чтобы отрезать ненужный теперь кусок. Также вам надо будет нарезать резьбу на конце патрубка (если ее нет) — только так можно будет подсоединить запорный кран. С обратной стороны такая же ситуация — потребуется или переходной фитинг или нарезка резьбы.

Направление потока

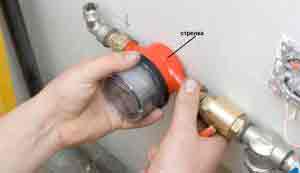

При сборке всех деталей обратите внимание, что на корпусе каждой есть стрелка. Ее может не быть разве что на шаровом кране, так как ему все равно в каком направлении пропускать воду. Хотя, если установить неправильно, придется ручку поворачивать в другом направлении, но это не смертельно. Для других же устройств — счетчика, фильтра, обратного клапана и редуктора — направление потока критично. Потому, при сборке выставляйте их так, чтобы поток воды шел по стрелке. Это действительно важно.

Если на корпусе перечисленных деталей стрелки нет, скорее всего перед вами самая дешевая и, возможно, некачественная деталь. Если есть возможность, ее лучше заменить на нормальную, если нет, выясняйте направление потока самостоятельно, рассмотрев строение можно понять, куда должен двигаться поток.

Следите за направлением потока и предварительно сделайте разметку

Как видите, установка счетчиков на воду своими руками реальна, но есть достаточно большое количество особенностей. И еще: когда будете договариваться об отключении стояков, просите не два часа, а лучше четыре. И предварительно соберите все без подмотки, измерьте длину, прикиньте где и как все разместиться, нарисуйте где вам отрезать, приваривать, ставить удерживающие клипсы (если трубопровод из полипропилена) и т.д. В общем, проведите максимум подготовки. В этом случае самостоятельная установка счетчиков на воду пройдет с минимумом нервотрепки.

Видео по теме

Источник: http://stroychik.ru/vodosnabzhenie/ustanovka-schetchikov-vody

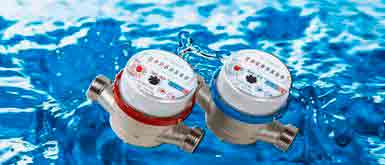

Как выбрать счётчик для воды: его установка и варианты экономии

Водопотребление современных квартир достаточно велико и вследствие представляет ощутимую цифру в квитанции об оплате за коммунальные услуги. На данный момент существует два способа подсчёта ЖКХ водозатрат. В первом случае это определённый тариф, который выплачивается ежемесячно и не зависит от того, сколько воды было израсходовано. Во втором случае итоговая стоимость подсчитывается по показателям счётчика для воды. То есть в итоге вы платите столько сколько израсходовали (исходя из стоимости кубометра горячей или холодной воды). И во втором случае, с использованием прибора учёта воды, можно существенно понизить стоимость коммунальных отчислений.

  1. Виды счётчиков для воды
  2. Тахометрические счётчики
  3. Устройство одноструйного счётчика
  4. Многоструйный счётчик для воды
  5. Вентильный счётчик
  6. Комбинированные приборы для воды
  7. Приборы для учёта горячей воды
  8. Электронные счётчики для воды
  9. Выбор наиболее оптимального счётчика
  10. Как экономить воду в квартире со счётчиком

Виды счётчиков для воды

Главной функцией прибора для учёта воды является измерение прошедшего к потребителю объёма воды в кубических метрах или объёму за 1 час. Сфера использования счётчиков для воды достаточна широка и поэтому существует несколько их разновидностей:

  • Основа работы тахометрических счётчиков заключена в работе крыльчатки или турбины в воде. Эти элементы конструкции связаны с подсчётным механизмом, который и показывает итоговый объём.

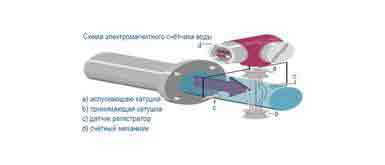

  • Работа электромагнитных счётчиков заключена в возможности магнитного поля «определять» скорость движущегося по трубам жидкого вещества. Данные модели в большинстве используются в промышленной сфере.

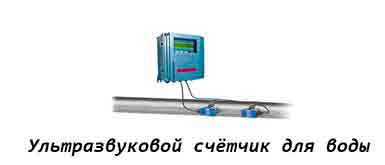

  • В основу работы ультразвуковых счётчиков заключен анализ ультразвука, подающегося в жидкость в трубопроводе

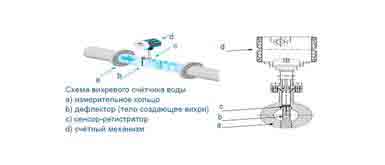

Для работы вихревых счётчиков используется особый элемент — тело определённой формы. Устройство производит считывание частоты вихрей вокруг элемента (тела). Скорость движения среды прямо пропорциональна частоте вихрей.

  • Волюмометрические счётчики работают на измерении числа оборотов специальной камеры, обладающей определённым объемом.
    В бытовых условиях используются исключительно тахометрические и электронные приборы.
  • Тахометрические счётчики

    Эти модели отличаются простотой устройства и заложенным принципом работы. Срок службы данных изделий составляет не менее 12 лет. Модели входят в категорию бюджетных для большинства потребителей. В зависимости от главного элемента тахометрические счётчики бывают двух типов:

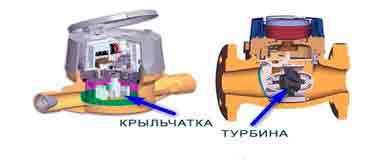

    • Крыльчатые устройства содержат в себе крыльчатое колесо, которое связано с подсчитывающим объём механизмом. Эти модели бывают одноструйными и многоструйными. Во втором случае происходит деление одной струи на несколько, что понижает погрешность показаний прибора. В большинстве случаев крыльчатые счётчики имеют стандартный диаметр 4 см, что подходит для обычных трубопроводных систем. Объём воды, который крыльчатые счётчики способны посчитать за час не превышает 15 куб. м.

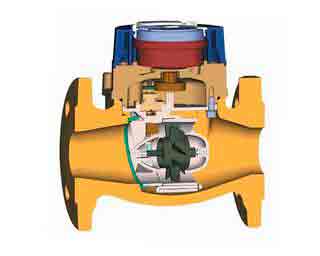

    • Турбинные устройства в свою очередь бывают механические и индукционные (вид указывает на тип считывания сигнала с турбины). Диаметр таких моделей может быть от 5 до 10 см. Объём воды, который способны посчитать турбинные модели за час значительно превышает объём крыльчатых устройств.

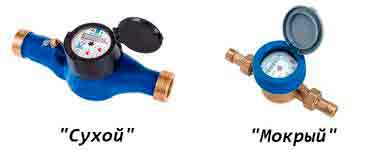

      В зависимости от своего расположения в водопроводной сети различают крыльчатые и турбинные счётчики сухого или мокрого типа:

  • Счётный элемент «мокрого» счётчика расположен прямо в жидкой среде. За счёт простоты конструкции снижена его цена, но в то же время различные примеси в воде могут вызвать появление погрешностей
  • Счётный элемент «сухого» счётчика не соприкасается с водной средой напрямую и отделён от неё перегородкой. Срок эксплуатации таких устройств дольше, но и стоимость на порядок выше.

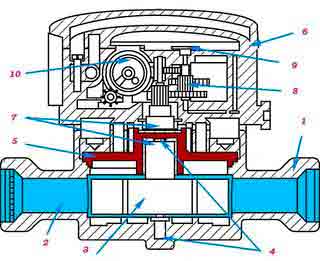

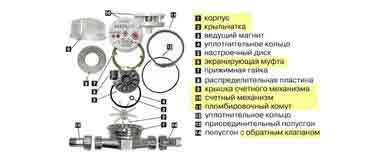

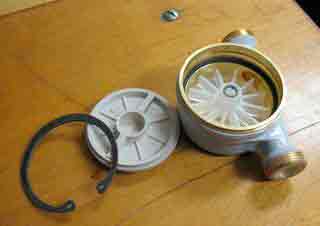

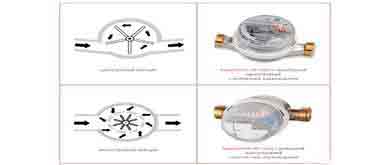

  • Устройство одноструйного счётчика

    В устройстве работы данных моделей заложено измерение суммы оборотов крыльчатки под воздействием единственного потока жидкости. Результат замера поступает на устройство считывания посредством магнитных муфт. Особенностью данного типа приборов является то, что механизм замера не соприкасается с водой и соответственно общий срок службы прибора увеличивается. Из достоинств одноструйного счётчика можно выделить:

    • Защита считывающего элемента от воды
    • Защита от воздействия магнитного поля, вследствие чего увеличивается точность замеров

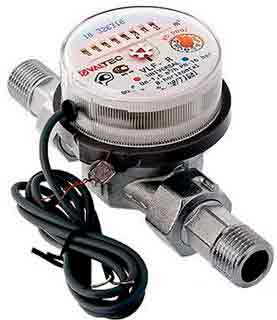

    • Прибор можно оборудовать дополнительными импульсными выходами. Результатом станет возможность считывания показателей удалённо.

    Многоструйный счётчик для воды

    Основное отличие от одноструйных моделей — разделение потока жидкости на несколько. Благодаря такому введению понижается погрешность прибора, вследствие понижения турбулентности. Из достоинств следует выделить:

    • Простота установки и демонтажа
    • Прибор так же можно оборудовать дополнительными импульсными выходами. Результатом станет возможность считывания показателей удалённо

    Вентильный счётчик

    Принцип работы устройства похож на вышеперечисленные счётчики. Основное отличие — возможность установки вентиля в прибор. Это введение позволяет моментально закрыть ток жидкости. Плюсы прибора следующие:

    • Простота монтажа
    • Возможность поворота внешней части счётчика с индикатором на 360 градусов
    • Прибор так же можно оборудовать дополнительными импульсными выходами и результатом станет возможность считывания показателей удалённо

    Комбинированные приборы для воды

    В данных моделях установлены как крыльчатый счётчик, так и турбинный. В случае малого напора воды жидкость протекает через крыльчатку. С увеличением тока жидкости струя направляется в турбину. Переключение производится автоматически с помощью особого клапана.

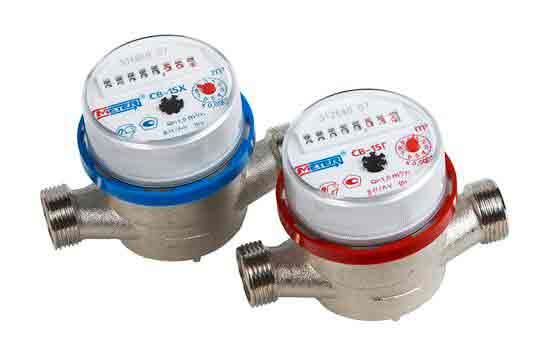

    Приборы для учёта горячей воды

    Данные модели практически ничем не отличаются от тех же приборов для холодной воды. Исключением является только использование более устойчивых к высокой температуре материалов.

    Электронные счётчики для воды

    По своей конструкции это те же самые счётчики с крыльчаткой и турбинкой. Дополнением стали особые устройства, позволяющие считывать не только объём затраченной воды, но и её температуру. Иными словами соответствует ли температура проходящей по трубам воды ГОСТ-у и обязательствам ЖКХ. Модели оснащены несколькими датчиками, следящими за показаниями температуры:

    • Один из датчиков будет фиксировать «тёплую» воду как холодную (соответственно и показатель будет приплюсовываться к показателю холодной воды), пока она не будет соответствующей ГОСТу температуры
    • Следующий датчик фиксирует исключительно подогретую жидкость
    • Последний датчик будет фиксировать только горячую воду, соответствующей ГОСТу температуры
      По итогу показатели всех датчиков выводятся на общую панель. Подсчёт стоимости необходимо произвести самостоятельно.

    Среди плюсов электронных устройств необходимо особо отметить:

    • Оплата за услуги ЖКХ будет производиться не только за объём израсходованной жидкости, но и в зависимости от её температуры
    • Панель счётчика можно установить в любом удобном месте, ввиду её дистанционного управления
    • Работа счётчика осуществляется за счёт литиевой батарейки, которой достаточно на весь срок его эксплуатации

    Выбор наиболее оптимального счётчика

    Выбор прибора должен осуществляться в зависимости от преследуемых целей:

    • для максимальной точности учёта истраченной воды определённой температуры подойдёт только электронный прибор
    • если точность подсчёта горячей воды определённой температуры не так важна, то следует остановить выбор на тахометрических приборах
    • для подсчёта холодной воды подойдёт обычный механический счётчик
    • наиболее точные сведения об объеме истраченной воды дадут многоструйные приборы. Так же подойдут индукционные счётчики с турбиной
    • стоит помнить, что срок эксплуатации «мокрых» моделей меньше, чем «сухих»
    • приборы с крыльчаткой подойдут для водопроводов диаметром до 4 см
    • модели с турбинкой подойдут для водопроводов с диаметром от 4 см

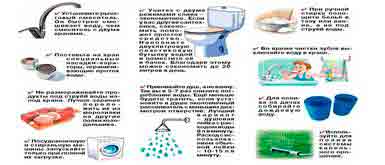

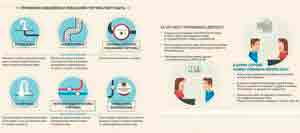

    Как экономить воду в квартире со счётчиком

    Этот вопрос весьма актуален ввиду постоянного ежегодного роста на тарифы ЖКХ. Существуют определённые «легальные» способы экономии воды:

    • произвести проверку всего домашнего водопровода на протечки. Если рассматривать этот показатель ежедневно, то цифра покажется мала. Но если этот показатель умножить на 365, то может выйти довольно значительная сумма. К примеру, по проведённым исследованиям, протекающий бачок унитаза в год «потребляет» более 60 000 литров воды, а неисправный кран около 70 000.
    • использование смесителей с рычагом взамен вентильных. Перекрытие воды происходит мгновенно и как следствие к концу года может получиться значительная экономия
    • в среднем для принятия душа у человека уходит порядка 80-100 л. воды. Этот показатель не составляет и половины объёма среднестатистической ванны. Следует вывод, что душ гораздо более экономичный способ мытья, чем принятия ванны. Помимо этого следует использовать специальные душевые насадки с аэраторами, которые более экономичны.
    • установка оборудования для нагревания воды может значительно снизить затраты на горячую воду. Для этого необходимо посчитать среднемесячные затраты на горячую воду и затраты на электричество.
    • повседневная экономия. Это может быть мытьё посуды, овощей, чистка зубов и прочее. Даже на таких банальных действиях в год можно сэкономить достаточно крупную сумму денег

    Выполняя все вышеперечисленные не хитрые действия к концу года можно с удивлением обнаружить значительную экономию в собственных средствах. Вкупе с грамотно подобранным счётчиком для воды это может оказаться более чем выгодно.

    Источник: http://ribler.ru/vodosnab/kak-vybrat-schjotchik-dlya-vody-ego-ustanovka-i-varianty-ekonomii/

    Как самостоятельно установить счетчики воды: установка и схема подключения типового счётчика

    Вы задумались об установке водомера на фоне регулярного роста тарифов? Согласитесь, что неплохо будет с его помощью определить расход водных ресурсов и существенно сократить затраты на оплату за использование горячей и холодной воды. Вы не хотите для монтажа вызывать мастера из коммунальной службы, а планируете все работы выполнить своими силами, но никогда раньше этим не занимались?

    Мы подскажем вам, как самостоятельно установить счетчики воды, с чего начинать и какие правила следует соблюдать при их введении в эксплуатацию. В статье предлагается схема правильного подключения водомеров, рассмотрен поэтапный процесс установки с наглядными фотографиями и видеоподсказки от опытных мастеров.

    А также мы уделили внимание юридическому аспекту самостоятельного монтажа — детально рассказали, какие заявления и прочие документы и в какие организации предстоит относить.

    Целесообразность установки прибора

    Установка водомера – первый шаг на пути к рациональному потреблению коммунальных ресурсов и грамотному распоряжению семейным бюджетом. Ведь от объема сэкономленных кубометров напрямую будет зависеть сумма к оплате, обозначенная в квитанции.

    Повсеместная установка приборов учета дисциплинирует и работников водоканала, не позволяя им бесконтрольно списывать на жильцов потери, возникающие вследствие эксплуатации изношенных сетей.

    Как показывает опыт людей, уже установивших у себя счётчики воды своими руками, что подключение водомера дает возможность сэкономить расходы на оплату до 30% при условии, если количество проживающих соответствует числу зарегистрированных в доме жильцов.

    Принятые нормы потребления воды не соответствуют объемам израсходованной жидкости в реальной жизни.

    Вам может быть интересна информация о том, как экономить воду по счетчику, рассмотренная в другой нашей статье.

    Весомо сократить расходы на воду поможет установка прибора учета и в том случае, когда количество жильцов в квартире не соответствует числу прописанных на этой жилплощади.

    Например, если в ней живет два домочадца, а зарегистрировано пятеро людей, то плата будет рассчитываться из «среднего» месячного потребления на каждого прописанного члена семьи.

    Некоторые хозяева в многоквартирных домах с централизованным водоснабжением не желают устанавливать приборы учета именно на горячую воду.

    И причиной этому служит то, что многим близка ситуация, когда ранним утром или поздним вечером, открыв кран с горячей водой, приходится по несколько минут спускать охлажденную жидкость в ожидании горячего потока.

    В этом случае, если установить расходомер на горячую воду, помимо потраченного времени на томительное ожидание горячей воды придется еще и переплачивать за стекающую из крана холодную воду по тарифам горячей.

    А потому, если вы систематически сталкиваетесь с необходимостью подолгу стачивать воду – задумайтесь, стоит ли ставить на нее водомер. Может, вполне достаточно ограничиться только прибором учета на трубу с холодной водой.

    Юридический аспект самостоятельной установки

    В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования и правила установки.

    Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ.

    Если вам навязывают услуги специализированных компаний, знайте, что это незаконно. Процедуру врезки в обустроенную водопроводную систему вы можете сделать и собственными силами.

    При монтаже оборудования стоит учитывать ряд моментов:

    1. Приборы приобретать только у лицензированных компаний. К устройству должен прилагаться технический паспорт.
    2. Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами.
    3. При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька.

    Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».

    Регистрация и постановка на учет

    Перед тем как поставить в своем санузле счётчики на воду, необходимо обратиться в местный водоканал, с тем, чтобы получить на руки технические требования к водомеру. Этим занимается отдел согласования проектов по водомерному учету.

    Получив разрешение, можно смело покупать прибор учета. Рейтинг лучших счетчиков, популярных среди пользователей, приведен в другой нашей статье.

    Вам также может быть полезна информация о существующих типах счетчиков, рассмотренная в нашей статье: Типы счетчиков воды: обзор различных видов + рекомендации покупателям

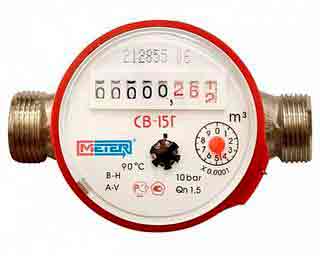

    Приобретая изделие, удостоверьтесь в двух параметрах:

    1. Серийный номер на водомере должен соответствовать тому, что указан в паспорте.
    2. На пломбе устройство должно иметь оттиск Госстандарта.
    3. В паспорте к устройству должна быть зафиксирована дата заводской проверки.

    В момент приобретения товара продавец должен поставить штамп магазина и указать дату продажи.

    Приобретенное устройство необходимо проверить, обратившись для этого в одну из перечисленных ниже организаций:

    • ведомство ЖЭКа;
    • управление водоканала;
    • частную лицензированную фирму.

    Для осуществления проверки прибор сдают вместе с техническим паспортом. По завершении процедуры в паспорт будет внесен штамп проверяющей организации и заполнены все соответствующие поля. Параллельно с этим будет назначена дата проведения опломбировки.

    Учитывайте, что повреждать КИПовскую пломбировку запрещено, иначе его просто не примут в водоканале. Если вы случайно повредили заводскую пломбу, то ведомство еще может принять прибор.

    Но, если же отсутствует пломба КИПа, то данные счетчика считаются недействительными.

    В плане-схеме подключения оборудования будет четко расписана последовательность установки деталей.

    Ничего сложного в этом нет. Традиционно «гирлянда» выглядит так: первым идет запорный кран, после него разборной фильтр, за ним следует сам водомер и завершает «цепь» обратный клапан.

    Монтаж водомера самостоятельно

    Заранее, на день, когда предполагается врезка водомера, необходимо на имя организации, обслуживающей ваш дом, написать заявление с тем, чтобы вызвать сантехника для временного перекрытия подачи воды в стояке.

    Этап #1 — выбор места под размещение

    Выбирая место под установку, необходимо оценить текущее состояние трубопроводов и определить, имеется ли от стояков разводка.

    Приборы учета допускается размещать как в горизонтальном, так и вертикальном положении.

    Задача мастера – обеспечить свободный доступ для осмотра прибора.

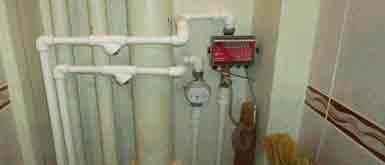

    Счетчик размещают максимально близко к месту ввода магистрали в санузел. Для частных домов этот параметр составляет 20 см от точки выхода трубопровода.

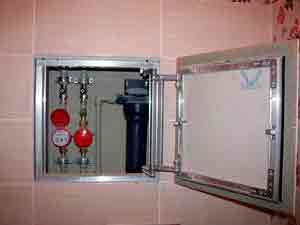

    Чаще всего устройство размещают возле унитаза или под умывальником. Расстояние прямого участка, которое должно быть отведено перед врезкой устройства, прописано в техпаспорте счетчика.

    Согласно требованиям по установке приборов учета, если запорная арматура старая, ее в обязательном порядке следует заменить на более надежные шаровые краны.

    Для трубопроводов ХВ И ГВ используют шаровые краны различной маркировки: для горячей воды — DN25, а для холодной – DN15.

    Для установки лучше использовать качественные краны проверенных производителей, которые способны выдерживать рабочую температуру, достигающую показателя в 100°С и выше, и высокое рабочее давление.

    Этап #2 — приобретение необходимых комплектующих

    Количество водомеров рассчитывается исходя из числа расположенных в квартире стояков.

    Чтобы упростить себе задачу врезки счетчика по схеме, следует четко для себя уяснить назначение каждого узла системы:

    1. Запорный кран – «передовая» внутриквартирного трубопровода. Для перекрытия полипропиленовых труб врезают пластиковые краны, для металлических и металлопластиковых – латунные модели.
    2. Очищающий фильтр – защищает оборудование от крупных взвесей и потому нуждается в периодической промывке. Выпускается в двух вариантах: прямой и косой.
    3. Обратный клапан – предупреждает обратное отматывание устройства назад при внезапной остановке водоснабжения.

    Шаровой кран может находиться только в двух положениях: открыто/закрыто.

    Наличие обратного клапана сразу за прибором учета – обязательное условие при подключении водомера.

    Размещение этого устройства сразу после счетчика позволяет предупредить возможность запуска потока воздуха против движения воды, чем часто пользуются некоторые недобросовестные «умельцы» при отматывании прибора.

    Инспекторы водоканала всегда проверяют наличие этого клапана и без него никогда не допускают введение прибора в эксплуатацию.

    Из инструментов для проведения работ потребуются:

    • болгарка (УШМ);
    • паяльник;
    • ножницы или ножовка;
    • газовый и разводной ключ;
    • ФУМ-лента или пакля;
    • уголки и сгоны;
    • муфты (для перехода на другой размер).

    Сгоны и уголки понадобятся для соединения устройства с водопроводной трубой. При желании их можно заменить гибкими шлангами, выполненными из каучука или резины, наружные стенки которых покрыты алюминиевой или нейлоновой оплеткой.

    В комплекте с расходомером должны идти «американки» и уплотнительные кольца.

    Планируя врезать счетчик для горячей воды, дополнительно потребуется приобрести паранитовые прокладки, а если водомер для холодной – резиновые уплотнители. Обеспечить герметичность соединений «американок» с обратным клапаном поможет пакля и ФУМ-лента.

    Этап #3 — монтаж и подключение водомера

    Проще всего установить водомер, врезавшись в пластикый водопровод, – выполненный из металлопластиковых или полипропиленовых труб. Полимер легко режется специальными ножницами, верхняя часть которых оснащена острым ножом, а нижняя – держателем для трубы.

    Соединение или пайка элементов трубопровода, выполненного из полимерного материала, выполняют посредством паяльника, технология применения которого довольно проста.

    Имея дело с водопроводом, выполненным из металлических труб, самому врезать водомеры без задействования специальных инструментов довольно проблематично.

    Поэтому самостоятельное подключение приборов учета на металлических трубах в большинстве случаев совмещается с полной или частичной заменой внутриквартирного трубопровода.

    Чтобы упростить процесс сборки, элементы «гирлянды» предварительно разложите на ровной поверхности в той последовательности, как будете их соединять.

    А чтобы правильно просчитать количество витков, выполните «сухое» соединение. Для этого на кран закрутите фильтр, параллельно с этим считая витки. Традиционно их не больше пяти.

    Выполняя «сухое» соединение, обратите внимание, на каком из витков отстойник занимает положение внизу. После этого раскрутите соединение, а на канавки резьбы фильтра запорного крана намотайте уплотнитель.

    При закручивании запорного крана главное – не перестараться, иначе соединением может просто лопнуть.

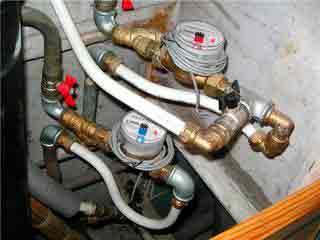

    В собранном виде конструкция будет выглядеть так: выключатель запорного крана, отстойник фильтра и циферблат счетчика «смотрят» вверх, а крыльчатка – вниз.

    Измерив длину получившейся «гирлянды», отмеряют рабочем на участке врезки в трубопровод такое же расстояние.

    Перекрытие водопроводного стояка в многоквартирном доме стоит предварительно согласовать с работниками водоканала.

    Последовательность действия при монтаже:

    1. Трубу, предварительно отключенную от водонапора, разрезают. При отрезании участка лучше подставить тазик, поскольку велика вероятность, что будет немного стекать оставшаяся в трубе вода.
    2. К трубопроводу присоединяют вентильный или шаровой запорный кран с установленным на него сетчатым фильтром.
    3. К отсекающему крану с фильтром подсоединяют заранее собранный блок водомера, не забывая проложить резиновую или паранитовую прокладку соответствующего диаметра.
    4. Стрелку на приборе ориентируют по направлению от врезанного в трубопровод отсекающего крана. Со стороны острого конца оттиска стрелы к фильтру прикручивают «американку», а со стороны хвоста – обратный клапан.
    5. Присоединив счетчик к крану, замеряют точное место расположения ответной резьбы.
    6. Отрезают излишки трубы. На конце патрубка делают резьбу и монтируют фитинг.
    7. От собранного водомера откручивают обратный клапан и фиксируют его на подготовленную ответную резьбу.
    8. После завершения монтажа восстанавливают соединение «американки» с корпусом расходомера.

    Собирая блок учета расхода воды, внимательно следите за направлением стрелок, установленных на каждом из компонентов. Оттески меток в виде стрелок выступают ориентиром, указывая направление, в котором вода должна протекать через прибор учета.

    Если при сборке системы вы перепутаете направление стрелок на корпусе прибора, обратном клапане и фильтре, то при проверке работник водоканала опломбировать прибор учета не позволит.

    Ведь запускать в эксплуатацию можно только систему, в которой правильно установлен каждый элемент блока.

    Этап #4 — проверка работоспособности системы

    Чтобы проверить правильность монтажа, собранную конструкцию подключают к водопроводу. Для этого медленно открывают шаровой кран, который отсекает от общего стояка систему внутриквартирного водопровода.

    После запуска системы проверяют все резьбовые соединения на герметичность и выявляют, нет ли течи.

    Если все в порядке, вам остается лишь написать заявку и подождать визита инспектора водоканала. Контролер проверит правильность подключения, проведет пробный пуск и посмотрит, работает ли прибор.

    После чего опечатает счетчик пломбировкой и составит акт ввода в эксплуатацию.

    Оплата согласно показаниям водомера будет начисляться с месяца, который следует за датой ввода подключенного прибора учета в эксплуатацию. Для этого владельцу квартиры нужно лишь своевременно передать документ в ДЭЗ.

    Информация о том, как снять показания и как их правильно передавать подробно рассмотрена в другой нашей статье.

    Вам также может быть интересна информация о сроках поверки счетчиков и правилах ее проведения, изложенная в нами в статье.

    Выводы и полезное видео по теме

    Видео-советы мастера по установке прибора:

    Видеовариант монтажа водомера в многоквартирном жилом доме:

    Самостоятельная установка счетчика – несложная процедура. Ее основная проблема лишь в бюрократических перипетиях: подачи заявлений, получении и утверждении разрешительных документов.

    Но зато в дальнейшем необходимо лишь каждые четыре года сдавать прибор учета на проверку и наслаждаться благами цивилизации, не переплачивая значительных сумм.

    Вы занимались установкой водомеров? Расскажите, какие сложности вам пришлось преодолеть при этом.

    Возможно вы столкнулись с проблемами при постановке прибора на учет в водоснабжающей организации? Ваш опыт будет интересен многим пользователям, которые только задумались о покупке счетчиков. Оставляйте комментарии в блоке под этой статьей.

    У меня вот такой вопрос: несколько лет назад мне установили водосчетчик. Так как в принципе я в этом ничего не понимаю, то и не стала вникать: слесари установили, водоканал пришел и опломбировал. Плачу исправно, никаких претензий нет. Но в последнее время стали приходить бумаги из водоканала, что нужно проверить счетчик через какую то фирму и при этом заплатит деньги, и не маленькие. Законно ли это? Кто и как должны проверять счетчики?

    Здравствуйте. Сроки поверки счетчиков есть в паспорте прибора, при этом она рассчитывается с его даты изготовления, но также есть в Правилах №354 на законодательном уровне, следующие пункты:

    требовать допуска в заранее согласованное с потребителем время, но не чаще 1 раза в 3 месяца, в занимаемое потребителем жилое или нежилое помещение представителей исполнителя (в том числе работников аварийных служб) для осмотра технического и санитарного состояния внутриквартирного оборудования, для выполнения необходимых ремонтных работ и проверки устранения недостатков предоставления коммунальных услуг – по мере необходимости, а для ликвидации аварий – в любое время;

    осуществлять не чаще 1 раза в 6 месяцев проверку достоверности передаваемых потребителем исполнителю сведений о показаниях индивидуальных, общих (квартирных), комнатных приборов учета (распределителей), установленных в жилых (нежилых) помещениях, путем посещения помещений, в которых установлены эти приборы учета, а также проверку состояния указанных приборов учета“.

    При этом поверку осуществляет организация с соответствующей аккредитацией, а оплачивает ее потребитель.

    Не так давно пришлось столкнуться с необходимостью установки водопроводного счетчика. Как и всегда, я решил сэкономить и пройти весь процесс самостоятельно при помощи подсказок знакомых и форумчан в интернете. Но, желание потратить меньше, как денег, так и времени, привело к тому, что меня оштрафовали сотрудники проверяющего органа водоканала за самостоятельную установку счетчика… Я не знал, что без помощи контролера не обойтись…Где же вы раньше были, ребята?! Прочитал бы статью раньше, и проблем не было бы…

    Так можно самому устанавливать счётчики в квартире или обязательно нужен представитель водоканала?

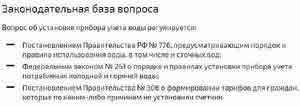

    Согласно части 5 статьи 20 Федерального закона №416 «О водоснабжении и водоотведении»:

    2.4. Особенности принятия приборов учета в эксплуатацию в случае самостоятельной установки приборов учета заявителем либо с привлечением специализированной организации 2.4.1. В случае самостоятельной установки приборов учета заявителем либо с привлечением специализированной организации к заявлению о производстве расчетов по приборам учета, подаваемому в соответствии с пунктом 2.3.1. раздела 2 настоящего Порядка, прилагаются:

    – паспорт(-а) прибора(-ов) учёта, с отметкой о сроке очередной поверки;
    – акт(-ы) выполненных работ, подписанные потребителем и специализированной организацией (при наличии).

    ГУ ИС района при приеме документов бесплатно осуществляет их копирование, оригиналы возвращает заявителю, а копии прикладывает к заявлению. ГУ ИС района не вправе требовать от заявителя представления иных документов.

    2.4.2. Оплата заявителем не производится.

    2.4.3. ГУ ИС района при приеме заявления проверяет:

    – соответствие марки прибора рекомендуемому списку;
    – срок эксплуатации приборов учета до очередной поверки, который должен превышать 2 (два) месяца.

    ГУ ИС района при приеме указанных документов бесплатно осуществляет копирование приложенных к заявлению документов, прилагает копии к заявлению, а оригиналы возвращает заявителю.

    2.4.4. В случае если марка ИПУ не соответствует маркам ИПУ, содержащимся в Государственном реестре средств измерений Госстандарта РФ, и (или) срок очередной поверки составляет менее двух месяцев с даты последней поверки, ГУ ИС района не принимает заявление, а по устному или письменному требованию заявителя в течение 3 (трех) рабочих дней с момента обращения предоставляет заявителю либо направляет по почте надлежаще оформленный в письменной форме отказ в принятии приборов учета в эксплуатацию и проведении по ним расчетов с точным указанием причин.

    2.4.5. В случае если марка ИПУ отсутствует в Перечне рекомендуемых приборов учета, работник ГУ ИС района разъясняет о качестве, точности и надежности ИПУ, включенных в Перечень рекомендуемых приборов учета, а также предупреждает о невозможности впоследствии осуществлять автоматическую доставку показаний в ГУ ИС района.

    2.4.6. Направление в управляющую организацию копии принятого заявления (либо информации о проведенном возврате заявления) производится в соответствии с пунктом 2.3.10. настоящего Порядка. Управляющая организация в срок, не превышающий 15 (пятнадцати) дней с момента обращения заявителя, сообщает заявителю о дате и времени обследования на предмет соответствия произведенной установки действующим техническим требованиям. Обследование проводится бесплатно. Представитель управляющей организации проводит обследование места установки приборов учета на предмет соблюдения установленных пунктом

    2.3.14. настоящего Порядка технических требований при установке, а также сверяет серийные номера приборов учета с указанными в копиях паспортов, приложенных к заявлению. В случае обнаружения нарушений представитель управляющей организации в день обследования выдает заявителю надлежаще оформленный в письменной форме отказ по вводу приборов учета в эксплуатацию с точным указанием причин. Отказ по иным основаниям не допускается“.

    Самостоятельная установка законна только при условии, что счетчик и качество его установки проверено и одобрено специалистами.

    А разве самим счётчики устанавливать законно? У нас никто сам не подключает. Нужно вызывать службу, ты им платишь за сам счётчик, а устанавливают и опломбируют они сами, причём бесплатно. Даже если по закону разрешено устанавливать счётчик самому, зачем заморачиваться, если можно вызвать специалиста из коммунальной службы, который сделает всё бесплатно?)

    Источник: http://sovet-ingenera.com/vodosnab/filtr-schet/kak-samostoyatelno-ustanovit-schetchiki-vody.html

    Как установить счетчики воды своими руками?

    Установка счетчиков воды своими руками не самая сложная операция, поэтому стоит сэкономить на монтажнике, который возьмет за это приличную сумму.

    Выбор счетчиков воды.

    Начнем с выбора счетчиков — ассортимент сейчас велик, есть иностранные образцы (китайские, турецкие, немецкие) и отечественные. Скажу сразу, что эта статья не рекламная и в ней я скажу свое мнение. Я продал много счетчиков и могу иметь свое мнение на этот счет.

    Немецкий счетчик воды.

    Из иностранных приборов учета могу посоветовать немецкие марки Minol, Zenner и Siemens — очень качественные счетчики, не помню чтобы их возвращали покупатели из-за брака. Но они дорого стоят и поэтому долго не продаются — часто от даты поверки до даты продажи проходит больше 6 месяцев. Если вас это не остановит, то советую вам их приобрести, они не подведут!

    Счетчик Gerrida из Татарстана.

    Счетчики воды российского производства по цене будут гораздо дешевле импортных и дата поверки у них тоже будет «свежее», но качество сборки и материалов «хромает». Сильно дешевые приборы брать однозначно не нужно, с ними будут проблемы — они могут считать больше чем вы потребляете или просто встанут и вам придется отключать воду и снимать их. Лично я имел дело с несколькими марками «наших» счетчиков и вот, что я о них думаю:

    • Gerrida — дешевые счетчики из Татарстана, по качеству приемлемые, брак достаточно редкий. Из минусов — срок поверки при установке на горячую воду 4 года.
    • Метер — марка из Санкт Петербурга. Они недорогие, брака по ним достаточно много . Из плюсов — штуцера с обратным клапаном и срок поверки 6 лет
    • Ителма (Itelma) — московские приборы учета. Хорошего качества, брак очень редкий. Производитель говорит, что они производятся на оборудовании Siemens. Срок поверки 6 лет на горячую и холодную воду. Продаются без штуцеров, что слегка удорожает их покупку.
    • Арзамас — скажу честно, они стоят у меня в квартире, но не потому, что они мне нравятся, потому что я купил квартиру вместе с ними. По качеству они где-то между Метером и Герридой.

    С другими отечественными брендами не имел чести встречаться, поэтому говорить о них не буду.

    Что нужно купить для установки счетчиков.

    Теперь подумаем, что нужно купить для установки счетчиков. Посмотрим на схему установки водомерного узла из паспорта Ителмы. Что же мы видим? А видим мы следующее:

    Схема установки счетчика из паспорта «Ителма»

    • Первым перед счетчиком стоит шаровый кран. Он нужен для отсечения вашего водопровода от стояка. Не экономьте на кранах! Поверьте, лучше отдать 300 рублей за хороший итальянский кран, чем купить дешевый китайский, от которого неизвестно, что ждать! Рекомендую арматуру Itap или Caleffi.
    • За краном идет угловой сетчатый фильтр (грязевик). Выбирайте латунный с толстыми стенками.
    • Дальше в фильтр вкручивается штуцер для подсоединения счетчика.
    • Теперь настала очередь самого главного — счетчика! Он накручивается накидными гайками к штуцерам. Не забудьте о прокладках под гайками.
    • После прибора учета устанавливается обратный клапан. Он нужен для того, чтобы вода из вашей квартиры не уходила обратно в стояк. Она тем самым будет крутить крыльчатку в обратную сторону. На схеме клапан встроен в штуцер, но лучше поставить отдельный — его будет видно и у управляющей компании не будет причин отказать вам в установке пломб.
    • Последним идет еще один шаровый кран. На схеме он со сливом, но это не обязательно.
    • Кроме всего вышеперечисленного, не забудьте купить материал для герметизации резьбовых соединений — нить, ФУМ-лента, анаэробный герметики, лён с пастой итд. При использовании герметика помните, что он не должен быть очень сильным. Иначе вы не сможете без сильного нагрева разобрать соединение в будущем. Самым популярным из этих материалов является нить. Самым дешевым — ФУМ-лента. Люди старой закалки предпочитают лён с пастой. В общем, это дело вкуса! Главное, чтобы не соединения были герметичными.

    Отсюда получаем список деталей, с которым можно пойти в магазин. Правда в нем не учтен материал труб (металлопластик, полипропилен, сталь итд) и фитинги для этих труб. Чаще всего делают или полипропиленом или металлопластиком — это материалы, которые позволяют сделать монтаж простым. Полипропиленовые трубы, на мой взгляд, лучше всего подходят для такой работы по соотношению цена/качество.

    Рекомендую вам посмотреть следующее видео перед заменой счетчиков:

    Пломбирование счетчиков воды.

    После установки следует пригласить человека из управляющей компании, которые поставит пломбы и напишет акт. Это самое простое из всего! Весь процесс занимает 15 минут вашего времени и после этого вы уже платите за воду по счетчикам!

    Источник: http://znayteplo.ru/nachinayushhemu-santexniku/kak-ustanovit-schetchiki-vody-svoimi-rukami/

    Установка счетчика воды своими руками: инструкция

    Немалая доля семейного бюджета уходит на оплату коммунальных услуг. Существенно сократить суммы в платежках можно с помощью специальных средств, фиксирующих реальный расход ресурсов, будь то вода, газ или тепло.

    Правительство РФ настоятельно рекомендует это сделать, угрожая значительным повышением стоимости коммунальных платежей в квартирах, не оснащенных приборами учета. Счетчики на воду, в отличие от других контролирующих приборов, можно установить самостоятельно.

    Расходы на покупку и установку двух водомеров для горячей и холодной воды, окупятся уже через четыре месяца для семьи, состоящей из 3 человек, не слишком озабоченных экономией. При рачительном подходе срок окупаемости можно уменьшить почти вдвое.

    Как выбрать счетчик воды

    Существует 4 вида измерительных средств для воды:

    • импульсные (электромагнитные и электронные);
    • вихревые;
    • механические (подразделяются на крыльчатые, турбинные и комбинированные);
    • ультразвуковые.

    По своему назначению счетчики делятся на три типа:

    • для горячей воды;
    • для холодной воды;
    • универсальные.

    В нашей стране доступными и востребованными являются механические и электронные системы учета.

    Цена механического счетчика варьируется в пределах от 300 до 500 рублей. Срок службы – до 12 лет.

    Все эти факторы, а также низкая погрешность в замерах и простой монтаж – привлекают покупателей. Минусом этих приборов является чувствительность к магнитным полям и составу воды.

    Электронные водосчетчики лучше, но стоят в несколько раз дороже – от 800 до 2000 рублей.

    Несомненными преимуществами являются:

    • точность замеров,
    • быстрый демонтаж для проверки,
    • установка в горизонтальном и вертикальном положении,
    • большой срок службы.

    Недостатки:

    • высокая цена,
    • необходимость поддерживать постоянное питание электронного блока.

    Счетчик должен быть укомплектован:

    • обратным клапаном,
    • сетчатым фильтром,
    • двумя американками.

    Клапан будет обеспечивать односторонний отток воды, а фильтр – сбережет счетчик от загрязнений, тем самым увеличивая срок службы прибора.

    Запорный кран необходимо будет купить со стальной рукояткой. Стоимость его 300 — 600 рублей, в зависимости от производителя.

    Установка водосчетчика самостоятельно

    Подготовка инструмента и выбор места установки

    Инструмент, необходимый для монтажа водомера:

    • ножницы для резки труб;
    • разводной или газовый ключ;
    • калибратор (если трубы из металлопластика);
    • рулетка и маркер;
    • набор гаечных ключей;
    • аппарат для сваривания труб (если у вас магистраль из пластика);
    • болгарка и аппарат для нарезки резьбы (для водопровода из металла).

    Выбирая место установки прибора имейте в виду, что для исправной работы водомер должен быть защищен от воздействия неблагоприятных факторов:

    • механических или химических повреждений;
    • перепадов температур.

    Ежемесячно вам придется снимать показания водяных счетчиков, периодически сдавать их на проверку в соответствующие службы и менять фильтры для очистки, поэтому свободный доступ также необходим.

    Между основным стояком водоснабжения и счетчиком не должно быть никаких отводов или сантехнических устройств, расход воды в которых не будет фиксироваться водомером.

    Схема сборки элементов

    Установка водомера начинается со сбора конструкции, включающей в себя:

    • водомер;
    • фильтр грубой очистки;
    • обратный клапан;
    • накидные гайки (американки);
    • шаровой вентиль.

    Приведенная ниже схема поможет вам сделать все быстро и правильно.

    • Перед сборкой изучите правила установки, инструкцию и техпаспорт.
    • Разложите материалы в ряд (см. схему). Обратите внимание на стрелочки.
    • Произведите предварительную «сухую» сборку механизма. Она необходима для того чтобы определить количество витков для резьбовых соединений (отстойник водомера должен смотреть вниз), а также поможет определить длину участка трубы, который нужно будет вырезать.
    • Разобрав все, опять соединяем, используя прокладки для накидных гаек и фум-ленту (сантехнический лён или тангит) для других резьбовых соединений.
    • В собранной конструкции все элементы должны располагаться так, как указано на схеме.
    • Фильтр перед счетчиком необходимо будет периодически чистить, поэтому если к нему будет затруднен доступ – разверните его немного в сторону.

    Врезка в магистраль

    Механизм собран и теперь можно приступать к врезке в магистраль водопровода.

    Для этого необходимо с помощью рулетки произвести точные замеры собранного блока счетчика – именно такой отрезок трубы нам понадобится удалить. Обязательно перекройте стояк водопровода!

    • Если у вас металлическая система, то самым лучшим вариантом будет замена части водопровода на пластиковые элементы, используя специальные фитинги для перехода. В противном случае придется нарезать на трубах резьбу.

    • При наличии пластикового или металлопластикового водопровода необходимо, с помощью ножниц, отрезать кусок трубы. Фитинги для металлопластиковых труб соединяются с предварительно зачищенной и откалиброванной трубой.

    • Если установлены полипропиленовые трубы, соединительные муфты нужно будет вварить в конструкцию, используя сварочный аппарат.

    • Соединяем блок прибора с закрепленными фитингами.

    После монтажа необходимо проверить работу системы.

    • Откройте кран на стояке и включите воду.
    • Медленно поворачиваем до упора запорный кран на блоке счетчика.
    • Если нет протечек и прибор нормально функционирует – вы справились с первой частью задачи.

    Подробнее о том, как правильно установить счетчик воды своими руками смотрите видео:

    Ввод в эксплуатацию

    Счетчик установлен и исправно работает, но пока вы не вызовете инспектора – будете продолжать платить по старым тарифам.

    Необходимо обратится в службы, которые осуществляют контроль и эксплуатацию водопроводной магистрали.

    Если вы живете в ЖСК или ТСЖ – обратитесь в управление. В других случаях – непосредственно в Водоканал.

    В течении 3 – 5 дней вас посетит инспектор водоканала или уполномоченный сотрудник ЖСК или ТСЖ. Он должен составить акт ввода в эксплуатацию, куда будет занесены начальные показания счетчика.

    Вам на руки выдается договор по обслуживанию, который необходимо внимательно прочитать, а все интересующие вас вопросы задать перед тем, как вы подпишите документ. Копия договора и акта, а также оригинал паспорта на прибор остается у вас.

    Пломбировка

    Законодательством РФ определено, что пломбирование счетчиков должно быть бесплатным при первичной установке приборов, а также после плановой проверки или ремонта.

    Имейте это в виду, если вдруг инспектор захочет вас ввести в заблуждение. Он обязан бесплатно провести опломбировку узла и подтвердить процесс документально.

    За повторное опломбирование придется заплатить от 500 до 2000 рублей (в зависимости от составленного договора), но эта сумма будет гораздо ниже той, которую с вас потребуют если повреждения на пломбе обнаружит инспектор во время плановой проверки.

    Поверка

    Поверка счетчиков воды осуществляется метрологическими организациями государственной и частной системы собственности. Периодическую поверку вам нужно осуществлять самим, привлекая для этого специалистов.

    Плановая производится через 6 лет после установки водомера для холодной воды и через 4 года – для горячей.

    Внеплановая поверка производится только при подозрении на неправильное отображение расхода воды или поломку.

    Как установить терморегулятор для радиатора отопления, читайте здесь.

    Каковы основные требования к дымоходу для газового котла? Рассмотрим подробнее правила обустройства и строительные нормы.

    Поверки осуществляются двумя способами:

    • с демонтажем прибора и последующей доставкой в проверяющую организацию
    • с вызовом специалиста — на дому, т.е. без снятия

    В первом случае – необходимо специальное разрешение на снятие прибора. Проверяющий должен прийти и зафиксировать показания прибора, выдать вам соответствующие документы. Водомер отвозите и забираете сами. Потом установка и опять бумажная волокита с вызовом контролера.

    Если прибор не пройдет проверку, необходимо будет все равно заплатить за нее и озаботится покупкой и установкой нового. Минимальные затраты на все составляют 1250 рублей.

    Во втором случае – поверка осуществляется сотрудником службы на месте с помощью переносного стенда для поверки. Стоимость процедуры гораздо ниже (500–600 рублей).

    Минусом является то, что качество работы проверяется прибором, который с помощью высокоточных весов взвешивает воду, проходящую через водомер. Внутренние повреждения и износ деталей таким способом нельзя обнаружить.

    О том, как осуществляется поверка на дому без снятия счетчиков смотрите видео:

    В некоторых регионах поверка счетчиков воды отменена и поэтому незаконна. Советуем уточнить информацию по вашему региону в Управляющей компании или Водоканале.

    Сколько стоит установка силами специалиста

    Средняя стоимость установки одного счетчика на воду с регистрацией и опломбированием составляет 2800 рублей. Обращайтесь только к специалистам, имеющим лицензию и опыт работы.

    Как видите, никаких фундаментальных знаний для установки водомера не требуется. Возможно гораздо больше сил отнимет у вас общение с представителями контролирующих органов.

    Будьте начеку – не дайте ввести себя в заблуждение. Смело и решительно отстаивайте свои права!

    Источник: http://klimatlab.com/pribory-ucheta/vodnye/ustanovka-schetchika-vody-svoimi-rukami.html

    Подключение (установка) электросчетчика своими руками с фото и схемами

    Пользование электроэнергией возможно только после того, как электроснабжающая организация примет, опломбирует и поставит на учёт электросчётчик. Чтобы грамотно подключить прибор учёта, не обязательно вызывать квалифицированного мастера. При наличии схемы подключения и минимума знаний в этой области выполнить эту работу реально самому.

    Внимание! Электросчётчик монтируется в соответствии с ПУЭ (Правила установки электрооборудования) и техническими характеристиками, описанными в паспорте к нему. Электроснабжающая организация проверяет правильность установки прибора, соответствие его характеристик действующему законодательству в этой области. Если всё сделано на совесть, счётчик опломбируют и поставят на учёт.

    Схема подключения электросчётчика

    Схемы подключения прибора учёта могут отличаться. Это зависит от наличия общего распределительного щита на лестничной клетке этажа, где расположена подключаемая к питающей сети квартира, места, где будет установлен прибор (внутри дома или квартиры, на лестничной клетке, на столбе во дворе или на наружной стене дома, в гараже или на даче).

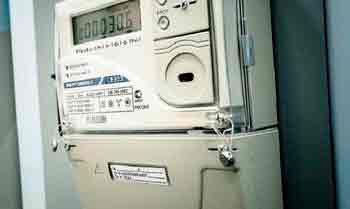

    Трехфазный счетчик электроэнергии

    Тем не менее общие правила установки для всех схем идентичны:

    1. Первым в электрической цепи (перед прибором учёта) нужно поставить двухполюсный для однофазной сети или четырёхполюсный для трёхфазной (380 В) выключатель-автомат. Он предназначен для отключения электричества во время ремонта или замены электросчётчика.
    2. Прежде чем подключить проводку запитываемого объекта к счётчику электроэнергии, необходимо в электрической цепи после прибора учёта подсоединить как минимум 2 однополюсных автомата, через которые будут проходить фазы верхнего (потолочное освещение) и нижнего (розетки) света.
    3. Чтобы защитить в случае перегрузки сети отдельные бытовые приборы (компьютер, холодильник), можно некоторые из них запитать через дополнительные однополюсные выключатели, которые устанавливаются в цепи после основных автоматов также при помощи параллельного соединения.
    4. Обычно, если проводка в хорошем состоянии, устанавливают ещё УЗО (коммутационная аппаратура, предназначенная защищать пользователя электрической сети от поражения током). Чтобы прибор не реагировал на сбои в работе ветхой проводки, лучше подсоединить его к сети около каждой розетки, где подключено оборудование.

    Справка! Устройство защитного отключения (УЗО) реагирует на дифференциальный ток. Результаты измерений трансформатором входящего в устройство и исходящего из него токов передаются на дифференциальное реле или электронную плату (зависит от конструкции прибора). Если эти токи не равны, изоляция считается неисправной и прибор отключает сеть. Разница между входящим и исходящим токами проявится и при утечке тока через тело человека в землю.

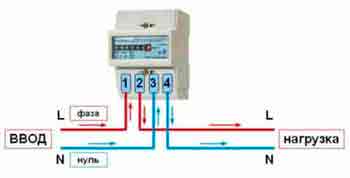

    Схема подключения однофазного счетчика («Меркурий 201»)

    В качестве примера схемы монтажа однофазного прибора учёта электрической энергии прямого включения можно рассмотреть схему подключения однофазного однотарифного электросчётчика «Меркурий 201» первого класса точности.

    Вход и выход фазы подключаются к первым двум контактам прибора считая слева направо. Провод фазы обозначен коричневым цветом. Нуль подсоединяют к двум оставшимся контактам. Он выделен голубым цветом.

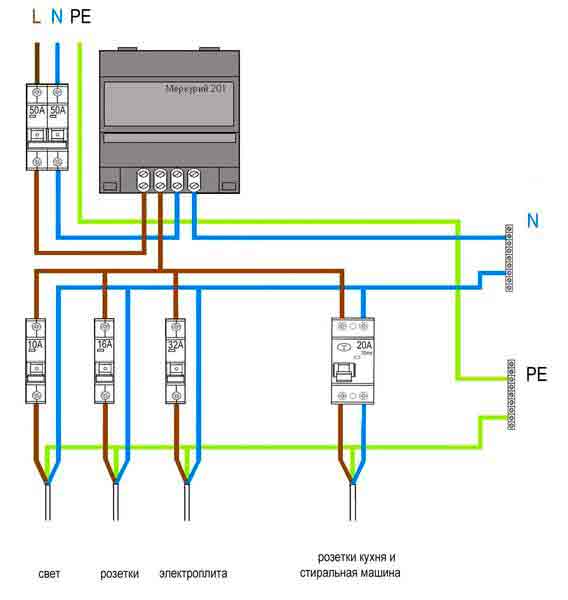

    Схема подключения Меркурий 201

    Схема подключения трёхфазного счётчика

    Монтаж трёхфазного счётчика не многим отличается от установки однофазного. Вход и выход каждой из имеющихся трёх фаз подключается к первым шести контактам. Фазы обозначены на рисунке жёлтым, зелёным и красным цветом. Нулевой провод подсоединяется к оставшимся двум контактам и обозначен на рисунке голубым цветом.

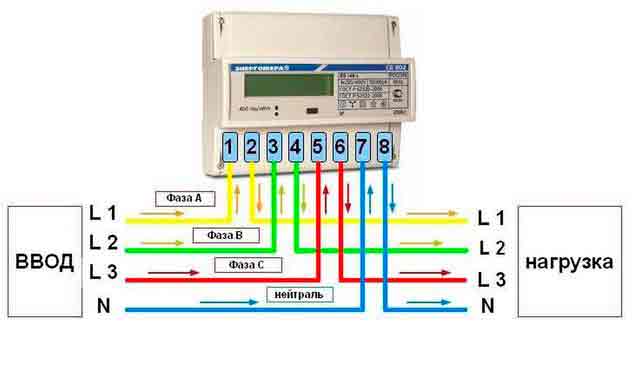

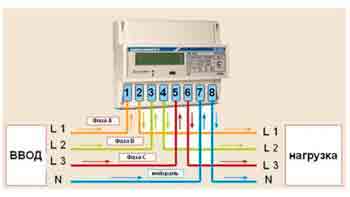

    Схема подключения трехфазного счетчика

    Правила установки счётчика

    Для правильного монтажа прибора учёта необходимо учесть особенности места установки, возможность свободного доступа контролирующей организации, технические характеристики запитывающей линии и прибора учёта, планируемую мощность потребления.

    Место установки

    Место установки электросчётчика выбирается около ввода силового кабеля. Обычно счётчик располагают на распределительном щите в боксе из металла или пластика. Для удобства монтажных работ в нём имеется рейка, на которую и устанавливаются все необходимые приборы и шина для раздачи питающего нуля.

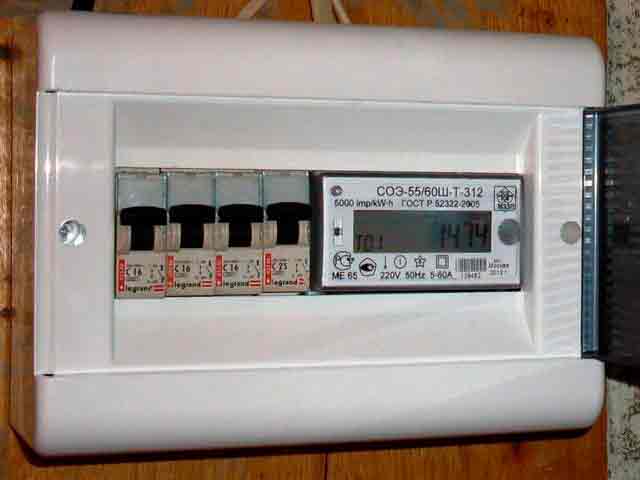

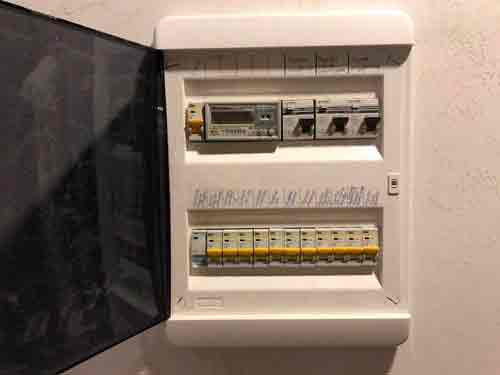

    Распределительный щит с электросчетчиком

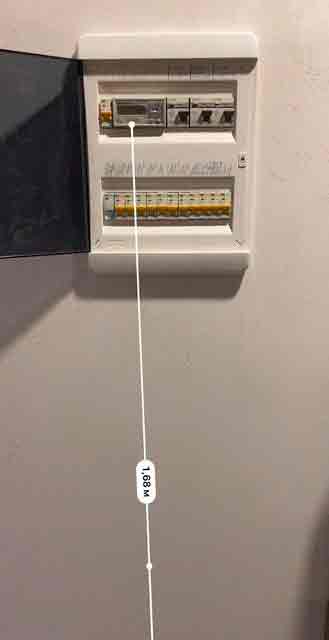

    Высота размещения

    Счётчик должен располагаться на высоте от 1,6 до 1,7 м от пола, то есть на уровне зрения стоящего человека среднего роста. Такое ограничение нужно для того, чтобы контролёр или пломбировщик электроснабжающей организации могли выполнить свою работу без применения стремянок или табуреток.

    Что учесть?

    При самостоятельном монтаже электросчётчика необходимо соблюдать следующие правила:

    1. Двухполюсный выключатель не заменяется двумя однополюсными.
    2. Если каждая линия нагрузки, установленная после прибора учёта, имеет свою защиту, нет необходимости в установке ещё и общей защиты.
    3. Соединение будет некачественным, если под прижимную пластину попадёт изоляция.
    4. Избыток оголённой части провода контролирующая организация может расценить как возможность несанкционированного подключения к запитывающей сети.
    5. В случае отсутствия в боксе дин-рейки её можно купить и установить.
    6. Прежде чем подключать прибор учёта, автоматические выключатели, нужно отключить напряжение в сети.
    7. В первую очередь к щитку подключают элементы нагрузки, и только потом запитывающий входной кабель.
    8. Подключение счётчиков и автоматов нужно делать, руководствуясь схемой с учётом окраски проводов.
    9. Кабели ввода и разводки помещения должны быть меньшего диаметра чем те, что соединяют счётчик с автоматическими выключателями ввода и нагрузки.
    10. Медные и алюминиевые провода несовместимы из-за существенно отличающихся характеристик. Их нельзя «сращивать» между собой.
    11. УЗО достаточно быстро отключает электричество в случае неосторожного обращения человека с электричеством.
    12. Прижимная планка должна прикручиваться достаточно плотно, чтобы обеспечить качественный контакт. После монтажа счётчик будет опломбирован, и небрежность при проведении работ может обернуться ощутимой потерей времени на вызов представителя электроснабжающей организации для того, чтобы зафиксировать показания прибора учёта до и после устранения неполадок.

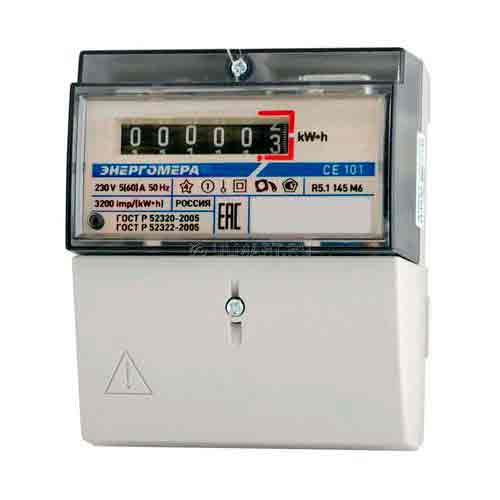

    Однотарифные счётчики электроэнергии

    Практический совет

    Для того чтобы подключённое оборудование исправно работало продолжительное время, нужно правильно выбрать автоматы защиты и кабель. Для этого рассчитывают сумму мощностей всех бытовых приборов с некоторым запасом, умножают на 0,8 (с учётом того, что все мощности одновременно обычно не включаются), и по таблице ниже выбирают автоматы с подходящими параметрами и сечение кабеля.

    Сечение жилы кабеля (медь), мм 2 Максимальный ток нагрузки, А Диапазон токов работы автомата защиты, А Максимальная мощность, кВт Вид нагрузки
    1,5 19 10–16 4,1 потолочное освещение
    2,5 27 16–25 5,9 бытовые приборы, подключаемые через розетки
    4 26 25–32 8,3 сплит-системы, накопительные водонагреватели
    6 48 32–40 10,1 электрические варочные поверхности и духовки
    10 70 50–63 15,4 вводные линии питания

    Чтобы с помощью таблицы найти необходимое сечение кабеля и подобрать автомат защиты с подходящим диапазоном нужно:

    1. Подсчитать сумму мощностей бытовых приборов. Допустим, мы считали освещение и получили 4,1 кВт.
    2. Умножить полученное число на 0,8. В рассматриваемом случае выйдет 3,28 кВт.
    3. Рассчитанную величину переводим в Вт. В нашем примере 3,28×1000=3280 Вт.
    4. Вычисляем необходимую силу тока по закону Ома, разделив найденное значение на напряжение в питающей сети (обычно 220 В), то есть 3280÷220=14,9 А.
    5. Чтобы в случае максимальной нагрузки кабель не оплавился, возьмём его сечение с небольшим запасом. В рассматриваемом случае нас устроит для тока в 19 А – 1,5 мм 2 .
    6. Рассчитанная нами сила тока в 14,9 А подходит для автомата с диапазоном 10–16 А.

    Как подключить электросчётчик самому?

    Если вас интересует установка счетчика своими руками ниже вам будет текстовая информация, а чуть ниже вы найдете видеоурок.

    Установка счетчика электроэнергии

    Прежде чем приступить к монтажу прибора учёта нужно установить бокс со щитом:

    1. В месте, где есть возможность подведения силового кабеля, делается разметка и закрепляется на саморезах щит.
    2. Вводной провод будет подсоединять контролирующая организация. Его лучше не трогать. Он на момент монтажа должен быть отключён и заизолирован.
    3. В качестве защитного отключающего устройства в цепи перед счётчиком с помощью защёлки на дин-рейку устанавливается двухполюсный автоматический выключатель. Если контролирующая организация не сможет его опломбировать, а счётчик устанавливается внутри квартиры, то двухполюсный автомат помещают в общем щитке на лестничной клетке.
    4. Так же на защёлке на дин-рейку устанавливается и счётчик энергии.
    5. После него закрепляются при помощи защёлок 2 однополюсных автомата.
    6. Чтобы подключить провода, снимаем защитную крышку в нижней части счётчика. На её задней стороне указана схема подключения прибора.
    7. Верхний ряд контактов двухполюсного устройства нужен для подсоединения запитывающего кабеля. Этим займётся при пломбировании представитель энергоснабжающей организации.
    8. В левый нижний контакт автомата подключаем фазу, а в правый ноль заранее заготовленных перемычек, которые соединят автомат со счётчиком. Провод лучше использовать одножильный жёсткий ПВ 1. Фазовая перемычка подключается к первому контакту счётчика. Перемычка нуля – к третьему.
    9. Выход фазы со второго контакта, считая слева, запитывает при помощи параллельного подключения однополюсные автоматы, расположенные в цепи после счётчика, входя в верхний контакт второго однополюсного выключателя.
    10. Первый однополюсный автомат запитывается через верхний контакт перемычкой, связывающей его с верхним контактом второго однополюсного автомата.
    11. Отходящий ноль четвёртого контакта счётчика соединяется перемычкой с нулевой шиной.
    12. К нижним контактам однополюсных выключателей подсоединяем фазы разводки дома.
    13. Нули разводки закрепляются на нулевой шине.
    14. Осталось подключить запитывающий кабель.

    В квартире

    Квартирный счётчик может располагаться как в общем для этажа распределительном щите на лестничной клетке, так и внутри квартиры в собственном боксе. В первом случае покупать бокс необходимости нет. Счётчик устанавливается на строго отведённое ему место. Провода, которые надо подсоединить, уже выведены в щитовую. При желании можно поменять автоматы защиты.

    Независимо от того, какие счётчики стоят у соседей, можно поставить как индукционный однофазный счётчик, так и электронный. Если общедомовой прибор учёта поддерживает многотарифный вариант оплаты, целесообразно установить соответствующий электросчётчик и для своей квартиры.

    При монтаже прибора учёта внутри квартиры работы выполняются с установкой бокса, а запитывающий кабель подводится в момент пломбирования электроснабжающей организацией.

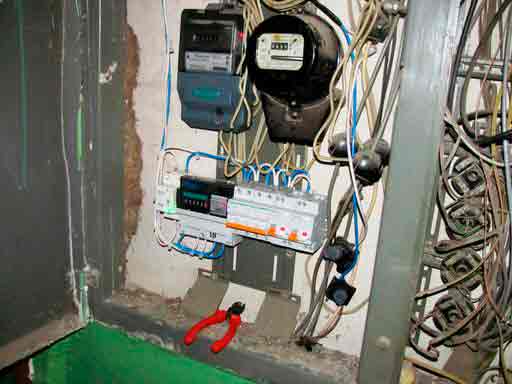

    Счетчик в квартире

    На даче

    В частном доме и на даче электросчётчик можно установить как внутри помещения, так и на улице. Прибор учёта выбирается в соответствии с особенностями и возможностями запитывающей сети и потребностями владельца земельного участка. Счётчик, расположенный внутри дома, считается собственностью владельца участка. Прибор, вынесенный во двор, принадлежит энергокомпании. Обучающее видео ниже:

    Прежде чем приступить непосредственно к подключению счётчика, необходимо обратиться в энергоснабжающую организацию с заявлением, представив документы, удостоверяющие право собственности на недвижимость, ситуационный план будущего места установки прибора учёта, техническую документацию, подготовленную специалистами, с указанием информации о наличии заземления и предоставлением расчётов о мощности прибора и плана расположения кабеля до счётчика.

    Место установки прибора должно предполагать свободный доступ представителей контролирующей организации. Обычно счётчик монтируется на фасаде дома или столбе линии электропередач, расположенном на территории участка. Разводка располагается внутри дома. Правила установки самого прибора стандартные.

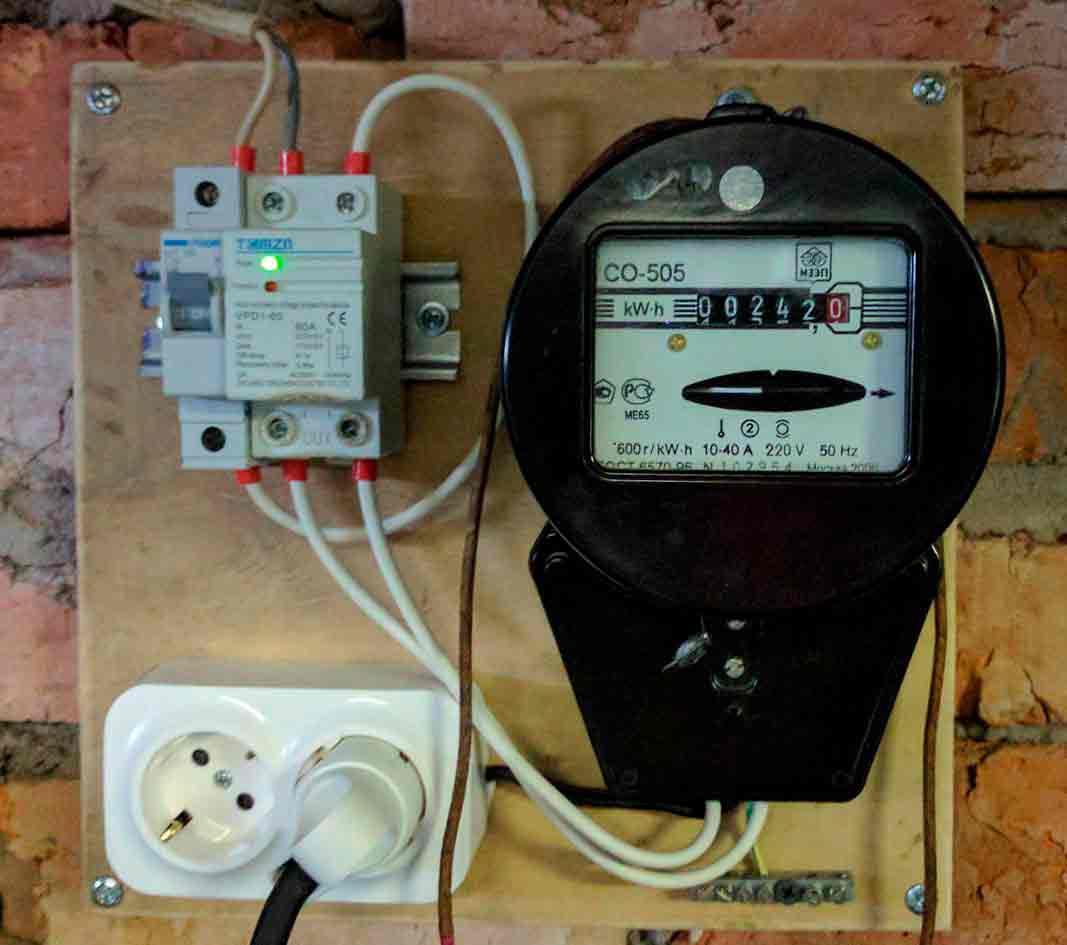

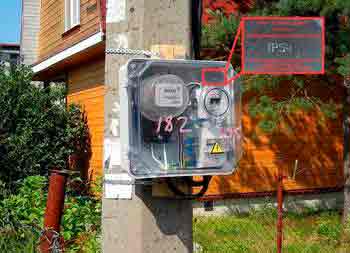

    Установка счетчика на даче

    В гараже

    Подключение электросчётчика в гараже ничем не отличается от его монтажа в частном доме или на даче. Самый важный момент в этом вопросе – правильно подобрать прибор учёта. Например, если гараж неотапливаемый, индукционный (механический) счётчик в нём использовать нельзя.

    Установка счетчика в гараже

    В случае высокой мощности потребления из-за частого применения профессионального оборудования может потребоваться подключение электросчётчика через трансформатор. Важно также учесть фазность питающей сети.

    Стоит продумать, каким образом будет подаваться электроэнергия к щиту, где установлен счётчик. Ведь гараж может быть расположен как в кооперативе, где уже есть своя трансформаторная подстанция с силовой схемой, так и около частного дома с подключенным питанием.

    Какой электросчётчик лучше установить в квартире?

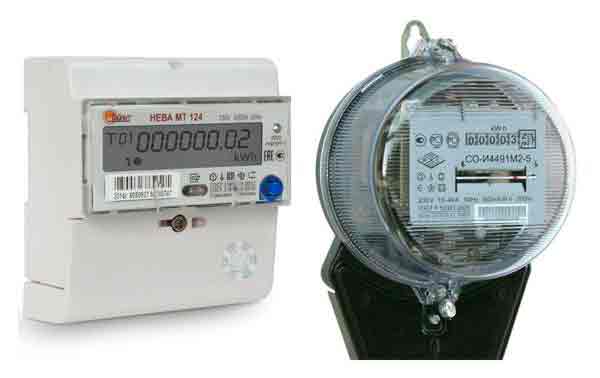

    На сегодняшний день в продаже можно найти следующие разновидности приборов учёта электроэнергии:

    1. Однофазные или трёхфазные. Однофазные счётчики подходят для напряжения в 220 В, например, в квартире. Станки или проточные водонагреватели требуют напряжения 380 В. В этом случае нужно ставить трёхфазный счётчик электричества.
    2. Электронные или индукционные (механические). Механические счётчики не подходят для неотапливаемых помещений. Их не установишь в гараже или на наружной стене дома. Но они дёшевы, надёжны и долговечны.
    3. Однотарифные или многотарифные. Многотарифные приборы учёта подойдут, если есть возможность начисления оплаты за электроэнергию в зависимости, например, от времени суток.

    Как зарегистрировать счётчик электроэнергии?

    Чтобы зарегистрировать электросчётчик, нужно оформить заявку в письменном виде на введение в эксплуатацию. В ней необходимо указать:

    1. Свои паспортные данные.
    2. Желаемую дату введения в эксплуатацию.
    3. Адрес, по которому установлен прибор учёта.
    4. Сведения о счётчике из его заводского паспорта.
    5. Показания прибора учёта во время его установки.
    6. Дата следующей поверки.
    7. На сегодняшний день в обязательном порядке понадобится информация об организации, которая установила счётчик (у неё должна быть лицензия).
    8. К заявлению нужно приложить копию паспорта устройства и акта его поверки.

    Справка! Подключить счётчик без организации с лицензией можно. Снять показания старого счётчика, отключить подачу питания к помещению, отсоединив кабель от старого прибора учёта, должны представители электроснабжающей организации. При этом составляется акт с записью об отключении подачи электричества к жилому дому или квартире. После самостоятельного подключения дома или квартиры к новому счётчику нужно вызвать представителя энергоснабжающей организации для подсоединения запитывающего кабеля, снятия показаний и установки пломб.

    Подключение выполняется не позднее чем через 30 дней с момента подачи заявки.

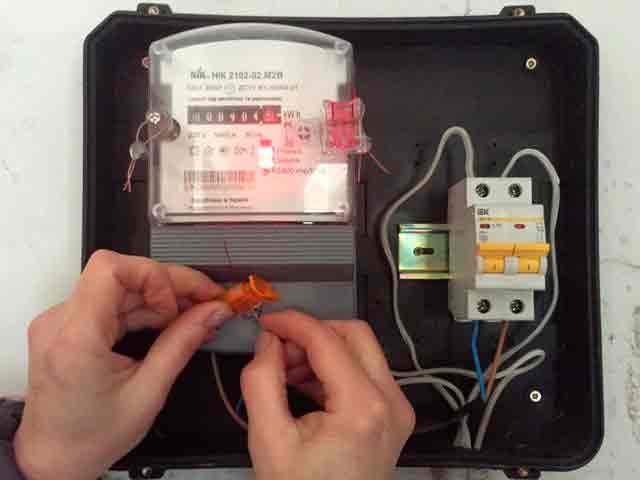

    Опломбирование счетчика электроэнергии

    Что будет, если неправильно подключить счётчик однофазный?

    Правильность установки прибора учёта электроэнергии проверяется подачей напряжения в сеть. Если монтаж осуществлён без ошибок, все электроприборы заработают.

    Сколько стоит установка электросчётчика?

    Стоимость подключения прибора учёта формируется из нескольких составляющих:

    1. Демонтаж старого однофазного или трёхфазного прибора в среднем по России оценивается в 400–700 рублей.
    2. За установку однофазного счётчика (в зависимости от модели) возьмут 1000–3000 рублей.
    3. За установку трёхфазного счётчика возьмут 2000–3000 рублей.
    4. Выезд мастера обойдётся около 500 рублей (часто бесплатно).
    5. Замена прибора учёта в квартире под ключ обойдётся помимо оплаты визита мастера в 1000–2000 рублей.
    6. Такая же процедура на даче и в частном доме обойдётся в 2000–3000 рублей.
    7. Дополнительные работы при монтаже обычно выходят не более 1000 рублей.

    Конечно, жить без электричества около месяца вряд ли кто-то согласится. Но если в месте установки прибора учёта на момент проведения работ никто не проживает, можно, потратив немного свободного времени, сэкономить деньги на вызов мастера и оплату его услуг.

    Источник: http://meanders.ru/podklyuchenie-ustanovka-elektroschetchika-svoimi-rukami-s-foto.shtml

    Установка счетчика воды своими руками

    Установка счетчика воды своими руками — пошаговая инструкция

    Установка счетчика воды своими руками

    Несмотря на то, что стоимость услуг ЖКХ в разных регионах страны может отличаться, тот факт, что цена постоянно растет, сомнений не вызывает. И если несколько лет назад люди согласны были платить «среднюю» стоимость, то теперь это их не устраивает, они желают отдавать деньги только за ту воду, что была использована. Для этого на подводные магистрали устанавливаются водяные счетчики. Их должны опломбировать работники фирмы-управителя, в противном случае показатели водомеров действительными не будут.

    Возможно, Вас заинтересует информация о том, как производится замена счетчика горячей воды

    Дополнительным стимулом к покупке водомеров является то, что вскоре правительство намерено снабдить ими каждого пользователя водоснабжения (разумеется, за счет покупателя). Словом, рано или поздно, но установить водомер вам придется. Ранее мы уже говорили о том, как выбрать счетчик для воды, а сегодня сосредоточимся на его монтаже.

    Целесообразность установки счетчика

    Если вы сомневаетесь, поможет ли водомер сэкономить или напротив – приведет к лишним растратам, то для начала взвесьте плюсы и минусы установки измерительного оборудования.

    К примеру, если в квартире проживают двое, а зарегистрировано пятеро, то плата будет исходить из «среднего» потребления за месяц на каждого прописанного жильца. Это невыгодно, ведь если вы потребили, скажем, шесть кубов, то платить нужно будет за все двадцать. Тогда счетчик на воду действительно поможет вам существенно сократить расходы на воду.

    Если фактически проживает столько же людей, сколько зарегистрировано, то установка водомера позволит сэкономить до 30%.

    А есть ли случаи, когда устанавливать счетчик невыгодно? Да, они есть. Речь идет о ситуациях, когда в квартире обитает большее количество человек, чем зарегистрировано. По понятным причинам таким людям лучше платить за «среднее» потребление.

    Целесообразность установки водомеров

    Юридическая сторона вопроса

    В законодательстве нет четких запретов на самостоятельную установку счетчиков для воды, поэтому если у вас есть желание и возможности, то почему нет? Правда, здесь есть несколько важных нюансов:

    • такие счетчики нужно покупать только у лицензированных компаний, вместе с устройством вы должны получить технический паспорт;
    • Установка водомера требует временного перекрытия водоснабжения во всем стояке, что вряд ли удастся сделать самостоятельно;
    • если вы и установили счетчик, то любая неисправность, любой прорыв трубопровода будет на вашей совести, а это значит, что все убытки вы будете возмещать из собственного кармана.

    Для установки счетчика необходимо временно перекрыть подачу воды

    Учтите все эти моменты до того, как приступить к установке.

    Правила установки счетчика воды самостоятельно

    Установка счетчика начинается с обращения в местный водоканал, где вам выдадут технические требования к водомеру. Далее следует непосредственно покупка счетчика, сертифицированного и с оттиском на пломбе.

    Важно! Обязательно проверьте счетчик после покупки, обратившись в частную лицензированную фирму, управление водоканала или ЖЭК!

    Проверка счетчика

    Проверять счетчик следует в ведомстве КИП местного водоканала, либо аналогичном ведомстве ЖЭКа. Также это можно сделать в частной компании, имеющей лицензию. Счетчик сдается вместе с техпаспортом, в котором после окончания проверки появится соответствующий штамп ведомства и будут заполнены все необходимые поля. Здесь же вам будет назначена дата опломбировки.

    Важно! Запрещено повреждать КИПовскую пломбировку. Такой счетчик не будет принят в водоканале. Если повреждена пломба завода, то прибор может быть принят в КИП, а если нет пломбы КИПа, то данные счетчика будут недействительными.

    Выбор места для водомера

    Вам нужно установить счетчик максимально близко к месту, где магистраль вводится в помещение. Конкретных цифр здесь нет, поскольку места ввода в различных зданиях могут отличаться, притом существенно. Осмотр будет проводиться инспектором, но вы можете сделать это раньше. Оптимальным вариантом для городской квартиры является место возле унитаза. Бывает, что трубы проходят по полу через туалет, тогда следы установки скрыть вы не сможете, и счетчик придется устанавливать в ванной комнате.

    Место для счетчика

    Другое дело – частные дома, к которым требования инспекции значительно строже. Водомер устанавливается не дальше 20 сантиметров от выхода трубопровода. Если во дворе имеется колодец, то он обязательно должен быть капитальным и запираться надежной крышкой (ее тоже опломбируют). Нарушить пломбу имеет право только инспектор, исключение может быть лишь при ликвидации пожара или ЧП на самом водоканале.

    Какие комплектующие потребуются при установке

    Схема установки счетчика

    Если установите счетчик по схеме, то никаких сложностей не возникнет. Но, чтобы разобраться в этом, нужно четко уяснить назначение каждого узла.

    1. Запорный кран – своего рода передовая трубопровода. Зачастую для этого используются шаровые запорные краны, изготовленные из латуни. Если магистраль изготовлена из пропиленовых труб, то можно установить пластиковый кран. Кран должен быть качественным, ибо если он выйдет из строя, то вас ждет настоящий потоп. Если он у вас относительно новый, то исследуйте его на предмет повреждений и микротрещин, а если он служит еще со времен СССР, то рисковать не стоит – просто замените новым.

    Важно! Полуоткрытое положение для шарового крана – верный путь к скорому выходу из строя. Он должен работать лишь в положениях «Открыто» и «Закрыто». Если требуется частичное перекрытие воды, устанавливайте вентиль.

    1. Очищающий фильтр, оснащенный сеточкой для крупных взвесей. Он может быть двух типов – прямым и косым (нуждается в периодической чистке).

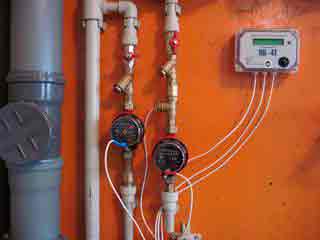

    Счетчик для воды

    Цены на счетчики воды

    Технология установки водного счетчика

    Когда все необходимое уже приобретено, ознакомьтесь с инструкциями всех элементов. В техпаспорте счетчика обязательно указывается, какое расстояние прямого отрезка должно находиться перед прибором и до него. Процедура установки состоит из следующих этапов.

    Этап 1. Вначале разложите все детали в линию, дабы потом не путаться: обратный клапан, водомер, фильтр и запорный кран. На каждой детали есть стрелочки, обратите на них внимание – все они должны указывать в одну сторону.

    Все элементы системы

    Этап 2. Далее сделайте «сухое» соединение, необходимое для того, чтобы правильно просчитать витки. Закручиваете фильтр на кран и считаете витки, обычно их не больше пяти. Обращайте внимание, на каком из витков отстойник находится внизу – к примеру, на четвертом. Раскручиваете все, берете уплотнитель (можно обычную льняную паклю) и наматываете его на фильтр запорного крана.

    Помимо пакли, в качестве уплотнителя нити из полиамида «Тангит Унилок», в которых дополнительно есть силиконовая смазка, а также пасты-уплотнители «Мультипак» и «Унипак».

    Это делаете следующим образом:

    • берете одну прядь пакли, выравниваете и делаете из нее ровный шнур толщиной не более 1 миллиметра;
    • наматываете ее на резьбу так, чтобы все канавки были закрыты;
    • сверху наносите сантехническую пасту и закручиваете запорный кран (главное – не переусердствовать, дабы соединение не лопнуло).

    Этап 3. Зачастую с водными счетчиками в комплекте идут американки и кольца-уплотнители. Американки (специальные патрубки с накидными гайками, используемые для соединения труб) подойдут, а вот кольца покупаете новые. Если счетчик устанавливается для горячей воды, то лучше использовать паронитовые прокладки, а если для холодной, то резиновые. На фильтр накручиваете патрубок, используя ту же льняную паклю, затем счетчик. Другой патрубок соедините с обратным клапаном.

    Соединение патрубка с обратным клапаном

    Всю конструкцию крепите к водомеру. У вас получится следующее:

    • выключатель запорного крана «смотрит» вверх;
    • циферблат счетчика тоже вверх;
    • отстойник фильтра – так же;
    • крыльчатка – вниз.

    Этап 4. Все элементы соединены, теперь их нужно врезать в трубопровод, предварительно перекрыв воду.

    Важно! Если дом многоквартирный, то нельзя делать это самому – нужно вызвать представителя водоканала.

    Измеряете, какой длины получилась конструкция. Отмеряете такое же расстояние на трубе от места стыка. Отрезаете необходимый участок, предварительно подставив тазик (возможно, вода будет течь, хоть и не под напором).

    Этап 5. Крепите конструкцию к подводящей трубе. Здесь могут возникнуть некоторые проблемы. Если трубопровод металлический, то потребуется нарезать резьбу, но это еще не все. Самое важное – правильно отмерить расстояние, ведь это не пластик и гнуться не будет. Желательно весь участок заменить полипропиленовыми трубами, тогда потребуются специальные фитинги для соединения пластика с металлом.

    Счетчик врезается в магистраль

    Проверка системы

    После завершения монтажа вы должны проверить, насколько работоспособна система. Для этого включаете воду и медленно откручиваете шаровой кран. Смотрите, нет ли течи. Если система в порядке, счетчик измеряет правильно, нет никаких проблем, то встает вопрос кто пломбирует счетчики на воду, смело вызывайте представителя водоканала. Он все осмотрит, сделает необходимые записи в техпаспорте и поставит пломбу. В некоторых случаях пломба может ставиться и на фильтр, но это делают просто так, на всякий случай, особой необходимости в этом нет. Как устанавливаются теплосчетчики на отопление, Вы можете прочитать в нашей статье.

    В итоге вы получаете техпаспорт и документ, удостоверяющий, что прибор опломбирован и введен в эксплуатацию. С этого момента вы будете оплачивать услуги водоснабжения в соответствии с показаниями прибора.

    Счетчик врезается в магистраль

    В качестве заключения

    Как мы видим, самостоятельная установка водного счетчика не требуется много времени или сил. Главная проблема – это бюрократические перипетии, получение и утверждение различных бумаг, подача заявлений и прочее. Не стоит забывать о том, что периодически вы должны сдавать водомер на проверку, ведь он может неправильно считать и тогда производится р емонт счетчика воды . Если водомер для горячей воды, то это следует делать каждые шесть лет, а если для холодной, то раз в четыре года.

    Источник: http://kanalizaciyaseptik.ru/schetchiki/ustanovka-schetchika-vody-svoimi-rukami.html

    Монтаж счетчика воды своими руками: схема монтажа счетчика воды

    Еще сравнительно недавно, 15 ÷ 20 лет назад практически все население страны, имеющее центральное водоснабжение, повсеместно оплачивало услуги по по даче воды в соответствии с установленными нормами потребления на каждого проживающего в доме или квартире. В соответствующей пропорции велся расчет и за услуги водоотведения (канализации).

    Монтаж счетчика воды своими руками

    В настоящее время большинство владельцев жилья уже пользуются водомерами. Установка этих приборов учета обычно планируется еще на стадии строительства дома и подведения к нему инженерных коммуникаций. В домах старой постройки водомеры врезают в существующие разводки специалисты профильных фирм или мастера-сантехники, объявлений об услугах которых немало в любой газете. Достаточно несложно провести монтаж счетчика воды своими руками, если, конечно, у хозяина квартиры есть определенные навыки работ с сантехнической арматурой и оборудованием.

    Настоящая публикация будет посвящена вопросам необходимости установки водяного счётчика, правилам его выбора, самостоятельного монтажа, а также тому, что будет необходимо сделать после установки прибора учета .

    Нужны ли счетчики воды?

    Несовершенство системы оплаты по количеству проживающих очевидно – эти нормы, существующие во многих регионах, кстати, и поныне, безусловно, всегда рассчитаны с учётом интересов водоснабжающей организации, которая при любых обстоятельствах должна остаться в прибыли .

    В расчет в этом случае абсолютно не принимается возможное отсутствие одного или нескольких членов семьи. Даже если в квартире длительное время вообще никто не находился (например, летнее проживание за городом или семейная поездка в отпуск), на регулярность прихода счетов на оплату это никак не влияет.

    Установка водомеров дает реальную экономию средств

    Не секрет, что, наверное, в любо м м ногоквартирном доме есть представители категории так называемых злостных неплательщиков. И тот реальный расход воды, который остался неоплаченным, управляющие компании нередко раскидывают по счетам тех жильцов, которые еще не озаботились установкой приборов учета и платят за воду по приходящим к ним жировкам.

    Но даже если отбросить в сторону все эти вполне вероятные моменты и обратиться к чисто статистическим данным, то все равно становится очевидной выгодность установки прибора учета . Подсчитано, что среднестатистический горожанин расходует за месяц до 4 кубометров холодной воды и до 3 – горячей. А по существующим нормам приходится платить практически вдвое больше – 11,7 кубометров!

    Еще сложнее положение нередко у владельцев частных домов – с них снимаются дополнительная оплата , исходя из площади придомового земельного участка, наличия собственного автомобиля. Опять же, никогда при этом не принимается в расчет , используется ли участок, как приусадебное хозяйство, и часто ли осуществляется помывка машины.

    Не платить лишнего, а отдавать свои деньги только за реальный расход холодной и горячей воды поможет установка индивидуальных приборов учета . Безусловно, это потребует определенных первичных затрат – на приобретение и монтаж оборудования. Однако, как показывает практика, в семье их 4 человек подобные расходы уже окупаются через полгода.

    Еще один очень важный положительный момент установки таких приборов учета . В большинстве регионов нашей страны привыкли относиться к воде, как к какой-то данности, которая всегда была и, конечно же, никуда не денется. При этом мало кто задумывался о том, что водные запасы – отнюдь не беспредельны. А смонтированные водомеры заметно дисциплинируют потребителей, невольно заставляя их внимательнее относиться к разумному и экономному расходованию воды. Наверное, у такого хозяина квартиры уже никогда не будет подтекающего смесителя или крана, неисправного бачка в санузле.

    Установленные счетчики заметно дисциплинируют потребителей, заставляют рачительно использовать воду

    Может быть, на уровне единичного потребителя это воспринимается, как как ая-то мелочь, но уже в масштабах района, города и более крупных, подобные меры дают очень впечатляющий результат.

    Как устроен водомер и как его правильно выбрать

    Чтобы и грамотно провести монтаж счетчика воды своими руками, и правильно его эксплуатировать, наверное, необходимо иметь представление об его устройстве.

    Большинство водомеров, применяемых в бытовых условиях, имеют единый тахометрический принцип работы. Поток воды, проходящий через прибор, вызывает вращение лопастного колеса (крыльчатки) или турбинки . Вращающий момент передается механическим или электромагнитным способом на счетное устройство. Каждый оборот соответствует определенному расходу воды.

    Принцип один, но его техническая реализация может различаться.

    • В небольших водомерах, используемых в квартирах, обычно стоит крыльчатка. Количество и длина ее лопастей точно рассчитаны, и дают точный подсчет потребления проходящей через камеру прибора воды.

    Крыльчатка в корпусе водомера

    Как недостаток такой схемы можно отметить, что колесо с лопастями имеет определенную инертность и больше подвержено влиянию турбулентных потоков, создающихся при обильном прохождении воды, что влияет на точность подсчетов расхода. Впрочем, в масштабах потребления одной квартиры это не имеет практического значения, поэтому такие счетчики являются наиболее распространенными .

    Если водомер ставится на более « серьезной » магистрали с большим напором воды, то, как правило, устанавливают приборы турбинного типа.

    Схема устройства водомера с турбинкой

    Они не имеют недостатков, свойственных крыльчатке, и уровень точности у них – значительно выше.

    Существуют счетчики и комбинированного типа с системой клапанов, обеспечивающих прохождение воды при малом напоре через крыльчатку, а при его возрастании – через турбину. Однако, их применяют обычно лишь для общедомового учета , и на бытовом уровне сталкиваться с ними, скорее всего, не придется .

    • Водомеры могут быть одноструйными и многоструйными. Как, наверное, понятно уже из названия, в первых вода проходит через камеру общим потоком, что, в принципе, и способствует усилению эффекта турбулентности. Чтобы снизить это негативное явление, в особо точных счетчиках поток разделяют на несколько каналов.
    • По степени изолированности счетного механизма от воды приборы учёта подразделяют на «сухие» и «мокрые».

    В водомерах, устроенных по «мокрому» принципу, счетное устройство имеет непосредственный контакт с водой. Передача вращающего момента от крыльчатки производится обычным механическим способом, через систему осей и зубчатых колес . Преимущества – нечувствительность к магнитному воздействию, низкая цена. Недостатки – малый эксплуатационный ресурс из-за постоянного взаимодействия механизма с водой, особая чувствительность к чистоте протекающей жидкости.

    В «сухих» счетчиках механи зм кр ыльчатки или турбинки отделен от счетного устройства герметичной перегородкой. Точная механика счётчика никогда, ни при каких обстоятельствах с водой не контактирует. Передача вращения осуществляется через магнитную пару – кольцевой магнит установлен сверху на корпусе крыльчатки, и такой же – в механизме счетного устройства, который также находится в герметичной цилиндрической колбе. Подобная схема резко увеличивает сроки эксплуатации прибора, который уже не столь требователен и к чистоте и температуре воды. Недостаток – уязвимость к внешнему воздействию магнитных (электромагнитных) полей, поэтому такие счетчики стали оснащать дополнительной защитной антимагнитной муфтой.

    Такие приборы учета на на стоящий момент являются наиболее распространенными в условиях квартир.

    Так устроено большинство квартирных водомеров

    На схеме представлено базовое устройство типичного современного квартирного водомера:

    Корпус нижней части счетчика (1) может быть изготовлен из не магнитящихся сплавов на основе алюминия, латуни, реже попадаются полимерные. В корпусе предусмотрены каналы для прохождения воды (2) с центральной камерой, в которой установлено лопастное колесо-крыльчатка (3). Ось крыльчатки у качественных водомеров снабжена часовыми камнями (4), что обеспечивает ее вращение с минимальным трением и дает высокую точность показаний.

    «Водная» часть счетчика герметично закрыта полимерной перегородкой (5), которая фиксируется или специальной гайкой, или стопорным кольцом. У счетчиков с антимагнитной защитой в этом же месте по центру расположена специальная защитная муфта, предохраняющая от воздействия внешнего магнитного поля.

    Сверху на корпус надевается герметичный счетный механизм (6), который чаще всего изготовлен из прозрачного пластика. Он крепится к корпусу специальным кольцом , что позволяет проворачивать его вокруг оси, чтобы можно было установить шкалу в положение, максимально удобное для считывания показаний. Это фиксирующее кольцо в обязательном порядке должно меть заводскую пломбу.

    Передача вращательного момента осуществляется парой кольцевых магнитов (7). Один из них расположен на крыльчатке, не верхнем ее срезе, а второй установлен соосно первому на главном валу счетного механизма. Таким образом, вращение крыльчатки «копируется» точной механикой прибора.

    Вращение главного вала через систему зубчатых колес (8) определенным образом масштабируется и передается на стрелочный индикатор расхода (9) и на цифровую шкалу с роликами (10), отсчитывающими потребление воды, обычно с точность до третьего десятичного знака (от 1 литра). Таким образом, на большинстве счетчиков имеются три цифры красного цвета, показывающие доли кубического метра, и пять цифр черных , позволяющий подсчитывать от 0 до 99 99 9 м³ потребленной воды.

    Видео: как устроен обычный счетчик воды

    Многие современные водомеры оснащены, помимо этого, специальным герконовым датчиком, который преобразует определённое количество оборотов в электронный импульс.

    Водомер с функцией импульсного считывания показаний

    В этом случае прибор учета соединен сигнальным кабелем со специальной индикаторной панелью, которая может располагаться поблизости или даже бывает вынесенной в подъезд. Такая панель может иметь функции программирования, и показывать не только расход, но и его денежный эквивалент в соответствии с действующими тарифами.

    Счетчики горячей воды в целом полностью повторяют описанную конструкцию, но исполнены из термостойких материалов, обеспечивающих точность показаний при нагреве до высоких (до 90 ° ) температур. Кроме того, некоторые современные водомеры с импульсным выходом помогают решить еще одну проблему экономии средств – они могут отслеживать температуру воды.

    Счетчики подключены к индикаторной панели. Термодатчик, помимо этого, снимает показания температуры горячей воды

    Для этих целей в трубу около входа в счетчик (иногда – в сам корпус водомера) устанавливается термодатчик, также связанный с электронным блоком индикации . Если температура воды падает ниже установленных норм, то ее расход будет учитываться в отдельном окне. При нормализации температуры учет ведется обычным образом. При оплате за потребленную горячую воду выводится средний показатель. Может применяться и двухтарифная схема начисления оплаты – например, при температуре воды выше 50° (оптимальной) коэффицие нт дл я подсчёта принимается за «1», если же температура падает ниже этой договорной отметки, в диапазоне 45 ÷ 50°, то при вычислении суммы к оплате применяют понижающий коэффициент «0,7».

    Как подойти к проблеме необходимого водомера?

    • Прежде всего, следует узнать в управляющей компании, ведающей водоснабжением оп месту проживания хозяина жилья, какие приборы разрешены к установке действующими в регионе правилами. Возможно, в городе уже внедрена система электронного учета и многотарифная сетка оплаты, и коммунальщики потребуют обязательной установки счетчика с импульсной передачей сигналов. Скорее всего, клиенту будет предложено приобрести водомер именно у них с предоставлением платной услуги по его монтажу. Если нет, то в «водоканале» должны дать информацию о торговых или сервисных организациях, имеющих право реализации подобных приборов учета .
    • При самостоятельном приобретении водомера ни в коем случае нельзя его приобретать с рук или в торговых точках, не заслуживающих полного доверия, даже если цена кажется очень привлекательной. Во-первых, нет гарантии, что прибор не является подделкой или «отреставрированным» б/ у-счетчиком , и сколько он прослужит – не знает никто. Во-вторых, можно нарваться на неприятность, когда посте проведенного монтажа управляющая организация откажется поставить этот водомер на учет , и придется покупать другой.

    На какие данные следует обратить особое внимание:

    • Как уже говорилось, счетчики бывают для холодной и горячей воды. Температурный диапазон обязательно указывается в паспорте изделия (например, от 5 до 40 ° С – для холодной и от 40 до 90 ° С – для горячей). Подобные символы могут быть нанесены на лицевой индикаторной панели прибора, кроме того, применяется и цветовая маркировка (синие и красные корпуса). Существуют и универсальные модели – у них обычно серая цветовая маркировка, а на панели указана возможность их применения и для горячего, и для холодного водоснабжения.

    Универсальный счетчик подходит и для холодного, и для горячего водоснабжения

    • Следующий важный параметр — диаметр условного прохода (Ду). Од должен соответствовать реальной разводке труб в месте предполагаемой установки прибора. Обычно в квартирах применяются трубы с Ду 15 или 20 мм – это требуется уточнить заранее, перед походом в магазин.
    • Класс точности счетчика . Действующими правилами допускается применение приборов с классом точности «А» (±1%) или «В» (±2%). Обычно современные счетчики обеспечивают работу по метрологическому классу «В» при их горизонтальном расположении со шкалой, обращенной вверх, и по классу «А» — при любом другом размещении прибора (исключение – располагать водомер на горизонтальном участке с обращенным вниз счетным механизмом запрещено).
    • Стоит уточнить максимально допустимое давление воды в системе, так как некоторые приборы учета могут иметь определенные ограничения. Обычно для счетчиков Ду- 15 предел составляет 1 МПа (10 бар ), а для Ду-20 – 1,6 МПа (16 бар ).
    • Важным показателем является максимальный (Qmax) и номинальный (Qn) расход воды. Для наиболее распространенных счетчиков Ду-15 эти величины обычно составляют Qmax – не более 3 м³/час, – около 1,5 м³/час. Подобного расхода должно с лихвой хватить для любой квартиры или дома. Превышение же этих величин приведет к очень быстрому выходу счетчика из строя.

    Вся необходимая техническая информация всегда подробно указывается в паспорте изделия и очень часто наносится на лицевую панель счётного устройства, как показано на рисунке:

    Основные характеристики счетчика обычно вынесены на его лицевую панель

    Все предельно понятно:

    — СВ-15Г – счетчик водяной с ДУ -15 мм, для горячей воды с максимальной температурой 90 ° С . Об этом же говорит красный цвет соединительного кольца прибора.

    — Символ « В-Н » означает, что прибор соответствует метрологическому классу «В» при горизонтальном (Н) расположении.

    — Соответственно, обозначение «А-V» говорит о классе счетчика «А» при его вертикальной (V) установке.

    — Максимально допустимое давление в водопроводной системе – 10 бар.

    — Номинальный расход воды Qn – 1,5 м³/час.

    — Красные пиктографические символы по центру снизу говорят о том, что данная модель прибора имеет государственную сертификацию.

    • Важные параметры – габариты водомера, от которых во многом зависит возможность его врезки в том или ином месте. Особое значение имеет так называемая монтажная длина счетчика , учитывающая размер самого прибора и толщину присоединительных элементов. Это – стандартизированная величина : для квартирных водомеров она обычно составляет 110 или 130 мм, а для домовых счетчиков – 190 или 260 мм.
    • В паспорте прибора обязательно должны быть отметки о прохождении технического контроля на предприятии изготовителе с простановкой даты выпуска изделия. Там же должен быть указаны гарантийные обязательства межпроверочный срок эксплуатации прибора учета . Как правило, для счетчиков холодной воды он составляет 6 лет, горячей – 4 года. Необходимо обязательно сверить проставленный серийный заводской номер прибора – он должен быть указан в документах и на корпусе счётного устройства.

    При покупке обязательно проверяйте комплектность прибора учета

    • Магазин должен сделать в паспорте обязательную заверенную отметку о дате приобретении водомера.
    • Обязательно проверяется комплектность поставки счетчика воды. В минимальной комплектации, как правило, к самому прибору прилагаются два соединительных штуцера с прокладками и накидными гайками – «американками». Если счетчик имеет возможность импульсного считывания показаний, то в комплект может входить и сам датчик с соединительным сигнальным кабелем, хотя бывает и так, что их приходится приобретать отдельно.

    Цены на счетчики воды

    Монтаж счетчика воды своими руками

    Если прибор учета приобретен , и принято решение о его самостоятельной установке, следует, прежде всего, ознакомится с основными правилами его монтажа.

    • Счетчик должен монтироваться в отапливаемом помещении (с допустимой температурой воздуха от + 5 до + 50 % ). Должно быть предусмотрено естественное или искусственное освещение. Расположение прибора должно давать полную возможность доступа к нему для снятия показаний, ревизии, проведения профилактических работ или замены, исключать вероятность механического повреждения.
    • Перед самостоятельным монтажом рекомендуется получить в управляющей компании технические условия установки – они в разных регионах могут несколько отличаться друг от друга.
    • Водомер должен быть установлен максимально близ ко ко входу водопроводной трубы в квартиру (дом). Рекомендуется выбрать для этого, по возможности , прямой горизонтальный участок. Между входом и счетчиком не должно быть никаких тройников или иных ответвлений, заглушенных или перекрытых вентилями. Ничто не должно дать повод официальному представителю «Водоканала» предположить возможность несанкционированного отбора воды в обход счетчика .

    Между стояком и счетчиком не должно быть никаких ответвлений или заглушек

    • Прибор учета будет работать корректно, если соблюдены прямые участки до и после него – это снижает вероятность возникновения турбулентных потоков. Длина прямого участка до счетчика должна составлять 3 Ду, на выходе – 1 Ду. Применительно к наиболее распространённым в квартирных условиях водомерам Ду-15, это составит 45 и 15 мм соответственно. Как правило, это расстояние обеспечивается входящими в комплект соединительными штуцерами.
    • На входе в квартиру (дом) перед счетчиком необходимо установить запорный вентиль. Это даст возможность перекрывать общую подачу воды на внутриквартирную водопроводную разводку при необходимости проведения сантехнических монтажных или ремонтных работ.
    • Механи зм кр ыльчатки счетчика достаточно чувствителен к нерастворимым взвесям в воде – песчинкам, кусочкам окалины, ржавым хлопьям и т.п . Мало того, что они оказывают абразивное воздействие на пластиковые детали — может повредиться узел верхнего и нижнего крепления оси крыльчатки, и водомер быстро выйдет из строя. Поэтому перед прибором учета всегда предусматривается установка фильтра-грязевика. Обычно это так называемый «косой» фильтр, снабженный сеточкой, которая задерживае т т вердые взвеси. Фильтры-грязевики на горизонтальных участках трубы необходимо устанавливать скошенной частью вниз.

    Обязательный элемент — сетчатый фильтр механической очистки воды от крупных включений

    Как правило, подобные фильтры изготавливаются из латуни. Для полипропиленовых трубопроводов есть и полимерные модели, но мастера-сантехники их не хвалят и рекомендуют все же устанавливать латунные.

    • По техническим условиям монтажа счётчика воды, действующим во многих регионах страны, необходима установка обратного клапана после водомера. Это предпринимается, основном, для того, чтобы исключить вероятность обратного «отматывания» показаний прибора, например, воздушным потоком, которого некоторые ушлые потребители иногда пытаются добиться, подключив каким-то образом пылесос.

    Стандартный обратный клапан

    Впрочем, имеет этот клапан и вполне прикладное значение – он не даст механизму крыльчатки остаться сухим при аварийной ситуации – пропадании воды в системе. В камере водомера всегда должна быть вода – она обеспечивает своеобразную «смазку» опорных подшипников (камней) оси крыльчатки.

    Место установки обратного клапана на вертикальном участке трубы при направлении водяного потока снизу-вверх

    На вертикальных участках трубопровода при движении водяного потока снизу-вверх подобный клапан устанавливается не после, а перед водомером, предотвращая вытекание воды из камеры прибора при падении давления в системе.

    Обратный клапан может быть конструктивно размещен в соединительном штуцере водомера

    К слову, при покупке водомера нужно обратить внимание на еще одну деталь – некоторые приборы в своей конструкции уже имеют встроенный клапан обратного хода – установки дополнительного устройства в этом случае не потребуется. Кроме того, такой клапан может быть конструктивной особенностью и присоединительного штуцера водомера.

    Итак, если все приобретено и место для установки счётчика воды определено, можно переходить непосредственно к монтажу.

    Универсальная схема установки прибора приведе на на схеме:

    «Классическая» схема подключения счетчика воды

    1 – вход из водопроводной магистрали.

    2 – запорный вентиль (кран). Его ти п п ринципиального значения не имеет. В наше время чаще применяют шаровые краны с рычажной ручкой или «бабочкой». Если установка идет по по липропиленовой трубе, можно использовать и специальный полимерный кран, но только тогда, когда есть уверенность в его качественности, так как , судя по отзывам, они не всегда отличаются высокой надежностью . Многие мастера рекомендуют установку металлических качественных вентилей, которые, кстати, легче будет поменять в случае выхода из строя.

    Важное замечание – если устанавливается шаровой кран, то его не стоит использовать для регулирования интенсивности водного потока. У него должно быть два штатных положения – «открыто» или «закрыто». Полуприкрытое состояние такого вентиля приводит к его быстрому износу.

    3 – «косой» фильтр-грязевик, о котором уже упоминалось выше.

    4 – соединительные штуцера с накидными гайками-«американками» (5), обычно входят в комплект поставки водомера.

    6 – водяной счетчик .

    7 – обратный клапан. Показано его «классическое» расположение. На вертикальном участке с восходящим потоком его следует перенести в позицию между фильтром и соединительным штуцером.

    8 – вход во внутриквартирную разводку водопровода. Все без исключения точки водоразбора разрешено подключать только после счетчика .

    Видео — Основные положения по самостоятельной установке водомера

    • Прежде, чем приступить к монтажу, следует вначале выложить все элементы в той последовательности, в какой они будут собираться. При этом особое внимание нужно уделит стрелкам, нанесенным на корпуса изделий – они обозначают направление потока воды. Ошибка в этом вопросе недопустима – система попросту не будет работать.

    Чтобы не ошибиться в дальнейшем, рекомендуется вначале разложить все элементы в порядке их расположения …

    • Теперь желательно провести общую сборку всей конструкции на столе «насухо» без использования уплотнителей. Это необходимо, чтобы просчитать предварительно количество витков резьбы для правильной сборки (например, чтобы косая часть фильтра гарантированно оказалась внизу), и определить общую монтажную длину получающегося узла. Получившуюся длину нужно сравнить с имеющимся участком трубы, на котором планируется размещение водомера.

    … а затем произвести сборку «насухо». Обязательно контролируется расположение стрелок — направление тока воды

    Если «повезло», и есть возможность такой прямой установки, то монтаж серьезно упростится. Но в ряде случаев условия расположения труб могут заставить придумывать более сложные схемы – об этом будет рассказано чуть ниже.

    • Целесообразно начать монтаж с установки запорного вентиля. Это потребует отключения подачи воды во внутридомовой магистрали, так что этот этап лучше провести сразу, чтобы не оставлять без водоснабжения надолго весь стояк.

    После того, как ответственный за это специалист осуществил перекрытие стояка, можно приступать к монтажным работам. Обычно на входе в квартиру от стояка всегда стоит кран. Трубу после старого крана необходимо обрезать болгаркой. При этом обязательно из нее вытечет некоторое количество воды – следует приготовить тазик. Затем нужно постараться выкрутить старый вентиль.

    Если все благополучно, вентиль выкрутился и резьбовая часть на трубе — в нормальном состоянии, то можно запаковывать новый кран. Для этого лучше всего использовать льняную паклю со специальными уплотнительными пастами « Мультипак » или « Унипак » — это гарантированно обеспечит герметичность соединения.

    Хуже, если кран не поддался, или же резьбовая часть на трубе негодна для дальнейшего использования – проржавела или деформирована. Придется срезать ее болгаркой и нарезать леркой новую резьбу.

    • После того как новый кран «запакован», его необходимо закрыть, а потом можно возобновить подачу воды на весь стояк. Все дальнейшие внутренние монтажные работы будут вестись от установленного вентиля.

    «Запакованный» узел: косой фильтр+соединительный штуцер с накидной гайкой

    • Следующим шагом свинчиваются и запаковываются между собой «косой» фильтр и соединительный штуцер счетчика . Собранный узел можно вкручивать в кран, учитывая количество витков, чтобы скос фильтра оказался внизу.

    Сборка противоположного узла: штуцер с гайкой, обратный клапан и фитинг для соединения с внутренней разводкой

    • Далее, собираются в единый узел второй соединительный штуцер и обратный клапан. Смешно, но очень распространенная ошибка начинающих домашних мастеров – производят «запаковку» штуцеров, забыв надеть на них накидные гайки-«американки». Приходится разбирать и переделывать заново.
    • Следующий, самый ответственный этап – соединение с существующей водопроводной разводкой в квартире. Если она исполнена из стальных ВГС-труб, то рекомендуется участок от счетчика до ближайшего резьбового соединения, пригодного для врезки, выполнить из металлопласта или полипропиленовой трубы – это значительно упростит работу. Вкручивается фитинговый переход на полимерную трубу, прокладывается участок нужной длины, который также заканчивается фитингом. Расстояние выдерживается таким, чтобы после присоединения к нему подготовленного узла «штуцер + клапан» была выдержана требуемая монтажная длина водомера. Для удобства работы, чтобы не ошибиться, можно наживить водомер на входную и выходную «американку» — так будет проще с определением требуемого участка.

    Если же разводка уже сделана из полимерных труб, то никаких особых проблем вообще возникнуть не должно.

    Наглядный пример — счетчики, смонтированные на металлическую и на полипропиленовую трубы

    • После того как этот узел собран, можно установить уплотнительные прокладки и произвести окончательную установку водяного счетчика с затяжкой «американок» В комплекте обычно идут резиновые прокладки, а опытные мастера все же рекомендуют заменить их на паронитовые того же диаметра. При затяжке накидных гаек сразу же устанавливается требуемое расположение шкалы счетчика – так, чтоб максимально удобно было снимать показания.

    Очень часто хозяева квартир совмещают работы по монтажу водомера с модернизацией всей внутриквартирной разводки с переделкой ее под металлопласт или полипропилен. После счетчика можно установить коллекторную гребенку , откуда «раздавать» воду по точкам потребления.

    Коллекторная гребенка, установленная после водомера

    Гораздо сложнее выйти из ситуации, когда условия помещения и расположения в нем труб не позволяют выполнить «классическую» обвязку счетчика . Приходится включать фантазию и изобретательность, чтобы на ограниченном пространстве разместить все обязательные элементы конструкции.

    Так, например, горячая и холодная трубы могут располагаться слишком близко друг к другу, и приходится уходить сторону отводом:

    Трубы расположены слишком близко одна к другой. Уходим вверх отводом

    Участок врезки может быть слишком коротким – тогда придётся монтировать петли для обеспечения размещения всех составных элементов:

    В тесном пространстве приходится устанавливать петли

    Случается, что водопроводные трубы спрятаны в ниши или короба, но и здесь можно найти удачное решение:

    Бывают и более сложные ситуации, например, когда трубы спрятаны в закрытом канале

    • После того как водомер и все следующие за ним коммуникационные водопроводные узлы смонтированы, правильность монтажа еще раз проверена, можно осуществить пробный запуск. Запорный вентиль должен приоткрываться очень плавно, с постепенным заполнением системы водой, во избежание гидроудара, способного вывести прибор учета из строя. Необходимо для этого открыть кран на одной из точек водоразбора , чтобы дать воздуху выйти из труб.

    После того как система водой заполнилась, можно отрыть вентиль полностью. Кран на водоразборе закрывается, проводится визуальная проверка всех соединений на отсутствие подтеканий . Если все в норме, то работу по монтажу можно считать законченной.

    Видео: мастер-класс по установке водомеров в многоэтажке

    Что необходимо предпринять после самостоятельной установки водомера

    Первым делом после установки водомеров необходимо пригласить ответственного работника водоснабжающей или жилищно-эксплуатационной организации. Он должен проверить правильность и надежность монтажа прибора и произвести его пломбировку. Опломбированию подлежат обе накидных гайки на соединительных штуцерах, что делает невозможным самостоятельный демонтаж счетчика . Кроме того, наверняка будет опечатана пробка на фильтре, так как через это отверстие можно производить несанкционированный забор воды. Очень часто ставится дополнительная пломба и на стопорное пластиковое кольцо, соединяющее нижнюю часть прибора с корпусом счетного механизма.

    После установки водомеров обязательно вызывается специалист для опломбировки приборов

    Работник управляющей организации снимет показания, имеющиеся на шкале на моме нт пл омбировки. Следует помнить, что переход на оплату по счетчику будет произведен именно с этого момента, вне зависимости от того, когда прибор был смонтирован и сколько уже на нем набежало кубометров. Снятые в момент постановки на учет показания становятся стартовыми. Это будет отражено в акте приемки и в паспорте изделия. Одновременно будет установлен срок проведения очередной контрольной поверки водомера.

    В ходе эксплуатации следует придерживаться определенных правил:

    • Не допускается проведение сварочных работ на металлических участках внутриквартирной разводки.
    • Участок водопровода со счетчиком должен быть надежно зафиксирован, чтобы в нем не возникало вибраций, иначе прибор быстро потеряет работоспособность.
    • Следует избегать гидравлических ударов в системе. Если прекращена подача воды в дом, то, по возможности , следует временно перекрыть вентиль на входе, а при открывании — следовать тем же принципам, что и при первоначальной запуске счётчика в эксплуатацию.
    • Если есть вероятность превышения допустимого давления, следует предусмотреть установку редуктора.
    • Счетчик должен быть постоянно заполнен водой — как это достигается, было рассказано выше.
    • Необходимо следить за чистотой внешней поверхности прибора, не допускать скопления на нем грязи или пыли, попадания химических активных веществ.
    • Если напор в системе заметно снизился, вероятно, произошло засорение сетки фильтра. Очищается он просто – выкручивается пробка и сетка промывается струей воды. Однако, не забываем, что пробка находится в опечатанном состоянии, и для проведения этих действий необходимо пригласить ответственного работника управляющей организации. Самостоятельно нарушать целостность пломбы запрещено.

    Счетчики подлежат периодической поверке в лабораторных условиях

    • Когда подходит срок очередной проверки, необходимо обеспечить доставку прибора в соответствующую метрологическую лабораторию. Самостоятельно этого делать не следует – могут возникнуть подозрения о несанкционированном отборе воды. Лучше пригласить специалиста, который демонтирует водомер и временно установит на его место другой счетчик или просто соединительный патрубок. За период проверки оплата будет проводиться в соответствии с действующими нормами суточного потребления воды. Кстати, некоторые приборы учета не нуждаются в полном демонтаже – на поверочные испытания у них отправляется только верхний счётный механизм.

    Видео: Пример, как проводится поверка водяных счетчиков

    Процедура проверки, с вызовом мастера для демонтажа, проведением самих испытаний, обратной установкой и опломбировкой, является, как правило, платной услугой, и может обойтись недешево . На форумах в интернете встречается немало рекомендаций просто приобретать к моменту проверки новый счетчик – так может получиться даже дешевле, тем более что отслуживший прибор себя должен был уже не раз окупить. При этом новый выбирать следует с точно такой же монтажной длиной. В этом случае монтаж нового водомера не составит никаких сложностей – он просто устанавливается на место старого.

    Источник: http://stroyday.ru/remont-kvartiry/ustanovka-i-remont-santexniki/montazh-schetchika-vody-svoimi-rukami.html

    Как установить счетчик на воду в квартире своими руками – схемы, видео инструкции по шагам

    В данной статье подробно освещен вопрос – как правильно заменить или установить счетчик на воду самостоятельно, схемы установки, как выбрать водосчетчик, какие инструменты и документы понадобятся и т.д.

    В сложившихся условиях еще не наступило время нормированного потребления воды, но первым шагом к тому становится учет ее потребления с использованием водосчетчиков.

    Установить водомер в наши дни обязывает Федеральный закон (для принуждения населения к установке применяют штрафные санкции), а чтобы он работал правильно, разработана типовая схема подключения счетчика воды в квартире.

    Можно ли установить счетчик расхода воды самостоятельно – что об этом говорит закон

    Возможность установить водомер самостоятельно не оговаривается отдельно в законодательном порядке, закон лишь обязывает всех граждан Российской Федерации иметь их в наличие.

    Единственно, чтобы избавить население от соблазна исказить показания водомеров, самостоятельное их опломбирование не разрешается. Все работы должны быть исполнены аттестованными для этого организациями, имеющими соответствующую лицензию.

    В то же время, все водомеры должны соответствовать требованиям стандартов и быть включенными в перечень разрешенных к установке в квартирах. Впрочем, специалисты уполномоченных организаций предложат хозяину квартиры аттестованные счетчики воды, проблем с которыми не возникнет.

    Самостоятельно установить водосчетчик разрешается, но устройство не будет опломбировано и зарегистрировано, так, что потребуются дополнительные усилия для его регистрации.

    До 2012 года, чтобы установить счетчик на трубу, необходимо было обратиться в территориальное жилуправление с заявлением – правилами установки водяных счетчиков в квартире иное не предусматривало. Сейчас все можно подключить своими руками.

    Установить счетчик силами представителей управляющей кампании – порядок оформления

    В наше время самостоятельно установить счетчик на воду в квартире разрешается. Но если Вы все же решили установить прибор учета силами представителями компании, то потребуется выполнить следующие действия:

    1. Подать заявление в жилищно-коммунальную контору по принадлежности. Здесь должны предложить на выбор перечень специализированных организаций, устанавливающих водомеры на воду в квартирах
    2. Далее, надо подписать договор с исполнителями на производство работ по установке водосчетчика в квартире и их дальнейшему обслуживанию
    3. По окончании работ по установке в квартире составляется акт приемки аппаратуры и вводу ее в эксплуатацию.
    4. Одновременно с составлением акта производится опломбирование водомера.
    5. С эксплуатирующей организацией заключается договор об использовании данных приспособлений для начисления оплаты за использованную воду.

    Установить бесплатно – кому закон обеспечивает бесплатный монтаж приспособления

    Следует заметить, что по закону бесплатно, установить счетчик на воду может определенная группа граждан.

    Бесплатно данной услугой могут воспользоваться:

    • граждане с совокупным доходом ниже прожиточного минимума;
    • участники ВОВ;
    • недееспособные граждане относящиеся к первой и второй группе;
    • граждане воспитывающие детей инвалидов.

    В некоторых регионах страны местное правительство может дополнять данный перечень граждан имеющих права на бесплатную замену по закону (например пенсионеры), для полноты информации это необходимо уточнить в местных органах самоуправления.

    Схема установки счетчика на воду в квартире

    Установить измерительный прибор общедомового назначения можно только с соблюдением всех требований СНиП и в точном соответствии с проектом. Такая работа выполняется только специализированными организациями. Несколько иначе обстоит дело с внутриквартирными водосчетчиками.

    Правила их установки не разработаны по сей день, и вряд ли это случится в обозримом будущем. Единственное – необходимо строго следовать инструкциям по установке, изложенным в руководстве, прилагаемом к прибору. Вот некоторые положения, которых необходимо придерживаться:

    1. Водомеры в квартире должны устанавливаться в легкодоступных местах с обязательным условием прямой зрительной доступности.

    1. Надо выдерживать условие протяженности прямых участков трубопровода до прибора и за ним.
    2. Большинство контроллеров на воду для квартиры укомплектованы необходимыми патрубками для решения задачи, изложенной в предыдущем пункте.

    Вода в него должна поступать через фильтр (2). Счетчик (1) через муфту (3) соединяется с трубной разводкой. В местах подключения такого узла к трубопроводу устанавливаются отсекающие шаровые краны, чтобы обеспечить отключение внутренней разводки при необходимости ремонта или замены без перекрытия стояка.

    Следует заметить, что предпочтительно использовать два вида фильтров – грубой и тонкой очистки. Это обеспечит более длительную работу не только фильтров, но и всей системы в целом.

    Чтобы не прерывать подачу воды на время ремонта или поверки прибора учета, в схему разводки желательно включить байпас с шаровым краном. Немного дешевле обойдется держать в запасе вставку необходимой длины, которую можно устанавливать на время ремонта.

    Как правильно выбрать водосчетчик

    При подборе контроллера расхода воды надо, прежде всего, учитывать диаметр трубы внутренней разводки. Рекомендуемые размеры указаны в технической документации на счетчик и это обстоятельство необходимо учитывать в первую очередь.

    Не в последнюю очередь имеет значение стоимость счетчика. Приобретя самый дешевый из подходящих вариантов, можно прогадать в другом. Нужно так же учитывать:

    • срок гарантии и время эксплуатации;
    • длительность меж поверочного периода;
    • простота установки и монтажа;
    • дата выпуска водосчетчика, ведь за время нахождения на полке магазина его ресурс неумолимо снижается.
    • тип приспособления – ниже мы подробно рассмотрим основные модификации, тут можно кратко отметить что они бывают энергонезависимыми и работающие от электрической сети

    Срок эксплуатации счетчиков холодной воды обычно составляет порядка 6 лет, а горячего – 4 года.

    Надо заметить, что очередная поверка приборов учета (по истечении 6 лет для холодной и 4 года для горячей воды) редко дает положительный результат. Как правило, счетчики на воду признают непригодными для дальнейшей эксплуатации.

    Место установки счетчика на воду в квартире

    Общепринятым является место подключения на входном стояке. Сначала устанавливается запирающий кран, за которым следует все остальное оборудование.

    Необходимо помнить, что кран на стояке находится в зоне ответственности управляющей компании. При обнаружении его неисправности следует обращаться именно к ним.

    Замена водяного счетчика в квартире, за чей счет она производится? Бесплатно замена или установка не производиться. Необходимо для работы воспользоваться платной услугой профильных служб или компаний. По возможности работа может быть произведена самостоятельно, но постановка прибора на учет в квартире и установка пломбы на нем – это забота управляющей компании.

    Правила замены водяных счетчиков просты:

    • после установки водомера необходимо подать заявление в управляющую компанию об опломбировании и взятии на учет нового прибора;
    • к заявлению приложить схему подключения в свободной форме;
    • нужна также ксерокопия паспорта счетчика.

    Согласование времени прихода специалиста, который должен проверить правильность монтажа оборудования и установить пломбы на сам водосчетчик и рычаг байпаса, если таковой установлен. Нарушение целостности пломб автоматически препятствует использованию данных счетчика, и начисление платы производится на общих основаниях по усредненным данным.

    Подписание акта ввода прибора в эксплуатации предусматривает обязательную ежемесячную передачу данных в управляющую организацию. В настоящее время выпускаются водомеры, подключаемые к сети управления и передающие данные в автоматическом режиме.

    Также следует обеспечить доступ работников управляющей компании к счетчику для контроля.

    По нормам такое посещение обязательно не чаще 1 раза в полугодие, но если вы не позволили работнику осмотреть водомер раньше, это может стать поводом для начисления по нормативам.

    Инструменты и материалы для самостоятельной установки или замены счетчика воды в квартире

    Перед тем, как установить или заменить приспособление, стоит определиться с потребностью в материалах и проверить наличие необходимых инструментов. И этому предшествует тщательное обследование состояния работающего водосчетчика:

    1. Запирающий кран между стояком и водомером. Надо убедиться в его работоспособности, если он не запирает, мероприятие по замене придется отложить до устранения неисправности силами управляющей организации, в ведении которой находится это изделие. Заявку в диспетчерский пункт можно направить по телефону.
    2. Фильтр грубой очистки воды необходимо проверить на пропускную способность. Для этого нужно снять крышку и вынуть фильтрующий элемент. Его необходимо тщательно промыть и прочистить, чтобы убедиться в целости сетки.
    3. Обратный клапан применяется в данном узле только при наличии в системе накопительного бака.
    4. Собственно прибор учета на воду. Его пригодность к дальнейшему использованию определяется результатами поверки. Как правило, по ее итогам водосчетчик признается непригодным к дальнейшему использованию.
    5. Шаровой кран с внутренней резьбой. Его работоспособность проверяется закрыванием и проверкой на протечку на ближайшей консоли.

    Решение о пригодности и дальнейшем использовании перечисленных деталей принимается, исходя из их способности качественно выполнять свои основные функции.

    Смотреть видео как произвести замену своими руками
    [sociallocker]

    [/sociallocker]

    Если производится замена счетчика на воду, то в первую очередь необходимо произвести демонтаж старой системы. Резьбовые соединения в водопроводах склонны со временем «прикипать». При их разборке не исключено повреждение деталей в местах соединения.

    Чтобы избежать этого, перед разборкой нужно обработать резьбовые соединения расклинивающей жидкостью (например – ВД-40). Нанеся ее на резьбовые соединения, нужно дать время отстояться минут 10, после чего повторить операцию. Затраты на это средство невелики, если удастся сохранить хотя бы одну деталь, их можно считать оправданными.

    Из материалов необходимо также приобрести средства для уплотнения резьбовых соединений. Их применение обязательно. Для этой цели используются:

    1. Традиционный материал – льняная пакля.

    1. Лента ФУМ – фторопластовый уплотнительный материал. Выпускается в виде ленты на катушках. Наматывается на резьбу в несколько слоев. При установке сопрягаемой детали разрушается, заполняя все неровности на поверхности резьб и, таким образом, препятствуя просачиванию жидкости.

    1. Шнур «Тангит Унилок» – материал из того же фторопласта, но в виде шнура.

    Кроме перечисленных средств активно применяется для этой цели силиконовый уплотнитель в виде геля, который желательно иметь при замене счетчика на воду.

    Перед началом работ нужно приобрести уплотнительные шайбы из резины или силикона. Впрочем, у хорошего хозяина они всегда имеются в наличии.

    Для выполнения работ по установке или замене водомера в квартире не нужен большой набор инструментов. Достаточно иметь несколько гаечных ключей.

    Можно также использовать разводные ключи, но они менее удобны в работе. Следует понимать, что инструмент с рифлеными губками использовать нежелательно, поскольку они наносят серьезные повреждения поверхности деталей.

    Замена счетчиков на воду в квартире, порядок действий

    Прежде всего, нужно заметить, что с массовым распространением устройств учета воды появились и массовые попытки сделать на этом бизнес, построенный на обмане. Все чаще в квартирах владельцев водомеров раздаются звонки о наступлении времени очередной поверки и замены данных устройств.

    Как правило, звонят представители частных организаций, причем вне зависимости от срока работы действующего устройства. Замена представляется как запланированная или принудительная под различными предлогами. При замене счетчика на воду в первую Насколько правомерны эти требования?

    Следует знать, что:

    1. Сотрудники ЕРЦ или ДЭЗов никогда не обращаются напрямик к пользователям услуг. Просто, если в период с 23 по 26 число текущего месяца не поступили сведения о фактическом расходе воды, расчет производится по усредненным данным. Кроме того, работники этих подразделений не следят и не должны контролировать сроки поверки аппаратов. Внутриквартирный счетчик расхода воды находится полностью в ведении пользователя, и он несет полную ответственность за его корректную работу. Существовавшие ранее нормы об обязательной поверке в 4-х и 6-ти летний интервал работы отменены с 2012 года и ссылки на них неправомерны. На сегодняшний день о поверке должен беспокоиться сам хозяин, если у него возникают сомнения в его корректной работе. Срок службы устройства в соответствии с паспортными данными составляет порядка 12 лет.
    2. Регулярные звонки от различных частных компаний нужно воспринимать как мошенничество. Только имея на руках акт поверки, подтверждающий некорректную работу водоме6ра, нужно обращаться в ДЭЗ по поводу его замены. Счетчик приобретается заявителем.
    3. Не удивляйтесь, что мошенникам известны ваши персональные данные, их помощниками чаще всего становятся именно работники управляющих компаний.
    4. Водомер представляет собой простейший механизм, в котором практически нечему ломаться. А изготавливается он из пластика, на котором не оседают частицы, имеющиеся в воде. Чаще всего поводом для замены является случайное механическое повреждение прибора.

    В этом устройстве практически нечему ломаться, он состоит из одной подвижной детали, не обладающей существенным моментом инерции. Изменение показаний происходит при прохождении магнита, укрепленного на вертушке. Ротор работает в водной среде, которая действует как смазка, обеспечивая длительную работу механизма.

    Как мы уже установили выше, решение о замене учетного устройства принимает только владелец квартиры, в которой он эксплуатируется. Он же несет и ответственность за достоверность представляемых данных. Критичным показателем для принудительной замены водомера является предельный срок эксплуатации, указанный в паспорте.

    Выше мы уже рассмотрели порядок действий при необходимости замены водомера в квартире. Физически установить счетчик воды своими руками абсолютно элементарно. Нужно отвернуть две гайки-американки старого устройства и завернуть две новых. Естественно, нужно воспользоваться уплотняющими средствами и заменить прокладки.

    Различия в установке устройств на холодную и горячую воду нет. Вообще, эти два вида счетчиков практически ничем не отличаются, кроме предельно допустимых температур эксплуатации. Для холодных и горячих нижний уровень составляет 0,1 градусов, а верхний может значительно отличаться, поэтому его уточняют по паспортным данным.

    Для горячей воды верхний предел ограничивается показателями 70-130 градусов. Очевидно, что устройство для горячей воды может использоваться и на трубопроводе холодной с теми же результатами.

    Существенным различие является стоимость приборов, более высокая для аппаратов горячей воды. Это обусловлено использованием для них термостойких материалов, стоимость которых значительно выше.

    Какой счетчик установить в квартире

    Для измерения расхода воды можно использовать устройства различных типов:

    1. Индукционные или электромагнитные предусматривают подключение к электросети. К положительным сторонам можно отнести отсутствие механических составляющих, что определяет длительный срок службы. Принцип действия – использование электро проводимости воды. Очень требователен к чистоте жидкости, что не является отличительной особенностью наших водопроводов. Отличается высокой ценой, что не способствует его популярности.
    2. Ультразвуковые водосчетчики работают на принципе сравнения скорости прохождения ультразвука в направлении по течению и против него. Очень требовательны к чистоте воды, имеют высокую стоимость. Энерго зависимы, применяются редко.
    3. Тахометрические приборы работают от потока жидкости, воздействующего на крыльчатку. Циклом является каждый оборот, отмечаемый воздействием магнита. Энергонезависимые, стабильно работают в средах с взвешенными твердыми частицами. Но поскольку загрязнения способствуют повышенному износу крыльчатки, перед водомером нужно устанавливать фильтр грубой очистки жидкости. Доступны по цене и наиболее популярны.
    4. Импульсные – работают с использованием геркона, замыкающего слаботочную цепь на каждом обороте. Имеется стрелочный индикатор, дублированный цифровой шкалой с показателями расхода. Прибор энергозависим, требует подключения к сети. По ценовым показателям является бюджетным, чем обусловлена его популярность.
    5. Вихревые устройства работают по принципу измерения скорости потока за препятствием особой формы. Характеристики потока анализируются специальным электронным устройством. Энергозависимы, дороги.

    Из приведенных характеристик, очевидно, что самыми приемлемыми устройствами для использования в наших условиях являются простые и надежные энергонезависимые тахометрические приборы.

    Образцы документов для постановки на учет приборов учета воды

    Предлагаемые формы документов по замене водомеров не являются обязательными. Во многих управляющих компаниях имеются свои способы оформления процесса. Поэтому лучше ознакомиться с ними непосредственно в этих организациях.

    Завершающим актом оформления замены устройств учета на воду в квартире является опломбирование счетчика.

    Опломбирование счетчиков на воду

    Сам факт наложения пломбы на водосчетчик является подтверждением правильности выполненных работ, и использования их разрешенного вида.

    Поэтому право исполнения такого действия доверено специальным организациям – местному Горводоканалу или ТСЖ (может отличаться по регионам). Для инициации такого действия пользователь устройством подает заявление в эту организацию, где согласовывается дата и время прибытия специалиста.

    После установки пломбы на водомер и байпас (при наличии) составляется соответствующий акт, который и является основанием для перехода управляющей компании на расчет оплаты за воду по ее фактическому расходу. Снятие показаний счетчика и передача данных УК производится самим потребителем.

    Мы подробно рассмотрели, как поставить счетчики воды в квартире. Хлопотно это, но стоит вашего внимания, что отразится на счетах за воду. А установить приспособление своими руками сможет каждый домашний мастер.

    Смотреть видео по монтажу своими руками

    Источник: http://trubanet.ru/vodoprovodnye-truby/kak-ustanovit-schetchik-na-vodu-v-kvartire-samostoiatelno.html

    Как установить счетчик электроэнергии?

    Различное электрическое оборудование прочно вошло в нашу жизнь. Инструменты и бытовые приборы потребляют электрическую энергию, которую мы покупаем у элетроснабжающих компаний. Наши взаимоотношения с ними регулируются договором, для заключения которого необходима установка электросчетчика. Поскольку взаиморасчёты с поставщиками базируются на основании показаний средств по учету электроэнергии, поэтому их установка строго регламентируется соответствующими нормативами и является одним из главных условий для заключения соглашения. Лишь только после подписания договора производится подключение к электросети к соответствующим зданиям.

    Ниже представлены практические советы для подключения электросчетчика, рассмотрены вопросы, связанные с его выбором и выполнением монтажа.

    1. Организационные мероприятия, предшествующие работам по монтажу электросчетчика
    2. Какой счетчик выбрать для установки?
    3. Требования к установке электросчетчика, согласно ПУЭ 7
    4. Что выбрать: помещение или улицу?
    5. Места установки
    6. Крепление и угол наклона
    7. Высота установки
    8. Габаритные размеры шкафов, ниш, щитков
    9. Подключение проводов к электрическому счетчику
    10. Коммутационные аппараты
    11. Популярные схемы подключения электросчетчиков
    12. Однофазного электросчетчика
    13. Трехфазного электросчетчика
    14. Пошаговая инструкция установки электросчетчика своими руками
    15. Видео по теме

    Организационные мероприятия, предшествующие работам по монтажу электросчетчика

    Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.

    Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.

    Независимо от причины, по которой вы собираетесь поменять старый электросчетчик, либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:

    1. Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
    2. Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
    3. Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
    4. После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.

    Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.

    Какой счетчик выбрать для установки?

    Существуют два типа приборов для учёта потребления электричества:

    • семейство моделей однофазных счетчиков;
    • модели трехфазных счетчиков;

    Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.

    Внешний вид электронного счётчика

    Применение двухтарифных счетчиков позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.

    Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.

    При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.

    При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.

    Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.

    Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.

    Требования к установке электросчетчика, согласно ПУЭ 7

    В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой. Обратите на это внимание!

    Правилами допускается установка электросчётчиков в неотапливаемых помещениях или снаружи здания. Но в таком случае они должны размещаться в утеплённых специальных шкафах, дополнительно укрыться колпаками с подогревом (правда, не указано, кто должен нести расходы на подогрев). С целью обеспечения безопасности при эксплуатации электроприборов, токопроводящие корпуса шкафов оборудуются защитным заземлением.

    Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.

    Что выбрать: помещение или улицу?

    При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?

    Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.

    Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.

    Места установки

    В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:

    • панелей;
    • специальных щитов;
    • камер КРУ, КРУП;

    деревянных, пластмассовых электрических щитков, включая приспособления из листового металла.
    Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.

    Пример размещения счётчика на столбе

    Крепление и угол наклона

    Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.

    Высота установки

    Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.

    Габаритные размеры шкафов, ниш, щитков

    В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. Монтаж электрической проводки должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.

    Подключение проводов к электрическому счетчику

    Для доступа к клеммам необходимо снять крышку.

    Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.

    В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.

    Коммутационные аппараты

    В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.

    Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.

    Популярные схемы подключения электросчетчиков

    Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

    Вот как выглядят популярные схемы для осуществления прямых подключений:

    Однофазного электросчетчика

    1. Вход фазового провода.
    2. Выход фазы (нагрузка).
    3. Вход нулевой жилы кабеля.
    4. Выход на нагрузку нулевого провода.

    Схема подключения однофазного электросчётчика

    Трехфазного электросчетчика

    • 1, 3, 5 клеммы – входы фазных проводов.
    • 2, 4, 6 – выходы фаз.
    • 7 – точка подсоединения входа рабочего нуля.
    • 8 – выход нулевого провода на нагрузку.

    Схема подключения трёхфазного счётчика

    Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

    Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.

    Пошаговая инструкция установки электросчетчика своими руками

    Если вы уже прошли первый этап и получили все документы на руки – можете приступать к работам по установке электросчетчика, придерживаясь данной инструкции.

    1. Внимательно изучите проектную документацию.
    2. Купите необходимое оборудование, указанное в проекте.
    3. Смонтируйте электрощит в отведённом месте на высоте 80 – 170 см от земли (пола). Расстояние выберите такое, чтобы вам было удобно выполнять монтаж оборудования, а впоследствии легко снимать показатели электросчетчика на протяжении всего срока эксплуатации.
    4. Распределите место в шкафу для размещения пакетников, таким образом, чтобы был свободный доступ к электросчётчику и до входного автомата.
    5. Начинайте с подключения пакетников. Для этого кусками провода соедините соответствующие верхние зажимы автоматов. От автоматов подведите к шинам электросчетчика провода с небольшим запасом длины. На нулевую шину выбирайте проводку со светлой изоляцией.
    6. Подсоедините выходные и входные жилы кабелей к шинам в соответствии со схемой подключения.
    7. Установите шину заземления и соедините её с корпусом щитка.
    8. Присоедините к автоматическому выключателю соответствующие жилы входного кабеля.
    9. Выведите входной кабель к месту, где предстоит подключить электрическую сеть. Подключение должны выполнять представители компании после проверки правильности монтажа электросчётчика и установки пломб.
    10. Свяжитесь с поставщиком электроэнергии и попросите пусть опломбируют счетчик.
    11. Если вы сделали всё правильно и не отступили от проекта – вам обязаны подключить свет.

    Источник: http://www.asutpp.ru/ustanovka-schetchika-elektroenergii.html

    Ещё по теме  Аппарат точечной сварки своими руками
    Смотрите также:
    30.04.2020

    Инструменты Тарифы на услуги ЖКХ и водоснабжение отличаются в разных регионах, но растут неимоверными темпами повсеместно. Если раньше все, не задумываясь, платили «по среднему» и были довольны, то сегодня все чаще принимают решение экономить и платить строго за...

    30.04.2020

    Тепловой насос своими руками Тепловой насос своими руками – это вполне реально. Люди, у которых есть небольшой загородный дом или дача, не редко осуществляют успешную разработку и установку тепловых насосов собственного изготовления. Как сделать тепловой насос своими...

    30.04.2020

    Искусственное состаривание дерева Состаривание древесины – это долгий и кропотливый процесс, состоящий из механической обработки дерева и работы с лакокрасочными материалами. Этот способ отделки древесины ассоциируется у leon42, участника форума «Дом и дача», с...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
