Заточка ленточной пилы своими руками

Заточка ленточной пилы

Малая ширина пропила обуславливает относительно низкие затраты энергии на разделку материала. И, наконец, ленточной пилой можно разрезать заготовку практически любой толщины, в то время как геометрия дисковой пилы накладывает ограничения на толщину разрезаемого ею материала. Однако чтобы воспользоваться всеми этими преимуществами, ленточные пилы нужно уметь правильно подготавливать к работе. К основным подготовительным операциям относятся заточка и разводка ленточных пил.

Материал пил

Пилы для дерева производят из инструментальной легированной стали, имеющей твердость 40-45 HRC. Отечественные производители используют стали 9ХФ, В2Ф (для ленточных пил по металлу) и др., зарубежные — свои стали (C75, Uddeholm UHB 15 и пр.). При закалке зубьев таких пил токами высокой частоты они могут приобретать твердость до 64 HRC и выше.

Пилы для резки углеродистых сталей и цветных металлов небольшой толщины также изготавливают из инструментальной стали с обязательной закалкой зубьев токами высокой частоты. Однако чаще для резки металла используют биметаллические пилы, у которых полотно изготовлено из пружинной стали, а полоска, на которой нарезаются зубья, из быстрорежущей стали с высоким содержанием вольфрама и кобальта. После закалки она приобретает твердость до 65-69 HRC. Быстрорежущую сталь приваривают к основанию пилы электронным лучом.

Биметаллические пилы способны резать толстый металл из инструментальных, нержавеющих, жаростойких и других сталей, сплавов титана и прочих металлов.

Зубья с большей износостойкостью получают наплавляя их стеллитом (сплавом на основе хрома и кобальта с добавками вольфрама и/или молибдена) или припаивая к ним пластинки из твердых сплавов. Такие пилы превосходят по своим режущим способностям биметаллические. Их используют для резки стекловолокна, автопокрышек, кабелей, армированных пластмасс, жаропрочных сплавов, графита, газобетона, кирпичей и прочих трудно поддающихся обработке резанием материалов.

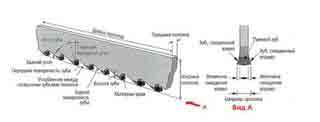

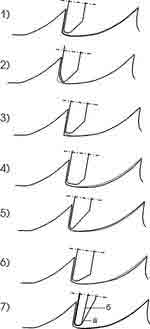

Геометрия зубьев ленточных пил

Для распиловки древесины применяются три основных типа зубьев: для столярных работ, для делительных пил, для распиливания брусьев и бревен.

Конкретные значения углов заточки ленточных пил определяются производителями, исходя из множества факторов. В общем же можно выделить такую зависимость — чем тверже древесина, тем меньше передний угол (γ).

Для пил по металлу также используют различную форму зуба в зависимости от того, для резки какого металла они предназначены. У пил с постоянным шагом различают две основные формы.

Стандартная, предназначенная для резки тонкостенного металла с короткой стружкой с передним углом (γ) равным 0°.

Зуб с положительным передним углом (γ), используемый в пилах для резки толстостенного металла с длинной стружкой.

Для тонкостенного материала применяют пилы с относительно малым шагом (количество зубьев на дюйме — от 4-х до 18-ти). Пилы для резки толстостенного материала не нуждаются в большом количестве зубьев, их число составляет 1,25-6 зубьев на дюйм.

Для устранения эффекта резонанса, приводящего к вибрациям полотна, некоторые пилы делают с переменным шагом, при котором расстояние между зубьями изменяется в рамках отдельной группы. Размер шага обозначается наибольшим и наименьшим значениями.

Развод ленточных пил

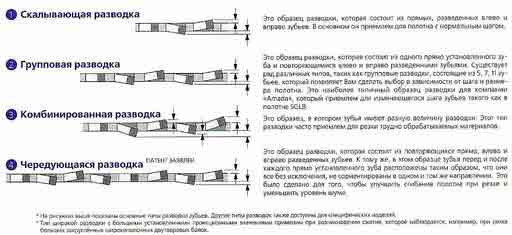

Существуют несколько видов разводки, названия которых могут отличаться у разных производителей. Основные виды такие.

Стандартная, при которой зубья поочередно отгибаются в противоположные стороны.

Зачищающая, у которой после отгиба двух зубьев, третий не разводится, оставаясь на месте.

Применяется в основном для пил, предназначенных для резки особо твердых сплавов и материалов. Каждый третий зуб имеет трапецеидальную форму, он остается по центру пилы и служит для направления всей пильной ленты.

Волнистая, самая сложная, при которой зубья отгибаются с переменным значением величины отгиба, образуя своеобразную волну.

При разводе отгибают не весь зуб, а только его часть на расстоянии 1/3-2/3 от вершины. У производителей пил имеются свои рекомендации по параметрам развода их пил, однако в общем случае значения, рекомендуемые ими, укладываются в диапазон 0,3-0,7 мм.

Общим правилом является то, что развод у ленточных пил для резки мягких пород древесины должен быть больше, чем у пил для обработки твердых пород. Но никогда не должен быть такой выгиб зубьев, чтобы оставался не вырезанный клин по центру.

При разводе должна быть обеспечена его одинаковость для всех зубьев. Отклонение не должно превышать 0,1 мм. При неравномерной разводке пила может уходить в сторону более сильного развода.

Приспособления для развода

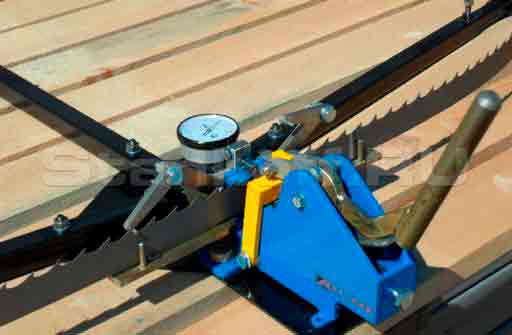

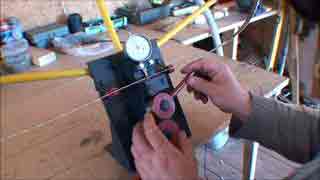

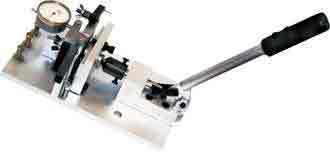

Простое рычажное разводное устройство (модель РУ-05) представлено на рисунке ниже.

Пила устанавливается в паз устройства зубом напротив щупа стрелочного индикатора, служащего для замера величины развода. С помощью передвижной шкалы стрелка индикатора устанавливается на ноль.

При нажатии на разводной рычаг болт (1) давит на зуб, изгибая его и осуществляя тем самым его разводку. Стрелка индикатора показывает величину разводки. Вворачиванием или выворачиванием болта устанавливается её требуемое значение, после чего болт стопорится контргайкой (2).

Развод осуществляется через один зуб, после чего полотно разворачивается, и операция повторяется в отношении остальных зубьев.

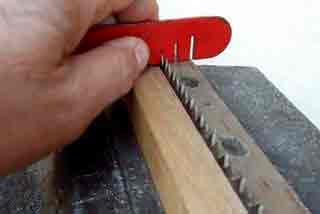

Есть и более простые устройства для развода, предназначенные для развода пил-ножовок. Хотя они не могут обеспечить высокой точности и требуют определенных физических усилий, в крайнем случае , можно воспользоваться и ими.

Заточка ленточных пил

В зависимости от твердости зубьев, для заточки ленточных пил применяются разные круги — электрокорундовые, алмазные или эльборовые (они же боразоновые). Для заточки пил из инструментальной стали используются корундовые круги на бакелитовой основе. Заточка биметаллических леточных пил или других пил с зубьями высокой твердости требует эльборового или алмазного круга.

Форма используемого круга определяется параметрами пилы и способом заточки — т.е. тем, какой у пилы профиль зуба и какая затачивается грань. Круг может быть профильным (иметь форму идентичную профилю зуба), плоским, чашечным, тарельчатым. Для выбора зернистости абразива, в соответствии со стадией заточки, можно воспользоваться таблицей в статье про бруски для заточки. Окружная скорость не должна превышать 20-25 м/с.

Для повышения стойкости заточки, важной является её доводка (обработка передней и задней грани мелкозернистым оселком), осуществляемая после заточки.

Большинство инструкций по заточке ленточных пил рекомендуют производить заточку по передней поверхности зуба или одновременно по передней и задней поверхностям. На практике же нередко заточку производят по одной задней поверхности зуба — из-за особого удобства этой операции.

Вообще, ленточные пилы отличаются неприхотливостью в отношении заточки. Их можно затачивать разными по составу и форме кругами, по профилю зуба или передней и/или задней поверхностям, специальными станками и вручную.

Можно выделить два основных способа заточки ленточных пил — полнопрофильную заточку боразоновым профильным кругом и заточку граней зуба по отдельности.

Полнопрофильная заточка ленточной пилы является наиболее качественной. При ней эльборовый круг, имеющий форму, точно соответствующую форме профиля зуба, за одно движение затачивает всю межзубовую впадину с задней и передней поверхностями соседних зубьев. При этом абсолютно точно сохраняются все параметры профиля зуба и исключаются угловатые формы у основания зуба, ослабляющие пилу.

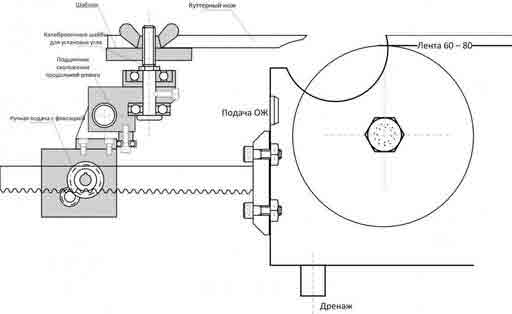

Станки и приспособления для заточки

Недостатком полнопрофильной заточки является необходимость иметь свой заточной круг для каждой пилы определенного профиля.

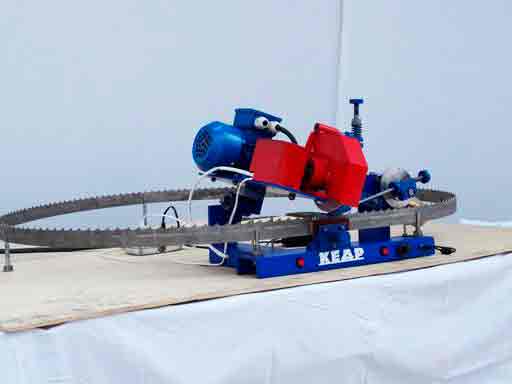

Существует большое количество станков для заточки пилы по передней, задней или передней и задней поверхностям зуба. В качестве заточных кругов применяются плоские круги с подходящим абразивом — электрокорундом, эльбором или алмазным напылением.

Принцип их работы схож с действием станков для полнопрофильной заточки. Движение круга с двигателем синхронизировано с движением толкателя, пошагово передвигающим пилу.

Специальные заточные станки с автоматическим режимом заточки целесообразно использовать при большом объеме заточных работ. При эпизодической заточке ленточной пилы в домашних условиях резоннее затачивать пилу вручную на обычном заточном станке или с помощью гравера. Затачивать можно как по передней, так и задней грани.

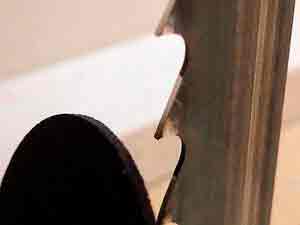

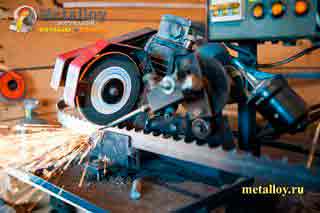

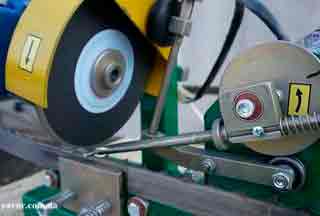

Так выглядит заточка ленточной пилы по передней поверхности зуба на заточном станке корундовым кругом со скошенной под передний угол кромкой .

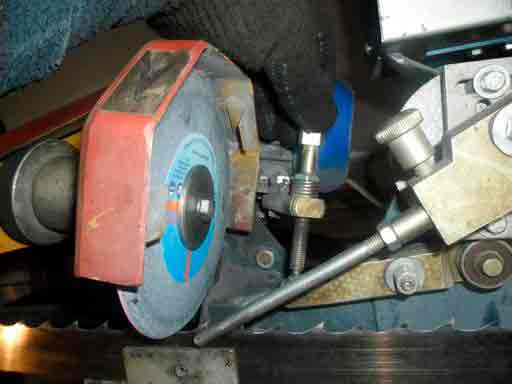

Заточка ленточной пилы по задней поверхности:

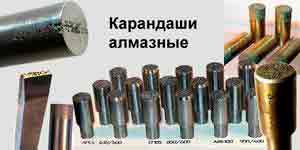

Нужно не забывать периодически править шлифовальный круг.

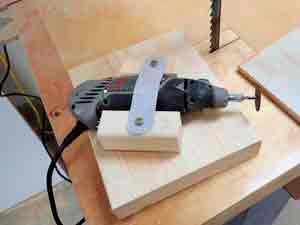

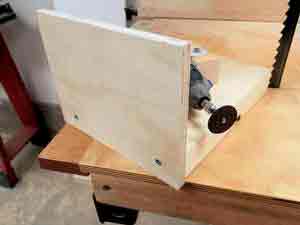

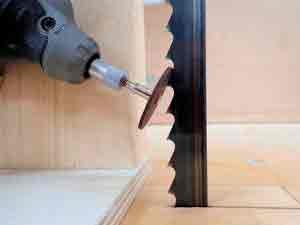

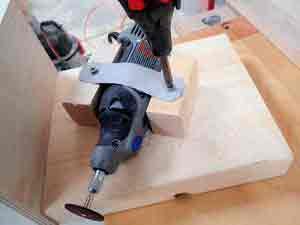

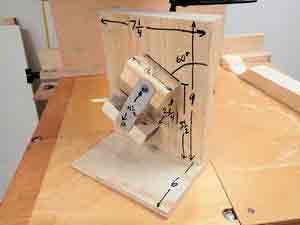

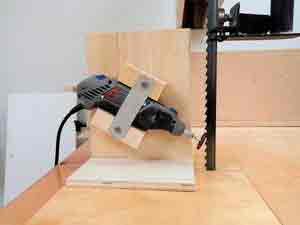

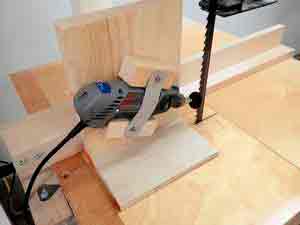

А вот так выглядит заточка по задней поверхности зуба гравером с маленьким плоским кругом.

Несмотря на большую скорость вращения (10000 об/мин, при минимальной скорости вращения), благодаря маленькому диаметру круга (20-30 мм) обеспечивается нормальная окружная скорость — 11-16 м/с. При работе нужно обязательно одевать защитные очки или маску, т.к. из-за утончения круга, велика вероятность его частичного или полного разрушения.

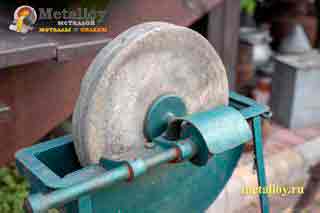

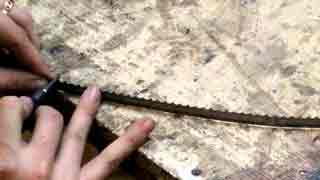

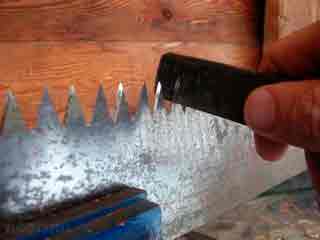

Ну, а если отсутствует станок и гравер, заточить пилу можно и «дедовским» способом — с помощью надфиля. Заточка осуществляется несколькими движениями (3-4) по задней и/или передней грани зуба. Вообще-то, операция эта довольно простая и навык качественной заточки при определенном старании приобретается довольно быстро.

Видео:

Источник: http://tool-land.ru/zatochka-lentochnoy-pily.php

Развод и заточка ленточных пил по дереву своими руками

Срок службы ленточной пилы по дереву напрямую зависит от качества ее заточки. Ее можно выполнять как самостоятельно, так и прибегая к услугам специализированных компаний. В первом случае необходимо детально ознакомиться с технологией и рядом особенностей.

Конструкция ленточной пилы

Ленточная пила относится к разряду режущих инструментов и является неотъемлемой частью специализированного оборудования по обработке древесины. Она представляет собой замкнутую ленту, на внешней кромке которой расположены зубья.

Для изготовления применяются специальные сорта стали – 9ХФ, Б2Ф или С75. В процессе производства зубья подвергаются обработке высокочастотными токами. Это увеличивает их твердость. Именно этот факт влияет на развод режущих кромок и ремонтопригодность. Нередко при изготовлении применяют несколько типов стали. Основная лента изготавливается из пружинной, а режущая часть – из стали с большим содержанием вольфрама или кобальта.

Особенности применения ленточных пил для дерева:

  • требования к древесине. Чем она тверже – тем быстрее затупится лезвие;
  • условия установки. Обязательно соблюдается показатель натяжения. Если он будет меньше требуемого – произойдет обвисание. При сильном натяжении увеличится вероятность поломки полотна;
  • периодическая заточка. Для этого потребуется специальный станок.

Выполнение последнего пункта позволит увеличить срок службы ленточной конструкции. Однако сделать заточку самостоятельно проблематично – необходимо подобрать правильную разводку, соблюсти угол обработки лезвий.

При покупке пилы б/у нужно обращать внимание на наличие ремонтных сварочных швов на полотне. Они указывают на частые поломки инструмента.

Формы режущей части и угол заточки

На первом этапе определяется тип ленточной пилы. Главным показателем является форма зубьев. В зависимости от этого параметра они разделяются на делительные, столярные или предназначенные для распиловки бревен. Изначальную геометрию и угол разводки определяет производитель. Эти данные рекомендуется узнавать еще на этапе закупки комплектующих. Они нужны для определения параметров станка.

Для твердых видов древесины значение переднего угла должно быть минимальным. Это обеспечивает оптимальный контакт материала обработки с металлом. Если же планируется обработка мягких сортов – для увеличения скорости обработки можно использовать модели с большим значением переднего угла.

Определяющими параметрами для самостоятельного обновления режущей кромки являются:

  • шаг зуба. Это расстояние между режущими элементами конструкции. Часто встречающиеся значения – 19, 22 и 25 мм;
  • высота зуба. Величина от его основания до вершины;
  • угол. Главное значение, которое необходимо знать для формирования режущей плоскости. Для столярных моделей он составляет 35°. В делительных пилах угол равен от 18° до 22°. В конструкциях для обработки бруса – 10°-15°;
  • развод. Определяет отклонение зуба от общей плоскости полотна.

После выполнения работы на станке в идеале эти характеристики должны оставаться неизменными. Для каждой модели производитель определяет максимальное значение отклонения. Если во время эксплуатации оно будет достигнуто – необходимо приобретать новую модель.

С целью устранения резонанса в некоторых видах режущих инструментов делают переменный шаг расположения зубьев. Это не влияет на ручную заточку, но требует тщательной установки параметров во время автоматизированной.

Разводка ленточной пилы

Перед формированием режущей кромки следует сделать правильную разводку зубьев. В течение всего периода эксплуатации из-за постоянных нагрузок их расположение может измениться. Поэтому сначала происходит регулировка геометрии, а затем – заточка.

Разводка представляет собой отгиб зубьев относительно плоскости основного полотна. Эта процедура выполняется только на специальном станке. В случае больших расхождений по всей протяженности ленты возможно преждевременное повреждение или поломка полотна. Поэтому до этого следует определиться с типом разводки.

Угол наклона должен соответствовать изначальному. Также учитывается вид разводки, который может быть следующим:

  • классическая. Поочередный отгиб зубьев относительно полотна в правую и левую стороны;
  • зачищающая. Первый и второй зубья отклоняются вправо и влево, а третий остается неизменным. Такая методика применяется для пил, которые предназначены для обработки твердых пород;
  • волнистая. Угол разводки для каждого зуба индивидуален. В итоге они формируют режущую кромку, напоминающую волну. Самый сложный тип разводки.

Во время выполнения отгиба деформации подвергается не весь зуб, а лишь его часть. Зачастую отклонение происходит по 2/3 общей высоты.

Средняя величина развода ограничивается значениями от 0,3 до 0,7 мм. Это относится к стандартным моделям ленточных пил по дереву.

Рекомендации по заточке

Важное значение имеет правильный выбор типа заточного круга. Он должен соответствовать марки стали, из которой изготовлена ленточная пила. Для конструкций из инструментальной стали применяются корундовые круги. Если требуется улучшить режущие свойства биметаллических моделей — следует использовать эльборовые или алмазные круги.

В зависимости от технических возможностей можно выполнить полнопрофильную обработку или каждой режущей части в отдельности. В первом случае понадобится эльборовый круг, торец которого имеет такую же форму, что и у пилы. Для второго варианта выполняется обработка каждого зуба.

Предварительно понадобится станок. Он должен иметь функции регулирования скорости вращения диска и изменение его расположения относительно инструмента. После закрепления полотна в специальной станине следует выполнить такие действия по следующей инструкции.

  1. Наждак направляется вниз. В это время происходит обработка передней грани с режущей кромкой.
  2. Формирование среза в падине. Это делается без отрыва от полотна. Данный этап позволяет удалить микротрещины и неровности. Важным моментом является снижение поверхностного натяжения, которое является основной причиной деформации полотна.
  3. Круг движется вверх. Протачивается задняя часть зуба и его режущая кромка.

По такой же методике происходит обновление всех остальных зубьев. Важно, чтобы значения углов входа и выхода были везде одинаковыми. В противном случае при отличиях геометрии в одной из частей ухудшаться эксплуатационные качества.

После завершения обработки рекомендуется выполнить доводку – обработать поверхность мелкозернистым наждаком. В течение этого процесса не должна измениться геометрия полотна.

При длительном контакте круга с металлом может резко повыситься температура на поверхности последней. Для устранения этого эффекта применяют специальные охлаждающие жидкости, поступающие непосредственно из станка. Подача производится постоянно, чтобы избежать формирования зоны накала. В этой части механическая прочность будет ухудшена.

Во избежание появления зазубрин перед обработкой древесины нужно проверить наличие в ней металлических компонентов. Также особое внимание уделяется фиксации и равномерной подаче заготовки для распиливания.

В видеоматериале можно ознакомиться с рекомендациями по самодеятельной заточке:

Источник: http://stanokgid.ru/derevo/zatochka-lentochnoi-pily-po-derevu.html

Особенности заточки ленточных пил

Если вы пользуетесь ленточной пилой, имейте в виду, что заточить ее самостоятельно совсем несложно. При этом вам не придется оплачивать услуги по заточке, оказываемые специализированными мастерскими.

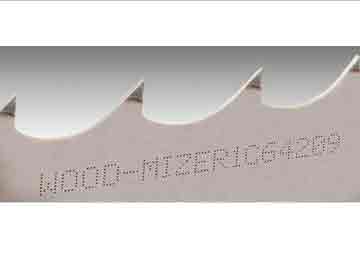

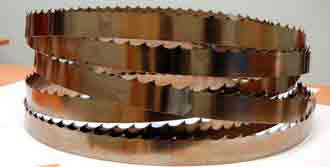

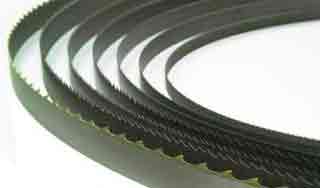

Полотно ленточной пилы

Основные сведения о ленточных пилах

Ленточная пила – это режущий инструмент, выполненный в виде зубчатой ленты, имеющей замкнутый контур. Для его обслуживания необходим специальный заточной станок для ленточных пил. Кроме того, ленточные пилы имеют ряд других существенных отличий от традиционных дисковых моделей. Наиболее значимым из таких отличий является возможность получения с помощью такого инструмента пропила с минимальной шириной. Следует отметить, что это особенно актуально тогда, когда необходимо выполнить распил древесины ценных пород и заготовок из дорогого металла.

Оборудование, оснащенное ленточной пилой, может успешно использоваться для обработки деталей, изготовленных из разных материалов и имеющих различную конфигурацию. Такая обработка характеризуется минимальным количеством отходов обрабатываемого материала, исключительным качеством реза и высокой скоростью процесса. Однако таких параметров обработки можно добиться при условии, что заточка ленточных пил на станке выполняется не только правильно, но и регулярно. При обслуживании ленточного инструмента (особенно если вы справляетесь с этим своими силами) необходимо строго придерживаться рекомендаций квалифицированных специалистов.

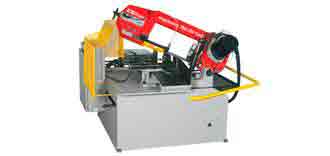

Aвтоматическая ленточная пила BOMAR

Ленточные пилы в зависимости от характеристик обрабатываемого материала могут быть изготовлены из разных материалов, отличаться геометрией режущих зубьев. Если говорить о разделении заготовок из металла, здесь наибольшее распространение получили две марки стали, используемые для изготовления пил: 9ХФ и В2Ф. Оборудование для распила древесины оснащается пилами, выполненными из инструментальной стали, твердость которой по шкале HRC составляет не менее 45 единиц.

Ленточные инструменты для распиловки древесины дополнительно подразделяются на три типа: столярные, делительные, для обработки бревен. Инструменты, относящиеся к разным типам, естественно, имеют разные параметры (размеры полотна, форма и угол заточки). Более твердые породы дерева обрабатывают инструментом с меньшим углом заточки.

Сегодня все активнее используются ленточные пилы биметаллического типа, которые необходимы для разделения заготовок, выполненных из твердых сортов стали. Биметаллическими такие пилы называются потому, что состоят из двух разных металлов: режущие зубья – из стали с большим содержанием вольфрама и молибдена, а само полотно – из пружинных сталей. Конечно, такие полотна значительно дороже типовых моделей, так как для их изготовления необходимо специальное оборудование, в котором соединение двух разнородных металлов происходит под действием электронного луча.

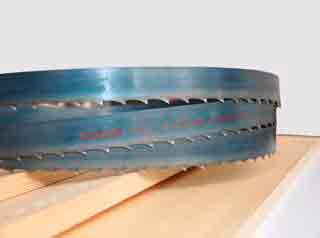

Биметаллическая ленточная пила

Типы разводки ленточных пил

Как и любой другой инструмент, ленточная пила подвергается износу после каждого цикла резки. Это естественный и неизбежный процесс. Именно поэтому каждая пила ленточного типа нуждается в регулярном и квалифицированном обслуживании – разводке и заточке. Такое обслуживание позволяет не только поддерживать режущее полотно в рабочем состоянии, но и значительно увеличивать срок его эксплуатации.

Увеличить срок службы режущего полотна и значительно улучшить его функциональные возможности позволяет правильная разводка. Смысл такой операции заключается в следующем: режущие зубья пилы отгибают в разные стороны, что позволяет уменьшить силу трения в процессе резки, а также минимизировать риск зажатия полотна обрабатываемой деталью. Разводка ленточной пилы может выполняться по трем схемам, выбор которой зависит от типа обрабатываемого материала.

  • При так называемом зачищающем типе разводки зубья отгибают таким образом, что нетронутым остается каждый третий из них. Такую схему применяют, если режущее полотно будет использоваться для распила особо твердых металлов и сплавов.
  • Классический тип разводки предполагает поочередный отгиб каждого режущего зуба.
  • При волнистой разводке каждый режущий зуб отгибается на определенный угол. Понятно, что такой тип разводки является наиболее сложным из всех остальных.

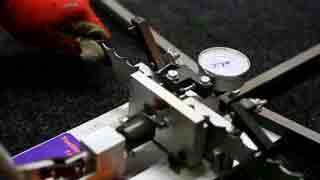

Станок для разводки ленточных пил

Для отгиба зубьев ленточной пилы применяется специальное оборудование, позволяющее выполнить такую технологическую операцию быстро и максимально точно. По общепринятым нормативам, максимальная величина разводки зубьев не должна превышать 0,7 мм, но обычно ее значение находится в диапазоне 0,3–0,6 мм. Важно не только выбрать тип разводки, ориентируясь на характеристики материала, который предстоит распиливать, но и выполнить ее правильно, отогнув зубья только на 1/3 или 2/3 их высоты.

После разводки можно отправлять режущее полотно на станок для заточки ленточных пил. Как показывает статистика, ленточные пилы чаще всего утрачивают свои функциональные возможности по причине того, что их заточка была выполнена неправильно или несвоевременно. Показателем того, что ленточная пила нуждается в разводке и дальнейшей заточке на станке, является повышенная шероховатость поверхности распила. Необходимость в такой процедуре можно также определить по внешнему виду режущих зубьев.

Основными элементами любых заточных станков являются круги, выбор которых, в первую очередь, зависит от твердости материала, использованного для изготовления режущих зубьев. Для того чтобы точить твердые материалы, необходимо использовать соответствующие круги. Так, для заточки полотен биметаллического типа выбирают точильные инструменты, состоящие из боразоновых или алмазных элементов, а для приведения в порядок пил, выполненных из инструментальных сталей, вполне подойдут корундовые круги.

Инструменты для заточки пил ленточного типа выбирают и по составу, и по конструктивному исполнению. Для различных по своей конструкции и размерам полотен в станках могут использоваться круги следующих типов:

  • тарельчатой конфигурации;
  • чашечной формы;
  • профильные;
  • плоские.

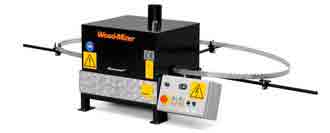

Комплект устройств Wood-Mizer для заточки и разводки ленточных пил

Согласно инструкции, при заточке ленточной пилы на станке следует следить за соблюдением следующих требований.

  • На поверхности зуба при его заточке не должно оставаться заусениц.
  • Точильный круг должен снимать одинаковый слой металла по всему профилю зуба.
  • Во избежание перегрева зубьев при их точении на станке следует обязательно использовать специальную жидкость для охлаждения.
  • При выполнении заточки не должны изменяться профиль и высота обрабатываемых зубьев.
  • Следует обязательно следить за давлением, которое оказывает круг заточного станка на обрабатываемый зуб. Если пренебречь этим требованием, давление может оказаться слишком значительным, что может привести к отжигу зубьев.

Чтобы облегчить процесс выполнения заточки, полотно ленточной пилы предварительно выворачивают и в таком состоянии подвешивают на 10–12 часов.

Заточка пил ленточного типа своими руками имеет некоторые особенности. В таких случаях, как правило, заточке подвергают заднюю поверхность зубьев, хотя, если воспользоваться инструкцией производителя или посмотреть тематическое видео, то можно заточить и их переднюю поверхность.

Способы заточки и оборудование для нее

Решать, какой способ заточки выбрать, надо в конкретном случае, но существует две основных схемы выполнения данного процесса.

Заточка по полнопрофильной схеме

Для выполнения такой заточки применяют автоматизированные станки, на которые установлены круги эльборового типа. Выполнить такую заточку своими руками очень сложно. Технология обработки по этой схеме предполагает выбор точильного круга для каждого типа ленточной пилы. При этом учитываются размеры и форма зубьев. Сама заточка имеет следующие особенности: она выполняется за одно перемещение круга, при этом он одновременно обрабатывает поверхности двух зубьев, расположенных рядом. При таком методе заточки удается получить плавный переход у основания зубьев. Самый большой минус такой технологии заточки заключается в необходимости использования отдельных заточных кругов для обработки пил с разными характеристиками режущих зубьев.

Заточка только граней режущих зубьев

Таким способом можно заточить инструмент для своей пилорамы и вручную, и на станке. Заточить грани зубьев пилы вручную можно при помощи обычного гравера или надфиля. Однако более качественно и быстро сделать заточку по такой технологии позволяют специальные станки. В таком случае также придется подбирать круги для ленточных пил разного размера и с различной конфигурацией зубьев.

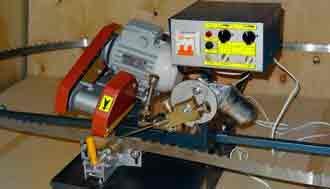

Устройство для заточки ленточных пил АЗУ-02/6.

Конструкция стандартного заточного станка включает в себя следующие элементы:

  • основание;
  • приводы для обеспечения подачи полотна пилы, вращения и качания точильного круга;
  • устройство для закрепления обрабатываемого инструмента.

Управление всеми движениями заточного круга и ленты пилы осуществляется при помощи специального электронного блока.

При выполнении заточки зубьев пилы своими руками (особенно если у человека, который этим занимается, нет соответствующего опыта) могут возникать следующие проблемы: появление неправильной формы пазух между зубьями и несоблюдение угла их наклона. Причины таких недостатков заключаются, как правило, в следующем: для точения используется круг несоответствующего профиля, выбран неправильный угол его наклона, смещен эксцентрик заточного станка.

Источник: http://met-all.org/oborudovanie/prochee/osobennosti-zatochki-lentochnyh-pil.html

Заточка ленточных пил

Приступая к заточке ленточных пил Вы должны знать, что от правильности выполнения данного процесса, зависит то, насколько качественным будет ваш пиломатериал — доски, брус, рейки и т.д. Заточка ленточных пил, процесс ответственный, но не очень сложный. Соблюдая рекомендации приведенные ниже, вы быстро научитесь этому нехитрому, но очень полезному в лесопилении процессу.

В первую очередь надо осмотреть ленту на наличие видимых трещин, обломанных зубьев. Для этого берёте ленту в руки зубьями от себя и перемещая руки, слегка заламывая ленту начинаете просмотр. При обнаружении дефектов ленту необходимо отправить на ремонт, либо просто выбросить.

Во вторую очередь ленту необходимо очистить от грязи и налипшей на неё древесной смолы. После всех этих процедур лента готова к заточке.

Аккуратно берёте ленту во избегании травм, так как зубья имеют остроту способную повредить Вам руки и вставляете на станок для заточки. Ленту необходимо установить на все держатели на станке и специальным зажимом зафиксировать.

В паз между зубьями опускаем штангу толкателя, с помощью этой штанги регулируется подача ленты. Сверху на ленту опускается точильный камень, он фиксируется штоком, регулирующим глубину заточки.

Перед началом запуска заточного станка выставляете угол заточки, для летнего леса этот угол 55-60 градусов, а для зимнего 70-80. Угол выставляется путём поворота станины на которой закреплён камень, согласно делениям, на корпусе станка.

Обратите внимание, камень для заточки имеет фаску под углом 45 градусов и во время подготовки к процессу заточки Вы должны поправить камень если фаска не соответствует вышеуказанному углу. Правка производится инструментом алмаз или простым крупным камнем.

Сразу заметим, что правка простым камнем сложнее и требует некоторых навыков, так же не соответствует правилам техники безопасности.

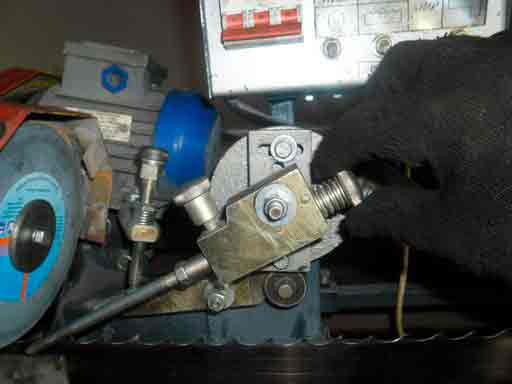

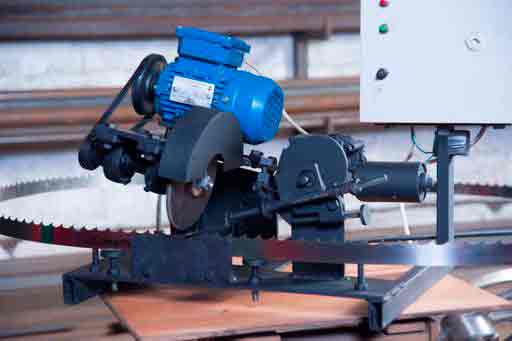

Запуск заточного станка

Вы подготовили станок и пилу для начала заточки, теперь приступим к самому процессу заточки ленточной пилы.

Первым делом включаете подачу на самой низкой скорости, для этого предусмотрены тумблеры для включения двигателя и регулятор скорости подачи, он уменьшает либо увеличивает обороты двигателя.

При помощи винта на штанге подачи отводим зуб пилы вперед либо назад и следим что бы камень ровной стороной (без фаски) начал касаться прямой стороны зуба.

Затем включаем второй тумблер, который приводит в движение двигатель с камнем. Понемногу без резких движений начинаете опускать камень с помощью винтового штока который его фиксирует, до тех пор, пока камень не будет полностью проходить карман от одного зуба к другому.

Ни в коем случае нельзя допускать посинения ленты поэтому старайтесь сильно не опускать камень, так же задвигать шток подачи назад либо вперёд иначе камень у Вас просто «съест» зуб. Заточка ленточных пил, должна проходить плавно согласно заводскому профилю зуба.

Манипулируя винтами подачи и штока опускания камня надо добиться полного отсутствия заусенцев на кончике зубьев. Законченной работой станка можно считать после прохождения ленточной пилы не менее двух кругов.

Заточка ленточных пил в зимний период

Зимняя заточка практически не отличается от летней с единственной разницей, угол наклона зубьев более прямой доходит до 90 градусов, в зависимости от промерзания древесины. Чем сильнее промерзает древесина, тем больше угол заточки, но имейте в виду что летом с таким углом усиливается нагрузка на пилу и возможен быстрый выход её из строя.

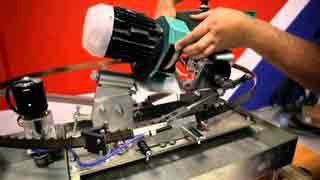

Заточка ленточных пил по дереву видео.

Источник: http://moyapodsobka.ru/zatochka-lentochnyh-pil/

Мифы и реальность ленточного пиления. Часть 2.2

Способ заточки ленточных пил на все времена

В предыдущих публикациях мы начали разговор о специфике приобретения и последующей эксплуатации пилорам, ленточно-делительных станков для производства погонажа и ленточнопильных станков для мебельных предприятий. Мы подробно остановились на рассмотрении классического способа, при котором затачивание зубьев производится заточным кругом. И отразили два фактора, которые влияют на качество заточки, − технический и инструментальный. Третьим же фактором, последним в списке, но главным по сути, является человеческий фактор.

Подбирая человека для работы заточником, обратите в первую очередь внимание на его характер. Горячий, взрывной, старающийся все быстро сделать человек никогда не станет хорошим заточником. Здесь необходим спокойный, внимательный, усидчивый, ответственный человек, способный долго выполнять монотонную работу. Но даже этого мало. Хорошие заточники получаются только из тех, кто может буквально чувствовать пилу и только по слуху настраивать заточный станок. Не зря в народе говорят, что хорошим заточником надо родиться. И это действительно так. Поскольку просто механически хорошо точить ленточную пилу этим способом по указанным выше и ниже причинам практически невозможно.

Теперь покажем, что конкретно необходимо делать заточнику в процессе работы.

Процесс заточки надо начинать с осмотра станка:

  • Необходимо проверить соосность заточного круга и плоскости ленточной пилы, чтобы они были строго перпендикулярны. Иначе зуб будет точиться со скосом на сторону.
  • Выставить заточный круг на нужный угол по отношению к плоскости пилы, то есть задать передний угол зуба по лимбам вашего станка. Так как эти лимбы никогда не соответствуют действительности, проточив пилу, проверьте угломером получаемый реальный угол. Если он вас не устраивает, чуть измените в необходимую сторону установку угла. Снова проточите пилу и проверьте получаемый угол. И так до тех пор, пока не получите необходимый угол. Желательно это делать кругом с большой твердостью, чтобы за время установки круг не терял своей формы. Иначе вам придется его править и тем самым сбить предварительные установки. После того как вы получили на пиле необходимый угол, сделайте заметку риской на станке. Она вам потом пригодится при новых переустановках на другие углы.
  • Все движущиеся части должны иметь минимальные люфты, а лучше, чтобы их не было совсем, иначе будут ускоренно разбиваться профиль зубьев и заточный круг.
  • Охлаждающая жидкость должна подаваться таким образом, чтобы омывался весь затачиваемый зуб, иначе обязательно будет поджигаться та часть зуба, куда жидкость не попадет.
  • Заточный круг должен быть установлен нужного размера и достаточной твердости, чтобы его профиль не изменялся хотя бы один полный проход, иначе пила по всей длине будет иметь разный профиль зуба.
  • Во время заточки нельзя менять регулировки заточного круга, пока не будет проточен полный проход, иначе в местах перехода получится разный профиль и при последующих проходах круг будет либо жечь профиль, либо проходить, не касаясь его.

Настройка заточного круга производится двумя винтами:

  • винтом толкателя, регулирующим врезание по передней кромке и прохождение профиля зуба;
  • винтом, регулирующим глубину врезания.

После подготовки заточного круга установите ленточную пилу и, прокрутив круг рукой или на минимальной подаче, проверьте, насколько точно он идет по профилю. При необходимости снова допрофилируйте круг.

После окончания работы необходимо очистить от грязи, металлических опилок и ржавчины механизм зажима пилы, поддон для охлаждающей жидкости; проверить уровень жидкости и при необходимости добавить ее; протереть весь станок.

Основная причина неверной заточки ленточной пилы − это потеря заточным кругом своей формы.

Если техническую проблему можно решить с помощью качественного изготовления самого станка (например, фирма Vollmer производит очень хорошие станки), если инструментальную проблему как-то можно решить путем правильного подбора заточного круга, то проблему формирования профиля заточного круга нельзя хорошо решить даже теоретически.

Только очень опытные заточники или люди с внутренним чутьем могут приблизиться к пониманию и максимально точному выполнению профилирования торца заточного круга. Поясню это на примере. Проведите на листе бумаги горизонтальную линию. Теперь от этой линии в правую сторону на глазок проведите две вертикальные линии: одну под углом 10°, а вторую через 3мм под углом 40°. Теперь соедините левую линию с горизонтальной прямой через радиус 1,5мм, а правую линию − через радиус 1-2мм. Сделайте это несколько раз и проверьте с помощью транспортира, что у вас получилось. Для наглядности можно эти листы совместить. Учтите, что расхождение данных всего на 0,5° уже ведет к неточному протачиванию профиля. А неточное соединение левой прямой ведет еще и к изменению шага пилы. Теперь представьте, что заточник все это должен делать не на бумаге, а на вращающемся круге, где выдержать точно размеры еще сложней. Но его мало сформировать один раз. Необходимо, чтобы и при повторной заточке после пиления профиль торца круга был точно такой, как при предыдущей заточке, что практически невозможно. Поэтому не столь важно, какого качества кругом вы ведете заточку. Даже если у вас очень хороший круг и вы сможете проточить им без дополнительного допрофилирования комплект ленточных пил на целую смену, вы практически никогда не сможете повторить в точности этот же профиль торца круга при следующей заточке, а значит, не сможете точно проточить профиль зубьев пилы после ее затупления. Теперь вы понимаете, почему точное формирование торца профиля круга не просто сложная, а чрезвычайно сложная задача. Чтобы хоть как-то облегчить ее решение, можно точить бакелитовыми армированными кругами толщиной 3-4мм. Но их сложно найти нужного качества изготовления.

Поэтому за профилем круга нужно следить очень тщательно. Иначе это приводит к следующим изменениям в теле ленточной пилы:

  • Изменению радиуса у основания зуба, что влечет за собой изменение шага и невозможность уже на следующем проходе нормальной заточки пилы. Круг начинает неравномерно врезаться в переднюю грань, не задевая заднюю, или наоборот, то есть становится невозможно протачивать полный профиль пилы сразу. Заточник уже за два-три прохода старается проточить хотя бы режущие кромки зубьев, при этом в месте перехода возникает микрогорб или микровпадина, которые приводят к возникновению микротрещин, а также не снимаются уже возникшие при пилении микротрещины, что ведет к преждевременному разрыву пилы по телу.
  • Изменению угла заточки, высоты зуба, формы впадины, которые влияют на производительность пилорамы и качество получаемого пиломатериала.

Заточный круг должен иметь вид, как показано на рис. 1а. Толщина − 5-8мм. Но на практике работать с таким профилем очень тяжело. Мы рекомендуем использовать круги с профилем, как на рис. 1б. Толщина − 3-4мм. Тогда заточнику не надо будет очень часто формировать профиль заточного круга, а лишь изредка чуть подправлять его. Это значительно упрощает работу заточника.

Как будет показано ниже, в процессе заточки может участвовать только 3-4мм толщины заточного круга. Большая толщина нужна, только если у вас идеальный станок. Но такого в природе не существует. А также если вы хотите вести заточку на ускоренных подачах зуба, тогда круг не будет искривляться и прогибаться. Но при этом вы практически гарантированно получите крупные риски и прижоги и тем самым сильно укоротите жизнь пиле, да и едва ли сможете хорошо пилить. Время проточки одного целого прохода ленточной пилы длиной 4м должно быть 10-15 мин. Как минимум нужны два прохода: первый − заточка, второй − чистовой для снятия рисок.

Рис. 2. Профили торца заточного круга

На практике редко получается хорошо проточить пилу за один проход. Чаще необходимы два-три. Так что, если теперь заточник вам скажет, что он через 15 мин принесет заточенную пилу, вы можете представить, какого качества она будет.

Возможные нарушения формы торца заточного круга и получаемый при этом профиль зуба пилы показаны на рис. 2.

Под номерами 1-7 красной пунктирной линией показан образцовый профиль, сплошной линией − получаемый.

  1. Правильная форма торца − идеальный вариант получаемого профиля зуба.
  2. Стачивание во время заточки переднего радиуса. Происходит изменение радиуса впадины с последующим изменением шага пилы.
  3. Слишком маленький или отсутствующий радиус левой части. Во время заточки не формируется передний радиус зуба. Это ведет к изменению шага пилы, а также к увеличению напряжения во время пиления у корня зуба, что приводит к возникновению микротрещин и ускоренному разрыву ленточной пилы в этом месте. Такая форма торца круга может получаться при начальном формировании или в процессе заточки.
  4. Неправильная подготовка правой части. Снято слишком мало. Во время заточки будет увеличиваться впадина, зуб будет укорачиваться и поджигаться на выходе. Такое состояние заточного круга может получиться и в процессе заточки.
  5. Неправильная подготовка правой части. Снято слишком много. Во время заточки ход заточного круга будет меньше впадины, то есть не будет протачиваться задняя часть зуба.
  6. Неправильная подготовка правой части − угол больше заднего угла зуба. Во время заточки не будет протачиваться задняя часть впадины, так как правый торец круга быстрее упрется в заднюю часть зуба, чем до нее дойдет правый радиус. Зуб будет укорачиваться и поджигаться на выходе.
  7. а. Неправильная подготовка правой части − задан угол меньше заднего угла зуба. Круг практически точно проходит по профилю зуба.

Как видно из приведенных выше примеров, идеально подготовить заточный круг из-за проблем с правой частью практически невозможно. Поэтому надо стараться формировать рабочую поверхность так, как показано в пункте 7а. Круг нужной твердости при таком профиле позволит заточнику протачивать до правки несколько ленточных пил, количество которых зависит от толщины снимаемого материала. Но при этом за работой круга все равно надо следить, так как по мере стачивания торца круга угол правой части будет увеличиваться и круг необходимо допрофилировать.

Если же сразу поставить круг толщиной 3-4мм (пункт 7.б), допрофилирование правой части практически не понадобится, необходимо следить только за левой частью, а это значительно упрощает процесс формирования профиля торца.

Нужно также снимать за один проход такое количество металла, чтобы не происходило прижигание тела или режущей кромки ленточной пилы. Иногда даже при небольшом снятии металла все равно появляется чернота. В этом случае надо очистить заточный диск при помощи правочного карандаша от налипших частиц металла и снова проточить пилу.

Нельзя оставлять также большие риски, надо обязательно пройти еще один круг и сошлифовать их.

Итак, необходимо обязательно придать торцу заточного круга правильную форму и точить ленточную пилу только по всему профилю зуба, используя круг потверже, снимать за один проход как можно меньше металла, чтобы не получались прижоги, точить пилу за несколько проходов, так, чтобы в конечном итоге остались еле заметные белые риски. Профиль зуба должен быть одинаков на всей длине пилы и соответствовать образцу.

Пила должна устанавливаться на станок чистой и нержавой. В противном случае толкателю может не хватить усилия для протягивания пилы и заточный круг попадет на зуб. Зуб будет испорчен. При сильном врезании может расколоться и круг.

Все время заточки ленточная пила должна быть поджата, а механизм поджатия чистым. Сила прижима должна быть такой, чтобы толкатель проталкивал зуб с небольшим напряжением, но так, чтобы двигатель не притормаживал. Если пила будет зажата слабо, она может отойти назад за уходящим толкателем или вперед от усилия заточного круга. Результат будет такой же, как и в предыдущем параграфе.

Если есть сомнения в умении вашего заточника правильно точить ленточную пилу, вы можете проверить его работу в течение нескольких минут.

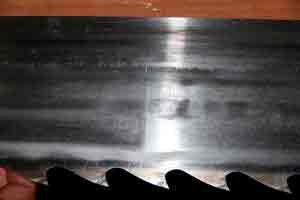

Надо взять любую пилу, подготовленную к работе, и посмотреть на нее сверху зуба, там, где проходил заточный круг. Торец должен быть одинакового серебристого цвета. Если впадина более темного цвета, значит, она не протачивалась. На торце не должно быть никакой черноты. Если чернота имеется, то при работе в теле на этих местах ускоренно возникают микротрещины, что ведет к разрыву ленточной пилы. Тем более не должна быть подожжена режущая кромка, так как в этом случае она моментально затупится и пила перестанет пилить, то есть пойдет волна. Допускаются только еле видимые белые риски.

Также надо проверить форму зуба по образцу, который должен находиться у заточника. Такой кусок ленты всегда можно получить на фирме, у которой вы приобрели ленту.

Если вы уже устали читать, как правильно точить первым способом, а хотите просто работать и получать прибыль, не думая постоянно обо всех этих проблемах, то вам подойдет только второй способ заточки ленточной пилы.

Целиком и сразу

Если вы внимательно прочитали, как идет работа первым способом, то должны были понять, насколько действительно сложно качественно заточить пилу.

Идут постоянные разговоры, что быстро и хорошо пилить узкими ленточными пилами невозможно. Пилы быстро рвутся. Для правильной их подготовки практически невозможно найти заточника. Пиломатериал на выходе получается с большой волной, что сводит на нет все преимущества тонкого пропила.

Так вот, чтобы кардинально решить сразу все эти проблемы, фирмой Wood-Mizer был предложен способ не последовательного протачивания каждого зуба ленточной пилы, а сразу целиком всего профиля зуба только одним вхождением в него специального профильного диска.

Этим способом решаются сразу три основные проблемы:

  1. Не надо искать высококвалифицированного заточника − на таком станке за один проход с заводским качеством может заточить пилу практически любой человек. Ему необходимо только подвести диск к пиле. Все остальное станок сделает сам, что дает возможность максимально исключить влияние человеческого фактора на качество результата.Если профиль зуба пилы не соответствует профилю заточного диска, то сначала за два-четыре прохода формируются профили зубьев, углубляясь диском за один проход не более чем на 0,1мм. Дальнейшие заточки идут в обычном порядке.
  2. Ленточные пилы работают в два-три раза дольше, так как пила по всей длине получается с полностью проточенным и абсолютно одинаковым профилем каждого зуба без прижогов, микронеровностей и рисок, то есть без точек напряжения.
  3. Пилорама может работать со своей максимальной производительностью, так как пила по всей длине получается с одинаковым на каждом зубе передним и задним углами. Но, несмотря на все перечисленные плюсы, этот способ заточки долго практически не применялся на пилорамах.

Это происходило по следующим основным причинам:

  1. Очень высокая цена. Поэтому такой станок покупали в основном сервисные центры.
  2. Не очень удобные технические решения самого процесса заточки. Требовалось обязательно теплое помещение, специальное масло, только с которым мог работать слабый масляный насос. Это масло при интенсивной заточке начинало подгорать, поэтому требовалась обязательная вытяжка и многое другое.
  3. Но самым большим ограничением была невозможность затачивания профилей ленточных пил других, кроме Wood-Mizer, производителей, так как фирма Wood-Mizer делала профильные диски только для своих пил. Других же производителей боразоновых заточных дисков тогда не было.

Одним из первых, восемь лет назад, такой станок приобрел и наш сервисный центр. На тот момент это все равно был лучший станок для заточки ленточных пил. К сожалению, фирма за прошедшие годы практически ничего не изменила в его конструкции.

Этот станок работает у нас и сейчас. Вот только «родная» у него осталась лишь станина (фото 1).

Только в последние два-три года стали появляться станки других производителей для заточки ленточных пил данным способом. По цене и получаемому результату они сильно отличаются друг от друга. Чтобы разобраться в этих отличиях, подробнее расскажу о каждой группе.

1. Дешевая группа (цена станка − 15-35 тыс. рублей). Некоторые производители классических заточных станков просто меняют фазы движения на кулачке. Теперь диск уже движется не вдоль зуба, а только вверх-вниз. Это дало им возможность при установке профильного диска вести заточку всего зуба сразу. Но никто из них не понимал, что для заточки пилы профильным диском нужно не только поменять фазы движения кулачка, но и сделать весь станок по другому классу точности. На этом уже попались многие из обратившихся к нам за помощью. Поэтому хочу предупредить сразу о бессмысленности приобретения таких станков. Самое страшное для диска − это люфты станка. Если они есть (а они есть на всех обычных заточных и соответственно остаются на тех заточных станках, которые просто, с помощью другого кулачка, пытаются переделать под работу с эльборовыми дисками), тогда диск начинает непредсказуемо бить то по передней грани, то по задней, а соответственно и разбивать профили зубьев пилы. Затем уже острые кончики зубьев начинают резать диск, в несколько раз сокращая срок его службы.

Люфт может испортить диск уже после 500м. Так и получается у тех, кто уже приобрел такие станки. Сначала заточка идет хорошо, но очень быстро дорогой заточный диск становится неработоспособным (у него просто срезается до основы передняя часть или прорезается риска). Нужно покупать новый диск, что становится уже экономически невыгодно.

На рис. 3 показаны фазы движения профильного диска. Он должен входить в профиль зуба весь сразу и точить всей плоскостью. Толщина нанесенного слоя эльбора составляет всего 0,25мм. Но этого слоя вполне достаточно для долгой нормальной работы. Если же передняя часть диска при входе в профиль врезается в вершину зуба (рис. 4), то острые режущие кромки зубьев относительно быстро пробивают в покрытии риску или вообще сдирают его в этом месте полностью до основы, делая диск неработоспособным. При этом происходит еще и разбивание профиля зуба.

2. Дорогая группа (цена станка − 85-120 тыс. рублей). Это те производители, которые просто копировали вудмайзеровский станок. При этом станок получался у них по цене оригинала, а качество изготовления такое же или даже хуже. При таком варианте, как мне кажется, уж лучше приобрести проверенный оригинал. Впрочем, это уже решать вам.

3. Станок фирмы «Вестрон-А» (цена − 60 тыс. рублей) (фото 2). Я выделяю его, потому что станок изначально делался не для продажи. Просто вудмайзеровский станок по приведенным выше причинам нас не устраивал. Мы сделали для заточки в нашем сервисном центре станок, в котором убрали все, что мешало качественной работе на вудмайзеровском станке, и добавили в него все, чего, с нашей точки зрения, там не хватало. То есть мы для себя сделали станок, по максимуму удобный и надежный. И только когда наши клиенты стали просить сделать станок и для них, мы решили пустить его в продажу.

Как дополнение к общему перечню могу сказать, что, проведя обзор данного способа заточки ленточных пил, ГК «Глобал Эдж» («Тул Лэнд») для нормальной работы потребителям своих пил рекомендует замену обычных заточных на заточный станок «Вестрон-А». Представители фирм Lenox, Simonds и Hakansson дали своим дилерам такие же рекомендации.

Особенно актуальна заточка этим способом при работе пилы на ленточно-делительных станках, так как пила там в отличие от пилорам все время работает, без остановки, и любые непроточенные точки напряжения там сказываются гораздо быстрее.

Впрочем, данный способ заточки теперь уже экономически выгоден и при подготовке ленточной пилы даже на одной пилораме.

Вот примерный экономический расчет окупаемости, предоставленный нам владельцем одной из пилорам.

  • Зарплата заточника − примерно 10 тыс. рублей в месяц. Для подготовки на одну смену 10 ленточных пил требуется полный рабочий день.
  • Малый ресурс пилы − распил приблизительно 15-25 м 3 кругляка на обрезной пиломатериал.
  • При плохом или среднем качестве подготовки пилы производительность пилорамы по распилу древесины на обрезной пиломатериал обычно составляет 0,2-0,5 м 3 в час кругляка, то есть примерно 100 м 3 кругляка в месяц.
  • За месяц в среднем расходуются пять ленточных пил. При средней цене пилы 800 рублей затраты на них составят 4000 рублей.
  • Средний распил 20 м 3 умножаем на количество пил (5 шт.), получаем 100 м 3 .
  • Примем среднюю получаемую прибыль с 1 м 3 обрезного пиломатериала равной 400 рублям, при среднем или плохом качестве поверхности и соответственно не самой высокой цене на пиломатериал.

Прибыль за месяц составит 400 × 100 = 40 тыс. рублей.

Итого: чистая прибыль за месяц составит 26 тыс. рублей в месяц: 40 тыс. рублей − 10 тыс. рублей (зарплата заточника) − 4 тыс. рублей (стоимость пил).

А сколько нервов это будет стоить, знаете только вы!

  • Для подготовки на одну смену 10 ленточных пил необходимо 60-90 мин. Не требуется дополнительный человек. Пилы легко может подготовить владелец пилорамы или рамщик.
  • Ресурс пилы − распил приблизительно 40-60 м 3 и более кругляка на обрезной пиломатериал.
  • Производительность пилорамы по распилу древесины на обрезной пиломатериал обычно составляет 0,8-1 м 3 в час кругляка, то есть приблизительно 200 м 3 кругляка в месяц.
  • За месяц в среднем расходуются пять ленточных пил. При средней цене пилы 800 рублей затраты на них составят 4000 рублей.
  • Примем среднюю получаемую прибыль с 1 м 3 обрезного пиломатериала равной 450 рублям, при хорошем качестве поверхности и соответственно высокой цене на пиломатериал.

Прибыль за месяц составит 450 х х 200 = 90 тыс. рублей.

Итого: чистая прибыль за месяц составит 86 тыс. рублей: 90 тыс. рублей − 4 тыс. рублей (стоимость пил).

При спокойной работе производства!

Получаем разницу прибыли за месяц: 86 тыс. рублей − 26 тыс. рублей = 60 тыс. рублей.

Разница в цене станков: 60 тыс. рублей − 25 тыс. рублей = 35 тыс. рублей.

Таким образом, вы уже за первый месяц работы окупаете заточный станок с профильным кругом и дальше только увеличиваете свою прибыль.

Расчет сделан приблизительно. Но он опирается на опыт реальной работы. Свой конкретный расчет вы можете сделать самостоятельно.

Заточные диски

Иногда возникает путаница, чем отличается боразон от эльбора.

Боразон − технический кубический нитрид бора (b-BN) − был впервые получен в 1957 году. В 1969‑м «Дженерал Электрик» зарегистрировала торговую марку «Боразон» для кристалла.

Эльбор − технический кубический нитрид бора (b-BN). Эльбор был синтезирован в 1959 году коллективом ученых Института физики высоких давлений (ИФВД) АН СССР. С 1964 года организовано промышленное производство эльбора и инструментов из него.

Таким образом, это один и тот же материал, но получаемый разными способами в разных странах. Считается, что российский эльбор по своей структуре обладает лучшими шлифовальными свойствами.

Мы смогли в этом убедиться, когда стали сами изготавливать диски практически для всех существующих профилей ленточных пил. Ресурс наших дисков оказался в несколько раз выше родных американских. Хотя, конечно, для получения максимального результата мало только использовать российский эльбор, необходимо также правильно подобрать и много других параметров, таких как качество и размер зерна, форма связки, расположение зерен в связке, количество слоев, расположение зерен между слоями и т. д.

На сегодняшний день, работая с дисками разных фирм, мы получили средний ресурс:

  • Wood-Mizer − ≈5-7км;
  • польские, турецкие и другие неизвестные − ≈2-4км;
  • российские производства «Вест-рон-А» − 7-10км и более.

В заключение хочу повторить то, с чего начал эту статью. Любые станки покупаются для получения с их помощью прибыли. Все хотят поставить оборудование и работать без лишних проблем. Но редко кто действительно знает, с чем придется столкнуться после установки основного оборудования. Прочтя эту статью, вы получили полное представление о всех плюсах и минусах двух способов заточки ленточной пилы. Теперь на основе этих знаний вы уже сможете самостоятельно сделать грамотный выбор.

Источник: http://lesprominform.ru/jarticles.html?id=216

Заточка ленточной пилы

  • 1
  • 2
  • 3
  • 4
  • 5

Пожалуй, как и любой часто используемый инструмент, ленточная пила имеет свою область применения, где ей почти нет равных. В этой статье мы в этом убедимся, рассмотрев различные параметры инструмента. А, главное, узнаем особенности заточки ленточной пилы.

Итак, начну с общего описания ленточной пилы.

Ленточная пила имеет вид полотна, имеющего зубчатую кромку, соединенного в непрерывную ленту. Проще говоря, этот инструмент ни что иное, как замкнутая лента с зубьями .

А чтобы убедиться в том, что ленточная пила весьма значимый режущий инструмент, предлагаю рассмотреть его основные достоинства.

Достоинства ленточной пилы

В первую очередь, самый значимый плюс – ширина пропила инструмента. И действительно, сложно не заметить, что она значительно меньше, нежели чем у дисковых инструментов. И если для пиления бюджетной древесины этот момент сущий пустяк, то для резания ценных пород древесины и элитного материала лучше использовать, по понятной причине, ленточные пилы.

Да и потом, помимо этого ленточной пилой возможна нарезка любых заготовок. К тому же, инструмент обладает приличной скоростью работы и высоким качеством поверхности среза.

Но, безусловно, для ощущения всех этих достоинств необходимо ответственно подойти к заточке и разводке ленточной пилы.

Материал для изготовления ленточных пил

Ленточная пила для древесины изготавливается из инструментальной стали твердостью 45 HRC, а для металла в основу берут стали В2Ф, 9ХФ ,C75, Uddeholm UHB 15 и др, для углеродистых сталей в основе режущего инструмента инструментальная сталь, при этом, проводится закалка зубьев для которой используются токи высокой частоты.

Хотелось бы отметить, что для нарезки металла можно использовать и биметаллическую пилу, которая после закалки обладает твердостью 65-69 HRC.

Разобравшись немного с материалами, из которых изготавливают ленточные пилы, плавно перейдем к зубьям режущего инструмента и их заточке.

Зубья и углы заточки

У ленточный пил различная геометрия зубьев ввиду различного типа и свойств обрабатываемого материала.

Если рассматривать древесину, то зубья подразделяют на:

  • — столярные;
  • — делительные;
  • — для распиловки бревен.

Что касается углов заточки, то тут уж фирма производитель определяет этот параметр. В основном, принято, что чем тверже материал, соответственно, тем меньше передний угол.

Для ленточных пил по металлу, зубья обычно имеют форму — стандартную, либо с положительным передним углом. Этот момент немного разъясню: стандартная форма зубьев применяется для того, чтобы пилить тонкостенный материал, а форма с положительным передним углом, как уже несложно догадаться, для резки толстостенного материала.

Предлагаю взглянуть на небольшую картинку, которая может пояснить, какие профили у зуба могут б ыть и где они, эти самые профили, применимы.

Помимо этого, важен шаг зубьев. Так, допустим, для тонкостенного материала следует использовать инструмент с малым числом зубьев, а для толстостенных наоборот, с большим числом зубьев на дюйм.

Теперь взглянем еще на картинку, на которой мы наглядно увидим, чем отличаются пилы с переменным шагом зубьев от пил с постоянным шагом зубьев.

Частенько, пилы делают именно с переменным шагом, дабы устранить эффект резонанса.

Далее, предлагаю узнать, какие виды разводок ленточных пил бывают.

Разводка ленточной пилы

Задача разводки состоит в отгибе зубьев в стороны, чтобы предотвратить сжатие полотна инструмента и уменьшить трение.

Существуют несколько видов разводки:

  • — с помощью классической разводки мы получаем зубья, которые отгибаются вправо и влево поочередно;
  • — с помощью зачищающей разводки первоначальную позицию сохраняет каждый 3й зуб;
  • — с помощью волнистой разводки каждому зубу присвоена своя величина отгиба (тем самым и образуется волна).

Важно знать, что при разводе осуществляют отгиб части зуба (треть, либо две трети от вершины), но никак не всего зуба.

Далее, наконец-то поговорим о заточке ленточной пилы.

Заточка ленточной пилы

Для предотвращения разрыва инструмента во время работы, необходимо соблюдать правила заточки.

Твердость зубьев определяет круг, который будет использоваться для заточки. Так, инструментальную сталь обрабатывают корундовым кругом, биметаллическую пилу алмазным или бронзовым образцом. Параметры инструмента определяют форму заточного круга.

Обычно, применяют формы:

  • — профильные;
  • — чашечные;
  • — плоские;
  • — тарельчатые.

Перед тем, как перейти непосредственно к работам по заточке, необходимо дать пиле повисеть 10-12 часов в вывернутом состоянии.

Выделяют два основных способа заточки ленточной пилы.

1 способ

Именуется как полнопрофильная заточка. Производиться на автоматическом станке, что сразу же обозначает, что заточка будет качественной. Принцип заточки основан на прохождении всей межзубовой впадины с соответствующими поверхностями соседних зубьев в одно движение эльборовым кругом, который подбирают по форме непосредственно. Из этого следует, что угловатые формы у основания зубьев мы не получим. Это просто исключено.

Часто применяются круги, абразив которого могут составить — электрокорунд, эльбор или алмазное напыление.

Пожалуй, единственный существенный минус этого способа это то, что для разнопрофильных пил нужны различные круги.

2 способ

Характеризуется заточкой граней зубьев. Может осуществляться используя станок, тогда идет опять подборка круга. Ручная же обработка производится гравером или на обычном станке с соблюдением техники безопасности, либо используя надфиль (его суть – произвести несколько движений по передней или задней поверхности зубьев)

Чтобы заточить ленточную пилу своими руками, необходимо:

  • — исключить сильный нажим круга;
  • — обеспечить равномерный съем металла по профилю зуба;
  • — обеспечить сохранность высоты, а также, профиля зуба;
  • — контролировать отсутствие заусенцев;
  • — использовать охлаждающую жидкость.

При наличии зазубрин на поверхности зуба, пила будет быстро затупляться. Поэтому важно иметь гладкую поверхность зубьев. Также необходимо, чтобы радиус у основания зуба сохранялся. Это нужно для предотвращения возникновения трещин и разрыва полотна.

Пилу следует точить, как только появляется заметное уси­лие для перемещения ее в древесине. Большинство деревообработчиков с удовольствием тодточат инструмент, но могут и обратиться к профессионалу, если требуется раз­вод зубьев. Делать развод следует через 4-5 заточек или если пила «уходит» от намечеиноzо направления из-за неправильною развода. Зубья, закаленные электрическим способом, ручной заточке не подлежат, а затупленные смен­ные полотна для тонкой работы просто выбрасываются.

Напильники для заточки пил

Режущая кромка каждого зуба обрабатывается трех­гранным напильником. Грань напильника должна быть приблизительно вдвое выше зуба.

Направляющее устройство для заточки пил

Это приспособление гаран­тирует однообразие угла и глубины заточки шипорез­ных и других ручных пил.

Оправка для развода зубьев

Оправка для развода отклонит кончик зуба на строго оп­ределенный угол. Сближение рукояток толкает плунжер, который прижимает зуб к упору с наклоном. Упор имеет градуировку, показывающую размер зуба, которому соот­ветствует тот или иной угол развода. Пилу с мелкими зу­бьями рекомендуется разво­дить у специалиста.

Зажим для заточки пилы

При заточке пила должна быть надежно закреплена, иначе она будет шумно ви­брировать и выбивать на­пильник из углубления между зубьев. Сделайте им­провизированный зажим из двух обрезанных по длине полотна брусков, с формой, «обходящей» ручку. Зажми­те пилу между брусками в тиски верстака. При необхо­димости с одного конца вос­пользуйтесь струбциной.

Обработка вершин зубьев

Основательная обработка вершин зубьев напильником абсолютно необходима для их выравнивания по высо­те, если пила была повреждена или неумело заточена.
Такая операция в облегченной форме перед заточкой образует маленькое блестящее пятнышко на кончике каждого зуба, которое будет неоценимым подспорьем для равномерного затачивания. Сделайте приспосо­бление, поместив личной напильник в чуть сходящий­ся паз в бруске из твердой древесины, и зафикси­руйте его клином. Перемещайте этот брусок-зажим по боковой стороне полотна так, чтобы напильник дви­гался по вершинам зубьев. Два-три легких хода должно быть достаточно для подготовки к заточке зу­бьев пилы в хорошем состоянии. Если ваша пила по­требует серьезной обработки, для того чтобы все зубья получили блестящее пятнышко, обратитесь к специа­листу, который придаст им нужную форму перед раз­водом и заточкой.

Развод зубьев пилы

Если пила начинает выгибаться или застревать в про­пиле, сделайте новый развод зубьев. Подготовьте оправку к работе: ослабьте запорный винт и поверните упор, совместив указанный на нем размер зуба (соотетствующий вашей пиле) с меткой на приспособле­нии. Затяните запорный винт, сделайте развод каждого зуба, который должен быть отклонен от вас. Переверните пилу и повторите операцию с другими зубья­ми. Проверьте, не пропустили ли вы какой-то зуб, дер­жа пилу на уровне глаз зубьями от себя.

Заточка напильником

Установите пилу в тиски между двумя брусками так, чтобы ее край с зубьями немного выступал сверху, а ручка была справа от вас.
Придерживая кончик напильника свободной рукой, начинайте с конца полотна, упирая напильник в пер­вый отклоненный от вас зуб, напротив ведущей кром­ки соседнего зуба, наклоненного к вам.
Для продольной пилы установите напильник в углу­ бление между зубьями под прямым углом к полотну и строго горизонтально. Сделайте 2-3 хода напильни­ ком (оказывая давление на него только при первом ходе), пока не исчезнет половина блестящего пятныш­ка на вершине зуба. Продвигаясь по направлению к ручке, заточите каждый второй зуб. Переверните пилу и повторите свои действия от конца к ручке, запиливая оставшиеся углубления до момента исчезновения бле­стящих пятнышек и появления острых кончиков.
Затачивайте поперечную пилу таким же образом, но развернув при этом напильник его кончиком в сторону ручки примерно на 65° по отношению к полотну.
Параллельные линии под 65° на зажимных брусках по­могут сохранять нужное направление напильника.

Из всего сказанного выше, сложно не заметить, что кажущаяся простота заточки пилы как раз только «кажущаяся». Необходимо строго соблюдать правила разводки, заточки инструмента, правила его использования, в конце концов. И тогда ленточная пила будет служить вам долго, верно и практично.

Источник: http://engcrafts.com/item/162-zatochka-lentochnoj-pily

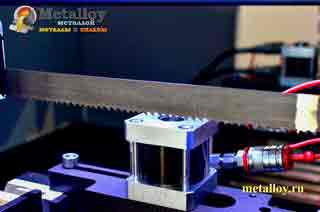

Устройство заточного станка для ленточных пил, разводка зубьев и инструкция по восстановлению полотна

Применение заточного станка для ленточных пил позволяет быстро и качественно восстановить рабочую поверхность инструмента и обеспечить заявленный производителем объем порезки древесины до разрыва полотна.

Механизмы и станки для заточки ленточной пилы

Использование ленточных пил для распиливания древесины и других материалов обеспечивает получение минимальных потерь в процессе обработки и увеличивает производительность труда. Циркулярные пилы имеют меньшую производительность и более низкий коэффициент полезного использования материала.

Средняя, заявленная различными изготовителями ленточных пил производительность режущего инструмента, до разрыва должна соответствовать объему распилки более 60 м³ леса кругляка.

При затуплении или неправильной заточке рабочей части зуба пилы производительность процесса резко падает. После пропила на поверхности обрабатываемой древесины появляется большая волна, пила рвется. Что на нет сводит все преимущества таких пил.

Чтобы правильно заточить ленточную пилу, необходимо в первую очередь восстановить разводку зубьев рабочего полотна. Для этой операции используют разводной станок, который позволяет точно разводить каждый зуб на необходимый угол. Он позволяет отгибать треть или 2/3 высоты зуба, восстанавливая изначальный профиль инструмента.

Для обеспечения высоких прочностных и износоустойчивых свойств полотно пилы состоит из 2 частей, сваренных между собой. Основное полотно изготавливается из пружинистой стали, способной выдерживать сильные динамические нагрузки. Режущая поверхность инструмента делается из инструментальной стали, повышенной прочности и износоустойчивости, с большим содержанием вольфрама и кобальта.

Так как твердость материала режущей кромки пилы выше 45 HRS, для ее заточки применяют корундовые, алмазные и эльборовые круги. При заточке боразоновый (эльборовый) круг предпочтительнее алмазного, хотя его твердость ниже на 10-20%, чем у алмазного, но зато химическая и термическая стойкость выше в 2 раза.

Боразон — это зарегистрированная американской фирмой «Дженерал Электрик» торговая марка технического кубического нитрида бора, а эльбор — синтезированный в СССР материал, имеющий такую же химическую формулу, но изготовленный по другой технологии. Эксперты считают, что заточные круги, изготовленные из российского эльбора, более качественные и износостойкие.

Конструктивные отличия станков для заточки ленточных пил:

  • устройства с ручным приводом, которые посредством воздействия вращающегося абразивного круга на зуб, восстанавливают остроту его кромки;
  • установки с механической системой автоматизации процесса заточки, позволяющей настраивать необходимые параметры процесса;
  • автоматизированные центры, управляемые компьютерными системами.

Революцию в технологии заточки ленточных пил произвела фирма Wood-Mizer, предложившая способ, при котором профильный боразоновый круг за 1 проход восстанавливает как профиль зуба, так и его остроту. Недостаток этого метода — необходимо иметь свой круг для каждого профиля зуба пилы.

На рынке представлены заточные устройства для ленточных пил в 3 ценовых сегментах:

  1. 15 000-30 000 руб. — достаточно дешевые станки. Сюда входят заточные механизмы с плоскими кругами, которые затачивают режущую кромку зуба. Упрощенный вариант устройства с диском для профильной заточки зуба.
  2. 85 000-130 000 руб. — дорогие копии Wood-Mizer устройств и станки оригинальной фирмы.
  3. 60 000-65 000 руб. — российский станок, разработанный в фирме «Вестрон».

Первая категория оборудования не обеспечивает полнопрофильную проточку межзубового паза при заточке плоским кругом, тем самым снижая ресурс пилы до распилки 15-20 м³ леса кругляка. Упрощенные варианты станков для заточки пил по дереву с полнопрофильным кругом страдают наличием больших люфтов, которые приводят к биению круга и, как следствие этого, получению неправильной заточки и быстрому выходу эльборового круга из строя.

Во второй категории лучше покупать оригинальные вудмайзеровские станки.

В третью группу входят российские станки, изготовленные в компании «Вестрон» с оптимальной стоимостью и характеристиками, превышающими иностранные аналоги:

  • разнопрофильные эльборовые диски имеет износостойкость, на 30-40% превышающую иностранные аналоги;
  • эргономичная, продуманная настройка устройства заточки пил, позволяющая правильно заточить профиль зуба инструмента.

Популярные модели

На российском рынке в рейтинге популярных моделей станков для заточки пил на престижных позициях находятся бюджетные станки от воронежской компании «ХИТ», выпускающей линейку оборудования под маркой АЗУ-02. Также фирма производит станки для разводки зубьев РУ-04/08М, -05, -07. В более дорогом ценовом сегменте лидирует модель ПЗСЛ30 60 ПРОФИ, разработанная в подмосковной компании «Вестрон».

Устройство заточного станка

Полуавтоматический станок, позволяющий затачивать кромки зубьев пилы, представляет собой конструкцию, состоящую из основания, на котором закреплен абразивный инструмент с приводом, копир, отслеживающий профиль зуба, толкатель, система регулирующих штанг, система жидкостного охлаждения и пульт с органами управления установкой.

Абразивный инструмент производит поступательное движение вверх — вниз, посредством регулировочного устройства оператор может изменить угол наклона заточного инструмента. Копир обеспечивает управление движением абразивного круга в соответствии с профилем режущей кромки зуба, и задает продольное смещение полотна пилы в зависимости от расстояния между зубьями.

Для заточки режущей кромки пил по металлу необходимо настроить оборудование, изменив органами управления угол заточки зуба.

Как правильно заточить пилу на станке?

В домашних условиях для того, чтобы правильно заточить зубья пилы своими руками, необходимо:

  1. восстановить разводку зубьев, отгибая 2/3 длины зуба в сторону от образующей полотна, восстанавливая начальный угол разводки;
  2. абразивным инструментом заострить кромки зубьев, убирая с поверхности материала микротрещины.

Основные правила, которые необходимо соблюдать при восстановлении режущей кромки пилы на станке:

  • произвести на специальном оборудовании разводку зубьев, восстановив начальный угол разводки;
  • настроить станок на съем достаточного количества материала режущей кромки, чтобы убрать все повреждения и микротрещины;
  • производить заточку с включенной системой охлаждения, не допуская посинения материала зуба;
  • начинать процесс заточки с места сварки полотна в кольцо.

Варианты заточки

Существует 2 способа заточки зубьев пилы:

  1. Полнопрофильный, производится на автоматическом станке для заточки ленточных пил. Боразоновый круг, соответствующий профилю зуба, за 1 проход восстанавливает профиль межзубовой впадины и затачивает режущие кромки инструмента.
  2. Заточка режущих кромок зубьев. Может производиться вручную или на станке с плоским заточным диском. При этом заостряются грани, и убираются микротрещины на рабочей поверхности инструмента, образовавшиеся в процессе работы.

Видео инструкция по заточке ленточных пил покажет последовательность правильных действий при выполнении этого процесса.

Источник: http://opilah.com/zatochnoj-stanok-dlya-lentochnyh-pil/

Изготовление станка для заточки ленточной пилы

Это было сделано спонтанно, чтобы посмотреть, насколько хорошо это будет работать, поэтому я не потратил на это много времени или усилий. Несмотря на это, станок для заточки ленточной пилы работал отлично, и я не вижу причин для улучшения дизайна.
Джиг позволяет заточить лезвие, не снимая его с машины. В дополнение к этому, он удерживает Дремель под правильным углом, чтобы дать последовательные результаты.

Я начал с обрезки 2 × 8 длиной около 9 дюймов. Я держал эту вертикаль перед лезвием и выровнял Dremel так, чтобы шлифовальный круг соответствовал углу зубца на лезвии, более или менее. Два блока удерживают моторный инструмент под этим углом, а тонкая полоса из листового металла надежно фиксирует его на месте:

Я добавил основание в блок, используя кусок фанеры 1/2 ″. Это позволяет джигу вставать и легко скользить вперед и назад:

Сделав базовый зажим, я смог точно настроить угол, ослабив винты и вращая Dremel до тех пор, пока он не станет абсолютно правильным:

Ограждение ленточной пилы было установлено так, чтобы шлифовальный круг располагался по центру лезвия. Затем забор служит направляющим приспособлением для зажима, чтобы держать его прямо на лезвии:

Результаты впечатляют, заточка лезвия 120 ″ заняла примерно 10 минут. Конечно, есть только 3 зуба на дюйм, но вам просто нужно кратко коснуться каждого зуба колесом, чтобы довести резкость до бритвы:

Для того, чтобы сделать хорошую отправную точку, я отметил размеры прямо на зажиме:

Конечно, это может быть изменено в соответствии с вашим размером пилы, но это должно работать для большинства. Угол в 60 градусов является приблизительным, так как (как отмечено выше) вы будете точно настраивать угол после установки Dremel в зажимное приспособление.

Вот короткое видео, показывающее джиг в действии:

На видео показана вырезанная старая версия разделительной пластины, но тот же метод работает и в более новой версии.

ibuildit.ca

Источник: http://izobreteniya.net/izgotovlenie-stanka-dlya-zatochki-lentochnoj-pily/

Приспособление для быстрой и качественной заточки полотна ленточной пилы своими руками

Применение заточного станка для ленточных пил позволяет быстро и качественно восстановить рабочую поверхность инструмента и обеспечить заявленный производителем объем порезки древесины до разрыва полотна.

Механизмы и станки для заточки ленточной пилы

Использование ленточных пил для распиливания древесины и других материалов обеспечивает получение минимальных потерь в процессе обработки и увеличивает производительность труда. Циркулярные пилы имеют меньшую производительность и более низкий коэффициент полезного использования материала.

Средняя, заявленная различными изготовителями ленточных пил производительность режущего инструмента, до разрыва должна соответствовать объему распилки более 60 м³ леса кругляка.

При затуплении или неправильной заточке рабочей части зуба пилы производительность процесса резко падает. После пропила на поверхности обрабатываемой древесины появляется большая волна, пила рвется. Что на нет сводит все преимущества таких пил.

Чтобы правильно заточить ленточную пилу, необходимо в первую очередь восстановить разводку зубьев рабочего полотна. Для этой операции используют разводной станок, который позволяет точно разводить каждый зуб на необходимый угол. Он позволяет отгибать треть или 2/3 высоты зуба, восстанавливая изначальный профиль инструмента.

Для обеспечения высоких прочностных и износоустойчивых свойств полотно пилы состоит из 2 частей, сваренных между собой. Основное полотно изготавливается из пружинистой стали, способной выдерживать сильные динамические нагрузки. Режущая поверхность инструмента делается из инструментальной стали, повышенной прочности и износоустойчивости, с большим содержанием вольфрама и кобальта.

Так как твердость материала режущей кромки пилы выше 45 HRS, для ее заточки применяют корундовые, алмазные и эльборовые круги. При заточке боразоновый (эльборовый) круг предпочтительнее алмазного, хотя его твердость ниже на 10-20%, чем у алмазного, но зато химическая и термическая стойкость выше в 2 раза.

Боразон — это зарегистрированная американской фирмой «Дженерал Электрик» торговая марка технического кубического нитрида бора, а эльбор — синтезированный в СССР материал, имеющий такую же химическую формулу, но изготовленный по другой технологии. Эксперты считают, что заточные круги, изготовленные из российского эльбора, более качественные и износостойкие.

Конструктивные отличия станков для заточки ленточных пил:

  • устройства с ручным приводом, которые посредством воздействия вращающегося абразивного круга на зуб, восстанавливают остроту его кромки;
  • установки с механической системой автоматизации процесса заточки, позволяющей настраивать необходимые параметры процесса;
  • автоматизированные центры, управляемые компьютерными системами.

Революцию в технологии заточки ленточных пил произвела фирма Wood-Mizer, предложившая способ, при котором профильный боразоновый круг за 1 проход восстанавливает как профиль зуба, так и его остроту. Недостаток этого метода — необходимо иметь свой круг для каждого профиля зуба пилы.

На рынке представлены заточные устройства для ленточных пил в 3 ценовых сегментах:

  1. 15 000-30 000 руб. — достаточно дешевые станки. Сюда входят заточные механизмы с плоскими кругами, которые затачивают режущую кромку зуба. Упрощенный вариант устройства с диском для профильной заточки зуба.
  2. 85 000-130 000 руб. — дорогие копии Wood-Mizer устройств и станки оригинальной фирмы.
  3. 60 000-65 000 руб. — российский станок, разработанный в фирме «Вестрон».

Первая категория оборудования не обеспечивает полнопрофильную проточку межзубового паза при заточке плоским кругом, тем самым снижая ресурс пилы до распилки 15-20 м³ леса кругляка.

Упрощенные варианты станков для заточки пил по дереву с полнопрофильным кругом страдают наличием больших люфтов, которые приводят к биению круга и, как следствие этого, получению неправильной заточки и быстрому выходу эльборового круга из строя.

  • Во второй категории лучше покупать оригинальные вудмайзеровские станки.
  • В третью группу входят российские станки, изготовленные в компании «Вестрон» с оптимальной стоимостью и характеристиками, превышающими иностранные аналоги:
  • разнопрофильные эльборовые диски имеет износостойкость, на 30-40% превышающую иностранные аналоги;
  • эргономичная, продуманная настройка устройства заточки пил, позволяющая правильно заточить профиль зуба инструмента.

Популярные модели

На российском рынке в рейтинге популярных моделей станков для заточки пил на престижных позициях находятся бюджетные станки от воронежской компании «ХИТ», выпускающей линейку оборудования под маркой АЗУ-02. Также фирма производит станки для разводки зубьев РУ-04/08М, -05, -07. В более дорогом ценовом сегменте лидирует модель ПЗСЛ30 60 ПРОФИ, разработанная в подмосковной компании «Вестрон».

Устройство заточного станка

Полуавтоматический станок, позволяющий затачивать кромки зубьев пилы, представляет собой конструкцию, состоящую из основания, на котором закреплен абразивный инструмент с приводом, копир, отслеживающий профиль зуба, толкатель, система регулирующих штанг, система жидкостного охлаждения и пульт с органами управления установкой.

Абразивный инструмент производит поступательное движение вверх — вниз, посредством регулировочного устройства оператор может изменить угол наклона заточного инструмента. Копир обеспечивает управление движением абразивного круга в соответствии с профилем режущей кромки зуба, и задает продольное смещение полотна пилы в зависимости от расстояния между зубьями.

  1. Для заточки режущей кромки пил по металлу необходимо настроить оборудование, изменив органами управления угол заточки зуба.

Как правильно заточить пилу на станке?

В домашних условиях для того, чтобы правильно заточить зубья пилы своими руками, необходимо:

  1. восстановить разводку зубьев, отгибая 2/3 длины зуба в сторону от образующей полотна, восстанавливая начальный угол разводки;
  2. абразивным инструментом заострить кромки зубьев, убирая с поверхности материала микротрещины.

Основные правила, которые необходимо соблюдать при восстановлении режущей кромки пилы на станке:

  • произвести на специальном оборудовании разводку зубьев, восстановив начальный угол разводки;
  • настроить станок на съем достаточного количества материала режущей кромки, чтобы убрать все повреждения и микротрещины;
  • производить заточку с включенной системой охлаждения, не допуская посинения материала зуба;
  • начинать процесс заточки с места сварки полотна в кольцо.

Варианты заточки

Существует 2 способа заточки зубьев пилы:

  1. Полнопрофильный, производится на автоматическом станке для заточки ленточных пил. Боразоновый круг, соответствующий профилю зуба, за 1 проход восстанавливает профиль межзубовой впадины и затачивает режущие кромки инструмента.
  2. Заточка режущих кромок зубьев. Может производиться вручную или на станке с плоским заточным диском. При этом заостряются грани, и убираются микротрещины на рабочей поверхности инструмента, образовавшиеся в процессе работы.

Видео инструкция по заточке ленточных пил покажет последовательность правильных действий при выполнении этого процесса.

Заточка ленточных пил по дереву: профиль, зубья и угол заточки. Разводка инструмента и методы затачивания

Все фото из статьи

Ленточнопильные станки предназначены для резки различных материалов, в том числе и древесины различного уровня твердости. Их рабочая часть представляет собой замкнутую стальную ленту, имеющую зубчики.

Цена затачивания пил ленточного типа в специальных мастерских сравнительно невелика. Но нередко быстрота и качество исполнения заказа не сильно радуют. Исходя из этого, работу можно сделать своими силами.

Ленточные пилы нуждаются в периодической заточке.

Конструктивные особенности ленточных пил

  1. Ширина реза (пропила) у ленточных инструментов гораздо меньше, чем у дисковых аналогов. При разделке дешевого дерева данный момент не столь заметен, но при резке ценных и экзотических сортов древесины он важен критически.
  2. Станок может пилить заготовки любого размера. При этом ленточный инструмент работает быстро и создает рез высокого качества.
  3. Отходов (стружка, опилки) при использовании такого типа пил очень мало.

Обратите внимание!
Чтобы станок работал всегда стабильно и качественно, следует к его обслуживанию подходить предельно ответственно.

Заточка и разводка ленточных пил по дереву должна осуществляться своевременно и грамотно.

Профиль, зубья и угол заточки

Международная классификация профилей зубьев.

Ленточные приспособления имеют разную геометрию зубчиков, что зависит от вида и характеристик разрезаемых материалов. Инструмент для древесины может быть столярным и делительным. Есть и третий тип, предназначенный для распилки бруса, бревен. Все эти подвиды имеют свои параметры и форму зубчиков.

Угол заточки ленточных пил по дереву выбирается компанией-производителем исходя из нескольких моментов. Главный из них – чем материал тверже, тем передний угол должен быть меньше. Ниже приведена таблица с основными параметрами пил.

Характеристики
пилы
Столярные приспособления
(1 профиль)
Делительные аналогиДля распила бревен и брусьев
(4 профиль)
2 профиль3 профиль
Толщина у полотна, в мм0.6-0.90.9-1.20.9-1.21.4-2.2
Ширина у полотна, в мм10-6050-17550-175230-350
Шаг зубчиков, в мм6-1230-5030-5050-80
Высота зубчиков, в мм2-6.59-137.5-1516-24
Радиус округления у впадины, в мм1.5-2.53-43-45-8
Угол задний, в град.35201512
Угол заточки, в град.50454553
Угол передний, в град.5253025

Подготовка приспособления к работе

В ходе постоянного использования инструмента неизбежно понижение качества режущей кромки. Она затупляется, а ширина разведения зубьев уменьшается. Исходя из этого, заточка пилы по дереву и ее разводка являются необходимыми составляющими технического обслуживания ленточнопильного станка.

Следует учесть, что разводку зубьев следует осуществлять до их заточки, а не наоборот.

Разводка инструмента

Применение разводного станка.

Разводка представляет собой процесс отгибания зубчиков по сторонам. Данная операция нужна для того, чтобы полотно пилы не зажимало в заготовке, а также для уменьшения трения при работе.

Есть 3 основные типа разведения.

  1. При классическом методе зубчики отгибаются влево-вправо в строгой очередности.
  2. При зачищающем способе каждый третий из зубьев остается в исходной позиции. Он оптимален для приспособлений, предназначенных для резки особенно твердых сортов древесины.
  3. При волнистой разводке каждому зубу придается своя отдельная величина отгиба. В этом случае профиль полотна приобретает вид волны. Данный метод наиболее сложен.

Обратите внимание!
Осуществляя разводку, следует отгибать не весь зубчик, а только его треть либо две трети от вершины.
Компании-производители советуют осуществлять операцию так, чтобы диапазон отгибания укладывался в 0.3-0.7 миллиметра.

Производится работа с помощью специализированного разводящего инструмента.

Заточка пилы

Эльборовые круги, имеющие разную форму.

Перед тем, как заточить пильный диск по дереву либо ленточный инструмент, учтите, что более 80% инцидентов с порчей приспособлений (в том числе их разрыв) происходят вследствие несоблюдения норм работы.

  1. Нужда в операции определяется зрительно. При этом следует обратить внимание на состояние зубчиков и качество стенок разреза (например, увеличенную их шероховатость).
  2. Круги для точки ленточного инструмента избираются, исходя из степени твердости зубчиков. Для работы с приспособлениями из инструментальной стали необходимы корундовые диски. Пилы биметаллические точат на боразоновых либо алмазных кругах.
  3. Форму наждака для ленточных приспособлений надо выбирать, отталкиваясь от их параметров. Известны круги чашечные, профильные, тарельчатые, плоские.
  4. Перед осуществлением операции необходимо пилу вывернуть и дать ей повисеть в таком положении около 10-12 часов.

Ручное обслуживание инструмента.

Схема заточки пилы по дереву должна учитывать нижеследующие положения.

  1. Снятие металла по профилю зубцов должно быть равномерным.
  2. Излишний нажим заточного приспособления должен быть пресечен. Он может вести к отжигу.
  3. Профиль полотна и высота зубцов должны оставаться неизменными.
  4. Должно быть обеспечено жидкостное охлаждение при осуществлении операции.
  5. Заусенцев на зубчиках возникать не должно.

Обратит внимание!
Теоретическая инструкция заточки ленточных пил по дереву оповещает, что осуществлять ее следует или по передней стороне зубцов, или как по задней, так и по передней.

В реальной жизни же большинство специалистов и самодеятельных мастеров производят операцию лишь по задней стороне, т.к. это более удобно.

Методы затачивания

На фото автоматическая полнопрофильная заточка.

Готовить инструмент к работе можно при помощи специальных заточных приспособлений (например, станков с разными по материалу и форме кругами) либо вручную. Перед тем, как правильно заточить пилу по дереву, следует изучить основные методы проведения этой операции.

Первый способ — это полнопрофильное затачивание.

  1. Он самый качественный, операция осуществляется на станке-автомате.
  2. Эльборовый наждак, выбранный точно по форме, проходит всю поверхность межзубцовой впадины заодно с сопутствующими плоскостями соседних зубцов одним движением.
  3. Создание угловатостей у вершин зубьев исключается полностью.
  4. Относительный минус подобного затачивания – это нужда иметь в своем распоряжении соответствующее число кругов для полотен, имеющих разные профили.

Инструмент, наточенный по граням.

Метод второй — это затачивание граней зубцов.

Делать это можно и вручную, и используя профессиональный станок.

  1. Выбрав станок, необходимо определиться с применяемым кругом. Как правило, он плоский. К специализированным заточным устройствам следует прибегать лишь тогда, когда предстоит много такой работы.
  2. В бытовых условиях заточку лучше всего осуществлять своими руками – на обычном механическом наждаке либо с помощью гравера. Осуществляя операцию, не забывайте о личной защите и используйте перчатки, маску или специальные очки.

Работа при помощи гравера.

  1. Когда гравера, станка, наждака у вас и ваших соседей нет, можно пилу ленточную наточить и традиционным народным методом – с помощью надфиля.

Рекомендации специалистов

  1. Если для затачивания приспособления используется станок, до начала операции следует его осмотреть и определить, правильное ли положение занимает круг по отношению к пиле.
  2. Необходимо снять с пазух такой слой стали, чтоб все микроскопические трещины были удалены гарантированно.
  • Если пила эксплуатировалась без технического обслуживания дольше периода, допустимого изготовителем, объем металла, убираемого за одно затачивание, нужно увеличить.
  • Чтобы проконтролировать итоги операции, всегда применяйте как эталон новое изделие.

    Итог неправильной работы – зубчики инструмента подгорели.

    1. Форма зубчиков — это разработанная и выверенная специалистами характеристика. Изменив ее, вы не сможете эффективно обрабатывать заготовки. Исходя из этого, заточку необходимо производить так, чтобы форма зубьев и профиль полотна оставались изначальными, заводскими.
    2. При соблюдении всех правил работы и обслуживания ленточный инструмент будет верой и правдой вам служить до тех пор, пока ширина его не сточится до 65 процентов от первоначальной величины.

    Обратите внимание!
    Есть распространенное мнение среди самодеятельных мастеров, что особой нужды снимать возникающие в ходе обработки заусенцы нет.

    Оно в корне неверно, так в полотне могут возникнуть микроскопические трещины.

    После завершения работ ленточное приспособление необходимо сразу же очищать от древесного сока, опилок, смолы. Перед началом технического обслуживания инструмент следует внимательно осмотреть, иначе вы засорите круг. Это приведет к значительному понижению эффективности заточки.

    Распространенные ошибки

    1. Пригоревшие пазухи зубчиков пилы. Происходит это вследствие приложения излишних усилий при работе с заточным диском. Данный дефект ведет к тому, что зубцы очень быстро затупляются.
    2. Неоптимальный угол уклона зубьев и неправильная, угловатая форма пазух.

    Такой результат заточки возможен вследствие нескольких ошибок:

    • сноса эксцентрика точильного станка;
    • неправильно выставленного угла уклона головки автомата.
    • неграмотно выбранного профиля заточного диска.

    Вывод

    Перед тем, как заточить пилу по дереву грамотно, следует узнать, как это сделать. Существует несколько методов обслуживания. Зависят они от разновидности пилы, ее профиля, формы зубчиков. Видео в этой статье продолжает информировать вас по ее теме.

    Как провести заточку ленточной пилы?

    Ленточные пилы относятся к инструментам замкнутого типа, применяются в промышленности для обработки различных материалов. Позволяют резать с высокой скоростью и минимальным количеством отходов. Однако из-за повышенных нагрузок затупляется режущая часть и требуется выполнение заточки ленточных пил с соблюдением требований технологии.

    Ленточная пила для заточки

    Типы пил

    Ленточные пилы по назначению бывают:

    1. Универсальные — применяются для резки материалов, производительность нарезки зависит от плотности и свойств заготовки;
    2. Специализированные — предназначены для распила определённого класса материалов, обладают повышенной износостойкостью, позволяют распиливать заготовки с максимальной производительностью.

    По материалу выделяют следующие виды:

    • биметаллические – кромка и полотно выполнены из различных по свойствам материалов, которые обеспечивают наилучшие условия обработки и высокую скорость резания;
    • твердосплавные – отличаются повышенной износостойкостью, применяются для резки прочных, хрупких твёрдых материалов;
    • из углеродистой стали – универсальные пилы общего назначения, имеют ограничения по скорости резки, производительность обработки средняя.

    Характерные особенности

    Заточка ленточной пилы имеет ряд следующих особенностей:

    • запрещено использовать абразивные диски и ручные точильные инструменты с неравномерным износом рабочей поверхности;
    • при точении важно все движения выполнять равномерно, без рывков, неравномерного перемещения инструмента, так как велика вероятность нарушения геометрии зубцов;
    • на используемых станках обязательно наличие жидкостного охлаждения, позволяющего предотвратить перегрев оборудования и ленты;
    • после завершения работ на поверхности не должно быть заусенцев и сколов, так как они могут негативно влиять на качество резки;
    • при заточке инструмента для зимнего использования важно угол наклона зубцов увеличивать до 900, однако такую ленту применять для деревообработки летом недопустимо по причине повышенных нагрузок на режущую кромку;
    • при затачивании на станках требуется убедиться в правильном расположении диска относительно профиля ленты;
    • скорость точильного диска подбирается такой, чтобы металл не был разогрет докрасна, так как в таком случае он потеряет свои прочностные свойства;
    • если ленточная пила эксплуатировалась без обслуживаний или превышен рекомендуемый срок службы, то при точении понадобиться снимать за один проход больший слой металла;
    • для контроля качества заточки инструмента рекомендуется в качестве эталона использовать новую ленту;
    • заводскую форму зубцов менять запрещается, так как пила станет непригодной для эксплуатации;
    • необходимость выполнения заточки определяется степенью износа зубьев на 35% от первоначальных размеров.

    Неравномерный абразивный диск

    Зубья и углы заточки

    Профили полотен зависят от их назначения и свойств распиливаемых материалов. Основные отличительные параметры: угол заточки, форма зубцов, расстояние разводки. Профили маркируются следующим образом:

    • WM – универсальный, для материалов различной твёрдости;
    • AV – для продольного разрезания вдоль волокон древесины, используется для твёрдых сортов;
    • NV – применяется для фигурной или декоративной нарезки;
    • NU – для мягких материалов, имеет широкий шаг;
    • PV – аналог NU, но со сплющенными зубцами;
    • KV – для мягких материалов, устанавливается на широкие пилы;
    • PU – для твёрдых материалов, используется для установки на широкие пилы.

    Углы заточки ленточных пил подбираются так:

    • 350 для столярных пил;
    • от 180 до 220 для делительных;
    • до 150 для распиливания бруса.

    Методы затачивания

    Заточка ленточной пилы по дереву может выполняться одним из следующих способов:

    • полнопрофильно;
    • только граней.

    Полнопрофильное точение имеет следующие преимущества:

    • операции проводятся с высокой точностью, так как выполняются на автоматизированных станках;
    • наждак специальной формы проходит всю поверхность пространства между зубьями одновременно с плоскостями соседних режущих кромок за одно движение;
    • формируются вершины правильной формы без угловатостей.

    Заточка граней может быть реализована следующими способами:

    1. Выбирается станок с плоским абразивным кругом или особой формы, в зависимости от профиля режущих кромок.
    2. В домашних условиях обработку рекомендуется проводить гравером или обычным наждаком подходящих размеров. Для работы потребуется надеть очки и перчатки.
    3. При отсутствии инструментов из пунктов 1 и 2 допускается применение надфилей.

    Заточка ленточной пилы на станке

    Заточка пилы

    При эксплуатации пилы происходит снижение качества реза по причине затупления резцов, уменьшение ширины их разводки. Поэтому, чтобы повысить режущие свойства, необходимо заточить режущие кромки ленточной пилы. Инструкция по выполнению работ:

    В домашних условиях разводку зубцов можно выполнить следующими способами:

    • классическим: последовательное отгибание в соответствующую конструкции сторону;
    • зачищающим: отгибание в обе стороны двух рядом расположенных зубцов, а третьего – оставить без изменений в начальной позиции;
    • волнистым: каждый зуб разводится на разную величину в виде волны.

    Перед выполнением заточки следует тщательно изучить технологию и основные требования. Связано это с большой вероятностью порчи инструмента либо разрыва ленточной пилы.

    Заточка выполняется в следующей последовательности:

    1. Подбираются точильные круги с учётом твёрдости материала. Для обработки инструментальной стали нужно применять диски из корунда. Заточить биметаллические инструменты можно алмазными дисками.
    2. Наждак для ленты. Выпускается со следующими формами: тарельчатая, плоская, чашечная, профильная.
    3. Ленту следует очистить от загрязнений, масляных пятен, стружки. Затем вывернуть зубьями в обратную сторону и в таком виде повесить внутри помещения на 12 часов.
    4. Выполнить заточку подготовленными инструментами.

    Основные правила точения пил:

    • затачивание зубцов выполняется с одной или двух сторон полотна;
    • с зубцов нужно снимать одинаковые слои металла, чтобы линия реза формировалась ровной, кромки были гладкими;
    • при точении кругами недопустимо сильное прижатие затачиваемых кромок к абразивной поверхности, чтобы предотвратить отжиг металла и потерю механических свойств;
    • для охлаждения инструмента во время работы требуется водяное охлаждение;
    • важно сохранять геометрию полотна и зубцов;
    • при обнаружении заусенцев требуется их удаление.

    Правильно разводить зубцы нужно не полностью всей плоскостью, а отгибать только 1/3 или 2/3 от вершины. По рекомендациям производителей величина отгиба — от 0,3 до 0,7 мм.

    Как правильно заточить ленточную пилу для ленточной пилорамы! Мастер класс! Как провести заточку ленточной пилы? Ссылка на основную публикацию

    Развод и заточка ленточных пил по дереву своими руками

    Срок службы ленточной пилы по дереву напрямую зависит от качества ее заточки. Ее можно выполнять как самостоятельно, так и прибегая к услугам специализированных компаний. В первом случае необходимо детально ознакомиться с технологией и рядом особенностей.

    Конструкция ленточной пилы

    Ленточная пила относится к разряду режущих инструментов и является неотъемлемой частью специализированного оборудования по обработке древесины. Она представляет собой замкнутую ленту, на внешней кромке которой расположены зубья.

    Для изготовления применяются специальные сорта стали – 9ХФ, Б2Ф или С75. В процессе производства зубья подвергаются обработке высокочастотными токами. Это увеличивает их твердость.

    Именно этот факт влияет на развод режущих кромок и ремонтопригодность. Нередко при изготовлении применяют несколько типов стали.

    Основная лента изготавливается из пружинной, а режущая часть – из стали с большим содержанием вольфрама или кобальта.

    Особенности применения ленточных пил для дерева:

    • требования к древесине. Чем она тверже – тем быстрее затупится лезвие;
    • условия установки. Обязательно соблюдается показатель натяжения. Если он будет меньше требуемого – произойдет обвисание. При сильном натяжении увеличится вероятность поломки полотна;
    • периодическая заточка. Для этого потребуется специальный станок.

    Выполнение последнего пункта позволит увеличить срок службы ленточной конструкции. Однако сделать заточку самостоятельно проблематично – необходимо подобрать правильную разводку, соблюсти угол обработки лезвий.

    При покупке пилы б/у нужно обращать внимание на наличие ремонтных сварочных швов на полотне. Они указывают на частые поломки инструмента.

    Формы режущей части и угол заточки

    Виды профилей ленточных пил

    На первом этапе определяется тип ленточной пилы. Главным показателем является форма зубьев. В зависимости от этого параметра они разделяются на делительные, столярные или предназначенные для распиловки бревен. Изначальную геометрию и угол разводки определяет производитель. Эти данные рекомендуется узнавать еще на этапе закупки комплектующих. Они нужны для определения параметров станка.

    Для твердых видов древесины значение переднего угла должно быть минимальным. Это обеспечивает оптимальный контакт материала обработки с металлом. Если же планируется обработка мягких сортов – для увеличения скорости обработки можно использовать модели с большим значением переднего угла.

    Определяющими параметрами для самостоятельного обновления режущей кромки являются:

    • шаг зуба. Это расстояние между режущими элементами конструкции. Часто встречающиеся значения – 19, 22 и 25 мм;
    • высота зуба. Величина от его основания до вершины;
    • угол. Главное значение, которое необходимо знать для формирования режущей плоскости. Для столярных моделей он составляет 35°. В делительных пилах угол равен от 18° до 22°. В конструкциях для обработки бруса – 10°-15°;
    • развод. Определяет отклонение зуба от общей плоскости полотна.

    После выполнения работы на станке в идеале эти характеристики должны оставаться неизменными. Для каждой модели производитель определяет максимальное значение отклонения. Если во время эксплуатации оно будет достигнуто – необходимо приобретать новую модель.

    С целью устранения резонанса в некоторых видах режущих инструментов делают переменный шаг расположения зубьев. Это не влияет на ручную заточку, но требует тщательной установки параметров во время автоматизированной.

    Разводка ленточной пилы

    Геометрические параметры ленточной пилы

    Перед формированием режущей кромки следует сделать правильную разводку зубьев. В течение всего периода эксплуатации из-за постоянных нагрузок их расположение может измениться. Поэтому сначала происходит регулировка геометрии, а затем – заточка.

    Разводка представляет собой отгиб зубьев относительно плоскости основного полотна. Эта процедура выполняется только на специальном станке. В случае больших расхождений по всей протяженности ленты возможно преждевременное повреждение или поломка полотна. Поэтому до этого следует определиться с типом разводки.

    Угол наклона должен соответствовать изначальному. Также учитывается вид разводки, который может быть следующим:

    • классическая. Поочередный отгиб зубьев относительно полотна в правую и левую стороны;
    • зачищающая. Первый и второй зубья отклоняются вправо и влево, а третий остается неизменным. Такая методика применяется для пил, которые предназначены для обработки твердых пород;
    • волнистая. Угол разводки для каждого зуба индивидуален. В итоге они формируют режущую кромку, напоминающую волну. Самый сложный тип разводки.

    Во время выполнения отгиба деформации подвергается не весь зуб, а лишь его часть. Зачастую отклонение происходит по 2/3 общей высоты.

    Средняя величина развода ограничивается значениями от 0,3 до 0,7 мм. Это относится к стандартным моделям ленточных пил по дереву.

    Рекомендации по заточке

    Станок для заточки ленточных пил

    Важное значение имеет правильный выбор типа заточного круга. Он должен соответствовать марки стали, из которой изготовлена ленточная пила. Для конструкций из инструментальной стали применяются корундовые круги. Если требуется улучшить режущие свойства биметаллических моделей — следует использовать эльборовые или алмазные круги.

    В зависимости от технических возможностей можно выполнить полнопрофильную обработку или каждой режущей части в отдельности. В первом случае понадобится эльборовый круг, торец которого имеет такую же форму, что и у пилы. Для второго варианта выполняется обработка каждого зуба.

    Предварительно понадобится станок. Он должен иметь функции регулирования скорости вращения диска и изменение его расположения относительно инструмента. После закрепления полотна в специальной станине следует выполнить такие действия по следующей инструкции.

    1. Наждак направляется вниз. В это время происходит обработка передней грани с режущей кромкой.
    2. Формирование среза в падине. Это делается без отрыва от полотна. Данный этап позволяет удалить микротрещины и неровности. Важным моментом является снижение поверхностного натяжения, которое является основной причиной деформации полотна.
    3. Круг движется вверх. Протачивается задняя часть зуба и его режущая кромка.

    По такой же методике происходит обновление всех остальных зубьев. Важно, чтобы значения углов входа и выхода были везде одинаковыми. В противном случае при отличиях геометрии в одной из частей ухудшаться эксплуатационные качества.

    После завершения обработки рекомендуется выполнить доводку – обработать поверхность мелкозернистым наждаком. В течение этого процесса не должна измениться геометрия полотна.

    При длительном контакте круга с металлом может резко повыситься температура на поверхности последней. Для устранения этого эффекта применяют специальные охлаждающие жидкости, поступающие непосредственно из станка. Подача производится постоянно, чтобы избежать формирования зоны накала. В этой части механическая прочность будет ухудшена.

    Во избежание появления зазубрин перед обработкой древесины нужно проверить наличие в ней металлических компонентов. Также особое внимание уделяется фиксации и равномерной подаче заготовки для распиливания.

    В видеоматериале можно ознакомиться с рекомендациями по самодеятельной заточке:

    Заточной станок для ленточных пил – простота и эффективность выполнения операций заточки

    Под такими пилами, представляющими собой ленту замкнутого типа с зубьями, понимают режущий инструмент, который используется в разнообразных ленточнопильных установках. Они имеют ряд отличий от дисковых приспособлений для резки.

    Основное из них заключается в том, что ленточные инструменты обеспечивают малую ширину пропила.

    Это важно в тех случаях, когда обработке подвергаются ценные породы древесины и дорогостоящий металл.

    При помощи ленточных пил можно производить резку любой детали. При этом их применение гарантирует минимальные отходы стружки, превосходное качество реза, достаточно высокую скорость выполнения работы.

    Но, во всех этих достоинствах можно лично удостовериться лишь в том случае, если заточка ленточной пилы выполняется регулярно и грамотно.

    Другими словами, ленточный инструмент будет качественно выполнять свои задачи при своевременном его обслуживании в соответствии с рекомендациями специалистов.

    Геометрия зубов у рассматриваемых нами пил бывает разной. Она зависит непосредственно от механических и иных характеристик материала, который предполагается распиливать. Как правило, для обработки металлических заготовок используется инструмент из стали 9ХФ и В2Ф, деревянных – из инструментальной стали с НRС не менее 45.

    Причем пилы для древесины делят дополнительно на делительные, столярные, для распиловки бревен. Каждый из этих подтипов инструмента характеризуется собственными конфигурациями зубьев и общими размерами.

    Угол заточки таких пил устанавливается с учетом различных факторов.

    Главной же тенденцией в данном случае является то, что передний угол инструмента изготавливают тем меньшим, чем тверже древесину предстоит резать или распиливать.

    Нередко для резки металлических деталей применяют ленточные биметаллические пилы.

    В них лента с зубьями изготавливается из составов, в которых в достаточно высоких количествах имеется вольфрам и молибден, а полотно делают из пружинных быстрорежущих сталей.

    Подобные приспособления по своей стоимости дороже стандартных, так как технология их производства весьма трудоемкая. Она предполагает использование электронного луча для соединения основания инструмента с твердой сталью.

    Режущая кромка инструмента теряет свои свойства после каждого его использования по назначению. Исправить данную ситуацию невозможно, естественный износ пилы в процессе эксплуатации считается неизбежным. В связи с этим разводка, осуществляемая перед заточкой приспособления для резки, и непосредственно заточка оказывают большое влияние на функциональность инструмента.

    Разводка представляет собой процедуру по отгибу в стороны зубьев режущего приспособления, необходимую для снижения трения полотна и предотвращения его зажатия. Указанная операция выполняется по трем вариантам:

    • зачищающий: в начальном положении оставляют каждый третий зуб пилы, такой способ разводки рекомендован в тех случаях, когда ленточнопильный станок обрабатывает очень твердые сплавы и материалы;
    • классический: производится поочередный отгиб зубьев в левую и в правую сторону;
    • волнистый: наиболее сложный вид процедуры, при котором показатель отгиба каждого отельного зуба является сугубо индивидуальным.

    Разводка выполняется посредством разводных специальных приспособлений. Ее величина, как правило, не превышает показателя в 0,7 мм (на практике зубы разводятся и на меньшую величину – от 0,3 до 0,6 мм). Обратите внимание на то, что отгибают 2/3 либо 1/3 зуба, а не весь зуб.

    После грамотно сделанной разводки можно отправлять инструмент на заточной станок для ленточных пил, и приступать к его заточке.

    Известно, что более 80 процентов случаев потери пилой своих рабочих параметров связано с неправильной их заточкой или же с тем, что таковая не была произведена своевременно.

    Определить необходимость выполнения процедуры несложно визуально – по повышенной шероховатости стенок пропила, либо по виду зубьев.

    Твердость зубьев напрямую влияет на то, какие конкретно круги следует установить на станок для заточки ленточных пил. Для биметаллических приспособлений обычно выбирают боразоновые или алмазные круги, для сделанных из инструментальных сталей – корундовые. А вот форму изделий для заточки определяют по характеристикам пилы. С этой точки зрения круги могут быть:

    • тарельчатыми;
    • чашечными;
    • профильными;
    • плоскими.

    Выполняя заточку зубьев, нужно придерживаться следующих обязательных требований:

    • не должно появляться заусенцев;
    • по профилю зуба съем металла должен быть равномерным;
    • следует использовать жидкость для охлаждения агрегата для заточки;
    • профиль зуба и его высота не должны изменяться в результате проведения процедуры;
    • чрезмерно сильный нажим на круг недопустим, так как в данной ситуации высока опасность формирования отжига.

    Перед проведением заточки желательно оставить инструмент на 10–12 часов в вывернутом подвешенном состоянии. Это значительно облегчит процесс.

    В большинстве случаев заточка в домашних условиях выполняется по задней поверхности зубьев пил, хотя рекомендации производителей позволяют осуществлять операцию и по передней поверхности.

    На сегодняшний день имеется два варианта заточки:

    1. Полнопрофильная. Выполняют ее на автоматических заточных агрегатах с использованием эльборовых кругов. Для каждой операции круг подбирают индивидуально с учетом формы инструмента. Затачивающее изделие пронзает межзубовую впадину пилы за одно движение, захватывая при этом и поверхности зубьев, расположенных рядом. Такая технология признается максимально качественной. Она исключает вероятность появления у основания зубьев угловатых форм. Минусом же способа можно считать необходимость приобретения большого числа кругов с разными параметрами для обработки различных пил.
    2. Граней зубьев. Данный вид заточки производится и вручную, и на станке. При ручном труде обычно применяют гравер (если «мастеру» совсем не жалко своих рук, можно использовать и надфиль). Понятно, что на станке заточка граней идет намного более качественно и быстро. Но в этом случае, опять же таки, нужно будет позаботиться о достаточном количестве разноразмерных кругов.

    Стандартный заточной станок состоит из основания и устройства привода вращения круга для шлифования, который крепится на нем. Также в конструкции предусматривается наличие приводов подачи ленточного инструмента и качания заточного круга, узла, с помощью коего осуществляется зажим пилы. Управление механизмом производится при помощи специального блока.

    При заточке инструмента человеком, у которого нет опыта выполнения подобной операции, могут возникнуть некоторые проблемы. Очень часто наблюдается кривизна формы пазух зубьев и неверный угол их наклона, вызванных неправильно выбранным профилем круга, неточной настройкой наклонного угла заточного агрегата, сносом его эксцентрика.

    Источник: http://xn--d1aspaq3c.xn--p1ai/mebel/prisposoblenie-dlya-bystroj-i-kachestvennoj-zatochki-polotna-lentochnoj-pily-svoimi-rukami.html

    Заточка ленточных пил – способы заточки и виды заточных станков

    Грамотно заточенная ленточная пила по металлу и древесине является залогом продуктивности работы и продолжительности срока службы инструментальной оснастки. Как правило, подобные услуги предоставляют специальные организации, но если знать последовательность действий и особенности процесса, наточить ставшую тупой пилу можно собственными силами.

    Ключевым комплектующим компонентом каждого ленточного станка является ленточная пила (полотно). Ленточнопильные станки обширно используются при работе с древесиной, металлом, резиной, пластиком и различными гибкими материалами.

    Имеется три разновидности данных изделий.

    1. Ручные ленточные устройства – эти машины можно назвать бытовыми, они чаще всего эксплуатируются в домашних условиях.
    2. Настольные модификации – эти агрегаты чаще приобретают для небольших промышленных мощностей, компаний, занимающихся деревообработкой, мастерских.
    3. Стационарные агрегаты – такие установки имеют отношение к разряду профессиональных, их эксплуатируют на больших производствах, фабриках, заводах, крупных мастерских и так далее.

    Основой разделения пил данного вида является материал изготовления и элементы, подвергающиеся обработке. В соответствии с такими аспектами можно обособить следующие типы полотен.

    • Пилы для дерева. Ключевым материалом для их изготовления являются углеродистые и легированные марки стали, их твердость достигает 40–45 HRC. Все зубья в обязательном порядке подвергаются закаливанию высокочастотными токами. Необходимо подметить, что такой материал полотен можно применять для разрезания тонких цветных металлов либо углеродистых сталей.

    • Полотна по металлу. Изготавливают подобные инструменты из быстрорежущей либо пружинной (в структуру добавляют кобальт и вольфрам) стали. Эти пилы уже несут в себе прочность до 69 HRC. Чтоб получить высокую твердость и широкие возможности, на зубы могут наваривать стеллит либо иные типы прочных сплавов.

    Для обслуживания полотен недостаточно наточить зубья, необходимо их еще и развести. Две эти процедуры совершают в порядке преемственности: начинают с разводки зубьев, а завершают их затачиванием. Требуется строго соблюдать такую хронология работ.

    Разведение осуществляют в целях уменьшения трения пилы в процессе распила того или иного материала (дерева, металла, пластмассы и другого).

    Имеется несколько способов разведения, которые зависят от того, какие элементы нужно получить впоследствии обработки и прочности отправной заготовки.

    По мере использования инструментария случается понижение свойств его режущей кромки. Поэтому разведение и грамотная заточка ленточных полотен является технической частью рабочего цикла.

    Имейте в виду: разводка обязана осуществляться до заточки, а не после нее!

    Разведение – это процесс по отгибанию зубчиков в стороны для предупреждения зажатия полотна инструмента в обрабатываемом материале и снижения силы трения. Имеется 3 типичных метода разведения:

    • классический – зубья отводятся в правую и левую стороны строго по очереди;
    • зачищающий – каждый третий зуб остается в исходном положении. Особенно значимо для приспособлений, предназначающихся для разрезания, как правило, крепких сплавов и материалов;
    • волнистый – всякий зуб имеет собственное значение величины отгиба, следовательно, из них образовывается волна. Это наиболее трудный вид разведения.

    Следует учитывать, что при разводке отгибается не целый зуб, а только его доля – 1/3 либо 2/3 части от острого верха.

    Рекомендуемые изготовителями параметры величины разводки укладываются в интервал 0,3-0,7 миллиметра. Производится процедура посредством специализированного разводного инвентаря.

    Согласно статистике, более 80% случаев разрывов приспособления случается по причине неисполнения приемов затачивания полотен. Потребность в заточке выявляется зрительно – по облику самих зубьев либо состоянию места пропила (повышение неравномерности плоскости).

    Камни для затачивания ленточных полотен подбирают исходя из жесткости зубьев. Для затачивания изделий из углеродистой и легированной стали пользуются корундовыми камнями.

    Полотнам из биметалла требуются боразоновые (эльборовые) или алмазные диски. Конфигурацию заточного диска для полотен необходимо определять, беря за основу характеристики инструмента.

    Она бывает тарельчатой, плоской, чашечной, профильной.

    До начала работ желательно дать полотну повисеть в выкрученном положении 10–12 ч.

    Условия к заточке полотен своими руками:

    • обеспечение планомерного снятия металла по форме сечения зуба;
    • недопущения излишнего нажима диска (это в силах вызвать отжиг);
    • обеспечение целостности высоты и формы сечения зуба;
    • непременное присутствие жидкости для охлаждения;
    • контролирование отсутствия задиров.

    Типовая инструкция по затачиванию полотен говорит, что затачивание должно осуществляться или по фронтальной поверхности зуба, или и по фронтальной, и по обратной. Но это теоретически. На деле же большинство специалистов, да и умельцев из народа выполняют ее только по задней плоскости – так, считают они, комфортнее.

    По большому счету, не обращая внимания на изобилие правил и условий, данные приспособления довольно нетребовательны в вопросе затачивания. С ними можно заниматься как посредством специализированного заточника для ленточных полотен, так и ручным способом. Кроме того, можно использовать для обработки различные по конфигурации и субстанции круги.

    Прежде чем затачивать ленточное полотно, желательно ознакомиться с ключевыми методами выполнения этой процедуры.

    Этот метод считается особенно качественным, выполняется на автоматическом оборудовании.

    Эльборовый (боразоновый) диск, в точности подобранный по конфигурации, единственным проходом обрабатывает всю межзубную впадину вкупе с соответствующими плоскостями сопредельных зубьев.

    Получение неровной конфигурации у основы зубьев при этом исключается. Один изъян подобной заточки – это постоянно иметь под рукой конкретное число сфер для полотен разного назначения.

    Может исполняться на специализированном оборудовании или ручным способом.

    Если выбрано спецоборудование, то необходимо со знанием дела выбрать круг — как правило, это образцы плоской формы.

    По большому счету к профессиональному заточному оснащению желательно обращаться исключительно в тех ситуациях, когда масштабность работ довольно велика.

    Нерегулярные «бытовые» работы предпочтительнее выполнять руками – посредством гравера либо на обыкновенном станке. Во время работы с целью собственной безопасности необходимо непременно применять маску или защитные очки.

    Если в вашем хозяйстве ни станка, ни гравера нет, то можно наточить полотно и обыкновенным способом – работая напильником. Всего 3-4 решительных движений по обратной или лицевой грани каждого из зубчиков решат проблему. При постоянном и усердном выполнении работы навык хорошего самостоятельного ручного затачивания сформируется очень быстро.

    Если с затачиванием полотен в обычных условиях все понятно, то о заточке в холодное время года надо сказать отдельно. Существует различие в затачивании ленточных полотен в летнюю пору и зимние холода. Оно заключается в перемене градуса заточки. Угол, который действует для полотен в зимнее время, должен составлять 90 градусов, в отличие от лета, когда угол затачивания – 120 градусов.

    Рекомендации от специалистов.

    • При заточке полотна при помощи станка до начала процесса требуется удостовериться в точности расположения заточного круга по отношению к инструменту.
    • Крайне важно убрать из углублений такой объем металла, чтобы все микротрещины были надежно ликвидированы.
    • Если полотно функционировало без нормального сопровождения более длительное время, чем дозволял изготовитель, объем металла, убираемого за один проход, необходимо увеличить.
    • Для апробации последствий затачивания неизменно применяйте в роли образца новое полотно.
    • Конфигурация зуба полотна – отработанный и отъюстированный годами показатель. Следовательно, уповать на то, что приспособление будет резать «без сучка, без задоринки», независимо от того, что вы сделаете с зубьями – громадная ошибка.
    • При следовании эксплуатационным стандартам ленточное полотно будет работать добросовестно до тех пор, пока по ширине не убавится до значения, равного 65% от начальных параметров. Убавляется ширина, конечно же, в ходе затачивания.
    • Имеется абсолютно неправильный совет о том, что особенной необходимости в удалении задиров после заточки нет. Если его принять к сведению, то возникновение микротрещин в пиле обеспечено.
    • По завершении работы ленточное полотно необходимо, не откладывая в долгий ящик, очистить от стружки и смолы, а перед затачиванием – тщательно осматривать. Иначе опасность загрязнения заточных дисков очень высока. А это непременно приведет к некачественному процессу заточки.

    Погрешность 1. Подгоревшие углубления зубьев полотна. Первопричина такого явления скрывается в излишних усилиях точильного камня. Ожидаемый результат – скорое затупление полотна.

    Погрешность 2. Неверный градус наклона и несовершенство конфигурации углублений зубьев.

    К подобному результату способны привести несколько обстоятельств:

    • снос копира заточного приспособления;
    • ошибка регулировки градуса наклона головки станка;
    • несходство профиля точильного камня.

    Теперь вы иметь информацию, каким образом точить полотна правильно, а также какой инструментарий и оборудование могут для этого понадобиться.

    Об особенностях заточки ленточных пил вы узнаете из видео ниже.

    Заточка ленточных пил

    Приступая к заточке ленточных пил Вы должны знать, что от правильности выполнения данного процесса, зависит то, насколько качественным будет ваш пиломатериал — доски, брус, рейки и т.д. Заточка ленточных пил, процесс ответственный, но не очень сложный. Соблюдая рекомендации приведенные ниже, вы быстро научитесь этому нехитрому, но очень полезному в лесопилении процессу.

    В первую очередь надо осмотреть ленту на наличие видимых трещин, обломанных зубьев. Для этого берёте ленту в руки зубьями от себя и перемещая руки, слегка заламывая ленту начинаете просмотр. При обнаружении дефектов ленту необходимо отправить на ремонт, либо просто выбросить.

    Во вторую очередь ленту необходимо очистить от грязи и налипшей на неё древесной смолы. После всех этих процедур лента готова к заточке.

    Аккуратно берёте ленту во избегании травм, так как зубья имеют остроту способную повредить Вам руки и вставляете на станок для заточки. Ленту необходимо установить на все держатели на станке и специальным зажимом зафиксировать.

    В паз между зубьями опускаем штангу толкателя, с помощью этой штанги регулируется подача ленты. Сверху на ленту опускается точильный камень, он фиксируется штоком, регулирующим глубину заточки.

    Перед началом запуска заточного станка выставляете угол заточки, для летнего леса этот угол 55-60 градусов, а для зимнего 70-80. Угол выставляется путём поворота станины на которой закреплён камень, согласно делениям, на корпусе станка.

    Обратите внимание, камень для заточки имеет фаску под углом 45 градусов и во время подготовки к процессу заточки Вы должны поправить камень если фаска не соответствует вышеуказанному углу. Правка производится инструментом алмаз или простым крупным камнем.

    • Сразу заметим, что правка простым камнем сложнее и требует некоторых навыков, так же не соответствует правилам техники безопасности.
    • Запуск заточного станка
    • Вы подготовили станок и пилу для начала заточки, теперь приступим к самому процессу заточки ленточной пилы.
    • Первым делом включаете подачу на самой низкой скорости, для этого предусмотрены тумблеры для включения двигателя и регулятор скорости подачи, он уменьшает либо увеличивает обороты двигателя.
    • При помощи винта на штанге подачи отводим зуб пилы вперед либо назад и следим что бы камень ровной стороной (без фаски) начал касаться прямой стороны зуба.

    Затем включаем второй тумблер, который приводит в движение двигатель с камнем. Понемногу без резких движений начинаете опускать камень с помощью винтового штока который его фиксирует, до тех пор, пока камень не будет полностью проходить карман от одного зуба к другому.

    Ни в коем случае нельзя допускать посинения ленты поэтому старайтесь сильно не опускать камень, так же задвигать шток подачи назад либо вперёд иначе камень у Вас просто «съест» зуб. Заточка ленточных пил, должна проходить плавно согласно заводскому профилю зуба.

    Заточка ленточных пил в зимний период

    Зимняя заточка практически не отличается от летней с единственной разницей, угол наклона зубьев более прямой доходит до 90 градусов, в зависимости от промерзания древесины. Чем сильнее промерзает древесина, тем больше угол заточки, но имейте в виду что летом с таким углом усиливается нагрузка на пилу и возможен быстрый выход её из строя.

    Заточка ленточных пил по дереву видео

    Как провести заточку ленточной пилы?

    Ленточные пилы относятся к инструментам замкнутого типа, применяются в промышленности для обработки различных материалов. Позволяют резать с высокой скоростью и минимальным количеством отходов. Однако из-за повышенных нагрузок затупляется режущая часть и требуется выполнение заточки ленточных пил с соблюдением требований технологии.

    Ленточная пила для заточки

    Типы пил

    Ленточные пилы по назначению бывают:

    1. Универсальные — применяются для резки материалов, производительность нарезки зависит от плотности и свойств заготовки;
    2. Специализированные — предназначены для распила определённого класса материалов, обладают повышенной износостойкостью, позволяют распиливать заготовки с максимальной производительностью.

    По материалу выделяют следующие виды:

    • биметаллические – кромка и полотно выполнены из различных по свойствам материалов, которые обеспечивают наилучшие условия обработки и высокую скорость резания;
    • твердосплавные – отличаются повышенной износостойкостью, применяются для резки прочных, хрупких твёрдых материалов;
    • из углеродистой стали – универсальные пилы общего назначения, имеют ограничения по скорости резки, производительность обработки средняя.

    Характерные особенности

    Заточка ленточной пилы имеет ряд следующих особенностей:

    • запрещено использовать абразивные диски и ручные точильные инструменты с неравномерным износом рабочей поверхности;
    • при точении важно все движения выполнять равномерно, без рывков, неравномерного перемещения инструмента, так как велика вероятность нарушения геометрии зубцов;
    • на используемых станках обязательно наличие жидкостного охлаждения, позволяющего предотвратить перегрев оборудования и ленты;
    • после завершения работ на поверхности не должно быть заусенцев и сколов, так как они могут негативно влиять на качество резки;
    • при заточке инструмента для зимнего использования важно угол наклона зубцов увеличивать до 900, однако такую ленту применять для деревообработки летом недопустимо по причине повышенных нагрузок на режущую кромку;
    • при затачивании на станках требуется убедиться в правильном расположении диска относительно профиля ленты;
    • скорость точильного диска подбирается такой, чтобы металл не был разогрет докрасна, так как в таком случае он потеряет свои прочностные свойства;
    • если ленточная пила эксплуатировалась без обслуживаний или превышен рекомендуемый срок службы, то при точении понадобиться снимать за один проход больший слой металла;
    • для контроля качества заточки инструмента рекомендуется в качестве эталона использовать новую ленту;
    • заводскую форму зубцов менять запрещается, так как пила станет непригодной для эксплуатации;
    • необходимость выполнения заточки определяется степенью износа зубьев на 35% от первоначальных размеров.

    Неравномерный абразивный диск

    Зубья и углы заточки

    Профили полотен зависят от их назначения и свойств распиливаемых материалов. Основные отличительные параметры: угол заточки, форма зубцов, расстояние разводки. Профили маркируются следующим образом:

    • WM – универсальный, для материалов различной твёрдости;
    • AV – для продольного разрезания вдоль волокон древесины, используется для твёрдых сортов;
    • NV – применяется для фигурной или декоративной нарезки;
    • NU – для мягких материалов, имеет широкий шаг;
    • PV – аналог NU, но со сплющенными зубцами;
    • KV – для мягких материалов, устанавливается на широкие пилы;
    • PU – для твёрдых материалов, используется для установки на широкие пилы.

    Углы заточки ленточных пил подбираются так:

    • 350 для столярных пил;
    • от 180 до 220 для делительных;
    • до 150 для распиливания бруса.

    Методы затачивания

    Заточка ленточной пилы по дереву может выполняться одним из следующих способов:

    • полнопрофильно;
    • только граней.

    Полнопрофильное точение имеет следующие преимущества:

    • операции проводятся с высокой точностью, так как выполняются на автоматизированных станках;
    • наждак специальной формы проходит всю поверхность пространства между зубьями одновременно с плоскостями соседних режущих кромок за одно движение;
    • формируются вершины правильной формы без угловатостей.

    Заточка граней может быть реализована следующими способами:

    1. Выбирается станок с плоским абразивным кругом или особой формы, в зависимости от профиля режущих кромок.
    2. В домашних условиях обработку рекомендуется проводить гравером или обычным наждаком подходящих размеров. Для работы потребуется надеть очки и перчатки.
    3. При отсутствии инструментов из пунктов 1 и 2 допускается применение надфилей.

    Заточка ленточной пилы на станке

    Заточка пилы

    При эксплуатации пилы происходит снижение качества реза по причине затупления резцов, уменьшение ширины их разводки. Поэтому, чтобы повысить режущие свойства, необходимо заточить режущие кромки ленточной пилы. Инструкция по выполнению работ:

    В домашних условиях разводку зубцов можно выполнить следующими способами:

    • классическим: последовательное отгибание в соответствующую конструкции сторону;
    • зачищающим: отгибание в обе стороны двух рядом расположенных зубцов, а третьего – оставить без изменений в начальной позиции;
    • волнистым: каждый зуб разводится на разную величину в виде волны.

    Перед выполнением заточки следует тщательно изучить технологию и основные требования. Связано это с большой вероятностью порчи инструмента либо разрыва ленточной пилы.

    Заточка выполняется в следующей последовательности:

    1. Подбираются точильные круги с учётом твёрдости материала. Для обработки инструментальной стали нужно применять диски из корунда. Заточить биметаллические инструменты можно алмазными дисками.
    2. Наждак для ленты. Выпускается со следующими формами: тарельчатая, плоская, чашечная, профильная.
    3. Ленту следует очистить от загрязнений, масляных пятен, стружки. Затем вывернуть зубьями в обратную сторону и в таком виде повесить внутри помещения на 12 часов.
    4. Выполнить заточку подготовленными инструментами.

    Основные правила точения пил:

    • затачивание зубцов выполняется с одной или двух сторон полотна;
    • с зубцов нужно снимать одинаковые слои металла, чтобы линия реза формировалась ровной, кромки были гладкими;
    • при точении кругами недопустимо сильное прижатие затачиваемых кромок к абразивной поверхности, чтобы предотвратить отжиг металла и потерю механических свойств;
    • для охлаждения инструмента во время работы требуется водяное охлаждение;
    • важно сохранять геометрию полотна и зубцов;
    • при обнаружении заусенцев требуется их удаление.

    Правильно разводить зубцы нужно не полностью всей плоскостью, а отгибать только 1/3 или 2/3 от вершины. По рекомендациям производителей величина отгиба — от 0,3 до 0,7 мм.

    Как правильно заточить ленточную пилу для ленточной пилорамы! Мастер класс! Как провести заточку ленточной пилы? Ссылка на основную публикацию

    Правила заточки ленточных пил в домашних условиях

    1. Типы пил
    2. Правила работы
    3. Способы точения
    4. Разводка

    Ленточные пилы являются неотъемлемым элементом одноименных станков, предназначенных для обработки различных материалов. Режущие детали в процессе работы постоянно подвергаются усиленным нагрузкам, вследствие чего затупляются и время от времени требуют заточки.

    Заточка ленточной пилы может осуществляться в специализированной мастерской или же в домашних условиях при соблюдении определенной технологии и наличии соответствующих приспособлений. Для того чтобы правильно выполнить заточку пильного полотна, необходимо знать особенности его конструкции и разбираться в отличиях ленточных резаков.

    В нашей статье мы расскажем, как правильно заточить затупленный инструмент и вернуть ему прежнюю остроту.

    Типы пил

    Ленточные пилы можно различить по виду зубьев, с учетом конфигурации которых и подбирают необходимый образец для обработки материала определенного типа.

    Подбор конфигурации зубов пилы основывается на характеристиках пиломатериала, в частности, на параметрах его твердости: чем плотнее древесина, тем меньшим будет передний угол резцов ленты и шаг между ними.

    Соблюдая данное правило, удается существенно улучшить качество пропила и продлить эксплуатационный период инструмента.

    Распил тонких материалов обычно осуществляют при помощи пильного полотна, у которого стандартный или небольшой шаг между резаками, иначе риск повреждения рабочего инструмента возрастает многократно.

    Пила с большим шагом зубцов предназначена для того, чтобы с ее помощью пилить металлические или деревянные толстостенные заготовки, которые необходимо плотно зафиксировать, прежде чем приступить к процессу обработки.

    Правила работы

    Если вы решили осуществить заточку ленточной пилы в домашних условиях, не прибегая к услугам специалиста, ознакомьтесь с правилами выполнения данной процедуры.

    Для выполнения корректного заострения ленточной пилы вам потребуется специальный станок для заточки и инструкция, приведенная ниже. Конфигурация заточного круга, который может быть плоским, профильным, тарельчатым или выполненным в форме чаши, подбирается в зависимости от технических характеристик пилы.

    Обращаем ваше внимание на то, что строгое соблюдение правил безопасности убережет вас от травм, а инструмент от поломки. Чтобы защитить дыхательные пути от характерной тяжелой пыли, работы необходимо проводить в респираторе или специальной маске. Итак, перейдем к поэтапному выполнению работ.

    1. Приступая к заточке ленточной пилы, обязательно проверьте точильный круг на предмет неравномерного истирания и всевозможных дефектов, наличие которых не позволит снимать ровный слой металла и приведет к нежелательным последствиям в виде порчи резака.
    2. Затачивать затупившийся инструмент следует без рывков и резкого перемещения инструмента по поверхности абразивного круга, иначе структура и высота зубьев будет нарушена.
    3. Третье правило скорее касается механизма точильного круга, который должен содержать охлаждающую жидкость, препятствующую перегреву агрегата. Такая опция убережет точильный станок от выхода из строя и поможет осуществить точную заточку пильного полотна.
    4. По завершении работ необходимо внимательно осмотреть поверхность пилы и убедиться в том, что на ней нет зацепок и сколов. В случае обнаружения подобных дефектов, пилу необходимо заточить на круге повторно, поднеся ее к станку под определенным углом, или довести до необходимых параметров на шлифовальной машине.

    Способы точения

    Заточка ленточных пил по дереву выполняется двумя способами: на профессиональном оборудовании (полнопрофильная) или путем заострения граней резцов.

    В первом случае речь идет о наиболее точном машинном варианте заточки, в ходе которого весь процесс осуществляется при помощи автоматики.

    Для того чтобы заточить инструмент надлежащим образом, здесь будет достаточно подобрать основной элемент станка – эльборовый круг, все остальное контролирует электроника.

    Стоимость таких работ достаточно высока, и она вряд ли подойдет тем, кто часто сталкивается с необходимостью заточки пил ввиду их интенсивного использования, если, конечно же, мастер не владеет таким станком. Стоит отметить и тот факт, что покупка набора абразивных кругов для всех типов ленточных пил также требует дополнительных затрат, и для разовых манипуляций нет никакого смысла в его приобретении.

    Второй метод подразумевает исключительно заточку зубцов, и может выполняться как в ручном, так и в автоматическом режиме с помощью специального устройства.

    Для правильной ручной заточки требуется наличие гравера и определенные навыки человека, который с ним работает. Чтобы не испортить металл и избежать повреждения зубьев, движения мастера должны быть точными и достаточно быстрыми.

    Впервые приступая к подобным процедурам, желательно провести пробную заточку на ненужном листе металла во избежание порчи недешевого инструмента.

    Правильная заточка пильных полотен ленточного типа подразумевает обработку задних и передних граней резцов, хотя большинство мастеров, выполняющих данный процесс вручную, ограничиваются исключительно заострением задних кромок. Такой метод позволит использовать инструмент по назначению, к тому же он реализуется намного проще, нежели двухсторонняя заточка.

    Заострение передних кромок удается провести корректно при наличии точильного станка. Здесь также, как и в случае с полнопрофильной заточкой, необходимо правильно подобрать типоразмер точильного круга, и тогда режущая лента обретет необходимую остроту.

    Существует зимний способ заострения ленты, при котором угол заточки равняется 90 градусам, а вместо воды в станок заливают охлаждающую жидкость или солярку.

    Разводка

    К сожалению, стандартной заточки иногда бывает недостаточно для того, чтобы вернуть пиле необходимую степень остроты, важным условием которой является величина отгиба резцов, называемая на профессиональном языке разводкой. Суть данного условия заключается в том, чтобы в момент пиления при соприкосновении инструмента с пиломатериалом сила трения была уменьшена, а материал мог свободно перемещаться между зубьями полотна.

    В большинстве случаев применяется стандартная разводка, в ходе которой происходит попеременное разгибание резцов в разные стороны относительно друг друга на расстояние, не превышающее 0,4 мм. Разводить пилу вполне возможно и в домашних условиях, при этом необходимо осуществлять строгий контроль над углом отклонения режущих элементов – он должен быть одинаковым.

    Также существует защищающая разводка, к которой прибегают в основном в профессиональных мастерских. При такой процедуре два резца должны быть отогнуты под разным углом, при этом третий зуб остается не тронутым.

    Не менее сложной является и волнистая разводка, а ее суть полностью отражена в названии. В данном случае зубцы деликатно отгибаются в одном направлении и плотно смыкаются между собой, а лента приобретает волнистую конфигурацию.

    На видео вы можете увидеть, как проводится разводка ленточных пил в домашних условиях.

    Заточка ленточных пил по дереву: соблюдение угла, выполнение развода, затачивание на станке и вручную

    Ленточная пила – режущий инструмент замкнутого типа, использующийся на лесопильном оборудовании.

    Безусловными преимуществами этих элементов считаются высокая производительность и минимальное количество отходов производства. Возможно, что при распиловке обычных досок последний факт не играет существенной роли, но если речь идёт об обработке древесины ценных пород, ширина пропила и качество реза напрямую влияют на экономическую выгоду.

    Правильная заточка ленточной пилы по дереву – это гарантия эффективности производства и долговечности инструмента. Обычно такие услуги оказывают специализированные компании, но если знать порядок действий и тонкости процедуры, заточить затупившуюся пилу можно самостоятельно.

    Типы пил

    Ленточные пилы по назначению бывают:

    Как вязать арматуру — подробное описание схем и способов

    1. Универсальные — применяются для резки материалов, производительность нарезки зависит от плотности и свойств заготовки;
    2. Специализированные — предназначены для распила определённого класса материалов, обладают повышенной износостойкостью, позволяют распиливать заготовки с максимальной производительностью.

    По материалу выделяют следующие виды:

    • биметаллические – кромка и полотно выполнены из различных по свойствам материалов, которые обеспечивают наилучшие условия обработки и высокую скорость резания;
    • твердосплавные – отличаются повышенной износостойкостью, применяются для резки прочных, хрупких твёрдых материалов;
    • из углеродистой стали – универсальные пилы общего назначения, имеют ограничения по скорости резки, производительность обработки средняя.

    Инструкция по эксплуатации ленточных пил

    Инструкция по эксплуатации ленточных пил WOOD-MIZER

    Пила WOOD-MAIZER сделана из высокоуглеродистой стали и термообработана таким образом, чтобы обеспечить максимальную стабильность пилы в пропиле , именно поэтому наша компания рекомендует к применению пилы WOOD-MAIZER, однако, у любого положительного качества не может не быть сопровождающих его побочных явлений. Есть таковые и у пил WOODMAIZER. Они требуют к себе более строгого отношения со стороны операторов и заточников.

    1 ШАГ ЗУБА ЛЕЗВИЯ

    Шаг зуба лезвия — это расстояние между вершинами двух соседних зубьев. Для лезвий WOOD-MIZER он составляет 22.0 мм. Шаг зуба постоянен и не изменяется в процессе заточки.

    Высота зуба — это расстояние между основанием межзубового углубления и вершиной зуба. Благодаря наличию межзу­бового углубления опилки во время распи­ловки удаляются из рабочей зоны лезвия. Высота зуба должна быть достаточной для обеспечения удаления опи­лок, скапливающихся в межзубовом углубле­нии в процессе пиления.

    Высота зубьев лезвий WOOD-MIZER оптимальна для любых видов распиловки. При заточке лезвия высота зуба уменьшается. Для сохранения необходимой высоты зуба необходимо углублять канавку между зубьями до тех пор, пока высота зуба не будет соответствовать 4,8 мм. См. Таблицу 1 в конце данного раздела.

    Лезвия с зубьями высотой 4,8 мм. используются для любых видов распиловки. Лезвия с зубьями высотой 4.0 мм используются в основном для распилки мерзлых, твердых пород древесины. Лезвия с зубьями высотой 4.3-6.4 мм могут использоваться для обработки очень мягких пород древесины.

    3 УГОЛ ЗАТОЧКИ

    Угол заточки, степень заточки и разводка зубьев — наиболее важные факторы, влияющие на рабочие характеристики лезвия. Все эти факторы влияют на качество распиловки и производительность распиловочной установки.

    Угол заточки — это угол отклонения торца зуба от вертикали. Благодаря наличию угла заточки зуб «зацепляет» древесину. Зуб должен проникнуть достаточно глубоко в древесину, чтобы лезвие само эффективно могло производить выброс опилок.

    Если угол заточки слишком велик для данной скорости подачи пилы, то это может привести к появлению вибраций и как следствие — ухудшению качества распила.

    При малом угле заточки зуб не будет входить в древесину на достаточную глубину, что может привести к дополнительным нагрузкам при распиловке и ухудшению качества распила.

    Величина угла заточки зависит от типа обрабатываемой древесины и производительности установки. Как правило, чем меньше угол заточки, тем меньше производительность распиловочной установками См Таблицу 1 в конце раздела.

    Рекомендуемый для большинства случаев угол заточки составляет 10 -12 градусов. Для распиловки твердых пород .Для мерзлой древесины рекомендуется угол заточки 12,5-15 градусов.

    4 УГОЛ ТОРЦА

    Угол торца — это угол отклонения торца зуба относительно самого лезвия.

    При неотклоненном положении зуба угол торца равен 90 градусов. При разводке лезвия угол торца изменяется на несколько градусов и становится больше 90 градусов.

    5 РАЗВОДКА ЗУБЬЕВ

    Разводка зубьев — это важный фактор, .влияющий на распиловочные характеристики лезвия.

    Разводка зубьев — это линейная величина отклонения зуба на задан­ный угол относительно плоскости лезвия. Чем больше разводка зубьев, тем шире пропил и большее усилие требуется приложить при распиловке.

    См. Таблицу 1. Рекомендуемая развод­ка зубьев как правило составляет 0.5 — 0.55 мм для 1.1 мм лезвий. При работе с твердыми порогами и мерзлой древесиной величина разводки должна.быть заключена в диапазоне 0.4 — 0.45 мм для 1.1 мм лезвий. Большая разводка используется при работе с мягкими породами древесины ( 0.55 — 0.6 мм для 1.1 мм лезвий ).

    • Запомните, что при заточке зубьев и уменьшении их высоты, разводка также уменьшается и требуется проведение разводки зубьев лезвия.
    • Пила WOOD-MIZER разработана изначально гораздо более жесткой, чем практически все ее основные конкуренты, поэтому она не теряет устойчивости при меньшем, чем другие пилы натяжении, а чем меньше натяжение, тем меньше напряжения, возникающие в полотне и, как следствие, меньше вероятность разрыва пилы.
    • Для того, чтобы правильно выставить натяжение полотна на пилораме следует сделать следующее:

    Пилить надо на минимально возможном натяжении (150 — 170 атм.) это продлит жизнь пилы.

    Для того, чтобы получать пиломатериал высокого качества, не переплачивая при этом за пилы, нужно соблюдать ряд несложных требований:

    a) Необходимо следить за состоянием ремней на шкивах, два ремня стоят меньше, чем одна пила, поэтому можно позволить себе менять их чуть чаще, и экономить на пилах совершенно несравнимые деньги. Абсолютно недопустимо прохождение полотна пилы по металлу, если это происходит, то пила не простоит и одного часа.

    b) Важно правильно выставить полотно пилы на шкивах : расстояние от впадины зуба до кромки шкива может изменяться в зависимости от типа станка.

    c) Правильно выставить направляющие ролики :

  • Ролики должны быть выставлены по горизонтали и по вертикали
  • Ролик не должен отжимать пилу вниз от ее свободного состояния более чем на величину, указанную изготовителем в зависимости от типа станка.
  • Задняя сторона пилы не должна отстоять от упорного выступа ролика более чем на величину, указанную производителем в зависимости от типа станка.

    d) При точении пилы форма зуба должна повторяться в точности с образцом .

    Стандартные размеры швеллера. Таблицы из ГОСТ. Вес.

    e) Разводка полотна должна отвечать выполняемой работе, так как полотно, уверенно пилящее бревно диаметром 30 см., не будет с тем же успехом пилить бревно диаметром 60 см., потому что объем отводимых от пропила опилок приблизительно в два раза больше.

    f) Выберите правильную смазку для пилы. Оптимальной смазкой является смесь из 50% солярки и 50% масла для смазки для шин бензопил (для пилении при температуре ниже -15° .С). Эта смесь должна наноситься на пилу тонким слоем посредством распыления.

    Смазки не должно быть много, одного напыления хватит на некоторое время. Вы легко заметите, что пора смазывать еще по тому, как вернется звук, пропавший было после нанесения смазки. Наносите смазку таким образом, чтобы она попадала на обе стороны пилы.

    Применение смазки позволит Вам также снизить количество «зацветших» досок, от попадающих на них опилок и воды

    g) СНИМАЙТЕ НАТЯЖЕНИЕ ПИЛЫ, КАК ТОЛЬКО ПРЕКРАТИЛИ ПИЛИТЬ

    В процессе пиления пилы РАЗОГРЕВАЮТСЯ и, как следствие, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера и в процессе этого в пиле возникают избыточные напряжения. Помимо этого в пиле остается память от формы двух шкивов, что не удлиняет жизнь пилы.

    К тому же. ремни на шкивах оказываются смяты, что делает их, во-первых, не круглыми и добавляет дополнительную вибрацию на пилу, а во-вторых, заминает «горбию» на ремне, который обеспечивает само центрирование пилы на шкивах.

    КАК ПОНЯТЬ, ПРАВИЛЬНО ЛИ РАЗВЕДЕНА ВАША ПИЛА?

    Развод можно считать оптимальным, когда между полотном пилы и деревом, которое она пропиливает, находится смесь из 65-70% опилок и 30-35% воздуха. Внешним проявлением того, что пила разведена правильно, является то, что она выбрасывает из пропила приблизительно 80-85% опилок.

    В случае, когда развод пилы недостаточен, на поверхности доски остаются плотно спрессованные горячие опилки, ничего хуже для пилы невозможно придумать. Опилки должны быть теплыми, а не горячими и не холодными.

    Пила, которая разведена слишком сильно, скорее всего, будет пилить рывками, а разведенная недостаточно будет волнить.

    Если Вы пилите бревна диаметром 30 см на хорошей скорости и опилки на ощупь теплые, то не следует пытаться пилить бревно диаметром 60 см. пилой с тем же разводом, ведь ей придется удалять из пропила вдвое больше опилок., а значит следует увеличить развод (приблизительно на 20%).

    1. Вывод: бревна следует сортировать по толщине, прежде чем их пилить.
    2. Еще один очень важный момент: разводить следует только верхнюю треть зуба, не разводите зуб под корень, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.
    3. Не забывайте , что чем мягче дерево, которое Вы пилите, тем больше должен быть развод.
    4. Точить пилу следует после свободного провиса 4-5 часов в вывернутом состоянии с минимальным съемом металла ( если необходимо, то несколько раз), а потом зачистить заусенцы и разводить Основное правило: наилучший развод получается Вами экспериментально, не надо искать формулы для того, чтобы его вычислить.

    Не забывайте о том, что индикатор на Вашем заточном устройстве, это прибор тонкий. Сбить его настройку ничего не стоит. Работает он в чрезвычайно напряженном режиме, судите сами: на вашей пиле приблизительно 220 зубьев.

    Вы перетачиваете пилу 15 раз , получается, что за жизнь пилы; индикатор срабатывает при ее разводке по крайней мере 3,5-4 тысячи раз (часто приходится разводить зуб в несколько приемов). Этот пример приведен с целью напомнить Вам о том.

    что индикатор со временем изнашивается и , что проверять его установку следует почаще.

    Неоднократно доказано, что качество распила в значительной степени зависит от того, какую форму имеют зубья Вашей пилы. Форма зуба разрабатывалась и выверялась годами и проводить еще раз эти эксперименты нецелесообразно. А потому, целесообразно иметь образец (сантиметров 30) пилы и котролировать форму зуба каждый раз, когда вы перетачиваете пилу.

    СПОСОБЫ РАЗРЕШЕНИЯ ВОЗМОЖНЫХ ПРОБЛЕМ С ПИЛЕНИЕМ

    1. При входе в бревно пила делает скачек вверх и, когда Вы снимаете доску, она кривая, как сабля. Это вызвано, скорее всего, тем, что угол заточки зуба слишком большой, а развод недостаточен. Попробуйте уменьшить угол заточки зуба на пару градусов и увеличить развод на 2-3 тысячных; на сторону.

    2. При входе в бревно пила делает скачек вверх и пилит ровно практически до конца бревна, после чего падает вниз. Это явление получило название «отжатия» или «отжима», то есть говорят: пилу отжимает. Вызвано это, скорее всего, слишком большим углом заточки зуба. Попробуйте уменьшить угол заточки на пару градусов.

    3. Пила «ныряет» вниз и пилит ровно после этого.

    Это может быть обусловлено несколькими причинами, например тем, что пила затупилась, однако, скорее всего, причиной этого явления является недостаточный угол заточки пилы, что может быть в свою очередь вызвано тем, что заточник не заправляет своевременно камень, осмотрите полотно внимательно, если форма зуба покажется Вам идеальной, то следует увеличить угол заточки зуба на пару градусов.

    4. Пила «ныряет» вниз и, когда Вы снимаете доску, она кривая как сабли. Это, скорее всего, вызвано недостаточным углом заточки и недостаточной разводкой одновременно. Посмотрите на полотно внимательно, если форма зуба покажется Вам идеальной, то следует увеличить угол заточки на пару градусов и увеличить развел на 2-3 тысячных на сторону.

    5. Пропил идет волной. Если пила острая, то это происходит вследствие слишком маленького развода, следует увеличить развод на 0.006-0.008 дюйма на сторону по индикатору.

    6. На доске остается слишком много опилок и они рыхлые на ощупь. Это, скорее всего, вызвано слишком большим разводом и если вы присмотритесь внимательнее, то увидите характерные царапины поперек полотна доски, так называемые «следы от зуба» . Как Вы уже, наверное, догадались, следует несколько уменьшить развод пилы.

    7. Нa полотне пилы «накатываются» опилки. Это вызвано тем, что пила недостаточно разведена и в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается и древесная пыль напекается на пилу. Увеличьте развод на 0,005 дюйма на сторону по индикатору.

    8. Опилки «накатываются» на верхней поверхности зуба, но на поверхности пилы этого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить после того, как оно уже затупилось.

    Плавление и придание формы серебру в домашних условиях

    9. Опилки на доске спрессованы и горячие на ощупь. Развод недостаточен, следует увеличить развод на 0.003 дюйма на сторону по индикатору. Угол заточки уменьшить.

    НЕ ЗАБЫВАЙТЕ, ЧТО ПИЛЕНИЕ НЕРАЗВЕДЕННОЙ ПИЛОЙ — ЭТО-САМЫЙ БЫСТРЫЙ СПОСОБ ЕЕ ПОРВАТЬ

    10. Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляющих роликов стоят слишком далеко от тыльной стороны полотна. Расстояние от тыльной стороны полотна до упора направляющего ролика не должно превышать величину , указанную на обороте в зависимости от типа станка.

    11. Новая, ни разу не переточенная пила трескается по впадинам зуба. Это чаще всего вызвано тем, что полотно недостаточно разведено для той работы, которую им пытаются выполнить ( см. п.4 основных правил пиления)., либо тем, что полотном продолжали пилить после того, как оно затупилось ), либо могло произойти после первого реза, если бревно было достаточно «обваляно» в песке.

    12. После перезаточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки одним разом сняли слишком большое количество металла, в результате чего получился перекал поверхности зуба. Либо это связано с изменением геометрии зуба. Сравните геометрию зуба с той, которая была первоначально, приложив к пиле кусок полотна, который ни разу не перетачивался.

    Характерные особенности

    Заточка ленточной пилы имеет ряд следующих особенностей:

    • запрещено использовать абразивные диски и ручные точильные инструменты с неравномерным износом рабочей поверхности;
    • при точении важно все движения выполнять равномерно, без рывков, неравномерного перемещения инструмента, так как велика вероятность нарушения геометрии зубцов;
    • на используемых станках обязательно наличие жидкостного охлаждения, позволяющего предотвратить перегрев оборудования и ленты;
    • после завершения работ на поверхности не должно быть заусенцев и сколов, так как они могут негативно влиять на качество резки;
    • при заточке инструмента для зимнего использования важно угол наклона зубцов увеличивать до 900, однако такую ленту применять для деревообработки летом недопустимо по причине повышенных нагрузок на режущую кромку;
    • при затачивании на станках требуется убедиться в правильном расположении диска относительно профиля ленты;
    • скорость точильного диска подбирается такой, чтобы металл не был разогрет докрасна, так как в таком случае он потеряет свои прочностные свойства;
    • если ленточная пила эксплуатировалась без обслуживаний или превышен рекомендуемый срок службы, то при точении понадобиться снимать за один проход больший слой металла;
    • для контроля качества заточки инструмента рекомендуется в качестве эталона использовать новую ленту;
    • заводскую форму зубцов менять запрещается, так как пила станет непригодной для эксплуатации;
    • необходимость выполнения заточки определяется степенью износа зубьев на 35% от первоначальных размеров.

    Источник: http://stankidarom.ru/prochee/zatochka-lentochnyh-pil-sposoby-zatochki-i-vidy-zatochnyh-stankov.html

    Смотрите также:
    30.04.2020

    Инструменты Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить.

    03.11.2018

    Токарный станок по дереву своими руками Для обработки деревянных заготовок цилиндрической или конусообразной формы нужен токарный станок по дереву. Мастера—деревообработчики в своих домашних мастерских предпочитают не устанавливать дорогостоящее производственное...

    30.04.2020

    Своими руками - Как сделать самому Как сделать что-то самому, своими руками - сайт домашнего мастера Опрыскиватель своими руками (чертежи) ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ. Как сделать садовый...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
