Монтаж розеток своими руками

Инструкция по установке розеток в бетонные стены

Установка розеток в бетон — ответственная задача, при выполнении которой понадобятся внимательность, соблюдение техники безопасности и определенные навыки.

Рабочий процесс состоит из нескольких этапов и включает разметку поверхности, проделывание штроб, прокладывание проводов, монтаж подрозетников, фурнитуры и отделочные работы.

Подготовительные работы

До начала установочных работ нужно подготовить инструментарий и материалы. Следует определиться с участками, где будут вмонтированы розетки. Необходимо начертить схему, на которой будут предусмотрены места установки розеток, выключателей и линии проводов.

Обратите внимание! В жилых помещениях принято монтировать розетки на высоте в 30 – 40 сантиметров от пола. Если же речь идет о ванной комнате, туалете, коридоре или другом помещении утилитарного предназначения, уровень расположения фурнитуры нужно выбирать, исходя из практической необходимости.

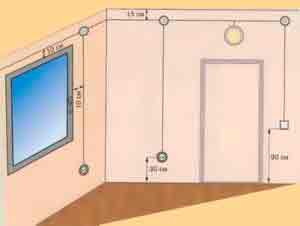

При укладке проводов следует соблюдать некоторые правила:

1. Проводка должна располагаться в 15 – 20 сантиметрах от потолка.
2. Провода должны расходиться только по вертикали или горизонтали. Строительными нормами запрещаются диагональная прокладка проводов, создание зигзагов или скруток между проводами.
3. Дистанция между штробами и газовым трубопроводом не должна быть меньше 35 сантиметров.

Инструменты и материалы

Установка розетки в стену подразумевает наличие следующих инструментов и материалов:

• приспособления для создания штроб (болгарка или штроборез);
• перфоратор для высверливания гнезд;
• коронка для работы с бетоном, победитовое сверло, насадка в виде лопатки;
• нож, кусачки, отвертка;
• шпатель;
• рулетка;
• гипс и алебастр;
• грунтовочный состав глубокого проникновения;

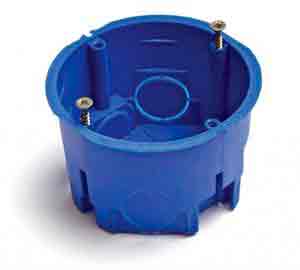

• подрозетник;
• провода;
• карандаш.

к содержанию ↑

Разметка

Отмечаем центр оси на стене, где будут проложены провода и размещены отверстия под розетки. Для выполнения этой работы используем карандаш и рулетку.

Если в дальнейшем понадобится монтаж смежных розеток или целого блока устройств, необходимо соблюдать определенную дистанцию между механизмами. Рекомендованный промежуток составляет 7,1 сантиметра (среднее межосевое расстояние подрозетников).

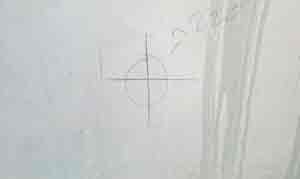

По центру рисуем 2 оси: вертикальную и горизонтальную. Линии должны быть достаточно длинными — это позволит осуществить установку подрозетника максимально ровно.

Проделывание отверстий

Существует три способа создания отверстий в стене:

1. С помощью коронки по бетону.
2. С использованием ударной дрели, перфоратора и победитового сверла.
3. С применением болгарки (угловой шлифмашины).

Первый вариант (коронка по бетону)

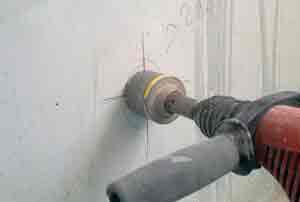

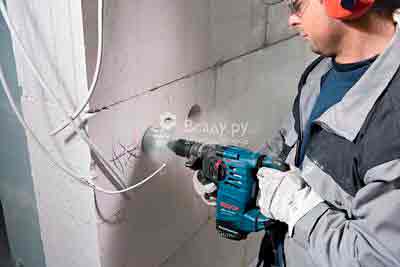

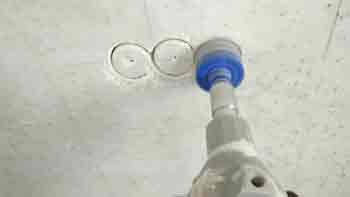

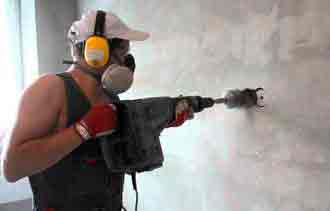

Данный способ можно считать самым часто применяемым. Для проделывания отверстий используется специальное устройство — коронка по бетону, надеваемая на перфоратор.

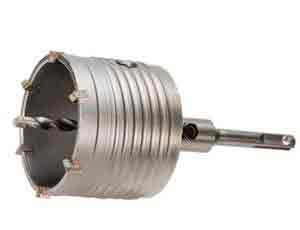

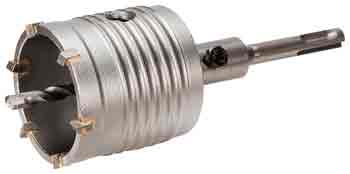

Режущий элемент коронки представляет собой деталь с алмазным напылением. Можно использовать победитовые насадки. Сверхпрочный материал позволяет легко разрушать любую твердую поверхность. Пропил получается ровным и округлым. Во внутренней части насадки располагается сверло по бетону, предназначенное для центровки режущего элемента.

Обратите внимание! Насадка должна иметь больший диаметр, чем габариты устанавливаемого подрозетника.

Ставим сверло на заданную точку и начинаем погружать коронку в материал. Когда пропил завершен, выдалбливаем остатки бетона. Для этого используем молоток и зубило.

Второй вариант (дрель, перфоратор, победитовое сверло)

Если нет насадки-коронки по бетону, отверстие для розетки можно проделать победитовым сверлом. Лучше всего проделывать отверстие перфоратором, а если инструмент отсутствует, подойдет и ударная дрель. В последнем случае процесс будет более трудоемким.

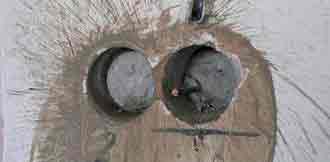

Окружность просверливается по заранее нарисованной линии. Шаг делается минимально возможный. Чтобы контролировать глубину погружения, рекомендуется использовать изоляционную ленту, привязанную к сверлу. Как и в первом варианте, доделываем работу с помощью молотка и зубила.

Третий вариант (болгарка)

Болгарка — не лучший способ проделывания круглых отверстий, а больше подходит для создания квадратов. Однако при отсутствии другого инструмента можно сделать отверстие для розетки в стене и с помощью болгарки.

Подбираем специальный диск — по бетону. Вычерчиваем квадрат вместо окружности. Делаем 4 пропила в стене по начерченным линиям. Глубина пропилов чуть превышает размер подрозетника. Убираем остатки бетона молотком и зубилом.

Подгонка отверстия под размер подрозетника

Когда отверстие выполнено, проверяем, насколько подходит под него подрозетник. Поскольку отверстие изначально делалось больше диаметра подрозетника, проблем с шириной возникнуть не должно. Основные усилия обычно прикладываются к подгонке нужной глубины.

Доводим отверстие до глубины, при которой подрозетник будет утопать в нише примерно на 5 миллиметров. Запас по глубине предусматривается с учетом закладки в отверстие фиксирующего материала (гипсового или алебастрового раствора). Кроме того, определенное место займет изгиб провода, подходящего к устройству.

Совет! Чтобы облегчить дальнейшую работу, рекомендуется обрезать кромку с краев отверстия. Делаем это, используя нож.

Благодаря подгонке глубины установленный подрозетник будет спрятан в отверстии вместе с наружной юбкой. Это позволит установить устройство в одной плоскости со стеной. Если же юбку не утопить, в итоге получится зазор розеточной рамки от стены на 1 – 2 миллиметра.

Прокладка проводки

Работа выполняется в следующем порядке:

1. Проверяем изоляцию и жилы кабеля на наличие дефектов.
2. Снимаем крышку с распредкоробки.

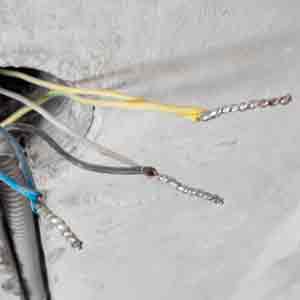

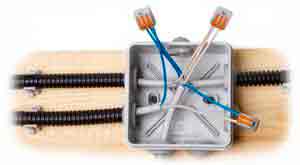

3. Заводим разные концы кабеля в распределительную коробку — с одной стороны, и в установочную — с другой. Чтобы в дальнейшем было удобно делать новые расключения, кабель заводим с некоторым запасом (10 – 15 сантиметров).
4. Готовим штробу вверху отверстия под провод. Используем для проделывания штробы молоток с зубилом или перфоратор с ударной насадкой. Если материал стены не твердый, для проделывания штробы подойдет даже стамеска.
5. Провода (гофрированная труба с кабелем внутри) укладываем в штробу. Провод должен лежать в нише свободно, не мешая подрозетнику. С обратной стороны устройства имеется специальная прорезь, в которой и размещаем провод.
6. Фиксация провода может проводиться алебастровым раствором. Рекомендуемый шаг — 250 миллиметров.
7. Замазываем дефекты шпаклевочным составом.

В качестве фиксирующего состава можно использовать не только алебастр, но и гипс (медицинский или строительный). Для приготовления раствора высыпаем основу в емкость. Добавляем воду небольшими объемами, стремясь получить раствор средней густоты.

Состав нужно использовать очень быстро, поскольку уже через пару минут с ним будет очень сложно работать, а через 5 минут раствор придет в полную непригодность.

Подготовка и монтаж подрозетников

Отключаем подачу электричества. Примеряем коробку к отверстию. Не должно быть каких-либо препятствий для монтажа подрозетника в один уровень с поверхностью. Все лишние элементы обрезаем и удаляем.

Дно отверстия очищаем от грязи пыли, а затем грунтуем. Обработка поверхности грунтовкой важна для обеспечения адгезии фиксирующего состава со стеной. Даем грунтовке высохнуть.

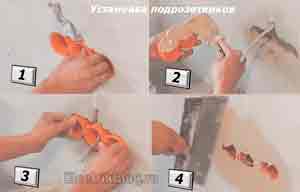

Далее выполняем следующие действия:

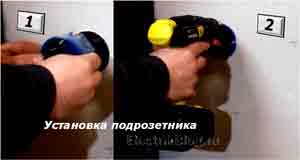

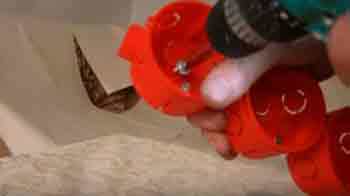

1. Выдавливаем в коробке пластмассовый фрагмент, через который протягиваем кабель.
2. Обрабатываем раствором стенки и дно углубления, внешнюю часть подрозетника.
3. Устанавливаем устройство (или блок) в раствор. Выравниваем верхний край подрозетника с уровнем стены.

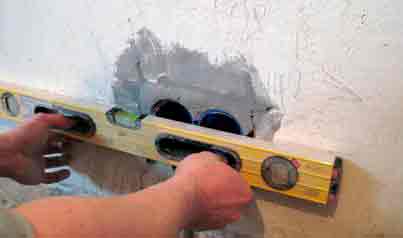

4. Проверяем с помощью строительного уровня горизонтальность монтажных проушин.
5. Удаляем лишний раствор, попавший в коробку.

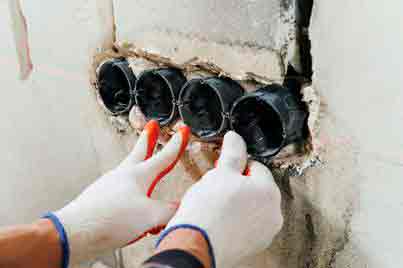

Обратите внимание! Если предстоит устанавливать блок розеток, подрозетники соединяются через конструкционный переходник.

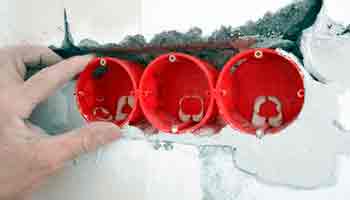

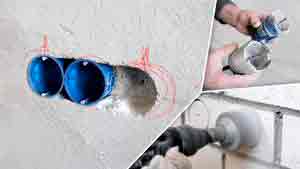

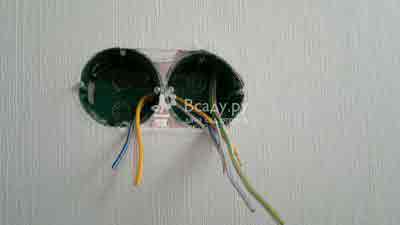

Установка двойного подрозетника

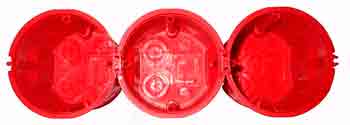

Стыковка подрозетников между собой осуществляется соединителем (другое название — бабочка). На боковинах подрозетников есть специальные пазы для подключения бабочки. Благодаря этим пазам можно соединить не только 2, но и гораздо больше подрозетников.

Порядок выполнения работ:

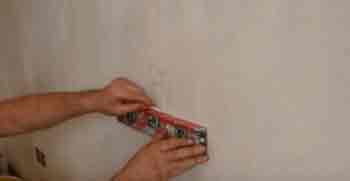

1. Делаем разметку. Отсчитываем расстояние от пола. На желаемой высоте прочерчиваем полосу (строго по горизонтали).
2. Прикладываем подрозетники (соединенные бабочкой) к полосе. Помечаем на полосе центральные части каждого подрозетника.
3. Проделываем отверстия (одним из трех указанных выше способов).
4. Проделываем соединительные штробы между отверстиями. Сделать это можно с помощью болгарки.
5. Опускаем в одно из отверстий провод.
6. Дальнейшие работы выполняются так же, как и в случае с одним подрозетником.

к содержанию ↑

Отделка

К отделочным работам можно приступать лишь после полного высыхания фиксирующего состава. Если поторопиться и начать штукатурить штробы и отверстия раньше, существует высокий риск смещения вмонтированного устройства.

Отделка выполняется следующим образом:

1. Обрабатываем грунтовочным составом все заметные дефекты, которые могут включать неровности, сколы, отверстия. Еще раз подравниваем поверхность вокруг подрозетников.
2. Когда стена высохнет, приступаем к шпатлеванию поверхности. После высыхания шпаклевки зашкуриваем покрытие. В результате необходимо получить максимально ровную бетонную поверхность.
3. Наносим еще один слой грунтовки и дожидаемся ее высыхания.

Установка фурнитуры

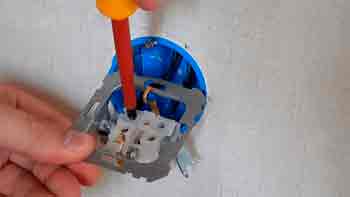

После окончания отделочных работ начинаем установку механизмов розетки. До начала работы проверяем отсутствие питания в сети. Рекомендуется перекрыть подачу тока непосредственно в распределительном щите. Для этого нужно отключить защитные автоматы.

Подключение проводов в розетку осуществляем в зависимости от вида розетки (винтовая, пружинная). Здесь рассмотрим установку розетки с пружинными клеммами.

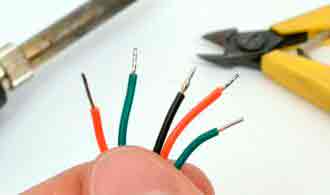

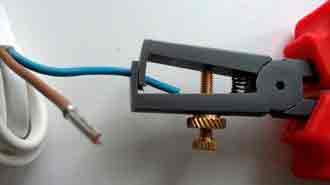

Подготавливаем провода, для чего удаляем внешнюю защитную оболочку питающего кабеля. Зачищаем концы жил на 10 – 12 миллиметров. Направляем жилы в клеммы розеточного механизма. Желто-зеленый заземлительный провод вставляем в центральную клемму, голубой провод (ноль) отправляем в левую, белый провод (фазный) стыкуем с правой клеммой.

Работа с проводкой требует определенной квалификации, и браться за нее не специалистам не рекомендуется. Однако если имеются базовые знания по электротехнике и нужный инструмент, то при соблюдении техники безопасности вполне можно самостоятельно справиться с установкой розетки в бетонную стену.

Источник: http://220.guru/electroprovodka/rozetki-vyklyuchateli/ustanovka-rozetok-v-beton.html

Как установить розетку в стену из гипсокартона, бетона и кирпича: меры предосторожности

Как правильно поставить подрозетник, установить и запитать розетку. Тонкости монтажа в стены из кирпича, бетона и гипсокартона. Подключение розеточных блоков. Присоединение к алюминиевой проводке.

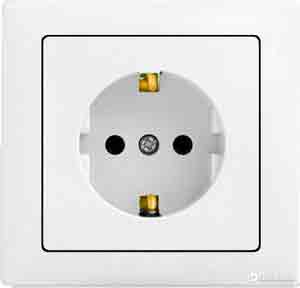

Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера. Чтобы получить все эти преимущества, необходимо сначала разобраться – как установить розетку в стену. Это можно сделать самостоятельно, даже в том случае если придется ставить подрозетник и прокладывать провода. Работать с подключением розеток намного проще, чем монтаж выключателей света.

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки А	Мощность потребителя кВт	Сечение жилы проводов мм2
Алюминий	Медь
6	1.3	2.5	1
10	2.2	2.5	1.5
16	3.5	2.5	1.5
32	7	10	6

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

• обычные;
• влагозащищенные;
• силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

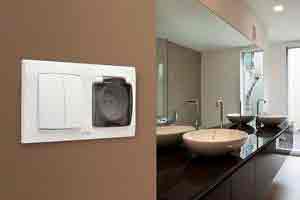

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличить от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Цены на влагозащищенные розетки

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Цены на силовые розетки

Меры предосторожности

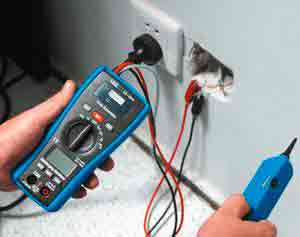

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Цены на приборы для измерения напряжения

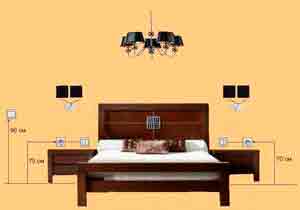

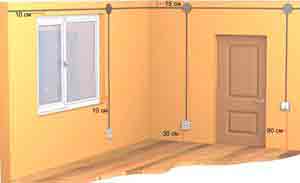

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

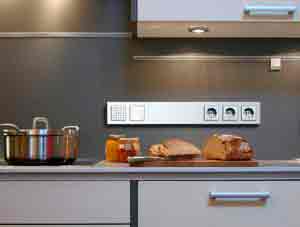

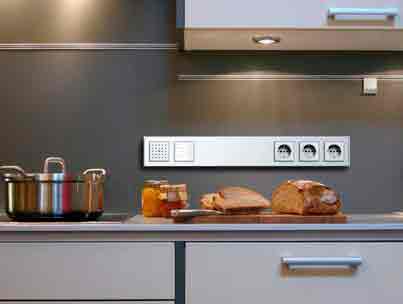

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Выбор совместимой с розеткой монтажной коробки

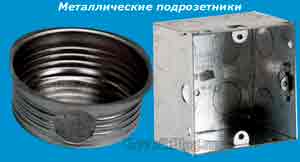

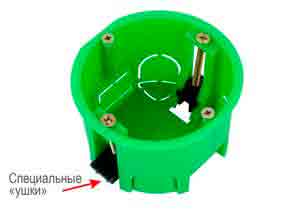

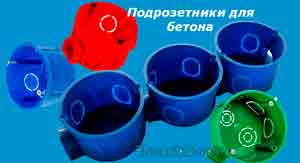

Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

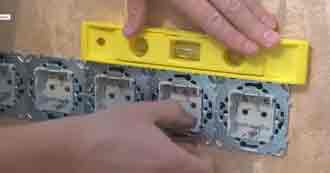

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Цены на свёрла для розетки (корончатое сверло)

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

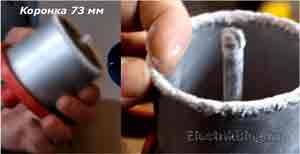

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

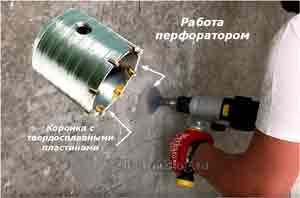

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

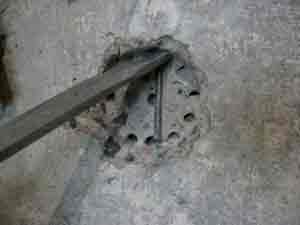

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

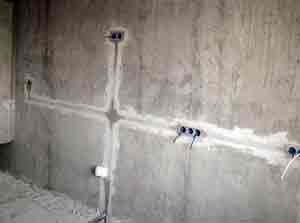

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

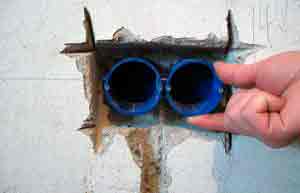

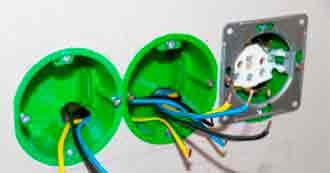

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

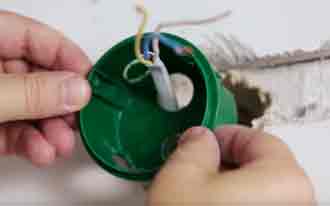

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

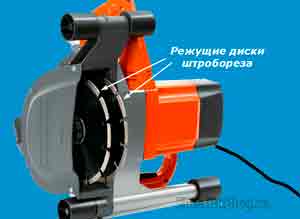

Цены на популярные модели штроборезов

Видео — Установка подрозетников в бетонной/кирпичной/газобетонной стене

Установка подрозетников в гипсокартон

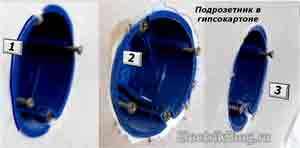

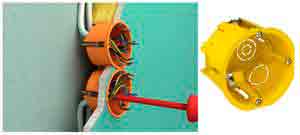

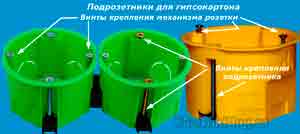

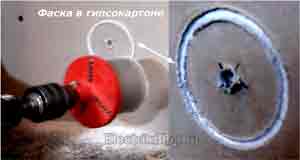

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

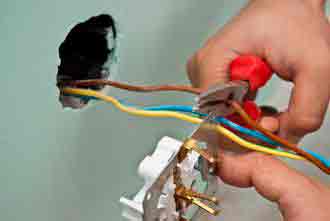

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

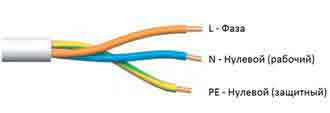

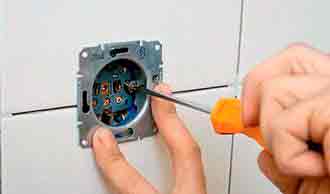

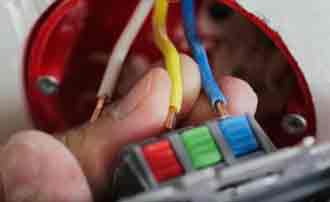

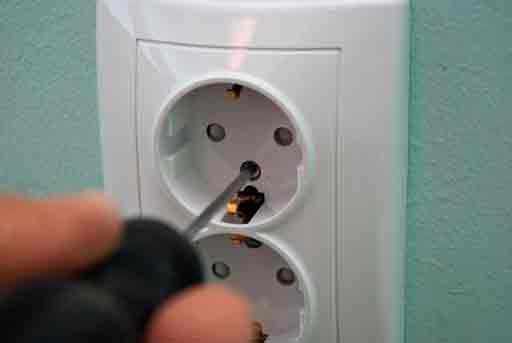

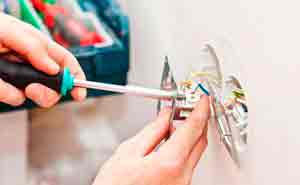

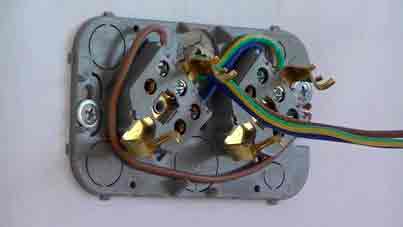

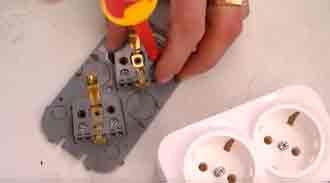

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео — Установка розеток своими руками

Тонкости подключения блока розеток

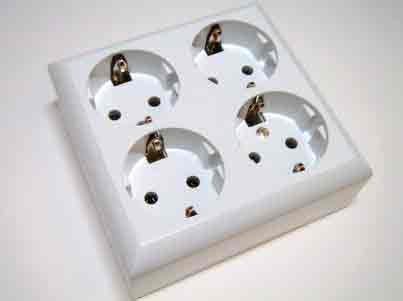

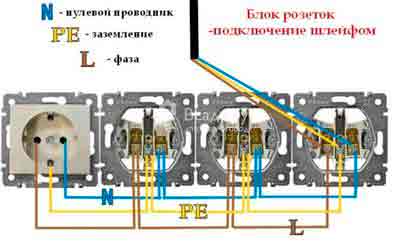

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Источник: http://remont-book.com/kak-ustanovit-rozetku-v-stenu/

Требования и особенности установки розеток и выключателей в квартире

Электрические розетки выключатели — необходимый элемент в любой квартире. Монтаж таких деталей требует соблюдения условий по высоте, расстоянию и прочих. Основные правила актуальны при расположении и установке розеток и выключателей в различных помещениях, а в жилом пространстве важно и оформление этих элементов.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Меры безопасности

При монтаже выключателей важно учитывать безопасное их расположение. Элементы электросети должны располагаеться так, что дверь при открытии не задевает их. Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным.

Верная установка элементов обеспечит безопасность

Особенно важно соблюдать требования безопасного монтажа в помещениях с повышенной влажностью. В санузле детали электрической цепи устанавливаются снаружи, а не внутри помещения. При проведении любых видов работ с электрической системой важно предварительно отключить напряжение. После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения. Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении.

На кухне используется множество розеток

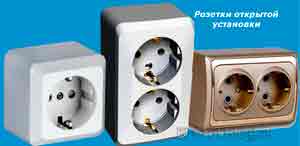

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

• на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
• с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
• клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями. При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки».

Нормы по высоте, расположению и монтажу розеток и выключателей своими руками

Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.

Высота установки по ПУЭ

Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:

минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;

выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;

любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Требования к размещению по ГОСТу и СП

Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.

Высота установки по евростандарту

Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.

План расположения позволяет легко установить розетки

Нюансы по требованиям к различным учреждениям

В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.

Мифы о требованиях по установке

Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.

Видео: самостоятельная установка выключателей в помещении

Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

Источник: http://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html

Как установить розетки в стену — инструкция

Порой установить розетку или выключатель в бетонную или кирпичную стену не так-то просто. Все зависит от качества бетона. На моем веку пару раз приходилось устанавливать розетки в квартирах «Сталинской» постройки. Скажу я вам, что с трудом все получилось. Ушло много сил и времени, очень крепкий бетон.

В этой статье будет описан способ установки для скрытой проводки, то есть, где электропроводка проложена в специальных штробах до розеток тоже скрытой проводки. Такой способ самый распространенный, так как не портит интерьер помещения.

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;
• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

При сборке блока подрозетников убедитесь, что все пазы загнаны до конца и все защелки защелкнуты, иначе потом розетки при установке, просто не сойдутся.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

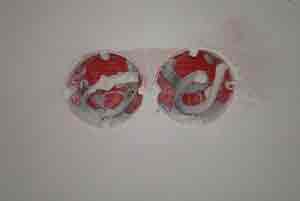

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

На всякий случай проверьте расстояние между отметками (71 мм).

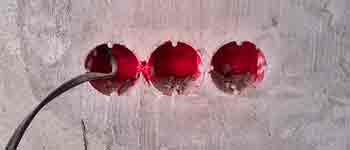

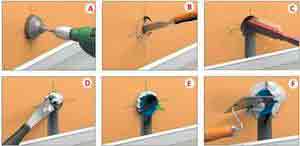

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

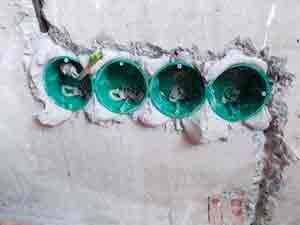

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Источник: http://electromc.ru/kak-ustanovit-rozetki-v-stenu/

Как произвести качественную установку розеток в квартире или доме

Установка розетки и подключение – одна из самых важных работ по электрике. От качества выполнения будет зависеть дальнейший комфорт при проживании. Перед тем как установить розетку требуется готовый подведённый к её месторасположению кабель. Для того чтобы осуществить монтаж розеток потребуется следующее оборудование:

1. Перфоратор или дрель с ударом, для сверления штроб (для закрытого способа);
2. Коронки для сверления подрозетников. Бетонные и гипсокартонные (для закрытого способа);
3. Болгарка, для прорезания штроб (для закрытого способа);
4. Отвёртка;
5. Индикатор фазы;
6. Плоскогубцы;
7. Подрозетники.;
8. Устанавливаемые розетки;
9. Шпатель;
10. Кусачки для кабеля;
11. Строительный нож;
12. Изолента;
13. Расчётные работы.

Перед началом такой работы, как установка розеток следует рассчитать, на какой высоте будет происходить монтаж. Как правило, оптимальная высота установки розеток около 30 см от пола. Это для жилых комнат. Для кухонь, коридоров и ванных комнат высота установки розеток происходит на ту высоту, на которой будет удобно их использовать и будет гармоничный внешний вид. Для ванной комнаты или в туалете, монтаж розеток происходит под бойлер, стиральную машину, фен, возле рукосушителя и т д. – непосредственно вблизи приборов. На кухне, возле рабочей поверхности, микроволновки, холодильника и прочих приборов, то бишь – по удобству.

Подготовка штробы

Перед тем как делать штробы под разводку следует начертить всё карандашом. Штробу в бетоне лучше всего прорезать болгаркой с обеих сторон, после чего выбивать ударным перфоратором или молотком и зубилом. Штроба должна быть достаточной глубины, чтобы туда смог поместиться кабель. Штробы для прокладки провода делаются либо параллельно потолку или же идут по полу. Лучше всего замазывать провод, идущий в штробе перлфиксом. Перлфикс полноценно застывает за 10 – 15 минут, после чего он прочный как камень.

Установка подрозетников в бетонную стену

Подрозетники нужно делать исключительно для скрытого монтажа проводки дома. На стене размечается место установки электрических розеток, для этого можно обвести коробку карандашом.

Специальной коронкой по бетону режется отверстие, где было размечено. Когда контур просверлен при помощи молотка и зубила выбивается внутренность углубления. Стена в углублении равняется для того, чтобы подрозетник встал ровно к стене. Если нет коронки, можно выдолбить отверстие пикой с включённым ударом, либо вручную молотком и зубилом.

В основном дома используют круглые подрозеточные коробки для внутренней установки, хотя иногда встречаются и квадратной формы. В таком случае высверлить коронкой не получится. Можно сделать надпилы болгаркой или выдолбить перфоратором. Глубина отверстия должна быть такова, чтобы подрозетник заходил за края стены на 1 см. Когда отверстие готово, пора подводить штробу.

Установка подрозетника отличается в зависимости от их вида. Есть как одинарные, так и соединяемые по бокам. Для этого нужно знать как сделать штробу, она должна подходить, таким образом, чтобы кабель без проблем мог зайти вовнутрь углубления.

Для крепления подрозетника в стене требуется штукатурка, алебастр или перлфикс. Перлфикс будет лучше, так как он обеспечивает более быстрое высыхание. Иногда применим гипсовый клей. Смесь должна быть густая, таким образом, она схватится быстрее. Во время закрепления, при помощи шпателя изнутри всё заматывается раствором, после чего туда нужно поставить подрозетник. После этого замазывается щель между ним и стеной, при этом подрозетник придерживается рукой. Когда смесь окончательного засохла можно убрать излишки, и продолжить монтаж.

Если происходит установка розеток без заземления, на них будет всего 2 отверстия, если с заземлением – 3. По правилам контактные соединения должны быть расположены внизу. Лишняя длина провода укладывается на дно, после чего происходит подключение проводов к розетке.

Установка подрозетников в гипсокартонную стену.

Устанавливать подрозетник в стену из гипсокартона нужно по тому же принципу, только всё намного проще. Подрозетник для гипсокартонных стен отличается от бетонного тем, что он имеет специальные зажимы, которые позволяют зафиксировать его на листе гипсокартона.

Для выреза отверстия можно использовать как коронки для гипсокартона, как и строительный нож. Если расстояние между гипсокартонном и бетоном маленькое для установки подрозетника, придётся сделать небольшое углубление и в самой стене.

Установка розеток

Важно знать, как правильно подключить розетку. Перед установкой нужно снять изоляцию с краёв провода на 10 мм. Следует убедиться, что автомат во время проведения работ отключён.

Есть два варианта, по которым может проходить правильное подключение розетки:

• Скртый монтаж электропроводки;
• Открытый монтаж электропроводки.

При любом способе монтажа розеток любых типов следует знать, как обозначается каждый провод:

• L – фаза;
• N – ноль;
• PE – заземление.

Также важно знать, что провода обозначаться:

• Красный провод – фаза;
• Синий провод – ноль;
• Желтый (может быть зелёным или другим цветом) – заземление.

Каждый провод должен быть подключаться в своё гнездо, то есть красный к фазе, синий к нулю, а заземление к заземлению.

Открытый вариант

Открытый вариант предполагает что установка розеток производится на внешнюю стену без сверления штроб и отверстий для подрозетников. Провод будет также идти снаружи по стене. Монтаж подрозетников в данном случае не требуется.

В стене сверлятся отверстия для её крепления. Чтобы сделать это грамотно требуется разобрать её и приложить заднюю крышку к стене, после чего, предварительно выставив по уровню отметить карандашом точки для крепления. Заднюю стенку сразу же можно закрепить на стене с помощью быстрого монтажа или шурупов, главное чтобы они были с дюбелями. На колодку монтируются провода, путём вставки края провода и затягивания шурупа на колодке. Соответственно подсоединить провода нужно так, чтобы каждый провод был подключён в свою колодку. Фаза к фазе и т д. После того как все будет готово можно собрать конструкцию, накрыв крышкой основание, после чего прикрутить винтами и установка розетки закончена.

1. Не эстетичный внешний вид для жилых помещений;
2. По местам розеток будут идти кабель каналы, которые будут вмонтированы на стены и будут занимать место;
3. Выступают на 5 – 8 см из стены.

Скрытый вариант

Наиболее подходящий способ монтажа для жилых помещений. Для данного способа требуются штробы и готовые для установки розеток – подрозетники.

Для начала берётся электрическая розетка и от неё откручивается декоративная накладка, чтобы в руках была лишь колодка. Оголённые на 1 см провода крепятся к сердцевине путём затягивания шурупов. Каждый провод должен зайти в своё гнездо. Фаза к фазе, ноль к нолю. После этого нужно вставить розетку в подрозетник, выровнять по уровню и затянуть на шурупы. После этого прикручивается декоративная панель.

Есть два варианта крепления колодки в подрозетнике.

1. С помощью специальных лапок. На колодке есть да винта с разных краёв. Когда колодка внутри эти винты затягиваются и подтягивают лапы, которые распирают колодку внутри и крепко фиксируют.
2. При помощи шурупов. С краю подрозетника имеются выемки для вкручивания шурупов. Когда колодка вставлена в подрозетник, то шурупы просто прикручивают её к коробке.

Установка двойной розетки

Очень важно знать, как происходит подключение двойной розетки. Есть два вида двойных скрытых розеток:

1. В одной колодке имеется два гнезда
   В данном варианте установка двойной розетки имеется всего один подрозетник и соответственно одна сердцевина. Крепление, чтобы подключить двойную розетку происходит точно так же, как и для одинарной.
2. Две соединённые розетки
   Такой вариант, как розетка двухместная скрытой установки очень целесообразен для комнат. В данном варианте монтаж двойной розетки осуществляется установкой в стену двух подрозетников. Имеются специальные двойные подрозетники для таких задач. Подключение блока комнатных розеток обычно проходит по последовательной схеме. То есть от первой запитывается следующая. Этот вариант экономит количество провода, потому как подключить две розетки можно последовательно. Также решается вопрос с подключением тройной розетки.

Блок розеток

Для установки блока розеток нужно сделать по подрозетнику на каждое гнездо. Есть подрозетники, которые могут соединяться между собой. Для более удобного монтажа можно ставить сразу блок совмещённых коробок. Когда требуется подключить три и более розетки, то один кабель может не обеспечить их безопасность при нагрузке. Для этого нужно провести сразу два кабеля или же проводить параллельное подсоединение. Если нагрузка для тройной розетки предполагается небольшая, то хватит последовательного соединения.

Установка розетки с заземлением

Знать, как правильно установить розетку с заземлением должен каждый, тем более что такая установка ничем не отличается от установки для обычной розетки. Отличие в том, что там имеются специальные усики и вместо двух – три места подключения проводов. То есть к фазе и нулю добавляется земля. Если в колодке есть заземление, а на проводе его нет – ничего страшного, на работоспособность это никак не повлияет.

Установка интернет и телевизионной розетки

Принцип того, как сделать ТВ или интернет розетку точно такой же, как и со скрытой. Только сетевой или телевизионный кабель вставляется в специальный разъём. Кабель оголяется, чтобы была видна сердцевина и вставляется в место на колодке. Соединяется с экраном на сетевую розетку с помощью специального зажима.

Установка наружной розетки

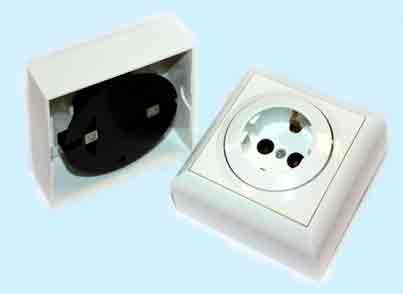

Отличаются розетки для наружного монтажа тем, что они имеют определённую степень защиты от влажности и попадания воды вовнутрь. Такие розетки идут с крышкой, которая прикрывает гнездо, а электромонтаж розеток происходит точно так же, как и при установке внутри помещения.

Жила провода при заведении в клемму должна быть цела, в противном случае это может сказаться на работе.

Всегда нужно проверять провода индикатором, так как всегда есть вероятность, что автоматы могут неправильно сработать. Лучше всего отключать автомат ввода на квартиру или дом, пока проходит установка розетки.

Когда имеются маленькие дети, нужно использовать розетки с крышкой.

Следует всегда изолировать открытые провода клеммами или изолентой.

Установка розеток в деревянном доме должна проходить с полной изоляцией проводов, при помощи металлорукава.

Без имеющегося опыта лучше доверить монтаж розеток электрику, так как любые ошибки в электропроводке могут стоить очень дорого.

Источник: http://amperof.ru/elektromontazh/rozetki/ustanovka-v-kvartire-ili-dome.html

Установка розетки своими руками

Чтобы знать как установить розетку не обязательно быть электриком по профессии – достаточно тех знаний про электрические цепи, что получены еще в школе на уроках физики. Оттуда же надо помнить первое правило таких работ – все они делаются при отключенном напряжении и только после окончательной проверки результатов работ питание включается.

Выбор типа подключения – внутреннее или наружное

Перед тем, как установить дома обычную розетку, проделывается достаточно большой объем работы. Сначала производится расчет проводки, на основании которого подбираются сами устройства и провода, которые будут к ним подходить. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой способ будет применяться.

Разные типы розеток созданы для применения в определенных условиях, но при выборе способа как установить розетку в квартире, чаще всего руководствуются вопросом удобства монтажа. Не всегда есть возможность и необходимость прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это происходит на съемной квартире.

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

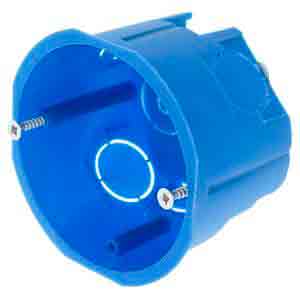

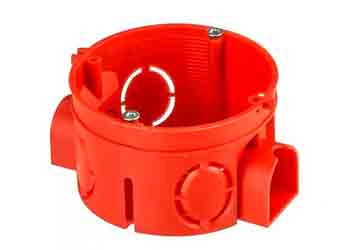

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

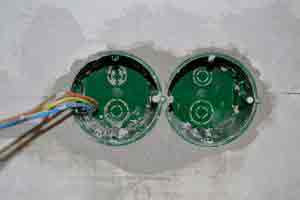

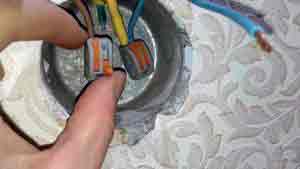

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Подготовка проводки

Длина провода, которая оставляется в подрозетнике, периодически становится предметом жарких споров. С одной стороны, желательно оставлять его как можно длиннее, ведь при ремонтных работах конец провода с большой вероятностью придется откусывать и нужен запас. С другой стороны, розетка будет меняться или один раз во много лет или в случае ее перегрева и оплавления, когда часть провода скорее всего придет в негодность. При этом далеко не факт, что это будет маленький его кусок, ведь в подрозетнике все сжато вместе.

В остальном подготовка провода полностью идентична как для наружных, так и при установке обычных внутренних розеток.

Цвет проводов

Правильно установленная проводка для розеток характеризуется применением проводов определенного цвета. Это не обязательное условие для ее нормального функционирования, но оказывает неоценимую помощь при монтаже и ремонте.

Два самых главных цвета, которые надо правильно подключать – синий и желто-зеленый. Первый обозначает ноль, а второй заземление – тот же ноль, но подведенный не для работы оборудования, а защиты его и пользователей от попадания фазы на корпус. Остальные цвета могут быть разные и на них «вешается» фаза.

Если же установленный провод бесцветный, то придется его дополнительно прозванивать пробником или тестером – какая из жил куда подключена.

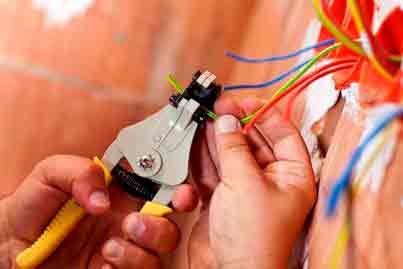

Очистка изоляции

У профессиональных электриков для этой цели есть специальные инструменты, но если делается установка розеток своими руками, то вряд ли они будут под рукой. Дома для этой цели применяется нож или плоскогубцы, в которых есть кусачки.

Если применять нож, то лезвие надо держать под острым углом, чтобы не зацепить провод. Когда используются плоскогубцы, то изоляция немного сжимается кусачками и отрывается. Если попался сложный случай, то краешек провода прогревается огнем зажигалки и потом отрывается.

Работа с профессиональным инструментом электрика для разделки проводов и снятия изоляции хорошо показана в этом видео:

Подготовка жилы

Несколько различается при использовании одножильной и многожильной проводки. Общий принцип один – надо сделать так, чтобы площадь контакта между проводом и клеммой была максимальной. По логике для этого надо сделать так, чтобы к клемме прилегал как можно больший участок провода. Дополнительно жила обжимается плоскогубцами – она при этом немного сплющивается и площадь контакта увеличивается.

Для увеличения длины части одножильного провода, который касается контактов розетки, он закручивается колечком, чтобы его внутренний диаметр подходил под клеммный болт. При его монтаже придется полностью выкручивать крепежный болт, вставлять провод и закручивать болт назад, но зато контакт при этом будет максимально надежный. Многожильный провод обрабатывается точно так же, но есть для него и другой способ. Для этого все жилки делятся на две группки, каждая из которых скручивается между собой – кончик провода получается в виде буквы «V». Теперь проводки надо сплющить плоскогубцами и их можно вставлять в контакты розетки, даже не выкручивая болт полностью.

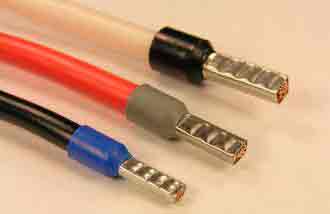

Лужение или опрессовка

Откровенно говоря, это совсем не обязательный этап для бытовых устройств, но если рассматривать как правильно установить мощные розетки, или как подключить провода максимально надежно, то без него не обойтись. Дело в том, что действие электрического тока вызывает вибрации в контактах розеток и со временем провода в них расшатываются, особенно если они многожильные. Также надо учитывать, что со временем медный провод при контакте с воздухом понемногу окисляется и расшатанные жилы будут портиться.

Чтобы по возможности минимизировать это воздействие, перед тем как выполнять подсоединение проводов их кончики обрабатываются. Лужение это покрытие жилы оловом, а для опрессовки или обжимки приобретаются специальные наконечники, которые надеваются на провод и вжимаются в него плоскогубцами или опрессовочными клещами. Наконечники могут быть в виде обыкновенной трубки или с дополнением в виде шайбы на конце, которая прижимается болтом к контакту.

Подключение проводов

Если известно на каком проводе находится заземление и где фаза с нулем, то здесь проблем быть не должно. На каждой розетке визуально видно какая клемма от какого контакта – посадить на одну токоведущую пластину два провода просто не получится (если не задаться конкретной целью). Главное – это правильно подключить заземление (если оно есть) – обычно этот контакт находится посередине и относится к усикам, что торчат сверху и снизу розетки. Фаза с нулем подключаются к крайним контактам, соединенным с пластинами в которые включается штепсель. Затем болты затягиваются – подключение завершено.

В ПУЭ нет ни одного положения регламентирующего этот параметр и все подобные заявления рассыпаются об один неоспоримый факт – вилку в розетку можно вставлять как угодно. Соответственно, нет никакой разницы как правильно установить розетку – с фазой слева или справа – любой вменяемый электрик, перед тем как лезть в розетку, обязательно использует свой индикатор напряжения и проверит ее расположение, даже несмотря на цветную маркировку проводов.

Закрепление розетки в подрозетнике

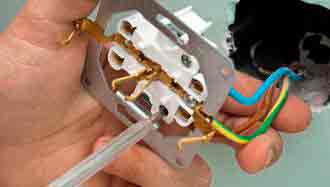

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Установка крышки

Здесь все совсем просто – крышка ставится на свое место и прикручивается болтом (иногда двумя). Единственное что надо учитывать – возможное наличие декоративной накладки. Она ни к чему не прикручивается и удерживается крышкой. Ее задача это скрывать возможные дефекты стены, вследствие установки подрозетника. На некоторых розетках размеры декоративной накладки больше стандартных, поэтому они не позволяют собирать блоки розеток со стандартным расстоянием между корпусами. Если будет устанавливаться такая конструкция, то на этот момент надо обращать отдельное внимание.

Видео подборка

Краткая видео-инструкция от Leroy Merlin:

Установка наружной розетки Legrand:

Монтаж трех розеток с шлейфовым подключением:

Устанавливаем блок из пяти розеток:

Установка розеток и выключателей в откосах из пластиковых панелей:

Как итог, монтаж розетки можно разбить на несколько простых шагов, с выполнением которых под силу справиться даже человеку с минимальными навыками владения инструментами.

Источник: http://yaelectrik.ru/elektroprovodka/kak-ustanovit-rozetku

Установка электрических розеток и выключателей на даче своими руками

Подключение и установка розеток своими руками обычно пугают владельцев частных домов и дач, как и другие работы связанные с электричеством. Мы расскажем в какой последовательности проводить монтаж коробки под розетку и как её подсоединить, соблюдая правила собственной безопасности.

Ольха (лат. Аlnus)

Листопадное дерево, реже кустарник, объединяющие до 40 видов. В зависимости от вида может любить солнечные участки или расти на самых скудных или болотистых почвах, в тени или полутени. Ольха — хороший медонос.

Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

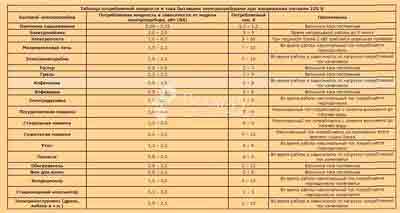

Таблица определения мощности электропотребителей на розетку

Новую проводку обычно тянут медным проводом.

Подбор сечения проводки с медной жилой

Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Подбор сечения проводки с алюминиевой жилой

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

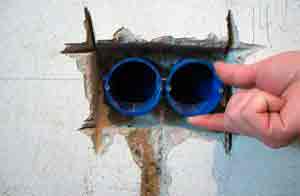

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Подготовленные подрозетники и выведенные провода

Особенности установки розетки в кирпичную стену

Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.

Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

Накладные розетки и особенности их монтажа

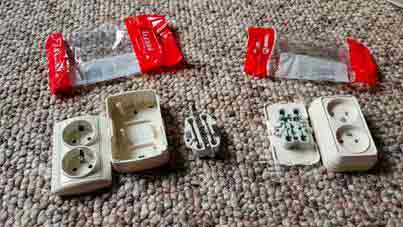

Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.

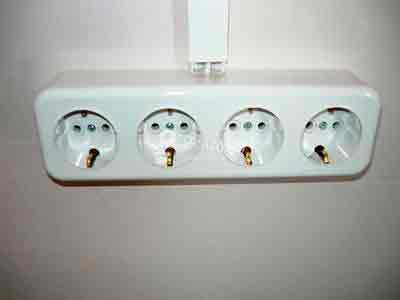

Установка блока накладных розеток

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Правила и схемы подключения проводов

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.

Источник: http://vsadu.ru/post/ustanovka-rozetki-svoimi-rukami-shema.html

Электрические розетки: монтаж по науке с нуля для новичков

До сих пор мне попадаются оголенные провода, контакты, вываливающиеся из стены розетки и выключатели в жилых квартирах. Отдельные люди настолько пренебрегают своим здоровьем, что не перестаю удивляться.

Почему так происходит? Халатность, безответственность, непонимание? Решил еще раз напомнить про безопасность и написать подробно про электрические розетки: монтаж их в бытовой проводке, виды и конструкцию, правила эксплуатации.

В статью вставил много поясняющих картинок для того, чтобы она была полезна и понятна даже простым хозяйкам — не электрикам. Все это можно делать быстро, легко и правильно. Читайте!

• Виды розеток электрических: 5 подходов к выбору конструкции
  • Виды розеток электрических в разных странах: мировая практика
  • Виды электрических розеток в России: 2 стандарта
• Монтаж электрических розеток: подробная инструкция для всех типов жилых зданий в России
  • Как выбрать провод: медь или алюминий
  • Выбор сечения кабеля по нагрузке: таблица
  • Как подключить провод к розетке: 2 способа
• Установка розеток в бетонную стену: как делать легко и быстро
• Установка розеток в гипсокартоне: хитрости технологии
• Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Виды розеток электрических: 5 подходов к выбору конструкции

Мировая энергетика на нашей планете создала парадокс с электричеством:

• с одной стороны, все население пользуется электроприборами мировых производителей;
• в то же время государства ввели свои стандарты на электрические сети и способы подключения к ним разных видов контактных соединений вилок и розеток.

Нам, обычным потребителям приходится учитывать это при покупке зарубежных электроприборов. Иначе можно попасть впросак с величиной напряжения или конструкцией.

Ну, а если поехали за рубеж по работе или на отдых со смартфоном и ноутбуком, то обязательно позаботьтесь о переходниках или специфичных удлинителях. Иначе останетесь без работоспособных гаджетов.

Виды розеток электрических в разных странах: мировая практика

Жилые помещения обычно работают по однофазной схеме с двух- или трехпроводной системой подачи напряжения.

Частные дома могут подключаться трехфазным напряжением по четырем или пятью питающим жилам кабеля.

Из общих принципов подключения бытовых потребителей к сети электроснабжения можно выделить:

• штекерный тип конструкции, когда питающее напряжение подводится на стационарно закрепленные контакты, углубленные внутри розетки в целях безопасности;
• оголенные контакты вилки закреплены на подводящем шнуре так, что во включенном положении они становятся полностью закрытыми.

Техническое исполнение этих правил отличается. Размеры и виды электророзеток по международным нормативам маркируются буквами английского алфавита.

Самые краткие сведения по ним привожу ниже.

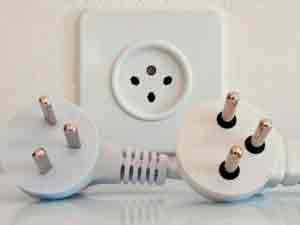

Таблица видов электрических розеток однофазного исполнения

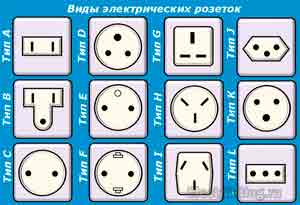

Тип розетки	Государства	Особенности использования
A	Япония, Америка.	Без заземляющего контакта. Питание 110 вольт в Америке, 100 — Японии. Для мощных киловаттных нагрузок в Японии 200 вольт.
B	Америка.	С заземляющим контактом. Питание 110 вольт.
C	Евросоюз, СНГ, Россия.	230 вольт без заземляющего контакта.
D	Великобритания, Индия, Намибия, Непал, Шри-Ланка.	230 вольт с заземляющим контактом.
E	Франция, Дания, Польша, Словакия, Марокко, Тунис.	—
F	Евросоюз, СНГ, Россия, Дания.	—
G	Английский вариант, Малайзия, Сингапур, Кипр, Гонконг, Мальта.	—
H	Израиль, Палестина.	—
I	Австралия.	—
J	Швейцария.	—
K	Дания.	—
L	Италия, Северная Африка.	—

Эти типы розеток могут безопасно работать только до определенного уровня подключенной мощности. На их корпусе обычно пишут номинальный ток: 6, 10 или 16 ампер. Последняя величина является максимально допустимой.

Нагрузке на 16 А соответствует мощность 220(В)×16(А)=3,5 кВт. Превышать ее нельзя: возникнет перегрев изоляции. Трехфазные розетки могут передавать ток 32 ампера.

Виды электрических розеток в России: 2 стандарта

Со времен СССР во многих старых домах, где не выполнялась замена проводки, используется советский стандарт вилок и розеток. Он предусматривает толщину контакта вилки 4 мм и длину стержня 19.

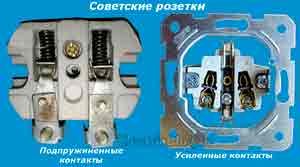

Внутри корпуса советской элетророзетки использовалось два вида конструкции контакта:

1. подпружиненные;
2. усиленные скобой.

Такие технологические приспособления плотно прижимали вилку, обеспечивали хорошее электрическое сопротивление переходного контакта. Считаю, что левая конструкция со стальными пружинами работала лучше.

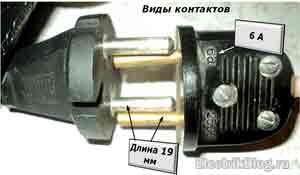

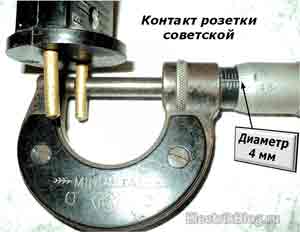

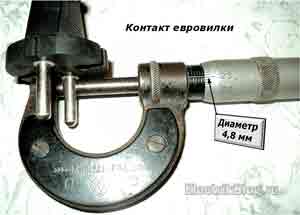

Современное оборудование использует Евростандарт. Его диаметр контакта увеличен до 4,8 миллиметра.

Длины контактных стержней для розеток обоих видов не изменились. На картинке также видно, что евровилка выполнена цельным литьем из пластика, а советская вилка на 6 ампер скреплена винтами из двух половинок.

Расстояния между центрами осей розеток и их расположение на корпусе одинаково. Поэтому получается, что:

• Старую советскую вилку можно без проблем вставить в евророзетку. Но ужим ее контактов будет чуть ослаблен, что в принципе не критично для обычных нагрузок до 6 ампер или 6×220=1,32 кВт. Старых бытовых приборов такой мощности не так уж много.
• Если же пытаться втыкать евровилку в советскую розетку, то она просто не войдет: уменьшенные отверстия в пластике не позволят это сделать. Но их можно рассверлить или срезать лезвием любого острого ножа.

А подобным образом поступили практически все мои знакомые. Пришлось объяснять им эту особенность.

Вторая опасность

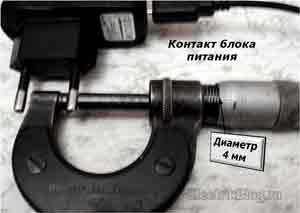

Блоки питания современных телефонов, смартфонов и прочих гаджетов выпускают с контактами, диаметр которых составляет 4 мм.

Для зарядки аккумуляторов рабочими токами при установке блока в евророзетку это нормально. Но использовать эти корпуса для изготовления удлинителей — опасно. А я уже встречал такие самоделки.

Монтаж электрических розеток: подробная инструкция для всех типов жилых зданий в России

Хочу обратить внимание на правильное подключение провода к контактным соединениям.

В этом вопросе скрыто противоречие:

• с одной стороны ничего сложного нет и все на виду, просто и интуитивно понятно:
• но даже электрики со стажем часто допускают типичные ошибки, создающие проблемы при работе обычного винтового зажима.

Подключение провода под винт предполагает ряд особенностей, учитывающих:

1. металл жилы (медь или алюминий):
2. толщину провода;
3. способ подключения (прямым отрезком или кольцом).

Как выбрать провод: медь или алюминий

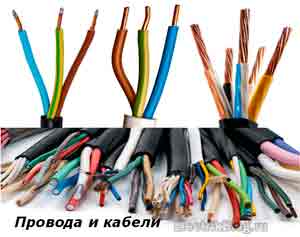

Металл провода или кабеля играет важную роль при создании электрического контакта. Он может быть из меди или алюминия.

Алюминий мягок, химически устойчив, но обладает повышенным по сравнению с медью сопротивлением. По толщине его провода 2,5 мм кв можно передавать примерно такие же нагрузки, как для меди в 1,5 квадрата.

На воздухе происходит быстрое окисление поверхности алюминия с образованием оксидной пленки, обладающей изоляционными свойствами. Она дополнительно ухудшает электрическое сопротивление места контакта, вызывает его перегрев.

Медь жестче. Она лучше работает в стационарной проводке с однопроволочной монолитной жилой. Гибкие многопроволочные провода предназначены для монтажа в подвижных механизмах. Но их допустимо прокладывать внутри квартиры.

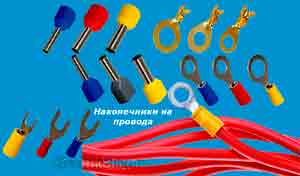

Простая скрутка приведет к тому, что часть жил выйдет из контакта, а он при экстремальной нагрузке станет перегреваться. Допустимо скрутку хорошо пропаивать, но это сложный процесс.

Выбор сечения кабеля по нагрузке: таблица

Толщина провода должна соответствовать передаваемой по нему мощности. Ее удобно оценивать по предлагаемой таблице.

Диаметр токопроводящей жилы кабеля легко измерить обычной линейкой. Для этого берут карандаш или любой круглый предмет цилиндрической формы. С отрезка провода снимают изоляцию.

Затем проволоку наматывают плотными кольцами витков 10-15 на этот цилиндр и прижимают пассатижами. Остается линейкой измерить общую высоту созданной пружины и поделить на число витков. Получим диаметр. По нему вычисляем площадь круга через число π=3,14.

Как подключить провод к розетке: 2 способа

Создание контакта с помощью кольца

В советских моделях вилок и розеток часто требовалось сворачивать монолитную жилу кольцом и устанавливать в клемму винтовым зажимом. Поскольку этот способ еще применяется, то указываю на характерную ошибку, которую допускают по невнимательности.

Дело в том, что при завинчивании винта фиксирующая шайба передает усилие вращения отвертки на кольцо и немного деформирует его: сжимает или разжимает.

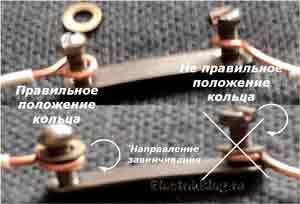

Поэтому кольцо на винт следует надевать по направлению движения резьбы. Тогда оно станет сжиматься и образует плотный электрический контакт. Не забывайте под винт подкладывать шайбу. Иначе головка элементарно раздвинет кольцо.

Особенно актуально это требование при работе с алюминиевой проводкой. Мягкий металл легко сдвигается под внешней нагрузкой, хотя на релейных панелях мне часто попадались и раздвинутые медные кольца с ослабленным контактом.

Современный способ подключения

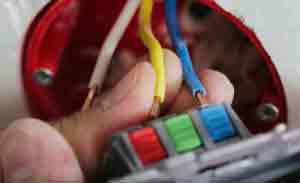

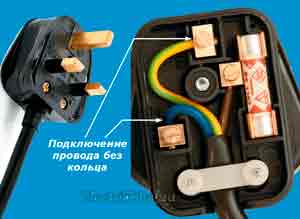

Сейчас все вилки и розетки сделаны для облегчений работы монтажников. С небольшого кончика провода достаточно снять немного изоляции и вставить его в подготовленное гнездо с последующим прижатием фиксирующим винтом через шайбу.

Этот прием облегчает монтаж, но требует соблюдения усилия прижима. Считаю, что в принципе метод нормальный, но он не очень подходит для подключения проводов из алюминия.

Дело в том, что при максимальной нагрузке медь и алюминий нагреваются и расширяются в зажатом винтами объеме. Происходит это не одинаково. Металлы обладают разными коэффициентами линейного расширения.

Алюминий расширяется больше. Благодаря ограниченному объему и высокой пластичности он изменяет свою форму. А после отключения нагрузки происходит остывание и уменьшение размеров. При этом сила сжатия винтом уменьшается.

После нескольких циклов прохождения интенсивных нагрузок ужим провода в контактном гнезде может пропасть. К тому же на алюминии под воздействием воздушной среды появляется слой оксидной пленки.

Все это создает повышенное электрическое сопротивление контакта и перегрев конструкции, повреждение изоляции.

Медный провод обладает меньшим линейным расширением и повышенной механической прочностью. Он лучше работает в контактных соединениях вилок, розеток и выключателей.

Как только с оборудования снято напряжение следует сразу оценить нагрев контактных соединений, провести их осмотр. Этот этап позволяет выявить любые скрытые дефекты и случайно допущенные ошибки монтажа.

Установка розеток в бетонную стену: как делать легко и быстро

Современные панельные здания из железобетонных плит оснащают скрытой в строительных конструкциях проводкой не только с декоративными целями, но и для ограничения доступа, решения вопросов безопасности.

Установка розеток в бетонную стену делается по специальной технологии с помощью предварительного монтажа подрозетников. Они выполняют роль корпуса, защищают штекерный механизм от попадания посторонних предметов.

Розетки для закрытой установки выпускаются только с передней крышкой. Их механизм открыт с боковых сторон и сзади.

Кабели в бетонном здании укладывают в специально сделанные на заводе полости.

Обычно при строительстве жилья кабельные каналы располагают горизонтально и вертикально под прямыми углами. В панельных домах это правило часто нарушается. В целях экономии материала проводка выполняется по кратчайшим путям.

Их надо знать. Эти сведения есть в организациях ЖКХ, да и местные электрики их уже хорошо изучили.

Однако не всех устраивает подобная проводка и жильцам часто требуется перенести розетку или выключатель либо полностью проложить новую за счет прорезания в бетоне штроб и помещения в них кабелей.

Процесс этот сложный и физически тяжелый. Облегчить и ускорить его выполнение помогает профессиональный инструмент: штроборез.

Он быстро обрабатывает панельные стены, делает сразу две параллельные канавки своими режущими дисками. Пыль от обработки бетона сразу засасывается по гибкому шлангу в строительный пылесос с защищенным электродвигателем.

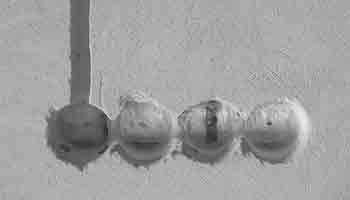

Полости в стене для подрозетников удобно делать перфоратором со специальной головкой — коронкой, изготовленной для выработки в бетоне круглых полостей. Ее наконечники выполнены из тугоплавких пластин, стойких к большим истирающим и ударным нагрузкам.

Подобные коронки позволяют удобно делать полости не только в бетонной стене, но и кирпиче, пеноблоках, камне.

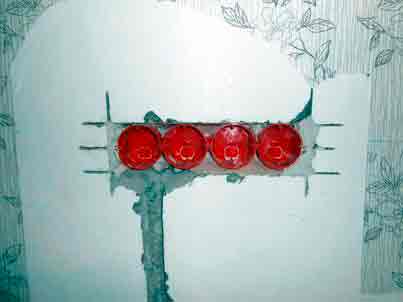

В прорезанные углубления устанавливают подрозетник и заводят в него кабель для подключения к розеткам. На картинке ниже показана технология выполнения этой работы за 4 этапа:

1. примерка;
2. обмазка шпаклевочной смесью;
3. установка в полость;
4. выравнивающая штукатурка.

Когда штукатурная смесь засохнет в подрозетник можно устанавливать розеточный механизм. Но до начала этой операции необходимо проверить состояние заведенного кабеля и его техническую исправность.

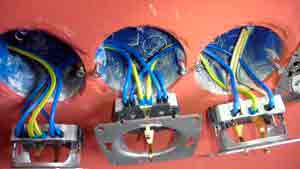

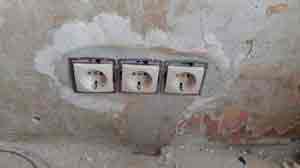

При подключении блока розеток шлейфом, последовательно одна к другой, между ними заводят кабельные перемычки. Их длина должна выступать из каждого подрозетника на 15-20 сантиметров. Короче делать не стоит.

Дело в том, что медный провод с сечением 2,5 мм квадратных обладает довольно высокой жесткостью. Подключать короткие концы не удобно, а нормально вставить смонтированный розеточный механизм в ограниченное пространство будет очень затруднительно.

Поэтому жесткость толстого провода компенсируют его длиной и предварительным сгибанием змейкой. Она начинает работать как меха у гармошки, что позволяет удобно вставлять и извлекать розеточный механизм.

Особую опасность короткие концы провода доставляют жилам из алюминия. Они, хоть и более мягкие, но менее прочные. После нескольких сгибаний в одном месте алюминиевая проволока быстро обламывается.

Когда конец короткий и отвалился, то вытянуть его не получится. В такой ситуации приходится экспериментировать с монтажом удлинителей или выполнять полную замену проводки.

А вот здесь владельцу квартиры стоит подумать заранее. Многие просто заштукатуривают кабель в штробе стены не помещая его в гофру.

Для его извлечения потребуется все снова выдалбливать. Поэтому монтировать так можно только хорошо проверенную и надежную кабельную продукцию, а концы проводов делать длинными.

Подключение проводов к контактам розеток

Среди электриков постоянно идут споры: с какой стороны штеккерного гнезда заводит потенциал фазы и нуля. Я считаю, что это не принципиально. Всегда можно взять в руки индикатор напряжения и с его помощью разобраться.

Однако же всегда рекомендую все в одной квартире или частном доме делать однообразно. Этот принцип облегчает монтаж и поиск неисправностей, подчеркивает культуру работника.

Как разводить защитный РЕ проводник

Если провода фазы и ноля довольно часто делают составными и собирают отдельными отрезками через распаечные коробки, то с защитным РЕ проводником так поступать запрещено.

Он должен прокладываться цельным куском непосредственно от разъемной электрической точки до шины комнатного распределительного щитка без всяких разрывов и дополнительных подключений.

Это диктуется требованиями безопасности. А их надо строго соблюдать.

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

1. окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
2. изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:

1. Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
2. Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

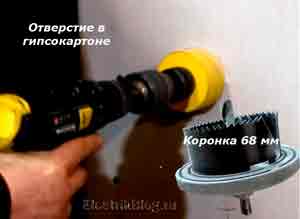

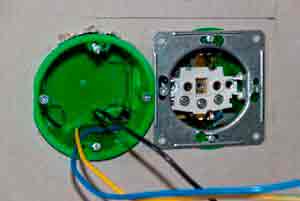

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

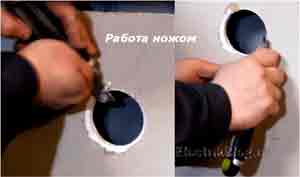

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

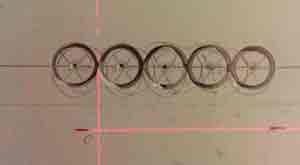

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

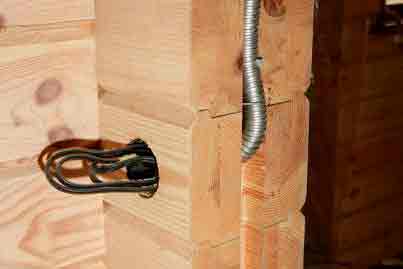

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

1. ретро проводка;
2. кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

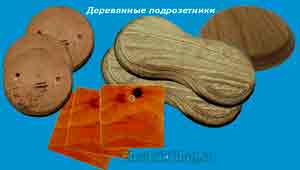

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Заканчиваю статью напоминанием: если у вас еще остались какие-то неясности про монтаж электрических розеток, то спрашивайте в комментариях. Обязательно обсудим и совместно выработаем наиболее приемлемое решение.

Источник: http://electrikblog.ru/elektricheskiye-rozetki-montazh-po-nauke-dlya-novichkov/

Электрооборудование, свет, освещение

Розетка – важнейший элемент электропитания в доме, позволяющий снабжать электричеством бытовые приборы и обслуживать частные цели. Электрические розетки являются частью общей электрической сети, поэтому их самостоятельная установка требует соблюдения правил безопасности и нормативным правилам размещения розеток в жилых помещениях. На первый взгляд, кажется, что все розетки одинаковые. но на самом деле существует большое количество разновидностей розеток для обслуживания различных приборов. Установка осуществляется двумя способами: внутренним и наружным. Какой способ и тип розетки для установки выбрать зависит от личных требований, но, в принципе, своими руками можно установить любую розетки, если знать точную схему установки и общие рекомендации по монтажу.

Оглавление:

1. Классификация розеток
2. Требования к установке розеток
3. Конструкция розеток
4. Инструменты
5. Выбор места для установки
6. Как правильно установить розетку своими руками?
7. Как установить электророзетку со скрытой проводкой?
8. Как установить электророзетку с открытой проводкой?
9. Ремонт розеток в квартире своими руками

Классификация розеток

В зависимости от признаков, розетки классифицируются на несколько категорий:

• по методу установки (скрытые и открытые);
• по методу подключения электрической проводки (винтами и клеммами);
• по особенностям конструкции;
• по уровню защиты от напряжения (IP20 до IP68).

Электроприборы имеют разные разъемы, поэтому подбирать тип розетки необходимо, исходя из требований к обслуживанию. Для этой цели можно проконсультироваться со специалистом или самостоятельно подобрать вид розетки по разновидности разъема. Выбор разъема – основополагающий для монтажа розетки в доме. Многие страны выдвигают свои требования к стандартам разъемов розеток, но для большинства приборов характерен европейский стандарт, тип С, или тип F- евророзетка с заземлением. По типу корпуса розетки бывают накладные (наружные) и утопленные (внутренние). Наружные монтируются исключительно на стену, в то время, как скрытые можно установить где-угодно. Выбор розетки зависит, прежде всего, от персональных предпочтений и возможностей установки системы. Важным критерием является безопасность, причем речь идет, как об обслуживании, так и о доступности розетки для детей. Все эти нюансы следует учитывать перед самостоятельной установкой розетки.

Требования к установке розеток

Правильная установка электророзетки в квартире регламентируется нормами безопасности и эстетики и их расположение может выбираться на ваше усмотрение. Рекомендуемым расстоянием монтажа розеток является 40 см от пола, но стандартным размещением является высота 1 м. При установке розеток в ванной или на кухне. обязательным требованием является соблюдение расстояния от источника воды на 60 см, поэтому целесообразно устанавливать розетки на противоположной стене. Для установки розеток в квартире, где есть маленькие дети, следует соблюдать принцип максимальной недоступности и использовать розетки, которые имеют защитную крышку для обеспечения дополнительной безопасности. Главное правило. которое следует помнить при установке розеток – совершать все монтажные работы при обесточенной электросети.

Конструкция розеток

Прежде, чем приступать к монтажу розетки, необходимо знать, из каких элементов она состоит. Стандартные розетки состоят из 3 частей:

• лицевой панели;
• проводки;
• основы.

Лицевая панель защищает и скрывает внутреннюю часть розетки. Стандартные панели – это белые пластиковые корпусы, которые изготовлены из пожароустойчивого пластика. Токопроводящие представляют собой контакты, через которые проводится ток. Они бывают разной мощности и напряжения. Основание или колодка – это конструкция на которой удерживаются контакты и лицевая панель. Современные розетки имеют дополнительное заземление для обеспечения безопасности эксплуатации.

Инструменты

Установка розеток в квартире своими руками требует наличия необходимых инструментов:

• отвертки с индикатором для определения обесточенной сети;
• отвертки для крепления (прямая либо крестообразная);
• дрель, перфоратор, плоскогубцы и молоток;
• дюбели с саморезами для крепления коробки;
• подрозетники;
• уровень;
• розетки.

Количество необходимых инструментов может быть больше, в зависимости от того, производится первичный монтаж электрических розеток своими руками или их ремонт.

Выбор места для установки

Если вы хотите установить розетку в новом мест е, то прежде всего, понадобится провести электрическую сеть. Для этого следует проложить 2 провода, то есть ноль и фазу, либо 3 провода: фаза, ноль, заземление, соответственно. Для обеспечения большей безопасности, рекомендуется прокладывать 3 провода для установки новой розетки. Как отличить, какой провод, какую функцию выполняет? Они отличаются по цвету: белый или коричневый – фаза, синий либо черный – ноль, желтый – заземление. Стандартное расположение розеток – 1 м от пола, в детской – 1.5 м. Есть необходимо подключать несколько приборов к сети, то целесообразно установить блок розеток, которые подключаются по очереди одним кабелем. Обратите внимание, что контакты нужно заводить сверху, не сбоку. Такая схема установки розеток безопасней.

Как правильно установить розетку своими руками?

Существует определенный алгоритм действий, как правильно установить розетку своими руками. В целом, установка розетки – несложный процесс. Стандартная схема включает следующий порядок действий:

• отключить электроснабжение в щитке или вынуть пробки;
• проверить отсутствие напряжения индикатором;
• открутить крышку, освободить монтажные лапки и вынуть провода;
• установить новый подрозетник на место старого;
• подогнать по размеру провода, подключить их к рабочей части;
• установить внешнюю крышку;
• проверить исправность, включив электропитание.

Данная схема также позволяет подключить розетку с заземлением, только нужно знать, как именно подключать провода. Грубо говоря, подключение должно выглядеть следующим образом: фаза – слева, ноль – справа, а заземление – в центре. Провода перед присоединением нужно поджать и прикрепить винтовыми зажимами клемм.

Как установить электророзетку со скрытой проводкой?

Монтаж розетки со скрытой проводкой – простой способ, как установить электророзетку, если стены уже облицованы декоративными панелями или же отделаны гипсокартоном. Для того, чтобы вывести провода наружу, необходимо воспользоваться электродрелью и сделать отверстие в стене. Перед началом работ, нужно проверить обесточена проводка или нет с помощью индикатора. Перед тем, как делать отверстие, нужно нанести предварительную разметку на стене и аккуратно вырезать углубление для подрозетника. При установке подрозетника в бетонную стену, дополнительного укрепления не потребуется, достаточно установить пластиковый дюбель и прикрепить коробку саморезом, вкручивая до упора. Для установки подрозетника в гипсокартон, необходимо использование соответствующих коробок.

После установки коробки необходимо присоединить провода. Сначала, нужно аккуратно устранить изоляционный материал, примерно, на 5-7 мм от конца проводов и начать их присоединение. Затем нужно закрепить контакты в корпусе, используя 5 винтов: 2 – для распора лапок с боку, 1 – для заземления в центре, 1 – для фазы с права и 1 – для нуля слева. В зависимости от типа подключения, провода могут присоединяться винтовыми зажимами с клеммной колодкой или зажимами с подпружинными пластинами. Второй тип подключения характерен для импортных розеток.

Затем необходимо вставить коробку в подрозетник, при этом использовать распорные винты, вкручивая их по одному с каждой стороны розетки. Аккуратно расположите корпус в центре, чтобы после фиксации розетка была расположена ровно. Расперите лапки боковыми винтами, чтобы зафиксировать коробку. Лучше, отдать предпочтение конструкциям с зубчатыми лапками. Они лучше фиксируют конструкцию в стене и не расшатываются во время эксплуатации.

Заключительным этапом является монтаж декоративного корпуса. С помощью центрального винта нужно докрутить корпус до упора, чтобы спрятать его в стене. Затем присоединяется лицевая панель и проверяется на устойчивость. Когда розетка установлена, необходимо проверить ее исправность. Для этого следует включить электричество и включить любой электроприбор. Если контакт отсутствует, придется выкрутить все обратно им проверить надежность и правильность присоединения контактов. Обязательно проследите, чтобы жилы были туго затянуты, поскольку это может стать причиной короткого замыкания и плавления корпуса.

Как установить электророзетку с открытой проводкой?

Розетки с открытой проводкой – это те же самые электророзетки, что и скрытого типа, только провода подключения не спрятаны в стене, а, наоборот, размещены снаружи. Такой тип проще устанавливать и делать. Их применение целесообразно, когда нет возможности провести скрытую проводку, например, при деревянной облицовке стен. Поскольку оголенные провода выглядят не совсем эстетично, их отделывают декоративными каналами из пластика, преимущественно, белого цвета.

Для установки розетки с открытой проводкой необходимо выполнить следующие действия:

• обесточить электричество и проверить отсутствие напряжения индикатором;
• сделать разметку и с помощью электродрели прорезать отверстие в стене для дюбелей;
• аккуратно вставить пластиковый дюбель в отверстие, можно использовать молоток;
• закрепить дюбеля и вставить коробку розетки с помощью саморезов;
• присоединить контакты и затянуть их винтами;
• прикрепить декоративную часть;
• проверить исправность розетки.

При установке розетки в деревянные стены, необходимо использовать паронит, который помещается между задней крышкой и стеной для предотвращения воспламенения. Если розетка не работает или есть посторонний звук/запах, необходимо выключить электропитание и повторно проверить подключение всех контактов. Обратите внимание, чтобы изоляция была сделана правильно. Не используйте розетку в случае неисправности!

Ремонт розеток в квартире своими руками

Если возникла необходимость ремонта розетки, то это сделать даже гораздо проще, чем ее установку. Рекомендуется проводить осмотр розеток в жилых домах не реже одного раза в 1-2 года, поскольку элементы электроснабжения также подвержены износу. Если понадобился ремонт розеток в квартире своими руками, то сделать это можно следующим образом:

• обесточьте электричество в доме и проверьте напряжение в розетке;
• снимите декоративную панель;
• выкрутите распорные винты и достаньте монтажную коробку;
• отсоедините провода и освободите от клеммных зажимов;
• замените монтажную коробку на новую, обновите провода;
• закрепите контакты и вставьте монтажную коробку назад;
• прикрепите декоративную панель на место и проверьте исправность розетки.

Если необходимо сделать несколько розеток, то придется удлинять фазный провод, для создания электрической цепи. Если возникла необходимость перенести розетку, то нужно воспользоваться методом наращивания проводки. Для этого нужно снять изоляцию и скрутить оголенные провода, а затем немного их припаять. Затем следует обратно закрепить изоляцию и установить накладную розетку.

На практике, установка розеток – достаточно простой и незамысловатый процесс, который под силу сделать каждому. Но, важно помнить о том, что все монтажные работы осуществляются только при обесточенной сети. Обязательно проверяйте наличие напряжения индикатором перед контактом с обесточенными токоведущими частями, поскольку в них может внезапно возникнуть напряжение. Не прикасайтесь к оголенным проводам голыми руками, а использовать для этой цели специальные инструменты. Если же вы не уверены в собственных сила, то во избежание поражений или возгорания установленной розетки, обратитесь за помощью к специалисту. Как правильно совершать установки и как должен выглядеть монтаж розеток в квартире своими руками видео-инструкция:

Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/montazh-rozetok-v-kvartire-svoimi-rukami-pravilnaya-samostoyat

Как установить розетку: простая инструкция как быстро и просто установить розетку своими руками (видео + 140 фото)

Одним из важных аспектов каждого ремонта, является установка розетки. С первого взгляда может показаться, что проще этого нельзя ничего придумать. На самом деле это не так. Монтаж розетки в комнате: ответственный, сложный и трудоемкий процесс.

Все же, из-за халатности можно нарваться на большую беду. Ведь речь идет об электропитании дома. Неправильное соединение контактов может повлечь за собой короткое замыкание, а в итоге и пожар.

Краткое содержимое статьи:

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

• Подготовка и прокладка кабеля.
• Вырез ниши под розетку.
• Монтаж корпуса «подрозетника».
• Подключение контактов.
• Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Стоит упоминать, о расположении розеток. С этим, вы должны определиться изначально. Сперва, нужно посчитать количество необходимых источников питания. Затем определиться с высотой и местом их расположения.

Рекомендуется все мысли записывать на бумаге, виде схемы, или отмечать прямо на стене с помощью специального строительного карандаша. Если же вы делаете это в первый раз, внимательно следуйте пунктам пошаговой инструкции установки для розетки.

Пошаговая инструкция монтажа

Начинать монтажные работы необходимо со своей безопасности. Убедитесь, что питание вашего дома или квартиры обесточено. Если же это не сделано, его можно отключить в общем автомате на весь дом. Также стоит задуматься о защите рук и пальцев с помощью перчаток. Конечно, работать в них при монтаже самой розетки довольно неудобно. Но в момент прокладки кабеля и вырезания отверстия для «подрозетника» это необходимость. Ведь в процессе можно получить травму.

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

•

Сам процесс подключения кабеля к счетчику элементарен. Сниманием изоляцию, оголяем контакты. Подключаем их к специальным клеммам на счетчике. Таким образом, можно подключить 8 отдельных проводов питания.

Источник: http://electrikexpert.ru/kak-ustanovit-rozetku/
