Минитрактор своими руками

Минитрактор своими руками в домашних условиях — безусловная экономия ваших средств

Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и маневренности, позволяют обрабатывать земельные владения с целью их дальнейшего использования.

Однако, не все имеют возможность приобретения готового агрегата, продающегося в специализированном магазине, ведь стоимость его может доходить до 100 тысяч рублей. Именно тогда и возникает у многих вопрос — как собрать самодельный минитрактор?

Решение не такое простое, как может показаться на первый взгляд, ведь для осуществления сборки может понадобиться достаточно много сопутствующего материала, а также необходимых технических знаний и умением работы с инструментарием.

Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

• уборка снежных массивов в зимнее время;
• транспортировка небольших грузов;
• уборка бытового мусора, а также различной растительности;
• заготовка сена;
• посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Инструкция

Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.

Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.

На первоначальном этапе, нужно сделать одну очень важную вещь — составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.

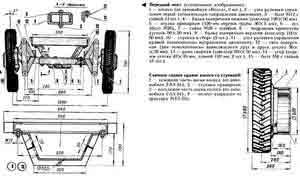

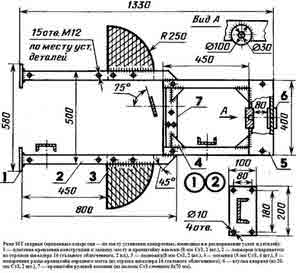

Чертеж 1

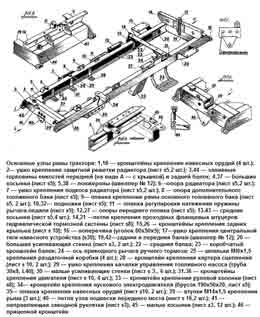

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.

Чертеж 2

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Для успешного и продуктивного ведения домашнего хозяйства необходима соответствующая сельскохозяйственная техника. Перейдя по ссылке ознакомитесь, как самому сделать культиватор.

Плуги обладают улучшенными характеристиками, что позволяет без проблем справляться со вспашкой любой земли максимально оперативно и качественно. Здесь все о различных видах и характристиках плуга ПСК.

В настоящее время технический прогресс помогает заменять долгий человеческий труд на куда более оперативную работу машин. Зерноуборочный комбайн Полесье — ваш незаменимый помощник с отменным качеством на десятилетия.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Однако, это далеко не единственный способ сборки, поэтому выбор лежит исключительно на том человеке, который будет осуществлять изготовление.

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

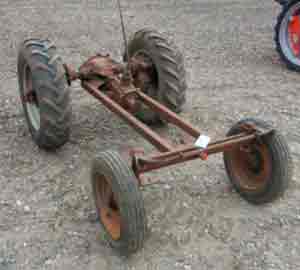

• Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

Изготовление рамы

• Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
• Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.

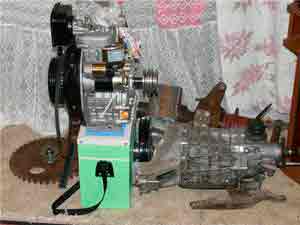

• В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью — примерно 40 л.с.
• ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
• Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.

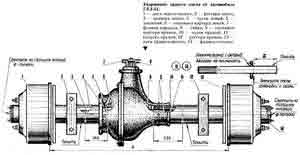

• Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
• В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов — это допустимый минимум для проведения сельхоз работ.
• В данной последовательности, в принципе, и кроется ответ на вопрос — как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Преимущества и недостатки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

• Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
• Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
• В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
• В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

Недостатки

В числе недостатков можно отметить следующие моменты:

• Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
• Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы.

Подробное объяснение этого феномена излишни, ведь экономия всегда была определяющей, вне зависимости от того, где она применяется.

Дополнительные советы и предупреждения

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Заключение

Изготовление самодельного минитрактора становится все более актуальным, особенно для владельцев небольших земельных участков. Дело в том, что использование крупногабаритных тракторов может быть нецелесообразно, ведь они не смогут показать всех своих рабочих показателей на таком небольшом участке земли.

К тому же, затраты на горючее могут стать поистине неподъемной ношей для частных фермеров.

Экономией также объясняется и отказ от приобретения минитрактора в специальном магазине, ведь сельское хозяйство далеко не самый прибыльный вид бизнеса в нашей стране. Поэтому, для обычного дачника оптимальным вариантом будет именно изготовление агрегата своими собственными силами.

Затраты при этом копеечны, а работоспособность готового самодельного минитрактора может вас приятно удивить. Естественно, если использовать относительно мощный двигатель и не очень старые запчасти.

Не стоит забывать о том, что данный метод может не подойти для некоторых лиц, не имеющих должных навыков в обращении со сварочным аппаратом или токарным станком, к примеру. В таком случае, можно просто заказать нужные детали у мастеров, которые изготовят.

Придется, конечно, заплатить, но никак не больше той суммы, которую нужно отдать за готовый минитрактор.

Источник: http://machinspec.com/selskoxozyajstvennaya/traktor/minitraktor/svoimi-rukami-v-domashnix-usloviyax.html

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

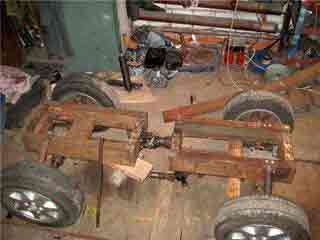

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html

Самодельный минитрактор своими руками

Содержимое

Сельское хозяйство, в первую очередь, вызывает ассоциацию с обрабатыванием земель. Ведь, для того, чтобы посеять и вырастить овощи, фрукты и ягоды нужно не просто провести вспашку земли и удобрить ее, но и суметь организовать регулярный полив, а также прополку от любого вида сорняков.

Разумеется, фермеру будет намного проще и легче справится с любыми видами аграрных работ, если в его владениях есть специализированная техника, к примеру, мини трактор. Не смотря, на свой небольшой габаритный размер, такой агрегат успешно справится с главными задачами, которые напрямую связаны с обработкой почв, например: рыхление, вспашка земли, скос травы и иными земельными «операциями».

Агропромышленные комплексы очень щепетильно и ответственно подходят к решению данного вопроса, используя отечественные или импортные модели мини тракторов. Но как быть частным хозяйствам, которые ограничены в финансах?

Существуют 2 способа собрать трактор вручную

1. Собрать самодельный минитрактор своими руками из подручных средств

2. Собрать минитрактор при помощи КИТ-набора

С таким подходом к делу можно неплохо сэкономить, но для этого нужно учесть весь процесс сборки, который сопровожден определенными трудностями. Многих фермеров не остановят никакие трудности, ведь каждому по силам сделать своими руками не просто самоделку под себя и свои потребности, а качественную сельскохозяйственную технику, которую можно будет оснастить дополнительным оборудованием для выполнения широкого круга задач.

Важно! Следует учесть такой фактор, что после переделки мотоблока в трактор гарантия на мотоблок перестает быть действительной.

Также есть третий вариант чуть подороже, но попроще — это покупка готового заводского мототрактора. Мототрактор делается на основе мотоблока, но уступает мини-трактору в массе и габаритах.

Выбрав этот вариант, Вы снимете с себя головную боль по переделке самодельного трактора из мотоблока , сэкономите свое время, а также будете уверены в надежности сборки и в своей безопасности во время работы за мототрактором. Вдобавок, есть большое преимущество — это гарантия на мототрактор. По гарантийному талону мастер из сервисного центра в любой момент отремонтирует любую поломку.

Самодельный минитрактор своими руками

Для того чтобы собрать самодельный мини-трактор в домашних условиях существуют множество разных способов. Мы расскажем в своей статье об одном из самых простых способов — это переделку мотоблока в минитрактор.

При такой переделке следует понять с чего начать процесс изготовлять такую машину. Будет огромным преимуществом, если в самом начале подготовить чертежи, чтобы продумать до мелочей какие детали имеют место быть в вашем самодельном тракторе. Нужно тщательно продумать переделку, ведь нужно не забыть учитывать возможность установить навесное оборудование: почвофрезу, плуг, сажалку, косилку и т.д.

Какие детали пригодятся для быстрой переделки?

• Рычаги для отключения блокировки полуосей

Из инструментов могут понадобиться:

• Отвертка и гаечные ключи;

• Диски для резки металла и болгарка;

• Крепёжный элемент (гайки и болты);

• Электродрель с набором свёрл;

КИТ наборы

КИТ-наборы — это такие наборы, в которых предусмотрены все необходимые детали для сборки самодельного мини трактора. Ниже приведены КИТ-наборы ЧП Крючкова. Однако, следует учесть, что такой набор предназначен только для переоборудования дизельных мотоблоков водяного охлаждения с мощностью до 10 л.с.

Виды КИТ-наборов

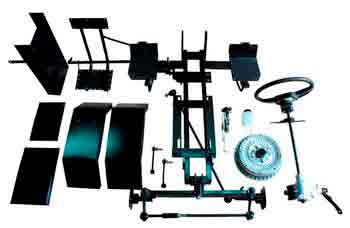

Базовый комплект по переделке мотоблока

Такой набор является стандартным при сборке мини трактора, в составляющие комплекта входят:

• Рычаги выключения и включения блокировки полуосей;

• Емкость для жидкости (тормозной);

• Барабан (тормозной) с опорным универсальным диском;

• Спинка и сиденье;

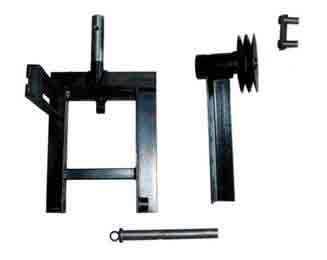

Подъёмный задний механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе сзади, например: почвофреза, плуг, грабли-ворошилки.

Детали входящие в комплект:

• Ось подъемного механизма;

• Шкворень прицепного устройства;

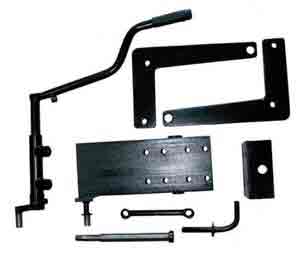

Передний подъемный механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе спереди, например: роторная косилка или лопата-отвал.

Составляющие элементы подъёмного механизма:

Также предусмотрены наборы деталей для навесного оборудования. Вот парочка из них.

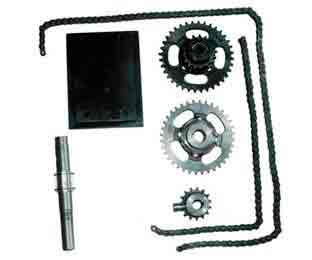

Основные части комплекта для установки активной почвофрезы

• Цепь ведущей звездочки;

• Цепь ведомой звездочки;

Комплект под роторную косилку

• Промежуточный натяжной ролик;

• Рамка подъемного механизма;

• Вал рамки подъемного механизма;

КИТ-набор поможет избавиться от хлопот в плане поисков всех необходимых частей для сборки собственноручного мини трактора на базе мотоблока.

Подробные инструкции по переделке из мотоблока в мини трактор

1-ый шаг. Изготовить раму в которой используется прокатный швеллер. Также конструкцией должны быть в обязательном порядке траверсы, которые расположены сзади и спереди, а также парочка лонженеров. Создавая раму, следует немного уменьшить ширину фронтальной части для того, чтобы придать детали трапециевидную форму. Также не забыть про создание отверстия в раме, чтобы суметь прикрепить к ней разные устройства и элементы.

2-ой шаг. В качестве двигателя можно использовать мотор от мотоблока, но при условии, что его мощности будет достаточно для осуществления сельскохозяйственных работ. Идеально использовать 4-хтактный дизельный двигатель водяного охлаждения.

3-ий шаг. Делаем крепление передней балки. Привариваем к углам стойки. Затем соединяем крепление передней балки и раму в верхней части. Как рама будет готова, на нее необходимо установить задний мост. Если у Вас задумка сделать полноприводный минитрактор, то тогда на раму нужно разместить передний мост.

4-ый шаг. Установить КПП на раме. Последнюю коробку передач нужно постараться разместить таким способом, чтобы она была направлена к водителю. Это следует сделать для того, чтобы было легче управлять агрегатом во время езды.

5-ый шаг. Установить рулевое управление. Обычно используют руль, который заимствуют у легковых автомобилей. Можно сготовить самому или приобрести переднюю балку с рулевым механизмом от мототрактора. Также можно установить на руль гидроусилитель для повышения маневренности самоделки.

6-ой шаг. Установить тормозную систему.

7-ой шаг. После всех пройденных этапов приступить к подключению электрики.

8-ой шаг. Сделать подъёмный механизм и переходной редуктор для фрезы.

Инструкция по сборке КИТ набора

1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1)

2. Снять правое колесо вместе со ступицей

3. Установить опорный диск с тормозными колодками, используя болты с внутренним шестигранником (Рис. 2). Затем установить барабан. Отрегулировать зазор между опорным диском и барабаном и засверлить отверстие Ø 8 мм, глубиной 4 мм, в полуоси для стопорного винта. Установить шпонку и ступицу колеса (Рис.3)

4. Установить задний подъемный механизм, затянуть болты до упора (Рис. 4)

5. Установить рычаг заднего подъемного механизма с тягой, тягу зашплинтовать (Рис.5)

6. Собрать сиденье с помощью шуруповерта и саморезов, и установить его на коробку передач (Рис. 6)

7. Установить раму наживив болты и не затягивая их до конца (Рис. 7)

8. Установить передние колеса (Рис. 8)

9. Затянуть болты крепления рамы (Рис. 9)

10. Укоротить и загнуть рычаг КПП (Рис. 10)

11. Закрепить на раме рулевой механизм и подсоединить продольную тягу (Рис.11) и прикрутить кронштейн рулевой колонки к кожуху КПП, предварительно просверлив 2 отверстия Ø 6,5 мм (Рис. 12)

12. Установить рычаги выключения блокировки полуоси (Рис. 13)

13. Открутить и повернуть шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укоротить и загнуть тяги сцепления и рычагов выключения блокировки полуоси (Рис.14)

14. Надеть ремни и установить защитный кожух (Рис. 15)

15. Установить главный тормозной цилиндр с бачком. Залить жидкость, прокачать тормоза (Рис. 16)

16. Установить крылья (Рис. 17)

17. Установить двигатель. Одеть ремни и натянуть их смещением двигателя в сторону передней оси. Затянуть 4 крепежных болта (Рис. 18)

18. Установить тягу акселератора (Рис. 19)

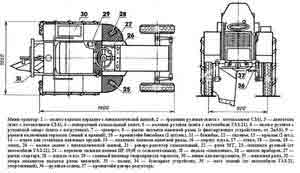

Подборка чертежей

Предлагаем на рассмотрение разные варианты чертежей для сборки мини-трактора вручную. Сумев подобрать подходящую схему можно приступать к работе. Также можно ориентироваться по выбранному вами чертежу, чтобы внести изменения с учетом своих потребностей.

Подведем итоги

Люди аграрного труда, в чьих владениях есть мотоблок, задумываются над тем как приобрести или сделать самому минитрактор дома. За минитрактором можно работать сидя в удобном кресле со спинкой, в отличие от мотоблока, за которым нужно следовать буквально по пятам и сильно напрягать руки. К сожалению, не все могут позволить себе купить заводский мини-трактор, но увидев всецело процесс сборки трактора своими руками можно прийти к следующим выводам.

Перед тем как начать сборку самодельного мини-трактора, стоит обратить внимание на то, для каких целей он будет использован. При этом важно отталкиваться от возможности установить различную навеску, к примеру, фрезу или плуг.

К комплектующим следует отнестись весьма серьёзно. Нужно отыскать такие детали, которые можно в будущем с легкостью поменять на другие. Собрав необходимые инструменты и материалы, составив чертеж мини-трактора, а также разобравшись с основными принципами работы маленького помощника можно смело браться за дело.

Или же выбрать вариант подороже, но в разы проще — это покупка мототрактора изготовленного на заводе. Выбирая данный вариант, Вы не просто снимете с себя головную боль, но и сэкономите свое время, а также застрахуете себя гарантией от производителя.

Источник: http://www.gardenshop.com.ua/minitraktor-iz-motobloka-svoimi-rukami.html

Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Минитрактор своими руками

Какой вариант самодельного мини трактора выбрать

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Дифференциал от погрузчика

Задняя часть такого минитрактора по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Чертежи — первый этап сборки

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.

Выбор двигателя и трансмиссии

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Источник: http://webcache.googleusercontent.com/search?q=cache:BfmAFR6ckz8J:http://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html%2B%D0%9C%D0%B8%D0%BD%D0%B8%D1%82%D1%80%D0%B0%D0%BA%D1%82%D0%BE%D1%80+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

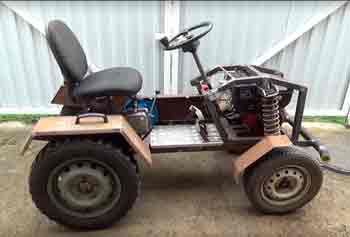

Минитрактор своими руками с нуля и из мотоблока

Любые хозяйственные работы, включая транспортные, сеноуборочные и почвообрабатывающие, будут проводиться значительно быстрее и без особых трудозатрат, если задействовать в них мини технику.

Для этого можно приобрести готовый малогабаритный агрегат, или сделать, к примеру, минитрактор своими руками.

Хотя такая техника не отличается значительными размерами, ее мощности и производительности вполне хватает для транспортировки каких-либо грузов и обработки земли на приусадебных или дачных участках.

Гусеничные вездеходы самоделки: описание, изготовление, инструменты, видео.

Что учесть при сборке минитрактора?

Итак, с чего же начать самостоятельное изготовление малогабаритного транспортного средства? Прежде всего, нужно разобраться в технических и финансовых аспектах, а для этого потребуется качественная информация о том, как сделать минитрактор своими руками. Она поможет узнать, как расположены его основные элементы (двигатель, трансмиссия, механизмы управления, ходовая часть) и как осуществляется привод к рабочим органам дополнительного оборудования.

Определившись с конструкцией будущей машины, следует просчитать расходы на приобретение и установку ее основных узлов, а также дополнительного навесного и прицепного оснащения с учетом планируемых работ. Затем можно приступать к поиску необходимых рабочих механизмов и непосредственной их сборке.

Минитрактор на основе мотоблока

Достаточными функциональными возможностями и небольшой себестоимостью будет обладать конструкция самодельного агрегата, созданного на основе мотоблока. Переоборудованный минитрактор из мотоблока своими руками идеально подойдет для работы на даче, приусадебном участке, небольшом фермерском или тепличном хозяйстве. Для его сборки понадобятся дополнительные детали, такие как:

• рама, изготовленная из профилированных труб или стального уголка;
• рулевая колонка с тягами;
• гидравлический тормоз;
• сборка, включающая ступицы и тормозные диски;
• задние крылья и блоки сигнальных фонарей;
• навеска с механизмом подъема;
• сиденье для водителя;
• колеса.

Выполненные своими руками мини трактора (видео хорошо это демонстрирует) могут дополнительно оборудоваться гидравлической навесной системой. Эта особенность позволяет использовать разнообразные навесные орудия для выполнения земляных и иных работ, что делает такие машины особенно эффективными для ведения приусадебного хозяйства.

Чтобы собрать из перечисленных элементов самодельный минитрактор своими руками потребуются инструменты: молоток, ключи гаечные, дрель и сварочный аппарат. Теоретически процесс «преобразования» мотоблока в небольшой трактор длится не очень долго — всего несколько дней, но его осуществление сопряжено с некоторыми трудностями.

Узнайте, какой у КамАЗ 5410 расход топлива на 100 км.

Особенности создания мини трактора из мотоблока

Сложности при создании самодельного мини трактора могут возникнуть в процессе изготовления кузова и присоединения его к моторному блоку. Рассмотреть, как это делается, можно на чертежах, представленных в специализированной литературе. Используемые для работы описания на минитрактор своими руками, чертежи и схемы, помогут правильно сконструировать и соединить основные его узлы и получить надежную, удобную в эксплуатации конструкцию.

В процессе сборки самодельного трактора так же могут появиться трудности при разработке кинематической схемы. Важно чтобы во время передачи от двигателя к колесам машины крутящего момента нагрузка на ведущую ось распределялась максимально равномерно. Равновесие конструкции обеспечит надежность и долговечность технике, в случае если она будет использоваться для перевозки тяжелого груза. Как достойно сделать минитрактор своими руками видео продемонстрирует более подробно.

Когда будут учтены все конструктивные особенности самодельного трактора, можно приступить к сборке его основных узлов. На этом этапе следует уделить особое внимание расположению тормозной системы и рычага переключения передач транспортного средства для создания максимально удобных и безопасных условий его эксплуатации.

После окончания этих работ останется оборудовать рабочее место водителя, что будет являться завершающим этапом по преобразованию мотоблока в минитрактор своими руками (фото показывает разные варианты исполнения).

Сделанные мини тракторы своими руками легко управляются, не требуют больших площадей для хранения и сложного технического обслуживания. Кроме того они мобильны, поэтому пригодны для использования на неровностях рельефа, возле построек и внутри производственных помещений.

Источник: http://webcache.googleusercontent.com/search?q=cache:uQiaTmFf6egJ:http://spectechzone.com/tekhnika/selkhoztekhnika/mini/mozhno-li-sdelat-minitraktor-svoimi-r.html%2B%D0%9C%D0%B8%D0%BD%D0%B8%D1%82%D1%80%D0%B0%D0%BA%D1%82%D0%BE%D1%80+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Минитрактор своими руками с нуля и из мотоблока

Любые хозяйственные работы, включая транспортные, сеноуборочные и почвообрабатывающие, будут проводиться значительно быстрее и без особых трудозатрат, если задействовать в них мини технику.

Для этого можно приобрести готовый малогабаритный агрегат, или сделать, к примеру, минитрактор своими руками.

Хотя такая техника не отличается значительными размерами, ее мощности и производительности вполне хватает для транспортировки каких-либо грузов и обработки земли на приусадебных или дачных участках.

Гусеничные вездеходы самоделки: описание, изготовление, инструменты, видео.

Что учесть при сборке минитрактора?

Итак, с чего же начать самостоятельное изготовление малогабаритного транспортного средства? Прежде всего, нужно разобраться в технических и финансовых аспектах, а для этого потребуется качественная информация о том, как сделать минитрактор своими руками. Она поможет узнать, как расположены его основные элементы (двигатель, трансмиссия, механизмы управления, ходовая часть) и как осуществляется привод к рабочим органам дополнительного оборудования.

Определившись с конструкцией будущей машины, следует просчитать расходы на приобретение и установку ее основных узлов, а также дополнительного навесного и прицепного оснащения с учетом планируемых работ. Затем можно приступать к поиску необходимых рабочих механизмов и непосредственной их сборке.

Минитрактор на основе мотоблока

Достаточными функциональными возможностями и небольшой себестоимостью будет обладать конструкция самодельного агрегата, созданного на основе мотоблока. Переоборудованный минитрактор из мотоблока своими руками идеально подойдет для работы на даче, приусадебном участке, небольшом фермерском или тепличном хозяйстве. Для его сборки понадобятся дополнительные детали, такие как:

• рама, изготовленная из профилированных труб или стального уголка;
• рулевая колонка с тягами;
• гидравлический тормоз;
• сборка, включающая ступицы и тормозные диски;
• задние крылья и блоки сигнальных фонарей;
• навеска с механизмом подъема;
• сиденье для водителя;
• колеса.

Выполненные своими руками мини трактора (видео хорошо это демонстрирует) могут дополнительно оборудоваться гидравлической навесной системой. Эта особенность позволяет использовать разнообразные навесные орудия для выполнения земляных и иных работ, что делает такие машины особенно эффективными для ведения приусадебного хозяйства.

Чтобы собрать из перечисленных элементов самодельный минитрактор своими руками потребуются инструменты: молоток, ключи гаечные, дрель и сварочный аппарат. Теоретически процесс «преобразования» мотоблока в небольшой трактор длится не очень долго — всего несколько дней, но его осуществление сопряжено с некоторыми трудностями.

Узнайте, какой у КамАЗ 5410 расход топлива на 100 км.

Особенности создания мини трактора из мотоблока

Сложности при создании самодельного мини трактора могут возникнуть в процессе изготовления кузова и присоединения его к моторному блоку. Рассмотреть, как это делается, можно на чертежах, представленных в специализированной литературе. Используемые для работы описания на минитрактор своими руками, чертежи и схемы, помогут правильно сконструировать и соединить основные его узлы и получить надежную, удобную в эксплуатации конструкцию.

В процессе сборки самодельного трактора так же могут появиться трудности при разработке кинематической схемы. Важно чтобы во время передачи от двигателя к колесам машины крутящего момента нагрузка на ведущую ось распределялась максимально равномерно. Равновесие конструкции обеспечит надежность и долговечность технике, в случае если она будет использоваться для перевозки тяжелого груза. Как достойно сделать минитрактор своими руками видео продемонстрирует более подробно.

Когда будут учтены все конструктивные особенности самодельного трактора, можно приступить к сборке его основных узлов. На этом этапе следует уделить особое внимание расположению тормозной системы и рычага переключения передач транспортного средства для создания максимально удобных и безопасных условий его эксплуатации.

После окончания этих работ останется оборудовать рабочее место водителя, что будет являться завершающим этапом по преобразованию мотоблока в минитрактор своими руками (фото показывает разные варианты исполнения).

Сделанные мини тракторы своими руками легко управляются, не требуют больших площадей для хранения и сложного технического обслуживания. Кроме того они мобильны, поэтому пригодны для использования на неровностях рельефа, возле построек и внутри производственных помещений.

Источник: http://spectechzone.com/tekhnika/selkhoztekhnika/mini/mozhno-li-sdelat-minitraktor-svoimi-r.html

Минитрактор своими руками в домашних условиях — безусловная экономия ваших средств

Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и маневренности, позволяют обрабатывать земельные владения с целью их дальнейшего использования.

Однако, не все имеют возможность приобретения готового агрегата, продающегося в специализированном магазине, ведь стоимость его может доходить до 100 тысяч рублей. Именно тогда и возникает у многих вопрос — как собрать самодельный минитрактор?

Решение не такое простое, как может показаться на первый взгляд, ведь для осуществления сборки может понадобиться достаточно много сопутствующего материала, а также необходимых технических знаний и умением работы с инструментарием.

Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

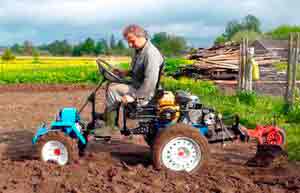

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

• уборка снежных массивов в зимнее время;
• транспортировка небольших грузов;
• уборка бытового мусора, а также различной растительности;
• заготовка сена;
• посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Инструкция

Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.

Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.

На первоначальном этапе, нужно сделать одну очень важную вещь — составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.

Чертеж 1

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.

Чертеж 2

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Для успешного и продуктивного ведения домашнего хозяйства необходима соответствующая сельскохозяйственная техника. Перейдя по ссылке ознакомитесь, как самому сделать культиватор.

Плуги обладают улучшенными характеристиками, что позволяет без проблем справляться со вспашкой любой земли максимально оперативно и качественно. Здесь все о различных видах и характристиках плуга ПСК.

В настоящее время технический прогресс помогает заменять долгий человеческий труд на куда более оперативную работу машин. Зерноуборочный комбайн Полесье — ваш незаменимый помощник с отменным качеством на десятилетия.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Однако, это далеко не единственный способ сборки, поэтому выбор лежит исключительно на том человеке, который будет осуществлять изготовление.

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

• Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

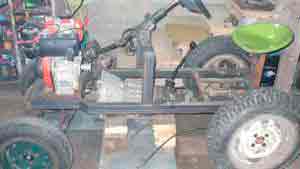

Изготовление рамы

• Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
• Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.
• В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью — примерно 40 л.с.
• ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
• Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.
• Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
• В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов — это допустимый минимум для проведения сельхоз работ.
• В данной последовательности, в принципе, и кроется ответ на вопрос — как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Преимущества и недостатки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

• Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
• Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
• В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
• В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

Недостатки

В числе недостатков можно отметить следующие моменты:

• Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
• Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы.

Подробное объяснение этого феномена излишни, ведь экономия всегда была определяющей, вне зависимости от того, где она применяется.

Дополнительные советы и предупреждения

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

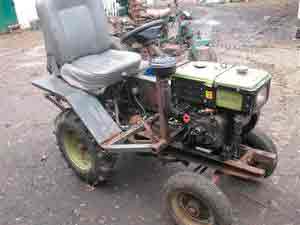

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Заключение

Изготовление самодельного минитрактора становится все более актуальным, особенно для владельцев небольших земельных участков. Дело в том, что использование крупногабаритных тракторов может быть нецелесообразно, ведь они не смогут показать всех своих рабочих показателей на таком небольшом участке земли.

К тому же, затраты на горючее могут стать поистине неподъемной ношей для частных фермеров.

Экономией также объясняется и отказ от приобретения минитрактора в специальном магазине, ведь сельское хозяйство далеко не самый прибыльный вид бизнеса в нашей стране. Поэтому, для обычного дачника оптимальным вариантом будет именно изготовление агрегата своими собственными силами.

Затраты при этом копеечны, а работоспособность готового самодельного минитрактора может вас приятно удивить. Естественно, если использовать относительно мощный двигатель и не очень старые запчасти.

Не стоит забывать о том, что данный метод может не подойти для некоторых лиц, не имеющих должных навыков в обращении со сварочным аппаратом или токарным станком, к примеру. В таком случае, можно просто заказать нужные детали у мастеров, которые изготовят.

Придется, конечно, заплатить, но никак не больше той суммы, которую нужно отдать за готовый минитрактор.

Источник: http://webcache.googleusercontent.com/search?q=cache:9Xbfrz4lNGAJ:https://machinspec.com/selskoxozyajstvennaya/traktor/minitraktor/svoimi-rukami-v-domashnix-usloviyax.html%2B%D0%9C%D0%B8%D0%BD%D0%B8%D1%82%D1%80%D0%B0%D0%BA%D1%82%D0%BE%D1%80+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Самодельный минитрактор своими руками

Содержимое

Сельское хозяйство, в первую очередь, вызывает ассоциацию с обрабатыванием земель. Ведь, для того, чтобы посеять и вырастить овощи, фрукты и ягоды нужно не просто провести вспашку земли и удобрить ее, но и суметь организовать регулярный полив, а также прополку от любого вида сорняков.

Разумеется, фермеру будет намного проще и легче справится с любыми видами аграрных работ, если в его владениях есть специализированная техника, к примеру, мини трактор. Не смотря, на свой небольшой габаритный размер, такой агрегат успешно справится с главными задачами, которые напрямую связаны с обработкой почв, например: рыхление, вспашка земли, скос травы и иными земельными «операциями».

Агропромышленные комплексы очень щепетильно и ответственно подходят к решению данного вопроса, используя отечественные или импортные модели мини тракторов. Но как быть частным хозяйствам, которые ограничены в финансах?

Существуют 2 способа собрать трактор вручную

1. Собрать самодельный минитрактор своими руками из подручных средств

2. Собрать минитрактор при помощи КИТ-набора

С таким подходом к делу можно неплохо сэкономить, но для этого нужно учесть весь процесс сборки, который сопровожден определенными трудностями. Многих фермеров не остановят никакие трудности, ведь каждому по силам сделать своими руками не просто самоделку под себя и свои потребности, а качественную сельскохозяйственную технику, которую можно будет оснастить дополнительным оборудованием для выполнения широкого круга задач.

Важно! Следует учесть такой фактор, что после переделки мотоблока в трактор гарантия на мотоблок перестает быть действительной.

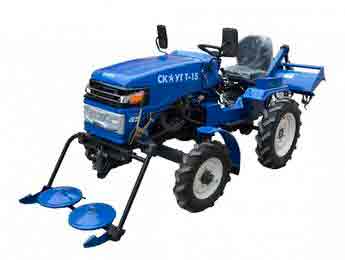

Также есть третий вариант чуть подороже, но попроще — это покупка готового заводского мототрактора. Мототрактор делается на основе мотоблока, но уступает мини-трактору в массе и габаритах.

Выбрав этот вариант, Вы снимете с себя головную боль по переделке самодельного трактора из мотоблока , сэкономите свое время, а также будете уверены в надежности сборки и в своей безопасности во время работы за мототрактором. Вдобавок, есть большое преимущество — это гарантия на мототрактор. По гарантийному талону мастер из сервисного центра в любой момент отремонтирует любую поломку.

Самодельный минитрактор своими руками

Для того чтобы собрать самодельный мини-трактор в домашних условиях существуют множество разных способов. Мы расскажем в своей статье об одном из самых простых способов — это переделку мотоблока в минитрактор.

При такой переделке следует понять с чего начать процесс изготовлять такую машину. Будет огромным преимуществом, если в самом начале подготовить чертежи, чтобы продумать до мелочей какие детали имеют место быть в вашем самодельном тракторе. Нужно тщательно продумать переделку, ведь нужно не забыть учитывать возможность установить навесное оборудование: почвофрезу, плуг, сажалку, косилку и т.д.

Какие детали пригодятся для быстрой переделки?

• Рычаги для отключения блокировки полуосей

Из инструментов могут понадобиться:

• Отвертка и гаечные ключи;

• Диски для резки металла и болгарка;

• Крепёжный элемент (гайки и болты);

• Электродрель с набором свёрл;

КИТ наборы

КИТ-наборы — это такие наборы, в которых предусмотрены все необходимые детали для сборки самодельного мини трактора. Ниже приведены КИТ-наборы ЧП Крючкова. Однако, следует учесть, что такой набор предназначен только для переоборудования дизельных мотоблоков водяного охлаждения с мощностью до 10 л.с.

Виды КИТ-наборов

Базовый комплект по переделке мотоблока

Такой набор является стандартным при сборке мини трактора, в составляющие комплекта входят:

• Рычаги выключения и включения блокировки полуосей;

• Емкость для жидкости (тормозной);

• Барабан (тормозной) с опорным универсальным диском;

• Спинка и сиденье;

Подъёмный задний механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе сзади, например: почвофреза, плуг, грабли-ворошилки.

Детали входящие в комплект:

• Ось подъемного механизма;

• Шкворень прицепного устройства;

Передний подъемный механизм

Он нужен для поднятия и опускания навесного оборудования на мини тракторе спереди, например: роторная косилка или лопата-отвал.

Составляющие элементы подъёмного механизма:

Также предусмотрены наборы деталей для навесного оборудования. Вот парочка из них.

Основные части комплекта для установки активной почвофрезы

• Цепь ведущей звездочки;

• Цепь ведомой звездочки;

Комплект под роторную косилку

• Промежуточный натяжной ролик;

• Рамка подъемного механизма;

• Вал рамки подъемного механизма;

КИТ-набор поможет избавиться от хлопот в плане поисков всех необходимых частей для сборки собственноручного мини трактора на базе мотоблока.

Подробные инструкции по переделке из мотоблока в мини трактор

1-ый шаг. Изготовить раму в которой используется прокатный швеллер. Также конструкцией должны быть в обязательном порядке траверсы, которые расположены сзади и спереди, а также парочка лонженеров. Создавая раму, следует немного уменьшить ширину фронтальной части для того, чтобы придать детали трапециевидную форму. Также не забыть про создание отверстия в раме, чтобы суметь прикрепить к ней разные устройства и элементы.

2-ой шаг. В качестве двигателя можно использовать мотор от мотоблока, но при условии, что его мощности будет достаточно для осуществления сельскохозяйственных работ. Идеально использовать 4-хтактный дизельный двигатель водяного охлаждения.

3-ий шаг. Делаем крепление передней балки. Привариваем к углам стойки. Затем соединяем крепление передней балки и раму в верхней части. Как рама будет готова, на нее необходимо установить задний мост. Если у Вас задумка сделать полноприводный минитрактор, то тогда на раму нужно разместить передний мост.

4-ый шаг. Установить КПП на раме. Последнюю коробку передач нужно постараться разместить таким способом, чтобы она была направлена к водителю. Это следует сделать для того, чтобы было легче управлять агрегатом во время езды.

5-ый шаг. Установить рулевое управление. Обычно используют руль, который заимствуют у легковых автомобилей. Можно сготовить самому или приобрести переднюю балку с рулевым механизмом от мототрактора. Также можно установить на руль гидроусилитель для повышения маневренности самоделки.

6-ой шаг. Установить тормозную систему.

7-ой шаг. После всех пройденных этапов приступить к подключению электрики.

8-ой шаг. Сделать подъёмный механизм и переходной редуктор для фрезы.

Инструкция по сборке КИТ набора

1. Уплотнить герметиком резиновую пробку на коробке передач (Рис. 1)

2. Снять правое колесо вместе со ступицей

3. Установить опорный диск с тормозными колодками, используя болты с внутренним шестигранником (Рис. 2). Затем установить барабан. Отрегулировать зазор между опорным диском и барабаном и засверлить отверстие Ø 8 мм, глубиной 4 мм, в полуоси для стопорного винта. Установить шпонку и ступицу колеса (Рис.3)

4. Установить задний подъемный механизм, затянуть болты до упора (Рис. 4)

5. Установить рычаг заднего подъемного механизма с тягой, тягу зашплинтовать (Рис.5)

6. Собрать сиденье с помощью шуруповерта и саморезов, и установить его на коробку передач (Рис. 6)

7. Установить раму наживив болты и не затягивая их до конца (Рис. 7)

8. Установить передние колеса (Рис. 8)

9. Затянуть болты крепления рамы (Рис. 9)

10. Укоротить и загнуть рычаг КПП (Рис. 10)

11. Закрепить на раме рулевой механизм и подсоединить продольную тягу (Рис.11) и прикрутить кронштейн рулевой колонки к кожуху КПП, предварительно просверлив 2 отверстия Ø 6,5 мм (Рис. 12)

12. Установить рычаги выключения блокировки полуоси (Рис. 13)

13. Открутить и повернуть шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укоротить и загнуть тяги сцепления и рычагов выключения блокировки полуоси (Рис.14)

14. Надеть ремни и установить защитный кожух (Рис. 15)

15. Установить главный тормозной цилиндр с бачком. Залить жидкость, прокачать тормоза (Рис. 16)

16. Установить крылья (Рис. 17)

17. Установить двигатель. Одеть ремни и натянуть их смещением двигателя в сторону передней оси. Затянуть 4 крепежных болта (Рис. 18)

18. Установить тягу акселератора (Рис. 19)

Подборка чертежей

Предлагаем на рассмотрение разные варианты чертежей для сборки мини-трактора вручную. Сумев подобрать подходящую схему можно приступать к работе. Также можно ориентироваться по выбранному вами чертежу, чтобы внести изменения с учетом своих потребностей.

Подведем итоги

Люди аграрного труда, в чьих владениях есть мотоблок, задумываются над тем как приобрести или сделать самому минитрактор дома. За минитрактором можно работать сидя в удобном кресле со спинкой, в отличие от мотоблока, за которым нужно следовать буквально по пятам и сильно напрягать руки. К сожалению, не все могут позволить себе купить заводский мини-трактор, но увидев всецело процесс сборки трактора своими руками можно прийти к следующим выводам.

Перед тем как начать сборку самодельного мини-трактора, стоит обратить внимание на то, для каких целей он будет использован. При этом важно отталкиваться от возможности установить различную навеску, к примеру, фрезу или плуг.

К комплектующим следует отнестись весьма серьёзно. Нужно отыскать такие детали, которые можно в будущем с легкостью поменять на другие. Собрав необходимые инструменты и материалы, составив чертеж мини-трактора, а также разобравшись с основными принципами работы маленького помощника можно смело браться за дело.

Или же выбрать вариант подороже, но в разы проще — это покупка мототрактора изготовленного на заводе. Выбирая данный вариант, Вы не просто снимете с себя головную боль, но и сэкономите свое время, а также застрахуете себя гарантией от производителя.

Источник: http://webcache.googleusercontent.com/search?q=cache:nsVhgJGjy-AJ:https://www.gardenshop.com.ua/minitraktor-iz-motobloka-svoimi-rukami.html%2B%D0%9C%D0%B8%D0%BD%D0%B8%D1%82%D1%80%D0%B0%D0%BA%D1%82%D0%BE%D1%80+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Минитрактор своими руками

Как построить самодельный универсальный минитрактор, сколько это стоит, и какие инструменты для этого нужны.

Рано или поздно любого человека, живущего «на земле», посещает мысль о необходимости использовать в хозяйстве механического помощника. Вспахать или разровнять участок, выкорчевать пни, перевезти несколько мешков цемента, вырыть канаву и т.д. — дел невпроворот. Вот только цены на мотоблоки, мотокультиваторы, садовые минитракторы и снегоуборщики промышленного изготовления «кусаются», а каждый раз брать их в аренду — «жаба душит». Поэтому «кулибины» портала FORUMHOUSE предпочитают засучить рукава и сделать нужный агрегат или механизм самостоятельно. Именно о таком образце, способном дать фору фирменным собратьям, и пойдёт речь в данной статье.

• Как сделать универсальный бортоповоротный минитрактор на гидроприводе.
• Какие инструменты нужны для изготовления самодельного минитрактора.
• Во сколько обходится строительство самодельного минитрактора.

Бортоповоротный малыш на гидроприводе

Тема пользователя портала с ником RoteRatte о том, как он сделал универсальную бортоповоротную гидравлическую платформу на колёсном ходу, зацепила многих. Ещё бы, «малыш» на фото ниже способен на многое.

Поднять и перевезти блоки ФБС весом в 200 и 500 кг.

Снять на участке плодородный слой почвы.

Чистить зимой ковшом снег на дорогах в СНТ.

Причём, по мере изготовления различного навесного оборудования, спектр задач, которые сможет решить погрузчик-минитрактор, значительно расширится.

Примерно год назад я взялся за благоустройство своего участка. Дел предстояло сделать немало — выровнять участок, вытащить старые блоки ФБС, на которых стоял старый дом, выкорчевать пни и т.д. Думал заказать малогабаритный трактор, чтобы снять плодородный слой, но ценник за работу на двух площадках общей площадью около 250 кв. м мне зарядили в 30 тыс. руб. Причём «фирмачи» ещё и обещаниями 2 недели кормили. Поэтому подумал-подумал и сделал минитрактор, и управился потом с этой работой за 2 дня.

От идеи до воплощения минитрактора в металле у RoteRatte ушло около 7 месяцев. Залог успеха — тщательный расчет, планирование, а также максимальное использование готовых заводских узлов и деталей от автомобильной техники.

После разработки концепции аппарата, пользователь заказал и купил агрегаты, которые можно просто положить дома и не думать, что цены на них вырастут. Это двигатель («390-й» Champion с электростартером, мощностью 13 л.с.), гидравлика (гидронасосы, гидроцилиндры), приводы и колёса.

На «потом» оставили металлопрокат. Также RoteRatte продумал компоновку минитрактора так, чтобы свести к минимуму токарные работы.

Из основных инструментов RoteRatte использовал:

• УШМ (углошлифовальную машинку);
• бытовой сварочный инвертор;
• простой сверлильный станок;
• дрель;
• молоток.

Основные технические характеристики минитрактора:

• длина – 2050 мм;
• ширина – 1100 мм;
• высота – 1400 мм;
• скорость – 3-4 км/ч;
• масса – 400 кг.

Хотя пользователь рассчитывал различные параметры гидросистемы и приводов на специальных калькуляторах, «малыш» оказался сильнее, чем задумано. Например, минитрактор может легко поднять и тащить за собой бетонные фундаментные блоки весом в 200 кг.

Блок весом в полтонны «малыш» тащит с небольшой пробуксовкой, из-за гладких шин, посаженных на «газелевские» колёсные диски 16-го радиуса.

Также пользователь изготовил комплект навесного оборудования. Это два ковша.

Первый объёмом на 250 литров — для легких материалов, и второй объёмом 170 литров — для тяжелых, а также цепь с крюком и миниприцеп.

Интересен необычный способ «выкорчёвывания» из земли тяжёлых ФБС, который придумал пользователь. На фото ниже демонстрация «ноу-хау» RoteRatte с применением цепи и миниприцепа.

Источник: http://webcache.googleusercontent.com/search?q=cache:L5er3JOspOQJ:https://www.forumhouse.ru/articles/house/7905%2B%D0%9C%D0%B8%D0%BD%D0%B8%D1%82%D1%80%D0%B0%D0%BA%D1%82%D0%BE%D1%80+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&newwindow=1&hl=ru&ct=clnk

Минитрактор своими руками

Как построить самодельный универсальный минитрактор, сколько это стоит, и какие инструменты для этого нужны.

Рано или поздно любого человека, живущего «на земле», посещает мысль о необходимости использовать в хозяйстве механического помощника. Вспахать или разровнять участок, выкорчевать пни, перевезти несколько мешков цемента, вырыть канаву и т.д. — дел невпроворот. Вот только цены на мотоблоки, мотокультиваторы, садовые минитракторы и снегоуборщики промышленного изготовления «кусаются», а каждый раз брать их в аренду — «жаба душит». Поэтому «кулибины» портала FORUMHOUSE предпочитают засучить рукава и сделать нужный агрегат или механизм самостоятельно. Именно о таком образце, способном дать фору фирменным собратьям, и пойдёт речь в данной статье.

• Как сделать универсальный бортоповоротный минитрактор на гидроприводе.
• Какие инструменты нужны для изготовления самодельного минитрактора.
• Во сколько обходится строительство самодельного минитрактора.

Бортоповоротный малыш на гидроприводе

Тема пользователя портала с ником RoteRatte о том, как он сделал универсальную бортоповоротную гидравлическую платформу на колёсном ходу, зацепила многих. Ещё бы, «малыш» на фото ниже способен на многое.

Поднять и перевезти блоки ФБС весом в 200 и 500 кг.

Снять на участке плодородный слой почвы.

Чистить зимой ковшом снег на дорогах в СНТ.

Причём, по мере изготовления различного навесного оборудования, спектр задач, которые сможет решить погрузчик-минитрактор, значительно расширится.

Примерно год назад я взялся за благоустройство своего участка. Дел предстояло сделать немало — выровнять участок, вытащить старые блоки ФБС, на которых стоял старый дом, выкорчевать пни и т.д. Думал заказать малогабаритный трактор, чтобы снять плодородный слой, но ценник за работу на двух площадках общей площадью около 250 кв. м мне зарядили в 30 тыс. руб. Причём «фирмачи» ещё и обещаниями 2 недели кормили. Поэтому подумал-подумал и сделал минитрактор, и управился потом с этой работой за 2 дня.

От идеи до воплощения минитрактора в металле у RoteRatte ушло около 7 месяцев. Залог успеха — тщательный расчет, планирование, а также максимальное использование готовых заводских узлов и деталей от автомобильной техники.

После разработки концепции аппарата, пользователь заказал и купил агрегаты, которые можно просто положить дома и не думать, что цены на них вырастут. Это двигатель («390-й» Champion с электростартером, мощностью 13 л.с.), гидравлика (гидронасосы, гидроцилиндры), приводы и колёса.

На «потом» оставили металлопрокат. Также RoteRatte продумал компоновку минитрактора так, чтобы свести к минимуму токарные работы.

Из основных инструментов RoteRatte использовал:

• УШМ (углошлифовальную машинку);
• бытовой сварочный инвертор;
• простой сверлильный станок;
• дрель;
• молоток.

Основные технические характеристики минитрактора:

• длина – 2050 мм;
• ширина – 1100 мм;
• высота – 1400 мм;
• скорость – 3-4 км/ч;
• масса – 400 кг.

Хотя пользователь рассчитывал различные параметры гидросистемы и приводов на специальных калькуляторах, «малыш» оказался сильнее, чем задумано. Например, минитрактор может легко поднять и тащить за собой бетонные фундаментные блоки весом в 200 кг.

Блок весом в полтонны «малыш» тащит с небольшой пробуксовкой, из-за гладких шин, посаженных на «газелевские» колёсные диски 16-го радиуса.

Также пользователь изготовил комплект навесного оборудования. Это два ковша.

Первый объёмом на 250 литров — для легких материалов, и второй объёмом 170 литров — для тяжелых, а также цепь с крюком и миниприцеп.

Интересен необычный способ «выкорчёвывания» из земли тяжёлых ФБС, который придумал пользователь. На фото ниже демонстрация «ноу-хау» RoteRatte с применением цепи и миниприцепа.

Источник: http://www.forumhouse.ru/articles/house/7905
