Газовая печь для бани своими руками

Процесс изготовления печи для бани из трубы

Самодельные печи для бани из трубы являются великолепной альтернативой заводским банным печкам. К тому же, многим не по карману приобретение могучих заводских конструкций, в этом случае изготовление печи для бани из трубы своими руками придется как никогда кстати.

Изготовление печи для бани из трубы лишь на первый взгляд кажется сложным и масштабным процессом. В действительности достаточно лишь иметь некоторые навыки работы со сварочным аппаратом, а также основные необходимые материалы.

Помимо всего прочего, применение части обычной водопроводной трубы для обустройства печи является наиболее экономным способом. Такой механизм будет прекрасно работать в любом помещении, невзирая на его площадь.

Выбор конструкции

Самодельные банные печи изготавливаются не только из труб, но и из других подходящих материалов, к примеру, листового металла и газовых баллонов.

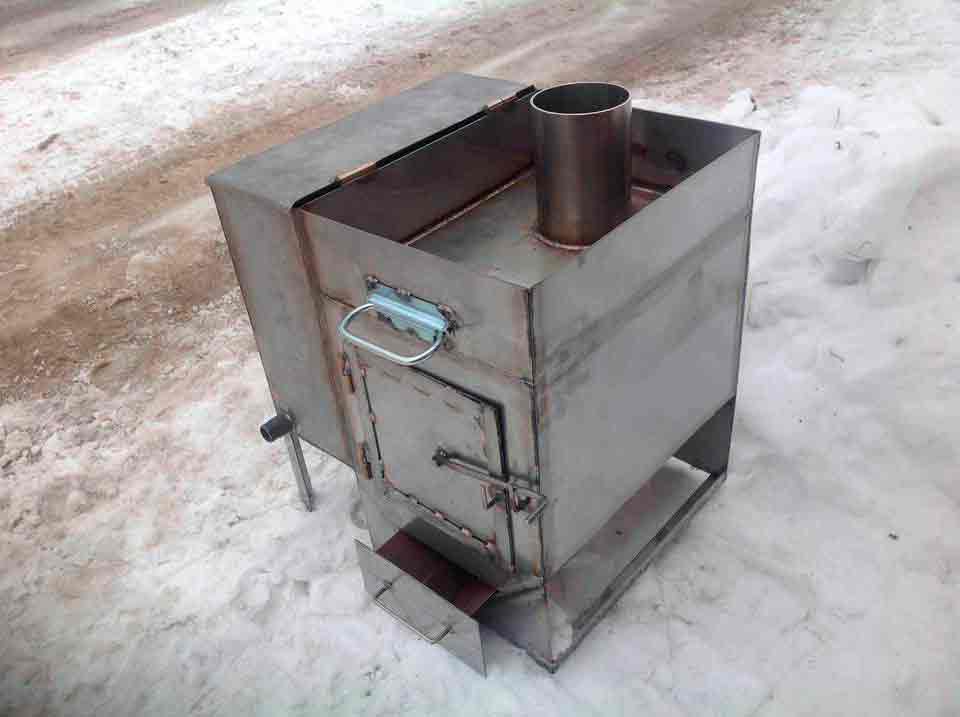

В большинстве случаев из металлических листов получается прямоугольный корпус, что по многим параметрам хуже корпуса из круглой трубы.

Следует отметить и сложность монтажа печи при помощи металлических листов, ведь в процессе необходимо выполнить раскройку, сделать заготовки и правильно скрепить. В случае с печью для бани из трубы 530 все гораздо проще, поскольку здесь работы производятся на уже готовом топливнике.

Преимущества трубы 500

Рассмотрим более подробно преимущества трубы цилиндрической формы перед другими возможными материалами для изготовления банной печи.

  • Топка округлой цилиндрической формы весьма схожа с идеальной сферической, благодаря чему, с точки зрения теплотехники, превосходит печи прямоугольной формы;
  • В большинстве случаев для изготовления банной печи применяются толстостенные трубы, что существенно повышает технические параметры конструкции;
  • Также, благодаря толстым стенам используемых водопроводных труб, срок службы банной печи довольно долгий. При этом габариты механизма позволяют его передвигать и транспортировать.

Безусловно, у данной конструкции есть и весьма существенные недостатки, которые отчасти исходят из тех же самых достоинств, поскольку для обработки труб подобной толщины понадобится гораздо больше материалов и более мощные инструменты.

Характеристики материала

Прежде, чем начинать работы по обустройству самодельной печи, важно правильно подобрать саму трубу.

Каждая из них имеет маркировку, составляющие цифры которой определяют следующее:

  1. Способ, которым труба была изготовлена;
  2. Стандарт производства;
  3. Размер трубы;
  4. Марка стали.

Для того, чтобы остановить свой выбор на том или ином варианте трубы, из ее маркировки необходимо выяснить размеры.

К примеру, обозначение 500х10 говорит нам о диаметре трубы и толщине стенки.

Самодельная печь для бани из трубы горизонтальной, а также вертикальной конфигурации должна как можно более равномерно прогреваться за кратчайший промежуток времени.

Безусловно, количество потраченного при этом топлива должно быть минимальным.

Наиболее подходящими считаются следующие размеры:

  • Диаметр используемой трубы должен быть не более 550 мм;
  • Оптимальная толщина стенки – от 9 до 13 мм.

Чертежи

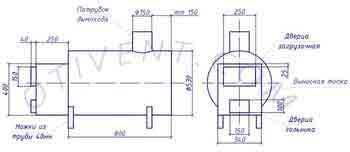

Первым этапом любого строительного процесса является составление чертежей.

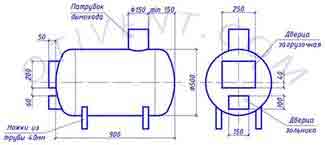

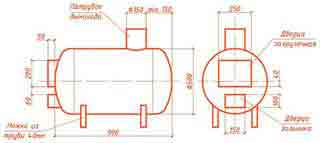

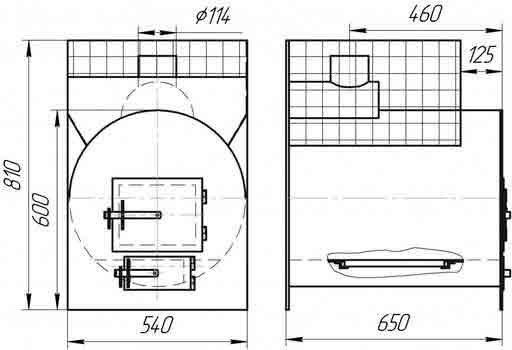

Благодаря чертежам печи для бани из трубы 530 места для установки всех компонентов продумываются заранее, то бишь исключаются все возможные риски.

Безусловно, если вы не имеете опыта в подобных делах, можно использовать уже готовые чертежи или обратиться за помощью к профессионалам.

Что понадобится

Изготовление банной топки без помощи профессионала требует максимальной готовности, особенно в вопросе расходных материалов и требуемых инструментов. Для данных работ нам понадобится:

  1. Небольшой отрезок трубы;
  2. Основной отрез трубы из металла, длина которого должна быть не менее 150 см, а диаметр – 50 см;
  3. Лист металла с толщиной не менее 12 мм;
  4. Металлические пруты. Используются они для создания колосников. Также можно приобрести готовые колосники в специализированных магазинах;
  5. Болгарка;
  6. Металлические дверцы. Их также можно приобрести готовыми, либо изготовить самостоятельно;
  7. Петли из металла, в случае, если дверцы изготавливаются самостоятельно;
  8. Сварочный аппарат.

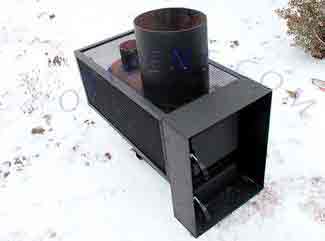

Горизонтальная конструкция и процесс ее изготовления

Прежде, чем начинать работы, трубу большего размера следует разрезать на две части при помощи болгарки.

Первый отрезок должен быть длиной в 60 см, а второй – 90 см.

Отрезок большего размера будет выполнять функцию топки, а меньшего – бака для воды.

Далее перейдем непосредственно к ступеням изготовления печи из труб для бани:

  1. Внизу большей трубы необходимо проделать отверстия с высотой в 5 см, и шириной в 20 см. Они будут использоваться для обустройства поддувала;
  2. Над поддувалом посредством сварочного аппарата крепится металлическая пластина;
  3. Нужно оставить место в поддувале для крепления печного колосника. Для него необходимо подготовить четыре ушка;
  4. Далее в трубе проделывается отсек для печи;

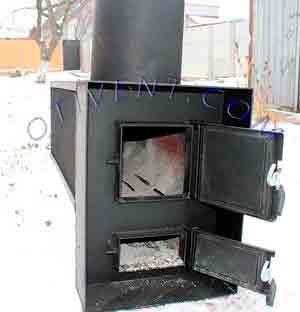

  5. Проделанную топку необходимо прикрыть специальной металлической дверцей, для крепления которой используются петли;
  6. Над топкой фиксируется меньший отрезок трубы, предназначенный для использования под каменку;
  7. Половина объема каменки заполняется крупными камнями;
  8. Сверху банной печи крепится металлическая шина, то же самое производится с боковой частью печки;
  9. Верхняя часть бака закрывается металлическим листом, оставляя разъем для дымовой трубы. Также следует обустроить дверцу для залива воды в бак;
  10. Далее при помощи сварки крепится дымовая труба.

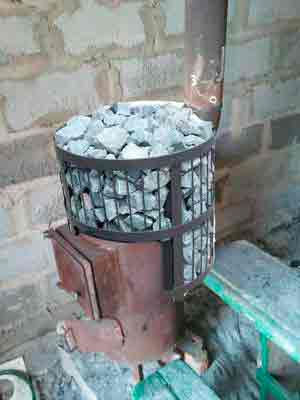

Вертикальная: способы изготовления

Технология монтажа мало чем отличается. Итак:

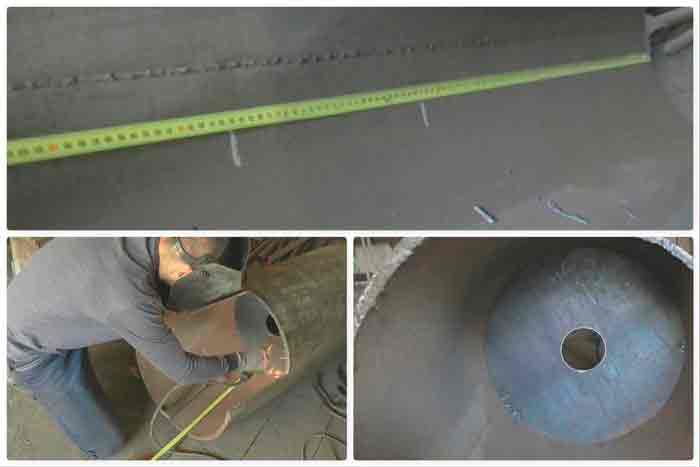

  1. От большей трубы отрезается часть с высотой в 90 см;
  2. В нижней части трубы крепится металлический круг того же диаметра, что и труба. Таким образом образуется дно печи;
  3. Также вырезаются разъемы под поддувало в нижней части сосуда;
  4. Прикрепить колосники таким образом, чтобы они находились выше поддувала;
  5. Сверху колосника вырезается разъем прямоугольной формы, который в дальнейшем будет местом для топки;
  6. Монтаж места для камней;
  7. Каждое отверстие прикрывается металлической дверцей. Крепятся они на специальные крючки или петли;
  8. Сверху печи вырезается отверстие под дымовую трубу;
  9. В итоге печь тщательно ошлифовывается и окрашивается.

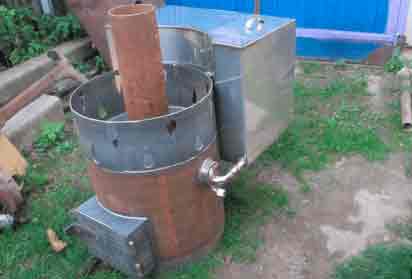

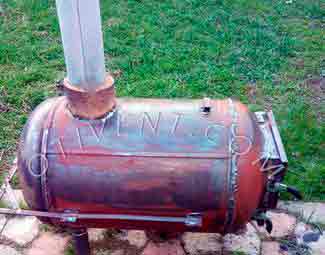

Из газового баллона

В любой печи из металла слабыми местами являются швы, поскольку именно они под влиянием перепадов температур начинают разрушаться в первую очередь.

Именно поэтому был найден оптимальный выход из ситуации – изготовление печи для бани из баллона, а также из трубы. Количество швов в этом случае минимум.

Помимо прочего, баллоны представляют собой практически полностью готовую емкость для обустройства каменки. Достаточно лишь вырезать несколько отверстий и установить на них двери.

Оптимальное решение для небольшой парной

В случае, если в вашей бане относительно небольшая парная, для изготовления печи можно взять маленький баллон. В большинстве случаев применяют баллоны емкостью 27 литров, поскольку у них довольно удачные габариты: высота – 50 см, а диаметр – 30 см. Также отличная толщина стенок в 6 мм позволит изготовить великолепную печь с хорошими техническими характеристиками и долгим сроком эксплуатации.

Необходимые материалы для изготовления

Для того, чтобы сделать максимально функциональную и экономичную печь для бани из баллона своими руками, понадобится:

  1. Вода;
  2. Болгарка;
  3. Пустой баллон;
  4. Сетка и стойки из металла;
  5. Сварочный аппарат;
  6. Ножницы для резки металла;
  7. Вытяжная труба;
  8. Стальные петли;
  9. Камни;
  10. Фломастер или маркер;
  11. Шланг.

Лучше всего использовать пустой баллон из-под пропана, поскольку у него довольно плотные металлические стенки. Благодаря данным техническим характеристикам, он довольно быстро накапливает тепло и долго его сохраняет.

Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи.

Пошаговая инструкция по изготовлению

  1. В очищенной от остатков газа емкости проделываются отверстия для трубы. Для этих целей используем болгарку. Помимо этого, нужно проделать отверстия в торце баллона, оно должно быть меньшего диаметра, нежели разъем для дымохода. По центру баллона необходимо прорезать дверь, дабы можно было легко и просто добавлять дрова, а также прочищать печь изнутри;
  2. Далее при помощи той же самой болгарки необходимо срезать ручки в верхней части баллона;
  3. На одной из сторон следует проделать дрелью множество отверстий для колосников. Поверх отверстий закрепляется металлический купол. Крепится он при помощи сварки. Так получается ящик для золы;
  4. На ящик, а также к топке крепятся дверцы, а у задней части баллона – патрубок для дымохода.

Как использовать

Следует позаботиться о выводе дымохода за пределы банного помещения. Это очень трудоемкий и кропотливый процесс, который в большинстве случаев требует вмешательства опытного мастера.

Далее вовнутрь печи необходимо поместить дрова и поджечь их. Сверху баллона размещаются крупные камни, которые будут получать тепло от раскаленного баллона и отдавать его помещению. Для того, чтобы получить большое количество пара, периодически следует поливать горячие камни водой.

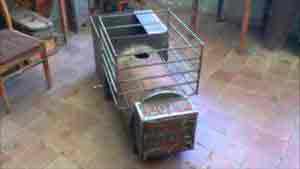

Самостоятельное обустройство из дисков

Если вы знакомы с техникой работы на сварочном аппарате, можете рассмотреть вариант создания банной печи из дисков от грузовика. Для этого необходимо подготовить:

  1. Четыре обода от колес грузового автомобиля;
  2. Металлические листы толщиной не менее 5 мм;
  3. Кирпич, желательно огнеупорный;
  4. Глиняный раствор;
  5. Цемент;
  6. Металлические прутики;
  7. Дымоходная труба.

О значении каждого из четырех дисков

Для монтажа максимально функциональной печи для бани из дисков необходимо найти четыре ненужных обода от грузового автомобиля. Каждый из них играет свою роль:

  1. Первый диск является колпаком для камеры сгорания;
  2. Второй играет роль каменки;
  3. Третий диск является теплообменником, передающим тепло в парную;
  4. Четвертый диск послужит баком для воды, в котором она будет нагреваться.

Этапы сборки

  1. Начнем с бака для воды. Для этого два обода скрепляются между собой посредством сварки. Необходимо также подготовить дно того же диаметра, что и обод, и прикрепить его к нижней части полученной конструкции. В дне необходимо вырезать отверстие для трубы. Кран для воды крепится сбоку обода. Готовую конструкцию необходимо накрыть металлической крышкой;
  2. Не следует торопиться поместить бак для воды в бане, поскольку в начале необходимо проверить его герметичность. Для этого бак наполняется водой и проверяется на наличие протечек. Если таковы имеются, воду из бака нужно слить и устранить щели при помощи сварочного аппарата. Только после этого готовый бак устанавливается в бане;
  3. Далее производится установка каменки и топки. Для этого два автомобильных диска свариваются между собой. Посредине получившегося цилиндра устанавливается металлическая сетка, на которую впоследствии кладутся камни.

Изготовление из бочки

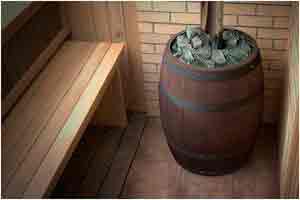

Помимо прочих вариантов, для изготовления самодельной печи можно использовать бочку. К примеру, хорошо будет смотреться печка для бани из бочки 200 литров, рассмотрим этапы ее изготовления:

  1. Первым делом определяется необходимая высота бочки при помощи болгарки;
  2. Далее внутренние стенки бочки облицовываются огнеупорным кирпичом;
  3. Выполнить ограничение камеры для топки можно при помощи листов металла или сетки. Помните, что минимальная высота топочной камеры – 60 см;
  4. На лист металла или сетку выкладываются камни;
  5. Далее к бочке следует приварить крышку и обустроить специальные дверки для удобства эксплуатации.

Заключение

Существует масса способов сэкономить в процессе обустройства хорошей и функциональной бани. Одним из них является изготовление банной печи из доступных всем и каждому материалов.

Перед началом работ следует внимательно ознакомиться с теоретической информацией, дабы не допустить критических ошибок в изготовлении.

Также самостоятельно изготовленные печи можно украсить, обложив имитацией кирпича или просто окрасив.

Полезное видео о том, как самостоятельно изготовить

Данное видео позволяет наглядно увидеть процесс обустройства банной печи своими руками при помощи обычной бочки.

Источник: http://rubanya.com/pechidim/protsess-izgotovleniya-pechi-dlya-bani-iz-truby.html

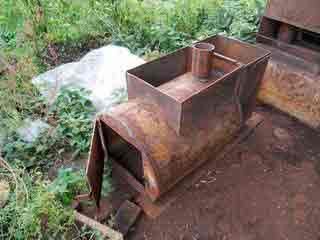

Печь для бани из газового баллона: дешево и сердито

Современный рынок представляет массу банных печей, на любой вкус, под различные задачи, и по самой разнообразной цене. Однако, при некотором стечении обстоятельств, вполне работоспособный агрегат можно получить практически даром. Естественно, если у вас есть навыки сварочных и слесарных работ. Ярким примером может служить печь для бани из газового баллона.

Подбираем баллон, инструмент и оснастку

Чем привлекательна такая печь? Ключевых моментов несколько:

  1. Использовать баллон, как заготовку для печи, значительно более рациональнее, нежели делать ее изначально из листового металла. Для формирования из него,цилиндра — формы, достаточно практичной для печей любого формата, необходимы мощные вальцы, которые еще нужно найти. А здесь, практически готовая заготовка, причем, сваренная в условиях производства и соответствующего технического контроля.
  2. Металл, который используется для производства баллонов, является легированным. В результате чего, он имеет более высокие потребительские качества, такие как механическая прочность, ударная вязкость, пластичность, в условиях знакопеременных тепловых нагрузок, коррозионная стойкость и повышенная температура образования окалины.

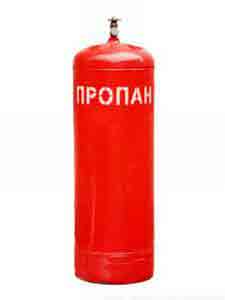

Внимание! Подходящим баллоном можно считать тот, который используется для транспортировки и хранения сжиженного газа, на основе смеси пропана и бутана. Его геометрические размеры и толщина металла значительно в большей степени подходят для переделки в печь, нежели баллоны, которые используются для транспортировки и хранения сжатых технических газов.

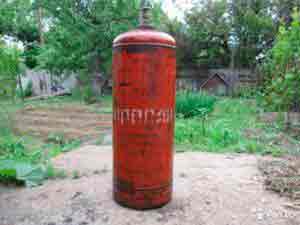

Несколько слов о выборе непосредственно баллона, в качестве заготовки. Его нет необходимости приобретать новым. Это непрактично и необоснованно дорого. После масштабной газификации частных домов природным газом, такие баллоны, в массовом порядке, остаются не у дел и вполне работоспособный экземпляр, в очень приличном техническом состоянии, можно приобрести за достаточно символическую сумму. Для проведения слесарных и сварочных работ его необходимо подготовить. А именно: освободить от остатков сжиженного газа и газового конденсата, который в отличие от смеси пропана-бутана, при атмосферном давлении не переходит в газообразное состояние. Далее, с баллона необходимо выкрутить вентиль. Производится такая операция с помощью мощного рожкового ключа соответствующего номинала на сосуде, у которого избыточное давление стравлено. Для удобства демонтажа вентиля, баллон необходимо зафиксировать или воспользоваться услугами помощника. Очень часто газовый конденсат можно полностью слить только после того, как будет извлечен вентиль.

Важно! Слесарные и сварочные работы можно проводить только на дезактивированном баллоне, то есть сосуд должен быть полностью избавлен от остатков и следов углеводородов. Для этого его полностью заполняют водой, которая растворяет и поглощает следы горючего газа.

Коротко, о перечне необходимого инструмента, оснастки и приспособлений:

  • Для выполнения работ по резке металла и шлифовки сварочных швов необходима угловая шлифовальная машинка с диаметром круга 250 мм. Такой инструмент, в достаточной мере сможет обеспечить скорость и качество разделочных и финишных работ по отделке. Если сосуд имеет следы коррозии металла, то полезно иметь УШМ с диаметром круга 125 мм, оснащенную проволочной щеткой. Обработанный металлическим кордом баллон, сразу проявит все недостатки тела, которые тяжело выявить визуальным осмотром под слоем загрязнений, ржавчины и старой краски;
  • Сварочные работы потребуют инвертора переменного тока мощностью 120 — 140 А и электродов диаметром 3 — 4 мм. Очевидно, что работы по сварке металла можно выполнять и аппаратами полуавтоматической сварки, в среде защитного газа. Качество шва, при этом, будет требовать меньших усилий по окончательной отделке;
  • Для обустройства постели каменной засыпки, зольного ящика, шибера, изготовления крепежной фурнитуры необходим листовой металл, толщиной порядка 3 мм;
  • Колосниковая решетка потребует арматурного прута, диаметром 16 мм. Изготовление корзины для камней возможно из арматурного прута сечением 12 мм;
  • Для ножек пригодится профильная труба, сечением 40×20 мм, уголок с размером полки 25 мм или обрезки труб с диаметром, достаточным для получения нормальной опорной поверхности. Труба в таком случае, распускается пополам;
  • Для организации дымоотведения и сооружения дымохода, необходима труба диаметром 100 — 120 мм и длиной, порядка 450 — 500 мм. Для удобного размещения дымохода и его ориентации в пространстве, необходимо иметь один или несколько уголков 45 градусов с соизмеримым диаметром, относительно сечения дымохода.

Внимание! Компактные металлические печи, в отличие от полноценных кирпичных печей, гораздо менее требовательны к возведению независимого фундамента. Однако, во исполнение правил пожарной безопасности основание под печью необходимо сделать жаростойким, имеющим, к тому же достаточную механическую прочность и несущую способность.

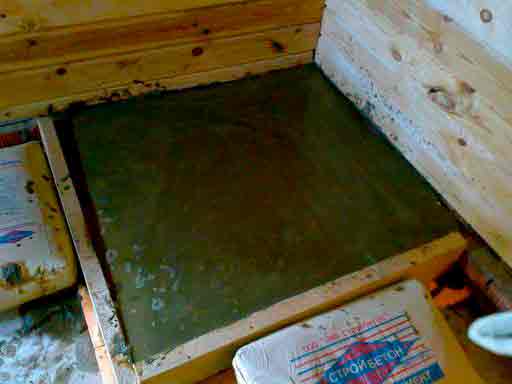

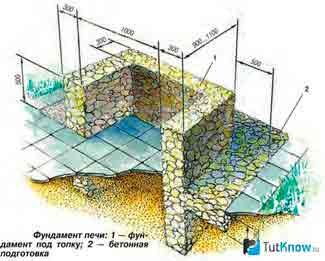

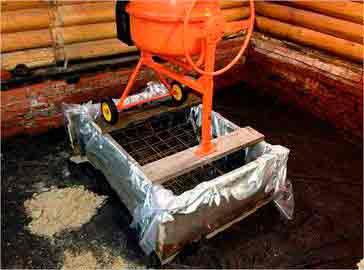

Организация основания под печью

Печь для бани из газового баллона своими руками, как уже говорилось выше, достаточна компактна и легка. Очень часто пользователи размещают под печью, в качестве жароупорного основания — лист металла, положенный на асбестовый картон. Скажем прямо, что такое решение нельзя назвать очень удачным. Причин тому несколько:

  1. Асбест является неблагополучным, с точки зрения экологической и санитарной безопасности, материалом, применение которого, в условиях бани, крайне ограничено.
  2. Такая конструкция, особенно на деревянных полах, не отличается достаточной несущей способностью.
  3. Лист металла, может создавать некоторые неудобства пользователям бани, особенно, если его плоскость не выровнена, относительно пола.

Хорошим решением можно считать следующее. Если полы деревянные и не отличаются достаточной несущей способностью и подвержены влиянию повышенной температуры печи, то доски разбираются в периметре, который на 20 — 25 % превышает площадь самой печки. На основание, обнажившегося слоя, укладывается песчано-щебневая подушка, которая качественно утрамбовывается. На нее, в свою очередь, на ребро укладываются полнотелые строительные кирпичи, которые связываются с основанием и между собой с помощью классического песчано-цементного раствора. Некоторые практики советуют для повышения жароустойчивости кладки добавлять в раствор, в количестве 0,25 % от объема жидкое стекло. Далее, на уложенный таким образом первый слой укладывается второй, при этом кирпич ориентируется в кладке плашмя, что обуславливает более качественную связь между ними и более равномерное распределение нагрузки.

Естественно, что для качественной и долговременной службы основания, кладка должна созреть в течении 5- 7 суток.

Конструктивные особенности печи такого типа

В целом, конструкция такого изделия имеет следующие особенности:

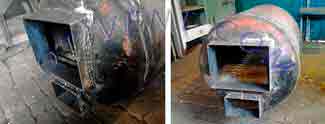

  • Передняя часть торца баллона, непосредственно там, где расположено устье вентиля, срезается, и торец в дальнейшем, оснащается загрузочной дверцей и ниже расположенным зольником, также оснащенное дверцей с запорной и навесной фурнитурой, в качестве поддувала;
  • В нижней части полученного цилиндра — топки располагается непосредственно зольный ящик, отделенный от топочного пространства колосниковой решеткой;
  • Верхняя наружная часть цилиндра топки будет оснащена корзиной для удержания каменной засыпи, набранной из арматурного прута. В пространстве, указанная деталь будет занимать примерно ½ часть верхней плоскости, со смещением ее ближе к заднему торцу;
  • Печь оснащается ножками различной конструкции, основная задача которых, обеспечить дистанционный зазор между нижней частью печи и плоскостью пола;
  • Дымовой канал оснащается шиберной заслонкой, которая, наряду с дверцей поддувала печи помогает регулировать уровень тяги и качество, а также скорость горения топлива в ее топке.

Кроме этого стоит упомянуть о такой детали, как тепловая отсечка стен и потолка. Это, оснащенный жароустойчивыми экранами участки, которые расположены в непосредственной близости от источник горения. Практика показывает, что наиболее распространенными экранами являются тонкие листы нержавеющего железа с полированной лицевой частью, участки каменной кладки, отделанные керамической плиткой и тому подобное. Стоит заметить, что участки с минеральным покрытием, часто отделываются металлизированной фольгой, которая теоретически должна способствовать отражению тепловых волн внутрь помещения.

Пошаговая инструкция по изготовлению печи на основе газового баллона

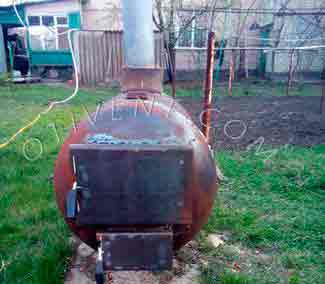

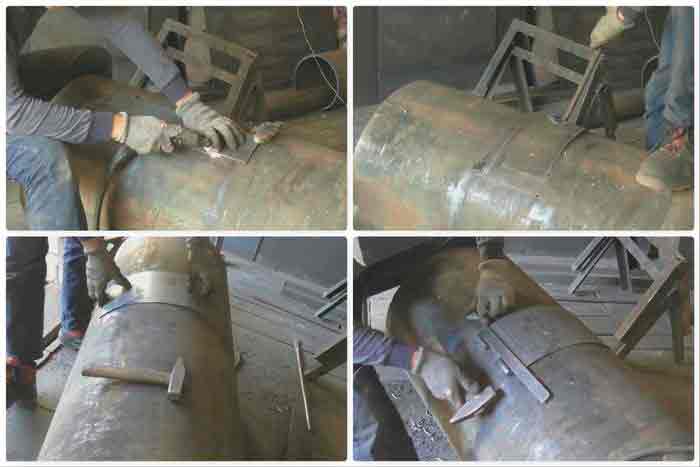

По факту созревания фундаментного основания можно начинать проводить основные слесарные работы. Их последовательность можно отобразить следующим образом:

  1. Баллон осматривается на предмет наличия неисправимых дефектов.
  2. Из сосуда посредством вентиля стравливается избыточное давление.

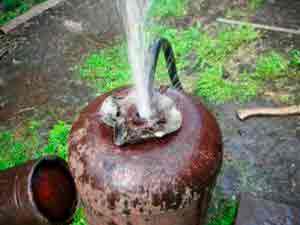

  3. Отворачивается вентиль и через его отвор сливается газовый конденсат. Очевидно, что указанный и предыдущий пункт исполняются на хорошо проветриваемом пространстве, вдали от источников огня.
  4. Для дезактивации сосуда от остатков горючих углеводородов, сосуд заполняется водой.

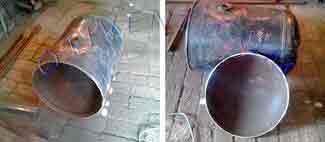

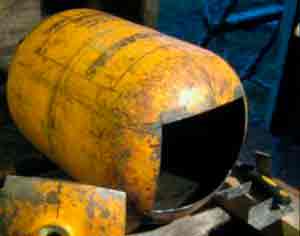

  5. Несколько снизив уровень воды, с помощью УШМ по шву окружности делается надрез, вплоть до отделения переднего торца от цилиндра тела баллона. Вскрытый таким образом баллон можно полностью освободить от воды.
  6. Отделенная часть переднего торца баллона геометрически оформляется для использования в качестве топочной дверцы. На этом же этапе деталь оснащается дверной фурнитурой: навесами, ручками, фиксаторами.
  7. Нижняя часть цилиндра баллона размечается, и в ней, с помощью той же УШМ вырезается длинный паз с размерами: ширина 90 — 120 мм, длиной практически на весь вылет тела, за исключением 220 — 250 мм металлического целика оставленного в задней части цилиндра.
  8. К полученному пазу в вертикальном положении привариваются две полосы шириной 75 мм, выкроенные из листа металла, толщиной порядка 3 мм. Это тело будущего зольника. Снизу он перекрывается полосой металла, вырезанной ранее. Торцевая часть оснащается дверцей с сопутствующей фурнитурой, которая является поддувалом.

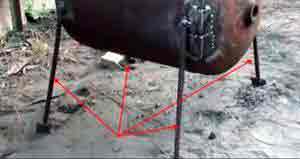

  9. Тело печи оборудуется ножками, которые можно исполнить как в монолитном варианте, с помощью сварки, так и в съемном, с возможностью регулировки по высоте. В этом случае фиксация осуществляется с помощью болтовых соединений.

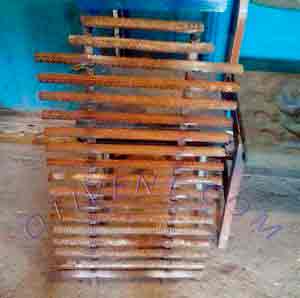

  10. Далее наступает черед оснащения подошвы топки колосниковой решеткой. Она может быть цельно-составной и может быть наборной. Роль колосников выполняют отрезки арматурного прута диаметром 16 мм. Очень хорошие результаты, в плане сроков эксплуатации, дает легированная арматура. Шаг набора колосников в решетке — порядка 8 — 12 мм. Альтернативой исполнению колосниковой решетки следует считать перфорацию дна топки в произвольном порядке, сверлом диаметром 9 — 10 мм. Трудозатраты по выполнению обеих вариантов объективно оценить сложно. Все зависит от качества применяемых инструментов и оснастки, а также навыков оператора работ.
  11. На верхней площадки печи обустраиваем устье дымохода, обеспечивая его прямолинейность на первых 450 — 500 мм исходящей газовой струи.
  12. Далее, вокруг устья обустраивается корзина для каменной засыпки, которая набирается из арматурного прута, связанного между собой посредством электродуговой сварки. Стоит отметить, что высота корзина должна быть порядка 400 мм, при том, что высота массива каменной засыпки будет достигать 270 — 320 мм.
  13. Далее начинается этап ревизии сварочных швов, качества выполнения сопряжений дверей и топки, а также поддувала и зольника. Для придания печи эстетического внешнего вида, сварочные швы можно облагородить с помощью зачистного круга. Кроме этого, снятие верхнего слоя шва может открыть скрытые каверны и полости, визуализировать области непровара.
  14. После освидетельствования конструкции и устранения вскрытых недостатков наступает черед монтажа на готовом основании. К этому времени, указанное место должно быть оснащено дымоходом, который сообщается непосредственно с атмосферой. Здесь необходимо отметить четкое соблюдение всех противопожарных норм и правил, особенно в части сопряжения тела дымохода с контактными поверхностями перекрытий и кровли. Стандартное сечение дымового канала для печей такой конструкции и мощности, следует принять в пределах 120 мм. Стоит обратить внимание на необходимость оснащения наружного среза дымовой трубы ветрозащитным козырьком, а также то, что его высота должна быть на уровне 850 — 1100 мм над уровнем конька кровли.
  15. Дымовой канал печи сопрягается с дымоходом посредством гибкой вставки. Представленные на рынке гофрированные трубы нормально выполняют эту функцию, в полном объеме обеспечивая как соосность рабочих отверстий, так и их надежную герметизацию

Первый пуск

Стоит признать, что первый пуск печи — важное мероприятие, позволяющее оценить работоспособность, мощность, экономичность изделия, с другой стороны — выявить возможные недостатки конструкции. Наконец, прогрев печи позволяет термостабилизировать сварные швы, придав им необходимые эксплуатационные качества.

При проведении таких работ важно выполнить ряд правил и требований:

  • Дверца зольника и шиберная задвижка должны быть полностью открыты;
  • Топка заполняется колотыми дровами на 1/3 и обильно перекладывается щепой и бумагой;
  • По мере разгорания закладки, топка заполняется на весь объем;
  • Для контроля целостности корпуса, корзина камнями не заполняется;
  • В целях безопасности, при проведении первого прогона, в парном отделении должна быть обеспечена максимальная вентиляция;
  • Топка на максимальной мощности продолжается в течении 1 часа. В это время необходимо тщательно отслеживать поверхность, а особенно сварные швы, на предмет появления свищей. Если таковые появляются, место их проявления необходимо должным образом обозначить;
  • По окончании топки и остывания печи до приемлемой температуры, выявленные дефекты устраняются;
  • Если, первый пуск прошел успешно, то последующая работа печи возможна в обычном режиме с наполненной камнями корзиной и умеренной топливной загрузкой.

Очевидно, и вполне естественно, что в ходе эксплуатации такой печи ей необходимо устраивать плановые текущие осмотры.

Заключение

Печка для бани из газового баллона своими руками является хорошей и достойной альтернативой некоторым малогабаритным промышленным образцам. Хорошего качества сырье, применяющееся для изготовления баллонов и удобная форма заготовки, позволяют в короткие сроки, с применением небольшого набора инструментов соорудить работоспособный и эффективный образец современной печной архитектуры. Стоит, однако, отметить, что данная конструкция предусматривает широкое использование УШМ, которая является эффективным, но шумным, грязным и далеко небезопасным инструментом. Современные технологии позволяют для раскроя и прорезания металла такой толщины широко использовать инверторные аппараты плазменной резки. Они мобильны и позволяют сделать процедуру раскроя более приятной и эффективной. К тому же, по мере насыщения рынка такими агрегатами, цена на них имеет тенденции к снижению. В общем, если вы еще не обзавелись хорошей банной печкой, не спешите идти в магазин. Лучше хорошенько оглядеться по сторонам. Возможно, ваша будущая печь, лежит где то рядом и буквально, под ногами.

Источник: http://obane.info/pechi/samodelnye/pech-dlja-bani-iz-gazovogo-ballona.html

Газовое отопление бани

Содержание:

  1. Особенности

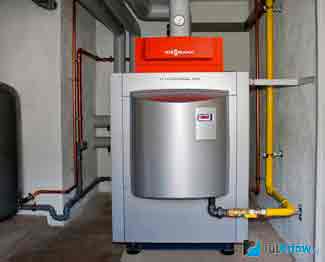

  2. Газовый котел
  3. Газовая печь
    • Конструкция
    • Принцип работы
    • Фундамент
    • Изготовление
    • Использование

Если ваша баня не заканчивается парной и предбанником, а имеет просторную комнату отдыха, бассейн, душевую, игровую комнату с бильярдом, тогда однозначно можно сказать, что газовое отопление бани — это то, что вам нужно.

Особенности газового отопления бани

Газовое отопление бани выгодно отличается от других видов. Например, если сравнивать его с электрическим обогревом, то преимущества однозначно на стороне газа. Во-первых, электричество — довольно дорогое удовольствие, а с отоплением бани его употребление значительно возрастет, особенно если ваша баня размером 200 квадратных метров и больше.

Во-вторых, если его отключат, то баня перестанет отапливаться, придется сливать воду, иначе все замерзнет, и есть риск испортить технику, которая находится в неотапливаемой бане. Газ порядком дешевле электричества, и если имеется газовая магистраль — то отопление стабильно.

Учитывая, что для установки газовой системы отопления бани нужно создать отдельное помещение для котельной, а также провести магистраль и сделать разводку, это довольно трудоемкое мероприятие. Но если проект газового отопления бани составлен правильно, то все ваши затраты будут компенсированы тем, что газовая система отопления экономична в использовании.

Кроме того, вы можете упростить задачу, если ваш дом отапливается газом, а баня расположена недалеко. Тогда можно провести теплотрассу и отапливать баню от системы обогрева дома. Это сэкономит финансы.

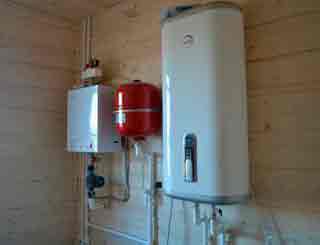

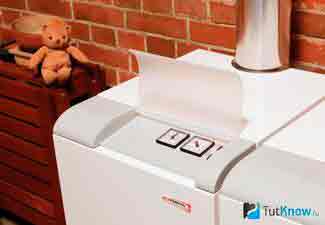

Газовый котел для бани

Газовый котел настоятельно не рекомендуем делать самостоятельно. Газ — вещество небезопасное, и лучше, чтобы изготовлением газового котла, как и его установкой, занимался профессионал.

Одним из явных преимуществ газового котла являются его габариты: котел весит всего от 30 до 50 кг, он очень компактный, и его мощность обычно составляет 40 кВт. Газовые котлы в основном делятся на три виды, это зависит от теплообменника. Перед тем как остановить свой выбор на каком-то из них, нужно продумать, что именно будет отапливаться от газового котла.

Выделяют такие виды газовых котлов:

    Одноконтурный. Им можно отапливать только помещение.

Двухконтурный. Этот котел может отапливать баню и нагревать воду.

  • Трехконтурный. Мультифункциональные устройства, которые, помимо всего прочего, могут нагревать воду в бассейне и подогревать пол.
  • Газовая печь в бане

    В банях с подведенной газовой магистралью стало популярным использование газовой печи. Она практически вытеснила дровяное отопление бани. Ввиду того, что газовая печь не имеет совершенно никаких отходов после горения, ни дымоход, ни отопительная коробка не забиваются мусором, она не нуждается в особом уходе.

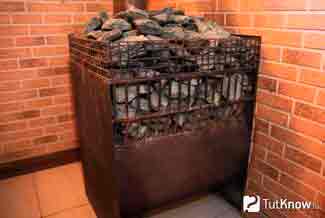

    Конструкция газовой печи для бани

    Газовая печь может быть бытовой, нагревательной и отопительной. Для бани обычно используется кирпичная нагревательная печь с атмосферной горелкой. Как правило, кирпичная печь нагревается дольше, чем печь из металла, но она и долго сохраняет тепло, в то время как металлическая быстро остывает.

    Бывает, предпочтение отдают металлической газовой печи из-за того, что она выглядит компактней кирпичной или каменной печи. В таких случаях ее облицовывают кирпичом.

    Газовая горелка может быть надувной и атмосферной. Для работы надувной горелки используется электричество, что не очень экономично. Атмосферная горелка — наиболее экономна, потому как работает благодаря поступающему в поддувало воздуху. Проем для горелки должен иметь такие размеры: ширина — 350–450 мм, высота — 470–550 мм высоты.

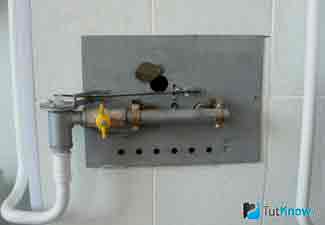

    Принцип работы газовой печи для бани

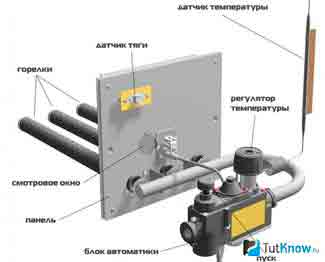

    Газовая печь предусматривает наличие термостата, газокамеры, дымохода и системы автоматического прекращения подачи топлива на случай затухания. Принцип работы газовой печи основан на смешивании воздуха и газа, который вы можете самостоятельно регулировать с помощью дверцы, через которую чистится горелка.

    Важно знать, что природный газ имеет меньшую теплоотдачу, чем пропан. Газовый баллон пяти кубометров, который располагают в специально предназначенной емкости, за отопительный сезон может обогревать площадь до 200 кв.м.

    Фундамент для газовой печи

    Перед тем как сделать газовую печь своими руками, нужно создать фундамент.

    Фундамент газовой печи бани строим в такой последовательности:

      Роем котлован глубиной 70 см, учитывая то, что дно котлована должно быть немного шире основы.

    На дно котлована засыпаем песок 15 см толщиной, заливаем его водой и ждем, пока вода впитается.

    После того как вода впиталась, около 20-ти см толщиной насыпаем куски кирпича и камень.

    Засыпаем все это щебнем.

    Делаем опалубку и создаем армированный каркас.

    Заливаем бетоном и ждем, пока он немного схватится, затем убираем опалубку.

    Покрываем поверхность в несколько слоев гудроном.

    То место, где была опалубка, засыпаем смесью песка и мелкого гравия.

  • Кладем влагоизоляцию — и фундамент готов к возведению газовой печи.

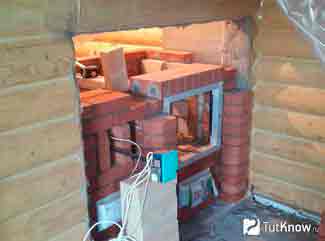

  • Строительство газовой печи для бани

    Печка должна располагаться так, чтобы она могла отапливать не только парную, но и комнату отдыха.

    Процедура изготовления газовой печи для бани выглядит так:

      Готовим раствор из песка и глины в соотношении 1:1. Перемешиваем все это с водой до образования однородной массы без комков.

    Кирпич перед кладкой замачиваем в воде на 10 минут.

    Кладем первый слой кирпича на битум, который мы предварительно разместили на фундаменте. После укладки первого рядя кирпича на раствор дайте ему отлежаться пару минут.

    Второй и последующие ряды укладываем так, чтобы каждый кирпич ложился на стык между двумя кирпичами предыдущего ряда. Следите за тем, чтобы швы имели толщину не больше 5 мм.

    В процессе кладки третьего ряда можно делать дверцу для поддувала. Используйте полоски стали или оцинкованную проволоку, чтобы закрепить дверцу.

    В четвертом ряду создаем отверстие для золы размером в один сантиметр.

    В шестом ряду заканчиваем с установкой поддувала, а в седьмом проводим установку дверцы для топки и колосника.

    Восьмой ряд — делаем перегородку для дымохода и продолжаем класть кирпичи до размещения швеллеров в 14-том ряду.

    На швеллеры устанавливаем бак для воды, таким образом, чтобы он располагался на передней стенке, а боковые стенки поддерживали его вертикально.

    Пятнадцатый ряд является основой для раздельной стенки, поэтому его кладем в половину кирпича. Так же кладем последующие три ряда.

    Дверцу для выпускания пара ставим в девятнадцатом ряду.

    Между 20 и 21 рядами кладем полосы стали, затем ставим бак для горячей воды.

  • Печная труба устанавливается, начиная с 23-го ряда. Помните, что труба должна на полметра возвышаться над крышей, а толщина самой трубы должна быть в половину кирпича.
  • Использование газовой печи в бане

    При использовании газовой печи придерживайтесь таких правил:

      Баллон сжиженного газа рекомендуем закапывать на улице недалеко от бани.

    Обязательно установите систему автоматики, которая будет регулировать подачу топлива и то, когда следует ее отключить.

    После того как печь готова, дайте ей на просушку не менее двух недель, а после первой растопки не стоит сразу же доводить до высоких температур.

    Следите, чтобы огнеупорное основание под печкой на 100 мм выходило за границы печки.

  • Газопровод к печке обязательно должен быть из стали или меди.
  • Полезное видео о газовом отоплении в бане:

    Источник: http://tutknow.ru/building/banja-i-sauna/1853-gazovoe-otoplenie-bani.html

    Печь для бани своими руками из газового баллона – пошаговая инструкция для домашнего мастера

    Сделать печь для бани из баллона по силам домашнему умельцу, который может производить несложные сварочные и слесарные работы. Главное выбрать надежную конструкцию, подготовить необходимые материалы и не торопясь сделать отличную каменку для вашей парной.

    Перед началом работ необходимо подготовится, выполнить чертежи вашей печки, найти необходимый материал и приготовить оборудование и инструмент к работе.

    1. Подготовительные работы
    2. Выбор газового баллона
    3. Материалы и их количество
    4. Инструменты
    5. Пошаговая инструкция по изготовлению
    6. Схема
    7. Обустройство фундамента
    8. Защита стен и потолка
    9. Изготовление конструкции
    10. Обустройство дымохода
    11. Финальные работы
    12. Особенности эксплуатации и правила ППБ
    13. Вывод

    Подготовительные работы

    Выбор газового баллона

    Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

    Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи. Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

    Мнение экспертаПавел КругловПечник с 25-летним стажемНе стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.

    Материалы и их количество

    Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

    • газовый баллон,
    • лист металла, толщиной 2-3 мм,
    • если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок,
    • для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону,
    • труба, сечением 120 мм, длиной 400 мм для вывода дымохода,
    • пруток или арматура, для изготовления сетки в которую укладываем камни,
    • кирпичи для фундамента печи бани.

    Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.

    Инструменты

    • сварочный аппарат со средствами защиты рук и глаз,
    • верстак с тисками,
    • одежда с длинными рукавами из плотного материала,
    • электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм,
    • болгарка,
    • отрезные и зачистной диски,
    • слесарный инструмент,
    • наждачная бумага, щетка по металлу.

    Пошаговая инструкция по изготовлению

    Наша печка будет сделана из газового баллона, сверху которого расположим резервуар для нагрева воды и отделение для камней.

    Схема

    Для лучшего понимания приведем схему печки в разрезе:

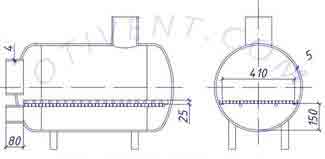

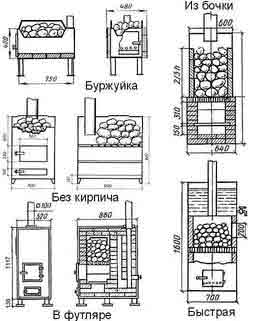

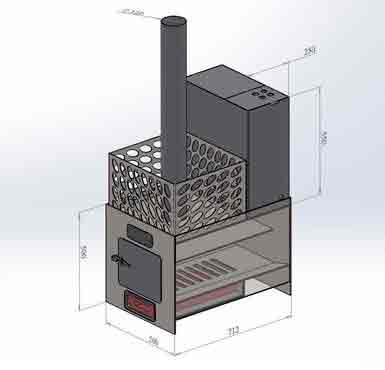

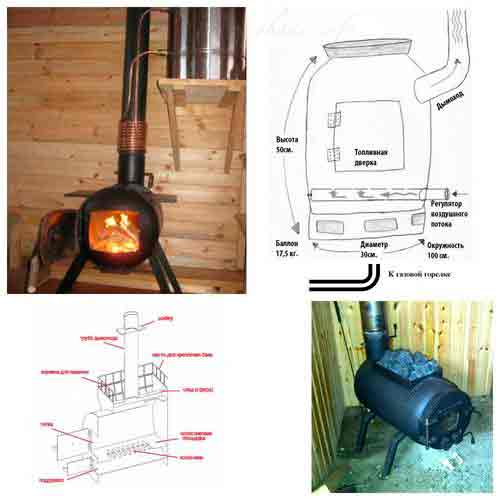

    Схема печи для бани из газового баллона

    • Внизу, сделав паз, оборудуем полость для сбора золы и поддувало, которая надежно закрывается дверцей. Сверху выполним 2 отсека. В задней части баллона сделаем решетчатую конструкцию для камней и выход патрубка дымохода.
    • В передней расположим емкость для воды с водоразборным краном и отверстием для залива воды.
    • Печь будет оборудована 4 ножками, на которые ее установим на фундамент из кирпича. На выходе трубы дымохода устанавливается шиберная задвижка для регулировки тяги. Низ каменки закрывается колосниковой решеткой, которая предохраняет дно от воздействия высоких температур и сквозь нее в зольник просыпается зола.
    • Для дверцы топки срезаем переднюю, полость баллона и устанавливаем отрезанную деталь на петельки.
    • При производстве работ, чтобы не простаивать, необходимо соблюдать очередность проведения работ.

    Обустройство фундамента

    Вообще под небольшие металлические печки фундамент делать нет смысла. Но в нашем случае, каменка будет устанавливаться на деревянные полы. Поэтому для защиты от пожаров лучше сделать основание из 2 рядов кирпича, чем уложив на пол стальной лист, наступать на него в парной:

    1. Определившись с местом установки печи, по размерам будущего фундамента снимаем доски.
    2. Первый ряд кирпичей выкладываем на ребро. Раствор лучше сделать из цемента и глины, в соотношении 1 к 4. Старайтесь, чтобы кирпич располагался отверстиями внутрь.
    3. Второй ряд выкладываем плашмя.

    Теперь оставляем фундамент застывать и переходим к выполнению следующей операции по изготовлению печи для бани из баллона.

    Защита стен и потолка

    Печь, при работе выделяет большое количество тепла, которое вызовет деформацию деревянных деталей стен и потолка. Поэтому из принято закрывать защитными экранами, закрытыми с лицевой стороны фольгой, для отражения тепла в помещение.

    Не обложенную кирпичом печь запрещено устанавливать к стене, на расстоянии 700-1000 мм и до потолка 1000 мм. Поэтому для экранов можно использовать плиты ЦСП и из другого негорючего материала.

    Изготовление конструкции

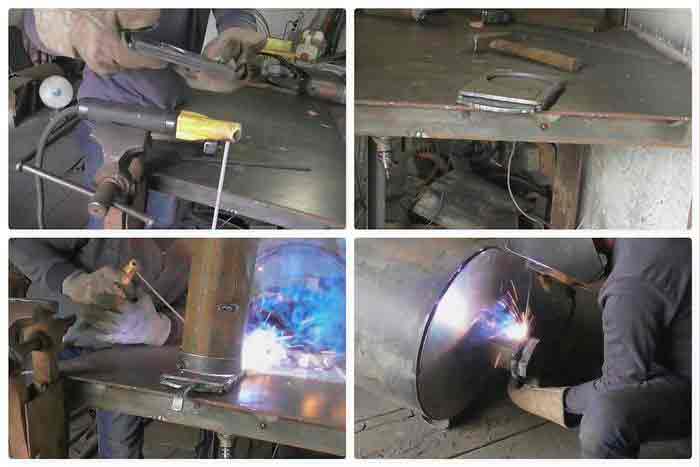

    Изготавливая печь для бани своими руками из газового баллона, домашний мастер должен выполнять работу в определенной последовательности:

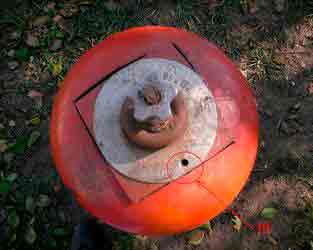

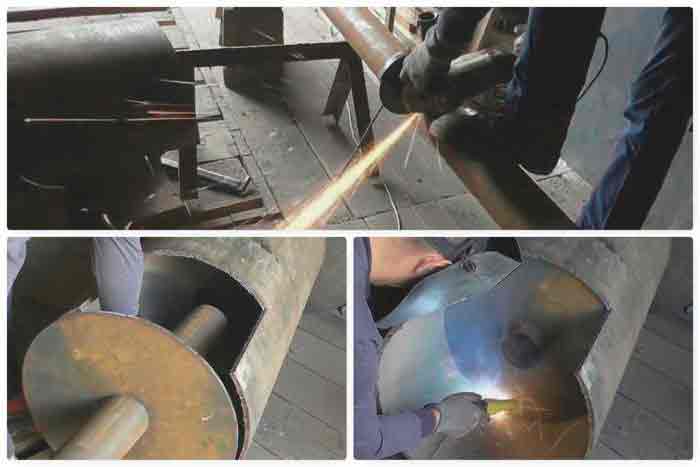

    1. Газовый баллон с краном потребуется вынести на улицу, и выпустить остатки жидкости и газа. Лучше это делать в безлюдном месте, запах газа быстро распространиться по воздуху на большое расстояние, поэтому, чтобы не пугать соседей и не объясняться с газовиками, пожарными и спасателями, лучше отойти подальше или предупредить соседей.
    2. После выхода газа, зажимаем баллон в тисках и откручиваем кран газовым ключом. В баллоне может остаться газ или конденсат, поэтому чтобы обезопасить себя от взрыва и пожара, обязательно полностью залейте емкость водой и только потом можно приступать к следующим операциям.

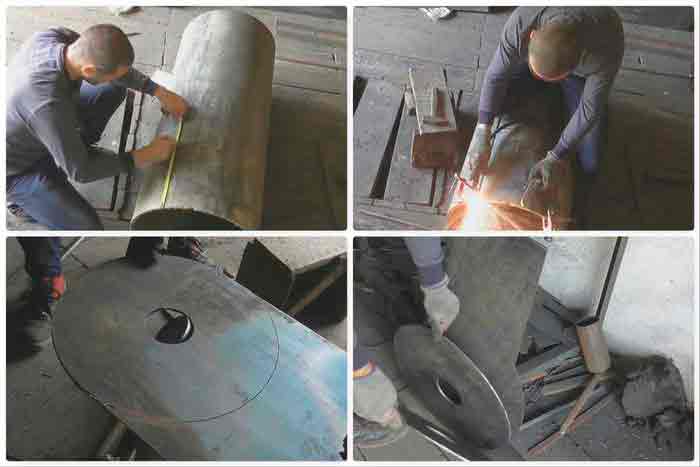

    Размечаем линию реза в верхней части. Для этого по кругу проводим линию на краю закругления лицевой части. Отрезаем верхушку, которая послужит как заготовка для двери топки. Баллон заполнен водой до верха, поэтому прорезав его, дайте воде вытечь и только потом заканчивайте эту операцию.

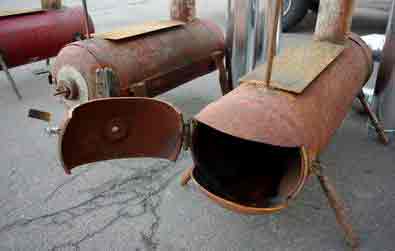

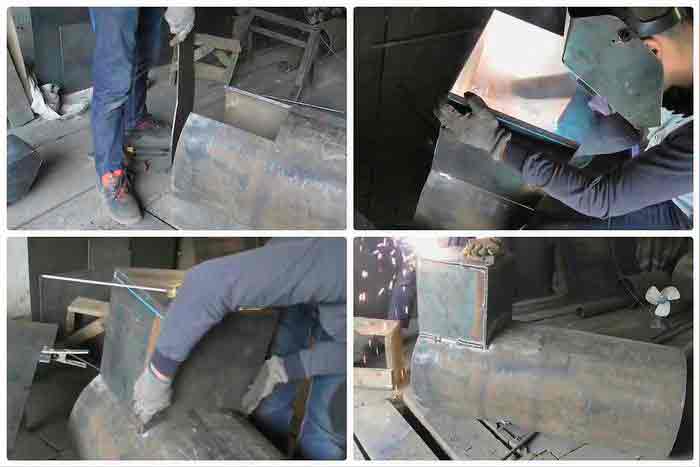

    Отверстие для топки

  • Сливаем воду. Пока она сходит, на отрезанной верхушке, закрываем отверстие под кран металлом и обвариваем его. Навариваем ручку из прутка и шпингалет. Затем привариваем к дверке 2 петельки.
  • В нижней части печи, размечаем и вырезаем паз. Ширина 100 мм, длина – от задней части баллона отступаем 200 мм. Из листа металла вырезаем 2 детали шириной 70 мм, прихватываем их стоя, по краю вырезанного паза, оставляя открытой только лицевую часть. Затем накрываем отрезанным донышком баллона и прихватываем его к боковинкам. Лицевую часть закрываем дверкой. Дверь должна плотно закрывать полость зольника. Надежно обвариваем швы, проверяем качество сварки и зачищаем швы болгаркой с зачистным камнем.
  • Привариваем ножки необходимой длины.

    Длина ножек определяется по вашему усмотрению

    Располагаем дверь топки печи на месте установки и привариваем петли к баллону. От стенки печи выводим ответную часть для запирания шпингалета, прихватываем ее. Проверяем плотность закрывания дверей зольника и топки, для уплотнения можно использовать асбестовый шнур.

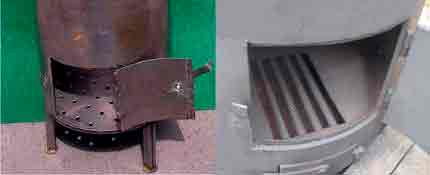

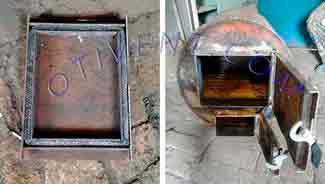

    Установка дверц для поддувала и топки

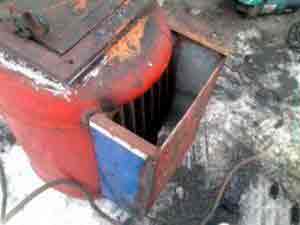

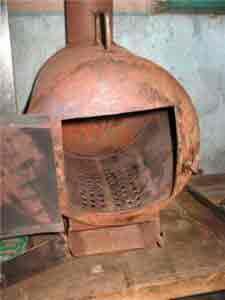

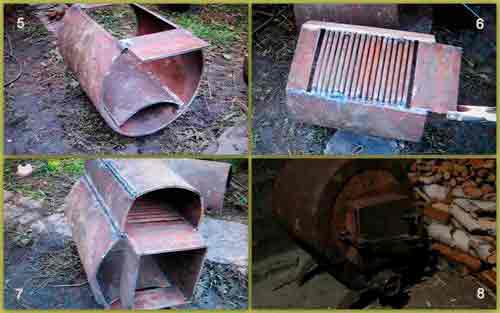

    На донышко укладываем колосниковую решетку, которая делается из любых отрезков арматуры, прутка. Если детали короткие их можно сварить встык из нескольких кусков. Нам понадобится сделать решетку по всей длине печи. Для этого нужно 2 детали по длине баллона. Между ними ввариваются перемычки, с шагом 6-8 мм. Следите за правильным расположением деталей, они должны выкладываться в одной плоскости. Не следует полностью обваривать стыки, достаточно поставить прихватки с 2 сторон.

    Еще один вариант обустройства колосников (просверлить дырки)

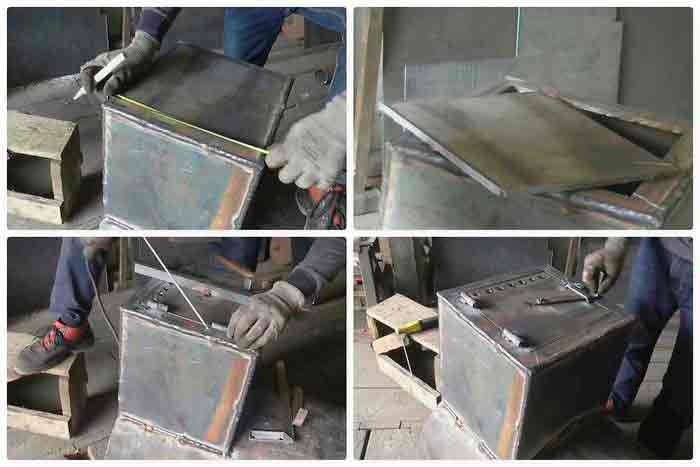

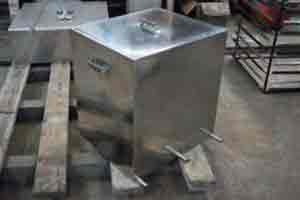

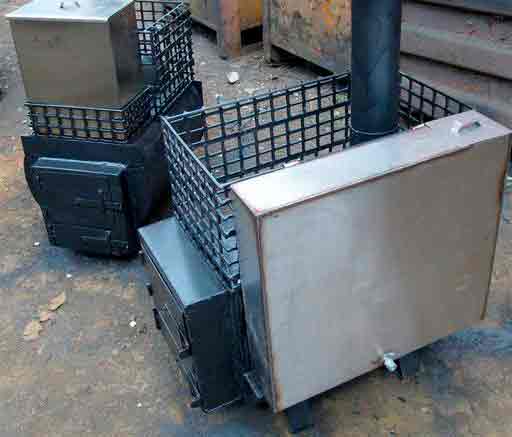

    В лицевой части изготавливаем бак для воды. Для этого боковые стенки поднимаем на необходимую высоту от боков печки, в передней и задней части емкости необходимо сделать вырезы для стыковки к круглой поверхности печи. Детали прихватываются между собой и к баллону, затем по размерам вырезается и устанавливается крышка на приваренные к стоевым деталям отрезкам уголка. Крышку лучше не закреплять намертво для облегчения обслуживания емкости. Бак надежно обваривается, после первого прохода отбивается шлак и укладывается еще один шов. Сбоку водогрейки, в нижней части делаем отверстие и устанавливаем водоразборный кран.

    Пример бака для воды

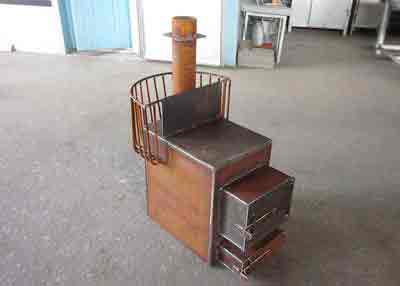

    В задней части печи делаем сетку для камней из арматуры и вырезаем сваркой отверстие под дымоход. Вверху вывода делаем шиберную заслонку из прутка и круга, вырезанного из листа металла по диаметру трубы. Устанавливаем и привариваем выход вентиляции. Сетку делаем с учетом размера камней. Она начинается с боков печи и поднимается над верхом баллона на 200-250 мм. Такого слоя камней достаточно для создания приятной атмосферы в парной.

    Монтаж сетки для камней

    Обустройство дымохода

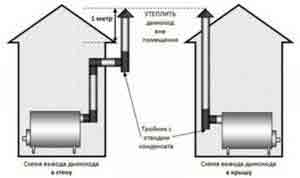

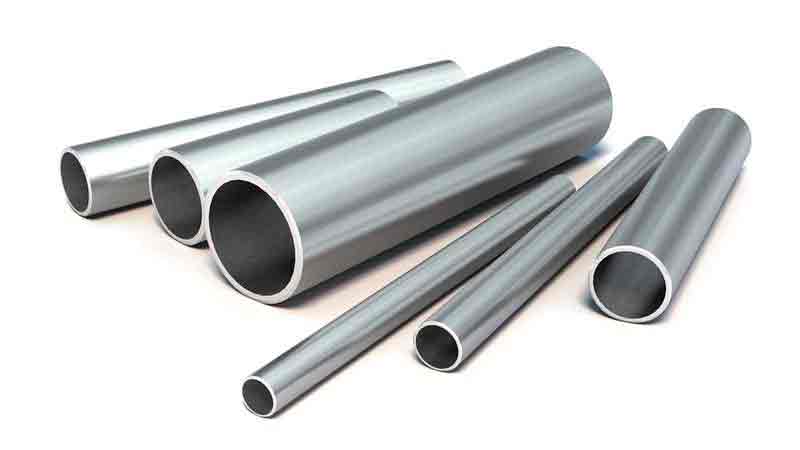

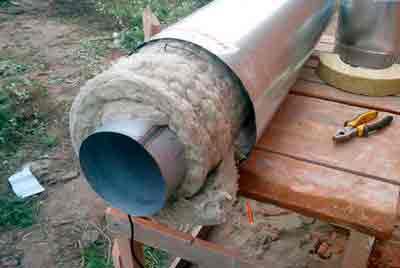

    Дымоход лучше делать из сэндвич – труб, диаметром 120 мм. Для плотного соединения отрезков дымохода используются специальные хомуты. Труба поднимается под потолок и выводится через перекрытие на чердак. К стенам дымоход закрепляется на специальные зажимы.

    Достоинство гофрированных труб – при их использовании не требуется делать дополнительный слой теплоизоляции и исключается возможность ожога при касании. Внутри металлических стенок, находится слой теплоизоляции, не позволяющий нагреваться наружной поверхности.

    На чердаке гофрированная труба пристыковывается к металлической или асбоцементной прочной трубе и выводится на крышу. При этом конец дымохода должен надежно закрываться специальным козырьком и быть выше конька крыши на 1000 мм.

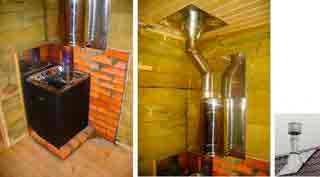

    Место прохода вентиляции через конструкцию крыши должно надежно укрываться слоями тепло и гидроизоляции. Такая защита не позволит пройти влаге на чердак и воспрепятствует образованию мостиков холода.

    Финальные работы

    Банная печь из газового баллона своими руками готова. Осталось выполнить заключительные испытание каменки.

    • устанавливаем печку на фундамент и соединяем с трубой дымохода,
    • для безопасного использования, бока печи лучше закрыть экранами. Их можно сделать из сэндвич – панелей. В этом случае они не только защитят от ожогов, но и позволят теплу быстрее и равномерно распределиться по помещению,
    • заполняем сетку камнями, заливаем полный бак воды,
    • открываем шиберную задвижку и дверцу зольника. Эта операция обеспечит хорошую тягу при разжигании пламени,
    • заполняем топку дровами по всей длине. Можно использовать отрезки, длиной до 700 мм. Ближе к краю укладывается щепа и опилки для розжига.
    • открываем двери и окна в бане. При первом обжиге, будет выгорать краска и остатки масла, поэтому, чтобы обезопасить себя от угарного газа нужно обеспечить дополнительную вентиляцию,
    • зажигаем дрова и проверяем герметичность конструкции, если проявился свищ, это место перевариваем сразу.

    Краска выгорает, печка дымит не только внутри помещения. Не бойтесь если из трубы печи, сначала будет валить столб черного дыма. После выгорания остатков краски, масла дым обязательно посветлеет. Может потребоваться подбросить еще немного дров. Важно довести воду в емкости до кипения и раскалить камни, чтобы выгорела вся грязь.

    Воду после первого разогрева использовать для мытья не стоит, ее лучше вылить.

    Особенности эксплуатации и правила ППБ

    Эксплуатировать такую печку для бани очень легко:

    • набрали толстых и длинных дров,
    • заполнили ими весь объем топки,
    • открыли шибер и зольник, убедились в хорошей тяге и запалили дрова.

    Все, по мере прогорания дров, камни накаляются, вода нагревается. Можно звать друзей, брать веники и запас отвара трав или просто кваса и выплеснув несколько шаек на камни, наслаждаться ароматным и горячим паром и беседой с близкими.

    При эксплуатации важно соблюдать правила безопасного использования печи. Их немного и они очень просты:

    • обязательно следите за состоянием дымохода. При первых признаках его неисправности или уменьшении тяги сразу потребуется исправить все неполадки. Рекомендуется чистить дымоход не реже 1 раза в месяц,
    • после начала горения дров дверца зольника должна закрываться,
    • дверь топки открывается только для закладки дров и контроля за их горением. Все остальное время при горящем топливе, дверка должна быть надежно закрыта на замок,
    • не стоит пробовать нагрев печи, касаясь боков голыми руками – это приведет к ожогам рук. Уровень нагрева можно почувствовать по количеству пара от камней, когда на них плеснуть воды из ковша.

    Вывод

    В бане лучше парится с веничком, гордиться своим трудом, а не смотреть на волдыри на руках. Поэтому соблюдайте правила безопасности при пользовании металлическими печами каменками. И тогда, самодельная печка – каменка для бани сделает банные процедуры приятным времяпрепровождением, но не стоит забывать и о здоровье и соревноваться на время в раскаленной бане.

    Источник: http://greendom74.ru/otoplenie/pech-dlya-bani-svoimi-rukami-iz-gazovogo-ballona-poshagovaya-instruktsiya-dlya-domashnego-mastera

    Газовая печь для бани

    Природный газ можно назвать самым недорогим видом горючего. И благодаря такой экономичности газовые печи становятся все популярнее, в том числе и при использовании в банях. Устройства, которые работают на газе, являются очень компактными и простыми в обслуживании. Сегодня мы рассмотрим, как изготовить газовую печь для бани своими руками и что для этого нужно.

    Особенности газовых печей

    Сегодня газовая печь может составить серьезную конкуренцию дровяной. В пользовании она гораздо чище, проще и дешевле. Она может довольно быстро прогреть парной воздух: летом за три-четыре часа, а зимой немного дольше. Чтобы баня хорошо прогрелась, требуется примерно восемь часов. Зато качественный прогрев обеспечивает комфорт, тепло и уют.

    Одним из главных преимуществ газовой бани, как мы уже говорили, является экономичность. Это топливо наиболее дешевое и экономичное, поэтому вы сможете сэкономить хорошую сумму. На дровяные и электрические печи потребуется в три раза больше затрат! Газовая печь не требует особого внимания к себе. Сгораемые отходы являются совсем небольшими, поэтому отопительная коробка и дымоходные каналы практически не загрязняются.

    Существуют правила по установке газового котла в бане, которые являются очень строгими, зато обеспечивают высокую безопасность использования. Срок эксплуатации составляет примерно двадцать пять лет, а если вы будете регулярно выполнять профилактические ремонты, печь будет работать на протяжении долгого времени и не ломаться. Если не учитывать чрезмерно строгие правила безопасности, к недостаткам можно отнести лишь обязательное наличие централизованного газопровода.

    Конструкция газовых печей

    Устройство газовых печей похоже на дровяные, но имеет некоторые различия по свойствам топлива. Газовая печь имеет корпус, предохранитель (для прекращения подачи топлива в случае затухания), термостат, герметичную газокамеру, дымоход. Отличие заключается в том, что подача топлива осуществляется через проведенную газовую магистраль.

    Баллоны с газом помещаются в специальную емкость по всем правилам техники безопасности. Как показывает практика, газовый баллончик в пять кубометров сможет прогревать помещение до двухсот квадратных метров в течение одного отопительного сезона. Стоит отметить, что пропан обладает более высокой способностью подачи тепла, если сравнивать его с природным газом. Такие печи могут иметь разную мощность, расчет которой зависит от объема бани.

    Вы должны знать, что на 0,4 кубометра приходится 252 килокалории тепла. Поэтому можно легко посчитать, какой объем газа вам необходим. Газовые банные печи не требуют периодического нагрева, поэтому их следует отключать во время пользования. Такие печи работают по очень простому принципу – воздух смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

    Вы можете регулировать количество поступаемого воздуха в газовую печь для бани при помощи нижней дверки, которая также позволяет чистить горелку. Воспользовавшись специальным гибким шлангом, газ подводится к горелке (или используется баллон).

    Классификация газовых печей

    Существует много различных модификаций газовой печи. Вы должны определить сами, какую баню вы хотите и, исходя из этого, принять решение. Наиболее хороший вариант – это кирпичная печь с надувной горелкой. Более простой вариант – металлическая печь, облицованная кирпичом. Газовые котлы делятся по назначению – они могут быть отопительными, нагревательными и бытовыми. Как правило, в банях используют нагревательные печи, которые различаются по материалу, технологии нагрева воды и типу горелки.

    Материалы для газовой банной печи

    Самодельные газовые печи для бань можно строить из камня, металла или кирпича. Камень и кирпич растапливаются дольше, чем металл, но также долго держат тепло. А вот металлические газовые печи нагреваются очень быстро, но и быстро остывают. Стоит отметить, что металлические печи являются наиболее компактными. Они очень просты в установке и пользовании. Если металлическую печь облицевать кирпичом, внешне она не будет отличаться от кирпичной.

    Газовые горелки

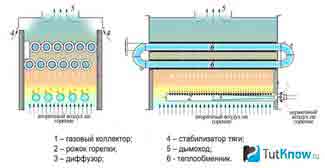

    Существует два типа газовых горелок: атмосферные и надувные. Атмосферные горелки являются наиболее простыми и дешевыми. Для их работы не требуется система автоматики и сложное оборудование. Горение газа поддерживает воздух, который поступает в камеру сгорания через поддувало или зольниковую дверцу. Эффективность работы зависит от количества воздуха внутри бани, поэтому маленькое количество кислорода может привести к проблемам. Существуют и надувные горелки, но такое оборудование является более сложным.

    Конструкция таких горелок зависит от вентилятора, который нагнетает воздух извне и зависит от электрического тока. Цена газовых печей для бани с надувными горелками в итоге получится самой высокой, так как этот вариант является более дорогим в плане потребления электроэнергии, но и более эффективным. Его часто используют в так называемых комбинированных печах, которые могут топиться не только на газе, но и на другом топливе, например, на дровах.

    Способы нагрева воды

    Существуют газовые печи с уже встроенным баком для воды и выносным вариантом. Первый вариант является более удобным, поскольку вода нагревается благодаря продуктам сгорания топлива. Дымоход необходимо устанавливать так, чтобы он мог проходить через нагреваемый объем воды. Нагрев бака производит и тепло, которое исходит от каменки. Такой вариант позволяет не загромождать баню лишними приборами.

    Что касается газовой печи с выносным баком, он обычно размещается на ближайшей стене или в другом помещении. Два элемента соединяются системой труб, по которым проходит горячая вода, которая нагревается внутри топки.

    Газовая печь для бань своими руками

    Учтите, что для установки газовой печи в баню необходимо получить разрешение. Самое лучшее сочетание влажности и температуры может создать кирпичная печь. Может показаться, что такой вариант очень сложно установить, но при старании и соблюдении всех строительных технологий с этой задачей справиться любой хороший хозяин.

    Подготовительные работы

    Для начала необходимо все спроектировать и выбрать наиболее подходящее место. Как правило, печь ставится возле перегородки или стены, поскольку она должна отапливать парную и поддерживать оптимальную температуру в комнате отдыха. Основные элементы самодельной газовой печи: основание, дымоход (изолируется минеральной ватой), каменка, горелка, лист из огнестойкого материала, накладка, блок управления.

    При создании печи вы можете воспользоваться остатками материалов, которые не понадобились при строительстве бани, но лучше купить новые. Мы рекомендуем вам не экономить на качестве, ведь хорошая печь обеспечит вам свою надежность и долговечность. В процессе работы вам понадобится такие материалы и изделия: красный обожженный кирпич, глина, оцинкованная жесть, арматурный пруток, металлическая труба, колосниковая решетка, песок, двери поддувала, асбестоцементная труба, двери топки, водогазопроводная труба и лист стали.

    Перед тем, как сделать газовую печь для бани, необходимо возвести фундамент. Его строительство начинается с котлована, дно которого должно располагаться ниже промерзания грунта, что занимает примерно семьдесят сантиметров. В самом низу его ширина должна быть чуть большей, нежели основная выемка. Этот прием поможет избежать лишних хлопот в случае подвижек грунта. Дно котлована необходимо покрыть песком толщиной в пятнадцать сантиметров. Песок заливается водой, пропитывается и засыпается камнем с битым кирпичом примерно в двадцать сантиметров.

    После этого накладывается щебень, делается опалубка и устанавливается армированный каркас. Далее необходимо залить бетон, после схватывания которого опалубка разбирается, а поверхность покрывается гудроном в несколько слоев. Место, которое освободилось от досок, можно засыпать мелким гравием с крупным песком. Не забудьте установить влагоизоляцию в верхней части фундамента.

    Обустройство стен печи

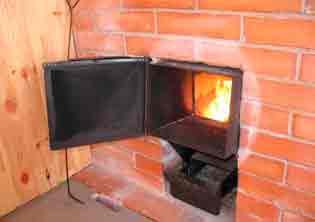

    После обустройства фундамента можно заняться установкой стен. Для начала делается защитная стена, которая сможет обезопасить баню от возможного воспламенения. Она изготавливается из нарезного кирпича, который скрепляется цементным раствором. Для бани из кирпича лучше использовать песочно-глиняный раствор. Как правило, глина берется на глубине не меньше полуметра земли.

    Ее заливают водой в специальной емкости на сутки и тщательно перемешивают. Песок необходимо очистить от мусора и просеять. После этого песок и глина смешивается в соотношении 1:1, затем снова перемешиваются с добавлением воды. Когда раствор примет абсолютно ровную консистенцию без комков, можно начинать возведение. Лучше заготавливать раствор маленькими партиями, по мере расходования.

    Самая первая кладка кирпича играет очень важную роль. На фундаменте предварительно размещают гидроизоляционную прокладку из битума, на которую и кладется первый слой. Все кирпичи смачиваются водой, в идеале нужно поместить кирпич в воду и выждать около десяти минут. Когда кирпич будет положен на раствор, следует его немного придержать строительной киркой.

    Внимательно проверяйте, чтобы кирпичи плотно прилегали друг к другу, и швы были не толще пяти миллиметров. Второй и следующие ряды кладутся таким образом, чтобы каждый кирпич в последствие перекрывал стык 2 кирпичей нижнего ряда. Прежде чем выкладывать кирпичи на раствор, строители рекомендуют выложить их в сухом виде, чтобы вы могли увидеть полную картину.

    Каждый этап строительства нужно согласовывать с чертежами газовой печи для бани. Во время кладки третьего ряда необходимо встроить дверцу поддувала, которая закрепляется оцинкованной проволокой или нарезанными полосками из стального листа. В четвертом ряду размещается колодец для золы и колосника. Для его надежного размещения необходимо проделать углубления и оставить место для его расширения (хватит одного сантиметра).

    Установка фурнитуры

    Шестой ряд должен окончить установку дверцы для поддувала, а седьмой завершить размещение колосника и дверку топки. Наиболее прочными считаются чугунные дверцы. В восьмом ряду монтируется перегородка – начало дымохода. Кирпичи укладываются до четырнадцатого ряда, на котором размещают швеллеры.

    Сделайте в передней стенке проем для емкости, в которой будет греться вода и которая устанавливается на швеллеры. Емкость вертикально держат боковые стенки. Пятнадцатый ряд кладут из половинок кирпичей и располагают их под углом. Половинки будут основой для кладки разделительной стенки. Точно также кладутся три следующих ряда, как и первые.

    На уровне девятнадцатого ряда можно установить дверцу, выпускающую пар. Тонкие полосы из мягкой стали ставятся между двадцатым и двадцать первым рядом, после чего ставится емкость для горячей воды, которая окружается обломками кирпичей. С двадцать третьего ряда устанавливают печную трубу, которую выбирают исходя из модификации печи. Труба над крышей должна возвышаться на расстоянии не менее полуметра.

    Массивный газовый котел для бани должен иметь большую и тяжелую трубу, а небольшой – легкую. Помните о том, что толщина трубы должна быть не менее половины кирпича. Сечение для прохода дыма должно иметь такие же размеры. Здесь лучше задействовать раствор из извести или цемента. Глинистый состав может размыть дождь, что приведет к разрушению.

    Заключительные работы

    После окончания всех работ печь необходимо оштукатурить. Эта процедура улучшит внешний вид и послужит дополнительной защитой от возгорания. Штукатурку можно делать из любого раствора, добавив в него алебастра. Вы можете использовать и гипс, но учтите, что он имеет свойство очень быстро застывать. Отличный вариант для штукатурки – глина, гипс и песок, смешанные вместе (можно исключить гипс).

    Прежде чем проводить штукатурку, необходимо подготовить стенку печки. Ее очищают от застывшего раствора до одного сантиметра. После этого лучше зашпатлевать. Если вы собираетесь прогревать баню при помощи сжиженного газа, баллон следует размещать на улице. Многие владельцы бань закапывают баллоны с газом в нескольких метрах от их расположения. Напомним, что сжиженный газ обладает более высокой теплотворной способностью.

    Если вы собираете газовый котел для бани своими руками, лучше отдать предпочтение системе автоматики САБК-8-50С. Эта система прекрасно поддерживает установленную температуру и знакома всем мастерам. Также она является максимально безопасной – за счет четырех степеней автоматической защиты.

    Эта автоматика имеет свойство отключать отопительное оборудование при аварийных ситуациях: при затухании пламени, если давление газа падает ниже уставленной отметки, или если импульсная система автоматики разгерметизируется. Такая печь возводится от восьми до десяти дней и просушивается в течение двух недель. После этого можно начинать ее постепенно растапливать, но не стоит сразу доводить до сильного разогревания.

    Вопросы безопасности

    Чтобы правильно изготовить печку для бани, следует изучить инструкцию газовой печи для бани и строго следовать им. Как известно, газовый котел является взрывоопасной конструкцией. Для снижения риска возгорания рекомендуется придерживаться следующих правил:

    1. Печь должна находиться на расстоянии не менее полуметра от конструкций, которые могут загореться. Это расстояние можно уменьшить, если поставить защитный барьер из огнеупорного материала (например, железа). Если стена рядом с печью выполнена из пожароопасного материала, напротив дверцы следует устанавливать специальный экран, который имеет размер в два топочных проема.
    2. При монтаже печи и дымохода нужно использовать трубу из нержавеющей стали. Трубы нельзя протягивать через жилые помещения. Дымоход должен быть до пяти метров от уровня горелки. Не забудьте герметично присоединить дымовую трубу к печи.
    3. Проем для горелки должен иметь следующие размеры: высота от 470 до 550 миллиметров, ширина от 350 до 450 миллиметров.
    4. Необходимо тщательно изолировать дымоход от потерь тепла. Это делается в месте, где он проходит через крышу и потолок. Также утепляется и дымовая труба.
    5. Огнеупорное основание, которое находится под печкой, должно выступать на сто миллиметров от краев прибора.
    6. Высота помещения должна быть не менее двести двадцати сантиметров. В нем должна быть устроена вытяжная вентиляция и установлено окно с форточкой. Все двери должны открываться только наружу.
    7. Газопровод, согласно схеме газовой печи для бани, выполняется из меди или стали.
    8. Гибкие соединения должны быть цельными, устойчивыми к давлению и температуре, обозначаться меткой «газ» и обладать диаметром в десять миллиметров.
    9. Если централизованная подача газа не предусмотрена, следует установить отвод сгораемых продуктов в атмосферу.
    10. Перед печью на полу укладывается металлический лист с теплоизоляционным слоем внизу.

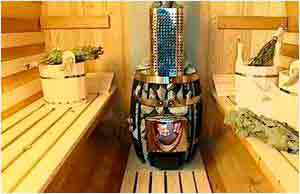

    Газовая печь отлично подойдет для бани и для сауны. Сегодня этот вариант является наиболее удобным и экономичным. Если вы решите изготовить газовый котел для бани своими руками, следует серьезно отнестись к правилам безопасности и получить разрешение от соответствующих инстанций. При соблюдении всех технологий строительства и соответствующих правил эксплуатации, ваша печь будет служить очень долго и бесперебойно.

    Источник: http://saunaljux.ru/pechi-dlya-bani/gazovaja-pech-dlja-bani.html

    Стоит ли эксплуатировать газовую печь в бане: положительные и отрицательные моменты

    Современные русские бани уже давно не соответствуют традиционным парилкам, которыми пользовались наши деды и прадеды. Это касается как внутреннего убранства и количества комнат в строении, так и топлива. В современных реалиях идеальным решением считается газовая печь для бани.

    Владельцы бань готовы пожертвовать неповторимым запахом, выделяемым при горении дров, и заменить традиционную печь газовыми котлами. Это обусловлено тем, что баня на газу, а именно ее эксплуатация, обходится гораздо дешевле. Кроме того, газовая горелка для бани удобна в управлении.

    Людям, решившим установить в парной современные газовые горелки для банных печей, следует знать о разновидностях подобных отопительных приборов, особенностях их использования и правилах установки.

    Попытка эксплуатировать газовую печь для бани без наличия подобных знаний может закончиться плачевно как для самого строения, так и для его хозяина.

    • Основные достоинства
    • Комплектация печи
    • Как выбрать печь на газу
    • Газо-дровяной котел
    • Правила монтажа газовых печей
    • Розжиг печи

    Основные достоинства

    Традиционные дровяные печи, устанавливаемые в бане, — это хорошо, особенно при свободном доступе к топливу. В любых других ситуациях отличной альтернативой твердотопливному котлу может стать экономная газовая печь в баню. Ее монтаж не имеет сложностей. Главное — соблюсти все необходимые правила и меры предосторожности.

    Согласно статистике, котлы для бани на газу являются лидерами продаж среди всех видов отопительных приборов, устанавливаемых в парилках. Это обусловлено тем, что их преимущества являются неоспоримыми:

    • Компактность. Газовые печи для саун и бань не имеют объемной топки и отделения для сбора золы, поэтому они занимают минимум места в помещении.
    • Оптимальная температура. Банная печь на газу позволяет регулировать уровень температуры. Все, что нужно, — это выставить оптимальный режим.
    • Простота эксплуатации. Газовая банная печь не требует особого ухода. Ее эксплуатация не подразумевает очистку зольника и контроля догорания топлива.

    Основным недостатком можно считать довольно высокую частоту возникновения аварийных ситуаций. Они вызываются установкой несертифицированного оборудования и нарушением норм эксплуатации.

    Если грамотно выбрать печь и не нарушать технику безопасности, то газовые горелки прослужат в штатном режиме десятки лет.

    Комплектация печи

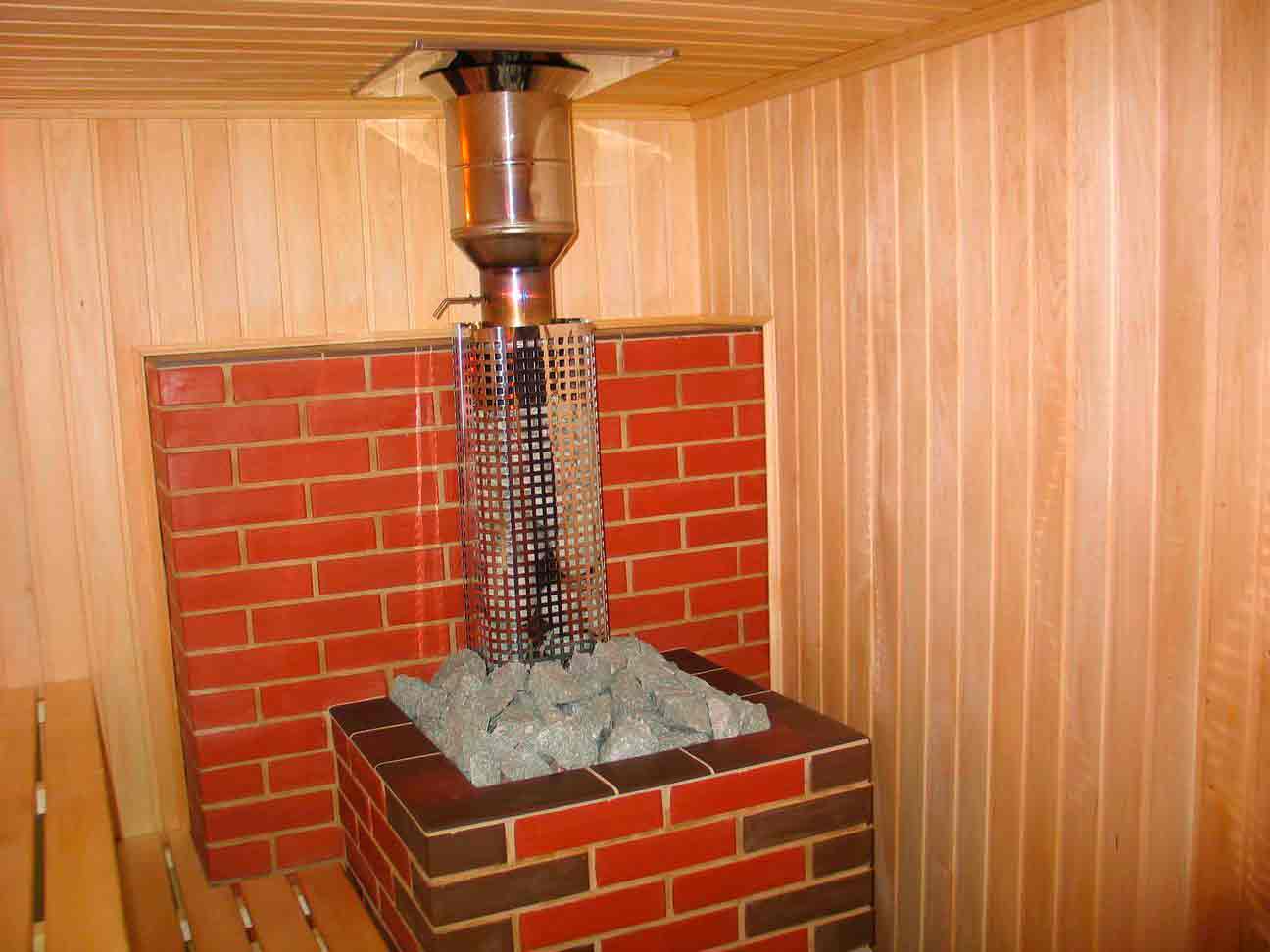

    Печки для бани на газу имеют довольно простое строение:

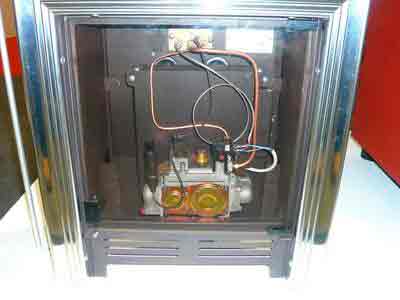

    • в корпусе установлена горелка, к которой герметично присоединена газовая труба;
    • над горелкой расположен бак для воды, являющийся составной частью теплообменной и отопительной системы;
    • поверх корпуса установлен поддон для каменки. Стоит понимать, что показатели работоспособности газовой и дровяной печей значительно отличаются, поэтому для каменки нужно использовать булыжники с речного или морского дна. Благодаря сгоранию газа каменка может раскаляться до 200 градусов. Это вкупе с попаданием на нее воды может приводить к быстрому выходу каменки из строя. Речные и морские камни в отличие от других способны стойко переносить подобные воздействия;
    • кроме поддона для каменки поверх корпуса газовой печи имеется выход, к нему подсоединяется дымоход;
    • у газовых печей для бани с баком для воды и моделей, не имеющих этого элемента теплообменной системы, в конструкции присутствует предохранитель, который отвечает за автоматическое отключение подачи газа при затухании огня.

    Изучив конструкцию устройства, можно понять, что газовая печь для бани своими руками — это реальность. Ее можно собрать самостоятельно. Исключением является горелки, которые требуется приобрести у проверенного производителя.

    Как выбрать печь на газу

    Если пришло время заменить печь на дровах на современный отопительный прибор, то к его выбору следует подойти со всей ответственностью.

    Газовые горелки для бани не просто так получили название «Бомбы». Это обусловлено тем, что незадачливые покупатели доверяют продавцам и приобретают приборы сомнительного происхождения, результатом эксплуатации которых становятся взрывы, пожары, ожоги и даже смерть. Из-за этого в народе бытует миф об опасности газовых отопительных приборов.

    Нередко причиной вышеперечисленных чрезвычайных ситуаций становится желание сэкономить и купить горелки или печь как можно дешевле. Выбирать газовые отопительные приборы следует по определенным правилам:

    • во-первых, у каждой горелки имеется определенный расход топлива, определяющий экономность и мощность печи. Чтобы узнать его, необходимо почитать описание, имеющееся в инструкции по применению. Для небольшой бани подойдет прибор, технические характеристики которого гласят о том, что расход топлива равен 1–4 кубометра в час;
    • во-вторых, все газовые печи в сборе, как и горелки, продающиеся по отдельности, имеют документы, подтверждающие стандарты качества и безопасности. Если у продавцов их нет, то лучше обойти этот магазин;
    • в-третьих, в парной недопустима эксплуатация горелок и котлов, имеющих повреждения, негерметичные соединения и истекший срок годности. Иными словами, газовые печи для бани должны быть в идеальном состоянии.

    В процессе эксплуатации газовые печи должны подвергаться профилактике. Подобная мера является обязательной. Этому правилу нужно следовать неукоснительно. Его несоблюдение в разы увеличивает риск возникновения чрезвычайной ситуации.

    Газо-дровяной котел

    Для тех, кто не мыслит посещение парной без наличия неповторимого запаха сгорающих дров и желает сэкономить на эксплуатации бани, идеальным решением может стать газо-дровяная печь.

    Подобный отопительный прибор — это современная универсальная конструкция, в которой допускается использование различного рода топлива: природного и сжиженного газа, угля и дров. Это возможно благодаря тому, что у подобных печей имеются съемные элементы, нужные для работы на твердом топливе и газу.

    Устройства, предназначенные для сгорания газа, состоят из горелок, фильтров и различных клапанов. В то же время для эксплуатации печи на твердом топливе нужен топливоприемник. Подобные отопительные приборы не являются новинкой на современном рынке. Они эксплуатировались еще в советские времена. Ярким примером этому может послужить ОГВ (отопительный газовый водонагревательный) котел.

    Оборудование, необходимое для сгорания газа, устанавливается в зольнике печи. Если его демонтировать, то котел будет исправно функционировать на твердом топливе.

    Газо-дровяные печи пользуются большой популярностью не только благодаря своей универсальности. Их стоимость находится на приемлемом уровне, что является немаловажным фактором для владельцев бань.

    Правила монтажа газовых печей

    К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.

    С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать. При проведении подобных работ нужно обратить внимание на следующие вещи:

    • расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
    • огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
    • высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

    Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки. При этом колена труб должны входить друг в друга не менее чем на полдиаметра.

    Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.

    Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.

    Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.

    Розжиг печи

    Наиболее дешевым является оборудование, не имеющее автоматического пуска. Такие печи в большинстве случаев устанавливаются как в банях, так и в жилых домах. Производить их розжиг нужно самостоятельно. Он выполняется с помощью спичек или заблаговременно подожженной бумаги. Проводить подобную процедуру нужно максимально осторожно. Сначала требуется поместить источник огня в специальное окошко и только после этого открывать подачу газа.

    Если в процессе розжига фитиль погас, то необходимо перекрыть подачу газа и подождать несколько минут, а затем повторить процедуру. Несоблюдение этих правил может привести к тому, что газ накопится в трубах дымохода и произойдет взрыв — несильный, но его мощности хватает для повреждения дымоходного канала и нанесения травм.

    В остальном эксплуатация газовой печи в бане — это удобно, экономно и безопасно. Газовый или газово-дровяной котел является отличной альтернативой твердотопливным отопительным приборам.

    Источник: http://sdelatbanyu.ru/pechi-i-dymokhody/gazovaya-pech.html

    Как сделать газовую печь для бани своими руками

    Печи на газу получают все большую популярность, особенно при возведении бань. Они легки и удобны в применении. Газовая печь быстро согревает воздух: летом за 3-4 часа, а зимой чуть дольше. Для хорошего прогрева бани нужно около 8 часов. Одно из достоинств газовой бани — ее экономичность, в отличие от дровяных и электрических аналогов. Отходы печи незначительные, поэтому дымоходные каналы чистить нужно редко.

    Считается, что примерный срок службы газовой печи составляет около 25 лет.

    Монтаж газовой печи регламентируется правилами, обеспечивающими безопасность обслуживания.

    Срок службы печи около 25 лет, при условии периодических профилактических ремонтов она может проработать больше.

    Для сооружения газовой печи требуется подключение к центральному газопроводу.

    Характеристика газовых печей

    Схема устройства газовой печи.

    Конструкция печей похожа на дровяные аналоги, но есть отличия по характеристикам топлива. Разница в том, что топливо подается посредством центрального газопровода.

    Для безопасности газовые баллоны устанавливают в емкость. Баллон в 5 м³ может отопить пространство до 200 м² за 1 отопительный период. В зависимости от размеров бани, выбирается и мощности печи. Так, на 0,4 м³ требуется 252 килокалории тепла.

    Газовая печь бывает каменная, кирпичная или металлическая. Для первых двух нужно больше времени для растопки, чем металлу, но они дольше сохраняют тепло. А газовые печи из металла раскаляются быстро, но и скоро остывают.

    Как изготовить печь для бани своими руками

    Перед строительством газовой печи для бани требуется соответствующее разрешение. Оптимальный материал для строительства — кирпич.

    Подготовка к возведению

    Изображение 1. Место установки печи.

    Сначала определитесь с местом расположения банной печи. Обычно печь устанавливают около перегородки или стены, потому что ее задача — обогревать парную и сохранять нужную температуру в помещении для отдыха.

    Место установки печи — изображение 1.

    При сооружении печи желательно использовать только качественные материалы. Чтобы сделать печь для бани своими руками, приготовьте следующие материалы и инструменты:

    • жаропрочный кирпич;
    • глина, песок, щебень;
    • оцинкованная жесть;
    • арматура;
    • металлическая и асбестоцементная трубы;
    • колосниковая решетка;
    • поддувальная и топочная дверцы;
    • водогазопроводная труба;
    • стальной лист;
    • емкость для замеса;
    • ножовка по металлу;
    • сварочный аппарат;
    • нож;
    • кирка;
    • отвертка.

    Сначала сделайте основание. Выройте яму, ее дно должно быть ниже уровня промерзания почвы, это около 70 см. Низ ямы сделайте чуть шире основной ямы. На дно уложите песок слоем в 15 см. Пролейте песчаную основу водой, утрамбуйте, сверху уложите слой камня вперемежку с кусками кирпича около 20 см.

    Затем насыпьте щебень, изготовьте опалубку и смонтируйте армированный каркас. Залейте бетон, когда он затвердеет, разберите опалубку, а сверху уложите гудрон в пару слоев. Место, где были доски, заполните гравийно- песчаной смесью. В верху фундамента уложите гидроизоляционный материал.

    Укладка печных стен

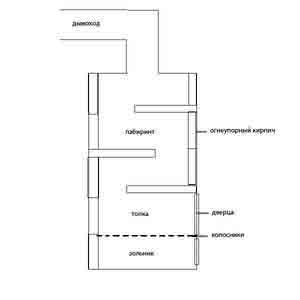

    Схема устройства кирпичной газовой печи.

    Завершив работы с основанием, начинайте укладывать стены. Сначала изготовьте защитную стенку. Ее делают из нарезного кирпича, который скрепляют цементом. Для кирпичной бани желательно подготовить песчано-глиняный раствор.

    Глину замачивают на день и хорошо перемешивают. Песок нужен чистый, просеянный. Его смешивают с глиной в равных пропорциях, добавляется вода, и опять все перемешивается. Раствор должен быть однородной консистенции. Раствор желательно готовить малыми частями.

    Кладка первых рядов — важный этап. Заранее уложив на фундаменте битумную гидроизоляцию, выкладывайте 1-й слой. Кирпичи нужно смочить водой, а лучше положить кирпич в воду на 10 минут.

    Кирпичи должны укладываться вплотную, а швы должны получиться не более 5 мм. Кладка 2-го и других рядов выполняется так, чтобы все кирпичи закрывали стык 2-х кирпичей нижнего ряда. Если вы не уверены в своих действиях, попробуйте сначала выполнить кладку всухую, без раствора.

    Все этапы кладки сверяйте с чертежами. При кладке 3-го ряда вмонтируйте поддувальную дверцу, ее крепят стальной или оцинкованной проволокой. В 4-м ряду устанавливают колодец для золы и колосника. Для его установки сделайте выемку и оставьте место для его расширения (достаточно 1 см).

    Крепление печных приборов

    Изображение 2. Соединение с дымоходом.

    6-й ряд завершает установку поддувальной дверцы, а 7-й оканчивает установку колосника и топочной дверцы. Более надежны дверцы из чугуна. В 8-м ряду устанавливается перегородка — начало дымохода. Кирпичи кладут до 14-го ряда, на котором устанавливают швеллеры.

    В передней стенке оставьте углубление для емкости для нагревания воды, ее устанавливают на швеллеры. Емкость вертикально удерживают боковые стенки. 15-й ряд выкладывают в полкирпича, и кладут их под углом. Половинки кирпичей — основа для разделительной стенки. Аналогично выкладывают 3 последующих ряда.

    На 19-м ряду можно разместить дверцу, выпускающую пар. Тонкие стальные полосы размещают между 20-м и 21-м рядом, затем устанавливают емкость для горячей воды, ее окружают кусками кирпичей. С 23-го ряда монтируют трубу, ее подбирают в зависимости от модели печи. От нее до крыши должно быть расстояние не менее 50 см.

    Для большого газового котла делают массивную и тяжелую трубу, а для маленького — легкую. Учтите, труба и сечение для прохода дыма должны быть толщиной не менее полкирпича. При сооружении желательно использовать цементный или известковый раствор.

    Соединение с дымоходом — изображение 2.

    Финишные работы

    Схема монтажа печной трубы.

    После всех работ печь нужно оштукатурить. Штукатурка придаст аккуратности и завершенности конструкции и будет дополнительной защитой от воспламенения. Штукатурка готовится из любого раствора с добавлением алебастра. Можно задействовать и гипс, но он быстро застывает. Оптимальный состав для штукатурки — глина, гипс и песок (гипс не обязателен).

    Перед тем как оштукатурить печь для бани своими руками, подготовьте стенку. С нее нужно удалить остатки раствора до 1 см. Затем желательно нанести шпатлевку. Если планируете отапливать баню газом, баллон нужно установить на улице. Некоторые держат газовые баллоны в земле неподалеку от бани. Учтите, что сжиженный газ имеет высокую теплотворность.

    Если делаете газовую печь для бани самостоятельно, выбирайте автоматику САБК-8-50С. Она хорошо поддерживает нужную температуру и благодаря 4-м степеням защиты максимально безопасна.

    Система автоматически останавливает оборудование в случае аварийных обстоятельств. Такая печь строится за 8-10 дней и высыхает за 2 недели. Спустя это время ее можно немного растапливать, но пока не доводить до раскаливания.

    Выполнение требований безопасности

    После изготовления каменки обязательно нужно соблюдать все правила и требования эксплуатации. Помните, что газовый котел — взрывоопасное оборудование. Поэтому учитывайте следующие моменты:

    • устанавливать печь в стороне от легковоспламеняющихся предметов, промежуток между ними должен составлять не меньше 50 см, его можно сократить, установив защитную перегородку из жаростойкого материала;
    • для печи и дымохода возьмите трубу из нержавейки. Трубы не проводят через жилые комнаты. Дымоход должен находиться до 5 м от горелки. Как можно плотнее соедините трубу к печи;
    • проем для горелки рекомендуется делать таких размеров: высота от 47 до 55 см, ширина от 35 до 45 см;
    • изолируйте дымоход от теплопотерь в месте, где он выходит через крышу. Выполните теплоизоляцию трубы;
    • противопожарный материал под печкой должен выходить на 10 см от краев оборудования;
    • потолок в комнате должен быть не меньше 2,20 м, и она должна быть оборудована вытяжкой и окном, а двери открываться наружу;
    • материал газопровода — медь или сталь;
    • необходимо, чтобы гибкие соединения были цельными, помечены меткой «газ» и должны быть в диаметре 1 см;
    • возле печи на полу положите лист металла с теплоизоляцией внизу.

    Печь на газу — это оптимальный вариант для бани и сауны в силу своей экономичности, простоты и удобства. Если вы планируете сделать газовую печь для бани своими руками, не забудьте о разрешении. При выполнении всех правил и принципов возведения печь прослужит много лет, создавая тепло и уют в бане.

    Источник: http://1popechi.ru/pechi/gazovye-dlya-bani-svoimi-rukami.html

    Печь для бани своими руками: фото инструкция по изготовлению

    • Как сделать печь для бани своими руками: чертежи, полезные советы
    • Особенности металлической банной печи
    • Металлическая печь для бани: разновидности конструкций, рекомендации по сборке и монтажу
    • Основные виды банных печей из металла
    • Печь для бани из трубы: поиск оптимального варианта
    • Печь для бани: вертикальный или горизонтальный тип?
    • Сборка упрощенной конструкции печки на основе стальной трубы
    • Последовательность изготовления вертикальной банной печи из трубы своими руками
    • Последовательность изготовления горизонтальной банной печи из трубы своими руками
    • Технические требования к установке банной печи
    • Как правильно монтировать дымоход
    • Какой должна быть каменка в банной печи?
    • Как выбрать трубу для самодельной банной печи
    • Удачные образцы самодельных банных печей
    • Банная буржуйка
    • Банная буржуйка без кирпича
    • Банная буржуйка в футляре
    • Печь для бани из бочки
    • Печь для бани Быстрая
    • Видео: простая самодельная печь из металла для бани
    • О кирпичных футлярах
    • Банная печка из трубы
    • Видео: Печи «Жара» личный опыт
    • Металлическая банная печь Труба к трубе
    • Металлическая банная печь к трубе и трубу
    • Полезные советы по изготовлению печи для бани своими руками
    • Выводы
    • Видео: как сделать печь печь из трубы своими руками

    Как сделать печь для бани своими руками: чертежи, полезные советы

    Любая дача или частный дом просто немыслимы без бани — места, где так приятно отдохнуть в компании друзей и родных. А что самое главное в бане? Конечно же, добротная печь, которая отличается прекрасной теплопроводностью, равномерно и быстро прогревает воздух и имеет красивый эстетический вид!

    Мы с радостью поделимся с Вами как сделать печь для бани своими руками. Для удобного перемещения по статье воспользуйтесь меню в блоке «Содержание статьи!»

    Печь для бани изготовленная из металла своими руками.

    Особенности металлической банной печи

    В сравнении с печками из кирпича, аналоги из стали или чугуна имеют более компактные размеры и обладают максимально высокой отдачей тепла и скоростью разогрева. Плюс ко всему такие печи могут изготовляться заводским способом, в отличие от кирпичных аналогов, возводимых непосредственно в бане.

    К единственному существенному недостатку печей для бани из металла можно отнести то, что они обладают большой площадью поверхности, о которую можно обжечься. Однако и это легко устранить, обложив металлическую конструкцию декоративным огнеупорным кирпичом ( о целесообразности этого метода можно прочитать ниже) либо оборудовать корпус защитным экраном из стали, который благодаря своим конвекционным свойствам улучшит распределение воздушных потоков, по всему банному помещению сделав его прогрев равномернее.

    Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане.

    Металлическая печь для бани: разновидности конструкций, рекомендации по сборке и монтажу

    Конструкций металлических банных печей на сегодня разработано много, и доступ к чертежам и схемам свободный. Как основа для разработки собственного варианта готовые схемы вполне приемлемы. Лучше, если выбранная конструкция будет несложной, особенно для первого опыта самостоятельного изготовления печки. Печка из стали имеет то преимущество, что баню можно приготовить очень быстро. Металл нагревается и отдает тепло моментально — получаса хватает для растопки печи и всех подготовительных банных процедур.

    Перед началом работы нужно создать чертеж и изучить схему конструкции печи.

    Основные виды банных печей из металла

    Наиболее распространены печки-буржуйки простых конструкций, описать которые можно несколькими словами: стальной или чугунный корпус, разделенный колосниковой решеткой на два отсека — топочный и зольник, он же поддувало. Топливная закладка горит на колосниках, продукты горения уходят в дымоход и в атмосферу, а зольный остаток необходимо периодически удалять из нижнего отсека печки.

    Сварная конструкция печи более проста в исполнении, а значит, доступна любому желающему который захочет сделать печь своими руками.

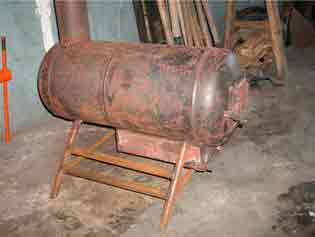

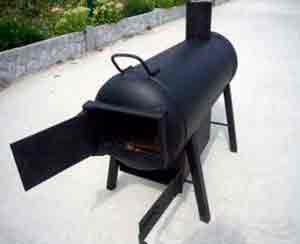

    Для изготовления самодельных буржуек народные умельцы используют самые неожиданные вещи, главное — чтобы эти емкости были сделаны из толстолистовой стали: бочки, бидоны, колесные диски, газовые баллоны и трубы большого диаметра. Брать для сборки печки стальной лист или изделия из стали толщиной менее 4 мм смысла не имеет, поскольку прогорит такая печь слишком быстро, а мелкий габарит и форма затрудняет футеровку. Оптимальна для сборки стальной печки толщина стали 6 — 8 мм и диаметр труб или изделий от 30 см.

    Металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению.

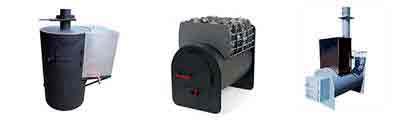

    Конструктивные различия буржуек, применяемых в банях, могут значительно варьироваться, несмотря на простые формы:

    • Топочный отсек может быть устроен внутри парного помещения, а может быть вынесен за пределы бани — в предбанник или другое помещение. Топливную закладку делают как обычно в топку, а топка соединяется с парилкой каналом
    • Дополнительная установка водогрейного бака к отопительному агрегату дает дополнительное удобство эксплуатации печки. Устанавливают бак для нагрева воды на дымоход, рядом с печью или над печью, обычно бак и топка разделяются всего лишь одной стенкой из стали
    • Разнообразие моделей с нагревом воды имеется: бак может быть отдельным конструктивом, и нагреваться от тела печи, но возможно и устройство трубопровода от встроенного в топочный отсек теплообменника. Нагрев воды посредством отопительного контура более быстрый и температура воды более стабильна

    Таким образом, модельная линейка самодельных металлических печек для бань довольно широка. Но одна деталь — главная для банной печки — присутствует у всех моделей. Каменка необходима, а ее расположение может быть любым: над топочным отсеком, в самой печке, с наружных боковых сторон. Главное условие — правильный выбор и расчет объема каменки, поскольку от количества раскаляющихся камней зависит тепловыделение, температурный режим и скорость готовности бани. Классический вес камней для баньки малых габаритов — 3 кг, для бани побольше — 6-7 кг.

    Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской.

    Печь для бани из трубы: поиск оптимального варианта

    В ходе эволюционирования банных отопительных устройств было предложено немало вариантов конструкций, и этот процесс не заканчивается. Наиболее простое конструктивное решение имеет каменка, изготовленная из металлической бочки. У нее удаляется дно и снимается крышка, что в результате дает цилиндрическую заготовку. В ее полость до половины укладывается на ребро кирпич, и монтируют колосник. Оставшееся место заполняется камнями на две трети объема. После установки дымохода и крышки печь готова к эксплуатации.

    Для маленькой бани достаточно изготовить печь из стального листа, которая изнутри выкладывается кирпичом. Топку выполняют путем кладки в полкирпича, а дымоход – в четверть. Такая конструкция отличается большим удобством при отоплении помещения бани, так как снижается потребность в топливе и сокращается длительность прогрева помещения.

    Если в качестве заготовки для сооружения банной печи использовать толстостенную трубу, то можно избавиться от недостатков первого варианта и приобрести преимущества второго. Причем в этом случае нет необходимости в использовании кирпича. Стоимость такой конструкции находится на доступном уровне, а внешний вид достаточно презентабельный. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения.

    Делать металлическую печь из трубы во многих отношениях выгоднее, чем из других случайных полуфабрикатов:

    • Топка цилиндрической формы с точки зрения теплотехники лишь немного уступает идеальной – сферической – и существенно превосходит топку прямоугольную или граненую.
    • Толстые стенки стальных водопроводных и газовых труб позволяют получить лучшие теплотехнические параметры печи.
    • По той же причине долговечность печи из трубы оказывается весьма высокой при приемлемых массогабаритах: печь остается передвижной и транспортабельной.
    • Трубы малого и среднего диаметра лучше всего годятся на детали печи, и в то же время они широко востребованы для других работ: обрезки нужного размера почти всегда можно найти в продаже недорого; хотя бы и на ближайшем складе металлолома.
    • Обширный и подробный ряд типоразмеров подходящих для самостоятельного изготовления печи из труб дает возможность подобрать нужные заготовки уже при покупке; тем самым трудоемкость изготовления печи существенно снижается.

    Тем не менее, у каждой медали две стороны. Недостатки печей из труб обусловлены теми же причинами, что и достоинства: обрабатывать довольно толстый металл все-таки труднее, чем стальной лист или, скажем, бытовой газовый баллон, и рабочих органов инструмента (кругов для болгарки, сварочных электродов) потребуется больше.

    Печь для бани: вертикальный или горизонтальный тип?

    Конструкция самодельной печи для бани может выполняться как в вертикальном, так и горизонтальном исполнении в зависимости от расположения стальной трубы.

    При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

    Вертикальная печка— идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов.

    Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

    Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

    Горизонтальная печка — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки.

    Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

    Отличия вертикального и горизонтального типов печей:

    • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
    • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
    • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
    • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

    Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего агрегата. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции.

    Сборка упрощенной конструкции печки на основе стальной трубы

    Как же сделать печь для бани из трубы своими руками? На самом деле, использование такого материала в качестве исходника позволяет свести временные затраты к минимуму — и отнюдь не в ущерб конечному результату. Главное — наличие необходимых материалов и чертежа, в соответствии с которым можно успешно воплощать план в жизнь и избежать подрывающих безопасность ошибок.

    Для обустройства печного оборудования своими руками в максимально короткие сроки, понадобится заготовка из металлической трубы диаметром не менее 50 см.

    Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

    • устойчивость покрытия при механическом воздействии;
    • надежная теплоотдача;
    • низкий коэффициент расширения при нагревании;
    • способность к удержанию жара даже после прогорания дров;
    • возможность применять любые типы топлива;
    • минимум сварочных швов;
    • быстрый прогрев парной.

    Нельзя обойти стороной и пару недостатков металлических конструкций:

    • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
    • тепло распространяется по пространству помещения неравномерно.

    Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

    При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

    • проверьте прочность конструкции;
    • убедитесь, что на поверхности нет повреждений или коррозии;
    • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
    • можно сделать функциональные отверстия на коррозийных участках.

    Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

    Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями.

    Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма. По сравнению с такой установкой круглая труба имеет следующие преимущества:

    • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
    • трубы – наиболее экономичный вариант;
    • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
    • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
    • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

    Последовательность изготовления вертикальной банной печи из трубы своими руками

    Фото иллюстрацииПошаговое руководство
    Сборочная схема. На схеме показана печь типа «Везувий» с общей высотой 1,7 м и внутренним диаметром 0,5 м. Высота топки составит 0,45 м, высота шкафа для каменной засыпки – 0,45 м, высота бойлера – 0,8 м.

    Для дымохода будет использоваться чугунная труба с внутренним диаметром 100 мм. Толщина стен трубы для корпуса – 12 мм. Листовая сталь для изготовления проставок и топки – не меньше 10 мм.

    Изготовление корпуса и промежуточных проставок. Труба из металла обрезается в длину до 1,7 м.

    По внутреннему диаметру трубы нарезается 3 блина с центральным отверстием 104 мм под дымоход. Еще один блин вырезается без центрального отверстия с прямоугольным выступом под дно топки.

    Разметка и установка проставок. Внутреннюю поверхность корпуса размечаем в соответствии с промежуточным расположением проставок. По сделанной разметке привариваем дно бойлера.

    На этом же этапе вырезаем прямоугольную выемку по высоте топки.

    Установка дымохода. Обрезаем чугунную трубу длиной 1,5 м.

    На дымоход, одеваем проставку (верхнюю часть топки) и прихватываем сваркой. Продеваем дымоход в дно бойлера и провариваем по кругу проставку в верхней части топки.

    Люк для закладки камня. На корпусе размечаем прямоугольник (размеры 400×200 мм) для лючка в каменку. Прямоугольник вырезаем. По форме выреза делаем крышку, которую крепим на петлях.Сборка топки. С нижнего края корпуса привариваем ранее заготовленную проставку с выступом в 30 см.

    Из стального листа вырезаем прямоугольные стенки топки, так чтобы они были вровень с нижней частью. Затем привариваем лицевую и верхнюю часть топки, наглухо проваривая шов.

    Установка люка. Лицевая сторона топки расчерчивается по периметру с отступом в 30 мм от края. По разметке делается вырез. Вырезанная пластина устанавливается на петли и к ней приделывается поворотная рукоять.

    В нижней части люка делается несколько отверстий, которые заменят поддувало для создания тяги.

    Изготовление шиберной заслонки. Нужно сделать две пластины, сваренные так чтобы между ними, проходила третья пластина. В двух внешних пластинах делается вырез по форме дымохода. Подготовленная пластина вваривается в дымоход.

    В итоге заслонка, проходящая между двух соседних пластин, при сдвигании, будет регулировать тягу.

    Окончательная сборка. В боковой части корпуса делается врезка в бойлер. В верхней части бойлера делается лючок для заполнения водой. Важно! Все швы нужно проварить для обеспечения абсолютной герметичности.

    После этого осталось установить собранный агрегат в баню.

    Последовательность изготовления горизонтальной банной печи из трубы своими руками

    Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

    Фото иллюстрацииПошаговое руководство
    Сборочная схема. Печь из трубы (горизонтальная). На этой схеме можно видеть агрегат, собранный из металлической бесшовной трубы с диаметром 600 мм. Передняя и задняя стенка, а также полка с колосниковой решеткой изготавливается из стального листа толщиной 5 мм.

    На схеме не показана емкость с водой, но обозначено место для ее установки в сетке для засыпки камня.

    Изготовление корпуса. Из трубы вырезается небольшой участок под колосниковую решетку с параметрами 400х800 мм , который в дальнейшем послужит как отдельная деталь. Вырезанный пробел соединяется прямоугольными планками сзади для жесткости и спереди под конструкцию топочной дверки. Далее из другой заготовки(трубы) вырезаются соответствующие детали необходимые для изготовления зольного отсека.К верхней части приваривается отсек для газовоздушной камеры.

    Приваривание коробки топочного отсека для будущей двери. После этого собирается колосниковая решетка с повторением нижних элементов печи для крепления. Монтаж колосниковой решетки на место. Установка передней и задней стенки и конечная сборка.

    Технические требования к установке банной печи

    Вне зависимости, используется самодельная печь для бани либо была приобретена готовая конструкция в магазине, её монтаж должен проводится в соответствии с требованиями, прописанными правилами пожарной безопасности:

    • в парилках из древесины печи для бань, могут устанавливаться на расстоянии не менее 100 см от любой стены помещения;
    • промежуток между обогревательным элементом и трубой дымохода должен быть минимальным;
    • отступ от печи для бани из трубы до ближайшей стены может быть сокращён до 200 мм, если стеновая поверхность дополнительно защищена красным кирпичом либо листовой сталью.

    Чтобы улучшить циркуляцию воздушных потоков, печь в бане размещают на фундаменте, возвышающемся над уровнем пола на высоте 200 мм. Фундамент сооружают из огнеупорного кирпича или бетона. Зона загрузки топки защищается металлическим листом, размерами 500 на 700 мм.

    Для создания выполняем следующие действия:

    • сбиваем квадратную опалубку высотой 200 мм;
    • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
    • скрепляем элементы арматуры вязальной проволокой на участках соединения;
    • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

    Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

    Варианты исполнения колосника в самодельной банной печи.

    Собрать колосник – тоже несложная задача. Для этого:

    • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
    • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
    • привариваем металлические прутки по горизонтали или вертикали.

    Как правильно монтировать дымоход

    Если печь из трубы в бане изготавливалась своими руками, то необходимо соблюсти все технические требования по обустройству дымохода. Металлическая труба, для отвода отходов горения топлива из бани должна обладать качественной теплоизоляцией из негорючего материала, такого как огнеупорный кирпич либо асбестовый утеплитель. Толщина теплоизоляционного слоя, позволяющая исключить образование конденсата, должна составлять не менее 80 мм.

    Чтобы конструкция дымохода не производила чрезмерного давления на основу печи, её закрепляют внутри перекрытия. Труба печного дымохода должна возвышаться над верхней точкой крыши как минимум на 50 см. Часть трубы дымохода, проходящая через чердачное пространство должна быть абсолютно герметичной без заслонок или очистительных отверстий. По техническим требованиям дымоход не должен проходить горизонтально на расстоянии, превышающем 100 см.

    Какой должна быть каменка в банной печи?

    То, что печь в баню должна быть снабжена каменкой – общее место. Но какой нужно делать каменку? Вопроса подбора камней не касаемся, это отдельная тема. Однако в любом случае теплоемкость каменки будет большой, и просто завалить печь камнями нельзя: из печки получится просто костер в топке, а энергия топлива, вместо того, чтобы истопить баню и прогреть каменку, вылетит в трубу и осядет в ней сажей.

    Прежде всего, проточную будем делать каменку или открытую? В первой камни в специальной камере омываются при топке дымовыми газами. Выставить режим протопки печи под помещение и наличные камни тут совсем просто: камни в ходе нескольких проб отбираются/подкладываются, пока баня не станет истапливаться как следует. Но париться в такой баньке с наддачей можно будет, только если для печи подобрано и подготовлено древесное топливо высочайшего качества, и наддавать пару можно только водой. В открытую каменку можно наддавать чем угодно, лишь бы здоровью не вредило (а кваском – у-ух!), однако правильно сделать ее сложнее.

    Банные печи из трубы с каменками.

    Самый простой вариант открытой каменки на горизонтальной банной печи – лоток на топке печи (поз. 1 на рис.), однако такая конструкция требует предварительных расчетов с испытаниями прототипов: площадь теплового контакта камней со стенкой топки нужно выдержать довольно точно. Более терпима к изготовлению на-глазок каменка с подогревом в основном от дымовых газов через трубчатый теплообменник (поз. 2), но и сделать ее сложнее.

    Оптимальная схема самодельной банной печи с открытой каменкой для начинающих мастеров, пожалуй, вертикальная с последовательным подогревом каменки и водяного бака, поз. 3. Если лоток для камней достаточно глубокий, то наладить каменку можно почти в таких же широких пределах, как закрытую. Однако вода в баке такой печи греется дольше, чем в аналогичной конструкции закрытого типа, поэтому умельцам поопытнее предпочтительнее взяться за печь параллельной схемы, поз. 4. Она ни в чем не уступает последовательной, вода греется быстро, но сделать ее сложнее.

    Как выбрать трубу для самодельной банной печи

    В спецификациях круглые стальные трубы всегда классифицируют по внутреннему диаметру; 2-я цифра обозначает толщину стенки, а следующие символы, если они есть, тип и особые характеристики. Для профильных труб первые 2 цифры максимальные размеры сечения, тогда 3-я – толщина стенки. Единицы измерения по умолчанию миллиметры; иные указываются явно. Напр., «корпус – труба 530х10» значит, что он сделан из трубы с внутренним диаметром 530 мм и толщиной стенок 10 мм, т.е. внешний диаметр заготовки будет 550 мм плюс-минус 5,3 мм, т.к. допуск на поперечник обычной трубы дается 10% от внутреннего диаметра. В основном допуск расходуется на эллиптичность трубы.

    Стальные трубы.

    Далее, толщина стенок может быть разной. Водопроводные трубы выпускают облегченными, обычными и усиленными. Но, к примеру, самая расхожая труба 530 выпускается со стенками толщиной от 6 до 12 мм с шагом в 1 мм; наиболее употребительные номиналы – 6, 8 и 10 мм.

    Зачем все это знать? Чтобы правильно подобрать заготовки для печи. Оптимальный диаметр бытовой печки около полуметра, это позволяет получить как неплохую теплотехнику, так и достаточное удобство в работе. А для труб от 500 мм номинальный шаг типоразмеров – 10 мм, т.е. есть трубы 500, 510, 520 и 530; большие считаются уже трубами большого диаметра. Т.е., подобрав заготовки разного диаметра и с разной толщиной стенки, можно составить концентрическую конструкцию, части которой будут телескопически входить друг в друга с минимальным зазором. А набрать в поиске, скажем, «труба стальная водопроводная 510х8 обрезки купить» проще, чем гнуть обечайку из 8 мм листа, не так ли?

    ГОСТ 10704–91 (трубы стальные прямошовные) и ГОСТ 20295 85 (трубы стальные со спиральным швом) задают диаметр труб от 1 мм; шаги размерной сетки для разных диапазонов типоразмеров имеют рекомендательный характер. Труба – одно из самых востребованных изделий вообще, и регламентировать их скрупулёзно было бы просто глупо. В диапазоне 250-400 мм ряд выпускаемых типоразмеров труб весьма обширен. Как это обстоятельство используется в трубно-печной самодеятельности – посмотрим ниже.

    Удачные образцы самодельных банных печей

    Попробуем выбрать прототип для сварной самодельной печки. Чертежи некоторых хорошо зарекомендовавших себя конструкций приведены на рис.

    Чертежи металлических сварных печей для бани.

    Банная буржуйка

    От известной печки-буржуйки эта отличается наличием лотка для камней и вымощенным на сухую, без раствора, шамотным кирпичом под топки. На дужки по боками каменки (из 8-12 мм стального прутка) ставят при растопке ведро или выварку с водой.

    Греют ее не столько камни, сколько конвекционные потоки между экраном и телом печи. Это способствует созданию оптимального режима прогрева бани, а 20-л выварка за 30-40 мин нагревается, накрытая крышкой, до градусов 50. Вполне достаточно на двоих и еще на ребенку останется.

    Экран для банной буржуйки необходим еще более, чем для отопительной: лоток для камней нарушает путь циркуляции горячих газов в топке, и камни себе отбирают много тепла.

    Годится банная буржуйка для совсем небольшой баньки, до 20 куб. м объемом. Фундамент для нее не нужен, может стоять просто на пласте базальтового картона. Высота прямого дымохода – 4-5 м, шибер не нужен. Тяга регулируется по сезону и погоде сдвижной заслонкой из полоски оцинковки, перекрывающей часть отверстий в дверце топки, но хотя бы 2 не должны перекрываться. Банную буржуйку можно топить в ходе помывки. Поддавать можно не более 0,25 л за раз с промежутком не менее 20 мин, иначе каменка выстынет и пойдет тяжелый пар.

    Банная буржуйка без кирпича

    Это – цельносварная из листа 4-6 мм печь для сауны небольшого размера, тоже до 20-25 куб. м. Конструкция проста и понятна (смотрите чертеж выше), нагревает парилку быстро, что есть хорошо. Но водогрейку пристроить некуда, что есть плохо. На люке каменки максимум ведро за час нагреется до градусов 40. Экранировать эту печь не нужно, а изолировать желательно. Большая часть тепла и так уходит в камни, экрану просто нечего отражать. Поэтому в такой простенькой печке необходимо и поддувало: вихря в топке нет, и КПД, у банных печей и так невысокий, выйдет совсем неважнецкий. Колосниковая решетка – из приваренных вдоль арматурин.

    Банная буржуйка в футляре

    Кирпичная печь в металлическом футляре из 3-4 мм стали годится уже и для сауны, и для русской бани в 30-40 кубов, которые она нагреет часа за 2. Поэтому в дымооборот можно встроить U-образный водогрейный регистр, за это время он выдаст в накопитель литров 40 50-градусной воды. Вполне достаточно на троих-четверых. Кладка – из шамота, печка бесфундаментная. Экран не нужен по описанным выше причинам, но ограждение необходимо – температура футляра более 100 градусов. До начала помывки и пропарки печь должна быть полностью протоплена; тепло держит около часа.

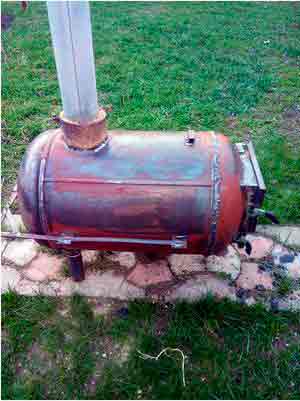

    Печь для бани из бочки

    Эта печь по свойствам аналогична цельносварной для сауны. В нее точно так же сложно засунуть водогрейку. Но очень проста в исполнении и потому годится для дачи с банькой-сараюшкой до 15 кубов.

    Топить ее можно в ходе помывки/пропарки, но наддавать никак нельзя: ради простоты конструкции прочистной/загрузочный люк в каменке не предусмотрен. Поэтому при частом пользовании эта печка окажется недолговечной. Делают эту печку так:

    • прямо на землю кладут бетонную плиту, или заливают бетоном мини-котлованчик. Затем из обычного красного кирпича выкладывают кубик;
    • наверху в кладку вмуровывают арматурины, образующие решетку каменки. На этот постамент взгромождают металлическую бочку без днищ и футеруют изнутри шамотом на глине. Можно просто обмазать изнутри слоем очень густого (консистенции пластилина) жирного глиняного раствора в 50-60 мм. Шамотных кирпичей уйдет тоже немного, их ставят ложком стоймя;
    • напоследок верх бочки заваривают листом 2-4 мм стали с вваренным в него первым коленом дымохода – обрезком 100-мм трубы – и сауна готова.

    Печь для бани Быстрая

    Эта печь – тоже дачного типа, или для охотничьего домика. Она изготовлена уже целиком из бочки и может быть установлена прямо на землю. Решетка каменки – из вваренных арматурин. Внутренняя футеровка – как у предыдущей. Печь разогревает баньку-каморку кубов на 10-12 за 15-20 мин, и так же быстро остывает. Поэтому рассчитана, без подтопки, на помывку одиночную с небольшой пропаркой, или наскоро вдвоем. Зато при такой скорости банных процедур нет опасности, что вода в котле закипит, и здесь он устроен по принципу титана, охватывающим дымоход. Емкость котла – 15-20 л, что одному-двоим хватит.

    Видео: простая самодельная печь из металла для бани

    О кирпичных футлярах

    Можно встретить советы обкладывать металлические печи снаружи кирпичом, это якобы улучшает их свойства. На самом деле наружная футеровка ничего не улучшает, а только ухудшает. Металл печи, не имея возможности отдавать тепло, раскаляется до оранжевого и быстро прогорает даже при толщине 8-10 мм. А теплоотдача в каменку, хоть глухую, хоть проточную, почти не улучшается. Наружная же футеровка только не выпускает ИК, и такая печь дает чаще всего тяжелый пар.

    Банная печка из трубы

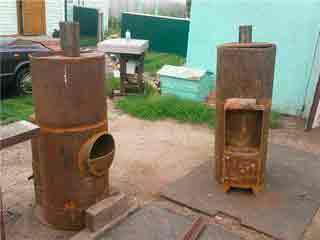

    На фото (чертеж) – печь для бани из отрезка трубы большого диаметра.

    Куски 525-мм труб редко у кого валяются в хламе, но, буде таковой найдется, это находка:

    • Не нужен фундамент, только жароизоляция от пола и стен.
    • Греет баню до 35 кубов.
    • Глубокая дважды прогреваемая глухая каменка позволяет наддавать в любой момент топки.
    • Вытянутые вперед устье топки с поддувалом легко выходят в предбанник.
    • Круглая в разрезе форма дает оптимальное сочетание излучения с конвекцией, почему такая печь и греет баню почти вдвое больше «буржуечной» при практически той же тепловой мощности.
    • Лоток каменки в дымообороте без малейшей потери качеств печи охватывается U-образным водогрейным регистром.

    Из широко известных конструкций по простоте изготовления и меньшей материалоемкости выделяется вертикальная печь с проточной каменкой, см. фото.

    Материал корпуса – труба 530 мм со стенками 10 мм и стальной лист 8-10 мм; дымохода – труба 130 мм со стенками любой толщины. Эта печь требует установки на подушку из 2-х рядов обычного керамического (красного) кирпича. При условии топки дровами при открытом твориле (дверце топки), толстых стенках топки и ее своде фактически из камней, колосниковая решетка не требуется: топливо сгорает до золы при топке прямо на поду.

    Горизонтальная печь из трубы для бани с открытой каменкой в единичном экземпляре для себя должна выполняться по прототипу: даже при промышленном производстве точно просчитать заранее площадь теплового контакта каменки с топкой не получается. Или топка переохлаждается и топливо не сгорает как следует, или печь долго греется, или дает более-менее приличный пар только в бане определенного размера и конструкции.

    Российские производители предлагают довольно большой ассортимент банных печей и, надо сказать, почти все они доведены как следует. Из трубы делаются популярные печи «Жара»; чертежи «Жары-малютки», наиболее подходящей для небольшой своей баньки, приведены на рис. справа. Модели «Стандарт» и «Элит» отличаются от «Малютки» в сущности только длиной топки да обвязкой. Достаточно высоких качественных показателей печи при сохранении простоты конструкции и ее повторяемости конструкторам удалось добиться, применив комбинированный подогрев каменки: частично непосредственно от топки, а частично от жаровой камеры, выделена желтым на рис.

    Видео: Печи «Жара» личный опыт

    Делая «Жару» своими руками, нужно точно выдержать размеры топочно-жаровой части, они не с потолка взяты. Жаровая камера выполняется из половинки трубы с внутренним диаметром 150 мм и толщиной стенки 6 мм; ее длина 305 мм. Отверстие для перетока дымовых газов в камеру диаметром 100 мм, располагается оно вплотную к задней стенке. Толщина стенок топливной части 8 мм; диаметр дымохода дан внутренний.

    Металлическая банная печь Труба к трубе

    Металлическая печь может истопить баню как следует только в комплексе с трубой. Вообще-то дымоходы и печные трубы – отдельная не то что тема, а большая отрасль печного дела. Но в данном случае придется немного коснуться и ее.

    В бане моются. Водой, которая при этом испаряется. И в каменку наддают. Поэтому по мере помывки изначально легкий пар тяжелеет: поглотительная способность по водяному пару деревянных стен и каменки ограничена, а кирпичная баня из-за больших теплопотерь сквозь стены возможна только постоянно действующая, напр. общественная.

    Если банная печь кирпичная, она легко поглощает излишки влаги из воздуха: тонна-две нагретого кирпича и в жилом доме хороший микроклимат установит. Но металлическая печь не дышит, и как тогда облегчать пар? Особенно, если парятся несколько человек друг за другом.

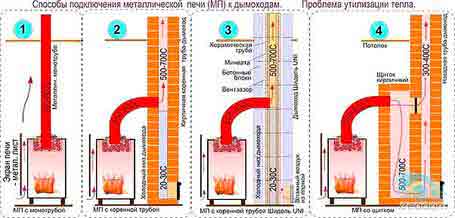

    Выходы металлической банной печи в дымоход.

    На помощь приходит другая труба – дымовая. Простейший способ поддерживать должную влажность (точнее – сухость) воздуха в моечной/парной – печь с с экраном и металлической монотрубой, поз. 1 на рис. Конвективный поток между телом печи и экраном подтягивает самый влажный воздух снизу, раскаленная дымовая труба разгоняет его и лишняя влага буквально проталкивается сквозь дощатый потолок на чердак, где она пару уже не испортит.

    У этого способа есть 2 недостатка:

    1. Печка должна быть неэкономичной, прожорливой: здесь в трубу вылетает немалая доля энергии топлива.
    2. Чердак постоянно отсыревает, потом и потолок начинает гнить, проседать, и баню приходится вообще перестраивать.

    Второй способ сложнее и дороже, но позволяет использовать в бане экономичные печи с боковым выходом в дымоход, да к тому же и регулировать тяжесть пара по своему усмотрению. Сущность его ясна из поз. 2 рис., это дымоход с композитной (сэндвичевой) коренной трубой. Подсушивают пар по мере надобности, отодвигая задвижку в корне дымохода над полом.

    Металлическая банная печь к трубе и трубу

    Если уж делать «крутой» дымоход, то стоит покорпеть и над банной печкой к нему, сочетающей в себе достоинства «горизонталок» и «вертикалок», открытой и проточной каменки, да еще и потребляющую мало топлива. Что это за чудо такое? Банная колпаковая печь из трубы, см. рис. ниже.

    Считается, что делать металлическую колпаковую печь нет смысла, но это не более чем устоявшееся представление. Железная печь колпаковой схемы вполне возможна, нужно только как следует утеплить колпак. Чем? С боков – хотя бы песком. А сверху – каменкой, которая при этом будет быстро прогреваться как при протопке, так и после наддачи. Банная «колпаковка» из трубы состоит из:

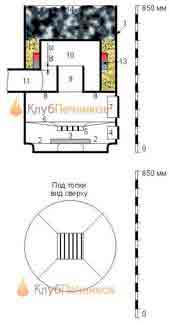

    Колпаковая банная печь из трубы с открытой каменкой.

    1. корпуса – трубы 530х10 мм;
    2. пода печи – стальной лист 1,5…2,5 мм;
    3. выдвижного зольника – любой тонкий листовой металл;
    4. поддувальной дверцы 70х130 мм;
    5. колосниковой решетки от 150х150 до 200х200 мм;
    6. пода топки – листовая сталь 4-5 мм;
    7. творила топки – дверца 130х180 мм;
    8. свода топки – стальной лист 8 мм;
    9. хайла – отрезок трубы 150х6 мм;
    10. колпака – отрезок трубы 300х8 мм (водопроводная усиленная) со сводом из листовой стали той же толщины;
    11. выхода в дымоход – труба 120х4 мм;
    12. теплоизоляции колпака – любой песок;
    13. теплообменника ГВС – профтруба 100х40х2 мм, согнутая U-образно или на 3/4 окружности;
    14. каменки.

    Печь не особо чувствительна к пропорциям, размеры можно брать просто по масштабной линейке. Нужно только выдержать в указанных на рис. пределах превышение устья хайла над верхней точкой выхода в дымоход. Чтобы в топке не приходилось шуровать слишком часто, ее под выполнен наклонным к центру. Согнуть очень плоский усеченный конус из довольно толстого листа дома трудно, поэтому под топки сделан в виде опрокинутого 4-гранного шатра из секторов круга, это же упрощает установку колосников.

    Полезные советы по изготовлению печи для бани своими руками

    Перед тем как начать мастерить печку своими руками, воспользуйтесь советами профессионалов.

    • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
    • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
    • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
    • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
    • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
    • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
    • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
    • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
    • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
    • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
    • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

    Выводы

    Популярность банных печей из труб сделанных своими руками вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.

    Источник: http://hozsektor.ru/pech-dlya-bani-svoimi-rukami-foto-video-instruktsiya-po-izgotovleniyu

    Как сварить печь для бани из трубы или баллона

    Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.

    • 1 Выбор конструкции самодельной печки
    • 2 Как сделать горизонтальную печь в баню
      • 2.1 Рекомендации по подбору металла
      • 2.2 Порядок ведения работ
      • 2.3 Буржуйка с выносной топкой
    • 3 Печь–котел вертикального типа
    • 4 Заключение

    Выбор конструкции самодельной печки

    Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

    1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
    2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
    3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
    4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
    5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

    Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

    Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

    Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

    Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

    Готовая печка с сеткой для камней и выносной топкой

    КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

    Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

    Как сделать горизонтальную печь в баню

    На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

    Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

    Для проведения работ необходимо приготовить следующие дополнительные материалы:

    • листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
    • асбестовый шнур – на уплотнение дверец;
    • отрезок трубы DN150 для патрубка дымохода;
    • арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
    • уголок 25 х 3 мм;
    • подходящий металлопрокат для ножек;
    • ручки дверец покупные.

    Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

    Рекомендации по подбору металла

    Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

    Проверяем цвет искр от стали на наждаке

    При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

    Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка, чтобы изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.

    Порядок ведения работ

    Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

    Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

    Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

    По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

    Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

    В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

    Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

    Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

    • талькохлорит;
    • базальт;
    • речная галька;
    • белый или малиновый кварцит;
    • габбро-диабаз.

    Буржуйка с выносной топкой

    Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

    Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

    Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

    Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

    Источник: http://otivent.com/kak-svarit-pech-dlya-bani-iz-truby-ili-ballona

    Как сварить печь для бани из газового баллона своими руками

    Печь для бани из газового баллона, созданная своими руками , обладает следующими преимуществами:

    1. Простота сборки – ее создание занимает 8-12 часов;
    2. Дешевизна – эти конструкции изготавливают из недорогих и общедоступных материалов;
    3. Компактность – печь в баню из газового котла спокойно помещается даже в крохотные комнаты;
    4. Надежность – в корпусе металлической емкости отсутствуют швы. Что значительно повышает общую надежность конструкции.

    Банные печи из газового баллона легко транспортируются, разбираются и переносятся в другие места. Они работают на разном твердом топливе (древесина, уголь, брикеты, отходы) и имеют сравнительно долгий срок эксплуатации (3-5 лет и больше). Их изготовление не столь проблематично , как кладка кирпичной конструкции или монтаж системы длительного горения. Для успешного создания печи, требуется лишь базовый инструмент и опыт работы с металлом.

    Одновременно, у небольших печек из маленького баллона имеются следующие минусы — они:

    1. Имеют низкий КПД – потребляют много топлива, давая сравнительно мало тепла ;
    2. Быстро остывают после перегорания дров или угля. Для обеспечения нужного уровня тепла, требуется постоянно поддерживать пламя;
    3. Обладают сравнительно низкой мощностью – с их помощью невозможно обогреть крупную баню;
    4. Сжигают кислород – раскаленный металл уменьшает количество воздуха в помещении. Данная проблема решается за счет дополнительной вентиляции.

    Подведем итоги: печка для бани из газового баллона представляет собою простой, бюджетный и компактный вариант системы отопления. Она хорошо подходит владельцам небольших парных, людям с ограниченным бюджетом и хозяевам домов, которые лишь время от времени наслаждаются сауной. Если же вы ищете экономный, долговечный и мощный источник тепла, мы советуем вам обратить внимание на кирпичные и металлические устройства длительного горения .

    Принципы работы

    Печка для бани из газового баллона, сделанная своими руками, генерирует тепло за счет следующих элементов:

    1. Поддувало – канал в нижней части конструкции, по которому прокачивается воздух. Он обеспечивает достаточное количество кислорода для горения и собирает пепел. Поддувало оснащается дверкой, которая регулирует мощность печи, увеличивая или уменьшая количество поступающего воздуха;
    2. Топка – камера горения и главный источник тепла. Она находится в верхней части печи. Между ней и поддувалом расположена колосниковая решетка, на которой располагаются дрова или уголь;
    3. Дымоход – канал для вывода продуктов горения за пределы помещения. Он может частично перекрываться (при помощи клиновидного затвора), чтобы замедлить сжигание топлива и повысить КПД печи.

    Каждый из вышеописанных элементов берет участие в работе самодельной банной печи . Поддувало пропускает воздух в топку, создавая благоприятные условия для сжигания топлива. В топке горит дерево или уголь, образовывая тепло. Данный процесс сопровождается выделением угарного газа и других компонентов, которые выводятся из помещения через дымоход.

    При помощи дроссельной заслонки и клиновидного раствора регулируется мощность печи. Ну а дверь в топке используется для загрузки топлива и удаления золы.

    Как сделать печку из газового баллона?

    Для успешного выполнения данной задачи, вам потребуется:

    1. Корпус баллона с объемом 27 литров;
    2. Болгарка, дрель и сварка;
    3. Металлическая дверка;
    4. Фрагмент швеллера;
    5. Арматура с диаметром 14 мм;
    6. Дополнительный баллон с большой длиной и узким корпусом.

    Основные работы

    Чтобы сделать печку из газового баллона , мастер выполняет следующие задачи:

    1. Заливает в баллон воду, удаляя из него остатки газа;
    2. Срезает кран и создает на его месте отверстие для дверки топки;

    Созданные отверстия заменят колосниковую решетку. Над ними нужно приварить кусок швеллера шириной в 140-160 мм, чтобы соорудить зольный ящик. Справившись с этими задачами, мастеру нужно:

    1. Установить чугунную дверку на зольник и в область топки.
      Важно: дверку лучше предварительно приобрести на рынке. Самостоятельное изготовление надежной, герметичной и прочной заслонки в домашних условиях практически невозможно;
    2. К задней части топки приваривается патрубок дымохода. При помощи сварки вырезается его внутренняя часть, мешающая выводу продуктов горения;
    3. Привариваем ножки к металлической конструкции.

    На этом, основной этап сооружения печи считается законченным.

    На что нужно обратить внимание?

    Чтобы упростить себе работу, учтите следующие моменты:

    1. Под воздействием жара, металл расширяется на 1-2 мм. А значит – нужно вырезать отверстия под дверки чуть шире, чем планировалось изначально;
    2. Для создания печи используются корпуса из металла, толщиной 6-7 мм. Более тонкие баллоны плохо выдерживают высокие температуры;
    3. При обустройстве дымохода, сначала создаем отверстие и ввариваем трубу, а уже затем вырезаем все лишнее при помощи сварки;
    4. Дверца поддувала – это одна из важнейших деталей печи. При возможности, закажите эту деталь у известного и проверенного производителя;
    5. Все части баллона должны находиться в идеальном состоянии. При обнаружении крупных царапин, отверстий в нежелательных местах и других дефектов, следует подыскать другой корпус для системы отопления.

    Что делаем дальше?

    Чтобы обеспечить равномерный обогрев помещения и уменьшить выгорание воздуха, необходимо:

    1. Изготовить из арматуры сетку для камней и приварить ее к печке;
    2. Обложить систему отопления кирпичным экраном. Его высота должна достигать уровня верхних камней;
    3. Установить вокруг трубы длинный и узкий баллон. Он повысит отдачу тепла и уменьшит нагрузку на печь.

    Для выполнения последней задачи, хорошо подходят кислородные баллоны.

    Правила безопасности

    Чтобы избежать несчастных случаев, необходимо:

    1. Проверить дымоход на герметичность перед его запуском;
    2. Показать свою печь эксперту, прежде чем полноценной ей пользоваться;
    3. Убрать все воспламеняемые предметы, которые находятся возле вашей конструкции;
    4. Покрыть стены и пол возле печи огнеупорными материалами.

    Подводя итоги

    Печь для бани из газового баллона, созданная своими руками – это вполне неплохая система отопления, которая легко поддается модернизации. При правильном подходе, она с лихвой обходит бюджетные модели по всех показателях и создает комфортные условия для отдыха.

    Источник: http://vspechi.ru/pechi/bannye-pechi/kak-svarit-pech-dlya-bani-iz-gazovogo-ballona-svoimi-rukami

    Смотрите также:
    25.04.2020

    Как делать березовые веники для бани? Любители попариться в бане могут без труда сделать березовый веник. Можно быть уверенным, что собственноручно приготовленное по всем правилам изделие подойдет идеально и принесет организму незабываемые ощущения. Узнав, как делать...

    25.04.2020

    Баня из газосиликатных блоков своими руками: преимущества, этапы строительства Говоря о бани, большинство первым делом представляет себе баню из бревна. Но прогресс не стоит на месте, и сегодня появились другие, более современные материалы, из которых можно возводить...

    25.04.2020

    Строительство хамам – поэтапная инструкция по монтажу Среди любителей парилки с каждым днем все популярнее становится баня с хамамом. Что такое хамам, какова его конструкция и технология постройки, пойдет речь далее в материале с фото и видео. Хотя русская и финская...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
