Домашний инкубатор своими руками
Инкубатор своими руками — чертежи и описание, виды инкубаторов для вывода птенцов в домашних условиях. 120 фото самодельных инкубаторов
Если вы собрались заняться разведением кур, то вам обязательно понадобится специальный прибор — инкубатор. Если рассматривать варианты инкубаторов в магазине, то глаза просто разбегаются от большого количества циферок.
Гораздо выгоднее и проще изготовить инкубатор в домашних условиях, тем более, что вы можете изготовить его под свои потребности и удобства. В этой статье мы вам в деталях расскажем как сделать инкубатор своими руками.
- Истина или ложь?
- Инкубатор из пенопласта
- Терморегулятор
- Советы профессионалов
- Фото инкубаторов своими руками
Истина или ложь?
Большинство фермеров считают, что инкубатор — это невероятно сложное техническое устройство, на создание которого уйдет много финансов и времени.
Но это утверждение считается полностью ошибочным, потому что инкубатор для яиц своими руками можно сделать с наименьшими затратами.
В итоге получится хорошо функционирующий аппарат, который при желании можно снабдить автоматическим устройством для переворачивания яиц.
При желании можно значительно улучшить сделанный самостоятельно инкубатор. Например, некоторые умельцы встраивают в инкубатор регулятор температуры и влажности в камере, также можно наладить хорошую вентиляцию.

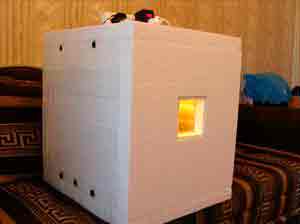

Инкубатор из пенопласта
Это скорее всего самый бюджетный вариант, для изготовления вам понадобятся листы пенопласта. Главным преимуществом данного варианта считаются превосходные теплоизоляционные свойства материала.
Подберите желаемые размеры, при этом нужно учитывать количество закладываемых яиц и дополнительное место под обогрев и освещение.
Источник: http://svoimirykamicentr.ru/inkubator-svoimi-rukami/
Как сделать инкубатор своими руками: пошаговые инструкции
Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.
С чего начать, какие инструменты понадобятся?
Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.
Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.
Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.
Все, что вам понадобится для сборки:
- Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
- Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
- Как альтернативу лампам вы можете использовать электрические ТЭНы.
- Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
- Термометр, вентилятор.
- Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
- Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
- Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
- Для отслеживания уровня влажности используют гигрометр.
Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.
Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.
Как определиться с размером?
Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.
Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:
Рис1. Пример чертежа
Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

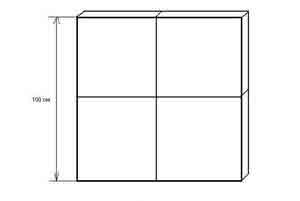

Размеры модели на 100 яиц
Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3—38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60—80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.
Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.
Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.
Как рассчитать размер?
Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.
Вместимость | Приблизительные размеры ДхШхВ |
45 яиц | 45х25х28 сантиметров |
70 яиц | 55х55х28 сантиметров |
100 яиц | 60х60х28 сантиметров |
Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

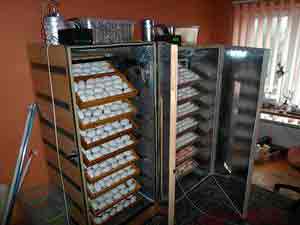

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.
Как сделать инкубатор из холодильника с автоматическим переворотом яиц?
Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.
В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

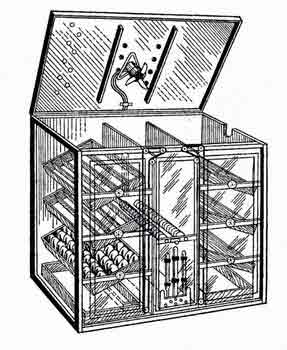

Рис 2. Схема самодельного инкубатора из холодильника
Расходные материалы и их цена
Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.
- Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.
- Лампочки на 220 Вольт – от 25 рублей за штуку.
- Терморегулятор – от 300 рублей.
- Вентилятор – от 200 рублей.
- Цепь со звездочкой или металлический шток.
- Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.
к содержанию ↑
Основные требования к камере
Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней. В этот период в инкубаторах поддерживают влажность на уровне 40—60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов. На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.
Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.
Таблица температур
Вид яиц | Необходимая температура в первые дни инкубации (градусов по Цельсию) | Температура в последние дни инкубации |
(градусов по Цельсию)
к содержанию ↑
Система вентиляции
Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.
Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху. В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора. Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

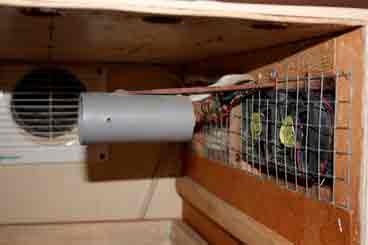

Рис 3. Система вентиляции
Справка: зародыши начинают потреблять кислород извне уже на 6 дне инкубации. На третьей неделе яйцо потребляет 2 литра воздуха в сутки. В последние дни перед выведением каждый птенец потребляет по 8 литров кислорода.
Вентиляция бывает двух типов:
- Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
- Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.
Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.
Постоянная
Постоянная вентиляция для холодильника имеет следующий принцип действия:
- Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
- При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
- Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
- Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
- После теплоотдачи воздух возвращается к вентилятору.
Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.
Периодическая
Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением. Для установки автоматического включения вам понадобится электронный контроллер. Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:
- Отключается обогрев.
- Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
- Спустя 30 минут вентилятор выключают и запускают систему обогрева.
Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100—200 яиц, то вам нужен вентилятор:
- работающий от сети 220 Вольт;
- диаметром от 10 до 45 сантиметров;
- с производительностью от 35 до 200 м 3 /час.
Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.
Корпус инкубатора из холодильника
Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

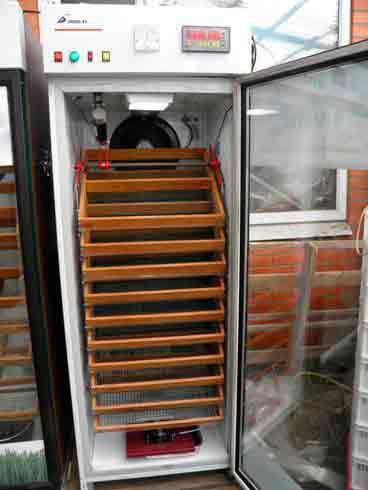

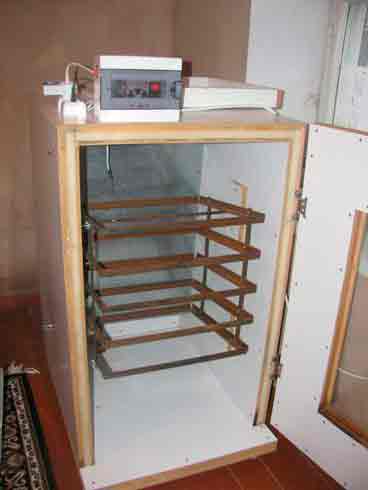

Рис 4. Корпус из холодильника
Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

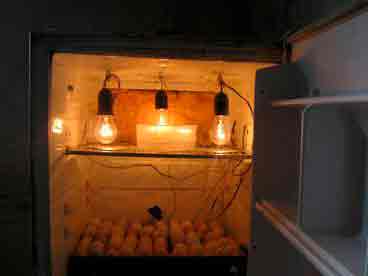

Установка системы обогрева
Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.
Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.
Выбор терморегулятора
Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:
- Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
- Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
- Барометрический датчик – замыкает цепь при излишнем давлении.
Рис 5. Готовый терморегулятор
Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.
Механизм переворота
По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.
Переворот яиц в инкубаторе бывает двух типов:
- рамочный;
- наклонный.
Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.
Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

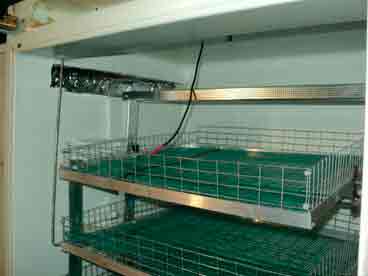

Рис 6. Механизм поворота
Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.
Как сделать простой механизм поворота для холодильника:
- Устанавливаете редуктор внутри холодильника в нижней части.
- Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.
- Редуктор должен быть крепко зафиксирован.
- К двигателю крепится шток, соединенный с лотком с другой стороны.
- Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.
к содержанию ↑
Видео
Изготовление устройства из коробки
Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.
Инкубатор из коробки
Расходные материалы
Рассмотрим подробнее, как сделать инкубатор для яиц из картонной коробки. Прежде всего, вы должны понимать, что сделать его вместимостью более чем на 60 яиц будет крайне сложно. Из-за компактных размеров необходимость в автоперевороте отпадает.
Что вам потребуется:
- Деревянное основание (дно) – можно приобрести бесплатно.
- Лоток для яиц – не более 300 рублей.
- Лампы накаливания. Не более двух ламп мощностью 25 Вт – стоимость одной лампы от 30 рублей.
- Коробка, которая будет использоваться в роли крышки — бесплатно.
- Термометр – около 200 рублей.
Инструкция по сборке
На деревянное основание нужно уложить лоток. Самый экономный вариант лотка – это обычная деревянная упаковка для яиц. Также вы можете сделать лоток из прикрепленных к основанию в виде сетки электродов на 4 мм. В центре крышки делается два отверстия. Одно для вентиляции, а другое для термометра.

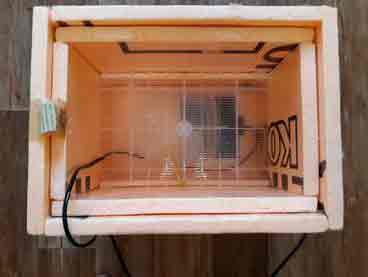

Как сделать прибор для выведения яиц из пенопласта?
Самодельный инкубатор из пенопласта будет хорошо держать тепло, его легко изготовить. Себестоимость такого изделия близка к нулю, поэтому это один из самых популярных вариантов для домашнего применения.

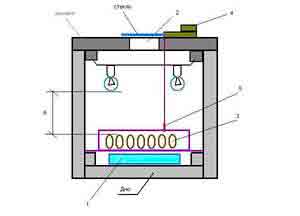

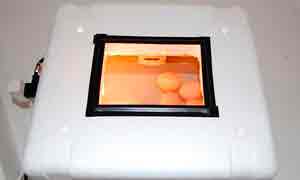

Инкубатор из пенопласта
Расходные материалы и их стоимость
Чтобы изготовить инкубатор из пенопласта своими руками вам понадобится:
- Лампы накаливания 2—4 штуки по 25 Вт. Стоимость одной штуки – от 30 рублей.
- 6 листов пенопласта шириной 35 см, длиной 60 см, толщиной не менее 2,5 см. Пенопласт можно раздобыть бесплатно.
- Стекло 20х20 см – стоит не более 150 рублей.
- Сварная оцинкованная сетка 16х24 мм – не дороже 300 рублей.
- Клей – около 100 рублей.
- Деревянные рейки – 8 штук. Стоимость около 200 рублей.
- Термометр.
к содержанию ↑
Инструкция по сборке
Теперь, когда у нас есть все необходимые материалы, пора выяснить, как сделать инкубатор из пенопласта. В первую очередь определите, какой из кусков пенопласта будет использован в роли дна. Его можно приклеить к деревянным доскам, для придания прочности и устойчивости конструкции. Доски или рейки должны покрывать не более 50% площади основания. Желательно размещать их по краям. В пенопласте проделайте вентиляционные отверстия.
После этого соберите лоток. Для этого используйте сетку, прикрепляя ее к каркасу, сколоченному из реек. Сделайте столько ячеек, сколько нужно. Теперь можно прикрепить лоток к основанию.
Приклейте стенки к основанию. В крышке нужно проделать отверстие 20х20 см и вмонтировать туда смотровое стекло. Также проделайте отверстие для термометра. С внутренней стороны к крышке приклейте или прикрепите иным способом патроны для ламп.
Вот основные действия, которые нужны для того, чтобы собрать инкубатор из пенопласта своими руками.
Источник: http://1inkubator.ru/obshhaya/inkubator-svoimi-rukami.html
Инкубатор своими руками – выгодно, просто, практично
В наше непростое время, когда цены на товары растут неумолимыми темпами, всегда найдешь ту область, в которой можно с выгодой применить свое практическое мастерство и теоретические знания. Посмотрев на стоимость инкубатора, произведенного в промышленных условиях, можно легко просчитать выгоду от самостоятельного изготовления подобного устройства. Тем более что изготовить домашний инкубатор своими руками не так уж и сложно.
Вот что говорит про свой самодельный инкубатор с механическим переворотом яиц пользователь форума генийкот.
Корпус инкубатора
В большинстве самодельных устройств основой всего является корпус. И инкубатор в данном случае не является исключением.
Для изготовления корпуса вполне подойдут пористые полимерные материалы, пеноплекс (пенополистирол) толщиной 20 мм и т.п. Можно также использовать листы ДВП или ДСП, но следует создавать двойные стены с наполнителем из поролона, войлока или пенопласта.
Размеры инкубатора напрямую будут зависеть от количества яиц, которое планируется одновременно помещать в камеру. По высоте внутренней камеры 50-ти см будет вполне достаточно. Площадь внутреннего основания будет равняться площади лотка для яиц. Но к ней необходимо прибавить примерно 50 мм с каждой стороны. Именно такой зазор должен быть между лотком и корпусом инкубатора для обеспечения циркуляции воздушных потоков. В нижнем основании инкубатора обязательно следует просверлить несколько отверстий диаметром 10 мм, через которые будет осуществляться воздухообмен между внутренним пространством камеры и внешней средой (инкубатор постоянно должен обогащаться кислородом). Для инкубатора, рассчитанного на 50 яиц, достаточно 6-ти отверстий.
Для обеспечения беспрепятственного движения воздуха между дном устройства и поверхностью, на которой он будет установлен, должен оставаться зазор 30…50 мм. В его верхней крышке следует сделать смотровое окошко 100х100 мм, закрываемое стеклом. Если в инкубаторе отсутствует принудительная вентиляция, то стекло во время работы следует приоткрывать, оставляя щель величиной 10…15 мм.
Лоток для инкубатора
Для того чтобы яйца можно было аккуратно уложить во внутреннее пространство инкубатора, нам необходимо сделать специальный лоток. В нашем случае его можно изготовить на основе деревянной рамки, которая снизу обтянута мелкой сеткой. В качестве сетки подойдет как обыкновенная москитка, используемая в конструкции современных оконных стеклопакетов, так и металлическая (может быть другая) сетка, имеющая размер ячейки, сопоставимый с величиной 5х5 мм (но не более). Для того чтобы исключить провисание сетки, снизу лотка можно прибить пару небольших реек, которые комплексно укрепят конструкцию лотка.
Для того чтобы яйца в процессе инкубации было удобнее переворачивать, лоток следует оснастить вставной деревянной решеткой. Для удобства можно изготовить сразу несколько решеток, имеющих разные размеры внутренних ячеек. Так, для перепелиных яиц подойдет решетка с размером ячейки 45х35 мм, для куриного яйца нужны ячейки размером 67х75 мм. Если же вы хотите закладывать в инкубатор гусиные яйца, то и ячейки должны быть соответствующих размеров – 90х60 мм. По ширине решетка должна быть на 5 мм меньше самого лотка. По длине она должна быть короче на 50…60 мм – для перепелиных, на 80…90 мм – для куриных и на 100…110 мм – для гусиных яиц. Таким образом, передвигая решетку вдоль лотка, можно переворачивать яйца на 180 градусов. С целью равномерного прогрева яиц с течением времени выполнять подобную процедуру следует примерно один раз в 2 – 3 часа.
Высота бортиков самого лотка должна быть 70–80 мм. Лоток следует устанавливать на ножки высотой 100 мм.
Это наиболее простая конструкция лотка, позволяющая одновременно переворачивать все яйца. Но для того, чтобы конструкция инкубатора была более современной, процесс переворачивания яиц можно автоматизировать. А для этого потребуется произвести некоторые технические усовершенствования.
Как сделать переворот в инкубаторе
Для того чтобы автоматизировать процесс переворота яиц в инкубаторе, в его конструкцию необходимо внедрить электромеханический привод, срабатывающий через определенный промежуток времени (как мы уже говорили, он составляет 2–3 часа). Точность временного промежутка будет обеспечивать специальное реле времени. Реле можно приобрести уже в готовом виде. Любители «поковыряться» в микросхемах могут сделать его самостоятельно, беря за основу электронные или даже механические часы, которые легко купить и в Москве, и в любой деревне.
Вот, что по этому поводу пишет пользователь FORUMHOUSE.
Решетка лотка должна двигаться по направляющим. Роль направляющих смогут сыграть стенки лотка. Но во избежание случайного заклинивания данный механизм можно усовершенствовать. Для этого по центральной оси решетки следует прикрепить выступающую с двух концов металлическую ось. Она сыграет роль надежной направляющей. Ось будет вставляться в специальные пазы, выполненные на бортиках лотка. Подобная конструкция надежна, ее легко можно собрать и при необходимости быстро разобрать.
Для того чтобы приводить в движение решетку с яйцами, нам понадобится возвратно-поступательный механизм, состоящий из электродвигателя, редуктора, кривошипного механизма и штанги, соединяющей привод с решеткой лотка.
В качестве электродвигателя можно использовать специальные «моторчики» для микроволновок, которые имеются в продаже. Также некоторые умельцы создают электромеханический привод на основе механизма, входящего в состав автомобильных дворников. Или вот, какой выход из положения придумал форумчанин mednagolov: привод механизма переворачивания яиц от эл. двигателя шарового крана дистанционного управления d=3/4 220v (имеет чрезвычайно мощный и долговечный редуктор, а также микропереключатели конечных положений).
Блок питания он использовал от старого компьютера, а реле времени – механизм от китайских часов, о котором было написано чуть выше.
Механизм функционирует следующим образом: реле замыкает электрическую цепь через заданный промежуток времени. Механизм приводится в движение и перемещает решетку лотка, переворачивая яйца. Затем срабатывают сигнализаторы конечных положений (концевые выключатели), и решетка фиксируется в противоположном крайнем положении. Через заданное время цикл повторяется, а решетка возвращается в исходное положение. Весь процесс в самоделке происходит без участия человека.
Подогрев инкубатора
Правильное размещение нагревательных элементов в камере инкубатора – это залог успеха, обеспечивающий вывод здоровых и крепких цыплят. В качестве нагревательных элементов принято использовать обыкновенные лампочки накаливания. В идеале их лучше всего устанавливать над лотком с яйцами, равномерно располагая по периметру инкубатора. Лоток и нагревательный элемент должно разделять расстояние не менее 25-ти см. В самодельном инкубаторе следует использовать лампочки малой мощности, на 25 Ватт и т.д. Суммарная мощность нагревательных элементов, используемых в подобном инкубаторе, должна составлять 80 Ватт – для устройства, рассчитанного на одновременный вывод 50-ти птенцов.
Размещая лампы на стенах камеры, следует также следить за их равномерным расположением по всему периметру. Знайте, что, используя последовательное электрическое соединение нагревательных элементов, можно значительно продлить срок их службы. Но мощность каждого потребителя в этом случае сократится вдвое. Это следует учитывать при расчете количества нагревательных элементов, ведь при соответствующем способе соединения количество потребителей должно будет удвоиться.
Контроль над показателями температуры
Как мы уже знаем, температура в камере инкубатора должна в точности соответствовать заданным параметрам. Иначе – грош цена такому устройству. Оптимальной для вывода цыплят в искусственных условиях является температура от 37,5 до 38,3º С. Но соблюдать ее следует строго. Поддерживать заданный диапазон поможет обычный терморегулятор, который без проблем можно приобрести в магазине. Необходимо, чтобы данный прибор обеспечивал точность температурных значений, соответствующую 0,2º С. Погрешность больше представленного значения может оказаться губительной для развивающихся зародышей.
Подключить терморегулятор к нагревательным элементам человеку, который решил своими руками сделать инкубатор, мы думаем, не составит никакого труда. Главное следить за тем, чтобы датчики температуры находились вблизи лотка для яиц. Для более точного снятия показаний датчики можно даже закрепить на лотке. В качестве дополнительного средства контроля следует использовать обычный термометр. Лучше, если он будет электронным, способным показывать десятые доли градуса. Но на крайний случай подойдет и обычный спиртовой градусник. Закреплять в камере его следует таким образом, чтобы он располагался сразу над лотком. В этом случае его показания можно будет снимать, глядя сквозь смотровое стекло.
Аккумулятор тепла
Чтобы температура медленней опускалась, надо тепловой аккумулятор использовать. Я в качестве ТА воду использовал. Она увлажнение дает и еще температуру набирает, и при отключении долго ее отдает, не давая быстро температуре опуститься. Только емкость с водой должна быть большая. Можно просто блин металлический или гантель вовнутрь положить – чем не ТА?
Остается добавить, что без увлажнителя воздуха в инкубаторе все ваши старания обречены на провал. Поэтому противень или открытую тарелку, наполненную водой, можно считать одним из обязательных элементов, участвующих в процессе инкубации. Что же касается теплового аккумулятора, то грелка или пластиковая бутылка с водой никогда не будут лишними во внутреннем пространстве вашего инкубатора.
Контроль над влажностью можно осуществлять с помощью психрометра, который можно приобрести в магазине бытовых товаров. Оптимальная влажность в инкубаторе должна соответствовать показателям 50–55% (непосредственно перед выводом цыплят ее можно увеличить до значений 65–70%).
Вентиляция инкубатора
Многие владельцы самодельных инкубаторов считают, что вентилятор является неотъемлемой частью подобного устройства. Но практика показывает, что небольшой инкубатор, количество яиц в котором не превышает 50-ти шт., может обходиться без принудительной вентиляции. Конвекция воздуха в нем происходит естественным путем и этого достаточно для поддержания жизнедеятельности зародышей.
Если камера вашего инкубатора рассчитана на большее количество яиц, или если вы хотите во что бы то ни стало создать идеальный микроклимат внутри устройства, то для этих целей можно использовать специальные вентиляторы диаметром от 80 до 200 мм (в зависимости от объема камеры).
Вентилятор можно вмонтировать в верхнюю крышку инкубатора с таким расчетом, чтобы он забирал воздух из внутреннего пространства камеры. Часть воздушного потока будет выходить наружу, а основной его объем будет отражаться от крышки и проходить над нижними приточными отверстиями, смешивая теплый воздух с холодным и обогащая его кислородом.
Вот, пожалуй, и все. Узнать различные мнения наших пользователей относительно конструкции самодельных инкубаторов, а также ознакомиться с их практическими наработками вы сможете в данной теме. Также у нас есть информация для тех, кто интересуется производительными инкубаторами для домашней фермы. Если вы желаете создать в домашних условиях более «продвинутый» инкубатор, в конструкции которого присутствуют мощные комплектующие и сложные вентиляционные схемы, то вам следует посетить данный раздел.
Источник: http://www.forumhouse.ru/journal/articles/6087-inkubator-svoimi-rukami-vygodno-prosto-praktichno
Инкубатор своими руками
Разведение домашней птицы в домашних условиях начинается с инкубатора. С целью «насиживания» яиц сегодня широко используются как компактные промышленные аппараты, так и инкубатор своими руками. В данной статье мы сосредоточим свое внимание именно на самодельных инкубаторах. Для этого выясним, какие на сегодняшний день существуют наиболее распространенные конструкции, каким требованиям они должны удовлетворять и, наконец, как изготовить своими руками ту или иную разновидность инкубатора.
Инкубатор своими руками
Преимущества изготовления инкубатора своими руками
Изготовление инкубатора своими руками — вариант более эффективный, нежели, покупка промышленного устройства, так как первый вариант учитывает различные индивидуальные особенности места расположения, конструкции устройства и условий разведения домашней птицы. В этой связи можно выделить несколько преимуществ самодельных инкубаторов:
- надежны в эксплуатации;
- экономны в энергопотреблении;
- обладают достаточными объемами для закладки до нескольких сотен яиц;
- гарантируют поддержание микроклимата, необходимого для 90% выживаемости молодняка;
- вполне универсальны, могут использоваться для выведения разных видов домашних, а также некоторых разновидностей экзотических (попугаи, страусы) птиц.
Инкубатор с яйцами
Виды инкубаторов и наиболее общие правила их изготовления
Важной положительной особенностью домашнего изготовления инкубаторов по индивидуальным проектам является то, что их можно делать из самых разных подсобных материалов и уже побывавших в употреблении конструкций. Разумеется, только из тех, которые соответствуют строгим санитарным требованиям эффективного и здорового разведения птичьего молодняка.
Вместе с тем, достаточно распространенная практика производства самими птицеводами-частниками таких устройств показывает, что выбирают, как правило, вариант из четырех самых популярных разновидностей самодельных инкубаторов.
-
Изделия из старого неработающего холодильника.
Инкубатор из холодильной камеры
Инкубатор из короба
Инкубатор из пенопласта
Инкубатор из фанерных досок
В зависимости от хозяйственных потребностей и возможностей изготовителя, инкубаторы могут быть одноярусными и многоярусными.
Впрочем, «самодельный» статус компактных инкубаторов позволяет расширить этот перечень, давая возможность любому птицеводу проявить всю свою техническую фантазию и смекалку. Заметим,что большое значение имеет правильный выбор габаритов будущего инкубатора. При этом следует четко учитывать ряд факторов, прежде всего, планируемый объем закладки яиц и точки монтажа ламп для обогрева инкубационной камеры.
Размер инкубатора
Для успешного качественного изготовления инкубационного приспособления его размеры должны быть рассчитаны (запланированы) заранее. Между тем, указанный параметр зависит от объемов производства, на которые нацелен птицевод, и от количества яиц, закладываемых в инкубатор за один раз. Причем второй фактор является решающим.
Инкубатор средних габаритов (длина – 450-470 мм, ширина – 300-400 мм) вмещает следующее, примерное количество яиц:
- гусиных – до 40 шт.;
- утиных (индюшиных) – 55 шт.;
- куриных – 70 шт.;
Куриные яйца в инкубаторе
Кроме того, на габариты устройства влияют тип нагревательной системы и место закрепления ламп накаливания. Немаловажным для определения размеров является и материал, из которого предполагается делать аппарат.
Общие правила изготовления
- при выборе заготовок любой из подходящих для инкубатора материалов должен иметь сухую, очищенную от грязи, красителей и жиров поверхность, не зараженную плесенью (грибком);
- независимо от материала, сборку и обшивку каркаса следует делать так, чтобы в дальнейшем не было утечек тепла из камеры. Для этого, прежде всего, все возможные щели тщательно заделываются герметиком;
- важно заранее предусмотреть в инкубаторе место под ванночки для воды (с ее помощью будет поддерживаться оптимальный уровень влажности);
Один из этапов создания инкубатора своими руками
Основные требования, предъявляемые к инкубатору
Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.
Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.
Термометры для инкубаторов
Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.
При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.
Таблица температурного режима в инкубаторе
Недогрев яиц недопустим, перегрев – нежелателен. В первом случае развитие зародышей замедляется со всеми вытекающими последствиями, многие особи просто погибают. При перегреве выжившие птенцы наверняка будут страдать деформациями сердца, желудка, печени, уродствами различных частей тела.
Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%. И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.
Инкубатор с гигрометром
Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.
Цены на инкубаторы для яиц
С чего начать создание инкубатора?
Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.
Сравнивая материал для изготовления инкубаторов, можно утверждать, что изделия из пенопласта характеризуются самой низкой теплопотерей. В то же время, картонные коробки – наиболее дешевое сырье.
Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.
Компоненты для создания инкубатора
Компоненты и инструменты, необходимые для работы
- корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски);
- пенопластовые блоки – в зависимости от выбранного проекта;
- стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы;
- лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.
- вентилятор, термометр;
Пример вентилятора, встроенного в инкубатор
Цены на популярные модели электролобзиков
Лампы для обогрева инкубационной камеры следует закреплять не ближе 25 см от яиц.
Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.
Как определить оптимальный размер инкубатора?
- чтобы максимально точно выполнить проектную подготовку, понадобятся чертежи с заданными размерами. Для наглядного примера ниже приведен вариант чертежа изделия, которое отличается относительно небольшим объемом (на 45 яиц), длиной 40 см и шириной 25 см;
- при расчете оптимальных размеров инкубатора надо иметь в виду, что на расстоянии в 2 см от яйца термометр должен показывать 37,3 — 38,6 градуса Цельсия;
- чаще всего птицеводы в своем домашнем хозяйстве делают устройства, предназначенные для вывода птичьего молодняка, которые рассчитаны на закладку до 100 яиц. При этом ячейки под яйца делают диаметром 45 мм и глубиной 60-80 мм;
- в результате получается конструкция размером приблизительно 60х60 см и весом около 3 кг. Кстати, ее можно сделать достаточно универсальной. Для этого предусматриваются сменные лотки-решетки с ячейками разных размеров, благодаря чему при желании один и тот же инкубатор легко переоборудуется для размещения не только куриных, но и утиных, гусиных, индюшачьих и перепелиных яиц.
Для точного расчета габаритов можно воспользоваться следующей таблицей:
Таблица для расчета габаритов инкубатора
При одной и той же вместительности конструкций под куриные яйца, изделие из пенополистирола окажется более объемным, чем картонный аналог.
Инкубатор из б/у холодильника
Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.
Самодельный инкубатор из холодильника
В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.
У каждого компонента самодельного инкубатора, изготовленного из старого холодильника, а также у этапов его сборки имеются свои особенности. Познакомимся с ними детальнее.
Система вентилирования
Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.
Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.
Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.
Зародыш в яйце начинает потреблять извне кислород на шестой день инкубации.
Монтаж обогревательной системы и подбор терморегулятора
Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.
Цены на терморегуляторы
В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.
Механизм переворачивания яиц
Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.
Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:
- Установить внизу камеры редуктор.
- Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
- Редуктор необходимо прочно зафиксировать.
- Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.
Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.
Последовательность действий
- В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
- В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
- Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
- Переделать старые полки в лотки для яиц.
- Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
- Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
- Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).
Видео — Инкубатор из холодильника
Инкубатор из картонной коробки
Следующий вариант производства небольшого домашнего инкубатора – самый дешевый из предлагаемых. В среднем на его изготовление уходит всего несколько часов. Однако при всей дешевизне такого изделия и простоте сборки картон является и самым непрочным из наиболее распространенных подручных материалов.
Инкубатор из коробки
Шаг 1. Прежде всего, находят ненужный в хозяйстве короб, размер которого составляет, например, 56х47х58 см (в зависимости от количества яиц в закладке размеры могут изменяться). Изнутри коробку аккуратно обклеивают в несколько слоев бумагой или войлоком.
Коробка для инкубатора
Шаг 2. Далее следует проделать несколько отверстий для электропроводки, внутри закрепить 3 лампы на 25 Вт каждая. Уровень установки ламп должен быть на 15 см выше уровня укладки яиц. Чтобы исключить ненужные теплопотери, лишние щели, в том числе отверстия для проводки, закупоривают ватой. С другой стороны, необходимо предусмотреть несколько вентиляционных отверстий.
Отверстия для электропроводки и установка других устройств на дне короба
Шаг 3. После этого изготавливаются деревянные лотки для яиц, монтажные рейки (на них будут устанавливаться лотки) и дверца.
Шаг 4. Контроль за температурным режимом будет осуществляться с помощью термометра, который помещают внутри инкубатора. Для поддержания заданного уровня влажности на дно коробки устанавливают резервуар с водой. За всем происходящим внутри картонной камеры можно будет наблюдать через смотровое окошко 12х10 см, которое прорезают в верхней стенке.
Картонное изделие не рекомендуется ставить на пол. Лучше разместить его на деревянных брусках размером до 20 см. Такое расположение обеспечит естественную воздушную циркуляцию.
Инкубатор из пенопласта
Одним из самых популярных и удобных материалов для изготовления искусственной «наседки» является пенополистирол (пенопласт).
Один из вариантов инкубатора из пенопласта
Он привлекает к себе не только вполне доступной стоимостью, но и замечательными теплоизоляционными свойствами, столь ценными при производстве инкубационных конструкций, а также незначительным весом. Нельзя не упомянуть и о простоте работы с данным материалом. Изготовление пенопластового изделия во многом напоминает производство картонного аналога.
Изготовление устройства из пенопласта
- Лист пенополистирола необходимо разрезать на четыре одинаковые части. Полученные части используются для формирования боковин корпуса.
Лист пенопластирола, разрезанный на 4 части
Второй лист делят на 2 одинаковые половинки
1 – резервуар с водой; 2 – смотровое окно; 3 – лоток с яйцами; 4 – терморегулятор; 5 – датчик
Если есть желание или потребность, можно смонтировать внутри инкубатора вентилятор. Делают это так, чтобы воздушный поток направлялся не на яйца, а на лампы. Иначе яйца могут пересохнуть.
Тепло инкубационной камеры будет сохраняться достаточно долго, если все внутренние поверхности оклеить теплоизоляционной фольгой.
Видео — Инкубатор из пенопласта своими руками
Заключение
Таким образом, самостоятельное изготовление инкубатора не представляется делом слишком сложным и хлопотным. Разумеется, такие устройства могут быть разными – по габаритам и степени оснащенности различным оборудованием – в зависимости от количества обрабатываемых яиц. Поэтому перед их сборкой лучше тщательно поработать над проектом, учитывая все возможные «подводные камни».
Пример инкубатора своими руками
Вместе с тем, подобные конструкции можно делать из самых разных материалов и с разнообразными дизайнерскими «изюминками» (при выполнении всех санитарных и технологических требований). И это делает весь процесс творческим и весьма увлекательным.
Источник: http://selo-exp.com/kury/inkubator-svoimi-rukami.html
Как сделать инкубатор для яиц своими руками в домашних условиях
Есть отличная возможность сэкономить — сделать инкубатор собственноручно. Это не так сложно, как кажется на первый взгляд. Из статьи вы узнаете об особенностях создания инкубатора из доступных материалов, какие имеются требования к этому процессу, и как правильно подбирать яйца для закладки.
- Описание и виды самодельных инкубаторов
- Плюсы
- Минусы
- Требования к самодельным устройствам
- Общие правила изготовления
- Как самому сделать инкубатор для куриных яиц
- С автоматическим переворотом
- Из холодильника
- Видео: Как сделать инкубатор для яиц из холодильника
- Из пенопласта
- Видео: Инкубатор из пенопласта своими руками
- Закладка яиц в инкубатор
- Температурный режим для разных видов птицы
Описание и виды самодельных инкубаторов
Инкубаторы делают различных размеров согласно количеству яиц, что используются при закладке. Играет роль и место размещения прибора. Но даже самый простой инкубатор должен быть оборудован термометром для фиксации микроклимата, вентиляцией, лотками для яиц.
Плюсы
- Среди достоинств подобных «наседок» опытные птицеводы называют:
- экономию в энергопотреблении;
- надёжность;
- возможность закладывать большие объёмы яиц;
- универсальность (в равной мере подходят для любых видов птиц);
- микроклимат, подходящий для выживаемости птенцов.
Минусы
- Домашний инкубатор имеет определённые недостатки:
- при его создании важно учитывать требования к подобным приборам, иначе результат не будет достигнут;
- внешний вид такого прибора часто уступает покупным;
- если собираете инкубатор впервые, то есть вероятность допустить ошибку при его сборке.
Например, прежде чем начинать сборку приспособления, необходимо предусмотреть каждую мелочь. Устранить некоторые недостатки возможно, поскольку это в силах каждого, кто собирается создавать инкубатор. Тогда можно и не думать о приобретении покупного.
Требования к самодельным устройствам
Чтобы конструкция могла выполнять возложенные на него функции эффективно, она должна соответствовать следующим требованиям:
- температура. Собирая инкубатор, помните, что он должен будет поддерживать микроклимат на уровне +37°C…39°С;
- влажность. В течение всего периода пребывания яиц в устройстве этот параметр нужно будет изменять согласно фазе процесса;
- вентиляция. В приборе должен быть вентилятор, чтобы постоянный поток воздуха способствовал оптимальному соотношению между теплом и влажностью.
Общие правила изготовления
Сегодня домашние инкубаторы делают из самых различных материалов и приборов (есть примеры подобных устройств, сделанные даже из микроволновки).
Однако их изготовление всегда должно соответствовать ряду общих правил:
- работать необходимо лишь с сухими, чистыми материалами;
- делая обшивку каркаса, следите за тем, чтобы не оставалось щелей и дыр для утечки тепла (если понадобится, то воспользуйтесь герметиком);
- на этапе планирования продумайте, где поставите ёмкость с водой для поддержания влажности в приборе;
- важно помнить и об обогреве: для его обеспечения применяют несколько ламп по 25 Вт, одну из которых следует закрепить внизу для равномерного распространения тепла;
- не забудьте сделать несколько отверстий для выводной вентиляции;
- обязательно стоит разместить термометр и смотровое окно с лампочкой (например, на 12 вольт) на крышке для контроля обстановки внутри инкубатора.
Как самому сделать инкубатор для куриных яиц
Теперь более подробно о том, как изготовить самодельный прибор для инкубации цыплят и другой птицы.
Чтобы собрать устройство, вам понадобятся схемы и чертежи с размерами, а также набор инструментов и различных материалов, из которых планируется создание инкубатора.
С автоматическим переворотом
Если нет желания самостоятельно собирать механизм для автоматического переворота (как это описано в примере выше), то можно купить уже готовую конструкцию: её закрепляют в любом самодельном устройстве.
Принцип работы автоматического переворачивающего механизма прост и эффективен. Он не только выполняет функции наседки, но и позволяет сохранить температуру внутри устройства, ведь крышка при этом открывается реже. Имея подобное оборудование, вам не придется волноваться о том, чтобы успеть своевременно перевернуть яйца в приборе.
Из холодильника
Не менее популярным вариантом самодельного инкубатора является изготовление таковых из неработающих холодильников. Для этого можно использовать как двухкамерные, так и промышленные приборы, ведь их конструкция предусматривает тщательное сохранение температуры (что крайне важно для инкубатора).
Кроме холодильника, для создания устройства вам понадобятся:
- картонная коробка;
- деревянные бруски для создания рамы;
- лампочки накаливания (из расчёта 4 шт. на 100 яиц);
- лотки для яиц (деревянные, пластиковые, металлические);
- вентилятор;
- термометр;
- терморегулятор;
- моторедуктор;
- подшипники с хомутами;
- гигрометр (он предназначен для измерения влажности, поэтому если в терморегуляторе есть такая функция, то можно обойтись и без отдельного прибора).
Стоит подготовить и ряд инструментов для работы:
- лобзик;
- плоскогубцы;
- нож;
- изоленту.
Сборка устройства из неработающего холодильника подразумевает несколько этапов:
- Сначала сверлят отверстия сверху — для лампочек и вентиляции.
- Для этой же цели в нижней части дверцы холодильника делают 3-4 проёма диаметром до 1,5 см .
- При помощи картона утепляют стенки прибора.
- На дне конструкции устанавливают ёмкость с жидкостью для сохранения влажности в устройстве.
- Закрепляют и подключают к электричеству вентилятор. Оптимальная скорость работы для него — 5 м/с. Только не надо направлять поток воздуха на лотки, а то яйца могут испортиться.
- В проделанные сверху отверстия заведите провода для ламп накаливания и закрепите обогревательные приборы.
- Необходимо оснастить инкубатор терморегуляторами. В таком большом устройстве обычно используют 3 вида: биметаллическую пластину (замыкает электричество по достижении определённого уровня нагрева), электроконтактор (он выключает обогрев при заданной температуре) и барометрический датчик (замыкает цепь при чрезмерном давлении).
- Позаботьтесь о наличии механизма для вращения яиц. В природе наседка переворачивает их 3-4 раза в сутки, а, значит, в инкубаторе тоже должна быть специальная конструкция. Для неё установите на дне редуктор.
- Сверху разместите деревянную раму для лотков так, чтобы они смещались на 60° вперёд и назад.
- Редуктор с лотками соединяют штоком.
Видео: Как сделать инкубатор для яиц из холодильника
Из пенопласта
Пенопласт (или пенополистирол) считают одним самых выгодных по цене и подходящих по качеству материалов для создания домашнего инкубатора. Он отлично держит тепло, обладает незначительным весом и лёгок в работе.
Чтобы сделать инкубатор из пеноплекса, понадобятся такие материалы:
- 2 листа пенопласта (пеноплекса);
- лист прозрачного пластика для окна;
- 4-5 ламп и патронов к ним;
- терморегулятор;
- клей;
- лотки (количество — в зависимости от пожеланий).
Также подготовьте инструменты:
- канцелярский нож / ножницы для разрезания пеноплекса;
- паяльник;
- уголок и линейку.
Приступаем к сборке устройства:
- Лист разрезать на 4 одинаковые части, отмерив всё линейкой / угольником: это будут боковые стороны корпуса.
- Склеить их. Это каркас будущей конструкции.
- Лист следует разделить на 2 равные части, одну из которых дополнительно режут на куски шириной в 60 см (крышка устройства) и 40 см (его дно).
- Нижний пласт приклеивается к уже готовому каркасу. Затянуть скотчем всю конструкцию, придавая ей жёсткости.
- В верхней части вырезать квадрат 12 х 12 см. Закрыть его пластиком: это будет окно и вентиляция нашего инкубатора.
Видео: Инкубатор из пенопласта своими руками
Закладка яиц в инкубатор
Собрав инкубатор, можете приступать к отбору яиц для закладки. Не все из них подходят для разведения птицы.
Поэтому важно знать, как выбрать подходящие:
- обращайте внимание на скорлупу: она должна быть без трещин, вмятин, бугорков или мраморной окраски;
- просветите яйца на лампу и оставьте те из них, у которых чётко видно сформированный желток на прозрачном фоне без лишних вкраплений и пятен. При перевороте яйца он должен слегка перемещаться;
- выбирайте яйца покрупнее, правильной формы.
Но важно не только правильно выбрать посадочный материал, но и подготовить их для закладки:
- хранить яйца необходимо в прохладном месте не более 7 дней;
- непосредственно перед закладкой нужно перенести их в помещение с комнатной температурой на 8-12 часов (иначе на них образуется конденсат в тёплом инкубаторе, а это может привести к развитию плесени и гибели эмбриона);
- точных рекомендаций касательно выкладки куриных яиц в лотки нет: располагайте их вертикально, горизонтально. Что касается более крупных экземпляров, то их можно поставить заострённым концом вниз или даже под наклоном. Хотя большинство опытных птицеводов утверждают, что при горизонтальном размещении яйца лучше прогреваются.
После закладки яиц периодически проверяйте их качество. Уже на 6-7 день после начала процесса стоит просветить их через лампу: уже должны виднеться кровеносные сосуды в белке и тёмный зародыш.
Температурный режим для разных видов птицы
Температура — важнейшее условие для высиживания яиц. Нехватка тепла замедляет рост эмбрионов, а длительное переохлаждение ведёт к гибели. К таким же последствиям может привести и перегрев. Если зародыши и выживут, то у птенцов в результате будут деформированы части тела, органы.
У разных видов птиц есть свои параметры подходящего микроклимата:
- для цыплят сначала стоит держать уровень +38°C-+39°С, со временем опускаясь до +37,6°C;
- утята лучше себя будут чувствовать при +37,8°C с постепенным понижением до +37,1°С;
- гусиные яйца требуют не меньше +38,4°С, а ближе к окончанию инкубации можно понизить температурные показатели до +37,4°C;
- для индейки колебания ниже: в первые дни стоит греть до +37,6°C, постепенно снижая уровень до +37,1°С;
- перепела любят одинаковую температуру (+37,5°С) в течение всего процесса инкубации.
Итак, сделать инкубатор своими руками не так сложно и дорого. Зато вы можете создать устройство, идеально подходящее под ваши условия по размеру, количеству яиц для инкубации. Перед сборкой внимательно изучите правила и санитарные нормы касательно подобных приборов, иначе успех предприятия будет под сомнением.
Источник: http://fermer.blog/bok/pticevodstvo/kury/inkubaciya/inkubator-svoimi-rukami
Самодельный инкубатор для яиц — инструкция
Занимаясь разведением домашней птицы, приходится сталкиваться с необходимостью искусственного выведения птенцов. Незаменимым помощником в этом деле является инкубатор. Чтобы не тратиться на приобретение такого устройства, инкубатор для яиц можно собрать своими руками, а на том, как это сделать со схемами, описанием и пошаговой и инструкций с фото, остановимся в деталях.
Варианты самодельных инкубаторов
Существует несколько вариаций инкубаторов, которые можно собрать в домашних условиях. На их изготовление идут, как правило, подручные материалы, старые устройства.
Чаще всего для рассматриваемого прибора используют:
- пенопласт;
- фанеру;
- картонные коробки;
- старый холодильник.
Выбор того или иного материала в первую очередь определяется возможностями птицевода и количеством птенцов, которое планируется получить.
Принцип работы инкубатора
Суть функционирования инкубатора заключается в создании и поддержании определенных условий:
- температуры;
- влажности;
- переворота яиц;
- вентиляции.
Чертеж «искусственной наседки» приводится на фото.
Для нормального функционирования инкубатора используется устройство нагрева, вода и вентилятор. Чтобы свести к минимуму участие человека в процессе инкубации, прибор оснащают автоматикой. Это может быть автоматический переворот, а также поддержание температурного режима. Оснащение инкубатора датчиками влажности и температуры позволяет контролировать основные показатели и при необходимости корректировать их, что требуется на разных этапах инкубации. Электрическая схема инкубатора, оснащеного автоматикой, приводится на фото.
Нагрев кладки и контроль температуры
Успех выведения птенцов напрямую зависит от правильного температурного режима. В качестве нагревательных элементов для инкубатора используют:
- лампы накаливания;
- ТЭНы;
- инфракрасные обогреватели.
Каждый из элементов имеет свои плюсы и минусы, которые следует рассматривать отдельно, исходя из того на какие объемы рассчитан инкубатор и какие средства планируется вложить в создание такого прибора.
Вентиляция в инкубаторе
Для нормального распределения тепла внутри инкубатора требуется установка вентилятора. Кроме этого, в корпусе устройства обязательно предусматривают вентиляционные отверстия для поступления кислорода и воздухообмена. Таким образом, удается избежать застоя воздуха и перегрева яиц, и исключить гибель зародыша от нехватки кислорода. В качестве самого простого вентилирующего прибора для самодельного инкубатора можно использовать вентилятор от компьютера.
Как собрать инкубатор
Существуют различные конструкции «искусственной наседки». Изготовление наиболее распространенных конструкций рассмотрим в подробностях.
Из пенопласта
Пенопласт привлекателен не только низкой стоимостью, но и хорошими теплоизоляционными свойствами, что очень важно в процессе работы устройства.
Для работы нужно подготовить:
- 2 листа пенопласта 100*100 см;
- канцелярский нож;
- скотч;
- клей для пенопласта;
- прозрачный пластик.
Технология изготовления такова:
-
Лист пенопласта разрезаем на 4 равные части.
Второй лист делим пополам и одну из частей разделяем таким образом, чтобы получились детали с такой размерностью, как на фото.
В более коротких боковых стенках, отступив 1 см от дна, делаем несколько отверстий диаметром 1,5 см для вентиляции. Отверстия делам друг от друга на одинаковом расстоянии, используя паяльник.
По видео можно более детально разобраться в конструкции из пенопласта.
Из коробки
Один из наиболее простых и недорогих вариантов инкубатора – из картонной коробки. Смастерить его можно буквально за пару часов. При этом нужно учитывать, что картон является далеко не самым прочным материалом.
Для сборки понадобятся:
- картонная коробка;
- 3-4 лампы на 25 Вт с патронами;
- войлок;
- сетевой провод.
«Искусственную наседку» собирают следующим образом:
-
Обклеиваем коробку изнутри войлоком.
В корпусе проделываем отверстия и протягиваем провода, после чего закрепляем лампы, располагая их на высоте 15 см над уровнем яиц. Все щели заделываем ватой. Также в корпусе делаем несколько отверстий для вентиляции.
Конструируем деревянные лотки, рейки для установки лотков, а также делаем отверстие для закладки яиц.
Для контроля температуры и влажности внутрь инкубатора помещаем соответствующие приборы, а также устанавливаем емкости с водой. Чтобы была возможность наблюдать за происходящим внутри короба, сверху делаем небольшое окошко, которое закрываем стеклом.
Из холодильника
Если в наличии есть старый холодильник, его можно задействовать в качестве основы для инкубатора. Холодильник обладает рядом преимуществ:
- хорошая вместимость;
- позволяет создавать идеальный микроклимат;
- простота изготовления инкубатора.
Из необходимого перечня понадобятся:
- холодильник;
- лотки для яиц;
- терморегулятор;
- лист фанеры;
- лампы на 100 Вт;
- металлическая решетка;
- скотч;
- дрель.
Собираем устройство в такой последовательности:
-
Вынимаем из холодильника все полочки, ящички и укладываем его на заднюю стенку, после чего проводим обработку чистящими средствами, как внутри, так и снаружи.
Автопереворот яиц
Любые яйца в процессе инкубации нуждаются в перевороте. Он может быть ручным либо автоматическим. Второй вариант гораздо удобнее, тем более, если инкубатор рассчитан на большое количество яиц. Принцип автопереворота заключается в использовании электродвигателя с редуктором, посредством которого происходит движение лотков.
Монтаж автоматического переворота заключается в следующем:
-
В нижней части инкубатора ставят редуктор.

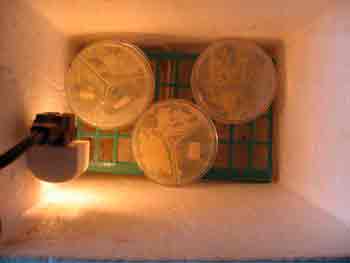

Мини-инкубатор
Если нет необходимости в получении большого количества птенцов либо просто хочется поэкспериментировать, можно изготовить небольшой инкубатор. Для такой конструкции потребуются:
- небольшая пенопластовая коробка;
- патрон с лампой;
- приборы для контроля влажности и температуры;
- саморезы;
- мелкая сетка;
- 4 деревянных бруска;
- нож;
- строительный степлер;
- контейнер для воды;
- скотч;
- деревянная рамка со стеклом.
Собираем инкубатор так:
-
Измеряем размеры коробки, после чего из брусков собираем каркас. Его высота должна быть немного выше, чем высота контейнера под воду.
По размеру каркаса с небольшим запасом отрезаем кусок мелкой сетки или ткани, пропускающей воздух.
Натягиваем ткань и крепим ее степлером к каркасу.
С одной из сторон корпуса делаем отверстие для установки патрона.
Вставляем патрон и вкручиваем лампу.
В стенках коробки вырезаем 2 отверстия и 4 в крышке.
В верхней части коробки вырезаем смотровое окошко.
Взяв стекло от обычной фоторамки, закрепляем его изолентой к проделанному отверстию, после чего на дно устанавливаем контейнер с водой, сетку, помещаем приборы и закрываем крышку.
Из пластиковой бутылки
Если в хозяйстве завалялась большая пластиковая бутылка для воды, из нее также можно собрать инкубатор.
- бутылка;
- нож;
- патрон с лампой 60 Вт и проводом;
- шуруповерт со сверлом;
- небольшая емкость;
- ткань;
- термометр и гигрометр;
- губка.
Инструкция по изготовлению такова:
-
В бутылке вырезаем ножом окошко как на фото.
В крышке делаем отверстие под провод, вставляем его, фиксируем патрон и вкручиваем лампу.
На дно бутылки стелим кусок ткани и помещаем термометр. Путем снижения или подъема лампочки регулируем температуру внутри бутылки, добиваясь нужных показателей.
Ставим в бутылку емкость, помещаем губку, наливаем воду и закладываем яйца.
Советы по эксплуатации самодельных инкубаторов
Чтобы цыпленок после выхода из яйца не подхватил никакую инфекцию, рекомендуется придерживаться следующих правил:
- По окончании каждого процесса инкубации устройство подвергают дезинфекции. Для этого всю внутреннюю поверхность обрабатывают раствором хлорки.
- Завершив дезинфекцию, инкубатор оставляют открытым для просушки и проветривания.
- Место установки для инкубатора выбирают таким, чтобы исключить сквозняки и температурные перепады.
- В процессе инкубации необходимо следить за количеством воды в лотках и по мере необходимости добавлять ее.
- Температурные датчики должны находиться возле лотков с яйцами.
- Перед закладкой яиц инкубатор включают на сутки и контролируют его работоспособность.
Разобравшись, как сделать инкубатор для яиц своими руками и рассмотрев схемы и пошаговые инструкции с фото-примерами, собрать подобное устройство сможет каждый начинающий птицевод. Минимальный набор необходимых материалов и инструментов позволяет конструировать как малогабаритные, так и объемные инкубаторы, которые рассчитаны на несколько сотен яиц.
Источник: http://labuda.blog/674643
Самодельный инкубатор своими руками: схема, чертежи. Как сделать самодельный инкубатор?
Самодельный инкубатор можно изготовить в домашних условиях. Сделать это достаточно просто. Бывали случаи, когда цыплята выводились даже просто под включенной настольной лампой. Но предпочтительнее изготовить инкубатор по некоторым правилам, представленным ниже.
Особенности создания
Снизу лоток необходимо обтянуть мелкой сеткой на основе капрона. Укладку яйца нужно производить вертикально, расположив тупым концом вверх. Над лотком, предназначенным для яиц, следует установить термометр контроля, что позволит исключить соприкосновение объектов и обогревающего элемента во время поворота. Шкала температурных показателей должна быть выведена наружу сквозь верхнюю панель.
Второй этап работ
Самодельный инкубатор на дне корпуса должен иметь четыре лампы, мощность которых — по 25 Ватт каждая. Каждую пару ламп можно защитить стальным полотном, толщина которого равна 1 миллиметру. Их монтаж нужно произвести на двух кирпичах красного цвета. Для того чтобы обеспечить необходимый уровень влажности, должна быть установлена ванночка для воды, ее размер — 10 х 20 х 5 см. В ее основе можно использовать сталь. К ванночке должны быть укреплены П-образные ленты, выполненные из медной проволоки, на них следует развесить ткань, что значительно увеличит поверхность испарения. На следующем этапе можно приступать к работе над потолком камеры, в котором просверливают около десять отверстий, диаметр каждого должен быть равен 30 мм. Изготавливая самодельный инкубатор, в нижней его части нужно сделать такие же отверстия в количестве двенадцати штук. Данная система позволит обеспечить доступ свежего воздуха.
Особенности изготовления корпуса инкубатора
В основе корпуса может быть старый холодильник. Такая камера уже утеплена, что избавляет от необходимости производить работы по ее уплотнению. Необходимо будет дополнить конструкцию ножками, чтобы обеспечить ей более внушительную жесткость, на корпус нужно укрепить две доски, в нижней части они должны быть сопряжены брусками, в качестве крепежного элемента можно использовать шурупы.
В доске рекомендуется сделать углубление, предназначенное под фланцы. В центральную часть устанавливается подшипник. Чтобы предотвратить смещение оси, нужно установить втулку с резьбой. Крепление производится с помощью длинных шурупов к оси. Рамки должны состоять из двух элементов, каждый из которых имеет выступы, необходимые для удерживания лотков в том положении, в котором они были установлены.
Когда изготавливается самодельный инкубатор, в верхнее отверстие необходимо заправить трос, который фиксируется на двигателе. Внутри корпус следует обшить утеплителем, в качестве которого может быть использовано стекловолокно. Во все вентиляционные отверстия нужно установить отрезки пластмассовых трубок. В холодильниках есть желоб для стока воды, при изготовлении данной конструкции его нужно монтировать в обратном направлении.
Особенности проведения уплотнения
Система подогрева
Важно расположить нагревательные элементы в конструкции правильно. Если изготовление установки производится самостоятельно, то произвести данные работы можно по-разному: сбоку, сверху, под яйцом, над ним или по периметру. Расстояние от нагревательного элемента будет зависеть от вида нагревателя. Если используются лампочки, расстояние до яиц должно быть равно 25 сантиметрам, но не менее. Если используется нихромовая проволока, то будет достаточно десяти сантиметров. Стоит исключить возникновение сквозняков, в противном случае выводок погибнет.
Терморегулятор
Сравнение самодельных терморегуляторов
Электрический контактор представляет собой ртутный термометр, в трубку которого установлен электрод. Вторым электродом выступает столбик ртути. На этапе нагревания ртуть начинает передвигаться по стеклянной трубке, достигая электрода, что замыкает электрическую цепь. Это становится сигналом для отключения обогревания. Если говорить о металлической пластине, то она считается наиболее дешевым, но и наиболее ненадежным способом. Ее принципиальное действие заключается в том, что при разогреве пластина начинает выгибаться и касается второго электрода, тем самым цепь замыкается.
Самодельный терморегулятор для инкубатора может представлять собой барометрический датчик, который выполнен в виде цилиндра из упругой стали, его высота — меньше диаметра, кроме того, он заполнен эфиром. В качестве одного из электродов выступает цилиндр, тогда как другой цилиндр — это винт, зафиксированный недалеко от дна. Пары эфира в процессе нагревания повышают давление, и дно начинает выгибаться. Это замыкает цепь и выключает элемент нагревания. Терморегулятор может быть приобретён и в магазине.
Контроль влажности
Самодельный инкубатор из холодильника должен быть снабжен контроллером влажности, для этого рекомендуется использовать психрометр, который можно купить в ветеринарной аптеке или хозяйственном магазине. В качестве альтернативного решения можно применить изготовление контроллера влажности с использованием двух термометров, которые должны быть укреплены на одной доске. Носовая часть одного термометра должна быть обмотана стерильным медицинским бинтом, который укрепляется в три слоя, другой конец должен быть опущен в емкость, которая наполнена дистиллированной водой. Второй термометр должен оставаться сухим. По разности показаний данных термометров вы сможете определить уровень влажности внутри, таким образом, самодельный автоматический инкубатор можно будет даже сравнить с тем, что был приобретен в магазине.
Режим инкубации
Непосредственно перед тем как будет начата инкубация, в течение трех дней нужно анализировать систему на надежность, в процессе этого необходимо попробовать установить требуемую температуру. Особенно важно проследить, чтобы не осуществлялось перегрева, это обусловлено тем, что зародыш гибнет, если в течение десяти минут на него будет воздействовать температура в 41 градус. Необходимо учесть, что промышленный инкубатор работает по принципу переворачивания яиц каждые два часа, но будет достаточно производить такую процедуру около трех раз в сутки.
Для того чтобы повысить процент выводимости, нужно обеспечить правильное хранение яиц. Делать это необходимо в горизонтальном положении, при этом их нужно будет периодически переворачивать, внешние условия должны быть особенными, таким образом, температура не должна быть выше двенадцати градусов, тогда как влажность — не более 80 процентов. Не следует использовать яйцо, если оно повреждено, его поверхность неровная или шероховатая, а форма неправильная. Используя овоскоп, необходимо исключить использование яиц, которые имеют два желтка, кроме того, не должны быть использованы яйца, которые имеют большую воздушную камеру.
Самодельные инкубаторы, чертежи которых необходимо изучить перед началом работ, должны использоваться правильно. Перед тем как закладывать яйцо в инкубатор, его нельзя мыть, так как при этом будет повреждена внешняя оболочка, которая имеет определенные свойства. Слишком большие по размеру яйца тоже не должны быть использованы для инкубации. Контролировать процесс нужно начать после пяти дней нахождение яиц внутри кубатура, использовать для этого нужно все тот же овоскоп.
Различные температурные режимы для разных видов птиц
Самодельный инкубатор из пенопласта должен работать в разных температурных режимах для разных видов птиц. Например, яйцо кур должно содержаться в течение двух дней при температуре 39 градусов, с 3-го по 18-й день нужно поддерживать температуру 38,5 градуса, с 19-го по 21-й день должна быть выдержана температура 37,5 градуса. Что касается утиного яйца, то с 1-го по 12-й день температура должна поддерживаться в пределах 37,7 градуса, с 13-го по 24-й день — 37,4 градуса, а вот с 25-го по 28-й день данный показатель должен находиться на отметке 37,2 градуса.
Дополнительные рекомендации по изготовлению инкубаторов
Перед тем как сделать самодельный инкубатор, необходимо подготовить материалы и выбрать наилучшие из них. Чтобы производить работы, можно использовать не только камеру, но и ящик, и подходящую коробку. В основе изделия может быть не только древесина, но и пластик, а также картон. Обшивку можно произвести не только фанерой, но и достаточно плотной бумагой.
Для того чтобы исключить потерю тепла, все щели нужно заделать с помощью герметика. Лотки могут быть выполнены из строганных досок, высота бортиков которых должна быть равна семидесяти миллиметрам. Вся конструкция должна напоминать этажерку. Для того чтобы обогревать установку, можно использовать пять электролампочек, одна из которых может быть установлена снизу, что обеспечит равномерное распределение тепла.
Термометр ни в коем случае не стоит доставать из установки, это позволит вам следить за состоянием условий в инкубаторе. В верхней части обязательно должно быть предусмотрено смотровое окно, оно необходимо для того, чтобы дополнительно контролировать яйцо. В процессе проведения работ будет необходима схема инкубаторов. Самодельный инкубатор будет выполнен с использованием чертежа правильно. Успехов!
Источник: http://www.syl.ru/article/197481/new_samodelnyiy-inkubator-svoimi-rukami-shema-cherteji-kak-sdelat-samodelnyiy-inkubator
Как сделать инкубатор для вывода птенцов своими руками
Чтобы вывести цыплят в домашних условиях, понадобится либо купить промышленный аппарат или же сделать инкубатор своими руками. Второй вариант удобен тем, что есть возможность собрать устройство нужных размеров, и под необходимое количество яиц. К тому же для его создания используются дешёвые материалы, такие как пенопласт или фанера. Всю работу по перевороту яиц и регулировке температуры можно полностью автоматизировать.
Что понадобится для создания самодельного инкубатора
Основой любого типа аппарата для выведения птенцов является корпус. Он должен хорошо сдерживать внутри себя тепло, чтобы температура яиц резко не изменялась. Так как из-за значительных скачков вероятность появления здорового выводка заметно снижается. Сделать корпус домашнего инкубатора можно из каркаса и фанеры, пенопласта, корпуса от телевизора или холодильника. Яйца закладываются в деревянные или пластиковые лотки, с дном из реек или сетки. Существуют автоматические лотки с моторами, которые сами переворачивают яйца. А точнее, отклоняют их в сторону через время, указанное на таймере.
Для нагрева воздуха в инкубаторе, собранном своими руками, чаще всего применяются лампы накаливания, мощностью от 25 до 100 Вт, в зависимости от размеров аппарата. Контроль над температурой осуществляется с помощью обыкновенного термометра или электронного терморегулятора с датчиком. Чтобы в инкубаторе не было застоя воздуха, требуется естественная или принудительная вентиляция. Если аппарат маленьких размеров, то достаточно лишь сделать отверстия возле дна и на крышке. Для инкубатора, сделанного своими руками из холодильника, потребуется установить вентиляторы, причем,и сверху, и снизу. Только так будет обеспечено необходимое движение воздуха, а также равномерное распределение тепла.
Чтобы процесс инкубации не был нарушен, нужно правильно рассчитать количество лотков. Расстояние между лампами накаливания и лотком должно быть минимум 15 см.
Такое же расстояние необходимо оставлять и между остальными лотками в инкубаторе, собранном своими руками, чтобы движение воздуха было свободным. Также между ними и стенами должно оставаться минимум 4-5 см.
Отверстия для вентиляции делаются размером от 12 до 20 мм, в верхней и нижней частях инкубатора.
Перед закладкой яиц, обязательно следует проверить, правильно ли расположены вентиляторы и хватает ли мощности ламп для равномерного нагрева инкубатора. Этот показатель не должен превышать ±0,5°C в каждом углу аппарата после полного прогрева.
Как сделать инкубатор из пенопласта своими руками
Пенополистирол – один из самых популярных материалов для создания инкубатора. Он не только доступен по цене, но имеет отличные теплоизоляционные свойства и малый вес. Для изготовления понадобятся следующие материалы:
- листы пенопласта 2 шт. с толщиной 50 мм;
- скотч, клей;
- лампы накаливания 4 шт. по 25 Вт и патроны для них;
- вентилятор (подойдёт и тот, который используется для охлаждения компьютера);
- терморегулятор;
- лотки для яиц и 1 для воды.
Прежде чем начать собирать своими руками инкубатор, следует составить подробные чертежи с размерами.
- Лист пенополистирола разрезается на 4 одинаковые части. Они будут использоваться для боковых стенок корпуса.
- Второй лист пенополистирола сначала делится пополам, а затем одну из половин делят на 2 части. Ширина одной должна быть 60 см, а другой 40 см. Часть листа с размером 40х50 см станет дном, а 60х50 см крышкой, благодаря чему самодельный инкубатор будет плотно закрываться.
- В крышке вырезается отверстие для смотрового окошка с размерами 13х13 см. Также оно необходимо для вентиляции.Закрывается стеклом или прозрачным пластиком.
- Из нарезков первого листа для боковых стенок склеивается каркас. После того, как клей застынет, приклеивается дно. Края листа (с размером 40х50 см) смазываются клеем, а сам лист вставляется в каркас.
- После этого короб оклеивается скотчем, чтобы улучшить его жесткость. Сначала обтягивается дно с нахлёстом на стены, а затем все стенки.
- Для циркуляции воздуха и равномерного нагрева лоток с яйцами должен стоять надвух брусках. Их тоже вырезают из пенопласта. Достаточно ширины 4 см, а высоты 6 см. Приклеиваются ко дну вдоль длинных стен (50 см).
- В коротких стенках (40 см) в 1 см от дна высверливают по 3 вентиляционных отверстия на одинаковом расстоянии друг от друга, диаметром 12 мм. Пенополистирол плохо режется ножом, так как крошится, поэтому лучше прожигать все отверстия паяльником.
- Чтобы крышка крепко держалась на инкубаторе, собранном своими руками в домашних условиях, по её краю приклеиваются пенополистирольные бруски, размером 2х2 см (максимум 3х3 см). Расстояние от брусков до края листа должно быть 5 см, чтобы они входили внутрь короба и плотно прилегали к стенкам.
- Далее необходимо закрепить патроны для ламп накаливания. Их можно подвесить на полоски сетки.
- На крышке короба снаружи устанавливается терморегулятор. Датчик же монтируется внутри, примерно на высоте 1 см от яиц. Отверстие в крышке для него протыкается с помощью острого шила.
- Устанавливая лоток, нужно проверить, чтобы расстояние между ним и стенками было 4-5 см, иначе нарушится вентиляция.
1 – ёмкость для воды; 2 – смотровое окошко; 3 – лоток; 4 – терморегулятор; 5 – датчик терморегулятора.
- При желании или необходимости устанавливается вентилятор, но таким образом, чтобы поток воздуха попадал на лампочки, а не на яйца. Иначе они могут высохнуть.
Тепло внутри инкубатора, собранного своими руками из пенопласта, будет удерживаться ещё лучше, если все стены, дно и потолок оклеить фольгированной теплоизоляцией.
Источник: http://glav-dacha.ru/kak-sdelat-inkubator-svoimi-rukami/
Идея: сделать инкубатор самому
Для тех, кто работает на птицефермах или сам занимается разведением птиц в крупных масштабах известно, что без такого чуда техники, как инкубатор не обойтись. Многие знают или слышали о том, что именно этот аппарат дает гарантию на то, что все яйца в результате станут птенцами. Однако некоторые мечтают заняться птицеводством дома или на даче, и не готовы вкладывать в это дело много денег. Для таких самоучек-любителей сегодня существует множество способов, как сделать инкубатор своими руками с минимальными затратами сил и средств.
Стоит ли самостоятельно делать инкубатор или затея рисковая?
Многие начинающие птицеводы глубоко заблуждаются думая, что самодельный инкубатор — это достаточно сложная конструкция, и сделать ее может только человек, имеющий специальные знания и навыки. Это абсолютно не так. Для того, чтобы изготовить инкубатор не понадобятся необычные инструменты или материалы, и уж тем более особые знания. Кроме того, вы сами сможете выбрать размер устройства, а также его функциональность. Плюс вы очень хорошо сэкономите, и будете гордиться своим творением.
Инкубатор своими руками – проще простого
Что необходимо для того, чтобы наверняка все птенцы появились на свет, и ни одно яйцо не пропало зря? Есть три главных условия: тепло, влажность и регулярное переворачивание яиц. Соответственно все это должно быть четко рассчитано и учтено, перед тем как приступить к реализации задуманного. На любой стадии инкубационного периода абсолютно не допустим недогрев или перегрев в устройстве. Избытка или недостатка влажности, также, как и отклонения от норм температурного режима, быть не должно, иначе это грозит высокой смертностью эмбрионов и птенцов.
В качестве основы для конструкции может быть взята коробка, листы пенопласта, стеклянная банка, пчелиный улей, фанера и даже старый холодильник, то есть домашний инкубатор можно сделать из чего угодно. Рассмотрим самые популярные способы изготовления такого устройства своими руками.
Самый легкий способ сделать инкубатор своими руками это взять за основу большую картонную коробку. Приступаем к сборке:
- В боковой или верхней части коробки прорезать небольшое вентиляционное отверстие, а на крышке закрепляем 4 пожаробезопасные патрона для ламп.
- Установить лампы по 25 Вт (лампы должны быть на расстоянии 15 см от лотка).
- Переднюю стенку сделать съемной или установить там дверцу, которая будет хорошо прилегать к конструкции.
- Посередине коробки (15-18 см сверху и 15-18 см снизу) устанавливается лоток для яиц (для измерения температуры в инкубаторе рядом положить термометр).
- Под лоток необходимо установить емкость с водой (влажность в инкубаторе измеряется гигрометром).
- Открывать крышку ящика только для переворачивания яиц, что нужно делать регулярно.
Этот способ выращивания цыплят вполне подойдет для домашнего использования, такого инкубатора будет вполне достаточно. Лотки для инкубатора можно сделать из деревянных дощечек. Поместится в такой самодельный лоток до 60 яиц.
Очень важно всю конструкцию поставить не на пол, а на подставку из брусков, например. Также не стоит забывать о необходимости постоянной циркуляции воздуха не только внутри, но и снаружи коробки. После каждого использования инкубатор должен вычищаться и дезинфицироваться в обязательном порядке.
Очень удачным вариантом является возможность сделать инкубатор из старого холодильника, поэтому если таковой имеется в вашем доме, не спешите выбрасывать. Благодаря своей конструкции, холодильник идеально подходит на роль инкубатора. В этом случае, тоже есть несколько вариантов устройства, рассмотрим самый простой способ, как сделать инкубатор своими руками из холодильника:
- Демонтируем всю внутреннюю начинку холодильника, включая морозильную камеру.
- Сверху устанавливаем патроны для 4 ламп, а также регулятор температуры и контактор-реле.
- На передней дверце вырезаем смотровое окошко небольшого размера.
- Оборудуем решетки для установки лотков.
- Крепим термометр, так чтобы было хорошо видно через окошко.
Существует также и более усовершенствованная версия автоматического инкубатора, сделанного из холодильника. Такая конструкция конечно очень удобна, поскольку яйца в ней переворачиваются автоматически, что существенно сокращает возможные потери. Этот инкубатор способен полностью заменить промышленный, однако для того, чтобы сделать его придется потратить больше сил и времени. Основными управляющими блоками в этом устройстве станут: автоматический терморегулятор, автомат переворота лотков и регулятор влажности.
Для того, чтобы было понятнее, как нужно собрать инкубатор своими руками видео
Для чего самому делать инкубатор, не проще ли покупать уже готовых птенцов? Как сделать инкубатор мы рассмотрели выше, а теперь посмотрим в чем его преимущество, и стоит ли это затраченных сил и времени.
— Во-первых, покупка птенцов на рынке в сезон дело затратное, поскольку стоимость на них растет с каждым годом. Поэтому даже с учетом постоянных затрат на электроэнергию, птенцы обойдутся дешевле.
— Во-вторых, никто не дает вам гарантию, что все купленные птенцы выживут. К сожалению, из-за несоблюдения правильных условий во время инкубационного периода, множество птенцов погибают. Если самому заниматься инкубацией яиц, этот процесс можно контролировать.
— В-третьих, с наличием собственного инкубатора есть возможность получить птенцов раньше общепринятого сезона.
Кроме того, хороший инкубатор может стать источником дохода.
Инкубатор, сделанный своими руками, может использоваться не только для куриных яиц, туда можно закладывать утиный, гусиные, перепелиные и любые другие яйца. Главное, что должен знать птицевод — это то, что каждый вид яиц требует своего определенного инкубационного периода. Забывать о таких тонкостях не стоит, иначе может ничего не получится.
В инкубаторах выводят разные виды домашней птицы, однако самой популярной была и остается закладка куриных яиц. Выводить куриных цыплят в домашних условиях совсем не сложно.
Выводимость птенцов при соблюдении всех необходимых условий может иногда достигать 100%. Инкубаторы для куриных яиц используются промышленные или сделанные своими руками. Последние очень часто используются, ведь сделать их достаточно просто.
Важным условием для удачной инкубации куриных яиц, как и для любых других, является идеально подобранный материал. Срок хранения яиц, предназначенных для инкубации не должен составлять более 7 дней, а еще лучше, если эти яйца полежали не больше двух дней перед их закладкой в инкубатор. Полный инкубационный период куриных яиц составляет 21 день. Если придерживаться всех необходимых условий (температурный режим, влажность, переворачивание яиц и их качество), то через три недели можно получить здоровый и крепкий выводок цыплят.
Источник: http://mirinkub.ru/poleznaja-informacija/Kak-sdelat-inkubator-samostojatelno
Как сделать инкубатор своими руками: пошаговые инструкции
Многие фермеры практикуют разведение домашней птицы. В этом непростом деле надежным помощником человека является инкубатор. Промышленные модели стоят довольно дорого, потому широко практикуется создание искусственных наседок своими руками. А что такое, собственно, инкубатор? Инкубатор — это машина для искусственного вывода птенцов любых видов птиц.
У самодельных конструкций есть некоторое преимущество:
- минимум денежных трат;
- конструкции элементарные и прочные;
- модель изготавливают на такое количество инкубационного материала, которое нужно заводчику. В частности, можно сделать модель большей вместимости, чем стандартный инкубатор.
Преимущества изготовления инкубатора своими руками
Изготовление инкубатора своими руками — вариант более эффективный, нежели, покупка промышленного устройства, так как первый вариант учитывает различные индивидуальные особенности места расположения, конструкции устройства и условий разведения домашней птицы. В этой связи можно выделить несколько преимуществ самодельных инкубаторов:
- надежны в эксплуатации;
- экономны в энергопотреблении;
- обладают достаточными объемами для закладки до нескольких сотен яиц;
- гарантируют поддержание микроклимата, необходимого для 90% выживаемости молодняка;
- вполне универсальны, могут использоваться для выведения разных видов домашних, а также некоторых разновидностей экзотических (попугаи, страусы) птиц.
Инкубатор с яйцами
Терморегулятор
Если температура повышается при использовании ламп, то в электрическую сеть необходимо встроить реостат. Это специальное устройство, его задачей является повысить сопротивление тока, тогда напряжение на лампе упадет, и вследствие этого снизится температура.
Если у вас есть такие сломанные приборы, как, например, дрель, шуруповерт, болгарка, то вы можете достать реостат оттуда.
В противном случае придется сходить до магазина, стоит такое устройство 100-200 рублей и продается в хозяйственных магазинах.
Основные требования, предъявляемые к инкубатору
Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.
Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.
Термометры для инкубаторов
Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.
При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.
Таблица температурного режима в инкубаторе
Недогрев яиц недопустим, перегрев – нежелателен. В первом случае развитие зародышей замедляется со всеми вытекающими последствиями, многие особи просто погибают. При перегреве выжившие птенцы наверняка будут страдать деформациями сердца, желудка, печени, уродствами различных частей тела.
Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%. И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.
Инкубатор с гигрометром
Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.
Более подробно об инкубации различного вида яиц вы можете узнать в статьях: «Инкубация куриных яиц«, «Инкубация перепелиных яиц«, «Инкубация утиных яиц«, «Инкубация цесарок«.
Цены на инкубаторы для яиц
Инкубаторы для яиц
С чего начать создание инкубатора?
Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.
Сравнивая материал для изготовления инкубаторов, можно утверждать, что изделия из пенопласта характеризуются самой низкой теплопотерей. В то же время, картонные коробки – наиболее дешевое сырье.
Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.
Компоненты для создания инкубатора
Компоненты и инструменты, необходимые для работы
- корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски);
- пенопластовые блоки – в зависимости от выбранного проекта;
- стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы;
- лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.
- вентилятор, термометр;
Пример вентилятора, встроенного в инкубатор
Цены на популярные модели электролобзиков
Лампы для обогрева инкубационной камеры следует закреплять не ближе 25 см от яиц.
Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.
Какой должна быть влажность
Системы контроля влажности решают еще одну важную задачу. С их применением достигается баланс между током воздуха от вентиляторов и уровнем испарения жидкости из установленной внутри камеры емкости. Автоматика без труда обеспечит показатель 40-60% в начале инкубации, 80% в основной период до момента старта вывода, снова снизит влажность до 55-60%, когда большинство цыплят готовы к сбору.
Значения для среднестатистических периодов выдержки яиц для разных пород птицы выглядят следующим образом:
- куры первые 6 дней 65%, до 11 дня включительно 50%, до 20 суток 75%, последние два дня 80%;
- утки 75, 60, 60, 90% соответственно;
- гуси 70, 70, 70, 90%;
- индюки 55-65, 45-55, 55, минимум 70%.
Простой регулятор влажности в самодельном инкубаторе — это перекрываемый воздуховод. Отодвигая заслонку, добиваются оттока воздуха из камеры. Он выносит с собой лишнюю влагу. Регулятор влажности может быть автоматизированным. Сегодня на рынке есть достаточно готовых решений, некоторые из них работают даже методом распыления воды.
Как определить оптимальный размер инкубатора?
- чтобы максимально точно выполнить проектную подготовку, понадобятся чертежи с заданными размерами. Для наглядного примера ниже приведен вариант чертежа изделия, которое отличается относительно небольшим объемом (на 45 яиц), длиной 40 см и шириной 25 см;
- при расчете оптимальных размеров инкубатора надо иметь в виду, что на расстоянии в 2 см от яйца термометр должен показывать 37,3 — 38,6 градуса Цельсия;
- чаще всего птицеводы в своем домашнем хозяйстве делают устройства, предназначенные для вывода птичьего молодняка, которые рассчитаны на закладку до 100 яиц. При этом ячейки под яйца делают диаметром 45 мм и глубиной 60-80 мм;
- в результате получается конструкция размером приблизительно 60х60 см и весом около 3 кг. Кстати, ее можно сделать достаточно универсальной. Для этого предусматриваются сменные лотки-решетки с ячейками разных размеров, благодаря чему при желании один и тот же инкубатор легко переоборудуется для размещения не только куриных, но и утиных, гусиных, индюшачьих и перепелиных яиц.
Для точного расчета габаритов можно воспользоваться следующей таблицей:
Таблица для расчета габаритов инкубатора
При одной и той же вместительности конструкций под куриные яйца, изделие из пенополистирола окажется более объемным, чем картонный аналог.
Резюме
Инкубатор можно собрать из обычной фанеры или из ДСП, если они есть в наличии. Но в этом случае потребуется сделать двойные стенки для инкубатора с воздушной прослойкой, которая позволит сохранять тепло дольше. Лучшим решением будет заполнить пространство между стенками инкубатора утеплителем. Например, для решения задачи подойдет полиуретановая пена, которая укладывается требуемым слоем. В этом случае все необходимые модули размещаются на крышке, т. к. она обладает достаточной жесткостью. В таком инкубаторе довольно просто сделать наклонные лотки для изменения положения яиц. Лучше если вся система питания инкубатора будет построена на 12 вольтах. В этом случае в качестве резервного источника будет довольно просто использовать обычный автомобильный аккумулятор. Для упрощения задачи можно приобрести готовый блок, который способен отслеживать не только температуру внутри инкубатора, но и влажность. Кроме того, по заданным промежуткам он будет осуществлять подачу питания на привод, изменяющий наклон лотков.
Рекомендуемые записи
Подстилка на пол для курятника
Виды ворот для дома
Ворота распашные для дома
Автополив в теплице
Система капельного полива для теплицы
Система полива на даче
Инкубатор из б/у холодильника
Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.
Самодельный инкубатор из холодильника
В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.
У каждого компонента самодельного инкубатора, изготовленного из старого холодильника, а также у этапов его сборки имеются свои особенности. Познакомимся с ними детальнее.
Система вентилирования
Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.
Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.
Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.
Зародыш в яйце начинает потреблять извне кислород на шестой день инкубации.
Монтаж обогревательной системы и подбор терморегулятора
Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.
Цены на терморегуляторы
В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.
Механизм переворачивания яиц
Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.
Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:
- Установить внизу камеры редуктор.
- Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
- Редуктор необходимо прочно зафиксировать.
- Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.
Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.
Последовательность действий
- В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
- В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
- Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
- Переделать старые полки в лотки для яиц.
- Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
- Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
- Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).
Видео — Инкубатор из холодильника
Как сделать прибор для выведения яиц из пенопласта?
Самодельный инкубатор из пенопласта будет хорошо держать тепло, его легко изготовить. Себестоимость такого изделия близка к нулю, поэтому это один из самых популярных вариантов для домашнего применения.
Инкубатор из пенопласта
Расходные материалы и их стоимость
Чтобы изготовить инкубатор из пенопласта своими руками вам понадобится:
- Лампы накаливания 2—4 штуки по 25 Вт. Стоимость одной штуки – от 30 рублей.
- 6 листов пенопласта шириной 35 см, длиной 60 см, толщиной не менее 2,5 см. Пенопласт можно раздобыть бесплатно.
- Стекло 20х20 см – стоит не более 150 рублей.
- Сварная оцинкованная сетка 16х24 мм – не дороже 300 рублей.
- Клей – около 100 рублей.
- Деревянные рейки – 8 штук. Стоимость около 200 рублей.
- Термометр.
Инструкция по сборке
Теперь, когда у нас есть все необходимые материалы, пора выяснить, как сделать инкубатор из пенопласта. В первую очередь определите, какой из кусков пенопласта будет использован в роли дна. Его можно приклеить к деревянным доскам, для придания прочности и устойчивости конструкции. Доски или рейки должны покрывать не более 50% площади основания. Желательно размещать их по краям. В пенопласте проделайте вентиляционные отверстия.
После этого соберите лоток. Для этого используйте сетку, прикрепляя ее к каркасу, сколоченному из реек. Сделайте столько ячеек, сколько нужно. Теперь можно прикрепить лоток к основанию.
Приклейте стенки к основанию. В крышке нужно проделать отверстие 20х20 см и вмонтировать туда смотровое стекло. Также проделайте отверстие для термометра. С внутренней стороны к крышке приклейте или прикрепите иным способом патроны для ламп.
Вот основные действия, которые нужны для того, чтобы собрать инкубатор из пенопласта своими руками.
Инкубатор из картонной коробки
Следующий вариант производства небольшого домашнего инкубатора – самый дешевый из предлагаемых. В среднем на его изготовление уходит всего несколько часов. Однако при всей дешевизне такого изделия и простоте сборки картон является и самым непрочным из наиболее распространенных подручных материалов.
Инкубатор из коробки
Шаг 1. Прежде всего, находят ненужный в хозяйстве короб, размер которого составляет, например, 56х47х58 см (в зависимости от количества яиц в закладке размеры могут изменяться). Изнутри коробку аккуратно обклеивают в несколько слоев бумагой или войлоком.
Коробка для инкубатора
Шаг 2. Далее следует проделать несколько отверстий для электропроводки, внутри закрепить 3 лампы на 25 Вт каждая. Уровень установки ламп должен быть на 15 см выше уровня укладки яиц. Чтобы исключить ненужные теплопотери, лишние щели, в том числе отверстия для проводки, закупоривают ватой. С другой стороны, необходимо предусмотреть несколько вентиляционных отверстий.
Отверстия для электропроводки и установка других устройств на дне короба
Шаг 3. После этого изготавливаются деревянные лотки для яиц, монтажные рейки (на них будут устанавливаться лотки) и дверца.
Лоток для куриных яиц
Лоток для перепелиных яиц
Шаг 4. Контроль за температурным режимом будет осуществляться с помощью термометра, который помещают внутри инкубатора. Для поддержания заданного уровня влажности на дно коробки устанавливают резервуар с водой. За всем происходящим внутри картонной камеры можно будет наблюдать через смотровое окошко 12х10 см, которое прорезают в верхней стенке.
Картонное изделие не рекомендуется ставить на пол. Лучше разместить его на деревянных брусках размером до 20 см. Такое расположение обеспечит естественную воздушную циркуляцию.
Первый день вылупившихся птенцов
В первые сутки вывода, цыплят расселяют по картонным коробкам, на дно которых кладут газету. Поскольку цыплята привыкли к теплу, некоторое время им нужно создавать такие же условия. При необходимости в коробку ставят настольную лампу.
Подстилка из ткани не используется потому, что цыплята легко в ней запутываются. В первые дни жизни молодняк кормят сваренным вкрутую яйцом из расчета половина яйца на одну голову в сутки.
Кроме еды, цыплята нуждаются постоянно в чистой теплой воде. Начиная с третьего дня вводят разваренное пшено, творог, сухари.
Различия в температурных режимах для разных видов птицы
У разных птиц разный период и температура инкубации. Рассмотрим некоторые виды птиц:
- Куры: в 1-2 день температура 39 градусов, 3-18 – 38,5 градусов, 19-21 – 37,5 градусов.
- Утки: в 1-12 день температура 37,7 градусов, 13-24 – 37,4 градуса, 25-28 – 37,2 градуса.
- Индоутки: в 1-30 день температура 37,5 градусов.
- Гуси: в 1-28 день 37,5 градусов.
- Индейки: в 1-25 день 37,5 градусов, в 25-28 день – 37,2 градуса.
- Перепела: в 1-17 день 37,5 градусов.
Сравнение моделей
В таблице ниже представлены основные характеристики каждой модели инкубаторов. Сравнив их друг с другом, вам будет намного проще сделать свой выбор.
Название модели | Вместимость | Страна | Мощность, в Вт |
Поседа Р-5 / Р53 | 150 | Россия | 220 |
Блиц 48*9 | 48 | Россия | 220 |
Egg Incubator HHD EW9-7 | 7 | Китай | 20 |
Норма Парка с8 | 120 | Россия | 28 |
Sititek 48 | 48 | Россия | 12 |
Золушка 28 | 28 | Россия | 22 |
Несушка БИ-1 | 68 | Россия | 12 |
Фанерные конструкции
Профессор Н. П. Третьяков стал автором одной из самых простой, и в тоже время весьма функциональной конструкции.
На изготовление инкубатора понадобится несколько листов фанеры. Конструкция предусматривает стены двойной толщины. Свободное место заполняется сухой деревянной стружкой, предусмотренной обеспечить термоизоляцию. Верх и низ такого инкубатора накрывается деревянным брусом.
Верхняя крышка конструируется таким образом, чтобы ее можно было снять. Чертеж предполагает окошко с двойными стеклами. По верхнему краю устройства приклеивают синтепоновый утеплитель, благодаря которому крышка максимально плотно закрывает конструкцию. На края крышки нужно прибить планки. Обеспечить вентиляцию помогут отверстия, которые просверливают на каждой стороне крышки. Регулировать влажность и теплообмен позволит планка из фанеры, она крепится к крышке, но не намертво, а чтобы обеспечить беспрепятственное передвижение по пазам брусков.
Изнутри инкубатор оснащается электропроводкой также необходимо установить патроны, чтобы вкрутить лампочки. Аккуратно прибиваются рейки, которые будут держать лотки. В днище конструкции необходимо сделать несколько дырочек, они также служат вентиляционными отверстиями. Внизу помещаются емкости, наполненные жидкостью.
Яичный лоток делается в виде рамы, снизу крепится сетка из металла. Лоток будет двигаться за счет особого движка, обеспечивающего перемещение. Начальный температурный режим, который устанавливают в фанерных инкубаторах, равняется 38,6 – 39,0 градусов.
Для чего нужен?
Многие начинающие птицеводы не уверены в том, что им нужен автоматизированный инкубатор и не знают, для чего он нужен. Это устройство является незаменимым, так как оно самостоятельно переворачивает куриные яйца. Это в разы упрощает процесс высиживания яичек, потому что человеку не надо будет переворачивать их вручную.
Переворачивать яички надо обязательно, так как это способствует правильному развитию молодого плода. Если этого не делать, цыпленок вырастет больным и вскоре погибнет. Профессиональные биологи утверждают, что переворачивать их надо не меньше трех раз в день.
Закладка яиц в устройство
После создания инкубатора для выращивания цыплят можно заняться закладкой яиц. Закладывать их надо очень осторожно, так как это влияет на рост и развитие зародышей. Для закладки в инкубатор используются яички возрастом не больше десяти суток.
Перед расположением их внутри конструкции их поверхность тщательно очищается от загрязнений. Также их заранее надо осмотреть и проверить на наличие трещин или других механических повреждений.
Источник: http://felisov.ru/pticy/inkubator-svoimi-rukami.html
02.05.2020
Мастер-класс: как сделать удобный ящик для хранения садового инвентаря Этот мастер-класс во много раз упростит вашу повседневную дачную жизнь. Хранить теперь лопаты, грабли и прочий садовый инвентарь станет намного удобнее и практичнее. А ролики сделают ваш ящик еще и... → |
02.05.2020
Фундамент под теплицу из поликарбоната какой лучше: как сделать своими руками Почти каждый дачник, решивший организовать на своем участке парник на долгосрочную преспективу, озадачивается вопросом как сделать фундамент для теплицы из поликарбоната своими руками и из... → |
02.05.2020
Как сделать каркас из профильной трубы для дома – теория и практика Многие владельцы своих домов желают, чтобы у них была собственная баня. Сегодня есть большое разнообразие материалов, из которых можно ее построить. В этой статье поговорим, какая баня может получиться... → |
Комментирование отключено.
