Дренажная система на участке своими руками

Как сделать дренаж на участке своими руками

В некоторых регионах подземные воды находятся очень близко к поверхности. Настолько близко, что они угрожают целостности зданий (их фундаментов) и мешают расти насаждениям. Все эти проблемы решает дренаж участка. Вообще это мероприятие затратное и по количеству требуемых средств и по необходимым временным затратам. Немалая часть времени уходит на планирование. Если делать все по уму, то необходимы данные гидрогеологического исследования и проект, составленный специалистом. Но, как водится, так поступают единицы, большинство делает дренажную систему своими руками.

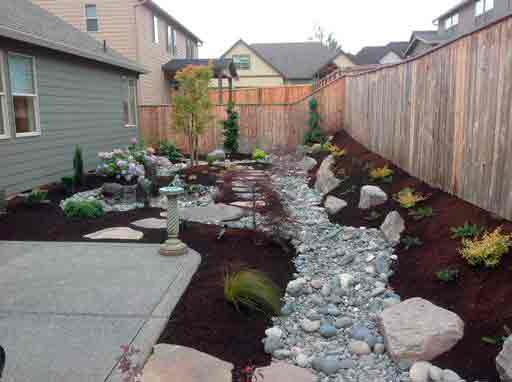

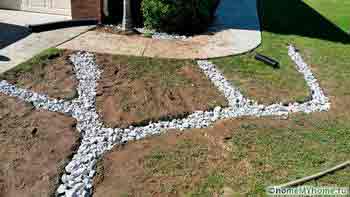

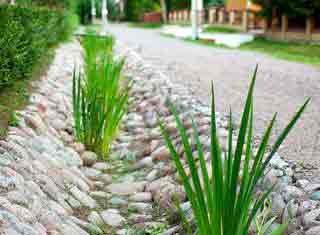

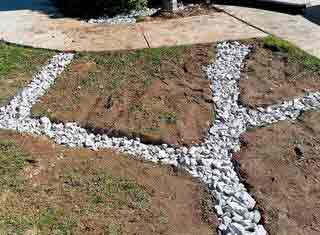

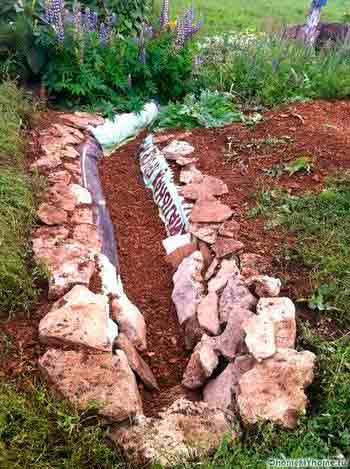

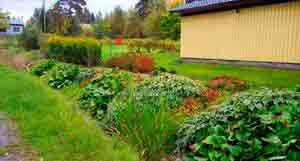

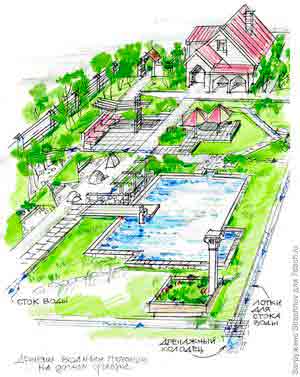

Дренаж участка можно оформить как элемент ландшафтного дизайна

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

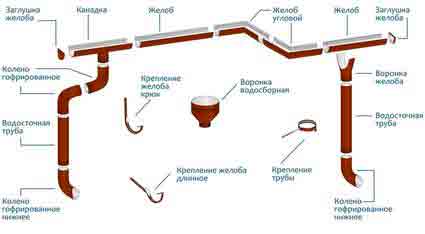

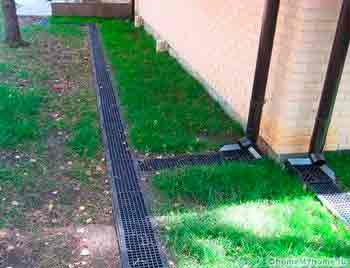

За отведение поверхностных вод отвечает ливневая канализация

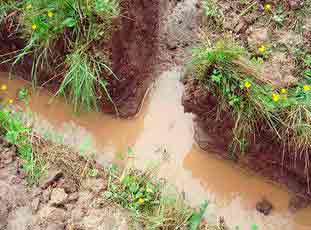

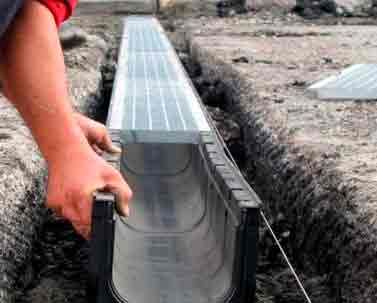

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

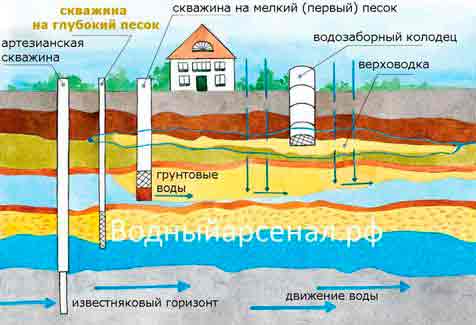

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

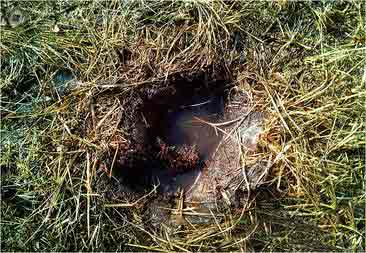

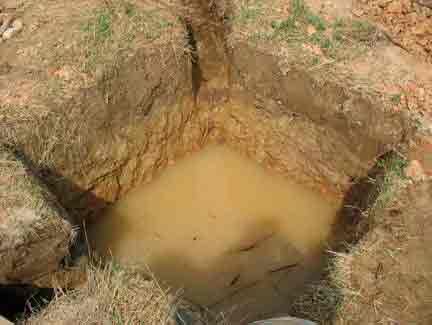

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

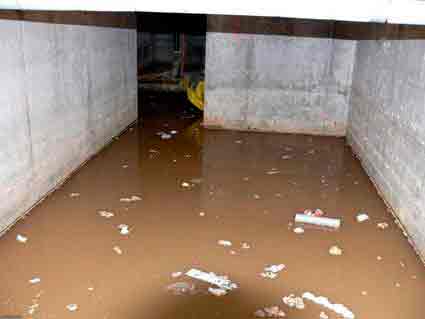

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

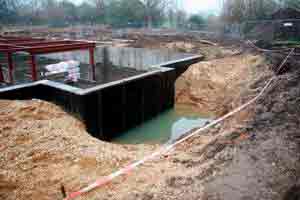

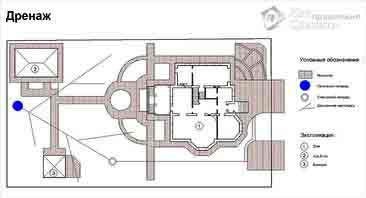

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

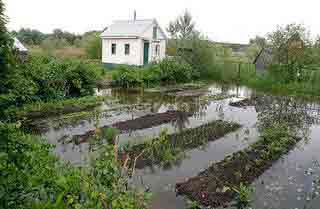

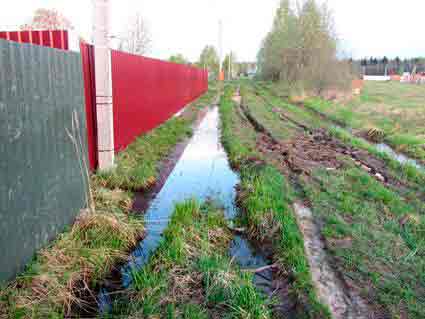

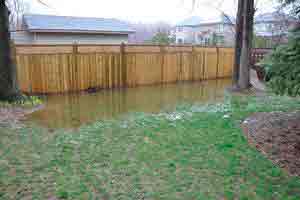

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

  • Устройство ливневой канализации.
  • Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
  • На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.

Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

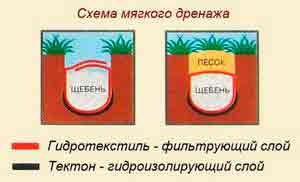

Мягкий дренаж -без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

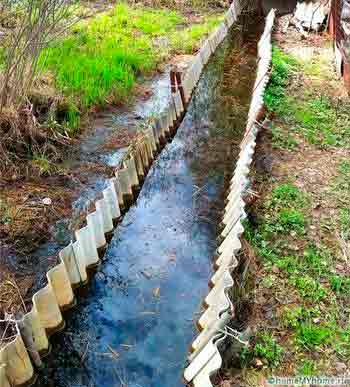

  • Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

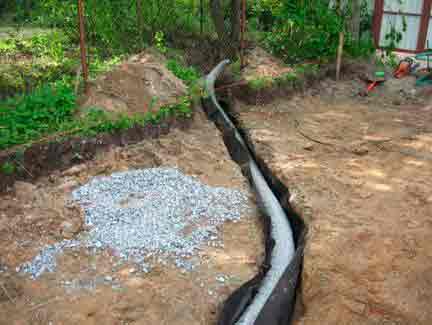

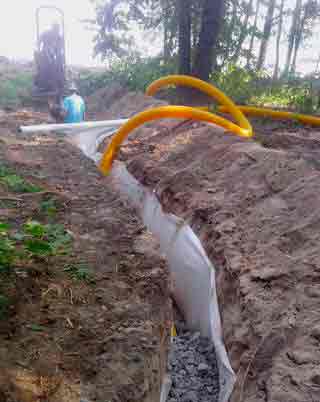

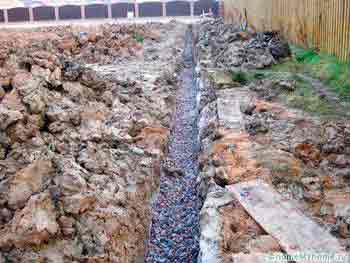

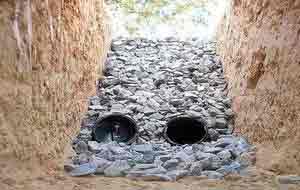

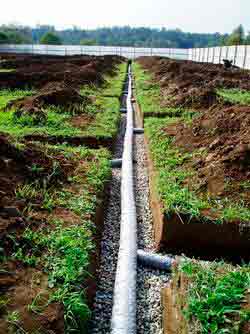

Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

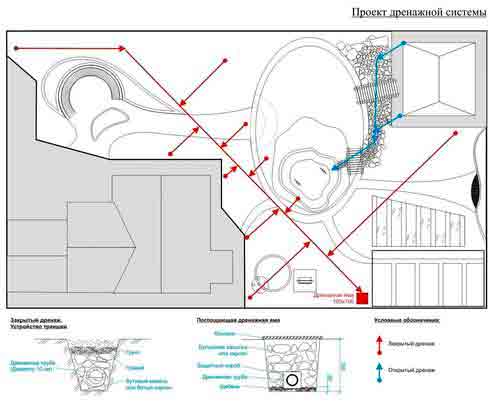

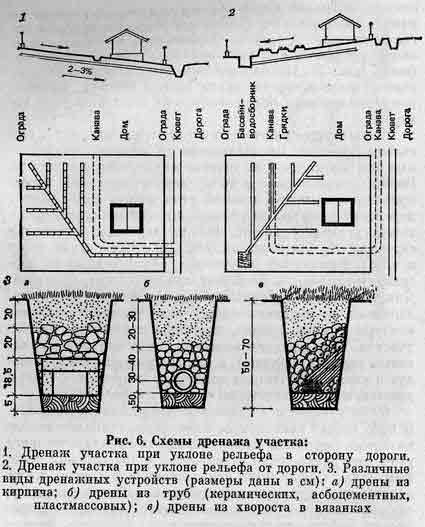

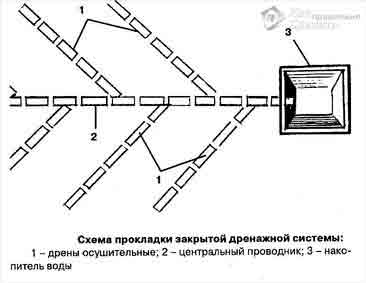

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.

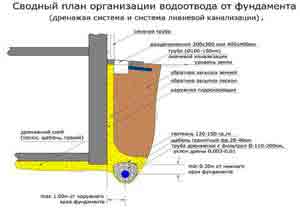

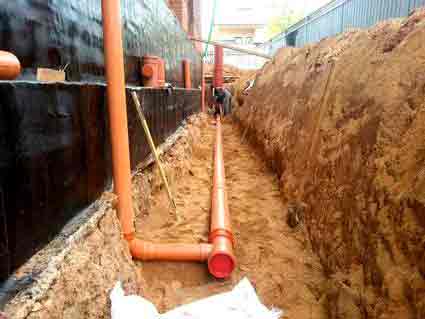

Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж

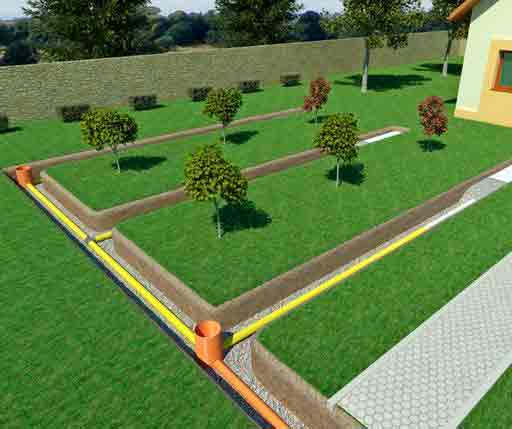

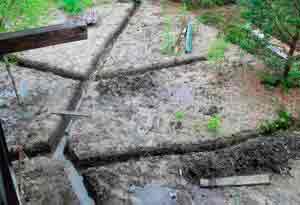

Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Дренаж участка — устройство

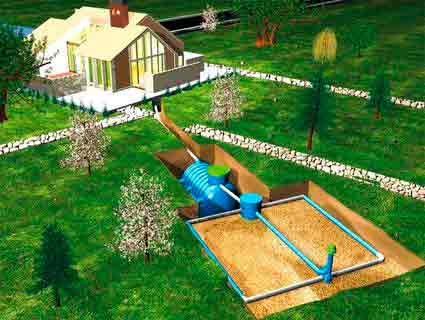

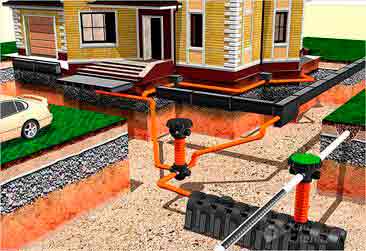

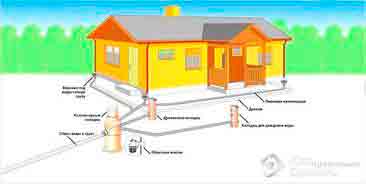

Дренажная система состоит из сети взаимосвязанных труб, которые располагаются по периметру (или на площади) защищаемой от воды территории. В местах пересечения или поворотов ставят дренажные колодцы. Они необходимы для контроля за состоянием системы и очистки заилившихся труб. Со всех дренажируемых участков вода поступает в коллекторный колодец, где накапливается до определенного уровня. Затем может сбрасываться или использоваться для полива и других технических нужд. Сброс может идти самотеком (если есть куда), а для подачи на полив и других технических нужд используются погружные дренажные насосы.

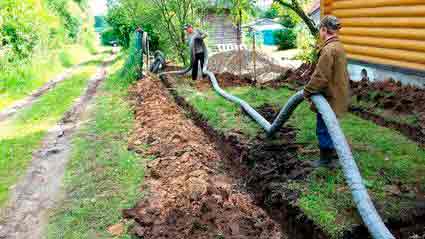

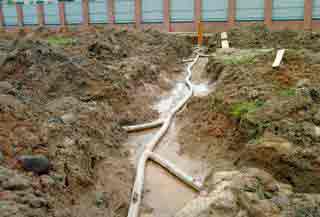

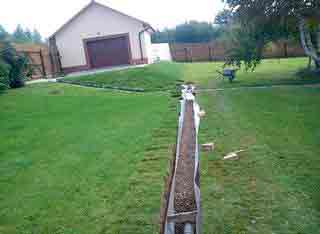

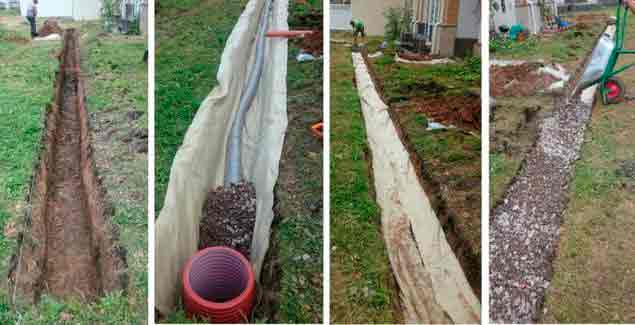

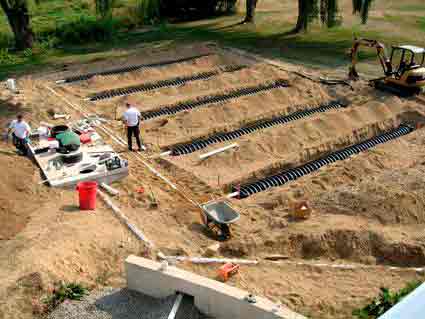

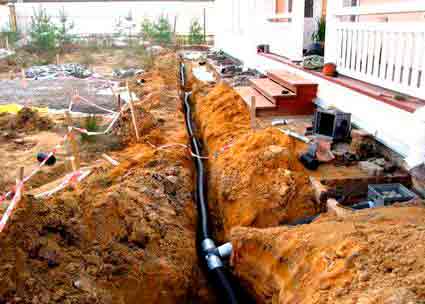

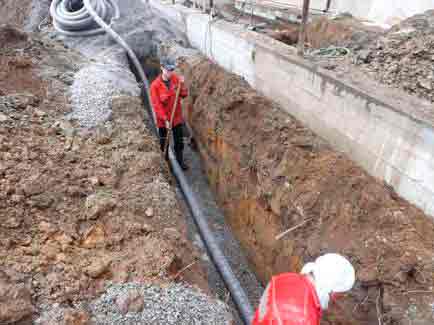

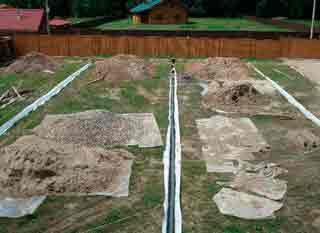

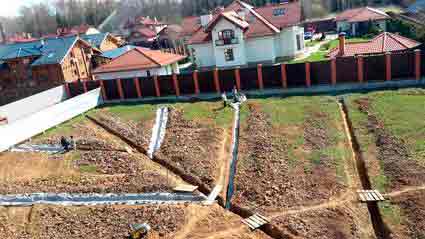

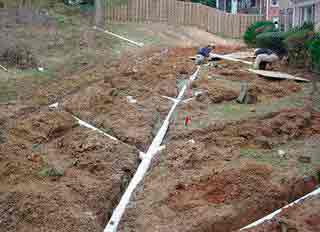

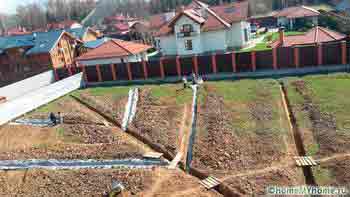

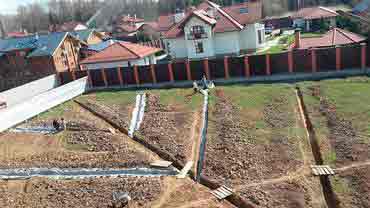

Процесс устройства дренажа участка

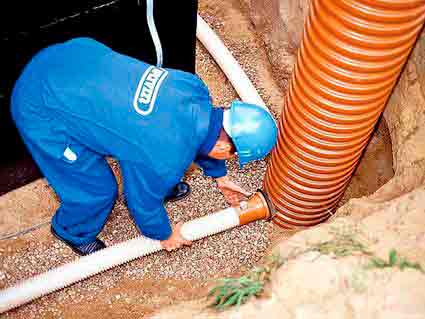

Дренажные трубы и колодцы

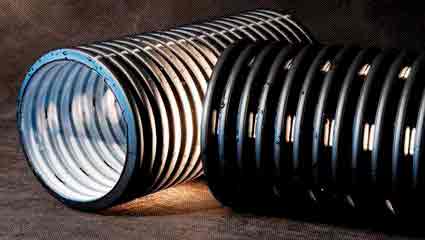

Трубы для дренажа используются специальные — с отверстиями размером от 1,5 до 5 мм. Через них поступает вода из окружающего грунта. Располагаются отверстия по всей поверхности трубы. Бывают они разных диаметров, для частных домов и участков наиболее используемый размер 100 мм, для отведения больших объемов воды можно брать сечением до 150 мм.

Делают их сейчас в основном из полимеров — ПНД, ПВД (полиэтилен низкого и высокого давления) и ПВХ (поливинилхлорида). Они используются для закладки на глубину до 2 метров. Есть еще двух и трехслойные комбинированные, которые сделаны из комбинаций этих материалов, они закапываются на глубины до 5 метров.

Трубы для дрены подбирают с учетом глубины залегания. Подбирать требуется по кольцевой жесткости. Она обозначается латинскими буквами SN и следующими за ними цифрами, отображающими кольцевую жесткость (сопротивляемость нагрузкам). Для закладки на глубину до 4 метров жесткость должна быть SN4, до 6 метро — SN6.

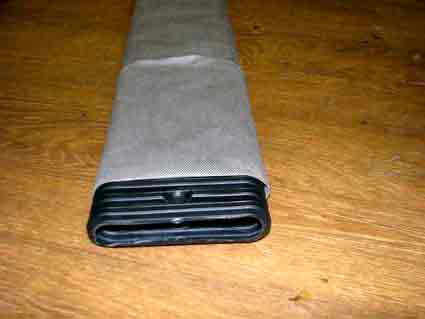

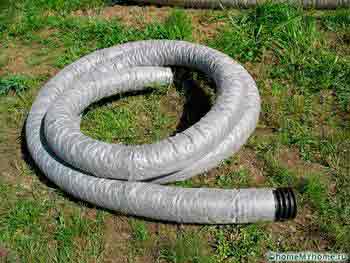

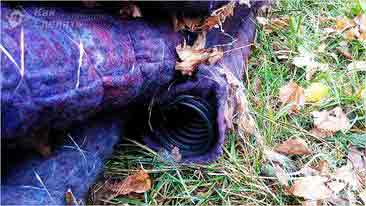

Поверхность дренажной трубы обернута фильтрующими материалами. Фильтрующих слоев может быть от одного до трех. Количество слоев подбирается исходя и состава грунта — чем мельче частицы, тем больше требуется слоев. Например, на глинах и суглинках используют трубы с тремя фильтрующими слоями.

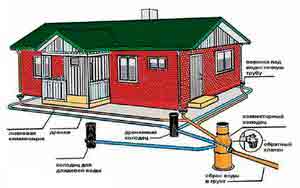

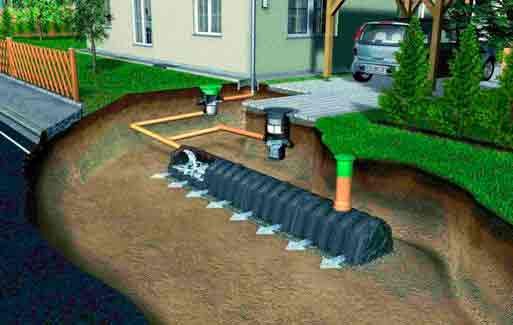

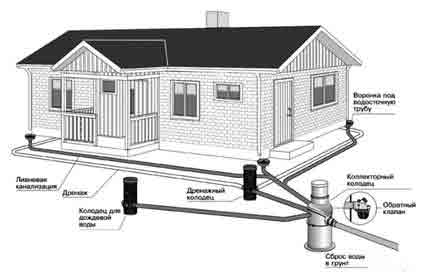

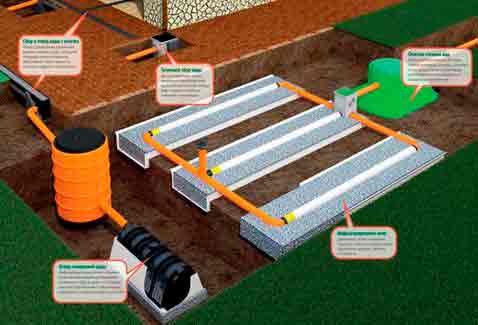

Из чего состоит дренажная система

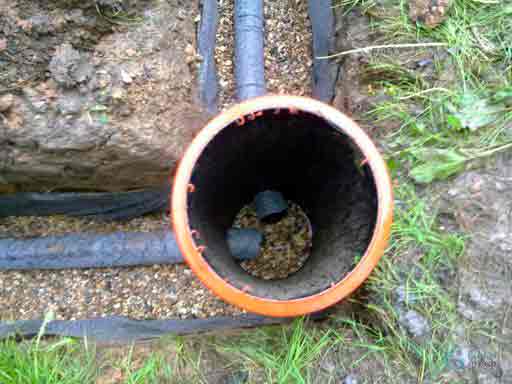

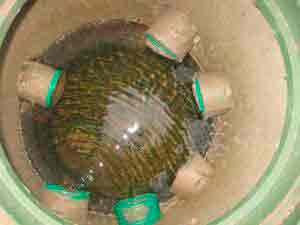

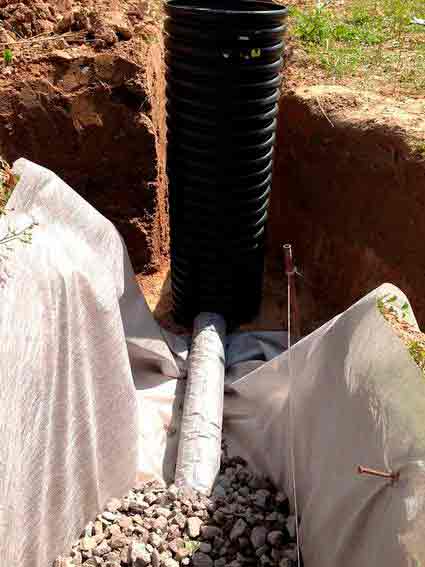

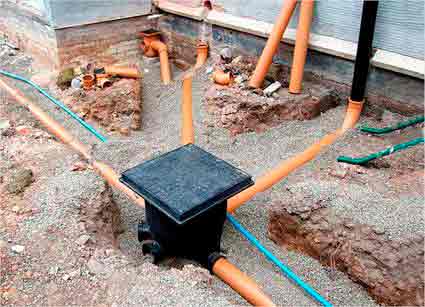

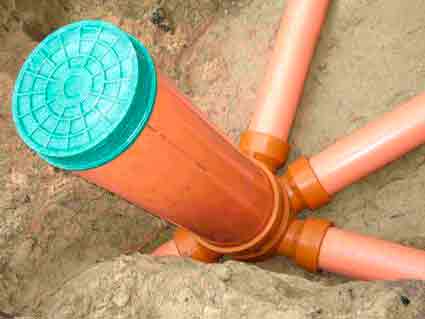

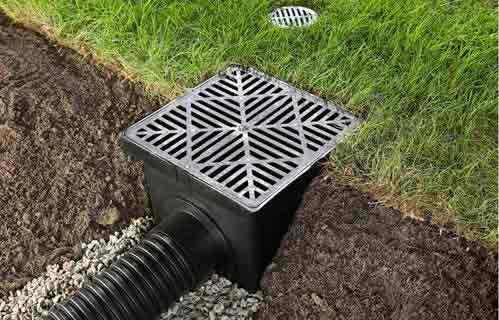

В точках поворотов и в местах где соединяются несколько труб ставят ревизионные колодцы. Они нужны для более простой чистки в случае засора, а также для возможности наблюдения за состоянием труб. Как правило, все трубы сходятся в один коллекторный колодец, откуда вода или отправляется самотеком в точку сброса, или откачивается принудительно.

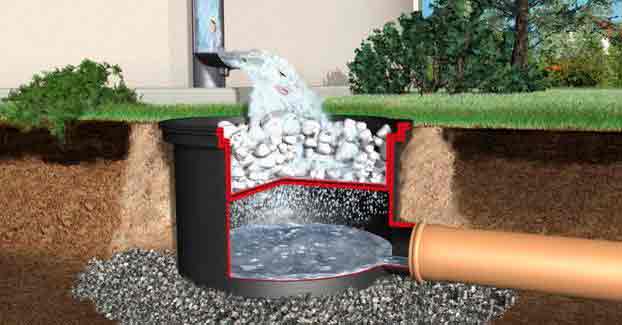

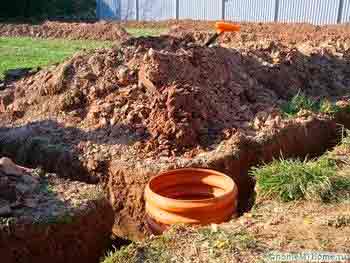

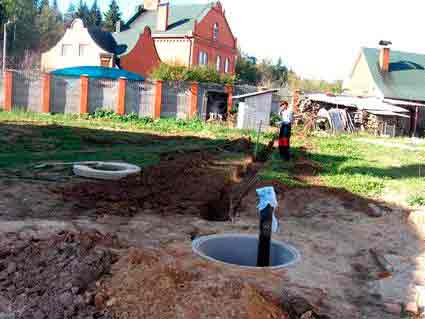

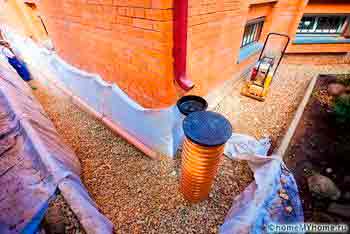

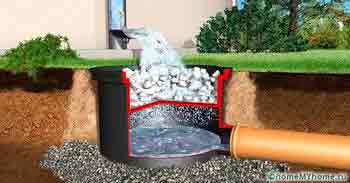

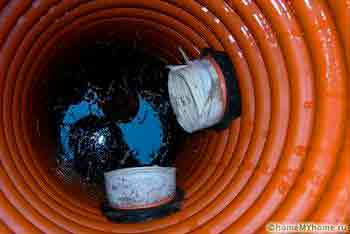

Дренажный колодец на участке можно сделать из бетонных колец небольшого диаметра

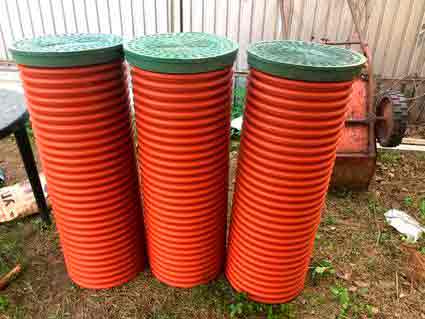

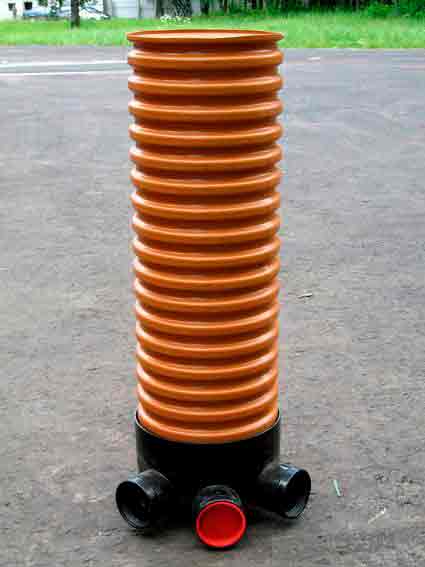

Есть колодцы специальные — для дренажных систем, но вполне можно закопать бетонное кольцо с дном и крышкой небольшого диаметра (70-80 см) и вывести в него трубы. В зависимости от от глубины закладки дрены колец может потребоваться несколько. Еще вариант — сделать смотровой колодец и дренажной трубы большого размера, но придется в этом случае что-то придумывать с дном. Например, можно залить дно бетоном.

Уклон

Как выдерживать требуемый уклон дна траншеи

Чтобы собранные воды стекали самостоятельно, необходимо соблюдать определенный уклон в сторону направления движения. Минимальный уклон составляет 0,002 — 2 мм на метр, основной — 0,005 (5 мм на 1 метр трубы). Если дренаж мелкого заложения, наклон трубы может увеличивается до 1-3 см на 1 метр, но делать его надо минимально возможным. При скорости движения потока более 1 м/сек происходит «подсос» мелких частиц грунта, что способствует более быстрому заиливанию системы.

Уклон изменяют (по отношению к «дежурному» в 5 мм на 1 метр) в двух случаях:

  • Если необходимо отвести большее количество воды за единицу времени не увеличивая при этом диаметр дрены. В этом случае наклон увеличивают.
  • Если требуется уйти от подпора (когда укладываемая с заданным уклоном труба окажется ниже УГВ, т.е. стекать вода просто не будет). В этом случае уклон уменьшают.

При практическом устройстве системы могут возникнуть вопросы по поводу того, как обеспечить заданный уклон. Сделать это можно при помощи лазерного уровня (нивелира), используя водяной уровень (не очень удобно) или ровную доску в паре с обычным строительным пузырьковым уровнем. Выровняв дно траншеи, укладывают доску, на нее — уровень. Передвигая его по доске, проверяют и корректируют наклон дна траншеи на некотором участке.

Технология монтажа дрены

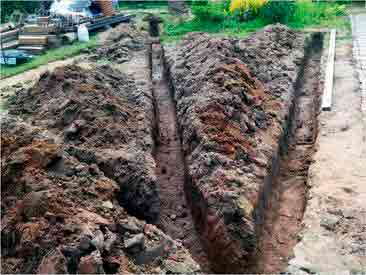

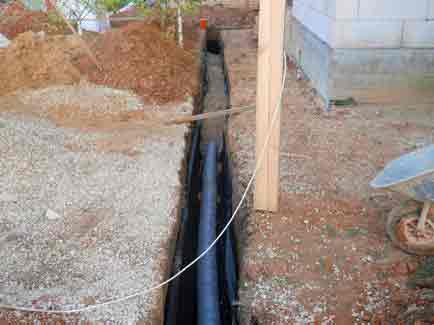

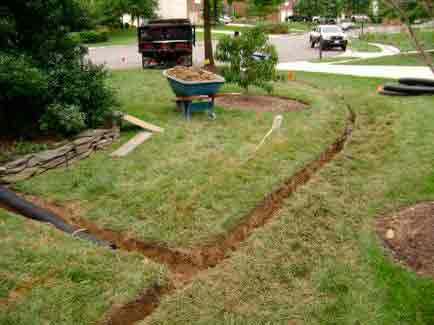

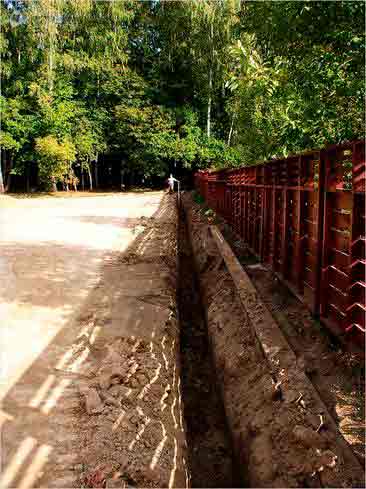

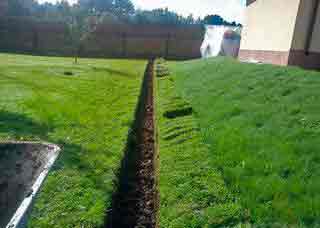

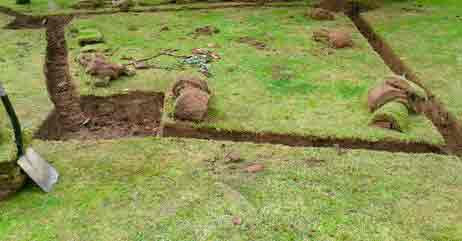

Предварительно копаются траншеи заданной ширины и глубины. Дно траншеи выравнивается и утрамбовывается. Не забываем про уклон, но на данном этапе нет смысла его выдерживать точно. Далее насыпают порядка 100 мм крупнозернистого мытого речного песка, его тоже утрамбовывают (проливают,потом проходят трамбовкой), выравнивают. Песок желательно фракции Дср 1.5-2.5 мм.

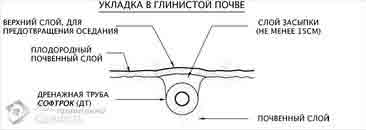

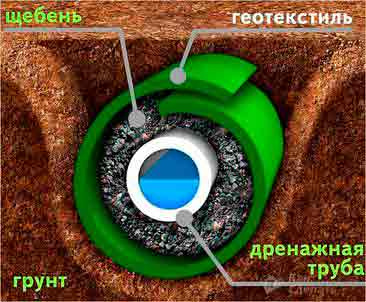

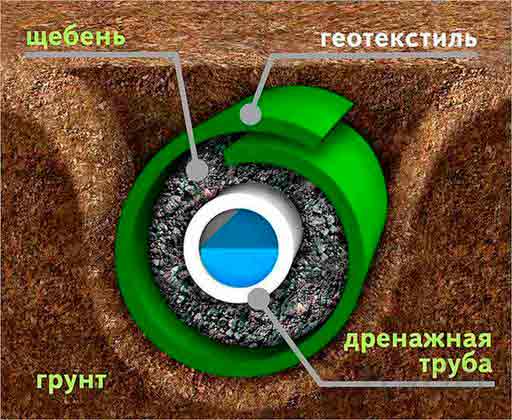

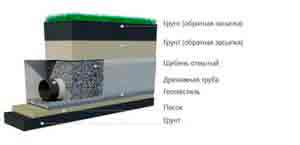

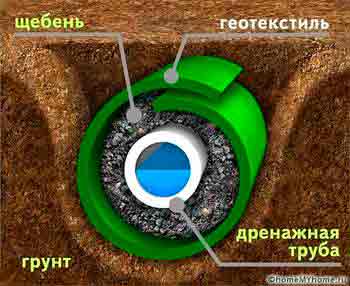

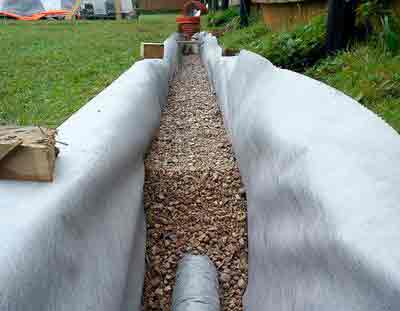

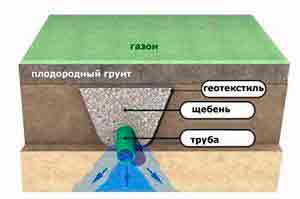

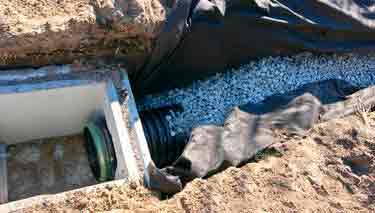

Как должна выглядеть дренажная труба в песчано-щебневой подушке

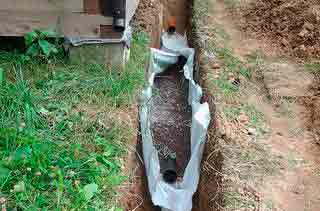

На песок укладывается геотекстиль плотностью не более 200 г/м2. Края полотна выстилают вдоль стенок траншеи. Поверх насыпается слой гранитного щебня. Размер фракции щебня выбирается в зависимости от размеров отверстий в дренажной трубе. Для самых мелких отверстий требуется щебень с зерном 6-8 мм, для остальных — крупнее. Толщина слоя щебня — 150-250 мм — в зависимости от типа грунтов. На глинах и суглинках требуется 250 мм, на грунтах лучше отводящих воду — песках и супесях — около 150 мм.

Щебень трамбуют, выравнивая в заданный уклон. На утрамбованный щебень укладывается дренажная труба. Далее труба послойно обсыпается гравием, каждый слой трамбуется. Сверху дрены должно быть не менее 100 мм гравия. После этого концы геотекстиля заворачиваются, их перехлест должен составлять 15-20 см. Сверху засыпается слой песка с крупицами 0,5-1 мм. Толщина песчаного слоя — 100-300 мм, тоже в зависимости от водопроницаемости грунтов: чем хуже отводится вода, тем толще слой песка. На утрамбованный песок укладывается «родной» грунт, а далее могут быть высажены растения.

Немного о материалах для засыпки

Щебень должен быть гранитным или других твердых безизвестковых пород. Доломитовый (известковый) или мраморный не подходят. Протестировать имеющийся просто: капаете на него уксусом. Если идет реакция, он не подходит.

Еще раз обращаем внимание: щебень укладывается мытый — чтобы новые трубы сразу не заилились.

Песок требуется крупнозернистый. Размер зерна от 0,5 мм до 1 мм. Песок тоже должен быт чистым. Некоторую часть песка заливают чистой водой, разбалтывают, ждут пока песок осядет и оценивают чистоту воды. Если вода мутная, с большим количеством взвешенных частиц, песок требует промывки.

Некоторые нюансы строительства

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший.

Способ устройства развилки

Устройство дренажа на участке начинают с самой низкой точки и продвигаются постепенно вверх. Сначала устанавливают коллекторный колодец. При высоком уровне грунтовых вод или при несошедшей еще верходводке, в канавах может скапливаться вода. Эта мутная жижа будет скатываться в колодец, засоряя его. Кроме того наличие воды в канаве сильно мешает работе: дрены укладывать надо в сухие канавы. Чтобы их осушить по ходу канавы делают боковые приямки (зумпфы) большей глубины. На дно насыпают щебень. Скапливающуюся воду откачивают из этих приямков.

Источник: http://stroychik.ru/landshaftnyj-dizajn/drenazh-uchastka

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке — это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

  • Как обустроить отвод воды на участке.
  • Как своими руками сделать бюджетную ливневую канализацию.
  • Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

  • Капиллярная вода.
  • Грунтовая вода.
  • Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

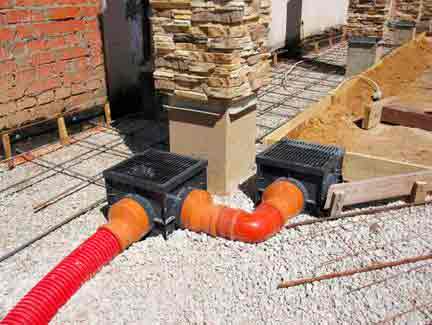

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

  • Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

  • Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

  • Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
  • Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

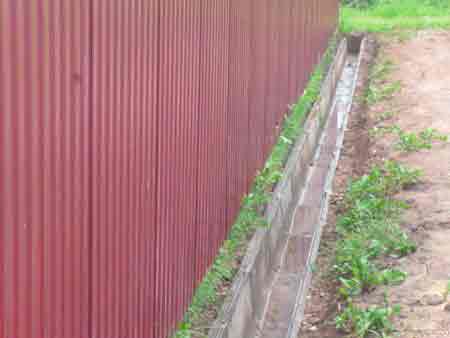

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Источник: http://www.forumhouse.ru/journal/articles/7418-byudzhetnye-sistemy-drenazha-uchastka-i-livnevoi-kanalizacii-ot-polzovatelei-portala

Как сделать дренаж участка своими руками – виды дренажных систем, правила устройства

Жители многих регионов в реальности понимают проблему переувлажнения грунта и подтопления дачных участков. После таяния снега на участке долгое время отсутствует возможность выполнять какие-либо работы по подготовке к летнему сезону. Кроме того сильное насыщение грунта влагой губительно воздействует на имеющиеся насаждения. Решить проблему можно несколькими способами, одним из которых является обустройство дренажа участка своими руками.

Когда требуется обустройство дренажа

Дренажная система предполагает сбор и отведение грунтовой, талой и ливневой воды от строений и непосредственно с участка. Наличие дренажа на участке позволяет предотвратить вымывание, пучение и заболачивание грунта, причиной которого является сильное насыщение влагой.

Далеко не каждый участок нуждается в дренаже, поэтому для решения вопроса, нужна ли дренажная система, следует внимательно осмотреть подвластную территорию.

В частности, следует обратить внимание на следующие моменты:

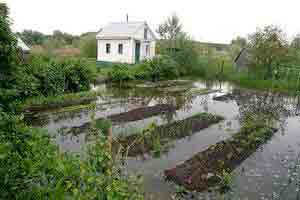

  • Образование очагов подтопления на участке после таяния снега.
  • Скорость впитывания воды после полива насаждений.
  • Наличие луж после сильного дождя.

Если все перечисленные факторы неоднократно наблюдались, то требуется дренажная система водоотведения на участке. Для большей уверенности можно вырыть несколько ям в разных местах участка на глубину примерно 1 метр и осмотреть их через двое суток. Наличие воды на дне ямки свидетельствует о сильном насыщении грунта влагой.

При решении вопроса, как самому сделать дренаж на участке, важно понимать, что система осушения является необходимостью в следующих случаях:

  • Высокий уровень грунтовых вод.
  • Преобладание на участке глинистой почвы.
  • Расположение участка в низине или на склоне какой-либо возвышенности.
  • Место расположения участка – регион с большим количеством выпадающих осадков.

Обустройство дренажа дачного дома позволит продлить срок службы отделочных и облицовочных материалов, которые использовались при оформлении участка и основного строения.

Дренажные системы водоотведения

Для осушения земли на участке используются самые разнообразные системы. Однако для решения вопроса, как сделать дренаж на участке своими руками, рекомендуется применять проверенные и упрощенные варианты. Читайте также: «Дренажная система водоотведения – варианты устройства».

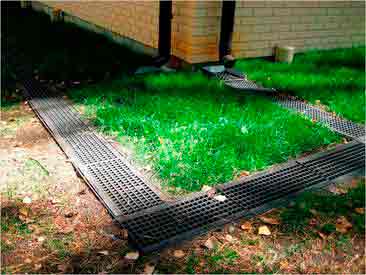

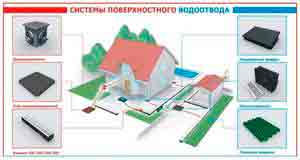

Поверхностный дренаж участка

Наиболее простой и эффективной системой можно назвать дренаж поверхностного типа. При этом осушение грунта достигается за счет отведения воды, образующейся в результате таяния снега и сильного дождя.

Поверхностная дренажная система водоотведения на участке своими руками обустраивается вокруг всех строений на участке и по его периметру.

Выделяют два вида поверхностной система отвода воды:

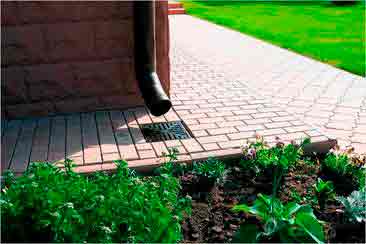

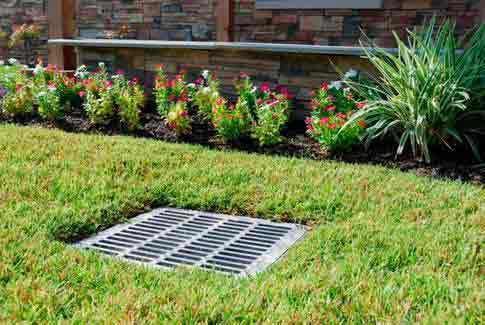

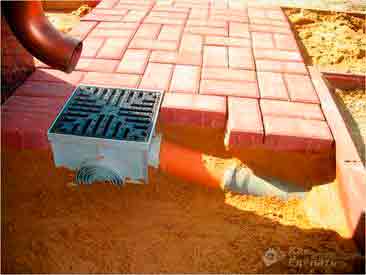

  • Точечный или локальный дренаж подразумевает сбор и отведение воды с определенных мест. Такую систему обустраивают под водостоками, около входной группы, а также в местах расположения резервуаров для полива и кранов водопроводной системы. Вполне можно использовать точечный дренаж в качестве запасного варианта на случай сильной загруженности основного типа дренажа.

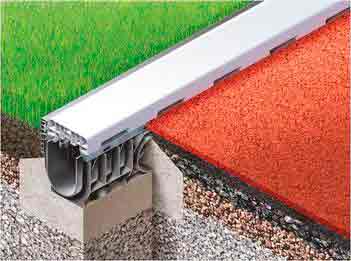

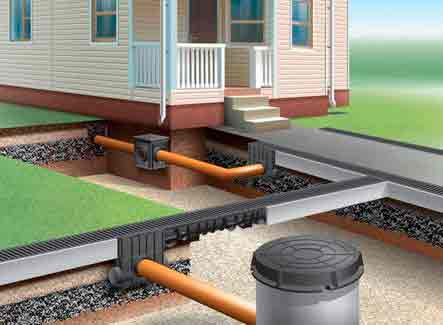

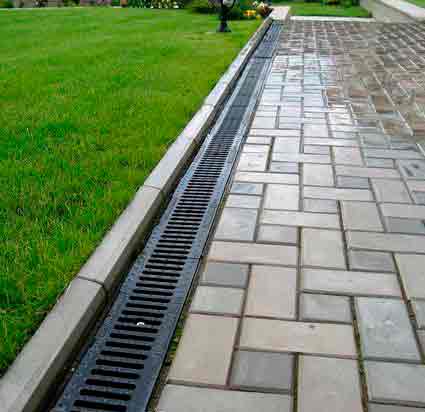

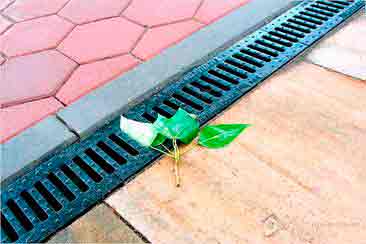

  • Линейный дренаж – это система отвода воды со всей площади участка. В состав такого дренажа входят принимающие лотки и каналы, имеющие определенный уклон для обеспечения постоянного стока воды. Обязательными элементами в такой системе являются решетки и пескоуловители. Большая часть элементов системы, включая лотки и дрены, изготовлены из полимерных материалов. В частности речь идет о полипропилене, поливинилхлориде, полиэтилене низкого давления и полимербетоне.

Для достижения максимальной эффективности работы поверхностной дренажной системы рекомендуется одновременно использовать точечный и линейный дренаж.

Глубинный дренаж

Система глубинного дренажа представляет собой трубопровод, проходящий в местах, требующих постоянного отвода воды, или для понижения уровня грунтовых вод. Трубы укладывают с определенным уклоном в сторону коллектора или резервуара для сбора сточных вод, расположенного непосредственно на участке, или в водоем за периметром участка.

Чтобы добиться снижения уровня грунтовых вод, необходимо закладывать дрены на глубине около 1,5 метров. Для отведения воды от фундамента строений трубы располагаю немного ниже, чем расположена подошва фундамента. Кроме того трубы можно уложить по всему участку, выдерживая определенное расстояние между ними.

Одним из факторов, которые следует учитывать при обустройстве дренажа на участке своими руками, является рельеф местности. Технология предполагает укладку от самого высокого места на участке, до самой нижней точки. Ровный рельеф местности предполагает искусственное создание уклона при обустройстве траншеи под трубу. В среднем уклон должен составлять 2 см на 1 метр трубопровода для грунта с преобладание глины, дно траншеи в песчаной почве должно иметь уклон 3 см на 1 погонный метр трубы. При этом следует проверить наличие уклона на всем протяжении трубопровода.

Простые инструкции обустройства дренажной системы на дачном участке

Дренажную систему на участке вполне можно обустроить своими руками, главное знать, как делается дренаж. Однако для этого необходимо знать технологию выполнения работ, предварительно провести расчет и приобрести необходимые материалы, а также определить место, где будет располагаться система осушения участка.

Строительство поверхностной дренажной системы

Осушить дачный участок небольшой площади можно с помощью открытой системы поверхностного дренажа. Перед тем как сделать дренажную систему на участке, необходимо приготовить рабочий инструмент и необходимые материалы. В частности потребуется рулетка или другое средство измерения длины, уровень, штыковая и совковая лопата, молоток и нож. Кроме того следует приготовить гравий, геологическое полотно, брусок или доску длиной около 3 метров.

Устройство дренажной системы на участке предполагает выполнение следующих действий:

  • Составляют схему расположения канав на участке и в соответствии с ней роют траншею глубиной около полуметра. Ширина траншеи зависит от почвы на участке, если это песчаный тип, то ширина не должна превышать 35 см, если преобладает глина, то ширину увеличивают до 45 см. все траншеи должны входить в одну центральную канаву, идущую к водоприемнику.
  • Обустройство водоприемника проводится в самом низком месте участка. Работы предполагают подготовку ямы в соответствии с размерами накопительной емкости.
  • Установив водоприемник и сделав траншеи, проверяют уровень уклона. Для этой цели в канаву наливают большое количество воды и проводят наблюдение. При правильном обустройстве вода должна быстро стекать и не задерживаться в местах соединения траншей. Если такого не наблюдается, то уклон необходимо увеличить.

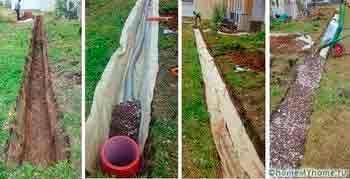

  • Дно подготовленных траншей застилают геологическим полотном, при этом его ширины должно хватить, чтобы захватить стенки траншеи. Уложенный материал фиксируют небольшими деревянными колышками.
  • Затем на дно насыпают древесную щепу и гравий мелкой фракции. Толщина каждого слоя не должна превышать 10 см.

При решении вопроса, как сделать дренаж на участке, не исключается вариант использования бетона для обустройства основания траншеи. В этом случае можно рассчитывать на долговечность сооружения, так как стенки не будут осыпаться, и препятствовать отведению воды.

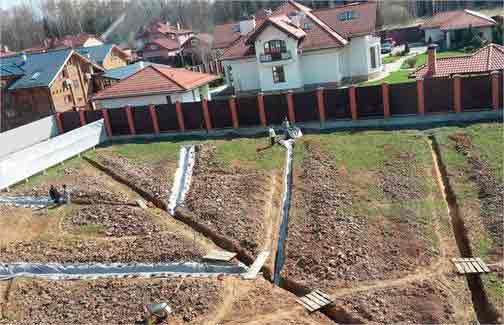

Создание глубинного дренажа на участке

Для самостоятельно выполнения работ по осушению грунта важно знать, как делается дренаж на участке. Стандартное решение для отведения лишней воды предполагает строительство глубинной дренажной системы. Такой вариант можно использовать даже на уже оформленном участке с отмосткой в

Дренажные работы на участке выполняются по следующей схеме:

  • Вначале составляют схему расположения дрен. Также определяют место сбора воды и ее слив в трубы, идущие к дренажному колодцу. При составлении схемы дренажа вокруг участка своими руками важно учесть глубину закладки трубопровода, он должен располагаться на глубине около 80 см, то есть ниже точки промерзания грунта.

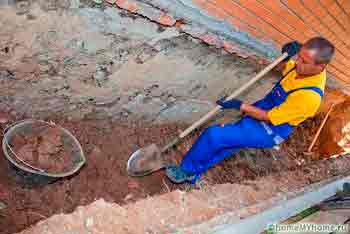

  • Затем начинают рыть траншеи глубиной до 1 метра, стараясь распределить их по периметру и площади участка. Ширина траншеи определяется составом грунта, но чаще всего принимается значение 30 см. Все траншеи сводят к единой системе, из которой вода поступает в дренажный колодец. Проверяют уклон готовых траншей, для чего наливают в них большое количество воды. При необходимости удаляют еще немного грунта, увеличивая уклон по направлению основного стока.
  • На следующем этапе организации дренажа на участке приступают к обустройству водоприемника или фильтрующего дренажного колодца. Этот элемент системы должен располагаться в самой низкой точке участка. Тип колодца выбирается в зависимости от состава грунта. На участках большой площади с преобладанием глины и суглинков рекомендуется устанавливать накопительные резервуары объемом 1000 литров. Для небольших участков можно использовать фильтрующий колодец.
  • Дно каждой траншеи засыпают мелким гравием или щебнем на высоту до 10 см. Поверх насыпи укладывают геологическое полотно, стараясь завести небольшое количество материала на стенки траншеи. Уложенное полотно фиксируют деревянными колышками. Геотекстиль засыпают слоем щебня на высоту также 10 см и тщательно разравнивают, поддерживая угол наклона. Непосредственно на щебень укладывают дрен диаметром не меньше 110 мм.
  • Если схема устройства дренажа на участке своими руками предполагает наличие поворотных участков, то в этих местах устанавливают смотровые колодцы. Их параметры выбирают в зависимости от объема сточных вод. Для соединения с дренажной трубой рекомендуется использовать соединительную муфту. Места стыков в обязательном порядке промазывают водостойким герметиком. Такой же колодец устанавливают в месте соединения дрена с патрубком накопительного резервуара или колодца.
  • Готовую систему обязательно тестируют на работоспособность и наличие дефектов. Для этой цели по трубам пропускают большой объем воды и наблюдают за скоростью стока. Если вода беспрепятственно попадает в колодец, то можно засыпать дрены. При наличии каких-либо проблем рекомендуется их устранить.
  • После этого начинают обратную засыпку дренажных труб. Вначале насыпают щебень слоем в 20-30 см и хорошо разравнивают его. Затем все застилают геологическим полотном и засыпают карьерным песком на высоту около 15 см. Оставшееся место в траншее заполняют обычным грунтом. Вопрос, как проложить дренажную трубу на даче, можно считать решенным. Читайте также: «Как правильно сделать дренаж участка – варианты устройства системы водоотведения».

Отведение воды с участка без дренажа

Причиной избыточного количества влаги в почве и образования луж на участке может стать не только высокий уровень грунтовых вод. Очень часто это случается из-за слишком низкой температуры воздуха и большого количества осадков. Вместе эти факторы существенно замедляют испарение воды, что приводит к образованию луж и плесени на поверхности грунта.

Обустройство дренажной системы возможно не для каждого участка, поэтому осушать земли приходится другими способами.

Не меньшей эффективностью, чем дренаж в огороде, характеризуются следующие варианты:

  • Пескование грунта. Это мероприятие предполагает внесение определенных порций песка в основной грунт. При этом повышается впитываемость почвы, и влага равномерно распределяется в ее верхнем слое. Это приводит к улучшению характеристик почвы и значительно повышает урожайность. Количество песка зависит от состава грунта на участке. Например, торфяной или глинистый грунт требуют внесения до 30 кг песка на 1 м 2 .

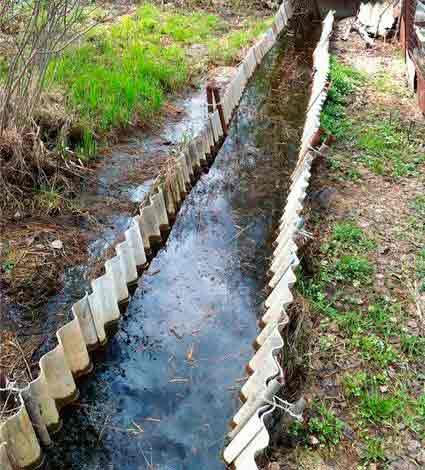

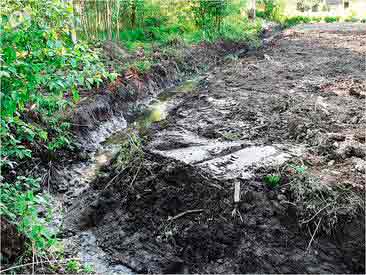

  • Обустройство открытых траншей. Принцип такого способа осушения предполагает обустройство неглубоких, до 30 см, траншей, имеющих небольшой уклон в определенное место на участке. Это может быть расположенный вблизи водоем или простая дренажная яма для стока воды. Принцип работы канав имеет сходство с дренажной системой, но с одной существенной разницей. Дело в том, что стенки канав не укрепляются, поэтому после недолгого срока эксплуатации они начинают осыпаться. Кроме того, пропускная способность небольшой канавки значительно ниже, чем у траншеи дренажной системы.
  • Насыпной грунт. Такой вариант простого дренажа участка чаще всего используется для участков, располагающихся в наиболее низких точках местности. В качестве добавки к основному грунту используются составы, подобранные на основе анализа почвы на участке. Отсюда можно сделать вывод, что осушение почвы на участке с использованием насыпного состава будет стоить довольно дорого. Однако следует отметить, что такой вариант отличается высокой эффективностью.
  • Насаждения на участке. Крупные кустарники, плодоносящие и лиственные деревья, имеют крепкую и объемную корневую систему, благодаря чему отмечается хорошее высушивание почвы. Но нужно набраться терпения, пока высаженные деревья и кустарники вырастут.

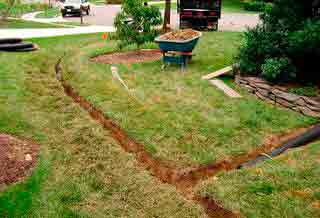

Обустройство открытых траншей своими руками

Одним из доступных и достаточно эффективных вариантов дренажа на участке является обустройство открытых канав. Здесь не требуется наличие особых знаний и навыков, так как способ очень простой. В то же время следует отметить высокую эффективность отведения воды таким способом при массовом таянии снега.

Обустройство траншей для осушения почвы на дачном участке предполагает выполнение следующих мероприятий:

  • Вначале составляют план участка, на котором линиями отмечают расположение канав для отведения воды в точку сброса. Эту точку также обозначают на схеме. Вода из канав может поступать в дренажный колодец на даче, овраг или сточную яму.
  • Согласно составленной схеме начинают рыть канавы. Их глубина и ширина может достигать 30 см. Все канавы по периметру и площади участка должны иметь обязательный уклон в сторону накопительного колодца. Оптимальное значение уклона канавы составляет от 2 до 4 см на каждый погонный метр.
  • Далее дно подготовленной канавы застилают полиэтиленовой пленкой или геологическим полотном, стараясь завернуть материал на стенки по 20 см. чтобы кромки полотна не сползали со станок канавы, их фиксируют деревянными колышками с шагом 30-40 см.
  • Поверх полотна или пленки насыпают слой мелкого щебня высотой 10 см и вновь застилают полотном или пленкой. В завершении укладывают подушку из гравия или щебня, поднимая ее на высоту до верхнего уровня канавы.

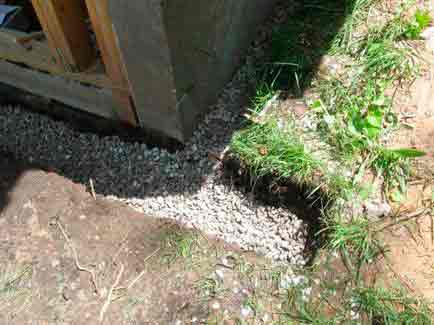

Чтобы замаскировать простой дренаж вокруг дома, можно насыпать меньше гравия во втором слое. А пространство заполнить обычным грунтом. Однако следует избегать высадки растений на этом месте, так как постоянная высокая насыщенность почвы влагой может оказать губительное воздействие на насаждения.

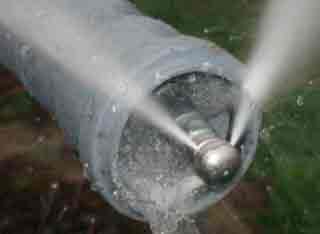

Прочистка засоров в дренажной трубе

В процессе эксплуатации дренажной системы на участке может наблюдаться снижение интенсивности в работе дрен. Причиной застаивания воды в канавах или трубах является нарушение технологии обустройства дренажа или образовавшийся засор. Если не обеспечить нормальный уклон системы в стороны колодца, накопительной емкости или сливной ямы, то через некоторое время можно добиться сбоя в работе дренажа.

Чтобы справиться с засором в дренажной трубе, можно воспользоваться самым простым способом. Для этого берут стальной сантехнический трос, на одном конце которого фиксируют насадку в виде спирали. На другом конце троса делают имитацию ручки, с помощью которой можно вращать трос и создавать давление в области засора.

Если дренажная труба имеет диаметр больше 110 мм, то для ее прочистки лучше взять специальный сантехнический трос, на конце которого имеется стальной ершик определенного размера.

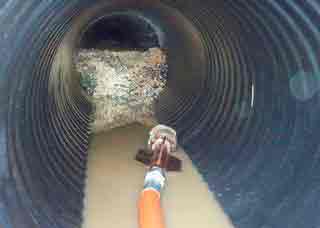

Непосредственно процесс устранения засора из дренажной трубы выглядит следующим образом:

  • Трос опускают в дрен и проталкивают до тех пор, пока он не столкнется с препятствием.
  • С помощью ручки на конце троса начинают вращательные движения по направлению часовой стрелки. Цель подобного мероприятия – устранение засора или его смещение в сторону слива.

Стоит отметить, что большая часть засоров представляет собой скопление илистых отложений и листьев, которые можно устранить, не прилагая особых усилий. Однако нельзя исключать возможность образования более серьезных заторов, устранение которых возможно только при использовании пневматической установки или другого оборудования. В этом случае не стоит решать проблему самостоятельно, лучше обратиться за помощью к профессиональным техникам. Опытные специалисты не только помогут решить проблему засорения дренажной системы, но и предоставят услуги по профилактической чистке труб по всей длине.

С проблемой сильного насыщения почвы влагой и застоем воды сталкивается большое количество владельцев дачных участков. В результате постоянного воздействия влаги насаждения плохо растут, а в некоторых ситуациях просто гибнут. Кроме того высокая влажность существенно снижает срок службы строений, расположенных на участке. Для осушения почвы можно обустроить дренаж садового участка своими руками или воспользоваться одним из простых способов осушения грунта.

Источник: http://kanalizaciyadoma.com/drenazh/kak-sdelat-drenazh-uchastka-svoimi-rukami-vidy-drenazhnykh-sistem-pravila-ustroystva.html

Дренаж участка своими руками

В попытке облагораживания территории, прилежащей к дачному дому, нет ничего проще, чем сделать дренаж участка своими руками. Прежде всего он избавит от переувлажнения поверхностных слоев грунта. Избыточное накопление воды на поверхности земли может иметь как сезонный, так и неизменный характер. В первом варианте территорию заливает после сильных атмосферных осадков или весенних паводков, а во втором – когда низкий рельеф местности, способствующий постоянному скоплению воды в почве.

Повышенная влажность и застоявшиеся лужи губят не только садово-огородные культуры, но и становятся причиной разрушения сооружений на участке – от теплиц и заборов до домов и коттеджей. Осушить поверхностный грунт может только грамотно монтированный дренаж дачного участка.

Для чего нужен дренаж, когда его необходимо делать

Установка дренажа – процедура достаточно трудоемкая. Поэтому прежде чем затевать такое мероприятие, необходимо удостовериться, что без него действительно нельзя обойтись. Вот в каких ситуациях рекомендуется делать дренажную систему:

  • Верхняя отметка глубины грунтовых вод близка к поверхности, и это проявляется в образовании застоявшихся луж на участке в период дождей, при весеннем таянии снеговой массы, а также постоянной повышенной влажностью почвы.
  • Глинисто-суглинистый открытый грунт. При обильных атмосферных осадках будет способствовать скоплению воды.
  • Равнинный рельеф местности, не способствующий быстрому оттоку дождевой воды и тающему снегу.
  • Участок имеет наклон и во время ливня и обильном топлении снега образуются сильные водяные потоки, активно размывающие поверхностные слои почвы.
  • Большая часть площади территории закрыта от грунта влагонепроницаемыми искусственными покрытиями (бетоном, асфальтом, плиткой).
  • На участке расположен газон с функцией автополива, автомойка, регулярно сливаемый бассейн.
  • Фундамент сооружения достигает глубины уровня залегания грунтовых вод.

Самый простой дренаж участка позволит избежать крупных неприятностей во всех выше рассмотренных, а также не учтенных случаях. Однако прежде чем начать его выполнять, нужно тщательно изучить рельеф местности, главные направления потоков воды, уровень залегания грунтовых вод и состав почвы.

Изучение участка: рельеф, почва, грунтовые воды

В какой бы местности не находился участок, его всегда характеризует индивидуальный набор параметров – тип рельефа, структура и состояние почвы, глубина залегания или уровня грунтовых вод (УГВ). Изучение территории для определения черт рельефа, почвенных характеристик и параметра УГВ затрагивает следующие критерии:

  • Расчет характеристики рельефа участка геодезическими методами (топографическая съемка). Определяется тип рельефа – холмистый или равнинный. Устанавливается наличие склонов и их направление, с которыми будет совпадать течение воды.
  • Физико-химические показатели почвы. Рассчитывается, может ли грунт иметь достаточную прочность для будущего сооружения и какой тип фундамента лучше выбрать по заданным параметрам.
  • Величина УГВ и изменения его значения в течение года. Данные собираются с помощью методов геологической разведки, анализа, сборки и проверки архивов.
  • Степень пучинистости. Определяется, может ли грунт проседать, сползать и набухать, насколько вероятно образование паводков.

Что дают результаты гео-изысканий?

Чем больше будет выявлено параметров в ходе геодезических изысканий, тем с большей точностью можно будет установить, нужна ли дренажная система и какую модификацию ее установить в конкретном случае. Опираясь на полученные данные, можно установить, к примеру, как выполнить дренаж участка с высоким уровнем грунтовых вод, как правильно расположить его элементы в фундаментном основании дома, особенно если планируется цоколь или подвальное помещение.

Как происходит процедура геологических изысканий?

Естественно, что все геодезические работы на участке лучше доверить специализированной компании. Как правило, специалисты выезжают в назначенный срок, проводят все работы и дают результаты. Процедура исследования почвы не бесплатная и проводится за счет застройщика. Однако если учесть, к каким катастрофическим последствиям может привести неправильное определение УГВ и прочих параметров, цена вопроса полностью оправдывается.

Узнать о приблизительном уровне залегания грунтовых вод можно следующими способами и характерными признаками:

  • Опросить местных жителей, давно проживающих в данном районе.
  • Изучить подвальные помещения ближайших к участку сооружений.
  • Наличие открытых колодцев и мелкозаглубленных скважин в окрестностях само за себя будет указывать на близкое расположение к поверхности грунтовых вод.
  • Обнаружение влаголюбивых растений на территории, таких как, например, камыш, болиголов, осока, показывает наличие высокого УГВ.
  • Образование тумана в утренние и вечерние часы.
  • Длительное застаивание луж после дождя.
  • Разведывательное забуривание небольшой скважины с помощью садового бура.

Виды дренажных систем

В мире насчитывается огромное количество систем дренажа. Каждая из них рассчитана на определенные условия и эксплуатируется в конкретной местности. Однако для тех, кто желает знать, как сделать дренаж на участке, нет нужды в освоении подобных знаний. Рассмотрим самые простые варианты, доступные для монтажа людям, не имеющим спец.знаний и умений.

Упрощенно системы дренажа делятся на два вида:

  • Поверхностные.
  • Глубинные.

Каждый из них, в свою очередь, имеет свои подвиды и модификации, различающиеся по строению, назначению и месту применения.

Поверхностный дренаж

Пример поверхностной дренажной системы

Дренаж поверхностного типа наиболее прост в устройстве и предназначен для отвода прежде всего массы воды, накапливаемой на участке от избыточного выпадения атмосферных осадков. Он также эффективен при водном скоплении, возникающем в следствие техногенных процессов (полива газона, мытья автомобиля, слива бассейна и т. п.). Его монтируют на территории асфальтированных, бетонированных или покрытых плиткой дорожек и площадок, а также возле сооружений, домов, гаражей. Дренаж поверхностный по структуре разделяется на два вида:

  • Точечный (локальный).
  • Линейный.

Точечный поверхностный дренаж

Это самый простой способ дренажа участка. Его располагают в местах наибольшего застоя воды. К нему относятся так называемые дождеприемники, призванные быстро ликвидировать последствия ливней, снегопадов и активного таяния снежной массы весной. Локальный дренаж нередко совмещается с линейным. В основном его устанавливают под домовыми водостоками, на мойках, возле гаражных ворот, в местах пониженного рельефа тротуаров и дорог.

Линейный поверхностный дренаж

Структура линейной дренажной системы более сложна. В нее входят каналы, лотки, устройства очистки (пескоуловители) и защитные решетки. Дренаж уловляет большой объем воды на протяженном отрезке. Его обустройство предполагает применение большого числа расходников и проведения подготовительных работ. Кроме того, перед установкой компонентов необходимо забетонировать основание.

Глубинный

Другая модификация дренажа – глубинная. Назначение – снижение верхнего величины глубины вод в грунте в определенном месте. Структурно она является сетью, соединенных определенным образом (наилучшим для быстрого выведения влаги) дренажных труб или дренов. Эту разновидность дренажа часто используют для осушения грунта под фундаментом дома.

Также их кладут и на остальной территории на глубину до 1,5 метров. Главной особенностью в монтаже глубинной системы дренажа является обязательное соблюдение правила расположения дренов под наклоном – вода должна стекать к специальному колодцу. Этот параметр колеблется в пределах значений от 2,2 до 3,1 см на один метр трубы. Однако это правило легко соблюсти, только если сама местность имеет хотя бы небольшой наклон. На пологих участках устраняют недостаток обилием количества дренажных колодцев. При этом чем выше угол наклона дренов, тем меньше вероятность, что они будут заиливаться в ходе эксплуатации.

Как видно, без дренажных колодцев глубинная модификация системы не функционирует. Их главное назначение:

  • Прочистка системы.
  • Сбор и выведение воды.
  • Поглощение влаги.

Модификации дренажных колодцев

Правильно сделать дренаж глубинный позволяет осознание того, какую модификацию дренажного колодца потребуется установить на месте. Существуют три главные их разновидности:

  • Поворотные. Из названия уже видно применение колодца – они включены в структуру системы на поворотах дренов, а также в местах их соединения. Колодцы могут иметь разные величины поперечника и глубины. При небольших размерах они позволяют проводить очистку труб только водной струей под давлением. При достаточном диаметре в такой колодец запросто может проходить человек для удаления загрязнений из системы.
  • Водоприемные. Собирают воды на местах, где нет возможности вывода воды из дренов за пределы территории. Воду откачивают насосом из колодца, а затем она увозится, сливается или идет на нужды вторичного применения в хозяйстве.
  • Поглотительные. Судя из названия, колодец поглощает собираемую дренами воду. Далее она естественным образом впитывается глубинные слои грунта. Преимущество поглотительного варианта в том, что скопленную массу воды не нужно откачивать. Диаметр поглотительных колодцев достигает полутора и более метров при глубине от двух метров. За сутки он способен впитывать до полутора кубометров воды.

Примитивные системы дренажа

Все вышерассмотренные разновидности дренажа предполагают расход различных материалов (труб, решеток, колодцев, приемников и проч.). Однако для тех, кто не предполагает больших затрат на осушение своего участка, есть более простые модели дренажа:

  • Открытый.
  • Засыпной.

Открытый дренаж

Открытый дренаж – это по сути траншея с пологими укрепленными стенками. Глубина сточных канавок достигает около 70 см, а ширина верхней части – 50 см. Угол наклона стен – 30-40 градусов. Последнее условие позволяет упрочнить систему стока и повысить скорость сбора поверхностной воды.

Засыпной дренаж

Засыпной дренаж – это такая же сточная канавка с единственным отличием, что ее нижнюю часть засыпают крупно-фракционным щебнем, гравием или кирпичом. Сверху и с боков его укрывают геотекстилем – для защиты от заиливания. Верхнюю половину канавки (когда тканевый материал уложен) засыпают мелкофракционным щебнем или песком. Наружный слой (около 20-30 см) укладывают грунтом. Преимущество засыпного дренажа, если сравнить с открытым, в том, что он не изменяет ландшафта участка.

Подбор материалов, комплектующих

Таблица комплектующих для дренажа поверхностной модификации

НаименованиеОписание и назначение
Лоток водоотводный из бетона с решеткой-штамповкой из оцинковки.Отводит влагу из грунта. Применяется для монтажа на территории площадок и вдоль тропинок. Смотря по тому, какие он имеет габариты, обладает разной пропускной способностью. Переносит вес до полутора тонн.
Лоток для водоотведения с решеткой из чугуна.Предназначен для того же, что и в вышеописанном случае. Грузоподъемность до двадцати пяти тонн. Может устанавливаться на дорогах.
Дождеприемник из пластика, включающий сифонные перегородки, мусорную корзинку.Собирает воду. Располагаются в месте оттока воды с крыш домов, гаражей, бань, сараев. Переносит массу до полутора тонн.
Пескоуловитель из пластика и решеткой из стали.Включается в состав дренажа линейной модификации, служит для сбора песка и мелких механических частиц. Пескоуловители обязательны для установки на стыке систем дренажа, если поверхностная система соединяется с глубинной. Переносит нагрузку до полутора тонн.

Лотки и дождеприемники являются важнейшими частями, входящими в систему дренажа. Они изготавливаются из стали, пластика, бетона, полимербетона и железобетона. Переносят нагрузку до двадцати пяти тонн, в зависимости от габаритов обладают разной пропускной способностью. Чтобы выполнить, к примеру, дренаж участка на глинистых почвах своими руками, надобно верно рассчитать, какого объема поток воды будет приходиться на единицу площади участка.

Таблица комплектующих для глубинного дренажа

НаименованиеПредназначение и описание
Гофрированная труба в геотекстиле-фильтре из ПНД. Значение диаметра – до 200 мм.Назначена для глубинного сбора и оттока воды с участка и из-под фундамента строения. Закладывается на глубину до четырех метров. Материал-фильтр препятствует забивки и заливки дренажной трубы изнутри.
Дренажные трубы с гофрой из ПНД с покрытием кокосовой койры. Значение диаметра – до 200 мм.Устанавливается на глубину до четырех метров. В отличие от геотекстиля койра отличается лучшей стойкостью и мелиоративностью.
Шахты для колодца из ПНД. Величина диаметра – до 923 мм.Для создания всех видов дренажных колодцев. Максимальная глубина шесть метров.
Геотекстиль. Фильтрующая ткань на основе полиэфира.Употребляется для дренажа всех типов. Отфильтровывает песок, ил, мелкие фракции грунта. Не подвержен влиянию грибков, плесени, микробов, насекомых и грызунов.

Кроме основных узлов (представленных в таблице), в дренаже применяют различные муфты, кольца, манжеты, отводы, заглушки и прочие расходные материалы. Полная комплектация зависит от индивидуальных характеристик системы дренажа для конкретного места и подбирается, исходя из особенностей рельефа, объема и глубины воды в грунте.

Как сделать дренаж участка своими руками – инструкция

Чтобы получить полный ответ на вопрос о том, как правильно сделать дренаж на участке, надобно рассмотреть множество факторов, приведенных выше. Однако начинать возведение даже самой простой системы всегда лучше после тщательного планирования в соответствии со следующим алгоритмом:

  1. Составить подробный план участка с учетом его рельефа и движением водяных потоков. Естественно, решить такую задачу в полной мере под силу только профессионалам. Карта рельефа участка составляется с помощью лазерного дальномера и других геодезических приборов. Если же такой возможности нет, то надо самостоятельно понаблюдать за направлением потоков воды и отметить их на карте-схеме участка.
  2. Выкапываются траншеи в соответствии с планом и техническими требованиями согласно проекта. При этом прежде чем начать укладывать элементы системы, нужно дождаться дождя и убедиться, что потоки не застаиваются в траншеях и идут в правильном направлении. Это позволит как сделать дренаж на даче, так и избежать возможных проблем с доработками и дополнительными затратами.
  3. Укладываются все элементы согласно инструкции. Это трубы, лотки, дождеприемники, фильтрующий материал и другие части системы и связываются (если есть необходимость) с дренажными колодцами согласно схеме.
  4. Полости засыпают щебнем, грунтом, песком.

Тип грунта и система дренажа

Как сделать дренаж на участке в гармонии с типом грунта? Правильный вопрос на этот ответ позволит не только сэкономить на расходных материалах, но и продлить долговечность системы. Есть несколько вариантов:

  • В щебеночном и гравийном грунте дрены кладут без материла для фильтрации.
  • В глине не используется текстиль. Однако, чтобы поры трубы не забивались, лучше вокруг трубы создать подушку из мелкого щебня толщиной около 21,5 см.
  • В почве с преобладанием суглинка дрены необходимо оборачивать геотекстилем.
  • В песке дрены заворачиваются в фильтрующую ткань и облагаются пластом щебня.

Задача по обустройству системы дренажа для собственного участка складывается из многих факторов. Решить ее можно разными способами – доверить дело профессиональной компании или сделать своими руками. Однако, чтобы избежать перерасходов и некачественного результата, лучше самостоятельно просчитать каждый этап всех работ.

Источник: http://stroy-okey.ru/house/vodoprovod/drenazh-uchastka-svoimi-rukami/

Дренаж участка своими руками: застою воды — нет!

Многие сталкивались с такой распространённой проблемой, как избыток влаги на загородном участке. Глинистые почвы плохо пропускают воду, и весной, во время таяния снежного покрова, их пучит. Из-за этого портятся и смещаются фундаменты построек, разрушаются дорожные покрытия. Бытует мнение, что сделать дренаж участка на глинистых и суглинистых почвах своими руками невозможно. Но это миф. Конечно, осушение участка лучше доверить грамотному и опытному специалисту, однако не всегда есть такая возможность. Мы попробуем разобраться, как выполняется установка дренажной системы.

А зачем?

Избыток влаги на даче — это серьёзная проблема. Ее первый яркий признак — это лужи, которые могут не уходить несколько недель кряду. Эта проблема может стать причиной медленного разрушения дома и других дачных построек, гибели насаждений. Да и мало кому покажется комфортным ходить в резиновых сапогах или постоянно наблюдать лужи.

Зачастую эта проблема возникает из-за верховодки. Так называют высокий уровень подземных (грунтовых) вод.

Самый лёгкий путь

Итак, как сделать дренаж на участке? Некоторые умельцы, решившие сделать дренаж на даче своими руками, просто выкапывают канавы (в народе их называют «дренажки») по периметру участка. Это самый простейший, бюджетный и распространённый способ для отвода избыточной влаги с поверхности. И это иногда решает проблему.

К сожалению, если территория находится ниже боковых прилегающих к нему, такое обустройство дренажа не поможет, здесь спасёт только поднятие общего уровня грунта. Для этого нужно привезти и подсыпать земли, выровнять. Но что, если соседи тоже решат поднять уровень? Все же лучше закрыть этот вопрос раз и навсегда и изначально качественно выполнить дренаж дачного участка своими руками, чтобы больше к этому вопросу не возвращаться. Поэтому многие предпочитают внимательно разобраться, как осушить участок, чтобы забыть о проблеме, как о страшном сне.

Первым делом – план!

Первым делом, взявшись за устройство дренажной системы, рисуют схему будущего дренажа. На этом этапе важно не ошибиться и учесть все особенности своего ландшафта. Каждая территория уникальна. К примеру, дренаж участка на склоне также необходим, как и на абсолютно ровном. Потоки воды смывают плодородный слой и неравномерно размывают почву. Если допустить грубые просчеты, то может получиться обратный эффект и ситуация не только не изменится, но и ухудшится. Этого можно избежать, если изучить возможные варианты, правила и принципы монтажа, и затем нарисовать свой проект дренажа участка.

Для начала определите, какой тип дренажной системы вы будете использовать: поверхностный или глубинный дренаж участка (потребуются трубы для дренажа участка).

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Схема укладки труб сверху должна напоминать «ёлочку».

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Как правило, делают уклон от 0,5 до 3 см на метр трубы.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Обратите внимание: щебень должен быть не известняковый, так как он сильно подвержен размытию и деформации в условиях перепада температур.

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.

Заключение

Практически любой человек, даже если он не специалист, в состоянии выполнить дренаж садового участка своими руками. Надо только познакомиться с соответствующей теорией и практикой. Организация дренажа – очень важный этап создания вашего прекрасного сада. Ни газон, ни растения, ни постройки не выносят длительного застоя влаги. Долой лужи и резиновые сапоги!

Теперь вы в целом знаете, как правильно сделать дренаж участка и какие бывают разновидности дренажных систем. Вы можете сами определить, как лучше дренировать сырой участок, зная, какие у вас грунты и какой уровень подземных вод.

Источник: http://sadrium.ru/landscape-design/drenazh-uchastka-svoimi-rukami.html

Дренаж участка своими руками: технология устройства глубинного и поверхностного вариантов

Немало неприятностей владельцам дачных и загородных участков приносит избыточная влажность. Первые признаки явления – застойные лужи, которые могут несколько дней, а то и недель «радовать» своим существованием. Если с ними можно смириться, то другие проявления повышенной влажности: вымокание растений и деревьев на участке, разрушение фундамента построек, далеко не так безобидны. Если землевладение находится в низине или уровень залегания грунтовых вод высок, не стоит отчаиваться, нужно провести дренаж участка своими руками.

Для удаления лишней влаги используется система дренажа, осуществлять которую можно двумя способами. Различают поверхностное и глубокое дренирование. Первое используется для отвода с территории воды, накапливающейся после сезонных паводков или обильных осадков.

Второе предназначено для снижения влажности почвы при помощи отведения грунтовых вод. В целом вид дренажа выбирается в зависимости от состояния участка и требований его владельца. Несмотря существенную разницу между видами дренирования, каждое из них можно выполнить самостоятельно.

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

    Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Важно: Для решения проблемы осыпающихся стенок дренажной траншеи может применяться щебневая отсыпка. Для этого нижняя часть канавки засыпается щебнем крупной, а верхняя – более мелкой фракции. Сверху сооружение может быть накрыто дерном. Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность.

    Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м. Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают. Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

  • Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
    Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

  • Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

Источник: http://aqua-rmnt.com/kanalizaciya/drenazh/drenazh-uchastka-svoimi-rukami.html

Дренаж на дачном участке: самый простой способ отвода избыточной влаги

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Достаточно важной гидротехнической операцией считается дренаж на дачном участке. Самый простой способ улучшения водного баланса грунта должен быть в обязательном порядке, ведь соотношение влаги в разные периоды года может меняться не только из-за природных факторов. Иногда даже близлежащая стройка может нарушить равновесие.

Незамысловатая система отвода воды от строения

Каналы открытого и закрытого типа

Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю. Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.

Открытый дренаж вокруг жилого дома с использованием лотков и решеток

Поверхностные линии

Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:

  • высокую скорость возведения;
  • небольшие затраты;
  • достаточный уровень эффективности;
  • легкость в очистке.

Дренажная траншея на краю загородного участка

Полезный совет! Если речь идет о том, как сделать дренаж на участке своими руками без лишних финансовых вложений, то в первую очередь следует рассмотреть вариант с системой открытых каналов.

Закрытые водоотводы

Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.

Закрытая система трубопроводов, предназначенная для точечного сбора влаги

На практике хорошо применимы два вида дренажа с закрытыми каналами:

  • точечный (сбор воды происходит в одном месте);
  • линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).

Обратите внимание! В рамках одного участка представленные виды можно комбинировать. К примеру, для водосточной системы дома можно использовать точечный сбор, а для грунтовых вод – линейный.

Дренажный колодец для глубинной системы из трубы с большим диаметром

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

  • Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
  • На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
  • Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

К сведению! Зная о том, как правильно делать дренаж вокруг участка и на его территории с близким залеганием грунтовых вод, можно избежать серьезных проблем, связанных с переизбытком влаги.

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Септик для дачи с высоким УГВ. В отдельном материале представлена информация по устройству септиков при высоком УГВ, монтажу и правилам эксплуатации.

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

Дренажная система вокруг дома. Устройство дренажа, нюансы проведения монтажных работ и полезные рекомендации в специальной публикации нашего онлайн-журнала.

Средние цены на дренаж участка под ключ

Многие компании предлагают профессиональные услуги по устройству дренажных систем, однако стоят они не так дешево. В ходе работ будет применяться двухстенная труба с фильтром из геотекстиля.

Трубопровод подсоединяется к колодцу из пластика

Глубина в сантиметрахЦена в рублях за погонный метр
1002 500
1503 200
2004 200
2506 900

Основные этапы устройства качественной системы

Правила ухода

Дренажные конструкции будут функционировать исправно долгие годы, если в процессе эксплуатации будут соблюдены основные правила:

  • верхний слой грунта должен оставаться рыхлым на протяжении всего времени, чтобы влага впитывалась как можно лучше, а значит, следует исключить перемещение тяжелой техники непосредственно по нему;
  • коллекторы и колодцы должны регулярно очищаться от загрязнений, в противном случае обслуживание системы может затрудниться;
  • раз в 10-15 лет должна осуществляться чистка трубопроводов.

Смотровой дренажный колодец на повороте

Выбор метода очистки во многом зависит от места расположения дренов и их конструкционных особенностей. Загрязнения из элементов, находящихся на поверхности, можно удалить вручную, не привлекая профессионалов. Если же составные части системы углублены в грунт, то мероприятия усложняются. Для работ может потребоваться специальная установка с чистящим валом, способная устранить отложения с внутренних поверхностей труб.

Для чистки дренажных колодцев может использовать такой насос

Подведение итогов

Теперь становится понятно, какую важную роль играет дренаж на дачном участке. Самый простой способ заключается в устройстве открытых линий водоотвода, но более эстетичным вариантом является закрытая система каналов, созданная с использованием специализированных труб.

Видео: дренажные работы на участке

Экономьте время: отборные статьи каждую неделю по почте

Источник: http://homemyhome.ru/drenazh-na-dachnom-uchastke-samyjj-prostojj-sposob.html

Как сделать дренаж на дачном участке – самый простой способ и кое-что посложнее

автор Андрей Виноградов 3.8k Просмотров Мнений

Многие сталкивались с такой неприятной ситуацией, когда после ливня невозможно выйти во двор частного дома или дачи. Еще хуже, когда весь урожай в погребезалит дождевой или талой водой. И как же бороться с такой напастью? Конечно для этого можно прокопать и обычные канавы, по которым будет отводиться вода, но более приемлемым будет все же не самый простой способ – дренаж на дачном участке или территории частного дома. А вот как его устроить и насколько сложна для выполнения своими руками подобная работа, сейчас и попробуем разобраться.

Читайте в статье:

Методы отвода воды своими руками от дома: несколько практических советов

Вопрос отвода дождевой или талой воды с участка очень актуален для всех владельцев домов, дач, да и гаражей с погребом или смотровой ямой. Именно поэтому устройство дренажа весьма важно. И наверняка, не стоит лишний раз объяснять, что без определенных знаний, подобную работу вряд ли удастся выполнить. Но все же она не столь сложна, чтобы нанимать для нее профессионалов, а значит появляется возможность сэкономить. Сейчас разберемся как убрать воду с участка своими руками и какие для этого существуют способы.К тому же, имеет смысл разобраться и с ценами как на материал для дренажа, так и с ценами на услуги профессионалов.

По типу устройства такое водоотведение можно разделить на внутреннее, внешнее и пластовое. При этом может применяться как одно из них, так и комбинированный дренаж, при котором используется два или три метода. Для начала разберем общие правила обустройства каждого из них:

  1. Внутренний дренаж – применяется для погребов и подвальных помещений и служит для отведения воды, которая уже впиталась в почву.
  2. Внешний или открытый дренаж отводит воду с участка непосредственно во время дождя, не позволяя задерживаться на поверхности.
  3. Пластовое отведение – применяется практически всегда при строительстве дома. Говоря простым языком – это своеобразная «подушка» под зданием, которая впитывает скапливающуюся воду.

Осушение дачного участка – довольно трудоемкий процесс, но иногда без него не обойтись. Особенно этот вопрос актуален для территорий, находящихся в низинах, а также при высоком залегании грунтовых вод.

Дренаж – что это? Точное определение и фотопримеры

Если быть точным, то дренаж – это система отведения дождевых и грунтовых вод с определенной территории с целью недопущения подтоплений. Т.е. устройство его необходимо в большинстве случаев еще на стадии строительства. Но все же и готовые постройки, вокруг которых дренаж не предусмотрен, можно защитить. Главное – это детально продумать всю систему, составить проект и приложить некоторые усилия для его воплощения в жизнь.

Для того, чтобы в общих чертах понять, каким образом устраивается дренажная система двора или здания, имеет смысл рассмотреть несколько фото примеров.

Конечно, весь алгоритм работы связанной с устройством системы водоотведения не понять, глядя только на фото. А значит, имеется необходимость в рассмотрении всех нюансов дренажа как с придомовой территории, так и от погреба, гаражаи прочих построек. Ну а если вернуться к вопросу, для чего нужен дренаж, то ответов на него можно найти очень много. Но основной функцией отвода воды, естественно, будет защита фундамента от разрушения, а погребов и дворов от подтопления.

Открытый дренаж на дачном участке: самый простой способ обезопасить погреб и фундамент

Конечно, при устройстве дренажа на дачных участках можно обойтись банальными арыками. И все же, в наше время существует великое множество материала, который поможет сделать водоотвод более эстетично и красиво. Да и полностью скрыть магистрали от глаз довольно просто, если возникнет необходимость. И так как схема водоотведения в целом зависит от назначения осушаемой территории, имеет смысл разобраться с нюансами, понять, как должна быть устроена дренажная система на участке, а какие особенности имеются у водоотведения от строений или погребов.

Пример поверхностного дренажа придомовой территории

Итак, начнем с самого важного, с точки зрения необходимости, дренажа – вокруг жилых сооружений.

Как сделать дренаж вокруг дома – практические советы и рекомендации

Основная задача перед тем, как сделать дренаж вокруг дома – это выбрать правильное место для колодца, в который будет сливаться дождевая вода. При этом он должен быть устроен таким образом, чтобы его не приходилось периодически откачивать. Также не стоит забывать и о пескоуловителях в сточных желобах.

Монтаж дренажной системы вокруг дома

В общих чертах работа производится следующим образом. По периметру здания выкапывается неглубокая траншея, соединяемая с колодцем. При этом она должна иметь уклон, который можно вымерять при помощи строительного уровня. Далее дно выкопанной траншеи засыпается песком и трамбуется. Внутрь укладываются желоба, которые могут быть как открытыми, так и закрытые специальной сеткой. Она не дает попасть в водосток крупному мусору и листве.

Нюансы дренажа на дачном участке

Подобное отведение воды делается с целью защиты насаждений от подтопления. В основном применяется в местах с заболоченным грунтом и там, где залегание грунтовой воды довольно высоко. Суть устройства такого дренажа такова. Необходимо прокопать вдоль участка траншеи, глубиной около полуметра, в которые после потребуется уложить трубы с перфорацией. Для них делается песчаная подушка на специальной ткани. Таким образом излишки воды, опять же, будут попадать в колодец.

Таким образом укладывается перфорированная труба

Еще одним способом недопущения грунтовых вод на участок может стать так же и устройство сточных желобов по периметру. Но самым удобным будет способ пластового устройства дренажа. В этом случае в выкопанные траншеи засыпается гравий различного размера, после чего они закрываются дерном. На сегодняшний день это самый дешевый из всех методов водоотведения, а по тому и самый распространенный. Стоит отметить, что при всей доступности в исполнении систем дренажа участков, мало кто начинает подобную работу. А это большая ошибка. Ведь неудобств смонтированное отведение воды не доставляет, при этом положительных качеств у нее достаточно много.

Составные части ливневого стока с крыши

Видео: как сделать дренаж участка

Осушение грунта вокруг гаражей и других построек

Как сделать дренаж в гараже и для чего он нужен – это самые распространенные вопросы, которые встают перед домашним мастером при проектировании подобных систем. Нужно понимать, что отведение грунтовой воды от помещения не только сохранит его фундамент. Ведь у многих погреб находится именно в гараже, а значит необходимо обезопасить его от затопления. Конечно, есть и другой выход, такой как установка герметичного короба (кессона), но со временем он сгниет. Да и в установке эта конструкция довольно сложна.

А вот что бывает при отсутствии дренажной системы

Но даже при отсутствии погреба или смотровой ямы, дренаж в гараже не помешает. Ведь зимой с автомашины будет капать талый снег, который испаряясь сильно увлажнит воздух. А при наличии системы водоотвода влажность останется в норме.

Устройство дренажа в подвалах домов – излишество или необходимость?

Некоторые рассуждают, что если на участке и вокруг дома имеется дренаж, то в подвале строения он совершенно ни к чему. Это довольно распространенная ошибка. Вода может проникнуть в него и ниже уличного дренажа. И не стоит говорить, к каким последствиям это может привести – наверняка каждый это хорошо понимает.

А возможно даже и так…

Наиболее удобно выполнять дренаж на стадии строительства, т.е. закладки фундамента. Но даже если подобное не было предусмотрено, выход все же есть. Отвести воду можно даже в помещениях с бетонным полом. Более подробно на способах выполнения подобных работ мы остановимся немного позднее.

Более подробно о том, как сделать дренаж – необходимость проекта

Ответственный подход к подобной работе должен начинаться еще на стадии проектирования, что неудивительно. Ведь именно от продуманности и составления схемы будущего отвода воды зависит его функциональность. Именно поэтому есть необходимость тщательного составления проекта с точными размерами, а также последующего четкого его соблюдения.

Для начала нужно измерить участок и в общих чертах обдумать места расположения магистралей. При этом стоит учесть и наиболее подтапливаемые участки, и наклон поверхностей. Ливневый колодец необходимо расположить в самом нижнем месте. Не стоит забывать и о том, что на каждом соединении дренажных труб(по углам) обязательно наличие технических колодцев или прочисток. Это продиктовано необходимостью отстоя песка и ила для предотвращения засоров как самих труб, так и перфорации в них.

Примерно так должен выглядеть проект дренажа участка

Затем, перед тем, как правильно сделать дренаж на участке, его необходимо разметить четко по составленной схеме.

Расположение дренажных трубможет быть любым. Здесь все зависит от ландшафта и предпочтений мастера. Именно поэтому не существует дренажных схем участков, полностью повторяющих друг друга. Особое внимание нужно обратить на отмостку вокруг строений – ведь от нее зависит защищенность фундамента. Так же, схема дренажа вокруг дома должна содержать в себе все дождевые трубы, трапы (ливневые стоки), колодцы и прочистки. Если применяется несколько его типов, к примеру, поверхностный и пластовый, то их на схеме лучше отметить разными цветами. В таком случае в проекте проще будет разобраться в последующем.

А это проект отвода ливневой воды от дома

Каким образом осушить участок с высоким уровнем грунтовой воды

Если грунтовые воды на участке расположены довольно высоко, то о хорошем урожае речи уже не идет. Да и для строений и сооружений этот фактор будет губительным. Особая сложность при отведении воды с таких участков – это определить горизонт, т.е. глубину на которой она находится. Конечно, лучше если это сделают профессионалы. Но если такой возможности нет, то наиболее оптимальная глубина заложения дренажных труб – 1-1.5 м. Так же нужно понимать, что никакой особой очистки вода с участка не требует, а потому если рядом есть сточная канава или водоем, отвести воду можно и в него.

Глубинный дренаж иногда просто необходим

Совместно с таким глубинным водоотведением не стоит забывать и о поверхностном дренаже участка. Он разгрузит основные магистрали и даст дополнительную защиту строениям.

Особенности монтажа своими руками дренажа участков с глинистой почвой

Особых различий дренаж на глинистых почвах с предыдущим вариантом не имеет. Единственное, на что нужно обратить внимание – это глубина дренажных скважин. Она должна быть достаточной, чтобы достать до грунтовых вод (при их высоком залегании). Так же имеет смысл обратить внимание и на заглубление поверхностного отвода дождевой воды. Наиболее оптимальным будет 40-50 см. Не стоит забывать о необходимости небольшого равномерного уклона в сторону колодца.

Устройство дренажа в глинистой почве

Дренажная система на участке с глинистой почвой особенно важна, т.к. воды на таких территориях скапливается предостаточно (в такой грунт она не впитывается). Ну а что касается глубинного водоотведения, на нем следует остановиться подробнее.

Скважины для дренажа, их размеры и необходимость бурения

Дело в том, что устройство своими руками глубинного дренажа участка без скважин невозможно. Другой вопрос – какие размеры они должны иметь. Основное правило – глубина их должна быть ниже уровня прокладки магистралей. Также стоит предусмотреть и свободный доступ к ним для возможности удаления грязи и глины, которая может скопиться на дне в процессе эксплуатации.

Дренажный колодец. В данном случае смотровой

Как узнать необходимые объемы ливневых стоков: расчетный калькулятор величин

Подобные расчеты очень важны для определения диаметра труб, которые будут использоваться. И для правильных вычислений нужно учесть не только поверхность, с которой будет собираться вода, но и знать средний коэффициент осадков в конкретном регионе. Наиболее оптимальным будет воспользоваться специальным онлайн-калькулятором выше. Но если хочется все сделать самому, то вычисляется объем по следующей формуле:

Q сб = q20 × F × Y, где

  • Q сб – общий объем, который может быть собран с проектируемого участка;
  • q20 – средний объем осадков в конкретном регионе;
  • F– площадь, с которого будет собираться влага;
  • Y – коэффициент отражения воды от поверхности. Иными словами, способность материала или грунта впитывать жидкости.

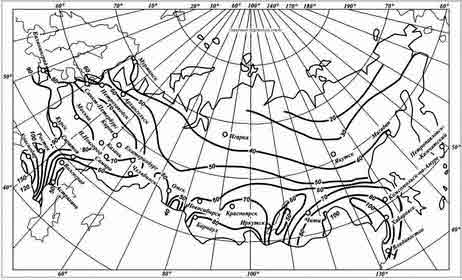

Карта-схема для определения коэффициента интенсивности осадков q20 для конкретного региона

Именно посредством таких расчетов можно определить, какое количество должна будет пропустить труба в секунду или в час (в зависимости от начальных величин).

Вот такой вид имеет дренажный колодец на прилавках строительных рынков

Дренажные трубы для отвода грунтовых вод, их разновидности, характеристики и цены

Разновидностей таких изделий достаточно много. Они могут отличаться как материалом изготовления, так и технологией. Рассмотрим преимущества и недостатки тех или иных дренажных труб:

  1. Асбестоцементные – такие трубы довольно дороги. К тому же имеют много недостатков в плане монтажа по причине большого веса и невозможности изгибов.
  2. Керамические – те же минусы, как и у предыдущего варианта. Монтаж дренажа подобными изделиями лучше доверить специалисту.
  3. Пластиковые – самый оптимальный вариант. Трубы удобны в монтаже, изгибаются под нужным углом и имеют меньшую стоимость. К тому же можно подобрать перфорированные изделия с обмоткой из специальной ткани, которая защитит от проникновения мелких частиц грунта, а значит и засоров.

Купить дренажные трубы для отвода грунтовых вод можно в любом магазине строительных материалов. Ну а на их стоимости мы остановимся немного позднее.

Гофрированная труба с перфорацией очень удобна в монтаже дренажа

Дренажные трубы для отвода грунтовых вод.Предлагаем ознакомиться с назначением, видами и основными параметрами выпускаемых изделий, критериями выбора, основными производителями и нюансами самостоятельного монтажа.

Далее разберем, какова может быть стоимость материала, а также работ по его монтажу. Ведь только в случае полного понимания возможно решить, стоит ли укладывать дренажные трубы своими руками или же лучше доверить эту работу профессиональным мастерам.

Цены дренажных труб на российском рынке

Стоимость трубы для дренажа участка, как уже упоминалось, зависит от метода их изготовления, а также и от материала. Попробуем обозначить основные разновидности для сравнения.

Материал, из которого изготовлена трубаДлина, мПерфорацияПриблизительная стоимость в рублях за шт.
Асбестоцемент3,95Нет550
Асбестоцемент3,95Да830
ПВХ1Да (в геотекстиле)130
ПВХ1Да (без геотекстиля)60

Как можно понять из таблицы, пластиковые трубы значительно дешевле, что вкупе с их гибкостью делает их наиболее популярными. И подобный параметр тоже следует учитывать при планировании работ.

Плоская дренажная труба в геотекстиле

Так же необходимо более подробно остановиться на устройстве такой важной составляющей, как дренажный колодец.

Устройство своими руками дренажного колодца – как все правильно сделать

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

  1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
  2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
  3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы

Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.

Примерные цены дренажа участка под ключ

При условии, что своими силами выполнить такую работу нет возможности, можно поручить ее профессионалам. Но при этом необходимо быть готовым к приличным тратам. Ведь монтаж дренажа простым назвать нельзя, а сложные работы всегда высоки по стоимости. Попробуем примерно представить себе, в какую сумму может обойтись дренаж участка (цена работ плюс стоимость материала) на участке в 6 соток.

Вид дренажаПротяженность магистрали, п/мСмотровые колодцыФильтрационные колодцыСтоимость работ с материалом, руб.
Принудительный дренаж участка502175500
Принудительный дренаж фундамента 9х8 м412168600

Производство работ по монтажу дренажа фундамента

Судя по таблице, стоимость подобных работ очень высока. При том, что цена приведена для работы с закладыванием дренажной трубы на глубину до метра, а значит она может и возрасти.

Если же необходимо рассчитать дренаж участка (цена за метр плюс материал) другого размера, то стоит взглянуть на следующие данные.

Выполняемые работыСтоимость поверхностного монтажа, руб.Стоимость глубинного монтажа, руб.
Дренаж грунта на участкеОт 1400От 2500
Установка коллекторного колодца с электронасосомОт 35000От 35000

При этом чаще всего при заключении договора с фирмой, специализирующейся на подобных работах, бесплатно будут произведены все необходимые замеры и составлен проект будущего дренажа, что весьма неплохо.

Ну а если время позволяет и домашний мастер уверен в своих силах, то имеет смысл составить пошаговую инструкцию устройства дренажа собственноручно.

Дренажная система своими руками на участке: некоторые секреты выполнения работ и нюансы устройства

Монтаж своими руками дренажа на участках хотя и довольно трудоемкий, но вполне выполнимый самостоятельно процесс. Главное здесь – не отступать от плана выполнения и очередности работ. И хотя примерный алгоритм сейчас будет представлен, стоит понимать, что для каждого участка он может дополняться, в зависимости от грунта, ландшафта и т.п.

Фото примерХарактер производимой работы
Составление подробного плана работы и схемы будущего дренажа на участке. На этом этапе учитывается каждая мелочь, каждый нюанс (наклон грунта, его состав, глубина залегания грунтовой воды, необходимый диаметр труб и т.п.
Разметка участка согласно план-схеме с учетом размеров
Копка траншей под дренажные желоба или трубы. Подготовка мест для колодцев и трапов
Укладка в траншеи геотекстиля (если это необходимо), а также подсыпка их песком или гравием
Укладка непосредственно дренажного материала (трубы, желоба и т.п.). Установка колодцев
Засыпание дренажа грунтом и приведение участка в первоначальное состояние

Что же касается дренажа своими руками на дачах, а именно того, как сделать дренаж вокруг дома своими руками, то существенных отличий с осушением участка здесь не будет. Необходимо лишь напомнить, что отмостка должна быть качественной и иметь хорошую гидроизоляцию. В противном случае от магистралей водоотведения толку будет немного.

Обобщая информацию

Если обобщить всю изложенную информацию, то можно прийти к выводу, что в большинстве случаев даже самые простые способы дренажа на дачных участках или вокруг частных домов довольно ощутимо помогают как в сохранении строений и их фундаментов, так и в садоводстве. Конечно, работа это непростая, но при определенных знаниях и соблюдении правил производства дренажа, вполне выполнимая своими руками. Основная задача здесь – точный расчет и его соблюдение на всех этапах.

Если рассуждать логически, то основную работу, такую как составление проекта, может на себя взять один человек. Остальные же могут совершенно ничего не понимать в подобной работе, выполняя лишь указания первого. А значит, если домашний мастер постарается вникнуть в суть установки дренажных систем, то в помощники он может взять любых подсобных рабочих.

Правильно выполненный дренаж во много раз увеличит срок службы зданий и сооружений

Ну а если человек не уверен в своих силах, то вполне можно доверить эту работу специалистам какой-либо фирмы, предоставляющей подобные услуги. Единственное, что следует учитывать в таком случае – это срок, в течении которого фирма уже предоставляет подобные услуги, а также отзывы тех, для кого подобная работа выполнялась.

Одно можно сказать довольно точно – дренаж участка, фундамента и гаража необходим практически на любых частных территориях и подворьях, а потому экономить на нем не стоит.

Источник: http://seti.guru/drenazh-na-dachnom-uchastke-samyiy-prostoy-sposob

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Перед покупкой земельного участка или постройкой жилого здания на нём каждый владелец проверяет качество грунта. Идеальная почва выпадает редкому хозяину, чаще всего земля имеет особенности рельефа, а к поверхности близко пролегают подземные воды.

Предотвратить чрезмерное подтопление участка и появление угроз для строений и садовых культур может водоотведение. О том, для чего нужен дренаж, и как сделать его на участке своими руками расскажем в материале.

Что такое дрены и для чего нужны

Комплекс труб и колодцев

Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.

Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:

  • Садовое здание не «покосилось», его фундамент не просел
  • На площадках и дорожках не оставались лужи из-за застоя воды
  • Не произошло подтопления подвалов и цокольных этажей
  • Избежать появления грибков на стенах строений из-за чрезмерной сырости
  • Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
  • Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
  • Избежать вымывания плодородного слоя почвы на садовых участках с уклоном

На каких участках дренаж обязателен

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

  • На равнинной местности, из-за чего воде просто некуда уходить, она проникает вглубь грунта, приводя к переувлажнению
  • В низине, куда стекают все выпавшие атмосферные осадки
  • На склоне, что приводит к вымыванию плодородного слоя почвы
  • В местности с тяжёлыми почвами: глинистыми и суглинистыми. Без естественного дренажа в виде прослойки песка вода застаивается на поверхности
  • В месте неглубокого залегания грунтовых вод (менее 90–100 см от поверхности)

Если на участке есть садовое строение или жилое здание, то дренаж обязателен в следующих случаях:

  • подошва фундамента постройки находится в зоне сезонного подъёма уровня грунтовых вод
  • большая часть поверхности участка покрыта асфальтом, бетоном или сплошными садовыми дорожками
  • газоны оборудованы системами автоматического полива

Как определить уровень залегания грунтовых вод

Уровень залегания грунтовых вод

Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.

Для этого проводятся геолого-геодезические изыскания, которые включают в себя:

По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:

  • какой вид дренажа необходимо использовать
  • насколько глубоко должен располагаться фундаментдачных строений и их предпочтительная конструкция
  • какой вид гидроизоляционных материалов выбрать
  • какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать

Как определить уровень воды самостоятельно

Геолого-разведывательные работы и услуги геодезиста оплачивает собственник земельного участка самостоятельно. Не существует законных методов заставить руководство садового товарищества или муниципальную администрацию бесплатно провести анализ грунта либо сделать дренаж на участке.

Если владелец земли не имеет возможности оплатить услуги специалистов по замерам и расчётам, то он вполне может по косвенным признакам определить целесообразность сооружения дренажа.

Существуют следующие способы:

Виды систем осушения грунта

В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.

Основное назначение разных видов представлено в таблице.

Разновидность системы водоотведенияДля каких целей лучше использовать
Для каких целей лучше использовать Поверхностны (открытые)Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды
Глубинные (закрытые)Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах
ЗасыпныеНе используются трубы, подходит для осушения грунта после обильных сезонных осадков

Поверхностный дренаж

Точечные и линейные элементы по водоотведению

Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:

  1. Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды
  2. Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями

Для промышленного производства дренов поверхностного типа используются:

  • бетон
  • пластик (полипропилен или полиэтилен низкого давления)
  • полимербетон

Глубинный дренаж

Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).

Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.

  • для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
  • для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния

Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.

Вид колодцаХарактеристики
ВодоприёмныйАккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений.
ПоворотныйУстанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы.
ПоглотительныйПрименяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды.

Засыпной дренаж

Метод укладки дренов «ёлочкой»

Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.

В качестве естественного дренажа используют:

  • песок
  • щебень
  • гравий
  • галечник

Дрены в глубинной и засыпной системах располагают чаще всего:

  • «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
  • «змейкой»
  • параллельно
  • в форме трапеции

Пошаговая инструкция обустройства дренажа

Проектирование осушительных систем

Правильно сделать дренаж на участке могут не только специалисты, но и сам владелец своими силами. Важно лишь выбрать тип дренажной системы и качественные комплектующие. Единственное, что лучше заказать у специалистов, – это проект системы водоотведения.

Перед началом работ у владельца участка должен быть пакет документов, содержащий:

  • план местности с учётом горизонталей рельефа
  • схему расположения труб возле стен строений с указанием необходимого вида и диаметра, уклона и глубины залегания
  • схему глубинной системы осушения участка с рекомендациями по выбору вида комплектующих, сечения труб, расстояния между ними, расположения колодцев
  • размер лотков, дождеприёмников и пескоуловителей, решёток на них
  • расчёт всех материалов, необходимых для сооружения дренажа и пояснительную записку к проекту

Выбор комплектующих материалов

Обустройство водоотводящей системы

Для поверхностного водоотведения понадобятся такие детали:

  1. Лотки. Бывают пластиковыми, бетонными и полимербетонными. Снабжаются защитными решётками из чугуна или оцинкованной стали. Нижний порог цены – 800 руб., верхний – 1700 руб
  2. Дождеприёмник. Комплектуется решёткой из чугуна, решёткой для сбора случайного мусора и сифонами-перегородками. Средняя стоимость – 1500 руб
  3. Пескоулавливатель. Устанавливается в конце ряда соединённых лотков, связывая их с системой ливневой канализации. Комплектуется металлическими решётками, но сам сделан из пластика. Примерная цена – 1600 руб
  • дренажные трубы от 6 до 20 см в диаметре
  • канализационные трубы из поливинилхлорида (можно закладывать на глубину до 3–4 м)
  • шахты колодцев длиной до 6 м
  • заглушки, врезки и люки для колодцев
  • полотна геотекстиля для улавливания мусора

Технические условия монтажа и установки

Чтобы сделать водоотводящую систему правильно, нужно соблюсти следующие технические требования:

Открытый дренаж

Открытая система осушения

Для монтажа и обустройства поверхностной водоотводящей системы потребуются минимум материалов:

  • пластиковый колодец
  • лопата
  • молоток
  • рулетка
  • уровень (лучше пузырьковый)
  • гравий, древесная щепа
  • геотекстиль
  • деревянные колышки

Порядок выполнения работ следующий:

Закрытая система осушения

Закрытая система водоотведения

Имея на руках проект монтажа и установки дрен, хозяин участка при установке глубинного дренажа руководствуется следующим алгоритмом действий:

Засыпают траншеи с дренами в таком порядке:

  1. Слой мелкофракционного гравия толщиной 25 см
  2. Геотекстиль
  3. Слой речного песка в 15 см
  4. Грунт или плодородная почва

Как продлить срок службы систем по водоотведению

Монтаж дренажной системы

Засыпной дренаж служит как минимум 7–10 лет, а правильно спроектированный и смонтированный глубинный – больше 40–50.

Продлить срок эксплуатации систем водоотведения можно, руководствуясь такими советами:

Как осушить участок без дрен

Канавы по периметру и вокруг участка

Стоимость работ по монтажу и обустройству дренажной системы на участке довольно высока, с учётом геологической разведки, выполнения проекта, приобретения комплектующих и выполнения земляных работ.

Поэтому есть смысл рассмотреть варианты осушения участка без дренажа.

Минимальную стоимость, но высокую эффективность имеют такие методы отвода лишней воды:

  1. Пескование грунта. Глинистые и суглинистые почвы, которые плохо поглощают влагу, можно сделать более рыхлыми и лёгкими за счёт перекопки с добавлением песка (35 кг на 1 м 2 ). Это сырьё выступает в качестве природного дренажа
  2. Выкапывание канав вдоль и вокруг участка. Метод похож на поверхностный дренаж, но без использования дренов и гравия. Временные стоки быстро разрушаются, но не требует финансовых вложений
  3. Добавление нового грунта с высокой фильтрационной способностью, выравнивание участка. Подходит для дренажа на склоне или болотистого дачного участка. Метод дорогостоящий, но действенный (на каждую сотку участка понадобится 2 кубометра почвы)
  4. Высадка растений с мощной корневой системой. Деревья и кустарники защитят участок от вымывания плодородного слоя и через корни будут забирать лишнюю влагу. Главный недостаток способа – длительность по времени.

Споры с соседями

Соседская система дренажа сливает воду на ваш участок

Иногда возникают неприятные ситуации, когда соседи при обустройстве дренажа монтируют конструкции так, что вся вода стекает на участок.

Если договориться мирным способом не удаётся, можно ответить обидчику таким образом:

  • засыпать границу своего участка глиной
  • поднять уровень грунта дополнительной почвой
  • сделать земляную насыпь по периметру

Также вопрос с соседом попадает под действие статьи 304 Гражданского кодекса РФ «Защита прав собственника от нарушений, не связанных с лишением владения» или одноимённой статьи 391 Гражданского кодекса Украины. Так, собственник имущества имеет право требовать устранения нарушений прав пользования своим земельным участком из-за затопления водой.

Правильно сделанный на садовом или дачном участке дренаж помогает решить существующие проблемы и предотвратить появление новых неприятностей. Несмотря на то что монтаж осушительной системы кажется сложным и долгим процессом, сделать его самостоятельно возможно. Дренаж своими руками такой же эффективный, но гораздо доступнее в финансовом плане.

Советы опытного ландшафтного дизайнера, как сделать дренаж на участке своими руками, представлены в коротком обучающем видео:

ВИДЕО: Дренаж участка. Советы и рекомендации

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

О том, как обустроить закрытую дренажную систему на даче рассказывается в ролике:

ВИДЕО: Осушение участка. Дренаж своими руками

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Источник: http://krrot.net/drenag-na-ychastke-svoimi-rykami/

Дренаж участка своими руками

  • 1 Виды
  • 2 Поверхностный
  • 3 Точечный
  • 4 Линейный
  • 5 Глубинный
  • 6 На глинистых почвах
  • 6.1 Использование рельефа
  • 7 На торфяных почвах
  • 8 Ошибки при обустройстве
  • 9 Видео
  • 10 Схемы

Дренаж дачного участка лучше доверить специалистам, однако, если нет такой возможности, то можно попробовать разобраться во всем самостоятельно. В первую очередь, надо разобрать разновидности дренажа и различные схемы его устройства, а также предназначение. Дренаж просто необходим, потому что эта система защищает дом и участок от избыточной влажности. Если неправильно его установить, то эффект может быть обратным. Это приведет к затоплению и вымыванию почвы.

Дренажная система для дома Для начала, надо разобрать его виды и выяснить особенности работы каждого.

  • поверхностным;
  • глубинным.

Поверхностный дренаж можно сделать без привлечения мастеров. Это относительно несложная работа.

Глубинный дренаж лучше всего производить еще на этапе постройки дома.

Строение тоже нуждается в защите. Часто бывает так, что поток грунтовых вод проникает в подземные помещения. Вода может затопить погреб, гараж, подземную стоянку или комнату отдыха. Все зависит от того, что находится ниже поверхности земли.

Поверхностный

Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.

Поверхностный дренаж бывает двух типов: точечный и линейный.

  1. Точечный. Такая система состоит из водосборников, которые, в свою очередь, связаны с канализацией. Устройства сбора воды обычно устанавливаются под водостоками, в низинах и под кранами.
  2. Линейный. Система напоминает канал, который имеет склон в сторону колодца. Именно туда поступает влага от ливней.

Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.

Точечный

При точечной планировке лотки устанавливаются, в первую очередь, под сточные трубы дома. В противном случае вода будет постоянно попадать на фундамент и на участок.

Неправильная планировка повлечет за собой проникновение влаги в подземные помещения.

Лотки нужно установить так, чтобы они находились под землей. От них придется провести трубы к канализации. Сверху лоток прикрывается решеткой. Это и защитный, и декоративный элемент одновременно. Для очистки лотка надо только поднять решетку и убрать из емкости мусор.

Линейный

Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

Дренаж линейного типа Для стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

Установка таких систем необходима в случаях, когда:

  • необходима защита фундамента от дождевых вод;
  • есть риск размытия почвы;
  • есть нужда в отводе влаги от сараев, гаражей и других сооружений, расположенных в низине;
  • для защиты дорожек на садовом и дачном участках.

Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Перед обустройством заглубленной системы надо определить, в какую сторону течет вода во время ливней. Именно этот показатель является одним из самых важных.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

  1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
  2. На участке вырываются траншеи. Их схема напоминает елочку.
  3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
  4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
  5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
  6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
  7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка. Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

На глинистых почвах

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры, касающиеся дрен:

  • уклон;
  • расположение по плану;
  • глубину залегания;
  • расстояние между рядами;
  • устройство устьевой части и смотровых колодцев.

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Использование рельефа

Укладка в глинистую почву

С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж.

Глинистая почва плотная и тяжелая, поэтому для улучшения дренажных свойств грунт следует тщательно разрыхлить. В процессе прокладки дрен необходимо обходить места, предназначенные для проезда автомобиля.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Осушение торфяников позволяет снизить уровень грунтовых вод до 2–2,5 м. Не нужно этого делать, если на вашем участке уже проводилось осушение грунта. Это можно легко определить. На участке проводилось осушение, если на нем не бывает застоев талой воды, а уровень грунтовых вод в паводок не превышает 1,5 м.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Высадите вокруг водоема влаголюбивые плодовые/декоративные культуры.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

На торфяниках растения следует выращивать на приподнятых грядках. Если летом торф пересохнет из-за жары, то его будет нужно регулярно и обильно поливать.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Ошибки при обустройстве

Для заболоченного участка

Самая распространенная ошибка при обустройстве дренажной системы заключается в том, что ее устанавливают без должного проектирования. При установке дренажных труб и систем надо, в первую очередь, разобраться в ситуации. При этом необходимо проанализировать сам участок и характер грунтовых вод.

Например, вода очень часто воздействует на фундамент. Чтобы защитить его, проектировать систему дренажа нужно при строительстве дома. В этом случае потребуется установка дополнительного подвала, который будет служить барьером для грунтовых вод. Если проектирование было произведено неправильно, то ситуация может только осложниться. Грунтовые воды будут поступать в подвал и воздействовать на фундамент. В сложных случаях придется обращаться к специалистам.

Видео

Схемы

Эти схемы помогут вам спланировать дренаж участка соответственно требованиям:

Основные ошибки

Ливневая канализация

Источник: http://kakpravilnosdelat.ru/drenazh-uchastka/

Смотрите также:
02.05.2020

Приспособление для посадки картофеля своими руками Посадка картофеля — рутинная весенняя работа. Если у вас небольшой приусадебный участок и пара соток земли под картошку, посадка вручную не займет много времени и сил. Но несколько гектаров засадить картофелем сложно, а...

02.05.2020

Как сделать дренаж садового участка своими руками: разбор технологии обустройства Не всем собственникам загородных наделов «везет» с идеальными гидрогеологическими условиями. Нередко только в процессе обработки земли или строительства они понимают, что подземные воды...

02.05.2020

...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
