Гриль для дачи своими руками

Хотите сделать мангал своими руками? 25 фото + чертежи

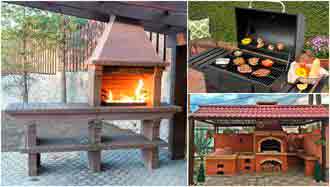

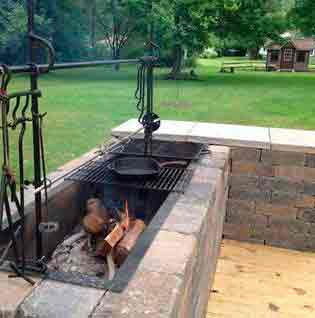

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

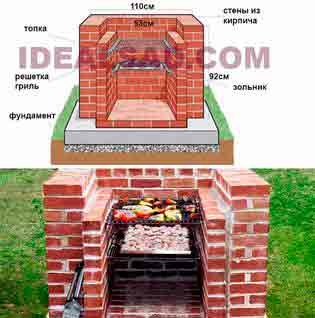

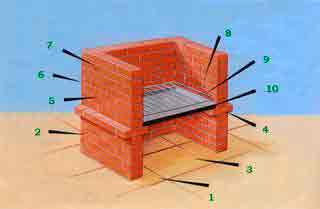

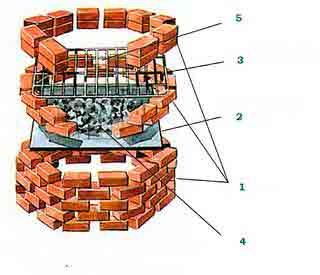

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.

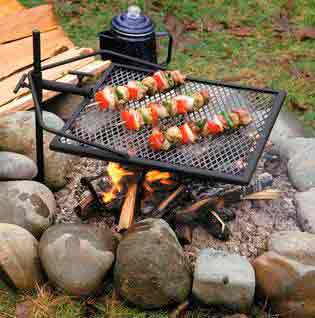

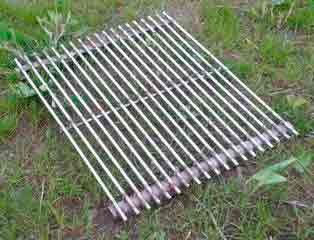

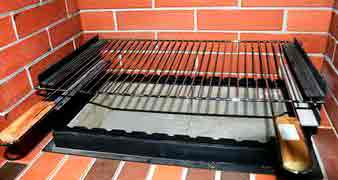

Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.

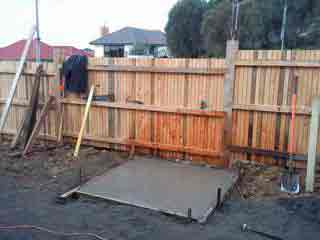

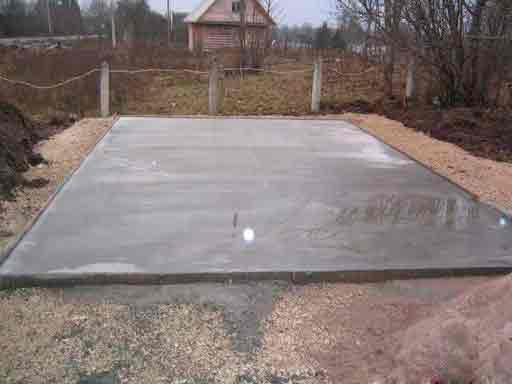

Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

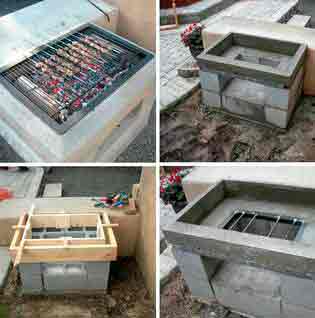

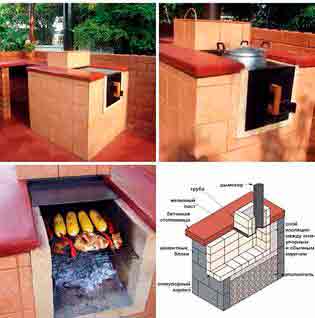

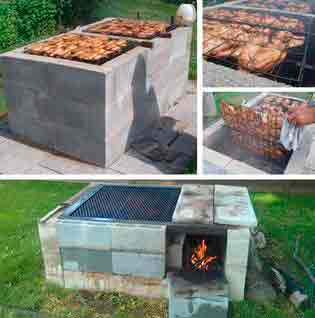

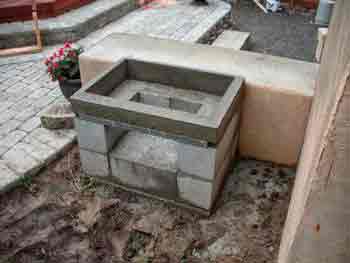

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

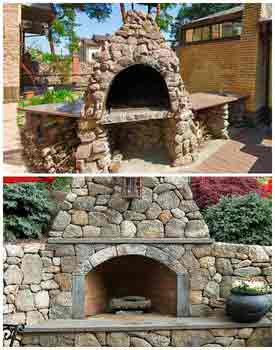

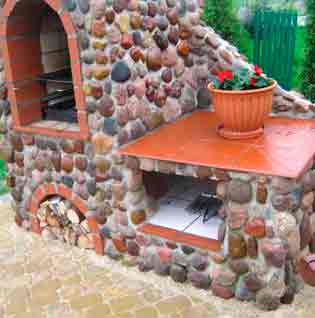

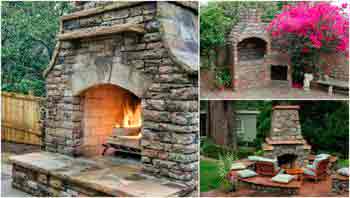

Природный камень – натуральный камень хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

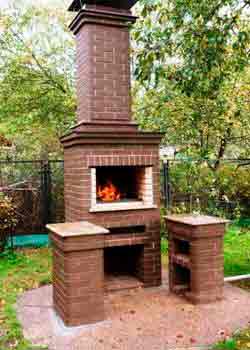

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

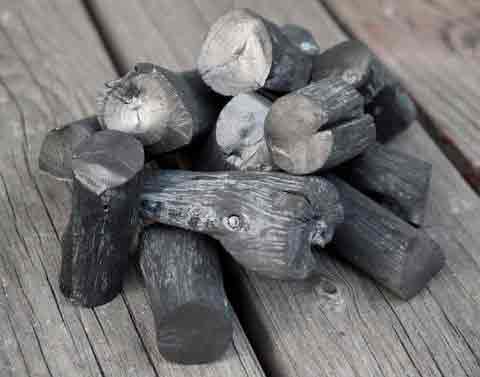

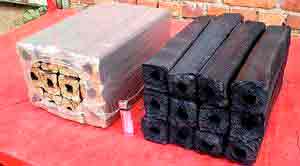

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

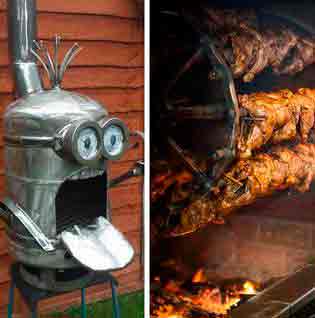

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

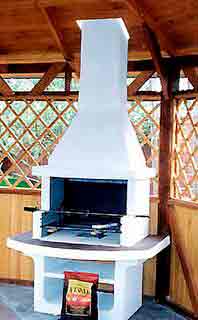

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

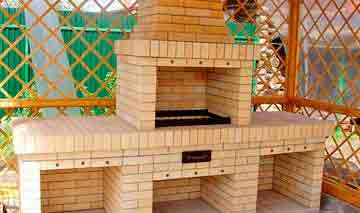

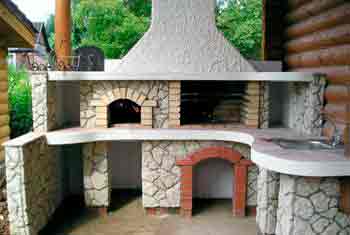

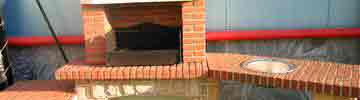

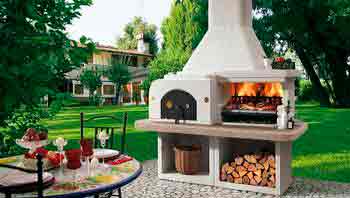

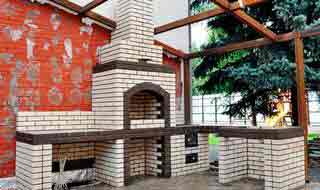

Камин с мангалом – хотите построить на даче нечто грандиозное? Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.

3. Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.
4. Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.
5. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.

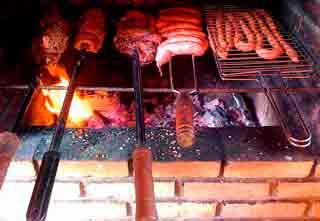

6. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза. Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

Источник: http://idealsad.com/sdelat-mangal-svoimi-rukami/

Газовый гриль своими руками: пошаговая инструкция по сооружению самоделки

Сегодня приобрести газовый мангал для барбекю – не проблема, однако если есть желание получить по-настоящему надежную конструкцию, и сэкономить на покупке готового изделия, вы можете соорудить газовый гриль собственноручно. Давайте разберемся, что для этого потребуется.

Из чего состоит угольный гриль

Гриль простой модели имеет металлический каркас и крышку. Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов.

Решётки предназначены для готовки мяса

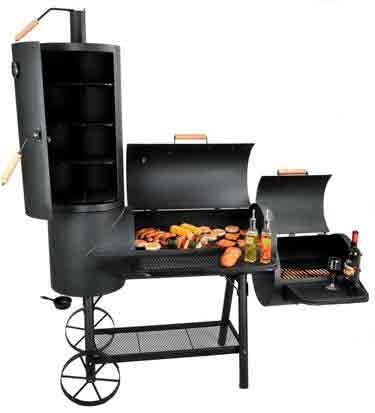

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным.Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

Смокер-гриль состоит из двух камер, что позволяет лучше зажаривать продукты

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

для горячего копчения дым направляют сразу на мясо;для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

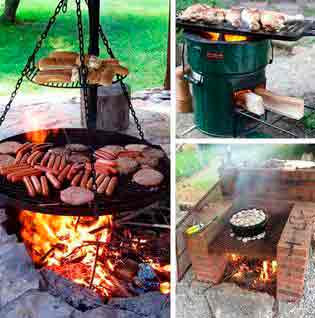

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

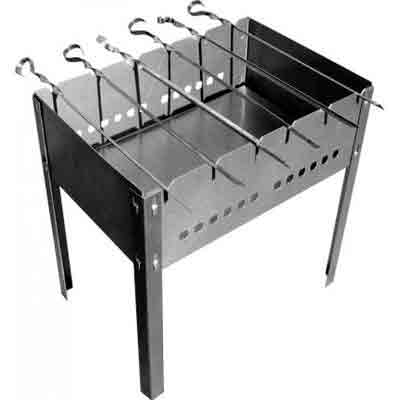

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой.

Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

В гриле куски мяса полностью прожариваются, чего почти не бывает при готовке шашлыков в мангале или барбекю (поэтому продукты там нужно постоянно переворачивать).

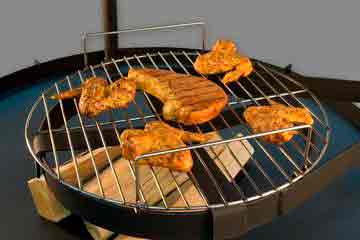

Гриль представляет собой конструкцию с решёткой

Чтобы соорудить гриль для дачи, часто пользуются уже готовыми чертежами.

Жар в устройстве гриля исходит от раскалённых камней

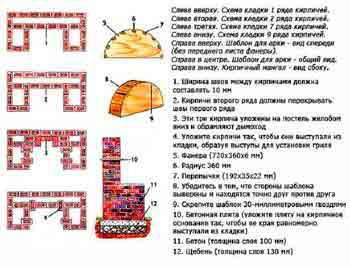

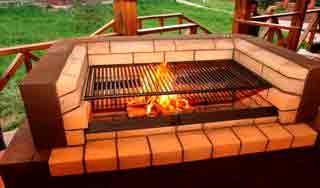

Конструкции из кирпича собираются просто, ведь класть этот материал гораздо легче, чем сваривать металлические детали.

Приспособление для жарки мяса обычно стоит на фундаменте

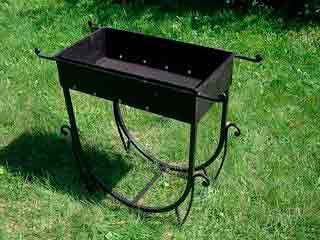

Несомненным преимуществом приспособления из стали считается возможность передвигать его с места на место. Из-за этого его обычно и решают выбрать в качестве приспособления для готовки.

Разные приспособления отличаются количеством решёток и устройством топки

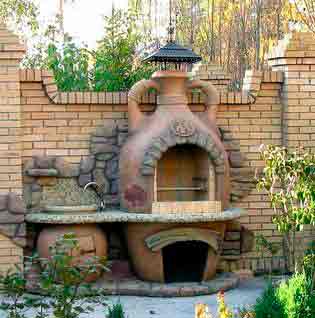

Тому, кто неограничен во времени и возможностях, можно соорудить на даче домик-гриль. В таком помещении можно жарить шашлык круглый год. К тому же такой гриль можно дополнительно оснастить мотором, который автоматизирует систему.

Помещение гриль-домика сделано в форме ромба

Общие сведения

При создании гриля применяют жаропрочные материалы: бетонные блоки, специальный кирпич, железо. Форма очага – это жарочная «бочка», которая гарантирует оптимальную прожарку со всех сторон. Нижний сегмент используется для растопки, а верхний – под укладку ингредиентов. Дно и крышка оснащены заслонками, за счет которых контролируется приток воздуха. Бывают и другие разновидности гриля: на газу, электрические. Их не нужно оснащать дымоходом, использовать твердое топливо.

Существует множество нюансов создания гриля

Высота конструкции определяется с ориентиром на личные предпочтения. Также важно учитывать нормы безопасности. Решетка монтируется на удобную высоту. Главное, чтобы не было угрозы получить ожог. В случае с кирпичным грилем оптимальная высота составляет порядка 10 слоев кладки от земли. Данный показатель индивидуален.

Мангал – более упрощенная версия очага для готовки пищи. Гриль по форме и структуре существенно опережает своего «собрата». Он отличается многофункциональностью – на нем можно запекать, разогревать, коптить, тушить и жарить. Для готовки используют решетку. Похожая система и в барбекю, только в конструкции нет крышки.

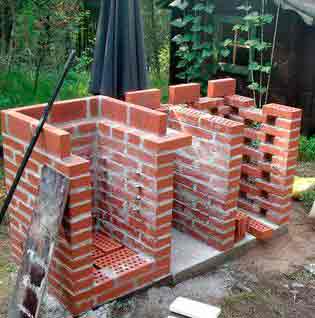

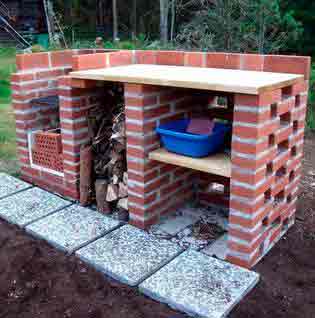

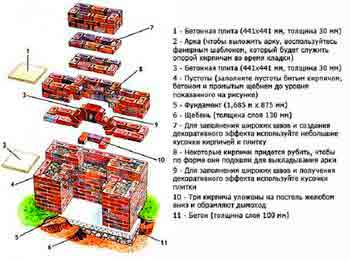

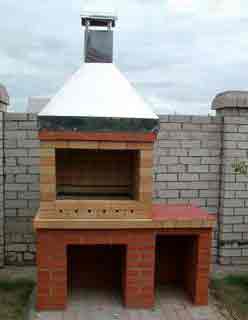

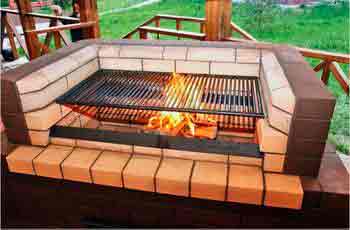

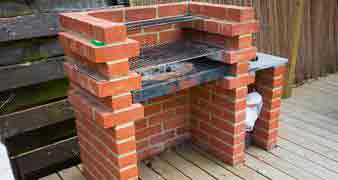

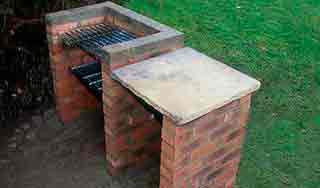

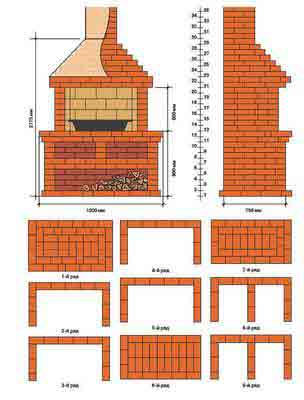

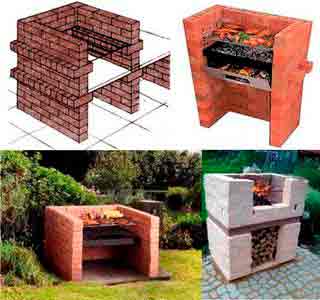

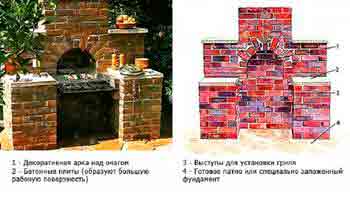

Как сделать уличный гриль из кирпича своими руками

Для изготовления гриля на основе кирпичной кладки понадобится:

240 л жидкого бетона;шамотные и облицовочные кирпичи;решётка под продукты;угловая шлифовальная машинка, оснащённая алмазным диском;по 20 штук кронштейнов и крючков;1 ведро клеевой смеси для соединения кирпичей;молоток из резины, мастерок и тара для приготовления раствора;бетономешалка, которую можно заменить миксером;дрель и свёрла, проделывающие отверстия в бетоне;перчатки, защитные очки, наушники и строительный уровень.

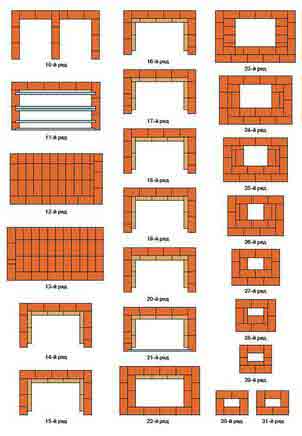

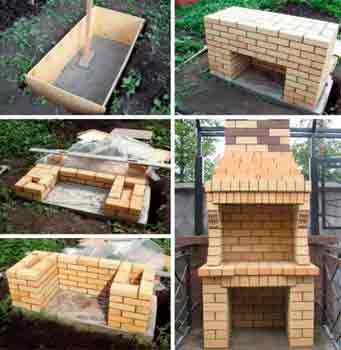

Кирпичный гриль сооружается поэтапно:

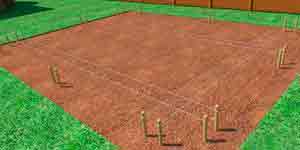

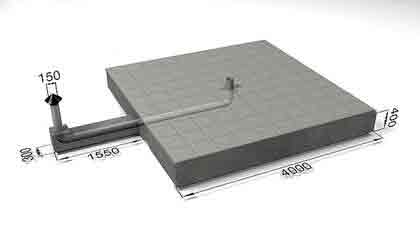

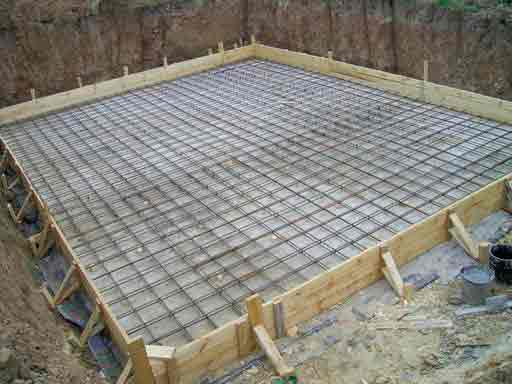

Сначала закладывается фундамент, для чего на участке делается разметка, по которой роется котлован глубиной не более 0,5.

В утрамбованную яму засыпается гравий, уменьшающий размеры котлована на 30 см. Слой из камней разравнивается и заливается жидким бетоном.Поверхность бетонного основания обязательно выравниваютСпустя трое суток при помощи строительного раствора создаётся кирпичная кладка, при этом аккуратно соединяются элементы конструкции, часть шва оставляют незаполненной.Выполнив кладку до места расположения поддона, начинают устанавливать поперечные ряды кирпичей. Чтобы их выступающая часть, не имеющая опоры, не наклонялась, используют подставку, роль которой играет лист толстой фанеры.Главное условие работы — использование подставкиКирпичи по краям конструкции, расположенные друг против друга, соединяются двумя металлическими полосами.

Перемычки заранее обрабатывают краской, устойчивой к воздействию высокой температуры и появлению ржавчины. Параллельно двум полосам из металла на бетонный раствор прикрепляют ещё одну перемычку. Под ней и остальными вставленными в кладку деталями будет находиться выдвижной поддон.Металлические детали нужны для фиксации решёткиСалазки, задача которых заключается в держании решётки гриля, по толщине должны соответствовать шву кладки.Выяснить, равняется ли расстояние между кирпичами толщине салазок, можно посредством облома прута.Все сделанные швы обязательно укрепляются бетонным раствором.К каменной конструкции приклеивается столешница, на свои места устанавливается металлический поддон и решётка.Кирпичный гриль является сооружением простым, но удобным в использовании

Как расположить мангал на участке?

Печь или мангал располагают во дворе в зоне отдыха. Мебель ставят так, чтобы к барбекю можно было подойти с двух сторон. Тогда удобно готовить вдвоём, и выполняется правило безопасности. В случае возгорания будет возможность покинуть опасный участок.

Осторожно! Барбекю из металла быстро накаляется, при неосторожном обращении можно получить ожог.

Если площадь не позволяет расставить садовую мебель вокруг барбекю, к нему делают дорожку. Тропинку можно вымостить кирпичом. Пространство зоны отдыха не должно быть скользким, особенно во время дождя, поэтому она засыпается гравием или щебнем.

Над зоной барбекю обычно ставится навес.

Пожарная безопасность

В целях пожарной безопасности барбекю не располагают под низкими ветками деревьев, вблизи легковоспламеняющихся предметов, сухой травы. Печь не должна соприкасаться с забором или стеной дома, так как будет нагревать эти конструкции.

Мангалы устанавливают соответственно розе ветров, чтобы дым и пепел не попадали на крышу или двор соседей. Если подветренных сторон несколько, монтируют экран.

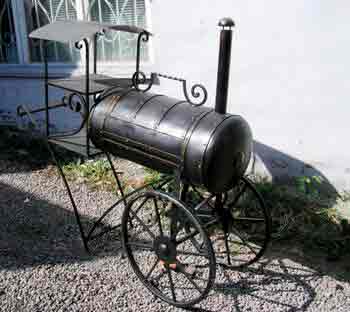

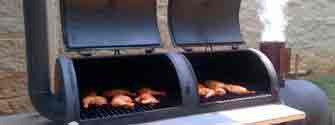

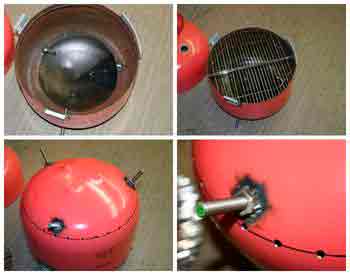

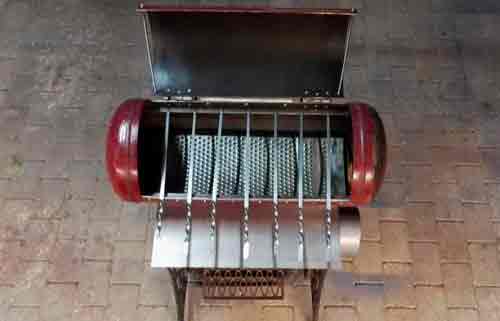

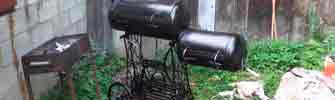

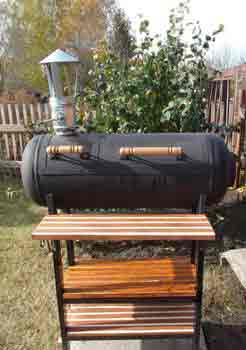

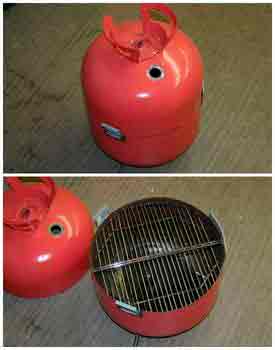

Создание смокер-гриля (коптильня, барбекю) на основе баллона

Для изготовления данной конструкции нужно:

2 баллона;металлические уголки;термоустойчивая чёрная краска;стальная решётка под шашлыки;защитные очки и перчатки сварщика;гайки и болты для создания рамы и петель;трубы из стали большого диаметра;респиратор;сварочный аппарат и болгарка;ножовка, дрель и свёрла;молоток, рулетка и маркер;термометр для гриля, показывающий температуру до 300 градусов.

Весь процесс изготовления смокер-гриля выполняется в несколько шагов:

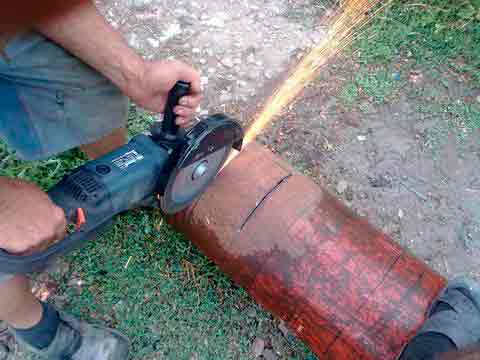

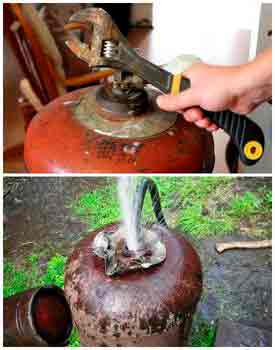

Из баллонов, в которых раньше был сжиженный газ, стравить остатки топлива.На них открутить вентили, чтобы заполнить ёмкости водой. Выполнение данных действий обязательно.Чтобы вырезать крышку, баллон заваливают набок. Дверка должна получиться большой: шириной в половину периметра ёмкости и длиной практически с неё.

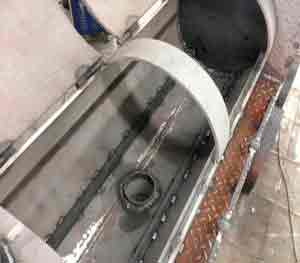

Сделав первый разрез вдоль баллона, устанавливают петли, обеспечивающие движение крышки.После этого дверку в ёмкости вырезают полностью.Дверку вырезают, уложив ёмкость на землюВторой газовый баллон, который станет дымогенератором, укорачивают на 25 см, и сваривают. В нём вырезают крышку, а на дно кладут колосник. К задней стенке ёмкости приваривают металлическую полочку, которая может стать опорой для решётки при жарке шашлыков.

Поверх колосника рекомендуется установить металлическую коробку под угли.В уменьшенном баллоне делают отверстие-поддувало, для чего берётся сегмент, вырезанный из остаточной части сосуда.К нему, а также к крышкам первого и второго баллонов привариваются ручки. Дверку большого баллона оснащают термометром.В баллоне, взятом целиком, просверливают отверстие для слива жира. После этого к ёмкости приваривают две трубы (к верхней с помощью гайки приделывают заслонку).Баллоны с крышками приваривают друг к другу, и кладут на раму, которой может быть металлическая конструкция в виде козлика, предназначенного для распила дров.Ёмкость меньшего размера регулирует подачу дымаК внутренним стенкам большого сосуда приваривают металлические уголки — опоры для решётки, на которой будет жариться мясо.Все элементы смокер-гриля окрашивают в чёрный цвет (или любой другой).

Вопрос с дополнительными компонентами

Упрощение контроля над генерацией потока газа связано с использованием колосниковой решётки. А ещё внутрь ГО можно поместить металлическую ёмкость (контейнер). В неё будете закладывать уголь и дрова.

Перечень других полезных компонентов.

• Ручки с деревянными рукоятками. Ими оснащаются крышка печи и ГО.
• Стрелочный измеритель температуры. Лимит измерения: 300 градусов С. Позиция – на дверке аппарата.
• Колосниковая решётка. Место: дно. Готовить определённые продукты можно с применением решётки, размеры которой выбираются персонально, по ситуации.
• Ограничитель движения для откидной дверцы. Он не даст ей ударяться об корпус.

После сборки внешняя поверхность корпуса аппарата покрывается тёмной краской. Краска – термоустойчивая. Лучше использовать аэрозоли. Стоит учитывать, что металлическая поверхность при нагревании может достигать 200-250 градусов С.

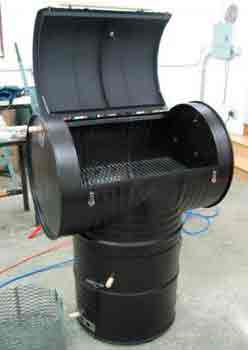

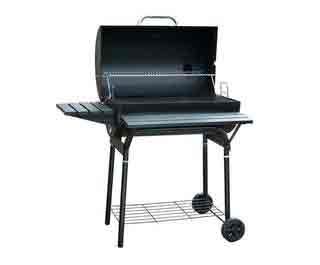

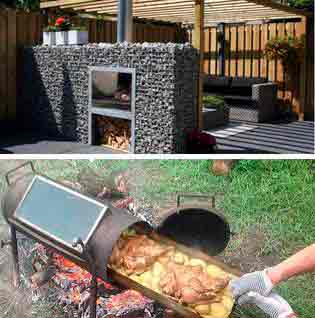

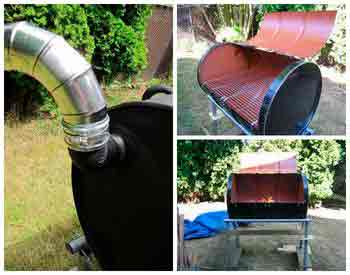

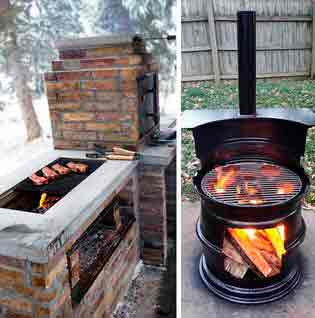

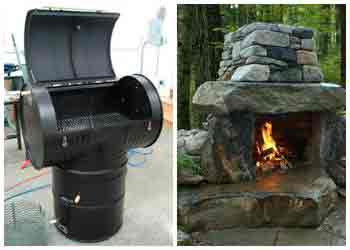

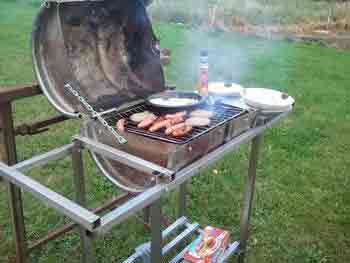

Изготовление устройства из бочки

Для строительства альтернативного варианта барбекю, кроме бочки потребуются:

специальная краска для барбекю;крючок;регулятор температуры;защитные перчатки и очки;сетка;нержавеющая стальная решётка;гайки и болты для рамы и петель;большие трубы из стали для дымохода;респиратор;полоски листвой стали;сварка;угловая шлифовальная машинка;ножовка;молоток;рулетка;маркер;дрель;свёрла.

Пошаговая инструкция по изготовлению дачного гриля на основе бочки выглядит следующим образом:

Со стенок совершенно пустой и чистой изнутри бочки с помощью дрели со специальной насадкой соскабливают краску. Если старое покрытие не будет полностью удалён, то он станет пузыриться и портить поверхность ёмкости;Трубу диаметром 7 см делят.

На готовых кусках под углом 45 градусов делают срезы.Трубы соединяют друг с другом, сваривают, не оставляя на месте шва пустот.Дымоход является результатом сварки отрезков трубыНа бочке прочерчивают линии, по которым будет вырезаться крышка. После этого, не касаясь боков ёмкости, посредством сварочного аппарата в бочке создаётся дверка.К кромкам вырезанного листа (по обеим сторонам крышки) приваривают стальные пластины, которые не позволят дверке провалиться внутрь бочки.Изготавливают раму, на которой будет установлен гриль. Для этого стальные прутья отпиливают ножовкой, и сваривают друг с другом, создавая конструкцию из двух прямоугольников, складывающихся внутрь.

На центральной части рам делают отметки, на месте которых закрепляют петли, не дающие корпусу складываться.На крышке бочки (в закрытом состоянии) отмечают области фиксации крепежа, и просверливают отверстия. В них продевают петли, фиксируют болтами и гайками.При крепелении петель пользуются дрельюЗаострённые края обивают окантовкой, чтобы во время эксплуатации не порезаться.Из стальных профилей сваривают ручки, и оснащают ими дверку бочки.Для фиксации решётки, на которой будет жариться мясо, к боковым стенкам приваривают прутья. Затем в бочке вырезают дыру, в которую продевают и приваривают ранее изготовленную трубу.Обычно для фиксации сетки достаточно четырёх стальных элементовВ бочке создают несколько вентиляционных отверстий.

Дырочку маленького диаметра делают в середине ёмкости, чтобы из неё вытекал жир. Ещё одно отверстие требуется вырезать в крыше бочки, чтобы прикрепить к ней регулятор температуры.На задней стороне гриля и на его крышке делают два крепления, предназначенные для крючка, который станет фиксатором открытой дверки.Внутри бочки устанавливают гриль-решётку, сделанную из куска нержавеющей стали. Ёмкость окрашивают термостойкой эмульсией.

Материал

Часто такие барбекю для дачи ставятся на открытых участках. И поэтому нужно очень внимательно отнестись к материалу такого устройства.

Оно может быть с керамическим покрытием. В плане экологии это исключительно чистый материал. Он помогает исключить потери основных пищевых характеристик продуктов и появление противных запахов во время кулинарного процесса.

Хорошо для гриля подходит нержавеющая сталь. По прочности это превосходный вариант. Однако со временем его хороший облик тускнеет.

Самый бюджетный вид – это эмалированные составляющие. Их надёжность сомнительна. Покрытие довольно быстро ухудшается. Но, если аппарат будет применяться крайне редко, этот вариант вполне оправдан.

Чугун – это лидер по прочности. И в плане эстетики он мало уступает конкурентам.

Какой бы агрегат ни был выбран, важно основываться на его параметрах и целях применения.

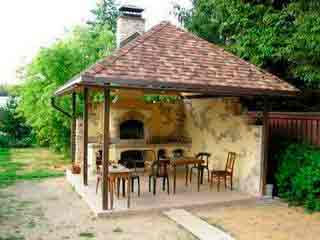

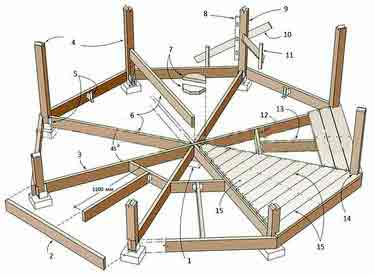

Строительство гриль-домика

Приступая к работе, надо приготовить:

лопату;мешки с песком, щебнем и гравием;пластиковую трубу большого диаметра;6 металлических балок длиной 2,5 м и сечением 100х100 мм;брусья, имеющие длину 1,5 м и сечение 80х80 мм;металлические уголки, саморезы и дрель;доски размером 50х100 мм.

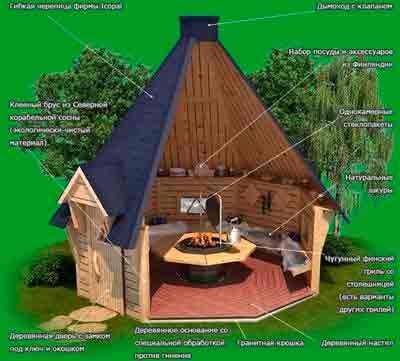

Гриль-домик представляет собой миниатюрное строение, через крышу которого выходит труба

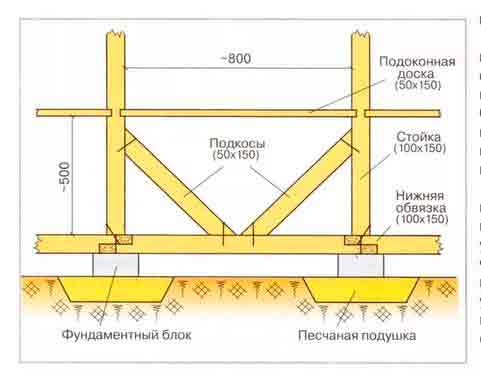

Чтобы соорудить домик для размещения гриля нужно следовать следующим рекомендациям:

Площадку под строительство помещения размечают, после чего с неё снимают верхний пласт грунта (около 30 см).В получившуюся яму насыпают песок, щебень и гравий.

Слой из этого строительного сырья утрамбовывают и разравнивают.На дно котлована укладывают пластиковую трубу, которая необходима для поддува. Затем в яме снова делают «подушку» из песка, гравия и щебня. На ней сооружают фундамент из тротуарной плитки, окружённый бордюрным камнем.В землю вставляют 6 опорных балок для каркаса домика.

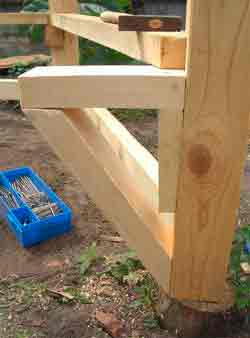

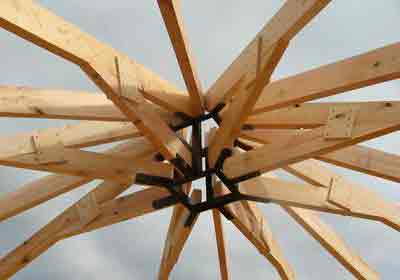

Их соединяют с горизонтальными брусьями. После этого крепление выполняют ещё в 3 местах: сверху, по центру и снизу. Между всеми зафиксированными деталями должен быть угол в 60 градусов.Затем каркас нужно дополнить брусками, предназначенными для двери и оконных рам.Кострукция домика стоит на столбчатом фундаментеИз досок, предназначенных для каркаса крыши, сооружают шестиугольник.

Внутренний диаметр получившейся конструкции должен быть абсолютно пропорционален трубе гриля. К доскам, образующим основание для кровельного материала, прикрепляют стропильные ноги из обрезанных досок, которые служат элементами, соединяющим крышу с домиком. На каждом опорном столбе рекомендуется устанавливать по 2 стропила.Доски, укладываемые на углы дома, должны быть толстымиСтены гриль-домика обшивают влагостойким материалом, например, плитами ОСП.

А внутреннюю отделку помещения выполняют вагонкой. На крышу домика принято стелить мягкую черепицу. Строение оснащают окнами, дверью и самостоятельно изготовленным грилем.

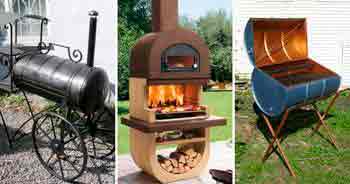

Из чего и как сделать гриль — решает хозяин дачи. Однако наиболее популярными считаются приспособления, изготовленные из кирпичей, бочки и газового баллона. Они практичны, удобны и эстетичны.

Автор: Ксения ЗубковаРаспечатать

Прежде чем приступить к изготовлению своими руками гриля-барбекю или такого довольно сложного устройства, как смокер-гриль, давайте разберемся, чем они отличаются и в чем заключается принцип их действия.

Гриль-барбекю– это устройство для приготовления продуктов на открытом огне (жаре). Смокер-гриль– это универсальное устройство, которое позволяет готовить продукты на жаре и (или) при желании – коптить.

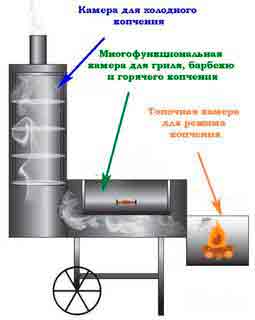

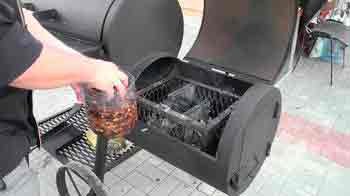

Как устроен смокер-гриль?

Смокер-гриль (от английского смок – дым) содержит несколько камер, что делает его универсальным устройством для гриля, барбекю, горячего и холодного копчения. Любая коптильня содержит как минимум 2 камеры: в одной сгорают угли, в другой готовятся продукты. Камеры соединены между собой, они могут располагаться рядом друг с другом или одна над другой, от этого принцип действия не меняется: дым от сгорающих углей должен попасть на продукты.

Если на них попадает сразу горячий дым, получаются продукты горячего копчения. Если камеры соединены дымоходом, при прохождении через который дым успевает остыть, получаются продукты холодного копчения. Если продукты готовятся над открытым жаром от углей (при открытой или закрытой крышке), готовое блюдо обычно называют «грилем» или «барбекю».

Смокер-гриль в зависимости от модели состоит из 2 или 3 камер.

Камера для продуктов холодного копчения.

Камера для продуктов или варочная камера (гриль или горячее копчение).

Камера для угля или топка.

Вкус готового блюда зависит от того, в какой камере разжигают огонь и в какой размещают продукты.

Режим «барбекю» – жарка с закрытой крышкойРежим «гриль» – жарка на прямом огне с открытой крышкойГорячее копчениеХолодное копчение

Выводы и полезное видео по теме

Изготовление газового гриля своими руками не требует особых знаний, ведь для этого вам достаточно разобраться в принципе работы конструкции. При наличии всех необходимых инструментов и материалов, вы сможете своими руками соорудить газовый гриль барбекю с подключением к газовому баллону, сэкономив на покупке заводского гриля круглую денежную сумму.

С таким многофункциональным газовым грилем вы сможете устраивать посиделки в кругу друзей за приготовлением барбекю на своей даче:

Если вы можете дополнить наш материал или поделиться собственным опытом создания газового гриля, пожалуйста, пишите свои комментарии, задавайте вопросы в расположенном ниже блоке.

Как сделать гриль-барбекю своими руками?

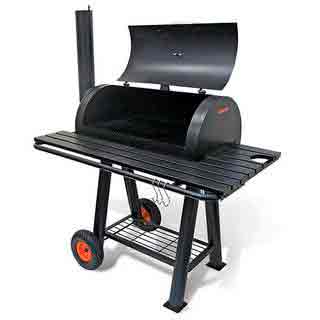

Вы уже обратили внимание, что все отсеки вышеописанного устройства напоминают бочку. Поэтому самый простой вариант сделать в домашних условиях гриль-барбекю – это найти подходящую бочку и правильно ее переделать. Какие бочки использовать нельзя?

Категорически те, в которых хранились не совместимые с приготовлением пищи вещества – бензин, масло, краска и прочая гадость. Нельзя использовать алюминиевые, не желательно – тонкие бочки, которые быстро «прогорят» и сведут все ваши творческие усилия на «нет» за весьма короткий период времени. Идеально для наших целей подойдут, к примеру, отслужившие свой срок пивные КЕГи, которые изготавливаются из высококачественной нержавеющей стали.

Они и санитарно-гигиеническим условиям соответствуют, и коррозии практически не подвержены. По объему КЕГи бывают разные, в нашем случае можно использовать 50 – или 100 литровые (последние встречаются крайне редко). Внешний диаметр 50 литровой КЕГи колеблется до 400 мм, высота до 600 мм, средняя толщина стенок – 1.5 мм.

Мы начнем с самого простого варианта и по мере написания этой статьи будем его постепенно усложнять. Для обычного гриля нам понадобится одна бочка, которую аккуратно разрезаем болгаркой вдоль на 2 равные части.

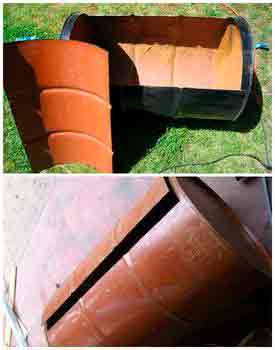

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая емкостью для углей. Крышку и основание соединяем с помощью двух обычных петель болтами, просверлив отверстия дрелью.

В открытом состоянии крышка фиксируется с помощью металлической цепочки, которая в нашем случае удобно крепится к отверстию для фитинга.

Следующий шаг: крепим к крышке деревянную ручку, она не будет нагреваться во время готовки барбекю.

Длина ручки может варьировать от 20 до 50 см и зависит от ваших предпочтений. Прикрепить ее можно с помощью той же болтовой стяжки, а расстояние между ручкой и крышкой отрегулировать с помощью нескольких гаек. Все очень хорошо видно на фото ниже.

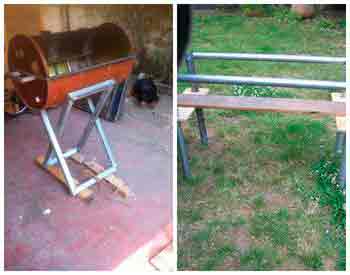

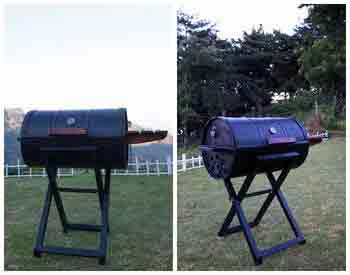

Наш грильготов, теперь пора приступать к изготовлению станины. Для этого понадобятся:

металлическая труба, уголок или другой металлопрокат;деревянная вагонка, ДПК или обработанные доски для обшивки столика. Не желательно использовать пластик и другие материалы, которые быстро теряют вид при соприкосновении с горячими поверхностями.

Размеры станины следующие:

Высота – около 80 см;Длина – на 10 – 30 см больше длины бочки;Ширина (внутренний размер) – на 2 – 5см меньше диаметра бочки.

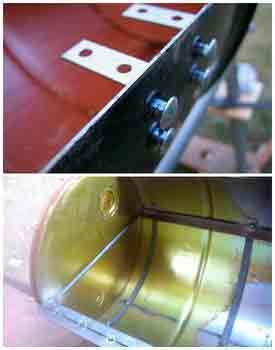

Крепить металлические детали станины можно с помощью тех же гаек и болтов. Однако наличие сварочного аппарата и навыков в области сварки – большой плюс в этом деле! Когда металлический каркас готов, устанавливаем сверху готовую бочку и аккуратно обшиваем поверхность столика досками или вагонкой.

При желании увеличить рабочую поверхность стола легко с помощью металлических уголков.

Теперь нам понадобится 2 решетки. Первая, поменьше, предназначена для углей и укладывается на дно емкости.

Без нее дно нашего барбекю может быстро прогореть. Вторая устанавливается сверху над углями и предназначена для жарки продуктов. Упоры для нее делаем с помощью болтов, ввинченных по периметру жаровни (хорошо видно на фото ниже).

Наш барбекю-гриль готов!

Внимание: если вы использовали старую бочку, как следует прокалите ваш гриль огнем перед первым приготовлением продуктов. И само собой разумеется, если бочка до этого служила емкостью для других целей, тщательно отмойте ее еще до того, как начнете процесс превращения бочки в барбекю.

Если при закрытой крышке угли горят плохо, значит в устройство поступает недостаточно кислорода. В этом случае поможет вытяжная труба и приточное отверстие для лучшей вентиляции воздуха. Об этом мы расскажем чуть ниже.

Какие сложности могут возникнуть?

Главная задача при создании газового гриля – угадать соразмерность всех деталей. Вырез слишком маленького сектора в корпусе не позволит закрепить полноразмерную решетку, а значит – приготовить требуемую порцию будет невозможно. Если установить слишком мощную форсунку, мясо в процессе жарки начнет попросту подгорать.

Внутренняя часть корпуса должна быть изготовлена из пищевой нержавейки, либо покрыта специальным термостойким составом на тефлоновой основе.

Подсмотреть правильное расположение и количество отверстий можно на конфорке старой газовой плиты, и соорудить самодельные форсунки с идентичным строением

Без крайней необходимости не стоит покрывать краской внутреннюю поверхность корпуса, поскольку выбор неправильного или некачественного покрытия может привести к отравлению. Все нагреваемые детали самодельного гриля не должны выделять дым или запах – процессе жарки мясо впитывает все токсические испарения.

Поэтому, прежде чем приступать к приготовлению первой партии барбекю, необходимо произвести пробный пуск мангала. За это время все остатки краски и грязи выгорят, и ваш газовый гриль будет готов к дальнейшему использованию.

Как сделать устройство для регулирования высоты положения решетки над углями?

Регулируемая решетка нужна в том случае, если для гриля используется большая бочка до 200 литров. С ее помощью контролируется температура для жарки продуктов: чем ближе к углям, тем больше жар.

1. Чтобы установить систему регулирования высоты решетки над углями, крышку для гриля вырезают таким образом, чтобы дно бочки и ее верх оставались целыми (как показано на фото).

Устанавливаем бочку на станину и крепим крышку с помощью петель и болтовой стяжки. Делаем ручку для крышки. Все в той же последовательности, как мы уже описали выше.

3. Чтобы уложить на дно жаровни решетку для углей или жаропрочный стальной лист советуем в качестве опоры сделать (сварить) раму из металлического уголка.

4. Решетка или стальной лист для углей.

5. В боковых стенках гриля высверливаем отверстия, отступив вниз на пару сантиметров от самой верхней точки.

6. В отверстия вставляем металлическую трубу, на которую впоследствии будет крепиться решетка для продуктов.

7. К металлической трубе предварительно привариваем ручку, т.

к. процесс регулировки высоты решетки будет осуществляться посредством проворачивания трубы. К основанию ручки привариваем диск с пропилами, что поможет фиксировать трубу неподвижно с поднятой решеткой.

Металлический язычок крепится таким образом, чтобы он оставался подвижным относительно оси болта. При повороте ручки по часовой стрелке диск свободно скользит по язычку. При повороте ручки против часовой стрелки язычок упирается в пропил и фиксирует трубу на нужной нам высоте.

9. К трубе симметрично с двух сторон болтами крепятся две металлических цепочки, на которые будет подвешена решетка для продуктов. Длина цепочки регулируется таким образом, чтобы в свободном состоянии решетка упиралась в дно.

10. Решетка для продуктов.

11. Крепим к решетке металлическую цепочку.

12. Подвешиваем решетку над жаровней.

13. Делаем столик – обшиваем станину досками.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать трубу дымохода. Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка. Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор. Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно! Используйте только металлический газовый шланг. Он значительно безопаснее. При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Внимание! При конструировании газового оборудования все манипуляции вы делаете на свой страх и риск! Не допускайте скопления газовоздушной смеси в гриле, это может привести к взрыву.

Если вы хотите сделать раскладной мангал, процесс производства будет чуть сложнее. А для статичного мангала с газом все закончится обычной сваркой короба и приваркой к нему ножек. На ваше усмотрение верхняя решетка может быть подвижно привинчена к коробу для неподвижности при приготовлении продуктов. Может быть съемной (как правило). Внизу – трубчатый газовый баллон или овальный, приваренный и закрепленный своими руками.
Относительно размеров также можете решить сами: если семья большая, то сразу делайте своими руками мангал производственных масштабов. Чтобы за один раз накормить всех вкусным барбекю.

Форма мангала, работающего на газу, – трапециевидная, для удобства установки газовой трубки. Можете выбрать и другой дизайн своего газового агрегата.

Установка

Если таинство жарения шашлыка или барбекю происходит дома, то, устанавливаем мангал на пол, проследив, чтобы вблизи не было легковоспламеняющихся вещей, желательно оградиться от них несгораемыми материалами, например, листом железа. Но дома редко кто захочет делать шашлык или барбекю – потянет на природу, то есть на улицу.

А там надо под оборудование, сделанное своими руками, выбрать ровную, желательно крепкую и твердую поверхность. Проследить, чтобы газовое оборудование стояло уверенно и надежно. И поставить газовый агрегат с подветренной стороны, чтобы не произошло никаких непредвиденных ситуаций.

В домашних условиях

Дома или на даче сеть магазинов предлагает мини-мангалы на газу.Они компактны, со складывающимися ножками. Работает мангал благодаря специальному газовому картриджу, действия которого хватает на 2-2,5 часа работы. Конечно, такой прибор удобен, компактен, но дорог в цене. Поэтому многие предпочитают делать газовый агрегат своими руками, прибегнув к советам специалистов.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного — +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Строение

Строение агрегата, сделанного своими руками, очень простое. Внизу в центре – обычная горелка с газом из баллона, чуть выше – решетка. Также необходима специальная пластина для подогрева, чтобы мангал мог спокойно работать на морозе.

Короб, если решили делать своими руками, из металла не тоньше 4 мм., лучше из чугуна. Высота может быть не более 10 см. от уровня пламени, чтобы барбекю могло хорошо прожариться. Ширина короба должна быть такой, как у типичных раскладных решеток для барбекю, чтобы они удобно лежали, а продукты в них полностью поглощали тепло.

Источник: http://texnotoys.ru/dom-i-sad/gril-svoimi-rukami.html

Простейший электрический гриль своими руками

Привет любителям помастерить, в этот раз мы рассмотрим такую простейшую самоделку как электрический гриль. За ним можно коллективно готовить пищу и потом ее поглощать, не выходя из дома. Это отличный вариант, если у вас нет возможности разжечь костер на природе. Конечно, тут не будет ни дыма, ни огня, ни углей, но собраться в семейном кругу с детьми у такого гриля будет довольно интересно. Единственный недостаток конструкции в том, что питается она от напряжения 220В, так что нужно все сделать максимально безопасным. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:

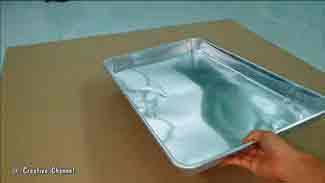

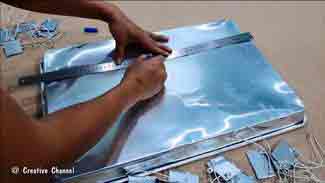

— противень, поднос или подобная емкость;

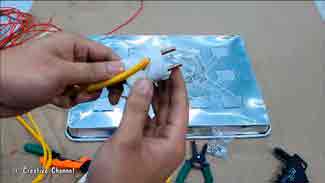

— кабель с хорошей изоляцией и вилка;
— изоляционные трубки;
— винты с гайками;
— алюминиевые уголки для ножек;

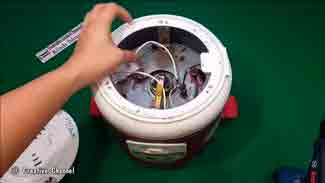

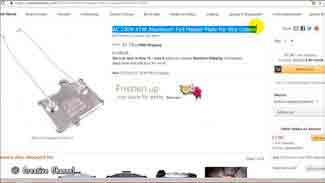

— нагревательные элементы от рисоварки (220В/41 Вт каждый).

Переходим к подключению, все элементы подключаем параллельно, контакты делаем надежные, у автора это винты с гайками. Важно позаботиться о хорошей изоляции, так как 220В представляют опасность для жизни. На питающие провода надеваем дополнительные изолирующие трубочки, которые не боятся нагрева, а кабель используем с хорошей изоляцией. В итоге останется установить на другой конец кабеля вилку.

Шаг третий. Ножки и испытания
Самоделка готова, остается сделать для гриля ножки. В качестве материала автор использует алюминиевые уголки, крепим их также заклепками.

Включаем вилку в розетку и, дождавшись прогрева противня, наливаем масло. Ну а далее уже в дело идет мясо и другие продукты для жарки. Мясо жарится без проблем, никакого термостата в системе не предусмотрено, так как нагревательные элементы и так сильно не нагреваются из-за небольшой мощности.

Надеюсь, проект был для вас полезен, и вы нашли для себя интересные идеи. Удачи и творческих вдохновений, не забывайте делиться с нами своими идеями и самоделками!

Источник: http://usamodelkina.ru/13926-prostejshij-jelektricheskij-gril-svoimi-rukami.html

Нет средств на готовые модели? Выход есть — можно запросто сделать газовый гриль своими руками!

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги можно, сделав газовый гриль своими руками.

Из чего состоит газовый гриль

1. Каркас. Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели. В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю. Лучше изготовить из нержавеющей стали.
4. Шампур с поворотным механизмом.
5. Сборник жира. Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка. Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления. Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

1. Схема 1. Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
2. Схема 2. Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

1. Измерительное оборудование — штангенциркуль, линейка, циркуль, уровень.
2. Сварочное оборудование — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
3. Оборудование для резки металла. В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
4. Набор лерок и метчиков желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание! Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра с насверлёнными отверстиями диаметром 3—5 мм, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так: трубка с тем же диаметром, что и форсунка, 5—8 см длиной. В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать: прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание, сваренное из прутка или квадратной трубы.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/gril/kak-sdelat-gazoviy.html

Как сделать древесный уголь своими руками

Древесный уголь используется для розжига мангалов, грилей и других жаровен. Это экологически чистое топливо, отличающееся от своего каменного собрата, дров и торфа более высокой теплоотдачей и отсутствием пламени и дыма при горении. При этом он долго сохраняет жар и распределяет его равномерно.

Основные преимущества угля по сравнению с другим видами топлива:

В нем нет посторонних химических примесей.

Спрессованный в брикеты, он выделяет в 1,5 раза больше тепла, а горит дольше. Хотите чтобы ароматное и сочное мясо досталось всем желающим? Без проблем.

Длительное сохранение высокой температуры и равномерное горение позволяют сократить время приготовления любимых блюд на решетке и хорошо прожарить продукты.

Как сделать древесный уголь своими руками в домашних условиях? Ведь стоит такое безопасное топливо для грилинга не так дешево, как хотелось бы. Для минимизации затрат некоторые любители сочного мяса на открытом огне решают наладить процесс изготовления самостоятельно. Но это требует сноровки и знания нюансов производства.

Так, не всем известно, что от используемого сырья зависит качество углей. Марка «А» делается из твердолиственной древесины (бука, березы, дуба), «Б» – из смеси твердых и мягких пород, «В» – с добавлением к ним хвойных пород (сосны, ели, лиственницы, пихты).

Что такое уголь из дерева и как его применять с пользой для себя, знали еще пещерные люди. А бронзовый век превратил это экологически чистое топливо в важнейший объект промышленности. Сейчас во всем мире изготавливается до 9 000 000 тонн ценного сырья в год.

Если пренебречь правилами производства, результат вас вряд ли порадует – угля будет мало, он получится мельче, чем вы ожидали, слабый и с множеством трещин. Так что если вы хотите делать топливо самостоятельно, придерживайтесь полезных советов из нашей статьи. В конце концов, если первый блин будет комом, можно купить качественные брикеты для камадо и приготовить лучшее мясо на решетке, наслаждаясь процессом.

Как получить древесный уголь в домашних условиях: копаем яму

Достаточно простой способ, который пришел к нам от далеких предков. Поэтапно разберем его, чтобы вам было легче повторить каждый шаг и изготовить хорошее сырье:

Сначала выкапываем яму цилиндрической формы. Следим за ее стенками – они должны быть строго вертикальными. От диаметра и глубины зависит, сколько угля вы получите. Если первый показатель – до 80 см, а второй – до 50, можно рассчитывать примерно на 2 мешка топлива.

Утрамбовываем дно – специальным катком или ногами, если его нет. Главное, чтобы грунт не смешался с углем.

Занимаемся разведением костра в яме. Для этого берем мелкие ветки, обязательно сухую бересту. Средства для розжига на химической основе не используем.

Во время горения постепенно добавляем дрова и ветки. Наша задача – равномерно покрыть ими все дно.

Разведенный костер разгорелся? Тогда самое время приступить к основному этапу – достать приготовленное сырье для добычи угля в домашних условиях.

Какими должны быть дрова? Первый совет – их необходимо очистить от коры. Она дает много дыма, продукт получается более низкого качества. Второй совет – готовым сырьем удобнее пользоваться, если заранее нарезать древесину на куски размером не более 30 см.

Далее переходим к производству древесного угля в домашних условиях (ниже – видео с процессом изготовления). Во время выжига подкладываем новые дрова поверх старых – как только те прогорят. Постепенно яма заполнится.

Как долго придется ждать? Сколько времени уйдет на превращение дерева в топливо, зависит от плотности исходного сырья – твердые породы горят дольше, но дают продукт лучшего качества. Приготовьтесь к тому, что последующие манипуляции вы будете производить лишь спустя несколько часов – два или три.

Перед тем как наполнять мешки, нужно дать углю остыть. Для этого на яму набрасывают зеленую траву, полученный холмик покрывают земляным слоем, выравнивают и утрамбовывают. Далее – ожидание в течение двух дней. За это время сырье остывает. После этого занимаемся просеиванием и фасовкой. Вот и все. Топливо готово – его можно использовать хоть на следующие сутки.

Помните: чем больше куски, на которые вы поделили дрова, тем дольше будет длиться выжиг.

Как самому сделать древесный уголь в бочке?

Чтобы воплотить в жизнь еще один способ, нам понадобится бочка с толстыми стенками из металла. Чем больше ее размер, тем больше будут ваши запасы. Нельзя приспосабливать под изготовление сырья емкость, применяющуюся для хранения нефтепродуктов. Если другого варианта нет, сначала выжигайте ее и только после заполняйте.

Существует два варианта выжига в бочке:

Отличий от аналогичного процесса в яме практически нет. Но есть одно уточнение – если вы используете большую по объему емкость (до 200 литров), на дне необходимо оставить шесть жаростойких кирпичей. На них следует закладывать подготовленные дрова, подгружая их до тех пор, пока кирпичи не скроются за углями. Затем помещаем на прогоревшие поленья решетку и только на нее отправляем следующие партии. Древесину кладем плотно, не допуская зазоров между элементами кладки и рядами. Заполненную бочку накрываем листом железа, как только на поверхности покажется разгоревшееся пламя.

Чтобы ускорить выжиг, можно проделать в нижней части отверстие. В него будет проходить воздух. Однако это не обязательное условие. Следите за тем, какого цвета будет выходящий дым. Если он стал сизым, самое время герметично закупорить бочку и дать ей остыть. После остается достать угли и пользоваться ими.

В этом случае емкость, заполненную дровами, необходимо накрыть крышкой из негорючего материала. Оставляем отверстия для выхода газов. Их размер – минимальный, поскольку температура внутри должна дойти до 350 градусов.

Бочка не должна находиться на земле – ставим ее на платформу. Можно соорудить ее из нескольких кирпичей, подставкой для которых служит металлический лист. Между кирпичами необходимо разжечь огонь. Он будет нагревать емкость. Через некоторое время дрова внутри нее начнут окисляться, пойдет газ. После того как он перестанет выходить, необходимо оставить бочку на огне на 2-3 часа, а после снять. Все отверстия в крышке нужно заделать.

Вот как приготовить древесный уголь в домашних условиях, приложив минимум усилий. Описанные способы – далеко не все из имеющихся и использующихся. Их главный минус – очень сложно отслеживать процесс (с закрытой бочкой – практически невозможно). Только когда вы наловчитесь и приобретете опыт в выжиге, можно будет с точностью до минуты определить, когда продукт будет готов. Встречающиеся на первых порах проблемы типичны для новичков – это или недожженное сырье, или его перегорание.

Как приспособить печь для производства древесного угля своими руками

Если у вас на даче есть дровяная печь, считайте, что вам повезло. С ней не нужны никакие дополнительные устройства. Вам не придется копать яму или искать емкость для подготовки топлива. Можно выбирать то, что уже прогорело, и сразу опускать в емкость для остывания (керамическую бадью, ведро). Процесс прост и за ним очень удобно следить.

Вот несколько советов для тех, кто решил изготовить древесный уголь в домашних условиях, используя дровяную печку:

Куда класть готовый продукт? Не рекомендуется брать для этого бочки или ведра из металла – можно обжечься. Выложив все сырье, плотно закройте емкость крышкой, дайте ее содержимому остыть.

Куда деть отсев? Если выбрасывать крошку жалко, переработайте ее в брикеты и используйте их для розжига гриля.

Как делать больше угля в домашних условиях? Есть один способ – рискованный, но эффективный. Когда дрова хорошенько разгорятся, необходимо плотно закрыть все дверцы и заслонки. После этого нужно выждать 15 минут – за это время древесина должна перегореть. Затем остается только выгрести готовое сырье и поместить его в герметично закрытое ведро или бадью – чтобы остыло.

Именно печь подходит для изготовления древесного угля своими руками в домашних условиях больше всего – с ней вы будете видеть результат и контролировать выжиг. А если вам не хочется возиться, уже готовые брикеты всегда можно купить.

Источник: http://grillandjoy.ru/blog/kak-sdelat-drevesnyy-ugol-svoimi-rukami/

Барбекю своими руками: делаем барбекю из кирпича или металла, пошаговая инструкция с фото

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с приготовлением очень вкусных мясных, рыбных и овощных блюд на раскаленных углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Барбекю своими руками

Владельцам загородных участков вообще , наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит осо бо бо льшой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с древнегреческим , а затем латинским словом «barbarus» , что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен – варваров – на открытых кострах или в каменных пещерных очагах, и лег в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем нам очень и очень нравится!

Решили построить печь барбекю?

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать мангал.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Кроме этого отличным решением является тандыр! Про строительство тандыра своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле или по кулинарной технологии барбекю. В чем разница, в чем та тонкость, которая отличает одно от другого?

По большому счету, разница невелика, но все же она есть.

• Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п .), поверх которого ложатся шампура или устанавливается решетка , на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува воздуха, необходимого для горения дров и последующего тления углей. Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки .

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем требует определенной сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную к огню.

• Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем , в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку над на бравшими жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Гриль предполагает наличие крышки, то есть закрытое со всех сторон пространство для приготовления продуктов

Горячий воздух в замкнутом объеме распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон . Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

• А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки барбекю обязательно наличествует бортик, стенка, которая не дает сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает проду кт сн изу и с краев , а в случае с очаговым типом барбекю – еще и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа , конечно, без организации отвода дыма не обойтись, но труба не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии .

Мангал, барбекю и гриль очень часто легко трансформируются от одного типа к другому

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет выражено очень много. Тем не менее , далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным , от временных к переносным жаровням, и далее – к стационарным комплексам.

Барбекю почти готово? А беседки еще нет?

Но перед строительством беседки обязательно ознакомьтесь с информацией по строительству фундамента для беседки — здесь.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем , даже людям, совершенно не владеющим строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка (поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Схема простейшей жаровни-барбекю, которую можно выложить буквально за несколько минут

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

• Для сооружения необходимо подготовить ровную и твердую площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом участке, очищенном от сухой травы.

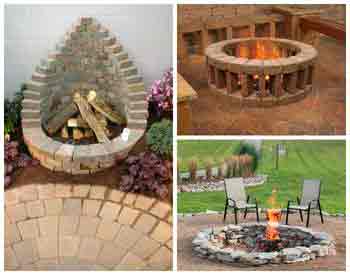

• На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки — эти металлические элементы должны полностью ее перекрывать получающийся «колодец». На приведенной схеме в кладке одного ряда задействовано 12 кирпичей.
• Подобным же образом аккуратно укладываются еще четыре ряда, каждый со смещение, чтобы кладка была « в перевязку ».
• Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем будет разводиться огонь, гореть дрова и тлеть угли.
• Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
• Следующим шагом на кирпичный «колодец» укладывается металлическая решетка , на которой и будут размещаться обжариваемые продукты.
• Поверх решетки укладывается еще два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем , для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на летний период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев , то совсем не сложно ее разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не состави т т руда и не займет много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Изображение	Описание
	Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин). На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки). Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
	Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно. Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.
	Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю. Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке. Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления. Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
	Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм. Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм. В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции. Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка). Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.
	Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю. Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек. Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
	Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.
	Продолжаем работу над самой бочкой. Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока. В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной. Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.
	Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.
	Пришла пора заняться откидной крышкой. На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
	Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту. Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.
	Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1). На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи. В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку. Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
	Остались последние «штрихи». Устанавливается дымоходная труба (синяя стрелка). Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка). Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской. Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль». По сути, сборка барбекю закончена.

Аналогичные или в определенной степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. ( При этом должна соблюдаться осторожность при первом резе емкости , так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез проводить также в заполненном водой состоянии).

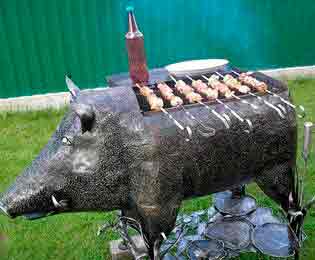

Только от креативности и умения мастера зависит, насколько функциональной станет его конструкция

Креативный подход дает возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой , то ее можно оснастить, к примеру, одноосным колесным ходом. Это позволит без труда перемещать ее по территории участка или убирать в сарай или гараж на период не востребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые любят солидность и основательность, наверняка предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Пример стационарной зоны барбекю под сенью беседки

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд правил:

• Очень часто кирпичные барбекю устанавливают рядом с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно и объединение этих построек под одной крышей, естественно, с учетом требований пожарной безопасности.
• Не стоит располагать компле кс чр езмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
• По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от от хожих мест или выгребных ям, своих или соседских.
• Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом преобладания ветров в данной местности).
• Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над барбекю. Это, во-первых, небезопасно, а во-вторых — от высоких температур растения могут завянуть и погибнуть.
• Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

Проход трубы печи-барбекю через кровлю беседки

• Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
• Очень удобно будет, если к зоне барбекю провести воду, хотя бы временной летней магистралью. Также никогда не лишним будет проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные элементы, только по желанию и возможности хозяев.
• И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундаме нт дл я кирпичной печи-барбекю

Цены на барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит , для него требуется надежная основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе, рекомендовано замостить, и плита фундамента уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

• Под фундамент роется котлован таким расчетом , чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
• Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее , также с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
• По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
• Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
• Готовится цементно-песчаный раствор (1 : 3), который заливается в опалубку до полного ее заполнения. Верх разравнивается правилом.

Залитая фундаментная плита

Теперь остается ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 — 4 дня регулярно увлажнять поверхность и оберегать ее от пересыхания и растрескивания, укрывая полиэтиленовой пленкой . Опалубку можно будет снять через неделю , ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели – бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную печь-барбекю. Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее , обладают неплохой функциональностью.

Несложный вариант без дымоходной трубы

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее отдельных элементов.

Схема должна помочь без особого труда сложить простейший вариант барбекю

• Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы он был исполнен с бортиками, по типу противня, чтобы угли не просыпались вниз. Такому же размеру должна соответствовать и решетка (поз. 9) – их может быть и несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
• Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
• Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной утвари или запаса дров.
• Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются « в перевязку », со смещением на ½ кирпича.
• Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще один вариант – по одной части цемента и гашеной извести и три части песка.
• После укладки первых пяти рядов , шестой ряд с обеих боковых сторон ложиться с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
• Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток .

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона – жаровни и решеток обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще одну кирпичную стенку с одной или даже с обеих сторон.

С одной или с обеих сторон можно пристроить разделочные столики

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

Общий вид в двух проекциях и схема первых девяти рядов

• Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
• Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
• В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
• Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется постоянная проверка на горизонтальность с использованием строительного уровня.
• Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого , а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

• Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
• С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
• После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
• В дальнейшем кладка идет строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной трубы.
• Ступенчатый подъем трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный металлический колпак.
• По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

При желании, возможностях и должной сноровке можно соорудить более сложный многофункциональный комплекс барбекю

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться с подробной видеоинструкцией. Это поможе т т резво оценить свои средства и строительные возможности, чтобы принять правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

Источник: http://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/barbekyu-svoimi-rukami.html

Уличная печь-гриль из кирпича своими руками

Разнообразие конструкций дворовых очагов заставляет порой задуматься о целесообразности выбора того или иного вида устройства. Даже самый простой гриль для дачи позволяет решить задачи приготовления пищи. Однако не всякий уличный гриль подойдет для постоянного применения. Поэтому лучший гриль для дачи каждый выбирает самостоятельно. Кому-то необходимо иметь печь-гриль для дачи с возможность постоянной эксплуатации. Для этого необходима стационарная уличная печь-гриль с независимым фундаментом. Для других важна мобильность и возможность перевезти конструкцию в удобное место, а также способность сделать это своими руками. А уж какой гриль для дачи выбрать, сможете решить самостоятельно, прочитав этот материал. А пока посмотрите на фото грилей для дачи: в основе этих сооружений из кирпича заложен простой принцип кладки.

Как сделать стационарную печь-гриль на даче своими руками?

Одним из самых надежных считается стационарный гриль из кирпича. Перед тем как сделать гриль на даче, сначала необходимо подготовить площадку: снять дерн, вынуть грунт на соответствующую глубину, насыпать и утрамбовать песчаное основание. После этого следует установить опалубку и отлить армированную бетонную фундаментную плиту.

На подготовленном фундаменте необходимо обозначить контур будущего гриля в соответствии с проектом. Для удобства можно разложить кирпичи без раствора. Важно правильно обозначить прямые углы. После этого уже на раствор нужно выложить стены толщиной в полкирпича. Для этого подойдет обычный кирпич. Укладывать его следует на цементно-песчаную смесь.

Перед тем как сделать гриль на даче своими руками, позаботьтесь о защите конструкции от влаги: поверх цоколя необходимо уложить слой гидроизоляции. Первый ряд кирпичей должен быть выложен на раствор таким образом, чтобы швы между кирпичами были одинаковыми и не более 1 см. Для этого рекомендуется между очередными рядами или отдельными кирпичами в ряду вставлять стальные прутья квадратного сечения. После укладки ряда прутья следует вынуть. Затем их можно будет использовать в следующем ряду. Во время кладки нужно постоянно проверять, ровно ли уложены кирпичи по горизонтали и по вертикали.

Начиная со второго ряда кирпичи необходимо укладывать, создавая ложковую перевязку. На пятом ряду следует сделать опорный выступ. Для этого кирпичи нужно расположить поперек таким образом, чтобы они выступали с обеих сторон стенки. На опорный выступ будет опираться поддон для древесного угля. Поддон можно сделать любой формы, но обязательно с бортиком спереди, чтобы уголь не высыпался.

Поверх ряда выступающих кирпичей следует продолжить кладку стенки вполкирпича, уложив еще 5-7 рядов. Между кирпичами на разной высоте нужно зафиксировать скобы или крючки, на которые будет устанавливаться решетка гриля.

После завершения кладки печи гриля своими руками необходимо аккуратно расшить швы. Для этого следует провести вдоль швов расшивкой, чтобы придать им закругленную форму. Сделать это нужно до того, как раствор схватится. К отделочным работам можно приступать только после того, как кладочный раствор затвердеет. Обычно для этого требуется несколько дней.

До первого разведения огня уличный гриль, сделанный своими руками, должен постоять не менее недели, чтобы раствор окончательно затвердел. В противном случае конструкция может растрескаться.

Если к рассмотренному базовому варианту добавить еще одну нишу, то благодаря двойной ширине можно получить дополнительное место для двух жарочных вставок, располагаемых рядом. Благодаря этому можно будет готовить одновременно несколько разных блюд.

По всему периметру гриля на даче своими руками можно сконструировать дополнительные полочки. Справа и слева из кирпичей рекомендуется выложить дополнительные выступы, на которые будут опираться доски. Откидные боковые деревянные полки могут быть и складными.

Для этого две отдельные доски нужно соединить на петлях друг с другом и с кладкой. В разложенном состоянии они будут опираться на боковые кирпичные выступы, а в сложенном положении их не будет видно за карнизом, выложенным из кирпичей в верхнем ряду с выступом наружу. Карниз можно подпереть прикрученным снизу стальным уголком.

С тыльной стороны необходимо расположить большую откидную доску, на которой могла бы поместиться вся необходимая кухонная утварь. Благодаря такой полке нет необходимости в установке стола. Поверхность деревянных деталей рекомендуется покрыть лаком, а на зиму их лучше всего демонтировать. Это основные рекомендации относительно того, как сделать печь гриль своими руками, а о видах этих сооружений поговорим далее в статье.

Уличный гриль-барбекю из кирпича на углях для дачи

Не менее популярна еще одна конструкция стационарного сооружения — уличный гриль барбекю, который устроен особым образом. Для того, чтобы сделать гриль барбекю для дачи на углях, потребуются около 130 штук красного полнотелого кирпича, отрезки стального уголка или полосы, куски арматуры, цемент, песок, бутовый камень или щебень.

Сначала необходимо подготовить траншею под фундамент стенок гриля. Кладку можно начинать только через неделю после заливки фундамента. В качестве гидроизоляции рекомендуется использовать полосы рубероида. Стенки барбекю гриля из кирпича для дачи следует выкладывать с перевязкой вертикальных швов вполкирпича одновременно с основанием очага. При этом нужно регулярно проверять строительным уровнем горизонтальность рядов и особенно расположение угловых кирпичей.

Первые три ряда основания гриля из кирпича для дачи должны быть уложены без перевязки со стенками. Четвертый и шестой ряды необходимо перевязывать со стенкой вполкирпича. В качестве опоры для кирпичей перекрытия в седьмом ряду выступают уголки или полосы, вмонтированные в стенку и опирающиеся на кирпичи шестого ряда. На десятом ряду опорой для деревянной столешницы являются куски арматуры. Доски для столешницы следует шурупами закрепить к выступающим из стенки стержням.

Опорой для жарочной решетки или шампуров являются кирпичи девятого ряда кладки очага. После того как гриль для дачи на углях будет сложен, необходимо произвести расшивку швов, затем просушить конструкцию.

Гриль-мангал: уличная печь из кирпича на дровах для дачи (с фото)

Для устройства простейшего уличного гриль-мангала на открытом воздухе не требуется покупки дорогих материалов, больших затрат сил и времени.

Сначала необходимо правильно подобрать для него место. Гриль мангал для дачи может быть расположен отдельно, примыкать к глухой каменной стене или кирпичному забору.

Простейший садовый гриль на дровах для дачи отличается удобством в использовании. Такой примыкающий к кирпичной стене гриль довольно просто возвести, даже не имея никого опыта в печном деле. Мангал, гриль и печь могут быть совмещенными в одном комплексе.

Размеры стандартного мангала гриля из кирпича составляют около 1500 х 700 мм. В нем расположены две ниши: одна предназначена для топки, вторая — для хранения дров и каминных принадлежностей (кочерги, щипцов, совка).

Строить уличный гриль мангал следует начать с разбивки фундамента. Достаточно в пределах занимаемой грилем площади снять 20-30 см грунта, полученный небольшой котлован засыпать гравием. Затем сверху его необходимо залить цементным раствором и выровнять поверхность, контролируя ее горизонтальность.

На заметку! При приготовлении блюд на верхние полоски необходимо уложить решетку с продуктами, а под ней поставить жаровню с углями. Чем сильнее требуется разжечь огонь и добиться большей температуры, тем выше нужно располагать жаровню.

Через сутки можно приступать к возведению кирпичных стенок согласно конфигурации задуманной конструкции. Для этого подойдет любой кирпич, но желательно все-таки использовать огнеупорный.

Во время кладки гриль мангала для дачи нужно регулярно проверять ее горизонтальность и вертикальность. В топочной нише после десятого ряда кладки в шов между кирпичами боковых стенок необходимо заложить стальные полоски. Всего их следует поставить по четыре штуки слева и справа.

После этого гриль готов к пробной топке. Заготовленные дрова следует уложить в нишу для просушки.

Вместо вмонтированных в швы стальных полос к стенкам с помощью металлических распорных дюбелей можно прикрепить стальные уголки. Эту работу необходимо выполнять только после того, как раствор в кладке схватится.

Для изготовления жаровни понадобится листовой металл. Необходимо только аккуратно отогнуть бортики, и жаровня будет готова. Для удобства использования к ее передней стенке рекомендуется прикрепить ручку, но нужно быть осторожными, так как от углей она может быстро нагреваться.

Решетку гриля рекомендуется выполнить из стальных прутков, используя сварку. Кроме того, ее можно собрать из нескольких дюралевых прутков диаметром 5 мм и двух квадратных трубок сечением 10 х 10 мм. Круглые прутки необходимо вставить в гнезда диаметром 5,1 мм, высверленные в квадратных прутках на глубину 5-6 мм. Скрепление решетки происходит благодаря тому, что гнезда для крайних прутков просверливают насквозь. Сами прутки в гнездах при этом должны быть расклепаны.

Совет мастера. Следует помнить, что хорошее топливо — залог вкусной и здоровой пищи, поэтому для растопки можно использовать только разрешенные материалы.

Чаще всего применяют березовые дрова и угли, которые придают продуктам особый аромат. Использование неправильных материалов для растопки может даже привести к отравлениям.

В промежутках между использованием данной конструкции ниши кирпичного гриля рекомендуется закрывать деревянными щитами.

После изготовления металлических изделий необходимо собрать еще пару конструкций из досок. Потребуется сколотить два деревянных щита. Одним из них будет накрываться ниша с дровами. Такой щит будет еще выполнять роль стола для продуктов. Вторым деревянным щитом рекомендуется накрывать топочную нишу во время дождя.

Если во время топки такой печи будет излишне мешать дым, то следует установить над нишей металлический лист, изогнутый в виде двускатной крыши. Если его асимметрично сдвинуть, к лицевой стороне топки, то дым будет идти в противоположную сторону.

Через несколько дней, когда раствор кладки станет достаточно прочным, можно будет приступать к топке и приготовлению пищи. Посмотрите гриль-мангалы на фото, где представлены самые разнообразные конструкции:

Печка-гриль представляет собой конструкцию, в которой используются открытая каминная площадка, работающая по принципу гриля-барбекю, и одноконфорочная чугунная плита, нагревающаяся в режиме работы отопительно-варочной печи.

Сначала необходимо подготовить фундамент размером 137 X 98 см. Для строительства печки-гриля потребуются красный или огнеупорный кирпич, цемент, песок, уголки (32 X 32 X 4 мм), стальная проволока диаметром 32 мм, асбестовый шнур диаметром 35 мм, топочная дверка (250 х 270 мм), поддувальная дверка, прочистная дверка (140 х 140 мм), шибер поворотный (270 х 140 мм), колосниковая решетка (300 X 200 мм), решетка для барбекю, плита варочная одноконфорочная (420 х 500 мм), металлический лист для колпака (500 х 600) мм и красный песчаник. Перед тем как приступать непосредственно к кладке печи на раствор, рекомендуется собрать всю конструкцию насухо. Для строительства печки-гриля под навесом в качестве связующего вещества при кладке можно использовать обыкновенную красную печную глину.

Барбекю для дачи: уличный дровяной гриль-коптильня

Для того, чтобы построить уличный гриль-коптильню, необходим печной полнотелый кирпич и цементнопесчаный раствор. Футеровку внутренней части топливника следует проводить шамотным кирпичом на глиняно-песчаном растворе. Между наружными стенками и шамотной футеровкой в топке рекомендуется сделать температурный шов, проложенный базальтовой ватой.

Возводить дровяной гриль для дачи следует согласно порядовкам.

Для облицовки карниза можно использовать изразцы или клинкерную плитку, а сам дровяной гриль рекомендуется оштукатурить.

Готовый дровяной гриль барбекю следует протопить сухими дровами в течение нескольких часов. После этого топливник нужно очистить от золы и остатков углей. Затем можно приступать к приготовлению еды.

Шашлыки в такой печи можно не вертеть, как на мангале, так как они и так равномерно прожариваются со всех сторон одновременно. Это происходит из-за равномерного поступления тепла со всех сторон.

Для предотвращения потерь тепла топочный проем рекомендуется закрывать жестяной заслонкой, а трубу — каминной задвижкой.

Для быстрого приготовления шашлыков печь можно и не протапливать, а разжечь древесный уголь и сразу приступать к приготовлению пищи. Когда печь частично остынет, можно готовить выпечку. Для копчения продуктов в топливнике следует оставить небольшое количество углей, а на них насыпать сухие опилки.

Для устройства уличной печи не обязательно тесать и класть кирпич. В последнее время стали набирать популярность готовые сборные садовые очаги, состоящие из отдельных блоков-модулей, отлитых из специального жаропрочного бетона. Такая конструкция позволяет возвести подобный очаг практически за день.

Сборные конструкции обычно состоят из основания, плиты, на которой крепятся стенки очага, и дымового колпака с трубой.

Перед тем как размещать подобный гриль для дачи, необходимо выбрать правильно место, чтобы ветер не задувал пламя. Иногда для этого приходится сооружать дополнительные стенки, защищающие от ветра.

Монтаж деталей нужно осуществлять с использованием специального клея-мастики, который способен выдерживать высокие температуры. Для снижения тепловой нагрузки на стенки очага и основание рекомендуется произвести их футеровку жаропрочными бетонными плитами или шамотным кирпичом.

При этом следует оставлять зазоры между футеровкой и стенками. Они являются своеобразными воздушными каналами, необходимыми для охлаждения стенок.

Для размещения жарочной решетки, вертела или шампуров на оптимальной высоте от углей необходимо сделать пазы на внутренних поверхностях боковых стенок топки. Скорость горения углей и температуру можно регулировать за счет выдвижения зольного ящика и изменения подачи воздуха, проникающего через колосниковую решетку.

На месте установки уличного гриля следует возвести фундамент в виде армированной бетонной плиты толщиной 5-10 см, которая должна располагаться на песчано-гравийном основании толщиной 20-40 см.

В качестве фундамента может выступать и мощенная тротуарной плиткой площадка. В любом случае расстояние от возводимого очага до ближайших построек должно быть не менее 6 м.

Для монтажа конструкции необходимо модули основания установить на ровной площадке, используя цементный раствор и проложив слой гидроизоляции.

При соединении деталей очага необходимо постоянно контролировать правильность их расположения с помощью отвеса или строительного уровня.

Для скрепления деталей гриля для дачи рекомендуется использовать специальный жаростойкий клей-мастику. Если такого клея нет, то можно заменить его глиняно-цементным раствором, содержащим 40% жаропрочного цемента, 40% мертеля и 20% обычного цемента.

Совет мастера. Мертель представляет собой мелкоизмельченную огнеупорную глиняную смесь, готовый состав для огнеупорной кладки. Швы, выполненные мертелем, способны выдерживать высокую температуру. Мертель часто применяют при сборке элементов печей из огнеупорного кирпича: топок, внутренних стенок, соприкасающихся с потоком раскаленных газов.

На плиту основания необходимо уложить плиты футеровки очага, в середине которых затем будет размещена колосниковая решетка. После этого можно переходить к установке нижней части задней стойки и стенки. После монтажа всех стенок гриля-коптильни для дачи следует установить задние плиты футеровки.

Дымовой колпак нужно разместить на карнизе. Кладочный шов между колпаком и карнизом необходимо расшить, удалив излишки клея. После завершения монтажа конструкции останется только установить колосник, зольный ящик и гриль.

На заметку! Эксплуатировать гриль-коптильню для дачи можно через 3-4 дня после завершения монтажа, чтобы клей тщательно просох.

Источник: http://www.stroy-dom.net/?p=11910

Гриль своими руками – пошаговая инструкция с чертежами, фото и видео

Гриль для дачи своими руками

Отправляясь на дачу, с собой берут мангал или барбекю-печь. Но чаще всего на дачном участке уже установлен гриль — универсальное устройство, на котором готовят множество блюд. Соорудить его можно своими руками, надо только разобраться в инструкции по изготовлению.

Из чего состоит угольный гриль

Гриль простой модели имеет металлический каркас и крышку. Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов.

Решётки предназначены для готовки мяса

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным. Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

Смокер-гриль состоит из двух камер, что позволяет лучше зажаривать продукты

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

• для горячего копчения дым направляют сразу на мясо;
• для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;
• для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

Отличия от мангала и барбекю

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой. Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

В гриле куски мяса полностью прожариваются, чего почти не бывает при готовке шашлыков в мангале или барбекю (поэтому продукты там нужно постоянно переворачивать).

Гриль представляет собой конструкцию с решёткой

Подготовка к изготовлению: размеры и выбор материала

Чтобы соорудить гриль для дачи, часто пользуются уже готовыми чертежами.

Жар в устройстве гриля исходит от раскалённых камней

Конструкции из кирпича собираются просто, ведь класть этот материал гораздо легче, чем сваривать металлические детали.

Приспособление для жарки мяса обычно стоит на фундаменте

Несомненным преимуществом приспособления из стали считается возможность передвигать его с места на место. Из-за этого его обычно и решают выбрать в качестве приспособления для готовки.

Разные приспособления отличаются количеством решёток и устройством топки

Тому, кто неограничен во времени и возможностях, можно соорудить на даче домик-гриль. В таком помещении можно жарить шашлык круглый год. К тому же такой гриль можно дополнительно оснастить мотором, который автоматизирует систему.

Помещение гриль-домика сделано в форме ромба

Как сделать уличный гриль из кирпича своими руками

Для изготовления гриля на основе кирпичной кладки понадобится:

• 240 л жидкого бетона;
• шамотные и облицовочные кирпичи;
• решётка под продукты;
• угловая шлифовальная машинка, оснащённая алмазным диском;
• по 20 штук кронштейнов и крючков;
• 1 ведро клеевой смеси для соединения кирпичей;
• молоток из резины, мастерок и тара для приготовления раствора;
• бетономешалка, которую можно заменить миксером;
• дрель и свёрла, проделывающие отверстия в бетоне;
• перчатки, защитные очки, наушники и строительный уровень.

Кирпичный гриль сооружается поэтапно:

Сначала закладывается фундамент, для чего на участке делается разметка, по которой роется котлован глубиной не более 0,5. В утрамбованную яму засыпается гравий, уменьшающий размеры котлована на 30 см. Слой из камней разравнивается и заливается жидким бетоном.

Поверхность бетонного основания обязательно выравнивают

Главное условие работы — использование подставки

Металлические детали нужны для фиксации решётки

Кирпичный гриль является сооружением простым, но удобным в использовании

Создание смокер-гриля (коптильня, барбекю) на основе баллона

Для изготовления данной конструкции нужно:

• 2 баллона;
• металлические уголки;
• термоустойчивая чёрная краска;
• стальная решётка под шашлыки;
• защитные очки и перчатки сварщика;
• гайки и болты для создания рамы и петель;
• трубы из стали большого диаметра;
• респиратор;
• сварочный аппарат и болгарка;
• ножовка, дрель и свёрла;
• молоток, рулетка и маркер;
• термометр для гриля, показывающий температуру до 300 градусов.

Весь процесс изготовления смокер-гриля выполняется в несколько шагов:

1. Из баллонов, в которых раньше был сжиженный газ, стравить остатки топлива. На них открутить вентили, чтобы заполнить ёмкости водой. Выполнение данных действий обязательно.
2. Чтобы вырезать крышку, баллон заваливают набок. Дверка должна получиться большой: шириной в половину периметра ёмкости и длиной практически с неё. Сделав первый разрез вдоль баллона, устанавливают петли, обеспечивающие движение крышки. После этого дверку в ёмкости вырезают полностью.

Дверку вырезают, уложив ёмкость на землю

Ёмкость меньшего размера регулирует подачу дыма

Видео: многофункциональное устройство своими руками без чертежа

Изготовление устройства из бочки

Для строительства альтернативного варианта барбекю, кроме бочки потребуются:

• специальная краска для барбекю;
• крючок;
• регулятор температуры;
• защитные перчатки и очки;
• сетка;
• нержавеющая стальная решётка;
• гайки и болты для рамы и петель;
• большие трубы из стали для дымохода;
• респиратор;
• полоски листвой стали;
• сварка;
• угловая шлифовальная машинка;
• ножовка;
• молоток;
• рулетка;
• маркер;
• дрель;
• свёрла.

Пошаговая инструкция по изготовлению дачного гриля на основе бочки выглядит следующим образом:

1. Со стенок совершенно пустой и чистой изнутри бочки с помощью дрели со специальной насадкой соскабливают краску. Если старое покрытие не будет полностью удалён, то он станет пузыриться и портить поверхность ёмкости;
2. Трубу диаметром 7 см делят. На готовых кусках под углом 45 градусов делают срезы. Трубы соединяют друг с другом, сваривают, не оставляя на месте шва пустот.

Дымоход является результатом сварки отрезков трубы

При крепелении петель пользуются дрелью

Обычно для фиксации сетки достаточно четырёх стальных элементов

Строительство гриль-домика

Приступая к работе, надо приготовить:

• лопату;
• мешки с песком, щебнем и гравием;
• пластиковую трубу большого диаметра;
• 6 металлических балок длиной 2,5 м и сечением 100х100 мм;
• брусья, имеющие длину 1,5 м и сечение 80х80 мм;
• металлические уголки, саморезы и дрель;
• доски размером 50х100 мм.

Гриль-домик представляет собой миниатюрное строение, через крышу которого выходит труба

Чтобы соорудить домик для размещения гриля нужно следовать следующим рекомендациям:

1. Площадку под строительство помещения размечают, после чего с неё снимают верхний пласт грунта (около 30 см). В получившуюся яму насыпают песок, щебень и гравий. Слой из этого строительного сырья утрамбовывают и разравнивают.
2. На дно котлована укладывают пластиковую трубу, которая необходима для поддува. Затем в яме снова делают «подушку» из песка, гравия и щебня. На ней сооружают фундамент из тротуарной плитки, окружённый бордюрным камнем.
3. В землю вставляют 6 опорных балок для каркаса домика. Их соединяют с горизонтальными брусьями. После этого крепление выполняют ещё в 3 местах: сверху, по центру и снизу. Между всеми зафиксированными деталями должен быть угол в 60 градусов. Затем каркас нужно дополнить брусками, предназначенными для двери и оконных рам.

Кострукция домика стоит на столбчатом фундаменте

Доски, укладываемые на углы дома, должны быть толстыми

Из чего и как сделать гриль — решает хозяин дачи. Однако наиболее популярными считаются приспособления, изготовленные из кирпичей, бочки и газового баллона. Они практичны, удобны и эстетичны.

Смокер гриль своими руками

Прежде чем приступить к изготовлению своими руками гриля-барбекю или такого довольно сложного устройства, как смокер-гриль, давайте разберемся, чем они отличаются и в чем заключается принцип их действия.

Гриль-барбекю – это устройство для приготовления продуктов на открытом огне (жаре). Смокер-гриль – это универсальное устройство, которое позволяет готовить продукты на жаре и (или) при желании – коптить.

Как устроен смокер-гриль?

Смокер-гриль (от английского смок – дым) содержит несколько камер, что делает его универсальным устройством для гриля, барбекю, горячего и холодного копчения. Любая коптильня содержит как минимум 2 камеры: в одной сгорают угли, в другой готовятся продукты. Камеры соединены между собой, они могут располагаться рядом друг с другом или одна над другой, от этого принцип действия не меняется: дым от сгорающих углей должен попасть на продукты. Если на них попадает сразу горячий дым, получаются продукты горячего копчения. Если камеры соединены дымоходом, при прохождении через который дым успевает остыть, получаются продукты холодного копчения. Если продукты готовятся над открытым жаром от углей (при открытой или закрытой крышке), готовое блюдо обычно называют «грилем» или «барбекю».

Смокер-гриль в зависимости от модели состоит из 2 или 3 камер.

Камера для продуктов холодного копчения.

Камера для продуктов или варочная камера (гриль или горячее копчение).

Камера для угля или топка.

Вкус готового блюда зависит от того, в какой камере разжигают огонь и в какой размещают продукты.

Режим «барбекю» – жарка с закрытой крышкой	Режим «гриль» – жарка на прямом огне с открытой крышкой
Горячее копчение	Холодное копчение

Как сделать гриль-барбекю своими руками?

Вы уже обратили внимание, что все отсеки вышеописанного устройства напоминают бочку. Поэтому самый простой вариант сделать в домашних условиях гриль-барбекю – это найти подходящую бочку и правильно ее переделать. Какие бочки использовать нельзя? Категорически те, в которых хранились не совместимые с приготовлением пищи вещества – бензин, масло, краска и прочая гадость. Нельзя использовать алюминиевые, не желательно – тонкие бочки, которые быстро «прогорят» и сведут все ваши творческие усилия на «нет» за весьма короткий период времени. Идеально для наших целей подойдут, к примеру, отслужившие свой срок пивные КЕГи, которые изготавливаются из высококачественной нержавеющей стали. Они и санитарно-гигиеническим условиям соответствуют, и коррозии практически не подвержены. По объему КЕГи бывают разные, в нашем случае можно использовать 50 – или 100 литровые (последние встречаются крайне редко). Внешний диаметр 50 литровой КЕГи колеблется до 400 мм, высота до 600 мм, средняя толщина стенок – 1.5 мм.

Мы начнем с самого простого варианта и по мере написания этой статьи будем его постепенно усложнять. Для обычного гриля нам понадобится одна бочка, которую аккуратно разрезаем болгаркой вдоль на 2 равные части.

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая емкостью для углей. Крышку и основание соединяем с помощью двух обычных петель болтами, просверлив отверстия дрелью.

В открытом состоянии крышка фиксируется с помощью металлической цепочки, которая в нашем случае удобно крепится к отверстию для фитинга.

Следующий шаг: крепим к крышке деревянную ручку, она не будет нагреваться во время готовки барбекю. Длина ручки может варьировать от 20 до 50 см и зависит от ваших предпочтений. Прикрепить ее можно с помощью той же болтовой стяжки, а расстояние между ручкой и крышкой отрегулировать с помощью нескольких гаек. Все очень хорошо видно на фото ниже.

Наш гриль готов, теперь пора приступать к изготовлению станины. Для этого понадобятся:

• металлическая труба, уголок или другой металлопрокат;
• деревянная вагонка, ДПК или обработанные доски для обшивки столика. Не желательно использовать пластик и другие материалы, которые быстро теряют вид при соприкосновении с горячими поверхностями.

Размеры станины следующие:

• Высота – около 80 см;
• Длина – на 10 – 30 см больше длины бочки;
• Ширина (внутренний размер) – на 2 – 5см меньше диаметра бочки.

Крепить металлические детали станины можно с помощью тех же гаек и болтов. Однако наличие сварочного аппарата и навыков в области сварки – большой плюс в этом деле! Когда металлический каркас готов, устанавливаем сверху готовую бочку и аккуратно обшиваем поверхность столика досками или вагонкой.

При желании увеличить рабочую поверхность стола легко с помощью металлических уголков.

Теперь нам понадобится 2 решетки. Первая, поменьше, предназначена для углей и укладывается на дно емкости. Без нее дно нашего барбекю может быстро прогореть. Вторая устанавливается сверху над углями и предназначена для жарки продуктов. Упоры для нее делаем с помощью болтов, ввинченных по периметру жаровни (хорошо видно на фото ниже).

Наш барбекю-гриль готов!

Внимание: если вы использовали старую бочку, как следует прокалите ваш гриль огнем перед первым приготовлением продуктов. И само собой разумеется, если бочка до этого служила емкостью для других целей, тщательно отмойте ее еще до того, как начнете процесс превращения бочки в барбекю.

Если при закрытой крышке угли горят плохо, значит в устройство поступает недостаточно кислорода. В этом случае поможет вытяжная труба и приточное отверстие для лучшей вентиляции воздуха. Об этом мы расскажем чуть ниже.

Как сделать устройство для регулирования высоты положения решетки над углями?

Регулируемая решетка нужна в том случае, если для гриля используется большая бочка до 200 литров. С ее помощью контролируется температура для жарки продуктов: чем ближе к углям, тем больше жар.

1. Чтобы установить систему регулирования высоты решетки над углями, крышку для гриля вырезают таким образом, чтобы дно бочки и ее верх оставались целыми (как показано на фото).

2. Устанавливаем бочку на станину и крепим крышку с помощью петель и болтовой стяжки. Делаем ручку для крышки. Все в той же последовательности, как мы уже описали выше.

3. Чтобы уложить на дно жаровни решетку для углей или жаропрочный стальной лист советуем в качестве опоры сделать (сварить) раму из металлического уголка.

4. Решетка или стальной лист для углей.

5. В боковых стенках гриля высверливаем отверстия, отступив вниз на пару сантиметров от самой верхней точки.

6. В отверстия вставляем металлическую трубу, на которую впоследствии будет крепиться решетка для продуктов.

7. К металлической трубе предварительно привариваем ручку, т.к. процесс регулировки высоты решетки будет осуществляться посредством проворачивания трубы. К основанию ручки привариваем диск с пропилами, что поможет фиксировать трубу неподвижно с поднятой решеткой.

8. Металлический язычок крепится таким образом, чтобы он оставался подвижным относительно оси болта. При повороте ручки по часовой стрелке диск свободно скользит по язычку. При повороте ручки против часовой стрелки язычок упирается в пропил и фиксирует трубу на нужной нам высоте.

9. К трубе симметрично с двух сторон болтами крепятся две металлических цепочки, на которые будет подвешена решетка для продуктов. Длина цепочки регулируется таким образом, чтобы в свободном состоянии решетка упиралась в дно.

10. Решетка для продуктов.

11. Крепим к решетке металлическую цепочку.

12. Подвешиваем решетку над жаровней.

13. Делаем столик – обшиваем станину досками.

Как сделать смокер-гриль своими руками?

Чтобы сделать смокер-гриль своими руками, нужно обладать навыками в области сварки. Для него нам понадобится вторая бочка.

• Варочная камера для смокер-гриля делается аналогично описанному выше устройству для обычного гриля барбекю.
• Вторая бочка будет служить топкой.

Шаг 1: Топка по объему меньше, чем отсек для копчения, поэтому вторую бочку нужно уменьшить на 1/3. Для этого болгаркой вырезаем лишнюю часть из середины и свариваем бочку по центру в одно целое.

Шаг 2: Затем делаем крышку для топки точно так же, как мы делали крышку для гриля. Кстати, обратите внимание на фото выше: крышка вырезана без острых углов, о которые легко можно пораниться.

Шаг 3: Две бочки соединяем с помощью сварки, как это показано на схеме. На фото ниже вид камеры для продуктов внутри: отверстие между бочками нужно сделать таким, чтобы сюда поступало достаточное количество дыма.

Шаг 4: Поскольку топка должна будет выдерживать высокие температуры, установите внутри нее жаропрочную решетку или стальной лист.

Шаг 5: Для правильного функционирования смокер-гриля очень важно, как будет циркулировать внутри воздух. В стандартной модели для циркуляции воздуха служат отверстия в топке и вытяжная труба в варочной камере.

Давайте сейчас разберемся, как движется воздух внутри камеры. Тепло из топки попадает на продукты с движением горячего воздуха.

1 – холодный воздух попадает в топку и нагревается от углей;

2 – нагретый горячий воздух через отверстие между камерами и поступает в камеру для приготовления пищи;

3 – по мере движения к вытяжной трубе воздух постепенно остывает. Понятно, что по этой причине продукты, размещенные ближе к топке, будут готовиться несколько быстрее. Воздушный поток через варочную камеру нужно регулировать, чтобы получить равномерное распределение тепловых потоков и правильную температуру. Каким образом это можно сделать?

Приточное отверстие высверливается (вырезается) в нижней части топки и регулируется подвижной заслонкой.

На вытяжной трубе также делают заслонку, которая используется для регулирования воздушных потоков во время жарки или копчения и одновременно служит защитным колпачком, предотвращающим попадание влаги внутрь во время осадков.

На первое время мы советуем внимательно следить за процессом готовки, пока с опытом к вам не придет умение регулировать температуру в камере.

Существует еще несколько моделей смокер-грилей по принципу устройства варочной камеры. Там используются более сложные схемы организации потоков горячего воздуха. В домашних условиях сделать правильно такую модель не так просто. Для этого нужно обладать достаточно профессиональными знаниями и опытом.

Еще несколько полезных советов:

• При изготовлении станины предусмотрите опору для топки, иначе она провиснет от собственной тяжести и веса углей.
• Для презентабельного внешнего вида готовый смокер можно покрасить огнеупорной краской.
• Если вы планируете готовое устройство по мере необходимости передвигать по участку, время от времени меняя его местоположение, предусмотрите два колеса на ножки станины. Тогда смокер-гриль будет удобно перемещать, словно тачку.
• На крышку барбекю можно установить термометр, что позволит контролировать температуру в варочной камере.
• Теперь, когда вы обладаете нужными знаниями о принципах работы гриля и коптильни, можете не ограничиваться только теми советами, которые нашли в нашей статье. Немного фантазии, и ваше творчество может быть очень многосторонним. Мы лишь постараемся вам помочь схемами и фотографиями ниже:

Если у вас уже есть опыт, как сделать коптильню в домашних условиях, и вы готовы поделиться им с нашими читателями, пишите нам. Наши контакты.

Обустраиваем дачу: как самому сделать гриль и гриль-домик

Шашлык — любимейшее блюдо россиян на отдыхе. Можно жарить шашлык, имея лишь шампуры или решётку, соорудив подобие мангала из глины, камней или кирпичей. Главное, чтобы под шампурами возникла тяга. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Такие приспособления — гриль, мангал, барбекю — помогают дачному повару, отличаясь некоторыми особенностями конструкции.

Общее устройство и назначение

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое из всех приспособлений: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на нижней поверхности мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для укладки шампуров, а в нижней части — отверстия для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

Складной мангал можно устанавливать в любом месте, переносить и собирать при необходимости

К мангалу отдельно прилагаются шампуры. Лучше, если они будут стальными, витыми, с острыми концами.

Шампуры следует выбирать стальные с достаточно острыми концами

Некоторые больше любят складную решётку. На ней можно жарить и большие куски мяса и рыбы, и мясопродукты: сардельки, котлеты.

Решётка подходит для жарки любых мясных продуктов

Барбекю

О слове «барбекю» до сих пор много споров. Всё же самым лучшим объяснением является происхождение названия от французского словосочетания «barbe et queue» — «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница».

Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, которая обеспечивает хорошую тягу, и решётка для жарки мяса. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние решётки для продукта от решётки с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Барбекю имеет дополнительную решётку для углей

Но часто слово «барбекю» применяют для обозначения большого сооружения на участке, которое также называют садовым камином. Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки.

Барбекю-садовый камин может быть выполнен в любом дизайнерском решении, в соответствии с общим стилем дома и двора

Гриль

Гриль отличается от мангала наличием решётки для углей, а от «барбекюшницы» и мангала — крышкой, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то гриль станет работать как обычное барбекю.

Гриль обычный

Он выглядит совсем не так изысканно, как «садовый камин», а похож на бочонок или плоский большой казан. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней половинах сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень полезная. Во-первых, скорость приготовления увеличивается; во-вторых, готовое блюдо получается тушёным, а не жареным — а значит, более полезным.

Мясо на гриле получается более полезным и готовится быстрее, чем в мангале

Смокер-гриль

В отличие от обычного гриля, универсальное устройство смокер-гриль (от английских слов «смок» — дым, или «смокер» — курильщик) имеет важную опцию: в нём можно не только жарить на огне, но и коптить продукты. Такой гриль оснащён несколькими камерами. Поэтому он умеет жарить на открытом огне, тушить под крышкой, коптить — горячим или холодным способами.

Обычная коптильня устроена так: в одной камере горят или тлеют угли, в другую помещаются продукты. Камеры соединяет «дымоход». От расположения камер зависит результат: если на продукты попадает горячий дым, то это горячее копчение; если дымоход длинный или сильно наклонный и дым при прохождении через него остывает, то это холодное копчение. Конечно, холодное копчение — процесс гораздо более долгий.

Смокер-гриль способен приготовить мясо двумя вариантами копчения

Устройство смокер-гриля

Устройство смокер-гриля может быть разным в зависимости от количества камер.

Многокамерный мультифункциональный гриль может готовить мясо четырьмя различными способами

Конструкция смокер-гриля включает в себя следующие детали:

• топку;
• камеру для гриля;
• камеру для копчения;
• дымоход.

Смокер обладает тремя камерами, которые имеют разные функциональные назначения

Смокер Kaizergrill KG-43 Magdeburg состоит из трёх камер, которые имеют разное назначение.

1. В вертикальной камере слева происходит холодное копчение.
2. В горизонтальной камере в центре можно жарить или производить горячее копчение.
3. В горизонтальной камере справа при копчении размещаются тлеющие угли или дрова.

Режимы приготовления продукта в смокер-гриле

1. Смокер-гриль работает как гриль: крышка закрыта, продукт находится не над жаром, жарка непрямая.

Режим гриля подразумевает непрямую жарку под крышкой: когда мясо располагается не над углями, а чуть в стороне

Режим мангала представляет собой прямую жарку без крышки: мясо располагается прямо над углями

Горячее копчение — режим смокер гриля, при котором мясо и угли размещаются в соседних камерах

Холодное копчение подразумевает размещение угля и мяса в несоседствующих друг с другом камерах

Делаем смокер-гриль своими руками

Смокер-гриль — вещь дорогая. Но совершенно не обязательно её покупать, если вы обладаете минимальными навыками работы с металлом, то можно сделать смокер-гриль самостоятельно.

Выбор ёмкости для камер

Смокер похож на конструкцию из металлических бочек. Поэтому мы и будем ориентироваться именно на бочки. Не стоит выбирать бочки от токсических веществ — бензина, машинного масла, краски. Не подойдут и тонкие алюминиевые. Они мгновенно прогорают, весь ваш труд пойдёт насмарку. Но пивные кеги (от шведского слова kagg) — бочки для пива и прочих газированных напитков под давлением, подойдут лучше всего. Они делаются из пищевой нержавеющей стали, не корродируют и довольно прочны. Кеги бывают разными. Нам подойдут кеги ёмкостью 50 или 100 литров. Диаметр 50-литровой кеги 400 миллиметров, высота — 600, толщина стенки — 1,5 миллиметра. Этого достаточно.

Бочки от бензина, машинного масла и красок использовать нельзя, так как эти вещества токсичны и следы их пребывания остаются на бочках

Инструменты

Для изготовления смокер-гриля необходимы следующие инструменты:

• болгарка;
• дрель;
• отвёртки;
• при наличии навыка сварки — сварочный аппарат;
• пила.

Необходимые материалы

Материалы, которые понадобятся для сооружения смокер-гриля:

• две пивные кеги;
• две цепочки для фиксации крышки;
• металлические уголки, трубы или подобные металлопрокатные изделия;
• деревянные планки, вагонка, пластины ДСП для столешницы;
• деревянные круглые бруски для ручек;
• фурнитура: болты, гайки, шайбы.

Этапы работы

1. Готовим нашу бочку. Разрезаем её по длине на две равные части с помощью болгарки.

Бочку нужно разрезать строго по середине

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая ёмкостью для углей

Для крепления используются две пары металлических петлей

Цепочку выбираем металлическую

Ручка должна быть деревянной, чтобы избежать её нагрева во время готовки

Наличие сварочного аппарата и навыков в области сварки — большой плюс в сборке каркаса

для обшивки столика применять пластиковые панели нельзя, они будут плавиться при нагреве

Металлические уголки должны быть достаточной длины

Без нижней решётки дно нашего барбекю может быстро прогореть

Верхнюю решётку следует крепить на опоры из металлических уголков

Уголки ввинчивают на одинаковой высоте, чтобы избежать перекоса решётки

простой гриль способен только жарить и тушить мясо

Для укорачивания бочки обязательно потребуется сварочный аппарат

Отверстие на стыке бочек должно быть достаточным для прохождения в него необходимого количества дыма

Над отверстиями можно прикрепить заслонку для регулирования тяги

Двухкамерный смокер подходит для жарки, тушения и горячего копчения

Третья камера позволяет готовить мясо путём холодного копчения

Желательно для красоты и функциональности окрасить получившееся сооружение огнеупорной краской по металлу. А для защиты нашего смокера от непогоды можно построить гриль-домик.

Видео: смокер-гриль из газовых баллонов

Постройка гриль-домика

Гриль-домик — малая закрытая беседка с дымоходом и негорючим полом, в котором располагается гриль.

В гриль-домике можно расположить не только сам гриль, но и столики и скамейки для комфортного отдыха

Домик также легко можно сделать своими руками.

Материалы для строительства

Для постройки гриль-домика нужны следующие материалы:

• цемент;
• песок;
• тротуарная плитка, цементные блоки или кирпич;
• брус разного сечения;
• сайдинг для наружной обшивки;
• вагонка для внутренней обшивки;
• готовые окна и двери;
• мягкая кровля;
• готовая труба с «грибком».

Необходимые инструменты

Строительство домика для гриля подразумевает наличие следующих инструментов:

• лопата;
• ёмкость для разведения цемента;
• киянка для укладки тротуарной плитки;
• пила;
• дрель;
• молоток;
• отвёртки;
• ножницы по металлу;
• монтажная пена;
• пропитка, грунтовка, краска для дерева.

Пошаговая инструкция по постройке гриль-домика

1. Определив размер и местоположение, роем неглубокий котлован.
2. Делаем фундамент либо из бетонных блоков, либо заливаем бетон в опалубку, либо выкладываем на «подушку» из песка тротуарную брусчатку.

Фундамент одновременно будет служить и полом для домика

При сборке каркаса не забываем о проёмах под двери и окна

Всю используемую древесину необходимо обработать огнеупорными составами

Мягкая черепица состоит из отдельных фрагментов, которые крепятся на клеевую основу и фиксируются кровельными гвоздями

Внутренний диаметр отверстия в крыше должен быть полностью пропорционален трубе от очага

Благодаря отсутствию стен, в помещении всегда будет свежий воздух

Видео: сборка гриль-домика

Фотогалерея: примеры гриль-домиков

Радость приносят многие вещи: летние выходные на даче, семейные ужины вокруг бассейна, приготовление шашлыка на гриле. Если инвентарь для участка сделан своими руками — это радость втройне. Изготовить гриль и домик для него не составит большого труда. Главное, иметь желание и чётко придерживаться инструкций при строительстве. Удачи!

Гриль на даче: дельные советы и доступные идеи, как сделать удобный очаг своими руками

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Для большинства из нас отдых на дачном участке ассоциируется с приготовлением на огне разных вкусностей. Поэтому каждый владелец загородного участка в первую очередь задумывается над созданием особой зоны, где главным героем становится гриль или барбекю. Поэтому в преддверии нового дачного сезона уж точно не лишним будет узнать, как же сделать столь необходимый для приготовления полезной и вкусной пищи стационарный очаг своими руками, чтобы можно было наслаждаться всеми прелестями отдыха на свежем воздухе.

Если современные городские жители выбираются на дачу, то в обязательном порядке будут готовить пищу на костре. Для этого действа кто старается установить мангал, кто барбекю-печи, а кто гриль. Наиболее практичным из этого ряда конструкций является гриль, ведь это своего рода универсальная печь, на которой можно готовить овощи, рыбу или всеми любимый шашлык.

В этом обзоре мы разберемся в особенностях конструкции гриля и познакомим вас с весьма практичными и доступными вариантами, среди которых уж точно найдется именно тот, который как нельзя лучше подойдет для вашей дачи.

1. Конструкция гриля для дачи

Сначала пару слов о том, что же собой представляет именно гриль . Его конструкция напоминает емкость, которая может быть любой формы, но обязательно с крышкой и естественно все детали должны быть изготовлены только из жаропрочных материалов. Это могут быть бетонные блоки, огнеупорный кирпич, природный камень, металл достаточной толщины, керамика.

Идеальной формой для такого очага может служить глубокая жарочная емкость, которая и обеспечивает идеальную прожарку любого продукта со всех сторон, это происходит за счет нужной температуры углей. А также благодаря крышке, которая помогает не только регулировать тепло, но и дает возможность лучше пропитаться дымом готовящимся блюдам.

Как правило, гриль состоит из двух уровней, нижний предназначен для размещения в нем топлива, а верхний – для продуктов питания. Для того чтобы обеспечить приток воздуха на дне и в крышке делают отверстия, а также устанавливают заслонки, чтобы этот поток регулировать.

2. Месторасположение гриля на дачном участке

С конструкцией разобрались, теперь пора подумать о том, куда же целесообразней установить столь нужный агрегат. Эксперты Novate.Ru рекомендуют ответственно относится к решению этого вопроса, ведь от правильной установки зависит не только приятный отдых, но спокойная жизнь и ваша и соседей.

Всем известно, что приготовление пищи на открытом огне диктует свои правила, и меры безопасности должны быть превыше всего . Поэтому для начала присмотритесь, с какой стороны преобладает направление ветра, и установите очаг так, чтобы дым не сносило в свой дом или соседский, а также не попадал на зону отдыха.

Также нельзя устанавливать зону барбекю рядом с домом, деревянными и легковоспламеняющимися объектами возле деревьев и среди клумб, туалета или мусорных контейнеров.

Конечно же, зону очага лучше организовать возле беседки или накрытой зоны отдыха, можно и возле летней кухни. Также неплохо бы иметь навес на безопасной высоте, ведь он всегда сможет предохранить ваш гриль от осадков и продлит ему срок службы, а вам создаст благоприятный климат в любую погоду. А если вам еще удастся расположить стол и пару скамеек с подветренной стороны, то зона барбекю получится идеальной.

Мы подобрали несколько самых доступных идей создания печки-гриль из самых доступных, а то и бросовых материалов, может какая из них и вам окажется под силу.

3. Создание гриля из газового баллона

Это один из простых и менее затратных способов сделать печку-гриль своими руками, если есть болгарка и сварочный аппарат, и естественно газовый баллон. Поскольку он сделан и толстого металла, то и готовая конструкция сможет выдержать высокую температуру без риска прогорания стенок и дна гриля и нежелательной деформации готового изделия.

Единственное, что при работе с такой емкостью надо быть очень осторожными и не пренебрегать правилами безопасности. Для этого в обязательном порядке на пару суток оставить пустой баллон открытым, потом аккуратно скрутить кран и заливать в него воду. Поскольку остатки пропан бутана легче воды, то их легко можно слить, но баллон полностью не опустошайте, а начинайте осторожно пилить болгаркой на нужной высоте. Конечно, запах газа будет присутствовать жуткий, но он не взрывоопасен. Некоторые мастера советуют наполнять баллон песком, но это более длительный и трудоемкий процесс.

Для организации достаточной вентиляции необходимо просверлить внизу отверстия, также сделать несколько дырок нужного диаметра для установки ножек, которые будут выступать и в роли держателей решетки. Но для этого придется приварить гайки, а потом просто вкручивать стрежни. Также желательно приварить или прикрутить боковые держатели, чтобы срезанная крышка фиксировалась на нижней части баллона.

Газовые баллоны вдохновляют многих дачников на создание достаточно практичного гриля, поэтому мы собрали самые яркие модели, которые действительно могут поразить и послужить интересной идеей для создания своего личного шедевра.

4. Гриль из металлической бочки

Это более безопасный способ создания гриля своими руками, но такая конструкция менее долговечна, ведь стенки бочки намного тоньше баллона. Но и он тоже заслуживает внимания. Для создания довольно таки вместительной печки-гриль вам понадобится 200-литровая бочка, которую вы возможно и найдете дома. Но специалисты Novate.Ru настоятельно рекомендуют выбирать тару после использования пищевых продуктов, ведь те бочки, где хранилось топливо, машинное масло или любые другие химические вещества, придется очень долго и тщательно очищать.

Потом придумайте базу, на которой будете закреплять всю конструкцию? и установите нижнюю часть, предварительно просверлив отверстия для вентиляции воздуха. Затем нужно установить кронштейны, на которых будет лежать решетка, а также нижнюю стойку для размещения углей, ведь в таком случае сможете обеспечить лучшей циркуляцией воздуха. На срезанную верхнюю часть бочки (в которой тоже сделали отверстия) приварите или прикрутите петли из нержавеющей стали.

Когда печка-гриль будет собрана, внутри нужно разжечь огонь, чтобы избавиться от старой краски или покрытия, да и от остатков того, что там раньше хранилось.

Потом, хорошенько ее прошкурьте, вымойте, прикрутите ручки и установите датчик температуры, после этого покрасьте всю конструкцию жаростойкой краской. Такая мера нужна не только для придания эстетичного вида, но и для предохранения гриля от ржавчины.

5. Гриль-барбекю из кирпича

Сложно переоценить именно кирпичную модель гриля, ведь это не только экологически чистый материал, но он имеет весьма эстетичный вид. Такого рода постройки не требуют ни особой квалификации, ни каких-либо разрешительных документов и более-менее доступны в финансовом плане.

А самое главное его преимущество – многофункциональность. По большому счету это сооружение легко превратить в мини-кухню на свежем воздухе, объединив несколько зон – рабочий стол, сам очаг, который можно использовать как мангал и как барбекю, и даже как обычную печь. Если сделать капитальный навес, то вполне реально установить даже мойку и несколько полок для хранения кухонной утвари, хранилище для дров и приспособлений для обслуживания очага.

Для постройки самого гриля и сопутствующих сооружений вам понадобится шамотный кирпич (печной), который способен выдерживать большие перепады температуры. Для создания же фундамента потребуется бут, цемент, песок, глина, арматура, щебень и мелкий камень. Заранее нужно будет приобрести металлические уголки, несколько решеток и задвижек, а также лист толстого железа для перекрытия.

Если все-таки решитесь делать ниши и рабочую зону, то понадобятся столешница из камня, дверцы, доски для полок и всевозможные ручки. Весь процесс строительства описывать мы не будем, ведь следующие фотографии и видео наглядно покажут, как это делается. Также мы подобрали несколько оригинальных вариантов обустройства мини-кухни на свежем воздухе.

6. Создание гриль-мангалов из бетонных блоков и уличных универсальных каминов из природного или искусственного камня

В последнее время все большую популярность приобретают уличные камины. Такого рода постройки делают из природных или искусственных камней. Способ строительства отличается от кирпичной кладки тем, что вам понадобится опалубка (деревянные щиты) для заливки фундамента и для создания ровных стен.

Мастера советуют аккуратно и грамотно установить и скрепить каркас опалубки именно с внутренней стороны, чтобы по окончанию работ можно было без проблем его снять. Такая уличная конструкция всегда будет имеет красивый, добротный и можно сказать старинный вид.

Поэтому, если захочется придать своему участку особый стиль и колорит, то можно использовать и такой вариант создания зоны барбекю, оформив ее соответственно.

Если совсем уж нет времени на строительство стационарного гриля или мангала, а может просто накопилось очень много автомобильных дисков, не спешите их сдавать на металлолом. Посмотрите, что можно сделать из этого бросового материала, ведь его вы сможете очень даже креативно пристроить в самых неожиданных местах и не только на даче.

Понравилась статья? Тогда поддержи нас, жми:

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Природный камень – натуральный камень хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное? Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.
3. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
4. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза. Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

Как сделать гриль для дачи своими руками

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Таблица: преимущества и недостатки классического гриля

Плюсы	Минусы
еду можно приготовить независимо от погодных условий; есть возможность использования установки в качестве печи или тандыра, коптильни; корпус и внутреннее пространство жаровни продолжительное время сохраняет высокую температуру, экономя топочный материал; в отличие от газовых или электрических вариантов, еда, приготовленная на открытом огне, имеет неповторимый аромат и отличный вкус.	требуется время для розжига углей; решётки и внутренняя поверхность жаровни быстро покрываются сажей, поэтому требуется постоянная чистка.

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Брикеты для гриля более экономичны

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Высокие ножки конструкции создают удобство во время жарки

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Барбекю не имеет в своей конструкции крышку

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

«Н»-образное основание сделает конструкцию из бочки устойчивой

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Газовый баллон является удобной ёмкостью для изготовления жаровни

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160_10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Огнестойкий строительный материал используется для изготовления уличного гриля

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60_1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Ручки помогут вынимать сетку

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Гриль-домик станет прекрасным местом для общения с друзьями

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см. Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.

Шнур позволит сделать разметку ровнее

Чтобы удержать опалубку, необходимо использовать упоры

Труба позволит поддерживать жар в гриле

Не застывший бетон можно разровнять длинным правилом

Соединение «в полдерева» идеально подходит для строительства гриль-домика

Нагель предотвратит смещение стойки

Подкосы нужно устанавливать с двух сторон стоек

Металлический элемент соединит все детали

Можно использовать обрезную доску

Для гриль-домика необходимо выбрать надёжное покрытие

Укрепить пол помогут дополнительные лаги

Минеральную вату при монтаже нельзя сминать

Подкос освободит пространство у пола

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Смокер-гриль совмещает в себе несколько агрегатов

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

В отсеках разная температура

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.

Форма крышек повторяет изгиб корпуса

Петли можно изготовить из арматуры и отрезков трубы

Решётку можно изготовить из металлических прутьев

Видео: смокер-гриль и мангал из газового баллона

Используя рекомендации специалистов, можно без посторонней помощи создать на своём участке зону отдыха, а из подручных материалов многофункциональные жаровни.

Добрый день. Меня зовут Татьяна Соколова. Я главный редактор данного портала. Наша команда ежедневно трудится над развитием проекта. С радостью рассмотрим ваши предложения

Источник: http://lapki-tapki.ru/stroitelstvo/gril-svoimi-rukami-poshagovaya-instrukcziya-s-chertezhami-foto-i-video

Смокер гриль своими руками

Прежде чем приступить к изготовлению своими руками гриля-барбекю или такого довольно сложного устройства, как смокер-гриль, давайте разберемся, чем они отличаются и в чем заключается принцип их действия.

Гриль-барбекю – это устройство для приготовления продуктов на открытом огне (жаре). Смокер-гриль – это универсальное устройство, которое позволяет готовить продукты на жаре и (или) при желании — коптить.

Как устроен смокер-гриль?

Смокер-гриль (от английского смок – дым) содержит несколько камер, что делает его универсальным устройством для гриля, барбекю, горячего и холодного копчения. Любая коптильня содержит как минимум 2 камеры: в одной сгорают угли, в другой готовятся продукты. Камеры соединены между собой, они могут располагаться рядом друг с другом или одна над другой, от этого принцип действия не меняется: дым от сгорающих углей должен попасть на продукты. Если на них попадает сразу горячий дым, получаются продукты горячего копчения. Если камеры соединены дымоходом, при прохождении через который дым успевает остыть, получаются продукты холодного копчения. Если продукты готовятся над открытым жаром от углей (при открытой или закрытой крышке), готовое блюдо обычно называют «грилем» или «барбекю».

Смокер-гриль в зависимости от модели состоит из 2 или 3 камер.

Камера для продуктов холодного копчения.

Камера для продуктов или варочная камера (гриль или горячее копчение).

Камера для угля или топка.

Вкус готового блюда зависит от того, в какой камере разжигают огонь и в какой размещают продукты.

Режим «барбекю» — жарка с закрытой крышкой	Режим «гриль» — жарка на прямом огне с открытой крышкой
Горячее копчение	Холодное копчение

Как сделать гриль-барбекю своими руками?

Вы уже обратили внимание, что все отсеки вышеописанного устройства напоминают бочку. Поэтому самый простой вариант сделать в домашних условиях гриль-барбекю – это найти подходящую бочку и правильно ее переделать. Какие бочки использовать нельзя? Категорически те, в которых хранились не совместимые с приготовлением пищи вещества – бензин, масло, краска и прочая гадость. Нельзя использовать алюминиевые, не желательно — тонкие бочки, которые быстро «прогорят» и сведут все ваши творческие усилия на «нет» за весьма короткий период времени. Идеально для наших целей подойдут, к примеру, отслужившие свой срок пивные КЕГи, которые изготавливаются из высококачественной нержавеющей стали. Они и санитарно-гигиеническим условиям соответствуют, и коррозии практически не подвержены. По объему КЕГи бывают разные, в нашем случае можно использовать 50 – или 100 литровые (последние встречаются крайне редко). Внешний диаметр 50 литровой КЕГи колеблется до 400 мм, высота до 600 мм, средняя толщина стенок – 1.5 мм.

Мы начнем с самого простого варианта и по мере написания этой статьи будем его постепенно усложнять. Для обычного гриля нам понадобится одна бочка, которую аккуратно разрезаем болгаркой вдоль на 2 равные части.

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая емкостью для углей. Крышку и основание соединяем с помощью двух обычных петель болтами, просверлив отверстия дрелью.

В открытом состоянии крышка фиксируется с помощью металлической цепочки, которая в нашем случае удобно крепится к отверстию для фитинга.

Следующий шаг: крепим к крышке деревянную ручку, она не будет нагреваться во время готовки барбекю. Длина ручки может варьировать от 20 до 50 см и зависит от ваших предпочтений. Прикрепить ее можно с помощью той же болтовой стяжки, а расстояние между ручкой и крышкой отрегулировать с помощью нескольких гаек. Все очень хорошо видно на фото ниже.

Наш гриль готов, теперь пора приступать к изготовлению станины. Для этого понадобятся:

• металлическая труба, уголок или другой металлопрокат;
• деревянная вагонка, ДПК или обработанные доски для обшивки столика. Не желательно использовать пластик и другие материалы, которые быстро теряют вид при соприкосновении с горячими поверхностями.

Размеры станины следующие:

• Высота – около 80 см;
• Длина – на 10 – 30 см больше длины бочки;
• Ширина (внутренний размер) – на 2 – 5см меньше диаметра бочки.

Крепить металлические детали станины можно с помощью тех же гаек и болтов. Однако наличие сварочного аппарата и навыков в области сварки – большой плюс в этом деле! Когда металлический каркас готов, устанавливаем сверху готовую бочку и аккуратно обшиваем поверхность столика досками или вагонкой.

При желании увеличить рабочую поверхность стола легко с помощью металлических уголков.

Теперь нам понадобится 2 решетки. Первая, поменьше, предназначена для углей и укладывается на дно емкости. Без нее дно нашего барбекю может быстро прогореть. Вторая устанавливается сверху над углями и предназначена для жарки продуктов. Упоры для нее делаем с помощью болтов, ввинченных по периметру жаровни (хорошо видно на фото ниже).

Наш барбекю-гриль готов!

Внимание: если вы использовали старую бочку, как следует прокалите ваш гриль огнем перед первым приготовлением продуктов. И само собой разумеется, если бочка до этого служила емкостью для других целей, тщательно отмойте ее еще до того, как начнете процесс превращения бочки в барбекю.

Если при закрытой крышке угли горят плохо, значит в устройство поступает недостаточно кислорода. В этом случае поможет вытяжная труба и приточное отверстие для лучшей вентиляции воздуха. Об этом мы расскажем чуть ниже.

Как сделать устройство для регулирования высоты положения решетки над углями?

Регулируемая решетка нужна в том случае, если для гриля используется большая бочка до 200 литров. С ее помощью контролируется температура для жарки продуктов: чем ближе к углям, тем больше жар.

1. Чтобы установить систему регулирования высоты решетки над углями, крышку для гриля вырезают таким образом, чтобы дно бочки и ее верх оставались целыми (как показано на фото).

2. Устанавливаем бочку на станину и крепим крышку с помощью петель и болтовой стяжки. Делаем ручку для крышки. Все в той же последовательности, как мы уже описали выше.

3. Чтобы уложить на дно жаровни решетку для углей или жаропрочный стальной лист советуем в качестве опоры сделать (сварить) раму из металлического уголка.

4. Решетка или стальной лист для углей.

5. В боковых стенках гриля высверливаем отверстия, отступив вниз на пару сантиметров от самой верхней точки.

6. В отверстия вставляем металлическую трубу, на которую впоследствии будет крепиться решетка для продуктов.

7. К металлической трубе предварительно привариваем ручку, т.к. процесс регулировки высоты решетки будет осуществляться посредством проворачивания трубы. К основанию ручки привариваем диск с пропилами, что поможет фиксировать трубу неподвижно с поднятой решеткой.

8. Металлический язычок крепится таким образом, чтобы он оставался подвижным относительно оси болта. При повороте ручки по часовой стрелке диск свободно скользит по язычку. При повороте ручки против часовой стрелки язычок упирается в пропил и фиксирует трубу на нужной нам высоте.

9. К трубе симметрично с двух сторон болтами крепятся две металлических цепочки, на которые будет подвешена решетка для продуктов. Длина цепочки регулируется таким образом, чтобы в свободном состоянии решетка упиралась в дно.

10. Решетка для продуктов.

11. Крепим к решетке металлическую цепочку.

12. Подвешиваем решетку над жаровней.

13. Делаем столик – обшиваем станину досками.

Как сделать смокер-гриль своими руками?

Чтобы сделать смокер-гриль своими руками, нужно обладать навыками в области сварки. Для него нам понадобится вторая бочка.

• Варочная камера для смокер-гриля делается аналогично описанному выше устройству для обычного гриля барбекю.
• Вторая бочка будет служить топкой.

Шаг 1: Топка по объему меньше, чем отсек для копчения, поэтому вторую бочку нужно уменьшить на 1/3. Для этого болгаркой вырезаем лишнюю часть из середины и свариваем бочку по центру в одно целое.

Шаг 2: Затем делаем крышку для топки точно так же, как мы делали крышку для гриля. Кстати, обратите внимание на фото выше: крышка вырезана без острых углов, о которые легко можно пораниться.

Шаг 3: Две бочки соединяем с помощью сварки, как это показано на схеме. На фото ниже вид камеры для продуктов внутри: отверстие между бочками нужно сделать таким, чтобы сюда поступало достаточное количество дыма.

Шаг 4: Поскольку топка должна будет выдерживать высокие температуры, установите внутри нее жаропрочную решетку или стальной лист.

Шаг 5: Для правильного функционирования смокер-гриля очень важно, как будет циркулировать внутри воздух. В стандартной модели для циркуляции воздуха служат отверстия в топке и вытяжная труба в варочной камере.

Давайте сейчас разберемся, как движется воздух внутри камеры. Тепло из топки попадает на продукты с движением горячего воздуха.

1 – холодный воздух попадает в топку и нагревается от углей;

2 – нагретый горячий воздух через отверстие между камерами и поступает в камеру для приготовления пищи;

3 – по мере движения к вытяжной трубе воздух постепенно остывает. Понятно, что по этой причине продукты, размещенные ближе к топке, будут готовиться несколько быстрее. Воздушный поток через варочную камеру нужно регулировать, чтобы получить равномерное распределение тепловых потоков и правильную температуру. Каким образом это можно сделать?

Приточное отверстие высверливается (вырезается) в нижней части топки и регулируется подвижной заслонкой.

На вытяжной трубе также делают заслонку, которая используется для регулирования воздушных потоков во время жарки или копчения и одновременно служит защитным колпачком, предотвращающим попадание влаги внутрь во время осадков.

На первое время мы советуем внимательно следить за процессом готовки, пока с опытом к вам не придет умение регулировать температуру в камере.

Существует еще несколько моделей смокер-грилей по принципу устройства варочной камеры. Там используются более сложные схемы организации потоков горячего воздуха. В домашних условиях сделать правильно такую модель не так просто. Для этого нужно обладать достаточно профессиональными знаниями и опытом.

Еще несколько полезных советов:

• При изготовлении станины предусмотрите опору для топки, иначе она провиснет от собственной тяжести и веса углей.
• Для презентабельного внешнего вида готовый смокер можно покрасить огнеупорной краской.
• Если вы планируете готовое устройство по мере необходимости передвигать по участку, время от времени меняя его местоположение, предусмотрите два колеса на ножки станины. Тогда смокер-гриль будет удобно перемещать, словно тачку.
• На крышку барбекю можно установить термометр, что позволит контролировать температуру в варочной камере.
• Теперь, когда вы обладаете нужными знаниями о принципах работы гриля и коптильни, можете не ограничиваться только теми советами, которые нашли в нашей статье. Немного фантазии, и ваше творчество может быть очень многосторонним. Мы лишь постараемся вам помочь схемами и фотографиями ниже:

Если у вас уже есть опыт, как сделать коптильню в домашних условиях, и вы готовы поделиться им с нашими читателями, пишите нам. Наши контакты.

Источник: http://greenmaster.by/smoker-gril-svoimi-rukami

Строим гриль или барбекю для дачи своими руками.

Летом гриль (барбекю) для дачи становится едва ли не самым важным элементом дизайна. Отдых у горящего мангала пользуется закономерной популярностью: пища, приготовленная на открытом огне, обладает ярким вкусом и считается очень полезной. Запах дымка придает особое очарование даже привычным блюдам.

Какие уличные очаги можно построить?

Построить барбекю, печь, мангал своими руками можно из любого негорючего материала. Самые распространенные проекты — жаровни из металла. Их делают переносными и стационарными, украшают коваными деталями и даже возводят над ними легкую кровлю. Примитивный очаг превращается в самодостаточный комплекс для приготовления самых разных блюд.

Дачные мангалы из кирпича и камня чаще всего представляют собой монументальные сооружения, включающие жаровню, казан, духовку или коптильню. Стационарные мангалы для дачи строят на фундаменте и нередко возводят вокруг такой печи стены или делают навес. Летняя кухня или беседка для барбекю на даче могут послужить украшением участка. Вокруг них формируется настоящая зона отдыха: рядом может располагаться баня, спортплощадка, бассейн.

Интересная разновидность барбекю на даче — тандыр. Сравнительно недавно вошедший в моду очаг с вертикальной загрузкой шампуров позволяет сочетать в одной небольшой конструкции сразу несколько функций. На тандыр можно поставить казан или котелок, пожарить в чудо-печке шашлык или запечь яблоки, птицу и овощи. Всеобщей любовью пользуются тандырные лепешки и самса с разными начинками.

Решение, какой мангал выбрать для своего участка, целиком зависит от желания хозяина. Кто-то любит мобильные версии из стали: небольшая жаровня для мангала помещается в багажник машины. Некоторым нравятся большие стационарные грили и барбекю для дачи, построенные своими руками из кирпича или камня. Кто-то может предпочесть покупные электрические или газовые модели.

Выбор места и подготовительные работы

Любое из уличных сооружений для приготовления пищи предполагает использование открытого огня. При горении дров или угля образуется дым, содержащий вредные вещества, и большое количество искр, которые могут служить причиной возгорания сухой травы, листьев и деревянных построек. Поэтому основные требования при выборе места для установки открытой печи должны предусматривать ее полную пожаробезопасность.

Место для мангала на даче выбирают с учетом господствующих ветров: не следует строить печь там, где дым и искры могут быть отнесены ветром в сторону легковоспламеняющихся предметов или помешать отдыхающим. Расстояние до деревянных построек должно составлять не менее 3 м. Площадка под мангал не должна быть расположена под ветвями деревьев, рядом с кустарником или цветником.

Мы все чаще обустраиваем бетонированные или мощеные дворики, беседки для устройства зоны отдыха. Приподнятая над грунтом площадка решает еще одну проблему выбора места: оно должно быть таким, чтобы осадки и паводковые воды не подтопляли печь. Искусственно сооруженный подиум служит удобной рекреационной зоной и позволяет соорудить очаг даже в низине.

Перед тем как сделать печь, мангал на даче своими руками, следует определить их тип и разновидность. Все мангалы условно делятся всего на 2 типа:

• стационарные;
• мобильные.

Разновидностей барбекю на даче довольно много, часть из них перечислена выше. Различная конструкция и материал для устройства жаровни дают очень широкие возможности выбора.

Для стационарного мангала следует залить фундамент из бетона. При устройстве площадки чаще всего копают общий котлован под плиту, в других случаях лучше предпочесть ленточное основание по контуру будущего строения. Глубина котлована должна составлять не менее 50 см. Бетон для заливки готовят из расчета 1:3:4 (цемент, песок, щебень соответственно). Фундамент должен окрепнуть в течение 10-14 дней.

Для мобильных разновидностей фундамент не нужен. Но в зоне отдыха с дощатым настилом или травяным покровом следует подготовить место для его установки:

• на деревянный пол постелить лист асбеста, закрыть его жестью;
• на травяном газоне очистить площадку от растительности.

Размеры листа под мангалом должны немного превышать площадь дна жаровни. Площадку лучше расчистить так, чтобы угли не могли попасть в сухую траву.

Как своими руками сделать уличный очаг?

Очень удобным материалом для постройки является кирпич или камень. Даже если дача еще не вполне обжита, для отдыха у огня можно сделать вполне эстетичное кострище. Установив рядом с ним скамьи из того же материала, хозяева нового участка получат прообраз своей будущей зоны отдыха.

Используя кирпич или плитняк и элементы для мощения дорожек, простой очаг можно установить за 15 минут. Для этого на выбранной площадке чертят круг нужного диаметра, соответствующий внутреннему размеру кострища. Затем по разметке кладут куски камня так, чтобы внутренние их углы соединялись с минимальным зазором. Следующий ряд укладывают, перекрывая швы между элементами нижнего яруса. При возведении очага из кирпича достаточно 3-4 уровней. Примитивный мангал из кирпича своими руками строят без раствора, плоские элементы хорошо удерживаются на местах.

Над костром уже можно установить решетку для мяса или уложить шампуры, подвесить котелок с ухой, поставить на круглую печь казан. Временный гриль для дачи своими руками также легко разобрать при необходимости.

Оформление зоны отдыха

Несколько простых идей по оформлению беседки или зоны барбекю на даче помогут сделать выбор, если хозяин растерялся от его обширности. Трудно решить, как обустроить площадку с барбекю на улице? Тогда нужно отталкиваться от своих сил и возможностей, ведь каждый из уличных очагов прекрасен по-своему.

Нельзя достоверно определить, что лучше: тандыр, мангал или барбекю. Это разные виды печей, но принцип работы у них одинаков. Приготовление пищи происходит на открытом огне, только у барбекю есть крышка, которая позволяет аккумулировать тепло, тандыр в силу особенностей устройства запекает продукты жаром нагретых стенок, а жарка на мангале происходит над раскаленными углями. Но в процессах разогрева очага и готовки в нем участвуют и открытый огонь, и дым, которые придают продуктам особый вкус. Поэтому выбирайте мангалы для дачи с крышей или без нее так, чтобы они могли соответствовать общему стилю участка, удобству хозяина и его гостей.

Кирпичные мангалы и барбекю

Кирпич чаще всего выбирают, чтобы построить стационарный мангал. И простейший очаг, и сложный комплекс возводят по одинаковому принципу: строят основание, в плане напоминающее букву П. Кирпичный мангал для дачи может быть дополнен столешницей, печью или коптильней.

Для возведения постройки нужны:

• кирпич красный полнотелый;
• цемент и песок;
• смесь сухая для каминов и печей;
• мастерок.

Особый интерес представляет простой мангал, оборудованный металлическим жарочным шкафом. Он может совмещать функции гриля и духовки. Пошаговая инструкция по его постройке проста:

1. Уложить на подготовленный фундамент 1 ряд основания из кирпичей. Размеры могут быть разные, например, 2,5 на 3 кирпича. При желании можно достроить дополнительные части для столешниц, скамей и пр. Кладку производить на цементно-песчаный раствор 1:3.
2. Схема строительства подразумевает перевязку швов, то есть смещение каждого ряда относительно нижнего. Кладку поднять на несколько уровней (как удобнее), затем встроить в нее подходящую по размерам духовку высотой около 20 см. Этот элемент конструкции можно сварить самостоятельно из металла 2-3 мм толщиной или купить. Устанавливаем ее в кладке с помощью стальных полос, уложенных на основание.
3. Следующие ряды кладки будут подвергаться нагреву, поэтому их возводят на огнеупорном глиняном растворе. Можно приобрести в строительной фирме готовую сухую смесь. Верх духовки служит дном жаровни. Колосники не нужны, так как приток воздуха происходит сбоку.
4. После установки жарочного шкафа поднимают стены еще на 2-3 яруса, а затем кладут решетку или делают опоры для шампуров.
5. Возводят заключительный ряд из кирпича, декорируют по вкусу.

Уличный мангал, построенный на даче из кирпича, готов к эксплуатации после просушивания в течение нескольких дней. Горящие угли будут не только поджаривать шашлык на гриле, но и нагреют внутреннее пространство духовки. Там можно запечь овощи, пока готовится мясо.

Мангал в беседке

В дождливое лето нет причин отказываться от пикника: беседка с мангалом на даче вполне спасает положение. Но как построить мангал под навесом, чтобы дым не скапливался в помещении? В современном строительстве применяется 2 основных метода решения проблемы.

Чаще всего жаровня для мангала оборудуется дымоходом. Для этого простую конструкцию надо достроить, установив над очагом фронтальную перемычку из уголка или полос железа. Затем кирпичные стенки постепенно сводятся над центром. Это достигается путем укладывания рядов со смещением на 1/4 внутрь периметра. Пояснить процесс визуально могут чертежи устройства камина.

Когда в центре купола останется отверстие размером 15 на 15 см, начинают вновь выводить вертикальные стены, поднимая трубу над крышей. Для облегчения работы и конструкции можно использовать жестяной или сэндвич-дымоход. Приобрести его легко в строительных магазинах.

Для зимней беседки и закрытого помещения применяют вытяжные зонты. Они изготовлены из жести, размещаются над очагом открытого типа и выводятся на улицу через кровлю. Иногда оборудуются вентиляторами. Применяя вытяжку, внутри беседки можно сделать тандыр, мангал или барбекю, как на открытой площадке.

Другие способы изготовления мангала

Идеи для сооружения жаровен очень разнообразны. Небольшой мангальчик можно сделать из чего угодно: из автомобильных дисков или барабана старой стиральной машины и решетки (например, от холодильника). Круглые металлические предметы часто декорируют камнем, украшая ими участок. Если подобрать подходящую по размеру крышку-купол, то получится настоящая печь барбекю — дачная принадлежность американцев. Можно установить очаг на специально подготовленной площадке из металла или дерева с укрепленными снизу колесами.

Если нет возможности строить навес для мангала на даче своими руками, то пожарить шашлык даже в дождь можно на крытой жаровне. Для этого к любой конструкции прикрепляют опоры для легкой кровли: столбики из тонких труб. Обвязку варят из уголка или прутка, а кровлей служит лист металла. Мангал на дачу с крышей можно оформить коваными деталями или обыграть опоры, придавая им вид древесных стволов.

Решая, как построить барбекю, можно задуматься и о тандырной печи. Ее устройство подразумевает покупку керамического купола, но местные умельцы прекрасно обходятся кирпичом и глиняными цветочными горшками большого размера. Основание делают из кирпича, выкладывая его по кругу. Для поддувала оставляют небольшое отверстие в первом ряду, остальные 2-3 делают сплошными.

У керамического горшка спиливают дно и устанавливают импровизированный купол поверх кирпичного круга. Внутри топку нужно обмазать глиной или печной кладочной смесью, а оформление внешней стороны остается на усмотрение хозяев. В такой мангал для дачи из кирпича шампуры помещают вертикально, подвешивая их на металлический пруток. Для запекания продуктов существуют специальные аксессуары с ярусными решетками, которые можно купить или сделать самостоятельно.

У построенного своими руками очага хорошо проводить время, отдыхая на даче. Разобравшись, как построить барбекю или дачный мангал с беседкой, умелый хозяин сумеет порадовать своих домочадцев и гостей.

Источник: http://domolist.ru/barbekyu/gril-stroim-dlya-dachi-svoimi-rukami/
