Как сделать коптильню холодного копчения в домашних условиях

Сборка своими руками коптильни холодного копчения

Иногда хочется попробовать что-нибудь вкусненькое. Стоит только взглянуть на яркие рекламные фотографии разнообразных копчёностей, как моментально разыгрывается аппетит. Казалось бы, что проще — стоит только сходить в магазин и там вроде всё есть. Но никто не знает какого качества попадутся продукты, как они готовились и что за приправы туда добавлены. Поэтому всё чаще люди стараются приобщиться к чистой пище и организовать коптильню холодного копчения.

  • Особенности процесса
    • Основные принципы
    • Подготовка продуктов
    • Немного о дровах
  • Коптильня холодного копчения
    • Начальный этап
    • Заливка фундамента
    • Завершающая стадия
    • Коптильня из холодильника
  • Рекомендации по приготовлению копченостей

Особенности процесса

В результате домашнего копчения продукты обладают прекрасным ароматом и вкусом. Они совсем непохожи на те, что продаются в магазинах. Но также домашний процесс имеет свои тонкости, секреты и нюансы.

В прошлом человечество коптило еду из-за ее свойства сохраняться длительное время. Копченые продукты могут не портиться неделями, месяцами, а некоторые правильно приготовленные даже годами. Древний человек смог позволить себе делать запасы для длительных переходов или чтобы пережить голодное время года.

Современные люди коптят продукты, главным образом для придания им неповторимого, тонкого вкуса. «С дымком», как говорят.

Копчение бывает двух видов:

  • Горячее.
  • Холодное.

Коптильни для каждого из видов копчения используют один и тот же принцип, но есть значительное отличие. Неотъемными атрибутами любой коптильни являются очаг с дровами, герметичная камера копчения с крючками и приспособление для сбора жира. Жир всегда накапливается в результате процесса копчения. Обязательное условие любого вида копчения — открытый огонь не должен попадать на приготовленные кусочки еды. Температура дыма для холодного копчения должна быть выдержана в пределах от тридцати двух до тридцати пяти градусов по Цельсию. При горячем копчении температура дыма должна быть очень высокой.

Основные принципы

Секрет правильного холодного процесса не в термической обработке продукта, а в равномерном окуривании охлажденным и очищенным от угарных газов дыма.

Только при выполнении этих важных условий копчёность приобретает правильный внешний вид и необходимые тонкие вкусовые качества.

При правильном копчении нужно добиться, чтобы угарный газ вместе с вредными для человека элементами осел в дымоходе, не доходя до камеры копчения. Поэтому коптильня находится от огня на расстоянии нескольких метров. Дым, смешиваясь с воздухом и проделывая длинный путь по трубе, к окончанию пути по сврему составу подходит для обработки продукции.

Когда дым проходит через камеру с продуктами, он обязан там задержаться на некоторое время, чтобы они сумели пропитаться.

Подготовка продуктов

Важным моментом приготовления является подготовка будущих «вкусняшек». Если просто развесить рыбу или мясо, то можно, вместо приготовления, только испортить продукты.

Перечень необходимых действий, которые нужно выполнить перед холодным копчением своими руками:

  • В первую очередь готовится тузлук. Это насыщенный раствор соли. Соль размешивается с водой в ёмкости до тех пор, пока не сможет растворяться. Примерные пропорции составляют до сорока граммов соли на литр воды комнатной температуры.
  • Затем следует засолить продукты. Мелкая рыба засаливается около трёх суток, а крупная или нежная свинина примерно четверо суток. Если это жесткое говяжье мясо или мясо кабана, то оно держится в соляном растворе пять суток.
  • После засолки мясо или рыбу требуется отмочить. Иногда эта процедура занимает до суток. Небольшая рыба требует около шести часов отмачивания, а свинине надо порядка двенадцати часов. Чтобы не передержать мясо, время от времени его проверяют. На отмачиваемый кусок надавливают пальцем. Когда палец легко вдавливается в мякоть, то это значит, что процесс отмачивания завершен.
  • Потом продукты провяливают, то есть дают излишкам воды спокойно стечь с кусочков. При экономии времени допускается протереть продукцию вафельным полотенцем. Нельзя употреблять для этого бумажные салфетки или полотенца.
  • Полуфабрикат обертывают мелкоячеистой марлей и помещают в проветриваемый ящик. Не стоит забывать, что сильной тепловой обработки не будет. Поэтому надо принять меры защиты от насекомых.
  • Мясо должно провялиться несколько дней. Готовность определяется визуально. Многие люди сталкивались с понятием вяленая рыба и поэтому нетрудно увидеть готовность пищи к окончательной обработке.

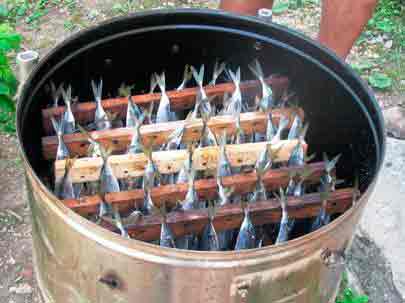

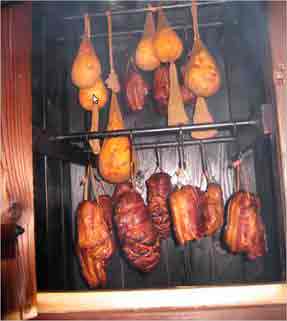

  • Наконец-то все подготовленные куски цепляются за крючки или выкладываются на параллельные брусья в специальной камере для копчения.

Немного о дровах

Дрова нужно тщательно подбирать, поскольку каждый сорт дерева имеет свой привкус. Не все деревья можно использовать для копчения.

Замечательно подходят следующие сорта:

  • Сливовые ветки.
  • Вишня с условием, что без коры.
  • Грушевые или яблочные дрова.
  • Кизил или абрикос.

Любители терпкого вкуса топят вязом или буком, дубом или ореховыми дровами.

Когда коптится рыба, пойманная в замуленных озерах, то используют ивовые прутья, ракиту или тальник.

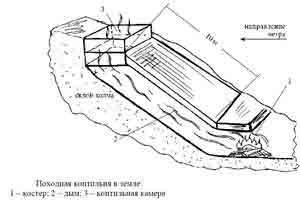

В самых крайних случаях в условиях похода или если нет в наличии дров из плодовых деревьев, то можно коптить на:

  • Липе.
  • Тополе.
  • Осине или ольхе.

Категорически не рекомендуются к использованию хвойные породы дерева и пораженные различными болезнями: грибком и прочим. Более того, зараженными считаются все деревья в радиусе пятидесяти метров от зараженного экземпляра, поскольку поры грибка разносит даже легкое дуновение ветра.

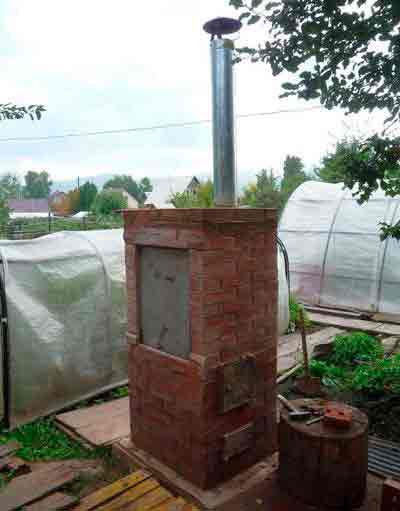

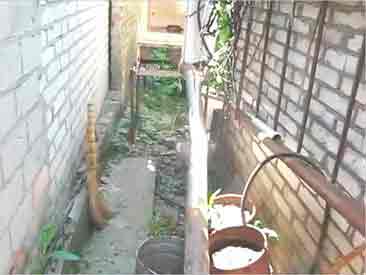

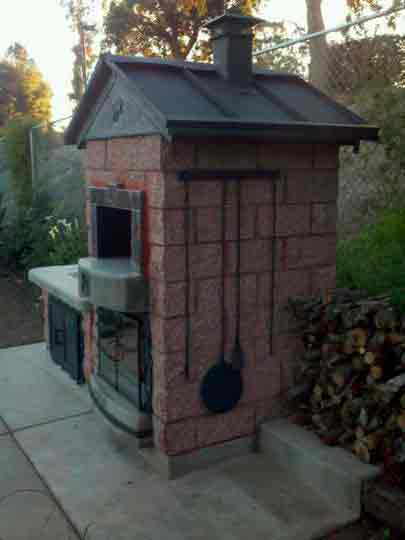

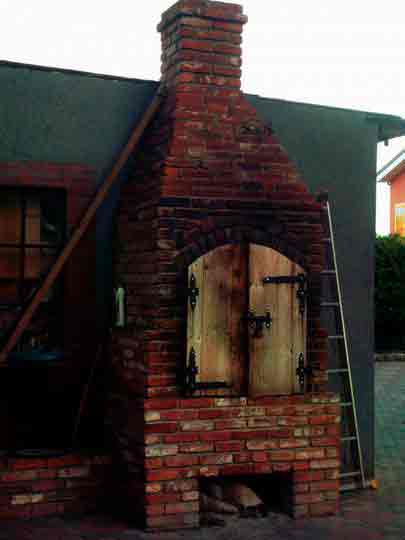

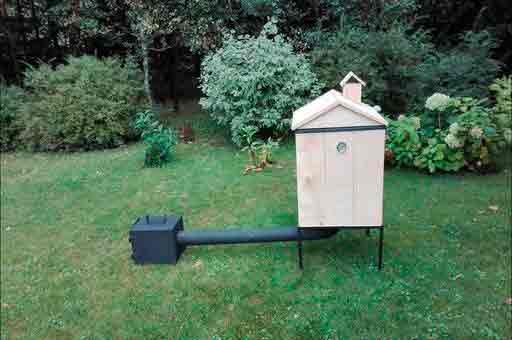

Коптильня холодного копчения

Как сделать коптильню холодного копчения, интересует многих мастеров. На рисунке показано холодное копчение в домашних условиях. Конструкция коптильни начинается с камина или с камеры, где сгорает подготовленное дерево. Через дымоходный канал охлажденный и очищенный дым попадает в коптильню с продукцией.

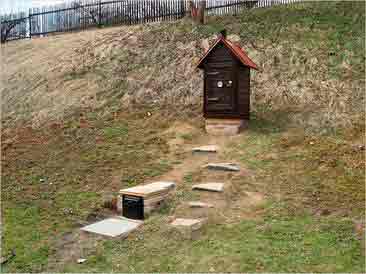

Для сооружения коптильни обычно используют участок до четырех метров. Лучше всего если есть возможность использовать небольшой склон. В этом случае легко добиться правильного угла наклона дымохода.

Начальный этап

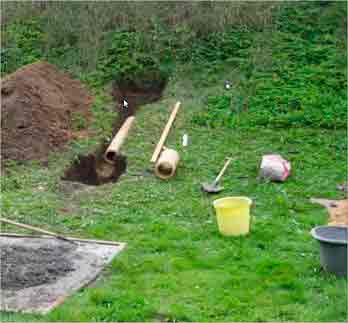

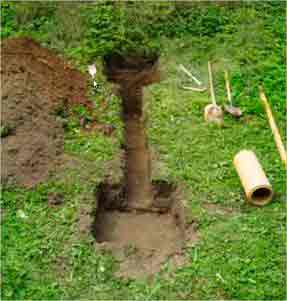

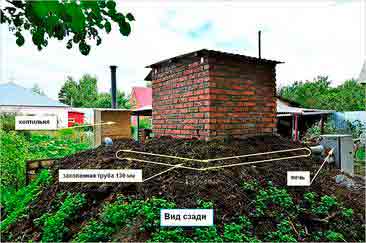

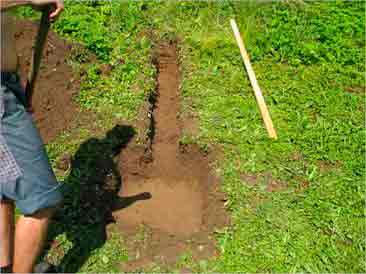

Сначала вырываются две ямы с расстоянием между ними в три метра. Ямы соединяют неглубокой траншеей. В неё должен поместится дымоход, который представляет собой трубу диаметром от сто пятидесяти до двухсот миллиметров и длиной около трёх метров. Расстояние между ямами должно быть сантиметров на тридцать короче длины трубы.

В случае если нет подходящей трубы, то дымоход выкладывают из красного кирпича.

Печь должна находится ниже чем сама коптильня. Яма под печь обычно имеет сантиметров пятьдесят ширины и длину в семьдесят сантиметров.

Разница по высоте между коптильней и печкой равна пятидесяти — шестидесяти сантиметрам. Яма для фундамента коптильни имеет квадратное сечение со стороной в шестьдесят сантиметров.

Глубина обеих ямок должна равняться нескольким штыкам от расположения трубы дымохода.

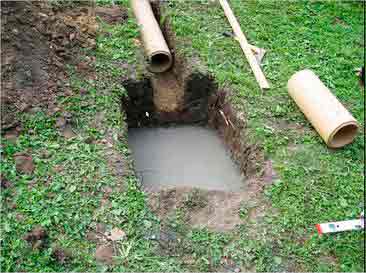

Заливка фундамента

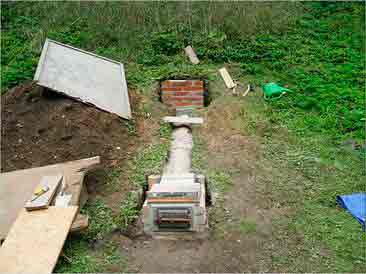

После того как ямы вырыты, в длинную траншею закладывается труба, а в вырытые ямы заливается бетон. Для печи уровень пола должен быть на десять сантиметров ниже уровня трубы, а в коптильне чуть-чуть ниже выхода дымохода.

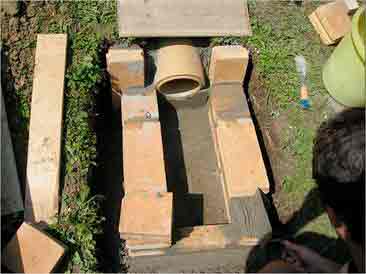

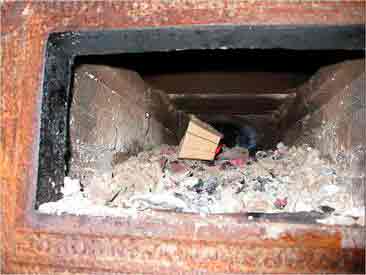

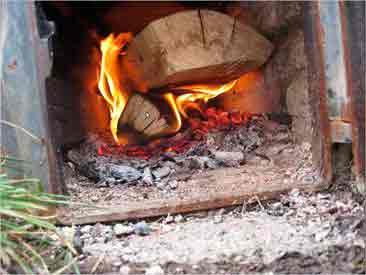

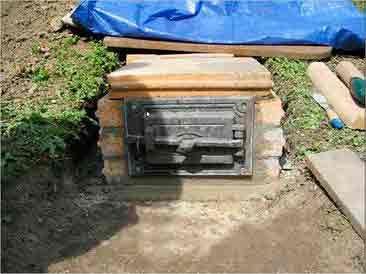

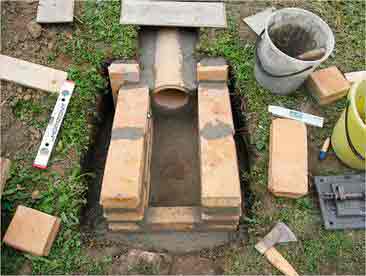

Когда бетон застывает, на нём в первой яме сооружают топку. На фундамент наносится слой из нежирного глиняного раствора. Сверху по периметру плашмя укладывается огнеупорный кирпич. Из кирпича и глины собираются стены топки.

Размер топки подгоняется под её дверку. В идеале дверца должна быть из чугуна. После установки дверцы конструируется крыша. Она может быть выполнена либо из готовой плиты, либо выложенной из накрытой кирпичами, арматуры.

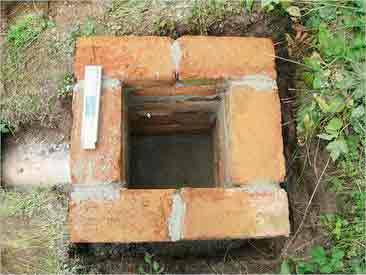

После изготовления печки собирают квадратную основу под будущую коптильню размером пятьдесят на пятьдесят сантиметров. Кладка делается из обычного красного кирпича с закреплением на цементном растворе.

Когда растворы затвердеют выполняют пробную растопку. Если находятся места пропускания дыма, то они замазываются глиной или цементным раствором.

Завершающая стадия

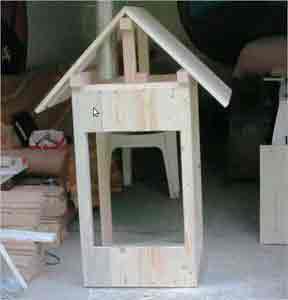

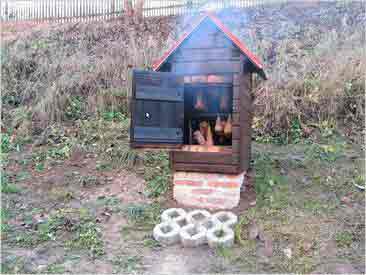

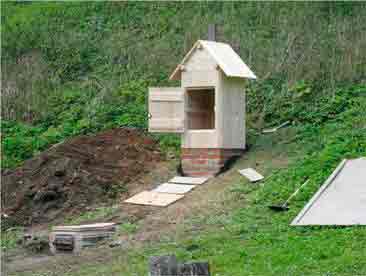

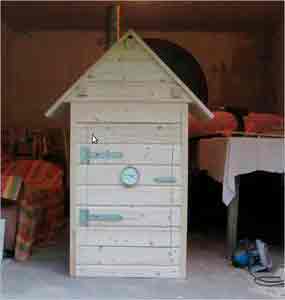

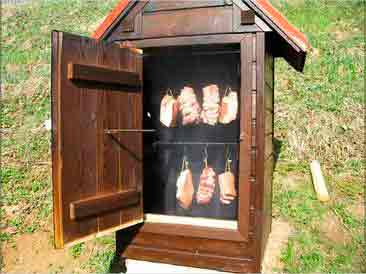

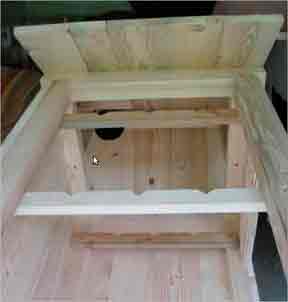

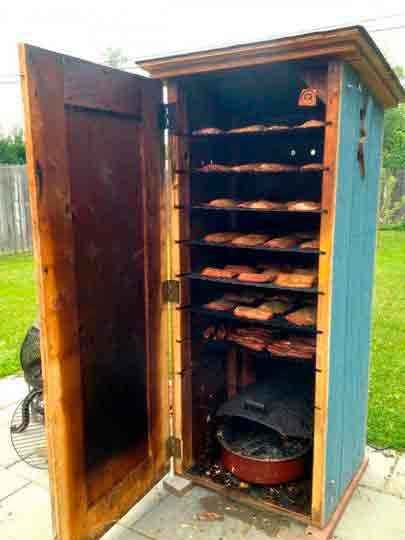

Потом из деревянных брусков сколачивается каркас коптильни с размером основания шестьдесят на шестьдесят сантиметров. Готовый каркас обшивается одним слоем досок. Обрезок металлической трубы может послужить дымоходом, который закрепляется на крыше. Внутри домика по бокам пришиваются бруски с пазами для металлических прутьев, на которых развешивается мясо и рыба.

На первый слой древесины прибивается вагонка, собранная из хвойных пород дерева. Вагонка монтируется горизонтально. Дверь собирается точно таким же способом. Подобная конструкция позволяет избежать лишних потерь теплого дыма.

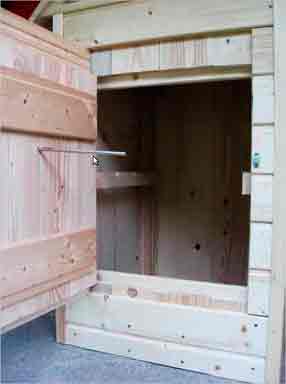

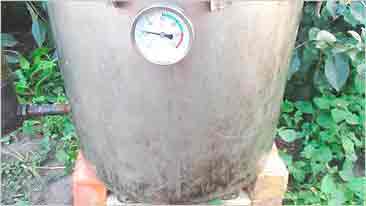

В дверь желательно врезать термометр циферблатом наружу. Он позволит контролировать температуру внутри коптильни.

Весь собранный домик насаживается на подготовленный кирпичный фундамент и через нижние бруски по периметру с помощью дюбелей крепится к кирпичной стенке. Щели аккуратно и плотно замазываются раствором и после его высыхания, древесина покрывается защитным лаком. Крышу коптильни защищают шифером или профнастилом.

На дно коптильни кладут металлический поддон. Он будет собирать жир и предохранять продукты, если они сорвутся с крючка и упадут вниз.

Таким образом, вопрос, как сделать коптилку холодного копчения, решён.

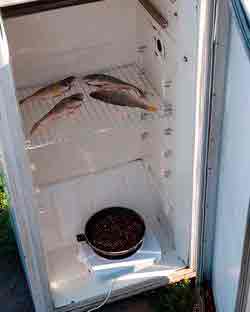

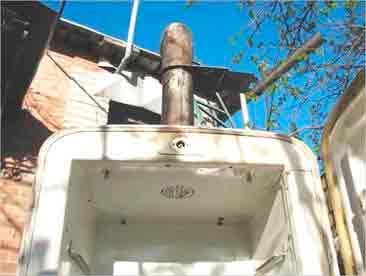

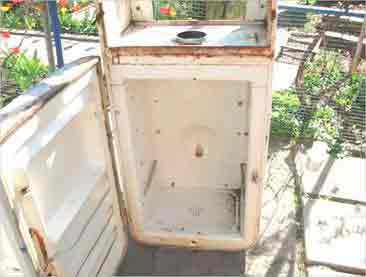

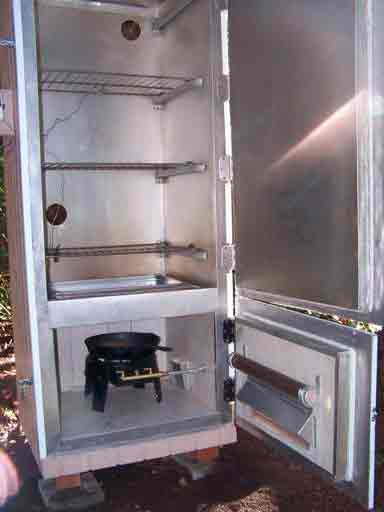

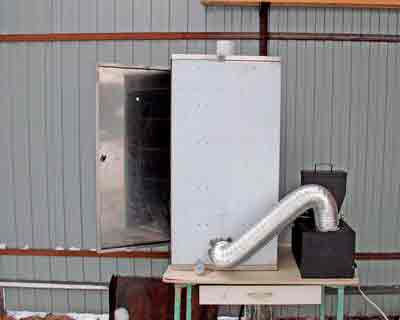

Коптильня из холодильника

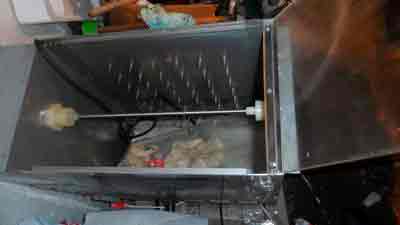

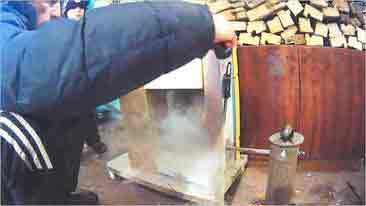

Камеру копчения при желании легко собрать из подручных средств. Например, холодильника.

Коптильня своими руками холодного копчения из холодильника делается сравнительно быстро.

Все щели холодильника заклеиваются липкой лентой и к нему подводится труба, второй конец которой прикреплен к печке. И также холодильник освобождается от всех внутренних частей.

Сверху на корпусе вырезается отверстие для выпускания дыма. Иногда там же монтируют небольшой вентилятор.

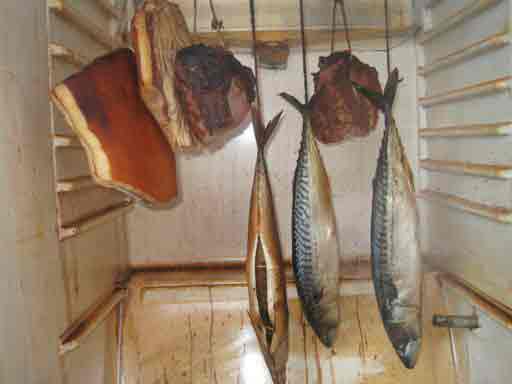

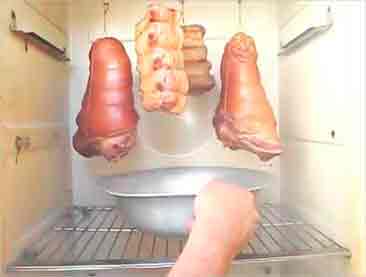

Внутри холодильника в верхней части прикрепляют решетки, на которые можно будет класть продукты.

На низ холодильника ставится миска для сбора стекающего жира.

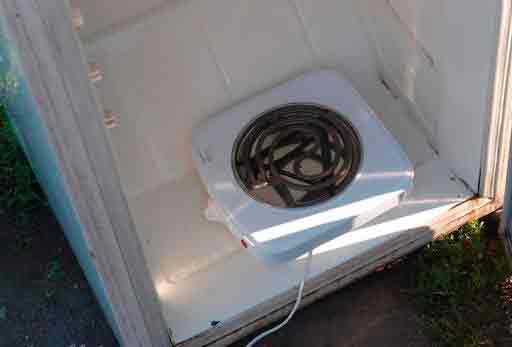

В качестве печки можно использовать буржуйку или электрическую плитку. На электрическую плитку выкладывают опилки. Когда опилки начинают дымить, то плитка выключается. Затем включается снова.

Длина соединительной трубы между печкой и холодильником-коптильней составляет три — четыре метра.

Рекомендации по приготовлению копченостей

При первом испытательном запуске лучше всего заготовить немного еды. Это требуется для того, чтобы определить точное время готовки и необходимое количество дров для завершения всего процесса.

Различные эксперименты с сортами мяса и рыбы начинают проводить с приобретением небольшого опыта.

Крупные куски мяса или части окорока коптятся до готовности трое – четверо суток при температуре дыма около тридцати градусов. После окончания копчения готовые куски размещают в прохладном месте на две недели. Только после этого продукция приобретает всю возможную вкусовую гамму.

Для усиления вкусовых оттенков в печку добавляют опилки фруктовых деревьев. До этого опилки в течение десяти минут размачивают в холодной воде.

Чтобы поддержать стабильный температурный режим, используют много опилок или щепок.

Дрова при этом составляют около двадцати процентов от всей деревянной массы.

Производство копчения требует соблюдения длительных по времени технологий, выдержки и терпения. Наградой за труд является приятный аромат, тонкий вкус, упругая текстура и длительное хранение продуктов.

Источник: http://sotka.guru/dachnye-sooruzheniya/koptilni/sborka-svoimi-rukami-koptilni-holodnogo-kopcheniya.html

Как сделать коптильню из старого холодильника своими руками

Несмотря на то, что в последнее время в продаже появилось огромное количество различных устройств для копчения продуктов заводского изготовления, многие домашние умельцы не торопятся с их приобретением, предпочитая смастерить коптильню своими руками. Кто-то из них сваривает корпус коптильни из листового железа, получая металлическую коробку, в которой в дальнейшем и происходит процесс копчения. А кто-то, в творческом поиске, идёт ещё дальше, приспосабливая для этого, иногда, довольно-таки неожиданные предметы. Одно из таких нестандартных решений – коптильня из холодильника своими руками.

Коптильня из холодильника – нет ничего проще

С технической стороны, коптильня из старого холодильника своими руками – довольно простое устройство. Для реализации этой идеи вам понадобится немного инструментов, которые есть у каждого домашнего мастера.

Большую часть времени процесса изготовления занимает творческий этап, на котором вам необходимо будет определиться, сколько решёток и крючков будет установлено, где установить коптильню и тому подобное. Как сделать коптильню с холодильника, и в чём её основные особенности?

Особенности конструкции

Чтобы не совершить ошибок в процессе изготовления коптильни своими руками с холодильника, необходимо определиться, по какой технологии вы планируете коптить продукты с его помощью: холодным или горячим копчением, так как разница в технологии вносит некоторые различия в конструкцию устройства.

Также при изготовлении коптильни из холодильника своими руками необходимо определиться: будет она использоваться в помещении или на открытом воздухе, что так же вносит определенные различия в конструктив.

Горячее копчение

При горячем копчении продуктов источник дыма (щепа деревьев) располагается внутри корпуса коптильни. В процессе его нагрева, начинается медленно тление без образования пламени, во время этого температура дыма в коптильном ящике может составлять 80-120°С, и может несколько отличаться в зависимости от продукта, подвергаемому копчению. Используя при таком виде копчения коптильню из холодильника, сделанной своими руками, вы получаете ёмкость большого объёма, что позволит вам легко задавать необходимую температуру процесса.

Для создания дыма в коптильне горячего копчения самый простой способ – воспользоваться электрической плитой с открытыми или закрытыми тэнами. В первом случае на неё необходимо установить сковороду, в которую засыпают щепу, во втором случае щепу можно располагать непосредственно на нагревательной поверхности плитки.

Благодаря высоким температурам термической обработки, блюда готовятся значительно быстрее, чем при холодном копчении, зачастую процесс длится менее одного часа. Однако, выигрывая в одном, проигрываем в другом: продукт горячего копчения имеет меньший срок годности, чем аналогичный, но холодной обработки.

Также особенностью горячего копчения является то, что под воздействием высоких температур продукт, который вы готовите, становится мягким и насыщается столь любимыми гурманами запахом и привкусом дыма.

Холодное копчение

При холодном копчении источник дыма располагается вне коптильни, поэтому вам понадобится придумать, как их соединить между собой. Вы можете придумать свою уникальную конструкцию или воспользоваться готовым вариантом из интернета, где найдете множество изобретений коллег-«кулибиных».

Для холодного копчения очень важно поддерживать температуру процесса в более узком диапазоне, чем при горячем. Рекомендуемое значение 27-30°С. Так как холодное копчение длится намного дольше (процесс занимает несколько часов), то при более высокой температуре коптящийся продукт «сгорит», а при её недостаточном значении – протухнет.

Проигрывая в сложности технологического процесса, данный вид копчения выигрывает в том, что продукт, полученный с его помощью, имеет большой срок хранения, во время которого не теряются его вкусовые качества.

Изготавливаем коптильню для холодного копчения

Как изготавливается коптильня холодного копчения из холодильникасвоими руками? Какой инструмент понадобится, отличительные черты и возможные нюансы.

Необходимые инструменты и материалы

Для изготовления коптильни с холодильника своими руками вам понадобится следующий инструмент:

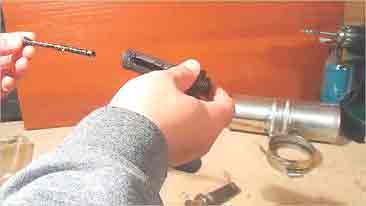

  1. Дрель со свёрлами. С их помощью сверлятся отверстия под саморезы, а также намечается контур для вырезания отверстий в стенках холодильника.
  1. Ножницы по металлу. Необходимы для придания деталям холодильника необходимых размеров.

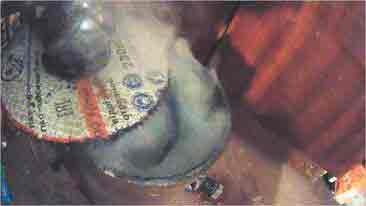

  2. Ножовка с полотном по металлу или боковая шлифовальная машина (по-народному «болгарка») с диском по металлу. С их помощью вы можете пилить металлическую трубу для получения дымохода необходимого размера.
  3. Отвёртка и саморезы для крепления элементов к корпусу коптильни.

Из материалов для изготовления коптильни вам необходимы:

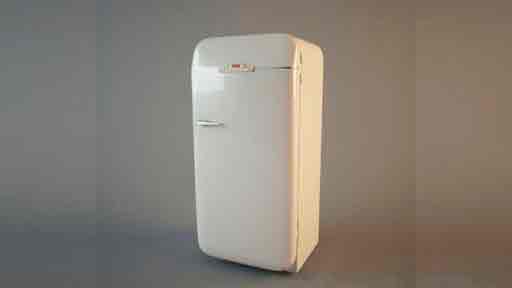

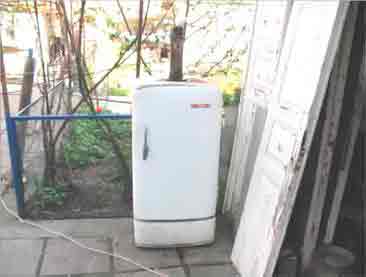

  1. Старый холодильник. Подойдет любая модель, главное, чтобы его корпус не был гнилым и отсутствовала ржавчина.
  1. Огнеупорный кирпич для обустройства топочной камеры. Для данной цели можно использовать и обычный кирпич, в случае невозможности приобретения огнеупорного, однако в таком случае нужно быть готовым к тому, что топка прослужит намного меньше.
  2. Металлическая крышка для топки. Необходима для загрузки источника дыма в топочную камеру, а также для регулирования процесса тления и выработки дыма.
  3. Комплект труб и уголков для создания дымохода. Рекомендуется использовать металлическую трубу с внутренним диаметром 100-150мм.
  4. Крючок для создания запорного устройства двери холодильника.
  5. Несколько решёток и крючков, на которые будет укладываться или подвешиваться продукт.

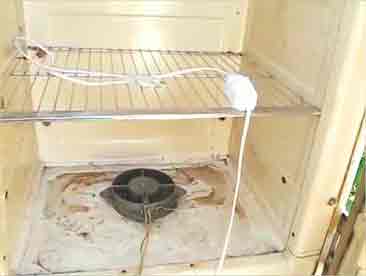

  6. Вытяжной вентилятор для создания потока холодного дыма.
  7. Ёмкость для сбора стекающего жира.

Схема чертежи

Сборка дымогенератора

На расстоянии примерно 2-3 м от холодильника обустраивается топка. Чтобы обеспечить свободный поток дыма в нужном направлении (от топки к коптильной камере), топку необходимо расположить ниже по уровню, чем камера. Если у вас ровный участок или его естественного наклона недостаточно, в земле вырывается яма под топку и траншея под дымоход.

Топка будет исполнять роль дымогенератора, самый лучший вариант ее изготовления – кладка из огнеупорного кирпича. Если кирпича у вас нет, но есть ненужный металлический ящик, то его тоже можно применить в качестве топки. Если же у вас нет ничего из перечисленного, то можно обойтись даже куском листового металла, уложенного на дно ямы топки. Главное условие – в топке с дымогенератором должна быть крышка для загрузки материала, очистки от использованного сырья, а также регулировки потока и температуры дыма.

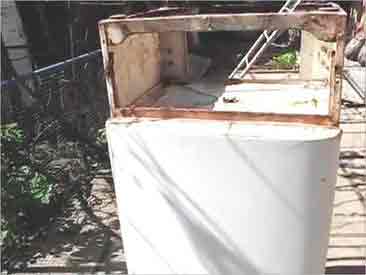

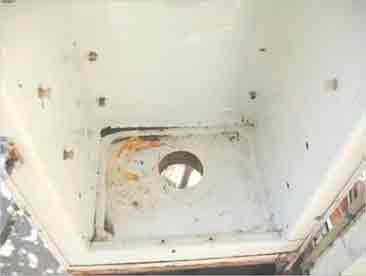

Подготовка корпуса

  1. Из внутренней части холодильника удаляется облицовка и все пластиковые элементы. Магнитную полосу на дверях холодильника можно не убирать. Возникающие при демонтаже щели будут служить вытяжными отверстиями в будущей коптильне.
  2. В нужных местах сверлятся отверстия требуемого диаметра и с помощью саморезов монтируются решётки и крючки.

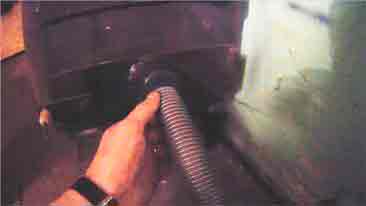

  3. В нижней части корпуса холодильника проделывается отверстие под дымоходную трубу. Для этого на днище отмечается круг диаметром, соответствующем используемой трубе. Далее с помощью дрели по контуру высверливаются разметочные отверстия, после чего ножницами по металлу вырезают отверстие.

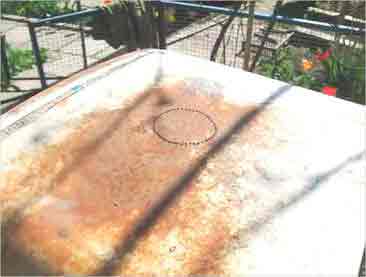

  4. Аналогичную процедуру необходимо выполнить в верхней части корпуса холодильника, для врезки вытяжного вентилятора. Размер этого отверстия выбирается соответственно диаметру вашего вентилятора.
  5. На дверь устанавливается запорное устройство (крючок), обеспечивая её плотное прилегание к корпусу холодильника в закрытом состоянии.

Учитывая, что при создании коптильни холодного копчения из холодильника своими руками, в конструкции имеется относительно длинный дымоход между топочной и коптильной камерой, а также они расположены на разной высоте, то необходимость вытяжного вентилятора может отпасть.

Вы можете изначально пропустить п.4 и попробовать работу коптильни без вытяжного вентилятора, если поток дыма будет достаточен, можно оставить конструкцию в таком виде. Если поток будет слабым, то всегда можно добавить дополнительную вытяжку.

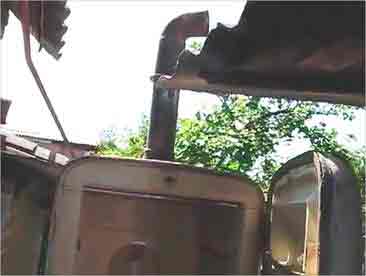

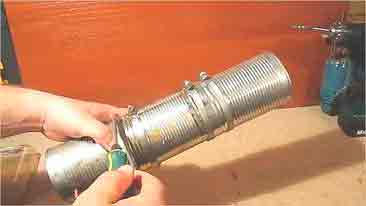

Монтаж дымохода

После того, как топка и корпус холодильника установлены на места, где они будут стоять в дальнейшем, их соединяются с помощью металлической трубы (дымохода). При необходимости выполнить изгиб трубы используют уголки с необходимым углом. Соединения необходимо выполнить герметично, чтобы холодный дым, требуемый для копчения, не выходил наружу вне коптильной камеры, снижая эффективность устройства.

Изготовление решёток

При изготовлении коптильни из холодильника своими руками, вам обязательно понадобятся решётки, на которых будет располагаться обрабатываемый продукт. Конечно, лучший вариант – использование решёток из нержавеющей стали. Однако если достать такую решётку сложно, то можно использовать решётку из черного металла. Для копчения небольших кусочков вполне достаточно решётки из проволоки диаметром 2мм, для более тяжелых кусков и толщина проволоки должна быть больше.

Одно из главных требований к решётке при изготовлении коптильни из холодильника своими руками – отсутствие краски на её поверхности. Поэтому можно использовать решётку, идущего в комплекте с самим холодильником. Для избавления от краски её можно отбить с помощью молотка или выжечь над открытым огнём.

Делаем поддон

В качестве поддона для сбора жира можно использовать любую металлическую неокрашенную ёмкость. Её размеры необходимо подобрать таким образом, чтобы капающий сверху жир не падал мимо поддона.

Правила использования коптильни

При копчении продуктов в коптильне из холодильника следует пользоваться следующими несложными правилами:

  1. Необходимо заранее заготовить запас щепы или опилок деревьев в количестве, достаточном для обеспечения непрерывности процесса в течение всего времени копчения.
  2. Развести в топке огонь и прогреть коптилку.

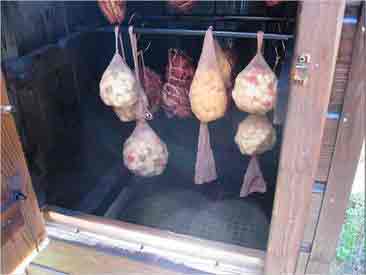

  3. Выложить продукт на сетку или подвесить его на крюки. Старайтесь избегать соприкосновения кусков продукта для их максимально качественной обработки дымом со всех сторон.
  4. Закрыть коптильню и выждать время копчения согласно рецепту. Обратите внимание, что не рекомендуется открывать камеру в момент копчения, это нарушает температурный режим.
  5. В процессе необходимо следить, чтобы щепка не возгоралась, необходимо поддерживать исключительно её тление. При необходимости добавлять щепу.
  6. Также требуется поддерживать огонь для обеспечения тления щепки. При работе с открытым огнём соблюдайте требования пожарной безопасности.

Подбор сырья для копчения

Традиционно, лучшим сырьём при приготовлении продуктов, как на открытом огне, так и с помощью коптилен, являются щепа или крупная стружка деревьев:

  • фруктовые породы: груша, яблоня, вишня, абрикоса и другие.
  • лиственные деревья: ольха, дуб.

Небольшие хитрости

  • Используйте старые холодильники советского производства, в них очень мало пластика.
  • Можно вырезать в двери холодильника прямоугольное отверстие и наклеить на него жаропрочное стекло, в этом случае вы сможете наблюдать за процессом копчения, не открывая дверь.
  • Используйте хорошо высушенную щепу или опилки, иначе лишняя влага в них может привести к появлению конденсата на продукте.
  • Не используйте щепу или опилки хвойных пород деревьев – это приведёт к появлению горького привкуса в вашем продукте.
  • Чтобы сэкономить на топливе для костра, устанавливайте коптильню в местах, где отсутствуют сквозняки.

Источник: http://1pokopcheniyu.ru/koptilnya/iz-holodilnika

Коптильня холодного копчения своими руками.

Изначально любая обработка продуктов (в том числе и термическая) была связана с необходимостью продления их срока годности, и особенно актуальным это было для белковых продуктов: мяса, рыбы. Небольшая коптильня холодного копчения своими руками на участке позволяет получить полюбившиеся деликатесы, вкус которых, наверняка, не изменился за много столетий, так как применяемая технология осталась той же.

Кроме того, такой способ приготовления еды позволяет сделать определенные запасы провизии, позволяя сохранить и «законсервировать» продукты, особенно если учитывать, что коптить можно не только рыбу или мясо, но и фрукты.

Обработка продуктов методом холодного копчения

Для первого особых ограничений по температуре нет, и она составляет от 50 °C и выше, для холодного копчения предел не превышает 40-50 °C (оптимально – 25-35 °C ).

Обработка дымом придает продуктам специфический приятный аромат, но не только: во время холодного копчения происходит потеря влаги и консервация, благодаря которой срок хранения увеличивается до 1 года.

Кроме температурного режима, между горячим и холодным копчением имеется еще одно различие – время обработки : в первом случае для этого достаточно нескольких часов (в зависимости от вида продукта оно составляет 6-10 часов).

При холодном способе время обработки достигает нескольких суток: в среднем этот срок составляет 5-8 дней, но в некоторых случаях может достигать несколько недель.

Но главное отличие – сама коптильня : при холодном способе обработки требуется специальная подготовка дыма и в том числе его охлаждение до нужной температуры.

Достичь этого можно, если сконструированная и возведенная коптилка холодного копчения своими руками соответствует определенным требованиям и, несмотря на то, что изготовить ее можно из самых разных материалов, в том числе и подручных, в ее конструкции должны обязательно присутствовать несколько обязательных элементов.

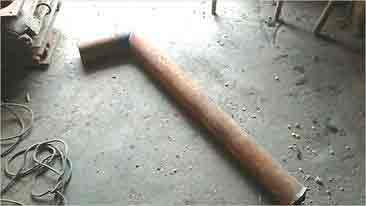

Транспортировка дыма проводится по трубам – специальному дымоходу, длина которого составляет от 8 до 12 м. При этом температурный режим легче всего контролировать с помощью специальных устройств: дымогенератора или обычного вентилятора, который тоже способен обеспечивать нужную тягу, а соответственно регулировать температуру.

Общие конструктивные элементы конструкции для холодного копчения

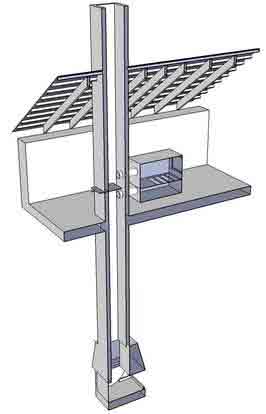

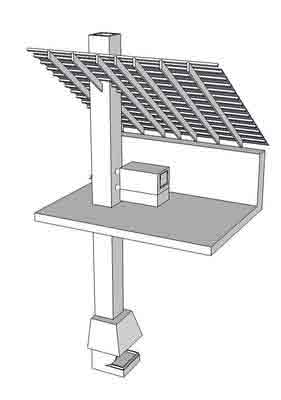

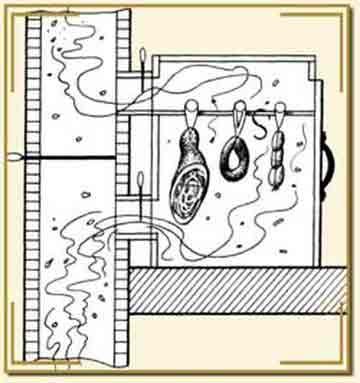

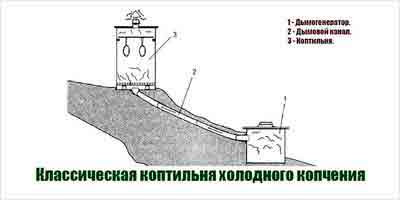

Схематически конструкция коптильни может иметь следующий вид:

  • топка, в которой происходит процесс сгорания щепы или опилок, заготовленных специальным образом из особых пород древесины;
  • перфорированная крышка для дымогенераторной камеры, которая в зависимости от конструкции топки может устанавливаться сверху, а также на передней или одной из боковых стенок;
  • дымоход, представляющий собой канал из труб и служащий для транспортировки дыма, который, перемещаясь по нему, теряет свою первоначальную температуру;
  • коптильная камера, в которой происходит процесс обработки продуктов. В некоторых случаях она может снабжаться цоколем, например, возведенным из кирпича, но вполне приспособлены для работы и конструкции без дна – их, как правило, изготавливают из листового металла или из старых холодильников, газовых баллонов и других изделий, эксплуатация которых по прямому назначению уже невозможна;
  • металлическая решетка перед входом в коптильню, служащая для предотвращения доступа копоти с размером ячеек от 3 до 5 мм;
  • перекладины или другие конструктивные элементы с крюками, на которые подвешиваются подготовленные к копчению продукты;
  • крышка коптильни с трубой для отвода дыма;
  • поддон или другая емкость для сбора жидкости.

Холодное копчение продуктов нельзя считать исключительно термической обработкой, механизм обработки несколько иной, так как в этом случае, по сути, происходит насыщение мяса, рыбы и т. д. дымом в результате окуривания, которое должно быть равномерным.

Но дым при этом должен быть очищен от угарного газа, удаление которого производится еще до его попадания в коптильную камеру. Только в этом случае продукты равномерно насытятся «легким дымком», в котором нет никаких вредных соединений и примесей.

Если планируется регулярно практиковать холодное копчение в домашних условиях, то важно знать, как правильно рассчитывать оптимальную температуру второй камеры.

Именно из-за этого и существует такой разбег в температурном режиме от 25 до 40-50 °C .

Коптилка холодного копчения своими руками, видео:

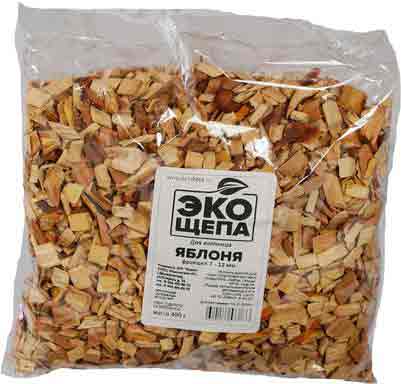

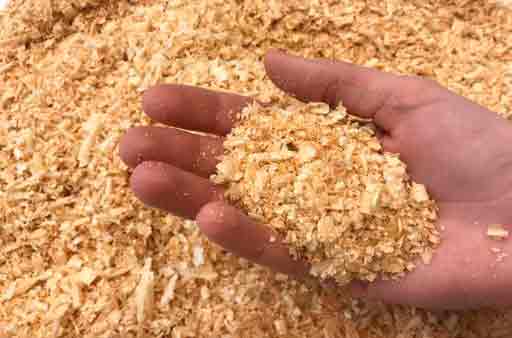

Щепа для копчения

Для достижения нужного результата при обработке продуктов методом холодного копчения должное внимание нужно уделить подготовке материала, который будет закладываться в топку – это могут быть опилки или щепа , изготовленные из древесины определенных пород дерева.

Непригодна также и осина – лучшим выбором будут фруктовые деревья, но вполне могут использоваться и ольха с березой или клен, а также можжевельник с черемухой, облепихой и другие кустовые растения, но только после подготовки.

Например, кору с ольхи рекомендуется предварительно снять, чтобы исключить появление характерной горечи после копчения продуктов.

Но при наличии выбора лучше использовать щепу или опилки для копчения, полученные из фруктовых деревьев: яблони, сливы, вишни, груши и других, но обязательно хорошо просушенных.

А применение стружки или щепы из можжевельника вместе с остатками ягод и хвои позволит получить в собственной коптильне настоящие мясные и рыбные деликатесы.

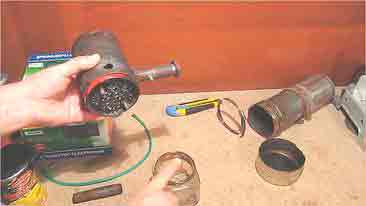

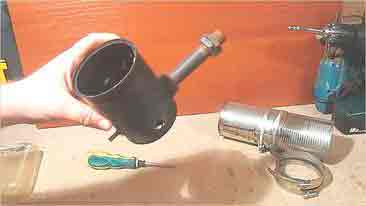

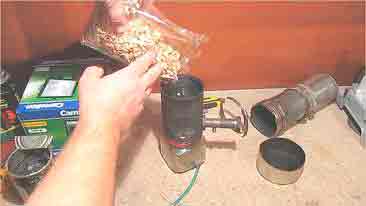

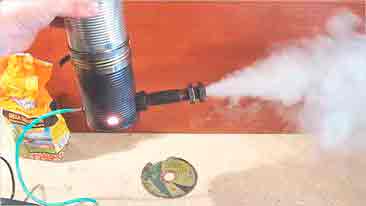

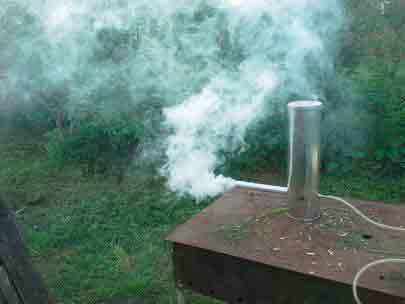

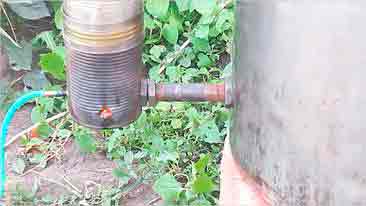

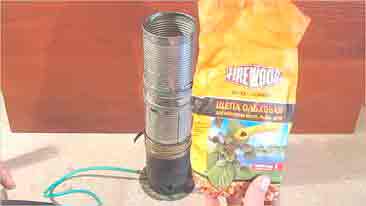

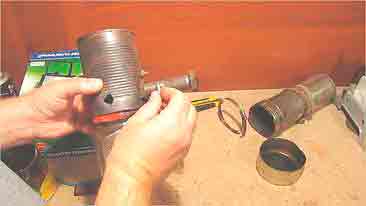

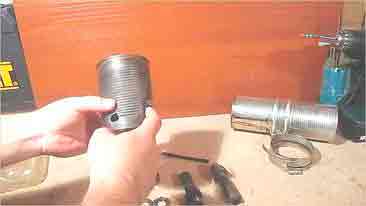

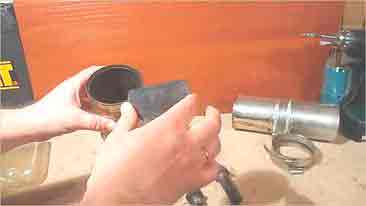

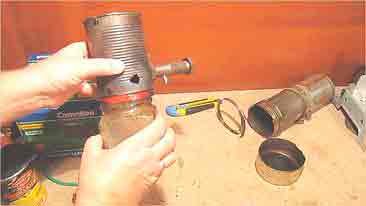

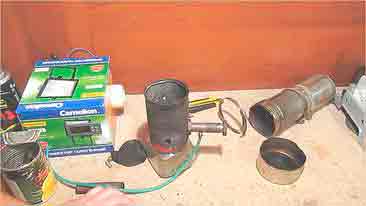

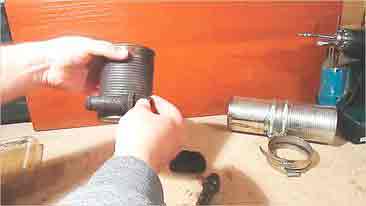

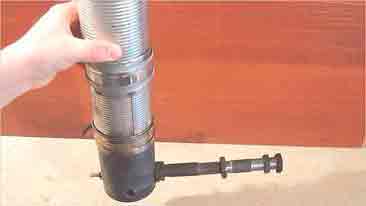

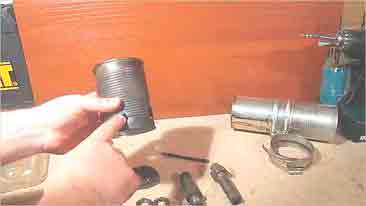

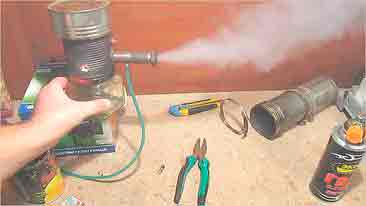

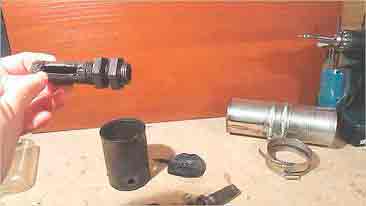

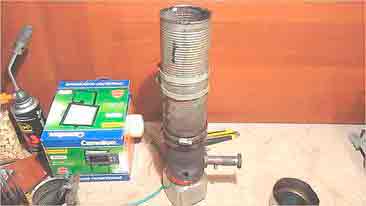

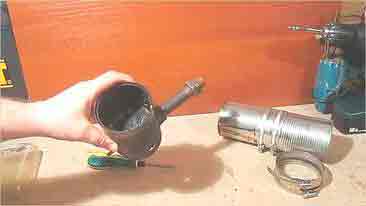

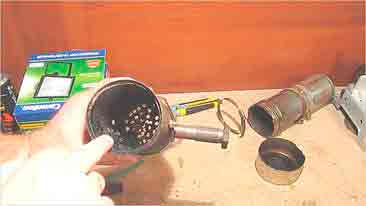

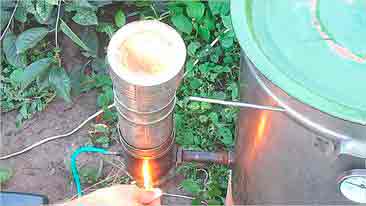

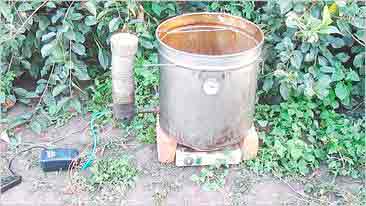

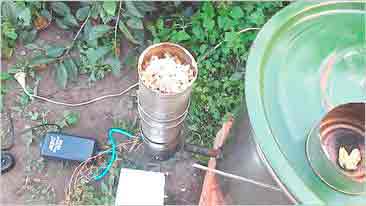

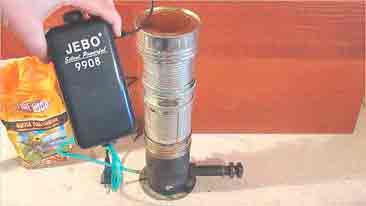

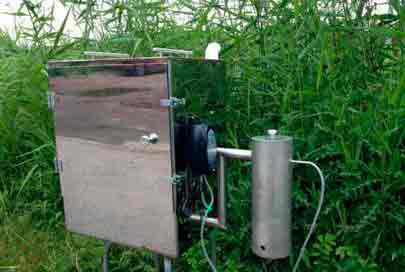

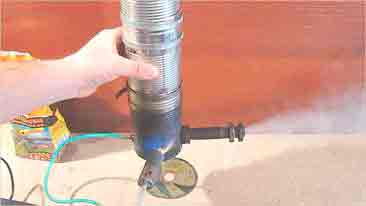

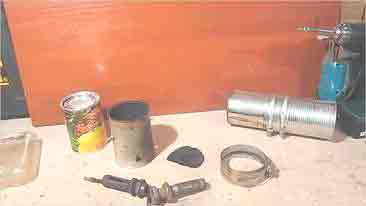

Дымогенератор для коптильни: функциональное назначение и особенности конструкции

Во многом результат копчения и качество полученных после этого продуктов зависит от такого элемента, как дымогенератор , который отвечает за интенсивность снижения температуры подаваемого дыма.

Кроме того, с учетом долгосрочности процесса холодного копчения этому прибору отводится и другая важная роль – контроль интенсивности процесса горения и соответственно количества генерируемого дыма.

Поэтому перед тем как сделать коптильню холодного копчения с дымогенератором следует решить вопрос, изготавливать эту конструкцию тоже самостоятельно или установить заводской прибор по подобию тех, которые устанавливаются в промышленных коптильнях, оборудованных электрическими нагревательными элементами.

Использование заводских образцов позволит также свести к минимуму контроль над процессом копчения, так как этот прибор будет в автоматическом режиме контролировать и генерирование дыма, и степень его остужения до заданных параметров.

Конечно, процесс холодного копчения, для которого применяется самодельная коптильня, можно производить и без установки дымогенератора.

Стоит обратить внимание и на то, что использование этой небольшой конструкции, состоящей из рамы, вентилятора и электропривода, позволяет даже увеличить срок хранения, так как копчение в этом случае происходит с точным соблюдением технологии.

Хотя самостоятельно можно изготовить прибор и с механическим принципом действия, используя для этого даже подсобные материалы, например, пустые консервные банки и медную трубу.

Дымогенератор для холодного копчения. Видео:

Строительство коптильни для дачи: когда сложное становится простым

Многие владельцы дач и частных домов при наличии возможности устройства коптильни на своем участке сразу отбрасывают эту идею, считая ее очень сложной и затратной, особенно с учетом времени обработки продуктов.

Такая позиция, вероятно, связана с тем, что сам процесс копчения кажется очень сложным и длительным, но это не так, тем более что возможностей и вариантов возведения такой конструкции существует множество, но для начала следует рассмотреть классические – из кирпича или дерева.

1. А для начала необходимо определиться с расположением этого строения на участке с учетом того, что между дымогенераторной и коптильной камерами должно быть расстояние 8-10 м , но которое вполне можно сократить до 3-5 м .

Но важно учитывать рельеф местности: при возможности топку надо разместить ниже коптильни.

2. Если планируется использовать кирпич, то сначала подготавливается основание, под которым выбирается грунт на глубину около полуметра, но с таким учетом, чтобы возвышающаяся часть цоколя составляла 20-25 см .

Устройство фундамента лучше выполнять с армированием, а для получения углубления в центре до заливки в выкопанную яму следует установить большую емкость, например, бочку или ведро на 10-15 л .

Одновременно нужно установить и дымоотводящую трубу с диаметром не более 100 мм , чтобы избежать эффекта слишком быстрого удаления дыма из камеры.

3. Далее производится возведение стен коптильни из кирпича или строительных блоков , а сама конструкция и ее размеры может быть разной и определяется личными пожеланиями владельца участка. Для стен можно использовать и пиломатериалы, например, брус из твердых пород дерева.

Поэтому располагать его нужно только на северной стороне конструкции.

4. После этого следует приступать к устройству крыши, форма которой может быть любой: односкатной, двускатной, плоской и т. д. Для нее можно использовать любой кровельный материал: листы фанеры, OSB или металла.

5. Следующий этап – устройство дымогенераторной , но до этого следует подготовить траншеи глубиной 40-60 см и уложить в них трубы, которые и будут служить дымоходом. Саму топку можно возвести из огнеупорного кирпича, но более практично и удобно использовать для нее металлическую печку.

6. После этого можно приступать к «внутреннему убранству»: установке крючков, подвесов, решеток и других элементов, также следует предусмотреть специальный термометр для коптильни, с помощью которого легче контролировать процесс приготовления продуктов.

Деликатесы из бочки

Для того чтобы коптить продукты самостоятельно, можно для строительства использовать и готовые конструкции , например, бочку, размер которой выберется с учетом индивидуальных потребностей – используется по выбору вертикальная или горизонтальная установка.

Ещё по теме  Банька своими руками своими руками

В этом случае существенно уменьшается объем работ, в том числе и земляных, так как отпадает необходимость в рытье траншеи для соединения с топкой – труба устанавливается непосредственно на земле и устройстве цоколя.

Но эксплуатировать такую конструкцию можно будет только в теплое время года – для всесезонного использования придется использовать традиционный способ и закапывать трубу в землю.

Но на что обязательно следует обратить внимание – это на герметичность стыков между досками: при необходимости их нужно заделать с использованием натуральных материалов для конопачения. Если используется металлическая емкость, то эта проблема отпадает.

Топка для такой коптильни может быть любой, но так как размер ее небольшой, то вполне подойдет любая металлическая емкость, например, ведро, сделав из него импровизированную конструкцию с дверцей в боку и вырезом для дымохода.

Как сделать коптильню из холодильника?

Часто старые холодильники перекочевывают из городской квартиры на дачу, но после их полного выхода из строя им можно найти другое применение и не только в качестве шкафа для продуктов или запчастей, но и для коптильни, особенно если учесть, что их внутреннее пространство идеально организовано для этого.

Но надо учесть, что использовать можно только очень старые приборы, в которых нет пластиковых частей, а все внутренности выполнены из эмалированного металла. Но если внутри имеются детали из пластика, их следует снять.

Топка для такой коптильни может быть любой, но по возможности ее нужно расположить ниже уровня камеры, дымоходная труба в которую должна заводиться снизу. Также как и с бочкой, трубу можно укладывать под и над землей, в зависимости от сезонности эксплуатации.

Хотя, если есть желание избежать выполнения земляных работ, то вполне допустимо использовать теплоизоляционные материалы, которые обеспечат равномерное остывание дыма летом и преждевременное охлаждение зимой.

Компактные конструкции для холодного копчения

Для приготовления продуктов в домашних условиях может использоваться и коптильня из газового баллона своими руками, сделать которую несложно, но при наличии опыта работы со сварочным аппаратом и углошлифовальной машиной.

Сначала подготавливается разметка под лючок, который следует аккуратно вырезать, а затем удалить «подошву» — специально приваренную металлическую основу, обеспечивающую устойчивость баллону в вертикальном положении.

После того как емкость будет готова, можно приступить к ее установке на участке и подключению к дымоходу. Источником дыма может стать обычная топка из кирпича или в виде металлической печи.

Но вполне можно использовать в качестве дымогенераторной и другую конструкцию, например, баллон меньшего размера , совместив его с основным коптильным отделением. В последнем случае получается очень компактная установка, которая может быть переносной.

Но для охотников и особенно рыболовов, не представляющих своего летнего отдыха без продолжительной вылазки на природу, могут быть интересны и другие конструкции, изготовить которые можно из самых простых и подручных предметов и средств.

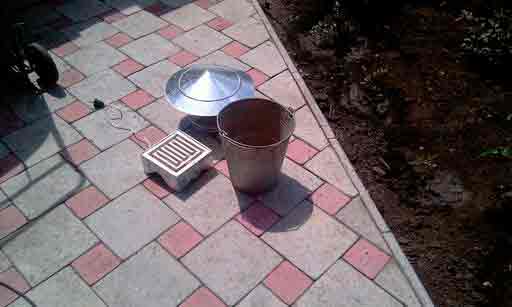

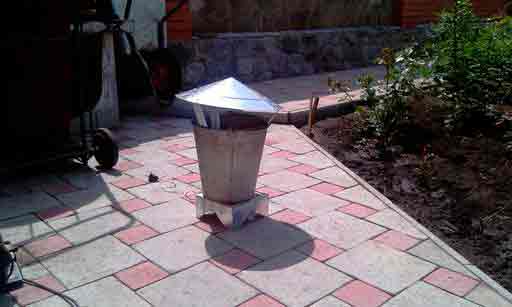

И первое место в этом списке занимает обычное металлическое ведро , с помощью которого легко и вкусно может быть приготовлена рыба холодного копчения даже в полевых условиях.

Такая переносная коптильня холодного копчения также не нуждается и в трубном дымоходе: достаточно проложенной в земле траншеи.

Но использовать для ее установки лучше места на возвышенности, например, на обрыве реки, для того чтобы была возможность изготовления в импровизированном дымоходе колен, с помощью которых можно регулировать скорость остывания дыма.

Именно шириной траншеи, ее протяженностью и количеством изгибов можно регулировать скорость приготовления продуктов и их качество.

Коптильни заводского изготовления: как правильно выбрать модель?

Сделать коптильню своими руками, в которой может быть получена скумбрия холодного копчения в домашних условиях или любой другой продукт из мяса и рыбы, несложно, тем более что такой вариант, особенно при использовании подручных средств, малозатратен.

Но те, кто не желает заниматься изготовлением конструкции, могут выбрать одну из моделей заводского изготовления, например, «Ижица» или «Дым Дымыч» .

Кроме того, в этом случае легко выбрать коптильню с учетом условий эксплуатации: для рыболовов и охотников наиболее привлекательны переносные модели, отличающиеся небольшими размерами и малым весом.

Копчение продуктов легко сделать и в условиях городской квартиры, особенно если купить специально для этого предназначенные модели, которые в большинстве своем имеют внешний способ нагрева, систему дымоотведения и герметичный корпус. Обязательным элементом является и гидрозатвор , который не допустит попадания дыма в помещение.

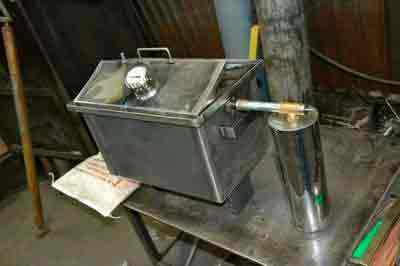

Еще одна разновидность коптилен – электрические модели . С их помощью удается значительно ускорить процесс и, соответственно, отсутствует необходимость в использовании внешнего источника нагрева, а тем более щепы или опилок.

Большинство моделей этого вида имеют автоматический режим работы, что значительно упрощает процесс приготовления копченостей в домашних условиях.

Перед тем как изучать рецепты холодного копчения следует правильно выбрать модель устройства, учитывая такие критерии, как: объем и вес, толщина металла и его тип, назначение, и главное – способ генерации дыма.

Общая технология холодного копчения рыбы, мяса и других продуктов

Качество копчения продуктов зависит от многих факторов: кроме температуры дыма и равномерности окуривания важным аспектом является и правильная подготовка мяса, рыбы, фруктов или сыра к копчению.

Соль в воду добавляется до тех пор, пока она растворяется – в этом случае получается насыщенная рапа, в которой мясо или рыба находятся в течение определенного срока: для каждого продукта он разный и определяется толщиной мясистой части.

Например, для сельди достаточно трех суток, для сала, молодой свинины или крупной рыбы он равен четырем дням. Дичь и жесткие сорта мяса вымачиваются 5-7 суток.

После насыщения продукта солью его следует перед копчением вымочить в чистой воде в течение 24-48 часов.

После того как удается легко вдавить палец в продукт процесс нужно остановить и приступить к следующему этапу – вялению.

Но сначала нужно дать воде стечь и подвесить рыбу или мясо в специальную камеру или помещение с хорошими условиями вентиляции, но с отсутствием доступа в него для насекомых.

Вяление занимает несколько дней, количество которых определяется видом продукта. После этого можно непосредственно приступать к копчению, которое будет продолжаться на протяжении нескольких дней или даже недель.

А на вопрос о том, сколько коптить рыбу в коптильне, легко ответить и самостоятельно, особенно после того как будет накоплен определенный опыт в этом деле, так как этот срок определяется видом, размером, весом и толщиной мясистой части продукта.

Но для новичков эта задача непростая, поэтому следует стараться придерживаться условий выбранных рецептов, не забывая при этом, что холодное копчение не является полноценной термической обработкой, а значит необходимо соблюдать технологию приготовления.

Источник: http://dimdom.ru/koptilnya-holodnogo-kopcheniya-svoimi-rukami.html

Как сделать коптильню холодного копчения — различные варианты и подробные инструкции как сделать самостоятельно! (фото и видео)

Многие люди любят копчености разных видов, но далеко не у всех имеется специальное оборудование для копчения. Если покупать копчености в магазинах, то вкус у них совсем иной, потому что некоторые хитрые производили во время приготовления используют жидкий дым.

Но некоторые предприятия коптят мясо и рыбу по-настоящему, но в магазине найти добросовестного производителя достаточно трудно.

Именно поэтому в этой статье мы решили вам рассказать как можно самостоятельно сделать дымогенератор для коптильни холодного копчения.

  • Что такое холодное копчение?
  • Конструкция коптильни
  • Принцип работы домашней коптильни
  • Установка коптильной камеры
  • Сборка дымогенератора и дымохода
  • Как использовать коптильню
  • Фото коптильни холодного копчения

Что такое холодное копчение?

Данный тип копчения считается самым долгим, потому что продукты необходимо коптить в течение 2-3 дней. Копчение происходит при обработке дымом температурой, которая ориентировочно составляет 20-25 градусов по Цельсию.

При такой температуре происходит постепенное подсушивание продукта, при этом мясо или рыба хорошо пропивается собственным жиром.

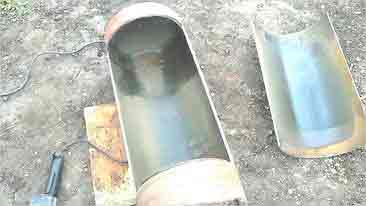

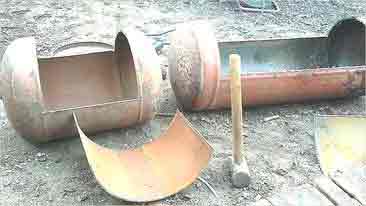

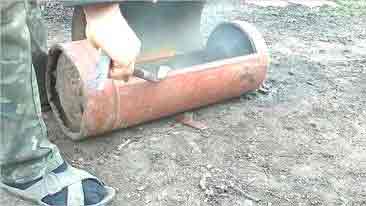

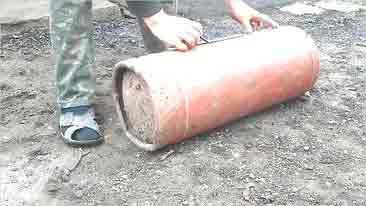

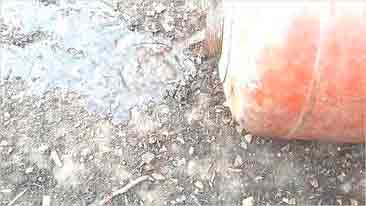

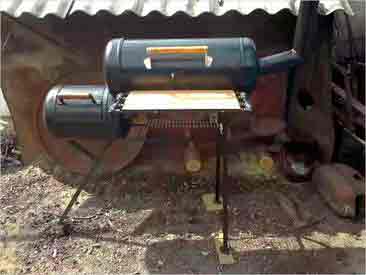

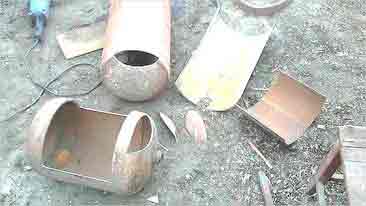

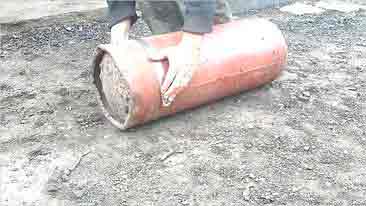

Для создания печи для копчения можно использовать старый газовый баллон, холодильник или просто сварить закрытую стальную конструкцию. Сейчас мы вас ближе познакомим с процессом изготовления коптильни холодного копчения.

Конструкция коптильни

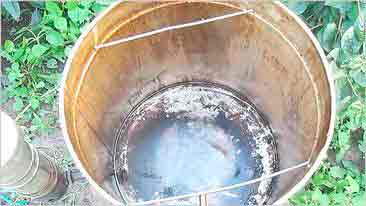

В качестве основной конструкции коптильни подойдет бочка, только важно установить внутри перегородки из листовой стали. Это необходимо для того, чтобы дым проходил большой путь, вследствие этого он будет хорошо охлаждаться.

Для лучшего охлаждения можно создать металлический трубопровод. Дым будет проходить через емкость с холодной водой и остывать до необходимой температуры.

Принцип работы домашней коптильни

Любая коптильня холодного копчения состоит из основных частей:

  • Дымогенератор.
  • Дымоход.
  • Коптильная камера.

В дымогенераторе поджигается или нагревается другим способом древесная стружка. От ее тления образуется большое количество дыма, который в дальнейшем поступает по дымоходу в камеру.

В камере может находиться любое мясо, рыба или даже фрукты с овощами. Они обрабатываются дымом и постепенно приготавливаются нужно только периодически добавлять стружку в дымогенератор.

Для примера вы можете ниже рассмотреть фото коптильни холодного копчения изготовленной своими руками.

Установка коптильной камеры

Размеры коптильни могут быть разными, так как этот параметр особо не влияет на функциональность. В качестве камеры можно использовать обычную деревянную бочку.

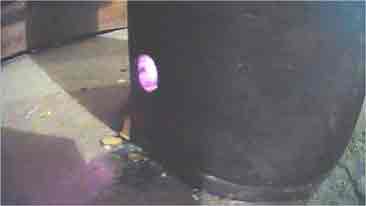

На расстоянии 15 сантиметров от дна следует проделать отверстие, после в него нужно вмонтировать штуцер. Это необходимо для подсоединения трубопровода идущего от дымохода.

После этого в земле нужно выкопать углубление и установить в него бочку. В крышке бочки также проделывается отверстие, далее в него монтируется небольшой патрубок для отведения дыма.

Отверстия советуем делать с помощью перьевого сверла, так как в таком случае не будет повреждена структура древесины.

Сборка дымогенератора и дымохода

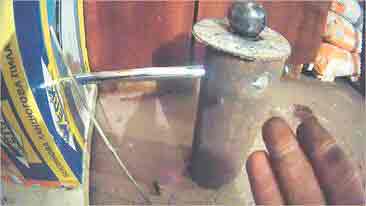

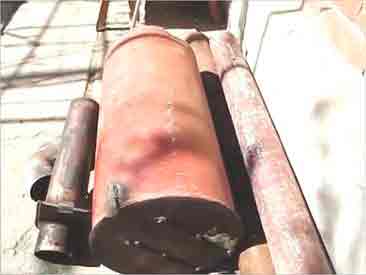

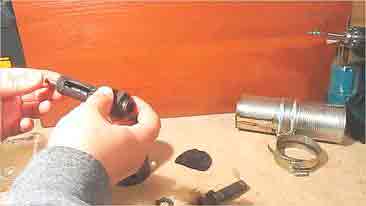

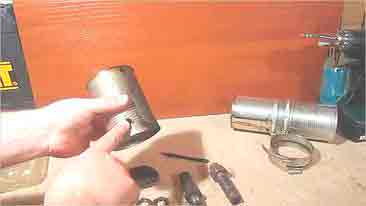

Лучше всего для дымогенератора подходит труба, которая используется для создания дымоходов.

Чтобы изготовить дымогенератор правильно, мы рекомендуем воспользоваться следующей инструкцией:

  • С помощью сварки нужно приварить к верхней и нежней части трубы 2 стальных листа.
  • Болгаркой выпилите небольшую дверцу для засыпания опилок. Затем приварите петли, тогда будет очень удобно открывать дверцу при необходимости.
  • Проделайте дрелью два противоположных отверстия в верней части дымогенератора, и точно также сделайте в нижней части.

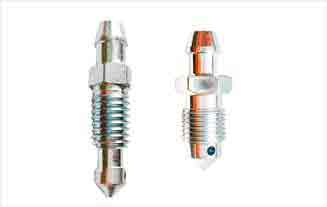

  • К первому верхнему отверстию через штуцер подсоединяется металлический трубопровод. А во второй верхний подключается компрессор, желательно устанавливать маломощный, в таком случае будет медленно выходить густой дым.

Источник: http://landshaftdesign.info/kak-sdelat-koptilnyu-xolodnogo-kopcheniya/

Коптильня холодного копчения своими руками

  • 1 Принцип работы холодной коптильни
  • 2 Какие можно использовать дрова
  • 3 Стационарная коптильня
  • 3.1 Устройство коптильни
  • 3.1.1 Видео: простая коптильня в земле
  • 3.1.2 Видео: конструкция для холодного копчения
  • 4 Коптильня из бочки
  • 4.1 Изготовление простого дымогенератора, работающего с компрессором
  • 4.2 Процесс копчения
  • 4.3 Дымогенератор, работающий без компрессора
  • 4.3.1 Видео: коптильня холодного копчения из бочки
  • 5 Коптильня из холодильника
  • 5.0.2 Видео: холодное копчение в холодильнике с помощью дымогенератора
  • 5.0.3 Видео: холодное копчение в коптилке из холодильника

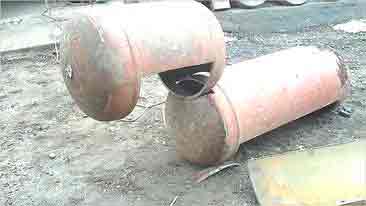

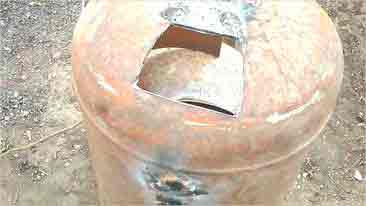

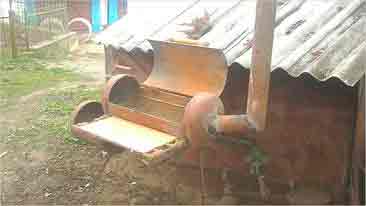

  • 6 Коптильня из газового баллона
  • 6.0.4 Видео: как безопасно резать газовый баллон
  • 6.0.5 Видео: как делают коптильню неправильно
  • 7 Схемы и чертежи

Стоит только посмотреть на изображение копченых вкусностей, и сразу появляется желание всё это съесть, что вполне естественно для человека. Аппетит и у вас разгорелся? Что же теперь делать? Первая реакция – пойти в супермаркет и купить всё, что душа пожелает (и позволит кошелек). Но, увы, копчеными продукты из магазина лишь называются, так как обработаны жидким дымом. Мнения о пользе такого питания расходятся, но если есть небольшой земельный участок, можно наладить свое производство. В этой статье мы расскажем, как может быть изготовлена коптильня холодного копчения своими руками из различных материалов.

Принцип работы холодной коптильни

Поскольку разговор идет о холодном копчении, то важно осознавать, что выполняется не термическая обработка продукта, а его насыщение дымом, поэтому копчение должно происходить при температуре 30‒50˚C. Нужно добиться, чтобы окуривание и нагрев были равномерными – только в этом случае копчености получатся аппетитными (имеется в виду внешний вид) и вкусными.

Многие слышали выражение «легкий дымок», но не понимали о чем идет речь, или же думали, что подразумевается негустой дым, но в нашем случае речь идет о дыме, в котором нет угарного газа. Добиться этого вполне реально, сделав дымоход таким образом, чтобы этот газ (с прочими вредными для здоровья человека веществами) выпадал в осадок, не доходя до коптильной камеры. После смешивания с воздухом и прохождения длинного пути по трубопроводу на выходе получается дым, подходящий по составу для правильного копчения. Попав в коптильную камеру, дым должен на некоторое время в ней задержаться и напитать продукты, иначе от него будет мало толку.

Еще одним немаловажным фактором является правильная подготовка продуктов. Если кто-то думает, что достаточно поместить в камеру мясо или рыбу, а затем растопить печь и немного подождать, то поспешим вас разочаровать. Порядок действий будет таковым:

  1. Нам понадобится насыщенный раствор соли, называемый в народе тузлук. Приготовить его не составит труда: соль насыпается в емкость и размешивается до тех пор, пока не перестанет растворяться. Соли идет порядка 38–40 г на 1 л воды. Та соль, что осталась на дне, нам не нужна – ее можете использовать по своему усмотрению.
  2. Теперь приступим к засолке продуктов. Мелкую рыбешку потребуется продержать в растворе 3 суток. Более крупную рыбу или молодую свинину – до 4 суток. Более жесткое говяжье мясо (а также мясо дикого кабана или медведя) необходимо просаливать 5 суток.
  3. После процесса засолки приступаем к отмачиванию мяса. Продолжительность отмачивания может доходить до 24 часов, но здесь опять же необходимо учитывать тип и объем продукта, готовящегося к копчению. Например, чтобы отмочить среднего размера рыбу потребуется порядка 6 часов, тогда как свиной окорок будет отмокать в 2 раза дольше. Но это время приблизительное, и чтобы не вымочить мясо больше, чем нужно, его нужно проверять. Способ очень простой: надавить на отмачиваемый продукт пальцем, и как только он начнет легко вдавливаться в мякоть, то процесс отмачивания нужно сразу же прекратить.
  4. Теперь продукт необходимо провялить. Для этого надо дать воде стечь с мяса, а если ждать нет времени, то можно все заготовки протереть вафельным полотенцем. Бумажные полотенца для этой цели лучше не использовать.
  5. Продукты нужно поместить в вентилируемую клетку (или ящик) и защитить от мух, обернув марлей с мелкими ячейками. Важно помнить, что тепловой обработки продукта не будет, а коптильня для опарышей, это как для человека парная – в общем, эта гадость не уничтожается в процессе обработки.
  6. Несколько дней уйдет на то, чтобы мясо провялилось. Многие прекрасно знают, что такое вяленая рыба (особенно под пиво), поэтому не будет затруднений определить, когда продукт станет пригодным для дальнейшей обработки.
  7. Теперь все заготовки развешиваются на вешалки внутри коптильной камеры. Продукты готовы к копчению.

Какие можно использовать дрова

Дрова из разных сортов деревьев

Использовать можно далеко не все дрова. Лучше всего подойдут дрова из таких деревьев:

  • слива;
  • вишня (без коры);
  • груша;
  • яблоня;
  • кизил;
  • абрикос.

Если копченостям нужно придать терпкий вкус, то подойдут:

  • вяз;
  • дуб;
  • орех;
  • бук.

Для копчения рыбы, выловленной в сильно замуленных водоемах, рекомендуется использовать такую древесину:

  • тальник;
  • ракита;
  • ива.

В случае отсутствия дров из плодовых деревьев или если коптильня сделана в походных условиях, могут быть использованы такие деревья:

  • липа;
  • тополь;
  • ольха;
  • осина.

Деревья хвойных пород и те, которые поражены грибком, для копчения непригодны. Кроме того, поскольку поры грибка с легкостью переносятся ветром, то автоматически становятся непригодными все деревья, находящиеся в радиусе 50 м вокруг зараженного дерева.

Стационарная коптильня

Весьма приятной новостью является тот факт, что особых затрат не предвидится, а если в хозяйстве рачительного хозяина найдутся нужные материалы, то потребуется только приложить усилия.

Устройство коптильни

Принцип работы коптильни

На схеме показано устройство классической коптильни, где:

  1. Дымогенератор (печь).
  2. Дымоходный канал.
  3. Коптильня.

Теперь приступим к изготовлению, используя готовые чертежи или разработав свою схему по нашим рекомендациям.

Для строительства такой коптильни из кирпича задействуем небольшой земельный участок, протяженностью 4 м. Очень хорошо, если есть возможность монтировать коптильню на небольшом склоне, так как в таком случае легче будет добиться прокладки дымохода под нужным углом.

Итак, участок подобран (в нашем случае на склоне), и теперь можно начинать земельные работы. Начнем с того, что для создания дымохода понадобится труба общей протяженностью порядка 3 м и Ø150‒200 мм. Если таковая имеется, то какова ее длина? Если 2,9 м, то ничего страшного. Просто расстояние между ямами нужно сделать с таким расчетом, чтобы край трубы доходил не до кирпичной кладки, а оказался внутри нее. Проще говоря – расстояние между ямами сделайте сантиметров на 25–30 меньше, чем длина имеющейся трубы.

Печь должна быть внизу, поэтому под нее котлован делается с таким расчетом, что его ширина будет 50 см, длина 70 см, а глубина – пару штыков лопаты.

На более высокой части склона (хорошо, если разница в расположении трубы будет составлять не менее 50 см) роем яму 60×60 см для изготовления фундамента под коптильню. Глубина – пара штыков ниже расположения трубы. (Она может быть и меньше – всё зависит от вида и плотности грунта, до которого докопались, но ненужно делать фундамент на черноземе).

Кстати, глина нам еще понадобится, поэтому ее нужно класть отдельно от земли.

Вырыв ямы, проверим, как ложится труба и не прогадали ли с ее длиной. Если всё в порядке, то можно продолжать работу.

Теперь зальем бетоном вырытые ямы. Под коптильню – вровень с трубой (или немного ниже). А для топки – на 10 см ниже уровня трубы.

После того как бетон схватится, приступим к изготовлению топки. Замесив нежирный раствор глины, уложим его на фундамент. Сверху, по длине всей топки, уложим огнеупорный кирпич, положив его плашмя на раствор из глины таким образом, чтобы основание было под трубой. Эта подушка будет основанием топки, поэтому на ней будем строить топку, как показано на фото.

Некоторые люди предпочитают использовать для кладки цементно-песчаный раствор, но это не лучший вариант, так как при большом нагреве связь между кирпичами нарушится.

Выложив стены, обеспечим хорошую теплоотдачу от трубы земле, подсыпав ее глиной. Кстати, если нет подходящей трубы, то дымоход можно выложить из красного кирпича.

Хорошо, если заранее припасена чугунная дверка, тогда размер топки подгоняется под нее. После установки двери накроем печь. У нас была плита подходящего размера, но если таковой нет, то можно уложить арматуру и сделать крышку из огнеупорных кирпичей.

Теперь приступим к изготовлению трубообразной основы под коптильню. Ее размер 50×50 см, а выполнять кладку будем простым красным кирпичом на цементно-песчаном растворе.

Такое сооружение должно получиться. Высота основания делается немного выше уровня земли.

Выполним пробную растопку – всё работает отлично!

Теперь приступим к изготовлению коптильни, размеры которой будут 60×60 см.

Для изготовления каркаса будем использовать бруски 4×4 см. На готовый каркас в вертикальном положении прибьем первый слой досок. На крыше установим металлический дымоход. В данном случае дерево не нуждается в защите от возгорания, так как температура дыма очень низкая.

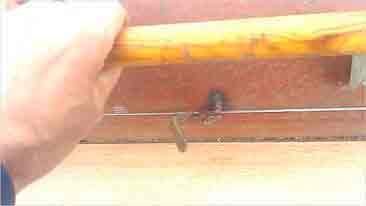

Поскольку мы запланировали, что продукты будут подвешиваться, то по бокам нужно будет закрепить доски с вырезанными пазами под металлические прутья.

В качестве второго слоя будет использоваться вагонка из хвойных пород древесины, прибиваем ее в горизонтальном положении. Это же касается и двери. Такое устройство поможет свести к минимуму потери дыма.

Также вы на предыдущем фото увидели торчащий из двери штырь – это часть термометра. Его циферблат находится снаружи, благодаря чему можно контролировать процесс копчения.

Настала пора собрать всё воедино, для чего нужно на кирпичном колодезе закрепить шкаф коптильни. Помним, что основание делали 50×50 см, а шкаф 60×60 см. Это сделано специально, чтобы внутрь основания не попадала вода. Для его крепления будем использовать металлические дюбеля, крепя через нижний брусок к кирпичному основанию. Есть и альтернативный вариант – прикрепить к основанию металлические уголки, а к ним шкаф. Все имеющиеся щели замазываются раствором.

В завершение работы осталось вскрыть древесину защитным средством и накрыть профлистом или металлочерепицей кровлю. Осталось провести испытания.

Случаи бывают разными, поэтому лучше перестраховаться, уложив на основу металлическую решетку – даже если какой-то продукт сорвется с крючка, то он не упадет на дно, а его копчение продолжится на этом защитном устройстве.

Мы уже говорили о том, какое дерево можно использовать для копчения. Не пренебрегайте советами людей, которые уже многие годы готовят таким образом пищу. Разжигаем печь.

Дым идет хорошо, поэтому можно закрыть дверь, не забывая контролировать температуру внутри коптильни.

Не забываем проверять топку и подбрасывать дрова.

И вот, процесс копчения завершен – продукты готовы к употреблению.

Пространство вокруг коптильни можно облагородить, сделав дорожку.

Видео: простая коптильня в земле

Видео: конструкция для холодного копчения

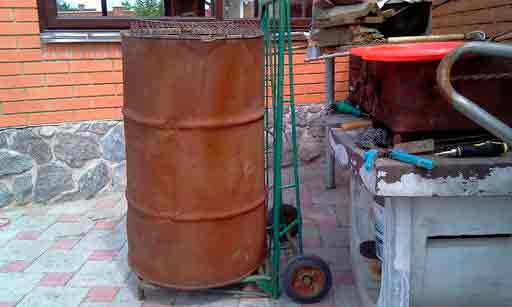

Коптильня из бочки

Конечно, можно использовать любую бочку для нашей конструкции, вместо деревянной коптильной камеры, но это ненамного упростило бы конструкцию. Можно сделать коптильню из бочки более компактной, даже переносной, только в этом случае придется сделать дымогенератор.

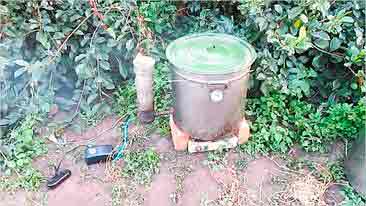

Изготовление простого дымогенератора, работающего с компрессором

Описанная конструкция будет собрана из того, что есть в хозяйстве, но если нужных деталей не окажется в наличии, то их можно недорого купить.

Определимся с местом и габаритами коптильни
В соответствии с указанными размерами, выроем ямы и траншею
Выли яму 60×60 сантиметров
Проверим, как легла труба
Сделаем фундамент под топку
Начинаем строить топку
Край трубы забетонируем, чтобы в топку не сыпалась земля
Теперь установим чугунную дверку
Из кирпичей сделаем трубообразную основу под коптильню
Вот, что у нас получилось
Всё работает отлично
Приступим к сборке каркаса коптильни
Собрав каркас, начнем его обшивать досками
Заранее побеспокоимся о том, чтобы можно было установить прутья
Снаружи обобьем сосновой вагонкой
Благодаря установленному термометру можно узнать температуру внутри камеры
Коптильню нужно прикрепить к основанию
Крышу нужно защитить от осадков, накрыв кровельным материалом
На трубчатое основание необходимо положить сетку
В топке горят сухие дрова
Дым пошел хорошо, поэтому можно приступать к копчению
Так как дрова быстро прогорают, нужно добавлять новые
Копчености можно кушать
Осталось сделать дорожку, и коптильней можно будет пользоваться в любое время года

Для сборки дымогенератора мы использовали 4 консервных жестяных банки от ананасов и кусок медной трубки. Также были приобретены 2 сгона на четверть дюйма с гайками и 4 металлических хомута по размеру банок.

В нижней банке сделаем одно отверстие под сгон.

Второе отверстие меньшего диаметра послужит в роли запальника.

Третье отверстие делается по размеру медной трубки малого диаметра напротив первого отверстия.

Чуть позже мы рассмотрим, как можно усовершенствовать эту конструкцию. Если выберете второй вариант, то это отверстие (и сама медная трубка) будут не нужны.

Один из сгонов будет находиться внутри банки, доходя до ее края.

В нем болгаркой вырежем паз длиной 4 см и шириной порядка 8 мм, как показано на фото.

Медная трубка не должна плотно входить в сгон.

И она не должна быть короткой.

Закрепив первый сгон, прикрутим к нему второй и вставим трубку.

Чтобы паз не забивался опилками, сверху установим металлический щиток из толстого металла (можно из трубы). Эта защита должна быть над сгоном, поэтому ее фиксацию можно обеспечить, прикрутив к банке в нужных местах болты-опоры.

Поместив внутрь щиток, можно двигаться дальше.

Сам генератор будет состоять из трех банок, а четвертую порежем на полоски, обмотаем ими стыки банок и закрепим хомутами.

Если возникнет такая необходимость, то трубку всегда можно нарастить, но советуем для соединения использовать муфту, а не гайку.

Для нашей конструкции мы будем использовать компрессор для аквариума с регулировкой количества подачи воздуха.

Теперь засыплем внутрь щепу.

Включаем компрессор и поджигаем щепу.

Регулируя глубину посадки медной трубки выполняем регулировку, добиваясь того, чтобы было как можно больше дыма.

Всё работает отлично!

Теперь рассмотрим, как эту модель можно усовершенствовать, так как данная переделка поможет снизить температуру дыма.

Также можно позаботиться и о том, чтобы зола высыпалась из генератора, а не скапливалась в нем. В этой конструкции не будет внутренней трубки – сгон прикручивается к краю банки, а чтобы в него не попали опилки, сделаем изнутри лепесток из жести, сделав в нем множество мелких отверстий.

Снизу к банке прикрутим двумя болтами закручивающуюся крышку от стеклянной банки, а затем насверлим множество отверстий.

Достаточно будет вставить банку, слегка ее провернув, и герметичный сборник для золы готов.

Как мы уже предупреждали, в этой конструкции не будет медной трубки, воздух будет подаваться через наружный сгон.

Для этого используем приобретенный (или б/у) штуцер для выпуска воздуха из тормозной системы (лучше от отечественного автомобиля, так как он дешевый). Для этого в сгоне необходимо просверлить отверстие, и, подобрав подходящий метчик, нарезать резьбу. В верхней части клапана имеется боковое отверстие, если оно маленькое, то его нужно рассверлить до Ø2 мм. После его вкручивания отверстие должно быть направлено в сторону коптильни.

Этот штуцер специально сделан так, чтобы во время прокачки тормозов на него можно было натянуть резиновую трубку, поэтому проблем с подключением шланга от компрессора проблем не возникнет.

Теперь можно засыпать щепу и поджечь ее.

Испытания показали, что система работает бесперебойно, выдавая нужное количество дыма.

Процесс копчения

И вот, генератор собран, осталось подключить его к бочке (или другой емкости), и можно коптить продукты.

Вот, что нам понадобится для изготовления дымогенератора
Здесь сделаем отверстие для трубки
Это отверстие нужно для того, чтобы подпаливать щепу
Сделаем небольшое отверстие для подающей воздух трубки
Таким образом сгон будет закреплен внутри банки
Нужно будет сделать в сгоне такой паз
Трубка должна быть чувствительно меньше внутреннего диаметра сгона
Необходимо, чтобы трубка заканчивалась дальше паза
Закрепим первый сгон, а затем прикрутим к нему второй
Щиток защитит дымоходный канал от попадания в него опилок
Необходимо закрепить щиток
Хомутами скрепим остальные коробки, с которых заранее удалили дно
Если возникнет необходимость, то дымоходную трубку можно нарастить
Для работы дымогенератора хватит компрессора для аквариума
Будем использовать щепу ольхи
При работающем компрессоре поджигаем щепу
Перемещая медную трубку внутри сгона, добиваемся наибольшего дымовыделения
В более усовершенствованной модели газогенератора подача воздуха сделана иначе
Отверстия в дне банки послужат для высыпания золы
Зола будет падать в банку
Присоединим нашу емкость
Подача воздуха будет осуществляться через дымоходную трубку
Штуцер может быть как новый, так и б/у
Трубку подключим к штуцеру и включим компрессор
Засыпаем щепу
Система отлично себя показала в работе

Рыба вымочена и готова к копчению. Чтобы процесс засаливания и отмачивания происходил равномерно, продукты должны быть полностью погружены в жидкость. В нашем случае этого мы достигли, придавив рыбу тарелкой.

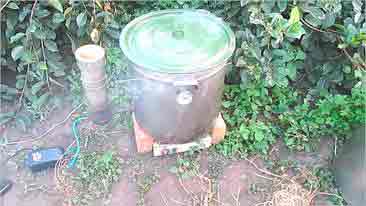

Газогенератор подсоединен к нашей небольшой бочке (или большой кастрюле) и готов к запуску.

Хотя при холодном копчении выделяется мало жира, все же для его сбора лучше на дно установить подходящую емкость.

Для того чтобы была возможность подвесить продукты, в нашей емкости мы просверлили 4 отверстия и вставили в них тонкую арматуру.

Если на улице прохладно, то емкость можно немного подогреть электроплиткой для того, чтобы температура внутри коптильни стала приемлемой.

Установленный в емкости термометр поможет контролировать процесс копчения, путем регулировки внутри нее температуры.

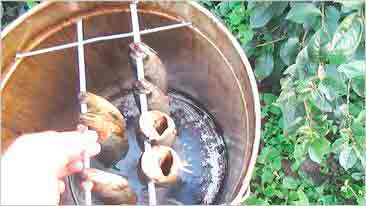

Рыбу надели на старые шампура, с которых удалили пластиковые ручки.

Теперь засыплем в наш газогенератор щепу.

Накрыв крышкой, включаем компрессор и поджигаем щепу.

Из под негерметично закрытой крышки показался густой дым.

Через окошко, предназначенное для розжига, хорошо видно, что в газогенераторе хороший жар.

Теперь осталось только ждать, периодически добавляя щепу и следя за температурой внутри емкости.

Копчение выполнено, и теперь рыба готова к употреблению в пищу.

В зависимости от объема продуктов, которые собираетесь регулярно коптить, выбирается подходящая емкость – кастрюля или бочка 100‒200 л.

Дымогенератор, работающий без компрессора

Конструкция этого дымогенератора будет работать только совместно с коптильной камерой, оснащенной вытяжной трубой.

Рыбка вымочена, теперь можно коптить
Газогенератор подключили к емкости
Внутри емкости сделали из арматуры полочки

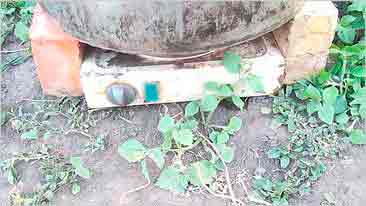

В холодное время года бочку можно подогреть электроплитой
Термометр поможет контролировать процесс копчения
Для продуктов использовали старые шампура
Благодаря тому, что газогенератор вместительный, можно засыпать много щепы
Поджечь щепу можно спичками
Процесс копчения начался
Через отверстие виден жар
Щепу придется периодически подсыпать
Копчение прошло успешно

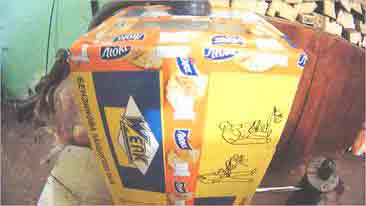

В качестве коптильной камеры будем использовать обыкновенную упаковочную коробку от бензопилы, тщательно обмотанную скотчем.

Внутри закрепим рамку из брусков, а на нее натянем ряды проволоки, чтобы можно было подвесить рыбу.

Так выглядит газогенератор.

В него загружена щепа и подожжена.

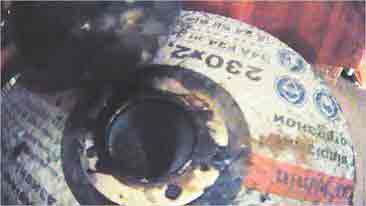

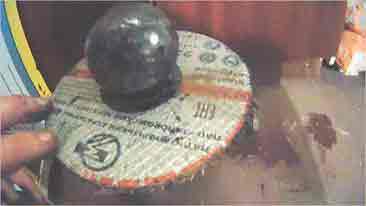

Вместо крышки используем обрезной диск от болгарки, а отверстие в нем закроем металлическим шариком, который также будет выполнять роль грузика. Чтобы через такую крышку в помещение не проникал дым, край трубы должен быть очень ровно срезан.

Чтобы проверить, есть ли в газогенераторе щепа и дым, достаточно снять шарик и заглянуть внутрь.

Ну а если сдвинуть крышку, то можно увидеть, что дыма предостаточно.

Автор проекта установил в коптильне смотровое окно, чтобы наблюдать за процессом.

Затея оказалась пустой, так как из-за густого дыма внутри коробки ничего не получается увидеть, даже подсветив фонариком.

В качестве дымохода использована труба от пылесоса.

Дымоход получился длинным и изогнутым, но это не отразилось на работе газогенератора.

Второй конец трубы введен в печь.

Нужно проверить, чтобы все дверки печи были плотно закрыты, и не было подсоса воздуха, иначе газогенератор работать не будет.

Тяга обеспечивается тем, что дымоход печи значительно возвышается над помещением.

По завершении процесса копчения скотч разрезается, и створки коробки открываются.

Минимум затрат, и имеем вкусную еду.

Видео: коптильня холодного копчения из бочки

Коптильня из холодильника

Если имеется старый холодильник с целым корпусом, то его тоже можно использовать, подключив к нему дымогенератор или обеспечив подачу дыма из самодельной печки.

Будем использовать обыкновенную картонную коробку
Внутри натянем проволоку, чтобы на ней подвесить продукты
Такой получился газогенератор
Внутри виден огонь
Вместо крышки применяем обрезной диск
Можно снять шарик, и проверить наличие дыма
Или просто заглянуть в газогенератор, чтобы убедиться в его работоспособности

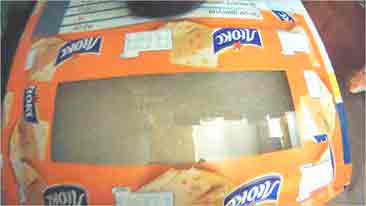

Установлено смотровое окно
Окно оказалось ненужным, так как через него ничего не видно

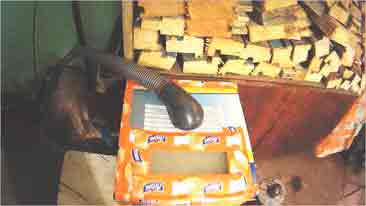

В качестве вытяжной трубы использован шланг от старого пылесоса
В нашем случае шланг уложен с существенными перепадами

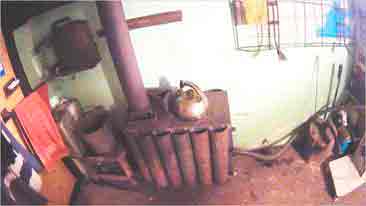

Трубопровод подключили к имеющейся печи
Нигде не должно быть подсоса воздуха
Хорошую тягу обеспечил длинный дымоход
Чтобы раскрыть нашу коптильню, пришлось разрезать скотч
То, что рыба прокоптилась, свидетельствует о том, что коптильня хорошо работает

Для изготовления топки был использован старый бытовой баллон от сжиженного газа.

Нашелся и старый холодильник. Мы его перевернули вверх дном, извлекли компрессор и приступили к работе.

В дне холодильной камеры необходимо сделать отверстие для подключения дымоходной трубы. Для этого очертили круг нужного диаметра и просверлили по линии множество отверстий сверлом Ø4 мм.

Затем сделаем отверстие во внутренней обшивке.

Если тяга слабая (а это может случиться также и из-за того, что камера получилась негерметичной), в днище можно вставить вентилятор, который будет вытягивать дым из топки, подавая его в коптильню.

Для того чтобы можно было регулировать силу тяги, да и температуру внутри камеры, можно вентилятор подключить через регулятор напряжения.

В верхней части (на фото она снизу) просверлим множество отверстий, чтобы через них смог выходить дым.

Снаружи тоже сделаем отверстие для монтажа вытяжной трубы.

Вот такая получилась коптильня. Теперь нужно конструкцию установить повыше и соединить с топкой.

Протяженность трубы получилась немалая.

Теперь заложим дрова и растопим топку.

Дым хорошо идет, так что можно заняться копчением.

Подвесив продукты, установим поднос или миску, в которую будет стекать жир. Закрываем дверь и ждем положенное время.

Видео: холодное копчение в холодильнике с помощью дымогенератора

Видео: холодное копчение в коптилке из холодильника

Коптильня из газового баллона

В первую очередь поговорим о технике безопасности, так как разрезание газового баллона без предварительной его подготовки весьма опасно. Посмотрите обучающий ролик на эту тему.

Видео: как безопасно резать газовый баллон

Для изготовления топки использовали старый газовый баллон
Использовали старый, но еще крепкий холодильник
С помощью дрели и тонкого сверла высверлим большое отверстие в днище
Такое же отверстие делается во внутренней обшивке
Для усиления тяги можно воспользоваться вентилятором, установив его в днище
Установив регулятор напряжения, можно изменять силу тяги
В верхней части холодильника сделаем решетку для выхода через нее дыма
В крыше сделаем отверстие для дымоходной трубы
Устанавливаем дымоходную трубу
Получилась такая симпатичная коптильня
Чтобы дым не был горячим, делаем длинную дымоходную трубу
Теперь можно растопить топку
Дым начал поступать в холодильник
Для сбора жира будем использовать миску

Как уже упоминалось, баллон нужно подготовить должным образом.

Теперь можно приступить к нанесению разметки.

Круглые детали удобно размечать, приложив металлический метр.

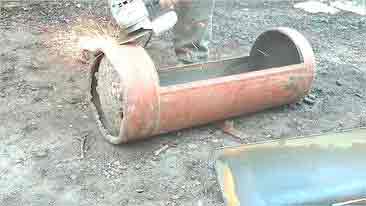

Теперь можно приступить к вырезанию в баллоне люка с помощью болгарки.

Желательно не выходить за пределы разметки, но в таком случае придется вырезанную часть поддеть ломиком, чтобы ее извлечь.

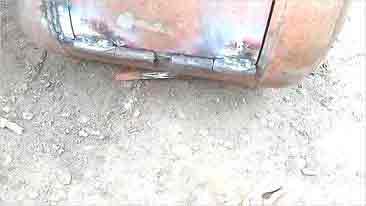

Вот что должно получиться. Как видно на фото, рез выполнялся недалеко от сварочных швов – где металл более тонкий.

В нижней части баллона приварена «подошва», благодаря которой он становится устойчивым. Поскольку она нам не нужна, срежем эту часть.

В качестве дымогенератора будем использовать ресивер от грузового автомобиля. В нем нет взрывоопасных паров, поэтому можно дверку вырезать без подготовки.

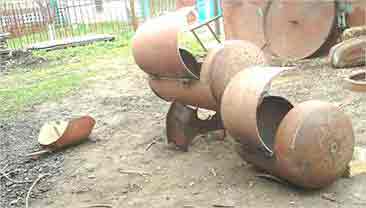

С той же стороны, где вырезана дверь, на обоих баллонах вырезаем отверстия, радиус которых должен быть максимально приближен к диаметру другого баллона.

Проверяем, насколько плотно они прилегают друг к другу, и при необходимости подгоняем.

Теперь все швы нужно основательно проварить.

Дверцы должны открываться без заеданий, а при закрывании плотно входить в проем. Кстати, изнутри можно приварить ограничитель, если дверь проваливается внутрь.

С торца ресивера сделаем отверстие для заслонки.

Оно будет небольшим, так как понадобится для того, чтобы регулировать приток воздуха внутрь дымогенератора.

Затем берем больший кусок металла и из него делаем заслонку, закрепив ее в верхней части болтом с гайкой. Затягивать крепеж не нужно, так как заслонку нужно будет время от времени передвигать, меняя ее положение, поэтому поверх первой гайки закрутим контргайку.

Заслонка должна сдвигаться в сторону с некоторым усилием. Как видим, к ней прикручена пластиковая ручка, но практика показывает, что она тоже сильно нагревается, поэтому можно приварить кусок прутка.

Займемся изготовлением дымохода, сварив его под углом из двух труб. Что касается угла, то его не нужно делать 90˚ ‒ он должен быть развернутым.

Нанесем разметку на баллон, обрисовав трубу чертилкой или маркером.

Высверливать такое отверстие очень утомительно и затратно, поэтому лучше это сделать при помощи резака. Если такового нет, то многие люди вырезают отверстие электродом, установив сварочный аппарат на максимальный ток.

После того как труба вставлена, ее положение необходимо отрегулировать, а затем приварить.

Очень удобно, если на крышках будут закреплены ручки на деревянной основе, так как при прикосновении к ним не получишь ожог.

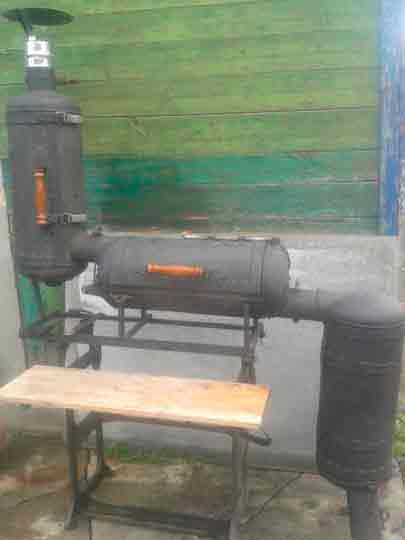

К коптильне приварили ножки и столик, на который можно будет поставить посуду с приготовленными к копчению продуктами. Внутри установим решетку от старого холодильника, согнув ее по размерам баллона.

Осталось зарядить дымогенератор, уложить на сетку продукты, и можно коптить. При этом важно следить за дымогенератором – дрова или щепа должны тлеть, а не гореть.

Рассмотренные способы копчения продуктов позволяют приготовить качественную пищу, не вредную для организма. Мы не утверждаем, что копчености полезны для человеческого организма. Однако продукты, приготовленные некоторыми способами, получаются такими, что знатоки этого дела даже не прикоснутся к ним. Посмотрите видео на эту тему.

Видео: как делают коптильню неправильно

  • tweet
  • Источник: http://kakpravilnosdelat.ru/koptilnya-holodnogo-kopcheniya-svoimi-rukami/

    Коптильня своими руками: холодная, горячая. Схемы и чертежи

    Копченые продукты обладают удивительно аппетитным ароматом и умопомрачительным вкусом, однако их стоимость в магазине зачастую не менее впечатляющая. Продукты холодного или горячего копчения позволить употреблять каждый день точно не получится, ведь это удовольствие не из дешевых. Выход остается один — построить коптильню самостоятельно. Такой агрегат будет уместен на заднем дворе частного дома или дачном участке. Если вы не имеете малейшего понятия, как сделать коптильню своими руками, то эта статья вам обязательно поможет превратить задумку в жизнь.

    Принцип копчения

    Копчение — это вид тепловой обработки продуктов питания, который был известен еще в древнейшие времена. Его отличительной особенностью является то, что продукты обрабатываются дымом. В процессе копчения необходимо тщательно следить за температурой, количеством дыма, равномерностью нагрева и окуривания продукта.

    Такой способ приготовления пищи имеет ряд преимуществ, благодаря которым не теряет свою актуальность с незапамятных времен:

    ● дым эффективно борется с различными бактериями и паразитами, которые находятся в продуктах и могут нанести существенный вред здоровью человеку;

    ● копченые продукты сохраняют в себе большое количество полезных микроэлементов и витаминов, если не поддаются воздействию очень высоких температур;

    ● съестные запасы, приготовленные таким способом, могут храниться длительный срок, так как дым оказывает на них консервирующее воздействие.

    Вкус готового блюда зависит от правильно подобранных дров. Связано это с тем, что каждая древесина горит по-своему и имеет индивидуальный привкус. Производители специальных опилок рекомендуют выбирать их тип в зависимости от продукта, который будет поддаваться обработке:

    ● ольха — она подойдет для приготовления любых мясных и растительных продуктов;

    ● дуб — предназначен для свинины, говядины и другого красного мяса;

    ● ива — подойдет для специфического вида мяса и дичи, например мяса медведя, лося или оленя. Также можно коптить рыбу, которая преимущественно обитает в болотах;

    ● вишня — ее использую для копчения овощей, орехов, а также ягод.

    Холодное и горячее копчение

    Процесс копчения может происходить при разных температурах. Температурный режим непосредственно зависит от расстояния, на котором продукты находятся от источника дыма. Различают такие виды копчения:

    ● холодное — самые вкусные копчености получаются именно при приготовлении таким способом, однако продукт необходимо заранее заготавливать. Температура при холодном копчении составляет 25—45 градусов, а сам процесс может затянуться на несколько дней. Такие пищевые запасы могут храниться очень долгое время, не теряя своих вкусовых качеств, правда, немного усыхая;

    ● горячее — быстрый и самый удобный способ для приготовления мяса или рыбы в домашних условиях, ведь готовое блюдо можно сразу подавать к столу. Длительность процесса занимает около 4-х часов при температурном режиме 50—100 градусов. Однако, стоит отметить, что при такой обработке пища быстро портится.

    Типы коптилен

    Коптильня своими руками может быть разного типа и иметь свои конструкционные особенности, которые напрямую зависят от потребностей пользователя и его строительных возможностей. Наиболее популярными являются 3 типа коптилен:

    ● шахтная (вертикальная);
    ● туннельная (горизонтальная);
    ● камерная.

    Шахтная коптильня наиболее проста в монтаже и не требует определенного места для установки. Ее строение напоминает канонический шалаш, вверху которого висят продукты. Однако такой тип коптилен имеет ряд существенных недостатков, среди которых одними из самых весомых являются недоступность копчения методом окуривания, а также небольшие возможности при регулировки дымообразования.

    Туннельная коптильня требует достаточно большого объема работ, большая часть которых земельная. Также необходимо найти подходящий участок для ее монтажа — необходимо, чтобы он находился на склоне. Очаг-дымогенератор в таком горизонтальном устройстве располагается в специальной камере полузамкнутого типа. Благодаря этому процесс копчения можно проводить при любых погодных условиях. В зависимости от длины канала можно производить как горячее, так и холодное копчение.

    Камерная коптильня достаточно примитивна в своем устройстве, однако при этом габаритная: высота составляет 1,5 метра, а диаметр — 1 метр. При строительстве важно обеспечить необходимый угол наклона, который варьируется от 10 до 30 градусов.

    Схемы и конструкции коптилен

    Для каждого вида копчения также предусмотрены определенные типы коптилен, конструкционные особенности которых принципиально важны.

    Коптильня горячего копчения своими руками представляет собой емкость, которая имеет крышку, которая обязательно плотно закрывается. Сконструировать данное устройство можно из металлических ящика, бочки, ведра. Основными составляющими коптильни являются:

    ● топка — она находится непосредственно под камерой и выполняет функцию нагрева;
    ● герметичная коптильная камера — отвечает за равномерное прогревание воздуха и достижение высоких температур. Так как в основном процесс горячего копчения происходит при температуре 100 градусов, камер может быть несколько;
    ● гидрозатвор — его установка поможет уменьшить количество канцерогенов в дыме, а также создать барьер для воздушных потоков внутри и снаружи;
    ● решетки — на них размещаются продукты, поддающиеся обработке;
    ● поддон — из продуктов выделяется жир и сок, которые, попадая на дно камеры начинают гореть, негативно воздействуя на вкусовые качества мяса, рыбы и растительных продуктов. Съемный поддон должен легко сниматься.

    Основные схемы коптилен горячего копчения приведены ниже на рисунке:

    Коптильня холодного копчения своими руками строится по принципу того, что дым, который достигает продукта, должен успеть остыть. Она может быть произвольных размеров и, как правило, состоит из таких основных частей:

    ● топка — она может быть сложена из кирпича или сделана из металлических пластин. Так как процесс обработки продуктов длится достаточно долго, топка должна быть оснащена удобным зольником, а также дверцей для дыма, которая регулирует основной поток;
    ● коптильная камера — температура при холодном копчении невысокая, поэтому для изготовления камеры можно использовать различные материалы, в том числе дерево. Наиболее удобным будет использование бочки;
    ● дымоход — он соединяет между собой топку и камеру. Для его конструирования подойдет металл. Также дымоход можно вырыть в земле. Не рекомендуется использовать кирпич, который относится к пористым материалам.

    Схема коптильни представлена на рисунке ниже:

    Как сделать коптильню своими руками. Пошаговая инструкция

    Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

    В зависимости от возможностей и желания можно построить такие коптильни:

    Походная коптильня.

    Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

    Инструкция для строительства походной коптильне следующая:

    ● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
    ● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
    ● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
    ● присоедините топку к трубе;
    ● установите задвижку на топке с другой стороны, чтобы создать тягу;
    ● сбейте из досок герметичную камеру для копчения;
    ● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

    Стационарная коптильня.

    Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

    Для ее монтажа следуйте пошаговой инструкции:

    ● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
    ● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
    ● проложите трубу по траншее до топки;
    ● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
    ● присоедините топку к трубе;
    ● после того, как фундамент застынет, начните кирпичную кладку стен;
    ● в процессе кладки сделайте металлические прутья;
    ● оборудуйте строение крышкой.

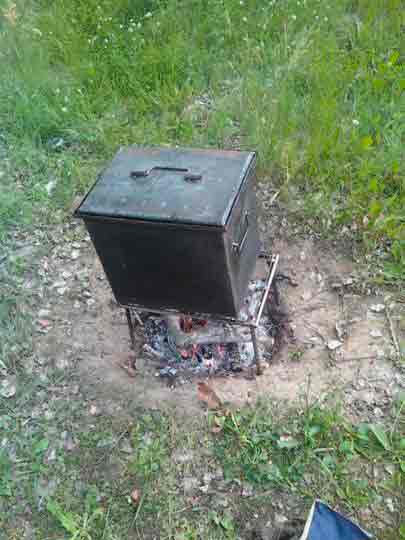

    Простейшая коптильня горячего копчения.

    Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

    ● выберете подходящее место для коптильни на возвышенности;
    ● оборудуйте участок металлическим листом, на котором будет гореть огонь;
    ● уложите основу из кирпича с двух сторон от листа;
    ● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
    ● оборудуйте ящик полками, на которых будут коптится продукты;
    ● установите поддон, который будет нужен для опилок;
    ● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
    ● установите задвижку.

    Коптильня на мангале.

    Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

    Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

    ● найдите кусок трубы или небольшую бочку из металла;
    ● положите находку на мангал;
    ● оборудуйте трубу решеткой;
    ● насыпьте опилок;
    ● герметично закройте трубу;
    ● разожгите огонь.

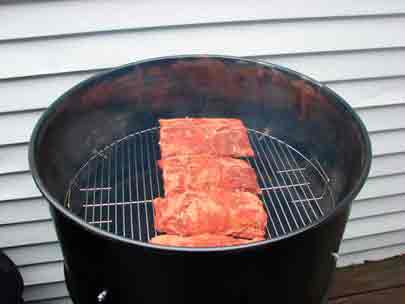

    Простая коптильня из бочки.

    Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

    ● сделайте отверстие в дне бочки;

    ● установите на дно нагреватель, вытащив шнур через отверстие;

    ● на печку поставьте емкость с опилками и накройте ее колпаком;

    ● подвесьте продукты на пруты или положите на решетку;

    ● накройте бочку крышкой.





    Коптильня на чердаке.

    Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.



    Плюсы собственной коптильни.

    Возвести коптильню своими руками вполне посильная задача для каждого мужчины, который умеет держать в руках обычные инструменты, хочет обзавестись подобным агрегатом и любит копчености. Сделать коптильню самостоятельно стоит по нескольким причинам:

    ● цена — в специализированных магазинах представлен широкий выбор коптилен, которые могут быть как примитивного устройства, так и оснащены дополнительными функциями и возможностями. Однако стоимость подобных устройств всегда высокая и не каждому придется по карману. Коптильня своими руками не требует практически никаких финансовых затрат. В ход могут пойти подручные материалы и средства;

    ● время — чтобы сделать коптильню понадобится совсем немного времени. В зависимости от типа конструкции агрегат можно построить как за день, так и за час;

    ● удобство использования — примитивные коптильни достаточно функциональны и просты как в использовании, так и в обслуживании. Они позволят приготовить вкусные и ароматные мясо, рыбу, сыр и другие продукты питания не прилагая больших усилий;

    ● срок эксплуатации — устройства, построенные согласно инструкции и с использованием рекомендованных материалов, прослужат своему владельцу несколько лет;

    ● простота в монтаже — конструкция коптильни элементарна, поэтому проста в монтаже. Она легко приспосабливается под имеющиеся материалы и возможности.

    В процессе сооружения коптильни, собственно, как и при любых других строительных работах, необходимо соблюдать правила безопасности. Так, следует обзавестись рабочими перчатками, убедиться в исправности инструментов и надежности подручных материалов. Не стоит также пренебрегать элементарными мерами предосторожности непосредственно при эксплуатации агрегата.

    Как сделать коптильню. Видео обзоры

    Источник: http://o-remonte.com/koptilnya-svoimi-rukami-kholodnaya-gor/

    Как сделать коптильню холодного копчения

    • Варианты
    • Ключевые аспекты предстоящих работ
    • Стадии воздвижения АХК

    Магазинные копчёности обладают совершенно не тем вкусом, что изделия собственного копчения. А создать такие продукты можно в аппарате холодного копчения (АХК). Эту работу можно выполнить, к примеру, на даче своими усилиями и запустить аппарат в эксплуатацию.

    Принципы холодного копчения:

    • Продукция обрабатывается дымом, который доведен до температурных показателей 20- 30 градусов.
    • Продолжительность приготовления: минимум 4-5 часов, максимум — несколько дней.
    • Продукт характеризуется тонким ароматом и изящным вкусом.
    • Его можно хранить минимум несколько недель.

    После такого теплового воздействия продукция приобретает такие качества:

    • Прекрасной ароматизацией. Это заслуга ароматизирующих натуральных элементов.
    • Продукт можно хранить намного дольше. Это заслуга консервирующей характеристики газов.

    Вообще считается, что продукция, которая коптилась в холодном режиме, обладает самым лучшим вкусом и продолжительным сроком хранения. По конструкции АХК может быть очень простым или очень сложным. Его можно изготовить из подручных материалов.

    Далее представлена классическая схема холодной методики. И специфика заключается в высокой температуре газов. В аппарате должна функционировать составляющая, которая понижает тепловое воздействие. А также предложены схемы двух методик копчения.

    Варианты

    Холодная методика генерации дыма подразумевает наличие удлинённого канала. Это дымоотвод. Газы двигаются по нему, и утрачивается часть их тепловой энергии, то есть идет снижение температурных показателей. Такое действие является базисом многих самодельных аппаратов. Схема и структура ключевых узлов этой техники таковы:

    • Образователь дыма.
    • Дымоотвод.
    • Ёмкость для продукции.

    Если в вашем арсенале не так много материалов, вы можете создать аппарат для вылазок на природу. Его можно поставить на садовом или дачном участке.

    Это простейшие модификации коптильни АХК. Её базисами являются прутья и полиэтиленовая пленка. Возвести это сооружение легко. Главное условие здесь — это понижение температуры газов, идущих от углей. Конструкционная основа здесь — это принцип вигвама.

    Для изготовления силового каркаса задействованы жерди. Сверху размещена пленка. Для крепления продуктов предназначен шпагат. Тепловым источником здесь является уголь. Он остался от костра, который здесь был ранее разведен. Дым идет от второго хвороста из зелёных лиственных веток. Траву использовать нельзя. Угли можно располагать в ведре или очаге. Это небольшой котлован с насыпью.

    Достоинства этого варианта:

    • Не нужно приобретать специальные строительные материалы.
    • Всё, что понадобится, — это пленка из полиэтилена.
    • Очень лёгкая конструкция.
    • Высокая динамика монтажа.
    • Можно визуально следить за процессом обработки.
    • нужно постоянно контролировать очаг;
    • нельзя допускать открытый огонь, иначе всё сооружение воспламенится, и получится уже другой вид копчения;
    • эту технологию необходимо обеспечить углями и ветками в течение всего кулинарного процесса. Если вы отдыхаете компанией, всегда можно кому-то поручить эту обязанность.

    Более сложный вариант подразумевает наличие дымохода, он сооружается там, где есть склон. Создаётся траншея. Ее длина — 152 см, глубина 30-50 см. Ее нужно перекрыть ветками лиственных или хвойных деревьев. Сверху нужно насыпать земли и укрыть это дело пленкой. Главный плюс здесь — большая экономия времени, и нет необходимости в постоянном контроле. В таком сооружении очень удобно готовить рыбу, которая поймана только что. Кулинарный процесс продолжается значительно меньше. При этом вкус и качество пищи не портятся. Готовые блюда можно хранить несколько дней. В более сложных модификациях необходимы массивные элементы.

    Далее предложены шаблоны мини-агрегатов и самодельных приспособлений:

    Базой коптильни холодного копчения своими руками может быть бочка емкостью на 10 литров. Можно задействовать устаревший холодильник, шкаф для одежды.

    Для создания дымоотвода понадобятся:

    • Трубы из металла. Их минимальный внутренний диаметр составляет 10 см.
    • Канализационный коллектор.
    • Жестяной вентиляционной тоннель.
    • Напорный водопровод.
    • Гофрированная труба, обладающая превосходной гибкостью. Ее можно заимствовать от камина или печки.

    Более сложная вариация. Это использование конструкции из металла с ограждёнными отделениями. В первом отделении образуется тепло. В другом находится топливо для генерации дыма.

    Ключевые аспекты предстоящих работ

    Как сделать коптильню холодного копчения? Разберем план:

    • Расположение АХК должно быть на необходимой дистанции от деревянных объектов.
    • Необходим учет направления ветров в этой местности.
    • Воздушный поток должен блокировать огонь в этом очаге и не посылать дым к жилым или хозяйственным строениям или помещениям с животными.
    • Необходимо организовать наклон для дымоотвода. Это условие получения тяги.
    • Дымоотвод и печь должны быть ограждены. Это мера для исключения ожогов. Их могут получить любопытные дети или животные. Допустимый диапазон дымоходной трубы или траншеи: 2-5 м. Такой параметр обуславливает активное охлаждение и степень тяги.

    Стадии воздвижения АХК

    Итак, сделать коптильню холодного копчения своими руками можно так:

    1. Создание эскизов и чертежей проектов.
    2. Нужно заготавливать все исходные узлы и компоненты.
    3. Определите местонахождение данной техники на своем участке.
    4. Все узлы и детали соединяются с учетом здешних условий. Они могут соединяться сварочным методом, крепежами или способом расчеканивания.

    Самодельная коптильня холодного копчения может быть металлической, кирпичной или деревянной (самая простая).

    • Серьёзные объёмы.
    • Имеется хронометр.
    • В продвинутых моделях есть электронный комплект управления. В магазинах называют как электрокоптильня.

    В жаркую пору важнейшая дилемма – это охладить дымовые газы и устроить постоянный поток внутри аппарата.

    Можно устройство коптильни выполнить по схеме самому:

    На практике такая коптилка холодного копчения реализуется одним из этих способов:

    • Охлаждение с помощью воды. Труба или её элемент опускается в ванну, наполненную колодезной водой.
    • С применением воздуха. С ним частично ассимилируется дымовой газ. Сам воздух идёт от компрессора.

    Когда вы найдёте подходящую зону для неё, эта территория:

    1. Очищается от всякого мусора и растительности.
    2. Здесь аккуратно ликвидируется поверхностный почвенный слой.

    Создаётся котлован глубиной максимум 40 см, шириной – 30-40 см. Если коптильня холодного копчения своими руками планируется массивной, армирование основания – дело обязательное.

    Если конструкция будет небольшой и грунт здесь плотный, достаточно качественно утрамбовать нижний почвенный слой.

    Чертежи. Создаёте сами или закажите у профессионалов.

    В земле рядом с подготовленной зоной создаёте углубление для дымоотвода. Для его изготовления подходит красный глиняный кирпич.

    В одном окончании дымоотвода формируйте коптильный отсек. Его примерная высота – 1,5 м. Он выкладывается на рёбра кирпичей.

    Создаётся траншея. Глубина – 40 см. Ширина – 60 см.

    Топочный отсек лучше построить выше камеры. Как уже было замечено ранее, строить эту конструкцию лучше на подъёме. Если его нет, сделайте.

    Дно траншеи основательно тромбуется. Начинается кладка. Два кирпича по общей длине ставятся встык. Для кладки применяется глиняный состав.

    Выкладываются стены. Действие идёт на кирпичном основании, созданным ранее. Метод кладки – на ребро. Во всех линиях обязательно одинаковым способом перевязываются швы. Высота стенки – порядка 30 см.

    Перекрывается верхушка канала. Метод – домик. Кладка идёт встык и по длине. Используется тот же глиняный состав. Возникающие щели и пустоты сразу заполняются.

    Монтируются камеры ХК и ГК. Внутрь камеры канал проникает на 30 см. Когда дымовой тоннель абсолютно высохнет и окрепнет, можно засыпать все компоненты грунтом прямо до самого коптильного отсека.

    При сооружении стен закрепляйте металлические прутья. На них произойдёт укладка продуктов. Учитывая размеры аппарата, их получается 8 штук. Они монтируются на различной высоте.

    Не помешает оснастить аппарат фильтром – обычной мешковиной.

    Для неё дополнительно монтируются ещё прутья. И наличие этой составляющей важно предусмотреть на стадии работы над чертежами. Когда аппарат работает, мешковина периодически смачивается водой.

    Сверху агрегата ставится металлическая крышка.

    Воздвижение стационарного деревянного АХК

    Его можно сделать без дымоотвода.

    Тепловой источник здесь — генератор дыма. В него закладывается щепа или опилки. Базой для него может стать любая стальная цилиндрическая ёмкость.

    Здесь нужны такие материалы:

    • листы шифера,
    • кирпич высокой прочности,
    • отдел для продуктов,
    • металлическая решётка.
    • В намеченной зоне вычисляется прямая линия. Её примерная длина — 3 м. По ней создаётся траншея. Её глубина – 50-60 см.
    • Она обшивается кирпичом. Хватит одного слоя. Это мера удержания тепла. Затем траншея накрывается металлическими листами небольшой плотности и засыпается землёй (минимальный слой — 15 см). Это защита от промерзания в зимнее время.
    • В этой траншее устраиваются два отверстия. На одном окончании в данном отверстии станет разводиться пламя. Через него будут закладываться дрова. На втором окончании выстроится камера АХК. На месте розжига огня можно увеличить параметры канала, так разовьётся тяга.
    • Создание ёмкости для коптильного процесса.

    Если АХК будет эксплуатироваться часто и активно, вместо этого варианта лучше сделать полную кладку из кирпича. Он – глиняный, огнестойкий. Чтобы избежать ошибок, создайте детальный чертёж и отразите в нём все параметры.

    Над камерой ХК можно устроить защиту от конденсата. Это пластина или конус из металла.

    Во время готовки блюд отверстие, где разжигается пламя, накрывается плотным материалом, например, брезентом. Это мера для продолжения тления.

    Если в выбранной зоне для строительства плохая почва, необходим фундамент. Выкапывается котлован прямоугольной формы. Минимальная глубина -30 см.

    1. Дно траншеи покрывает крупный щебень.
    2. Для создания стен применяются пенобетонные блоки.
    3. Они армируются. У армирующей сетки ячейки крупные.
    4. Оставшийся объём заполняется цементно-песчаным составом. Пропорции: цемент – 1 доля, песок – 3.

    Если почва крепкая, можно соорудить только кирпичный постамент.

    Создание коптильного деревянного отсека
    Деревянная коптильня из дерева довольно привлекательна и экологична. Древесину нужно основательно обработать. Тогда такой АХК может прослужить очень долгое время.

    • Брус.
    • Вагонка (можно заменить обрезной доской).
    • Набор тонких саморезов.
    • Акриловый герметик (можно заменить силиконовым видом).
    • Материал для кровли.
    • Набор петель и ручка для дверки.
    • Термометр.
    1. Конструирование каркаса. Минимальная высота этого АХК с учётом фундамента – 130 см. Не исключено прибавление к ёмкости генератора дыма. Он монтируется около коптильного отдела, который возвышен от него на 20 см. Подобный объём можно гарантировать, добавив сильные деревянные ножки.
    2. Решение вопроса с крышей. Если она будет с одним скатом, передняя стенка отдела возвышается над задней стенкой на 20 см. Дно обязательно отделывается вагонкой. Здесь наличие очень твёрдого дна не обязательно. Однако доски соединяют и удерживают целую конструкцию.
    3. Собрав основной каркас, поставьте направляющие элементы крыши. Это специальные рейки.
    4. Определитесь с позицией дверки и устройте проём для неё. Его нужно ограничить досками.
    5. Создание крыши. Если у неё один скат, применяются доски длиной 150 см. Их нужно очень плотно прибить друг к другу. Если у неё два ската, она должна иметь поддержку в виде дополнительных брусков небольшой длины. Один их край привинчивается к треугольнику кровли, второй – к боковой стенке чётко в вертикальной позиции.
    6. Организация крепёжных составляющих, чтобы подвесить и закоптить продукты. Здесь потребуются доски длиной 90 см. Данная доска обозначается медианной чертой в продольном направлении. Затем в ней дрелью создаются отверстия с шагом в 10 см. Их ориентировочный диаметр – 4 см. После чего доски требуется распилить по созданной ранее черте. Таким способом из каждой доски получаются две полочки, имеющие пазы. Они монтируются на боковые стенки горячего коптильного отделения.
    7. Все АХК обшиваются досками и вагонкой. Это залог необходимой теплоизоляции. Все стыковые участки досок заполняются герметиком. Это оборона от попадания влаги. Для продления срока службы дерево покрывается лаком.
    8. Крышу можно выстелить алюминиевыми листами или профнастилом. В ней необходимо выпилить отверстие с параметрами 15 х 15 см. Это гарант вентиляции коптильного отсека.
    9. Сборка дверки для отсека с продуктами. Применяется оставшийся брус. Из него следует собрать простую решётку. Для её отделки используется вагонка и та же доска. Затем с одной стороны монтируются петли, с другой – ручка. Можно ещё здесь прикрепить щеколду.
    10. Дверка устанавливается в свой проём.
    11. Отсек ХК готов. Он присоединяется к остальной конструкции.

    Постороить коптильню холодного копчения не так просто, но вполне реально. Если нет опыта, можно соорудить простейшее устройство.

    Источник: http://edaturistu.ru/dacha/kak-sdelat-koptilnyu-holodnogo-kopcheniya

    Как самому сделать коптилку холодного копчения

    Владельцы загородных домов и дачных участков мечтают сделать коптильню холодного копчения своими руками. Тот, кто уже имеет самодельный агрегат, заявляет, что любому под силу его создать. Выбрать наиболее подходящий для своего вкуса вариант, просчитать его экономическую затратную часть, помогут фото и схемы устройств.

    Коптить продукты люди начали давно, ведь в обработанном виде они лучше сохраняли своё качество и свежесть. В наше время многие хозяева применяют процесс копчения в домашних условиях для придания продуктам изысканного вкуса и соблазнительного аромата. Угостить своих близких людей, родственников и приятелей поможет самодельная коптильня холодного копчения, сделанная своими руками.

    Копчение холодным способом, его тонкости

    Как сделать коптильню холодного копчения своими руками? Методов достаточно много, человек подбирает самый приемлемый для себя.

    Из чего бы ни сделали данный агрегат, он включает в свою конструкцию следующие базовые части:

    1. Коптильная камера.
    2. Дымоход.
    3. Топочная печь.

    Процесс холодного копчения своими руками начинается с момента поступления дыма в камеру. Этот способ называется «холодным» условно, ведь для правильного приготовления продукции необходима высокая температура от 30 до 50 градусов. В случае копчения в прохладное время года, коптильный шкаф необходимо подогревать. Здесь поможет самая обычная осветительная лампа, которая выделяет достаточное количество тепла.

    Сушильный шкаф — важный дополнительный элемент, находясь в котором продукты избавляются от лишней жидкости, что значительно влияет на свойства исходного сырья.

    Сушат копчёности и на открытом воздухе, но очень удобно, когда две камеры — сушильная и коптильная, совмещены.

    Копчение холодным способом занимает значительное время, если сравнивать его с горячим способом. Длительность самой процедуры холодного копчения составляет несколько дней, точнее от 5 до 7. Торопливость в этом деле не нужна, при этой температуре происходит быстрое размножение различных бактерий. Если не довести копчение до конца, то качество исходящей продукции значительно ухудшится.

    В качестве топочного сырья используют дрова:

    • ольхи, очищенной от коры, чтобы избежать горького привкуса;
    • можжевельника;
    • берёзы и черёмухи;
    • дуба, клёна;
    • опилки или щепки от плодовых ягодных деревьев.

    Не рекомендовано применять для розжига древесину хвойных деревьев и осины. Она отрицательно влияет на качество и вкус копчёностей, потому что их резкий запах перебьёт аромат копчения.

    Слой хвороста, который необходимо разложить на коптилку, должен быть около 30 см. По состоянию верхних листьев судят о готовности продукции. Этот проверенный совет поможет не влезать в технологию путём приоткрывания дверцы шкафа. Для придания копчёным изделиям необычного запаха и вкуса, на дно дымохода можно разложить листья чёрной смородины и хрена.
    Продукты, которые коптились с соблюдением всех правил и норм, могут храниться без холодильника длительный период времени. Они обладают необычайным и изысканным вкусом и запахом. Копчёная продукция не влияет на организм негативно, в умеренном количестве потребляемых продуктов не несёт вреда. Такой способ обработки требует предварительной подготовки пищевых продуктов, ещё до начала копчения. Пять дней идёт подготовительный этап, а за ним наступает трёхдневный основной процесс обработки продуктов.

    Холодное копчение в собственной коптильне, сооружённой своими руками, не требует каких-то особенных условий и исходных материалов. Для начала работы по созданию коптильни, достаточно найти небольшую площадь на садовом участке.

    Строительство коптильни

    Перед началом строительных работ по созданию коптильного агрегата, необходимо ознакомиться с несколькими нюансами. При такой обработке очень значим равномерный нагрев и лёгкое дымовое окуривание.

    Это скажется на вкусовых и эстетических внешних признаках продукта. Если не соблюдать это условие, то нарушается ход процесса, и продукция портится, отчего страдает человеческий организм. Лёгкий дымок взаимодействует с кислородом, а не с угарным газом. Правильно прокоптить курицу, сало или мясо — значит, задержать проникающий в камеру дымок, с тем, чтобы вялящийся продукт насыщался его ароматом. Затем дым, поднимаясь, улетучивается из шкафа через дымоход. А за этой порцией приходит новая, выполняющая такие же функции. Это свойство учитывают при проектировке коптильного агрегата.

    Для собственной коптильни необходимо правильно выбрать место, которое будет пожаробезопасным. Очень удобно для хозяев наличие лавочки и столика с рабочей поверхностью для подготовки продуктов.

    Перед началом строительства обязательно делается чертёж коптильни холодного копчения. Своими руками сделать правильную конструкцию без графической подсказки сложно. На бумаге размечаются подходящие точки для составных элементов агрегата. Место для расположения желательно выбирать с наклоном, коптильная камера должна быть размещена выше топки.

    Очаг планируется в стороне от коптильного агрегата. Надо вырыть яму в дальнем углу приусадебного участка. В ней оборудуется топка, соединяемая со шкафом дымоходом. Дно и боковые стороны топки выкладываются огнеупорным кирпичом, на стенах использовать для заделки глину, а на дно сверху положить кусок металлического листа. Внизу кирпичи плотно укладываются, и нет необходимости в связующем веществе.

    У дымохода стандартная длина, в среднем 2,5-3 метра. Для него выкапывают небольшую траншею шириной полметра, глубиной — 25 см, стенки и дно (по желанию) выкладывают кирпичом, накрывают сверху листом железа и присыпают землёй. Для бюджетного варианта вместо такого дымохода можно использовать печную трубу, сделав на ней заслонку для регулирования воздуха, силы горения и выхода дыма. Место соединения дымохода и коптильной камеры необходимо сделать герметичным, используя раствор глины или другие средства. А также в этом месте обязательно поставить фильтр, чтобы сажа не «садилась» на готовый продукт. Газовый поток, двигаясь по трубе, теряют свою энергию тепла. Вследствие этого уменьшается температура. Что лежит в основе принципа работы коптильни.

    Конструкция должна стоять прочно и надёжно, чтобы не упасть, если кто-нибудь случайно её заденет. Сверху агрегат снабжают прутьями толщиной 10 мм, изготовленные из нержавеющего металла, на которые подвешивают сырьё. Альтернативный способ — применение крюков и решёток.

    Простейший агрегат

    Самый простой вид коптилки для холодного копчения своими руками — обычная, металлическая бочка, любой ёмкостью, которая найдётся в хозяйстве. Для использования объёма данной ёмкости с учётом рациональности, топку располагают под бочкой, сделав её из специального кирпича. Есть ещё способ расположения топки — в самой бочке.

    Для изготовления агрегата из круглой бочки понадобятся следующие предметы:

    • бочка;
    • сетка металлическая;
    • лист из жестяного материала;
    • решётка;
    • мешковина;
    • метизы;
    • лопата и другие инструменты.

    Первым делом, вырезают верхнюю крышку, ёмкость надо вычистить и вымыть. После этого пошагово выполняются все действия, указанные в инструкции к созданию коптилки из данного предмета:

    1. Просверливают в днище несколько отверстий, одни служат для удаления зола и пепла, а другие делают специально под дымоход. Трубы в нижней и верхней части ёмкости совпадают по диаметру. К боковым стенкам трубу прикрепляют при помощи сварки.
    2. Внизу, в боковой стенке вырезают небольшую дверку размером 20х30 см, к ней привариваются две петли и задвижка.
    3. Топочная конструкция занимает третью часть объёма бочки, остальной объём отводится под коптильную камеру. Между двумя базовыми компонентами прокладывается листовой метал, толщина которого не более четырёх миллиметров. Этот лист — дно коптильной камеры, прикреплённое к стенкам сварочным швом.
    4. Используют срезанную крышку бочки в качестве поддона, для улавливания стекающего с продуктов жира, образующегося во время обработки. Диаметр бочки больше соответствующего размера поддона, чтобы для прохождения дыма не возникало препятствий. Ёмкость устанавливают на шлакоблоках.
    5. Чтобы разложить или подвесить продукты обработки, изготавливают решётки и крюки, прикреплённые на обрезки арматуры. Решётку изготовить легко из любых имеющихся под рукой материалов. Применяют тонкую проволоку, прутья ивового дерева. Решёток лучше иметь несколько, чтобы установить на разных уровнях с соблюдением расстояния между ними, которое составляет около 15 см. Крепить решётки можно саморезами или к стенкам их приварить.
    6. Крышку самодельной коптильни лучше всего делать деревянной, из лиственных пород растений. В ней необходимо проделать маленькие отверстия для испарения и удаления лишней жидкости.

    Мешковина может понадобиться для фильтрации сажи и пепла. Её надевают на сетку из металла, и завеса пропускает дым, задерживая загрязняющие вещества.

    Разновидности коптилок

    Коптилку холодного копчения можно сделать из старого поломанного холодильника. В нём совмещаются её три основных элемента, камера, сушилка и генератор. Из старого раритетного холодильного аппарата можно сделать коптильный агрегат несколькими способами. Для начала, из холодильника убирается всё внутреннее содержимое, а отверстия заклеиваются пластырем. Вверху делают отверстие для выхода дыма, если есть — устанавливают вентилятор. Полки холодильника можно заменить на изготовленные решётки. Закрепляют решётки в верхней части шкафа для выкладывания продуктов. К самому агрегату с помощью оцинкованной трубы присоединяют буржуйку или закрытый контейнер, Внизу ставят электроплитку, на неё складывают опилки. Надо подождать задымления опилок, после чего отключить печку из сети.

    Простейшую коптильную камеру можно соорудить из ведра, старой большой скороварки, из листа жести.

    Домашние умельцы делают коптильни, работа которых основана на электрическом и статическом принципе. В коптильнях такого типа процесс обработки происходит гораздо быстрее.

    Посредством теплового воздействия электронагревателя на стружку образуется дым. Прибор нагревается и отключается периодически, получается правильная температура дыма, соответствующая нормам. Поднимаясь, дым проходит сквозь металлические элементы сетки электрического блока, и получает плюсовой заряд. Попадая в коптильный шкаф, воздействует на продукты, имеющиеся там. Крюки подключены к отрицательному полюсу, поэтому частицы дыма с положительным зарядом продукты притягивают к себе. Коптилен для холодного копчения, своими руками изготовленных, большое разнообразие. Каждый может выбрать подходящий вариант. Если нет необходимости и возможности самостоятельно строить стационарную конструкцию, можно приобрести домашнее устройство из стального листа. Этот вариант подойдёт даже для балконов городских квартир. Если же есть желание создать недорогую коптильню, то выбор за хозяином.

    Для любителей туристических походов придумали коптильню холодного копчения соответствующего назначения. Этот аппарат можно брать с собой в поездку, туристическое путешествие.

    Для того чтобы смастерить его, понадобится:

    • небольшой кусок полиэтиленовой плёнки;
    • брус для каркаса или колышки;
    • крюки и прутья для подвешивания продуктов.

    Удобство такого прибора в его малогабаритности и вместимости в багажном отделении автомобиля. Для транспортировки трубу дымохода неудобна, её можно заменить на простую подобную. Для её сооружения нужен кусок земли с хорошим уклоном, его укрывают ветками, брезентом и засыпают дёрном. В верхней точке участка ставят каркас, обмотанный полиэтиленовой плёнкой. Внутри шкафа устанавливают крюки и прутья. После этого останется завести костёр под коптилкой, как только пойдёт дым, блюдо начнёт готовиться.

    От простого к сложному

    Самой надёжной и долговечной конструкцией будет коптильня из кирпича. Сложенная умелыми руками мастера она может стать настоящей жемчужиной садового участка. Пользуясь чертежами, инструкциями можно соорудить прочную, многофункциональную и стильную конструкцию. Конечно, такой вариант затратный, не каждый человек может позволить его. Но если есть возможность и желание построить сооружение на века, то это осуществимо. Расположение коптильни будет стационарным, без перемещений. Именно поэтому место для постройки надо выбрать с особой тщательностью. При работе данного устройства неизбежно большое количество дыма. Чтобы он не попадал в жилые комнаты дома, не навредил деревьям и кустарникам, растущим на участке, место для агрегата надо выбрать подальше от помещения.

    Кирпичные устройства коптилен могут быть разнообразными. От желания хозяина зависят размеры устройства, тип копчения, дополнительные функции, например, мангал или барбекю.

    Но основные элементы остаются неизменными:

    • топка;
    • дымоход;
    • поддувало;
    • коптильная камера;
    • дверца;
    • крыша;
    • решётки или держатели для продуктов;
    • поддон.

    При строительстве большого сооружения, в котором есть и коптильня, и печь, каркас её выкладывают газобетонными блоками с помощью клея. Основание всего каркаса сооружения складывают из цементных шлакоблоков и плит перекрытия.

    При процессе холодного копчения топку располагают сбоку, во избежание влияния тлеющих дров на продукцию, расположенную сверху.

    Кирпичные коптильни могут быть небольшими, а также достаточно крупными, похожими на декоративный домик.

    Пошаговая инструкция по строительству такого типа коптильни заключается в нескольких важных этапах:

    • закладывается фундамент;
    • выкапывается траншея под дымоход;
    • выкладывается дымоход их кирпичей;
    • сооружается камера для копчения;
    • делается кладка топки;
    • отделка строения и придание ему декора.

    Слой рубероида обеспечит гидроизоляцию фундамента. Топку обкладывают кирпичом, чтобы уберечь её от дождя, снега, и придать её эстетичный вид.

    Продукты для копчения, подготовка

    Перед началом процесса копчения продукты нуждаются в соответствующей подготовке. Их нужно предварительно засолить или замариновать. Только при выполнении таких условий, получится действительно вкусный деликатес.

    Как же подготовить закладку разных сырых продуктов к копчению, чтобы получить качественный и вкусный результат.

    1. Приготовить крепкий раствор соли, добавляя её в воду до тех пор, пока соль перестанет растворяться.
    2. Засолить закладочные продукты. Если готовится рыба, то на её просол идёт четверо суток. Если в коптильню просится молодая свинина, то достаточно трёх дней. В случае использования дичи — процесс засаливания продолжается пять суток.
    3. Процесс вымачивания — следующий этап подготовки. Снова всё зависит от жёсткости мяса, время вымачивания индивидуально, в основном несколько часов. Как только продукт начинает продавливаться, если нажать на него пальцем, вымачивание надо прекратить.
    4. Подготовка к вялению проходит на свету. Обернуть заготовку марлей, предварительно просушив её вафельным полотенцем или бумажными салфетками. Если под марлю залетит муха или мошка, то всё пропадёт. В связи с тем, что холодное копчение создаёт благотворные условия для развития опарышей. Поэтому надо аккуратно и внимательно следить за этим.
    5. Продукт готов к копчению, разложить или подвесить его в шкафу, и процесс пошёл.

    В самодельном агрегате можно коптить разные продукты. Среди них фрукты, овощи, сало, мясо, дичь, сыр, рыба. Одним словом, пользуясь рецептами, человек может экспериментировать и радовать себя и своих любимых вкусными копчёными деликатесами.

    Полезные советы

    Главное условие для получения продукции высшего сорта — выполнять нехитрые правила при строительстве устройства для копчения, а также при закладке продукции.

    1. Не рекомендовано коптить одновременно разные продукты.
    2. Нельзя докладывать исходные ингредиенты в процессе копчения.
    3. Перед закладкой сортировать продукцию по размерам.
    4. Проверить температуру копчения можно, капнув каплю воды на крышку. Сильное шипение свидетельствует о высокой температуре. Если капля воды просто испаряется с поверхности (без шипения), значит, температура отрегулирована правильно.
    5. Подготовку к процессу копчения начинают с вечера, а коптить продукты — утром.
    6. В начале процедуры или перед её завершением в дрова добавляют ветки вишни или винограда. Эти ягодные растения добавят готовым изделиям неповторимый аромат.
    7. В коптильне не использовать сырые дрова, так как влага не способствует горению. Древесина будет тлеть, и процесс копчения займёт много времени.

    Начинающим строителям коптильни не надо отчаиваться при сталкивании с первыми трудностями. Если человек имеет желание, у него всё получится. В этом деле надо набраться терпения, и спокойно по шагам выполнять работу. Но результат порадует, и самостоятельно сооружённое устройство будет служить исправно и долго.

    Источник: http://videohandmade.ru/dom/postrojki/koptilnya-holodnogo-kopcheniya/

    Деликатесы всегда на столе! Конструкция коптильни для холодного копчения в домашних условиях

    Копчение холодным способом представляет собой процесс довольно длительного (от 2 до 7 суток) воздействия на продукты дымом, имеющим низкую температуру в 18–25 градусов.

    В процессе копчения испаряется излишняя влага, продукт становится более устойчивым к плесени и гниению, продлевается срок его хранения.

    Копченая еда имеет восхитительный аромат и отменный вкус.

    Что готовят холодным способом

    Как правило, холодным способом копчения готовят:

    • крупную рыбу;
    • сало;
    • мясо;
    • колбасы;
    • сыры;
    • сливы;
    • вишни;
    • некоторые сорта яблок.

    Оказывается, можно готовить деликатесы и в домашних условиях. Для этого достаточно приобрести коптильню или сделать ее самостоятельно.

    Конструкция коптильни холодного копчения для дачного дома

    Процесс холодного копчения довольно трудоемкий, поскольку требует подготовительной обработки заготовок и занимает несколько дней, а то и недель.

    Сделать аппарат для копчения самостоятельно несложно. Принцип работы коптильной системы заключается в том, что дым, двигаясь к продуктам, охлаждается. Для организации этого процесса между топкой и отсеком с провизией оставляют некоторое расстояние. Желательно, чтобы дым поступал ровно и непрерывно в течение всего периода копчения.

    Основные составляющие коптильни холодного копчения:

    1. Топка. Имеет вид глубокой квадратной ямы, как правило, выкладывается из красного кирпича.
    2. Дымоход. Представляет собой широкую трубу, соединяющую топку с продуктовой камерой. Прокладывается в земле.
    3. Коптильная камера. Место, где размещают продукты, приготовленные для копчения. Может быть металлической или деревянной. Внутри ставят решетчатые полки из нержавейки или крюки, на которых размещают заготовки.
    4. Фильтр делают из металлической решетки с малым диаметром ячеек. Располагается он на месте входа дыма в отсек с продуктами. Препятствует оседанию сажи на копченостях.

    Вся конструкция получится размером около 5 метров.

    Как сделать устройство своими руками

    Сначала выбираем место на участке под размещение агрегата — отлично подойдет территория с уклоном.

    Схема постройки:

    • В самой низине располагается топка, в которой будут тлеть опилки.
    • От топки до коптильной камеры под наклоном в 20—40 градусов вверх идет дымоход. Коптильная камера — самая высокая точка конструкции, включает в себя решетки или крючья и поддон.

    Стоимость зависит от масштабов стройки и используемых материалов. Независимо от выбранных материалов, все коптильни холодного копчения имеют одинаковые составляющие.

    Топка

    На месте будущей топки копаем яму глубиной 50 см и размерами 75 на 75 см. Выкладываем ее огнеупорным кирпичом. На дно можно положить лист железа или забетонировать. Обязательно установить дверцу и сделать надежное перекрытие.

    Дымоход

    Его прокладывают от топки до самого помещения, где будут готовиться деликатесы. Он должен входить в топку под самым основанием. Для этой цели подойдет металлическая или асбестовая труба диаметром 25 см. Если никакой трубы в наличии нет, можно обойтись бюджетным вариантом. Для этого от топки копают траншею до 30 см глубиной, а сверху накрывают листом железа и хорошо присыпают землей. Дымоход можно сделать кирпичным. Протяженность его обычно составляет 2,5—3 м.

    Камера и фильтр

    Второй край дымовой трубы должен входить в коптильную часть постройки. Ее делают из различных материалов. Все зависит от фантазии и финансовых возможностей. Она может быть выполнена из дерева, часто используют металлическую бочку. Можно встретить камеру, сделанную из старого холодильника.

    Важно использовать нетоксичный материал. На входе в трубу обязательно нужно сделать так называемый фильтр. Он будет препятствовать попаданию сажи на продукты.

    С этой целью используют металлическую пластину с множеством мелких отверстий или мешковину.

    В самой коптильне будут нужны съемные решетки и крюки для раскладывания и развешивания продуктов.

    Нужно предусмотреть наличие поддона, который легко вытаскивать и мыть, поскольку в него будет капать рассол, сок и жир с коптящихся продуктов. Камера должна быть надежно укрепленной и иметь дверцу, а также отверстие для выхода дыма.

    Для сооружения бюджетного варианта коптильни холодного копчения потребуются такие инструменты:

    • лопата;
    • строительный мастерок;
    • ножницы по металлу;
    • емкость для разведения глиняного раствора.

    Для самой быстрой и экономной постройки понадобится:

    • лист металла;
    • металлическая бочка на 200 л;
    • железные пруты или арматура;
    • куски шифера.

    В низине участка выкапываете яму глубиной 50—60 см для очага и застилаете дно металлическим листом. Накрывается очаг заслонкой. От ямы под уклоном вверх прокапывают ров глубиной на штык лопаты и длиной не менее 2 метров. Ров будет служить дымоходом. Его нужно накрыть листами шифера и сверху хорошо засыпать землей, чтобы не просачивался дым.

    В конце рва устанавливается металлическая бочка, в которой срезана крышка и имеется отверстие для соединения с дымоходом. В этом месте делают фильтр из фруктовых веточек, препятствующий попаданию сажи. Место соединения бочки с дымоходом должно быть герметичным. Сверху бочку закрывают деревянной крышкой или мешковиной, смоченной в воде.

    Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/koptilnya/holodnogo-kopcheniya/domashnyaya.html

    Как изготовить коптильню своими руками, если есть чертежи и размеры

    Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

    Виды и условия копчения

    Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

  • холодное, с чуть теплым дымом 30-50ºС;
  • горячее, с температурой дыма 70-120ºС;
  • полугорячее, при 60-70ºС.
  • Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

    Холодного копчения

    Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

    На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

    Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода. Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

    Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

    Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

    На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

    Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича — впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

    Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

    Ответственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма. Металл подойдет лучше, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах. Оптимальный вариант — дымоход, выкопанный в земле. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

    Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

    Горячего копчения

    Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

    • Прежде всего, топка расположена непосредственно под камерой копчения. Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
    • Коптильная камера в коптилках горячего копчения выполняется герметичной. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
    • Некоторые модели коптилок имеют крышку с гидрозатвором. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
    • На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
    • Еще одно обязательное условие — поддон для сбора сока и жира. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

    Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

    Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

    Переносные мини-коптильни полугорячего копчения

    Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

    Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

    Конструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

    Материал для изготовления — листовая сталь, лучше нержавеющая. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

    Видео: как сделать мини-коптилку своими руками.

    Дрова и щепа: как правильно выбрать

    Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

    • ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
    • дуб — преимущественно для копчения дичи и красного мяса;
    • ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
    • вишня, яблоня — сыры, овощи, орехи и ягоды.

    Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

    Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

    Источник: http://gidpopechkam.ru/pechki/koptilnya-chertezhi-razmery.html

    Смотрите также:
    Вначале вымоем баллон
    Выполним разметку
    Поперечная разметка
    Вырезаем в баллоне люк
    Снимаем вырезанную часть
    Резать нужно недалеко от швов, где металл более тонкий
    Срезаем опорную часть
    В ресивере тоже нужно вырезать люк
    В ресивере и баллоне вырежем одинаковые отверстия
    Детали подгоняются друг к другу, иначе потом придется заваривать большие щели
    Детали свариваются так, чтобы не осталось щелей
    Привариваем петли
    Дверцы должны открываться и закрываться без заеданий
    В ресивере вырежем отверстие заслонки
    Его не нужно делать большим
    Из небольшого куска металла сделаем заслонку
    Заслонка должна быть плотной и не болтаться
    Дымоход сварим из двух труб
    Очертим на баллоне контур трубы
    Отверстие пришлось вырезать электродом, так как резака нет
    Теперь приварим трубу дымохода
    Такая ручка не обожжет
    Приварим ножки и полочку
    Коптильня из баллона готова к использованию
    02.05.2020

    Смазка цепи мотоцикла От состояния приводной цепи на мотоцикле зависит безопасность езды. Изношенная, растянутая цепь имеет риск разорваться или слететь – и это чревато не просто потерей тяги на заднем колесе, а клином движка (если цепь зажмет переднюю звездочку) или...

    02.05.2020

    Подключение скважинного насоса своими руками Как установить поверхностный насос в скважину Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины.

    02.05.2020

    Душ для дачи переносной с подогревом Современный житель мегаполиса не считает возможным для себя отказываться от привычных бытовых удобств. Выезжая на дачу или просто на пикник, он не желает жертвовать какими-либо комфортными условиями. Не говоря уже о важных...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
