Как сделать культиватор из бензопилы своими руками

Мотоблок из бензопилы

Смастерить мотоблок из бензопилы «Дружба» своими руками вполне реально, хотя для этого понадобятся определенные конструкторские познания, чертежи и умение в них ориентироваться, слесарные навыки. Но это не проблема, как минимум, для многих авто(мото)владельцев. Чем же ценен мотоблок-самоделка и стоит ли «заморачиваться» над его сборкой, если в продаже существует масса товаров по профилю? Все зависит от наличия составляющих его деталей, возможности покупки нового и, главное, масштаба территорий, которые он будет обрабатывать. Конечно, для больших угодий он не подойдет, но для частного огорода – во многом удобнее покупного. Поэтому стоит задуматься.

Особенности мотоблока

Конструктивно, мотоблок-самоделка представляет собой двухколесный агрегат на раме, выдающий до 4 л. с при средней скорости 2,5-2,7 км/ч. Особенности, как и эксплуатационные задачи, во многом определяются выбором силовой установки. Если речь идет о переделке из «Дружбы», от покупного мотоблока его будут отличать следующие параметры:

  • малогабаритность, легкость;
  • экономность по топливу и материалам для смазки;
  • возможность собрать агрегат, заточенный под выполнение конкретных работ (нужный размер рамы, узел для навески).

Мотоблок-самоделка может вспахивать, окучивать посадки, бороновать, косить или устранять ботву, вносить удобрения. Благодаря малогабаритности его можно использовать в труднодоступных местах (для каменистой, плохой почвы мощности самоделки может не хватить). Особенно он будет полезен тем, на чьем участке сила и мощность большого покупного мотоблока будет излишней.

Выбор силовой установки

Самодельный мотоблок своими руками можно смастерить практически из всего, что могло заваляться в гараже, но конструктивно самоделки будут отличаться. Чаще всего в качестве силовых установок используют:

  • автомобильный мотор (преимущественно четырехколесная, мощная конструкция на раме, которую так же можно использовать для перевозки грузов);
  • бензопила по типу «Дружбы», которая при малых габаритах обладает хорошей производительностью (двухколесная малогабаритная конструкция, прекрасно справляющаяся с рядовыми сельскохозяйственными задачами);
  • силовой агрегат мопеда (зачастую, «Карпаты»), в особенности, мотоцикла («Минск», «Восход») позволит сделать более мощную двухколесную самоделку до 13,5 л. с;
  • электроустановки (мотоблок из стиральной машины, к примеру) так же применяются, но мало популярны.

Наиболее удачная основа – бензопила и мотоцикл (мопед), позволяющая сделать негромоздкий простой агрегат. Разница в мощности и габаритах. Однако, с точки зрения целесообразности мотоблока-самоделки и его экономности, силовая установка бензопилы, вне сомнений, лучше.

Необходимые инструменты и материалы

Для изготовления мотоблока-самоделки необходимо проверить, есть ли в арсенале такие инструменты как:

  • болгарка;
  • электродрель;
  • сварочный аппарат;
  • слесарный набор инструментов плюс расходники (гайки, болты);
  • инструменты для разметки (угольник, рулетка).

Сборка самоделки исключает токарные работы, но сварки, как минимум, при создании рамы не избежать. Перечень материалов более «сложен». Потребуются:

  • мотор, редуктор, бак от «Дружбы»;
  • от мотоцикла (мопеда) – рулевой механизм (можно не брать готовый, а сделать самому из труб), колеса;
  • элементы трансмиссии авто либо мотоцикла (мопеда) – воротниковый фланец ВАЗа, передаточный вал усилий от «движка» (для более «продвинутых» самоделок);
  • трубы из стали (до 20 мм), уголки для рамы;
  • железный листы для укрепления и защиты агрегата.

В вопросе о том, как сделать мотоблок из бензопилы, помимо нахождения инструментов и материалов, важно наличие чертежей (можно воспользоваться готовыми, а можно, при наличии должных навыков, создать самостоятельно), поскольку при неправильной сборке мотоблок-самоделка не удастся. Для понимания принципа работы мотоблока будет не лишним ознакомиться с конструкциями заводских моделей.

Порядок действий

После того как подобран подходящий чертеж (схема расположения комплектующих), найдены необходимые инструменты и демонтирована пила «Дружба», можно приступить к сборке. Начинать следует с рамы, поскольку на нее будут крепиться все элементы двигательного блока. Завершает процесс – сборка ходовой части, а так же дополнительных блоков: при желании – фар, КПП и сцепления, если чертеж более сложен и их предполагает. Для первого раза лучше всего выбрать чертеж попроще.

Сборка рамы

Первый этап предполагает следующие действия:

  • трубу изгибаем так, чтобы она приняла форму 2-х лонжеронов с направленными вверх краями;
  • сзади приваривается руль (проще всего приварить две рукояти, но при наличии можно воспользоваться готовым рулевым от мотоцикла);
  • конструкцию рекомендуется усилить поперечинами из той же трубы;
  • из металлического листа вырезаем «полку» под аккумулятор, которую привариваем к задним изгибам лонжеронов.

Получается отдаленное подобие саней. Для более тяжелых конструкций с более мощными силовыми агрегатами рама может быть выполнена в форме куба или же по подобию тракторной для 4-колесных самоделок.

Сборка двигательного блока

Самый сложный этап – монтирование комплектующих. Прежде чем приступать к нему, необходимо разметить на раме места, к которым будут крепиться детали. Принцип следующий:

  • сверху на поперечины крепится мотор с редуктором;
  • под мотором устанавливается топливный бак (под него следует приварить отдельную опору), на специальную площадку крепится аккумулятор;
  • чтобы выхлопные газы не попадали в управляющего агрегатом, можно сделать выхлопную трубу из металлической трубки 7 см. диаметром длиной до 25 см.

Это базовый вариант без КПП, которая устанавливается по желанию. Более детально разобраться в сборке помогут чертежи. По большому счету, детали «Дружбы» просто перестанавливаются местами. Навеска подключается к выходному валу бензопилы.

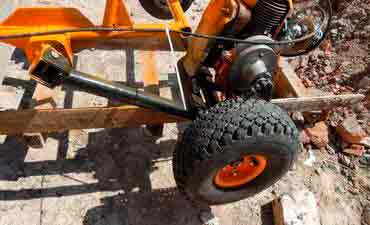

Сборка ходовой части

Есть минимум два варианта: можно использовать готовую полуось от автомобиля или же сделать мотоблок-самоделку движимым физической силой (пригодится «ходовая часть» старой тележки или тачки, что значительно уменьшит вес и габариты, ведь автомобильная полуось потребует использования автошин). В первом случае придется организовать привод от мотора к полуоси, что достаточно не просто, поэтому приварить к раме «ходовую» тачки – более понятный вариант.

Колеса рекомендуется усилить грунтозацепами (к примеру, из цепи).

Разобраться в том, как из бензопилы сделать мотоблок, не трудно, если понимать общий принцип работы обоих агрегатов. Кроме «Дружбы» для мотоблока подходят так же пилы «Урал» и «Тайга». Решаясь на эксперимент, следует понимать, что самоделка будет иметь ограниченный функционал и маленькую мощность, позволяющую обрабатывать максимум 20 соток.

Источник: http://traktoramira.ru/motobloki-i-motokultivatory/motoblok-iz-benzopily.html

Мотоблок из бензопилы своими руками

Бензопила – это устройство, пользующееся наибольшей популярностью у мастеров. Она может использоваться как некий привод универсального характера для того, чтобы произвести мотоблок собственными руками. В этом инструменте отлично сочетаются немаловажные качества:

1. Достаточно солидная мощность;

3. Максимально компактные размеры.

При помощи бензопилы можно создавать и агрегировать лебедки, велосипеды и прочие предметы.

Бензопила позволяет собственными руками изготовить самые разнообразные интересные конструкции. Для общей деятельности понадобятся знания по черчению, конструирование и так далее. Данные навыки важны для последующей качественной сборки, подведения точных размеров и просто для нормализованного рабочего процесса.

Как сделать мотоблок из бензопилы своими руками

Имея в наличии небольшие участки, приобретать мотоблок за бешеные деньги, в действительности, неоправданно. Помимо непосредственного устройства приходится регулярно покупать и прочие необходимые элементы:

2. Дополнительные оснащения;

3. Смазочные материалы;

4. Горючие вещества.

Именно поэтому для облегчения финансовых растрат стоит попробовать самостоятельно создать мотоблок из бензопилы.

Непосредственный деятельный процесс начинается с изготовления рамы. Она имеет форму куба с углами в 32*32 миллиметра. На поперечные верхние каркасные углы прикрепляется основной двигатель. Топливный бак устанавливается немного ниже на кронштейны. Вертикальные стойки переднего плана располагают на себе промежуточные опоры вала. Для того чтобы установить ходовые валовые подшипники, необходимо к продольным уголкам подсоединить специально разработанные опоры.

По итогу всего вышеописанного процесса получается прекрасный мотоблок с центром тяжести, располагаемым над колесной опорной поверхностью. Металлический груз вполне возможно использовать на переднем элементе рамы. Применяя трубные перекладины с диаметров в тридцать миллиметров, можно получить замечательное ручное управление. Каток обрезиненного характера может стать материалом для непосредственного изготовления колес.

В мотоблоке, созданном своими руками, используются две специализированные звездочки. Одна из них играет ведущую роль, а вторая влияет на промежуточный вал.

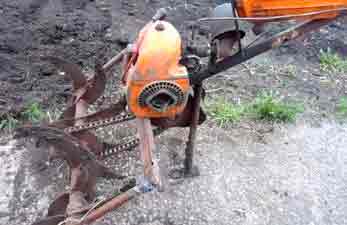

Мотоблок из бензопилы дружба своими руками

При создании мотоблока из бензопилы марки «Дружба» необходимо применять исключительно слесарные навыки. В данном случае токарные работы не понадобятся. Обычный скоростной режим создаваемого устройства на первой передаче будет приравниваться к 2,5 километрам в час. При этом мощность двигателя равняется четырем лошадиным силам. Для фрезерования почвы указанных показателей вполне достаточно.

По своей сущности структурная составляющая мотоблока максимально проста и доступна. На главный вал аккуратно насаживается фланец воротникового характера РУ-32. Он позволяет беспрепятственно прикрутить редукторы мостового вида. Его вполне возможно взять от Уазовского моста. Там диаметр рассматриваемого элемента составляет приблизительно тридцать миллиметров. Для того чтобы увеличить общее расстояние от земли до редукторного моста, необходимо применить двурядную цепочку совместно с двумя звездочками от транспортного средства ВАЗ. Увеличить расстояние до земли на полноценных пятнадцать сантиметров позволяют звезды вида ГРМ.

Подшипники корпусного типа необходимо пристроить к главному мосту. Непосредственные подшипники наделены внутренним диаметром в тридцать миллиметров. В роли коробки передач, а также редуктора выступает мопедовский мотор от марки «Карпаты». В данном случае активно применяется центробежное штатное сцепление. Китайские модели мопедов «Дельта» отлично подходят своими цепями и звездочками для установки на мотоблок.

Стальная трубка насаждается на колесную ось или же фрезу.

Полноценно оконченный рабочий процесс позволит вдоволь насладиться созданным шедевром.

Главными преимуществами самостоятельно собранного мотоблока являются:

1. Полное отсутствие требования смазочных материалов;

2. Полное отсутствие требования горючих материалов;

Источник: http://pro-motobloki.ru/samodelnyy-motoblok/210-motoblok-iz-benzopily-svoimi-rukami.html

Как сделать мотоблок (культиватор) из бензопилы «Дружба»

Мотоблок – эффективный помощник в процессах обработки земли, а также дальнейшего ухода за огородом и садом. Самым простым способом получения данного устройства это, конечно же, его покупка. Однако есть вариант изготовления его, используя двигатель от бензопилы, в частности от советской «Дружбы». Благодаря мощному двигателю, несложной конструкции и общей неприхотливости он хорошо подходит для этой роли.

Необходимые инструменты и материалы

Для изготовления мотоблока из бензопилы «Дружба» необходимо подготовить следующие детали и материалы:

  • от бензопилы «Дружба» — двигатель, топливный бак, редуктор;
  • стальные трубы, уголки или профиль для сборки основания конструкции;
  • листы железа для усиления и защиты конструкции;
  • рулевое управление, подойдет от мотоцикла или мопеда;
  • колеса от мотоцикла или любое другое небольшого диаметра;
  • трансмиссия, можно использовать от автомобиля или мопеда;
  • крепежные элементы – болты, гайки, шайбы.

В качестве инструмента для работы будут необходимы:

  • электросварка;
  • угловая шлифмашина («болгарка»);
  • гаечные ключи;
  • дрель, сверла;
  • разметочные инструменты (рулетка, угольник и т.д.).

Рулевое управление можно использовать готовое или изготовить при необходимости самостоятельно из стальных труб. В качестве крепежа можно использовать сварку, при ее отсутствии крепить детали можно при помощи болтового соединения.

Время на изготовления мотоблока своими руками

В целом процесс изготовления мотоблока с двигателем от бензопилы «Дружба» не сложный. Время на выполнение всех работ напрямую будет зависеть от имеющегося материала и инструментов. А также от ваших навыков в слесарном и конструкторском деле. При идеальном стечении обстоятельств вполне возможно управится за пару дней.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

  • достаточная мощность полученного аппарата – до 4л.с.;
  • компактность, небольшие габариты мотоблока;
  • небольшой вес, маневренность, мобильность;
  • экономичный расход ГСМ;
  • двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
  • мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

  1. Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
  2. На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
  3. Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
  4. Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
  5. Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
  6. Далее производится монтаж и соединение всех деталей.
  7. Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Для более комфортной работы стоит уделить внимание выхлопной трубе, чтобы отработанные газы выводились в сторону. Ее можно согнуть из трубы диаметром от 70 мм.

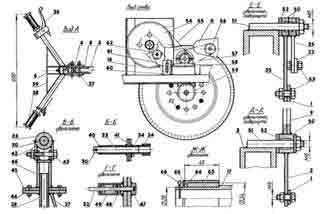

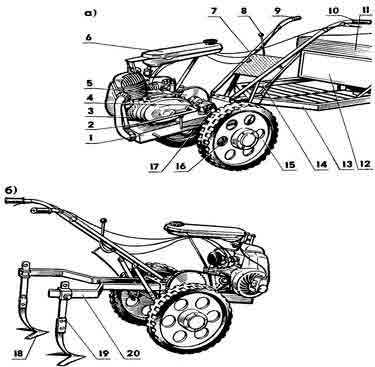

Чертежи

В качестве чертежа можно использовать собственную разработку или предлагаемые удачные конструкции на просторах интернет. Вот некоторые из них:

Выгода изделия

Выгода самодельного мотоблока из «Дружбы» состоит в том, что приобрести устройство в заводском исполнении довольно дорогое удовольствие. Имея небольшой участок или используя мотоблок нечасто, приобретать его не всегда целесообразно. А собрать в целом продуктивное самодельное устройство можно из того, что завалялось дома.

Детали при желании можно собрать абсолютно бесплатно. И их не жалко будет испортить при неблагоприятном стечении обстоятельств. Сам же двигатель от бензопилы довольно экономичен и не прихотлив. Можно использовать недорогие горюче-смазочные материалы, что тоже сказывается на общей выгоде.

Мотоблок — не единственное, что можно сделать из бензопилы «Дружбы», с использованием данного инструмента можно сделать много других полезных устройств, о том, как и что для этого нужно, читайте в статье по этой ссылке.

Примеры изготовления мотоблока из бензопилы «Дружба»

Предлагается несколько рабочих примеров самодельного мотоблока:

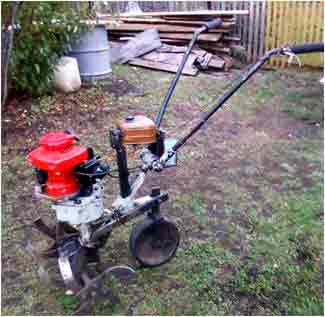

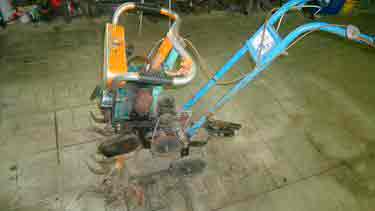

Первый вариант – легкий, компактный, идеально подойдет для небольшого участка.

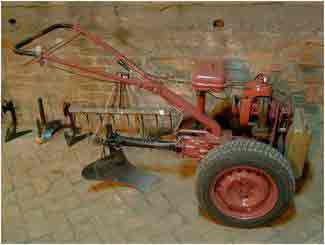

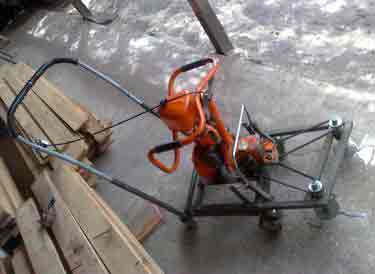

Второй вариант. Здесь применена практически полностью вся бензопила «Дружба»

Успешных рабочих вариантов представлено немало. Можно сделать вывод, что самодельный мотоблок из бензопилы «Дружба» вполне пригоден для использования и станет хорошим помощником в уходе за почвой. Однако следует учесть, что при сборке и дальнейшей эксплуатации агрегата следует соблюдать технику безопасности. А при сборке в первый раз и отсутствии, какого либо подобного опыта, осуществлять ее лучше под руководством опытного мастера.

Источник: http://benzopilok.ru/samodelki/motoblok-iz-benzopily-druzhba.html

Делаем мотоблок своими руками, из бензопилы описание, фото, видео

Среди домашних мастеров большой популярностью пользуется бензопила. Ее можно использовать как универсальный привод чтобы сделать мотоблок своими руками из бензопилы. Солидная мощность и небольшой вес хорошо сочетается с ее компактными размерам. Благодаря этому бензопилу можно агрегатировать с велосипедом, лебедкой, льдобуром, пилорамой и мотоблоком.

Каждый может изготовить своими руками интересные самодельные конструкции из бензопилы. Для этого понадобится знание основ черчения и конструирования, поскольку главными условиями нормальной работы агрегата, является качество сборки и точность всех размеров.

Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

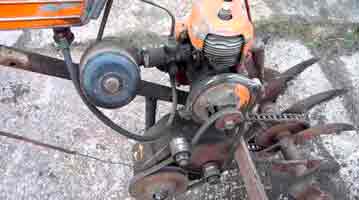

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Мотоблок из бензопилы дружба своими руками

Главной целью в создании мотоблока было использование в основе бензопилы «Дружба». При этом обойтись только слесарными работами, не прибегая к токарным. Скорость мотоблока на первой передаче составит 2,5 км/час, при мощности двигателя в 4 л.с. Этого вполне достаточно для фрезеровки почвы, окучивании картошки и копании картошки лапой.

Конструкция мотоблока довольно проста. Стальной воротниковый фланец РУ-32 насаживается на главный вал, чтобы прикрутить звезду «мостового редуктора». Вал «мостового редуктора» взят от моста УАЗа, диаметр которого 30 мм. Чтобы увеличить расстояние от моста редуктора до земли, используется двурядная цепь и две звезды от автомобиля ВАЗ. Звезды типа ГРМ, за счет маленького диаметра увеличит расстояние на 15 см до земли.

На главный мост устанавливаем корпусный подшипник, с внутренним диаметром 30 мм. Коробкой передач и редуктором выступает мотор от мопеда «Карпаты». Используется штатное центробежное сцепление. Установленные цепи и звезды были сняты с китайских мопеда «Дельта». Для насаждения на фрезу или ось колес используется стальная труба (32).

После того, как собрали все элементы механизма воедино, можно наслаждаться его работой. Большим преимуществом самодельного мотоблока является отсутствие требовательности к горюче-смазочным материалам. Еще одним плюсом является абсолютная автономность работы, что позволит пользоваться мотоблоком в любом месте.

Мембранный тип карбюратора и герметичная система подачи топлива позволят мотоблоку работать в любых условиях. Подобный самодельный мотоблок из бензопилы «Дружба» можно использовать на приусадебном участке, площадью 15-20 соток.

Источник: http://motoblok-kultivator.com/motoblok-svoimi-rukami-iz-benzopily/

Самоделки из бензопилы

Самоделки из бензопилы своими руками

В данной статье строительного журнала samastroyka.ru рассказывается о том, что можно сделать из бензопилы, неважно какой, Урал, Дружба или Тайга. Данные идеи самоделок были собраны на просторах интернета, они пользуются неимоверной популярностью у мастеров.

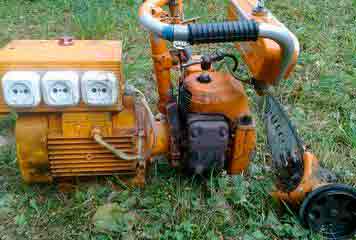

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

  1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
  2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

  1. Мощный лодочный двигатель;
  2. Бензиновую болгарку;
  3. Пилораму;
  4. Мотокультиватор;
  5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

  1. Мопед, если установить бензопилу на велосипед;
  2. Снегоход и аэросани;
  3. Снегоуборщик;
  4. Квадроцикл;
  5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью. Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей.

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Смотреть видео про самоделки

Источник: http://samastroyka.ru/samodelki-iz-benzopily.html

Полезные самоделки из бензопилы: культиватор, мопед и другие

Ну ты и «Кулибин»! Так в шутку называют тех, кто обладает большой фантазией и умением воплотить ее в жизнь. Таким образом, можно переделать практически любую вещь (или часть вещи), поменяв тем самым её целевое назначение. А также дать возможность сломанному механизму прожить вторую жизнь. Переделать можно практически всё: от расчёски до самолёта. Мы же рассмотрим в деталях то, что можно сделать из бензопилы.

  • Создание пилорамы
  • Изготовление снегохода
  • Мопед из бензопилы
  • Создание культиватора

Создание пилорамы

Довольно простое решение — слегка изменить, точнее, усовершенствовать предназначение бензопилы, создав пилораму. Для этого надо всего-навсего сварить каркас из труб, уголков и арматуры, а в нём движущуюся каретку. Затем закрепить каретку к корпусу при помощи болтов и гаек, соблюдая осторожность, дабы не раздавить пластмассовый кожух. Направляющие рёбра должны быть ровными и довольно прочными, чтобы режущая кромка не вибрировала. Таким образом, пила движется, а бревно благодаря своему весу остаётся неподвижным. Получаются ровные доски (или брусья), готовые к дальнейшей обработке.

При строительстве дома такой микрозаводик поможет сэкономить немало средств, кроме того, после завершения стройки его можно благополучно продать.

Изготовление снегохода

Тут дело обстоит намного серьёзнее. Основной частью в снегоходе будет «сердце» бензопилы — её мотор, приводящий в движение наш «корабль снежной пустыни». Но, кроме этого, нужно на чём-то сидеть, за что-то держаться и как-то этим всем управлять.

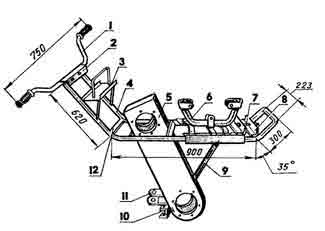

Рассмотрим подробнее схему и принципы моторики изобретаемого нами аппарата. Можно, конечно, приводить всю эту конструкцию в движение путём поступательно-вращательных механизмов, но такой подход непомерно усложнит её, заняв при этом массу времени. Намного более целесообразное решение — реактивный двигатель, то есть толкать наш «корабль» будет вентилятор при помощи воздуха и снятого с бензопилы мотора. Лучше всего сделать двигатель для такой самоделки из бензопилы «Урал».

Руль откручивается у какого-либо старого велосипеда, соединяется с опорными лыжами, чтобы весь управляющий сегмент поворачивался синхронно. Для дозировки подачи бензина к рулю от мотора подтягивается тросик.

К раме привариваются задние опорные лыжи, мотор и вентилятор. Затем крепим на основу седло, снятое с мотоцикла (оно будет более удобным, чем велосипедное). А ещё лучше — автомобильное «кресло». Теперь можно, стоя у созданного полноценного снегохода и расплываясь в улыбке, цитировать классика: «И какой же русский не любит быстрой езды?».

Мопед из бензопилы

Стоит у вас, к примеру, в подвале старенький, всеми забытый велосипед. Или наоборот — почти новый горный красавец. Вот только не очень хочется утруждать себя вращательными движениями ног. А почему бы не превратить его в мопед? Решить этот вопрос можно, просто-напросто прикрепив мотор из бензопилы «Дружба». Своими руками сделать такую конструкцию не составит особого труда.

Первым делом крепится под седлом мотор. Затем нужно вырезать педали, заменив место их крепления со звёздочкой на шестерню, которая, в свою очередь, соединяется цепью с мотором, прикреплённым над ней. Для бензобака лучше сварить рамку, после чего прикрутить её вместе с бачком на основу. Скорость подачи бензина будет регулировать опять же тросик, идущий от мотора к рулю. Совсем не помешает в такой конструкции выхлопная труба, дабы не испытывать нервы тех, около кого вы будете проезжать. Её проще всего изготовить так: отрезок трубы набиваем минеральной ватой, затем соединяем с мотором в точке выхлопа газов и монтируем на раму.

Создание культиватора

Своими руками, при желании и необходимости, есть возможность создавать и сельскохозяйственную технику. Самым большим спросом у землевладельцев пользуются мотоблоки (после трактора, конечно). Особенно у тех, кто обладает небольшими участками земли.

При сборке мотоблока (культиватора) из бензопилы важен вопрос мощности, которой должно быть достаточно для того, чтобы весь блок двигался и при этом разрыхлял землю. Для такой задумки как нельзя лучше подойдёт бензопила марки «Урал» или «Тайга».

Самодельный мотоблок собирается приблизительно (точность тут неуместна) так:

  • делается рама;
  • крепится к ней мотор с бензобаком;
  • привариваются полуоси (на которых будут держаться колёса);
  • к полуосям крепится редуктор с культивационными ножами, и с помощью шестерней и цепей передаём вращение от мотора к редуктору.

В итоге получится абсолютно работоспособная техника. Причём в сравнении рукотворного мотоблока с каким-либо купленным экономия очевидна.

Подобным образом, если есть желание, вполне реально смастерить массу различных полезных в хозяйстве механизмов:

  • болгарку;
  • насос;
  • бур;
  • лебёдку;
  • моторную лодку из весельной,
  • и много всего другого.

Для того чтобы начать делать что-либо своими руками, необходимы две вещи: поверить в свои силы и сосредоточиться на конечном результате. Далее всё пойдёт как по маслу. Ещё один важный момент для «докторов техники»: не опускать руки в случаях, когда что-то идёт не так. Всегда можно собраться, начать с самого начала и сделать всё правильно!

Источник: http://tokar.guru/instrumenty/pily/poleznye-samodelki-iz-benzopily-kultivator-moped-i-drugie.html

Делаем мотоблок из бензопилы своими руками

  1. Мотоблок с мотором от бензопилы
  2. Делаем мотоблок из бензопилы своими руками
  3. В заключение

Владельцы земельных участков, имеющие в своем пользовании мотоблок, не испытывают затруднений с возделыванием своего «поместья», осуществляя это очень быстро и продуктивно. Но как поступить, если площадь территории маленькая и приобретать дорогую сельхозтехнику нецелесообразно.

Решением данной ситуации является реконструкция бензиновой пилы в самодельный мотоблок для возделывания почвы. Это модернизированное приспособление способно справляться с возлагаемыми на него функциями не хуже специальной техники.

Мотоблок с мотором от бензопилы

Итак, у нас имеется бензиновая пила, которая эксплуатируется не очень часто либо совсем покоится без дела. В этой ситуации, произведя определенные расчеты и подобрав необходимые материалы, наша бензопила становится превосходным мотоблоком. Концепция создания кустарной сельхозтехники, в зависимости от бренда изготовителя, может изменяться, но основные правила состоят из следующих шагов.

  • Важнейшим шагом является разработка чертежа, действуя которому вы изготовите необходимое устройство. Чертежную документацию и схемы мотоблока из бензиновой пилы можно сделать как самостоятельно, так и закачав уже готовые вычисления из интернета. Отыскать их не представит ни малейшего труда, достаточно забить поисковый запрос в браузер и выбрать приглянувшийся проект сборки.
  • Когда чертежи имеются, то наступает время компоновать раму для будущего мотоблока.
  • После того как рама будет готова, к ней фиксируется двигатель пилы и ее топливный бак.
  • В последнюю очередь монтируются вспомогательные компоненты системы, несущие ответственность за управление и другие возможности.

Имейте в виду, что в роли двигателя для мототехники подойдет не только двигатель от бензиновой пилы, но и мотор, взятый с мопеда или мотоцикла.

Для осуществления идеи приготовьте нижеследующий список устройств и материалов.

  • Двигатель от имеющейся бензиновой пилы. Наилучшим образом для этого подойдет бензопила «Дружба» или «Урал».
  • Руль, демонтированный с мотоцикла или мопеда.
  • Аппарат для сварки.
  • Листы железа и трубы в количестве, необходимом для сооружения остова агрегата.
  • Колеса от старой техники.
  • Силовая передача (трансмиссия).

Приготовив все компоненты конструкции и смонтировав их согласно чертежу, вы обретите агрегат с неплохими особенностями.

  • Мощный. Отдельные кустарные устройства обладают мощностью в 9 лошадиных сил.
  • Легковесный.
  • Компактный.
  • Двигатели, применяемые в бензиновых пилах, имеют большой запас прочности, что дает возможность трудиться на кустарном агрегате долгое время.
  • Малозатратный.

В качестве образца для сборки поговорим о двигателе, снятом с бензопилы «Дружба». Он является в большей степени годящимся для нашей задумки.

Для сборки желательно применять модификацию этой модели четвертого поколения.

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

  • большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
  • легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
  • малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
  • бережливый расход горючего и смазочных материалов;
  • работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
  • возможность употребления всевозможных горюче-смазочных материалов;
  • функционирование в абсолютно автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

  • берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
  • в задней области лонжерона приваривается руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
  2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
  3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
  4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
  6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

В заключение

Рекомендуется собирать приспособление под приглядом опытного мастера, хорошо понимающего в технике. Создавать кустарное оборудование первый раз, не имея практического опыта в этой области, грозит непрогнозируемыми последствиями. В наилучшем случае вы попросту погубите бензопилу, а в наихудшем может пострадать ваше здоровье.

Не забывайте, что соблюдение техники безопасности и бдительность при исполнении всех стадий сборки – гарантия устойчивой работы приспособления. По возможности купите заводской мотоблок, а агрегат собственного изготовления применяйте в крайних ситуациях.

Обзор самодельного мотоблока из бензопилы — в видео ниже.

Источник: http://stroy-podskazka.ru/motobloki/iz-benzopily/

Культиватор из бензопилы дружба своими руками чертежи

Как сделать культиватор из бензопилы

Бензопила пользуется большим спросом среди любителей самостоятельно вести домашнее хозяйство. Основа ее конструкции также нередко служит материалом для собственноручного создания культиватора. Скромный вес и приличная мощность будут отлично сочетаться с компактностью будущего агрегата.

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;

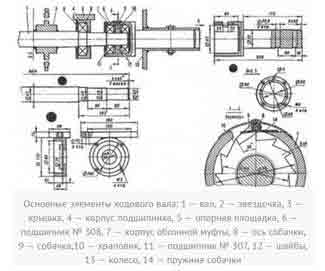

  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

  1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
  2. После этого прикрутите звездочку мостового редуктора;
  3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
  4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
  5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
  6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
  7. Для комплектации возьмите центробежное сцепление от того же мопеда;
  8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.


В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Как сделать мотоблок (культиватор) из бензопилы «Дружба»

Мотоблок – эффективный помощник в процессах обработки земли, а также дальнейшего ухода за огородом и садом. Самым простым способом получения данного устройства это, конечно же, его покупка. Однако есть вариант изготовления его, используя двигатель от бензопилы, в частности от советской «Дружбы». Благодаря мощному двигателю, несложной конструкции и общей неприхотливости он хорошо подходит для этой роли.

Необходимые инструменты и материалы

Для изготовления мотоблока из бензопилы «Дружба» необходимо подготовить следующие детали и материалы:

  • от бензопилы «Дружба» — двигатель, топливный бак, редуктор;
  • стальные трубы, уголки или профиль для сборки основания конструкции;
  • листы железа для усиления и защиты конструкции;
  • рулевое управление, подойдет от мотоцикла или мопеда;
  • колеса от мотоцикла или любое другое небольшого диаметра;
  • трансмиссия, можно использовать от автомобиля или мопеда;
  • крепежные элементы – болты, гайки, шайбы.

В качестве инструмента для работы будут необходимы:

  • электросварка;
  • угловая шлифмашина («болгарка»);
  • гаечные ключи;
  • дрель, сверла;
  • разметочные инструменты (рулетка, угольник и т.д.).

Рулевое управление можно использовать готовое или изготовить при необходимости самостоятельно из стальных труб. В качестве крепежа можно использовать сварку, при ее отсутствии крепить детали можно при помощи болтового соединения.

Время на изготовления мотоблока своими руками

В целом процесс изготовления мотоблока с двигателем от бензопилы «Дружба» не сложный. Время на выполнение всех работ напрямую будет зависеть от имеющегося материала и инструментов. А также от ваших навыков в слесарном и конструкторском деле. При идеальном стечении обстоятельств вполне возможно управится за пару дней.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

  • достаточная мощность полученного аппарата – до 4л.с.;
  • компактность, небольшие габариты мотоблока;
  • небольшой вес, маневренность, мобильность;
  • экономичный расход ГСМ;
  • двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
  • мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

  1. Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
  2. На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
  3. Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
  4. Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
  5. Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
  6. Далее производится монтаж и соединение всех деталей.
  7. Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Для более комфортной работы стоит уделить внимание выхлопной трубе, чтобы отработанные газы выводились в сторону. Ее можно согнуть из трубы диаметром от 70 мм.

Чертежи

В качестве чертежа можно использовать собственную разработку или предлагаемые удачные конструкции на просторах интернет. Вот некоторые из них:

Выгода изделия

Выгода самодельного мотоблока из «Дружбы» состоит в том, что приобрести устройство в заводском исполнении довольно дорогое удовольствие. Имея небольшой участок или используя мотоблок нечасто, приобретать его не всегда целесообразно. А собрать в целом продуктивное самодельное устройство можно из того, что завалялось дома.

Детали при желании можно собрать абсолютно бесплатно. И их не жалко будет испортить при неблагоприятном стечении обстоятельств. Сам же двигатель от бензопилы довольно экономичен и не прихотлив. Можно использовать недорогие горюче-смазочные материалы, что тоже сказывается на общей выгоде.

Мотоблок — не единственное, что можно сделать из бензопилы «Дружбы», с использованием данного инструмента можно сделать много других полезных устройств, о том, как и что для этого нужно, читайте в статье по этой ссылке.

Примеры изготовления мотоблока из бензопилы «Дружба»

Предлагается несколько рабочих примеров самодельного мотоблока:

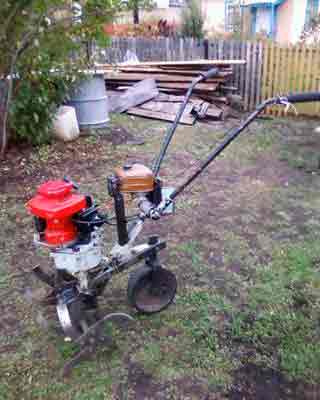

Первый вариант – легкий, компактный, идеально подойдет для небольшого участка.

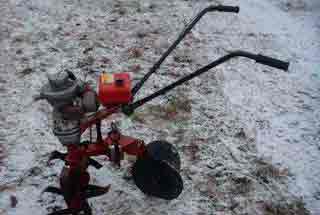

Второй вариант. Здесь применена практически полностью вся бензопила «Дружба»

Успешных рабочих вариантов представлено немало. Можно сделать вывод, что самодельный мотоблок из бензопилы «Дружба» вполне пригоден для использования и станет хорошим помощником в уходе за почвой. Однако следует учесть, что при сборке и дальнейшей эксплуатации агрегата следует соблюдать технику безопасности. А при сборке в первый раз и отсутствии, какого либо подобного опыта, осуществлять ее лучше под руководством опытного мастера.

Мотоблок из бензопилы

Смастерить мотоблок из бензопилы «Дружба» своими руками вполне реально, хотя для этого понадобятся определенные конструкторские познания, чертежи и умение в них ориентироваться, слесарные навыки. Но это не проблема, как минимум, для многих авто(мото)владельцев. Чем же ценен мотоблок-самоделка и стоит ли «заморачиваться» над его сборкой, если в продаже существует масса товаров по профилю? Все зависит от наличия составляющих его деталей, возможности покупки нового и, главное, масштаба территорий, которые он будет обрабатывать. Конечно, для больших угодий он не подойдет, но для частного огорода – во многом удобнее покупного. Поэтому стоит задуматься.

Особенности мотоблока

Конструктивно, мотоблок-самоделка представляет собой двухколесный агрегат на раме, выдающий до 4 л. с при средней скорости 2,5-2,7 км/ч. Особенности, как и эксплуатационные задачи, во многом определяются выбором силовой установки. Если речь идет о переделке из «Дружбы», от покупного мотоблока его будут отличать следующие параметры:

  • малогабаритность, легкость;
  • экономность по топливу и материалам для смазки;
  • возможность собрать агрегат, заточенный под выполнение конкретных работ (нужный размер рамы, узел для навески).

Мотоблок-самоделка может вспахивать, окучивать посадки, бороновать, косить или устранять ботву, вносить удобрения. Благодаря малогабаритности его можно использовать в труднодоступных местах (для каменистой, плохой почвы мощности самоделки может не хватить). Особенно он будет полезен тем, на чьем участке сила и мощность большого покупного мотоблока будет излишней.

Выбор силовой установки

Самодельный мотоблок своими руками можно смастерить практически из всего, что могло заваляться в гараже, но конструктивно самоделки будут отличаться. Чаще всего в качестве силовых установок используют:

  • автомобильный мотор (преимущественно четырехколесная, мощная конструкция на раме, которую так же можно использовать для перевозки грузов);
  • бензопила по типу «Дружбы», которая при малых габаритах обладает хорошей производительностью (двухколесная малогабаритная конструкция, прекрасно справляющаяся с рядовыми сельскохозяйственными задачами);
  • силовой агрегат мопеда (зачастую, «Карпаты»), в особенности, мотоцикла («Минск», «Восход») позволит сделать более мощную двухколесную самоделку до 13,5 л. с;
  • электроустановки (мотоблок из стиральной машины, к примеру) так же применяются, но мало популярны.

Наиболее удачная основа – бензопила и мотоцикл (мопед), позволяющая сделать негромоздкий простой агрегат. Разница в мощности и габаритах. Однако, с точки зрения целесообразности мотоблока-самоделки и его экономности, силовая установка бензопилы, вне сомнений, лучше.

Необходимые инструменты и материалы

Для изготовления мотоблока-самоделки необходимо проверить, есть ли в арсенале такие инструменты как:

  • болгарка;
  • электродрель;
  • сварочный аппарат;
  • слесарный набор инструментов плюс расходники (гайки, болты);
  • инструменты для разметки (угольник, рулетка).

Сборка самоделки исключает токарные работы, но сварки, как минимум, при создании рамы не избежать. Перечень материалов более «сложен». Потребуются:

  • мотор, редуктор, бак от «Дружбы»;
  • от мотоцикла (мопеда) – рулевой механизм (можно не брать готовый, а сделать самому из труб), колеса;
  • элементы трансмиссии авто либо мотоцикла (мопеда) – воротниковый фланец ВАЗа, передаточный вал усилий от «движка» (для более «продвинутых» самоделок);
  • трубы из стали (до 20 мм), уголки для рамы;
  • железный листы для укрепления и защиты агрегата.

В вопросе о том, как сделать мотоблок из бензопилы, помимо нахождения инструментов и материалов, важно наличие чертежей (можно воспользоваться готовыми, а можно, при наличии должных навыков, создать самостоятельно), поскольку при неправильной сборке мотоблок-самоделка не удастся. Для понимания принципа работы мотоблока будет не лишним ознакомиться с конструкциями заводских моделей.

Порядок действий

После того как подобран подходящий чертеж (схема расположения комплектующих), найдены необходимые инструменты и демонтирована пила «Дружба», можно приступить к сборке. Начинать следует с рамы, поскольку на нее будут крепиться все элементы двигательного блока. Завершает процесс – сборка ходовой части, а так же дополнительных блоков: при желании – фар, КПП и сцепления, если чертеж более сложен и их предполагает. Для первого раза лучше всего выбрать чертеж попроще.

Сборка рамы

Первый этап предполагает следующие действия:

  • трубу изгибаем так, чтобы она приняла форму 2-х лонжеронов с направленными вверх краями;
  • сзади приваривается руль (проще всего приварить две рукояти, но при наличии можно воспользоваться готовым рулевым от мотоцикла);
  • конструкцию рекомендуется усилить поперечинами из той же трубы;
  • из металлического листа вырезаем «полку» под аккумулятор, которую привариваем к задним изгибам лонжеронов.

Получается отдаленное подобие саней. Для более тяжелых конструкций с более мощными силовыми агрегатами рама может быть выполнена в форме куба или же по подобию тракторной для 4-колесных самоделок.

Сборка двигательного блока

Самый сложный этап – монтирование комплектующих. Прежде чем приступать к нему, необходимо разметить на раме места, к которым будут крепиться детали. Принцип следующий:

  • сверху на поперечины крепится мотор с редуктором;
  • под мотором устанавливается топливный бак (под него следует приварить отдельную опору), на специальную площадку крепится аккумулятор;
  • чтобы выхлопные газы не попадали в управляющего агрегатом, можно сделать выхлопную трубу из металлической трубки 7 см. диаметром длиной до 25 см.

Это базовый вариант без КПП, которая устанавливается по желанию. Более детально разобраться в сборке помогут чертежи. По большому счету, детали «Дружбы» просто перестанавливаются местами. Навеска подключается к выходному валу бензопилы.

Сборка ходовой части

Есть минимум два варианта: можно использовать готовую полуось от автомобиля или же сделать мотоблок-самоделку движимым физической силой (пригодится «ходовая часть» старой тележки или тачки, что значительно уменьшит вес и габариты, ведь автомобильная полуось потребует использования автошин). В первом случае придется организовать привод от мотора к полуоси, что достаточно не просто, поэтому приварить к раме «ходовую» тачки – более понятный вариант.

Колеса рекомендуется усилить грунтозацепами (к примеру, из цепи).

Разобраться в том, как из бензопилы сделать мотоблок, не трудно, если понимать общий принцип работы обоих агрегатов. Кроме «Дружбы» для мотоблока подходят так же пилы «Урал» и «Тайга». Решаясь на эксперимент, следует понимать, что самоделка будет иметь ограниченный функционал и маленькую мощность, позволяющую обрабатывать максимум 20 соток.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мотоблок из бензопилы

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

Как сделать мотоблок из бензопилы своими руками?


Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов.

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме.

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Создание мотоблока из бензопилы «Дружба»


Бензопила «Дружба» считается лучшим выбором для изготовления мотоблока. Эта простая и очень производительная техника, наверняка, имеется в вооружении многих хозяев. Используя ее конструкционные элементы, можно изготовить достаточно мощный мотоблок, так как она имеет следующие особенности:

  • Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
  • Очень производительный двигатель.
  • Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.

Процесс создания агрегата схож с методом, который применяется для всех других моделей, но также есть свои нюансы:

    • Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
    • От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
    • Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
    • Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
    • Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.


Как только мотоблок из бензопилы будет готов, его можно протестировать на участке. Для это залейте горючее и попробуйте выполнить работы. При необходимости доработайте свое устройство.

Преимуществами такого агрегата являются:

  • возможность использования разнообразных смазочных и горючих материалов;
  • работа в полностью автономном режиме;
  • пригодность для любых типов работ.


Чтобы создать такой тип техники из бензопилы, не нужны специфические знания. Достаточно немного смекалки и желания получить эффективную технику. Самодельный мотоблок пригодный для использования на частных участках и на дачах.

Мотоблок из бензопилы Дружба своими руками: инструкция

Автомеханик, специализируется на С/Х технике

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Создайте мотоблок из старой бензопилы

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

  1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
  2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
  3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
  4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

  1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
  2. Руль, снятый с мопеда или мотоцикла.
  3. Сварочный аппарат.
  4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
  5. Колеса от нерабочей техники.
  6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

  1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
  2. Легкое.
  3. Малогабаритное.
  4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
  5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

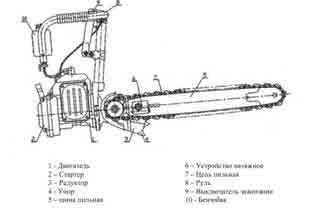

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы.
  2. Масса – 7 килограмм.
  3. Объем бензобака – 0,55 литра.
  4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

  1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
  2. Двигатель во время работы вырабатывает много копоти.
  3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
  4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Изготавливаем мотоблок из бензопилы Дружба

По мнению дачников, уже испробовавших все прелести самодельных мотоблоков из бензопилы, собранных своими руками, Дружба показывает лучший результат после реконструкции. Процесс сборки, в зависимости от используемого чертежа, может меняться, но общие этапы сборки состоят из следующих шагов:

  1. Рама проектируется согласно чертежу.
  2. Устанавливаем специальный фланец на главный вал, посредством которого вал будет крепиться к основной конструкции мотоблока из бензопилы.
  3. На рынке подержанных деталей приобретаем звездочки от автомобиля УАЗ. С их помощью будет создаваться зазор между поверхностью земли и редукторным мостом.
  4. Берем подшипники диаметром 30 миллиметров. Крепим их к основному мосту.
  5. Редуктор, оснащенный коробкой передач, собирается из мотоциклетного двигателя.
  6. Фрезы и колеса самодельного культиватора устанавливаются на стальную трубу необходимого диаметра.

Обратите внимание! Не забудьте установить груз в передней части мотоблока. Это поможет держать центр тяжести самодельной сельскохозяйственной техники.

В качестве управляющего элемента конструкции используются следующие приспособления:

  1. Самодельное, сделанное их металлической трубы.
  2. Руль от мотоцикла.

Самостоятельное изготовление мотоблока из бензопилы Урал

Порядок сборки мотоблока с двигателем от Урала ничем не отличается от инструкции, представленной выше. Различия могут возникнуть из-за особенностей выбранного чертежа, но в основном они незначительны. После сборки обязательно протестируйте оборудование, делая это с максимальной осторожностью. Не забывайте устанавливать утяжелитель в передней части мотоблока, надежно фиксируя его на корпусе. Если деталь закрепить ненадежно, во время работы мотокультиватор начнет вибрировать, что приведет к повреждению двигателя.

Желательно собирать конструкцию под присмотром опытного специалиста, хорошо разбирающегося в технике. Собирать самодельную технику впервые, без опыта в данной сфере, чревато непредсказуемыми последствиями. В лучшем случае вы просто угробите пилу, а в худшем – пострадает ваше здоровье. Помните, что соблюдение техники безопасности и внимательность при выполнении всех этапов сборки – залог стабильной работы устройства. По возможности приобретите нормальный мотоблок, а самодельный аппарат используйте в крайних случаях.

Делаем мотоблок из бензопилы своими руками

Владельцы земельных участков, имеющие в своем пользовании мотоблок, не испытывают затруднений с возделыванием своего «поместья», осуществляя это очень быстро и продуктивно. Но как поступить, если площадь территории маленькая и приобретать дорогую сельхозтехнику нецелесообразно.

Решением данной ситуации является реконструкция бензиновой пилы в самодельный мотоблок для возделывания почвы. Это модернизированное приспособление способно справляться с возлагаемыми на него функциями не хуже специальной техники.

Мотоблок с мотором от бензопилы

Итак, у нас имеется бензиновая пила, которая эксплуатируется не очень часто либо совсем покоится без дела. В этой ситуации, произведя определенные расчеты и подобрав необходимые материалы, наша бензопила становится превосходным мотоблоком. Концепция создания кустарной сельхозтехники, в зависимости от бренда изготовителя, может изменяться, но основные правила состоят из следующих шагов.

  • Важнейшим шагом является разработка чертежа, действуя которому вы изготовите необходимое устройство. Чертежную документацию и схемы мотоблока из бензиновой пилы можно сделать как самостоятельно, так и закачав уже готовые вычисления из интернета. Отыскать их не представит ни малейшего труда, достаточно забить поисковый запрос в браузер и выбрать приглянувшийся проект сборки.
  • Когда чертежи имеются, то наступает время компоновать раму для будущего мотоблока.
  • После того как рама будет готова, к ней фиксируется двигатель пилы и ее топливный бак.
  • В последнюю очередь монтируются вспомогательные компоненты системы, несущие ответственность за управление и другие возможности.

Имейте в виду, что в роли двигателя для мототехники подойдет не только двигатель от бензиновой пилы, но и мотор, взятый с мопеда или мотоцикла.

Для осуществления идеи приготовьте нижеследующий список устройств и материалов.

  • Двигатель от имеющейся бензиновой пилы. Наилучшим образом для этого подойдет бензопила «Дружба» или «Урал».
  • Руль, демонтированный с мотоцикла или мопеда.
  • Аппарат для сварки.
  • Листы железа и трубы в количестве, необходимом для сооружения остова агрегата.
  • Колеса от старой техники.
  • Силовая передача (трансмиссия).

Приготовив все компоненты конструкции и смонтировав их согласно чертежу, вы обретите агрегат с неплохими особенностями.

  • Мощный. Отдельные кустарные устройства обладают мощностью в 9 лошадиных сил.
  • Легковесный.
  • Компактный.
  • Двигатели, применяемые в бензиновых пилах, имеют большой запас прочности, что дает возможность трудиться на кустарном агрегате долгое время.
  • Малозатратный.

В качестве образца для сборки поговорим о двигателе, снятом с бензопилы «Дружба». Он является в большей степени годящимся для нашей задумки.

Для сборки желательно применять модификацию этой модели четвертого поколения.

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

  • большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
  • легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
  • малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
  • бережливый расход горючего и смазочных материалов;
  • работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
  • возможность употребления всевозможных горюче-смазочных материалов;
  • функционирование в абсолютно автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

  • берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
  • в задней области лонжерона приваривается руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
  2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
  3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
  4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
  6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Источник: http://moy-instrument.ru/chertezhi-i-shemy/kultivator-iz-benzopily-druzhba-svoimi-rukami-chertezhi.html

Как сделать самодельный мотоблок своими рукам

Обработка земли при возделывании приусадебного участка всегда требует определенных физических усилий и времени. Поэтому некоторые владельцы земельных участков со временем обзаводятся мотоблоками, значительно облегчающими данную работу. Их разнообразие сегодня широко представлено на рынке, но при желании его можно сделать и самому, существенно сэкономив при этом средства, и собрав технику под конкретные условия эксплуатации. Многие умельцы предпочитают собирать мотоблок своими руками.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.

Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

  • рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
  • двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
  • опоры промежуточного вала крепятся к передним стойкам;
  • опоры ходового вала устанавливаются на продольные ребра

При такой компоновке центр тяжести агрегата имеет заднее расположение (над опорным колесом), поэтому для его смещения можно установить дополнительный утяжелитель спереди.

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

  • зубчатая — наиболее распространенная и легко монтируемая;
  • комбинированная (зубчато-червячная передача);
  • цепно-ременная, зубчатая;
  • гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Какую систему использовать, каждый выбирает в зависимости от имеющихся деталей и закладываемой функциональности техники. Но из практики можно отметить, что самодельные триммеры по своим характеристикам могут составить конкуренцию заводским моделям.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата.

При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Агрегаты с электроприводом

При обработке небольших земельных участков хорошим подспорьем может стать культиватор на электроприводе. Наиболее популярной является промышленная модель «Крот». Как правило, электрокультиватор имеет меньшую мощность, а его использование ограничивается шнуром электропитания. Но все же данная техника весьма популярна среди дачников. При этом многие умельцы предпочитают изготавливать самодельный электрокультиватор своими руками.

Принцип работы

Силовым агрегатом электрокультиватора является электродвигатель, который передает крутящий момент на фрезу колесного типа или другой элемент землеобработки через редуктор. Органы управления техникой располагаются на руле. Чаще всего электрокультиваторы одноколесные

Необходимая глубина рыхления почвы достигается за счет нажима на ручки руля и регулировки высоты сошника. Как правило, она составляет около 25 сантиметров, чего достаточно для культивирования почвы.

Вторая жизнь мясорубки

В качестве основы для самодельного электрокультиватора можно использовать любой электродвигатель, рассчитанный на 220 В, но чаще всего умельцы применяют силовой блок и редуктор от электрической мясорубки.

Единственно, что придется сделать — сбить рабочую насадку и установить на ее место вал (чаще всего для этих целей берут расточенный лом). К валу крепятся колеса-грунтозацепы с ножами, которые легко разбивают и рыхлят землю.

Но в качестве силовых блоков могут применяться и другие виды электротехники, поэтому, если есть желание поэкспериментировать со сборкой электрокультиватора своими руками, чертежи подобной техники можно легко найти в интернете.

Источник: http://pochini.guru/tehnika/samodelnyiy-motoblok

Мотокультиватор из бензопилы своими руками

Обработка почвы всегда занимала достаточно много времени и сил. Поэтому многие стали обращаться за помощью к такой технике, как культиваторы. Они способны легко справиться с трудоемкой работой на огороде. Но несмотря на большое разнообразие такого оборудования, данная техника считается дорогостоящей и не каждый сельский житель или дачник может себе ее позволить. Поэтому многие умельцы подходят к такой проблеме с творчеством, конструируя самодельные культиваторы из бензопилы своими руками.

Самодельный агрегат из бензопилы

В этой статье мы поговорим о том, как сделать культиватор из бензопилы Урал и Дружба. Стоит отметить, что бензопила считается одним из самых удачных основ для переделки ее на мототехнику. Ведь она обладает хорошей мощностью, является весьма компактной и имеет небольшой вес.

Важно знать, что такая переделка предполагает знания и умения черчения, понимания схем. Вы должны обладать хотя бы минимальными техническими умениями и знаниями, чтобы сделать свою конструкцию четкой и надежной.

Этапы изготовления культиватора:

  1. Изготовление рамы. Она должна быть кубической формы. В качестве материала нужно взять уголки 32 на 32.
  2. Прикрепляем движок на поперечные уголки, находящиеся сверху каркаса.
  3. Устанавливаем бак для топлива, ниже соответственно устанавливаем кронштейны.
  4. При установке промежуточного вала он должен крепиться к вертикально установленным стойкам.
  5. Присоединяем опоры к продольным уголкам для крепления подшипников ходового вала.
  6. Также можно прикрепить дополнительный груз, по желанию, впереди рамы.
  7. Для изготовления рулевого ручного управления нужно взять металлические трубы размером в диаметре 30 мм, должно получиться в виде перекладины.
  8. Обрезиненный каток станет отличным материалом для колес.

Культиватор из бензопилы Дружба своими руками

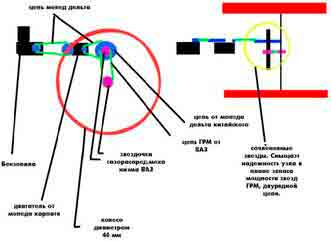

  1. Нужно прикрепить звезду мостового редуктора. Для этого необходимо насадить на главный вал стальной воротниковый фланец РУ-32. Вал редуктора берем с УАЗа в диаметре 30 мм.
  2. С помощью двухрядной цепи и 2 звезд увеличиваем расстояние от моста к земли.
  3. К главному мосту прикрепляем подшипник.
  4. Что касается редуктора и коробки передач, то отменно подойдет для самодельной конструкции движок с мопеда «Карпаты».

Если четко придерживаться всех схем и всех указаний, то можно получить качественный самодельный агрегат, который сможет легко справиться с различной обработкой почвы. Стоит помнить, что такая работа требует технических знаний и понимания конструкций и схем. Ведь всего одна ошибка может помешать работе всего агрегата.

Источник: http://sadovij-pomoshnik.ru/motokultivatory/samodelki-kultivatory/iz-benzopily-svoimi-rukami.html

Смотрите также:
02.05.2020

Как построить дровяник своими руками на дачном участке Большинство владельцев загородной недвижимости, так или иначе, сталкиваются с проблемой хранения дров на своем участке. В этой публикации будет подробно рассказано, как создать удобный дровяник своими руками,...

02.05.2020

Бюджетный ремонт дачной кухни Наступило лето – пик дачного сезона! Счастливые обладатели загородного жилья, имеющие «тихую гавань» вдали от городских джунглей, устремились из пыльных мегаполисов на природу. Здравствуй, любимая дача, говорю и я! Только здесь можно...

02.05.2020

Водопровод на даче своими руками из колодца 1 Особенности водоснабжения из колодца 2 Схема водопровода из колодца 3 Выбор оборудования 4 Герметизация места входа трубопровода Особенности водоснабжения из колодца Колодец как источник водоснабжения имеет целый...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
