Крупорушка своими руками

Крупорушка своими руками: чертежи, видео

Фермеры предпочитают кормить животных и птиц дробленным зерном и зерносмесями. Замечено, что именно такой рацион способствует быстрому набору веса, а полученные продукты питания отличаются отменным вкусом. Зерносмесь легко приготовить, если использовать специальные приспособления, которые быстро перемалывают траву и зерно. Как сделать крупорушку своими руками в домашних условиях? Чертеж и схема, представленные в статье, помогут сделать механизм самостоятельно.

Зерносмесь легко приготовить, если использовать самодельное приспособление — крупорушку

Крупорушка своими руками: что это такое и как использовать устройств о?

Сделать крупорушку решают многие фермеры, выращивающие поголовье скота или содержащие птицеферму. Накормить стадо КРС самостоятельно довольно сложно, и это занимает немало времени, сил. Однако современные механизмы позволяют быстро приготовить необходимый для животных и птиц корм, равномерно смешивая ингредиенты и пищевые добавки.

Крупорушки в ассортименте продаются во многих специализированных магазинах. Такие приспособления больше известны как зернодробилки и применяются для тщательного измельчения зерна. Недостатком заводских моделей называют завышенную стоимость автоматического устройства. Воспользовавшись чертежами, посмотрев фото и видео, можно своими руками сделать крупорушку, которая ничем не хуже, чем заводская модель.

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения

Использовать крупорушку очень просто. В верхней ее части располагается приемный бункер, в который помещают овощи, зерно, траву и прочие добавки. Все эти корма будут равномерно раздроблены, как только фермер откроет заслонку. Измельчение происходит в специальном барабане. Там же зерно смешивается с прочими добавками к корму. Барабан вращается с помощью электродвигателя. По отзывам находчивых фермеров, вполне достаточно мотора от старого пылесоса или советской стиральной машины. Со схемой крупорушки можно ознакомиться на фото и видео.

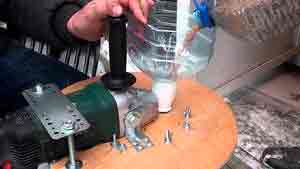

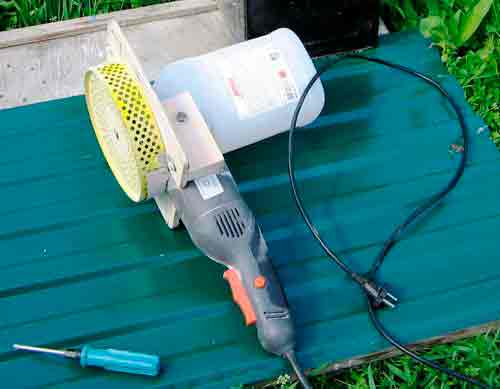

Крупорушка из болгарки своими руками: этапы изготовлени я

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения, а чаще всего все необходимое можно найти в гараже, собрав приспособление из подручных материалов. Как видно на фото, такая крупорушка не имеет даже рамы, однако ее вполне достаточно для приготовления зерносмеси для небольшой стаи домашней птицы или нескольких голов КРС.

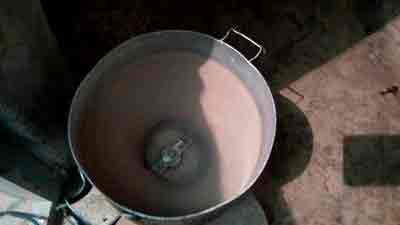

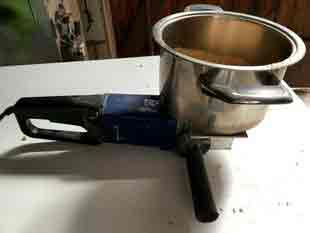

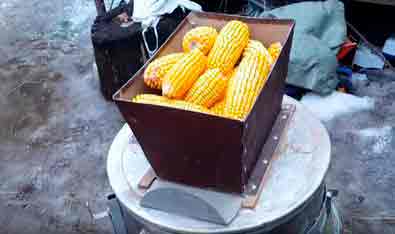

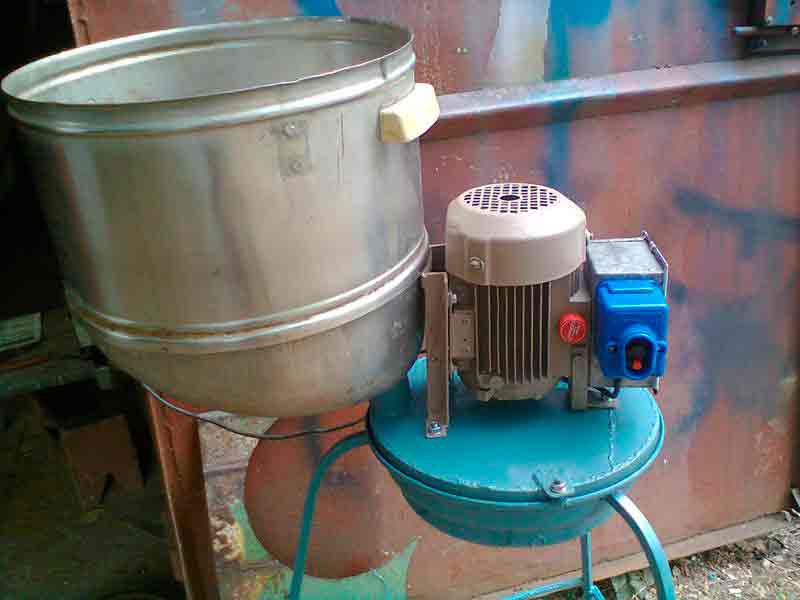

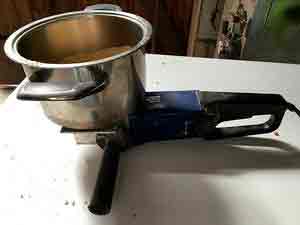

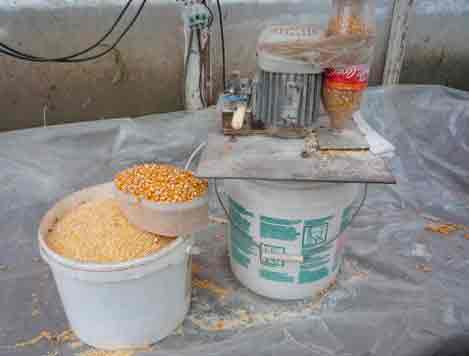

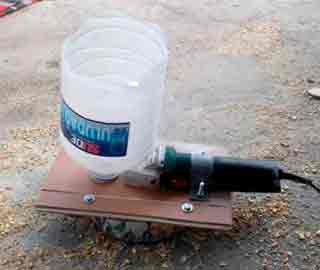

На фото крупорушка, изготовленная своими руками

Мастеру потребуется найти такие материалы, а именно:

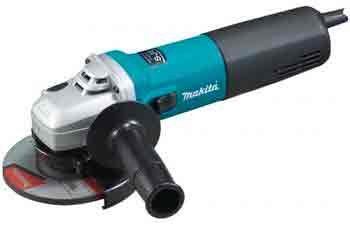

  • рабочую болгарку;
  • старый круг для распила древесины;
  • небольшой лист толстой фанеры;
  • пластиковую емкость для воды на 5-6 литров;
  • старую кастрюлю.

Теперь можно приступать к изготовлению крупорушки из болгарки. Для этого следует придерживаться такой последовательности проведения работ:

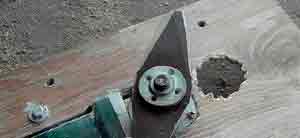

  1. Из старого круга по дереву изготавливают нож для дробления зерна.
  2. Толстую фанеру используют для изготовления каркаса, на который будет крепиться болгарка. В фанере предварительно выпиливают все необходимые отверстия.
  3. В старой кастрюле, а именно в ее днище, высверливают достаточное количество отверстий, из которых будет выпадать измельченное зерно. Можно дно удалить и прикрепить сито.
  4. Емкость для воды будет использоваться для подачи зерна в барабан и его измельчения. Дно вырезается полностью.
  5. Теперь остается собрать все детали так, как показано на чертеже.

Изготовить крупорушку своими руками из болгарки или двигателя от пылесоса может каждый. Итоговая стоимость приспособления составит копейки, однако экономия времени и сил будет очевидна. Такое изделие, изготовленное своими руками, будет служить долгие годы.

Видео о том, как сделать крупорушку своими руками в домашних условиях :

Заводчики и владельцы птицеферм желают узнать о том, как сделать крупорушку своими руками в домашних условиях с помощью чертежа, схемы. Предлагаем пошагово ознакомиться с этапами этой процедуры, обратить внимание на видео. Как показывает практика и отзывы фермеров, эта задача довольно простая, и с ней справятся даже люди без опыта. Поэтому изучайте чертежи, найдите подходящие подручные материалы и приступайте к делу!

Источник: http://tyfermer.ru/sdelat-kruporushku-svoimi-rukami/

Как сделать крупорушку своими руками

При ведении домашнего хозяйства с разнообразными питомцами возникает необходимость в измельчителе корма – крупорушке. Зачастую комбикорма, приобретаемые в магазинах, очень дорого стоят и не всегда их качество соответствует заявленному. Вы можете измельчать разные продукты самостоятельно, если будете знать, как сделать крупорушку своими руками в домашних условиях. Чертеж и схема помогут вам изготовить полезные инструмент для ведения фермерского хозяйства с минимальными затратами.

Виды зернодробилок

Среди разнообразия механизмов важно определить, какой из них будет максимально соответствовать потребностям хозяйства.

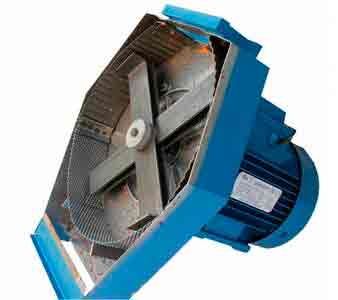

Центробежная крупорушка . Принцип работы и сама конструкция схожи с электрическими кофемолками. Зерна измельчаются при помощи ножей на стенках емкости, к которым прижимаются центробежной силой. Регулировать размер комбикорма можно при помощи сита с ячейками разного калибра, а выработку – острыми ножами и мощностью.

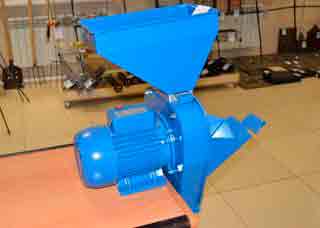

Винтовая (шнековая) крупорушка. Такие агрегаты разрезают зерно и расплющивают его. Это происходит от использования металлического многогранника и колодок со шлицами. Изъянами являются затупление граней многогранника, что сказывается на выработке, и невозможность настроить калибр помола. Выигрывают в этом плане крупорушки с винтом. Они комбинированные, потому как со шнеком используется нож. Изготовить такую крупорушку можно в домашних условиях, используя чертежи.

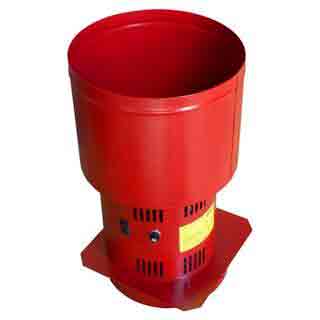

Мельничная крупорушка . Самая распространенная и общедоступная, пришедшая с давних времен. Каменные жернова по схеме всегда в рабочем состоянии и не требуют затачивания, как металл. В такой модели неудобно регулировать плотность помола, однако, вы можете попробовать ее сделать в домашних условиях.

Вальцовочная крупорушка. Изготовлена по аналогии со шнековыми, многогранник может быть с разным количеством зубьев. В таких приспособлениях легко регулировать плотность помола по схеме, а если заменить вальцы круглой теркой, возможно извлечь комбикорм заданного размера.

Как сделать зернодробилку «Хадыженская»

Для самостоятельной сборки подходит круподробилка «Хадыженская». Ее конструкция минимизирует недостатки других видов агрегатов. Для работы понадобятся:

  • наждачный круг;
  • радиальные шарикоподшипники;
  • драчевый напильник;
  • однофазный электродвигатель на 1-1,5 кВт;
  • кордошнуровой ремень;
  • уголок из стали 40х40мм;
  • болты от М4 до М10;
  • гайки;
  • пружинные шайбы;
  • стальной лист толщиной 3 мм;
  • стальной вал из стали 40;
  • прижимная гайка и стальные корпусы подшипников.

Следуйте пошаговой инструкции:

Шаг 1. К бокам станины с передней и задней стороны стяжными штифтами нужно прикрепить лонжероны, которые образуют основу.

Шаг 2. Потом они скрепятся сваркой.

Шаг 3. В выемки стенок с наклоном по чертежам вкладывают ранее сконструированный вал с кругом. Пазы уплотняют.

Шаг 4. По бокам подшипники зажимают прижимными гайками, а лонжеронами прижимают верх, устанавливая их на болтах-стойках М8, согласно чертежам.

Шаг 5. Смещение по оси дробилки устраняют, закрепляя на поверхности заднего лонжерона еще одну стойку.

Шаг 6. Драчевый напильник устанавливают изнутри круподробилки так, чтоб между его поверхностью с нарезками и наждачным кругом установился нужный промежуток. Чтоб получить этот зазор, устанавливают регулировочный узел, согласно схеме.

Шаг 7. Для несложной крепления различных роликов используют фланец, который крепят на валу с наждачным кругом с помощью шпонки в виде призмы. Шкивы можно использовать и от двигателей от автомобиля.

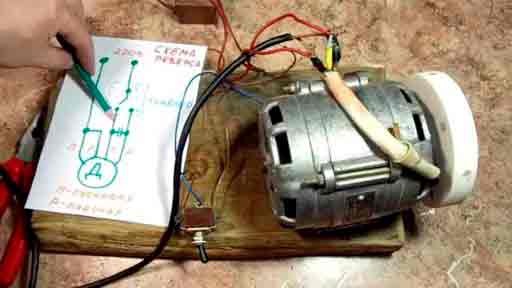

Чтоб крупорушка в домашних условиях работала от сети, нужен однофазный электродвигатель. Но если такого нет, то можно заменить его трехфазным.

Смотрите видео: Дробилка зерна из двигателя центрифуги стиральной машины

Подойдет и электродвигатель от старой сельхозтехники, только нужно проверить его на исправность. Для сборки двигателя также понадобятся магнитный пускатель, токовые реле, рубильник с видимым разрывом цепи – все приспособления, способные сделать работу крупорушки максимально безопасной.

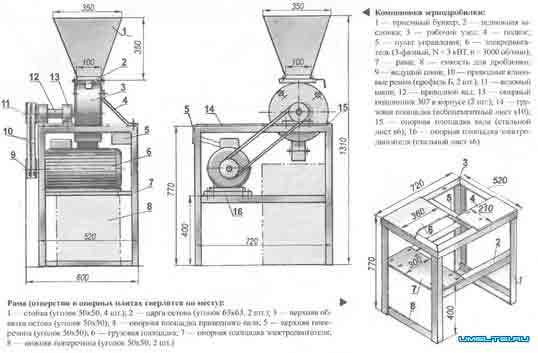

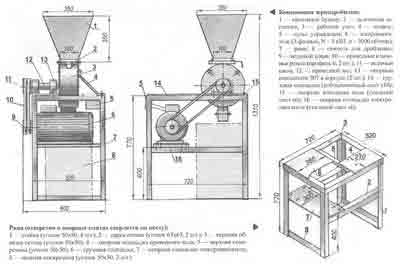

Для изготовления крупорушек вам пригодятся следующие схемы и чертежи:

Простое техническое обслуживание и долговечность эксплуатации делают крупорушку модели «Хадыженская» отличным помощником в домашнем хозяйстве. Зная, как сделать зернодробилку в домашних условиях по фото и чертежам, вы сможете подготовить на зиму питательные корма для птиц и скота.

Источник: http://fermanews.ru/sdelat-kruporushku/

Как сделать зернодробилку и крупорушку своими руками

Самодельная зернодробилка своими руками: чертежи, размеры

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

  • Электродвигатель мощностью около 1 кВт.
  • Листовой металл толщиной 3 мм.
  • Калёная сталь для ножа.
  • Болты, гайки, шайбы, гроверы — М8.
  • Металлическая бочка или ёмкость подходящих размеров.
  • Болгарка с отрезным кругом.
  • Электродрель.
  • Шлифовальный станок.
  • Сварочный аппарат.
  • Слесарный инструмент.

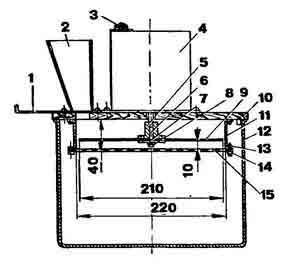

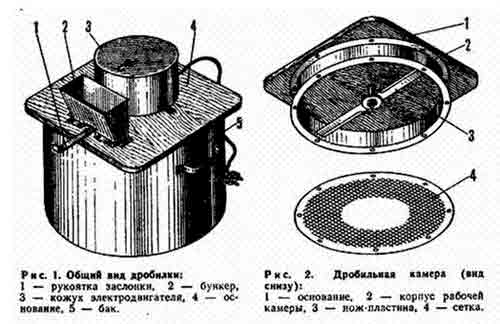

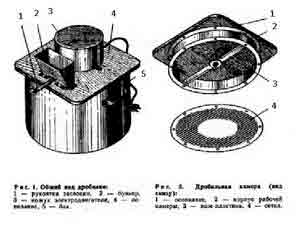

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

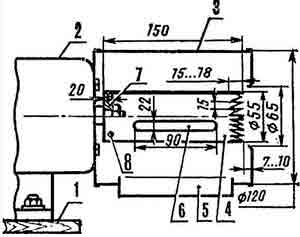

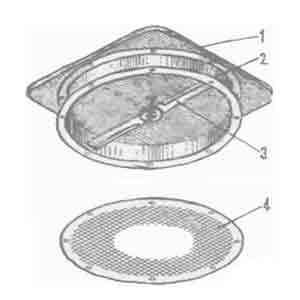

Схема рабочей камеры дробилки.

Изготовление самодельной зернодробилки.

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

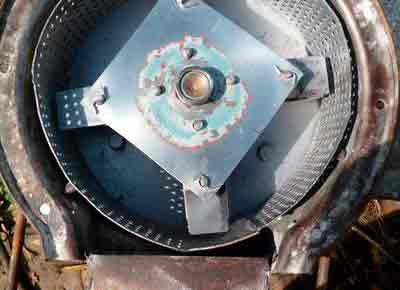

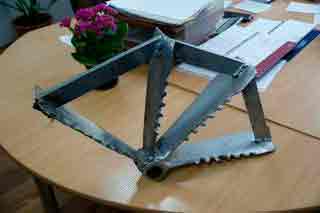

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

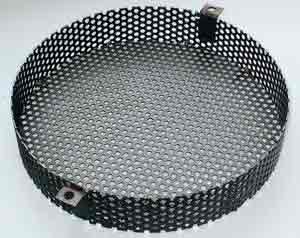

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Изготовление зернодробилки в домашних условиях

Зерно — один из основных видов корма для крс. Оно одинаково полезно и молочным животным, и тем, которые находятся на откорме. Но не все виды зерна можно давать в не измельченном виде. Ячмень, пшеницу и рожь перед скармливанием лучше раздробить. Для дробления используют специальный измельчитель зерна, который можно не только купить, но и изготовить самостоятельно.

Виды зернодробилок

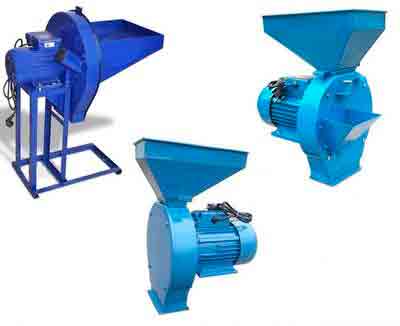

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

  • Компактность позволяет перемещать аппарат,
  • Аппарат работает от обычной электрической сети,
  • Большой выбор моделей,
  • Возможность легко изготовить в домашних условиях,
  • Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Самодельные зернодробилки

Не уступает своим магазинным аналогам и самодельная зернодробилка. Чтобы собрать в домашних условиях зернодробилку своими руками, необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок. А именно:

  • Режущие плоскости или ножи: можно выточить из стали, а можно использовать готовые диски от блендера,
  • Двигатель для зернодробилки. Мощность должна быть не ниже 1,4 кВт и не выше 2 кВт,
  • Сито для зернодробилки: размер ячейки зависит от потребностей помола.

Перед тем как сделать зернодробилку своими руками, нужно усвоить и некоторые важные моменты:

  • Рабочие ножи не должны намертво крепиться к устройству — их необходимо регулярно снимать и подтачивать,
  • Для заготовки ножа лучше использовать очень прочную сталь,
  • Предусмотреть возможность снятия сита для его чистки,
  • Не использовать двигатель для зернодробилки большей мощности — расход электроэнергии будет больше.

Высокая производительность аппарата зависит от правильности сборки, а также от правильности использования.

Простейшая модель может быть собрана из обычной бытовой мясорубки. Сделать дробилку для зерна своими руками из мясорубки просто: для начала к ней присоединяют электродвигатель, а горлышко расширяют. Для удобства к горлышку можно приклеить часть пластмассовой бутылки. Получается аналог электромясорубки. Производительность такой зернодробилки — ведро зерна за двадцать минут.

В домашних условиях сделать зернодробилку можно из различных деталей от сельхозмашин: из тормозного барабана трактора, диска сошника и емкости от сеялки, а также металлических пластин режущего приспособления зерноуборочной машины. Чтобы собрать зернодробилку, нужно использовать удобную схему или чертеж крепления всех комплектующих частей. Их можно найти в интернете на специализированных форумах.

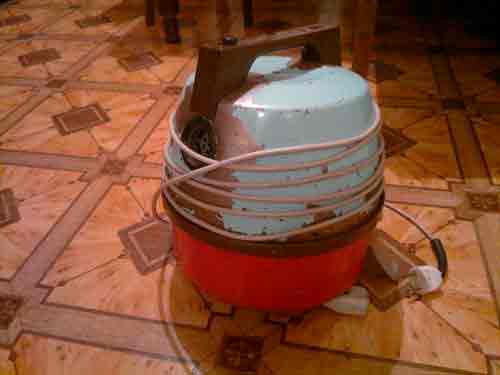

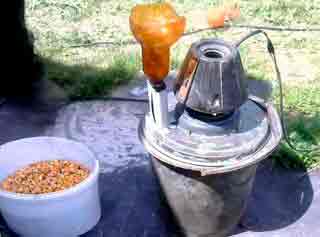

Простую модель дробилки можно смастерить и из двигателя пылесоса. Для установки вала в его основании делают отверстие. Используемый нож должен быть шириной около двадцати сантиметров, а толщиной — полтора. Ножик крепят непосредственно на вал. Можно использовать вместо рабочей камеры обычное металлическое сито, под которое ставят коробку или ящик для зерна.

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

  • Отрез трубы, диаметром не менее 15 см,
  • Решетка с мелким сечением или сетка,
  • Режущие диски (можно использовать из мясорубки),
  • Коробка для зерна,
  • Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно. Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы. Крупорушка своими руками готова!

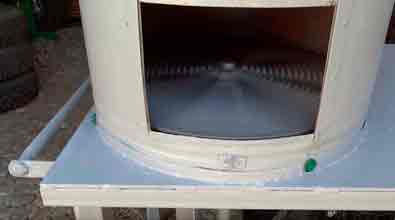

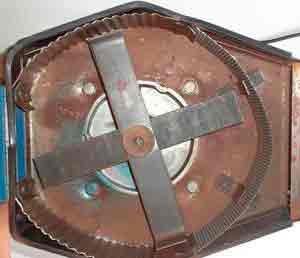

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

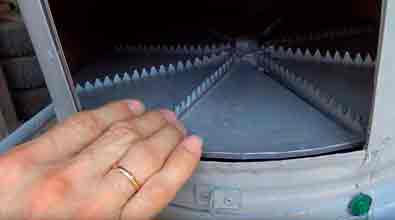

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

  • Режущие диски или ножи,
  • Решетка,
  • Дополнительный двигатель,
  • Металлический уголок или узкие пластины,
  • Молоток,
  • Небольшой отрез металлической трубы.

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

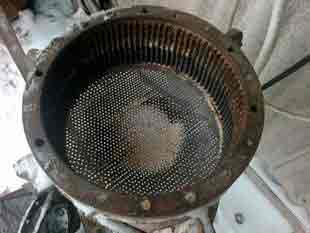

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Обязательное условие: размер решетки должен полностью совпадать с размерами внутреннего бака.

Более качественный помол поможет получить дополнительный двигатель для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок или пластины из металла. На вал двигателя ставят еще один нож, диаметр которого меньше, чем размер бака. Дополнительный двигатель для зернодробилки желательно закрыть кожухом. Это предотвратит попадания внутрь пыли и частичек корма.

Простая зернодробилка своими руками (чертежи)

Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

Изготовление основания измельчителя

При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

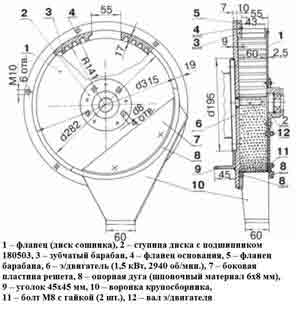

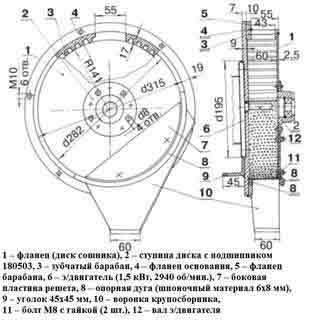

Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

Основание измельчителя состоит из:

1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.

Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

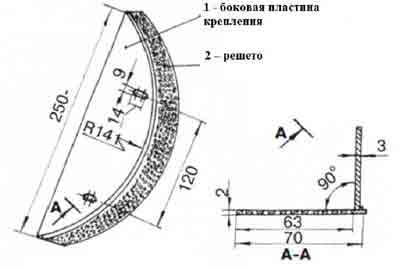

Чертеж решета измельчителя

Решето состоит из:

1 – боковой пластины крепления, 2 – решета

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.

Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.

Изготовление молоткового барабана

Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.

Рис. 3 Сборочный чертеж молоткового барабана

Молотковый барабан состоит из:

1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

Процесс балансировки дробилки

Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.

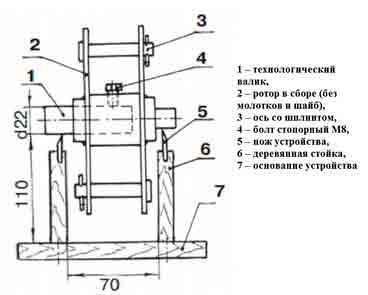

Рис. 4 Балансировка барабана

Балансировочная установка состоит из:

1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

Зернодробилка своими руками видео

Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

Зернодробилка для домашнего хозяйства своими руками

Домашнее хозяйство на частном подворье накладывает много обязательств на владельцев. В первую очередь нужно живности обустроить хорошее жилье и обеспечить ее качественным кормом. В этом помогает зернодробилка своими руками собранная. Ее используют для измельчения злаковых культур, приготовления комбикормов и питательных смесей.

Подобрать оптимальный аппарат с нужными характеристиками из предлагаемого ряда продукции популярных фирм не всегда удается. Также и цена оказывается немалой. Приходится искать способы, как самому сделать такой аппарат из подручных средств с минимальным вложениями.

Распространенные разновидности дробилок

За длительный период, в течение которого домашние умельцы занимаются выпуском самодельных зернодробилок, были разработаны всевозможные конструкции, отличающиеся принципом работы и базовыми составными частями. Каждая модель имела как свои преимущества, так и недостатки. Самодельные агрегаты можно без особых проблем в любое время модернизировать, ремонтировать или упрощать при необходимости.

Самодельный измельчитель зерна

Центробежный тип

Основной рабочий процесс внутри такой конструкции напоминает работу популярной электрической кофемолки. Процесс дробления выполняется за счет нескольких ножей, располагающихся на стенках полости. К ним отталкивается благодаря центробежному вращению зерно. Корректирование получаемой фракции обеспечивается ситами с разными диаметрами ячеек. Продуктивность зависит от остроты ножей и мощности подключенного мотора.

Шнековый тип

Используемые для домашнего хозяйства аппараты иногда называют винтовыми. Внутри происходит резка зерен и расплющивание их. Этому способствуют шлицевая колодка и металлический многогранник. Недостатком является быстрое затупление граней последнего, после чего падает продуктивность и отсутствует возможность настраивания фракции.

Более выигрышными являются установки с винтами. Они являются комбинированными, так как в комплекте со шнеком задействуется режущая планка. Достаточно часто встречается такая самодельная зернодробилка в частном секторе.

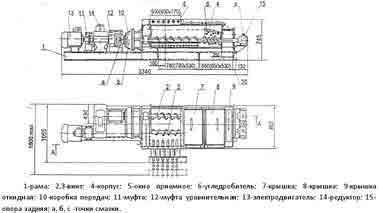

Схема самодельной зернодробилки

Мельничный тип

Очень часто изготавливаются зернодробилки своими руками именно такого типа, ведь схемы и чертежи на нее широко распространены и доступны. Конструкцию можно назвать одной из древних, так как по этому принципу работали каменные жернова. Недостатком работы является отсутствие возможности регулировки размера получаемой фракции.

Вальцовочный тип

Фото процесса изготовления будут во многом сходны с производством шнекового аппарата. Однако, на многограннике допускается расположение разного количества зубцов. Конструкция позволяет легко настраивать плотность помола. При замене вала на круглую терку удастся получить в результате продукт требуемого размера.

ВИДЕО: Как сделать крупорушку всего за 2 часа

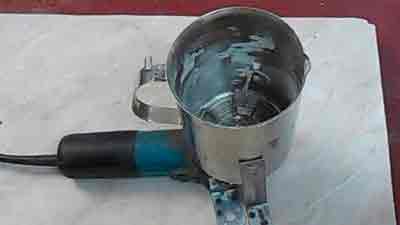

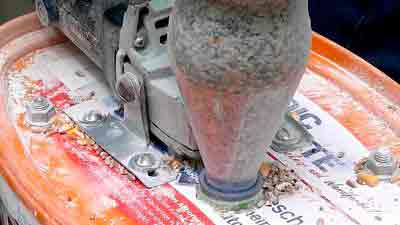

Самодельная зернодробилка из углошлифовальной машинки

Данная модель является одним из наиболее простых и низкозатратных аппаратов по дроблению зерна. Универсальность конструкции болгарки позволяет использовать ее в помощь для изготовления еды домашней живности. Для такой самоделки даже не нужны чертежи, так как используется минимум компонентов.

Крупорушка из углошлифовальной машинки. Для уменьшения пыли в помещении обязательно используют плотно прилегающую крышку

Потребуется прочная фанерная планка, которая станет базой конструкции. На нее будут навешиваться остальные элементы. Некоторые пользователи применяют вместо нее отрезок ламината. В листе режут два отверстия:

  • первое для корпуса пилы;
  • второе для крепления приемного бункера.

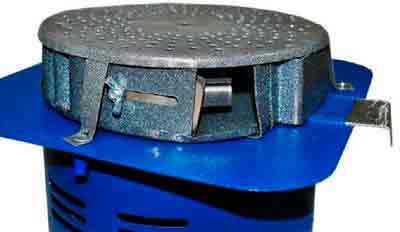

Для фиксации к корпусу используются саморезы и скобы. На вращающийся вал ставится нож с двусторонней заточкой. Он является основным режущим элементом. С нижней стороны фанеры принято болтами фиксировать сетку оптимальных геометрических параметров.

Сетку готовят из старой алюминиевой кострюли, которую просверлили множеством отверстий. Также для данной цели используют старый металлический дуршлаг. Бункером в такой модели служит обычно подготовленная пятилитровая пластиковая бутылка.

Зернодробилка из стиральной машины

Высокой продуктивностью обладает модель, изготовленная из двигателя от стиралки. Этому способствует оптимальная конструкция, которую легко переделывать под крупорезку. Предпочтением в такой ситуации являются советские модели с цилиндрической емкостью из нержавейки и нижним расположением двигателя.

Пример мельницы с клиноременной передачей

В некоторых случаях систему дополняют вторым мотором. Монтаж проводится вверху, под крышкой.

Двигатель от стиралки ставится на уголок либо швеллеры. Режущим элементом служит двухлопастной нож с двойной заточкой, располагающийся на ведущем валу. Его длина должна быть такой, чтобы подходить максимально близко к внутренним стенкам, но при этом не касаться их. Второй нож монтируется на нижний мотор и ему обеспечивается вращение в обратную сторону. При подобном расположении удастся создать максимальную производительность.

Так как сделать в зернодробилку своими руками собранную нужно подавать зерно, то в верхней крышке проделываем отверстие с небольшой воронкой. Таким образом засыпание будет выполняться с минимальными потерями и с удобством. Для этого элемента подойдет любая пластиковая посуда без дна и большим горлышком.

Защиту мотору важно обеспечить от агрессивной среды. Традиционно для этого изготавливают пластиковый пылезащитный кожух. Подойдет для этого банка из-под краски. Около нижнего движка проделываем отверстие, через которое удаляется измельченное зерно.

Принцип работы такого агрегата становится понятным даже из схематического наброска. Все работает по типу классической кофемольной машины. Особенно важно наличие разнонаправленных ножей. Положительные качества конструкции заключаются в следующих факторах:

  • высокая продуктивность;
  • мелкофракционный помол;
  • простота сборки;
  • доступность материалов;
  • легкая настраиваемость;
  • длительная эксплуатация.

Важно понять принцип работы, как все компоновать своими руками, чертежи будут индивидуальными в такой ситуации.

ВИДЕО: Дробилка зерна из двигателя центрифуги стиральной машины

Как сделать зернодробилку из пылесоса

Умельцы мастерят конструкции даже из стареньких моделей пылесосов. Из домашних аксессуаров вынимают двигатель и приспосабливают его для молотьбы. В эконом варианте подойдет для зернодробилки своими руками вырезанный лист фанеры с отверстием по центру. Сквозь центр отверстия проходит конец роторного вала от электромотора.

Мельница из старого пылесоса

В качестве ножей используют металлическую пластину, подготовленную особым способом:

  • обрезается длина до такой степени, чтобы край подходил максимально близко к внутренней поверхности рабочей полости;
  • затачиваются края с обеих сторон;
  • для фиксации на валу проделывается центральное отверстие.

Наиболее комфортной длиной является 150-200 мм. Для лучшей производительности ножи делают из диска овощерезки. Для крепления на валу используют гайки или болты с гроверными шайбами.

Рабочей полостью служит сито или перфорированная полость. Желательно конструировать разборную ремонтопригодную систему со съемными частями.

В качестве бункера для готовой продукции используют любую объемную тару. Подача зерна осуществляется посредством смонтированного желоба с заслонкой, помогающей дозировать порции.

ВИДЕО: Крупорушка из пылесоса

Как собрать зернодробилку из болгарки, стиральной машины миф или реальность

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

  1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
  2. По центру основания делается круглое отверстие для редуктора болгарки.
  3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
  4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
  5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
  6. При помощи наждака нож затачивается.
  7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
  8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
  9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
  10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
  11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
  12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Зернодробилка из пылесоса

Для изготовления простой и надёжной зернодробилки используют рабочие, но неиспользуемые советские пылесосы типа «Ракета», «Сатурн».

Изготовление такой крупорушки производится следующим образом:

  1. Двигатель в корпусе извлекают из пылесоса.
  2. С вала двигателя снимают камеру с всасывающей крыльчаткой.
  3. Из толстой листовой стали вырезают круглое основание.
  4. По центру основания вырезают отверстие для вала двигателя, сбоку делают отверстие для зернового бункера.
  5. Корпус двигателя при помощи винтов и скоб закрепляют на основании.
  6. На вал двигателя крепят трапециевидный предварительно заточенный нож.
  7. Под ножом крепят сделанное из старой кастрюли решето с 4- или 5-миллиметровыми отверстиями на дне.

Для удобной работы такого агрегата его крепят на емкости специальными зажимами, короткими саморезами.

Важно! Отверстие, в которое вставляется зерновой бункер и через которое происходит подача сырья для помола, должно находится в зоне вращения ножа-измельчителя. Если же зона вращения ножа перекрывает отверстие подачи не полностью, не захватывая 1 сантиметр и более, большая часть зерна будет просыпаться и не измельчаться, забивая тем самым сито.

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

  • Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.

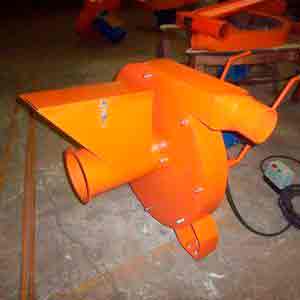

  • Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
  • Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
  • Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

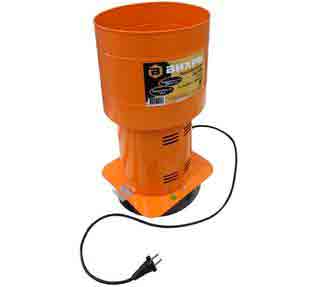

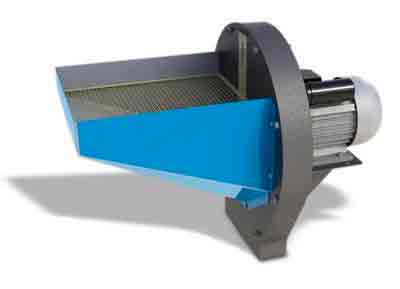

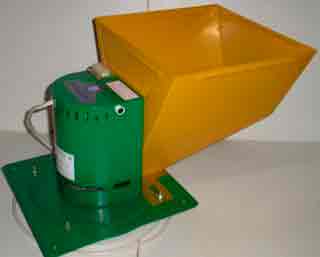

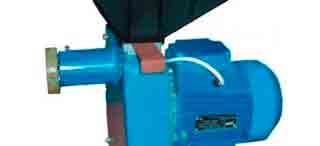

Дробилки для домашнего использования

Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

  • «Вихрь ЗД-350К» ;
  • «Зубр-2» ;
  • «Три Поросенка 350»;
  • «Фермер ИЗЭ-05»;
  • «Циклон-350»;
  • «Бизон 400» ;
  • «НИВА ИЗ-250».

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб.

Производительность зернодробилок

Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

  • Самодельные агрегаты – до 150-200 кг /ч;
  • Заводские модели – от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Заключение

Самодельная зернодробилка при некоторых незначительных затратах на ее изготовление очень быстро окупает себя.

Полезна она не только содержащим большое домашнее хозяйство частникам, но и средним и мелким фермерам, индивидуальным предпринимателям и фирмам, занимающимся изготовлением премиксов, комбикормов.

Источник: http://agro7group.ru/spetstehnika/kak-sdelat-zernodrobilku-i-kruporushku-svoimi-rukami.html

Зернодробилка своими руками

Каждый владелец приусадебного фермерского хозяйства постоянно должен заботиться о его хозяйстве. Для повышения отдачи от хозяйства в нем применяют средства малой механизации. Одно из этих средств – зернодробилка. Ее основная задача – это измельчение зерна для получения корма для животных, находящихся в хозяйстве.

В результате работы этого оборудования происходит съем с зерен оболочки, которую не всегда могут пробить пищеварительные соки у животных. Полученный после такой обработки корм становиться питательнее и полезнее. После приема такой пищи у животных наблюдается рост и пр.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Виды дробилок

Дробилки можно разделить на несколько классов:

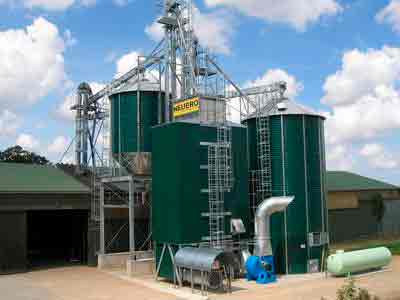

  1. Промышленные – их применяют в больших агропромышленных хозяйствах.
  2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

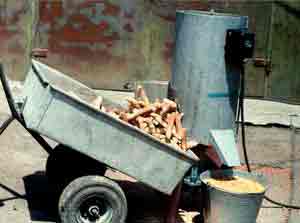

  • Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
  • Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

В состав молоткового типа входят:

  • корпус;
  • молотки;
  • емкость, в которую засыпают сырье;
  • барабана;
  • сито;
  • силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают попавшие в смесь металлические частицы.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

Изготовление основания измельчителя
В состав опоры измельчителя входят следующие составные части:

  • Фланец;
  • Ступица, на который установлен подшипниковый узел;
  • Зубчатый барабан;
  • Опора фланца;
  • Фланец установленный на барабан;
  • Силовой установки;
  • Пластины решета;
  • Дуги;
  • Уголка 45х45;
  • Зерносборочной воронки;
  • Крепежных изделий.

Чертеж решета измельчителя

Изготовление крупорушки, как и любого другого технического устройства, начинается с разработки рабочей документации (чертежи, эскизы, спецификации).

Чертеж решета измельчителя

Зернодробилка своими руками может быть изготовлена либо с «0», либо с использованием неприменяемой бытовой техники.

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

  • выявление причин вибраций и их устранение;
  • контроль над состоянием оборудования в части вибрации;
  • балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Источник: http://stankiexpert.ru/ehlektroinstrument/zernodrobilka-svoimi-rukami.html

Самодельная мельница крупорушка

Конструкция самодельной мельницы крупорушки поможет помолоть зерно на муку любого помола. Также она способна на обдирку зерновых, подсолнечника, рушить и измельчать мел, соль, различные зерноотходы.

Основные рабочие части мельницы крупорушки — ротор и статор. Они выполняют функции жерновов — первый вращается внутри второго. В общем, моя мельница выглядит так. На деревянном табурете находится электродвигатель мощностью 1 кВт на 220 В, однофазный, перемотанный из списанного трехфазного К нему с помощью уголков крепится сама мельница — так, чтобы подшипник в ее центральном отверстии надвигался на вал двигателя: на этом валу как раз и будет вращаться ротор, развивая до 3000 об/мин.

Сам корпус мельницы очень схож с круглыми конфетными коробками толщиной 56 и диаметром 348 мм. Дно коробки с бортом 50 мм — статор, а крышка (высотой 15 мм) закрывает «внутренности». Сверху на корпусе на винтах М4 закреплен небольшой чугунок с вырезанным дном. Вместо последнего приспособлена заслонка-пластина. Внизу- рукав-пыльник из брезента (на таких же винтах). Под заслонкой и над пыльником в статоре сделаны окна «входа — выхода» — 15 x 30 мм. Через верхнее окно, когда заслонка приоткрыта, из чугунка поступает «сырье», а через нижнее ссыпается готовая «продукция» Рукав рекомендуется использовать обязательно: помол не будет разлетаться в стороны, а устремится непосредственно в подставленный мешок или другую емкость.

Статор — из металлической полосы толщиной 2 и шириной 54 мм. Изогнул ее по окружности. Поместил в форму и залил с одного торца алюминием — получилась чашка с 4-мм дном. Затем нарезал уголки 20 x 20 x 50 мм. Приварил их к борту чашки изнутри, оставив свободными места для окон, — поверхность стала ребристой. (Потом уже подумал, что уголки можно ставить просто на винты — эффект будет тот же.) По центру статора просверлил отверстия под вал.

Рис.1. Принципиальная схема самодельной мельницы- крупорушки:

1 — емкость для зерна, 2 — заслонка емкости, 3 — входное отверстие, 4 -корпус-статор, 5 — ротор, 6 — втулка, 7 — вал электродвигателя, 8 — подшипник, 9 — корпус подшипника, 10 — уголки статора, 11 — рукав-пыльник, 12 — заслонка рукава, 13 — крышка.

Заготовку для ротора — круг диаметром 322 мм — вырезал из металлического листа толщиной 3 мм. Затем провел на нем окружность диаметром 300 мм и разбил ее на 32 одинаковые части. В точках разметки просверлил отверстия диаметром 3 мм. До них снаружи по радиусу сделал пропилы ножовкой и отогнул лепестки, как показано на чертеже. По центру ротора вварил втулку длиной 45 мм и диаметром 28×5 мм.

При сборке конструкции вначале поставил на вал статор, затем на шпонке ротор и окончательно закрепил все шпилькой через втулку и вал. Крышку зафиксировал сверху четырьмя винтами Мб по окружности корпуса.

При работе мельницы требуется соблюдать такой порядок: заполните, скажем, зерном чугунок и запустите двигатель. Когда он наберет обороты, откройте верхнюю заслонку- засыпьте часть зерна. Дополняйте его количество по мере того, как будете удалять муку, действуя нижней заслонкой. Старайтесь не слишком пересыпать: к этому можно быстро приноровиться. Однако быть внимательным приходится все время — ведь производительность мельницы почти 5 кг/мин.

Как показала практика, качество помола зависит от числа оборотов двигателя и, конечно, от величины зазора между ротором и статором. В моей конструкции для обдирки или рушения зерна — зазор 5 мм. Для муки необходимо уменьшить его до 2 мм: надо иметь еще сменный ротор с большим диаметром. Но есть другой выход — изменить схему подключения к двигателю: снять мельницу с вала двигателя и, поставив отдельно, наладить ременную передачу со сменными шкивами, увеличивая (для муки) число оборотов.

Источник: http://www.freeseller.ru/2843-samodelnaja-melnica-kruporushka.html

Как сделать зернодробилку из болгарки своими руками?

Владельцам домашних хозяйств всегда приятно добиться снижения собственных затрат на их содержание. Для этого придумано множество различных направлений, одним из которых является экономия на питании для животных. И речь вовсе не о том, чтобы ограничить количество пищи, а о том, чтобы исключить добавленную стоимость производителей на приготовлении комбикормов. Сделать это не представит большого труда, если самостоятельно смастерить зернодробилку из подручных материалов.

Необходимые инструменты и материалы

Самостоятельное изготовление приспособления для измельчения зерна не потребует каких-либо специфических материалов. Ключевым агрегатом будет служить обычная болгарка, которая есть практически в каждом хозяйстве. Помимо угловой шлифовальной машины для изготовления зернодробилки потребуются следующие материалы:

  1. Ненужная кастрюля с плотно прилегающей крышкой. Желательно выбрать кастрюлю, выполненную из алюминия. Это позволит снизить вес всего устройства, что благоприятно отразиться на удобстве работы с ним.
  2. Для изготовления ножей зернодробилки потребуется пластина прочной закаленной стали. Неплохо подойдет для этого старый режущий инструмент триммера.
  3. Для крепления кастрюли к корпусу болгарки желательно использовать 2 широких мебельных уголка, имеющих готовые отверстия для монтажа.
  4. Болты, гайки, шайбы.

Как сделать зернодробилку из болгарки

Процесс изготовления самодельного устройства для измельчения зерна следует начать с подготовки кастрюли для крепления к корпусу болгарки. Для этого по центру дна кастрюли сверлится посадочное отверстие. После этого, к угловой шлифовальной машинке при помощи подходящих болтов закрепляются 2 мебельных уголка. Просверливать при этом корпус инструмента не следует. Подходящие отверстия с внутренней резьбой на нем уже есть для установки ручки УШМ.

Завершив указанные операции, необходимо точно замерить 4 места крепления кастрюли к уголкам. В этих местах просверливаются отверстия соответствующего диаметра. После этого можно монтировать кастрюлю на место штатной установки защитного кожуха болгарки и при помощи болтовых соединений обеспечить неподвижное крепление посуды к уголкам. Фактически на данном этапе изготовление бункера для засыпки зерна можно считать готовым.

Вторым этапом следует смастерить нож для измельчения. Для этого из заготовленной металлической пластины с помощью отрезного круга по металлу выполняется заготовка необходимых размеров. По центру ее делается посадочное отверстие. С помощь наждака металлические пластины ножа затачиваются с одной стороны, которая должна соответствовать направлению вращения болгарки.

После этого устройство готово к работе. Зерно засыпается в кастрюлю и накрывается крышкой. За счет оборотов болгарки происходит качественное измельчение зерна. Полученный комбикорм пересыпается в заранее подготовленную емкость или пакет. Процесс повторяется по принципу кофемолки.

Плюсы и минусы полученного устройства

Указанное устройство имеет целый ряд неоспоримых плюсов:

  • экономия денежных средств на приобретении готового комбикорма;
  • экономия на покупке готовой зернодробилки;
  • болгарка остается пригодной для дальнейшего использования по прямому назначению;
  • использование в работе старых ненужных вещей.

Не лишена самодельная зернодробилка и некоторых недостатков. К ним относятся:

  • очень мелкий помол зерна за счет высоких оборотов УШМ;
  • сложность точного выполнения отверстия на ноже для предотвращения вибрации;
  • пыль от помола негативно сказывается на продолжительности срока службы болгарки.

Устройство идеально подойдет тем, кто имеет в своем распоряжении неиспользуемую болгарку, например, неудобного диаметра. Если в хозяйстве только одна качественная дорогая УШМ, рекомендуется обратить внимание на приобретение готовых зернодробилок.

Источник: http://tehnopanorama.ru/dlya-doma/kak-sdelat-zernodrobilku-iz-bolgarki-svoimi-rukami.html

Как сделать дробилку для зерна своими руками

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Зернодробилка из болгарки

ГАДАЛКА БАБА НИНА:»Чтобы в доме всегда водились деньги и удача, просто положите в углу дома…» Читать далее ►

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

  1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
  2. По центру основания делается круглое отверстие для редуктора болгарки.
  3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
  4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
  5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
  6. При помощи наждака нож затачивается.
  7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
  8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
  9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
  10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
  11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
  12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Зернодробилка из пылесоса

Дробилка для зерна с двигателем от пылесоса «Ракета»

Для изготовления простой и надёжной зернодробилки используют рабочие, но неиспользуемые советские пылесосы типа «Ракета», «Сатурн».

Изготовление такой крупорушки производится следующим образом:

  1. Двигатель в корпусе извлекают из пылесоса.
  2. С вала двигателя снимают камеру с всасывающей крыльчаткой.
  3. Из толстой листовой стали вырезают круглое основание.
  4. По центру основания вырезают отверстие для вала двигателя, сбоку делают отверстие для зернового бункера.
  5. Корпус двигателя при помощи винтов и скоб закрепляют на основании.
  6. На вал двигателя крепят трапециевидный предварительно заточенный нож.
  7. Под ножом крепят сделанное из старой кастрюли решето с 4- или 5-миллиметровыми отверстиями на дне.

Для удобной работы такого агрегата его крепят на емкости специальными зажимами, короткими саморезами.

Важно! Отверстие, в которое вставляется зерновой бункер и через которое происходит подача сырья для помола, должно находится в зоне вращения ножа-измельчителя. Если же зона вращения ножа перекрывает отверстие подачи не полностью, не захватывая 1 сантиметр и более, большая часть зерна будет просыпаться и не измельчаться, забивая тем самым сито.

Разновидности машинок для измельчения зерна

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

  • Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
  • Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
  • Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
  • Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

Дробилки для домашнего использования

«Вихрь ЗД-350К»

Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

  • «Вихрь ЗД-350К» ;
  • «Зубр-2» ;
  • «Три Поросенка 350»;
  • «Фермер ИЗЭ-05»;
  • «Циклон-350»;
  • «Бизон 400» ;
  • «НИВА ИЗ-250».

«Зубр-2»

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб.

«НИВА ИЗ-250»

Производительность зернодробилок

Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

  • Самодельные агрегаты – до 150-200 кг /ч;
  • Заводские модели – от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Заключение

Самодельная зернодробилка при некоторых незначительных затратах на ее изготовление очень быстро окупает себя.

Полезна она не только содержащим большое домашнее хозяйство частникам, но и средним и мелким фермерам, индивидуальным предпринимателям и фирмам, занимающимся изготовлением премиксов, комбикормов.

Дробилка для зерна — устройство, виды, изготовление своими руками

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Устройство зернодробилки – конструктивные особенности машины

Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.

Виды домашних зернодробилок – классификация агрегатов

Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами.

Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.


По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:

  • Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
  • Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
  • Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
  • Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.

Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:

  • Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
  • Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
  • Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.

Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.

Какая зернодробилка лучше – молотковая или роторная?

Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.

Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.

Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

  • Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
  • Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
  • Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

Рейтинг зернодробилок по качеству – что предлагает рынок?

На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов.

Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта.

В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.

На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.

Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.
Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.

Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.

Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.

Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.

Как сделать дробилку для зерна своими руками – изучаем алгоритм

Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.

Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:

  • Плоскогубцы;
  • Дрель с насадками по работе с металлом и деревом;
  • Тиски;
  • Гаечные ключи.

Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.


  1. Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
  2. Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
  3. Корпус болгарки зафиксируйте болтами и скобами;
  4. Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
  5. Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
  6. В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.

Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.

Как сделать зернодробилку и крупорушку своими руками

Зерно — один из основных видов корма для крс. Оно одинаково полезно и молочным животным, и тем, которые находятся на откорме. Но не все виды зерна можно давать в не измельченном виде. Ячмень, пшеницу и рожь перед скармливанием лучше раздробить. Для дробления используют специальный измельчитель зерна, который можно не только купить, но и изготовить самостоятельно.

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

  • Компактность позволяет перемещать аппарат,
  • Аппарат работает от обычной электрической сети,
  • Большой выбор моделей,
  • Возможность легко изготовить в домашних условиях,
  • Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу.

В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками.

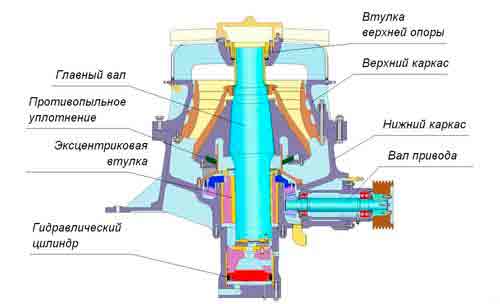

А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Самодельные зернодробилки

Не уступает своим магазинным аналогам и самодельная зернодробилка. Чтобы собрать в домашних условиях зернодробилку своими руками, необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок. А именно:

  • Режущие плоскости или ножи: можно выточить из стали, а можно использовать готовые диски от блендера,
  • Двигатель для зернодробилки. Мощность должна быть не ниже 1,4 кВт и не выше 2 кВт,
  • Сито для зернодробилки: размер ячейки зависит от потребностей помола.

Перед тем как сделать зернодробилку своими руками, нужно усвоить и некоторые важные моменты:

  • Рабочие ножи не должны намертво крепиться к устройству — их необходимо регулярно снимать и подтачивать,
  • Для заготовки ножа лучше использовать очень прочную сталь,
  • Предусмотреть возможность снятия сита для его чистки,
  • Не использовать двигатель для зернодробилки большей мощности — расход электроэнергии будет больше.

Высокая производительность аппарата зависит от правильности сборки, а также от правильности использования.

Простейшая модель может быть собрана из обычной бытовой мясорубки. Сделать дробилку для зерна своими руками из мясорубки просто: для начала к ней присоединяют электродвигатель, а горлышко расширяют. Для удобства к горлышку можно приклеить часть пластмассовой бутылки. Получается аналог электромясорубки. Производительность такой зернодробилки — ведро зерна за двадцать минут.

В домашних условиях сделать зернодробилку можно из различных деталей от сельхозмашин: из тормозного барабана трактора, диска сошника и емкости от сеялки, а также металлических пластин режущего приспособления зерноуборочной машины. Чтобы собрать зернодробилку, нужно использовать удобную схему или чертеж крепления всех комплектующих частей. Их можно найти в интернете на специализированных форумах.

Простую модель дробилки можно смастерить и из двигателя пылесоса. Для установки вала в его основании делают отверстие. Используемый нож должен быть шириной около двадцати сантиметров, а толщиной — полтора. Ножик крепят непосредственно на вал. Можно использовать вместо рабочей камеры обычное металлическое сито, под которое ставят коробку или ящик для зерна.

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

  • Отрез трубы, диаметром не менее 15 см,
  • Решетка с мелким сечением или сетка,
  • Режущие диски (можно использовать из мясорубки),
  • Коробка для зерна,
  • Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно.

Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы.

Крупорушка своими руками готова!

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

  • Режущие диски или ножи,
  • Решетка,
  • Дополнительный двигатель,
  • Металлический уголок или узкие пластины,
  • Молоток,
  • Небольшой отрез металлической трубы.

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Обязательное условие: размер решетки должен полностью совпадать с размерами внутреннего бака.

Более качественный помол поможет получить дополнительный двигатель для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок или пластины из металла. На вал двигателя ставят еще один нож, диаметр которого меньше, чем размер бака. Дополнительный двигатель для зернодробилки желательно закрыть кожухом. Это предотвратит попадания внутрь пыли и частичек корма.

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

  • Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.
  • Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.
  • Для изготовления дробилки понадобится:
  • Электродвигатель мощностью около 1 кВт.
  • Листовой металл толщиной 3 мм.
  • Калёная сталь для ножа.
  • Болты, гайки, шайбы, гроверы — М8.
  • Металлическая бочка или ёмкость подходящих размеров.
  • Болгарка с отрезным кругом.
  • Электродрель.
  • Шлифовальный станок.
  • Сварочный аппарат.
  • Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

  1. Основание.
  2. Корпус рабочей камеры.
  3. Винт.
  4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

  1. Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.
  2. При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.
  3. Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2

Как сделать по чертежам зернодробилку своими руками из стиральной машины

Ведение личного подсобного хозяйства сопровождается не только земельными работами, но и содержанием домашнего скота и птиц. В сельской местности, где присутствуют определенные проблемы с работой и занятостью, содержание скотины считается чуть ли не единственной возможностью для выживания.

Действительно, молоко и яйца можно продавать или потреблять самим, не говоря уже о свежем мясе. Однако, для того, чтобы животные были продуктивны и здоровы, им необходимо правильное питание, которое заключается в приготовлении качественного корма.

Безусловно, можно приобретать готовые корма, но их себестоимость существенного выше, чем у самого сырья, т.е. зерна, кукурузы, ячменя и других видов культур.

Особенно это наглядно выглядит на примере фермерских хозяйств, где наблюдается большое количество голов рогатого скота, свиней и птиц.

Именно их владельцы все чаще прибегают к приобретению специальных технических устройств – зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно.

Устройство

В основном используют зернодробилки для фермерских хозяйств, но ведь и обычные дачники, и люди, регулярно живущие в деревнях и селах, часто прибегают к использованию зернодробилок. Некоторые из них, желая сэкономить на ее покупке, умудрились использовать в этом качестве обычную стиральную машину с небольшими переделками.

Зернодробилка является техническим агрегатом, с помощью которого можно изготовить корм для кормления скота в домашних условиях. Изготавливается он путем дробления и измельчения различных зерновых культур до мелкой консистенции.

Более подробно о зернодробилке своими руками смотрите на видео:

Известно, что переработанный и измельченный продукт гораздо лучше усваивается в организме животного, что положительно сказывается на его репродуктивных функциях и производительности, которая выражается в надое молока и несения яиц.

Таким образом, можно сказать, что зернодробилка является незаменимым помощником для любого фермера, который содержит крупное или среднее поголовье рогатого скота и птиц.

Частые закупки готовых комбикормов могут существенно ударить по бюджету, а вот самостоятельное изготовление кормов позволит достаточно неплохо экономить.

О том, как сделать культиватор своими руками подскажет данная ссылка.

Принцип работы всех зернодробилок похож на работу обычной бытовой кофемолки, только в более глобальных масштабах. Агрегат сначала включают в обычную электросеть, после чего запускают двигатель. Это очень важно, ведь мотор должен сначала прогреться, прежде чем можно приступать к работе.

Далее, в специальный резервуар (бункер) засыпается сырье для переработки, после чего оно попадает в дробильную камеру, где и осуществляется сам процесс помола. Измельчение происходит с помощью специальных ножей, находящихся в этой камере.

Затем, сырье просеивается через сито определенного диаметра (в комплекте их, как правило, несколько). Именно диаметр данного сита будет определять фракцию, т.е. степень измельчения зерна или иных культур.

Кстати, в зависимости от характеристик конкретной зернодробилки, в ней можно перерабатывать самое различное сырье:

  • рожь;
  • ячмень;
  • бобовые культуры;
  • зерно;
  • жмых;
  • лузгу и т.д.

Некоторые агрегаты оборудованы специальной дисковой теркой, позволяющей измельчать различные корнеплоды, фрукты и траву.

Вообще, конструкция дробилки для зерен довольно простая, поэтому вполне можно изготовить ее в домашних условиях.

В интернете есть довольно много подробных способов с чертежами, описывающих данный процесс. Особого внимания заслуживает способ переделки из стиральной машины, ведь ее устройство уже чем-то напоминает пресловутую кофемолку.

Всю информацию про доильный аппарат АИД-2 найдете в этой статье.

Необходимые материалы

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ. Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла. Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками – в количестве трех штук;
  • 3-х литровые жестяные банки из под краски – в количестве трех штук;
  • замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Как сделать своими руками

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми. Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Советы и предупреждения

Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

Заключение

Самостоятельное изготовление зернодробилки, путем переделывания старой стиральной машины, представляется довольно неплохим способом экономии на приобретении готовых зернодробилок.

Примечательно, что сама конструкция стиральной машины практически полностью соответствует всем требованиям, которые характерны для измельчителей зерна.

  • Правда, понадобятся небольшие дополнения и доработки, но они довольно просты и интуитивно понятны.
  • Фактически, из старой ненужной рухляди, которая просто валяется в виде хлама в гараже, мы получаем довольно работоспособное устройство, позволяющее изготавливать корма для домашнего скота.
  • Более качественным и производительным вариантом станет зернодробилка хрюша.
  • Также рекомендуем ознакомиться с таким полезным устройством как полольник.

Источник: http://grifon-kamaz.ru/zapchasti/kak-sdelat-drobilku-dlya-zerna-svoimi-rukami.html

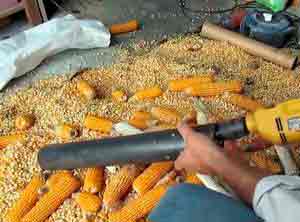

Крупорушка (рушка) для кукурузы своими руками

Крупорушка (рушка) для кукурузы своими руками

Кукуруза имеет большое значение, как один из важных продуктов питания для людей и животных, благодаря высокому содержанию питательных веществ.

При выращивании ее в качестве корма приходится отделять зерна от початков. Процесс этот довольно хлопотный.

Поэтому, чтобы его облегчить, можно изготовить специальную лущилку для кукурузы своими руками.

Сейчас мы покажем вам, как это сделать.

Описание и основные составляющие

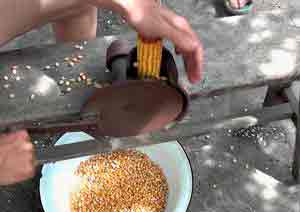

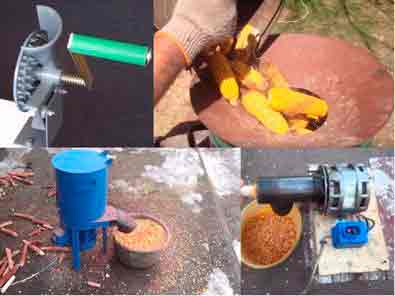

Прибор для очистки зерна кукурузы от початков имеет множество названий: лущилка, рушка, дробилка, шелушилка, теребилка и др. Это приспособление представляет собой аппарат, который оснащен зубьями и мотором. Сделанный своими руками, он позволяет намного упростить и ускорить процесс лущения, отделяя зерна практически за несколько минут. При этом от человека требуется лишь засыпать початки в устройство.

Приспособление для очистки кукурузы может быть большим, рассчитанным на несколько початков (один-два мешка), и маленьким, куда помещается один кочан.

Знаете ли вы? Кукуруза — одна из самых древних и употребляемых в пищу культур. Так, среднестатистический мексиканец на протяжении года употребляет около 90 кг кукурузы, а на каждого американца приходится около 73 кг. Крупорушка для кукурузы и зерна, изготовленная своими руками, о которой мы вам рассказываем, состоит из:

  • съемного корпуса с тремя отверстиями (одно — для засыпания початков, другое (с заслонкой) — для выхода голых кочерыжек, третье — для выхода отделенных зерен) и крышкой;
  • лущильного металлического диска с зубьями;
  • желоба для выхода отделенных зерен;
  • двигателя (1,5 кВт, до 1450-1500 оборотов в минуту);
  • вертикального вала с подшипниками;
  • приводного ремня;
  • конденсатора;
  • подставки на ножках.

Диск должен быть на 1,5-2,5 см меньше по диаметру, чем дно. Зазоры между диском и боковыми стенками предназначены для попадания туда зерен и ссыпания их в желоб.

Есть также советы по тому, чтобы просверлить в диске отверстия и вкрутить в них болты, которые и будут отбивать зерна от початка. Их может быть как множество, так и всего пара штук. Важно! Желательно все детали крепить одинаковыми по диаметру болтами, чтобы в случае дополнительной настройки либо ремонта можно было воспользоваться одним ключом для всех соединений.

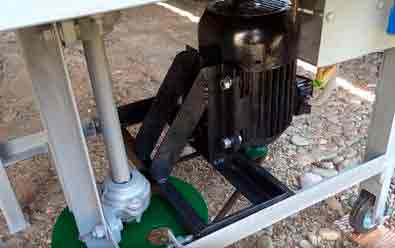

Под подставкой на ножках устанавливается двигатель, крепится вал. На задней стороне подставки прикрепляется пусковая кнопка либо блок управления. Корпус должен плотно закрываться крышкой, чтобы во время работы устройства початки не вылетали наружу. Есть интересный вариант, когда сверху крышки приделывается лоток для початков, низ которого закрывается на заслонку.

Такая конструкция поможет несколько сэкономить время, поскольку пока одна партия початков находится в цилиндре, другую в это время можно уже загрузить в лоток и потом просто открыть заслонку, чтобы они засыпались внутрь агрегата. В любом случае, открывать крышку вам должно быть легко и удобно, но она не должна подниматься во время лущения.

Принцип работы устройства

Принцип работы самодельной лущилки для кукурузы прост. Сверху в корпус агрегата засыпаются початки кукурузы. Затем включается мотор, который с помощью ремня начинает вращать вал и, соответственно, лущильный диск.

Важно! Диск должен вращаться не быстрее, чем 500 оборотов в минуту, иначе зерна будут сильно повреждаться, а початки ломаться. Мотор не должен совершать более 1500 оборотов в минуту. Таким образом, обороты вала нужно будет уменьшить в три раза.

Зубья или другие наросты на диске выбивают зерна из початков. Они попадают в отверстия и зазоры, опускаются на дно корпуса и с помощью вращающейся одной или нескольких лопастей, центробежной силы и воздушного потока попадают в желоб, по которому затем выходят в заблаговременно поставленную емкость либо в привязанный мешок.

С помощью силы тяжести и центробежной силы полные початки опускаются вниз и дробятся зубьями, а уже пустые — поднимаются вверх. При открытии заслонки для выхода очищенных початков они вылетают на землю. Украшениями, на которых отдыхает глаз, могут быть: садовые фигурки, сухой ручей, клумба из камней, альпийская горка, фонтан, габионы, пни, клумбы, плетни, рокарии, шпалеры.

Советы и рекомендации по изготовлению

  1. Перед тем как сделать дробилку для кукурузы своими руками, нарисуйте ее чертеж и тщательно продумайте, каким образом будут крепиться все детали. Так вам будет понятно, какие инструменты вам понадобятся и какими крепежами вы будете пользоваться.
  2. Отверстие для выхода очищенных початков можно сделать таким образом, чтобы на него можно было одевать и привязывать мешок. Это позволит быстро собирать початки в одном месте и не тратить время на их сбор по всему двору.
  3. Если в качестве корпуса вы будете использовать газовый баллон, то нужно быть предельно осторожным перед тем, как его разрезать, поскольку там могут быть остатки газа. С технологией, как правильно очистить от них емкость, следует предварительно ознакомиться в Сети.
  4. Обычно электродвигатель крутит вал с помощью ремня, но если мотор не слишком мощный, можно и приделать его непосредственно к валу. Главное — настроить вал таким образом, чтобы количество оборотов диска не превышало 500.
  5. Для удобства перемещения лущильного агрегата из подсобного помещения на улицу, к ножкам можно приделать колесики.

Знаете ли вы? Кроме того, что кукурузу используют в качестве продукта питания, ее также применяют для изготовления красок, штукатурки, пластика, клея, спирта, косметики.

Теперь вы знаете, как можно лущить кукурузу в домашних условиях быстро и без особых хлопот. Предложенный вам самодельный агрегат не потребляет много энергии и не требует особых знаний при изготовлении. Его вполне можно изготовить за один день. Достаточно воспользоваться готовыми чертежами и советами, а также ознакомиться с видом и принципом работы лущилки на видео.

Если же у вас отсутствуют подходящие материалы, либо попросту нет времени на «мастерование», вы можете приобрести уже готовое устройство. В любом случае, лущилка, будь она приобретенная или сделанная своими руками, станет для вас решением проблемы, как шелушить кукурузу в домашних условиях.

Делаем лущилку для кукурузы своими руками

Общее описание

Лущилка для кукурузы – это такое полезное приспособление с электрическим мотором, которое помогает хозяину проделать большой объем работы без физической усталости и потратить на нее минимум времени. Она может быть двух типов: большая, в которую засыпают ведро или даже больше початков для обработки, или маленькая, рассчитанная на один початок. Первая, вместимостью в 1 мешок, способна облущить его за 3 минуты, то есть за час такой механический помощник способен обработать полтонны кукурузы.

Маленькая лущилка на такие объемы не рассчитана, она справляется одновременно только с одним початком – его держат рукой, вставляют в отверстие агрегата поочередно сначала одним, потом другим концом. Конечно, так полтонны урожая не облущить – или мотор сгорит, или человек замучается стоять бесконечно долго, повторяя одно и то же действие. Но если урожай всего пару мешков, то руками сделать это все равно тяжело. Как лущить кукурузу легче и проще – долго думать не нужно.

Каждый агрегат обычно имеет отверстие или даже желоб для вывода очищенного зерна, а вот початки из большого барабана вываливаются в другую сторону, для чего существует отдельное отверстие, или их просто вынимают вручную.

Принцип работы

Каждый такой электромеханический помощник оснащен мотором, работающим от электричества. Мотор большого агрегата вращает диск с неострыми зубьями, чаще всего их наваривают в виде круглых наростов высотой до 8 мм. В этом же диске проделывают круглые отверстия для зерен, получается своеобразное решето с наростами.

Как лущить кукурузу при помощи маленького агрегата? Принцип тот же самый, только вместо вращающегося диска, он оснащен трубой с загнутыми внутрь зубьями, о них-то как раз и цепляются зерна, что заставляет их распрощаться с кочаном. Они тоже осыпаются вниз, а пустой початок остается в руках у человека.

Принцип работы устройств один и тот же, только расположение очищающего элемента в большом аппарате горизонтальный, а в маленьком – вертикальный.

Лущилка для кукурузы не является очень сложным механизмом, энергии потребляет не слишком много – все зависит от мощности мотора и объемов работы. Но она незаменима для обработки урожая тех хозяйств, где кукурузу заготавливают специально для прокорма скота.

Как изготовить

Такие приспособления разной мощности и разных объемов можно купить. Они есть в продаже, их реклама встречается в интернете. Но большинство умельцев предпочитают сделать их сами. Лущилка для кукурузы своими руками производится из подручных средств. Могут пригодиться старые стиральные машины с круглым корпусом, использованные газовые баллоны, моторы от каких-то старых приборов, даже просто дрель.

Для того чтобы изготовить такую машинку, нужно прежде всего определиться с объемами перерабатываемого урожая, потом найти в интернете, попросить где-нибудь на форуме или самому начертить чертеж.

Схема кукурузной лущилки в сборке

Согласно чертежу нужно подобрать все составляющие, инструменты и крепежи, которые могут понадобиться. Только после этого можно приступить к самому процессу изготовления.

У каждого агрегата должна быть прочная устойчивая основа, к ней прикрепляется бункер, сделанный из стиральной машинки или баллона, трубы алюминиевой – этакий вместительный цилиндр. На его стене размещают магнитный пускатель с тумблером включения/выключения двигателя. Зерноотбойник соединяют со щитком лотка.

Сверху бункер нужно закрывать, значит, делают такую крышку, которую легко поднять, но которая не станет открываться во время работы двигателя.

Видео «Кукурузная лущилка своими руками»

Воспользуйтесь идеей сборки лущилки для качественного отделения кукурузных зерен от початков. Подробности в видео.

Крупорушка (рушка) для кукурузы своими руками

Кукуруза имеет большое значение, как один из важных продуктов питания для людей и животных, благодаря высокому содержанию питательных веществ.

При выращивании ее в качестве корма приходится отделять зерна от початков. Процесс этот довольно хлопотный.

Поэтому, чтобы его облегчить, можно изготовить специальную лущилку для кукурузы своими руками.

Сейчас мы покажем вам, как это сделать.

Описание и основные составляющие

Прибор для очистки зерна кукурузы от початков имеет множество названий: лущилка, рушка, дробилка, шелушилка, теребилка и др. Это приспособление представляет собой аппарат, который оснащен зубьями и мотором. Сделанный своими руками, он позволяет намного упростить и ускорить процесс лущения, отделяя зерна практически за несколько минут. При этом от человека требуется лишь засыпать початки в устройство.

Приспособление для очистки кукурузы может быть большим, рассчитанным на несколько початков (один-два мешка), и маленьким, куда помещается один кочан.

  • съемного корпуса с тремя отверстиями (одно — для засыпания початков, другое (с заслонкой) — для выхода голых кочерыжек, третье — для выхода отделенных зерен) и крышкой;
  • лущильного металлического диска с зубьями;
  • желоба для выхода отделенных зерен;
  • двигателя (1,5 кВт, до 1450-1500 оборотов в минуту);
  • вертикального вала с подшипниками;
  • приводного ремня;
  • конденсатора;
  • подставки на ножках.

Детально с элементами рушки для кукурузы своими руками можно ознакомиться на видео.

Диск должен быть на 1,5-2,5 см меньше по диаметру, чем дно. Зазоры между диском и боковыми стенками предназначены для попадания туда зерен и ссыпания их в желоб.

Есть также советы по тому, чтобы просверлить в диске отверстия и вкрутить в них болты, которые и будут отбивать зерна от початка. Их может быть как множество, так и всего пара штук.

Под подставкой на ножках устанавливается двигатель, крепится вал. На задней стороне подставки прикрепляется пусковая кнопка либо блок управления. Корпус должен плотно закрываться крышкой, чтобы во время работы устройства початки не вылетали наружу. Есть интересный вариант, когда сверху крышки приделывается лоток для початков, низ которого закрывается на заслонку.

Такая конструкция поможет несколько сэкономить время, поскольку пока одна партия початков находится в цилиндре, другую в это время можно уже загрузить в лоток и потом просто открыть заслонку, чтобы они засыпались внутрь агрегата. В любом случае, открывать крышку вам должно быть легко и удобно, но она не должна подниматься во время лущения.

Принцип работы устройства

Принцип работы самодельной лущилки для кукурузы прост. Сверху в корпус агрегата засыпаются початки кукурузы. Затем включается мотор, который с помощью ремня начинает вращать вал и, соответственно, лущильный диск.

Зубья или другие наросты на диске выбивают зерна из початков. Они попадают в отверстия и зазоры, опускаются на дно корпуса и с помощью вращающейся одной или нескольких лопастей, центробежной силы и воздушного потока попадают в желоб, по которому затем выходят в заблаговременно поставленную емкость либо в привязанный мешок.

С помощью силы тяжести и центробежной силы полные початки опускаются вниз и дробятся зубьями, а уже пустые — поднимаются вверх. При открытии заслонки для выхода очищенных початков они вылетают на землю.

Советы и рекомендации по изготовлению

  1. Перед тем как сделать дробилку для кукурузы своими руками, нарисуйте ее чертеж и тщательно продумайте, каким образом будут крепиться все детали. Так вам будет понятно, какие инструменты вам понадобятся и какими крепежами вы будете пользоваться.
  2. Отверстие для выхода очищенных початков можно сделать таким образом, чтобы на него можно было одевать и привязывать мешок. Это позволит быстро собирать початки в одном месте и не тратить время на их сбор по всему двору.
  3. Если в качестве корпуса вы будете использовать газовый баллон, то нужно быть предельно осторожным перед тем, как его разрезать, поскольку там могут быть остатки газа. С технологией, как правильно очистить от них емкость, следует предварительно ознакомиться в Сети.
  4. Обычно электродвигатель крутит вал с помощью ремня, но если мотор не слишком мощный, можно и приделать его непосредственно к валу. Главное — настроить вал таким образом, чтобы количество оборотов диска не превышало 500.
  5. Для удобства перемещения лущильного агрегата из подсобного помещения на улицу, к ножкам можно приделать колесики.

Теперь вы знаете, как можно лущить кукурузу в домашних условиях быстро и без особых хлопот. Предложенный вам самодельный агрегат не потребляет много энергии и не требует особых знаний при изготовлении. Его вполне можно изготовить за один день. Достаточно воспользоваться готовыми чертежами и советами, а также ознакомиться с видом и принципом работы лущилки на видео.

Если же у вас отсутствуют подходящие материалы, либо попросту нет времени на «мастерование», вы можете приобрести уже готовое устройство. В любом случае, лущилка, будь она приобретенная или сделанная своими руками, станет для вас решением проблемы, как шелушить кукурузу в домашних условиях.

Как сделать лущилку для кукурузы своими руками в домашних условиях

Кукурузные початки долго не хранятся. Когда сбор урожая заканчивается, важно быстро их обработать. Ручная обработка большого объема кукурузы — монотонное утомляющее дело. Для экономии времени и сил можно сделать лущилку для кукурузы своими руками.

Общее описание

Кукурузолущилку своими руками можно сделать при помощи чертежа. Шелушилки делятся на 2 типа:

  1. Большая. Применяется на крупных фермах. Лущилка рассчитана на разного размера кукурузу. Она засыпается ведрами (от 8 кг) или мешками. Время очистки 3—5 минут. За 1 час работы устройство перерабатывает 500 кг урожая.
  2. Маленькая. Рассчитана на применение в домашних условиях для лущения одного початка. Его вставляют в отверстие устройства, придерживают рукой весь процесс лущения. Мотор маленькой лущилки сгорает при большом объеме работы.

Электромеханический агрегат имеет 2 отверстия: первое отверстие — засыпается или вставляется кукуруза, второе — выходит очищенное зерно. Из большого барабана выгружаются голые початки. Их вынимают руками. Некоторые виды аппаратов упрощают работу: отталкивают пустые початки в другую сторону от зерна.

Шелушилка для кукурузы — несложный для изготовления инструмент, однако, нужно подобрать соответствующие количеству урожая размеры деталей.

Принцип работы

Мотор, работающий от электросети, присутствует во всех видах агрегатов. Разберем, как чистить кукурузу в домашних условиях большой лущилкой. Она оснащена диском; его зубья неострые, имеют кругловатую форму. Высота такие зубьев варьируется от 6 до 8 мм. Сам диск по внешнему виду напоминает решето из-за большого количества круглых отверстий для зерна.

Корпус устройства должен закрываться на заслонку, таким образом, урожай не будет разлетаться по сторонам. Встречаются конструкции с прикрепленным к корпусу лотком для початков. Крышка для очищения аппарата находится снизу. Такая модель помогает существенно экономить время: первая партия обрабатывается в корпусе, а вторая ждет своего времени в лотке.

После помещения урожая мотор вращает диск (больше 45 оборотов в минуту). Кукуруза придавливается своей массой, бьется и цепляется за зубья. Зерно начинает сыпаться в отверстия диска и зазор между цилиндром и диском, откуда вылетает в нижний отдел устройства. Там отсутствует ускорение, поэтому готовый продукт через желоб высыпается в подготовленную тару или на землю. Легкие початки выталкиваются тяжелыми вверх. Если зерна перестали высыпаться, пора выбросить отходы и загрузить новую партию.

Принцип работы устройств маленького типа такой же, однако, есть различия в конструкции аппарата. К вращающемуся диску прикреплена труба с зубьями. Благодаря тому, что зубья направлены внутрь, зерна за них хорошо цепляются, а потом падают в емкость. Пустой початок никуда не падает, он остается в руках хозяина. Очищающий элемент большого аппарата расположен горизонтально, а маленького — вертикально.

Как изготовить?

Для изготовления кукурузной лущилки своими руками важно:

  1. Использование прочных материалов, деталей.
  2. Выбор подходящего объема приспособления.
  3. Наличие детальной, пошаговой инструкции.

Для создания кукурузолущилки электрической подготовьте:

  1. Основу для агрегата из прочного материала (алюминий, плотный пластик).
  2. Резервуар для початков. Это может быть старая, ненужная вещь (бункер от стиральной машины, цилиндрическая емкость).
  3. Заслонку на корпус.
  4. Диск с зубьями.
  5. Тумблер (выключатель).
  6. Скребок.
  7. Фланец.
  8. Мотор.

Создание конструкции начинается с крепежа основы и резервуара заклепками. Зерноотбойный механизм соединяют со щитком лотка. На стенке резервуара устанавливают тумблер на магнитном пускателе. В диске сверлят дрелью отверстия (не больше 14 мм), приваривают зубья, полукруглые для фермерского хозяйства или острые для небольших объемов урожая.

Лоток имеет 2 отверстия: одно для зерна, а другое для пустых початков. На нижнюю часть камеры крепятся 2 пластины по 2 см. Они нужны, чтобы поддерживать резиновый скребок. Его задача — направление с одной в другую сторону кукурузных початков. Фланец крепится к валу мотора.

Кукурузная лущилка самостоятельного изготовления

Схема чертежа кукурузной лущилки предусматривает основу — это цилиндрическая алюминиевая труба от водополивной системы, соединенная заклепками. К основе приспособления она крепится болтами. Зерноотбойник соединяется со щитком лотка заклепками. Тумблер прикреплен к боковой стенке цилиндра. Диск оснащен полукруглыми зубьями. Чтобы усилить жесткость диска, приваривается шина 6*35 мм.

Перпендикулярно к диску привариваются пластины 2,5 см. Прорезиненная полоска-скребок крепится болтами к пластинам. Дно бункера оснащено шиной, к ней прикручивают цилиндр при помощи болтов. На вале электродвигателя — фланец, к нему прикреплен диск. На торце фланца — 3 ведущих шрифта. Вращение зубчатого диска осуществляется против хода часовой стрелки. Это способствует самозавинчиванию болта и облегчает выход пустых початков через дверцу, которая закрывается во время лущения.

Источник: http://www.spas-agro.ru/ovoshhevodstvo/kruporushka-rushka-dlya-kukuruzy-svoimi-rukami.html

Крупорушка своими руками чертежи видео

При ведении домашнего хозяйства с разнообразными питомцами возникает необходимость в измельчителе корма – крупорушке. Зачастую комбикорма, приобретаемые в магазинах, очень дорого стоят и не всегда их качество соответствует заявленному. Вы можете измельчать разные продукты самостоятельно, если будете знать, как сделать крупорушку своими руками в домашних условиях. Чертеж и схема помогут вам изготовить полезные инструмент для ведения фермерского хозяйства с минимальными затратами.

Виды зернодробилок

Среди разнообразия механизмов важно определить, какой из них будет максимально соответствовать потребностям хозяйства.

Центробежная крупорушка . Принцип работы и сама конструкция схожи с электрическими кофемолками. Зерна измельчаются при помощи ножей на стенках емкости, к которым прижимаются центробежной силой. Регулировать размер комбикорма можно при помощи сита с ячейками разного калибра, а выработку – острыми ножами и мощностью.

Винтовая (шнековая) крупорушка. Такие агрегаты разрезают зерно и расплющивают его. Это происходит от использования металлического многогранника и колодок со шлицами. Изъянами являются затупление граней многогранника, что сказывается на выработке, и невозможность настроить калибр помола. Выигрывают в этом плане крупорушки с винтом. Они комбинированные, потому как со шнеком используется нож. Изготовить такую крупорушку можно в домашних условиях, используя чертежи.

Мельничная крупорушка . Самая распространенная и общедоступная, пришедшая с давних времен. Каменные жернова по схеме всегда в рабочем состоянии и не требуют затачивания, как металл. В такой модели неудобно регулировать плотность помола, однако, вы можете попробовать ее сделать в домашних условиях.

Вальцовочная крупорушка. Изготовлена по аналогии со шнековыми, многогранник может быть с разным количеством зубьев. В таких приспособлениях легко регулировать плотность помола по схеме, а если заменить вальцы круглой теркой, возможно извлечь комбикорм заданного размера.

Как сделать зернодробилку «Хадыженская»

Для самостоятельной сборки подходит круподробилка «Хадыженская». Ее конструкция минимизирует недостатки других видов агрегатов. Для работы понадобятся:

  • наждачный круг;
  • радиальные шарикоподшипники;
  • драчевый напильник;
  • однофазный электродвигатель на 1-1,5 кВт;
  • кордошнуровой ремень;
  • уголок из стали 40х40мм;
  • болты от М4 до М10;
  • гайки;
  • пружинные шайбы;
  • стальной лист толщиной 3 мм;
  • стальной вал из стали 40;
  • прижимная гайка и стальные корпусы подшипников.

Следуйте пошаговой инструкции:

Шаг 1. К бокам станины с передней и задней стороны стяжными штифтами нужно прикрепить лонжероны, которые образуют основу.

Шаг 2. Потом они скрепятся сваркой.

Шаг 3. В выемки стенок с наклоном по чертежам вкладывают ранее сконструированный вал с кругом. Пазы уплотняют.

Шаг 4. По бокам подшипники зажимают прижимными гайками, а лонжеронами прижимают верх, устанавливая их на болтах-стойках М8, согласно чертежам.

Шаг 5. Смещение по оси дробилки устраняют, закрепляя на поверхности заднего лонжерона еще одну стойку.

Шаг 6. Драчевый напильник устанавливают изнутри круподробилки так, чтоб между его поверхностью с нарезками и наждачным кругом установился нужный промежуток. Чтоб получить этот зазор, устанавливают регулировочный узел, согласно схеме.

Шаг 7. Для несложной крепления различных роликов используют фланец, который крепят на валу с наждачным кругом с помощью шпонки в виде призмы. Шкивы можно использовать и от двигателей от автомобиля.

Чтоб крупорушка в домашних условиях работала от сети, нужен однофазный электродвигатель. Но если такого нет, то можно заменить его трехфазным.

Смотрите видео: Дробилка зерна из двигателя центрифуги стиральной машины

Подойдет и электродвигатель от старой сельхозтехники, только нужно проверить его на исправность. Для сборки двигателя также понадобятся магнитный пускатель, токовые реле, рубильник с видимым разрывом цепи – все приспособления, способные сделать работу крупорушки максимально безопасной.

Для изготовления крупорушек вам пригодятся следующие схемы и чертежи:

Простое техническое обслуживание и долговечность эксплуатации делают крупорушку модели «Хадыженская» отличным помощником в домашнем хозяйстве. Зная, как сделать зернодробилку в домашних условиях по фото и чертежам, вы сможете подготовить на зиму питательные корма для птиц и скота.

Чтобы фермерское хозяйство преуспевало, нужно кормить животных качественной и полезной пищей. Однако для ее приготовления вовсе не обязательно приобретать дорогостоящее фабричное оборудование. Некоторые приборы народные умельцы научились изготавливать из подручных материалов. В этой статье вы узнаете, как сделать крупорушку своими руками.

Описание

Что такое крупорушка

Аппарат применяется для быстрого приготовления корма из измельченного зерна. Иначе их называют зернодробилками. В промышленном масштабе крупорушки применяются на птицефабриках и заводах пищевой промышленности.

Чаще всего таким методом перерабатываются следующие продукты:

Главное отличие крупорушки от мельницы: зерна не перетираются в муку, а просто дробятся на несколько относительно крупных частей.

Где и как использовать

Использовать крупорушку очень просто. В верхней части находится бункер, куда загружается сырье. Измельчение осуществляется в барабане, который приводится в движение с помощью электродвигателя. В барабане зерно также смешивается с другими добавками – травой, сушеными овощами, соломой.

Чаще всего в личных хозяйствах крупорушку применяют для приготовления кормов птицам, свиньям и крупному рогатому скоту. Подобным образом на сельскохозяйственных производствах обрабатываются многие виды круп.

Принцип работы

Злаки отправляются в приемный бункер, после чего поступают порциями, пройдя этап калибровки. После предварительного этапа очистки от шелухи зерно попадает в барабан, в котором делится на четыре неодинаковые части. Разные размеры частичек обуславливают цикличность работы: сначала дробятся более крупные куски, затем мелкие поступают к еще более мелким, пока готовая продукция не приобретает одинаковый размер и красивый внешний вид.

Поступающий продукт можно автоматически сортировать, просто поставив на выходе сито. В результате более мелкие фракции пойдут на корм птице, крупные – для рогатого скота. Производительность крупорушки зависит от твердости и иных характеристик сырья и находится в интервале от 150 до 300 килограммов в час. Можно дополнительно оснастить аппарат шлифовальным устройством, и тогда высококачественное зерно можно употреблять в пищу и самим.

Центробежная

Принцип работы и конструкция в общих чертах напоминают электрическую кофемолку. Стенки резервуара снабжены ножами, которые измельчают зерна, поднятые под действием центробежной силы.

Регулировать размер полученного корма можно путем установки сита или решеток с ячеями разного калибра. Производительность зависит от остроты ножей и мощности электродвигателя.

Винтовая

Иначе она еще называется шнековой. Аппарат одновременно разрезает и слегка прессует зерно. Это происходит благодаря наличию металлического многогранника и колодок со шлицами внутри устройства.

Недостатком конструкции является затупление граней многогранника, что влияет на производительности, размер и качество готовых частей зерен. Если дополнительно оснастить агрегат ножами, можно удвоить производительность по сравнению с обычной шнековой крупорушкой.

Мельничная

Самая распространенная и простая в изготовлении крупорушка. Напоминают мельницу, изобретенную нашими далекими предками. Применяются износостойкие каменные жернова, которые не требуют затачивания.

Небольшой недостаток – невозможность регулировать грубость помола и размер частиц конечного продукта.

Вальцовочная

Напоминает конструкцию со шнеком, однако оснащена многогранником с разным количеством зубьев. Достоинства вальцовочной крупорушки: легкая и простая регулировка качества помола зерен. При использовании круглой терки можно вовсе задавать размеры готового продукта вплоть до десятых миллиметра.

Крупорушка из УШМ

Изготовить зернодробилку очень просто – с задачей справится даже новичок. Самодельная крупорушка для зерна в этом случае не потребует дорогостоящих комплектующих при сборке.

Инструменты и материалы

Необходимо заранее приготовить все необходимое, чтобы не отвлекаться во время работы с электрооборудованием.

Для изготовления крупорушки понадобятся следующие материалы:

угловая шлифовальная машинка (УШМ);

лист металла – желательно нержавеющей или легированной стали;

Как видите, не требуется ничего дорогостоящего.

Подготовка материала

  1. Сначала необходимо вырезать две боковые крышки корпуса.
  2. В одной из крышек просверлить отверстие, равное диаметру вала болгарки.
  3. Просверлить отверстия под крепежные шайбы, затем – четыре отверстия под стяжные болты.
  4. Отрезать полосу металла. Одна часть пойдет на изготовление сита, в котором по определенной схеме, выбранной самостоятельно, простреливаются ячеи одинакового диаметра.
  5. Затем сито следует согнуть полукругом.
  6. Вторая полоса используется для изготовления торцевых крышек.
  7. Из остатков листа можно сделать нож для размельчения злаков.
  8. По краям второй полосы делают надрезу, а в середине – просверливают отверстие.

Сварка

Сначала нужно приварить торцевые крышки, потом – сито. К верхней части аппарата прикрепляют полосу под углом 15-20 градусов, которая не будет давать зерну вылетать из аппарата назад.

Очень важно заранее выбрать толщину металла – не менее четырех миллиметров, чтобы корпус и предохранитель от вылета зерна были достаточно прочными. Зерна – твердые абразивные частицы, которые за несколько лет могут испортить даже дорогое и массивное промышленное оборудование.

Сборка

  1. Необходимо прикрутить шайбу и установить УШМ.
  2. На ее вал следует установить нож и надежно закрепить его гайкой.
  3. Затем установить боковую крышку. Ее можно присоединить «барашковыми» гайками, чтобы легко и быстро снимать и надевать обратно.
  4. Воронку для подачи сырья можно изготовить из пластиковой бутылки.
  5. Финальный штрих – прикрепление мешка или рукава к нижней части аппарата для сбора готового корма.

Крупорушка из болгарки

Существует еще один вариант изделия из болгарки. Такая крупорушка для кукурузы и зерна может даже не иметь рамы. Производительность устройства невелика. Однако простота изготовления с лихвой компенсирует все недостатки.

Необходимое оборудование

Зерна получатся немаленькими, поэтому такой корм будет больше пригоден для крупного рогатого скота, чем для птицы. Цыплята совсем не смогут клевать такие частицы, по крайней мере, после первого прогона злаков через аппарат.

Для изготовления крупорушки потребуются следующие материалы:

старый круг для распила древесины;

небольшой лист толстой фанеры;

пластиковые емкости для воды объемом пять-шесть литров;

Болгарку желательно использовать недорогую, чтобы не было жалко ее испортить из-за высокой абразивности частичек злаков.

Пошаговая инструкция

Желательно придерживаться определенной последовательности проведения работы.

Из старого круга по дереву изготовить нож для дробления злаков.

Использовать фанеру в качестве каркаса для болгарки. Желательно выпилить из фанеры отверстия для ручки болгарки.

Просверлить отверстия одинакового диаметра в днище кастрюли, куда будет поступать готовый продукт. Дно можно удалить, заменив его ситом.

Емкость для воды (бутыль или бутылка) будет служить воронкой для подачи сырья в барабан. Для этого нужно удалить дно резервуара, оставив только конусообразный отдел: горлышко и расширяющуюся часть.

Собрать все элементы: прикрепить кожух электродвигателя к бункеру и основанию, приделать с помощью крепежа к верхней части бака.

Нож расположить в корпусе рабочей камеры, которую нужно прикрепить к фанерному основанию. Поверх ножей нужно поместить защитную сетку, дополнительно выполняющую функцию сита.

Изготовление такого устройства доступно каждому, ведь не требует особых навыков, дорогостоящих деталей и материалов.

Другие модели

Дробилка из стиральной машины

Принцип работы крупорушки в этом случае будет напоминать кофемолку. Данный тип наиболее применим для дробления кукурузы, потому что вращающиеся в барабане ножи лучше всего справятся с крупными и относительно мягкими зернами. Аппарат можно смастерить из любой модели стиральной машины, однако принцип изготовления одинаков.

Необходимо выполнить следующие этапы:

Установить первый двигатель со втулкой и ножами на дне бака стиральной машины. Там же будут расположены сетка и выходное окно, через которое будет поступать готовый продукт.

Второй двигатель, также оборудованный втулкой и ножами, нужно закрепить у входного отверстия возле основания. Жестяная банка, надетая поверх ножей, будет предохранителем от попадания пыли и загрязнителей.

Валы необходимо установить под углом в 25 градусов друг к другу, потому что они будут вращаться в разные стороны. Такой угол обеспечит максимальную производительность механизма.

Входная воронка для сырья может быть любых размеров. Однако желательно изготовить ее крупной, потому что дробилка из стиральной машинки – очень мощная и рассчитана на высокую производительность. Регулировать подачу злаков можно с помощью установки затвора в нижней части воронки.

Контейнер для готового продукта следует установить под крупорушкой. Лучше оборудовать аппарат рукавом, чтобы мелкая пыль не попадала в воздух.

Как видно, основным элементом такой крупорушки является барабан стиральной машины, а основные дополнения – воронка и контейнер – очень просты в изготовлении.

Самодельная мельница

Самодельную мельницу-дробилку в домашних условиях можно изготовить из ротора и статора, которые будут выполнять функцию жерновов.

Инструкция по изготовлению:

Установить на ящик однофазный электрический двигатель мощностью 1 кВт и напряжением в 220 Вольт.

Корпус дробилки должен иметь диаметр 35 сантиметров и быть изготовлен из стальной полосы. Статор устанавливается внизу, ротор – на валу двигателя. Вал движется с угловой скоростью 3000 оборотов в минуту.

Бункер следует прикрепить в верхней части корпуса с помощью болтов. Он должен иметь форму конуса, чтобы было удобно засыпать сырье. Желательно оснастить воронку затвором. Нижняя часть аппарата должна быть оборудована окном для выхода готового продукта. Если есть возможность, нужно оснастить выходное отверстие рукавом.

Изготовить статор можно так: взять пластину стали шириной 5 см, придать ей форму цилиндра и поставить в емкость для последующей заливки. Дно цилиндра должно быть 4 мм толщиной, а стенки – покрыты слоем алюминия. Чтобы повысить жесткость статора, нужно приварить уголки 2x2x5 внутри чаши.

Просверлить в центре отверстие для вала. Сделать заготовку ротора – вырезать круг из листовой стали диаметром 32 см, от края отмерить 2 см и начертить окружность.

Разделить окружность на 32 равных части, в каждой просверлить отверстия, от них пропилить ножовкой полосы до края диска. Отогнуть получившиеся лепестки. В центре ротора приварить втулку, диаметром 3 и высотой 5 сантиметров соответственно.

Для правильной работы необходимо сначала установить статор на вал, и только потом – ротор на прокладке.

Из старого пылесоса

В этом случае пригодится мотор от старого, но пока еще исправно работающего пылесоса.

Пошаговая инструкция по изготовлению такой крупорушки:

Основание аппарата необходимо сделать из квадратного листа фанеры с длиной ребра 30 см. Мотор от пылесоса нужно прикрепить к фанере так, чтобы он выступал на 4 см вниз.

Нож следует изготовить из стальной пластины с габаритами ВxДxШ, равными 1,5x20x1,5 см. Передние кромки ножа затачиваются по направлению к оси вращения. В середине ножа нужно просверлить отверстие, чтобы насадить на вал.

Рабочая камера должна быть изготовлена из пластины 6 см в ширину и 70+1 см в длину (учитывая припуск). Лист нужно завернуть в кольцо. Прикрепить три деревянных стержня на одинаковом расстоянии для фиксации крупорушки в нижней части камеры.

Отверстия для сетки дробилки изменяются в зависимости от назначения крупорушки. Диаметр ячеек для муки должен быть очень мелким, для комбикорма – в несколько раз больше. Воронку для подачи сырья нужно снабдить затвором, для приема готового продукта следует установить рукав или обычную емкость, если размер корма будет большим.

Советы опытных специалистов

Изготовление ножа для оборудования

Крупорушка для кукурузы и зерна должна быть снабжена острыми и крепкими ножами. Для их изготовления можно применять любую металлическую пластину (желательно из нержавеющей или легированной стали). Толщина пластины должна быть равна минимум 1,5 миллиметра при производительности не выше пятидесяти килограммов корма в час.

Увеличивать толщину ножей следует пропорционально нагрузке: приблизительно половину миллиметра на 50-70 килограммов в час производительности. Длина пластины для лезвий должна составлять минимум 20 сантиметров. Затачивать нож нужно по направлению к оси вращения.

Изготовление сита

Схему сита необходимо продумать задолго до сборки аппарата. От диаметра ячей будет зависеть вид конечного продукта: от муки и мелких частичек до крупных кусочков в половину кукурузного зернышка.

Злаки поступают в рабочую камеру крупорушки из воронки для подачи сырья. Именно в рабочей камере и должны находиться сита – желательно, несколько штук, чтобы осуществлять полную очистку по всей плоскости барабана. В фабричных конструкциях применяют сита с ячеями разных размеров, чтобы одновременно собирать продукцию двух или даже трех фракций.

Сито должно быть износостойким: абразивные частицы зерен очень быстро могут испортить любой прибор. Лучше всего использовать легированную стать: с добавлением 0,7-0,11% вольфрама или висмута. Скорее всего, в продаже такие сплавы вам придется искать очень долго, поэтому подойдет обычная нержавейка. Однако нужно учитывать, что прослужит она не больше двух-трех лет.

Особенности изготовления статора

Статор изготавливают из листовой стали, толщина должна быть равна 2-2,5 миллиметра. Ширина при толщине в два миллиметра должна равняться пяти сантиметрам. Полоску нужно согнуть по окружности и поместить в форму для заливки, закрыв с одного торца алюминием, чтобы получилась своеобразная чаша. Толщина чаши с учетом иллюминация должна составлять четыре миллиметра.

Следующий этап изготовления детали – придачи ребристости. Для этого к боковой части цилиндра необходимо приварить заранее отрезанные небольшие уголки. Размещать их нужно с внутреннего борта статора.

Видео

Если вы хотите изготовить крупорушку своими руками, чертежи и видео для лучшего ознакомления приведены в данной статье. В этом видео вы узнаете, как изготовить зернодробилку своими руками в домашних условиях.

Фермеры предпочитают кормить животных и птиц дробленным зерном и зерносмесями. Замечено, что именно такой рацион способствует быстрому набору веса, а полученные продукты питания отличаются отменным вкусом. Зерносмесь легко приготовить, если использовать специальные приспособления, которые быстро перемалывают траву и зерно. Как сделать крупорушку своими руками в домашних условиях? Чертеж и схема, представленные в статье, помогут сделать механизм самостоятельно.

Зерносмесь легко приготовить, если использовать самодельное приспособление — крупорушку

Крупорушка своими руками: что это такое и как использовать устройств о?

Сделать крупорушку решают многие фермеры, выращивающие поголовье скота или содержащие птицеферму. Накормить стадо КРС самостоятельно довольно сложно, и это занимает немало времени, сил. Однако современные механизмы позволяют быстро приготовить необходимый для животных и птиц корм, равномерно смешивая ингредиенты и пищевые добавки.

Крупорушки в ассортименте продаются во многих специализированных магазинах. Такие приспособления больше известны как зернодробилки и применяются для тщательного измельчения зерна. Недостатком заводских моделей называют завышенную стоимость автоматического устройства. Воспользовавшись чертежами, посмотрев фото и видео, можно своими руками сделать крупорушку, которая ничем не хуже, чем заводская модель.

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения

Использовать крупорушку очень просто. В верхней ее части располагается приемный бункер, в который помещают овощи, зерно, траву и прочие добавки. Все эти корма будут равномерно раздроблены, как только фермер откроет заслонку. Измельчение происходит в специальном барабане. Там же зерно смешивается с прочими добавками к корму. Барабан вращается с помощью электродвигателя. По отзывам находчивых фермеров, вполне достаточно мотора от старого пылесоса или советской стиральной машины. Со схемой крупорушки можно ознакомиться на фото и видео.

Крупорушка из болгарки своими руками: этапы изготовлени я

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения, а чаще всего все необходимое можно найти в гараже, собрав приспособление из подручных материалов. Как видно на фото, такая крупорушка не имеет даже рамы, однако ее вполне достаточно для приготовления зерносмеси для небольшой стаи домашней птицы или нескольких голов КРС.

На фото крупорушка, изготовленная своими руками

Мастеру потребуется найти такие материалы, а именно:

  • рабочую болгарку;
  • старый круг для распила древесины;
  • небольшой лист толстой фанеры;
  • пластиковую емкость для воды на 5-6 литров;
  • старую кастрюлю.

Теперь можно приступать к изготовлению крупорушки из болгарки. Для этого следует придерживаться такой последовательности проведения работ:

  1. Из старого круга по дереву изготавливают нож для дробления зерна.
  2. Толстую фанеру используют для изготовления каркаса, на который будет крепиться болгарка. В фанере предварительно выпиливают все необходимые отверстия.
  3. В старой кастрюле, а именно в ее днище, высверливают достаточное количество отверстий, из которых будет выпадать измельченное зерно. Можно дно удалить и прикрепить сито.
  4. Емкость для воды будет использоваться для подачи зерна в барабан и его измельчения. Дно вырезается полностью.
  5. Теперь остается собрать все детали так, как показано на чертеже.

Изготовить крупорушку своими руками из болгарки или двигателя от пылесоса может каждый. Итоговая стоимость приспособления составит копейки, однако экономия времени и сил будет очевидна. Такое изделие, изготовленное своими руками, будет служить долгие годы.

Видео о том, как сделать крупорушку своими руками в домашних условиях :

Заводчики и владельцы птицеферм желают узнать о том, как сделать крупорушку своими руками в домашних условиях с помощью чертежа, схемы. Предлагаем пошагово ознакомиться с этапами этой процедуры, обратить внимание на видео. Как показывает практика и отзывы фермеров, эта задача довольно простая, и с ней справятся даже люди без опыта. Поэтому изучайте чертежи, найдите подходящие подручные материалы и приступайте к делу!

Источник: http://v-nashem-mire.ru/info/kruporushka-svoimi-rukami-chertezhi-video/

Крупорушка своими руками из стиральной машины

Как сделать зернодробилку из стиральной машины

Дробилка для зерна всегда пригодится, особенно тем, кто держит домашний скот. Зачем тратить время на изготовление корма вручную, если можно сделать зернодробилку из стиральной машины.

С помощью этого аппарата вы сможете получить кукурузную и пшеничную муку, а также перерабатывать овощи. Так вы не только сэкономите средства, но и подарите вторую жизнь старой стиральной машине.

Преимущества зернодробилки

Почему бы не купить зерновую мельницу в магазине? Сначала оцените преимущества самоделки:

  • Полезное применение старой техники.
  • Минимальная переделка стиральной машины, обойдется практически бесплатно.
  • С помощью самодельной крупорушки вы сможете перерабатывать ячмень, рожь, зерно, бобовые, лузгу. Если установить дисковую терку, то можно получить измельчитель для овощей, фруктов и корнеплодов.
  • Конструкция проста в управлении.

Недостаток лишь в том, что нужно подобрать некоторые детали и потратить свое время.

Как сделать зернодробилку из двигателя стиральной машины: инструкция

Для изготовления зернодробилки своими руками идеально подойдет советская стиральная машина «Ока» или другая модель с цилиндрическим баком.

Прежде чем сделать устройство, рассмотрим принцип его работы.

Конструкция проста и работает по технологии кофемолки, перемалывая зерно. Вместо активатора в стиралке устанавливаются ножи или лопасти, которые позволяют перерабатывать культуры. Снаружи приделывается воронка. Через ее отверстие перемолотый фураж высыпается в емкость.

Целое зерно не попадет в емкость, поскольку в конструкции устанавливается мелкая сетка.

Инструменты и комплектующие для сборки

Сборка конструкции облегчается тем, что не нужно использовать сварочный аппарат и токарный станок. Инструмент, который вам потребуется:

  • болгарка;
  • дрель со сверлами;
  • пассатижи;
  • зубило;
  • молоток;
  • гаечные и торцевые ключи;
  • гайки;
  • болты;
  • наждак;
  • секатор.
  • металлическая мелкофракционная решетка, желательно, с секциями не более 3 мм;
  • втулка;
  • фланец;
  • резиновая и жестяная прокладка;
  • стальные пластины (1,5х20 мм, толщина 1,5 мм).

Прежде чем самому приняться за изготовление зернодробилки, изучите подробный чертеж устройства.

Размеры аппарата индивидуальны. Все зависит от габаритов стиральной машины.

Порядок выполнения работ

Подготовленные стальные пластины заточите при помощи наждака. Чтобы надеть их на шкив, нужно изготовить специальный фланец, который закрепит ножи.

Далее действуйте так:

  • В центре ножей проделайте отверстия диаметром 6 мм. Наденьте их на шкив.
  • Теперь нужно изготовить защиту, чтобы мука не попадала в механизм.
  • Из куска жести изготовьте заплатку, которой нужно закрыть втулку. Сверху конструкция закрывается резиновой прокладкой. Для большей герметичности можно воспользоваться герметиком.

Теперь нужно подготовить воронку для вывода муки. Ее подсоединяют к сливу – для этого нужно расширить отверстие до 12-15 см. Сделайте это с помощью молотка и зубила.

В подготовленное отверстие установите патрубок либо отрезок трубы соответствующего диаметра. Отвод для фуража готов. Нужно заняться установкой решетки.

Как установить решетку

Решетка должна находиться в баке под углом 15 градусов. При этом она должна плотно соприкасаться со стенками бака. Сделать это достаточно непросто:

  1. Выясните, на какую высоту будут подниматься ножи при вращении. Сделайте пометку.
  2. Отступите от пометки вверх на несколько миллиметров.
  3. Затем подготовьте решетку, которая по диаметру соответствует размерам бака.
  4. Установите решетку на отмеченной линии, следите, чтобы не было зазоров, иначе зерно будет проскакивать.
  5. Закрепите решетку на месте болтами с гайками.
  6. Если во время установки образовались небольшие щели, замажьте их холодной сваркой и оставьте просыхать.

Для минимальной потери зерна во время загрузки, проделайте в крышке отверстие, в которое установите воронку.

Из двигателя стиральной машины сделайте пусковое устройство. Для этого нужно правильно подключить мотор к сети.

Как подключить двигатель

Из обычного асинхронного двигателя выходит 4 провода – 2 из них ведут к пусковой обмотке, 2 к рабочей обмотке. Чтобы правильно определить провода и подключить их, воспользуйтесь электрической схемой.

Также можно проверить провода тестером, который установлен в режим омметра. Для этого:

  • Поочередно прикладывайте щуп тестера к каждому проводу, отыскивая парные.
  • Провода, ведущие к рабочей обмотке, покажут меньшее значение.
  • Соедините рабочий и пусковой провод вместе.
  • Оставшиеся провода подсоедините к конденсатору или кнопке короткого импульса.
  • Подсоедините провод сетевого шнура.
  • Запустите и проверьте двигатель.
  • Чтобы заставить двигатель вращаться в другую сторону, поменяйте местами двигатель пусковой обмотки.

Как работает самодельная зернодробилка

Запустите пустую конструкцию, проверьте работу ножей и двигателя. Если все в порядке, подставьте под вывод емкость, засыпьте ведро зерна и накройте устройство крышкой.

Получилась надежная зернодробилка для использования в быту. Со временем вам придется только заточить ножи и пользоваться аппаратом в свое удовольствие.

Теперь вы знаете, как можно дробить зерно в домашних условиях без покупки дорогой техники. Старые, ненужные детали стиральной машины всегда можно приспособить, если есть желание.

Как собрать зернодробилку из болгарки, стиральной машины миф или реальность

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

  1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
  2. По центру основания делается круглое отверстие для редуктора болгарки.
  3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
  4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
  5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
  6. При помощи наждака нож затачивается.
  7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
  8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
  9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
  10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
  11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
  12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Зернодробилка из пылесоса

Для изготовления простой и надёжной зернодробилки используют рабочие, но неиспользуемые советские пылесосы типа «Ракета», «Сатурн».

Изготовление такой крупорушки производится следующим образом:

  1. Двигатель в корпусе извлекают из пылесоса.
  2. С вала двигателя снимают камеру с всасывающей крыльчаткой.
  3. Из толстой листовой стали вырезают круглое основание.
  4. По центру основания вырезают отверстие для вала двигателя, сбоку делают отверстие для зернового бункера.
  5. Корпус двигателя при помощи винтов и скоб закрепляют на основании.
  6. На вал двигателя крепят трапециевидный предварительно заточенный нож.
  7. Под ножом крепят сделанное из старой кастрюли решето с 4- или 5-миллиметровыми отверстиями на дне.

Для удобной работы такого агрегата его крепят на емкости специальными зажимами, короткими саморезами.

Важно! Отверстие, в которое вставляется зерновой бункер и через которое происходит подача сырья для помола, должно находится в зоне вращения ножа-измельчителя. Если же зона вращения ножа перекрывает отверстие подачи не полностью, не захватывая 1 сантиметр и более, большая часть зерна будет просыпаться и не измельчаться, забивая тем самым сито.

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

  • Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
  • Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
  • Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
  • Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

Дробилки для домашнего использования

Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

  • «Вихрь ЗД-350К» ;
  • «Зубр-2» ;
  • «Три Поросенка 350»;
  • «Фермер ИЗЭ-05»;
  • «Циклон-350»;
  • «Бизон 400» ;
  • «НИВА ИЗ-250».

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб.

Производительность зернодробилок

Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

  • Самодельные агрегаты – до 150-200 кг /ч;
  • Заводские модели – от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Заключение

Самодельная зернодробилка при некоторых незначительных затратах на ее изготовление очень быстро окупает себя.

Полезна она не только содержащим большое домашнее хозяйство частникам, но и средним и мелким фермерам, индивидуальным предпринимателям и фирмам, занимающимся изготовлением премиксов, комбикормов.

Зернодробилка своими руками из стиральной машины

Дробилка для зерна, травы или веток – это оборудование, которое считается обязательным в хозяйствах с большим поголовьем птицы и крупного рогатого скота. Но не каждый фермер может позволить себе высококачественный измельчитель производства известного бренда. В таких случаях можно собрать оборудование самостоятельно, используя для этого старую рабочую стиральную машину.

Преимущества и недостатки самодельного измельчителя

К преимуществам самодельного измельчителя относятся:

  • изготовление, обслуживание и ремонт оборудования обойдется на порядок дешевле, чем в случае с брендовым агрегатом;
  • самодельная дробилка для зерна будет отличаться от фирменной меньшими размерами и скромным весом – это позволит установить и использовать ее в любом уголке хозяйственной постройки;
  • экономичность – собранная на основе стиральной машины корморезка будет потреблять меньше электроэнергии, что делает ее эксплуатацию выгоднее, чем использование заводского агрегата.

Среди минусов сборки самодельного измельчителя из стиральной машины выделяется необходимость поиска подходящих дополнительных узлов, а также неидеальную работу встроенных механизмов оборудования. Тем не менее подогнав все внутренние детали измельчителя, конструктор сможет обеспечить слаженную и бесперебойную работу агрегата на долгие годы.

Конструктивные особенности дробилки из стиральной машины

Измельчитель травы из двигателя от стиральной машины должен состоять из перечня определенных узлов.

В него входят:

  • защитный корпус – может быть металлическим или пластиковым;
  • основание – стационарное или съемное;
  • кронштейн, укомплектованный поворотными гайкой и болтом;
  • крепкая опора, оборудованная «башмаком» из резины;
  • 2 электромотора;
  • 2 комплекта 6-сантиметровых шкивов, оборудованных врезными винтами и шпонками;
  • 2 уплотнительные прокладки, которые будут гасить колебания валов используемых двигателей;
  • ножи для измельчения зерна и травы;
  • воронка с крышкой для засыпания материала;
  • воронка для конечного выхода измельченного зерна и травы;
  • замок «лягушка»;
  • сменные сита с ячейками разных диаметров;
  • колесо, покрытое слоем резины.

Каждый из этих элементов можно беспрепятственно установить на старую стиральную машину. При этом размеры каждой детали нужно выбирать в соответствии с габаритами самого бытового прибора – это позволит сохранить физическую сбалансированность самодельной дробилки.

Самодельный измельчитель травы и веток из стиральной машины работает по тому же принципу, что и бытовая кофемолка. Расположенные на валах электродвигателей режущие ножи начинают вращаться одновременно с подключением агрегата к электрической сети. В ходе движения они измельчают зерно, ветки или траву, засыпанную в приемную воронку. Готовый материал попадает в сито, где из него отсеивается шелуха и мелкий мусор. Далее измельченный продукт просачивается в чистую емкость для сбора.

Материалы и инструменты для сборки измельчителя

Комплект необходимого для сборки дробилки оборудования включает:

  • болгарку или другой электрический прибор для резки металла;
  • торцевые и рожковые ключи;
  • дрель с набором сверл;
  • зубило и молоток;
  • несколько кусков мелкозернистой наждачной бумаги;
  • зажимную гайку и 3 новые шайбы.

Важно, чтобы у изготовителя была коробка с гайками и шайбами разных диаметров. Перечень материалов для сборки измельчителя из стиральной машины включает:

  • стальное сито с мелкими ячейками – диаметр каждой из них не должен составлять менее 3 мм. При желании изготовитель может подготовить несколько решеток с разными диаметрами ячеек;
  • кусок металлической трубы с диаметром от 10 до 15 см – необходим для обеспечения беспрепятственного выхода переработанного зерна, веток или травы из заборной воронки к решетке;
  • 3 одинаковых стальных ножа – их можно сделать из металлических пластин толщиной 1,5, шириной 1,5 и длиной 20 см.

Все подготовленные инструменты и материалы нужно разложить на рабочем столе так, чтобы они постоянно были под рукой у изготовителя.

Как сделать зернодробилку из стиральной машины – порядок действий

Перед сборкой измельчителя зерна, травы или веток конструктору необходимо внимательно изучить чертежи . Подробная схема должна подсказать изготовителю, в каком порядке лучше действовать и каким способом устанавливать детали в общее устройство агрегата из стиральной машины.

Соломорезка должна собираться в определенной последовательности. Алгоритм действий конструктора должен быть таким:

  1. Сначала нужно подготовить режущие ножи. Их нужно заточить на станке и обработать края лезвий наждачной бумагой. После этого ножи необходимо установить друг на друга в виде звезды и в их центре просверлить одно сквозное отверстие. Его диаметр должен быть таким, чтобы режущие элементы измельчителя можно было плотно установить на вал, который крепится к шкиву встроенного активатора стиральной машины;
  2. Далее нужно закрепить вал, используя шайбу и гаечный ключ;
  3. Затем на вал необходимо установить ранее подготовленные ножи. Каждый из них нужно поочередно прикрепить на вал и зафиксировать зажимными гайками. В результате каждый режущий орган должен располагаться в отдельной горизонтальной плоскости;
  4. После этого из отверстия для слива стиральной машины потребуется сделать воронку. Для быстрого вывода измельченного зерна воронку потребуется удлинить на 10–15 см – для этого потребуется молоток и зубило. В готовое отверстие нужно вставить кусок трубы и направить его в нужную оператору сторону;
  5. Далее необходимо установить металлическое сито. Решетка должна располагаться под углом в 15⁰ и плотно фиксироваться к краям бака – это обеспечит быструю очистку готового продукта от шелухи и его подачу в емкость для сбора.

Проще всего установить сито с крупными фракциями. С монтажом мелкоячеистой решетки могут возникнуть проблемы. Чтобы не допустить ошибок, нужно выполнить следующие действия:

  1. Сделать замеры максимального подъема режущих ножей в процессе их вращения и оставить отметки на стенках заборной воронки;
  2. Отступить от оставленных отметок на 1 см и провести линию;
  3. Из сита вырезать кусок, который по размерам будет соответствовать длине и ширине заборной воронки;
  4. Неподвижно установить решетку в месте, отмеченном линией;
  5. Нанести в местах стыков сита со стенками заборного бака автомобильный герметик и дождаться его высыхания.

Готовый измельчитель из стиральной машины потребуется протестировать. Для этого нужно засыпать зерно, ветки или траву в заборную воронку, подключить дробилку к электросети и установить таймер от стиральной машины на то время, которое нужно для качественного и равномерного измельчения материала. Во время работы самоделки нужно проследить за интенсивностью вращения ножей. При этом также нужно убедиться в том, что двигатель от стиральной машины не нагревается и не издает посторонних звуков. Если оборудование работает нормально, значит можно начать его активную эксплуатацию в хозяйстве.

Особенности использования самодельного измельчителя

Эксплуатировать дробилку из стиральной машины будет проще, если оператор станет придерживаться следующих правил:

  • установка измельчителя на бочку или небольшой бак сделает использование агрегата более удобным;
  • в случае потери режущими органами их изначальной остроты элементы потребуется заменить. Об этом подскажет качество помола веток или зерна – если после измельчения в емкости для сбора было обнаружено большое количество не переработанного материала, значит ножи нужно наострить или полностью заменить;
  • при эксплуатации измельчителя из стиральной машины нужно постоянно следить за составом измельчаемого материала. Если вместе с зерном, ветками или травой в заборную воронку попадут камни, то это может привести к серьезной поломке оборудования. Чтобы не допустить этого, нужно тщательно просеивать материал перед его высыпанием в бак.

Если в заборную воронку измельчителя будет часто засыпаться влажное зерно, то стенки емкости и режущие ножи лучше всего предварительно покрыть грунтовкой и несколькими слоями краски. Это защитит самодельный измельчитель от коррозии.

Дробилка для зерна своими руками из стиральной машины, доильный аппарат из пылесоса

Ведение личного подсобного хозяйства сопровождается не только земельными работами, но и содержанием домашнего скота и птиц. Однако, для того, чтобы животные были продуктивны и здоровы, им необходимо правильное питание, которое заключается в приготовлении качественного корма. Можно приобретать готовые корма, но их себестоимость существенного выше, чем у самого сырья, т.е. зерна, кукурузы, ячменя и других видов культур. Именно поэтому фермеры все чаще прибегают к приобретению специальных технических устройств – зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно. Но есть и ещё один выход по экономию средств – собрать зернодробилку своими руками из стиральной машины. О том, как это сделать и пойдёт речь в нашей статье.

Особенно это наглядно выглядит на примере фермерских хозяйств, где наблюдается большое количество голов рогатого скота, свиней и птиц.

Устройство зернодробилки

В основном используют зернодробилки для фермерских хозяйств, но ведь и обычные дачники, и люди, регулярно живущие в деревнях и селах, часто прибегают к использованию зернодробилок. Некоторые из них, желая сэкономить на ее покупке, умудрились использовать в этом качестве обычную стиральную машину с небольшими переделками.

Зернодробилка является техническим агрегатом, с помощью которого можно изготовить корм для кормления скота в домашних условиях. Изготавливается он путем дробления и измельчения различных зерновых культур до мелкой консистенции.

Видео: Самодельная кормодробилка

Более подробно о зернодробилке своими руками смотрите на видео:

Известно, что переработанный и измельченный продукт гораздо лучше усваивается в организме животного, что положительно сказывается на его репродуктивных функциях и производительности, которая выражается в надое молока и несения яиц.

Таким образом, можно сказать, что зернодробилка является незаменимым помощником для любого фермера, который содержит крупное или среднее поголовье рогатого скота и птиц.

Частые закупки готовых комбикормов могут существенно ударить по бюджету, а вот самостоятельное изготовление кормов позволит достаточно неплохо экономить.

О том, как сделать культиватор своими руками подскажет данная ссылка.

Принцип работы всех зернодробилок похож на работу обычной бытовой кофемолки, только в более глобальных масштабах. Агрегат сначала включают в обычную электросеть, после чего запускают двигатель. Это очень важно, ведь мотор должен сначала прогреться, прежде чем можно приступать к работе.

Далее, в специальный резервуар (бункер) засыпается сырье для переработки, после чего оно попадает в дробильную камеру, где и осуществляется сам процесс помола. Измельчение происходит с помощью специальных ножей, находящихся в этой камере.

Затем, сырье просеивается через сито определенного диаметра (в комплекте их, как правило, несколько). Именно диаметр данного сита будет определять фракцию, т.е. степень измельчения зерна или иных культур.

Кстати, в зависимости от характеристик конкретной зернодробилки, в ней можно перерабатывать самое различное сырье:

Некоторые агрегаты оборудованы специальной дисковой теркой, позволяющей измельчать различные корнеплоды, фрукты и траву.

Вообще, конструкция дробилки для зерен довольно простая, поэтому вполне можно изготовить ее в домашних условиях.

В интернете есть довольно много подробных способов с чертежами, описывающих данный процесс. Особого внимания заслуживает способ переделки из стиральной машины, ведь ее устройство уже чем-то напоминает пресловутую кофемолку.

Всю информацию про доильный аппарат АИД-2 найдете в этой статье.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками – в количестве трех штук;
  • 3-х литровые жестяные банки из под краски – в количестве трех штук;
  • замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Защита для электродвигателя

Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

Заключение

Самостоятельное изготовление зернодробилки, путем переделывания старой стиральной машины, представляется довольно неплохим способом экономии на приобретении готовых зернодробилок.

Примечательно, что сама конструкция стиральной машины практически полностью соответствует всем требованиям, которые характерны для измельчителей зерна.

Правда, понадобятся небольшие дополнения и доработки, но они довольно просты и интуитивно понятны.

Фактически, из старой ненужной рухляди, которая просто валяется в виде хлама в гараже, мы получаем довольно работоспособное устройство, позволяющее изготавливать корма для домашнего скота.

Более качественным и производительным вариантом станет зернодробилка хрюша.

Также рекомендуем ознакомиться с таким полезным устройством как полольник.

Зернодробилка из стиральной машинки

Добавил(а): Ксения Зубкова 27 июня

О приобретении зернодробилки задумываются все, кто держит птиц, свиней или кроликов. Она позволяет не только заготавливать корма, но и измельчать овощи. Нередко персональной зернодробилкой пользуются, чтобы получить пшеничную или кукурузную муку. Но дешёвый агрегат для перемалывания зерновых культур найти сложно. По этой причине зернодробилку предпочитают не покупать, а делать из подручных материалов.

Описание приспособления

Чтобы получить зернодробилку, нужно «совместить» в одном оборудовании два бытовых агрегата — кофемолку и стиральную машину. Под последним устройством подразумевается простая полуавтоматическая машинка «Ока» или любая другая, схожая с ней по конструкции.

«Ока» — наиболее удачный вариант машинки для изготовления самодельной корморезки

В агрегат, сделанный из стиральной машинки, можно загружать большой объём зерна, ведь её бак очень глубокий. Активатор в этой технике заменяют несколько ножей, перемалывающих зерно. Оно не выскочит из бака цельным благодаря специально вставленной решётке, пропускающей только перемолотый фураж. Из бачка машинки он попадёт в воронку, а оттуда — в подставленную ёмкость.

Плюсы и минусы использования самодельного агрегата

Собранная из подручных материалов зернодробилка имеет ряд преимуществ, отличающих её от покупного агрегата:

  • Затраты на изготовление самодельной техники для дробления зерна минимальны;
  • Относительно небольшие размеры изобретения;
  • Эксплуатация приспособления не вызывает трудностей.

Недостатками применения самодельной зернодробилки можно считать:

  • Обязательный поиск дополнительных элементов для сборки агрегата;
  • Не совсем идеальную работу механизма.

И всё-таки за самостоятельное изготовление этого агрегата берутся без сомнений. Ведь решающую роль играет невысокая стоимость самодельного прибора.

Сооружать зернодробилку из стиральной машинки нужно правильно. Иначе во время её эксплуатации может произойти несчастный случай.

Как устроена зернодробилка с двигателем от стиральной машины-автомат?

В устройство зернодробилки непременно должны входить воронка для сбора муки или фуража, ножи-секаторы, фланец основания и многие другие элементы, указанные на чертеже.

1 — опора с резиновым «башмаком»; 2 — корпус; 3 — электродвигатель (2 шт.); 4 — уплотнительная прокладка (2 шт.); 5,6 — ножи-секаторы; 7 — втулка-фланец (штатный 60-мм шкив со шпонкой и врезным винтом, 2 компл.); 8 — съемное основание; 9 — упорный кронштейн с поворотным болтом и гайкой — барашком (3 компл.); 10 — крышка с засыпной воронкой; 11 — замок типа «лягушка» (3 шт.); 12 — сменное решето; 13 — воронка для выхода раздробленного зерна; 14 — обрезиненное колесо (2 шт.)

Всем этим можно укомплектовать любую старую машинку для стирки. Поэтому нецелесообразно говорить о размерах деталей, ведь каждая стиральная машина имеет свои габариты. Обычно в зернодробилку переделывают «Оку» или «Фею».

Техника для измельчения зерна устроена так же, как электрическая кофемолка. Режущие элементы конструкции крепко привинчивают к валу, встроенному в электрический двигатель. Заправленное в зернодробилку зерно крошится за счёт работы ножей, причём это происходит на большой скорости. Сырьё откидывается к стенкам приспособления, где процесс дробления наиболее интенсивный.

Советы по выбору материалов и инструментов

Зернодробилку можно изготовить на базе стиральной машинки «Ока», которую не придётся разбирать по частям. Правда, с неё потребуется снять вращающийся пластиковый элемент активатора.

Вместо «Оки» в устройство для дробления зерна можно преобразовать любую стиральную машинку типа СМР-1,5. Для этой цели подойдёт и «стиралка» с квадратным основанием.

После этого пора готовить набор инструментов:

  • Электроинструмент для резки металла;
  • Рожковые и торцевые ключи;
  • Сверло;
  • Молоток;
  • Зубило;
  • Наждак;
  • Три шайбы и зажимная гайка.

Желательно приготовить целую коробку шайб и гаек разного размера, чтобы во время сборки конструкции выбрать подходящие по параметрам крепёжные элементы.

Для трансформации машинки в другое устройство понадобятся и некоторые материалы:

  • Решётка. Этот элемент самодельной зернодробилки должен быть мелкофракционным, чтобы сквозь него высыпалось только обработанное зерно. Рекомендуемая толщина решётки — 3 мм;
  • Небольшой отрезок трубы диаметром 10–15 см, который позволит зерну беспроблемно выходить наружу из зернодробилки;
  • 3 ножа. В качестве них используются стальные пластины с параметрами 1,5х20 см и толщиной около 1,5 мм.

Инструкция по изготовлению своими руками

Теперь, строго следуя инструкции, создаём устройство для измельчения зерна:

  1. Затачиваем ножи с помощью наждака, придавая им вид лезвий. Затем в середине этих рабочих деталей просверливаем отверстия такого размера, чтобы их можно было насадить на вал, прикреплённый к шкиву активатора стиральной машинки;
  2. Закрепляем вал шайбой, действуя ключом;

1. Нож, 2. Вал; 3. Зажимная гайка; 4. Шайба; 5. Дно бака; 6. Подшипниковый узел с сальником; 7. Шкив активатора; 8. Стопорный винт

Теперь можно закреплять в баке решётку, которая не даст зерну проскочить в щель. Этот этап считается самым сложным, так как мелкофракционная решётка должна быть установлена под небольшим углом (15 градусов). Важно, чтобы она плотно соприкасалась со стенками бака.

Самая подходящая решётка находится слева в верхнем ряду

Установку мелкофракционной решётки нужно выполнить в 5 шагов:

  1. Определить, как высоко поднимаются режущие элементы во время своего вращения, и сделать там отметку;
  2. Отступить от поставленной маркером точки небольшое расстояние и провести по ней линию;
  3. Вырезать решётку с размерами, идентичными ширине и длине бака;
  4. Закрепить решётку на своём месте (там, где прочерчена линия), используя гайки и болты;
  5. Замазать все просветы между решёткой и стенками приспособления автомобильным герметиком, который через некоторое время засохнет.

Видео: Как сделать зернодробилку

Тестирование готовой конструкции

Теперь нужно протестировать самодельный агрегат. Устанавливаем таймер на такой режим стирки, при котором ножи на месте активатора будут вращаться максимальное количество минут, и включаем переделанную в зернодробилку стиральную машину.

Зерно высыпается из воронки

Во время работы устройства следует посмотреть, как вращаются ножи, и послушать, не исходят ли от него посторонние звуки. После этого необходимо проверить, как быстро нагревается двигатель. В приводном механизме не должно быть повышенного трения.

Только после испытаний техники можно засыпать в бак фураж. На первый раз достаточно одного ведра сырья. Готовое приспособление нужно накрыть крышкой от машинки для стирки, а потом подключить к сети. Под отверстие, из которого будет высыпаться зерно, надо сразу подставить ведро.

Советы по эксплуатации

Тем, кто желает взяться за изготовление зернодробилки, следует знать, с чем придётся столкнуться при эксплуатации самодельной техники. Вот некоторые рекомендации, которые помогут измельчать зерно в этом устройстве без проблем:

  • Пользоваться зернодробилкой из стиральной машинки будет удобнее, если поставить её на бак или бочку;
  • Ножи механизма со временем притупятся и износятся, как это бывает с инструментами на пилораме. Переживать из-за этого не нужно — режущие элементы приспособления можно заменить. Настало время для этого или нет, легко определить по качеству помола сырья;
  • Пользоваться самодельным устройством без полного контролирования его работы нельзя. Нужно обязательно проверять, что перемалывает зернодробилка. Если, кроме зерна, в неё попадёт иной предмет вроде камня, то неизбежна поломка.

Пользователи самодельного устройства для измельчения зерна обычно довольны его работой. За исключением ножей, им не приходилось менять ни одной детали. Зернодробилка, изготовленная самостоятельно, выручает, когда нет средств на покупку агрегата в магазине.

Источник: http://gazsnabstroy.ru/prochee/kruporushka-svoimi-rukami-iz-stiralnoj-mashiny

Смотрите также:
02.05.2020

Лучшие летние кухни на даче с барбекю: проекты и планировка и дизайн Отправим материал на почту Какими бывают летние кухни Закрытая кухня Открытая кухня Материал Планировка Расположение Стиль Печь-барбекю Варианты проектов летних...

02.05.2020

Как сделать своими руками уличные вазоны для цветов Каждый хозяин хочет, выходя из дома, любоваться своим участком, будь то частный дом или дача. Один из приемов для украшения и внесения разнообразия на участок — расположить в некоторых местах интересные уличные вазоны...

02.05.2020

Как сделать парник своими руками: лучшие проекты Приветствую огородников и всех, кто еще только мечтает жить в своем доме. На связи Елена и тема сегодняшнего разговора – как сделать парник своими руками. Даже если вы живете на юге, без парника не обойтись: он помогает...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
