Ручной культиватор для дачи своими руками

Как сделать ручной культиватор своими руками

Смастерить ручной культиватор своими руками достаточно просто – не потребуется ни большой затраты времени, ни специфических умений, ни редкодоступных механических составляющих. Плюсов у самодельной конструкции масса: при эксплуатации не возникнет необходимости в топливе или электричестве, поскольку в работу она приводится физической силой, а если сломается (что происходит крайне редко) – починка не составит особого труда. Материалы, требующиеся для домашнего производства ручного культиватора, наверняка найдутся в каждой мастерской или даже гараже (при сборке понадобится сварочный аппарат и, преимущественно, стальные элементы), зато огород при минимуме усилий будет всегда ухоженным.

Модели культиваторов

По особенности приведения в действие существует три типа культиватора:

бензиновые;
электрические;
приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).

В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

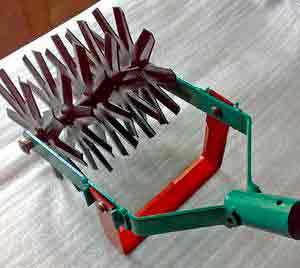

Звездочный/ротационный культиватор

Этот агрегат обладает следующей конструкцией: на металлический вал надеваются диски (поэтому его также называют дисковым культиватором) звездчатой формы, которые при прокручивании вала вонзаются в грунт. Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию). Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.

Рыхлитель

Классическим примером культиватора-рыхлителя является «Торнадо». Устройство удивительно просто: к черенку с длинной перпендикулярной ручной крепится рабочая часть в виде спиралевидных заостренных зубьев. В работу конструкция приводится поворотом ручки, благодаря которому зубья вонзаются в землю и извлекаются, рыхля ее. Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.

Корнеудалитель

В качестве корнеудальтеля может использоваться как культиватор типа «Торнадо», так и культиватор еж. Рабочая часть ежа представлена вращающимися при движении на оси стальными прутами. Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее). Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.

Картофелекопатель

Отечественный рынок сельхозинвентаря предлагает массу конструктивно отличающихся картофелекопателей (преимущественно, вибрационных, работающих как навеска мотоблока). Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков. Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.

Для комнатных растений

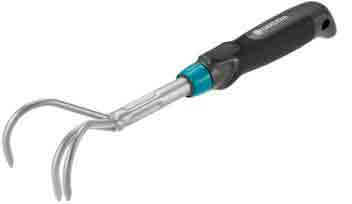

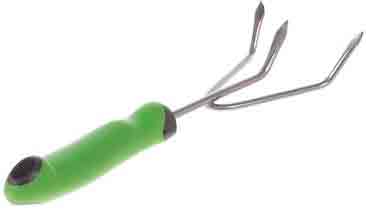

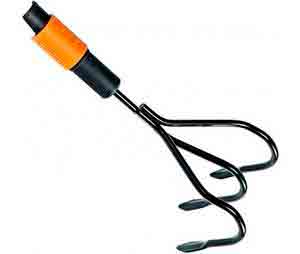

Культиватор для комнатных растений представляет собой небольшой трезубец с заостренными изогнутыми зубьями. Это приспособление можно без труда изготовить самостоятельно, используя прочную проволоку. Ручку можно изготовить из декоративных материалов либо украсить на любой вкус.

Как сделать самодельный ручной культиватор

Изготовить «самоделку» может абсолютно каждый: для этого не нужно особых навыков или инструментов. Однако каждая конструкция обладает своими особенностями, которые нужно учитывать при сборке.

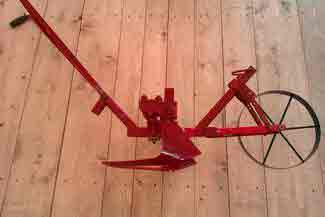

Плоскорез

Для изготовления плоскореза понадобится профтруба (желательно с квадратным сечением), стальная лента (толщиной 0,3 см), колесо (готовое велосипедное или изготовленное специально). Схема сборки такова:

изготавливаем из стальной ленты вилку, прикрепляем к вилке колесо;
из профтрубы мастерим V-образную раму (угол сварки – 300);
к раме привариваем вилку и сверху – рукояти. Для удобства приведения конструкции в движение между рукоятями (в верхней части) приваривается перемычка.

К колесу крепится нож, изготавливаемый из острия двусторонней пилы или ленты стали (3-4 мм). Угол наклона ножа можно варьировать, если посадить его на регулировочный винт. Особой популярностью пользуются плоскорезы, основание которых выполнено из велосипедной вилки или рамы.

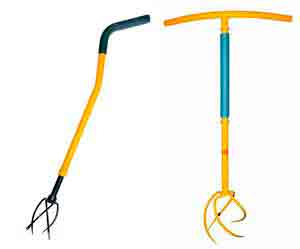

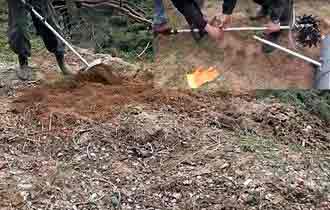

«Торнадо»

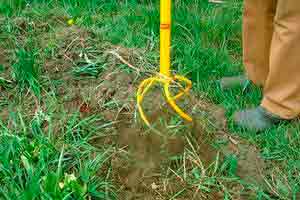

Ручной культиватор типа «Торнадо» – элементарный по исполнению агрегат, который комплектуется из ручки, перпендикулярного ей черенка и рабочей части. По виду и принципу действия он напоминает большой штопор: ввинчивается в почву и надежно извлекает сорняки с корневой системой. Смастерить такое нехитрое устройство можно двумя способами: используя стальную ленту или из старых вил.

«Торнадо» из стальной ленты изготавливается по следующей инструкции:

берем металлическую трубу, диаметром соответствующую черенку, который будет в нее вставляться;
отрезкам пружинистой стальной ленты (длина до полуметра, толщина – 0,15 см, ширина до 2 см) придаем форму спирали из пары витков, концы витков нужно заострить;
при помощи сварки крепим спирали к трубе.

Черенок желательно также делать металлическим, чтобы без проблем приварить ручку (длиной около 0,5 м), или взять в расход прочный пластик.

«Торнадо» из вил выполняется еще проще: помощи молотка следует придать зубьям спиралевидную форму. Упростит работу разогрев металла сваркой. Черенок мастерится аналогично.

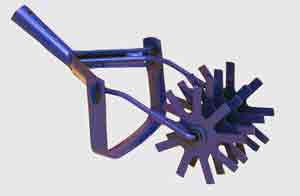

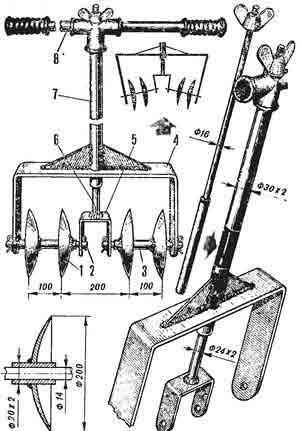

Изготовление звездочного культиватора

Для данной конструкции изготавливается необходимое (в зависимости о желаемой ширины рабочей части) количество одинаковых ножей в виде звездочек. Собрать культиватор можно по следующей схеме:

ножи с интервалом 5-7 см привариваются к оси;
ось крепится к металлической вилке таким образом, чтобы было возможным ее свободное вращение (в отрогах вилки нужно просверлить отверстия, в которые вставляется прут с уже надетыми ножами, прут с обоих концов загнуть);
вилка сваркой прикрепляется к трубе, к которой будет прикреплен черенок.

Диаметр звездочек может варьировать в зависимости от интенсивности прополки или рыхления, а также типа почвы. Наиболее эффективной считается модификация, к которой сзади вилки с ножами крепится плоскорез (острая стальная лента изгибается в треугольник и крепится стыком к трубе). Если использовать вместо звездочек ровные диски – будет окучник.

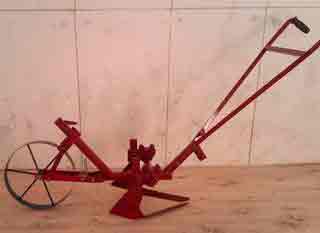

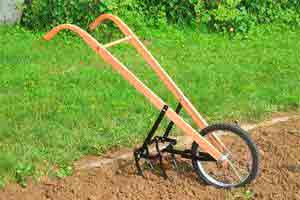

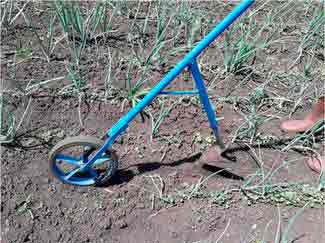

Культиватор из велосипеда

Ненужный велосипед – оптимальная основа для выполнения ручного культиватора своими руками. Существует два, отличающихся по сложности, варианта: с использованием велосипедной вилки с колесом или на основании рамы.

Чтобы выполнить первый вариант, понадобится:

велосипедная вилка с неснятым колесом (лучше всего использовать детский велосипед, поскольку культиватор с большим колесом не так комфортен в эксплуатации);
плоскорез (можно применить режущую часть двуручной пилы или воспользоваться готовой головкой культиватора);
рукояти (желательно использовать металлические).

К велосипедной вилке с колесом необходимо прикрепить две рукояти. Между рукоятями крепится (сваркой или болтами) поперечина. К поперечине приваривается завалявшаяся культиваторная головка либо сделанный из острия пилы плоскорез.

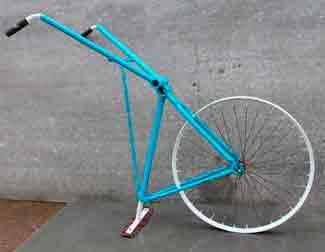

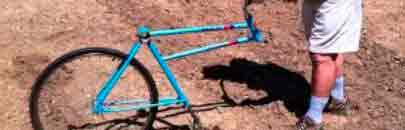

Для второго варианта (основа – велосипедная рама) потребуется рама велосипеда с задним колесом. Инструкция сборки следующая:

переворачиваем раму, не снимая заднего колеса;
сверху прикрепляем (при помощи сварки) рукояти, снизу – плоскорез.

Данный вариант имеет преимущества: во-первых, он более надежен, во-вторых, можно использовать любую навеску, если крепить ее на болтах.

Самодельный ручной культиватор станет незаменимым помощником в любой сельскохозяйственной деятельности. Зная, как сделать самодельный культиватор, можно существенно сэкономить (конечно, если речь идет не о гектарах обрабатываемой почвы) как на топливе, так и на ремонте. Можно проявить фантазию и всячески модифицировать конструкцию или изначально выполнить «под себя» – с удобными наклоном рукоятей, нужными навесками, подходящим размером. Пределов совершенствованию конструкции нет.

Источник: http://traktoramira.ru/dopolnitelnoe-oborudovanie/kak-sdelat-ruchnoj-kultivator-svoimi-rukami.html

Ручной культиватор для дачи

Для ухода за небольшим участком имеет смысл приобрести ручной культиватор. При помощи такого приспособления можно выполнить широкий перечень работ: вспахать землю, нарезать грядки, прополоть, культивировать и т.д. Агрегат подходит для длинных, не очень широких и ровных грядок. Он станет хорошей заменой бензиновому или электрическому аналогу.

Виды культиваторов ручного типа

Использование ручного культиватора необходимо, если вам нужно обработать на даче клумбы, теплицы, альпийские горки, участки между кустами и деревьями. По назначению приспособление бывает для огорода и для комнатных растений. В зависимости от конструктивных особенностей выделяют следующие варианты:

ротационный;
рыхлитель;
корнеудалитель;
картофелекопатель;
плоскорез.

Ручной культиватор в работе

Ручные культиваторы для огорода имеют массу преимуществ. К ним относятся:

простота использования;
доступная стоимость;
малые габариты;
небольшой вес;
отсутствие необходимости в техобслуживании, т.е. смазке, заправке топливом;
аккуратность срезки сорняков;
возможность обработки труднодоступных и деликатных мест на даче;
широкий перечень выполняемых работ;
более высокий уровень безопасности по сравнению с мото- и электроприборами.

Не лишены ручные агрегаты для дачи и недостатков. Их минусами являются:

низкая производительность, поэтому они не пригодны для выполнения задач на больших участках;
устарелость по сравнению с современными самоходными агрегатами;
необходимость замены дисков в ротационных конструкциях;
низкая эффективность на твердых грунтах, целине;
необходимость применять физическую силу, поэтому для обработки участка может потребоваться большой труд.

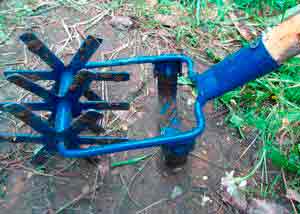

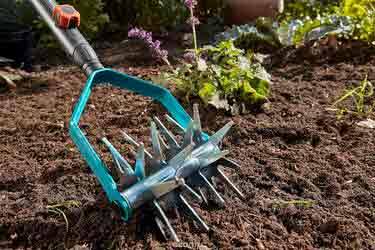

Ротационный

По-другому такой рыхлитель земли называется звездочным. Он работает за счет небольшого вала с дисками-звездочками. Грунт захватывается острыми зубцами режущего механизма, после чего приподнимается и выворачивается. Так одновременно происходит перекопка с прополкой. Дополнительно культиватор снабжается регулируемой ручкой. Звездочная конструкция удобна для обработки в труднодоступных местах. Часто в комплект входит насадка-нож для сорной травы.

Рыхлитель

Эта версия ручного культиватора лишена каких-либо механизмов. Конец приспособления дополнен 3-5 зубчиками с плоскими пластинами. Они могут врезаться глубоко в почву. Чтобы взрыхлить землю, нужно потянуть культиватор на себя. Если опустить конструкцию с силой, то можно пробить плотную корку, возникающую после обильных осадков или трамбовки. Рыхлитель может быть обычного размера для дачи или миниатюрным с короткой рукояткой для комнатных растений.

Корнеудалитель

Имеет вид шеста с изогнутыми по спирали и продолговатыми пальцами-зубцами на конце. Таким культиватором можно точечно и быстро удалить корешки сорняков и прочих ненужных на участке растений. Он подходит и для рыхления грунта, выкапывания в нем ямок для рассады. При этом такой тип приспособления не повредит структуре почвы, перемешивая плодородный состав. С его помощью можно придать участку красивый и ухоженный вид.

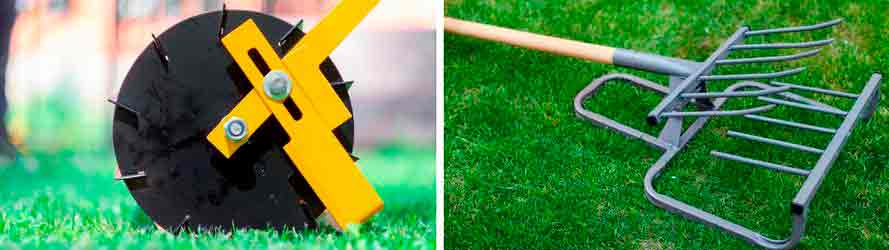

Картофелекопатель

Традиционно для выкапывания картофеля сельские жители применяют вилы. Небольшая модификация их конструкции превращает такой инструмент в простой, но удобный ручной культиватор. Вилы у него загибаются под углом 30-50 градусов к земле, а вместо черенка используется металлическая труба, имеющая горизонтальную рукоятку. Картофель выкапывается путем втыкания культиватора в почву возле куста, поворота вокруг оси и наклоном рукоятки до извлечения картофеля.

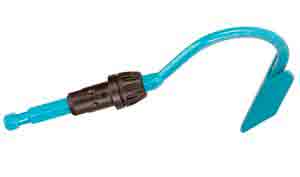

Плоскорез

С помощью такого культиватора можно срезать корни сорняков и произвести взрыхление. Такое приспособление не переворачивает верхний слой, благодаря чему не нарушается структура почвы, но повышается урожайность. Ручной плоскорез – это несколько заостренных плоских ножей или пик, которые закреплены на вертикальные стержни из арматуры. При движении пики или ножи способны уйти на глубину до 10-20 см, подрезав верхний пласт.

Как выбрать культиватор ручного типа

При покупке или самостоятельном изготовлении ручного культиватора основное значение придайте выбору конструкции. Полезные советы:

Если требуется рыхление мягких почв, то отдайте предпочтение ротационному культиватору для дачи. Хорошо, если в комплект входит нож-полольник, который срезает траву и выворачивает ее корни из почвы.
Так как твердая земля «не по зубам» ротационному приспособлению, выберите для ее обработки ручной культиватор-рыхлитель.
Если ваш участок на даче сильно зарос, то привести его в порядок можно с помощью корнеудалителя. Им же можно разрыхлить почву.
Для почвы в горшках и контейнерах подберите маленькую ручную модель с короткими ручками. Узкий мини-культиватор подойдет и для рыхления почвы на альпийских горках.

Применение ручного культиватора

Примите во внимание и некоторые другие критерии выбора. Подробнее о них:

ознакомьтесь с техническим паспортом изделия;
обратите внимание на прочность металлических частей, надежность их точек соединения;
возьмите агрегат в руки, чтобы попробовать отрегулировать длину ручки и убедиться, что вам просто и удобно держать устройство в руках;
оцените и массу конструкции, чтобы она не была слишком тяжелой.

Видео

Источник: http://tytdacha.ru/sadovaya-tehnika/mini-traktory/ruchnoj-kultivator-dlya-dachi/

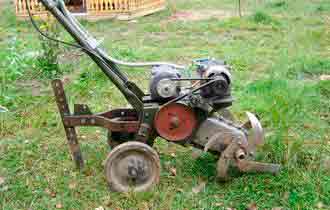

Как сделать культиватор своими руками и собрать самодельное навесное оборудование

Собрать функциональный культиватор своими руками достаточно просто. Талантливые умельцы создают его из подручных средств с минимальными финансовыми затратами. При наличии нужных материалов, времени и желания сделать такое приспособление для дачи можно за пару выходных.

Как сделать культиватор
Из стартера
Из болгарки
Из стиральной машинки
Из старого велосипеда
Из бензопилы
Из триммера
Из дрели
Как сделать разные элементы
Ходоуменьшитель
Фрезы
Плуг
Колеса
Грунтозацепы
Прицеп
Окучник
Адаптер
Как собрать конструкцию

Как сделать культиватор

Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.

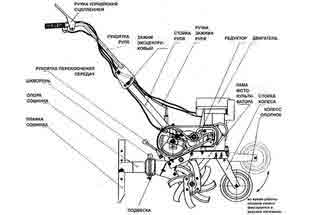

Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.

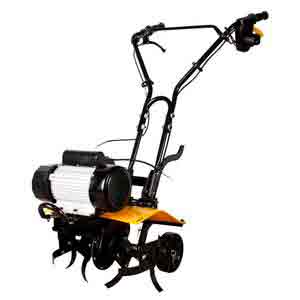

В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.

Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.

По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.

В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.

Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.

Из стартера

Если в домашней мастерской имеется ненужный стартер от машины, на его основе можно создать примитивную версию мотокультиватора. Для этого нужно укоротить его вал и немного переделать переднюю крышку, сделав в ней несколько отверстий диаметром до 5 мм. Это необходимо для поступления воздуха от системы вентиляции. Затем подготовленный стартер объединяют в один агрегат с режущими элементами (фрезами).

Почти готовую установку фиксируют на рабочую платформу культиватора и проверяют на работоспособность. Сделать электрокультиватор своими руками из стартера можно за пару часов и с минимальными финансовыми затратами.

Из болгарки

Вариант самоделки мини-культиватора из болгарки не отличается высокой производительностью, но отлично решает задачу по прополке небольшого участка с легкой почвой. Болгарка в этом самодельном изобретении исполняет роль электрического привода. Остальные узлы и детали можно взять со старого нерабочего культиватора.

К созданной из подручных средств или взятой старой раме фиксируют болгарку, а также удлинитель на катушке для подключения к источнику электроэнергии.

После сборки основных элементов можно проводить тестирование машины. Если все сделать правильно, фрезы будут выдавать до 300 об/мин.

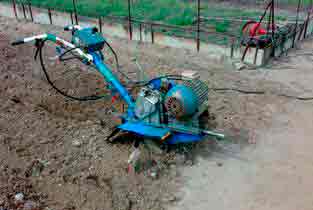

Из стиральной машинки

Народные умельцы мастерят культивирующее устройство из старой, ненужной стиральной машинки, которая еще работает, но уже не может использоваться для основной задачи — стирки. Из старой техники нужно изъять двигатель. Он будет служить в качестве основы для будущего культиватора и даст стиральной машине вторую жизнь.

Помимо силовой установки, придется найти двужильный провод, редуктор, трехметровый металлический уголок, включатели, автомобильные рессоры, кнопку запуска и барабан с куском жести.

Подготовив нужные элементы, можно переходить к монтажным работам. Изначально проводится сварка, а затем подготовка режущих элементов. Важно следить, чтобы каждый нож не пересекался с каким-либо другим.

К самому мотору подключают пусковую и рабочую обмотки. Первая необходима только для запуска прибора, а вторая используется все время.

После выполнения перечисленных действий можно начинать тестирование устройства.

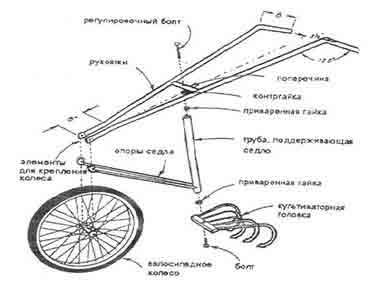

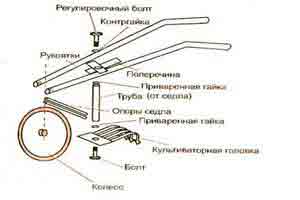

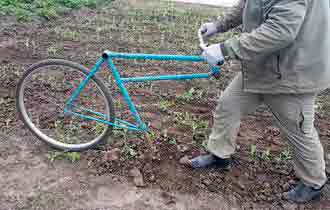

Из старого велосипеда

Не менее интересной самоделкой является ручной культиватор из велосипеда. Для изготовления такого приспособления нужно подготовить металлическую трубу, раму и велосипедное колесо. Еще понадобятся металлические заготовки, стальные полосы, дрель, болгарка и культиваторная головка.

Работы по монтажу состоят из следующих этапов:

К раме от велосипеда прикрепляют головку культиватора. Из металлической трубы делаются перекладина и ручки. Они соединяются с помощью болтов.
Дальше берутся контргайки. Они понадобятся для фиксации колеса на раме.
После выполнения таких действий механизм можно считать готовым. К такому культиватору можно присоединять плуг и сопутствующие приспособления, которые сделают его более функциональным.

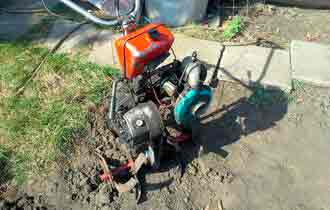

Из бензопилы

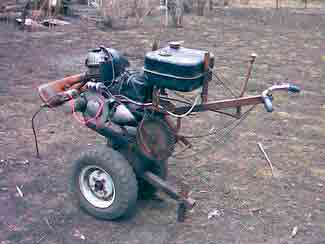

Создать мотокультиватор своими руками можно из бензопилы. В качестве основы используется мощная бензопила отечественного или зарубежного производства. Желательно брать модель «Дружба», т.к. она дешевле импортных приборов и обладает требуемыми характеристиками.

Садовый помощник на основе «Дружбы» разгоняется до 2,5 км/ч, а значение мощности равняется 4 л. с.

Пошаговое руководство по сборке выглядит следующим образом:

Главный фал оснащают воротниковым фланцем. Это необходимо для последующего присоединения мостовидных редукторов.
Дальше берутся звездочки (можно от старого УАЗа) и двухрядная цепь. Детали необходимы для поднятия расстояния от моста с редуктором до земли. Звездочки ГРМ способны увеличить расстояние на 15 см.
На ключевом мосту устанавливают корпусные подшипники и редуктор.
Для фиксации режущих элементов нужно задействовать трубу из стали. При этом важно следить, чтобы направление фрез соответствовало движению мотоблока.
После завершения работ по сборке к раме прикрепляют груз, способный удерживать центр тяжести.
Для удобного управления агрегатом его оснащают ручками.

На последнем этапе необходимо проверить самодельный культиватор на работоспособность. При наличии дефектов или неполадок в работе их устраняют.

Из триммера

Существуют разные насадки на мотокосу, которые превращают ее в картофелекопалку, устройство для проделывания борозд или вспашки почвы. Самодельные культиваторы на основе триммера по-особому востребованы для труднодоступных условий, где невозможно работать большим мотоблоком с прицепом. Оптимальным вариантом является ручное устройство под названием «Еж». Собрав простые детали и элементы, «Ежики» можно изготовить самому. Все, что потребуется, это П-образная скоба с отверстиями, вал, черенок и шипованные колеса.

Чтобы устройство нормально перемещалось по огороду, его нужно оснастить хорошими колесами. Для этого можно взять старые блины и снабдить их металлическими шипами. Шипы делаются из арматуры, заточенной в форме конуса. На оси закрепляются готовые режущие элементы, затем она вставляется в скобу и фиксируется по обеим сторонам.

К торцам скобы приваривают крепление и вставляют в черенок. Остается проверить агрегат на предмет наличия неисправностей, устранить их (если имеются) и начать пропалывать ряды.

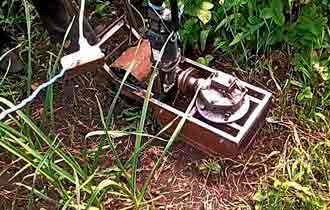

Из дрели

Ежегодные работы на огороде доставляют дачникам множество хлопот и трудностей. Чтобы сэкономить время и силы, многие умельцы изобретают полуавтоматические приспособления, обеспечивающие эффективную обработку почвы и садово-огородных культур.

Для создания компактного эл. культиватора с хорошими значениями КПЭ (ключевые показатели эффективности) можно задействовать строительную дрель. Такой вариант подходит для прополки картофеля и выполнения несложных сельскохозяйственных задач.

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

Корпус генератора.
Роторный вал.
Фланцевый подшипник.
Детали из стали.
Винты.
Шкив.
Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

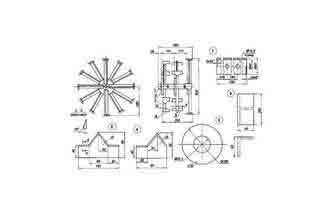

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

Угол отвала.
Качество и глубину культивации почвы.
Площадь захвата.
Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

Листерный.
С переменной шириной захвата.
Дисковый.
Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Как собрать конструкцию

Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.

Источник: http://specmahina.ru/kultivator/svoimi-rukami-2.html

Ручной культиватор для огородника — инструмент первой необходимости

Что такое ручной культиватор? Это приспособление для окультуривания земли с помощью механических приспособлений и силы рук. Как разнообразна работа по ухаживанию за грядками и клумбами, так же много ручных инструментов, созданных своими руками и промышленным способом. Принято считать культиваторами для ручного применения почвенные рыхлители, с захватом не больше 20 см, на длинной или короткой рукоятке.

Зачем нужны культиваторы

Даже самый насыщенный техникой участок не будет ухоженным, если по нему не пройдётся рука человека с узким инструментом, который подрыхлит землю рядом с растениями и цветами, разобьёт почвенную корку и обнажит, порвёт корни сорняков. Этот инструмент называется ручной культиватор и назначение его:

взрыхлить почву, избавив её от корки и насытив кислородом воздуха;
нарезать борозды под посев растений, а потом присыпать новосадку;
избавить культурные растения от соседства сорняков;
выполнить разглаживание поверхности с разбиванием комков – проборонить.

Это далеко не все функции культиваторов. Инструмент с удобным захватом, иногда с ручками и колесом служит для обработки земли наравне с культиваторами на электрической или бензиновой тяге.

Разновидности рабочих органов культиваторов

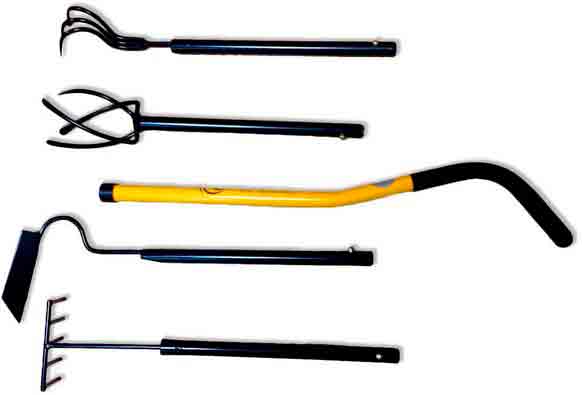

Всегда в работе ручной культиватор для дачи, такой как на фото.

Среди множества форм и размеров инструментов их классифицируют на несколько типов по форме и функциям рабочего органа. Так, вилы с изогнутыми рогами, наматывающие на себя корни вездесущего пырея изобрели сравнительно недавно, и назвали «Торнадо» за эффект борьбы с злостными многолетними растениями.

Из новых инструментов можно отметить плоскорезы инженера Фокина, с трехсторонней заточкой узкой полосы из инструментальной стали. Они имеют прямоугольную ручку, регулируемый угол для работы, и могут извлечь из узкой щелки любой сорняк. Петлевидной формы такие рыхлители — полольники подрезают корни на глубине и не переворачивают верхний слой почвы, сохраняя на поверхности мульчу. Зубчатые ручные культиваторы наоборот, нужны для рыхления верхнего слоя.

Ротационные культиваторы используют для рыхления, пропалывания. Они эффективны, требуют мало усилий для приведения в движение звездочет. Миниатюрные стреловидные наконечники на изогнутых стержнях являются отличными рыхлителями, их часто устанавливают на самодельные инструменты с колёсами на ручной тяге.

Ещё по теме Идеи оформления зоны барбекю

Итак, по форме рабочего органа культиваторы делят;

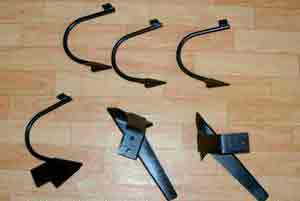

плоскорезы и петли;
зубчатые, с плоским, острым и стреловидным концом, от одного до 7 звеньев;
ротационные, с набором крутящихся звездочек;
прямые вертикальные стержни – грабельные инструменты.

Некоторые модели совмещают по две функции, например культиватор ротационный ручной с петельным полольником.

Известный производитель препарата ЭМ-1 Байкал для оздоровления почвы, создал инструмент для обработки почвы. Пластинчатые плоскорезы различной ширины, собранные в набор. Их отличие – полоса заточена с обеих сторон и эффективность работы возрастает вдвойне. Ручки к этим плоскорезам подбираются отдельно. Цель – подрезать корни сорнякам, которые после разрушат эффективные микроорганизмы.

Любой дачник мечтает, чтобы у него под руками всегда оказывался нужный инструмент. Поэтому их покупают, и создают собственные конструкции на базе известных форм, но изменяя размеры, высоту ручки, ширину захвата.

Как сделать ручной культиватор своими руками

Насадить на ручку насадку сможет каждый. Предлагаем соорудить ручной культиватор своими руками из негодного велосипеда и подручных средств. Колесо лучше взять от подросткового туристического велосипеда с широким ободом. Используется только переднее колесо с вилкой. Рабочая часть на раме может быть выполнена любым способом – зубьями в 2 ряда, звездочками или плоской петлёй. Главное, в самодельном ручном культиваторе рама должна быть прочной с креплением на болтах ребер жесткости, соединения с ручками, созданными из простого или клееного дерева. Вместо дерева можно использовать лёгкие трубки из цветного металла. Удобный и лёгкий рыхлитель незаменим для обработки широких междурядий, приствольных кругов деревьев.

Другим не менее эффективным ручным инструментом станет ручной роторный культиватор. Основные узлы на чертеже:

рабочие элементы звездочки или диски – 1;
оси для крепления рабочих звездочек – 2;
втулки для сбора узла – 3;
соединительные скобы, большие и малая – 5, 4;
рамный шток, переходящий в трубу и соединённый с поперечной ручкой – 6,7, 8.

Диски сферические, их создают путём формирования. Но с таким же успехом можно воспользоваться ручными «ежикам», и с их помощью собрать рабочий орган. Подробный чертёж ручного культиватора своими руками вам в помощь.

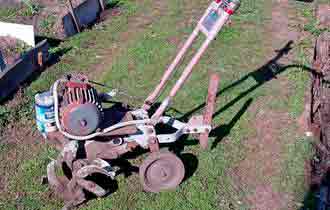

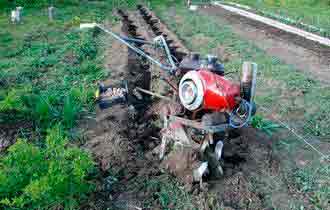

Среди конструкций самоделок встречаются полноценные мотоблоки, созданные на базе бензопил и другой моторной техники. Ценность этих самодельных устройств для хозяина в том, что он использовал подручные средства и создал инструмент под свои потребности. С другой стороны стоимость заводских моделей не всегда позволяет купить культиватор от известного надёжного производителя. Как ещё можно собрать ручной культиватор своими руками, посмотрите видео:

Знакомимся с культиваторами заводского изготовления

Если у землепашца нет возможности создать себе недорогого эффективного помощника, это сделали украинские инженеры. Без двигателя, с одним колесом и ручками, простая конструкция облегчает работу на участке. В гнездо крепится один из 6 рабочих узлов. Поэтому и названо устройство универсальный ручной культиватор Землероб 6 в 1.

Весит приспособление 9,5 кг, управляемость хорошая, с культиватором легко справляются женские руки. Детали, изображённые на фото, представляют рабочие инструменты:

Окучник, который является основным рабочим инструментом. Нарезка борозд, огребание картофеля производится с помощью окучника. Но его в комплекте заменяет рыхлитель дисковый, который выполняет ту же функцию, что и окучник.
Плоскорез с установленными ножами «бритва», которые подрезают корни сорняков, регулируется по ширине рядов с растениями.
Культиватор междурядник служит для рыхления, подрезает траву. У этого инструмента регулируется осевой наклон и глубина опускания в землю.
Имеется плужок, он служит для нарезки борозд при посеве семян в землю.
Рыхлят землю при образовании корки звездочками, которые имеются в комплекте.
В наборе имеется бороздообразователь, с ним в комплекте маркер. Узел используется в посевную.

Заводская конструкция не выдерживает работы на тяжёлых сырых участках. Поэтому в отзывах мастеров есть совет, усилить раму крепления колеса и укрепить ручки двумя жёсткими перемычками. Ручки нужно несколько удлинить и сделать более удобными.

Стоит обратить внимание и на конструкцию винницких мастеров. Её назвали без изысков – Ручной культиватор «Землероб универсальный 5 в 1». Стоит изделие 450 гривен, в переводе на российские деньги 3000 рублей.

На несущей раме поочередно могут быть смонтированы следующие инструменты:

окучник;
междурядник;
плужок с маркером;
бритва;
культиватор.

В результате имеется рама с размером 64х30х30 см с навесным устройством. Юркий инструмент станет незаменимым помощником при посадке и окучивании, прополке и рыхлении огорода.

Мы привыкли, получать урожай тяжким трудом. Принципы разумного земледелия предлагают другое. Не копать почву без необходимости, этим нарушается её структура. Не рыхлить верхний слой глубже 5 см по той же причине. Не полоть грядки до последнего сорняка. Чаще и больше мульчировать почву и разводить в ней полезные микроорганизмы. Труд станет легче, а урожай больше.

Плоскорез подчистит верхний слой растительности, подрежет корни и стрелой прополет борозды. Чтобы поднять землю, напитать воздухом, имеется рыхлитель и культиватор. Они же разрушат корку после полива или дождя. Имеющиеся в комплекте маркеры помогут отрегулировать ширину установки насадок. Плуг и бороздодержатель незаменимые весенние инструменты.

Ручной культиватор имеет в составе детали, изготовленные из качественной стали. Прочный килевидный сошник определяет глубину обработки почвы. Рукоятки удобны для управления и прочны. Набор инструментов оптимальный, а размеры таковы, что культиватор пройдёт в любой закуток.

Источник: http://glav-dacha.ru/ruchnoy-kultivator-dlya-ogorodnika/

Ручной культиватор своими руками

С наступлением весеннего тепла практически каждый дачник перемещается на свой участок и приступает к посадочным мероприятиям. Однако землю сперва нужно подготовить, чтобы растения в ней чувствовали себя комфортно. Самым сложным процессом является рыхление и перекопка. Немало людей для этих целей по старинке задействуют лопату, но есть и другое, облегчающее труд – культиватор. Этот инструмент позволяет быстро и просто проводить обработку участка. На том, как сделать ручной культиватор своими руками для прополки сорняков на даче, советах по изготовлению и пошаговых инструкциях остановимся более подробно.

Какими бывают культиваторы

Обрабатывать землю начали довольно давно. Когда огородно-дачный образ жизни был на пике, ручные культиваторы пользовались особой популярностью. Инструменты приобретали заводского исполнения и делали своими руками. Особой популярностью сегодня пользуются такие виды ручных культиваторов:

плоскорез. Изделие напоминает традиционную тяпку, но представляет собой механизированную версию;
звездочный. Функционирование сводится к последовательному разрезанию почвы звездочками в виде ножей;
культиватор «ёжики». Принцип действия аналогичен предыдущему варианту, но земля рыхлится с помощью стальных прутов в виде дикобраза;
торнадо. Инструмент имеет схожесть с обычными вилами, но только прутья используются закрученные.

Применять культиваторы можно для ряда задач:

рыхление почвы, что делает ее воздухопроницаемой;
нарезка рядов для посадки огородных культур с последующей присыпкой;
удаление сорняков;
разбивание больших комьев земли и выравнивание грунта.

Преимущества и недостатки ручных агрегатов

В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

простота использования;
не требуются смазочные и горючие вещества;
аккуратность обработки;
возможность обработки земли в стесненных местах, например, клумбы, теплицы.

Однако культиваторы не избавлены также от недостатков:

инструмент является устаревшим;
в зависимости от устройства периодически приходится менять диски;
низкая производительность;
требуется прилагать физические усилия;
низкая эффективность на целине и твердой земле.

Как собрать ручной культиватор

Сконструировать рассматриваемый инструмент будет не так сложно, как может показаться на первый взгляд. Для изготовления можно использовать различные подручные материалы. Их перечень может меняться в зависимости от типа выбранного механизма: попроще либо посложнее. Основные инструменты, которые будут использовать в ходе работы, таковы:

болгарка;
электродрель;
пила;
точило;
гаечные ключи.

Рассмотрим, как сделать ручной культиватор своими руками, советы и пошаговые инструкции по изготовлению.

Плоскорез

Одним из простых домашних инструментов для прополки сорняков является плоскорез. Изготавливают его из следующих материалов:

профильная труба квадратного сечения;
лента из стали толщиной 3 мм;
колесо от велосипеда.

Сборку самодельного инвентаря выполняют следующим образом:

Из металлической ленты делают вилку и фиксируют ее к колесу.
Делают раму из профильной трубы в форме буквы V.
Из стальной ленты изготавливают нож, который фиксируют к колесу. Нож можно регулировать, если закрепить его с помощью регулировочного винта.
К раме посредством сварки фиксируют вилку, а сверху рукояти. Чтобы агрегат было удобнее приводить в движение, в верхней части между рукоятями закрепляют перемычку.

Торнадо

Конструктивно «Торнадо» состоит из ручки, черенка и рабочей части. Его работа схожа с обычным штопором: он вкручивается в землю, захватывает и извлекает ее вместе с сорным растением и его корневой системой. Рыхлитель можно сделать двумя способами: из стальной полосы либо из обычных вил.

Изготовление первого варианта состоит из таких шагов:

Подбираем трубу согласно диаметру черенка, который планируется в нее вставлять.
Из пружинистой стальной ленты делаем 2 витка в форме спирали. Концы витков заостряем на электроточиле.
Сваркой фиксируем спирали к трубе.

Если инструмент изготавливается из вил, то зубьям при помощи молотка придают форму спиралей. Чтобы металл был податливее, его разогревают газовой горелкой. В остальном процесс повторяет предыдущий вариант. Более подробно о конструировании простого ручного культиватора можно узнать из видео.

Звездочный

Изготовление звездочного культиватора потребует определенных усилий, но он оправдывает себя большей эффективностью, по сравнению с двумя предыдущими устройствами. Для сборки потребуются 5-7 звездочек, которые будут являться ножами: их посредством втулок надевают на ось. Звездочки могут иметь прямые и загнутые края. Подобный инструмент можно дополнить плоскорезом, что позволит помимо рыхления одновременно удалять сорняки.

Конструкция собирается в такой последовательности:

К оси культиватора приваривают звездочки с промежутком в 5 см;
Ось к металлической вилке закрепляют так, чтобы была возможность свободного вращения. Для этого в самой вилке сверлят отверстия, после чего вставляют ось, насаживают ножи и загибают края оси с обеих сторон.
К вилке крепят отрезок трубы и вставляют деревянный держак.

Размер звезд может отличаться в зависимости от типа почвы.

Культиватор из велосипеда

Если у вас есть сломанный велосипед, то ему можно найти применение: он вполне сгодится для сборки культиватора. Существует два варианта: из велосипедной вилки и колеса либо из рамы. Для первой конструкции потребуются:

вилка от велосипеда с колесом. Лучше использовать детали от детского велосипеда, поскольку такой инструмент будет удобнее в обращении;
плоскорез. Собирают из стальной полосы;
металлические рукояти.

Конструирование культиватора состоит из таких действий:

К отрезанной части рамы закрепляют плоскорез.
Рукояти должны быть длиннее, чем руль велосипеда. Их выполняют из труб и фиксируют к раме. Между рукоятями устанавливают поперечину.
Все крепления должны быть надежными. Их стягивают болтами либо задействуют сварку.

Для второго варианта применяют раму с задним колесом. Для сборки переворачивают раму и фиксируют рукояти, а к нижней части крепят плоскорез. Несмотря на схожесть конструкций, последний вариант более предпочтителен: он отличается надежностью, а если использовать болтовое соединение, то можно задействовать любую навеску.

Культиватор «ёжики»

Основой является крепкая вилка, выполненная из металлической полосы. В передней части агрегата располагается рабочая ось с насадками. Их выполняют из отрезков трубы с наваренными металлическими прутьями, края которых предварительно заостряют. Рыхление почвы осуществляется благодаря легкому встряхиванию земли и ее прокалыванию. Однако при такой обработке сорные растения из грунта не удаляются. Основным преимуществом инструмента является легкость движения: во время обработки приходится прилагать минимум усилий.

В качестве рукояти можно задействовать держак от лопаты либо руль от велосипеда. Если установить руль, то агрегатом можно будет пользоваться перед собой либо позади. В первом случае насадку в виде «ёжиков» приходится загоняться в почву, налегая собственным весом. Второй вариант конструкции придется утяжелить, но работать инструментом будет проще.

Дисковый роторный культиватор

Сделать роторный культиватор будет непросто. Нужны не только инструменты, но и соответствующий опыт. Такой агрегат по эффективности будет превосходить все перечисленные выше. Он позволит культивировать и бороновать почву, разбивая большие грудки. Рассмотрим изготовление устройства согласно чертежу. Рабочие элементы механизма – сферические диски, которые насаживают на ось благодаря приваренным втулкам. По краям оси шплинтуются в большой скобе. Сверху нее вырезают отверстие, в которое крепят рукоять с поперечным элементом .

К меньшей скобе сваркой фиксируют шток диной 25 см и сечением 24 мм. В него вкручивают стержень 16 мм. Часть стержня должна выступать над поперечиной. Для придания дискам формы чаши, по центру заготовки точно и сильно ударяют молотком. На поперечине монтируют гайки, посредством которых становится возможным изменять наклон дисков по отношению к направлению движения агрегата.

Советы по изготовлению культиватора

Немаловажным моментом в изготовлении любого инвентаря является соблюдение мер безопасности. Работая с такими инструментами, как болгарка либо сварочный аппарат в обязательном порядке нужно защитить глаза и руки. Глаза защищают как от интенсивного света, окалины, так и от летящих металлических искр пи резке и обработке металла.

Для защиты глаз в процессе работы с болгаркой используют очки, со сваркой – специальный щиток. Также рекомендуется при обработке металла надевать плотную одежду, чтобы летящие искры не привели к ожогам на теле. Кроме этого, во время подобных работ, поблизости не должны находиться такие средства, как масло, бензин, растворители, которые могут стать причиной возгорания.

Ознакомившись, как своими руками сделать ручной культиватор для прополки сорняков на даче, с советами и пошаговыми инструкциями, собрать подобный инструмент сможет практически каждый огородник. Для такого приспособления потребуется минимум материалов и инструментов, которые найдутся у каждого хозяина. Готовый культиватор станет незаменимым помощником в обработке огорода, сада и теплицы. К тому же с самодельной конструкцией можно сэкономить средства и выполнить ее под себя с нужными размерами.

Источник: http://labuda.blog/416697

Культиватор, собранный своими руками – незаменимый помощник

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

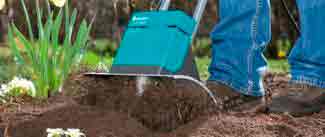

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

Электрический культиватор

Внимание! Выбор необходимого вам инструмента завит от вида грядок и набора выращиваемых культур. Если это теплица или зонированная территория с цветником, огородом и садом, то подойдут легкие варианты с ручным управлением. Для обработки больших площадей необходимы электрические инструменты более высокого класса.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

Ручной культиватор

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

Маленький ручной культиватор своими руками

Этот вид самодельного инструмента дачники ласково называют «малыш».

Он подходит для небольших площадей, в том числе и для теплицы. Предельно легок и удобен в использовании. По виду напоминает массажер на ручке, только вместо маленьких шипов – острые клинья.

Ручной культиватор Малыш

Для изготовления понадобятся:

длинная ручка диаметром 24 мм. длиной, соответствующей росту земледельца или покупной черенок;
массивная деревянная ось;
5 прочных тяжелых дисков диаметром около 150 мм. с отверстиями в середине и острыми шипами по краям. Их можно вырезать из металла самостоятельно.

На металлический штырь насаживаются и закрепляются диски.
К массивной деревянной или металлической оси крепится штырь с острыми дисками.
Конструкция надевается и крепко прикручивается к черенку или к ручке.

Культиватор «Малыш»

удобно использовать на открытом грунте и в теплице;
при желании можно снабдить мотором.

захватывает в глубину около 20 см. Учитывая утверждение микробиологов о том, что глубокое рыхление почвы убивает аэробные и анаэробные микроорганизмы, этот минус может считаться плюсом.

Изготовление культиватора торнадо

Садовый инструмент торнадо выглядит, как большой штопор с ручками. Несколько его лезвий расположены под углом друг к другу. При работе они ввинчиваются в землю, облегчая труд дачника, ведь нагибаться нет необходимости. Торнадо идеален для копания созревшего картофеля. Кусты растения просто прокручивают по часовой стрелке и вытаскивают из земли вместе с клубнями. Инструментом можно удалять сорняки вместе с корнями и окучивать грядки вращательными движениями.

Культиватор торнадо

Для сборки торнадо вам понадобятся:

вилы;
пластмассовая насадка для черенка;
половина метра трубы такого диаметра, чтобы она надевалась на пластмассовую ручку-насадку.

Культиватор Торнадо удаляет корни растений, так же часто его применяют для выкапывания картофеля

Трубу разрезают по длине и надевают на ручку, так чтобы она выступала в обе стороны на 25 см. То есть верх ручки приобретает т-образную форму. Крепят трубу изолентой.
Зубьям вил придают определенную форму с помощью молотка. То есть попросту закручивают их по спирали.
Соединяют ручку и вилы. Инструмент готов.

Культиватор из старого велосипеда

Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

Схема монтажа культиватора из велосипеда

Для сборки вам понадобятся:

передняя часть велосипедной рамы с колесом;
рабочая поверхность двуручной пилы;
инструменты.

Культиватор из велосипеда

К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
Колесо тоже должно быть закреплено на раме.

В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

Мини-культиватор с колесом

Изготовление дискового роторного культиватора

Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.

Схема сборки дискового роторного культиватора

Для сборки понадобятся:

диски;
ось;
скобы;
втулка;
шток;
труба, ручка.

Выпуклые диски приваривают к втулкам, укрепленным на оси.
В скобах нужно закрепить ось, используя шплинт.
Труба с ручками и перекладиной проходит через большую скобу.
В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.

По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.

Электрокультиватор своими руками

Электрический инструмент из подручных материалов можно смастерить за 2 дня, но подготовиться нужно заранее.

Устройство электрокультиватора

Для его сборки может пригодиться: двигатель от стиральной машины, редуктор, «звездочки» и цепь с детского велосипеда, подшипники, ножи культиватора, сваренные из рессор автомобиля, уголки, колеса, кабель длиной около 50 м., кусок жести для защиты мотора от почвы. Вместо двигателя стиральной машинки можно использовать мощную советскую дрель, плюс редуктор от сгоревшей болгарки, или электрическую мясорубку.

Конструкция, собранная из тех или иных предложенных элементов будет выглядеть примерно так: металлический каркас с двумя колесам по обеим сторонам. Двигатель из стиральной машинки, мясорубки или дрели – в центре. Его нужно соединить с ножами культиватора и обеспечить вращение с помощью цепи и «звездочек» от детского велосипеда.

Электрокультиватор своими руками

На двух ручках можно закрепить кабель с пусковым механизмом.

Совет. Заточенные части ножей нужно расположить со стороны вращения вала. Лезвия должны быть на расстоянии 5 см. друг от друга, под углом 120°.

Сначала изготавливают и скрепляют основные детали, затем под них делают каркас. Размеры зависят от подручных материалов, которые вы используете.
К корпусу двигателя приваривают редуктор с передаточным механизмом.
К выходному валу редуктора крепят лезвия. Можно применить заточенные и скрепленные рессоры машины или любой другой металл.
На каркас, изготовленный из уголков, хомутами и болтами крепят двигатель.
По центральной оси должна быть ось с колесами по бокам.
Сверху приваривают ручки и кабель.

Самодельный электрокультиватор из бензопилы

легкая и удобная электрическая конструкция;
экологичен, в отличие от механизмов, работающих на бензине. Значит, можно его использовать в парниках и теплицах.

при изготовлении обязательно использовать сварку;
не подходит для обработки больших площадей.

Механические усовершенствования не только облегчают труд, но и увеличивают эффективность и скорость обработки почвы. Любой из рассмотренных инструментов земледельца незаменим при работе на земле и легок в использовании.

Культиватор своими руками — видео

Источник: http://eteplica.ru/gryadki/kultivator-sobrannyj-svoimi-rukami.html

Ручной культиватор для дачи своими руками

7 дачных чудо-помощников!

Необычный ручной садово-огородный инструмент (фото, видео, чертежи)

1. Плоскорез Фокина

Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.

Плоскорез Фокина чертеж:

Плоскорез Фокина «Стриж»

2. Рыхлитель Чудо-лопата «Пахарь»

Рыхлитель Чудо-лопата «Пахарь» чертежи:

Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.

Чудо-лопата Прокопенко

Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

1.Глубокая обработка почвы без оборота пласта.

2.Высокая производительность труда.

3.Не требуется значительных физических усилий при обработке пласта.

4.Доступна в изготовлении.

Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.

Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

Для удобства транспортировки можно изготовить разборную конструкцию.

Чудо-лопата Прокопенко чертежи:

3. Чудо-вилы поворотные

Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.

Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

Чудо-вилы поворотные фото:

4. Чудо-лопата монаха — отца Геннадия

Чудо-лопата монаха — отца Геннадия фото и чертежи:

5. Чудо-колун

Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

Чудо-колун фото:

6. Чудо-окучник картофеля

Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.

Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.

Чудо-окучник картофеля фото и чертежи:

7. Рыхлитель грунта «Торнадо»

Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.

Рыхлитель грунта «Торнадо» фото и чертежи:

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/7-dachnyh-chudo-pomoschnikov-ruchoy-sadovo-ogorodnyi-instrument-foto-chertegy-video

Ручной культиватор своими руками – разнообразие конструкций и материалов для изготовления

Рассмотрим варианты, как изготовить самодельный ручной культиватор
Как изготовить ручной культиватор для дачи из подручных материалов?
Культиватор «Торнадо»
Культиватор плоскорез
Культиватор типа «Ежики»

Для обеспечения хорошего урожая на ваших грядках, мало вспахать землю и засеять ее. Во время роста, и особенно созревания культур – землю необходимо постоянно обрабатывать. Производится окучивание, убираются сорняки, затвердевшая поверхность рыхлится между рядами.

Все это можно выполнить тяпкой или лопатой. Однако эффективность труда повышается на порядок, если механизировать культиватор почвы.

Сделать своими руками такое приспособление может любой хозяин. Особенных инструментов не потребуется, разве что сварочный аппарат.

Надо сказать, что идея эта не нова. Много десятилетий назад, когда население одной шестой части Земли переживало дачный и огородный бум, подобные инструменты были популярны. Их покупали в магазинах хозтоваров и по возможности делали самостоятельно.

Рассмотрим варианты, как изготовить самодельный ручной культиватор

Основные виды инструмента:

Плоскорез. Является механизированной версией обычной тяпки.

Ротационный звездочный. Принцип работы заключается в поочередном разрезании почвы плоскими ножеобразными элементами.

Ручной культиватор ежики. Конструкция похожа на звездочный, но землю пронзают не ножи, а острые стальные пруты, похожие на иглы дикобраза.

Торнадо. Представляет собой вилы с закрученными в малую спираль зубьями. Механизации не подлежит, его просто необходимо втыкать в землю.

Как изготовить ручной культиватор для дачи из подручных материалов?

Используемые материалы и инструменты:

Стальные полосы, куски арматуры, или иные металлические заготовки, в зависимости от выбранной модели;
Колесо с креплением, или готовая рама (например – от велосипеда);
Ручка. Можно использовать металлическую трубу или древко от лопаты;
Сварочный аппарат (желательно);
Дрель, болгарка.

Культиватор «Торнадо»

Изготовить его очень просто. Основание делается из стальной трубы. На торец привариваем стальные прутья с образованием квадрата.

Затем прутья загибаются винтовым образом, а концы затачиваются. Можно использовать древко от лопаты в качестве ручки, или приспособить велосипедный руль в качестве рычага. Тогда выполнять поворотные движения будет легче.

Таким культиватором рыхлят почву на большую глубину, выкапывают корни кустарников и готовят ямки под посадку деревьев.

Культиватор плоскорез

Рама изготавливается из профтрубы квадратного сечения. Одна точка сварки под углом 30°. К раме привариваем вилку для колеса из стальной ленты толщиной 3 мм. Тип колеса не имеет значения, оно может быть готовым или самодельным железным.

Руль – упор представляет собой две трубы, закрепленные на раме. С его помощью оператор регулирует глубину погружения ножа.

Горизонтальная часть рамы служит адаптером для режущей насадки. Нож изготавливается из стальной ленты толщиной 3-4 мм, передняя нижняя кромка затачивается. Угол атаки можно менять, если установить регулировочный винт.

При наличии старых запчастей от велосипеда конструкцию можно выполнить из них. Большой диаметр колеса облегчает управление культиватором, и делает его ход более легким.

Форма резака может быть в виде перевернутой «П» или «Т» образной. Важно! При работе с «Т» образным ножом необходимо строго следовать рядности. Иначе можно подрезать корни культурных растений.

Разновидностью плоскореза является культиватор вилочного типа. В этой конструкции ножей несколько, и они закреплены на так называемой «вилке» — конструкции из особым образом загнутых стальных прутьев.

Чертежи подобных приспособлений встречаются в садовых журналах времен СССР.

Главное достоинство такого помощника – легкость хода. С ним может справиться и хрупкая девушка и ребенок. Рыхление почвы происходит очень качественно, однако корни сорняковых растений практически не срезаются.

Вы можете выбрать, что важнее – глубокое рыхление или очистка территории от сорняков.

Несмотря на название – приспособление классическим плугом не является. Чтобы вспахать целину – двух человеческих сил недостаточно. Это типичный тяжелый культиватор. Конструкция похожа на обычный плоскорез, но с добавлением тяговой рукояти.

За нее берется второй оператор, и тащит плуг за собой, как лошадь. Первый работник контролирует направление и глубину вспашки. Пользоваться им в одиночку невозможно.

Ротационный звездочный
Достаточно простая в изготовлении конструкция. Необходимо изготовить несколько одинаковых звездочек – ножей, и нанизать их с определенным интервалом на ось.

Ножи могут быть прямыми или загнутыми в разные стороны. После прохода звездами можно сразу же подрезать корни плоскорезом. Для этой цели изготавливается комбинированная конструкция, как на иллюстрации.

Поскольку роторы – звезды исполняют роль опорных колес – дополнительная ось не нужна. С таким культиватором может справиться физически подготовленный человек, ход приспособления достаточно тяжел.

Если вместо роторов – звезд, установить сферические диски – получится окучник.

Культиватор типа «Ежики»

В качестве основы выступает прочная вилка, изготовленная из стальной полосы. На рабочей стороне расположена ось для насадок. Насадки делаются из отрезков трубы, с наваренными штырями – иглами с остро заточенными кончиками (отсюда и название – «ежики»).

Рыхление происходит за счет прокалывание верхнего слоя земли и легкого встряхивания поверхности. Корни сорняков остаются на месте. Главное достоинство инструмента – удивительная легкость хода. Земля рыхлится практически без усилий.

Аналогично с предыдущей конструкцией, заднюю часть рамы можно оснастить плоскорезом, который и не даст покоя сорнякам на междурядье.

В качестве рукояти используется или древко от лопаты, или тот же велосипедный руль.

Совет! Роторный культиватор, или «ежики» можно использовать как перед собой, так и следом за оператором.

В первом случае вы загоняете рабочую насадку своим весом, работа идет с усилием. Второй вариант требует загрузки (утяжеления) рабочей части. Однако работать таким образом легче, несмотря на лишний вес.

Мы разобрались, как сделать культиватор самостоятельно, и какие их разновидности самые популярные. Не пренебрегайте советами родителей – их поколение знакомо с инструментом такого типа не понаслышке!

Смотрите видео: как сделать ручной культиватор ежики. Подробное объяснение процесса изготовления. Если нужны конкретные чертежи с размерами, можете скачать по этой ссылке.

Источник: http://obinstrumente.ru/sadovyj-instrument/ruchnoj-kultivator-svoimi-rukami.html

Ручной культиватор своими руками: инструкция по изготовлению рыхлителя, необходимые инструменты и материалы

Культиватор ручной – это инструмент для садово-огородных работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

Делаем культиватор ручной своими руками

Простейший вариант – культиватор Торнадо
Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.
«Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика.

Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения.

В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

Культиватор ручной из велосипедных частей

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

Схема конструктивная культиватора ручного из велосипедных частей

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

Схема зубчатого вспахивателя:

1 — диски-блины,
2 — Г-образные зубья,
3 — ось, 4 — цапфа,
5 — стальная скоба,
6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

1— диск,
2 — ось.
3 — втулка,
4 — скоба большая,
5 — скоба малая,
6 — шток,
7 — труба,
8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.

Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4.

К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.

Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

Ручной культиватор видео подборка

Существует еще множество способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

Нужно лишь умение немного разбираться в деталях машин и в электротехнике, а также немного воображения. Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

Как сделать ручной культиватор своими руками

Плюсов у самодельной конструкции масса: при эксплуатации не возникнет необходимости в топливе или электричестве, поскольку в работу она приводится физической силой, а если сломается (что происходит крайне редко) – починка не составит особого труда.

Материалы, требующиеся для домашнего производства ручного культиватора, наверняка найдутся в каждой мастерской или даже гараже (при сборке понадобится сварочный аппарат и, преимущественно, стальные элементы), зато огород при минимуме усилий будет всегда ухоженным.

Модели культиваторов

По особенности приведения в действие существует три типа культиватора:

бензиновые;
электрические;
приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).

В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

Звездочный/ротационный культиватор

Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию).

Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.

Рыхлитель

Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.

Самодельная картофелесажалка для мотоблока

Корнеудалитель

Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее).

Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.

Картофелекопатель

Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков.

Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.

Для комнатных растений

Как сделать самодельный ручной культиватор

Плоскорез

изготавливаем из стальной ленты вилку, прикрепляем к вилке колесо;
из профтрубы мастерим V-образную раму (угол сварки – 300);
к раме привариваем вилку и сверху – рукояти. Для удобства приведения конструкции в движение между рукоятями (в верхней части) приваривается перемычка.

Прицепное устройство для мотоблока своими руками

«Торнадо»

«Торнадо» из стальной ленты изготавливается по следующей инструкции:

берем металлическую трубу, диаметром соответствующую черенку, который будет в нее вставляться;
отрезкам пружинистой стальной ленты (длина до полуметра, толщина – 0,15 см, ширина до 2 см) придаем форму спирали из пары витков, концы витков нужно заострить;
при помощи сварки крепим спирали к трубе.

Изготовление звездочного культиватора

ножи с интервалом 5-7 см привариваются к оси;
ось крепится к металлической вилке таким образом, чтобы было возможным ее свободное вращение (в отрогах вилки нужно просверлить отверстия, в которые вставляется прут с уже надетыми ножами, прут с обоих концов загнуть);
вилка сваркой прикрепляется к трубе, к которой будет прикреплен черенок.

Насос НШ-32: устройство, схема подключения

Культиватор из велосипеда

Чтобы выполнить первый вариант, понадобится:

велосипедная вилка с неснятым колесом (лучше всего использовать детский велосипед, поскольку культиватор с большим колесом не так комфортен в эксплуатации);
плоскорез (можно применить режущую часть двуручной пилы или воспользоваться готовой головкой культиватора);
рукояти (желательно использовать металлические).

переворачиваем раму, не снимая заднего колеса;
сверху прикрепляем (при помощи сварки) рукояти, снизу – плоскорез.

Самодельный ручной культиватор станет незаменимым помощником в любой сельскохозяйственной деятельности.

Зная, как сделать самодельный культиватор, можно существенно сэкономить (конечно, если речь идет не о гектарах обрабатываемой почвы) как на топливе, так и на ремонте.

Можно проявить фантазию и всячески модифицировать конструкцию или изначально выполнить «под себя» – с удобными наклоном рукоятей, нужными навесками, подходящим размером. Пределов совершенствованию конструкции нет.

Как сделать культиватор в домашних условиях — Спецтехника

Когда наступает весна, дачники и владельцы приусадебных участков приступают к посадочным работам. Сначала для этого готовится почва, а только потом осуществляется посадка растений.

Наиболее трудоемким процессом является рыхление и перекопка земли.
Многие для этого используют лопату, но есть более удобное приспособление — это культиватор, с помощью которого можно быстро и просто обработать даже большие участки.
Этот инструмент можно приобрести в магазине, но при определенной сноровке можно сделать своими руками.

Что представляет собой инструмент

Больше всего распространены ручные культиваторы, вес которых составляет не больше 20 килограмм, они компакты и имеют высокую производительность.

С помощью данного приспособления можно не только разрыхлить землю, но и удалить сорняки, а также вносить удобрения. Пригодится инструмент и в процессе ухода уже после посадки растений, с их помощью можно выполнять такие действия:

окучивать грядки;
прореживать;
рыхлить почву между грядками.

Конечно же, такой ручной инструмент, конечно, не сравним по можности с мотоблоком, но для выполнения поставленных задач он вполне подходит. А еще его можно использовать даже на труднодоступных участках.

Культиваторы оснащены фрезами, благодаря которым осуществляется их передвижение по участку, именно они и проводят рыхление. Помимо этого, он может иметь такие рабочие насадки:

лапы для прореживания и рыхления почвы;
носок для резки и рыхления;
окучник для нарезания бороздок с целью последующего посева. Затем он поможет в процессе окучивания растений;
диск игольчатый, он нужен, если почва покроется большой коркой;
ножи подкормочные, они оснащены дозаторами, чтобы в почву можно было впрыскивать удобрения.

Классификация культиваторов

Есть несколько разновидностей такого приспособления, но чтобы выбрать тот или иной вариант, следует знать о каждом из них больше.

Например, конструкция ротационного рыхлителя включает в себя четыре движущихся диска, один вращающийся нож черенок и скобы. Кроме этого, он оснащен колесиками и длинной ручкой. С помощью данного приспособления можно выполнять такие действия:

рыхлить землю;
обогащать ее удобрениями;
удалять сорняки.

Средство в движение приводится посредством надавливания на ручку и узел из звездочек, затем он проворачивается.

Другая разновидность устройства — мини-модель. Она специально предназначена для использования в саду или малых теплицах. С ее помощью почва обрабатывается вокруг деревьев и кустарников, также быстро убираются сорняки и выкапываются лунки для рассады и малые садовые культуры.

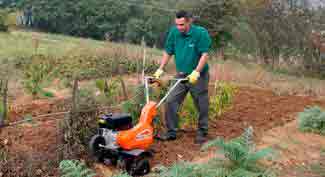

Бензиновый культиватор оснащается двигателем, который нужен для работы культивирующих фрез. Рабочая их глубина составляет 150 мм, часто они применяются с целью закладки новых ландшафтов. Еще ими можно быстро вспахивать тяжелые грунты и удалять с корнем сорняки.

Ручной культиватор-рыхлитель внешне напоминает маленькие грабли и оснащен 3−5 изогнутыми зубьями с острыми концами.

Если оказывать небольшое усилие, то они могут разрыхлить землю и разбить на ней корку. Когда зубья входят в почву, то прибор тянется на себя, чтобы получились борозды. Варианты инструментов на длинных ручках применяется на огороде, а на коротких — на клумбах и комнатных растениях.

Корнеудалитель — рыхлитель «Торнадо» имеет заостренные спиралеобразные зубья, имеющие разностороннее направление.
Сначала аппарат ставят вертикально по отношению к земле, потом проворачивают на 60 градусов и заглубляют в почву, а потом еще раз разворачивают по часовой стрелке.
Потом устройство приподнимается, с ним удалятся и корни.
Глубина обработки с помощью «Торнадо» составляет 20 см, соответственно, удаляются только сорняки, а посаженые культуры не страдают.
Электрические инструменты предназначаются для работы на малых участках, они компактные и имеют хорошую маневренность, соответственно, их можно применять рядом с кустами и деревьями и окучивать их.

Заранее позаботьтесь о том, чтобы шнур имел длину, достаточную для свободной обработки почвы. Такой культиватор экологичный и может быть применен в теплицах.

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

болгарка;
дрель;
пила;
ключи.

От велосипеда нужно взять только одно колесо и раму.

К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство. Важно учесть, что для работы вам понадобится сварочный аппарат.

Инструкция по изготовлению:

Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
чтобы повысить прочность между рукоятками приваривается стальная перемычка;
к уголкам нужно приварить оси колес культиватора;
предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра.

Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см.

Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Советы и рекомендации по самостоятельной работе

Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

Ручной культиватор своими руками – пошаговое руководство по сборке

Как сделать культиватор своими руками: советы инструкции, ручной рыхлитель Торнадо и Батрак, как изготовить плоскорез и продольник

Культивация – это взрыхления грунта, который ранее уже был обработан, с подрезанием сорняков и прочих вредоносных для урожая растений.

Культивация помогает улучшить водный и воздушный режимы грунта, тем самым повышая его плодородность и возможность посадки на нем сложных и требовательных растений, таких, например, как подсолнух.

Об устройстве

На полях культивация выполняется с помощью специальной техники с необходимым оборудованием, а вот что касается небольших хозяйств и участков, для их обработки можно использовать легкую моторизированную технику, такие культиваторы, как: электрический для дачи, мини культиватор, Лоплош или же ручные культиваторы.
Если говорить про самодельный культиватор ручной для дачи своими руками, сделать его вполне реально.
Его можно изготовить без применения каких-либо особых материалов и инструментов, и сделать это можно за день или пару часов, в зависимости от того, что же именно будет представлять собой будущее изделие – простого ежа с ручкой, или же модификацию старого велосипеда.

Но пользу от такого изделия вы получите однозначно. Это будет ухоженный огород, где одинаково хорошо плодоносят разнообразные культуры, чистый от сорняков с землей, которую легко обрабатывать.

Функционируют такие изделия исключительно при помощи мускульной силы, поэтому никаких затрат на электричество и топливо, тем более обслуживание двигателей и замену деталей не будет.

Все механические части крайне надежны, благодаря своей простоте, а в том случае если их поломка все же произойдет, заменить что угодно будет очень просто – достаточно лишь сделать новую часть из уже имеющихся материалов.
Также, изготовление самодельных ручных культиваторов не требует практически никакого опыта в проектировании или инженерном деле, поскольку состоят в основном из всего нескольких движимых соединений.
Более подробно о ручном культиваторе своими руками смотрите на видео:

Необходимые материалы

Для того, что бы можно было самостоятельно изготавливать разного рода изделия, полезные для обработки огорода, под рукой желательно иметь самые необходимые и часто применяемые материалы. Такие материалы, которые должны быть в любой мастерской это, в первую очередь, сталь.

Чем больше профиля, полосы, прутка и труб из стали буде находиться на хозяйстве, тем проще будет выполнять разнообразные работы, выполнять ремонты и производить полезный инвентарь.
Также, обязательно нужен сварочный аппарат, с помощь которого можно будет быстро и надежно соединять все металлические части.
Это можно делать и с помощью саморезов для металла, но их сфера применения и надежность не сравнимы со сваркой.

Инструкция по сборке

О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.

Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.

Культиватор для прополки

Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.

Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.

Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.

Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.

Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.

Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

Торнадо

Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

«Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

Принцип его работы похож на штопор, но намного большего размером.

При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

Плоскорез

Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

Дополнительные советы и рекомендации

Во время проведения любых работ в мастерской необходимо соблюдать все меры безопасности. В первую очередь необходимо защищать глаза, особенно во время работы со сваркой, не зависимо от ее типа.

В дуговой сварке опасна не только интенсивность света, получаемая в результате горения дуги, но и окалина, которая возникает на месте застывшего сварочного шва. Притом, она может откалываться самопроизвольно, во время остывания металла, вылетая на большую высоту.

Сбивать горячую калину молотком в направлении «к себе» также, плохая идея, поскольку она может попасть не только в глаза, но и на открытые участки кожи и за воротник, в волосы. Поэтому их необходимо закрывать в первую очередь.

При работе с газосваркой, разогревая ею металл для обработки или резки необходимо использовать перчатки и щитки для лица – работа ведется при высоких температурах. Также, помните, что кислород создает взрывоопасную смесь при контакте с маслом – для детонации этой смеси не нужна искра.

Заключение

Занимаясь собственноручным изготовлением сельскохозяйственного инвентаря, вы экономите деньги, притом суммы получаются более ощутимыми, когда изделие моторизировано, или имеет в своей конструкции сложные части.

В том же случае, если вы изготавливаете простое механическое изделие, то кроме сэкономленных денег вы также получаете возможность сделать его только под себя, свои личные нужды.

Поэтому, даже такое простое изделие, как еж для междурядной прополки, или культиватор на основе велосипеда будет неповторимым и максимально удобным, ведь в таком случае он будет просто учитывать все идеи и нюансы, которые пришли вам в голову во время его сборки, или даже после нее.

Ещё большей сэкономить средств позволит зернодробилка для домашнего хозяйства своими руками.

Возможно вас также заинтересует статья про доильный аппарат аид 2.

Ручной культиватор своими руками

С наступлением весеннего тепла практически каждый дачник перемещается на свой участок и приступает к посадочным мероприятиям. Однако землю сперва нужно подготовить, чтобы растения в ней чувствовали себя комфортно. Самым сложным процессом является рыхление и перекопка.

Немало людей для этих целей по старинке задействуют лопату, но есть и другое, облегчающее труд – культиватор. Этот инструмент позволяет быстро и просто проводить обработку участка.

На том, как сделать ручной культиватор своими руками для прополки сорняков на даче, советах по изготовлению и пошаговых инструкциях остановимся более подробно.

Какими бывают культиваторы

Обрабатывать землю начали довольно давно. Когда огородно-дачный образ жизни был на пике, ручные культиваторы пользовались особой популярностью. Инструменты приобретали заводского исполнения и делали своими руками. Особой популярностью сегодня пользуются такие виды ручных культиваторов:

плоскорез. Изделие напоминает традиционную тяпку, но представляет собой механизированную версию;

звездочный. Функционирование сводится к последовательному разрезанию почвы звездочками в виде ножей;

культиватор «ёжики». Принцип действия аналогичен предыдущему варианту, но земля рыхлится с помощью стальных прутов в виде дикобраза;

торнадо. Инструмент имеет схожесть с обычными вилами, но только прутья используются закрученные.

Применять культиваторы можно для ряда задач:

рыхление почвы, что делает ее воздухопроницаемой;

нарезка рядов для посадки огородных культур с последующей присыпкой;

удаление сорняков;

разбивание больших комьев земли и выравнивание грунта.

Преимущества и недостатки ручных агрегатов

В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

простота использования;

не требуются смазочные и горючие вещества;

аккуратность обработки;

возможность обработки земли в стесненных местах, например, клумбы, теплицы.

Однако культиваторы не избавлены также от недостатков:

инструмент является устаревшим;

в зависимости от устройства периодически приходится менять диски;

низкая производительность;

требуется прилагать физические усилия;

низкая эффективность на целине и твердой земле.

Как собрать ручной культиватор

Сконструировать рассматриваемый инструмент будет не так сложно, как может показаться на первый взгляд. Для изготовления можно использовать различные подручные материалы. Их перечень может меняться в зависимости от типа выбранного механизма: попроще либо посложнее. Основные инструменты, которые будут использовать в ходе работы, таковы:

болгарка;

электродрель;

пила;

точило;

гаечные ключи.

Рассмотрим, как сделать ручной культиватор своими руками, советы и пошаговые инструкции по изготовлению.

Плоскорез

Одним из простых домашних инструментов для прополки сорняков является плоскорез. Изготавливают его из следующих материалов:

профильная труба квадратного сечения;

лента из стали толщиной 3 мм;

колесо от велосипеда.

Сборку самодельного инвентаря выполняют следующим образом:

Из металлической ленты делают вилку и фиксируют ее к колесу.

Делают раму из профильной трубы в форме буквы V.

Из стальной ленты изготавливают нож, который фиксируют к колесу. Нож можно регулировать, если закрепить его с помощью регулировочного винта.

К раме посредством сварки фиксируют вилку, а сверху рукояти. Чтобы агрегат было удобнее приводить в движение, в верхней части между рукоятями закрепляют перемычку.

Торнадо

Конструктивно «Торнадо» состоит из ручки, черенка и рабочей части. Его работа схожа с обычным штопором: он вкручивается в землю, захватывает и извлекает ее вместе с сорным растением и его корневой системой. Рыхлитель можно сделать двумя способами: из стальной полосы либо из обычных вил.

Изготовление первого варианта состоит из таких шагов:

Подбираем трубу согласно диаметру черенка, который планируется в нее вставлять.

Из пружинистой стальной ленты делаем 2 витка в форме спирали. Концы витков заостряем на электроточиле.

Сваркой фиксируем спирали к трубе.

Если инструмент изготавливается из вил, то зубьям при помощи молотка придают форму спиралей. Чтобы металл был податливее, его разогревают газовой горелкой. В остальном процесс повторяет предыдущий вариант. Более подробно о конструировании простого ручного культиватора можно узнать из видео.

Звездочный

Изготовление звездочного культиватора потребует определенных усилий, но он оправдывает себя большей эффективностью, по сравнению с двумя предыдущими устройствами.

Для сборки потребуются 5-7 звездочек, которые будут являться ножами: их посредством втулок надевают на ось. Звездочки могут иметь прямые и загнутые края.

Подобный инструмент можно дополнить плоскорезом, что позволит помимо рыхления одновременно удалять сорняки.

Конструкция собирается в такой последовательности:

К оси культиватора приваривают звездочки с промежутком в 5 см;

Ось к металлической вилке закрепляют так, чтобы была возможность свободного вращения. Для этого в самой вилке сверлят отверстия, после чего вставляют ось, насаживают ножи и загибают края оси с обеих сторон.

К вилке крепят отрезок трубы и вставляют деревянный держак.

Размер звезд может отличаться в зависимости от типа почвы.

Культиватор из велосипеда

Если у вас есть сломанный велосипед, то ему можно найти применение: он вполне сгодится для сборки культиватора. Существует два варианта: из велосипедной вилки и колеса либо из рамы. Для первой конструкции потребуются:

вилка от велосипеда с колесом. Лучше использовать детали от детского велосипеда, поскольку такой инструмент будет удобнее в обращении;

плоскорез. Собирают из стальной полосы;

металлические рукояти.

Конструирование культиватора состоит из таких действий:

К отрезанной части рамы закрепляют плоскорез.

Рукояти должны быть длиннее, чем руль велосипеда. Их выполняют из труб и фиксируют к раме. Между рукоятями устанавливают поперечину.

Все крепления должны быть надежными. Их стягивают болтами либо задействуют сварку.

Для второго варианта применяют раму с задним колесом. Для сборки переворачивают раму и фиксируют рукояти, а к нижней части крепят плоскорез. Несмотря на схожесть конструкций, последний вариант более предпочтителен: он отличается надежностью, а если использовать болтовое соединение, то можно задействовать любую навеску.

Культиватор «ёжики»

Основой является крепкая вилка, выполненная из металлической полосы. В передней части агрегата располагается рабочая ось с насадками. Их выполняют из отрезков трубы с наваренными металлическими прутьями, края которых предварительно заостряют.

Рыхление почвы осуществляется благодаря легкому встряхиванию земли и ее прокалыванию. Однако при такой обработке сорные растения из грунта не удаляются.

Основным преимуществом инструмента является легкость движения: во время обработки приходится прилагать минимум усилий.

В качестве рукояти можно задействовать держак от лопаты либо руль от велосипеда. Если установить руль, то агрегатом можно будет пользоваться перед собой либо позади. В первом случае насадку в виде «ёжиков» приходится загоняться в почву, налегая собственным весом. Второй вариант конструкции придется утяжелить, но работать инструментом будет проще.

Дисковый роторный культиватор

Сделать роторный культиватор будет непросто. Нужны не только инструменты, но и соответствующий опыт. Такой агрегат по эффективности будет превосходить все перечисленные выше. Он позволит культивировать и бороновать почву, разбивая большие грудки.

Рассмотрим изготовление устройства согласно чертежу. Рабочие элементы механизма – сферические диски, которые насаживают на ось благодаря приваренным втулкам. По краям оси шплинтуются в большой скобе.

Сверху нее вырезают отверстие, в которое крепят рукоять с поперечным элементом.

К меньшей скобе сваркой фиксируют шток диной 25 см и сечением 24 мм. В него вкручивают стержень 16 мм. Часть стержня должна выступать над поперечиной. Для придания дискам формы чаши, по центру заготовки точно и сильно ударяют молотком. На поперечине монтируют гайки, посредством которых становится возможным изменять наклон дисков по отношению к направлению движения агрегата.

Советы по изготовлению культиватора

Немаловажным моментом в изготовлении любого инвентаря является соблюдение мер безопасности. Работая с такими инструментами, как болгарка либо сварочный аппарат в обязательном порядке нужно защитить глаза и руки. Глаза защищают как от интенсивного света, окалины, так и от летящих металлических искр пи резке и обработке металла.

Для защиты глаз в процессе работы с болгаркой используют очки, со сваркой – специальный щиток. Также рекомендуется при обработке металла надевать плотную одежду, чтобы летящие искры не привели к ожогам на теле. Кроме этого, во время подобных работ, поблизости не должны находиться такие средства, как масло, бензин, растворители, которые могут стать причиной возгорания.

Ознакомившись, как своими руками сделать ручной культиватор для прополки сорняков на даче, с советами и пошаговыми инструкциями, собрать подобный инструмент сможет практически каждый огородник.

Для такого приспособления потребуется минимум материалов и инструментов, которые найдутся у каждого хозяина. Готовый культиватор станет незаменимым помощником в обработке огорода, сада и теплицы.

К тому же с самодельной конструкцией можно сэкономить средства и выполнить ее под себя с нужными размерами.

Источник: http://regionvtormet.ru/okrashivanie/ruchnoj-kultivator-svoimi-rukami-instruktsiya-po-izgotovleniyu-ryhlitelya-neobhodimye-instrumenty-i-materialy.html

Ручные рыхлители для почвы — удобные помощники в огороде

Ручные рыхлители почвы – простые, недорогие и эффективные инструменты для облегчения процесса возделывания почвы перед посадкой, а также аэрации и избавления от сорняков во время роста растений.

Правила выбора

Выбирая подходящий инструмент, стоит учитывать следующие критерии:

необходимую глубину погружения в почву;

размеры обрабатываемого участка;

рабочую площадь устройства;

место использования: для открытых пространств
идеально подойдёт «Крот», а для труднодоступных участков
лучше взять маленькие ручные приспособления;

высоту посадок.

Классификация ручных рыхлителей почвы

Существуют различные конструкции рыхлителей, обладающие своими механизмами дробления слежавшегося грунта и устранения укоренившейся сорной травы.

К традиционным видам инструмента для культивации можно отнести вилы и грабли, которые уже долгое время применяются для разбивания комков и формирования грядок. Их деревянные аналоги хорошо подходят для рыхлой и размягчённой почвы.

Есть и специальные типы приспособлений, которые имеют небольшие размеры и могут быть использованы как на грядках, так и в условиях небольших клумб, у ограждений и в промежутках между кустами. К ним относят:

Звёздочные приспособления. Наконечник в виде зубчатых дисков отлично справляется с рыхлением грунта. Такие модели могут дополняться ножиком, предназначенным для сопутствующего выдёргивания сорняков.

Рыхлители-культиваторы. Хороший вариант для твёрдой почвы. Изогнутые зубцы эффективно измельчают утрамбованные участки.

Плоскорезы – подходящий инструмент для обработки поверхностного слоя земли при помощи острых плоских ножей, уборки бурьяна.

Пользуются популярностью и универсальные конструкции, совмещающие в себе несколько функций:

Рыхлитель Фокина. Устройство, позволяющее выполнять свыше 20 типов огородных работ. Основное его предназначение – извлечение сорняков, с заглублением корня до 2 см. Такая обработка безопасна для растений и населяющих землю полезных насекомых. Прибор имеет вид изогнутых скоб.

Торнадо – устройство с загнутыми против часовой стрелки длинными зубьями, которые при повороте ручки выкорчёвывают даже самые упорные сорняки.

Крот – производительное приспособление для перекопки и культивации. Включает в себя пару вил, совмещающихся по типу ножниц при работе, и металлическую раму. Устройство позволяет охватывать большую площадь и глубоко проникать в землю.

Стандартные культиваторы

Простые приспособления небольшого размера для культивации грунта и лёгкой прополки грядок.

Рыхлитель Geolia

Инструмент для разбивания комьев земли в целях аэрации и перед посевными работами. Длина рыхлителя 31,3 см, рабочая ширина 9,4 см. В основе конструкции нержавеющая сталь. Прочное и долговечное изделие. Ручка выполнена из пластика, составляет в диаметре 9,2 мм, длиной – 14,7 см. Цена 188 р.

Преимущества:

удобная ребристая рукоять;

выгодное расположение зубцов.

Отзывы:

Татьяна Сотникова Олег Митин

«У модели удачно размещены зубцы, что даёт возможность рыхлить почву без налипания кусков земли на инструмент.» «Ручной рыхлитель очень легко использовать, можно быстро обработать грядки без усталости.»

Ручной инструмент GARDENA

Устройство для аэрации и рыхления земли, исключающее нанесение вреда корням. Имеет ширину обработки в 7 см. Полотно изготовлено из качественной стали с антикоррозийной защитой. Съёмная рукоять удобной формы со вставками из мягкого пластика. Стоимость 930 р.

Преимущества:

крючок на конце для предотвращения скольжения;

фиксация несъёмным винтом, что предотвращает его возможную потерю;

удлиняющаяся рукоятка.

Отзывы:

Никита Уткин Ольга Микеева

«Простое и качественное приспособление, хороший помощник на даче. Без проблем обрабатывает землю даже прибитую дождём и с травяной порослью.» «Удобная ручка, которую можно снимать и раздвигать, не скользящее покрытие. Можно разбивать плотные земляные комки, не боясь сломать инструмент.»

Корнеудалители «Торнадо»

Приборы для устранения сорняков, возделывания грядок и углубленного рыхления грунта.

Инструмент Торнадика

Простое в управлении устройство, не требующее большой физической силы. Основание прибора выполнено в виде металлического стержня с зубцами, размещёнными против часовой стрелки. Другой край обрамляет эргономичная ручка, выдвигающаяся до 1,2 м. Вес рыхлителя — 2 кг. Глубина погружения – 20 см. Цена 1500 р.

Преимущества:

лёгкость и удобство в работе;

сохранение структуры грунта;

выкапывание сорняка с корнем.

Отзывы:

Ирина Рубцовская Лариса Копанёва

«С сорняками справляется быстро, почва приобретает рыхлую структуру, переворачивается. Работать намного легче, чем лопатой.» «Отлично рыхлит землю, вынимает одуванчики с корнями без особых усилий.»

Комбайн Торнадика

Универсальный инструмент с плоскорезом и ротором. Пропалывает и рыхлит землю, требует небольших усилий для приведения в действие. Хорошо справляется с обработкой междурядий, приствольных участков деревьев и культивации грунта перед посадкой. Ширина обработки 35-40 см, глубина погружения – 5 см. Можно изменять наклон черенка до 20 градусов. Масса прибора 6 кг, стоимость 4590 р.

Преимущества:

быстрая обработка участка;

многофункциональность;

надёжность;

качественная сборка.

Отзывы:

Егор Мухин Николай Нестеров

«Удобное приспособление, со своими задачами справляется быстро и качественно, снижается нагрузка на спину.» «Эффективно подготавливает грядки к посеву, можно работать даже с больными суставами, устаёшь значительно меньше, чем при использовании обычных инструментов.»

Рыхлители «Крот»

Простой и эффективный в работе тип устройств, значительно облегчающий процесс рыхления.

Крот-М

Садово-огородный культиватор почвы с коваными прочными зубьями. Применяется для взрыхления грунта, имеет ширину рабочей области в 420 мм, 5 зубьев. Его можно приобрести за 750 р.

качественные материалы;

прочная и простая конструкция.

Отзывы:

Елена Сумина Виктория Апина

«Купила такой инструмент для работы в огороде, использовать его приятно и удобно. Быстро справляется с обработкой участка, руки практически не устают.» «Эффективная и лёгкая в освоении конструкция. Упрощает садовые работы, снижает нагрузку.»

Крот-С

Стальная конструкция с длиной вил в 23 см и весом 5,1 кг. Ускоряет и облегчает работу по культивации почвы. Ширина копки составляет 480 мм, в конструкции 6 зубьев. Цена 990 р.

Преимущества:

большая рабочая ширина;

эффективный механизм действия.

Отзывы:

Ульяна Клокова Максим Усачёв

«Прочный и эффективный инструмент, хорошо измельчает плотные комки земли.» «Доступное по цене изделие, незаменимое для прополки и рыхления, быстро вытаскивает даже самые упрямые сорняки с большим корнем.»

Особенности применения

В случае с плоскорезами Фокина лучше приобрести крупный инструмент. Первыми устраняются высокие сорные растения. Кончик прибора погружается в грунт на 3 см, лезвие ставится параллельно почвенному слою с небольшим наклоном. Плавными движениями постепенно подрезаются стебли и корни травы. Регулярная заточка лезвий повысит эффективность эксплуатации устройства.

Прибор «Торнадо» просто погружается в грунт в вертикальном положении, и осуществляется вращения ручки вокруг её оси. Закрученные зубья будут выкорчёвывать сорняки. Строение агрегата позволяет максимально уменьшить применение физической силы и соответственно снизить нагрузку на организм работника.

Для применения «Крота» его вилы размещаются вертикально поверхности, ногой надавливается опора, погружающая приспособление в грунт. Наклон черенка вниз поднимает вилы, через которые проходит измельчающаяся земля.

Применения специальных приспособлений для возделывания земли позволяет выполнять задачи по рыхлению и прополке более эффективно и быстро. Современные механизмы оптимально сконструированы для снижения нагрузки на работника и возможности использования устройств пенсионерами и людьми с плохим здоровьем.

Читайте также другие полезные статьи:

Видео-обзор комбайна Торнадика

Источник: http://tehno-gid.net/hand/ruchnye-ryhliteli-dlya-pochvy-udobnye-pomoshhniki-v-ogorode.html

Смотрите также:

Летучая мышь из шин своими руками

02.05.2020

Поделки из шин своими руками: 100 фото и мастер-класс Превращать отслужившие свое вещи в разнообразные предметы мебели и декора уже давно стало нормой. На старые покрышки, поддоны и пластиковые бутылки многие люди смотрят уже не как на мусор, а исключительно как на... →

Поделки из автомобильных шин своими руками

02.05.2020

Поделки из шин — интересные и креативные идеи украшения сада и участка (65 фото) Каждый из нас стремится создать уютную обстановку на своем дачном участке. Иногда подручные материалы позволяют сделать настоящий шедевр, который никого не оставит равнодушным. Старые... →

Обустраиваем дорожки в саду под разные стили

02.05.2020

Как сделать дорожки на даче своими руками? Красиво оформленные садовые дорожки на даче — важный элемент дизайна приусадебной территории. Они не только позволяют с удобством передвигаться по участку, но и создают приятное впечатление ухоженного двора или сада. →

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

от знакомых

нашел в поисковике

перешел по ссылке с другого сайта

Посмотреть результаты

Загрузка ...

Форум

Цена в рублях	Характеристики	Плюсы	Минусы
1889	Тип – звездчатый; длина – 37,7 см, вес – 0,865 кг, рабочая ширина – 14 см, материал – сталь, крепление для ручки/черенка – combisystem.	Удобный, эффективный, легкий, простой в применении.	Без ручки/черенка в комплекте, дороже альтернативных вариантов.

Цена в рублях	Характеристики	Плюсы	Минусы
1299	Тип – корнеудалитель, вес – 2000 г, размеры (в упаковке) – 68х20х20 см, рыхлит грунт на глубину до 20 см.	Можно разрыхлить почву практически любой плотности, извлечь малые и большие сорняки, может регулировать длину штанги.	Трудность работы на твердой, утоптанной земле (требует много усилий), могут возникнуть сложности при сборке.

Цена в рублях	Характеристики	Плюсы	Минусы
2479	Включает 2 телескопические ручки с регулируемой длиной, высота ручек – 100-150 см, длина зубьев – 28 см, материал – высокоуглеродистая пружинная сталь, размеры в сложенном состоянии – 58х100х10 см, вес (в упаковке) – 6960 г.	Размельчает землю до глубины 25-28 см, не переворачивает землю, высокая скорость обработки.	Не подходит для перекапывания целины, габаритнее и дороже аналогов.

Цена в рублях	Характеристики	Плюсы	Минусы
774	Тип – дисковый, предназначение – культивация, рыхление, основной механизм – диски в форме звезды, материал – сталь, ширина инструмента – 14 см, размеры в упаковке – 13,5х34х15,5 см, вес в упаковке – 690 г.	Демократичная стоимость, относительно легкий, простой в использовании, неплохо справляется с прорезыванием грунта.	Черенок придется докупать отдельно, ножи удерживаются в вилке пластиковыми заглушками.

Цена в рублях	Характеристики	Плюсы	Минусы
929	Тип – ротационный с черенком и прополочным ножом, длина – 147 см, предназначение – вскапывание и выравнивание почвы под посев, покрытие металлической части – порошковая эмаль, черенок – деревянный, размеры в упаковке – 169х21х12 см, вес в упаковке – 1860 г.	Приемлемая стоимость, наличие черенка, хорошо рыхлит песчаный грунт, срезает сорняки.	Небольшая ширина рабочей части, длина черенка может быть оптимальной не для всех членов семьи.

Татьяна Сотникова	Олег Митин
«У модели удачно размещены зубцы, что даёт возможность рыхлить почву без налипания кусков земли на инструмент.»	«Ручной рыхлитель очень легко использовать, можно быстро обработать грядки без усталости.»

Никита Уткин	Ольга Микеева
«Простое и качественное приспособление, хороший помощник на даче. Без проблем обрабатывает землю даже прибитую дождём и с травяной порослью.»	«Удобная ручка, которую можно снимать и раздвигать, не скользящее покрытие. Можно разбивать плотные земляные комки, не боясь сломать инструмент.»

Ирина Рубцовская	Лариса Копанёва
«С сорняками справляется быстро, почва приобретает рыхлую структуру, переворачивается. Работать намного легче, чем лопатой.»	«Отлично рыхлит землю, вынимает одуванчики с корнями без особых усилий.»

Егор Мухин	Николай Нестеров
«Удобное приспособление, со своими задачами справляется быстро и качественно, снижается нагрузка на спину.»	«Эффективно подготавливает грядки к посеву, можно работать даже с больными суставами, устаёшь значительно меньше, чем при использовании обычных инструментов.»

Елена Сумина	Виктория Апина
«Купила такой инструмент для работы в огороде, использовать его приятно и удобно. Быстро справляется с обработкой участка, руки практически не устают.»	«Эффективная и лёгкая в освоении конструкция. Упрощает садовые работы, снижает нагрузку.»

Ульяна Клокова	Максим Усачёв
«Прочный и эффективный инструмент, хорошо измельчает плотные комки земли.»	«Доступное по цене изделие, незаменимое для прополки и рыхления, быстро вытаскивает даже самые упрямые сорняки с большим корнем.»

Ручной культиватор для дачи своими руками

Как сделать ручной культиватор своими руками

Модели культиваторов

Звездочный/ротационный культиватор

Рыхлитель

Корнеудалитель

Картофелекопатель

Для комнатных растений

Как сделать самодельный ручной культиватор

Плоскорез

«Торнадо»

Изготовление звездочного культиватора

Культиватор из велосипеда

Ручной культиватор для дачи

Виды культиваторов ручного типа

Ротационный

Рыхлитель

Корнеудалитель

Картофелекопатель

Плоскорез

Как выбрать культиватор ручного типа

Популярные модели

Видео

Как сделать культиватор своими руками и собрать самодельное навесное оборудование

Как сделать культиватор

Из стартера

Из болгарки

Из стиральной машинки

Из старого велосипеда

Из бензопилы

Из триммера

Из дрели

Как сделать разные элементы

Ходоуменьшитель

Фрезы

Колеса

Грунтозацепы

Прицеп

Окучник

Адаптер

Как собрать конструкцию

Ручной культиватор для огородника — инструмент первой необходимости

Зачем нужны культиваторы

Разновидности рабочих органов культиваторов

Как сделать ручной культиватор своими руками

Знакомимся с культиваторами заводского изготовления

Ручной культиватор своими руками

Какими бывают культиваторы

Преимущества и недостатки ручных агрегатов

Как собрать ручной культиватор

Плоскорез

Торнадо

Звездочный

Культиватор из велосипеда

Культиватор «ёжики»

Дисковый роторный культиватор

Советы по изготовлению культиватора

Культиватор, собранный своими руками – незаменимый помощник

Культиватор вместо лопаты

Маленький ручной культиватор своими руками

Изготовление культиватора торнадо

Культиватор из старого велосипеда

Изготовление дискового роторного культиватора

Электрокультиватор своими руками

Культиватор своими руками — видео

Ручной культиватор для дачи своими руками

Ручной культиватор своими руками – разнообразие конструкций и материалов для изготовления

Рассмотрим варианты, как изготовить самодельный ручной культиватор

Как изготовить ручной культиватор для дачи из подручных материалов?

Культиватор «Торнадо»

Культиватор плоскорез

Культиватор типа «Ежики»

Ручной культиватор своими руками: инструкция по изготовлению рыхлителя, необходимые инструменты и материалы

Делаем культиватор ручной своими руками

Изготовление рукоятки для ручного культиватора Торнадо

Вариант культиватора из частей велосипеда

Культиватор ручной из велосипедных частей

Схема конструктивная культиватора ручного из велосипедных частей

Как сделать ручной культиватор

Дисковый роторный культиватор
