Самодельная, разборная, ручная, тележка

Инструкция по изготовлению самодельных тележек

Самодельная тележка нужна для того, чтобы сэкономить денежные средства, ведь цены в магазинах на этот инвентарь достаточно велики. Ещё одним достоинством таких тележек является то, что владелец собирает изделие, идеально подходящее для его целей и потребностей. Зная различные способы изготовления, можно собственными руками сделать функциональную тележку.

Виды самодельных тележек

Тележки для перевозки грузов изготавливаются из дерева или металла. Другие виды материалов не обладают необходимой прочностью. Различаются тележки между собой по количеству колёс и размеру. Своими руками можно собрать следующие виды тележек:

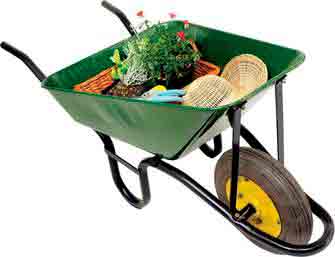

• одноколёсная деревянная;

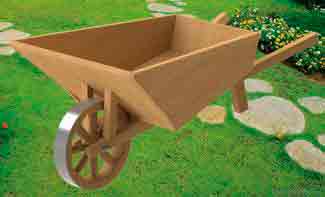

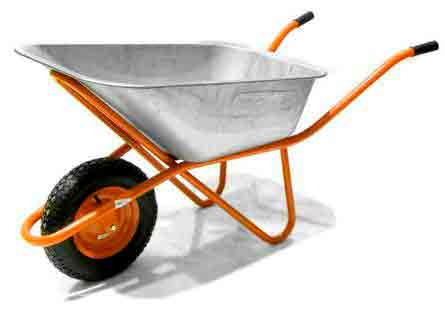

Своими руками проще всего сделать одноколёсную деревянную тележку

• двухколёсная;

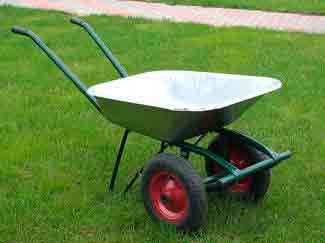

Самостоятельно можно сделать достаточно функциональную двухколёсную тележку

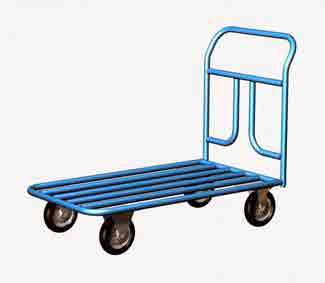

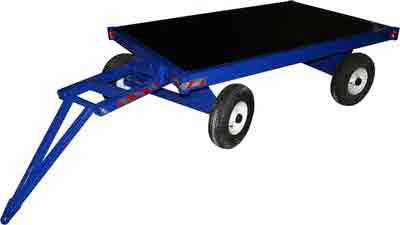

• платформенная четырёхколёсная тележка;

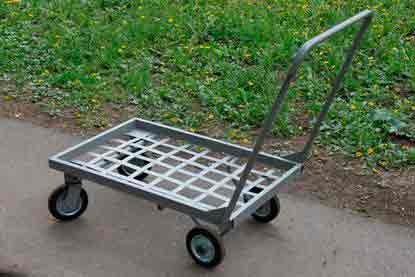

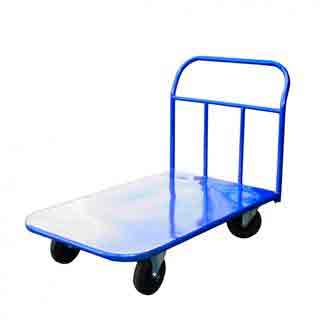

Четырёхколесная металлическая тележка отличается вместимостью и прочностью

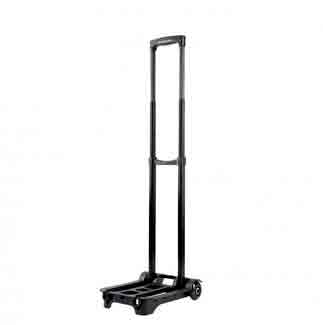

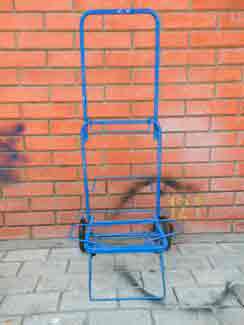

• складная тележка.

Складная тележка удобна своей компактностью

Изготовление своими руками

Двухколёсная

Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс. Пошаговый алгоритм создания выглядит следующим образом:

1. Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
2. Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
3. Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
4. Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.

Если имеется готовая ось от старого мопеда или картинга, то не придётся использовать доски с подшипниками.

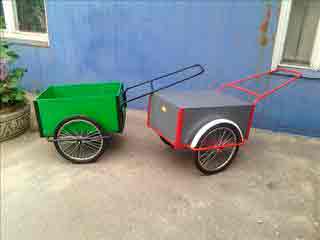

Двухколёсная тележка с колёсами от велосипеда будет достаточно устойчива

Четырёхколёсная

Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов. Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:

1. Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
2. Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
3. Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
4. Затем к нижней части рамы надо приварить колёса.
5. Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.

Металлические трубы обеспечивают высокую грузоподъёмность

Видео: «Собираем четырёхколёсную платформенную тележку»

Складная

Складная тележка, сделанная своими руками, выдерживает грузы до 50 кг. Её основное преимущество — компактность. Пошаговая инструкция по изготовлению складной тележки выглядит следующим образом:

1. Для изготовления выбирайте трубы толщиной от 2 мм.
2. Необходимо сделать чертежи рамы натуральной величины, чтобы пользоваться ими как шаблоном при сгибании труб.
3. Втулки шарнира привариваются к рамке площадки.
4. Затем втулки привариваются к основной раме.
5. Все швы надо очистить и заполировать.

Рис.1 Конструкция складной тележки: 1- ручка в убранном положении, 2- втулка ручки, 3- рама, 4- поперечины, 5- колесо, 7- пространство для груза, 8- поперечины пространства, 9- фиксатор, 10- ось, 11- втулка грузовой площадки, 12- втулка рамы

Другие виды, доступные для самостоятельной сборки

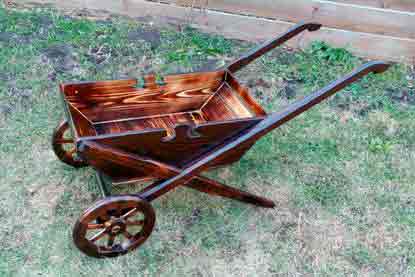

Самостоятельно можно собрать одноколёсную тележку. Проще всего её изготовить из дерева. Сначала надо сделать монтажную раму. Затем к нижней части рамы прикрепляется деревянное колесо. Из брусков длиной в 120 см. делается грузовая платформа. С помощью самореза рама с колесом прикрепляется к ёмкости для груза.

Начинать изготовление одноколёсной деревянной тачки надо с нижней части

Для перевозки тяжёлых грузов подойдёт одноколёсная тележка, сделанная из листа металла. При его изготовлении стандартным набором инструментов не обойтись. Понадобится сварочный аппарат и оборудование для резки металла. Сначала необходимо собрать платформу для груза. Толщина металла должна составлять 2 мм. Затем к кузову привариваются ручки и ходовая часть. Можно использовать колёса от велосипеда, мопеда или мотоцикла. Железная бочка подойдёт для изготовления кузова.

Старая бочка может пригодиться для изготовления тележки

Сделать тележку своими руками может каждый человек. Для этого надо изучить инструкции по изготовлению и соблюдать правила безопасности. Это даст возможность получить полезный и экономичный инвентарь для перевозки грузов.

Источник: http://dispetcher-gruzoperevozok.info/instruktsiya-po-izgotovleniyu-samodelnyih-telezhek/

Самодельная складная тележка

Предлагаем вашему вниманию чертежи для изготовления самодельной тележки для ручной перевозки грузов, у тележки все складывается, что делает ее компактной. Хранение также удобно: она просто висит на стене. Несколько вариантов откидных и раздвижных узлов, фиксирующихся в рабочем и сложенном положении, было изготовлено в металле. Самым надежным оказался последний.

При изготовлении упора не советую делать его из трубы с толщиной стенки менее 2 мм, поскольку при поездке в автобусе на крутых поворотах его просто скручивает боковой нагрузкой.

Чтобы сделать рамки, сначала нужно вычертить на бумаге шаблон в натуральную величину и им же воспользоваться как плазом при сгибании труб. При стыковке элементов тележки детали следует сначала прихватывать друг к другу двумя-тремя точками, а затем сваривать окончательно, в противном случае раму «поведет», а рихтовка может существенно нарушить ее внешний вид.

Сварка откидной грузовой площадки производится в следующем порядке: втулки шарнира надеваются на оправку — стержень 0 15 мм, прихватываются сваркой к рамке площадки, а затем окончательно привариваются. После этого втулки рамы тележки с помощью оправки — металлического стержня с длиной и диаметром как у оси — прихватывают к основной раме тележки, проверяют узлы на легкость вращения и производят окончательную сварку. Все швы и заусенцы тщательно зачищаются и наполировываются. Следует заметить, что складная тележка конструировалась в расчете на колеса 0 160 мм. Соответственно, если они окажутся больше или меньше этого размера, придется доработать полуоси.

При сгибании заготовок для рамы использовался ручной трубогиб с диаметрами роликов 30 мм

Рис. 1 Универсальная складная тележка: 1 — выдвижная ручка (изображена в убранном положении), 2 — втулка выдвижной ручки, 3 — рама тележки, 4 — поперечины рамы, 5 — колесо, в — откидной упор, 7 — грузовая площадка, 8 — поперечины площадки, 9 — цепь-фиксатор, 10 — ось, 11 — втулка грузовой площадки, 12 -втулка рамы.

Рис. 2. Конструкция выдвижной ручки.

Рис. 3. Устройство откидного упора.

Источник: http://www.freeseller.ru/2641-samodelnaja-skladnaja-telezhka.html

Делаем металлическую тележку своими руками

Здравствуйте наши постоянные читатели и просто гости Сайта про дачу. В сегодняшнем обзоре хотелось бы рассказать, как сделать тележку своими руками. Почему её нельзя купить в магазине, спросите вы. Да, конечно же можно. Просто если всё покупать, никакой зарплаты не хватит, да и качество покупного товара не всегда впечатляет.

Лично я смастерил для себя тачку хотя бы потому, что мне это было интересно. Я, вообще, получаю удовольствие от ручной работы. Если вы не из таких – вы не дачник! Но вернёмся к тачке.

Самая надёжная может получиться только из металла, притом лучше мастерить её на двух, а не на 4 колёсах. Всё-таки нужно отличать садовый инвентарь от складского.

Когда хотите что-то сделать своими руками, обязательно прикупите необходимый материал, притом лучше с запасом, от ошибок ведь никто не застрахован. У меня как раз было немного листового металла толщиной 1,5 мм, уголок и двадцать пятый профиль.

Ну и, конечно же, ни о какой работе со сталью не могло быть и речи, если бы в хозяйстве не было элементарных инвертора и болгарки. Доступный китайский инструмент позволил почти каждому дачнику почувствовать себя профессионалом.

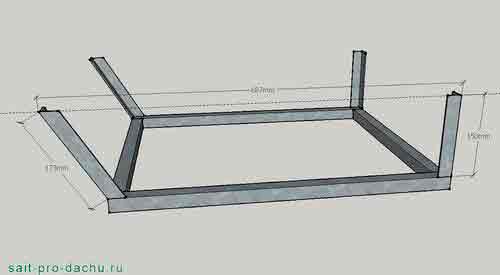

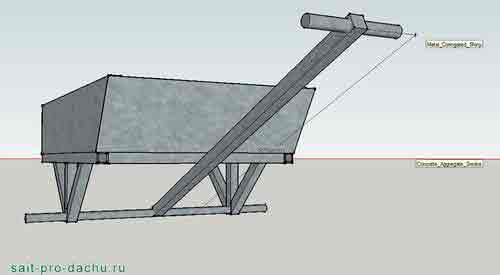

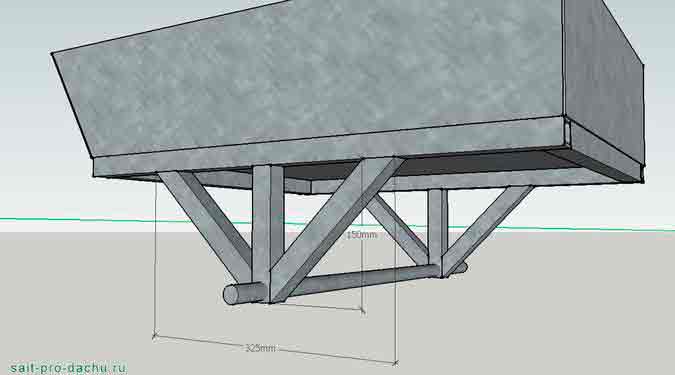

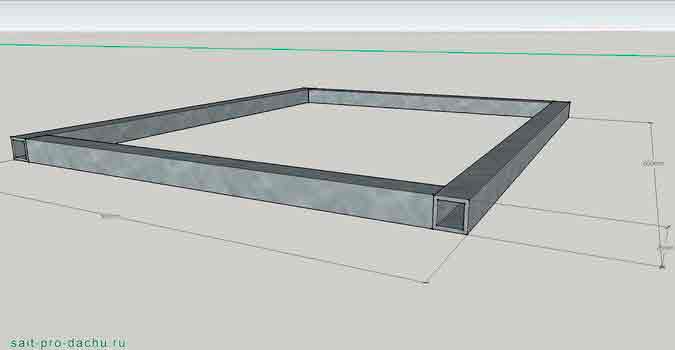

Для начала я отрезал два куска профиля длиною 60 см и два 45 см и сварил из них вот такую рамку.

Это была несущая основа моей тележки, на которую я впоследствии поставил весь каркас.

Но для коробки этого оказалось мало. А потому в качестве стоек пришлось приварить ещё и четыре уголка. Варил намертво, чтобы не отвалилось. Кстати, если у вас есть сварочная маска хамелеон работа, вообще, не представит никакой сложности.

Завершила короб обшивка листовым металлом. Дело это только на первый взгляд может показаться простым. Каждый шов нужно хорошо заполнить и зачистить болгаркой. Не на продажу, конечно, мастерил, но красота радует глаз.

Дальше нужно было эту чашу поставить на колёса. Последние, кстати, пришлось покупать, самостоятельно делать их я ещё не научился. Взял китайские диаметром 220 мм, осознаю, что это не лучший вариант, но ведь мне нужна была тачка для дачи, а не минитрактор.

В качестве оси подошёл кругляк диаметром в два сантиметра. Поскольку для стоек я приспособил профиль 25×25 мм, то появилась возможность просто проделать в нём нужные отверстия и сначала отрегулировать ось на месте, а потом уже работать инвертором.

Только не забудьте отнести эту деталь сначала к токарю, пускай нарежет на её торцах резьбу или потом будете мучатся с леркой сами.

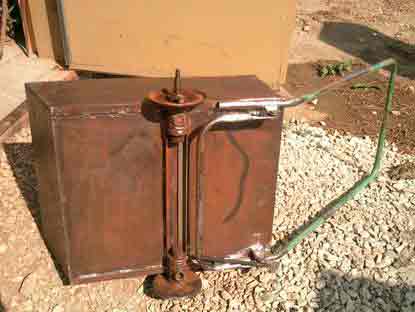

А вот так начала выглядеть тележка когда у неё появилось дышло:

Как видите, нового материала не добавилось, всё тот же двадцать пятый профиль и всё тот же двадцатый кругляк.

А между тем тачка почти готова, осталось только найти гайки и зажать на осях уже приготовленные колёса.

Конечный результат можно увидеть на следующей картинке, правда, там всё уже погрунтовано и разукрашено в лучшем виде, но ведь и вам так сделать никто не помешает.

Да, конечно, при желании можно обойтись и без металла, умельцы довольно успешно делают ручные тележки из дерева, но как на меня, то скорее декоративные изделие, чем по-настоящему строительный или садовый инвентарь.

А сейчас пришла пора прощаться. Конечно, в одном примере не поместишь все идеи «тележкостроения», тут главное начинать с простого, а дальше, набив руку, сможете ваять тачки уже по собственным «чертежам».

До встречи на страницах нашего блога, не забывайте узнавать у нас все секреты дачной жизни.

Источник: http://sait-pro-dachu.ru/metallicheskaya-telezhka-svoimi-rukami/

Самодельная тележка для транспортировки лодки на короткие расстояния. (Просматривают: 3)

Горностай

hippo

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

настырный

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Вложения

Горностай

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Я забыл указать в теме ,что имеется ввиду небольшая пластиковая лодка,конкретно у меня шарк 255,поэтому такая тележка будет маловата.

Smoll

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Вот например в Билтеме тележка.

Вложения

Горностай

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Интересная модель,попробую немного доработать и сделать ее 3-колесной..

Dimany

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Luckybargee27

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Luckybargee27

Re: Самодельная тележка для транспортировки лодки на короткие расстояния

Даж растерялся я, перечитал топик. Потом посмотрел на время сообщения и понял: уважаемый, наверное, просто устал! Бывает.
А мне-то 15км/час не развить своими двоими с лодкой, да и с дорогами нет проблем — по любым можно! Слава богу ни одному гайцу в голову не пришло останавливать и распечатки требовать. И шо улучшать — тож ума не приложу. За копейки получил 100%-й результат . Да и зачем ещё машину с фаркопом тревожить — взял и отвёз сам.
А если вам не руками, так я ж писал про только руками. Кому как. Вы уж не обижайтесь, если не Ваш случай. Чесно слово не знал, что Вам не подойдёт!

Предоставлю ещё вариант, у товарища, За машину прицепили слегка модернизированную (удлинили ручки) садовую тележку. У автора фотографии есть ещё фотки, если интересно.

Источник: http://www.rusfishing.ru/forum/threads/samodelnaja-telezhka-dlja-transportirovki-lodki-na-korotkie-rasstojanija.42109/

Как сделать тележку своими руками — подборка пошаговых инструкций (44 фото)

Хозяевам дач довольно часто требуется выполнять разнообразные садовые работы, в процессе которых возникает необходимость переместить какой-нибудь тяжёлый или крупногабаритный груз с одного места на другое.

Справиться с задачей поможет собственноручно сделанная садовая тележка. Она может быть изготовлена как из приобретённых на строительном рынке материалов, так и из подручных средств. В любом случае такая вещь будет незаменимой в частном хозяйстве любого размера.

1. Тележка садовая – необходимый помощник
2. Разновидности тележек
3. Садовая тележка самодельная
4. Собираем тележку из металла
5. Мастерим тележку из дерева
6. Фото идеи самодельных тележек

Тележка садовая – необходимый помощник

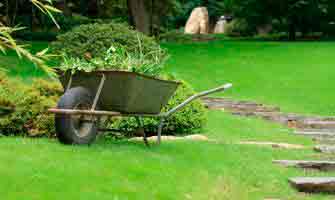

Садовая тележка или колёсное средство малой механизации облегчает выполнение целого спектра садово-огородных работ. С её помощью можно:

• вывозить мусор и опавшую листву;
• перевозить стройматериалы;
• перемещать уголь и дрова;
• транспортировать землю.

Благодаря наличию колёсного средства бетонировать крыльцо, разбивать клумбы, обустраивать дорожки, возводить альпинарии станет намного быстрее и легче.

Самый простой вариант – приобрести такого помощника в специализированной торговой точке. Но ассортимент готовых изделий очень ограничен, что затрудняет выбор подходящей модели.

Лучше смастерить садовую тележку самим. Самодельная вещь будет иметь следующие преимущества:

• низкая стоимость;
• функциональность;
• экономичность;
• удобство эксплуатации (вы можете сделать тачку нужной грузоподъёмности и габаритов).

К недостаткам можно отнести значительный расход времени и сил.

Разновидности тележек

По числу колёс все колёсные средства делятся на приспособления:

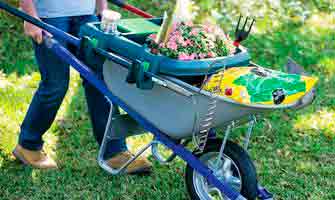

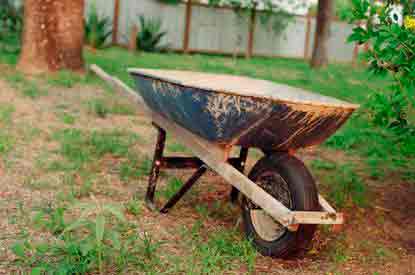

1. С одним колесом (тачки). Чтобы данное устройство нормально передвигалась, будет довольно неширокой тропинки. Для освобождения от груза надо надавить на продольные рукояти и накренить её в бок. Плюсы – манёвренность и надёжность. Минусы – сложность перемещения тяжёлых грузов, необходимость приложения значительных усилий, чтобы удержать равновесие. Кроме того, практически не возможно передвигать тачку по мягкому грунту.
2. С двумя – четырьмя колёсами. Такие тележки выглядят более солидно. Плюсы – устойчивость, универсальность. Минус – для передвижения необходимы широкие дорожки.

Тележки могут изготавливаться из самых разных материалов. Чаще всего применяют дерево и металл. Причём тачки обычно делают деревянными, а двух — и четырёхколёсные приспособления – металлическими.

Отличаться тележки могут и по конструкционному решению. Разные модели оборудуются по-разному. В качестве дополнительных элементов могут выступать съёмные держатели, ящики, крепежи. После модификации приспособление можно использовать для транспортировки мелких предметов.

Садовая тележка самодельная

Определяясь с габаритами устройства, желательно остановиться на изделии средней величины. В приспособление мелкого размера не поместится массивный инструмент, а с чересчур большой — возникнут сложности с использованием (будет трудно перемещать и появится риск не прохода в дверной проём). Стандартными габаритами считаются 60*100*50 см — подобное приспособление отличает лёгкость, устойчивость, манёвренность.

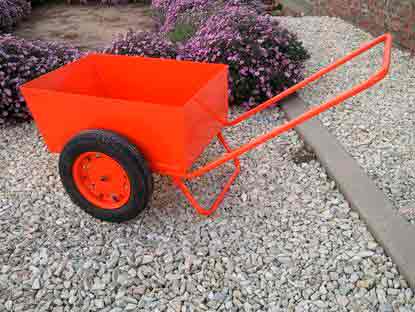

Собираем тележку из металла

У изделия из металла два основных преимущества – выносливость и долговечность. Смастерить её сложно, но вполне реально. Подготовьте:

• стальной лист толщ. 1 – 2 мм;
• уголок 25*25;
• колёса;
• стальную трубу соответствующего диаметра.

Также вам потребуется болгарка и сварка.

Первым делом, набросайте чертёж будущего приспособления. На нём должны быть прорисованы все части и указаны размеры. Объём корпуса желательно сделать 100 л. Колёса допустимо взять от велика, детской коляски или мотоцикла.

1. Разрежьте лист, ориентируясь на заготовленный эскиз.
2. Сварите корпус.
3. Сделайте опорные стойки из уголка.
4. Соорудите ручку из трубы.
5. Прикрепите колёсную базу.

Тележка из металла готова!

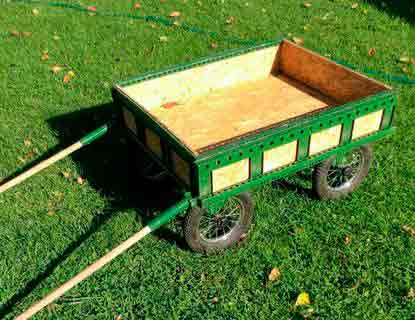

Мастерим тележку из дерева

Это наиболее простое решение. Изготовить деревянную тачку может даже новичок. Никаких специальных инструментов и навыков не требуется. Рассмотрим последовательность действий:

1. Изготовление рамы. Рама делается из толстых досок 7*7 см.Каркас собирается внахлёст, в углы загоняют саморезы. Допустимо использование уголков для большей надёжности конструкции.
2. Сборка ходовой части. К низу каркаса прикрепляются 1 – 2 рейки для подшипников. Оптимальное число колёс для деревянной тачки – два.
3. Изготовление ручки. Этот элемент должен быть способен выдержать значительные нагрузки. Поэтому лучшим материалом станет металл. Крепление предпочтительно шарнирное, с фиксатором.
4. Сборка корпусной части. Корпус может быть стационарным или съёмным, на ваш выбор. Бортики можно сделать из досок или фанеры. Важное преимущество тачки из дерева — её конструкция предусматривает крепёж разных ёмкостей для перемещения груза.

Тележка садовая своими руками обязательно станет предметом вашей гордости. К тому же она позволит сэкономить вам кучу времени, которое вы можете провести с большей пользой. Поэтому не пожалейте своих усилий на создание такой полезной вещи.

Источник: http://podelki.guru/telezhka-svoimi-rukami

9 самодельных строительных тачек, которые круче покупных

Строительная тачка – незаменимая вещь в хозяйстве. На ней возят песок, землю, щебень, удобрения. В тачке можно замесить кладочный раствор. Без тачки не обойтись при бетонировании. Итак, если вам нужна тачка для строительства дома, то её надо купить. Не спешите! Иногда, выгоднее сделать тачку своими руками. Предлагаем вам 9 лучших вариантов самоделок, которые изготовили пользователи.

• Самодельная садовая тачка с колесом от вертолёта
• Строительная тачка из металлолома
• Чертежи самодельной строительной тачки
• Как сделать самодельное колесо для строительной тачки
• Прицеп-строительная тачка для велосипеда

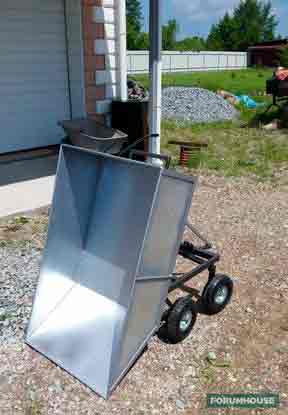

• Четырёхколёсная тележка-самосвал
• Строительная тачка с электромотором
• Выгодно ли мастерить самодельную строительную тачку

Садовая тачка своими руками, фото

Многих интересует вопрос — зачем самодельщики изготавливают строительные тачки, если они продаются на любом строительном рынке и в строительных гипермаркетах? Людьми движет две причины:

1. Хлипкость садовых и строительных тачек заводского изготовления.
2. Непродуманность конструкции, что приводит к повышенной нагрузке на руки и спину.

Мы купили тачку в магазине. Она не выдержала даже копки колодца. Возили на ней землю. Металл рамы деформировался. Колесо отвалилось. Надо покупать новую. На мой взгляд: самоделки прочнее, и служат дольше.

Лет десять назад я купил толково сделанную строительную тачку. У неё колеса находятся примерно посередине кузова. Большинство тачек, что продают сейчас, имеют непродуманную конструкцию. У них колесо находится ближе к передней части корыта. При подъёме гружёной тачки, половина веса приходится на пользователя. А если кузов спереди имеет скос под углом, то и больше.

Поэтому многие предпочитают засучить рукава и сделать садовую тачку «на века».

У меня была покупная тачка. Она не пережила серьёзную стройку. Решил изготовить самодельную. Чертежи сделали на военном заводе. Конструкция сбалансирована. Низкий центр тяжести, а основной вес груза идёт на колесо. Поэтому при работе устаёшь гораздо меньше. Металл использовал бэушный. Колесо взял от вертолёта. На изготовление строительной тачки ушло всего 400 рублей. Вожу на ней по 50-60 кг. Ничего не ломается. Возить её – одно удовольствие.

Строительная тачка из металлолома

Наличие халявного металла – один из критериев рентабельности изготовления самодельной строительной тачки. В ход идёт всё, что попалось под руку. Посмотрите фотоподборку самоделок пользователей.

Я смастерил тачку из готового ковша, частей от стульев и уголков. Колесо купил за 600 рублей. Варил сам.

А вот моя тачка. Все материалы подобраны на свалке. От себя диски, электроды, время и желание.

Та же тачка после замены колёс на новые.

Эта же самоделка спустя 6 лет. Кузов без изменений, а колеса снова заменили на новые.

Я не нашел приличную строительную тачку среди заводских моделей. Засучил рукава и сделал. Тачка работает и не ломается, как и все самоделки.

Чертежи самодельной строительной тачки

Тем, кто заинтересовался самоделками, пригодятся чертежи двухколёсной тачки, которую сделал VicktorVR.

Для её изготовления вам потребуются:

• Профильная труба сечением 25х25х2 мм, длиной 6 м.
• Профильная труба сечением 15х15х1.5 мм, длиной 6 м.
• Лист оцинкованного металла.
• Две резьбовые шпильки М10 или М12.
• Гайки М10 или М12 и шайбы.
• Саморезы по металлу.
• Два колеса.

Чертежи садовой тачки.

Колеса для строительной тачки мне обошлись в 1100 руб. Тачка весит не больше 20 кг. Грузоподъёмность – 100 кг. Выдержит и все 200 кг, но колёса слабоваты, нужно искать более надёжный вариант. Осталось сделать подножки.

Деревянные колёса для садовой тачки

Практика показывает, что колёса, традиционно, — самое слабое звено любой строительной тачки. Они не выдерживают большой нагрузки. Шины прокалываются, трескаются, сползают с обода колеса и т.д. Радикальное решение проблемы предлагает участник портала с ником MrGinaki. Он изготовил для тачки «неубиваемые» колёса из дерева.

Как сделать самодельные колёса для тачки, наглядно показано в фотоинструкции.

Готовое колесо диаметром 35 см.

На тачке я возил 6 мешков цемента по 50 кг каждый. Еще использую её, как бадью для замеса цемента.

Строительная тачка из дерева, как прицеп для велосипеда

Тачки для строительства делают из металла. При их изготовлении не обойтись без сварочного инвертора, болгарки и дрели. А что делать, если сварочника нет? Изготовить тележку для перевозки грузов из дерева.

Я сделал тележку из дерева. Поставил её на два велосипедных колеса. Это — вторая тачка. Первая конструкция была не очень удачной, так как колёса стояли слишком близко друг к другу.

Эволюция деревянной тележки. Пользователь приделал к тачке длинную ручку. Колеса поставил шире.

А это — третий вариант AndrejOrdynec — тележка для велосипеда.

Тележку я сделал из старого велосипеда. Затея полностью себя оправдала. На этой тележке я привёз кирпич за 1,5 км от участка. На тачку помещается 24 кирпича. Ещё возил цемент — 2 мешка по 50 кг и булыжник из карьера, общим весом более 100 кг.

Тележка из дерева пригодилась для перевозки строительных материалов, оставшихся после сноса гаража.

А это новая версия тележки из дерева, после учёта недостатков предыдущих моделей. Грузоподъёмность до 200 кг.

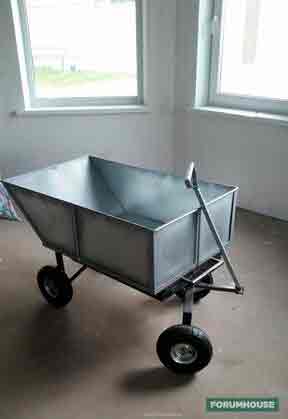

Четырёхколёсная тележка-самосвал своими руками

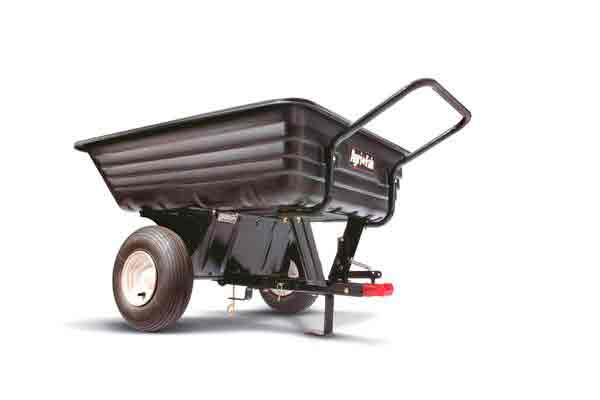

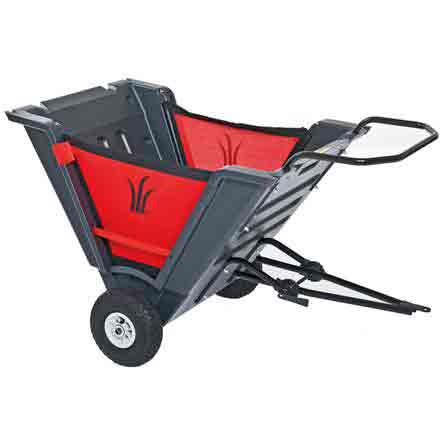

В продаже есть самосвальные четырёхколёсные тележки. У таких приспособ есть неоспоримые преимущества. Большая грузоподъёмность. Мобильность. Лёгкость использования кузова самосвального типа. Не удивительного, что многие хотели бы приобрести такую тележку. Вот только цена на них кусается. Выход — изготовить аналог самостоятельно.

Площадь моего участка 30 соток. Я много чего возил на одноколёсной тележке. Песок. Щебень. Грунт. Неудобно и тяжело. Тележка балансирует на одной точке опоры. Думал купить двухколёсную, но от нагрузки на руки и спину два колеса не спасают. На глаза попалась четырёхколесная тележка с самосвальным кузовом, сделанным из пластика. Цена на неё стартует от 6000 рублей. Подумал. Сварка у меня есть. Варочный стол и свободное время тоже. Решил изготовить аналог своими руками. Всё удалось.

Сравните тележку ИгорьВВО с заводской моделью.

Особенности самодельной четырёхколёсной тележки:

• Объём кузова – 180 литров.
• Максимальная грузоподъёмность – более 500 кг.
• Рама сварена из профильной трубы.
• Кузов – оцинкованная сталь толщиной 1 мм.
• Ширина по колёсам – 70 см.
• Длина кузова по верхней части – 110 см.
• Ширина кузова – 65 см.
• Передние колёса разворачиваются на 90 градусов.

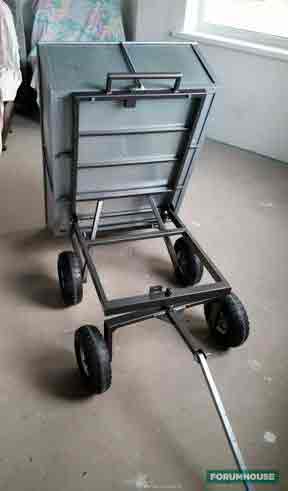

Главная «фишка» тележки — опрокидывающийся кузов.

Для опрокидывания сделал ручку размером под две руки. При опрокидывании задние колеса подкатываются к передним. Это значительно облегчает процесс. Фактически, груз можно опрокинуть одной рукой. Ещё сделана специальная защелка, смотрите на фото, от самопроизвольного опрокидывания кузова при перевозке груза. Особо нагруженные узлы тележки усилены уголками из металла. «Пятаки» оси вращения сделал из больших шайб, там их три, и всё густо смазано смазкой. Тележка разворачивается на одном месте.

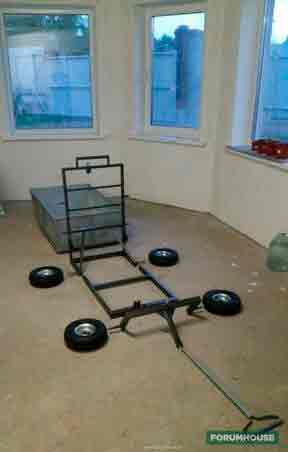

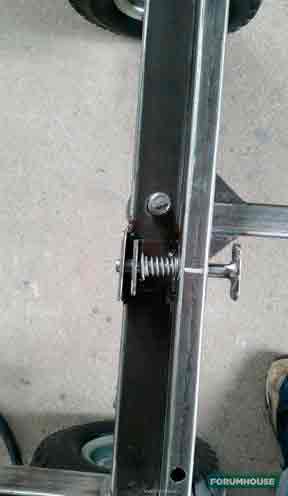

Узлы самодельной тележки крупным планом.

Испытания четырёхколесной строительной тележки.

Строительная тачка с электромотором

Обзавестись самоходной электрической тележкой мечтают многие. Но стоит посмотреть на ценник, как всё желание покупать «самоходку» отпадает. Как быть? Мастерить самодельную тележку на основе агрегатов от электросамокатов и электровелосипедов? Тоже не бюджетный вариант. Выход предлагает PwrWW. Пользователь смастерил механизированную тачку с электромотором, практически бесплатно.

Я уже второй год эксплуатирую электротачку. Перевожу на ней небольшие грузы по двору и огороду. Мощности электродвигателя хватает, чтобы уверенно тянуть груженую тачку по ровной поверхности и с моей небольшой помощью в горку. На тачке стоит аккумулятор на 7 вольт. Тележка едет со скоростью неторопливого шага. Привод — электроусилитель руля от автомобиля. Коммутирующее реле на 50 ампер. Включаю мотор тактовой кнопкой, закреплённой на рукоятке тачки. Из расходов — покупка аккумулятора. Моторчик был в наличии. Тачку собрал за полдня.

• Маленький диаметр колеса.
• Бескамерное колесо под нагрузкой прокручивается на диске. Пришлось придумывать уплотнение.
• Под большой нагрузкой колесо сломалось. Пришлось его приваривать и усиливать.
• Из-за особенностей редуктора электроусилителя, нет осевого равновесия конструкции. Требуется сноровка при работе.

Электрическое мотор-колесо крупным планом.

Выводы

Мы рассказали о разных вариантах садовых и строительных тачек. От самых простых, до самых сложных конструкций. Многих волнует вопрос, а выгодно ли делать строительную тележку своими руками? Всё зависит от ваших способностей, наличия инструментов и «ненужных» запчастей. Если придётся покупать металл, краску, колеса, крепёжные элементы, инструменты, то, скорее всего, — выгоднее приобрести тачку в магазине. Если:

• Вам нужна нестандартная строительная тачка, заточенная под ваши нужды.
• Вам нужна тележка повышенной грузоподъёмности.
• В закромах есть халявный металл и детали.
• Есть свободное время, то…

Изготовление самоделки оправданно. В иных случаях, рациональнее купить качественную строительную тачку, или, довести до ума, с минимальными вложениями, «сырой» заводской вариант.

По теме советуем Чертежи тачки для дачи из металла.

Вам пригодятся статьи:

• Самодельные станки и приспособления, где собран опыт доработки садовой тачки, есть станина для болгарки, распиловочный стол для циркулярки и циклон из пылесоса.
• Варианты бюджетных и простых подъёмников и кранов для подъёма песка, шлака, кирпичей, газо- и пенобетонных блоков.
• 5 лучших самодельных инструментов для строительства: ручной земляной бур, стружкоуловитель, чехол для шуроповёрта, катушка для садового шланга и сверлильный станок по металлу.

В видео набор необходимого инструмента для строительства каркасного дома.

Источник: http://blog.brigada174.ru/9-samodelnyh-stroitelnyh-tachek-kotorye-kruche-pokupnyh/

Телега для лодки пластиковой и надувной: как сделать тележку своими руками

Любой владелец надувной лодки, будь он рыбак, охотник или просто турист, сталкивался с проблемой ее транспортировки. Особенно, если в комплектацию входит мотор и другие дополнительные приспособления. Конечно, можно ее перевозить в автомобиле, но это не всегда удобно и выгодно.

Например, надутую лодку, с закрепленным мотором, готовую к спуску на воду, в обычной легковой машине не увезешь. Именно для решения этой проблемы и существуют тележки для перевозки лодок ПВХ.

Устройство тележки для лодки ПВХ

Различные тележки для лодок могут сильно отличаться друг от друга своей конструкцией. Однако основные детали остаются неизменными. Естественно, тележка имеет определенное количество колес.

В нашем случае – не менее двух. Перпендикулярно к оси, соединяющей колеса, расположена, подобная ей, балка, которая должна соответствовать длине лодки.

При использовании тележки, человек берется за эту балку спереди и везет за собой тележку. Также она служит основанием подставки для лодки.

Обычно на конец балки крепят ручку для более удобного использования. Основание тележки должно удерживать на себе лодку так, чтобы она не шаталась и не упала при транспортировке.

В самых элементарных двухколесных моделях, приблизительно посередине этой балки, крепят балку-держатель такой же длины, как и ось колес. Такая элементарная конструкция позволяет успешно перевозить лодку.

Для повышения надежности и удобства в использовании создано множество различных модификаций и дополнительных приспособлений:

Дополнительные колеса

Кроме двухколесных существуют также трех- и четырехколесные тележки. Однако, лишние колеса уменьшают «маневренность». Пример четырехколесных тележек вы найдете в этой статье.

Поэтому они используются в очень редких случаях, когда необходимо перевозить очень тяжелые грузы.

Вспомогательные крепления

На некоторые тележки устанавливают дополнительные приспособления для увеличения надежности крепежа. Например, задняя «стенка». Она позволяет лучше держаться лодке при подъеме в гору.

Но такое дополнение резко ограничивает количество лодок, которые можно было бы перевезти, так как многие окажутся слишком длинные, а выдаваться назад они из-за «спинки» не смогут. Поэтому она должна раскладываться наружу или складываться внутрь в случае надобности.

Ручка. В той части корпуса, за которую держится человек при перевозке, устанавливают ручку. Она может быть любого вида, формы. Цель производителей – сделать ее наиболее удобной.

Передняя подставка
Иногда в передней части лодки устанавливают вертикальную балку, которая служит подставкой, когда тележка стоит. Часто к ней крепят третье колесо. Иногда он является частью ручки.

Кроме этих дополнений некоторые производители модернизируют корпус лодки: прикрепляют дополнительные балки, которые повышают его прочность и соответственно – грузоподъемность тележки. Также улучшают системы крепления лодок к тележке.

Отдельная статья на нашем сайте посвящена тележках с грузоподъемностью 100кг. Читайте ее тут.

Технические характеристики тележки зависят от прочности материала, из которого она сделана, от вида и количества устанавливаемых колес.

Некоторые модели тележек являются сборными. Это облегчает транспортировку самой телеги и ее хранение. О других складных хозяйственных тележках можно узнать из этой статьи.

Существует принципиально отличное устройство тележки. Если в стандартном, лодка расположена вертикально, то в этом – горизонтально. Тележки такого вида имеют меньшие габариты, но их использование может стать затруднительным в ветреную погоду.

Также существуют конструкции без продольной балки.

Лодочные моторы иногда перевозят отдельно, на специальных тележка для моторов. Но если Вы хорошо умеете крепить лодку на своей тележке, то мотор можно перевозить вместе с ней.

Сфера применения

В первую очередь, данное приспособления применяют по назначению, то есть для перевозки лодок ПВХ. Однако большинство владельцев использует ее не только для этого. Кроме своего назначения она часто служит бытовой тележкой для перевозки чего угодно. В теории, если не превышать допустимый вес, на тележке можно перевозить не только лодку. То есть использовать ее как тележку для сада.

Другое дело – будет ли она удобна для Ваших грузов.

Если вы решили купить себе бензопилу, то эта статья поможет вам определиться с выбором.

Полезным будет и прочитать рейтинг лучших мировых производителей бензопил, чтобы не ошибись с выбором.

Если вы хотите расширить возможности своей бензопилы, то приобретите к ней насадки. Какие именно насадки существуют – читайте в этой статье.

Характеристики конструкций для транспортировки и цены

Модель 1

• Цена: 8900 руб (простейшая тележка)
• Грузоподъемность: 160-220 кг
• Вес тележки: 40 кг
• Длина лодки: до 4 метров
• Конструкция: 6 деталей.
• Пневматические колеса

Модель 2

• Цена: 30000 руб (усовершенствованная тележка)
• Длина тележка: 4.4 м
• Ширина тележка: 1.8 м
• Длина лодки: до 3.8 м
• Ширина лодки: до 2 м
• Колеса:155 R13 ВАЗ

Конструкция: стальная рама, пластиковые «крылья», трап посередине, опорное колесо, амортизаторы, рессоры
Может использоваться для перевозки лодок с жестким дном.

Как сделать самодельное приспособление для катера своими руками

Простейшую двухколесную тележку можно собрать за один день. В качестве материала для корпуса обычно используют сталь или полипропилен. Иногда берут дерево, но, в условиях работы тележки (попадание в воду), дерево может испортиться.

Колеса у тележки могут быть любыми. Качество тележки напрямую будет зависеть от колес. Поэтому желательно использовать прочные колеса с шинами, среднего диаметра. После измерения задней части лодки, которая будет устанавливаться на тележку, создается углообразная конструкция, со снесенной вниз осью для колес.

Возможно вам также будет интересно ознакомиться с материалом о том, что собой представляет тележка рикши.

На конструкцию крепится ремень-лебедка, который будет служить держателем для лодки. При установке на нее лодки будет создаваться впечатление, что лодка имеет сзади колеса. Держа нос лодки, человек начинает перевозить ее.

Такая конструкция не всегда удобна для перевозок на большие расстояния, и вряд ли подойдет для использования не по назначению.

Для создания более универсальной тележки достаточно прикрепить к оси с колесами продольную балку, которая должна соответствовать длине лодки.

К ней крепится ручка и подставка. Для крепления тоже используется лебедка.

Недостатки и преимущества телеги

Преимущество тележки для лодок ПВХ в том, что с ее помощью с легкостью можно перевозить тяжелую лодку с оборудование и мотором на большие расстояния. Кроме того тележку можно успешно использовать не по назначению.

Главные недостатки – габариты, вес, цен. Однако самодельные тележки ничем не уступают заводским.

При этом можно собрать очень легкую, или малогабаритную тележку, то есть, избавиться от нескольких недостатков. К тому же это будет намного дешевле.

Итак, тележка для перевозки лодки является ценным приспособлением для рыбаков и охотников. Благодаря ей полностью решается проблема транспортировки лодки. Кроме того, ее можно использовать и для многих других целей, а также довольно несложно сделать вручную.

Прочитайте так же статью про самоходные грузовые тележки.

Источник: http://machinspec.com/skladskaya/telezhka/dlya-lodki.html

Четырёхколёсная тележка для перевозки грузов на даче

Нельзя обойтись без тележки в частном доме, это сложно. Эта конструкция необходима для перемещения разных грузов, заготовленных культур, удобрений. Небольшие расходы на одно, двух, четырёхколёсных помощников в строительном магазине, но собранные вручную, они будут не менее полезными и будут в итоге стоить меньше. Оптимальный вариант — четырехколесная тележка для перевозки грузов.

Необходимость в тележке для дачи

Если есть дача, сад, мастерская или даже собственный бизнес на ферме, необходимость в тележке возрастает. Фактически такая вещь в хозяйстве очень нужна, так как она значительно облегчает работу и экономит время. Физические усилия нужны гораздо меньшие, если транспортировать все тяжёлые инструменты в корзине на колёсах. Кроме того, не нужно тратить свободное время.

Стоит представить себе только то, что строится небольшой строительный объект. Нужно сходить в сарай и взять лопату, молот, ручной топор, принести некоторые электроинструменты, краски и кисти для декора, и все остальное. Сколько раз придётся ходить из сарая или гаража до места строительства? А сколько времени можно выиграть, если все перевозить? Ведь можно просто нагрузить тележку всем необходимым и одновременно переместить все к месту работы.

Преимущества телеги:

1. На садовой телеге легче выполнять разнообразные работы. Удаление бытовых отходов, сухих листьев и травы, перевозку стройматериалов, дров и угля — диапазон применения малогабаритных колёсных транспортных средств широк. При улучшении территории, при бетонировании собственными руками, с разбивкой цветников и теплиц, расположением парковых дорожек и тому подобное.
2. Обычная тачка для перевозки грузов своими руками увеличивает текущую скорость работы.

Конечно, самый простой способ — приобрести помощника в магазине. Тогда не нужно думать, как правильно сделать вещь для сада своими руками. Но выбор приобретённых грузовых телег часто ограничивается моделями, которые были разработаны. Если сделать её самостоятельно, размер и грузоподъёмность повозки определяется мастером, а также проходимостью конструкции, поскольку можно установить колёса разных размеров.

Особенности дизайна повозки

Домашние устройства для перевозки дачных грузов могут быть выполнены из металла и любого дерева. Эти строительные материалы имеют необходимые прочные характеристики, недорогие, обрабатывают дома. Тачки из древесины собираются собственными руками всего за несколько часов. Но их небольшая грузоподъёмность и срок службы оставляют, конечно же, желать лучшего. На металлоконструкции придётся тратить больше времени. Но зато это позволяет транспортировать массивные и габаритные изделия, стройматериалы.

Повозки делятся на несколько типов в зависимости от числа колёс, которые они имеют. Их может быть от одного до четырёх. Тачки используются для выполнения работ в своём саду. С их помощью часто перевозят опалые листья, удобрения, мусор.

Есть такие повозки:

1. Одноколёсная повозка имеет малый вес (до 79 кг) и высокую манёвренность. Она пройдёт без затрагивания посаженых растений. Ещё одним преимуществом тачки с одним колесом является лёгкость полной разгрузки. Достаточно немного наклонить или поднять ручки, чтобы освободить структуру от транспортировочного содержания.
2. Изделия из 2- 4 колёсами. Они подходят для сада, а также для строительных работ. Многоцелевые повозки стабильны. Они не переворачиваются при транспортировке. С их помощью перевозятся грузы больших масс.

Размер и функции конструкции

Рассмотрим, как сделать тележку своими руками. Лучше сделать повозку не очень маленькой, но, по крайней мере, среднего размера. Мало поможет тяжёлое оборудование и специальные устройства, а большая корзина будет трудно перемещаться, погружаясь в землю, если она перегружена. Средний параметр будет соответствовать требуемым параметрам. Размер тачки определяется вашими собственными требованиями, но повозка, длина которой составляет около 100 см, ширина 60 см и высота 50 см, хорошо работает.

Благодаря этим параметрам повозка легко проходит через дверь сарая и гаража, перемещается между главными воротами, между деревьями в саду и другими объектами растительности и ландшафта. Плюс тот факт, что такие размеры позволяют колёсам нести нагрузку стабильно.

Материалы для садового устройства

Самый лёгкий вариант — это повозка из стали. Можно применять и дерево, но оно будет участвовать только в конструкции определённых частей. Рама под колёсами корзины должна быть сделана только из металла. Дерево отлично подходит для постройки и производства широкого ассортимента частей тележек для инструмента своими руками. По установленным размерам, которые будут определены для вашего удобства, выполняется рама из профильной трубы.

Вертикальные стойки свариваются в углах рамы с обеих сторон. Они должны быть выбранным размером 8 штук. На стойках снаружи стенки сделаны из доски или стального листа. Не стоит применять профлист, потому что он довольно тонкий и быстро изнашивается.

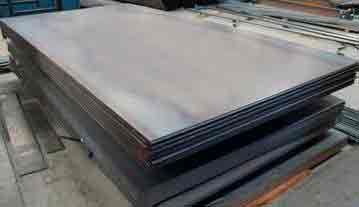

Но стальной лист толщиной 2−3 мм идеально подходит. Из того же листа отрезают дно, которое вставлено будет внутрь и привинчивается болтами к раме. Здесь вы можете работать и сваривать, но нижняя часть корзины наиболее подвержена износу, поэтому её легче заменить просто отвинтив болты и вставив в неё новый лист. Каждый раз вырезать металл и повторно сваривать его, это не особенно удобно.

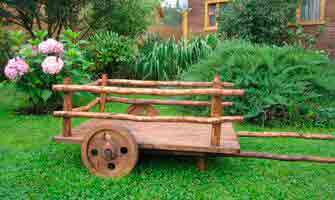

Выполнение деревянной телеги

Из дерева садовую тележку можно сделать самым простым способом исполнения. Этот процесс работы не требует применения сложного современного оборудования, такого как сварочные машины или режущие пилы для металла. Дерево обрабатывают нужными инструментами, но стоит иметь в виду, что прочность этой тележки будет все же уступать металлу.

Рамка для деревянной корзины должна быть выполнена из толстых складных досок по чертежу в виде прямоугольника. Размер полосок для самодельной рамы составляет не менее 70×70 мм, иначе на тачке можно возить лишь сено и листья. Рама делается со старого велосипеда или из балок. Велосипедные винты закручиваются, можно укрепить каркасную конструкцию металлическими углами.

Если есть антисептические соединения для дерева, все заготовленная древесина обрабатывается — тогда домашняя тачка будет служить дольше, чтобы противостоять распаду и сырости. На нижней части рамы есть подшипники — один или два, в зависимости от числа колёс. Деревянную корзину лучше всего делать двухколёсной, что обеспечивает поддержку горизонтально установки. Если есть готовая ось, на которой можно поставить колёса со старой тележки или мопеда, то балка с подшипниками не потребуется.

Хозяйственная тачка, сделанная из дерева на одном колесе, будет неустойчивой — для этой работы нужны высокие навыки столярного искусства. Недостатки колёсных креплений должны быть исправлены на ранней стадии. Рукоятка тележки должна выдержать большой груз при управлении. Желательно сделать её из металла, даже если тачка сама сделана из дерева. В качестве ручки из металла может быть длинная стальная палка. Крепить ручку лучше в виде петли.

Такой дизайн позволит надёжно её использовать, садовая тачка с навесной рукояткой займёт меньше места. Собственно, контейнер для клади вполне может быть съёмной версии — например, в виде старой ванны для транспортировки жидких или сыпучих грузов. Деревянная тачка хорошая и обеспечивает крепления различных контейнеров для перевозки грузов.

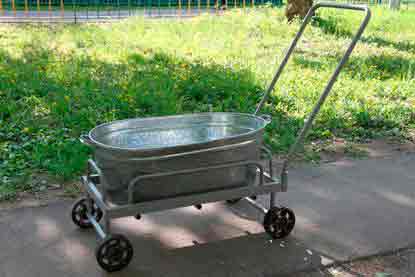

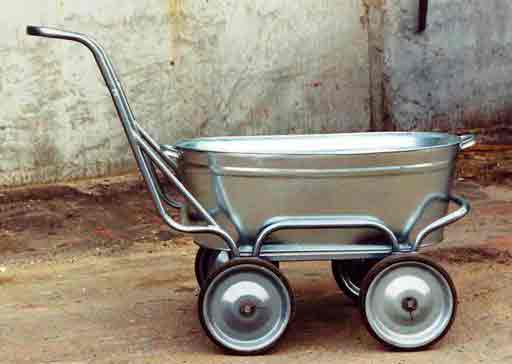

Тачка из металла с колёсами

Металлическая телега с колёсами имеет высокую грузоподъёмность и большой срок службы. Её можно сделать самостоятельно.

Рекомендуемые размеры:

• высота — 0,5 м;
• длина — 1 м;
• ширина — 0,6 м.

Устройство с такими данными отличается хорошей манёвренностью и повышенной устойчивостью. Чтобы сделать это, нужен металлический угол 2,5×2,5 см, сталь 1,52 мм толщиной, труба, сварочный аппарат, болгарка, колёса с прочными подшипниками. Металлическая тачка собственными руками выполняется с помощью известного алгоритма действий. Простой эскиз устройства нарисован. Обязательно соблюдать размеры структуры. Стальной лист режут болгаркой. Из него делают коробку для грузов. Из трубы выполняется ручка. Все части должны быть объединены. Колёса прикреплены к конструкции.

Сборка прочной помощницы

Если тачку планируете использовать для перевозки разных тяжёлых грузов, стройматериалов, крупногабаритных предметов, она должна быть сделана с 4 колёсами. Такая конструкция выполнена обычно из металлических элементов. Для её составления исполнитель должен иметь сварочный аппарат и инструменты для слесаря. Рамка тележки составлена из труб и кусков. Они свариваются вместе на одну платформу.

Рукоятка и колёса приваривают на рамку. Специалисты рекомендуют оснастить её шинами, повышает грузоподъёмность и упрощает процесс движения. Каждое колесо приварено к раме отдельно. Ёмкость крепят на платформе. В неё загружают разные грузы для перевозки. Для этих целей используйте старый или новый поддон. Устройство для загрузки и транспортировки материалов преимущественно фиксируется на платформе.

Операция выполняется путём сварки или закрепления. Первый вариант подходит для телег, которые не планируются вскоре разбирать. Болтовое соединение позволяет изменять контейнер при необходимости для перевозки.

Источник: http://pochini.guru/tehnika/chetyiryohkolyosnaya-telezhka

Инструментальные тележки своими руками

1. Особенности
2. Как изготовить своими руками?
3. Дополнительная информация

Инструмент очень важен и в быту, и в мастерских. Если его очень много, даже специальные кейсы и чемоданы не всегда выручают. Зато может помочь тележка на колесах для инструмента.

Особенности

Чтобы изготовить инструментальную тележку, придется правильно оценить размеры будущей конструкции и составить ее чертежи. Без составления чертежей нет почти никакого смысла браться за работу. Дело в том, что малейшая ошибка может обернуться серьезными последствиями. А также надо учитывать, что такое передвижное средство с инструментом может быть изготовлено только человеком, у которого есть навыки работы со сваркой. Для монтажа в основном применяют металлические листы толщиной 1 или 2 мм – это зависит от размеров изделия и количества инструментов, необходимое мастеру для его профиля работы.

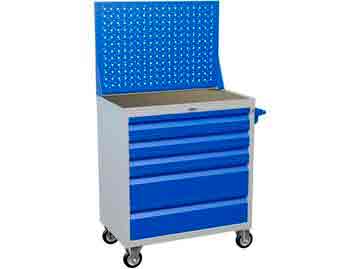

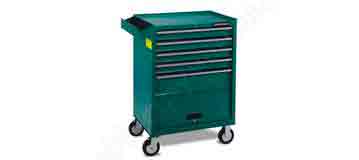

Тележка представляет собой металлический шкаф с несколькими выдвижными ящиками и рабочим столом, который по совместительству служит верхней крышкой шкафа. Ящики для инструмента вырезают из листового металла одинакового (или разного) размера.

При разметке необходимо учитывать бортики (боковые стенки будущих ящиков), которые получают путем загиба краев металлических листов, вырезанных для изготовления ящиков. Высоту бортиков определяют заранее – до разметки деталей.

Обычно готовят от двух до четырех ящиков. Большее их число вряд ли понадобится.

В самом начале работы также надо определиться, сколько заготовок профильных труб и мебельных направляющих для них будет нужно. На боковых сторонах обшивки инструментальной тележки обычно предусматриваются удерживающие ручки, которые располагают в верхней части инструментального шкафа. Они нужны для удобства перемещения тележки. Колеса устраивают на нижней раме устройства.

Как изготовить своими руками?

Чтобы получить хорошую самодельную конструкцию, необходим следующий материал:

саморезы для обработки металла;

ножки для опоры.

Прежде всего нужно взять 4 уголка и сделать их соединение на саморезы. Должно получиться что-то наподобие обычной оконной рамы. Затем изготавливают еще один такой же блок. Полученные рамы требуется стянуть при помощи вертикальных элементов — тех же уголков, отрезанных по размерам чертежа будущего изделия.

Чтобы повысить жесткость, заменяют саморезы болтами с гайками.

При изготовлении передвижной тележки для инструментов надо накрыть устройство «столешницей», на которой будет удобно работать. Для этого неплохо подходит листовой металл 3-4 мм толщиной. Потом готовят или отбирают в готовом виде 4 ножки на колесиках.

Эти комплектующие нужно сначала примерить и убедиться, что все будет правильно. Если конструкция получается такой, как задумано, можно сразу приваривать ножки полуавтоматической сваркой.

Судя по отзывам, подобная конструкция работает стабильно и не разрушается даже под большой нагрузкой. Для работы можно использовать еще:

старые куски металла;

Дополнительная информация

Самодельная тележка, даже если учесть затраты на салазки и другие необходимые комплектующие, обойдется дешевле продаваемых в магазине моделей. Кроме того, она может быть идеально точно подобрана под нужды конкретного человека. В большинстве случаев для изготовления тележек применяют металл и дерево. Число колес может различаться. В зависимости от личных предпочтений используют конструкции с 1, 2 или 3 колесиками.

В некоторых случаях полезно применять платформы, ставящиеся на четыре колеса. Что касается материалов, использовать древесину имеет смысл только для самых легких и эпизодически используемых конструкций. Когда заранее известно, что предстоит возить тяжелые грузы, придется отдавать предпочтение цельнометаллическим тележкам. Если все же решено применять дерево, надо:

взять доски габаритами 7х7 см;

собирают каркас при помощи шурупов;

используют дополнительные детали для укрепления;

присоединяют рейки снизу;

ставят стальную рукоять (ее можно сделать из велосипедных рулей либо мощных стальных прутьев);

монтируют борта из досок (подбирая их габарит сообразно вместимости тележки).

Следует уделить внимание упрочнению рамы и устойчивости прикрепления колес.

Внимание: можно заменить доски с подшипниками на мопедные оси.

Четырехколесные тележки могут быть только из металла. Их грузоподъемность достигает 100 кг. Помимо подготовки обычных слесарных инструментов, надо провести специальные расчеты.

Чтобы четырехколесная повозка могла перевозить тяжелые грузы без лишнего шума, ее следует «обувать» при помощи пневматических шин. А вот складные транспортные приспособления надо рассчитывать на грузоподъемность не ниже 50 кг. Они отличаются компактностью. Для этого используют:

куски труб с толщиной стенок от 2 мм;

рамки платформы (две последние части приваривают друг к другу).

Важно: каждый шов надо вычистить и отполировать.

Что касается одноколесных тележек, мнение опытных мастеров одно: лучше всего применять дерево. Оптимальная заготовка под грузовую емкость — брус длиной 120 см. Раму и грузовую площадку соединяют при помощи шурупов. На этом изготовление заканчивается.

Чтобы возить на одноколесной инструментальной тачке тяжеловесные инструменты, надо делать ее из стали. Рекомендуется брать качественный прочный лист толщиной от 2 мм. На платформу наваривают рукоятку и ходовую часть. Основную грузовую часть можно сделать, используя железную бочку. На тележку можно ставить колеса:

от грузового велосипеда;

Для окрашивания конструкции применяют обычно порошковые краски. Конкретная расцветка подбирается индивидуально. Выбирая и монтируя рукоять, надо ориентироваться исключительно на собственное удобство. Открытые тележки нужны для перемещения относительно легких предметов. Изделия с дополнительными ящиками больше подходят для перевозки тяжеловесного и объемного инструмента.

Как изготовить инструментальную тележку своими руками, смотрите в видео ниже.

Источник: http://stroy-podskazka.ru/sistemy-hraneniya-dlya-instrumentov/telezhki-svoimi-rukami/

Дачная тележка для инвентаря и инструмента своими руками

Ранее мы говорили о декоративных и рабочих тележках, которые можно применить на даче. Но первые – это необычное и оригинальное украшение в ландшафтном дизайне, а вторые – тележки для перемещения по территории строительных материалов, удобрений, мусора. Поэтому они не очень нам подходят.

Сегодня мы решили обратить внимание на еще один вид тележек, которые используются для перевозки инструмента, инвентаря и всего прочего, что сложно переносить по дачному участку вручную. Такие тележки легко конструируются под себя и создаются своими руками в считанные часы.

Для чего необходима тележка на даче

На этот вопрос ответить очень просто, тем более, если вы являетесь хозяином рабочей дачи, с огородом, большим садом, возможно, мастерской или даже собственным бизнесом на территории.

На самом деле, такая тележка очень нужна, ведь она значительно облегчает ваш труд и экономит время. Физических усилий требуется гораздо меньше, и вы минимально устаете, если перевозите на тележке сразу весь тяжелый инструмент. Тем более, вам не приходится тратить дорогое свободное время на то, чтобы курсировать по даче. Представьте только, что вы строите небольшой ландшафтный объект. Вам нужно сбегать в сарай за лопатой, молотком, топором, принести некоторый электроинструмент, краски и кисти для декора, и все прочее. Сколько раз вы пройдете от сарая или гаража до места постройки, какой километраж накрутите и сколько времени потеряете на этот путь? Мы думаем, что очень много. А ведь можно просто загрузить тележку всем необходимым и за один раз перевезти все на место проведения работ.

Тем более, дачная тележка для инструмента и инвентаря может быть достаточно универсальной. Ее можно оборудовать крепежами, ящиками, съемными держателями, чтобы после такой трансформации можно было перевозить не только стандартное оборудование, но также мелки детали, метизы и крепеж, и даже воду в баках.

Короче говоря, практичным дачникам такая тележка не помешает, и всех, кто действительно увидел в ней потребность, приглашаем в следующий раздел статьи, где мы расскажем, как сделать тележку своими руками.

Размер тележки и ее назначение

Лучше сразу сделать тележку не очень маленького, а хотя бы среднего размера. Небольшая не поможет вам с тяжелым оборудованием и специальными приспособлениями, а большая тележка будет трудно передвигаться за счет проседания в грунт, если ее перегрузить. Средний же вариант, на который влезет весь необходимый для обычной работы инструмент и инвентарь – в самый раз!

Размер тележки определяется собственными требованиями, но вполне нормально работает тележка, размеры которой составляют примерно 100 см в длину, 60 см в ширину и 50 см в высоту. Благодаря таким параметрам тележка запросто проходит в двери сараев и гаражей, передвигается между основными грядками, между деревьями в саду и прочими объектами растительности и ландшафта. Плюс еще и в том, что такие размеры дают возможность тележке быть устойчивой и не очень тяжелой.

Из чего сделать тележку для инвентаря

Самый простой вариант – работать со сталью. Можно было бы использовать дерево, но оно будет участвовать только в создании определенных аксессуаров. Но вот каркас, основание, а также рама под колеса тележки – только из металла. Дерево хорошо подходит для строительства и производства самых разнообразных дачных аксессуаров. К сожалению, оно менее соответствует требования для дачной тележки, чем металл.

По установленным размерам, или по тем, которые вы сами определяете ради собственного удобства, вываривается рама из профильной трубы. Желательно сделать несколько перемычек по длинной части рамы, чтобы поперек тележки у нас было еще 1-2 ребра жесткости.

Далее, по углам полученной рамы, с каждой ее стороны, привариваются вертикальные стойки. Их должно получиться 8 штук установленного размера. Поверх стоек, с внешней стороны, создаются стенки из металлического листа. Нежелательно использовать здесь профнастил, так как он достаточно тонкий и быстро износится. А вот стальной лист толщиной в 2-3 мм, подойдет отлично.

Из такого же листа вырезается и основание – дно, которое укладывается вовнутрь и прикручивается на болты к раме. Тут можно работать и сваркой, но дно тележки – самая подверженная износу часть, а потому будет проще заменить его, просто открутив болты и вложив на его место новый лист. Каждый раз резать металл и заново приваривать его, не особо удобно.

Рама и каркас готовы, внутренняя часть и наружная обшивка произведена. Теперь необходимо сделать колесную базу, и соединить ее с каркасом для получения готовой тележки.

Колесная база для тележки

База для тележки также будет сварной, и все из той же профильной трубы. Для этого необходимо отрезать два куска трубы, которые будут длиннее ширины основания на то расстояние, которое необходимо для установки колес. Стоит также учитывать и размер просвета между колесом и тележкой, чтобы даже грязь, которая будет иногда налипать на колеса, не мешала их свободному ходу. Для этого достаточно сделать зазор примерно в 3 см.

Теперь, куски трубы свариваются между собой несколькими короткими перемычками, в 15-20 см, чтобы получить узкий прямоугольник. И далее, на его узкие края, строго посередине привариваются круглые куски трубы для установки колес тележки. Тут уже все по обычной схеме установки колес, которые могут быть в готовом виде или же собираться поэтапно, с участием стопорной части и подшипников, шпилек и фиксирующих гаек.

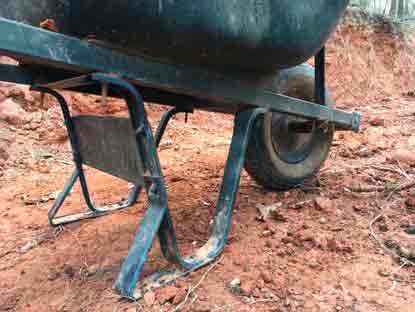

Готовая колесная база приваривается или прикручивается к каркасу посередине. После этого, с одной стороны каркаса устанавливается ручка для передвижения тележки. Также стоит подумать об упорах, которые дадут тележке возможность устанавливаться ровно по отношению к земле.

По поводу колес хотим отметить, что они возможны разного размера. То же относится и ко всей колесной базе, ведь ее можно сделать по собственной схеме… мы привели только единичный пример.

Дачная тележка из бочки своими руками (видео)

Модернизация дачной тележки

По сути, на данном этапе у нас есть дачная тележка, самая простая и даже обыкновенная, в которой можно перевозить мешки, продукты насыпью, строительные материалы, прочее. Но нам нужно не это, а именно тележка для инструмента и инвентаря. Поэтому придется еще немного потрудиться.

Внутреннюю часть, по собственному желанию, можно оставить без каких-либо изменений. Сюда запросто укладываются лопаты, вилы, коса, тяпки, плоскорезы и прочий инвентарь. Также, здесь можно устанавливать ящики с урожаем, мешки с удобрениями, баки и специальные емкости с водой, жидкими удобрениями. Очень удобно, не правда ли?

Но стоит еще лучше поработать с каркасом, чтобы внутри мы перевозили только крупные принадлежности и материалы, а вот все инструменты вывешивали снаружи.

Для этого мы будем использовать дерево. С одной стороны предлагаем сделать целый щит, прямоугольное деревянное основание из дерева по всей поверхности тележки. На щите можно установить крючки, фиксаторы, хомуты. Здесь теперь очень легко будет закрепить или подвесить ножовку, молоток, шпатель, мастерок, уровень и прочие мелкие и легкие принадлежности.

С другой же стороны, по верху каркаса тележки, советуем вдоль приварить две профильные трубы. На верхней мы установим ограничители, а на нижней – несколько Г-образных фиксаторов вдоль тележки.

Таким образом, у нас получится конструкция для перевозки именно садового и огородного инвентаря. Тут можно положить несколько лопат, вилы, да и все остальное, что необходимо для труда на даче.

Как работать с дачной тележкой

Практичность такой тележки во многом. Теперь вы не укладываете в ее основной ящик всего несколько предметов, ведь их можно было перенести и в руках, а берете с собой все, что необходимо.

Скажем, происходит весенняя посадка рассады. Вы укладываете в тележку мешок удобрений или субстрата, рядом устанавливаете пластиковый бак с водой для полива, сверху – ящик с молодой рассадой. Дальше, с одной стороны тележки вывешиваете мелкий ручной инструмент, с помощью которого будете делать лунки, с другой – укладываете лопаты и тяпки, которыми проведете выравнивание почвы, окучивание, формирование рядов и дорожек.

Еще один пример, в котором нам обязательно нужна такая тележка – работа с ландшафтными объектами.

Например, мы строим в саду небольшой объект, и нам нужны для этого сыпучие, штучные строительные материалы и специальный инструмент. Точно так же, как и в предыдущем примере, в основной ящик укладываем все объемное и громоздкое, а по сторонам тележки фиксируем инструмент и инвентарь.

Дачная тележка для инструмента и инвентаря – хороший помощник, которого можно самостоятельно сложить из остатков строительных материалов, или создать из новых труб, стального листа и крепежа. В любом случае, самодельная тележка обойдется вам в разы дешевле, чем покупная, но будет еще и гораздо удобнее, ведь сделаете вы ее только под личные потребности и требования!

Источник: http://dachadecor.ru/sadoviy-inventar/dachnaya-telezhka-dlya-inventarya-i-instrumenta-svoimi-rukami
