Как нагреть воду на даче. Солнечный коллектор своими руками

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Солнечная панель Elfeland® SP-41 25W 18V — https://goo.gl/gK5Ssz
Контроллер для солнечной батареи 3A 6V 12V PWM — https://goo.gl/pwg2zZ
Разъём MC4 папа/мама — https://goo.gl/vXQNQ6
Электронный термостат Geekcreit® W1209 DC 12V (от -50 до +110) (гистерезис от 0.1 до 15 градусов) — https://goo.gl/SQm8Hs
Соленоидный клапан электромагнитный для воды или газа DC12V 6мм — https://goo.gl/KGek5S
Автоматический конвертер напряжения XL6009 DC-DC — https://goo.gl/fFi11X
Погружной водяной насос DC12V 4.8W Mini — https://goo.gl/uCea8j
Релейный модуль с фоторезистором XD-M131 DC 12V — https://goo.gl/p92T2g

Инструменты:
Стриппер для снятия изоляции (боковой) — https://goo.gl/iWMYNj
Стриппер для снятия изоляции (прямой) — https://goo.gl/kt7Mds
Кримпер для обжима разъёмов MC4 — https://goo.gl/MfzVBA

ДРУГАЯ ЭЛЕКТРОНИКА:
Релейный модуль пусковой 1-канальный 5V — https://goo.gl/hkaix4
Релейный модуль пусковой 1-канальный 12V — https://goo.gl/k1Huo7

МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ СОЛНЕЧНОГО КОЛЛЕКТОРА:
1) Змеевик (радиатор, конденсатор) от холодильника.
2) Бруски
3) Фанера

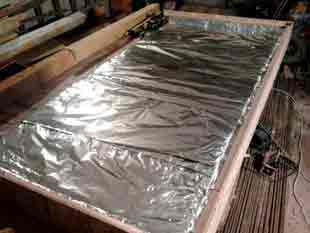

4) Фольга строительная
5) Стрейч плёнка (стекло или любой другой прозрачный материал)
6) Силиконовые или пвх трубки

Как нагреть воду при помощи солнца. Как сделать солнечный коллектор своими руками в домашних условиях. Автономная и автоматическая циркуляция воды в солнечном коллекторе.

Я делюсь всем, что делаю своими руками в домашних условиях. На канале вы увидите самоделки, поделки, ремонт техники, эксперименты, тесты, распаковку и обзор товаров из Китая (Алиэкспресс), различные бытовые инструкции. Я так же буду делиться своими изобретениями и интересными идеями для улучшения и упрощения жизни (лайфхаки).

Видеоролики представленные на этом канале, отображают личный опыт и несут развлекательный характер. За всё, что ВЫ делаете, отвечаете ВЫ САМИ. Соблюдайте меры предосторожности и правила безопасности.

МУЗЫКА (фонотека Youtube) [мой канал — создать — фонотека]:
Lights Out
Atmospheria
Arp Bounce
Jay Jay

Источник: http://www.youtube.com/watch?v=uGEBbzyXdhI

Солнечные нагреватели воды — экономная энергия

В последнее время в Европе стали активно использовать солнечные нагреватели воды. Они позволяют обеспечивать семью горячей водой, а нередко хватает солнечных батарей для отопления дома, если установлено достаточное количество солнечных батарей. Энергия Солнца бесплатна, поэтому такие устройства позволяют сэкономить, причем неплохо. Кроме того, использование такой энергии не сказывается на состоянии окружающей среды.

Нагрев воды солнцем практикуется не одно столетие. С давних пор люди нагревали воду в бочках, выставляя их на солнце. Что касается современных батарей, то они позволяют эффективно преобразовывать данную энергию в тепловую. Как они выглядят эти устройства, можно увидеть на фото.

Особенности гелиосистем

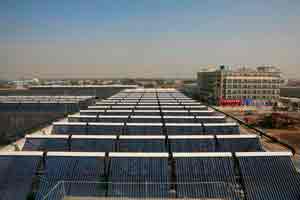

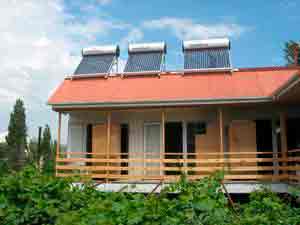

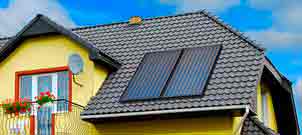

В развитых странах практически в каждом доме можно встретить солнечные батареи – их используют в качестве дополнительной системы нагрева воды и отопления. Гелиобатареи легко подключаются к основной системе, давая возможность экономить на других ресурсах (таких как газ, уголь) до 60%.

Чтобы обеспечить нагрев воды от солнца своими руками установить гелиосистему можно, но лучше подобную доверить эту работу специалистам. Чаще всего солнечные батареи устанавливают на крыше дома. Чтобы солнечные коллекторы для отопления были эффективны, необходимо внимательно просчитать угол наклона ската, угол падения солнечных лучей, количество ясных дней в году и многое другое. Исходя из этого, выбирают месторасположение коллекторов, их количество и площадь.

Водонагреватели на солнечных батареях работают следующим образом. Теплоноситель, нагретый солнцем, поступает в теплообменник, расположенный в накопительном баке. Чаще всего используют баки-аккумуляторы с двумя теплообменниками, сделанными из меди (прочитайте также: «Устанавливаем тепловой аккумулятор своими руками»). Этот материал имеет хорошую теплопроводность. Такая конструкция дает возможность применять нагретую воду не только в бытовых целях, но и для отопления (прочитайте: «Солнечное отопление дома своими руками — принцип изготовления»).

Благодаря естественной конвекции горячая вода поднимается вверх, а холодная поступает вниз. Встроенный датчик регулирует температуру в устройстве и реагирует на ее изменение. Таким образом, человеку практически не нужно контролировать работу гелиосистемы.

В пасмурные дни, когда солнечных лучей недостаточно для нагрева, начинает работать основная система отопления. В жаркие дни, когда вода нагревается солнцем слишком быстро, расширительный бак принимает излишек теплоносителя. Наиболее эффективен нагрев воды солнцем в странах с теплым климатом, где в году много ясных дней.

Глобальное использование энергии Солнца даст возможность существенно сократить расходы основных ресурсов-теплоносителей и улучшить экологическое состояние окружающей среды. Кроме того, это скажется на экономике стран с низкими запасами энергоресурсов.

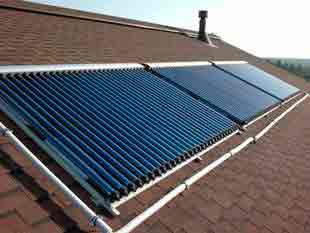

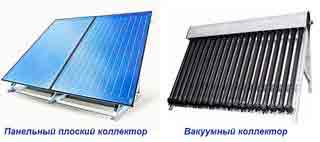

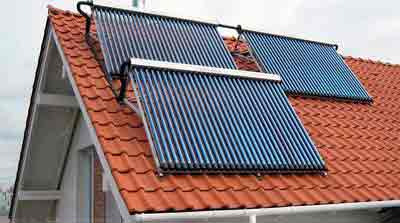

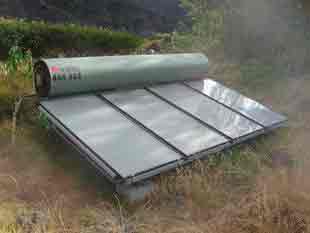

На сегодняшний день наиболее распространены вакуумные трубчатые и пластинчатые солнечные коллекторы. Каждый из них обладает определенными достоинствами и недостатками. В то же время, специалисты считают, что наиболее эффективный нагрев воды от солнца обеспечивают вакуумные батареи.

Солнечный водонагреватель своими руками — подробное видео:

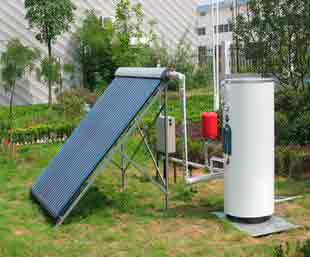

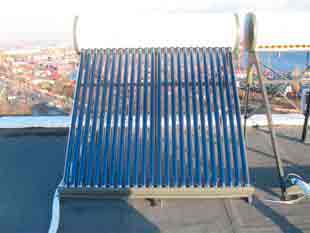

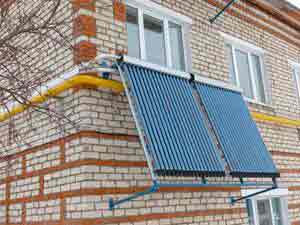

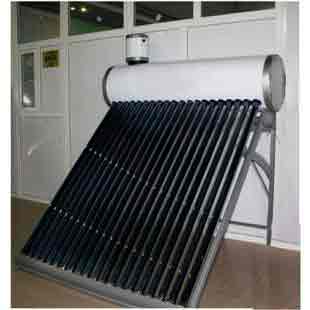

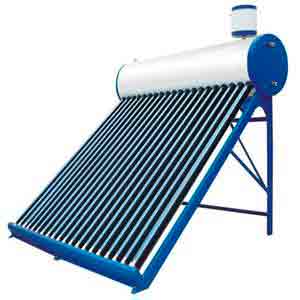

Вакуумные гелиосистемы

Установить солнечный нагреватель воды своими руками вполне возможно, но сначала нужно разобраться с принципом его работы.

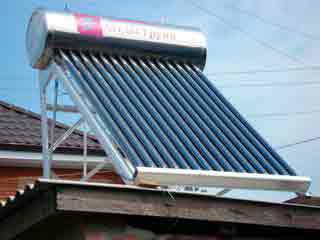

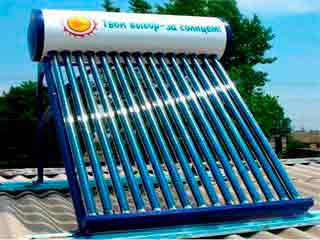

Вакуумный коллектор работает по принципу термоса. Состоит он из двух трубок, между которыми находится вакуум. Внутрь помещена медная герметичная трубка, в которой циркулирует жидкость, а снаружи располагается стеклянная трубка большего диаметра.

Вакуум и медь благодаря хорошей теплопроводности позволяют воде закипать уже при 30 градусах. Установив солнечные нагреватели воды своими руками, можно эффективно отапливать дом даже в регионах с холодными зимами. Когда вода закипает, образовавшийся пар поднимается вверх и отдает тепло медному теплоприемнику, который передает его теплоносителю. Потом остывшая вода поступает вниз, и процесс начинается заново.

Использование вакуумных коллекторов удобно еще и тем, что они легко ремонтируются. Если один из коллекторов пришел в негодность, то вышедший из строя элемент можно легко поменять на новую деталь, не демонтируя всю систему. Устройство солнечного водонагревателя вакуумного типа таково, что теплоноситель идет одним потоком, поэтому для замены испорченного элемента зачастую требуется остановить работу всей системы. В то же время, КПД гелиосистемы достигает 76%.

Широко распространено мнение, что от солнечных водонагревателей зимой и в пасмурную погоду нет никакой пользы. На самом деле, горячая вода от солнца – это вполне реально. Вакуумные коллекторы сделаны таким образом, что они достаточно эффективны даже при минусовой температуре (до -35 градусов). Кроме того, тучи не являются препятствием для нагрева воды, так как эти гелиосистемы улавливают даже ультрафиолетовое излучение. Но периодически коллекторы нужно очищать от инея и снега. Плоские гелиосистемы от снеговых осадков самоочищаются, их стоимость меньше, но в то же время, они не столь функциональны.

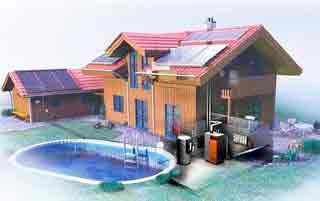

Солнечные коллекторы – это эффективный способ обогрева дома, который позволяет неплохо сэкономить на традиционной системе отопления. Также массовое использование гелиосистем позволит улучшить экологическую обстановку. Именно поэтому в последнее время все большее количество людей выбирает такой способ получения тепловой энергии.

Источник: http://teplospec.com/alternativnoe-otoplenie/solnechnye-nagrevateli-vody-ekonomnaya-energiya.html

Как сделать солнечный водонагреватель своими руками для дома

Причины, по которым стоит изготовить солнечный водонагреватель своими руками: забота об экологии и экономия электроэнергии. его можно использовать не только на даче, но и дома в летнее время года. В статье мы собали несколько вариантов нагревателей, выбирайте «свой» и приступайте к реализации идеи.

Принцип работы и устройство солнечного нагревателя

Солнце светит круглый год, к тому же за эту энергию никто денег не берет. Как обернуть ее себе во благо? Изготовить бойлер на солнечных батареях. Эффективность его работы зависит от региона: чем больше лучей проникает на землю, тем лучше греет прибор. Если брать заводские устройства, то их мощность подходит даже для отопления.

Как устроены промышленные солнечные нагреватели? Они состоят из:

  • Коллектора — емкость, через которую течет прогреваемая вода.
  • Трубок из кварцевого стекла со шлангами внутри (в них находится рабочее тело — вещество, превращающееся в пар). Именно кварц пропускает УФ-лучи для оптимального нагрева воды даже в облачную погоду. В трубках вакуум, поэтому они прекрасно сохраняют тепло.
  • Насоса или других приспособлений для создания напора. Некоторые безнапорные модели работают по принципу конвекции.
  • Трубопровода.
  • Накопительного бака.

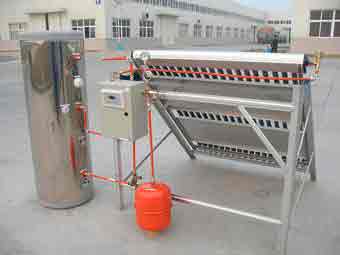

Как работают заводские вакуумные установки:

  • Внутри трубок находится рабочее тело. Под воздействием солнечных лучей оно превращается в пар и поднимается вверх, нагревая, таким образом, бак с водой.
  • Если водонагреватель накопительный, то с помощью змеевика подключается к бойлеру в доме или квартире.

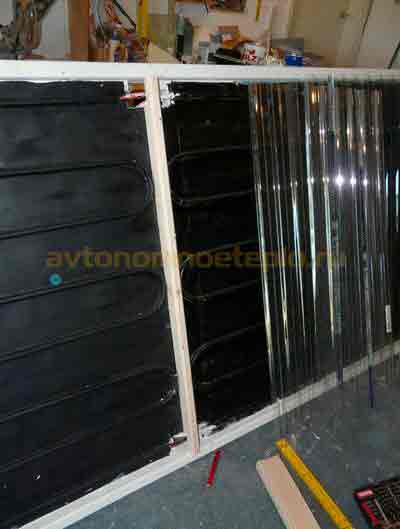

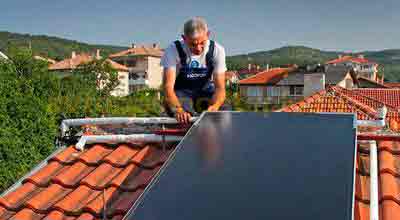

Конструкция плоского нагревателя:

  • Состоит из прямоугольного корпуса, задняя стенка которого покрывается теплоизоляционным материалом.
  • К корпусу крепится медный змеевик. Он подключается к баку.
  • Вода циркулирует под действием конвекции либо насоса.
  • Пластина окрашивается в черный цвет и сверху защищается стеклом.

Такой вариант дешевле вакуумного, однако эффективность его тоже ниже, особенно в облачную погоду.

Разновидности солнечных нагревателей

Кроме указанных выше, есть устройства попроще. Делятся на два типа в зависимости от подачи воды:

  • Активные. Вода циркулирует по системе с помощью насоса, клапана, коллектора. Бывают открытого и закрытого типа. Последние содержат внутри антифриз, который не позволяет замерзать воде даже в минус.

  • Пассивные. Имеют небольшую производительность и действуют безнапорным способом.

Также солнечные водонагреватели (СВ) бывают проточными и накопительными. Самодельный бойлер можно использовать для летнего душа, для бассейна, для бани и других нужд.

Как сделать работу своими руками

Как мы уже писали, изготовить СВ можно из разных материалов и разными способами.

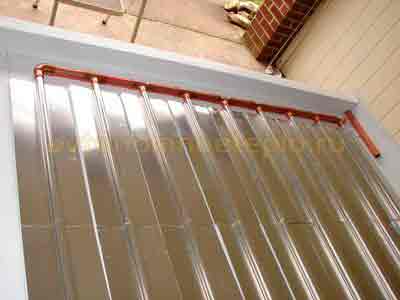

Из конденсатора холодильника

Он является готовым абсорбером — поглотителем пара. Однако изготовить теплообменник можно еще из таких материалов:

  • медных трубок;
  • шлангов;
  • полимерных, алюминиевых труб;
  • пластиковых бутылок.

Остановимся на конденсаторе. Для изготовления батареи вам понадобится:

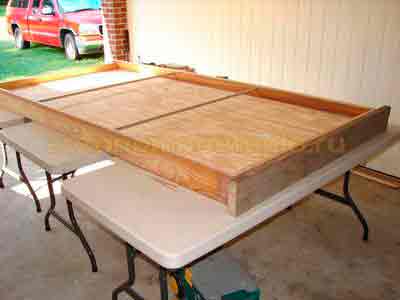

  • Деревянные планки или брусья. Нужно сделать корпус, в который поместится конденсатор.
  • Стекло.
  • Светоотражающий материал (фольга).
  • Подкладка из резины, размерами больше, чем змеевик.
  • Трубопровод.
  • Герметик.
  • Теплоизоляция.

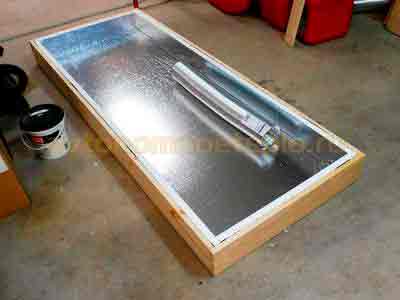

Снимите решетку с задней стенки старого холодильника. Ее следует хорошо почистить и помыть, поскольку внутри находился хладагент. Из деревянных брусков выполните каркас. Подкладкой послужит резина. Поверх уложите теплоизоляцию и лист светоотражающего материала. Все щели тщательно герметизируйте.

Теперь установите конденсатор и закрепите его на месте. Сверху — лист из стекла. Закрепить конструкцию можно скотчем. Для подвода воды организуйте отверстия. Сверху и снизу стекла можно закрутить саморезы или шурупы, поскольку нагреватель будет устанавливаться с наклоном.

Подведите воду и опробуйте изделие.

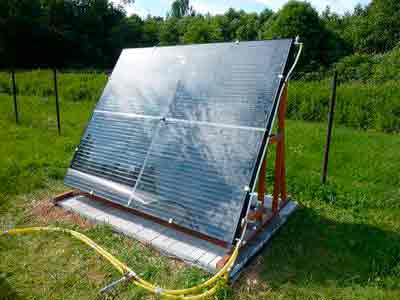

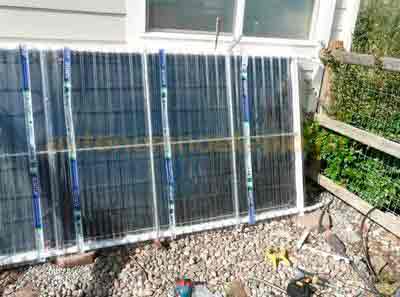

Нагреватель из труб

Это простая схема позволяет быстро нагревать воду. Благодаря легкости соединения площадь установки может быть любых размеров. Их можно использовать для отопления и хозяйственных нужд.

  • Трубы из поликарбоната, полиэтилена, полипропилена, металлопластика.
  • Брус для рамы (габариты в зависимости от площади установки).
  • Лист фанеры.
  • Уголки.
  • Переходник.
  • Тройник.
  • Впускной и обратный клапан.
  • Сливной кран.
  • Лист металла.
  • Профили из алюминия.
  • Доска.
  • Стекло.
  • Песок.
  • Гидроизоляция.
  • Основа.

  • Определитесь с местом установки — оно должно быть самым солнечным.
  • С помощью песка и грунта уплотните почву. В качестве основы можно использовать тротуарную плитку.

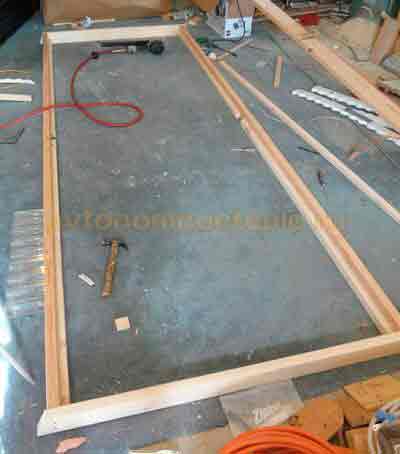

  • Используя брус и уголки, соберите каркас. Заднюю часть укрепите брусом, продольно закрепив его на основу. К передней части прикрепите фанеру. Закончите корпус креплением досок с отверстиями для стекла.
  • На корпусе установите стекло.
  • Сверху закрепите листы из металла. Покрасьте поверхности черной краской.
  • Организуйте крепления для труб и установите их на расстоянии 40 мм друг от друга. Соберите конструкцию с помощью уголков и штуцеров.
  • Проделайте два отверстия для подвода воды, установите тройники и выполните подключение. Проверьте систему на герметичность.

Всесезонная конструкция

Этот способ наиболее сложный технически. Однако он позволяет эксплуатировать нагреватель и летом, и зимой. В качестве теплоносителя используются трубки с разряженной средой.

Жидкость должна циркулировать сверху вниз:

  • Соорудите металлический каркас необходимой площади. Можно сразу закрепить его на крыше анкерными болтами.
  • Подключите водовод и установите термодатчик.
  • Монтируйте нагреватель: трубу из меди оберните листом алюминия. Конструкцию вставьте в стеклянную трубу. Снизу установите чашку для фиксации и пыльник.
  • Металлическую часть трубы установите в конденсатор из латуни.
  • Организуйте монтажный блок и подключите к нему электричество. Рядом с термодатчиком монтируйте воздухоотвод.
  • Выставите нужные параметры и протестируйте конструкцию.

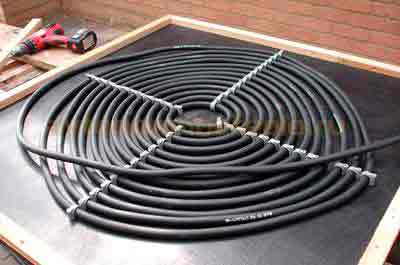

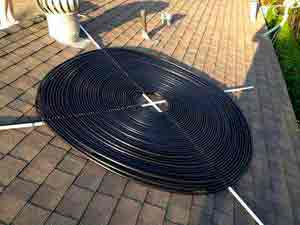

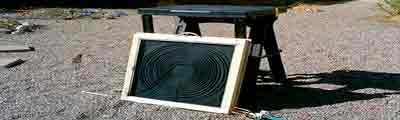

Из шланга

Это самый простой и экономичный способ для организации солнечного бойлера, согласно отзывам пользователей. В качестве основы возьмите каркас в форме пирамиды либо изготовьте его из труб с помощью сварки. На каркасе выложите кругами шланг. Чтобы он держался, поставьте пластиковые хомуты или клипсы. Жидкость должна двигаться в такой системе под давлением. Сверху укройте конструкцию пленкой.

Преимущества установки СВ:

  • Эффективная работа при полной нагрузке.
  • Полная готовность к эксплуатации.
  • Быстрая окупаемость затрат на материалы.
  • Экономия электроэнергии.

Можно использовать классический прием для изготовления бойлера — черные бочки из пластика. Установить их можно над душем или в другом удобном месте.

  • Нужно точно рассчитать нагрузку на изделие, которая должна равняться ежедневному потреблению.
  • Если вы изготавливаете прибор из баков, предусматривайте дополнительную термоизоляцию.
  • Трубы, которые ведут в бак, должны быть не слишком длинные, чтобы вода быстрее поступала в бак и не успевала остыть.

Изготовление солнечного нагревателя еще раз подтверждает — в мире есть энергия, за которую не нужно платить. Экономьте на топливе и сохраняйте окружающую среду.

Источник: http://cosmo-frost.ru/bojlery-i-vodonagrevateli/samodelki-bojlery-i-vodonagrevateli/kak-sdelat-solnechnyj-vodonagrevatel-svoimi-rukami-dlya-doma/

Как своими руками сделать солнечный водонагреватель?

Почему солнечные водонагреватели приобретают всё большую популярность среди населения? Это обусловлено как экологическими проблемами, так и экономией средств на энергоресурсах. Развитые страны сегодня вкладывают большие финансовые средства в разработку проектов, связанных с использованием солнечной энергии. В результате на свет появляется много различных устройств для производственной сферы и бытового использования. Но для многих сегодня приобретать такие устройства довольно дорого. Поэтому становится популярным изготовление солнечных водонагревателей своими руками. Сегодня мы поговорим об этом подробнее.

Принцип действия солнечного водонагревателя

Для того чтобы изготовить работающий солнечный водонагреватель, нужно понять его принцип работы. Лучше всего рассмотреть схему работы водонагревателя на примере вакуумного водонагревателя промышленного изготовления. Такое устройство может подогревать воду даже в зимнее время при умеренных морозах. Всё, что для него нужно, это солнце.

Функционирование вакуумного солнечного водонагревателя состоит из следующих этапов:

  • Рабочее вещество во внутренней трубке под действием солнечного тепла переходит в парообразное состояние. Пар поднимается в верхнюю часть;
  • Через стенки этой трубки рабочее вещество контактирует с водой, которая проходит по медному коллектору в верхней части водонагревателя. В результате рабочее вещество нагревает воду в коллекторе;
  • Рабочее вещество охлаждается, переходит в жидкое состояние и стекает вниз трубки;
  • После этого цикл повторяется;
  • Вода, которая была нагрета в медном коллекторе, проходит по змеевику бойлера и подогревает воду во внутреннем контуре. И эта вода уже используется для отопления или ГВС.

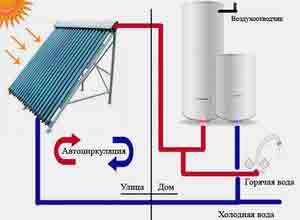

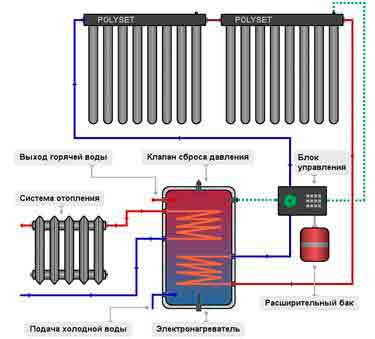

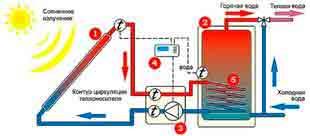

На изображении ниже показана схема работы вакуумного солнечного водонагревателя.

Принцип работы вакуумного водонагревателя

Такую вакуумную установку сделать в домашних условиях своими руками нереально. А вот плоский водонагреватель с абсорбером вполне можно сделать самостоятельно. Для этого изготавливается прямоугольный корпус и в него помещается медный змеевик, который сообщается с накопительным баком. Задняя стенка этого корпуса должна иметь хорошее утепление, чтобы не было потерь тепла. Вода в контуре может циркулировать под действием разницы температур или прогоняется насосом.

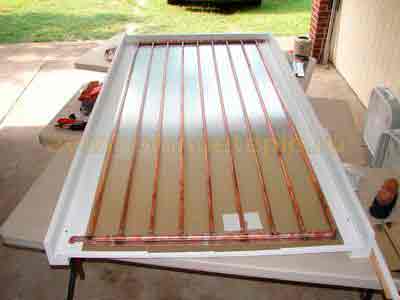

Медную трубку змеевика чаще всего припаивают к пластине из меди (или другого металла с высокой теплопроводностью) или запрессовывают в неё. Эта пластина вместе со змеевиком выкрашивается в чёрный цвет, чтобы лучше собирать солнечное тепло. Лицевая сторона плоского коллектора защищена прочным стеклом. Все стыки должны быть промазаны термостойким герметиком.

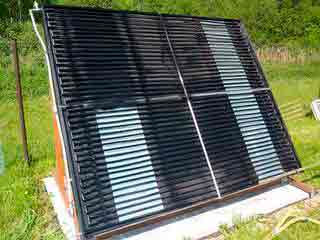

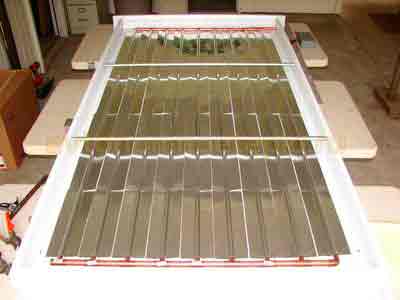

Плоский солнечный водонагреватель

Этот вариант плоского солнечного водонагревателя не такой дорогой, как вакуумный. Естественно, что его эффективность существенно ниже. Он эффективно работает только в летнее время года и в безоблачную погоду. Такая конструкция может быть собрана своими руками. Некоторые также делают ещё один вариант. Устанавливают обычный электрический водонагреватель, а питание для него вырабатывают солнечные батареи. А также получается бесплатное отопление или ГВС. Такая система может работать круглый год, но здесь потребуются более дорогое оборудование, а значит, более ощутимые первоначальные вложения.

Разновидности солнечных водонагревателей

Помимо вышеназванных вакуумных и плоских водонагревателей есть также и другие более простые варианты, которые можно реализовать своими руками в домашних условиях. Из самых простых солнечных водонагревателей можно назвать простую бочку с водой на крыше летнего душа.

Солнечные водонагреватели можно подразделить в зависимости от напора воды на пассивные и активные. На пассивных моделях вода двигается под действием гравитации или конвекции. Эти нагреватели более дешёвые и их легче сделать своими руками, но их производительность небольшая. Активные водонагреватели имеют в своей конструкции электрический насос, контроллер, различные клапана.

Активные модели солнечных водонагревателей можно разделить:

  • С закрытым контуром, где применяется антифриз. Могут функционировать при отрицательных температурах;
  • С открытым контуром.

Накопительные водонагреватели

В этом случае вода нагревается под действием солнечного излучения в каком-либо резервуаре. После того как она нагреется до нужной температуры, у вас сразу будет большой объем воды.

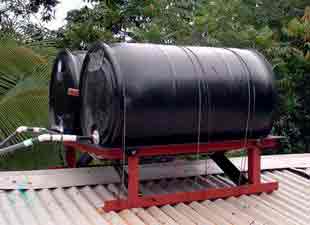

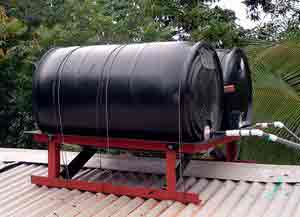

Самый простой обогреватель, а именно, бак на летнем душе, относится к накопительному типу. Ёмкость бака может быть любая в зависимости от того, на сколько членов семьи он рассчитан. Его окрашивают в чёрный цвет, а в нижней части делается отверстие для душевой насадки. Сверху нужно отверстие для заполнения бака водой. Бак иногда заменяют кубом из металла или простой металлической бочкой с открытым верхом.

Простейший солнечный водонагреватель

Если сделать некоторую доработку, то подобный накопительный бак на крыше вполне может снабжать дом тёплой водой в летнее время года. Бак соединяется с бойлером, где тёплая вода будет дольше сохранять температуру. Если день пасмурный и нагрев небольшой, то воду в бойлере можно будет подогреть электро или газонагревателем. Это даст некоторую экономию электроэнергии или газа.

Проточные водонагреватели

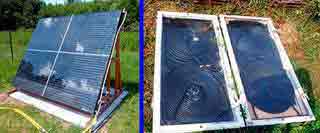

Здесь смысл заключается в том, что вода нагревается в процессе прохождения по длинной системе шланги или труб, по которым она прогоняется. Проходить по системе трубок вода может как самотёком, так и под давлением насоса. В самодельных солнечных водонагревателях используются самые простые и недорогие материалы.

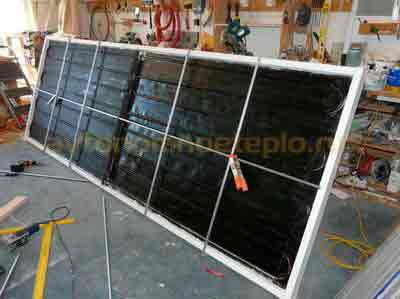

К примеру, в качестве системы трубок могут использоваться обычными с садовые шланги для полива. Они укладываются на тёмный, матовый материал. Это может быть резина, покрашенный в чёрный цвет пенопласт, рубероид и так далее. Если вы делаете конструкцию на один сезон, то можно сложить шланг обычной бухтой, подключить к воде, и всё.

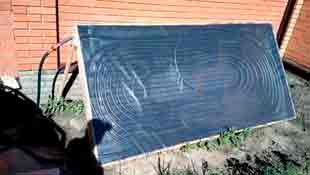

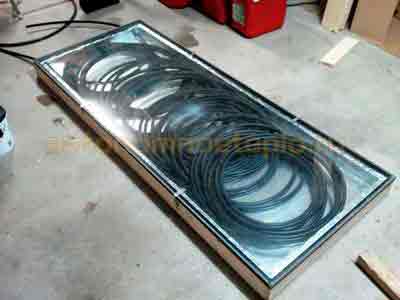

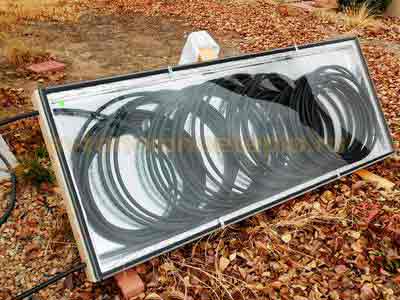

Проточный солнечный водонагреватель

Шланги трубы соединяются с помощью обыкновенных червячных хомутов. Длину шланга подсчитать довольно сложно потому, что должно учитываться множество различных параметров. Температура воздуха, число солнечных дней, свойства используемого материала и так далее. Так, что здесь длину змеевика нужно подбирать в экспериментальном порядке.

Есть примеры, когда люди делали бюджетный вариант солнечного водонагревателя с использованием шланга и пластиковых бутылок. Шланг при этом нанизывался на бутылку, для чего в донышке прорезалось отверстие по его диаметру. И затем такую конструкцию укладывали на шиферной крыше. Здесь важно подобрать шланг по горлышку бутылки и сделать конструкцию наиболее герметичной. Тогда будет происходить быстрый и существенный нагрев воды в шланге.
Вернуться к содержанию

Изготовление солнечного водонагревателя своими руками

Чтобы сделать систему нагрева воды для дачного летнего домика, не требуются какие-то капитальные сооружения. Здесь потребуются небольшие вложения и не так много времени.

Какие материалы потребуются?

  • Доски и деревянные бруски (количество в зависимости от размера короба, который вы будете делать);
  • Плита ДСП для задней стенки;
  • Жестяной лист или кровельное железо размером с заднюю стенку короба;
  • Медный змеевик;
  • Закалённое стекло;
  • Термостойкая матовая краска чёрного цвета;
  • Пенопласт, стекловата или другой теплоизоляционный материал.

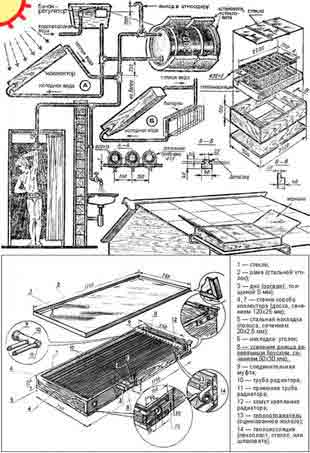

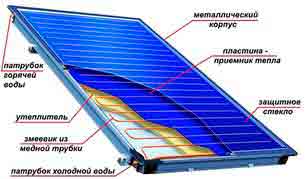

На изображении ниже можно посмотреть плоский солнечный водонагреватель в разрезе.

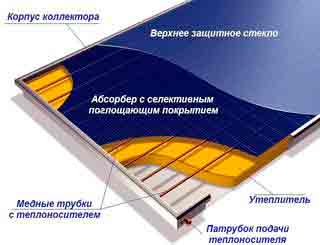

Плоский водонагреватель в разрезе

Расширительный бак делается объем примерно на 100 литров. Сделать его можно из бака, бочки, сварить металлический куб или любым другим способом. Очень важно сделать для бака наружный слой теплоизоляции. В нижней части бака устанавливается медный змеевик в виде спирали и соединяется с коллектором. Наполнение бака водой будет происходить из водопровода, скважины или любого другого источника, который имеется у вас на участке. Для контроля уровня воды в этой ёмкости должен быть поплавковый кран.

Солнечный водонагреватель нужно установить на место, максимально освещаемое солнечными лучами. После этого нужно соединить коллектор со змеевиком теплообменника, который находится в баке. В контуре теплоносителя воды будет циркулировать под действием водяного насоса небольшой мощности. В систему с коллектором можно залить как в воду, так и антифриз. Антифриз может понадобиться на тот случай, если вы будете использовать водонагреватель при отрицательной температуре (например, во время ночных заморозков). Вот и всё, система нагрева воды готова к использованию.

Источник: http://akbinfo.ru/alternativa/solnechnyj-vodonagrevatel-svoimi-rukami.html

Как сделать плоский солнечный коллектор для отопления

Использование бесплатной энергии солнца – хороший метод сэкономить топливо и электричество, расходуемое на отопление частного дома. Массовому применению гелиосистем мешает высокая цена теплоприемников и сопутствующего оборудования – накопительного бака, циркуляционного насоса, электронного блока управления и прочей арматуры. Единственный способ снизить затраты – сделать солнечный коллектор своими руками из недорогих материалов и собрать стандартную схему обвязки.

  • 1 Принцип работы солнечных нагревателей
  • 2 Изготавливаем водяной коллектор
    • 2.1 Размещение тепловой установки
    • 2.2 Выбор материалов
    • 2.3 Рекомендации по сборке

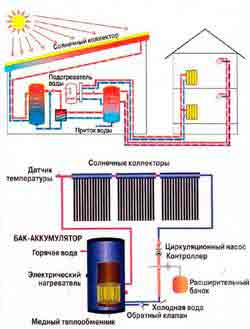

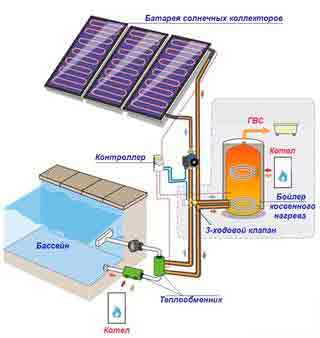

    • 2.4 Схема подключения
  • 3 Отопление воздушной гелиосистемой
  • 4 Заключение

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельной гелиосистемы, стоит изучить устройство солнечных коллекторов заводского изготовления – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Справка. Воздушные установки не слишком популярны из-за ограниченной функциональности. Водонагревательные гелиоколлекторы более востребованы, поскольку могут обеспечивать работу отопления, ГВС, поднимать температуру в открытых бассейнах.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

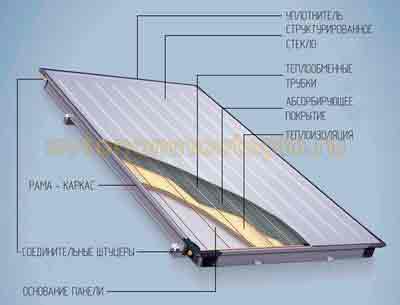

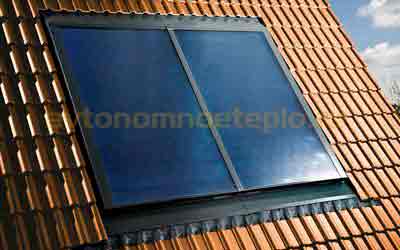

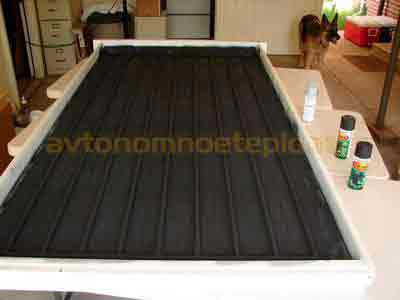

  1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.

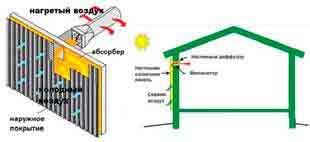

  2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
  3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

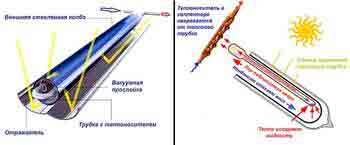

Устройство вакуумной трубки прямого нагрева (слева) и колбы, работающей за счет испарения / конденсации жидкости

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

  1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
  2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
  3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
  4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
  5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Исключение – гелиоустановки для бассейнов, нагревающие воду резервуара напрямую либо через простой теплообменник.

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Когда вода в баке нагрета до нужной температуры, солнечные теплообменники переключаются на бассейн с помощью трехходового клапана

Изготавливаем водяной коллектор

Водонагреватель вакуумного типа сделать в домашних условиях не выйдет по понятным причинам. Поэтому беремся за плоскую конструкцию с теплообменником и собирающим солнечные лучи абсорбером. В идеале нужно рассчитать площадь приемника и температуру воды на выходе, зависящую от многих факторов:

  • регион проживания и уровень инсоляции;
  • температура окружающей среды, особенно в зимний период;
  • площадь теплообменной поверхности, воспринимающей облучение солнцем;
  • материал и покрытие змеевика;
  • температура теплоносителя на входе;
  • угол наклона панели по отношению к солнечным лучам;
  • скорость течения воды по трубам теплообменника.

В интернете нетрудно отыскать расчеты производительности солнечного коллектора, но предупреждаем — вычисления весьма неточные.

Пример. За основу принимается факт: в ясный день на 1 м² поверхности попадает 500—800 Вт энергии солнца. Дальше по школьной формуле m = Q / 1.163 х Δt определяем массу воды, нагретую на 40 °С теплообменником 1 м²: 500 / 1,163 х 40 = 10.7 литра в час. При инсоляции 800 Вт/м² удастся нагреть 17.2 л/ч. Но дьявол кроется в деталях: изначальный показатель 0.5—0.8 кВт на квадратный метр – цифра очень приблизительная.

Приемник тепла из ПНД труб (слева) и бухт садового шланга, помещенных внутрь оконных рам (справа)

Мы предлагаем упрощенный подход к вопросу, изложенный в пошаговой инструкции:

  1. Определите место и площадь, которую вы готовы отдать под коллектор.
  2. Ориентируясь по ценам на материалы, выберите подходящий вариант для сборки змеевика и корпуса.
  3. Изготовьте опытный образец, подключите к отоплению либо водоснабжению по правильной схеме. Способы обвязки мы покажем в следующих разделах данной статьи.
  4. Испытайте греющий контур в домашних условиях и сделайте дальнейшие выводы о наращивании / уменьшении мощности, изменении конструкции и так далее.

Теперь пройдем каждый этап по отдельности, заостряя внимание на подводных камнях.

Размещение тепловой установки

Собственно, вариантов расположения самодельного коллектора всего два: на крыше здания либо открытой площадке придомового участка. Выбирая место, соблюдайте простые правила:

  1. Площадка должна быть максимально освещена в течение дня, не затеняться деревьями и другими хозяйственными постройками.
  2. При установке на крышу выбирается более пологий скат, куда всегда попадает солнечное излучение. Понятно, что крутая часть ломаной мансардной кровли не подойдет.
  3. Водогрейную установку, предназначенную для отопления либо горячего водоснабжения, не относите далеко от жилища. Увеличится длина подающих трубопроводов, теплопотери и стоимость монтажа.
  4. Наземный коллектор ориентируйте таким образом, чтобы солнце, визуально движущееся с востока на запад, постоянно освещало теплоприемник. Угол установки панели – 60±15°.

Примечание. Эффективность греющего элемента можно повысить с помощью параболического солнечного концентратора, собирающего лучи в единый пучок, который направляется на абсорбер. Конструкция и способы сборки вогнутого зеркала показаны на видео.

Источник: http://otivent.com/solnechnyj-kollektor-dlya-otopleniya

Солнечный водонагреватель своими руками – забираем тепло у солнца

Каждый год традиционные источники энергии дорожают, и конца этой гонке цен не видно. А между тем мощнейший источник энергии, который мы видим почти каждый день, «работает» совершенно бесплатно. И если пока человечество не научилось достаточно эффективно получать энергию напрямую в виде электричества, то тепловую энергию солнца может использовать любой человек, – было бы желание!

Ведь в солнечной местности светило посылает приблизительно 1 кВт энергии каждый час. Грех не воспользоваться таким источником хотя бы для нагрева воды. При этом расходы по созданию и установке водонагревательного устройства – минимальны. Изобретатели на просторах страны уже давно используют самые различные установки для нагрева воды.

Среди них есть простейшие и более сложные, с автоматическим управлением. Всё зависит от технической подготовленности, финансовых возможностей и, конечно же, желания.

Как же умельцы получают сегодня горячую воду от солнца?

Создать солнечный нагреватель своими руками совсем несложно.

Изготавливаем водонагреватель с помощью нагревательной ёмкости

Это самый простой вариант.
Обычную ёмкость в виде бочки, старого бака, устанавливают на крыше летнего душа или дома, сарая и подключают через шланг к обычному крану.

Если ёмкость окрасит в чёрный цвет, нагрев будет происходить быстрее.

К концу дня вода прогревается примерно до 45С. Эти данные справедливы для полиэтиленового бака в 200-300 литров. Желательно, чтобы он был плоским – это повышает эффективность нагрева.

Весь минус в том, что всю воду необходимо использовать вечером, т.к. утром она станет холодной.

Чтобы «ликвидировать» этот недостаток, придётся утеплять саму ёмкость или сливать нагретую воду в опять-таки утепленный резервуар. Можно воду просто подать в бойлер и, когда она остынет, подогреть. Хоть сколько-то электричества, но экономится.

Ещё один вариант – держать бойлер постоянно подключённым к установленному на крыше резервуару. Тогда вода будет постоянно циркулировать; её можно будет использовать в режиме «онлайн».

Существенный недостаток системы в том, что она не работает при температуре ниже +20С. Поэтому существуют и другие способы нагрева воды в межсезонье.

ПЛЭН отопление создаст уют и обогреет вашу дачу в холодную погоду.

Не хотите делать монтаж отопительной системы, т.к. на даче бываете редко? Купите переносной инфракрасный обогреватель. О том какие виды существуют, и какой прибор больше подойдет вам, прочитаете в нашей статье.

Солнечный водонагреватель – коллектор

Такое устройство считается наиболее эффективным. Здесь всё дело – в материале, из которого изготавливается коллектор. Чаще всего это:

  • сталь
  • медь
  • латунь.

Но сборка с применением металла трудоёмка (пайка, сварка, уплотнения и т.п.), поэтому используют другие материалы. Есть вариант применения полипропиленовых труб, – они стоят дешевле. Однако их соединение также может вызвать трудности, связанные с уплотнением стыков.

Другой минус – значительная деформация при нагреве, у металлопластиковых труб это не так заметно, но полипропилен имеет высокий коэффициент теплового расширения. Этот недостаток может вызвать протечки в системе.

Есть оригинальное и простое решение, заключающееся в использовании садового шланга, как солнечного коллектора. Весь процесс сборки ограничивается скручиванием его в спираль и помещением в подходящий ящик.

Отличная гибкость, отсутствие соединений гарантируют отсутствие протечек, а длина шланга позволяет подсоединять его непосредственно к сантехническим приборам без промежуточных соединений.

Производительность такой системы зависит от длины шланга. При его диаметре в 2,5 см и температуре воздуха не менее +25С, один метр шланга нагревает 3,5 литра воды до +45С.

Выходит, что в солнечный день к вечеру 10 метров «выдадут» вам 280 литров горячей воды. Система работает при понижении температуры до +8С.

Как происходит процесс нагрева воды

Солнечные лучи попадают на спираль через стекло и нагревают спираль. Нагретая вода становится источником длинноволнового излучения, которое отражается от стекла. Т.е., солнечные лучи оказываются в своеобразной тепловой «ловушке».

  1. Для создания этого обогревательного устройства понадобится ящик, куда будет помещаться спираль из шланга чёрного цвета, использование других оттенков приведет к потере 5% тепла. Он может быть резиновым или из ПВХ. Диаметр – не менее 1,9 см, толщина стенок не более 2,5 мм.
  2. Шланг присоединятся к бойлеру, который должен быть выше спирали. Дно ящика необходимо утеплить пенопластом, окрашенным в чёрный цвет.
  3. Сам ящик сверху закрывается оконным стеклом (органическое не подойдёт из-за того, что плохо удерживает солнечное излучение).
  4. Между стеклом и ящиком необходимо установить резиновую прокладку.

Получить горячую воду, а также отопить помещение вам поможет печь с водяным контуром. Очень подходит для дач и небольших загородных домиков.

Прежде чем вы решитесь на покупку водонагревателя, почитайте отзывы и изучите основные преимущества и недостатки. Информацию по наливным водонагревателям для дачи можно найти по адресу: https://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/nalivnoj-vodonagrevatel-dlya-dachi.html.

Водонагреватель из бутылок ПЭТ

Мысль в том, чтобы сначала создать модули (по 3 бутылки, можно и 4, 5), затем каждый из них подсоединить к пластиковой трубе, которая подключается с одной стороны к источнику холодной воды, с другой – выдаёт горячую жидкость. Лучше всего использовать бутылки ёмкостью в 2-2,5 литра. Соединять их надо по принципу «горлышко в дно».

  • Для этого в дне вырезается отверстие под горлышко диаметром 26 мм. Отверстие должно быть расположено строго по центру. Поэтому сначала наметьте центр, просверлив дырку сверлом 3-6 мм.
  • Чтобы обеспечить герметизацию, резьбу на горлышке смажьте герметиком и оставьте конструкцию в неподвижном состоянии на 2-3 дня. На дне верхней бутылки сделайте отверстие!
  • Модуль из трёх бутылок таким же способом (можете придумать и какой-то другой) присоединяются к пластиковой трубе, в один конец которой входит холодная вода.

Число модулей может быть и большим. Для получения 200 л горячей воды надо где-то 110 бутылок – это три квадратных метров площади.

  • Получившийся блок разместите в ящике, закрытом оконным стеклом. Угол наклона – от 10-ти до 30-ти градусов.

Получившаяся система гораздо эффективнее чёрной бочки с водой, установленной на крыше.

Большинство самодельных конструкций по нагреву воды солнцем летом дают экономию 70-80% энергии, растрачиваемой на нагревание. Осенью, весной – до 40%. При этом за год у светила «забирается» до 400 кВт/ч на человека! Есть о чём подумать.

Источник: http://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/solnechny-j-vodonagrevatel-svoimi-rukami.html

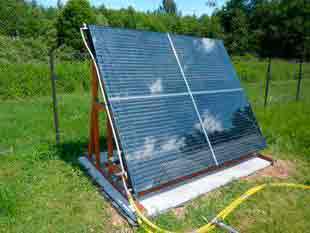

Солнечный коллектор своими руками — как собрать гелиоколлектор

Альтернативные источники возобновляемой энергии пользуются огромной популярностью. В некоторых странах ЕС автономное теплоснабжение покрывает более 50% потребностей в энергии. В РФ солнечные коллекторы пока не получили широкого распространения. Одна из основных причин: дороговизна оборудования. За гелиопанель отечественного изготовителя потребуется отдать не менее 16-20 тыс. руб. Продукция европейских брендов обойдется еще дороже, начиная с 40-45 тыс. руб.

Изготовление солнечного коллектора своими руками будет дешевле, по крайней мере в половину. Самодельный гелиоколлектор обеспечит достаточным количеством тепла для нагрева душевой воды на 3-4 человек. Для изготовления понадобятся строительные инструменты, смекалка и подручные средства.

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

теплообменник, внутри которого будет циркулировать теплоноситель;

  • отражатели для фокусировки солнечных лучей.
  • Заводской коллектор для нагрева воды от солнца работает следующим образом:

      Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.

    Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.

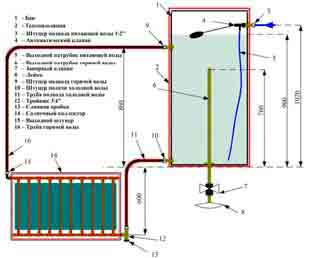

    ГВС — используется два принципа подогрева горячей воды:

      Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.

  • Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
    Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.
  • Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

    Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

  • ПНД и ПВХ труб.
  • Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

    Коллектор из поликарбоната

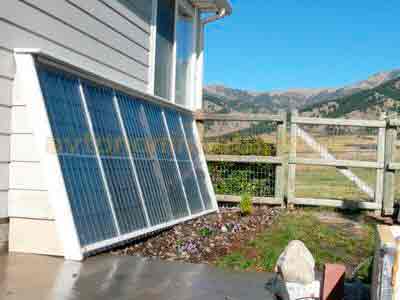

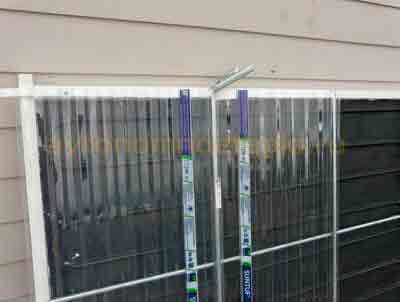

    Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

    Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

      две штанги с нарезанной резьбой;

    пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;

    пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;

  • 2 заглушки.

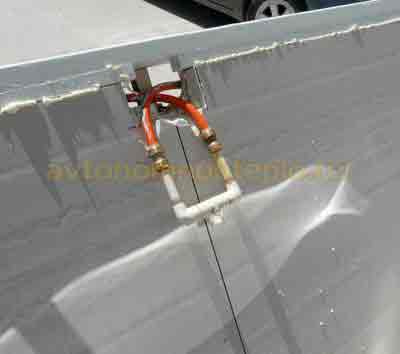

  • Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.


    Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

    Коллектор из вакуумных трубок

    В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

    Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

    Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора. При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас. Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

    Гелиосистема из пластиковых бутылок

    Для приготовления потребуется около 30 шт. ПЭТ бутылок. При сборке удобнее использовать тару одинакового размера на 1 или 1,5 л. На подготовительном этапе с бутылок снимают этикетки, поверхность тщательно промывают. Кроме пластиковой тары понадобится следующее:

      12 м шланга для полива растений, диаметром 20 мм;

    8 Т-образных переходников;

    рулон тефлоновой пленки;

  • 2 шаровых крана.
  • При изготовлении солнечных коллекторов из пластиковых бутылок внизу основания делают отверстие, равное диаметру горлышка, куда вставляют резиновый шланг, либо ПВХ трубу. Коллектор собирают в 5 рядов по 6 бутылок на каждой линии.


    В ясный день уже через 15 мин. вода нагреется до температуры 45°С. Учитывая высокую производительность солнечный водонагреватель из пластиковых бутылок имеет смысл подключить к накопительной емкости в 200 л. Последнюю хорошо утепляют для предотвращения теплопотерь.

    Коллектор из алюминиевых пивных банок

    Алюминий отличается хорошими теплотехническими характеристиками. Не удивительно, что металл используют для изготовления радиаторов отопления.

    Алюминиевые банки можно применять при изготовлении самодельных гелиосистем. Для производства не подойдут банки из жести и любого другого металла.

    Для одной гелиопанели будут необходимы следующие комплектующие:

      банки, около 15 шт. на линию, в корпус вмещается 10-15 рядов;

    теплообменник — используется коллектор из резинового шланга, или пластиковых труб;

    клей для склеивания банок между собой;

  • селективная краска.
  • Поверхность банок окрашивается в темный цвет. Короб накрывают толстым стеклом или поликарбонатом.


    Солнечный коллектор из алюминиевых банок чаще изготавливают для воздушного отопления. При использовании водяного теплоносителя снижается теплоэффективность устройства.

    Гелиосистема из холодильника

    Еще одно популярное решение, требующее минимальных затрат времени и средств. Солнечный коллектор делают из радиатора старого холодильника. Змеевик уже окрашен в черный цвет. Достаточно только уложить решетку в деревянный корпус с изоляцией и подключить его к ГВС, при помощи пайки.

    Существует вариант изготовления из конденсатора кондиционера. Для этого несколько радиаторов соединяют в единую сеть. Если существует возможность приобрести дешево около 8 шт. конденсаторов, изготовление коллектора вполне возможно.

    Коллектор из медных трубок

    Медь отличается хорошими теплотехническими свойствами. При изготовлении медного солнечного коллектора используют:

      трубы диаметром 1 1/4″, используемые при монтаже систем отопления и горячего водоснабжения;

    трубы на 1/4″, используемые в системах кондиционирования;

  • припой и флюс.
  • Корпус радиаторной решетки собирается из медных труб с большим диаметром. В поверхности просверливают отверстия равные 1/4″. В полученные пазы вставляют трубы соответствующего диаметра. Радиатор закрывают стеклом или поликарбонатом. Медь окрашивают селективной краской.

    Солнечный бойлер из ПНД труб и ПВХ шлангов

    При производстве гелиосистем используют практически любой подручный материал. Существуют решения, позволяющие изготовить коллектор из гофрошланга, резинового шланга, используемого для полива растений.

    Существует возможность изготовления солнечного коллектора из гофрированной нержавеющей трубы. Популярность решения обусловлена скоростью и простотой монтажа. Гофротруба из нержавейки укладывается кольцами или змейкой. Недостаток, относительная дороговизна нержавеющей гофрированной трубы.

    Несмотря на существующие варианты, описанные выше, наиболее популярными остаются солнечные коллекторы из пропиленовых и ПНД труб. У каждого варианта есть свои преимущества:

      Солнечный коллектор из ПНД трубы — для изготовления выбирают материал, устойчивый к нагреванию. Продается большое количество фитингов, облегчающих сборку теплоаккумулирующего радиатора. Трубы из полиэтилена низкого давления изначально имеют черный или темно-синий цвет, поэтому не требуют окрашивания.

  • Солнечный коллектор из ПВХ труб — популярность решения в простоте монтажа конструкции, осуществляемого с помощью пайки. Наличие большого количества уголков, тройников, американок и других фитингов облегчает процесс сборки. С помощью пайки можно создать теплообменник коллектора любой конфигурации.

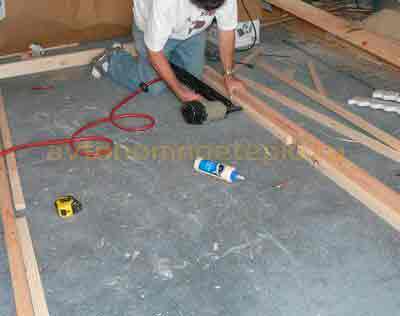

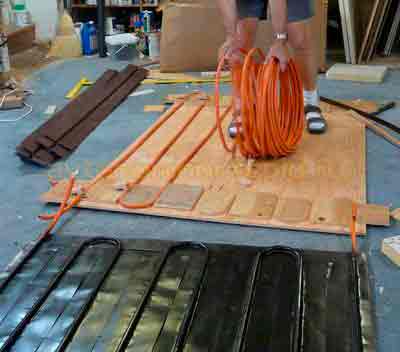

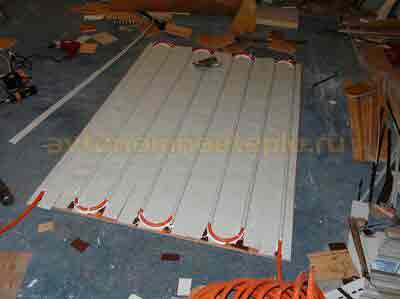

  • Изготовление солнечного водогрейного коллектора из PEX трубы:

    Все описанные трубы с той или иной эффективностью используются в качестве сердечника при изготовлении самодельного гелиоколлектора из пластиковых бутылок и алюминиевых банок.

    Как сделать селективное покрытие

    Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

    Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

      Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.

  • Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

  • Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

    Самодельная или заводская гелиосистема — что лучше

    Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

    Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

    Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

    Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

    Видеокурс по изготовлению панельного солнечного водонагревателя

    Источник: http://avtonomnoeteplo.ru/altenergiya/765-samodelnyy-solnechnyy-kollektor.html

    Как сделать солнечный водонагреватель своими руками

    Человечество активно жжёт нефть, газ, уголь, торф, дрова и другие виды топлива, чтобы обеспечить себе комфортное существование, приготовление пищи и реализацию других потребностей. Тем самым оно засоряет атмосферу, отравляя природу в собственном доме. Замкнутый круг. Разорвать его можно, только используя альтернативные источники энергии, одним из которых является солнечный свет. Он поможет вырабатывать электричество, греть воздух или воду при помощи устройств, которые можно изготовить собственноручно.

    Как работают солнечные водонагреватели, в чём выгода

    Распространёнными способами использования энергии солнца в настоящее время являются два направления: выработка электроэнергии и прямой нагрев воды для хозяйственных и санитарных нужд. Накопленный опыт технических решений в этом направлении говорит об их достаточной эффективности, следствием чего становится значительная экономия затрат на отопление и горячее водоснабжение.

    Солнечные коллекторы могут применяться для отопления и нагрева воды не только в летнее время, но и в течение всего года

    Классификация солнечных водонагревателей

    Устройства для утилизации солнечной энергии можно условно разделить на виды по разным признакам. Например, по применяемому способу циркуляции теплоносителя:

      Устройства, в которых используется естественная циркуляция. В этом случае нагретая вода, имеющая меньшую плотность, естественным образом поднимается по ёмкости и попадает в накопитель. Во избежание потерь тепла накопитель нужно изолировать с применением рулонных утеплителей. Характерными особенностями такого технического решения является вертикальное или наклонное расположение регистров нагрева и необходимость установки бака-накопителя выше уровня верхней части теплообменника.

    Движение жидкости осуществляется не при помощи насоса, а за счёт разной плотности

    Чтобы горячая вода не остывала, бак необходимо утеплить

    1. Вакуумные. Их устройство представляет собой колбу из кварцевого стекла, внутри которой располагаются элементы нагревательного устройства. Кварцевое стекло свободно пропускает ультрафиолетовое излучение, что позволяет согревать воду до образования пара, а если применяется масло, то его температура может достигать 250–300 градусов. Воздух из колбы откачивается, что предотвращает рассеивание светового потока и повышает эффективность системы. Изготовить такой нагреватель в домашних условиях практически невозможно, а заводские изделия стоят довольно дорого. Но, учитывая высокую эффективность таких устройств, на такую трату можно согласиться, ведь они работают зимой, летом и в пасмурную погоду.

    Вакуум является лучшим теплоизолятором, поэтому потери тепла в коллекторе минимальны

    В конструкциях используются плоские панели

    Классификация по типу греющего контура:

    • разомкнутые — это самая простая система для организации в доме горячего водоснабжения. При этом нагретая вода не возвращается в нагреватели, а расходуется на покрытие бытовых потребностей;
    • одноконтурные системы — подогретая в коллекторе вода после прохождения системы отопления возвращается обратно. Схема оборота воды из солнечного коллектора встраивается в отопительную систему и работает с принудительной циркуляцией через узел подмеса;

    В одноконтурной системе потребляемая горячая вода циркулирует через солнечный коллектор и бак

    Контуры циркуляции незамерзающей жидкости и расходной воды разделены

    Ориентируясь по принципу действия, можно разделить водонагреватели на активные и пассивные:

      пассивные системы — приёмный бак всегда находится над коллектором, циркуляция воды происходит естественным образом. Устройство не требует дополнительного инструментального контроля. Недостатком такой системы является неравномерная работа и скачкообразные показатели по мощности. Применяется для временных установок типа летнего душа или сезонного использования в системе горячего водоснабжения дома или оросительных сетях для полива огорода;

    Пассивные системы можно использовать только в летнее время

    Солнечный водонагреватель активного типа может работать в любую погоду

    Особняком стоят коллекторы воздушные, в которых преобразование энергии производится нагревом воздуха, естественным образом попадающего в атмосферу помещения. К недостаткам такого способа можно отнести ограниченность применения по времени года, поскольку летом такая функция не востребована.

    Воздушный солнечный водонагреватель имеет самое простое устройство

    Какой солнечный водонагреватель лучше изготовить своими руками

    Выбор конструкции и вида солнечного водонагревателя зависит от назначения устройства. Простейшим по исполнению является летний душ.

    Строительство летнего душа

    Для устройства этого объекта нужно сделать кабинку. Можно использовать любой водостойкий листовой материал. Главное требование — удобство применения и прочность каркаса, поскольку ёмкость придётся размещать на крыше.

    В качестве ёмкости можно использовать бак грузового автомобиля. Он идеально подходит по форме, окрашен в чёрный цвет и снабжён как заливным, так и сливным отверстиями. Параллельно с коллекторным баком устанавливается ёмкость для холодной воды, которую нужно защитить от воздействия солнечных лучей. Из дополнительного оборудования применяется только смеситель.

    В качестве ёмкости для воды используется бак чёрного цвета

    Летний душ с солнечным водонагревателем, сделанным своими руками, надёжен и экономичен

    Горячее водоснабжение дома

    Горячая вода в загородном доме нужна в холодное время года, поскольку летом в доме только отдыхают, остальные потребности удовлетворяются летней кухней, сезонным душем и бассейном, в которых можно просто устроить солнечные нагреватели.

    Для межсезонья и холодного времени года использование солнечной энергии связано с дополнительными затратами на утепление коллекторов и трубопроводов к ним.

    Монтаж водяного коллектора можно производить с использованием циркуляционного насоса, бойлера косвенного нагрева и приборов контроля за температурой и давлением в системе. В изолированном первичном контуре целесообразно использование в качестве теплоносителя минерального трансформаторного масла, имеющего большую теплоёмкость по сравнению с водой и пониженную температуру замерзания. Однако при любом теплоносителе в систему нужно встроить котёл дополнительного нагрева на случай сильных морозов. Для этой цели лучше применять индукционный нагреватель, который легко изготовить своими руками с использованием сварочного инвертора. Его включение в работу можно устроить в автоматическом режиме, если речь идёт о дачном доме без постоянного проживания. Индукционный котёл не является объектом поднадзорности технических служб.

    Вода из бойлера косвенного нагрева может быть использована как в бытовых целях, так и на отопление.

    Для горячего водоснабжения и отопления загородного дома лучше использовать двухконтурный коллектор

    Расчёт мощности солнечного коллектора

    По фактическим расходам считается, что для удовлетворения потребности одного человека в горячей воде требуется от двух до четырёх киловатт тепловой энергии.

    Для примера произведём расчёт мощности для реальных условий Подмосковья.

    1. Основываясь на данных, приведённых в таблице поступления солнечной энергии в различных регионах России, площадь поглощения составит 2,35 м 2 .
    2. Показатель инсоляции для Подмосковья составляет 1173,7 киловатта в час с квадратного метра.
    3. Коэффициент полезного действия коллекторов составляет 0,67–0,8. Целесообразно использовать первый показатель, характерный для самодельных конструкций и устаревших моделей.
    4. Величина угла наклона будет использована оптимальная для региона. В первом приближении он должен быть равён величине географической широты места нахождения преобразователя.

    Показатель инсоляции зависит от региона

    Расчёт площади поглощения солнечной энергии для одной трубки, учитывая, что приведённая величина соответствует коллектору из 15 элементов: 2,35 м 2 / 15 шт. = 0,15 м 2 . Соответственно, приведённая величина для 1 м 2 составит: 1 / 0,15 = 6,67 (штук), то есть регистр коллектора указанной площади будет состоять из 7 трубок.

    Рассчитываем тепловую мощность одной трубки, что позволит определить необходимое их количество для удовлетворения средней потребности в энергии. Получаемая от одного нагревателя мощность из расчёта потребления на день рассчитывается из соотношения: N = S * I * K, где:

    • N — мощность одной трубки;
    • S — площадь поглощения одной трубки;
    • I — показатель величины инсоляции для Подмосковья;
    • K — коэффициент полезного действия в минимальном размере.

    N = 0,15 * 1173,7 * 0,67 = 117,95 киловатта в час на метр квадратный.

    Средний показатель выработки энергии за сутки составит (с учётом продолжительности светового дня) для Подмосковья 0,325 киловатта в час. А годовая экономия с одного квадратного метра составит: 117,95 * 7 = 825,6 киловатта в час.

    Таким образом, выработка тепловой энергии солнечным коллектором в 2,35 квадрата достигает 8 киловатт в день. Обратившись к началу, можно убедиться, что коллектор приведённой величины полностью отвечает потребностям в горячей воде для семьи из трёх человек.

    Приведённая методика весьма условна, однако, как показывает практика, вполне достоверна для определения основных параметров коллектора.

    Мощности одного коллектора достаточно для семьи из трёх человек

    Подготовительные мероприятия

    Приняв решение об изготовлении солнечного коллектора своими руками, необходимо осуществить ряд обязательных мероприятий по его подготовке:

    • произвести предварительный расчёт по указанной выше методике для определения конструкции и физических размеров устройства;
    • выполнить эскизный проект коллектора и водопроводной системы утилизации тепла, на его основании составить материальную ведомость;
    • закупить материалы, крепёж и недостающий инструмент.

    Чем более внимательно выполняется этот этап, тем меньше придётся бегать впоследствии за недостающим.

    Солнечный водонагреватель своими руками можно изготовить из различных материалов

    Материалы и инструменты, технология сборки

    Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.

    Изготовление корпуса

    Для этого понадобятся:

    • влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
    • доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
    • утеплитель рулонный;
    • степлер строительный для крепления утеплителя изнутри корпуса;
    • фольга алюминиевая для создания отражающей поверхности по утеплителю;
    • поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
    • уплотнитель из пористой резины (лента — самоклеящаяся) под поликарбонат.
    1. Стенки из доски крепятся к задней стенке винтами самонарезающими длиной 50 мм при помощи шуруповёрта с шагом 25–30 см.
    2. Устанавливается утеплитель, крепление производится строительным степлером скобами не короче 10 мм.
    3. Поверх слоя утеплителя устанавливается отражающая поверхность из фольги.
    4. На торец досок корпуса наклеивается уплотнитель.

    Фольга защищает утеплитель от теплового излучения абсорбера

    Монтаж коллектора

    Изготавливая этот ответственный узел своими руками, можно использовать стальные штампованные радиаторы от холодильника или отопления. Для этого необходимо:

    1. Перед установкой радиатор нужно окрасить чёрной матовой краской, используя кисть малярную или валик.
    2. Установить его в корпус через прокладки с зазором порядка 20 мм от задней стенки, закрепить самонарезающими винтами к задней стенке.

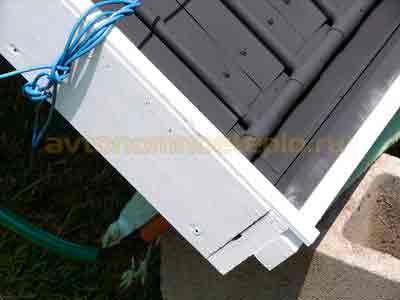

    Радиатор устанавливается на фольгу

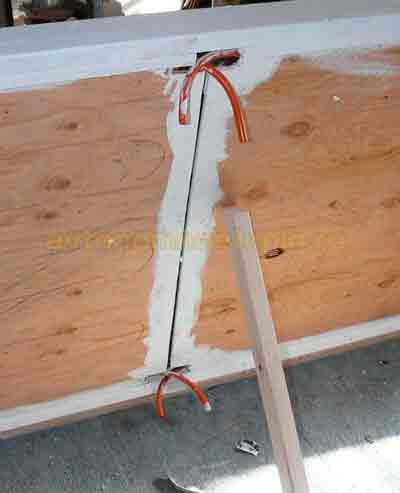

    Для подвода воды можно использовать трубы ПВХ

    По окончании сборки коллектора установить лицевую стенку из поликарбоната. При этом отверстия под винты должны быть на 1–1,5 мм больше диаметра винтов для компенсации теплового расширения.

    Монтаж контура

    Операция выполняется в соответствии с ранее разработанным проектом в следующем порядке:

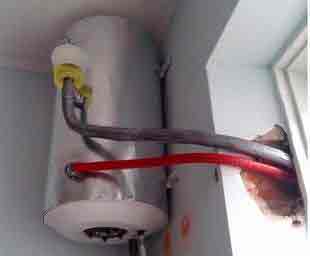

    1. Выполнить разводку к бойлеру косвенного нагрева, подключить к патрубку его внутреннего контура, представляющего собой теплообменник.
    2. Провести разводку от бойлера к коллектору, предусмотрев установку циркулярного насоса и индукционного нагревателя.

    В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды и забора нагретой

    В зависимости от типа конструкции может понадобиться установка датчиков температуры, ТЭНов, воздухоотводчиков

    По ходу монтажа нужно определить высшую точку системы и установить на ней клапан стравливания воздушных пробок. В нижней точке нужно установить сливной кран для удаления теплоносителя в аварийных условиях.

    Производя сборку системы, нужно применять материалы для уплотнения резьбовых соединений в виде льняной пакли или уплотнительного материала из фторопласта.

    Сборка системы

    Операция заключается в установке коллектора в корпусе на место постоянного расположения. Это должен быть южный склон кровли здания. Порядок выполнения работ:

      Поднять коллектор на крышу и закрепить его с нужным углом.

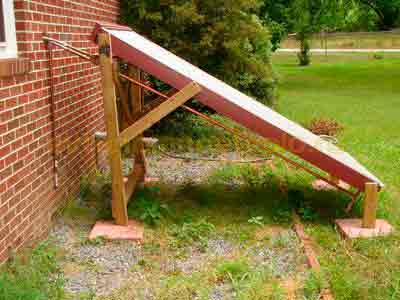

    Коллектор устанавливается под углом

    Видео: как самостоятельно сделать солнечный коллектор

    Особенности использования солнечных коллекторов

    Система отопления или горячего водоснабжение в доме постоянного проживания всегда находится под контролем, что позволяет использовать её с минимальным набором контрольных приборов. Всегда есть возможность вовремя отреагировать на изменения погоды или возникновение критических нарушений в её работе.

    В условиях дачного дома нужно предусмотреть ряд блокировок от различных сбоёв, вплоть до полной безопасной остановки работы. Это предполагает использование дорогостоящей аппаратуры. Для дачного варианта также весьма полезной будет возможность установки дежурного режима, позволяющего поддерживать в помещениях минимальную необходимую температуру во время длительного отсутствия хозяев.

    В замкнутых двухконтурных системах всегда сохраняется возможность использования нагретой воды из бойлера как для системы отопления, так и для бытовых нужд. Длительное отсутствие хозяев предполагает, что бытового расхода не будет, а автоматизация отопления — давно отработанная операция.

    Использование солнечной энергии эффективно и целесообразно. Покупные водонагреватели могут стоить достаточно дорого, но их применение позволит сэкономить на электроэнергии. Кроме того, простую модель солнечного коллектора можно изготовить самостоятельно, из подручных материалов.

    Источник: http://ultra-term.ru/otoplenie/pribory/solnechnyiy-vodonagrevatel-svoimi-rukami.html

    Самодельные солнечные водонагреватели

    Если вам удавалось побывать в южных странах, то, наверняка, вы часто замечали стоящие на крышах домов конструкции. Гиды объясняли, что это солнечные батареи для нагрева воды и отопления жилища. Как и за рубежом, так и у нас прогрессивное население ратует за альтернативные источники энергии. Водонагреватель, работающий от солнечной энергии – одно из таких удачных изобретений, которое способен полноценно функционировать даже зимой.

    Как действует солнечная энергия в приборе

    Солнце – это очень мощный и, что главное, бесконечный источник энергии тепла. За его использование денег никто не берет, а потому стоит задуматься, как пустить такое преимущество себе во благо. Заводские налоги водонагревателей солнечного бойлера могут обойтись в немалую сумму. Если разобраться в принципе работы такого устройства, то можно сделать нечто подобное своими руками. Хотя на деле существует несколько примеров подобного прибора.

    Заводской вариант

    Прежде, чем понять, как сделать солнечный водонагреватель своими руками, надо иметь представление о принципе функционирования подобного агрегата. Можно разобрать конструкцию по аналогу солнечного заводского водонагревателя.

    1. По внешнему виду агрегат напоминает батарею, которая собрана из отдельных составляющих. Элементы в ней представлены трубками, сделанными из стекла кварца наподобие всем известных ламп. Именно этот материал способен пропустить ультрафиолетовые волны (чего не может обычное стекло). Эта способность позволяет преобразовывать солнечную энергию даже в несолнечное время года.
    2. Внутри каждой из таких трубок спрятана другая – черного цвета с веществом (рабочим телом), которое будет испаряться при определенных температурных условиях.
    3. Внутри трубок абсолютный вакуум – это позволяет избежать теплопотерь.
    4. Концы каждого из таких деталей погружены в специальный коллектор, через который течет нагреваемая вода.

    Как действует устройство

    Функционирование всей этой задумки происходит по следующему алгоритму:

    1. Солнечные лучи превращают рабочее тело в паровую субстанцию, которая поднимается в верхнюю часть колбы.
    2. Поток воды будет нагреваться через стенку той тепловой энергией, которую отдаст ему рабочее тело.
    3. Исполнив свою миссию, пар снова становится жидкостью и стекает вниз, где все благополучно повторяется.
    4. Солнечный накопительный стандартный водонагреватель присоединен к змеевику, а тот ведет к бойлеру всей домашней отопительной системы.

    Другие варианты передачи тепла

    Понятно, что в вышеописанном случае никакой самодеятельности не проявишь. Однако есть и другой вариант безнапорного бойлера, работающего от солнца. Здесь передача тепла идет напрямую: медный змеевик помещается в прямоугольный корпус. Далее он подключается к баку-накопителю. Вода будет здесь циркулировать естественным способом и сразу нагреваться от лучей солнца, повышая теплоту и общего содержимого всей накопительной емкости. Труба змеевика прессуется в металлическую пластину, которая темного цвета. Она имеет дополнительную защиту от осадков при помощи прочного стекла.

    Есть здесь и недостатки – такая конструкция будет хорошо работать только в безоблачную солнечную погоду.

    Наконец, можно просто подключить солнечные батареи к обычному водонагревателю. Подобная конструкция оказывается очень дорогой в исполнении, но может работать круглый год.

    Самодельные солнечные водонагреватели

    Стремление к экологичному подходу в отоплении дома похвально – тем более что сделать подобную систему можно и своими руками. Рассмотрим интересные варианты практического воплощения подобных конструкций, и насколько эффективны самодельные солнечные водонагреватели.

    Простой солнечный водонагреватель

    Простым решением будет установка на крыше дома одного (максимум двух) черных баков. К ним подсоединяется водопроводная домовая магистраль – значит, при хорошем солнце теплая вода будет потечет сразу в душевую комнату (летом в жару нагрев произойдет быстро).

    Еще один простой солнечный бойлер делают из мелкого, наполненного водой корыта, которое закрывается прозрачной крышкой. Сюда же в схему входят следующие водопроводные составляющие:

    • труба, по которой подходит прохладная вода;
    • труба для перелива;
    • деталь вентиля;
    • выпуск нагретой воды.

    В обоих случаях есть существенные недочеты:

    1. Неэффективность простого бака при облаках.
    2. Корыто-нагреватель следует наполнять каждое утро, накрывая его. Когда солнце скрыто за облаками, следует оценить степень нагретой воды и слить её для дальнейшего использования.
    3. Плоское устройство наподобие корыта плохо тем, что его нужно держать горизонтально. Мы живем не в тропиках, а, значит, зимой солнце поднимается над горизонтом высоко, КПД этого устройства снизится.

    Гораздо эффективнее предусмотреть дополнительную установку коллектора, пусть опять же самодельного. Определив размеры теплоприемника, следует изготовить корпус, куда помещается змеевик. Актуален вопрос теплоизоляции – именно поэтому корпус для змеевика лучше сделать деревянным. Второй момент — утепление задней стенки (лучше всего пенопластом).

    Как собрать приемник тепла

    Простейший солнечный водонагреватель можно сделать своими руками по схеме из таких составляющих:

    • аккумулирующий бак;
    • подпиточная емкость;
    • коллектор.

    Специалисты советуют не устанавливать отдельный насос – вода должна циркулировать естественным путем. Но чтобы этого добиться, бак следует устанавливать выше теплоприемника, а подпиточную емкость – выше аккумулирующей. Еще одна дельная рекомендация — утепление резервуара с подогретой водой. Здесь подойдет любой материал в рулонах.

    Для функционирования в самостоятельном режиме (когда не приходится доливать и регулировать), лучше всего установить поплавковый клапан во втором баке. Этот элемент будет реагировать на снижающийся уровень воды. К его патрубку надо подвести водопроводную трубу. Что это даст? Когда в основном баке расходуется содержимое, в его нижнюю зону будет подаваться холодная вода.

    Однако нельзя забывать про установку еще одного патрубка – вертикального: он будет выпускать воздух. Следовательно, и эту деталь следует поднять на большую высоту.

    Как выбрать правильный материал

    Есть разные варианты исходников, из которых можно сделать теплообменник. Среди них:

    • трубки из меди;
    • черные полимерные трубы;
    • секции плоских стальных радиаторов;
    • трубы из алюминия;
    • черный шланг из резины;
    • теплообменник, оставшийся от старого холодильника.

    Какой должна у такого змеевика сама теплообменная поверхность? В случае со стальными радиаторами следует исходить из их размера, однако чтобы не утяжелять корпус, не устанавливается больше двух панелей. При других материалах все придется рассчитывать на месте.

    Корпус можно сделать из фанеры и деревянных досок. На лицевой стороне стоит применить прочный и прозрачный поликарбонат, что будет выглядеть не хуже стеклянного. Сам же накопительный бак изготавливается из листового материала. А еще лучше будет приобрести готовую емкость. В качестве соединительных труб рекомендуется использовать полимерные (хорошо подойдут из металлопластика).

    Особенности самодельных солнечных водонагревателей

    Преимущества сделанного своими руками бойлера очевидны:

    • работа при полной нагрузке максимально возможный период;
    • окупаемость первоначальных вложений на материалы;
    • экономия топлива;
    • изделие сразу готово к эксплуатации.

    Однако все эти аспекты превратятся в положительные при соблюдении важных условий.

    1. Точная установка параметров устройства. Расчетная нагрузка должна приближаться к стандартному ежедневному потреблению.
    2. Чтобы обеспечить постоянную нагрузку на горячее водоснабжение, можно установить вспомогательный нагреватель. Его рекомендуется включать, если солнечный не обеспечивает нужную нагрузку. Этот элемент нужен для устранения разницы в температуре воды.
    3. Важно правильное распределение нагрузки, одни из параметров которой – регулирование скорости потока воды.
    4. Если воду планируется расходовать не сразу, то для бака нужна дополнительная теплоизоляция. Последний момент касается и облачных дней (толщину теплоизоляции стоит предусмотреть побольше).
    5. Покрытие теплоприемника должно повышать его поглощающую способность (самое простое можно сделать черной краской, в идеале лучше нанести селективное).
    6. Бак должен вмещать запас горячей воды на два дня.
    7. Идущие от коллектора трубы в бак должны быть минимальны по длине и хорошо изолированы для поддержки температурного напора.
    8. Подводящая холодную воду к коллектору труба должна быть расположена внизу бака. Нагретая вода, наоборот, поступает наверх. Выше отверстия для уходящей в систему горячей воды должно оставаться место для её запаса.
    9. Теперь об установке бака: если сделать это в здании, то существенно снизятся теплопотери. Даже если они и будут, то уйдут в домашнюю среду, а не в воздух. Здесь подойдет, к примеру, чердак. При установке системы на крышу актуально ориентировать коллектор на юг и наклонить под углом местной широты (это повысит эффективность работы на круглый год). Лучшим углом будет 60 градусов зимой и 30 градусов летом, на практике лучше сразу придать 45 градусов.
    10. Конструкция дома должна быть готовой выдержать нагрузку от полного бака.
    11. И еще один важный момент: как предотвратить замерзание системы при холодном климате? Можно использовать изолирующее съемное покрытие, установить устройство для слива воды или применять антифризный раствор в воде. Последний вариант получил популярность – только в этом случае его заливают в спиральный змеевик, через стенки которого и будет происходить теплообмен.

    Использование солнечного водонагревателя позволит существенно сократить расходы на топливо, и уменьшить выброс углекислого газа в атмосферу. Можно собрать подобную систему и своими руками – при этом важно обладать минимальными знаниями в области водопроводных установок и придерживаться всех вышеупомянутых рекомендаций.

    Источник: http://tehnika.expert/klimaticheskaya/vodonagrevatel/solnechnyj.html

    Виды солнечных нагревателей и их устройство

    Водонагреватель для бассейна

    Водонагревательную гелиосистему можно использовать для обогрева воды в бассейне. Несмотря на то, что он зачастую находится под открытым небом, вода в нем прогревается до комфортной температуры только в особенно жаркие дни. В остальное время прогреть бассейн поможет солнечный коллектор, подключенный к системе водоснабжения бассейна. Также данный вариант подходит для обогрева закрытых плавательных сооружений.

    Гелиоустановка может быть собранной на производстве либо вручную. К тому же ее можно использовать зимой в ясную погоду.

    Схема сборки водонагревателя для бассейна такая же, как и приведенная выше. Отличие – более крупные размеры. Для установки устройства рекомендуется подготовить специальную площадку, выложенную тротуарной плиткой, либо забетонированную. Она придаст большую устойчивость большой конструкции.

    Готовый водонагреватель устанавливается на площадку. Патрубок для холодной воды опускается на дно бассейна с одной стороны. Выход для прогретой воды размещается на противоположной стороне. Электронасос подключается к системе для принудительной циркуляции жидкости. Также можно установить обратный клапан, дополнительные краны, патрубок для стравливания пара.

    Во время использования бассейна гелиоустановку следует отключать для обеспечения безопасности. Средняя температура воды составит 30⁰ С, температура на выходе из коллектора – 75⁰ С.

    Установка

    Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.

    Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.

    Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.

    По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.

    Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.

    Производители солнечных водонагревателей на корпусе своей продукции указывают точную температуру застоя.
    Панели коллектора должны находиться на открытом пространстве, чтобы был открытый доступ к солнечному свету. Необходимо исключить наличие возможных преград.

    Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.

    Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:

    • направление на юг;
    • правильный угол наклона;
    • беспрепятственный доступ к солнечному свету;

    Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.

    Различают такие системы:

    Пассивная

    Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.

    Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.

    Активная

    Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.

    Установка и подключение коллектора панельного типа

    • установка на плоской кровле;
    • скатной крыше;
    • площадке.
    • Монтаж на плоской кровле — требователен к углу наклона панелей (16,2°). В качестве регламентирующего документа, определяющего разрывы между рядами коллекторов, можно принять ВСН 52-86 «Установки солнечного горячего водоснабжения». Гелиопанели устанавливаются в специальных металлических рамах, устойчивых к порывам ветра.

      Посмотреть файл онлайн: ВСН 52-86 «Установки солнечного горячего водоснабжения».pdf

      Скачать файл (1.15 Mb) (cкачиваний: 12)

    • Установка на площадке — действуют правила схожие с теми, что описывают подключение на плоской кровле. Единственная разница, место расположения следует оградить от свободного прохода людей.
    • Монтаж на скатной кровле — место подключения ориентируют в южную сторону. Допускается размещение как над кровельным покрытием, так и (при условии использования специальной рамы) со встраиванием в крышу. Место монтажа панельного солнечного водогрейного коллектора не должно затеняться деревьями. Стыки тщательно герметизируются.

    Посмотреть файл онлайн: Инструкция по монтажу панельного гелиоколлектора на крыше.pdf

    Скачать файл (2.5 Mb) (cкачиваний: 7)

    Посмотреть файл онлайн: Инструкция по установке плоских гелиопанелей на фасад.pdf

    Скачать файл (1.58 Mb) (cкачиваний: 1)

    Изготовление солнечного водонагревателя своими руками

    Чтобы сделать систему нагрева воды для дачного летнего домика, не требуются какие-то капитальные сооружения. Здесь потребуются небольшие вложения и не так много времени.

    Какие материалы потребуются?

    • Доски и деревянные бруски (количество в зависимости от размера короба, который вы будете делать);
    • Плита ДСП для задней стенки;
    • Жестяной лист или кровельное железо размером с заднюю стенку короба;
    • Медный змеевик;
    • Закалённое стекло;
    • Термостойкая матовая краска чёрного цвета;
    • Пенопласт, стекловата или другой теплоизоляционный материал.

    Когда будете гнуть медную трубку, смотрите, чтобы не было изломов.

    На изображении ниже можно посмотреть плоский солнечный водонагреватель в разрезе.

    Плоский водонагреватель в разрезе

    Расширительный бак делается объем примерно на 100 литров. Сделать его можно из бака, бочки, сварить металлический куб или любым другим способом

    Очень важно сделать для бака наружный слой теплоизоляции. В нижней части бака устанавливается медный змеевик в виде спирали и соединяется с коллектором

    Наполнение бака водой будет происходить из водопровода, скважины или любого другого источника, который имеется у вас на участке. Для контроля уровня воды в этой ёмкости должен быть поплавковый кран.

    Солнечный водонагреватель нужно установить на место, максимально освещаемое солнечными лучами. После этого нужно соединить коллектор со змеевиком теплообменника, который находится в баке. В контуре теплоносителя воды будет циркулировать под действием водяного насоса небольшой мощности. В систему с коллектором можно залить как в воду, так и антифриз. Антифриз может понадобиться на тот случай, если вы будете использовать водонагреватель при отрицательной температуре (например, во время ночных заморозков). Вот и всё, система нагрева воды готова к использованию.

    Обогреватель на солнечных батареях

    Учитывая то, что современные технологии не стоят на месте, а каждый раз предлагают вам различные новшества, то именно извлечение энергии от природы — это и есть одно из них.

    Люди уже давно используют все стихии природы — воды, ветра и, конечно, солнца. Именно солнечная энергия бесконечна и поэтому ее очень выгодно применять. Многие страны уже давно перешли на новый вид обогрева, а если учесть, что нынче отопление стоит недешево, многие отдают предпочтение обогревателю на солнечных батареях.

    Если вы мечтаете не зависеть от жилищно-коммунальных хозяйств и иметь в доме тепло постоянно, то следует в первую очередь, подробнее рассмотреть преимущества использования солнечных обогревателей — чтобы их оценить.

    Во-первых, наличие тепла у вас дома будет в то время, когда вам удобно, во-вторых, можно регулировать температуру в комнате и устанавливать ту, которая для вас считается комфортной. В-третьих, большой срок службы позволит пользоваться долго, не ремонтируя и не заменяя расходные материалы. В-четвертых, тот запас энергии, который вы будете иметь, позволит вам его использовать на свои нужды. В-пятых, и самое главное — отпадет зависимость от коммунальных служб, которые постоянно увеличивают цены на отопление.

    Также следует отметить, что обогреватель на солнечных батареях, например, для теплицы при первоначальных больших вложениях в дальнейшем не требует растрат . Используя его, позволит вам удерживать необходимую температуру для растений, а это в свою очередь поспособствует быстрому их созреванию. Но следует учесть, что наличие солнечного излучения на протяжении года не стабильно, и в некоторых мало солнечных регионах нужно искать дополнительный источник теплоэнергии, которым может выступить, например — вода или воздух.

    Считается, что воздух имеет небольшую теплоемкость, поэтому его использовать не следует, а эффективнее применять воду. Многие владельцы теплиц знакомы с этим способом и даже применяют его, но иногда считают его далеко не эффективным.

    Покрытие теплицы можно сделать из трех слоев полиэтилена, а между ними расположить воду, которая будет греться, и отдавать тепло. Но такая конструкция не является долговечной, поэтому в данном случае лучше использовать солнечные батареи.

    Использование их для теплицы будет более эффективным, если установить несимметричное покрытие. Это позволит в зиму прогревать теплицу под воздействием прямым углом солнечных лучей, а летом не позволит перегреть, так как лучи будут распределяться под углом.

    При желании долгосрочной работы такой системы, нужно серьезно отнестись к выбору

    Важно учесть нужную мощность и площадь системы. После этого необходимо определиться с местом установки, но для этого лучше обратиться к специалистам, так как солнечные батареи стоят дорого и требуют правильного монтажа

    На высокую цену не стоит обращать внимание и раздумывать при совершении покупки. Это связано с тем, что прослужат солнечные батареи вам более 25 лет, а года через три батареи уже окупятся

    Если вы уже окончательно определились в своем выборе, то важно сказать, что остановившись на солнечных батареях – вы приняли правильное решение. Энергия солнца бесплатна и прослужит ни один десяток лет, а вложение денег в такой обогреватель позволит вам не зависеть от коммунальных служб.

    Обогреватель на солнечных батареях

    Обогреватель на солнечных батареях Учитывая то, что современные технологии не стоят на месте, а каждый раз предлагают вам различные новшества, то именно извлечение энергии от природы — это

    Солнечные батареи для отопления дома зима не торжествует

    На каждом загородном участке, значительно удаленном от города, котельная имеется своя, в крайнем случае, может стоять большая котельная на весь поселок, но лучше всего собственные солнечные батареи для отопления дома. Так достигается некоторая автономия, и нет затрат на топливо для котла, будь то газ или уголь.

    Если выбрать стандартные солнечные батареи для отопления дома

    Собственно, выбор у вас небогатый – либо обычные солнечные элементы, на кристаллах фотоэлементов (моно- и поликристаллические) и из кремниевой пленки (тонкопленочные), либо коллектор. В первом случае будет просто снабжение током работающего на электричестве котла (бойлера) или других обогревательных приборов. Второй вариант предусматривает непосредственный нагрев солнечными лучами воды, которая будет течь по проведенным сквозь батареи коллектора трубкам. Таким образом, обе системы довольно сильно различаются, а значит у каждой есть свои достоинства, недостатки и, возможно, преимущества перед другой.

    Установленные на крыше обычные солнечные батареи для отопления дома подходят ничуть не хуже, чем для его освещения.

    Здесь все зависит от площади, покрытой светоулавливающими модулями. Например, если у вас на крыше панель с мощностью 800 Вт, это позволит вам задействовать один небольшой обогреватель, в течение небольшого времени, а вот батарея с мощностью 8 кВт уже может обогреть несколько маленьких комнат. Солнечные элементы с производительностью 13,5 кВт могут обогреть уже весь дом, правда, в самые суровые холода нагрузку увеличить не получится. Если установить батареи с выходом порядка 20 кВт, у вас могут параллельно работать и водонагреватель, и бытовая техника. Недостатки таких модулей – занимаемая ими площадь и высокая цена.

    Обогрев дома солнечными батареями коллекторного типа

    По своей сути коллекторы действительно схожи с солнечными батареями, поскольку улавливают прямые солнечные лучи. Исключением для вторых являются тонкопленочные пластины, выдающие ток от рассеянного света. Что касается коллекторов, то для нагрева воды жаркое солнечное излучение нужно плоским моделям. Единственный вариант, активно поставляющий в трубы отопительной системы горячую воду всю зиму, даже при плотной облачности – вакуумные коллекторы. Именно вакуум сберегает драгоценное тепло.

    Если вы решите брать вакуумный вариант, в этом случае вам также предстоит выбор – модели прямого нагрева воды или косвенного. Первые считаются сезонными, поскольку накопительный бак расположен непосредственно в корпусе коллектора, и трубки с двойной оболочкой, внутри которой вакуумная среда, соединяются с емкостью напрямую. В зимнее время такие модели использоваться не могут, вода в них замерзает.

    Другое дело – обогрев дома солнечными батареями коллекторного всесезонного типа. Они будут работать даже при -50 градусах и облачном покрове, поскольку накопительный бак установлен в доме. Такая система действует благодаря жидкости-теплоносителю, движущейся по трубам между спиралями, расположенными внутри бака, и коллектором. В сердечники вакуумных трубок залита та же жидкость. Вода же только в накопителе, из него она по трубам течет в батареи.

    Отопление загородного дома солнечными батареями и его особенности

    Итак, определенно, вакуумный компрессор является наилучшим вариантом, однако каковы особенности его использования? Ведь удаленные друг от друга накопительный бак и солнечные батареи для обогрева дома, установленные на крыше, подразумевают довольно внушительные коммуникации в промежутке. Так оно и есть. Поскольку легкокипящая жидкость должна подаваться в коллектор под давлением, можно использовать циркуляционный насос. Разумеется, будут затраты электроэнергии, однако можно установить дополнительно и солнечные элементы для выработки тока.

    Испарение специальной легкокипящей жидкости начинается в сердечниках вакуумных трубок, когда температура внутри достигает 30 градусов.

    Чтобы работа системы не требовала постоянного контроля, пока работает отопление частного загородного дома солнечными батареями, в нее внедряют блок управления, который по показаниям датчиков температуры включает или отключает насос. Сами датчики имеются не только в накопительном баке, но и на выходе коллектора. Что касается обслуживания последнего, оно не отличается особой сложностью. Трубки с вакуумными полостями присоединены к поперечному приемнику тепла с помощью медных гильз. В случае повреждения такой трубки она заменяется очень легко.

    Плоские или панельные солнечные водонагреватели

    Плоские солнечные водонагреватели особенно популярны в странах и регионах, где недостатка в солнечной энергии не испытывается. Фактически, избыточная солнечная энергия компенсирует невысокий коэффициент полезного действия (КПД) этих приборов. Поглощающий элемент, который используется в панельных солнечных водонагревателях, называется абсорбером. Он имеет теплоизоляционный слой и прозрачное покрытие, которое обычно изготавливается из закаленного стекла. Максимальная температура воды, которую может выдать плоский солнечный водонагреватель, может достигать 190-200 градусов по Цельсию. Использование меди в качестве абсорбера повышает эффективность панельных солнечных водонагревателей.

    Пластиковые солнечные водонагреватели

    Пластиковые солнечные водонагреватели изготавливаются из полиэтилена высокой плотности. Они используются, в основном, в летний период и не имеют дополнительной теплоизоляции. Их КПД не очень велик, но себестоимость довольно низкая.

    Вакуумные солнечные водонагреватели

    Вакуумные солнечные водонагреватели имеют наибольший КПД и предназначены для использования в регионах, где часто бывают низкие температуры и слабая освещенность. Они заслуживают отдельного внимания по причине своей высокой эффективности. Свое название вакуумные солнечные водонагреватели получили потому, что внутренняя трубка отделена от окружающей среды вакуумом – это и позволяет свести к минимуму потери тепла. По устройству эта схема напоминает термос. При этом внешняя часть трубки является прозрачной, а внутренняя ее часть имеет специальное покрытие, которое очень чувствительно к солнечной энергии. Вакуум сохраняет около 95% солнечной энергии внутри.

    Строение вакуумного солнечного водонагревателя таково:

    1. Внутренний бак (изготавливается из нержавеющей стали)
    2. Вакуумные трубки (из стекла или меди)
    3. Наружный бак (может изготавливаться из эмалированной, оцинкованной либо нержавеющей стали)
    4. Теплоизоляция (например, полиуретан)
    5. Рама коллектора (изготавливается либо из стали с гальваническим покрытием, либо из нержавеющей стали)
    6. Рефлектор (изготавливается из алюминия)

    Для максимальной эффективности такой гелиосистемы, солнечный водонагреватель должен устанавливаться на крыше, либо другой поверхности (как можно выше), на южном скате и с определенным наклоном. Этот наклон должен равняться географической широте местности, к которой прибавлено 10-15 градусов. Солнечные водонагреватели устанавливаются не только в загородных домах или дачах, но и на крышах пансионатов, детских лагерей, гостиниц, санаториев, баз отдыха, промышленных зданиях, теплицах и т.д.

    Максимальная температура воды, которую может выдать вакуумный солнечный водонагреватель, может достигать 250-300 градусов. Объем бака варьируется так же, как и у накопительных водонагревателей (т.е. от 40 литров и выше).

    Еще один способ оптимизировать процесс нагрева воды – это т.н. водонагреватель косвенного нагрева. Это название соотносится с принципом работы агрегата, внутри которого находится змеевик (нагревательный элемент), питающийся от системы отопления. В отличие от накопительных водонагревателей прямого нагрева, стабильность работы водонагревателя косвенного нагрева не так сильно зависит от топлива, к тому же, воду они греют быстрее. Водонагреватели косвенного нагрева могут работать и на энергии солнца.

    На сегодняшний день солнечные водонагреватели не так сильно распространены, однако их популярность растет. Неоспоримые преимущества, которые имеют водонагреватели этого типа, делают их крайне привлекательными для потребителей и, возможно, не далек тот день, когда солнечные водонагреватели станут нашей с вами повседневной реальностью!

    Пример солнечных систем для нагрева воды

    Варианты самодельных солнечных установок

    Особенностью солнечных водонагревателей, построенных своими руками, является то, что практически все устройства имеют одинаковую конструкцию теплоизолированного короба. Часто каркас собирается из пиломатериалов и покрывается минеральной ватой и теплоотражающей плёнкой. Что же касается абсорбера, то для его производства используют металлические и пластиковые трубы, а также готовые узлы от ненужного бытового оборудования.

    Из садового шланга

    Сложенный улиткой садовый шланг или водопроводная ПВХ-труба имеет большую площадь поверхности, что позволяет использовать подобный контур в качестве водонагревателя для нужд летнего душа, кухни или подогрева бассейна. Разумеется, для этих целей лучше брать материалы чёрного цвета и обязательно использовать накопительную ёмкость, иначе в пик летней жары абсорбер будет перегреваться.

    Плоский коллектор из садового шланга — простейший способ подогревать воду в бассейне

    Из конденсатора старого холодильника

    Внешний теплообменник отслужившего свой срок холодильника или морозильной камеры является готовым абсорбером гелиоколлектора. Всё, что остаётся сделать — дооборудовать его теплопоглощающим листом и установить в корпус. Конечно, производительность такой системы будет маленькой, но в тёплое время года водонагреватель из деталей холодильного оборудования перекроет потребности в горячей воде небольшого загородного дома или дачи.

    Теплообменник старого холодильника представляет собой практически готовый абсорбер для небольшого гелионагревателя

    Из плоского радиатора системы отопления

    Изготовление гелиоколлектора из стального радиатора не потребует даже монтажа абсорбирующей пластины. Достаточно покрыть устройство чёрной жаростойкой краской и смонтировать его в герметичный кожух. Производительности одной установки с лихвой хватит для системы горячего водоснабжения. Если же сделать несколько водонагревателей, то можно сэкономить на отоплении дома в холодную солнечную погоду. К слову, собранная из радиаторов гелиоустановка обогреет подсобные помещения, гараж или теплицу.

    Стальной радиатор системы отопления послужит основой для постройки экологичного водонагревателя

    Из полипропиленовых или полиэтиленовых труб

    Трубы из металлопластика, полиэтилена и полипропилена, а также фитинги и приспособления для их монтажа позволяют строить контуры гелиосистем любой площади и конфигурации. Такие установки обладают хорошей производительностью и используются для обогрева помещений и получения горячей воды на хозяйственные нужды (кухня, ванная и т. д.).

    Достоинство гелиоколлектора из пластиковых труб — невысокая стоимость и простота монтажа

    Из медных трубок

    Абсорберы, построенные из медных пластин и трубок, обладают самой высокой теплоотдачей, поэтому с успехом применяются для подогрева теплоносителя отопительных систем и в горячем водоснабжении. К недостаткам коллекторов из меди относятся большие трудозатраты и стоимость материалов.

    Применение медных труб и пластин для изготовления абсорбера гарантирует высокую производительность гелиоустановки

    Что такое солнечный водонагреватель

    Коллектор (водонагреватель) — это прибор, который собирает энергию солнечных лучей и превращает её в тепло. Солнце нагревает находящийся в коллекторе теплоноситель, который дальше используется для устройства горячего водоснабжения и отопления или выработки электроэнергии.

    Приборы, связанные с энергией солнца, правильно называть гелиоустановками или гелиоколлекторами (от имени древнегреческого бога солнца Гелиоса).

    Современные солнечные водонагреватели могут быть сложными, но прибор для собственных нужд под силу изготовить самостоятельно любому владельцу частного дома. Главное — разобраться, для чего необходимо это устройство.

    Три коллектора полностью обеспечивают потребности семьи в горячей воде и отоплении

    Сфера использования гелиоустановок

    В нашей стране словосочетание солнечный водонагреватель у многих всё ещё ассоциируется с чёрным баком на крыше будки летнего душа, но во всём мире эта технология успешно используется. Гелиоколлекторы распространены в южных регионах Европы. Жители частных домов в Италии, Испании и Греции по закону обязаны пользоваться солнечными водонагревателями. Не отстаёт от запада и Китай. Там солнечные водонагреватели устанавливают на крышах высоток и обеспечивают горячей водой все квартиры. В 2000 году в мире насчитывалось столько гелиоустановок, что собранные вместе они заняли бы более 71 млн м2. Почти 15 млн м2 из них были бы европейскими.

    Солнечные вакуумные коллекторы почти полностью занимают крыши китайских новостроек

    Применяются такие приборы для горячего водоснабжения бытовых помещений и промышленных зданий, отопления частных домов, административных построек, цехов. Наиболее востребованы они в пищевой и текстильной промышленности, поскольку именно в этой сфере есть множество производственных процессов с использованием горячей воды.

    В частном секторе на каждого человека из Германии приходится 0,14 м2 площади солнечного коллектора, из Австрии — 0,45 м2, с Кипра — 0,8 м2, а из России — 0,0002 м2. Интенсивность солнечного освещения в России всего на 0,5 кВт*ч/м2 меньше, чем на юге Германии. Это значит, что низкая популярность солнечных коллекторов в северных регионах обусловлена не географическими причинами.

    С обширной системой коллекторов можно подогревать даже воду для бассейна

    Как сделать своими руками простейший водонагреватель

    Из поликарбоната

    Один из вариантов изготовления солнечного водонагревателя предполагает использовать в конструкции сотового поликарбоната. Единственное требование к этому элементу конструкции – это светопропускная способность материала. Прочность также важная характеристика, но не является основной.

    Из имеющихся материалов, это могут быть различные пиломатериалы или легкие профильные металлические элементы, изготавливается каркас устройства. Из медных трубок сооружается змеевик, предпочтительно в одной плоскости – это абсорбер устройства, по которому будет циркулировать вода.

    На концах медной трубки монтируются штуцера для соединения подающей трубой и выходом подогретой воды. В качестве змеевика можно использовать подобную конструкцию от старого холодильника, но в этом случае, параметры змеевика холодильника определят геометрические размеры всего устройства.

    Змеевик укладывается в корпус, вся конструкция утепляется теплоизоляционным материалом и с наружной стороны закрывается листом поликарбоната.

    Водонагреватель монтируется на выбранном участке в соответствии с географическим месторасположением и подключается к подаче холодной воды и системе потребления нагретой воды.

    Из пластиковых бутылок

    Простейший водонагреватель использующий энергию солнца для нагрева воды можно изготовить из обычных пластиковых бутылок объемом 1,5 литра (или подобных).

    Единственное условие, это однотипность этого элемента конструкции.

    Важным условием работы такого устройства является герметичность и прочность соединений бутылок между собой. Оптимальным будет вариант, когда в донышке бутылки просверливается отверстие соответствующее по диаметру горлышку бутылки, что позволяет вставлять одну бутылку в другую. Для крепления можно использовать крышки от этих же бутылок, предварительно просверлив в них отверстия.

    Соединяя подобным образом можно собрать несколько батарей, в каждой из которых будет по 3-4 бутылки. Количество бутылок в батарее выбирает каждый индивидуально.

    В зависимости от количества бутылок в батарее и количества таких батарей, получаются геометрические размеры устройства, на основании которых изготавливается каркас водонагревателя. Каркас, как и предыдущем случае, можно изготовить из имеющихся под рукой материалов. Укладывается утеплитель и по возможности затемняется приемная поверхность (внутренняя поверхность нижней стенки каркаса).

    В изготовленный каркас укладываются батареи бутылок, которые соединяются между собой таким образом, что верхние части батарей получаются подключены к подаче холодной воды от источника водоснабжения, а нижние части – к отводящей трубе с подогретой водой.

    Лицевая сторона каркаса зашивается стеклом, поликарбонатом либо иным прозрачным материалом, хорошо пропускающим солнечный свет и сохраняющим тепло внутри устройства.

    Для осуществления надлежащего нагрева воды следует установить запорные вентили на входящей и отводящей трубах.

    Разновидности солнечных водонагревателей

    Теперь поговорим о разновидностях солнечных водонагревателей. Они классифицируются по различным конструктивным особенностям.

    К примеру, по типу циркуляции теплоносителя различают следующие водонагреватели:

    • С естественной циркуляцией;
    • С принудительной.

    В первом случае вода циркулирует благодаря своим физическим свойствам. При нагреве она увеличивается в объёме, плотность у неё снижается. В результате жидкость по трубкам поднимается вверх, а на её место поступает холодная вода. Для прохождения естественной циркуляции резервуар должен находиться сверху коллектора, а это не всегда удобно.

    Во втором случае накопительный резервуар устанавливается в подвальном помещении, а принудительная циркуляция обеспечивается специальными насосами. При такой организации роль теплоносителя может выполнять масло. Оно очень хорошо справляется с этой функцией.

    Водонагреватели можно классифицировать по конструкции коллектора:

    • Вакуумные. Теплоноситель находится в трубке, которая запаяна в вакуумной колбе. Эта колба выполнена из кварцевого стекла пропускающего солнечное тепло, а также ультрафиолет. Это очень эффективные конструкции, где потери тепла минимальны. Если в качестве теплоносителя используется вода, то нагрев происходит до кипения. Если там будет масло, то его можно разогреть до 200─300 градусов. Практически все вакуумные водонагреватели фабричные и стоят довольно дорого;
    • Панельные. Конструкция самая простая. Коллектор выкрашен в чёрный цвет, помещён в корпус с теплоизоляцией и герметично закрыт стеклом, пластиком, поликарбонатом и т. п. Эффективность оставляет желать лучшего. Это объясняется тем, что жидкость теряет некоторую часть тепла при прохождении коллектор. Эти потери обычно весьма ощутимы. Панельные солнечные водонагреватели хорошо подходят для регионов, где высокая солнечная инсоляция.

    Солнечный водонагреватель с замкнутым контуром

    Кроме того, водонагреватели можно классифицировать по типу контура:

    • Разомкнутый контур. Такая конструкция используется при организации подачи горячей воды в жилой дом. В роли теплоносителя выступает вода, которая после нагрева уже не попадает обратно в коллектор. Она расходуется на бытовые нужды;
    • Один замкнутый контур. Применяется при отоплении жилого дома. В этом случае теплоноситель из водонагревателя подмешивается к другой жидкости (возможно, не вода), которая была нагрета в основном котле. В замкнутом контуре теплоноситель после нагрева проходит систему отопления и снова возвращается в коллектор;
    • Два замкнутых контура. Такие водонагреватели являются универсальными и самыми эффективными. Такую систему можно использовать для выработки горячей воды или отопления круглый год. Нагревшись в коллекторе, теплоноситель идёт в теплообменник и передаёт тепло во второй контур. И уже теплоноситель в этом втором контуре расходуется в качестве горячей воды или для отопления дома.

    Теплоноситель также может быть различным. Чаще всего используются вода, антифриз, масло. Можно ещё подразделить водонагреватели по общему принципу работы на пассивные и активные системы.

    • Пассивный. Абсорбция и накопление энергии происходят сами собой без всяких механизмов контроля. Подобные системы просты и не требуют серьёзных вложений. За это приходится расплачиваться неравномерной работой и скачками мощности. Примером может служить бак над летним душем, который выкрашен в чёрный цвет. Обычно так работают системы с одним контуром. Здесь приёмный бак должен находиться над коллектором;
    • Активный. Здесь нет минусов пассивного водонагревателя. Здесь солнечная энергия преобразуется в тепловую и периодически передаётся в накопительную ёмкость, бойлер или напрямую потребителям. Стабильная работа достигается благодаря системе принудительной циркуляции. Эта схема работает в системах с одним и двумя контурами. В таких системах часто можно видеть насосы, панели, измерительные приборы и т. п.

    Производители и цены на панельные коллекторы

    • ЯSolar — коллекторы российской компании «Новый Полюс». В устройстве используется энергопоглащающее покрытие TiNOX, медный абсорбер. Корпус отличает уменьшенный вес, что существенно облегчает установку гелиоколлектора на кровлю. Коллектор ЯSolar площадью 1 м² обойдется в 16500-17000 тыс. руб.
    • Сокол-Эффект-А — солнечный водонагреватель с алюминиевым или медным теплообменником. В устройстве используется антибликовое, противовандальное стекло с эффектом самоочищения. Гелиопанель Сокол-Эффект-А полностью соответствует отечественному ГОСТ Р 51595-2000.
    • Kairos Ariston — плоский солнечный коллектор для подключения к системам горячего водоснабжения с принудительной циркуляцией теплоносителя. Абсорбер вскрыт краской на основе титана. Защитное стекло с антибликовым покрытием, устойчиво к ударам града. Гидравлический контур полностью из медных труб. Средняя стоимость Kairos Ariston за м² 30 тыс. руб.
    • Vaillant auroTHERM plus — немецкий водогрейный коллектор, предназначенный для подключения к системам с принудительной циркуляцией. Защитное стекло, с толщиной 3,2 мм, для лучшего светопоглащения сделано рифленым. Корпус auroTHERM plus из алюминия, адонированного в черный цвет. Площадь модуля 2,51 м².
    • Galmet KSG REGAL — польская гелиопанель. Материал корпуса алюминий. Медный теплообменник. Предполагаемый срок эксплуатации 50 лет. Рекомендован к использованию для ГВС и компенсации расходов системы отопления. Средняя стоимость KSG REGAL 25 тыс. руб. за модуль с площадью 2-2,5 м².
    • Светогрей Стандарт-2 — панельный коллектор от компании Эксморк, расположенной в РФ. Отличается качеством сборки и надежностью. Основная сфера эксплуатации: коммерческое применение в системах с высоким давлением циркуляции теплоносителя. Модуль выдерживает нагрузку до 12 атм. Стоимость Светогрей Стандарт-2 — 16 тыс. руб. за панель.
    • Buderus SKN — еще одна модель гелиоколлектора, выпускаемая в Германии. Солнечный коллектор имеет высокую производительность 3,6 кВт на каждый м². солнечные панели Buderus SKN отличает небольшая толщина и вес 41 кг.
    • Energy EVO — изготавливается компанией Kyriazis (Греция). Установлено призматическое закаленное стекло. Существует возможность одновременного подключения до 4 коллекторов в единую сеть. Гарантия 10 лет. Стоимость плоской гелиопанели Energy EVO — 17 800 руб.
    • Hummel FKHE — солнечный коллектор, выпускаемый европейской компанией, одним из родоначальников производства гелиосистем. Отличие продукции: возможность подключения в один ряд до 10 модулей одновременно. Разработана надежная теплоизоляция, делающая возможным использование солнечных теплопоглощающих коллекторов в местностях с холодным климатом. Стоимость Hummel FKHE — 47 600 руб.
    • Huch EnTEC FKF — гелиоколлекторы для подключения к безнапорным системам нагрева горячей воды. Корпус из алюминия. Рама устойчивая к порывам ветра. Закаленное стекло выдерживает прямое попадание крупного града. Стоимость Huch EnTEC FKF — 51000 руб.

    Принципе действия водонагревателя

    Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.

    Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.

    С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).

    Система функционирует следующим образом:

    • под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
    • контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
    • подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;
    • обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.

    Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.

    Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.

    Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.

    Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.

    Водонагреватель из бутылок ПЭТ

    Мысль в том, чтобы сначала создать модули (по 3 бутылки, можно и 4, 5), затем каждый из них подсоединить к пластиковой трубе, которая подключается с одной стороны к источнику холодной воды, с другой – выдаёт горячую жидкость. Лучше всего использовать бутылки ёмкостью в 2-2,5 литра. Соединять их надо по принципу «горлышко в дно».

    • Для этого в дне вырезается отверстие под горлышко диаметром 26 мм. Отверстие должно быть расположено строго по центру. Поэтому сначала наметьте центр, просверлив дырку сверлом 3-6 мм.
    • Чтобы обеспечить герметизацию, резьбу на горлышке смажьте герметиком и оставьте конструкцию в неподвижном состоянии на 2-3 дня. На дне верхней бутылки сделайте отверстие!
    • Модуль из трёх бутылок таким же способом (можете придумать и какой-то другой) присоединяются к пластиковой трубе, в один конец которой входит холодная вода.

    Число модулей может быть и большим. Для получения 200 л горячей воды надо где-то 110 бутылок — это три квадратных метров площади.

    • Получившийся блок разместите в ящике, закрытом оконным стеклом. Угол наклона – от 10-ти до 30-ти градусов.

    Получившаяся система гораздо эффективнее чёрной бочки с водой, установленной на крыше.

    Большинство самодельных конструкций по нагреву воды солнцем летом дают экономию 70-80% энергии, растрачиваемой на нагревание. Осенью, весной – до 40%. При этом за год у светила «забирается» до 400 кВт/ч на человека! Есть о чём подумать.

    Способы использования солнечной энергии

    Методы применения энергии небесного светила не относятся к инновационным технологиям, солнечное тепло используют давно и весьма успешно. Однако это касается, в основном, Австралии, некоторых стран Европы, Америки и южных регионов, где альтернативную энергию можно получать в течение всего года.

    Некоторые северные области испытывают дефицит естественного излучения, поэтому его применяют в качестве дополнительного или запасного варианта.

    Солнечные батареи — один из способов получение практически бесплатной энергии, безвозмездно излучаемой небесным светилом
    Устройство автономной солнечной электростанции целесообразно в регионах с большим количеством солнечных дней, что не связано со среднегодовой температурой
    Автономную гелиосистему располагают преимущественно на крышах малоэтажных домов и на свободных от деревьев участках
    В период морозов гелиосистемы поставляют энергию для нагрева воздушного, парового или водяного отопления, летом обеспечивают нагретой водой
    Солнечные электростанции относятся к «зеленым», экологически безопасным, способным непрерывно возобновляться видам генерации энергии
    Пока эффективность солнечных электростанций слишком зависима от количества солнечных дней. Она рентабельна только в южных широтах. В средней полосе и на севере может служить лишь резервным источником
    Солнечные панели на юге стран СНГ смогут обеспечить загородный дом электроэнергией, горячей водой и теплоносителем для контуров отопления
    Гелиосистемы, даже используемые в качестве резервного энергетического источника, приносят достаточно высокий экономический эффект, снижая нагрузку на основные варианты получения энергии

    Пассивное использование солнечной энергии

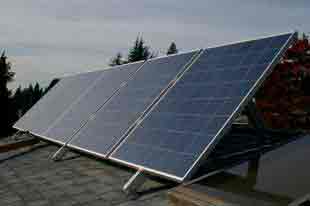

    Вариант установки солнечных панелей

    Оптимальное расположение частной гелиосистемы

    Расположение солнечной панели вдоль карнизного свеса

    Гелиосистема на пологом скате крыши

    Солнечная электростанция в качестве резервного источника

    Эксплуатация батарей в южных областях стран СНГ

    Реальная польза гелиосистемы в частном секторе

    Посредниками между солнечными лучами и образующим энергию механизмом являются солнечные батареи или коллекторы, которые отличаются и назначением, и конструкцией.

    Батареи аккумулируют энергию солнца и позволяют использовать ее для питания бытовых электрических приборов. Они представляют собой панели с фотоэлементами с одной стороны и фиксирующим механизмом с другой. Можно поэкспериментировать и собрать батарею самостоятельно, но проще купить готовые элементы – выбор достаточно широк.

    Гелиосистемы (солнечные коллекторы) являются частью отопительной системы дома. Большие теплоизолированные короба с теплоносителем, как и батареи, крепят на приподнятых щитах, обращенных к солнцу, или скатах крыши.

    Считать, что абсолютно все северные регионы получают намного меньше естественного тепла, чем южные, ошибочно. Предположим, на Чукотке или в центральной Канаде солнечных дней намного больше, чем в расположенной южнее Великобритании

    Для повышения эффективности панели помещают на динамические механизмы, напоминающие систему слежения – они поворачиваются вслед за движением солнца. Процесс преобразования энергии происходит в трубках, расположенных внутри коробов.

    Главное отличие гелиосистем от солнечных батарей в том, что первые нагревают теплоноситель, а вторые аккумулируют электроэнергию. Есть возможность обогревать помещение и с помощью фотоэлементов, но схемы устройства нерациональны и пригодны только для тех для районов, где солнечных дней в году не менее 200.

    Схема устройства отопительной системы с солнечным коллектором, подключенным к бойлеру, и запасным источником электроэнергии (например, газовым котлом), работающем на традиционном топливе (+)

    Конструкции

    Что предложат магазинные прилавки. Сегодня в наличии две конструкции:

    1. каркасные;
    2. бескаркасные.

    Вдобавок приобретете фотоэлементы по отдельности. Сложность правильного использования устройств ложится на плечи покупателя.

    Общие черты

    Независимо от наличия каркаса каждая солнечная батарея составляется из модулей, образованных фотоэлементами, соединенными последовательно, параллельно или смешанным способом. Последнее позволит получить необходимые вольтаж и мощность

    В пределах узла пристальное внимание уделяется характеристикам фотоэлементов. Суммарные свойства конструкции определяются наихудшим значением параметра

    К примеру, в последовательной цепочке ток ограничен максимальным внутренним сопротивлением фотоэлемента.

    Солнечные батареи на крыше дома состоят из мириадов модулей, упакованных способом из упомянутых выше. Обсудим различия.

    Каркасные солнечные батареи

    Подложка из закаленного стекла выступает надежной защитой для листовых солнечных батарей, нанесенных на одну сторону. Дождь, снег, град не повредят источнику автономного электроснабжения. Прозрачное стекло легко пропускает свет и препятствует механическому повреждению фотоэлементов. С внутренней стороны батареи защищены слоями ламината. Используется лавсан (полиэстер).

    Для дополнительной герметизации фотоэлементы утоплены в пленку, схожую по свойствам с полиэтиленом. Торцы отделываются алюминиевым профилем, посаженным на герметик, препятствуя расслоению пирога, который — начиная с внешней поверхности — выглядит так:

    1. Прочный слой закаленного стекла.
    2. Фотоэлементы, утопленные в пленку.
    3. Внутренние слои ламината.

    Алюминиевый профиль имеет форму буквы F, поддерживает конструкцию на некотором расстоянии от поверхности кровли. Единственный элемент не обеспечит достаточного выходного напряжения, ряд штук соединяются последовательно. Каркасная конструкция дополняется элементами электрических соединений.

    Бескаркасные солнечные батареи

    В этом варианте исполнения каркас отсутствует. Подложкой выступит стеклотекстолит, либо подложка отсутствует окончательно. В последнем случае обе стороны покрываются лавсановой пленкой. Фотоэлементы тщательно загерметизированы.

    Сферы применения и требования к установке

    Итак, где применяются солнечные водонагреватели?

    • Горячее водоснабжение частного дома;
    • Отопление;
    • Подогрев воды для дачных бассейнов;
    • Горячая вода для нужд сельского хозяйства и промышленности.

    Солнечный водонагреватель для отопления дома

    Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов: . Местом монтажа могут служить крыша дома, фасад, балкон;
    Панель водонагревателя обязательно должна смотреть на юг;
    При установке панели следует сделать угол наклона, равный широте вашего региона;
    Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов

    Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
    Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
    При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
    Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
    Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
    При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

    • Местом монтажа могут служить крыша дома, фасад, балкон;
    • Панель водонагревателя обязательно должна смотреть на юг;
    • При установке панели следует сделать угол наклона, равный широте вашего региона;
    • Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
    • Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
    • При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
    • Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
    • Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
    • При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

    Выбор места для установки гелиоколлектора


    Чтобы получить наилучший результат, необходимо правильно установить солнечный водонагреватель.

    • Место установки должно в любое время светового дня находиться под прямыми солнечными лучами, не попадать в тень.
    • Поверхность гелиоколлектора должна находиться под прямым углом к солнцу. Летом угол наклона = широта местности + 15. Зимой угол наклона = широта местности – 15. Зимой и весной, когда солнце низко ходит над горизонтом, допускается вертикальная установка.

    Если же греть воду нужно непостоянно, солнечный водонагреватель легко демонтируется и убирается.

    Когда все необходимые материалы под рукой, создание займет буквально пару часов. Удачи!

    Поделиться в соц. сетях

    Получайте новости о скидках и акциях от компании на ваш email:

    Купить сушилку для пиломатериалов

    Уменьшение содержания влаги до 8% за 3 дня с сушилкой для пиломатериалов ФлексиХИТ


    Ик маты для прогрева бетона и грунта, бетонных конструкций, каменной кладки

    Изготавливаем водонагреватель с помощью нагревательной ёмкости

    Это самый простой вариант.
    Обычную ёмкость в виде бочки, старого бака, устанавливают на крыше летнего душа или дома, сарая и подключают через шланг к обычному крану.

    Если ёмкость окрасит в чёрный цвет, нагрев будет происходить быстрее.

    К концу дня вода прогревается примерно до 45С. Эти данные справедливы для полиэтиленового бака в 200-300 литров. Желательно, чтобы он был плоским – это повышает эффективность нагрева.

    Весь минус в том, что всю воду необходимо использовать вечером, т.к. утром она станет холодной.

    Чтобы «ликвидировать» этот недостаток, придётся утеплять саму ёмкость или сливать нагретую воду в опять-таки утепленный резервуар. Можно воду просто подать в бойлер и, когда она остынет, подогреть. Хоть сколько-то электричества, но экономится.

    Ещё один вариант – держать бойлер постоянно подключённым к установленному на крыше резервуару. Тогда вода будет постоянно циркулировать; её можно будет использовать в режиме «онлайн».

    ПЛЭН отопление создаст уют и обогреет вашу дачу в холодную погоду.

    Не хотите делать монтаж отопительной системы, т.к. на даче бываете редко? Купите переносной инфракрасный обогреватель. О том какие виды существуют, и какой прибор больше подойдет вам, прочитаете в .

    Чем отличаются солнечные батареи от коллекторов

    Ежедневно на землю падает огромное количество солнечного излучения большая часть которого не используется. Задача коллектора — «впитать» в себя определенную долю этого излучения и преобразовать его в пригодную для человеческих потребностей энергию.

    При этом важно отличать: солнечное излучение может быть преобразовано в 2 вида энергии – тепловую и электрическую. . Солнечные коллекторы применяются для получения тепла и нагрева воды

    Они нагревают воду которая используется для ГВС и отопления здания.
    Солнечные батареи (они же фотоэлектрические модули) применяются для выработки электроэнергии. Они имеют совершенно другой принцип действия.Виды солнечных коллекторов

    • Солнечные коллекторы применяются для получения тепла и нагрева воды. Они нагревают воду которая используется для ГВС и отопления здания.
    • Солнечные батареи (они же фотоэлектрические модули) применяются для выработки электроэнергии. Они имеют совершенно другой принцип действия.Виды солнечных коллекторов

    Существует также комбинированная технология. Панели, которые одновременно вырабатывают электрическую и тепловую энергию.

    Солнечные водонагреватели для дома

    Гелиосистема нагрева воды состоит из:

    • Коллектор. Представляет собой совокупность труб небольшого диаметра. Проходя по ним, вода успевает прогреться солнечным светом.
    • Электронасос, создающий давление воды в системе. Некоторые модели работают за счет естественных сил гравитации.
    • Система трубопроводов.
    • Накопительный бак для прогретой воды. Целесообразно устанавливать, когда велика вероятность частой смены погодных условий. Бак сохранит горячую воду на следующий (пасмурный) день Предусмотрен не во всех моделях. Кроме того, внутри накопительной емкости может устанавливаться электроТЭН, чтобы подогревать воду до нужной температуры в пасмурные дни. Даже в этом случае наблюдается значительная экономия электричества.

    Типы водонагревательных систем:

    1.По подаче воды:

    • активные – вода подается электронасосом;
    • пассивные – подается естественным путем.

    2.Структура контура (у активных модификаций):

    • с открытым контуром, в котором непосредственно циркулирует жидкость, использующаяся для горячего водоснабжения;
    • с закрытым контуром (заполняются антифризом, другой жидкостью, позволяющей использовать водонагреватель при минусовой температуре. Циркулирует внутри змеевика, прогревая жидкость внутри накопительного резервуара).

    3.Способ прогревания воды:

    • накопительные (вода прогревается в емкости);
    • проточные (течет по протяженной системе труб теплообменника, прогреваясь солнечным теплом).

    Устройство и принцип работы панельного коллектора

    Внутренняя конструкция солнечной панели

    • Верхнее покрытие — в зависимости от модели используется обычное или закаленное стекло, либо поликарбонат. Коэффициент спектрального интервала находится в пределах 0,4-1, 8 мкм.Чтобы обеспечить необходимый нагрев, проницаемость солнечных лучей должна достигать 95%. С этой целью используют матовые стекла. Глянцевая поверхность пропускает ультрафиолет хуже на 10-15%. В зависимости от стоимости изделия верхний слой изготавливают из:
    1. обычного или закаленного стекла;
    2. антирефлексного стекла, с слоем, элиминирующим отражение солнечного света;
    3. полярного или самоочищающегося стекла.
  • Корпус — конструкция коллектора изготавливается из металла устойчивого к нагреву и воздействию внешних факторов. В модулях европейских и российских производителей обычно используется анодированный алюминий.
  • Абсорбер коллектора — это медная пластина с селективным покрытием. Для отвода тепла к теплообменнику припаян проточный трубопровод, располагаемый внутри конструкции двумя схемами «арфа» и «меандр».Сам абсорбер для увеличения теплопоглощения вмонтирован между двух стекол. На верхнюю поверхность наносится специальное высокоселективное покрытие. Нижняя часть защищается слоем теплоизоляционного материала.
  • Чем покрывают солнечные коллекторы

    • черный никель;
    • оксид титана.

    Как аккумулируется и хранится тепло

    • абсорбер для солнечного коллектора накапливает тепло;
    • металлический сердечник подсоединен к проточному трубопроводу;
    • жидкий теплоноситель снимает излишки тепла и направляет его в бойлер косвенного нагрева.
    • моноблочный солнечный водонагреватель — накопительная емкость присоединена к панелям;

      блок косвенного нагрева — предусмотрено подключение к отдельно стоящему бойлеру, установленному внутри здания.

      Разновидности солнечных водонагревателей

      Помимо вышеназванных вакуумных и плоских водонагревателей есть также и другие более простые варианты, которые можно реализовать своими руками в домашних условиях. Из самых простых солнечных водонагревателей можно назвать простую бочку с водой на крыше летнего душа.

      Солнечные водонагреватели можно подразделить в зависимости от напора воды на пассивные и активные. На пассивных моделях вода двигается под действием гравитации или конвекции. Эти нагреватели более дешёвые и их легче сделать своими руками, но их производительность небольшая. Активные водонагреватели имеют в своей конструкции электрический насос, контроллер, различные клапана.

      Активные модели солнечных водонагревателей можно разделить:

      • С закрытым контуром, где применяется антифриз. Могут функционировать при отрицательных температурах;
      • С открытым контуром.

      Вернуться к содержанию

      Накопительные водонагреватели

      В этом случае вода нагревается под действием солнечного излучения в каком-либо резервуаре. После того как она нагреется до нужной температуры, у вас сразу будет большой объем воды.

      Самый простой обогреватель, а именно, бак на летнем душе, относится к накопительному типу. Ёмкость бака может быть любая в зависимости от того, на сколько членов семьи он рассчитан. Его окрашивают в чёрный цвет, а в нижней части делается отверстие для душевой насадки. Сверху нужно отверстие для заполнения бака водой. Бак иногда заменяют кубом из металла или простой металлической бочкой с открытым верхом.

      Простейший солнечный водонагреватель

      Если сделать некоторую доработку, то подобный накопительный бак на крыше вполне может снабжать дом тёплой водой в летнее время года. Бак соединяется с бойлером, где тёплая вода будет дольше сохранять температуру. Если день пасмурный и нагрев небольшой, то воду в бойлере можно будет подогреть электро или газонагревателем. Это даст некоторую экономию электроэнергии или газа.

      Вернуться к содержанию

      Проточные водонагреватели

      Здесь смысл заключается в том, что вода нагревается в процессе прохождения по длинной системе шланги или труб, по которым она прогоняется. Проходить по системе трубок вода может как самотёком, так и под давлением насоса. В самодельных солнечных водонагревателях используются самые простые и недорогие материалы.

      К примеру, в качестве системы трубок могут использоваться обычными с садовые шланги для полива. Они укладываются на тёмный, матовый материал. Это может быть резина, покрашенный в чёрный цвет пенопласт, рубероид и так далее. Если вы делаете конструкцию на один сезон, то можно сложить шланг обычной бухтой, подключить к воде, и всё.

      Проточный солнечный водонагреватель

      Шланги трубы соединяются с помощью обыкновенных червячных хомутов. Длину шланга подсчитать довольно сложно потому, что должно учитываться множество различных параметров. Температура воздуха, число солнечных дней, свойства используемого материала и так далее. Так, что здесь длину змеевика нужно подбирать в экспериментальном порядке.

      Есть примеры, когда люди делали бюджетный вариант солнечного водонагревателя с использованием шланга и пластиковых бутылок. Шланг при этом нанизывался на бутылку, для чего в донышке прорезалось отверстие по его диаметру. И затем такую конструкцию укладывали на шиферной крыше

      Здесь важно подобрать шланг по горлышку бутылки и сделать конструкцию наиболее герметичной. Тогда будет происходить быстрый и существенный нагрев воды в шланге.

      Средние цены

      В связи с тем, что все большее количество жителей нашей планеты пытаются использовать в повседневной жизни альтернативные источники энергии для получения тепла, электричества и горячего водоснабжения, поэтому и предлагаемый ассортимент товаров достаточно широк.

      Солнечные водонагреватели выпускают предприятия в нашей стране и за ее пределами. На стоимость установки влияет страна и фирма производитель, конструкция (плоский или вакуумный) водонагревателя, комплект поставки и регион приобретения.

      Наиболее дешевый вариант обойдется покупателю в 1500,00 рублей, за эти деньги можно приобрести «Солнечный водонагреватель для бассейна» компании «Интекс» (Китай) со следующими техническими характеристиками: размер полотна водонагревателя — 1200 х 1200 мм, предназначен для использования с фильтр-насосами производительностью не более 9500 л/час, вес — 3.7 кг.

      Солнечный водонагреватель «ДАЧА-ЛЮКС» (Россия) объемом 125,0 литров обойдется покупателю в 28850,00 рублей. В комплект поставки данного устройства входит: бак накопитель, комплект вакуумных трубок (15 штук), контроллер. Поглощающая площадь составляет — 2,35 м2.

      Немецкую установку для горячего водоснабжения «АuroSTEP plus» можно приобрести за цену от 190000,00 до 450000,00 рублей, в зависимости от комплектации. За эти деньги покупатель приобретает: систему горячего водоснабжения исключающую возможность закипания (конструкции Drain-back), водонагреватель ёмкостью 150 – 350 л. и 1 – 3 солнечных коллектора.

      Установка оборудована регулятором управления и дополнительным электрическим нагревателем.

      Как видно из приведенных выше цифр, разброс стоимости очень велик, поэтому каждый потенциальный приобретатель может выбрать устройство в соответствии с предъявляемым к нему требованиям.

      Источник: http://www.tproekt.com/vidy-solnecnyh-nagrevatelej-i-ih-ustrojstvo/

      Смотрите также:
      02.05.2020

      Как собрать зернодробилку из болгарки, стиральной машины миф или реальность Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых...

      02.05.2020

      Фундамент под теплицу из поликарбоната какой лучше: как сделать своими руками Почти каждый дачник, решивший организовать на своем участке парник на долгосрочную преспективу, озадачивается вопросом как сделать фундамент для теплицы из поликарбоната своими руками и из...

      02.05.2020

      Печь-барбекю из кирпича своими руками: чертежи и порядовка Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
