Как сделать терморегулятор для теплицы своими руками – три инструкции на выбор

В промышленных теплицах за стабильностью микроклимата следит целая система датчиков. В частных сооружениях спасать растения от жары или холода приходится вручную – за счет проветривания или регулирования отопительной системы. Круглосуточное обслуживание не только утомительно, но и намертво привязывает дачника к грядкам, так что рано или поздно ему приходится задуматься, возможно ли сделать терморегулятор для теплицы своими руками, и насколько надежно он сможет функционировать.

Типы и принцип работы самодельных регуляторов температуры

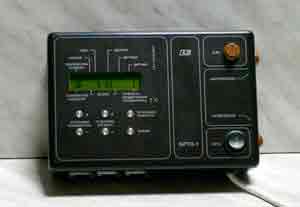

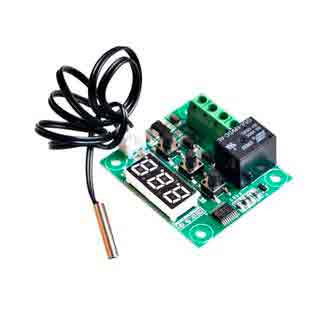

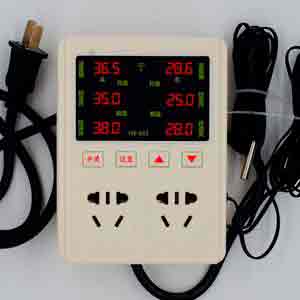

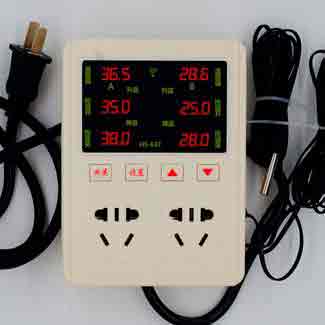

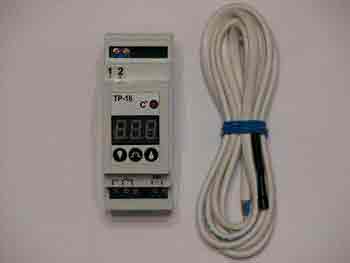

Казалось бы, почему бы не приобрести готовый прибор, ведь на рынке сегодня предлагается множество моделей, цена которых стартует от 400 рублей? На самом деле, фирменные контроллеры, надежности которых можно доверять, стоят дорого, а дешевые аналоги могут подвести в самый ответственный момент, что чревато потерей всего урожая.

Собрав и протестировав термостат собственноручно, можно и сэкономить, и перестраховаться от его отказа.

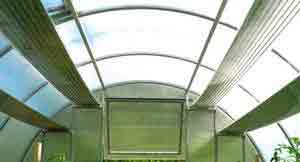

Как добиться главной цели – регулировки температуры внутри теплицы в автоматическом режиме? Простейшим способом для этого является открывание и закрывание форточек в нужный момент.

Своевременная вентиляция помогает держать температуру воздуха в определенном интервале, комфортном для нормального роста и плодоношения выращиваемых культур.

Для автоматического открывания форточек придумано немало приспособлений: некоторые из них создаются из подручных материалов – пластиковых бутылок, пустых баллонов; для других требуется заранее запастись некоторыми деталями, например, автомобильным газовым амортизатором. В обоих случаях цена устройства минимальна, но и уровень его срабатывания нужно будет проверять достаточно часто.

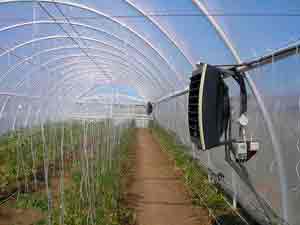

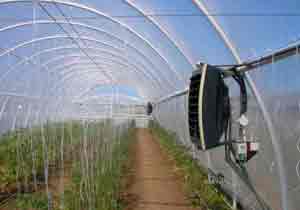

Классические тепличные терморегуляторы при необходимости ограничивают доступ теплоносителя к нагревательным элементам либо, наоборот, способствуют быстрому повышению температуры. Таким образом, переохлаждение и перегрев растений исключены, а лишняя энергия не расходуется. Это существенно сокращает расходы на отопление теплицы, поэтому такой способ управления микроклиматом предпочтителен.

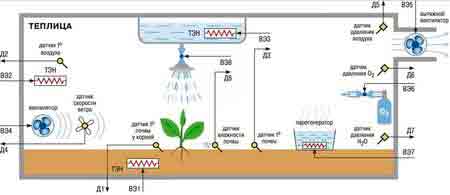

Принцип действия их, вне зависимости от вида, заключается в обработке показаний одного или нескольких температурных датчиков и передаче сигнала на исполнительный механизм отопительной системы, которая после этого либо снижает мощность работы, либо ее повышает.

Чтобы создать такой терморегулятор для теплицы своими руками, требуется знание электроники и навыки сборки электросхем.

Видео: Как самому собрать термостат

Монтаж терморегулирующих устройств – механика и электроника

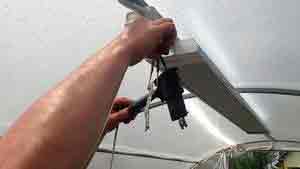

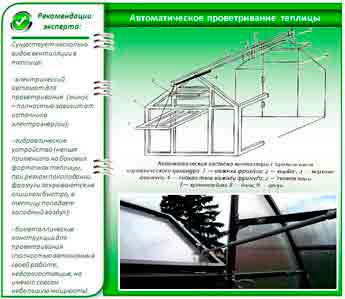

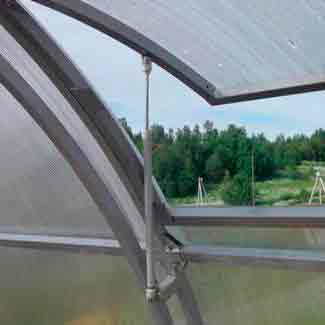

Идеально, когда терморегуляторы дополняют работу фрамужных термоприводов: зимой они отключают и включают отопление, а летом управление микроклиматом осуществляется открыванием-закрыванием форточек. Таким образом, дачник может без боязни за свой урожай уделять своей теплице намного меньше времени.

Пневматический терморегулятор – удаление избытков тепла

Пневмоустройство, действие которого основано на способности горячего воздуха расширяться, элементарно в сборке и при этом позволяет надолго решить задачу терморегуляции. Для его монтажа необходимы такие элементы:

2 жестяные банки из-под краски емкостью 5–7 л (с крышками);
несколько трубок от медицинских капельниц;
детский надувной мяч охватом около 300 мм;
тонкая фанера шириной не менее 300 мм;
металлические планки (полосы) произвольного размера;
3 медные трубочки длиной 50 мм.

Сборка термопривода заключается в выполнении нескольких простых шагов:

Загерметизировать жестяные банки посредством пайки или заливки эпоксидной смолой.
Высверлить одно отверстие по размеру медных трубок в одной емкости и два – в другой.
Вставить в отверстия трубки и уплотнить стыки.

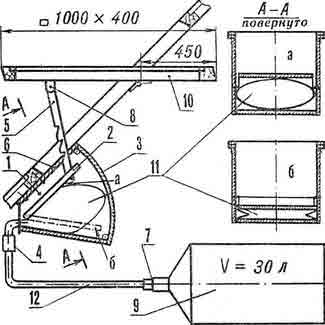

Изготовить из фанеры короб размером 300х300 мм. С двух сторон оставить его открытым.
Вырезать фанерную пластину по размерам, максимально соответствующим полости короба.
Вставить пластину внутрь короба и зафиксировать ее петлями.
Прикрепить короб открытой частью к форточке.
Из двух металлических планок изготовить подвижный рычаг, одно плечо которого жестко прикрепить к форточке, а второе – к подвижной пластине фанерного короба.
Закрыть форточку и проверить положение пластины – угол ее наклона относительно стен короба должен составлять 45 градусов.
Подвесить жестяные емкости под крышу и соединить их трубками от капельниц, при этом длина исходящей трубки должна покрывать расстояние от банок до короба.

Замыкать всю систему в единый механизм нужно в прохладную погоду или вечером. Для этого необходимо положить мяч в короб и надуть его ровно до того момента, когда он при дальнейшем нагнетании воздуха начнет открывать форточку.

После этого следует герметично соединить конец исходящей трубки с мячом и проверить работу устройства при потеплении.

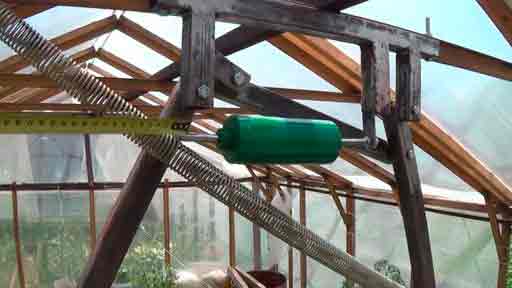

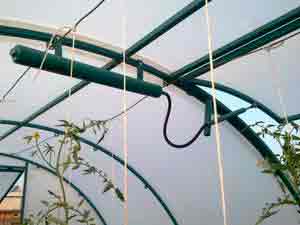

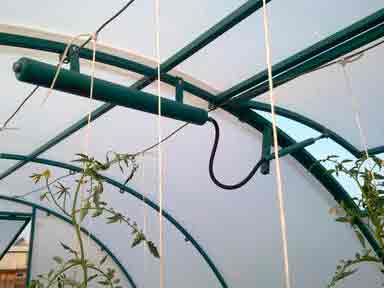

Терморегулятор из газового амортизатора

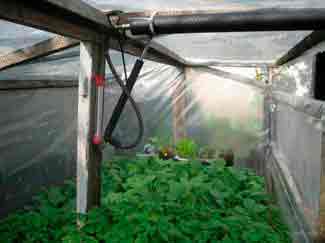

Немного доработав пневматический амортизатор от любого легкового автомобиля (такие обычно ставятся на капоты или задние дверцы), можно получить прибор, способный в автоматическом режиме открывать фрамугу или форточку, тем самым устраняя излишки тепловой энергии.

Запчасть необязательно должна быть новой – достаточно, чтобы в ней оставалось давление. Также требуется заранее запастись тормозным шлангом и пустым автомобильным огнетушителем.

Смонтировать эти детали в единое устройство можно таким образом:

Не нарушая герметичность пневмоцилиндра, срезать шарообразную часть его хвостовика, оставляя максимальную длину.
Со стороны образованного торца просверлить отверстие диаметром 2–3 мм, чтобы стравить воздух из полости цилиндра.
На хвостовике нарезать резьбу (ее шаг зависит от размера резьбы на имеющемся тормозном шланге).

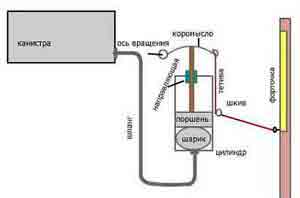

Из огнетушителя (или автомобильного кардана объемом 3 л) соорудить масляный резервуар с соединительным отверстием под шланг.
Залить масло в амортизатор и в резервуар, после чего соединить их шлангом.

После установки терморегулирующей системы протестируйте ее функциональность, временно увеличив мощность отопления.

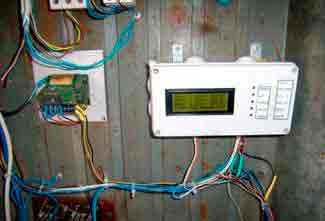

Чудеса электроники – сборка регулятора из бытового термометра

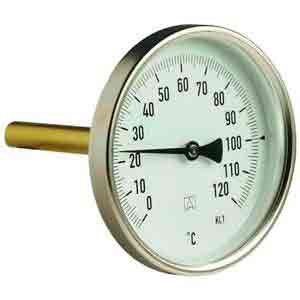

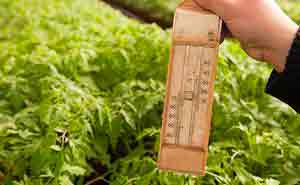

Чтобы получить в собственное распоряжение терморегулятор для теплицы, который контролирует температуру воздуха в постоянном режиме и передает сигнал о необходимости изменения работы отопительной системе, нужно модифицировать обычный стрелочный термометр:

Разобрать термодатчик так, чтобы его не повредить.
Просверлить отверстие диаметром 2,5 мм в шкале – в области требуемого температурного предела.
Напротив него сконструировать уголок из тонкой жести с просверленным в нем отверстием 2,8 мм.
Фототранзистор установить в гнездо уголка и прикрепить их на шкале с помощью клея «Момент».
Под отверстием закрепить другой уголок, препятствующий ходу стрелки при повышении температуры.
С противоположной стороны термометра установить лампочку мощностью 9 В. Между шкалой и лампочкой можно положить линзу – так устройство будет точнее реагировать на показатели.
Провода фотоэлемента проложить через центральное отверстие шкалы термометра.
Просверлить отверстие в корпусе для проводов лампочки. Продеть жгут в хлорвиниловую оболочку и зафиксировать зажимом.

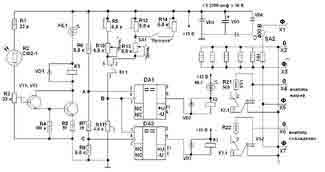

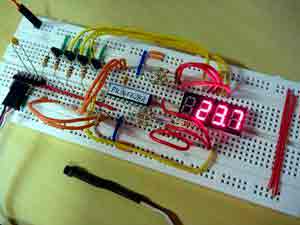

По стандартной схеме собрать стабилизатор напряжения и фотореле с транзистором ГТ109.
Разместить фотореле, блок питания и термодатчик на базе механизма заводского реле.
С наружной стороны общего корпуса закрепить тумблер и неоновую лампочку для подачи сигнала о начале обогрева.

Сделанный своими руками терморегулятор для теплицы работает по принципу электромагнита: стальной якорь втягивается в катушку, и переключатель (с силой тока 2 А и мощностью 220 В) приводит в действие электромагнитный пускатель, подающий питание на обогревательные устройства.

Основной недостаток электронного терморегулятора для теплицы – его зависимость от источника электроэнергии. При отключении электричества в сильную жару или холод можно потерять все растения.

Во избежание этого рекомендуется иметь дополнительные источники питания – солнечную батарею, аккумулятор или генератор. Стоит помнить, что все термостаты со временем теряют точность, поэтому их нужно регулярно проверять.
