Установка водонапорной башни на даче

Скоро лето. Не знаю для кого как, но у меня оно ассоциируется с дачей и огородом. Хорошо если у кого есть водопровод или речка под боком. У меня, к сожалению, только колодец во дворе, а к ближайшему водоему километров два. Как бы там не было, но в 21 веке люди привыкли к комфорту и поливать огород из ведер, или вручную наносить воду, что бы помыться уже как то смешно и очень неудобно.

Вот я и подумал, что бы улучшить свой быт на даче, сделаю своими руками водонапорную башню.

У меня, конечно, было что-то на подобии, но это было старое деревянное сооружение которое могло развалится в любой момент.

Ну, вот прошлой весной решился сделать водонапорную и для этого мне понадобились:
— профиль 60х60
— уголки
— водопроводный насос по типу «Малыш»
— пластиковые бочки 2 штуки хотя планирую поставить еще и третью (на бочках сэкономил, нашел у себя пару бочек из-под незамерзайки по 200 мл.)
— пластиковые трубы

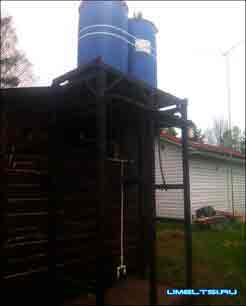

Переходим к изготовлению водонапорной башенки своими руками. Сперва, варим конструкцию из профиля и уголков. На неё мы и поставим бочки в которых будет находится вода.

Вода в бочки будет перекачиваться благодаря мембранному насосу «Малыш» (также можно использовать «Ручеек»). Принцип работы очень простой: когда уровень воды в бочках снизится, насос включится, когда бочка наполнится, подача воды прекратится. Дальше по пластиковых трубах вода будет поступать в назначенное место: к умывальнику, на огород для полива, к летнему душу и еще, что очень порадовало жену, подключил к стиральной машинке. Большим плюсом есть то, что летом вода в бочках нагревается и у нас тогда полноценный теплый душ.

Высота конструкции приблизительно 280 см. поэтому напор воды довольно неплохой.

Можно конечно было бы сделать насосную станцию, но с электричеством здесь у меня проблемно, зачастую его просто выключают, да и гидроакамулятор тоже не выход. Водонапорная башня которую я сделал своими руками мне как-то «роднее».

Зачастую мы сами себе создаем комфорт и удобства и не правильно думать: «Да я и так проживу». Ведь мы должны заботится не только о себе, а и о окружающих нас, родных людях.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Личинки майского жука: враг не пройдет

Бытует мнение, что, засеяв участок клевером, можно избавиться от личинок майского жука, так как они не выносят высокого содержания азота. Однако содержание этого элемента в компостной куче, где личинка развивается, гораздо выше, чем в грядке с клевером. Скорее всего, клевер просто создает густую дернину и жуку в ней сложнее жить. К тому же корни клевера – среда обитания многих видов нематод, и среди них встречаются хищники, питающиеся личинками майского жука.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Жидкий газон: плюсы и минусы

Жидкий газон… Кому-то из нас это словосочетание покажется странным, а кому-то – и вовсе немыслимым. Тем не менее, это вполне реальное явление, популярность коего постепенно набирает обороты, ведь данный способ посева газона позволяет получить удивительно красивые лужайки! Однако, точно так же, как и все сущее в нашем мире, жидкий газон имеет свои плюсы и минусы, поэтому перед тем, как обзавестись этим современным «чудом природы», не помешает хорошенько взвесить все «за» и «против».

Что такое жидкий газон?

Жидкий газон, или гидропосев, представляет собой инновационную биологически активную добавку, позволяющую в достаточно короткие сроки обзавестись невероятно симпатичным и очень густым газоном-лужайкой. Данный гидропосев состоит из семян, смешанных с различными минералами, стимуляторами роста и мульчирующим материалом на основе древесных волокон и целлюлозы. Эти семена вместе со всеми «идущими в комплекте» добавками смешиваются со струей воды и вносятся в таком виде на почвенную поверхность. А роль связующего компонента для всех элементов раствора обычно выполняет экологичная клейковина.

В качестве посевного материала для таких газонов чаще всего используются семена райгаса многолетнего, овсяницы красной, полевицы побегоносной или тонкой, а также мятлика лугового. Помимо того, что все эти травы наделены способностью давать роскошную изумрудную зелень, они могут похвастаться еще и впечатляющей морозостойкостью, а также устойчивостью к вытаптыванию.

Сеять жидкий газон начинают весной, когда температура воздуха станет плюсовой, а почва прогреется до плюс десяти градусов. А чтобы состав схватился как можно быстрее, делать это необходимо еще и в сухую погоду! Все компоненты жидкого газона тщательнейшим образом смешиваются между собой до получения зеленого раствора с семенами, после чего данный раствор переливают в оснащенную разбрызгивателем емкость и равномерно распыляют по всей поверхности будущего газона под высоким давлением. Можно разбрызгивать такой раствор и точечно – обычно это делается на появляющихся на газоне «проплешинах». Примерно через пару-тройку часов после распыления на почвенной поверхности появится особая корочка, обеспечивающая максимально благоприятный микроклимат для последующего прорастания семян (при таком подходе они не смоются дождем, не будут выветриваться и не окажутся выклеванными птицами), а где-то через пять-семь дней можно будет увидеть и первые ростки. Что же касается полного покрытия газона растительностью, то при условии ежедневного орошения данный процесс занимает в среднем около трех недель.

Плюсы

Жидкий газон – средство очень результативное, экономичное, и, что немаловажно, абсолютно безопасное! Такая травка всячески способствует быстрому восстановлению почвы и в кратчайшие сроки покрывает сочной и яркой зеленью даже территории весьма внушительных размеров! А всхожесть семян в данном случае достигает весьма впечатляющего показателя в 95%!

С помощью жидкого газона не составит труда укрепить почву – гидропосев давным-давно снискал славу достаточно эффективного метода борьбы как с эрозией почвенного покрова, так и с его выветриванием или размытием. А еще жидкий газон – настоящая находка для озеленения различных труднодоступных участков местности, а также для избавления от периодически появляющихся на травяном покрытии «залысин».

Особенно хорошо жидкий газон подойдет для украшения и озеленения труднодоступных откосов, а также огромных территорий или склонов. Достаточно активно эта необычная технология используется и на участках, нуждающихся в скорейшей остановке дальнейшего сползания почвы (при помощи ее укрепления корневой системой растений).

Минусы

По сравнению с не менее популярным рулонным газоном срок получения первых результатов от посева жидкого газона почти всегда находится в диапазоне от трех до пяти недель, поэтому многие нетерпеливые дачники относят данное свойство гидропосева к минусам. Еще один минус, который является уже более существенным – всхожесть травы на второй год жизни такого газона будет ниже, нежели в первый год, что в ряде случаев неизбежно влечет за собой появление необходимости сделать повторное распыление. В остальном же никаких особых хлопот выращивание жидкого газона не предусматривает и не доставляет, так что можно смело пробовать и решать, насколько этот вариант окажется приемлемым и подходящим!

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: http://ogorod.mirtesen.ru/blog/43697553572/Ustanovka-vodonapornoy-bashni-na-dache

Как построить водонапорную башню для полива сада и огорода своими руками

Хозяева дач всегда запасаются водой. Делают это, к примеру, из-за отсутствия или непостоянной работы центрального водоснабжения, для подогрева ее до температуры, которой можно поливать овощные культуры.

Для хранения воды приспосабливают разные емкости, хотя проще построить водонапорную башню, объема которой хватит на все нужды. К тому же такая конструкция позволяет упростить процесс полива растений, сделать его почти автоматическим.

Вначале определяются с необходимым объемом воды и приобретают под него емкости. Если, к примеру, решили, что хватит 400 л жидкости, то можно купить две стандартные бочки из пластика, металла, каждая из которых имеет объем 200 л. Их в дальнейшем размещают на высоте, соединяют между собой трубой, получая общий объем воды в 400 л.

Кроме емкостей для изготовления водонапорной башни на даче понадобится:

  • Металлопрофиль;
  • Пластиковые водопроводные трубы;
  • Цемент;
  • Песок;
  • Силиконовый герметик.
  • Сваркой;
  • Молотком;
  • Болгаркой;
  • Плоскогубцами;
  • Дрелью.

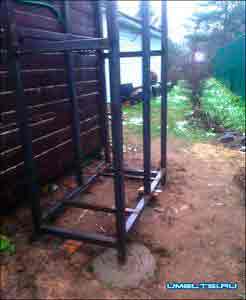

Начинают с рамы. Ее делают в виде стоек из профильных труб, швеллеров высотой 2…3 м. Стойки, для жесткости связывают поперечными элементами и раскосами. Сверху устраивают площадку. Соединения выполняют сваркой; если нет сварочного аппарата, можно сделать их на болтах, хомутах.

Стойки рамы в нижней части закрепляют бетоном, делая всю конструкцию устойчивой и жесткой. Используют бетон, который готовят на месте из цемента, песка, щебня, воды. Глубина заделки стоек не должна быть меньше одного метра.

На верхнюю площадку устанавливают емкости – две пластиковые бочки. Стягивают их между собой стяжками-хомутами из пластиковых лент. Предварительно в днищах емкостей размещают герметично патрубки для вывода из них воды. Отводы снабжают кранами для перекрытия водопровода.

Далее делают разводку для подачи воды из бочек к летнему душу, умывальнику, системе полива грядок, стиральной машине, в кухню. Выполняют все пластиковыми водопроводными трубами, разными фитингами, кранами.

Заполнение водой бочек в водонапорной башне предусматривают от централизованного водопровода в периоды его работы. Для этого от последнего делают отвод к вертикальной трубе, верхний конец которой расположен над емкостями и заведен в них через крышку. Последняя на бочках обязательна, так как препятствует попаданию внутрь мусора, пыли, цветению воды.

Источник: http://izdoski.com/kak-postroit-vodonapornuyu-bashnyu-dlya-poliva-sada-i-ogoroda-svoimi-rukami.html

Строительство водонапорной башни 50 м3. Установка башен Рожновского, монтаж

Водонапорные башни Рожновского ВБР-50 кубов представляют собой металлическую конструкцию, состоящую из водонапорного бака объемом 50 кубических метров и цилиндрической водозаполняющейся опоры высотой 15 метров и 18 м (марка ВБР-50у-15, вид ВБР-50у-18).

Строительство водонапорной башни ВБР-50 обеспечивает бесперебойное водоснабжение ферм и комплексов в системах сельского водоснабжения. Монтаж башни Рожновского производится строительным подразделением ООО «Схид-будконструкция» по всей территории Украины, для чего имеется лицензия и опытные специалисты. Как правило, с целью уменьшения строительной стоимости монтажа водопроводных систем, установка водонапорных башен производится на возвышенности. Однако, в таком случае место установки должно определяться гидравлическими и техно-экономическими расчетами подачи и распределения воды в водопроводной системе.

Монтаж водонапорных баков производится как на существующий фундамент (в случае демонтажа старой башни или когда она упала от старости), так и на вновь изготавливаемый фундамент (новое строительство, капитальный ремонт). Монтаж новой водонапорной башни стоит дороже, т.к. требуется залить новый фундамент для установки башенной конструкции.

Водонапорные башни Рожновского ВБР-50

Постройка водонапорной башни Рожновского 50 кубических метров производится монтажниками ООО «Схид-будконструкция», г. Киев на монолитный железобетонный фундамент. При бетонирование фундамента, изготавливаются закладные детали, устанавливаемые в бетон. Посредством закладных деталей производится присоединение ствола к фундаменту при установке конструкции в проектное положение. Место строительства водонапорной башни объемом 50 кубов в значительной мере определяется рельефом местности. Как правило, монтаж водонапорных башен выполняют на возвышенных отметках с целью уменьшения стоимости строительства системы водоснабжения. Однако в общем случае место установки водонапорной башни должно определяться гидравлическими и технико-экономическими расчетами систем подачи и распределения воды. Если вблизи города имеются достаточно высокие отметки земли, вместо водонапорной башни Рожновского 50 м3 может быть установлен наземный или подземный резервуар для воды, что гораздо дешевле по цене.

Водонапорные башни представляют собой сварную листовую конструкцию, состоящую из цилиндрической обечайки с коническими крышей и днищем, цилиндрической водозаполняющейся опорой. Монтаж наружной лестницы с ограждением выполняется после сборки монтажных элементов в единую конструкцию. Монтаж трубопроводов производится через смотровой люк в крыше. На внутренней стенке бака привариваются скобы — ледоудержатели и внутренняя лестница. Установка оборудования водонапорной башни производится монтажниками компании «Схид-будконструкция», г. Киев и состоит из напорно-разводящего трубопровода для подачи воды, переливной и спускной труб. От насосной станции по трубопроводу вода подается в нижнюю часть опоры. Этот же трубопровод служит для отвода воды потребителям. Установка переливной трубы на наивысшем уровне воды в баке выполняется при производстве монтажных работ строителями «Схид-будконструкция».

Стальные водонапорные башни системы Рожновского при промывках и ремонте опорожняются через грязьевую трубу. Рядом устанавливается колодец обслуживания, служащий для монтажа водопроводной арматуры.
ВБР-50 (объем 50 кубических метров в баке) монтируются на железобетонный фундамент башни Рожновского с установкой расяжек для поддержки конструкции. Стоимость строительства водонапорных башен уточняйте у менеджеров «Схид-будконструкция», г. Киев по контактному телефону.

Установка башни Рожновского осуществляется строителями компании «Схид-будконструкция», для чего имеется необходимая лицензия для выполнения монтажных работ, а также разрешение на выполнение работ повышенной опасности. Стоимость строительных услуг для частных и государственных компаний (бюджет) вполне доступна. Все работы, стройуслуги оказываемые нашей строительной фирмой выполняются качественно и в срок, со всеми необходимыми документами и сметами. Строительная ком­па­ния имеет более 10 лет опыта работы на территории Украины, что поз­во­ля­ет со­хранять кон­ку­рент­но­спо­соб­ные цены на изготовление и монтаж башни Рожновского не в ущерб ка­че­ству работ. Наличие высококвалифицированных сотрудников и собственной техники позволяют нам выполнять большие объёмы работ в максимально короткие сроки строительства по себестоимости. Доставка готовой башни Рожновского собственным транспортом и монтаж в любой области Украины, также дает нам конкурентное преимущество.

Монтаж водонапорной башни Рожновского

Требования к проведению монтажных работ

1. Монтаж водонапорной башни должен выполняться строительно-монтажной организацией, имеющей лицензию на право выполнения строительных работ.
Представитель строительно-монтажной организации может приступать к производству работ только при наличии проект производства работ (ППР).
2. Сборка укрупненных элементов в единую конструкцию и выполнение сварочных работ осуществляется на земле в горизонтальном положении. Далее, согласно схемы строповки, определяются места и способы строповки башни. Производство монтажных работ и установка водонапорной БР на бетонный фундамент осуществляется стреловыми грузоподъемными механизмами (кранами) и монтажниками ООО «Схид-будконструкция». После строительство водонапорной башни проводится проверка вертикальности постановки ее при помощи геодезических приборов. Качество монтажных работ проверяется по допустимым величинам отклонений от вертикали, установленным правилами приемки и сдачи работ в соответствии с СНиП 3.03.01.-87 «Несущие и ограждающие конструкции». По окончании проверки правильности установки и выверки вертикальности, днище опоры приварить закладным деталям фундамента.
3. После завершения строительно-монтажных работ провести гидравлическое испытание сварных швов согласна раздела СНиПа 3.03.01-87 «Испытание резервуарных конструкций и приема работ».
4. В случае если проектом строительство предусмотрена наружная теплоизоляция, то работы по её устройству выполняются монтажной организацией на месте после проведения испытания конструкции и оформления (подписании) акта гидравлического испытания.

Технология подъема башни

Если масса водонапорной башни меньше грузоподъемности имеющегося крана, а высота подъема крюка от поверхности земли достаточна, то водонапорную вышку устанавливают одним краном. Если одно из указанных условий не может быть выполнено, башню устанавливают краном и тракторами, причем расчетное усилие на крюке крана не должно быть не более его грузоподъемности, а высота подъема крюка должна обеспечивать поворот на угол не менее 30-45°. Если установить водонапорную вышку этими способами невозможно, ее поднимают с помощью падающей стрелы и тракторов. Самым рациональным и экономичным является способ установки водонапорной башни краном, требующий минимального объема подготовительных работ, такелажа и механизмов.

Техника безопасности при проведении монтажных работ

  1. По границам монтажной зоны должны быть вывешены предупредительные плакаты.
  2. Нахождение посторонних лиц в зоне монтажа водонапорной вышки запрещается.
  3. Перед началом монтажных работ произвести подробный инструктаж, обращая внимание на особенности каждого этапа работы.
  4. До начала работ вся такелажная оснастка должна быть испытана.
  5. Пробный подъём башни с последующей проверкой всей такелажной оснастки производить обязательно.
  6. Работать без предохранительных поясов и каски воспрещается.
  7. Не допускать падения с высоты инструментов, болтов и прочего, для чего использовать сумки и устанавливать считки ловителя.
  8. Подъём бака при скорости ветра более 3 баллов производить воспрещается.

Стоимость установки водонапорной башни определяется весом монтируемой конструкции, объемом строительных работ, стоимостью грузоподъемного крана для сборки элементов башни и расходов на большой автокран для подъема конструкции. Цену монтажа башни Рожновского можно узнать у наших специалистов по контактному телефону.

Стоимость услуг строителей нашей компании всегда остается лояльной и демократичной. С нами приятно работать, потому, что мы уважительно относимся к каждому заказчику и используем в своей работе индивидуальный подход к каждому клиенту.

Ввод в эксплуатацию водонапорных башен

1. За строительством водонапорной башни осуществляют технический надзор независимо от стоимости объекта. Для проведения надзора в смете на строительство предусматриваются соответствующие средства.
2. Представитель Заказчика,который осуществляет технический надзор, имеет право и обязан:
— прекратить работы и требовать переделки в случае выявления дефектов, низкого качества работ, отклонений от плана и технических условий;
— вносить изменения в план по согласованию с проектной организацией, заказчиком и инспекцией, которая утвердила план;
— участвовать в приемных комиссиях;
— участвовать в приемке скрытых работ.
3. Принятию в эксплуатацию подлежат водонапорные башни, которые можно присоединить к действующей системе водоснабжения и нормально эксплуатировать. Для этого в соответствии со СНиП 3.05.04-85 заказчик назначает приемную комиссию.
4. Строительная организация Киев «Схид-будконструкция» предоставляет заказчику документы на башню, акт выполненных работ, рабочую документацию, сертификат качества, паспорт, сертификат соответствия.

Ещё по теме  Садовый гарнитур - раскладной уголок для отдыха

5. Заказчик проверяет соответствие перечня работ в акте фактически выполненным, путем осмотров, обмеривания, контрольного шурфования, нивелировки и опрашивания лиц, которые осуществляли строительство водонапорной вышки и технический надзор. После акт принятия выполненных работ подписывается Заказчиком с замечаниями или без.

6. После сдачи водонапорной башни осмотру подлежат колодцы, выпуски и водостоки.
7. Новые трубопроводы должны быть занесены на планшеты, которые хранятся в техническом отделе, а также на оперативные схемы, которые пребывают в диспетчерском пункте, с указанием колодцев и назначением соответствующих регистрационных номеров. На новые трубопроводы должны быть заведены паспорта.

Указания по эксплуатации башни

Периодичность капитального ремонта башни Рожновского рекомендуется сроком в 10 лет. Состояние металла конструкции, состояние антикоррозийных покрытий трубопровода, работоспособность аппаратуры водонапорной башни в процессе эксплуатации должны находиться под систематическим наблюдением инженерно-технических работников. Общий осмотр должен производиться: очередной – раз в год; внеочередной – после стихийных бедствий. Результаты должны оформляться актами в которых отмечается обнаруженные дефекты, а также необходимые меры для их устранения. Особое внимание для, при осмотре конструкций ствола и бака должно быть обращено на основные несущие конструкции в том числе:

  1. Сохранность вертикальности башни проверяется геодезическими методами.
  2. Отсутствие признаков ржавчины на верху цоколя и ствола.
  3. Отсутствие течи башни.
  4. Сохранность натяжения растяжек.
  5. Отсутствие появления трещин в бетоне фундамента.
  6. Отсутствии признаков коррозии бака, трубопровода и арматуры трубопровода.

Установив новую башню, Вам гарантируется компанией «Схид-будконструкция» бесперебойная подача воды как на первый, так и на последний этаж дома (в зависимости от высоты) даже при отсутствии электроэнергии.

Источник: http://sbk.ltd.ua/ru/vodonapornye-bashni/18-vodonapornye-bashni-rozhnovskogo-50-m3-ustanovka-stroitelstvo-i-montazh.html

Водоснабжение на даче: особенности эксплуатации колодцев, абиссинских скважин, подземных насосных комплексов и водонапорной башни

В этой статье мы расскажем о том, что собой представляет водоснабжение на даче, каковы принципы его устройства. Тема статьи представляет немалый интерес, поскольку большая часть загородных домов по причине удаленности от магистрали может быть оснащена автономными системами водоснабжения.

Оптимальным вариантом устройства таких систем является их разработка на этапе проектирования строительного объекта. Но зачастую получается так, что системы, предназначенные для забора воды, строятся уже тогда, когда загородный дом эксплуатируется. Именно поэтому организация водоснабжения на даче требует профессионального подхода.

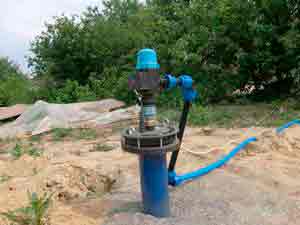

Внешний вид водоносной скважины с оголовком и установленным насосным оборудованием

Особенности устройства

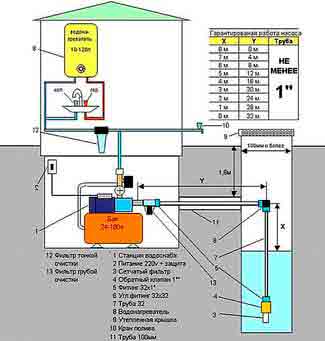

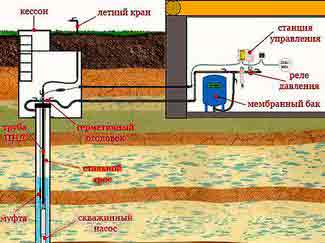

Схема скважинных систем водоснабжения

Конструктивно автономное водоснабжение дачи представляет собой систему включающую источник (колодец или скважину) и оборудование, отвечающее за подачу воды потребителю.

За счёт применения современных технологий, дачное водоснабжение, устроенное на основе артезианских скважин, по степени комфорта и простоты эксплуатации не уступает применению городского водопровода, а по степени экологичности на порядок его превосходит.

Важно: Система водоснабжения на даче технологически связанна с дачной канализацией и водоотведением.
Именно поэтому необходим правильный расчёт производительности скважинно-насосного оборудования в соответствии с параметрами производительности остальных двух систем.

Эффективность организации системы водоснабжения определяется рядом следующих факторов:

  • расчетные объемы потребления;
  • тип используемой скважины;
  • расположение водоносного горизонта;
  • тип применённой канализации;
  • тип примененной системы отведения стоков.

Учитывая указанные параметры, можно подбирать соответствующий тип скважинного насосного оборудования и сопутствующие устройства. Размещение системы подачи жидкой среды может быть наземным, например, в специальном техническом помещении, или подземным — расположенным в кессоне.

После того как мы перечислили основные критерии определяющие эффективность работы систем автономного водоснабжения, рассмотрим конкретные примеры устройства таких систем. Перечень примеров оформим от простого к сложному и, пожалуй, начнем с наиболее примитивного, но самого распространённого варианта — с использования колодца.

Особенности эксплуатации колодцев

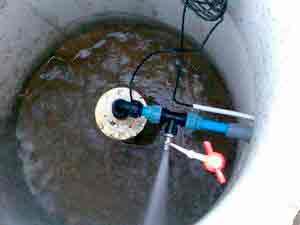

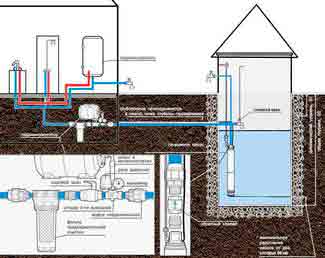

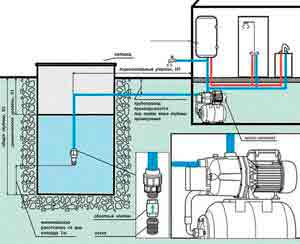

Шахта колодца с погружным центробежным насосом

Если вы заинтересованы в том, чтобы схема водоснабжения на даче своими руками была разработана и реализована с минимальными издержками, то колодец — это именно то, что вам необходимо.

Организация такой системы характеризуется следующими преимуществами:

  • простота строительства своими руками с минимальным использованием спецтехники ;
  • простота эксплуатации и эксплуатационного обслуживания колодца ;
  • приемлемая цена готовой системы , в сравнении с более сложными в техническом плане скважинными аналогами;
  • широкий спектр подходящего для этих целей насосного оборудования .

Использование колодца способно удовлетворить потребности в воде, характерные для небольших и средних дачных хозяйств.

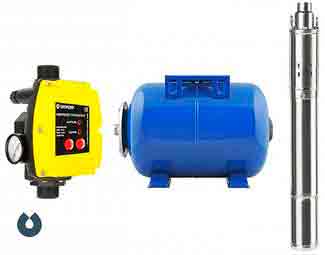

Внешний вид погружного насоса

Для подъёма жидкой среды из колодца и последующей подачи в трубопровод применяются маломощные насосы поверхностного или погружного типа. Оптимальным вариантом является применение погружных вибрационных насосов «Малыш» или аналогичных устройств.

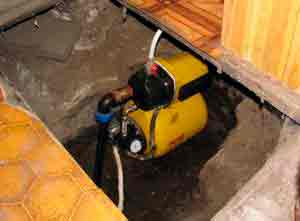

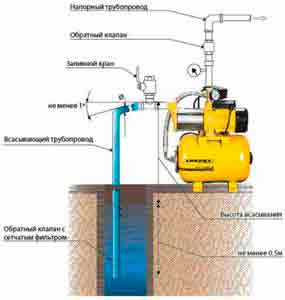

Для обеспечения эффективного поверхностного водозабора применяется насосная станция водоснабжения. Учитывая технологичность и немалую стоимость оборудования, станция водоснабжения для дачи устанавливается в закрытом помещении, где обеспечивается оптимальная защита установки от негативного воздействия факторов внешней среды.

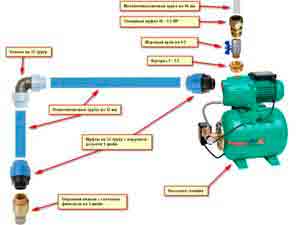

С одной стороны, к станции подключается внутренний трубопровод, а с другой стороны подключается шланг, который уходит в колодец.

Важно: Применение поверхностного насосного оборудования способно обеспечить эффективный подъем воды с глубины не более 10 метров.

Вода, поднятая из колодца, без специальной очистки годится для полива и удовлетворения технических нужд. Дополнительная очистка предполагает использование специального многоуровневого фильтрующего оборудования. Необходимость в применении фильтров для дачи объясняется тем, что забор колодезной воды производится из верхнего горизонта, не защищённого от проникновения загрязнённых грунтовых и поверхностных вод.

К другим недостаткам использования колодцев следует отнести низкий дебит и нестабильный уровень воды и, как следствие, высокую вероятность пересыхания.

Малозаглубленные скважины (абиссинский колодец)

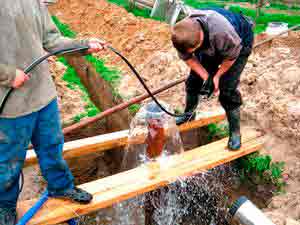

Тот момент, когда достигнут водоносный слой

Если монтаж водоснабжения на даче должен быть выполнен быстро и с минимальными тратами, можно построить малозаглубленную скважину — так называемый абиссинский колодец.

Технология бурения таких скважин была апробирована в течение многих столетий и за это время доказала свою состоятельность. Впрочем, есть один существенный недостаток, так как вода поднимается со сравнительно небольшой глубины залегания (не более 10 метров) потребуется эффективная система фильтрации для ее грубой и тонкой очистки.

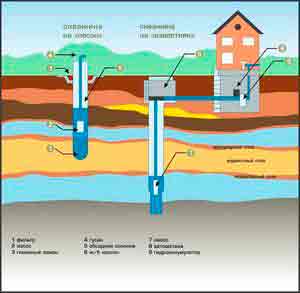

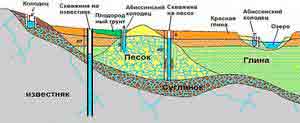

Схема заглубления различных источников воды

Технология устройства таких источников заключается в забивании узких труб (не толще 2 дюймов) в грунт, до тех пор, пока не будет обнаружен водоносный пласт. Существенным преимуществом такого решения является доступная цена и возможность выполнить водоснабжение дачного дома своими руками без привлечения квалифицированных специалистов.

Особенности устройства подземных насосных комплексов (ПНК)

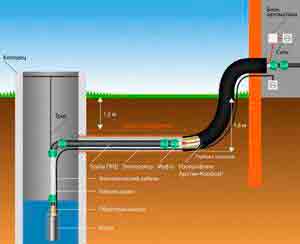

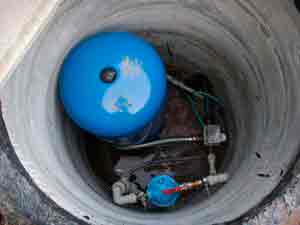

Насосный комплекс, расположенный вне дома

Современная система водоснабжения для дачи, построенная на основе скважины и одноуровневого подземного насосного комплекса, получает все большее распространение.

Популярность решения объясняется:

  • эффективностью повседневного применения ;
  • экономией пространства в помещении за счет внешнего расположения оборудования ;
  • возможностью всесезонного устройства станции ;
  • возможностью всесезонной эксплуатации станции , несмотря на внешнее расположение оборудования.

Устройство ПНК, равно как и проведение пусконаладочных работ, должно осуществляться квалифицированными специалистами. Снизить стоимость готового результата можно будет, самостоятельно выкопав, в соответствии с проектом, яму под закладку оборудования и подготовив траншею для проведения сетевых кабелей и шланга.

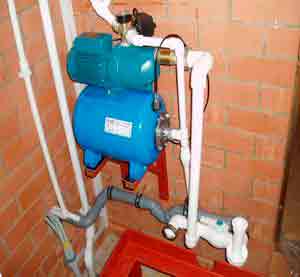

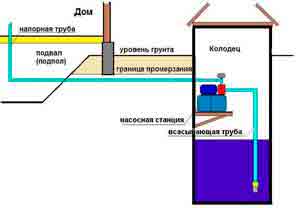

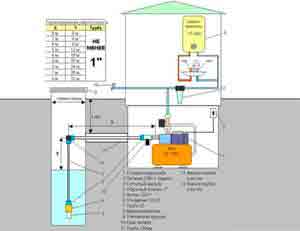

Насосная станция, расположенная в специальной пристройке

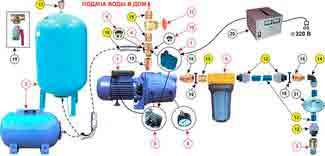

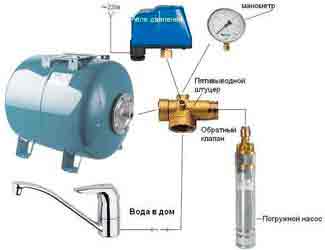

Инструкция работы таких насосных комплексов следующая:

  • скважинный насос включается и нагнетает воду из скважины в мембранный бак, расположенный в кессоне;

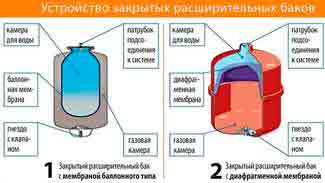

  • по мере того как вода заполняет бак, она давит на резиновую мембрану, которая, в свою очередь, оказывает давление на воздух в смежной камере (до 4 атмосфер);
  • когда давление достигает максимально допустимого предела, насос автоматически отключается;
  • по мере использования воды из накопительного бака, давление достигает того уровня когда насос вновь включается и вновь нагнетает требуемое количество воды.

Важно: Такое водоснабжение для дачи работает с насосным оборудованием способным обеспечить потребление воды в диапазоне 1-16 м³/час.
Для примера отметим, что в течение часа через один открытый кран протекает до 0,4 м³.

Более сложным развитием данной технологии является двухуровневый подземный насосный комплекс, укомплектованный накопительным резервуаром, объем которого может достигать 10-20 м³. Применяемая накопительная емкость изготавливаются с применением нержавеющей стали.

Принцип действия такой системы во многом схож с применением водонапорной башни. Отличие заключается в отсутствии перепада высоты, благодаря чему с башни вода течет с напором.

В двухуровневом ПНК напор воды создается за счет работы специального насосного оборудования. В итоге, один насос работает на подачу воды в накопитель, в то время как второй насос нагнетает жидкую среду в потребительский трубопровод. Системы такого типа обеспечивают водопотребление в пределах 10-40 м³/час.

Особенности эксплуатации водонапорной башни

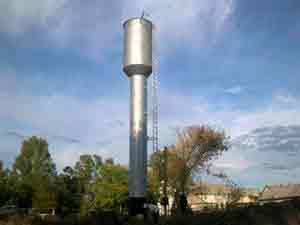

На фото классическая водонапорная башня, построенная по системе Рожновского

Сегодня, когда строятся дачные дома из блок контейнеров и прочих доступных материалов, повсеместно возникают небольшие дачные поселки, которые испытывают острую нужду в подключении к различным инженерным коммуникациям. И если при отсутствии стабильной подачи электроэнергии решением проблемы станет покупка или аренда дизель генератора для дачи, то для устройства систем водоснабжения потребуется совершенно иной подход.

Во многих дачных поселках, расположенных на большом расстоянии от огорода, применены централизованные системы, построенные на основе артезианских скважин и водонапорной башни с вместительным накопительным баком.

Постройка таких систем — это дорогостоящий и трудоёмкий процесс. Тем не менее, готовые системы отличаются надёжностью и простотой повседневного применения.

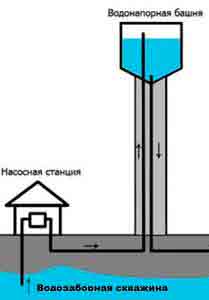

Схема работы системы на основе скважины и напорной башни

Наличие накопительного бака позволяет аккумулировать определенное количество воды. В результате, несколько потребителей могут одновременно получить необходимый объем воды, который будет подаваться по трубопроводу с приемлемым напором.

Важно: За счет использования накопительного бака существенно снижается количество включений и выключений насосного оборудования, что положительно сказывается на продолжительности эксплуатационного ресурса.

Среди преимуществ использования систем с водонапорной башней отметим следующее:

  • постоянный напор в трубопроводе;
  • экономичный расход электроэнергии, необходимой для работы насоса;
  • отсутствие перебоев в подаче воды;
  • возможность одновременного снабжения водой сразу же нескольких потребителей;
  • приемлемая себестоимость воды.

Впрочем, наряду с преимуществами, есть несколько существенных недостатков, среди которых следует отметить:

  • возможность эксплуатации системы исключительно в теплое время года;
  • нецелесообразность использования системы в качестве автономного решения из расчёта на один загородный дом.
  • высокую вероятность окисление внутренних стенок накопителя, так как эти ёмкости в основном изготавливаются из обычной листовой стали.
  • для обеспечения требуемых параметров давления в трубопроводе необходимо строить напорную башню с большой высотой расположения накопителя.

Вывод

Из всего вышесказанного следует то, что строительство и ремонт водоснабжения на даче лучше доверить специалистам или выполнить своими руками, но под чутким руководством профессионала. Впрочем, вырыть и обустроить должным образом колодец на приусадебном участке сможет практически каждый дачник.

Остались вопросы, на которые вы не смогли найти ответ? Больше полезной информации можно встретить, посмотрев видео в этой статье.

Источник: http://9dach.ru/kommunikacii/vodosnabzhenie/459-vodosnabzhenie-na-dache

Водонапорная вышка на дачном участке

Вокруг дома

Оставить комментарий и посмотреть, что другие сказали.
уже высказалось ( 12 )
Дата публикации: 20 Апреля 2011 года

Водопровод — это хорошо. Водопровод на даче — уже необходимая роскошь. Что делать, если нет стационарного водопровода, если нет стационарного электричества, а комфорту жена требует?

Ответ — строить водонапорную вышку. Сразу скажу — попытаюсь описать собственный опыт, к сожалению фотографий всех этапов нет, придется словами.

Этап первый.
А сколько же воды надо на даче?
Ответ казалось бы очевиден — ну никак не меньше чем в городе, а может и больше. У меня сложилось совсем другое мнение. Когда какого то ресурса нет — он становиться дорогим и его надо экономить. Когда нет центрального водопровода, но, к счастью, есть колодец, потребление воды из «городского цикла» превращается в «нормальное».

  • Городской цикл — открыл кран и пусть течет. Стоит недорого, в ведрах носить не надо, и качать дорогущим насосом, приводимым в действие дорогущим генератором, работающим на дорогущем бензине — тоже не надо. Экономить не будем, вдруг кто нибудь подумает, что мы жлобы. Сколько воды останется нашим детям — пусть думают дети, это же им не хватит.
  • Нормальное потребление — вылью ровно столько, сколько мне надо. Ни капли мимо, но и не буду герметично закрывать емкость, чтобы не испарялась.

Но это лирическое отступление, вернемся к бочкам и вышкам.
Как выяснилось — на неделю вполне хватает 1000 литров. Это теперь я понимаю, что хватает, перед постройкой были сомнения. Решились они просто. 1000 л больше чем 30, которые стоят в емкости у меня? Да, больше. Какую бочку я могу достать? Как раз на 1000 литров. Так называемый еврокуб.

Картинка — в сети нашлась, мне досталась черная бочка.
Вот под эту самую бочку я и стал проектировать вышку.

Этап второй.
Как же закрепить в земле железку?

Путем несложных геометрический построений, калькулятора и запомненного с детства правила «треугольник — фигура жесткая» было принято решение построить треугольную башню, т.е. на трех ногах.
В виде бонуса получали экономию одного уголка 100Х100 мм, длиной аж 7.5 метров и огромной ямы под фундамент 4-й опоры.
Несколько слов о фундаменте водонапорной башни. Сразу захотелось сделать его крепким и надолго. Пробурить дыру в земле, воткнуть в нее опору и забетонировать — мысль плохая. Это не забор, стенки не выдержат, да и дно у ямки провалится. Просто забить в землю сваю — тоже нереально, исходим из того, что есть пара узбеков и пара хозяев и никакой больше техники. В голову пришла такая мысль, оправдавшаяся впоследствии. Делать основания большими и в 2 этапа.
Первое — это основная яма, в моем случае 1х1х2 м (2м — глубина.). Таких — 3 штуки.
Потом сделали вставку из нетолстых досок, для того что бы получился бетонный стакан 0.5Х0.5м.
Фотографий процесса тоже нет, поэтому на пальцах рассказываю.
Залили в основную яму 50 см бетона, положили вставку, понатыкали арматуры и придавив вставку доской с наваленными камнями — залили внешний периметр. Когда бетон схватился (2-3 суток) вставку вынули. Получился стакан, с полуметровым дном из бетона. С крепкими стенами, по которым опора легко скользнула на место.

Тут — то что сейчас выглядывает из земли. На самом деле бетонный кубик там ГОРАЗДО больше 🙂

Как высоко можно поднять кубометр, если крана нет и притащить его нельзя?

Почему 6 метров выбрана высота? Да металл режут на металлобазе на такие куски и привезти такой — еще можно. Если длиннее — могут начаться сложности. Кстати, все равно пришлось варить, но отходов при 6 метрах получалось меньше.
Для справки — строили сразу 2 аналогичные водонапорные башни, у меня и соседа, и считали расход сразу на 2. Поэтому самые дорогие части и были определяющими. А это те самые уголки под основные опоры.
А как выяснилось поставить вертикально 7.5 метровую (1.5 метра — в фундаменте, 6 сверху) железяку из 100мм уголка вполне возможно силами 4-х человек.
К моему великому сожалению, я не присутствовал при подъеме, поэтому фоток — не будет.
Но кажется применялась технология А-образной опоры. Грубо — две балки, сшитые в виде буквы А, через верх прокинут трос. Тянем за трос, А-образная балка поднимается, и поднимает привязанную к ней ногу. По рассказам подъем занял пару часов на 3 опоры.

Этап завершающий
Что же получилось в итоге, как оно зимой?
В итоге вышку сварили
,
покрасили и снабдили платформой
,
И водрузили на нее еврокуб, с помощью лебедки
.
Потом снабдили системой труб, кажется ПВХ, черные, жесткие. И системой вентилей

Тут видны трубы подводящие, отводящие, сливные и на будущее. Просто строиться сейчас дом, в него тоже запланирован подвод воды.
Воду на зиму конечно надо сливать. Трубы может и порвать.
Зиму система пережила совершенно без потерь, система была слита в прошлом году, в районе 20-х чисел ноября, залита 23 апреля.
В колодце зимовал насос, с ним тоже все в норме.

Этап уж точно самый последний
Сожаления или что бы сделал по другому
1. Самую верхнюю обвязку сделал из уголка 45-го. Надо было не экономить и сделать из 100-ки. Когда бочка налита — в ней 1000 литров, следовательно 1000 кг. Чуть-чуть прогибаются эти самые 45-е уголки, что напрягает мое врожденное чувство прекрасного.
2. Надо было сориентировать плоской стороной треугольника на юг, а не одной из опор, как у меня. Тогда вопрос, как присобачить солнечную панель на вышку не вызывал бы столько раздумий.
3. Нижнюю обвязку (то что горизонтально) можно было бы сделать и повыше. Вряд ли ослабилось бы что нибудь, но сарайчик для хранения ненужного — мог бы выйти. А так — не подлезть, не перелезть.

PS
Возникнут вопросы — пишите в коментариях, постараюсь ответить.
PPS
На эту вышку я водрузил ветрогенератор, но про это — в другой статье.

Источник: http://www.domstr.ru/Products/dirid_1/tek_278/

Дачные дела

Строительство и Дача на понятном языке

Водонапорная башня своими руками

Создаём водонапорную башню своими руками

Зачастую создать нормальное водоснабжение достаточно сложно. Выкопать колодец и сделать скважины является только малой частью решения проблемы. Оптимальным вариантом будет создание соответствующей подачи воды на даче, бане либо в другом месте.

Наличие воды – залог успешных сельскохозяйственных работ на даче. Обычный водонакопитель может стать аналогом водонапорной башни. Он является незаменимой основой для образования воды и обеспечит поэтапное накапливание воды достаточный её запас.

Водонапорную башню можно без труда сделать своими руками. Для её создания потребуется установить в помещении титан, колонку для нагревания воды, стиральную и посудомоечную машины и прочие устройства.

Водонапорная башня на даче

Как устроена водонапорная башня

Дачники очень часто сталкиваются с трудностями водоснабжения. Водонапорная башня является незаменимым сооружением на даче. Она достаточно надёжна и проста в эксплуатации.

На даче водопроводная башня обеспечит дачный дом и огород водой, а также увеличит напор воды.

Основными составляющими обычной водонапорной башни являются водонапорный резервуар либо бак с водой и поддерживающие его конструкции. Такие конструкции могут состоять из любых материалов и иметь различное архитектурное строение.

Профессиональные водонапорные башни могут иметь высоту даже 25 метров.

Назначение водонапорной башни

Водонапорная башня позволяет регулировать напор и расход воды в водопроводной сети и обеспечит дачный огород водой.

Для установки водонапорной башни необходимы два важных условия:

  1. Источник воды.
  2. Электроэнергия.

Водонапорная башня на даче обеспечит бесперебойную работу касательно полива растений. Важно знать, что для полива растений использовать воду из колодца либо скважины не рекомендуется. Одной из причин является низкая температура воды.

Водонапорная башня своими руками

Предлагаем несколько способов создания водонапорной башни своими руками.

Способ 1.

На рынке можно встретить большое количество пластиковых и металлических баков разных объёмов, но они достаточно дорогие, как и их сборка и перевозка.

Считается, что пластиковые баки являются одними из самых популярных составляющих водонапорной башни. Однако не менее эффективны обычные металлические бочки.

При использовании металлических бочек не нужны дополнительные устройства ведь установить их можно прям друг на друге. Целесообразно убрать от земли нижний ряд металлических бочек с целью предотвращения коррозии.

Лучше под бочками сделать бетонный участок и положить крупные деревянные бруски. Количество ёмкости для водонапорной башни можно выбрать любую.

Если металлические бочки находятся на одной линии, тогда лучше устанавливать водонакопитель возле высокого забора и на солнечной стороне. Тем самым Вы обеспечите возможность для незамедлительного нагревания воды в бочках.

Следует отметить, что данный способ имеет недостатки, обусловленные сильной парусностью сооружения и при ветряной погоде в случае пустых металлических бочек возможен риск опрокидывания их. Поэтому стоит с большой осторожностью подойти к планированию места для создания водонакопителя.

Способ 2.

Существует ещё много способов создания водонапорной башни на дачи. Например, многоэтажный либо много рядный. В этом случае металлические бочки следует установить таким образом, чтобы между ними было приблизительно 0,5 диаметра. Это обеспечит устойчивое состояние бочек.

Чтобы создать автоматическое наполнение водонапорной башни потребуется простая сантехническая водонапорная арматура. Её можно взять из простого унитазного бачка.

Поплавок в зависимости от наполнения воды будет возвышаться и в результате закроет впускной клапан. Наполнение бочек происходит благодаря насосу.

Расход воды осуществляется благодаря нижнему ряду. При установке водонакопителя на возвышенности, вода расходуется благодаря самотеку.

Можно погрузить в бочку насос.
Не помешает установить автоматический выключатель, тогда можно будет в колодце включить насос и тем самым запустить воду в водонакопитель.

Способ 3.

Для создания водонапорной башни своими руками нам потребуется ёмкость для воды со шлангом и подставка. Подставка состоит из доски с жёстко закреплённой стойкой и передней подвижной ножкой.

Чтобы ножка не «тонула» в рыхлом грунте на конце она имеет специальные ограничители.

На доске-подставке имеются планки, фиксирующие смещение ёмкости для воды.

В качестве ёмкости для воды пригодится старая детская ванночка с прикрепленным шлангом, на конце которого присоединена пластмассовая трубка со съёмной разбрызгивающей насадкой. Запланируйте оптимальное место для сооружения.

Воду в ёмкость можно наливать с помощью вёдер или насоса. В среднем в такую ёмкость входит 35-40 литров воды. Чтобы не повредить растения во время полива шланг подвешивается на крючки стоек. Поливать растения можно как с разбрызгивающей насадкой, так и без неё.

Таким образом, водонапорная башня готова и можно проверить ее работоспособность.

А также вы можете посмотреть видео водонапорная башня на огороде

Источник: http://dachnoe-delo.ru/vodonapornaya-bashnya-svoimi-rukami/

Установка и подключение насосной станции

Индивидуальное водоснабжение частного дома или дачи может быть из двух источников — колодца или скважины. Чтобы автоматизировать подачу воды в дом, а также создать стабильное давление необходима установка насосной станции. Состоит она из насоса, гидроаккумулятора, реле давления и группы безопасности (манометр и спускной клапан). Плюс этой затеи в том, что при такой схеме водоснабжения может работать любая бытовая техника, еще одна хорошая новость — подключение не слишком сложная задача, при желании можно установить и подключить насосную станцию своими руками.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

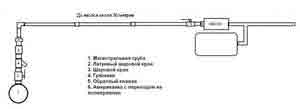

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

  • нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
  • где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
  • слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
  • зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Источник: http://stroychik.ru/vodosnabzhenie/ustanovka-nasosnoj-stancii

Водонапорные башни

Водонапорная башня – это простейшее устройство водоснабжения. Состоит она из бочки большой вместимости, установленной на опорах высотой до 3 м. Бочку предварительно обжигают на огне, моют и покрывают с обеих сторон антикоррозийными покрытиями, разрешенными для хозяйственно-питьевых целей, к примеру, олифой или железным суриком (рис. 3).

Для подачи воды в бочку, если на участке нет электричества, используют ручным насос. Нужно чтобы он находился рядом с колодцем или с другим источником водозабора. Бочку вместимостью 200–300 л устанавливают на башне из четырех столбов высотой 2,5–3 м. Площадку под башней предварительно укрепляют. Опорные столбы усиливают раскосами из стального уголка и скрепляют заклепками.

С помощью водопроводных труб воду подводят в дом и к хозяйственным постройкам. Перед разветвлением ставят вентиль, запирающий подачу воды. Трубы могут как ветвиться в доме, так и подаваться отдельно к дому, кухне, бане и огороду.

В водоснабжении такого типа есть недостатки. Во-первых, нужно следить, чтобы бочка всегда была наполнена водой. Во-вторых, полива овощные культуры нужна прогретой водой, а чтобы она нагрелась, приходится делать большой перерыв в снабжении хозблока водой. Чтобы легче было слежедить за заполнением бочки можно мастерить простой водомер в виде двойного блока, который устанавливается на верхнем обрезе бочки. Через него перекидывают капроновый шнур, к одному его концу, который, находящемуся в бочке, привязывают массивный поплавок, а к концу, который находится снаружи, крепят груз яркой окраски. Снаружи внизу бочки специальной меткой помечают, что бочка полная.

Если же на участке проведено электричество водоснабжение можно автоматизировать, и вода из источника водозабора в бочку будет поступать с помощью электронасоса. В зависимости от типа насоса он может быть погружен в воду или установлен на плавучем понтоне, на плите, и в таком случае будет всегда находиться на поверхности воды. Перед тем как приобрести насос, нужно обратить внимание на его производительность и напор – высоту, на которую насос может поднять воду.

Для автоматизации водоснабжения на верхнем обрезе бочки устанавливают самодельный поплавковый выключатель, рассчитанный на ток не менее З А. При снижении уровня воды в бочке до определенного значения поплавок замкнет сеть насоса и он начнет нагнетать воду в бочку. Насос отключится тогда, когда поплавок будет в верхнем положении и коромыслом разомкнет сеть.

Для полива огорода прогретой водой надо закрыть заранее вентиль.

Данный текст является ознакомительным фрагментом.

Источник: http://garden.wikireading.ru/11524

Водопровод на даче

Не так-то просто обеспечить водопровод на даче своими руками в сельской местности и на дачных участках, где нет центрального водопровода. Хорошо, если поблизости есть вода или есть возможность сделать колодец, пробить скважину.

Но и на этом проблемы не кончаются. Хочется максимально использовать возможности бесперебойной подачи воды в дом, на огород, в подсобные помещения.

Вот я и хочу поделиться опытом подачи воды из скважины (колодца, реки,озера) с помощью электронасоса. Практически каждый может изготовить своими руками водонапорную установку (своеобразную «башню»).

Такое устройство обеспечит водой любое домашнее хозяйство и дачу вне ограниченном количестве — разумеется, при наличии источника воды и электроэнергии.

Устройство заменяет традиционную дорогую водонапорную башню; есть возможность установить в доме титан, водогрейные колонки, автопоилки для скота и т.д. Экономится время, средства и материал. Удается обойтись без всяких баков, бачков и других подобных им емкостей, которые имеют свойство при недосмотре заливать помещение. Можно сделать дом со всеми удобствами, независимо от центрального водоснабжения.

Бытовой центробежный электронасос типа БЦ-1 ,1-18-У1 .1 устанавливается согласно инструкции к нему. Система водопровода тупиковая, с неограниченным количеством водоразборных кранов и устройств. При открытии одного из кранов давление в водопроводе падает, , Эластичная емкость для воды (см. рис.) уменьшается в объеме, шток под воздействием пружины опускается, после чего «концевик» замыкает электрическую цепь — включается насос, который и обеспечивает подачу воды.

Водонапорное устройство: 1 — электронасос, 2 — всасывающий трубопровод, 3 — клапан обратный, 4 -напорный трубопровод, 5 — тройник, 6 — вентиль 1/2 «, 7-гибкий шланг, 8 — емкость для воды, 9 — пружина, 10 — шток, 11 — контакты» концевика «, 12 — выключатель,13 — электрокабель, 14 — ящик.

При закрытых кранах электронасос продолжает некоторое время работать, чем обеспечивает повышение давления в напорном трубопроводе и в емкости для воды, увеличивается в объеме и поднимает шток, тот, в свою очередь, нажимает на контакты и размыкает электрическую цепь — насос выключается и не включится до падения давления в напорном трубопроводе.

Емкость для воды — резиновая (грелка, подушка, волейбольная камера и т.п.); находится в ящике с отверстием в верхней крышке — для штока. Последний крепится к пластине (дерево, пластмасса или другой материал) и пропускается в отверстие верхней крышки ящика. На шток (между крышкой и пластинкой) надевается пружина, обеспечивающая срабатывание «концевика» по мере снижения давления в емкости с некоторым запаздыванием. Пластина свободно вкладывается в ящик поверх емкости. Одна из боковых стенок ящика съемная — для поддержки.

Гибкий шланг соединяет емкость с тройником через вентиль 15 мм, который можно закрыть при выходе из строя емкости или гибкого шланга.

Техника безопасности — согласно инструкции к насосу. «Наконечник» настоятельно советую изолировать от попадания в него воды.

Если установка будет эксплуатироваться зимой, ее следует утеплять, не допуская замерзания воды.

Источник: http://mainstro.ru/vodoprovod-na-dache/

Ошибки при выборе и установке насосных станций

Предлагаем вам рассмотреть устройство и принцип работы насосной станции, какая лучше для дачи и как выбрать аппарат в частный дом.

Что это такое?

Это оборудование, позволяющее автоматически доставлять жидкость по трубопроводу из имеющегося источника к потребителю в дом. Водонасосная установка поддерживает одинаковое давление на протяжении дня.

Из чего она состоит

  1. Помпа.
  2. Гидроаккумулятор.
  3. Автоматика.

Станции водоснабжения отличаются по техническим характеристикам. Перед тем как сделать выбор, обязательно изучите паспорт изделия.

Принцип работы

Агрегат оснащается гидроаккумулятором (в дальнейшем ГА) цилиндрической формы. Его внутренняя часть делится на две посредством эластичной мембраны. Одна из половин заполнена газом под определенным давлением. Когда вода поступает, то она попадает в соседнюю камеру. По мере заполнения емкости мембрана медленно растягивается. В соседней камере сжимается газ, благодаря чему образуется давление.

Вся работа сопровождается соответствующими показаниями на приборе. Как только достигается четыре атмосферы, датчик подает команду на выключение помпы и жидкость перестает качаться.

Подключение глубинного насоса к гидроаккумулятору позволяет организовать равное давление, пока кран открыт, а жидкости поступать из бака. Как только оно понижается, срабатывает датчик на включение помпы и жидкость начинает поступать в резервуар. Когда кран закрывается, насос по-прежнему будет работать, пока не образуется положенное давление. Как видно, устройство агрегата сравнительное простое.

Виды устройства

  1. Поверхностные.
  2. Погружные.

В большинстве случаев используются поверхностные аппараты. Их монтаж осуществляется на раме. На ней имеется гидроаккумулятор и автоматика. У помпы есть два выхода для закачки/подачи в частный дом.

Агрегаты поверхностного типа имеют следующие достоинства и недостатки:

  • Идеально для источников, имеющих маленький диаметр.
  • Оптимальное решение для колодцев, глубина которых составляет не более десяти метров.
  • При падении уровня воды возникнут проблемы.

Погружные агрегаты для колодца идеальны при большой глубине. Автоматика и другое оборудование, кроме насоса, остается на поверхности. Данная система позволяет поднимать воду с глубины около 50 м.

  • Если отсутствует возможность копки колодца, то установка погружного типа позволит поднимать жидкость из глубоких скважин.
  • Воздух в трубопроводе затрудняет запуск насоса. Поэтому обязательно устанавливается обратный клапан на подающую трубу.

Типы гидроаккумуляторов

  1. Закрытый.
  2. Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Важно знать! Чтобы в системе с открытым ГА создать давление до 0,7 бар, его следует установить на высоте 7 метров.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.

Как выбрать для частного дома или дачи?

Технические характеристики, которые подскажут, какую насосную станцию выбрать.

Параметры Описание
Производительность Определяется мощностью устройства. Важно знать реальные возможности источника (дебит). Производительность указывается в техпаспорте. Оптимальным решением будет установка с производительностью до 6 тыс. л/час
Мощность Учитывается несколько факторов: протяженность трассы от зеркала до помпы, количество запорной арматуры (точки), высота подъема воды и ресурс источника. Бытовые водяные аппараты обладают мощностью от 0,6 до 1,5 Вт
Гидроаккумулятор Чем больше его объем, тем выше цена. Необходимо понимать, что в случае его большого объема насос будет включаться не так часто, а при отключении электроэнергии будет достаточный запас воды. Меньшее количество циклов его включения значительно сказывается на продолжительности эксплуатации. Помимо его установки, нужно знать, как подключить погружной насос к ГА
Глубина забора и высота подачи воды Учитывается, как далеко будет установлен аппарат от скважины, то есть горизонтальный участок. Еще учитывается сопротивление в трубах, фильтре грубой очистке и клапане (обратном). Поэтому устройство для колодца должно иметь запас мощности в 15 %
Материал корпуса Водяные агрегаты для скважин обладают различными корпусами: чугунными, из нержавеющей стали, металлическими и из плотного ПВХ. Полипропиленовый корпус не ржавеет и не издает много шума. В случае механического воздействия пластик может дать трещину. Некоторые виды станций имеют стальной корпус. От него много шума, и он может резонировать. Чугунные практически бесшумные. Считается, что лучшие аппараты – изготовленные из нержавейки. Их высокая стоимость полностью окупается качеством
Фильтр Является важным элементом, способным защитить помпу от проникновения различных частиц
Защита от сухого хода и перегрева Автоматика позволит значительно продлить их срок эксплуатации. Если вода в подающем трубопроводе отсутствует (по разным причинам), специальное реле подает сигнал на выключение помпы. Дополнительно устройство оснащается реле от перегрева. Особенно актуально в случае большого расхода воды на высоких оборотах
Автоматика Погружное устройство с автоматикой исключает вмешательство и контроль над системой. Важно правильно настроить. Если ее использование будет в доме или на даче посезонно, то лучше взять ручное управление. Поэтому прежде чем подключать автоматику, решите, что для вас лучше

Монтаж водоснабжения

Предлагаем изучить особенности установки. Существует несколько важных критериев:

  • Электроэнергия. Выбранное место должно быть доступным для подключения устройства к электричеству. Часто, оборудуется кессон возле источника, к нему и подводится электроэнергия.
  • Расположение. Гидравлическая система устанавливается на таком расстоянии, которое позволит работать насосу без нагрузки. То есть обязательно учитываются тех. характеристики агрегата. Немаловажно отталкиваться от глубины зеркала воды и протяженности от помпы к крану.
  • Глубина погружения. Хорошо, если есть возможность установить в теплом месте. Иначе обустраивается кессон. Он изготавливается на глубине, которая в вашей местности недоступна морозам. Обязательно обеспечивается естественная смена воздуха для предотвращения образования конденсата.
  • Звукоизоляция. Если система монтируется внутри дома, то помещение следует качественно звукоизолировать. Иначе работа аппарата будет мешать спокойной и тихой жизни.

Учтите! Установку недопустимо прислонять к стене, т. к. вибрация будет передаваться в помещение выше. Поэтому монтаж только на пол.

Ошибки при установке

Неправильный монтаж приводит к сбоям в работе. Распространенные ошибки:

  1. Неправильный выбор оборудования. Устанавливается сверхмощная помпа, имеющая большую производительность, чем дебит скважины.
  2. Отсутствие фильтра. Из-за этого в систему попадает песок, способный разрушить важные конструктивные элементы.
  3. Значительный перерасход воды. Необходимо понимать, какую систему выбирать. Если предполагается расход 3 куба в час, то не стоит брать больше, в противном случае агрегат будет изнашиваться. В этом варианте предусматривается другая схема подключения погружного насоса с гидроаккумулятором, который сокращает частоту включения помпы.
  4. Предусмотреть скачки напряжения. Если часто отключается электричество, то это может вывести из строя установку.
  5. Система скважины выбирается впритык по мощности.
  6. Выбор меньшего диаметра труб, чем резьба на аппарате.
  7. Покупка кабеля маленького сечения. Неправильный выбор приводит к перегреву двигателя.
  8. Отсутствие УЗО. Станция для подачи воды из колодца должна оснащаться индивидуальной системой автоматического отключения электропитания.
  9. Отсутствие измерительных приборов: датчиков и прочее.

Что необходимо для установки

Перед тем как установить бытовую насосную станцию на скважину, необходимо подготовить инструмент.

  • Набор рожковых ключей.
  • Разводной ключ.
  • Набор отверток.
  • Пакля или фум-лента.
  • Перфоратор.
  • Молоток.

Может потребоваться дополнительный сантехнический инструмент, в зависимости от того, какая схема подключения агрегата к скважине у вас.

Как собрать и подключить бытовую систему к колодцу?

Необходимо подготовить все комплектующие: помпу, гидроаккумулятор, автоматику, трубу, кабель, фильтр, обратный клапан и переходники.

Зная схему подключения, вы поймете, в какой последовательности должна быть собрана установка:

  1. К насосному аппарату для колодца крепится ГА.
  2. Через специальный переходник происходит подключение помпы.
  3. На этом же переходнике монтируется система автоматики: реле сухого хода, датчики и прочее. Важно знать, как правильно настроить автоматику для корректной ее работы.
  4. На конец трубопровода крепится клапан(обратный), сетчатый фильтр грубой очистки, и все это опускается в источник.
  5. Дополнительно можно смонтировать клапан (обратный) перед гидроаккумулятором – на случай, если первый выйдет из строя.
  6. Гидравлическая станция с электроприводом обязательно требует установки индивидуального УЗО.
  7. Перед тем, как подключить агрегат к колодцу и запустить ее, важно сделать разводку по дому и установить запорную арматуру.

Само устройство водоснабжения из колодца устанавливается в чистом и сухом подвале, на резиновую прокладку, чтобы нивелировать возможную вибрацию. Этот вариант подходит для дачи.

Совет! Помимо фильтра для грубой очистки, колодезная станция может оборудоваться системой для удержания мелких фракций. На решение влияет качество воды. Фильтр для тонкой очистки монтируется на поверхности.

Как правильно собрать и подключить систему к скважине?

Ниже приводится схема подключения гидроаккумулятора к бытовому погружному насосу, рассмотрим основные особенности пошагово:

  1. Перед тем как подключить глубинный насос к установленному гидроаккумулятору, саму помпу следует поместить в скважину.
  2. Помпа опускается на стальном тросике. К ней должен быть подключен питающий кабель и труба для выкачки жидкости.
  3. Обязательно погружается датчик уровня воды. Он будет передавать информацию на блок управления.
  4. Установленный блок управления будет иметь реле, защиту сухого хода. В случае падения уровня воды подается сигнал на отключение/включение аппарата.
  5. После монтируется ГА с воздушным клапаном. Его установка выполняется в сухом и теплом месте, недоступном для мороза.
  6. Чтобы давление в гидроаккумуляторе не падало, обязательно устанавливается обратный клапан.
  7. После этого трубопровод ведется к точкам водозабора и в дом.

Мы рассмотрели основные особенности того, как собрать систему своими руками и подключить ее к скважине. Теперь ознакомимся с тем, как настроить и сделать ее запуск.

Первый запуск

Выполнив монтаж водопроводной станции, следует ответственно подойти к первому ее запуску. Для этого следуйте инструкции:

  • В корпусе помпы выкрутите пробку и залейте жидкость.
  • Наполняется всасывающая труба. Убедитесь, что жидкость заполнила всё пространство.
  • Проверьте давление в гидроаккумуляторе, оно не должно понижаться. Если падает, значит обратный клапан не держит. Его увеличить можно автомобильным насосом. Если давление слишком большое, то через ниппель оно спускается.
  • После заполнения системы плотно закрываете пробку.
  • Помпу подключаете к электросети.
  • Удаляете воздух из оборудования, слегка приоткрыв вентиль.
  • Для этого агрегат должен проработать около трех минут. Через выходное отверстие начнет течь вода.
  • В случае когда жидкость не пошла, в помпу следует долить воды и повторить процедуру.

Для правильного запуска важно знать, как работает аппарат.

Советы по эксплуатации

Необходимо придерживаться следующих правил и рекомендаций по эксплуатации установки:

  1. Один раз в 30 дней проверять давление в системе.
  2. Проверять давление перед запуском после длительной паузы.
  3. Периодически чистить фильтр грубой очистки, опущенный непосредственно в источник.
  4. Система должна быть установлена в сухом и теплом месте, защищенном от мороза и влаги.
  5. Проложенный трубопровод должен быть утеплен и защищен от промерзания.
  6. Если установка не будет эксплуатироваться в зимнее время, то с системы следует полностью слить воду.

Популярные модели

Теперь предлагаем вам ознакомиться со списком того, какая система лучше. Сравним несколько агрегатов по параметрам и разных ценовых категорий. Это поможет подобрать устройство для дачи.

Производитель Описание
Quattro Elementi Automatico 801 От 6 тыс. рублей. Китайский производитель. При низкой стоимости наблюдается солидный срок работы. В комплектации идут обратный клапан, фильтр и т. п. Еще установка укомплектовывается автоматикой, получив идеальный агрегат. Производительность – 3,2 м 3 /час
GARDENA 3000/4 От 10 тыс. рублей. Отличается бесшумным процессом работы, малым весом и качественным корпусом. Среди минусов – пластиковый тройник, установленный внутри помпы. Частенько он ломается. Выходные/входные патрубки имеют слабую резьбу. Производительность – 2,8 м 3 /час
ДЖИЛЕКС Водомет ПРОФ 55/90 Дом Стоимость от 25 тыс. Прост при монтаже. Явный минус – маленький ресурс при регулярной эксплуатации, около четырех лет. Производительность – 3,3 м 3 /час
Wilo HMP 603 1 Стоимость от 30 тыс. Высокая цена полностью оправдывается отличным качеством установки. Дополнительно следует приобрести реле сухого хода. В остальном отличный вариант. Производительность – 8,1 м 3 /час
ESPA Aquabox 350 TP 15 4 M Стоимость от 80 тыс. рублей. Обеспечивает равномерную и стабильную подачу воды. Автоматика повышает комфорт эксплуатации. Цена полностью окупается ее техническими характеристиками. Производительность – 3,6 м 3 /час

Заключение

Мы рассмотрели все особенности того, как подключить самому агрегат к скважине, а также как установить своими руками насосную станцию в колодец. Следуя всем рекомендациям, вы сможете сделать правильный выбор насосного оборудования для частного дома. Делитесь своим опытом в комментариях к этой статье, чтобы помочь избежать ошибок.

Полезное видео

Вы поймете из ролика как выбрать аппарат:

В этом видео информация по установке:

Источник: http://wodakachka.com/kolodtsy/nasosnoe-oborudovanie/oshibki-vybore-ustanovke-stantsij.html

Смотрите также:
02.05.2020

Электрокоса своими руками, на быструю руку Все началось с такого, что безумно захотелось обустроить участок перед жилищем. Ради этого чего были куплены семена газонной травы, а также сооружен газон. Вот вроде бы и счастье, но также, как ясно, газон просит стрижки,...

02.05.2020

Как сделать своими руками уличные вазоны для цветов Каждый хозяин хочет, выходя из дома, любоваться своим участком, будь то частный дом или дача. Один из приемов для украшения и внесения разнообразия на участок — расположить в некоторых местах интересные уличные вазоны...

02.05.2020

10 способов открыть замерзший замок в машине Смотрите также Дизель плохо заводится на холодную Высокие обороты на холодную Как мыть машину зимой Утеплитель для автомобиля Размораживатель замков. Какое средство выбрать? Основной причиной того, что замерзают замки,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
