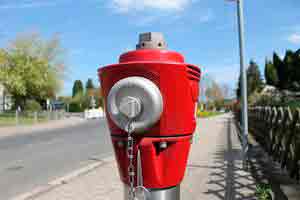

Противопожарное водоснабжение — это совокупность мероприятий по обеспечению водой различных потребителей для тушения пожара. Проблема противопожарного водоснабжения одна из основных в области пожарного дела.

Виды водопроводов. Классификация водопровода по давлению.

По наз­начению водопроводы разделяются на хозяйственно-питьевые, производственные и противопожарные. В за­висимости от напора различают противопожарные водо­проводы высокого и низкого давления. В противопожарном водопроводе высокого давления в течение 5 мин после сообщения о пожаре создают напор, необходимый для тушения пожара в самом высоком здании без при­менения пожарных машин. Для этого в зданиях насос­ных станций или в других отдельных помещениях уста­навливают стационарные пожарные насосы.

В водопроводах низкого давления во время пожара для создания требуемого напора используют пожарные насосы, которые подключают к пожарным гидрантам с помощью всасывающих рукавов.

В водопроводах высокого давления вода к месту пожара подается по рукавным линиям непосредственно от гидрантов под напором от стационарных пожарных насосов, установленных в насосной станции.

Все сооружения водопровода проектируют так, чтобы во время эксплуатации они пропускали расчетный рас­ход воды для пожарных нужд при максимальном рас­ходе воды на хозяйственно-питьевые и производствен­ные нужды. Кроме того, в резервуарах чистой воды и водонапорных башнях предусматривают неприкосно­венный запас воды для тушения пожаров, а в насосных станциях второго подъема устанавливают пожарные насосы.

Насосно-рукавные системы, которые собирают при тушении пожаров, также являются элементарными про­тивопожарными водопроводами высокого давления, состоящими из источника водоснабжения, водоприем­ника (всасывающей сетки), всасывающей линии, объе­диненной насосной станции первого и второго подъема (пожарного насоса), водопроводов (магистральных ру­кавных линий), водопроводной сети (рабочих рукавных линий).

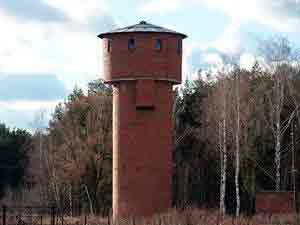

Водонапорные башни предназначены для регулиро­вания напора и расхода в водопроводной сети. Их уста­навливают в начале, середине и в конце водопроводной сети. Водонапорная башня состоит из опоры (ствола), бака и шатра-устройства, предохраняющего бак от ох­лаждения и замерзания в нем воды. Высоту башни опре­деляют гидравлическим расчетом с учетом рельефа местности. Обычно высота башни 15. 40 м.

Вместимость бака зависит от размера водопровода, его назначения и может колебаться в широких преде­лах: от нескольких кубометров на маломощных водопро­водах до десятков тысяч кубометров на крупных город­ских и промышленных водопроводах. Размер регули­рующей емкости определяют в зависимости от графиков водопотребления и работы насосных станций. Кроме того, включают неприкосновенный пожарный запас для тушения одного наружного и одного внутреннего пожаров в течение 10 мин. Бак оборудуют нагнетатель­ной, разборной, переливной и грязевой трубами. Часто нагнетательную и разборную трубы объединяют.

Разновидностью водонапорных башен являются водонапорные резервуары, которые предназначены не только для регулирования напора и расхода в водопро­водной сети, но и для хранения противопожарного за­паса воды для тушения пожаров в течение 3 ч. Резер­вуары располагают на возвышенных местах.

Водонапорные резервуары и башни включают в водопроводную сеть последовательно и параллельно. При последовательном включении через них проходит вся вода от насосных станций. В этом случае нагнета­тельную и разборную трубы не объединяют, и они ра­ботают раздельно. При минимальном водопотреблении излишки воды накапливают в резервуаре или в баке, а при максимальном этот запас направляют в водопро­водную сеть.

При параллельном включении в водопроводную сеть в резервуары и баки поступает излишек воды (при минимальном водопотреблении), а при максимальном водопотреблении его направляют в сеть. В данном слу­чае нагнетательный и разводящий трубопроводы могут быть объединенными. Для контроля уровня воды в баках и резервуарах предусматривают измерительные устройства.

По виду обслуживаемого объекта системы водоснабжения подразделяются на городские, поселковые, а также промышленные, сельскохозяй­ственные, железнодорожные и др.

По виду используемых природных ис­точников различают водопроводы, забирающие воду из поверхностных источников (рек, водохранилищ, озер, морей) и подземных (артезианских, родниковых). Имеются также водопроводы смешанного питания.

По способу подачи воды водопроводы бы­вают напорные с механической подачей воды насосами и самотечные (гравитационные), которые устраивают в горных районах при расположении водоисточника на высоте, обеспечивающей естественную подачу воды потребителям.

По назначению системы водоснабжения делят на хозяйственно-питьевые, удовлетворяющие нужды населения; производственные, снабжаю­щие водой технологические процессы производства; противопожарные и объединенные. Последние устраивают, как правило, в населенных пунктах. Из этих же водопроводов вода подается и на промышленные предприятия, если они потребляют незначительное количество воды или по условиям технологического процесса производства требуется вода питьевого качества.

При больших расходах воды предприятия могут иметь самостоятельные системы водоснабжения, обес­печивающие их хозяйственно-питьевые, производственные и противопожарные нужды. В этом случае обычно сооружают хозяйственно-противопожарный и произ­водственный водопроводы. Совмещение пожарного во­допровода с хозяйственным, а не с производственным объясняется тем, что производственная водопроводная сеть обычно бывает менее разветвленной и не охваты­вает всех объемов предприятия. Кроме того, для неко­торых технологических процессов производства вода должна подаваться под строго определенным напором, который при тушении пожара будет изменяться. А это может привести либо к увеличению расхода воды, что экономически нецелесообразно, либо к аварии произ­водственных аппаратов. Самостоятельный противопо­жарный водопровод устраивают обычно на наиболее пожароопасных объектах—предприятиях нефтехими­ческой и нефтеперерабатывающей промышленности, складах нефти и нефтепродуктов, лесобиржах, храни­лищах сжиженных газов и др.

Системы водоснабжения могут обслуживать как один объект, например город или промышленное пред­приятие, так и несколько объектов. В последнем слу­чае эти системы называют групповыми. Если система водоснабжения обслуживает одно здание или небольшую группу компактно расположенных зданий из близлежащего источника, то ее называют местной системой. Для питания водой под требуемым напо­ром различных участков территории населенного пункта, имеющей значительную разницу в отметках, устраивают зонное водоснабжение. Система водоснабжения, обслуживающая несколько крупных водопотребителей, расположенных на определенной территории, называется районной.

Водопроводная сеть служит для надежного и беспе­ребойного транспортирования воды к потребителям в требуемых количествах под напором, достаточным для подачи воды к самой отдаленной и высокорасположенной точке водоразбора, а также для тушения пожаров.

Водопроводные сети разделяются на кольцевые и тупиковые. В кольцевых водопроводных сетях в отличие от тупиковых можно выключать аварийные участки трубопроводов без прекращения подачи воды в после­дующие участки, кроме того, в них меньше сила гидрав­лического удара. В то же время общая протяженность, а следовательно, и стоимость кольцевых сетей значи­тельно выше, чем тупиковых сетей. В связи с этим коль­цевые сети применяют обычно в городских и производ­ственных водопроводах, а тупиковые — для снабжения небольших поселков, животноводческих ферм и т. д.

Чтобы вода в трубах зимой не замерзала, их прокла­дывают ниже глубины промерзания грунта. Например, для средней полосы нашей страны глубину заложения водопроводных сетей принимают 2,5. 3 м. В районах вечной мерзлоты водопроводные линии прокладывают в утепленных туннелях или открыто по поверхности в сопровождении горячего спутника. Надежным спосо­бом борьбы против замерзания воды в этих условиях является предварительный подогрев воды с обязатель­ной циркуляцией ее на всех участках.

Прежде чем построить водопроводную сеть, ее рас­считывают: определяют диаметр труб и потери напора при заданном расходе воды. Во всех случаях сеть про­веряют на подачу пожарного расхода при максималь­ном водоразборе на хозяйственно-питьевые и производ­ственные нужды. При этом учитывают, что во время по­жара минимальное давление в наиболее удаленной и высокорасположенной точке водопроводной сети долж­но быть не менее 0,1 МПа (1 кгс/см 2 ), а скорость дви­жения воды по трубам может достигать 2,5 м/с.

Источник: http://megaobuchalka.ru/2/21744.html

Правила монтажа наружного водопровода и канализации

Прокладка напорных труб и систем водоотведения производится в соответствии с определёнными правилами. В них оговаривается условия прокладки, глубина залегания, применяемый материал для магистралей. Монтаж наружного водопровода и канализации осуществляется по правилам, изложенным в технической документации.

Этапы работ

Устройство наружных сетей включает в себя несколько технических этапов:

  • проектирование;
  • подготовительные работы;
  • процесс укладки коммуникаций.

Проектирование

Монтаж наружных сетей водопровода и канализации основан на правилах, изложенных в СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации». При проектировании магистралей берутся требования и нормы, изложенные в этом документе.

Устройство траншей, разработка грунта и его выемка, обратная засыпка по окончании монтажных работ с трубопроводами ведутся в соответствии со СНиП 3.02.01–1987. Требования по последовательности приёмки в эксплуатацию готовых магистралей изложены в СНиП 3.01.04–1987.

Проект должен учитывать:

  • местные геологические и климатические условия;
  • протяжённость магистралей;
  • уровень потребления чистой и технической воды, объём бытовых и промышленных стоков;
  • требования к монтажу коллекторов.

В процессе расчётов выбирается подходящий размер и материал для напорных и сливных самотечных магистралей. Учитывается укладка греющего кабеля внутри канализационной трубы.

Подготовительные работы

Практическая прокладка наружных сетей водопровода и канализации начинается с разметочных работ на строительном участке и подготовке необходимых материалов. Включает в себя этапы:

  • определение местоположения напорных и сточных систем;
  • местонахождение промежуточных и смотровых колодцев;
  • точки выхода из здания и входа в главную магистраль или местную очистную систему;
  • уточняется состав грунта по горизонту и вертикали, уровень грунтовых вод;
  • намечаются стороны выкладки грунта при рытье траншей;
  • отводится место стоянки для техники и хранения труб.

В холодное время года определяется, как сделать подогрев земли или бетонной подушки.

Процесс укладки коммуникаций

Монтаж наружных сетей водопровода и канализации состоит из нескольких подэтапов:

  • устройство наружных сетей напорного водопровода;
  • прокладка канализации;
  • проверка, пуско-наладочные работы;
  • приёмка в работу готовых коммуникаций.

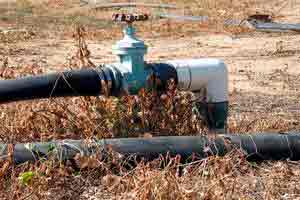

  • Устройство напорного водопровода

Напорные магистрали прокладываются в соответствии с правилами, разработанными на основе СНиП. Учитывается:

  • глубина прокладки;
  • устройство защитного кожуха;
  • условия труда монтажников и сварщиков;
  • месторасположение техники и другие регламенты.

Прокладка канализации

Монтаж наружной канализации регламентируется СНиП и технологическими картами. Процесс выполненных операций отражается в книге производства работ. Записи производятся каждый рабочий день с обязательным отражением соответствия операций рабочему проекту.

В ходе выполнения технологических операций производится монтаж греющего кабеля внутри сточного коллектора. Работы проводятся согласно инструкции об установке и эксплуатации теплонагревательного элемента.

  1. Устраивается траншея. Обязательное условие – соблюдение необходимого уклона. Верхняя точка находится в месте выхода из здания. Ближайшая, нижняя, – в переливном колодце, в месте соединения с главной магистралью или у местной очистной станции.
  2. Монтируются переливные и смотровые колодцы. Необходимость отражена в проекте. Наличие сооружений вызвано:
    • сложной геологией местности со значительными перепадами высот;
    • длиной сточной магистрали;
    • усложнённой конструкцией наружных систем водосброса.
  3. Проверяется уклон в готовой траншее. Устраивается гравийно-песчаная подушка, – на данном этапе корректируются ошибки, возникшие по уклону траншеи. Монтируется защитный кожух (по необходимости).
  4. Осуществляется прокладка наружных сетей канализации:
    • производится сборка труб в плети (определяется условиями по монтажу канализационных труб);
    • устанавливаются фитинги;
    • выполняется сборка магистрали в целом.

Примечание: на этапе сборки магистрали необходимо осуществить монтаж греющего кабеля внутри коллектора.

  • Заключительный процесс – проведение пуско-наладочных работ. Состоит из двух подэтапов:
    • проверка при открытой, не засыпанной грунтом траншее;
    • окончательные мероприятия при собранной магистрали и укрытой траншее.
  • Пред засыпкой проводится визуальный контроль:
    • мест соединений;
    • наличие герметизирующих составов и уплотнителей;
    • соблюдение необходимого уклона канализационной трубы;
    • закрепление (при необходимости) коллектора, наличие разгрузочных опорных точек;
    • правильность подключения электрических элементов греющего кабеля;
    • отсутствие излишних изгибов и соединений.
  • После засыпки траншеи, проводятся испытательные работы, определяемые рабочим проектом. Самый простой – проливка готовой магистрали водой с замером входящего и выходящего потока по объёму. Количество приходящей воды можно зафиксировать в накопительном колодце септика. Для промышленной водосливной системы целесообразно применять специальную измерительную технику.

    Совет. Проливку системы для частного домостроения целесообразно выполнять до закрытия траншеи, – так легче устранить выявленные недостатки.

    Испытание наружной канализации и результаты отражаются в соответствующих документах, после чего оформляется акт выполненных работ. Как правильно заполнить документ, – приведено в соответствующем СНиП 3.01.04–1987.

    Регистрация всех документов, в том числе, акта выполненных работ, является разрешением на введение в строй и эксплуатацию наружных сетей водопровода и канализации.

    Источник: http://hemkor.ru/stati/102-montazh-naruzhnoy-kanalizatcii.html

    Водопроводные сети: разновидности, вопросы проектирования и

    Воду транспортируют к потребителям водопроводные сети и водоводы. Эти сооружения должны соответствовать надёжности и требованиям экономичности. Достигается это при грамотном выборе на протяжении схемы трассы сети и проектирования водовода, сечения и материала труб, и режимов их работы.

    При подборе, использовании и отведении участков под водоводы нужно придерживаться земельного законодательства и определенных нормативных документов.

    Разновидности водопроводных сетей

    Все системы водного снабжения разделяются на внутренние сети и наружные.

    Наружная часть систем

    Тянутся водоводы в 1, 2 и больше «ниток». Хороший вариант — монтировать их на достаточно возвышенной местности, имеющей предельное число сооружений, на участках, удобных для осуществления и эксплуатации ремонта.

    Дабы обеспечить запланированный уровень водоснабжения потребителей, меж проложенными параллельно водоводами обустраивают переключения. По длине автострады и на участке обслуживаемого объекта смогут ставиться накопительные резервуары.

    Классификация водопроводных сетей делит их по способу транспортировки воды на напорные и безнапорные.

    1. Жидкость перекачивается по напорным сетям насосами или при помощи отличия давлений. Она создается между пьезометрической меткой водного уровня в источнике и вычисленной пьезометрической меткой в точке водозабора. Первые водоводы являются нагнетательными, вторые – самотечно-напорными (гравитационно-напорными).
    2. В водоводах безнапорных (гравитационно-самотечных) их внутреннее пространство (сечение) употребляется не всецело. Сфера их применения не так широка в сравнении с напорными.

    Обратите внимание! Целесообразность прокладки безнапорного водовода зависит от некоторых моментов. К примеру, разности уровня меток конечного участка и начала подачи жидкости, рельефа региона, расстояний меж узлами забора и подачи.

    Использование безнапорных труб сокращает цена водоводов. Но цена автострады может расти из-за повышения ее длины благодаря необходимости обеспечить требуемые уклоны.

    Конфигурация системы может зависеть от планировки объекта:

    • формы и таких факторов поверхности;
    • присутствия неестественных и естественных препятствий;
    • рельефа региона;
    • размещения главных потребителей ресурса;
    • расположения водного источника и пр.

    Исходя из всего этого конфигурация сети возможно разветвленной, кольцевой или смешанной. Кольцевые аналоги наиболее дорогие, но владеют наивысшей надежностью.

    Инструкция подмечает, что нити системы, доставляющие главный количество воды, являются магистральными. Без привязки к виду сети магистрали постоянно следует укладывать, исходя из направления главных водных потоков. Они должны охватывать целый населенный пункт.

    Из чего состоят внешние сети

    Главными элементами напорных сетей смогут являться:

    • накопительный резервуар;
    • насосная станция;
    • напорный трубопровод (водовод);
    • водонапорное сооружение (башня);
    • линии гидростатического и гидродинамического напора;
    • напорная подземная емкость;
    • камера для переключения.

    Материал труб для водоводов выбирается при проектировании систем и зависит от условий их применения. Это возможно сталь, пластик, железобетон, асбестоцемент.

    Чаще всего применяемые диаметры металлических трубных изделий представлены в нижней таблице.

    Проход условный, в смТолщина стенок у труб, в ммВес погонного метра, в кг
    легкиепростыеусиленныелегкиепростыеусиленные
    0.61.822.50.370.40.47
    0.822.22.80.570.620.74
    122.22.80.740.80.98
    1.52.35??1.1??
    1.52.52.83.21.161.281.43
    22.35??1.42??
    22.52.83.21.51.661.86
    2.52.83.242.122.392.91
    3.22.83.242.733.093.78
    433.543.333.844.34
    533.54.54.224.886.16
    6.53.244.55.717.057.88
    83.544.57.348.349.32
    93.544.58.449.610.74
    1044.5510.8512.1513.44
    12.544.55.513.4215.0418.24
    1544.55.515.8817.8121.63

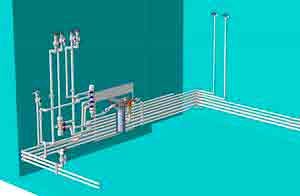

    Внутренний водопровод

    Внутренним водопроводом зданий и объектов именуется совокупность оборудования, приспособлений и элементов, снабжающих получение ресурса из внешней сети и его доставку под давлением к водоразборным устройствам.

    Устройство водопроводной сети в зданий таково:

    • один или пара вводов;
    • один либо пара водомерных узлов;
    • распределительный и подводящий трубопровод;
    • запорная и регулирующая арматура.
    • время от времени система включает в себя насосы для повышения напора и фильтры для смягчения, обезжелезивания, обесцвечивания и т.д. воды.

    Внутренний водопровод возможно подключен своими руками к коммунальной сети снабжения населенного пункта или питаться от автономного источника воды (поверхностного или подземного).

    По назначению водоснабжающие системы объектов и зданий делятся на промышленные, хозяйственно-питьевые и противопожарные.

    1. Производственные сети подают воду различного качества для технических потребностей потребителей (охлаждение оборудования, изготовление изделий, к примеру, бетона, пищевых продуктов и т.направляться.).
    2. Противопожарные помогают для тушения очагов пресечения и возгорания их распространения.
    3. Хозяйственно-питьевые сети предназначены для доставки воды питьевого качества. Кроме этого ресурс помогает для того чтобы приготовить пищу гигиенических процедур.

    По способу применения ресурса системы снабжают снабжение прямоточное, оборотное или повторное. В бытовых сетях распространена первая разновидность, две последних все более пользуются спросом на производстве.

    Неприятности проектирования

    Первостепенная задача проектирования — это трассировка водопроводной сети, которая подразумевает нанесение трубопроводных линий на замысел.

    Обратите внимание! Она осуществляется исходя из условий создания достаточно системы . Наряду с этим цена ее сооружения должна быть мельчайшей.

    При трассировании принимаются во внимание:

    • расположение источника воды и ее потребителей;
    • рельеф региона;
    • расположение рек, оврагов, парков, улиц, зданий, сооружений и других неестественных и естественных препятствий для монтажа трубопровода.

    Трассировка осуществляется на топографической карте региона по малейшему пути, с обходом препятствий.

    Обратите внимание! Ресурс обязан доставляться к пользователям не только в нужном объеме, давление должно быть кроме этого достаточным. Его должно хватать для подъема воды к точкам размещения водоразборных устройств.

    Для данной цели неизменно необходимо поддерживать вольный напор в водопроводной сети. Под ним подразумевается разность меж меткой уровня жидкости (пьезометрического) в трубопроводе и отметкой поверхности грунта.

    О свободном напоре

    направляться создать вольный напор, достаточный на всей протяженности магистральной сети, кроме того в самых высоких и удаленных точках.

    На таких негативных участках напор не должен падать ниже значений, указанных в нормативах.

    1. Итак, дабы верно выяснить высоту водонапорной башни, необходимо, дабы нашлась диктующая точка водопроводной сети — это участок, на который сложнее всего поднимать воду.
    2. Такое место определяется при расчетах.
    3. С целью этого на трассировочном замысле разводящего трубопровода выбирается пара негативных участков. Один из них и будет диктующим.
    4. Потом определяется «обще-разводящая точка», ближняя к проблемным. Из нее жидкость и подается в них.
    5. Определяя метку напора (пьезометрического) в обще-разводящей точке для подъема ресурса в избранные проблемные участки и сравнивая параметры их пьезометрических меток, эксперты вычисляют диктующую точку. Для нее значение метки будет выше.

    На протяжении данной работы чертится пьезометрический график водопроводной сети. Он показывает смены давления по длине автострады водовода.

    Одна из ответственных задач проектирования – это деталировка системы. Она содержится в конкретном размещении и подборе в сети водопроводных колодцев, фасонных элементов, арматуры и пр.

    Деталировка водопроводной сети производится по выбранному варианту схемы водного снабжения. Делается это, в то время, когда уже произведен гидравлический расчет системы, отысканы настоящие величины расходования ресурса, выяснен диаметр и материал труб. Деталировку проектировщики создают на рабочих чертежах. На них при помощи условных обозначений показывается арматура, фасонные части и другие элементы, из которых планируют узлы системы.

    Кое-какие правовые вопросы

    В случае если создаваемая система водоснабжения будет подключаться к коммунальной сети, нужно сперва взять в региональном «Водоканале» предварительные технические условия.

    Для их получения нужно собрать и сдать такие документы.

    1. Заявление на получение ТУ.
    2. Форма, в которой будет обрисована балансовая принадлежность водопроводных сетей.
    3. Информацию о заявителе: паспортные, адрес почтовый и настоящего проживания, контактная информация.
    4. Правоустанавливающий документ на надел земли.
    5. Замысел границ территории, на которой будет сооружаться водопровод.
    6. Разрешение на такое применение участка.
    7. Сведения о планируемых сроках введения будущего объекта в эксплуатацию.
    8. Расчеты объемов нужного ресурса (т.е. рассчетных нагрузок).
    9. Данные по параметрам строительства.

    Технологическое присоединение к водопроводным сетям готового объекта осуществляется в пределах границ надела земли. Делается это в течение 18 месяцев, отсчитанных от числа подписания контракта на подключение.

    Источник: http://uchebniksantehnika.ru/vodosnabzhenie/vodoprovodnye-seti-raznovidnosti-voprosy-proektirovaniia-i.html

    Прокладка труб водоснабжения: правила и нормы

    Монтаж магистрали водоснабжения

    Как выполняется по действующим СНиП прокладка трубопроводов водоснабжения? Сегодня нам с читателем предстоит путешествие в мир нормативной документации, регламентирующей монтаж внешних и внутренних водопроводов.

    Список документов

    • СП 31.13330.2012. Он расскажет нам, как должна выполняться прокладка труб наружного водоснабжения. Этот свод правил — переработанная с учетом нынешнего рынка материалов и арматуры версия советского СНиП 2.04.02-84;

    Обложка свода правил

    • Пособие к пресловутому СНиП, выпущенное в 1989 году, и описывающее особенности монтажа внешних водопроводов в сложных геологических и инженерных условиях;
    • СП 30.13330.2016. Он содержит нормы прокладки трубопроводов водоснабжения зданий и сооружений.

    Приступим к изучению документов. Для удобства читателя и для сокращения объема информации мы затронем лишь те их пункты, которые так или иначе непосредственно затрагивают монтаж напорных водопроводов.

    СП 31.13330.2012

    Проект водоснабжения любого объекта должен разрабатываться одновременно с проектом канализации и быть увязанным с ним по расчетному расходу воды.

    При проектировании следует выбирать тот или иной источник водоснабжения с учетом экономической эффективности. Проще говоря — воду лучше получать из ближних источников.

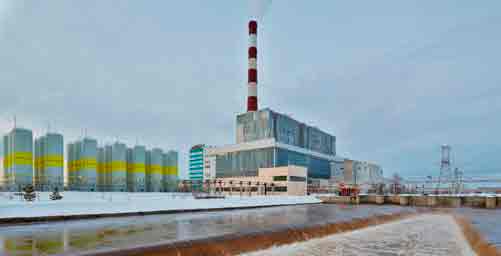

    Водозабор предприятия организован из близлежащего водоема

    Качество воды для хозяйственно-питьевого водоснабжения должно отвечать санитарным нормам.

    Примечание автора: в настоящее время требования к питьевой воде определяются СанПиН 2.1.4.1074-01.

    Нормативы состава и качества питьевой воды

    Реагенты для подготовки питьевой воды, трубы, антикоррозийные покрытия трубопроводов, арматура и уплотнительные материалы должны иметь санитарно-гигиенические сертификаты.

    Нанесение на стальную трубу антикоррозийного покрытия

    Однако: для промышленных водопроводов качество воды определяется только технологией производства и может не соответствовать санитарным нормам.

    Прокладку трубопровода водоснабжения рекомендуется выполнять следующими видами труб:

    • Стальными прямошовными ГОСТ 10704-91;

    Трубы с продольным сварным швом

    • Напорными полиэтиленовыми ГОСТ 18599-2001;

    Примечание автора: полиэтиленовые — лучшие трубы для прокладки в земле. Они не подвержены коррозии, изготовлены из диэлектрического материала, устойчивы к агрессивным средам и биологическим воздействиям, а также сохраняют эластичность при низких температурах. Последнее свойство позволяет полиэтиленовым магистральным водопроводам не бояться подвижек и просадок грунта.

    • Изготовленными из термопластов (полиэтилена, в частности — термостойкого и сшитого, полибутена, ПВХ и полипропилена) по ГОСТ Р 52134-2003;
    • Медными ГОСТ Р 52318-2005;

    • Композитными ГОСТ Р 53630-2015.

    Однако: на практике для наружного водоснабжения, помимо перечисленных, используют трубы из серого чугуна, ВЧШГ (так называется модифицированный добавкой магния ковкий чугун с шаровидными частицами графита), бетона, хризотилцемента и керамики.

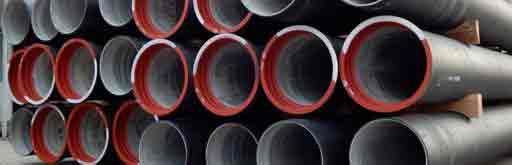

    Раструбные трубы ВЧШГ

    Не допускается прокладка трубопроводов отопления и водоснабжения бывшими в употреблении стальными трубами.

    Напор

    Минимум допустимого напора воды на ее вводе в здание в пиках расхода — 10 метров (для одноэтажной постройки). При росте этажности каждый дополнительный этаж добавляет к минимальному напору 4 метра.

    Во время минимального расхода воды напор допустимо уменьшить до 3 метров на этаж (кроме первого). При этом должна обеспечиваться подача воды в аккумулирующие емкости. Для высотных зданий или их групп, возведенных в районе с малоэтажной застройкой или на возвышениях рельефа, необходимо предусмотреть повышение напора насосными станциями.

    Насос подкачки в подвале многоэтажки

    Напор воды на водоразборных колонках не может быть ниже 10 метров. Его максимально допустимое значение в наружном хозяйственно-питьевом водопроводе — 60 метров.

    Норма для жилого дома — давление от 1 до 4,5 кгс/см2

    Если в силу каких-то причин (разница в этажности, рельеф) существует потребность в более высоких значениях напора, вводы зданий или отдельные потребители снабжаются регуляторами давления.

    Классификация

    Схемы водоснабжения классифицируются по:

    • Степени централизации (подача воды из магистральной сети или локального источника);
    • Назначению (питьевые, хозяйственные, промышленные, пожарные водопроводы);
    • Наличию или отсутствию зонирования, регулирующих емкостей, насосных станций и регуляторов давления;
    • Применению оборотного (с повторным использованием воды) водоснабжения;

    Автомойка с оборотным водоснабжением

    • Использованию отработанной воды в технологических процессах или для полива.

    Централизованное водоснабжение по обеспеченности подачи воды делится на три категории:

    1. Системы первой категории допускают снижение подачи воды для хозяйственно-питьевых нужд на срок до 3 суток и для промышленных нужд до предела, заложенного в аварийный график предприятия. При этом снижение подачи не может длиться дольше 3 суток, а перебои в водоснабжении допускаются лишь на время переключения арматуры и длятся не больше 10 минут;

    Для потребителя снижение подачи воды обернется падением ее напора в пик водоразбора

    1. В системах второй категории допускается уменьшение подачи воды на те же значения, но уже на срок до 10 суток. Длительность перерывов в водоснабжении не может превышать 6 часов. Допускается отключение воды для ремонта оборудования;
    2. Водоснабжение третьей категории предполагает снижение подачи на указанные выше значения на срок до 15 суток и длительность аварийных отключений не больше 24 часов.

    Любопытно: хозяйственно-питьевой водопровод населенного пункта с населением больше 50 тысяч человек относится к первой категории, 5-50 тысяч — ко второй, меньше 5000 — к третьей. Однако в крупных городах допускается отключение воды на срок до суток, если оно затрагивает лишь отдельный районы и здания с населением до 5 тысяч человек.

    Водоснабжение группы потребителей отключено на время ремонта магистрали

    Производительность водопроводов, водозаборов и станций для подготовки воды рассчитывается по пиковому часовому расходу.

    Водопроводы

    • Прокладка труб для водоснабжения на присоединении самотечного водопровода к водоприемному колодцу или установленной опускным способом насосной станции должна по возможности выполняться бестраншейным методом (проколом грунта);

    Прокладка труб бестраншейным методом

    • Полимерные, стальные и изготовленные из ВЧШГ трубопроводы должны проверяться на предмет всплытия (при подводной прокладке и при высоком уровне почвенных вод);
    • Сталь и ВЧШГ требуют антикоррозийной защиты;

    Структура трубы ВЧШГ

    • В вечномерзлых грунтах трубопровод должен быть защищен от замерзания;
    • Количество линий водопроводов определяется категорией обеспеченности и водой и планами застройки района;
    • При подаче воды по одной линии и из единственного источника, необходимо предусматривать резервные емкости, обеспечивающие водоснабжение на время устранения аварии;

    Емкости для резервного водоснабжения

    • Расчетное время устранения аварий определяется категорией обеспечения водоснабжения и диаметром трубопровода.

    Вот нормативы для систем водоснабжения первой категории:

    Диаметр, ммВремя устранения аварии при глубине трубопровода до 2 метровВремя устранения аварии при глубине трубопровода больше 2 метров
    400 и меньше812
    400-10001218
    1000 и больше1824

    Для водопроводов второй категории обеспеченности время увеличивается в 1,25 раза, третьей — в 1,5;

    Однако: время ликвидации аварий может быть увеличено сверх этих значений, если при этом не нарушаются нормативы обеспечения водой для системы соответствующей категории.

    • Время локализации и отключения аварийного участка входит в общее время устранения происшествия и не может превышать 1, 1,25 и 1,5 часа для систем 1-й, 2-й и 3-й категорий соответственно.

    Сети водопроводов, в общем, должны быть кольцевыми. Водоснабжение тупиковой линией допускается для:

    • Производства (в случае, если его технология допускает перерывы в подаче воды);
    • Пожарного водопровода длиной до 200 метров;
    • При диаметре хозяйственно-питьевого водопровода не больше 100 мм.

    Пример кольцевой сети водоснабжения

    При выключении одной линии водовода подача воды не должна падать ниже 70% от нормальной. Для неблагоприятно расположенных участков допускается снижение подачи воды до 25% от нормы с напором не меньше 10 метров.

    При ширине улицы красной линии свыше 60 метров следует рассмотреть прокладку линий водопровода с обеих ее сторон.

    Линии водосети при обосновании должны снабжаться:

    • Запорной арматурой для отключения аварийных участков;
    • Воздушными клапанами для отвода воздуха и его подсоса при сбросе воды;
    • Вантузами, выпускающими воздух в процессе работы водосети;
    • Обратными клапанами (например, при использовании нескольких источников водоснабжения клапаны исключают переток воды между ними);
    • Редукторами давления;

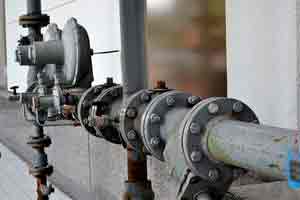

    Регулятор давления размера ДУ 150

    • Компенсаторами гидроударов;
    • Прокладка трубопроводов горячего водоснабжения и отопления сопровождается установкой компенсаторов температурного расширения.

    Арматура для оперативного отключения ремонтных участков должна иметь электропривод с дистанционным управлением.

    Задвижка с электрическим приводом

    Длина ремонтного участка ограничена 3 километрами при прокладке водопровода в одну линию и 5 километрами при двух и более линиях.

    Автоматические воздушники должны стоять в верхних точках ремонтных участков и в переломных точках водосети, наличие которых диктует рельеф местности. Воздушные клапаны должны не только отводить воздух из труб, но и препятствовать образованию в них разрежения при сбросе воды.

    Воздухоотводчик автоматический с фланцевым присоединением

    Однако: если разрежение при сбросе воды не превышает допустимого для соответствующего типа труб, автоматические воздушные клапаны можно заменить арматурой с ручным управлением.

    Наружная сеть водоснабжения должна прокладываться с уклоном 0,001 и более. На местности с плоским рельефом допустимо уменьшение уклона до 0,0005. Арматура для слива воды (СП рекомендует использовать поворотные затворы) должна устанавливаться в нижних точках ремонтных участков.

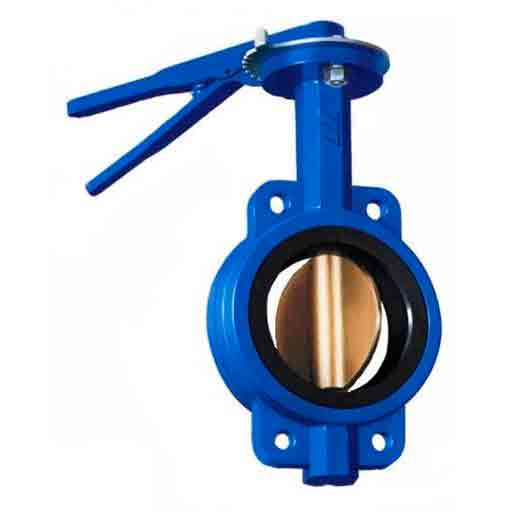

    Рекомендуемый СП вид запорной арматуры — поворотный затвор

    Пропускная способность сбросников и воздушников должна обеспечить слив воды и заполнение ремонтного участка за 2 часа или быстрее. Отвод воды от сбросника следует предусматривать в водостоки и дренажные канавы, а при невозможности — в колодец с последующей откачкой.

    Компенсаторы удлинения необходимы:

    • На трубопроводах, соединения которых неспособны компенсировать увеличение длины труб при повышении температуры воды или грунта;
    • На проложенных в тоннелях или по эстакадам стальных водопроводах;
    • На участках с высокой вероятностью просадки почвы.

    Полезно: трубам ВЧШГ с раструбными соединениями и эластичными герметизирующими кольцами компенсаторы не нужны.

    Водоразборной колонке необходима отмостка метровой ширины с уклоном 0,1. Радиус действия колонки принимается равным 100 метрам.

    Колонка с отмосткой

    Стальные трубы для прокладки водоснабжения следует использовать:

    • В водопроводах с расчетным давлением в 15 кгс/см2 и выше;
    • При пересечении магистралью водоснабжения дорог (как автомобильных, так и железнодорожных), оврагов и водных преград;

    Прокладка магистрали под дорогой

    • При пересечении сетей канализации;
    • В тоннелях, при монтаже трубопровода по мосту, эстакаде или на опорах.

    Минимально допустимая толщина стенки стальной трубы составляет 3 мм для размеров до 200 мм и 4 мм для большего размера. Трубы снабжаются антикоррозийным покрытием снаружи и изнутри.

    Давление гидравлических испытаний трубопровода зависит от типа труб:

    • Для серых чугунных оно равно расчетному эксплуатационному с коэффициентом 1,5, но не меньше 15 кгс/см2 и не больше 0,6 от испытательного заводского давления;
    • Для бетонных и хризотилцементных оно берется из соответствующих нормативных документов, без учета дополнительной внешней нагрузки;

    Материал напорных труб — асбестоцемент

    • Для стальных и ВЧШГ оно равно расчетному эксплуатационному, с коэффициентом 1,25 (но не выше давления заводских испытаний);
    • Для полимерных — равно расчетному с коэффициентом 1,2.

    Для защиты от гидроударов в наружных водопроводах следует предусматривать:

    • Установку воздушных клапанов;
    • Установку обратных клапанов на напорные линии водяных насосов;
    • Рассечение водовода обратными клапанами на участки с низким статическим напором;
    • Монтаж гасителей гидроударов на напорных линиях насосов;
    • Устройство напорных колонн.

    Запорная арматура для предотвращение гидроударов должна закрываться и открываться плавно. Для устройств с быстрым изменением положения затвора следует предусматривать установку предохранительных клапанов и гасителей гидроударов.

    Механизм и последствия гидроудара

    В общем случае водоводы прокладываются в грунте; регулирующая и запорная арматура при этом размещается в колодцах. При техническом и экономическом обосновании допускается прокладка трубопровода водоснабжения по поверхности, над землей и в тоннелях, в том числе с прочими коммуникациями (исключая газопроводы и линии для транспортировки горючих жидкостей).

    При подземной прокладке низ трубы должен быть на 0,5 метра глубже расчетного уровня промерзания. При этом расстояние от верха трубы до поверхности не может быть меньше того же полуметра. Инструкция связана с тем, что в проложенном под поверхностью трубопроводе вода будет нагреваться в летние месяцы.

    Изолинии глубины промерзания в европейской части России

    При прокладке водопровода в общем тоннеле или канале с канализацией он монтируется выше сточных труб. В грунтах большинства видов (кроме ила, торфа и скалы) трубы укладываются на выровненное грунтовое основание.

    Песок, супеси и суглинки допускают укладку трубы на грунтовое основание

    • На скальном основании труба должна лечь на 10-сантиметровую (над высотой выступов основания) песчаную подушку. Вместо песка можно использовать местные грунты, уплотненные до 1,5 кгс/см2;
    • На заторфованном или илистом грунте трубопровод укладывают только на искусственное основание;
    • В глинах необходимость песчаной подсыпки определяется проектом.

    Пособие к СНиП 2.04.02-84

    Основной проблемой просадочных, засоленных и набухающих грунтов является их низкая несущая способность при переувлажнении. Она может привести к просадке водопровода и его повреждению.

    Эксплуатационная надежность обеспечивается:

    • Способностью трубопровода деформироваться без ущерба для герметичности;

    Этим свойством в полной мере обладают полиэтиленовые трубы

    • Контролем за утечками воды;
    • Отводом воды при утечках в ливневую сеть или в складки рельефа;
    • Высокой скоростью устранения утечек.

    При проектировании водосети на проблемных грунтах приоритет отдается надземной прокладке. В зданиях водопровод прокладывается выше уровня пола или в водонепроницаемом подполье с отводом воды при утечках.

    Проблемный грунт вынудил проложить магистральный водопровод на опорах

    Трубопроводы водосети и аккумулирующие емкости следует располагать на участках с минимальной толщиной грунта, обладающего низкой несущей способностью, с обязательным обустройством дренажа.

    Аккумулирующая емкость для воды

    На участках с вероятностью просадки грунта на 20 см и более для систем водоснабжения 1 и 2 категорий обеспеченности подачи следует применять только трубы со сварными соединениями (как стальные, так и полимерные). Для водопроводов 3-й категории допустимо применение труб с раструбными соединениями при условии их уплотнения эластичными кольцами и манжетами.

    Сварка соединения полиэтиленового магистрального водопровода

    Однако: при давлении воды больше 6 кгс/см2 на просадочных грунтах можно применять только стальную трубу.

    При прокладке стальных подземных трубопроводов на засоленных грунтах следует уделить особое внимание их защите от коррозии.

    Один из способов защиты: стальная труба помещена в полиэтиленовую оболочку с теплоизоляцией и греющим кабелем

    СП 30.13330.2016

    • Трубы для внутренних питьевых и хозяйственно-питьевых водопроводов должны иметь гигиенические сертификаты;

    Сертификат соответствия полипропиленовых труб гигиеническим нормам

    • Использованные ранее стальные трубы под запретом и здесь;
    • Если вы своими руками монтируете холодное водоснабжение — прокладка труб должна сопровождаться их изоляцией материалами с низкой теплопроводностью. Изоляция уменьшит образование конденсата, способствующего коррозии стали и уменьшающего сроки службы увлажняемых им строительных конструкций;
    • Розливы и стояки системы ГВС тоже следует изолировать, но уже для сокращения теплопотерь;

    Изоляция медных стояков вспененным утеплителем

    Однако: подводки к сантехприборам в изоляции не нуждаются.

    • Системы централизованного горячего водоснабжения должны быть циркуляционными (с закольцовкой контура и непрерывным движением воды). Для местного ГВС циркуляция не обязательна;

    Горячее водоснабжение с циркуляцией

    • Перемычками может объединяться от 3 до 7 стояков ГВС. Как правило, один стояк в каждой группе — циркуляционный. Водоразбор из него не допускается;

    Кольцующая перемычка между стояками ГВС на верхнем этаже жилого дома

    • Полотенцесушители подключаются к подающим стоякам ГВС или к циркуляционным стоякам при обязательной установке перед прибором кранов и перемычки;

    • Внутренний водопровод может быть тупиковым, если техусловиями допускаются перерывы в подаче воды, а количество пожарных кранов в здании не превышает 12-ти;

    • Кольцевой внутренний водопровод должен иметь как минимум два ввода. Кроме того, не меньше двух вводов должны иметь жилые дома с 400 и более квартирами, клубы, любые заведения с эстрадой и кинотеатры с 300 и более местами, театры, постройки с 12 и более пожарными кранами;

    Кольцевой и тупиковый внутренние водопроводы

    • При наличии двух вводов и насосных станций вводы должны объединяться до насосов;
    • Каждый из нескольких вводов с водосчетчиками снабжается обратным клапаном;
    • Горизонтальную разводку воды следует выполнять по подвалу, отдельному техническому этажу, чердаку, а в их отсутствие — под съемным настилом пола или под потолком в нежилых помещениях на верхнем этаже;

    Горизонтальная разводка холодной и горячей воды по техническому подвалу

    • Скрытая прокладка стальных труб с резьбовыми соединениями — под запретом. Единственное исключение — уголки перед настенным смесителем: они могут быть заделаны в стену;

    Смеситель держится на скрытых в стене уголках

    • Канализация при совместной прокладке с водопроводом монтируется ниже него. Горячая вода разводится выше холодной, чтобы предотвратить нагрев последней;

    Холодная вода разведена ниже горячей

    • Розливы монтируют с уклоном не меньше 0,002 (в особых случаях — 0,001) и снабжают их сбросниками в нижней точке. В верхней точке циркуляционного контура ГВС монтируются воздухоотводчики;

    Сбросы в нижних точках розливов ГВС и ХВС

    Однако: в качестве последних не возбраняется использовать водоразборную арматуру, если ее расположение позволяет отвести воздух из циркуляционной перемычки.

    • В помещениях, температура воздуха в которых может опускаться до +2 и ниже, трубам необходимы теплоизоляция и тепловое сопровождение, или же кабельный обогрев;

    В теплоизоляцию трубопровода уложен греющий кабель

    • Трубы должны служить от 50 лет на холодной и от 25 лет на горячей воде;

    К слову: это требование фактически запрещает монтаж внутренних водопроводов стальной трубой. Расчетный срок службы черной трубы (по данным ВСН 58-88 Р) — 10-15 лет, оцинкованной — 20-30.

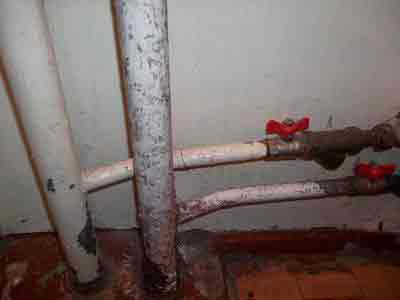

    На фото — стальная труба после 20 лет службы на холодной воде

    • Пожарный водопровод должен монтироваться металлической трубой (кроме чугунной).

    Водопровод пожарный внутренний, материал — сталь

    Заключение

    Надеемся, что нам удалось просто и доходчиво изложить требования нормативных документов. Узнать больше о том, как должна выполняться прокладка труб системы водоснабжения, вам поможет видео в этой статье. Успехов!

    Источник: http://moikolodets.ru/prokladka-trub-vodosnabzheniya-747

    Система водоснабжения

    Система водоснабжения и канализации представляют комплекс мероприятий, используемых в условиях современного хозяйства для обеспечения беспрерывной подачи воды и ее выведения. Предоставление условий максимального комфорта для беспрерывной подачи и отведения воды возможно только при правильном расчете всех рабочих параметров и инженерных узлов коммуникации.

    Разработка плана по благоустройству дома начинается еще на этапе планирования архитектурного проекта. Суть его разработки заключена в автоматизации процессов подачи необходимых объемов жидкости для чего и требуется выбрать один из способов по обустройству типовой схемы с учетом местных условий и возможностей пользователя.

    1. Виды и способы водоснабжения

    Комплекс инженерных сооружений, оборудования и трубопроводов, предоставляющих забор воды из природных источников, ее очищение и надлежащую обработку, транспортировку и непосредственную подачу под напором потребителям может быть классифицирован по таким признакам:

    1. Типу водяного источника:

    • применение поверхностных вод;
    • подземных;
    • смешанные.

    2. Методу подъема воды:

    • напорные, в которых подача жидкости производится насосами или за счет разницы давления;
    • гравитационно-самотечные схемы задействуют метод разности наклона труб.

    3. Назначению:

    • питьевые и для хозяйственных нужд;
    • производственные – качество воды определяется требованиями предприятия и целями ее применения. Возможно задействование системы повторного применения воды.

    4. Противопожарные – применение технической воды для огнетушения.

    Лицензионные ключи на популярный компьютерный софт по доступным ценам

    5. В зависимости от способа поступления и методов распределения водоснабжение может быть представлено в виде:

    • Централизованной системы, состоящей из ряда инженерных построек. Поступления воды в жилой многоквартирный или загородный дома осуществляется из одного или нескольких видов источников в совместную сеть (резервуар), откуда распределяется в общую раздаточную ветку зоны действия системы с согласованным рабочим графиком.
    • Автономной сети. Снабжается водой локально и не зависит от работы других объектов. Чаще всего для разработки схемы водоснабжения частного дома в качестве источника используется колодец и обустраиваются насосные станции или производится монтаж накопительного бака.
    • Комбинированной — является промежуточным звеном между автономной и централизованной схемами при определении экономически выгодных условий. К примеру, питьевой водопровод целесообразно объединить с противопожарным и пр.

    6. Исходя из характера применения воды:

    • прямоточные — с прямым попаданием использованной воды в канализационный сток;
    • с повторным задействованием;
    • оборотные – вода после применения очищается для технических целей с многократным циклом использования на одном объекте.

    2. Критерии при выборе системы водоснабжения

    Основной критерий выбора источника водоснабжения является ГОСТ 2761-84, указывающий их санитарную надежность, а соответственно и защищенность от разного рода загрязнений. Исходя из установленных критериев в первую очередь применяются:

    • Артезианский воды. Они представляют группу наиболее защищенных источников. При их полном отсутствии или недостатке запасов рекомендуется использовать другие источники в порядке убывания состояния пригодности.
    • Безнапорные межпластовые воды, приуроченные к водоносным толщам значительной мощности, прорезаемым гидрографической сетью. Залегание, как правило, неглубокое.
    • Грунтовые, в том числе и с искусственным наполнением и подрусловым.
    • Поверхностные водные объекты (озера, каналы, пруды).

    Определение источника для обустройства станции водоснабжения производится исходя из наличия запасов подземных вод на территории расположения дома. Ввиду их недостаточности задействуются родниковые воды и только после поверхностные водоносы, которые являются наиболее загрязненными из-за промышленных, судоходных и хозяйственных стоковых систем.

    Отличительными характеристиками качества поверхностных водоистоков в сравнении с подземными являются:

    • более низкий коэффициент растворенных в воде минеральных веществ;
    • больший уровень нерастворенных взвешенных веществ;
    • высокие показатели цветности;
    • высокий индекс микробного загрязнения.

    Сделать заключение о состоянии пригодности воды в источнике в компетенции санитарно-эпидемиологической службы, выполняющей забор образцов жидкости и их химический анализ. Полученные результаты являются основным фактором, участвующим в подборе рациональной системы водоочистки и обеззараживания.

    Однако ввиду того, что возможности изменения свойств жидкости современными способами имеют свои ограничения ГОСТ 2761-84 формирует требования, которым должна соответствовать вода из источников еще до начала ее обработки на станциях очистки.

    3. Автономное водоснабжение

    В том случае, когда невозможно подключить централизованную систему подачи воды в частном доме целесообразным будет принятие решения об автономной линии. Несмотря на сложность задачи, результатом становится независимый узел коммуникации с регулируемыми параметрами, состоящий из двух основных систем: добычи и распределения воды.

    Для реализации первого этапа потребуется выбрать метод получения питьевой воды. Подбор вида водозаборного сооружения в большей степени зависит от характеристик геологической обстановки местности, глубины прохождения водоносных горизонтов и количества используемой воды.

    3.1. Из открытых источников

    Достаточно редкий способ, при котором вода поступает из открытых водоемов:

    • реки;
    • озера;
    • пруда и пр.

    Здесь требуется предварительная очистка воды или задействование исключительно в технических нуждах. Очистительная станция для обработки жидкости относится к дорогостоящей категории оборудования, поэтому не пользуется спросом.

    3.2. Из подземных источников

    Самый востребованный вариант устройства водоснабжения в частном доме – использование скважины. Чаще всего требуется небольшая очистка воды перед ее подачей потребителю. Жидкость отбирается из нескольких горизонтов. Для этого возможно применение:

    • классического колодца (шахтный);
    • верховодки из скважинного колодца (абиссинский)
    • артезианского или песчаного уровней.

    Поскольку вода находится на большой глубине требуется монтаж энергонезависимого оборудования и резервного генератора, отвечающего за бесперебойный режим работы техники в случае отключения электричества. Выбор здесь зависит от нескольких факторов: финансовых возможностей, глубины залегания и производительности слоя.

    3.3. Централизованное водоснабжение

    Если вблизи от дома проходят городские коммуникации и есть желание подключиться к общей магистрали потребуется выполнить следующую процедуру:

    • 1 В большинстве случаев обслуживанием централизованных магистралей занимаются районные МУПы, поэтому изначально обращаются к ним за официальным разрешением на врезку.
    • 2 Получение разрешительной документации предполагает описание места подсоединения, а также всех технических условий для осуществления работ.
    • 3 Далее идет этап проектирования работ. Эта услуга заказывается у профильной организации, где делаются все необходимые стоимостные расчеты, а затем и выполнение подсоединения.

    К основным достоинствам централизованной коммуникации относится простота и удобство применения – нет необходимости обустраивать дополнительные узлы водопровода.

    Минусы также существуют, среди них:

    • полная зависимость от услуг постороннего предприятия;
    • вода зачастую достаточно сомнительного качества, даже несмотря на требования, предъявляемые СанПиН;
    • требуется ежемесячная оплата за потребляемые объемы воды.

    4. Скважина или колодец. Что выбрать (сравнение)

    Вопрос о наличии собственного источника водоснабжения возникает у каждой семьи, планирующей постройку загородного дома, удаленного от централизованных коммуникаций. Решение проблемы заключается в подборе подходящего метода: копки колодца или бурения скважины.

    Объективное рассуждение при сравнении этих конструкций весьма некорректное, т.к. даже стандартная скважина «на песке» будет иметь значительно больше технологических преимуществ в сравнении с самым современным колодцем. Кроме этого, обустройство колодца ведется исключительно с учетом места размещения септика. В нормативных актах указывается, что между двумя системами должна быть выдержка расстояния не менее 200 м, что проблематично на участках с небольшой территорией. В этом вопросе скважина более практична – ее можно создать практически в любом месте, так как сетка глубинных артезианских вод достаточно обширная.

    Также важен факт сравнения стоимости и качества. В случае с копкой колодца на стандартную глубину установки 10 колец смета на работы будет значительно дешевле нежели для скважины. Однако о высоком качестве воды здесь говорить не приходится. Этот аспект обусловлен низкой фильтрацией водных ресурсов. Особенно это заметно в весенний период, когда происходит таянье снегов, что обуславливает мутность состава. Также стоит учитывать и сезонность, возможны колебания уровня воды, а в летний период возможно пересыхание.

    Подводя итоги, стоит отметить, что шахтный колодец больше подходит для дачных участков, где проживание носит сезонный характер. Для объектов круглогодичной эксплуатации целесообразно остановиться на бурении скважины. Несмотря на существенные первоначальные вложения, ее стоимость окупается за несколько лет.

    5. Виды скважин — преимущества и недостатки

    Для получения стабильного доступа к подземным источникам используют различные виды скважин на воду. Из гидротехнических конструкций популярны:

    • шахтные колодцы;
    • абиссинская;
    • скважина «на песок»;
    • артезианская.

    5.1. Шахтный колодец

    При расположении водоносного слоя на уровне 5-15 м от поверхности земли его добыча может осуществляться посредством обустройства колодца. Это первичный слой, представленный постоянным водоносным горизонтом, образованным в большей части в результате фильтрования поверхностных вод через грунт. При разработке плана необходимы точные расчеты фактического объема воды для полноценного обеспечения нужд семьи.

    Основными достоинствами можно назвать:

    • нет зависимости от электричества – подъем воды на поверхность может осуществляться ручным методом или механическим насосом;
    • несложное обустройство;
    • наиболее низкая стоимость работ;
    • эксплуатационный срок достигает 50 лет.

    Из недостатков стоит учесть низкое качество воды поверхностных слоев. Это связано с инфильтрацией атмосферных осадков, попадающих в этот слой. Поэтому и производительность, и уровень обусловлены погодными условиями – в летний период происходит истончение , в зимний наоборот увеличение количества жидкости.

    5.2. Абиссинская скважина

    Также возможно выбрать скважинный колодец неглубокого заглубления, представляющий из себя стандартный вариант скважины, однако ее бурение осуществляется до верховодки (не более 8 м). Конструкция представлена узкой трубой, диаметр которой 1-1,5 дюйма. К низу припаян фильтрующий элемент и острый наконечник, напоминающий иглу. Благодаря «игольчатому» основанию шахту можно опускать на нужную глубину двумя методами:

    • 1 Посредством забивания в грунт с помощью «забивной бабы».
    • 2 В процессе бурения.

    После здесь производится установка механического или электрического насоса, а также обратного клапана, обеспечивающего проход жидкости в одном направлении и блокировку при смене ее курса оттока.

    Среди положительных факторов отмечены:

    • небольшие расходы на установку;
    • процесс монтажа занимает 4-10 часов;
    • не используется сложная техника, что позволяет произвести все работы стесненных условиях на открытом воздухе или внутри помещения;
    • в составе содержится наименьшее количество минеральных веществ;
    • герметичность;
    • поскольку присутствует пиковый наконечник нет надобности погружения до водоупорных слоев, поэтому экономится расход труб;
    • несложное конструкционное устройство.

    Однако недостатком являются такие показатели как:

    • с течением времени скважина может заиливаться, особенно в случаях, если их использование не регулярное;
    • для подъема воды требуется установка специального насосного оборудования;
    • в связи с небольшим дебетом 0,5-3 м3/час – не подходит для большого дома с несколькими точками водозабора.

    5.3. Скважина песчаного уровня

    Получения более качественных показателей воды, чем у колодца, получается при ее добывании из песчаного слоя, расположенного под суглинистой почвой с залеганием 14-40 м. Именно этот предшествующий уровень защищает жидкость от проникновения загрязнений с поверхностных участков. Обсадная колонна выполняется из труб 12-16 см, снизу расположена перфорированная труба, оснащенная сетчатым фильтром. С ее помощью осуществляющая забор жидкости из песчаного слоя. Посредством погружного вибрационного насоса воду поднимают наверх.

    Показатели продуктивности достигают 50 м3/сутки, что вполне достаточно для обеспечения потребностей даже масштабного дома. Средний эксплуатационный срок такого объекта достигает 25 лет. По истечению заданного срока выполняются очистительные работы по устранению накопившихся ила и песка.

    Из минусов такой системы можно отметить:

    • дополнительные расходы на установку фильтров при входе в дом, т.к. есть большая вероятность попадания верховодки и талых вод;
    • качество воды хуже в сравнении с абиссинской скважиной.

    5.4. Артезианская скважина

    Не часто применяемый вид забора подземных вод. Глубина подъема доходит до 200 м. Бурение производится до известняковых пород. Вода в них находится под давление, поэтому она быстро поднимается по обсадной колонне. Качественные показатели состава жидкости находятся на самом высоком уровне, а срок эксплуатации достигает 50 лет.

    Согласно действующему законодательству – является госрезервом стратегического назначения, поэтому для добычи требуется специальное разрешение. Кроме этого вода может иметь высокую степень минерализации, что плохо сказывается на функциях насоса и приборах сантехники. Также это наиболее дорогостоящий проект.

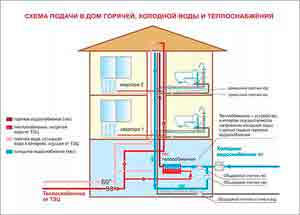

    6. Схема подачи воды

    Схемы водоснабжения классифицируются в зависимости от:

    • 1 Источников получения воды:
    • поверхностные;
    • подземные.

    • 2 Метода зонирования:
    • последовательное –в верхние участки водные ресурсы подаются посредством транзита через нижние, а забор выполняется насосом из самой линии или накопительного бака;
    • параллельное – в каждую зону пода поступает по автономной линии благодаря группе насосов, установленной в общей для всех зон насосной станции.

    7. Основная составляющая схемы водоснабжения

    Система, обеспечивающая доставку воды к потребителю из природных источников и ее очищение, обустраивается по схематическому плану, представляющего из себя совокупность сооружений водопровода и последовательность расположения их на выбранном участке местности.

    Значительное воздействие на схему размещения таких конструкций оказывает выбранный для водопровода источник: его характеристики, мощностные показатели, качественный состав воды, а также расстояние от него до объекта снабжения. Иногда целесообразно задействовать сразу несколько источников водных ресурсов.

    Вне зависимости от вида водопровода его проектирование начинается с начертания схемы в плане (в разрезе) и установления состава сооружений. Исходя из условий местной геологической структуры почвы, характерных особенностей применения водных ресурсов и экономически-выгодных соображений составные элементы схемы водоснабжения могут претерпевать изменения, поэтому начальная стадия может продуцировать несколько вероятных схем. После проведения технико-экономических просчетов – производится окончательный выбор самого выгодного варианта.

    Согласно выбранного схематического плана выполняется окончательный проект и расчет всех устройств и элементов системы.

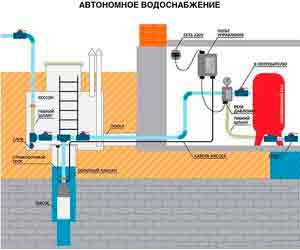

    7.1. При автономном водоснабжении

    Основными нюансами, которые требуется решить при проектировании плана подачи воды в дом являются:

    • выбранный тип системы;
    • место для обустройства источника;
    • бурение скважины или копка колодца;
    • создание системы водозабора и хранения при помощи кессона, насоса или накопительного резервуара;
    • определение направления подачи воды.

    Схема снабжения водой состоит из таких компонентов:

    • выбранного источника для получения воды;
    • насоса или насосной станции для перекачки жидкости;
    • оборудование для автоматической подачи и накопления (гидроаккумулятор);
    • наружный и внутренний трубопровод с соединительными деталями, а также сантехническими устройствами (краны, вентили, смесители и пр.);
    • система очистки (фильтры);
    • гидропневматический бак;
    • приборы для контроля и регулировки;
    • для получения ГВС выполняется монтаж бойлеров, котлов, колонок и т.д.

    Установка всех емкостей и насосов требует четкого выполнения требований, указанных в паспорте к оборудованию. Именно поэтому из источника предварительно берут пробы жидкости и проводят их анализ . Техническую воду очищать не обязательно, ее подводят отдельной линией.

    7.2. При централизованном водоснабжении

    Централизованная система водоснабжения имеет такие отличительные характеристики в функционировании:

    • 1 Прежде чем поступить в фильтрующую систему, жидкость проходит предварительное очищение посредством фильтров насосной станции. По большей части удаляются крупные фракции песка, ила и глины. Более тщательное фильтрование производится в очистительных бассейнах, после чего вода транспортируется потребителям.
    • 2 Значительную роль в технологическом плане играют разводка трубопровода, соблюдение норм при расчете угла наклона труб, корректное размещение запорной арматуры. Несоблюдение этих правил приводит к нарушению работы некоторых участков или полном отсутствии подачи воды к некоторым пользователям.
    • 3 Ключевым показателем работоспособности системы является давление. Показатель должен соответствовать номинальным значениям.

    Некоторые кооперативы устанавливают скважины и водонапорные башни, что реализует план автономного источника для обеспечения сразу нескольких домов. Это достаточно дорогостоящий план, однако позволяющий не зависеть от сети централизованных поставок.

    Поскольку принцип действия централизованной системы подачи воды имеет много особенностей потребуется установка большого количества дополнительных элементов, в числе которых:

    • приемные сооружения, осуществляющие водозабор из почвенных слоев или других источников;
    • насосные станции, выполняющие подачу воды к месту очистки, хранения или непосредственного применения конечными потребителями;
    • резервуары, регулирующие запасы воды.
    • мощные очистительные станции;
    • трубопроводные линии, отвечающие за транспортирование и подачу воды к месту ее использования, запорная арматура и приборы, осуществляющие контроль расхода жидкости.

    8. Точки потребления воды в схеме водоснабжения дома (где и как она потребляется)

    В основе монтажа любого водопровода лежит выбранная схема разводки. Составив такой план можно приступать к подбору материалов и их монтажу. Также на этапе планирования решается, количество точек водоразбора (абсолютно все устройства, которые будут подключены к водопроводу) в доме. К ним относятся:

    • ванна;
    • умывальник;
    • стиральная и посудомоечная машины;
    • кухонная мойка;
    • унитаз;
    • биде;
    • системы полива;
    • фонтан;
    • подпитка отопления;
    • для ГВС – подмес в циркуляцию;
    • для канализации – отвод стоков и прочие инженерные коммуникации.

    Во время составления плана-расчета потребления воды стоит помнить, что чем больше точек разбора воды в проекте, тем мощнее потребуется оборудование для обустройства водоснабжения.

    9. Оборудование

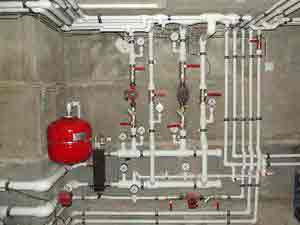

    Стандартная схема разводки водопроводной системы с использованием в качестве источника скважины или колодца состоит из следующих узлов:

    • 1 Насосное оборудование.
    • 2 Ниппель-переходник для соединения с последующими элементами системы, имеющих отличный от выхода из насоса диаметр.
    • 3 Обратный клапан, предотвращающий изменения направления потока среды в технологической системе в момент простоя или падения давления.
    • 4 Труба.
    • 5 Водоразборная арматура для узлов соединения трубопровода, перекрытия подачи и пр.
    • 6 Фильтры, защищающие оборудования от попадания инородных частиц, также снижают количество железа в составе воды и смягчают ее.
    • 7 Бак гидроаккумулятора, поддерживающий стабильный напор.
    • 8 Группа безопасности, контролирующая давление в системе и продлевающие эксплуатационный срок оборудования: реле давления, манометр и реле сухого хода.

    9.1. Насосы

    Для водоснабжения применяются насосы разных типов:

    • роторные;
    • поршневые;
    • струйные;
    • центробежные;
    • осевые;
    • вихревые;
    • погружные;
    • центробежные;
    • центробежные моноблочные;
    • укомплектованные насосные станции.

    При подборе нужной модели водоподъемного оборудования учитываются такие критерии:

    • Дебит источника. Показатели должны быть больше потребления воды в доме.
    • Минимальный столб подачи воды. Подачу можно определить по напорно-расходной характеристике зная создаваемый напор.
    • Тип водозаборного сооружения и глубину водоносного горизонта. Подача из источников, зеркало воды в которых не превышает 8 м. осуществляется поверхностным центробежным оборудованием. Откачка с более существенных глубин выполняется мощными погружными агрегатами.
    • Заданный напор в системе. Напор насоса слагается из высот, которые необходимо преодолеть жидкости: подъем от уровня воды в скважине до сантехнического прибора, расположенного в наивысшей точке, потери при достижении самого высокого узла, требуемый напор в заданной точке.
    • Допускаемый расход водных ресурсов. Рассчитывают, исходя из количества сантехнических точек и числа проживающих. Этот показатель оказывает влияние на выбор производительности оборудования.
    • Производительность. Рассчитывается с учетом количества проживающих в доме человек. Средние показатели расхода воды на человека в час приблизительно 0,5 м3. К этим расчетам подключают и расход жидкости для полива.

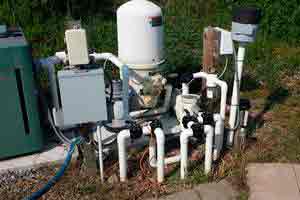

    9.2. Насосные станции

    Насосные станции классифицируются в зависимости от целей эксплуатации: бытовые и промышленные.

    9.2.1. Бытовые станции

    Чаще всего этот вид применяется в загородных домах или частных строениях и помогает обеспечивать подачу воды из колодца или скважины. Их разделяют на:

    • автоматические;
    • вихревые;
    • центробежные;
    • канализационные.

    Автоматические. В такого рода устройствах отсутствует бак мембранного типа. Контроль за водяным напором осуществляется за счет работы электроники. Монтаж необходимых датчиков осуществляется отдельно. Таким образом функционирование насоса становится максимально безопасным.

    Перекачивающее устройство также отличается компактными размерами. Процесс автоматизированного водоснабжения выполняется по такому алгоритму действий:

    • 1 При открытии крана вода поступает из бака, куда она была ранее закачана для создания давления в системе.
    • 2 Подключенное к гидроаккумулятору реле давления точно определяет, когда уровень давления в баке опускается ниже установленного диапазона. Это подтверждает опустошение бака.
    • 3 Таким образом реле, через подсоединённые контакты, производит включение насоса.
    • 4 Выполняется наполнение бака. Его объем обычно 24-50 л.
    • 5 Когда давление в гидроаккумуляторе повысится до требуемой отметки, реле выключает насос.

    Такой принцип функционирование обеспечивает постоянным запасом воды в доме в автоматическом режиме.

    Вихревые. Давление в таких агрегатах формируется за счет создания лопастным колесом множества вихрей. Основной отрицательной стороной этого вида станций является требуемое наличие начального давления для запуска. Устройства чувствительны к колебаниям атмосферного давления, поэтому их монтаж реализуется только в закрытых помещениях.

    Центробежные. Посредством центробежного колеса организуется необходимое давление в станции. Его мощь и поднимает вверх воду даже с больших глубин. Чаще всего такие станции задействуются для скважин. Отличительной чертой является выдержка температурных колебаний воды, которую она поднимает.

    Канализационные насосные станции (КНС). Такие установки имеют большие габариты. Их конструктивное устройство выглядит следующим образом:

    • корпус;
    • несколько насосов;
    • датчики;
    • трубопроводы.

    В большинстве случаев, достаточно наличия самотечной канализации.

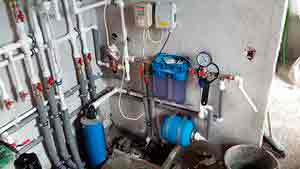

    10. Монтаж насосной станции

    Для обеспечения нормального процесса функционирования без частого ремонта оборудования, потребуется выполнить дооснащение дополнительными приборами, среди которых:

    • водяной фильтр, предотвращающий попадание мелких частиц и песка из источника в бак или корпус насоса;
    • датчик давления воды в системе защищает насос от сухого хода, сохраняя таким образом его рабочую способность в момент перегревания;
    • обратный клапан, пропускающий воду к насосу и предотвращающий ее вытекание в обратном направлении;
    • реле давления, позволяющее выполнять контроль давления в гидробаке;
    • блок автоматики представлен комплексом оборудования, включающим реле давления, и защиту от сухого хода.
    • Стабилизатор напряжения.

    Монтаж насосной станции выполняется с учетом:

    • 1 Места расположения. Требуется обустройство участка с защитой от попадания влаги и холода.
    • 2 Глубины, с которой будет осуществляться подъем воды.
    • 3 Расстояния от зоны установки до источника.

    Что входит в насосную станцию

    Такой набор можно приобрести в готовой комплектации, состоящей из:

    • гидроаккумуляторного бака;
    • насоса (погружного или поверхностного);
    • реле давления;
    • автоматического блока регулирования.

    11. Фильтры

    Долговременность эксплуатации и работоспособности агрегатов, входящих в состав насосной станции зависит от системы очистки. Фильтрующий элемент устанавливается на устройстве всасывания воды. Он нивелирует попадание инородных частиц, содержащихся в воде . В некоторых случаях требуется дополнительная установка устройств очистки и на входе системы водоснабжения в дом.

    11.1. Подбор фильтров для очистки подаваемой воды

    Очищающий модуль разделяется на два типа:

    • 1 Тонкой очистки. Частицы, не пропускаемые фильтром, могут быть размерами меньше 1 мкм. Задерживаются также и тяжелые виды металлов. По своему внешнему виду устройство похоже на колбу со сменным картриджем, выполненного из полиэтиленовых ниток и волокон, намотанных на пластиковый сердечник. Чаще всего этот узел очистки монтируется после системы грубой фильтрации. Для питьевой воды применяются мембранные фильтры.
    • 2 Грубой очистки. Этот очистительный элемент не пропускает крупные частицы (песок, ил и пр.) до 1 мм. Структурная особенность – применение мелкозернистой сетки, установленной в конце всасывающего трубопровода.

    12. Оборудование при горячем водоснабжении

    Централизованные сети, подающие тепло нередко применяют пластинчатое теплообменное оборудование. В городских сетях температурные показатели воды могут достигать 90⁰ С и более, тогда как нормативными документами предусматривается температура ГВС не большее 65⁰ С. Сетевую воду не применяют напрямую, а задействуют в работе теплообменное устройство, чаще всего наборного типа из стальных пластин, делящих линии греющей и нагреваемой воды посредством прокладок.

    Основные преимущества такого оборудования:

    • высокая теплообменная площадь;
    • небольшие габариты;
    • реализуется возможность быстро наращивать или снижать мощность устройства теплообмена.

    12.1. Солнечные коллекторы

    Самой дешевой категорией устройств для получения ГВС применение солнечных коллекторов. Использование современных технологий и материалов позволяют получить несложное устройство с возможностями быстрого нагрева больших объемов жидкости, даже в условиях сильных морозов.

    12.2. Бойлерное оборудование

    Самое оптимальное решение с точки зрения ценового аспекта монтажа является бойлерное оборудование. Выбор бойлеров достаточно обширный, поэтому их разделяют на несколько основных видов:

    • Накопительные. Представлены емкостью с вмонтированным электрическим ТЭНом. Основные характеристики представлены объемом бака и мощность. Чем выше показатели мощности нагревателя, тем быстрее производится прогрев жидкости.
    • Косвенного нагрева. Этот тип агрегатов оснащен змеевиком, через который проходит тепловой носитель, получаемый от отопительной системы, который и греет воду. Чем больше площадь змеевика и выше температура теплоносителя. Тем быстрее производится обмен теплом, а соответственно и нагрев воды.
    • Смешанного типа. Здесь дополнительно установлен электронагреватель. Основное достоинство этого вида – в зимний период нагрев воды осуществляется отопительной системой, а в летний — электрическим нагревателем.

    12.3. Газовые и электрические колонки

    Колонки относятся к водонагревателям проточного типа. К основным преимуществам относится неограниченный запас горячей воды, т.к. мощности устройства достаточно для беспрерывного нагрева потока воды. Такие устройства позволяют одновременно задействовать 2-3 точки водозабора.

    Общий принцип работы газового устройства водонагревателя:

    • 1 Газ поступает в колонку по патрубку.
    • 2 В патрубке вмонтирован клапан, отвечающий за регулирование подачи пропана. Вода, подведенная к ближнему патрубку в газовой колонке. В нем также установлен клапан регулировки и датчик.
    • 3 Когда происходит срабатывание датчика, газ по трубке транспортируется в горелку, где воспламеняется.

    Если подвод газовых труб невозможен подбирают модель электрического типа. Возможно два основных варианта нагревателей:

    • 1 Проточный. Компактная конструкция с достаточно большим расходом электроэнергии за счет высоких показателей мощности. Также это устройство может установить только профессионал.
    • 2 Накопительный. Нагрев происходит в баке до установленной температуры. После этого устройство поддерживает заданный диапазон. При открытии крана в бак поступает холодная вода, а после опустошения резервуара потребуется какое-то время на нагрев. Его показатели зависят от вида ТЭНа, объемов бака и слоя теплоизоляции на стенках емкости.

    12.4. Котлы на твердом топливе

    Твердотопливное устройство обеспечивает не только отопление, но и подачу ГВС. Эти агрегаты не сложные в установке и являются менее зависимыми от источника топлива в сравнении с газовыми аналогами.

    Встроенные датчики позволяют поддерживать идентичную температуру на всех контурах. Приборы фиксируют даже наименьшее падение установленных индексов. В этот момент датчик подает сигнал и агрегат сжигает топливный материал (дрова, кокс, уголь и пр.), а полученное тепло расходуется на подогрев воды в контурах.

    12.5. Котлы на жидком топливе

    Несмотря на эффективную способность обогревать здание и высокие технические характеристики, жидкотопливные котлы не так распространены, как газовые или твердотопливные теплогенераторы. Оборудование работает на дизельном топливе или отработке.

    Такие агрегаты функционируют по аналогичному принципу, как и газовые. Основной отличительной чертой является применение форсунки вентиляторного типа. В зависимости от типа устройства можно определить насколько эффективна и экономична работа котла.

    12.6. Гидроаккумулятор и расширительный бак

    Конструкция расширительного бака и гидроаккумулятора имеют практически идентичную структуру — прочный металлический корпус, поделенный внутри на два отсека резиновой мембраной. Одна секция наполнена водой, другая — воздухом. В момент увеличения давления воды производится сжимание воздуха, соответственно размер воздушного отдела уменьшается, а мембрана начинает прогибаться, тем самым вытесняя воздух. С одной стороны, у агрегата есть подключение к линии водовода, с другой – золотник для подкачивания воздушных масс.

    Вследствие нагревания воды она имеет свойства расширяться, именно для компенсирования этих показателей и предназначен расширительный бак.

    Назначение гидроаккумулятора более обширно:

    • аккумулирование объема воды под давлением системы водоснабжения, оснащенных напорным насосом;
    • снижение частотности запуска насоса;
    • сглаживание гидроударов;
    • хранение запасов воды питьевого назначения в объеме до 1/3 от общего литража резервуара.

    13. Трубы и их выбор

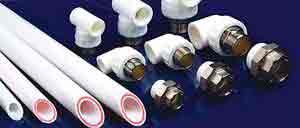

    Ассортимент труб для обустройства коммуникаций достаточно обширен. В зависимости от необходимых характеристик, выпускаемая продукция классифицируется в зависимости от:

    • 1 Материала:
    • Нержавеющая сталь – высокая ценовая категория с повышенными прочностными характеристиками, выдерживает температуру до 100°C, резкие перепады давления, подходит и для ГВС и холодного водопровода, срок эксплуатации до 50 лет.
    • Медь – устойчивость к температурным деформациям, повышению давления, коррозийным образованиям, не придает специфического вкуса воде, срок долговечности достигает 70 лет. Из недостатков сложность монтажа и невысокая прочность к механическим повреждениям.

    • Металлопластик — невысокая цена, срок применения до 35 лет, обладает устойчивость к коррозии, не образуются скопления минеральных веществ, относительно небольшой вес, устойчивость к деформациям за счет гибкости, покрытие диэлектрической оболочкой. Минусы: из-за перепада температур материал сжимается и требуется периодическое подтягивание соединений.
    • Полипропилен – срок использования до 50 лет, выдержка высоких температур 90-95 °C с давлением в системе до 20 атм., прочное соединение, высокая прочность и недорогая цена. Среди отрицательных качеств: не выносят высокой внешней температуры.
    • 2 Диаметра. При выборе этого параметра учитываются такие факторы:
    • напор воды в системе — чем ниже его показатели, тем больший диаметр должен быть определен.
    • Длина трубопровода. Чем дольше его протяженность, тем ниже будет напор в системе, поэтому требуется использовать больший диаметр.
    • Количества поворотов и стыковочных узлов. Все эти элементы снижают давление. При выборе труб с большим диаметром, получается увеличить поступление воды на объект.

    13.1. Разводка труб

    Для монтажа разводки труб водоснабжения выбирают один из двух вариантов: скрытый и открытый. В первом случае монтаж всех деталей выполняется внутри обустроенных пустот (ниши, штробы и пр) на заданных участках. Немного превосходящие в диаметре укладываемых труб.

    Во втором — предполагается, что трубы укладываются возле стен или над полом. Такой вид установки достаточно прост, однако внешний вид коммуникации существенно искажает общий интерьер.

    13.2. Крепление труб

    Фиксация участков патрубков осуществляется на резьбовое соединение. При соединении трубные секции должны иметь две внутренние резьбы в разных сегментах.

    Понадобиться выполнение трубной и крепежной резьбы. В первом случае нарезка делается на трубах, во втором — на муфтах и других фасонных элементах. Чтобы объединить две жесткозакрепленные секции трубопровода используются сгоны. На одном трубном участке реализуется длинная резьба – достаточная для полного накручивания муфты и подвода к следующему сегменту с нарезанной короткой резьбой. Муфту сдвигают со сгона первого патрубка на короткую резьбу второго, соединяемого с первым.

    13.3. Заключение труб в стаканы (необходимость)

    Важно уделить внимание прокладке трубопровода через стены и различные перегородки. Ее обязательно требуется заключать в специальный стакан, выступающий в роли защитного устройства от механических нагрузок. При наличии сливных кранов монтаж труб выполняется с небольшим уклоном в их сторону.

    13.4. Схема прокладки труб

    Различают всего 2 метода подвода жидкости к точкам потребления:

    • 1 Последовательный (тройниковый). Кран, душ и другие точки подключаются последовательно, что способствует задействованию меньшего количества сантехнических материалов (трубы, переходники и пр.). Однако при одновременном открытии нескольких элементов водоотведения давление в наиболее удаленных точках будет минимальным.
    • 2 Коллекторный (параллельный). Соединение представлено организацией одного или пары коллекторов, к которому подключены линии, отходящие к каждой точке водозабора. Реализуя такую схему возможно обеспечить стабильное давление в системе, однако труб здесь потребуется большее количество. Стоит учесть, что чем меньше в магистрали поворотов и углов, тем ниже индекс потери давления.

    Подключение и расположение насосов, насосных станций к водопроводу

    При планировании размещения агрегата можно выбрать один из вариантов:

    • в доме;
    • подвале;
    • колодце;
    • в кессоне;
    • в отдельной пристройке.

    Для подключения насосной станции к источнику воды необходимо выполнить следующие действия:

    • 1 Первоначально проводится сборка эжектора.
    • 2 На его нижний выход монтируется фильтр грубой очистки с пропиленовой сеткой. Фильтрующий элемент тонкой очистки монтируется после предфильтра.
    • 3 В верхнем участке устройства есть пластиковый патрубок, на который надевается сгон.
    • 4 На выходе сгона монтируется муфта, которая послужит переходником трубопровода.
    • 5 Теперь от полученного сооружения к дому выкапывают траншею ниже точки промерзания грунта.
    • 6 В нее укладываются трубы водогона.
    • 7 На выходе обсадной трубы скважины требуется установить оголовок.
    • 8 Для подсоединения эжектор к трубе водоснабжения применяют муфту.
    • 9 Герметизация пространства выполняется монтажной пеной. Далее трубу соединяют с угловым переходником, который в свою очередь подсоединяется к наружной части водопровода.
    • 10 Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы .
    • 11 Оголовок закрепляется на обсадной колонне посредством армированного скотча.

    14. Установка коллекторов

    Разводка труб водоснабжения проходит в несколько этапов и одним из них является монтаж коллектора. В зависимости от потребностей системы у механизма может быть 2-4 выхода. Если этого количества недостаточно скручиваются несколько коллекторов. Этот элемент позволяет перекрыть каждый прибор по отдельности, а также осуществлять регулирование напора на выходе.

    15. Установка бойлеров (котлов)

    Подключать к централизованной или автономной подаче водонагреватель можно выбрав одни из методов – через группу безопасности или напрямую.

    Группа безопасности составлена из таких устройств:

    • отсечного крана;
    • обратного и предохранительного клапанов;
    • расширительного сосуда.

    Традиционно первый вариант задействуется на бойлерах типа косвенного нагрева, а также в случаях, когда давление централизованной системы выше рабочего параметра бойлера.

    Второй вариант чаще применяется для оборудования небольшого литража, проточного принципа действия. Прямое соединение также разрешено при условии меньших и стабильных показателей давлений водогона. Так или иначе схема установки подразумевает монтаж запорной арматуры.

    16. Проверка работоспособности системы

    Перед первым запуском системы водоснабжения с поверхностным насосом рабочую зону заполняют водой. Если в трубопроводе уже предусмотрена заливная воронка можно использовать ее. Последовательность запуска выглядит таким образом:

    • 1 Насос подключается к электросети.
    • 2 Вентиль заливной воронки трубопровода требуется приоткрыть для удаления остатков воздуха из системы.
    • 3 Аппарат включается на 3 минуты. Из выходного отверстия напорного трубопровода (или открытого крана) должна идти вода.

    Источник: http://ru-poleznye-sovety.info/stroitelstvo-i-remont/sistema-vodosnabzheniya.html

    Что называется вводом водопровода в здание

    Вводом называется часть трубопровода, который соединяет внешний водопровод с водоизмерительным узлом в доме либо в центральном тепловом пункте. Знание правил обустройства вводного участка необходимо для функционального объединения элементов водоснабжающей сети, находящихся внутри и снаружи здания.

    Устройство и схема вводов водопроводной сети

    Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.

    Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.

    В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:

    Число вводовВозможность установки
    ОдинВ строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов.
    Два и большеВнутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов.

    Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.

    В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.

    При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.

    Если дом подключен к централизованной сети, обязательна установка водосчетчика.

    Подключение водопроводных вводов

    Вводный участок подсоединяется к внешней сети водопровода одним из следующих методов:

    • напрямую к оставленным при сооружении городской магистрали тройникам, крестовинам либо заглушенным отверстиям;
    • подсоединением трубы к магистрали сваркой либо врезкой тройника;
    • посредством седелки.

    В последнем случае используют чугунную фасонную деталь, закрепляя ее на водопроводе хомутом на резиновой прокладке. Седелка применяется, когда нет возможности перекрыть внешний водопровод. На ней закрепляется запирающая арматура – проходной кран либо задвижка – посредством резьбового или фланцевого соединения. Для просверливания в трубе отверстия к запорному элементу крепится сверлильное устройство.

    Вентиль либо задвижка также устанавливается в месте подключения ввода сечением более 50 мм к внешней водопроводной системе. Вводные узлы оборудуются упорами на участках поворотов по вертикальной либо горизонтальной плоскости.

    При монтаже на внутренней магистрали нескольких вводов с измерительными приборами, соединенных трубными отрезками, требуется предусмотреть установку обратных клапанов

    Материалы изготовления труб и их размер

    Для обустройства вводов сечением 50 мм и более выбирают преимущественно чугунные трубы, при диаметре меньше – трубопроводы из стали, оцинковки либо полимеров. Стальные изделия без цинкового покрытия с битумной изоляцией против ржавчины используют при давлении в магистрали более 1 МПа и сечении вводов больше 50 мм.

    При подборе трубных отрезков по размеру сечения отталкиваются от двух критериев: скорость водного потока, а также общая длина водопроводной магистрали. Первый показатель, как правило, стандартный: вода продвигается со скоростью приблизительно два метра в секунду. Второй изменяется в зависимости от площади здания и удаленности сантехнических приборов. Например, при предполагаемой длине водопровода менее десяти метров вполне хватит трубных отрезков сечением 20 мм, от 10 до 30 м – 25 мм и больше 30 м – 32 мм.

    Строительные нормы и правила

    Узел ввода водопровода в здание обустраивают под нежилым помещением, к примеру, под лестничной клеткой, поскольку рядом может располагаться станция из двух насосов: рабочего и запасного. Нахождение насосного оборудования под жилыми помещениями запрещено Строительными нормами и правилами 2.04.01-85.

    Прокладка вводного трубопровода выполняется по минимальному расстоянию под углом в 90 градусов к стенке дома и с наклоном 0,005 к общегородской магистрали. Это позволит сливать лишнюю влагу.

    Вводный участок в месте прохождения сквозь стенку либо фундамент строения требуется защитить от механических повреждений. Для этого трубные отрезки в сухих грунтах укладывают в футлярах из стальных гильз с заделыванием кольцевого зазора просмоленным волокном и размятой глиной, а на внешней стороне — цементным раствором для герметизации. В насыщенных влагой почвах для обустройства вводов, проходящих сквозь стенки и фундаментные основания, применяют ребристые патрубки, а при близости подпочвенных источников используют сальники или заделывают цементом, бетонной смесью.

    Размер отверстия для ввода в стенке фундаментного основания либо подвала здания должен быть на 40 мм больше сечения трубы ввода.

    Минимальные расстояния в горизонтальном направлении от труб вводов до прочих подземных коммуникаций установлены строительными нормативами:

    • до теплотрассы – 1,5 м;
    • до канализационной магистрали при сечении ввода до 20 см – 1,5 м, более 20 см – 3 м;
    • до газопроводных сетей низкого давления – 1 м, среднего – 1,5 м;
    • до электрокабелей и телефонных проводов – 0,75–1,0 м.

    При пересечении со сточной магистралью водопроводную сеть прокладывают выше на 40 см. Входной участок в идеале также располагается над трубами канализации. Если же ввод водоснабжения можно устроить лишь ниже вывода сточных вод, перечисленные выше дистанционные критерии нужно увеличить на разницу глубинных показателей прокладки трубопроводов. При этом обязательно используют трубы из стали, помещенные в футляр с вылетом в обе стороны до метра.

    Глубина заложения входа водопроводной магистрали зависит от того, как проходит внешний водообеспечивающий трубопровод. Важно, чтобы вводные участки располагались ниже уровня замерзания почвы. Минимальный глубинный показатель прокладки – метр, но только если температура земли на этой отметке выше нуля. Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети.

    Обустройство вводного участка стоит предусмотреть еще до строительства здания. Если при самостоятельном создании схемы этого узла возникли трудности, надо обратиться в проектное бюро.

    Источник: http://strojdvor.ru/vodosnabzhenie/vodoprovodnyj-vvod/

    Устройство наружной водопроводной сети

    СЕТИ

    УСТРОЙСТВО И ОБОРУДОВАНИЕ ВОДОПРОВОДНОЙ

    Водопроводная сеть является одним из основных элементов системы водоснабжения и неразрывно связана с работой водоводов, насосными станциями, подающими воду в сеть, а также с регулирующими емкостями (водонапорными башнями и резервуарами). Водопроводная сеть не только транспортирует воду, но и распределяет ее потребителям. До 60 % стоимости сооружения систем водоснабжения городов приходится на долю устройства наружной водопроводной сети.

    Водопроводная наружная сеть должна удовлетворять следующим основным требованиям:

    — обеспечивать подачу заданного количества и качества воды потребителям под требуемым напором;

    — обеспечивать экологическую надежность и бесперебойность снабжения водой потребителей (с учетом перспектив их роста);

    Наружная водопроводная сеть состоит из:

    системы магистральных линий, идущих в направлении движения основных масс воды, транспортирующих воду в районы и кварталы города (диаметры линий рассчитываются);

    распределительной сети труб, подающих воду к отдельным домовым ответвлениям и пожарным гидрантам (диаметры труб принимаются по величине пропускаемого пожарного расхода).

    В практике водоснабжения используют два основных вида сетей: разветвленные (тупиковые) (рис. 2.1, а) и кольцевые (рис. 2.1, б). Последние, представляют собой систему замкнутых контуров или колец.

    Тупиковые сети не обеспечивают бесперебойности водоснабжения, поэтому они могут быть применены в тех случаях, когда по условиям потребления воды возможны перерывы в ее подаче на время, необходимое для ликвидации аварии, или когда существуют запасы воды для снабжения объекта на время восстановления трубопровода.

    При кольцевых сетях, благодаря наличию параллельно работающих линий, авария на любом участке не приводит к прекращению подачи воды потребителям, кроме питающихся непосредственно от поврежденного участка.

    — гидравлически не совершенны (значительные потери напора ввиду частой смены диаметров труб);

    — небольшая строительная стоимость.

    — потери напора незначительны;

    — ее форма парализует действие гидравлических ударов;

    — большая общая протяженность;

    — большая строительная стоимость.

    При трассировке (расположении) магистралей стремятся к тому, чтобы подача воды в отдельные районы города и к отдельным потребителям происходила кратчайшим путем. Трассировку трубопроводов начинают после того, как определено место расположения напорно-регулирующих емкостей. На выбор трассы магистралей оказывает влияние также и рельеф местности.

    Магистральные линии, по возможности, прокладывают по наиболее возвышенным точкам рельефа, что позволяет обеспечить меньшее давление в трубах. Их прокладывают в две параллельные нитки на расстоянии 400 – 800 м друг от друга. Магистральные линии соединены между собой, так называемыми перемычками, которые служат для передачи воды из одной магистрали (при аварии) в другую. Они расположены через каждые 600 – 1200 м. При нормальной работе сети они загружены слабо.

    |следующая лекция ==>
    Нормы водопотребления. Режим работы сооружений|Материал водопроводных труб и типы их соединений

    Дата добавления: 2014-01-07 ; Просмотров: 1178 ; Нарушение авторских прав?

    Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

    Источник: http://studopedia.su/9_94586_ustroystvo-naruzhnoy-vodoprovodnoy-seti.html

    Устройство внутренних систем водоснабжения. Виды схем водопроводных сетей

    Всем понятно, что при построении любых коммуникаций нужно четко представлять схему, по которой они будут проходить к конечным потребителям. Это также касается и схемы водопровода: вы должны заранее знать, где будут установлены те или иные сантехнические приборы. Наличие схемы также поможет вам при выборе материалов, т.к. вы наглядно будете видеть столько труб и других сантехприборов необходимо.

    В этой статье мы будем рассматривать элементы, а также существующие схемы водоснабжения жилых помещений.

    Схема внутреннего водоснабжения включает в себя так называемый ввод, по которому вода поступает от наружных сетей непосредственно к потребителю. Затем обычно ставится водомерный элемент или просто счетчик воды. Вместе с счетчиком стоит запорная арматура, управляющая потоком воды. Иногда после этого оборудования ставят фильтры очистки воды. В квартирах в систему водоснабжения устанавливают специальные редукторы, они позволяют избежать перепадов давления (перепады давления в водопроводной системе приводят к прорывам труб в местах соединений). Наличие других элементов водопровода зависит от примененной схемы разводки воды.

    Существует три схемы водопровода:
    1. Тупиковая
    2. Кольцевая
    3. Комбинированная

    Тупиковая схема водопровода

    Такая сеть состоит из магистрали и тупиковых ответвлений. Вода в такой системе движется от ввода магистрали к тупиковым участкам. Преимущество такой системы заключается в том, что требуется минимальное количество водопроводных труб. А недостаток в том, что любая поломка на участке магистрали оставляет последующие ответвления без воды.

    Кольцевая схема водоснабжения

    Состоит из замкнутых участков, т.е. все ответвления от магистрали соединены между собой. Вода в такой системе циркулирует по кольцу и поломки на одном из участков не повлияют на другие.

    Комбинированная схема водопровода

    Как видно из названия, такая система включает в себя две предыдущие. То есть содержит как кольцевые, так и тупиковые участки.
    По надежности комбинированная и кольцевая схема являются самыми надежными.

    Построение схем водопровода нужно связывать с вертикальной и горизонтальной осью, а также учитывать другие коммуникации. Трассы водопровода должны пересекаться под прямым углом, а располагать трассы необходимо так, чтобы был доступ к другим сетям и коммуникациям. Как выбрать трубы для водопровода мы можете почитать в предыдущей статье.

    Здраствуйте, друзья! Внутренний водопровод в здании обычно состоит из ввода — водомерного узла, вводов может быть два и больше (для крупных зданий), и разводящих трубопроводов холодной воды (разводки). Также как и для системы и ГВС разводка труб ХВС может быть верхняя и нижняя. Чаще встречается нижняя разводка. Также внутренняя сеть ХВС может быть тупиковой, кольцевой и комбинированной (комбинацией тупиковой и кольцевой разводки). Кроме этого внутренние водопроводные сети подразделяются на тройниковые (последовательные), коллекторные (параллельные) и комбинированные (комбинация первых двух схем). Рассмотрим все эти схемы разводки холодного водоснабжения подробнее.

    Верхняя схема разводки — при этой схеме разводящий трубопровод ХВС монтируется на чердаке или техническом этаже и обеспечение здания холодной водой осуществляется от магистрального трубопровода сверху вниз. Честно говоря, я ни разу такую схему не видел на практике, но в технической литературе она приводится, значит такая схема возможна. Намного более распространена схема ХВС с нижней разводкой. Все сети холодной воды, с которыми мне приходилось сталкиваться, смонтированы именно по этой разводке. При такой схеме разводящий трубопровод находится в подвале здания, и холодная вода поступает к потребителю снизу вверх под давлением из магистральной сети.

    Что такое тупиковая и кольцевая схема разводки ХВС? Тупиковая схема при нижней разводке — это когда магистральный разводящий трубопровод монтируется по подвалу, от этого трубопровода по всей его длине через определенное расстояние смонтированы стояки, с движением холодной воды снизу вверх, и заканчивается все это концевым стояком, от которого также холодная вода поступает к потребителю снизу вверх.

    Кольцевая схема разводки ХВС при нижней разводке — это когда магистральный трубопровод по подвалу здания выполнен в виде кольца (закольцован), то есть вход сети соединяется с выходом в одной точке после водомерного узла. При такой разводке получается, что к каждой водоразборной точке вода поступает с двух сторон, и таким образом происходит выравнивание давления.

    Тройниковая (по другому последовательная) схема разводки ХВС подразумевает, что все водоразборные точки подключаются к трубопроводу ХВС последовательно, через тройники. То есть проходит основная труба ХВС, и от нее уже к каждому потребителю идет отдельное ответвление через тройник.

    Такая разводка ХВС использовалась в советское время при строительстве многоэтажек. Коллекторная (параллельная) схема разводки — это когда труба от магистрали монтируется в коллектор, от которого уже к каждому водоразборному узлу отходит отдельный трубопровод ХВС.

    Вот такие основные схемы разводки ХВС. Давайте теперь рассмотрим достоинства и недостатки этих схем. Основным достоинством нижней разводки ХВС являлось и является удобство монтажа. То есть такой трубопровод можно последовательно монтировать вместе с каждым новым этажом здания снизу вверх. Достоинства и недостатки верхней разводки ХВС трудно рассматривать, так как на практике такая схема встречается редко.

    При тупиковой схеме разводки ХВС относительно небольшой расход трубопровода при монтаже и схема очень проста. Недостатком такой схемы является относительно большое падение давления по длине труб. Хотя, практически все многоэтажки советской эпохи построены по этой схеме, и схема эта неплохая, рабочая.При кольцевой схеме, как я уже писал выше, вода к каждой водоразборной точке подводится сразу с двух сторон. Такая схема более надежна по гидравлике по сравнению с тупиковой, но расход труб больше.

    Тройниковая (последовательная) схема характеризуется тем, что если на одном трубопроводе «сидит» много водоразборных точек, то у последней точки напор будет самый низкий. Это относят к недостаткам этой схемы. Однако это тоже все примерно, относительно. Так как если давление в сети выдерживается, проблем у концевых потребителей не возникает. Преимущество тройниковой схемы — небольшой в сравнении с коллекторной схемой расход труб. Коллекторная (параллельная) схема удобна тем, что можно производить ремонт одного водоразборного узла без ущерба для другого в общей схеме. Это, безусловно, большой плюс данной схемы. Главный минус коллекторной схемы — это большой расход трубы, фитингов, запорной арматуры.

    Буду рад комментариям к статье.

    ВОДОПРОВОДНЫЕ СЕТИ

    Водопроводные сети здания распределяют воду между потребителями. Они должны быть минимальной длины и подавать воду к основным потребителям кратчайшим путем. Максимальное рабочее давление в сети хозяйственно-питьевого водопровода не должно превышать 0,6МПа (6 кгс/см 2).

    Водопроводные сети могут быть самыми разнообразными по конфигурации в зависимости от назначения зданий, мест расположения санитарно-технических приборов, конструктивных и архитектурных особенностей здания и т.д. Несмотря на разнообразие водопроводных сетей, в них можно выделить следующие основные элементы (рис.1): разводки-ответвления, подающие воду к водоразборной арматуре на каждом этаже: стояки, распределяющие воду по этажам зданий; магистрали, подающие воду к стоякам.

    Рисунок 1. Схемы внутренних водопроводных сетей: а, б — тупиковая сеть с нижней и верхней разводкой; в — кольцевая сеть (с нижней разводкой); 1 — разводка; 2 — стояк (2а — главный стояк); 3 — магистраль; 4 — квартальная сеть

    В больших системах водоснабжения, к которым подключено несколько зданий, водопроводная сеть включает также квартальную сеть, которая подает воду к магистралям отдельных зданий от объединенной насосной или центрального теплового пункта. В зависимости от расположения и формы элементов водопроводной сети различают следующие схемы сети.

    Водопроводная сеть с нижней разводкой — магистраль проложена внизу или под полом первого этажа, в подвале, техническом подполье, канале и т.д. Эта схема нашла широкое применение в жилых, общественных и промышленных зданиях. При минимальной протяженности трубопроводов данная схема надежна в эксплуатации, хорошо согласуется с архитектурно-строительными элементами зданий.

    Водопроводная сеть с верхней разводкой представляет собой магистраль, проложенную сверху по чердаку, под потолком верхнего этажа и т.д. Она применяется в банях, прачечных, производственных зданиях. Обычно данная схема сети используется при установке водонапорных баков. Недостатками ее являются увеличение длины труб за счет прокладки главного стояка, затопление этажей зданий при аварии, необходимость устройства теплого чердака, тщательной изоляции магистрали во избежание ее замерзания.

    В зданиях, где на отдельных этажах сосредоточено много водоразборных приборов, применяют схемы с одной вертикальной магистралью и горизонтальными разводками.

    Водопроводные сети зданий в основном проектируют тупиковыми.

    Кольцевые сети устраивают в зданиях, где недопустим перерыв в подаче воды. Обычно кольцуются магистрали (горизонтальное кольцевание), но в ряде зданий (многоэтажные, более 17 этажей, жилые, общественные и т.д.) необходима кольцовка стояков (вертикальное кольцевание). В связи с тем, что вертикальное кольцевание значительно снижает гидравлическое сопротивление систем, оно применяется также и в 9-12-этажных зданиях.

    Основным элементом водопроводной сети являются трубы. Они должны пропускать заданный расход воды, выдерживать максимальное рабочее давление, иметь значительный срок службы до капитального ремонта (10-15 лет), минимальное гидравлическое сопротивление, незначительную массу и стоимость, не влиять на качество воды. Кроме того, монтаж труб должен требовать минимума времени и трудозатрат.

    Для внутренних водопроводных систем промышленность выпускает стальные, пластмассовые, чугунные, асбестоцементные, стеклянные трубы. Выбор типа и материала труб для каждой сети зависит от требований к качеству воды, ее температуре, давлению, а также требований к экономии металла.

    Стальные трубы получили наибольшее распространение для монтажа сетей благодаря большой прочности, малой стоимости, значительной длине труб и вследствие этого — меньшему числу соединений; простоте монтажа, возможности гнутья, штамповки, сварки. Для прокладки сетей внутри здания используются водогазопроводные трубы, обыкновенные и легкие с условным диаметром d у = 10-150 мм на условное давление Р у = 1 МПа (10 кгс/см 2), а также электросварные d = 65-500 мм, Р у = 1 -1,6 МПа (10-16 кгс/см 2). Длина труб 4-7 м. Сеть хозяйственно-питьевого водоснабжения необходимо проектировать из оцинкованных труб, так как они менее подвержены коррозии и имеют значительный срок службы. Оцинкованные трубы выпускаются d у = 10-150 мм.

    Пластмассовые трубы по сравнению со стальными обладают рядом преимуществ: у них меньшая масса, небольшое гидравлическое сопротивление, большая коррозионная стойкость. Но при использовании таких труб необходимо учитывать их меньшую механическую прочность, значительный коэффициент линейного расширения, большую стоимость. Поэтому эти трубы не используются для ответственных сетей, в частности противопожарных.

    В связи с тем, что некоторые пластмассы выделяют в воду вредные вещества, возможность применения отдельных видов пластмасс должна быть согласована с Главным санитарно-эпидемиологическим управлением. В настоящее время для сетей хозяйственного водоснабжения разрешено применение труб из полиэтилена высокой плотности (ПВП), полиэтилена низкой плотности (ПНП), полипропилена (ПП) и т.д. Промышленность выпускает трубы из ПВП и ПНП с диаметром условного прохода d у = 10-150 мм, условным давлением Р у = 0,6 МПа (6 кгс/см 2) (тип С) и Р у =1 МПа (10 кгс/см 2) (тип Т). Температура транспортируемой жидкости до 80″С. При большей температуре условное давление понижается. Трубы из полипропилена выпускают d у = 20-250 мм на давление Р у =0,6 МПа (6 кгс/см 2) (тип С).

    Чугунные трубы d у = 65-500 мм обладают большой долговечностью и коррозионной стойкостью и поэтому в основном используются для прокладки вводов и квартальных сетей при давлении до 1 МПа (10 кгс/см 2).

    Асбестоцементные напорные трубы d у = 100-500 мм используются так же, как и чугунные трубы при давлении в сети не более 0,6 МПа (6 кгс/см 2).

    Для соединения коротких труб в единые длинные разветвления сети применяют сварные соединения, муфтовые резьбовые, фланцевые и раструбные соединения.

    На сети большинство соединений изготовляют неразъемными, но для демонтажа трубопроводов и арматуры во время эксплуатации и ремонта необходимо предусматривать и разъемные соединения.

    Соединения стальных труб производят сваркой, муфтовым резьбовым, фланцевым соединением и с помощью накидной гайки.

    Соединение встык при сварке обеспечивает высокую прочность, герметичность и минимальную трудоемкость соединений. Однако образование наплывов металла на внутренних стенках труб увеличивает гидравлическое сопротивление, особенно труб малого диаметра (d у = 10-32 мм). Для таких труб используется муфтовое или раструбное сварное соединение, свободное от этого недостатка. Из-за высокой температуры в зоне сварки происходит выгорание защитных покрытий, поэтому оцинкованные стальные трубы допускается сваривать только в среде углекислого газа. В противном случае из-за нарушения сплошности защитного покрытия и образования гальванопары «железо-цинк» резко усиливается коррозия труб.

    Неразъемные соединения стальных трубопроводов получают с помощью сварных, а также муфтовых, раструбных соединений с использованием эпоксидных клеев.

    Для получения разъемных соединений стальных труб широко применяется муфтовое резьбовое и фланцевое соединения. Несколько большая затрата времени на изготовление этих соединений окупается простотой и безопасностью применяемого для монтажа инструмента. В резьбовых соединениях используется специальная трубная цилиндрическая или коническая резьба. Для герметизации запора между нитками цилиндрической резьбы применяется льняная прядь, пропитанная свинцовым суриком или белилами, фторопластовая уплотнительная лента (ФУМ). При использовании конической резьбы происходит заклинивание витков резьбы, что обеспечивает прочность и герметичность стыка без использования уплотнительного материала. Из-за сложности изготовления конической резьбы она находит ограниченное применение. В местах, где невозможно повернуть соединяемые трубы относительно друг друга, используются сгоны. Фланцевое соединение применяют обычно в местах установки арматуры. Фланцы на стальных трубах закрепляют сваркой или на резьбе.

    Для получения разъемных соединений стальных трубопроводов d у =15- 50 мм используют накидные гайки.

    Соединение пластмассовых труб осуществляется сваркой, раструбной и муфтовой склейкой, фланцевыми соединениями и накидными гайками. Неразъемные соединения труб из ПВП, ПНП, ПП рекомендуется производить сваркой враструб, встык при помощи контактного нагрева или склейкой.

    Фланцевые соединения и соединения с накидными гайками должны предусматриваться, как правило, в местах установки арматуры и располагаться в местах, доступных для осмотра и ремонта.

    Соединения чугунных труб выполняют с помощью раструба, уплотняемого битуминизированной пеньковой прядью с зачеканкой асбестоцементом. Применение резиновых уплотнительных колец резко снижает трудоемкость заделки соединения.

    Соединение асбестоцементных труб производят муфтами с герметизацией резиновыми кольцами или пеньковой прядью и асбестоцементом.

    Особое внимание следует уделить соединению труб из разнородных материалов, особенно пластмассовых, имеющих незначительную механическую прочность и ряд других особенностей. Наиболее универсальным соединением в этих случаях являются фланцевое. Для соединения асбестоцементных и металлических труб следует использовать муфтовое или раструбное соединение.

    Соединение труб с арматурой осуществляют с помощью резьбы или фланцев.

    Изменение направления трубопровода, присоединение боковых ответвлений, переход с диаметра на диаметр и т. д. производятся соединительными частями (фитингами). Их изготовляют из ковкого чугуна (реже из стали) и соединяют со стальным трубопроводом с помощью цилиндрической резьбы с пластмассовым — сваркой или склейкой. Аналогичные соединительные части, но с раструбными соединениями, используют на чугунных трубопроводах.

    Водопроводные сети прокладывают так, чтобы их протяженность и количество пересечений со строительными конструкциями было минимальным.

    Трассировка сети (прокладка трубопроводов) начинается с квартальной сети, которая объединяет основные элементы системы (насосные станции, сети отдельных зданий и т. д.). Обычно квартальные сети прокладывают в земле. Минимальные расстояния от данных сетей до других коммуникаций принимаются такими же, как для вводов. Рациональной является прокладка квартальных сетей совместно с другими сетями в проходных и непроходных каналах — сцепках между зданиями.

    Водопроводную сеть здания прокладывают параллельно стенам зданий и линиям колонн, по возможности прямолинейной.

    Трубопроводы не должны пересекать балки, колонны и другие несущие части здания. Рекомендуется прокладывать сеть совместно с другими сетями. При этом во избежание загрязнения и повышения температуры воды необходимо: прокладку с канализационными трубопроводами предусматривать только в проходных каналах при расположении водопровода сверху; не допускать прокладку с трубопроводами, транспортирующими легковоспламеняющиеся, горючие и ядовитые жидкости и газы; располагать трубопроводы ниже сетей, транспортирующих горячую воду и пар, и покрывать их теплоизоляцией. Трубопроводы прокладывают в помещениях с температурой выше 2 °С, чтобы предотвратить замерзание трубопроводов. При прокладке в помещениях с более низкой температурой, в зоне влияния холодного наружного воздуха (около входных дверей и ворот), в помещениях с повышенной влажностью, где возможно образование конденсата на холодной поверхности труб, следует покрывать трубопроводы теплоизоляцией. Неизолированные трубы окрашивают масляной краской, а в сырых помещениях покрывают лаком. Если в помещении проложено несколько трубопроводов различного назначения, их окрашивают в различные цвета.

    Трубопроводы прокладывают открыто по стенам, фермам, колоннам и под перекрытиями. Это позволяет сократить монтажные и строительные работы, обеспечивает легкий доступ для осмотра и ремонта сетей. Недостатком открытой прокладки является загромождение стен, ухудшение санитарно-гигиенических условий в помещении из-за скопления пыли, отпотевания труб.

    Горизонтальные трубы крепят к стенам, потолку или прокладывают по полу на опорах.

    Скрытая прокладка в бороздах допускается для помещений с повышенными требованиями к отделке. Для обеспечения надежной работы сети со скрытой разводкой все соединения, заделываемые в стену, должны быть сварными (за исключением угольников для присоединения настенной арматуры). Борозды с трубопроводами должны заделываться штукатуркой или облицовкой, допускающей легкое вскрытие трубопроводов при их ремонте и демонтаже. В месте установки резьбовых соединений и арматуры предусматривают люки с дверками.

    При прокладке сетей из пластмассовых труб следует учитывать их особенности. Для исключения повреждения трубы желательно использовать скрытую прокладку в бороздах, шахтах, каналах. Трубы к стенам крепят скобами и хомутами, имеющими гладкую внутреннюю поверхность и округленные кромки. Для подвижных креплений используют хомуты с внутренним диаметром на 1-3 мм больше диаметра трубы. При неподвижном креплении под те же хомуты кладут прокладки из резины. Неподвижные крепления устанавливают на расстоянии не более 400 диаметров трубы. Расстояние между креплениями в связи с низкой прочностью труб принимают равным 0,3-0,6 м для труб диаметром 10-20 мм; 0,4-1,3 м при d = 25-50 мм. Компенсация больших температурных удлинений пластмассовых труб (0,6-1 мм на 1 м) обеспечивается устройством поворотов, изгибов, отступов, а на длинных прямых участках — установкой П-образных или линзовых компенсаторов. Не разрешается замоноличивать трубы в стены и перекрытия. Пластмассовые трубы надо защищать от действия высоких температур: при их прокладке параллельно трубам отопления, горячего водоснабжения они должны располагаться на расстоянии не менее 100 мм.

    Трассировку внутренней сети начинают от водоразборных приборов: на планах этажей и разрезах здания намечают места прокладки труб, подающих воду к приборам (разводки), а также стояков.

    Разводки прокладывают, как правило, открыто по стенам душевых, кухонь и других помещений. Рационально размещать их под санитарно-техническими приборами на высоте 15-40 см над полом и при необходимости закрывать плинтусом из керамической плитки. Трубопроводы, подающие воду к технологическому оборудованию, отделенному от стен, можно прокладывать в полу или над ним.

    Стояки прокладывают, по возможности в местах расположения наибольшего количества водоразборных приборов так, чтобы их количество и длина разводок к водоразборным приборам были минимальными. При размещении стояков необходимо учитывать планировку помещений на всех этажах зданий: стояки не должны проходить в середине помещения, пересекать несущие конструкции здания, должны располагаться около стен и перегородок, колонн, допускающих крепление трубопроводов.

    Наличие на стояках изгибов и поворотов в виде петель нежелательно, так как в них образуются воздушные пробки, которые нарушают работу сети. Для удобства эксплуатации в зданиях с большим числом водоразборных приборов и значительным количеством трубопроводов стояки располагают в монтажных шахтах или каналах, бороздах. В местах пересечения стояков и других вертикальных трубопроводов с перекрытиями на них надевают гильзы из толя или листовой стали для предохранения перекрытий от смачивания конденсирующей влагой.

    Магистрали прокладывают так, чтобы объединить все стояки и трубопровод, подающий воду в здание. На сетях с нижней разводкой из размещают в подпольях, подвалах и технических этажах или на первом этаже, в подпольных каналах.

    При верхней разводке магистралей они монтируются на чердаке здания, под потолком верхнего этажа.

    Для спуска воды магистрали должны прокладываться с уклоном 0,002-0,005 в сторону ввода или водоразборных точек. В нижних точках сети необходимо установить спускные устройства.

    На основе проведенной трассировки строится аксонометрическая схема, на которой намечают места установки арматуры.

    Внутренние системы водоснабжения обеспечивают доставку воды в здания разных назначений. Эти коммуникации представляют собой сложные водопроводные сети, которые должны не только подвести воду к постройке, но еще и грамотно распределить ее между всеми этажами. Для этого используется различное рабочее оборудование, вид и количество которого напрямую зависят от типа применяемого водоснабжения в каждом конкретном случае.

    Разновидности и конструктивные особенности систем водоснабжения

    В настоящее время существует несколько разновидностей водопроводных сетей, каждая из которых призвана обеспечивать водоснабжение объекта с учетом его конструктивных, архитектурных и санитарных особенностей. Однако несмотря на такое многообразие, любая система водоснабжения обладает универсальными составными частями. Речь идет о таких элементах водопровода, как:

    • магистрали,
    • стояки,
    • разводки-ответвления.

    Магистрали подают воду от внешних систем водоснабжения к стоякам в отдельных зданиях. Стояки, в свою очередь, распределяют воду по этажам, где с помощью разводок-ответвлений вода уже подается к водозаборной арматуре (краны, вентили и пр.)

    Системы водоснабжения с верхней и нижней разводкой

    В большинстве зданий используются системы водоснабжения с нижней разводкой, при которой водопроводная магистраль прокладывается в подвальных помещениях, специальных каналах, под первым этажом. Это позволяет сократить длину водопровода.

    Реже устанавливают водопроводные сети с верхней разводкой. Чаще всего это происходит в тех зданиях, где имеет смысл использовать водонапорный бак. Его принцип действия прост: сначала вода набирается в этот самый бак, как правило, находящийся вверху здания, а уже из него под напором подается на этажи здания. В этом случае целесообразнее использовать систему водоснабжения с верхней разводкой. Правда здесь есть свои недостатки: во-первых, придется строить главный стояк, по которому вода сначала будет подаваться наверх, а это повлечет за собой большие расходы, и, во-вторых, в случае аварийных ситуаций, всему зданию будет грозить затопление.

    Тупиковое и кольцевое водоснабжение

    Схемы тупиковой (а) и кольцевой (б) систем водоснабжения

    В небольших по этажности зданиях или тех объектах, где вода потребляется равномерно и в больших количествах (прачечные, бани), обычно устанавливают тупиковые системы водоснабжения, потому что там нет риска застоя воды в стояке. А вот там, где расход воды происходит нерегулярно или неравномерно (гостиницы, общественные здания, здания повышенной этажности), как правило, монтируют кольцевые системы водоснабжения, в которых стояки соединены между собой в единую сеть. В таких системах вода циркулирует постоянно.

    Источник: http://aircast-shop.ru/the-device-of-internal-water-supply-systems-types-of-schemes-of-water-supply-networks.html

    Устройство напорного водопровода

    Строительный портал о технологиях строительства, ремонте и эксплуатации

    Принцип работы системы водоснабжения

    В любом жилом помещении должна быть смонтирована и налажена система водоснабжения. Это обязательное условие комфортной жизни как в частном доме, так и в обыкновенной квартире. Разновидностей система подачи воды всего две: централизованная и автономная. Последняя чаще всего применяется в частных домах, так как сделать автономную систему возле многоэтажного дома и завести её в квартиру достаточно проблематично. Но и в централизованном водоснабжении также имеются свои плюсы: обслуживание сети и трубопроводов ложится на плечи соответствующих служб.

    Содержание

    Принцип работы системы подачи на воды на примере автономной сети

    Хозяева современных частных домов всё чаще стараются обзавестись собственным источником воды, а после – и личной системой её подачи в жилое помещение. У автономной системы есть как свои полюсы (постоянное наличие воды, на которую не надо платить), так и минусы (правильную работу сети необходимо контролировать самостоятельно). Принцип функционирования как у автономной, так и у централизованной системах одинаков, поэтому следует рассмотреть его более основательно.

    Основная задача сети подачи воды – доставка жидкости ко всем потребителям, а также соблюдение таких параметров как напор и качество. Забор жидкости происходит с определённого источника, для частного дома – скважина или колодец, для многоэтажек – водохранилище.

    После прохождения сквозь систему фильтров (для больших объёмов используют очистные сооружения), вода под действием насосных станций поступает к потребителю. Прежде чем жидкость попадёт в дом, она должна пройти по трубопроводу, длина которого варьируется, в зависимости от нахождения поблизости источника.

    Прямая подача воды не всегда удобна, поэтому часто пользователи предпочитают установить гидроаккумулятор. Это устройство позволяет накапливать жидкость, пополнять которую требуется по мере потребления.

    Также автономная система водоснабжения частного дома невозможна без использования систем автоматики. Иначе хозяину дома каждый раз придётся самостоятельно включать насосную станцию и контролировать процесс набора жидкости.

    Некоторые нюансы подачи воды в многоквартирные дома

    Каждая квартира в многоэтажном доме должна быть обеспечена водой соответствующего качества. Большое количество потребителей требует соответственного размера трубопровода: определённый диаметр и длина. Для обеспечения качественного напора необходимо создать сеть с разводками, фильтрационными установками, приборами, которые выполняют контроль за потреблением жидкости.

    Чтобы пользователь получил жидкость требуемого качества, она должна пройти несколько этапов очистки. Для чего используют методы отстаивания, а также пропускают воду через системы фильтров. Чтобы исключить наличие вредных микроорганизмов в жидкости, применяют метод хлорирования. Именно из-за большого количества хлорки в воде, её можно использовать только в качестве технической жидкости.

    Основными элементами системы водоснабжения многоквартирного дома являются насосные станции и регуляторы давления. Насосы способны обеспечить транспортировку жидкости непосредственно к потребителю, для этого они создают определённое давление в системе. Мощность таких станций достаточно высокая. Регуляторы давления не позволяют превысить определённый уровень, иначе может произойти повреждение трубопровода и дальнейшая утечка жидкости.

    Основные разновидности систем водоснабжения

    Подача воды в жилые помещения осуществляется двумя способами:

    • Централизованным. Подходит для большого количества пользователей. Источник данной системы один, но должен соответствовать определённым рабочим параметрам, иначе вода просто не дойдёт до жильцов. От общего источника отходят ответвления, которые подключены напрямую к пользователям. Часто к централизованному водоснабжению подключаются и хозяева частных домов.
    • Автономное. Подразумевает использование ресурсов собственного источника, смонтированного на небольшом расстоянии от дома. Нередко к одной скважине или колодцу могут подключиться несколько пользователей. Автономная система водоснабжения может включать в себя гидроаккумулятор, в который набирается жидкость. Такое конструктивное решение позволяет реже использовать насосные станции.

    Централизованная система подачи воды в помещения состоит из большого количества различных элементов, за которыми требуется периодический уход. Данная система способна обеспечить большое количество пользователей водой, но на ремонт и техническое обслуживание иногда уходит большое количество средств.

    Автономная система более удобна, но не на всех участках имеются места, где можно пробурить скважину или выкопать колодец. Основной недостаток такой системы – это необходимость самостоятельного поддержания её в рабочем состоянии.

    Основные элементы, а также особенности работы централизованного водоснабжения

    Так как централизованная подача воды требует установки и монтажа многих дополнительных элементов, то именно её принцип действия имеет некоторые особенности.

    Основные элементы, из которых состоит централизованная система подачи воды:

    • Технические изделия и агрегаты, которые производят забор воды. Основная работа система заключается именно в функционировании данных устройств.
    • Станции, производящие очистку полученной жидкости в больших количествах.
    • Сеть трубопроводов, запорной арматуры, а также устройств, контролирующих расход жидкости.

    Централизованная система подачи воды имеет следующие особенности работы:

    • Перед поступлением в очистные сооружения, вода проходит предварительную очистку в фильтрах насосных станций. В основном, там из жидкости удаляются крупные частицы песка, глины, ила. Более тонкая очистка происходит в очистных бассейнах, после которых кода поступает к пользователям.
    • Разводка трубопровода, соблюдение углов наклона, правильное расположение запорной арматуры играют очень большую роль в водоснабжении. При неправильном монтаже трубопроводов, жидкость не поступит к некоторым пользователям, также может произойти повреждение отдельных участков.
    • Основным рабочим параметром системы подачи воды является давление. Если давление не будет соответствовать номинальным значением, то вода просто не поднимется до верхних этажей.

    В некоторых случаях возможна установка скважины и водонапорной башни. Это позволяет создать индивидуальный источник для нескольких домов. Монтаж такой системы достаточно дорогостоящий, но позволяет жильцам не зависеть от централизованной сети.

    Как работает водонапорная башня

    Принцип действия водонапорной башни не слишком отличается от монтажа гидроаккумулятора в частном доме.

    Состоит данная конструкция из резервуара, который обычно монтируют из металла или нержавеющей стали. Резервуар находится выше скважины, примерно на 2-3 метра. Следует знать, что такой резервуар называется кессоном, он соединяется со скважиной посредством трубопровода. Именно по этому трубопроводу вода поступает из скважины в резервуар.

    Сейчас очень часто используют металлические ёмкости, которые немного раннее заменялись несколькими бетонными кольцами. К сожалению, даже самый высококачественный монтаж колец и их последующая обработка не позволяют добиться высокой герметичности системы. Кессоны из металла или нержавеющей стали имеют большую стоимость, но также отличаются более длительным сроком эксплуатации.

    Посредством насосной станции, вода проходит через кессон и поступает в накопительный резервуар, которым и является водонапорная башня. Резервуар, в котором происходит накопление жидкости, оборудован поплавковой системой, что позволяет автоматически запускать насосную станцию, если уровень воды опустился ниже минимального.

    Основным преимуществом водонапорной башни является возможность постоянного поддержания давления. Это означает, что высокое давление в системе будет до тех пор, пока накопительный резервуар заполнен больше, чем отметка минимум. На давление даже не влияет отсутствие электричества в сети, вода всё равно будет поступать к пользователям.

    Основные разновидности труб, который используют для систем водоснабжения

    Трубопровод – это один из основных элементов качественной сети водоснабжения. Материал для труб должен выбираться качественный, с длительным сроком эксплуатации, и, по возможности, антикоррозийными свойствами. Наиболее распространёнными являются следующие разновидности труб:

    • Стальные. Часто использовались в конце прошлого века, так как в то время не было трудностей с получением настоящей стали. Стальные трубы имеют одно существенное преимущество – долговечность. Срок х эксплуатации достаточно продолжителен, при правильном обслуживании могут использоваться до 20-30 лет и более. Основной недостаток – склонность стали к возникновению коррозии.
    • Медные. Дорогостоящий материал, поэтому в современных трубопроводах практически не используется. Срок эксплуатации медных труб в несколько раз продолжительнее, чем стальной продукции. Медь не подвержена воздействию коррозии, не требует частого проведения технического обслуживания. При повреждениях, медные трубы можно запаять. Помимо многих положительных качеств, данный материал способен оказывать бактерицидное действие на транспортируемую жидкость.
    • Металлопластиковые. Наиболее часто металлопластиковые трубы используются при современной прокладке трубопровода. Данная продукция проста в монтаже, а также при последующем обслуживании. Пластиковые трубы намного дешевле, чем стальные или медные, имеют меньший вес, их удобно транспортировать и устанавливать. Обладают длительным сроком эксплуатации, при правильном обращении.

    Водоснабжение квартир

    Чтобы понять, как происходит водоснабжение квартир, следует рассмотреть наиболее популярные схемы подключения.

    • Последовательное водоснабжение. Трубопроводы горячей и холодной воды, при таком подключении, проходят параллельно, поэтому для подключения различного оборудования используют тройники. Последовательное водоснабжение требует не высоких затрат, а вода к пользователям поступает из общей магистрали.
    • Коллекторное водоснабжение. Такая схема подключения обеспечивает постоянное давление в системе, без перепадов и отключений. Высокое давление позволяет включать сантехнические приборы одновременно, так как к потребителям отходят отдельные трубы. Коллекторная схема считается достаточно дорогостоящей, а её монтаж требует наличия знаний, а также специализированного инструмента.

    Источник: http://oborudovanie1.ru/vodosnabzhenie/rabota-sistemyi-vodosnabzheniya

    Изучаем СНиП: водоснабжение — наружные сети и сооружения, внутренние водопроводы и требования к ним

    Монтаж магистрального водопровода

    Сегодня нам предстоит выяснить, как должны проектироваться и прокладываться согласно СНиП трубопроводы водоснабжения — наружные и внутренние. Для этого будет необходимо изучить нормативную документацию и ознакомиться с ее ключевыми требованиями. Итак, в путь.

    Перечень документов

    Для нас представляют интерес два документа:

    1. СНиП 2 04-02-84 — водоснабжение наружное, сооружения и сети;

    Однако: мы познакомимся не с оригинальным текстом СНиП, а с его актуализированной версией — СП 31.13330.2012.

    1. Регламентирующий внутреннюю канализацию, горячее и холодное водоснабжение СНиП за номером 2-04-01-85, и его актуальное изложение в СП 30.13330.2012.

    Требования

    Теперь перейдем к содержанию нормативной документации. Для удобства читателя мы приведем здесь ключевые требования, имеющие непосредственное отношение к водоснабжению (в том числе противопожарному) частных и многоквартирных жилых домов.

    СП 31.13330.2012 (СНиП 2-04-02-84)

    Согласно СНиП наружное водоснабжение может монтироваться следующими видами труб:

    Прямошовная электросварная труба

    ИзображениеОписание
    Прямошовными стальными ГОСТ 10704-91.

    Полиэтиленовые трубы для воды маркируются черным или синим цветом, а также сочетанием этих двух цветов

    Напорными полиэтиленовыми ГОСТ 18599-2001.

    Напорные трубы ПВХ

    Полипропиленовыми, полибутеновыми, ПВХ и из сшитого полиэтилена, произведенными по ГОСТ Р 52318-2005.

    Медные водопроводные трубы

    Медными ГОСТ Р 52318-2005.

    Металлопластик — композит из алюминия и модифицированного полиэтилена

    Металлополимерными ГОСТ Р 53630-2015.

    Кроме того, в тексте документа упоминаются железобетонные, хризотилцементные, чугунные трубы и ВЧШГ (трубы из высокопрочного чугуна с шаровидным графитом, обладающего пластичностью стали и коррозионной стойкостью серого чугуна).

    Трубы ВЧШГ липецкого завода Свободный Сокол

    Примечание: на практике для прокладки наружных сетей холодного водоснабжения сейчас используются преимущественно полиэтиленовые трубы. Они сочетают долговечность, низкое гидравлическое сопротивление, стойкость к зарастанию отложениями и эластичность, позволяющую магистральному водопроводу переносить просадки и подвижки грунта.

    Применение б/у стальных труб и арматуры запрещено.

    При расчетах суточное потребление воды на одного человека следует принять равным:

    • Для домов с внутренним водопроводом ХВС и без ванн — 125-160 литров;
    • Для домов с автономными водонагревателями и ваннами — 160-230 литров;
    • Для домов с ваннами и централизованной системой ГВС — 220-280 литров.

    Структура суточного расхода воды

    Напор на вводе в одноэтажный дом, не должен быть меньше 10 метров. На каждый дополнительный этаж застройки, напор увеличивается на 4 метра. Для отдельных многоэтажных домов в районах с низкоэтажной застройкой, напор увеличивается до необходимых значений подкачками (насосными станциями).

    Насосная станция в техническом подвале

    Справка: 10 метров напора соответствуют избыточному давлению в 1 атмосферу (1 кгс/см2).

    Максимально допустимый напор в точках разбора воды не должен превышать 60 метров (6 атмосфер (см. Давление в системе водоснабжения: 13 вопросов и ответов)).

    Эксплуатационная колонна скважины водозабора (при использовании для питьевого или хозяйственно-питьевого водоснабжения подземных источников (см. Источники водоснабжения для качественной воды)) должна выступать над поверхностью грунта как минимум на 0,5 метра. Конструкция оголовка скважины должна полностью исключать попадание поверхностных вод и грязи в обсадную трубу и в просвет между ней и грунтом.

    Водозаборный колодец должен возвышаться над уровнем грунта как минимум на 0,8 метра. Для защиты от попадания поверхностных вод вокруг колодца создается отмостка (см. Отмостка вокруг колодца – рекомендации по устройству) шириной не менее метра с уклоном в 10 см на метр ширины от колодца. Если вода используется в качестве питьевой, следует дополнительно предусмотреть глиняный замок глубиной 1,5 метра и более при ширине в полметра.

    Схема водоснабжения частного дома с подачей воды из колодца

    Закрытый водозаборный колодец должен вентилироваться. Вентиляционная труба выводится на высоту не менее 2 метров, защищается колпаком от осадков и сеткой от мусора.

    Обеззараживание питьевой воды может проводиться:

    • Хлорированием (жидким хлором или раствором гипохлорита натрия);

    Гипохлорит натрия — безвредное средство для обеззараживания воды

    • Диоксидом хлора;
    • Облучением ультрафиолетом;
    • Озонированием.

    В заглубленных подкачках, которые могут затапливаться грунтовыми водами или при авариях, должны использоваться погружные насосы, способные работать с воздушным охлаждением электромотора. Подкачка должна иметь аварийный источник энергоснабжения.

    Напорная линия каждого насоса подкачки должна снабжаться запорной арматурой (она позволит при необходимости демонтировать насос для ремонта или обслуживания, не нарушая работу насосной станции в целом) и обратным клапаном (он исключит потерю напора при работе соседних насосов).

    На выходе каждого насоса стоят обратный клапан и задвижка

    Согласно СНиП водоснабжение и наружные сети крупных населенных пунктов должны по возможности резервироваться: предпочтительно использование нескольких источников воды и как минимум двух магистральных водопроводов. При прокладке одиночного водопровода и пользовании одним источником воды необходим резерв воды на время устранения аварий.

    Резервуары для воды

    Расчетное время устранения аварии следует брать из следующей таблицы:

    • При диаметре трубопровода до 400 мм и глубине заложения до 2 метров — 8 часов;
    • При том же диаметре и глубине заложения свыше 2 метров — 12 часов;
    • При диаметре 400-1000 мм — 12 часов для глубины менее 2 метров и 18 часов при большей глубине заложения;
    • При диаметре магистрального водопровода больше 1000 мм — 18 и 24 часа соответственно.

    По СНиП наружные сети водоснабжения должны быть кольцевыми.

    Образец кольцевой схемы водоснабжения населенного пункта

    Тупиковые водопроводы можно использовать:

    • Для производственного водоснабжения — при технологии производства, допускающей перерывы в подаче воды;
    • Для питьевого водоснабжения — при диаметре водопровода до 100 мм;
    • Согласно СНиП пожарное водоснабжение может быть тупиковым лишь при длине ветки водопровода не больше 200 метров.

    Примечание: по СНиП, наружное противопожарное водоснабжение может быть тупиковым, с длинной ветки больше 200 метров. В населенных пунктах с населением меньше 5000 человек — при условии, что в конце тупика есть противопожарный резервуар или водоем.

    Магистральные водопроводы должны разграничиваться запорной арматурой на ремонтные участки длиной не больше 5 километров (при укладке в одну линию — 3 км). На время ремонта водоснабжение по возможности должно обеспечиваться резервной линией.

    Отключение ремонтного участка для планового ремонта магистрального водопровода

    Стальные трубы применяются на участках с давлением больше 15 кгс/см2 и должны иметь антикоррозийное покрытие. Толщина стенок труб должна быть равной как минимум 3 мм при диаметре до 200 мм и 4 мм при диаметре свыше 200 мм.

    Согласно приведенной в СНиП нормы проектирования водоснабжение должно включаться и отключаться медленно, чтобы избежать гидроударов. Задвижки обеспечивают медленное закрытие в силу своей конструкции; для шаровых и пробковых кранов следует применять дополнительные меры защиты (предохранительные клапаны и т.д.).

    Шаровый кран большого диаметра: медленный поворот затвора обеспечивается штурвалом с редуктором

    Предпочтительна подземная прокладка водопроводов. Допустима их укладка в общий лоток с канализацией и другими магистралями (исключая трубы газоснабжения и прочие трубопроводы, транспортирующие горючие материалы).

    Заметьте: согласно СНиП хозяйственно — питьевое водоснабжение при укладке в общий лоток с канализацией должно прокладываться выше нее.

    При прокладке водопроводов под землей запорная арматура выносится в колодцы и камеры.

    Монтаж камеры водоснабжения

    Глубина заложения водопровода должна быть как минимум на полметра больше глубины промерзания грунта в регионе.

    Перед сдачей магистрали водоснабжения в эксплуатацию проводится ее опрессовка (испытания давлением на прочность и герметичность). Несколько слов о том, как проводится опрессовка системы водоснабжения: СНиП рекомендует выполнять ее преимущественно гидравлическим способом (с заполнением водой); допустимы испытания пневматическим методом (с заполнением воздухом).

    Пневматический метод испытаний применяется при рабочем давлении не больше 5 атмосфер для подземных трубопроводов из чугуна, асбестоцемента и железобетона, 16 атмосфер для подземных стальных магистралей и 3 атмосфер для надземных стальных трубопроводов.

    Пневматическая опрессовка магистрали водоснабжения

    Узнать больше о том, как рекомендуется выполнять монтаж трубопроводов водоснабжения СНиП, вам поможет видео в этой статье.

    СП 30.13330.2012 (СНиП 2-04-01-85)

    Перейдем к внутренним сетям водоснабжения:

    • Вода в хозяйственно-питьевых водопроводах должна отвечать требованиям СанПиН 2.1.4.1074;

    Требования документа к качеству и составу питьевой воды

    • Допустимый диапазон температур ГВС — 60-75 градусов вне зависимости от типа системы водоснабжения;
    • Согласно СНиП противопожарное водоснабжение может объединяться с хозяйственным или хозяйственно-питьевым;
    • Системы ГВС следует проектировать с циркуляционными стояками и розливами. В группы может объединяться 3-7 соединенных перемычками стояков;

    Примечание: непрерывная циркуляция нагретой воды обеспечивает ее мгновенную подачу к точкам разбора и постоянную температуру полотенцесушителей.

    • Розливы и стойки ГВС нуждаются в теплоизоляции, подводки прокладываются без нее;

    Теплоизоляция розливов циркуляционной системы горячего водоснабжения

    • Давление в точках разбора воды не должно быть больше 4,5 кгс/см2 (6 кгс/см2 при возведении дома в застроенном ранее районе). Минимальное давление должно соответствовать паспортным данным применяемого сантехнического оборудования (в отсутствие таких данных — не менее 2 кгс/см2);

    Примечание: в высотных домах с подкачками для понижения давления на нижних этажах используются редукторы.

    Редуктор для понижения давления воды в разрезе

    • В общем случае хозяйственно-питьевые водопроводы ХВС — тупиковые. Закольцовка или объединение веток водопроводов перемычками практикуются при совмещении хозяйственного водоснабжения с пожарным;
    • Трубы из полимерных материалов рекомендуется прокладывать скрыто. Исключение — трубопроводы в санузле;

    Примечание автора: на практике при монтаже водоснабжения своими руками подводки и стояки лучше оставлять открытыми. Инструкция связана не только с ремонтопригодностью оборудования: открытая прокладка позволит вам при необходимости с минимальными усилиями подключить новый сантехнический прибор или использующую воду бытовую технику.

    Врезка в открытые подводки водоснабжения

    • Вода должна разводиться по помещениям, температура в которых не опускается ниже +2 °С. В неотапливаемых помещениях, применяют тепловое сопровождение (прокладка в общей теплоизоляции с трубами ГВС или отопления) или кабельный обогрев;
    • В верхней точке перемычки между стояками циркуляционной системы ГВС ставится воздушник. В нижних точках всех стояков должны быть установлены сбросники, заглушки или водоразборная арматура;

    Стояки водоснабжения снабжаются вентилем или заглушкой для сброса воды

    • Для монтажа водоснабжения нужно использовать материалы со сроком службы как минимум в 50 лет при +20 и 25 лет при +75 градусах. Шероховатость стенок трубопроводов должна быть неизменной весь период их службы;

    Подсказка: этот пункт, де-факто запрещает использование на водоснабжении стальных труб без цинкового покрытия. Одна из их проблем — отложения, увеличивающие гидравлическое сопротивление трубы на десятки и даже сотни процентов в течение 10-15 лет.

    Известковые отложения в стальной трубе

    • Для пожарных водопроводов используются только металлические трубы;

    Пожарный водопровод: для монтажа использованы металлические трубы

    • Вводы, стояки высотой в 3 этажа и более, отводы с 5-ю и более кранами, отводы на квартиры, водонагреватели, групповые умывальники и души, поливочные краны и водомеры в обязательном порядке снабжаются отсекающей запорной арматурой;

    Шаровые краны на стояках холодной и горячей воды

    • Если в дом или квартиру заводятся холодная и горячая вода, узлы учета ее расхода снабжаются обратными клапанами;

    Комментарий: обратные клапаны исключают обратный ход счетчика. Без них для сматывания показаний можно использовать разницу давлений на ХВС и ГВС.

    На фото хорошо видно, что перед счетчиками стоят фильтры и обратные клапаны

    Диаметр счетчика подбирается по суточному расходу воды:

    Размер присоединяемой к счетчику резьбыСреднесуточный расход воды, м3
    15До 10
    209-25
    2524-35
    3234-50
    4049-78
    5077-150

    В квартирах и частных домах обычно стоят счетчики диаметром 15 мм

    Заключение

    Надеемся, что наш материал поможет читателю в проектировании системы водоснабжения для своего жилья. Успехов!

    Источник: http://moikolodets.ru/izuchaem-snip-vodosnabzhenie-naruzhnye-seti-i-sooruzheniya-740

    Смотрите также:
    02.05.2020

    10 способов открыть замерзший замок в машине Смотрите также Дизель плохо заводится на холодную Высокие обороты на холодную Как мыть машину зимой Утеплитель для автомобиля Размораживатель замков. Какое средство выбрать? Основной причиной того, что замерзают замки,...

    02.05.2020

    Как сделать уличный стол своими руками: инструкция и лучшие идеи Для каждого дача вызывает сои ассоциации. Например, у одних это работа, у других – отдых на природе. В любом случае на свежем воздухе после работ на огороде, любая еда станет вкуснее. А для того что бы ни...

    02.05.2020

    Зимний курятник своими руками 45 фото пошагово Автор: Курочка Ряба / 12 Дек 2018 в 07:25 Всем привет! Добро пожаловать в мой курятник. Зимний курятник своими руками — 45 фото пошагово, как я его смог построить. Поселок находится в Латвии, поэтому зимы здесь холодные и...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
