Водоснабжения с колодца своими руками

Водопровод на даче своими руками из колодца

• 1 Особенности водоснабжения из колодца
• 2 Схема водопровода из колодца
• 3 Выбор оборудования
• 4 Герметизация места входа трубопровода

Особенности водоснабжения из колодца

Колодец как источник водоснабжения имеет целый ряд преимуществ.

• Большой (по сравнению со скважиной) диаметр шахты позволяет использовать погружные насосы, легко их устанавливать, доставать и проводить при необходимости обслуживание и ремонт.
• Любой колодец дает возможность подъема воды вручную, поэтому для владельца такой системы водоснабжения отключение электроэнергии не является критичным.
• Интенсивность заиливания и занесения песком колодца при его правильном устройстве ниже, чем у скважины. В то же время очистить колодец можно самостоятельно, в то время как прочистка и прокачка скважины требует привлечения квалифицированных специалистов.
• Выполнить консервацию системы с колодцем легче, чем произвести аналогичные работы со скважинной схемой, поскольку во втором случае осложняющим фактором является малый диаметр обсадной скважины.
• В колодезной воде меньше примесей железа и солей жесткости, однако следует помнить, что установить фильтр лучше в любом случае, это позволит использовать для питья и приготовления пищи гарантированно чистую воду.

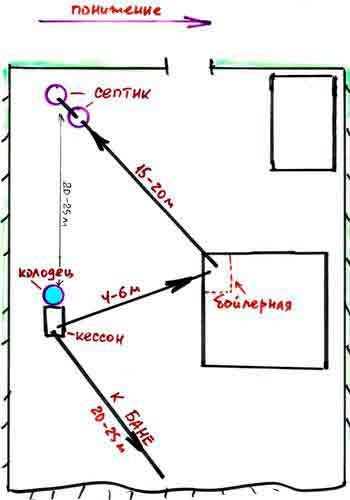

Схема водопровода из колодца

Одно из преимуществ, которыми обладает водопровод на даче из колодца – простая схема его устройства. Она включает в себя насосное оборудование (насосную станцию с заборной трубой или погружной насос с выведенными наружу элементами управления) и систему водопроводных труб. Наиболее совершенные схемы дооснащаются накопительным резервуаром, который обеспечивает бесперебойное водоснабжение при отсутствии электроэнергии.

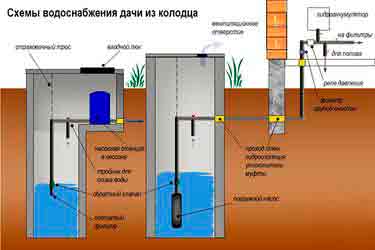

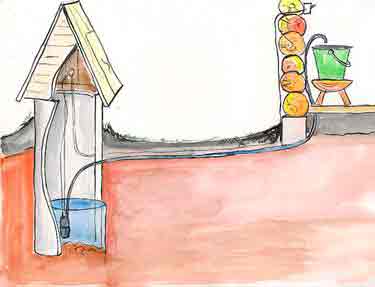

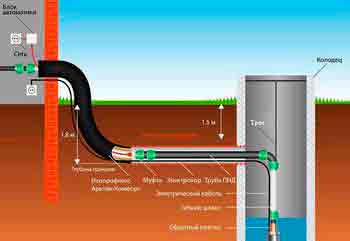

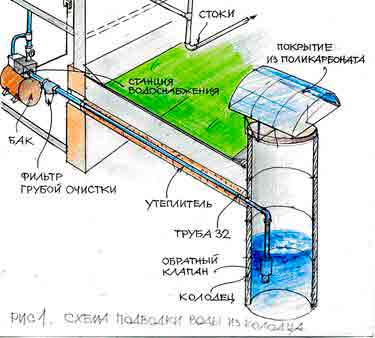

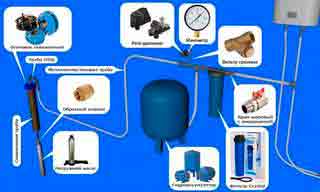

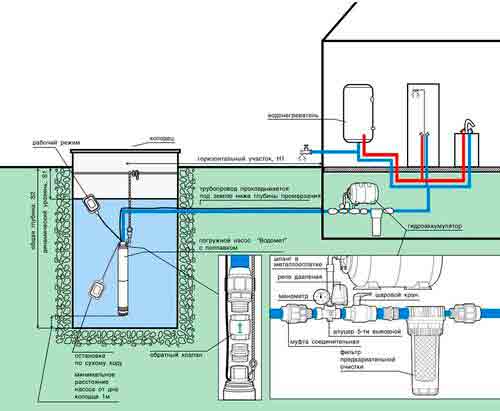

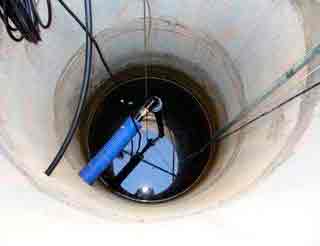

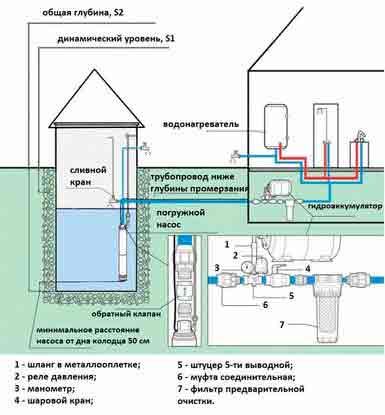

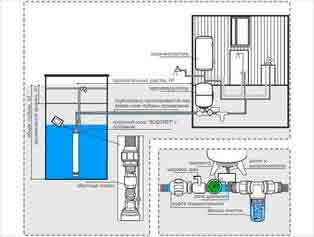

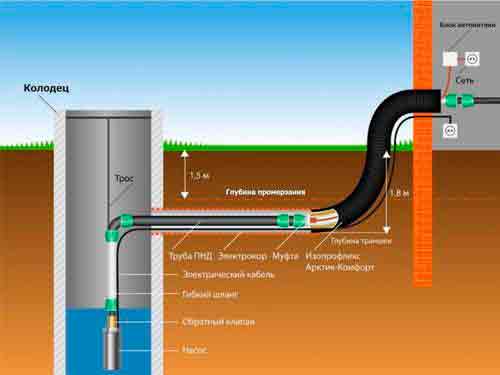

Схема водоснабжение дачи из колодца на базе погружного насоса

Решая, как сделать водопровод на даче из колодца, следует, в первую очередь, решить вопрос о режиме его эксплуатации. Зимние и летние схемы имеют существенные отличия. В первом случае предусматривается возможность работы при минусовых температурах.

О том, как сделать душ на даче с подогревом своими руками, мы рассказали в отдельной статье.

Также вам может быть интересно узнать, что собой представляют пластиковые колодезные кольца, каковы их особенности и сфера применения.

Особенности зимней системы водоснабжения

Устройство водопровода на даче от колодца с возможностью использования в зимний период требует, в первую очередь, защиты от промерзания.

Это достигается следующим образом:

• Прокладка подземных коммуникаций осуществляется под небольшим уклоном в сторону колодца ниже уровня промерзания. Если это по какой-либо причине невозможно, необходимо выполнить теплоизоляцию труб.
• Теплоизоляция требуется и для самого колодца.
• Защитить трубы от промерзания можно также путем прокладывания водонагревательного кабеля вдоль магистрали. Этот способ наиболее надежный, поскольку безотказно работает даже при аномальных холодах и в экстремальных ситуациях, однако он является и наиболее дорогим.

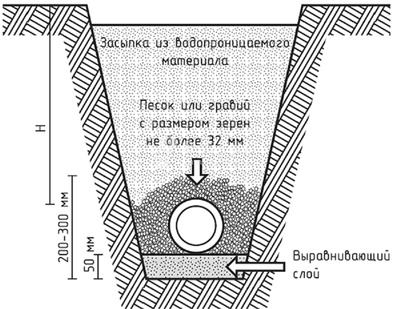

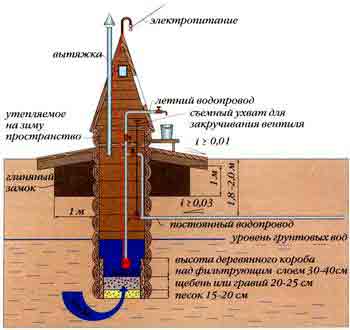

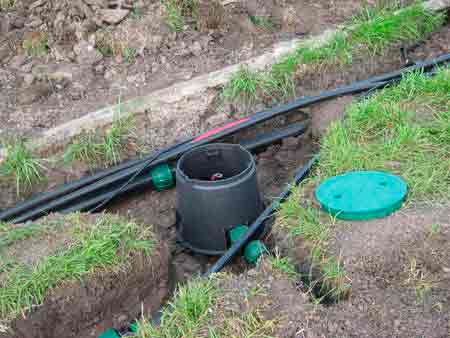

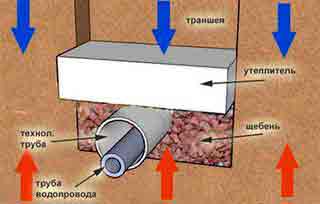

Прокладка трубы в траншее ниже уровня промерзания грунта для зимнего водопровода на даче из колодца своими руками

Летние системы

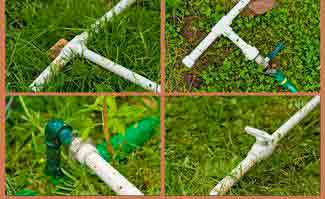

Требования к летним схемам водоснабжения менее строгие. Экономичным и практичным решением для летней системы может стать использование гибких шлангов в оплетке. По окончанию дачного сезона такая система легко дренируется, демонтируется и может компактно храниться в подсобном помещении.

При любом режиме использования системы водоснабжения следует предусмотреть возможность консервации оборудования. Это актуально для длительных перерывов в использовании, например, если владельцы дома уезжают в отпуск. Летние системы консервируют перед наступлением холодов. Процесс консервации системы с колодцем намного проще. При любом диаметре труб слив воды происходит точно в колодец благодаря большому диаметру шахты.

Выбор оборудования

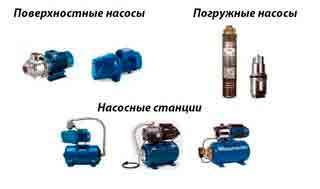

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы.

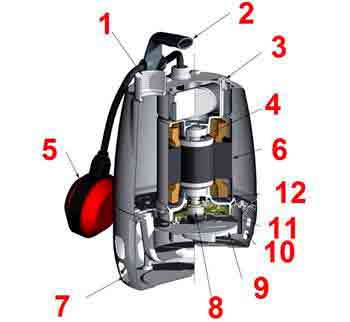

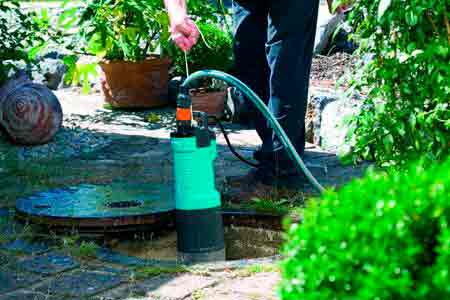

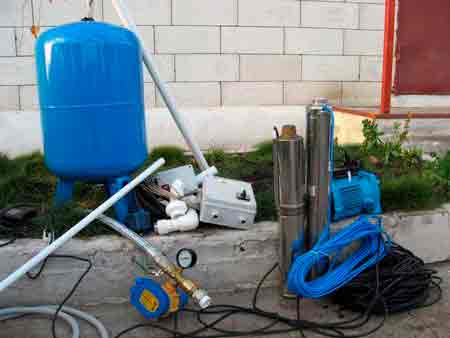

Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками.

Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

• низкий (в сравнении с насосной станцией) уровень шума,
• большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
• меньшая стоимость,
• за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

На заметку: Многими специалистами вибрационные насосы не рекомендуются к установке из-за негативного воздействия вибрации на конструкцию колодца (разрушение песчаного слоя, вызывающее запесочивание источника, уплотнение грунта и снижение его способности пропускать воду).

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

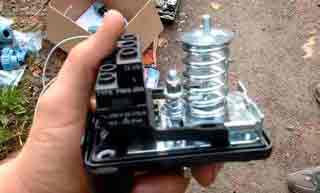

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

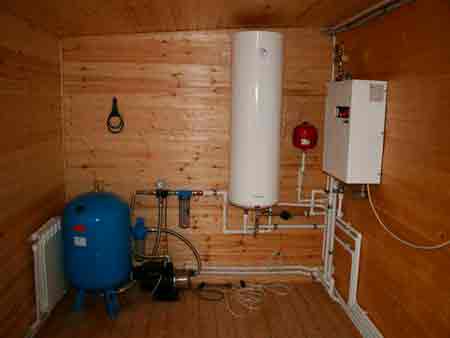

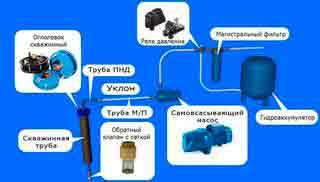

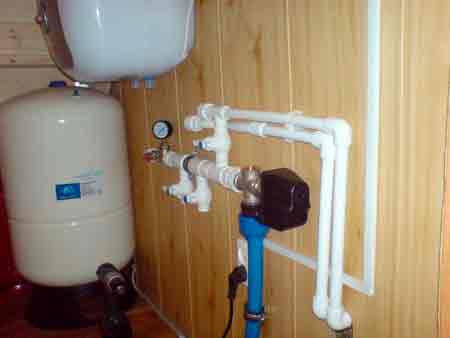

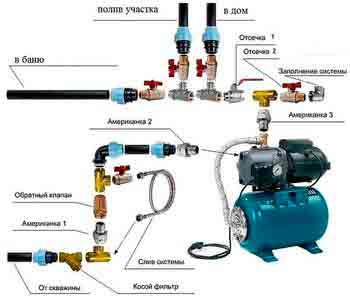

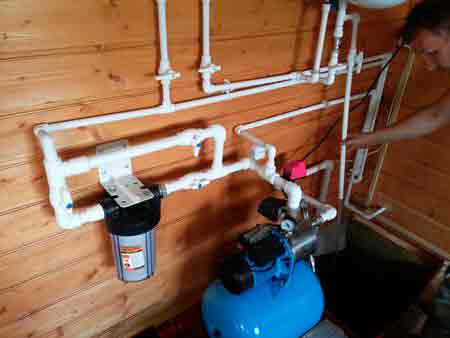

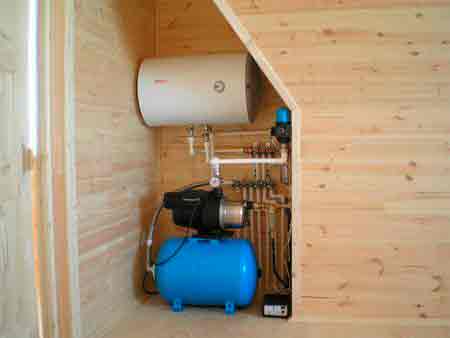

Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

• Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
• При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.

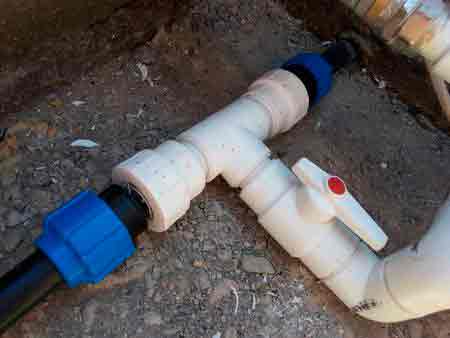

• Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

Выбирая погружной насос для колодца с автоматикой или без нее, вам нужно обратить внимание на определенные параметры. Какие? Об этом читайте в нашей отдельной статье.

О том, как углубить колодец, читайте в другом материале. В нем вы найдете описание различных способов.

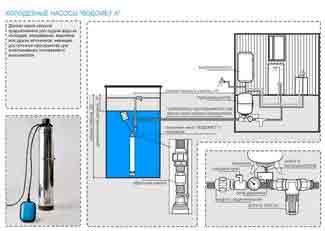

Про популярный насос погружного типа Водолей у нас есть отдельная статья с его описанием и характеристиками.

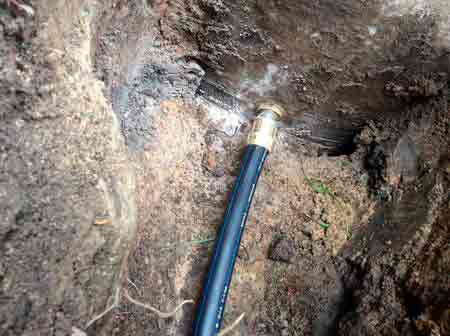

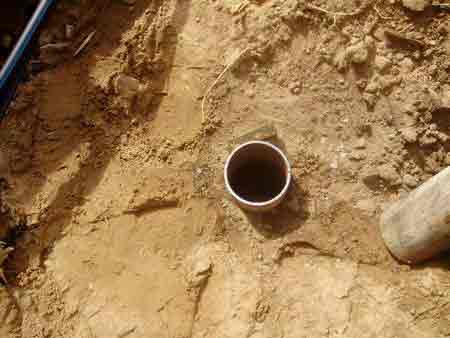

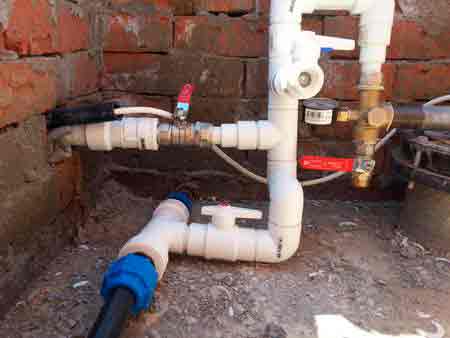

Герметизация места входа трубопровода

В большинстве случаев для систем подачи питьевой воды устраивают бетонные стенки колодца. Пластиковые варианты больше подходят для источников, предназначенных для обеспечения бытовых и технических нужд. В связи с этим следует подробно рассмотреть место врезки магистрали водопровода в бетонную стенку.

Основные требования, предъявляющиеся к такому соединению – надежность и герметичность, предупреждающая попадание верховодки с содержащимися в ней вредными примесями в колодец через щели.

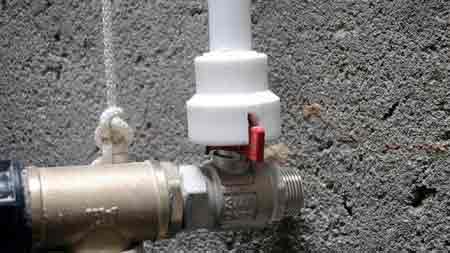

Самым простым способом является использование монтажной пены. Это быстро и просто, но система водоснабжения на даче из колодца в этом случае не будет надежной и безопасной, поскольку застывшая монтажная пена не обеспечивает герметичность на 100%, а кроме того, этот материал под действием внешних факторов со временем становится более хрупким, начинает крошиться.

Специалисты рекомендуют при установке использовать метод обжимной механической герметизации. Для этого потребуется дюймовый латунный сгон необходимой длины и фиброрезина. Сгон устанавливается в отверстие и обмазывается фиброрезиной. Для дополнительной изоляции снаружи и изнутри на сгон устанавливаются резиновые прокладки и металлические шайбы, а механический обжим выполняется при помощи гаек, установленных по обеим сторонам места входа.

После этого сгон соединяется с фитингом необходимого диаметра и собственно трубой водопровода.

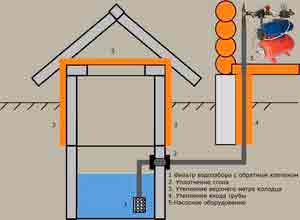

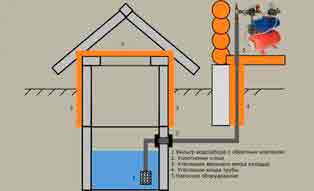

На фото представлена схема проведение водоснабжения от колодца в дом с использованием сгона

Практика показывает, что подобный метод – единственный способ с высокой степенью надежности защитить врезку от протечек.

Воспользовавшись рекомендациями профессионалов, легко понять, как сделать водоснабжение на даче из колодца экономичным, надежным, безотказным и долговечным.

Ознакомившись с описанием работ, правилами выбора оборудованиями и нюансами его монтажа, легко понять, что создание системы водоснабжения из колодца своими руками не представляет сложности. Если колодец уже есть на вашем участке – это ресурс, который необходимо рационально использовать. Если какой-либо индивидуальный источник отсутствует – вырыть колодец в большинстве случаев дешевле, чем пробурить скважину. При этом качество и состав жидкости из колодца при его правильном обустройстве не ниже, а в некоторых случаях и выше, чем в скважине. Для того, чтобы убедиться в этом, целесообразно провести анализ. Его результаты помогут вам также определиться с выбором фильтрующего оборудования, которое будет установлено в системе.

Еще несколько полезных советов по теме нашей статьи есть в видео.

Источник: http://okanalizacii.ru/vodosnabzhenie/kolodec/vodoprovod-na-dache-iz-kolodca.html

Как создать систему водоснабжения из колодца своими руками?

Планируя провести автономный водопровод, в качестве источника человек достаточно часто использует колодец: его можно вырыть на любом участке, причем достаточно просто и недорого.

Решение вопроса таким способом актуально как для дачи, так и для загородного коттеджа, в котором круглогодично проживают люди.

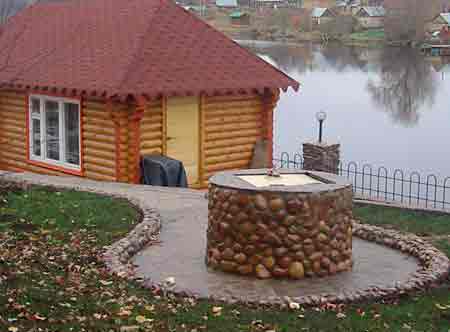

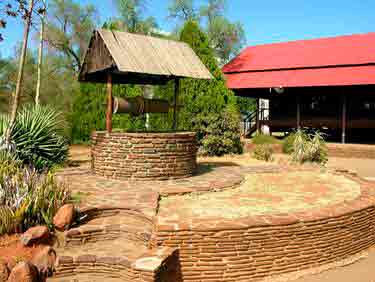

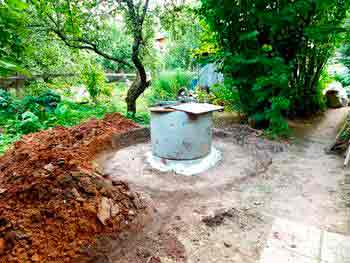

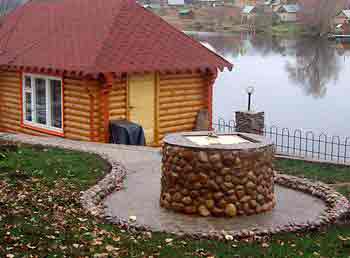

Колодец с «домиком» на дачном участке

Естественно, что схема водопровода имеет множество нюансов – и все из них требуют внимания при планировке и укладке, особенно если Вы собираетесь провести его своими руками.

1 Схема колодезного водопровода для дачи

Для начала – разберемся, как именно в общих чертах будет выглядеть водопровод с таким источником.

Вблизи дачи (дома) вырывается колодец требуемой глубины, к которому подводится водопровод. Для подъема воды используется насос (какой именно – вкратце обсудим ниже). Он будет нагнетать воду в систему, создавая и поддерживая в ней требуемое давление – чтобы напор из крана был достаточно сильным.

По всему дому выполняется разводка труб водоснабжения – они укладываются от колодца до насоса, от насоса – до дома, а затем – к каждому из потребителей: кранам, унитазам, душевым кабинам, ванным, стиральным машинам, посудомойкам, сауне, поливочной системе (если монтаж выполняется для дачи).

Для того, чтобы провести водопровод своими руками – требуется подробнее разобраться в вопросе требуемого оборудования. Список следующий:

1. Насос.
2. Бак-гидроаккумулятор.
3. Колодец. Желательно с лестницей.
4. Система трубопровода.
5. Утепление водопроводного участка, пролегающего по улице.

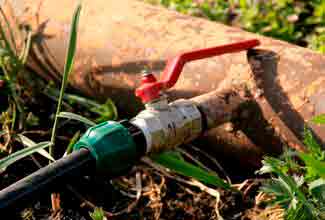

6. Запорно-регулирующая арматура (водопроводный кран).
7. Обратные клапана.
8. Система фильтрации.

1.1 Выбор насоса

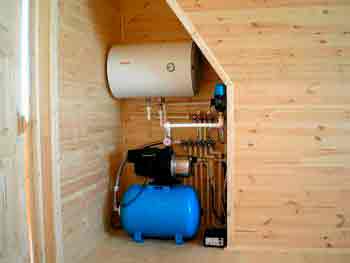

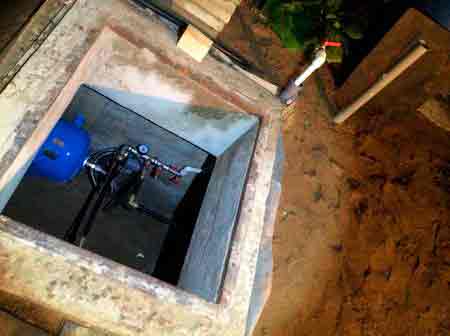

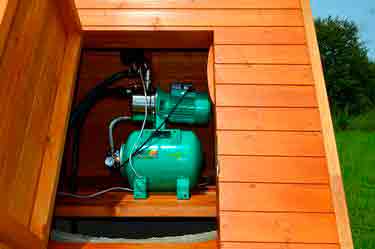

Насосная станция в «домике» для колодца

Устройство водопровода в обязательном порядке должно содержать насос – установку, перекачивающую воду. Она может быть погружой (когда сам агрегат находится в воде) или поверхностной (когда насос стоит на поверхности, а в воду – опускается шланг или труба).

Помимо отличий в расположении, может различаться еще и само устройство насоса по принципу действия. Он может быть вибрационным (когда работу выполняет поршень и мембрана, создающая колебания) либо центробежным (когда воду перемещает колесо с лопастями).

Первый вариант менее удобен – поскольку обладает меньшей производительностью, и подходит в основном для работ на даче. Второй – более подходит в случаях, когда нужно создать полноценный водопровод для загородного дома ввиду того, что при одинаковых размерах может обеспечивать большую производительность.

Кстати, о производительности – при выборе устройства требуется уделять внимание его качественным характеристикам – в противном случае система не будет полноценно функционировать. В частности, внимание требуется обращать на следующие параметры:

1. Глубина, с которой насос может поднимать воду – обычно составляет до 10 метров.
2. Производительность – объем воды (исчисляется в литрах за минуту или «кубах» за час), которую устройство способно нагнетать в систему.
3. Напор – мощность, с которой устройство способно нагнетать воду и насколько далеко.

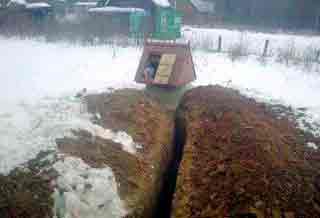

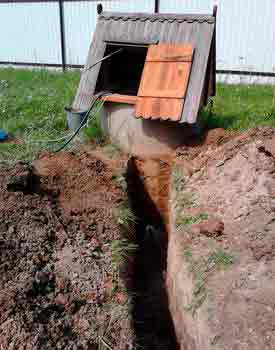

Траншея для трубопровода от колодца в дом

Если с первым пунктом все понятно – нужно попросту погружать насос (или шланг) не ниже, чем на определенную глубину (единственный нюанс – до дна должно оставаться около 50-60 см) – то два оставшихся требуют применения определенных формул.

Для расчета производительности требуется знать, сколько примерно воды потребляет система в пиковые часы:

• душевая кабина (или ванная) – около 9 литров в минуту;
• водопроводный кран, открытый полностью – около 5 литров в минуту;
• туалет (при смывании и наполнении бачка) – около 5 литров в минуту.

Помимо этого могут быть и другие потребители:

• система полива (на 1 «квадрат» поверхности уходит еще примерно 4 литра воды в сутки – в среднем, конечно);
• стиральная машина – около 40-50 литров на 1 цикл стирки;
• посудомоечная машина – около 8-14 литров (в зависимости от размеров) на 1 цикл мойки.

Несложно подсчитать, что при полной нагрузке (к примеру – 2 открытых крана, используемый унитаз и душ) требуется обеспечить примерно 9 + 5 + 5 + 5 = 24 литра воды в минуту.

Сюда же следует прибавить расчеты и по поливу – в случае, если проектируется автономное дачное водоснабжение. Используя вышеупомянутые данные, каждый желающий сможет без проблем рассчитать требуемый параметр, руководствуясь своими особенностями (количеством санузлов, кранов, наличием/отсутствием системы полива и так далее).

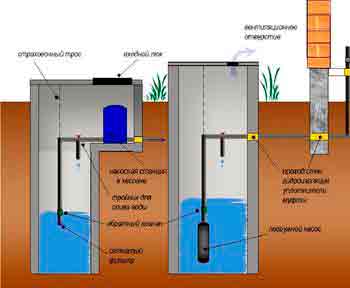

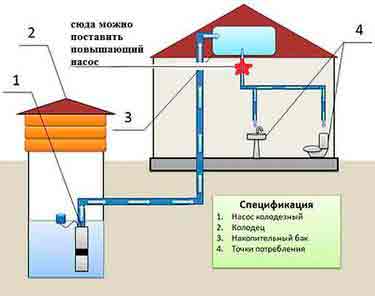

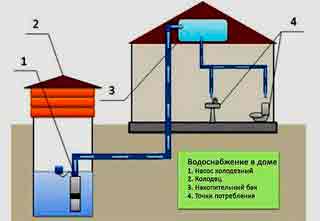

Условная схема водоснабжения дома из колодца

По напору устройство следует выбирать по другому принципу. Для этого считается длина от места водозабора и до самого дальнего конечного потребителя. При этом вертикальная длина считается 1:1 (1 метр реальной длины = 1 метр напора), а горизонтальная – 10:1 (10 метров реальной длины = 1 метру напора). Причем выбор должен быть с запасом – поскольку любой изгиб трубы, любой клапан, любой кран – снижают напор.
к меню ↑

1.2 Выбор гидроаккумулятора

Еще одним важным элементом является гидроаккумулятор – каждый водопровод должен иметь его по нескольким причинам:

1. Для гашения резких скачков давления (происходящих в момент включения-выключения насоса).
2. Для уменьшения количества включения-выключения насоса.
3. Для хранения запаса воды (благодаря чему возможно автономное функционирование системы – водопровод сможет получать воду, даже если насос выйдет из строя/пропадет электричество).

Выбирается он по объему – популярные модели обычно рассчитаны на 24, 50 или 80 литров, однако есть устройства как больше, так и меньше.

Для дачи можно ограничиться и минимальным объемом, а вот для загородного дома лучше уже иметь запас. Принцип расчета – тот же, что и упоминался выше (то есть суммируется максимально возможное потребление – и получается примерное минимальное значение объема).
к меню ↑

1.3 Выбор материала для колодца

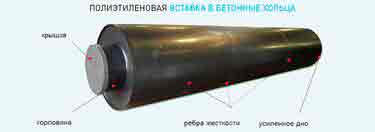

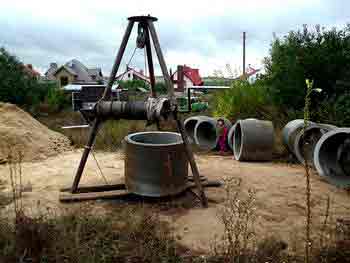

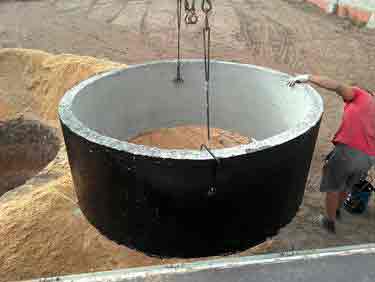

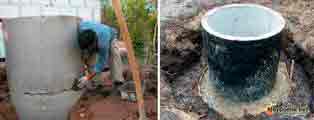

Сам колодец также может отличаться – по тому, из чего именно он выполнен. Сейчас наиболее популярными решениями являются конструкции из пластика или железобетона.

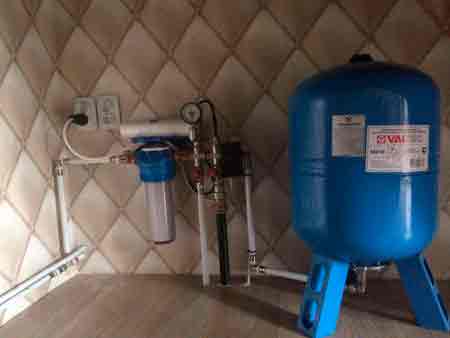

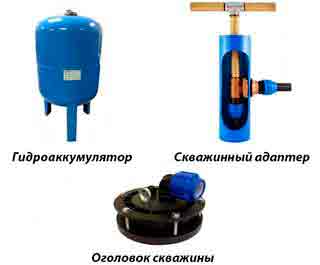

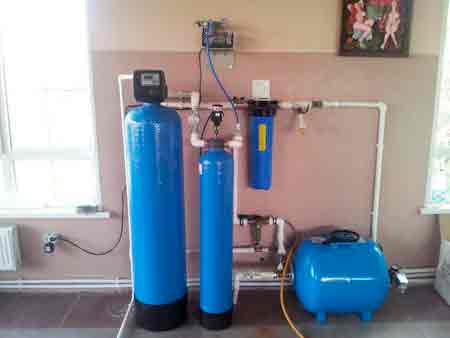

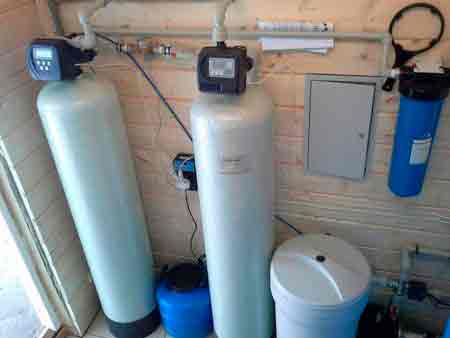

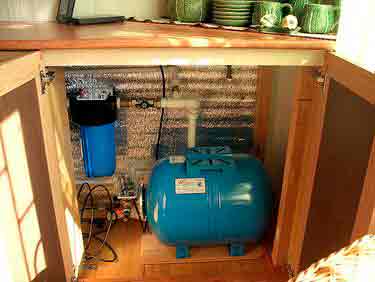

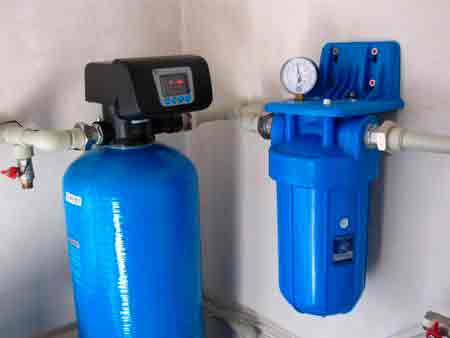

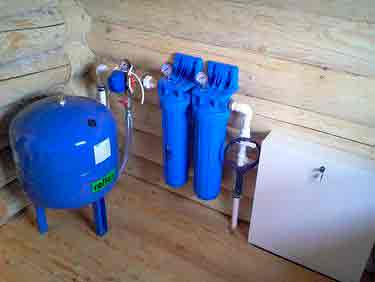

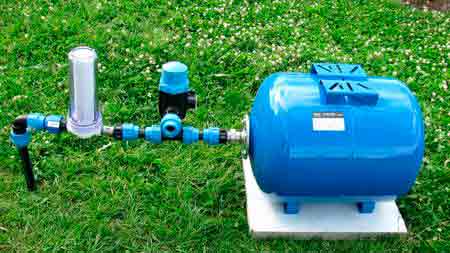

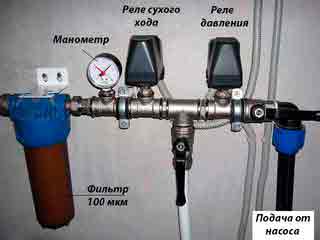

Оборудование для системы водоснабжения: гидроаккумулятор и фильтр

Первый вариант наиболее удобен – благодаря легкости пластика, такую конструкцию можно создать своими руками, не прибегая к платным услугам специалистов. А вот изделия из железобетона – в разы тяжелее, так что требуют специальной техники для доставки и монтажа.

Своими руками в этом случае справиться уже не получится. Ключевых различий между двумя этими вариантами, по сути, нет – оба материала долговечны, надежны.

Разве что бетон, за счет пористой и не слишком гладкой поверхности, более расположен к развитию микроорганизмов, так что пластик, скорее, более подходит для устройства колодца. Причем это одинаково актуально как для дачи, так и для огромного коттеджа.
к меню ↑

1.4 Выбор материала трубопровода и составление схемы

Сейчас наибольшей популярностью для создания систем дачного и коттеджного водоснабжения пользуются полимерные материалы. Пластик – легкий, гладкий (а значит – менее предрасположен к засорам), биологически нейтрален, дешевый.

Не удивительно, что водопровод для дачи (да и для загородного дома тоже) достаточно часто монтируется именно из полимерных материалов – сталь и медь на порядок дороже, да и в монтаже сложнее. А вот с пластиком можно работать и своими руками.

Что касается размера – схема обычно создается из труб диаметром 25 или 32 мм.

На этапе выбора и закупки труб выполняется еще и деталировка сети. Это – схема, на которую подробно наносится расположение линий, а также арматуры и соединительных элементов. Деталировка важна и нужна для того, чтобы точно спроектировать будущую систему.

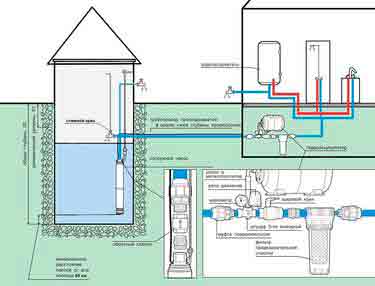

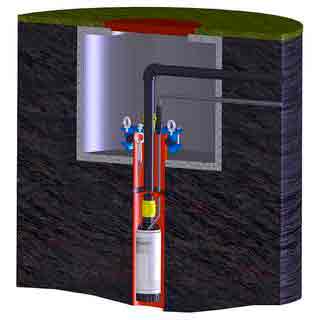

Схематическое изображение проведения трубы от колодца в дом

Этап этот достаточно ответственный, и обычно выполняется специалистами – поскольку требует определенного опыта. Однако при должном внимании процедуру можно выполнить и своими руками (особенно если схема предназначается для небольшого загородного дома или дачи).
к меню ↑

1.5 Выбор теплоизоляции для труб

Для того, чтобы водопровод (а точнее – его часть, пролегающая снаружи дома, по улице) не замерз зимой, его требуется должным образом утеплить. Причем помимо закапывания в землю желательно использовать еще и теплоизоляционный материал – чтобы наверняка предотвратить вероятность промерзания линии.

Для этой цели лучше всего использовать скорлупу – сегменты (цельные или сборного типа), надевающиеся на трубу. Эти сегменты выполняются из теплоизолирующих материалов:

• минвата;
• пенопласт;
• пенополиуретан.

Имея различную толщину (обычно от 4 до 10 см), они достаточно качественно изолируют водопровод как от холода, так и от возможных механических повреждений. Вдобавок их можно использовать и своими руками – что также немаловажно.

Если же вести вопрос о том, какие именно теплоизоляторы использовать – тут следует рассмотреть хотя бы вкратце особенности вышеупомянутых материалов. Минвата не слишком хорошо переносит влагу – так что требует дополнительной защиты.

Пенопласт – не слишком прочный, и также нуждается в защитном кожухе. Пенополиуретан – наиболее удачный вариант ввиду того, что он и наиболее эффективный (из списка материалов – имеет самый меньший коэффициент теплопроводности), и достаточно жесткий, чтобы не поддаваться давлению грунта, и влаги не боится.

Отдельно следует отметить, что сегменты сборного типа менее надежны – поскольку в этом случае создается дополнительный шов между двумя частями утеплителя. Однако они могут использоваться даже на готовый водопровод. Если же схема только планируется – лучше провести трубы, на которые в процессе укладки надевать неразъемную скорлупу.

2 Этапы и нюансы проведения водопровода

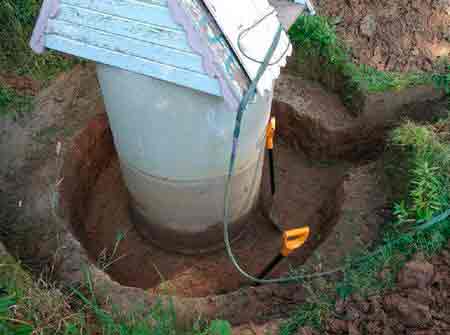

Водоснабжение частного дома из колодца начинается с копки траншеи от источника и до дачи (дома). Глубина рва должна быть примерно 120-150 см – ниже глубины промерзания грунта (величина варьируется в зависимости от региона).

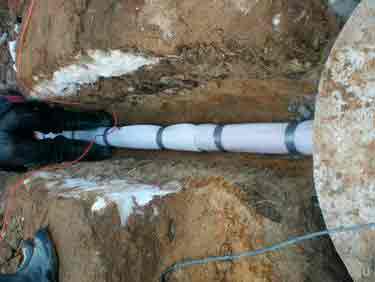

Трубопровод от колодца в дом в траншее

После выкапывания на дно насыпается песчаная «подушка», примерно на 10-20 см. Все это можно выполнить своими руками, хотя и времени на земляные работы потребуется достаточно много.

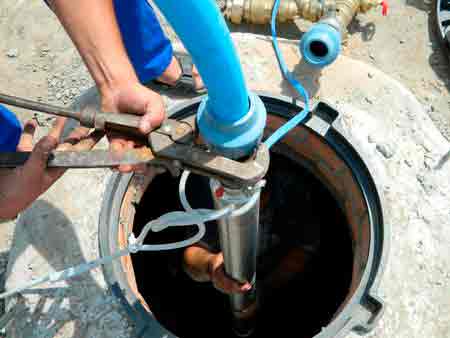

После этого можно выполнять подключение самого насоса. В зависимости от типа (погружной или поверхностный) его либо опускают в воду, привязывая за трос, либо же устанавливают на ровной площадке рядом с колодцем (а лучше – в «домике» колодца, предварительно также утепленном), а в воду – опускают шланг.

Затем прокладывается сам водопровод – от насоса до дома. Укладывать его следует на дно выкопанной траншеи, утепляя вышеупомянутым способом. После установки теплоизоляции поверх скорлупы можно обмотать конструкцию полиэтиленом в несколько слоев, после чего можно засыпать ее землей.

В самой даче схема изначально должна вести к гидроаккумулятору, а уже от него – расходиться к потребителям. При этом учитывайте, что желательно делать как можно меньше поворотов и изгибов – поскольку каждый из них снижает напор.

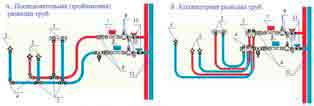

Что касается того, как именно выполнять разводку – лучше всего применять коллекторный метод: когда имеется единый коллектор, и уже от него расходятся отдельные линии ко всем потребителям (санузлу, кранам, душевой).

После того, как схема будет собрана – требуется выполнить ее тестовое включение в работу и внимательно оценить качество и надежность соединений, а также функционирование самой системы в целом (включение-выключение станции, стабильность давления).
к меню ↑

Источник: http://byreniepro.ru/kolodcy/vodosnabzhenie-doma.html

Дачный водопровод своими руками из колодца

Работа на дачном участке просто немыслима без источника чистой воды. Вода нужна не только для полива растений, но и для других хозяйственных нужд, да и пить гораздо удобнее и полезнее свою природную воду, чем привозить из города бутилированную.

У многих дачников есть система летнего водопровода, позволяющая беспрепятственно поливать растения. Также в этих целях может помочь колодезная вода. Однако колодец есть не на каждом садовом участке. К тому же нередко бывает, что дачники используют свои пригородные дома для постоянного проживания. В этих случаях нужно позаботиться о том, чтобы был собственный надежный водопровод, который бы работал и в летний, и в зимний сезон в зависимости от потребности.

• 1 Подготовка к работе
• 2 Из чего состоит автономный водопровод
• 3 Какие бывают водопроводы
  • 3.1 Летний
  • 3.2 Зимние водопроводы
    • 3.2.1 Меры по утеплению дачного водопровода на зиму своими руками

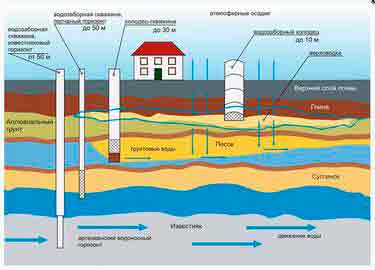

• 4 Откуда брать воду, или как выбрать источник водоснабжения
  • 4.1 Централизованный источник водоснабжения

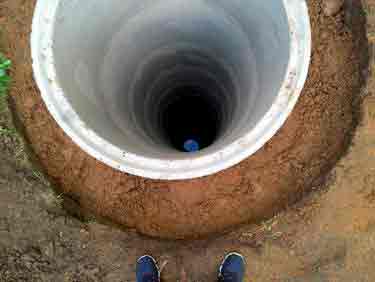

  • 4.2 Шахтный колодец
  • 4.3 Скважина
• 5 Приступаем к изготовлению дачного водопровода
  • 5.1 Монтаж насосного оборудования
    • 5.1.1 Видео: как смонтировать водопровод с насосом своими руками
  • 5.2 Погружной насос
    • 5.2.1 Видео обзор погружного насоса для водопровода
  • 5.3 Автоматическая насосная станция
  • 5.4 Видеообзор автоматической насосной станции для организации водопровода на даче.
• 6 Монтаж водопровода в доме
  • 6.1 Видео: как правильно работать с пластиковыми трубами.
• 7 Установка фильтров
  • 7.1 Видео: установка фильтров при строительстве дачного водопровода
• 8 Монтаж системы подогрева воды
  • 8.1 Видео инструкция по монтажу водонагревателя

Для его монтажа можно вызвать бригаду специалистов, но есть вариант сделать водопровод на даче своими руками из колодца. И задача эта не такая сложная, как может показаться на первый взгляд. Самостоятельная установка водопровода приносит немало пользы:

• очевидный плюс – экономия денег;
• вы приобретаете ценный опыт по монтажу водопровода, что может пригодиться в домашнем быту еще не 1 раз;
• сделать дачный водопровод своими руками из колодца вы можете по своему собственному проекту, с учетом именно ваших нужд и особенности территории садового участка.

Подготовка к работе

Прежде чем заняться такой важной работой, нужно хорошо продумать несколько моментов:

• в каком режиме вы хотите осуществлять водоснабжение – в зимнем или летнем, только для полива или в том числе для питья;
• каковы возможные объемы водопотребления – насколько большой участок, сколько воды нужно ежедневно для полива, есть ли теплицы и сколько они потребуют влаги для орошения;
• какой источник водоснабжения можно выбрать – свой колодец, централизованное или скважина, которая есть на вашем участке либо неподалеку от него. Для этого неплохо взять план местности или поинтересоваться у соседей, откуда они берут воду для полива и в других целях;

каковы особенности вашего климата – есть ли риск того, что вода в колодце в особенно жаркие месяцы будет высыхать, нужен ли резервный источник на эти случаи;

каковы особенности внутренней структуры участка, куда нужно обязательно протянуть трубы, а где можно воспользоваться обычным шлангом;

предполагается ли подведение чистой питьевой воды в дом, в хозяйственные помещения;

наконец, бюджет всех работ – какой суммой вы располагаете.

ВАЖНО. Ценовой фактор, разумеется, имеет значение, но не определяющее. Дело в том, что такая важная работа, как изготовление своими руками водопровода на даче из колодца, делается не на 1 год. Вы делаете вложение на очень длительное время, и если экономить на качестве материалов и механизмов, можно в дальнейшем переплатить на их ремонте и замене на другие.

Из чего состоит автономный водопровод

Когда вы смогли четко ответить на все вопросы, приведенные выше, и составили примерный план действий, нужно разобраться, из каких составных инженерных элементов состоит водопровод. По сути, это сами трубы, а также механизмы по их нагнетанию на поверхность:

Трубы разных диаметров

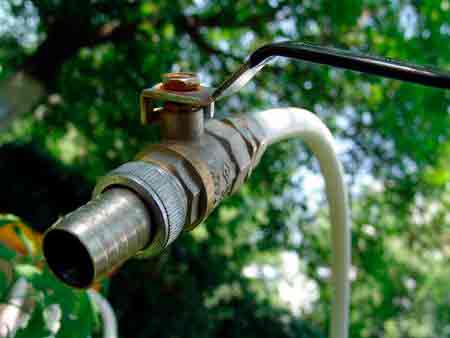

Краны и фитинги (соединительные части) для монтажа труб в единое целое

Механизмы для накачивания воды различные виды насосов (их выбор преимущественно зависит от необходимых объемов подачи воды

Электрические двигатели для насосов

При необходимости подогрева воды (для использования ее дома) – водонагреватели

Фильтры механической (грубой) и глубокой очистки воды (без них не обойтись, если вода будет использоваться в питьевых целях)

Также понадобятся рабочие инструменты и материалы для крепления труб к поверхностям, дополнительная защита (утепление) труб для использования их в зимний период.

В целом дачный водопровод из колодца сделанный своими руками как единая система должен выглядеть так.

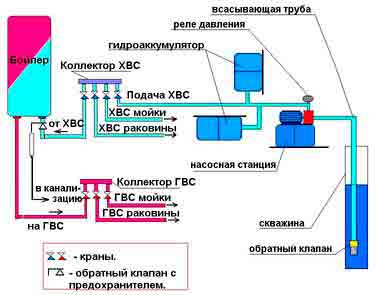

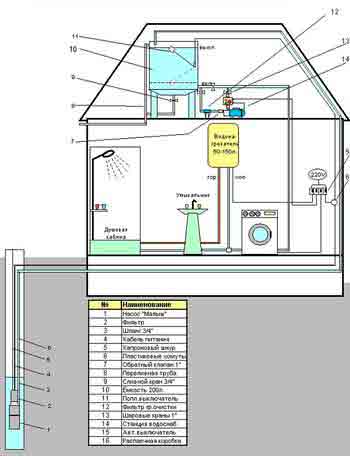

А принципиальная схема системы выглядит примерно так

ВОЗЬМИТЕ НА ЗАМЕТКУ. Если вы делаете водопровод не только для растений, но также и для подачи воды в дом, то лучше будет выделить специальное помещение для водомерного узла. Достаточно будет небольшого чулана площадью 4-5 квадратных метра. Оптимально сделать ее в самом доме, чтобы температура внутри была приемлемой круглой год. Так вы сможете сами постоянно контролировать уровень давления, объемы подачи воды, а также быстро устранять возможные неполадки.

Какие бывают водопроводы

Водопроводы на даче чаще всего функционируют не весь год, а только летом. Они могут использоваться не только для полива, но и для питья, если вода в источнике и состояние труб удовлетворительное.

Летний

Это самый простой вариант, знакомый каждому дачнику. Его собрать можно одному, это не займет много времени. Как правило, резиновый шланг подключается к специальному ответвлению трубы, идущей от центрального источника. Напор регулируется краном и по старинке сужением/расширением самого шланга.

Часто дачники подключаются к главной трубе не резиновыми шлангами, а своими трубами из пластика, которые протягивают вдоль всего участка в предварительно выкопанных углублениях. Также создаются специальные стойки из вертикально расположенных труб рядом с теми частями участка, которые нуждаются в дополнительном поливе (например, близ теплиц).

Для разветвлений трубы применяются специальные насадки. которые позволяют охватить практически всю площадь сада, если позволяет напор в источнике.

ОБРАТИТЕ ВНИМАНИЕ. Для летних водопроводов лучше всего приобретать трубы из легких материалов (полипропилен), поскольку чаще всего дачники привозят их только на сезон, а затем разбирают и увозят обратно, ведь зимой бесхозно оставленное имущество могут украсть дачные воры. Если же вы все-таки решили оставить их в собранном состоянии, то не забудьте тщательно слить всю воду, потому что в противном случае, когда она замерзнет зимой, это может повредить целостности труб.

Зимние водопроводы

Зимние варианты водоснабжения устроены сложнее летних, поскольку обеспечивают участок и дом водой круглый год. Они имеют следующие отличия:

• источник воды должен содержать достаточные объемы, а сама вода не должна замерзать зимой;
• трубы должны быть дополнительно защищены от низких зимних температур, например, с помощью пенопласта

в доме должна иметься водонагревательная установка;

защитить от морозов нужно также источник водоснабжения.

Меры по утеплению дачного водопровода на зиму своими руками

Откуда брать воду, или как выбрать источник водоснабжения

После того как вы изучили все элементы будущей системы водоснабжения, а также начертили схему конкретно по вашему участку, нужно определиться с источником подачи воды. На даче, в отличие от городской квартиры, существует несколько вариантов:

Централизованный источник водоснабжения

Самый удобный и очевидный вариант – централизованное водоснабжение. Эта возможность является самой дешевой, поскольку вам не нужно ни ставить насос, ни приобретать дополнительные инструменты для нагнетания воды и контроля за уровнем ее давления.

По сути нужно выкопать углубления, проложить трубы, укрепить их в грунте, соединить между собой, и система готова к поливу. Есть, конечно, у центрального водопровода и слабые стороны:

• обычно это летний вариант – он не функционирует в зимнее время;
• обычная вода беднее по содержанию полезных веществ, чем артезианская (если у вас есть скважина на участке);
• наконец, центральный источник может быть слишком далеко, и тянуть трубы да еще по соседским полям станет дороже, чем сделать водопровод на даче своими руками из колодца.

Нередко централизованного водоснабжения поблизости нет совсем – и тогда рассматривать эту возможность не приходится.

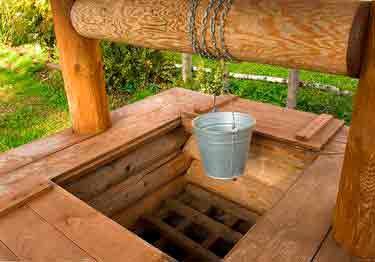

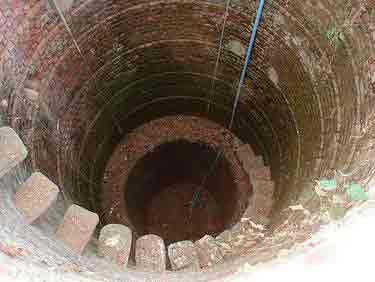

Шахтный колодец

Если у вас на участке или у соседа есть колодец с источником хорошей, чистой воды, можете считать, что вам крупно повезло. Такие участки встречаются не очень часто, да и стоят они, как правило, дороже.

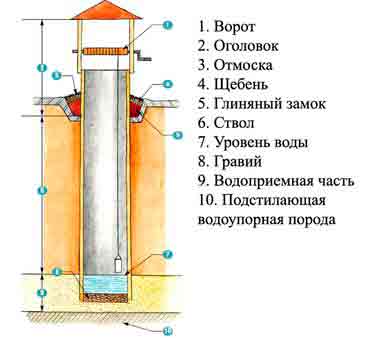

Колодец, кроме наружной части с гусаком и каменной опорой, имеет внутреннюю основу. Это ствол, который открывает доступ воды на поверхность и сама водоносная часть, где содержится природная вода.

Сама скважина может располагаться на разной глубине, и в зависимости от этого параметра выделяют:

• Скважина «на известняк» — она залегает глубже и надежно отделена от грунтовых вод. В этом случае требуется гораздо меньше фильтровать воду, да и по содержанию микроэлементов она значительно богаче скважины «на песок» и уж тем более хлорированной городской воды.
• Скважина «на песок» — расположена выше, чаще всего содержит много механических примесей (песок, мелкие камни, грунт). Впрочем, это не мешает использовать ее для полива. А вот для питья требуется обязательно процесс фильтрования.

ОБРАТИТЕ ВНИМАНИЕ. Если вы проживаете в регионах с не очень качественной водой (слишком жесткая, с избыточным содержанием железа, солей магния и др.), то перед проектированием водопровода на даче своими руками из колодца или другого местного источника обязательно проведите предварительные исследования. Для этого нужно отправить образцы воды в ближайшую лабораторию и попросить провести комплексный анализ на содержание неорганических и органических веществ. Если обнаружатся тяжелые металлы, то такая вода будет непригодна не только для питья, но также и для полива. В этом случае единственный вариант – централизованный водопровод.

Скважина

Колодец обеспечивает подъем воды, которая залегает неглубоко (как правило, до 12 метров). Во всех остальных случаях на участке требуется бурить скважину. Этот вариант намного более затратен и по силам, и по деньгам, и разумеется, по времени. Однако результат того стоит – благодаря скважине удастся обеспечить круглогодичное снабжение водой и участка, и дачного дома.

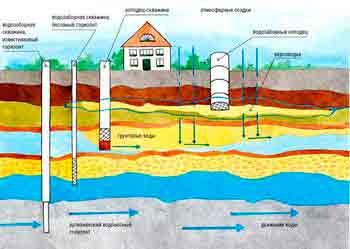

Сравнить колодец и скважину и почувствовать разницу можно на этой схеме.

Действительно, обычно глубина залегания скважины в несколько раз превосходит колодец. Зато воды там находится много, и она намного чище и полезнее.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

• технических параметров механизма (в особенности мощности);
• энергопотребления;
• уровень шума при работе;
• степени защищенности от влаги и перепадов температур;
• гарантии работы;
• репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

• демократичная цена;
• небольшие энергозатраты;
• мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

ОБРАТИТЕ ВНИМАНИЕ. При покупке автоматической станции предварительно определите место для нее. Она всегда монтируется на поверхности, причем для каждой станции есть величина предельного расстояния до источника воды. Нужно обязательно учесть этот важный параметр.

Видеообзор автоматической насосной станции для организации водопровода на даче.

Монтаж водопровода в доме

Если вы намерены жить в дачном доме постоянно, то следующим этапом строительства водопровода на даче своими руками из колодца или другого источника станет монтаж системы водоснабжения в помещении. При этом важно выбрать материал труб. Классические металлические уступили своем место пластику и металлопластику. Главная причина этого в том, что современные материалы обладают рядом преимуществ:

• они выдерживают перепады температур;
• устойчивы к постоянному действию влаги как внутри, так и снаружи (к водной коррозии);
• не подвержены они и воздушной коррозии.

Работать с трубами нужно с помощью специального паяльника-«утюга», который можно приобрести или взять в аренду по вполне демократично цене.

Видео: как правильно работать с пластиковыми трубами.

ОБРАТИТЕ ВНИМАНИЕ. Приобретая трубы, старайтесь не экономить на длине. Дело в том, что при работе с ними надрез нужно делать исходя из рассчитанной длины плюс 8-10 сантиметров, которые уйдут на сварку.

Монтаж труб не очень сложен, но требует аккуратности. Предварительно нужно составить детальную схему по подводу системы для снабжения всех частей помещения – кухни, туалета, ванны, бани (при наличии). Монтировать можно как по нижнему пути, так и по верхнему. Такой путь особенно удобен, если планируется сделать натяжной потолок, под который удобно спрятать все коммуникации.

После окончания монтажа нужно обязательно установить специальное устройство, которое будет регулировать давление в трубах во избежание порывов. Речь идет о расширительном баке. Он автоматически забирает часть воды, если в системе возникло повышенное давление, и отдает ее обратно в случае понижения давления. Принцип работы показан на этой схеме.

Обычно бак максимально может вместить в себя до 100 литров воды, и этого вполне достаточно для автономного водопровода. Внешне устройство монтируется к стене в подсобном помещении.

Установка фильтров

Наконец, завершающий этап строительства водопровода на даче своими руками из колодца состоит в монтаже системе фильтрации воды.
Очистка воды для употребления ее в питьевых и бытовых целях всегда должна быть многоступенчатой. На практике это означает монтаж нескольких фильтров – механической и глубокой очистки:

Угольный фильтр применяется на первом этапе очистки. Он хорошо отфильтровывает мелкие частицы песка, грунта, ила, растительности, которые непременно содержит природная вода. Его принцип действия прост – проходя через него, вода оставляет примеси на поверхности угля.

ВАЖНО. Обратите внимание на то, что любой угольный фильтр рассчитан на определенно давление воды. Поэтому перед его покупкой, если вы сомневаетесь, каким может быть предельное давление в вашем трубопроводе, лучше несколько дней измерять его в тестовом режиме, то увеличивая, то уменьшая нагрузку. Это позволит вам точно узнать об особенностях работы системы в условиях повышенной нагрузки и правильно выбрать угольный фильтр. И не забудьте еще одну важную деталь – фильтр используется для очищения только холодной воды.

Обычно эти фильтры состоят из нескольких съемных картриджей, которые нужно менять по мере их засорения (сроки службы всегда указываются в инструкции).

Видео: установка фильтров при строительстве дачного водопровода

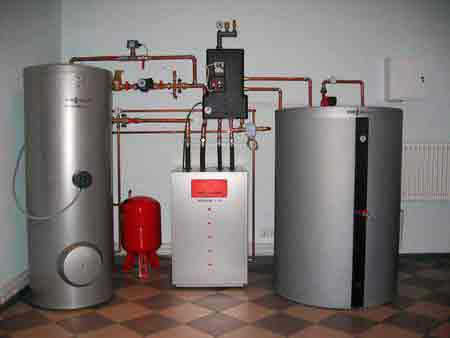

Монтаж системы подогрева воды

Наконец, остается еще один важный этап – требуется обеспечить подогрев воды для домашних нужд. Для этого приобретаются и устанавливаются водонагреватели, работающие от электричества. Схема этого устройства показана ниже.

Один из основных параметров этого аппарата – предельный объем нагреваемой воды. Обычно для семьи достаточно до 200 литров горячей воды. Однако если предполагается разведение большого хозяйства или если семья будет жить более чем из 4-5 человек, то приобретать нужно более вместительные и мощные водонагреватели.

ВАЖНО. Водонагреватель всегда монтируется на стену под потолок. Поэтому прежде чем приступить к установке, нужно быть абсолютно уверенным, что стена обладает достаточной прочностью для постоянной большой нагрузки. Важно также надежно сделать крепления для аппарата.

Видео инструкция по монтажу водонагревателя

Водопровод на даче своими руками из колодца или другого источника снабжения строить нужно основательно и лучше с помощью нескольких человек. Это непростое занятие, но результат стоит того – вы получаете независимую систему водоснабжения, при этом не получаете никаких счетов за воду и наслаждаетесь всеми городскими удобствами на своем загородном участке!

Источник: http://v-teplo.ru/vodoprovod-na-dache-iz-kolodca-svoimi-rukami.html

Как провести воду в дом из колодца или скважины

Если на приусадебном участке есть колодец или скважина с приличным дебетом (запасом), то есть смысл организовать автономное водоснабжение вашего загородного коттеджа или дачи. Ведь всем известно, насколько неудобно черпать и переносить воду ведрами или накачивать ее с помощью ручной колонки. Для решения задачи предлагаем сделать 3 вещи: изучить, как провести воду из колодца в дом, посмотреть тематическое видео и выделить 1—3 дня на выполнение работ своими руками. Вся теоретическая информация изложена в нашем материале.

Выбор схемы водоснабжения

Для автоматической подачи холодной воды из колодца или скважины применяется 2 схемы:

с погружным насосом; с поверхностной насосной станцией.

В обеих системах присутствует один неизменный элемент – водопроводная труба, проложенная от источника внутрь жилища. Разница заключается в конструкции и расположении перекачивающего оборудования. В первом случае это аппарат погружного типа, висящий на тросе около дна природного резервуара. Второй вариант – насосная станция, установленная на поверхности, обычно — в техническом помещении жилого дома, реже – в утепленном подземном сооружении над скважиной (кессоне).

Система подачи воды с глубинным насосом

Совет. Прежде чем подбирать систему подачи и проводить трубы, проверьте химический состав и степень загрязнения колодезной воды в лаборатории. Если она мутная, неприятно пахнет и имеет железистый привкус, сделайте анализ обязательно. По его результатам вы сможете подобрать нужные фильтры в специализированных магазинах сантехники.

Поверхностные насосные станции следует применять, когда перепад высот между зеркалом воды в источнике и высшей точкой разводки внутри жилища составляет не более 7 м. Учитывая, что большинство этих агрегатов рассчитаны на высоту подъема 8—10 м, оставшийся запас напора (1—3 м) понадобится для преодоления горизонтальных участков труб и местных сопротивлений (тройников, колен, клапанов и смесителей).

Система водообеспечения с поверхностным перекачивающим агрегатом

Для подвода воды из глубоких колодцев, а также обычных и артезианских скважин, необходимо использовать систему с погружным насосом. Она несколько сложнее в монтаже, зато надежнее в работе и не требует постоянного наполнения трубопроводов. Конечно, существуют поверхностные станции повышенной мощности с высотой подъема до 20 м, но их цена сопоставима со стоимостью полного комплекта оборудования и материалов для сборки схемы с погружаемым насосом.

Материалы и комплектующие для монтажа

Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.

Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

оголовок или скважинный адаптер; подвесной трос диаметром 3 мм; сам насос, оборудованный обратным клапаном; гидроаккумулятор емкостью 25—100 л; реле давления типа РДМ-5 и «сухого» хода; фильтр грубой очистки и грязевик; манометр; шаровые краны, фитинги; электрический кабель и автоматические выключатели номиналом 16 А.

Примечание. При подводке магистрали из колодца оголовок и адаптер не требуется.

Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:

Прокладка магистрали от колодца

Здесь главная задача – прокопать траншею от источника водоснабжения до ввода в дом, соблюдая небольшой уклон в сторону скважины. В соответствии с требованиями строительных норм, необходимо углубиться на 30 см ниже границы промерзания грунта. Затем дно ямы уплотняется и засыпается песчаной подушкой на высоту 100 мм.

Дальнейший порядок работ выглядит так:

1. Подготовьте отверстия на вводе в здание и в колодец (или скважину). В последнем случае желательно установить скважинный адаптер.
2. Проложите трубу по траншее совместно с электрическим кабелем. Старайтесь не стыковать магистраль под землей, используйте для поворотов гибкость пластиковой трубы.
3. Заведите коммуникации в дом, хорошенько утеплив место прохода через фундамент.
4. Установите автоматические выключатели и подведите к ним кабель. Подключение сделаете позже, когда установите автоматику.

Совет. Если по разным причинам не удалось вырыть траншею до границы промерзания, то магистраль придется греть специальным кабелем, который надо прикрепить к трубопроводу, после чего защитить утеплителем. Как выполнить монтаж и подключение кабельного обогрева, рассказывается в этой статье.

Способы утепления трубопровода

Если выход домашней канализации организован в том же месте, то водопроводную трубу необходимо прокладывать выше и на некотором расстоянии. Делать обратную засыпку траншеи не торопитесь, поскольку сначала нужно проверить работоспособность системы.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину. Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Совет. Перед опусканием насоса в скважину желательно проверить работоспособность системы, поскольку в случае неполадок доставать наполненный водой агрегат гораздо тяжелее.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

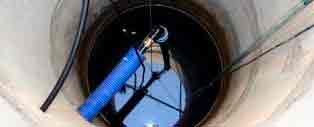

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Разводка внутренней сети

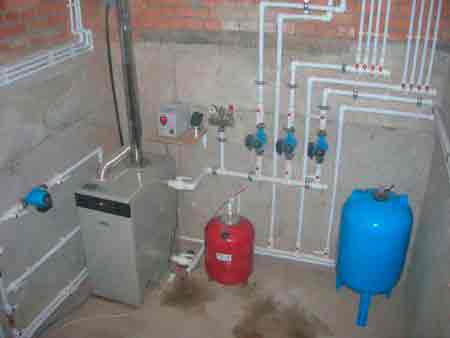

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Совет. Если вам позволяет бюджет, задействуйте в схеме устройство плавного пуска двигателя насоса – частотный преобразователь. Так вы сможете исключить гидроудары и продлить срок службы всем деталям системы.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

Настройка реле давления

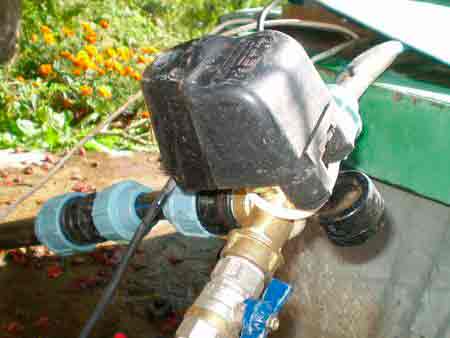

Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.

Справка. Некоторым душевым кабинкам, оснащенным своей автоматикой, нужно подать воду с минимальным давлением 3 Бар.

Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:

Заключение

Чтобы успешно провести воду в жилой или дачный домик, вам придется выполнить немало подготовительных работ, выходящих за рамки нашей публикации. К ним относится устройство колодца с гидроизоляцией или бурение скважины с монтажом обсадной трубы. Но есть и третий, не менее привлекательный вариант, — установка подземного резервуара, куда завозится вода питьевого качества. При таком раскладе можно организовать бюджетную схему водоснабжения с насосной станцией минимальной мощности.

Источник: http://qustu.com/kak-provesti-vodu-v-dom-iz-kolodtsa-ili-skvazhiny/

Вода в дом из колодца – водоснабжение своими руками и пошаговое руководство по строительству колодца

Бывают случаи, когда необходимо устанавливать колодец, чтобы провести домой воду. Это обычно делают, когда рядом не проложен водопровод. Сегодня уже мало кто захочет (в век нанотехнологий), таскать воду ведрами, с помощью коромысла.

Тем не менее чтобы это сделать, нужно сначала потратить много времени и сил, а в отдельных случаях потребуются и немалые финансовые вложения.

Краткое содержимое статьи:

• Какие могут быть плюсы у колодца
• Обеспечение гидроизоляции колодца
• Коммуникации от колодца к дому
• Выбор насоса
• Установка насоса
• Заключение
• Фото воды в дом из колодца

Какие могут быть плюсы у колодца

Если нет колодца, но есть рядом центральное водоснабжение, то можно оттуда подключиться. Но, как правило, это очень затратное дело, поскольку потребуется разрешение от определенных инстанций, а на это могут быть затрачены не только денежные средства, но и нервы.

Для того чтобы сделать колодец самому, не нужно чьего-либо разрешения. На самом деле, это очень простое устройство, но нужно учесть, что придется копать глубоко, глубина такой ямки начинается от 5 метров, а заканчивается может 18 метрами. Все будет зависеть от того, насколько глубоко находится вода относительно поверхности земли.

Самый легкий способ узнать это, просто пройтись по соседям и заглянуть в их колодцы. Хорошо когда подземная вода залегает не глубоко, но если это не так, то выкапывание колодца может потребовать огромных вложений денежных средств. Часто, это единственный способ для того, чтобы обеспечить свою дачу водой.

Качественно сделанный колодец может прослужить полвека. Один из его плюсов это то, что можно пользоваться водой в любое время. Вода поступает в дом с помощью насоса или по старинке – ведрами. Но первый способ более современный, хотя ведра могут понадобиться, если вдруг не будет электроэнергии, но это лучше чем ничего.

После того как колодец выкопан и сделаны первичные работы, нужно позаботиться о том, чтобы вода которая поступала в дом, была полностью чистой и пригодной для питья.

Обеспечение гидроизоляции колодца

Вода, которая будет использоваться, должна быть полностью чистой и без грязи, только тогда имеет смысл ее проводить в помещение. В необработанном колодце может находиться все что угодно от химикатов до экскрементов.

Все это находится в верхних слоях земли, где протекают грунтовые воды. Нужно исключить возможность попадания в питьевую воду подобных примесей.

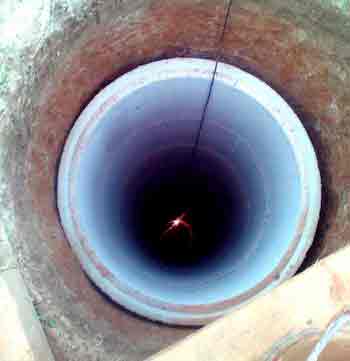

В основном колодец защищают от попадания грязи железобетонные кольца, но и этого недостаточно для того, чтобы вода в колодце стала идеально чистой.

Бетон, несмотря на всю свою прочность, со временем будет разрушаться, и уже не будет защищать колодец от попадания в него грунтовых вод. Первое, что нужно сделать, это герметизировать полностью кольца, стыки между ними и технологические отверстия.

Лучше всего начать гидроизоляцию до того, как кольца будут спущены в колодец. В этом случае они обрабатываются со всех сторон. Данную процедуру можно проводить наклеивая рубероид снаружи на кольца, но так как это не всегда удобно, то лучше промазать их специальным пропитывающим составом.

Данный состав после применения кристаллизуется в порах, после чего кольца становятся максимально износостойкими. Прочность добавиться, если промазать дважды.

Гидроизоляция стыков происходит посредством того, что между кольцами прокладывается уплотнитель. Он эластичен и после воздействия воды – увеличивается в размерах, что делает его надежным, из-за того, что он заполняет поры, которые находятся между стыками. Далее рассмотрим как провести воду в дом из колодца.

Коммуникации от колодца к дому

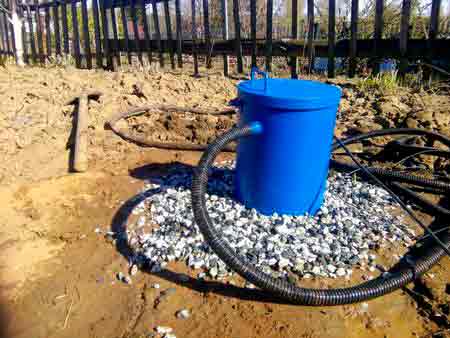

После того как гидроизоляция колодца завершена, можно начинать делать трубопровод к дому. Проводить это мероприятия нужно с тем учетом, чтобы вода не замерзала зимой в трубах.

Для этого роется траншея, после чего на дно засыпается гравий вместе с песком. Потом прокладываются сами полиэтиленовые трубы (ПНД), диаметром 32 мм. Этот размер очень оптимален, поскольку на него можно легко найти необходимые детали.

•

Цена такой трубы не велика, что делает возможным провести две линии трубопровода, для того чтобы одна из них работала, а другая была в резерве. Это необходимо сделать на тот случай, если вдруг с одним из трубопроводов что-нибудь случиться.

После того как вырыта траншея и засыпана на ее дно щебенка и песком, нужно применить дополнительные меры защиты. Можно использовать для того трубу большего размера, также можно задействовать и другие материалы.

Даже если траншея выкопана достаточно глубоко и трубе не будут угрожать морозы, все равно лучше сверху кинуть слой пенополистирола. Это даст дополнительную гарантию того, что мороз до трубы не дойдет. Ниже на фото есть схема, как завести воду в дом.

Выбор насоса

Как правило, существует два типа насоса, остается выяснить какой именно нужен и для каких случаев:

• поверхностный, может поднять воду из глубины не более 8 метров, есть модели которые качают из глубины до 45, но установка такого насоса станет дорогим удовольствием.

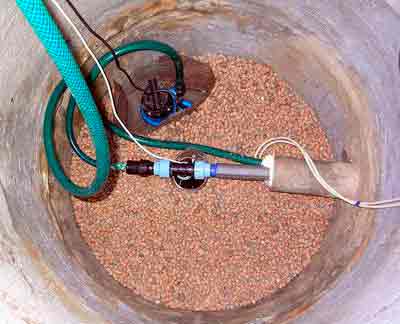

• глубинный насос устанавливается в колодце, и актуальней использовать именно его.

Какой именно насос подойдет – зависит от уровня воды в колодце, но лучше сразу применять глубинный насос, достаточно его просто завязать на тросе.

В этом случае насос не должен касаться дна колодца и находиться на высоте от него пол метра. Желательно, чтобы насос имел датчик, чтобы в случае когда воды не будет, он прекратил работать. Это нужно для того, чтобы насос не перегрелся.

•

Установка насоса

Теперь осталось выяснить что нужно, для подключения воды в доме из колодца.

Для поверхностного насоса лучше оборудовать отдельное помещение, потому что он очень сильно шумит. Желательно чтоб температура в таком месте была более 2 градусов тепла.

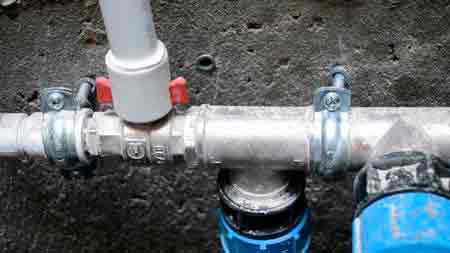

После того как с местом для насоса определились, то необходимо на трубу установить клапан, чтобы вода не стекала обратно в колодец.

Конечно желательно перед клапаном тоже установить фильтр, который будет защищать систему от грязи. А уже в самом помещении монтируется целая система фильтрации воды.

Далее, это все подключается к общей системе подачи воды из колодца, которая работает бесперебойно.

•

Для того чтобы в процессе было постоянное давление воды, необходимо установить гидроаккумулятор, он позволит после достижения нужного уровня воды, выключать насос. Нужно только его подключить и можно пользоваться. Если нужна горячая вода, то для этого устанавливается электрический водонагреватель.

Небольшая сложность может возникнуть при подборе необходимого оборудования. Также могут возникнуть трудности и с электропроводкой. В этом случае лучше обратиться к специалистам или просто узнать больше, как это правильно сделать.

Заключение

Конечно понадобиться затратить много сил, на то чтобы осуществить все то, что было написано выше. Но если разобраться, то оно того стоит. Ведь таким образом можно сделать свое проживание в доме или на даче – максимально комфортным.

Инструкцию как провести воду в дом получена, это все можно делать своими усилиями и своими руками. Осталось только воспользоваться этим знанием и приступить к делу.

Источник: http://mirstrojka.ru/voda-v-dom-iz-kolodca/

Водоснабжение частного дома из колодца: проект от «А» до «Я» с полезными советами

Время чтения: 8 минут Нет времени?

Отправим материал вам на e-mail

Автономное водоснабжение частного дома из колодца позволяет обеспечить необходимое качество. Привлекает экономия на эксплуатационных расходах. Попробуем разобраться, как реализовать соответствующий проект с разумными затратами.

Удобно быть волшебником. Взмах магической дубиной – готов колодец. На самом деле придется использовать точный расчет и значительные физические усилия

Водоснабжение частного дома из колодца: преимущества и недостатки, основные требования

Необходимость в чистой воде понятна без специальных пояснений. Однако на практике возникают разные затруднения:

• слишком большое расстояние до централизованной магистрали;
• значительные затраты при бурении артезианской скважины;
• высокий уровень загрязнений в муниципальном водопроводе, частые аварии, перепады давления.

Организация курьерской доставки бутилированной воды не подходит для полива огорода. Перечисленные причины объясняют целесообразность проекта автономного снабжения из личного колодца. Его вполне можно реализовать собственными силами, без согласований и обращения к профильным специалистам.

Недостатки будут уточнены по мере изучения статьи. Чтобы не пропустить важные нюансы обратите внимание на следующие факты:

• При выборе места расположения колодца необходимо учесть близость выгребных ям, иных источников загрязнений.
• Копка шахты и другие строительные операции сопряжены со значительными трудозатратами.
• Необходимо провести воду в дом из колодца. Стоимость дополнительного оснащения существенно увеличит объем инвестиций.

Несложно сформулировать первоначальные требования:

• достаточное количество воды для полноценного удовлетворения всех потребностей на объекте недвижимости;
• отсутствие примесей, вредных для человека, опасных для технологического оборудования;
• разумная стоимость и сроки реализации плана;
• небольшие расходы в процессе эксплуатации, минимум регламентных процедур;
• длительный срок службы инженерного сооружения.

Современная система водоснабжения частного дома из колодца выполняет свои функции автоматически, без тщательного контроля и частых настроек

Составление схемы водоснабжения в загородном доме из колодца, общие технические характеристики

Виды автономных источников

С помощью этого рисунка несложно разобраться в принципах действия и особенностях разных решений. Самая большая глубина (100-200 м) – артезианская скважина. Главным преимуществом является отсутствие «цивилизационных» загрязнений. От 30 до 100 метров бурят скважины «на песок». Они стоят дешевле, но обладают меньшими фильтрационными способностями. Качественные колодцы делают глубиной до 20-30 м. Необходимо дойти до уровня грунтовых вод, на котором предполагается приемлемый уровень очистки.

На рисунке отмечен колодец с забором «верховодки». Этим термином обозначают скопление жидкости в поверхностных слоях почвы. Такой вариант подразумевает возможность сезонного высыхания, перебои с водоснабжением. Особенно внимательно приходится выбирать место установки, чтобы исключить вероятность загрязнения источника.

Важно! В соответствии с действующими санитарными норами расстояние от выгребной ямы до колодца должно быть более 20 м, а до трассы водовода – свыше 10 м.

Проект взаимного расположения объектов на земельном участке

Вместо стандартного чертежа можно использовать подобный рисунок, сделанный от руки. Здесь видно, как внимательно автор продумал размещение отдельных функциональных блоков:

• Колодец установлен в самом высоком месте участка.
• К нему не поступают стоки от бани.
• Септик расположен на большом расстоянии, несмотря на большую очистительную способность сооружения по сравнению с типичной выгребной ямой.
• Расстояние до жилого здания установлено небольшое, чтобы сократить затраты на монтаж трубопровода.

Проектируйте водоснабжение частного дома на собственном участке не менее тщательно. Обязательно учитывайте особенности каждого значимого объекта. Источниками загрязнения являются:

• Выгребная яма, дренажное поле, открытый септик.
• Места выгула и содержания домашних животных, скота, птицы.
• Площадка для мойки транспортных средств, инвентаря.
• Участки, где применяются сельскохозяйственные химические средства.
• Автомобильные мастерские, дороги общего назначения.
• Свалки мусора, промышленные предприятия.

Современные автономные устройства утилизации бытовых отходов обеспечивают высокую степень очистки, более 95%

Но надо понимать, что оставшиеся несколько процентов загрязнений не улучшат качество воды. Автономные станции биологической очистки не рекомендуется устанавливать ближе 15 м от колодца. Даже полностью герметичные накопительные емкости водоснабжения частного дома монтируют на дальности от 10 м.

К сведению! Значение имеет не только дальность, но и направление течения подземных вод. По его ходу колодец не устанавливают даже на большом расстоянии от выгребной ямы.

После исследования собственного участка изучите прилегающую территорию. В некоторых случаях наличие поблизости активных источников загрязнений заставит забыть о проекте водоснабжения частного дома из колодца.

Надпись на рекламном плакате оружейного завода: «Наши минометы – лучшее средство для сведения счетов с соседями»

Если не понадобились радикальные методы, переходите к изучению практических инструкций по созданию водопровода в частном доме из колодца. В следующем разделе рассказано о том, как с помощью простейших магических пассов определить оптимальное место установки основного элемента проекта.

Как найти воду на участке для колодца: научные методы и сверхъестественные возможности

Чем выше уровень грунтовых вод, тем меньше объем земляных работ. Предварительные изыскания помогут принять правильное решение при подготовке проекта водоснабжения частного дома из колодца. Надо только не ошибиться с выбором подходящей методики.

На фото изображена суть магической технологии. Ветку лозы в виде буквы «Y» сегодня не используют. Практичнее и эффективнее два согнутых под прямым углом металлических прута. Их придерживают в ладонях, не препятствуя вращению. Медленно перемещаются по участку, пока они сами не соединяться. Именно в этом месте надо копать шахту системы водоснабжения частного дома из колодца.

Важно! В рекомендациях к этой методикой указывают, что положительный результат будет получен только при наличии у оператора особых биоэнергетических способностей.

Если на глубине более 20 метров нет воды – значит у вас недостаточно сильная биоэнергетика, но хорошие физические данные

О сравнительно близком расположении влаги можно судить по наличию елей, осоки, других деревьев и растений. Утром над соответствующими участками скапливается туман. В теплую погоду – роится мошкара. Более точную проверку можно сделать с помощью силикагеля. Гранулы засыпают в подходящую емкость, взвешивают. Закапывают на глубине 40-60 см на ночь. Если контрольное измерение показало увеличение веса, значит вода есть поблизости.

Простейшие методики применять можно. Однако все они являются косвенными, то есть обладают определенной погрешностью. Как правило, так определяется наличие «верховодки», сильно загрязненной различными примесями.

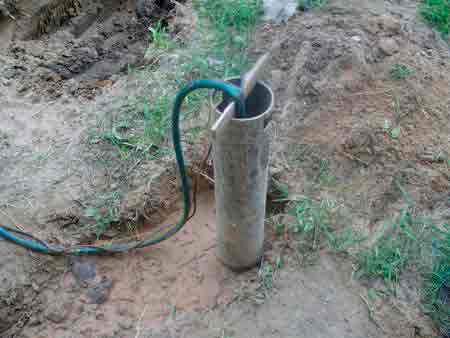

Контрольное бурение позволяет получить точный результат

Для ускорения процесса строительства системы водоснабжения частного дома можно взять в аренду специализированное оборудование с электрическим приводом, или заказать профессиональное геологическое исследование.

Устройство колодца

С помощью этого рисунка можно пояснить назначение и особенности основных элементов:

• Для предварительной очистки воды на дне делают подсыпку из нескольких слоев. Применяют песок, гравий, иные очищенные гранулированные материалы.
• На небольшом расстоянии от дна устанавливают насос. Вместо жестких металлических, можно использовать гибкие пластиковые трубы. В этом случае подвес делают на тросе.
• Постоянный водопровод из колодца устанавливают на уровне, ниже промерзания почвы на 20-40 см. Точные данные для определенного региона можно взять в местном архитектурном бюро.
• Верхнюю часть окружают водонепроницаемым слоем (создают «глиняный замок»). Для надежности применяют сверху бетонирование. Это предотвращает попадание в источник дождевой воды.
• Далее по жерлу колодца устанавливают перемычку, делают утепление стенок, конструкции кровли. Это предотвращает понижение температуры в рабочей части ниже 0°C. Вытяжка пригодится для устранения неприятных запахов. В сильные морозы вентиляцию перекрывают.
• Отдельный кран устанавливают в систему водоснабжения частного дома из колодца для полива огорода в летний период. Переключение режимов осуществляется запорными вентилями.
• Вместо воздушной, можно сделать подземную линию электропитания при создании трассы водопровода.

Колодец своими руками: пошаговая инструкция

Фото	Алгоритм действий с пояснениями
	Проверочное бурение поможет узнать глубину залегания водоносного слоя. Поэтому можно сделать точный расчет количества элементов будущей конструкции. Прочные надежные стенки получатся из фабричных изделий. Автор приобрел бетонные кольца с размерами 100 х 100 см (высота х диаметр). Выступы и пазы на торцах препятствуют смещению после установки. Для экономии средств использован бытовой автомобильный полуприцеп.
	Разгрузочные работы и перемещение изделий выполнены в одиночку. Для облегчения операций применяют деревянные направляющие, рычаг из лома, другие подручные средства.
	Шахта создается последовательно. По мере углубления в нее опускают бетонные кольца, продолжают копать. Для земляных работ подойдет обычная штыковая лопата с коротким черенком.
	После заполнения ведра приходилось каждый раз по металлическим скобам подниматься наверх. Емкость опорожнялась, опускалась обратно. Понятно, что с помощником соответствующие операции можно сделать быстрее. Но данное описание демонстрирует возможности наиболее экономичного способа выполнения работ. Вынутый грунт сразу загружался в прицеп для последующего вывоза.
	Подкапывая под кольцами, обеспечивается погружение стенок колодца под собственным весом. В сравнительно мягком грунте (песок и глина)делать углубление не слишком сложно. На глубине более семи метров появилась вода.
	Этот этап – самый сложный. Чтобы упростить рабочие операции, их выполнение панируют на период с минимальным количеством дождевых осадков.
	Такой подход помогает снизить уровень грунтовых вод. Дополнительным преимуществом является сохранение работоспособности инженерного сооружения круглый год. Этот проект завершался в начале ноября. Заморозки укрепили верхний слой грунта, что частично облегчило монтаж последних колец.
	После того, как сделана гранулированная подсыпка, откачивают 3-4 раза загрязненную жидкость. Далее – можно пользоваться чистой водой. Для подъема используется погружной насос, гибкий шланг. Агрегат опускается на двух прочных веревках, чтобы предотвратить проблемы в случае разрыва.
	Чай, приготовленный из этой воды, становится особенно вкусным. Однако надо отметить оставшуюся мутность. Если она не будет удалена имеющейся фильтрацией, придется устанавливать дополнительные устройства очистки.
	Далее герметизируют стыки между кольцами, монтируют отмостку, устанавливают навес, стационарный забор воды.

Этот проект не лишен недостатков, поэтому ниже подробнее описаны отдельные этапы создания водоснабжения частного дома из колодца.

Копка колодца и монтаж колец

Крупные детали из бетона обеспечивают хорошую прочность и герметичность, но перемещать их тяжело. Рекомендуется использовать кольца высотой не более 50 см.

Для аккуратного опускания используют треногу с лебедкой

Такое простейшее устройство предотвратит повреждение кромок бетонных изделий. Если не предусмотрены замковые соединения на торцах, предотвращают сдвиги в стороны стальными скобами.

Вместе с помощником и применением треноги с лебедкой можно дойти до водоносного слоя за 5-7 дней. Автору рассмотренного выше проекта водоснабжения частного дома из колодца пришлось затратить несколько месяцев.

Важно! Нельзя выполнять все земляные работы с последующей установкой колец в песчаных и других недостаточно устойчивых грунтах. Это опасно для человека, работающего на большой глубине.

В некоторых случаях плотные каменистые слои полностью блокируют возможность проведения работ. Это – еще один довод в пользу предварительных геологических исследований.

Статья по теме:

Кольца колодезные пластиковые. Давайте рассмотрим для чего они нужны, где их применяют, размеры, критерии выбора, составляющие элементы пластикового колодца, средние цены и тонкости самостоятельного монтажа.

Устройство гидроизоляции колодца

После завершения монтажа основной конструкции необходимо заделать щели, выбоины, трещины. Используют смесь из цемента и клея ПВА, жидкое стекло, специализированные герметики. При выборе проверьте состав средства. Следует исключить смеси на битумной основе и другие компоненты, способные ухудшить органолептические характеристики воды.

Применяют герметик в соответствии с официальными инструкциями. Обратите внимание на температурный режим. Как правило, зимой такую обработку не выполняют.

Внешнюю поверхность верхней части колец можно закрыть полиэтиленовой пленкой. Далее устанавливают глиняный замок. На последнем этапе – отмостку из бетона

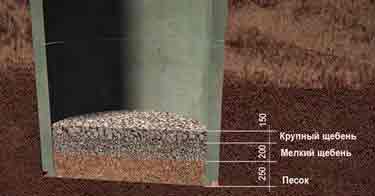

Как правильно создать донный фильтр, оголовок

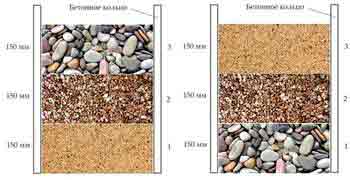

Донный фильтр можно устанавливать с применением разных схем

Следует применять хорошо очищенные гранулированные материалы. Для первичной дезинфекции можно промыть их слабым хлорным раствором. Несколько заборов воды после такой обработки надо слить до исчезновения характерного запаха.

К сведению! Если вода поступает слишком быстро, невозможно удалить слой грязи, на дно устанавливают дощатый настил. При создании такой конструкции не применяйте гвозди, другие металлические крепления, чтобы не ухудшить водоснабжение частного дома из колодца продуктами коррозийных процессов.

Симпатичный оголовок станет украшением участка

Отделочные материалы и другие компоненты видимой части конструкции подбирают с учетом эстетики окружения. Обязательно оснащают люк замком, чтобы предотвратить доступ детям.

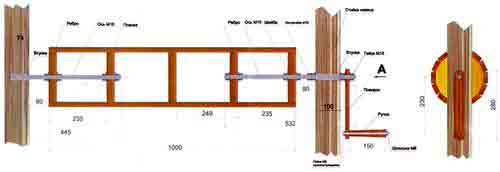

Этот чертеж можно использовать для изготовления ворота собственными руками

При необходимости, оголовок делают в закрытом исполнении, утепляют, оснащают светильником.

Подбор и установка насоса в колодце для водоснабжения дома

Водоснабжение в частном доме своими руками, схемы с разными насосами

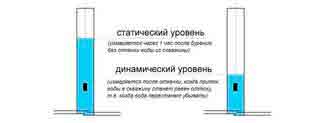

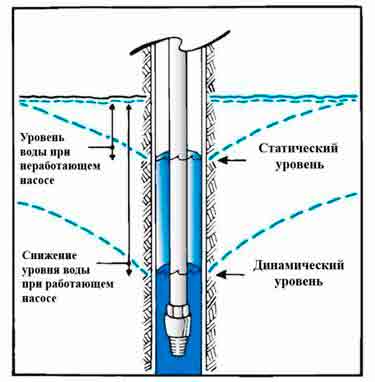

Чтобы выбрать правильный вариант, уточняют расстояние между уровнями воды и поверхности земли. До 7 метров допустимо применение внешнего насоса. Это значение не является обязательным, так как в ассортименте производителей есть более мощное оборудование. Следует проверить соответствующие технические характеристики. В любом случае решение принимают, исходя из расчета общих потребностей.

Конструкция погружного насоса для водоснабжения частного дома из колодца

Ниже приведены особенности современных моделей:

• Стандартное переходное устройство (1) с резьбой обеспечивает надежное герметичное подсоединение трубопровода.
• Пластиковая рукоятка (2) обладает достаточной прочностью, не ржавеет.
• Специальный узел (3) упрощает замену конденсатора.
• Из надежной нержавеющей стали сделаны части, работающие под нагрузкой: вал (4), рабочее колесо (9).
• Поплавковый регулятор (5) включает и выключает электропитание с учетом определенного уровня воды в колодце.
• Для улучшения эффективности системы охлаждения двигателя вода проходит через технологический проток (6) между двумя кожухами.
• Дополнительная защита вала (12) создана из композитного материала (сталь, керамика).
• В решетке (7) сделаны отверстия, которые пропускают твердые фракции до 25 мм. Вторая преграда (10) предназначена для отделения загрязнений от 10 мм и более.
• Для защиты электропривода от воды установлены двойные уплотнители (8) с масляной камерой (11). Двигатель не повреждается в режиме холостого хода. Он защищен электроникой от перегрева.

К сведению! Здесь приведено описание универсального насоса, который пригоден для перекачивания сильно загрязненных жидкостей. В систему водоснабжения частного дома из колодца можно установить модель с мелким фильтром.

Статья по теме:

Давайте рассмотрим, как выбрать погружные насосы для колодцев, узнаем об их типах и устройстве, о преимуществах и недостатках, а также о том, как их правильно выбрать.

Как провести воду в дом из колодца

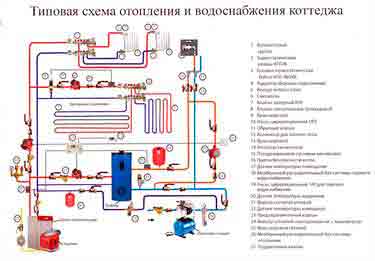

Схема водоснабжения частного дома от колодца с погружным насосом

Если используется принудительная циркуляция жидкости для компенсации перепадов напора необходим гидроаккумулятор. В типовом исполнении – это емкость, разделенная гибкой перегородкой. Ее не надо дополнительно регулировать и обслуживать в течение всего срока службы. Для контроля давления в необходимых местах устанавливают манометры и реле.

Ввод в колодец ПНД трубы (полиэтилен низкого давления)

На этом рисунке изображены способы защиты от промерзания водоснабжения частного дома в зимний период. При наличии в здании подвала (цокольного этажа) углубляют траншею до нужного уровня.

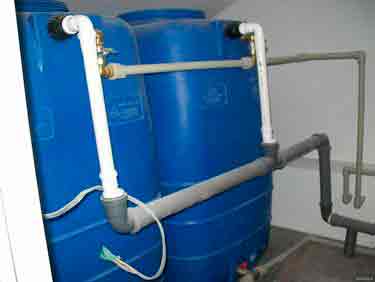

Установка накопительного бака

Схема подключения и состав оборудования

В этом варианте водопровод из колодца оснащен накопительным баком. Он установлен в помещении под кровлей для создания циркуляции жидкости в рабочих контурах под действием силы тяжести. При недостаточном напоре включается автоматически дополнительный насос.

Такое решение упрощает задачу поддержания постоянного давления системы водоснабжения частного дома из колодца. Однако возникает нагрузка на силовой каркас здания, увеличивается сложность системы. Необходимо утепление чердака.

Применение насосной станции

Основные компоненты системы водоснабжения

На рисунке показано, как завести воду в дом из колодца с применением насосной станции. Эта специализированная техника состоит из следующих функциональных блоков:

• гидроаккумулятор;
• насос;
• манометр;
• управляющая и контрольная электроника;
• соединительные трубы.

Такое оборудование водоснабжения частного дома из колодца отличается хорошей согласованностью рабочих частей, так как подразумевается фабричная сборка.

К сведению! Специалисты отмечают сравнительно небольшой объем штатных баков (до 15-20 л). Иногда приходится устанавливать более крупные емкости.

Коррекция проекта с учетом качества воды

Трубопроводную систему водоснабжения частного дома из колодца монтируют по стандартным схемам. При необходимости устанавливают специализированную насосную станцию для повышения давления. Регулировка скорости потоков водоснабжения частного дома из колодца в разных контурах осуществляется с применением распределительной гребенки, оснащенной соответствующими вентилями.

Чтобы уточнить состав необходимого оборудования делают анализ воды в профильной сертифицированной лаборатории. Полученные результаты пригодятся для правильного выбора дополнительных фильтров системы водоснабжения частного дома:

Тип загрязнений	Подходящее оборудование, технологии	Особенности
Песок, глина, ил, иные механические примеси	Грязевик, дисковый фильтр, бак с гранулированной засыпкой, магистральный картридж	Устройство выбирают с учетом размеров частиц, интенсивности загрязнений
Соединения железа	Механические фильтры, аэрация, ионный обмен	В некоторых ситуациях приходится последовательно устанавливать несколько ступеней обработки. Самые сложные примеси – органическое железо
Соединения кальция и магния (соли жесткости)	Ионный обмен, полифосфатные засыпки, электромагнитные преобразователи	Некоторые устройства пригодны для подготовки только технической воды
Тяжелые металлы, вредные химические соединения, микробы, вирусы, бактерии	Установки ионного обмена	Качество очистки в этом варианте сопоставимо с дистилляцией. Единственный существенный недостаток – маленькая производительность бытовых моделей

Даже при заказе водоснабжения частного дома из колодца под ключ пригодятся сведения из статьи. Они помогут правильно оформить заказ, контролировать исполнителей, проверять выполненные работы. Эти данные нужно использовать в ходе реализации проекта собственными силами.

Чтобы минимизировать ошибки – пользуйтесь комментариями. Размещайте здесь свои оценки оборудования и проектов, делитесь планами, задавайте вопросы. Этой полезной информацией можно пользоваться совершенно бесплатно с выгодой для себя.

Источник: http://homemyhome.ru/vodosnabzhenie-chastnogo-doma-iz-kolodca.html

Как сделать летний водопровод на даче из колодца

Здесь вы узнаете:

• Почему водопровод из колодца выгоден
• Особенности летнего водопровода
• Виды летнего водопровода
• Составление проекта системы водоснабжения
• Выбор оборудования
• Делаем капитальную конструкцию своими руками
• Как добиться хорошего напора воды из колодца

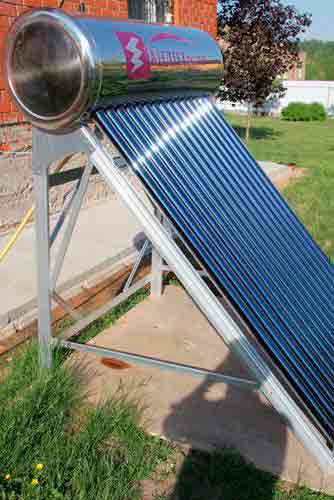

• Обеспечение горячего водоснабжения
• Подготовка летнего водопровода к зиме

Летний водопровод на даче из колодца можно соорудить своими руками. Преимущество такой системы очевидно — независимость от централизованного дачного водоснабжения, которое часто бывает с перебоями. Систему можно сделать капитальной, а можно временной с использованием шлангов.

Почему водопровод из колодца выгоден

Дача является не просто загородной усадьбой. На дачу мы ездим отдыхать от городской суеты, но этот отдых должен быть комфортным и приятным. Отсутствие привычных удобств не смутят суровых охотников и рыболовов, но горожанина в пятом поколении могут привести в замешательство и заметно подпортить настроение. Например, отсутствие воды в доме, вряд ли добавит дачнику положительных эмоций. Тем не менее, этот вопрос довольно просто решить, обустроив водопровод на даче из колодца. Такая система относительно проста и не требует вложения крупных средств.

Водоснабжение дачи из колодца имеет ряд преимуществ над водопроводом из централизованной магистрали:

• Вода у вас всегда под рукой. Ее не отключат в самый неподходящий момент;
• Вода, добытая из подземных пластов намного чище водопроводной. Никакой ржавчины или хлорки;
• Эта вода достанется вам намного дешевле! Никакой платы коммунальщикам, разве что за электричество;
• Работу системы, а значит и расходы электроэнергии для насоса, вы контролируете сами. Нужно – включили систему, не нужно – отключили;
• Сила напора и схема прокладки труб по дачному участку – зависят исключительно от вашего решения.

Качественная работа системы водопровода по большей части зависит от грамотного проектирования

Альтернативой водоснабжению дачи из колодца может служить скважина. Но, по ряду параметров, такая система менее выгодна:

• Для бурения скважины необходимо официальное разрешение властей. Привет, бюрократия!
• Разведка участка и подготовка проекта могут растянуться на внушительный срок.
• Работы по бурению ощутимо ударят по бюджету.
• Если отключится электричество, дача останется без воды. А из колодца, на крайний случай, воду всегда можно набрать простым ведром.

Перед началом работ деревянный сруб колодца лучше заменить кольцами из бетона, а также загерметизировать швы. Это обеспечит изоляцию колодезной воды от попадания бытовых, канализационных стоков и верховодки.

Недостатки

• В питьевую воду может попасть грунтовая вода. Однако это происходит только при ненадежном обустройстве конструкции и несоблюдении всех правил;

При неправильном устройстве колодца в питьевую попадет грунтовая вода с примесями

• Для устройства колодца придется копать глубокую яму: примерно 4-5 метров. Из-за этого придется вынимать большое количество грунта;

Часто, чтобы добраться до водоносного слоя приходится копать очень глубокие колодцы

• Для системы водоснабжения нужно тщательно подбирать участок во дворе. Она должна быть расположена на отдалении более 50 метров от туалетов, выгребных ям и подобных сооружений, где присутствует загрязненная жидкость и фекалии.

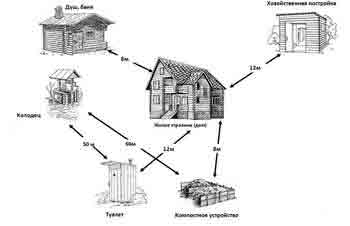

Требования по минимальным расстояниям между различными постройками

Как мы видим, водопровод на даче из колодца своими руками имеет определенные плюсы и минусы. Проанализировав их, вы решите, насколько целесообразно делать такую систему на дачном участке.

Особенности летнего водопровода

Это самый простой вариант, знакомый каждому дачнику. Его собрать можно одному, это не займет много времени. Как правило, резиновый шланг подключается к специальному ответвлению трубы, идущей от центрального источника. Напор регулируется краном и по старинке сужением/расширением самого шланга.

Часто дачники подключаются к главной трубе не резиновыми шлангами, а своими трубами из пластика, которые протягивают вдоль всего участка в предварительно выкопанных углублениях. Также создаются специальные стойки из вертикально расположенных труб рядом с теми частями участка, которые нуждаются в дополнительном поливе (например, близ теплиц).

Для разветвлений трубы применяются специальные насадки. которые позволяют охватить практически всю площадь сада, если позволяет напор в источнике.

ОБРАТИТЕ ВНИМАНИЕ. Для летних водопроводов лучше всего приобретать трубы из легких материалов (полипропилен), поскольку чаще всего дачники привозят их только на сезон, а затем разбирают и увозят обратно, ведь зимой бесхозно оставленное имущество могут украсть дачные воры. Если же вы все-таки решили оставить их в собранном состоянии, то не забудьте тщательно слить всю воду, потому что в противном случае, когда она замерзнет зимой, это может повредить целостности труб.

Виды летнего водопровода

Современные технологии предоставляют обширный выбор материалов и методов создания летнего водопровода. Вода на даче может подаваться при помощи постоянных (стационарных) коммуникаций или разборных (временных).

Переносной (временный) водопровод из полиэтиленовых труб

Сделать разборный водопровод на даче своими руками очень просто. Он вполне способен удовлетворить запросы её владельцев. Для такого варианта используются толстостенные трубы ПЭ (полиэтиленовые), соединяемые цанговым резьбовым фитингом.

Главное преимущество труб ПЭ — их низкая стоимость. Главный недостаток такой системы — дорогой соединительный фитинг. К тому же, герметичность соединений может нарушаться при любых сдвигах труб. Поэтому полиэтиленовые трубы на лето укладывают в неглубокие канавки, которые можно прикрыть подходящими досками. Для разводки водопровода в доме ПЕ труба неудобна и обычно там не применяется.

Стационарный водопровод из полипропиленовых труб

В отличие от разборного, неразборный водопровод собирается из ПП (полипропиленовых) труб, которые намертво спаиваются в единую систему при помощи специального паяльного инструмента. Полипропиленовые пластиковые трубы для водоснабжения на даче несколько дороже полиэтиленовых, но стоимость этого фитинга составляет очень малую долю всех затрат на создание трубопровода. Поскольку ПП водопровод является стационарной системой — для защиты от мороза его вкапывают в землю ниже уровня промерзания (не менее 30 см в глубину для эксплуатируемого в зимнее время водопровода на территории Подмосковья). При необходимости дополнительно утепляют пенопластом, ватой, полипреном, или любым другим подходящим утеплителем.

Важно! Если зимой эксплуатация водопровода не предусмотрена — утеплитель не защитит воду в трубах от замерзания. Единственная защита в таком случае — достаточно глубокая укладка труб (смотрите таблицу).

Шланговый поверхностный водопровод для полива

Когда владельцы приезжают на дачу достаточно редко, а летний водопровод используется преимущественно для полива растений — его роль может играть толстый садовый шланг, подключенный к любой удобной накопительной емкости — бочке, например, или напрямую к скважинному насосу. Шланг на катушке быстро раскатывается для использования, и так же легко сматывается после окончания работы.

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, – это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

• внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
• снаружи – монтаж нескольких гидрантов для удобства полива;
• отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Выбор оборудования

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы.

Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками. Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

• низкий (в сравнении с насосной станцией) уровень шума,
• большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
• меньшая стоимость,
• за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

На заметку: Многими специалистами вибрационные насосы не рекомендуются к установке из-за негативного воздействия вибрации на конструкцию колодца (разрушение песчаного слоя, вызывающее запесочивание источника, уплотнение грунта и снижение его способности пропускать воду).

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

• Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
• При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
• Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

Делаем капитальную конструкцию своими руками

Временную конструкцию собрать несложно, так как не потребуется рытье траншей, сварка или склейка труб. Вам потребуется простейший погружной насос и комплект ПП труб. Для холодной воды подойдут изделия с маркировкой PN-10 (с синей полосой), для горячей – PN-20/25 (с красной полосой).

Соединения выполняются фитингами с металлической резьбой, переходниками и муфтами с размерами, зависящими от номенклатуры труб. Кран для слива не нужен.

Подробнее остановимся на устройстве стационарной системы, которая требует установки дополнительного оборудования.

Монтаж насосного оборудования

Предположим, что состояние колодца удовлетворительное, а объема воды хватает, чтобы установить насос. В ином случае придется провести дополнительные работы по ремонту или теплоизоляции шахты колодца.

Схемы установки насосного оборудования могут отличаться в зависимости от вида насоса, глубины колодца, требований производителя; при монтаже необходимо пользоваться инструкцией (кликните для увеличения)

Подумайте, какое оборудование подойдет конкретно для вашего участка:

• погружной насос – глубина до 20-25 м (Патриот, Малыш, Ручеек, Джилекс Водомет, Беламос, Калибр);
• поверхностный насос – глубина до 10 м (QUATTRO ELEMENTI, Беламос, Джилекс Джамбо, Метабо, Марина, Гардена);
• насосная станция с гидроаккумулятором (Джилекс Джамбо, Калибр, Беламос, Тополь, Парма, Elitech).

Для установки поверхностных насосов потребуется ровная площадка и защита от атмосферных осадков. Это может быть сухое место под навесом рядом с колодцем, небольшая рабочая зона в подвале (если колодец находится близко от дома), подсобное помещение. Иногда достаточно крепкого защитного кожуха или специально подготовленного короба.

Погружной насос полностью опускается в воду, снаружи остаются элементы крепежа, тубы и кабель электропитания. Благодаря особенностям установки (в 0,5-1 м от дна колодца) и отсутствию внешних рабочих частей насос качает воду практически бесшумно. Отдельной траншеи для укладки кабеля не требуется, обычно он укладывается в канаву с трубами.

На схеме можно увидеть принципиальную разницу расположения погружного и поверхностного насоса: первый полностью опускается в воду, второй находится на поверхности

Насосная станция имеет более сложную конструкцию и состоит из поверхностного насоса, гидроаккумулятора, электродвигателя, реле давления, манометра, обратного клапана.

При выборе модели ориентируйтесь на такие факторы, как:

• производительность;
• объем накопительной емкости;
• требуемый напор;
• высоту всасывания;
• дебит источника.

Например, объем накопительного бака высчитывают исходя из потребностей семьи на случай, если произойдет остановка работы системы. Подробные характеристики можно найти в техпаспорте агрегата.

Подвод труб от дома к колодцу

Определившись с технической стороной вопроса, можно заняться рытьем траншей и подводкой труб к точкам потребления. Главная подземная магистраль будет вести от колодца к дому.

Вам потребуются следующие материалы:

• комплект труб из полипропилена PN-10;
• соответствующие по диаметру тройники, фитинги;
• компрессионные резьбовые муфты и уголки;
• шаровой кран ½;
• фум-лента.

Кроме разметочного инструмента (рулетка, маркер), под рукой должны быть гаечные (№ 17-24), газовые и разводные ключи, ножовка, строительный нож. Если трубы будут соединяться сваркой, то вместо газового ключа потребуется специальный сварочный аппарат (его можно взять в аренду).

Вырывание траншеи производится обыкновенной лопатой, глубина копки – не более 80 см. Заранее подготовленные трубы укладывают с наклоном в сторону колодца, уклон должен быть не менее 3 см на 1 погонный метр трубопровода. Соединения выполняют резьбовыми муфтами или пайкой.

Дополнительной теплоизоляции трубопровода не требуется, так как воду в трубах не оставляют и перед отъездом сливают в колодец или специально предусмотренное отверстие, оборудованное краном.

На схеме показан вариант слива воды с указанием направления подачи жидкости во время использования и движения потока в процессе сливных мероприятий

При соединении отдельных элементов сети нужно тщательно следить за герметичностью стыков. Резьбовые соединения обычно усиливают фум-лентой, наматывая ее в несколько слоев для плотности и аккуратно затягивая газовым ключом.

Муфты часто снабжены резиновыми уплотнителями, поэтому, вставляя конец трубы в соединительный элемент, нужно проталкивать его до упора, чтобы он оказался внутри резинового кольца. Только потом закручивают зажимную гайку.

Для полива газонов, грядок, клумб на поверхности устраивают несколько выходов таким образом, чтобы шланги (или поливочные устройства) доставали до крайних точек. Эффективность орошения можно увеличить, используя разбрызгиватели, распылители, поливочные пистолеты, подключенные к таймеру и автоматически включающиеся в заданное время.

Устройство внутренней разводки

Для летнего водопровода используют последовательную схему внутренней разводки. Она подходит также и для капитальной зимней системы, если в доме проживает 1-2 человека.

Большее количество жильцов требует монтажа труб по коллекторной схеме, чтобы сохранить напор воды и обеспечить необходимым количеством жидкости все точки разбора одновременно.

Летние ветки водоснабжения используются для обеспечения потребностей дачников. При устройстве внутренней разводки придерживаются традиционных схем и правил сооружения систем водоснабжения. Сезонный водопровод подойдет для поставки воды в наружные душевые кабинки и в умывальники. Временные водопроводы обеспечат водой летние кухни, бани, площадки для приготовления барбекю и прочие объекты.

Последовательная схема состоит из общей магистрали (стояка), от которой идут трубы к смесителям, душевому оборудованию и т.д. Если необходимо горячее водоснабжение, то необходимо пустить две параллельные магистрали – с горячей и холодной водой. Для подключения отводных патрубков используют тройники.

Хотя последовательная схема устройства разводки не отличается сложностью, необходимо учитывать требования СНиП.

Например, каждую ветку снабжают отдельным краном, чтобы была возможность проводить ремонтные работы без отключения общей магистрали. Чтобы избежать быстрой поломки оборудования, на трубах устанавливают фильтры.

Схема последовательной разводки труб горячей и холодной воды: ветки к сантехническому оборудованию, смесителям и стиральной машине подключены поочередно от одной магистрали (стояка)

При выборе материала обычно ориентируются на срок службы изделий и стоимость. Стальные и медные трубы практически не используют, им на смену пришли недорогие изделия из полипропилена. Более прочный и дорогой материал – металлопластик.

Соединительные элементы, уголки и заглушки должны соответствовать не только по диаметру, но и по материалу изготовления.

Металлопластиковые изделия отличаются прочностью, стойкостью к коррозии, легким весом, простотой монтажа и отличной пропускной способностью при рабочем давлении в 10 бар

Начинать обустройство разводки лучше с точки подачи воды – например, насосной станции. Работы выполняют согласно инструкции. Если вы технически не подкованы и сомневаетесь в своих умениях, лучше для подключения автоматики пригласить специалиста – можно из компании, реализующей насосное оборудование.

Как добиться хорошего напора воды из колодца

Используя некоторые монтажные хитрости, можно добиться более высокой производительности системы водоснабжения.

Например, чтобы стабилизировать давление в трубах и обеспечить необходимый напор воды, гидроаккумулятор или накопительный бак устанавливают в верхней части дома, например, на чердаке. Насос должен быть достаточно мощным, защищенным от снижения давления в сети.

Схема водоснабжения дачного дома с использованием накопительного бака, установленного на чердаке. Подача воды в дом осуществляется с помощью погружного насоса

Чтобы воды хватало всем, следует подобрать бак достаточного объема. При расчете используют размер суточного расхода воды на 1 человека, который равняется в среднем 50 литрам (при постоянном проживании).

Устройство для подачи воды, напротив, монтируют в нижней части здания – в подвале или цоколе, чтобы было удобнее провести коммуникации к насосному оборудованию, находящемуся в колодце.

Обеспечение горячего водоснабжения

При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.

Установка водонагревателя выполняется по стандартной для такого оборудования схеме.

Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.

Подготовка летнего водопровода к зиме

Замерзание воды во время зимних морозов способно разорвать даже металлическую трубу. Поэтому летний дачный водопровод обычно разбирают, чистят, моют, просушивают и убирают на хранение в сарай или хозблок. Исключение составляет спаянный водопровод из полипропиленовых труб, уложенных ниже границы промерзания поверхности.

Если рельеф местности позволяет — можно организовать наклон всех участков водопровода в одну точку для слива воды. Делая водопровод своими руками важно учитывать, что забор воды из открытого водоема (пруда, реки, водоема на территории участка, колодца) должен осуществляться ниже максимально допустимой толщины льда. То есть

Трубы для стационарного водопровода должны укладываться по указанной ниже схеме, и обязательно изолированы от воды водонепроницаемым материалом. Выравнивающий слой под трубой должен быть не менее 50 мм и тщательно утрамбован, чтобы не допустить проседания. После укладки трубы её засыпают песком или гравием на 2-3 см от дна траншеи, включая выравнивающий слой. Общая высота траншеи (обозначена Н на схеме) должна быть не менее 0,5 метра.

Схема укладки труб водопровода для защиты от замерзания

Если зимней эксплуатации не предвидится — погружные насосы достают из скважин на поверхность, высушивают, чистят от песка и налета. Проводится осмотр, необходимое техническое обслуживание и консервация специальной смазкой. Процесс консервации всегда подробно описан в инструкции по эксплуатации конкретного изделия.

Источник: http://remont-system.ru/skvazhina-i-kolodec/kak-sdelat-letniy-vodoprovod-na-dache-iz-kolodca

Водоснабжение из колодца – надежная схема подачи воды круглый год

Все больше людей предпочитают жить за городом, сохраняя при этом привычные условия проживания. Но, к сожалению, не все они доступны вдали от центральных магистралей коммуникаций.

Необходимой составляющей комфорта является водоснабжение дома. И если дачное водоснабжение можно организовать с минимальными усилиями путем таскания воды в ведрах из колодца. То, для потребностей семьи постоянно проживающей в частном доме нужно подумать об автономном водоснабжении.

Это, порой единственно возможный способ подвести воду к пользователю в загородном доме, обеспечить ее постоянное наличие и заданный уровень качества.

Водоснабжение частного дома из колодца своими руками

Наиболее популярным источником автономного водоснабжения является водоснабжение дачи/дома из колодца.

Почему именно колодцу как источнику поступления воды отдано предпочтение большинством наших соотечественников?

• колодец можно эксплуатировать при отсутствии электроэнергии;

• малое содержание примесей, которое характерно для воды, подаваемой из больших глубин;

• минимален риск запесочивания (замуливание) водного канала. В крайнем случае, колодец легко чистится самостоятельно;

• нет ограничений при выборе типа насоса;

• возможность сделать своими руками всего в несколько этапов.

1 этап — Поиск воды для колодца – способы и методы

Бытует мнение, что вода есть везде. Утверждение далеко не спорное, ведь все дело в глубине залегания водоносной жилы.

Чтобы определить уровень расположения воды можно использовать несколько способов, как геологических, так и народных:

• привлечь специалистов. На основании геологических изысканий;

• проконсультироваться у соседей;

• дедовский способ поиска воды — понаблюдать за росой. В месте наибольшего скопления росы на участке вода находится максимально близко к поверхности;

• использовать метод биолокации (лозоходства). В его основе лежит применение рамки из металлической проволоки или электродов, согнутых в форме буквы «Г». Удерживая в руках длинные концы, нужно дать возможность коротким, вращаться свободно. В том месте где длинные концы перекрестятся находится источник.

Биолокационные рамки для поиска воды на участке

Поиск воды для колодца с использованием рамки продемонстрирован на видео

Совет. Поиск водоносной жилы лучше вести в определенное время года – с июня по сентябрь. В это время уровень залегания воды минимален. И в конкретное время суток: 5-6 утра, 16-17 дня, 20-21 вечера, 24-01 ночи. Кроме того, считается, что выполнять эту процедуру нужно на свежую голову (алкоголь исключается) и голодный желудок.

Глубину залегания водоносной жилы можно определить посредством линейки, золотого кольца и нитки. Используются они просто. На землю кладется линейка. Вдоль нее ведут подвешенное на нити кольцо. Возле отметки, которая будет соответствовать глубине, кольцо начнет раскачиваться. Обычно 1 см. равен 1м. залегания водяного пласта.

2 этап — Схема водоснабжения дома из колодца

Схема водоснабжения дома из колодца

Разработка схемы водоснабжения частного дома из колодца важный этап в формировании системы автономного водоснабжения. Имея на руках составленный проект схему можно получить кучу плюсов:

• проще спланировать последовательность работ;
• точнее определить их длительность;
• грамотно определить потребность в материалах;
• составить бюджет;
• получить результат максимально близкий к идеальному.

На этапе разработки схемы возникают многие вопросы, своевременное решение которых позволит продолжать работу по водоснабжению в запланированном ритме.

Система водоснабжения дома из колодца включает в себя все элементы с указанием места расположения:

1. колодец (источник поступления воды);
2. донный фильтр (оберегает насос от засорения и очищает воду от крупных примесей);
3. насос (обеспечит подачу воды из колодца в трубопровод);
4. гидроаккумулятор (накопительный бак для воды);
5. реле (предназначено для автоматизации подачи воды);
6. тройник (устройство, позволяющее осуществить разводку воды ко многим точкам). Важно — в системах с коллекторной разводкой тройник не используется.
7. трубы, образующие систему подачи холодной и горячей воды;
8. фитинги, вентили и обратные клапаны;
9. бойлер (для горячего водоснабжения);
10. точки потребления (сантехнические приборы);
11. канализация.

С примерной стоимостью водоснабжения для колодца глубиной 10 м., который расположен на удалении 10 м. от места потребления можно ознакомиться на рисунке. (цены на 10.05.2017 года)

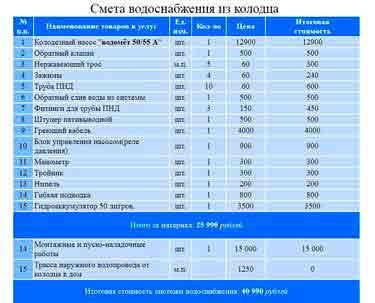

Примерная смета водоснабжения дома из колодца

Все элементы, необходимые для устройства водоснабжения и места прокладки труб должны быть обозначены на карте.

Пример схемы водоснабжения дома из колодца ниже

Схема водоснабжения частного дома из колодца

3 этап – Устройство колодца для водоснабжения дома

Убедиться в наличии водоносной жилы и оценить глубину ее залегания можно с помощью пробного бурения.

После того как определен ручей подходящей производительности скважину оставляют на сутки, чтобы она наполнилась водой. Таким образом, определяется уровень воды. Оптимальным является уровень в 1-1,5 м.

По мере бурения качество воды улучшается.

На этом этапе важно позаботиться о внутренней отделке колодца (шахты), которая выполняет сугубо утилитарные функции. А именно: предохраняет колодец от разрушения, защищает колодезную воду от попадания грунтовой воды (верховодки).

Отделка шахты колодца может быть выполнена тремя способами:

• деревом. Для этих целей пригодны брусья толщиной более 120мм из сосны, дуба, лиственницы (подходит для колодцев не глубже 3-4 м). Такая отделка используется редко ввиду низкого периода эксплуатации;

• мелкоштучные материалы: кирпич, бутовый камень (могут использоваться если глубина колодца не превышает 4м). Использование этих материалов увеличивает трудоемкость и длительность работ;

• железобетонные кольца диаметром 0,9-1,2 м. и высотой 1 м. Данный способ хорошо зарекомендовал себя, поэтому на нем остановимся более подробно.

В пользу метода устройства колодца из бетонных/железобетонных колец говорит, малая трудоемкость, высокая скорость работ, надежность конструкции и возможность укладки на глубину до 20 м.

Копка колодца

Рытье колодца Чтобы выкопать колодец нужно определить окружность углубления. Для этого суммируется диаметр кольца, две его толщины + 20 см. на засыпку.

Как устанвливать колодезное кольцо Прокопав глубину равную высоте одного кольца нужно опустить первое кольцо в колодец. Для этого его нужно уложить набок, затем перевернуть и установить в колодезную шахту.

Устанвленное колодезное кольцо Прокопав дальше, устанавливаем второе, в котором чаще всего устраивается отверстие для заборной трубы.

Отверстие для заборной трубы в бетонном кольце Но, отверстие может быть обустроено в любом из колец, на усмотрение хозяина. Кольца соединяются между собой минимум на 2 скобы.

Важно. Диаметр отверстия превышает размер трубы в 1,5 раза.

Заполнение колодца водой После установки очередного кольца появится необходимость откачивать поступающую в кольца воду. Правильно если водой заполнено 1-1,5 кольца. Тогда уровень воды можно считать достаточным.

Установка колец под колодец

Технология укладки требует выполнения нескольких правил:

• способ крепления. Чтобы обеспечить надежное крепление колец лучше отдать предпочтение кольцам с системой паз-гребень;

• дополнительное крепление. Скобы также устранят возможность горизонтального смещения колец;

• укладка уплотнителя между кольцами. Позволяет минимизировать риск попадания верховодки в колодец. В качестве уплотнителя хорошо зарекомендовала себя прокладка RubberElast (Германия). Как альтернативу можно использовать трос из льна, пеньку или веревку.

• цементирование шва быстротвердеющей смесью. Здесь можно посоветовать Плитонит Аквабарьер.

Место соединения последнего и предпоследнего колец дополнительно изолируют снаружи. Это позволяет предотвратить попадание талой воды и разрушение колец внешними силами.

Место соединения колодезных колец изолируют снаружи

Наружный дренаж

Ввиду того, что между грунтом и кольцами остается пространство (оно призвано скомпенсировать возможные отклонения при копании) его нужно заполнить песком или мелким гравием. Они будут выполнять функции дренажной системы – отводить воду от колодца и нивелировать воздействие сил морозного пучения грунта.

Стоит отметить, что кольца для колодца можно отлить своими руками — делается опалубка и заливается бетонный раствор.

Как отлить кольца для колодца своими руками

Советы по строительству колодца из бетонных колец – видео

4 этап — Донный фильтр для колодца

Схема устройства донного фильтра для колодца Фильтр представляет собой слой мелких камней, засыпанных щебнем в 300-500 мм. (см. рис.). Некоторые профессионалы советуют укладывать под камни геотекстиль.

Важно! Донный фильтр не устраивается на глинистых грунтах и глинистом плывуне. На ложном плывуне (глина+песок) обустраивать можно.

Материал подготовлен для сайта www.moydomik.net

5 этап – Насос для водоснабжения из колодца

Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:

• Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.

• Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.

Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора

Параметр	Определение
Глубина колодца	Определяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды.
Ширина колодца	Определяется диаметр. Чтобы можно было вычислить кубатуру воды
Качество воды	Влияет на срок службы насоса
Сезонность эксплуатации	Не все насосы можно эксплуатировать при минусовой температуре
Уровень воды (статический) (см. рис.)	Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром.
Высота водяного столба	Для этого от глубины колодца нужно отнять статический уровень
Уровень воды (динамический) или дебет скважины	Для его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды

На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.

Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.

На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.

Главные требования к месту установки насосной станции для подачи воды в дом:

• отсутствие резких перепадов температуры;
• минимальная температура не ниже +2 о С.

Как работает насосная станция для колодца?

Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станции Насосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.

Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.

6 этап — Подача воды из колодца в дом

Герметизация выводной трубы, которая заводится через кольцо в колодец Вода подается из колодца через выводную трубу.

Важно. Место, где выводная труба заводится через кольцо в колодец необходимо тщательно загерметизировать, чтобы через него внутрь не попадала верховодка.

Траншея для прокладки водопровода Далее нужно организовать подземный водопровод, т.е. трубу протянуть к дому. Для этого выкапывается траншея под углом к дому в которую укладывается труба диаметром не меньше 32 мм.

Важно! Если насос поверхностный, то уклон траншеи направлен к колодцу, чтобы обеспечить стек воды.

Глубина траншеи под водопровод определяется двумя параметрами:

• периодом пользования водопровода. Если зимнее водоснабжение из колодца не предусмотрено, можно углубить трубу водоснабжения на 1 м.;

• уровнем промерзания почвы. Важно, если необходимо организовать круглогодичное водоснабжение.

Траншея засыпается после того, как в колодец установлен насос, сливной канал и уложен электрокабель.

7 этап — Разводка труб водоснабжения дома

Для устройства системы труб в доме используются трубы, изготовленные из разных материалов – сталь, металлопластик, пластик, полипропилен (см. фото). При выборе, основными критериями являются долговечность, вес труб, возможность сварки, подверженность коррозии, надежность, стоимость, сложность монтажа и т.п.

Диаметр труб для водоснабжения дома зависит от длины трубопровода. В трубопроводах до 10 м. используются трубы диаметром 20 мм, до 10-30 – 25 мм, более 30 – 32 мм.

Толщина стенок зависит от того, для какой воды предназначены трубы.

• Для холодного водоснабжения достаточной будет толщина в 2,8мм.
• Для горячего водоснабжения – 3,2мм. Причем важно, чтобы труба была армированной.

Схема разводки водоснабжения частного дома

Разводка выполняется двумя способами:

• последовательное подключение потребителей;
• коллекторная разводка труб.

Схемы разводки водоснабжения частного дома

1,2,3 – шаровые краны на входе;

4,5 – коллекторы для холодной и горячей воды;

6 – обратные клапаны;

7,8 – счетчики горячей и холодной воды;

9 – редукторы для нормализации давления;

10 – фильтры для грубой очистки;

11 – аварийные краны;

12 – стояки холодной и горячей воды.

В первом случае вода подается к пользователям через систему тройников. Подача воды от одного прибора к другому. Такая схема разводки менее затратная, более простая в проектировании и монтаже, но ее использование приводит к неравномерному распределению давления между приборами. Таким образом, например, включенная вода в одной точке снижает давление в других точках. А если одновременно включить несколько кранов, то вода в последнем может просто капать. При необходимости заменить что-то в такой системе придется отключать водоснабжение всего дома.

Во втором случае подача воды целевая для каждого устройства. Таким образом, устраняется недостаток первой системы, выраженный в перепаде давления между приборами. Такая схема требует использования большего числа труб и комплектующих, но более ремонтопригодна.

Советы по устройству водоснабжения из колодца

• при неудовлетворительном качестве воды в колодце нужно установить в доме систему фильтров.

• при необходимости устройства горячего водоснабжения нужно позаботиться об установке бойлера (водонагревателя) или нагревательного прибора. Например, двухконтурного газового котла;

• использовать только качественные материалы и запорную арматуру;

• выполнить внешнюю отделку колодца. Чтобы он выполняет не только утилитарную функцию, но и эстетическую.

Заключение

Предложенная здесь информация предоставляет подробные ответы на вопрос, как провести воду из колодцав частный дом своими руками. Причем выбрать оптимальную схему для конкретных условий и сделать водоснабжение на даче или в загородном коттедже максимально дешево и надежно.

Источник: http://moydomik.net/kommunik/vodosnabzhenie/298-vodosnabzhenie-doma-iz-kolodca.html

Водоснабжение частного дома из колодца от «А» до «Я»: от подготовки котлована до подключения к сантехническим приборам

Установка колодца – один из самых доступных и эффективных способов решения проблемы с водоснабжением частного дома или дачи. Даже если качество воды на участке для питья будет не совсем пригодным, возможность использования колодезного источника для полива и бытовых нужд вполне оправдывает себя. Организация водоснабжения частного дома из колодца не требует огромных затрат, по сравнению с бурением скважины или подключением к сетям центрального водоснабжения, однако такой тип намного долговечнее. Колодец может прослужить на участке минимум полвека.

Вариант обустройства колодца из камня на участке

Если у вас до сих пор остались сомнения, вместе с экспертами портала agronom.guru мы поможем сделать весь процесс более понятным и менее затратным. Даже если ваши представления о том, как устроен дачный колодец, ограничиваются вот такими…

Как представляет себе устройство колодца на даче человек, который не читает портал Agronom.guru

После прочтения статьи уровень приобретённых знаний в этой области позволит организовать систему автономной подачи воды из колодца самостоятельно, и вопрос, сколько стоит провести воду в дом из колодца, отпадёт сам собой. Часть затрат не будет стоит вам ни копейки.

1. Плюсы и минусы водоснабжения из колодца
2. Как найти воду на участке для колодца
3. Схема водоснабжения участка из колодца
4. Устройство колодца
5. Пошаговая инструкция монтажа колодца из бетонных колец своими руками
6. Гидроизоляция
7. Донный фильтр
8. Подбор насоса для закачки воды
9. Подача воды из колодца в дом
10. Установка накопительного бака
11. Установка насосной станции
12. Разводка труб водоснабжения
13. Подводка воды к сантехническим приборам
14. Заключение

Плюсы и минусы водоснабжения из колодца

Вопросы водоснабжения в загородном доме из колодца следует решать ещё на этапе строительства участка. В этом случае ваш колодец может выглядеть вот так.

Варианты обустройства колодца на дачном участке

Но даже если этого не произошло, организовать бесперебойную подачу воды таким способом можно в любое время. Однако делать это следует, точно следуя инструкциям. Несколько слов в поддержку такой идеи:

1. Чтобы вырыть колодец, не нужно брать никакие разрешения.
2. Вы освобождаете себя от оплаты счетов за воду.
3. Низкая стоимость работ.
4. Не нужно подключать к электричеству. Воду всегда можно получить, используя «ручной привод».
5. Риск запесочивания колодцев минимален, поэтому его можно прочищать самостоятельно.
6. Более широкий выбор вариаций насосов как внешних, так и стационарных в доме или уличном кессоне.
7. Долговечность. Колодец будет служить «без сбоев» не менее 50 лет.
8. Система автономна и не зависит от внешних факторов. (Мы же не в пустыне живём).
9. Легко организовать работу самостоятельно.

С какими проблемами могут столкнуться новички при попытке организации водопровода из колодца без определённых знаний и опыта:

• низкое качество воды. Обычно такая проблема возникает тогда, когда колодец вырыт недостаточно глубоко. Тогда грунтовые воды могут испортить её вкус, повлиять на прозрачность и значительно ухудшить питьевые качества;
• попадание талых вод. Этот неприятный момент может возникнуть в том случае, если колодец не укрыт или недостаточно загерметизирован;
• подмыв основания дома. Иногда из-за того, что участок под колодец вырыт не в том месте, внутренние воды начинают течь не так. Подмывают грунт дома и заболачивают весь участок.

В общем смысле – минусы эти возникают сугубо из-за некомпетентности человека, решившегося построить колодец без определённых знаний и опыта.

Как найти воду на участке для колодца

Почва под нашими ногами в разрезе выглядит как слоёный пирог. Между залежами разных грунтов есть водоносные участки.

Схема пролегания в почве водоносных участков

Чем глубже слой почвы, тем качественнее и полезнее вода. Считается, что максимально чистая она в артезианских источниках, которые могут залегать на глубине в 30, 60 и более метров.

Гидрологическое оборудование

Современное гидрологическое оборудование позволяет определить глубину залегания источника вплоть до 100 м. Однако для обустройства такой скважины потребуются совсем иные финансовые затраты. Чтобы обустроить колодец, используют залежи воды от 3 до 15 м.

Существует три способа определения подземного источника на участке без использования дорогого оборудования. Оба основываются на резонирующих способностях разных материалов по отношению к изменению магнитного фона участка:

• лозоходство. Этот метод использовали ещё наши прапрадедушки. Ветку лозы нужно выбрать определённой формы − как перевёрнутая рогатка. Считается, что в месте пересечения подземных вод лоза начнёт подниматься вверх;

Лоза для поиска воды

Метод максимально эффективен в тёплое время – с июня по сентябрь. Считается, что в это время подземные источники воды наиболее сильные, а значит, и более резонирующие.

• металлическая рамка. Металлическая проволока из меди, алюминия или стали прекрасно реагирует на изменение магнитного поля участка. В местах пересечения водоносов рамка начнёт крутиться. Иногда диаметр водоносной жилы может быть не больше 10 см. Поэтому во время поиска воды лучше двигаться медленно, чтобы не пропустить жилу;

Поиск с помощью металлической рамки

Резонировать рамка может в двух случаях – если вода близко к земле либо глубоко, но поток сильный. Чтобы проверить глубину залегания водоносной жилы, используют линейку, нитку и золотое колечко.

Посмотреть на этот процесс можно в видео ниже.

Иногда лучшее место для рытья колодца может подсказать собака. Понаблюдайте, где ваш любимец чаще всего роет ямы, чтобы спрятаться в летний зной. Именно там, возможно, близкое залегание грунтовых вод. Для питья этот источник не подойдёт, однако может помочь в организации полива и для бытовых нужд.

• наблюдение за уровнем росы и ростом растений. Там, где после тумана и в утренние часы больше всего росы, там и находится источник.

Схема водоснабжения участка из колодца

Рассмотрим типовую схему водоснабжения частного дома от колодца. На фото указаны основные элементы автономной системы такого типа, отличие только в том, как организован забор воды – с помощью погружного насоса или насосной станции в кессоне.

Схема водоснабжения дома от колодца

Насосную станцию можно установить и прямо в доме или над колодцем, такой типа насоса называется поверхностным.

Насосная станция в доме Поверхностный насос в «домике» колодца

Поверхностные насосы способны выкачивать воду из колодцев глубиной не более 9 метров!

Тип и производительность насоса лучше выбирать в зависимости от расхода воды и того, как высоко она будет закачиваться. Гидроаккумулятор используется практически во всех современных системах водопроводного снабжения колодцев. Он создаёт необходимое давление, предохраняет от перепадов напора воды, а также препятствует преждевременному износу насосов.

В некоторых системах вместо насосов используются специальные водонапорные баки. Их задача – обеспечить беспрепятственное поступление воды во все системы. В баке создаётся необходимый запас воды на случай, если по каким-то причинам насос выйдет из строя. Специальным переключателем можно перейти либо на насосный вид обслуживания, либо на бак.

Схема водоснабжения дома из колодца с использованием бака

Техническая вода, использующаяся для полива и бытовых нужд, не требует очистки. Её обычно выводят через отдельную трубу со сливом на участке рядом с колодцем. Воду для питья обычно дополнительно очищают. Вот так выглядит та часть системы водоснабжения дома, которая обычно находится в технических помещениях.

Гидроаккумулятор и система фильтрации воды

Перед тем как выбирать фильтрующую систему для колодца, необходимо провести анализ воды. От того, какие примеси будут обнаружены, зависит «оснастка» очищающего блока.

Обычно такой анализ включает проверку на следующие показатели:

• вкус, цвет, запах и наличие взвесей;
• предельно-допустимые концентрации тяжёлых металлов и сульфатов, хлоридов, химических веществ неорганического и органического происхождения;
• микробиологический анализ на вредные микроорганизмы, в том числе вода проверяется на наличие кишечной палочки.

После очистки вода поступает в трубы и нагревательные баки. Что нужно учитывать при выборе схемы водоснабжения на участке:

Глубину промерзания почвы. Если планируется залегание труб выше этого уровня, то необходимо провести работы по их утеплению.

Утеплённая труба подачи воды из колодца

Учитываются санитарные зоны. Запрещается устанавливать колодцы там, где канализационные ямы, компостные кучи или отхожие места расположены ближе, чем в 50 м. Нельзя устанавливать колодцы на расстоянии меньше 15 м от жилых строений и построек и 7 м − от заборов.

Лучше всего заранее составить схему водоснабжения участка с указанием не только элементов схемы, но и расположением труб, продумать то, как лучше всего провести воду в дом из колодца, исходя из его размещения на участке.

Примерная схема водопроводной системы из колодца

Устройство колодца

После того как место под сооружение колодца выбрано, необходимо определиться с материалами для стен. К примеру, кирпичные колодцы более универсальные, они могут быть разных форм и размеров. Работы по их устройству наиболее трудоёмкие, однако, такой колодец можно сделать «под себя», к примеру, создать вот такие ступеньки прямо в кирпичной вкладке.

Кирпичный колодец со ступенями для спуска

Колодцы из деревянных брёвен необходимо чистить чаще, ил и налёт скапливаются здесь намного «охотнее», чем у скважин, выполненных из других материалов.

Деревянный колодец

Чаще всего используются монолитные кольца из бетона. Такие колодцы возводятся буквально в считанные часы. Можно заливать колодец самостоятельно, но промышленные монолитные блоки считаются более надёжными. Кроме того, в таких конструкциях чаще всего предусмотрена система «шип-паз», что позволяет добиться идеальной вертикализации конструкции. Схема водоснабжения в частном доме своими руками обязательно включает обустройство колодца. Рассмотрим, из чего состоит колодезный люк более подробно.

Схема устройства колодца своими руками

Как видно из схемы, для обустройства колодца необходимо выкопать и уложить не только саму шахту, но и выполнить работы по укреплению отмостков колодца, установить домик для защиты от дождя и листвы, а также пыли и других загрязнений, продумать систему фильтрации воды и завода её в дом.

Для эффективной работы колодца необходимо, чтобы количество родничков (водоносных жил) было не менее трёх.

Монтаж колодцев из монолитных колец считается самым быстрым и достаточно эффективным.

Пошаговая инструкция монтажа колодца из бетонных колец своими руками

Фото	Действия
	Для строительства колодца мы подготовили шесть пазогребневых железобетонных колец КС 10-9, ГОСТ 802090. В расчёте на глубину в 5 метров. Важно не забыть поставить подпорки под кольца!
	Измеряем размеры шахты. В диаметре он должен превосходить диаметр колец на 20 см. Замеряем ширину.
	Начинаем рыть до тех пор, пока не начнёт поступать вода. И грунт не становится влажным.
	Для скрепления бетонных колец заранее приготовим скобы из нержавеющей стали. Из расчёта 4 скобы на одно кольцо.
	Переходим к установке первого колодезного кольца. Для того чтобы оно не провалилось под собственным грузом, укладываем крепкий прут.
	Для погрузки колец используем триног. Конструкцию можно сварить самостоятельно, главное − обеспечить прочность конструкции, к «шатру» закрепляем лебёдку.
	Задача системы − не только удержать кольцо во время погрузки, но и помогать в транспортировке материалов для отсыпки донного фильтра. На лебёдке устанавливаем первое кольцо.
	Опуская второе кольцо для колодца, оставляем щель для укладки песко-цементной смеси.
	Смесь необходимо приготовить непосредственно перед нанесением, чтобы она не застыла раньше времени.
	Обмазываем ею аккуратно стыки наших колец. Чуть припустив лебёдкой, верхнее кольцо выравниваем и прижимаем конструкцию чётко одно кольцо над другим. Так соединяем все кольца.
	После этого начинаем сверлить отверстия под скобы.
	Аккуратно пристукиваем их молотком.
	Замазываем места креплений песко-цементной смесью.
	После того как все стыки зашпаклёваны и просушены, начинаем добираться до воды.
	Грунт становится всё более влажным и тяжёлым. Продолжаем «подкоп» дна.
	Под собственным весом цементная шахта потихоньку опускается.
	Следующий этап – засыпка донного фильтра. Сначала укладывается слой песка.
	Затем щебня. Такая «отсыпка» будет очищать воду, которая просачивается сквозь дно.
	Постепенно наш колодец начинает наполняться. Прежде чем вода станет пригодной для использования, необходимо её слить и выкачать три раза.
	Пока не установлен «домик» для колодца, люк можно временно накрыть доской или толстой фанерой. Временное «укрытие» защитит воду от пыли, листьев и дождевой воды.

Обычно такой колодец копают не глубже 15 м, в среднем − от 5 до 10 м. Рыть колодцы глубже очень тяжело. Земля с каждым метром увеличивается в плотности и становится более тяжёлой. В этом случае применяется технология бурения, а вместо колодца устанавливается скважина и кессон.

Гидроизоляция

Изоляцию «колбы» колодца можно проводить по-разному. Если это каменный колодец, стыков будет слишком много, чтобы укрыть сразу все. Для таких колодцев используют так называемый глиняный замок. Колодец по периметру обкладывают глиняным «шарфом». Глубина залегания такого пласта − обычно не менее 2 м.

Глиняный замок колодца

А вот цементные кольца чаще всего ещё до этапа «сборки» окрашивают битумом. Что отчасти решает проблему. Повторяют процесс уже после укладки, но только с внутренней стороны колодца.

Обработка цементных колец битумом

Современное решение проблемы – специальные полиэтиленовые вставки в бетонные кольца.

Пластиковая вставка в бетонные кольца

Изготовители таких «прокладок» обещают, что эти конструкции долговечны, прочны и уже точно не подведут. Даже в эти ….. дни. Цены на такие кессоны, тоже многообещающие.

Цены на пластиковые вставки, в зависимости от размера

Впрочем, за годы пластика в рынке широкого признания он не получил.

Отзывы о полиэтиленовой вставке в колодцы

Донный фильтр

Донный фильтр — это не просто песок и гравий, а система природной очистки воды на дне колодца. Засыпают такой фильтр в определённой последовательности. Бывает прямым и обратным. Прямой фильтр используется очень редко. Обычно применяют при плывучих грунтах, когда напор воды невысок. Фракции засыпаются в таком порядке: от крупного к мелкому. Обычно достаточно 3 слоёв. Обратный – от мелкой фракции к крупной. Именно такой фильтр используется в колодцах. Он не даёт крупным элементам и мусору попадать в воду.

Пример обратного фильтра для воды

Конечно, можно насыпать на дно колодца традиционный песок, гальку и гравий и установить профессиональную очистку воды, а можно подойти к вопросу творчески и выбрать тот природный материал, который подойдёт именно для вашего колодца.

Толщина слоя каждой фракция должна быть не больше, чем 15−20 см!

Итак, рассмотрим варианты природных фильтров и их свойства. Перед высыпанием материалы необходимо промыть.

Фото	Название камня	Действие на воду
	Кварцевый песок	Превосходно очищает воду, не гниёт, можно найти на берегу любых рек и озёр. Используется на этапе первой засыпки.
	Речная галька	Превосходно подойдёт как фильтрующий элемент на любом этапе очистки.
	Природный гравий	В отличие от шлакового, не содержит вредных примесей. Бывает разного объёма и консистенции.
	Жадеит, или банный камень	В состав камня входит серебро и кремний. Очищает воду от тяжёлых металлов и дезинфицирует её. Не впитывает влагу, а значит, прослужит достаточно долгое время.
	Шунгит	Это остывшая лава. Действует примерно как угольный фильтр. Очищает от примесей, осадков железа и вредных солей.
	Цеолит	Природный фильтр вулканического происхождения. Является естественным сорбентом, поглощающим нитраты и соединения тяжёлых металлов. Способствует снижению радиоактивного фона, разрушает фенолы и прочие вещества, вредные для человека, растений и животных.

Для дополнительной очистки воды в колодец можно кинуть несколько серебряных монет. Они достаточно тяжёлые и объёмные, чтобы никуда не пропасть, а дополнительное обеззараживание воды могут обеспечить.

Подбор насоса для закачки воды

Выбор насоса в колодец для водоснабжения дома имеет важные особенности. Большинство моделей глубинных или погружаемых фильтров очень чувствительны к некачественной воде. Песок, взвести могут быстро вывести из строя дорогое оборудование.

Поэтому чаще всего в колодцах используют поверхностные фильтры. Они работают только в пределах 9 м, однако если их оснастить эжектором, то придел глубины возрастает до 30 м, что для наших целей вполне достаточно. Для того чтобы правильно выбрать насос, необходимо узнать некоторые базовые параметры, которые помогут определиться с нужной моделью:

1. Расстояние от точки ввода в колодец до его дна. Измеряется с помощью верёвки и камня.
2. Зеркало воды. Это расстояние от поверхности воды в колодце до уровня земли. А также динамический и статический уровень воды.

Что значит динамический и статический уровень воды

План участка с точными размерами от мест водозабора до точек водоразбора.

Высота колодца.

Предполагаемый напор воды.

Пример расчёта для вычисления напора воды

Все эти данные обязательно указывает производитель для каждой модели.

Подача воды из колодца в дом

Как завести воду в дом из колодца? Прежде всего, необходимо прорыть траншею для довода воды из колодца в дом. В неё укладывается электрокабель для насоса. Как мы уже говорили, существует два типа водопровода – летний и зимний. Последний необходимо утеплять либо укладывать в грунт на большую глубину. Оптимальный вариант – утепление труб.

Чем меньше стыков и соединений вы используете при прокладке труд на участке, тем меньше вероятность течи.

Места стыков с использованием сгонов (коротких трубочек с резьбой на концах) обязательно прижимать фланцами. Их необходимо обработать герметиком и прижать. Параллельно закрепляют сам насос, к которому присоединяется обратный клапан. Важный этап – изоляция места стыка выводной тубы колодца с собственно кольцами колодца. Если система даст течь, то проблем не избежать.

Если водопровод будет использоваться исключительно в летнее время, то обязательное условие его сохранности – слив воды. Для этого во время прокладки труб делают специальный наклон в сторону колодца, чтобы проще было это делать. Иногда летний водопровод делают разборным, оставляют только трубы ПДН для ввода в колодец, при этом утепляя её.

Схема подачи воды из колодца

Тройник после гидроаккумулятора позволит распределить воду на питьевую и техническую. Питьевая отправится на дополнительную очистку в систему фильтрации. Если подключить второй тройник, то воду можно разделить на горячую и холодную, подключив её к обогревателю.

При прокладке труб учитываем особенность насоса. Если он поверхностный, то уклон траншеи необходимо сделать в сторону колодца. Диаметр труб – не менее 32 мм. Материал можно использовать разный.

Оптимально заводить трубу через фундамент. В этом случае для предотвращения деформации трубы её устанавливают с небольшим зазором, который тщательно гирметизируют и утепляют. Однако, если нет такой возможности, допускается поверхностная установка. В этом случае при необходимости использования в зимний период трубу лучше утеплить.

Иногда используют, так сказать, непосредственный нагрев труб. Для этого выбирают специальный греющий кабель или пластины. Они монтируются непосредственно с трубой под землёй. Целесообразно использовать только в том случае, когда участок бесперебойно снабжается электричеством, иначе при неожиданном отключении такая система просто выйдет из строя.

Установка накопительного бака

Накопительный бак, как мы уже говорили, – это страховка для бесперебойной подачи воды. Если по каким-то причинам насос вышел из строя или он не работает, то вода поступает в водопровод как раз из этого бака. Такие ёмкости обычно используют для хранения запасов питьевой воды.

Накопительные баки на чердаке

Система чаще всего переключается с помощью вентиля, однако есть варианты, предполагающие автоматическое переключение на резервный источник подачи воды. Резервуар наполняется автоматически по мере расходования воды.

При установке накопительного бака обязательно необходимо учесть вероятность ЧС и предусмотреть возможность аварийного слива воды из бака. Для этого к ёмкости наваривают специальную дренажную трубу с вентилем, которая выведет излишки воды в канализационную систему.

Кроме определённых плюсов такой системы, существует единственный, но существенный минус. Создать рабочее давление при использовании сразу нескольких кранов, а тем более, такие приборов, как стиральная и посудомоечная машина, довольно сложно.

Установка насосной станции

Такая система намного мощнее. Насос создаёт постоянный напор воды, однако он не работает круглые сутки без перерыва. Благодаря своему «напарнику» – гидроаккумулятору, у насоса есть передышки, но ровно до того времени, как давление вновь не упало. Эту задачу – включение и отключение насоса − берёт на себе реле.

Устройство гидроаккумулятора

Насос работает в системе, он не может сам по себе фильтровать воду. А выполняет «команды» своего напарника. В свою очередь, гидроаккумулятор подчиняется автоматике, что делает систему полностью автономной.

Разводка труб водоснабжения

Существует два способа подключения водопроводной системы – последовательный и параллельный (коллекторный). Первый обычно применяют в одноэтажных домах, где нет необходимости разводить систему на уровни, и весь поток воды идёт через одну трубу. В такой системе подача воды зависит от использования её «соседом».

Отличия последовательного и параллельного подключения труб

А вот коллекторная система выводит собственную разводку под каждый участок. Причём давление на каждом участке будет одинаковым. Линии проводки воды могут быть глухими – с заглушками на концах или циркуляционные. Вторая система предпочтительнее, не нужно ждать, когда вода прогреется по трубам. Однако такая система требует установки специального циркуляционного насоса.

Подводка воды к сантехническим приборам

Существуют определённые стандарты и правила подключения приборов к системе подачи воды. Их нужно обязательно учитывать при создании автономной водопроводной системы. Назовём некоторые из них:

1. Горячая вода, подающаяся на сантехнические приборы, не должна быть выше +60…+65°C.
2. Состав питьевой воды должен соответствовать требованиям Роспотребнадзора (если кому интересно, можно почитать требования СанПиН 2.1.4.1074 «Питьевая вода»).
3. К писсуарам и унитазам можно подводить воду боле низкого качества.
4. Разрешённое давление воды в домах малоэтажной застройки − 4,5 атм. Если значения завышены, обязательно использовать регулирующую напор арматуру.
5. Трубы холодного водоснабжения должны быть изолированы для предотвращения появления конденсата.
6. Холодная труба всегда монтируется ниже труб ГВС.

Примерно так должна выглядеть правильная система разводки воды для помещений.

Схема водоснабжения загородного дома

А теперь посчитаем примерную стоимость затрат на установку системы водоснабжения частного дома из колодца под ключ. Вот одно из предложений на рынке на данный момент. В среднем пакетное подключение с установкой обойдётся в 50 000 рублей.

Смета подключения дома к колодезному водоснабжению

Заключение

Если посчитать затраты на ежемесячные платежи за использование централизованного водопровода, вывод очевиден. Водопровод в частном доме из колодца имеет одно очень важное преимущество – оно в будущем существенно сэкономит семейный бюджет.

Если у вас появились вопросы к авторам статьи, или вы хотите предложить свой вариант устройства автономного колодезного водоснабжения на даче, оставляйте комментарии ниже.

Источник: http://agronom.guru/organizaciya-vodosnabzheniya-chastnogo-doma-iz-kolodca

Организация водоснабжения дома из колодца

Для любого загородного дома качественно налаженная система водоснабжения является просто необходимостью, ведь её отсутствие приносит массу неудобств современному человеку. Как показывает практика в условиях отсутствия централизованной подачи воды, наиболее оптимальным вариантом считается использование колодца в качестве источника столь важного для жизнеобеспечения человечества ресурса. Тем более, что во многих владениях он уже присутствует, что существенно уменьшает затраты на организацию автоматического водоснабжения в сравнении с аналоговым вариантом бурения скважины. Именно поэтому возникает потребность детального и профессионального рассмотрения способов организации подачи воды из колодца непосредственно в дом.

Организация водоснабжения дома при помощи колодца

На выбор схемы водоснабжения частного дома, которая непосредственно связана использованием различных насосных приборов, влияет ряд факторов, которые непременно следует учесть, а именно:

1. Уровень воды в колодце. Прежде всего, необходимо рассчитать расстояние от земли до уровня воды в колодце. В случае если данный показатель составляет не больше 7−8 метров, целесообразней использование поверхностного насоса или насосной станции, в противном случае возможно применение лишь погружного насоса;
2. Необходимый суточный объём потребляемой воды. Данный показатель влияет на выбор модели насосного оборудования необходимой мощности;
3. Количество точек подачи и способ их подключения. В случае если количество мест забора воды не будет соответствовать параметрам подключённого насосного оборудования, напор в системе будет чрезвычайно мал, что приведёт к возможному отсутствию водоснабжения второго этажа или к трудностям одновременного пользования, к примеру, ванной и кухонной мойкой;
4. Метраж расстояния по горизонтали от колодца до дома. Чем больше данный показатель, тем мощнее понадобится насос, дабы обеспечить систему надлежащим напором воды. При этом считается, что 4 м горизонтальной поверхности приравнивается к 1 м вертикальной. Полученное расстояние суммируется со значением показателя описанного в первом пункте с неким запасом. Таким образом, рассчитывается общий метраж, влияющий на технические параметры насосного оборудования.
5. Сезонность использования воды влияет на способ расположения труб, так как если дача используется только в тёплое время года их вполне можно провести более лёгким наружным способом. Если же вода необходима зимой, то обязательно вырывается глубокая траншея, в которую укладываются утеплённые трубы. Но, следует отметить, что второй вариант всё же более приветствуется, так как подобные работы проводятся не часто и если принято решение проводить систему водоснабжения, то делать это нужно на совесть с возможной её эксплуатацией в любые погодные условия.

Учитывая все вышеперечисленные факторы возможны три варианта организации подобного рода системы:

• с использованием поверхностного насоса;
• с использованием насосной станции;
• с использованием колодезного погружного насоса.

Какой-бы из вышеописанных возможных способов не был бы выбран, в любом случае понадобится установка гидроаккумулятора, который служит некой ёмкостью для набора определённого количества воды, предохраняя, таким образом, насос от непрерывной работы и перегрева. Кроме этого потребуется сеть труб со всеми сопутствующими мелкими деталями, дополнительные фильтры очистки воды, обратный клапан для воды, вентили и прочие необходимые комплектующие.

Выбор насосного оборудования и гидроаккумулятора

Как уже говорилось ранее, в зависимости от потенциальных эксплуатационных потребностей системы водоснабжения выбирается наиболее подходящий вид насосного оборудования. Первым и наиболее бюджетным вариантом считается поверхностный насос, который имеет определённые ограничения своего использования. Так, в случае наличия расстояния от земли до уровня воды не более 7 м его применение вполне целесообразно. Учитывая значительную шумность оборудования его установку лучше осуществлять вне дома в специальном подвальном помещении. В зависимости от количества потенциально потребляемой воды выбирается модель нужной мощности. В среднем на одну семью из 3−4 человек употребляется 3 м 3 /час плюс возможность возрастания расхода в летнее время года на 30%.

Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:

• штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
• труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
• обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
• сетчатый фильтр, соединяющийся с обратным клапаном;
• пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
• гибкая подводка для соединения гидроаккумулятора и насоса.

Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.

В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:

• обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
• вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.

Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.

В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.

Особенности проектирования схемы системы водоснабжения

Прежде чем приступить к непосредственному проведению работ, необходимо составить чёткую и понятную схему системы водоснабжения, которая включает не только расположение и подсоединения насосного оборудования, но и все точки расхода воды с соответствующим подводом труб, дополнительных фильтров очистки воды и подключения бойлерной установки.

Существует два способа развязки труб, которая напрямую влияет на давление в системе водоснабжения, а именно:

1. Последовательная, предполагающая использование основного трубопровода и тройников, подающим воду в несколько отдельных точек. При такой организации пользование одновременно несколькими из них становится проблематичным из-за низкого давления в сети;
2. Коллекторная, подразумевающая подвод труб ко всем точкам отдельно, что способствует одинаковому уровню давления в каждой из них. Конечно, данный метод повлечёт дополнительный расходы на приобретения труб, но его эффективность того стоит.

Возможные проблемы при монтаже системы водоснабжения из колодца

Существуют важные моменты, которые обязательно нужно учесть при налаживании системы водоснабжения, дабы обезопасить себя от последующих возможных проблем:

• Утепление. В случае если пользование водопроводом предусмотрено в зимнее время года, необходимо тщательно утеплить как сам колодец, так и трубы системы. Во-первых, траншеи, предназначенные для отвода труб, должны быть выкопаны на 20 см ниже промерзания почвы. Заборная труба, входящая в бетонное основание колодца на таком же уровне также должна быть тщательно изолирована. Во-вторых, наружная часть колодца также подлежит утеплению путём изготовления плотной тепло-изолируемой крышки применяемой при минусовой температуре.
• Нехватка давления. В случае если давления не хватает можно использовать вместе с дренажным погружным насосом дополнительную насосную станцию со всеми её комплектующими. Но, следует отметить, что подобные случаи являются редкостью.
• Приток подземных вод. Существует вероятность, что неправильный расчёт гидрообмена приведёт к нехватке суточной потребности воды и соответственно поломке насосного оборудования, который работал «в сухую». Дело в том, что у каждого колодца свой объём и период пополнения запасов воды, поэтому чтобы подобных казусов не произошло необходимо выкачать определённое количество воды, и посмотреть за какое время её уровень возобновится.

Монтажные работы по устройству системы водоснабжения из колодца — это довольно сложный и трудоёмкий процесс, который не под силу человеку с отсутствием определённых знаний и умений. Именно поэтому доверить все расчёты, составления схемы и непосредственное исполнение поставленных задач следует настоящим профессионалам, подбор которых также является важным и довольно сложным мероприятием.

Видео системы водоснабжения дома из колодца

Источник: http://septik.guru/vodoprovod/organizatsiya-vodosnabzheniya-doma-iz-kolodtsa.html
