Установка дверных ручек своими руками

Алгоритм установки дверной ручки на межкомнатную дверь своими руками

Даже самая высококачественная дверная конструкция без присутствия фурнитуры является бессмысленным аксессуаром интерьера. Установка является важным моментом, требующим ответственного отношения. Невзирая на видимую простоту и небольшие размеры, качественная работа может быть осуществлена лишь после освоения и дальнейшего выполнения технологического процесса.

Существует довольно обширный ассортимент дверных компонентов. Осведомившись с их разновидностью, можно безошибочно выбрать соответствующую требованиям и личным предпочтениям.

По конфигурациям и принципу работы различают:

  • стационарные;
  • фалевые с нажатием;
  • кнобы.

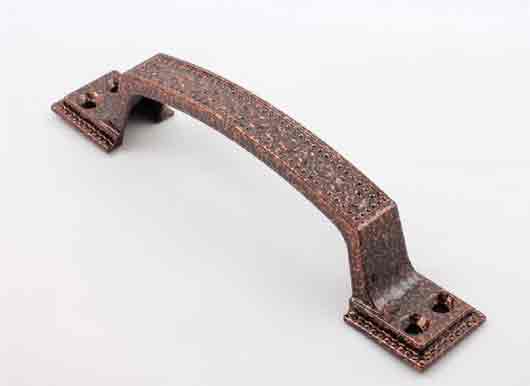

Фиксированные виды монтируются к базовому изделию при помощи винтов и шурупов. Их функционирование не зависит от наличия фиксаторов либо замковых устройств. Монтаж выполняется одновременно с замком.

Важно! Для стационарного вида замок не оснащается защелкой. Возможна врезка устройства, запирающего на ключ.

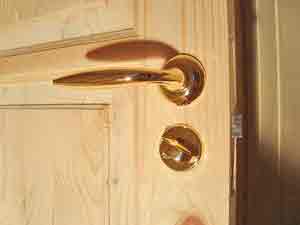

Фалевые, представляют собой механизм, взаимодействующий с замком при повороте, нажатии. Существует два вида нажимных конструкций:

  1. Рукоятка на планке со сплошной накладкой.
  2. Конструкция с отдельными накладками.

Первый вид является довольно интересным устройством. Ключевым достоинством является быстрая и простая работа.

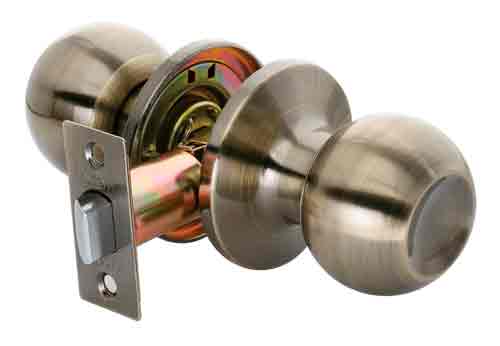

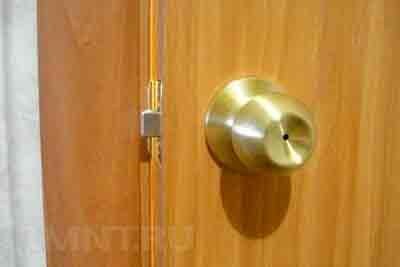

С поворотным механизмом изготавливаются в виде шара. В основании есть замковая лунка, но открыть полотно возможно лишь с одной стороны. С противоположной стороны устанавливается защелка для запирания. Отличаются демократичными ценами. Чтобы поставить ручку, следует при помощи коронки вырезать отверстие диаметром около 50 мм. Следовательно при поломке придется вставлять идентичный экземпляр. Поскольку диаметр отверстия довольно большой, спрятать его проблематично.

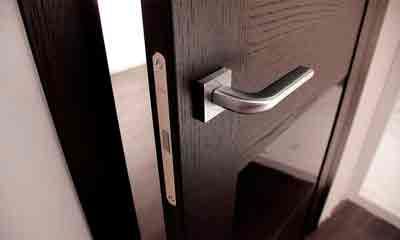

С нажимным комплектуются фалевым фиксатором, так называемым язычком, фиксирующим в закрытом виде, либо защелкивающим механизмом. Изделия, укомплектованные запирающим устройством, выпускаются с одной сплошной накладкой либо с раздельными. Со сплошной накладкой комплектуются фалевой защелкой и задвижкой, которую возможно открыть и закрыть при помощи ключа. Когда дверца имеет раздельную накладку, закрытие происходит при помощи специальных розеток, устанавливаемых на определенном расстоянии друг от друга.

Критерии выбора

Чтобы сделать правильный выбор, необходимо опираться на такие критерии:

  • внешний вид и отпирающий элемент;
  • материал изготовления;
  • качество изготовления ( не должна шататься после монтажа).

Как установить

Вставить довольно просто, если есть навыки работы с инструментом и время для ознакомления с инструкцией.

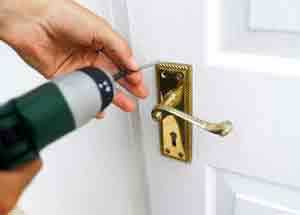

Оптимальным вариантом является установка стационарных изделий вариантов, поскольку устанавливаемый элемент монтируется непосредственно на полотнище.

Важно! Крепить необходимо специальными шурупами-скобами.

Работать с нажимным либо поворотным образцом сложнее, поскольку для непосредственного закрепления замыкающую часть необходимо вмонтировать в полотно. Следовательно, врезанный элемент нарушает цельность, что способствует увеличению перечня используемого инструмента и потере времени.

Определение места расположения

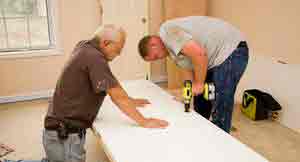

Прикрепить возможно лишь когда система целиком обездвижена. Достичь такого эффекта можно благодаря следующим методам:

  • снять дверь с петель;
  • подставить какой-либо предмет под полотнище.

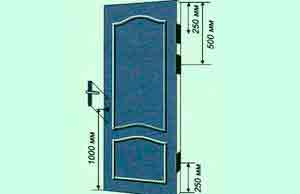

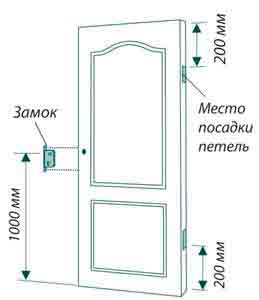

Как правило, оптимальное расположение бывает в пределах 1 м от пола.

Обозначив точку высоты, необходимо провести горизонтальную линию, от края отступить около 60 мм, определяя расположение центрального зазора. Аналогичные манипуляции необходимо произвести и на противоположной стороне.

Следует определиться с местом расположения язычка. С этой целью следует перенести горизонтальную линию непосредственно на торец, определить центральную точку. В выявленной точке необходимо обвести запорную планку.

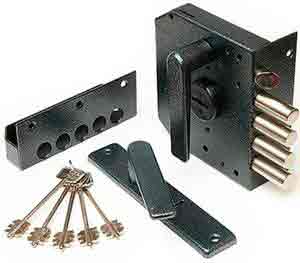

Замок, пожалуй, самая важная составляющая

Как врезать ручку со встроенным замком

  • Выполнение отверстия. Процедуру можно произвести при помощи долота.

Самостоятельное выполнение

  • Отметить место расположения и просверлить отверстия дрелью.

Важно! Чтобы не переусердствовать, необходимо периодически измерять отверстия, вставляя изделие

  • Когда все отверстия готовы, через торец монтируется замок и соединяется с ручкой.
  • Во время монтажных работ необходимо следить за функциональностью механизма.
  • Когда защелкивающее устройство установлено, необходимо сделать отверстия для непосредственного закрепления.

Следующим шагом является разметка пазов для язычка и ригеля. Для проведения работ потребуется долото и стамеска. Прежде чем закреплять планку, необходимо основательно проверить простоту вхождения язычка строения в паз.

Процесс монтажа

Важно! Если в результате работы дверной элемент функционирует без заедания, следовательно, следовательно действия выполнены правильно.

Источник: http://mezhdveri.ru/6590-ustanovki-ruchki-na-mezhkomnatnuyu-dver-1.html

Простая установка ручки-защелки на межкомнатную деревянную дверь (видео)

Самый распространенный вид замков для дверей между комнатами – это ручка-защелка. Вне зависимости от дизайна и формы изделия монтаж выполняется очень легко. Рассмотрим порядок установки такой ручки на межкомнатную дверь своими руками.

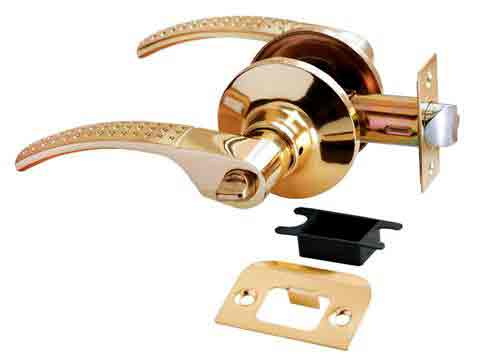

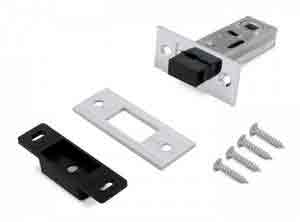

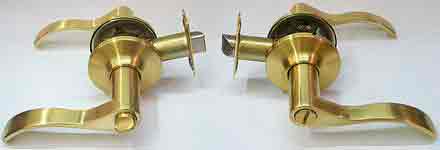

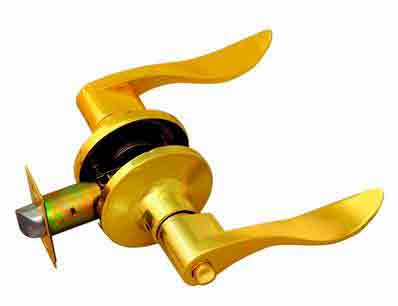

Конструкция ручки-защелки

Модели этого плана состоят из двух основных элементов: самого изделия и рабочего механизма. Обе детали ручки врезаются в дверное полотно по отдельности.

Модели с защелкой выпускаются с фиксатором или без. Замок – это дополнительный поворотный механизм. Если его нет, дверь нельзя запереть изнутри барашком, а также ключом (с одной стороны размещается замочная скважина, с другой – язычок фиксатора, как на фото).

Дверные ручки различаются по типу конструкции, но на процессе установки это никак не сказывается.

Высота и отступ от края двери

Внутренний элемент (защелка) единообразен, поэтому устанавливается одинаково для разных ручек с защелкивающимся механизмом. Высота от низа двери и расстояние от кромки стандартные.

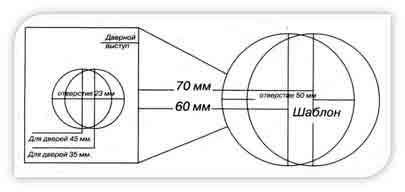

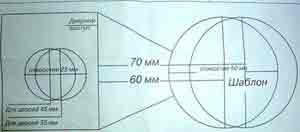

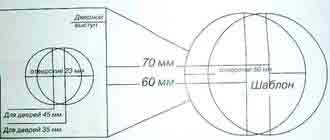

Для ручек-защелок предусмотрены два варианта врезки в полотно: 60 или 70 миллиметров от края. Поворотный защелкивающийся механизм может «ходить» вправо или влево примерно на 1 см, и это тоже нужно учесть.

  • Если ручка имеет шарообразную форму, а расстояние от края двери до декоративного элемента полотна (например, остекления) превышает 140 мм, лучше зафиксировать механизм в 70 мм от края. Если установить ручку на расстоянии 60 мм, при закрывании межкомнатной двери изнутри можно удариться рукой о дверной короб.
  • При монтаже нажимного изделия отступ однозначно должен составлять 60 мм.

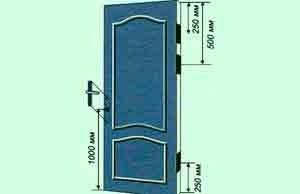

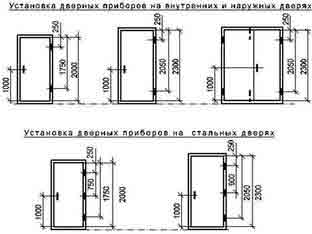

Стандартная высота установки ручки (расстояние от пола до центра защелки) – 900–1100 мм. Если дверью обычно пользуется один человек, оптимальная высота будет располагаться на уровне его пояса.

Монтаж изделия на межкомнатную дверь выполняется на правую или левую сторону. Для моделей с круглой рукоятью нужно только перевернуть конструкцию защелки. Язычок при этом должен смотреть в сторону закрывания межкомнатной двери. Если приспособление несимметрично, элементы нужно просто поменять местами, ориентируясь на сторону открывания.

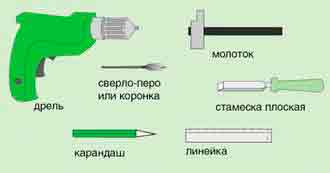

Что нам понадобится?

Для того чтобы процесс врезки был максимально простым, подготовьте следующие инструменты:

  • дрель (либо шуруповерт);
  • коронку по древесине (полсантиметра в диаметре);
  • сверло (около 24 мм);
  • стамеску;
  • молоток;
  • карандаш.

Процесс монтажа

Пошаговая инструкция по установке защелки включает в себя несколько этапов.

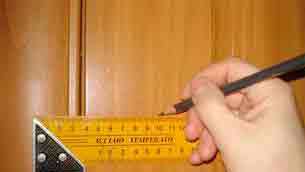

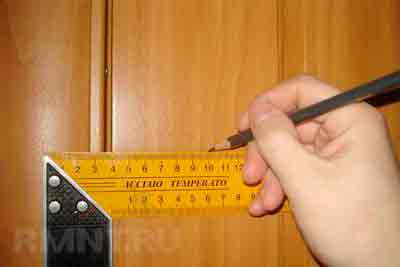

Разметка

Процедура начинается с разметки дверного полотна.

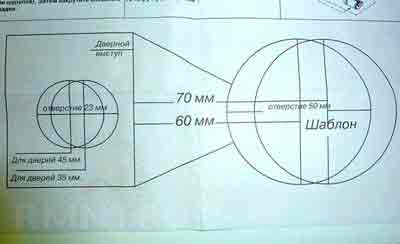

  • Карандашом отмечаем место под сверление. Схемы обычно прилагаются к изделию.
  • Если пояснения отсутствуют, можно нанести размеры самому. Для этого карандашом отмечаем расстояние в 60 мм от дверного края, высота расположения – от 90 до 1100 мм.
  • Центральную точку под сверление отмечаем на боковой кромке дверного полотна. Размеры наносим по осевой линии.

Подготовка отверстий

На этом этапе делаем следующее:

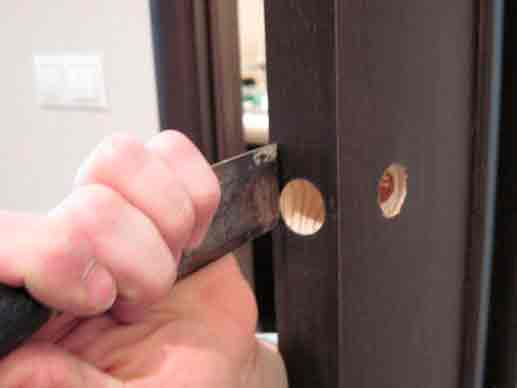

  • При помощи стамески выдалбливаем углубление в 3 мм под лицевую пластинку защелки, соответствующее ее ширине. Центр лучше заранее обозначить шилом, чтобы не пришлось наносить разметку повторно.

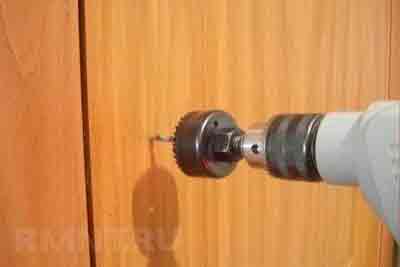

  • С помощью полусантиметровой коронки высверливаем сквозное отверстие. Это лучше проделать с обеих сторон дверного полотна, чтобы не повредить покрытие двери на выходе коронки.

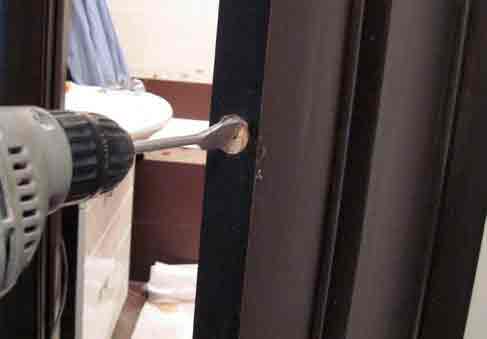

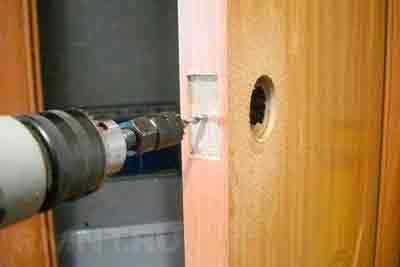

  • Теперь переходим к боковой кромке. Берем сверло по дереву (около 24 мм в диаметре). Им нужно проделать в отмеченном центре отверстие для защелки. Не стоит слишком углубляться, иначе можно продырявить полотно насквозь до самой филенки.

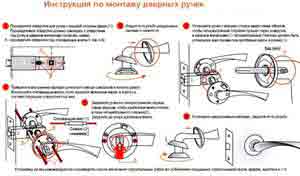

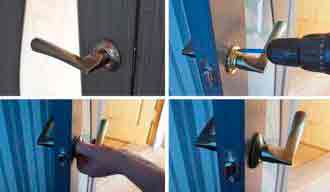

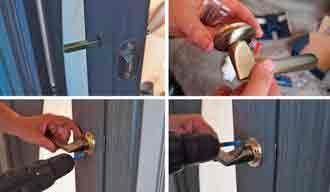

Установка изделия

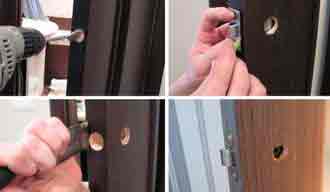

На этом этапе у нас готовы два отверстия. Дальше действуем в следующем порядке:

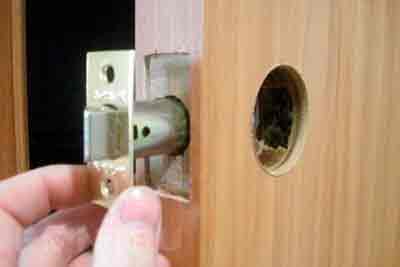

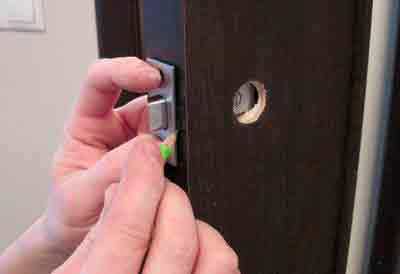

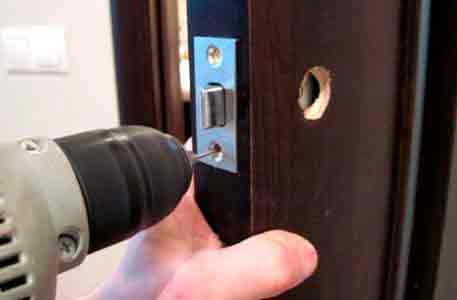

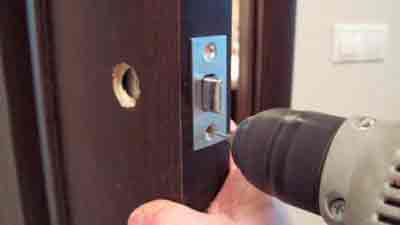

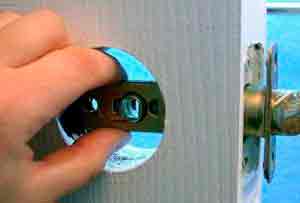

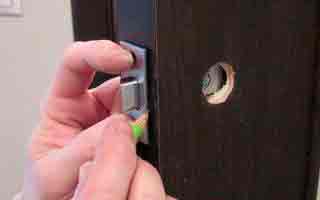

  • В боковое отверстие устанавливаем защелкивающийся механизм, прикручиваем саморезами.

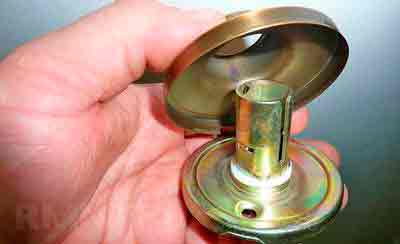

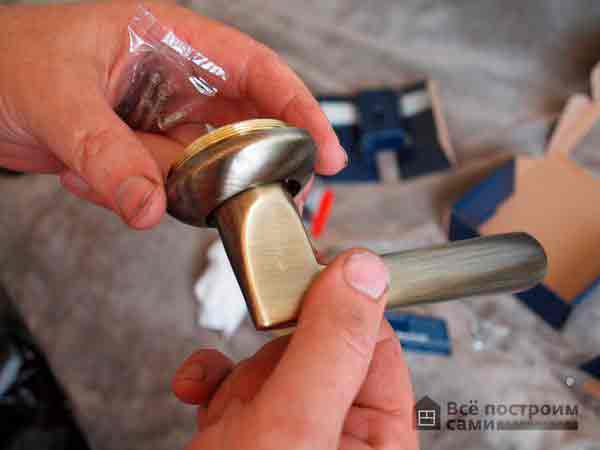

  • Верхнюю часть рукояти снимаем. Для этого должно быть боковое отверстие.

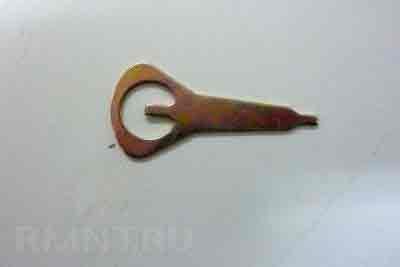

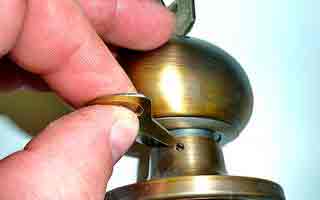

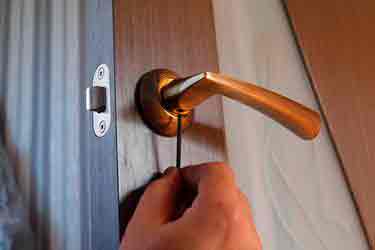

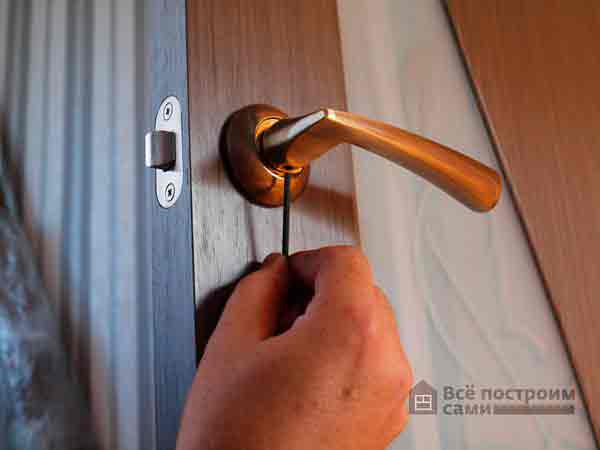

  • При помощи входящего в набор ключика (можно взять любой другой тонкий плоский предмет) нажимаем внутри отверстия на язычок и снимаем вверх саму ручку.

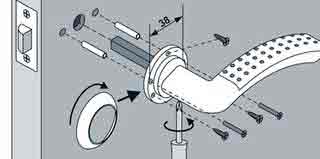

  • Убираем декоративную накладку, находим под ней крепежные отверстия.

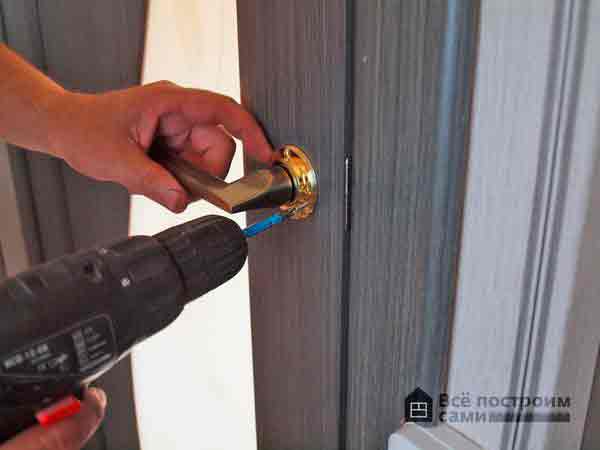

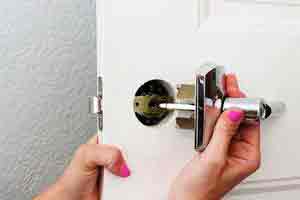

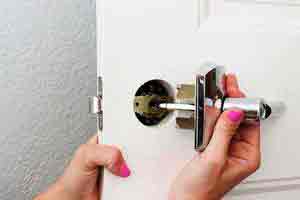

  • Устанавливаем внешнюю часть изделия, а затем – внутреннюю половину.

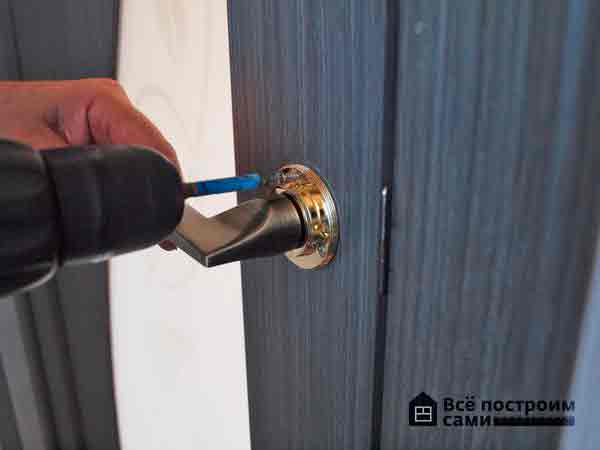

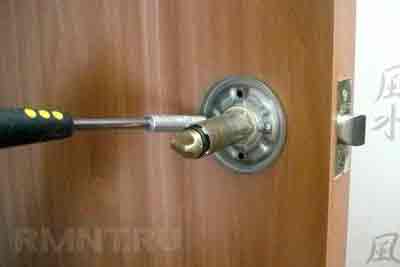

  • Обе детали стягиваем винтами, которые входят в комплект.
  • Надеваем декоративную накладку и корпус ручки-защелки. При этом необходимо надавить на внутренний язычок ключиком или другим подходящим предметом.

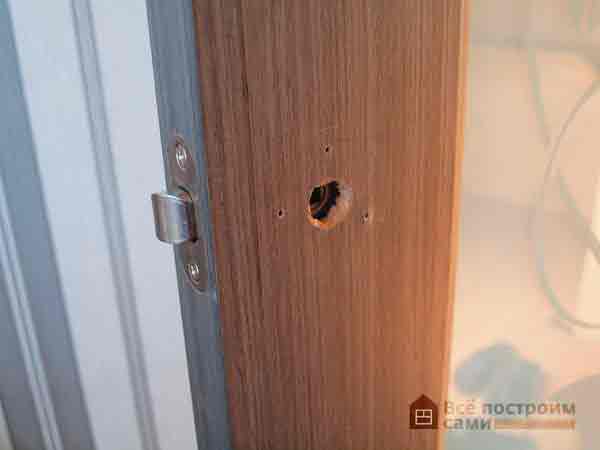

  • Теперь дверь нужно закрыть для того, чтобы обвести место касания язычка защелки с дверной коробкой. По этой разметке выдалбливаем углубление для входа замка.

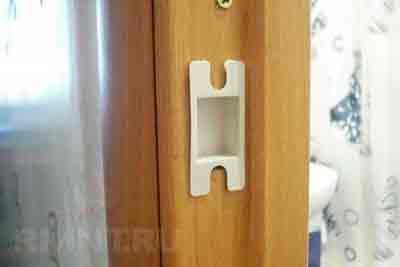

  • Устанавливаем декоративный пластмассовый кармашек, закрывающий деревянный паз.

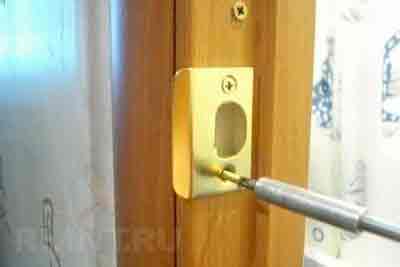

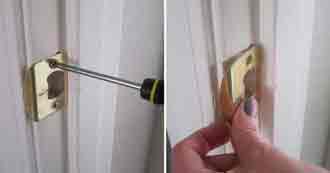

  • Поверх отверстия под язык защелки прикручиваем металлическую накладку. На этом этапе установка ручки завершается.

В случае отсутствия дрели все отверстия можно вырезать стамеской. При этом процесс установки дверной ручки потребует некоторого опыта и мастерства и займет больше времени.

Видеоинструкция

Представить процесс более наглядно поможет следующее видео.

Источник: http://mr-build.ru/konstruktsii/ustanovka-ruchki-na-mezhkomnatnuyu-dver.html

Как правильно установить ручку на межкомнатную и раздвижную дверь: инструкция

После того как смонтировали дверь, нужно установить дверную ручку. Несмотря на простоту изделия, устанавливать ее не так просто. Чтобы не испортить изделие и дверь, необходимо соблюдать правила и последовательность сборки, ведь каждая разновидность собирается и устанавливается по-своему.

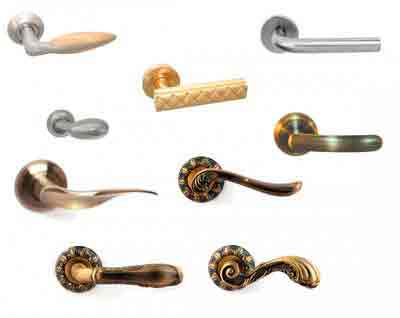

  1. Виды ручек
  2. Порядок установки
  3. Ответная планка и углубление под замок
  4. Монтаж на раздвижные двери

Виды ручек

Ручки можно разделить на 2 типа:

  • стационарные;
  • работающие вместе с замком или защелкой.

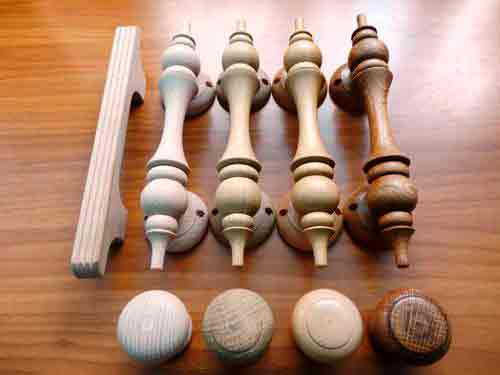

Стационарные — самые простые. В них отсутствуют сложные механизмы, ручка неподвижна и двигается или прокручивается только тогда, когда расшаталась резьба или что-то сломалось. Установку такой ручки на межкомнатную дверь своими руками сделать достаточно просто. Большинство из них крепится на саморезы. Для более эстетичного вида сделайте потай для шапочек саморезов и вставьте декоративные кнопки, скрывающие головки. Сквозной тип соединения предусматривает наличие резьбовой шпильки. Нужно просто просверлить сквозное отверстие на высоте 80-90 см, вкрутить шпильку в одну ручку, просунуть в отверстие и навинтить вторую половинку ручки.

Установка ручки защелки на межкомнатные двери тем сложнее, чем сложнее конструкция запирающего механизма. Их можно разделить на 2 вида:

  • поворотные;
  • нажимные.

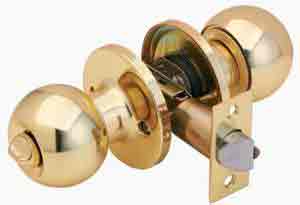

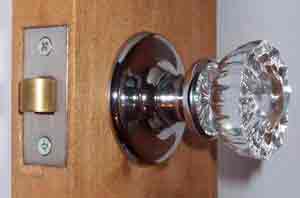

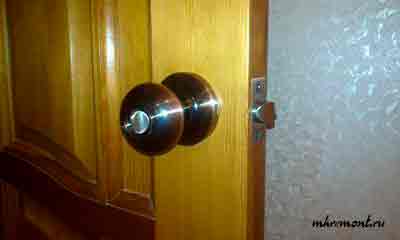

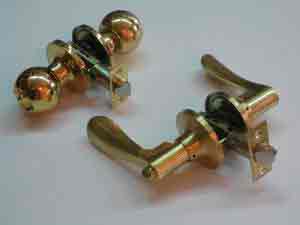

К первому виду относятся ручки в форме шара с самой простой защелкой. Их еще называют кнобы.

Материал и покрытие ручек могут быть любыми: пластмасса, металл, дерево, стекло. Наиболее распространенными являются металлические с напылением, хромированием, никелированием и т.п. От материала будет зависеть прочность и долговечность. Каждый может выбрать фурнитуру, удовлетворяющую его потребностям и желаниям.

Для того чтобы понять, как установить дверную ручку, нет необходимости углубляться в детали — достаточно рассмотреть процесс монтажа.

Порядок установки

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

  • ручная дрель или шуруповерт;
  • коронка по дереву диаметром 50 мм;
  • сверло по дереву диаметром 22-25 мм;
  • стамеска;
  • молоток;
  • карандаш.

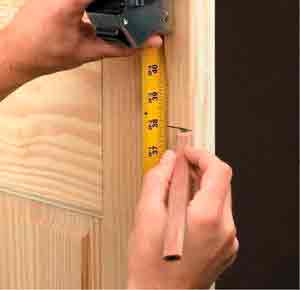

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

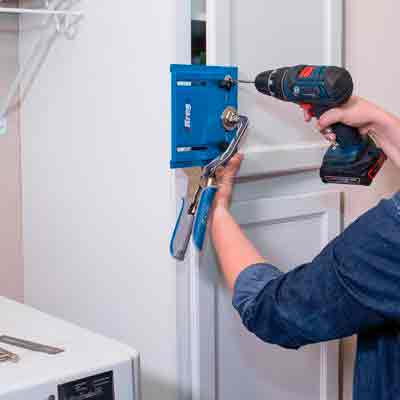

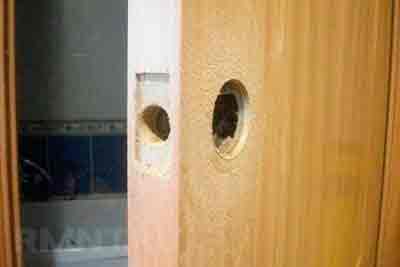

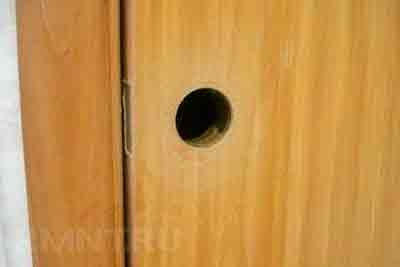

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны. Для этого нам и нужно сделать направляющую тонким сверлом. Первым высверливается боковое отверстие диаметром 25 мм, вторым делается сбоку диаметром 22 мм.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

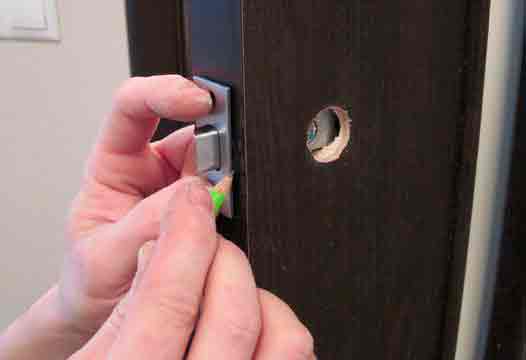

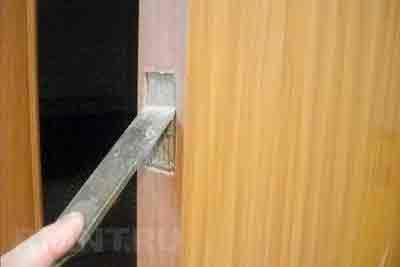

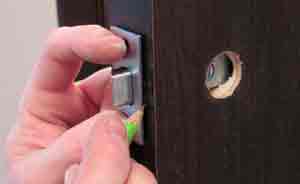

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

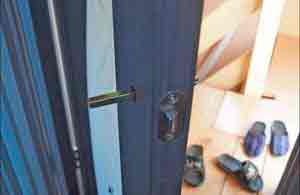

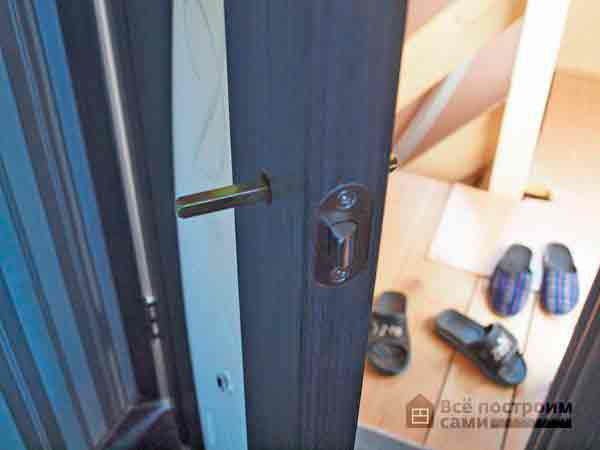

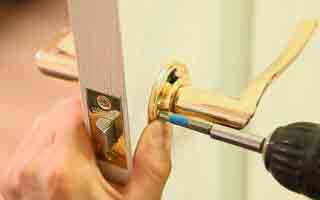

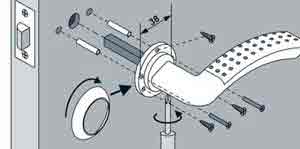

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

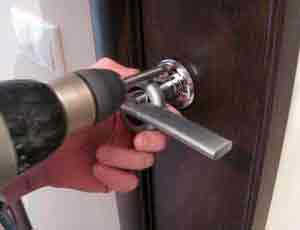

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

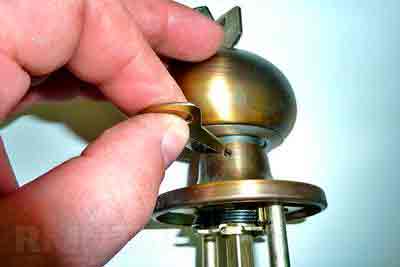

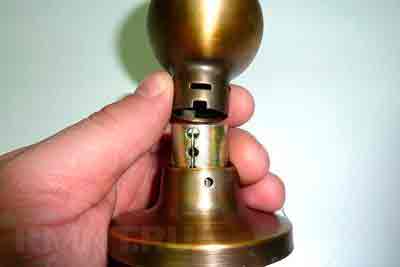

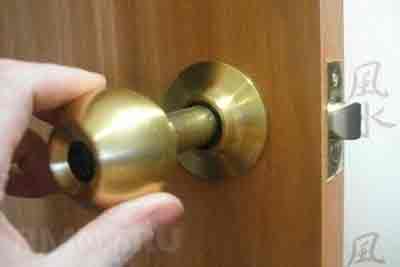

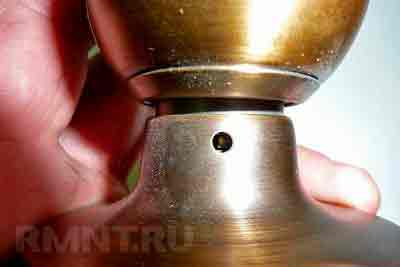

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

Ответная планка и углубление под замок

Установка дверной ручки на межкомнатную дверь закончена. Осталось сделать лишь последний штрих, а именно, врезать в лутку ответную часть защелки. Первым делом необходимо отметить центр защелки. Для этого закройте двери не слишком плотно и проведите карандашом на необходимом уровне. Еще можно плотно закрыть дверь и несколько раз открыть и закрыть защелку, чтобы оставить следы. Теперь посередине лутки выберите паз. Глубоким его делать не стоит. Замеряйте длину защелки в самом большом месте и выберите на 1-2 мм меньше.

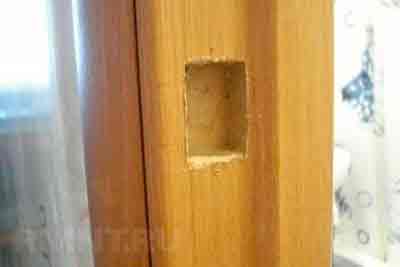

Под замок паз выбирается поглубже и побольше. Все зависит непосредственно от самого замка. Иногда в комплекте может идти пластмассовая накладка в паз — ее нужно вставить до закрепления планки.

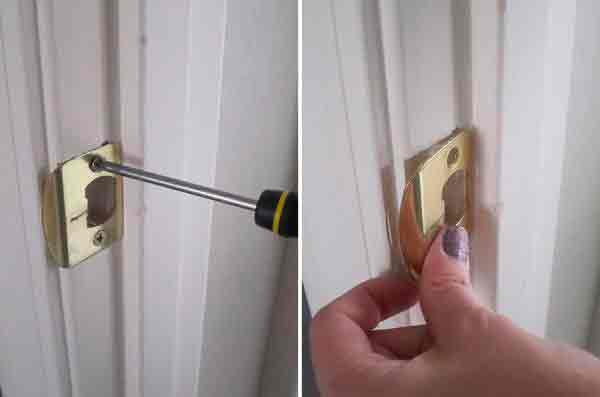

Поверх паза крепится декоративная планка. Врезать ее заподлицо нет необходимости. Достаточно прикрутить саморезами или прибить гвоздиками. Осталось лишь проверить, все ли работает правильно. На этом установка ручек на межкомнатные двери полностью завершена.

Ручки с замком устанавливаются по такому же принципу. Отличие будет заключаться только в диаметре торцевого отверстия.

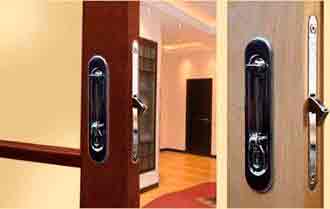

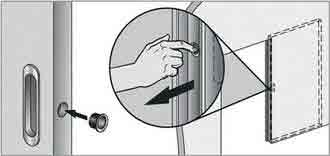

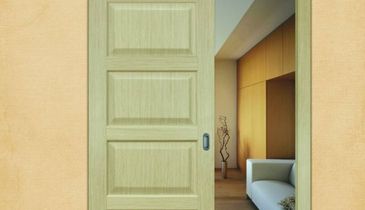

Монтаж на раздвижные двери

При монтаже ручек для раздвижных дверей нужно иметь при себе дрель, перьевые сверла, простые сверла и фрезерный станок с фрезой в виде цилиндра. Ручка представляет из себя продолговатую вкладку, которая углубляется в дверь. Как и в предыдущем случае нужно определиться с высотой расположения. Затем обведите пластиковый вкладыш карандашом на дверное полотно.

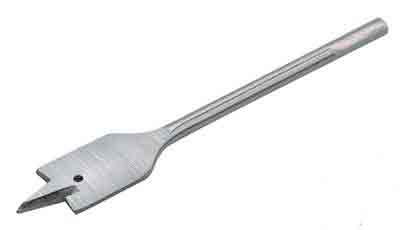

Дрелью с перьевым сверлом 25 мм сверлите отверстия на глубину 13 мм очень близко друг к другу внутри контура. Затем выберите все стамеской или долотом. При наличии фрезерного станка сделайте это фрезой. Так отверстие будет аккуратнее. Теперь вставляете в отверстие пластиковый вкладыш и закрепляете его саморезами или шурупами. Прикладываете на нее накладку и прижимаете до щелчка.

Если у вас круглая ручка для раздвижных дверей, тогда ваша задача значительно упрощается. Вам нужно лишь сделать отверстие с помощью сверла необходимого диаметра. Дальше все так же, как и с продолговатой ручкой. На раздвижные двери также можно установить замок или торцевой захват.

Несмотря на кажущуюся простоту, установить ручку на межкомнатную дверь может быть непросто. И если вы в чем-либо не уверены, лучше обратитесь к специалистам или к тому, кто имеет опыт в подобных делах. Ведь ошибка может испортить вам дверь или ручку.

Источник: http://bestdoor.guru/montazh/ustanovka-dvernoj-ruchki.html

Особенности установки ручки для межкомнатных дверей

Двери между комнатами предполагают наличие на них ручек. Без этого, казалось бы, простого приспособления эксплуатация дверей будет кране затруднительна. Однако, ручки сегодня в продаже предлагаются в значительном разнообразии, различаться они могут по своему внешнему виду (круглые, защелки, в виде рукоятки), способу работы (защелки, рукоятки), материалу (бывают из металла, натурального камня, дерева, пластика), размеру и методу монтажа. О том, как установить ручки на межкомнатные двери, мы сегодня и расскажем.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Разновидности ручек, используемых в межкомнатных дверях

Благодаря множеству разновидностей ручек для установки в дверях между комнатами, предлагаемых производителями, можно подобрать оптимальный вариант, подходящий для каждого дома или квартиры. Играет роль при выборе вида такой ручки вид дверей между комнатами, материал их изготовления, личные предпочтения, финансовые возможности.

p, blockquote 3,0,0,0,0 —>

Однако, при осуществлении выбора также следует учитывать особенности конструкции механизма и метод их монтажа на полотно межкомнатной двери. Различия в установке разного типа дверных ручек порой могут быть весьма существенны и методика монтажа зависит от конкретного запорного механизма.

p, blockquote 4,0,0,0,0 —>

Различия по методу монтажа

Итак, дверные ручки, которые применяются для установки в двери между комнат, подразделяют на два основных типа:

p, blockquote 5,0,0,0,0 —>

  • накладные, которые не требуют большого количества усилий при монтаже. Простота конструкции обуславливает то, что с их установкой вполне реально справиться даже самостоятельно. Ведь монтаж их состоит в фиксации на поверхности межкомнатной двери;
  • врезные. Здесь дело обстоит сложнее. Поскольку потребуется предварительный процесс высверливания отверстия. Оно потребуется для установки замка и ручки, будет располагаться в полотне.

Оба приведенных вида ручек удобны при эксплуатации. Однако монтаж их принципиально различается. Для врезных ручек существует своя классификация. Выглядит она следующим образом:

p, blockquote 6,0,0,0,0 —>

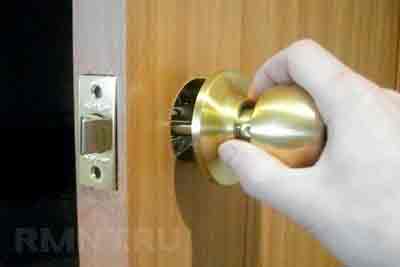

  • ручки-кнобы, по-другому называемые поворотные ручки. Этот тип имеет максимально удобную разного размера форму. Схема их действия такова: дверь открывается за счет не надавливания на полотно двери, а вследствие поворота держателя. Внутри самой конструкции может располагаться фиксатор, который будет блокировать язычок внутри замка;

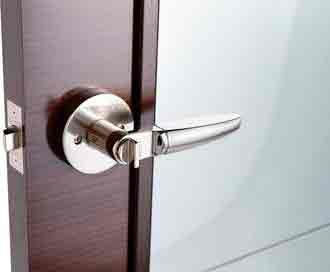

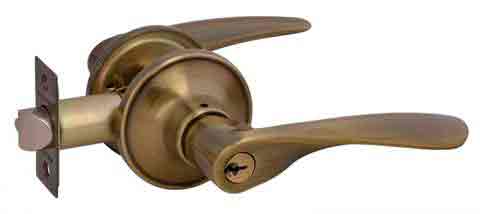

  • ручки-защелки, еще их называют нажимные ручки. Они являются наиболее распространенными сегодня. Как понятно из названия, в действие они приводятся благодаря нажатию, осуществляемому на рычаг ручки.

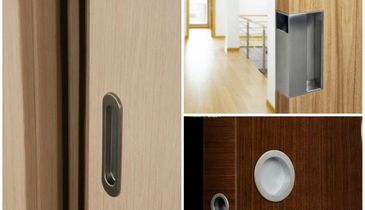

Для шкафов-купе и дверей с похожей схемой работы используются удобные и практичные ручки открытого типа. Они позволяют максимально эффективно открывать двери-купе, не портя при этом обоев и стен.

p, blockquote 7,0,0,0,0 —>

При выборе дверной фурнитуры и ручек в частности следует обратить внимание на материал, из которого они изготовлены. Ручки должны подходить под общий дизайн помещения, дверное полотно.

На что обратить внимание

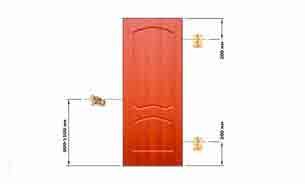

При монтаже следует грамотно рассчитывать высоту установки ручки. От этого во многом зависит степень удобства пользования межкомнатными дверьми. Нигде нет четких предписаний относительно такой высоты. Общепринятый показатель – 1 м от уровня напольного покрытия.

p, blockquote 9,0,1,0,0 —>

Эта цифра дается из расчета на взрослых и детей. Во многом данный показатель может зависеть от высоты людей, проживающих в доме или квартире. Также необходимо обратить внимание на высоту, на которой установлены ручки в других дверях: все они должны быть установлены одинаково. Таким образом, интерьер помещения приобретет гармоничность и законченность.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Какие инструменты потребуются

Установка ручки вне зависимости от ее вида и размеров потребует применения некоторых инструментов. Они позволят выполнить всю работу четко и обеспечить долговременную и качественную работу выбранного устройства для межкомнатной двери.

p, blockquote 12,0,0,0,0 —>

Следующие необходимые инструменты вам потребуются во время работы:

p, blockquote 13,0,0,0,0 —>

  • простой карандаш;
  • линейка или рулетка;
  • шуруповерт;
  • угольник;
  • коронка;
  • стамеска;
  • дрель;
  • сверло.

Перед началом работы потребуется внимательно изучить инструкцию, которая обязательно прикладывается к дверной ручке. В ней будут указаны размеры самой ручки и параметры сверла и коронки, которые потребуются в процессе монтажа.

p, blockquote 15,0,0,0,0 —>

Последовательность работы по установке

Выбранные ручки практически любой конструкции установить в межкомнатные двери под силу любому из нас. Не следует бояться: их можно установить самостоятельно даже тем, кто весьма далек от строительства. Главное условие успешного монтажа в точном следовании предложенному ниже алгоритму действий. Выполняя приведенные последовательные шаги, вы сможете своими руками установить ручки и наслаждаться их длительной и качественной работой.

p, blockquote 16,0,0,0,0 —>

Наносим разметку

Именно с нанесения разметки на дверное полотно начинается процедура установки ручек. Необходимо выяснить, какая высота их расположения будет наиболее удобной для вас и вашей семьи.

p, blockquote 17,0,0,0,0 —>

Определите, где вам хотелось бы видеть рукоятку ручки. Сделайте на двери в этом месте отметку. Воспользоваться следует простым карандашом, уголком и рулеткой. Через отметку на плоской стороне дверного полотна прочертите ровную горизонтальную линию. Затем продлите ее на торец двери. И далее – на вторую сторону плоской поверхности.

p, blockquote 18,1,0,0,0 —>

На линии, которая будет отчерчена на торцевой части двери, отметьте середину. Именно здесь будет располагаться углубление под язычок ручки. Для самой рукоятки место расположения будет находиться в 6 см (считать следует от края двери с обеих ее сторон).

p, blockquote 19,0,0,0,0 —>

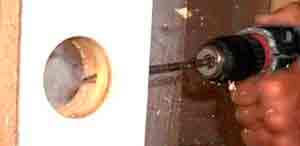

Высверливаем отверстия

Теперь пришла очередь просверливания отверстия. Последовательность действий на рассматриваемом этапе не слишком важна.

p, blockquote 20,0,0,0,0 —>

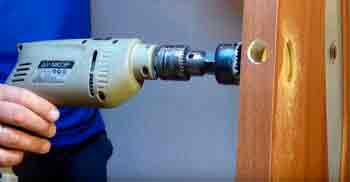

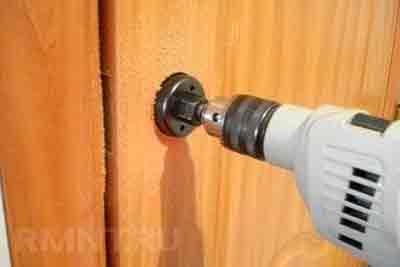

Для высверливания отверстия под рукоять следует использовать коронку. Чтобы отверстие получилось ровным и симметричным, потребуется сверлить и внутреннюю, и наружную поверхность двери. Глубина высверливания – 1/2 толщины дверного полотна.

p, blockquote 21,0,0,0,0 —>

Чтобы добиться максимальной точности, мастера рекомендуют пометить глубину просверливания на самой коронке. Для этих целей удобно использовать яркий фломастер. И следите, чтобы дрель в процессе работы не отходила в какую-либо сторону.

p, blockquote 22,0,0,0,0 —>

Высверливание не потерпит спешки. Уделите данному шагу наибольшее внимание. Результатом станет ровно и грамотно установленная ручка, которая вас порадует и будет работать предельно легко.

Защелка монтируется в отверстие с торца, выполнять которое следует дрелью и подходящим по размеру перьевым сверлом. Работать потребуется аккуратно: минимальное расстояние между торцовым углом и сверлом требует предельной внимательности.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Устанавливаем замок

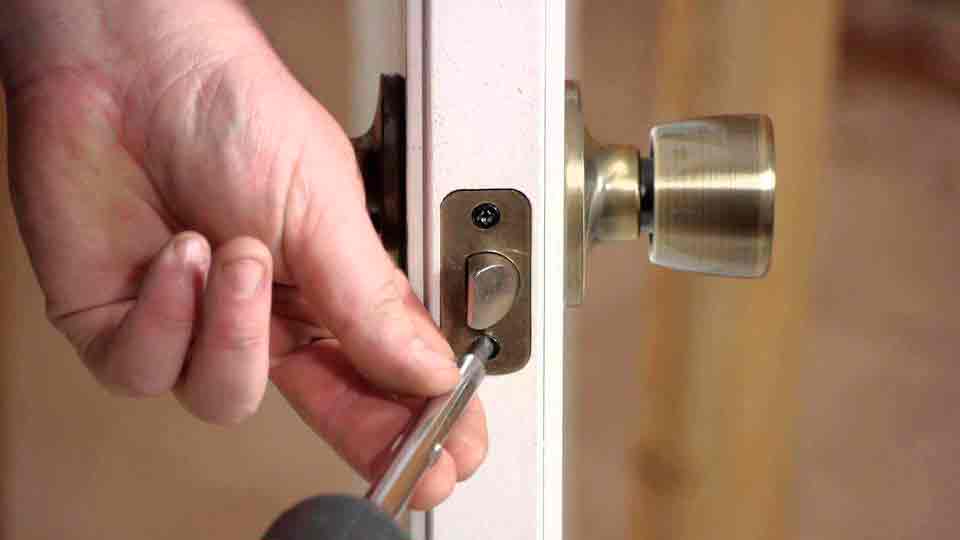

В готовые отверстия легко устанавливается механизм замка. Накладку следует плотно прижать к торцевой части полотна и обрисовать карандашом. Далее нам потребуется сделать углубление в торцевой части двери: оно необходимо для укрепления накладки. Для этого понадобится стамеска. С ее помощью снимается верхний слой дверного полотна. Толщина снятия равняется толщине накладки. Это обеспечит плотность установки накладки и эстетичность результата.

p, blockquote 26,0,0,0,0 —>

Далее накладка тщательно фиксируется в заготовленное под нее углубление. Используются для этого саморезы, которые закручиваются шуруповертом. Углубления для шурупов выполняются заранее.

p, blockquote 27,0,0,1,0 —>

p, blockquote 28,0,0,0,0 —>

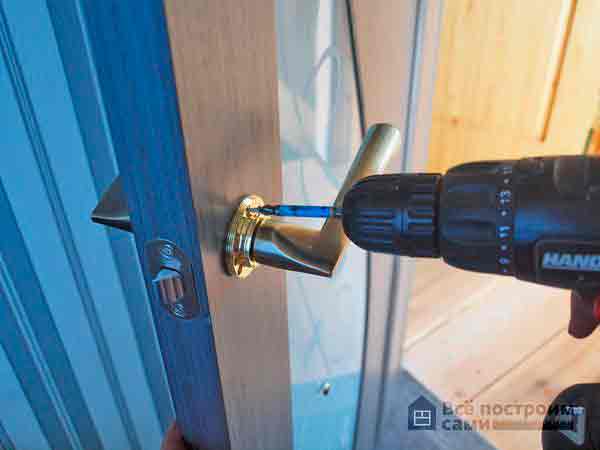

Врезаем ручку

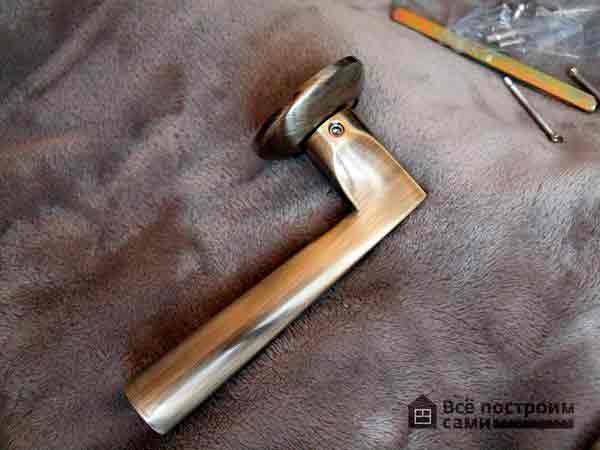

Теперь пора переходить к ручке. Предварительно потребуется внимательно изучить саму конструкцию, которую имеет дверная ручка. Если изделие имеет расположенные наружу болты, то его не потребуется разбирать. В отверстие устанавливается одна часть конструкции, при этом две направляющие должны попасть в отверстие для замка. Теперь устанавливается вторая часть ручки. Обе половины стягиваются при помощи болтов.

p, blockquote 29,0,0,0,0 —>

Если же шурупы спрятаны, то потребуется дополнительная разборка ручки. Использовать следует прилагающуюся инструкцию и специальный ключ. Сначала устанавливается разборная часть в подготовленное отверстие, затем монтируется сама ручка.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

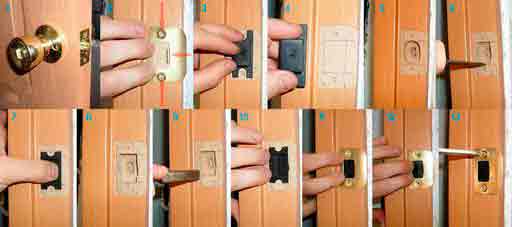

Осуществляем разметку лутки и установку ответки

Чтобы дверь полноценно работала, необходимо выполнить максимально точно разметку лутки (дверной коробки). Тогда язычок механизма будет точно попадать в отверстие, обеспечивая качественное открывание и закрывание межкомнатной двери.

p, blockquote 32,0,0,0,0 —>

Для правильного получения метки следует плотно закрыть дверное полотно. Далее отмечаются с помощью карандаша на торце верхняя и нижняя точки язычка. Метки соединяются прямой линией, и посередине ставится отметка. Именно сюда должен попадать язычок для плотного закрывания двери.

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

Используя подходящие инструменты, делаем в выбранном месте двери (в ее торце) отверстие. Избытки материала полотна удаляют при помощи действий стамеской.

p, blockquote 35,0,0,0,0 —>

Дверь закрывается и нужно ее немного подвигать в закрытом состоянии. Если имеется небольшой люфт и дверное полотно немного «ходит», то это нормально. Значит, после установки ответки вровень с луткой ваша дверь будет работать идеально. Если же свободный ход двери слишком велик, то после завершения монтажа можно аккуратно отогнуть небольшую металлическую часть с отверстием на ответке.

p, blockquote 36,0,0,0,0 —> p, blockquote 37,0,0,0,1 —>

Приведенные этапы установки следует соблюдать максимально четко. Тогда и результат в виде свободно открывающейся и также свободно закрывающейся двери будет вас радовать в течение длительного времени.

Источник: http://otlichnyjremont.ru/dveri/osobennosti-ustanovki-ruchki-dlya-mezhkomnatnyh-dverej.html

Как установить дверные ручки на межкомнатные двери своими руками

Какие бывают защелки для межкомнатных дверей

В квартире установленной на межкомнатную дверь защелки достаточно, чтобы надежно зафиксировать ее в закрытом положении. Существуют следующие виды:

  • Фалевые с механическим язычком. Язычок фалевой защелки имеет с одной стороны скошенную форму, и при попадании в специальный паз такая форма препятствует произвольному открыванию двери. Когда язычок попадает в паз ответной планки, слышен звук щелчка. Открыть дверь можно поворотом ручки, которая приведет в действие механизм, сожмет пружину и освободит язычок.Это самый распространенный тип механизма, устанавливается на нажимные и поворотные ручки. Поворотные ручки имеют форму шара или овала, реже форму цилиндра, и называются еще ручками-кнобами.

Дверные с фиксатором. По принципу действия они похожи на замки, только функцию ключа в этом случае выполняет фиксатор – специальная завертка, которая может располагаться на одной планке с ручкой или устанавливаться отдельно на некотором расстоянии. Фиксатор не дает возможности открыть дверь только с помощью ручки.

Роликовые, которые обычно устанавливают на двери с пружинными петлями. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто» без нажатия на ручку – дверь надо потянуть с небольшим усилием на себя. Роликовые защелки оптимально подходят для детских комнат. С ней вам не потребуется вызывать слесаря из управляющей компании, чтобы попасть к своим маленьким озорникам.

Магнитные закрываются почти бесшумно (нет характерного механического щелчка). Магнитный язычок «прилипает» к ответной планке уже в закрытом положении двери. Достоинство магнитных защелок заключается в значительно более простой установке. Не нужно добиваться точной подгонки полотна в коробке, магнитная защелка будет работать, даже если у полотна появится небольшой перекос. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть и более сложные разновидности, например, защелка с движущимся магнитом, который выполняет роль язычка.

Важно! Для межкомнатных дверей используются либо защелки без фиксатора, которые удерживают их в закрытом положении без запирания, либо механизмы с фиксатором, который может запереть дверь без возможности открыть ее снаружи (за исключением сантехнических замков). Как правило, защелки с фиксатором делаются в виде ручки-кноб

При этом располагаться фиксатор может как на самой ручке, так и на индивидуальной розетке.

Ещё по теме  Как сделать двери из стекла своими руками

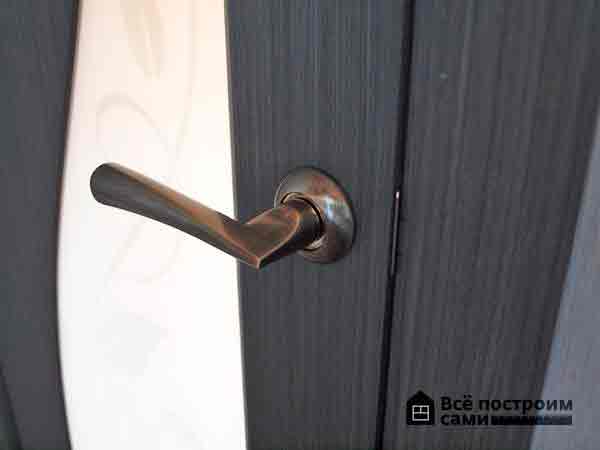

Установка дверной ручки в межкомнатную дверь

При установке фурнитуры и механизма на межкомнатное полотно необходимо знать несколько нюансов. Вот сейчас о них я расскажу более подробно.

На какой высоте лучше устанавливать дверную ручку

Если по стандартным меркам, то дверная ручка должна находиться от нижнего края межкомнатной двери на высоте 1 метр, плюс или минус 5 см., это зависит от роста людей проживающих в этом доме.

Если же жильцов этот размер не устраивает, то лучше исходить от своих потребностей и параметров, самостоятельно подогнать нужный размер

Для детских межкомнатных полотен по стандарту отступают снизу двери 80 см, но здесь тоже стоит учитывать свои потребности в размерах.

Разметка дверного полотна

Для начала определитесь в какую сторону будет открываться межкомнатная дверь, это нужно для того чтобы установить дверной язычок правильно, ведь он имеет скос для захлопывания. Теперь отмеряем необходимую высоту, это может быть как 90 см., так и 100 см.

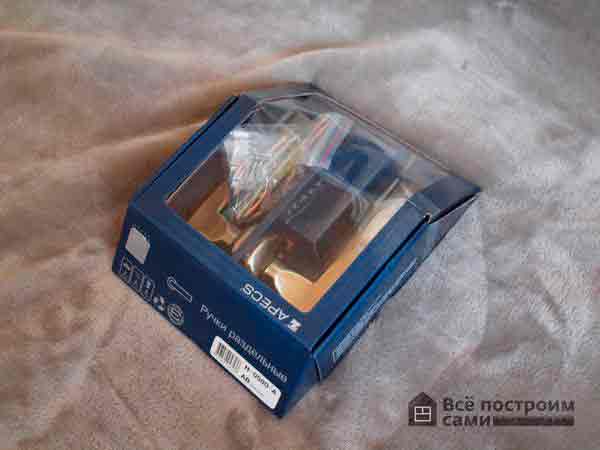

Обычно на упаковке из-под механизма, есть параметры, которые необходимо вырезать для той или иной модели замка. Тем более обыкновенные, простые ручки устанавливаются одинаково.

И так, отмечаем высоту карандашом на торце полотна, и на нем же отметим середину, по которой в дальнейшем будем высверливать. Лучше всего его накернить, это значит отметить острым предметом, например саморезом, гвоздем или шилом. На этом месте будет расположена защелка. Но на этом этапе ничего не высверливаем, а продолжаем дальше наносить метки. Теперь определимся, где будет находиться ручка. Для кноба, делается это таким образом, эту же отмеченную линию на торце продолжаем, проводим ее при помощи угольника, строго перпендикулярно полотну, причем отмечаем с обеих сторон

Чаще всего кноб устанавливают на расстоянии от края 6-7 см., но здесь необходимо обратить внимание на декоративные элементы, то есть розетки (если другой вид, например сплошной, то обращаем внимание на эту планку), которые будут непосредственно крепиться между ручкой и дверью, необходимо сделать так, чтобы они не вылезали на край. Еще на что стоит обратить внимание, например, если полотно украшено декоративными элементами или вставлены стекла, стоит так же рассчитать, чтобы декоративные элементы фурнитуры не налезли и не помешали элементам, находящимся на полотне

Делаем отверстие под защелку

Для этой работы закрепить в патроне перьевое сверло. И точно перпендикулярно полотну высверлить отверстие. На самом деле это не так уж и сложно, просто следите за ровностью углубления по всему периметру.

Делаем отверстие под ручку

Теперь приступаем к высверливанию отверстия. Для этого в дрели закрепить коронку под дерево диаметром 50-54мм. В отмеченную точку устанавливаем центр дрели и осторожными движениями начинаем высверливать. Через некоторое время не выключая дрели, вытаскиваем коронку. При необходимости отключить и дать остыть, тем временем очистить ее от опилок. Далее приступаем к работе, вставляем дрель обратно и включаем. Как только высверлили половину полотна, переходим на другую сторону и делаем точно также. Только перед окончанием работы не надо сильно давить на дрель, иначе коронка проскочит в отверстие, а дрель ударится об полотно.

Установка замочного механизма

Перед установкой механизма в межкомнатную дверь, необходимо утопить планку заподлицо с полотном. Делается это так, вставляется защелка в отверстие (на нее планку одеваем) и обводим карандашом, далее выдалбливаем небольшую плоскость стамеской.

Теперь смотрим инструкцию установки и следуем ей, это не сложно, так как сам механизм собирать не нужно, остается только вставить и закрепить.

Подробнее о том, , Вы сможете прочитать тут.

Установка ручек

Вот пришла время сборки, обратите внимания, с какой стороны она запирается, если та сторона, на которой механизм с защелкой (для запирания) не устраивает, то можно эту «пимпочку» поменять местами, просто переставить ее на вторую ручку. Так вот, в каждой коробке есть инструкция сборки, и, как правило, она не сложная. Собираем и вставляем ручку. Далее смотрим, какой способ крепления на саморезы или на резьбовую шпильку.

Для крепления на саморезы необходимо ее приложить к полотну на подходящую высоту, и закрутить на саморезы. Если на резьбовую шпильку, то для начала высверливаем дрелью отверстие и просовываем в него шпильку, затем берем ручки и привинчиваем с двух сторон. Для того чтобы изделие не болталось, крутим только одну ручку. Если крепления на саморезы, то необходимо подкрутить метизы.

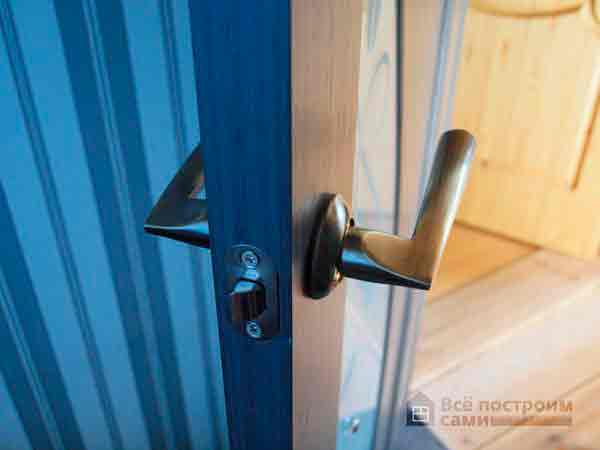

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа: без фиксатора — дверь с такой ручкой не запирается изнутри с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов: Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери. Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

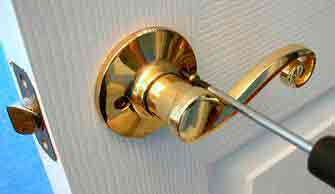

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Советы профессионалов

Советую Вам прислушаться к этим советам, ведь они взялись не «с потолка».

  1. Не забывайте что для каркасных дверей, установка ручки производится на высоте 100 см., так как там находится специальный брус, который встраивают при изготовлении полотна специально для ручек. Поскольку остальная часть двери просто не подойдет для таких дел, и Вы попросту испортите двери;
  2. Все отметки стоит перемерять хотя бы на два раза;
  3. После того как вставили механизм запирания, проверьте его. Для этого стоит провернуть ключ несколько раз, на все обороты;
  4. Так же стоит отнестись к работе серьезно и ни куда не торопиться.

Ну, вот и все, моя статья подходит к завершению. Надеюсь еще раз увидеть вас на страницах моего блога. Удачного ремонта!

Уход за дверной фурнитурой

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

  • Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
  • Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
  • Оберегать изделие от грубых механических воздействий.

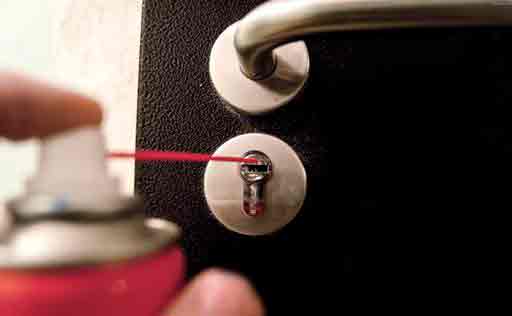

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Учитывая то, что до многих деталей механизма нелегко добраться, при смазке применяют специальную насадку в виде тонкой трубки. Нередко для этих целей снимают накладку или демонтируют рукоятку.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Место для расположения ручки

Вставить ручку в дверь самостоятельно можно только тогда, когда дверь полностью обездвижена. Добиться этого можно в двух случаях: сняв ее с петель, а если это сделать невозможно, нужно подставить посторонний предмет, способный удержать ее в состоянии покоя (к примеру, табурет).

Поскольку накладные ручки очень просты в установке, то и рассматривать сам процесс бессмысленно. К тому же, популярным стало применение именно врезных моделей. Именно на их примере и следует учиться и набираться опыта.

Изначально, определяемся с местом расположения данного агрегата. Здесь подразумевается именно высота установки ручки межкомнатной двери. Зачастую, её норма варьирует в пределах 1 метра от поверхности пола, — это самый оптимальный метраж, подходящий как ребёнку, так и взрослому.

Необходимо учитывать нахождение ручек на соседних дверях, если таковые имеются

Стоит так же обратить внимание на фактуру самой двери, проверить наличие на поверхности фурнитурных составных, или же других отличительных неровностей и выступов, которые могут повлиять на точку нахождения ручки.

Отметив точку высоты на дверном полотне, проводим горизонтальную линию, используя для этого карандаш и угольную линейку. Отступаем от края двери 60 мм, выявляя нахождение центрального отверстия. Дублируем данные на противоположную область полотна.

Далее необходимо задать место для язычка от замка. Для этого нужно перенести горизонтальную линию на торец двери, найти центральную точку. После чего запорная планка прикладывается и обводится в этой точке.

Установка ручки с запорным механизмом

Следует в первую очередь подготовить материалы и инструменты, ведь никому не хочется затягивать монтаж фурнитуры в дверь в связи с необходимостью искать сверло или шурупы нужного диаметра? Итак, подготовим следующий набор: дрель и сверла, среди которых можно использовать перьевое, молоток и стамеску, рулетку, карандаш, отвертку и, собственно, фурнитуру, которая будет устанавливаться.

Как сделать шаблон: облегчаем процесс врезки

Вставить фурнитуру будет легче, если предварительно подготовить шаблон из бумаги. Часто он уже имеется в инструкции к замку. В противном случае его можно сделать самому:

  • полоску бумаги прикладывают к торцу двери;
  • отмечают на ней по центру точку отверстия для язычка замка;
  • чертят две линии вверху и внизу по высоте пластины замка;
  • отмечают расстояние по обеим сторонам от центра до опорного винта – квадратного стержня замкового механизма.

Шаблон готов. Его можно приложить к будущей точке выхода язычка и отметить место входа сверла в дверное полотно с одной стороны, перед тем, как врезать фурнитуру.

Если шаблон делать не хочется, можно просто приложить собранный замок к дверному полотну и отметить место входа сверла – это точка фиксации ручки.

Как найти место для ручки

Высверливают отверстие сначала в дверном полотне. Здесь, перед тем как устанавливать фурнитуру, необходимо сделать небольшое отступление и рассказать, какая высота установки ручки наиболее правильная.

Если дверь выполнена из цельного деревянного массива, то ручка и врезанный элемент замка может находиться на любой высоте, удобной для открывания двери жильцами. Если же дверь «канадка», или изготовлена по схожему принципу, то есть, имеет полую или заполненную гофрированным наполнителем внутренность, то следует знать, что в таких дверях каркасные балки расположены на высоте примерно 90 см от пола. В месте расположения балки каркаса и требуется установка дверных ручек, чтобы при эксплуатации они не повредили полотно. Точное место расположения балки каркаса позволит сделать обычное выстукивание костяшками пальцев по дверному полотну.

Делаем отверстие в полотне

Для того чтобы высверлить отверстие, потребуется обычное или перьевое сверло. Во втором случае отверстие будет выглядеть аккуратнее. Как только кончик сверла появится с противоположной стороны полотна, следует перенести дрель и продолжить сверление с другой стороны двери. Это необходимо для того, чтобы в декоративном обшивочном слое полотна не образовались сколы.

В высверленное сквозное отверстие с внешней стороны дверного полотна вставляется часть механизма ручки со стопорным винтом, на который надеваются (если эта часть ручки еще не собрана в упаковке) три кольца запорного механизма, розетка с кольцом и ручка. С другой стороны двери на стержень надевается ручка. Большая часть работы выполнена, осталось только подготовить место для закрывания замкового язычка.

Делаем отверстие в дверной раме

Прежде всего, следует отметить место соприкосновения язычка замка с дверной рамой. Сделать это можно просто прикрыв немного дверь при помощи отметки карандашом. Можно испачкать язычок маслом или графитом и закрыть дверь – отпечаток от соприкосновения элемента фурнитуры с поверхностью рамы будет заметен.

После того как точка будущего входа замка отмечена, в этом месте высверливается ямка. Вокруг нее по площади металлической накладки выдалбливается площадка. Ее глубина должна быть на миллиметр меньше толщины пластины. Теперь этот элемент дверной ручки можно уже накладывать и фиксировать при помощи винтов. На этом операцию по врезке замковой ручки для межкомнатной двери можно считать успешно завершенной и приступать к монтажу замков на входные двери.

Приступим к работе что нужно сделать в первую очередь

Чтобы быстро и качественно смонтировать ручку-защелку или более сложный в установке врезной механизм, вам понадобится следующий инструмент – рулетка, шуруповерт, угольник, электродрель, саморезы, стамеска, молоток, коронки различного сечения и набор , простой карандаш. Желательно также запастись кондуктором. Он представляет собой шаблон, который существенно упрощает операцию разметки отверстий на дверном полотне и их последующее просверливание.

Подготовив указанные приспособления, определяйтесь с высотой монтажа интересующей нас фурнитуры. Специалисты говорят, что ручка должна быть отдалена от пола примерно на 0,8–1 м. В принципе, вы можете выбрать и другую высоту, учитывая свой собственный рост. Главное, чтобы вам и членам вашей семьи было удобно пользоваться ручкой. Теперь можно выполнять разметку. Если вы приобрели кондуктор, этот процесс займет минимум времени. Просто привинтите его с торца к дверной конструкции. Впоследствии отверстия на кондукторе полностью совпадут с накладкой язычка используемой ручки.

Если такого шаблона у вас нет, разметьте место установки фурнитуры при помощи простого карандаша и угольника:

  1. Отмерьте от пола нужную высоту, проведите на полотне (сначала на одной из его сторон) линию по горизонтали, а потом перенесите ее на другую сторону двери и на торец.
  2. Посередине нарисованной линии на торце межкомнатной конструкции поставьте отметку. Она указывает место, где вы будете просверливать отверстие под язычок.
  3. На прочерченной линии также намечаете участки для монтажа непосредственно ручки (отметки нужно ставить с двух сторон полотна).

На этом подготовка к монтажу завершена. Можно приступать к выполнению основного мероприятия.

Ручка для межкомнатных дверей

Для начала рассмотрим, что вообще представляет собой подобная ручка. Все мы знакомы с ними, но вряд ли большинство задумывалось о ее конструктивных особенностях

Для нас важно чтобы она помогала открывать дверь. Однако, при монтаже было бы неплохо ознакомиться с ее конструкцией

Вот что имеется в стандартной дверной ручке:

  1. Рукоять для открытия дверей (2 шт.).
  2. Декоративные кольца, что закрывают болты и крепления ручки.
  3. Один стержень или брусок из металла, что соединяет одну и другую рукоятку ручки.
  4. Розетка – корпус механической части конструкции, в которой не обойтись без замков, пружин и язычка.
  5. Стопоры, что ограничивают ход язычка и рукоятки.

Но, кроме стандартной комплектации, все ручки для межкомнатных дверей отличаются способом монтажа, своей формой, принципом работы, материалом и наличием замка. Если говорить о способе установки, то существует две разновидности дверных ручек:

  • накладные или стационарные;
  • врезные.

Накладные – довольно простые изделия, которые достаточно прикрепить к дверному полотну. Работа несложная и быстрая. А вот врезные дверные ручки устанавливаются в полотне во врезных отверстиях. Здесь уже придется потрудиться.

Что касается способа работы дверных ручек, то они делятся на такие виды:

  1. С нажимным механизмом. Это удлиненные изделия, при нажатии на рукоять которых язычок выдвигается из паза в раме и позволяет двери открыться. Чем меньший будет поворот, при котором дверь откроется, тем удобнее ею пользоваться. Такие изделия являются очень популярными ввиду своей простоты. Оставаясь в горизонтальном положении двери надежно закрыты.
  2. С поворотным механизмом. Здесь принцип работы уже немного иной. Чтобы язычок позволил открыть дверь, нужно выполнить круговое движение. Рукояткой в таком случае представлена шарообразная кноба (ноба). Рычага в ней нету, достаточно обхватить нобу рукой и повернуть в определенном направлении.
  3. Самый простой вариант – стационарная ручка. Она не имеет защелки и открывается даже простым толчком. Ручка позволяет только удобно открывать дверь. Такая конструкция самая дешевая и не имеет замков.

Если говорить о материалах, из которых они сделаны, то здесь есть из чего выбрать. Одни делаются деревянными, другие металлическими (алюминиевые, латунные), есть даже стеклянные, пластмассовые и каменные межкомнатные ручки. Самыми популярными можно назвать изделия из металла с покрытием из хрома, никеля и т. д. Материал гарантирует износоустойчивость и срок эксплуатации ручки.

Обратите внимание! Изделия могут быть оборудованы фиксатором или же продаваться без него. Это выбирается от потребностей пользователя

Когда двери приходится часто закрывать по надобности, то лучше остановится на моделях с фиксатором и поставить ее.

Рекомендации по установке ручки

Удобнее выполнять работу тогда, когда дверь снята с петель. Так работать намного удобнее. Поэтому не спешите устанавливать ее на свое место сразу же после покупки. Когда же снять ее не получается, то нужно хорошенько зафиксировать ее, чтобы полотно не двигалось при работе. Именно так можно четко и правильно выполнить разметку и врезать замок.

Еще один важный момент – ознакомится с инструкцией к ручке. Мы привыкли прибегать к ней только после неправильных действий. Однако, чтобы избежать их, нужно всего лишь прочитать инструкцию сначала. В ней будут указаны все размеры, благодаря которым удастся в идеале подобрать диаметр пера и коронки.

Теперь можно рассмотреть инструкцию к установке, что поможет вам справиться с задачей быстро, легко и без ошибок. А для тех, кто впервые берется за такие работы будет предоставлено наглядное видео.

Делаем отверстия для защёлки и ручек

После тщательно установленной разметки, наступает время применить дрель. С её помощью, без особого труда, будут сделаны необходимые отверстия. При выполнении сверления следует использовать именно перьевое сверло. Оно позволит более точно и чётко сделать отверстия для соединения ручек в виде квадрата.

Важно помнить! Покупать инвентарь для такой работы нужно после приобретения ручек. Это обосновывается тем, что параметры у каждого изделия отличаются и могут не соответствовать имеющимся свёрлам

Для работы в торцевой части тоже используется сверло перьевой модели. Углубление делают аналогичным длине защелкивающегося механизма.

Отверстия в двери под ручку

Затем, заведомо осуществив замеры толщины накладки, своими руками, применяя стамеску, устраняем излишки. Зачищаем все до того времени, пока планка сможет плотно и полностью спокойно входить в дверное полотно.

Врезка дверных замков инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка.

К ней мы и будем привязываться в дальнейшем. Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замок

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт.

Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.

Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замков

Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия.

Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими руками

Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка. После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры.

Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно.

Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Инструкция по ремонту дверной фурнитуры

  • набор отверток;
  • шуруповерт.

За время эксплуатации фурнитура на двери может расшататься или оторваться. В этом случае ее ремонт будет зависеть от типа ручки. Если она имеет шарообразную или аналогичную форму, то ее крепление осуществляется с помощью сквозного штыря. Чтобы ее отремонтировать, нужно при открытой двери поворачивать одну из ручек против часовой стрелки, фиксируя на месте другую ее часть и декоративные накладки. При их разделении штырь должен остаться в одной из них. Далее нужно отрегулировать штырь и, приложив обратно накладки, вставить элемент со штырем. Затем с другой стороны приставить другую его часть, и все тщательно завернуть руками, не используя инструменты.

Ещё по теме  Стеклянная дверь для бани своими руками

Делая ремонт дверной ручки в форме скобы, нужно ввинтить все саморезы либо отверткой, либо шуруповертом. В том случае если винты прокручиваются, их нужно открутить. Далее, сдвинув ручку с одной стороны так, чтобы она закрывала старые отверстия, с другой ее стороны все саморезы вкручиваются в новые места. Чтобы избежать их прокрутки, вворачивать их нужно без усилия. Фурнитура такого типа для удобства располагается вертикально.

Врезка замков в межкомнатные двери необходимые инструменты и их назначение

Выбор инструмента, необходимого для того, чтобы врезать замок в межкомнатную дверь, зависит в первую очередь от технологии, с помощью которой будет осуществляться этот процесс.

Их две – одна профессиональная, которая предполагает использование высокоточного современного электроинструмента, а вторая, можно сказать, кустарная, осуществляющаяся посредством молотка и зубила.

Выбирать, какой из них вы будете придерживаться, конечно, вам. Я лишь скажу одно – в последнем случае результат может вас огорчить. В среднем же, если говорить про инструмент для врезки замков, то понадобится следующий набор.

  • Ручной фрезер для врезки замков – именно он используется профессионалами для обеспечения высокой точности и качества выборки посадочных углублений для планки замка.
  • Благодаря высоким оборотам вращения фрезы, он позволяет вырезать углубления под замок, не травмируя декоративное покрытие двери.
  • Молоток. А как же без него? Скорее всего он понадобится для работы в паре со стамеской при кустарном способе врезки.
  • Но может пригодиться и при профессиональном подходе к делу.
  • Стамески разной ширины. С их помощью придется вырезать посадочное отверстие под планку замка – этот инструмент довольно топорный, а результат работы с ним зависит в большей степени от руки мастера.
  • Дрель или шуруповерт – понадобятся для высверливания отверстий под ручки и глубокого посадочного отверстия под сам замок.
  • Плоская и крестовая отвертки. Именно ими лучше всего закручивать саморезы, которыми крепится как замок, так и сами ручки – если шуруповерт соскочит с шурупа, то вероятнее всего дверь будет повреждена.
  • Набор перьевых сверл по дереву.
  • Они устанавливаются на дрель или шуруповерт и используются для высверливания посадочных отверстий. Как это делается, расскажем чуть позже.
  • Рулетка. О ее назначении говорить не придется, все и так знают, для чего она служит.Как правильно врезать замок фото

Вот и все, что понадобится для решения вопроса, как врезать замок в деревянную дверь? Можно еще рассказать и о редко используемых в этом деле инструментах, но, наверное, не стоит, так как без определенного опыта с ними можно натворить много непоправимых дел.

Наглядно процесс установки замка в межкомнатную дверь можно посмотреть в видеоролике ниже.

Из чего состоит

Чтобы было легче совладать с монтажом дверной фурнитуры, узнаем, какие детали и элементы входят в состав ручки.

  • Рукоятка. Это главная декоративная часть изделия.
  • Каждая ручка имеет специальное кольцо, которым крепится к двери.
  • Стрежень и розетка — тоже две неотъемлемых детали дверной ручки.
  • Ограничитель хода. Этот элемент не дает створке биться об стену при открытии.
  • Стопоры.

А вот как происходит ремонт ручки пластиковых окон, можно прочесть в данной статье.

Кроме перечисленного, в «состав» дверной ручки также иногда включаются следующие элементы:

  • замковый механизм;
  • язычок;
  • накладка на коробку из металла; (поэтому обязательно знать размеры дверной коробки межкомнатной двери)
  • винт для стягивания конструкции. Эта деталь необходима, когда ручка устанавливается на пустотелую межкомнатную дверь.

Бывает, в «состав» ручки входит и защелка. Для того, чтобы установить такую модель, понадобится врезка дополнительного поворотного винта. Имейте это ввиду.

Возможно вам также будет полезно и интеерсно больше узнать о том, как выглядят

Виды ручек для межкомнатных дверей

Установленная дверная ручка в разрезе.

В зависимости от типа двери, ручка может понадобиться правая или левая, различаются ручки и для дверей разной толщины. Запирающий механизм должен работать плавно и тихо. Чем меньший поворот ручки требуется, чтобы убрать язычок замка в паз, тем удобнее ручка в эксплуатации. При покупке нужно уточнить, как материал относится к разного рода чистящим средствам, так как некоторые покрытия облезают или покрываются пятнами. Замки на межкомнатные двери бывают нажимными, которые выполнены в виде рычага и имеют тот же принцип действия. При использовании таких ручек дверной проем надежно закрыт, не может открыться самостоятельно и закрывается при этом достаточно плотно.

Комфортным материалом для изготовления дверных ручек считается латунь, так как она быстро принимает температуру помещения, при соприкосновении с ними рука не мерзнет. Популярная разновидность нажимных и поворотных механизмов — нобы, или кнобы, ручка-шар.

Схема отметки высоты для установки ручки.

У них нет рычага для нажатия, и чтобы дверное полотно было сдвинуто в нужную сторону, нужно шар повернуть. Неудобство таких механизмов в том, что их нельзя открыть без свободной руки, как рычаг, нажав локтем, плечом или посторонним предметом.

Часто подобные механизмы комплектуются замками, сувальдными (сейфовыми) или цилиндровыми английскими. Межкомнатные перегородки, как правило, не нуждаются в очень сложных замках, и поэтому в комплектации используют упрощенные модели. Сувальдные замки хорошего качества должны иметь не менее 6 сувальд, или кодовых пластин, так как чем на ключе больше зубцов, тем сложнее вскрыть механизм. Английские замки еще сложнее, так как состоят из цилиндров. Чтобы замок открылся, нужно все цилиндры выстроить на необходимой высоте. Хороший уровень секретности имеет замок, если у ключа боковая перфорация. Разновидность цилиндрических замков — дисковые, в них вместо цилиндров диски с вырезами определенного размера и формы.

Две разновидности дверных ручек и различия их установки

Если разбираться с разновидностями дверных ручек в зависимости от способа их установки, то можно выделить всего два основных типа этих устройств – это просто ручки, не отвечающие за работу какого-либо механизма, и ручки, работающие в паре с замком или защелкой.

  • Стационарные ручки – это самый простой тип этих изделий, которые порой не отличаются изысканностью. Это просто ручка, которая поворачивается и крутится только в том случае, когда с ней что-либо не в порядке. Устанавливаются такие ручки очень просто и в этом отношении не заслуживают никакого внимания – в большинстве случаев они либо просто прикручиваются саморезами к дверному полотну, либо соединяются сквозь него посредством резьбовой шпильки. В последней ситуации для установки стационарной ручки понадобится только просверлить сквозное отверстие в дверном полотне на высоте 800-900мм от пола. Дальше все просто – в отверстие вставляется шпилька, на которую навинчиваются ручки с двух сторон полотна.
  • Ручки, работающие в паре с замком или защелкой (фалиевые), отличаются более сложным процессом установки, на который в большей степени оказывает влияние наличие запирающего механизма. Такие ручки могут подразделяться на два подвида – поворотные и нажимные. К поворотным относятся так называемые ручки-нобы, изготовленные в форме шара, в который интегрирован примитивный запирающий механизм.Виды дверных ручек

Разбираться с разновидностями дверных ручек можно и дальше – они могут отличаться по материалу, из которого их изготавливают, по некоторым конструктивным особенностям и тому подобным, можно сказать, незначительным нюансам. Но делать мы этого не будем, по крайней мере, в рамках этой статьи – в данный момент наша цель заключается в том, чтобы разобраться с принципом установки ручек. Чем мы и займемся дальше.

В видео показан процесс установки дверной ручки своими руками.

Как разобрать и собрать дверную ручку межкомнатной двери

Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.

Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. . У накладки есть специальный паз, обычно он смотрит вниз

Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.

У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.

Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь.

Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.

Собирается ручка в обратном порядке.

Типы дверных ручек

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

  1. Накладные.
  2. Врезные.

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

  1. Поворотные или ручки-кнобы. Ими открывают дверь, не нажимая на рукоятку. Операция выполняется за счет поворота держателя. Такого рода устройство может быть оснащено фиксатором, который блокирует язычок замка. Это позволяет закрыть дверь с внутренней стороны. Ручки очень удобны в эксплуатации, так как имеют круглую форму.Поворотная ручка удобна в эксплуатации за счет круглой формы
  2. Нажимные или ручки-защелки. Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.Нажимная ручка-защелка приводится в действие после нажатия на рычаг

При покупке фурнитуры уделите особое внимание на то, из какого сырья она произведена. Изделия бывают металлическими, деревянными, стеклянными или из природного камня

Подбирать их следует под цвет и модель полотна, а также под стиль интерьера.

Для раздвижных систем могут устанавливаться скрытые ручки

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Инструмент для установки

Инструмент потребуется самый обычный, который есть в каждом доме:

  • Шуруповерт или дрель с набором сверл (включая перьевые сверла) и коронкой.
  • Стамеска.
  • Молоток.
  • Шило.
  • Угольник и мягкий карандаш. След от мягкого карандаша хорошо виден на шпоне.

К дверной защелке прикладывается схема разметки, но просто сделать отметки для отверстий и без нее. От нижнего края полотна с обеих сторон отмеряется по 1,0 метру. От каждого края двери надо отмереть по 6 см и делается отметка. С помощью угольника проводится строго горизонтальная линия, которая соединит эти две точки. На торце полотна отметка карандашом и шилом ставится на этой линии по центру. Прикладывается планка защелки и острым ножом прорезается шпон. Помним, что планка должна быть заглублена в полотно двери так, чтобы она составляла с полотном единую поверхность.

Некоторые специалисты советуют начинать сверление с торцевой части полотна перьевым сверлом. При такой очередности работы стружка при сверлении коронкой будет вылетать в уже сделанное отверстие, а не забивать зубцы коронки.

Перьевое сверло должно зайти на глубину лопатки, больше не надо. Сверло прижимается к точке на торце полотна и высверливается отверстие. Затем с помощью коронку поочередно с каждой стороны полотна высверливаются отверстия, сквозными их делать не надо. Как только с противоположной стороны появился кончик коронки, дрель надо остановить и приступить к сверлению с другой стороны. Так шпон при выходе коронки не будет поврежден.

После того, как отверстия будут готовы, с помощью стамески и молотка делаем выборку по прорезанной ножом линии под планку защелки. Устанавливаем защелку и закручиваем двумя саморезами. Саморезы лучше брать не «штатные», которые прилагаются к защелке (у них обычной мягкий металл), а качественные.

С помощью ключа, который есть в комплекте, разбираем ручку на две части, чтобы ее можно было установить. Для этого один крепежный винт надо ослабить, другой выкрутить. Центральный стержень вставляется в отверстие и с одной стороны крепежный винт плотно закручивается. Затем на стержень одевается вторая половина ручки-кноб, и закручивается второй винт. С обеих сторон закручиваются саморезы, которые закроют декоративные накладки и саморезы не будут видны.

После установки ручки-кноб остается установить «обратку» на коробке. Дверь прикрывают, но не до конца, и карандашом отмечают верхний и нижний край язычка. С помощью угольника определяется расстояние от края полотна до центра планки защелки, и этот размер переносится на дверную коробку. Затем к коробке прикладывается планка «обратки», ножом прорезается шпон, а стамеской делается вырубка под планку и язычок. Дверь закрывается и проверяется работа защелки.

Затем устанавливается планка на коробке. Продаются специальные «кармашки» для углублений под язычок, их делают пластика или металла. Саморезы, которые фиксируют планку «обратки», можно закрыть самоклеящимися заглушками. После этого установка завершена.

Установка ручки с замком чуть более сложное дело

С врезными механизмами придется повозиться немного подольше. Как было отмечено ранее, в подобном случае нужно будет делать специальное достаточно вместительное отверстие под замок.

Установка дверной ручки

При этом сама схема монтажа ручки останется прежней:

  • размечаете дверную конструкцию;
  • рисуете контур;
  • просверливаете на отмеченном участке несколько отверстий, а затем, используя стамеску, выдалбливаете необходимую площадь для размещения механизма;
  • удаляете 2–3 мм покрытия двери для установки декоративной накладки заподлицо;
  • монтируете замок, закрепляете его элементы.

После этого вставляете ручку, фиксируете ее. В углубление на раме ставите насадку и крепите ее саморезами. В случаях, когда ручка дает небольшой люфт, ее ось нужно подпилить болгаркой на подходящую длину. На этом работы завершаются. Пользуйтесь межкомнатной дверью, которую вы самостоятельно оснастили удобной и функциональной ручкой!

Пошаговая инструкция установки дверной ручки

  1. Разметка полотна.
  2. Высверливание отверстия для рукояти и замка.
  3. Установка замка
  4. Врезка ручки.
  5. Разметка лутки.
  6. Вырезание паза в лутке

Уделим отдельное внимание каждому этапу работы, подробно его разобрав. . Разметка полотна

Разметка полотна

Установка начинается с разметки на дверном полотне. Вначале следует определиться, какая высота будет выбрана для расположения рукоятки. С помощью угольника, рулетки и карандаша отмечаются места на полотне, в которых нужно сделать отверстия. Для этого отмеряем требуемое расстояние от пола и проводим карандашом горизонтальную линию сначала на одной стороне, а затем переносим ее на торец и другую сторону.

На торце посередине прочерченной линии отмечаем место, в котором будет сделано отверстие под язычок замка. На этой же линии с обеих сторон на одинаковом расстоянии от начала полотна – это, как правило, 60 мм – отмечаем места, куда будет вставляться сама ручка.

Высверливание отверстия для рукояти и замка

С помощью дрели и коронки делаем отверстие для дверной ручки. Сверить с каждой стороны полотна нужно на глубину половины . Специалисты для удобства рекомендуют на внешней стороне коронки сделать отметку маркером. Вначале с одной стороны сверлим до требуемой глубины, а потом с другой до полного высверливания. Это делается для того, чтобы коронка не ушла в сторону и, чтобы не повредить внешний вид при выборке материала под фурнитуру. Держать дрель нужно под углом 90 градусов и не допускать ее отклонения ни по вертикали, ни по горизонтали. С помощью стамески сглаживаем все неровности.

Отверстие для замка делаем с помощью дрели и пера. Проводить работу следует аккуратно, так как расстояние между пером и углом торца совсем не большое.

Некоторые специалисты предпочитают сначала сделать отверстие для защелки, а потом уже для ручки. В каком порядке это будете делать вы не принципиально.

Установка замка

Для установки замка, его нужно вставить в соответствующее ему отверстие. Накладку, прикладываем сверху и обводим ее по периметру карандашом. Теперь необходимо стамеской выбрать материал на глубину, равную ширине накладки, для того, чтобы утопить ее в полотне. Для удобства работы можно использовать несколько стамесок разной ширины.

Накладка крепится к двери на шурупы. Дырки для них рекомендуют сделать заранее с помощью тонкого сверла, приложив накладку и отметив нужные места карандашом.

Врезка ручки

Есть изделия, в которых шурупы находятся снаружи. Разбирать их не надо. Ставя на место одну часть, требуется попасть в отверстия защелки двумя направляющими, в которых предусмотрена резьба под болты. Затем нужно приставить вторую половину и стянуть болтами. Закручивать их нужно равномерно так, чтобы ручка хорошо работала, и защелка легко возвращалась назад.

Изделия, в которых шурупы скрыты, необходимо разобрать. В комплекте к ним есть инструкция и ключ для разборки. Ручка легко снимется, если найти на ней стопор и надавить на него ключом. Разборная часть прикручивается болтами, после чего рукоять ставится на место. Не применяйте силу, сборка должна проходить легко, если вы делаете все правильно.

Разметка лутки

После установки ручки, нужно сделать соответствующее отверстие для язычка в лутке

Поэтому в первую очередь важно выполнить правильно разметку для того, чтобы дверь хорошо закрывалась, а замок входил в паз без усилий и трения.

Закрываем межкомнатную дверь и отмечаем карандашом на лутке верх и низ язычка. С помощью угольника определяем точную середину замка и отмечаем это значение на лутке. Дрелью и пером делаем отверстие и убираем лишний материал стамеской.

Вырезание паза в лутке

Прежде чем прикрутить накладку важно проверить, как закрывается дверь. Это позволит быть уверенным в том, что паз для язычка сделан правильно и при эксплуатации не возникнет трудностей. В закрытом состоянии у двери должен быть небольшой люфт, то есть она должна немного шататься. Это нужно, потому что к пазу добавится толщина металла ответной планки защелки.

Крепление планки производится заподлицо с луткой. Для этого, как и при установке замка, ее нужно утопить в лутке на требуемую глубину.

Небольшой люфт может остаться даже после того, как вы прикрутили накладку. Этот дефект исправляется просто. В ответной планке всегда есть язычок с маленькой дырочкой под отвертку. Он предусмотрен специально, чтобы его изгибать. С помощью плоской отвертки, вставленной в этот язычок, можно отрегулировать двери, немного его отогнув.

Наглядно весь описанный процесс можно увидеть на видео по врезке фурнитуры в межкомнатные двери. Установку ручки можно считать успешной, если она легко проворачивается и защелка без трения и усилий входит в паз.

Внедрение в конструкцию отвесной пластины для собачки

Чтобы правильно установить отвесную пластину для собачки, необходимо найти и отметить середину отверстия на каркасной коробке. В домашних условиях для этого принято использовать зубную пасту, но можно и другой аналогичный ингредиент.

Одной рукой нажимаем на ручку и удерживаем её в таком состоянии. Тем временем второй рукой наносим пасту на кончик собачки по всему вертикальному краю. Затем следует закрыть дверь и отпустить ручку. В этот момент собачка соприкоснётся с коробочной частью.

Вновь нажимаем на ручку двери и приводим ее в открытое положение. Отворив её, мы обнаружим, что паста оставила следы. Эта область и будет отметкой для встраивания отвесной пластины. Такой метод самый достоверный и безошибочный. Его применяют даже специалисты.

Обводим образовавшийся отпечаток от выступающей части защёлки контуром. При помощи дрели и пера нам нужно высверлить отверстие для собачки. Также необходимо сделать проёмы для саморезов, выступающих в роли системы крепления.

По завершению подготовительной работы, осуществляем прикручивание накладки в области расположения саморезов. Для плотного и мягкого прилегания дверного полотна в проёме, пластинку, обитающей в противоположной стороне от защёлки, подвергают процессу прижимания.

Из вышеперечисленного материала вырисовывается следующая инструкция действий:

  1. Определяем точку крепления ручки с замком;
  2. Замеряем замочные агрегаты и отмечаем их с обеих сторон двери;
  3. Делаем углубления для помещения в них замочного аппарата и собственно ручек;
  4. Устанавливаем сначала сердцевину, а после и сами ручки;
  5. Выявляем месторасположение отвесной пластины и делаем углубление;
  6. на саморезы.

После проведения подобной работы у вас больше не возникнут вопросы по поводу, как установить ручку в межкомнатную дверь. Сделав это один раз, вам без труда удастся повторить все с таким же успехом все последующие установки.

Следует учесть ещё один момент. Устанавливать ручки с врезывающимся замком нужно лишь в двери, материал которой в дальнейшем будет подвержен покрасочным работам. Успехов в рабочем процессе!

Как врезать замок

Установить простую ручку легко, но иногда возникает необходимость в оснащении двери замком. В этом случае для правильной установки лучше всего дверь с петель снять.

Этапы работы

  • Отметьте на дверном полотне то место, куда необходимо установить ручку с замком. Обведите простым карандашом контуры замочной системы.
  • Высверлите дрелью с насадкой-пером несколько отверстий на нужном пространстве. Затем попробуйте просунуть в эти отверстия соответствующие элементы замка. Если они проходить не будут, расширьте отверстия стамеской.
  • Снимите два миллиметра дверного верхнего покрытия, чтобы была возможность утопить в толще материала накладку из железа.
  • Чтобы вставить ручку, просверлите с обеих сторон дверного полотна равного диаметра отверстия. Учитывайте их размер таким образом, чтобы стержень проходил свободно.
  • Вставьте замок, и закрепите его саморезами при помощи шуруповерта или отвертки. Внутрь замка поместите ось, а затем кольцо углубите. Установите на ось ручку, плотно ее зафиксируйте на надлежащем месте.
  • На раме двери проделайте небольшое углубление для того, чтобы поместить штифт и язычок. После этого железную насадку утопите, и аккуратно закрепите саморезами.

А вот как поменять замок в металлической двери, и на что следует обращать внимание, изложено

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция. которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку

При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается

Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери. поскольку он тщательно замаскирован

Установка врезных замков с ручками

Врезные замки с поворотной ручкой и замком в торце полотна двери, специальной конструкции цилиндра замка выпускаются заводами изготовителями более миллиона вариантов замков. Количество таких моделей выпускаются достаточно для металлических и деревянных дверей. Установка своими руками врезные механизмы начинается с тщательной разметки на одной стороне двери схемы монтажных механизмов.

Схема разметки двери для установки дверного замка

При работе приходится использовать стамески разных размеров, периодически затачивая на точильном станке или бруске под определенным углом.

Убедившись, что конструкция замка полностью утоплена, в полотно двери, выполняем, используя дрель сигнальное отверстие тонким сверлом для поворотной ручки, предварительно удалив замок из двери.
Проверяем точность отверстия и проводим сверление двери с помощью коронки необходимого размера с двух сторон двери до середины полотна для ручки. После того как установка замка и ручки выполнена необходимо выполнить затяжку всех шурупов. Проверив работоспособность замка не закрывая двери можно приступать к разметки паза для лутка.
В дверной коробке напротив замка сделать отметку на коробке для защелки. Открыв полотно двери, выполнить разметку, устроить и закрепить луток с пазом.
В случае если разметка лутки выполнена с ошибкой и язычок замка не входит или имеется большой люфт необходимо демонтировать луток произвести смешение паза инструментом стамеска. Накладку лутка и планка замка должны прилегать плотно, но без трения.

Установка ручки на место

Источник: http://handspc.ru/kak-ustanovit-dvernye-rucki-na-mezkomnatnye-dveri-svoimi-rukami

Как установить дверную ручку

Ремонт в квартире часто сопровождается установкой новых окон и дверей. Однако порой последние тенденции моды заставляют иногда и вовсе отказаться от установки дверей, например, между кухней и холлом. Если же вы все-таки купили новую межкомнатную дверь и установили ее, то следующим этапом для вас станет установка дверных ручек. В статье мы подробно рассмотрим, как установить дверную ручку своими руками.

Типы ручек

Перед тем, как перейти непосредственно к описанию процесса установки, рассмотрим типы ручек:

  • стационарные;
  • с нажимным механизмом;
  • с поворотным механизмом.

Придя в строительный магазин, Вам предстоит выбрать ручки к новой двери, главным образом, по следующим параметрам:

1. Форма и механизм ручки. Чаще всего либо продолговатая форма, если ручка имеет нажимной механизм, либо круглая (ручки-шары), если ручка имеет поворотный механизм.

2. Материал и покрытие. Дверные ручки могут быть изготовлены из дерева, металла (чаще всего алюминия, латуни, стали и других сплавов), стекла, пластмассы и даже камня. Наиболее распространенный вариант – металлические ручки с различным покрытием, например, хромирование, никелирование и другие. От покрытия зависит цвет ручки, ее долговечность и износоустойчивость.

3. Наличие замка. Ручки, в том числе и круглые, могут с внешней стороны двери закрываться ключом, а с внутренней – защелкой.

Схема дверной ручки

На видеоролике, представленном ниже, подробно рассказывается про составные части дверных ручек, и наглядно показаны все ее элементы.

Инструменты

Для того чтобы установить дверную ручку в межкомнатной двери нам потребуются следующие строительные инструменты:

  • шуруповерт;
  • молоток;
  • стамеска;
  • долото;
  • дрель с набором сверл и перьевым сверлом;
  • рулетка, угольник, карандаш.
Ещё по теме  Как убрать царапину на двери своими руками

Набор перьевых сверл

Рассматривать процесс установки будем на примере дверных ручек Apecs, весьма известных на российском рынке. Материал ручки – латунь, являющийся наиболее популярным на сегодняшний день. Простота обработки, сравнительно невысокая цена, приятная на ощупь – эти и другие преимущества стали по вкусу, как производителям, так и клиентам.

Ниже предлагаем пошаговую инструкцию по тому, как установить дверную ручку с защелкой, но без замка. Следует отметить, что установка круглой дверной ручки практически ничем не отличается от установки стандартной продолговатой, поэтому можете в любом случае смело приступать к работе.

Подбор высоты установки ручки

Механизм работы дверных ручек очевиден: поворачиваем ручку – «язычок» прячется в дверь. Поэтому первый этап, как установить дверную ручку – просверлить отверстия для ручек и подготовить паз для язычка. Для этого необходимо определиться с высотой установки ручек. Специалисты рекомендуют производить установку на уровне пояса, учитывая при этом, чтобы рука была в согнутом под углом 90 градусов состоянии. Обычно это порядка 90–100 см от уровня пола.

Высота установки ручек и петлей для двери

Следует отметить, что если производится установка ручек в рамках помещений, находящихся в непосредственной близости, например, соседних спален, то задумайтесь о соблюдении единой высоты установки ручек.

Однако стоит заметить, что иногда фактура двери предполагает наличие фурнитуры в определенных местах. В таких случаях отклонения от предполагаемого места установки может дать отрицательный эффект. Также если в доме есть маленькие дети, то на дверях в туалет и детскую комнату, возможно, стоит немного снизиться высоту монтажа дверных ручек.

Разметка дверного полотна

Определившись с высотой, прочерчиваем карандашом горизонтальную линию, пользуясь при этом линейкой-угольником. На расстоянии 60 мм от края двери отмечаем центр будущего отверстия. Переносим аналогичную разметку на противоположную сторону двери.

Следующий шаг – разметка язычка. Для этого на горизонтальной линии на торце двери отмечаем центр дверного полотна. Прикладываем относительно выставленного центра запорную планку и обводим ее.

Подготовка отверстий и монтаж защелки

Когда разметка двери готова, самое время приступить к сверлению нужных для установки ручек отверстий. Подготовить их своими руками не составит труда. С помощью дрели и перьевого сверла соответствующего диаметра делаем отверстия для соединения ручек квадратом.

С торца двери также дрелью и перьевым сверлом делаем отверстие на глубину механизма защелки. Далее с помощью стамески, предварительно измерив толщину накладки, убираем лишнее до такого состояния, чтобы планка полностью заходила в дверное полотно.

Теперь остается вставить защелку по схеме, приведенной на рисунке ниже, и привернуть ее на два шурупа, которые также идут в комплекте с ручками.

Схема установки дверной ручки

Итак, защелка установлена, отверстия для монтажа ручек готовы.

Крепление дверных ручек

Теперь, когда защелка смонтирована, следует установить непосредственно сами дверные ручки. Сначала вставляем квадрат, входящий в комплект. Именно с помощью него будет осуществляться открытие двери.

Далее снимаем круглые декоративные накладки с резьбой. Под снятой «шляпкой» находится резьбовое основание, которое необходимо с помощью шурупов, привернуть к двери.

На каждой такой основе находится по три отверстия под шурупы.

Далее снятую ранее декоративную накладку накручиваем обратно на основу.

Повторяем вышеописанные действия для второй ручки.

Теперь остается лишь закрепить у обеих ручек стопорный винт с помощью ключа-шестигранника, идущего в комплекте. Стопорный винт прижимает ручку к квадрату и не дает ей соскользнуть.

Подготовка коробки

И, наконец, последний этап в том, чтобы установить дверную ручку – монтаж ответной части защелки в коробке. Для этого следует намазать язычок маслом, закрыть дверь и постараться сделать язычком отметину на косяке, сделав при этом несколько движений «открыть-закрыть» только что собранной дверной ручкой. Далее прикладываем накладку, которая будет приворачиваться к косяку, и обводим ее по контуру, включая внутреннее отверстие.

Сверлим дрелью отверстие под «язычок» защелки, остальную часть заглубляем с помощью долота и стамески на глубину 1-2 мм в зависимости от глубины планки. Теперь остается лишь прикрутить планку на два шурупа. Отмечаем шилом центру отверстий под шурупы и дрелью делаем отверстия нужного диаметра. Далее шуруповертом крепим планку к косяку.

Видео

Предлагаем вашему вниманию видеоролик по монтажу дверной ручки с защелкой.

Источник: http://vse-postroim-sami.ru/building/doors/2579_kak-ustanovit-dvernuyu-ruchku/

Руководство по установке различных типов дверных ручек

Незаменимым этапом капитального ремонта любой из комнат является монтаж окон и дверных полотен, а также установка ручки на межкомнатную дверь. В зависимости от типа ручки выбирается соответствующая стандартная схема крепления, которая довольно проста в своем исполнении. Но всё же процедура требует определенных навыков, знаний и подготовки.

Ручки могут иметь стационарную конструкцию или быть оснащены поворотным и нажимным механизмом. При покупке важно обращать внимание не только на механизм, степень его удобства, но и на материалы, внешний вид изделия, его способность вписаться в общий дизайн интерьера.

Материалы для работы

  • – рулетки;
  • – электродрели;
  • – шуруповерта;
  • – саморезов;
  • – стамески;
  • – угольника;
  • – молотка;
  • – комплекта сверл по дереву;
  • – карандаша;
  • – кондуктора.

Техника безопасности

Не каждый хозяин доверяет проведение ремонтных работ профессиональным мастерам. Поэтому установка дверных ручек осуществляется своими руками.

Чтобы исключить риск получения травм, нужно соблюдать правила техники безопасности:

  1. использование хорошо заточенного инструмента;
  2. выбор качественных ручек с ровной фактурой без заусенцев;
  3. при использовании электроинструмента необходимо включать его в исправные розетки.

На какой высоте установить ручку

Согласно стандарту ГОСТ, дверные ручки устанавливаются на высоте 1 м от пола. Но в собственных квартирах и домах хозяева часто пренебрегают этим правилом, так как установить дверную ручку могут на любой удобной для себя высоте.

Как сделать отверстие для ручки и замка

Чаще всего межкомнатные двери продаются с уже готовыми отверстиями под ручку и замок. Но можно встретить и дверные полотна, лишенные их. Поэтому перед тем, как установить ручку на межкомнатную дверь, нужно подготовить для неё и замка отверстия. Основные этапы:

  1. Подготовка дверного полотна к работе, заклеивание торца и плоскости малярным скотчем для защиты их от повреждений.
  2. Проведение разметки, выбор высоты размещения дверной ручки с замком.

Установка ручки

В процессе сборки ручки нет ничего сложного. Достаточно соединить все детали по прилагаемой инструкции.

Необходимо выполнить такие шаги:

  1. в подготовленное отверстие вставляется замковый механизм с язычком, проверяется его функционирование;
  2. универсальными саморезами прикручивается накладка;
  3. внутрь прикрепленного механизма вставляется стержень, на который называются поочередно все детали, ручка с кольцом надевается последней;
  4. ручка фиксируется штифтами стягивающегося типа или саморезами;
  5. остается прикрепить декоративную накладку.

Установка замка

В современных межкомнатных дверях замок не устанавливается отдельно от ручки. Монтаж такой фурнитуры будет немного сложнее, но похож на предыдущий.

Начинается монтаж в дверную конструкцию с обведения контура и высверливания отверстий. При помощи стамески выскабливается нужная площадь для размещения механизма, для установки декоративной накладки удаляются 2-3 мм дверного покрытия.

Осуществляется монтаж замка с закреплением его элементов. Только после этого нужно устанавливать ручку и фиксировать ее. Сначала устанавливается насадка, затем она крепится саморезами.

Монтаж пластины для вхождения замочного язычка в дверную коробку

Невозможно сделать процесс монтажа ручки с замком завершенным без установки пластины для язычка в дверную коробку. Первым делом необходимо произвести замеры и точные расчеты, чтобы при опускании ручки язычок точно не состыковался с коробочной частью.

Для облегчения процедуры можно нанести зубную пасту на язычок механизма по вертикали и закрыть дверь. В том месте, где останется отпечаток элемента на коробочный части нужно делать отверстие под язычок.

Сделать углубление можно при помощи стамески или дрели. Поверх него крепится металлическая пластина с проемом и фиксируется саморезами.

Монтаж ручек для раздвижных дверей

Для работы потребуется минимальный набор инструментов – фрезер с фрезой-цилиндром и дрель с перьевыми и простыми сверлами.

  1. нужно разобрать ручку, изъять из нее пластиковый вкладыш и декоративную накладку;
  2. определить местоположение ручки;
  3. нанести контур;
  4. перьевым сверлом 25 мм через контур проделать несколько отверстий на глубину 12-13 мм;
  5. остальное убрать стамеской, доверить работы можно фрезеру;
  6. в углубление помещается пластиковый вкладыш, прикрепляется шурупами;
  7. на место ставится декоративная накладка, которая должна щелкнуть.

Монтаж ручки с магнитным замком

На самом деле конструкция с магнитной защелкой устанавливается по аналогии с монтажом ручки с замком. Немного трудностей может возникнуть при установке ответной планки, чтобы замок закрывался плавно.

Необходимо выполнить такие действия:

  • при закрытой двери нанести разметку верха и низа магнитной защелки;
  • наметить контур углубления под магнит;
  • сделать углубления перьевым сверлом или фрезером по центру;
  • при помощи саморезов прикрутить планку и проверить работу замка.

Уход за ручкой и замком

Лучшей профилактикой является своевременный уход за ручкой и замком. Под ним понимается периодическая проверка работоспособности в случае простоя и регулярное смазывание замка. В случае разбалтывания фурнитуры необходимо подкрутить рукоятку, чтобы в дальнейшем механизм не сломался.

Полезные рекомендации

  1. Предварительно необходимо проводить тщательные расчеты после этого осуществлять любые действия.
  2. При создании сквозного отверстия следует проявлять максимальную аккуратность и не сверлить дверь только с одной стороны. Так могут возникнуть сколы с обратной стороны дверного полотна. Как только сверло начинает показываться, проходя насквозь, нужно продолжать работу с другой стороны.

Видеоролике об установке ручки на межкомнатную дверь

В этом ролике продемонстрировано как можно врезать замок и дверную ручку в межкомнатную дверь без дорогих профессиональных инструментов:

Рекомендации по врезке магнитного замка в этом видео:

Процесс самостоятельной установки ручек на межкомнатные двери требует не только четкого следования инструкции, но и терпения, аккуратности. Выполненные в соответствии с этими рекомендациями работы позволят фурнитуре качественно выполнять свою функцию и служить владельцам долго.

Источник: http://cozzyroom.com/remont/ustanovka-ruchki-na-mezhkomnatnuyu-dver.html

Установка дверных ручек в межкомнатные двери

Установка дверной ручки на межкомнатную дверь выполняется своими руками, так как дверные блоки не комплектуются фурнитурой. Для этого необходимо подобрать инструмент для выполнения требуемых работ. На каждую фурнитуру имеется инструкция по применению. Указана удобная для человека высота установки от покрытия пола, конструктивная схема. Если нет указаний по высоте установки необходимо одно условие для дверных ручек. Человек не должен открывать дверь в согнутом положении (около 1 м от пола).

Чертеж с размерами для установки дверных ручек

В зависимости от пожеланий человека выполняется только монтаж рукояти механизма открывания двери или дверные ручки с механическим или электромеханическим замком. Промышленность производит различные системы запирания жилища или комнаты. Особенность замков состоит в том, что миллионы конструкций должны открываться различными ключами.

Последовательность установки ручек в дверь

Работу по установке необходимо выполнять в определенной последовательности:

    Разметка на полотне по размерам деталей ручки.

Чертеж разметки для нанесение на полотно двери

Пошаговая инструкция установки ручки на двери

  • шуруповерт (дрель);
  • столярный метр, карандаш для разметки;
  • набор сверл по дереву, коронка для сверления больших диаметров.

Все дверные ручки можно разделить на накладные и врезные. Врезные ручки можно разделить на поворотные конструкции и поворотные с замком. Чтобы защитить замок от несанкционированного открытия, необходимо создавать производственные мощности по производству замков, ключей различной модификации и размеров.

Схема для монтажа дверной ручки

Процесс установки механизма дверного замка с ручкой

Процесс разметки двери под установку ручки

Следующая задача, точно просверлить отверстие для ручки. Вынув защелку, сверлят небольшим сверлом сигнальное отверстие. Вставляют защелку и визуально определяют точность отверстия в полотне двери и отверстия в защелке.

Процесс высверливания отверстия под дверные ручки

Разметка двери под паз


При разметке места установки язычка, стамеской выдалбливается паз для планки с шурупами для крепления и для планки защелкивания в коробке двери. С двух сторон поворотная ручка закрепляется шурупами и шплинтуется от выдергивания.

Установка врезных замков с ручками

Врезные замки с поворотной ручкой и замком в торце полотна двери, специальной конструкции цилиндра замка выпускаются заводами изготовителями более миллиона вариантов замков. Количество таких моделей выпускаются достаточно для металлических и деревянных дверей. Установка своими руками врезные механизмы начинается с тщательной разметки на одной стороне двери схемы монтажных механизмов.

Схема разметки двери для установки дверного замка

При работе приходится использовать стамески разных размеров, периодически затачивая на точильном станке или бруске под определенным углом.

Убедившись, что конструкция замка полностью утоплена, в полотно двери, выполняем, используя дрель сигнальное отверстие тонким сверлом для поворотной ручки, предварительно удалив замок из двери.

Проверяем точность отверстия и проводим сверление двери с помощью коронки необходимого размера с двух сторон двери до середины полотна для ручки. После того как установка замка и ручки выполнена необходимо выполнить затяжку всех шурупов. Проверив работоспособность замка не закрывая двери можно приступать к разметки паза для лутка.
В дверной коробке напротив замка сделать отметку на коробке для защелки. Открыв полотно двери, выполнить разметку, устроить и закрепить луток с пазом.


В случае если разметка лутки выполнена с ошибкой и язычок замка не входит или имеется большой люфт необходимо демонтировать луток произвести смешение паза инструментом стамеска. Накладку лутка и планка замка должны прилегать плотно, но без трения.

Установка ручки на место

При необходимости выкрутить крепежные шурупы и стамеской углубить посадочное место. Или выполнить подкладку из картона по размеру и толщине.
Смотрите в видео процесс установки замка в межкомнатную дверь.

Установка накладных замков с ручками

После того как будет установлена ручка накладного замка, крепится на боты сам механизм запирания двери с внутренней стороны полотна.

Пример конструкции накладного замка с ручкой

Установка глазка

Дверной глазок, это дополнительное оптическое защитное устройство при закрытой на замок двери, позволяющее видеть в одном направлении предметы и человека с другой стороны двери.

Источник: http://svoyadver.ru/ruchka/dvernye-ruchki-v-mezhkomnatnye-dveri.html

Устанавливаем дверные ручки своими руками

Установка дверных ручек своими руками – дело довольно хлопотное, особенно если человек сталкивается с этой задачей впервые. Для того чтобы не возникло трудностей в процессе монтажа необходимо рассмотреть конструкцию и основные виды дверных ручек. В зависимости от этого работа может выполняться с некоторыми отличиями.

Конструкция ручки

Перед тем как установить дверную ручку необходимо вникнуть в особенности конструкции современных моделей этого типа фурнитуры. Конечно же, огромное значение имеет конкретный вид системы, но все же можно выделить несколько общих определяющих моментов.

Конструкция стандартной ручки представляет собой наличие таких деталей:

  • рукоятка;
  • кольцо;
  • стержень;
  • розетка;
  • ограничитель хода;
  • стопоры.

Также следует взять во внимание такие детали, как язычок и замковый механизм, металлическая накладка на коробку, стяжной винт. Последняя деталь применяется в случае монтажа ручки на пустотелые межкомнатные двери. Она выполняет роль саморезов, фиксируя систему методом стягивания противоположных сторон. Также нельзя упускать еще один важный фрагмент конструкции – защелку. Если присутствует этот тип замковой системы, нужно дополнительно врезать поворотный винт.

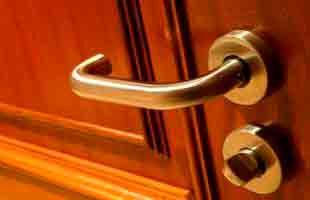

Дверная ручка нажимного типа с язычком для надежной фиксации двери

Не стоит браться за дело, если вы не уверены, что сможете собрать все в правильной последовательности своими руками. В противном случае вы можете потерять важные детали или полностью испортить изделие.

Виды ручек

Процесс установки ручек на межкомнатные двери своими руками может отличаться в зависимости от вида используемого механизма. Обычно на межкомнатные двери устанавливают такие виды ручек:

  • На розетке – отличаются простотой монтажа своими руками, так как не требуется высверливать большое отверстие, достаточно обеспечить свободный ход стержню. Внешне декорируется накладкой-розеткой.
  • Нобы – это поворотная система, которая имеет вид круглой ручки с защелкой или замочной скважиной. Это довольно удобный вариант, особенно если ставить такую систему на дверь в ванной, но при использовании некачественных материалов она быстро выходит из строя.
  • Нажимные – для открывания двери нужно перевести ручку в нижнее положение путем нажима на нее. Таким образом убирается фалевая защелка, которая возвращается на место сразу же после отпускания рукоятки.

Наиболее популярные виды дверных ручек

Необходимые инструменты

Перед тем как попробовать установить ручку на межкомнатную дверь необходимо подготовить инструменты. Необязательно понадобятся все, особенно если вы приобрели самую простую фурнитуру. Для того чтобы своими руками ставить ручки и защелки на двери вам понадобятся:

  • дрель;
  • шуруповерт;
  • набор сверл, в том числе «перо» и коронки разного диаметра;
  • стамеска;
  • молоток;
  • саморезы;
  • угольник;
  • карандаш;
  • канцелярский нож;
  • шило;
  • рулетка;
  • кондуктор.

Последний инструмент является шаблоном для установки ручек. Он облегчит процесс разметки и сверления всех необходимых отверстий.

Работу по установке дверной ручки значительно облегчит шуруповерт

Монтаж ручки на межкомнатную дверь

Перед тем как вставить стандартную дверную ручку в межкомнатную дверь необходимо выполнить разметку. Для этого используется угольник и карандаш. Отмерьте необходимую высоту от пола. Обычно это значение варьируется в пределах 80-100 см. Если у вас есть заготовленный кондуктор – все гораздо проще. Просто привинтите его к двери с торца. Отверстия в последующем совпадут с накладкой язычка. Итак, давайте рассмотрим, как вставить ручку в межкомнатную дверь своими руками:

  1. Просверлите с помощью дрели и коронки сквозное отверстие в полотне.
  2. Используя сверло-перо или меньшую коронку, просверлите дверь с торца.
  3. Затем нужно поставить внутрь язычок с замковой системой и проверить его работу.
  4. Обведите контуры накладки и снимите тонкий слой материала, чтобы железка была установлена заподлицо. Привинтите деталь саморезами.
  5. Просуньте стержень внутрь уже установленной детали. Сверху наденьте ручку с кольцом и розеткой. Если кольцо трется об дверь, нужно утопить его, сточив небольшой слой покрытия стамеской по окружности отверстия.
  6. Прикрутите ручку тремя саморезами или закрепите стягивающими штифтами.
  7. Сверху закрепите декоративную накладку. Соединение в большинстве моделей регулируется шестигранным ключом.

Для того чтобы установить металлическую накладку на раме нужно отметит положение язычка. Это удобно делать на этапе установки этой самой детали в полотно. Высверлите или выскоблите углубление необходимого размера в коробке. Затем обведите железную накладку, утопите ее заподлицо и зафиксируйте саморезами.

Врезка замка

Одно дело установить простую фурнитуру, но как поставить ручку с замком на межкомнатную дверь? Для этого лучше снять полотно с петель, чтобы аккуратно врезать замок.

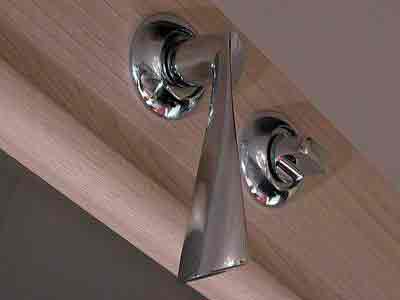

Пример качественно врезанной дверной ручки несложной конструкции в новое полотно

Теперь рассмотрим, как правильно установить на дверь ручку с замком своими руками:

  1. Отметьте положение замка на торце двери, обведите контуры системы.
  2. Пером высверлите несколько отверстий на отмеченной площади, а остальное аккуратно выдолбите стамеской, периодически проверяя прохождение замка.
  3. Снимите пару миллиметров покрытия, чтобы утопить железную накладку.
  4. Для того чтобы вставить ручку нужно просверлить отверстие с обеих сторон полотна, подходящее по диаметру для свободного прохождения оси. Чтобы отметить его положение сделайте карандашом отметку на замке, установите его временно на место и перенесите метку на дверь, а затем отмеряйте необходимую глубину.
  5. Закрепите замок саморезами.
  6. Внутрь вставьте ось и углубите кольцо.
  7. Установите ручку, зафиксируйте ее на месте.

На раме сделайте углубление для вхождения штифта и язычка. Утопите насадку заподлицо и зафиксируйте саморезами.

Если образуется люфт, необходимо подпилить ось ручки болгаркой. Некоторые производители наносят на него специальные отметки, чтобы это было проще сделать.

Установка защелки

Еще один вопрос – как ставить защелки на дверные ручки? В большинстве случаев сделать это ничуть не сложнее, чем вставить саму рукоятку. Давайте рассмотрим, как быстро установить ручку-защелку на межкомнатную дверь своими руками:

  1. Высверлите дополнительное отверстие в двери. Оно должно совпадать с положением механизма защелки.
  2. Проденьте ось в замок и установите сверху колпачок. Ставить заглушку или замок под ключ нужно с обратной стороны помещения. Внутри крепят поворотную защелку.
  3. Зафиксируйте положение деталей саморезами и замаскируйте крепление декоративными колпачками, если таковы предусмотрены конструкцией.
  4. На раме дополнительно прорезают отверстие для язычка защелки, если такой имеется. Если работа замка основана на принципе фиксации фалевого язычка, дополнительное углубление не требуется.

Как видите, установка дверных межкомнатных ручек своими руками – дело хлопотное, но вполне доступное даже для новичка. Учтите, что смещение деталей может привести к быстрой поломке фурнитуры.

Рекомендуем посмотреть видео:

Источник: http://dvervdome.ru/furnitura/ustanovka-dvernyh-ruchek-svoimi-rukami.html

Как поставить дверную ручку на межкомнатную дверь – осилим любой механизм

Чтобы разобраться, как самостоятельно установить ручку на межкомнатную дверь, следует иметь представление о разных видах фурнитуры, используемой для таких конструкций. Тогда весь процесс монтажа пройдет без проблем.

Виды ручек – подбираем подходящую

Почти все межкомнатные двери сейчас продаются без фурнитуры. Это означает, что покупателю таких изделий приходится устанавливать ручки либо самостоятельно, либо обращаться за помощью к специалистам. Услуги последних нужно оплачивать. Рачительный хозяин, конечно же, не будет тратиться на сервисы, которые он вполне может выполнить своими руками. Каких-либо реальных сложностей монтаж ручек у домашних умельцев не вызывает. Необходимо лишь разобраться с тем, какие виды фурнитуры имеются в настоящее время, и с учетом каких особенностей устанавливаются приспособления для открытия и закрытия дверей разных типов.

Виды дверных ручек

Все ручки принято подразделять на две большие категории. К первой относят врезные механизмы, ко второй – накладные. Первые из указанных, кроме того, подразделяют на:

  • Поворотные (кнобы). Эти ручки закрывают либо открывают защелку при повороте рукоятки. Их изготавливают в виде диска или шара.
  • Нажимные (с розеткой и кольцом, ручки-защелки). Принцип их функционирования аналогичен кнобам. Но в данном случае открытие и закрытие межкомнатной двери осуществляется за счет нажатия на рукоятку ручки. Обычно такие механизмы изначально снабжаются специальным замком либо особым устройством – защелкой.

Чтобы поставить врезное приспособление, нужно предварительно подготовить в дверном полотне большое отверстие, куда будет помещен механизм.

Установка накладных ручек на межкомнатные двери своими руками выполняется намного проще. Для монтажа достаточно сделать в полотне небольшое отверстие, соответствующее по диаметру стержню механизма. Каких-либо различий в плане функциональности и долговечности накладных и врезных ручек нет. Выбирайте то приспособление, которое вам больше подходит. Главное, чтобы понравившийся вам механизм соответствовал дизайну самой двери и всего помещения, где она монтируется.

Если в комнате имеется несколько дверных конструкций, ручки на них желательно устанавливать одинаковые.

Приступим к работе – что нужно сделать в первую очередь?

Чтобы быстро и качественно смонтировать ручку-защелку или более сложный в установке врезной механизм, вам понадобится следующий инструмент – рулетка, шуруповерт, угольник, электродрель, саморезы, стамеска, молоток, коронки различного сечения и набор сверл по дереву, простой карандаш. Желательно также запастись кондуктором. Он представляет собой шаблон, который существенно упрощает операцию разметки отверстий на дверном полотне и их последующее просверливание.

Подготовив указанные приспособления, определяйтесь с высотой монтажа интересующей нас фурнитуры. Специалисты говорят, что ручка должна быть отдалена от пола примерно на 0,8–1 м. В принципе, вы можете выбрать и другую высоту, учитывая свой собственный рост. Главное, чтобы вам и членам вашей семьи было удобно пользоваться ручкой. Теперь можно выполнять разметку. Если вы приобрели кондуктор, этот процесс займет минимум времени. Просто привинтите его с торца к дверной конструкции. Впоследствии отверстия на кондукторе полностью совпадут с накладкой язычка используемой ручки.

Если такого шаблона у вас нет, разметьте место установки фурнитуры при помощи простого карандаша и угольника:

  1. Отмерьте от пола нужную высоту, проведите на полотне (сначала на одной из его сторон) линию по горизонтали, а потом перенесите ее на другую сторону двери и на торец.
  2. Посередине нарисованной линии на торце межкомнатной конструкции поставьте отметку. Она указывает место, где вы будете просверливать отверстие под язычок.
  3. На прочерченной линии также намечаете участки для монтажа непосредственно ручки (отметки нужно ставить с двух сторон полотна).

На этом подготовка к монтажу завершена. Можно приступать к выполнению основного мероприятия.

Монтаж фурнитуры – сверлим, вставляем, прикручиваем

Давайте посмотрим, как установить дверную ручку самого простого типа – накладного. Первый шаг – делаете в полотне сквозное отверстие. Чтобы не повредить дверь, используйте коронки и электродрель для проведения такой операции. После этого необходимо просверлить межкомнатную конструкцию с торца. В данном случае нужно применять коронку с меньшими размерами либо специальное сверло-перо. Далее все просто:

  1. Вставьте в проделанное отверстие замковый механизм с язычком. Проверьте, функционирует система или нет.
  2. Обведите контур накладки. Обязательно удалите на обведенном участке небольшой слой материала стамеской. Тогда, устанавливая накладку, вы не будете беспокоиться о том, что она будет портить внешний вид двери. Эту часть ручки после обработки указанного участка вы легко смонтируете заподлицо.
  3. Прикрутите универсальными саморезами накладку.
  4. Просуньте внутрь уже поставленного механизма его стержень. Ручку с кольцом наденьте на последний. Иногда кольцо после монтажа начинает тереться о полотно. В подобных ситуациях следует сточить по окружности отверстия тонкий слой материала (работу выполняйте стамеской). А потом просто-напросто утопите кольцо. Трение исчезнет!
  5. Фиксируете ручку штифтами стягивающегося типа либо крепите ее саморезами (в зависимости от конструкции приобретенного вами механизма).
  6. Ставите декоративную накладку и наслаждаетесь результатами своего труда.

Теперь посмотрим, как установить без помощи спецов защелку на межкомнатную дверь. Вам потребуется просверлить в дверном полотне дополнительное отверстие так, чтобы положение механизма защелки полностью совпадало с ним. Затем продеваете в замок ось и ставите на нее колпачок. Поворотную защелку ставьте внутри помещения, а замок под ключ либо заглушку монтируйте с обратной стороны.

Ручка с фиксатором

Далее нужно закрепить установленный механизм (все его элементы) саморезами и при помощи колпачков задекорировать использованные метизы. Обратите внимание! На некоторые ручки колпачки не устанавливаются. Они просто не предусмотрены конструкцией защелки. Еще один нюанс. Когда на ручке есть фиксатор язычка, никаких других действий выполнять не нужно. Если же механизм располагает только язычком, придется дополнительно просверлить отверстие для его установки на раме двери.

Установка ручки с замком – чуть более сложное дело

С врезными механизмами придется повозиться немного подольше. Как было отмечено ранее, в подобном случае нужно будет делать специальное достаточно вместительное отверстие под замок.

Установка дверной ручки

При этом сама схема монтажа ручки останется прежней:

  • размечаете дверную конструкцию;
  • рисуете контур;
  • просверливаете на отмеченном участке несколько отверстий, а затем, используя стамеску, выдалбливаете необходимую площадь для размещения механизма;
  • удаляете 2–3 мм покрытия двери для установки декоративной накладки заподлицо;
  • монтируете замок, закрепляете его элементы.

После этого вставляете ручку, фиксируете ее. В углубление на раме ставите насадку и крепите ее саморезами. В случаях, когда ручка дает небольшой люфт, ее ось нужно подпилить болгаркой на подходящую длину. На этом работы завершаются. Пользуйтесь межкомнатной дверью, которую вы самостоятельно оснастили удобной и функциональной ручкой!

Источник: http://remoskop.ru/kak-postavit-dvernuyu-ruchku-na-mezhkomnatnuyu-dver.html

Смотрите также:
29.04.2020

Процесс изготовления филенчатых дверей своими руками Изготовление филенчатых дверей становится очень популярным. Спрос на них постоянно растет, поскольку данный вид конструкций обладает рядом достоинств: малый вес двери; рельефная поверхность; возможность...

29.04.2020

Двери Часто между хозяевами городских квартир возникает спор, получится ли сделать межкомнатные двери своими руками. И этот разговор обычно разделяет дискутирующих людей на две стороны. Здесь самое главное понять или точнее принять во внимания тот факт, что двери...

29.04.2020

Дверь-гармошка. Установка своими руками Мы будем устанавливать дверь-гармошку и расскажем о том, как можно сделать это своими руками и о том, какие проблемы могут возникнуть в процессе установки. После распаковки, прежде чем приступить к сборке и установке двери,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
