Резка пенопласта своими руками

Утеплители

Среди множества видов строительных материалов достойное место по праву занимает пенопласт – универсальное средство, обладающее особыми теплоизоляционными и звукопоглощающими свойствами. Технология производства данного материала подразумевает использование вспененных пластмасс в виде часто расположенных газовых полостей. Пенопласт имеет достаточно небольшую стоимость, что позволяет делать его закупки в том количестве, которое необходимо для выполнения той или иной задачи. Этот материал широко применяется не только в качестве теплоизоляционного материала, но и в дизайне и рекламе, где из него вырезают объемные фигуры. В статье речь пойдет о резке пенопласта в домашних условиях.

Содержание:

Основные преимущества использования пенопласта

Это один из лучших материалов для осуществления теплоизоляции строения, причем, как снаружи, так и изнутри;

  • могут использовать как дополнительный слой герметизации при транспортировке каких-либо предметов;
  • производители декоративных изделий для осуществления ремонтных работ в широком ассортименте представляют потолочные покрытия, имеющие отличия не только по цветовому оттенку, но и фактурному изображению;
  • уникальное средство звукоизоляции, как отдельных комнат, так и всего сооружения;
  • является экологически чистым материалом, поскольку в его составе нет токсичных компонентов;
  • обладает устойчивостью к воздействию различных микроорганизмов, грибков, плесени и пр;
  • благодаря незначительному весу изделия выполнить монтаж не составит особого труда. Транспортировка, перегрузка, а также укладка выполняется без особых усилий.

Несмотря на все свои положительные моменты, работа с пенопластом предусматривает соблюдение нюансов эксплуатации данного материала. Многие технические жидкости, такие как ацетон, уайт-спирит, бензин и т.п., действуют на пенопласт разрушающе. Важным моментом является соблюдение температурного режима в местах применения данного вида утеплителя. Когда температура воздуха превышает отметку +500С, существует вероятность возникновения разрушительного процесса внутренней структуры пенопластовых плит и их крошения.

Разновидности пенопласта

На сегодняшний день существует несколько марок пенопласта, который обозначается специальной маркировкой. ПСБ-С — беспрессовый самозатухающий пенопласт.

Четкое представление и понимание значения определенного наборы цифр и букв позволит выбрать именно тот материал, который максимально будет соответствовать требованиям дальнейшего применения:

  • ПСБ-С-15 – имеет низкий показатель плотности и традиционно применяется в качестве утеплителя в тех местах, где не предполагается механическая нагрузка. Влагоустойчив и пожаробезопасен. Можно выполнять теплоизоляцию контейнеров, вагонов, мансард. Данная марка не подходит для фигурной резки пенопласта;
  • ПСБ-С-25 – универсальная марка, которая является приоритетной. Широко использую при проведении утепления стен как внутри, так и снаружи. Практичный, долговечный, экологичный;
  • ПСБ-С-35 – изолирующее средство для фундамента или коммуникаций под землей. Довольно часто применяют в процессе обустройства бассейна, площадки для занятий спортом, газонов. Не поддается воздействию влаги, развитию грибков и микроорганизмов, устойчив к механическим воздействиям;
  • ПСБ-С-50 – плотность материала очень высокая, что свидетельствует о возможности его применять как вариант утепления полов перекрытий в многоэтажных домах, гараже. Влагоустойчив, пожаробезопасен, долговечен. Отлично подойдет для художественной резки и использования как внутри помещения, так и снаружи.

Важность плотности пенопласта

  • Плотность любого материала указывает на то, что изделие обладает высоким показателем устойчивости к различным механическим воздействиям. Пенопласт не является исключением. Существует определенная закономерность – чем выше показатель плотности, тем больший вес имеет материал. Это, в свою очередь, определяет возможность использовать пенопласт в тех или иных условиях, поскольку процесс монтажа играет не последнюю роль при выборе марки материала.
  • Плотный пенопласт способен выдерживать нагрузки и обеспечивать при этом теплоизоляцию пространства. Устойчивость к появлению различных грибков, плесени и прочих микроорганизмов предоставляет возможность применять данный материал в особых условиях. Показатель прочности пенопласта оказывает непосредственное влияние на ценообразование данного материала.
  • Низкая плотность говорит и о том, что при резке такого пенопласта он начнет крошиться и из него не получится сделать четких форм с резкими контурами.

Применение пенопласта

Данный материал широко используется не только в строительстве, но и:

  • в качестве упаковочного материала в медицине;
  • как один из средств обеспечения безопасности на открытых водоемах (буйки, поплавки, наполнители жилетов, спасательные круги ит.д.);
  • на этапе ремонта холодильников и иного климатического оборудовании;
  • в судостроении как непотопляемое средство (на крупных и малых судах);
  • для воплощения дизайнерских идей при оформлении интерьера экстерьера;
  • в рекламе (объемные буквы).

В продаже пенопласт представлен в виде листов определенной толщины. В процессе его крепления не редко возникает необходимость выполнять его порезку на более мелкие сегменты. Осуществление этой задачи не такое простое мероприятие как может показаться на первый взгляд. Резка пенопласта имеет ряд хитростей и нюансов, соблюдение которых позволит сделать механическую обработку материала за короткий промежуток времени.

Приспособления для резки пенопласта

Довольно часто возникает вопрос «чем лучше резать пенопласт дома». На самом деле способов выполнения данного процессе несколько. Моделирование элементов осуществляется при помощи следующих инструментов:

  • острый нож с резиновой насадкой на острие;
  • паяльник со специальным приспособлением – нож насадка;
  • ножовка по дереву;
  • струна и т.д.

Каждый способ имеет как недостатки, так и преимущества. Рассмотрим их более подробно.

  • Нож для резки пенопласта должен быть очень острым. Он подойдет для работы с незначительными габаритами материала, Однако, на конце режущего предмета должна располагаться насадка из резины. Перед началом выполнения процесса резки, заготовку желательно закрепить в тиски либо же другое устройство. Движение ножа должно иметь направление «от себя», поскольку не исключена вероятность его соскальзывания, что в свою очередь может привести к травматическим последствием для мастера.

  • Для изготовления деталей из пенопласта, где требуется особая точность выполнения нарезки, можно применять паяльник, который снабжен специальной насадкой – ножом. В процессе работы паяльника насадка постепенно нагревается. Остается лишь плавными неторопливыми движениями двигать приспособление по поверхности пенопласта. Однако следует быть предельно осторожными, поскольку в процессе резки под действием высоких температур пластмасса начинает плавиться. В результате раскаленная капля пластмассовой массы может попасть на кожный покров или одежду. Чтобы избежать подобной неприятности, важно обезопасить свои движения.
  • Обычный сапожный нож может разрезать лист пенопласта толщиной до 40 см. При этом, широкое лезвие должно быть сильно заточено, а острие оставаться тупым. Через каждые 1,5 – 2 м нож необходимо затачивать. Поэтому точило должно быть всегда рядом. Безусловно, процесс резки будет сопровождаться специфическим звуком — «визгом». Но и это можно исключить, надев обычные наушники.
  • Если нужно разрезать листы пенопласта толщиной более 80 см, то надо взять в руки ножовку по дереву с тонкими зубьями. Это очень важно, поскольку от величины зубцов зависит точность и равномерность выполнения порезки. Особых усилий прикладывать в данном случае не придется. При этом травматизм сводится к минимуму. Однако такой способ актуален в случае необходимости выполнить длинный прямой разрез.
  • При незначительной толщине материала возможно применять для резки обычный канцелярский нож. Однако, несмотря на то, что этот инструмент достаточно острый, со временем он тоже имеет свойство тупиться. Было бы неплохо нож слегка подогревать, чтобы процесс резки проходил более плавно.

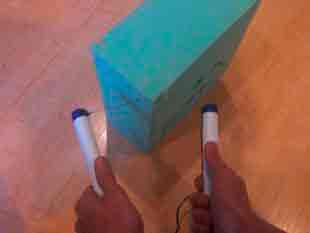

  • Резка пенопласта струной — самый популярный способ в домашних условиях. Производительность такого процесса достаточно высокая. Однако, необходимо соорудить специальное приспособление, расположение которого должно быть стационарно. Точность выполнения порезки и скорость осуществления процесса приравнивается к производственным.
  • В некоторых случаях можно применять даже болгарку для резки пенопласта. Однако диск следует подбирать по металлу минимальной толщины. При этом работа сопровождается шумом не только от пенопласта, но и от функционирования инструмента. А мусор будет разлетаться во всех направлениях.

Лазерная резка пенопласта

  • Резать пенопласт на сегменты необходимого размера можно не только при проведении теплоизоляционных работ, но и для создания особых архитектурных элементов различных габаритов и конфигураций. В промышленных масштабах для создания объемных фигур используется лазерная резка пенопласта, которая функционирует благодаря специальному программному обеспечению. Более того, благодаря применению лазера можно выполнить трехмерную резку. В результате получаются уникальные фигуры с обработанной внутренней и внешней поверхностью довольно быстро и качественно.

Их используются в следующих отраслях:

  • в металлургии (для литья металлических сплавов);
  • автомобилестроении (тюнинг машины);
  • строительстве (для сооружения опалубки, теплоизоляция строения и труб, различные архитектурные формы);
  • рекламе (логотипы и т.п.);
  • театральное декорирование.

Это всего лишь малый список того, где может быть задействован пенопласт или изделия из него. Для производства элементов методом фигурной резки важно обеспечить оборудование правильное программное обеспечение, а также по максимуму автоматизировать процесс подачи сырьевого материала. Согласно эскизу, заложенному в память компьютера, можно выполнить любое действие резки пенопласта независимо от сложности проекта.

  • Для минимизации отходов при резке пенопласта важно все четко рассчитать и с максимальной точностью выполнить макет. Именно качество первоначальной заготовки влияет на конечный результат. Поэтому листы пенопласта должны иметь идеально ровную поверхность.
  • Расположенный на станке для фигурной резки пенопласта лист материала подается на обработку очень медленно и расчетливо. Поэтому, для выполнения заказа, предполагается задействовать одновременно несколько обученных специалистов, которые имеют навыки работы с подобными материалами.
  • Не стоит забывать о золотом правиле «Семь раз отмерь и только один раз отрежь». Поскольку пенопласт в процессе резки крошится, то прежде, чем вырезать нужный элемент, неоднократно проверьте соответствие нанесенных размеров желаемому формату.

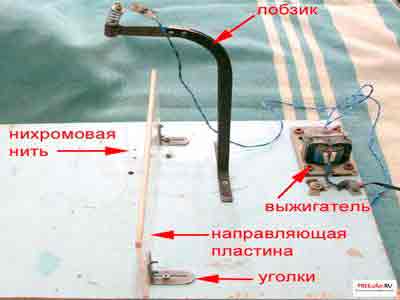

Изготовление прибора для резки пенопласта своими руками

Для того, чтобы соорудить аппарат, режущий пенопласт с максимальной эффективностью, необходимо иметь:

  • длинную спицу;
  • проволоку нихромовую;
  • трансформатор понижающий (12 — 24 Вольта);
  • реостат, который можно при необходимости регулировать;
  • провода электрические.

  • Под воздействием тока происходит раскаливание нихрома, в результате чего можно выполнять резку пенопласта с легкостью. В процессе резки нихромом края отреза запаиваются, препятствуя разрушению материала.
  • Начинать резать пенопласт можно после того, как проволока раскалится до красноватого состояния. Недопустимо доводить излишнее раскаливание, поскольку место разреза будет слишком широким. Причем следует учесть, что нагретая проволока имеет свойство растягиваться. Это свидетельствует о необходимости применения в данном приспособлении сильной пружины.

Предосторожность! Важно соблюдать элементарные правила безопасности в процессе резки пенопласта нихромовым методом, поскольку данный материал при раскаливании выделяет токсичные пары. Следует позаботиться о наличии защитной маски для выполнения процедуры. Желательно все работы проводить в помещении, которое хорошо проветривается.

Резка пенопласта видео

Источник: http://strport.ru/izolyatsionnye-materialy/utepliteli/rezka-penoplasta-svoimi-rukami

Чем проще всего выполнить резку пенопласта: способы разрезания и советы по выполнению работ

Пенопласт является универсальным строительным материалом, который имеет массу преимуществ в сравнении с другими аналогами.

Кроме этого, данный материал используют для декорирования и выполнения объемных конструкций, которые служат украшением на праздниках и мероприятиях. Часто из пенопласта вырезают буквы и надписи.

Использование пенопласта имеет широкое распространение из-за низкой цены. При этом он хорошо сохраняет тепло и полностью изолирует помещение от проникновения звуков. Поэтому этот материал используют для отделки фасадов домов — он легко красится и крепится.

Инструменты для резки

Пенопластовые плиты имеют внушительные габариты. Так как данный материал используют не только для утепления стен жилища, а и для упаковки при грузоперевозках, отделки мелких деталей, то его приходится зачастую резать.

Это нужно делать аккуратно, потому что пенопласт очень хрупкий и может ломаться не в тех местах, где нужно.

Для этого следует подобрать инструменты, с помощью которых разделение можно сделать качественно:

  1. Если лист имеет толщину не более 5 миллиметров, то для резки можно использовать обойный или канцелярский нож. Этот процесс трудоемкий и продолжительный, но имеет замечательный результат – края максимально гладкие и ровные.
  2. Для резки пенополистирола можно использовать ножовку по металлу с мелкими зубцами или болгарку с тонким диском. Резка предполагает скошенные углы и края, поэтому эти приборы используются в крайних случаях.
  3. Электрический лобзик используется для листов пенопласта толщиной 10 сантиметров. Но в процессе работы могут возникнуть трудности с обработкой краев листа изделия.
  4. Большое количество пенопласта рационально резать с помощью раскаленной струны. Резка строительного материала осуществляется быстро и качественно.

[advice]Примите к сведению: любой из вышеперечисленных инструментов должен быть острым, так как это может сильно деформировать края изделия.[/advice]

Какие инструменты лучше

Среди всех вышеперечисленных инструментов для резки выделяют всего несколько, которые подходят для качественного проведения процедуры.

Тем более, если нарезка производится в домашних условиях.

Каждый инструмент применяется в соответствии с определенной технологией:

  1. Порезать материал качественно и ровно можно с помощью нихромовой проволоки. Для этого собирается устройство, состоящее из струны, по которой проходит электрический ток. Для выработки электрического тока используется самый простой трансформатор. Прибор можно сделать переносным. Для этого достаточно использовать зарядное устройство.
  2. Фигурная резка обеспечивается с помощью специального станка, который можно приобрести в строительном магазине, а можно сделать своими руками. Самодельный резак для пенопласта представляет собой устройство, состоящее из стола, металлической рамы и лезвия. Приспособление можно использовать в ручном режиме.

[warning]Стоит учесть: для качественной резки пенопласта в основном используются электрические приборы, поэтому важно соблюдать правила безопасности в процессе их использования, следить за исправностью проводки и целостностью проводов.[/warning]

Подготовка рабочего места

Чтобы процесс резки осуществлялся в соответствии со всеми правилами, важно правильно организовать рабочее место.

Для этого стоит придерживаться нескольких основных правил:

  1. Поверхность должна быть освобождена от лишних предметов и обязательно ровной. Для удобства можно использовать наклонную поверхность в виде стола для чертежей. Но это подходит для фигурной резки. Часто столы оборудуют крепежами, чтобы лист не скользил.
  2. Рабочее место должно быть хорошо освещено, то есть находиться возле окна или иметь всестороннее искусственное освещение, которое расположено по левую руку.
  3. Заранее должны быть подготовлены инструменты. Не стоит забывать об инструментах для выполнения разметки: линейка и карандаш. Защитная одежда также не станет лишней. Это перчатки, защитные очки и фартук.
  4. Для вырезания фигур нужно изготовить жесткие шаблоны из картона. Так процесс максимально ускорится. А все детали будут одинаковыми по размерам и формам между собой.
  5. Обрезки следует сразу же убирать с поверхности, чтобы мусор не мешал выполнять резку. Убирать следует даже мелкие частички, сметать их можно с помощью жесткой щетки.

Если все пункты выполнять, то уменьшится риск порчи материала, а это сэкономит финансы, которые будут тратиться на замену.

Технология резки

Технология резки для каждого инструмента своя, поэтому стоит рассмотреть их отдельно для каждого случая.

Главные особенности представлены следующими шагами:

  1. Разрезать пенопласт канцелярским ножом проще всего. Для этого лист фиксируется на ровной поверхности. Лезвие ножа к поверхности листа располагается под углом 45°. Надавливать сильно на ручку не стоит, так как это может повлиять на качество среза.
  1. Резчик, который использует в работе станок с нихромовой струной, не прилагает усилий. Благодаря высокой температуре режущей части края обрабатываются и становятся гладкими. В местах разреза пенопласт крошиться уже точно не будет.
  2. Установка, которая представляет собой станок для резки пенопластовых листов и блоков, наиболее эффективна при больших объемах работы. Материал не крошится и не ломается, а срезы аккуратные.

Выбор прибора зависит от качества строительного материала и от количества листов. Определяющим фактором является и дальнейшее использование деталей.

Если они будут окрашиваться или отделываться, то о качестве срезов можно не беспокоиться.

Пенопласт без проблем можно разделять в домашних условиях с помощью огромного количества инструментов. Главное выбрать одно в соответствии с потребностями резчика, а также придерживаться технологических аспектов выполнения процесса.

Смотрите видео, в котором мастер рассказывает как сделать станок для резки пенопласта своими руками за 5 минут:

Источник: http://teplo.guru/uteplenie/utepliteli/rezka-penoplasta-v-domashnih-usloviyah.html

Как качественно разрезать пенопласт в домашних условиях

Плиты пенопласта широко используется в качестве утеплителя. При обустройстве теплоизоляции в доме часто требуется раскрой материала согласно необходимому размеру. Резка пенопласта может выполняться с помощью различных инструментов. Но чтобы сделать это ровно, быстро и качественно требуется специальное приспособление, которое при необходимости можно соорудить своими руками.

Устройства и способы резки пенопласта

Пенопласт, используемый для утепления различных конструкций здания, имеет достаточно не плотную структуру. Ячеистый материал при механическом воздействии легко крошится и ломается. Чтобы обеспечить ровные края среза теплоизоляционного изделия используются специальные устройства:

  1. Канцелярский нож. Такой способ является самым доступным и простым и чаще всего используется при работе с пенопластом в домашних условиях. Инструмент эффективен только для резки малогабаритных ячеистых изделий с толщиной не более 5 сантиметров. Основным условием качественного раскроя с помощью канцелярского ножа является наличие нового и острого лезвия.
  2. Термический нож. Данный инструмент предназначен специально для обработки пенопласта. Нож способен моментально нагреваться до 600 градусов. Применяется для изделий небольшой толщины. Для того чтобы разрезать лист пенопласта следует плавно передвигать инструмент по намеченной линии. В процессе оплавления материала формируются достаточно ровные края.

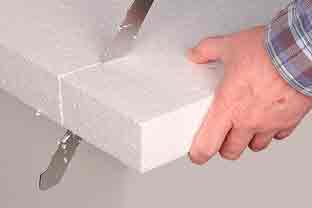

  3. Ножовка по дереву. Используется такое приспособление при необходимости раскроя ячеистого теплоизоляционного материала, толщина которого превышает 80 сантиметров. Для работы используется пила только с тонкими зубьями. С помощью такого инструмента можно обеспечить изделию ровные края только при прямом разрезе.

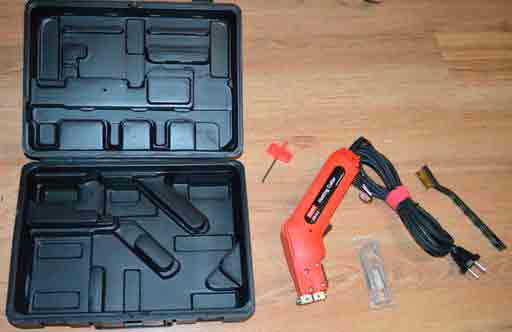

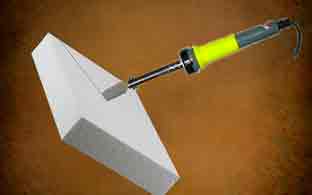

Термический нож – приспособление для резки пенопласта

Строители иногда разделяют пенопласт н необходимые части с помощью болгарки. При этом используется диск с минимальной толщиной.

В промышленных масштабах резка пористого материала осуществляется с помощью специальных ЧПУ установок. Процесс раскроя на станках выполняется за счет различных типов режущих инструментов:

  • фреза;
  • заточенные ножовочные полотна;
  • твердосплавные диски;
  • лазерное излучение;
  • тонкие нихромовые струны.

Чаще всего в промышленности используется вариант резки посредством закрепленных в необходимом положении струн. Многие ЧПУ станки оснащены компьютерной программой, и управление процессом происходит дистанционно.

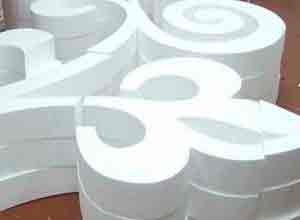

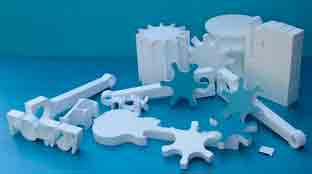

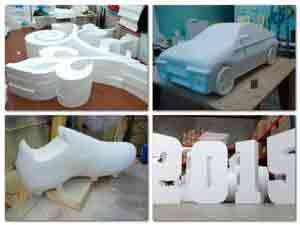

Фигурная резка пенопласта

Пенопласт достаточно относится к самым востребованным отделочным изделиям. Особой популярностью вырезанные из такого материал пользуются различные фигуры. Объемные композиции из пенопласта применяют в качестве архитектурной декорации, для создания рекламных элементов, различных дизайнерских конструкций для оформления интерьера.

Фигурная резка осуществляется с помощью лазерных установок и специальных ЧПУ станков. Каждое приспособление имеет свои преимущества и особенности использования:

  1. Лазерная резка. Обработка пенопласта посредством излучения позволяет создать 2D и 3D фигуры различной формы. Такой способ резки обеспечивает самую минимальную толщину среза, способствуя повышению детализации изделий. Весь процесс на лазерном ЧПУ оборудовании полностью автоматизирован. Поэтому в процессе раскроя материала исключаются дефекты и погрешности.
  2. Струнная обработка. Формирование объемных изделий происходит с помощью термического воздействия струн изготовленных из никель-хрома. Такой метод раскроя пенопласта обеспечивает точность срезов по заданным эскизам. Стоимость струнной обработки ячеистого материала намного дешевле лазерной резки. Все действия на станках контролируются специальной компьютерной программой.

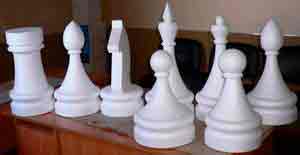

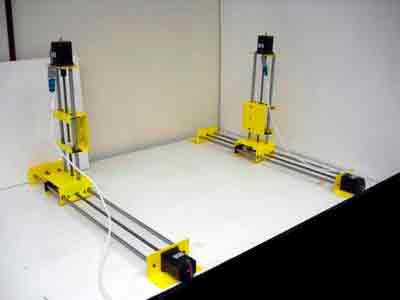

С помощью современного 3D оборудования для резки пенопласта можно изготовить фигуры различной сложности за небольшой срок.

Способы резки пенопласта в домашних условиях

Для самостоятельной обработки плит пенопласта часто применяются различные подручные инструменты и приспособления. Наиболее распространенными методами резки материала в домашних условиях являются:

  1. Раскрой сапожным ножом. Лезвие инструмента должно иметь специальную заточку – кончик тупым, а широкая часть идеально острой. Во время резки таким ножом создаются неприятные звуки.

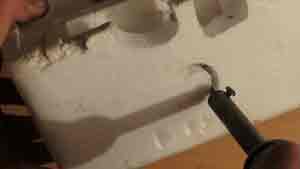

  2. Обработка материала паяльником. Конец рабочей части паяльника рекомендуется расплющить, чтобы увеличить его толщину. Инструмент позволяет быстро и ровно осуществить резку небольших изделий из пенопласта. Также с помощью паяльника можно создать округлые фигуры.
  3. Резка нихромовой проволокой. Такой вариант считается самым популярным при раскрое пенопласта в домашних условиях. Основным его преимуществом является точность и быстрота обработки изделий. Для резки материала струной изготавливается стационарная установка, которая позволяет значительно повысить производительность процесса.

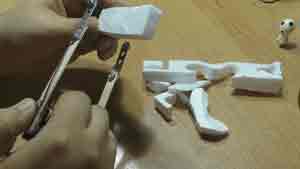

Сапожный нож – приспособление для резки пенопласта в домашних условиях

При необходимости нихромовый прибор для резки пенопласта можно сделать своими руками.

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

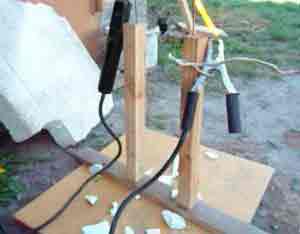

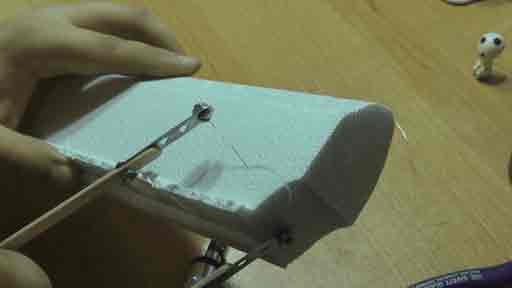

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

  • шуруповерт или перфоратор со сверлом;
  • паяльный прибор;
  • два одинаковых карандаша;
  • щипцы с округлым сечением на концах;
  • клей ПВА или другой термостойкий клеящий состав;
  • нить нихромовая;
  • две медные проволоки;
  • деревянный брусок длинной в 10 сантиметров;
  • изоляционная лента;
  • двухместный бокс для батареек;
  • провода – один метр;
  • выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

  1. На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
  2. В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
  3. Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
  4. Для регулировки тока на струну на деревянной планке установить выключатель.
  5. Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
  6. Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

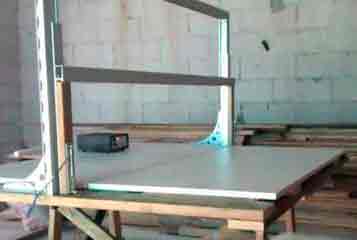

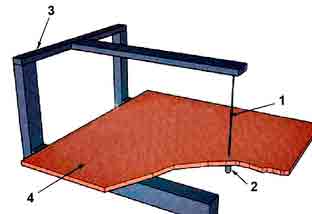

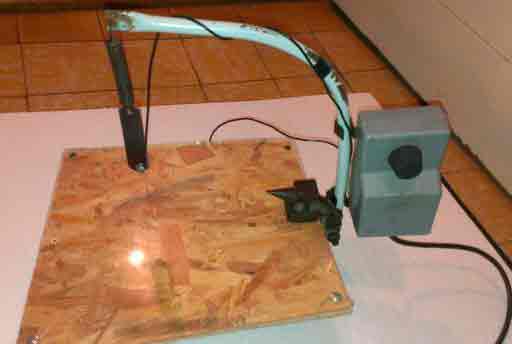

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

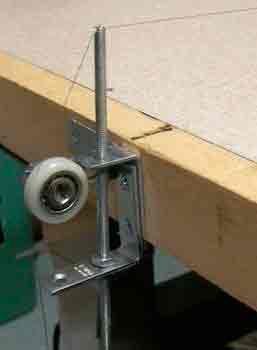

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

  • два длинных самореза с широкими шляпками.
  • нихромовая струна;
  • провода для подключения тока;
  • реостат для регулировки силы заряда;
  • понижающий трансформатор с напряжением в 12 вольт.

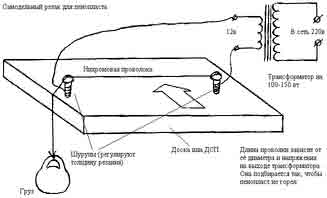

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

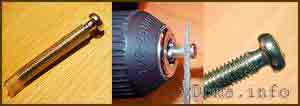

  1. По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;

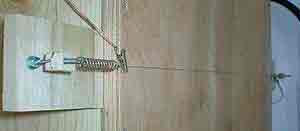

  2. Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
  3. Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал.

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Источник: http://pechiexpert.ru/rezka-penoplasta-01/

Станок для резки пенопласта своими руками: как резать пенопласт

12 октября, 2015. Прочитано 21572 раз(а)

Вопрос утепления дома в наши дни очень актуален. Обшивка фасадов домов пенопластом – один из самых популярных видов утепления. И это весьма обосновано, т.к. процесс такого утепления простой и понятный, а все необходимые материалы всегда есть в свободной продаже.

Но все знают, что клеить пенопласт очень удобно на ровную стену. При любом способе поклейки пенопласта на стену: на клей из сухой смеси, на пену или клей-пену, всегда очень важно, чтобы лист пенопласта плотно прилегал к стене и не создавал воздушных зазоров.

Если стена ровная, то никаких вопросов не возникает. Но, к сожалению, идеальной ровностью стены старых домов не отличаются. Да и разные конструктивные особенности сооружения иногда создают перепады на плоскости стены.

Частично этот недостаток можно снивелировать укладкой пенопласта на более толстый слой клея. Но максимально допустимая толщина слоя клея часто не может перекрыть величину перепадов плоскости стен. К тому же слишком большие перепады приводят к неоправданному перерасходу клея.

Остаётся следующий выход из ситуации – подрезка пенопласта по толщине. Но делать это ножовкой очень неудобно и долго, особенно если нужно разрезать большое количество пенопласта. К тому же во время резки образуется большое количество мусора в виде пенопластовых шариков. Да и поверхность получается неровная и точность такой порезки весьма условная.

Для того чтобы быстро и ровно порезать пенопласт нужной толщины, можно воспользоваться станком для резки пенопласта. Это приспособление можно сделать самостоятельно, абсолютно своими руками.

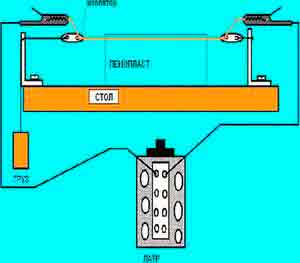

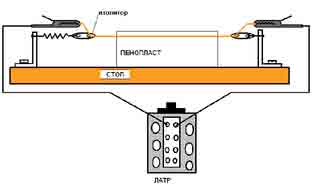

Принцип работы и устройство станка для резки пенопласта

Принцип работы станка основывается на том, что пенопласт легко плавится под воздействием температуры. Таким образом, если по нему провести тонкой разогретой проволокой, он легко режется, образуя при этом идеально ровную гладкую поверхность.

Для изготовления станка нужны следующие комплектующие:

  • ЛАТР (лабораторный автотрансформатор) или автомобильный аккумлятор;
  • нихромовая нить;
  • стойки для крепления нихромовой нити;
  • пружина (1-2 шт.);
  • доска-столешница;
  • медный провод.

В качестве режущего предмета используется нихромовая нить (спираль). Её можно или купить в магазине или извлечь из старых бытовых приборов, в которых они использовались как нити накаливания (фен, например). Толщина спирали может быть 0,5-1 мм. Наиболее оптимальна толщина 0,7 мм. Длина зависит от ширины пенопласта, который будет резаться.

Важным элементом устройства для резки пенопласта является ЛАТР. Но если его нет, то его можно сделать при помощи старого трансформатора и прибора для зарядки автомобильных аккумуляторов.

Ещё по теме  Пароизоляция дома своими руками

Так же можно использовать компьютерный блок питания, в котором для подключения к спирали используются провода, дающие 12 Вт (желтый и черный).

Для работы такого станка достаточно иметь напряжение на выходе 6-12 Вт.

Нужно правильно отрегулировать длину и толщину нити накаливания и что бы это соответствовало напряжению. Если нить будет слишком сильно накаляться, то она может лопнуть. Ну а если нить слабо нагревается, то резка будет происходить медленно.

Так же в качестве источника питания может быть использован автомобильный аккумулятор. Им можно воспользоваться в условиях, если на участке нет электричества.

Станок для резки пенопласта в полевых условиях. Подключение к автомобильному аккумулятору.

Для разных задач можно сделать разные конструкции устройства для резки пенопласта.

В основном эти устройства будут отличаться длиной спирали. Для порезки пенопласта на бруски нужна небольшая длина спирали.

Можно установить две спирали и разрезать лист на несколько брусков за один проход.

Две спирали разрезают лист на три части за один проход. На подставке набиты направляющие для ровной подачи пенопласта.

Но, в крайнем случае, на бруски пенопласт можно порезать и ножовкой. Гораздо сложнее нарезать пенопласт по толщине, да ещё и с заданным размером. Поэтому рассмотрим как изготовить станок для резки пенопласта по ширине.

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

Шаг 1. Заготовка столешницы. В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов. Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

В любом случае, соединение должно быть выполнено в соответствии с правилами работы с электрическими установками и приборами, быть удобным для работы и безопасным во время эксплуатации.

Шаг 3. Закрепление нихромовой спирали. Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта. Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Нужно помнить, что все мероприятия должны соответствовать технике безопасности по работе с электроприборами. Источник питания должен иметь заземление, все соединения должны быть тщательно заизолированы. Все работы по сборке станка должны производиться с обесточенными проводами. Станок подключается к электросети только на время работы с пенопластом. После работы его необходимо тут же выключить. Во время работы со станком нужно избегать прикосновения к металлическим деталям и самой нихромовой нити.

Шаг 4. Резка пенопласта под углом. Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Источник: http://o-builder.ru/stanok-dlya-rezki-penoplasta-svoimi-rukami-kak-rezat-penoplast/

Станки для резки пенопласта делаем своими руками

Невзирая на огромное количество утепляющих материалов (которое, к слову, постоянно растет), а также возрастающую популярность минваты, пенопласт по-прежнему занимает лидирующие позиции и не планирует их сдавать. Если планируется утепления пола в квартире или подвальном помещении, то с резкой пенополистирола вполне справляются с помощью подручных инструментов, но если речь идет о значительных объемах или необычных задачах, то необходим особый прибор – станок для резки пенопласта.

Станок для резки пенопласта

  • 1 Классификация станков
  • 2 Конструктивные особенности и принцип действия
  • 3 Специализированные станки и цены на них
    • 3.1 ФРП-01
    • 3.2 СРП-К «Контур»
  • 4 Самостоятельное изготовление станка для резки
    • 4.1 Способ первый. Ручная резка пенополистирола
    • 4.2 Видео – Резка пенополистирола нихромом
    • 4.3 Способ второй. Самодельный станок на столе
    • 4.4 Способ третий. Самодельный станок (в отсутствие подходящего стола)
      • 4.4.1 Подготовка всего необходимого
      • 4.4.2 Непосредственно сборка
    • 4.5 Видео – Создание устройства для резки пенополистирола
  • 5 Несколько дельных советов

Классификация станков

На современном рынке такие станки представлены в достаточно большом разнообразии. В данном случае можно приобрести особый агрегат для лазерной резки или, как вариант, попытаться изготовить нечто подобное собственноручно.

К слову, все станки условно делятся на следующие категории:

  • портативные агрегаты (отдаленно напоминают нож);
  • агрегаты с ЧПУ;
  • для нарезки поперек или по горизонтали.

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

Обратите внимание! Если планируется нарезка погонажных элементов, то особое внимание следует уделить тому, изделия какой длины могут обрабатываться.

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.

Специализированные станки и цены на них

Нередко пенопласт используется не для утепления или звукоизоляции сооружений, а для изготовления реклам либо же в дизайне интерьера. Это возможно благодаря применению специальных станков, предназначающихся для фигурной нарезки. Что характерно, при помощи такого оборудования можно обрабатывать материал одновременно в 2-х или даже в 3-х проекциях. При желании можно производить самые сложные элементы, такие как шестерни, шахматы, миниатюрные модели машин, различные фигурки, любые декоративные орнаменты.

Ниже приведены популярнейшие на отечественном рынке приборы, а также среднерыночная цена на них.

ФРП-01

Огромной популярностью данный агрегат обязан простоте своей конструкции и многофункциональности. Есть возможность производства погонажных элементов, фигур и букв для вывесок, утепляющих плит и так далее. Контроль работы прибора осуществляется посредством компьютерной программы, идущей в комплекте.

Примерная стоимость агрегата составляет 110-115 тысяч рублей.

Станок ФРП-01 для резки пенопласта

СРП-К «Контур»

Еще одна замечательная модель, позволяющая изготавливать различные детали фасадной отделки и опалубки для заливки растворов. Управление в данном случае ручное, зато потребляемая мощность относительно низкая (порядка 150В), да и транспортировать его весьма удобно.

Среднерыночная стоимость составляет где-то 42,5 тысячи рублей.

Самостоятельное изготовление станка для резки

Существует ряд способов того, как соорудить станок для резки пенопласта – от самого простого (ручные инструменты) до крайне сложного в исполнении. Рассмотрим вкратце каждый из них.

Способ первый. Ручная резка пенополистирола

  1. Самый простой и вместе с тем доступный метод – это нарезка материала ножом. Важно, чтобы используемый для этого нож имел зазубрины и был смазан автомобильным маслом еще до начала работы (это снизит шумопроизводительность и оптимизирует саму процедуру). Также стоит заметить, что это самый медленный из способов, поэтому целесообразен лишь в случае небольшого объема материала.
  2. Еще пенопласт можно резать горячей струной. Для этого следует забить пару гвоздей, натянуть между ними проволоку из нихрома и подключить к ней электропитание. Основное преимущество такого метода – это высокая скорость (один метр нарезается за 7-8 секунд) и аккуратный разрез. Но есть и существенный минус: такая процедура вредит человеческому здоровью.
  3. Третий способ известен как резка «холодной струной». В данном случае струна из стали используется так же, как полотно двуручной пилы. Данный способ достаточно продуктивен.
  4. Аналогичным образом можно резать пенопласт при помощи обычной ножовки.
  5. Наконец, существует и профессиональный ручной инструмент, отделано напоминающий упомянутую выше горячую струну, только более усовершенствованный. При наличии такого инструмента работа выполняется качественно и быстро, есть возможность использовании фигурных насадок.

Видео – Резка пенополистирола нихромом

Способ второй. Самодельный станок на столе

Как бы то ни было, порезать пенополистирол вручную, даже при помощи одного из указанных выше инструментов, достаточно сложно. Материал может лопаться или крошиться, с этим ничего не поделаешь. Горячая струна частично решает проблему, но как быть, если объемы работы слишком большие? Выход есть – вы можете соорудить дома стационарный станок для резки.

Вначале подготавливается все необходимое. При создании такого аппарата потребуется:

  • большой стол (в идеале каждая из сторон должна равняться как минимум 2-м метрам);
  • струна, отличающаяся повышенным сопротивлением (при наличии старого электрообогревателя ее можно снять с него);
  • железные пружины, которые характеризуются низкой проводимостью электротока;
  • лабораторный трансформатор (ЛАТР), который превращает 220-вольтный ток в 24-вольный.

Помимо этого, вам понадобится еще и контроллер высоты струны. Им может быть, допустим, пара балок, и именно между ними будет двигаться режущая струна вместе с держателем.

Обратите внимание! Далеко не всегда требуется трансформатор. Зависит данный момент исключительно от того, какой материал использован при изготовлении нити. И если та хромирована, то вполне может использоваться и ток в 220 вольт. Хотя отметим, что, работая с такой мощностью, нужно строго придерживаться правил техники безопасности, в противном случае последствия могут быть самыми печальными.

Если же станок для резки пенопласта будет работать всего от 24-х вольт, то никакой опасности для организма быть не может. Такой ток вы попросту не почувствуете, а после случайного поражения потребуется всего лишь промыть пострадавший участок кожи водой.

Также напомним, что если пенопласт будет резаться раскаленным металлом, то неизбежно будут выделяться токсичные вещества. По этой причине работу нужно выполнять исключительно в специальной маске, да и помещение нужно хорошенько проветривать; иначе можно отравиться. Хотя предпочтительнее проводить резку на улице, пусть это можно сделать лишь в том случае если у вас имеется свой двор.

Чтобы вам было удобнее собирать конструкцию из подготовленных деталей, мы привели ниже детальную схему будущего станка.

Оборудование необходимое для производства пенопласта Ранее мы рассказывали оборудовании которое необходимо для производства пенопласта, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Способ третий. Самодельный станок (в отсутствие подходящего стола)

Если у вас нет стола подходящих габаритов, то можете выполнить основание под агрегат из фанеры, обычной доски или же ДСП. Алгоритм действий в данном случае должен быть следующим.

Подготовка всего необходимого

Принцип действия описанного выше станка также основывается на применении раскаленного металла. Если проводить по материалу горячей проволокой, то он будет легко резаться, а срезы при этом будут идеально ровными. В рабочем процессе вам в данном случае потребуется:

    лабораторный трансформатор (хотя можно использовать и аккумулятор от автомобиля);

  • провод из меди;
  • нить из нихрома;
  • доска, кусок фанеры либо ДСП;
  • стойки для фиксации нити;
  • одна или две пружины.
  • Режущим элементом послужит нихромовая спираль. Как уже отмечалось, ее можно либо приобрести, либо вынуть из старого обогревателя. Что характерно, толщина данной спирали может варьироваться в пределах 0,5-1 миллиметра, хотя будет лучше, если она составит 0,7 миллиметра. Что же касается длины, то она зависит от габаритов материала, который будет подвержен резке.

    Обратите внимание! Важным элементом является лабораторный трансформатор. Если таковой отсутствует, можете сделать нечто похожее из старого трансформатора и устройства для зарядки автомобильных аккумуляторов.

    Есть еще один вариант – можно взять блок питания от ПК, где к спирали подключаются провода на 12 вольт (черный с желтым).

    Для самодельного станка достаточно выходного напряжения в 7-12 вольт. Еще один важный момент: толщина/длина нити накаливания должна быть отрегулирована таким образом, чтобы соответствовать напряжению. При чересчур сильном накале нить может даже лопнуть. В то же время если прогрев будет слабым, то процедура резки заметно замедлится.

    Наконец, источником питания может послужить сам аккумулятор от автомобиля. Это целесообразно в тех случаях, когда отсутствует электричество.

    Непосредственно сборка

    Ниже приведена пошаговая инструкция сборки агрегата.

    Шаг первый. Берем нить из нихрома и крепим ее к пружинам. Сами пружины надеваем на винты М-4, а те, соответственно, вкручиваем в подготовленные стойки.

    Шаг второй. Железные стойки заранее запрессовываем в ДСП-лист, столешницу, фанеру (либо другую поверхность, которая послужит основанием под станок для резки пенопласта). Толщина основы, равно как и высота стоек, должна определяться тем, каковы потребности пользователя. При толщине основы в 18 миллиметров и высоте опор в 28 миллиметров винт, будучи целиком вкрученным, не сможет пройти в основание насквозь; и напротив, будучи целиком выкрученным, он сможет резать материал толщиной в 50 миллиметров.

    Обратите внимание! Если в дальнейшем потребуется резка толстых листов, то мы удалим небольшие винты и вкрутим вместо них более длинные.

    Шаг третий. Проделываем отверстия в основании с целью запрессовки. Важно, чтобы диаметр этих отверстий был приблизительно на 0,5 миллиметра меньшим, чем диаметр самой стойки. Далее при помощи молотка вбиваем стойки в отверстия, но предварительно обрабатываем наждачной бумагой острые торцевые края (это существенно упростит данную процедуру).

    Шаг четвертый. До того как вкручивать в стойку винт, берем какой-либо подходящий инструмент и выпиливаем под его (винта) шляпкой небольшую канавку. Чтобы выполнить это, зажимаем один конец при помощи шуруповерта, под шляпку прикладываем напильник и инициируем вращение. Для чего требуется эта канавка? В первую очередь, дабы закрепить проволоку неподвижно, в противном случае в процессе регулировки она может смещаться.

    Шаг пятый. Фиксируем проволоку: вначале к пружинам, а только потом – к самим винтам. Это нужно чтобы она не провисала, нагревшись и, соответственно, несколько удлинившись.

    Шаг шестой. Закончив со всеми крепежными элементами, берем нихромовую проволоку и фиксируем ее. Способ крепления, который мы здесь используем, называется «скрутка с обжатием»: он позволяет создать максимально надежный контакт между кабелем, проводящим ток, и проволокой. Также важно, чтобы сечение медного кабеля составляло как минимум 1,45 мм?.

    Шаг седьмой. Счищаем изоляционный слой с концов кабелей приблизительно на 2 сантиметра. Накручиваем проводники из меди на проволоку там, где та уже закреплена на пружинах. Один ее конец, используя пассатижи, крепко придерживаем и обматываем им проводник. Такая обмотка позволяет добиться максимальной площади контакта провода с проволокой, а когда станок, наконец, начнет работать, соединения не будут перегреваться.

    Шаг восьмой. Далее делаем отвод проводников, проводящих электрический ток, в виде петли, дабы в дальнейшем появилась возможность регулировать процедуру резки пенопласта. Кроме того, мы проделываем в основе отверстия и проводим через них провода, дабы те не путались при эксплуатации. После этого крепим их с другой стороны, используя скобы.

    Обратите внимание! Специалисты советуют уложить кабели вместе и перекрутить их, образуя не слишком тугой жгут. В таком случае они уж точно не запутаются.

    Шаг девятый. К окончаниям проводов припаиваем клеммы, которые будут подключены к используемому источнику энергии.

    Итак, станок для резки пенопласта практически готов. Отметим, что конструкции, созданной по приведенной выше схеме, вполне хватит для условий домашнего использования. Более того, при желании ее можно использовать еще и как приспособление для фигурной резки пенополистирола.

    Видео – Создание устройства для резки пенополистирола

    Источник: http://v-teplo.ru/stanok-dlya-rezki-penoplasta.html

    Самодельный станок для резки пенопласта

    Станок для резки пенопласта струной

    Что же касается самодельного станка для резки пенопласта, то это идеальный вариант, если нужно быстро разрезать пенопласт. В этой статье строительного журнала samastroyka.ru мы рассмотрим конструкцию простого, но эффективного станка для резки пенопласта в домашних условиях.

    Из чего состоит станок для резки пенопласта

    Простейший станок для резки пенопласта представляет собой широкую столешницу, её размеры должны подбираться исходя от ширины обрабатываемого материала. В качестве материалов для изготовления столешницы станка, лучше всего использовать лист древесно-стружечной плиты (ДСП).

    Основным элементом для резки пенопласта выступает струна из нихромовой проволоки, которая подключается к понижающему трансформатору. Такой трансформатор преобразовывает напряжение 220 Вольт в 24 Вольта.

    Особое внимание заслуживает регулирующий элемент станка, который позволяет задавать требуемую толщину материала. Для этих целей на краях столешницы установлены металлические гайки (стойки), в которые вкручиваются длинные болты с пружинами. К пружинам подключается и натягивается длинный кусок нихромовой проволоки (струна).

    Чтобы избежать обрыва струны и для передачи напряжения, её концы подключаются через пружины. Таким образом, закручивая или откручивая болты, можно регулировать высоту резки пенопласта струной. Длина болтов, также подбирается с учётом того, какой толщины пенопласт потребуется резать на самодельном станке.

    Какой нужен трансформатор для резки пенопласта струной

    Поговорим о том, какой именно использовать трансформатор для резки пенопласта струной. Не всегда нужен именно понижающий трансформатор, поскольку все во многом зависит от того, из каких именно материалов выполнена струна.

    Если это хромированная проволока, то её можно подключить и к 220 Вольтам. Однако работать с таким станком для резки пенопласта будет очень опасно, поэтому мы рекомендуем использовать именно понижающий трансформатор.

    Для изготовления самодельного станка, которым будет осуществлять резка пенопласта, лучше всего использовать трансформатор с 220 на 24 Вольта и нихромовую проволоку диаметром 0,5-0,8 мм. Работать с таким напряжением намного безопасней.

    Также всегда нужно помнить о том, что во время резки пенопласта струной выделяется большое количество вредного дыма. Соответственно, второе условие касательно безопасности при работе с устройством, это хорошо проветриваемое помещение.

    Как резать пенопласт правильно, полезные советы

    Мало взять и сделать станок для резки пенопласта своими руками, поскольку им ещё нужно уметь работать.

    Вот несколько советов, которые позволят сделать это качественно и не испортить пенопласт:

    • Резку пенопласта следует осуществлять не слишком быстро, и только тогда, когда струна достаточно разогрета. Если передвигать пенопласт по столешнице слишком быстро, то он начнёт крошиться. В то же время скорость резки не должна быть медленной, так как из-за этого могут оплавиться края пенопласта. Здесь нужно потренироваться и выбрать оптимальную (среднюю) скорость резки.
    • Если вам нужно резать пенопласт, чтобы потом им утеплять стены дома, то, лучше всего приобретать более толстый материал. Дело в том, что толстый пенопласт менее востребован, поэтому он оказывается выгодней по цене. Из толстого пенопласта получится вырезать более тонкие листы для утепления стен, и, сэкономить при этом.
    • Трансформатор для изготовления станка, можно взять из старого советского магнитофона «Маяк». Именно в нем установлен трансформатор понижающего типа, который способен выдавать 24 Вольта.
    • Если приходится использовать станок для резки пенопласта там, где нет напряжения, то воспользуйтесь батарейками «Крона». Соедините три батарейки вместе, и станком можно будет резать пенопласт около 30 минут.

    Таким образом, потратив несколько часов, можно собрать недорогой самодельный станок для резки пенопласта струной. Используя его легко вырезать красивые декоративные элементы, которые широко используются на сегодняшний день при осуществлении ремонтов.

    Источник: http://samastroyka.ru/stanok-dlya-rezki-penoplasta.html

    Резак для пенопласта — 3 простые инструкции для самостоятельной сборки

    Все изделия на картинке искусно вырезаны из пенопласта

    Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

    Что надо знать о резке пенопласта

    При обработке пенополистирола, каждый такой шарик тормозит ход холодного ножа, другое дело, если нож нагреть

    Пенополистирол — это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

    Такие фигуры несложно вырезать на профессиональном оборудовании с ЧПУ и тут принцип обработки пенопласта такой же, как у любого терморезака

    Единственная возможность аккуратно резать такой материал — применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

    Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

    Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

    Сборка простого резака из обычного паяльника

    На фото показан простейший нож для пенопласта, сделанный за 10 минут из обычного паяльника

    Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

    Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

    Иллюстрация Описание действий
    Подготавливаем материалы и инструменты. Нам потребуется:

    • Паяльник мощностью 25 Вт;
    • Кусок медной проволоки с диаметром 3 мм;
    • Плоскогубцы;
    • Отвёртка с прямым шлицем.
    Вынимаем штатное жало. Вблизи жала на корпусе паяльника есть зажимной винт. Винт нужно выкрутить против часовой стрелки. В итоге жало ослабнет и его можно будет вытянуть.
    Сгибаем проволоку. Кусок проволоки длиной до 10 см сгибаем пополам. Место сгиба сжимаем плоскогубцами, чтобы петля на сгибе была как можно меньше.
    Обрезаем проволоку. Меряем согнутую проволоку по длине штатного жала и обрезаем с небольшим запасом.
    Устанавливаем новое жало. Согнутую и обрезанную по нужному размеру проволоку вставляем в паяльник. В итоге, место сгиба должно смотреть наружу.

    Фиксирующим винтом затягиваем и крепим проволоку в паяльнике.

    Как резать? Включаем паяльник в сеть и ждём, пока проволока нагреется. После этого можно использовать самодельный резак по назначению.

    Если проволока была новая, первые несколько минут после нагрева будет запах гари. Ничего страшного — с меди обгорит лак и уже через пару минут горячий нож для резки пенопласта не будет пахнуть

    Сборка ручного резака на нихромовой нити

    На фото — проволочный резак по пенопласту и им можно резать как по прямой, так и по кривой линии

    Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

    Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

    Иллюстрация Описание действий
    Подготавливаем все необходимое. Нам потребуется:

    • Нихромовая проволока толщина 0,8-1 мм;
    • Две палочки от мороженого или аналогичные деревянные планки;
    • Две металлические планки от детского конструктора;
    • Крепежные болтики и гайки с размером под отверстия в металлических планках;
    • Блок для двух пластиковых батарей формата АА;
    • Две пальчиковые батарейки формата АА;
    • Кнопка малого размера;
    • Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
    Крепим к блоку батареек деревянные палочки. На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
    Сверлим в планках отверстия под кабель. С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
    Выводим провод. Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
    Крепим кнопку. Обрезаем свободный кусок провода с отступом 1 см от блока батареек.

    Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.

    Сверлим отверстия для крепления металлических планок. В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
    Крепим металлические планки и провода. В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
    Крепим нить накаливания. В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
    Устройство для резки пенопласта в работе. Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт.

    Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

    Сборка стационарного станка вертикальной резки

    Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

    Иллюстрация Описание действий
    Подготавливаем материалы. Нам потребуется:

    • Фанера толщина от 10 мм и больше или плоские листы ДСП;
    • Брусок 50×50 мм;
    • Небольшой талреп;
    • Металлическая пластина толщина не менее 1 мм;
    • Нихромовая проволока диаметр 0,8 мм;
    • Блок питания.
    Собираем станину. Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски.

    По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.

    Делаем крепление под талреп. С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
    Собираем стойку мачты. К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
    Устанавливаем на мачту перекладину. В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см.

    Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.

    Определяем точку прохождения проволоки на станине. От верхней перекладины к станине будет проходить нихромовая нить накаливания.

    Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.

    Сверлим станину. Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
    Подготавливаем металлическую накладку на отверстие. Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм.

    Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.

    Устанавливаем металлическую пластинку. Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру.

    Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.

    Делаем перекладину под нихромовую проволоку. Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
    Устанавливаем перекладину. С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек.

    По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.

    Крепим конец нихромовой проволоки к перекладине на мачте. Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп.

    На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.

    Соединяем нихромовой проволокой верхнюю перекладину и талреп. Свободный конец проволоки проводим через отверстие в металлической пластине в станине.

    Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу.

    Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.

    Подключаем питание. В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку.

    Один кабель через клеммы подключаем к болту на перекладине, а второй кабель — к талрепу снизу станины.

    Проверяем как работает. Пробуем резать пенопласт. Температуры хватает и пенопласт предсказуемо режется даже лучше, чем масло ножом.

    Подведем итоги

    Резак для пенопласта сможет собрать каждый человек, в распоряжении которого есть немного свободного времени и простой инструмент из домашней мастерской. Уверен, что предложенные инструкции были вам полезны, и вы сможете сделать подходящее устройство. Не забудьте посмотреть видео в этой статье, там вы найдете немало полезного.

    Источник: http://otoplenie-gid.ru/gde/dom/rezak-dlya-penoplasta-791

    Самодельный станок для резки пенопласта

    Тепло и звукоизоляционные строительные материалы на рынке представлены в широком ассортименте, это вспененный полиэтилен, минеральная и базальтовая вата и многие другие. Но самым распространенным для утепления и звукоизоляции является экструдированный пенополистирол и пенопласт, благодаря высоким физико-химическим свойствам, простоте монтажа, малому весу и низкой стоимости. Пенопласт имеет низкий коэффициент теплопроводности, высокий коэффициент звукопоглощения, устойчив к воздействию воды, слабых кислот, щелочей. Пенопласт устойчив к воздействию температуры окружающей среды, от минимально возможной до 90˚С. Даже через десятки лет пенопласт не меняет своих физико-химических свойств. Пенопласт также обладает достаточной механической прочностью.

    Пенопласт обладает еще очень важными свойствами, это пожароустойчивость (при воздействии огня пенопласт не тлеет как древесина), экологическая чистота (так как пенопласт сделан из стирола, то в таре из него можно хранить даже пищевые продукты). На пенопласте не возникают грибки и очаги бактерий. Практически идеальный материал для утепления и звукоизоляции при строительстве и ремонте домов, квартир, гаражей, и даже упаковки для хранения продуктов питания.

    В магазинах строительных материалов пенопласт продается в виде пластин разной толщины и размеров. При ремонте зачастую нужны листы пенопласта разной толщины. При наличии электрического резака пенопласта всегда можно нарезать из толстой пластины листы нужной толщины. Станок также позволяет фигурную пенопластовую упаковку от бытовой техники превратить в пластины, как на фотографии выше, и успешно разрезать толстые листы поролона для ремонта мебели.

    Как легко режется пенопласт на самодельном станке, наглядно демонстрирует видео ролик.

    При желании сделать резак для пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Это препятствие преодолимо, если разобраться в физике вопроса.

    Конструкция станка

    Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

    Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

    Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

    Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

    Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

    Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

    Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

    Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

    После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм 2 . Выбрать сечение провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм 2 . Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм 2 , соединенных параллельно.

    После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

    Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.

    Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.

    Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.

    Выбор нихромовой проволоки

    Нихромовая проволока по внешнему виду мало чем отличается от стальной проволоки, но сделана она из сплава хрома и никеля. Наиболее распространена проволока марки Х20Н80, содержащая 20% хрома и 80% никеля. Однако в отличие от стальной или медной проволоки, нихромовая проволока имеет большее удельное сопротивление и выдерживает, сохраняя, высокую механическую прочность температуру нагрева до 1200˚С. Нихромовая проволока выпускается диаметром от 0,1 мм до 10 мм.

    Нихромовая проволока широко используется в качестве нагревательных элементов в бытовых и промышленных изделиях, таких как электрический фен, утюг, электроплитка, лучевые обогреватели, паяльники, водонагреватели и даже в электрочайниках. И это далеко не полный перечень. Так называемые нагреватели типа ТЭН тоже изготовлены из нихромовой проволоки, только спираль размещена в металлической трубке, которая заполнена для изоляции и передаче тепла от спирали к стенкам трубки, кварцевым песком. Привел перечень приборов не случайно, просто из вышедшего из строя нагревательного элемента можно взять нихромовую проволоку для изготовления станка, конечно, если она не успела перегореть от долгой работы.

    Резка пенопласта на станке заключается в расплавлении его по линии прохода, разогретой нихромовой проволоки. Температура плавления пенопласта составляет около 270˚С. Чтобы пенопласт плавился при соприкосновении с проволокой, температура ее должна быт в несколько раз больше, так как тепло будет расходоваться не только на плавление, но и за счет теплопроводности поглощаться самим пенопластом, снижая температуру проволоки. Количество поглощаемого пенопластом тепла будет напрямую зависеть от его плотности. Чем плотнее пенопласт, тем больше потребуется тепловой энергии.

    Из вышесказанного следует, что в зависимости от плотности пенопласта для его резки необходимо выбирать проволоку соответствующего диаметра, чтобы нихромовая проволока не расплавилась от выделяющегося на ней тепла. Чем выше плотность пенопласта, тем большего диаметра должна быть нихромовая проволока. Стоит заметить, что резаком, на котором установлена проволока для резки плотного пенопласта с успехом будет резаться и неплотный, только продвигать его надо будет быстрее.

    Длина нихромовой проволоки для резака выбирается исходя из размеров пластин пенопласта, предназначенного для резки, и от плотности пенопласта не зависит.

    В результате продведенных экспериментов, было определено, что для эффективной резки пенопласта мощность, которую необходимо подавать на единицу длины проволоки должна быть в пределах 1,5-2,5 Вт на сантиметр длины проволоки, для такого режим работы лучше всего подходит нихромовая проволока диаметром 0,5-0,8 мм. Она позволяет выделить достаточное количество тепла для быстрой резки пенопласта любой плотности, сохраняя при этом свою механическую прочность. Поэтому для изготовления станка для резки пенопласта была использована нихромовая проволока диаметром 0,8 мм.

    Расчет параметров источника электропитания
    для нагрева проволоки

    Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного.

    С учетом того, что на сантиметре длины проволоки нужно выделять мощность не более 2,5 ватта и длине проволоки 50 см, можно рассчитать мощность источника электропитания. Для этого нужно умножить величину выделяемой мощности на длину проволоки. В результате получается, что для разогрева проволоки станка для резки пенопласт понадобится источник электропитания мощность 125 Вт.

    Теперь необходимо определить величину напряжения источника электропитания. Для этого нужно знать сопротивление нихромовой проволоки станка для резки пенопласта.

    Сопротивление проволоки можно рассчитать по удельному сопротивлению (сопротивлению одного метра проволоки). Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для других марок нихрома значения отличаются незначительно.

    Зависимость погонного сопротивления (одного метра) проволоки из нихрома Х20Н80 от величины его диаметра
    Диаметр нихромового провода, мм 0,1 0,2 0,3 0,4 0,5 0,60 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,5 2,0 2,2 2,5 3,0 3,5 4,0
    Погонное сопротивление, Ом/м 137,00 34,60 15,71 8,75 5,60 3,93 2,89 2,20 1,70 1,40 1,16 0,97 0,83 0,62 0,35 0,31 0,22 0,16 0,11 0,087

    Как видно из таблицы, для проволоки диаметром 0,8 мм удельное сопротивление составляет 2,2 Ом, следовательно, нихромовая проволока длинной 50 см, которая была выбрана для станка резки пенопласта, будет иметь сопротивление 1,1 Ом. Если выбрать проволоку диаметром 0,5 мм, то сопротивление отрезка проволоки длиной 50 см составит 2,8 Ом.

    Воспользовавшись преобразованными формулами законов Ома и Джоуля – Ленца, получим формулу для расчета величины питающего напряжения для станка резки пенопласта. Величина питающего напряжения будет равна корню из произведения величины потребляемой мощности и сопротивления проволоки. В результате вычислений получается, что необходим источник питания напряжением 11,7 В. При этом ток потребления от источника составит 11,7 А. Для того, чтобы найти величину тока, нужно потребляемую мощность разделить на величину напряжения. Поделив 125 Вт на 11,7 В получим ток 11,7 А.

    В результате расчетов определено, что для нагрева нихромовой проволоки необходим источник питания переменного или постоянного тока, выдающий напряжение 11,7 В, и обеспечивающий ток нагрузки 12 А.

    При уменьшении или увеличении длины проволоки, напряжение источника питания необходимо будет пропорционально уменьшить или увеличить соответственно. При этом величина тока не изменится.

    Выполненный расчет является оценочным, так как не учтено переходное сопротивление в точках соединения проводов и сопротивление токоподводящих проводников. Поэтому оптимальный режим нагрева проволоки в конечном итоге приходится устанавливать непосредственно при резке пенопласта на приспособлении.

    Электрические схемы источника электропитания

    Подать питающее напряжение на нихромовую нить станка для резки пенопласта можно с помощью нескольких схем.

    Схема с использованием ЛАТР

    Наиболее простым вариантом источника электропитания станка для резки пенопласта является автотрансформатор с возможностью плавной регулировки выходного напряжения. Но эта схема имеет существенный недостаток, не имеет гальванической развязки с питающей сетью, так как выход ЛАТРа непосредственно соединен с электросетью. Поэтому при использовании ЛАТРа необходимо его подключать таким образом, чтобы общий провод был подключен к нулевому проводу питающей сети.

    Электрическая схема подключения нихромовой спирали к ЛАТРу.

    Что такое ЛАТР и как он устроен

    Промышленностью выпускаются лабораторные автотрансформаторы, которые принято называть ЛАТР (лабораторный автотрансформатор регулируемый). Они подключаются непосредственно к бытовой электросети 220 В и в зависимости от типа ЛАТРа рассчитаны на различный ток нагрузки.

    ЛАТР представляет собой тороидальный трансформатор с одной первичной обмоткой, по виткам которой при вращении расположенной сверху ручки, перемещается графитовое колесико, позволяющее снимать напряжение с любого участка обмотки. Таким способом на выходе ЛАТРа можно изменять напряжение от 0 до 240 В.

    Провода к ЛАТРу подсоединяются с помощью клеммной колодки, на которой нарисована его электрическая схема и нанесены надписи «Сеть» и «Нагрузка». К клеммам «Сеть» подсоединяется шнур с вилкой, для подключения к бытовой сети. К клеммам «Нагрузка» подключается изделие, которое нужно запитать напряжением, отличным от бытовой электросети.

    Внимание! Один из сетевых проводов, нижние клеммы на фото, соединен непосредственно с одним из проводов нагрузки. Таким образом, если на нижний вывод попадет фаза, то прикосновение к этой цепи может привести к поражению электрическим током.

    Поэтому, в случае использования ЛАТРа для нагрева нихромовой проволоки станка резки пенопласта без развязывающего трансформатора, необходимо обязательно индикатором фазы проверить отсутствие фазы на общем проводе. Если на нем фаза, вынуть питающую ЛАТР вилку из розетки и, развернув ее на 180 градусов, опять вставить. Повторно проверить нижний провод на предмет наличия фазы.

    Обычно на корпусе ЛАТРа имеется этикетка, на которой приводятся данные по его нагрузочной способности. На ЛАТРе, который изображен на фотографии, этикетка установлена непосредственно на регулировочной ручке.

    Из этикетки следует, что это ЛАТР типа ЛОСН, выходное напряжение можно регулировать в диапазоне от 5 до 240 вольт, максимальный ток нагрузки составляет 2 А.

    Если расчетный ток не превышает 8 А, то вполне можно запитать нихромовую проволоку через ЛАТР типа РНО 250-2.

    Этот ЛАТР позволяет подключать нагрузку с током потребления до 8 А, но учитывая кратковременность работы приспособления для резки пенопласта, вполне выдержит ток нагрузки и 10 А.

    Перед использованием ЛАТРа в качестве источника питания, необходимо проверить его работоспособность. Для этого нужно подключить к клеммам «Сеть» ЛАТРа сетевой шнур, а к клеммам «Нагрузка» мультиметр или стрелочный тестер, включенный в режим измерения переменного напряжения, на предел не менее 250 В. Установить ручку регулировки напряжения ЛАТРа в положение минимального напряжения. Вставить вилку в розетку.

    Медленно поворачивая ручку ЛАТРа по часовой стрелке убедиться, что выходное напряжение увеличивается. Вернуть ручку ЛАТРа в нулевое положение. Вынуть вилку из сети и подключить провода, идущие от нихромовой нити к клеммам «Нагрузка». Вставить вилку сетевого шнура в розетку и индикатором фазы проверить отсутствие фазы на нихромовой проволоке. Разобравшись с фазой, можно, медленно поворачивая ручку ЛАТРа подать напряжение на нихромовую проволоку. При этом нужно учесть, что проволока нагревается постепенно, в течение нескольких секунд.

    Внимание! Категорически запрещается прикасаться к проволоке рукой для проверки степени ее нагрева, когда на нее подано питающее напряжение! Температура проволоки очень высокая и можно получить ожог!

    Когда проволока нагреется до чуть заметного свечения, можно приступать к резке пенопласта на станке.

    Схема с использованием ЛАТР и понижающего трансформатора

    Если величина тока, потребляемого нихромовой проволоки будет больше, чем может обеспечить ЛАТР, то придется дополнительно после него включить понижающий трансформатор по, ниже приведенной электрической схеме.

    Как видите, в отличие от предыдущей схемы, к выходу ЛАТРа подключена сетевая обмотка силового трансформатора, нихромовая спираль подсоединена к вторичной выходной обмотке трансформатора. В этой схеме, благодаря развязывающему понижающему трансформатору, нихромовая спираль гальванически не связана с электрической сетью и поэтому безопасна для эксплуатации. В дополнение появилась возможность более плавной регулировки выходного напряжения и следовательно более точной установки температуры резки пенопласта на станке.

    Мощность трансформатора и напряжение на его вторичной обмотке берется на основании расчетов, выполненных по выше приведенной методике. Например, для предложенной конструкции станка для резки пенопласта, при диаметре нихромовой проволоки 0,8 мм и длине 50 см, источником электропитания послужил ЛАТР с выходным током 2 А с включенным после него понижающим трансформатором мощностью 150 Вт с напряжением на вторичной обмотке 12 В.

    Схема с использованием понижающего трансформатора с отводами вторичной обмотки

    Для электропитания нихромовой спирали резака для пенопласта можно применить трансформатор с отводами во вторичной обмотке. Это самый простой, надежный и безопасный вариант, особенно если станок для резки пенопласта будет использоваться регулярно. Ведь при резке пенопласта на приспособлении регулировать температуру нагрева нихромовой проволоки не нужно. Температура подбирается один раз при настройке станка. Поэтому подобрав нужное напряжение, провода от выводов нихромовой проволоки припаиваются к выводам вторичной обмотки трансформатора навсегда.

    Несмотря на простоту и надежность этой схемы, стандартных готовых трансформаторов с отводами, да еще и на нужное напряжение нет. Придется найти подходящий трансформатор по напряжению и току на вторичной обмотке и отмотать лишние витки. Можно разобрать трансформатор и отмотав часть вторичной обмотки, намотать ее заново, но уже с отводами. Но эта работа требует знаний и опыта.

    Схема с использованием понижающего трансформатора и токоограничивающего конденсатора

    Установить стабильный выходной ток с вторичной обмотки трансформатора можно с помощью обыкновенных конденсаторов, включенных в первичную обмотку трансформатора.

    Конденсатор должен быть рассчитан на напряжение не менее 300 В и иметь емкость, в зависимости от типа трансформатора и тока потребления нихромовой спиралью, порядка 50 мкФ. На таком принципе стабилизации тока на вторичной обмотке мной разработана Схема зарядного устройства для автомобильных аккумуляторов. Трансформатор должен быть соответствующей мощности и иметь 10% запас по напряжению.

    Схема с использованием понижающего трансформатора и тиристорного регулятора мощности

    Еще одна, несколько необычная схема регулятора температуры нагрева нихромовой проволоки, с помощью тиристора. Она подобна регулировке с помощью ЛАТРа с трансформатором, но малогабаритная. Классическая схема тиристорного регулятора для этой схемы не подходит, так как искажает форму синусоидального тока.

    Поэтому необходима специальная схема тиристорного регулятора, выдающая на выходе синусоидальный сигнал и рассчитанная на работу с индуктивной нагрузкой.

    Возможно включение тиристорного регулятора также после вторичной обмотки трансформатора. В данном случае при выборе схемы регулятора следует учесть, что он должен быть рассчитан на ток, который необходим для разогрева нихромовой проволоки.

    Схема с использованием любых электроприборов

    Если ни одна из выше приведенных электрических схем разогрева нихромовой проволоки для приспособления резки пенопласта не может быть реализована, то предлагаю нестандартную схему ее разогрева.

    При подключении любого электроприбора, он потребляет из электросети ток. Величина тока напрямую зависит от мощности электроприбора. Чем больше мощность, тем больше будет течь по проводам ток. Сопротивление куска нихромовой проволоки станка для резки пенопласта чуть больше сопротивления медных проводов и, следовательно, включение станка в разрыв одного из проводов электроприбора на работе его не скажется, а нихромовая проволока будет нагреваться. Этим и можно воспользоваться.

    При использовании подключения станка для резки пенопласта по этой схеме, обязательно нужно проследить, чтобы нихромовой провод не был подключен непосредственно к фазному проводу электросети. Физически подключение лучше всего выполнить с помощью переходника, наподобие того, который описан для измерения силы тока потребления.

    Подходят для работы в схеме электроприборы непрерывного действия, например обогреватель, пылесос. Оценить, какой ток потребляют электроприборы можно по таблице на странице сайта «Выбор сечения провода кабеля для электропроводки».

    Если не известны электрические параметры нихромовой проволоки, то нужно сначала попробовать подключить маломощный электроприбор, например электрическую лампочку 200 Вт (потечет ток около 1 А), далее обогреватель на 1 кВт (4,5 А), и так увеличивать мощность подключаемых приборов, пока нихромовая проволока резака не нагреется до нужной температуры. Электроприборы можно подключать и параллельно.

    К недостаткам последней схемы подключения нихромовой спирали следует отнести необходимость определения фазы для правильного подключения и низкий КПД (коэффициент полезного действия), киловатты электроэнергии будут расходоваться бесполезно.

    Источник: http://ydoma.info/samodelki/samodelki-ehlektronnye/samodelki-stanok-dlya-rezki-penoplasta.html

    Как сделать нихромовый резак, лобзик своими руками. Подробнее

    Простой электрический резак

    Рассматривая, как сделать резак для пенопласта
    , следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

    Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок. К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

    При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта. Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

    Резак для линейного раскроя

    Линейный резак для пенопласта своими руками
    позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

    На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

    Проходя по ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

    Устройство для резки пенопласта своими руками

    Пенопласт резать можно не только с помощью нихромовой нити, но и пластины из металла. За основу следует брать обычный паяльник с мощностью в 60 Вт. Его потребуется реконструировать – вместо жала разместить пластину ножа. В качестве основного материала используется также термоплавкий синтетик.

    Деревянную ножку нужно дополнительно оборудовать опорными ножками. Предварительно в доске следует сделать щель и поместить в нее нож. Дополнительно устройство следует оборудовать стойкой с кронштейнами

    Немаловажное значение играет предохранительный экран, который в дальнейшем будет защищать человека от ожогов

    В процессе резки термонож необходимо располагать под углом к поверхности. Лезвие затачивается также сразу с двух сторон. Предварительно следует отточить свои навыки на ненужных обрезках материала. В таком случае гарантированно будет получена ровная и красивая поверхность.

    Как подобрать режущую проволоку

    Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

    Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

    Расчет и подготовка электрической части

    Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В).

    Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

    Источники электроэнергии и схема подключения

    Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

    При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

    Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения
    , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

    Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

    Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

    Типовое строительство осталось в далеком прошлом. На сегодняшний день каждый хозяин стремится сделать свое жилище функциональным и индивидуальным

    При этом внимание обращается не только на дизайн

    Немаловажное значение имеет шумоизоляция, сохранение тепла и правильная вентиляция. С помощью пенопласта можно выполнить большое количество работ

    Однако производители фасуют материал в большие листы. Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

    С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

    Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

    Применение

    Если вы делаете ремонт или занимаетесь резкой по дереву, или вам нужно порезать кусок фанеры, то вам очень пригодится электрорезак, который к тому же можно использовать даже для порезки плотной ткани.

    Если вы думаете, что для всех вышеперечисленных действий вам достаточно будет применить термонож, либо хватит ножовки, то вы ошибаетесь.

    Ведь ножовка не сделает края ровными и не рваными, как выходит в случае с резаком.

    Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией. Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

    В продаже представлено специальное оборудование. Однако резак для пенопласта
    можно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

    Как сделать самостоятельно

    Необходимость в резаке может возникнуть в любой момент, если вы довольно часто делаете какие-либо дела по дому. Возможно, кто-то сталкивался с тем, что необходимо сделать деталь, прибегая к специальной форме для отливки эпоксидной смолой.

    И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

    Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

    Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

    Поэтапное изготовление терморезака

    Изготовить терморезак можно с использованием выжигателя или паяльника и старого лобзика. Рассмотрим изготовление такого устройства пошагово:

      1. Втулка.
        Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
      2. Выжигатель.
        Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

    Обратите внимание:
    такие участки в обязательном порядке необходимо изолировать

    После того, как все выполнено можно подключить терморезак.
    Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты

    А вот низ крепим к основанию, используя саморезы.

    Вставить втулку в лапку.
    Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании

    Диаметр отверстия в основании должен составлять около 5 мм.

    Терморезка.
    Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

    Возьмите на заметку:
    нихром должен быть горячий, но не должен нагреваться до красна. Если струна стала красного цвета, необходимо уменьшить посредством регулятора ее нагрев. В том случае, если нихром красный даже на минимуме, то выше пружинки на 5-10-15 см нихромовой проволоки стоит оставить компенсатор. И только после этого можно подцеплять контакт.

    1. Работа прибора.
      С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

    Особенности работы

    Изучая, как самому сделать ручной резак по пенопласту
    , необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

    Подобный материал достаточно плохо реагирует на нагрев

    Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро

    Это позволяет добиться высокого качества разреза.

    Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась. Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

    Необходимые инструменты и материалы

    Пенопласт – легкий материал, который можно порезать с помощью различных инструментов

    В некоторых случаях немаловажное значение играет точности и чистота разреза. Обеспечить данные свойства можно с помощью следующих инструментов:

    • обычный острый нож;
    • небольшая плита или ножовка;
    • прочная струна;
    • нож с термо эффектом;
    • терморезак;
    • резак с лазерным лучом.

    У каждого строителя свои предпочтения по поводу выбора одного из инструментов. Все инструменты позволяют качественно обработать пенопласт и сформировать ровную линию. Пенопласт обладает низкой устойчивостью к механическому воздействию – об этом не следует забывать в процессе выбора инструмента.

    Способы резки пенопласта своими руками с помощью нихрома

    Если не известны электрические параметры нихромовой проволоки, то нужно сначала попробовать подключить маломощные электроприбор, например электрическую лампочку 200Вт (потечет ток около 1А), далее обогреватель на 1кВт (1А), и так увеличивать мощность подключаемых приборов, пока нихромовая проволока станка для резки пенопласта не нагреется до нужной температуры. Электроприборы можно подключать и параллельно.

    резка нихромовой проволокой: вариант 1.

    Простой аппарат для резки пенопласта можно собрать своими руками. Помимо нихромовой струны, понадобятся: понижающий трансформатор на 12 или 24 вольта, отрезок любой трубы, пружина для натяжки струны, небольшой столик. Самое сложное — найти нихром. Но здесь может выручить старый фен. Проволоку можно взять именно в нем. Принцип работы аппарата следующий: с помощью понижающего трансформатора нихром нагревается до определенной температуры, к нему подводят пенопласт, который, расплавляясь, режется. Таким способом можно получить различные фигурные изделия из этого материала.

    Сборка аппарата проста: на столе нужно закрепить деревянный брусок, в котором просверлим отверстие и установим в нем отрезок трубы. В нее продеваем проволоку и с помощью пружины, закрепленной с обратной стороны стола, натягиваем проволоку из нихрома. Ее подсоединяем к трансформатору, а его — к электросети. Медленно продвигая кусок пенопласта рукой к проволоке, режем его.

    резка нихромовой проволокой: вариант 2.

    Для изготовления этого устройства понадобятся:

    1. Оргалит, в котором нужно будет сделать дырочки для перфорации (с помощью дрели и тонкого сверла).
    2. Пруток из алюминия длиной 0,5 м.
    3. Клей быстрой фиксации.
    4. Отрезки проводов с «крокодильчиками».
    5. Небольшие деревянные брусочки, толщиной 5-7 см.
    6. Лист картона.
    7. Скотч.
    8. Блок питания.
    9. Нихромовая проволока.
    10. Болт и 4 гайки.

    Последовательность работ по сборке аппарата для резки пенопласта

    Фактически это та же горячая струна, но доведенная до совершенства. Профессиональный инструмент позволяет добиться высокой скорости резки, возможно применение фигурных насадок.

    Изготовление основы для аппарата. Она представляет собой квадратный кусок оргалита (длина ребра 40-45 см), который нужно закрепить с помощью саморезов или гвоздей к двум деревянным брускам. Они будут выполнять роль «ножек». Таким образом, получится довольно прочная подставка с перфорированной поверхностью. В одном из брусков нужно высверлить такое отверстие, чтобы в него прочно вошел приготовленный заранее алюминиевый пруток. Отмеряем на алюминиевом прутке 30 см и в этой точке сгибаем его под углом 90°. Вставляем пруток в высверленное в бруске отверстие. Находим на оргалите самую близко находящуюся к свободному концу прутка дырочку и отмечаем ее маркером. Алюминиевый прут с помощью ножниц для металла подрезаем таким образом, чтобы его кончик находился точно над помеченной дырочкой. Чтобы прут не вращался, через него и опору просверлим отверстие и вобьем туда гвоздь. Устанавливаем проволоку из нихрома. Первым делом накрутим на болт 2 гайки. Обернем вокруг него проволоку, завяжем ее и сверху накрутим еще 2 гайки. Их следует хорошенько затянуть. Положим болт с гайками на основу и зафиксируем на ней гайки с помощью клея

    Важно сделать так, чтобы гайки не вращались
    Обратим внимание на отверстие напротив кончика алюминиевого прута. Его мы помечали маркером
    Проденем в него проволоку и, сделав петлю, накинем ее на пруток и затянем

    Подключаем питание: с помощью «крокодильчиков» соединяем «+» с прутком из алюминия, а «-» — с болтом. На блоке питания нужно сделать такую регулировку, чтобы нихром нагревался не более чем на 100°. При работе с аппаратом нужно не забывать о безопасности рук.

    Другие способы резки пенопласта

    • резка пенопласта возможна с помощью болгарки и самого тонкого диска. Но в этом случае получить ровный край не удастся;
    • возможна резка пенопласта с помощью острого ножа, но такой способ весьма затруднителен по причине выкрашивания материала;
    • некоторые умельцы предлагают в резке пенопласта использовать пилки по дереву с мелкими зубцами. Но этот метод тоже является сомнительным;
    • в магазинах строительных материалов можно купить специальный термонож для работ с пенопластом. Рабочая температура этого инструмента 600°, а скорость нагрева — не более 10 сек. Но это довольно дорогое приобретение. Поэтому, если вы не собираетесь открывать мастерскую по нарезке этого материала, проще и выгоднее собрать своими руками бесплатный самодельный станок.

    Резак с металлической пластиной

    Существует резак для пенопласта,
    в конструкции которого применяется Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

    Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности. Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

    Этот способ также применяется мастерами различного уровня квалификации и профиля. При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

    Выбирая, какой резак для пенопласта
    больше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей. Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

    При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

    Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

    Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

    Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

    Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом
    , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

    Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

    Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

    1. Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
    2. Струна или проволока в виде термоножа для пенопласта.
    3. Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
    4. Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

    Источник: http://mr-build.ru/newteplo/nihromovyj-rezak.html

    Резка пенопласта на станке и ножом

    В строительстве часто проводятся работы связанные с утеплением конструкций, где используется пенопласт, как самый недорогой материал. Соответственно, и плотность подобного утеплителя низкая, что ведет при его резке к образованию множества мусора, который достаточно трудно собрать, так как кусочки пенопласта имеют свойство электризоваться и прилипать ко всему, что встретится на их пути. Чтобы облегчить процесс раскроя утепляющего материала существует много способов и устройств, помогающих резать пенопласт без крошек.

    Чем и как резать пенопласт

    Для того чтобы вырезать определенную форму утеплителя может использоваться любое приспособление для резки пенопласта:

    • нож;
    • ножовка по дереву или металлу;
    • паяльник;
    • угловая шлифовальная машинка, именуемая «болгаркой»;
    • тонкая металлическая проволока типа струны;
    • терморезак;
    • станок для резки пенопласта;
    • электролобзик с нагреваемой пилкой.

    Если выбирается ножовка по дереву, то ее зубья должны быть как можно меньше. Все инструменты, которые не нагреваются до определенной температуры, не гарантируют, что не будет крошения пенопласта. Подобные инструменты используются при небольших объемах работ, но когда необходимо утеплить все ограждающие конструкции дома, лучше применить воспользоваться аппарат для резки пенопласта, действие которого основано на нагревании режущего элемента.

    Как правильно резать пенопласт ножом, чтобы он не крошился

    Когда в процессе утепления стен, перекрытий, кровли своими руками используются плиты полимерного материала, термические резаки не всегда оправданы. Конструкции, как правило, имеют строго геометрические формы, и разрезать материал вполне можно простым ножом, главное чтобы лезвие было тонким, а его длина превышала толщину листа утеплителя. Хороший инструмент для такой работы – канцелярский нож, если предстоит резать пенополистирол небольшой толщины.

    Для резки пенопласта ножом нужно выбирать длинное лезвие

    Дело в том, что лезвие подобного инструмента очень тонкое и при разрезании листа большой толщина идеально ровного среза добиться вряд ли получится, на срезе могут образоваться извилины, которые не позволят сделать плотное примыкание отдельных частей утеплителя. А это приведет к образованию мостиков холода.

    Кроме ножа потребуется:

    • Мерная жесткая линейка или рейка идеальной формы.
    • Рулетка.
    • Простой карандаш, маркер.

    Режут полистирол на твердом основании, чтобы лист не «играл» в руках. На поверхности полистирольной плиты делают отметки нужного размера, после чего укладывают жесткую линейку или рейку, и делают острым ножом разрез. Если длины лезвия ножа недостаточно, можно сделать разрезы с двух противоположных сторон листа, главное не сбиться с размера. Затем по разрезу лист просто разламывают. При должной сноровке работа будет проходить быстро, без лишнего шума и затрат электричества. Мусор, конечно, будет, но не так уж много, как от ножовки. Главное чтобы инструмент был очень острым и нужной длины.

    Прежде чем отрезать материал, инструмент нужно нагреть, а также периодически подтачивать лезвие.

    Как разрезать пенопласт без использования термических приборов

    Принцип резки листов пенопласта при помощи ножовки, независимо, будет это полотно по металлу или по дереву, ничем не отличается от резки ножом, главное, чтобы зубцы были мелкими, а полотно достаточной длины.

    В этом случае рез будет более ровным и не образуется много мелкого мусора. Движения пилой нужно совершать плавно, без рывков. Но и при таком методе резания будет много крошек пенополистирола.

    Порезать пенопластовые листы можно с использованием электрического лобзика или угловой шлифовальной машинки (болгарки). Однако при таком методе огромное количество мусора гарантировано.

    Болгарка для резки пенопласта

    Высокая скорость вращения диска болгарки и достаточно крупные зубья спровоцирует сильное разрушение структуры материала в месте реза. При использовании электролобзика также невозможно получить на срезе идеально ровную поверхность, за счет вибрирования пилки, которое к тому же приводит к образованию мелкого полимерного мусора.

    Меньше всего образуется крошек пенопласта при его раскрое, если используется самодельный прибор для резки пенопласта. Простейший вид подобного устройства представляет собой обычную тонкую проволоку (струну), к концам которой приделаны ручки, для большего удобства. Диаметр проволоки нужно выбирать самый меньший, не более 0,5 мм. Здесь одному человеку не справиться, нужен будет помощник. Проволоку устанавливают по намеченной отметке на пенопласте и делают равномерные движения с двух сторон. В результате трения металлической проволоки о пенополистирол происходит ее нагревание и материал начинает плавиться в месте реза.

    Резка пенопласта струной – метод самый эффективный в плане образования минимального количества мусора, но время, затраченное на такую работу, значительно большее, чем при резке другими инструментами.

    Термические аппараты и приспособления

    Не всегда использование утеплителя предполагает его раскрой по правильным геометрическим размерам. Иногда приходится вырезать полукружья, отверстия и прочие формы с замысловатыми контурами. И здесь нож или ножовка уже не помогут. Но справиться с такой работой сможет станок для резки пенопласта, который вполне можно соорудить своими руками.

    Фигурные изделия из пенопласта и пеноплекса

    Принцип работы подобных устройств заключается в том, что на режущий элемент подается электрическое напряжение, вследствие чего он нагревается до определенной температуры, которая может регулироваться специальным прибором. А учитывая легкоплавкость материала резать пенополистирол нагретой струной или проволокой легко и быстро. И при этом не образуется трудноудаляемый мелкий мусор.

    Как самостоятельно соорудить термический резак для пенопласта

    Если выбирать, чем лучше резать утеплитель без образования мелкого мусора, то на первом месте, конечно же, будет стоять профессиональное оборудование. Но для домашнего использования приобретение такого устройства может быть дорогим «удовольствием», поэтому станок для резки пенопласта многие умельцы делают своими руками.

    Схематический рисунок термического резака для горизонтального раскроя пенопласта

    Необходимые материалы и инструменты

    Для сборки режущего термического прибора потребуется:

    • Вольфрамовая (нихромовая) проволока Ø 0,2мм.
    • Материалы для изготовления рамы – бруски, металлопрофиль любого сечения. Пружины для крепления вольфрамовой нити.
    • Реостат или понижающий трансформатор.
    • Изоляторы.
    • Клеммы.

    Вольфрамовую проволоку можно купить в специализированном магазине или добыть из бытовых приборов – из любого обогревателя, коме масляного. Отрежьте нужный кусок спирали и выпрямите ее да ровного состояния.

    В обогревателе спираль выполнена из вольфрамовой проволоки

    На твердом и прочном основании нужно собрать раму устройства. Это может быть стол, верстак или какая-то другая поверхность. Потребуется прикрепить вертикальные элементы из металла к основанию на таком расстоянии, чтобы между ними свободно проходил лист пенополистирола. Далее к вертикальным стойкам крепятся пружины, к пружинам изоляторы, и к ним – вольфрамовая проволока.

    Пружины нужны для того, чтобы поддерживать проволоку в горизонтальном положении, поскольку нагреваясь, она имеет свойство изменять свои размеры в большую сторону, что грозит ее провисанием, если не будет пружин. Вместо пружин можно использовать грузики, задача которых будет такой же, как и у пружин.

    Когда подобным резаком пользоваться приходится редко, источником питания может служить аккумулятор, что без сомнения безопасней, по сравнению с электрической сетью, где напряжение более 220 B, в то время как аккумулятор выдает не больше 10 -12, и этого вполне достаточно, чтобы нагреть проволоку. При наличии реостата напряжение, подаваемое на вольфрамовую нить можно регулировать в зависимости от толщины листа и скорости его перемещения по столу.

    Данный прибор позволит разрезать пенопласт на горизонтальные пластины, толщина которых будет зависеть от того, какое расстояние между проволокой и столом. Если требуется кроить материал по вертикали, проволока должна устанавливаться также вертикально.

    1 — Вольфрамовая проволока
    2 — Груз
    3 — Рама
    4 — Основание устройства

    Вертикальный резак для пенопласта подходит для резки фигурных элементов из экструдированного и обычного пенопласта. При пользовании подобным устройством срез получается ровным и без крошек. Работает это устройство по принципу лобзика. Для того чтобы сделать фигурную деталь лучше использовать пеноплекс, материал, получаемый методом экструзии из полимерного исходного сырья – стирола, в то время как пенопласт – это не прессованный стирол.

    Резка пенопласта модернизированным паяльником

    Быстро изготовить термический резак можно из паяльника. Для этого на конец инструмента устанавливают лезвие, если нужно раскраивать пенопласт по вертикали или горизонтали, или коронку от электродрели, когда требуется сделать в материале отверстие, выемку. Вместо коронки допускается использовать самодельную круглую деталь, которую делают из оцинкованного железа.

    Основная суть статьи

    Чем резать пенопласт – механическим инструментом – ножом, пилкой, электрическим – угловой шлифовальной машинкой, лобзиком, или при помощи устройств с нагреваемым режущим элементом, каждый выбирает по своему усмотрению. Термические приборы исключают образование мусора, но стоят дорого. Для домашнего использования есть возможность сэкономить средства и сделать своими руками термический станок для резки пенопласта.

    Источник: http://znatoktepla.ru/utepliteli/rezka-penoplasta-na-stanke-nozhom-stankom.html

    Смотрите также:
    29.04.2020

    Утепляем крышу пенопластом пошаговая методика Утепление крыши пенопластом – один из самых популярных способов теплоизоляции дома, применяемый как для скатных, так и для плоских крыш. Кроме того, пенопластом можно утеплять перекрытия мансардного этажа. Пенопласт как...

    29.04.2020

    Как утеплить мансардную крышу своими руками, технология, видео Утепление мансарды изнутри, если крыша уже покрыта, необходимо обязательно выполнять. Даже если второй этаж в зимнее время не предусматривается использовать для жилья, без теплоизоляции будут происходить...

    29.04.2020

    Гидроизоляция мансардной крыши Достаточно часто в современной жизни, возникает необходимость использовать все доступные площади для комфортного проживания. Отдельного внимания заслуживает облагораживание чердачного помещения. Как показывает практика, из мансарды, можно...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
