Барбекю из кирпича

Содержание

Самостоятельная постройка печи барбекю из кирпича – это несложно

Хорошо если на приусадебном участке есть металлический мангал, но для человека важна не только практичность, хочется и красоты. Функциональность и привлекательный внешний вид – это барбекю из кирпича. Существуют как простые модели, для изготовления которых не потребуется особых навыков, и есть очень сложные конструкции – настоящие кирпичные комплексы, которые сможет изготовить только профессионал. Браться за постройку таких конструкций без опыта лучше не стоит, а сложить простой мангал из кирпича или печь-барбекю может попробовать каждый.

Чем отличаются гриль, камин, печь и барбекю

У камина, печи и барбекю, с задней стороны жаровни расположена кирпичная стенка, которой нет у гриля. Она необходима для сохранения жара, и для отражения его на жарящуюся пищу.

В конструкции камина, печи и барбекю, предусмотрена постройка дымохода, позволяющего отводить нагретый воздух и дым в сторону от повара, у гриля этого элемента нет.

В каминах и печах, жар расположен в топке, в устройстве гриля для этого существует металлический поддон.

Тепло у гриля, камина и барбекю, сохраняется только во время горения топлива, а печь способна длительное время оставаться теплой.

Барбекю и печи совмещают функцию отопительного прибора с приготовлением пищи, гриль необходим только для готовки, а камин исключительно отопительный прибор.

Какие потребуются инструменты и материалы для постройки кирпичного барбекю:

  • красный кирпич – 1 или высшего сорта, сколько его потребуется, зависит от габаритов печки барбекю;
  • шамотный кирпич – потребуется немного, только для устройства топки;
  • литые чугунные элементы (решетки барбекю, поддувало, колосниковые решетки, дверцы в топку) – потребность может отличаться в зависимости от чертежа конструкции;
  • сухая смесь для кладки или красная глина;
  • цемент;
  • речной песок;
  • гравий;
  • арматура для устройства фундамента;
  • лист жаростойкого металла, габариты зависят от размеров барбекю;
  • доски для устройства опалубки;
  • рубероид или гудрон;
  • различные инструменты для работ с кладкой;
  • резиновый молоток;
  • отвес и уровень для правильного размещения конструкции в пространстве;
  • болгарка для резки кирпича;
  • шлифовальные и отрезные диски для болгарки;
  • деревянный шаблон для возведения арки топки.

Подготовка смеси для кладки

Для возведения барбекю своими руками из кирпича, нужно выбрать качественные строительные растворы. Можно использовать 2 варианта таких растворов:

  • готовые составы (отдельные смеси для стен и топки);
  • глина, смешанная с чистым песком.

У таких составов есть свои недостатки и достоинства, в них нужно подробно разобраться. Раньше при строительстве печей применяли только глину, но у нее есть серьезный недостаток. Отопительные конструкции, сложенные на растворе из глины, необходимо хорошо защищать от влаги. Ее нельзя использовать для кладки кирпичей на трубе, в таких местах применяют смеси на основе цемента или извести. В последние годы стали доступны огнеупорные составы, которые продают сухими в строительных магазинах. В работу они идут после разбавления водой.

Глина – это самое дешевое связующее, которое полностью безопасно в экологическом отношении.

Для кладки необходимо выбрать темно-красную глину. Проверка качества сырья и готовой смеси производят так:

  1. Нужно взять 500 гр. глины, размешать ее с 200 мл воды так чтобы она не липла к рукам.
  2. Из этой массы делают комок и бросают его на пол или о стену, если на комке появятся трещины – глина слишком жирная, если комок сразу рассыпался – в растворе слишком много песка, хорошая глиняная смесь для кладки печи, должна быть похожа на пластилин.
  3. На кладку 1000 кирпичей потребуется примерно 50-70 литров смеси. Для повышения прочности смеси вводят в состав на каждое ведро глины 0.5 стакана пищевой соли. Для увеличения прочности кладки, на слабо нагревающихся участках конструкции, допустимо добавлять в смесь цемент не более 500 гр. на ведро глины.
  4. Полученная смесь, внешне должна напоминать густую домашнюю сметану.
  5. Часто при постройке кирпичных отопительных устройств применяют различные сухие смеси. Способы их подготовки и применения, всегда указывают в инструкции.

Не забывайте, что продают составы, которые предназначены под разные температурные режимы прогрева печи. Существуют смеси, предназначенные только для кладки топок и есть простые составы для устройства стенок камина или печи.

Сколько нужно кирпича

Перед постройкой барбекю из кирпича своими руками нужно подсчитать, сколько его потребуется. Есть множество программ, предназначенных для такого расчета. Можно приблизительно рассчитать потребность, использовав предварительно подготовленный чертеж барбекю. Габариты стандартного кирпича:

  • длина – 25 см;
  • ширина – 12 см;
  • высота – 6,5 см, вместе с раствором высота достигает 7 см.

С учетом конструкции и размеров кирпича производят расчет. Вместо кирпичного дымохода можно установить жестяную трубу. Перед работой, ориентируясь на чертежи и фотографии барбекю из кирпича, обязательно подготовьте послойные зарисовки кладки. На рисунке есть 28 слоев кирпича, 18 рядов из них это расстояние до трубы и 10 рядов до решетки конструкции. Сделайте 18 рисунков, на них схематично пометьте последовательность укладки кирпича. Не забывайте что, нижний кирпич всегда должен перекрываться сверху 2 кирпичами. Так же, кирпич, лежащий продольно должен сверху перекрываться 2 поперечными кирпичами. Готовую печь можно посмотреть на фото барбекю из кирпича.

Нужно подобрать удобное место для постройки барбекю, при этом нужно учесть:

  • барбекю должно находиться не ближе 5 метров от соседнего участка (лучше дальше);
  • конструкцию строят на максимальном расстоянии от деревянных строений;
  • на лужайке возле барбекю не должно быть кустарников или деревьев;
  • необходима возможность подвести освещение и воду к мангалу;
  • должна быть возможность постройки навеса или беседки.

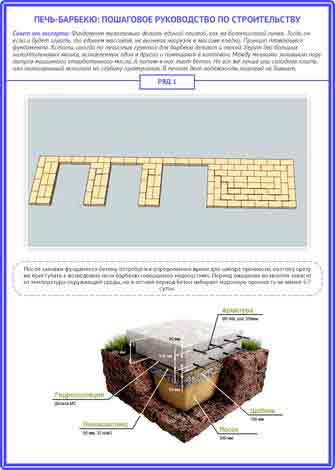

Устройство фундамента

Сразу нужно произвести разметку для фундамента барбекю на выбранном месте, его размеры должны соответствовать порядовке барбекю из кирпича и учитывать кладочные чертежи. Кроме того, размеры зависят от планировки площадки – будет ли поблизости, строится беседка или нужно сделать фундамент только для постройки барбекю. Лучше всего использовать плитное основание:

  1. По заранее установленным маркерам роют котлован 40-50 см глубиной.
  2. Засыпают его смесью гравия и крупнозернистого песка до уровня почвы, утрамбовывают и сверху устанавливают опалубку высотой 150 мм.
  3. В собранной конструкции собирают арматурный каркас.
  4. В опалубку заливают раствор бетона, хорошо утрамбовывают, чтобы в теле фундамента не осталось воздуха.
  5. Проверяют с помощью уровня горизонтальность площадки.
  6. После этого все укрывают влажной мешковиной, для того чтобы увеличить время высыхания и предотвратить растрескивание бетона.

Фундамент будет полностью готов через трое суток, тогда можно снимать опалубку.

Постройка стен барбекю

Для защиты фундамента и кирпича от влаги, проникающей из грунта, стенки фундамента нужно обработать гудроном, сверху на него укладывают 2-3 слоя рубероида. Смешивают раствор для кладки (рецепт указан выше). Укладывают на рубероид, расстеленный на фундаменте первый ряд кирпича. На 7 и 10 рядах вставляют в кладку металлические плиты. Листы металла должны быть уже печи на ½ длины кирпича.

Во время кладки кирпича обязательно делайте продолжительные перерывы, которые необходимы для схватывания раствора, иначе высокая конструкция может расползтись.

Свежий раствор проседает, швы между рядами кирпича подсыхают и становятся меньше, по этой причине возможны отклонения от проекта. На усадку стен необходимо 2-3 суток, на это влияет окружающая температура. Самостоятельная постройка позволяет предусмотреть перерывы в работе – это существенное преимущество перед использованием наемных строителей, которые стараются полностью закончить объект как можно быстрее.

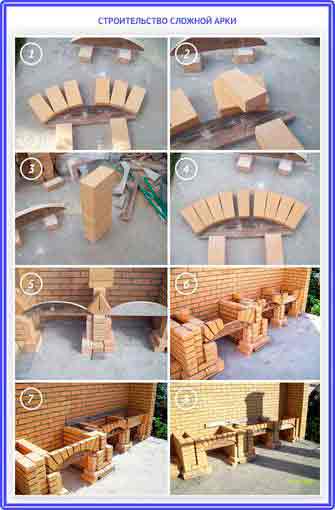

Пилой или болгаркой отрезают 1/2 половину кирпича, таким образом, чтобы можно было уложить лист металла в сделанный паз. Поднимаем дальше стены, укладывая кирпичи по чертежам. На 15 ряду, необходимо выложить свод, для этого используют полукруглые деревянные шаблоны. Из фанеры делают лекало необходимой кривизны, по нему размечают карандашом линию реза и выпиливают лобзиком. Таким же образом подготавливают вторую доску. Для укрепления шаблона свода вставляют между досками еще доску, и все соединяют. Готовый шаблон можно использовать. Его размещают между стенками топки, и начинают укладку кирпичей, соединяя их раствором.

Средний кирпич свода должен находиться точно по центру проема топки.

Для кладки топки и трубы барбекю, необходимо использовать жаростойкий кирпич.

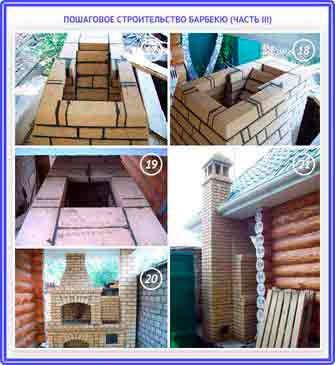

Трубу начинают класть с 18 ряда, для уменьшения ширины отверстия в каждом ряду кладки убирают ¼ ширины кирпича. Таким образом, выкладываются 28 рядов кладки. Можно вместо свода из кирпича подготовить металлический короб и вмонтировать его в кладку.

На что нужно обратить внимание:

  1. Используя на своем участке барбекю нельзя нарушать правила пожарной безопасности, иначе отдых может быть испорчен.
  2. Нельзя разжигать барбекю бензином или керосином, используйте для этой цели специальные составы;
  3. Не стоит пропитывать угли или дрова составами для розжига, ими только сбрызгивают растопку сверху;
  4. Не забывайте, что качественное топливо – хороший отдых и вкусная пища. По этой причине заранее побеспокойтесь о сухих дровах. Знатоки советуют использовать березовые угли, от которых продукты становятся ароматными и вкусными.

Барбекю из белого клинкерного кирпича — видео

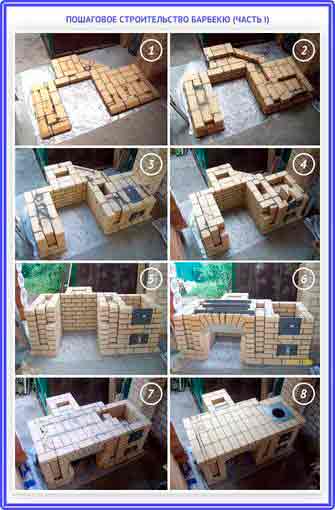

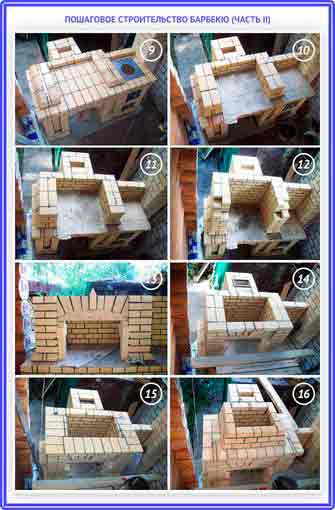

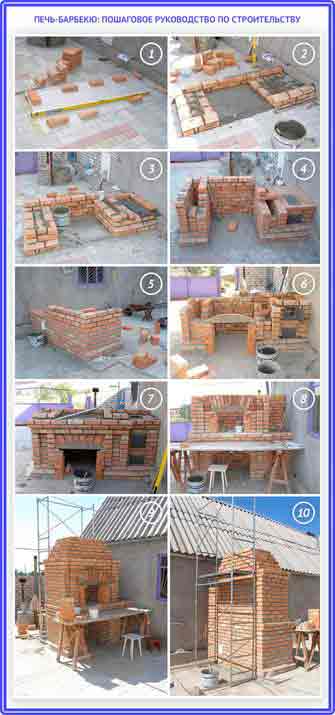

Пошаговая инструкция строительства барбекю из кирпича

Источник: http://glav-dacha.ru/postroyka-barbekyu-iz-kirpicha/

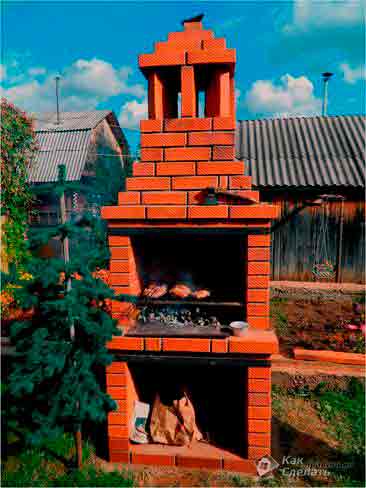

Барбекю из кирпича своими руками – фото самоделок

Все люди по-разному представляют себе идеальный отдых. Для одних отдых означает блаженное безделье в течение всех выходных, для некоторых же настоящий отдых ассоциируется с шашлыками, готовкой рыбы на древесных угольях и т.д. В таком случае барбекюшница из кирпича становится неотъемлемой составляющей полноценного отдыха, также как и популярный кирпичный тандыр.

Конструктивно печь-барбекю напоминает собой обычную печь, но основное отличие кроется в том, что она не предназначена для того, чтобы аккумулировать тепло. Единственное ее назначение – готовка пищи. Конструкция типовой печи-барбекю довольно проста, так что даже человек с минимальным опытом в строительном деле сможет построить барбекю из кирпича своими руками.

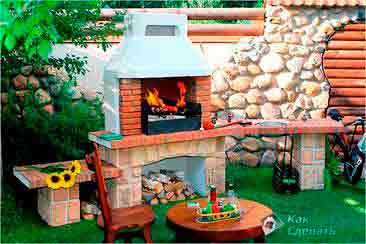

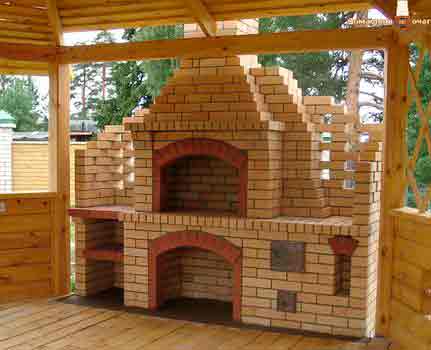

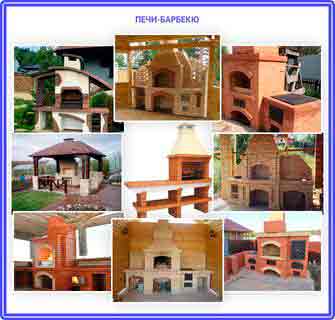

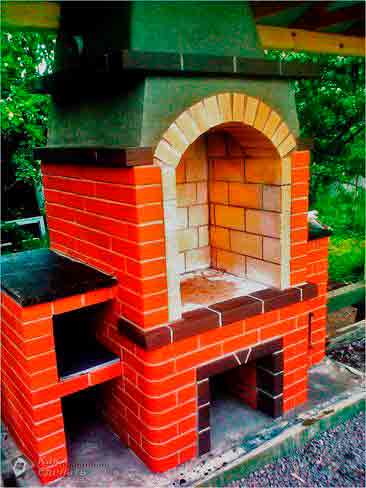

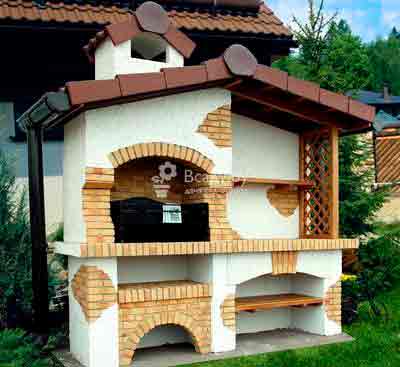

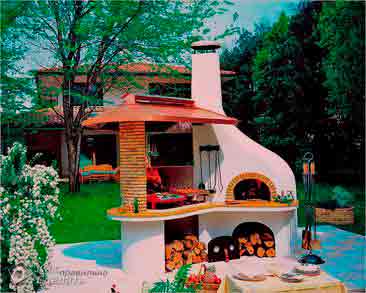

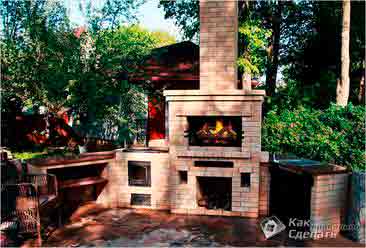

Фото барбекю из кирпича

Перед тем как приступать непосредственно к строительству барбекюшницы, нужно тщательно продумать ее конструкцию и расположение. В этом вопросе нет каких-либо строгих рекомендаций, исходить следует скорее из соображений здравого смысла.

Не рекомендуется размещать барбекюшницу далеко от дома (если строительство планируется в саду, а не в доме). Скорее всего, во время готовки не получится обойтись без кухни. Размещение должно быть таким, чтобы печь не препятствовала перемещению людей по участку. Также нужно учесть пожаробезопасность – поблизости не должен находиться сухой кустарник, листья и прочие горючие материалы.

Желательно оборудовать барбекюшницу одной или двумя разделочными досками. Универсальной конструкции не существует, поэтому все зависит от желания и возможностей человека в каждом отдельном случае. Очень удобно, если в конструкции барбекю из кирпича будет предусмотрено отделение для хранения кухонной утвари, рекомендуется также предусмотреть отделение для хранения топлива (дров или угля).

Инструменты и материалы для барбекюшницы

Для строительства барбекю из кирпича своими руками понадобиться:

  • потребуется 2 типа кирпича. Обычный кирпича будет использоваться для основной части строительства. Шамотный (огнеупорный) кирпич понадобиться для выкладки топки;

  • материалы для приготовления кладочного раствора. Понадобится 2 типа раствора: глиняный (для кладки кирпича) и смесь с использованием цемента (рекомендуется соотношение цемента и песка 1:3, 1:4). Так как объем кладки сравнительно невелик, то можно использовать и готовые сухие смеси. Для приготовления смеси под фундамент понадобится гравий;
  • арматурные стержни (для армирования фундамента);
  • материал для опалубки (доски);
  • металлический лист (его размеры определяются размерами барбекю);
  • кирпичную кладку желательно изолировать от фундамента. В качества гидроизолирующего материала часто используется обычный рубероид;
  • болгарка с набором отрезных кругов для работы по камню (для резки кирпича);
  • резиновый молоток;
  • инструмент для накладывания раствора;
  • строительный отвес;
  • арочный шаблон (без него невозможно выложить полукруглую арку). Его можно создать самостоятельно, для этого понадобятся доски и фанера. С помощью досок создается каркас с криволинейным очертанием в верхней части, на нее прибивается фанера. При кладке кирпиче на нее укладывается шамотный кирпич;

  • также понадобиться покупное печное литье (колосники, дверцы решетки для барбекю и т. д.).

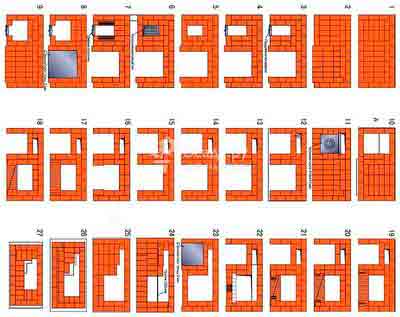

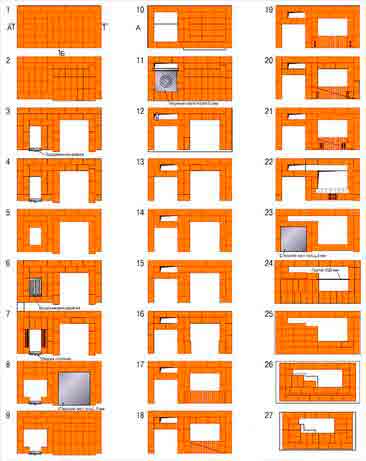

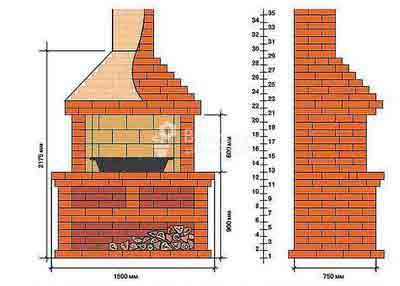

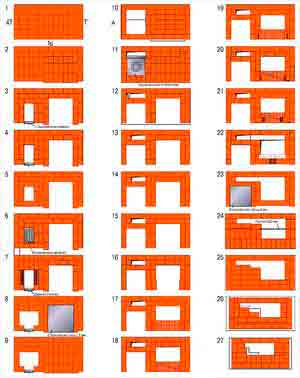

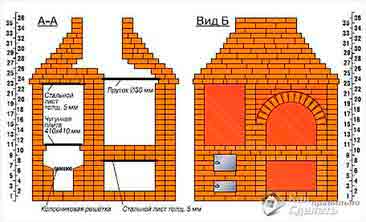

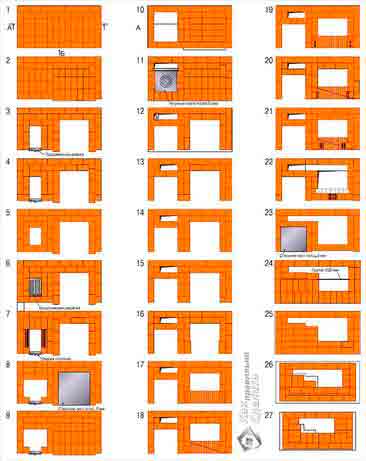

Чертежи барбекю из кирпича

Строительство барбекю из кирпича своими руками следует выполнять в такой последовательности:

  • Для восприятия нагрузки от будущей конструкции необходим надежный фундамент. Допустимо использование ленточного фундамента, но самым надежным и удобным вариантом будет плитный фундамент. Глубина котлована зависит от выбранной конструкции барбекю и колеблется в диапазоне от 40 см до 1 метра. После заливки фундамента нужно тщательно выгладить поверхность бетона и проверить его ровность. Для обеспечения правильного режима высыхания рекомендуется накрыть его мокрой мешковиной, это позволит избежать растрескивания свежего бетона.

На этом этапе рекомендуется сделать фундамент несколько шире, чем того требуют размеры барбекю. В будущем этот выступ можно использовать для настила полов беседки.

  • После твердения бетона нужно нанести гидроизоляционный слой. Сначала фундамент обмазывается гудроном, затем поверх него раскатывается рубероид.

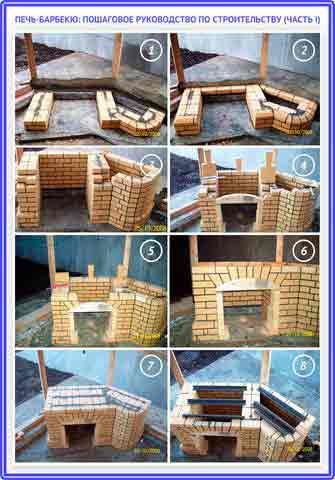

  • После этого можно приступать собственно к кладке барбекю из кирпича. Обычно высота барбекю составляет около 28 кирпичей, далее уже начинается труба, высота которой зависит, например, от высоты беседки. Далее удобно руководствовать рекомендациями по рядам кирпичей;

Так как в процессе строительства раствор проседает, нужно устраивать перерывы в 1-2 дня через 5 – 8 рядов.

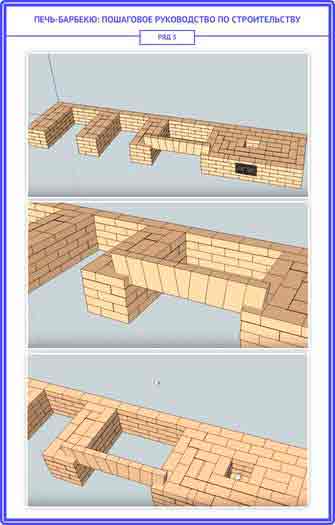

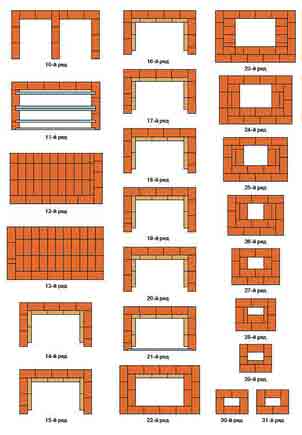

  • С 1 по 8 ряды кирпичей используются для того, чтобы сформировать пространство для хранения дров и кухонной утвари;

На этапе строительства недопустимо намокание кладки, поэтому в перерывах ее накрывают пленкой.

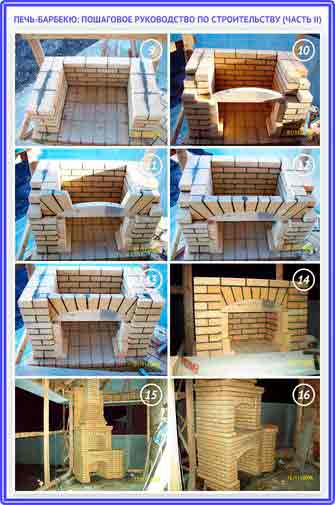

  • Начиная с 9 ряда кирпича нужно приступать к выкладыванию сводчатых перекрытий ниш;

  • На 10 и 11 ряду нужно сформировать соответственно перекрытие и поверхность ниши для хранения топлива;

  • Столешница выкладывается на 12 ряду. Этот ряд – сплошной.

Для удобства рекомендуется на 12 ряду сделать выпуск на ¼ кирпича.

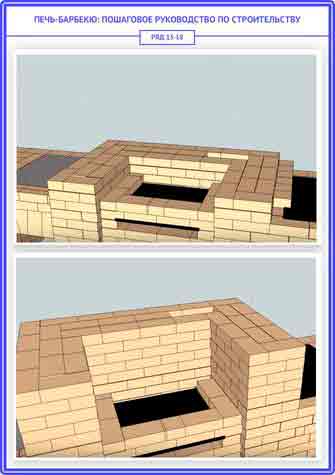

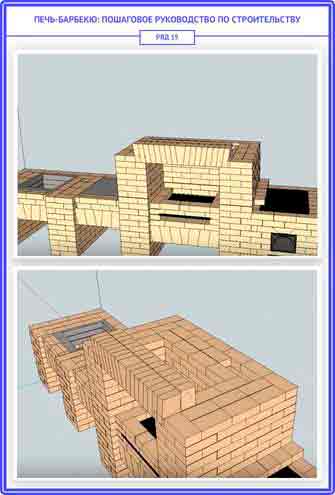

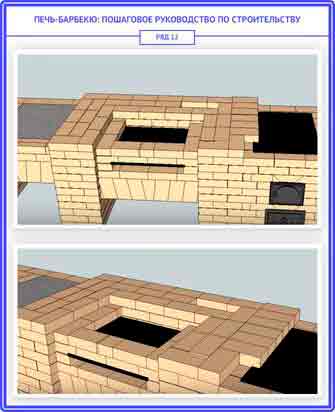

  • На уровне рядов с 13 по 15 выкладывается топка. Для создания сводчатого перекрытия используется шаблон из фанеры и досок.

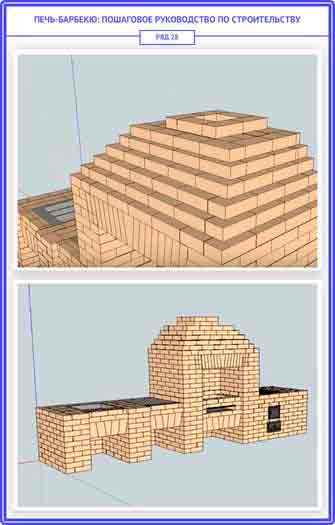

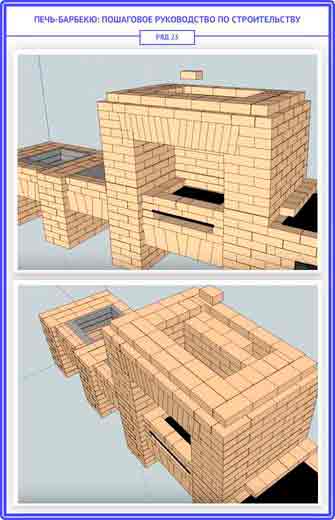

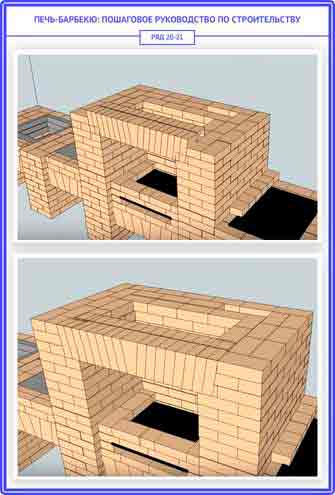

  • Далее кладка ведется постоянных размеров до 24 ряда, его рекомендуется выпустить на 1/4, это визуально подчеркнет завершение топки. После 24 ряда начинается кладка трубы.

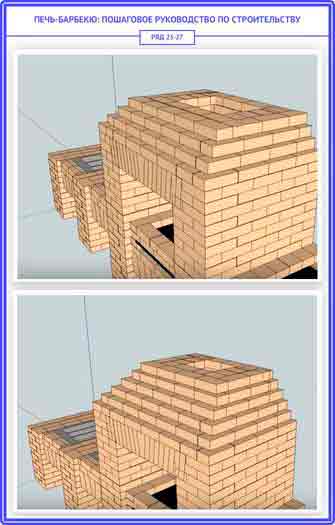

  • Для того, чтобы обеспечить плавное сужение, каждый следующий ряд укладывается на 0,5 кирпича уже чем предыдущий.

На этом завершается основная часть работ, при желании можно декорировать уже готовую барбекюшницу из кирпича, например, покрасить ее специальными красками, побелить для того, чтобы они идеально вписалась в окружающую обстановку. Довольно часто к барбекю из кирпича пристраивают беседку, это позволяет защитить ее от дождя и позволит с комфортом провести время на природе.

Правильно построенная барбекю из кирпича станет не только приятным дополнением к отдыху на природе, но и предметом гордости любого хозяина.

Источник: http://aquagroup.ru/articles/barbekyu-iz-kirpicha-instrukciya-po-stroitelstvu.html

Строительство домов

При наступлении теплого сезона горожан тянет на свежий воздух – пикник у реки или дачу, где есть возможность приготовить что-то с дымком. Не обязательно это будут традиционные шашлыки – рыба и креветки, колбаски и отбивные, приготовленные на решетке, не сравнимы с приготовленными в духовке или в сковороде. Все, что жарится на открытом огне, намного вкуснее и полезнее – лишний жир вытапливается, а дымок даст неповторимый вкус и аромат. Чтобы постоянно пользоваться открытым способом приготовления вкусной еды, достаточно построить на дачном участке стационарную печь с решетками – барбекю своими руками из кирпича.

Оглавление:

Что такое барбекю?

Многие кулинарные шедевры нельзя приготовить в городской квартире, поскольку нужна жаровня или очаг, костер или мангал – словом, открытый огонь с дымком. Сегодня нет недостатка в строительных материалах или готовых чертежах и расчетах для самостоятельного строительства барбекю и других печных конструкций. Кстати, если до этого не было строительного опыта, есть повод овладеть основными навыками, например, построить крытую беседку с барбекю или же более простой вариант за пару дней, максимум – неделю.

По сути, барбекю – это конструктивно та же печь, в основании которой круглая жаровня для приготовления на решетке мяса и других белковых продуктов. Есть много общего с мангалом, и приготовленное обоими способами мясо мало отличается на вкус, но имеет характерный сетчатый рисунок от решетки. Особый вкус приготовленного таким образом блюда, не столько зависит от аппетитной корочки, одновременно напоминающей жареное и копченное мясо, сколько от особых физико-химических процессов. Денатурация и ферментация белка под запеченной корочкой удерживает внутри мяса его сок – при высокой температуре идет уваривание, а излишки жира вытапливаются, вытекая.

Есть разные версии о происхождении слова barbeque – от римского barbar «варвар», (мясо приготовленное на огне варварским способом), от гаитянского – в перевода «лежанка», что тоже справедливо в отношении формы жаровни. Но многие лингвисты склоняются к тому, что слово звучит на французский манер, а индейское barbacoa – способ жарки мяса буйвола на деревянных решётках над костром. Сегодня так называется универсальная печь на открытом пространстве. Но так называется и вечеринка на открытом воздухе, переросшая в целую культуру времяпровождения, есть даже целые международные соревнования на эту тему.

Отличительные особенности приспособлений с открытым очагом

Арабское слово «мангал» в переводе «жаровня», они имеют простейшую конструкцию в виде прямоугольного металлического ящика на ножках с отверстиями.

Французское «рриль» переводится «жарить». То есть это жарочный шкаф для приготовления птицы, мяса, рыбы, морепродуктов, где есть вертела.

Смешанное понятие «барбекю» на сегодня обозначает закрытую с тыльной стороны печь для жарки мяса на огне. Но что общего между всеми этими приспособлениями, в чем принципиальная разница?

1. Общее у печных сооружений и открытых жаровен одно – возможность приготовления мяса на огне.

2. У стационарных печных приспособлений на открытом воздухе позади жаровни есть тыльная стена, как у русской печи, камина или барбекю, у гриля ее нет.

3. Задний простенок экономит жар и препятствует задуванию ветра, и тепло наиболее равномерно обволакивает готовящийся продукт.

4. Дымоход, который есть у печи, камина и барбекю, отводит дым и гарь подальше от приготовления пищи, а у гриля такая возможность отсутствует.

5. Камин – приспособление для обогрева закрытого помещения, и поджарить там можно разве что сосиски на шампурах.

6. В печах и барбекю можно готовить множество блюд, в том числе используя небольшой противень на решетках для пиццы и горячих тостов.

7. Гриль не обогревает, а лишь дает возможность делать блюда на вертеле в духовке.

8. Камины и печи имеют топку для дров и угля, а гриль и барбекю – поддон отличающейся формы (не путать с промышленным электрогрилем).

9. На гриле нельзя регулировать высоту подъема шпажек над огнем, а у барбекю такая возможность предусмотрена.

10. Печь и камин дольше хранят тепло, чем открытые приспособления для очага, они быстро остывают после тушения огня, зато в печи можно делать блюда, которые долго «томятся».

11. Барбекю и стационарный гриль делают только на открытом пространстве, а камин и печь – в помещении.

При общем равнении становится понятно, что для отопления загородного дома нужна печь или камин, а для приготовления пищи на открытом воздухе – универсальное барбекю. В нем используют традиционные и U-образные шампуры и открывающиеся решетки с ручками, удобные для переворачивания.

Разновидности барбекю

Барбекю бывают не только стационарные садовые, есть жаровни и переносные, которые отапливаются углём, встречаются приспособления газовые и электрические.

Мобильные или переносные барбекю проще всего монтировать и убирать, поэтому они хороши на «дикой» природе чтобы готовить свежепойманную рыбу и дичь. Небольшое мобильное барбекю рассчитано на потребности одной семьи или небольшой компании. Передвижные модели снабжёны колёсиками, и их перемещают в подходящий угол сада или увозят с собой на природу.

Стационарные барбекю могут представлять собой целый кухонный комплекс в глубине усадьбы, где все выходные может кормиться и отдыхать большая компания.

Сегодня некоторые фирмы делают чугунные жаровни с духовкой на колёсиках, работающие от газа, но в них нет специфического древесного дымка. Их преимущество – открытый огонь и хорошо накаляющаяся поверхность, куда размещают все что не готовят на шампурах или гриле. Они снабжены индикатором для отслеживания температуры для приготовления блюд.

Барбекю из кирпича может быть разной конфигурации и размера, под крышей и без нее, в форме беседки или в виде угла вашей дачи с тыльной стороной на улицу. Форма основания жаровни – треугольная, круглая, шестиугольная или квадратная. Выбор формы и чертежа во многом зависит от места, в котором оно будет располодено. На фото барбекю из кирпича видны примеры, но какой из них приемлем – решать самим.

Совет: Для разведения огня и приготовления мяса в барбекю подкладывают дрова – небольшие колотые брёвна, которые можно приобрести даже в супермаркетах, добавляют и уголь. Самый «вкусный дымок» дают дрова фруктовых деревьев, хотя подойдут отходы древесины осины, березы, ольхи и дуба. Смолистые деревья не подходят – они дают едкий запах. До приготовления важно спалить растопку и дождаться жара от углей. Если температура очень высокая, ее снимают брызгалкой с водой. Разжигать лучше длинным спичками, если жара мало – добавляют еще угли. В продаже есть решетки разной формы, наиболее удобные для переворота – двойные на длинных ручках. Самые качественные решетки имеют тефлоновое покрытие. Поддоны годятся для блюд из теста и рубленного мяса.

Выбор места для строительства барбекю из кирпича

К выбору места для барбекю из кирпича нужно подходит ответственно, исходя и соображений пожарной безопасности. Проще выделить угол в саду и пересадить оттуда пару кустов сирени или ряд смородины, чем тушить пожар, разносимый ветром на деревья и строения. Лучше об этом сооружении заранее поговорить с соседями по участку, если печь будет близко. Не менее важно проложить к печи удобную дорожку, а место вокруг отсыпать керамзитом или шлаком, чтобы не удалять жирные пятна со светлой тротуарной плитки. Хорошо, когда рядом обустроено место для совместного обеда с садовой мебелью под тентом.

Основные требования к площадке:

1. Хороший доступ к площадке с барбекю и источнику воды.

2. Относительная близость к постройке, для удобства – подносить воду, посуду и еду, но так, чтобы жар из трубы не попадал на стену и крышу.

3. Безопасное расстояние от ближайших деревьев и соседей, и будет хорошо, если тыльная сторона печи выходит в сторону улицы и на угол участка.

4. Не стоит делать барбекю впритык к сараю, гаражу, теплице, бане и другим постройкам, чтобы тепло не создавало проблем.

5. Совмещение функций печи и беседки хорошо, но не в случае посадки вокруг нее плетущихся растений, они от жары будут деградировать

6. Выбирая место возле деревьев, важно учитывать высоту трубы и характерное направление ветра, чтобы искры им не вредили, часть близлежащих веток можно отпилить ранней весной или осенью.

7. Рядом с барбекю ни в коем случае не должно быть детской качели, канистр с горючим, изгороди из камыша, а также сухостоя, сена и хвороста

И помните, что нельзя в печи применять керосин, бензин или спирт, а жидкостью для розжига угли нельзя пропитывать заранее, ею только сбрызгивают дрова перед использованием.

Готовим чертежи

Перед тем как делать для барбекю из кирпича чертеж и необходимые расчеты, важно определиться со стилем постройки, органичным для участка. Далее по рисункам и чертежам стоит разобраться с конструктивными особенностями печи-барбекю. Какими бы ни были новомодные проекты кладки барбекю из кирпича, суть его та же – очаг на небольшом постаменте с жаровней и решетками над ней. Вытяжная труба, полки, столешницы, ниши для дров и подставки для готовых блюд, примыкающий умывальник, беседка или крыша – это уже вторично. Целесообразный уровень решетки над жаровней – примерно на уровне стола, так удобнее готовить.

Каким бы ни были готовые чертежи барбекю из кирпича, придётся делать под свои условия – количество кирпича, которое уже есть или понадобится добавить, размеры площадки, избранная конструкция и общий вид печного сооружения. Оптимальные параметры конструкции барбекю:

  • общая высота – до 1,8 м;
  • постамент – не выше 0,8-0,9 м;
  • жаровня – на уровне 0,5-0,7 м, под ней ниша для сушки дров;
  • ширина печи внутри – до 0,5 м.

Принцип «чем больше, тем лучше» здесь не уместен, компактные размеры способствую лучшему сохранению жара. Когда готовы чертежи и общий эскиз вашего будущего печного сооружения, можно переходить к кладке фундамента, как на схеме барбекю из кирпича. Обычно сотни кирпича хватает для этих целей.

Делаем фундамент барбекю

Понадобятся инструменты: емкость для замеса бетона, мастерок, лопата, клинышки и жгут, уровень строительный. Нужны доски для опалубки, цемент, песок, глина и кирпич – огнеупорный и облицовочный. Для наружных печей обычно используют шамотный кирпич марки ША и ШБ, выдерживающий температуру до 1650 °C. Нет смысла делать основательный и дорогостоящий фундамент для барбекю, важнее потрудиться над его общим обликом.

В основание жаровни поверх пьедестала монтируют стальной лист соответствующих размеров. Лист, жаровню и решетки подбирают по размерам барбекю. В основание вытяжной трубы вставляют лист из оцинковки, меди или стали в виде колпака, его можно оставить открытым или задекорировать кирпичом или камнем трубу можно удлинить.

Для получения ровной траншеи под фундамент лучше забить колья прямоугольником и натянуть жгут по наружному и внутреннему периметру.

1. Для печных сооружений достаточно неглубокого монолитного П-образного фундамента в траншее не более 30-50 см глубиной.

2. Дно траншеи засыпают гравием, поливают и утрамбовывают.

3. Поверх этой подушки укладывают арматуру в виде сетки и делают опалубку, металлические прутья можно добавить по углам.

4. Бетон марки 300 замешивают водой из цемента и песка 1:3 и заливают основание фундамента, поверяют уровнем и выравнивают.

5. Полученный фундамент пару суток выстаивается, после затвердения можно делать постройку.

6. Иногда вместо фундамента ограничиваются вкопанной в грунт железобетонной плитой.

Кладка пьедестала

Если остались хоть какие-то сомнения перед кладкой барбекю, пока сохнет фундамент, можно воспользоваться схемой «порядовка барбекю» на рисунке и видео на данную тему. Если не осталось никаких сомнений, приступайте к кладке пьедестала, как показано на рисунке. Учитывайте то, что шамотный кирпич будет внутри, а облицовочный – снаружи. Его укладывают в 2 ряда, дополнительно перекладывая арматурными прутами. Порядовку просчитывают заранее, с учетом схем и чертежей.

Укладку кирпича делают на глиняном растворе, она от жары потом спекается. Глину до основных работ немного смачивают, чтобы удалить избыток воздуха. Смесь из красной глины, песка, воды и небольшого количества цемента замешивают до нужной консистенции и готовят для кладки.

Кладка печного сооружения

Чтобы постройка не отсыревала, позаботьтесь о гидроизоляции – поверх фундамента постелите слой рубероида. Далее можно возводить цоколь барбекю, не важно, из какого кирпича, огнеупорный нужен вокруг очага. Облицовочный кирпич с закругленными углами смотрится наиболее привлекательно. Если вы планируете сделать своды у очага, то соорудите подпорку до того, как будете делать кладку, она поможет наиболее удачно выложить арку, и лучше упрочить ее арматурой.

Каждый ряд делаем сдвиг на полкирпича – для надежности кладки без трещин. Напоминаем, что кладка печи делается глиняным раствором, с добавлением цемента. Не столь важно, каким кирпичом будет выложена поленниц под очагом внутри – там будут находиться дрова для сушки.

После 5-6 ряда кирпичной кладки нужно продумать опорный выступ для укладывания стального листа под жаровней – там будет поддон. Кирпич в этом месте можно уложить поперек, а после закрепления основы под жаровню формируем непосредственно печь из огнеупорного кирпича.

Когда печь оборудована, закрепляется вытяжной колпак трубы над очагом. В некоторых случаях его оставляют открытым, но чаще закрывают отделочным кирпичом или камнем. При строительстве дымохода на задней стенке делают «зуб» – изгиб, усиливающий тягу и задвижку. Кирпичи можно класть плашмя или на ребро.

Некоторые печи-барбекю дополнительно оборудуют подсветкой под тентом или крышей, что удобно в вечернее время. Хорошим решением будут пристроенные рядом столешницы, полки, рукомойник или целая беседка. Декоративная отделка барбекю зависит от вкуса и желания хозяина, но лучше воспользоваться готовыми образцами на фото барбекю из кирпича своими руками. Иногда делают целый комплекс или крытое сооружение по типу беседки.

Совет: Эксплуатировать барбекю нужно грамотно, уметь обращаться с открытым огнем и пользоваться всеми приспособлениями. Например, жарочную емкость и все металлические предметы смазывают рафинированным растительным маслом и хорошо прокаливают, подобно сковороде для блинов. К несмазанной стальной решетке рыба и мясо могут прикипать. Далее после остывания их используют как обычную кухонную утварь. Огонь не должен подниматься высоко и выходить за пределы решетки и охватывать стены барбекю. Сажу в дымоходе периодически нужно удалять, чтобы при обратной тяге на ветру она не осыпалась в очаг.

Источник: http://strport.ru/stroitelstvo-domov/barbekyu-iz-kirpicha-svoimi-rukami

Барбекю из кирпича для дачи – строительство своими руками

Для приготовления пищи на открытом воздухе идеально подойдет барбекю из кирпича. Чтобы сделать барбекюшницу на даче понадобится совсем немного времени и нет необходимости в наличии строительных навыков. Мы расскажем о том как работает печь для барбекю, какие выбрать для нее материалы, а также поделимся необходимыми чертежами и схемами для строительства.

Наряду с мангалами барбекю также считается одним из популярных методов приготовления пищи на открытом воздухе. Так же как и приготовление на открытом огне, этот способ позаимствован от наших предков, а все технологические тонкости готовки тесно переплетаются с особенностями конструкции и, связанным с ней, особым распределением тепла от горящих углей. Термин барбекю имеет одновременно два значения: это и особый метод приготовления еды, и сама конструкция очага для данного метода.

Современные инструкции часто смешивают проекты мангалов и барбекю, описывая их в виде конструкции для получения локального тепла от открытого огня с целью термической обработки сырых, преимущественно мясных, продуктов. На самом же деле гриль и барбекю отличны между собой настолько, что даже одни и те же продукты, приготовленные этими двумя способами, имеют различный вкус и аромат.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Многофункциональная печь с барбекю и мангалом

Уголь тлеет, а не горит. Продукты постепенно “доходят” в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы – всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них – не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Строительство барбекю своими руками

Несмотря на сложность обеспечиваемых процессов, конструкция самого простого каменного барбекю совершенно элементарна и доступна для повторения любому человеку, включая того, кто никогда не держал в руках кирпич. По сути, нужно просто организовать три кирпичных стенки и предусмотреть место установки поддона для угля и крепления решетки для приготавливаемых продуктов.

Строим барбекю из кирпича на даче

Но следует заботиться не только о функциональности, но и о внешнем виде конструкции. Поскольку на небольшом дачном участке каменное барбекю играет еще и роль ландшафтного украшения.

Конструкционные особенности барбекю

Простейшая конструкция барбекю представляет собой обычную кирпичную кладку, напоминающая в плане букву “П”. Получается простой, но функциональный камин барбекю, своими руками сделать который можно очень быстро, и он идеально подойдет для отдыха на открытом воздухе.

Барбекю из кирпича простой конструкции

Как видно из фото, на внутренних стенках кладки обустроено несколько выступов для крепления металлического листа для угля и решетки для приготавливаемых продуктов. Вес такого каменного барбекю совсем невелик и поэтому он не нуждается в массивном капитальном основании. Фундаментом могут служить обрезки бетонных столбиков для ограды или виноградной подпорки. Высота конструкции определяется с точки зрения удобства приготовления.

Для универсальности в верхней части кладки есть еще выступы для шампуров, на которых можно жарить шашлыки. В этом случае и поддон для угля также ставится выше – на место решетки для барбекю.

Печи камины барбекю отличаются закрытостью постройки

Выбор материалов для барбекюшницы

Отсутствие высокотемпературной топочной камеры как таковой и низкая рабочая температура тления угля позволяет использовать для строительства обычный красный обожженный кирпич. Но, учитывая уличные условия эксплуатации, традиционный “печной” глиняный раствор для кладки не подойдет. Кирпичная кладка барбекю выполняется с применением строительной цементно-песчаной смеси с цементом хорошего качества.

Делаем защитный колпак и вытяжку

Поскольку барбекю из кирпича строится на открытом воздухе, для защиты от ветра и непогоды имеет смысл организовать защитный колпак и невысокую вытяжку из-под него. Высота дымоходной трубы должна составлять не более полуметра, иначе возникающая тяга превратит барбекю в обычный мангал. Барбекю с колпаком и трубой можно устанавливать в летней беседке или на открытой веранде дома.

Колпак будет собирать дым и отводить его в дымоход, чем и обеспечит комфортное приготовление еды. Причем совсем необязательно выкладывать колпак с трубой из камня, с этой ролью прекрасно справится и железная конструкция. Только, для защиты от ветра, металл нужно надежно укрепить в кирпичной кладке на этапе строительства.

Как сделать профессиональную печь барбекю

Простую печь барбекю своими руками собрать очень просто, но по своей функциональности она может не удовлетворять опытных и уверенных в себе мастеров. Если планируется постройка более сложной конструкции – объединить ее с барбекю в одной конструкции очень просто. На сельских подворьях и дачных участках часто можно встретить полноценные печи для летнего приготовления пищи, расположенные практически под открытым небом.

Усовершенствованная конструкция барбекю печи

В качестве примера рассмотрим порядовку универсальной уличной печи с плитой и барбекю. Но следует учитывать, что вес этой конструкции уже достаточно большой и, соответственно, под нее нужно закладывать отдельный ленточный армированный фундамент. На месте стыка плиты и жаровни рекомендуется усилить фундамент дополнительной поперечной связью.

Порядовка печи для барбекю Схема – строим печь для барбекю своими руками

Высота слоев фундамента:

  • подушка из песка и гравия – 25 см;
  • армированный бетон – 50 см;
  • высота поднятия фундамента над уровнем земли – 10-15 см.

Ширина фундамента – 70 см, причем он должен выступать за пределы кладки на 10-15 см.

После застывания бетона снимаем слой земли фундамента и заполняем его глиняно-гравийной смесью. Причем глина может быть не самого высокого качества, даже накопанная в соседнем овраге. Главное, чтобы она могла схватиться и образовать более или менее прочный слой.

Чтобы создать индивидуализируют экстерьер вместо кирпича кладку можно выложить из природного камня. Учитывая простоту конструкции – все это реально сделать своими руками, даже не имея достаточно опыта.

Необычные печи барбекю фото

Барбекю мангалы и печи – идеальный вариант для приготовления вкусной пищи на даче и проведения семейных выходных или пикника на открытом воздухе. К тому же, уличные печи камины барбекю считаются очень интересным и стильным украшением участка.

Источник: http://vsadu.ru/post/barbekju-iz-kirpicha-shemy-poryadovki-stroitelstvo.html

Барбекю из кирпича своими руками

Чтобы построить хорошую печь-барбекю нужны руки, которые растут из «правильного места», нужен интерес к процессу и нужно терпение. Без кропотливой подгонки, кирпичика к кирпичику, нечего даже браться за строительство печи. Хорошая русская пословица гласит – глаза боятся, а руки делают! Это про тех, кто не боится экспериментировать. Построив печь-барбекю из кирпича своими руками и получив удовольствие от процесса, хобби легко превратится в доходный бизнес.

Отличительные особенности барбекю, печи, камина и гриля

  • У барбекю, печи, камина позади жаровни имеется задняя стена, а у гриля она отсутствует. Задняя стена предназначена для экономии жара, для равномерного распределения его на приготавливаемый продукт.
  • У барбекю, печи, камина имеется дымоход, который эффективно отводит дым и горячий воздух при приготовлении пищи, у гриля его нет.
  • В печи и камине угли горят в топке, а у гриля в металлическом поддоне различной формы.
  • Барбекю, камин, гриль греют только при горении, а печь остается теплой еще несколько часов после прогорания углей.
  • Печь и барбекю используют для приготовления пищи и/или отопления, камин только для отопления, а гриль только для приготовления пищи.

Материалы и инструменты для барбекю из кирпича своими руками

  • Кирпич красный первого или высшего сорта, количество зависит от величины печи-барбекю;

  • Кирпич шамотный для кладки топки, количество по потребности;

  • Печное литье ( дверцы, колосники, поддувала, заслонки, решетки для барбекю и другое) – количество зависит от того как сделан чертеж барбекю из кирпича.
  • Глина или сухие смеси, приобретенные в магазине;
  • Цемент для фундамента;
  • Песок речной не мытый для приготовления раствора;
  • Гравий для фундамента;
  • Арматура для закладки в фундамент;
  • Металлический лист, размер выбираем исходя из размеров барбекю;
  • Доски для строительства опалубки;
  • Гудрон или рубероид для гидроизоляции;
  • Кельма и другие инструменты для накладки раствора;
  • Молоток с резиновым бойком;
  • Уровень и отвес для измерения вертикали и горизонтали стенок;
  • Пила для мокрой резки кирпича с набором алмазных отрезных дисков, предназначенных для мокрой резки;
  • Болгарка с шлифовальными кругами и отрезные алмазные диски влажной резки.
  • Шаблон для кладки полукруглой арки (см. шаблон);

Подготовительные работы

Чтобы построить прочную печь-барбекю из кирпича своими руками необходимо подобрать строительные растворы. Существует два варианта растворов, в том числе:

  • глина в смеси с речным песком;
  • готовые строительные смеси (отдельно для топки, стен и универсальные).

Оба варианта имеют достоинства и недостатки, поэтому считаем необходимым рассказать о них отдельно.

Глина или строительные смеси для кладки печей

До последнего времени глина, широко использовалась в строительстве печей, в том числе для барбекю. Она имеет один недостаток. Печи, построенные на глиняном растворе, следует предохранять от попадания влаги. Не подходит глина для связки кирпичей на трубе её заменяют на известковые, цементные. В последние годы более популярны готовые огнеупорные смеси, которые можно приобрести в магазине в сухом виде. Используются после добавления воды.

Тем не менее, глина — дешевый строительный материал, экологически безопасный. Для кладки используем глину бордового или темно-красного цвета. Проверка глиняного раствора на готовность может быть выполнена следующим образом:

  1. комок глины, весом 0,5 кг смешивают с 200 мл воды и разминаем до состояния теста, которое не прилипает к рукам.
  2. делаем небольшой комок и кидаем его на гладкую стену или на пол, если комок растрескался – глина жирная, если рассыпался – тощая (много песка), нормальная глина прилипает к поверхности как пластилин.

Расход глиняного раствора составляет примерно два-три ведра (объемом 25л) на тысячу кирпичей. Для повышения прочности глиняного раствора на ведро глины добавляют половину граненого стакан поваренной соли. В отдельных случаях для повышения прочности барбекю из кирпича своими руками в глиняный раствор добавляют цемент 0,5 кг на ведро глины.

Готовый раствор, пригодный для использования, должен напоминать густую деревенскую сметану. При намазывании на кирпич она хорошо держаться. В процессе работы емкость с глиняным раствором необходимо предохранять от испарения влаги.

В последнее время в строительстве печей широко используют сухие смеси типа Ветонит, однако популярны и другие смеси. Способ приготовления и применения готовых смесей, для кладки барбекю из кирпича своими руками, смотрите в инструкции на упаковке смеси. Не забывайте, имеются составы под разные температуры нагрева стенок печи. Поэтому есть смеси для топок и просто обычные смеси для стенок печи, камина.

Сколько кирпича необходимо для постройки барбекю

Перед постройкой барбекю из кирпича своими руками необходимо рассчитать его количество. В интернете имеется множество вариантов расчета нужного количества кирпичей. Рекомендуем более менее точно рассчитать потребность, разработав предварительно чертеж барбекю из кирпича. Известно, что размеры стандартного кирпича следующие:

  • длина – 25 см;
  • ширина – 12 см;
  • высота – 6,5 см, высота ряда вместе со слоем раствора 7 см.

Предлагаем интересный вариант барбекю, пригодный для постройки новичками (рисунок 1). На фотографиях, представленных в конце статьи, показаны различные варианты летних кухонь — возможно, какой-либо из вариантов Вам придется по душе.

Фото 1. Первый вариант печи-барбекю

Второй вариант печи-барбекю

Внимательно изучив внешний вид постройки, приблизительно рассчитаем количество кирпичей, необходимое для возведения печи. Ориентировочно необходим один поддон или 275 штук. Данный вариант может быть упрощен или наоборот усложнен. Вместо дымохода из кирпича можно сделать дымоход из металла. Убрав из проекта кирпичный столик- мангал (справа), сэкономите на кирпиче. Построив первую печь-барбекю, приобретя опыт, без труда будете определять потребность в строительном материале. Перед постройкой обязательно сделайте послойный чертеж барбекю из кирпича, ориентируясь на фотографию. На фотографии печь состоит из 28 рядов кирпича (1м 96 см), в том числе 18 рядов до трубы (1 м 26 см) и 10 рядов (70 см) до жаровни барбекю. Нарисуйте 18 рисунков, на которых схематично обозначьте укладку кирпичей. При этом помните, если нижний кирпич лежит вдоль, то сверху на нем лежат кирпича два продольно.

Схема второго вариант печи-барбекю по слоям

Строительные работы барбекю из кирпича своими руками

Место для барбекю выбираем в удобном месте. Учитываем следующие критерии:

  • Максимальная удаленность от границы с соседним участком;
  • Максимальная удаленность от деревянных построек;
  • Лужайка под барбекю не должна иметь деревья рядом с барбекю;
  • Возможность подвести воду и электричество к мангалу;
  • Возможность возведения возле барбекю беседки или встроить в неё печь.

Делаем фундамент

На выбранном месте участка делаем разметку под фундамент для барбекю из кирпича своими руками. Размеры фундамента могут быть разными.

Фото 2. Беседка в комплексе с барбекю и мангалом из кирпича

Размер зависит от того будет ли рядом построена беседка или фундамент необходим только для печи. Фундамент рекомендуем сделать плитный. По отметкам выкапываем котлован глубиной 40-50 см. Засыпаем песчано-гравийной смесью вровень с верхним слоем земли, утрамбовываем и строим деревянную опалубку. Монтируем арматуру. Заливаем бетонную смесь, тщательно трамбуем, чтобы не оставались пустоты в теле фундамента. По уровню проверяем верхнюю площадку фундамента по отношению её к горизонту. Готовую площадку накрываем мокрой мешковиной, другим материалом для предохранения от быстрого высыхания и растрескивания. Фундамент готов через 72 часа. Демонтируем опалубку.

Возводим стены барбекю

Для предохранения фундамента от сырости и для того, чтобы кирпич предохранить от грунтовой влаги, обмазываем расплавленным гудроном стенки фундамента. Сверху кладем один-два слоя рубероида. Готовим раствор для работы (приготовление смотри выше). На раствор кладем в один слой кирпичей. Если критически рассматривать выбранный нами проект барбекю, то рекомендую фундамент сделать на 10-15 см шире границ печи. Это рекомендуем делать, чтобы была возможность положить половые доски будущей беседки. Второй ряд барбекю выкладываем в столбики. На седьмом и десятом ряду устанавливаем металлическую плиту толщиной примерно 0,5- 1,0 см. Размер листа меньше печи на половину кирпича.

Болгаркой или пилой с мокрой резкой выбираем половину кирпича, чтобы в паз положить лист металла. Продолжаем возводить стены, в соответствии с рисунком. Доходим до 15 ряда кирпичей , после которого необходимо сделать свод. Предварительно делаем шаблон из дерева (рисунок 2). Выпиливаем лист фанеры. Подбираем размеры фанеры исходя из требуемой кривизны. На доске, карандашом отмечаем кривизну, выпиливаем лобзиком. Получается дуга. Также поступаем со второй доской. Прибиваем лист фанеры по кривой стороне доски. Для усиления конструкции между досками вставляем еще одну доску и скрепляем их вместе. Шаблон готов. Устанавливаем его между стенками, а сверху на раствор укладываем кирпич. Не забудьте, чтобы в центре кирпич находился посередине конструкции.

Рисунок 3. Шаблон для полукруглой арки над печным отверстием

Делаем дымовую трубу

Топка и печная труба барбекю из кирпича своими руками делается из огнеупорного кирпича. Труба начинается с 18 ряда. Для сужения каждый последующий ряд кирпичей выкладываем на ½ меньше предыдущего. Так делаем до 28 ряда. Вместо кирпичного свода можно сделать Металлический короб для отведения вверх дыма. Все печь-барбекю готова.

В видеоролике показывается, как произвести кладку печи-мангала (барбекю) из кирпича самостоятельно.

Источник: http://vse-postroim-sami.ru/engineering-systems/fireplaces/1514_barbekyu-iz-kirpicha-svoimi-rukami/

Барбекю из кирпича своими руками

  • 1 Предварительные работы
  • 2 Выбор места
  • 3 Фундамент
  • 4 Выбор кирпича
  • 5 Глиняный раствор
  • 6 Пошаговая инструкция
  • 6.1 Пьедестал
  • 6.2 Топка и печь
  • 6.3 Труба
  • 6.4 Заключительные работы
  • 6.5 Видео: процесс кладки барбекю из кирпича
  • 7 Барбекю или мангал
  • 8 Возможности
  • 9 Предосторожности
  • 10 Видео: кладка барбекю с мангалом
  • 11 Фото
  • 12 Схемы

Барбекю на дачном участке позволит готовить вкусную пищу прямо на открытом воздухе. Владелец получает возможность устраивать пикники, праздники и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустройство уличной печи — не самое простое дело.

Предварительные работы

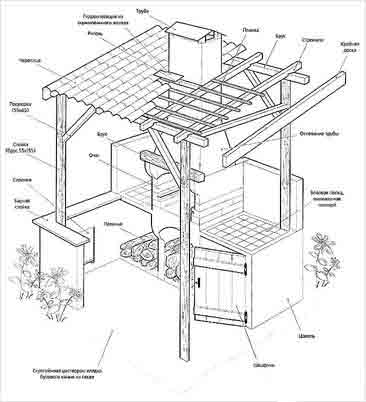

Схема

В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

Чертеж придется обязательно делать самостоятельно, потому что не существует универсальной конструкции барбекю.

Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

Выбор места

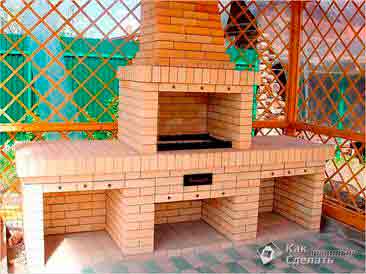

В беседке

  1. Выбор места под барбекю производится по одному основному критерию — пожаробезопасности.
  2. Рядом с печью не должно быть деревьев и сухих кустов.
  3. Печь должна находиться в отдалении от основных строений (баня, дом, пристройка).
  4. При строительстве барбекю учитывают основное направление ветра. Он не должен дуть в сторону построек. Кроме того, надо учитывать, что искры может относить к соседям.
  5. Не следует возводить рядом с детской площадкой, беседкой, теплицами.

Всегда помните о требованиях пожаробезопасности.

Когда нужное место найдено, можно приступать к закладке фундамента.

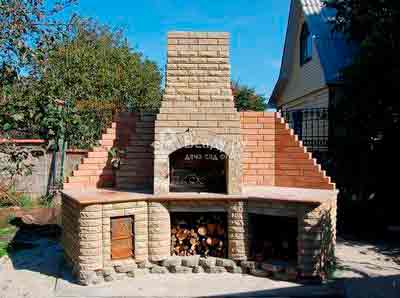

С разведенным огнем

Под конструкцию отлично подойдет недорогой и простой в исполнении монолитный ленточный фундамент. Сильно заглублять его при этом необязательно.

  1. По периметру будущего сооружения роется траншея глубиной около 40 см.
  2. На дно траншеи надо насыпать смесь щебня и гравия. Дно тщательно поливается и трамбуется.
  3. Поверх гравия и щебня укладывают арматурные прутья. Они должны быть сложены так, чтобы представлять собой сетку.
  4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента надо использовать цемент марки 300.

Выбор кирпича

Для строительства барбекю потребуется два вида кирпича: огнеупорный и облицовочный.

Из всех видов огнеупорного кирпича оптимальным вариантом будет шамотный кирпич. Он идет на строительство печей. В таком кирпиче очень много глины, и он отлично выдерживает высокие температуры. При выборе облицовочного кирпича надо обращать внимание на прочностные свойства материала.

Кроме кирпича для строительства нужны растворы. Для этого надо купить красную глину, песок и цемент. Глина потребуется для укладки шамотного кирпича. Из нее нужно сделать глиняный раствор. Цемент с песком пойдут на раствор для облицовки.

Глиняный раствор

Кирпич огнеупорный

  1. Для глиняного раствора нужна красная глина, песок, цемент и вода.
  2. Глину следует залить некоторым количеством воды и оставить ее так примерно на 5-6 дней.
  3. После этого надо смешать глину с водой до однородной массы.
  4. Далее в состав добавляется немного просеянного песка и совсем чуть-чуть цемента марки 200.
  5. Все ингредиенты следует смешать. Раствор готов.

Пошаговая инструкция

  1. Выкладка пьедестала.
  2. Обустройство печи.
  3. Выкладка трубы.
  4. Заключительные работы.

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Этапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

Заключительные работы

На этапе заключительных работ осуществляется декоративная отделка барбекю.

Видео: процесс кладки барбекю из кирпича

Барбекю или мангал

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Возможности

В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

Предосторожности

При работе с барбекю надо соблюдать правила безопасности.

Меры безопасности следующие:

  1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
  2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
  3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

Видео: кладка барбекю с мангалом

Если вы решите купить гриль барбекю, то лучше всего это сделать в интернет магазине, так как цены в них гораздо дешевле. Для садовых барбекю лучше всего подойдут кованые мангалы.

Источник: http://kakpravilnosdelat.ru/barbeku-iz-kirpicha-svoimi-rukami/

Строим барбекю из кирпича своими руками: пошаговое руководство с фото и схемы строительства

Нет лета без шашлыка! А если этот шашлык организован на собственном профессиональном барбекю из кирпича, то наслаждаться им в разы приятней. Остались материалы от строительства, беседка пустует или у вас есть возможность построить хороший кирпичный мангал? Тогда информация, изложенная ниже – как раз для вас! И даже если лишних средств на оплату мастера у вас нет, не отчаивайтесь! Не обязательно быть профессиональным каменщиком, чтобы построить барбекю из кирпича своими руками. Наши доступные советы и инструкции помогут вам справиться с этой приятной задачей.

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Комплекс барбекю своими руками: пошаговая инструкция

А теперь представляем вашему вниманию руководство по выполнению порядовки шикарного уличного комплекса барбекю с мойкой, разделочной поверхностью и твердотопливной плитой.

Параметры печного комплекса приведем в кирпичах, размеры которых каждый сможет выбрать самостоятельно. Мы будем использовать кирпич стандартных размеров 250х120х65 мм. Итак, длина нашей конструкции – 19,5 кирпичей, выложенных продольно, или 487,5 см; глубина – 4 кирпича или 100 см.

Задняя стенка кладется в 1 кирпич, стенки между дровником, мойкой и мангалом выкладываются толщиной в 1,5 кирпича. Площадь под твердотопливную печь имеет размеры 6,5 х 4 кирпича.
Перед началом работы вам пригодятся советы нашего опытного эксперта-печника.

О растворе, кладке и кирпичах: советы от профи

  • Для печной кладки я всегда пользуюсь жаростойкими смесями на бетонной основе (например, «Геркулес»). Если вы работаете с глиняно-песчаным раствором, советую добавлять в него стакан цемента марки 400 на ведро смеси.
  • Оптимальная толщина шва между кирпичами – 5-7 мм.
  • Барбекю — сооружение, подвергающееся термальным нагрузкам, поэтому выбирать для работы кирпич нужно шамотный или красный полнотелый М: 125-175 и выше. Лицевые стороны можно выполнить из полнотелого кирпича, а внутренние части жаровен – исключительно из жаропрочного.

Постройка печи должна проходить в три этапа: 1) выбор места и подготовка основания; 2) подготовка материалов, инструментов и разметка печи; 3) кирпичная кладка барбекю ряд за рядом.

Этот ряд вначале укладываем насухо, проверяем диагонали (они должны быть одинаковыми). После начинаем выкладывать кирпичи на раствор.

Второй ряд «перевязывает» первый. Выкладываем кирпичи на раствор, перекрывая стыки.

Устанавливаем поддувальную дверцу. Снова кладем кирпичный слой с перекрытием швов, на плоскости печи оставляем отверстие для зольного отсека, как показано на фото.

Выполняем кладку без изменений, перекладывая 3 ряд.

Перекрываем поддувальную дверку и частично перекрываем зольную камеру, оставляя в ней выход в размере двух кирпичей. Также в этом ряду выполняем арку над дровником, как показано на фото. Под арку подкладываем деревянную опалубку, а затем выкладываем кирпичный слой. Опалубку не снимаем, пока раствор не высохнет.

Есть два способа установки зольной дверки – опутать ее проволокой и установить в швы кирпича или сделать из стали 1 мм окантовку, прикрутить ее болтами к кирпичам и прижать таким образом нашу заслонку. Дверцу нужно изолировать от топки асбестом или базальтовым картоном, чтобы кирпичи не перегревались и не становились подвижными (особенно, если крепление сделано проволокой и дверцы перекрыты «в замок» скошенным кирпичом).

Выполняем кладку, огибая арку дровника. Над камерой зольника оставляем топочное отверстие и устанавливаем топочную дверцу.

Продолжаем кладку топливника, огибая дверцу. Устанавливаем два простых перекрытия под мойку и разделочный стол, таких, как над отверстием поленницы. Кроме того, заливаем бетоном плиту над дровником, формируя основание мангала.

Предлагаю выполнить самые простые арки для нашей печи из скошенных кирпичей (смотрите схему). Скос делаем так, чтобы ширина арки равнялась 21 см. Кладем кирпичи, скашивая их с двух сторон. Центральный кирпич срезаем «в замок». Крайние кирпичи арки погружаем в предыдущий ряд.

Кладем ряд без изменений, огибая арки, отверстие и дверцу топливника.

В этом ряду перекрывается топочная дверца перекрытием «в замок». Заливаем бетонные перекрытия под разделочный стол и мойку, предусматривая место для раковины. В мангале создаем нишу под зольный ящик. Зольный отсек можно заказать или сварить самостоятельно из листа нержавеющей стали толщиной от 5 мм.

В 10 ряду необходимо выполнить отверстие печи для дымовых газов в правом углу печного короба. Скашиваем кирпичи так, как показано на рисунке, выводя отверстие к общему дымоходу. В мангале устанавливаем решетку (металлический лист с отверстиями).

Теперь пришло время установить на печи балезинскую плиту под казан. Ее размеры в нашем случае: 530 х 700 мм. Далее заканчиваем кладку мойки и столика, которые в дальнейшем можно будет облицевать керамической плиткой или другими материалами на ваш выбор.

Аналогов по цене и функциональности у балезинской плиты под казан практически нет, но качество этих плит не всегда «на высоте». При покупке старайтесь выбирать максимально ровную и гладкую поверхность с помощью уровня и рулетки.

Начинаем кладку самого мангала. Перекрываем плиту дополнительным рядом кирпичей и закрываем дымовой ход, оставляя отверстие для трубы в 1,5 кирпича.

13 – 18 ряд

Продолжаем кладку мангала, перекрывая ряды.

Выполняем арочное перекрытие портала жаровни. Внешний ряд перекрытия делаем в виде арки из кирпичей, выложенных ребром. Такая кладка необходима для повышения прочности и жаростойкости перекрытия, так как именно над ним будет располагаться основная масса дымосборника. За внешней аркой выполняется внутреннее перекрытие, укрепленное шпилями. Между перекрытиями следует уложить слой базальтового картона.

20 — 21 ряд

Продолжаем выкладывать мангал. Дымоход печи идет параллельно с дымоходом мангала. Так, вы сможете топить печь и мангал одновременно без дополнительной нагрузки на дымосборник.

Перекрываем арку мангала, продолжая кладку по привычной схеме.

Начинаем кладку дымосборника, сужая кирпичи спереди и по бокам, уменьшая шаг на полкирпича.

Продолжаем сужение, подрезая кирпичи для кладки, выполняя каминный зуб. Такая форма препятствует попаданию холодного воздуха в мангал.

25 – 27 ряд

Продолжаем кладку дымосборника уступами.

28 ряд и далее

Теперь намечаем отверстие общей трубы сечением 250 мм (в 2 кирпича) и продолжаем его до окончания дымохода. Общий внутренний объем трубы должен составлять не менее 2/3 всего портала мангала. Если барбекю строится под навесом, то труба кладется на выход, как правило, выше крыши беседки.

Также, вы можете посмотреть весь проект с объяснениями в видеоформате:

И еще один проект строительства в виде иллюстраций:

Ваша печь готова? Значит, пора ее использовать! Такая конструкция позволит вам готовить любое мясо, первые блюда и плов в казане, запекать овощи, варить каши и выпекать свежие лепешки с легким ароматом дымка. Сделайте пробный обжиг барбекю, замерьте температуру в жаровне и дымоходе, чтобы качественнее готовить любимые блюда. Теперь можно звать гостей на ароматный и питательный ужин!

Источник: http://small-village.com/postroiki/barbekyu-iz-kirpicha-svoimi-rukami.html

Строительство барбекю из кирпича

Шашлык и барбекю всегда связаны с приятным времяпровождением на природе в кругу близких людей. С шашлыком дела обстоят довольно просто. Мясо для него режется на маленькие кусочки, хорошо маринуется, пропекается, не требует специального оборудования. Достаточно развести костёр, получить жар, разместить над углями шампуры с кусочками шашлыка. Максимум, что может потребоваться – это мангал вместо костра.

Барбекю же – это более продвинутая технология праздника.

Куски мяса здесь существенно больше, чем для шашлыка, поэтому для их успешного приготовления необходима печь-барбекю. Следовательно, раз требуется печь барбекю, можно создать на даче или во дворе частного дома постройку, которая будет органично вписываться в интерьер приусадебного пространства. При этом можно не задаваться целью, только готовить мясо.

С чего начать стройку

Начинать возведение барбекю из кирпича своими руками необходимо с выбора проекта. Для наиболее полного, правильного представления о проекте необходимы схемы и чертежи. Но они не всегда эффективны без видео о том, как построить барбекю из кирпича. Просмотрев схемы, чертежи, фото и видео разных видов барбекюшниц, стоит выбрать проект из не облицованного красиво сложенного кирпича, но при этом должна быть сделана полная порядовка барбекю от начала и до конца кладки барбекю из кирпича. Это необходимо сделать для сохранения симметрии всего сооружения, чтобы печка хорошо выглядела.

Следующим важнейшим компонентом красивого барбекю из кирпича является сам кирпич. При его выборе надо остановиться не на строительном, а на печном кирпиче. Они отличаются своей геометрией. Строительный:

  • имеет ложок 25 см.;
  • тычок 12 см.


Такие размеры делаются для того, чтобы при укладке строительного кирпича поверх ложка между тычками оставался стандартный зазор 8-10 мм. В печном деле печной кирпич делает этот шов заметно меньшим. Производители предлагают разные размеры печного кирпича. Но наиболее распространёнными являются такие размеры:

Для того чтобы кладка получалась красивой, надо сделать из арматуры пару отрезков, которые по толщине будут равны ширине шва, а при кладке использовать их как шаблоны, размещая между кирпичами. Если не получается купить то, что соответствует проекту барбекю из кирпича и порядовке, лучше купить кирпич более крупный, затем подрезать тычок, а также ложок – до необходимых размеров, но не вручную, а на станке. Для станка потребуется:

  • прочный верстак или стол;
  • болгарка, жёстко установленная на столе или верстаке;
  • направляющие, вдоль которых мимо диска болгарки перемещается подрезаемая заготовка.

Также надо обратить внимание на другие элементы кладки:

  • три четверти кирпича;
  • полкирпича;
  • четверть кирпича.

Их правильные размеры должны соответствовать следующим образом:

  • целый – два тычка и шов между ними должны быть такими же, как целый кирпич плюс два полкирпича;
  • размеры четверти кирпича должны быть такими, чтобы две четверти кирпича плюс шов равнялись длине полкирпича;
  • размер трёх четвертей материала должен быть равен сумме из полкирпича, четверти плюс ширина шва.

В итоге, если перед началом кладки барбекю из кирпича своими руками:

  • определиться с проектом печки;
  • сделать полную порядовку всего барбекю из кирпича;
  • подготовить материал, а также его части;
  • сделать шаблоны для швов кладки,

то печка сложится также легко, как модель из конструктора “Lego”. При этом все швы совпадут, вся порядовка совпадет, печка будет построена быстро и легко.

Правильный фундамент

Но для того, чтобы время, потраченное на поиски и просмотры схемы, фото и видео печки, не оказалось частично потерянным, а затраты на материалы и кладочные работы в будущем не увеличились, необходимо продумать и составить план строительства объекта. Любой план строительства, независимо от того, план дачи это или кирпичной печки, сложенной по той или иной схеме, включает определённые виды фундамента, с которого строительство начинается.

Для дачи существует множество различных барбекю, устройство которых можно посмотреть в интернете на соответствующих фото. Это может быть как одиночная печь для приготовления мяса, так и совмещённая с коптильней и даже с конфорочной печью. Для дачи многофункциональность печи будет только к лучшему. Необходимо сразу выбрать такое устройство для барбекю, чтобы впоследствии дополнительно не заниматься отдельной коптильней. Однако потребуется сделать соответствующий фундамент:

  • Вырыть котлован необходимой площади и глубины. От поверхности грунта глубина фундамента должна быть не меньше 80 см. Такой фундамент необходим для получения хорошей устойчивости всей конструкции, особенно весной и осенью и во время сильных летних дождей, когда грунт от избытка влаги становится податливым.
  • В котловане под фундамент, примерно посередине, должна быть сделана армированная бетонная плита, содержащая связанные отрезки арматуры, расположенные по граням воображаемых параллелепипедов. Плита должна быть не тоньше 20 см. Под плитой должна быть подушка фундамента из гравия и песка слоями по 12-15 см.
  • На плите фундамента размещаются три ряда кирпича уже самой печи-барбекю, которые должны доставать уровня пола дачи или беседки, если барбекю является их частью. Выше плиты фундамента с тремя рядами кладки идут два ряда кладки противопожарки и еще выше – уже остальная часть корпуса печи. Плита фундамента должна выступать за края периметра печи на 5-10 см.

Приятно греться у огня собственной печки в беседке на приусадебном участке, когда наступает вечерняя прохлада. Вдыхая запахи дымящегося на жару мяса, предвкушать замечательный ужин. И дым родного очага нам будет сладок и приятен.

Источник: http://poluchi-teplo.ru/barbekyu/stroitelstvo-barbekyu-iz-kirpicha.html

Порядовка барбекю из кирпича своими руками

На сегодняшний день барбекю различаются в основном по следующим параметрам: материалу, размерам, способу установки (стационарные и переносные).

Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются.

Когда владельцы загородных домов выбирают место для будущего очага, следует обязательно помнить об опасности, которую может нести огонь. Следовательно, площадку рекомендуется искать на большом расстоянии от дома и хозяйственных построек из дерева. Однако при этом барбекю должно быть удобно соединено с кухней. Это может быть дорожка, аллейка, проход. Именно оттуда будут доставляться кухонная посуда, утварь и другие элементы.

Правильное расположение мангала для барбекю

Не рекомендуется в качестве будущего места для барбекю выбирать участок, на котором растут деревья и свисают вниз ветви — сильный жар, который будет идти от печи, способен навредить им даже в том случае, если конструкция будет небольшой и со всеми необходимыми мерами защиты.

Исходя из запланированных размеров барбекю, выбирать место под барбекю следует с запасом, учитывая противопожарные меры безопасности.

Если устройство планируется ставить на лужайке, нужно быть готовым к тому, что большое количество гостей и соседей, которые будут ходить возле очага с той мыслью, что еда уже практически готова, просто вытопчет лужайку вокруг барбекю. Следовательно, площадку для гостей лучше всего вымостить кирпичом либо плиткой, засыпать гравием.

Размеры площади можно будет высчитать исходя из того, какое количество гостей будет приходить регулярно. Это нужно, чтобы обеспечить всем полностью комфортное нахождение. Прежде чем перейти к постройке садового барбекю, понадобится составить план расположения и начертить схему постройки, указав при этом все размеры.

Элементы, которые понадобятся для того, чтобы сделать мангал своими руками:

  • кирпич;
  • бетон;
  • раствор из песка и глины;
  • мастерок;
  • строительный уровень.

Как выглядит барбекю

Простое барбекю можно сделать самостоятельно из остатков кирпича и арматуры.

Самый обыкновенный и простой вариант барбекю представляет собой ящик, в котором открыта верхняя часть. Он выкладывается своими руками из кирпича, камня, бетонных блоков. При кладке необходимо помнить о высоте конструкции, а также о том, что она должна быть устойчивой и хорошо стоять на земле.

Особое внимание нужно обратить на высоту, на которой планируется расположить металлическую решетку для готовки пищи. Чаще всего решетка располагается на высоте 9-10 рядов кладки кирпича. В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться.

Поддоны для складирования углей и решетки для гриля следует размещать на специально предназначенных выступах из кирпичей либо закреплять на металлических стержнях, которые устанавливаются в швах между рядами кирпича, располагающимися поблизости. Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются. В сырое время года части, выполненные из метала, следует уносить в дом, чтобы предотвратить образование ржавчины.

Трубу вытяжки изготовливают и из огнеупорного кирпича с колпаком из металла наверху.

Стационарное барбекю больших размеров обязательно должно иметь под собой хорошее основание — бетонный ленточный фундамент либо подушки армированного бетона. Садовую печь иногда пристраивают к одной из стенок каменной либо кирпичной постройки для того, чтобы обеспечить защиту очага от ветра (в таком случае следует особенно следить за соблюдением пожарной безопасности).

Части конструкции, которые соприкасаются с огнем, лучше всего выкладывать из специального огнеупорного кирпича.

Большое количество мастеров предпочитает достраивать своими руками вытяжку над очагом. Наиболее распространенным вариантом является металлический зонт. Однако трубу можно изготовить и из огнеупорного кирпича с колпаком из металла наверху (будет возможность рассекать искры и защитить огонь и печь от осадков).

Не рекомендуется использовать асбоцементные трубы для устройства вытяжки, потому как несмотря на то, что они имеют неплохие теплоизоляционные свойства, они вредят здоровью людей.

Топливом для барбекю будет древесный кусковой уголь или угольные брикеты, которые жарче горят. В случае, если выложить поддон фольгой из алюминия, она будет хорошо чиститься и отражать тепло. В продаже существует и специальный уголь, который хорошо разгорается.

Лучше всего уголь на поддон укладывать не кучей, а слоями, при этом поджигать сразу в нескольких местах. Начинать готовку можно уже через 45 минут.

Готовые подобные конструкции

Барбекю на газе упрощают процес приготовления пищи, но недают того аромата, что барбекю на древесном угле.

Существуют конструкции, которые работают на сжиженном газе. Можно найти готовые модели, которые отапливаются с помощью бутана или пропана из баллонов (обычно это модели небольших размеров и имеют вид элегантных тележек либо простых жаровен).

Газ можно подключить с помощью нажатия кнопки, а уже через 10-15 минут можно начинать готовить. Изредка могут встречаться модели, которые подсоединяются не к баллонному, а магистральному газу.

Электрическое барбекю имеет довольно сложную конструкцию. Такие печи снабжаются таймером, механическим вертелом, грилем и прибором контроля температуры. На электрическом устройстве можно начинать готовить также через 10-15 минут после запуска.

Порядовка барбекю своими руками

Стационарное устройство устанавливается на ленточном бетонном фундаменте. Кирпичные стены, которые имеют толщину в полкирпича, выкладываются в форме буквы U.

Для построения стенок следует использовать разметочные шнуры. Веревки натягиваются так, чтобы они обозначили положение будущей стены конструкции, которая изготавливается своими руками.

Рядом с очагом можно попытаться реализовать рабочую поверхность для барбекю, ее можно выкладывать из обыкновенного кирпича, а не огнеупорного.

Мастерком следует нанести слой раствора на подготовленный ленточный фундамент из бетона.

Далее выполняется порядовка первого ряда кирпича. По завершении каждого из рядов с помощью уровня следует проверять их горизонтальность.

Второй ряд следует начать с половинки кирпича. Следующие ряды необходимо сдвигать на полкирпича.

Шестой ряд нужно укладывать тычком (поперек). Данные кирпичи должны выступать с обеих сторон стены. На данный выступ будет опираться поддон для угля либо решетка для жарения. Далее после выступа снова прокладываются 3 ряда в половину кирпича.

Второй выступ из тычковых кирпичей строится из 10 ряда кладки (для решетки гриля). Сверху устраивается еще 3 ряда. Следовательно, стенки барбекю небольших размеров без трубы будут выкладываться из 12 и 13 рядов кирпичей.

Есть возможность и не делать выступы из кирпича. Тогда в качестве опоры для поддона и решетки следует применять металлические штыри. Следовательно, в швы между 6 и 7 рядом понадобится закладывать стальные стержни, имеющие большую длину. Они должны на 75 мм выступать из всех трех стен.

Есть возможность установки стержней более чем в одном месте. Таким образом может получиться набор разных высот, на которые можно устанавливать решетку для жарения. Сооружение может быть завершено на 10 ряду кирпичей.

Рядом с очагом можно попытаться реализовать рабочую поверхность для барбекю. Чтобы это сделать, на отдельном ленточном фундаменте из бетона следует построить стену из 6 рядов кирпичей параллельно какой-либо из стенок барбекю. Последний ряд при этом выкладывается тычком.

Фанерная доска будет опираться на данный ряд и выступ в стене с другой стороны. Доску столешницы можно будет покрыть сверху тротуарной либо керамической плиткой.

После завершения кладки следует ее расшить, после чего дать раствору время высохнуть (порядка 3 дней). После этого можно будет разводить огонь (в случае, если сделать это сразу, есть возможность того, что конструкция растрескается).

Устройство мобильного барбекю

Есть возможность соорудить конструкцию и из свободно лежащих кирпичей, без применения раствора. Подобный очаг будет возможность разбить на зиму либо перенести в другое место. Такой тип конструкции гораздо легче и дешевле возводить.

Стенки, которые уложены сотовым способом, способны обеспечить сгорание угля и хороший доступ воздуха к огню. Подобная конструкция может быть круглой, квадратной либо треугольной формы.

Последовательность порядовки подобного устройства следующая. Первый ряд кирпичей следует укладывать по выбранной заранее форме на фундамент, который был подготовлен. Однако делать это нужно таким образом, чтобы оставались зазоры между кирпичами в 50 мм.

Сверху укладывается второй ряд со сдвигом его на полкирпича. Остальные ряды укладываются с таким же самым сдвигом — до 5 ряда. На 5 ряду кладется стальной лист сверху для древесного угля. Далее добавляется еще 2 ряда, а поверх кладется решетка жарения.

Источник: http://1pokirpichy.ru/postrojki/barbekyu-poryadovka.html

Порядовка барбекю из кирпича – фото поэтапной кладки от первого ряда, до дымохода

Если вы собрались построить барбекю на даче или во дворе частного дома, то изложенная тут инструкция будет идеальным решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы наглядно весь процесс кладки барбекю из кирпича от А до Я – мало.

Рассмотрим строительство барбекю из кирпича на конкретном примере (на практике). Технология была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Судя по отзывам и фотографиям результатов кладки барбекю-комплекса, мастерство этого человека вызывает уважение.

Кладка барбекю из кирпича

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см). Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру).

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Для строительства используется огнеупорный шамотный кирпич. Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

  • для жаростойкой смеси «Геркулес» – 5-7 мм;
  • для печной смеси «Мартель» – 3-5 мм.
  • Снятие фасок с кирпича (спиливание грани, делается для придания кирпичу декоративного эффекта) – используется плиткорез с алмазным диском 180 мм
  • Резка кирпича – выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут, печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снятия фаски (грани) кирпич только смачивается.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из целого кирпича (край выложен обрезанным кирпичем).

Кладка барбекю – порядовка – первый и второй ряд

Кладка барбекю – порядовка – третий ряд

Кладка барбекю – порядовка – четвертый ряд

Кладка барбекю – порядовка – пятый ряд

Порядовка барбекю – седьмой ряд

Порядовка барбекю – восьмой ряд

Порядовка барбекю – девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см. Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема.

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце вставляется замковый кирпич.

Сборка арок Кладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю – внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю – столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема перевязки, это применимо только для пристенных барбекю, для отдельностоящих делается более сложная)

Порядовка барбекю – первый ряд топки

Порядовка барбекю – поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

Порядовка барбекю – 14-й ряд

Порядовка барбекю – 15-й ряд

Порядовка барбекю – 16-й ряд

На этом этапе делаются пропилы, которые будут служить направляющими для рамки. Рамка будет использоваться для укладки сетки или шампуров.

Кладка барбекю из кирпича – 17-й ряд

Кладка барбекю из кирпича – 18-й ряд

Кладка барбекю из кирпича – 19-й ряд

Кладка барбекю из кирпича – 20-й ряд

Строительство дымосборника

Строительство дымохода для барбекю

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Естественно, выше показана работа профессионального печника, тем не менее, при желании можно достичь аналогичного результат. Надеемся, это руководство поможет вам построить барбекю из кирпича, не прибегая к наемному труду.

Источник: http://moydomik.net/dvorov/zona-barbekyu/305-poryadovka-barbekyu-kladka-kirpicha.html

Смотрите также:
03.11.2018

Виды мангалов из металла и их оптимальные размеры Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

03.11.2018

Барбекю из бочки своими руками На праздники принято много и вкусно готовить. Одним из самых желанных блюд в такие дни является жаренное на открытом огне мясо. В нашей традиции используются классические шампуры, но в последнее время стал завоевывать популярность...

03.11.2018

Настоящее барбекю своими руками: качественно и недорого Способов приготовления мяса на огне много, но только правильно собранное барбекю из бетона способно создать настоящее произведение кулинарного искусства с минимальным участием человека. Вообще барбекю – это не...

Комментарии

Комментирование отключено.
