Электрокотел для водяного отопления своими руками

Отопление от электрокотла: варианты организации отопления на основе электрического котла

Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

Классификация оборудования и принцип работы

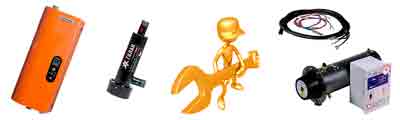

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

  • ТЭНовым;
  • электродным;
  • индукционным.

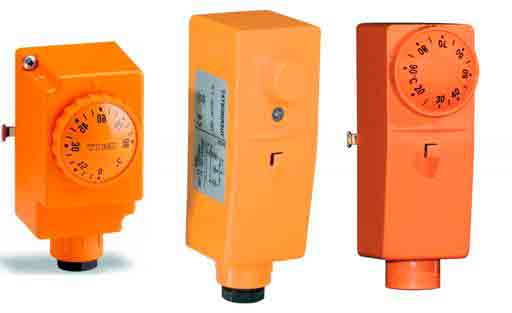

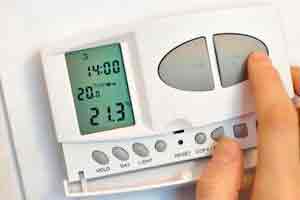

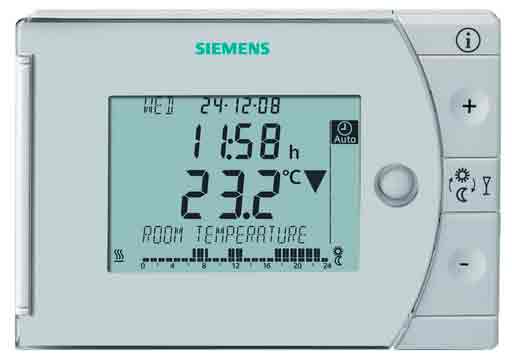

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

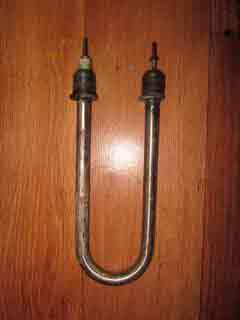

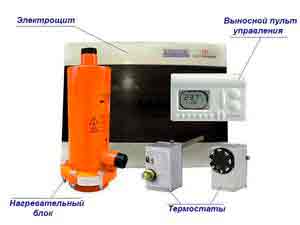

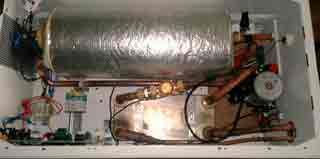

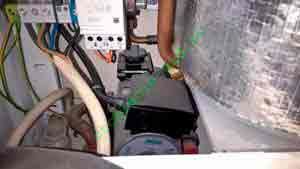

Устройство с нагревательным ТЭНом

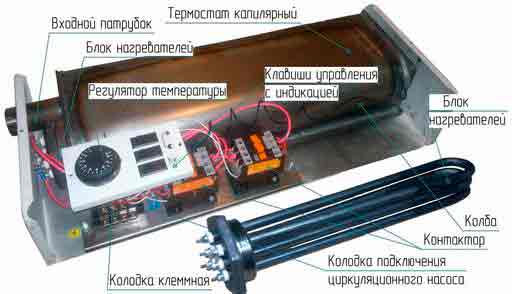

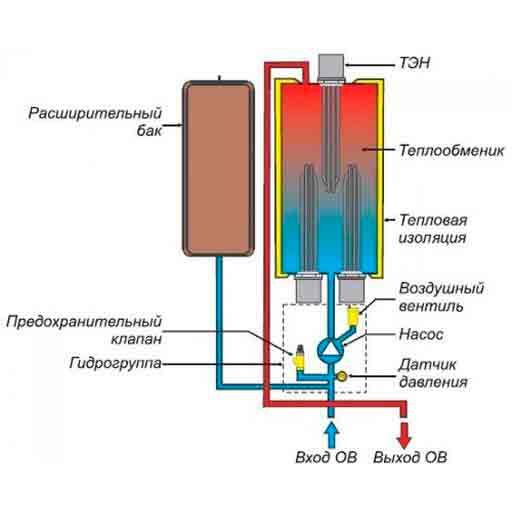

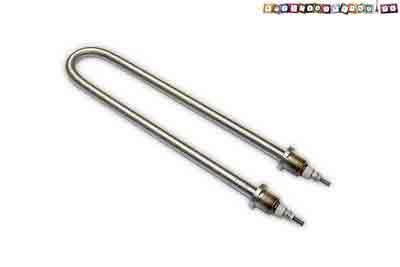

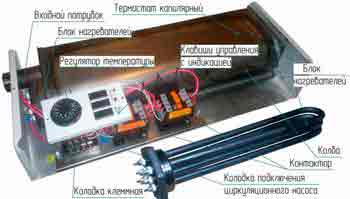

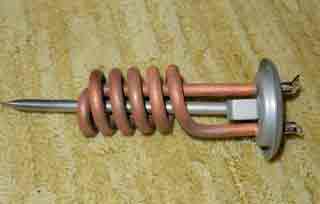

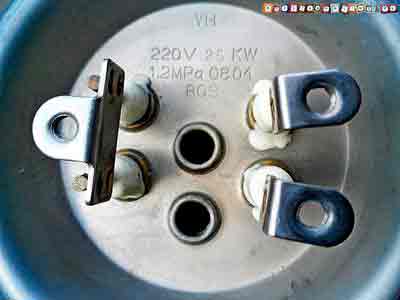

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

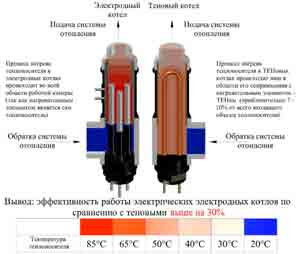

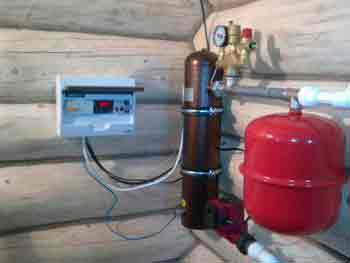

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

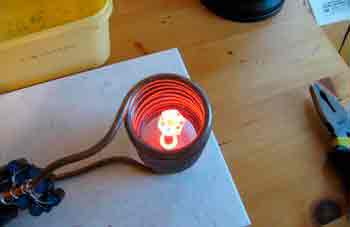

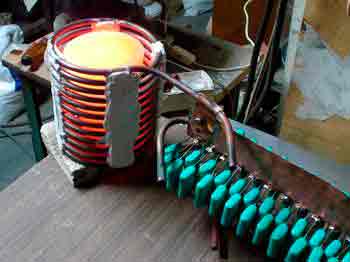

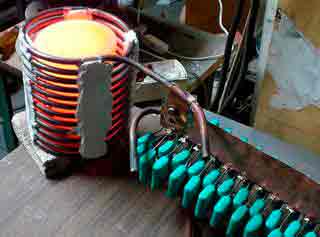

Прибор с индукционным нагревом

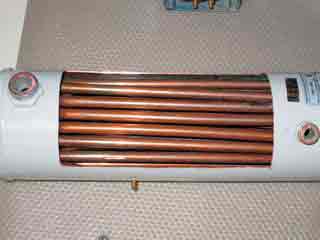

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

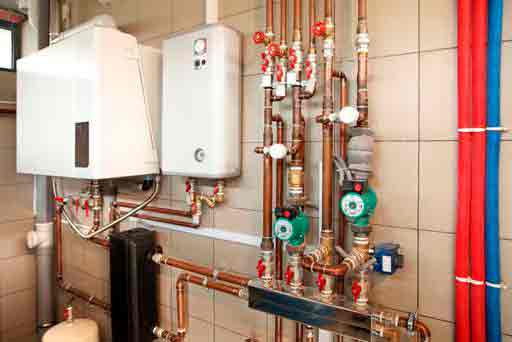

Варианты подключения к отопительной системе

Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.

Это могут быть традиционные радиаторные варианты:

  • с естественным движением теплоносителя;
  • с принудительной циркуляцией;
  • комбинированные варианты.

Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.

Система естественного типа

Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.

Реализация системы с естественной циркуляцией воды по контуру требует грамотного расчета и правильного монтажа.

Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

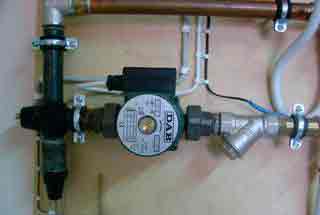

Контур с принудительной циркуляцией

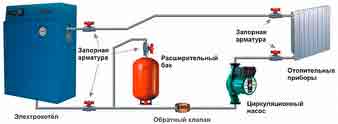

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.

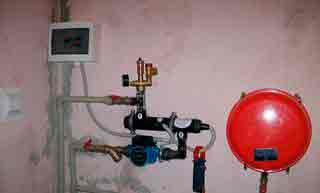

Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего монтируют циркуляционный насос.

Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.

Комбинированный вариант системы

Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.

Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.

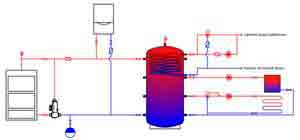

Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.

Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной – нет.

Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.

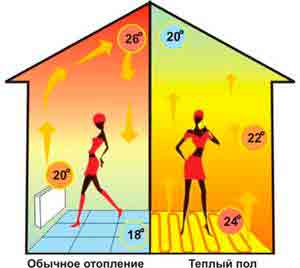

Водяной теплый пол

Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.

Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для водяного теплого пола хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.

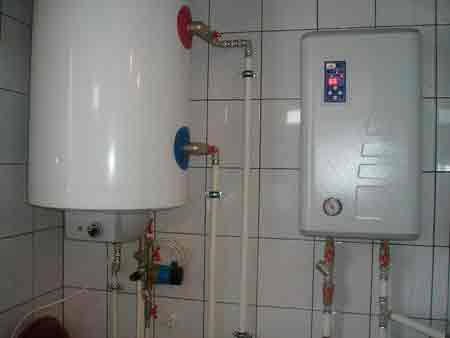

Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают бойлер косвенного нагрева, чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.

В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.

Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.

Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.

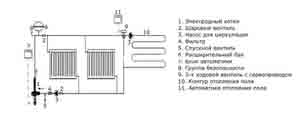

Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП.

Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

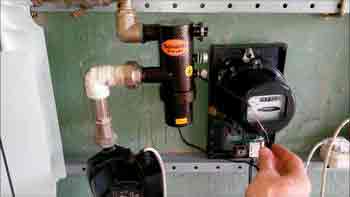

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

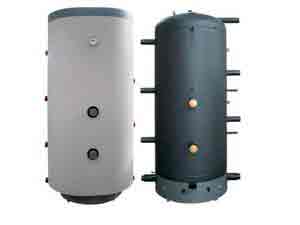

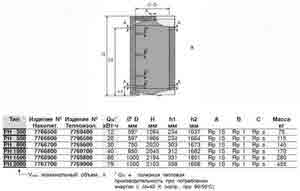

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

Выводы и полезное видео по теме

Порядок монтажа электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/otoplenie-ot-elektrokotla.html

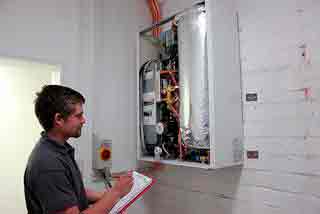

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Электрокотлы являются самыми простыми в монтаже и подключении, они не требуют организации дымохода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Поскольку стандартные ТЭНовые модели уже содержат все необходимые элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации простой системы отопления, коммуникаций вокруг электрокотла минимум.

Все эти факторы позволяют имея базовые навыки и знания установить и подключить электрокотел самостоятельно, без привлечения мастеров. Но обратите внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа специализированной сервисной организацией. Впрочем, простота монтажа положительно влияет и на стоимость работы мастеров.

Читайте в статье

Правила и требования к установке

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

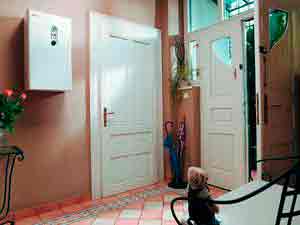

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

  • от 0,7 м сверху котла;
  • от 0,5 м по бокам (в том числе до трубопровода) и снизу;
  • от 0,7 м перед котлоагрегатом;
  • не менее 3 см между стеной и котлом.

Например, для известной модели Bosch Tronic Heat 3500 необходимо всего лишь 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в инструкции по эксплуатации, практически во всех случаях ее можно найти в электронном виде.

Схемы отопления частного дома с электрокотлом

Подробная пошаговая инструкция по установке и подключению

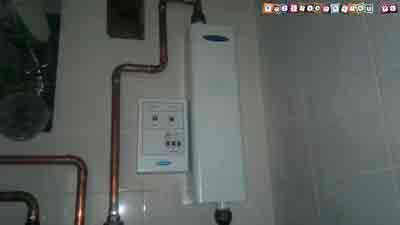

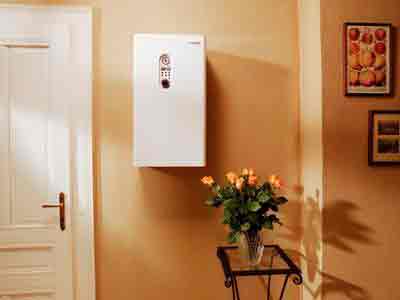

Монтаж электрокотла на стену

  1. Очистите стену от пыли и грязи.
  2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
  3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
  4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.

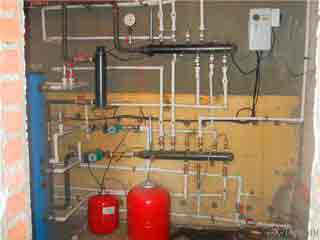

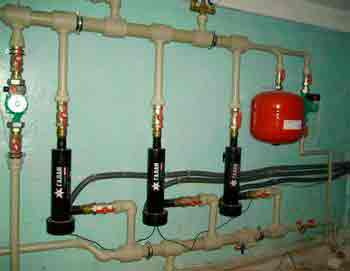

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше .

  1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
  2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности .

На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.

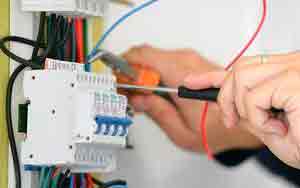

Подвод электрической проводки и подключение к ней электрокотла

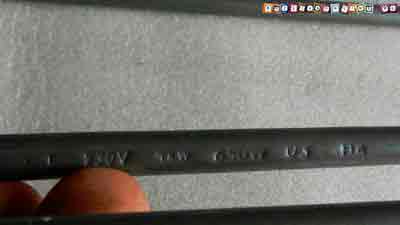

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм 2 Медные жилы, кВт Алюминиевые жилы, кВт 220 В 380 В 220 В 380 В 1,5 3,3 5,7 — — 2,0 4,1 7,2 3,0 5,3 2,5 4,6 7,9 3,5 6,0 4,0 5,9 10 4,6 7,9 6,0 7,4 12 5,7 9,8 10,0 11 19 8,3 14,0 16,0 17 30 12 20,0

Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм 2 (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.

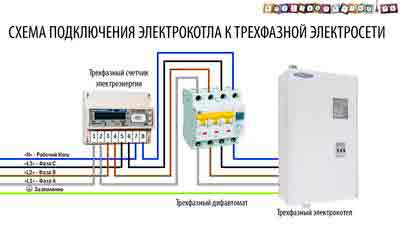

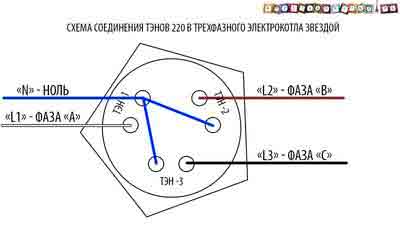

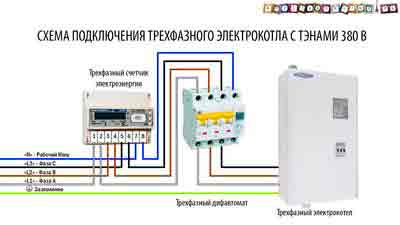

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

Также мы рекомендуем подключать электрокотел через стабилизатор напряжения , поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

  1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м. На фото – пример траншеи и уже готовой заземляющей конструкции.
  2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
  3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
  5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
  6. Засыпьте конструкцию землей.

Пробный запуск котла

  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Источник: http://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/

Возможно ли изготовить электрокотел своими руками: правила сборки самодельного котла

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы. Популярной является установка электрического котла.

Электрический котел для отопления дома

Преимущества установки центрального электрического отопителя:

  1. Применение других видов топлива параллельно с электричеством.
  2. Возможность встроить в уже существующую систему отопления.
  3. Экономия на нагревателях.
  4. Простота конструкции и ремонтопригодность.
  5. Экономия при наличии дифференцированных тарифов на отопление.
  6. Низкая стоимость оборудования, возможность дистанционного контроля.
  7. Доступность технологии, возможность собрать отопитель своими руками.
  8. Возможность установки в систему отопления частного дома и подсобных помещений.
  9. Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.

Есть различные методы реализации электрического котла, но любой содержит три компонента:

  1. Нагреватель.
  2. Корпус.
  3. Группа управления и безопасности.

Различия электрических котлов, как правило, это вариации этих параметров и опций.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

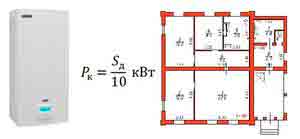

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

  1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
  2. Заземление: металлические детали стоит присоединить к контуру заземления.
  3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

  1. Контроллер или блок управления.
  2. Амперметр.
  3. GPS-модуль.
  4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской. Есть ряд схем и решений, которые оптимальны для различных условий.

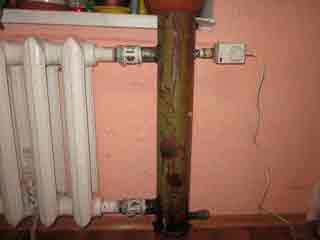

Из чугунной батареи с ТЕНом

Если обогреть планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым вариантом будет превращение чугунной батареи в электрический обогреватель. Этот вариант выполняет роль электрического котла и теплообменника.

Для сборки потребуется:

    Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения. Одно стандартное ребро способно выделять 0,1—0,2 Квт/ч.

ТЭН должен быть жидкостной, с возможностью герметичного резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь максимального КПД.

Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

  • Регулятор мощности. С небольшой мощностью справится ШИМ, если батарей несколько, можно приобрести многополосный контроллер.
  • Электропровода необходимого сечения.
  • ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку врезается дополнительный расширительный бачок, который служит также «лейкой» для заполнения и развоздушивания батареи.

    Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.

    Обязательно при монтаже применяем правила безопасного монтажа электропроводки.

    Внимание! При малом сечении проводов, не заизолированных скрутках или слабых контактах есть риск пожара.

    Источник: http://ogon.guru/otoplenie/kotli/elektrokotli/svoimi-rukami.html

    Сборка электрокотла своими руками

    Любой желающий может собрать электрокотел своими руками — по эксплуатационным характеристикам сборные агрегаты мало в чем уступают фабричным изделиям. При ответственном подходе котел кустарной сборки может оказаться даже надежнее и долговечнее машины заводского производства.

    Это касается и электрических котлов для прогрева частного дома, известных своей экономичностью и высокой производительностью. Детали для сборки такого оборудования находятся в широком доступе, а сам процесс изготовления может обойтись дешевле, чем покупка готового устройства.

    Классификация самодельных котлов

    Существует три разновидности электрических котлов. Первый вариант — работающие на ТЭН. Они оснащены трубчатым электронагревателем, который под действием электричества нагревается и передает тепло жидкости. Нагреватель имеет изоляцию, благодаря чему теплоноситель не находится под напряжением.

    Второй вариант — индукционного действия. Он укомплектован трансформатором с обмоткой, причем труба отопления выступает в качестве индукционной катушки. Нагрев теплоносителя происходит за счет вихревых токов, возникающих на обмотке.

    Наконец, третий вариант, электродный – жидкость является не только теплоносителем, но и является составной частью электрической системы. Собрать электродный котел своими руками довольно просто, но высокие требования предъявляются к электробезопасности этого оборудования.

    Конструкция

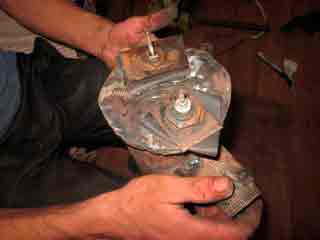

    По сути, самодельный электрический котел представляет собой обрезок трубы со встроенной электрофурнитурой. Это очень удобно, особенно если сделать агрегат съемным: тогда уход и обслуживание техники существенно упростятся.

    Если поместить агрегат не в трубу, а в отдельный корпус, то можно установить дополнительные датчики, которые позволят автоматизировать работу системы отопления, повысить КПД и снизить уровень энергопотребления. Кроме того, когда понадобится заменить котел другим, сделать это получится, не нарушая целостность контура системы.

    Сложности эксплуатации

    Недостатком любого электрического нагревателя является опасность превышения лимита на подключение электрического оборудования в частном доме. Так, совокупная мощность всех используемых в жилище электроприборов не должна составлять больше 15 КВт.

    Для обслуживания частного дома площадью около 100 м2 требуется агрегат мощностью не меньше 10 КВт.

    Следовательно, подключив электрический котел своими руками, на использование остальных приборов вы отводите всего 5 КВт энергии. Чтобы повысить лимит потребления нужно получить специальное разрешение.

    Сборка нагревателя с ТЭН

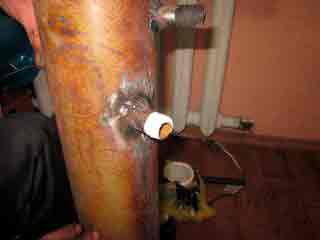

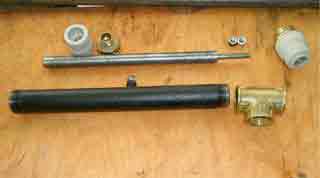

    Чтобы изготовить самодельный электрический котел отопления с трубчатым электронагревателем понадобится следующий комплект материалов:

    • стальной лист толщиной больше 2 мм;
    • отрезок стальной трубы (длина и диаметр зависят от производительности агрегата);
    • трехфазные ТЭНы (не рекомендуется применять нагреватели со встроенным реле, поскольку они быстро изнашиваются).

    Сначала из стального листа необходимо вырезать будущее дно котла. Размеры дна должны соответствовать диаметру трубы. Затем из того же металла требуется сделать фланец – кольцо, чей внутренний диаметр равен наружному или внутреннему диаметру трубы, в зависимости от того, каким способом деталь планируется закрепить на корпусе. Ширина кольца обычно составляет 30 мм.

    Далее из стального листа изготавливают крышку с диаметром, соответствующим внешнему диаметру фланца. Крышка и фланец соединяются при помощи 6 болтов, в местах монтажа креплений заранее проделываются отверстия. Еще несколько отверстий просверливается в крышке — их размер должен соответствовать размерам запланированных к установке ТЭНов.

    Приваривание элементов

    Первым к корпусу котла нужно приварить дно, следующим – фланец. Крышку монтируют только после того, как на ней будут прочно зафиксированы трубчатые нагреватели. Между ТЭНами и крышкой вставляется уплотняющая прокладка из материала, устойчивого к воздействию воды.

    Между крышкой и фланцем располагается еще одна прокладка, выполненная из автомобильной камеры. Эта прокладка должна быть точной копией фланца, в том числе в ней надо сделать отверстия под болты.

    Монтаж патрубков

    До того, как закрыть котел крышкой, в его корпус монтируют патрубки для подключения труб системы отопления, предварительно вырезав подходящие отверстия. Важно, чтобы на концах патрубков имелась резьба: это требуется для установки входных кранов, которые позволят перекрывать циркуляцию теплоносителя в контуре, если электрический котел потребуется отремонтировать. Труба для отвода горячей жидкости располагается в верхней части агрегата, желательно встроить ее прямо в крышку. Охлажденный теплоноситель подается по трубе снизу.

    Когда патрубки монтированы, котел полностью собирают и подключают к сети. Иногда его конструкция может меняться: например, на фланец монтируют не только крышку, но и дно. Устройство является универсальным, и его получится легко приспособить к техническим параметрам системы отопления дома.

    Электромонтажные работы

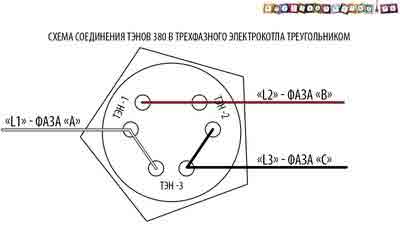

    Во время электромонтажных работ контакты всех ТЭНов котла соединяются с колодкой, к ней же подключается нулевой провод. Иногда нагревательные элементы сразу же замыкают на этот провод без использования колодки.

    Сечение жилы провода должно соответствовать нагрузке, которую ТЭНы создают: тогда самодельный электрический агрегат будет работать без сбоев.

    К контакту каждого нагревателя подключают фазный провод, пропущенный через автомат защиты. Сечение кабеля выбирают на основе нагрузки, создаваемой всеми включенными ТЭНами одновременно.

    Все провода должны быть изолированы, особое внимание нужно уделить тому, чтобы их оголенные части не соприкасались с металлической крышкой котла.

    Сборка индукционного котла

    Для изготовления индукционного котла понадобятся:

    • отрезок пластиковой трубы с толстыми стенками;
    • медная проволока диаметром 7 мм;
    • сварочный инвертор мощностью 15 А.

    К пластиковой трубе крепят два патрубка, предварительно проделав соответствующие отверстия. Ее внутреннее пространство полностью заполняют обрезками проволоки длиной 40-50 мм.

    Затем создается индукционная катушка: проволоку аккуратно обвивают вокруг трубы, общее число витков – около 90. Катушку подключают к инвертору. Полученный самодельный котел отопления монтируют непосредственно в трубопровод, вырезав участок трубы.

    Сборка электродного котла

    Просто сделать и электродный нагреватель. Для этого мастеру понадобятся:

    • железная труба диаметром от 57 мм с толстыми стенками;
    • лист железа толщиной больше 2 мм;
    • внутренний электрод диаметром 25 мм;
    • прокладки из паронита или резины и присоединительные клеммы.

    Как и в предыдущих случаях, нужно начать с присоединения патрубков для труб к будущему корпусу котла. С одного конца патрубки приваривают к агрегату, с другого – делают резьбу.

    Изготавливая электродный котел своими руками, в корпусе просверливают отверстие для заглушки. К последней крепится электрод, он устанавливается внутри котла. На завершающем этапе самодельный корпус заваривают, устанавливая вырезанные из железного листа крышку и дно.

    После очистки сварных швов требуется проверить их на проницаемость. Для этого места сварки покрывают мыльной пеной, а внутри корпуса воздушным прессом нагнетают давление. Там, где появились пузырьки, котел даст течь. Когда все выявленные неисправности устранены, можно обработать корпус эмалированной краской.

    Котел будет исправно работать, если вода в системе отопления дома содержит соду. Последнюю добавляют для того, чтобы повысить силу тока: рассчитать этот показатель можно, разделив мощность агрегата на 220.

    Источник: http://x-teplo.ru/otoplenie/kotly/elektrokotel-svoimi-rukami.html

    Какой электрокотел выбрать для отопления частного дома и как его подключить

    Как работает электрокотел

    Для того, чтобы правильно выбрать электрокотел для отопления дома, нужно знать его характеристики, и убедиться, что они соответствуют требованиям сети. Любой электрический отопительный котел для дома включает следующие элементы:

    1. Корпус. Внешняя оболочка, внутри которой собраны все детали котла;
    2. Теплообменник. Нагреватель и емкость с теплоносителем;
    3. Блок управления. Система управления, контроля и регулировки процесса.


    Схема устройства электрокотла с ТЭНом

    Как рассчитать мощность электрического котла

    Перед тем, как покупать котел, необходимо сделать расчет требуемой мощности. Мощность котла должна учитывать лимиты на электроэнергию. Из-за ограничения электроэнергии, поставляемой местными электросетями, при превышении потребления срабатывает автомат, и система обогрева дома может оказаться обесточенной. Таким образом, при выборе мощности котла следует ориентироваться на расчеты, и не допускать превышения.

    Ограничением может стать площадь сечения питающего электрического кабеля. При выборе однофазного или трехфазного котла необходимо проверить соответствие мощности оборудования сечению установленного кабеля. Кроме того, на рынке предлагаются котлы постоянной и переменной (модулируемой) мощности. Первые более предпочтительны, поскольку они не могут допустить превышения потребления электроэнергии.

    Приблизительный расчет мощности учитывает площадь всех обогреваемых помещений в доме и делается по формуле: М = П x Куд. / 10м2

    где М – мощность электрического котла (кВт);

    П – площадь отапливаемых помещений;

    Куд. – удельная мощность котла, зависящая от региона:

    • для холодного климата Куд. 1,2 – 2,0
    • для умеренного 1,0 — 1,3
    • для южных районов 0,7 – 0,9

    Как показывает практика, для отопления дома площадью 100 м2 в средней полосе нужен электрический котел мощностью не менее 100 х 1 / 10 = 10 кВт. Кроме мощности, отопительное оборудование можно подобрать по площади и объему дома.

    Как рассчитать мощность электрокотла по площади дома

    Простейший метод выбора оборудования по площади дома основан на определении нормативных потерь тепла с метра отапливаемой площади. Но нормам для небольших строений до 200 кв.м потери тепла с 1 м2 площади составляют 0,1 кВт. При площади дома в 100 м2 расчетная сумма потерь составит 0,1 х 100 = 10 кВт. Прибавляя к полученным тепловым потерям 20% (поправка на аномальные холода), получим 12 кВт.

    Ещё по теме  Утепление балкона своими руками

    Таким образом, для дома 100 м2 понадобится электрический котел мощностью 12 кВт. Соответственно, для дома площадью 150 м2 необходимая мощность котла составит: 0,1 х 150 х 1,2 = 18 кВт. Для дома площадью 200 м2: 0,1 х 200 х 1,2 = 24 кВт

    Как рассчитать мощность электрокотла по объему помещения

    Расчет мощности элетрокотла для отопления дома по кубатуре основан на норме 4 – 8 Вт/ч электроэнергии на единицу объема. Результат окончательного расчета зависит от тепловых потерь всего дома и удельной величины этих потерь за сезон. Дополнительный коэффициент в расчетах зависит от потерь тепла через стены дома, окна, трубопроводы, проложенные в холодных помещениях и т.д. Продолжительность отопительного сезона в расчетах составляет 7 месяцев.

    Какой электрический котел самый экономичный

    Критерии, по которым подбирают котлы отопления для частного дома на электричестве, следующие:

    1. площадь отопления, от которой будет зависеть мощность котла;
    2. характеристики помещения;
    3. цены на оборудование;
    4. размер и вес отопительного котла;
    5. срок службы;
    6. экономичность котла.

    Выбирать будем из следующих типов электрических котлов для отопления:

    • Индукционные. Основным рабочим узлом таких котлов котла является катушка индуктивности. Эти котлы имеют большую мощность, но крупные габариты и высокую стоимость.
    • ТЭНовые. Теплоносители в таких котлах нагреваются термоэлектрическими нагревателями (ТЭН), работающие с контроллерами мощности и температурными датчиками. ТЭН нагревает воду, которая передает тепло помещению. Недостаток таких котлов – отложение накипи, которая препятствует нормальной работе и выводит ТЭНы из строя.
    • Электродные. Наиболее экономичные котлы, примерно на 40% экономичнее тэновых. К преимуществам можно отнести также небольшие размеры, быстрый нагрев воды и отсутствие накипи при работе.

    Электрокотлы, помимо перечисленных видов, могут быть также:

    • Настенными или напольными. Настенные котлы, как правило, маломощные, а используют их для отопления дачных домиков;
    • Одно- и трехфазными;
    • Одно- и двухконтурными.

    Окончательное решение, какой самый экономичный электрокотел выбрать для дома, зависит от условий проживания. По моему мнению — это электродный котел, который предусматривает подключение к стандартной электрической сети и использует в качестве теплоносителя воду или незамерзающую жидкость.


    Схема устройста электродного котла

    Какой электрокотел лучше для отопления частного дома

    Популярность электрических котлов определяется:

    • безопасностью;
    • невысокой стоимостью;
    • надежностью;
    • небольшими размерами;
    • простотой установки и эксплуатации;
    • бесшумной работой;
    • экологической чистотой.

    Чтобы выбрать и купить лучший электрокотел, нужно:

    1. сделать расчет и определить необходимую мощность;
    2. определиться с типом котла;
    3. сравнить варианты выбранного типа и отобрать лучший.

    Напомню, что перед покупкой нужно обязательно уточнить режим работы местных электросетей – возможно, сети не справятся с нужной нагрузкой, и покупка окажется напрасной.

    Решая вопрос, какой электрический котел выбрать для отопления частного дома, большинство потребителей останавливаются на ТЭНовых котлах. Они намного дешевле электродных и индукционных котлов, и их легко обслуживать. Судя по отзывам покупателей, для отопление частного дома лучшим электрическим котлом на рынке РФ являются:

    • Польские агрегаты «KOSPEL EKCO» с КПД более 99%. Котлы этого производителя используются для радиаторного отопления и могут работать вместе с водонагревателями для горячего водоснабжения. Фирма предлагает ручные модели для малых помещений, а автоматические трехфазные модели котлов мощностью более 50 кВт для больших помещений. Недостаток котлов типичен для ТЭНового оборудования – образование накипи на нагревательных элементах. По отзывам покупателей, котлы этого производителя очень экономичны и надежны.
    • Электрокотлы российской фирмы «Галан» также популярны на отечественном рынке. Котлы трех уровней мощности этого производителя работают от обычной и трехфазной сети, и, по отзывам покупателей, вполне надежны.
    • Электродные котлы также неплохо зарекомендовали себя. Они более экономны, чем ТЭНовые и позволяют обходиться без тепловых элементов. Самым популярным котлом этой группы считаются модели «Гейзер» компании «Галан», мощность которых от 9 до 15 кВт. Известны на рынке также маломощные модели «Очаг» и большие котлы «Вулкан» мощностью до 50 кВт. Неудобства таких котлов – опасность поражения электротоком и обязательное привлечение специалиста для замены электродов.
    • Индукционные котлы представлены российскими моделями «SAV» компании ИНЭРА. Цена на такое оборудование высокая – от 30 до 160 тысяч рублей, что зависит от мощности (для индукционных котлов она составляет 2,5 – 100 кВт).

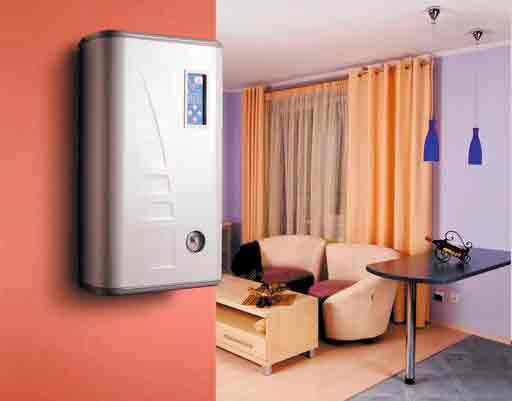

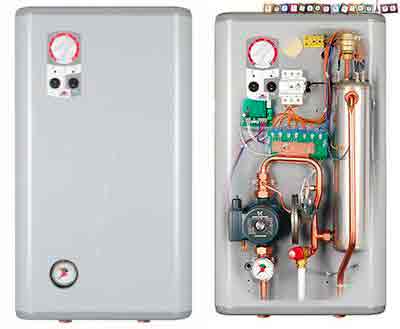

    На фото польский электрокотел «KOSPEL EKCO.R1-6»

    Как правильно подключить электрокотел к системе отопления

    Коротко о том, как правильно установить электрокотел отопления в частном доме. Для начала выполнения монтажных работ перечислим основные правила безопасности, которые должны соблюдаться:

    1. Во время подключения оборудования электроэнергия должна быть выключена.
    2. Между котлом и ближайшими конструктивными элементами дома должно быть выдержаны следующие расстояния: до стены – не менее 5 см, до потолка – не менее 80 см, до пола не менее 50 см, до ближайшей трубы – не менее 50 см.
    3. Доступ к передней панели для обслуживания должен быть свободным.
    4. Сеть для подключения должна быть трехфазной (380 В), чтобы избежать самовозгорания и замыкания проводки.
    5. Соединения проводов должны быть защищенными от воды и герметичными. Кабель лучше защитить гофрой или кабель-каналом из самозатухающего материала.

    Шаг 1 — установка электрокотла

    Напольный котел устанавливается на специальную подставку, которая продается в комплекте с агрегатом. Настенный крепится к стене анкерами с дюбелями. Расположение котла по вертикали и горизонтали должно быть точным — перекосы могут привести к выходу из строя или преждевременному износу оборудования.

    Шаг 2 — подключение котла к электросети

    1. Электрический котел обычно имеет большую мощность, поэтому подключать его нужно не от розетки, а от электросети. От распределительной коробки в комнате нужно проложить отдельную линию к месту установки котла. Кабель лучше скрыть для защиты от случайных повреждений.
    2. Сечение кабеля нужно подобрать так, чтобы он надежно выдержал высокие нагрузки.Электрокотлы до 7 кВт можно подключать к однофазной сети, которая, как правило, сохранилась в старых советских квартирах. Для малых котлов до 3,5 кВт отдельная линия не нужна, их можно подключать прямо к розетке.

    Шаг 3 — установка защиты

    1. Защитное отключение (УЗО) и автоматический выключатель нужно установить на главный щит после подвода подключения проводов к электрокотлу. Назначение УЗО и автоматических выключателей – защита от короткого замыкания и перегрузки проводки.
    2. Стабилизатор напряжения понадобится для того, чтобы исключить выход их строя котла в случае колебаний напряжения. Категорически запрещается пользоваться оборудованием без заземления. Провод заземление должен идти от шины к корпусу котла.

    Шаг 4 — пуск котла

    После того, как проводка соединена, нужно убедиться, что не осталось оголенных контактов. Все краны, муфты, стыки и т.д. должны быть осмотрены и проверены. Сначала открываются вентили и задвижки, а затем включается электропитание котла. Датчики температуры и давления должны работать согласно инструкции. При явных отклонениях от нормы следует отключить котел и вызвать лицензированного специалиста.

    Как сделать электрический котел своими руками

    Электрокотлы для отопления частного дома на 220 вольт часто делают самостоятельно – это несложно, если есть необходимые материалы и навыки. Простейший котел представляет собой емкость из металла, в которой установлены ТЭНы. Обычно самостоятельно делают котлы мощностью 6 кВт – такого оборудования достаточно для отопления небольшой квартиры или дачного дома. Котел, сделанный своими руками, обойдется, как минимум, наполовину дешевле купленного. Самостоятельно можно изготовить ТЕНовый или электродный котел.

    Материалы для изготовления котла на ТЭНах

    Для такого котла понадобится резервуар любой формы, в котором воду будут подогревать ТЭНы. Резервуар можно изготовить из трубы д. 150 мм. Для небольшого котла достаточно 2-3 ТЭНа, стоимость каждого около 10 долларов. Материалы:

    1. труба стальная д. 150 мм;
    2. пластины круглые л. 150 мм, 2 шт.;
    3. патрубки д. не меньше, чем контура – 3 шт.;
    4. ТЭНы;
    5. гайки;
    6. воздухоотводчик автоматический;
    7. шаровой кран.

    Материалы для изготовления электродного котла

    Для изготовления электродного котла своими руками понадобится:

    1. труба 50 мм;
    2. стальной пруток 20 мм;
    3. фланец и муфта с внутренней резьбой (2 шт.);
    4. любой диэлектрик;
    5. уплотнительная резина;
    6. болты, гайки.

    Подробные инструкции по изготовлению изложены на многих сайтах в интернете, поэтому не станем повторяться. Там же можно посмотреть описания и схему подключения простейшего блока управления с термодатчиком.

    Источник: http://otlad.ru/otoplenie/elektrokotel/

    Как сделать электрокотел для отопления дома своими руками

    Для отопления помещений в зимний период нередко применяются различные варианты электрических нагревательных приборов. Электрокотел имеет высокий КПД. Дополнительное преимущество его использования в том, что в помещении не нужно выделять место для складирования твердого топлива. Изготовить самодельный электрокотел несложно, потому что в приборе нет механической составляющей. Этот же факт обеспечивает простоту эксплуатации и снижает вероятность его выхода из строя.

    Необходимые материалы и инструменты

    Чтобы сделать электрокотел для отопления своими руками, понадобятся следующие инструменты и материалы:

    • болгарка или угловая шлифмашинка;
    • сварочный аппарат (лучше использовать инверторный прибор);
    • мультиметр;
    • обычная шлифовальная машинка;
    • листовая сталь толщиной не менее 2 мм;
    • переходники для подключения котла к системе отопления;
    • два ТЭНа;
    • труба из стали диаметром 15,9 см длиной 0,5-0,6 м.

    Собственноручно можно сделать следующие разновидности котлов: электродные, индукционные, тэновые, двухконтурные, настенные, одноконтурные, напольные.

    Процесс изготовления тэнового котла

    Теперь поговорим о том, как сделать электрокотел отопления на 220в своими руками.

    Придерживайтесь следующей инструкции:

    1. Для начала нужно изготовить патрубки для подключения прибора к отопительной системе дома. Нам понадобится три патрубка – два диаметром 1,25 дюйма и один сечением 3 дюйма.
    2. Теперь делаем емкость под бак. По сути, это труба самого большого диаметра, где теплоноситель будет нагреваться. Для этого в подготовленном отрезе трубы прорезают отверстия, края которых тщательно зачищают и обрабатывают. К подготовленным отверстиям приваривают патрубки, которые были изготовлены на предшествующем этапе. После этого из листовой стали вырезают два круга, которые по диаметру немного превышают сечение нагревательной емкости. Круги приваривают к торцам трубы большого сечения. Места сварки тщательно зачищают и шлифуют.
    3. К верхней части трубы приваривают патрубок с сечением 1,25 дюйма. Затем в днище всей конструкции проделывают два отверстия, края которых шлифуют. В эти отверстия устанавливают первый ТЭН. К ранее приваренному патрубку будет крепиться второй ТЭН.
    4. После этого котел подключают к системе отопления дома. Для этого используем патрубки, которые были приварены на предварительном этапе.
    5. После этого к верхнему патрубку прикрепляют еще один ТЭН (с меньшей мощностью). У этого нагревательного элемента должен быть терморегулятор. Теперь самодельный тэновый котел готов.

    Важно! Для подключения конструкции к электросети лучше обратиться за помощью к профессиональному электрику, если нет опыта выполнения подобных работ.

    После подключения проверяют работоспособность системы. Для этого при помощи мультимера измеряют температуру теплоносителя. Она должна быть в пределах 70°С.

    Монтаж и подключение электрокотла

    Сложнее всего подключить самодельный электрический котел к сети. Поскольку в приборе установлены нагревательные ТЭНы, потребуется делать трехфазный вход.

    Для этого в электрощитке устанавливают следующие устройства:

    • автомат;
    • тумблер;
    • реле;
    • датчик температуры;
    • предохранитель;
    • панель управления;
    • магнитные пускатели и другие приспособления.

    Обязательно обустраивают заземляющий контур. Для этого к куску арматуры диаметром 1,5-2 см приваривают болт. Арматуру вбивают в грунт под полом жилой постройки. К этой конструкции крепят провод, который идет от щитка.

    Принцип работы и разновидности

    Если вы решили сделать электрокотел своими руками для отопления дома, то можно изготовить индукционную и электродную разновидность таких приборов. Все остальные разновидности котлов являются модификациями двух основных видов. Поскольку в электродном приборе электроэнергия преобразуется в тепловую энергию, его еще называют ионным.

    Электродный котел

    Самодельный котел довольно компактный, поэтому может закрепляться просто на трубе. Для него не нужно выделять отдельное место на полу или стене. Для безопасности его фиксируют на двух саморезах, но и без них можно обойтись.

    Внешне нагреватель напоминает отрезок трубы длиной около 40 см. В одном его торце находится металлический стержень, а с другого торца прибор наглухо заварен или имеет отдельный патрубок для перегонки теплоносителя по отопительной системе.

    Если вы делали тэновый котел своими руками, то в нем должны быть два патрубка для подключения подачи теплоносителя в систему и присоединения обратного контура.

    При этом расположение этих патрубков может быть следующим:

    1. Один патрубок устанавливается в торце нагревательной трубы, а другой приваривается в боковой части перпендикулярно первому.
    2. Оба патрубка крепятся с боковой стороны трубы. При этом оба отвода труб располагаются параллельно относительно друг друга и перпендикулярно в отношении основной нагревательной трубы.

    Принцип работы самодельного котла:

    • в теплоносителе находятся катоды и аноды, то есть положительно и отрицательно заряженные электроды;
    • поскольку они пребывают под напряжением, запускается перемещение ионов, полярность которых периодически меняется (частота смены заряда составляет 50 раз/сек);
    • такое движение ионов приводит к трению, из-за чего температура жидкости повышается.

    Недостатки самодельного нагревательного оборудования:

    1. Теплоноситель постоянно находится под напряжением.
    2. Тепловой носитель перед заливкой в систему необходимо очищать от примесей и солей.
    3. В таких системах строго запрещено использовать в качестве теплоносителя антифриз. Для этого подходит только очищенная вода.

    Индукционный котел

    Котлы индукционного типа, которые работают на электричестве, нагревают теплоноситель за счет магнитного поля, создаваемого электрическим током.

    Такие приборы состоят из следующих частей:

    • корпус агрегата;
    • катушка;
    • утеплитель;
    • сердечник, в котором происходит нагревание теплового носителя.

    Важно! Индукционные котлы отличаются от электродной разновидности тем, что в них жидкая среда полностью изолирована от составляющих элементов, которые проводят электрический ток. Именно благодаря этому теплоноситель не находится под напряжением.

    Для подключения медной обмотки катушки к сети используется специальная автоматика. За счет этого в катушке создается магнитное поле, разогревающее трубу, которая выполняет функции сердечника. Такой сердечник тут же начинает отдавать тепло циркулирующей жидкости. При этом корпус котла будет оставаться холодным, поскольку в его конструкции предусмотрен слой утепляющего материала.

    Отдельно стоит сказать о сердечнике. Он не прямой, а изогнутой спиральной конфигурации. Это обеспечивает медленное продвижение теплоносителя по нему для лучшего прогревания жидкости. Индукционный котел может прослужить более 25 лет. Выход из строя произойдет по причине ржавления трубы, выполняющей функции сердечника.

    Запуск котлового оборудования

    Перед первым запуском нужно проверить герметичность всех соединений, правильность сборки электрической сети. Также перед запуском систему заполняют теплоносителем. Поскольку сила тока трехфазной сети значительная, не должно быть порванных и пережатых проводов. Все участки должны быть хорошо изолированы.

    Кроме этого, перед пуском прибор очищают от загрязнений и пыли. Очень важно, что в процессе первого пуска и дальнейшей работы не было скачков напряжения. Для этого обязательно монтируют УЗО (устройство защитного отключения).

    Первый запуск проводится в таком порядке:

    • Заполняем систему водой. Важно чтобы в контуре не было воздушных пробок. Для спуска воздуха используют краны Маевского, установленные на радиаторах отопления.
    • Включаем котел и ждем, пока он нагреется.

    Полезные советы

    Для эффективной работы системы в контур встраивают циркуляционный насос. Он обеспечит принудительную циркуляцию теплоносителя, что будет способствовать его равномерному прогреванию. Насос лучше установить на байпасе, чтобы при необходимости прибор можно было отключать.

    При сооружении системы с естественной циркуляцией обязательно делается уклон трубопроводов для гравитационного тока теплового носителя. Небольшой уклон труб, идущих от радиаторов к обратке, позволит остывшей жидкости быстрее поступать в нагревательный прибор.

    Источник: http://vodakanazer.ru/otoplenie/sistemy-otopleniya/elektricheskoe-otoplenie/samodelnyy-elektrokotel.html

    Изготавливаем электрический котел своими руками

    Здесь вы узнаете:

    • Инструменты и оборудование для электрокотла
    • Собираем электрокотел своими руками
    • Установка электрического котла

    Электродные котлы обладают предельно простой конструкцией. Они обеспечивают сравнительно быстрый нагрев теплоносителя в отопительной системе и позволяют немного экономить на электроэнергии. Отдельные умельцы изготавливают их самостоятельно, снижая затраты на создание отопительной системы. Как сделать электрокотел Скорпион своими руками? Для этого понадобятся инструменты и исходные материалы.

    Инструменты и оборудование для электрокотла

    Что нужно для того чтобы собрать электрический котел своими руками? Если вы решились на такой эксперимент, запаситесь инструментами и исходными материалами. Для проведения работ понадобятся:

    При создании электродного котла мы рекомендуем использовать электрод из того же металла, что и основная труба.

    • Стальная труба – диаметр от 50 до 100 мм, длина – 250-300 мм;
    • Электрод – крайне желательно, чтобы он был сделан из такого же материала, как и сама труба;
    • Трубки меньшего диаметра – для подключения к отопительной системе;
    • Изолятор для электрода – можно сделать самому или заказать в токарной мастерской;
    • Провода для подключения к электросети;
    • Провод для подключения к заземлению;
    • Термостойкая краска.

    Из инструментов понадобятся сварочный аппарат и ножовка. Теперь давайте разберемся, как сделать электрокотел отопления на 220 В своими руками.

    Собираем электрокотел своими руками

    Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

    Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

    В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

    Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

    Описание принципа работы

    Принцип работы электродных котлов другой:

    Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

    • Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
    • При подаче электроэнергии в трубе начинается ионный обмен;
    • Теплоноситель разогревается и передает тепло в трубы и радиаторы.

    Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

    Сборка электродного котла

    Схема простого электродного котла для систем отопления.

    Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

    Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

    При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

    Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

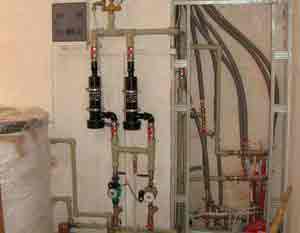

    Установка электрического котла

    Наш самодельный электродный котел готов, осталось проделать последние шаги:

    • Смонтировать котел и подключить его к отопительной системе;
    • Заполнить систему теплоносителем и проверить ее герметичность;
    • Выполнить электрические подключения.

    Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

    Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

    Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию. Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу. Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

    Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

    В процессе эксплуатации системы вы сможете заметить, что она не всегда работает стабильно. Все дело в изменении параметров теплоносителя – его электрическая проводимость меняется, сопротивление падает. Поэтому нужно регулярно контролировать состояние теплоносителя и добавлять в него соли и присадки.

    Источник: http://remont-system.ru/kotly/izgotavlivaem-elektricheskiy-kotel-svoimi-rukami

    Электрокотел своими руками для отопления дома

    Опубликовал: Виктория Митина 0 994 Просмотров

    Электрический котел можно изготовить собственноручно из бросовых материалов с минимальным использованием деталей, приобретённых в магазине. Такой котёл имеет целый ряд преимуществ. То, что сделано своими руками, проще всего отремонтировать в случае поломки.

    Котел на самом доступном топливе

    Электроэнергия в России доступна всем людям, даже тем, кто проживает в частных домах, в самых глухих деревнях. А это значит, что именно этот вид энергии может быть использован для отопления в любом населённом пункте, подключённом к единой энергетической системе страны.

    Электрокотёл можно купить в магазине и заказать установку электрического котла в доме. Но, располагая минимумом необходимых знаний, комплектующими, многие из которых буквально валяются под ногами, и желанием, электрокотел для отопления собственного дома можно собрать своими руками. Работать он будет не хуже заводского. Для того, чтобы своими руками сделать электрокотел, потребуется кое-что докупить в магазине, например:

    1. Термоэлемент.
    2. Термостат.
    3. Циркуляционный насос.

    Термоэлемент, или ТЭН, – это нагревательный элемент, предназначение которого заключается в том, чтобы нагревать теплоноситель (как правило, воду) до нужной температуры. Термостат предназначен для того, чтобы обеспечивать автоматическое включение и выключение термоэлемента.

    Циркуляционный насос может и не понадобиться, поскольку он нужен для того, чтобы обеспечивать принудительную циркуляцию теплоносителя в отопительной системе. Если электрокотел отопления будет находиться значительно ниже батареи, то циркуляционный насос будет не нужен, поскольку циркуляция воды будет происходить естественным образом.

    Если же котёл будет находиться на одном уровне или даже чуть выше батареи водяного отопления, тогда естественная циркуляция теплоносителя в системе будет затруднена или вообще невозможна, следовательно, без циркуляционного насоса не обойтись. В любом случае в системе отопления он не будет лишним.

    Отличный котел из бросовых материалов

    Если появилась необходимость собрать электрокотел своими руками для отопления собственного дома, потребуются следующие детали:

    • обрезок трубы длиной 30-40 сантиметров, для корпуса котла;
    • заглушка, 2 шт. (верхняя и нижняя);
    • муфты (несколько штук).

    Диаметр трубы для корпуса котла должен быть таким, чтобы в нём могло свободно поместиться необходимое количество термоэлементов. Количество термоэлементов в котле напрямую зависит от их мощности и площади помещения, которое будет обогревать этот котёл. Схема подключения электрического котла зависит от такого показателя, как мощность. Она определяется из следующего расчёта: на десять квадратных метров площади стандартного жилища необходимо иметь один киловатт мощности электрического котла отопления.

    Методика изготовления котла

    Исходя из этого расчета, в самодельный электрокотел для отопления устанавливается необходимое количество тэнов. По каждый термоэлемент в верхней заглушке своего котла вырезается отверстие необходимого диаметра. Работа эта только на первый взгляд кажется простой, Все необходимые в верхней заглушке отверстия должны быть вырезаны так, чтобы вставленные в них термоэлементы были направлены строго вертикально вниз, или, по крайней мере, не выходили бы за пределы габаритов корпуса котла.

    Для того чтобы этого добиться, в проделанные отверстия вставляются муфты с внутренней резьбой и привариваются к заглушке. Если приваривание муфт будет произведено неровно, это приведёт в перекосу термоэлементов в котле. Чтобы этого избежать, муфты сначала прихватывают к заглушке в нескольких местах, после чего выравнивают молотком, если требуется. Убедившись в том, что муфты стоят в отверстиях ровно, их можно приварить окончательно.

    В нижней заглушке также прорезается отверстие, в которое вставляется муфта с внутренней или внешней резьбой. Впоследствии на неё будет установлен кран для спуска воды. Теперь необходимо прорезать два отверстия в корпусе будущего котла. Через эти отверстия трубы отопительной системы будут подключаться к котлу. В них также вставляются муфты и привариваются.

    К верхней муфте подключается труба, она предназначена для подачи горячей воды в систему. К нижней муфте подключается нижняя труба (обратка), через которую остывшая вода возвращается в котёл для последующего нагревания. Затем к одному из концов трубы приваривается нижняя заглушка, а к другому – верхняя. В отверстия верхней заглушки вставляются термоэлементы.

    Лучшая конструкция самодельного электрокотла

    Такая конструкция самодельного электрического котла необычна. Как правило, термоэлементы в электрических котлах крепятся снизу. Такое их расположение не совсем удобно, поскольку в электрическом котле наиболее часто выходят из строя именно термоэлементы. То есть их чаще всего приходится заменять. Если уж решено делать котел отопления своими руками, конструкции и чертежи котлов, производимых промышленным способом, можно не брать в расчёт.

    При расположении термоэлементов в нижней части котла их замена будет сопряжена с дополнительными трудностями. В случае крепления тэнов к верхней заглушке при сгорании одного из них или даже всех сразу котёл не придётся даже снимать со стены, отсоединять от отопительной системы. Нужно будет всего лишь воспользоваться газовым ключом и отвернуть крепёжную гайку сгоревшего тэна, что намного удобнее и проще ремонта котла с нижним креплением тэнов.

    Вполне возможно, что в недалёком будущем появятся проекты электрических котлов именно такой конструкции. Во всяком случае, если учесть эту деталь самостоятельно, содержать котельное хозяйство в порядке будет довольно просто.

    Основная часть электрокотла собрана. После этого следует подключить котел к электросети и заняться монтажом системы автоматического управления им. Если мощность котла будет небольшой, менее семи киловатт, его можно подключать и к однофазной сети со стандартным напряжением 220 вольт.

    Если планируется использовать более мощный отопительный агрегат, то потребуется подключение к трёхфазной сети. Но для этого придётся оформлять множество документов на подключение к дополнительным энергомощностям. Поэтому более предпочтительным вариантом является установка двух или трёх маломощных котлов вместо одного. Соединение их в одну отопительную систему не вызовет больших затруднений.

    Автоматика электрокотла

    Чтобы обеспечить автоматическое включение и выключение котла, потребуется установить на него термостат. Термостаты бывают трёх видов:

    • механические;
    • биметаллические;
    • электронные.

    Механические терморегуляторы устанавливаются непосредственно на одну из труб отопительной системы и в зависимости от температуры теплоносителя могут ограничивать или, наоборот, увеличивать его движение в системе. Биметаллический термостат основан на принципе расширения материалов под воздействием высоких температур. При этом биметаллическая пластина сложена из двух разных металлов, каждый из которых по-разному реагирует на повышение температуры.

    Нагреваясь, такая пластина изгибается, и электрическая цепь размыкается, а при остывании пластина вновь выпрямляется и электрическая цепь замыкается. Механизм действия биметаллического термостата очень надёжен, но он имеет один существенный недостаток: нагрев и, особенно, последующее остывание биметаллической пластины происходит достаточно медленно.

    Наиболее предпочтительными с точки зрения эффективности являются электронные терморегуляторы, принцип действия которых базируется на основе широтно-импульсной модуляции, об этом свидетельствуют многочисленные видео и прочие материалы в интернете.

    Обычно электрический котёл крепится на стене. К его нижнему патрубку подключается циркуляционный насос, а уже к нему подсоединяется обратка (труба, по которой в насос поступает отработанная, остывшая, вода). По верхней, подающей, трубе горячая вода поступает в систему теплообмена. К подающей трубе присоединён расширительный бак, через который в систему заливается теплоноситель.

    Источник: http://rusolymp.ru/stroitelstvo/elektrokotel-svoimi-rukami-dlya-otopleniya-doma

    Монтаж и подключение электрокотла к системе отопления

    Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

    • 1 Если вы еще не выбрали электрический котел
      • 1.1 Определение тепловой мощности
      • 1.2 Какой тип нагревателя лучше
    • 2 Указания по монтажу отопителя
    • 3 Обвязка электрокотла с системой отопления
      • 3.1 Соединение с другими котлами и теплоаккумулятором
      • 3.2 Схемы с горячим водоснабжением
    • 4 Подключение к электросети
    • 5 Как сделать заземление
    • 6 Заключение
    Ещё по теме  Как положить плитку на деревянный пол

    Если вы еще не выбрали электрический котел

    Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

    Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

    Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

    Определение тепловой мощности

    Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

    Учтите ряд нюансов:

    • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
    • теплогенератор нужно подбирать с минимальным запасом 20%;
    • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;

    Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков

  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.
  • Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

    Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

    Какой тип нагревателя лучше

    Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

    1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
    2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
    3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

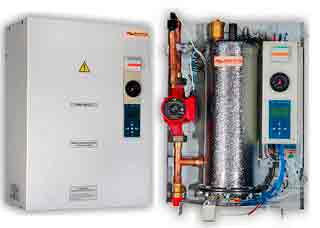

    Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

    Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

    Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

    Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

    • громкие звуки включения от срабатывания контактора или магнитного пускателя;
    • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
    • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

    Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

    Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

    Указания по монтажу отопителя

    Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

    Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

    Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

    Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

    Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

    1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
    2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
    3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
    4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

    Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

  • Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
  • Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.
  • Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

    Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

    Источник: http://otivent.com/ustanovka-jelektrokotla-svoimi-rukami

    Электрокотел своими руками чертежи и принцип работы

    Экономичное электрическое отопление

    Как можно снизить расходы на обогрев дома?

    Вот описание трех решений разной эффективности.

    Выносной термостат

    Автоматика современных котлов предусматривает подключение выносных термостатов. Они позволяют прибору гибко реагировать на изменения температуры воздуха, подстраивая под нее текущую мощность нагрева. Без термостата котел поддерживает заданную температуру теплоносителя, что не всегда оправданно: в оттепель при той же температуре батарей дома станет заметно теплее.

    Расходы: от 1500 рублей (при самостоятельном монтаже термостата).

    Экономия: до 20% электроэнергии.

    Выносной термостат позволит вам поддерживать постоянную температуру воздуха, а не теплоносителя.

    Внутрипольное отопление

    Более эффективное решение — обогрев дома внутрипольной системой отопления. При укладке в стяжку или под паркетную доску труб теплообменника весь пол превращается в отопительный прибор.

    Экономия достигается за счет более рационального по сравнению с радиаторным отоплением распределения холодных и горячих зон:

    • При конвекционном обогреве при +20 на уровне пола под потолком воздух нагреется до 26-28 °С, что даст среднюю температуру в помещении 23-24 градуса;
    • Теплый пол, нагретый до тех же +20, прогреет воздух под потолком только до +16. Средняя температура — +18 °С.

    Так распределяется температура воздуха при конвекционном и внутрипольном отоплении.

    Расходы: от 1000 рублей за квадратный метр отапливаемой площади. Дорого, не спорю. Бонусом вы получите незабываемое ощущение комфорта: ходить по теплому полу очень приятно, а играющий на полу ребенок никогда не простынет.

    Экономия: при уличной температуре 0 °С снижение средней температуры в доме с +24 до +18 градусов сэкономит 33% электроэнергии.

    Со связкой из электрокотла и водяного теплого пола успешно конкурируют пленочные нагреватели. Они укладываются под любое теплопроводное чистовое покрытие, не требуя капремонта квартиры или дома. Квадратный метр пленочного нагревателя с удельной мощностью 150-220 Вт/м 2 стоит 600-800 рублей.

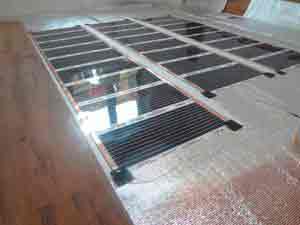

    Укладка инфракрасной пленки под ламинат. Монтаж внутрипольного отопления можно выполнить после окончания чистовой отделки дома или квартиры.

    Теплоаккумулятор

    Буферная емкость, или теплоаккумулятор — это объемный бак для воды с теплоизоляцией и несколькими патрубками для подключения к отопительным контурам. Его функция понятна из названия — аккумуляция тепловой энергии.

    Буферные емкости для подключения к отопительным контурам.

    Справка: нагрев 3 кубометра воды с 40 до 80 °С, можно запасти 120 киловатт-часов тепла. Этого достаточно для обогрева в течение 16 часов дома площадью 70-100 квадратных метров.

    Размеры, масса и тепловая производительность буферных емкостей.

    Что дает наличие теплоаккумулятора: при наличии двухставочного счетчика — возможность использовать электроэнергию для отопления только ночью, во время действия дешевого тарифа. Накопленное за ночь буферной емкостью тепло днем постепенно расходуется для нужд обогрева дома.

    Энергетики предлагают электричество по более дешевым ночным тарифам для того, чтобы компенсировать ночное падение нагрузки на энергосети. Дело в том, что большой объем энергии невозможно запасти, а маневрировать мощностью генераторов можно далеко не всегда.

    Как подключить теплоаккумулятор к котлу и системе отопления: в ней формируется два контура с циркуляционным насосом в каждом из них. Первый контур соединяет котел с буферной емкостью, второй — емкость с радиаторами. Постоянную температуру батарей при падении температуры воды в баке обеспечивает смесительный узел с трехходовым термостатическим смесителем.

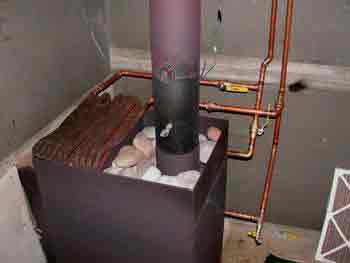

    Схема системы отопления с двумя котлами (твердотопливным и электрическим), теплоаккумулятором, гвс и двумя контурами отопления — радиаторным и внутрипольным.

    Расходы: при объеме бака 3000 литров с учетом стоимости дополнительного циркуляционного насоса и узла смешения — от 180 000 рублей.

    Экономия: сокращение расходов на отопление в 2,5-3 раза. Одноставочный и ночной тарифы для Москвы на начало 2017 года соотносятся как 5,38/1,64 рубля.

    Прошлогодние московские тарифы на свет. Сравните одноставочный и ночной тарифы, чтобы оценить размер экономии.

    Собираем электрокотел своими руками

    Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

    Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

    В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

    Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

    Описание принципа работы

    Принцип работы электродных котлов другой:

    Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

    • Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
    • При подаче электроэнергии в трубе начинается ионный обмен;
    • Теплоноситель разогревается и передает тепло в трубы и радиаторы.

    Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

    Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

    Сборка электродного котла

    Схема простого электродного котла для систем отопления.

    Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

    Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

    Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

    При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

    Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

    Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

    На чем можно сэкономить

    Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:

    1. Приобретите двухтарифный счетчик электроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.
    2. Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение. В этом случае агрегат будет работать только по крайней необходимости.
    3. Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы.
    4. Добавьте в систему отопления современное решение – , он позволит более эффективно использовать расходуемое тепло по всему помещению.
    5. Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).

    Вот и все, что хотелось рассказать Вам об установке и подключении электрического котла отопления своими руками. Напоследок рекомендуем Вам покупать устройства только от качественных производителей, чтобы отопление в доме прослужило как можно дольше. Среди лидеров по производству водонагревателей можно выделить три наиболее оптимальных по цене и качеству: Protherm (Протерм), Невский (его подключение мы рассмотрели на видео) и Галан.

    Трехфазная сеть

    Если Вы хотите подключить электрокотел высокой мощности, необходимо использовать три фазы. Схема подключения ионного котла на 380 Вольт должна быть такой:

    Здесь уже разводка проводов немного сложнее. Как Вы видите, три фазы сначала идут к автоматам, причем от одного фазного проводника сделали ответвление провода на отдельный однополюсный автомат, который обслуживает циркуляционный насос. От автоматического выключателя питание идет к магнитному пускателю, а с него уже к клеммам котла. Нулевой проводник подключается к каждому устройству отдельно: насосу, терморегулятору, водонагревателю. Не забываем про заземление, его нужно подсоединить своими руками к специальной клемме на корпусе.

    Несколько популярных схем подключения Вы также можете просмотреть на видео:

    Обзор вариантов подсоединения

    Если же Вас интересует схема подключения электродного котла в качестве резервного источника отопления, тогда рекомендуем ознакомиться с данным вариантом монтажа:

    Провода подключаются одним из вышеперечисленных способов, либо к 220, либо к 380 В. Также рекомендуем просмотреть видео, на котором наглядно показывается весь процесс монтажа:

    Подключение котла к сети

    Вот мы и предоставили типовые схемы подключения электродного котла отопления к электричеству и самой отопительной системе. Популярный производитель водонагревателей – фирма Галан рекомендует в трехфазной электросети вести каждую фазу через отдельный однополюсный автомат. Таким образом, можно вручную регулировать мощность нагрева, отключая либо, наоборот, включая питание к каждому электроду.

    Схема подключения электрокотла к электросети

    Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

    И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м. потребуется электрокотел мощностью 10кВт.

    Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

    Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение. . Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает

    Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

    Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

    Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

    В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

    Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт. чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

    Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

    Проводка

    Источниками нагрева проводки могут стать:

    • Провод с заниженным сечением;
    • Разъемные соединения (розетки, клеммы и т.д.).

    Полностью исключить нагрев провода поможет простая инструкция: сечение каждой жилы медного провода должно быть не менее 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, то есть соответствующего максимальной мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

    Таблица соответствия сечения проводки мощности трехфазного котла.

    Подключение котла через обычную розетку допустимо лишь при его мощности до 3,5 кВт. Котел отопления мощностью до 8 киловатт может подключаться к одной фазе питания выделенным кабелем до щитка; прибор большей мощности нужно запитывать от сети напряжением 380 вольт. Чем выше напряжение питания при неизменной потребляемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

    В частном доме с деревянными стенами проводка прокладывается только в металлической трубе (стальной, медной или гофрированной нержавеющей). Требование связано с пожарной безопасностью: металлическая оболочка не даст дереву загореться при коротком замыкании.

    Прокладка проводки в деревянном доме. Провода разводятся в гофрированных металлорукавах.

    Если вы еще не выбрали электрический котел

    Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

    Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение к электросети выполнял специально обученный персонал

    Самостоятельное подключение повлечет отказ от гарантийных обязательств.

    После окончания работ мастера делают пометку в техническом паспорте изделия

    Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

    Определение тепловой мощности

    Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

    Учтите ряд нюансов:

    • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
    • теплогенератор нужно подбирать с минимальным запасом 20%;
    • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;

    Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков

  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.
  • Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

    Для получения более точных результатов предлагаем изучить методику

    Какой тип нагревателя лучше

    Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

    1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
    2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
    3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

    Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

    Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

    Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

    Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

    • громкие звуки включения от срабатывания контактора или магнитного пускателя;
    • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
    • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

    Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

    Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

    Теплообменник готов, приступаем к монтажу тэнов

    Как поставить тэн и что это такое

    Тэн, который я буду монтировать внизу котла, далее вы поймете, как это сделать.

    Так как сверла на полдюйма у меня нет и где только не искал не нашёл, решил воспользоваться сваркой.

    В самом дне теплообменника прожег сваркой два отверстия для нижнего тэна.

    Все потом зашлифовал также от наплывов металла и шлака.

    Вставляем тэн в теплообменник, подкладываем резиновые уплотнители и большие шайбы, все скручиваем хорошенько гайками.

    Тут главное не переусердствовать, иначе можно сломать тэн. Второй тэн я установил вверху, он около 50 см в длину с терморегулятором на фото далее вы его увидите.

    Установка электрического котла

    Наш самодельный электродный котел готов, осталось проделать последние шаги:

    • Смонтировать котел и подключить его к отопительной системе;
    • Заполнить систему теплоносителем и проверить ее герметичность;
    • Выполнить электрические подключения.

    Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

    Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

    Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

    Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу

    Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

    Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

    Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

    В процессе эксплуатации системы вы сможете заметить, что она не всегда работает стабильно. Все дело в изменении параметров теплоносителя – его электрическая проводимость меняется, сопротивление падает. Поэтому нужно регулярно контролировать состояние теплоносителя и добавлять в него соли и присадки.

    Инструкция по сборке самодельного индукционного котла

    Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

    Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

    Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля – по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

    Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

    Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны – так их удобнее подключать к отопительному контуру.

    Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

    Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

    На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

    Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.

    С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

    Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

    Последний этап работы – покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

    При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа.
    .
    Итоги

    Итоги

    Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

    Особенности сборки индукционного оборудования

    В котлах этого типа теплоноситель нагревается при помощи индукционного тока, возникающего в теплообменнике из ферромагнетика. Индукционный котел выглядит, как цилиндрический корпус, внутри которого размещается обмотка индуктор, в которой располагается сердечник-теплообменник. Может представлять собой лабиринт из труб или полостей.

    После того как напряжение поступает на катушку-индуктор, создается электромагнитное поле, достаточно быстро нагревающее металлический сердечник, который в свою очередь передает тепло теплоносителю, который проходит через него.

    В качестве теплоносителя может использоваться обычная вода, невзирая на ее жесткость, антифриз и даже масло. Из-за того что в данных котлах нулевая вероятность образования накипи, их эффективность не падает со временем.

    Данный котлы также как и ТЭНовые достаточно просто устроены, поэтому при желании можно легко его изготовить самому. Для этого понадобятся:

    • сварочный инвертор;
    • кусачки;
    • болгарка;
    • стальную проволока;
    • катанка из нержавеющей стали;
    • труба из полипропилена с толстыми стенками;
    • переходники;
    • металлическая сетка;
    • медный эмалированный провод.

    Важно! Как источник энергии рекомендуется использовать сварочный инвертор на 15А (можно и больше). . Этапы сборки индукционного котла:

    Этапы сборки индукционного котла:

    1. Материал, облучаемый электромагнитными волнами, сделать отрезки катанки или стальной проволоки диаметром 7 мм. Максимальная длина отрезков должна составлять 5 см.
    2. Необходимо сделать корпус. Он будет служить одновременно: основанием для изготовления индукционной катушки и частью отопительной магистрали. Для создания корпуса из полипропиленовых трубок применяется труба, чей внутренний диаметр чуть меньше 5 см.
    3. Чтобы подключить котел к водопроводу необходимо использовать переходники. С их помощью нагретый теплоноситель будет уходить в трубопровод, а охлажденный обратно в поступать в котел. На этом этапе к основанию крепится первый переходник.
    4. На дно конструкции необходимо уложить железную сетку, которая будет предотвращать попадание в трубопровод отрезков проволоки.
    5. После того как уложена сетка необходимо засыпать отрезки проволоки. Их необходимо такое количество чтобы в емкости не оставалось свободного пространства. После чего верхнюю часть корпуса закрывают вторым переходником.
    6. Данный этап является, пожалуй, самым важным, так как на нем создается индукционная катушка. Для этого берется медная эмалированная проволока, которую необходимо намотать вокруг корпуса в 90 витков. Витки необходимо размещать примерно по центру конструкции.
    7. Конструкцию подключают к системе отопления. Для выполнения этой задачи из трубопровода вырезается небольшой участок, а на его место устанавливается агрегат.
    8. Катушку необходимо подключить к инвертору и заполнить систему водой.

    Важно! Инвертор можно включать только после того как система уже заполнена водой, иначе пластиковый корпус просто расплавится.

    Монтаж котла

    Самая трудная часть работы позади, мне осталось все поставить на место и запустить котел.

    Перед монтажом на резьбовые соединения нужно намотать фум ленту. Намотать нужно около 10 оборотов.

    Далее все просто прикручиваем, как было задумано, «обратка» к «обратке», «подача» к «подаче», соединяем муфтами такого же размера и хорошенько затягиваем контргайки.

    На сгон слива воды, прикручиваем пол дюймовый кран или металлическую заглушку, у кого что есть, я прикрутил заглушку, и вот что получилось.

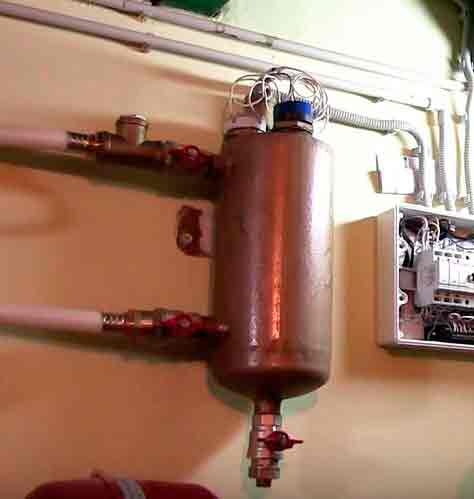

    В верхней части электрокотла вы видите тэн с терморегулятором.

    Вот мы все смонтировали и приступаем к следующему этапу.

    Установка и подключение оборудования

    схема подключения

    Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

    Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

    • автомат;
    • реле;
    • тумблер;
    • предохранитель;
    • датчик температуры;
    • различные кнопки управления;
    • магнитные пускатели и ряд других элементов, если в них имеется необходимость;

    В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

    Сборка нагревателя с ТЭН

    Чтобы изготовить самодельный электрический котел отопления с трубчатым электронагревателем понадобится следующий комплект материалов:

    • стальной лист толщиной больше 2 мм;
    • отрезок стальной трубы (длина и диаметр зависят от производительности агрегата);
    • трехфазные ТЭНы (не рекомендуется применять нагреватели со встроенным реле, поскольку они быстро изнашиваются).

    Сначала из стального листа необходимо вырезать будущее дно котла. Размеры дна должны соответствовать диаметру трубы. Затем из того же металла требуется сделать фланец – кольцо, чей внутренний диаметр равен наружному или внутреннему диаметру трубы, в зависимости от того, каким способом деталь планируется закрепить на корпусе. Ширина кольца обычно составляет 30 мм.

    Далее из стального листа изготавливают крышку с диаметром, соответствующим внешнему диаметру фланца. Крышка и фланец соединяются при помощи 6 болтов, в местах монтажа креплений заранее проделываются отверстия. Еще несколько отверстий просверливается в крышке — их размер должен соответствовать размерам запланированных к установке ТЭНов.

    Приваривание элементов

    Первым к корпусу котла нужно приварить дно, следующим – фланец. Крышку монтируют только после того, как на ней будут прочно зафиксированы трубчатые нагреватели. Между ТЭНами и крышкой вставляется уплотняющая прокладка из материала, устойчивого к воздействию воды.

    Между крышкой и фланцем располагается еще одна прокладка, выполненная из автомобильной камеры. Эта прокладка должна быть точной копией фланца, в том числе в ней надо сделать отверстия под болты.

    Монтаж патрубков

    До того, как закрыть котел крышкой, в его корпус монтируют патрубки для подключения труб системы отопления, предварительно вырезав подходящие отверстия

    Важно, чтобы на концах патрубков имелась резьба: это требуется для установки входных кранов, которые позволят перекрывать циркуляцию теплоносителя в контуре, если электрический котел потребуется отремонтировать. Труба для отвода горячей жидкости располагается в верхней части агрегата, желательно встроить ее прямо в крышку

    Охлажденный теплоноситель подается по трубе снизу.

    Когда патрубки монтированы, котел полностью собирают и подключают к сети. Иногда его конструкция может меняться: например, на фланец монтируют не только крышку, но и дно. Устройство является универсальным, и его получится легко приспособить к техническим параметрам системы отопления дома.

    Электромонтажные работы

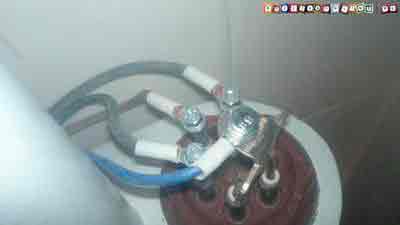

    Во время электромонтажных работ контакты всех ТЭНов котла соединяются с колодкой, к ней же подключается нулевой провод. Иногда нагревательные элементы сразу же замыкают на этот провод без использования колодки.

    Сечение жилы провода должно соответствовать нагрузке, которую ТЭНы создают: тогда самодельный электрический агрегат будет работать без сбоев.

    К контакту каждого нагревателя подключают фазный провод, пропущенный через автомат защиты. Сечение кабеля выбирают на основе нагрузки, создаваемой всеми включенными ТЭНами одновременно.

    Все провода должны быть изолированы, особое внимание нужно уделить тому, чтобы их оголенные части не соприкасались с металлической крышкой котла. .

    Подключение к водопроводу котельного оборудования

    Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.

    Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

    Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

    Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.

    Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

    Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.

    Устанавливают счетчик с двумя или более градациями тарифов.

    Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

    Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

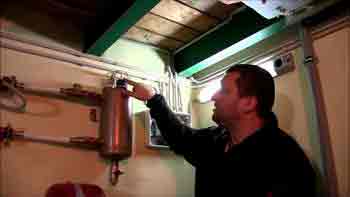

    Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

    Основной процесс

    Устанавливаем агрегат

    Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производится «посадка».

    Для того, чтобы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет внутри стены, можно подвесить электрокотел.

    Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования

    Подводим электропроводку

    Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла. Лучше использовать прокладку кабеля cкрытым способом, т.к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.

    Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.

    Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением.

    Устанавливаем защитную аппаратуру

    Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в главном щите. Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

    Также рекомендуется подключить стабилизатор напряжения, т.к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

    Производим пуск

    Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

    Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

    Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте. При явных отклонениях лучше вызвать мастера.

    Также предоставляем к Вашему вниманию наглядный пример установочных работ:

    Видео-инструкция подключения электрического котла своими руками

    Схема подключения электрокотла к электросети 380 В трехфазного

    Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

    Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

    Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (ав) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

    Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

    В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

    Это так называемое подключение «звезда». для этого случая и подводится к котлу нулевой проводник.

    Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

    Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

    Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

    Не отступайте от схем подключения допустимых для вашего электрокотла. если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

    Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

    Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

    1. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

    2. Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

    3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку. указанную либо на фланце, к которому закреплены трубчатые электронагреватели

    Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

    Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

    Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело , поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

    Процедуры установки

    Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

    Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

    Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

    Варианты схем

    Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

    Обвязка отопительного аппарата

    Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
    Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

    На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

    Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

    Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
    Общая схема реализации системы отопления в доме.

    Блиц-советы

    1. Прежде чем приступать к изготовлению котла своими руками, правильно оцените свои возможности. С электричеством следует обращаться очень аккуратно.
    2. Для бесперебойной работы электрического котла, необходимо приобрести дизельный или бензиновый генератор, от которого будет работать электрическое оборудование, когда электрический ток в сети будет отсутствовать по причине возникновения аварийной ситуации на линии электропередач.
    3. Самый простой способ изготовить мини-элетрокотёл, это приобрести комплект электрического оборудования, которое устанавливается в батарею отопления. Такая система легко устанавливается, а температура нагрева регулируется с помощью автоматической микропроцессорной системы.

    Вариант 2. Изготовление электродного котла

    Электродный котел это более прогрессивная разработка. Такие нагреватели начали массово применять в последние 10–15 лет.

    Устройство электродного котла

    В качестве нагревательного элемента в электродном котле используется собственно сама вода. Котел это металлический корпус, в который вставлен изолированный от корпуса стальной электрод.

    К электроду подключается фаза, а к корпусу ноль, когда подается напряжение, ионы воды начинают колебаться с частотой 50 герц, в результате чего жидкость нагревается. Именно поэтому такие агрегаты еще называют ионными.

    Общая схема электродного котла.

    Габариты у таких агрегатов небольшие, в качестве корпуса используется труба диаметром до 320 мм и длиной до 600 мм, но это максимум, для частных домов делаются ионные котлы почти вполовину меньше.

    Схема отопительной системы с ионным котлом.

    Достоинства:

    • Довольно скромные размеры, этот котел не будет мешать даже в локальной отопительной системе небольшой квартиры;
    • В этих нагревателях нет «сухого хода», то есть, без воды котел просто перестанет работать, но ничего в нем не перегорит;
    • Системе не страшны перепады напряжения;
    • Быстро нагревается и также быстро остывает, а значит, легко регулируется;
    • По сравнению с агрегатами, работающими от ТЭНов электродный котел значительно экономичней.

    Электродные котлы намного экономичней ТЭНовых.

    Недостатки:

    • Ионные котлы очень требовательны к качеству и уровню электропроводности теплоносителя;
    • Ввиду повышенной опасности поражения током аппараты нуждаются в надежном заземлении;
    • При попадании воздуха в систему электроды активно коррозируют и быстро приходят в негодность.

    Собираем ионный котел

    Иллюстрации Рекомендации
    Материал для корпуса.
    • Металлическая труба с внутренним диаметром порядка 50 мм и длиной 400 мм;
    • Монолитный стержень сечением 20 мм, длина 300 мм;
    • Два переходника с внутренней резьбой.

    С торца стержня высверлено глухое отверстие и нарезана резьба под болт 10 мм.

    Подгоняем патрубок.

    Один патрубок будет ввариваться сбоку, второй с торца трубы. Для начала нам нужно подрезать боковой патрубок, чтобы он плотно прилегал к телу трубы.

    Я подрезал патрубок болгаркой, после чего доводил до идеала круглым напильником.

    Вырезаем отверстие.

    На тот момент у меня не было плазменного резака, поэтому пришлось накернивать трубу по окружности и высверливать отверстия по 5 мм.

    Подгоняем отверстие.

    Дальше при помощи натфеля и круглого напильника окружность доводится до идеала.

    Расстояние от края трубы до бокового патрубка 10–15 мм.

    Привариваем патрубки.

    Патрубки сначала нужно прихватить сваркой в нескольких местах, чтобы не повело, а потом обваривать шов.

    Вырезаем платформу.

    В качестве платформы я использовал лист стеклотекстолита толщиной 20 мм, ориентировочный размер 120х120 мм, резал его ножовкой по металлу.

    Готовим платформу.

    В платформе высверливаем 5 отверстий, 1 по центру и 4 по периметру (как на фото). Диаметр отверстий 10–12 мм.

    Через центральное отверстие будет крепиться стальной электрод, а боковые отверстия предназначены для крепления корпуса котла.

    Крепление корпуса к платформе.

    Для того чтобы прочно прикрепить корпус котла к платформе я приварил с 4 сторон гайки на 12 мм. В них легко проходят болты на 10 мм.

    Но эти «уши» должны быть чуть приподняты над платформой, для обеспечения этого зазора я накрутил на болты «родные» гайки снизу и зафиксировал держатели такими же гайками сверху. Жестко закрепленные «уши» легче приваривать.

    Сборка котла.

    • Вырезаем резиновую прокладку чуть больше наружного диаметра котла;
    • Проделываем отверстие в прокладке по центру и крепим через прокладку стальной электрод;
    • Устанавливаем корпус котла и прикручиваем его болтами к платформе.

    Безопасность водяного отопления

    Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

    Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

    1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
    2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
    3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

    Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе.

    Разновидности электрокотлов

    Существует несколько типов самодельных котлов, которые отличаются способом подключения.

    • Электрический мини-котел. Это труба, которая врезается в трубную разводку системы отопления в подающий контур. Ее диаметр больше диаметра труб, установленных в контуре, в 4-5 раз. В эту трубу своими руками врезается тэн, подключаемый к сети переменного тока. Крепление электрического мини-котла осуществляется по средству фланцев с установкой прокладок. Это делается на случай проведения своими руками ремонтных работ. Сделать такой электрический прибор самому не проблема, а, тем более, грамотно установить.
    • Отдельно стоящий самодельный электрический котел. Это сложная конструкция, изготовленная из трубы и подключенная к системе отопления. В ее устройство обязательно устанавливаются приборы безопасности: манометры, термометры, отсекающие вентили.

    Первый вариант может быть использован для организации отопления в небольшой даче. Второй потянет и достаточно большой дом. Все будет зависеть от того, какой мощности ТЭН будет установлен в электрическом котле. Считается, что 5 кВт – это мощность, которая может обеспечить теплом коттедж в несколько комнат. Поэтому приходится точно подсчитывать данный показатель для каждого дома в отдельности.

    Рис. 2 Мини-котел из трубы

    Пошаговая инструкция

    Рабочее место подготовлено, все инструменты и детали под рукой, а это значит, что можно приступить к созданию электродного котла для домашней системы отопления.

    1. Подготовьте отрезок стальной трубы. Для этого необходимо с двух ее концов нарезать резьбу. Один конец трубки нужно будет заглушить, а в другой вкрутить муфту с электродом.
    2. Чтобы приварить к трубе металлические патрубки с резьбой, которые будут использоваться в качестве крепежа с тепловыми коммуникациями всей системы, в ней следует просверлить круглые отверстия.
    3. К корпусу нужно приварить два болта — один из них будет использован для нулевого провода, а другой для заземления.
    4. Чтобы вмонтировать полученный прибор в систему отопления, к подготовленным патрубкам нужно присоединить трубы.
    5. Следующий шаг — присоединить к электроду клемму плюсового провода.
    6. К наваренным болтам подсоедините клемму нулевого кабеля и провод заземления.
    7. В контур отопления важно подсоединить манометр и систему предохранителей. Не забудьте и об устройстве, отвечающем за отвод гидролизных газов.
    8. Электрокотел, изготовленный своими руками, готов к запуску. Систему нужно заполнить подготовленным теплоносителем и запустить.

    Не зря говорят: мол, лучше один раз увидеть, чем сто раз услышать. Перефразируем это крылатое выражение и заметим, что видео-урок по сборке и монтажу электрокотла своими руками поможет вам лучше разобраться в тонкостях этого процесса. Предлагаем познакомиться с видео, подготовленным опытными специалистами-электриками.

    Обязательные элементы обвязки

    Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования:

    Изображение Элемент обвязки
    Циркуляционный насос, обеспечивающий движение антифриза или воды по контуру. Его производительность проще всего рассчитать как 0,043хQ, где Q — мощность котла в киловаттах. Формула верна для перепада температуры между выходом и входом котла в 20 °С.
    расширительный мембранный бачок. Он разделен упругой мембраной на два отсека — воздушный и предназначенный для теплоносителя.

    Поскольку воздух сжимается куда лучше жидкости, рост давления при увеличении объема теплоносителя незначителен.

    Объем бачка — примерно 10% от объема контура, который грубо рассчитывается как 15 литров на 1кВт мощности котла.

    Группа безопасности. Она включает манометр для зрительного контроля давления, автоматический воздухоотводчик для удаления воздуха и пара и предохранительный клапан, который сбрасывает теплоноситель в дренаж при превышении заданного давления (обычно 2,5-3 атмосферы).

    Как расположить элементы обвязки в системе отопления частного дома при ее монтаже своими руками?

    • Насос ставится на обратке, перед котлом. Наиболее низкая во всем контуре температура воды благотворно скажется на ресурсе прибора: пластиковая крыльчатка и резиновые уплотнительные прокладки не любят нагрева;
    • Группа безопасности всегда монтируется на подаче, сразу после выходного патрубка котла. Именно там начнет расти давление при остановке циркуляции (например, при поломке насоса);

    Котельная с двумя электродными котлами. Насосы стоят перед ними, группа безопасности — после них.

    • Расширительный бак можно ставить в любой точке розлива на некотором удалении от насоса (за 2 диаметра розлива до крыльчатки и в 8 диаметрах розлива после крыльчатки). Порождаемые насосом завихрения потока плохо сказываются на ресурсе упругой мембраны бачка.

    Особый случай

    Современные ТЭНовые котлы отличаются от электродных и индукционных большим размером корпуса. Кроме бачка с ТЭНами, в нем размещен полный комплект обвязки: насос, расширительный бачок, предохранительный и воздушный клапаны. Показания датчика давления выводятся на индикаторную панель прибора.

    Внутренности современного ТЭНового котла. На фото хорошо видны циркуляционный насос (спереди) и автоматический воздухоотводчик (на заднем плане).

    Именно поэтому при монтаже ТЭНового котла его можно подключать непосредственно к розливу отопления. На входе и выходе есть смысл поставить только пару отсекающих шаровых кранов: они позволят обойтись без сброса всей отопительной системы при демонтаже котла для ремонта или обслуживания.

    ТЭНовый котел в моем доме используется в качестве резервного источника тепла. Он подключен непосредственно к розливу отопления через пару шаровых кранов.

    Соблюдение техники безопасности

    Начнем с того, что, прежде чем производить сборку и подсоединение электрокотла, вам нужно будет получить разрешение от поставщика электроэнергии. Это нужно для того, чтобы вы понимали, будет ли достаточно вашему котлу электричества, и не будет ли он работать в ущерб другим абонентам сети.

    В принципе, монтаж этого агрегата лучше доверить профильным мастерам, но, если вам удалось самостоятельно собрать электродный котел, то вы должны и с его подключением справиться без проблем.

    Подключение электрокотла в систему теплоснабжения называют термином «обвязка»

    Для того чтобы подключить ваш самодельный котел, нужно ознакомиться со схемой отопления дома или квартиры, обращая внимание на точки доступа к электропитанию. Схема подключения учитывает тип системы теплоснабжения — одноконтурный или двухконтурный — а также мощность самого котла

    Предлагаем вам посмотреть видео, посвященное монтажу и запуску электрокотла.

    Опытные мастера советуют обратить внимание на следующие особенности монтажа электрокотла:

    • прежде чем монтировать его, систему отопления нужно тщательно промыть водой с добавлением специальных очистительных средств;
    • позаботьтесь о том, чтобы в системе отопления были предусмотрены предохранительный клапан и воздухоотводчик;
    • отрезок трубы, соединяющей электрокотел с системой отопления, должен быть металлическим;
    • температура воздуха при монтаже котла может колебаться от +10 до +40 градусов, влажность — не более, чем 75%;
    • если вы живете в двухэтажном коттедже, то одного котла вам будет недостаточно. Нужно подключить два элекрокотла — по одному на каждую группу радиаторов.

    При выборе места, куда будет подключен ваш самодельный котел, важно учитывать способ теплоносителя. Тут есть лишь два варианта: . если предполагается естественная циркуляция жидкости, то прибор нужно установить в нижней части системы

    Это обеспечит максимальную эффективность прогрева радиаторов. При этом нагнетающая труба должна быть помещена над батареями на самой маленькой высоте;
    если вы предполагаете принудительную перекачку теплоносителя по системе, то электрокотел можно монтировать в любую ее часть.

    • если предполагается естественная циркуляция жидкости, то прибор нужно установить в нижней части системы. Это обеспечит максимальную эффективность прогрева радиаторов. При этом нагнетающая труба должна быть помещена над батареями на самой маленькой высоте;
    • если вы предполагаете принудительную перекачку теплоносителя по системе, то электрокотел можно монтировать в любую ее часть.

    Важно: занимаясь изготовлением, монтажом и запуском электродного котла отопления, необходимо придерживаться правил техники безопасности. Речь идет об электричестве и жидкости (теплоносителе), а это значит, что любая оплошность может привести к непоправимым последствиям.

    Пользователи электрокотлов утверждают, что данный вид отопительных приборов обычно не вызывает нареканий в процессе эксплуатации, если следовать правилам техники безопасности.

    Подводя итог, отметим, что собрать электрокотел для домашней системы отопления вполне под силу и не специалисту. Чтобы процесс прошел без неприятных сюрпризов, а результат вас порадовал, важно четко следовать инструкции, заранее позаботиться о том, чтобы под рукой у вас было все необходимое оборудование. Безусловно, элементарные навыки работы с электротехникой также необходимы.

    Источник: http://www.tproekt.com/elektrokotel-svoimi-rukami-certezi-i-princip-raboty/

    Смотрите также:
    02.05.2020

    Как самостоятельно сделать потолок из гипсокартона Такая конструкция, как потолок из гипсокартона, является идеальным решением для обустройства помещений любого типа. Этот материал необычайно популярен в строительных и ремонтных работах. Потолок из ГКЛ имеет массу...

    02.05.2020

    Декор камина: идеи и способы оформления Камин – один из элементов «дорогого», роскошного интерьера, хотя раньше он имелся в каждом доме. На горящий огонь, кажется, можно смотреть вечно. Издревле люди собирались около такого очага, чтобы погреться, приготовить пищу. Дома...

    02.05.2020

    Оштукатуривание стен своими руками: пошаговая инструкция Несмотря на появление в последнее время новых технологий и строительных материалов, применение традиционного оштукатуривания цементно-песчаными растворами пользуется большой популярностью. По своим физическим и...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
