Как сделать вытяжку для кухне своими руками

Как правильно сделать вытяжку своими руками

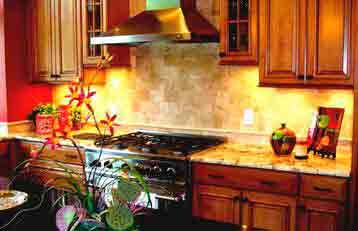

Вытяжка на кухню – обязательный атрибут комфорта в каждом доме. Благодаря этому прибору очищается воздух, удаляют неприятные запахи, гарь с кухни. Со временем вытяжка на кухне становится неотъемлемым элементом декора. Когда на кухне в квартире или в доме люди делают ремонт, сталкиваются с одной проблемой – выбор вытяжки: дизайн, габариты, функциональность, цена и т. д.

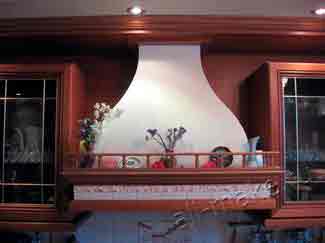

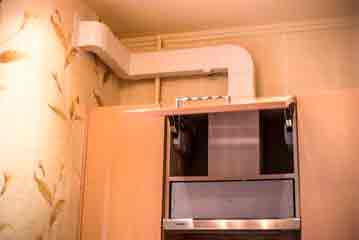

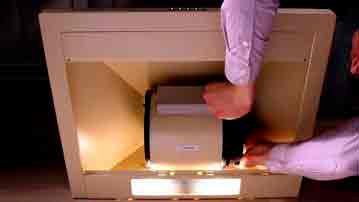

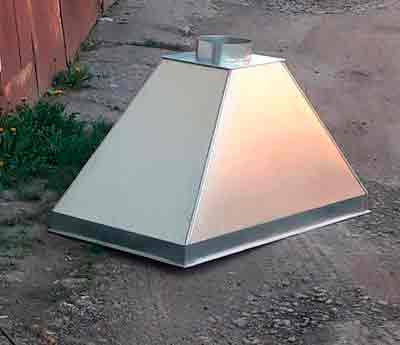

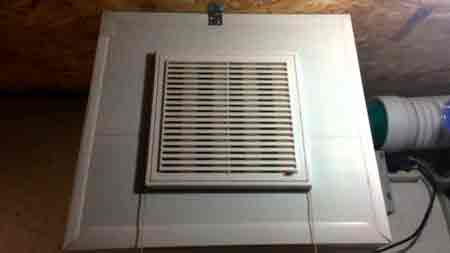

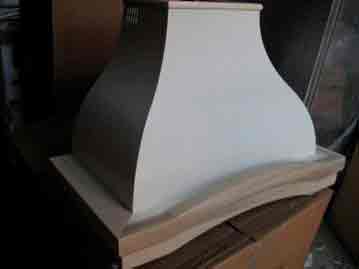

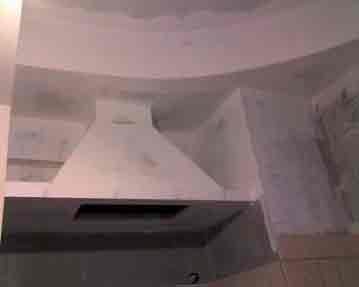

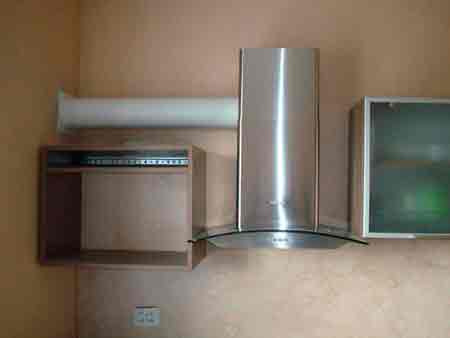

Вытяжку на кухню можно сделать своими руками

Выбор модели

Перед тем как изготавливать вытяжку для кухни, разберитесь с принципом работы и видами действующих моделей. На сегодняшний день есть три типа устройств:

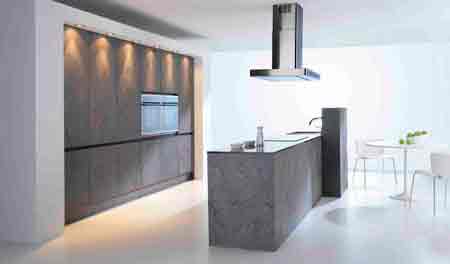

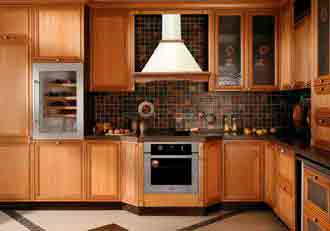

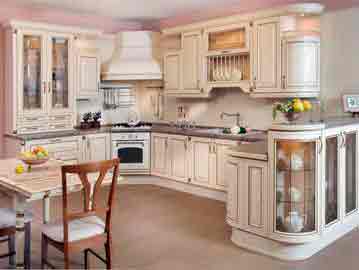

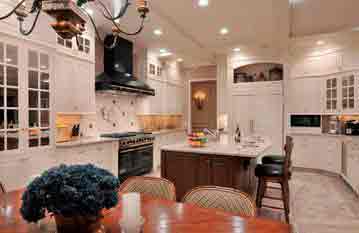

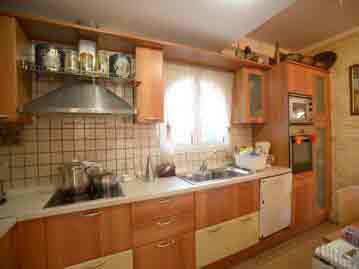

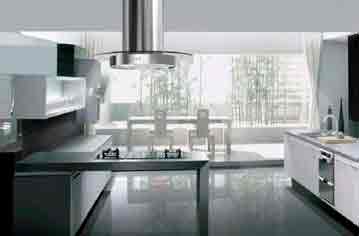

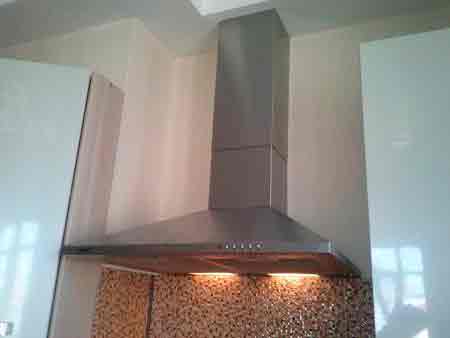

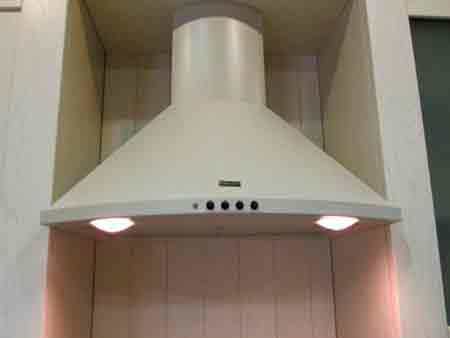

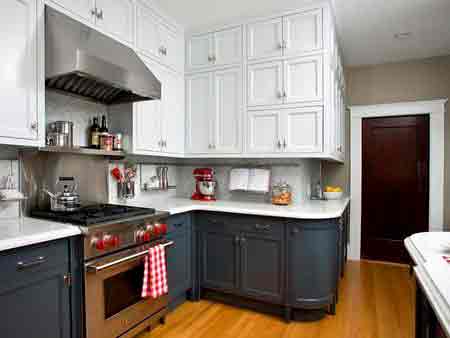

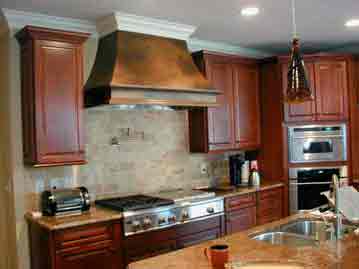

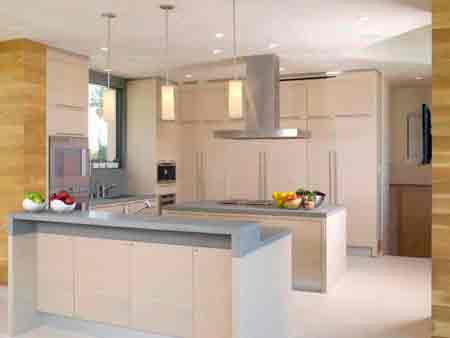

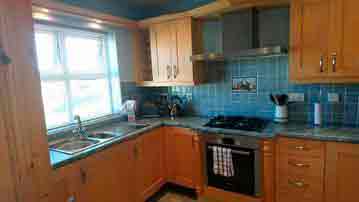

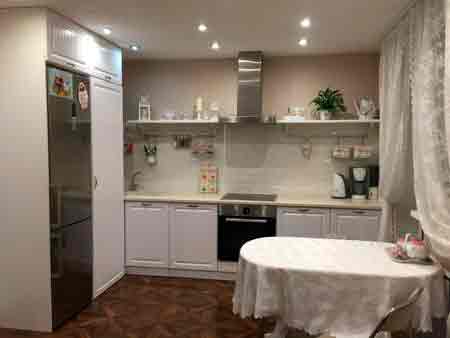

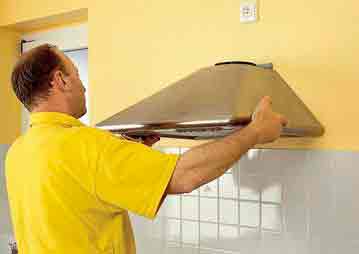

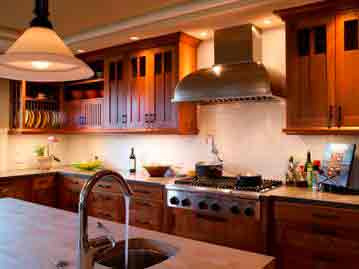

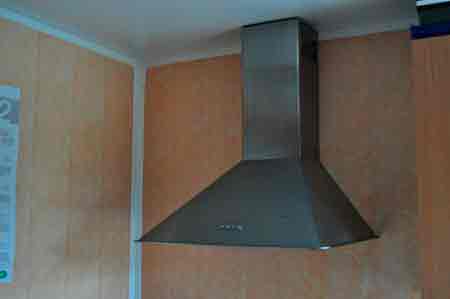

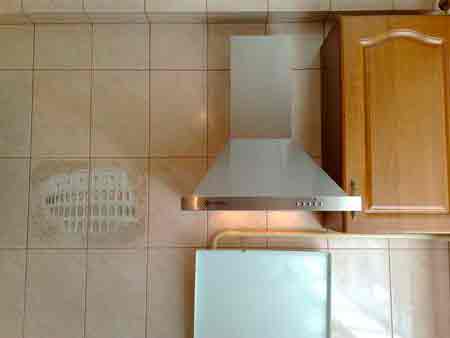

  1. Купольные – монтируются над плитой. Внешне похожи на конус с трубой для вывода воздуха.

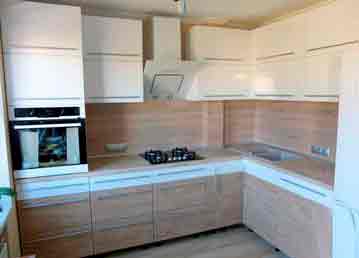

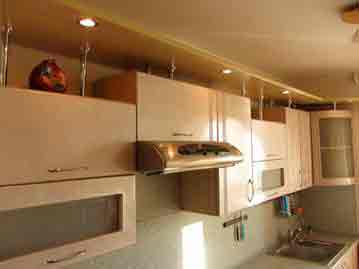

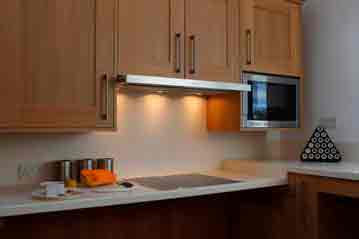

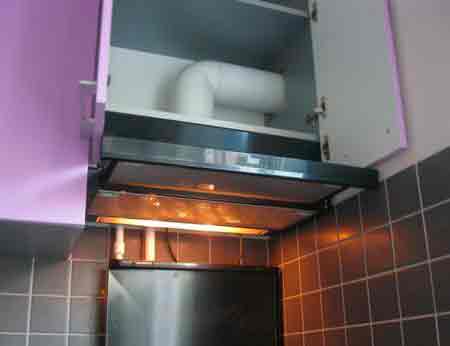

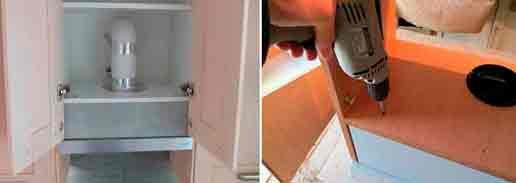

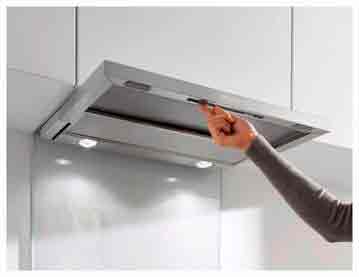

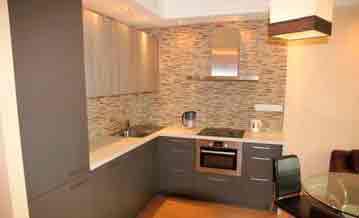

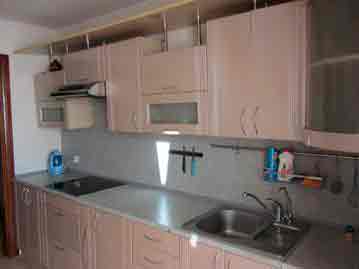

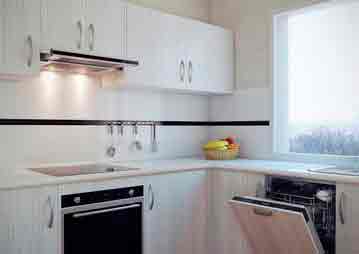

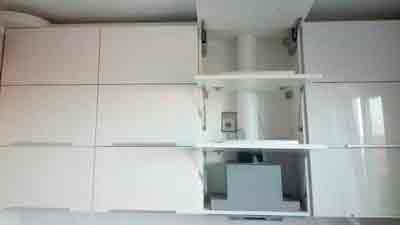

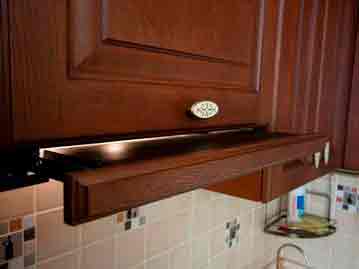

  2. Встраиваемые – устанавливаются в шкафчик над плитой, «невидимы» для гостей и для вас.

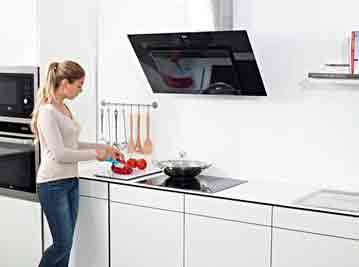

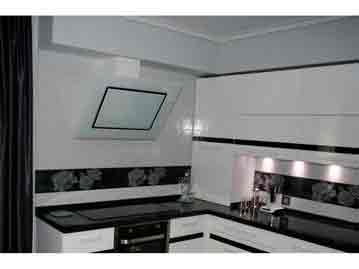

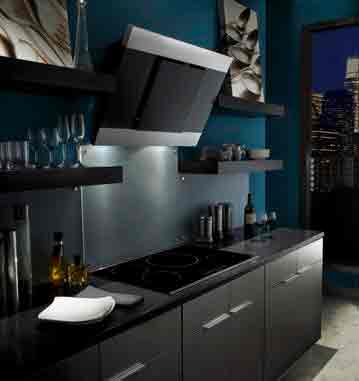

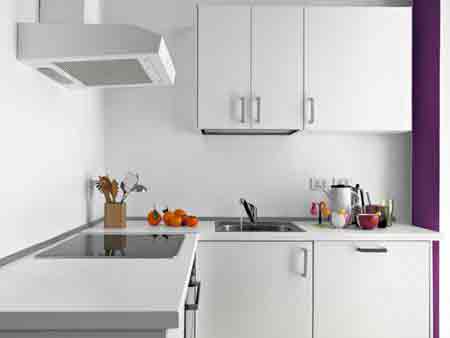

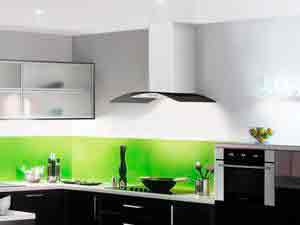

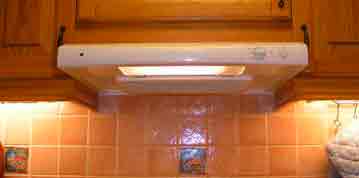

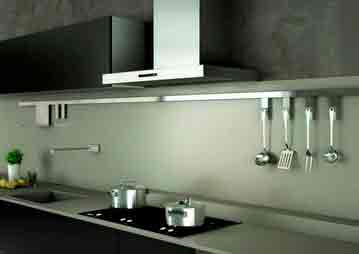

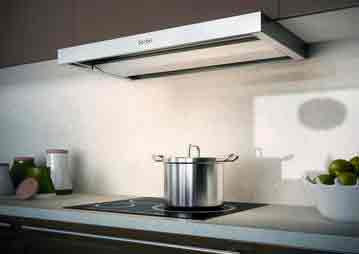

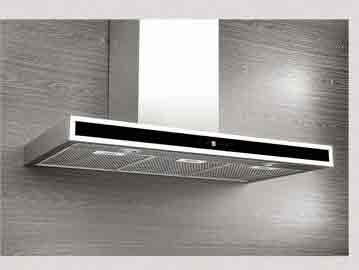

  3. Плоские – компактные. Принцип работы базируется на фильтрах, работающих без воздуховода. Легко монтируются.

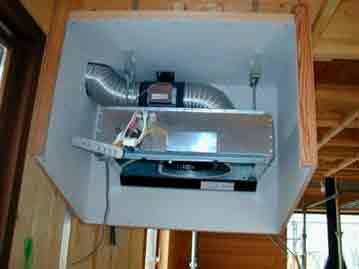

Самодельная вытяжка для кухни изготавливается согласно пожеланиям создателя, но в первую очередь нужно учесть:

  1. Тип будущей вытяжки (каждому из них соответствуют нюансы: схема, материалы, вентиляционная шахта в доме, разрешения, принцип работы и т. д.).
  2. Интенсивность дальнейшей работы (подбор мощности устройства).
  3. Размер кухни (правильная вытяжка в полной мере очищает воздух, но не занимает много места).

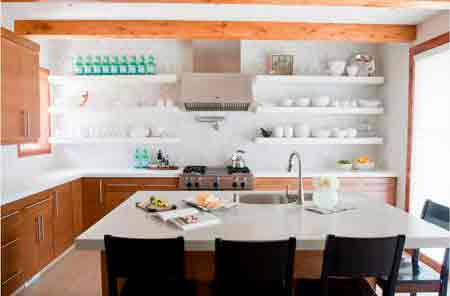

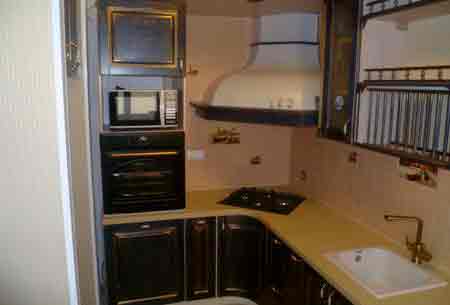

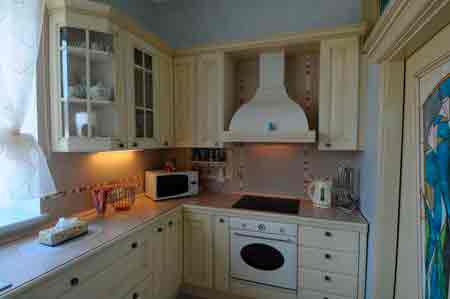

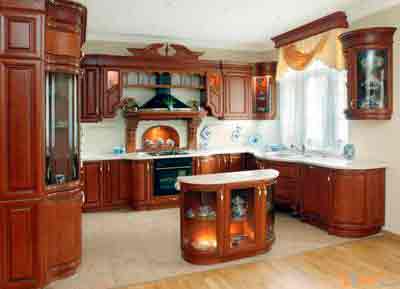

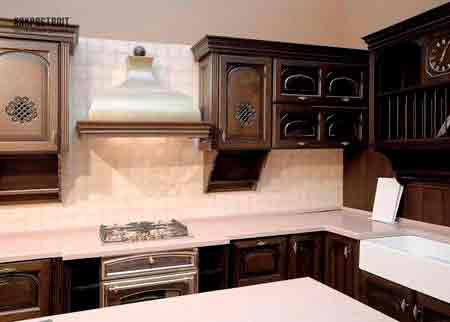

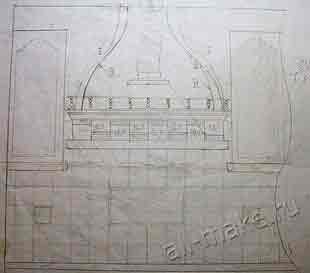

Дизайн вытяжки — этап, занимающий много времени

Особенности кухонной вытяжки

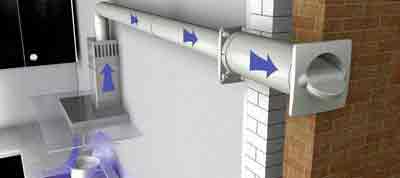

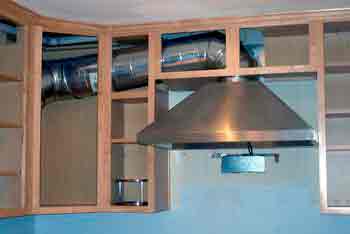

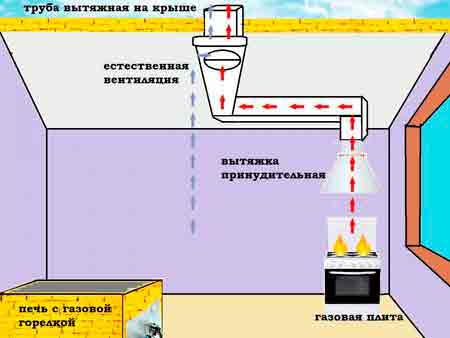

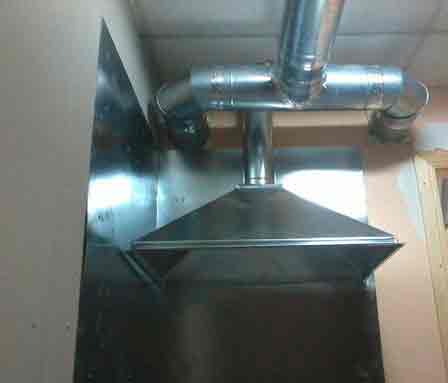

В первую очередь позаботьтесь об отводе воздуха. Рассмотрим два варианта.

Вытяжка в частном доме своими руками

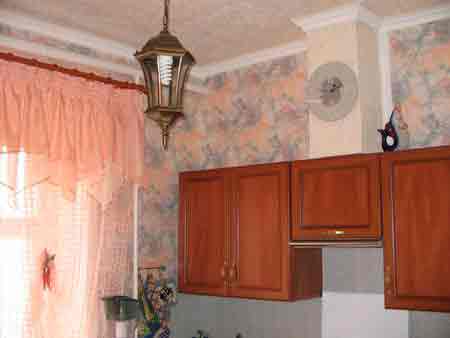

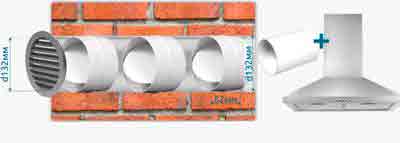

Если у Вас свой дом – решить эту проблему проще, чем в квартире многоэтажного дома. Как правило, вытяжка в частном доме оснащена воздуховодом, который выводят на улицу. Для этого делается проем в стене, через который проводится гофрированная труба, для подключения к устройству. Сделать вытяжку в деревянном доме своими руками еще проще в плане дизайна – делаем деревянный короб под цвет дома для трубы, прячем гофру и не переживаем о внешнем виде.

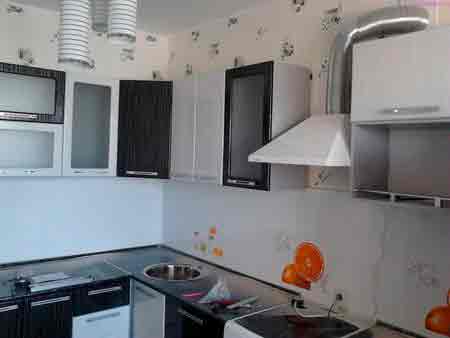

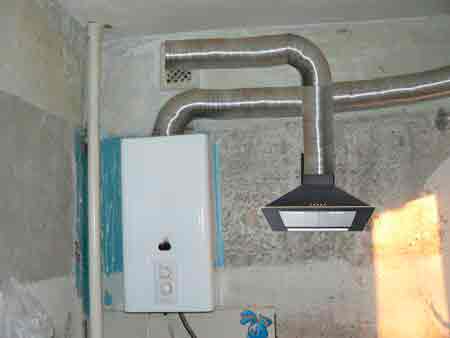

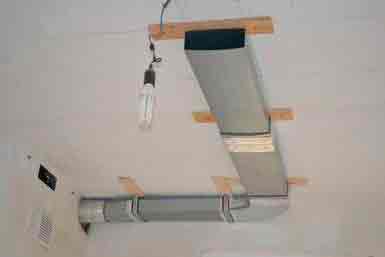

Вытяжка в квартире

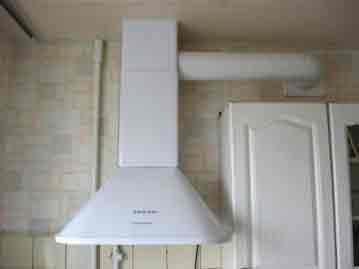

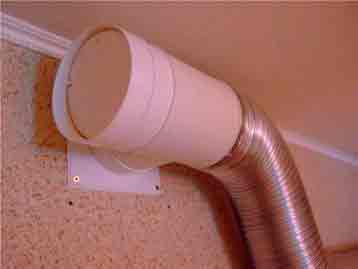

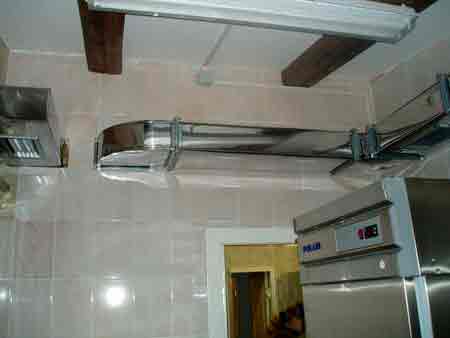

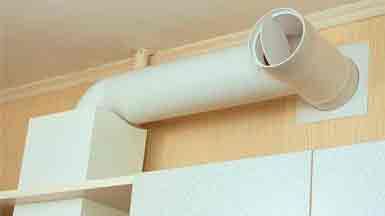

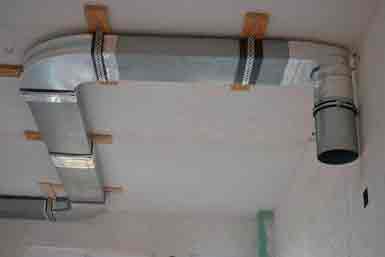

В многоэтажных домах воздуховод подсоединяют к вентиляционной шахте. Прибор будет вытягивать задымленный воздух в центральную систему вентиляции, откуда все нечистоты попадут на улицу. Если же в доме вентиляционная система отсутствует, то можно создать устройство, в котором вентиляция происходит при помощи электродвигателя.

Используемые материалы

Для создания купола и короба используют такие виды материалов:

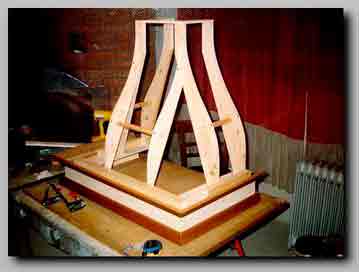

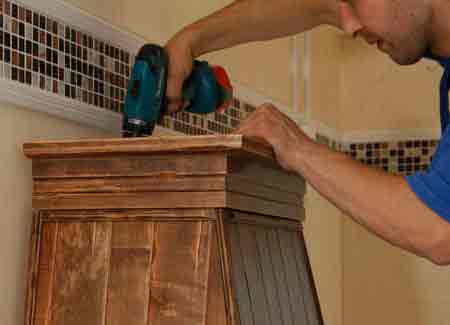

Фанера — часто используемый материал для создания короба и купола

  • фанера;
  • МДФ;
  • оцинкованный металл;
  • листы ДВП.

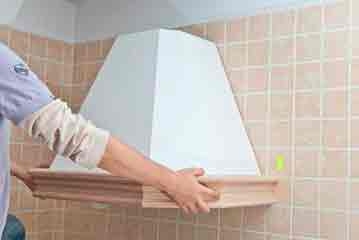

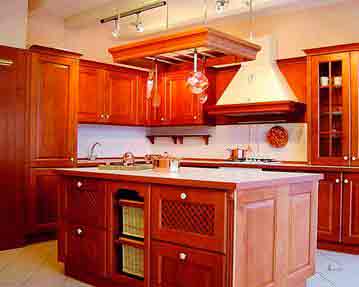

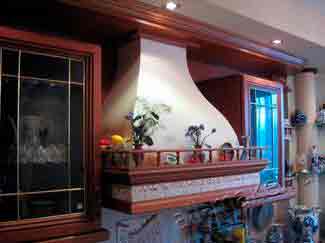

Для создания декоративной вытяжки подойдут деревянные лакированные багеты, полиуретановые плинтуса, разноцветные камни для отделки.

Но сейчас люди пытаются экономить на всем. Подходящий вариант в данной ситуации это вытяжка из гипсокартона. Что же вам понадобится, чтобы получилась «бюджетная» кухонная вытяжка своими руками:

  • потолочный гипсокартон (лучше брать влагостойкий, чтобы пары воздуха не портили материал);
  • металлические уголки (75 мм и толщиной 2 мм);
  • металлические профили (к которым крепят гипсокартон);

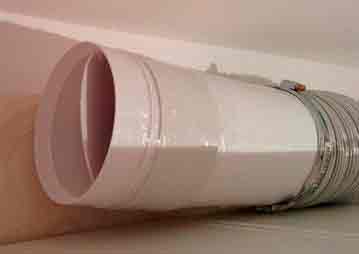

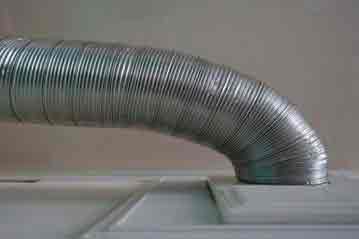

  • гофра (2–5м – влияет расстояние между прибором и вентиляционной шахтой) с изоляционными материалами;
  • краски, эмали и шпатлевки для придания окончательного внешнего вида.
  • электрическая розетка, шнур и вилка, чтобы сразу сделать отдельную точку электроснабжения для механизма.

Вытяжка на кухню своими руками

Рассмотрим подробно шаги как сделать вытяжку своими руками:

Выполнение вытяжки своими руками — длительный процесс при котором необходимо учесть многие факторы

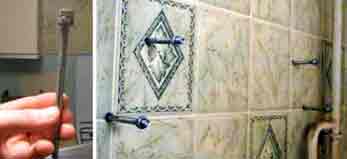

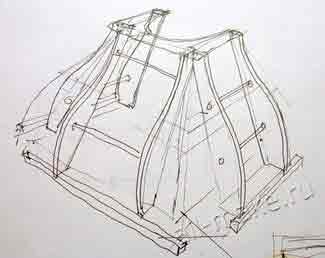

  1. В первую очередь проведите «разметку» — расчертите на стенах вашу конструкцию. Учитывайте размеры будущей конструкции, продумывайте, как спрятать гофру и расчертите коробку под нее. Нельзя забывать, что изготовленный каркас находится на расстоянии не менее чем 65-70 см над уровнем плиты. оси вытяжки и плиты совпадают, чтобы воздух, который поднимается, всасывался устройством в полном объеме.

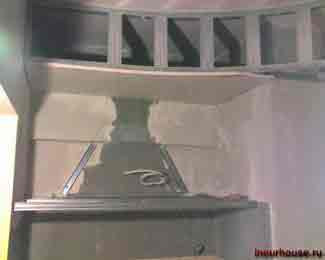

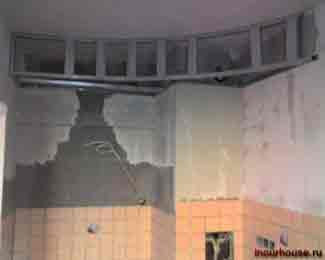

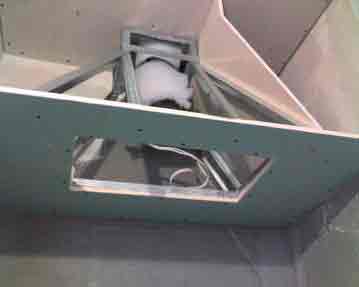

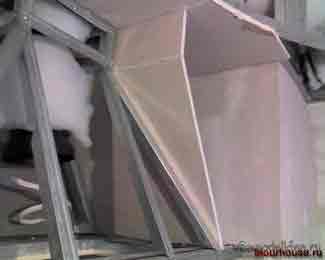

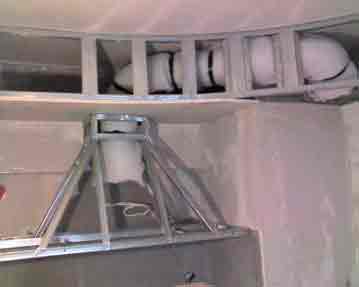

  2. Приготовление каркаса – сложный момент работы. Крепление короба для трубы: устанавливайте верхнюю планку, затем опускайте вертикальные составляющие короба, а к ним крепите нижние перемычки. Не забывайте использовать строительный уровень, чтобы выравнивать каждый элемент в процессе монтажа.

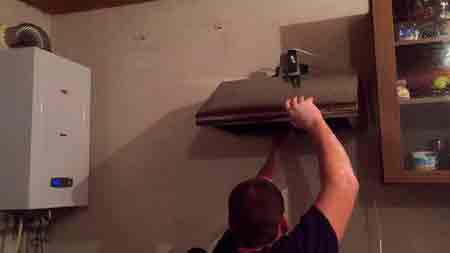

  3. На этом этапе устройство, если создается вытяжка своими руками, принимает желаемый внешний вид и геометрические формы – учтите это при создании каркаса. Если вы хотите непрямолинейный короб, перед тем, как закрепить профиль, согните или подрежьте нужные элементы, чтобы создать нужный рельеф. Важно помнить и о поперечных перемычках, которые заменят ребра жесткости и крепятся сбоку. Перед созданием короба лучше изложить мысли на бумаге, нарисовав схему. Построенный вами чертеж поможет на протяжении работы, а вы нигде не ошибетесь в дальнейшем.

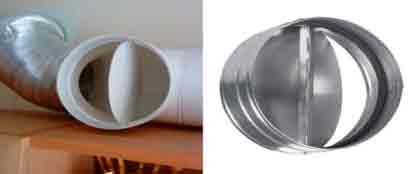

  4. Чтобы устройство бесперебойно работало, нужна тяга в вентиляционной шахте. Убедитесь в этом перед тем, как присоединить гофрированный воздуховод. Для уменьшения шума при дальнейшей работе готового прибора, трубу заматывают звукоизоляционным материалом. Очередной элемент будущей вытяжки это обратный клапан. Установить механизм нужно обязательно, если вы не хотите, чтобы дым и гарь из шахты попала к вам на плиту.

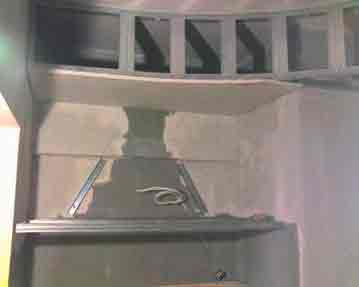

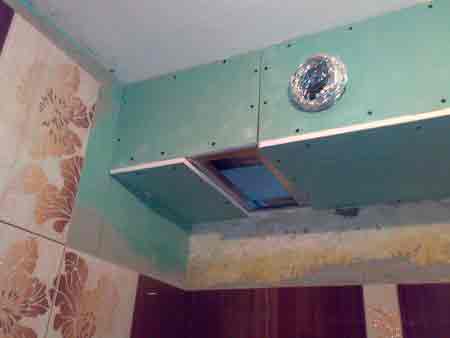

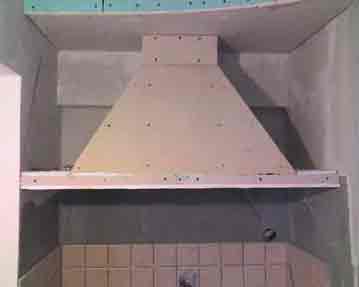

  5. Обшивка гипсокартоном не займет времени, но нужно ровно порезать листы. Если кусочки кривые – они не попадут стыками друг к другу, отделка станет хлопотнее, а функциональность самодельного бытового прибора понизиться. В случае если ровно отрезать не получилось, воспользуйтесь герметиком для заделывания стыков.

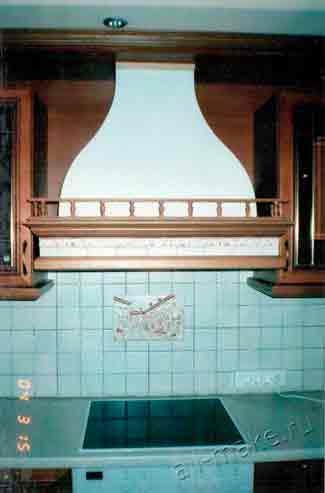

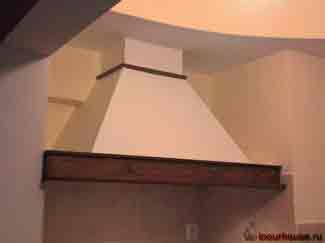

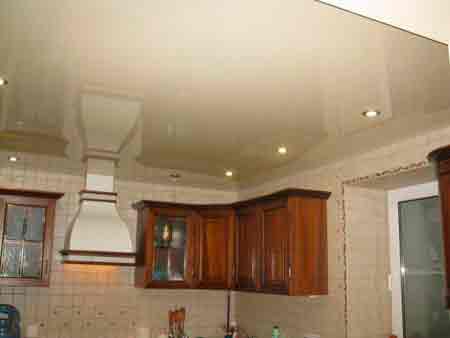

Отделка конструкции – последний этап создания вытяжки в квартире своими руками. Здесь вы вольны прислушаться к полету фантазии и воплотить мечты:

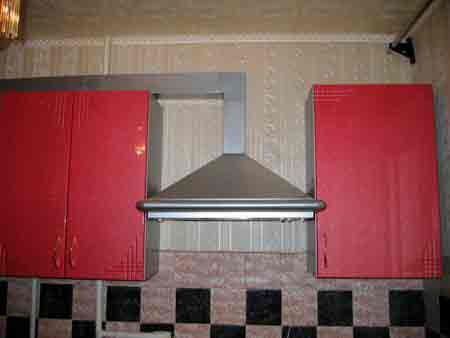

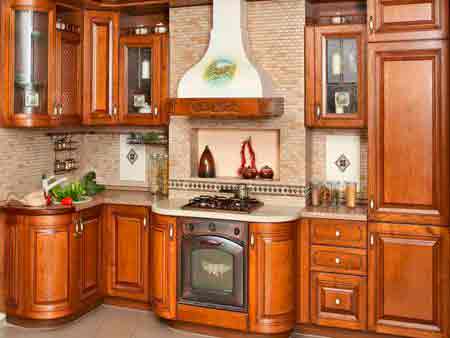

Отделка вытяжки — заключающий этап

  • шпатлевка с покраской выглядит легко и непринужденно, а подобрав цвет под дизайн интерьера, вы получите гармоничный аксессуар кухни;
  • декоративная отделка потребует капиталовложений, но украшенный вами купол вытяжки удивит даже самых придирчивых и разбалованных гостей;
  • роспись из орнаментов и узоров – выбор для любителей неординарных решений.

Ремонт вытяжки своими руками

Раз вы уже поняли, как самому сделать вытяжку на кухне, то запомните, как самому устранить поломку. «Страшной трагедией» для Вас станет поломка вентилятора. Если в устройстве данной детали не разбираетесь, лучше отнести к мастеру или в сервисный центр. Либо же починят, либо придется купить новый вентилятор.

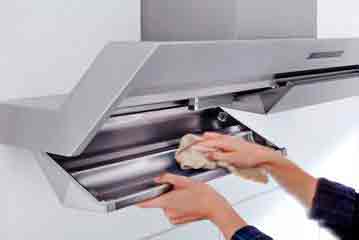

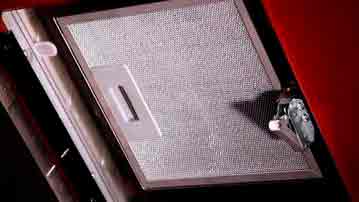

Нельзя забывать и о чистке фильтров и внутренней поверхности самого прибора.

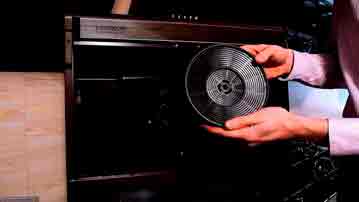

Если вы установили в вытяжку угольный фильтр, то для очистки снимите фильтр, разберите и замените старые гранулы на новые. Жироулавливающие фильтры двух типов:

  • одноразовые, которые меняют, выбрасывая старые;
  • фильтры многоразового использования.

Второй вариант фильтров подвергается чистке, снимают, вымывают (учитывая пожелания производителя о типе моющего средства) и ставят обратно.

Внутреннюю поверхность вытяжки моют хотя бы раз в неделю по двум причинам. Первая – чем дольше гарь оседает на стенках, тем сложнее очистить прибор. Вторая – случалось так, что жир, который оседает на поверхности прибора, воспламенялся. Лучше уберечь себя и дом от таких неожиданностей, удалив копоть с поверхности аппарата. Если вы снабдили самодельное детище освещением, а лампочки сгорели – меняйте так же, как и стандартную лампочку.

Появление трещин или микротрещин на поверхности устраняется герметиком. Лучше сразу устраните маленькую проблему, чем получите повреждения, которые потребуют дорогого и трудоемкого вмешательства. Теперь вы знаете как правильно сделать вытяжное оборудование в частном доме своими руками используя подручные инструменты.

Главный недостаток вытяжки своими руками – на данный аппарат нет гарантии. Но это же и главное преимущество – никого, кроме себя, винить вам некого.

Источник: http://vozduhstroy.ru/vytyazhka/svoimi-rukami.html

Вытяжка для кухни своими руками: виды, конструирование и отделка

  • Виды вытяжек
  • Самодельная вытяжка
  • Короб для вытяжки
  • Отделка короба
  • Материалы

Вытяжка для кухни, это обязательный элемент. Она помогает избавиться от неприятных запахов, убрать лишний пар, возникающий в процессе приготовления пищи. Безусловно, она становится и неотъемлемой частью интерьера. В процессе ремонта или переоборудования кухни, многие сталкиваются с проблемой выбора вытяжки. Часто данная деталь просто не подходит по габаритам, внешнему виду или другим параметрам. Но на самом деле решить проблему можно очень просто. Вытяжка для кухни своими руками будет иметь и необходимые размеры, и отличаться уникальностью. Сделать ее несложно.

Виды вытяжек

Прежде чем рассматривать вопрос о том, как и из чего, сделать вытяжку для кухни сначала следует немного разобраться в принципе действия данного устройства и имеющихся типах. Столь неотъемлемый атрибут различается не только по конструкции, способу монтажа, но и принципу работы. На сегодня выделяют следующие типы вытяжек для кухни:

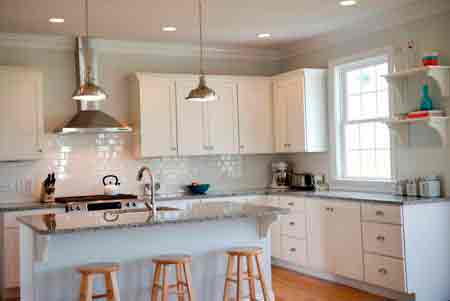

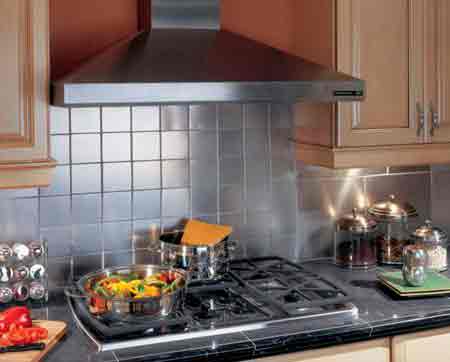

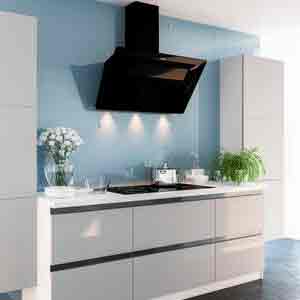

  • купольные – их монтируют непосредственно над газовой плитой. В основном они все однотипные, имеющие конусообразную форму с воздуховодной трубой.

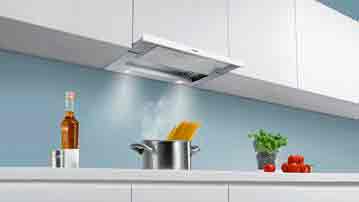

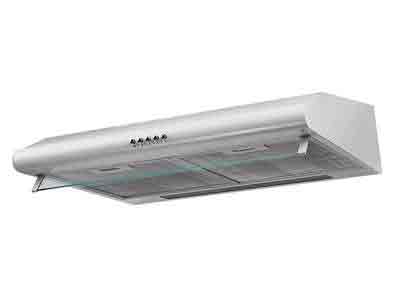

  • плоские – обладают очень компактными размерами. Не имеют встроенного воздуховода и работают за счет встроенных сменных фильтров. Плоская подвесная вытяжка для кухни – идеальный вариант для помещений, обладающих небольшой площадью. Эти устройства небольшого размера смотрятся очень стильно и современно и при этом достаточно эффективны в работе и очень мобильны. Такие вытяжки устанавливать проще всего.
  • встраиваемые – монтируются внутрь кухонного гарнитура, не занимают много места и вписываются в любой интерьер. Данные устройства могут быть следующих видов: модульные и телескопические. Первый вариант имеет небольшие габариты, а вот телескопическая вытяжка для кухни обладает вытяжной панелью и встраивается в кухонный шкаф. Оба вариант работают за счет сменных фильтров.

Помимо типов следует выделить и принцип работы вытяжек:

  • проточные – эти устройства работают только за счет имеющегося выхода в систему вентиляции. Сменных фильтров у них нет, и степень их эффективной работы зависит от качества и правильного устройства вентиляционного канала. Данный тип часто имеет приличные габариты. Купольные вытяжки работают в основном только по такому принципу. Более современные и дорогие модели производители уже стали дополнительно оснащать фильтрами, способствующими эффективной очистке воздуха в помещении. Такая система имеет очень высокую производительность. Стоит особо выделить и дизайн. В последнее время широкую популярность получила купольная стеклянная вытяжка для кухни.
  • циркуляционные – их отличает простой способов монтажа небольшие компактные размеры и работа, основанная на очистке воздуха фильтрами. Как правило, применяется два вида металлические, которые способствуют устранению запахов и лишнего конденсата, а также обычные угольные, очищающие воздух.

Минусом такого принципа работы является частая смена фильтров. В этих моделях часто устанавливаются специальные угольные фильтры. Они конечно хорошо очищают воздух, и главное устраняют неприятные запахи, но и срок службы имеют небольшой. Поэтому эти системы отличает более низкая стоимость, чем у проточных и также более низкая эффективность работы.

Стоит добавить, что большинство моделей для повышения эффективности производительности подключаются к сети. Электрическая вытяжка для кухни должна подключаться к отдельной розетке, имеющей заземление.

Исходя из всего вышеперечисленного, можно сделать вывод, что по производительности, устройства с воздуховодом активного типа (с принудительным оттоком воздуха, за счет встроенного электродвигателя) – самый функциональный и эффективный вариант.

Самодельная вытяжка

Так, когда вы определитесь с типом вытяжки, можно рассмотреть идею о том, как сделать вытяжку для кухни своими руками.

Если у вас есть система вентиляции, то вы вполне можете соорудить устройство с пассивной вентиляцией, осуществляемой через воздуховод. Если такой системы в вашем доме нет или для кухни она не предусмотрена, то можно рассмотреть вариант собственноручного создания устройства и активной вентиляцией с помощью встроенного электродвигателя.

Самый простой и недорогой вариант изготовления устройства для очищения воздуха в кухне, это модель, выполненная из гипсокартона. Что понадобится для изготовления этого устройства:

  1. Листы гипсокартона, желательно марки обладающей повышенной влагостойкостью.
  2. Металлические профили.
  3. Уголки металлические.
  4. Гофрированная труба для устройства воздуховода.
  5. Материалы для отделки купольной вытяжки (краска, шпатлевка).
  6. Материал для устройства изоляции воздуховодной трубы.

Пошаговая инструкция по изготовлению следующая.

  1. Изначально проводятся разметочные работы. Обязательно учтите, что на стене у вас будет располагаться не только само устройство, но и воздуховод к нему. Его желательно скрыть внутри гипсокартонной конструкции. Внешний вид будет гораздо эстетичнее.

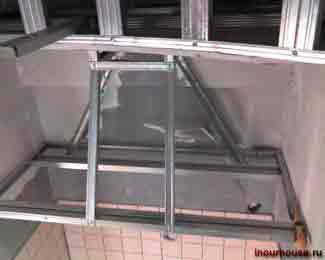

  2. Далее изготавливается каркас для воздуховода.

  • На стене обязательно с использованием строительного уровня крепится короб для трубы. Сначала устанавливается верхняя планка. Если вы решили изготовить криволинейный короб, то не забудьте перед креплением профиля надрезать и изогнуть его, придав нужную вам форму.
  • После установки стартового профиля, вниз опускаются вертикальные элементы .
  • Вертикальные фрагменты закрепляются нижней планкой из того же профиля. К ней не забудьте прикрепить поперечные планки, необходимые для крепления стенок из гипрока.

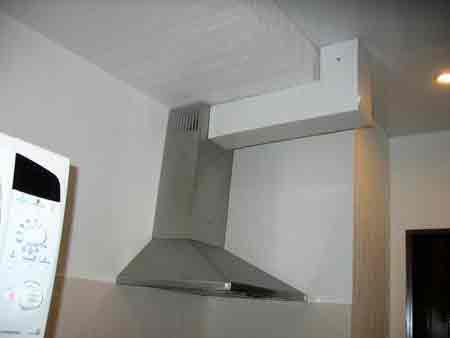

Короб для вытяжки

Жесткая рама короба собирается также из имеющегося оцинкованного профиля. Для упрощения работы непосредственно перед сборкой необходимо сделать подробный чертеж и выполнить расчет вытяжки для кухни. На чертеж следует нанести все размеры, чтобы не ошибиться в процессе изготовления.

При изготовлении каркаса обязательно обратите внимание на дополнительные поперечные перемычки. Обычно их крепят сбоку. Перемычки необходимы для того, чтобы придать конструкции жесткость.

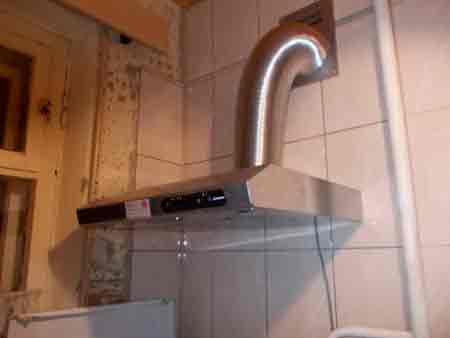

Перед обшивкой короба необходимо сначала подсоединить воздуховод из гофрированной трубы к вентиляционному отверстию. Перед подсоединением убедитесь в том, что вытяжное отверстие работает и есть тяга.

Отделка короба

Самодельная вытяжка для кухни может иметь самую разнообразную форму. Оцинкованный профиль и гипсокартон позволяют создать самые разнообразные формы. И, разумеется, еще большую уникальность вашему устройству придаст отделка.

Самый простой и эффективный способ это:

  • обшитый гипсокартоном каркас, усилить металлическими уголками;
  • зашпатлевать, особое внимание, уделив стыкам листов и местам вворачивания саморезов или шурупов;
  • покрасить, побелить или отделать плиткой, или декоративными панелями. Здесь уже только ваше воображение способно придумать необходимый вам дизайн.

Материалы

Разумеется, при создании вытяжки своими руками остро встает проблема, какие материалы использовать? Здесь помимо гипсокартона можно применить и фанеру или МДФ. Для того чтобы воздуховод не сильно шумел, трубу обычно оборачивают звукоизоляционным материалом, а для каркаса декоративного короба идеально подойдет оцинкованный профиль.

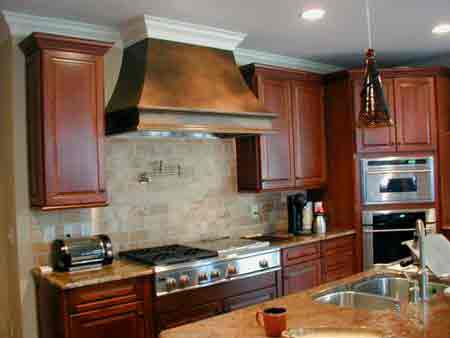

Для экономии средств и для отделки можно использовать деревянные багеты, выкрасив их морилкой до необходимого цвета. Можно применить полиуретановые декоративные плинтуса. А для короба подойдут даже листы ДВП.

Таким образом, вы можете создать на кухне просто уникальное произведение искусства, а если у вас есть обычное стандартное устройство, которое вполне сносно работает, то можно соорудить новый короб для нее.

Вытяжка для кухни своими руками поможет более функционально использовать кухонное пространство, даже если у вас установлено компактное устройство, работающее на основе фильтров.

Столь компактное устройство можно встроить в самодельный шкаф прямоугольной формы. Для шкафчика можно соорудить небольшую внешнюю полку с выступом и отделать материалами, подходящими к общему интерьеру. Таким образом, появляется новое полезное пространство. Да и замаскированная вытяжка смотрится гораздо более эстетично, нежели отдельный прибор, установленный над плитой. При соответствующем подходе и незначительных затратах, вы можете создать поистине уникальный вариант вытяжного устройства.

Источник: http://oventilyatsii.ru/vytyazhka-dlya-kuxni-svoimi-rukami.html

Стандартные размеры вытяжек для кухни и как сделать своими руками

Запахи, выделяемые в процессе приготовления пищи, со временем доставляют немалый дискомфорт. Постепенно смешиваясь, они впитываются в мебель и стены помещения кухни. Кроме того, продукты горения, являясь канцерогенами, крайне негативно влияют на организм человека, незаметно ухудшая самочувствие и снижая работоспособность, могут являться причиной развития многих тяжелых заболеваний. Решением данной проблемы является установка над варочной поверхностью кухонной вытяжки.

Самодельная вытяжка для кухни подойдет для небольших помещений с умеренными объемами приготовления пищи, а для предприятий общественного питания существуют специальные профессиональные модели с высокой мощностью всасывания воздуха.

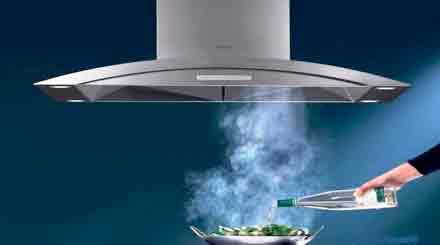

Принцип работы кухонной вытяжки

Перед тем, как сделать вытяжку на кухне, необходимо понимать сам принцип работы и функции данного прибора:

  • фильтрация и очистка воздуха в процессе тепловой обработки продуктов;
  • улавливание запаха и дыма в результате горения;
  • улавливание испарений с варочной поверхности;
  • защита стен, потолка и мебели от жирных брызг и копоти;
  • предотвращение распространения газообразных канцерогенов в другие помещения.

Кроме того, по существующим нормам, в помещении, где проходит приготовление пищи, необходимо обеспечить:

  • 10-кратный воздухообмен в течение часа;
  • регулярную очистку варочной поверхности моющими средствами.

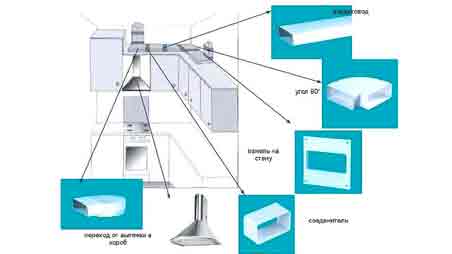

Схема устройства кухонной вытяжки

Понимать, как работает вытяжка на кухне необходимо для того, чтобы без проблем разобрать и собрать во время поломки данный бытовой прибор. Зная схему устройства, вы сможете каждые полгода самостоятельно производить прочистку, а это предотвратит возможное возгорание собравшегося жира, испарений.

Кухонные вытяжки могут производить очистку воздуха в помещении двумя способами, и делятся соответственно на 2 типа:

Проточная вытяжка Считается самой эффективной и производительной системой вентиляции. Грязный воздух в таких конструкциях отводится на улицу через вентиляционную систему.
Циркуляционная вытяжка Процесс очистки воздуха обеспечивается угольными фильтрами, находящимися в корпусе вытяжки, и выводится обратно в помещение. То есть работает в режиме рециркуляции. Привлекательность такого типа вытяжек в легкости и быстроте монтажа над варочной поверхностью.

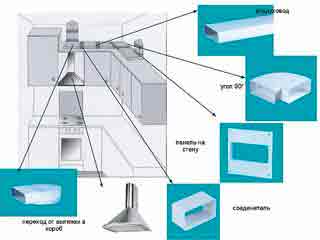

Составляющие вытяжного механизма и аксессуары для вытяжки на кухню:

  1. Корпус. Может быть заводской сборки металлическим, а если же изготавливается вытяжка для кухни своими руками, – гипсокартонным или сделанным из фанеры.
  2. Вентиляционный механизм и редуктор (двигатель и вентилятор).
  3. Воздуховод прямоугольной формы.
  4. Система управления: кнопочная, ползунковая или сенсорная.
  5. Система фильтрации: металлическая, нетканое полотно, угольный фильтр.
  6. Соединительные детали.
  7. Прямоугольное колено.
  8. Настенная пластина.

Компоненты электросхемы вытяжки:

Электромотор «Сердцем» вытяжки является ее двигатель, от мощности которого зависит скорость всасывания воздуха, энергопотребление и уровень шума. Чем выше мощность – тем больше все эти показатели. Асинхронный многоскоростной электромотор обеспечивает движение воздушного потока через всю вытяжную систему. Благодаря подключению статорных обмоток обеспечивается разная частота вращения.
Вентилятор вытяжной Может иметь тангенциальную или осевую конструкцию.
Переключатель режима скорости Предназначен для изменения параметров подаваемого на двигатель электрического напряжения. Самыми простыми и удобными переключателями считаются ползунковые и кнопочные. Сенсорные системы с дополнительной подсветкой применяются в дорогих моделях кухонных вытяжек.
Осветительные лампы Освещение, которое встраивается в прибор, может быть оснащено галогенными или обычными лампами накаливания, а также светодиодными элементами. Последние наиболее предпочтительны, так как потребляют меньше электроэнергии.
Фильтры Любая вытяжка имеет жироулавливающий фильтр из нержавеющего материала, который находится непосредственно над варочной поверхностью. Основная его задача – улавливать крупные частицы грязи и жира. В некоторых моделях предусмотрены одноразовые фильтры из нетканого материала. Для тонкой очистки и обеззараживания воздуха применяются угольные фильтры.

Нормы и требования к кухонным вытяжкам

Выбирая дизайн и размер вытяжной системы на кухню, необходимо ориентироваться на правила пожарной безопасности, согласно нормам разработанным СЭС и утвержденным в СНиП, и рекомендации по расчету мощности. Существует два способа расчета производительности вытяжной системы, которые подробно описаны ниже.

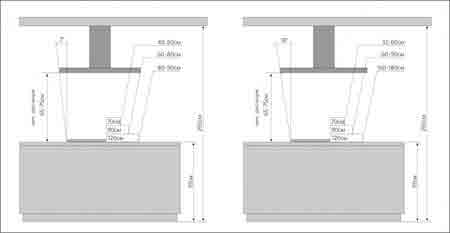

Габаритные размеры и высота над плитой

Размеры вытяжки не влияют на ее технические характеристики и работоспособность. Оптимальная ширина и глубина установки устройства над плитой рассчитывается с учетом размеров варочной поверхности и особенностей кухонного гарнитура. Производители бытовой техники предлагают вытяжки от 35 до 120 см в ширину. Размер вытяжки для кухни имеет стандартные размеры, и самой востребованной является ширина 50-60 см, такая же, как у газовых и электроплит.

При этом нужно ориентироваться не на размеры корпуса, а на размеры вытяжной поверхности прибора. И ширина этой поверхности должна соответствовать параметрам варочной плиты. У встраиваемых моделей за счет выдвижной панели увеличивается вытяжная поверхность.

Стоит знать! Для кухни площадью 12-16 м2 подойдет стандартная вытяжка шириной 60 см. А на очень маленьких кухнях наиболее оптимальным вариантом будет двухкомфорочная варочная поверхность и вытяжка шириной не больше 45 см над ней.

Глубина также является важным параметром, на который нужно обратить внимание. У моделей купольного типа вытяжная поверхность должна иметь квадратное или прямоугольное сечение, соответствующее размерам варочной поверхности плиты. А у встраиваемых моделей глубина рассчитывается с учетом габаритов навесных шкафов и выдвижного элемента вытяжки. Эффективность отвода газов и пара зависит от правильного монтажа и высоты расположения вытяжки над варочной поверхностью.

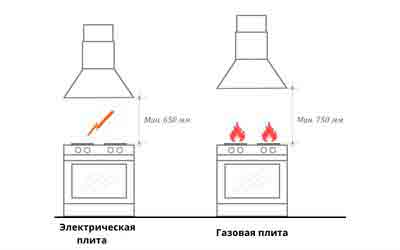

Высота вытяжки на кухне должна соответствовать технике безопасности:

Для газовых плит На высоте 75 см от варочной поверхности
Для электрических плит На высоте 65 см для навесных и встраиваемых моделей
Для регулируемых по горизонтали вытяжек наклонного типа На высоте 50-55 см от варочной поверхности

Обратите внимание! Уменьшение высоты установки вытяжки может стать причиной возгорания, деформации и выхода из строя всей системы отвода воздуха. Параметры в таблице указаны для людей ростом до 180 см.

Если рост человека, который чаще других пользуется плитой для приготовления пищи, более 180 см, то вытяжка устанавливается выше уровня его глаз. Для моделей с сенсорным дисплеем важно установить прибор так, чтобы все члены семьи могли без труда дотянуться до панели управления.

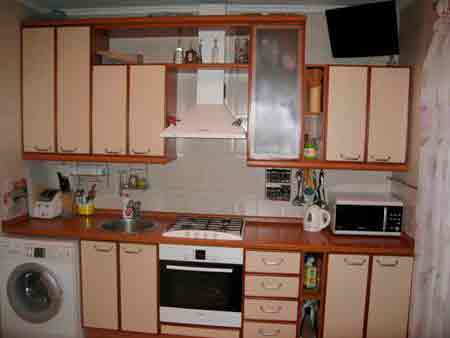

Для встраиваемых моделей необходимо наличие соответствующей мебели, остальные разновидности устанавливаются точно над поверхностью плиты. Кроме этого, нужно позаботиться об электропроводке и установке розетки.

Как сделать вытяжку своими руками?

Прежде чем изготавливать вытяжку на кухне своими руками, необходимо позаботиться об исправности вентиляционных каналов в доме. Чтобы обеспечить приток воздуха на кухне, надо очистить вентиляцию от загрязнений. Тогда вытяжка будет работать на полную мощность и тяговая сила не уменьшится.

Самодельная вытяжка на кухне должна быть выполнена из термостойких и устойчивых к коррозии материалов.

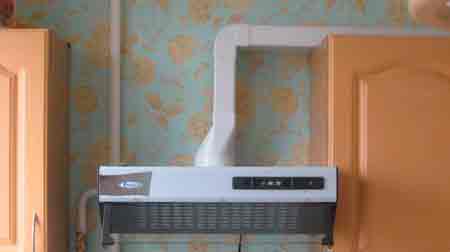

Простым вариантом вытяжного устройства является: вентилятор, встроенный в навесной шкаф под варочной поверхностью, и прикрепленная к нему гофрированная труба для оттока воздуха. А самыми лучшими самодельными вытяжками, с точки зрения эстетики, считаются изготовленные из гипсокартона или фанеры.

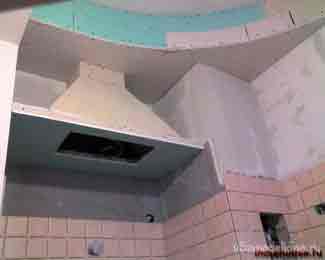

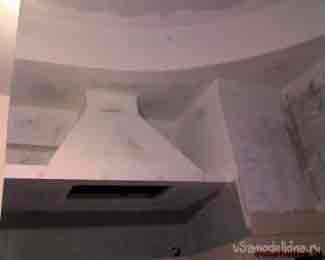

Вытяжка из гипсокартона

Изготовление гипсокартонной конструкции ведется поэтапно. Перед началом работы необходимо подготовить следующие материалы и аксессуары для вытяжки на кухню:

  • листы из гипсокартона;
  • оцинкованный металлический профиль;
  • уголки;
  • гофрированная труба или пластиковый воздуховод;
  • элементы крепежа;
  • шпатлевка и краска;
  • материал для изоляции;
  • перфоратор с набором сверл;
  • шуруповерт;
  • ножницы для резки по металлу;
  • рулетка и лазерный уровень;
  • шпатель и набор малярных кистей и валиков,
  • элементы электропроводки и источник света, выключатель и/или розетка (при необходимости).

Все работы по изготовлению вытяжки на кухне своими руками из гипсокартона можно разделить на несколько основных этапов:

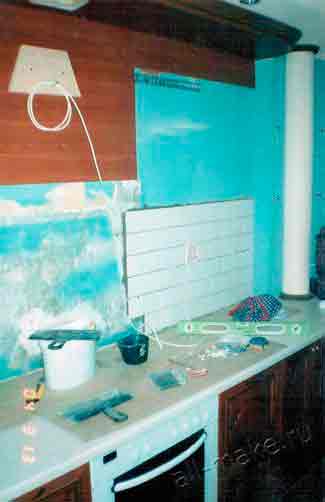

Разметка Работы по сооружению гипсокартонной конструкции начинаются с разметки помещения. При этом стоит учитывать, где на кухне находится вентиляционное отверстие, так как от него зависит расположение воздуховода. Если планируется установка гипсокартонного потолка, то часть воздуховода можно скрыть под его обшивкой.

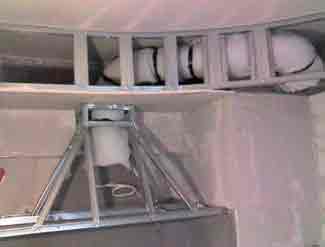

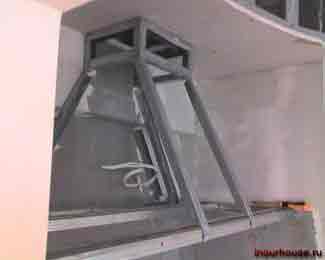

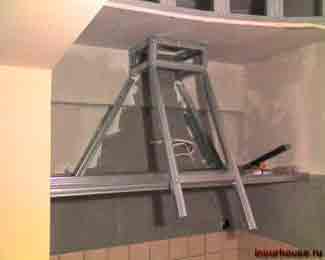

Создание каркаса конструкции Создание каркаса для будущей вытяжки имеет свои особенности. Самым простым способом размещения воздуховода является прямая конструкция без каких-либо отклонений и углов. Оцинкованные металлические профили монтируются к стене по всему периметру разметки с помощью анкеров. Если же воздуховод будет проходить с изгибами, то сначала необходимо выполнить разметку на потолке, надрезать и изогнуть по разметке профиль, закрепить его при помощи анкеров на стартовый профиль.

После этого от закрепленного стартового профиля вертикально по направлению вниз укладываются и крепятся с помощью саморезов несколько вертикальных. Далее устанавливается вторая часть с поперечными планками. Все элементы каркаса в последствии обшиваются гипсокартоном.

Создание корпуса Из металлического профиля делают нижнюю раму и закрепляют ее на конструкции каркаса. Вырезаются отдельные части каркаса и соединяются с нижней рамой. Для придания большей жесткости по боковым сторонам устанавливаются дополнительные перемычки из профиля.

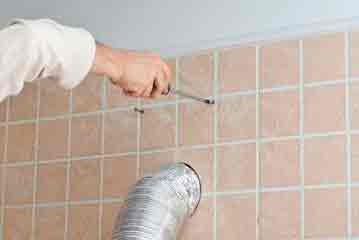

Подсоединение к вентиляционной системе Для вывода гофрированной трубы в воздуховоде делают соответствующее по диаметру отверстие, обязательно проверяют наличие тяги. Чтобы снизить шум от работы вытяжной системы, воздуховод обшивается разрешенным для этих целей изоляционным материалом.

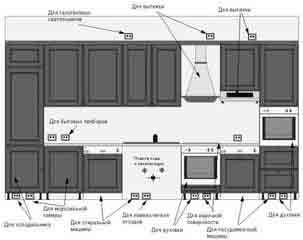

Электропроводка При необходимости установки принудительного вытяжного механизма с вентилятором и подсветки варочной поверхности надо проложить проводку, установить розетку и выключатель.
Отделка На все элементы конструкции накладывается вырезанный по размеру гипсокартон, фиксируется саморезами. Все углы защищаются специальными уголками. На швы накладывается армирующая лента и производится шпатлевание поверхности, которое скроет стыки и места крепления гипсокартона к профилю. Осуществляется окрашивание или другой вид декоративной отделки.

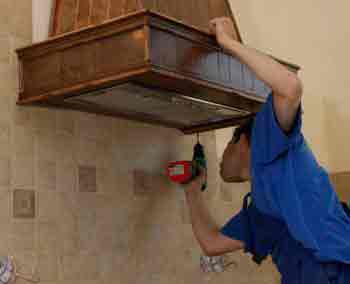

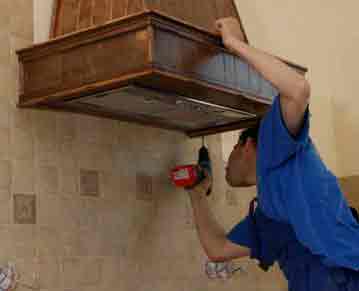

Крепление вытяжного механизма и подсветки При необходимости установки вентилятора он встраивается в отверстие воздуховода, подсоединяется к электропроводке, уложенной до этапа отделки. Также можно установить подсветку варочной поверхности.

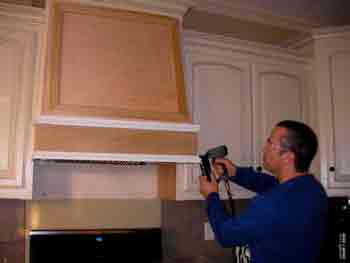

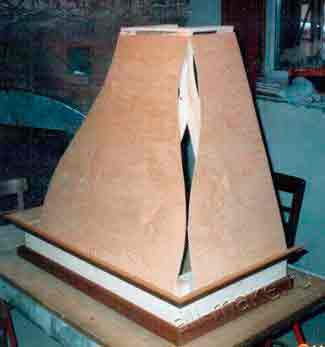

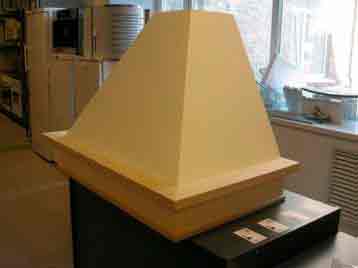

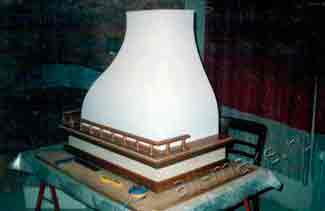

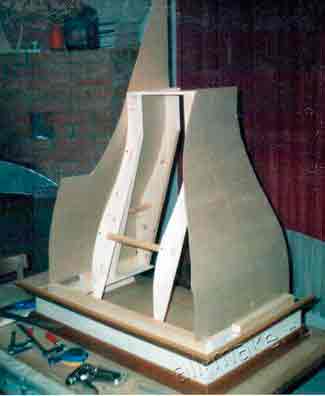

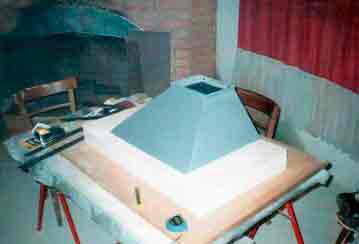

Вытяжка из фанеры

Для изготовления самодельной вытяжки на кухне из фанеры вам нужна готовая вытяжка с электровентилятором. Для этой цели подойдет любая модель в рабочем состоянии.

Для создания вытяжки из фанеры вам понадобятся следующие элементы и материалы:

  • готовая вытяжка с вентилятором;
  • листы фанеры;
  • гофрированная труба или пластиковый воздуховод;
  • рулетка;
  • саморезы;
  • дрель;
  • шуруповерт;
  • ножовка по дереву;
  • специальные струбцины из резины или пластмассы для склеивания фанеры;
  • клей;
  • наждачная бумага для шлифовки;
  • шпатлевка;
  • краска или другая декоративная отделка;
  • шпатель и набор малярных кистей и валики;
  • элементы крепления;
  • элементы для электропроводки и подсветки.

Изготовление вытяжки из фанеры собственными руками можно разделить на несколько основных этапов:

Изготовление базы По размерам имеющейся вытяжки с вентилятором и решеткой изготавливаем нижнюю раму.

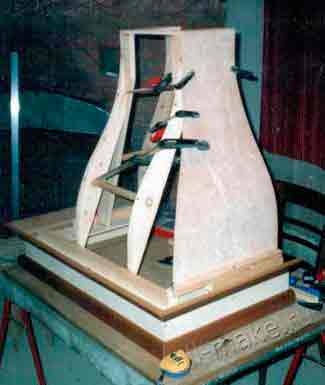

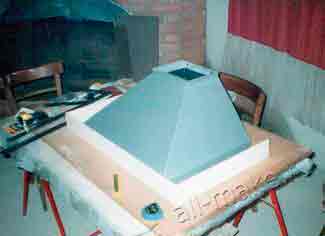

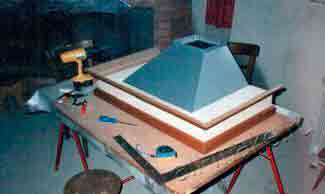

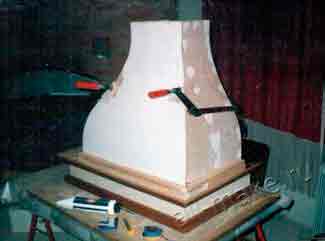

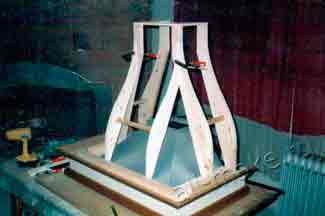

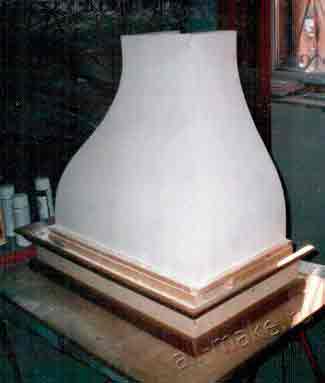

Сооружение стен купола и склеивание Из листов тонкой фанеры вырезаем стены купола, обклеиваем ими весь каркас. Чтобы склеить фанеру наиболее аккуратно и точно, необходимо использовать специальные струбцины. Лучше всего подойдут для этой цели струбцины из пластмассы и резины. Далее нужно дождаться полной полимеризации и высыхания клеевого состава.

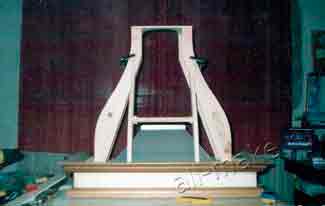

Установка элементов каркаса на базу Из предварительно вырезанных фигурных планок на полученную основу (базу) устанавливаются элементы каркаса. Форма каркаса должна быть сделана с учетом того, где будет размещен воздуховод. Она может быть абсолютно произвольной, по вашему желанию.
Шлифовка и шпатлевка После полного высыхания клея купол из фанеры шлифуется, обязательно обрабатывается шпатлевкой.
Декоративная отделка На этом этапе вытяжку можно окрашивать в любой цвет или украсить другим интересующим вас способом.
Крепеж Вытяжку крепят к стене, соединяют с воздуховодом и электропроводкой, маскируют места крепления.

Расчет мощности кухонной вытяжки

Подбирая вытяжную систему для кухни, необходимо рассчитать ее производительность. Существует два способа расчета требуемой производительности кухонной вытяжки:

Способ расчета по СНиП 31-01-2003 п.9.2 Согласно этому способу, воздухообмен на кухне должен производиться: для газовых плит – 100 м3/час, двухкомфорочных электроплит – 60 м3/час, электроплит с тремя конфорками – 75 м3/час и электроплит с четырьмя конфорками – 90 м3/час.
При этом способе расчета трудно предугадать, сколько времени будет занимать приготовление пищи. Ориентируясь на максимальную загрузку порядка 10 часов в сутки, для 2-х конфорочной электроплиты потребуется вытяжка с мощностью не меньше 600 м3/час. При этом мощность вытяжки не влияет на ее габаритные размеры.
Способ расчета по формуле на 1 час работы:P=S*H*1,3*12/t Где: P – мощность устройства (производительность), t – время работы прибора 1 час, S – площадь кухни, в которой планируется установка вытяжки. H – высота потолка в кухне, 1,3 – коэффициент минимального запаса и 12 – коэффициент обмена воздуха, который установлен СЭС.Данный способ расчета является наиболее точным.

Пример расчета мощности вытяжки для кухни площадью 10 м2 с высотой потолка 2,65 м на 1 час непрерывной работы: 10*2,65*1,3*12/1 = 413,4 м³/час.

Правила чистки и ухода за вытяжкой

Чтобы не произошло возгорания, домашнюю кухонную вытяжку и ее элементы необходимо раз в 2 месяца очищать от скопившейся грязи.

Фильтр от жира и гари нужно очищать 1 раз в 3 месяца, а внешнюю поверхность обрабатывать мыльным раствором. Угольные фильтры полностью заменяются 1 раз в 4 месяца, так как являются одноразовыми. По необходимости проводится мелкий текущий ремонт или замена элементов.

Причины, по которым вытяжка на кухне шумит?

Существует ряд факторов влияющих на уровень громкости работающей вытяжки:

Мощность вытяжки Чем выше производительность, тем быстрее вращается вентилятор и движется воздух в системе, соответственно, тем сильнее шум работающего устройства.
Объем помещения Чем больше помещение по размеру, тем более мощную вытяжку необходимо устанавливать над варочной поверхностью, а она всегда работает громче, чем маломощные устройства.
Диаметр воздуховода Чем меньше сечение воздуховода, тем быстрее воздушный поток будет через него проходить, соответственно, громче будет звук.
Количество изгибов воздуховода Чем больше изгибов, особенно под прямым углом, тем сложнее воздух проходит по пути от вытяжки до вентиляционной шахты. Для его продвижения придется использовать гораздо большую скорость, а это вызовет увеличение уровня шума.
Количество переходов Еще одна причина усиления шума – это любой переход с одного материала на другой, с одной формы сечения на другую. Это касается и диаметра сечения.
Длина воздуховода Чем больше длина воздуховода от вытяжки до вентканала, тем большую скорость придется включать.
Материал воздуховода Пластиковый воздуховод шумит меньше, так как имеет гладкие стенки. Гофрированная труба шумит больше, однако у нее можно сделать более плавные изгибы, тем самым уменьшив уровень шума.
Высота установки вытяжки над варочной поверхностью Чем выше установлена вытяжка над плитой, тем дольше будет работать прибор и на большую скорость придется его включить, чтобы удалить загрязненный воздух.
Качество сборки Посторонний звук в результате вибрации может возникнуть при наличии люфта в устройстве.
Некачественное крепление воздуховода и корпуса к стене Не достаточно жесткая фиксация может вызывать вибрацию и посторонний шум в процессе работы.
Расположение вентилятора в корпусе Слишком близкое расположение лопастей вентилятора к корпусу может стать источником шума. Это происходит, когда в процессе приготовления пищи лопасти вентилятора слегка деформируются от нагревания, цепляются за элементы корпуса. Эта проблема встречается реже остальных.

Способы уменьшения шума кухонной вытяжки

Зная причины того, почему шумит вытяжка на кухне, можно максимально снизить ее «громкость», для этого необходимо:

  • правильно рассчитать мощность устройства еще до этапа покупки и установки;
  • выбрать наиболее тихую встраиваемою модель, где сам мебельный шкафчик будет служить дополнительной звукоизоляцией;
  • соблюсти все правила монтажа – корпус должен быть жестко зафиксирован;
  • использовать как можно меньше поворотов и переходников, скруглить прямой угол воздуховода (не слишком сужая просвет трубы);
  • установить воздуховод из пластика с гладкими стенками;
  • правильно рассчитать диаметр воздуховода в зависимости от производительности вытяжки.

Важно! Для устройств мощностью до 1000 м³/час устанавливаются воздуховоды с поперечным сечением 200 мм и более. Для маломощных вытяжек с производительностью до 200 м³/час достаточно будет воздуховода с сечением в 100 мм.

  • установить дополнительную звукоизоляцию воздухоотводящей трубы;
  • правильно рассчитать высоту установки вытяжки над варочной поверхностью;
  • произвести очистку фильтра, лопастей вентилятора и почистить сам воздуховод.

Как правило, устройства с производительной мощностью до 500 м³/ч работают примерно на уровне шума в 50 дБ. Более мощные модели (до 1000 м³/ч) выдают 55-65 дБ (если иное не заявлено в техническом паспорте устройства).

Источник: http://vodakanazer.ru/ventilyatsiya/oborudovanie-i-komplektuyuschie-ventilyatsiya/vytyazhka-dlya-kuhni-svoimi-rukami.html

Самодельная кухонная вытяжка

В этой статье вы сможете узнать о том, как самостоятельно сделать вытяжку для кухни в несколько не самых сложных этапов.

Материалы и инструменты, использованные автором для создания кухонной вытяжки:
-тонкая мебельная фанера толщиной 4 мм
— деревянные бруски с квадратным, прямоугольным и круглым сечением
-багетная и угловая планки
-декоративная деревянная решетка
-клей ПВА
-шпатлевка и грунтовка для дерева
-серпянка строительная
-саморезы
-затирка и плиточный клей
-краска матовая белого цвета
-лобзик электрический
-ножовка
-шуруповерт
-сверла для дерева
-различная наждачная бумага
-струбцины столярные
-кисти и малярный валик
-рулетка
-карандаш
-картон
-большой стальной угольник
-степлер строительный
-отвертка крестовая
-нож

Подробное описание изготовления кухонной вытяжки:

Автор столкнулся со следующей проблемой: при заказе нового кухонного гарнитура место под вытяжку было рассчитано непропорционально ей. Можно было бы купить новую вытяжку, но в основном они все имеют стандартизированные размеры и получались либо чуть больше, либо чуть меньше, чем нужно. Но самый большой минус в том, что даже если найти вытяжку нужного размера, то не факт, что она будет гармонично смотреться с остальным кухонным гарнитуром.

Поэтому было решено изготовить вытяжку на кухню самостоятельно. Таким образом, решив сразу и проблему с нестандартным размером и дизайном вытяжки для новой кухни.

В качестве основных компонентов для деталей самодельной кухонной вытяжки была использована вытяжка чешского производства. Ее корпус имеет форму пирамиды и неказистый дизайн, поэтому было решено изготовить для нее новый корпус.

Шаг первый: создание эскизов.

Перед созданием корпуса для новой вытяжки, автор сделал несколько набросков эскизов того, как она должна будет выглядеть.

Шаг второй: основа для вытяжки.

Когда все основные технологические решения для создания и сборки новой кухонной вытяжки были найдены, автор сразу же перешел к работе над ней. Из-за того, что приходилось работать в обычных условиях, а не в мастерской, где можно было бы использовать различные специальные станки и оборудование, работа шла довольно долго и кропотливо.

Для начала была собрана основа для вытяжки, ее портал.

Шаг третий: создание каркаса вытяжки.

Для того чтобы придать вытяжке форму необычного дизайна, который задумал автор, он изготовил столярный каркас согласно ранее приведенным эскизам.

Шаг четвертый: вырезание и подготовка стенок.

Затем были изготовлены шаблоны для стенки будущей вытяжки. Для их изготовления использовался тонкий картон.

Шаг пятый: установка стенок.

После подготовки стенок, автор приступил к их закреплению на каркасную основу корпуса вытяжки. Данный процесс потребовал особенной аккуратности.

Шаг шестой: декорирование внешней части вытяжки и ее установка.

После этого автор приступил к декоративному оформлению полученной вытяжки. Для придания надлежащего вида вытяжка была окрашена, а на ее портал был установлен небольшой резной бордюрчик.

В заключение скажу, что данная самодельная вытяжка даже попала на обложку одного из журналов посвященных самоделкам «Сам себе мастер»

Источник: http://usamodelkina.ru/8468-samodelnaya-kuhonnaya-vytyazhka.html

Установка вытяжки на кухне своими руками

В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки дарит возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем, как и каким образом можно установить вытяжку на кухне исключительно своими руками.

Необходимый инструмент

Прежде чем приступать непосредственно к процессу под названием «Установка вытяжки», необходимо подготовить всё, что может пригодиться для этого: дополнительные материалы и инструментальный набор. Для комфортной установки вытяжки не кухне своими собственными руками, необходимо располагать:

  • перфоратором и дрелью (крепёж на стену вытяжки требует полного набора боров для сверления бетона и кафеля);
  • шурупами, саморезами и дюбелями, предназначенными для работы с пенобетоном, ракушечником и пористым материалом;
  • отвёрткой, молотком и ножницами;
  • простым карандашом и треугольником;
  • уровнем и отвесом;
  • доступом к внешней розетке, удлинителем для работы с перфоратором;
  • вентиляционным гофром с сечением 150 мм, купленным с запасом;
  • двумя хомутами с таким же сечением, кожухом и зажимами для осуществления крепежа кожуха;
  • монтажной лентой, сделанной из полипропилена и катушкой скотча;
  • решёткой, для установки на вытяжное отверстие;
  • сеткой, защищающей от проникновения внутрь насекомых, птиц и летучих мышей;
  • устойчивой стремянкой либо табуретом;
  • электрическим лобзиком, чтобы делать отверстия в стенке кухонного шкафа;
  • монтажной пеной и силиконом.

Примите к сведению! Прежде чем начать монтаж современной кухонной вытяжки своими руками, перед сверлением, удобно и практично соорудить небольшие «кармашки» их скотча, чтобы предотвратить попадание крошки и пыли внутрь вытяжки.

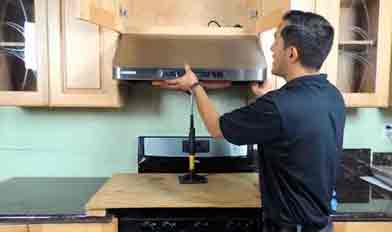

Как повесить вытяжку над плитой

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её. Для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Примите к сведению! Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы. Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше — то будет не критично.

Полезно знать! Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

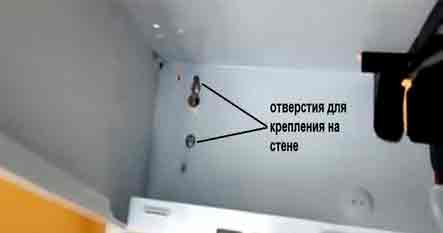

Поговорим на тему: «Крепление для современной вытяжки». Крепёж вытяжной системы зависит от её типа:

  1. Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
  2. Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.

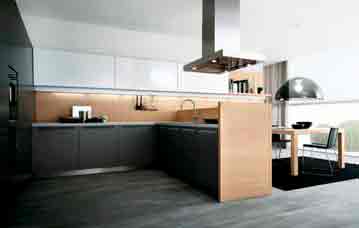

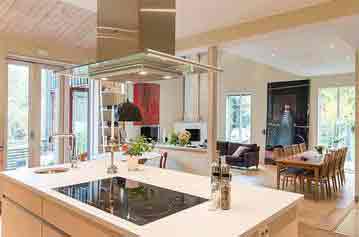

  3. Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.

Этапы монтажа

Всю процедуру по установке и подключению вытяжной системы мы предлагаем разделить на три ступени:

  • Ступень № 1 – устанавливаем систему с учётом грамотной локации, что предполагает её закрепление либо к стене, либо к потолку.
  • Ступень № 2 – подключаем вытяжку к источнику электропитания. В случае близкого расположения розетки, никаких особых проблем не возникнет. Если же источник электричество далеко, то к нему придётся осуществлять протяжку провода (временно можно пользоваться удлинителем).
  • Ступень № 3 – Это ступень требуется только тогда, когда Ваша модель вытяжки нуждается в выводе отработанного воздушного потока в вентиляционную систему. Вы должны подключить воздуховод, и осуществить его вывод в вентиляционный канал.

Монтаж вытяжки

Рассуждая о том, как можно установить вытяжку над газовой плитой, следует принимать во внимание характеристику существующей общедомовой вентиляции.

Имеются всего лишь два способа вывести отработанный воздух:

  1. Сделать новое окно на улицу.
  2. Соединить вытяжную систему с общедомовой вентиляцией шахты.

Следует признать, что способ № 2 имеет множество недостатков. Такая вытяжка нуждается в установлении обратного клапана. При этом, так случается, что якобы выведенный воздух, вновь возвращается в квартиру.

Гораздо рациональнее использовать для вытяжки дополнительно сделанное окно. С целью борьбы с конденсатом, образующимся внутри системы, необходимо осуществить установку специализированной алюминиевой заслонки.

Помните! Величина окна под воздуховодом должна иметь размер, соответствующий ¾ от величины диаметра воздуховода. Чтобы подтянуть заслонку, надо использовать специальную пружину, способствующую её открытию в процессе прохождения через неё воздушного потока. Так происходит процесс саморегуляции.

Монтаж вытяжки на Вашу кухню предполагает учёт одного из важнейших функциональных элементов — нейтрализатора запахов. На сегодняшний день он представлен в трёх видах:

  • нейтрализатор химический (он нуждается в систематической замене);
  • нейтрализатор электрический (он работает по принципу обычного ионизатора, но способен создавать больший разряд). Дело в том, что над вытяжкой находится скопление множества запахов, в отличие от жилой комнаты. Если человек долгое время будет готовить, то ионизатор пагубно повлияет на состояние его здоровья;
  • нейтрализатор ультрафиолетовый (надо учитывать, что он нуждается в систематической процедуре очистки и замены ламп). Это единственно безопасный для человеческого здоровья нейтрализатор. Посредством ультрафиолета, можно решить сразу две задачи: очистить воздух и ярко осветить зону готовки.

Установка встроенной вытяжки в шкаф

Поговорим о том, как установить вытяжку на кухне в шкафу своими силами. Для удобства и наглядности, разделим процесс монтажа вытяжки в шкаф на последовательный алгоритм действий:

  • Прежде всего, необходимо изготовить анти возвратный механизм, в виде короба. Вам для этого будет нужен либо листовой алюминий, либо оцинкованная сталь. Но, гораздо удобнее приобрести для этого обратный клапан, который устанавливается непосредственно перед вентиляционным отверстием.

Необходимые для этого инструменты: электролобзик, дрель и монтажная пена, герметик, саморезы и дюбеля.

  • Затем вытяжку надо установить на шкаф, и сделать разметку её основания. Чтобы отпилить отверстие под вытяжку в шкафу, подойдёт электролобзик. Сначала потребуется дрелью сделать маленькие отверстия, а затем уже выпиливать размеченную форму. Так Вы сможете сохранить шкаф, предотвратив его от повреждения при резке.

  • Затем следует установить гофрированный воздуховод внутрь шкафа, обрезать его с учётом требуемой длины и загнуть наружу.

  • После этого шкаф, с уже установленным в него воздуховодом, надо зафиксировать на стену. Чтобы обработать все стыки воспользуйтесь герметиком, изготовленным на основе силикона.
  • Затем приступайте к процессу стыковки гофрированного рукава с вентиляцией. Для закрытия всех щелей, отлично подойдёт использование монтажной пены, а для маленьких изъянов – силиконовый герметик.
  • Вытяжку, установленную в шкаф, закрепите саморезами и дюбелями. Для её окончательной фиксации используйте хомут.

Чтобы установить пластиковый воздуховод, советуем воспользоваться этой же схемой. Есть лишь одно «но»: для обеспечения углов, надо будет использовать специальные переходники, а трубы располагать с минимальным числом изгибов (каждый поворот – это утрата 10% мощности).

Не забывайте! По причине того, что кухня – это место повышенной влажности, то шкаф, который изготовлен из дерева, весьма быстро становиться непригодным. В таком случае, установка вытяжки должна производиться на стенку, без использования шкафа. Для этого нужна будет п – образная рама: чтобы её изготовить нужен металлический уголок.

Завершив все установочные работы, следует осуществить подключение вытяжной системы к электричеству, с обязательным условие заземления, и протестировать её работу.

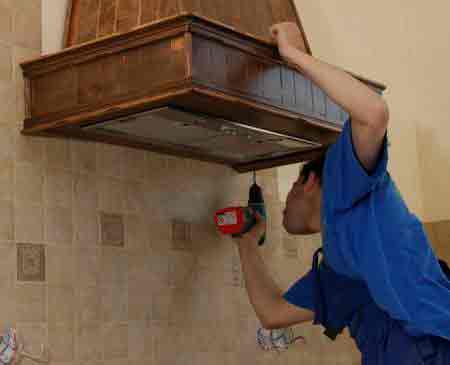

Крепление к стене навесной или купольной модели

По внешнему виду вытяжки над плитой навесной и купольной моделей весьма различны между собой, но, при этом, они обе должны крепиться к поверхности стены. Для этого, их задний корпус имеет четыре отверстия: по два с каждой стороны. Кроме того, производители снабжают свои изделия схемами установки, монтажными инструкциями и шаблонами, с отметками мест для крепежа.

Всё, что Вам потребуется, это приставить промышленный шаблон к стенке и сделать отметины (в случае отсутствия шаблона, надо произвести замер расстояния между отверстиями и, потом, перенести на стенку).

Затем всё гораздо проще: надо взять дрель и сделать отверстия. Вставить в них пластиковые заглушки и навесить вытяжку на дюбель — гвозди, проверив уровень горизонтальности установленной системы.

Данный вариант особенно подходит при наличии идеально ровной стенки, когда ничто не мешает. Но, зачастую рядом со стеной проходит газовая труба, не позволяющая повесить вытяжку вплотную со стеной.

Возьмите на заметку! Если такое происходит, то прибейте к стенке бруски из дерева. Затем, к ним, крепите вытяжную систему. Но, не забывайте, что со временем эти бруски будут покрываться слоем копоти и жира.

Имеется ещё и второй способ, как установить вытяжку на кухне своими руками за трубами. Для этого надо воспользоваться шуруп – шпильками (или шпильками сантехническими).

Как крепятся такие шпильки? Они имеют нарезку для вкручивания в стенку. Их использование позволит закрепить вытяжку для кухни, отдалив её от стены (при этом, шпильки выпускаются различных размеров, а все гайки сделаны под биту, либо восьмигранный ключ).

Как подключить вытяжку к электричеству

По причине того, что потребляемая мощность вытяжек редко бывает более 1 кВт, то возможно осуществить их подключение посредством стандартных розеток (желательно с заземлением).

При старой и ветхой проводке, требуется самостоятельно заземлить провод. Нельзя крепить его к поверхности водопроводных или отопительных труб: можно получить электрическую травму, причём не только членам Вашей семьи, но и соседям (с летальным исходом).

Возьмите на заметку! Для протяжки провода заземления, необходимо подойти к щитку и найти шину с прикреплёнными к ней проводами, либо трубу, к которой прикручен многожильный провод. К ним можно подключить и собственный многожильный провод (но, не трогая те, что уже установлены). Для нормального функционирования, величина сечения должна составлять 2,5 мм. Проводник должен использоваться медно – многожильный с негорючей оболочкой.

Для удобства монтажа, многие вытяжки для кухни укомплектовываются вилкой на конце провода. Их подключать весьма просто: нужна лишь розетка.

Но, есть и модели, шнур которых имеет на конце не вилку, а проводки. Это делается для того, чтобы потребитель сам принял решение о том, как подключать систему: либо с помощью вилки, либо с помощью клеммной колодки (кстати, отлично подойдут клеммники Wago).

Воздуховод для кухонной вытяжки


Палитра воздуховодов, используемая для вытяжных кухонных систем, весьма различаются между собой по трём параметрам:

  1. Материал изготовления.
  2. Форма.
  3. Уровень жёсткости.

Изделия, используемые для установки вытяжки на кухне, бывают гибкими (гафрированными), либо изготовленными из сплошного гладкого и жёсткого пластика.

Трубы для вытяжки изготавливаются из пластика нескольких видов:

  • ПВХ;
  • фторопласт;
  • полипропилен;
  • полиэтилен низкого давления.

Чтобы осуществить подсоединение к вытяжке, применяются первые три вида из перечисленных выше пластиков: они устойчивы к высокой температуре и имеют приличную жёсткость.

Воздуховоды, в свою очередь, имеют две вида сечения:

  • прямоугольное;
  • круглое.

Прямоугольный пластиковый канал имеет более компактный размер, его несложно замаскировать под навесным потолком, и он более удобен при установке.

Круглая форма труб способствует лучшему пропуску воздуха, и обладает низким уровнем шума.

Размеры воздуховодов для вытяжек

Не забывайте о том, что покупая воздуховод из ПВХ, следует ещё и купить переходники. Они нужны для того, чтобы соединить пластиковую трубку с вытяжкой. Помимо этого, они применяются для изгибов воздуховода и возможности крепления к общей вентиляционной системе всего дома. Поэтому, если Вы решите использовать гофр, то сможете сэкономить на ненужных переходниках.

Следует знать! Протяжённость трубы ПВХ не должна быть больше трёх метров. Иначе уровень производительности вытяжной системы будет снижаться с каждым дополнительным метром её длины. Каждый фрагмент изгиба также плохо сказывается на производительности вытяжки, поэтому надо стараться избегать девяностоградусных углов. Можно делать не более трёх колен и точек изгиба.

Диаметр трубы из пластика следует подбирать строго по сечению вентиляционного отверстия:

  • размерный ряд прямоугольных и квадратных воздуховодов ПВХ имеет стандартные величины. Наиболее часто применяются размеры: 110 Х 55, 120 Х 60 и 204 Х 60 мм;
  • показатели круглых труб из пластика: от 110 – до 150 мм. (диаметр).

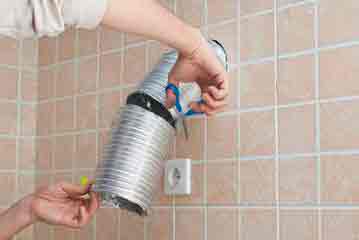

Как крепить гофру к вытяжке и вентиляции

В случае, если у Вас есть намерение осуществить монтаж вытяжки с использованием алюминиевого гофрированного рукава, то необходимо решить вопрос со способом её крепления к корпусу и к вентиляции. Для этой цели необходимо приобрести хомут нужного размера (бывают металлические и пластиковые).

Помимо хомута, пригодится специальная вентиляционная решётка, имеющая наверху дыру для подключения трубки воздуховода. Внизу она имеет отверстие для удаления «грязного» воздуха из кухни с помощью естественной циркуляции на протяжении того времени, пока вытяжная система не функционирует.

Примите к сведению! Чтобы закрепить гофру, надо использовать решётку с выступом: в таком случае, отверстие окружает небольшой бортик. Именно на него и надевают гофру, а затем её закрепляют хомутом нужного размера. Так же следует закреплять и гофру к вытяжке: тоже при помощи выступа.

Как крепить воздуховод к стенам

Пластиковые воздуховоды имеют особые крепежи в виде защёлки. Их сначала монтируют в стенку при помощи дюбелей. Чаще всего бывает достаточно лишь одного крепления на участок до 60 см. Именно в данные защёлки при монтаже, при небольшом усилии, и вставляются трубы.

Когда Вы желаете осуществить потолочное крепление воздуховода, используйте точно такие же крепежи. В случае необходимости выдержать некоторую дистанцию от потолка, данный вид крепления не годится. Тогда Вам нужно будет взять перфорированные подвесы (гипсокартонные), закрепить их к потолку, а потом к ним прикрепить маленькими шурупчиками ПВХ воздуховод.

Гофрированный воздуховод следует закреплять на стенку с помощью хомута, либо затяжек из пластика.

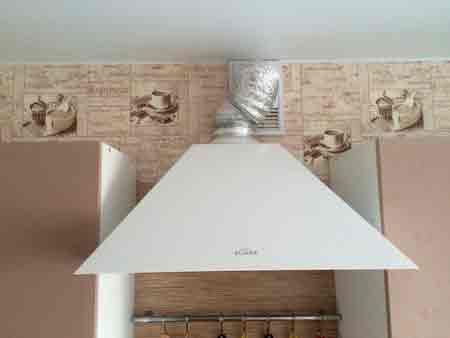

Куда и как выводить воздуховод

Как правило, систему отвода воздуха от вытяжки проводят в отверстие вентиляции (именно там проходит естественный процесс общедомового вентилирования, и присутствует тяга).

Но, это не грамотный подход, потому что существенная часть решётки оказывается закрытой воздуховодом, а сквозь оставшееся крошечное отверстие полноценный обмен воздушной массы не возможен.

Следует знать! Установка вытяжки на кухне требует подключения воздуховода в отдельно выделенный для него канал.

  • При наличии отдельного канала, на отверстие должна быть установлена такая же точно решётка, как на фотографии:
  • При монтаже вытяжки на кухне своими силами, в случае отсутствия отдельного канала, но наличия рядом наружной стенки, у Вас появится возможность осуществить вывод трубки на уличную сторону, поставив решётку снаружи.

Это два основных метода монтажа хорошо работающей вентиляции, с долгим периодом эксплуатации.

Как вывести на улицу

Прежде всего, чтобы осуществить вывод воздуховода в стенку, надо проделать в стене дыру. Именно производство отверстия и является основной сложностью данной работы.

Когда дыра будет готова, надо в неё вставить «тело» воздуховода, а оставшиеся просветы закрыть с помощью раствора. С внешней стороны дыру необходимо закрыть решёткой (во избежание попадания в неё грязи, лишних предметов, птиц и т.д.).

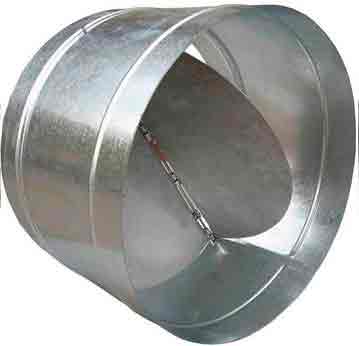

Чтобы предотвратить задувание в квартиру уличного воздуха, необходимо поставить систему обратного клапана — на представленном ниже рисунке мы обозначили его скошенной линией:

Если внимательно рассмотреть картинку, то можно заметить, что обратный (антивозвратный) клапан – это легкая пластинка из пластика, либо металла. Её неподвижно закрепляют в двух точках к трубе (верх и низ), а «лепестки» подпираются несильной пружинкой.

В нерабочем состоянии вытяжной системы, клапан закрывает доступ воздушных масс с улицы. Как только вытяжка включается, пластина, благодаря пружинке, осуществляет возврат на место.

Запомните! Если Вы решите не устанавливать обратный клапан, то в зимний период на кухне будет очень холодно, благодаря ледяному уличному воздуху, попадающему в квартиру.

Чтобы вытяжка не мешала естественной вентиляции на кухне

Используя обычный тройник и обратный клапан, Вы можете монтировать вытяжную систему таким образом, чтобы она не смогла помешать процессу естественной вентиляции кухонного помещения. Для этого Вам поможет:

  • специализированная вентиляционная решётка;
  • наличие обратного клапана;
  • наличие обычного тройника.

Как это следует устанавливать? Вы должны к вентиляционной решётке прикрепить тройник: к нижнему его входу следует подключить воздуховод от вытяжки, а на свободный выход установить обратный клапан таким образом, чтобы запирались при проходе воздушного потока из трубы, как это показано на картинке:

Расскажем о том, каким образом функционирует такая система.

Когда вытяжка пребывает в состоянии покоя, «лепестки» клапана отогнуты, и воздушный поток из кухонного помещения попадает в вентиляционный канал, проходит сквозь решётку и открытый выход тройника.

Как только система включается, воздушный поток от вытяжки осуществляет разворот пластинки клапана, и воздушный поток поступает в вентиляционную систему. В момент выключения вытяжки, пружинки вновь открывают проход воздуха сквозь тройник.

Возьмите на заметку! С внешней стороны, подобная система не совсем привлекательна, и её, конечно же, следует замаскировать. Но, она является единственным способом подключения вытяжки, к единственно существующему вентиляционному выходу, при сохранении воздухообмена.

Вывод в вентиляционный канал

Во многих современных панельных домах различных серий зачастую можно встретить как раздельные вентиляционные каналы, так и объединённые. Чтобы узнать, какой вентиляционный канал именно в Вашем доме, следует обратиться за информацией в обслуживающую компанию.

Следует знать! В том случае, если до Вас доходит запах еды от соседей по дому, значит в Вашем доме единая сеть. Тогда вывод Вашей вытяжной системы в эту единую сеть автоматически усложнит жизнь соседям снизу.

Многие современные вытяжки способны функционировать в различных мощностных режимах. При наличии единого вентиляционного канала в доме, не стоит включать вытяжку на полную мощность.

Осуществляя подключение вытяжной системы к единственному вытяжному каналу, Вы лишите свою кухню естественной вентиляции. Можно будет установить специальную комбинированную решётку, но она не сможет решить проблему целиком. Факт наличия естественной вентиляции при неработающей вытяжке никуда не денется, но качество работы вытяжной системы резко снизится: удалённый воздух сможет поступать к Вам обратно.

Важное замечание! Лучше не занимать канал естественной вентиляции, а осуществить вывод вытяжки на улицу сквозь наружную стенку дома.

Резюме

Выбрав вытяжку, путём её тщательного подбора к цвету и дизайну кухонного гарнитура, Вы оказываетесь перед выбором: обратиться за помощью в установке к профессионалам, заплатив за установку вытяжки для кухни солидный гонорар; либо вешать её самостоятельно, предварительно прочитав нашу статью.

Самое главное, при установке кухонной вытяжки, это: объективно оценить свои силы, и возможность получения помощи от домочадцев; оценить инструментальную оснащённость перед началом работы; разобраться в приложенной к вытяжке инструкции и поверить в свои силы.

Источник: http://aeroclima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami/

Вытяжка своими руками — грамотное проектирование, лучшие конструкции и правильная установка (110 фото)

Запахи в процессе приготовления пищи не всегда вызывают дискомфорт. Однако, они могут быть довольно устойчивы, малоприятны, пока не выветрятся естественным путем. Быстро избавить кухню от лишних запахов поможет специальное устройство, получившее название «вытяжка».

В процессе монтажа существующих моделей, которые можно приобрести на рынке, могут возникнуть различные проблемы. Самое простое, что может вызвать дискомфорт, непринятие – громоздкость, неподходящие к интерьеру кухни габариты. Поэтому многие не решаются установить себе такой агрегат.

Правильная установка сторонними мастерами может обойтись недешево. Поэтому важно понять, как сделать вытяжку своими руками, рассмотреть возможные варианты конструкции. Что может изрядно помочь сэкономить свои средства, избежать лишних покупок.

Общие сведения

Вытяжка – устройство, вытягивающее воздух из помещения в систему вентиляции дома. Устанавливается непосредственно над плитой. Для ее работы важна хорошая работа вентиляции помещения.

При ее низком уровне установка вытяжки определенного вида не имеет смысла. Понизится уровень ее эффективности. Также важно, чтобы постоянно поступал свежий воздух, помещение проветривалось.

Среди современных моделей, существующих на рынке, встречаются 2 группы вытяжек:

  • Куполообразной формы, работающие за счет восходящей тяги (пассивные). Требовательны к качеству вентиляции дома;
  • Вытяжки, имеющие электродвигатель в своей конструкции (активные). Способны работать при любой вентиляции, даже ее низком уровне.

При наличии свободного времени, отсутствии желания тратиться на приобретение кухонной вытяжки, можно изготовить ее собственными руками.

Особенности работы

Чтобы сделать что-то по-нормальному, нужно понимать, как это делается. Какие принципы лежат в основе работы. «Сердце» вытяжки – электродвигатель. И чем он мощнее, тем больше электроэнергии на него тратится, выше эффективность работы аппарата. Также следует принять во внимание уровень шума. Чем мощнее двигатель – тем он выше.

Варочную поверхность, кухонную плиту освещают встроенные в конструкцию лампы. Бывают галогенные и светодиодные.

Подключается вытяжка с помощью штепсельного шнура длиною до двух метров. Придется использовать удлинитель, когда длины его будет не хватать до ближайшей розетки. Либо придется монтировать дополнительную сетевую точку для электропитания аппарата.

Для защиты двигателя, внутренней части от грязи, копоти, жира и улавливания неприятных запахов в конструкции имеется фильтр, установленный на передней части прибора. В недорогих моделях могут быть одноразовыми, требующими замены.

В более дорогих устройствах фильтры можно использовать дальше после тщательной чистки. Если этого не делать, то вытяжка будет плохо справляться со своими обязанностями, со временем может сломаться.

Позади двигателя могут устанавливаться фильтры угольного типа, способные очищать воздух. Их серьезный недостаток – требуют частой замены.

Вытяжки по принципу управления отличаются между собой. По функциональности — они сходны, ориентироваться стоит на собственные ощущения удобства.

На рассматриваемых фото можно увидеть, что управление вытяжкой располагается на видимой передней панели. Всего их 3 вида:

  • Сенсорное;
  • Кнопочное;
  • Ползунковое.

В домашних условиях, понимая схему устройства и принцип работы, можно смонтировать вытяжку, используя для ее обшивки каркаса листы фанеры или гипсокартона.

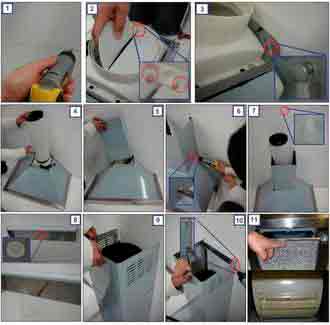

Пошаговая инструкция изготовления и установки вытяжки

Процесс работы удобно разделить на следующие друг за другом 7 этапов:

Подготавливаем необходимое оборудование и материалы. Всего, что не хватает – докупаем в строительном магазине.

Наносим разметку. Нужны тщательные замеры, чтобы не испортить понапрасну внешний вид кухни. Помним, что обустраиваем не только вытяжку, а и воздухопровод. Возможно, придется соорудить из гипсокартона короб, чтобы его спрятать, чтобы помещение после всех погромов приобрело эстетический вид.

Используем оцинкованные металлоконструкции в виде трубы для изготовления каркаса воздухопровода. Закрепляем его анкерами.

Монтируем короб из гипсокартона или как-то иначе облагораживаем непрезентабельный вид оцинкованных труб.

После всех черновых работ формируем корпус нашего агрегата. Используем металлический профиль, из которого вырезаются все необходимые детали. Собираем купол вытяжки.

Закрепляем на стене кухни, идеально если есть ниша. Будет смотреться намного эстетичнее. Внутри него размещаем воздухоносную трубу. Форму для каркаса можно выбрать любую. Даже если сейчас вся конструкция выглядит не эстетично, потом ее можно обшить гипсокартоном или фанерой.

При помощи гофрированной трубы подсоединяем воздуховод к исправной вентиляционной системе. При необходимости, ставим электродвигатель с вентилятором. Для понижения шума, воздухоносную трубу звукоизолируем.

Производим окончательную отделку вытяжки, обшиваем ее корпус гипсокартоном или фанерой, шпаклюем.

Таким образом, получен ответ на вопрос — «Как своими руками можно сделать, установить неплохую вытяжку?». При этом важно, чтобы вентиляция дома хорошо функционировала, у нее была хорошая тяга.

Иначе придется использовать более дорогой вариант – размещать в корпусе самодельной вытяжки двигатель, что комфорта в плане шума, когда он будет работать, не прибавит. В любом случае, работающий агрегат порадует отсутствием лишних запахов, внесет определенную долю комфорта в повседневную жизнь.

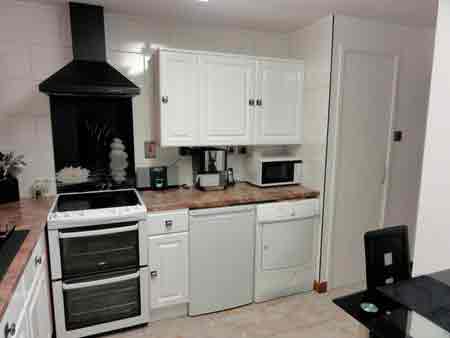

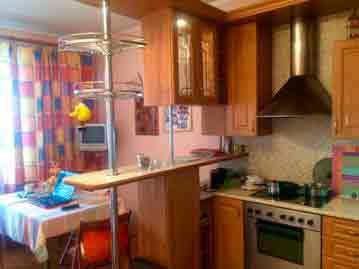

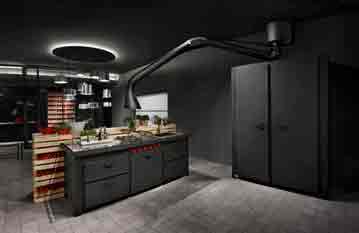

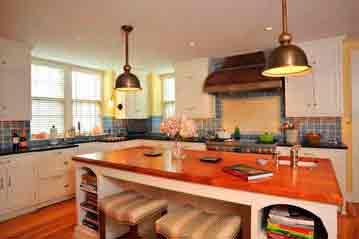

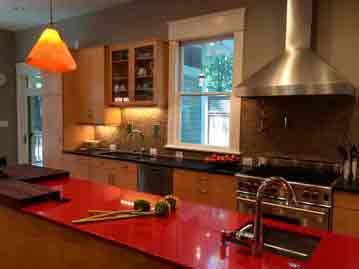

Фото вытяжки своими руками

Источник: http://materialyinfo.ru/vytyazhka-svoimi-rukami/

Сам себе мастер

Популярные статьи

Вытяжка на кухню своими руками с нуля

Каждая женщина проводит огромное количество часов на кухне. Жарка, парка и разнообразная готовка на всю семью. Для того, чтобы во время приготовления пищи любая женщина чувствовала себя комфортно, существует огромное множество кухонных оборудований, которые облегчают жизнь любой хозяйке. Одним из необходимых компонентов любой кухни является вытяжка. Трудно представить, что еще совсем недавно не в каждом доме стояла такая нужная вещь, без которой невозможно обойтись в современном мире.

Вы только представьте, как часто нужно было делать уборку.

Отмывать мебель и стены от копоти и жирового налета, которые оседали на всей площади кухни, да и если забывали закрыть дверь, то и по всему дому. Ведь эти испарения оседали и на шторы, люстры, да и на все что есть в доме! Кроме того, продукты горения, которые возникают при приготовлении еды на газовой плите, очень сильно влияют на здоровье человека.

Вытяжка кухонная решает все вышеописанные проблемы. Она улавливает все запахи, которые образуются при приготовлении пищи, не давая им распространиться по всему дому или квартире. Поэтому, благодаря именно данному оборудованию, вся семья может спокойно собраться на кухне поесть или что-либо обсудить и неприятный запах не будет никому мешать. Вытяжка не фильтрует запахи на приятно пахнущие или нет, она просто все удаляет. Поэтому, когда на кухне работает вытяжка, лучше оставлять двери в нее не запертыми, чтобы помещение проветривалось.

Поэтому хочу вам представить статью о том, как изготовить вытяжку своими руками.

Итак, для работы автору данного мастер-класса понадобились такие составляющие, как:
Гипсокартон, металлические профиля, разнообразные крепежные приспособления — шурупы, саморезы, болты, анкеры, гофрированная воздухоотводная труба труба, и ватин.

Для начала определился с местом, где у него будет расположена вытяжка, где будет проложен вытяжной канал, труба и так далее. Создается из профилей верхний корпус, по которому будет проходить гофрированная воздуховодная труба.

Далее крепятся горизонтальные опоры из профиля. Им при креплении нужно уделить максимум внимания, так как на них ляжет основная нагрузка всей вытяжки.

Далее строится каркас вытяжки из профилей. В верхнем листе гипсокартона вырезаем отверстие под трубу.

Соединяем и крепим концы профилей. Добавляем дополнительные ребра жесткости на каркас вытяжки.

Теперь гофрированная труба укладывается в подготовленную ранее конструкцию. Трубу необходимо предварительно обернуть ватином. Сделать это нужно тщательно, как как из-за потока воздуха может создаваться вибрация и шум.


Обшиваем всю оставшуюся часть каркаса вытяжки гипсокартоном. Следующий шаг — замазать все неровности, заштукатурить и покрыть всю конструкцию краской.



В конечном итоге у автора вышла вот такая вытяжка. Не нужно ни тратить деньги на ее покупку, ни за установку. А если в нижнюю ее часть вделать лампы, то будет достаточно удобно. Также можно встроить часы с таймером, чтобы было удобно засекать время приготовления пищи.

Всем удачи, море творческих идей и успехов в их реализации.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: http://sam.mirtesen.ru/blog/43092482392/prev

Вытяжка для кухни своими руками

  1. Виды
    • Купольные
    • Плоские
    • Встраиваемые
  2. Особенности работы
    • Проточные
    • Циркуляционные
  3. Как сделать самому своими руками

Вытяжка является очень важным элементом современной кухни. Многие хозяйки экономят на вытяжке или попросту не устанавливают ее за ненадобностью, а зря!

Кухонная вытяжка блокирует неприятные запахи, пар и жир, не давая им оседать на мебели, бытовых приборах и других предметах интерьера. А для квартир-студий вытяжка просто необходима.

Самое главное в кухонной вытяжке – ее производительность, ведь она организует непрерывную переработку воздуха в течение часа.

Для определения производительности нужно площадь помещения умножить на высоту потолка и на коэффициент замены воздуха от 6 до 10. В инструкции к любому прибору указана производительность конкретной модели.

Современный рынок техники предлагает широкий ассортимент вытяжек для кухни. Попробуем разобраться во всем многообразии столь необходимого атрибута современной кухни.

В зависимости от способа крепления вытяжки подразделяются на:

Купольные

Самые простые, но в то же время мощные вытяжки, куполообразной формы, которые монтируются над плитой.

Такой вид вытяжек еще называют пассивным. Купольная вытяжка не имеет в своей конструкции вентиляторов, сложных датчиков и других механизмов – горячий воздух поднимается вверх посредством восходящей тяги.

Современные купольные вытяжки изготавливают из жести, декорируют стеклом и деревом.

В стилевом отношении купольные вытяжки напоминают часть каминного дымохода, смотрятся красиво и лаконично.

Минус пассивных вытяжек заключается в том, что они работают лишь при рабочем состоянии вентиляционный трубы и могут оказаться бесполезными при забитых вентиляционных ходах в квартире в доме старой постройки.

Лучше использовать купольную вытяжку в большой по размерам кухне в частном доме, где дополнительно функционируют отопительные приборы. Воздуховод в таком случае можно вывести через стену.

Плоские

Плоские вытяжки отличаются компактным размером, но вместе с тем, они не менее эффективны в работе, как купольные.

Данный вид вытяжки имеет в своем устройстве сменные угольные или акриловые фильтры. Плоские вытяжки идеально подойдут для небольших помещений, смотрятся они стильно и красиво, при этом обладают значительной мощностью и хорошей работой.

К тому же, плоские вытяжки довольно просты в монтаже. Единственный минус такого устройства – фильтры необходимо очень часто менять, что требует дополнительных трат и не очень удобно.

Встраиваемые

Такие вытяжки монтируются в шкаф кухонного гарнитура.

Они не занимают много места, хорошо вписываются в интерьер и практически незаметны.

Встраиваемые вытяжки бывают модульные и телескопические. Модульные вытяжки имеют небольшой размер, а телескопические дополнительно снабжены выдвижной панелью. Встраиваемые вытяжки можно монтировать самостоятельно, но, как правило, производители кухонной мебели устанавливают встраиваемые вытяжки при производстве гарнитура.

Плоские и встраиваемые вытяжки называют активными, так как они работают за счет электродвигателя и снабжены фильтрами.

Если площадь кухни позволяет, а рабочая поверхность плиты расположена в центре помещения, то лучше предпочесть островную вытяжку над плитой.

Останется лишь решить вопрос с воздуховодом.

Особенности работы

В зависимости от способа работы все кухонные вытяжки можно поделить на те, что убирают воздух, и на те, что его очищают.

Тем, у кого по каким-либо причинам никогда не было кухонной вытяжки, и они впервые задумались о ее приобретении, поначалу будет нелегко разобраться во всем многообразии ассортимента. Для внесения ясности рассмотрим каждую из конструкции более детально.

Проточные

Данные вытяжки посредством имеющегося выхода в вентиляцию избавляют помещение от насыщенного паром и жиром воздуха.

Следовательно, работа такой вытяжки напрямую зависит от степени чистоты вентиляционного канала.

Проточные вытяжки — это в основном купольные модели, довольно больших размеров. Проточные вытяжки отличаются высокой производительностью и очень шумят, что может быть серьезной проблемой для обладателей чуткого слуха, при длительном нахождении таких людей на кухне. В связи с этим фактом современные проточные вытяжки выпускают уже с двумя вентиляторами, чтобы снизить уровень шума, не снизив их мощности.

Стоить такие вытяжки, еще и дополнительно снабженные фильтрами для очистки, будут в разы дороже. Поэтому именно такой тип вытяжки все чаще делают самостоятельно (об особенностях изготовления вытяжки своими руками речь ниже).

Проточные вытяжки являются замечательным элементом дизайна, а выполненные из стекла, такие модели смотрятся очень эффектно.

Циркуляционные

Работа циркуляционных вытяжек основана на очищении воздуха фильтрами: металлическими и обычными угольными.

Первые устраняют запах пищи на кухне и в квартире, просты в уходе – их достаточно просто вымыть, вторые очищают воздух, и им требуются периодическая замена приблизительно раз в 4 месяца.

Самое главное достоинство циркуляционного типа вытяжки – они очищают уже имеющийся в комнате воздух, при закрытых окнах не возникнет недостатка в кислороде, а вентиляция работает в обычном режиме.

Такой тип вытяжки прост в монтаже: не требуется соединять вытяжку с вентиляцией, достаточно всего лишь установить ее на нужном уровне и включить в розетку.

Правильно установленная циркуляционная вытяжка способна эффективно работать несмотря на свои компактные размеры. Данные вытяжки благодаря встроенным фильтрам отличает хорошая шумоизоляция.

Сейчас наибольшей популярностью пользуются вытяжки, совмещающие в себе и вывод воздуха и его циркуляцию, поэтому владелец самостоятельно может выбрать наиболее подходящий для него режим.

Как сделать самому своими руками

В магазинах бытовой электроники можно приобрести готовую вытяжку на любой вкус исходя из ваших предпочтений по ее комплектации, но, как правило, хорошие модели стоят недешево.

В целях экономии можно изготовить кухонную вытяжку самостоятельно, это будет менее затратно по цене, к тому же, вытяжка, сделанная своими руками, станет самым идеальным дополнением для вашей кухни, сродни произведению искусства.

Самостоятельно можно сделать как вытяжку пассивного вида, так и активного. Рассмотрим оба варианта.

Для того, чтобы изготовить купольную вытяжку вам потребуются следующие материалы и комплектующие:

  • оцинкованный П-образный профиль, диаметром 15 мм;

  • гипсокартон, жесть, негорючий пластик, толстая фольга – любой из этих материалов для изготовления короба;

  • ватин или другой звукоизоляционный материал;

  • гофрированный шланг с патрубком (на тот случай, если вентиляционное отверстие будет расположено в стороне от вытяжки);

  • обратный клапан;

  • дюбеля, перфорированный уголок, измерительные приборы, а также шпатлевка и лакокрасочные материалы для облагораживания вытяжки.

Прежде чем приступать к изготовлению вытяжки в первую очередь необходимо наметить место для ее установки. Следует придерживаться схеме, согласно которой вытяжка должна располагаться на расстоянии не ниже 65 см от варочной поверхности, а ширина вытяжки соответствует ширине плиты.

Можно установить вытяжку непосредственно как над плитой, если там же расположено и вентиляционное отверстие. В том случае, если вентиляция находится в стороне, придется при помощи гофрошланга «дотягивать» вытяжку до отверстия вентиляции.

Многие снабжают самодельные вытяжки вентиляцией, в этом случае необходимо помнить о заземлении. К тому же для вытяжки потребуется отдельная розетка.

Определившись с местом для будущей вытяжки можно приступать к ее изготовлению.

На первом этапе сделайте из заранее приготовленного оцинкованного профиля прямоугольную рамку, размером в полтора раза меньше вашей плиты. Необходимо при помощи дюбелей прибить ее к потолку.

Далее, на высоте 65 см от плиты прибейте еще один профиль, равный ширине плиты, в горизонтальном положении. На основе этого профиля соберите рамку в виде раструба по ширине плиты, это и будет конструкция вытяжки. На первое время установите под нижней рамкой, чтобы она не отвалилась, подпорку, также соедините прямоугольную рамку, которую вы прикрепили к потолку, с нижней при помощи боковых ребер.

Получившийся каркас в виде купола следует обшить гипсокартоном или любым другим огнеупорным материалом.

Когда вентиляционное отверстие не попало внутрь купола, необходимо при помощи гофрошланга тянуть его к вытяжке. Соедините гофрошланг с вытяжкой патрубком и заварите (если вытяжка жестяная) или зафиксируйте герметиком (при использовании в качестве материала вытяжки гипсокартон).

С целью того, чтобы воздух из вентиляции или с улицы не проникал через вытяжку в квартиру, установите специально приобретенный клапан обратного давления.

В том случае, если вытяжка изготовлена из гипсокартона, в качестве завершающего этапа останется лишь облагородить ее. Углы вытяжки обязательно закройте металлическим профильным уголком, чтобы они не обкрошились в процессе эксплуатации. Зашпаклюйте все соединения и места крепления. Готовую вытяжку можно покрасить в понравившийся вам цвет или украсить любым другим способом. Таким образом, можно изготовить вытяжку, идеально гармонирующую по интерьеру с вашей кухней.

В том случае, если времени на изготовление вытяжки у вас нет, можно произвести монтаж купленной вытяжки самостоятельно. Ознакомившись с информацией выше, сделать это не составит труда.

Главное условие при монтаже готовой вытяжки – соблюдать правило ее расположения по центру на высоте не ниже 65 см от плиты, а электрическую часть необходимо заземлить. К таким вытяжкам прилагается инструкция, поэтому установить ее не вызовет затруднений.

Для изготовления активной вытяжки вам дополнительно потребуется ваша прежняя вытяжка, находящаяся в рабочем состоянии, или новая, недорогая по цене, простой модели. Эта вытяжка и берется за основу.

Собрав все основные элементы вытяжки: нижняя конструкция, решетка для вытяжки и электродвигатель – сделайте каркас из планок и закрепите его на основании. Вид каркаса выбирайте исходя из общего стиля кухни и личных предпочтений. Главное – чтобы в него можно было установить воздуховод. Боковые стенки купола обклейте фанерой или другим легким огнеупорным материалом. После того, как клей хорошо подсохнет, зашлифуйте поверхность, затем можно приступить к декору изделия. Далее, можно приступить к монтажу: готовую вытяжку прикрепите к стене и поместите в нее воздуховод.

Иногда бывает, что вытяжка не работает. Если знать внутреннее устройство вытяжки, то можно без труда определить, что в ней сломалось. Чаще всего причиной поломки является вентилятор. Достаточно снять неисправный элемент и отдать его специалисту для ремонта.

Если вы обзавелись таким нужным устройством, как вытяжка, то важно вовремя следить за сменой фильтров и чисткой прибора от гари и жира.

Фильтры следует менять регулярно, в зависимости от срока их эксплуатации. Есть фильтры, имеющие проявляющуюся надпись, по мере загрязнения. Мыть фильтры нужно в воде с добавлением мыла или специального средства, указанного в инструкции по эксплуатации фильтра.

Как правило, вытяжки снабжены лампочкой, которая загорается при ее включении, перегоревшую лампочку тоже можно заменить самостоятельно. При поломке сенсорного управления потребуется помощь специалиста.

Чистить вытяжки тоже нужно регулярно и предельно осторожно.

Вот и все основные правила ухода за кухонными вытяжками и особенности ремонта. Таким образом, вне зависимости от серьезности поломки, можно отремонтировать практически любую вытяжку.

Современные модели вытяжек оснащены таймером или пультом управления. Теперь хозяйке не придется дожидаться времени, когда пища будет полностью приготовлена, можно воспользоваться таймером, и вытяжка отключится в нужный момент.

Приобрести готовую вытяжку, оборудованную по последнему слову техники, или сделать самостоятельно оригинальный элемент интерьера каждый решает самостоятельно, главное, что вытяжка позволит сохранить воздух чистым, а атмосферу дома уютной.

Источник: http://dekoriko.ru/kuhnya/vytyazhka/svoimi-rukami/

Вытяжка для кухни своими руками, как сделать кухонную вытяжку в квартире

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

  • мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
  • издаваемый шум – от 40 до 70 децибел;
  • безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
  • наличие жировых фильтров;
  • наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные – 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг

Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

Варианты вытяжки в частном доме

Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. Вентиляционную систему, предназначенную для подачи в дом чистого воздуха, называют приточной.

Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.

Все моменты, касающиеся устройства вентиляционной системы следует продумать еще на этапе подготовки к строительству собственного дома (+)

Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.

Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. Воздуховодный канал вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.

Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.

Существует деление на системы канальные и бесканальные. В первом случае воздух перемещается по каналам и воздуховодам, во втором — организованное перемещение воздуха отсутствует. В этом случае приходится открывать оконные фрамуги, двери. Естественная вентиляция создает более комфортные условия жильцам дома.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

  • устойчивость к ржавчине;
  • простота сборки;
  • низкая стоимость;
  • гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
  • малый вес, благодаря которому гораздо проще осуществить монтаж;
  • отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

  • алюминий является простым и универсальным материалом;
  • изделия стоят дешево;
  • быстрый и простой монтаж;
  • конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

  • Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
  • Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
  • Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

  • Относительная дешевизна.
  • Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
  • Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

  • для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
  • для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
  • большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
  • для герметизации каналов потребуется использование специальных средств;
  • в процессе эксплуатации ощущается сильный шум.

Чем кухонные вытяжки отличаются от систем кондиционирования

Между кухонными вытяжками и кондиционерами есть существенная разница. Как известно, системы кондиционирования поглощают воздух из помещения и возвращают в холодном или теплом виде. Такой воздух очень сухой и вредный для здоровья, поскольку из квартиры не удаляются различные запахи, микробы и углекислый газ, который образуется при выдохе.

Между кухонными вытяжками и кондиционерами есть существенная разница.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность. В то время как кухонная вытяжка удаляет воздух с вредными веществами и бактериями, тем самым поддерживая здоровую и свежую атмосферу квартиры.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность.

Обратите внимание! Если на кухне установлен кондиционер, то в обязательном порядке должна быть вентиляционная система для поддержания естественного воздухообмена

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

  • Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
  • Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
  • Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Как спрятать вытяжной трубопровод?

Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни

Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать

Более подробно читайте тут.

Основными способами, чтобы скрыть трубу, являются:

  1. Заранее предусмотренный специальный гипсокартонный или пластиковый короб.
  2. Натяжные и подвесные потолочные конструкции, которые также помогают скрыть наружные элементы других проведенных инженерных коммуникаций.
  3. При возможности трубу пропускают через подготовленную нишу в подвесной мебели.
  4. Закрыть коммуникации помогают фальш-панели с декором мебельного фасада или примыкающей стены. Обычно их крепят или устанавливают на подвесные блоки кухонной мебели.

Как сделать вытяжку своими руками?

Разобравшись, как работает вытяжка на кухне, можно изготовить прибор собственными руками. Проще всего сделать вытяжное устройство тем, у кого над плитой находится шкаф кухонного гарнитура. Тогда в него просто устанавливают электрический вентилятор, который подключают к гофрированной трубе. Воздуховод одним концом подсоединяют к вентиляционному каналу на кухне.

Поскольку шкафы над плитой есть не в каждом доме, лучше сделать самодельную вытяжку из гипсокартона или фанеры. Такой вариант станет настоящим украшением интерьера, будет хорошо справляться с возложенными на него функциями.

Вытяжка из гипсокартона

Для изготовления пассивной куполообразной вытяжки понадобится следующее:

  • влагостойкий гипсокартон;
  • оцинкованные металлические профили;
  • перфорированные уголки для оформления мест соединения;
  • крепежные приспособления;
  • гофрированный воздуховод;
  • шпатлевка;
  • краска;
  • изоляционный материал для гофротрубы;
  • перфоратор;
  • ножницы по металлу;
  • шуруповерт;
  • рулетка;
  • уровень;
  • шпатель;
  • кисть;
  • карандаш и линейка.

Последовательность изготовления кухонной вытяжки из ГКЛ:

  1. Сначала стену помещения размечают, отметив место установки вытяжки, участки прокладки короба воздуховода.
  2. Затем приступают к изготовлению каркаса. На стене закрепляют оцинкованные металлические профили. Их крепят на дюбели с саморезами или анкеры. На потолке по разметке закрепляют стартовый профиль.
  3. К стартовому элементу прикрепляют вертикальные стойки. Для фиксации используют саморезы по металлу. Внизу закрепляют поперечные планки для жесткости конструкции.
  4. Нижнюю раму вытяжки собирают из стартового профиля. Ее фиксируют на стене при помощи анкеров.
  5. Из несущей планки делают каркас вытяжки, закрепляют его на установленной раме. Для жесткости конструкции боковые стенки усиливают перемычками.
  6. После изготовления каркаса ставят гофрированный воздуховод, присоединив один его конец к вентиляционному каналу в стене.
  7. Каркас обшивают гипсокартоном. Все места соединения листов и установки саморезов шпаклюют. Внешние углы укрепляют перфорированными уголками, закрепленными на шпаклевке.
  8. Вытяжку красят в подходящий к интерьеру цвет.

В итоге получилась вытяжка пассивного типа. Чтобы изготовить ее активную разновидность, достаточно внутри корпуса к другому концу воздуховода присоединить электровентилятор. Его подключают к сети электропитания, поэтому на этапе сборки прокладывают кабель.

Вытяжка из фанеры

В этом варианте понадобятся почти те же материалы и инструменты, но за исключением ГКЛ и металлических профилей. Вместо них для сборки каркаса используют фанеру и деревянные рейки. Также пригодится ручная пила или электролобзик, дрель и саморезы по дереву. Всю конструкцию изготавливают на основе старой работающей вытяжки или нового недорогого агрегата.

Порядок изготовления вытяжки из фанеры:

  1. Нижнюю раму делают по габаритам имеющейся кухонной вытяжки. Базу изготавливают из деревянных брусков или реек.
  2. Из толстой фанеры вырезают фигурные планки по форме будущей поверхности. Их закрепляют саморезами на ранее изготовленной базе. Можно использовать не фигурные, а обычные планки. Выбор зависит от конфигурации купола.
  3. По габаритам каркаса из тонкой фанеры вырезают стенки вытяжки. Заготовками обшивают конструкцию. Их клеят или крепят на саморезы.
  4. Далее поверхность шлифуют, шпаклюют и красят.
  5. Сначала на стене помещения закрепляют вытяжку, а потом на ней и стене фиксируют изготовленный купол.
  6. Сверху прокладывают гофрированный воздуховод. Одним концом его закрепляют на вытяжке, а вторым – подключают к вентиляционному каналу в стене. Воздуховод тоже скрывают за коробом, изготовленным из фанеры и реек.
  7. Прибор подключают к электроснабжению и проверяют его работу.

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

Первый этап – подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат.
Второй этап – нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.

Третий этап – создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов.
Четвертый этап – завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном.
Пятый этап – формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля.
Шестой этап – присоединение воздуховода к вентиляционной системе

Это делается при помощи трубы гофрированного типа. Важно! Чтобы вытяжка работала с минимальным шумом, воздуховодную трубу следует обернуть материалом с повышенным уровнем звукоизоляции. Если вы проверили вашу вентиляционную систему и знаете о ее неисправности, следует обратиться к специалистам. Они прочистят каналы, что, в свою очередь, обеспечит в будущем хорошую тяговую силу в вентиляции.
Этап седьмой – отделка

Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Для этого вам понадобится приобрести модель вытяжки небольшой стоимости или найти старый агрегат, который еще вполне сносно работает.

Изготовление кухонной вытяжки своими руками. Способ №1

Этап №1. Первым делом, необходимо наметить место на стене для будущей вытяжки. Пространства нужно немало, ведь вам необходимо разместить не только вытяжку, но и воздуховод.

Воздуховод по внешнему виду не совсем привлекателен, поэтому его чаще всего прячут в коробе. Короб изготовляют из гипсокартона или того материала, из которого был произведен весь кухонный гарнитур.

Проще всего будет тому хозяину, у которого вентиляционное отверстие расположено прямо над плитой. Если же отверстие устроено в стороне — нужно заранее разметить положение короба для воздуховода.

Обратите внимание: если в ходе ремонта вы планируете подвесной потолок, то существенную часть воздуховода можно спрятать под обшивкой потолка. Дизайн вытяжки очень сказывается на интерьере всей кухни


Дизайн вытяжки очень сказывается на интерьере всей кухни

Чтобы воздуховод не создавал слишком громкие шумы, его можно обвернуть ватином или любым другим звукоизоляционным материалом.

Этап №2. После того как вы определились с расположением воздуховода, можно приступать к изготовлению каркаса для него.

Последовательность изготовления каркаса:

  1. Отметьте нижнюю часть поверхности короба для воздуховода на стене; по уровню нижней части, прикрепите на стену стартовый профиль, который изготовлен из оцинкованного металла.
  2. Далее прикрепите на потолок стартовый профиль. Помните, на потолке есть ваша разметка.

Если короб для воздуховода планируете не ровный, а кривой линией, короб нужно надрезать и согнуть перед креплением.

  1. От начального профиля опустите вниз несколько вертикальных элементов основного профиля. При этом прикрепляйте их к начальному профилю, используя саморезы.
  2. На ваши новые подвесы установите еще одну панель начального профиля.

В конце этого этапа нижнюю часть профиля оборудуйте поперечными планками, затем обшейте их гипсокартоном.

Ваш короб готов, можно приступать непосредственно к самой вытяжке.


Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость

Этап №3. На этом этапе приступайте к изготовлению корпуса вытяжки.

Последовательность изготовления корпуса вытяжки:

  1. Возьмите стартовый профиль и смастерите из него нижнюю раму вашей будущей вытяжки. Затем закрепите ее на стене кухни.

Рама очень легко крепится, если вы устанавливаете вытяжку в нишу. Если же нет — боковые элементы рамы прикрепите к коробу.

  1. Из основного профиля вырежьте части каркаса будущей вытяжки и соедините их с нижней рамой.
  2. Чтобы конструкция была более надежной и жесткой ее можно немного обезопасить: усилите боковые части вытяжки поперечными планками из профиля.

Теперь ваш каркас готов.

Присоедините воздуховод к вентиляционному отверстию. Но перед этим обязательно проверьте присутствие тяги в системе.

Затем приступайте к отделке купола гипсокартоном.

Этап №4. Отделка вытяжки.

Последовательность отделки вытяжки:

  1. Корпус вытяжки и короб воздуховода обшейте гипсокартоном.
  2. Углы обязательно защитите металлическим перфорированным уголком.
  3. Всю конструкцию отделайте шпаклевкой. Замаскируйте все стыки гипсокартона и места, где размещается крепеж.
  4. Теперь вы можете покрасить вытяжку в любой, желанный вами цвет или отделать любым другим способом.

Ваша вытяжка готова.

Дизайн стандартной вытяжки для кухни

Мы представили вам инструкцию пассивной вытяжки, но у нее есть одно незаменимое преимущество: ее очень легко преобразовать в активную вытяжку. Достаточно лишь установить внутри корпуса электродвигатель и подключить устройство к электропитанию.

Производительность вытяжки

Для того чтобы работоспособность кухонной вытяжки сохранялась на протяжении очень долгого времени важно правильно и своевременно проводить чистку. Важно раз в полгода проводить генеральную чистку всего прибора

Сегодня есть разные средства, которые позволяют без особых затруднений удалить гарь и слой жира. Во время генеральной чистки рекомендуется разобрать систему и просмотреть все детали.

Вытяжка рециркуляционного типа должна чиститься также. При этом стоит проводить замену всех систем фильтрации

Загрязненный фильтр не в состоянии качественно очищать воздух, поэтому важно проводить своевременную замену

Монтаж корпуса вытяжки и прокладка воздуховодов

Плоские вытяжки циркуляционного типа, оснащенные угольным фильтром, встраивают в шкафчик кухонного гарнитура или крепят к стене. Если монтаж агрегата затруднен из-за наличия газовой трубы или выступов в стене, используются шпильки. Они вкручиваются в стену так же, как и дюбели, но вытяжка крепится на нужном от стены расстоянии.

Наружный обратный клапан после установки герметизируют. Затем вставляют уже утепленную стальную трубу вентканала в отверстие в стене. Внутри трубу герметизируют и крепят на 4 дюбеля квадратным элементом.

Далее монтируют внутреннюю часть воздуховода:

  1. Делается разметка.
  2. Высверливаются отверстия в потолке или стене, крепятся подвесы.
  3. Фиксируются элементы конструкции.
  4. Герметизируются стыки силиконовым герметиком.

Воздуховод укутывается любым шумоизолятором и зашивается пластиком или гипсокартоном.

Устанавливаем короб

Скрыть неприглядные коммуникации поможет пластиковый, деревянный или гипсокартонный «чехол». Пластик монтируется над навесными шкафами или под самым потолком. Материал имеет нормальную жесткость, малый вес и достаточно просто монтируется.

Дерево подходит не для каждого интерьера и используется редко. Гипсокартон крепится на каркас из реек или металлического профиля. Преимущество последнего варианта в том, что тот может выступать как декоративный элемент. В качестве декора используется лепнина, софиты или контурная подсветка.

В большинстве случаев воздуховоды скрываются именно гипсокартонным коробом. Рассмотрим пошагово процесс его монтажа:

  1. Делаем разметку.
  2. Высверливаем отверстия и забиваем дюбели для быстрого монтажа.
  3. Крепим профиль при помощи саморезов.
  4. Углы вытяжного канала закрываем под металлический уголок.
  5. Соединяем конструкцию поперечными рейками.
  6. Когда каркас готов, крепим вырезанные по размеру фрагменты гипсокартона. Для этих целей вполне достаточно будет потолочного материала, который имеет наименьшую толщину и, соответственно, малый вес.

Далее остается зашпаклевать короб универсальным составом и выполнить декоративную отделку.

Если вы решили встроить в гипсокартонный короб софиты, об этом стоит позаботиться еще на этапе крепления ГКЛ. Под патроны вырезают отверстия, проводят коммуникации, систему проверяют на работоспособность и только потом короб полностью зашивают.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

  • убирают кухонную утварь, текстиль и предметы декора;
  • накрывают мебель и технику;
  • застилают плотной тканью пол в районе монтажа;
  • освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

  1. Островные – над плитой, расположенной в центре комнаты.
  2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
  3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

  • ПВХ;
  • полипропилена;
  • полиуретана;
  • виниуретана;
  • пластика;
  • полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

  1. Высверливают отверстие в стене для установки станины.
  2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
  3. Крепят станину к стене и устанавливают перфоратор.
  4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
  5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
  6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
  7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
  8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Источник: http://oboiman.ru/inside/vytazka-dla-kuhni-svoimi-rukami-89-foto-kak-sdelat-kuhonnuu-vytazku-v-kvartire.html

Как правильно сделать вентиляцию на кухне с вытяжкой: инструкция + видео

Вентиляция на кухне с вытяжкой – достаточно простая, но в то же время необходимая вещь. Это самый эффективный способ «обновить» воздух в комнате. Без такой системы запахи попадают в другие жилые комнаты, создавая неуютную атмосферу в квартире. Для кухни с газовой плитой вытяжка просто необходима. Она помогает собирать на себе жир, предотвращая его появление на стенах, мебели, технике.

Зачем нужна вентиляция на кухне

Главная функция – поддержание нормального состава воздуха. Ее не могут выполнять другие приборы: увлажнители, очистители воздуха и т. п. В процессе эксплуатации воздух в комнате претерпевает изменения:

  • повышение концентрации вредных веществ, которые выделяются отделкой, мебелью и любыми другими предметами;
  • в результате газообмена в легких человека, в помещении скапливается углекислый газ, а процент кислорода уменьшается (то же самое происходит при горении конфорок);
  • нагревательные приборы также влияют на качественный состав воздуха;
  • микроскопический ворс от текстильной и шерстяной продукции, частички эпителия домашних животных постоянно летают в воздухе, что наносит вред здоровью;
  • образование конденсата.

Эти изменения воздуха не означают, что стоит отказаться от нахождения в доме домашних животных, тканей и пр. Отрицательный эффект создается только при критическом превышении концентрации вредных веществ. Поэтому важно создать отток грязного и приток чистого воздуха. В этом и заключается функция воздуховода на кухне.

Нормы и требования к кухонным вытяжным системам и монтажу

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

  1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
  2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
  3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
  4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
  5. Мастера должны четко следовать инструкциям паспорта оборудования.
  6. Вытяжка выравнивается по уровню.
  7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
  8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
  9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

Как правильно сделать вытяжку на кухню

Сделать вентиляцию на кухне в квартире не составит большого труда. Процесс монтажа не сложен, но требует определенных знаний. Например, на кухне размер вентиляционного отверстия отличается от того, который находится в ванной. Огромную роль в правильном функционировании системы будет играть правильно подобранное оборудование.

Подготовительные работы по установке вытяжки на кухне

Чтобы вытяжка работала правильно и надежно, отвод проделывают наружу. Для этого нужно проложить на кухне вытяжной канал наименьшей длины. Идеальный вариант: круглое сечение и не больше двух поворотов. Для предупреждения протечки и промерзания нужно установить оборотные клапаны. Перед непосредственно монтированием следует получить информацию о габаритах и размещении вытяжной системы.

Расположение и размеры оборудования

При размещении системы вентиляции на кухне учитываются положение плиты и площадь комнаты. Хорошо, если в помещении высокие потолки. Даже совсем простое оборудование не навредит интерьеру. В зависимости от конфигурации выделяют следующие виды вытяжек:

  1. Угловая. При выборе этого вида вытяжки у человека появляется возможность сэкономить пространство и сделать варочную поверхность более доступной, что актуально для маленьких кухонь.
  2. Настенная. Одна сторона купола примыкает к стенке, а другая располагается над варочной поверхностью.
  3. Островная. Счастливые обладатели просторных кухонь могут позволить себе установку конструкции островного типа. Тогда вытяжка будет размещаться посередине комнаты – там, где находится вся рабочая поверхность в кухнях-островах.

Формы вытяжек также отличаются (наклонные, плоские).

Вентиляция с газовой плитой в кухне должны работать «сообща». Соответственно размер необходимо подбирать под имеющуюся плиту. Они либо совпадают, либо ширина и длина вытяжки увеличиваются примерно на 5 см. Слишком широкую вытяжку выбирать не стоит. Она хоть и будет отлично справляться со своей функцией, но работать на кухне станет неудобно.

Розетку обычно прячут в (под) навесной шкафчик, иногда в кожух, который маскирует воздуховод. Расстояние от пола – 1,9 м.

Выбор материалов вытяжного канала

На этапе подбора подходящего вытяжного канала, который будет проходить через стену, нужно учесть несколько пунктов. Первый – это толщина стены, второй – материал в стене, через который будет осуществляться проводка.

Лучший вариант – круглая оцинковка. Ее можно применить и в качестве скрытого в стене канала, и в качестве скрытого воздуховода. Под такую трубу подойдет любой утеплитель. Изолирующий материал должен быть хорошего качества, не пропускать воду. Можно отдать предпочтение одному из следующих материалов:

  • ПВХ;
  • полипропилен;
  • полиэтен;
  • полиуретан.

Изделия из пластика удобны в установке, имеют доступную стоимость. Именно поэтому его чаще всего выбирают в качестве материала для вытяжного канала на кухню.

Создание и подготовка вентиляционного отверстия в стене

Первым делом стоит составить схему на стене. Далее проделываются отверстия, чтобы потом закрепить станину инструмента. В отверстие забивается дюбель, и вкручивается шпилька для закрепления. Станина закрепляется на стенке, производятся окончательные замеры.

Далее сооружается водосток, для того, чтобы по нему стекала охлаждайка сверлящей коронки. Проще всего сделать водосток из алюминиевой фольги.

Сверление стены проходит в несколько стадий:

  1. Сначала разрушается внутренний слой, вытаскивается арболитный цилиндр из коронки, чтобы не мешал при дальнейшем монтаже.
  2. Затем сверлится внутренняя часть фасадной плиты, снова достается цилиндр.
  3. На заключительной стадии сверлится внешний плиточный слой. Инструмент со станиной демонтируются.

Далее собирается система оборотных клапанов. Они защищают канал от проникновения холодного воздуха извне. После этого вытяжку можно закрепить на стене.

Монтаж корпуса вытяжки

Вытяжка плоского типа монтируется к низу навесной мебели или к стенке.

Если имеется угловая планка, то корпус вытяжки встраивается в подвесной шкаф. Бывает, что монтаж затрудняется из-за газовой трубы или выступов. В этом случае применяют сантехнические саморезы шпильки, вкручивающиеся в стену в качестве дюбелей. Сама вытяжка крепится на некотором расстоянии от стены. При правильном монтаже система сохраняет оптимальную тягу. Повороты канала уменьшают «силу» оборудования на 10%.

После установки оборотного клапана, нужно провести его герметизацию снаружи стены. Далее вставляется утепленная труба. С внутренней стороны стены она герметизируется, крепится квадратным элементом на четыре дюбеля.

Прокладка воздуховодов

Еще одна задача – прокладывание воздухопровода до отверстия. Необходимо подготовить пластмассовый или гипсокартонный короб (легко поддается обработке). Короб должен удержать не только собственную массу, но и массу воздухопровода. Для закрепления каркаса нужно использовать дюбеля. Максимальной герметичности на стыке воздуховода помогает добиться силиконовый герметик.

  1. Разметка месторасположения элементов.
  2. Сверление отверстия, фиксация подвесов из металла дюбелями.
  3. Поэтапный монтаж элементов воздуховода.
  4. Герметизация соединений.

Чтобы сделать вытяжку на кухне правильно, как настоящий профессионал, нельзя забывать о шумоизоляции воздуховода. Это позволит нейтрализовать ненужный шум.

Создание короба для маскировки воздуховода

Воздуховод – громоздкая конструкция, поэтому требуется закрыть ее коробом. Есть несколько способов сделать это:

  • использовать короб из пластика (отличается жесткостью и легкостью, удобной установкой) – разместить под потолком или над подвесной мебелью;
  • использовать короб из гипсокартона (есть возможность оснащения светильниками) – требуется металлопрофильный каркас.

Прежде чем заняться маскировкой воздуховода, нужно убедиться в отсутствии протечек.

  1. Выполнение разметки. Отметить расположение третьего профиля.
  2. Сверление отверстий под саморезы-шпильки (проще всего через профиль).
  3. Вставка дюбелей.
  4. Крепление профилей на саморезы-шпильки.
  5. Оформление уголком с перфорацией из металла углов вытяжки.
  6. Соединение профилей поперечниками.
  7. Крепление гипсокартонных листов на металлопрофильный каркас. Внешний угол листа перекрывается декоративным уголком.

Остается провести окончательную отделку.

Установка приточного клапана

  • Если в квартире вентиляция на кухне работает продолжительное время, запасы воздушных масс иссякают. Требуется установка приточного клапана. Он может снабдить воздухом систему в количестве 40-60 кубических метров в час. Есть несколько разновидностей этого устройства: самостоятельное и дополнительное. Перво устанавливается на стену, второе – на пластиковые оконные рамы.
  • Сначала необходимо разметить контур. Затем просверлить отверстие ( с уклоном вниз). Если это самостоятельный приточный клапан, то диаметр отверстия должен составлять 4,5 см. После чего вставляется гильза.
  • Клапанная труба требует обязательной обмотки изолирующим материалом. В таком виде ее помещают в подготовленное отверстие (в норме она чуть-чуть выступает). Корпус приточного клапана фиксируется на дюбели. На завершающем этапе в систему добавляют фильтры, которые защищают помещение от попадания пыли и другого мелкого сора.
  • Силу воздушного притока можно будет контролировать, используя заслонку.

Подключение вытяжки к вентиляции и электропитанию

Если в квартире присутствует контур заземления и евророзетки, то провод нужно подсоединить к клемме заземления (обозначение: три полоски разной длины). При отсутствии заземленного разъема, придется сделать его самостоятельно – прикрутить провод к корпусу из металла.

Также может не быть евророзетки. В таком случае система заземляется при подключении к заглушенной неитрали электрического щита. Здесь есть шина с готовым штырем, и накинут заземленный провод желто-зеленого цвета. К данному креплению добавляется дополнительное заземление, провод протягивается на кухню.

Поперечное сечение кабеля (из меди, многожильный) – не менее 2,5 мм кв. Новый провод накидывается на старый. Включается вытяжная система через автомат силой тока 6 A.

Советы и рекомендации по эксплуатации вытяжки на кухне

Прочищать систему следует 2 раза в год. Вентиляционные решетки для вытяжки на кухне снимаются, очищаются от гари. Это помогает не допустить воспламенения. Но если нет опыта и знаний о том, как сделать вытяжку на кухне, в квартиру лучше пригласить электрика. Тем более, он может наглядно показать, как проводить чистку.

Источник: http://diz-kitchen.ru/%F0%9F%8E%9Bbytovaya-texnika/ventilyaciyu-na-kuxne-s-vytyazhkoj.html

Ещё по теме  Как выровнять стены, потолок и пол своими руками
Смотрите также:
02.05.2020

Как установить стиральную машину самостоятельно Стиральная машина-автомат (СМА) относится к той категории техники, которую недостаточно купить и привезти в дом. Чтобы аппарат заработал, нужно его еще правильно установить. Обычно установкой занимаются специалисты...

02.05.2020

Как правильно установить фартук для кухни своими руками Фартук для кухни – это часть стены между навесными шкафчиками и поверхностью столешницы кухонного гарнитура. Сказать, какой фартук для кухни является самым лучшим, и что именно вам следует выбрать из огромного...

02.05.2020

Как повесить телевизор на гипсокартонную стену Современная отделка стен чаще всего происходит с использованием ГКЛ. Хотя у материала хорошие эксплуатационные характеристики, он имеет ряд особенностей, которые проявляются, например, когда необходимо повесить телевизор на...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
