Межэтажная винтовая лестница своими руками

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

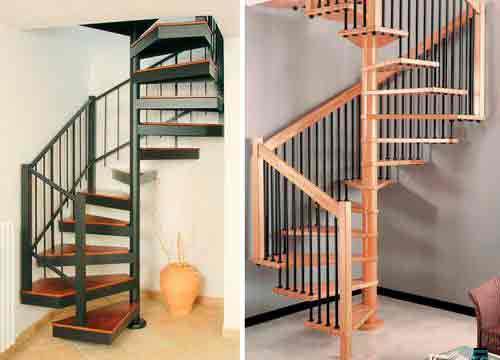

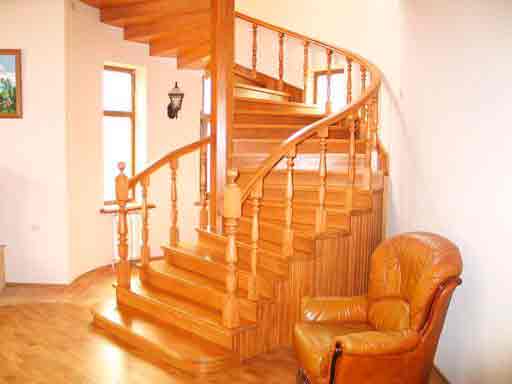

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

• входные;
• межэтажные;
• подсобные;
• подвальные;
• мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

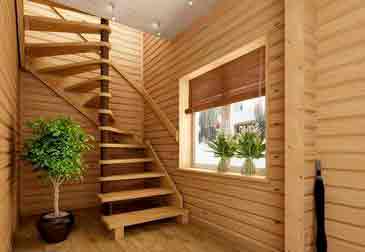

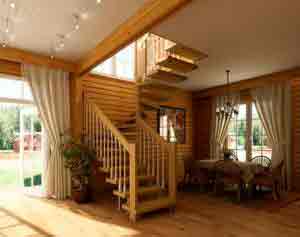

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

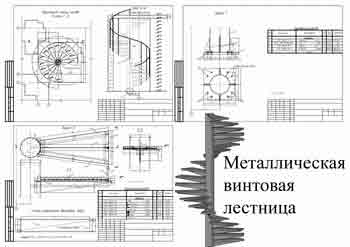

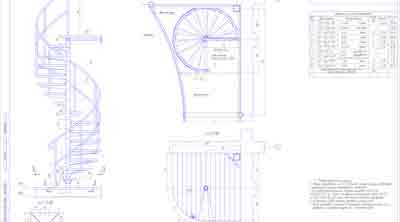

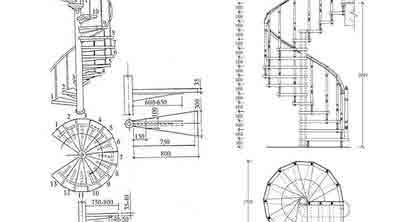

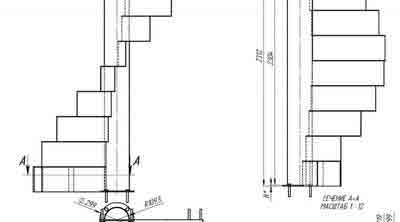

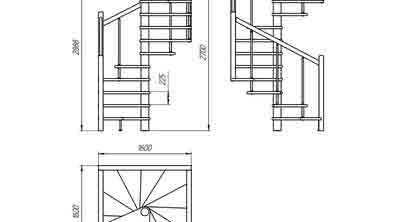

Расчеты

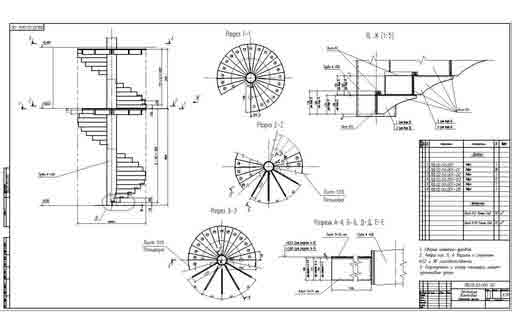

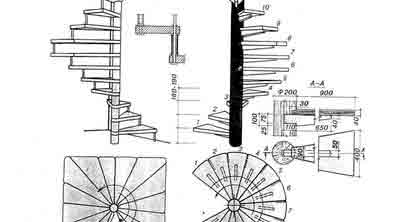

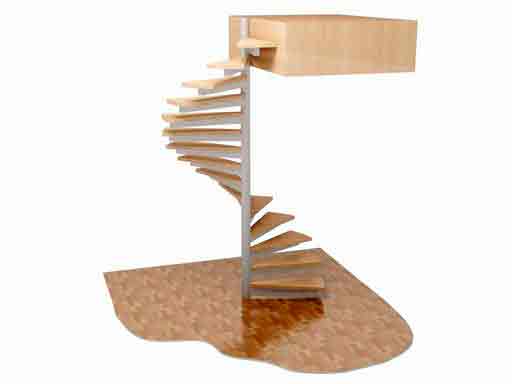

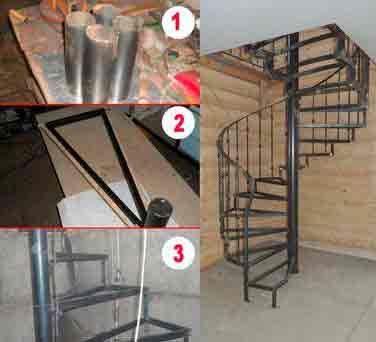

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

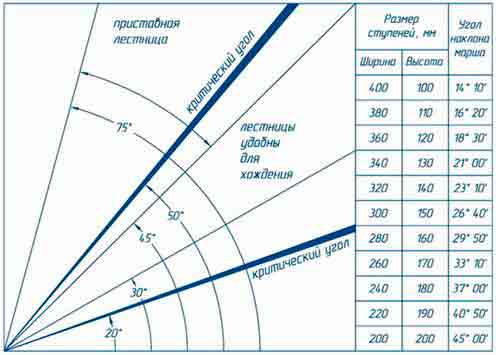

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

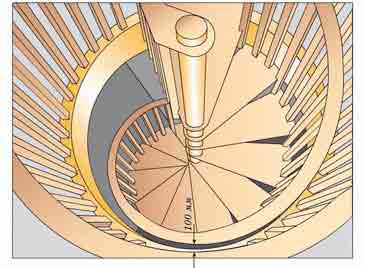

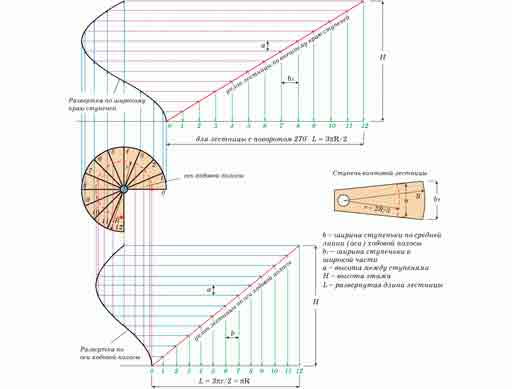

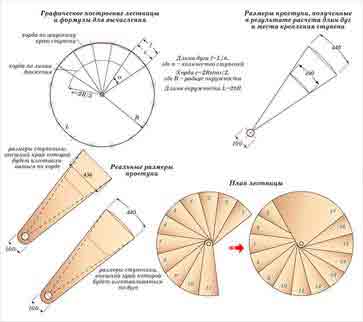

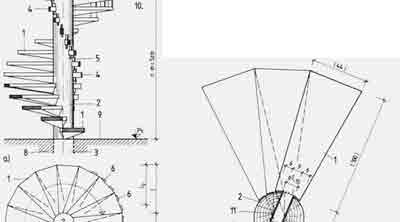

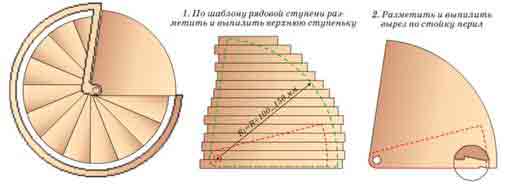

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

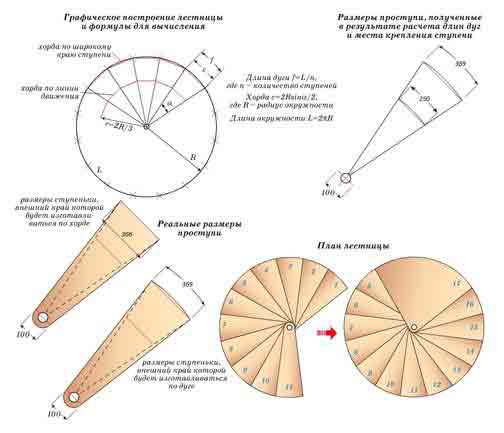

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

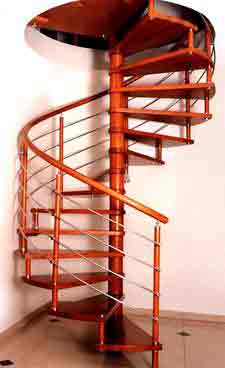

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

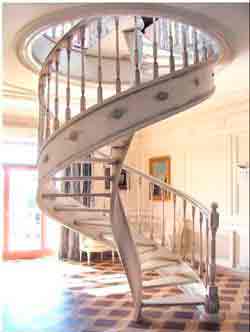

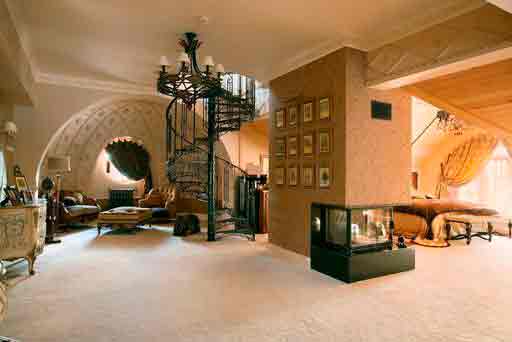

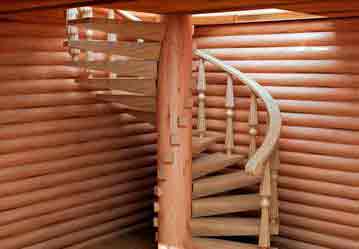

Разновидности винтовых конструкций

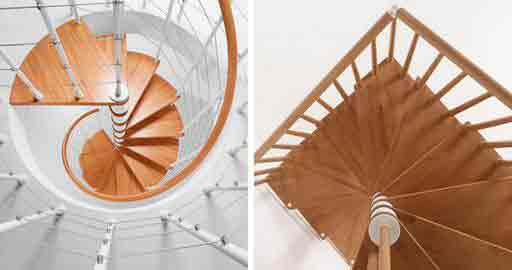

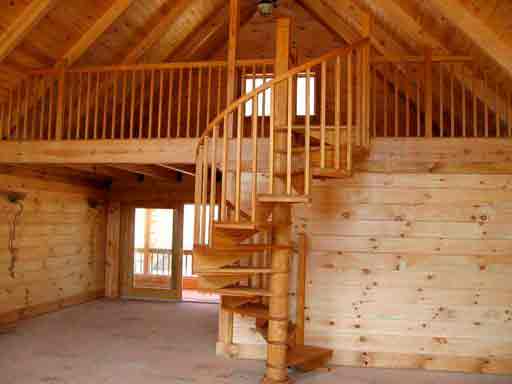

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
2. Неудобство подъема мебели.
3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

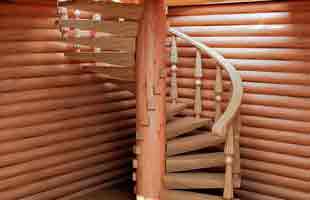

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

• криволинейные;
• полуоборотные;
• четверть оборотные;
• изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

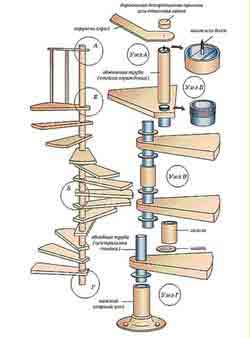

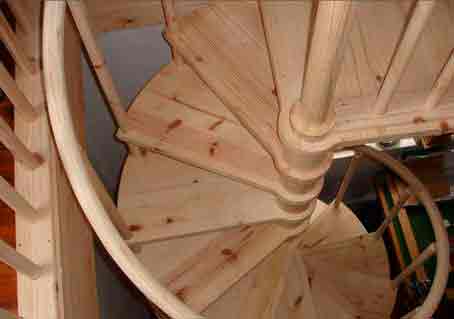

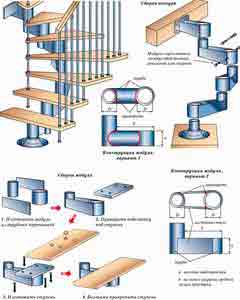

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

• сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
• выбирается место размещения основного стержня, крепится нижний опорный фланец;
• первая ступень крепится к полу, она входит во фланец;
• строительным уровнем выполняется проверка вертикальности крепления опорного стержня;

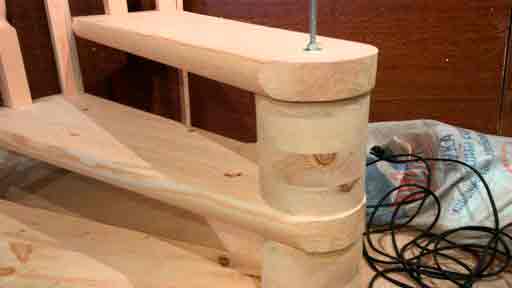

• на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
• комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
• вверху закрепляют опорный стержень;
• подбирают и устанавливают поручни и защитные ограждения.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

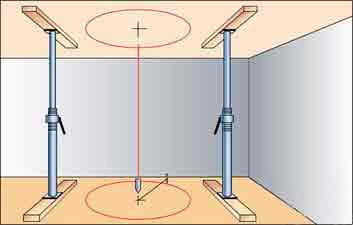

1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.


Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Источник: http://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak

Как сделать модель лестницы на второй этаж своими руками: 26 фото с примерами и этапами работ

Для перемещения человека с одного этажа на другой в малоэтажных домах служит лестница. При строительстве дома эта деталь рассчитывается совместно со всем проектом. А также со временем может возникнуть необходимость в реконструкции или замене на более удобную форму. В любом случае когда возникает вопрос: как сделать лестницу на второй этаж, стоит разобраться в особенностях конструкции каждого элемента. От этого зависит, насколько удобной будет лесенка. Некоторые мастера готовы поделиться своим опытом.

Установка лестницы в доме

Маршевая лестница, особенности расчёта параметров

Прежде чем начинать какое-либо строительство сложных элементов, производят расчёты и составляют чертёж. Если говорить о частном строительстве, то межэтажные лестницы бывают:

• главные;
• вспомогательные.

Первые предназначены для повседневного использования. Они предназначены для перемещения людей как с грузом, так и без него. Вспомогательные конструкции используются для определённой цели, например, спуска в подвал, более короткого перемещения между этажами. В последнем случае часто применяют винтовые лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу своего назначения выполняются в виде:

• прямых;
• поворотных.

Маршем называется прямолинейный участок, в пределах одного этажа их может быть от 1 до 4. Переход с одного марша на другой осуществляется через маршевые площадки. Они выполняются в виде прямого или плавно закруглённого участка. Поворотные, в свою очередь, бывают:

• Г-образные;
• П-образные;
• четверть оборотные;
• полуоборотные.

В первых двух вариантах поворот осуществляется под прямым углом, в двух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот может быть единичным или состоять из двух разворотов, соединённых прямым участком. Остальные виды если и используются в частной практике, то очень редко.

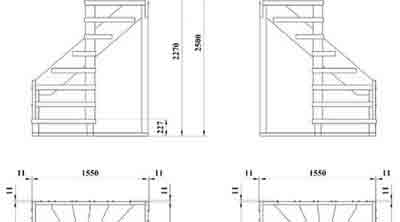

Определение размеров

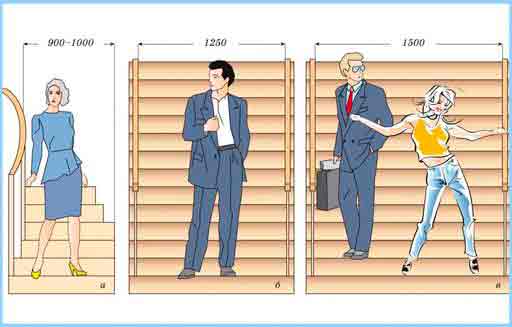

Если просвет ещё планируется сделать, то по стандарту его ширина должна быть в пределах 90–130 см. Следующим шагом идёт измерение проёма и высоты между чистым полом первого и второго этажа. Чистым называется горизонтальная поверхность пола. В этот промежуток входит расстояние между полом первого этажа и потолком, и расстояние перекрытий, обозначается буквой h. Измеряется ширина (a), длина просвета (b) будет определена позже.

Затем определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина зависит от количества и длины ступеней. В частных домах высота ступеньки колеблется от 15 до 19 см, высота определяется подступёнком и толщиной проступи. Производится решение с минимальным и максимальным допуском и получается количество ступеней.

К примеру, высота h = 2800 мм, делим на 150 и 190 мм, получается 18,6 и 14,7 ступеней. Большее число округляют в большую сторону, а меньшее – в меньшую, получается результат 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в пределах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Значит, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше или ниже остальных.

Расчёт размера по формуле

Не во всех помещениях имеется такое расстояние, поэтому лестницу делают поворотной, придавая ей Г или П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.

Совет. При использовании ступеней их должно быть три, т. к. при меньшем количестве человек их не замечает, при большем – проступь становится слишком узкой и неудобной.

Планируя площадку необходимо убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стене прорисовать макет будущей конструкции и ещё раз проверить все параметры. Другую полезную информацию можно узнать из этого ролика:

Для расчёта длины просвета проёма необходимо определить, на какой ступеньке расстояние между лестницей и потолком будет меньше 2 метров. Это минимальный просвет для прохода. С этого места должен начинаться проём.

Внимание. При проектировании лестницы проём делают таким образом, чтобы не пришлось пилить лаги, на которых лежит пол верхнего этажа, поэтому длина проёма должна идти параллельно лагам.

Чтобы определить длину пролёта, используют геометрическое уравнение: h 2 + b 2 = c 2 , где с – длина марша.

Материал для лестниц

Материал может быть всевозможным:

• бетон, железобетон, кирпич, камень;
• керамогранит, кафель и т. д.;
• металл;
• пластик;
• стекло (триплекс);
• дерево;
• комбинированные (сочетают в себе различные материалы).

Но дерево, благодаря лёгкости обработки, эстетичности и сравнительной дешевизны используют чаще других. В качестве примера, как можно сделать лестницу на 2 этаж, можно использовать одномаршевую деревянную.

Монтаж одномаршевой деревянной лестницы своими руками

После проведения необходимых расчётов, составления чертежа и приобретения необходимого материала приступают к подготовке рабочего места. Для этого делают проём в полу второго этажа, если его ещё нет, и для безопасности огораживают. Проверяют, есть ли все необходимые инструменты, после этого приступают к изготовлению самой лесенки.

Подготовка частей лестницы

В качестве опоры используют косоур или тетивы. Отличие заключается в расположении ступенек относительно опоры. Если они располагаются непосредственно на досках и их видно сбоку, то это косоур, если они находятся между досками — это тетивы. На косоурах делают вырезы, здесь следует обратить внимание на угол наклона проступи. Для этого плаху, с немного большей длиной, обрабатывают рубанком и ставят на то место, где она будет находиться. Нижнюю часть отмечают по уровню, чтобы получилась площадка, параллельная полу, и отпиливают.

Снова устанавливают косоур на своё место и производят разметку всех ступеней. Для соблюдения горизонта используют уровень. Верхний край отрезают после закрепления маршевого пролёта и установки всех поступей, после чего устанавливается самая верхняя проступь.

Как изготовить шаблон косоура

Если длина марша превышает три метра, добавляют опору или косоур.

Лестница межэтажная с четырьмя косоурами

Использование тетив потребует также дополнительной обработки. В отличие от косоур, где ступень лежит сверху и создаёт прочность, в моделях с тетивами ступени производят раздвигающее действие. Поэтому тетивы стягивают одним из способов, указанных ниже.

Способы стяжки

Сборка лестницы своими руками

Чтобы безопасно было использовать лестницу во время строительства, косоуры или тетивы необходимо сразу же закрепить. Верхний край крепят одним из способов, указанных ниже.

Правильное крепление верхнего края косоура

Следует обратить внимание. Если толщина проступи и половой рейки верхнего этажа отличаются, тогда косоур осаживают на такую высоту, чтобы плоскости ступеньки и пола совпадали.

После этого крепят нижний край косоура. Для этого тоже существует несколько способов.

Для крепления используют скобы

Если есть поперечная балка на полу первого этажа, можно попробовать такой вариант.

Использование выреза

После чего приступают к сборке самой лестницы. Крепление проступи начинают с нижнего края. Некоторые используют первую ступень как упор для косоуров.

Массивная ступенька держит всю конструкцию

Сами ступени также имеют различный вид, какие-то простые, другие при изготовлении требуют необходимого навыка.

Варианты изготовления ступенек

По способу крепления к тетивам различают:

• врезные;
• накладные.

Вырезы могут быть как под проступь, так и подступёнок тоже. Фиксация производится клеем или шурупами. Для накладных используют деревянные бруски или набойные – деревянные пластины, повторяющие форму тетивы. Допустимо использовать металлические уголки.

Способы крепления

Если из-за нехватки места проступь делают узкой, то подступёнок лучше не ставить, тогда при подъёме нога будет уходить в проём, что сделает ходьбу удобной.

Варианты с подступёнком и без него

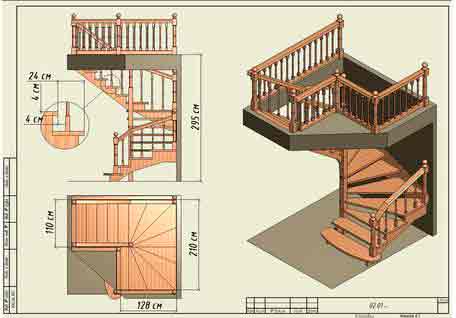

Когда необходимо установить Г-образную лестницу, применяют забежные ступени.

Поворот из трёх забежных ступеней

Если поворот необходимо выполнить на 180 градусов, используют площадку или забежные ступеньки. В некоторых случаях можно увеличить ширину проступи одним из приведённых способов.

Увеличение ширины проступи

Когда все ступени собраны, переходят к ограждению. Высота перилл колеблется от 86 до 110 см. Состоит из балюстрады, балясин и поручень.

Название составных частей

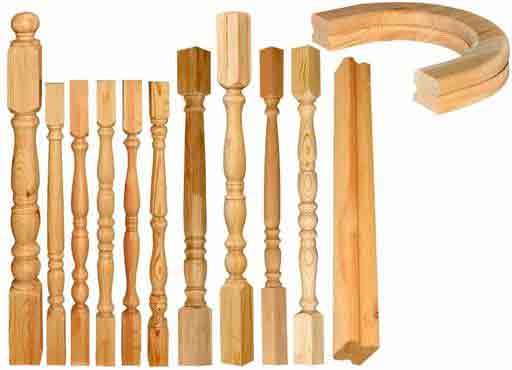

Форма балясин может быть любой, они могут быть сходными или различными, но высота должна быть одной. Устанавливаются либо на саму ступень, либо на косоур или тетиву. Первая опорная балясина может крепиться к полу.

Так балясины крепятся к тетиве

После того как балясины были закреплены, их при необходимости обрезают.

Обрезка стоек

Затем сверху крепится поручень. Его стараются делать на всю длину прямолинейного участка. На угловых опорах сверху иногда делают украшения.

Завершение монтажа

В заключение переходят к последнему этапу.

Окончательная обработка

На заключительном этапе лестнице придают законченный вид, обычно это сводится к покрытию антисептиком или покраске. Делается это не только для красоты. Под действием влаги и тепла древесина может быстро прийти в негодность. По этой причине дерево тщательно обрабатывают, стараясь не делать пропуски. Иногда достаточно только покрыть олифой, но делают это, не проявляя чрезмерной экономности.

Удачное сочетание оттенков

Кроме главной лесенки, некоторые используют вспомогательную – винтовую. Чем она отличается от главной?

Винтовая лестница на 2-й этаж своими руками, особенности монтажа

Такой способ конструкции позволяет экономить место, необычность вызывает восторг и желание пройтись по ней. Очень нравится детям и молодым людям. Основным отличием винтовой является её спиралевидная форма. Осуществляется это использованием забежных ступеней, крепятся они двумя способами:

• к центральной опоре;
• к тетивам или косоуру.

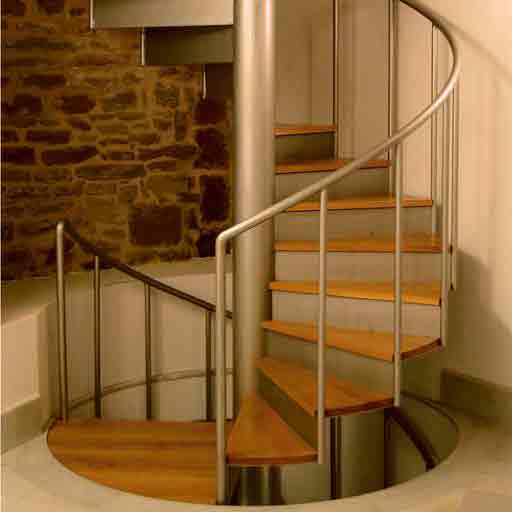

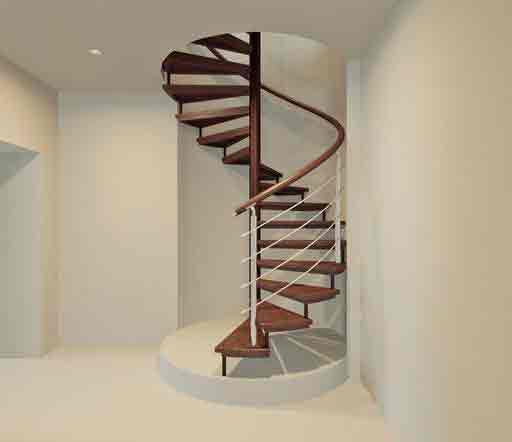

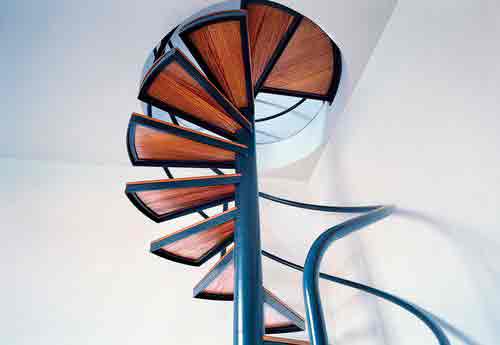

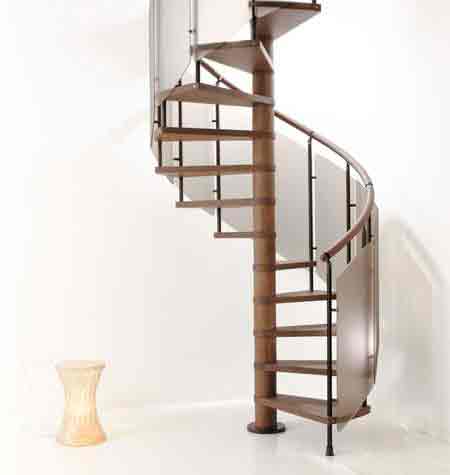

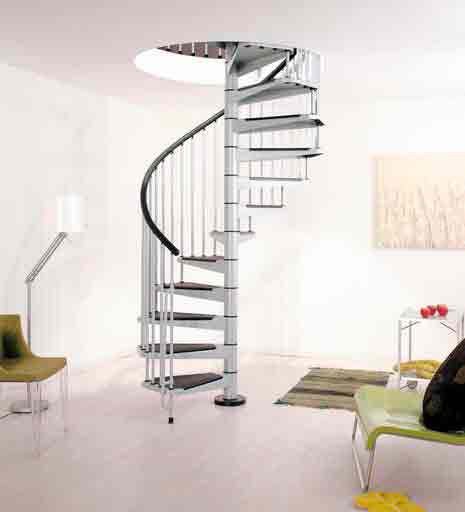

Использование центральной опоры

Чтобы соорудить такую лестницу требуется особый навык и знания в конструкторском деле, поэтому для тех, кому сложно самому её построить в магазинах продают готовый набор, который можно собрать самому. В помощь предлагается пошаговая инструкция, следуя которой будет несложно правильно собрать такую красоту.

Тем не менее следует помнить, что опорный столб несёт на себе всю нагрузку, поэтому его крепление должно быть довольно надёжным. В качестве крепёжного элемента допускается использовать металлические скобы и фланец, также можно применять сварку. Нижний край опоры некоторые бетонируют.

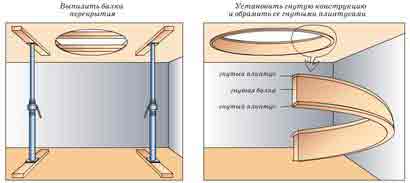

Круглый пролёт вырезается в потолке, при этом следует убедиться, что несущие балки не будут повреждены. Края просвета заделываются обычно тем же материалом, из которого делается и сама лесенка. Перед тем как произвести монтаж, следует убедиться, что верхняя ступенька будет выходить в нужном направлении, это относится и к первой.

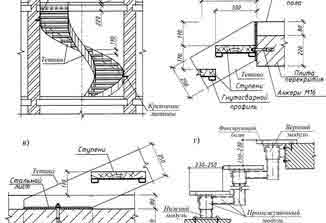

Модели, выполненные на тетивах и косоурах, устанавливаются специалистами, т. к. необходимы точные расчёты и сложное изготовление несущих элементов. В этом можно убедиться, посмотрев это фото.

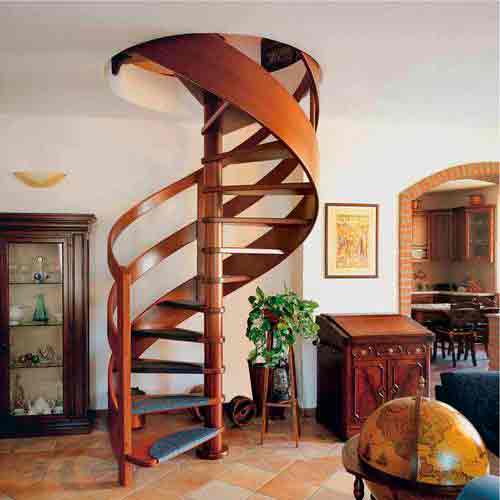

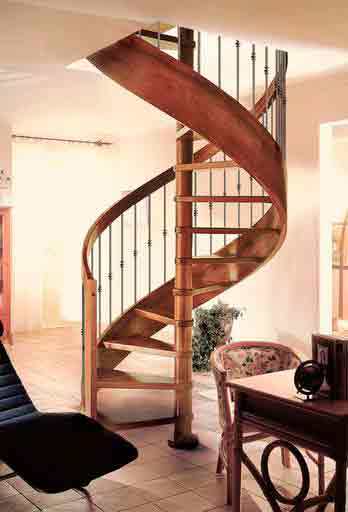

Две тетивы являются опорами

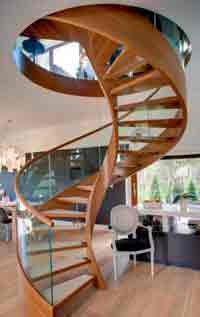

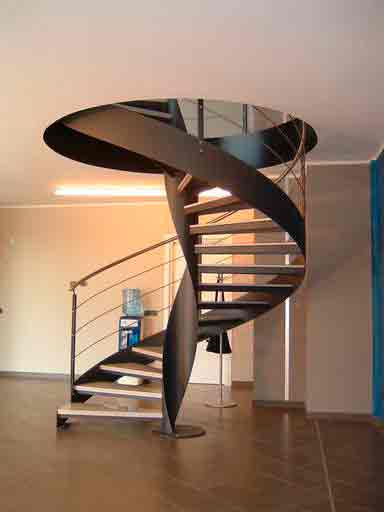

Особенно сложные модели получаются при использовании одного косоура.

Мастерски выполненная работа

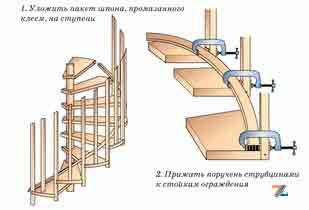

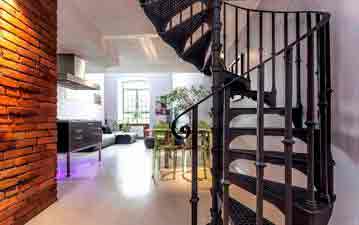

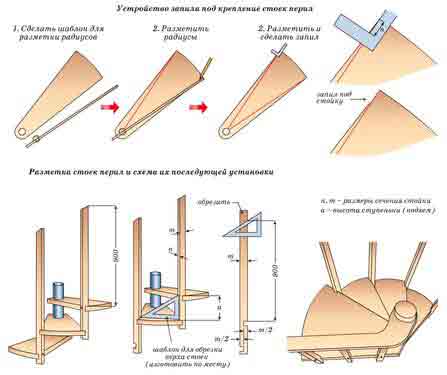

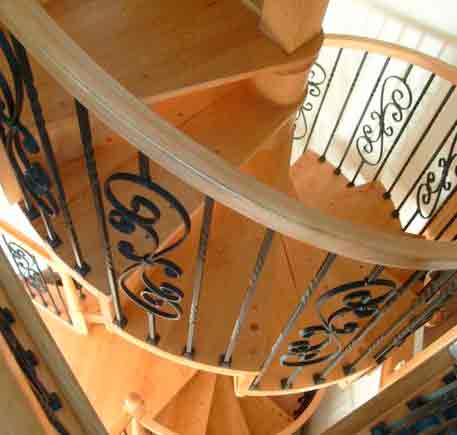

Перила для винтовой лестницы

Материал для перил:

• металл;
• стекло;
• пластик;
• дерево.

Кованое ограждение

Дерево для прочности сочетается с металлом, стекло выбирается триплекс, а пластиком может служить монолитный поликарбонат.

Ограждение из дерева и металла

Устойчивость перил осуществляется спиралевидной формой и прочного крепления конечных частей.

Надёжное ограждение верхнего этажа

Существует огромное количество разных видов и форм лестниц, но если грамотно и с любовью подойти к постройке такого нужного элемента дома, то она принесёт не только пользу, но и радость.

Работа, заслуживающая уважение

Но есть люди, кто на собственных ошибках приобретают ценный опыт, один такой пример здесь показан:

Источник: http://mezhdveri.ru/26107-kak-sdelat-lestnitsy-na-vtoroj-etazh-svoimi-rukami-1.html

Изготовление деревянной винтовой лестницы для дома своими руками

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

1. Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
2. Визуально увеличивает высоту низких помещений.
   Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
3. Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.

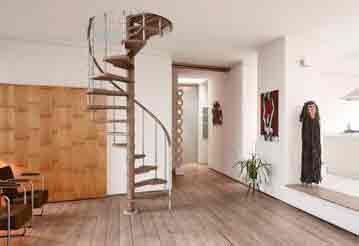

   Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

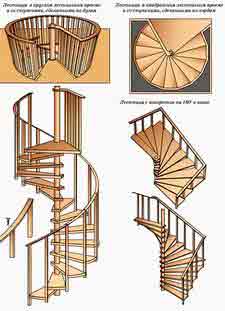

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

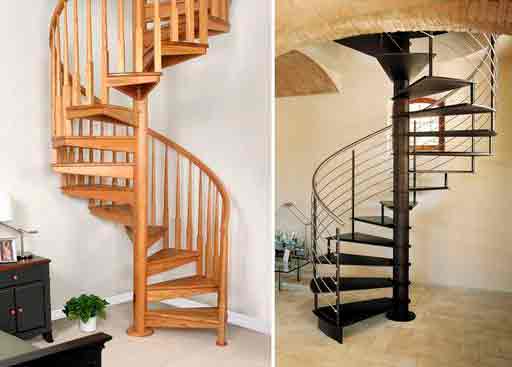

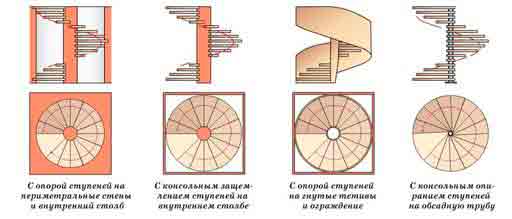

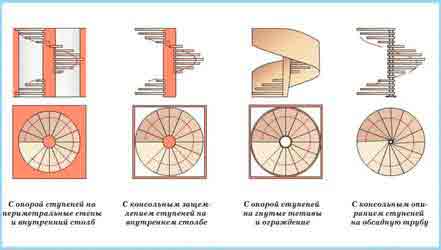

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

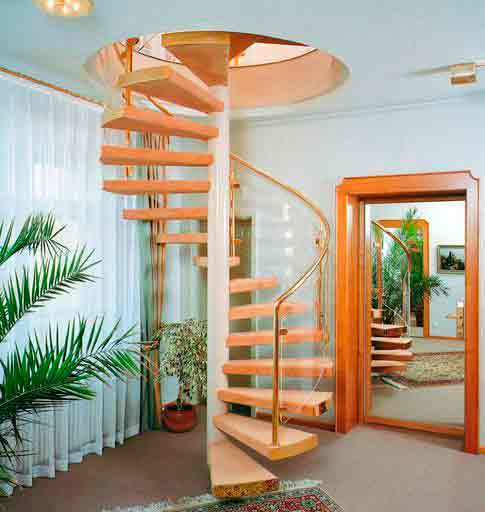

• С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

• С консольным защемлением ступеней на несущем элементе.

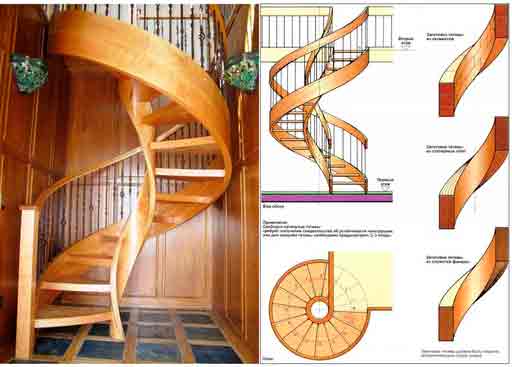

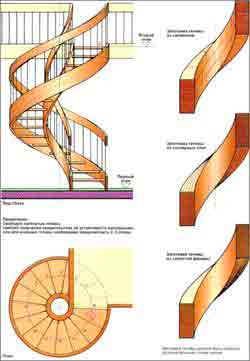

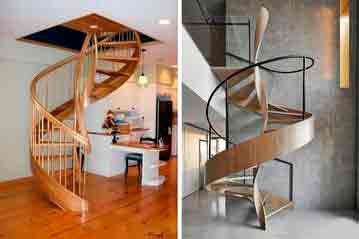

• С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

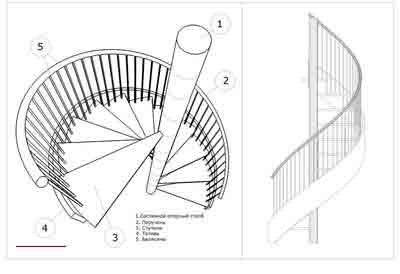

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

• из каких элементов она должна состоять;
• месторасположение составных частей;
• способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

1. ступеньки;
2. заключительная площадка, расположенная сверху;
3. столб, предназначенный для опоры перила и балюстрады;
4. главный несущий элемент, являющийся основой конструкции;
5. цилиндры, из которых состоит опорный столб;
6. балясины, поддерживающие перила;
7. перемычки;
8. перила в форме винта;
9. заграждение на верхнем этаже.

Схема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

1. Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
2. Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
3. Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
4. Узел «Г» – место крепления опоры и основания, установленного в полу.

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

• середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
• минимальный диаметр опоры равен 5 см.
• винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
• в одном лестничном витке должно быть минимум 11 ступеней.
• высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб – основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

• Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
• Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

1. путем их вклеивания в проделанные отверстия;
2. фиксация к ступеням с помощью специальных креплений;
3. приклеивание при помощи сделанных внизу стоек выпилов.

Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

• вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
• вырезание перил из клееной древесины;
• соединение элемента из не очень плотного деревянного шпона.

Схема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

• Нанесите на потолке разметку, установив центр окружности.
• Отвесом спроецируйте центр нарисованной на потолке окружности на пол. Это будет место установки опорного столба.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

• Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
• Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
• На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
• При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
• Верхняя ступень крепится к полу второго этажа.
• После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
• Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
• Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Источник: http://domzastroika.ru/lestnicy/dereviannye/izgotovlenie-vintovoj-svoimi-rukami.html

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид. Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир. Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

• Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
• Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
• Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

• После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
• Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.

В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.

Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать. Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена. При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске. Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов. Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней. При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м 2 . Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

• Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
• Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
• После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком. Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см. Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

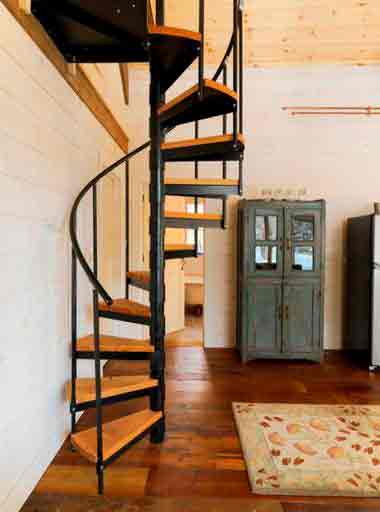

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями. Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла. Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

• Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
• Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
• Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Источник: http://viascio.ru/lestnitsy/kak-sdelat-vintovuyu-lestnitsu

Винтовая лестница на второй этаж – как сделать самостоятельно?

Винтовая лестница на второй этаж частного жилища является важным элементом дизайна дома. Ее можно сделать своими руками, потратив минимум средств на закупку требуемых материалов.

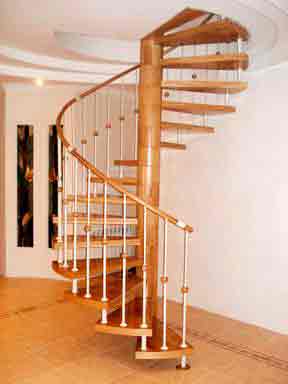

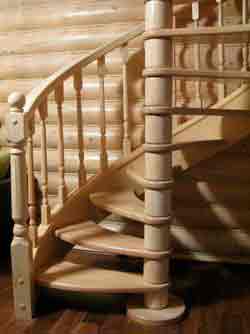

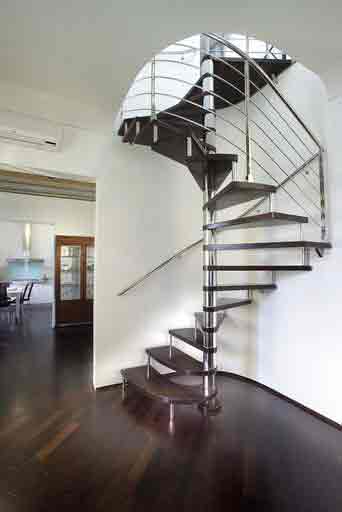

Винтовая лестница из дерева – компактная и изысканная

Винтовые лестничные конструкции, которые нередко называют круговыми и спиральными, очень популярны у владельцев двухэтажных домов с небольшой площадью. Для обустройства таких лестниц достаточно полутора квадратных метров, на которых монтируется надежная опора. А сама конструкция, прикрепляемая к этой основе, буквально «висит» в воздухе, создавая по-настоящему изысканный дизайн в жилище.

Винтовая лестничная конструкция

Винтовые лестницы делают из разных материалов. При этом самыми популярными считаются конструкции из древесины. Они дают возможность создавать весьма оригинальные интерьеры за относительно небольшие деньги. А главное – лестницу из дерева своими руками может изготовить и установить любой человек, который «дружит» с самыми обычными строительными инструментами.

Конструктивно круговые сооружения на второй этаж подразделяют на несколько видов. Несложно подобрать чертежи для далее указанных лестничных сооружений:

1. Со ступеньками, укрепленными по консольной технологии на главном монолитном опорном столбе. Такие конструкции монтируются на некотором удалении от стен помещения.
2. С клинообразными ступенями, опирающимися на центральную колонну и одновременно на стены. Ступеньки к стеновым поверхностям чаще всего фиксируют на больцах. Но есть и более «продвинутые» варианты, когда крепление осуществляется на косоурах либо на тетивах спиральной формы.
3. Без центральной опоры. В этом случае ступеньки крепят на косоуры или изогнутые по спирали тетивы, которые переходят в специальные перила-стержни. Сделать своими руками такую лестницу достаточно сложно, хотя чертежи для ее изготовления имеются в больших количествах.
4. С опорой по центру из асбестоцементной либо металлической трубы. Сечение последней должно быть 5 и более сантиметров. Как правило, именно такие деревянные конструкции делают своими руками собственники частных двухэтажных домов. Они отличаются высокой эксплуатационной надежностью и простотой в изготовлении.

Чертежи и проекты – как разобраться?

Деревянные лестничные сооружения возводятся по определенным принципам. Чтобы грамотно сделать чертеж и разработать проект таких конструкций, нужно учитывать следующие требования:

• ступени должны иметь в своей средней линии глубину от 20 см;
• диаметр спиральной лестницы берется в пределах 130–330 см (аналогичный показатель обязан быть и у проема в межэтажном перекрытии);
• ширина марша – до 143 см (не менее 53 см).

На практике своими руками чаще всего возводятся конструкции с диаметром в районе 210 см. Заметим, что в плане они могут быть не только круглыми, но и овальными либо многоугольными. Оптимальная ширина марша сооружения при этом равняется 85 см. Если вы впервые планируете сделать лестницу своими руками, специалисты советуют использовать готовые чертежи. Проблем с нахождением идеального для вашего дома проекта не возникает. Вам нужно будет только подкорректировать данные, которые содержит готовый чертеж, подогнав их под параметры своего жилища.

Лестница из дерева своими руками

Выполнить основные расчеты несложно своими руками. В первую очередь требуется определиться с высотой подъема конструкции. Она обязана быть комфортной для всех, кто проживает в доме. Давайте посмотрим, как высчитывается высота подъема для сооружения высотой 300 см с маршем шириной 80 см и опорой сечением 20 см (стандартный проект, чертеж которого часто берут на вооружение домашние умельцы):

1. Диаметр конструкции равняется 80х2 + 20 = 180 см (берем двойную ширину и прибавляем к ней сечение используемой опоры).
2. Радиус подъема определяется как сумма радиуса применяемой опоры и 1/2 ширины марша. Прибавляем к 10 см 40 и получаем 50 см.
3. Для таких показателей число ступенек в одном витке лестницы обычно принимается равным 17.

Теперь можно высчитать оптимальную высоту ступеньки. Она должна обеспечивать безопасное и максимально удобное передвижение по лестнице человека с ростом 180–200 см. Берем максимальный рост (200 см), делим его на число ступенек (17) и получаем высоту примерно 12 см, которой мы должны добиться, возводя круговую лестницу из древесины своими руками. Описанный алгоритм расчета вы можете использовать для лестничных конструкций с другой длиной и шириной марша. Просто подставляйте свои цифры и получайте правильные результаты.

Изготовление и монтаж круговой лестницы

Функцию центральной опоры в описываемых винтовых конструкциях чаще всего выполняет металлическая труба сечением 5–7 см. Также можно сделать своим руками главную стойку из прочной и толстой деревянной балки. Центральную опору необходимо монтировать на выбранное для нее место строго по вертикали. При этом опорная точка (под ней понимают деревянные либо бетонные полы) обязана без проблем выдерживать нагрузку на круговую лестницу.

Монтаж и фиксирование в вертикальном положении главного столба производится: метизами разных типов (например, анкерными болтами); посредством заливки бетонной смесью основания используемой опоры. При использовании крепежных элементов из металла вам будет проще выставить своими руками главную стойку по вертикали. А вот при заливке трубы бетоном потребуется дополнительно укреплять ее специальными растяжками и выверять с их помощью прямой угол.

Фиксирование главного столба лестницы в вертикальном положении

Деревянные ступени для круговой лестничной конструкции рекомендуется изготавливать из древесины клена, бука или дуба. Эти породы деревьев отличаются повышенной прочностью. Ступеньки из них будут служить вам очень долго.

Вам нужно будет взять прямоугольную доску определенных размеров, разрезать ее по диагонали, чтобы получить две проступи трапециевидной формы. После этого их края требуется закруглить, выполнить тщательную обработку кромок и нанести на будущие ступени несколько слоев лака. Если вы не любите ходить по лакированным ступенькам (боитесь поскользнуться), можно обработать их морилкой либо специальными пропитками, которые обладают грязеотталкивающими свойствами. В этом случае поверхность ступенек будет более шероховатой.

Монтаж ступеней на центральную опору выполняется с использованием втулок. Обратите внимание – высота этих крепежных элементов обязана быть равной дистанции между двумя ступеньками. На участки соприкосновения втулок и стыков ступеней следует проложить шайбы. Они защитят деревянные изделия от деформирования во время эксплуатации конструкции и механических повреждений.

Делаем перила – соблюдаем безопасность

Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:

• мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
• более крупные (они монтируются по углам лестницы).

Установка ограждения происходит так:

1. Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
2. На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
3. Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
4. Ставите по всему периметру лестничного сооружения балясины.
5. Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
6. Проверяете точность монтажа поручней, используя строительный уровень. Если все нормально, закрепляете их универсальными саморезами.
7. Наносите на ограждение защитные составы для древесины.

Источник: http://remoskop.ru/vintovaya-lestnitsa-vtoroy-etazh-sdelat-samostoyatelno.html

Особенности расчета и чертежи для создания винтовой лестницы своими руками

Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений. Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель. Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.

1. Специфика винтовых лестничных конструкций
2. Преимущества и недостатки винтовых лестничных конструкций
3. Что нужно знать, чтобы расчет был правильным
4. Параметры лестничных ограждений и опор
5. Крепления ступенек к опорному столбу
6. Расчет размера и количества ступенек
7. Изготовление и установка винтовой конструкции своими руками

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины. Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

• Диапазон размеров ступеней (толщина, высота, глубина, ширина).
• Минимальная глубина ступеней возле опорного столба.
• Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
• Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

Преимущества и недостатки винтовых лестничных конструкций

Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

• Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места.

• Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками.

• Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции.

• Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками.

• Эстетическая привлекательность и оригинальность.

Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи. Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями.

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления. Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

• Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
• По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры – не менее 10 см.
• Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
• Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
• Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

Параметры лестничных ограждений и опор

В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см. Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.

Важно!Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.

Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы). Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.

Крепления ступенек к опорному столбу

Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

• С опорой на столбе и на стенах.

• Защемление ступеней между элементами опорной стойки.

• Использование в качестве опоры ограждения или тетивы.

• Консольное опирание ступеней только на опорный столб.

Расчет размера и количества ступенек

При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет. Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы – это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них.

Совет!Специалисты рекомендуют использовать для расчета специализированное ПО, вроде AutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности. Монтаж готовой винтовой конструкции

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Источник: http://lestnitsygid.ru/statsionarnye/raschet-i-montazh-vintovoj-lestnicy-svoimi-rukami.html

Чертежи для винтовых лестниц

Винтовая лестница является одной из самых популярных на сегодня лестничных конструкций в доме, квартирах, загородных коттеджах и дачах. Такой спрос на нее обусловлен ее способностью существенно сэкономить место в доме, и одновременно привносит в интерьер помещения некоторые особенности.

Схема устройства и размеры винтовой лестницы

Винтовые лестницы — основные виды

В частных домах чаще всего можно увидеть такие винтовые лестницы:

1. Поворотные или прямые маршевые лестницы.
2. Модульные и сборные лестничные конструкции.
3. Лестницы, закрепленные с помощью кронштейнов, больцев, косоуров.
4. Винтовые лестницы-трансформеры.
5. Переносные лестничные конструкции.
6. Лестницы внутри помещения, так и снаружи.
7. Конструкции, отдельно стоящие или прикрепленные к стене.
8. Лестницы с разными видами ступенек. Ступени могут быть как открытого типа, так и закрытого.
9. Винтовые лестницы с перилами или без них.

Пример чертежа винтовой лестницы с перилами

А также по своему прямому назначению все винтовые лестницы можно разделить:

• Входные;
• Межэтажные;
• Для подсобных или подвальных помещений;
• Мансардные.

Также лестничные конструкции различаются между собой по следующим признакам:

• Материал, используемый при изготовлении лестницы;
• Форма и размеры изделия;
• Место установки;
• Стиль оформления и эстетические качества конструкции.

Вернуться к оглавлению

Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.

Различные варианты конструкции винтовой лестницы

Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.

Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.

Месторасположение лестницы. Ее можно установить у стены или по центру дома.

Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.

К недостаткам таких лестниц относятся:

Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.

Внешний вид собранной винтовой лестницы

Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы, а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.

Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Виды материалов для изготовления винтовых конструкций

Чтобы установить у себя в доме действительно прочную, надежную и в то же время красивую винтовую лестницу, для начала надо выбрать, из какого материала будет выполнена конструкция.

Вариант дизайна и конструкции деревянной винтовой лестницы

Материал должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.

• Деревянные лестницы. При строительстве используется только древесина. Опору здесь делают из балки. Ее сечение должно составлять 10 см. Ступеньки закрепляют к стене, используя для этого косоуры;
• Лестницы, изготовленные из металлических профильных труб с применением сварочных работ. Здесь используют швеллера, металл и крепежные углы;
• Металлические кованые сооружения;
• Комбинированные конструкции. Здесь из металла сделана только основа. Остальные детали делаются из древесины, МДФ накладок или фанеры. Встречается такое сочетание как нержавеющая сталь + МДФ. Перила обычно используют пластиковые.

Пример комбинированной лестницы из дерева и металла

Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.

Чертежи и расчеты — их разработка

Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

Чертеж с размерами винтовой лестницы

На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

В расчетах важно учесть следующие моменты:

1. Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
2. Расчет количества и расположения ступенек. Схема устройства винтовой лестницы с центральной стойкой

Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.

Расчет наиболее удобной ширины шага для подъема и спуска по лестнице. Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.

Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.

Нормативная документация — ее основные требования

Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.

В документах прописаны следующие параметры:

• Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
• Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
• Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
• Размеры пролетов лестницы.

таблица различных размеров винтовых лестниц

Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.

Этапы установки винтовой лестницы своими руками

После проведения всех расчетов и выполнения чертежей лестницы, приступают к ее установке на выбранное место. Можно сделать винтовую лестницу и своими руками. При этом необходимо соблюдать все правила ее сборки. Установка винтовой лестницы включает в себя следующие этапы:

Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.

Процесс сборки модульной винтовой лестницы

Закрепление нижнего опорного фланца и первой ступени. Все это закрепляется на полу.

Проверка вертикальности расположения крепления опоры с помощью строительного уровня.

Закрепление ступеней на лестничном каркасе. Сначала на каркас накладывают втулки, а затем непосредственно крепят ступени. В чертеже указывают места расположения ступеней.

Закрепление лестницы винтового типа своими руками на втором этаже. Закрепляется она в проеме к стенам или при помощи верхней ступеньки. При этом используются больцы.

Подборка и установка перил или защитных ограждений. Чаще всего перила делают из тонкой профильной трубы. Если же они будут из древесины, то в этом случае специально изготавливают деревянные балясины.

Покраска готового изделия. До покраски лестницу следует хорошо обработать наждачной бумагой. Затем ее пылесосят и наносят на ее элементы раствор морилки. После просушки лестницу покрывают тремя слоями краски. Чаще выбирают краску для деревянных поверхностей или паркета. Каждый новый слой краски наносят на уже высохший, предыдущий слой.

Пример покраски и оформления винтовой лестницы из металла с деревянными ступенями

При монтаже винтовых изделий в основную конструкцию иногда добавляют детали из другого вида материала. К примеру, деревянные лестницы дополняют каменными или пластиковыми элементами. В стальных конструкциях хорошо смотрятся детали, выполненные из древесины. Это могут быть ступени или перила.

Источник: http://proekt-sam.ru/lestnica/vintovaya-lestnitsa-chertezh.html

Как сделать винтовую лестницу своими руками: подготовка, проектирование и монтаж

Лестница является неотъемлемой частью загородного дома, она позволяет безопасно передвигаться между этажами и комнатами, а также выполняет эстетическую функцию. Именно поэтому лестничная конструкция должна быть стильной, удобной и многофункциональной вне зависимости от выбранной вами модели.

Винтовая лестница из дерева, изготовленная своими руками, станет отличным дополнением интерьера гостиной или прихожей. При самостоятельной сборке подобного изделия особенно важно учитывать все требования безопасности, типовые расчеты и особенности помещения.

Отличительная черта винтовой лестницы – это легкость и компактность. По сравнению с маршевой, она обладает широким разнообразием форм и размеров, а также возможностью комбинирования материалов. В этой статье мы рассмотрим основные этапы строительства винтовой лестницы, а именно как правильно делать замеры, проводить монтаж ступеней и установку опоры. Соблюдение этих пунктов позволит вам избежать ошибок и сэкономить деньги на вызове профессиональной бригады.

Особенности изготовления

Винтовая лестница отличается небольшими габаритами и замысловатой формой, в связи с чем ее изготовление имеет ряд особенностей. В первую очередь следует определить, что представляет собой рассматриваемый элемент интерьера. Сверху основание лестницы напоминает своеобразный лепесток со слегка закругленными уголками.

Благодаря своим уникальным параметрам конструкция занимает минимум места в доме (она может занимать всего один квадратный метр).

Если вы планируете построить винтовой переход из дерева или металла своими руками, то вам необходимо заранее составить подробный чертеж. Это позволит провести монтажные работы намного быстрее и убережет от катастрофических ошибок, ведь неправильно выполненные замеры могут стать причиной обрушения уже готового изделия.

Данный тип монтажных работ также предполагает изучение технологии и особенностей процесса, подготовку необходимых материалов и приспособлений. На сегодняшний день лестничные конструкции изготавливаются из разных пород древесины (самыми популярными являются клен, дуб и бук) либо с использованием листового металла.

Подобные конструкции экономят свободное пространство в доме за счет своего небольшого размера. Так, при ширине ступеней в один метр диаметр лестницы не превышает двух с половиной метров. В свою очередь изделие имеет угол наклона в сорок пять градусов, что является оптимальным решением для этой формы.

Обратите внимание! Винтовые лестничные конструкции обладают довольно узкими ступенями, поэтому жильцы дома должны быть предельно осторожными при передвижении (особенно это актуально для семей с маленькими детьми и пожилыми людьми).

Большинство дизайнеров сходятся во мнении, что не стоит устанавливать винтовые лестницы в помещениях с интенсивным движением. Они намного лучше подходят для двухэтажных квартир или маленьких загородных домов.

Преимущества и недостатки винтовых лестниц

При изготовлении такого габаритного элемента интерьера, как лестница, стоит учитывать технические и эксплуатационные особенности выбранной вами модели. Как и любая конструкция, винтовая лестница имеет плюсы и минусы использования.

К достоинствам подобных изделий относят следующие немаловажные аспекты:

• Небольшие размеры (благодаря этому можно визуально поднять низкий потолок, а также зонировать небольшое помещение).

• Так как винтовые переходы не занимают много места на первом этаже, не требуется формирование большого проема на потолке (что экономит площадь между этажами).

• Винтовая лестница может использоваться в качестве дополнительной как при внутреннем, так и наружном оформлении дома.

• Стоимость изготовления винтовой лестницы в несколько раз меньше, чем строительство маршевой конструкции.

• Особенностью винтовых лестничных переходов является необычная форма, что придает эксклюзивности интерьеру дома и делает помещение очень стильным и эффектным.

Винтовая лестница имеет и определенные недостатки эксплуатации, главным из которых является низкий уровень безопасности при подъеме или спуске. Еще одним отрицательным моментом можно считать невозможность транспортировки крупногабаритных предметов (мебели, техники) на второй этаж.

Использовать винтовую лестницу лучше в качестве дополнительного перехода на мансарду или чердак, основной же конструкцией должна быть маршевая модель.

Чтобы обезопасить себя и своих близких, специалисты рекомендуют определиться с видом изделия еще на первых этапах строительства дома. Так, если вы решились на винтовую лестницу, лучше расположить на втором этаже спальню или иные помещения не частого пользования.

Что необходимо знать перед началом работ?

Существует несколько видов винтовых лестничных конструкций, выбор зависит от ваших личных предпочтений, места установки и особенностей помещения. Чтобы выбрать оптимальный вариант, посмотрите на фото ниже, где представлены схемы основных четырех конструкций, каждая из которых отличается способом крепления ступеней.

Основные виды винтовых лестниц

Однако стоит отметить, что во всех разновидностях подступенки (если они присутствуют) и ступеньки крепятся таким образом, чтобы в результате получилось что-то наподобие резьбы стандартного винта. При рассмотрении готового изделия сверху становится понятна форма пролета. В зависимости от направления резьбы обычного винта лестничный пролет будет либо в форме круга, либо в виде многоугольника.

Круглая и многоугольная (квадратная) форма лестницы

Многоугольный вариант лестницы становится все более популярным, такая конструкция устанавливается у стены и придает помещению законченный внешний вид.

Перед началом монтажных работ рекомендуем обратить внимание на советы профессиональных строителей, специализирующихся на возведении лестничных конструкций:

• Для комфортного передвижения между первым и вторым этажами минимальная ширина лестничного пролета должна составлять один метр.

• Самым бюджетным и оптимальным вариантом является винтовая конструкция, ступени которой крепятся к винтовым поручням с балясинами и одновременно с этим закрепляются на несущей опоре.

• Наиболее надежным является винтовая конструкция с гнутоклееными поручнями, на которые крепятся ступени и подступенки (отсутствует центральная опора).

Какие материалы могут понадобиться?

На прочность и долговечность лестничной конструкции в первую очередь влияет основной материал. Так, все чаще при изготовлении винтовой лестницы используют асбоцементную или металлическую трубу. Несущий элемент, выполненный из такого материала, позволяет увеличить срок службы изделия и предотвратить негативные последствия механического воздействия.

На металлическую трубу с помощью сварки крепятся ступени, которые в свою очередь могут быть сделаны из совершенно разных материалов (дерева, камня или бетона). Для перил отлично подходят твердые породы дерева, особенно эффектно выглядят комбинированные варианты (когда благородную древесину оттеняют декоративные стеклянные элементы).

Выбирая материал для производства винтовой лестницы, не стоит забывать про особенности интерьера помещения. Для загородного дома в классическом стиле подойдут деревянные модели, а для гостиной в стиле модерн – изделия из металла, но с каменными ступенями.

Проектирование лестницы

Составляя чертеж, необходимо заранее определиться, как вы будете использовать свободное пространство. Если вы собираетесь самостоятельно делать все замеры и расчеты винтовой лестницы, то перед составлением плана вам нужно учесть основные конструктивные особенности этого элемента интерьера. Ниже представлен типовой вариант винтовой лестницы.

Для частного дома с маленькими детьми и пожилыми людьми также следует:

• оборудовать лестничный пролет дополнительной защитой (удобными ручками, противоскользящей дорожкой);
• устранить или снизить количество опасных элементов;
• повысить безопасность конструкции, правильно подобрав материалы и составив план.

На видео: ошибки проектирования лестницы в деревянном доме.

Особенности проведения расчета (изготовление чертежа)

Этот габаритный элемент интерьера требует составления подробной схемы. Выполнить чертеж можно своими руками либо воспользоваться услугами специалистов (это позволит избежать множество ошибок, справиться с которыми начинающему мастеру не под силу).

Специалисты рекомендуют начинать первый этап работ с проекта первого этажа. В этом документе следует указать, где будет осуществляться монтаж конструкции, а также точные размеры (длину, ширину, наклон) лестничного проема в соответствии с установленным масштабом.

Нужно правильно рассчитать и описать, как изменится форма ступеней при использовании поворотных полотен. Необходимо точно соблюдать все параметры, в разрезе все элементы конструкции должны сочетаться между собой. Также следует составить отдельную схему, в которой будут показаны круговые углы лестничного подъема.

Расчет конструкции

При замерах будущего изделия особенно важно соблюдать пошаговую инструкцию и заранее воссозданную схему. Чтобы избежать типовых ошибок, обратите внимание на эти правила:

• Для удобного прохода человека ширина лестничного марша должна составлять не менее 900-1000 мм — для винтовой конструкции, большие показатели допускаются только в случае с обычными (прямыми) лестницами.

• Оптимальный угол наклона изделия — 45 градусов. Чем меньше этот показатель, тем больше места будет занимать лестница.

• Оптимальное расстояние между поручнем и кромкой проема – не менее 100 мм.

Расчет ступеней

При составлении проекта будущего изделия необходимо учитывать параметры готовых элементов и их количество. Так, толщина ступеней должна быть не менее пяти сантиметров при стандартных размерах лестницы. Чтобы определить необходимое число ступеней, нужно узнать высоту будущей лестничной конструкции (H=расстояние от пола до потолка + толщина межэтажного перекрытия).

Допустим, высота будущей лестницы (H) — 3 м. Рекомендуемая высота каждой ступеньки (S) — 18-22 см. Возьмем среднее значение — 20 см (т.е. S=0,2 м). Для определения количества ступеней нужно высоту лестницы разделить на высоту ступеней, H:S=3:0,2=15. В итоге получается, что нам необходимо 15 ступеней.

Размеры каждой проступи для винтовой лестницы рассчитываются посредством специальной формулы (смотрите фото ниже).

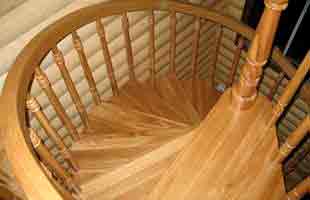

Чертежи винтовых деревянных лестниц

Круговая лестница из дерева пользуется широким спросом благодаря минимальным затратам и компактностью конструкции. Изделия из дерева придают помещению солидности и отличаются повышенной безопасностью (по сравнению с металлическими моделями). Изготовить деревянную лестницу сможет и начинающий мастер, главное правильно составить чертеж либо воспользоваться готовыми примерами. Мы рассчитываем, что предложенные варианты помогут вам в работе.

Чертежи винтовых металлических лестниц

Винтовая (или круглая) лестница из металла обладает рядом преимуществ. В первую очередь это пожароустойчивость конструкции, а также простота установки и длительный срок службы. Отличительными чертами подобных круговых изделий являются современный дизайн и возможность комбинирования различных материалов.

Внешне чертеж винтовой лестницы из металла мало чем отличается от предыдущего примера, однако и здесь есть свои нюансы. Так, правильно изготовить такую конструкцию можно только при соблюдении пошаговой инструкции и особой технологии. Сборка системы подразумевает монтаж центральной стойки, крепление втулки, шайб и ступеней.

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Оптимальным вариантом при самостоятельном производстве винтовой лестницы является соединение нескольких частей в одну тетиву.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков. Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали. Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Заключительные работы

В случае с деревянной винтовой лестницей завершающим этапом является покраска. Если вы используете бук как основной материал, то этот процесс требует особой тщательности (чтобы сохранить натуральную текстуру). В первую очередь детали нужно зачистить наждачкой, пропылесосить и покрыть морилкой. Далее следует нанести два слоя паркетного лака, это позволит избежать истирания поверхности.

Изготовление винтовой лестницы – это довольно длительный и ответственный процесс. Однако его под силу выполнить даже начинающему мастеру. Соблюдение технических норм, правил безопасности и точной инструкции по сборке и монтажу конструкции позволит добиться отличного результата. Если же вы сомневаетесь в себе или не обладаете достаточным опытом работы в строительной сфере, то лучше обратиться за помощью к специалистам.

Примеры сборки винтовой лестницы с деревянными ступенями (2 видео)

Источник: http://dekormyhome.ru/dekorativnye-materialy/stupeni/vintovaya-lestnica-svoimi-rukami.html

Строительство домов

Задумываясь о строительстве собственного дома, застройщики все чаще отдают предпочтение двухэтажным коттеджам, так как это является наиболее оптимальным способом расширить жилое пространство на относительно небольшой территории. Возведение многоэтажных частных строений связано с необходимостью обустройства надежной лестничной конструкции, обеспечивающей безопасное передвижение по этажам. По мнению специалистов и опытных застройщиков, межэтажные лестницы являются не только функциональной, но и декоративной деталью интерьера, позволяющей преобразить помещение до неузнаваемости. В связи с этим, если вы являетесь владельцев загородного коттеджа с мансардой, в котором еще нет лестницы, пришло время задуматься о ее правильной планировке и возведении, порядок действий при котором будет рассмотрен в настоящем материале, подготовленном нашими опытными специалистами.

Содержание

1. Межэтажная лестница: минусы заводской конструкции
2. Разновидности межэтажных лестниц: основные характеристики
3. Винтовая лестница: дань моде или функциональная конструкция?
4. Основополагающе сведения по безопасности лестничных конструкций
5. Выбор материала для изготовления межэтажной лестницы
   • Деревянные межэтажные лестницы: достоинства и недостатки
   • Металлические межэтажные лестницы: достоинства и недостатки
   • Лестницы из бетона: достоинства и недостатки
6. Когда начать планировку и возведение лестничного пролета? Советы мастера
7. Изготовление качественного лестничного пролета своими руками
8. И, напоследок: критерии выбора древесины для изготовления лестницы

Межэтажная лестница: минусы заводской конструкции

Беспрепятственное поднятие на этаж можно обеспечить, приобретя и установив готовую конструкцию, для которой характерен ряд недостатков:

• Высокие ценовые характеристики;
• Необходимость траты дополнительного времени на подгонку параметров конструкции, так как зачастую она не соответствует параметрам дома;
• И, конечно же, всегда остается риск, что вы приобретете изделие низкого качества.

Чтобы лишний раз не сталкиваться с серьезными производственными недостатками, советуем вам воспользоваться нашими советами и заняться изготовлением межэтажной лестницы своими руками.

Разновидности межэтажных лестниц: основные характеристики

Винтовые лестницы представляют собой витиеватые композиции, конструкция которых напоминает закрученную по оси спираль. Основное предназначение винтовых лестниц — установка в малогабаритных помещениях, где возникает острая необходимость экономии каждого квадратного метра. Важно ознакомиться с основными конструктивными параметрами винтовых лестниц: в соответствии со строительными нормативами, диаметр винтовой лестницы составляет 1,3 м, тогда как центральная ширина ступеньки составляет от 20 до 25 см;

Маршевая лестница — одна из наиболее распространенных конструкций, возводимых при строительстве многоэтажных коттеджей. Она представляет собой опорную ступенчатую конструкцию, расположенную под углом 45 градусов. Пролеты маршевых лестниц также ступенчатые, при этом количество ступенек в одном пролете — до 15 штук;

Поворотные лестницы характеризуются аналогичной конструкцией, маршевым лестницам , которая отличается от предыдущей наличием поворота до 180 градусов. Несмотря на то, что конструкция таких лестниц достаточно традиционная, ее изготовление связано с определенными трудностями, в связи с чем, лучше доверить это специалистам;

Больцевые лестницы — еще один вариант маршевых лестниц, конструкция которых предполагает их крепление не на опору, а непосредственно на стену, в связи с чем она приобретает некоторую оригинальность и, в то же время, воздушность.

Винтовая лестница: дань моде или функциональная конструкция?

Новшеством последнего времени стали винтовые лестницы, заслужившие свою популярность благодаря элегантному дизайну и определенным функциональным достоинствам. Что мы имеем в виду, говоря о достоинствах? В данном случае речь идет о возможности вытягивания винтовой лестницы на любую, нужную вам, высоту, затрачивая при этом установленную, минимальную площадь под лестницей. Немаловажным достоинством сборки винтовой лестницы является возможность ее сборки человеком без профессиональных навыков.

Несмотря на это, для нее характерен ряд серьезных недостатков:

• Размер проступи, то есть основной, хожей части ступеней оптимален и безопасен только лишь посередине, где практически никогда не ступают;
• Угол наклона лестницы изменяется в два-три и более раз;
• Различия в конструкциях, предназначенных для левшей и правшей: они должны изготавливаться в зеркальном отражении — для левшей закрученными против часовой стрелки, для правшей — наоборот;
• По винтовой лестнице запрещено поднимать мебель и другие тяжелые предметы.

Основополагающе сведения по безопасности лестничных конструкций

Прежде чем ответить на вопрос: «Как сделать межэтажную лестницу?», рассмотрим основные требования к безопасности лестничных конструкций.

• Главная концепция, которой необходимо следовать при изготовлении межэтажных лестниц – безопасность передвижения, которая зависит от степени соблюдения оптимальных размеров и технических характеристик всей лестничной конструкции. Так как главным элементом лестницы, определяющим ее безопасность, является ступеньки, необходимо правильно соблюсти ее основные параметры: проступь – горизонтально ориентированная поверхность, подступенок – вертикально. Данные размеры определяются исходя из угла подъема лестницы;
• Чтобы предотвратить падения и травмы, считается, что оптимальный угол наклона лестницы равен 45 градусов, тогда как ширина ступеньки должна быть не меньше 45-го размера ноги. Высота вертикальной части ступеньки при этом не должна превышать 20 см;
• Поручни, балясины и столбы – неотъемлемый элемент лестницы, особенно установленных в тех домах, где есть дети. Если толщина балясин не превышает 5 см, они должны быть установлены с шагом 15 см. Но если вы планируете установить широкую лестницу, оснастите ее дополнительным ограждением с пристенным поручнем.

Таким образом, основные требования к безопасности межэтажной лестницы в частном доме заключаются в следующих положениях:

• Удобство и надежность конструкции;
• Наличие удобного подхода к лестнице;
• Безопасное и удобное расположение перил;
• Соответствие длины и высоты ступеней длине шага;
• Наличие достаточного освещения над лестницей.

Выбор материала для изготовления межэтажной лестницы

Деревянные межэтажные лестницы: достоинства и недостатки

Межэтажные деревянные лестницы — наиболее доступный для неопытного мастера способ установки лестницы. Однако существенным недостатком лестничных конструкций, изготовленных из прямослойного дерева хвойных пород, является относительно быстрый их выход из строя, в связи с тем, что лестницы начинают скрипеть и рассыхаться. Но учитывая тот факт, что на деревянную лестницу ложиться существенно более низкая несущая нагрузка, ее легко можно отремонтировать, или в случае капитального ремонта установить новую.

Что касается лестниц, изготовленных из мелкослойных лиственных пород высокой плотности, то их срок службы существенно более долгий, однако и стоимость их в разы превышает стоимость предыдущих.

Важно! Несмотря на то, что лиственная древесина более прочная, она подвержена вредоносным воздействиям насекомых и грибка. В связи с этим, неотъемлемой и одной из первых операций при изготовлении деревянных лестниц из лиственной древесины является пропитка их комплексными защитными составами от вредителей.

Однако в определенных случаях установка межэтажной лестницы из хвойной древесины вполне приемлема. Рассмотрим эти случаи.

Если вы планируете установку чердачной, особенно складной или выдвижной лестницы, которая прослужит не меньше лестницы из мелкослойных пород, что обусловлено особенным микроклиматом чердачного помещения;

• Если в вашем доме имеется сезонно обитаемая мансарда или неотапливаемый полуторный этаж, переход к ним можно также обустроить с помощью лестницы из хвойных пород;
• В полуторно- или двухэтажной даче, обитаемой только в теплое время года, также можно обустроить такую же лестницу;
• Спальную мансарду также можно оборудовать такой лестницей, однако предварительно их необходимо защитить от высыхания, обработав специальной водно-полимерной эмульсией, лаком и краской.

Металлические межэтажные лестницы: достоинства и недостатки

В частном домостроении лестницы из металла, как правило, используются в комбинации с другими материалами:

• Каркас зачастую является сварным металлическим;
• Ступени изготавливаются из дерева или бетона;
• Тогда как декоративная отделка осуществляется с использованием любых материалов по вашему желанию.

Несмотря на то, что изготовление лестницы с металлическим каркасом – дело гораздо более трудоемкое и затратное, однако ее эксплуатационный срок практически не ограничен, что обусловлено особенностями материала, при этом можно менять или производить ремонт лестничной отделки, не меняя кардинально конструкцию лестницы.

Лестницы из бетона: достоинства и недостатки

Возведение железобетонных лестниц ассоциируется с массовым типовым строительством. Но и частное строительство не обходится без возведения таких конструкций. Они бывают двух типов: монолитные и комбинированные с металлом. В первом случае технология их монтажа подразумевает изготовление ступеней посредством наливания бетона в каркас, аналогичный металлодеревянной лестнице, усиленный арматурой. Горизонтально ориентированные поверхности при этом, в меньшей степени подверженные износу, изготавливаются любым другим способом.

Лестницы межэтажные фото

Когда начать планировку и возведение лестничного пролета? Советы мастера

Зачастую, основной ошибкой застройщиков является то, что они задумываются о возведении межэтажной лестницей по окончании строительства дома. В идеале проектирование лестничной конструкции необходимо начинать на этапе возведения фундамента, благодаря чему вы сможете грамотно рассчитать нагрузку на лестничную конструкцию, а также правильно произвести расчет межэтажной лестницы и ее местоположение.

Осуществляя расчет параметров межэтажной лестницы, обратите внимание на следующие характеристики, выдержав которые, вы смонтируете безопасную лестницу:

• Угол наклона лестницы — не менее 45 градусов;
• Ширина проступи – 30-35 см;
• Высота подъема – от 14 до 18 см.

Изготовление качественного лестничного пролета своими руками

Перед тем, как приступить к изготовлению межэтажной лестницы, необходимо разработать ее проект и произвести расчеты параметров будущей конструкции;

Определитесь с местом расположения вашей будущей конструкции и измерьте параметры помещения;

Учитывая ширину вашей будущей лестницы, рассчитайте высоту ступенек по следующей схеме:

Например, если высота лестницы – 250 см, а высота ступенек 18 см, необходимо первый показатель разделить на второй. В итоге, получив частное и округлив его до целого числа, приходим к выводу, что искомое количество ступенек равно 14. Чтобы определиться с высотой ступенек, высоту всей конструкции (250 см) делим на количество ступенек (14 штук) и получаем число 17,86 – именно такой и должна быть высота ступенек.

Далее необходимо определиться с формой и высотой перил. При этом важно помнить, что это является основным параметром безопасности всей лестничной конструкции. Высота перил должна быть не менее 90 см, при этом их дизайн вы можете выбрать на свое усмотрение.

Далее определитесь с материалом, из которого вы планируете изготовить лестничную конструкцию. Для этого вы можете выбрать металл, камен или традиционное дерево. Кроме того, вы можете использовать дополнительные материалы, такие как стекло или керамика.

Далее оцените прочность пола и остальных перекрытий в месте установки будущей конструкции. Это необходимо для того, чтобы в случае превышения возможных нагрузок, не произошло разрушение перекрытий.

Важно! Разрушение несущих конструкций может произойти в том случае, если превышен допустимый вес лестницы, в случае использования некачественных материалов, недостаточном количестве точек опоры, а также при недостаточной прочности креплений. В связи с этим, необходимо осуществлять предварительные крепления по примерному расположению точек опоры, усилению недостаточно надежных перекрытий, а также выбору конструкций, вес которых соответствует надежности опорных элементов.

Укрепление площадки – еще один неотъемлемый этап подготовительных работ, так как она является основой лестничной конструкции.

После того, как вы определились с месторасположением будущей конструкции и ее конфигурацией, осуществили расчеты и выбрали подходящий материал для лестницы – в общем, полностью осуществили проведение подготовительных мероприятий, приобретите основу для будущих деталей, после чего самостоятельно подгоните все детали. Также вы можете обратиться за помощью к специалистам, которые полностью осуществят подгонку всех элементов, а также произведут сборку конструкции.

Осуществите подготовку балочных конструкций, а также произведите разметку ступеней. Это необходимо для последующей подготовки к монтажу ступеней.

Не забывайте о том, что расчеты параметров лестничной конструкции производятся с учетом лестничной конфигурации. В связи с этим, прежде чем производить расчеты винтовой лестницы, необходимо выполнить округлый проем, тогда как при установке маршевой лестницы проем прямоугольной или квадратной формы.

Крепление ступеней лестницы осуществляется с использованием специальных косоуров, либо тетив. Существует еще один способ крепления ступеней, подразумевающий врезку ступеней в виде боковых частей тетивы.

Если вы отдали предпочтение первому способу крепления, произведите установку опорного столба, а на несущих балках отметьте место расположения ступеней. Используя дисковую шину, осуществите нанесение выемок на ступени. Используя саморезы, прикрепите косоуры к стене в соответствии с любой, известной вам методикой. При этом важно помнить, что межэтажная лестница всегда располагается в непосредственной близости от стены.

Если вы выбрали винтовую лестницу, в первую очередь произведите монтаж стойки, которая будет выполнять роль несущей балки для всей конструкции. В данном случае лучше отдать предпочтение металлической, а не деревянной стойке. Далее наденьте на стойку деревянную втулку, металлическую шайбу и приступайте к установке ступеней.

На заключительном этапе установки лестницы произведите крепление перил, балясин и стоек, а также других, доступных вам декоративных элементов, которые являются второстепенными деталями лестницы и устанавливаются с целью придания конструкции определенной изюминки. В завершение покройте лестницу лаком.

И напоследок: критерии выбора древесины для изготовления лестницы

Выбирая материал для изготовления лестничной конструкции и отдав предпочтение струганной древесине, следуйте указанным рекомендациям.

• Поверхность материала должна характеризоваться абсолютным отсутствием темных пятен;
• Недопустимы дефекты, трещины и сколы на поверхности материала, а также любые шероховатости;
• Если из выбранного вами материала вы планируете изготовить только ступени и подступенок, разрешается присутствие небольших сучков и дефектов. Нельзя забывать про влажность материала, в связи с чем, откажитесь от приобретения материала, который характеризуется большой массой.

Независимо от выбранной вами конструкции лестницы, существует множество вариантов монтажа и сборки каждой из них. Просмотрев видео, представленное в статье, вы сможете приобрести дополнительные практические навыки по изготовлению межэтажной лестницы из различных материалов.

Источник: http://strport.ru/stroitelstvo-domov/mezhetazhnaya-lestnitsa-svoimi-rukami

Винтовые лестницы: варианты конструкций, особенности сборки и установки

1. Виды и элементы
2. Плюсы и минусы
3. Материалы
4. Выбор формы
5. Проектирование
6. Изготовление
7. Монтаж: порядок и нюансы
8. Рекомендации
9. Красивые примеры

В домах и квартирах более одного этажа никак не обойтись без лестницы. Но бывает, что свободной площади очень мало, а наверх взбираться очень надо. В этом случае может помочь простая, но устойчивая винтовая лестница. Некоторые модели обыгрываются современными дизайнерами так, что они становятся не только удобным подъемником, но также и прекрасным дополнением к интерьеру и вместительным хранилищем для полезных и важных мелочей.

Виды и элементы

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

• Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
• Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.

• Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
• Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

Она может быть травмоопасной и неудобной.

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

• ступени;
• верхняя площадка;
• столб для установки перил;
• непосредственно перила;
• центровой столб – ось конструкции;
• стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
• ограждение второго этажа.

Основные моменты сборки обозначены четырьмя узлами.

Мини-схема по наборной комплектации винтовых лестниц выглядит так:

• узел А – крепление осевой трубы к перилам второго этажа;
• узел Б – центровая труба соединяется с консолью ступени;
• узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
• узел Г – объединение нижнего опорного центра с основной трубой.

Плюсы и минусы

Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

Положительные утверждения в пользу витиеватой конструкции на второй этаж:

• винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
• витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
• низкая стоимость относительно стандартных маршевых конструкций;
• часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

• По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
• Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

Попробуем разобраться в материалах, из которых изготавливаются винтовые лестницы.

Материалы

Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

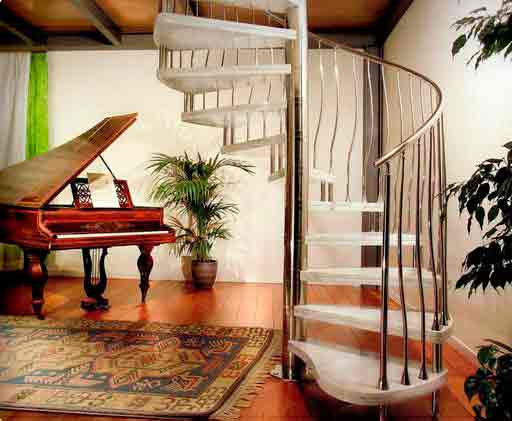

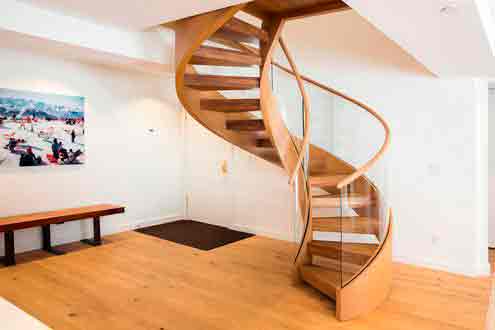

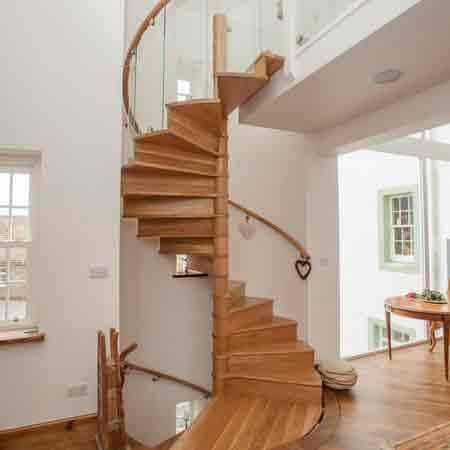

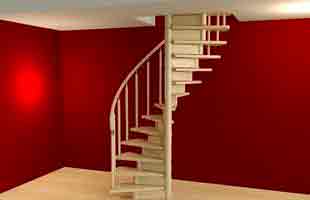

• Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.

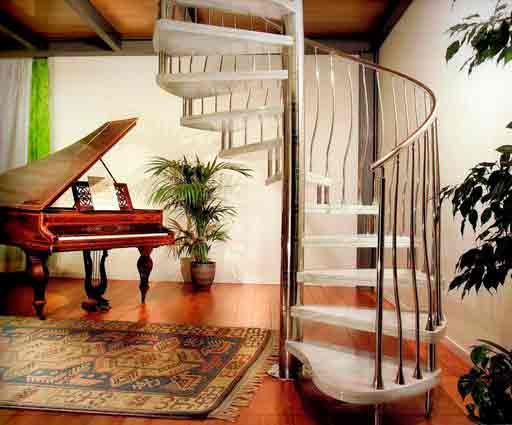

• Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.

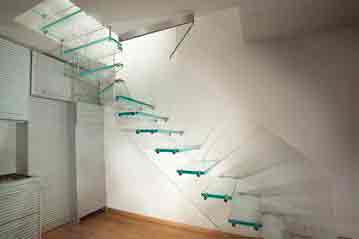

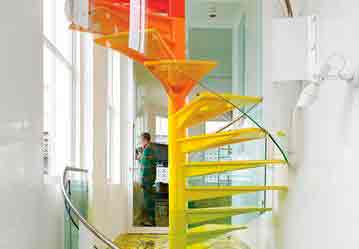

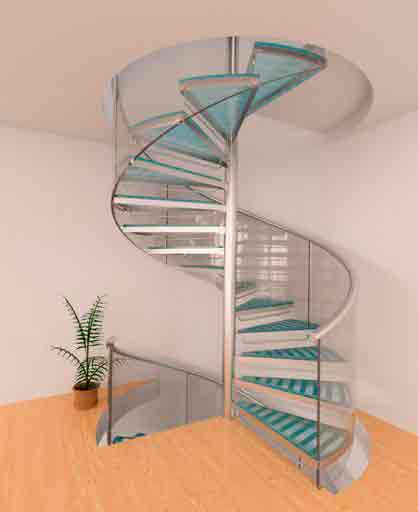

• Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.

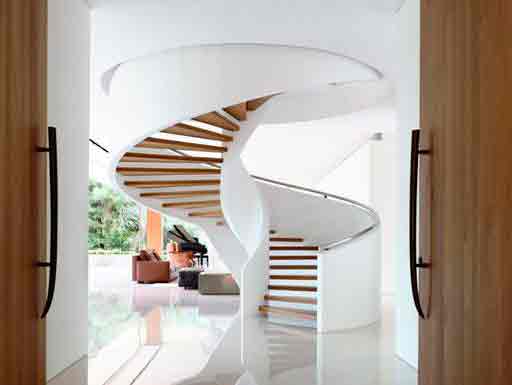

• Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
• Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

Для помпезно-гротескных помещений уникальным решением станут громоздкие конструкции из бетона или камня.

Выбор формы

Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

Несмотря на то что форма уже предопределена, она может иметь разные вариации:

• спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;
• прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
• лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

Если у вас еще не вырезан потолочный проем под винтовую конструкцию, задумайтесь, всем ли членам семьи будет удобно подниматься на второй этаж, в котором будет вырезана круглая дыра относительно небольшого диаметра.

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

• ступени – ширина, длина и расстояние между ними;
• ось – толщина стен и диаметр столба;
• подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
• виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Когда все замеры выполнены, схемы начерчены, а материал и форма выбраны, можно приступать непосредственно к изготовлению винтовой лестницы.

Изготовление

Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением.

В качестве основного стержня винтовой лестницы могут быть использованы:

• металлические трубы;
• бетонные и кирпичные столбы;
• деревянные опоры.

Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

К дереву же они крепятся гораздо проще и более разнообразными способами.

Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

• обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
• деревянные доски должны быть идеально ровными, сухими и обработанными;
• использовать в качестве исходного материала склеенные бруски.

Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель. Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам. Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

Стоит заметить, что балясины и перила – это самый последний этап в производстве и монтаже винтовой лестницы своими руками.

Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

Монтаж: порядок и нюансы

Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы. И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу.

1. Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
2. Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
3. Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
4. Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
5. Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
6. Следующим этапом происходит установка балясин и перил.

Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей. При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно.

Чтобы ваша винтовая лестница стала не только красивым достоянием интерьера, но и незаменимой безопасной помощницей, обратите внимание на самые распространенные советы и рекомендации специалистов.

Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

• Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста.
• При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.

• Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения. Тогда у вас получится долговечное качественное покрытие.
• Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма.
• Материалы для изготовления лестницы должны быть качественными, прочными и долговечными. При подборе пристально присмотритесь ко всем составляющим и комплектующим.

• Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
• Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.

• Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
• В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.

• В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
• Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

Постоянный уход и присмотр за серпантинной домашней конструкцией обеспечит ее долговечную эксплуатацию на высшем уровне.

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Источник: http://stroy-podskazka.ru/lestnica/vintovaya/

Смотрите также:

Натяжной потолок своими руками 02.05.2020 Установка натяжных потолков своими руками. Оформление потолка в современных квартирах, домах, офисах и других помещениях можно сделать самостоятельно, используя для этого самые разные материалы, при выборе которых потребитель учитывает как их декоративные качества, так... →

Столешницы из камня своими руками 02.05.2020 Столешница из искусственного камня своими руками Столешница из искусственного камня придаст неповторимый внешний вид любой кухне или ванной комнате. Выбор столешницы из искусственного камня – практичный и долговечный, поскольку такая столешница прочная,... →

Стыковка пола без порогов своими руками 02.05.2020 Как установить порожек со скрытым креплением Введение Для укладки пола в жилом помещении рекомендуется использовать ламинат 31 класса Стоит уделить должное внимание качеству замков, геометрии и плотности панелей. Если один из этих параметров подведет, то, в конце... →
