Печи с водяным контуром своими руками

Печь из кирпича с котлом водяного отопления своими руками

Для отопления дома с большой площадью, состоящего из нескольких комнат, стоит выбирать максимально экономичный вариант, например, печь с котлом. Современная кирпичная печь с водяным контуром дает возможность обогревать все помещения из одной точки. Тепловой носитель в ней способен равномерно распределять тепло и поддерживать нужную температуру на всей площади. Перед покупкой такого агрегата необходимо подробно изучить принцип его работы, все плюсы и минусы, а также способ подключения и тип системы.

Способ работы и конструкция

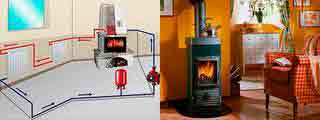

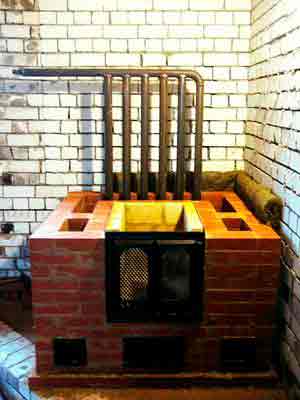

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.

Расширительный бачок – емкость для излишков нагретого теплоносителя. Он имеет разнообразную конструкцию, размер и объем, подбирать его необходимо с учетом типа отопительной системы и количества носителя тепла.

Плюсы и минусы отопления с водяным контуром

У кирпичных печей с водяным контуром, используемых для отопления частного дома, есть свои преимущества и недостатки. Их нужно учесть при выборе подобного прибора для бани или жилого помещения. Выбирать подходящую модель нужно с учетом конкретных параметров дома. Лучшим вариантом станет печь длительного горения, способная работать по 12-14 часов после одной закладки топлива.

В перечень преимуществ печи с водяным контуром входит:

экономичный расход топлива по сравнению с системами, работающими на других энергоносителях;
возможность установки печи в комплекте с остальными системами отопления;
способность печки удачно вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость отапливать печь зимой в режиме беспрерывной топки. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для обогрева в некоторых моделях агрегатов нужно загружать в ручном режиме.

Типы систем

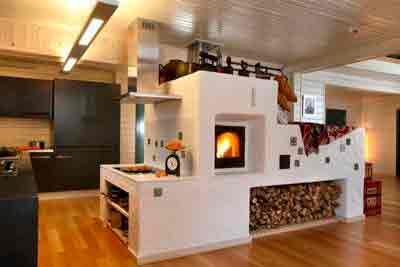

Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток – зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

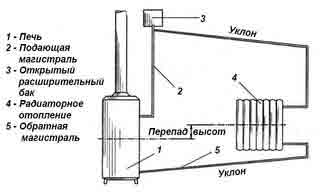

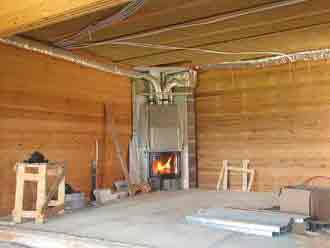

Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы – энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

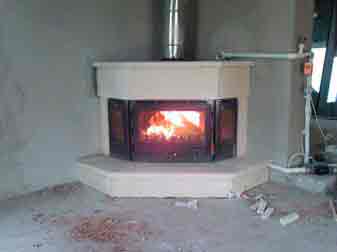

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

Подключение печи к системе водяного отопления

Для полноценного подключения прибора к общей системе понадобится приобрести змеевик в печку для водяного отопления. Его устанавливают внутрь топливника. При его выборе учитывают толщину стенок печи, если речь идет о приборе, работающем на дровах, стенки могут быть тоньше.

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Расчет мощности и размеров теплообменников

Мощность теплового обменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, площадь их нагрева для каждого ребра составит 0,14-0,16 м2. Если учесть эти цифры, можно рассчитать, сколько секций нужно, чтобы обогреть каждый контур. Для каждых 10 квадратных метров помещения понадобится 1 кВт, равный примерно 0,1 м2 площади от общего нагрева теплового обменника.

Как сделать печь своими руками

Иногда возникает необходимость оборудовать кирпичную печь своими руками и встроить ее в нишу или установить на квадратный или прямоугольный фундамент. В первую очередь делают разметку для печи и заливают фундамент. После его высыхания выкладывают два ряда кладки из кирпича по схеме порядовки с целью выровнять неровный фундамент и сделать основание для агрегата. Далее понадобится выложить ряды на глиняный раствор и закончить выкладку, учитывая в процессе толщину швов между рядами.

Когда корпус будет готов, останется установить дверцы, топку, варочную панель, теплообменник и другие детали. После окончания работ печь обязательно протапливают полностью и проверяют ее работоспособность.

Чертежи для печи можно разработать самостоятельно либо обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к отопительной системе и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям безопасности и критериям, предъявляемым к системе отопления.

Источник: http://strojdvor.ru/otoplenie/pech-iz-kirpicha-s-kotlom-vodyanogo-otopleniya-svoimi-rukami/

Как сделать водяное отопление от печи на дровах – пошаговое руководство

Комфорт проживания в частном доме напрямую зависит от наличия в нем стабильного снабжения горячей водой. На сегодня существует несколько вариантов реализации этой задачи: самый недорогой из них ― подключить отопительную систему к печи.

Способы оснащения печей водяным контуром

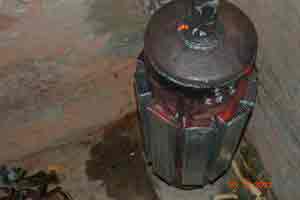

Водяной контур можно установить на готовую металлическую конструкцию, в значительном ассортименте представленную в продаже. Также для этого подойдет традиционная печь из кирпича. Роль водяного котла в таком случае выполняет обычная металлическая труба или емкость из листового металла. Их коммутируют с домовой отопительной системой.

Чтобы увеличить эффективность подобных сооружений, водяное отопление от печи на дровах можно применить для подготовки горячей воды. Конструкции удобны своей высокой теплоемкостью, что позволяет им длительное время поддерживать тепло после прекращения загрузки топлива. Чтобы соорудить печь с водяным контуром своими руками, необходимо заранее разобраться во всех тонкостях процесса. Это убережет от напрасной траты времени и средств, гарантируя хорошую эффективность обустраиваемой системы.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Как обеспечить оптимальный температурный режим

При отоплении деревянных домов традиционными печами наблюдается откровенная неравномерность обогрева. Наиболее теплые участки в таком доме располагаются в непосредственной близости от кирпичного обогревателя. В дальних углах при этом может быть довольно прохладно. Вариант с несколькими печами обходится очень дорого. Кроме того, это приводит к значительному сокращению жилого пространства.

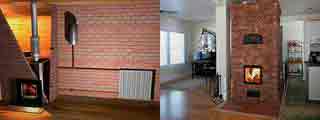

Наиболее оптимальное решение – применить комбинацию кирпичной печки с водяным отоплением. Подобный опыт уже имеется у многих жителей нашей страны, сумевших решить задачу по созданию тепла и уюта в своем жилище. Для этого обычная кирпичная печь оснащается теплообменником, имеющим вид змеевика. Местом его установки выступает топка или основание дымоходной трубы. Благодаря вырабатываемому теплу вода внутри него начинает нагреваться, впоследствии поступая в систему радиаторов. Таким образом достигается равномерное прогревание жилища.

Достоинства печки с контуром отопления:

Эффективность и равномерность отопления. Этому способствует расположение радиаторов в разных комнатах и постоянное нагревание теплоносителя.
Абсолютная независимость. Данные конструкции не зависят от наличия в доме газа и электричества. Хозяева в этом случае сами выбирают время и интенсивность обогрева.
Возможность самостоятельного обслуживания систем отопления. Для осуществления этих несложных мероприятий присутствие специалистов не требуется.
Экономичность. Хоть такую систему и приходится запускать каждый день, однако за счет дешевизны топлива расходы на ее функционирования довольно небольшие.

Слабым местом подобных систем считается их высокая пожароопасность. По этой причине помещения приходится дополнительно оснащать защитой от возгораний. Также следует учесть факт статичности обогревающего прибора: перемещать его с места на место не получится. Печка с водяной рубашкой способна обеспечить обогрев небольшого одноэтажного дома. При наличии в здания второго этажа приходится прибегать к сооружению еще одной печи, что выливается в немалые затраты. К недостаткам системы относят также потребность в постоянном контроле со стороны человека.

Подготовка к строительным работам

Прежде, чем приступить к кладке печи с водяным контуром, нужно проконсультироваться с опытными специалистами. Оптимальным местом для установки конструкции считается центральный участок дома. Топка должна выходить в кухню или другое нежилое помещение. Корпус, наоборот, важно разместить внутри жилой комнаты. Подобная планировка обеспечит эффективное отопление сразу нескольких комнат.

На размеры печи влияет общая площадь обогреваемого здания. По приблизительным расчетам, 1 м 2 печи в состоянии обогреть примерно 35 м 2 дома. Исходя из этого соотношения, можно легко рассчитать габариты обогревателя в каждом конкретном случае. Бывают ситуации, когда приобретаются регистры для готовых конструкций. Более практично вначале купить регистр, а потом под него проектировать печь подходящих размеров.

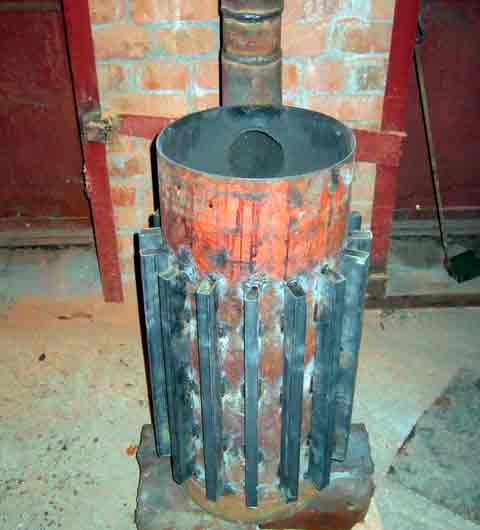

Для изготовления регистров обычно применяется труба или стальной лист толщиной минимум 3-5 мм. При использовании более тонкого материала существует реальная угроза его прогорания. В таком случае поможет только полноценная замена изделия. Его монтируют внутрь топливного отделения, используя обязательное пространство между стенками. Такая мера предосторожности позволяет компенсировать температурные расширение и увеличить теплопередачу. Зазор облегчает чистку топки, которую проводят на регулярной основе.

Что необходимо для хорошей эффективности

Работоспособность печи с водяным контуром из трубы зависит от постоянства циркуляции теплоносителя в трубах. Для этого необходимо предусмотреть обязательный уклон. Кроме того, рекомендуется применить циркуляционный насос, что в комплексе послужит гарантией стабильной циркуляции, и защитит воду от закипания. Использующиеся для этого помпы отличаются компактностью и достаточной мощностью. Чаще всего с их помощью оснащаются системы отопления большой длины. Местом монтажа такого насоса служит обратная труба, по которой вода двигается в котел.

Применение насоса не освобождает от необходимости обустройства требуемого уклона. Дело в том, что в случае перебоев с подачей электроэнергии это чревато закипанием воды. Последствия такого явления весьма печальны – поломка помпы и выход из строя всей системы. Хорошим предохраняющим вариантом является применение расширительной емкости, компенсирующей увеличения объема воды при нагревании. Благодаря ей, несмотря на ошибки в обслуживании системы, отопление продолжит работать в стабильном режиме.

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры. При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона. Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.

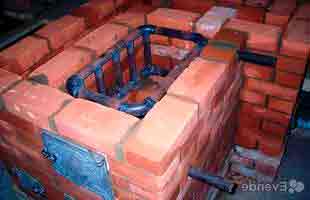

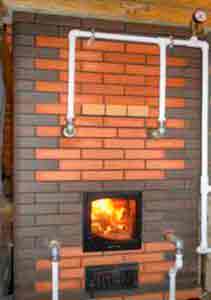

Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Кирпичная печь с водяным контуром для отопления дома своими руками

Всеобщая газификация и развитие технологий, казалось, должны были изжить печи, как средство отопления дома. Но высокая стоимость подвода газа, оборудования и монтажа, дали новую жизнь печному отоплению.

Дров в России много, технологии отопления существенно модернизировались. Для экономии средств, разумным решением является строительство кирпичной печи с водяным контуром для отопления, своими руками.

Принцип работы
Преимущества и недостатки
Этапы работ
Про теплообменник
Расчет мощности и размеров
Сооружение отопительно-варочной печи с водяным контуром своими руками
Расходные материалы
Схема и размеры будущей печи
Описание кладки печи с водяным контуром
Вывод

Принцип работы

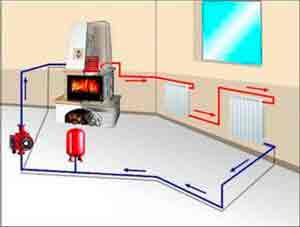

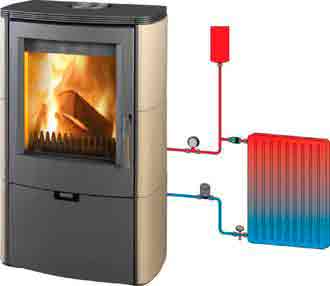

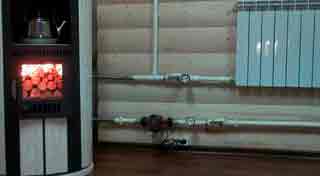

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

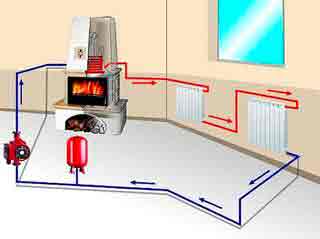

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы,
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения,
Около печки температура будет всегда выше, чем в остальном помещении,
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре. Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Этапы работ

Создание отопительной конструкции с водяным контуром состоит из нескольких этапов:

Проект системы, определение местоположения печи, труб и радиаторов, расчет мощности теплообменника.
Изготовление (покупка) регистра.
Кладка печи с одновременным встраиванием теплообменника.
Монтаж водяного контура, включая, трубы, радиаторы, систему безопасности.
Проверка системы.

На некоторых стадиях строительства остановимся подробнее.

Про теплообменник

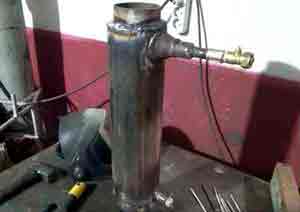

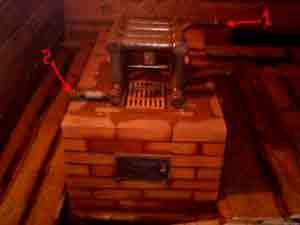

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

Внутри очага,
В дымоходе,
В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе,
Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Читайте также: Как изготовить теплообменник для печи своими руками?

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

Месторасположения змеевика в печи,
Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
Примерную температуру в очаге и месте расположения теплообменника,
Среднюю температуру воды во всем контуре,
Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Сооружение отопительно-варочной печи с водяным контуром своими руками

Сделать печное отопление в частном доме можно самостоятельно, главное внимательно ознакомиться с рекомендациями и внимательно и последовательно осуществлять все виды работ. В-первую очередь следует выбрать подходящий вариант, печь может быть с варочной поверхностью, камином, лежанкой и сушилкой. Всё зависит от размеров помещения и функционала.

Расходные материалы

Для изготовления конструкции, без учета дымохода и фундамента, потребуется:

Кирпич красный полнотелый – 710 шт.
Кирпич шамотный огнеупорный – 71 шт.
Топочная дверца 210х250 – 1 шт.
Поддувальная дверца 140х250 – 1 шт.
Дверца зольника 140х140 – 7 шт.
Колосниковая решетка 250х300 – 2 шт.
Чугунная варочная поверхность 710х410 – 1 шт.
Теплообменник стальной 750х500х350 – 1 шт.
Задвижка печная 130х250 – 1 шт.
Задвижка для варочной камеры 130х130 – 1 шт.
Полоса стальная 50х5х400 – 1 шт, 50х5х980 – 3 шт.
Стальной уголок 50х50х980 стенка 5 – 2 шт.
Предтопочный лист 500х1000.

Схема и размеры будущей печи

Характеристики отопительной-варочной конструкции с регистром:

Габариты печи длина/ширина/ высота 1020х1160х2380мм
Размер теплообменника 750х500х350 мм, материал – листовая сталь, стенка 5 мм внутри очага, внешняя – 3 мм.
Мощность регистра – 5,5 кВт при закладке дров 2 раза в сутки, что хватает для обогрева 60 м2, мощность может быть увеличена при активной эксплуатации до 18 кВт при использовании принудительной циркуляции обогреваемая площадь достигает 200 м2.

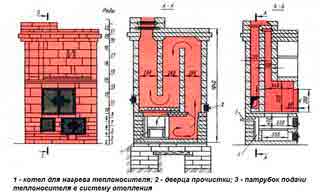

Общий вид.
В разрезе.
В разрезе с другой стороны.

Описание кладки печи с водяным контуром

Работы необходимо начинать с изготовления фундамента, затем подготовить необходимые материалы, как для сооружения печи, так и для системы водного контура.

Важно! Теплообменник необходимо опрессовать до монтажа.

В соответствии с порядовкой отопительной печи с водяным контуром осуществляется кладка и монтаж приборов.

Схема кладки печи с водяным котлом отопления:

Выкладывается первый ряд кирпичей, важно не допустить перекосов, как в горизонтальной плоскости, так и в вертикальной. Кладка должны быть прямоугольной, в дальнейшем это повлияет на всю конструкцию.
Второй ряд начинает формировать зольную часть, устанавливается поддувальная дверца 140х250.
Третий ряд по схеме (повтор).
Четвертый ряд формирует очаг, для которого используется шамотный кирпич, для установки колосниковой решетки в кирпичах делаются пазы. Решетка устанавливается с зазором 5 мм, потом устанавливается котел (водяной контур).
Пятый ряд кладется с зазором 5-6 мм от котла, за теплообменником остается свободное пространство. Устанавливаются две дверцы зольника.
Устанавливается дверца топки и шестой ряд кирпичей, горизонтальный и задний канал разделяются. Для лучшей тяги на пятом ряду каналы должны быть объединены.
Ряды 7,8 выкладываются по схеме, желтым цветом обозначен шамотный кирпич.
На девятом ряду около трубы выпуска необходимо оставить зазор. Две половинки шамотного кирпича над дверцей срезаются. Горизонтальный канал делится на две части. На этом же ряду устанавливается срезанный наискосок ¾ шамотный кирпич.
На десятом ряду кирпичи ложатся перпендикулярно, пространство над теплообменником уменьшается.
На одиннадцатом ряду кладки с торцов печи выполняется во внутрь, делаются пазы для варочной поверхности. Монтаж чугунной варочной поверхности, зазоры должны составлять 5 мм и стального уголка.
Формируется варочная камера (12 ряд).
13 ряд по схеме.
На 14-м ряду устанавливается зольная дверца, канал увеличивается на всю длину.
15 ряд аналогично с учетом перевязки швов.
на 16-м ряду перекрывается варочная камера с помощью уголка и стальной полосы 50х5х980.
на 17-м ряду завершается перекрытие варочной камеры.
на 18-м ряду необходимо установить две стальные полосы 50*5*980. Кладка как на схеме.
19 ряд перекрывает варочный купол, в полкирпича остается отверстие для вытяжки, в соседних кирпичах делают пазы для задвижки. Устанавливается задвижка 130х130.
20 ряд – основание верхних газоходов, одновременно ставятся четыре зольных дверцы.
21 и 22 ряд продолжают формирование перегородок.
На 23 ряду выкладывается 4 канала. Левый нижний основной.
Ряды 24, 25, 26, 27, 28, 29 согласно схеме (они повторяются, в перевязку).
30-тый ряд начинает объединять дымоходы, кроме основного.
33 ряд. Перекрывается печь.
На 34-м ряду – второй слой перекрытия, подготавливаются пазы для дымовой задвижки. Устанавливается дымовая задвижка.
35 ряд завершает кладку печи и является основанием дымовой трубы.

Дымоход изготавливается индивидуально, в зависимости от этажности и типа перекрытия. На готовую печь сооружается дымоход, подключается система водяного контура.

В зависимости от планировки дома, печь желательно установить у смежных стен, чтобы обогрев за счет сомой конструкции был более эффективен. Наибольший эффект дает применение теплоаккумулятора – емкость в которую поступает горячая вода, в дальнейшем, кроме системы отопления воду можно расходовать на бытовые нужды.

Вывод

Для отопления дома печь с водным контуром является наиболее экономичным вариантом, однако для полноценного использования горячей воды, необходимо добавить в систему теплоаккумулятор, что влечет дополнительные расходы.

Источник: http://greendom74.ru/otoplenie/kirpichnaya-pech-s-vodyanyim-konturom-dlya-otopleniya-doma-svoimi-rukami

Как сделать печь для отопления дома с водяным контуром

Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же — главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос — непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

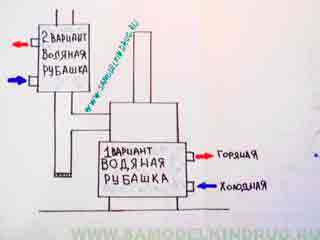

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

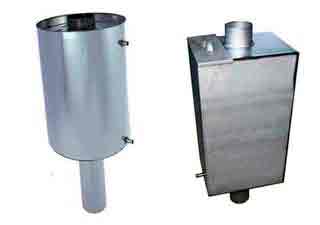

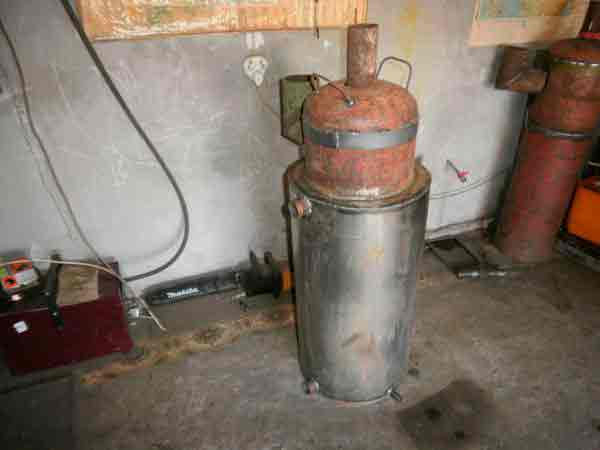

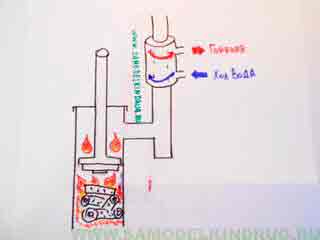

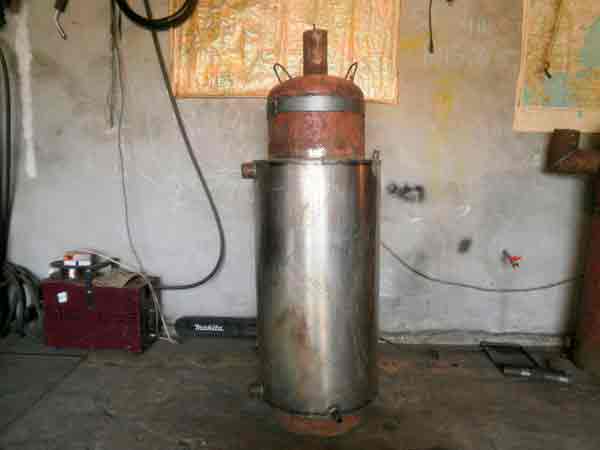

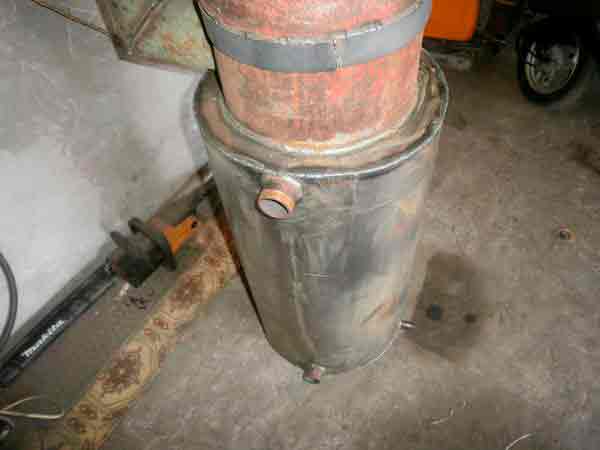

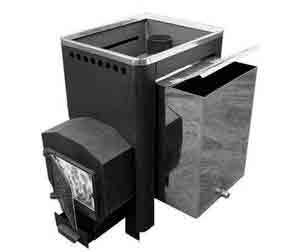

Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.

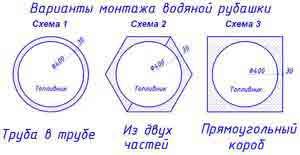

Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Водяной контур можно изготовить из таких материалов:

черная или нержавеющая сталь;
чугун;
медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

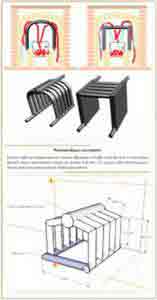

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

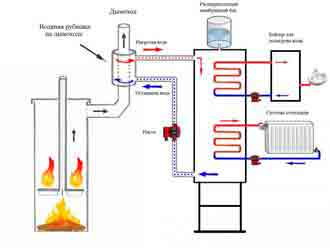

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

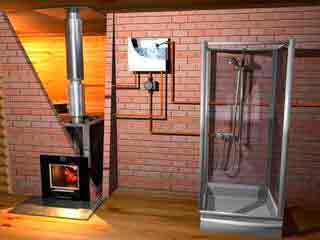

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Ещё по теме Настройка на тепло радиаторов отопления в квартире своими руками

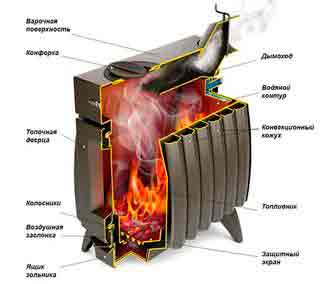

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

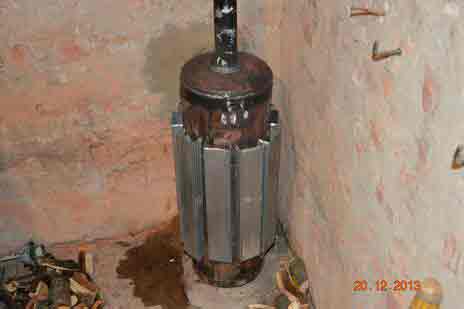

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

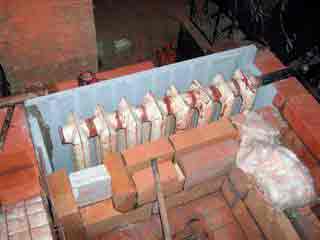

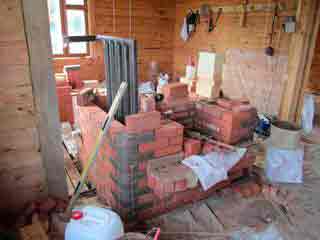

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

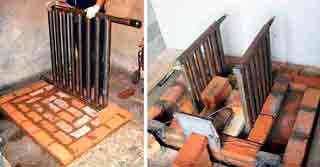

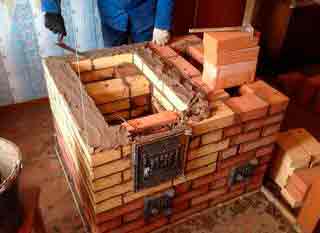

Порядок кладки варочной плиты

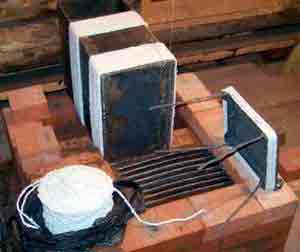

При монтаже оберните бак асбестовым шнуром и зафиксируйте его на нужном ряду кладки. Такая же изоляция асбестом делается на патрубках подачи и возврата теплоносителя, проходящих сквозь стену печи. Как правильно выполняется кладка в соответствии с порядовками, подробно описывается в другом материале.

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Делаем контур для стальной печки

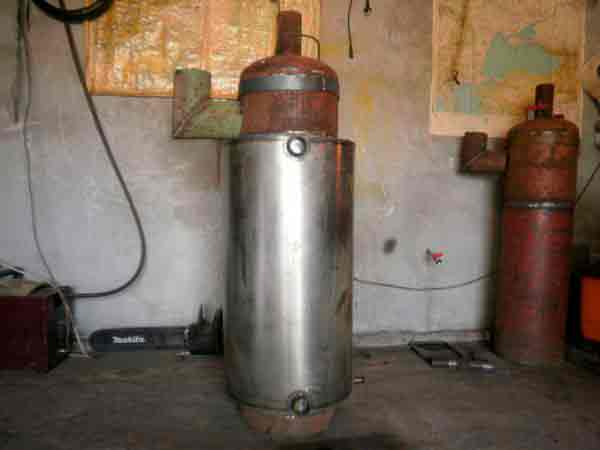

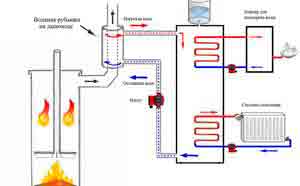

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

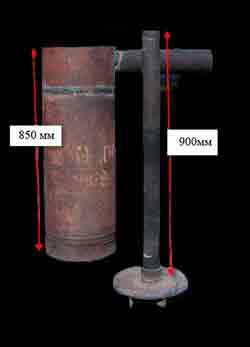

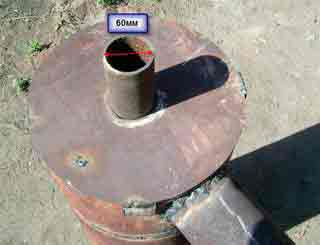

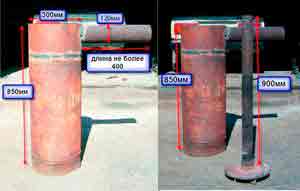

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Заключение

О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

Источник: http://qustu.com/kak-sdelat-pech-dlya-otopleniya-doma-s-vodyanym-konturom/

Принцип работы и характеристики печей отопительные с водяным контуром

Как работает печь

Разновидностей печей, использующихся для отопления дома, много: русские, голландские, камины и др. Рассмотрим принцип работы на таком старинном сооружении, как русская печь. Из моды она не выходила никогда, оставаясь объектом внимания специалистов. Для ее постройки сложного оборудования и дорогих материалов не требуется. Она экономична, при небольшой затрате топливного материала помещение быстро прогревается, а остывает нескоро.

До начала кладки делают опечье — кирпичный, деревянный, каменный или бетонный фундамент. Над ним располагается подпечек, где хранятся и сушатся дрова для растопки. Замыкается подпечек сводом в форме корыта, на который уложена подсыпка: кирпичная крошка, песок. Сверху подсыпки кладут под варочной камеры. Это составляющая часть топки.

Русская печь после кратковременной протопки остывает почти сутки, кроме того, в ней можно готовить. Это обеспечивается загнеткой с навершием-перетрубьем, которое заканчивается соплом. Сбоку в загнетке есть углубления для хранения тлеющих углей и сбора золы. Загнеток играет роль газовоздушного экономайзера, где происходит теплообмен.

Топка, являющаяся сердцем любой печи, делится на горнило и камеру-пекарню. Под горнила делают наклонным. Нагретый воздух принимает участие в приготовлении пищи, затем поднимается к своду горнила. В горниле сгорает практически любое топливо, при этом сажи оседает небольшое количество. Русская печь может не чиститься десятки лет. Главный секрет – сложный лабиринт дымового канала.

Типичные схемы подключения камина к отопительной системе

Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Достоинства и недостатки отопления печью

Главное достоинство данного отопления заключается в полной автономности. Для обогрева не нужны дополнительные приспособления или источники в виде электроэнергии, насоса и др. Доступность материалов и возможность самостоятельной кладки также имеет большое значение. Для возведения сложной конструкции нужен печник, но если внимательно изучить некоторые тонкости, то с сооружением незамысловатой печки справится даже новичок.

Такой дом без опасения разморозки системы можно оставить на любой срок – ничто не испортится и не перемерзнет. Если все сложено правильно, то в холодное время растопить печь через летний дымоход будет несложно. Печка – это аккумулятор, стены которого в течение суток остаются нагретыми, чему способствует и хорошая теплоизоляция помещения.

Существуют и недостатки такого отопления, среди которых – невозможность обогреть большое количество комнат. Проблему можно решить с помощью установки циркуляционной системы. Хотя в этом случае теряется сам принцип отопления печью в чистом виде.

Большие размеры конструкции – еще один нежелательный аспект. Частично этот недостаток компенсируется многофункциональностью. Кроме обогрева помещения, это возможность готовки пищи, сушки белья.

Принцип работы отопительных печей

Отопление печью является местным. В топливной камере с подачей воздуха сжигается топливо (как правило, это дрова или уголь). Дымовые газы под действием естественной тяги передвигаются по длинным каналам к выводящим вертикальным ходам и удаляются наружу. За это время они прогревают кирпичный массив печи, а горячий камень, в свою очередь, отдаёт тепло в помещение.

Устройство русской печи

Миф №1. Печь нужно топить непрерывно, постоянно подбрасывать дрова.

Такой режим работы присущ различным буржуйкам – они быстро нагреваются и быстро остывают. Однако кирпичные печи рассчитаны на 1-2 топки в течение суток, причём каждый раз топливо всё (или почти всё) загружается в камеру. Конечно, нужно будет вовремя выставить задвижки в нужное положение и периодически выбирать из поддувала золу. Чем больше теплоёмкость печи, чем лучше утеплён дом, тем реже нужно топить, один раз в сутки – это довольно распространённый вариант.

Как устроены камины с воздуховодами

Камин с воздушным отоплением устроен проще, по сравнению с аналогичным оборудованием, но имеющим водяной контур. Именно потому изготовить в кустарных условиях первый вариант намного легче, чем сделать камин с водяным отоплением своими руками. Этим и объясняется популярность воздушного контура в частных домах. Такая разводка выступает прекрасным альтернативным способом обогрева помещения, когда основной (газовый или электрический котел) по каким-то причинам перестали функционировать.

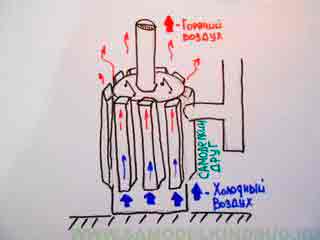

Воздушный метод обогрева.

Камины для воздушного отопления дома схожы по строению с аналогами, имеющими водяной контур. Интерес составляет процесс выведения продуктов горения из системы.

Камера I. Она расположилась под металлическим конвектором. Она оснащается вентилятор, который подает горячий воздух. Последний поступает из топочной зоны. Камера I оснащается рядом труб. Они монтируются к боковым стенкам дымоотвода камина. Эти трубки заканчиваются клапанами. Подобное устройство необходимо, если отключат электричество и приточная вентиляция перестанет работать.

Камера II. Через нее происходит забор холодного воздуха через боковые решетки-вентиляторы внешней оболочки камина. Холодный воздух согревается металлическим корпусом нагревательного элемента и трубами, через которые происходит отвод продуктов сгорания топлива. Дымоотвод может разогреваться до 700°C. Именно в нем происходит окончательное догорание газа, образованного в результате горения топлива, и твердых частиц.

Чтобы существенно увеличить теплообмен между дымоходом и поступающим в камеру II холодным воздухом, поверхность первого увеличивают за счет ребристых обручей. Также дымоход оснащается заслонкой. С ее помощью механически можно регулировать тягу в камине, а следовательно, и интенсивность горения. Из камеры II теплый воздух либо равномерно распределяется в пространстве около камина через специальные отверстия, либо поступает в воздуховоды, которые расходятся от нагревательного элемента по всему дому.

Любое самодельное устройство уступает перед заводским оборудованием по КПД и эффективности. Именно потому доверять изготовление каминов нужно специалистам, которые имеют соответствующее образование и опыт работы в данной области.

Камера III. Декомпрессионная камера. Она необходимо для того, чтобы отопление камином с воздуховодом было безопасным. Она играет роль изоляционного пространства между перекрытием дома и горячей дымоотводной камерой.

Обвязка камина с воздушным обогревом.

Как работает камин? Принцип работы камина с воздуховодами основывается на правильной подаче свежего воздуха извне и своевременном отводе продуктов горения.

Подача воздуха в камин может производиться двумя способами:

непосредственно из жилого помещения;
при помощи воздуховода извне дома.

Первый способ отличается простотой в монтаже. Для этого необходимо правильно рассчитать площадь помещения, где монтируется камин, согласно мощности его топочной камеры. Так, для сгорания 1 кг дерева необходимо 8 м.куб воздуха. Исходя из этого, нетрудно подсчитать, что нагревательный элемент со средней мощностью должен устанавливаться в комнату с кубатурой не менее 30 м.куб. В противном случае в доме создаются неблагоприятные условия для жизни человека и даже аварийная ситуация.

Преимущество второго способа – нет зависимости между мощностью оборудования и кубатурой помещения, где оно монтируется. В данном случае забор воздуха для горения проводится с улицы. Для этого под полом в доме к камину прокладываются воздуховоды круглого или прямоугольного сечения, выполненные из оцинкованной стали или ПВХ материала. На конце трубы, выходящей на улицу, должна располагаться решетка. Она защищает воздуховод от грызунов и насекомых. Также важны, в данном случае, фильтры. Они призваны очищать подаваемый воздух от пыли. Они монтируются в клапан непосредственно перед камином.

В чём уникальность конструкции каменных печей

В данном случае устройство включает в себя не только узел, генерирующий тепло, но также теплопроводящие каналы и отдающие тепло поверхности. Каждая печь состоит из следующих элементов:

топки и поддувала;
дымоходов (каналов);
отводящей трубы;
зеркала, отопительного щита (поверхности, которые отдают тепло);
колосников, дверцей, задвижек;
независимого фундамента.

Существуют сотни конструктивных вариантов каменных печей, каждое устройство будет отличаться по конфигурации, размерам, функциональности, тепловой эффективности. Многие модели получили имена собственные, но по назначению и особым способностям причисляются к укрупнённым группам.

По типу теплотворности:

Печи длительного горения. Возможно наличие воздуховодов, сравнительно тонкие стенки – быстро прогревают помещение, но быстро остывают, значит, нужно чаще и дольше их топить. Хорошо подходят для дачи, где бывают редко.
Печи быстрого горения, которые долго отдают тепло. Топочная сессия короче, самих топок может быть меньше, так как стенки каналов массивнее, вообще кладка объёмнее и тяжелее (больше тепла аккумулируют).

Водяной теплообменник из металла

Также можно выделить типы каменных печей по назначению и дополнительным узлам:

отопительные;
отопительно-варочные;
со встроенным камином;
с духовкой, барбекю, мангалом;
с водяным баком;
с водяным или воздушным теплообменником.

Миф №3. Печное отопление двухэтажного дома сделать невозможно. Нужно две отдельные печки.

Это, конечно, не так. Существует, как минимум, два нормальных решения. Во-первых, есть модели двухэтажных печей, которые имеют одну топку, но вытянутые проходящие через перекрытие нагревающиеся поверхности. Кстати, эти устройства довольно компактны по площади основания. Второй вариант – это использование теплоносителя, например, в системе водяного контура или воздушных каналов. Примерно так же дело обстоит и с отоплением небольших многоквартирных домов.

Требования при монтаже

Толщина слоя воды в теплообменнике должна превышать 4 см, так как при меньшей толщине вода будет закипать.

Стенки змеевика должны быть не менее 5 мм, а в случае использования угля — еще толще. Несоблюдение толщины может привести к прогоранию стенок.

Процесс строительства печи

Теплообменник ни в коем случае не должен быть смонтирован вплотную к стене топки. Оставьте не менее 2 см. Это пространство необходимо при тепловом расширении змеевика.

Особое внимание необходимо уделить пожаробезопасности системы. Между печью и деревянными перегородками непременно должны оставаться воздушные прослойки, так как именно перегрев деревянных конструкций является первой причиной возгораний

Лучше всего выполнить облицовку кирпичом или другими огнеупорными материалами.

Особенности выбора печи-камина

Для того чтобы выбрать оптимальную модель нагревательного устройства и организовать эффективное отопление дома, нужно учитывать особенности.

В частности:

Площадь обогрева, равная площади всех отапливаемых помещений дома. Это параметр позволяет довольно точно подобрать агрегат необходимо мощности. В среднем считается, что для обогрева 10 кв. м площади понадобится 1 кВт мощности печи. Но лучше приобретать оборудование, мощность которого на 10-20 % больше расчетной.
Материал, из которого изготовлены корпус и теплообменник камина. Здесь лучшим вариантом являются комбинированные агрегаты. Они хороши тем, что их корпус и незначительно нагревающиеся элементы изготовлены из стали, а колосники, дверцы и элементы топки, подверженные сильному нагреву, сделаны из чугуна.

Безопасная установка агрегата. В этом плане заводские модели не требуют выполнения никаких особых условий. Единственное – деревянный пол возле печи нужно защитить негорючими материалами: керамической плиткой, листовым железом или другими огнестойкими покрытиями.
При покупке камина обратите внимание на то, чтобы при нем был полный пакет документов – паспорт, сертификат качества, инструкция по установке и эксплуатации.
Обязательно ознакомьтесь с условиями гарантийного обслуживания и ремонта агрегата.
Выбрав печь-камин, еще в торговой точке обязательно проверьте безупречность работы всех подвижных конструктивных частей, целостность огнестойкого стекла топочной дверцы и исправность соединений, предназначенных для подключения контура отопления.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух — и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

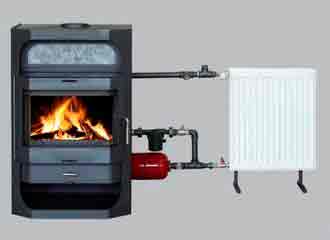

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа , т.е . имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

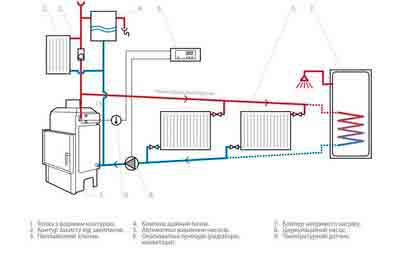

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е . плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
Важным моментом является простота в эксплуатации и техническом обслуживании.
Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
Печь должна быть расчита на на длительные период эксплуатации.
Конечно же, неплохо было бы , чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

В чем суть проблемы

Отопительный котел придуман именно для того, чтобы заменить печь как теплогенерирующий прибор в системах отопления (СО). Котел – устройство непрерывного действия требующее от пользователя, в идеале, только периодической догрузки топлива и сезонного ухода. Его принципиальное отличие от печи – автоматика, поддерживающая оптимальный для заданного режима работы режим горения. Автоматика не обязательно электронная; она может быть энергонезависимой комбинацией биметаллических пластинок, пружин и рычагов.

Печь – прибор периодического действия с ручным управлением, потому она и дешевле. Дело не в коробочке с автоматикой. Дело в самих основах подхода к конструированию и производству. Конкретно – в способах организации полного сжигания топлива. Если продолжить судостроительную аналогию, то котел уже не водоизмещающее судно, а глиссер. Который тоже может плавать, как пароход, но полностью свои качества покажет, только выйдя на реданы. Однако для глиссирования нужна относительно спокойная вода; правильно построенная и налаженная СО, образно говоря, для котла таковой и является. Печь (продолжая ту же аналогию) под управлением опытного экипажа может идти полным ходом на значительном волнении. Благодаря такому запасу эксплуатационной выносливости и возможно приспособить печь под водяное отопление. Полный ход (все та же аналогия) будет тише, чем у глиссера (предельная тепловая эффективность 60-65% против 80-95%), но, «идя на экономической скорости в спокойной воде», удельный расход топлива на отопление единицы кубатуры дома может не превысить такового котла.

Примечание: тепловая эффективность теплогенерирующих приборов – полный аналог КПД для ДВС.

Как сделать печное отопление в частном доме

При установке печи для отопления частного дома приоритетной задачей является баланс теплоотдачи печи и теплопотери помещения. Если соблюдены все требования, температурный режим в доме будет оптимально поддерживаться в течение суток. Нужные параметры может обеспечить печь на дровах или другом топливе с установкой водяного контура, который подключается к системе радиаторов. Существует и воздушный способ отопления.

Водяное печное отопление

В этом случае печь работает по принципу согревания помещения твердотопливным котлом. Отличие только в том, что стенки котла не участвуют в процессе обогрева. При топке печь разогревает воду в радиаторах, пока горит топливо. После остывания ее поверхность еще некоторое время обогревает помещение. Водяное отопление от печки рационально проводить в частном секторе, где нет газовых труб.

Сделать водяное отопление в доме или на даче возможно. Конструкция печи должна содержать регистр (теплообменник), устанавливающийся в топливнике. К теплообменнику и подключается водяное отопление. Конструкция регистра может быть любой, главное, чтобы циркуляция в нем была равномерной, что обеспечивает максимальную температуру теплоносителя. Схема отопления содержит важные нюансы, поэтому проектирование и монтаж должны осуществляться специалистом.

Воздушное печное отопление

На основе кирпичной печи делается и воздушное отопление, принцип которого заключается в подаче воздуха, нагретого до необходимой температуры в котле или теплообменнике. Воздух идет через воздуховоды или поступает сразу в помещение. Благодаря укороченному пути поток воздуха не успевает остыть, и дом прогревается равномерно.

Наибольшее количество передачи горячего воздуха происходит, когда камера устанавливается над топкой. Циркуляция обеспечивается при помощи вентиляторов или естественным образом благодаря разной плотности горячего и холодного воздуха. Принудительная вентиляция позволяет управлять процессом, регулируя микроклимат в различных помещениях дома.

Паровое печное отопление

В качестве теплоносителя используется и пар. Многие путают паровое отопление с водяным, но они существенно отличаются друг от друга. Использование пара повышает теплоотдачу, и прогрев помещения происходит намного быстрее. Трубы при этом не заполнены водой, и отопление легко запускается даже после долгого перерыва. Кроме того, система парового отопления дешевле водяной, для которой нужны трубы большего диаметра.

Из негативных сторон – недолгий срок работы. Паровая система плохо регулируется, прогрев комнат происходит неравномерно. Есть еще один нежелательный момент, когда при наполнении труб и радиаторов паром создается неприятный шум. К тому же при паровом отоплении прогрев труб настолько сильный, что при прикосновении к ним существует высокий риск получения ожогов. Поэтому данный способ больше рекомендуется для гаражей, складов или других подсобных помещений.

Как повысить КПД печки

Для повышения КПД дровяной печи следует усовершенствовать систему отопления путем подведения жидкостного контура. Схема аналогична той, что используется при подключении котла. Разница лишь в том, что производство тепла при использовании твердотопливного котла для жидкостной системы первично. Для печи первичным фактором служит обогрев дома с помощью воздушного обмена.

Для более длительного сохранения тепла при сжигании дров в систему врезается жидкостный аккумулятор. Во время горения топлива он помогает накапливать тепло, которое затем благодаря узлу подмеса постепенно подается в отопительную систему. Для поддержания тепла на протяжении всего дня понадобится несколько закладок дров. Одну закладку можно сделать утром. До вечера в доме будет поддерживаться комфортная температура. Затем можно сделать повторную закладку.

Еще более эффективна комбинированная система отопления, включающая в себя трубы, радиаторы, теплогенератор (печь), тепловой аккумулятор, температурный датчик воздуха, узел подмеса, который управляется датчиком температуры воздуха или температурным датчиком воды в отопительной системе. Такой монтаж сложен, и его должны делать профессионалы, поскольку все компоненты системы завязаны на дровяной печи.

КПД комбинированной отопительной системы высокий. Одной закладки дров, произведенной утром, хватает на целый день. При более длительных перерывах между топками в холодное время года необходимо установить более емкий аккумулятор тепла, обеспечивающий в доме стабильную температуру на все время отсутствия хозяев

Важно также не забывать о пожарной безопасности всей отопительной системы.

Печь и СО

Главное, что нужно знать, если вы решите строить печь с водяным контуром сами: для полного сгорания топлива в топке печи и достижения ею предельной тепловой эффективности температура под сводом топки, где догорают пиролизные газы, должна составлять не менее 1100 градусов. В то же время для пиролиза, полностью «высасывающего» из топлива летучие компоненты, оптимальна температура 400-600 градусов, а для загорания остаточного аморфного углерода топлива – 600-800. Температура внешней поверхности теплообменника в принципе нужна повыше, это позволяет выполнить его меньших размеров (см. далее), но стального не более 400 градусов, а чугунного не более 600 (при давлении в системе, равном атмосферному), чтобы исключить вскипание теплоносителя. Характерный размер теплообменника, устанавливаемого в топке печи – 0,3-0,5 м; устанавливаемого в дымовых каналах – 1-2 м. Еще одно: если температура в дымовых каналах упадет ниже 200 градусов, высока вероятность выпадения в печи кислотного осадка. Если печь топится бросовым (некондиционным) топливом, никогда полностью не сгорающим – также усиленное осаждение сажи в печи и дымоходе.

Зная эти обстоятельства, и возможно успешно построить печь с водяным контуром для отопления дома. Задача такова: встроить в печь теплообменник, принимающий достаточное количество тепла, но не сбивающий температуру в месте установки ниже допустимой. Печь для этого проектируется заведомо завышенной мощности: на 10-15% больше, чем нужно для обогрева дома. Эти 10-15% надо отдать на поддержание правильного хода (режима работы) печи с учетом теплоотдачи на сторону. Благодаря более равномерному распределению тепла в доме его теплопотери, зависящие от разности температур внутри и снаружи, падают, и экономия топлива за сезон составит 20-25%; до 30% в комбинированной СО (см. далее). Чистый выигрыш по затратам на топливо за сезон – 10-20%, а проигрыш сравнительно с отоплением от хорошего котла – 5-10%.

Примечание: печь с отопительным контуром позволяет построить относительно недорогую и доступную для монтажа своими силами гравитационную СО в доме без подвала, см. далее. Котел для гравитационной СО обязательно должен стоять в подвале, а если его нет – нужна энергозависимая СО с принудительной циркуляцией, также см. далее.

Еще о сложностях с кирпичом

У кирпичной печи есть одно, с точки зрения СО, «недружественное» качество: их тепловые постоянные времени (это то, что в просторечии называется тепловой инерцией) примерно равны. Тепловая инерция металлической печи на порядок меньше, чем у СО. Если система выйдет из режима, «вогнать» ее туда обратно возможно оперативной регулировкой хода печи. С кирпичной печкой так получится далеко не всегда: все оно вместе может «зациклиться» на неэкономичном и даже аварийном режиме (выражаясь «по-умному» – оказаться в метастабильном состоянии). Тогда придется или мерзнуть, дожидаясь следующей топки, или даже срочно гасить печь. Средство почти исключить «зацикливание» – топить печь 3 раза в сутки с промежутком 7-9 час (спозаранку, в середине дня и на ночь), а в самые холода – 4 раза с промежутком 6 час.

О печах на тлении

Если поискать в каталогах продукции отопительные печи длительного горения с водяным контуром, то таких не найдется. Года 3-4 тому назад мелькала угольная печка «Беспризорница», но сейчас и ее не видно. И это неспроста.

Печь длительного горения «вытаскивает» тепло из топлива медленно и постепенно. С другой стороны, эти печи критичны к температуре газов над массой топлива; для разных конструкций она колеблется в пределах 600-1000 градусов. Немного ниже – печь гаснет и спекшуюся массу из нее очень трудно выковырять. Выше – переходит на пламенное горение, для нее аварийное, а хозяевам грозящее большой бедой. Пламенная печь в том и другом случае просто съест больше топлива.

Иными словами, тепловой баланс в печи длительного горения должен поддерживаться гораздо точнее, чем в пламенной. «Лишнего» тепла (пригодного для использования) печь «на тлении» либо дает недостаточно для поддержания минимально необходимой температуры обратки в СО, либо вспыхивает. Поэтому печи длительного горения с водяным контуром и ручной регулировкой режима пригодны как водогрейные для ГВС, также понемногу накапливающей тепло в изолированном расходном баке. А чтобы приспособить печку длительного горения для отопления, ее нужно снабдить хотя бы простейшей автоматикой, оперативно регулирующей подачу воздуха. И получится… котел длительного горения. Которые давно уж выпускаются промышленностью и успешно эксплуатируются. Что же касается самодельной печи на тлении для отопления, то это как раз тот вариант, ради которого не стоит ломать ни голову, ни руки.

Какие печи подходят для отопления дома

Оборудование для отопления дома требует внимательного подхода. Вариантов в зависимости от материала несколько. Печь для отопления дома может быть металлической или кирпичной. Металлическая конструкция выгодна в финансовом отношении. Но устанавливать ее лучше в том случае, если хозяева не проживают в доме в холодное время года, поскольку стальная печь остывает так же быстро, как и нагревается. Хорош данный вариант, когда прогреть необходимо только одну комнату. Дров при этом уходит немного.

Кирпичное сооружение более эффективно для равномерного, долговременного обогрева сразу нескольких комнат. Постройка требует навыков, поэтому лучше обратиться к специалисту. Особенно это касается русской печи, сложить которую под силу только мастеру-печнику. Постройку из кирпича уместно ставить в доме, где проживают постоянно. На прогревание нужно продолжительное время, но и остывание происходит медленно.

Делятся кирпичные печи на варочно-отопительные, каминного типа и русские. Камин ставят, если хотят сделать особенным интерьер дома, создать уютную атмосферу. Варочно-отопительные постройки выполняют две функции: обогрев помещения и приготовление пищи. Русской печью можно пользоваться как для приготовления еды и обогрева, так и для сушки грибов и ягод. Кроме того, можно лежать на полатях.

Выбор теплоносителя

Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев

Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:

антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль. Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется). Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

Ещё по теме Керамический фартук для кухни своими руками

Как выбрать теплоноситель

С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится

Монтаж

Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх. Тогда при монтаже печи важно не нарушить правильный перепад высоты.

Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

Особенности печей с водяным контуром

Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы.

Возможность качественно обогреть несколько помещений с большой площадью.
Равномерное распределение тепла.
Безопасность использования.
Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
Использование датчика температур, который позволяет контролировать работу устройства.
Автономность (независимость от источников электроэнергии и газовых коммуникаций).
Относительно невысокая стоимость обслуживания.
Печь функционирует на угле, торфе, дровах и коксовом угле.
Экономичность и экологичность отопительной системы.
Современный дизайн и соответствие любому стилю и интерьеру.

Котёл снижает полезный объём топливника. Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
Низкий уровень автоматизации. Возможен только ручной контроль.
Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

Предотвращение перемерзания системы отопления

Использование воды в качестве теплоносителя имеет один минус – в случае перемерзания системы отопления повредится трубопровод и приборы. Особенно сложно восстановить в этом случае теплообменник, интегрированный в печь.

Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

Для жилых помещений в качестве антифриза используют жидкости на основе пропиленгликоля, как нетоксичного вещества в отличие от этиленгликоля.

Однако у идеи использования антифриза существуют свои минусы:

антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично.

Причем проект с применением антифриза будет значительно более дорогой, чем система водяного отопления. Поэтому использование антифриза пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

При выборе жидкости для системы отопления необходимо иметь в виду не только физико-химические характеристики, но и ее опасность для окружающих

Слив воды из контура и рубашки или регистра печи является наиболее частым решением проблемы при длительном отсутствии хозяев дома. Помимо дополнительной работы к минусам этого метода нужно отнести доступ воздуха к металлическим элементам системы с внутренней стороны и, как следствие, распространение коррозии.

Также в качестве решения проблемы на короткий промежуток времени, применяют интеграцию в отопительный контур электрического котла небольшой мощности. Его работа на минимальном уровне потребления энергии в состоянии временно поддержать положительную температуру воды.

Подсоединенный к системе отопления электрокотел малой мощности способен поддержать положительную температуру воды на случай длительного отсутствия хозяев

Выбор материалов для печи

Для длительного функционирования печи необходимо строить ее из качественного кирпича.

Для «тела» печи используется нормально обожженный красный кирпич. Такой кирпич при постукивании по нем отдает металлическим звуком, а при падении раскалывается (если раскалывается) на крупные куски. Он удобен при кладке, так как легко поддается правильному расколу.

Красный кирпич

Наиболее жаркие участки печи: топка и дымоход (около топки) необходимо выполнять из огнеупорного кирпича.

Раствор для кладки на основе глины и песка не должен уступать по своей стойкости кирпичному материалу, обеспечивая, в тоже время, надежное соединение кирпичей между собой.

В этих вопросах лучше проконсультироваться со специалистами в Вашей местности, так как глина бывает различная. Но приблизительно Вам понадобится 2-2,5 ведра глины на 1-1,5 ведра песка для кладки 100 шт. кирпича. Раствор доводят до консистенции густой сметаны. Увеличить прочность кладки может добавление в раствор портландцемента (до 0,5 л на ведро) или поваренной соли (150 г на ведро). Для кладки трубы и фундамента может быть использован раствор, в который добавлено известковое «тесто».

Конструкция печей с водяным отоплением

Перед приобретением или самостоятельным строительством необходимо выбрать водяной контур для печи.

Камины и печи, предназначенные для водяного отопления, делают из кирпича и металла. Есть разные конструкции, поэтому теплообменник и корпус печи устанавливают по-разному, но теплообменник всегда располагается около топки и внутри нее.

Система отопления должна быть эффективной. Открытый огонь хорошо прогревает стены печи, передавая тепло теплоносителю. В системе с естественной циркуляцией перемещение теплоносителя по трубам осуществляется либо естественным образом, либо при помощи водяного насоса, который встроен в контур.

В первом случае циркуляция осуществляется за счет того, что остывшая жидкость отличается от горячей своей плотностью

Во втором случае циркуляция зависит от работы насоса, поэтому важно выбирать прибор с учетом площади помещения.

Внутри кирпичной печи будет работать водяная рубашка — это разновидность теплообменников, которые продаются в магазинах в готовом виде. Если говорить о внешнем виде теплообменников, то они различаются по размеру и форме. Чаще всего их делают в виде небольшого котла, регистра или змеевика. Для изготовления этих элементов используют стальные листы или трубы, толщина стенок которых варьируется от 3 до 5 мм.

Если теплообменник изготовлен качественно, он быстро нагревает воду до высокой температуры. В результате этого теплоноситель равномерно, с одинаковой скоростью циркулирует в системе.

Жидкость должна постоянно течь по трубам. Если планируется делать теплообменник своими руками, нужно тщательно продумать его конструкцию. Чаще всего его создают в виде короба. Такую конструкцию легко очистить от нагара, из каналов можно быстро убрать внутренние нарастания.

Теплообменники устанавливают разными способами. Например, в изделиях, имеющих форму котла, внутренняя камера выполняет роль встраиваемой топки. Регистры делают в топке либо встраивают в ее поверхность. Также регистры часто монтируют сверху топочной камеры либо располагают по ее задней стенке.

Если установить теплообменник в топке, он быстро нагреется от открытого огня. В системах, отделенных от пламени стенкой, он будет нагреваться медленнее. Выбирая вариант установки, следует учесть, что при соприкосновении теплообменника с открытым пламенем уменьшается его срок службы. Но такие системы эффективны. Это объясняется тем, что огонь равномерно прогревает стенки котла, а металл быстро передает тепло в воде.

Конструкция предусматривает разные варианты установки труб. Их врезают в стенки из кирпича, подводят к дну топки или ее потолку.

Кирпич, используемый в строительстве, подготавливают заранее. В нем вырезают отверстия, учитывая форму труб, затем в них утапливают теплообменник. Для увеличения скорости кладки печи кирпичи нумеруют.

Теплообменник можно сделать и другим способом. Речь идет о регистре, который имеет форму решетки. Он состоит из труб, установленных вертикально. Для их соединения используется сварка. Теплоноситель входит в теплообменник и удаляется из него, в местах входа и выхода следует установить патрубки. Для самостоятельного строительства печи понадобится схема. Регистр имеет компактный размер. Чаще всего его размещают у задней стенки топки. Комната обогревается не только за счет циркуляции теплоносителя, но и в результате нагрева помещения от стенок печи.

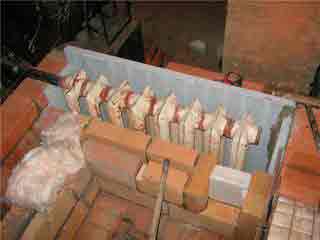

Хорошим вариантом станет радиатор из чугуна, его можно использовать в качестве теплообменника. Но нужно учесть, что его нельзя размещать там, где будет воздействовать открытое пламя. Дело в том, что радиатор состоит из нескольких секций. Они не сварены между собой, а скручены. Между элементами проложены специальные прокладки. Соприкасаясь с открытым огнем, они сгорают, что может привести к аварии.

Чугунный радиатор эффективен. Он долго сохраняет тепло и отличается длительным сроком службы.

Ответы на часто задаваемые вопросы

Вопрос: Что представляет собой и как работает печь-камин?Ответ: Это обычный отопительный агрегат, функционирующий на дровах и имеющий в своей конструкции водяной теплообменник, который нагревает проходящий через него теплоноситель.

Вопрос: Стоит ли для полноценного отопления дома пользоваться только печью-камином?Ответ: Это можно делать при крайней необходимости. Все же для гарантированного обогрева большого дома нужно использовать и котел, функционирующий беспрерывно от электричества или газа, либо твердотопливный агрегат, который может функционировать длительное время и выделять большое количество тепла. Ведь для поддержания постоянной работы печи-камина требуется много дров, которые нужно подкидывать в топку ежечасно в любое время суток. Понятно, что не каждому это под силу.

В: Есть ли необходимость в приобретении печи-камина?О: Конечно. В том случае, когда не хватает тепла в некоторых комнатах, термокамин обеспечит их обогрев. Совместное использование этого устройства с другими типами отопительных агрегатов способно улучшить прогревание большого дома, экономя при этом более дорогие виды топлива (газ, электричество, солярку). Уместно сочетать печь-камин с водяным контуром и котел, работающий от электроэнергии по ночному тарифу. Соответственно, ночью будет использоваться энергия котла, днем же можно протапливать термокамин дровами.

В: Как зависит работа отопительной системы от количества воды, заливаемой в расширительный бак?О: Скорость движения жидкости по трубам обуславливается ее объемом. Система будет рационально функционировать при должной инертности теплоносителя. Таким образом, чрезмерное количество воды тормозит нагревание труб, соответственно, радиаторы медленно отдают тепло в окружающее пространство. Большой объем жидкости негативно сказывается и на скорости ее остывания. В то же время меньшее количество воды способствует тому, что процессы нагрева труб и их остывания будут происходить быстрее. Однако при этом следует поддерживать объем теплоносителя в пределах 50 л, ведь при наличии в системе небольшого количества воды может произойти ее закипание.

В: В продаже имеются устройства медленного горения, которые при одной закладке дров работают до 12 часов. Может ли печь-камин функционировать в таком же режиме?О: Суть работы устройств, в которых поддерживается процесс медленного горения, сводится к тому, что печи горят долго, но выделяют мало тепла. Объясняется это просто. Связка дров может отдавать определенное количество энергии быстро с большой мощностью либо медленно с маленькой. В обоих случаях дому будет отдано одинаковое количество тепла. При плавном горении камина с водяным контуром в системе поддерживается невысокая температура, что влечет за собой образование конденсата. Такое явление крайне нежелательно, поскольку относится к химически агрессивным факторам, провоцирующим разрушение дымового канала, постепенное снижение тяги и выход агрегата из строя.

Правильное размещение печи

Как и в старину строить дом начинают с планирования размещения печи. Есть некоторые правила, которых следует придерживаться:

Площадь помещения должна быть больше 16 квадратов.

Не стоит устанавливать близко с каменной стеной, тогда большая часть тепла будет передаваться в наружную часть дома. А в деревянных домах это вовсе не рекомендуется в целях пожарной безопасности.

Тяжелая печь со временем разломает любые лаги и стропила, поэтому для кирпичной печки нужен отдельный фундамент.

Большая печь с хранилищем для дров и с лежанкой разделяющая кухню и гостинную

Если целью является отопить как можно больше комнат, то устанавливать ее следует так, чтобы печь была частью всех этих комнат. Устанавливается она в перегородках комнат таким образом, чтобы ее стены или углы попадали в эти комнаты.

Таким образом, например, ставили печи в старину, во многих деревенских избах. Печь располагается по центру, а комнаты по ее периметру. Это классический вариант размещения печи. Отапливается весь дом одновременно.

Классическая схема размещения печи

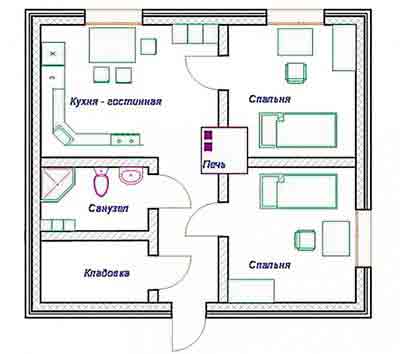

Если планировка состоит из двух комнат: общей комнаты и кухни, то разумней основную часть вынести в комнату, а варочную поверхность и топку на кухню.

Это может быть интересно! В статье по следующей ссылке читайте про .

Как правильно сделать фундамент под печь

Выбор типа печи позволит определиться с размером и глубиной фундамента под печь. Этот «строительный» объект возводится сразу же после заливки основного фундамента дома.

Фундамент печи в частном доме

Внимание! Печной фундамент не привязывается к основному фундаменту дома во избежание разрушений при различной осадке стен и печи. . Фундамент под кирпичную печь заливают монолитный железобетонный

Размер его должен превышать габаритные размеры будущей печи на 10-15 см с каждой стороны. Глубина фундамента от 0,5 м до 1 м. При рыхлой почве и близкорасположенных грунтовых водах фундамент не заглубляют, а увеличивают его площадь.

Фундамент под кирпичную печь заливают монолитный железобетонный. Размер его должен превышать габаритные размеры будущей печи на 10-15 см с каждой стороны. Глубина фундамента от 0,5 м до 1 м. При рыхлой почве и близкорасположенных грунтовых водах фундамент не заглубляют, а увеличивают его площадь.

Если дом расположен на сплошном монолитном фундаменте, то печь выстраивается на, дополнительно возведенной на нем до уровня пола, подушке.

Железная печь не требует для себя мощного фундамента.

Железная печь в доме

Достоинства и недостатки системы

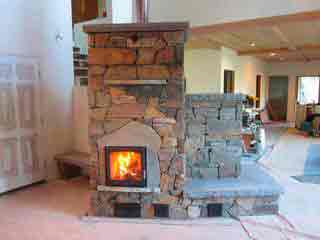

Камин-печь сочетает в себе положительные свойства данных отопительных устройств, при этом у него отсутствуют присущие им недостатки.

В чем основные отличия обычного кирпичного камина от устройства с водяным контуром?

Печь с водяным контуром нагревается в течение длительного времени, но зато она накапливает тепло и долго излучает его от стенок камина. Обычный камин нагревается быстро, заполняет теплом помещение, но быстро остывает, и снижается температура в комнате.
Дверца водяного камина, закрывающая вход в топку, улучшает тягу и снижает вероятность задымления. Открытая топка обычного камина провоцирует обратную тягу и не защищает от попадания в помещения дыма.
КПД системы с водяным контуром достигает 70-80%, у традиционных каминных устройств — не более 50%.

В итоге, современные печи-камины располагают целым списком положительных характеристик:

высокий КПД — до 90%;
топка с большим герметичным стеклом на дверце позволяет смотреть на пламя, но при этом не допускает задымления комнаты;
наличие дымовых каналов улучшает сбор и передачу тепла;
красивый внешний облик корпуса отопительного оборудования;
пожаробезопасность;
малый вес, благодаря чему данные агрегаты можно установить без фундамента даже на деревянный пол;
относительно небольшие размеры;
экологичность;
возможность подключить систему водяного отопления, что позволяет отапливать весь дом;
относительно низкая цена по сравнению с постройкой традиционного кирпичного камина;
долговечность конструкции;
простой и быстрый монтаж, который можно легко осуществить своими руками.

Помимо этого, современные модели данных агрегатов оснащены множеством дополнительных полезных опций. К примеру, системой очищения стекла, варочной панелью, режимом длительного горения.

Однако в ходе эксплуатации стало понятно, что камины с водяным отоплением имеют также недостатки:

Высокая стоимость по сравнению с электрическим котлом.
Низкий уровень автоматизации.
Низкий КПД по сравнению с газовым котлом.

Но если конструкцию отопительного прибора слегка усовершенствовать своими руками, верно рассчитать необходимую длину трубок, выбрать правильный материал батарей, то можно значительно сэкономить расход топлива.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.

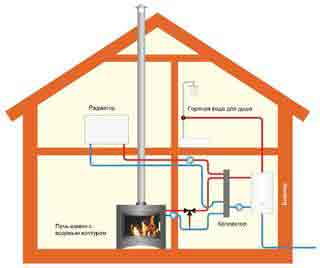

Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления

На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.

Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.

Важный момент. Все дровяные отопители, оборудованные водным контуром, объединяет одна особенность: из-за интенсивного отбора теплоты поверхности регистра и стенки дымохода обильно покрываются сажей. Единственный выход – топить печку на максимуме, дабы сажевый налет выгорал от высокой температуры. Поддерживать такой режим не всегда удобно.

Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов обслуживать непросто. Для монтажа внутри газохода сварите регистр из профильных труб.
Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
Использовать готовые чугунные категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

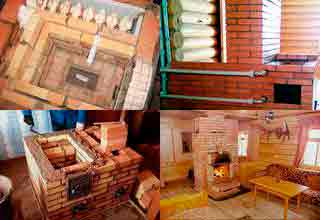

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

Камины

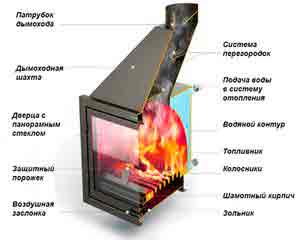

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

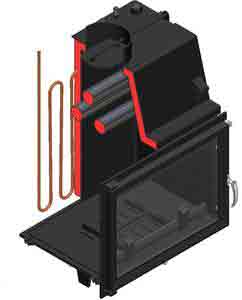

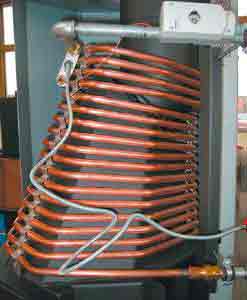

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

Водяное отопление

Камины эффективно работают в системах водяного и воздушного отопления. Камины с паровым отоплением возможны теоретически, но практически это реализовать сложно. Поскольку требуется нагревание воды + 95 градусов за небольшой промежуток времени в объеме не менее 100 л.

Открытый вид

Как уже отмечалось, камины с водяным отоплением довольно успешно функционируют. Конструктивные особенности пошли им на пользу: они не потеряли в эстетическом плане, прибавили в эффективности и увеличили полезное действие.

Поскольку водяная система отопления эксплуатируется в двух видах – открытом и закрытом; с точки зрения безопасности, для каминов предпочтительнее первый. Открытая система предполагает самотечную циркуляцию теплоносителя и наличие открытого расширительного бака. В случае критического расширения объема воды (антифриза) она будет сливаться в канализацию (отстойник).

Для нормального функционирования монтаж системы отопления камина должен выполняться с соблюдением некоторых требований:

подключение расширительного бачка открытого типа над камином;
правильный уклон труб разводки – подача в сторону радиаторов, обратка в сторону камина;
теплообменник камина должен располагаться ниже центра батарей отопления.

Хотя в открытой системе можно организовать принудительную циркуляцию, но тогда она станет энергозависимой.

Закрытый вид

Таких условностей лишены водяные системы каминного отопления закрытого типа. У них циркуляция теплоносителя осуществляется принудительно при помощи насоса, а расширение компенсирует бачок мембранного типа. С другой стороны, закрытая система нуждается в дополнительных мерах безопасности – установка термозащиты и предохранительного (подрывного) клапана.

Важным моментом является возможность совмещения открытой и закрытой систем, когда камин выступает в роли дополнительного источника обогрева. Тогда для подключения применяется пластинчатый теплообменник, в котором происходит теплопередача между контуром камина и контуром системы отопления.

Источник: http://www.tproekt.com/princip-raboty-i-harakteristiki-pecej-otopitelnye-s-vodanym-konturom/

САМОДЕЛКИН ДРУГ

Печь бубафоня с водяным контуром

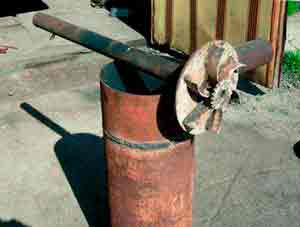

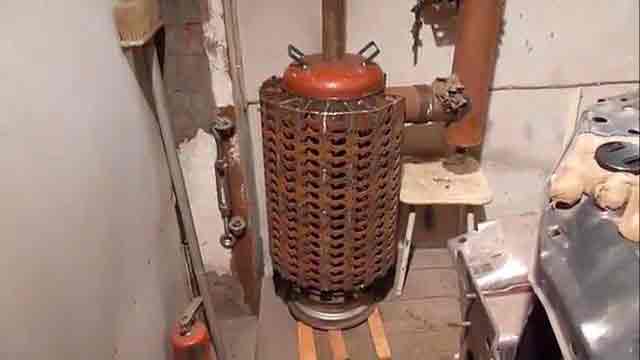

Самодельная печь длительного горения бубафоня с водяным контуром. Фото с подробным описанием, чертежи и схемы представлены далее. Печь «бубафоня» одна из самых экономичных печей длительного горения, все дело в том что внутри печи создается две камеры , а именно в первой камере сжигается твердое топливо, во второй происходит дожигание пиролизных газов образующихся в процессе горения дров, на выходе практически нет дыма и все сгорает без остатка, это дает печи высокий КПД.

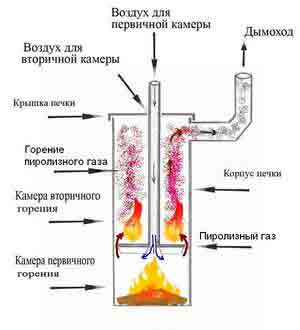

Печь медленного горения имеет довольно простую конструкцию и представляет из себя загрузочный бункер для дров, причем же он является и камерой сгорания разделенной на две части как сказано выше. Самое сложное здесь это поршень который давит собственным весом на горящие дрова, а воздух к очагу горения подается через верхнее отверстие трубы поршня, в нижней части расположены лопасти которые не дают плотно накрыть горящее топливо и равномерно распределяют поступающий воздух по всей площади горения. Между юбкой поршня и стенкой камеры имеется зазор 2 см, он необходим для выхода пиролизного газа и прочих продуктов горения во вторую камеру где происходит их полное сгорание. Таким образом дрова сгорают без остатка и вся тепловая энергия концентрируется внутри камеры -это и есть самое главное отличие от простых печек типа (буржуйка) где более 50% тепла улетает в трубу.

Печи семейства «бубафоня» на сегодняшний день имеют несколько разновидностей, а именно печь с водяным контуром которой можно отопить жилой дом или гараж, конвекционная печь бубафоня сделанная по принципу известной печи булерьян , да и простая классическая схема печи которая собственно и положила начало массовой бубафонизации гаражей и мастерских))

Далее мы с Вами рассмотрим и разберем схемы печи трех видов : классика, с водяным контуром и конвекционную.

Материалы

газовый баллон
листовой металл 3 -4 мм
уголок 40х40 мм
нержавеющая сталь (для водяного контура)
профиль

Инструменты

сварочный инвертор
УШМ(болгарка)
слесарный и измерительный инструмент
умелые руки и светлая голова)

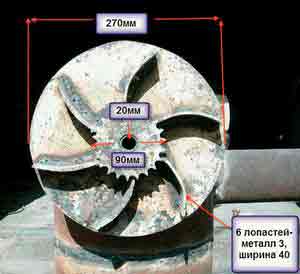

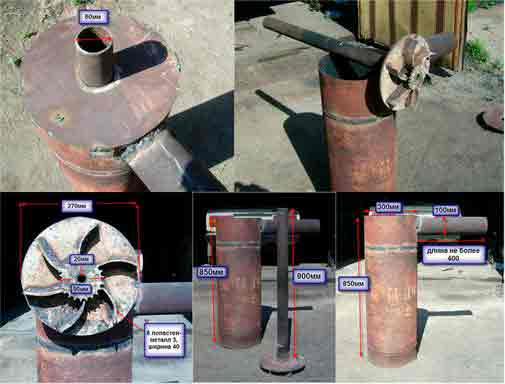

Схемы, фото с размерами печи бубафоня Классическая конструкция печи длительного горения «бубафоня»

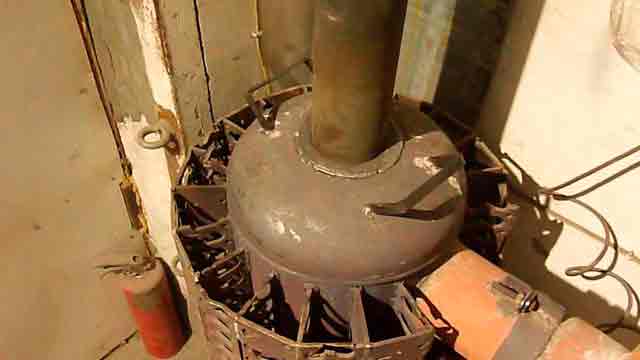

Далее рассмотрим вариант печи с водяным контуром которую можно эксплуатировать для отопления жилого помещения, а так же гаража или мастерской, предварительно установив печь в отдельном небольшом помещении, а от нее уже сделав разводку водяного отопления к батареям и радиаторам. Вариантов установки водяной рубашки 2, в первом случае можно на корпус печи или же на трубу или же сразу вместе в зависимости от ваших потребностей.

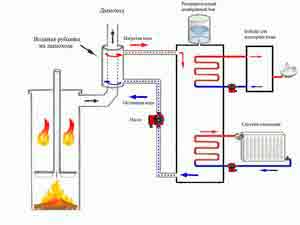

Во втором случае водяная рубашка устанавливается на дымоход.

В данном случае у нас представлен первый вариант (труба в трубе) Из нержавеющей стали сварена рубашка, в верхней и нижней части имеются сгоны для подключения труб системы отопления.И третий вид это конвекционная печь бубафоня, принцип работы ее тот же самый что и у классики, только на корпус наварены металлические или алюминивые профиля, что способствует естественной конвекции и циркуляции воздуха, тоесть холодный воздух снизу проходит через профиль установленный на корпусе и нагреваясь выходит через верхнее отверстие, такая естественная циркуляция происходит пока печь полностью не остынет. По такому же принципу работают всеми известные печи булерьян. И так, смотрим схемку и фото печи. Печь очень экономная и на одной загрузке дров способна проработать 6-8 часов, в качестве топлива можно использовать опилки, щепу, стружку, кстати кто живет в городе может использовать старую мебель, ее сейчас на каждом углу выбрасывают)) Вообщем все отходы можно сжигать в этой чудо-печке и конвертировать в тепловую энергию для отопления гаража, мастерской, а печь с водяным контуром легко сможет обогреть и жилой дом. Если есть какие то вопросы -то пишите в комментариях, будем вместе мелекать)

Источник: http://www.samodelkindrug.ru/pech-bubafonya-s-vodyanym-konturom/

Печное отопление с водяным контуром своими руками: схема и видео

Когда электрическое отопление устанавливать нецелесообразно, а подключение газопровода невозможно, альтернативой может стать печное отопление с водяным контуром своими руками, выполненное по продуманной, надежной схеме.

Традиционный, испытанный веками, способ обогрева дома печью обладает одним огромным недостатком, который заставляет домовладельцев задуматься о радикальных мерах – это неравномерный обогрев. Ближе к печи тепло и уютно, на лежанке, если она есть, вообще царское ложе, но чем дальше отходишь от домашнего очага, тем прохладнее становится. Одним из решений этой проблемы может стать объединение печного отопления с водяным контуром в единую систему.

Печь может стать не только источником тепла, но и настоящим украшением загородного дома

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Принцип работы печного отопления с водяным контуром

С функциональной точки зрения совмещенную с водяным контуром печь можно описать как систему замкнутого цикла. Теплообменник нагревается горячим воздухом, который поднимается из топки, и передает тепловую энергию теплоносителю, чаще трубы контура заполняет обычная дистиллированная вода. Она посредством естественной или принудительной циркуляции проходит по кругу, обогревая радиаторы и возвращается в теплообменник, где снова нагревается.

Совет! Если в холодное время года в доме проживают непостоянно, то в систему заливают антифриз, чтобы предупредите замерзание.

Способы монтажа системы комбинированного отопления

Существуют три основных способа организации комбинированной отопительной системы:

С возведением новой печи. Необходимость возведения нового прибора отопления дает возможность выбрать наиболее подходящую модель печи и теплообменник, а также разработать грамотную схему магистрального проекта.

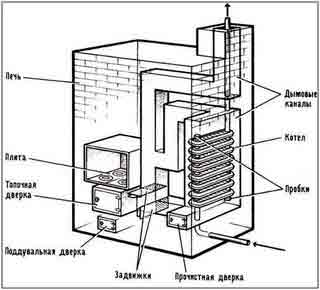

Схема: устройство отопительной печи с водяным контуром

Установка теплообменника в готовую печь. Этот вариант осуществить сложнее всего. Прежде всего это связано с необходимостью правильно рассчитать размеры, по которым изготовить змеевик. После этого придется разобрать часть печи, установить регистр и, если тяга была нормальной, собрать все в прежнем порядке. Сделать это можно и своими руками, если есть некоторый опыт печника или хотя бы каменщика.
Монтаж заводской печи с готовым выводом на водяной контур. В продаже уже давно можно найти камины, буржуйки и печи с установленным водяным контуром. Остается только создать замкнутую систему, подсоединить трубы, радиаторы и необходимое оборудование.

Ещё по теме Электрокотел своими руками

Строительство печи

Строительство печи начинается с подготовки фундамента. Вырывают котлован глубиной в 15-20 см, который послойно засыпают битым кирпичом, щебнем, бутом и заливают раствором цемента. Основа должна приподниматься на несколько сантиметров выше уровня пола. Поверх стяжки укладывают слой гидроизоляции.

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
Каждый ряд и угол обязательно привязывается;
Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.

Важно! Обязательно нужно обеспечить беспрепятственный доступ к топочной части и уделить внимание безопасности. Для печи и вокруг нее используют только огнеупорные материалы.

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Достоинства комбинированной отопительные системы

Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Недостатки сочетая печи и водяного контура

Какой бы качественной ни была печь, она все равно остается пожароопасным отопительным прибором.
Другим значительным недостатком такой системы является трудоемкость эксплуатации и продолжительный разогрев системы.
Печи займут в доме значительную часть площади и окружающего пространства.
Некоторая неравномерность обогрева так или иначе сохраниться. Возле печи температура воздуха будет несколько выше, нежели возле стен.

Эксплуатация печи требует постоянного присутствия человека

Вероятность скопления угарного газа при неправильной эксплуатации печи.
Из-за пыли, опилок от дров, сажи и золы комнату, где установлена печь, придется чаще убирать.
Невозможность точной регулировки процесса горения и сохранения тепла, а только при помощи заслонок.

Комбинированная система топочной печи и водяного контура, несомненно, имеет право на существование, и в некоторых случаях может быть не только единственно возможным вариантом, а и вполне оправданным. Но все это при условии, что схема отопления разработана грамотно, с учетом всех нюансов и полностью отвечает требованиям безопасности.

Строительство печи с водяным контуром: видео

Источник: http://sandizain.ru/texnika-dlya-vannoj/kotly-bojlery/pechnoe-otoplenie-s-vodyanym-konturom.html

Печное отопления с водяным контуром своими руками

Одним из важнейших факторов тёплого и уютного дома является тепло. На сегодняшний день существуют различные способы того, как обогреть дом, и ежегодно появляются более новые способы и возможности. Но старым и проверенным методам всё так же есть место в современных домах. Печное отопление, оснащённая водяным контуром, является одним из таких способов. Рассмотрим, как создать такую печь отопления своими руками.

Плюсы и минусы печи

Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее. Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

Строительство отопительной печи с водяным контуром

Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.

Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.

К достоинствам печи с водяным контуром можно отнести следующие особенности:

В первую очередь для такой печи не нужно приобретать дорогостоящие агрегаты и комплектующие.
Правильно выстроенная печь прослужит вам длительный срок, не требуя дорогостоящего ремонта. Иногда, возможно, нужен будет лишь небольшой косметический.
Печку можно создать любого дизайна: форма, размеры, декорирование — всё это на ваш вкус и финансовые возможности.
Если сравнить печку, оборудованную водяным контуром и твердотопливный котёл, то с помощью первой происходит обогрев не только теплоносителя, но и дымовых отводов.
Змеевиком можно оснастить уже построенную печку. Его можно вставить и в варочную печку.

Вариант печки, которая прекрасно вписывается в интерьер помещения

Недостатки у такого рода отопления тоже имеются.

Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства. Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями.
С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.

Изображение, по которому становится понятно, что без присмотра агрегат лучше не оставлять

Специалисты советуют использовать в таких конструкциях незамерзающую жидкость, если в доме люди живут не постоянно, а, например, только в летний период времени.

Как работает печь

Работает она по довольно простому принципу.

В теплообменник, который расположен в топливной части печки, поступает вода. Там происходит её нагрев от сгорания дров или другого топлива. Затем, уже нагретая вода, поступает в радиаторные батареи, где тепло от неё распределяется по помещению. Когда вода остывает, она возвращается к змеевику, где снова нагревается и т. д.

Печное отопление с водяным контуром своими руками — поэтапное строительство

Сначала, прежде чем начать возводить печку, необходимо подготовить фундамент. Для этого необходимо выкопать котлован, глубина которого равна 150–200 миллиметрам. На дно слоями засыпать битый кирпич, щебёнку и бут. Затем всё залить цементным раствором. Фундамент должен возвышаться над полом на несколько сантиметров. На стяжку уложите гидроизоляционный материал.

Процесс строительства печи с водяным контуром

Основные особенности кладки кирпича

Печь необходимо строить из качественных материалов. Стены можно возводить из кирпичей с нормальным обжигом, а вот для топочной части приобретайте тугоплавкие кирпичи.

Прежде чем начать кладку, кирпичи необходимо смочить. Для этого погрузите их на некоторое время в воду. Когда от них перестанут выходить пузырьки воздуха, можно начинать кладку.
Все ряды и углы обязательно привязываются.
Цементный раствор наносите сразу на весь рад. Его слой должен быть около 5 миллиметров. Освежайте раствор на торце прямо перед укладкой на него кирпича.
Когда дойдёте до топочной части, не наносите глину мастерком. Делайте это руками.
Каждые пять рядов аккуратно срезайте излишки цемента со швов и протирайте их влажной губкой.
Стены печки должны быть вертикальными и горизонтальными. Используйте строительный уровень постоянно во время кладки, чтобы проверять это.

Монтируем и устанавливаем оборудование

Можно ли соорудить такую систему отопления самостоятельно? Если у вас имеется опыт возведения печек и кирпичной кладки, то можно. Изначально подготовьте наиболее важную часть печки — змеевик, который можно купить в готовом виде либо сварить, используя трубы или листовое железо. Если печка будет строиться вами самостоятельно, то подключив фантазию, вы сможете соорудить конструкцию, которая будет индивидуальна для вашего дома и планировки.

Если у вас недостаточно большой опыт в этой специальности, то работы по проектированию и монтажу лучше всего доверить мастерам своего дела. Ведь печка — это потенциально опасная система отопления дома.

Выделяют два варианта создания данной системы отопления:

Змеевик устанавливается в печку на этапе строительства последней.
Теплообменник встраивается в уже возведённую печную конструкцию.

Использование радиатора в качестве теплообменника

Последний способ более трудоёмкий, потому что он предполагает собой разбор кирпичной кладки печки. Помимо этого, топливная часть будет уменьшена, после установки змеевика.

Система отопления подключается к змеевику через раструбы. Их вставляют в одну из стенок печки. Водяной контур в таком отоплении имеет двухтрубную систему. Разводка может идти поверху или понизу.

Полностью укомплектуйте отопительный контур. Верхняя точка магистрали должна быть оснащена накопительным баком, обязательна установка предохранительного и воздушного клапанов, а также блока безопасности с манометром. Там, где радиаторы входят и выходят в печь, подсоедините вентили.

Основные требования при установке

Чтобы вода в змеевике не закипала, её толщина в нём должна быть как минимум 40 миллиметров.
Стенки теплообменника должны быть как минимум 5 миллиметров. Если печка топится углём, то этот показатель увеличивается. Иначе стенки змеевика могут прогореть.
Обменник не должен плотно прилегать к стенке топливной части печки. Между ними должно быть пространство минимум в 2 сантиметра. Это нужно из-за теплового расширения теплообменника.
Большое внимание уделите пожаробезопасность системы. Если в печке есть деревянные перегородки, то между ними обязательно должно быть воздушное пространство, потому что если деревянные конструкции перегреются, то может случиться возгорание. Именно поэтому дерево — не самый лучший облицовочный материал для печки. Для этого лучше выбрать материалы с огнеупорными качествами.

Змеевики из труб

Вариант змеевика для отопительно-варочных печей

На фото выше изображена схема одного из вариантов змеевика. Таким оснащают печки, предназначенные как для отопления, так и для приготовления пищи, потому что над ним просто соорудить поверхность для варки.

Профильная труба, использованная вместо верхней и нижней П-образной трубы в таком змеевике, значительно упростит процесс его создания. Прямоугольными профилями можно заменить вертикальные трубы, если нужно.

Если печь, куда будет производиться установка змеевика, не оснащена варочной поверхностью, то чтобы увеличить КПД теплообменника, добавьте к нему некоторое количество горизонтальных труб. Обработка и вывод жидкости могут быть сделаны с разных сторон. Всё зависит от того, какая конструкция у печки и от устройства змеевика.

Обменник из листовой стали

Чтобы сделать стальной теплообменник, толщина стали должна быть как минимум 5 миллиметров. Использование профиля 6х4 сантиметров и патрубков в 5 сантиметров необходимо для входа и выхода жидкости. В зависимости от того, какую длину имеет топливная часть вашей печки, подбирается размер теплообменника.

Если вы собираетесь вставить стальной теплообменник в печку, которая оснащена варочной поверхностью, то специалисты советуют сделать конструкцию так, чтобы обтекание газа происходило по верхней полке змеевика. Затем этот газ выходил в дымооборот, который располагается спереди змеевика.

Теплообменник из листовой стали

Используя листовую сталь, можно соорудить обменник в виде книжки.

Для этого стенки теплообменника соединяются при помощи труб или профиля. Здесь в регистре верхняя полка отсутствует. Чтобы улучшить циркуляцию, добавляются соединительные трубы вверху регистра. Вход и выход делают сзади или сбоку теплообменника. Варочная поверхность устанавливается над регистром.

Процесс установки

Монтаж водяного контура

Обменник монтируется так же, как и любая другая отопительная система. Есть только один нюанс — это расположение «обратки». Оно находится выше.

Выделяют три разновидности циркуляции теплоносителя: естественная, принудительная и комбинированная.

В первом случае трубы монтируются с максимально возможным уклоном.

Там, где трубы выходят из печки, устанавливается «коллектор разгона». Чтобы сделать его, направьте трубу в вертикальном направлении в высоту 100–150 сантиметров, а затем вниз к радиаторам под наклоном.

Во втором варианте мощность КПД увеличивается на 30 процентов за счёт добавления циркуляционного насоса.

Он формирует давление змеевика. Правда, специалисты не советуют пользоваться только этим видом циркуляции. Если будут случаться перебои электроэнергии или насос сломается, то вода перестанет циркулировать, и теплоноситель может закипеть.

Последний вид совмещает в себе два первых, т. е. он оснащается и трубами под уклоном, и насосом, где последний подключают к системе по параллельной магистрали. Это выгодно потому, что циркуляция будет осуществляться при помощи насоса, а если пропадает электроэнергия или насос ломается, то вода начинает циркулировать естественным образом.

Видео: печка из кирпича с водяной рубашкой

Отопление помещений печью, оснащённой водяной рубашкой, — это практичный и дешёвый метод. Правда, строительные работы для новичка не покажутся лёгкими. Если не уверены в своих силах, доверьтесь специалистам. Печь — это пожароопасный метод обогрева дома.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/pechnoe-otoplenie-s-vodyanyim-konturom-svoimi-rukami.html

Почему не нужно делать камин с водяным контуром или как его сделать правильно?

Как было бы здорово иметь в доме красивый очаг с большой стеклянной дверцей, да еще и такой, чтобы тепло от сгорания дров не вылетало в трубу. Так в чем же проблема? Если после прочтения моей статьи у Вас не возникнет сомнений и новых мыслей по поводу установки печи камина с водяным контуром, то можете смело приступать к делу. А если же возникнут…

Особенно прекрасно не оправдываться перед собой, семьей и гостями за свой камин, его капризность, специфичность. Его маленькую дверцу или еще что-то, чем, вообщем-то, приходится часто жертвовать ради водяного контура.

Дело конечно не только в водяном контуре, но здесь надо разобраться по порядку и «отделить мух от котлет»…

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые».

Мало кто отдает себе отчет, в чем все-таки прелесть открытых каминов. Поэтому вряд ли они в своих планах могут различить каминную топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Правда о железных каминах с водяным контуром или – 5 причин не делать этого

Надо сказать, что расчет мощности чугунных топок весьма своеобразен. Сказать что такие расчеты слегка завышены – ничего не сказать. Тем более, когда идет учет такой топки с водяным контуром. Сразу оговорюсь, что я не беру в расчет настоящие котлы прямого иди длительного горения, созданные для отопления дома. О них я писал в отдельной статье (ссылка откроется в новой вкладке).

Во-первых, при расчете мощности каминной чугунной топки просто-напросто могут (чаще всего так и делают) не учитывают КПД!
Во-вторых, могут писать расчетную мощность не среднесуточную (при «стольки-то» топках «столько-то» времени). Так как я и подавляющее большинство печников рассчитываю мощность свих отопительных изделий – а моментальную. Это, в общем-то, и есть оборотная медаль не учтенного КПД. Условно говоря, можно сказать что мощность равна, например, 14 кВт, но это при непрерывной топке. Так, как например, рассчитывают водяные электрокотлы, но там-то считают потребление электроэнергии в час, а это совсем другой параметр.
К тому же, в-третьих, мощность котла водяного отопления от прямого огня рассчитывается исходя из площади регистра, находящегося в зоне высоких температур. Для этого есть специальная формула. Глядя на любую металлическую топку, Вы без труда сможете рассчитать мощность самостоятельно, просто зная эту формулу.
Исходя из всего сказанного, в-четвертых, такой металлический котел, не имея никакой теплоемкости (а металл имеет высокую теплопроводность и, соответственно, низкую теплоемкость), мы и по факту будем иметь только сиюминутную мощность. При, в любом случае, низком КПД – какова она в любом камине, даже при наличии водяного контура.
В-пятых, не всякая топка, коли уж Вы ее будете нещадно топить ради тепла, способна выдержать нагрузку высоких температур. Ведь каждая протопка – это для нее цикл расширения и сужения. А на сколько циклов она рассчитана такая топка? Хорошо, если это написано в инструкции. А если ее топить два раза в сутки, то таких циклов у нас за отопительный сезон накопится около трехсот.

Ну и, наверняка Вы недостаточно проанализировали свои возможности отопления дома. Если уж из всех вариантов отопления дровами, Вы решили рассмотреть камин, да еще и с водяным контуром. Тем более если это не основное отопление. Об этом читайте далее.

Пять причин не делать каминопечь с водяным контуром

Если не делать железный (чугунный, стальной) камин с водяным контуром, то что тогда делать? Конечно, нужно повысить теплоемкость системы или КПД, или и то и другое сразу. При этом, не упуская вопрос надежности.

Сейчас, так сказать, «в тренде» делать большой многокубовый теплоаккумулятор (огромный утепленный бак с водой). Если такой бак нагреть один раз, вода, циркулируя – довольно долго поддерживает тепло в доме. Но это тема отдельной статьи, это экономный вариант и скорее вспомогательный агрегат, чем какой то «волшебный» ключик.

Можно сделать каминопечь с водяным контуром. Какие тут могут быть подводные камни? На самом деле, даже если камни тут подводные, вода в этой реке достаточно прозрачная, но не все смотрят под ноги… когда переходят ее.

Во-первых, нужно учитывать, что в кирпичных печах встроенный регистр ухудшает эксплуатационные свойства. При холодном теплоносителе, с регистра в колпаковой печи выпадает до двух литров конденсата (стекает на пол). Это, само собой, портит печь и вызывает другие проблемы, потому что, во-вторых, при этом, повышается влажность в печи, в трубе, печь каждый раз приходится просушивать. То есть возникают сложности при растопке. При этом мы не рассматриваем регистры в топке, ведь это каминопечь и она предполагает какую-то эстетику, а не сугубо экономические и технические расчеты.
Во-вторых, на регистре в колпаковой печи возникает много сажи, причиной тому тот же конденсат – низкая температура теплоносителя. Чистить такую печь достаточно затруднительно, ремонтировать тоже.
В-третьих, если встроить регистр в простую одноконтурную каминопечь, для поддержания высокой температуры теплоносителя, надо будет все же протапливать достаточно часто, а это повлечет большую термическую нагрузку на кладку. Соответственно срок службы такой печи резко сокращается.
В-четвертых, возможно, Вам и не нужно делать водяной контур. Об этом далее.

Нужен ли Вам водяной контур – как понять?

Личный опыт. Мы делаем печи с водяным контуром в двух случаях: 1. если планировка дома неудачная для печного отопления (для отопления печью на дровах). Второй случай – заказчик требует 100% полную автономность от электросетей. А дом при этом все-таки больше чем рекомендуемый тепловой контур для одной печи, а печь предполагается одна.

Рассмотрим первый вариант – неудачная планировка. Неудачной планировкой я называю наличие в доме удаленных спален, куда будет долго достигать конвективное тепло. Так же длинные коридоры, продолговатая форма дома при одном этаже. Но это только первые признаки. При детальном анализе принимается в расчет материал стен и способ утепления, расположение и размер окон. Рассчитываются показатели региона строительства и еще с десяток-другой показателей, важных при отоплении печью.

При требовании заказчика к полной автономности от электросетей, зачастую, не принимается в расчет надежность и долговечность печи. Как правило, такие дома не очень хорошо утеплены (сэкономлено на строительстве). Да и на печи тоже экономия присутствует, т.к. для регистра желательно делать печь-котел, а не просто каминопечь. Не принимается в расчет возможность разместить две печи, или двухэтажную печь. Или две печи – одна на другой, — опять же из соображений экономии.

В проектировании печного отопления кроме ряда базовых параметром желательно учитывать множество факторов и дополнительных параметров. Нужно знать некоторые житейские нюансы, о которых знает не любой проектировщик отопления, и даже не любой проектировщик ПЕЧНОГО отопления.

Допустим у Вас уже построенный, может быть, давно дом. И Вы хотите выложить/переделать печь или каминопечь. В таком случае так же лучше очень обстоятельно подойти к вопросу. Мой опыт показывает что заказчик, сталкиваясь с нюансами печного отопления, не сразу может ответить на вопросы по отоплению дома. Т.е. эта работа не только для проектировщика, но и для заказчика. Ведь у каждой печи, у каждого расположения печи, у каждого варианта планировки есть свои особенности.

Как правильно сделать печь камин с водяным контуром?

Чтобы правильно выложить каминопечь, надо принимать во внимание все вышеперечисленное в статье. Я бы советовал избегать использования воды при отоплении дома печью, для этого надо детально проанализировать Вашу ситуацию.

Если все же встраивать регистр в кирпичную печь, то делать ее надо по типу котла. Для этого нужно делать полностью двухконтурную печь – футеровать шамотом не только топку камина, но и канал где находится регистр. Это повысит теплоемкость и надежность печи. Печь не будет бояться «перетопов», теплоноситель будет медленнее остывать, потому что снизится показатель отдачи тепла «от стенок»/«внутри» (теплоноситель).

Так же такие печи лучше делать гибридными, т.е. встраивать в систему с электрокотлом и термодатчиком – для поддержания температуры теплоносителя. Это оздоровит печь: уменьшит количество конденсата, упростит растопку холодной печи, да и печь не будет так остывать. В такой системе желательно делать давление и насос. Здесь мы уходим от полной автономности. К тому же если рассматривать электричество как дополнительное отопление, то его можно реализовать лучшим образом – чтобы не делать водяной контур. И при расчетах, получится что это может быть эффективнее и дешевле.

Получите бесплатно проект печи на моем сайте! Сохраняйте статью к себе, если была полезна. Так же есть полезное видео про печь с водяным контуром на нашем канале Youtube:

Источник: http://domspechkoy.ru/pech-kamin-s-vodyanym-konturom/

Создание кирпичной печи с водяным контуром для отопления дома своими руками

Печные отопительные контуры используют давно. Конструкция обогревает дом, состоящий из нескольких помещений. Но дальней комнате достается меньше тепла. Чтобы реализовать равномерное распределение тепловой энергии, дополнительно используют водяной контур с регистрами отопления. Организовать обогрев можно своими силами, главное, следовать инструкции.

Кирпичная печка с жидкостным контуром

Механизм работы

В обогревательном агрегате нагревательные элементы — теплообменник, скрытый в топочную или дымоход, непосредственно печная конструкция. Жидкость, пересекая регистр, поддается нагреванию. Вода по трубам достигает батарей. Отдает тепловую энергию. Циркуляция обеспечивается разницей температуры на входе, выходе.

Для равномерного распределения воды в отопительном контуре дополнительно устанавливают циркуляционный насос.

Водяной контур опрессовывается. Обеспечивается удаление пузырьков воздуха. После нагрева объем жидкости увеличивается. Во избежание взрыва обустраивают расширительный бак. Схемы обогрева закрытого типа могут иметь бачок в любом месте. Открытый тип отопления нуждается в высоком расположении бака.

Принцип работы печи с жидкостным контуром

Чтобы стравить давление, в системе используется автоматический воздухоотводчик. Через предохранительный клапан выпускаются излишки газа из теплового носителя. Для объединения агрегата, в комплекс безопасности включается манометр.

Печь с контуром циркуляции воды помогает экономить энергоресурсы.

Использование водяного контура с печью должно рассматриваться при проектировании здания.

Положительные, отрицательные стороны

Преимущества печного обогрева:

отопление реализуется старинным российским сырьем — дровами. Не требуется поставка газа, подведение электричества;
универсальность. Агрегат обогреет дом, подогреет воду;
можно применять устройство в виде камина.

Положительные стороны водяного контура:

равномерное распределение тепловой энергии;
объем тепловой отдачи воды больше конвекционного обогрева воздухом;
тепловой носитель можно доставить на любое расстояние, даже в удаленные помещения;
вода не причиняет урон организму;
вода не воспламеняется, безопасна.

инертность отопительного контура;
сложно регулировать температуру в комнате;
нужно постоянно закладывать топливо;
если нет воды, печь не работает;
высокая вероятность замерзания жидкости в контуре, если отопление отключено;
насыщенность теплоносителя кислородом вызывает повышение коррозийности. Образуется накипь внутри трубопровода.

Этапы работ

Чтобы самостоятельно сделать отопительную печную конструкцию из кирпича с водяным контуром, необходимо:

Сделать проект системы. Определить место расположения печи, трубопроводов, регистров отопления. Рассчитать мощность теплового обменника.
Приобрести, изготовить батареи.
Делать кирпичную печь с одновременным обустройством теплового обменника.
Монтировать водяной узел, включая трубопроводы, батареи, комплекс безопасности.
Проверить надежность работы системы отопления.

Про теплообменник

Самостоятельное обустройство кирпичной печи с водяным котлом отопления вынуждает учитывать много факторов. Грамотно рассчитать проект системы.

Обустроить жидкостный регистр в печи можно в:

полости очага;
дымоходе;
теле печи около очага.

Место теплообменника определяет форму, расходный материал:

медь. Эффективность достигается теплопроводностью. Медь плавится при низкой температуре, жидкость в контуре должна регулярно циркулировать;
жаропрочная сталь. Толщина 4-6 мм. Достижение долгой эксплуатации выполняется путем постоянного наличия воды в контуре;
нержавеющая сталь. Сложности возникают на этапе обработки материала.

Если расположить водяной контур в очаге, летом система будет постоянно поддаваться нагреву. Придется вывести регистры для снятия излишка тепловой энергии. Монтаж в дымоходе требует дополнительных заслонок, исключающих нагревание котельного оборудования летом. Тепловой обменник должен быть больше, чем встраиваемый аналог в очаг печи. Котел не должен способствовать снижению пропускных возможностей канала выведения угарного газа наружу.

Расчет мощности, размеров

Для эффективной работы отопительной печной системы нужно правильно рассчитать площадь, мощность батарей. Печь с водяным контуром требует только приблизительных расчетов.

Исследования показали, что для обогрева 10 кв. м площади потребуется 1 кВт мощности радиатора. С 1 кв. м теплообменника получаем 5-10 кВт тепловой энергии. Для определения мощности батареи берется в учет:

расположение змеевика;
топливо: уголь, дрова, паллеты. Уголь в процессе сгорания выделяет существенно больше тепловой энергии;
приблизительные температурные отметки очага, теплообменника;
средний температурный режим водяного контура;
коэффициент тепловой отдачи стройматериала змеевика.

После приведенного расчета, площадь змеевика рекомендуется повысить на 10-15 %. При сгорании топливного сырья мощность теплового обменника начинает понижаться.

Кладка отопительно-варочной печки

Перед работой необходимо сделать чертеж печи, подробный план-порядовку. Можно использовать готовые схематические решения. Популярна печка Кузнецова с радиатором, скрытым в дымоходный канал сбоку печи.

Печь Кузнецова

Стройматериалы

Для создания кирпичной печи подготавливаются:

бетон;
раствор;
огнеупорный шамотный, красный кирпич;
задвижки;
дверца для топки;
колосниковая решетка;
зольник.

Для теплового обменника потребуется:

металлический трубопровод сечением до 5 см, листовая сталь толщиной 3 мм.

Отводящие, подводящие коммуникационные линии выполняются из металлического трубопровода. Линии водяного контура подачи горячей воды по дому делают из полипропиленовых труб, батарей.

Схема, габариты печного агрегата

Технические параметры агрегата обогрева:

длина/ширина/ высота — 102х116х238см;
габариты теплообменника — 75х50х35 см;
мощность батареи — 6 кВт. Закладывать топливо придется дважды в день. Обогреть можно 60 кв. м дома.

Печь Внешнее исполнение печи в разрезе

Пошаговая инструкция кладки печи

Подробная инструкция по монтажу кирпичной печи:

Выполняется разметка печи. Заливается фундамент на 50 мм ниже будущего чистового полового покрытия. Для повышения надежности стоит выполнить армирование прутками. Нужно исключить соприкосновение печного фундамента и основания дома.
Как только фундамент полностью высохнет. Будет готов. Можно приступать к кладке кирпича по схеме-порядовке. Первые два шара выполняются из красного полнотелого материала на цементную смесь. Кладка призвана выровнять получившиеся неровности фундамента. Закладывается основание.

Фундамент

Соединение слоев выполняется глиняным раствором.

Правильно сделанный раствор не должен отличаться чрезмерной пластичностью, рассыпчатостью. Проверить смесь просто. Слепите небольшой шарик. Положите на ровную поверхность. Он должен слегка изменить форму, пойти мелкими трещинами. Рассыпаться не должен.

Толщина шовных соединений между отдельными рядами не должна превышать 5 мм. Чем меньше, тем поверхность конструкции будет однороднее. Теплоотдача лучше.
Расшивка выполняется сразу после укладки кирпича.

Кладка

Обустройство дверцы в топочную: перед установкой дверцы на кирпич, укладывается асбестовая плоска. В углах рамы располагается отожженная проволока длиной 0,4 м. Закрепление выполняется между кирпичными рядами. Схема сделает дверцу более надежной, иначе раствор раскрошится. Она выпадет из печи. Нужно проверить расположение дверцы строительным уровнем. Поверх кладется асбестовая полоска.
Топочная выкладывается шамотным огнеупорным кирпичом. Простой кирпич потрескается, распадется. Схематическое изображение шамотного стройматериала на эскизах выполняется желтым цветом.
Если нужна установка варочной поверхности, под плиту оставляют пазы. Сводятся к минимуму тепловые потери. Предотвращается задымление. Укладка плитки выполняется на раствор.
Собственноручно созданный тепловой обменник укладывается в дымоход на этапе кладки кирпичного слоя, который снабжается нижним штуцером. В топочную монтируется, когда выполняется укладка последнего шара топки. Расстояние между теплообменником и кирпичной кладкой должно быть в пределах 5-6 мм.
В дымоходе обустраиваются прочистные дверцы. Они удаляют накопившуюся сажу, иначе ухудшится нагрев. Дверей должно быть столько, чтобы обеспечить доступ к каждому участку дымоходного канала.
Вверху дымохода делается заслонка, шибер. Конструкция дымохода может выполняться из кирпича, что и печь. Можно приобрести готовые сендвич-панели. Нужно соблюдать правила соприкосновения трубопровода и крыши. Кирпичный дымоход делается с распашкой.

Промежуток между металлическими деталями, склонными к нагреву, и сгораемой конструкцией — не менее 0,25 м. При пересечении перекрытий укладывается изоляционный материал (базальтовое волокно).

После полного высыхания отопительной конструкции, необходимо несколько раз прогреть, не достигая высоких температурных режимов. Контролируется тяга, устойчивость горения деревянного сырья, отсутствие задымления, утечек. Можно приступать к монтажу внешнего водяного контура. После пуска жидкости печь пригодна к работе.

Печное отопление используют много веков. Системы отопления усовершенствовали. Для равномерного прогрева дома используют водяной контур с батареями отопления. Сделать обогрев для частного дома можно своими силами. Главное, следовать инструкции.

Изготовление кирпичной печи с водяной системой обогрева:

Источник: http://laminatepol.ru/33728-sozdanie-kirpichnoj-pechi-s-vodyanym-konturom-dlya-otopleniya-doma-svoimi-rukami.html

02.05.2020

Мощный светодиодный светильник своими руками — разработка, установка Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по... →

Стена под кирпич своими рукам

02.05.2020

ТОП-10 способов имитации кирпичной стены своими руками В последнее время дизайнеры часто в оформлении интерьера используют кирпичную кладку. Не всегда получается ее создать, но выход из положения есть – имитация. В интерьере квартиры Кирпич является распространенным... →

Замена умывальника и смесителя своими руками

02.05.2020

Замена смесителя своими руками Замена смесителя не представляет особой сложности, я уже писал как заменить смеситель в ванной, теперь, расскажу как делается замена смесителя своими руками на умывальнике , или раковине , в зависимости от того, как Вы это называете. →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Печи с водяным контуром своими руками

Печь из кирпича с котлом водяного отопления своими руками

Способ работы и конструкция

Плюсы и минусы отопления с водяным контуром

Типы систем

Принудительная циркуляция

Естественная циркуляция

Подключение печи к системе водяного отопления

Расчет мощности и размеров теплообменников

Как сделать печь своими руками

Как сделать водяное отопление от печи на дровах – пошаговое руководство

Способы оснащения печей водяным контуром

Основные виды

Как обеспечить оптимальный температурный режим

Подготовка к строительным работам

Что необходимо для хорошей эффективности

Технология установки водяного отопления в обычную печь на дровах

Рекомендации к проведению строительных мероприятий

Кирпичная печь с водяным контуром для отопления дома своими руками

Принцип работы

Преимущества и недостатки

Этапы работ

Про теплообменник

Расчет мощности и размеров

Сооружение отопительно-варочной печи с водяным контуром своими руками

Расходные материалы

Схема и размеры будущей печи

Описание кладки печи с водяным контуром

Вывод

Как сделать печь для отопления дома с водяным контуром

Способы решения задачи

Плюсы и минусы различных теплообменников

Расчет размеров регистра

Встраиваем бак в кирпичную печь

Делаем контур для стальной печки

Заключение

Принцип работы и характеристики печей отопительные с водяным контуром

Как работает печь

Типичные схемы подключения камина к отопительной системе

Змеевики из листовой стали

Достоинства и недостатки отопления печью

Принцип работы отопительных печей

Как устроены камины с воздуховодами

В чём уникальность конструкции каменных печей

Требования при монтаже

Особенности выбора печи-камина

В частности:

Чугунные печи с водяным контуром

Что нужно учесть при выборе и устройстве печи?

В чем суть проблемы

Как сделать печное отопление в частном доме

Водяное печное отопление

Воздушное печное отопление

Паровое печное отопление

Как повысить КПД печки

Печь и СО

Еще о сложностях с кирпичом

О печах на тлении

Какие печи подходят для отопления дома

Выбор теплоносителя

Монтаж

Особенности печей с водяным контуром

Предотвращение перемерзания системы отопления

Выбор материалов для печи

Конструкция печей с водяным отоплением

Ответы на часто задаваемые вопросы

Правильное размещение печи

Как правильно сделать фундамент под печь

Достоинства и недостатки системы

Советы по выбору печи

Устройство каминов с водяным контуром

Печи-камины

Камины

Пеллетные камины

Камин своими руками

Водяное отопление

Открытый вид

Закрытый вид

САМОДЕЛКИН ДРУГ

Печь бубафоня с водяным контуром
