Ремонт газовых котлов своими руками

Порядок ремонта газовых котлов

Несмотря на достойное качество котлов от современных производителей, в процессе длительной эксплуатации они могут выходить из строя и тогда может потребоваться ремонт газовых котлов. Бесспорно, лучше всего в этом случае обращаться за помощью к профильным специалистам или пользоваться сервисной гарантией. Но если такая возможность исключена – некоторые неполадки можно устранить своими руками.

Именно о том, как это сделать безопасно и с минимальными затратами, а также на какие нюансы обратить особое внимание и пойдет здесь речь.

Причины поломок газовых котлов

Автономное газовое отопление обеспечивает людям комфорт и тепло. «Сердцем» всей системы можно смело назвать котел, неисправности в работе которого могут негативно повлиять на работу оборудования или приостановить его функционирование полностью.

Котлы, работающие от газа, могут выходить из строя по нескольким причинам:

  • сбой настроек;
  • повреждение запорной арматуры;
  • не работает насос;
  • плохая работа вытяжки;
  • засорение дымохода, влекущее за собой срабатывание специального датчика тяги;
  • нарушение правил эксплуатации и техники безопасности;
  • низкое качество комплектующих;
  • нарушение при подаче питания из-за падения давления газа;
  • механические повреждения и др.

Также ремонт газовых котлов требуется при дефектах элементов управления и защитных систем агрегата.

Особенности поломок

Какими бы не были неполадки: мелкими или затратными, их необходимо качественно и оперативно устранить, ведь нарушения в работе газового оборудования могут стать причиной не только аварийных ситуаций, но и взрывов.

Специалисты классифицируют поломки газовых агрегатов таким образом:

  1. Явные или скрытые – зависит от легкости обнаружения дефекта.
  2. Независимые и зависимые, то есть, влекущие за собой целый ряд дальнейших неполадок.
  3. Внезапные или постепенные, то есть появившиеся после длительной эксплуатации или проявившие себя без видимой причины, неожиданно.
  4. Окончательные или перемежающиеся.

Если пользователь заметил явные признаки поломки: например, слишком долго греется вода, не работает какая-то мелкая деталь или появились нетипичные звуки, то не стоит ждать полной остановки работы агрегата, лучше поскорее заняться его ремонтом, не доводя до крайности.

Согласно статистике, порядка 90% неполадок котла можно определить при визуальном осмотре отопительной системы. Большинство дефектов устраняется без особого труда, только немногие из них требуют вмешательства в условиях сервисного центра.

Тестирование оборудования и его углубленная диагностика считается задачей, которую в состоянии осуществить лишь аттестованные специалисты. Они же помогут проанализировать экономическую целесообразность ремонтно-восстановительных работ и обеспечат ремонт и регулярное обслуживание газовых котлов. Довольно распространены ситуации, когда замена деталей и ремонт агрегата практически сопоставимы по затратам с покупкой нового котла. Чаще всего это касается дешевых, маломощных или не слишком качественных устройств настенного типа.

Покупка нового, более экономичного оборудования будет оправдана также в случае морального устаревания котла.

Классификация ремонтных работ

Очень важно вовремя производить плановые осмотры и своевременное техническое обслуживание газовой отопительной системы, что минимизирует возможные затраты и обеспечит долгосрочность работы оборудования. Техобслуживание, предусмотренное производителем в рамках определенного временного отрезка, в отличие от ремонтных работ, производится для нормально функционирующей отопительной техники. Иногда возможны замены мелких деталей.

Если дело дошло до ремонта, то выделяют следующие его типы:

  1. Капитальный, влекущий за собой значительные денежные затраты и большой объем работы. Предусматривает замену морально устаревшего и неисправного оборудования.
  2. Текущий, целью которого считается поддержание работоспособности техники и устранение возможных технических дефектов.
  3. Предупредительно-плановое обслуживание котлов, которое производится в четко установленные сроки (это касается деталей системы, которые, согласно документам, должны выйти из строя раньше других элементов из-за ограниченного ресурса использования).
  4. Восстановительный ремонт газовых котлов, при котором промывают систему, а также прочищают электроды, теплообменник и т.д.

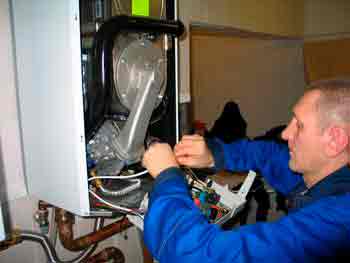

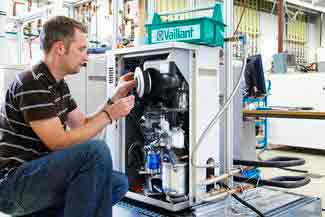

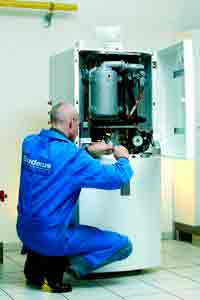

Самостоятельный ремонт оборудования

Покупка любого отопительного котла сопровождается выдачей инструкций и технической документации, без которой не обойтись в случае с ремонтом техники. В инструкции, как правило, всегда приведен список самых распространенных неполадок и методы их устранения.

Современная техника оснащена специальными датчиками и элементами, контролирующими правильность работы. Именно поэтому в подавляющей большинстве случаев защитные системы вовремя срабатывают, чем предотвращают массу проблем.

Специалисты утверждают, что ремонт газового котла своими руками оправдан лишь в случаях, описанных в сопровождающих технику документах, то есть если дефект четко обозначен и не требует сложных манипуляций.

Все остальные варианты поломок требуют теоретической базы, практических навыков, а зачастую и применения высокотехнологичного специализированного оборудования.

Важно: к поломкам газовых котлов нельзя относиться халатно, это может повлечь угрозу жизни пользователя из-за выхлопов угарного газа или возгорания!

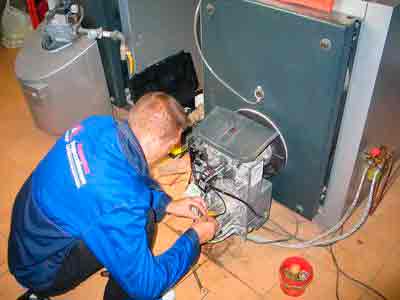

Способы устранения неполадок

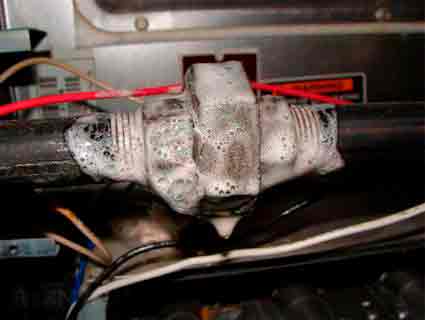

  • При обнаружении запаха гари или газа следует сразу открыть двери и окна. Скорее всего, вышел из строя датчик горения, отреагировавший на сигнал аварийного термостата. Необходимо отключить котел, позволить ему полностью остыть, затем проверить качество тяги и попробовать запустить агрегат. Если ничего не получается – не стоит рисковать, лучше сразу вызвать газовщиков.

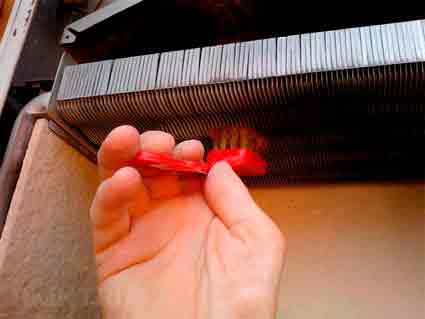

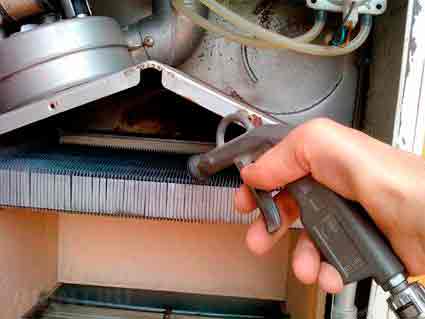

  • Если проблема в загрязненном теплообменнике, то неполадка даст о себе знать перегревом котла. Теплообменник в этом случае очищают и тестируют работу оборудования заново. Если нагревание котла осталось на прежнем уровне, то, вероятно, некорректно функционирует автоматика.

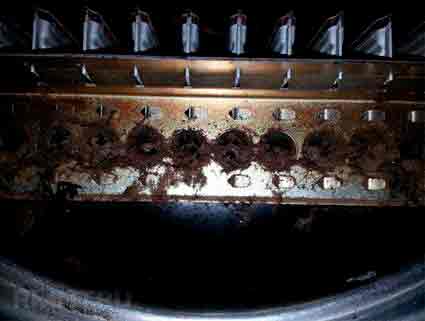

  • Засоренная колонка проявляет себя затуханием пламени. Можно очистить ее своими руками, согласно инструкции.

  • Засоренный патрубок для подачи топлива также часто засоряется и требует прочистки. Для этого его отсоединяют, промывают, высушивают и присоединяют к котлу.

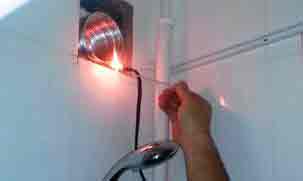

  • Проверка тяги осуществляется только в том случае, если есть абсолютная уверенность в том, что в доме нет запаха газа. Поднесенная к дымоходу полоска газеты послужит своеобразным «лакмусом»: если тяги нет – бумага останется неподвижной. Эта неполадка требует безотлагательного вызова профессионала!

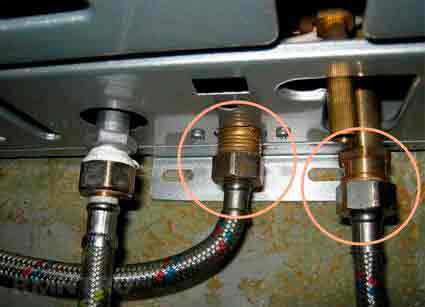

  • Если газовый отопительный котел потек, т.е. выделилась жидкость из предохранительно-обратной заслонки, это сигнализирует о превышении давления в системе. Дефект устраняется с помощью регулировки подачи воды. Также котел может протекать из-за разгерметизации швов. В этом случае необходима помощь специалистов-газовщиков.

  • Если стала заметна излишняя конденсация, значит котел пора утеплить или оборудовать в помещении, где он расположен, дополнительный источник вентиляции.
  • Постоянный чрезмерный гул котла говорит о плохой звукоизоляции, а периодический – о загрязнении первичного теплообменника.
  • Топливные насосы чаще всего не работают по причине повреждения кабеля, который достаточно просто заменить на новый.
  • Обслуживание газовых котлов предполагает особое внимание к их профилактике, а также гарантирует выезд специалиста при возникновении любых спорных вопросов.

Источник: http://x-teplo.ru/otoplenie/kotly/remont-gazovyx.html

Возможен ли ремонт газовых котлов на дому своими руками?

Газовые котельные установки являются наиболее востребованными устройствами для отопления и создания ГВС частных и многоквартирных домов. Данное оборудование функционально, надежно и при должном уходе может служить своему владельцу не одно десятилетие. Но, любая техника имеет неприятное свойство ломаться, причем в самый неподходящий момент.

Согласно правилам безопасности ремонт газовых котлов должен производить персонал, прошедший обучение и имеющий на это допуск газового хозяйства. Бывают случаи когда мастера по ремонту газовых котлов нет «под рукой» или поломка котельной установки не связана с «газовыми компонентами» системы отопления (СО). Зная основные причины поломок газового котла, всегда можно сделать его ремонт собственными силами, не привлекая к данному процессу дорогостоящих специалистов.

  1. Что нужно знать?
  2. Теплообменник
  3. Воздушная турбина
  4. Сбой настроек
  5. Почему котел не включается?

Что нужно знать?

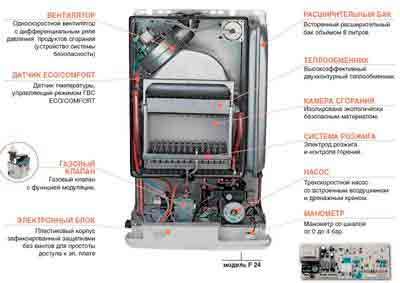

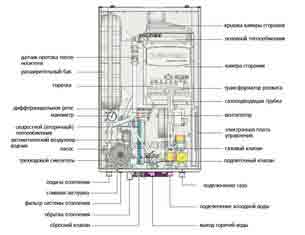

Перед тем как приступить к самостоятельному ремонту газового котла на дому, необходимо ознакомиться с основными компонентами котельной установки и автоматики, так как именно группа безопасности чаще всего является причиной выхода из строя газового котла.

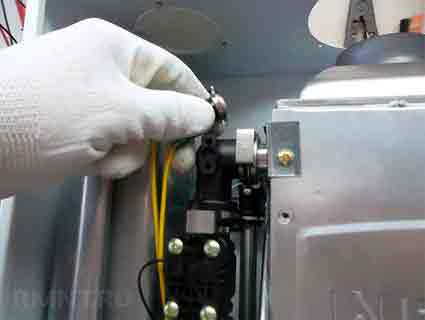

  1. Сенсор тяги — реагирует на изменение температуры отходящих газов. Срабатывание автоматики котла из-за отсутствия тяги происходит при повышении температуры отработанных газов свыше 75°С.
  2. Предохранительный, или, как его называют специалисты – подрывной клапан. Данный прибор сбрасывает излишки теплоносителя при превышении установленного порога давления.
  3. Термостат (предельный). Даже по названию понятно назначение устройства: контроль за максимальной температурой теплоносителя в контуре котельной установки.
  4. Электрод, отвечающий за контроль пламени в камере сгорания. При отсутствии пламени, камера сгорания наполняется газом. Даже одной искры достаточно, чтобы произошел взрыв котельной установки. Чтобы это не произошло, электрод дает команду на контроллер, а тот, в свою очередь, управляет газовым клапаном, перекрывая подачу топлива на горелку.

В турбированном отопительном оборудовании устанавливается еще один элемент, принадлежащий к группе безопасности – это моностат, который отвечает за скорость отведения отработанных газов. Данное устройство очень полезно при ухудшении дымоотведения из-за забитого дымохода или выхода из строя воздушной турбины.

Важно! За правильную работу газового котла отвечает автоматика. Мы настоятельно не рекомендуем производить ремонт автоматики, замену ее компонентов и настройку их работы самостоятельно. Ремонт и обслуживание газовых котлов лучше всего доверить специалистам.

Существует перечень неполадок в газовых котлах, с устранением большинства из которых сможет справиться любой домашний мастер.

Важно! Если вы почувствовали запах газа или заметили задымленность в котельном помещении, немедленно перекройте подачу газа на котельную установку, обесточьте оборудование, откройте окна и покиньте комнату до приезда специалистов газовой службы.

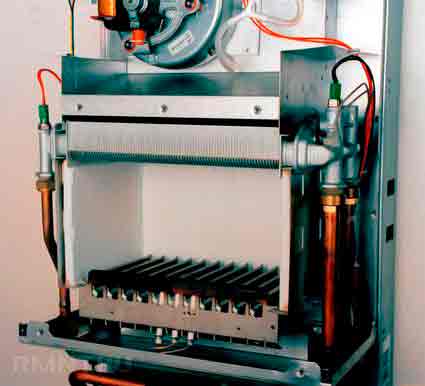

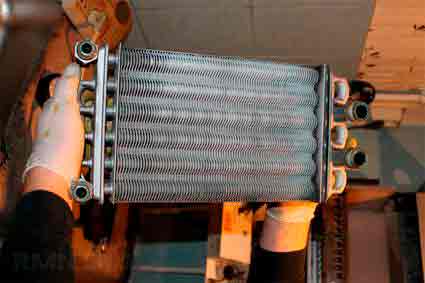

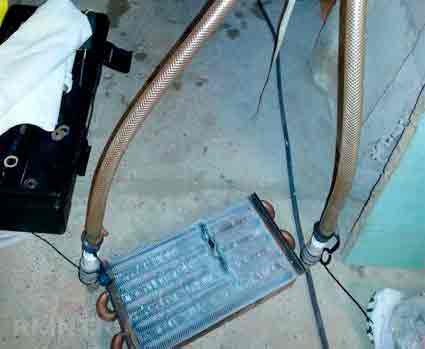

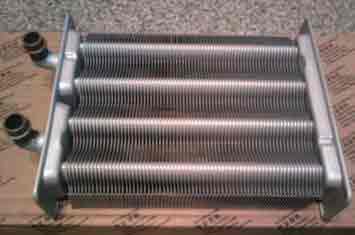

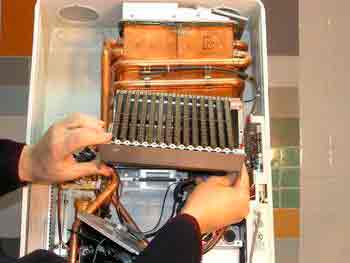

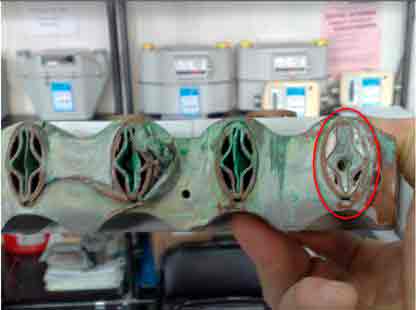

Теплообменник

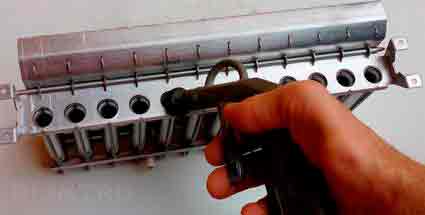

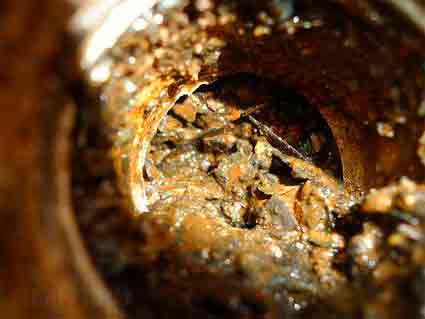

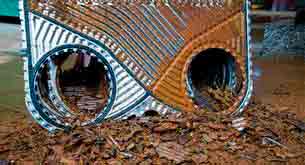

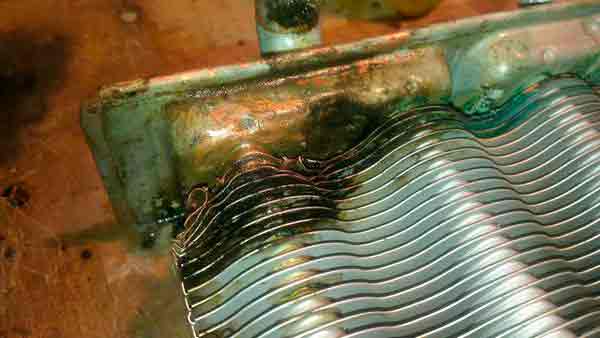

Специалисты по праву считают теплообменник – компонентом, наиболее нуждающимся в обслуживании. Первая проблема заключается в оседании сажи на змеевик, которая значительно снижает теплообмен. Вторая проблема более серьезная – накипь, которая (при использовании жесткой воды) оседая на внутренних поверхностях трубопровода, уменьшает его проходное сечение, а, следовательно, и циркуляцию теплоносителя.

С уменьшением сечения змеевика значительно возрастает:

  • динамическое давление в котельном контуре (вызывает проблемы с уплотнителями и течи в местах соединения трубопровода и элементов).
  • нагрузка на циркуляционный насос (может привести к полному выходу из строя).

Самостоятельный ремонт газовых котлов отопления необходимо начинать с чистки теплообменника от сажи. Для проведения данной операции следует «вооружиться» малярной кистью и металлической губкой (кухонного образца).

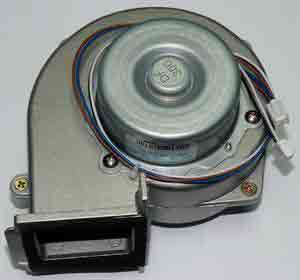

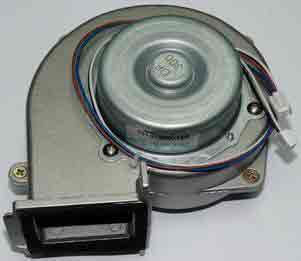

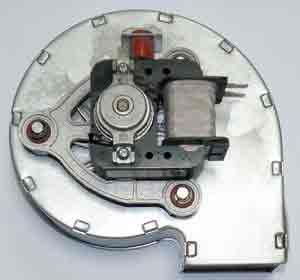

Воздушная турбина

Подшипники – это наиболее проблемная часть любого вентилятора. Из-за увеличения коэффициента трения в подшипнике, увеличивается нагрев и значительно снижается скорость вращения ротора, а следовательно и лопастей. Есть и другая причина нагрева корпуса сопряженного со снижением производительности воздушной турбины – межвитковое замыкание.

В первом случае, ремонт можно провести своими руками, раскрутив устройство и смазав подшипник «графиткой», или любой другой устойчивой к высоким температурам смазкой. В случае проблем с обмоткой двигателя, решить данный вопрос без вмешательства специалистов вряд ли получится.

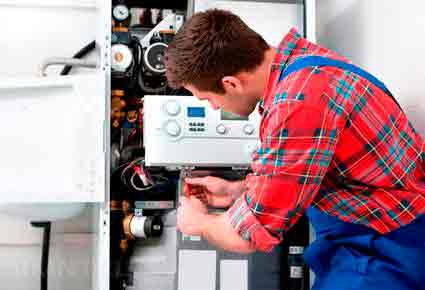

Сбой настроек

Настройки – это «беда», которая может коснуться владельцев практически всех энергозависимых котельных установок, независимо от производителя и марки оборудования. Проблема может быть в перепаде напряжения, которая привела к сбою настроек. Но, чаще всего – котел начинает работать неадекватно после вмешательства владельца или «горе-ремонтников» из ближайшей мастерской.

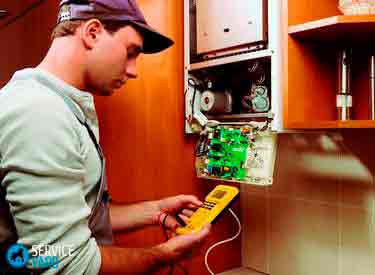

Совет: Самостоятельный ремонт платы управления газового котла – это дело неблагодарное: любая проблема, связанная с электроникой, может привести к выходу из строя котельной установки или, чего хуже, к аварийной ситуации. Доверьте грамотную настройку работы котла профессионалам.

Почему котел не включается?

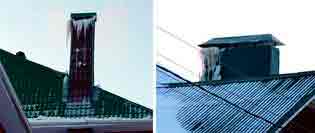

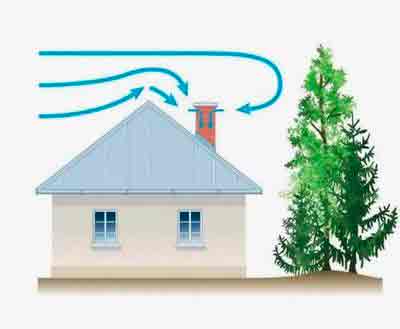

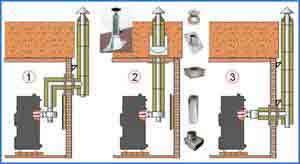

Достаточно часто котел не запускается из-за забитого дымохода. Решить проблему просто разобрав дымоотвод на составляющие, и очистив их от мусора и сажи.

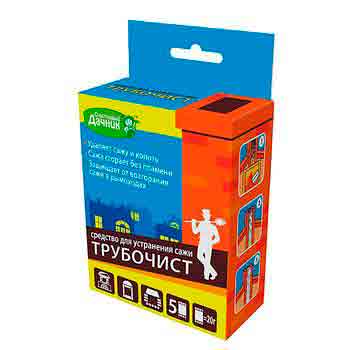

Совет: если вы не хотите отмывать от сажи мебель, полы, стены и потолки котельного помещения, а также забежавшего в комнату кота, все операции по разборке и чистке выполняйте при включенном пылесосе.

Котел может не включаться из-за выхода из строя или некорректной работы газового клапана. Провести диагностику можно достаточно просто: необходимо определить, подключен ли котел к электросети и поступает ли газ на горелку. Если все в порядке, то проблема в плате управления либо в клапане. Ремонт газового клапана газового котла своими руками – это операция хоть и не самая сложная, но крайне ответственная, доверить которую можно только профессионалам.

И в качестве заключения: следует помнить, что лучшей мерой по предотвращению поломок котла является регулярная профилактика. Лучше всего ее делать два раза в год: до и после отопительного сезона.

Источник: http://ventilationpro.ru/sistemy-otopleniya/gazovoe-otoplenie/vozmozhen-li-remont-gazovykh-kotlov-na-domu-svoimi-rukami.html

Ремонт газового котла своими руками

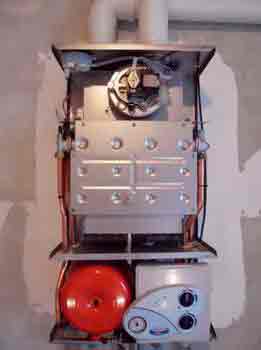

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

Аппарат состоит из следующих узлов и деталей: бака — теплообменника, основной горелки, блока запальной горелки с установленными в нем термопарой и электродом розжига, комбинированного газового клапана (многофункционального регулятора), тягостабилизатора, деталей облицовки.

В верхней части бака — теплообменника установлен датчик терморегулятора, соединенный капиллярной трубкой с исполнительным устройством терморегулирующего клапана (система «сильфон — термобаллон»), и датчик термометра

Особенностью конструкции комбинированного клапана 630 EUROSIT является наличие устройства стабилизации выходного давления газа, а также совмещение управления клапаном в одной рукоятке с обозначением положений соответствующими символами и цифрами на её торце и указателем на крышке клапана. Зависимость температуры нагреваемой воды от положения шкалы рукоятки управления представлена ниже:

Принцип действия регулятора температуры основан на расширении жидкости при нагреве. Рабочая жидкость, нагреваясь в датчике (термобаллоне) от воды в баке — теплообменнике, нагреваемой за счет сгорания природного газа, расширяется и перетекает по капиллярной трубке в сильфон, преобразующий объёмное расширение в линейное перемещение механизма, приводящего в действие систему двух клапанов (мгновенного и дозирующего). В конструкции механизма предусмотрена защита от термической перегрузки, что предохраняет систему «сильфон — термобаллон» от повреждения и разгерметизации.

  1. При установке требуемой температуры воды в аппарате рукояткой управления на повышение сначала открывается мгновенный (щелчковый) клапан, затем дозирующий.
  2. При достижении температуры воды в аппарате установленного значения плавно прикрывается дозирующий клапан, переводя основную горелку в режим «малый газ».
  3. При повышении температуры сверх заданной срабатывает мгновенный (щелчковый) клапан, полностью перекрывая газ на основную горелку.
  4. При отсутствии тяги в дымоходе отходящие из топки газы нагревают датчик тяги, датчик срабатывает, размыкая нормально замкнутые контакты цепи термопары. Электромагнитный (входной) клапан закрывается и перекрывает доступ газа на основную и запальную горелки. Датчик тяги рассчитан на срабатывание за время отсутствия тяги не менее 10 сек.
  5. При прекращении подачи газа из сети запальная горелка мгновенно гаснет, термопара остывает, электромагнитный клапан закрывается, перекрывая доступ газа к основной и запальной горелкам. При возобновлении подачи газа проход через аппарат полностью перекрыт.
  6. При снижении давления газа в сети ниже 0,65 кПа давление газа на запальной горелке также упадет, ЭДС термопары снизится до величины, недостаточной для удержания клапана. Электромагнитный клапан закроется и перекроет доступ газа к горелкам.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

К обслуживанию аппарата допускаются лица, изучившие настоящий паспорт.

Монтаж и эксплуатация аппаратов должны соответствовать требованиям «Правил устройства и безопасности эксплуатации водогрейных котлов, водонагревателей и паровых котлов с избыточным давлением», а также требованиям «Правил безопасности систем газораспределения и газопотребления. ПБ 12 — 529», утвержденных Госгортехнадзором России.

Эксплуатация аппаратов должна осуществляться согласно «Правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей ППБ — 01 — 03».

Работа аппарата разрешается только с исправной автоматикой безопасности и терморегулирования.

Газовая автоматика безопасности должна обеспечивать:

  1. Уменьшение подачи газа при достижении температуры воды в отопительной системе заданного значения.
  2. Отключение подачи газа на основную горелку при превышении заданной температуры нагрева.
  3. Отключение подачи газа в аппарат в следующих случаях:
    • при прекращении подачи газа на аппарат (за время не более 60 сек);
    • при отсутствии разрежения тяги или в топке котла (за время не менее чем 10 сек и не более чем 60 сек);
    • при погасании факела запальной горелки (за время не более 60 сек.).

При эксплуатации аппарата температура горячей воды не должна превышать 95 °С.

Запрещается:

  1. эксплуатировать аппарат при частично заполненной водой системе отопления;
  2. применять в качестве теплоносителя вместо воды другие жидкости**;
  3. устанавливать запорно — регулирующую арматуру на подающей линии и трубопроводе, соединяющем систему отопления с расширительным баком;
  4. эксплуатировать аппарат при утечке газа через соединения газопровода;
  5. применять открытое пламя для обнаружения утечек газа;
  6. эксплуатировать аппарат при неисправности газовой сети, дымохода или автоматики;
  7. самостоятельно устранять неисправности в работе аппарата;
  8. вносить какие-либо конструктивные изменения в аппарат, газопровод и систему отопления.

При неработающем аппарате все газовые краны: перед горелкой и на газопроводе перед аппаратом — должны быть в закрытом положении (ручка крана перпендикулярна газопроводу).

Обо всех неполадках при работе аппарата на газе необходимо немедленно сообщить аварийной службе эксплуатационного предприятия газового хозяйства.

В случае обнаружения в помещении газа следует немедленно прекратить его подачу, проветрить все помещения и вызвать аварийную или ремонтную службу. До устранения неисправности запрещается в помещении зажигать спички, курить, применять

** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов») согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию.

Производитель оставляет за собой право вносить изменения в конструкцию и внешний вид изделия.
Настоящая техническая документация может отличаться от описания выше, смотрите руководство по эксплуатацие вложенное каждый котел при покупке.

Из чего состоит автоматика для газовых котлов отопления АОГВ

Стандартная автоматическая система должна иметь несколько основных элементов.

Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:

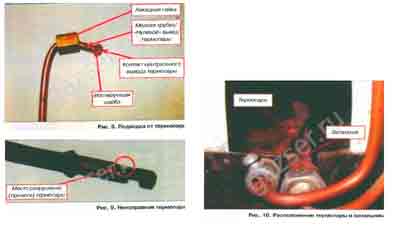

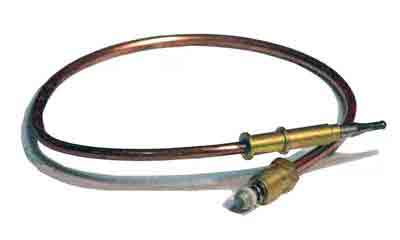

  • За счет напряжения, которое возникает при нагреве термопары.
  • За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).

Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.

В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.

Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.

Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.

Автоматика для газовых котлов отопления не позволяет включить подачу газа, если сбиваются показатели эффективности работы оборудования, возникает малейшая поломка или разгерметизация труб.

Дополнительные элементы и возможности автоматики

В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.

Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.

Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

Отличительные характеристики котлов

Среди покупателей особой популярностью пользуются котлы модели Универсал и Эконом. Есть значительные отличия в технических характеристиках АОГВ 116 этих серий. Версия Эконом изготавливается с использованием российской автоматики, управлять этим агрегатом можно с помощью электромагнитного клапана и ручки регулятора температуры. К ним подключены датчик тяги и термопара — один из важнейших элементов устройства.

Котёл АОГВ 11.6 серии Универсал производится на основе итальянской автоматики
. Агрегат отличается наличием автоматического терморегулятора и пьезорозжига. Устройство можно включить, нажав всего одну кнопку, при этом нет никакой привязанности к сетям электроэнергии.

Особенности АОГВ

Аббревиатура АОГВ расшифровывается просто — аппарат отопительный газовый водонагревательный. Число после букв указывает на мощность модели, то есть котёл АОГВ 116 — это агрегат в 11,6 кВт соответственно.

В технических характеристиках АОГВ 11 6 3 указано то, что котёл предназначен для обогрева жилого частного дома, гаража или небольшого хозяйственного помещения. Модель представлена только в напольном варианте, бытовые агрегаты обладают мощностью в пределах 11-29 кВт. Топливо, которое используется для работы устройства, это природный газ.

В нижней части котла находится теплообменник, под ним расположена газовая горелка. Именно она нагревает воду. Агрегат можно переоборудовать
для использования сжиженного газа. Для изготовления корпуса прибора используется сталь высокого качества. Теплообменник изготовлен из трубок, что обеспечивает высокий коэффициент полезного действия устройства.

В этом видео вы узнаете, как зажигать котёл АОГВ 11.5

На задней части находятся два штуцера для входа и выхода. Верхний работает с прямой линией, нижний — с обратной. Верхняя часть корпуса крепится к дымоходу, его диаметр должен превышать 12 см. Производители выпускают два вида котлов — одно- и двухконтурные котлы . Последние предназначены не только для отопления, но и для нагрева воды.

Преимущества и недостатки

Среди всех характеристик котла АОГВ 11.6 выделяют его основные достоинства и недостатки. Отмечают несколько основных преимуществ:

  • возможность использования природного и сжиженного газа в качестве топлива;
  • энергетическая независимость;
  • совместимость с любым материалом системы;
  • бесперебойная работа с естественной и принудительной циркуляцией.

Агрегат можно подключать к любой системе отопления. Она может быть изготовлена из чугуна, металлопластика, полипропилена или стали. Именно поэтому такие котлы считают универсальными. Выделяют также некоторые недостатки устройств:

  • серия Эконом изготовлена с использованием устаревших деталей;
  • при поломке мастерам трудно найти подходящие детали;
  • по сравнению с другими агрегатами эта версия имеет довольно высокую цену.

Так как котлы Эконом производят с использованием элементов, изготовленных по образцам советских инженеров, их очень трудно заменить при ремонте. Лучше не приобретать самые дешёвые варианты
, а остановить свой выбор на Универсале. Хотя в случае покупки моделей с импортными деталями также возникают трудности, так как их нет в наличии на отечественном рынке. Придётся заказывать замену повреждённым элементам непосредственно у производителя. Средняя стоимость котлов составляет 11-17 тысяч рублей, что значительно превышает цену агрегатов других производителей.

Газовые котлы АКГВ

Аббревиатура Боринского газового оборудования серии АКГВ расшифровывается как аппарат комбинированный газовый с водяным контуром. По сути, это тот же АОГВ только со встроенным вторым змеевиком для системы ГВС. Особенность линейки:

  • негерметичная камера горения;
  • два змеевика – отопление + ГВС;
  • энергонезависимая автоматика.

Эта линейка также оснащена датчиками, которые предотвращают перегрев теплоносителя, выключают котел, если пропадает тяга в дымоходе или гаснет пламя фитиля. Установлен стабилизатор давления газа и фильтр механической очистки, что положительно отражается на эксплуатации нагревателя. Горелка сделана из нержавеющей стали, оба змеевика медные. Характеристики, принцип работы котла и защитных механизмов такой же, как и в линейке Боринского газового оборудования АОГВ. Топливо – только природный газ. Все модели напольные.

Особого внимания требует контур ГВС. В паспорте изделия указано, что нельзя допускать нагрева воды для хозяйственных нужд прямо из водопровода. То есть, транзитом, как например, в парапетных котлах, воду греть не получится. Из-за этого на стенках змеевика будет образовываться накипь, в результате чего снизится теплообмен, уменьшиться условный проход (вплоть до полного прекращения циркуляции), змеевик прогорит. Выход только один – установка в системе отопления бойлера косвенного нагрева.

Серия АКГВ

Здесь также представлены напольные котлы с двухконтурной системой отопления. Для котлов этой серии нужна качественная вентиляция, которая будет удалять продукты горения, и отдельное помещение. Правда, как показывают отзывы о моделях этой серии, купить газовый котел можно и для установки на кухне.

  • Мощность горелки в данных агрегатах варьируется от 11,5 до 29 кВт. Самая популярная модель имеет мощность в 17 кВт и обогревает помещение в 150 кв. метров
  • Оснащен котел битермическим теплообменником – внутри бака установлен змеевик, который отвечает за нагрев воды до нужной температуры
  • Горелка прибора имеет антикоррозийные свойства
  • Оснащено оборудование для отопления терморегулятором, системой контроля температуры и контролем подачи газа и тяги в системе

Также серия АКГВ отличается тем, что внешние стенки в процессе работы не нагреваются, а при резких порывах ветра тяга не исчезнет благодаря специальному стабилизирующему элементу.

Купить боринский котел отопления серии АКГВ можно за 250 у.е., а купить боринские газовые котлы отопления с более высокой мощностью в 23 кВт можно за 360 долларов. Что говорят отзывы о мощной модели котла отопления АКГВ 23?

Анастасия, 32 года:

Радует, что эта модель относится к энергонезависимым, с постоянными отключениями света у родителей вечно проблема. Воду нагревает тоже неплохо, но не скажу, что напора хватает на все нужды – посуду помыть хватит».

3. Серия АОГВ – здесь представлены газовые одноконтурные котлы, предназначенные для отопления помещений. Приборы этой серии – это напольные агрегаты, работающие на природном газе.

Изготавливаются модели АОГВ в цилиндрическом корпусе и представлены несколькими «подсериями»- эконом вариантом с блоком управления российского производства, универсальным прибором с блоком управления от итальянских брендов и комфортным агрегатом, где автоматика представлена немецким производителем.

  • Напольные газовые котлы боринские АОГВ имеют тепловую мощность от 11,5 до 29 кВт.
  • Предназначены для обогрева помещений от 40 (при минимальной мощности) до 250 кв. метров (максимальная мощность котла).
  • Оснащены газовые котлы автоматической системой прекращения подачи газа при отсутствии тяги и запала на горелке.
  • Укомплектованы терморегулятором с диапазоном температур до +95 градусов.

Купить боринский котел серии АОГВ можно за 220 у.е. – такая модель будет иметь минимальную мощность, агрегат для большого дома с максимальной мощностью обойдется в 450-490 долларов. Посмотрим на отзывы о модели среднего ценового диапазона с мощностью в 23 кВт.

Александр, 37 лет:

В общем, купил модель с итальянской автоматикой для своих 150 квадратов. Хочу сказать, что КПД действительно около 90%, а расход газа небольшой – где-то 1,7 кг/час (баллонный). Я аппаратом доволен и уже полгода никак не нарадуюсь».

4. Серия КОВ – это одноконтурные напольные котлы, которые отличаются большой мощностью и предназначены для отопления внушительных помещений.

  • Боринские котлы КОВ имеют мощность от 30 до 63 кВт;
  • Оснащены автоматикой от итальянского производителя;
  • Предназначены для отопления площади от 250 до 750 кв. метров;
  • Оснащены газовые котлы системой защиты при отсутствии тяги, прекращения подачи газа и отсутствия запала на горелке.

Купить боринский котел с мощностью в 30 кВт можно за 600-660 у.е., котел с мощностью в 50 кВт для помещения в 500 квадратов обойдется в 820-860 долларов.

Выбираем котел «Борино»

Прежде чем купить боринский газовый котел, определитесь с тем, для чего он вам нужен – будет он выполнять лишь функцию отопления, или же вам необходима двухконтурная модель.

  1. Посмотрите на мощность – если дом у вас утеплен, можете выбирать котел соизмеримый с площадью дома. Если же дом у вас «холодный», берите модель с «запасом мощности»
  2. Посмотрите на автоматику – все напольные котлы оснащены системой защиты, но вот сама автоматика может быть отечественного или зарубежного производства
  3. Посмотрите на камеру сгорания и воздухоотвод – камера может быть закрытой и открытой, работать на природном газе и от баллона. Некоторые модели могут требовать замены форсунок для работы на сжиженном газе.

Источник: http://mr-build.ru/newteplo/kak-vklucit-aogv-borinskoe.html

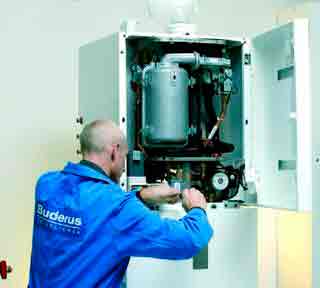

Ремонт газового котла своими руками

Многие неисправности газового котла можно устранить своими руками, не прибегая к дорогостоящим услугам газовой службы или не менее дорогих частных специалистов по обслуживанию и наладке газового оборудования. Единственное правило, о котором сразу оговоримся, нужно понимать, что делаешь, и с какой целью.

Сезонное обслуживание

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку.

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

  • теплообменника;
  • горелки;
  • запальника при его наличии.

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Важно! Любые работы на котле производятся при закрытом газовом кране.

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Проверяем места уплотнений и возможных протечек газа методом обмыливания. При наличии нормальной тяги производят пробный пуск котла, который должен быть заполнен теплоносителем. Параллельно с выполнением работ по очистке котла проводят его визуальный осмотр на предмет механических повреждений и протечек теплоносителя. На этом сезонное обслуживание можно считать завершённым.

Очистка теплообменника

Производится раствором соляной кислоты, приобретаемым в торговой сети и предназначенным именно для этой цели. Очистка производится для основных теплообменников настенных газовых котлов и теплообменников приготовления горячей воды. Сечение каналов таких теплообменников мало, из-за чего они подвержены загрязнениям солевыми отложениями.

Очистка водяной рубашки напольных газовых котлов, как правило, не производится. Для выполнения очистки необходимо снять теплообменник. Для этого снимают кожух котла, откручивают подводящие трубки к теплообменнику, предварительно слив из котла воду.

Вынимаем теплообменник из котла. Следует одеть резиновые перчатки и использовать пластиковую ёмкость для сбора отработанной кислоты. Метод не сложен. Осторожно наливаем внутрь теплообменника раствор кислоты до полного его заполнения. В том случае, если теплообменник забит накипью, будет происходить активное выделение пены. Оставим теплообменник на 10–15 минут.

Сливаем отработавшую кислоту в ёмкость и повторно заполняем теплообменник новой порцией. Ждём те же десять минут. Сливаем раствор и промываем теплообменник проточной водой. Одеваем отрезок шланга на ближайший водоразборный кран и проливаем теплообменник водой. Заполним ещё раз теплообменник раствором кислоты. Если нет активного выделения пены, а при проливе теплообменника водой не видно значительного сопротивления протоку, значит, теплообменник промыт, и можно его устанавливать на место в обратной последовательности.

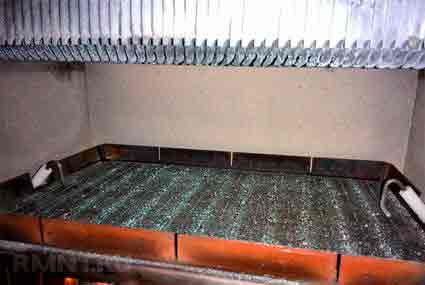

Очистка горелки от нагара

Метод очистки горелки от нагара был уже описан выше. Однако при сильном нагаре не всегда можно справиться, используя лишь механическую очистку. Для таких случаев применяются специальные химические средства. Рекомендовать что-либо не имеет смысла, все средства довольно эффективны. Способ очистки сводится к нанесению средства в виде раствора на очищаемую поверхность, выдержки её в течение определённого времени и затем удаления отслоившегося нагара, чаще механическим способом. Более подробно со способом очистки тем или иным средством необходимо ознакомится при его приобретении.

В особо тяжёлых случаях, например, при попадании на горелку теплоносителя, её необходимо полностью снять с котла, погрузить в чистящий раствор на несколько часов. Затем горелку извлеките, прокалите в пламени портативной газовой горелки. После ещё одного нанесения раствора, используя металлически ёрш или щётку, удалите остатки нагара.

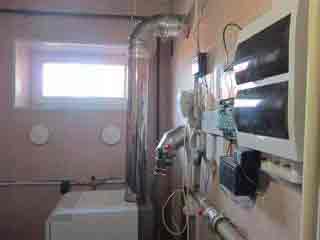

Проверка дымоотводящего канала

Проверка дымоотводящего канала выполняется с помощью зеркала. Вводим зеркало в канал под небольшим углом. В зеркале мы должны увидеть свет в конце дымохода. При выполнении этой операции удобно пользоваться так называемой селфи-палкой, с закреплённым на ней зеркалом.

Устранение течи воды в местах соединения трубопроводов

Для устранения течи необходимо распаковать соединение, очистить резьбу от старой пакли и краски. Затем, используя ФУМ-ленту, уплотняющую нить или фиксатор резьбы, запаковать соединение вновь. Проверить качество работы, заполнив трубопровод и котёл водой.

Проверка и устранение утечки газа

Все доступные места утечки газа необходимо обмылить раствором мыла или специальным средством для проверки утечки газа. Раствор для обмыливания приготавливается из хозяйственного мыла, настругав его в ёмкость с тёплой водой и размешав до получения густой пены. При утечке газа на пене будет выдуваться мыльный пузырь. Устранить утечку можно тем же способом, что и утечку воды через резьбовые соединения.

Замена горелки

Замена горелки газового котла потребует больше внимания и осторожности. Приобретать новую горелку следует точно такой же модели, как и установленная на вашем котле. Никогда не устанавливайте горелку, не предназначенную для вашей модели котла.

Начало то же — снимаем кожух котла. Получив доступ к горелке, тщательно осматриваем подключенные к горелке трубки и датчики. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, какую куда подключать.

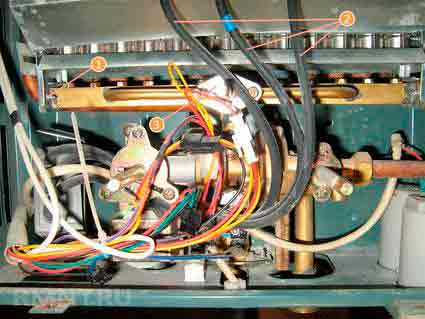

Как снять газовую горелку. 1. Крепление горелки к корпусу камеры сгорания. 2. Провода электродного запальника и датчика пламени. 3. Патрубок подвода газо-воздушной смеси

В связи с большим разнообразием моделей котлов конкретных рекомендаций дать невозможно, однако в любом случае будут присутствовать:

  • трубка подвода газа к горелке;
  • датчик давления газа на горелку;
  • газовый клапан.

Возможно наличие контрольной трубки от датчика тяги или же электрической связи (проводов) от того же датчика тяги или датчика температуры. При использовании горелки той же модели, что и ваша, запомнить и подключить все провода и трубки не представится сложным.

С заменой рожковой горелки, устанавливаемой в дровяную печку, справится и того проще. Откручиваем винты её крепления к пластине и две трубки: подача газа и подача газа на запальник. Вытаскиваем старую горелку, вставляем новую, прикручиваем трубки, закручиваем болты крепления горелки.

Заниматься ремонтом примитивной автоматики такой горелки не стоит, результат может повлечь небезопасную эксплуатацию котла. Наиболее сложной оказывается замена горелки настенного газового котла, напичканного электроникой и большим количеством датчиков. Но не стоит и здесь паниковать, принцип тот же: хорошо запомнить расположение всех подключений к горелке.

Пытаясь повысить свою значимость, специалисты газовики говорят, что такая горелка должна быть «привязана» к котлу методом прошивки электронного блока или подстройкой котла. Горелка лишь железо, которое не может быть каким-либо образом настроено. Настройки может потребовать горение, как таковое, но это уже не имеет отношения к замене самой горелки. Если горелка выполнена под ту модель котла, на которую устанавливают, то и горение будет правильным, правда, при условии, что его не пытались зарегулировать на старой горелке.

Замена датчика температуры

Необходимость замены датчика температуры возникает, когда при задании конкретного температурного режима работы котёл либо не соблюдает его, либо, что ещё страшнее, переходит в режим кипения, что может привести к разрыву водяной рубашки котла или его теплообменника.

Датчики температуры по методу установки в котле могут быть накладными и погружными. Накладные датчики устанавливаются на трубах котла на клипсах, которые прижимают датчик к этой трубе. Их замена совсем проста. Отсоединяем старый — ставим новый. Фишку (электрический контакт) ставим на место старой.

Погружные датчики могут быть двух видов: непосредственного погружения и находящиеся в гильзе, заполненной маслом. При замене первых необходимо слить воду из котла, выкрутить датчик. Обратите внимание на то, каким образом было произведено уплотнение резьбы в месте крепления датчика. Это может быть просто конусная резьба, использование фиксатора резьбы (клея), прокладки или уплотнительные кольца. Уплотнение льном и прочими материалами не используется. Применяя тот же метод уплотнения, установите новый датчик.

При замене датчиков, установленных в гильзы, сливать воду из котла нет необходимости. Отпустив фиксирующую гайку, вытащите датчик, проверьте наличие в гильзе масла, установите новый датчик, зафиксировав его гайкой. Наиболее простым вариантом такого датчика является установленный в гильзе спиртовой термометр для визуального контроля температуры в котле.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: http://rmnt.mirtesen.ru/blog/43790700466/next

Неисправности и поломки газовых котлов

Как проверить термопару котла АОГВ

Для проверки термопары откручивают накидную гайку (рис. 7) , расположенную с левой стороны электромагнита. Затем включают запальник и вольтметром замеряют постоянное напряжение (термо-ЭДС) на контактах термопары (рис. 8) . Нагретая исправная термопара формирует ЭДС около 25…30 мВ. Если же это значение меньше, термопара неисправна. Для ее окончательной проверки отстыковывают трубку от кожуха электромагнита и замеряют сопротивление термопары Сопротивление нагретой термопары составляет менее 1 Ом. Если же сопротивление термопары — сотни Ом и более ее необходимо заменить. Внешний вид термопары, вышедшей из строя в результате прогара показан на рис. 9 . Цена новой термопары (в комплекте с трубкой и гайкой) — около 300 руб. Приобретать их лучше в магазине при заводе-изготовителе или воспользоваться услугами авторизованного сервисного центра. Дело в том, что производитель постоянно совершенствует свою продукцию. Это отражается на параметрах деталей собственного изготовления. Например, в котле АОГВ-17,4-3 Жуковского завода начиная с 1996 года длина подводки с термопары увеличена примерно на 5 см (то есть, подобные детали, выпущенные до или после 1996 года — не взаимозаменяемы). Такого рода информацию можно получить только в магазине (авторизованном сервисном центре).

Низкая величина термо-ЭДС, формируемой термопарой, может быть вызвана следующими причинами:

— засорением форсунки запальника (вследствие этого, температура нагрева термопары может быть ниже номинальной). «Лечат» подобный дефект прочисткой отверстия запальника любой мягкой проволокой подходящего диаметра;

— смещением положения термопары (естественно, она тоже может нагреваться недостаточно). Устраняют дефект следующим образом — ослабляют винт крепления подводки возле запальника и регулируют положение термопары (рис 10);

— низким давлением газа на входе котла.

Если ЭДС на выводах термопары в норме (при сохранении признаков неисправности, указанных выше), то проверяют следующие элементы:

— целостность контактов в местах подключения термопары и датчика тяги.

Окислившиеся контакты необходимо зачистить. Накидные гайки закручивают, что называется, «от руки». В этом случае гаечный ключ применять нежелательно, так как можно легко порвать подходящие к контактам провода;

— целостность обмотки электромагнита и, при необходимости, пропаивают ее выводы.

Работоспособность электромагнита можно проверить следующим образом. Отсоединяют подводку термопары. Нажимают и удерживают пусковую кнопку, затем поджигают запальник. От отдельного источника постоянного напряжения на освободившийся контакт электромагнита (от термопары) подают относительно корпуса напряжение около 1 В (при токе до 2 А). Для этого можно использовать и обычную батарейку (1,5 В), главное, чтобы она обеспечила необходимый рабочий ток. Теперь кнопку можно отпустить. Если запальник не погас, электромагнит и датчик тяги исправны;

Вначале проверяют усилие прижатия контакта к биметаллической пластине (при указанных признаках неисправности часто оно бывает недостаточным). Для увеличения силы прижима освобождают стопорную гайку и перемещают контакт ближе к пластине, затем гайку затягивают. В этом случае никаких дополнительных регулировок не требуется — на температуру срабатывания датчика сила прижима не влияет. Датчик имеет большой запас по углу отклонения пластины, обеспечивая надежное разрывание электрической цепи в случае аварии.

Не удается зажечь запальник — пламя вспыхивает и тут же гаснет.

Могут быть следующие возможные причины подобного дефекта:

— закрыт или неисправен газовый кран на входе котла,— засорилось отверстие в форсунке запальника, в этом случае достаточно прочистить отверстие форсунки мягкой проволокой;— пламя запальника задувается из-за сильной тяги воздуха;— низкое давление газа на входе котла.

Отключается подача газа при работе котла:

— срабатывание датчика тяги из-за засорения дымохода, в этом случае необходимо проверить, прочистить дымоход;— неисправен электромагнит, в этом случае проверяют электромагнит по приведенной выше методике;— низкое давление газа на входе котла.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

  • простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
  • надежность;
  • компактность;
  • энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Котел тухнет в жаркую погоду устранение неполадки

В редких случаях наблюдается такая ситуация, когда газовый котел летом начинает тухнуть. Причина -отсутствие тяги для работы горелки. Именно в теплое время года тяга заметно ухудшается, поэтому многие специалисты не рекомендуют в этот сезон включать котел на постоянную работу, лучше это делать периодически, для получения горячей воды, например. За ночь дымоход остывает, внутренняя его температура становится ниже, чем ее уровень на улице, из-за чего и возникают такие проблемы с работоспособностью оборудования.

Для того чтобы устранить неисправность, необходимо прогреть дымоход, то есть утеплить его. Но есть и другая причина — отключение оборудования при теплой погоде. Возможно, что неисправен датчик тяги, который зимой может работать нормально, а вот летом он постоянно отключает оборудование. Ремонтировать котел в этом случае бесполезно, необходима только его полная замена.

Любое оборудование требует соответствующего обслуживания и профилактического осмотра. Это позволяет снизить вероятность поломок и неисправностей до минимума. Но если газовый котел начинает работать некорректно, горелка его постоянно тухнет или появляется копоть при включении, то требуется немедленный осмотр, проведение профилактики или ремонта.

Виды самодельных газовых котлов

Как выполняется настройка газового котла

Как запустить установленный газовый котел?

  • Главная
  • КОТЛЫ

Основные неисправности газовых котлов и пути их устранения

Каким бы качественным оборудование не было оно разно или поздно выйдет из строя. Основными причинами происходящего являются: неправильная эксплуатация и внешние условия. При этом нужно помнить, что ремонт настенных газовых котлов довольно сложная задача, требующая наличия определенных навыков и знаний.

Конечно же, лучше сразу предотвратить появления неисправностей, поскольку дальнейшая эксплуатация прибора может привести лишь к усугублению состояния котла и более дорогому ремонту.

Конечно же, у каждой марки котла имеются свои слабые стороны, однако существуют неисправности настенных газовых котлов, которые характерны для всех агрегатов данного типа:

  • Вы ощущаете утечку газа, которая происходит в точках соединения газопровода. Причиной этому, как правило, служит естественный износ прокладок или же ослабления гаек на резьбовом соединении. В таком случае ремонт будет заключаться в замене или уплотнении прокладок;
  • Газовая горелка сразу же гаснет после запуска или же запустить, вовсе не удается. На это может быть сразу несколько причин, наиболее вероятными из которых является неисправность датчика тяги, выход из зоны воздействия пламени термопары, или же неисправность касается контактной группы на магнитной пробке. Ремонт в таком случае, предполагает размещение термопары в непосредственное зоны действия пламени и восстановления работы контактов.
  • Выход из строя терморегулирующего клапана. Причиной этому служит утечка или же нехватка рабочей жидкости из термодатчика. Ремонт в таком случае будет заключаться в замене данной запчасти.
  • Заданная температура не соответствует фактической. Здесь, скорее всего причина кроится в некорректной установке ручке регулятора температуры. Ремонт котла в данном случае будет заключаться в настройке терморегулирующего клапана. Если же это не удается, то такую запчасть для произведения ремонта следует приобретать только в представительствам или сервисных центрах.
  • В помещении чувствуется запах дыма. Это свидетельствует о засоре коаксиального дымохода. Здесь ремонт должен быть произведен незамедлительно и будет заключаться в демонтаже дымохода и его очистке от сажи. Также вам следует рассмотреть схему отвода сгоревших газов, на предмет пониженной или не эффективной тяги. Ошибка многих заключается в несоответствии диаметров дымохода и требований, выставленных производителем котла.

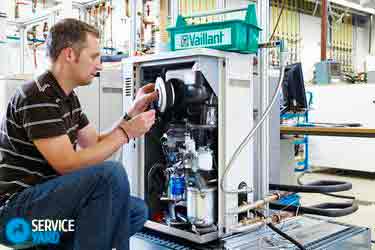

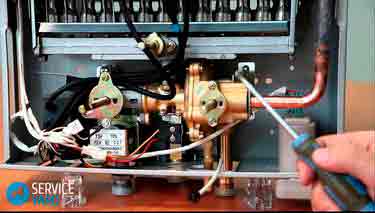

Рис. 3 Выполнение ремонтных работ

Сезонное обслуживание

Сезонное обслуживание заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

  • теплообменника;
  • горелки;
  • запальника при его наличии.

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Важно! Любые работы на котле производятся при закрытом газовом кране. .
Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть

При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Проверяем места уплотнений и возможных протечек газа методом обмыливания. При наличии нормальной тяги производят пробный пуск котла, который должен быть заполнен теплоносителем. Параллельно с выполнением работ по очистке котла проводят его визуальный осмотр на предмет механических повреждений и протечек теплоносителя. На этом сезонное обслуживание можно считать завершённым.

Неисправности газовых котлов профилактика

Очевидно, что профилактическая мера всегда лучше, чем ремонт уже случившейся поломки

Поэтому важно знать о тех способах предупреждения неисправностей газовых котлов, которые помогут избежать неприятностей и практически гарантируют, что проблема не застанет врасплох.

Прежде всего, следует обратиться к инструкции от завода-изготовителя, где подробно прописаны правила эксплуатации механизма. Как правило, они практически одинаковы для разных моделей.

Очистка теплообменника

Это наиболее уязвимое место в котле, поскольку в нем периодически скапливается большое количество сажи. Теплообменник в большинстве случаев выполняется из нержавеющей стали, реже – из меди. Прочищать его необходимо не реже раза в 3-4 года.

Делают это металлической щеткой. А если механизм выполнен из меди – металлической губкой, которая используется для мытья посуды. Желательно ежегодно контролировать его состояние на предмет загрязнений, особенно после холодной зимы, когда расход топлива значительно увеличивается.

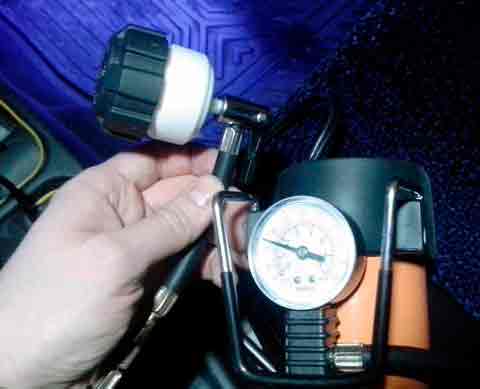

Проверка давления

Осуществляется периодически, несколько раз в год. Оптимальный диапазон для каждой модели может немного отличаться, но обычно – от 1,0 до 2,0 бар (если механизм холодный). Если падение показателя происходит регулярно, предпочтительно сразу обратиться в сервисную компанию.

Проверка уровня воды

Это очень важное требование. Ведь если объем влаги меньше стандартного, это может привести к довольно быстрому износу механизмов. Уровень контролируется ежегодно, особенно часто после проведенных ремонтных работ, когда влага может испариться быстрее обычного.

При этом каждое лето, перед началом очередного отопительного сезона, следует удалить всю жидкость, а детали и узлы тщательно просмотреть на предмет наличия накипи, загрязнений, повреждений и других неисправностей.

Правильный уход за котлом

Включает в себя обычные меры безопасности:

  1. Нельзя направлять на оборудование струи воды, т.е. промывать его можно только тряпкой (вручную).
  2. Не допускается попадание струй воздуха, пара, тем более горячих. Поэтому лучше не размещать оборудование на кухне.
  3. Также запрещается ставить какие-либо предметы на поверхность агрегата.
  4. Не допускаются удары, механические воздействия, излучения и т.п.
  5. Если предстоит долгий период простоя (1 или несколько сезонов), оборудование подготавливают к нему заранее. Например, нужно позаботиться о защите от промерзания, о чем подробно описано в инструкции к газовому котлу.

Таким образом, отремонтировать газовый котел своими руками в некоторых случаях действительно, возможность есть.

Но если поломки довольно серьезны, или же неисправности газовых котлов до конца непонятны, есть только один выход – пригласить специалиста из сервисной компании.

Как почистить газовый котел от накипи Порядок действий

Чтобы разобрать отопительный агрегат в домашних условиях, не нужно никакого специального инструментария. Вполне достаточно набора домашнего умельца с пассатижами, отвертками и ключами.

Важно! Оптимальное время для проведения профилактики – межсезонье, когда отопление выключено. Разбирать котел нужно, предварительно отключив газ

Алгоритм действий, позволяющий эффективно почистить теплообменник газового котла, следующий:

  • Отсоедините все провода от газового клапана.
  • Извлеките термопару из камеры сгорания. Она соединена с газовым клапаном при помощи капиллярной трубки.
  • Отсоедините патрубок для подачи газового топлива.
  • Открутите четыре гайки, которые удерживают плиту с горелкой.

Важно! Горелку газового котла разбирать не нужно. Для чистки можно использовать старую зубную щетку. Очищают от сажи запальник, устройство розжига. Если имеется датчик для контроля пламени, нужно почистить и его.

  • Теперь настал черед теплообменника. Чтобы обеспечить доступ к нему, снимите верхнюю крышку котла, отсоедините дымоходную трубу и датчик тяги.
  • После этого аккуратно удалите утеплитель, а затем открутите винты крепления кожуха и снимите его.
  • Под кожухом располагается теплообменник. Извлеките из него турбулизаторы.
  • Очистить стальные турбулизаторы можно, используя металлическую щетку. А сам теплообменник можно почистить при помощи простых инструментов, которые изготовлены собственноручно, в соответствии с размерами дымогарных труб.

Важно! Если они имеют прямоугольное сечение, то нужно изготовить из тонкого металла скребок или лопаточку для чистки. Если жаровые трубы имеют круглое сечение, то эти инструменты изготавливаются изогнутыми.

  • По окончании очистки обметите поверхности теплообменника при помощи кисти, которая прикручена к рукоятке.
  • Последний этап очистки – это очистка днища от сажи, которая осыпалась в процессе чистки дымогарной трубы.

Котел тухнет после включения

Для того чтобы проверить тягу в котле, нужно поднести спичку к воздуховоду и наблюдать за пламенем.

Газовые котлы отопления могут отключаться при затухании горелки. Причин подобного поведения несколько:

  • проблема с тягой, которая либо слишком большая, либо просто отсутствует;
  • термопара имеет плохой контакт;
  • датчики тяги оборудования неисправны, требуют замены;
  • сильная тяга, которая тушит языки пламени.

В первом случае необходимо проверить тягу, проблема кроется не в самом оборудовании, а в условиях эксплуатации. Это можно сделать самостоятельно, без помощи мастера. Необходимо сразу же проверить тягу.

Если котел отопления начинает тухнуть после его включения, то придется использовать дополнительные датчики тяги.

Проверить тягу самостоятельно довольно просто, необходимо к воздуховоду поднести зажженную спичку и понаблюдать за поведением пламени. Язычки должны быть направлены внутрь корпуса, гореть ровно.

Плохой контакт приводит к тому, что оборудование не может нормально разжечься, то есть горелка сразу гаснет после розжига. При этом слышен негромкий хлопок, а пламя тухнет. В этом случае ремонт довольно простой: достаточно прочистить контакты, чтобы работа осуществлялась правильно.

Вернуться к оглавлению

Когда антифриз или вода в ГВС слишком холодные

То, почему газовый котел не греет воду, является результатом:

  1. Наличия проблем с газовым клапаном. На нем часто сбиваются настройки. Эта неисправность ликвидируется путем их оптимизации.
  2. Появления накипи. Устранить ее можно, сделав промывку теплообменника. Для этого надо заливать в него специальные растворы (указываются в технической дополненной разными требованиями и правилами обслуживания документации).
  3. Выход из строя датчиков температуры. Их нужно заменять.

Что касается причины, почему отопительный газовый котел не греет воду для ГВС, то ею является выход из строя трехходового клапана. Такая проблема характерна только для двухконтурных котлов (они несложны в обслуживании). Задача этого клапана – подавать антифриз либо в отопительную систему, либо в дополнительный теплообменник. Когда он ломается, теплоноситель начинает течь по обоим каналам.

Проверка правильности работы этого клапана такова:

  1. Отключается настенный или напольный котел.
  2. Ожидается, пока остынет антифриз.
  3. Зажигается котел, открывается кран горячей воды.
  4. Проверяется, становится ли нагретой труба, которая подключена к отопительной сети. Если да, то антифриз течет по обоим каналам. Это означает, что клапан необходимо заменить.

Бывает так, что антифриз остывает очень резко. Это, скорее всего, является проблемой не котла с правильным тактованием, а системы отопления дома. Вода резко остывает из-за загрязнения фильтров, повреждения труб и радиаторов. Последние два элемента могут также течь из-за того, что образовался свищ.

Редкой является такая проблема, как рост давления внутри отопительного контура. Причины роста, из-за которого может образоваться свищ на трубах, являются такими:

  1. Сломался ранее сроков кран подпитки. Его нужно заменить.
  2. Появился свищ во вторичном теплообменнике и потек теплоноситель.

Коды, указывающие на наличие ошибки

Часто в случае неисправности котел сигнализирует с помощью цифрового дисплея о необходимости ремонта. Данные «подсказки» формируются в определенные коды ошибок.

Коды ошибок настенных газовых котлов помогут специалистам в течение короткого времени обнаружить неисправность и произвести ремонт или замену определенной запчасти. Такая схема работы будет полезна также для владельцев, поскольку многие неисправности можно устранить путем проведения самостоятельного ремонта.

В основном коды ошибок, которые генерирует электронная схема управления котлом, связаны со следующими неисправностями:

  • Код ошибки, при которой указывается сигнал блокировки на розжиг горелки. Ремонт может заключаться в проверке пускового крана и наличия необходимого давления в магистрали.
  • Ошибка, указывающая на перегрев теплообменника. Принцип ремонта в данном случае будет обращен на проверку циркуляции теплоносителя или же на возможную неисправность датчика.
  • Ошибка общей блокировки. Ремонт здесь будет заключаться в проверке заземления и должного напряжения в электросети.
  • Ошибка, сигнализирующая о недостаточности давления внутри системы. Ремонт коснется проверки датчика и электропроводки к нему, а также подпитки системы.
  • Ошибка при турбоудалении сгоревших газов. Ремонт представлен в замене запчастей турбовентилятора или же в пересмотре схемы вентканала. Принцип ошибки в этом случае может заключаться в зауженном диаметре или в большой протяженности дымоотвода.
  • Ошибка отсутствия тяги. Ремонтные работы состоят из замены датчика в устройстве или же проверки схемы дымохода на наличие посторонних предметов.
  • Ошибка ненормального горения. Принцип ремонтных действий будет сконцентрирован на проверке настроек в газовых горелках и в корректности схемы подключения к дымоходу.
  • Ошибка в определении внешней температуры. Ремонт будет заключатся в смене датчиков или его запчастей или же в проверке его электросоединения.

При этом аббревиатура кода ошибки может отличаться в зависимости от марки агрегата.

Возможные неисправности и способы ремонта своими руками

С любой неисправностью газового котла должен бороться специалист. Однако, возможность воспользоваться услугами мастера есть не всегда, да и поломки бывают пустяковыми. Рассмотрим проблемы, которые решаются самостоятельно.

Пахнет газом в доме

Обычно запах газа появляется при его утечке из резьбового соединения подающего шланга. Если в помещении, где установлен котёл, появился запах, нужно открыть окно и выключить котёл. Далее действовать по инструкции:

  1. Приготовить необходимые вещи: мыльный раствор, ФУМ-ленту, рожковый или разводной ключ.
  2. Нанести раствор на все резьбовые соединения. Если начнут надуваться пузырьки — место утечки обнаружено.
  3. Перекрыть газовый вентиль.
  4. Ключом развернуть соединение. Намотать на наружную резьбу ФУМ-ленту и собрать все назад.
  5. Повторно нанести раствор и возобновить подачу газа.
  6. Если утечка устранена, и запах газа пропал, удалить остатки раствора.

Внимание! Когда место утечки обнаружить не удалось, перекрыть газ, вызвать специалиста. .

Не работает вентилятор

Если в процессе работы котла пропал или уменьшился звук, издаваемый турбиной — свидетельствует о неисправности вентилятора продува. Для ремонта потребуется: отвёртка, новый подшипник, тряпочка, густая смазка.

  1. Необходимо выключить котёл и перекрыть газ.
  2. Снять турбину.
  3. Тряпочкой очистить с лопастей турбины пыль и нагар.
  4. Осмотреть электрическую катушку вентилятора на предмет почернения. Если все в порядке перейти дальше или заменить вентилятор.
  5. Разобрать корпус вентилятора. Внутри на валу турбины установлен подшипник, его необходимо заменить. В некоторых вентиляторах установлена втулка вместо подшипника. В этом случае её нужно смазать.

Турбина также может не работать из-за пониженного напряжения сети или неисправности управляющей платы. Первое устраняется с помощью стабилизатора, а вот второе только вызовом специалиста.

Забит дымоход напольного котла

Проблемы с дымоходом возникают только у котлов напольного типа. Это связано с его размером и вертикальным положением. Навесные аппараты не нуждаются в чистке дымохода.

Дымоход, состоящий из металлических частей, очищают с помощью металлической щётки. Его нужно разобрать и механически удалить скопившуюся сажу. Цельный дымоход чистят специальными пылесосами или химическими средствами. Но для этого необходимо вызвать профессионала.

Фото 2. Три способа обустройства дымохода для напольного газового котла. Первый вариант чистить сложнее всего.

Высокие температуры

Перегрев котла связан с загрязнением теплообменника. Для очистки аппарата потребуется: специальный раствор соляной кислоты, разводной ключ, ФУМ-лента, металлическая щётка. Далее действовать по инструкции:

  1. Выключить котёл, перекрыть газ и воду.
  2. Снять теплообменник, используя разводной ключ.
  3. Очистить его с помощью щётки.
  4. Через трубу залить в теплообменник раствор кислоты. Если появилась пена — значит внутри много накипи.
  5. Вылить раствор и повторить процедуру.
  6. Промыть.
  7. Установить обратно, предварительно обмотав все резьбовые соединения ФУМ-лентой.

Неисправность датчика

Проблемы обычно возникают с электродом горения. Если пламя горелки тухнет через несколько секунд, а котёл выдаёт ошибку, то проблема именно в датчике горения. Выключаем котёл, перекрываем газ.

Для ремонта электрода потребуется наждачная бумага, с помощью которой зачищаются щупы датчика, не снимая его. Если поломка осталась — датчик меняется.

Самостоятельное выключение

Существуют две проблемы, которые приводят к самопроизвольному выключению котла. Сломался датчик горения или забит дымоход. Ремонт обеих неисправностей описан выше в статье.

Замена горелки

Замена горелки газового котла потребует больше внимания и осторожности. Приобретать новую горелку следует точно такой же модели, как и установленная на вашем котле

Никогда не устанавливайте горелку, не предназначенную для вашей модели котла.

Начало то же — снимаем кожух котла. Получив доступ к горелке, тщательно осматриваем подключенные к горелке трубки и датчики. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, какую куда подключать.

Как снять газовую горелку. 1. Крепление горелки к корпусу камеры сгорания. 2. Провода электродного запальника и датчика пламени. 3. Патрубок подвода газо-воздушной смеси

В связи с большим разнообразием моделей котлов конкретных рекомендаций дать невозможно, однако в любом случае будут присутствовать:

  • трубка подвода газа к горелке;
  • датчик давления газа на горелку;
  • газовый клапан.

Возможно наличие контрольной трубки от датчика тяги или же электрической связи (проводов) от того же датчика тяги или датчика температуры. При использовании горелки той же модели, что и ваша, запомнить и подключить все провода и трубки не представится сложным.

С заменой рожковой горелки, устанавливаемой в дровяную печку, справится и того проще. Откручиваем винты её крепления к пластине и две трубки: подача газа и подача газа на запальник. Вытаскиваем старую горелку, вставляем новую, прикручиваем трубки, закручиваем болты крепления горелки.

Заниматься ремонтом примитивной автоматики такой горелки не стоит, результат может повлечь небезопасную эксплуатацию котла. Наиболее сложной оказывается замена горелки настенного газового котла, напичканного электроникой и большим количеством датчиков. Но не стоит и здесь паниковать, принцип тот же: хорошо запомнить расположение всех подключений к горелке.

Пытаясь повысить свою значимость, специалисты газовики говорят, что такая горелка должна быть «привязана» к котлу методом прошивки электронного блока или подстройкой котла. Горелка лишь железо, которое не может быть каким-либо образом настроено. может потребовать горение, как таковое, но это уже не имеет отношения к замене самой горелки. Если горелка выполнена под ту модель котла, на которую устанавливают, то и горение будет правильным, правда, при условии, что его не пытались зарегулировать на старой горелке.

Как собрать обратно котел АОГВ

Для обратной сборки котла сначала установите на место блок горелок, как это сделать, уже описывалось выше. Сразу соедините как положено все трубки, проверьте прокладки, чтобы они все были на своих местах и не изношенные, затяните винты и гайки.

Поставьте на место турбулизаторы. Канал теплообменника теперь чистый и снизу хорошо виден край газовой горелки. С установкой турбулизаторов ошибиться просто невозможно. Просто вставьте их в каналы, они удерживаются в них за счет расположенного сверху расширения центральной металлической пластины. Вставляйте так, чтобы пластина была сориентирована по радиусу цилиндрического теплообменника, то есть лопасти расположатся при этом примерно по касательной к окружности.

На следующем шаге поставьте на место крышку теплообменника. При этом проушины для фиксаторов должны войти в прорези крышки. Вставьте в прорези проушин металлические шплинты-клинья и несильно подбейте их с тыльной стороны. Крышка должна максимально плотно прилегать к теплообменнику. В завершение плоскогубцами разведите усики – и все, крышка будет надежно закреплена.

Далее установите на место верхнюю крышку котла. С ее правильным положением вам помогут сориентироваться отверстия от вышедших нормально саморезов. Если датчик тяги у вас не снимался и уже находится на своем месте, вам останется только подсоединить его трубку к тройнику и затянуть гайку для фиксации.

Завершите сборку котла установкой колпака. Подсуньте его под трубу, наденьте на ее раструб, он должен заходить очень плотно, затем аккуратно установите на место. Следите, чтобы три выступа на колпаке попали в соответствующие отверстия крышки котла. При этом вырезанное полукруглое окошко окажется над проходящей трубкой термодатчика.

После этого, разумеется, проверьте все соединения на герметичность и переходите к запуску котла. Если фитилек загорится сразу, а спустя 15 секунд сработает магнитный клапан, значит, пуск прошел хорошо.

Открывайте клапан подачи газа. Горелка должна зажигаться легко, а огонь гореть ровно, с одинаковой высотой языков пламени

Причем важно, чтобы языки пламени были направлены точно вверх, а не в стороны. Это значит, что автоматика сработала отлично, прочищенный котел работает как положено

Как снять и прочистить блок горелок АОГВ

Чтобы снять блок горелок, вам нужно провернуть поддон котла и отсоединить от узла автоматики трубку запальника, газовую трубу и контактную трубку термопары. Затем аккуратно вывинтите гайки на штуцерах блока автоматики.

Снимите паронитовую прокладку на основной газовой трубе и проверьте ее состояние. Проверьте на предмет изношенности прокладку и на факельной трубке, скорее всего, она останется на штуцере тройника.

После разборки этого узла поддон легко проворачивается и через ближайший к трубкам паз держатель вынимается из зацепления с кожухом. Поддерживая поддон снизу, слегка подайте его на себя и выньте из зацепления остальные два держателя. Весь узел опустите на пол и аккуратно достаньте между ножками котла наружу.

  1. Проверьте состояние основной горелки, при необходимости очистите ее. Затем осмотрите сопло запального факела.
  2. Открутите удерживающие этот узел в собранном положении два винта (фитиль и термопару). Для облегчения откручивания обработайте винты WD-40, процесс пойдет заметно легче.
  3. Снимите коробчатый кожух с запальной горелки, чтобы получить доступ к форсунке. При необходимости снимите с латунной форсунки налет без усилий мелкой наждачкой.
  4. Само сопло прочистите тонкой медной проволокой и продуйте под давлением насосом со стороны подключения трубки к тройнику.
  5. Пока есть свободный доступ, очень аккуратно мелкой наждачкой почистите изгиб трубочки термопары, там может быть небольшой слой окиси.

Промывка труб

Существует три основных способа, помогающие избавиться от наплывов различного происхождения, образующихся со временем в трубах:

  • химический – наиболее доступный и достаточно эффективный, но небезопасный. Используемые в процессе очистки токсичные кислоты и щелочи требуют обязательной утилизации. Данный метод нельзя применять для алюминиевых труб;
  • гидродинамический – в трубопроводный контур под высоким давлением подается небольшая струя воды. Метод дорогостоящий, но действенный;
  • пневмогидроимпульсный – промывка производится при помощи импульсного спецприбора, подающего воду сильными толчками.

Каким способом будет проводиться очистка труб, зависит от их состояния и материала изготовления. Некоторые из них могут и не выдержать, к примеру, пневмогидроимпульсных ударов.

Профилактические рекомендации

Не зря говорят: лучший ремонт – это профилактика. Газовые котлы нуждаются в ежегодном профилактическом обслуживании, обязательно проводящемся до начала отопительного сезона.

По возможности проводить обслуживание нужно дважды в год: перед началом сезона отопления и после его завершения.

Проверяйте все рассмотренные ранее элементы котла на предмет их исправности. Следуйте рекомендациям по профилактике, приведенным производителем в инструкции конкретно к вашему котлу. Своевременно устраняйте все возникающие неисправности, если это возможно.

Помните! Газовый котел является потенциально опасным оборудованием. При неправильном его использовании и несвоевременном устранении неполадок могут возникнуть непоправимые последствия. Поэтому будьте осторожны и не занимайтесь никакими ремонтными работами, если сомневаетесь в своих способностях и правильности действий. В остальном же следуйте полученной инструкции.

Видео – Ремонт газовых котлов своими руками

Комплекс работ

Службы, специализирующиеся на ремонте двухконтурных котлов, имеют в своем арсенале резерв запчастей и прайс-листы с указанием перечня предлагаемых услуг, а также стоимости работ. Опытные мастера помогут решить проблему и дадут гарантию на эксплуатацию отремонтированного оборудования. К «газетным» специалистам обращаться не рекомендуется. За их работу вряд ли кто-то будет нести ответственность, да и вряд ли они знают конструкцию всех марок котельного оборудования.

Ремонт может потребоваться для любых моделей котлов, вне зависимости от их мощности – высокой или стандартной.

Перечень профилактических и ремонтных работ, которые могут понадобиться в зависимости от конкретных условий:

  • очистка топки котла от технологических загрязнений – сажи, шлака, золы;
  • удаление накипи с теплообменника;
  • промывка труб или змеевиков, позволяющая увеличить их внутренний диаметр за счет удаления наростов различного происхождения;
  • устранение свищей и вмятин на трубах путем их замены или установки сгонов на определенных участках;
  • проверка предохранительных клапанов на правильное и четкое срабатывание;
  • чистка форсунок;
  • замена ТЭНов;
  • ремонт трубопроводной обвязки или запорной арматуры;
  • регулировка расхода топлива, автоматики и т.д.

На состояние и срок службы двухконтурных котлов влияют разные факторы, связанные с интенсивностью их использования, нагрузками, соблюдением правил эксплуатации и с качеством самого оборудования. Аварийное или профилактическое обслуживание котлов производится службами единоразово или пакетно (при заключении договора, как правило, на год). В пакет включаются оба вида сервисных услуг. Его стоимость зависит от количества предполагаемых выездов мастера, типа и мощности котельного агрегата.

Ремонт двухконтурного котла может быть:

  • восстановительным – производится чистка теплообменника, горелки и форсунки, а также промывка конструктивных элементов;
  • текущим – устраняются мелкие неполадки, и корректируется рабочий режим;
  • капитальным – разбираются узлы для исследования скрытых дефектов и замены неисправных деталей;
  • плановым – выполняется в заранее намеченные сроки с целью предупреждения аварийных ситуаций.

Рассмотрим наиболее часто встречающиеся ситуации.

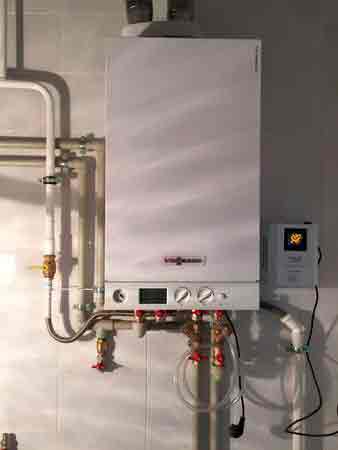

Настенные газовые котлы принципиальная схема работы

Вне зависимости от производителя существует стандартный набор рабочих узлов котла. Основными из них будут являться:

  • Теплообменник. Функции данного устройства заключаются в трансформации тепловой энергии с дальнейшей ее передачей в водяной контур котла. Ремонт таких запчастей заключается в возможной очистке от накипи;
  • Циркуляционные насосы. Согласно новым принятым стандартам газовый котел подключается к замкнутой системе отопления. Именно поэтому для повышения теплоотдачи в устройстве предусмотрены насосы, обеспечивающие внутрисистемную циркуляцию жидкости. Ремонт таких запчастей чаще связан с электрической составляющей;
  • Термометр. Именно благодаря этому прибору осуществляется своевременное включение и выключение котла, тем самым обеспечивая стабильную температуру в системе;
  • Газовая горелка. По сути это основная часть устройства, именно с ее помощью производится сжигание природного газа для получения тепловой энергии. Ремонт данной запчасти состоит в периодической очистке дюз;
  • Манометр. Данный прибор относится к устройствам защиты котла. Целью его работы является стабильное поддержание давления внутри системы;
  • Расширительный бак. Функционально данный рабочий узел предусмотрен для компенсации избыточного давления образованного под воздействием тепла. Ремонтным комплектом запчастей здесь являются эластичные мембраны;
  • Автоматика управления. Все вышеперечисленные устройства объединяются в единую схему совместной работы с помощью электронного блока управления. Как запчасть он идет цельным прибором.

Безусловно, внутренние устройство данного прибора определяет его принцип работы.

Возможные причины неисправностей

Недостаточное качество монтажа

Для того чтобы отопительная система служила длительный период без поломок и аварийных ситуаций, необходимо, чтобы работы по проектированию и монтажу производила специализированная организация, имеющая соответствующие лицензии на производство работ.

Уже на стадии проектирования автономных систем обогрева необходимо учитывать все особенности конкретного объекта, где предстоит монтаж, в том числе качество топлива, давление газа в сети, стабильность бесперебойной подачи напряжения и воды для подогрева.

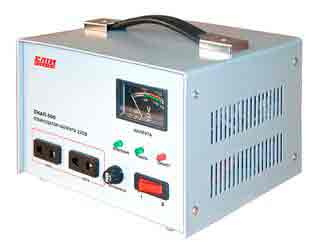

Материал по теме: Какой стабилизатор напряжения для газовых котлов отопления лучше

Оборудование должно устанавливаться в утепленных помещениях, не подверженных промерзанию в холодное время года. Условия, необходимые для технически грамотной установки котлов, определены специальными правилами.

Также по теме:

При монтаже отопительных систем иногда допускаются ошибки, существенно влияющие на качество их дальнейшей работы. Это могут быть неправильно установленные заземление, вентиляция, неверный выбор места установки котла, когда нарушаются допустимые расстояния от стен и других приборов, размещенных в помещении.

Известно, что для того чтобы обеспечить установку нового отопительного оборудования, необходимо провести серьезную и дорогостоящую модернизацию существующих сетей, задействованных в системе отопления. Это даст возможность обеспечить ее безопасную и качественную работу в дальнейшем.

Неправильная эксплуатация газового настенного оборудования

К сожалению, иногда бывают случаи полного выхода газового оборудования из строя. Часто это происходит из-за халатности пользователей: заметив признаки неисправности (шум, повторяющиеся автоматические отключения и т.д.), люди продолжают использовать оборудование, забыв о безопасности и не спеша вызвать специалистов сервисного центра для обследования.

Таким пользователям необходимо запомнить: мелкие проблемы быстро перерастают в аварийные ситуации, устранить которые можно лишь затратив значительные средства. Нерегулярное техническое обслуживание газового оборудования также может привести к опасным ситуациям, связанным с засорением и разбалансированнием отдельных узлов. Специалисты сервисного центра, располагающие специальными диагностическими приборами и оборудованием, смогут предотвратить аварию, своевременно проведя обследование состояния системы.

Как ремонтировать кодовые неисправности котла

Ошибка перегрева котла

Неисправность газового котла в виде перегрева может возникать из-за отсутствия циркуляции. В этом случае, нужно проверить насос и фильтр. Возможно сломался и термостат перегрева.

Низкое давление в системе

Если давление не поднимается при разогреве котла, то может быть просто нарушена герметичность системы и нужно подтянуть соединения, после чего немного добавить давления. Если данная проблема возникла практически сразу после установки котла, значит нужно просто удалить воздух через автоматический воздухоотводчик и добавить немного воды.

Отсутствует тяга газового котла

Если котел с открытой камерой сгорания, достаточно посмотреть не забилась ли она чем-нибудь. Если же камера сгорания закрытая, то с наружной трубы капает конденсат, попадая во внутреннюю и замерзая, в зимнее время года, превращается в сосульку, перекрывая доступ воздуха в котел. Для устранения этой проблемы необходимо полить образовавшуюся сосульку горячей водой. Так же может попасть в дымоход другой посторонний предмет

Котел при зажигании не разжигает пламя

Это указывает на неисправность газового клапана в котле. Чтобы убедиться в этом, можно отвернуть шланг и посмотреть подается ли газ. Если газ есть, то следует вызвать специалиста, который заменит данный клапан.

Котел разжигается, но пламя сразу гаснет

В этом случае панель может показать неисправность газового котла в виде отсутствия тока ионизации. Нужно это проверить, включив заново котел, перевернув вилку, поменяв тем самым фазы. Если ничего не изменилось, то возможно нарушена работа тока ионизации, из-за каких-либо электро работ в доме. Если же котел периодически тушит пламя, то это связано со скачками напряжения и нужен стабилизатор.

Панелью выдаются некорректные ошибки

Иногда могут возникать ошибки электронной платы. Происходит это от плохого электричества и некачественного электропитания. От этого, на платах возникают некие паразитные заряды, из-за которых и наблюдаются такие ошибки. Для устранения этого, нужно отключить котел от сети и дать ему постоять около 30 минут. Конденсаторы за это время разрядятся и эти ненужные заряды исчезнут. После этого котел должен работать хорошо.

В целом на этом все. Если материал был полезен, не забудьте поделится им, нажав по кнопкам социальных сетей ниже этого текста.

Так же узнайте, как правильно , чтобы не было проблем в дальнейшем:

Что может произойти

Регулярность технического обслуживания указывается в документации, поставляемой в комплекте с отопительным котлом.

Следует понимать, что профилактика и своевременная диагностика оборудования, даже без видимых признаков поломки, обеспечит бесперебойную работу котла. В период эксплуатации он подвергается определенным нагрузкам, а при загрязнении – к перегрузкам, приводящим в последующем к поломке отопительного прибора. Кроме того, эффективность его работы снижается, а при доведении теплоносителя до нужной температуры начинает требоваться все больше газа или электроэнергии.

Что же можно выявить в процессе диагностики двухконтурных котлов?

  • Игнорирование правил эксплуатации.
  • Некачественный монтаж.
  • Неверную настройку системы.
  • Ошибки при подключении к водопроводной системе, вызывающие избыточную или недостаточную подачу воды.
  • Износ нагревательного электрического элемента.
  • Большое количество накипи на теплообменнике.
  • Загрязнение газовой горелки или форсунки.
  • Скопление в камере сгорания большого количества сажи и других продуктов горения.
  • Засорение фильтра.
  • Повреждение клапанов, насоса или воздуховода.
  • «Зарастание» трубопроводов или змеевиков.
  • Неполадки в микросхемах, появляющиеся в результате перепадов напряжения.

При увеличении расхода топлива, снижении температуры нагрева теплоносителя или горячей воды, поступающей в точку разбора, без изменения настроек в режиме эксплуатации, следует обратиться в сервисную службу, выполняющую ремонт котлов. В этом случае дожидаться срока плановой проверки не следует, иначе поломка может оказаться необратимой и никакая реанимация не в силах будет спасти оборудование. Своевременное техобслуживание продлит срок службы двухконтурного котла. Сегодня большинство эксплуатируемых моделей являются ремонтопригодными.

Распространенные причины неисправностей газовых котлов

Как уже говорилось выше, двухконтурный газовый котел имеет довольно сложное устройство и принцип работы. Исходя их этого, причин для поломок может быть множество.

Наиболее распространенными являются следующие причины:

    Неисправности в электричестве. Большинство газовых котлов оснащается автоматизированной системой работы, и такие устройства работают только от электричества. Именно поэтому сильные скачки напряжения или внезапные отключения электричества могут стать причиной поломки газового котла. Во избежание такой проблемы необходимо купить качественный стабилизатор.

Вода. В настоящее время во многих современных домах устанавливаются настенные газовые котлы, которые выполняют одновременно 2 функции (обогрев помещения и воды). Настенные котлы отличаются проточным теплообменником. Так, низкокачественная (с большим количеством примесей) и слишком жесткая вода порой негативно сказываются на состоянии теплообменника. В данной ситуации теплообменник может сломаться, даже не проработав один сезон. Для предотвращения проблемы нужно установить специальный фильтр, так удастся не только продлить жизнь газовому котлу, но и обезопасить себя и своих близких от плохой воды.

  • Неправильный монтаж. Установка и обвязка газового отопления должна производиться исключительно знающим человеком, так как даже незначительные ошибки могут привести к серьезным неисправностям. Поэтому если вы решились устанавливать отопительное оборудование самостоятельно, то заранее изучите все тонкости и особенности, для того чтобы избежать подобных проблем.
  • Другие причины. Неблагоприятные погодные условия (сильные морозы, резкие перепады температуры).
  • Как очистить котел АОГВ

    Для этой операции вам понадобится обычная пластиковая щетка для чистки бутылок. Ее можно приобрести в хозяйственном магазине, она отлично пойдет для прочистки вертикальных каналов. Подвяжите ее изолентой к деревянной палочке, чтобы можно было легко пройти каналы по всей их высоте. Чтобы не разводить лишнюю грязь в помещении котельной, все, что можно перенести, вынесите для очистки во двор.

    1. Начинайте прочистку с верхней плоскости теплообменника, счищайте и сметайте вниз всю сажу.
    2. Затем наступает черед прочистки каналов. Сажа от стенок будет отходить достаточно легко, если она еще не успела затвердеть, иначе придется приложить некоторые усилия.
    3. После завершения процесса очистки самого котла, переходите к снятым узлам и деталям. Очистите верхнюю крышку теплообменника. После нее удалите наслоения сажи на верхней крышке самого котла и с колпака.
    4. Последней смахните щеткой нападавшую сверху сажу с блока горелок, сама горелка уже чистая.

    Сразу слегка подчистите мелкой наждачкой трубочку. На этом процесс очистки котла и его деталей завершен. Переходите к обратной сборке котла АОГВ.

    Как своими руками ремонтировать котел пошаговые инструкции

    После того, как точно диагностирована конкретная поломка, можно приступить к ее устранению. Конечно, в том случае, если есть уверенность в том, что это посильная задача, не требующая специальных навыков и оборудования.

    Подготовительный этап

    1. Прежде всего, необходимо отключить устройство от электропитания, а также наглухо перекрыть газовый кран. Даже если ремонт не связан с элементами, непосредственно контактирующими с топливом, это условие является обязательным.
    2. Если оценить время восстановительных работ затруднительно, и они могут теоретически занять несколько часов, следует полностью слить воду из системы отопления или же залить туда раствор антифриза (если его там нет). Дело в том, что за время ремонта температура воздуха в помещении может опуститься до отрицательных значений, и вода замерзнет.
    3. Техника безопасности: наряду с перекрыванием газового крана и обесточиванием системы следует помнить и о том, что перед ремонтом рабочая поверхность должна остыть до приемлемого уровня. Иначе прикосновение к ней может вызвать ожоги.

    Очистка теплообменника

    Если котел перегревается, это может говорить о 2 причинах:

    1. Неисправна автоматика, контролирующая работу устройства.
    2. Засорился теплообменник (сажевые отложения).

    Автоматика ремонтируется только с помощью специального оборудования, которого в доме в большинстве случаев нет. А вот почистить теплообменник вполне возможно и самостоятельно.

    Последовательность действий следующая:

    1. Отключают котел, дают ему остыть.
    2. Перекрывают краны.
    3. Убирают лицевую крышку.
    4. Сбрасывают остатки воды (открывают кран с горячей водой или же клапан внутри механизма, чтобы слить воду из системы отопления).
    5. Убирают теплообменник.
    6. Очищают теплообменник сначала механически, затем – в растворе уксуса и лимонной кислоты, взятых в одинаковых количествах (можно по столовой ложке на литр воды). Вместо раствора можно использовать и специальные составы, приобретенные в магазине.
    7. В такой смеси теплообменник выдерживают в течение 1-2 часов, до полного очищения.
    8. Затем промывают проточной водой и вытирают насухо.
    9. Ставят теплообменник обратно, закрывают крышку, скрепляют все детали.

    Очистка дымохода

    Снижение тяги и перегрев газового котла наверняка может быть связан с засорившимся дымоходом. Именно в этой части системы скапливается наибольшее количество сажи. Однако скопление грязи возникает довольно редко, поскольку газ не дает обильного количества отходов.

    Поэтому чистку дымохода желательно проводить регулярно (раз в 2-3 года). Технология очистки несложная, но действовать нужно достаточно аккуратно:

    1. После отключения котла и его полного остывания дымоход снимается.
    2. Убирается каждая деталь, поскольку нужно обеспечить доступ ко всем полостям.
    3. Каналы очищаются от сажи вручную.
    4. После этого оборудование ставится на место. В итоге котел будет работать гораздо эффективнее, поэтому и расход топлива снизится.

    Наглядно весь процесс можно увидеть здесь.

    А еще можно узнать, как почистить газовый котел своими руками: камеру сгорания, горелку и жиклеры —

    Ремонт вентилятора наддува

    Эти устройства, как правило, работают на низких оборотах, поэтому их поломки связаны не с неисправностью механизма, а с подшипниками.

    Если автоматика показывает, что вентилятор не набирает необходимое количество оборотов, встает вопрос: как ремонтировать газовый котел в этом случае?

    Последовательность действий несложная:

    1. Сначала вентилятор снимают.
    2. Убирают крышку.

    Достают статор и смазывают подшипники техническим маслом. Для этого лучше использовать качественное масло с термостойкими свойствами.

    Наглядно процесс можно увидеть .

    Если же это не помогло — значит, поломка связана с другими причинами, например, с замыканием. Тогда нужно устранить неисправность как можно быстрее, и для этого вызывают мастера.

    Самостоятельный ремонт оборудования

    Покупка любого отопительного котла сопровождается выдачей инструкций и технической документации, без которой не обойтись в случае с ремонтом техники. В инструкции, как правило, всегда приведен список самых распространенных неполадок и методы их устранения.

    Современная техника оснащена специальными датчиками и элементами, контролирующими правильность работы. Именно поэтому в подавляющей большинстве случаев защитные системы вовремя срабатывают, чем предотвращают массу проблем.

    Специалисты утверждают, что ремонт газового котла своими руками оправдан лишь в случаях, описанных в сопровождающих технику документах, то есть если дефект четко обозначен и не требует сложных манипуляций.

    Все остальные варианты поломок требуют теоретической базы, практических навыков, а зачастую и применения высокотехнологичного специализированного оборудования.

    Важно: к поломкам газовых котлов нельзя относиться халатно, это может повлечь угрозу жизни пользователя из-за выхлопов угарного газа или возгорания!

    Способы устранения неполадок

    • При обнаружении запаха гари или газа следует сразу открыть двери и окна. Скорее всего, вышел из строя датчик горения, отреагировавший на сигнал аварийного термостата. Необходимо отключить котел, позволить ему полностью остыть, затем проверить качество тяги и попробовать запустить агрегат. Если ничего не получается – не стоит рисковать, лучше сразу вызвать газовщиков.
    • Если проблема в загрязненном теплообменнике, то неполадка даст о себе знать перегревом котла. Теплообменник в этом случае очищают и тестируют работу оборудования заново. Если нагревание котла осталось на прежнем уровне, то, вероятно, некорректно функционирует автоматика.
    • Засоренная колонка проявляет себя затуханием пламени. Можно очистить ее своими руками, согласно инструкции.
    • Засоренный патрубок для подачи топлива также часто засоряется и требует прочистки. Для этого его отсоединяют, промывают, высушивают и присоединяют к котлу.
    • Проверка тяги осуществляется только в том случае, если есть абсолютная уверенность в том, что в доме нет запаха газа. Поднесенная к дымоходу полоска газеты послужит своеобразным «лакмусом»: если тяги нет – бумага останется неподвижной. Эта неполадка требует безотлагательного вызова профессионала!
    • Если газовый отопительный котел потек, т.е. выделилась жидкость из предохранительно-обратной заслонки, это сигнализирует о превышении давления в системе. Дефект устраняется с помощью регулировки подачи воды. Также котел может протекать из-за разгерметизации швов. В этом случае необходима помощь специалистов-газовщиков.

    • Если стала заметна излишняя конденсация, значит котел пора утеплить или оборудовать в помещении, где он расположен, дополнительный источник вентиляции.
    • Постоянный чрезмерный гул котла говорит о плохой звукоизоляции, а периодический – о загрязнении первичного теплообменника.
    • Топливные насосы чаще всего не работают по причине повреждения кабеля, который достаточно просто заменить на новый.
    • Обслуживание газовых котлов предполагает особое внимание к их профилактике, а также гарантирует выезд специалиста при возникновении любых спорных вопросов.

    Особенности поломок

    Какими бы не были неполадки: мелкими или затратными, их необходимо качественно и оперативно устранить, ведь нарушения в работе газового оборудования могут стать причиной не только аварийных ситуаций, но и взрывов.

    Специалисты классифицируют поломки газовых агрегатов таким образом:

    1. Явные или скрытые – зависит от легкости обнаружения дефекта.
    2. Независимые и зависимые, то есть, влекущие за собой целый ряд дальнейших неполадок.
    3. Внезапные или постепенные, то есть появившиеся после длительной эксплуатации или проявившие себя без видимой причины, неожиданно.
    4. Окончательные или перемежающиеся.

    Если пользователь заметил явные признаки поломки: например, слишком долго греется вода, не работает какая-то мелкая деталь или появились нетипичные звуки, то не стоит ждать полной остановки работы агрегата, лучше поскорее заняться его ремонтом, не доводя до крайности.

    Согласно статистике, порядка 90% неполадок котла можно определить при визуальном осмотре отопительной системы. Большинство дефектов устраняется без особого труда, только немногие из них требуют вмешательства в условиях сервисного центра.

    Тестирование оборудования и его углубленная диагностика считается задачей, которую в состоянии осуществить лишь аттестованные специалисты. Они же помогут проанализировать экономическую целесообразность ремонтно-восстановительных работ и обеспечат ремонт и регулярное обслуживание газовых котлов. Довольно распространены ситуации, когда замена деталей и ремонт агрегата практически сопоставимы по затратам с покупкой нового котла. Чаще всего это касается дешевых, маломощных или не слишком качественных устройств настенного типа.

    Покупка нового, более экономичного оборудования будет оправдана также в случае морального устаревания котла.

    Классификация ремонтных работ

    Очень важно вовремя производить плановые осмотры и своевременное техническое обслуживание газовой отопительной системы, что минимизирует возможные затраты и обеспечит долгосрочность работы оборудования. Техобслуживание, предусмотренное производителем в рамках определенного временного отрезка, в отличие от ремонтных работ, производится для нормально функционирующей отопительной техники

    Иногда возможны замены мелких деталей.

    Если дело дошло до ремонта, то выделяют следующие его типы:

    1. Капитальный, влекущий за собой значительные денежные затраты и большой объем работы. Предусматривает замену морально устаревшего и неисправного оборудования.
    2. Текущий, целью которого считается поддержание работоспособности техники и устранение возможных технических дефектов.
    3. Предупредительно-плановое обслуживание котлов, которое производится в четко установленные сроки (это касается деталей системы, которые, согласно документам, должны выйти из строя раньше других элементов из-за ограниченного ресурса использования).
    4. Восстановительный ремонт газовых котлов, при котором промывают систему, а также прочищают электроды, теплообменник и т.д.

    Оборудование начинает коптить

    Схема работы газового котла.

    Неисправность может наблюдаться и в том случае, когда при включении колонки появляется копоть. Почему это происходит? При работе оборудования постоянно происходит сжигание газа. Для 1 м³ газовой смеси необходимо примерно 10 м³ воздуха, а если объема воздуха не хватает, то весь газ не успевает сгореть и образуется копоть. Чтобы такого не произошло, необходимо отрегулировать объем воздуха, всасываемого горелкой газового котла.

    Делается это следующим образом:

    • сначала требуется для заслонки оборудования найти шайбу. Она позволит отрегулировать поступающий поток воздушных масс;
    • при зажженной горелке регулируется поток воздуха. Следует недолго понаблюдать за тем, как горит пламя. Рекомендуется использовать небольшое зеркальце, если нет возможности заглядывать внутрь корпуса котла. Если у газового котла наблюдается избыток воздушных масс, слышен гул, есть отрыв пламени от горелки, то это чревато отключением оборудования. Пламя обычно голубого цвета, отдельные его части приобретают зеленоватый оттенок, горение проходит с шумом. Если же наблюдается недостаток воздуха, но пламя при этом красного цвета с желтоватыми вкраплениями, то такая нехватка воздуха также приводит к отключению. В любом случае необходимо отрегулировать подачу, чтобы можно было нормально пользоваться отопительным оборудованием. При нормальном горении следов копоти почти нет, само пламя сероватое.

    Появление копоти сопровождается и избытком пыли, которая находится в воздухе, а при работе котла отопления просто засасывается вместе с потоком в горелку. При этом негативном явлении забиваются все воздушные каналы, то есть появляется сажа, которая оседает не только на стенках оборудования, но и на самой горелке, вызывая различные ее неисправности.

    Вернуться к оглавлению

    Заключение

    Основа качественной работы систем отопления и газовых настенных котлов – точное соблюдение правил эксплуатации, выполнение рекомендуемых производителем графиков профилактических осмотров и мероприятий.

    Если оборудование начинает давать сбои, следует разобраться в том, какие причины могли их вызвать, определить способы их устранения и оценить свои возможности. Несомненно, что качественная диагностика и сложный ремонт могут быть по силам только специалистам сервисных центров, имеющим необходимые знания, опыт и современное диагностическое и другое оборудование для выполнения ремонта сложной отопительной техники и газовых котлов.

    Источник: http://www.tproekt.com/neispravnosti-i-polomki-gazovyh-kotlov/

    Ремонт газового котла своими руками

    Многие неисправности газового котла можно устранить своими руками, не прибегая к дорогостоящим услугам газовой службы или не менее дорогих частных специалистов по обслуживанию и наладке газового оборудования. Единственное правило, о котором сразу оговоримся, нужно понимать, что делаешь, и с какой целью.

    • Сезонное обслуживание
    • Очистка теплообменника
    • Очистка горелки от нагара
    • Проверка дымоотводящего канала
    • Устранение течи воды в местах соединения трубопроводов
    • Проверка и устранение утечки газа
    • Замена горелки
    • Замена датчика температуры

    Сезонное обслуживание

    Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

    Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

    • теплообменника;
    • горелки;
    • запальника при его наличии.

    Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

    Важно! Любые работы на котле производятся при закрытом газовом кране.

    Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

    Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

    После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

    Проверяем места уплотнений и возможных протечек газа методом обмыливания. При наличии нормальной тяги производят пробный пуск котла, который должен быть заполнен теплоносителем. Параллельно с выполнением работ по очистке котла проводят его визуальный осмотр на предмет механических повреждений и протечек теплоносителя. На этом сезонное обслуживание можно считать завершённым.

    Очистка теплообменника

    Производится раствором соляной кислоты, приобретаемым в торговой сети и предназначенным именно для этой цели. Очистка производится для основных теплообменников настенных газовых котлов и теплообменников приготовления горячей воды. Сечение каналов таких теплообменников мало, из-за чего они подвержены загрязнениям солевыми отложениями.

    Очистка водяной рубашки напольных газовых котлов, как правило, не производится. Для выполнения очистки необходимо снять теплообменник. Для этого снимают кожух котла, откручивают подводящие трубки к теплообменнику, предварительно слив из котла воду.

    Вынимаем теплообменник из котла. Следует одеть резиновые перчатки и использовать пластиковую ёмкость для сбора отработанной кислоты. Метод не сложен. Осторожно наливаем внутрь теплообменника раствор кислоты до полного его заполнения. В том случае, если теплообменник забит накипью, будет происходить активное выделение пены. Оставим теплообменник на 10–15 минут.

    Сливаем отработавшую кислоту в ёмкость и повторно заполняем теплообменник новой порцией. Ждём те же десять минут. Сливаем раствор и промываем теплообменник проточной водой. Одеваем отрезок шланга на ближайший водоразборный кран и проливаем теплообменник водой. Заполним ещё раз теплообменник раствором кислоты. Если нет активного выделения пены, а при проливе теплообменника водой не видно значительного сопротивления протоку, значит, теплообменник промыт, и можно его устанавливать на место в обратной последовательности.

    Очистка горелки от нагара

    Метод очистки горелки от нагара был уже описан выше. Однако при сильном нагаре не всегда можно справиться, используя лишь механическую очистку. Для таких случаев применяются специальные химические средства. Рекомендовать что-либо не имеет смысла, все средства довольно эффективны. Способ очистки сводится к нанесению средства в виде раствора на очищаемую поверхность, выдержки её в течение определённого времени и затем удаления отслоившегося нагара, чаще механическим способом. Более подробно со способом очистки тем или иным средством необходимо ознакомится при его приобретении.

    В особо тяжёлых случаях, например, при попадании на горелку теплоносителя, её необходимо полностью снять с котла, погрузить в чистящий раствор на несколько часов. Затем горелку извлеките, прокалите в пламени портативной газовой горелки. После ещё одного нанесения раствора, используя металлически ёрш или щётку, удалите остатки нагара.

    Проверка дымоотводящего канала

    Проверка дымоотводящего канала выполняется с помощью зеркала. Вводим зеркало в канал под небольшим углом. В зеркале мы должны увидеть свет в конце дымохода. При выполнении этой операции удобно пользоваться так называемой селфи-палкой, с закреплённым на ней зеркалом.

    Устранение течи воды в местах соединения трубопроводов

    Для устранения течи необходимо распаковать соединение, очистить резьбу от старой пакли и краски. Затем, используя ФУМ-ленту, уплотняющую нить или фиксатор резьбы, запаковать соединение вновь. Проверить качество работы, заполнив трубопровод и котёл водой.

    Проверка и устранение утечки газа

    Все доступные места утечки газа необходимо обмылить раствором мыла или специальным средством для проверки утечки газа. Раствор для обмыливания приготавливается из хозяйственного мыла, настругав его в ёмкость с тёплой водой и размешав до получения густой пены. При утечке газа на пене будет выдуваться мыльный пузырь. Устранить утечку можно тем же способом, что и утечку воды через резьбовые соединения.

    Замена горелки

    Замена горелки газового котла потребует больше внимания и осторожности. Приобретать новую горелку следует точно такой же модели, как и установленная на вашем котле. Никогда не устанавливайте горелку, не предназначенную для вашей модели котла.

    Начало то же — снимаем кожух котла. Получив доступ к горелке, тщательно осматриваем подключенные к горелке трубки и датчики. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, какую куда подключать.

    Как снять газовую горелку. 1. Крепление горелки к корпусу камеры сгорания. 2. Провода электродного запальника и датчика пламени. 3. Патрубок подвода газо-воздушной смеси

    В связи с большим разнообразием моделей котлов конкретных рекомендаций дать невозможно, однако в любом случае будут присутствовать:

    • трубка подвода газа к горелке;
    • датчик давления газа на горелку;
    • газовый клапан.

    Возможно наличие контрольной трубки от датчика тяги или же электрической связи (проводов) от того же датчика тяги или датчика температуры. При использовании горелки той же модели, что и ваша, запомнить и подключить все провода и трубки не представится сложным.

    С заменой рожковой горелки, устанавливаемой в дровяную печку, справится и того проще. Откручиваем винты её крепления к пластине и две трубки: подача газа и подача газа на запальник. Вытаскиваем старую горелку, вставляем новую, прикручиваем трубки, закручиваем болты крепления горелки.

    Заниматься ремонтом примитивной автоматики такой горелки не стоит, результат может повлечь небезопасную эксплуатацию котла. Наиболее сложной оказывается замена горелки настенного газового котла, напичканного электроникой и большим количеством датчиков. Но не стоит и здесь паниковать, принцип тот же: хорошо запомнить расположение всех подключений к горелке.

    Пытаясь повысить свою значимость, специалисты газовики говорят, что такая горелка должна быть «привязана» к котлу методом прошивки электронного блока или подстройкой котла. Горелка лишь железо, которое не может быть каким-либо образом настроено. Настройки может потребовать горение, как таковое, но это уже не имеет отношения к замене самой горелки. Если горелка выполнена под ту модель котла, на которую устанавливают, то и горение будет правильным, правда, при условии, что его не пытались зарегулировать на старой горелке.

    Замена датчика температуры

    Необходимость замены датчика температуры возникает, когда при задании конкретного температурного режима работы котёл либо не соблюдает его, либо, что ещё страшнее, переходит в режим кипения, что может привести к разрыву водяной рубашки котла или его теплообменника.

    Датчики температуры по методу установки в котле могут быть накладными и погружными. Накладные датчики устанавливаются на трубах котла на клипсах, которые прижимают датчик к этой трубе. Их замена совсем проста. Отсоединяем старый — ставим новый. Фишку (электрический контакт) ставим на место старой.

    Погружные датчики могут быть двух видов: непосредственного погружения и находящиеся в гильзе, заполненной маслом. При замене первых необходимо слить воду из котла, выкрутить датчик. Обратите внимание на то, каким образом было произведено уплотнение резьбы в месте крепления датчика. Это может быть просто конусная резьба, использование фиксатора резьбы (клея), прокладки или уплотнительные кольца. Уплотнение льном и прочими материалами не используется. Применяя тот же метод уплотнения, установите новый датчик.

    При замене датчиков, установленных в гильзы, сливать воду из котла нет необходимости. Отпустив фиксирующую гайку, вытащите датчик, проверьте наличие в гильзе масла, установите новый датчик, зафиксировав его гайкой. Наиболее простым вариантом такого датчика является установленный в гильзе спиртовой термометр для визуального контроля температуры в котле.

    Источник: http://www.rmnt.ru/story/heating/remont-gazovogo-kotla-svoimi-rukami.1204205/

    В каких случаях возможен самостоятельный ремонт газовых котлов?

    В каких случаях можно сделать ремонт газового котла самостоятельно? Нередко в процессе работы этого оборудования возникают проблемы – несоблюдение температурного режима нагрева воды, поломка насоса или вентилятора. Часть из этих дефектов можно устранить своими руками, но прежде нужно узнать, что делать собственными силами запрещено.

    Современные газовые котлы — это надежные устройства, обеспечивающие эффективный нагрев теплоносителя. Их конструкцию можно разделить на 3 основных части – горелка, блоки безопасности и теплообменный узел с дополнительными элементами (циркуляционный насос, расширительный бак, вентилятор). Если поломка возникла в первых двух – необходим вызов специалиста .

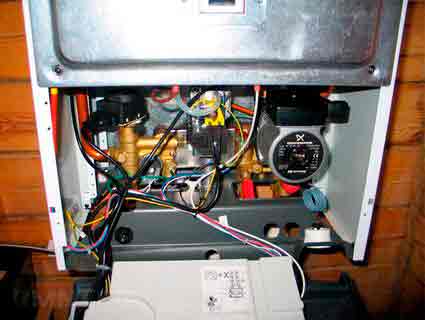

    Стандартная конструкция газового котла

    Самостоятельный ремонт газовых котлов возможен лишь только в той части оборудования, в которой не задействована подача газа. Любое вмешательство или изменение конструкции (комплектации) может привести к созданию серьезной аварийной ситуации. Можно выделить основные типы восстановительных работ, которые выполнимы в домашних условиях без привлечения специалистов.

      Помывка теплообменника. Осуществляется с помощью специальных насосов или ручным способом. Для последнего необходим демонтаж блока. Проблемы с тягой. Зачастую причиной является засорение дымохода. Выход из строя вентилятора, расширительного бака, насоса.

    Прежде всего, следует ознакомиться с инструкцией по эксплуатации котла. В ней помимо рекомендаций по проведению профилактических работ дается подробное описание конструкции. Если же это документ отсутствует – можно взять необходимую документацию на сайте производителя.

    Большой слой накипи на внутренних стенках теплообменника может стать причиной неравномерного нагрева воды. Это связано со значительным уменьшением показателя теплопроводности. Как только вода нагревается до нужной температуры — автоматика котла отключает (уменьшает) мощность горелки. Но из-за высокой инертности следующая «партия» теплоносителя будет нагреваться намного медленнее. Как результат – чередование потоков с различными температурными показателями. Наибольший дискомфорт это явление приносит во время использования ГВС.

    Для удаления накипи следует очистить теплообменник. Лучше всего сделать демонтаж конструкции – так можно убедиться в ее целостности и заодно удалить коррозию. Порядок выполнения работ следующий:

      Отключить электропитание и перекрыть подачу газа. Закрыть краны поступления воды и ее распределения по системе отопления и ГВС. Демонтировать лицевую крышку котла. Сброс остатков воды. Для ГВС – открыть кран с горячей водой; для отопления – специальный клапан внутри конструкции. Демонтаж теплообменника. Важно запомнить порядок его крепления.

    Виды дымоходов для газового котла

    Периодическое отключение горелки может быть вызвано плохой тягой в дымоходе. Датчик сигнализирует большое количество CO² и котел автоматически выключается. Для очистки сначала нужно проверить состояние дымохода.

    Чаще всего проблемы возникают в зимний период. Они могут быть связаны с образованием наледи на наружной части конструкции. В результате этого уменьшается полезный диаметр дымохода, что напрямую сказывается на параметрах тяги. Для минимизации этого фактора рекомендуется сделать наружное утепление или установить дымоход с прослойкой базальтовой ваты.

    Большое количество сажи — редкое явление для газовых котлов. Однако при долгом сроке службы оно может возникнуть. Для устранения следует выполнить такие действия.

    1. Отсоединить трубу от котла и полностью демонтировать ее.
    2. С помощью специальной щетки прочистить внутреннюю поверхность дымохода.
    3. Используя бытовой пылесос, продуть конструкцию.

    Если же газовый котел подключен к стационарной трубе (из кирпича) – нужно использовать специальные инструменты для удаления сажи. Они представляют собой щетки, закрепленные на стальном канате. После проведения очистки большая часть сажи попадет в котел. Поэтому его следует тщательно промыть.

    Если же из строя вышли отдельные модули (расширительный бак, насос или вентилятор) – для их замены рекомендовано пригласить специалистов. Квалифицированный ремонт газовых котлов возможен только при наличии набора инструментов и определенной практики выполнения этих работ.

    Во избежание аварийных ситуаций с газовым котлом рекомендуется придерживаться правил эксплуатации оборудования. Это позволит значительно увеличить безремонтный срок службы устройства.

    Читают сейчас:

    Как сделать подъемные ворота на гараж своими руками — инструкция и чертежи

    Как сделать садовые качели из металла своими руками — чертежи и инструкция по монтажу

    Как сделать печь для гаража из металла своими руками: чертежи и рекомендации

    1 комментарий

    Спасибо за познавательную статью! Сломался котел, хорошо сейчас лето и я не мерзну дома) К сожалению времени сделать ремонт своими руками нет, поэтому хочу обратиться в ampservice. По отзывам хорошая компания, а благодаря Вашей статье я знаю что нужно проверять в их работе, спасибо!

    Источник: http://ismith.ru/metalware/remont-gazovyx-kotlov/

    Ремонт газовых котлов своими руками – безопасность превыше всего

    Любое газовое оборудование (в том числе котлы) относится к бытовым приборам повышенной опасности. Смесь природного газа с воздухом чрезвычайно взрывоопасна. Поэтому ремонт газовых котлов своими руками может производить лишь специалист, имеющий опыт подобного рода работ и хорошо ознакомленный с конструктивными особенностями современных отопительных котлов. Вместе с тем своевременная диагностика возможных неисправностей такого оборудования дает возможность облегчить задачу специалистам газовой службы, вызываемым для проведения неотложного ремонта, и продлевает срок надежной работы самому котлу.

    Возможные неполадки в устройствах безопасности котлов


    Разработчики подобного оборудования стараются повышать безопасность эксплуатации котлов, для чего используют контрольно-следящие устройства. Все они могут выходить из строя.
    Контрольные датчики тяги
    Представляют собой устройства, отслеживающие выходное давление продуктов сгорания после камеры сжигания. Принцип действия таких датчиков основан на постоянном сопоставлении фактического давления дымовых газов с минимально требуемым. Необходимый ограничительный предел всегда указывается в расширенной технической характеристике газового котла.

    При падении показателей такого давления скорость дымовых газов снижается и, следовательно, возрастает температура на стенках дымохода. Кроме опасности прожига стенок (что вполне возможно, если был установлен дымоход из обычной оцинкованной стали), при таком варианте вероятен подсос продуктов сгорания обратно в камеру сгорания котла. Поскольку в продуктах сгорания присутствует заметное количество кислорода, пусть даже в связанном виде, возникает опасность взрыва. Обычно датчик тяги имеет заводскую установку на 70-75°С, поэтому при повышении температуры сверх указанных пределов котел отключается.
    Датчик загазованности внутреннего воздуха в помещении
    При неудовлетворительно проложенном дымоходе часть природного газа, необходимого для функционирования котла, проникает в помещение. Концентрация газа может быть весьма незначительной, и не сразу может быть выявлена органолептическим путем. Это может привести (и приводит) к тяжелому отравлению. При превышении концентрации природного газа датчик отключает агрегат.

    Датчик давления
    Он устанавливается на котлах с турбированным принципом действия, обеспечивая защиту агрегата от проникающих вследствие обратной тяги продуктов сгорания в камеру сгорания котла. Из-за этого долговечность службы котла резко снижается, как и устойчивость работы. Моностат, таким образом, контролирует стабильность давления в газовой сети.
    Термодатчик
    Для двухконтурных котлов, предназначенных не только для потребностей индивидуального отопления, но также для производства горячей воды, предусматривается наличие датчика, следящего за температурой теплоносителя и температурой на наружной поверхности корпуса теплообменника. Если указанные температуры превышают допустимый уровень, котел также отключится. Подобная предосторожность позволяет улучшить условия работы теплообменников агрегата.
    Датчик контроля пламени
    Исправность системы зажигания контролируется датчиком контроля пламени. Отсутствие огня может быть вызвано:

    • плохой вентиляцией помещения;
    • неудовлетворительной тягой.

    Незажженный природный газ может подсасываться из-под верхней крышки корпуса в помещение. В результате постепенного повышения концентрации также может произойти взрыв.

    Датчик давления

    Давление горячей воды в контуре систем горячего водоснабжения и отопления контролируется датчиком давления. Если данный показатель превышается, возможен выход из строя присоединительной арматуры трубопроводов как системы отопления, так и системы горячего водоснабжения. Следовательно, в этом случае автоматика также отключит котел. Таким образом, ремонт газового котла своими руками позволяет выполнить диагностику в полном объеме.
    Контрольно-следящие системы двухконтурных газовых настенных котлов
    В зависимости от конструкции агрегатов предусмотрен различный уровень комплектации систем автоматики и контроля за работой указанного оборудования. Необходимо отметить, что, независимо от типа таких систем, они всегда обеспечивают стопроцентную гарантию надежной работы. Пример комплектации по наиболее часто встречающимся типам газовых настенных котлов приведен в таблице.

    Модель агрегатаТип камеры зажиганияКомплектация средств контроля и автоматики
    Система самодиагностикиКонтроль равномерности горенияДатчик температуры водыНаличие электронной системы зажигания
    Baxi (Италия)закрытыйестьестьестьесть
    Valliant (Германия)закрытыйестьнетестьесть
    Protherm (Словакия)открытыйнетестьестьесть
    Bosch (Германия)закрытыйестьестьестьесть

    Не следует думать, будто котлы от торговых марок Valliant или Protherm менее безопасны, просто в набор их дополнительных функций не входят те, которые могут сравнительно редко быть востребованы. Этим производитель снижает цену на свои изделия и упрощает правила пользования котлом.

    Таким образом, ремонт газового котла своими руками при отсутствии качественных знаний нежелательно выполнять. Этим должен заниматься специалист. Кроме того, при наличии широко развитой системы сервисных центров подобные работы значительно более качественно и с гарантией выполнит производственный персонал данных центров.

    Устранение текущих неисправностей настенных газовых котлов


    Если вы имеете право выполнения подобных работ и прошли курсы по повышению квалификации, то ремонт настенных газовых котлов своими руками вам вполне по плечу.

    Особенности газового оборудования от разных производителей зачастую делает невозможным наличие полноценных знаний по всем встречающимся типам газовых настенных котлов, поэтому видео ремонта газовых котлов существенно облегчает задачи ремонта и диагностики. Для ремонта необходим следующий рабочий инструмент:

    • газовый ключ – для демонтажа аварийных или поврежденных участков газопровода на входе в газовый котел;
    • портативный электронный газоанализатор – для точного определения мест утечки газа;
    • калибровочная отвертка – для регулировки системы электронного зажигания, если источник утечек устранен, а розжига котла все равно не происходит;
    • тестер – для определения текущих электрических параметров электронной платы зажигания;
    • универсальный манометр – для оперативной установки текущих параметров давления газа и воды в схеме котла;
    • тепловая пушка – для диагностики текущего состояния дымохода.


    Необходимо отметить, что все вышеперечисленные приборы должны проходить ежегодную поверку и калибровку в сертифицированном центре по предоставлению подобных услуг. Иначе ремонт газовых котлов своими руками не только не приведет к улучшению стабильности или даже возможности работы, но и ухудшит качество функционирования данного оборудования.

    Цены на ремонт газовых настенных котлов определяются характером выполняемых работ и сложностью выявленных неполадок. Без учета стоимости расходных материалов они составляют:

    1. Выезд специалиста для диагностики неисправности – от 2000 руб. + от 30 руб/км при удаленном пользователе.
    2. Замена одного узла – от 2000 рублей.
    3. Настройка рабочих параметров – от 1000 рублей.

    Возможности самостоятельного устранения некоторых проблем

    Ряд процедур диагностики и мелкого ремонта можно проводить и без вызова специалиста. Типовая инструкция по ремонту газовых котлов включает в перечень таких работ следующие:

    1. Восстановление исходных настроек в случае их внезапного сброса (речь идет о режимах «Зима» и «Лето», с помощью которых производится запуск котла). Например, такое может произойти при небрежной транспортировке агрегата. При выявлении разомкнутых контактов их следует установить для положения «Зима», после чего выполнить пробный запуск котла.
    2. Отсутствует запуск циркуляционного насоса. Если подключающие контакты исправны, то причиной является неисправность самого насоса. Вакуумный насос подлежит замене, исправить его своими руками – дело практически невероятное.
    3. Не включается подача газа: причиной может быть засорение газопровода. Он перекрывается и продувается, например, с помощью пылесоса. После прочистки давление газа в газопроводе проверяется манометром и должно соответствовать техническим характеристикам котла.
    4. Сильное гудение в дымоходе. Случается в холодные зимы, и вызвано образованием замерзшего льда в трубах. Устраняется путем монтажа конденсатоотводчика или продувкой дымохода сильным потоком горячего воздуха из тепловой пушки.

    Вверх

    Все работы по ликвидации вышеперечисленных проблем выполняются накануне запуска котла в долговременную эксплуатацию.
    Видео ремонта газового котла своими руками поможет более точно уяснить последовательность и характер проводимых операций. Четкое выполнение положений инструкции по эксплуатации котла – залог его качественной и долговременной работы.

    Источник: http://kotelstroi.com/practice/remont-gazovyx-kotlov.html

    Ремонт газовых котлов своими руками

    Поделиться в соц. сетях:

    • Устройство газовых котлов
    • Что следует учесть при ремонте газового котла?
    • Устранение типичных неисправностей в газовых котлах
    • Видеоматериал

    Газовые котлы сегодня пользуются завидным спросом, они отличаются высоким уровнем функциональности. Но при этом со временем их производительность сильно снижается, и такие проблемы многих пользователей заводят в тупик. Чтобы избежать непредвиденного ремонта, необходимо своевременно проводить техническое обслуживание этих устройств. Если уж у вас возникли сложности, то вы можете выполнить ремонт газовых котлов своими руками. В данной статье мы приведем способы устранения характерных неисправностей подобных приборов.

    Устройство газовых котлов

    Сломаться, на самом деле, может любая часть котла, ведь причин для этого есть масса. Чаще всего это происходит из-за некачественной сборки узлов, неправильной эксплуатации и попадания внутрь расширительного бака посторонних предметов. Как бы там ни было, перед тем, как отремонтировать газовый котел, разберитесь в его устройстве. Особое внимание рекомендуется уделить группе безопасности, которая отвечает за правильную работу приборов.

    К таким элементам можно отнести:

    • Датчик тяги с пластиной, которая рассчитана на 75 градусов. Это устройство следит за работой дымохода котла, он реагирует на любые сбои при выводе продуктов сгорания в дымоход и их выходе из уловителя дыма.

    Важно! В случае неисправностей прибор нагревается, начинает срабатывать, поэтому многие оснащают его дополнительным сигнализатором загазованности.

    • Защитный моностат. Он защищает котлы от неполного удаления дыма из-за засоренности дымохода или теплообменника.
    • Предельный термостат. Отвечает за контроль воды в котле — как только она закипает датчик перегрева, сразу выключает прибор.
    • Электрод ионизации. Этот элемент контролирует наличие пламени. Ремонт многих моделей котлов начинается именно с проверки электродов, ведь если прибор начнет работать без пламени, он может взорваться.
    • Подрывной клапан контроля давления. Система заставляет устройство сбрасывать опасные излишки, когда давление превышает отметку в 3 бар.

    Важно! Если какой-то из перечисленных датчиков выйдет из строя, то жильцы дома могут надышаться угарным газом, упущенным системой. В результате неправильной работы электрода может случиться взрыв.

    Что следует учесть при ремонте газового котла?

    Современные котлы относятся к довольно сложным бытовым устройствам. Как мы уже ранее уточняли, даже незначительная неисправность способна привести к взрывоопасной ситуации. Поэтому, если вы не уверены в своих силах, лучше не браться за ремонт самостоятельно.

    При ремонте газового котла необходимо учитывать следующие факторы:

    • Если помещение заполнилось дымом или появился явный запах газа, то следует сразу отключить прибор, открыть все окна и двери.
    • Починить устройство своими силами вполне реально, если, к примеру, необходимо заменить сломанный датчик сгорания. Достаточно отключить его от подачи газа, затем дать ему полностью остыть, проверить на наличие тяги, перезапустить.

    Важно! Если вы планируете проверить наличие тяги, то первым делом убедитесь, что в помещении не воняет газом. Потом к дымоходу поднесите лист бумаги, если он не будет шевелиться, значит — тяга отсутствует. Ни в коем случае не включайте котел, сразу звоните мастеру.

    • В основном такие приборы выходят из строя по причине засоренности теплообменника. Решить эту проблему легко: чтобы произвести ремонт теплообменника газового котла своими руками, необходимо просто его почистить.

    Важно! Если же сломалась автоматика, то без профессионала тут не обойтись.

    • Когда засоряется патрубок, подающий топливо, достаточно отсоединить его от системы, хорошенько очистить и промыть, потом высушить и вернуть на место.
    • Если внезапно затухает пламя, постоянно горящее в дежурном режиме, то следует воспользоваться инструкцией и по ней проверить исправность агрегата.

    Устранение типичных неисправностей в газовых котлах

    Конечно, выполнять ремонт платы управления газового котла своими руками не стоит, ведь, как мы выяснили, она состоит из большого количества элементов, отвечающих за безопасную работу устройства. Если проблемы оказались типичными, то смело беритесь за дело.

    Выполните устранение проблем согласно инструкции:

    1. Теплообменник. Это — самая слабая и проблемная часть котлов, которая изготавливается из меди или нержавеющей стали. Ее следует раз в год чистить от скопившейся сажи при помощи обыкновенной металлической щетки. Идеально для этого подходит металлическая губка для мытья посуды, поскольку она более щадящая и нежная.
    2. Вентилятор наддува. Даже несмотря на то, что вентиляторы работают на самых низких оборотах и постоянном токе, они редко, но ломаются. Самыми проблемными их местами являются подшипники. Если вы обнаружили, что вентилятор перестал развивать нужное количество оборотов, то первым делом разберите котел, снимите его заднюю часть, потом вытащите статор и смажьте подшипники машинным маслом.
    3. Дымоход. Часто именно коаксиальный дымоход засоряется, и прибор перестает нормально работать. Чтобы устранить проблему, необходимо снять его с системы, каждую деталь тщательно почистить от сажи, затем вернуть все на свои места.
    4. Клапан. Ремонт газового клапана газового котла своими руками происходит еще проще — достаточно просто приобрести новую деталь и заменить ею вышедший из строя элемент.

    Важно! Газовый котел — это потенциально опасное оборудование, которое при некорректной эксплуатации и несвоевременном устранении проблем может повести себя непредсказуемо.

    Видеоматериал

    Помните, что профилактика — это лучший ремонт. Каждый прибор нуждается в ежегодном техническом обслуживании, которое проводят обязательно до начала отопительного сезона. Проверке на предмет исправности подлежат все элементы, упомянутые в статье.

    Источник: http://serviceyard.net/tehnika/remont-gazovyih-kotlov-svoimi-rukami.html

    Котел настенный газовый ремонт. Возможен ли ремонт газовых котлов на дому своими руками

    Газовые котлы являются широко распространенным отопительным оборудованием, что вовсе не удивительно – стоят они недорого, да и цена топлива невысока. Из соображений безопасности, обслуживание и ремонт газовых котлов должен производиться исключительно специалистами. Но в отдаленных населенных пунктах приезда мастеров можно ожидать длительное время. Разумеется, что зимой дом выстынет уже за день, поэтому недельное ожидание специалистов не может радовать. В таких случаях данная статья поможет сделать ремонт газового котла своими руками.

    В случае необходимости можно осуществить ремонт газового котла своими руками, если дело не касается газовой трубы и автоматики.

    Устройство газовых котлов

    Главные элементы системы безопасности:

    1. Датчики тяги (рассчитаны на температуру 75 градусов). С помощью данного устройства удается следить за состоянием дымохода. Если отвод дыма происходит нормально, то температура воздуха повышается и датчик срабатывает. В дополнение к датчику тяги приобретается сигнализатор загазованности.
    2. Маностат используется для защиты турбированных газовых приборов от недостаточного отведения продуктов сгорания, что происходит при засорении теплообменника или дымохода.
    3. Электрод контроля пламени выключает отопительный котел, если обнаруживается отсутствие огня.
    4. Предельный термостат применяется для контроля нада температурой теплоносителя в системе отопления. Датчик перегрева при закипании воды отключает котел.
    5. Подрывной клапан необходим для контроля давления. Если оно превышает допустимый показатель, происходит порционный выброс излишка теплоносителя.

    Если неправильно или вовсе не работают газовые котлы отопления ремонт можно производить только в том случае, когда поломка не относится к автоматике безопасности.

    Самостоятельный ремонт газовых котлов

    Энергозависимые котлы часто выходят из строя из-за сброса настроек. Поэтому ремонт теплоагрегата нужно начинать с проверки настроек и наличия разомкнутых контактов. Выполняя поиск неисправностей, прибор включают на полную мощность в режиме «Зима». Ремонт отопительных газовых котлов начинается именно с этого шага.

    Устранение неисправностей:

    1. Если насос не работает, то может потребоваться: либо замена кабеля, либо самого устройства (прочитайте также: » «).
    2. В случае, если газ не поступает к горелке, то нужно убедиться в том, что газопровод не засорен, газовый кран открыт, и все в порядке с подачей напряжения. Если же все нормально, но проблема остается, то, скорее всего, придется сменить электронную плату.
    3. В сильный мороз могут отключаться параллельные котлы из-за возникновения на дымоходе наледи. В результате намерзания льда и проблем с выходом газа прибор автоматически отключается, и включить его снова невозможно. В данном случае необходимо удалить с дымовой решетки лед.

    Ремонт газового отопления своими силами возможен далеко не всегда, и лишь в том случае, если неисправности простые и заметные. Со сложными поломками смогут справиться лишь специалисты. Также не следует забывать о том, что газовые котлы являются опасным оборудованием, поэтому обращаться с ними нужно осторожно, и ни в коем случае не пытаться самостоятельно отремонтировать газовую трубу и элементы безопасности.

    Видео о ремонте газового котла своими руками:

    На сегодняшний день отопительные котлы, работающие на газе, являются очень популярными приборами для обогрева дома и получения горячей воды, особенно в частных домах. Они отличаются неплохими функциональными характеристиками, а также качеством. В каждом современном котле имеется своя система защиты. Она обычно срабатывает, когда перегревается теплообменник, погашается пламя и отсутствует тяга. Если возникает какая-то неисправность, то в дальнейшем пользоваться оборудованием можно только после того, как неисправность будет устранена. В случае если требуется, то можно произвести ремонт котла своими руками. Конечно, самым лучшим вариантом для того, чтобы не заниматься ремонтом будет являться соблюдение правил эксплуатации, а также проведение профилактических мероприятий. Это поможет предотвратить серьезные поломки в самом начале, что позволит в дальнейшем сэкономить ваши деньги.

    Ремонт газовых котлов: что требуется знать об устройстве системы?

    Из строя может выйти любая часть котла по какой-либо причине: некачественные сборочные узлы, неправильная эксплуатация, удар предметом по расширительному баку. Как бы там ни было, ремонт газовых котлов Протерм или любых иных должен проводиться тщательным образом, в особенности, если это касается безопасности, которая отвечает за правильную работу.

    Стоит обратить внимание на то, что если какой-либо из датчиков выйдет из строя, то возникнет опасность надышаться угарным газом, который система может не заметить, а также при неправильно работе электрода может произойти взрыв. На сегодняшний день, любой специалист, который отвечает за ремонт котлов, должен знать о том, что группы безопасности состоят из нескольких элементов:

    Моностат, для того чтобы защитить турбокотлы от недостаточного удаления дыма по той причине, что забит теплообменник или дымоход;

    Предельный термостат, которым контролируется вода в котле. Если она начинает кипеть, то датчиком перегрева выключается котел;

    Электрод ионизации для того, чтобы контролировать наличие пламени. Очень часто ремонт газовых котлов начинается именно с проверки электродов, так как работа газовых котлов без пламени может дойти до взрыва. (См. также: )

    Подрывной клапан для того, чтобы контролировать давление. Когда давление достигает выше 3 Бар, то система заставит котел сбросить опасные излишки.

    Ремонт и обслуживание газовых котлов: что требуется знать о плате управления?

    Некоторые виды ремонта могут выполняться только специалистами. Вообще, для того, чтобы поломки не случилось, стоит помнить об ИБП газового котла. Какими бы ни были золотыми руки у хозяина, где расположен подобный агрегат, многообразная и сложная автоматическая система по контролю и управлению котлом не всегда дает возможность человеку, не имеющему опыта исправить работу котла. Ремонт газового котла Навьен на уровне исправления работы платы, также временами требует наличия специального оборудования, чем хозяин может просто не обладать.

    Замечания по ремонту

    В первую очередь, никогда не нужно сразу подавать в котел полноценное напряжение, иначе ремонт на этом может остановиться: нужна будет полная замена автоматики для котла, так как она выгорит.

    Лучше всего подключать все датчики с «корректными» данными, которые применяют для работы котла. А вот, чтобы избежать скачков стоит пользоваться стабилизатором напряжения для газовых котлов. В инструкции к определенному котлу будут указаны все показания: по мере того, как подключается следующий датчик, можно будет увидеть, в каком месте система «провисает». Например, если требуется проверить, как будет подаваться напряжение на газовый клапан, то сначала нужно будет провести тест платы при учете работы контроллеров. Затем требуется проверить датчики группы безопасности на обрыв контактов. Затем плате дается здание на работу — розжиг котла. Последовательно включают насос, затем контролируют, каким образом циркулирует жидкость или антифриз. Во время включения турбины можно будет увидеть, есть ли ложное пламя. Только затем уже можно подавать напряжение на плату. Если агрегат имеет неисправность, то ремонт теплообменника газового котла может не остановиться на этом.

    Стоит ли ремонтировать газовый котел своими руками?

    Газовые котлы в современном исполнении являются сложной системой. Самая главная опасность при неисправностях заключается том, что используется взрывоопасное топлива или газ. Для того, чтобы проконтролировать работу отопительного котла с двумя или одним контуром в систему должна быть включена автоматика, которой поддерживается оптимальная работа. Поэтому ремонтировать и обслуживать газовые котлы должны только специалисты, но некоторые узлы в системе можно поменять самостоятельно.

    Давайте поговорим о такой проблеме, как пропадание пламени. Причин для такой поломки может быть две:

    1. Сработал аварийный датчик;
    2. Засорилась колонка.

    Для того чтобы устранить первую причину, следует удостовериться, не пахнет ли в помещении газом, а также при помощи полоски бумаги необходимо проверить тягу дымохода. Если продукты сгорания проникают в помещение, то использовать прибор нельзя. Требуется в срочном порядке обратиться к специалисту.

    Если же перегревается колонка из-за того, что загрязнен теплообменник или же неисправна автоматика, то сработает датчик перегрева. Стоит действовать точно также, как и в первом случае, проветрить помещение и подождать, пока котел остынет. Без вызова специалиста здесь также обойтись не получится.

    Если появляется запах газа или дыма в помещении, то можно самостоятельно только полностью выключить котел, проветрить и покинуть помещение, хотя бы уйти в соседнюю комнату. Ремонтировать котлы, еще раз повторимся, должны осуществлять специалисты, которых сразу же требуется вызывать.

    Газовые котлы не должны источать запах газа, но если он появился, то требуется срочно позвонить в газовую службу, перекрыть все газовые вентили, нельзя ничего зажигать, а также требуется проветрить помещение.

    Какими должны быть действия? Определим их:

    1. Подождать пока прибор полностью остынет, проверить тягу и наличие запаха газа;
    2. Если имеется тяга, то нужно попробовать запустить колонку еще раз;
    3. Если прибор не будет запускаться, то, возможно, поломался датчик горения. Наиболее распространенной причиной является загрязнение патрубка, которым подается газ.

    Для устранения этой проблемы необходимо всего лишь самостоятельно снимать этот патрубок, промыть его водой, прочистить ватной палочкой и продуть от остатков воды. Затем требуется попробовать разжечь газ. Если все будет сделано правильно, то можно поставить патрубок на место.

    Очень важно знать о том, что если котел перегревается, что является очень популярным явлением, то в ремонт газовых котлов будет включена очистка теплообменника или исправление работы автоматики. Когда срабатывает датчик перегрева, то нужно сразу выключить котел и вызвать мастера.

    Ремонтировать газовый котел самостоятельно можно только во время видимых и легко устранимых повреждениях, а также во время загрязнения патрубка для подачи газа. Его можно промывать водой, прочищать ватной палочкой, а затем сушить.

    В заключение хотелось бы сказать о том, что, конечно, ремонт газового котла можно осуществить и самостоятельно, но если у вас не имеется достаточного опыта, то лучше с этим не связываться. Это может привести не просто к тому, что произойдет серьезная поломка котла, но также может быть и опасным для жизни и здоровья. Лучше всего доверять это дело профессиональным мастерам. Также не стоит забывать о том, что для предупреждения поломок и в дальнейшем экономии денег, иногда требуется проводить профилактику, то есть периодически проверять свой котел на наличие неисправностей, и при их обнаружении исправлять их в самом зачатке, чтобы в будущем не было серьезных поломок. Остается только пожелать, чтобы ваш котел работал без перебоев и никогда не ломался.

    Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.

    Многие неисправности газового котла можно устранить своими руками, не прибегая к дорогостоящим услугам газовой службы или не менее дорогих частных специалистов по обслуживанию и наладке газового оборудования. Единственное правило, о котором сразу оговоримся, нужно понимать, что делаешь, и с какой целью.

    Сезонное обслуживание

    Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

    Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

    • теплообменника;
    • горелки;
    • запальника при его наличии.

    Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

    Важно! Любые работы на котле производятся при закрытом газовом кране.

    Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

    Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

    После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

    Проверяем места уплотнений и возможных протечек газа методом обмыливания. При наличии нормальной тяги производят пробный пуск котла, который должен быть заполнен теплоносителем. Параллельно с выполнением работ по очистке котла проводят его визуальный осмотр на предмет механических повреждений и протечек теплоносителя. На этом сезонное обслуживание можно считать завершённым.

    Очистка теплообменника

    Производится раствором соляной кислоты, приобретаемым в торговой сети и предназначенным именно для этой цели. Очистка производится для основных теплообменников настенных газовых котлов и теплообменников приготовления горячей воды. Сечение каналов таких теплообменников мало, из-за чего они подвержены загрязнениям солевыми отложениями.

    Очистка водяной рубашки напольных газовых котлов, как правило, не производится. Для выполнения очистки необходимо снять теплообменник. Для этого снимают кожух котла, откручивают подводящие трубки к теплообменнику, предварительно слив из котла воду.

    Вынимаем теплообменник из котла. Следует одеть резиновые перчатки и использовать пластиковую ёмкость для сбора отработанной кислоты. Метод не сложен. Осторожно наливаем внутрь теплообменника раствор кислоты до полного его заполнения. В том случае, если теплообменник забит накипью, будет происходить активное выделение пены. Оставим теплообменник на 10-15 минут.

    Сливаем отработавшую кислоту в ёмкость и повторно заполняем теплообменник новой порцией. Ждём те же десять минут. Сливаем раствор и промываем теплообменник проточной водой. Одеваем отрезок шланга на ближайший водоразборный кран и проливаем теплообменник водой. Заполним ещё раз теплообменник раствором кислоты. Если нет активного выделения пены, а при проливе теплообменника водой не видно значительного сопротивления протоку, значит, теплообменник промыт, и можно его устанавливать на место в обратной последовательности.

    Очистка горелки от нагара

    Метод очистки горелки от нагара был уже описан выше. Однако при сильном нагаре не всегда можно справиться, используя лишь механическую очистку. Для таких случаев применяются специальные химические средства. Рекомендовать что-либо не имеет смысла, все средства довольно эффективны. Способ очистки сводится к нанесению средства в виде раствора на очищаемую поверхность, выдержки её в течение определённого времени и затем удаления отслоившегося нагара, чаще механическим способом. Более подробно со способом очистки тем или иным средством необходимо ознакомится при его приобретении.

    В особо тяжёлых случаях, например, при попадании на горелку теплоносителя, её необходимо полностью снять с котла, погрузить в чистящий раствор на несколько часов. Затем горелку извлеките, прокалите в пламени портативной газовой горелки . После ещё одного нанесения раствора, используя металлически ёрш или щётку, удалите остатки нагара.

    Проверка дымоотводящего канала

    Проверка дымоотводящего канала выполняется с помощью зеркала. Вводим зеркало в канал под небольшим углом. В зеркале мы должны увидеть свет в конце дымохода. При выполнении этой операции удобно пользоваться так называемой селфи-палкой, с закреплённым на ней зеркалом.

    Устранение течи воды в местах соединения трубопроводов

    Для устранения течи необходимо распаковать соединение, очистить резьбу от старой пакли и краски. Затем, используя ФУМ-ленту, уплотняющую нить или фиксатор резьбы, запаковать соединение вновь. Проверить качество работы, заполнив трубопровод и котёл водой.

    Проверка и устранение утечки газа

    Все доступные места утечки газа необходимо обмылить раствором мыла или специальным средством для проверки утечки газа. Раствор для обмыливания приготавливается из хозяйственного мыла, настругав его в ёмкость с тёплой водой и размешав до получения густой пены. При утечке газа на пене будет выдуваться мыльный пузырь. Устранить утечку можно тем же способом, что и утечку воды через резьбовые соединения.

    Замена горелки

    Замена горелки газового котла потребует больше внимания и осторожности. Приобретать новую горелку следует точно такой же модели, как и установленная на вашем котле. Никогда не устанавливайте горелку, не предназначенную для вашей модели котла.

    Начало то же — снимаем кожух котла. Получив доступ к горелке, тщательно осматриваем подключенные к горелке трубки и датчики. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, какую куда подключать.

    Как снять газовую горелку. 1. Крепление горелки к корпусу камеры сгорания. 2. Провода электродного запальника и датчика пламени. 3. Патрубок подвода газо-воздушной смеси

    В связи с большим разнообразием моделей котлов конкретных рекомендаций дать невозможно, однако в любом случае будут присутствовать:

    • трубка подвода газа к горелке;
    • датчик давления газа на горелку;
    • газовый клапан.

    Возможно наличие контрольной трубки от датчика тяги или же электрической связи (проводов) от того же датчика тяги или датчика температуры. При использовании горелки той же модели, что и ваша, запомнить и подключить все провода и трубки не представится сложным.

    С заменой рожковой горелки, устанавливаемой в дровяную печку, справится и того проще. Откручиваем винты её крепления к пластине и две трубки: подача газа и подача газа на запальник. Вытаскиваем старую горелку, вставляем новую, прикручиваем трубки, закручиваем болты крепления горелки.

    Заниматься ремонтом примитивной автоматики такой горелки не стоит, результат может повлечь небезопасную эксплуатацию котла. Наиболее сложной оказывается замена горелки настенного газового котла, напичканного электроникой и большим количеством датчиков. Но не стоит и здесь паниковать, принцип тот же: хорошо запомнить расположение всех подключений к горелке.

    Пытаясь повысить свою значимость, специалисты газовики говорят, что такая горелка должна быть «привязана» к котлу методом прошивки электронного блока или подстройкой котла. Горелка лишь железо, которое не может быть каким-либо образом настроено. Настройки может потребовать горение, как таковое, но это уже не имеет отношения к замене самой горелки. Если горелка выполнена под ту модель котла, на которую устанавливают, то и горение будет правильным, правда, при условии, что его не пытались зарегулировать на старой горелке.

    Замена датчика температуры

    Необходимость замены датчика температуры возникает, когда при задании конкретного температурного режима работы котёл либо не соблюдает его, либо, что ещё страшнее, переходит в режим кипения, что может привести к разрыву водяной рубашки котла или его теплообменника.

    Датчики температуры по методу установки в котле могут быть накладными и погружными. Накладные датчики устанавливаются на трубах котла на клипсах, которые прижимают датчик к этой трубе. Их замена совсем проста. Отсоединяем старый — ставим новый. Фишку (электрический контакт) ставим на место старой.

    Погружные датчики могут быть двух видов: непосредственного погружения и находящиеся в гильзе, заполненной маслом. При замене первых необходимо слить воду из котла, выкрутить датчик. Обратите внимание на то, каким образом было произведено уплотнение резьбы в месте крепления датчика. Это может быть просто конусная резьба, использование фиксатора резьбы (клея), прокладки или уплотнительные кольца. Уплотнение льном и прочими материалами не используется. Применяя тот же метод уплотнения, установите новый датчик.

    При замене датчиков, установленных в гильзы, сливать воду из котла нет необходимости. Отпустив фиксирующую гайку, вытащите датчик, проверьте наличие в гильзе масла, установите новый датчик, зафиксировав его гайкой. Наиболее простым вариантом такого датчика является установленный в гильзе спиртовой термометр для визуального контроля температуры в котле.

    Необычайная популярность газовых котлов для отопления связана с их практичностью и экономичностью, однако и они могут ломаться, как всякая техника. Поэтому многих разумных хозяев интересует, как самим делать ремонт газовых котлов, они даже готовы изучать его по видео. Мы расскажем о последовательности ремонтных работ ниже.

    Но прежде чем привести инструкцию по ремонту домашнего газового котла, разберемся с причинами распространенных поломок данной аппаратуры. Все они связаны либо с внешними факторами, либо с проблемами самой установки. Чаще всего причины таковы.

    1. Перебои с водой или током.
    2. Ненадежность какого-либо узла установки.
    3. Отсутствие фильтров для воды, соответственно, плохое качество водопроводной воды.
    4. Проблемы с вентиляцией установки.
    5. Нарушение правил эксплуатации аппаратуры.

    Некоторые неисправности являются следствием какого-то постоянного отклонения от нормы, например, постоянных падений напряжения. Другие можно назвать явными, скажем, дефект теплообменника. Агрегат может выходить из строя постепенно, а может резко перестать работать.

    Несколько слов о диагностике

    В любом случае, ремонт собственных газовых котлов своими руками делают только после точной диагностики. Некоторые установки с автоматикой процессорного типа имеют систему самодиагностики, тогда неисправность несложно выявить с помощью специального меню на табло. Расшифровку выдаваемых кодов ошибок ищут по техническому паспорту или в интернете.

    Упрощенные тепловые генераторы с минимумом автоматики диагностировать сложнее. Приведем примерную последовательность действий для поиска неполадок.

    1. Проверяют всю подводную обвязку: поступает ли вода, есть ли подача газа, не отключен ли электрический ток.
    2. Включив аппаратуру, смотрят, на каком моменте происходит сбой работы. После срабатывания датчика должен заработать насос, вентилятор и должна зажечься горелка. Во всем этом нужно убедиться, понять, что пошло не так?
    3. За огнем горелки обычно можно наблюдать через специальное окошко. Если нет пламени, надо посмотреть, появляется ли искра при розжиге.
    4. Также проверяют уровень воды в расширительном бачке.
    5. В случае неисправности насоса его целесообразнее заменить полностью.

    Процесс ремонтных работ


    Настало время поговорить непосредственно о проведении ремонтных работ. Приведем некоторую общую инструкцию по ремонту газовых котлов своими руками.

    Здесь следует сразу отметить, что при всяких признаках утечки газа (запах или что-то не так с горелкой) лучше сразу вызвать специализированную службу, во избежание печальных последствий, вплоть до взрыва.

    Все остальное можно попробовать починить собственноручно. Опишем примерную последовательность ремонта газовых котлов своими руками. Для работы приготавливают следующее:

    • ключи гаечные, набор отверток;
    • электрический мультиметр;
    • газовый ключ;
    • промывочные химические средства.

    Прежде чем делать ремонт сломанных газовых котлов своими руками, можно изучить соответствующее видео. Операции производят в описанной ниже последовательности с тщательной аккуратностью.

    1. Сначала отключают подачу воды, опорожняют систему, перекрывают подачу газа.
    2. В случае перегрева теплообменника и для профилактики необходимо произвести его чистку. Для этого он отсоединяется ключами и снимается. Далее его промывают специальными химическими средствами.
    3. Производят тестирование всех подозрительных датчиков. Отсоединяя от них проводку, проверяют их сопротивление мультиметром и сверяют с паспортными данными. Определяют также работоспособность прессостата – основного датчика давления внутри аппаратуры. Для его проверки достаточно отключить воду и пронаблюдать степень срабатывания прессостата.
    4. Отдельно проверяется датчик тяги дымоудаления. Для этого дымоходную трубу отсоединяют от стабилизатора тяги. Закрывают патрубок стабилизатора и запускают горелку. Она должна быть заблокирована в течение 2-х минут. Иначе датчик неисправен.
    5. При отсутствии звука со стороны насоса проверяют мультиметром подачу на него напряжения. Если при наличии напряжения насос не работает, его необходимо заменить.
    6. Работа клапанов проверяется по руководству к данной конкретной технике.

    На этом основные стадии ремонта завершены. Конечно, если котел работает внутри специального помещения дома вкупе с бойлером, то процесс несколько усложняется. Необходимо предварительно произвести отключение бойлера, а его также протестировать. Если же оборудование находится в квартире, весит на стене, то ремонт настенных газовых котлов произвести своими руками гораздо проще.

    Профилактика и стоимость ремонта

    Однако основной принцип эксплуатации столь сложного оборудования заключается в очевидной истине: необходима регулярная профилактика! Так можно избежать многих дорогостоящих ремонтов.

    Рассмотрим, как и когда нужно производить данную процедуру. Что касается периодичности, то тут все просто: необходимо накануне сезона, ежегодно производить все регламентные операции. Перечислим их.

    1. Обязательная промывка теплообменников.
    2. Проверка работы горелки.
    3. Проверка работоспособности всех датчиков.
    4. Диагностика автоматики.

    Вообще же каждое конкретное оборудование поставляется с инструкцией по эксплуатации, в которой четко прописаны периодичность и характер работ. Мы настоятельно рекомендуем не пренебрегать чисткой теплообменников, так как невыполнение данной операции может привести к более серьезным поломкам.

    Также необходима ежегодная настройка горелки, поскольку без этой операции может прогореть теплообменник, тогда не избежать замены всего оборудования, что, конечно, очень дорого!

    Скажем, за средней сложности ремонтные работы на оборудовании для настенного базирования возьмут сумму от 3000 руб. А замена платы на высокоавтоматизированном оборудовании будет стоить примерно 60% от рыночной цены всей аппаратуры.

    Немного о надежности котельного оборудования для жилья


    В заключение поговорим немного о надежности газового котельного оборудования для жилья. Многие современные установки при правильном уходе служат безотказно и долго. Однако у каждой модели есть в этом плане свои слабые стороны.
    Приведем пример в виде таблицы, в которой собраны три самые популярные модели настенных котлов. Вот она:

    Однако если внимательно следить за состоянием любой аппаратуры, даже ненадежные узлы будут нормально работать.

    Вряд ли нужно объяснять, почему поломка отопительного теплогенератора посреди морозной зимы требует принятия самых срочных мер. Но возможность быстро получить помощь квалифицированного специалиста имеется далеко не всегда и не у всех. Да и не всякая поломка является настолько уж серьёзной, чтобы за её починку обязательно нужно было платить мастеру. Так или иначе, владельцу газового или твердотопливного котла стоит научиться ремонтировать такое оборудование самостоятельно, в чём ему поможет наша статья.

    Что может случиться с газовым котлом

    Вот какие отказы в работе отопителей на газу происходят чаще всего:

    Характерные неисправности твердотопливных котлов

    Эти агрегаты обычно имеют более простое устройство, но и они не застрахованы от поломок. Вот что может случиться:

    1. Теплообменник дал течь.
    2. Возле котла постоянно появляется грязная лужа.

    Ещё одна неприятность: дым повалил в помещение.

    Инструкция по устранению неисправностей

    Теперь посмотрим, как же нужно действовать в том или ином случае.

    Ремонт газового котла своими руками

    Итак, рассмотрим пути устранения неполадок в газовом оборудовании.

    Не разжигается или постоянно тухнет горелка

    Проблемы в работе горелки могут быть обусловлены следующими причинами:

    Со сквозняком всё понятно — нужно закрыть окно или дверь. Прочие пункты необходимо рассмотреть более подробно.

    Недостаток кислорода выявить довольно легко: нужно открыть окно в котельной и посмотреть, стабилизируется ли при этом работа котла.

    Объём поступления свежего воздуха может сократиться по следующим причинам:

    • обычные окна с деревянными рамами заменили на современные, более герметичные;
    • в котельной поставили дверь, наглухо перекрывающую проём (имеет значение, если воздух поступал через соседнее помещение).

    Воздухонепроницаемую дверь нужно либо подрезать снизу, так чтобы оставался просвет шириной в 20 мм, либо заменить на имеющую вентиляционное отверстие, обычно закрытое декоративной решёткой. С герметичными окнами всё обстоит сложнее: нужно устанавливать приточный клапан. Есть модели, которые необходимо врезать в стену (придётся пробивать отверстие), но есть и устройства для установки прямо в окно, причём для этого нужно будет только вырезать часть уплотнителя.

    Если в котельной установлено пластиковое окно, придётся поставить приточные клапаны для обеспечения необходимого количества воздуха в помещении

    Автоматический газовый клапан подключён к нескольким аварийным датчикам, которые и вызывают его закрытие при потенциально опасных ситуациях. Один из них — датчик пламени — срабатывает при одном из вышеописанных событий (затухание горелки из-за недостатка воздуха или сильного сквозняка).

    Кроме него в котёл устанавливают сенсоры, блокирующие подачу газа при следующих условиях:

    • упало давление в магистрали газоснабжения;
    • ухудшилась тяга в дымоходе;
    • температура теплоносителя превысила допустимое значение.

    Давление в магистрали газоснабжения может упасть по причине засорения сетчатого фильтра, поэтому в первую очередь нужно проверить его состояние и при необходимости почистить. Ещё одно «узкое» место — газовый счётчик, но устранить засор в этом приборе самостоятельно невозможно — нужно вызывать газовщиков.

    Давление в сети может упасть и из-за перерасхода газа, когда поставщик не успевает компенсировать возросшие запросы со стороны потребителей в начале отопительного сезона или при резком похолодании. Всё, что пользователь может сделать в подобной ситуации, — позвонить в газовую службу и сообщить о своей проблеме.

    Чтобы проверить, поступает ли газ из магистрали с соответствующим норме давлением, нужно проделать следующее:

    Если виновником отключения котла стал датчик тяги, необходимо удостовериться в наличии или отсутствии тяги. Для этого к смотровому окну котла или к топке нужно поднести спичку и посмотреть на то, как ведёт себя пламя.

    Наличие или отсутствие тяги можно определить по поведению пламени от зажженной спички

    Уменьшение проходного сечения дымохода иногда происходит из-за деятельности птиц, которые пытаются обустроить в нём гнездо. Но гораздо более распространённой причиной является конденсат. Дело в том, что современные котлы являются очень экономичными, поэтому температура выхлопных газов у них довольно низкая.

    Двигаясь по трубе, дымовые газы успевают остыть до точки росы, при которой содержащийся в них водяной пар (вода образуется при окислении имеющегося в топливе водорода) превращается в конденсат. Если дымоход выполнен из кирпича, влага может вызывать разрушение его стенок, вследствие чего канал засоряется фрагментами кладки.

    У недорогих сэндвич-дымоходов может отслаиваться внутреннее цинковое покрытие, которое также становится преградой на пути дымовых газов. Наконец, сконденсировавшаяся влага может образовать ледяную пробку в оголовке трубы.

    Тяга может заметно ухудшиться из-за образования ледяной пробки в оголовье трубы

    Дымоход, разумеется, нужно привести в исправное состояние. Для очистки его от мусора используются различные виды щёток с наращиваемыми ручками и круглый стальной шар на тросе, называемый ядром.

    Нельзя сбрасывать в дымоход вместо настоящего ядра гантель, гирю и другие не предназначенные для этой цели тяжёлые предметы. Центр тяжести у них, как правило, смещён, так что они с большой вероятностью могут неудачно повернуться во время падения и застрять в канале.

    Для прочистки дымохода лучше пригласить специалиста, так как при недостатке опыта трубу можно сильно повредить.

    Ледяную пробку можно сковырнуть механическим способом, а можно отогреть при помощи газовой горелки, сопло которой нужно завести в ревизионный лючок. В дальнейшем при первой же возможности следует утеплить дымоход, обмотав его стеклянной или базальтовой ватой (при наружном расположении дымохода такой утеплитель нуждается в гидроизоляции).

    Бывает однако и так, что дымовая труба пребывает в идеальном состоянии, а тяга, между тем, явно оставляет желать лучшего. Такая неприятность обычно объясняется одной из двух причин:

    1. В соседнем помещении — обычно это кухня или санузел — работает мощный вытяжной вентилятор, перетягивающий воздушный поток на себя.
    2. Рядом с домом появился высокий объект (построили здание или выросли деревья), из-за которого изменилась аэродинамическая обстановка в зоне трубы: оголовок дымохода при определённом направлении ветра оказывается в зоне подпора (повышенного давления), из-за чего и ухудшается или даже опрокидывается тяга.

    Пользователю, столкнувшемуся с такими изменениями, трубу придётся нарастить, выводя её оголовок выше вновь появившегося объекта.

    Высокие деревья или недавно построенные здания могут оказаться причиной ухудшения тяги

    Теперь рассмотрим ситуацию, когда клапан закрылся из-за перегрева теплоносителя. Обычно это происходит из-за остановки циркуляционного насоса. Проблемы, которые можно устранить самостоятельно, — это попадание воздуха в рабочую камеру насоса или залипание его ротора. В первом случае в камеру нужно долить воды, чтобы выдавить воздушную пробку, во втором — корпус разбирают (нужно открутить большой винт в центре) и прокручивают ротор вручную.

    Следует учитывать, что автоматика безопасности может регистрировать работу насоса не прямо, то есть при помощи датчика протока, а косвенно — по давлению в контуре. Но давление может понизиться не только из-за проблем с насосом, но и из-за того, что в мембранный расширительный бачок (у современных моделей котлов он является встроенным) не закачали достаточно воздуха.

    Давление воздуха в бачке можно проверить с помощью обычного автомобильного манометра: оно должно быть на 0,2 атм меньше рабочего давления в системе. При необходимости воздух накачивается обычным насосом.

    Давление воздуха в расширительном бачке можно проверить манометром и при необходимости увеличить при помощи автомобильного насоса

    Не удаётся включить электронный модуль управления

    Починить сгоревшую электронику неподготовленному человеку вряд ли будет под силу, однако подобные неприятности можно легко предотвратить. Дело в том, что электронная начинка, особенно у импортных котлов, весьма чувствительна к качеству электроснабжения. Поэтому характерные для наших сетей скачки и провалы напряжения быстро выводят её из строя. Чтобы обезопасить котёл, его нужно подключить через стабилизатор напряжения.

    Стабилизатор защищает электронику котла от перепадов напряжения в сети

    Некоторые производители требуют подключать котёл через стабилизатор в обязательном порядке, в противном случае пользователю отказывают в гарантийном обслуживании.

    Заметим, что недееспособность электронного модуля ещё не говорит о необходимости серьёзного ремонта. Возможно, просто перегорел предохранитель. Кстати, не забудьте проверить выключатель-автомат в щитке — может быть, он отключился и на котёл теперь просто не подаётся питание.

    Чтобы проверить предохранители, нужно снять лицевую панель, выкрутив отвёрткой (обычно требуется крестовая) удерживающие её шурупы. Состояние предохранителей проверяется визуально или с помощью мультиметра. Как правило, производители комплектуют котлы запасным предохранителем — приклеивают его к внутренней стороне лицевой панели.

    Отказ электроники может быть обусловлен и вовсе банальной причиной: почти для всех импортных котлов имеет значение, какой стороной вилка подключается к фазе. Прежде чем предпринимать что-либо, выньте её и включите снова, развернув на 180 градусов, — возможно, отопитель заработает как следует.

    Проблемы с вентилятором

    Котлы с закрытой камерой не способны втягивать в себя воздух за счёт естественной тяги — для этого обязательно должен работать вентилятор. Если последний не сможет развивать достаточную скорость вращения, пламя будет гаснуть из-за недостатка кислорода. Поэтому в турбированных котлах при затухании горелки следует первым делом проверить лёгкость вращения вентилятора и смазать его подшипники.

    Для этого можно применить обычное машинное масло, но более подходящим является специальный термостойкий состав на углеродной основе.

    Неисправности запальника

    Запальник может потухнуть, даже если пользователь удерживал кнопку включения достаточно долго. Проблемы такого рода свидетельствуют о выходе из строя термопары запальника.

    Термопара выполняет функцию защиты от пропадания пламени. При выходе её из строя котёл не включится

    В норме этот элемент, будучи хорошо прогретым, должен удерживать клапан в открытом состоянии. Термопары бывают двух видов:

    1. Электрические. Имеют в своём составе элемент, преобразующий тепловую энергию в электрический ток. Этот ток поступает в установленную на клапане катушку (электромагнит), которая втягивает прикреплённый к запорному механизму сердечник.
    2. Механические. Такие термопары состоят из колбы с маслом и капиллярной трубки, присоединённой к клапану. Масло при нагреве расширяется и через капиллярную трубку воздействует на шток клапана.

    При отказе электрической термопары имеет смысл проверить целостность проводки. Механическую термопару можно только заменить.

    Если газ горит жёлтым пламенем и при этом постоянно слышны хлопки, свидетельствующие о перебоях в работе, — необходимо чистить жиклёр. Для этого нужно разобрать газогорелочное устройство, что непрофессионалу делать категорически не рекомендуется. Если всё же решили выполнить прочистку самостоятельно, уделите максимум внимания вопросам безопасности:

    Низкая производительность контура ГВС и неспособность котла достаточно прогреть теплоноситель

    Подобные проблемы возникают из-за плачевного состояния теплообменников. Основной теплообменник, подключённый к системе отопления и омываемый дымовыми газами, со временем покрывается сажей, а она обладает теплоизолирующими свойствами. Потому-то котёл, даже работая изо всех сил, не может обеспечить должную температуру теплоносителя.

    В газовом котле сажи образуется очень мало, поэтому теплообменник от неё приходится чистить довольно редко — раз в несколько лет. Точная периодичность указывается в инструкции к отопителю. Стальные и чугунные теплообменники можно чистить металлической щёткой, медные требуют более мягкого подхода: воспользуйтесь губкой для мытья посуды.

    Ремонт теплообменника — сложная и дорогостоящая операция. Её должен выполнять сертифицированный специалист

    Ещё один «поражающий фактор» — накипь. Основной теплообменник от неё почти никогда не страдает, так как воду, используемую в качестве теплоносителя, обычно подвергают обессоливанию. Но по вторичному теплообменнику, который имеется в двухконтурных котлах и служит для приготовления горячей воды в проточном режиме, протекает самая обычная водопроводная вода. Содержащиеся в ней соли жёсткости (соли кальция и магния) постепенно кристаллизуются, образуя рыхлый теплоизолирующий слой — это и есть накипь. Теплообменник представляет собой решетку из тонких трубок, проходное сечение которых быстро уменьшается — оттого-то горячая вода и течёт еле-еле. Если пробка из накипи сформировалась где-либо на выходе вторичного контура, то вода в нём из-за малого расхода будет перегреваться.

    Из-за наличия в воде солей химически активных металлов каналы теплообменника зарастают накипью и эффективность его работы уменьшается

    Если вода имеет повышенную жёсткость, процедуру удаления накипи рекомендуется проводить ежегодно. Если же показатель жёсткости близок к умеренному, промывку можно выполнять реже — раз в три года. Для этого можно применять раствор уксусной или лимонной кислоты, но более эффективно действуют специальные составы для борьбы с накипью, имеющиеся в продаже. В большинстве случаев их основу составляет кальцинированная сода или ингибированная соляная кислота.

    Приготовить эффективное средство можно и самостоятельно: разведите в воде соляную кислоту, так чтобы получился раствор концентрацией 3-5%, и добавьте на каждый литр 2 г антикоррозионной присадки, например, столярного клея, уникола, формалина или уротропина. Этот состав применяют следующим образом:

    1. Заливают его в ёмкость, расположенную на 0,5–1 м выше теплообменника и подсоединённую к нему при помощи шланга, после чего начинают промывку. Время промывки составляет от 8 до 10 часов.
    2. Далее промывают теплообменник водой.
    3. Следующий этап — щелочение: в течение 10 часов в теплообменнике кипятят 1-процентный раствор соды, фосфата натрия и каустика.

    Затем теплообменник нужно снова хорошо промыть водой.

    Ремонт твердотопливных котлов своими руками

    Ремонт этих агрегатов часто более затруднителен, что обусловливается особенностями режима горения топлива в камере сгорания.

    Твердотопливный котёл, в отличие от газового, нельзя экстренно потушить — даже после полного перекрытия воздушной заслонки пламя будет гореть ещё некоторое время. Поэтому перегрев теплоносителя в таких агрегатах — довольно частое явление. На случай закипания рабочей среды в обвязке котла в непосредственной близости от него устанавливается предохранительный клапан, но он может подвести: от долгого простоя прижатая пружиной тарелка залипает на седле и в нужный момент клапан не срабатывает.

    Теплообменник в твердотопливном котле часто перегревается из-за того, огонь невозможно погасить мгновенно

    В результате избыточное давление разрывает теплообменник. Чтобы такого не случилось, нужно устанавливать модель предохранительного клапана со специальной рукояткой, позволяющей открыть его принудительно. Открывать его нужно с определённой периодичностью при отключённом циркуляционном насосе — тогда тарелка залипать не будет.

    Отремонтировать можно только стальной или медный теплообменник. Первый нужно тщательно заварить, второй — запаять. Чугунный же теплообменник придётся заменить.

    Лужа возле котла

    Недостаток тепла столь же вероятен, как и его избыток: пользователь далеко не всегда успевает вовремя подложить свежую порцию топлива. В результате теплоноситель остывает, и если его температура в «обратке» падает до 55 o C или ниже, содержащийся в дымовых газах водяной пар (вода образуется при сгорании, то есть окислении водорода независимо от влажности топлива) конденсируется на относительно холодной поверхности теплообменника. Вот эта влага и появляется в виде небольшой лужицы у котла.

    Конденсат, образующийся из дымовых газов, опасен, а в случае с твёрдым топливом — в особенности: содержащиеся в дыму оксиды различных элементов, включая серу, реагируют с водой и образуют кислотный коктейль, разъедающий стенки теплообменника и отравляющий воздух. Чтобы предотвратить образование конденсата, в обвязке твердотопливного котла обязательно следует устраивать смесительный узел: между «подачей» и «обраткой» врезается байпас с 3-ходовым автоматическим клапаном.

    Термоголовка клапана подключается к температурному датчику, установленному на «обратке», так что если тот зафиксирует падение температуры ниже критичного значения, клапан переключится и пропустит по байпасу в эту часть контура некоторое количество горячего теплоносителя.

    Смесительный узел предотвращает образование конденсата при падении температуры теплоносителя

    Задымление помещения

    Ещё один бич твердотопливных котлов — сажа. Она активно образуется при сжигании не только влажного топлива, но и сухого, когда пользователь путём прикрытия воздушной заслонки уменьшает интенсивность горения. Из-за недостатка кислорода топливо сгорает не полностью и несгоревшие частички оседают в котле и дымоходе в виде сажи. Пропускная способность дымохода уменьшается, и дым начинает валить в помещение.

    Но более всего сажа опасна своей способностью к воспламенению. Такое происшествие не только сокращает срок службы дымохода, но и может привести к пожару во всём доме — вспыхивают деревянные элементы, соседствующие с раскалёнными стенками дымовой трубы. Поэтому крайне необходимо своевременно удалять сажу как из дымохода, так и из котла. Помимо механических средств очистки, о которых было рассказано выше, применяют и химические, например, «Полено» или «Трубочист».

    Сажа со стенок котла и дымохода удаляется при помощи специальных препаратов, таких как «Трубочист»

    Дымовые газы, образующиеся при сжигании подобных средств, содержат вещества, заставляющие сажу осыпаться и препятствующие её налипанию на стенки дымохода в дальнейшем. Подобным эффектом обладают и некоторые народные средства, например, картофельные очистки, которые нужно в большом количестве (около ведра) сжечь в топке.

    Очищать дымоход от сажи следует ежегодно.

    Техническое обслуживание котлов

    Долговечность и работоспособность отопителя будут зависеть от того, насколько грамотно и своевременно выполняется его обслуживание. С твердотопливными котлами всё просто, необходимо только делать следующее:

    • ежегодно очищать дымоход от сажи и своевременно удалять золу с колосниковой решётки;
    • периодически открывать вручную предохранительный клапан, чтобы избежать залипания тарелки;
    • удалять накипь из теплообменника, если используется неподготовленная вода (см. выше).

    Обслуживание газового котла — более сложный процесс, требующий участия специалиста. Но пользователю желательно знать, какие работы должны проводиться обязательно, а какие навязываются с целью неоправданно завысить стоимость услуги. Конкретный перечень операций излагается в инструкции к отопителю, в общем же случае должно быть сделано следующее:

    На последнем этапе производится обследование участка газопровода, за который отвечает заказчик. Проверяется герметичность соединений и выявляются места, повреждённые коррозией. Если нужно, трубопровод окрашивают.

    Видео: ремонт котла своими руками

    При всей своей сложности современный котёл в ряде случаев может быть отремонтирован неподготовленным пользователем. Важно лишь не переоценивать свои возможности и не браться за ту работу, которая будет не под силу обычному человеку. Изучив наши рекомендации, вы будете точно знать, когда следует брать в руки инструменты, а когда телефон для звонка мастеру.

    Источник: http://linkor-best.ru/boiler-wall-gas-repair-is-it-possible-to-repair-gas-boilers-at-home-with-their-own-hands/

    Смотрите также:
    02.05.2020

    Выравнивание стен своими руками: пошаговая инструкция В последнее время люди стали намного тщательнее подходить к вопросу ремонта. Ровные стены – обязательное условие, без которого ремонт нельзя будет провести качественно. Даже в газобетонных новостройках стенки не...

    Как правильно подобрать паркет
    02.05.2020

    Какую паркетную доску выбрать для квартиры? Что такое паркетная доска? Особенности и правила укладки Защитное покрытие Какую фирму выбрать? Толщина имеет значение Что выбрать для коридора? Что выбрать для ванной комнаты? Паркетная доска на теплом полу Что...

    02.05.2020

    Дизайн маленькой кладовки в квартире Даже в самой маленькой квартире можно найти уголок для кладовки – миниатюрной комнатки для хранения различных бытовых предметов, одежды, продуктов. Как правильно продумать и реализовать дизайн маленькой кладовки в квартире, и где ее...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
