Теплый пол по деревянным лагам своими руками

Как сделать тёплый водяной пол на деревянном полу

Теплый пол на деревянной основе – задача не простая, но возможная. Преимущества такого пола очевидны, тепло естественным путем движется снизу вверх, при этом отсутствие батарей добавляет комфорта и удобств. В случае, когда отделочный слой выполнен из дерева, есть определенные нюансы и ограничения, но они не столь существенны, чтобы отказаться от его использования.

Обладая некоторыми знаниями и следуя рекомендациям опытных специалистов, можно самостоятельно провести все необходимые монтажные работы, не имея профессиональных строительных навыков. Процесс обустройства упрощается еще и тем, что нет необходимости в использовании какого-либо специального дорогостоящего оборудования.

  • Особенности монтажа ↓
  • Способы монтажа теплого пола ↓
  • Устройство пола ↓
  • Проект ↓
  • Подготовительные работы ↓
  • Модульный вариант ↓
  • Теплый водный пол на реечной основе ↓
  • Смешанный вариант укладки ↓
  • Подключение и тестовый запуск ↓
  • Укладка напольного покрытия ↓
  • Блиц-советы ↓

Особенности монтажа

Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

  • Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
  • Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
  • Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Способы монтажа теплого пола

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

  • Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
  • Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
  • Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

  • Составление проекта.
  • Подготовительные работы.
  • Сборка и последующее тестирование отопительного трубопровода.
  • Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

  • Детальный чертеж (схему).
  • Расчет тепловых потерь для каждого помещения.
  • Расчет количества тепла, которое должно поступать в каждое помещение.
  • Сопротивление трубопровода отопительной системы.
  • Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
  • Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

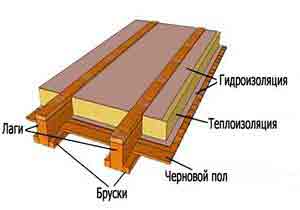

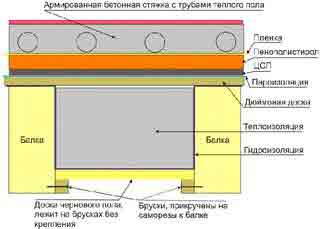

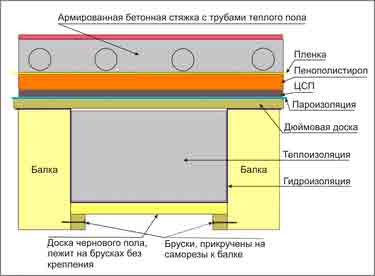

Пирог деревянного пола

Подготовительные работы

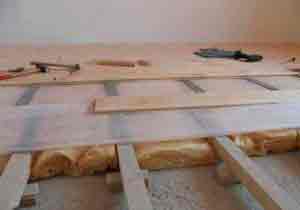

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

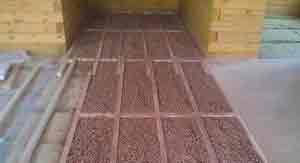

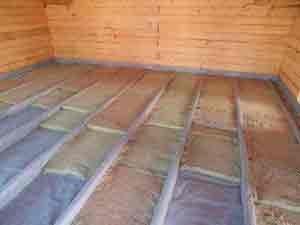

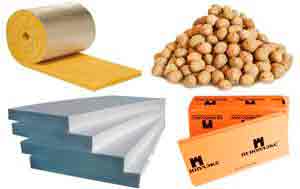

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

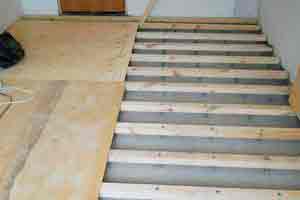

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

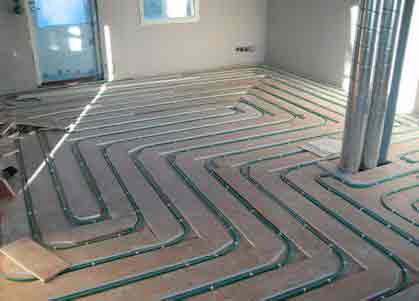

Модульный вариант

  • На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.

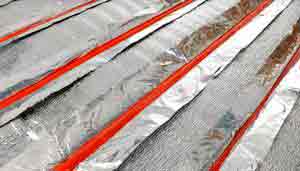

  • В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
  • Когда все готово укладывают теплопроводящий водный контур.

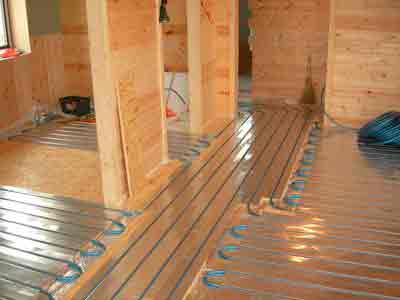

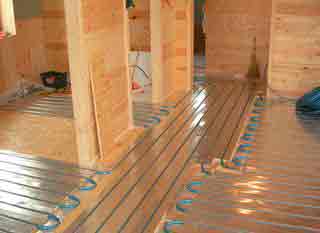

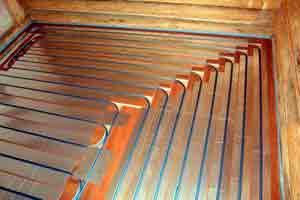

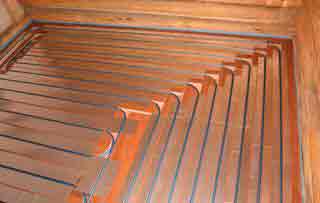

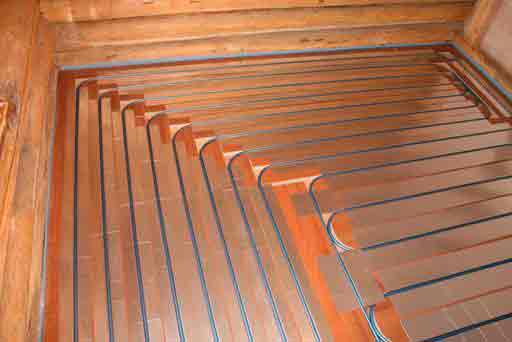

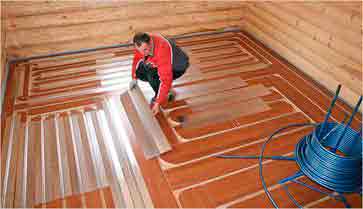

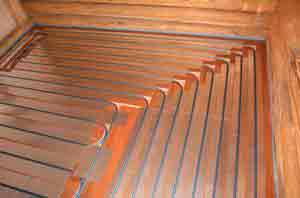

Теплый водный пол на реечной основе

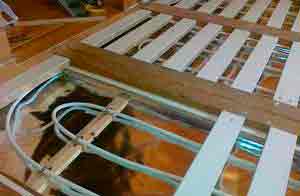

  • Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.

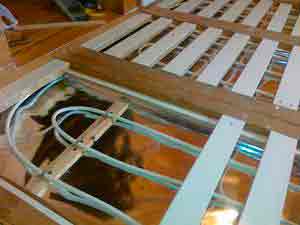

  • Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.

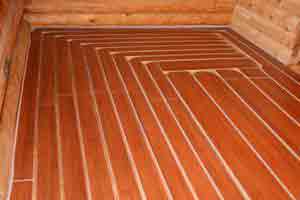

  • В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
  • Далее можно делать разводку тепловых контуров.

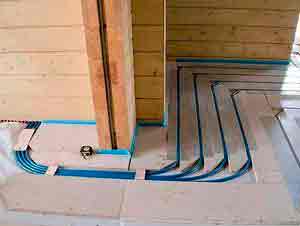

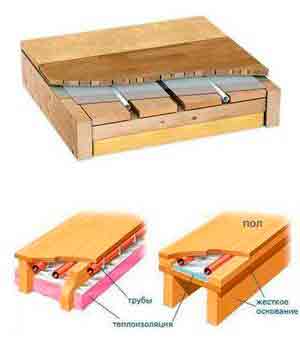

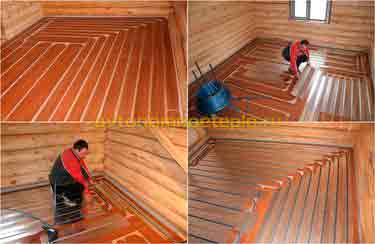

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

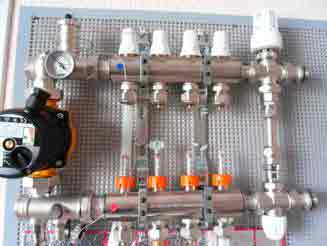

Подключение и тестовый запуск

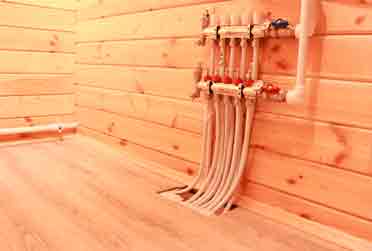

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

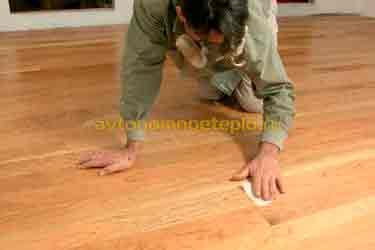

Укладка напольного покрытия

Подбор материала для чистового покрытия зависит от способа укладки предыдущих слоев и должен осуществляться еще на этапе проектирования.

Традиционные виды напольных покрытий:

  • Деревянная доска. Может крепиться непосредственно к поверхности, в которой уложены трубы. Толщина доски не должна превышать 22 мм.Существует мнение, что под доску можно подложить пенную полиэтиленовую подложку, для компенсации возможных неровностей основания, но следует помнить, что теплоотдача пола при этом уменьшится.
  • Кафельная плитка для пола. Эти материалы необходимо улаживать на промежуточный слой из листовых плитных материалов (QSB, ЦСП). Это нужно для равномерного распределения тепла и давления по этим покрытиям. Преимущества этих покрытий – хорошая теплоотдача.
  • Линолеум, ковролин. Процесс укладки сходный с кафельной плиткой, разница в температурном режиме, который не должен превышать 25˚.
  • Ламинат-полы, паркет. Монтаж этих покрытий такой же, как и при укладке деревянной доски. Разница в том, что эти материалы нельзя прогревать более чем на 25˚.

Источник: http://housetronic.ru/otoplenie/pol/vodyanoj-na-derevyannom-polu.html

Как положить теплый пол на деревянный пол – варианты, правила монтажа своими руками

Наличие большого количества новейших технологий позволяет владельцам недвижимости делать собственный дом теплым и уютным. Такое инженерное решение как устройство теплого пола на деревянном полу вызывает немало вопросов. Часто хозяевам кажется, что воплотить его довольно сложно и даже невозможно. Но это не так.

Особенности подготовки основания

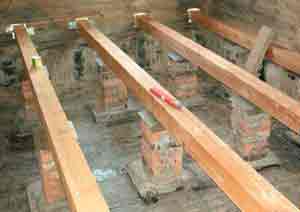

Пол с обогревом, уложенный на деревянные лаги, отличается таким преимуществом как отсутствие необходимости проведения «мокрых» работ, например, связанных с устройством стяжки. В этом случае основанием будут доски. Хотя, можно уложить теплый пол по грунту, но сейчас не будем рассматривать этот вариант.

К используемым при укладке теплого пола на деревянный пол пиломатериалам предъявляют ряд требований:

  • толщина настила из древесины дуба и бука максимум 24 миллиметра, а из лиственницы или сосны –22 миллиметра;
  • когда предстоит сделать новый настил, тогда доски нужно разложить на несколько дней в помещении на полу, чтобы они в будущем не подвергались деформации.

Варианты устройства основания

Прежде, чем прокладывать кабель или отопительные контуры, следует устроить основание под теплый пол по деревянному перекрытию, используя один из двух вариантов:

  1. По уже эксплуатируемой черновой поверхности. В таком покрытии заделывают щели и трещины, зазоры между досками, устраивают теплоизоляцию с использованием пенопласта или минеральной ваты.
  2. Обустройство основы с нуля. Лаги обрабатывают антисептиками, огне – и биозащитой и располагают с промежутком 60 сантиметров одну от другой. На досках не должно быть гнили, плесени, щелей.

Таким образом, вне зависимости от того, какой вариант выбран, укладка теплого пола на деревянный пол нуждается в создании чернового основания.

Далее приступают к следующему этапу, который заключается в монтаже теплоизоляционного слоя. Утеплитель помещают между лагами, тем самым, исключая образование мостиков холода. Теплоизоляцию укладывают на пароизоляционный материал. После того, как готово черновое покрытие, приступают к монтажу теплого пола на деревянный пол.

Электрический теплый пол по деревянному перекрытию

Теплый пол с электрообогревом — это конструкция, состоящая из кабелей, нагревательных матов и пленок.

При использовании электрических кабелей необходимо помнить, что:

  1. Систему следует качественно изолировать от проникновения влаги.
  2. Температура поверхности пола в результате нагрева не может превышать 27 градусов. По этой причине необходимо устанавливать термодатчики и термостаты.

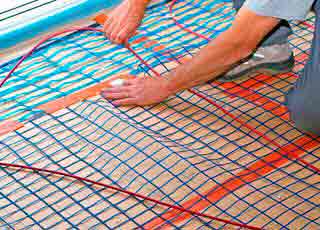

Укладку кабелей для теплого пола на деревянном основании выполняют в определенной последовательности:

  1. Под лаги, монтируемые для будущего пола, помещают фольгированный теплоизолятор, располагая его фольгой к верху. Толщина этого слоя должна составлять минимум 30 миллиметров.
  2. Поверх помещают монтажную сетку, необходимую для фиксации кабеля.
  3. Электрокабель укладывают в форме петель, а в лагах создают для них пропилы.
  4. В них помещают нагревательный кабель и крепят его к сетке хомутами.
  5. Датчик температуры укладывают между лагами, а терморегулятор монтируют на стене.

Как положить правильно своими руками

Когда теплый пол на деревянный пол своими руками выполнен качественно и функционирует правильно, начинают финишную отделку напольной поверхности. Важно соблюдать промежуток между кабелем и чистовым покрытием — равняться он должен минимум 30 миллиметров.

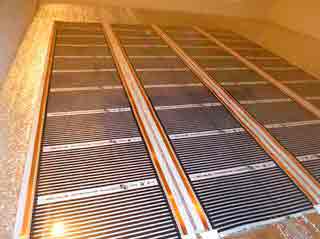

Наиболее экономичным и простым в обустройстве считается инфракрасный теплый пол на деревянный пол, его монтируют так:

  1. На основании раскладывают материал для теплоизоляции.
  2. Поверх укладывают и фиксируют нагревательную пленку.
  3. ИФ пленку подключают к электросети.
  4. Выполняют финишную отделку напольной поверхности.

При использовании инфракрасной пленки в качестве главного источника тепла в комнате, нужно следить, чтобы она покрывала не менее 70% площади пола.

Нагревательные маты нужно укладывать в слой специального плиточного клея, в остальных случаях их не следует использовать.

Теплый пол с водяным нагревом на деревянный пол

Система теплого электропола, несмотря на все ее преимущества, имеет серьезный недостаток – она потребляет большое количество электроэнергии и поэтому не стала востребованной в частном жилом секторе. Чаще всего в загородных коттеджах монтируют водяные отопительные системы.

Для конструкций, функционирующих с использованием нагретого теплоносителя, прежде, как положить теплый пол на деревянный пол, необходимо приобрести котел, коллектор, насосное оборудование, арматуру регулирования водяного потока и контролирующие устройства.

Укладка водяного пола может осуществляться двумя способами, один из которых проще, а второй – более сложен, поскольку для его реализации требуется много комплектующих элементов.

В любом случае вне зависимости от выбранного варианта будут нужны:

  • отопительные трубы, шаг монтажа которых равен30 сантиметров;
  • теплоизоляционные материалы – например, минвата;
  • жесткая черновая основа.

Если выбран более сложный процесс монтажа, потребуется металлическая сетка для крепления элементов конструкции, трубы из полиэтилена под высокое давление жидкости, переносящей тепло, термодатчик, находящийся в гофре, алюминиевая фольга, регулятор температуры механического или автоматического типа.

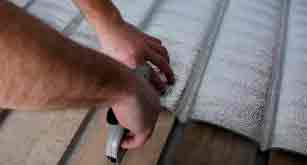

Чтобы беречь тепло, используют теплоотражающие экраны, способные направлять потоки теплого воздуха вверх и греющие пространство помещения.

Нет ничего сложного в том, как уложить теплый пол на деревянный пол, но при обустройстве водяного обогрева нужно учитывать несколько нюансов. Так для прокладки отопительных контуров следует использовать трубы с диаметром 16 миллиметров, способные обеспечивать достаточный поток теплоносителя. Для снижения теплопотерь их заворачивают в фольгу.

Расчет длины контуров

Длина одного контура не должна быть более 100 метров, но специалисты рекомендуют снижать данный показатель до возможного минимума. Дело в том, что чем меньше протяженность контура, тем эффективнее будет работать вся система и в результате будет сохранено большее количество тепла.

Для уменьшения протяженности трубопровода, помещение нужно разделить на несколько участков, у которых максимальная площадь равна 40 «квадратам». При этом каждый из них оснащают отдельным контуром. Кстати, система теплого водяного пола может покрывать не всю поверхность, а только ее часть.

Профессионалы не советуют при создании теплого пола под деревянную доску экономить на приобретении нагревательного агрегата, насосного оборудования и вспомогательных деталей для системы водяного обогрева, от которых зависит функционирование и эффективное использование всей конструкции.

Главной проблемой, которую приходится решать владельцам частных домов при монтаже пола с водяным обогревом по деревянным перекрытиям, это его присоединение к общей системе теплоснабжения. Для этого потребуется наличие профессиональных навыков и определенных знаний.

Поэтому при неуверенности в собственном мастерстве домашним умельцам следует воспользоваться услугами специалистов в данной сфере. Безусловно, такая работа не может стоить дешево, но будет обеспечено стабильное функционирование системы обогрева на протяжении длительного периода.

Источник: http://teplospec.com/teplyy-pol/kak-polozhit-teplyy-pol-na-derevyannyy-pol-varianty-pravila-montazha-svoimi-rukami.html

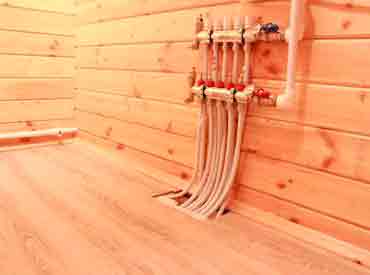

Каким должно быть устройство водяного теплого пола в деревянном доме

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

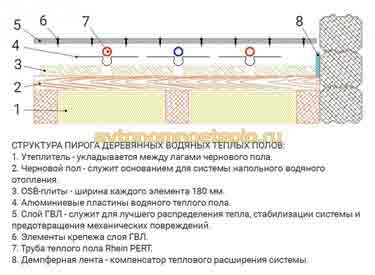

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

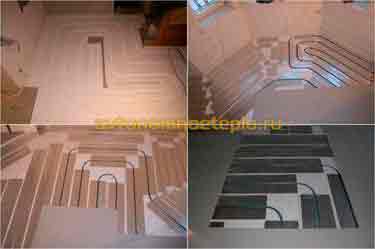

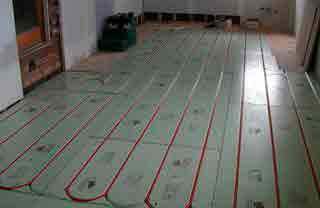

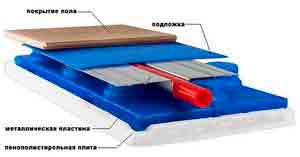

    Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.

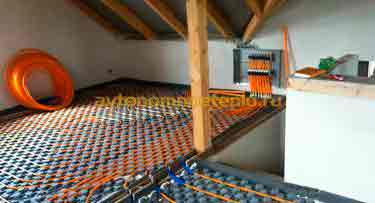

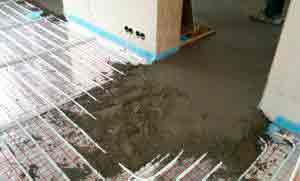

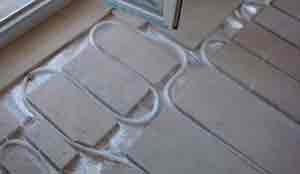

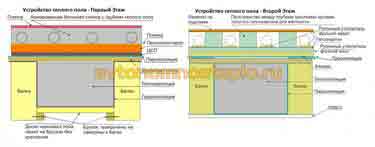

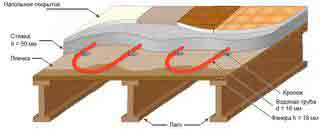

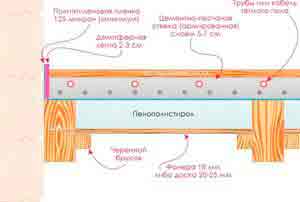

Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.

  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.
  • Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

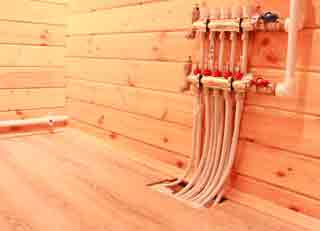

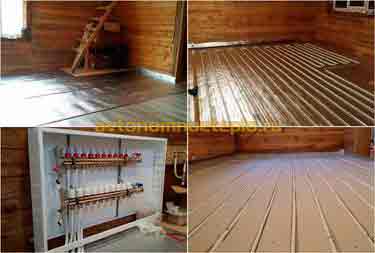

    Как сделать водяные полы в деревянном доме

    Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

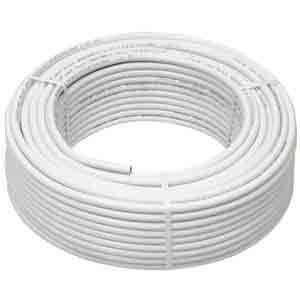

    Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

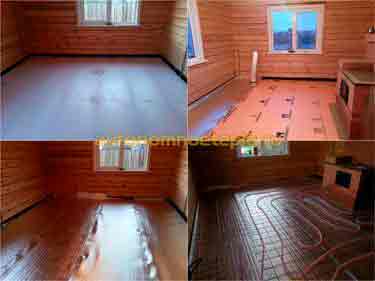

    Выполняются монтажные работы следующим образом:

      Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.

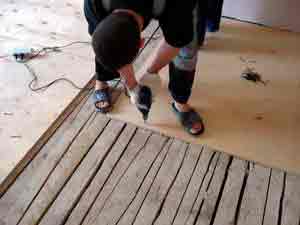

    Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.

    Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.

    В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.

  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.
  • Какие напольные покрытия подойдут

    Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

    Традиционно используют следующие типы напольного покрытия:

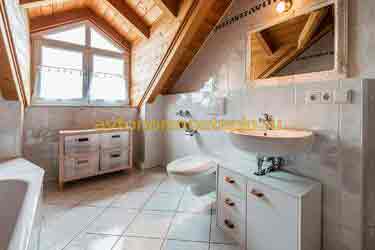

      Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.

    Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.

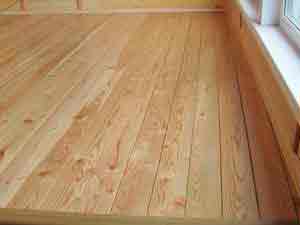

  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

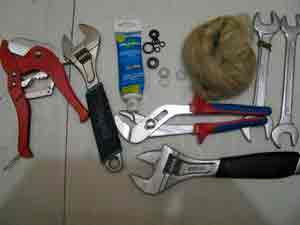

  • Какой инструмент потребуется для монтажа

    Для монтажа водяного контура потребуется:

    Пластиковые трубы и фитинги.

    Набор слесарных и строительных инструментов.

  • Фрез машина.
  • Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

    Угловой шлифмашинки для разрезания арматуры.

  • Строительного уровня.
  • Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

    Каких ошибок надо избегать при монтаже

    Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

    Система укладки труб не допускает следующих нарушений:

      Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.

    Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.

  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

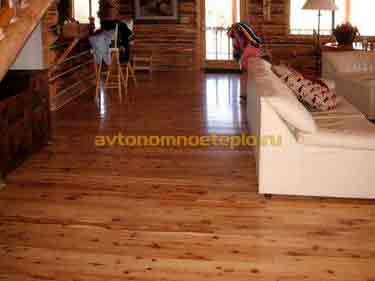

  • Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

    Источник: http://avtonomnoeteplo.ru/teplye-poly/594-ustroystvo-vodyanogo-teplogo-pola-v-derevyannom-dome.html

    Как правильно сделать теплые полы в деревянном доме своими руками

    Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

    Особенности использования

    В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

    Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

    В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

    Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

    • мощность теплого пола не должна превышать 130 Вт/м2;
    • кабель укладывают равномерно по всей полезной площади пола;
    • деревянное покрытие не должно быть толще 22-24 мм;
    • материалы надежно защищают от влаги;
    • обязательно используется терморегулятор, датчик температуры пола и воздуха;
    • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
    • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
    • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

    Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

    Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

    При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

    Варианты конструкций и технология устройства в деревянном доме

    В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

    При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

    • греющий кабель;
    • маты;
    • инфракрасная пленка;
    • карбоновые стержни.

    Какой лучше?

    Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

    Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

    Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

    На лагах

    Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

    После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

    В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

    Ещё по теме  Как установить кондиционер самому

    При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

    Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

    На листах пенополистирола

    В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

    Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

    При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

    При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

    После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

    Теплый пол в стяжке уложенной на деревянное основание

    Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

    • оно должно быть прочным и неподвижным;
    • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
    • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

    Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

    Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

    Выводы

    Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

    Полезное видео

    Сухой теплый пол по лагам, видео:

    Источник: http://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/pol/teplyj/kak-pravilno-sdelat-v-derevyannom-dome.html

    Как сделать теплый пол в частном доме на деревянном полу своими руками

    Теплый пол — это один из самых оптимальных и экологичных способов отопления в частном доме. Он не пересушивает воздух, не занимает место и равномерно распределяет тепло по всей площади дома. Кроме того, его можно положить под ламинат, паркет, линолеум, ковролин, плитку. Ниже в статье более подробно, как сделать теплый пол на деревянном полу.

    Особенности монтажа

    Чтобы установить теплый пол на деревянный, нужно сначала оценить состояние половых досок и лаг. При наличии щелей их заделывают шпаклевкой или любым другим изолирующим материалом для деревянных покрытий. Большие щели можно сначала заделать паклей. Перепад высот при установке теплого пола должен быть не больше 7 мм. Если это не так, то все доски выравниваются.

    Обратите внимание! Расстояние между лагами или балками перекрытия на 2 этаже и выше должно быть не более 60 см. Если расстояние больше, потребуется добавить лаги.

    Если пол не утеплен, то нужно сделать черновой пол. Снизу к лагам подшивается фанера или доски. На них укладывается гидро- и пароизоляционный слой, поверх кладется утеплитель и снова покрывается гидроизоляцией.

    • водоотталкивающая краска. В составе имеет битум и полимерные компоненты. Наносится на доски в несколько слоев, создавая защитный водоотталкивающий слой. Срок службы такого покрытия пять лет;
    • гидроизоляционная мастика. Получает свои защитные водоотталкивающие свойства после застывания. Для дощатых покрытий рекомендуются мастики на основе пергамина. Устойчива к перепадам температур. Можно использовать на черновом основании, выровненном стяжкой. Срок службы от 10 лет;
    • засыпные изоляторы — смесь бетонитов и водоотталкивающих гранул. При смешивании с водой образуют гелеобразный материал, который обладает хорошими теплоизоляционными свойствами. При применении такого вида гидроизоляции дополнительной укладки утеплителя не требуется;
    • рулонная гидроизоляция. Самый дешевый вариант.

    Дощатый пол имеет меньшую теплопроводность в сравнении с бетоном. Чтобы увеличить полезную теплоотдачу, на черновой пол укладывается теплоотражающий материал. Сверху устанавливают бруски или профильные маты из пенополистирола высотой 20 мм, которые тоже покрываются теплоотражающим материалом. Между брусками оставляют зазоры длиной 20 мм. В это основание укладываются бухты. Сверху укладывается полиэтиленовая пленка, а затем основа под напольное покрытие.

    Другой вариант установки системы теплого пола на дощатом покрытии это заливка цементно-песчаной стяжки толщиной 50 мм поверх чернового, в которую укладываются водопроводящие трубы. Бетон имеет значительно большую теплопроводность, поэтому такой вариант отопления будет более экономически выгодным.

    Внимание! Если решено делать цементно-песчаную стяжку на деревянном покрытии, стоит обязательно проверить, способно ли это покрытие выдержать такую дополнительную нагрузку.

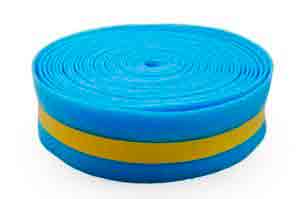

    Перед заливкой цементно-песчаной стяжки вдоль стен помещения укладывается демпферная лента. Это делается для компенсации теплового расширения стяжки.

    Преимущества и недостатки

    Отопление дома с использованием системы теплого пола облает массой преимуществ по сравнению с отоплением печью или системой радиаторов, расположенных по периметру стен дома. Основные достоинства:

    • тепло равномерно распределяется по дому, исключаются сквозняки, зоны перегрева и недогрева;
    • прогрев воздуха идет благодаря инфракрасному излучению, тепловые потоки поднимаются равномерно по всей площади снизу-вверх. Это более благоприятно для здоровья человека, т. к. самая теплая зона находится у ног;
    • не сушит воздух и позволяет поддерживать оптимальную влажность в помещении. Особенно это важно для страдающих бронхиальной астмой;
    • заданная температура проще поддерживается, что снижает энергопотребление почти в два раза;
    • система полностью изолирована от детей;
    • не занимает места в видимом пространстве, поэтому подходит под любой интерьер.

    Минусы использования — технически сложная установка и ремонт систем.

    Основные виды

    Существует две разновидности теплых полов.

    Водяной

    В основном применяется в частных домах. Нагревание происходит за счет сети из полимерных труб, наполненных водой. Вся система подключается к газовому или печному котлу, реже к электронагревателю. Циркуляция воды осуществляется за счет встроенного насоса. Недостатками являются медленный набор температуры, опасность протечек труб и сложность монтажа.

    Важно! В многоквартирных домах запрещена установка водяного теплого пола из-за возможной протечки труб.

    Электрический

    Как понятно из названия, обогрев осуществляется за счет электрических проводников. Существует несколько видов электрического теплого пола: пленочный или инфракрасный теплый пол, термоматы и кабельный. Такой тип легко встраивается в систему «умный дом» и быстро реагирует на изменение режима температуры. Как и у любого электрического прибора существует опасность короткого замыкания, поэтому не рекомендуется его использовать на покрытиях из дерева.

    К сведению! Для обеспечения пожарной безопасности при установке системы электрического теплого пола на деревянных покрытиях можно использовать легкую бетонную стяжку.

    Как сделать теплый пол на деревянном полу в частном доме

    Весь процесс можно поделить на следующие этапы:

    1. Выбрать какую систему теплого пола использовать. Как говорилось выше, использование электрического теплого пола на деревянном полу создает высокую пожароопасность, поэтому возможно, только если балки перекрытия способны выдержать бетонную стяжку, в которой будет находиться система теплого пола. Использование системы водяного теплого пола не требует заливки бетона, поэтому на дощатых покрытиях более целесообразно.
    1. Проверить состояние балок перекрытия, лаг и напольных досок. При необходимости добавить лаги, заделать щели, выровнять доски.
    2. Утеплить пол, сделать черновой пол.

    Виды утеплителей для деревянного пола

    • минеральная вата и стекловата — наиболее распространенный вариант утепления пола. Имеют хорошие звукоизолирующие и огнестойкие качества, дышат. Среди недостатков отмечают высокую гигроскопичность и выделение вредных для организма веществ;
    • засыпные утеплители — керамзит, шлак, перлит, вермикулит, крошка из пенобетона. Это экологически чистый и недорогой вариант утепления дома. Пористая структура таких утеплителей обеспечивает хорошую теплоизоляцию и звукоизоляцию. Единственным недостатком является высокая гигроскопичность, из-за которой они частично теряют свои свойства. Единственный сыпучий утеплитель, не поглощающий влагу — это гранулированное пеностекло. Этот материал имеет очень низкую теплопроводность, но редко применяется из-за своей высокой цены;
    • эковата — материал, который производится из опилок. Обладает высокими теплоизоляционными и звукоизоляционными свойствами (в четыре раза выше, чем у керамзита). Полностью безопасен, дышит, но боится влаги, имеет низкую огнестойкость;
    • пенополистирол — легкий для монтажа, долговечный материал, не боится высокой влажности, не выделяет вредных веществ. Пожароопасен, не дышит, имеет большой срок службы;
    • теплоизоляционная краска — сверхтонкий жидкий керамический утеплитель. В зависимости от толщины слоя способна существенно снижать теплопотери. Также защищает доски от плесени и грибков. Обладает хорошей огнеустойчивостью. Срок службы такого утеплителя около 20 лет;
    • фольгированный утеплитель выполняет сразу две задачи: утепление и отражение тепла в заданном направлении. Это прочный, эластичный материал. Не подходит в качестве основного утеплителя на первом этаже. Горюч, не дышит;
    • пробковое волокно — это самый дорогостоящий утеплитель. Срок службы материала около 50 лет. Данный материал не боится влажности, не горит (тлеет), имеет высокие теплоизоляционные и звукоизоляционные свойства.

    Дальнейшие этапы работ:

    1. На черновой пол укладывается теплоотражающий материал: фольга, тонкие металлические листы, фольгированный утеплитель.
    2. Установка опорного слоя для труб из досок или из профильных матов высотой 20 мм.
    3. Покрытие опорного слоя для труб теплоотражающим материалом.
    4. Укладка системы теплого пола.

    Обратите внимание! Длина одного замкнутого контура в системе не должна превышать 80-100 м. Следовательно, при шаге 20 см, один замкнутый контур займет 20 м².

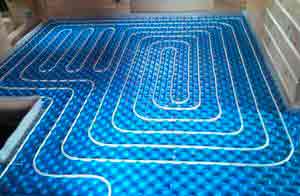

    Вся поверхность застилается полиэтиленовой пленкой, на которую прикрепляется основа под напольное покрытие или заливается легкая цементно-песчаная стяжка.

    Важно! Использование цементно-песчаной стяжки предполагает включение системы теплого пола только через четыре недели после заливки.

    Отзывы пользователей

    Максим, 43 года, г. Орехово-Зуево

    «Делали по деревянным доскам систему водяного теплого пола. Черновой покрывали теплоотражающим фольгированным изолоном. Опорный слой из реек 20×40 мм. Основой для напольного покрытия брали фанеру. Сверху стелили линолеум. Полы стали комнатной температуры. Для обогрева не подходит, но зато детям бегать босиком комфортно».

    Савелий, 56 лет, г. Новосибирск

    «Сделал водяной теплый пол в пристройке к бане. В печку вмонтировал водяной котел и подключил к нему систему. Очень удобно, я доволен».

    Сергей, 37 лет, г. Саратов

    «Вещь хорошая, но последствия могут быть трагические. Установили в своем доме пленочный теплый пол, через несколько дней появился легкий запах горелой резины. Когда вскрыли, то обнаружили что в некоторых местах пленка прогорела. Вывод: устанавливать можно только под стяжку».

    Система теплых полов все больше и больше становится популярной. Эта технология повышает не только комфорт в доме, но и является экологически чистым способом обогрева помещений. Тем не менее, при самостоятельной установке нужно следовать всем рекомендациям, тогда ремонт оправдает возложенные на него ожидания.

    Источник: http://www.tproekt.com/kak-sdelat-teplyy-pol-v-chastnom-dome-na-derevyannom-polu-svoimi-rukami/

    Как сделать тёплый пол на деревянном полу в частном доме — варианты устройства + инструкция

    Статью опубликовал: Николай Стрелковский

    Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы — и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

    Как сделать тёплый пол на деревянном полу в частном доме

    Устройство пола без стяжки

    В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

    Даже если балки стальные, верхний слой перекрытия будет деревянным

    Полы первого этажа тоже часто делают на балках

    Укладка нагревательных элементов между лагами

    Вариант устройства тёплого пола поверх перекрытия

    1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
    2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
    3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

    Керамические полы с подогревом можно сделать и в деревянном доме

    Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

    Распределяющие тепло пластины

    В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

    Есть ли преимущества в отсутствии монолитной стяжки?

    При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы — будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки — отдают тепловую энергию близрасположенному материалу.

    Монолитная система обогрева

    1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
    2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
    3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

    В такую конструкцию очень легко заложить греющие элементы

    На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

    Способы сухой сборки тёплого пола

    Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

    Между лагами

    В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

    Водяные трубы между лагами

    Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

    Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

    Если нет специальной подложки, можно сделать и вот так…

    По черновой поверхности

    В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

    Вариант с фрезеровкой чернового настила

    Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

    Вариант — пластины между досками

    Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

    Поверх них даже и стяжку делать не надо — просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

    На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

    Такую конструкцию лучше всего залить стяжкой

    Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

    Последовательность работ на деревянном основании

    Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

    Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

    А ведь раньше этих щелей не было

    Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

    Разбор «полёта» поэтапно

    Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

    Таблица. Пошаговая инструкция по укладке.

    Шаг 1 – снятие плинтуса

    Шаг 7 – скругление торца

    Шаг 8 – обеспечение зазора

    Шаги, фото Комментарий
    Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.

    Шаг 2 – удаление старого ЛКМ покрытия

    Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.

    Шаг 3 – нанесение биозащитного грунта

    Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.

    Шаг 4 – герметизация щелей

    На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.

    Шаг 5 – закупка доски для устройства контуров

    Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.

    Шаг 6 – раскрой доски

    Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.

    Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

    Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.

    Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.

    Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.

    Шаг 9 — монтаж доски

    Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.

    Шаг 10 – укладка трубного контура

    Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.

    Шаг 11 – подготовка ДСП

    Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.

    Шаг 12 – монтаж отражающего слоя

    Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.

    Шаг 13 – монтаж верхнего жёсткого покрытия

    Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью Corkstyle, которые мы видим на фото.

    В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

    Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

    Видео — Водяной теплый пол по деревянному основанию

    Видео — Монтаж водяного теплого пола

    Видео — Монтаж ИК пленки на деревянный пол

    Источник: http://pol-spec.ru/derevyannye-poly/kak-sdelat-tyoplyj-pol-na-derevyannom-polu-v-chastnom-dome.html

    Как сделать тёплый пол на деревянном основании: советы по укладке

    Желание сделать дом тёплым, уютным и комфортным подталкивает людей к использованию современных технологий в области отопления. Особой популярностью стала пользоваться укладка тёплых полов. Установить такую систему несложно, однако монтаж, например, на деревянное основание имеет ряд особенностей.

    Назначение тёплого пола и особенности укладки

    Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

    При установке тёплого пола на деревянную основу нужно учитывать следующее:

    • Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
    • Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.

    В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

    Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

    Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

    Виды

    Модели тёплых полов делятся на две группы:

    • Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
    • Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

    Электрические полы, в свою очередь, делятся на три вида:

    • Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
    • Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
    • Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

    Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

    Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

    Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

    В целом тёплый пол водяного типа является самой распространённой системой резервного отопления.

    Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

    При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

    Водяные тёплые полы аккуратнее и безопаснее электрических

    Монтаж водяных тёплых полов на деревянное основание

    Необходимые материалы и инструменты

    • Строительный уровень.
    • Комплект разводных и гаечных ключей.
    • Набор отвёрток или шуруповёрт.
    • Ножницы для труб из металлопластика.
    • Горячая сварка.
    • Рулетка.
    • Трубы для циркуляции теплоносителя.
    • Гидроизолирующая плёнка
    • Материал для теплоизоляции
    • Крепления — фиксаторы, скобы, планки и так далее.

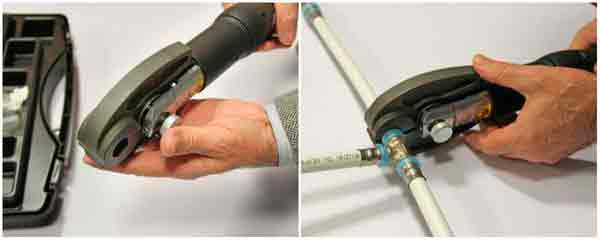

    • Оборудование для подключения к отопительной системе: муфты, переходники, смесители, коллекторы.

    Для создания тёплого пола могут использоваться трубки различных типов: металлические, металлопластиковые, пластиковые, шовные, бесшовные и прочие. Самая востребованная разновидность — металлопластиковые магистрали бесшовного типа.

    Устройство водяной системы

    При укладке системы труб на уже существующий деревянный пол необходимо оценить его состояние. Если есть небольшие щели, их нужно заделать при помощи теплоизолирующего материала или затирочных смесей. В случае когда старый пол не поддаётся ремонту, его нужно демонтировать. Основаниями для демонтажа являются:

    1. Отсутствие утепления. Под досками может «гулять» ветер.
    2. Слишком большое расстояние между отдельными лагами. Оно не должно превышать 50–60 сантиметров.

    После проверки и возможного демонтажа старого деревянного пола можно приступать к установке новой конструкции. Она производится в несколько этапов:

    1. Монтаж фальшпола и утепление. К лагам крепят доски, фанеру или другое основание, подходящее для укладки слоя утеплителя. Далее стелется слой парозащитной и гидрозащитной плёнки, на который укладывается утеплитель толщиной до 100 мм (можно использовать и плиточную минеральную вату толщиной 35–40 кг/куб.м).
    2. Настил половых досок. Между отдельными досками должно оставаться небольшое расстояние размером 20х20 мм. На торцах нужно сделать закруглённые пазы для поворота магистрали.
    3. Укладка трубы. Над пазами раскатывается фольга, поверх которой укладываются трубы. Стандартный диаметр — 16 мм. Это позволяет трубе свободно помещаться в пазах и не портиться в случае деформации древесины. Шаг — от 100 до 300 мм.

    Коллекторная система позволяет контролировать температуру, напор воды и другие показатели

  • Подключение к системе отопления. Этот шаг может выполняться любым подходящим способом: при помощи смесителей, коллекторной системы и так далее.
  • Проверка конструкции на предмет утечек и повреждений.
  • Настил чистового напольного покрытия.
  • Установка кабельной отопительной системы своими руками

    Необходимые материалы и инструменты

    В процессе монтажа кабельного пола понадобится комплект оборудования и инструментов:

    • Нагревательный кабель.
    • Терморегулятор.
    • Фольга и материал для теплоизоляции.
    • Гофрированная трубка.
    • Монтажная лента.
    • Измерительные приборы (омметр, вольтметр), необходимые для проверки сети.
    • Элементы крепления.
    • Рабочие инструменты: плоскогубцы, отвёртки, ножницы, рулетка.

    Руководство по укладке

    При установке кабельной конструкции необходимо учитывать ряд нюансов:

    1. Наличие в системе терморегулятора позволяет минимизировать риск возгорания и перегрева напольных покрытий. В деревянных строениях максимальный уровень температуры составляет 40 градусов.
    2. Нагревательные элементы равномерно распределяются по площади комнаты. Исключение — зоны, где расставлены шкафы, диваны и другие тяжёлые предметы. При постоянном воздействии их вес может деформировать кабель.
    3. Высота покрытия, укладываемого поверх электрической обогревательной системы, зависит от породы дерева. Если поверхность состоит из твёрдой древесины (дуб или бук), то предел высоты — 2,4 мм. Для «мягких» сортов этот показатель — 2,2 см.

    В помещении с тёплыми полами нежелательно размещать ковры. Они препятствуют распространению тепла по комнате.

    Технология монтажных работ сводится к следующему:

    1. Перекрытия очищаются от пыли и прочих загрязнений.
    2. Заделываются трещины при помощи затирочных смесей, выпускающихся для обработки древесных поверхностей. Пользоваться монтажной пеной не рекомендуется: средство имеет высокие изоляционные свойства.
    3. Укладываются бруски черновой основы. Крепление к основанию делается с помощью саморезов.
    4. В прослойке между брусками размещается термоизоляционный слой. Чаще всего используется фольга, выполняющая функции изолятора и отражателя тепловых лучей, испускаемых нагревательными устройствами.
    5. Поверх термоизоляционного слоя стелется оцинкованная сетка.
    6. На сетку укладывается нагревательный кабель.
    7. В местах пересечения кабеля с брусками выполняются небольшие пропилы.
    8. Скрепление проводов с брусками осуществляется с помощью монтажной плёнки. Если нужно обеспечить фиксацию кабеля к сетке, можно использовать хомуты.

    Установка плёночного отопления на деревянные перекрытия

    При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

    Необходимые материалы и инструменты

    При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

    • Нагревательная плёнка.
    • Полиэтиленовая плёнка.
    • Теплоизоляционная подложка.
    • Термостат и температурный датчик.
    • Провод (сечение — от 2,5 кв.мм).
    • Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

    Технология монтажа

    Если планируется использовать инфракрасную плёнку в качестве главного источника отопления, нужно следить, чтобы она покрывала более 70% пола.

    Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

    1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
    2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
    3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
    4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

    Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

    1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
    2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
    3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
    4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
    5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
    6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
    7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

    После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

    Видео: Как сделать плёночное отопление на деревянном основании

    Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

    Источник: http://remont-samomy.ru/remont-pola/kak-sdelat-tyoplyiy-pol-na-derevyannom-osnovanii/

    Тёплый пол на деревянный пол – укладка водяной и электрической системы отопления

    Чтобы создать тёплую и комфортную атмосферу в современном доме, продвинутые мастера не редко выбирают обустройство полов нагревательными системами. Сам процесс монтажа является несложным, но до недавнего времени владельцам деревянных домов не представлялось возможным произвести укладку напольного отопления чисто по техническим причинам.

    Сегодня, в связи с появлением современных технологий, произвести установку тёплых полов на деревянную поверхность является обычным делом. Можно легко обустроить водяной тёплый пол на деревянном полу или электрические системы отопления.

    Виды тёплых полов на деревянное основание и особенности укладки

    Начинать установку тёплого пола на деревянное основание, нужно с определения его вида. Отопительные системы бывают двух типов — водяная и электрическая.

    Смотреть видео: какие теплый полы лучше выбрать

    Водяной тёплый пол

    Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

    Установка водяного пола более популярна при монтаже на деревянные перекрытия, так как производится равномерный обогрев поверхности по сравнению с электрическими системами. Единственно, водяное отопление по степени обогрева будет слабее, и есть вероятность протечек.

    Электрический тёплый пол

    Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

    1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
    2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
    3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

    Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

    У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.

    Однако, при установке на деревянное основание электрических полов есть минусы:

    • риск возгорания;
    • высокие расходы на электричество.

    Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

    Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.

    Монтаж водяного тёплого пола на деревянный пол

    Правильная укладка водяного контура на деревянный пол осуществляет оптимальное распределения потоков тёплого воздуха в помещении.

    Вверху находится прохладный воздух, а внизу — теплый. Именно эта схема размещение тепла считается самой благоприятной. А отсутствие конвективного потока воздуха создаст дополнительное преимущество данному типу отопления.

    Смотреть видео: укладка теплого пола по деревянному перекрытию

    Инструменты и расчёт материала

    Начинать установку водяного пола нужно с подготовки инструментов и материалов. Определим что нам понадобиться:

    • уровень;
    • разводные и гаечные ключи;
    • отвёртки и шуруповёрт;
    • ножницы для резки металлопластиковых трубных изделий;
    • рулетка;
    • прибор для сварки;
    • пластиковые трубы;
    • плёнка для гидроизоляции;
    • теплоизоляционный материал;
    • крепления;
    • оборудования для подключения: муфты, переходники, смесителя, коллекторы.

    Трубы, для данных конструкций можно выбирать из следующих материалов: пластика, металла, металлопластика. Кроме того, они могут быть бесшовными и шовными.

    Необходимо определиться, по какой схеме будет производиться укладка труб водяного пола — в виде змейки или улитки.

    Количество труб рассчитывается отталкиваясь от размера отапливаемого помещения. Материала для утепления и защиты от влаги, для настила под трубы и финишное покрытие, требуется столько, чтобы полностью покрыть отапливаемое помещение.

    Размер нагревательного контура водяного тёплого пола рассчитывается в соответствии с шагом и схемой укладки. Когда водяной теплый пол — это единственный источник отопления, то шаг расположения труб колеблется от 100 до 150 мм, а если она выступает как дополнительная обогревательная система — 300 мм.

    Подготовка основания

    Первоначально, требуется произвести оценку состояния существующего основания.

    Оценка представляет собой:

    • визуальный осмотр — доски должны располагаться максимально близко друг к другу;
    • нужно срезать поверхность с досок, чтобы определить в каком состоянии структура древесины;
    • удаление прогнивших элементов;
    • нужно заделать все трещины — при их обнаружении, они заполняются теплоизолирующим изделием или специальной смесью для затирки.

    Старый досчатый пол надо обработать рубанком, чтобы поверхность получилась ровная и однородная. Степень неровности на деревянной поверхности допустима не больше 2 мм. Особое внимание к основе под тёплый водяной пол требуется из-за отсутствия в конструкции подложки.

    В случае, если поверхность из дерева слишком старая и не подлежит ремонту, то её следует демонтировать и оборудовать новое покрытие. Необходимость демонтажа возникает при:

    • отсутствие утеплителя;
    • наличие большого расстояния между лагами. Не должно быть больше 50 — 60 см.

    Устройство настильного покрытия

    В строениях со старыми перекрытиями из дерева, не допустимо заливать тяжёлую бетонную стяжку, поэтому в качестве основного способа укладки применяется настильный.

    Настильная система — многослойный пирог:

    1. Основание — ровное, без трещин и выступающих досок. Все доски должны иметь надёжную фиксацию и не прогибаться.

    1. Слой теплоизоляции— требуется для сохранения тепла, чтобы оно не расходовалось в пустую. Он должен быть влагостойкий и огнестойкий, он должен иметь совместимость со всеми строительными материалами в конструкции. Хорошо, если изделие создаёт звукоизоляцию и имеет минимальную толщину.

    1. Подложка для труб — она укладывается поверх утеплителя. Могут использоваться полистирольные маты с бобышками, которые предназначены для закрепления труб. Они укомплектованы специальными замками, с помощью них плиты крепятся между собой. Данные маты бывают простыми или с утеплительной основой, тогда не требуется предварительное обустройство теплоизоляции.

    Допускается подложка из листов пиломатериала, в которых выпилены пазы для нагревательных элементов. Данное изделие производится промышленным способом. Возможно и изготовить подложку своими руками из реек и брусков.

    1. Нагревательный элемент — затем, в имеющиеся пазы или в оборудованные крепления, монтируются трубы. Чтобы создать хороший тепловой экран, изделие укладывается в профиль из алюминия. Заменить данный профиль можно на фольгу, которой необходимо обернуть каждую трубу. Хорошо, ещё сверху контура положить слой фольги.

    Прежде, чем устанавливать «пирог», следует подключить систему к центральному отоплению или к установленному котлу.

    Важно! Следует проверить работу устройства, на степень нагрева и протечку, и только потом закрывать конструкцию следующим слоем.

    1. Подложка на половое покрытие — она подбирается в зависимости от материала для финишной отделки, который кладется сверху. Монтируя плитку, линолеум или ковролин – следует укладывать гипсокартон, с влагостойкими свойствами. Если монтаж труб осуществляется на полистирольные маты, то ГВЛ плиты кладутся в два слоя. А вот при использовании ламината на настил из дерева, требуется подложка, способная впитывать влагу — картон или вспененный полиэтилен.

    Заметить гипсокартон можно фанерными или ДСП листами. Отличный вариант — плиты стекло-магниевые, они хорошие проводники тепла, а это плюс для нашей конструкции.

    1. Финишное половое покрытие — на оборудованную подложку укладывается напольное изделие.

    Укладка водяного пола на деревянную основу завершена. После проведения на определенных этапах обустройства гидравлических и других испытаний, можно приступить к его эксплуатации.

    Монтаж электрического тёплого пола на деревянный пол

    Как было сказано ранее, электрические полы бывают: кабельными, инфракрасными и термоматы. Перед выбором модели, следует рассмотреть подробнее принцип монтажа каждой системы.

    Смотрите видео: какой электрический теплый пол лучше выбрать и почему

    Кабельный пол теплый пол

    Данный вид пола состоит из кабеля, который монтируется по определённой схеме.

    Приступая к сооружению системы «тёплый кабельный пол» на дощатую поверхность, предварительно следует подготовить инструменты и стройматериалы, которые для этого понадобятся:

    • греющий кабель;
    • терморегулятор;
    • утеплитель и фольгу;
    • гофрированную трубу;
    • монтажную ленту;
    • фанеру;
    • измерительный прибор, чтобы проверять сеть;
    • крепёжные элементы;
    • набор рабочих инструментов: плоскогубцы, отвёртку, ножницы, рулетку.

    При расчёте размера кабеля, который потребуется для монтажа кабельной системы, нужно учитывать, что элементы нагрева располагаются по всей площади, за исключением мест где размещается тяжелая мебель. Схема расположения — змейкой или улиткой.

    Процесс монтажа кабельной системы:

    1. Подготавливается основание — выравнивается поверхность и выметается сор. При обнаружении трещин, они затираются специальной смесью для древесины. Монтажная пена не рекомендована для использования, ведь она является теплоизолятором.

    1. Стелются деревянные лаги — они фиксируются к черновому полу на саморезы.

    1. Прокладывается термоизоляционный материал — он кладётся в пространство между брусками. Для этого применяется фольга, она не только служит изолятором, но и отражателем тепла производимого прибором нагрева.

    1. Монтируется оцинкованная сетка — к ней будет крепиться кабель.

    1. Укладываются нагревательные элементы поверх сетки согласно запланированной схемы. Необходимо сделать небольшие пропилы на участках, где пересекается кабель с бруском.

    1. Крепятся провода — они фиксируются монтажной плёнкой к брускам, а к сетке монтируются хомутами.

    1. Подключается система — на запланированный участок стены монтируется терморегулятор, к нему подводится датчик температуры помещённый в гофрированную трубу.

    1. Монтируется настил — он является основой для укладки полового отопления. Применяется фанера, она стелится сверху элементов нагрева. Воздушная пробка между кабелем и настилом должна составлять 10 мм.

    1. Устанавливается финишное покрытие — оно укладывается на фанеру.

    На этом монтаж можно считать законченным, кабельный электрический пол готов к эксплуатации.

    Видео: кабельный пол и его укладка

    Термоматы

    Термоматы — это более современная и функциональная разновидность электрического кабельного пола. Их плюс в небольшом диаметре провода (не более 4,5 мм), который уже закреплён на стекловолоконной сетке по одной из схем: улитка или змейка.

    Перед работой, требуется подготовить стандартный набор инструментов — плоскогубцы, отвёртка, ножницы, рулетка.

    Следует приобрести весь необходимый материал:

    • термоматы — размер рассчитывается исходя от площади комнаты, за минусом мест, где будет устанавливаться тяжёлая мебель;
    • терморегулятор;
    • материал для теплоизоляции и фольгу;
    • гофрированную трубу;
    • монтажную ленту;
    • деревянные бруски и фанеру;
    • крепёжные элементы.

    Пошагово, монтаж конструкции с термоматами схож с укладкой кабеля, только немного проще:

    1. Подготавливается деревянное покрытие — очищается и шпаклюются трещины.
    2. Устанавливаются бруски.
    3. Укладывается теплоизоляция с фольгированной поверхностью.

    1. Делаются разметки размещения матов — под габаритной мебелью термокабель не прокладывается.
    2. Кладётся армирующая сетка.
    3. Расстилаются термоматы и крепятся к арматуре.

    1. Фиксируется и подсоединяется терморегулятор, и датчик температуры.

    1. Монтируется подложка из фанеры.
    2. Укладывается половое покрытие.

    Важно! Перед монтажом фанерной подложки и напольного покрытия нужно проверить систему на работоспособность.

    Инфракрасный плёночный пол

    Сооружение инфракрасного пола — это более простой вариант монтажа, в сравнении с кабельным типом электрической системы. Хотя, по своим эксплуатационным характеристикам, он не уступает данному устройству. В качестве нагревательных элементов выступают металлические пластины (графитовые).

    Как и при начале любых строительных работах, следует запастись всем необходимым:

    1. Инфракрасной плёнкой — по размеру, её должно быть меньше, чем площадь помещения, так как под тяжёлыми предметами она не кладётся (может произойти пережатие карбоновых элементов).
    2. Утеплительным материалом с фольгированным слоем — его размер должен равняться всей площади комнаты.
    3. Полиэтиленовой плёнкой — ей застилаются нагревательные элементы.
    4. Скотчем — нужен фольгированный и строительный.
    5. Фанерой — её количество должно хватить, чтобы застелить всю комнату двумя слоями.
    6. Изоляцией из битума и изоляционной лентой.

    К сведению! Можно приобрести инфракрасный тёплый пол готовый в магазине, он содержит полный набор всех комплектующих для установки системы. Но терморегулятора и температурного прибора в нём нет, их нужно приобрести отдельно.

    Чтобы сделать тёплый плёночный пол нужен:

    • строительный нож;
    • ножницы;
    • отвёртка;
    • плоскогубцы.

    Работа по монтажу пирога инфракрасного плёночного пола выглядит следующим образом:

    1. Подготовка основания. При наличии деревянного чернового основания, специалисты советуют укладывать настил для плёнки из листов фанеры, идеально, если они будут с защёлкивающимся механизмом. Такая поверхность получается ровная и практически без швов. Крепится фанера к деревянной поверхности на саморезы, шляпки которых утоплены на 1 — 2 мм в дерево. Можно под фанеру проложить небольшой слой теплоизоляции, допустим вспененный полиэтилен.

    1. Теплоизоляция. Монтируется теплоизоляционный слой, который обеспечивает теплоизоляцию, его фольгированная поверхность должна располагаться вверх. Кладётся изделие встык и крепится к фанере степлером. А стыки между плитами соединяются скотчем, можно использовать фольгированный или строительный.

    1. Составление плана установки терморегулятора и расположения плёнки. Определяется место крепления терморегулятора, лучше если это будет недалеко от выхода из комнаты и рядом с выключателями. Чертится схема монтажа плёнки, указываются все разводки кабеля.

    Совет! Автомат для терморегулятора инфракрасного плёночного пола рекомендовано устанавливать отдельно.

    1. Подготовка полотен. Плёнка режется необходимой длины, в предназначенных для этого местах, при помощи ножниц. Разрезать в другом месте плёнку запрещено.

    1. Монтаж плёнки. Полотна инфракрасного пола стелются параллельно, медные полосы должны быть расположены вниз.

    1. Изоляция кабеля. Требуется изолировать участки разреза плёнки, там где не планируется подключение кабеля к коммуникациям. Делается это с помощью битума.

    1. Установка контактов. Зажимы ставятся в места медной шины, где она будет подключаться к электроцепи. Одна пластина зажима помещается внутрь плёнки, а вторая размещается снаружи, сверху медных полосок. Фиксировать клипсу нужно надежно, сжимая её плоскогубцами.

    1. Закрепление ИК плёнка. Полосы тёплого пола с закреплёнными клеммами соединяются между собой. Делается это строительным скотчем, для лучшей фиксации, плёнку можно прихватить по краям с шагом 500 мм.
    2. Подсоединение системы. Согласно схеме, клеммы подсоединяются с концами провода. Для получения качественного контакта, место соединения плотно зажимается плоскогубцами.

    К сведению! Есть некоторые модели плёночного пола, в которых подсоединение к электрической цепи производится с помощью контакта — ушка, который крепится заклёпкой.

    1. Изоляция клемм. Все клеммы обязательно следует обработать битумным скотчем. Одна полоска приклеивается понизу зажима, а другим сверху покрывается место соединения клипсы с плёнкой. После чего, оба скотча склеиваются между собой. Необходимо проверить, чтобы все контакты были хорошо заизолированы.

    1. Монтаж датчика температуры. Он фиксируется снизу плёнки, на чёрную полосу, на расстоянии 150 мм от края полотна. Закрепление производится монтажным скотчем. Сам датчик и провод от него укладывается в фольгированный утеплитель, чтобы получилась ровная поверхность. Для этого, в нем вырезаются пазы под датчик, клеммы и провода. Размещённые в фольгированном утеплителе провода и датчик фиксируются скотчем.

    1. Установка терморегулятора. Терморегулятор бывает накладной или монтируется в гнездо в стене. Согласно модели, прокладка кабеля к нему проходит по стене или укладывается в проделанные в стене штробы.

    1. Подсоединение кабеля к терморегулятору. К терморегулятору подводится кабель от инфракрасной плёнки, датчика и от домашнего источника питания. Делать это нужно согласно инструкции, которая имеется в комплекте с терморегулятором.

    К сведению! При фиксации провода поверх стены, чтобы улучшить внешний вид и избежать аварийных ситуаций, его размещают в специальный короб, который монтируется к стене.

    1. Проверка работоспособности системы. На терморегуляторе устанавливается показатель до 30 градусов, и проверяется работа каждого полотна. Важно, чтобы в местах соединения клемм не было искрения.
    2. Гидроизоляция. По всей поверхности ИК пола расстилается полиэтиленовая плёнка. Кладётся она внахлёст 100 мм и фиксируется на скотч в нескольких местах.

    1. Монтаж подложки. На нагревательные элементы монтируется фанера, которая будет служить основанием для полового покрытия.
    2. Укладка финишного покрытия. На смонтированный настил укладывается запланированное покрытие.

    В завершении стоит сказать, что когда вы определяетесь какую выбрать обогревательную систему (водяную или электрическую) на деревянный пол, предварительно следует решить, кто будет производить монтажные работы.

    Если вы хотите самостоятельно монтировать «пирог» тёплого пола на деревянный пол, нужно строго соблюдать технологию укладки и инструкцию производителя системы.

    Видео инструкция

    Смотреть: делаепм своими руками теплый пол ПЕНОПЛЭКС

    Стяжка на пол из дерева

    Источник: http://trubanet.ru/teplyjj-pol/tyoplyj-pol-na-derevyannyj-pol.html

    Теплые водяные полы на деревянный пол: все 3 этапа монтажа с учетом особенностей основания

    В бревенчатом или каркасном доме из дерева тоже можно уложить теплый пол водяного типа. Но придется учесть ряд неочевидных нюансов!

    В подавляющем большинстве случаев теплый пол на деревянной основе делают электрическим: так и быстрее, и проще решить ряд технологических проблем. Но вполне возможен и монтаж водяного обогрева — и здесь вам помогут полезные рекомендации, которые основываются на моем собственном опыте укладки таких систем.

    Мы проанализируем основные сложности, с которыми придется столкнуться при сборке конструкции, и разберемся в оптимальной последовательности работ по устройству такого пола.

    Водяные полы в домах из дерева

    Особенности обогрева деревянного пола

    Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

    При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

    1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
    2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

    Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

    1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

    Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

    1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

    Вариант заливки бетонной стяжки по деревянным лагам и черновому настилу из доски или толстой фанеры обычно не рассматривают. Причина вполне очевидна: при нужной толщине слоя нагрузка на квадратный метр перекрытия вполне может достигать 300 кг. Для деревянного каркаса это очень много, потому он или деформируется сразу, или продержится некоторое время — а потом начнет прогибаться.

    Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

    Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

    Как можно сделать основание?

    Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

    При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

    Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

    Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

    Для этого применяют такие приспособления:

    Иллюстрация Способ укладки системы водяного обогрева
    Фрезерованные сборные основания.

    Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

    Минусы модульного настила из ДСП:

    • высокая стоимость материала за счет фрезеровки;
    • низкая влагостойкость;
    • склонность к деформациям.
    Реечные конструкции.

    Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

    Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

    Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

    Полимерные маты.

    Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

    Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

    Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

    Сборное основание из ламинированной ДСП, готовое к укладке труб

    Материальное оснащение

    Что нужно для устройства пола?

    Итак, если нам нужно смонтировать систему обогрева своими руками начинать следует с закупки материалов. Минимальный перечень того, что нам потребуется, я приведу в таблице:

    Иллюстрация Материал
    Материалы для теплоизоляции для подпольного пространства:

    • керамзит;
    • минеральная вата;
    • плиты на основе полистирола;
    • гидро- и пароизоляционные мембраны.
    Материалы для чернового пола:

    • влагостойкая фанера толщиной от 15 мм и более;
    • древесные плиты (ОСБ, ДСП);
    • обрезная доска;
    • брусья для лаг и опор;
    • гидроизоляционная пропитка для древесины с антисептиком;
    • механический крепеж.
    Маты для теплого пола.
    Металлические теплоотражающие пластины.
    Демпферная лента.
    Пластиковые трубы для теплого пола:

    • металлопластиковые;
    • трубы из сшитого полиэтилена.
    Коллектор.
    Напольное покрытие.

    Имейте в виду, что теплый пол под деревянную доску , линолеум, ламинат, плитку и т. д. может укладываться по разным схемам. Соответственно, и набор материалов может отличаться от приведенного здесь. Все зависит от того, что будет использоваться в качестве финишного слоя.

    Инструменты для работы

    Раз пол будет из дерева, то без набора плотницких инструментов не обойтись

    Подготовка помещения к монтажу отопительной системы и собственно укладка теплого пола производится с применением таких инструментов:

    1. Пила по дереву.
    2. Дрель с набором сверл.
    3. Шуруповерт.
    4. Нож для резки тепло- и гидроизоляции.
    5. Кисти для нанесения гидроизоляционных пропиток.
    6. Пила или специальный инструмент для резки труб.

    Обжимной инструмент для металлопластиковых изделий серьезно ускоряет процесс

    1. Инструмент для монтажа фитингов (обжимные клещи для металлопластика, паяльник для полиэтилена и т. д.).
    2. Уровень.
    3. Рулетка.

    Набор для монтажа трубной системы. Такие инструменты есть, наверное, у любого сантехника

    Технология монтажа

    Этап 1. Предварительные работы

    Устройство водяного теплого пола может проводиться как на этапе постройки дома, так и в уже эксплуатируемом помещении. Естественно, объем работ в этих случаях будет кардинально отличаться, потому здесь я опишу идеальную ситуацию, то есть перечислю основные требования к основанию:

    Наиболее эффективная комплексная гидроизоляция, с подсыпкой и укладкой рулонных материалов

    1. Гидроизоляция подпола. Для отсечения влаги, идущей от грунта, подпольное пространство между лагами обязательно гидроизолируем. Для этого вначале трамбуем грунт под помещением, затем засыпаем его слоем песка мощностью до 15 см и снова трамбуем. Для максимально эффективной защиты поверх подсыпки может устраиваться тонкая бетонная стяжка или настилаться водонепроницаемая мембрана (полиэтилен, рубероид).

    Утеплитель нужен обязательно, иначе тепло от труб системы обогрева будет уходить вниз

    1. Теплоизоляция подпольного пространства. Поверх гидроизоляционного слоя укладываем утеплитель — насыпной или плитный. При укладке неэластичных плитных материалов (минеральная вата высокой плотности, полистирол) все зазоры между ними заполняем саморасширяющейся монтажной пеной.

    Керамзит в качестве утеплителя будет эффективен только при засыпке достаточно толстым слоем

    Керамзит эффективен только при толщине теплоизоляционного слоя от 30–40 см. При этом его желательно залить очень жидким цементным раствором для снижения проницаемости для влаги и получения импровизированного керамзитобетона.

    1. Пароизоляция утепленного слоя. Поверх утеплителя под черновой пол обязательно укладываем слой пароизоляционного материала (пергамин, полиэтилен, мембрана). Пароизоляцию располагаем таким образом, чтобы между она почти полностью покрывала лаги. На краях лаг оставляем свободные участки длиной около 50 мм для испарения влаги из древесины.

    Поверх утеплителя обязательно укладываем пароизоляцию с зазором для циркуляции воздуха

    1. Укладка чернового пола. Черновой пол под водяной обогрев делаем либо из фанеры, либо из досок, либо из панелей ДСП с фрезеровкой. Настил крепим к лагам, причем с таким расчетом, чтобы межу ним и слоем теплоизоляции оставался зазор 30–50 мм для вентиляции и отвода конденсата.

    Эта последовательность действий подходит для новостройки. Если же мы монтируем обогрев напольного покрытия в уже эксплуатируемом доме, то черновой пол достаточно проверить и укрепить.

    Поверх старого дощатого пола желательно смонтировать настил из фанеры — так мы получим достаточно надежное основание

    В крайнем случае, настил вскрывается и после закладки дополнительной теплоизоляции/пароизоляции в подпольное пространство монтируется обратно.

    Этап 2. Подготовка основания для укладки

    Теплый водяной пол по деревянным перекрытиям устраивается по специально подготовленной основе. Она должна обеспечивать нужную несущую способность, гидро- и теплоизоляцию, а также — защищать все элементы конструкции от избыточных деформаций.

    Основа из теплоизоляционных полимерных матов делается так:

    Иллюстрация Этап работы
    Наклеивание демпферной ленты.

    На стены по периметру помещения наклеиваем демпферную ленту из вспененного полиэтилена. Такая лента — обязательный элемент конструкции любого теплого пола, поскольку она компенсирует температурные деформации.

    Укладка матов с пазами.

    Поверх основания укладываем маты с пазами для труб и теплоизоляционных элементов. В данном случае используются двухслойные маты. Их нижний слой изготовлен из пористого пенопласта, верхний — из достаточно плотного ПВХ, обеспечивающего прочность и надежность фиксации.

    Маты раскладываем вплотную к стенам. Отдельные элементы соединяем с помощью боковых защелок, укладывая без щелей и стыков.

    Подгонка теплоизоляционных пластин.

    Металлические теплоизоляционные пластины извлекаем из упаковки и подгоняем по длине. Как правило, на изделиях есть специальные прорези, которые позволяют укорачивать их без использования инструментов.

    При подгонке просто сгибаем пластину по нужной прорези и отламываем фрагмент.

    Укладка теплоизоляционных пластин.

    Распределяем теплоизоляционные пластины по поверхности основания таким образом, чтобы конфигурация канавок соответствовала запланированной схеме укладки труб теплого пола. Стандартные изделия рассчитаны на шаг укладки около 20 см, потому размещать их нужно вплотную.

    При правильной раскладке металлические детали должны перекрыть от 80 до 90% всей площади.

    Фиксация металлических пластин.

    Каждую пластину фиксируем на основании, вдавливая ее в паз теплоизоляционного мата по всей длине. При этом углубление в средней части пластины, предназначенное для укладки трубы, должно защелкнуться на креплениях мата.

    Фиксировать можно как рукой, так и наступая на пластины ногой. Во втором случае используем обувь с подошвой без металлических элементов, чтобы не повредить противокоррозионное покрытие металла.

    Укладывая теплый пол на деревянный пол, обязательно используем отражающую теплоизоляцию — либо сборную, либо рулонную

    В принципе, приведенная инструкция универсальна — она подходит и для фрезерованного ДСП, и даже для реечного пола. Если вы хотите сэкономить, то стальные пластины можно заменить рулонной изоляцией с фольгированным слоем. Изоляцию крепим к набитым на основание рейкам с помощью степплера, но не натягиваем, а формируем канавки для укладки труб.

    Трубы в канавках между рейками. Под каждую трубу укладываем отдельную теплоотражающую подложку

    Этап 3. Монтаж и подключение труб отопления

    Теперь нам нужно проложить трубы и присоединить их к системе отопления:

    Иллюстрация Этап работы
    Установка коллекторного шкафа.

    В углу помещения монтируем шкаф с коллектором для теплого пола. Шкаф может монтироваться как в стеновой нише, так и на поверхности стены.

    Подводим к коллектору трубы, по которым в контуры теплого пола будет поступать горячая вода.

    При использовании отдельного нагревателя соединяем коллектор с ним с помощью шлангов или труб.

    Раскладка труб.

    Бухту с трубой диаметром 16 мм разматываем, постепенно раскладывая трубу в пазы теплоизоляционных пластин.

    При выполнении этой операции строго соблюдаем шаг укладки, стараемся избегать перекручивания и заломов трубопровода.

    Каждый контур желательно делать из цельной трубы, без стыков в толще теплого пола — так надежность будет максимальной.

    Фиксация труб.

    Фиксируем трубы на полу так же, как мы закрепляли теплоизоляционные пластины: вкладываем изделие в паз и придавливаем рукой или ногой.

    При правильном подборе труб и монтажных элементов контур надежно закрепляется за счет эластичности материала и конфигурации пазов в пластинах.

    Подключение к коллектору.

    Трубы присоединяем к входам и выходам коллектора теплого пола. Для крепления используем фитинги, обеспечивающие максимальную герметичность.

    Заполнение контуров.

    В отопительной системе для пола можно использовать как воду, так и антифриз.

    Сначала контуры заполняются самотеком, пока из контрольного патрубка не начинает капать жидкость.

    После этого из системы удаляется воздух, а затем включается циркуляционный насос (если его наличие предусмотрено конструкцией). При включенном насосе контуры окончательно заполняются.

    Испытание системы.

    Если это возможно, выставляем нужную нам температуру теплоносителя в трубах. Проверяем работоспособность системы, ее герметичность и равномерность нагрева контуров.

    При отсутствии протечек и других проблем можно переходить к завершению монтажа.

    Монтаж теплораспределительной пленки.

    Для более эффективной теплоотдачи поверх отопительного контура раскладываем пленку на основе термостойкого полиэтилена.

    Рулоны монтируем внахлест, проклеивая стыки армированным скотчем.

    Укладка напольного покрытия или чернового настила.

    Поверх теплого пола монтируем либо чистовой пол (ламинат, половая доска), либо укладываем черновые гипсоволоконные плиты.

    Заключение

    Обустроить теплый деревянный пол, да еще и по деревянному основанию, — не самая простая задача. Но справиться с ней вы сможете и сами — если, конечно, внимательно изучите советы и видео в этой статье, а при необходимости будете обращаться за консультациями к специалистам в комментариях.

    Источник: http://pro-uteplenie.ru/mesta/pol/641-teplye-vodyanye-poly-na-derevyannyj-pol

    Как сделать водяной теплый пол в деревянном доме

    Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

    Способы устройства напольного обогрева

    В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

    • Традиционным, под стяжку из цементно-песчаного раствора.
    • «Сухим» способом, по деревянным лагам или балкам

    Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

    Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

    • Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
    • Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

    Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

    Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

    Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

    Устройство водяных теплых полов «сухим» способом

    В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

    Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

    Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

    После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

    • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
    • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

    Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

    Напольное отопление «под стяжку»

    Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

    Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

    Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

    Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

    Заключение

    Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

    Источник: http://cotlix.com/vodyanoj-teplyj-pol-v-derevyannom-dome

    Смотрите также:
    02.05.2020

    Как сделать необыкновенную люстру своими руками: 21 идея DIY-движение уже давно тесно связано с созданием дизайнерских неповторимых новых вещей из остатков старого хлама. Это отличный способ повторно использовать вещи, которые в противном случае уже смело можно...

    02.05.2020

    Демонтажные работы с вывозом мусора в Москве Демонтажные работы под ключ Вывоз строительного мусора Подготовка квартиры к ремонту, с последующим вывозом мусора Демонтажные работы в жилых и подсобных помещениях Работы по демонтажу зданий и строений на дачных...

    02.05.2020

    Как правильно сделать ремонт в новостройке с нуля Плюс: Не придется иметь дело с бригадами отделочников Если у вас нет дизайнера или вы его наняли только для того, чтобы нарисовать проект, то приготовьтесь к длительному процессу сначала поиска, а затем — сопровождения...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
