Вентиляция канализации своими руками

Вентиляция канализации и 2 ошибки, допускаемые при ремонтах

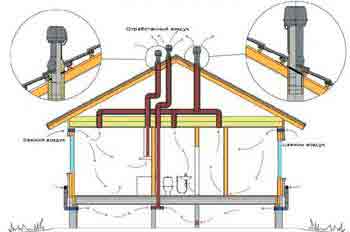

Схема вентиляции канализации в частном доме — фановая труба выходит через крышу

Чистый воздух в жилом помещении всегда будет одной из первых потребностей, поэтому, вентиляция канализации в частном доме — своими руками созданная, является одним из условий монтажа сантехники. Кроме того, в некоторых случаях вентиляцию нужно оборудовать и в квартирах многоэтажных зданий.

Я сейчас расскажу вам, как это делается, а также хочу пригласить вас к просмотру видео в этой статье.

Вытяжки для канализации

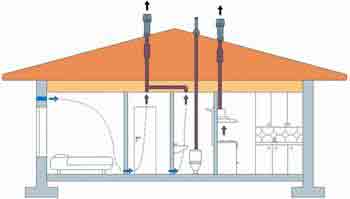

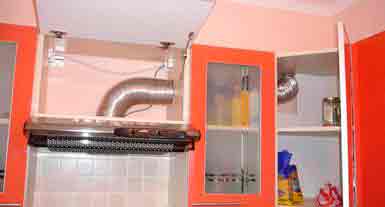

Следует различать проветривание помещения и вентиляцию канализационной системы в многоквартирном или в частном доме.
А разница заключается в том, что обустройство второго варианта вообще не предусматривает наличия неприятных запахов.

Частые 2 ошибки

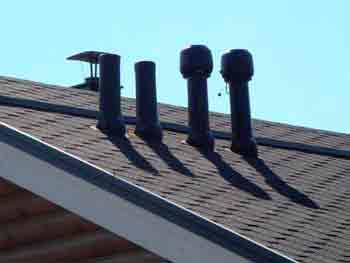

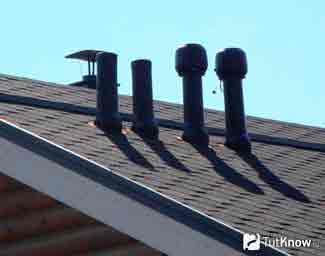

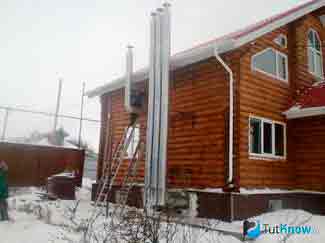

Фановая труба на крыше дома

Существует, как минимум, два распространённых заблуждения, касающиеся таких устройств:

  1. Раз у меня в доме или в квартире есть фановая труба, то есть, вентиляция канализационного стояка (лежака), значит, через неё должны выходить все неприятные запахи из системы. Однако мы очень удивляемся, если это не срабатывает. А ведь всё дело в том, что наиболее частым источником зловония являются либо повреждённые трубы, либо отсутствие гидравлических затворов из-за банального неиспользования какого-либо санузла (столб воды может испариться).
  2. А вот вторая ошибка касается жильцов верхних этажей, которые имеют доступ к фановой трубе — при ремонте или замене сантехнического оборудования в туалете или ванной комнате её убирают вообще. Причиной здесь служит плохое состояние данной трубы — из-за длительного срока службы они изрядно подпорчены коррозией. Но заглушая стояк, вы создаёте проблему не только для себя, но и для всех ваших соседей, живущих ниже на всех этажах. Запах будет проникать в квартиры при каждом спуске унитаза.

Комплекс фановых труб

Правила устройства вентиляции

Существуют общие правила, как для одной системы, так и для нескольких сразу — они могут объединяться в одну фановую трубу, но могут также быть раздельными:

  • фрагмент фановой трубы, возвышающийся над крышей, должен быть не менее метра;

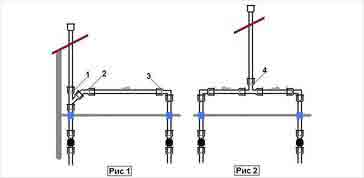

  • в тех случаях, когда в одну вентиляцию объединяются сразу несколько систем, то для этого следует использовать только одинаковый диаметр труб — обычно, это 50 мм или 110 мм;
  • запрещено устанавливать колпак, так как это способствует сбору конденсата, что, в свою очередь, ведёт к ледовым пробкам в зимнее время;
  • запрещено объединять такую вытяжку с дымоходом или общей системой вентиляции;
  • фановый выход должен находиться не ближе, чем на 4м от каких-либо окон, дверей и балконов;
  • остерегайтесь монтажа под кровельными свесами, чтобы сходящий с уклона слой снега не стал причиной аварии.

Выбор материала и общие проекты

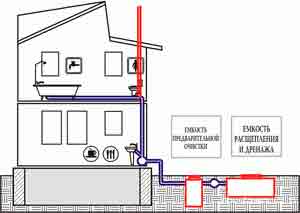

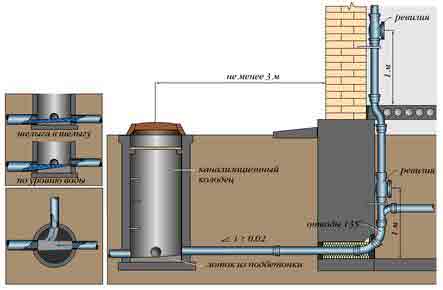

Общее устройство канализации в частном двухэтажном доме

Начнём с того, что вентиляция из канализационных труб в частном доме, особенно, если там больше одного туалета, должна быть на высоте не менее 4м от уровня земли. Как правило, фановую трубу выводят через крышу. Это позволит сохранить воду в гидравлических затворах от слишком быстрого испарения, а также позволит компенсировать разницу в давлении воздуха при спуске с бачка унитаза или двух унитазов одновременно.

Источник: http://obustroeno.com/inzhen-sistem/kanalizaciya/30022-ventilyaciya-kanalizacii

Вентиляция для канализации своими руками в частном доме и ее схема

Комфорт жизни в частном доме зависит от множества факторов. К ним относятся централизованные системы отопления, водоснабжения и канализации. Если возможности подключения центральных сетей нет, дом переходит на автономное обслуживание. И когда с теплом и водой понятно, то вентиляция канализации в частном доме вызывает массу вопросов. Разберемся, зачем нужна сеть вентиляции и как ее сделать.

Основные требования к вентиляции канализации

По нормам СНиП и санитарным правилам малоэтажные строения частного типа допустимо эксплуатировать без системы канализации фановой трубой. Такие условия связаны с небольшим количеством пользователей, малой нагрузкой на магистраль.

Но если в строении установлено несколько раковин, работает не только унитаз, но и биде, есть душевая кабина и ванна, а также пара стиральных машин и пр., то вентиляция канализации становится необходимой мерой даже в одноэтажных домах.

Фановая труба представляет собой конструкцию из сантехнических труб в виде вертикального стояка. Выходит элемент конструкции наружу на уровень выше горизонта кровли. Фановая труба предназначена для воздухообмена между атмосферой внешней среды и канализационных сетей. Система компенсирует разницу давлений при сливе массы воды и исключает образование газовых пробок на линии.

Обустройство фановой трубы снизит риск перекрывания сантехнической при одновременном стоке воды в нескольких приборах. Ситуация приводит к срыву гидравлических затворов и в помещение попадает запах канализации. В малоэтажных строениях устанавливают небольшое количество унитазов, раковин, ванн, потому срыв гидрозатвора тут мало вероятен.

Но есть ряд случаев, когда канализационный стояк нужен в обязательном порядке:

  • в доме более 2 этажей при размещении санитарных зон на каждом из них;
  • если установлены трубопроводы, отводы и стояки канализации с сечением до 50 мм;
  • при наличии септика на прилегающей к дому территории.

Также фановая труба монтируется, если есть бассейн, связанный с сетью канализации.

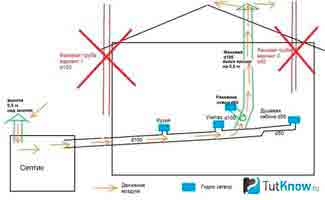

Схемы устройства канализационной вентиляции в частном доме

Различаются системы по типу обустройства и видам оборудования. Кроме фановой трубы применяют вакуумные клапаны, прокладывают контур вентиляции к септику, по внешней стене или к забору. Рассмотрим все виды подробнее.

Вентиляция с фановой трубой

Если канализационная вентиляция обустраивается с фановой трубой, то сеть называется вентилируемой. Изделие берется из того же материала, из которого сделан стояк. Чаще всего это пластиковая продукция диаметром от 110 мм до 150 мм. Герметизация обеспечивается монтажным герметиком, сантехнической пастой. Легкий вес и простота монтажа – плюсы. Допускается делать фановую трубу из металла, полипропилена, керамики.

  • сечение выхода вентиляции должно быть равно или меньше сечения стояка;
  • если между канализационными стояками расстояние более 4 метров, монтируются две фановые трубы.

Преимущества системы в простоте монтажа и качественной вентиляции. Главное – вывести деталь выше горизонта кровли и надежно защитить оголовком, чтобы не попадал мусор.

Вентиляция с вакуумными клапанами

Аэраторы или вакуумные клапаны устанавливают при невозможности вывода фановой трубы.

Изделия выпускаются в разных моделях, но они одинаковы по функционалу:

  1. Не допускают возврата воздушных потоков. В доме никогда не будет запаха канализации.
  2. Если в стояке образуется область разряжения, клапаны открываются для получения порции воздуха. Поток стабилизирует давление в системе, снижает риск срыва гидрозатворов в сифонах.

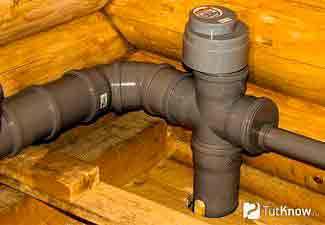

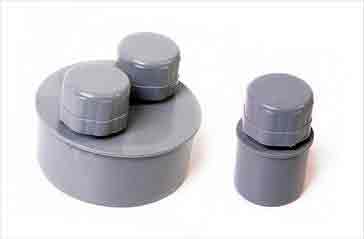

Конструктивно клапан состоит из корпуса, створки, уплотнителя и пружинного механизма. Принцип работы не отличается сложностью – пока давление в сети нормальное, клапан закрыт. Слив воды действует как поршень – выкачивает воздух в септик, а через отверстие в трубопроводе заходит новая порция воздуха. Таким образом давление нормализуется, риск срыва минимален.

Другие способы вентиляции канализационной системы

Решая вопрос, нужна ли вентиляция канализации в частном доме, хозяин может выбрать другие способы монтажа. Все варианты не запрещены санитарными нормами, обустраиваются при невозможности применения стандартных способов.

Рассмотрим три типа вентиляции для канализации:

  1. Вдоль забора. Конструкция выкладывается только при согласии соседей, им не понравится запах из трубы. Если забор находится далеко от дома, прокладка длинного трубопровода неактуальна – это дополнительные расходы.
  2. По наружной стене дома. Применяется только в том случае, если выход канализации на крышу для вентиляции стояка стандартным способом невозможен. Выглядит конструкция как канал водостока с оголовком. Плюсы – оперативность монтажа, качественная вентиляция. Минусы – необходимо тщательно герметизировать, стыки и портить отделку дома.
  3. Выкладка к септику. В этом случае стояк врезается в трубопровод, выходящий из септика. Сложность в подборе высоты детали – слишком длинную трубу сложно зафиксировать. В качестве опоры применяются подпорки, деревья. Считается, что такой вариант самый удачный, не требующий особых финансовых и временных затрат.

На заметку! Вентиляционная труба для канализации всегда прикрывается оголовком. Для снижения расходов применяются конструкции самостоятельного изготовления. Крышка должна быть «на ножках», чтобы от трубы до низа зонта оставалось пространство шириной до 35 мм.

В некоторых системах удобнее внедрять вентиляционный стояк, с размещением верхнего среза на чердаке. Это допустимо, при условии, что чердак хорошо вентилируется. В этом случае на кровлю ставится труба-концевик, гофрой стыкуется верхний срез стояка и нижний – концевика. А установить трубу-концевик на крышу можно эластичным переходником. Выбирают переходник в зависимости от размера и формы самого стояка. Если взять ступенчатое изменение диаметра, то проще подогнать переходник к трубе выбранного сечения.

Выбирая систему, пользователю необходимо решить, нужна ли вентиляция для канализации или нет. Даже если строение с одним унитазом, ванной и парой раковин, одновременный слив воды может сорвать гидрозатворы и ароматы канализации пойдут в дом. Поэтому вентиляционная система будет уместна в любом строении. К тому же конструкция избавляет от угрозы скопления газовых пробок внутри контуров, увеличивает срок службы оборудования.

На заметку! Для обустройства вентиляции для канализации своими руками не требуется разрешительных документов.

Источник: http://vodakanazer.ru/ventilyatsiya/ventilyatsiya-kanalizatsii-v-chastnom-dome.html

Вентиляция канализации в частном доме — способы, правила и нормы

Вентиляция канализации в частном доме неотъемлемая часть коммуникационных сетей. Владельцы частных домов в процессе обустройства системы отведения сточных вод считают, что вентиляция для канализации должна быть смонтирована лишь в строении огромной площади и с большим числом сантехнических приборов.

На практике, вытяжка канализации в частном доме, с помощью которой обеспечивается попадание чистого воздуха и выведение газов с неприятным ароматом, должна быть продумана для любого строения. Отличия систем будут касаться конструкционных особенностей, зависящих от индивидуального проекта строительства.

Вентиляция канализации, способствует равномерному балансу значений давления в системе водоотведения. За счёт указанного обстоятельства собственник избежит распространения по жилым комнатам вонючего запаха и получит отличный уровень звукоизоляции, избавляющий от неприятного шума движения воды по канализационным трубам.

Варианты обустройства вентиляции

Вентиляция канализации в частном доме должна обустраиваться вне зависимости от того, сколько этажей и приборов сантехники в здании. В этом вопросе важным правилом является разработка схемы.

Провести вентиляцию можно двумя способами:

  • Применить в работе фановые трубы;
  • Использовать вакуумные клапаны.

Определение основных деталей должно начинаться с понимания того, что действующие правила строительства содержат несколько условий, которые указывают на использование в работе только фановых труб. К указанным условиям относятся:

  • Количество этажей в здании от двух и большее, при этом точки слива будут размещаться выше первого этажа.
  • Параметр внутренней окружности труб стояка превышает 50 сантиметров.

В любой другой ситуации собственник может использовать для проведения вентиляции самые простые схемы. Получается, что принимать решение об использовании фановой трубы в трубопроводе, где её может и не быть, может исключительно собственник дома. Важно помнить, что специалисты рекомендуют использовать не одни клапанные приспособления, чтобы улучшить эффективность работы стока, потому что такие устройства не дадут гарантии полного блокирования неприятного аромата из канализации, а также шумоизоляции.

Помимо уже указанных преимуществ, вентиляция канализации из фановых труб поспособствует нормальному функционированию сточной системы, так как в таком устройстве пересыхание сифона представляет меньшую опасность.

Ситуация с пропаданием воды встречается часто. Особенно в загородных домах, где сантехника используется по назначению несколько месяцев в году. В таком случае гидрозатвор пересыхает. Вентиляционная отдушина канализации помогает тёплому воздуху подниматься вверх и выходит через трубу. Когда сифон пересыхает и перестаёт выполнять работу по недопущению распространения в помещении аромата, а в системе не обустроена вентиляция канализационного стояка, то запах очень быстро распространиться по дому.

Правила установки фановых труб

Обустройство вентиляции в канализации требует соблюдение определённых правил и рекомендаций.

  1. Детали для вентиляции должны подбираться с учётом того же материала, из которого изготовлены канализационные трубы. Такое обстоятельство даёт возможность выполнить беспроблемную герметизацию стыков. Лучше всего подходит пластик, так как благодаря маленькому весу такие трубы легче устанавливать в вертикальном положении.
  2. Параметр внутренней окружности вывода вентиляции должен быть не меньше, нежели такие же параметры самого широкого стояка.
  3. При монтаже следует аккуратно соединить стояк и фановые выводы в единую систему. Когда расстояние между соседними стояками слишком большое, тогда монтировать придётся несколько фановых деталей. Продумать все возможные нюансы вопроса, как сделать вентиляцию канализации в частном доме, следует ещё на строительных чертежах. Такая практика позволяет значительно снизить вероятность появления неприятных ситуаций во время обустройства.
  4. Для монтажа вентиляции стоит продумать наличие специальных люков и каналов.
  5. Когда монтажные работы ведутся уже в возведённом здании, прокладка элементов системы должна осуществляться через стены. Ни в коем случае нельзя нарушать целостность перекрытий, так как эти действия снизят устойчивость дома.
  6. Во время разработки схемы вентиляции необходимо соблюдать положенное горизонтальное от оконных проёмов и балконов до наружного участка трубопровода. Это значение составляет не меньше четырёх метров. При игнорировании требования появляется большая вероятность попадания вонючего аромата в комнаты.

Правила монтажа на кровле

  1. Есть вариант, когда вытяжная труба выходит на кровлю дома. В этом случае высота вывода может составить от 20 до 300 сантиметров. Это значение зависит от кровельной конструкции. Когда крыша плоская, деталь может быть выведена всего на 30 сантиметров. Для скатного дизайна приведённое значение составит не менее 50 сантиметров. Если под крышей располагается и используется чердачное помещение, тогда значение будет максимальным и составит три метра. Гораздо проще, когда вентиляция канализации в частном доме без выхода на крышу.
  2. Если фановая деталь выходит на кровлю на крышу из жилой комнаты или дымохода, параметр её высоты не может быть меньше иных выводов.
  3. Также, на трубу не стоит монтировать дефлектор, потому что он не увеличит эффективность функционирования системы и станет причиной появления ледяного нароста на деталях из-за промерзающего зимой конденсата.

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда поставить фановые трубы невозможно по техническим нестыковкам, либо их установка является финансово невыгодной.

Принцип работы устройства заключается в соединении створки и пружины, обладающей низким значением сопротивления. Когда приспособление закрыто, герметичное уплотнение полностью изолирует проникновение воздушных масс. Когда в канализации появляется разрежение (в случае слива воды), клапан автоматически открывается и воздух из комнаты попадает в систему, регулируя правильность пропорций. Как только равновесие будет восстановлено, створка снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный вакуумный клапан невозможно. Препятствием на пути канализационных запахов при открытом клапане становится воздушный поток, который движется в обратную сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана важно понимать и руководствоваться некоторыми аспектами функционирования этого приспособления:

  • В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
  • Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.

Нетипичные способы обустройства вентиляции

Применение нестандартного решения, полностью соответствующего требованиям санитарных норм и технике безопасности, может стать выходом в ситуации, когда вытяжка канализационная монтируется уже на этапе полностью отстроенного здания. В указанном случае применение стандартной схемы обустройства вентиляции способно вызвать трудности.

Монтаж по внешней стене дома

Вывод трубы системы вентиляции по внешним стенам строения не сможет испортить экстерьер дома, так как визуально она схожа с элементом стандартного водостока. Основное отличие будет скрываться в высоте верхней части труба, которая, как бы собственник не старался, выходит за уровень крыши дома. Для обустройства такого варианта фановой вентиляции сточной системы применяется самый распространённый диаметр изделий, равный 110 миллиметрам. Когда владелец дома подбирает место для монтажа, он обязан помнить о требованиях, предъявляемых к допустимому значению расстояния между оконными проёмами и фановым выводом. Этот параметр составляет четыре метра.

Монтаж по забору

При монтаже фановых труб на заборе и фиксации их при помощи элементов крепления, используются те же приёмы, характерные для установки по внешним стенам дома. Отличие кроется лишь в большем расстоянии вывода от самого здания. Указанный способ установки подразумевает монтаж на отдалённом расстоянии от соседнего участка, так как вывод вентиляции из сточной системы вряд ли порадует соседей неприятным запахом.

Вентиляция к септику

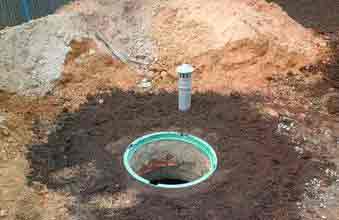

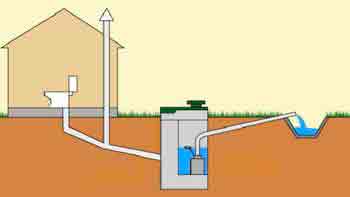

Вентиляционная система от стока, которая выводится непосредственно к септику, в 50% случаев считается идеальным вариантом обустройства. Для установки накопителей и очистного сооружения действует ряд правил, согласно которым такие объекты должны обустраиваться на расстоянии от пяти до двадцати метров от дома. Такая особенность даёт гарантию по исключению вероятности проникновения в жилые помещения неприятного аромата из канализации. Кроме того, указанный способ вывода лёгок в обустройстве, как на этапе возведения дома, так и в случае перепланировки или улучшения жилищных условий.

Нужна ли вентиляция канализации в частном доме? Безусловно, ответ положительный. Однако перед реализацией подходящей схемы следует тщательным образом рассмотреть все нюансы и условия эксплуатации уже обустроенной канализационной системы.

Видеообзор:

Источник: http://gidkanal.ru/ventilyatsiya-kanalizatsii-v-chastnom-dome-sposoby-pravila-i-normy/

Вентиляция канализации в частном доме: схемы, особенности монтажа

Вентиляция канализации в частном доме

В доме, имеющем автономную канализацию, обустраивают систему вентиляции для улучшения санитарной обстановки в жилище.

Вентиляция канализации в частном доме служит гарантией комфортного пребывания в помещении, стабилизирует работу систем, утилизирующих бытовые стоки.

Существует много схем для монтажа вентиляции, следует разбираться, какие из них более эффективные, чтобы осуществить их своими руками.

Из чего состоит вентиляция в частном доме

Частные дома имеют особенности строения, их нельзя сравнивать с многоэтажными типовыми помещениями. Для создания проекта можно применить отдельные моменты обустройства вентиляции. Квартиры и дома городского типа оснащаются системой канализации, которая включает внутреннюю вентиляцию. В частных домах очень часто игнорируют необходимость проведения вентиляции. Таким образом, в дом попадают все испарения из труб канализации, вредные для человека.

Следует оснащать вентиляционной системой все внутренние коммуникации, которые включают все стоковые трубопроводы внутри здания.

Стоковые воды имеют разное происхождение, поэтому канализации бывают:

1.бытовыми,

Сеть канализации бытового типа разделяют на централизованную либо автономную. Частные дома, как правило, имеют автономную систему.

К внутренним коммуникациям подсоединяют такую сантехнику, как:

1.раковину с ванной,

3.унитаз, биде, писсуар.

Трубопроводы, соединяющие все приборы, должны иметь стояки для вентиляции, подводку, коллекторы и т.д. Все элементы обеспечивают нормальную работу канализацию внутри частного дома.

Роль вентиляции для канализации

По нормативам…

У строительных объектов частные здания максимум в два этажа могут не иметь фановую трубу для канализации. В небольших домах проживает мало людей, поэтому нагрузка на коммуникации невысокая. Фановая труба представляет собой конструкцию из труб, которая устанавливают в виде вертикального стояка, выходящего выше поверхности крыши на один уровень. Данная труба должна обеспечивать вентиляцию между канализацией внутри дома и внешней средой. Данная связь служит компенсирующей силой при разнице давления, возникающей, когда сливается много стоковых вод. Вентиляция исключает возникновение пробок из газов в трубопроводах.

Стояк для вентиляции требует вывода, из расчетов видно, сбор стоков от нескольких узлов сантехники перекрывает диаметр трубопроката канализации. Перекрытие сечения грозит срывом затворов для воды, через опустошенные сифоны в комнаты попадают запахи, газы.

Внимание! Чтобы восстановить функционирование гидрозатвора, надо пропустить воду через сантехнику.

Если включить в схему канализационной сети фановую трубу, то возможность срыва гидрозатвора исчезнет, появится баланс поступления и траты воздуха внутри труб.

Вентиляцией следует обеспечивать здания в следующих ситуациях:

1.когда в частном доме два этажа и более, санузлы расположены на всех этажах.

2.если диаметр труб для системы канализации меньше чем пятьдесят миллиметров.

3.если на участке планируется установка септика.

4.если на участке будет построен бассейн, с отводом в канализацию, то требуется установка стояка.

Эффективные схемы

Существуют варианты, чтобы обустроить эффективную вентиляцию канализации для частных владений. Следует разобраться в особенности монтажа всех элементов системы. Все работы можно провести своими руками.

Вентиляция с фановой трубой

Чтобы правильно установить фановую трубу, следует придерживаться основных принципов во время монтажных работ. Первая особенность установки заключается в соблюдении разницы между диаметром главного трубопроката и отвода. Фановая труба должны быть по размеру сечения равна либо больше, чем диаметр отводящей трубы от канализационной сети. Второй особенностью является вывод и монтаж выхода верхнего конца вентиляционного трубопровода за пределы здания.

Вентиляционный стояк обычно собирают из пластиковых труб, сечением в сто десять миллиметров. Можно использовать трубы из чугуна. Как правило, данный материал применяют в крупных проектах. Трубопрокаты стыкуются при помощи уплотнителей из резины. С помощью хомутов вентиляционную линию прикрепляют к стенке здания. Хомуты накладывают на трубы сверху, применяя резиновые уплотнители.

Внимание! Стояк вентиляционной системы проводят от ввода в канализацию сквозь перекрытия этажей здания, через чердак на крышу. Конец вентиляционной трубы выводят на крышу.

От края трубы вентиляции до кровли должно быть расстояние свыше трехсот миллиметров, максимум семьсот. Данные параметры подходят для плоских крыш либо с небольшим наклоном. Чем больше наклон крыши, то и трубу вентиляцию устанавливают над крышей выше. По СНиП следует соблюдать удаленность конца фановой трубы от окон, которые близко расположены. Расстояние должно быть равно четырем метрам и более. Вентиляционные тубы проводятся внутри помещения, как отдельные линии коммуникации. Нельзя совмещать вентиляцию с другими системами технического плана, к примеру, дымоходом, вытяжкой.

Вентиляция с фановой трубой и трубой – концевиком

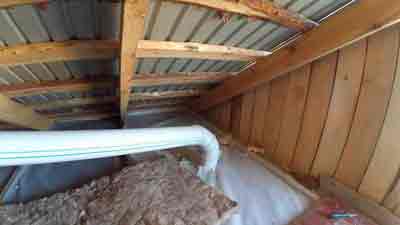

Для частного дома применима схема вентиляции, по которой верхний край трубы остается в помещении чердака. Чердак при этом должен хорошо вентилировать. Актуальной все же считается схема, выводящая трубу наружу. Через крышу вентиляцию следует выводить,

придерживаясь плана:

1.стояк вентиляции надо заканчивать на чердачном этаже.

2.на крыше ставят трубу – концевик.

3.сверху стояк вентиляции присоединяют с помощью гофры с концевиком по нижнему краю.

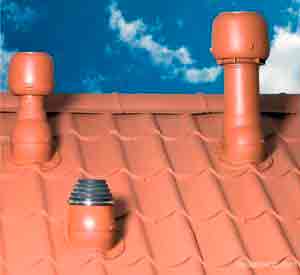

Для установки концевика на кровле здания применяют полимерный переходник, который отличается эластичностью. Переходник считается прочным, долговечным с круглой формой, встречаются в форме квадрата. Элемент имеет ступенчатое изменение сечения, поэтому его легко установить на трубу любого размера. Для этого по линии требуемого сечения срезают лишний кусок материала с переходника. Далее концевик с переходником вставляют в отверстие крыши. В местах примыкания нижней манжеты переходника смазывают герметиком. Применяя фланцы из металла, винты, манжету соединяют с покрытием кровли. Сверху стояка для усиления вытяжки устанавливают дефлектор. Он представляет собой конструкцию, усиливающую воздушную тягу из-за наличия аэродинамических качеств. Деталь работает благодаря эффекту Бернулли. Скорость перемещения воздуха напрямую зависит от изменения поперечного прохода трубы.

Внимание! Для вентиляционной схемы в частном доме используют дефлекторы неподвижного типа, иногда вращающиеся. По данным исследований устройство усиливает тягу до тридцати процентов.

Схема с вакуумным клапаном

При отсутствии гидрозатвора в канализации, либо его эффективность слаба, сооружают специальную вытяжку. Можно применить вместо фановой трубы аэрационный клапан, но в случае, если совсем нет возможности установки стояка вентиляции. В СНиП не содержится информация по данным клапанам, что свидетельствует о низком уровне надежности устройств. Вакуумный клапан можно устанавливать только в домах с малой площадью. Клапан состоит из круглого корпуса из пластмассы, в нем есть отверстие сквозного характера для клапана, также есть мембрана с резиновой прокладкой.

  • Принцип работы клапана

Действует клапан вентиляции просто. Если в трубопрокате канализации нарушается баланс давления, возникает вакуум из-за разряженной атмосферы, тогда срабатывает клапан, открываясь, впуская воздух их комнаты. При выравнивании давления клапан принимает исходное положение. Механизм легко соорудить своими руками, по возможности лучше купить изделия заводского производства с сечением в пятьдесят либо сто десять миллиметров. Клапаны монтируют недалеко от стояков на высоком уровне системы канализационной. Лучшим местом установки считается верхний отвод тройника, который расположен на линии канализации, идущей от унитаза.

  • Недостатки вакуумного клапана

Устройства требуют периодического обслуживания. В месте клапанного уплотнения скапливаются отложения, грязь., нарушая герметичность. Запахи беспрепятственно проникают внутрь. Данная схема эффективна при положительных показателях температуры. Если температура падает до ноля, то работа устройства может нарушиться.

Сооружение дефлектора своими руками

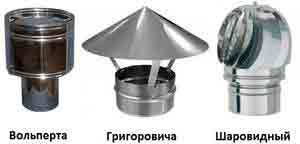

Дефлектор для вентиляции вполне можно изготовить самостоятельно. Для этого потребуются лист из оцинкованной стали, крепежные элементы в виде гаек, болтов, ножницы для металла, линейка с карандашом. На листе металла намечают нижнюю часть дефлектора в виде конуса. Диаметр снизу должен ровняться сечению стояка вентиляции, а сверху диаметр делают больше примерно на пятнадцать процентов от нижнего значения. Конус закрепляют при помощи болтов, заклепок. В середине конструкции устанавливают «юбку», чтобы отсекать поступление воздуха. Сверху на стойки прикрепляют зонт.

Внимание! Для изготовления дефлектора требуется минимальный набор инструментов, а работает устройство практически также эффективно, как и заводское.

Источник: http://iseptick.ru/kanalizaciya/ventilyaciya-kanalizacii-v-chastnom-dome-sxemy-osobennosti-montazha.html

Вентиляция системы канализации в частном доме: общие правила проектирования и устранение запахов

Чтобы создать комфортные условия для жизни в частном доме в обязательном порядке нужно оборудовать вентиляцию канализации. Она обеспечит отсутствие в помещениях постороннего неприятного запаха. Каждое сантехническое устройство оснащено сифоном (изогнутая труба, внутри которой всегда присутствует вода). Благодаря этому создается гидрозатвор со стороны септика. Это первое условие для предотвращения распространения неприятных запахов. Но при интенсивном сливе воды одновременно из ванной и унитаза воздух в канализационной трубе разряжается, давление резко падает. В результате вода из сифонов уходит в трубу и воздух из септика может поступать беспрепятственно. Как устраивается вентиляция канализации в частном доме, чтобы оградить себя от подобных неприятных явлений? Давайте разберемся в этом вопросе.

Правила устройства которым необходимо следовать

Вентиляции канализации в частном доме, как было сказано, является обязательной. Она будет препятствовать распространению посторонних запахов в помещениях санузлов. Если в доме есть нескольких стояков, их объединяют в общую систему вентиляции.

Существует несколько основных правил устройства вентиляционных стояков в частном доме:

  • вытяжную трубу выводят на крышу дома, на высоту не меньше 1 м;
  • если несколько систем вентиляции объединяют в одну единую, необходимо использовать для этого трубы одного диаметра (обычно 50 или 110 мм);
  • не нужно устанавливать колпак на выходном отрезке вентиляционной трубы, потому что может образоваться конденсат, который в зимнее время образует ледяные пробки;
  • запрещается объединять вентиляцию канализации с дымоходом или с общей вентиляционной системой частного дома;
  • вентиляционная труба должна быть расположена на расстоянии не менее 4м от окон последнего этажа и балконов;
  • не рекомендуется монтировать вентиляционную трубу под свесом кровли, поскольку сходящие с крыши в зимнее время снег и наледь могут ее повредить.

Грамотно оборудованная вентиляция канализации обеспечит комфортное проживание в частном доме и предупредит поступление газов и посторонних запахов в его помещения.

Выбор труб и общее проектирование

Рассмотрим вариант многоэтажного частного дома. Если на каждом этаже установлены санузлы, то одновременный слив со всех этажей может усилить всасывание воды из сифонов. По этой причине канализационную трубу нужно вывести наружу через крышу. Ее высота должна быть более 4 м от уровня земли. Только в этом случае:

  • вода останется в гидравлических затворах;
  • при сливе не будет создаваться воздушная пробка;
  • в помещениях не будут распространяться неприятные запахи.

Для вентиляции канализации рекомендуют использовать трубы из пластика. Они легкие, их монтаж несложный, они снабжены всеми необходимыми для соединения элементами. Смонтировать вентиляцию из пластиковых труб сможет практически любой мужчина, имеющий минимальные навыки в ремонте и строительстве.

Труба выводится наружу через специальный вентиляционный канал, который предусматривается еще при проектировании дома.

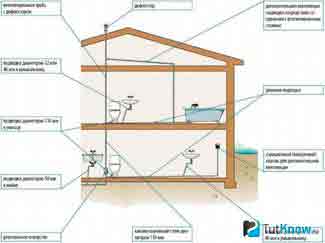

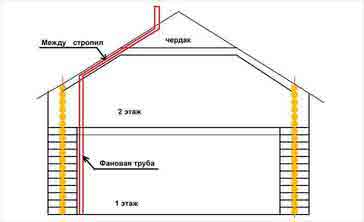

Схема вентиляции системы канализации двухэтажного частного дома

Если установка трубы почему-то не была предусмотрена проектом, ее можно монтировать с выводом по горизонтали в стену, прикрывая снаружи декоративной розеткой.

Важно знать! В одноэтажном доме вентиляционная труба может иметь диаметр 50 мм, в многоэтажных зданиях — не менее 110 мм.

В районах с суровыми зимами трубу следует утеплять, чтобы предотвратить ее обледенение на выходе.

Вентиляционную трубу можно монтировать с горизонтальным выводом в стену, прикрывая снаружи декоративной розеткой

Если существуют какие-либо сложности с устройством вентиляции (например, дорого) или это вообще невозможно, существует еще один вариант решения проблемы – вентиляция системы канализации с помощью клапанов вакуумного типа.

Установка вакуумных клапанов

Монтаж вакуумных клапанов проводится внутри дома на окончании канализационного стояка.

Установленный на верхней точке стояка вакуумный клапан срабатывает при разряжении и не позволяет неприятным запахам выходить из стояка

Их устройство и принцип действия:

  • в клапане есть пружина с небольшим сопротивлением, а также резиновое герметичное уплотнение;
  • при разряжении в канализации от стоков, перемещающихся по стояку, клапан тут же срабатывает — он открывается, пропуская воздух из помещения в систему канализации. В результате разряжение гасится;
  • после того как давление в помещении и канализационной системе выравнивается, пружина срабатывает, закрывая отверстие клапана и тем самым препятствуя попаданию зловоннго запаха из канализационного стояка в дом.

Вакуумные клапаны не могут, однако, являться полноценной заменой вентиляционных фановых труб.

С течением времени они засоряются и выходят из строя. Кроме этого, вакуумные клапаны не смогут устранить запахи канализации, если в сифонах, установленных к сантехническим приборам вода высохла.

Слой воды в гидрозатворе является надежной преградой для поступления канализационных запахов в квартиру

Это важно! Гидрозатвор – обязательный атрибут всех приемников сточных вод, монтированных в канализационной системе. Даже самая хорошая вентиляция канализации при его отсутствии не сможет полностью гарантировать удаление неприятного запаха.

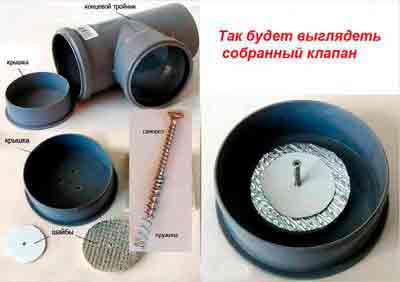

Имея под рукой данные материалы, можно изготовить вакуумный клапан своими руками

При невозможности размещения обратного клапана на стояке его устанавливают на любом участке горизонтальной трубы, ведущей к канализационному стояку.

Источник: http://aqua-rmnt.com/uchebnik/montazh/ventilyaciya-kanalizacii-v-chastnom-dome.html

Вентиляция канализации в частном доме — полезные советы

Шум во время работы канализации, неприятные запахи, появляющиеся при появлении заморозков – все это последствия отсутствия нормальной вентиляции (техническим языком, фановых труб). Почему наблюдаются подобные явления? Как устранить проблему? Вентиляция из канализационных труб своими руками не только полностью справиться с существующей проблемой, но и поможет сэкономить средства из семейного бюджета.

Почему наблюдается шум и неприятные запахи

Все мойки, рукомойники, умывальники, стиральные и посудомоечные машины подключаются к канализационному стояку через сифоны, выполняющих функцию водяного запорного замка. Сифон имеет изогнутую форму, чтобы жидкость находящаяся внутри образовывала своеобразную пробку и блокировала попадание запаха из сточной ямы, через сантехнические приборы в помещение.

Если канализационная вытяжка не предусмотрена, наблюдается следующее:

Важно! Характерным признаком недостатка вентиляции являются чавкающие звуки при смыве воды, бульканье, а также неприятный гнилостный запах.

Нужны ли фановые трубы

Чтобы ответить, нужна ли вентиляция канализации в частном доме, следует обратить внимание на действующие СНиП, нормы оговариваются в нормативном документе № 04. 01-85. Согласно указаниям обязательно необходимо установить вентиляцию в следующих случаях:

  1. В конструкции канализационного стояка используются трубы с диаметром 50 мм.
  2. В зданиях с этажность свыше 2 этажей, включительно.

Установить вентиляцию может быть необходимо и тогда, когда неприятные запахи и шум мешают нормально жить в доме. СНиП в которых оговаривается вопрос о необходимости вытяжки для канализации, отдельно указывают на соблюдение следующих норм:

Вентиляция системы канализации частного дома рассчитывается еще на этапе проектирования будущего здания. Если это упустили сделать с минимальными усилиями и материальными затратами можно установить фановые трубы.

Как сделать вентиляцию канализации для частного дома

Хорошая вентиляция канализационного стояка должна соответствовать нескольким требованиям:

  1. Не быть заметной.
  2. Изготавливаться с наименьшими материальными затратами.
  3. Эффективно отводить неприятные запахи из помещения и обеспечивать работоспособность системы канализационных стоков.

Существует несколько вариантов, как сделать вентиляцию с наименьшими затратами:

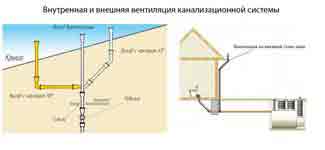

  1. Внутренний монтаж. Данное решение подходит для помещений, в которых изначально планировалось сделать вентиляцию канализации. Фановая труба устанавливается как продолжение канализационного стояка. Общим правилом при проведении работ является удаленность оголовков стояков от окон помещения как минимум на 4 м. Высота подъема трубы регулируется СНиП. На оголовок обязательно устанавливается дефлектор. Рядом с трубой не должен выходить дымоход, минимальное расстояние 2 м.

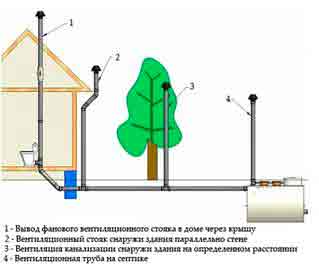

  2. Наружный монтаж. Если вентиляцию начали планировать уже после того как был построен свой дом и трубопровод канализации был уложен можно провести вентиляционный стояк снаружи здания. При решении как сделать вентиляцию учитывают не только техническую необходимость, но и эстетическую ценность. Стояк не должен портить внешний вид фасада здания. При наружном монтаже используют два варианта воздуховода для канализации. Первый способ связан с тем, что вентиляционный канал монтируют на стене здания. По окончанию работ труба выглядит как обычный водосток и ничем не привлекает к себе внимания. Второй метод, являющийся оптимальным решением это вентиляция септика или сточной ямы.

Важно! Прежде чем приступать к самостоятельной установке вентиляции канализации в частном доме потребуется начертить подробную схему, с указанными на ней фитингами и отрезками труб. Так можно снизить затраты приблизительно на 15-20%.

Самостоятельный монтаж вентиляции с соблюдением существующих норм и строительных правил, навсегда устранит проблему неприятного запаха и шумов во время эксплуатации канализационных стояков.

Источник: http://domcoms.ru/kanalizaciya/kolodcy-i-kanaly/ventilyaciya-v-kanalizacii-v-chastnom-dome.html

Вентиляция выгребной ямы в частном доме: естественная или принудительная

Счастливым, почти беззаботным жителям городских квартир не приходится думать о коммунальных удобствах. Совсем другая картина наблюдается на загородных участках, где хозяевам приходится конструировать их самостоятельно. Канализация, устроенная в частном доме, полностью автономна. Это система трубопроводов, которые выводят жидкие отходы их жилого дома в выгребную яму. Такая необходимая конструкция может быть нескольких видов, но, независимо от ее конфигурации, она должна быть оборудована хорошей вентиляцией. В противном случае система будет неэффективной, а жильцы от такого соседства будут испытывать постоянный дискомфорт. Вентиляция выгребной ямы в частном доме должна быть устроена правильно. Если есть даже небольшой опыт строительных работ, то соорудить ее можно своими руками.

Зачем необходима вентиляция канализации?

Функций у вентиляционной системы гораздо больше, чем можно представить на первый взгляд. Наиболее распространено мнение о том, что она нужна лишь для того, чтобы оградить жилой дом от попадания в него запахов, идущих от сточных вод. Это правда, но не вся: помимо этой работы вентиляция обязана уравновешивать давление в системе трубопроводов.

Разложение органических остатков сопровождается нее только неприятным запахом, но и выделением горючего газа — метана. Если он будет скапливаться в больших количествах, то его концентрация может привести к серьезным ЧП — к отравлению или пожару, худшее последствие — взрыв.

Отходы разлагаются благодаря работе аэробных бактерий, которым для жизнедеятельности воздух необходим. Сам процесс разложения сопровождается выделением большого количества тепла, а такие условия — идеальная почва для размножения многих болезнетворных микроорганизмов.

Качественно сделанная вентиляция выгребной ямы в частном доме устраняет все риски для жильцов, поэтому ответ на вопрос, нужна ли она канализации, однозначен: она необходима. Убедиться в этом можно самостоятельно, достаточно рассмотреть такие параметры:

  • количество проживающих в доме;
  • всю бытовую технику, которой нужна вода;
  • все использующиеся сантехнические приборы;
  • суточный объем жидких отходов, которые попадают в выгребную яму.

Для зданий, в которых хозяева появляются только в определенные сезоны, необходимость циркуляции воздуха в емкости может быть под вопросом. Если загородный дом построен для постоянного проживания большой семьи, то сомнений в нужности вентиляции даже не возникает. Какой она будет, решать только хозяевам, однако максимальный комфорт гарантирует лишь качественная система.

Обустраивать вентиляцию выгребной ямы лучше на этапе проектирования канализационной системы, параллельно с основными работами, однако сделать это можно и после сооружения «отстойной конструкции».

Возможные элементы автономной системы

Есть несколько видов емкостей для сбора жидких отходов: поглощающие, или имеющие земляное дно, герметичные ямы и септики.

Поглощающие

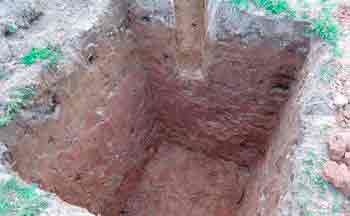

Наиболее распространены эти, максимально простые конструкции — ямы с земляным дном, вернее, бездонные. Эти резервуары обходятся дешевле, но это худший вариант из возможных. В грунте выкапывают мини-котлован, который потом постепенно заполняется стоками. Таким образом небезопасные жидкие компоненты беспрепятственно попадают в почву, загрязняя ее, причем этот «радиус поражения» может быть довольно широк. Твердые ингредиенты постепенно оседают на дно, где спрессовываются в тяжелую массу. После заполнения ямы нечистотами ее закапывают, а затем подготавливают новые естественные емкости.

Герметичные

Этот вариант гораздо лучше для окружающей среды. После рытья котлована в него помещают бетонную либо металлическую («облегченный вариант» — пластиковая) емкость, которая полностью предотвращает возможные утечки вредных веществ непосредственно в грунт. К этим конструкциям особых претензий нет: они надежны и гигиеничны. Однако многих не устраивает, что для обустройства такой экологичной выгребной ямы необходимо присутствие специальной техники. Еще один «минус» — регулярная чистка ям с помощью ассенизаторской машины.

Септики

Они — идеал. Это пластиковый, абсолютно герметичный контейнер. Его преимущество перед выгребной ямой — частичное обеззараживание, осветление стоков. В жидкую субстанцию добавляют бактерии, ускоряющие разложение твердой массы. Результат этих действий — вода, очищенная на 50-60%. Для дальнейшей очистки жидкости используют фильтры. Эти конструкции, состоящие из 2-3 емкостей, нередко изготавливают самостоятельно: например, из бетонных колец или кирпича.

Любой из видов выгребных ям требует присутствия вентиляционной системы. Промышленные септики могут быть ей оборудованы. При ее самостоятельном обустройстве во внимание принимают материалы, из которых изготовлены емкости, характеристики конструкции, ее расположение на участке и глубину.

Виды вентиляции для канализации

Есть два способа обеспечить вентилирование выгребной ямы — устроить естественную или принудительную систему.

Естественная вентиляция

Это натуральный, природный воздухообмен, основанный на физических законах. Циркуляция воздуха происходит благодаря разнице его давления: в выгребной яме оно выше, снаружи, на поверхности грунта, ниже. Такая вентиляционная система максимально проста для обустройства, однако даже более-менее эффективной ее назвать сложно. Газ, который будет выводиться естественным образом, тут же распространится по участку, доставляя владельцам серьезный дискомфорт «дивными ароматами».

Для ее организации используют воздуховод, его оборудуют на крышке резервуара. Чаще всего им становится пластиковая труба, более устойчивая к агрессивным средам. Высота верхней части вентиляционного канала не нормируется. Она может быть любой, но должна обеспечивать эффективную работу вентиляции, поэтому канал выводят выше, того уровня, на котором зимой лежат сугробы. Нижний край трубы в яме обязан находиться на 200 мм выше обычного уровня стоков.

Принудительная система

Эта система предполагает использование трубопроводов и вентиляторов, которые монтируют в закрытой яме. Воздуховоды соединяют с фановым отводом. В этом случае хозяев не будут беспокоить запахи, несущиеся из канализации. А они — серьезная угроза, если в доме:

  • установлена большая ванна или мини-бассейн;
  • сантехнические приборы есть на каждом этаже;
  • канализационный стояк имеет небольшой диаметр — максимум 50 мм.

Принудительная вентиляция обойдется дороже, зато она будет намного эффективнее:

  • выгребной яме будет обеспечен постоянный приток свежего воздуха;
  • благодаря фановой трубе из нее будут удаляться опасные газы, неприятные запахи;
  • вакуум, образовавшийся после слива отходов, будет заполняться за счет вентиляции, а не благодаря отверстиям сантехнического оборудования, находящегося в доме.

Для обустройства такой системы необходимы расчеты: диаметра, длины вентиляционных каналов, мощности вентиляторов. Принудительная вентиляция выгребной ямы в частном доме — устройство приточного канала, подключение вытяжного вентилятора к фановой трубе. Его располагают в нижней части вентиляционного канала: на том участке трубопровода, который располагается в яме.

Канализационная вентиляция дома

Фановая стоковая труба — необходимый элемент общей канализационной системы здания. Эту конструкцию располагают на верхнем конце стояка, на крыше. Ее функции — обеспечение притока свежего воздуха, заполнении вакуума, образовавшегося во время слива отходов.

Фановые отводы изготавливают из ПВХ труб, предназначенных для канализации. Стандартный их диаметр составляет 110 мм, однако для выгребной ямы в некоторых случаях будет достаточно 50 мм. Перед обустройством конструкции надо познакомиться с обязательными требованиями.

  1. Для нормальной циркуляции воздуха необходимо, чтобы фановая труба возвышалась над кровлей на 500-800 мм.
  2. Обычно конструкции располагают вертикально, но можно продолжать трубы под углом, если другого варианта нет.

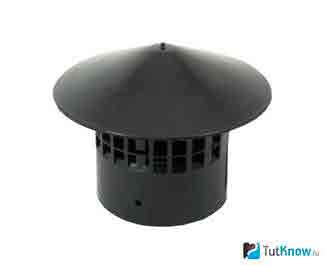

  3. Дефлектор на фановой трубе надежно защитит ее от осадков, попадания мусора, обеспечит лучшую циркуляцию воздуха.
  4. В местности, где нередки сильные ветры, штормы, необходимо дополнительное укрепление возвышающейся конструкции.
  5. Вентиляционные отводы канализации запрещено соединять с вентиляцией или дымоходом здания. Минимальное расстояние от отвода до ближайшего окна должно составлять 4 метра. Идеал — глухая стена.
  6. Высота вентиляционной трубы, дымохода дома и канала выгребной ямы должны быть одинаковы. Исключение — вентканал с фановой трубой. В противном случае запах из отстойника может легко проникнуть в дом.
  7. Если нагрузки на эту систему дома велики, то сечение труб (канализационной, фановой) должно совпадать. Это правило, верное для многоквартирных зданий, почти всегда работает и для загородной недвижимости.

В частных загородных владениях на юге России вертикальный стояк может иметь диаметр 100 мм, а вентиляционный отвод — 50 мм. Для центральных и северных регионов страны этот вариант не подойдет: в этом случае выход на крышу рекомендуют делать без сужений. Трубы сечением 50 мм в морозы будет перекрываться инеем из-за влажного воздуха.

Если подобная конструкция в доме не предусмотрена, то вентилирование устраивают через выгребную яму. Емкость условно делят на зоны — выше и ниже точки ввода канализационной трубы. Если она находится глубоко от поверхности (более 1500 мм), то вытяжка выгребной яме нужна даже в том случае, если фановая трубе присутствует.

Обустройство естественной вентиляции

Сначала надо рассмотреть наиболее простой вариант вентилирования отстойника для жидких отходов. Для его обустройства необходимо приобрести две канализационные ПВХ-трубы сечением 50 и 110 мм. Нижняя часть последнего изделия будет располагаться в верхней зоне выгребной ямы, а надземная — над грунтом.

Так как идеальный выход вентиляции должен находиться как минимум на расстоянии 2000 мм от поверхности земли, длину отвода увеличивают подключением отрезка 50-миллиметровой трубы. Вентиляцию выгребной ямы можно сделать с помощью большого отрезка 110-миллиметровой трубы, однако отвод меньшего диаметра использовать рациональнее с точки зрения экономии, но только если регион эту «вольность» позволяет.

Работа включает несколько довольно нетрудоемких этапов.

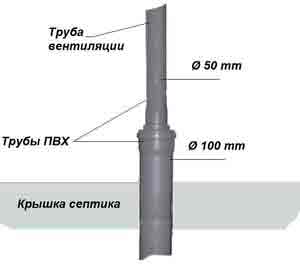

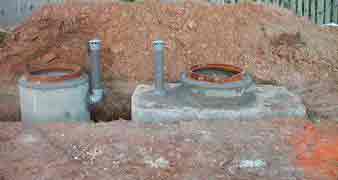

  1. В крышке (перекрытии) выгребной ямы делают отверстие такого же диаметра, как и у трубы.
  2. Чтобы гарантировать, что вентиляцию не перекроют отходы, расстояние от максимально возможного уровня стоков до нижнего патрубка делают как минимум 200 (300) мм.

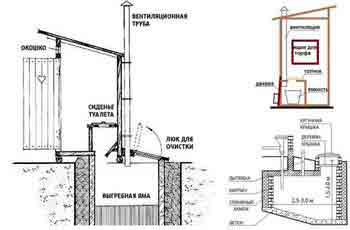

  3. Когда вытяжку сооружают для уличного туалета, наружную часть крепят хомутами к задней стене кабинки. В других случаях фиксацию выбирают, исходя из условий: например, крепят канал к забору или стене здания, предварительно выведя его к сооружению под землей.

Место соединения крышки выгребной ямы и вентиляционного канала изолируют любым герметиком, который может выдерживать все «невзгоды» — серьезные перепады температур и атмосферные осадки.

Монтаж принудительной вентиляции

Это максимально эффективный вариант, однако он потребует гораздо больших усилий и вложений. Принудительная вентиляция выгребной ямы в частном доме всегда предполагает предварительные расчеты и покупку вентилятора. При выборе модели обязательно учитывают характер бытовых стоков, а также объем ямы.

Как выбрать вентилятор?

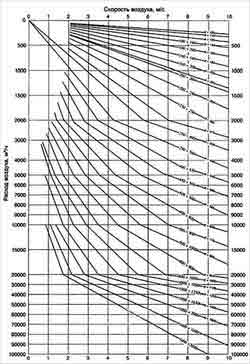

Самая важная его характеристика — производительность. Санитарные нормы гласят, что минимальная скорость воздухообмена в выгребной яме должна составлять 80 м 3 /ч. Такие условия способны обеспечить приборы мощностью не менее 30 Вт. Размеры — второе требование. Здесь все просто: вентилятор должен свободно поместиться в вентиляционный канал-трубу.

Установка принудительной системы

В этом случае этапы операции «Вентиляция выгребной ямы в частном доме» выполняют в такой последовательности:

  1. Монтаж вентиляционной трубы происходит точно так же, как при обустройстве естественной ее разновидности. Однако небольшое отличие есть: нижний патрубок располагают под самым потолком емкости.
  2. После вырезания отверстия занимаются «принудительным элементом» системы. Вентилятор монтируют в нижней части трубы. В зависимости от купленной модели его фиксируют саморезами, уплотнителями либо соединительными каналами.
  3. Если используют металлический крепеж, то следят за тем, чтобы он не стал препятствием для вращения крыльчатки. Обязательно предварительно проверяют движение воздуха, оно должно быть правильным: снизу вверх, но не наоборот.
  4. Подводят электричество — воздушным или подземным путем. Первую прокладку делают с помощью троса (стального), на который наматывают кабель. Во втором случае роют траншею, как минимум 700 мм глубиной, для защиты от влаги кабель укладывают в пластиковую трубу.

Для автоматизации вентиляции в электрическую цепь добавляют таймер. Его программируют, учитывая особенности (интенсивность) использования системы канализации.

Чтобы обеспечить бесперебойную работу вентиляции, осмотр проводят как минимум дважды в год. Слабое звено ее — лопасти вентилятора, на них могут скапливаться отложения.

Приток и обустройство вытяжки

В туалете, расположенном над выгребной ямой на улице, роль приточного канала исполняет отверстие в конструкции. Для герметичной емкости приточную трубу надо оборудовать отдельно. Приточные и вытяжные каналы делают с противоположных сторон (углов) ямы. Патрубок первого должен располагаться ниже.

Вентиляция выгребной ямы в частном доме требует еще одного обязательного элемента. В зимний период внутри вытяжки может интенсивно скапливаться влага, которая после замерзания значительно сузит вентиляционный канал. Чтобы избежать снижения интенсивности воздухообмена, на выходном отверстии обязательно устанавливают дефлектор.

Традиционные вопросы: что, где, когда?

Приточно-вытяжная вентиляция — идеальный выбор для любой выгребной ямы, однако далеко не всегда он оправдан. Некоторым отстойникам вполне достаточно простейшей естественной вентиляции, но к такому выводу должны прийти не хозяева дома, а специалист, приехавший на объект, давший всестороннюю оценку конкретной канализационной сети.

О какой бы выгребной яме не шла речь, самое лучшее время для ее обустройства — работы, связанные с монтажом автономной канализации дома. Это даст возможность найти оптимальное место для вытяжки. Доработкой системы, которая уже функционирует, на этой стадии тоже заниматься не придется.

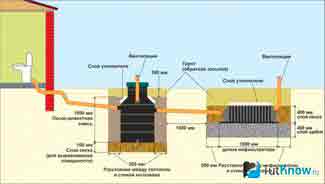

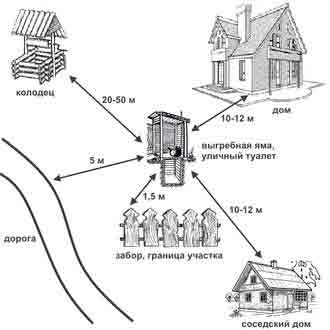

Где устраивают подобные конструкции? Идеальный вариант расположения выгребной ямы — вдали от дома. Если планируется абсолютно герметичная емкость, то многим кажется, что место участка уже не становится определяющим фактором, однако следовать санитарным нормам все же необходимо. Выгребная яма должна находиться на расстоянии:

  • 1,5 м от границы участка;
  • 5 м от газовой магистрали;
  • 8-10 м от жилого дома;
  • 10-20 м от зданий соседей;
  • 20 м от колодцев с питьевой водой;
  • 25 м от водопровода.

В расположении отстойника многое решает грунт на участке. Если почва глинистая, то дистанция от колодца должна быть как минимум 20 м. Суглинок увеличивает эту цифру до 30. Песчаный или супесчаный грунт уже требует не менее 50 м.

Вентиляция выгребной ямы в частном доме или на дачном участке необходима в любом случае. Другой вопрос — ее вид. Чтобы обеспечить максимальную эффективность, лучше отдать предпочтение приточно-вытяжной системе, однако окончательное решение все-таки остается прерогативой владельцев загородной недвижимости, или дачи.

В заключение статьи — видео по теме:

Источник: http://dom-i-remont.info/posts/ventiljacija/ventilyacziya-vygrebnoj-yamy-v-chastnom-dome-estestvennaya-ili-prinuditelnaya/

Как сделать вентиляцию в частном доме из пластиковых канализационных труб: фото и устройство

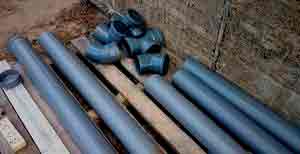

5 Плюсы и минусы труб

Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:

  1. 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
  2. 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
  3. 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
  4. 4. Есть возможность стыковать детали, используя однотипные элементы.
  5. 5. Конструкция получается лёгкой и прочной.
  6. 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
  7. 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.

Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:

  • группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
  • температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.

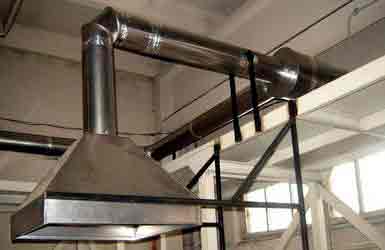

Металлические воздуховоды

  1. Из чёрной стали.
  2. Из оцинкованной стали.
  3. Нержавейка.

Забегая наперёд, можно сразу сказать, что для небольших частных строений, металлические воздуховоды используют не часто.

Проведём сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжёлые, а значит, их сложнее монтировать. Их труднее соединять.

Срок службы у стали небольшой (в масштабах строительных сооружений, которые теоретически возводятся на века). Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабые места оцинковки – стыки. И даже когда ржавление только начинается, трубы издают характерный запах, что малоприятно в жилом доме.

Заметно выделяется на фоне предыдущих вариантов нержавеющая сталь. Срок службы у неё заметно больше, но цена несоизмеримо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают воздушному потоку сопротивление. Это значит, что владельцу придётся покупать вентиляционную установку более мощную, чем для пластикового варианта.

Металл нельзя назвать шумоизоляционными материалом. Любые звуки, работа вентиляторов, вибрации и прочее, будут эхом разноситься по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам и самое главное – любых форм и размеров (этим и объясняется их применение в вентиляционных системах крупных заводов и предприятий).

Но если у Вас частный дом, а не горячий цех, то Вам повезло, что изобретён пластик!

Материалы и инструменты для монтажа

Потребуются для монтажа вентиляционной системы такие инструменты:

  • измерительная рулетка;
  • маркер для разметки на стенах;
  • карандаш;
  • наждачная бумага;
  • напильник;
  • небольшая болгарка; если её нет, то подойдёт и ножовка по металлу;
  • плоскогубцы;
  • шуруповёрт;
  • перфоратор;
  • уровень;
  • молоток;
  • острый нож;
  • монтажный скотч;
  • герметик.

Для изготовления системы нужны материалы:

  • пластиковые трубы нужного диаметра;
  • силиконовые или алюминиевые вставки;
  • фитинг;
  • дюбели из пластика;
  • хомуты по диаметру труб;
  • силиконовая смазка;
  • шурупы.

Справка. При закупке материалов лучше взять на 10–15% больше, так как возможны ошибки при расчёте или монтаже

Фановая труба

Теперь расскажем о том, как сделать вентиляцию стояка при помощи фановой трубы. Это устройство представляет собой продолжение стояка канализации, который выводится наружу. Многие видели небольшие отрезки труб расположенные на крыше частных домов именно они и являются канализационной вентиляцией.

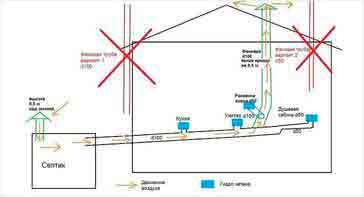

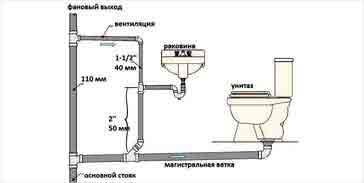

Схема вентиляции канализации

Принцип их действия довольно простой. Теплый воздух из канализации поднимается вверх и выходит наружу. В результате внутри трубы создается небольшое разряжение, наподобие тяги в печке, поэтому воздух будет проникать из помещения в канализацию, а не наоборот.

Ошибки установки фановой трубы

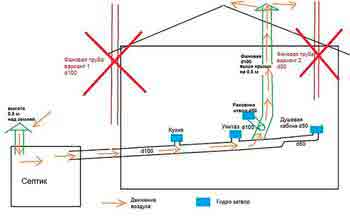

При создании канализационной вентиляции с использованием фановой трубы следует учитывать следующие рекомендации и советы:

  • высота фановой трубы должна быть не менее 0,5 м от уровня крыши, а если предусмотрено наличие чердачного помещения, то эта величина увеличивается до 3-х метров;
  • диаметр вытяжки должен быть равен диаметру трубы стояка;
  • если у вас несколько канализационных стояков, то их можно соединять в верхней части и оборудовать одной фановой трубой;
  • не допускается объединения канализационной вентиляцией с печной трубой или с вытяжкой общедомовой вентиляции;
  • нежелательно устанавливать фановую трубу поблизости от окон и балконов, запах может попасть внутрь помещения. Лучше если между вытяжкой и оконными проемами будет не менее 4-х метров;
  • если у вас многоскатная крыша, то выводить фановую трубу под свес одного из скатов не рекомендуется. В этом случае ее может просто срезать или сломать сходом снега.
  • также не желательно оборудовать верх вытяжки дефлектором. Если это сделать, то может образовываться конденсат, который замерзнет зимой и перекроет вентиляцию (или уменьшит ее эффективность).

Вывод фановой трубы

При обустройстве канализационной вентиляции фановую трубу делают (как правило) из того же материала, что и стояк. По сути дела, вытяжка будет являться продолжением горизонтальной трубы стояка, выведенной на крышу. При этом стоит учитывать, что использование чугуна (а именно этот материал еще часто встречается в канализационных стояках) нежелательно. Чугун начнет ржаветь и труба просто упадет. Лучше, если фановый выход будет сделан из пластика.

Изготовление вентиляции своими руками

Сделать вентканалы в частном доме из пластиковых труб самостоятельно сможет даже начинающий мастер. Основное требование – вывести трубу на крышу минимум на 1 м и подальше от дымохода. Если объединяется сеть из нескольких систем, применяются трубы одинакового сечения.

Создание схемы вентиляции

Перед началом работы определить тип вентиляции – естественная или принудительная. Для упрощения работ применяется СНиП 2.04.02-84. Здесь прописаны требования к вентканалам частного дома, которые учитываются при составлении схемы.

  • обеспечить приток/отток воздуха во всех помещениях;
  • двери устанавливают так, чтобы оставался зазор между низом полотна и полом от 2 см;
  • для увеличения притока воздуха открываются форточки;
  • приточный канал располагать недалеко от источника нагрева, чтобы прогревать свежий воздух зимой.

Чаще всего проект схемы вентиляции заказывают у профессионалов. За основу принимается план помещения, и разводка выполняется с учетом требований. Оптимальный вариант – расположить основную трубу выхода вдоль стены в центральной части дома. От нее уже делать разводку канализационными трубами. Пример.

Подготовка и монтаж труб

Мастера советуют брать для самостоятельного монтажа трубы сечением в 150 мм. Это более удобный вариант, который дает приток воздуха в 30 м3/час. Высота воздуховода 3 м, чтобы обеспечить нужную тягу. Чем выше труба, тем больше объем поступающего воздуха.

Порядок выполнения работ:

  1. Составить схему с учетом количества и размеров элементов. Чтобы определиться с мощностью, диаметром, применяются программы – они выложены в свободном доступе.
  2. Определить тип системы – принудительная, естественная. Важный фактор – разница температур и давления на входе/выходе. Чем выше разница, тем эффективнее работает вентиляция. Если показатели маленькие, оборудуется принудительная сеть с интеграцией вентиляторов.
  3. На схеме указывается точная разметка, зоны фиксации. Прокладка в доме повторяет все элементы схемы. Для крепления к потолку применяют хомуты.
  4. Отдельные участки, повороты выполняют из разборных или неразборных деталей. Неразборные гарантируют герметичность, разборные удобнее в монтаже.
  5. В сети с принудительной вентиляцией устанавливают вентиляторы, рекуператоры.
  6. Ответвления подводятся к одной точке вывода наружу. Зона размещается на максимально доступной высоте. Откуда затем выводят общий выходной патрубок.

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

  • Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
  • Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
  • При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
  • Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
  • Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
  • Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
  • Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Как сделать безопасный воздуховод

Чтобы вентиляция из канализационных труб работала долго и эффективно, на этапах проектирования и строительства необходимо учитывать ряд важных моментов.

Подготовка труб

Для самостоятельного монтажа вентиляции удобнее использовать пластиковые изделия круглого сечения диаметром 15 см. Такой канал способен обеспечить приток воздуха объёмом не менее 30 кубометров в час при высоте воздуховода порядка 3 метров. Высота воздуховода здесь непосредственно определяет тягу. Соответственно, чем выше воздуховод, тем больший объем воздушных масс он будет способен пропускать по каналам вентиляции и наоборот.

В зависимости от предполагаемой мощности вентиляции, могут применяться другие стандартные трубы диаметром 10, 12,5, 15 или 20 см. В зависимости от этих размеров подбираются соответствующие фитинги и крепёжные элементы.

Проблему со статическим электричеством поможет решить применение антистатиков. Перед монтажом достаточно просто обработать внутренние поверхности трубопроводов специальным составом.

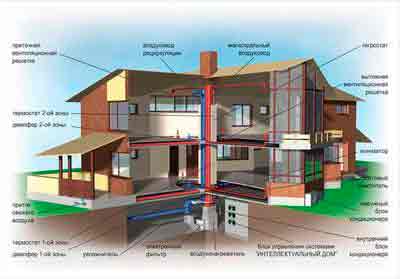

Полнофункциональная система вентиляции достаточно сложна и помимо воздуховодов в обязательном порядке включает несколько элементов:

  • Вытяжной вентилятор.
  • Приточный вентилятор.
  • Рекуператор (устройство, способное сообщать входящему воздушному потоку часть тепловой энергии выходящего воздуха).
  • Подогреватель воздуха.
  • Система фильтрации. Помогает очищать воздушные массы от пыли и вредных примесей.
  • Автоматические устройства, способные производить полный контроль за функционированием системы без участия человека.

Схема

Оптимальным вариантом для частного дома станет расположение основной выходной трубы вдоль одной из стен в центральной части дома. Отсюда будет удобно сделать разводку до всех комнат, используя канализационные трубы.

Примерный порядок проведения работ по монтажу системы вентиляции:

  • Составляется подробная схема проекта, которая должна максимально полно описывать детали системы вентиляции с указанием количества и размеров необходимых для реализации её строительства элементов. Для вычисления оптимального диаметра воздуховодов удобно использовать специальные программы, которые легко найти в свободном доступе.
  • Уже на этом этапе следует чётко понимать, будет проектируемая система вентиляции естественной или принудительной. Определяющим показателем в этом случае выступает разница температур и давления на входе и выходе – обязательное условие для самопроизвольного движения воздуха по воздуховодам. Помните, чем выше разница температур, тем активнее будет функционировать вентиляция.
  • Если должных показателей воздухообмена естественным путём достичь не получается, стоит предусмотреть включение в систему дополнительных элементов для принудительной вентиляции, к примеру, вентиляторов.
  • В соответствие со схемой на месте делается разметка и фиксируется крепёж. Для крепления к потолку удобно использовать хомуты соответствующих размеров.
  • Конструкцию по возможности стоит делать без острых углов или резких переходов. Плавные изгибы сделают перемещение воздушных потоков более эффективным.
  • Отдельные участки вентиляции соединяются разборными или неразборными элементами. Второй способ представляется предпочтительным (хотя и чуть более затратным), поскольку в будущем даст возможность без труда делать профилактику.
  • Для систем принудительного типа осуществляется монтаж дополнительных элементов – вентиляторов, рекуператоров и т.п.
  • Все ответвления должны подводиться к одной точке, находящейся на максимально возможной высоте, откуда будет выведен наружу общий патрубок.
  • Чтобы избежать образования конденсата, участок трубопровода на крыше следует дополнительно утеплить.

Канализационные трубы: основные характеристики

Современные производители предлагают три основных варианта канализационных труб:

  • Из поливинилхлорида (ПВХ).
  • Из полипропилена.
  • Из полиэтилена (гофрированные).

Каждый из них имеет собственные специфику и характеристики, однако все они обладают определенным перечнем преимуществ:

  • Ценовой доступностью. Канализационные трубы чаще всего имеют наиболее доступную для широких масс стоимость, что позволяет им пользоваться значительным спросом у населения.
  • Простотой монтажа. Для установки канализационных труб не нужно иметь никаких специальных знаний, оборудования или инструментов – они укладываются раструбным способом. Поэтому монтаж можно провести и собственными силами без несения дополнительных затрат.
  • Легкостью демонтажа и ремонта. В продаже всегда имеется значительное количество разного роду монтажных элементов, позволяющих без значительных усилий проводить ремонтные работы или замену необходимо участка системы.
  • Высоким уровнем устойчивости к влиянию агрессивной внешней среды.
  • Гладкой поверхностью внутренних стенок.

В связи с таким огромным перечнем преимуществ логично может возникнуть вопрос: а зачем тогда вообще производят вентиляционные и другие виды труб, если их можно с выгодой заменить трубами для канализации? Оказывается, не все так просто и преимущества описанных труб важны именно при монтаже канализационных систем. Чем же так особенны вентиляционные трубы?

Монтаж вентиляционного клапана

Вакуумные клапаны

После установки и закрепления стояка канализации выполняется монтаж вакуумного клапана. Такой клапан можно купить в магазине сантехники или же сделать своими руками, используя подручные материалы и инструменты. Схема его устройства в принципе несложная, необходимо только иметь следующие детали:

  1. Пружина (например, та, что используется в шариковой ручке).
  2. Саморез по металлу (в длину 40–45 мм).
  3. Вырезанный из куска пластика круг Ø 50 мм с проделанным в нем отверстием по центру, через которое мог бы пройти саморез.
  4. Подобный круг из поролона небольшой толщины, чуть большего диаметра.

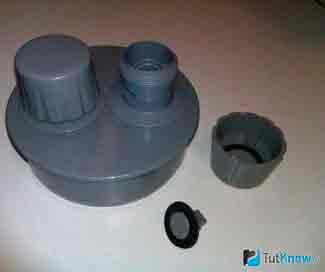

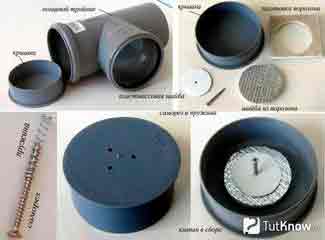

Самодельный вентиляционный клапан

Что нужно сделать с полученными деталями, чтобы получить вентиляционный клапан? Круги из пластика и поролона необходимо склеить вместе. В концевом тройнике проделываются несколько отверстий Ø 5 мм, с расстоянием между ними около 25 мм. По центру тройника с помощью шила или другого приспособления нужно сделать отверстие, куда затем следует вкрутить саморез 40–45 мм. Убедившись, что саморез вкручивается, его на время необходимо выкрутить, собрать клапан и затем установить его в трубу канализации.

Делаем клапан из подручных средств

Бывает и так, что вентиляция из полипропилена ставиться уже сейчас и на монтаж труб и покупку клапанов времени нет, остается только сделать клапан самостоятельно. Для этого нам понадобятся такие материалы:

  • Пружинка из шариковой ручки;
  • Пара саморезов по 45 мм;
  • Пластик 5 на 5 сантиметров, тонкий;
  • Поролон такого же размера;
  • Шило;
  • Пластиковый тройник, что используется в канализации.

Итак, теперь нам нужно усовершенствовать устройство вытяжки в частном доме клапаном. Сперва делаем корпус клапана из выбранного пластика, режем круг. Теперь берем в руки поролон и из него вырезаем плотный диск. Первую конструкцию аккуратно клеим на другую, и в итоге получается кружок из которого выглядывает поролоновый край. Чтобы вытяжка в частном доме работала нормально посередине проделываем дырку, чтобы выбранный болт двигался, он выполнит роль подвижного штока. На очереди пластиковый тройник, в нем делаем отверстия по кругу, пластиковые короба для вентиляции в этом случае подходит лучше.

Лучше, если диаметр отверстия получиться не больше 5 миллиметров, а в центре шилом делаем небольшую дырочку, через которую аккуратно вкручиваем саморез. Вентиляционная пластиковая труба для вытяжки предполагает, что на саморез одевается пружина с куском поролона. Дальше вкручиваем крышку в тройник и собираем подготовленные детали в такой очереди: с другой стороны крышки вкручиваем саморез. Крутить нужно до тех пор, пока он не упрется в клапан и подожмет клапан к просверленным отверстиям. После этого обратно накручиваем крышку и при разряжении получиться естественная вентиляция в частном доме, воздух сможет попадать внутрь. А закроется клапан тогда, когда давление внутри системы уравняется с атмосферным – пружина подожмет крышку клапана на место и закроет.

Устройство вентиляции

А теперь давайте рассмотрим общие сведения, которые характерны для устройства вентиляции любого частного дома:

  1. При монтаже вентиляции естественного типа лучше всего применять пластиковые трубы с идеально ровной поверхностью внутри. Гофрированные трубы допускается устанавливать только в том случае, если планируется изготовление приточно-вытяжной вентиляции.
  2. Чем меньше поворотов и изгибов трубопровода, тем эффективнее окажется работа системы.
  3. Рекомендуется прокладывать все воздуховоды по максимально короткому пути от входа к выходу.
  4. Если вы обустраиваете естественную вентиляцию, нужно делать вытяжные трубы высотой более 5 м. Иначе тяга окажется очень слабой. В том случае, если вы не можете обеспечить такую высоту, то потребуется в вытяжных каналах на верхних этажах монтировать вентиляторы.
  5. При изготовлении принудительной вентиляции нужно мощность крыльчаток отрегулировать таким образом, чтобы количество приточного воздуха было чуть меньше, чем объем выводимого. В этом случае вы добьетесь понижения давления в системе, а это благоприятно скажется на общем микроклимате помещения, а также на состоянии всех строительных конструкций.
  6. При изготовлении естественной циркуляции можно осуществлять забор воздуха как с улицы, так и из подвала.
  7. Наиболее оптимальным количеством воздуха для комнаты площадью 40 кв. метров будет примерно 120 куб. м в час.
  8. Приток можно осуществлять двумя способами — инфильтрационным, благодаря щелям и проветриванию окон, а также контролируемым, который происходит при помощи вентиляторов, установленных в трубах, а также системами климат-контроля.
  9. Вытяжные каналы необходимо размещать на расстоянии 25 см от потолка.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.

Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.

Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Выбор системы вентиляции

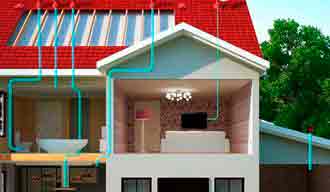

Система вентиляции жилого дома

Размеры вентиляционных труб

Самые простые данные можно получить, взяв за основу общую площадь всех помещений и умножив ее на 3 м3. Именно столько воздуха должно поступать в час на 1 м2. Для оттока за основу можно взять такие значения: кухня – 90 м3/час, санузел – 50 м3/час, ванная – 25 м3/час. Для того чтобы определиться с диаметром труб, обратитесь к следующей таблице:

Но это только основные цифры. Невозможно все узнать лишь теоретически. Потребуются приборы, которые покажут, с какой скоростью происходит полное замещение масс в помещении.

Учитывая все нюансы, вы сможете увидеть, действительно ли вам нужна система принудительного забора и отвода или хватит естественной вентиляции дома пластиковой трубой, которая является более привычной для человека.

Альтернативный способ вакуумные клапаны

Вакуумный клапан установлен на окончании стояка второго этажа

Другой способ обеспечения вентиляции канализации – установка клапанов. Но выбирать такой вариант стоит в том случае, когда фановую трубу установить технически невозможно или нецелесообразно в плане затрат.

Как он работает? Клапан оборудован створкой, которая соединяется с пружинкой, имеющей небольшое сопротивление. Если устройство находится в закрытом состоянии, герметичное уплотнение препятствует попаданию воздуха. Когда в системе образуется разрежение, которое может возникнуть при сливе унитаза, спуске воды под напором или дренировании воды из стиральной машинки насосом, происходит автоматическое открытие клапана. Тогда воздух, находящийся в помещении, проходит через клапан в систему канализации, восстанавливая давление. Когда баланс восстановлен, створка принимает обратное положение, герметично перекрывая доступ воздуха. В таком состоянии канализационные «ароматы» не смогут проникнуть в ваше помещение. А когда клапан открывается, поток воздуха, который всасывается в систему, не дает запаху просочиться.

Но есть некоторые нюансы, которые следует учитывать при установке и пользовании такого оборудования:

  • в отличие от фановых труб, вакуумные клапаны не могут обеспечить полного отсутствия запаха канализации при пересыхании сифонов;
  • такое оборудование устанавливается на раструбах, но если по каким-либо причинам установить его там сложно, это можно сделать на любом горизонтальном участке труб канализационной системы;
  • главным недостатком клапанов, является износ резиновых уплотнителей, которые и делают его герметичным;
  • прибор требует периодического обслуживания: если учуяли запах, его надо вскрывать и устранять проблему.

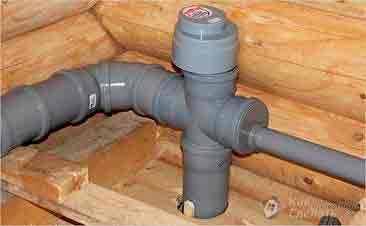

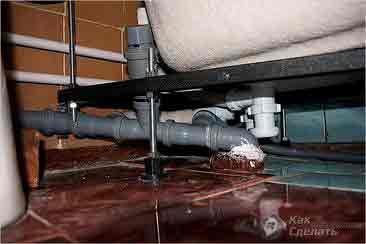

Вакуумный клапан за ванной

Если говорить об установке, то процесс простой, и, в отличие от монтажа фановой трубы, дополнительных ремонтных работ не требуется. Достаточно просто соединить клапан с системой канализации и обеспечить хорошую герметизацию стыка. Для этой цели подойдет обычный резиновый манжет.

Нестандартные решения вентиляции для канализационных систем

Нестандартные решения, не противоречащие в то же время правилам безопасности и санитарным требованиям, могут стать выходом, если вытяжка для канализации в частном доме устанавливается после того, как само здание построено. При таких условиях реализация классической схемы может вызывать определенные затруднения.

Монтаж по внешней стене дома

Если выводить вентиляционную трубу по внешней стене здания, со стороны она будет напоминать обычный водосток и не испортит вида дома. Единственным отличием станет высота верхней части, которая в любом случае будет находиться выше уровня кровли. Диаметр трубы для такой фановой канализационной вентиляции выбирают наиболее распространенный – 110 мм. При выборе места установки следует соблюдать требования относительно допустимых расстояний между фановым выводом и окнами (балконами, лоджиями), указанные выше.

Монтаж по забору

Установка фановой трубы с фиксацией ее на заборе фактически не имеет отличий от установки по внешней стене. Единственная особенность – большее удаление вентиляционного вывода от здания

При выборе подобного варианта, важно принимать во внимание расположение дома и надворных построек на соседнем участке. Не стоит доставлять соседям неудобства запахом из вашей канализации

Вентиляция к септику

Система вентиляции канализации в частном доме, выведенная к септику, в некоторых случаях может считаться оптимальным вариантом. Очистные устройства и накопители, согласно правилам, должны устанавливаться на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это позволяет гарантированно исключить вероятность попадания в дом неприятных запахов. К тому же подобный вывод несложно устроить и поле строительства дома, при ремонте и улучшении условий проживания.

Различные варианты реализации вентиляции для канализации в загородном доме и на даче

Перед выбором наиболее подходящей схемы вентиляции для канализации частного дома, необходимо тщательно изучить все имеющиеся условия и нюансы эксплуатации имеющейся канализационной системы.

Преимущества и недостатки использования

Итак, если коротко подвести итоги, получим следующую картину.

  • тяжёлые;
  • шероховатые;
  • сложнее соединять;
  • шумные;
  • накапливают статическое электричество;
  • сталь подвержена коррозии;
  • нержавейка очень дорогая.
  • пожароустойчивы;
  • выпускаются больших диаметров и любых форм.

Воздуховод из ПВХ – отличный вариант для частного сектора:

  • лёгкие;
  • просто соединять, монтировать и транспортировать;
  • хорошая шумоизоляция;
  • гладкая поверхность;
  • не ржавеют, длительный срок службы;
  • недорогие.

при горении выделяют едкие вещества.

Гофрированные отрезки целесообразно применять на небольших участках, где требуется плавный поворот. Использовать ли канализационные трубы на вытяжку – решать каждому самостоятельно, но на приточной ветке точно не стоит.

Вместо заключения ещё несколько моментов.

Форма воздушных каналов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиральными или прямошовными.

Спиральные более жёсткие, но цена на них выше. Их можно приобрести, если нужен длинный прямой участок.

Прямоугольные легче крепить, они более рационально используют предоставленное пространство, но аэродинамика у них хуже.

Они бывают только прямошовными. Участки между элементами крепления могут быть 1-2 метра, если сделать больше, высока вероятность провисания.

При прохождении по воздуховодам холодного потока, на его внешней поверхности будет образовываться конденсат. По этой и другим причинам, обязательным условием является утепление трубопровода вентиляции. Есть вариант купить отдельно утеплитель и проделать дополнительную работу самостоятельно, а можно приобрести предварительно изолированный вариант труб. Это избавит от лишних хлопот, хотя и придётся за это заплатить.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

  • По материалу — из пластика, алюминия или оцинкованной стали.
  • По форме — квадратные, прямоугольные, круглые.
  • По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

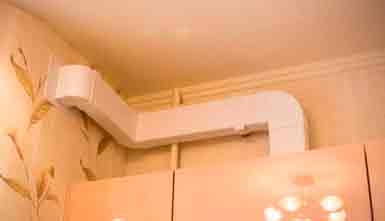

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

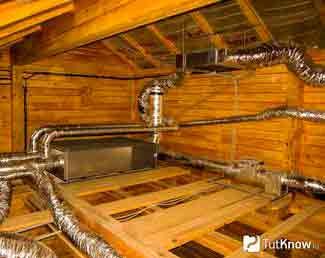

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Источник: http://vse-otoplenie.ru/ventilacia-iz-kanalizacionnyh-trub-kak-sdelat-ee-svoimi-rukami-kakie-materialy-mozno-ispolzovat

Как сделать вентиляцию канализации своими руками

Устройство вентиляции канализации. Выбор деталей для конструкции. Инструкция по размещению и монтажу элементов, цена вентиляции канализации.

  1. Особенности функционирования
  2. Схемы вентиляции канализации
    • С фановой трубой
    • Без фановой трубы
    • Нестандартные решения
  3. Выбор элементов
    • Фановые трубы
    • Дефлектор
    • Вентиляционный клапан
  4. Как сделать вентиляцию канализации
  5. Цена вентиляции канализации

Вентиляция канализации — это конструкция из труб и специальных приспособлений для отвода газов из системы. При ее отсутствии в помещении появляется неприятный запах и слышен сильный шум от перемещения воды. Об устройстве вентиляции канализации и способах ее монтажа поговорим в нашей статье.

Особенности функционирования вентиляции канализации

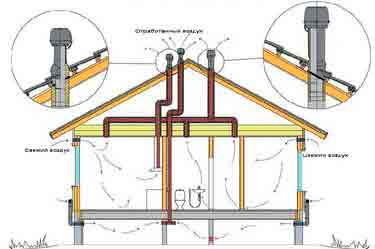

Схема внутренней и внешней вентиляции канализации

Канализация частного дома состоит из двух частей — внутренней и наружной. Они работают вместе и образуют эффективную систему отвода стоков. Однако в трубах происходит разложение органических отходов, при этом образуются метан и другие неприятно пахнущие газы. Все это сопровождается выделением тепла. Нагретые испарения быстро распространяются по трассе и при малейшей возможности просачиваются в помещения. Поэтому нередко в частных домах жильцы сталкиваются со специфическими проблемами, связанными с канализацией — в комнатах появляется неприятный запах и слышно бульканье воды. Особенно опасны выделения из выгребных ям, которые могут стать причиной пожаров и взрывов. В таких ситуациях возникает вполне резонный вопрос: нужна ли вентиляция канализации?

Чтобы избежать подобных неприятностей, в канализации должна быть вытяжка, соединяющая полость магистрали с наружным воздухом. Нагретые испарения перемещаются по ней и выводятся в атмосферу, а свежий воздух опускается на их место. Давление в трубах выравнивается, снижает шум, появляющийся во время пользования сантехникой. При этом обеспечивается постоянный уровень воды в сифонах, не пропускающей газы в помещение.

На фото вентиляция канализационной системы

Вентиляция канализации функционирует в любое время года — в жару и в морозы. Это объясняется различием температур газов в магистрали и воздуха снаружи дома, благодаря которым между ними происходит взаимный теплообмен. Образуется перепад давлений, что способствует эффективному проветриванию магистрали.

Классическая вентиляционная система создается для естественного проветривание магистрали. Она считается внутридомовой, т.к. монтируется в здании. Конструкция состоит из таких элементов:

  • Фановая труба. Она устанавливается на канализационный стояк и выводится на крышу. Деталь соединяет систему с атмосферой.
  • Воздушный клапан. Предназначен для пропуска воздуха только в одном направлении — в трубу. Устанавливается в стояке и в его ответвлениях. Если в доме есть септик, клапан монтируют сверху вентиляционного стояка, подсоединенного к нему. С его помощью выравнивается давление в системе при спуске большого количества воды.
  • Дефлектор. Ускоряет потоки газов, выводимые из канализации. Крепятся сверху фановой трубы.
  • Колпак. Ставится, если отсутствует дефлектор.
  • Гидрозатвор (сифон). Монтируется непосредственно под мойкой, раковиной, за унитазом и рядом с другими сантехническими приборами для предотвращения проникновению газов в помещение. Он всегда наполнен водой. При нарушении работы сифонов в помещении появляется неприятный запах. Например, при резком сбросе воды в стояке образуется разрежение, которое вытягивает жидкость из гидрозатвора. В результате образуется канал, через который выходят газы.

В некоторых случаях допускается создавать системы вентиляции канализации в квартире, которые отличаются от классических. К ним относятся:

  • Вентиляция без фановой трубы. Вместо вытяжки монтируется воздушный клапан, но он хуже справляется с задачей.
  • Принудительная вентиляция. В таких системах устанавливаются электрические устройства различных конструкций, которые выдувают газы из магистрали. Для этих целей используются осевые нагнетатели небольшой мощности — 200-350 Вт. Они бывают нескольких типов: полевые, в виде крыльчатки, закрепленной на валу двигателя и помещенной в корпус в виде улитки; осевые, которые устанавливаются внутрь трубы. Вентиляторы используются в канализационных системах, которыми редко пользуются. В них вода в сифонах быстро пересыхает, и они перестают выполнять свою функцию.

Схемы вентиляции канализации

Существует несколько схем эффективного проветривания канализации. Каждый вариант используется в определенных ситуациях. Рассмотрим особенности эксплуатации наиболее популярных конструкций.

Канализационная система с фановой трубой

Фановая труба предназначена для вентиляции внутренней канализации и является как бы ее естественным продолжением. К ней подсоединяются ветки от унитаза, мойки и других санузлов.

Изделие обязательно устанавливается в таких случаях:

  • Дом более одного этажа с санузлом;
  • Дом одноэтажный с несколькими санузлами;
  • В здании 2 и более канализационных стояка диаметром 50 мм;
  • При наличии в помещении ванной или бассейна;
  • На участке расположена сливная яма, которая близко находится от дома (8-10 м).

Конструкция не нужна, если объем стоков небольшой и они не заполняют магистраль полностью. Такие требования подходят к зданиям с 1-2 этажами с небольшим количеством жильцов. Считается, что проживающие пользуются сантехническими устройствами в разное время, и в трубах остается свободное пространство. Также ее обычно не ставят в давно построенном доме, ведь для этого необходимо выполнить большой ремонт. Однако специалисты рекомендуют фановую трубу устанавливать всегда, если это возможно, т.к. она отлично справляется со своими функциями.

Канализационная система без фановой трубы

Протянуть вытяжку на крышу через два перекрытия хлопотно, а в построенном доме практически невозможно. Поэтому вместо фановой трубы иногда устанавливают вакуумный клапан. Ставится он в домах с небольшим количеством проживающих. В многоэтажных домах изделие не монтируется из-за частого использования и высокой вероятности выхода из строя.

Устройство состоит из таких деталей:

  • Корпус с отверстием в боковой стене для поступления воздушного потока;
  • Мембрана из резины или шток, закрывающие проем;
  • Пружина, плотно прижимающая мембрану к корпусу в закрытом положении;
  • Крышка над подвижными элементами, которая легко снимается для осмотра рабочего механизма.

Работает устройство следующим образом:

  • Если канализацией не пользуются, клапан закрыт. В этом случае мембрана плотно прижата к корпусу под действием своего веса или пружины. Давление перед ней и за ней одинаковое.
  • В момент слива воды в системе появляется разрежение воздуха, из-за чего мембрана перемещается внутрь и открывает вход.
  • После выравнивания давления клапан возвращается в штатное положение.
  • При уменьшении давления снаружи деталь плотно прижимается к седлу и закрывает проход.

Схема вентиляции канализации с аэрационным клапаном имеет следующие достоинства:

  • Устройство позволяет удешевить монтажные работы, т.к. не требуется пробивать отверстие в кровле для фановой трубы, а затем герметизировать зазоры.
  • Приспособление обеспечивает функционирование сифона благодаря отсутствию разрежения в системе.
  • При наличии фановой трубы клапан исключает поступление холодного воздуха в канализацию и ее промерзание.
  • Устройство снижается риск распространения огня при пожаре.
  • Не допускает проникновение грызунов в дом.
  • Не позволяет загрязнять магистраль посторонними примесями.

Однако специалисты считают клапан лишь добавочным элементом, который не способен полностью обеспечить поставленную задачу. Он не является обязательным элементом в системе вентиляции канализации.

Нестандартные решения для вентиляции канализации

Схема вентиляции септика

В построенном здании соорудить классическую вентиляцию с фановой трубой не получится. В этом случае создают наружную вытяжку. Такая конструкция бывает 3 видов:

  • Вентиляция по наружной стороне стены. Конструкция напоминает водосточную трубу, которая выступает над крышей. Ее изготавливают из деталей диаметром 110 мм. К стене она крепится кронштейнами. Стояк должен выступать над кровлей на высоту не менее 1 м. Такая схема пользуется популярностью из-за простоты монтажных работ.
  • Удаленная вентиляция наружной канализации. Труба крепится к отдельно стоящей постройке, например, к забору, расположенному на расстоянии более 5 м от дома. Такой вариант возможен, если соседи далеко от вашего участка. Преимущества этой системы в том, что она расположена на значительном расстоянии от дома и неприятный запах не чувствуется.
  • Вентиляция септика. Подобная схема распространена в частном секторе. Строение расположено на достаточно большом расстоянии от дома (до 20 м), поэтому неприятные ароматы на придомовой территории не слышны.

Выбор элементов вентиляции канализации

Для обустройства вытяжки понадобятся трубы, переходники и различные приспособления. Все элементы можно купить в магазине, но некоторые узлы легко изготовить самостоятельно. Как выбирать детали, рассмотрим ниже.

Фановые трубы для вентиляции канализации

Вытяжку можно сделать из любого материала, который используется в данной канализационной системе. Обычно ее собирают из деталей ПВХ. Заготовки из этого материала весят немного, легко монтируются. Для их соединения не требуется опыта. К конструкции легко подсоединить дополнительные элементы — уголки, тройники и т.д. Однако в домах все еще можно встретить трассы из чугуна и меди, которые успешно эксплуатируются многие десятилетия.

В одноэтажном доме диаметр вентиляции канализации равен 50 мм, в многоэтажном — 110 мм. Чем выше дом, тем больше диаметр фановой трубы. Обычно она на 40 мм больше диаметра канализационных изделий. Выбирать изделия слишком большого диаметра не имеет смысла.

Для обустройства вентиляции могут понадобиться элементы различной геометрии:

  • Прямые изделия ставятся перпендикулярно к унитазу. Они распространены в многоэтажках.
  • Угловые используются в нестандартных ситуациях и в разветвленных конструкциях.
  • Вертикальные ставятся, если в доме несколько санузлов. Они поддерживают давления в ответвлениях системы.

Дефлектор для вентиляции канализации

Дефлектор увеличивает тягу воздуха за счет ярко выраженных аэродинамических свойств изделия. Он функционирует на основе эффекта Бернули: скорость движения воздушных масс изменяется с изменением поперечного сечения канала. Приспособление позволяет увеличить тягу на 20%, однако оно эффективно только в ветреную погоду.

Ниже приведены наиболее популярные среди пользователей дефлекторы различных конструкций:

НаименованиеТипМатериалДиаметр входной трубы, мм
«Вент-Класс» Д-120Дефлектор ХанженковаСталь оцинковка120
ЦАГИ-100Дефлектор ЦАГИСталь оцинковка100
Turbovent «Стабил 120»Вольперта-ГригоровичаСталь оцинковка120
Turbovent «Дракон» Dr-150-CH-AПоворотныйСталь

нержавейка

150

Чтобы снизить затраты на строительство вентиляции канализации в частном доме, дефлектор можно сделать своими руками. Работы выполняются в такой последовательности:

  • Подготовьте материал для работы. Лучшим вариантом считается сталь нержавеющая толщиной 0,25-0,5 мм. Подойдет также алюминиевое полотно 0,4-0,8 мм. Наиболее доступным по цене считается стальной оцинкованный лист 0,4-0,6 мм. Для изготовления макета понадобится картон 1-1,5 мм.
  • Нарисуйте сборочный чертеж детали с указанием присоединительных размеров. Прочертите каждую деталь с размерами.
  • Делайте развертку каждого элемента в масштабе 1:1. Перенесите чертежи на картон.
  • Вырежьте из картона детали устройства и соберите макет. Закрепите части между собой степлером.
  • Установите конструкцию на трубу и проверьте качество стыковки деталей. При необходимости измените размеры деталей.
  • Наметьте расположение заклепок и шилом проделайте в этих местах отверстия.
  • Разберите макет дефлектора. Разверните каждую деталь и по разверткам вырежьте их из металла.
  • Выполните отверстия под заклепки по проделанным меткам.
  • Соберите дефлектор из изготовленных деталей и закрепите их заклепками.

Вентиляционный клапан для канализации

Существует множество разновидностей вакуумных клапанов, и пользователь имеет возможность выбрать изделие по своему усмотрению. Диаметры устройства могут быть 50 мм и 110 мм. Первые изделия ставятся на угловой отвод канализационного стояйка, вторые — на сам стояк. Меньшее устройство рассчитано на устранение разряжения в трубе, которое возникает после слива воды с 1-2 точек одновременно.

Рабочим элементом в клапане может быть диафрагма и шток. Второй вариант предпочтительней — он прослужит дольше.

Необходимо заранее решить, как способом будет крепиться клапан на стояке вентиляции канализации дома. Соединения бывают:

  • Фланцевые — устройство крепится к трассе болтами;
  • Резьбовое — перед монтажом на трубе необходимо нарезать резьбу;
  • Раструбное — стыки уплотняются резиновыми манжетами, этот вариант наиболее распространенный у пользователей.

Аэраторы выбирают, учитывая особенности его работы, диаметр магистрали и способ крепления. Обращайте внимание на его пропускную способность, по которой можно определить объем воздуха, проходящий через него в секунду. Рекомендуется выбирать аэратор с запасом.

Ниже приведены характеристики воздушных клапанов компании НL и условия их применения:

Диаметр поэтажного отвода, ммУгол входа жидкости в стояк, градусыПропускная способность стояка, л/с
НL900NНL900NECO
5045,05,857,70
60,05,106,80
87,53,574,54
11045,04,145,44
60,03,644,80
87,52,533,20

Вентиляционный клапан легко изготовить своими руками из листа пластика. Для этого выполните следующие операции:

  • Приготовьте пружину из старой ручки, саморез длиной 4 см, куски пластика и поролона.
  • Из листа пластика вырежьте круг диаметром 5 см.
  • Посредине проделайте отверстие под саморез. Его диаметр должен быть таким, чтобы не проходила пружина.
  • Вырежьте круг из поролона диаметром 6 см. В центре сделайте отверстие.
  • Склейте 2 круга любым клеем.
  • В крышке тройника, расположенного на выходе вентиляционной трубы, выполните 3 отверстия диаметром 5 мм. Они должны располагаться на расстоянии 2,5 см от центра, на одинаковом расстоянии друг от друга. Очистите края от заусениц.
  • В центре крышки проделайте шилом отверстие под саморез.
  • Прикрутите склеенные диски к крышке саморезом с пружиной поролоном к поверхности.
  • Проверьте работоспособность конструкции. Для этого подуйте в каждое отверстие в крышке. Воздух должен свободно проходить наружу, распрямляя пружину. При необходимости ослабьте сжатие пружины, немного вывернув саморез.

Как сделать вентиляцию канализации?

На фото показано, как сделать клапан для вентиляции канализации

Точное место расположения элементов вентиляции канализации определяется на стадии проектирования здания и водопровода, а обустраивать ее рекомендуется при возведении перегородок в доме. Особенности монтажа каждого элемента системы рассмотрены ниже.

Фановую трубу удобно монтировать на этапе строительства здания. Перед тем как делать внутреннюю канализацию, проделайте в стенах специальные проемы и люки. В построенном здании трассу лучше располагать снаружи помещения.

Вначале разработайте схему конструкции, выдерживая следующие требования:

  • Диаметр канализации и вытяжки должен совпадать.
  • Стояк должен находиться на расстоянии не менее 4 м от ближайшего окна. В противном случае в помещение проникнет неприятный запах.
  • Фановую трубу устанавливайте на канализационный стояк выше уровня подключения любых сантехнических приборов.
  • Над кровлей изделие должно возвышаться на 30-50 см. Высота зависит от нескольких факторов, например, от конструкции кровли. На плоской крыше она должна быть более 30 см, на скатной — более 50 см. Более точно этот параметр определяется по СП 30.13330.2012. В любом случае вытяжка должна находиться выше изделий других систем.
  • Она монтируется отдельно от дымохода и других вентиляционных каналов.
  • Разрешается соединять несколько фановых труб в одну. Все вентиляционные отводы соединяются в одну магистраль на чердаке, которая затем выводится на кровлю. Однако если между стояками большое расстояние, допускается устанавливать несколько вытяжек.
  • Если между сантехническим устройством и вытяжкой расстояние более 6 м (при диаметре магистрали 110 мм), то на каждом индивидуальном отводе канализации необходимо смонтировать отдельную вентиляцию или вакуумный клапан.
  • При боковом выводе край магистрали не должен выходить за свес крыши, чтобы ее не разрушил падающий с крыши снег или лед. В этом случае выходное отверстие закройте деревянной решеткой.
  • Не выводите вытяжку на чердак, газы будут там скапливаться. Это может быть опасно, особенно если из канализации выделяется метан.
  • Вентиляция трубы канализации будет правильно функционировать, если ее начало находится в теплом помещении, а конечная точка — в холодном. В этом случае испарения будут перемещаться в правильном направлении.

При вытяжке диаметром 110 мм ветки от сантехнических приборов должны быть таких размеров:

Материал канализационной трубыНазначениеДиаметр, мм
ПВХОтвод от биде и умывальника32-40
Чугун или ПВХОтвод от ванны и мойки50
ПВХ, чугун, сталь, медьОтвод без унитазов, стояк70-75
ПВХ, чугун, сталь, медьОтвод от унитазов, стояк100-110

Фановая труба монтируется в такой последовательности:

  • В верхней части стояка сделайте ревизию для осмотра системы и ее чистки.
  • Закрепите к ней тройник или крестовину, где будет держаться изделие.
  • Установите на него трубу. Пластиковые изделия герметичны благодаря резиновым уплотнениям. После их соединения убедитесь в отсутствии перекосов. Правильно подсоединенные элементы проворачиваются вручную.
  • Самой сложной операцией при монтаже вытяжки является ее проводка сквозь горизонтальное перекрытие. Однако существует множество приспособлений, позволяющих качественно загерметизировать это место. Можно установить через перекрытие стальной короб и протянуть сквозь него фановую трубу. Все свободное место в коробе заполните изолятором. В построенном здании вентиляция проводится через несущую стену, т.к. доработка плиты перекрытия может снизить ее прочность.
  • Закрепите ветку к стене хомутами.
  • Установите на нее дефлектор или колпак.

При монтаже воздушного клапана в систему вентиляции канализации придерживайтесь таких правил:

  • На стояке он должен возвышаться на 10-15 см над самым высшим вводом горизонтальной трубы, подсоединенной к сантехническому прибору.
  • Помещение, в котором расположен клапан, хорошо проветривается.
  • Клапан не переносит морозы, поэтому температура вокруг него всегда должна быть положительной, чтобы избежать обмерзания деталей.
  • После длительной эксплуатации посадочная поверхность загрязняется, и клапан недостаточно плотно прилегает к седлу. Поэтому устройство необходимо периодически очищать от загрязнения. Чтобы операция легко выполнялась, изделие устанавливайте в таком месте, чтобы к нему можно было легко добраться.
  • Не устанавливайте клапаны на все стояки канализации. Таким образом полностью перекрывается подача воздуха в трубы, и газы будут оставаться в магистрали.
  • Место крепления устройства тщательно загерметизируйте.
  • Клапан всегда монтируется вертикально. Если ветка горизонтальная, установите колено для монтажа устройства в правильном положении.
  • Если в помещении есть половая решетка, закрепите изделие на высоте 35 см от пола.

Монтаж аэратора выполняется в такой последовательности:

  • Определите, в каком месте будет установлен клапан. Существует два варианта: монтаж на вертикальный стояк и возле сантехнического прибора. Обычно устройство ставят в туалете, ванной и на кухне в том месте, где легко контролировать работу.
  • Отключите подачу воды по стояку (для многоэтажного дома).
  • Если планируется установить устройство на горизонтальном участке канализации, демонтируйте часть трубы в заранее определенном месте. На вертикальном стояке разбирать магистраль не требуется, аэратор ставится на самом верху.
  • Найдите на устройстве стрелку, которая указывает, как правильно его устанавливать. После крепления на штатном месте она должна совпасть с направлением перемещения стоков в трубе.
  • Закрепите клапан в полости изделия, предварительно установив уплотнительное кольцо. Можно также смонтировать тройник и подсоединить к нему аэратор.

Цена вентиляции канализации

Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:

  • Проектирование вытяжной системы;
  • Расходы на покупку элементов и их доставку;
  • Монтажные работы;
  • Проверка работоспособности конструкции и ее обслуживание в гарантийный период.

Расходы зависят от таких факторов:

  • Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше.
  • Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои.
  • Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов.
  • Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию.
  • Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов.
  • Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции.
  • Дороже стоят работы с тяжелыми и крупногабаритными изделиями.
  • Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые. Обратите внимание на продукцию компании «Политек».

Цена монтажа вентиляции канализации в России (г. Москва):

Виды работЦена
Монтаж фановой трубы, лежак 50 мм330-370 руб./м.п.
Монтаж фановой трубы, лежак 100 мм410-460 руб./м.п.
Установка хомута 50 мм30-70 руб./шт.
Установка хомута 100 мм80-120 руб./шт.
Расчеканка раструба чугунной фановой трубыот 500 руб./шт.
Штроба по бетонуот 450 руб./м.п.
Штроба по кирпичу330-380 руб./м.п.
Выполнение проемов в перекрытии390-420 руб./м.п.
Комплексные работыЦена, руб.
Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки3500-4500
Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки4500-5500
Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки2500-3500
Замена фановой трубы до перекрытия3500-4500
Установка фановой трубы в перекрытие (при его замене)1200-1800

Цена монтажа вентиляции канализации в Украине (г. Киев):

Виды работЦена
Монтаж фановой трубы, лежак 50 мм140-190 грн./м.п.
Монтаж фановой трубы, лежак 100 мм180-220 грн./м.п.
Установка хомута 50 мм10-30 грн./шт.
Установка хомута 100 мм20-40 грн./шт.
Расчеканка раструба чугунной фановой трубыот 500 грн./шт.
Штроба по бетонуот 450 грн./м.п.
Штроба по кирпичу140-190 грн./м.п.
Выполнение проемов в перекрытии180-200 грн./м.п.
Комплексные работыЦена, грн.
Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки1100-2000
Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки2000-2300
Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки1100-1500
Замена фановой трубы до перекрытия1400-2100
Установка фановой трубы в перекрытие (при его замене)450-700
  • Смотрите также цену дренажных труб для отвода грунтовых вод

Как сделать вентиляцию канализации — смотрите на видео:

Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.

  • Статья по теме: Локальная канализация для дачи и загородного дома

Источник: http://tutknow.ru/building/uchastok/13888-kak-sdelat-ventilyaciyu-kanalizacii-svoimi-rukami.html

Вентиляция канализации в частном доме своими руками

Чтобы в частном доме были все условия для комфортного проживания человека, необходимо обустройство системы отвода нечистот. Слив из сантехприборов осуществляется при помощи вакуума, вытягивающего переработанную воду из сифонов. При этом возможен выброс зловоний в окружающее пространство. Избежать этого позволит вентиляция канализации в частном доме.

Проветривание сточной системы обеспечит:

  • вывод зловоний из магистралей, препятствуя их попаданию в жилые помещения;
  • стабилизацию давления в трубах;
  • подавление шума в системе, возникающего при сбросе стоков.

Организация проветривания канализационной системы

Для прокладки стокоотвода в частном доме не нужна разрешительная документация, поэтому его проектировка часто выполняется с нарушением норм. Это становится причиной нарушения функционирования канализации. Избежать сбоев в работе системы позволит придерживание строительных, а также санитарных норм и правил, разработанных для жилых зданий.

Необходимость проветривания наружных очистительных сооружений

Для эффективного воздухообмена канализационной системы необходимо соблюдение правил его монтажа:

  • если диаметр центрального стояка превышает 50 мм, или сантехприборы располагаются на разных этажах дома, потребуется установка фановой магистрали — концовки, выводимой наружу здания через крышу. Она предотвращает разрежение воздуха в сточной системе, препятствуя выбросу зловоний в жилые помещения дома;
  • размер отверстия фановой магистрали должен совпадать с сечением стояка.

На заметку: не существует норм, регулирующих проветривание внешней канализации особняка, но специалисты рекомендуют обустроить воздухообмен наружных очистительных сооружений во избежание застойных явлений.

Этапы организации воздухообмена в канализации

На основании текущих норм можно выделить основные этапы организации проветривания канализации в коттедже:

  • вентиляцию стояка, включая монтаж фановой трубы;
  • организацию воздухообмена в системе внешней канализации (септиков, канализационных ям, ЛОС).

Выбор труб

Для проветривания канализации используют пластиковые трубы. Их преимущества:

  • легкость;
  • простота монтажа;
  • комплектация поворотными, соединительными элементами, крепежами.

Диаметр труб для вентиляции канализации зависит от площади и сложности конструкции дома. Для одноэтажных построек достаточно коммуникаций с отверстием 50 мм, для многоэтажных — от 110 мм.

Рекомендация: в районах с суровым климатом коммуникацию следует утеплить, чтобы избежать ее обледенения.

Правила обустройства вентстояка

Каждый сантехнический элемент оснащен сифоном, изогнутой трубкой, постоянно заполненной водой. Она является своеобразным гидрозатвором, препятствующим попаданию стоков и неприятных запахов в жилое пространство. Но при сильном сливе в канализации возникает вакуум, высасывающий воду из сифона, что становится причиной распространения зловоний по дому. Такая ситуация часто возникает в многоэтажном коттедже с несколькими санузлами, при одновременном сливе с разных этажей.

Чтобы избежать этого вентиляционную трубу выводят из дома через крышу. Коммуникация должна находиться выше уровня земли на 4 м — тогда при сливе не возникнет воздушная пробка, вода останется в гидрозатворах, а неприятный запах выведется системой. Для данной трубы еще на этапе проектирования дома предусматривается специальная шахта.

Совет: если установка (вентиляционной) трубы для канализации не была включена в проект коттеджа, ее можно проложить по вертикальной плоскости стены, закрыв снаружи гипсокартонной нишей, или декоративным коробом.

Вентиляционные стояки в особняке обустраивают по следующим правилам:

  • фановая магистраль должна быть выше кровли не менее чем на 30 см. Минимальное расстояние от воздуховыводной магистрали до ближайших окон и балконов — 4 м. Если чердак в доме эксплуатируется, концовка стояка выводится на уровень 3 м над крышей. Это обеспечит удаление неприятных запахов ветром. Не рекомендуется выводить фановую трубу под свесом кровли — наледь и снег, сходящие с крыши, могут повредить конструкцию;
  • на выходном отверстии воздуховода колпак/дефлектор не устанавливается, это может вызвать образование конденсата и его замерзание в зимнее время;
  • стыковку нескольких систем проветривания производят трубами одинакового диаметра (как правило, 50, 100 мм);
  • воздухоотвод из канализации запрещено объединять с дымоходом, системой вентиляции помещений.

Учтите: соблюдение данных правил обезопасит ваш дом от попадания зловоний из канализации.

Монтаж фановой трубы

Эффективность вывода переработанного воздуха из дома во многом зависит от правильного обустройства фановой трубы. В современных сифонах, устанавливаемых на сантехприборы, запас воды небольшой. Если прибором не пользоваться несколько дней, он пересыхает, пропуская воздух из канализации в дом.

Устранить данный дефект позволит фановая труба. Через нее отработанный теплый воздух выводится наружу дома, вызывая разрежение внутри системы. Возникает перепад давления, вследствие которого воздух из жилых комнат засасывается в канализационную систему. Перепад давления внутри магистралей исчезает, и неприятные запахи не попадают в дом.

Конструкционно фановая труба — продление стояка, поэтому она быть изготовлена из аналогичного отрезка трубы. Для создания тяги в коммуникации ее нижний выход обустраивают в теплом помещении, а верхний в холодном. Для выхода фановой трубы на чердак в перекрытии дома формируют специальную гильзу. Щели между краями отверстия и магистралью герметизируют. Выход трубы на крышу может осуществляться вертикально, или под углом.

При наличии в доме нескольких стояков, их можно соединить на чердачном пространстве единой фановой трубой. Для этого используются пластиковые колена 45˚, или тройники.

Установка вакуумных клапанов

Если по какой-то причине вывести фановую трубу на крышу дома невозможно (из-за специфики конструкции здания, сложности сточных магистралей, погодных условий), ее заменяют вентиляционными клапанами. Они предназначены для регуляции давления внутри системы.

Один клапан устанавливается на верхнем выпуске канализационного стояка. Он имеет пружину с небольшим сопротивлением и герметичный резиновый уплотнитель. Когда в воздух системе возникает разрежение, клапан открывается, впуская воздух в канализацию. После стабилизации давления в сточных магистралях диафрагма закрывается, препятствуя выходу зловоний из стояка в жилые помещения дома.

Кроме стояка, вентклапаны устанавливаются в горизонтальных отрезках трубопровода. Их количество и месторасположение определяется числом подключенных сантехприборов и протяженностью магистралей.

Учтите: вакуумные клапаны не являются полноценной заменой фановой трубе — это дополнительные элементы системы проветривания канализации. Со временем они засоряются, износятся и требуют замены.

Ремонт вентиляции канализации

О наличие проблем с воздухообменом в сточной системе свидетельствует появление неприятных запахов в доме. Причиной этого может быть:

  • неправильная установка, или выход из строя сифона одного из сантехприборов. Устраняет переустановкой либо заменой данного элемента;
  • нарушение функционирования гидрозатвора. Причиной этого может являться применение канализационных магистралей малого диаметра, засорение;
  • протечка в трубах, стояке;
  • засорение вентиляционных каналов.

Вентиляция канализации — необходимая мера в частном доме. Организация данной системы предотвратит попадание отработанных газов, неприятных запахов, испарений в жилые помещения, обеспечит комфорт всех обитателей коттеджа.

Источник: http://79w.ru/ventilyaciya/chastnyj-dom/ventilyaciya-kanalizacii-v-chastnom-dome

Смотрите также:
02.05.2020

Материалы, рекомендации, схема монтажа при утепление деревянного дома снаружи Деревянный дом привлекает многих собственников благодаря способности «дышать» и хорошим теплоизоляционным свойствам. Но часто люди задумываются об утеплении своего жилища, особенно, когда...

02.05.2020

Шумоизоляция стен: как и чем можно сделать своими руками звукоизоляцию в квартире Посторонние звуки — постоянные спутники жителей панельных домов. Сквозь стены доносятся разговоры в смежных помещениях, гул от работающей бытовой техники или электроинструментов, хлопки...

02.05.2020

Обзор сушильных шкафов под одежду, какие модели встречаются Изделия, повышающие бытовой комфорт, пользуются популярностью среди потребителей. Функциональная мебель выпускается в совершенно новом формате. Для бытовых и производственных нужд производители предлагают...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
