Вентиляция кухни своими руками

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

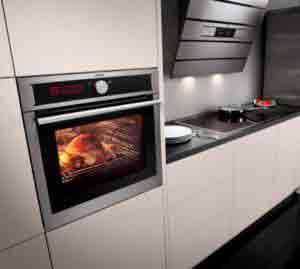

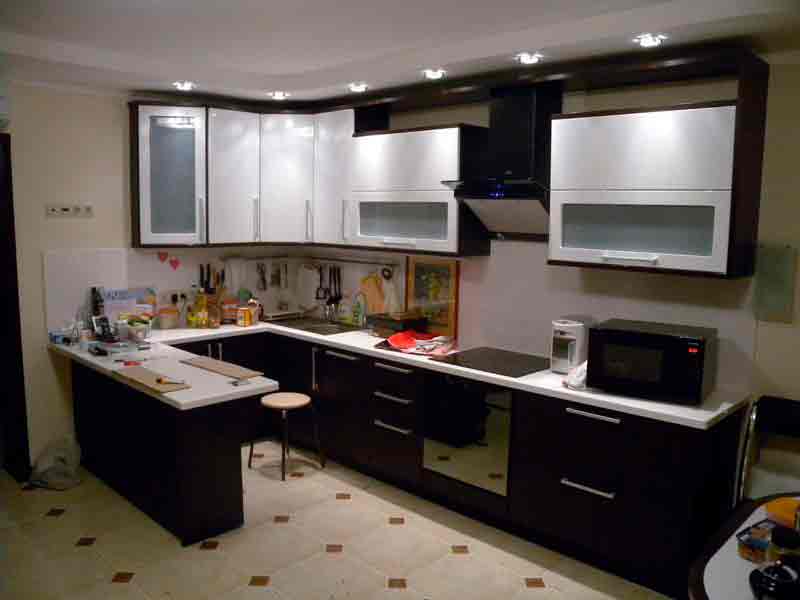

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

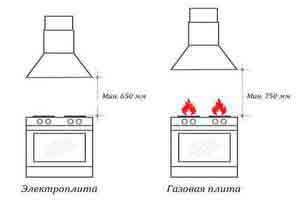

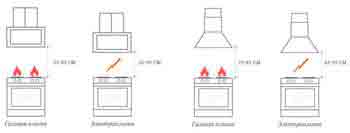

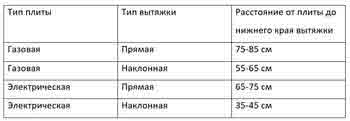

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

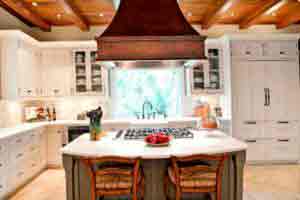

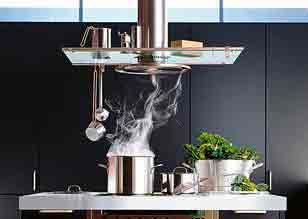

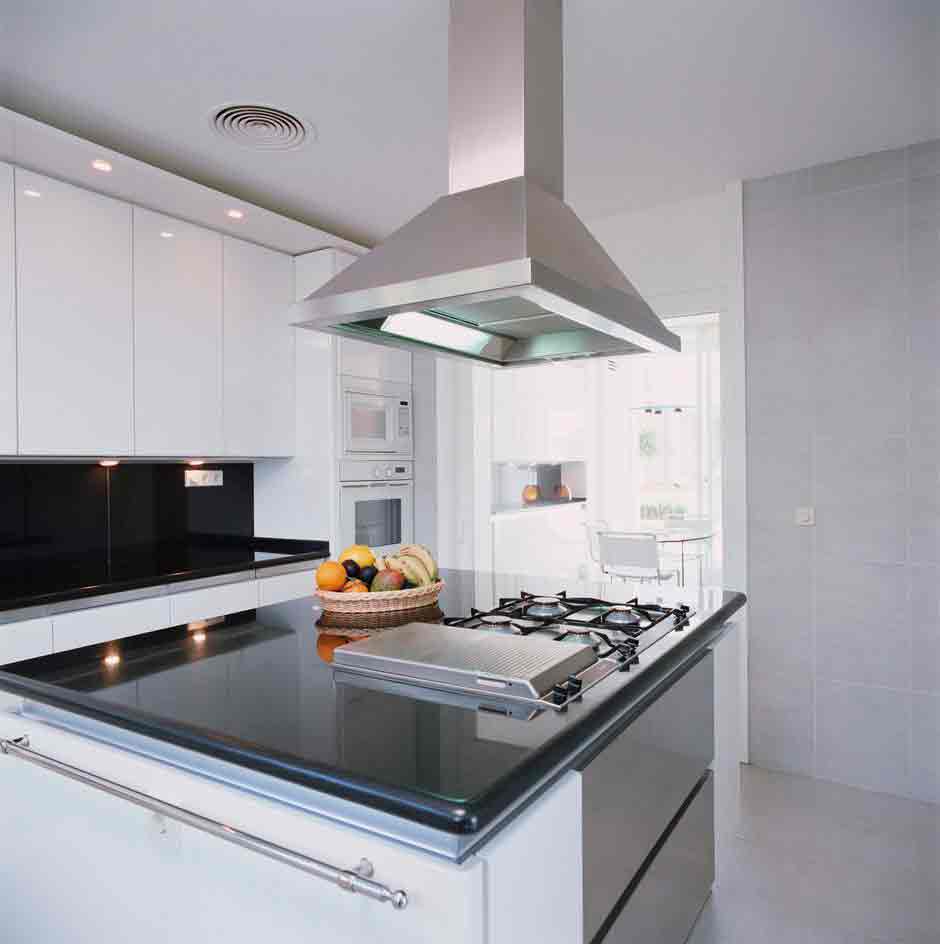

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

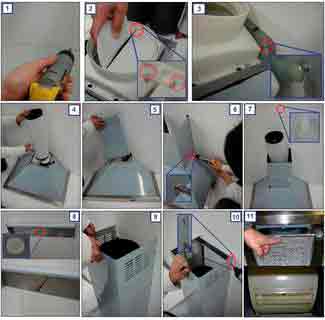

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

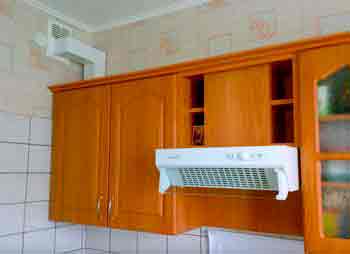

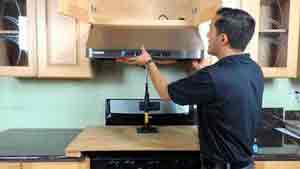

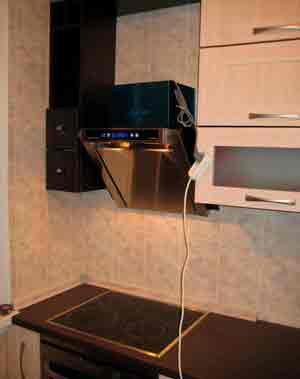

Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

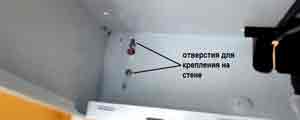

Крепить вытяжку к стене надо через штатные отверстия в корпусе

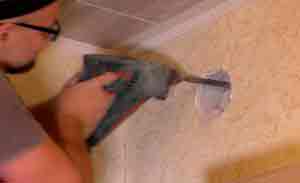

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

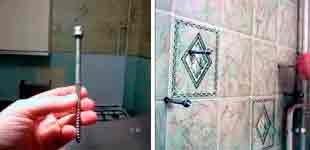

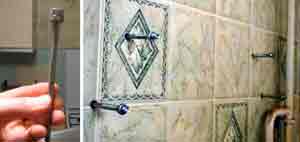

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

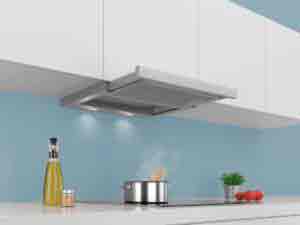

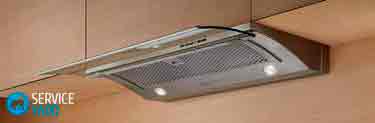

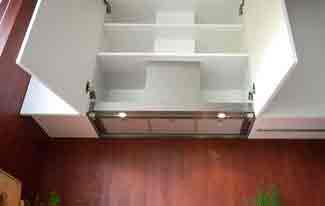

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

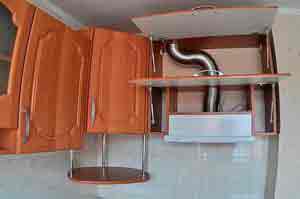

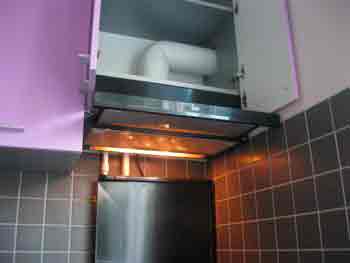

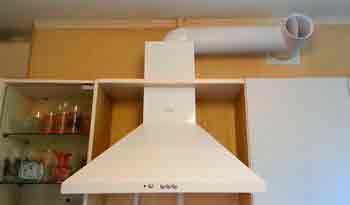

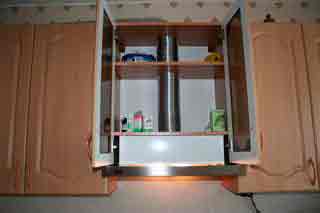

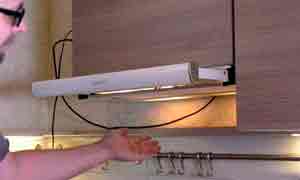

Пример установки встроенной вытяжки

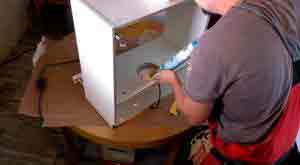

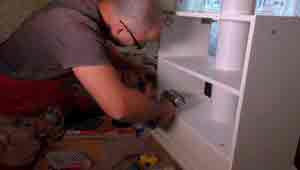

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

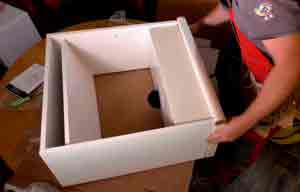

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

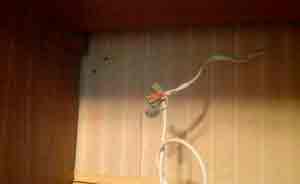

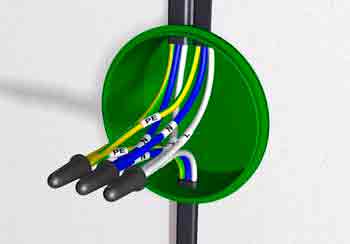

Как подключить вытяжку к электричеству

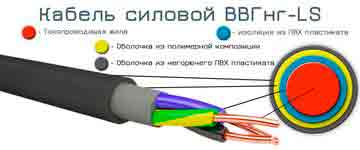

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

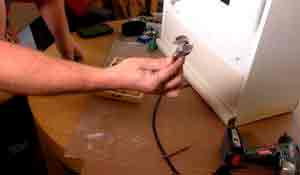

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

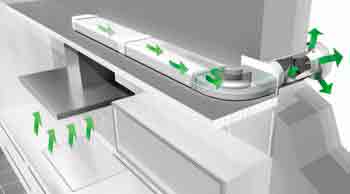

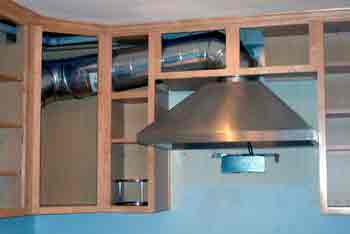

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

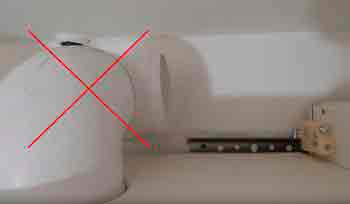

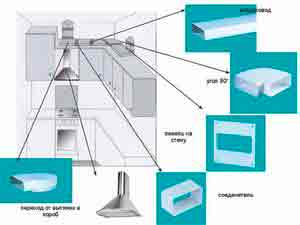

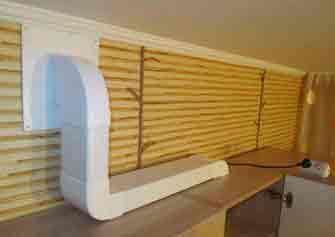

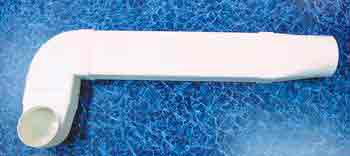

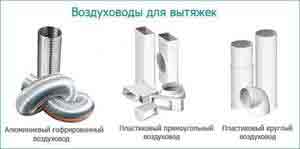

Виды воздуховодов для кухонных вытяжек

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

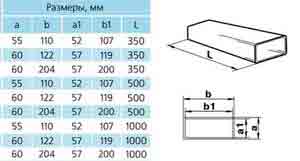

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

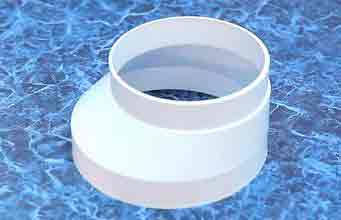

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

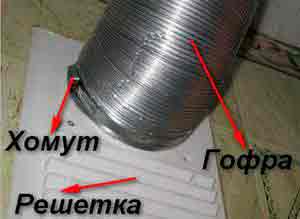

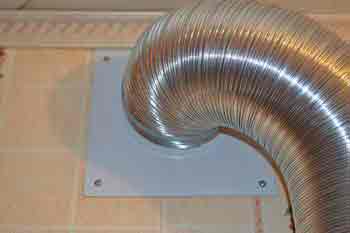

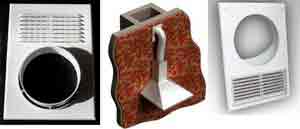

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

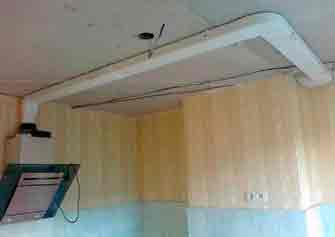

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

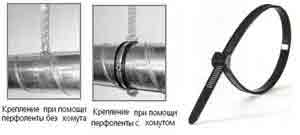

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

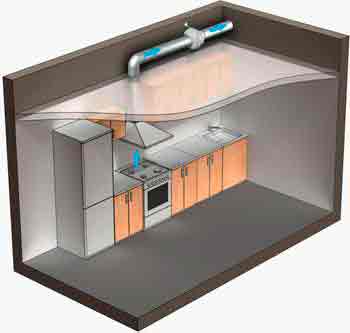

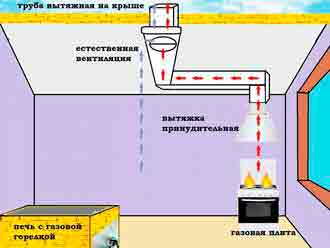

Куда и как выводить воздуховод

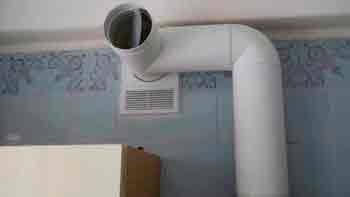

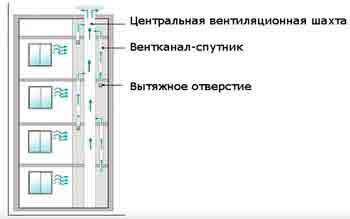

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

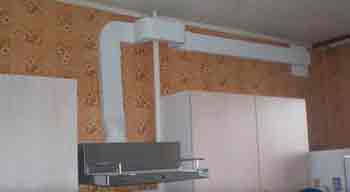

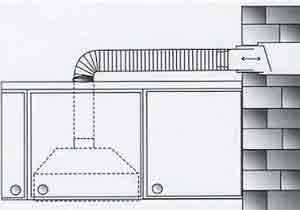

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

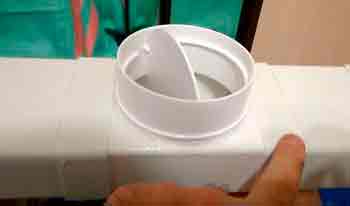

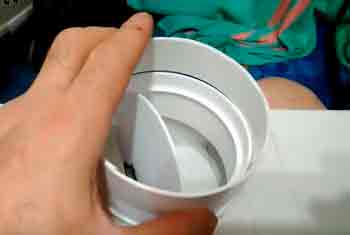

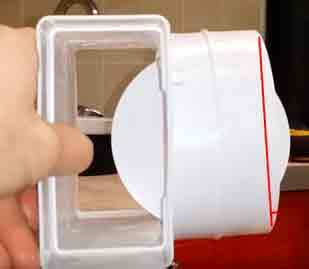

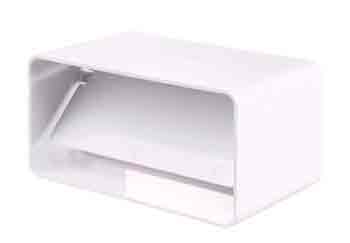

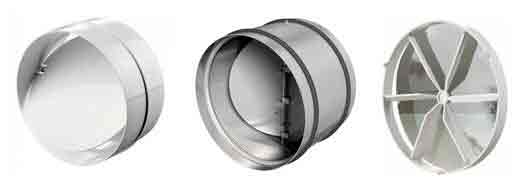

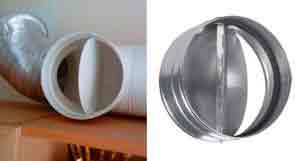

Так выглядит обратный или антивозвратный клапан для воздуховодов

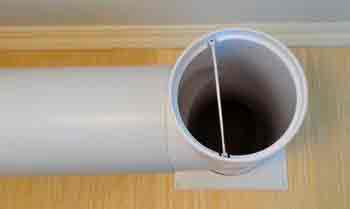

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

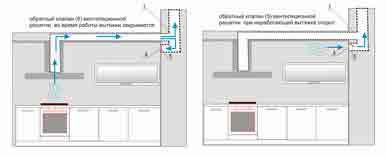

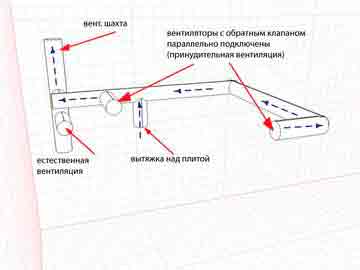

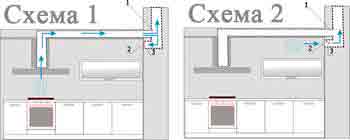

Чтобы вытяжка не мешала естественной вентиляции в кухне

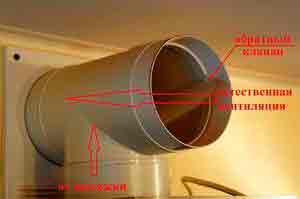

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Источник: http://stroychik.ru/kuhnya/ustanovka-vytyazhki

Вытяжка на кухне: с отводом и без отвода в вентиляцию, лучшие модели и инструкция по установке

Действующие строительные нормы и правила предусматривают обязательное обустройство вентиляции в кухнях. Ста ндартное решение в виде обыкновенных вертикальных вентиляционных каналов с решетками под п о толком устраивает не всех жильцов, большинство желает устанавливать специальные автономные вытяжки над кухонными плитами.

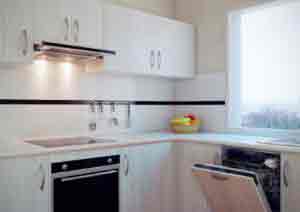

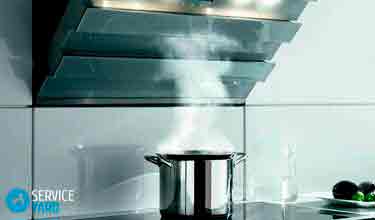

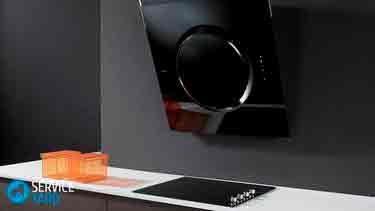

Вытяжка на кухне

Важно. Если на кухне используется газовая плита, то категорически запрещается подключать вытяжки к вентиляционным каналам без специальных приспособлений .

Объясняется это тем, что в выключенном положении естественная вентиляция не работает. В случае протечки газ скапливается под потолком и при включении света с большой вероятностью возможен взрыв. Кстати , именно по этой причине происходят трагические случаи в многоквартирных домах. Еще одна проблема – мощная вытяжка, подключенная к общему вентиляционному каналу, может подавать отработанный воздух в соседние квартиры. В домах старой постройки сечение каналов не рассчитано на мощные потоки воздуха, он не успевает выходить наружу и заполняет ближайшие подключенные помещения.

Вытяжка с отводом для кухни

Как решать эти проблемы мы в этой статье расскажем немного ниже.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное вн имание, в противном случае вместо положительного эффекта получится отрицательный.

Проверка технического состояния существующего вентиляционного канала

ДействиеКраткое описание
Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.

Определение типа вытяжки

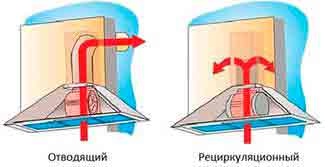

Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.

Технические параметры вытяжки

Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

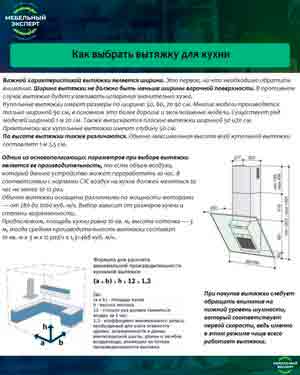

Как выбрать вытяжку для кухни

ТОП 7 лучших вытяжек.

Hansa OSC 6111 WH

МодельДостоинстваПроизводительность (м³/ч)Ширина для установки, см
Бюджетная подвесная модель Hansa OSC 6111 WH с комфортным ползунковым управлением. Корпус — нерж. сталь. Уровень шума низкий.33560

Indesit H 151.2 WH

Вытяжка подвесная Indesit H 151.2 WH обладает плоской конструкцией, которая устанавливается на стену над плитой. Вытяжка Indesit H 151.2 WH работает тихо, издавая шум максимум 60 дБ. Очистка производится жироулавливающим фильтром. Также можно установить дополнительный угольный очиститель. Рабочую поверхность кухни осветят две встроенные в вытяжку лампочки.23050

Akpo WK-4 Vario eco

Элегантная каминная вытяжка с мощным мотором не займёт много места на вашей кухне. Три скорости работы позволят настроить устройство на любой уровень загрязнения воздуха, а благодаря высокой производительности аппарат отлично справится с совмещенными кухней-столовой или кухней-гостиной.65050, 60 и 90

Hansa OKC 653 SWH

Вытяжка выполнена в белом цвете и имеет наклонное расположение. Интенсивный режим позволяет моментально очистить воздух, а управление осуществляется благодаря сенсорному дисплею.62060

Elica MEMPHIS WH/A/90 T.GREZZO

Два режима работы могут вытягивать загрязненный воздух в вентиляцию или очищать его и выводить обратно в помещение. Алюминиевый фильтр легко очищается от жировых загрязнений в посудомоечной машине.65090

После того как согласованы все вышеописанные моменты, можно приступать к непосредственному монтажу вытяжки.

Цены на модельный ряд кухонных вытяжек Hansa

Проверка и обустрой с тв о вентиляц и онной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

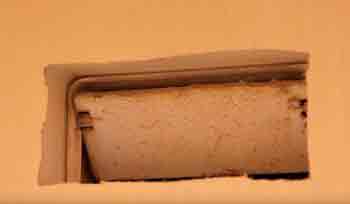

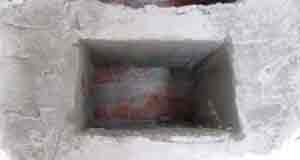

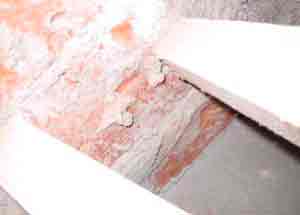

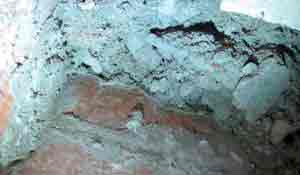

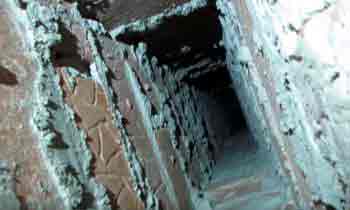

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

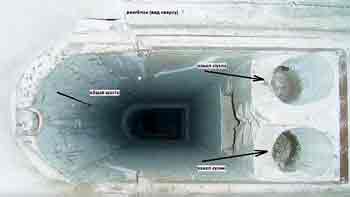

Вентканал после прочистки

Шаг 1 . Снимите декоративную решетку, сделайте ревизию шахты. Немного расширьте и выровняйте края отверстия.

Шаг 2 . Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

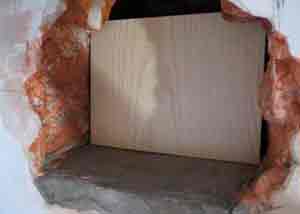

Установлена плита МДФ

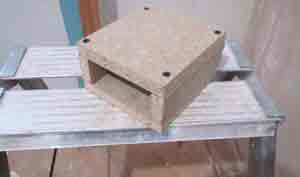

Шаг 3 . Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Шаг 4 . Прикрепите к стене два прутка металлической арматуры . Для этого следует зафиксировать дюбели и с их помощью установить прутки.

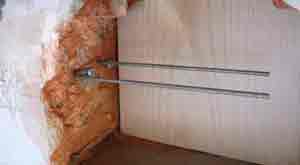

Два прутка металлической арматуры

Шаг 5 . Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий п рименяются специальные добавки.

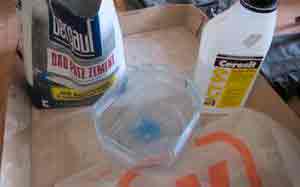

Смесь для раствора и жидкость, препятствующая росту грибка

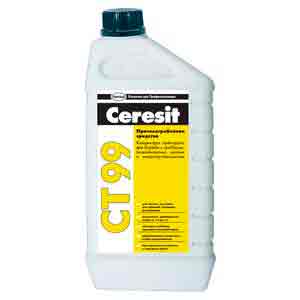

Цены на популярные средство противогрибковое Ceresit ct 99

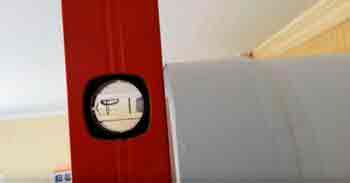

Шаг 6 . По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

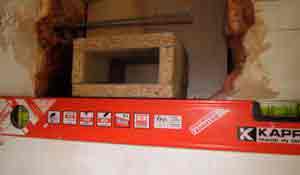

Коробка выставлена по уровню

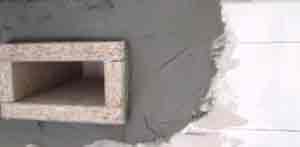

Коробка зафиксирована раствором

Практический совет. О свобождать короб от массы намного проще полотном ножовки по металлу.

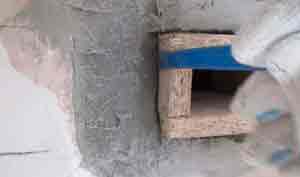

Короб извлекается путем выпиливания

Не спешите, раствор еще не набр ал максимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

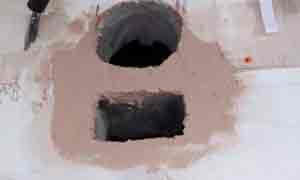

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

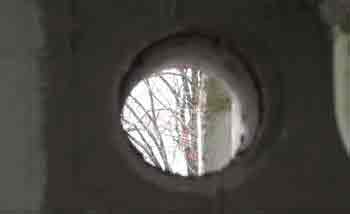

Формирование круглого отверстия

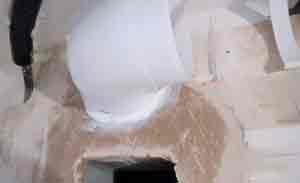

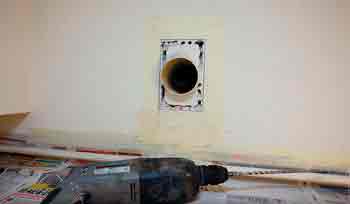

Стена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во время формирования отверстий. Это очень плохой материал по всем параметрам. Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибки и плесень, со временем площадь поражения увеличивается, бурые пятна появя тся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятные звуки . Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

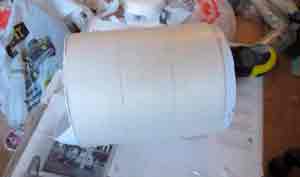

Труба обклеена шумопоглощающим материалом

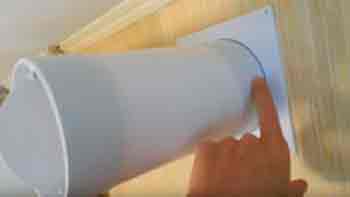

Труба вставлена в подготовленное ранее отверстие

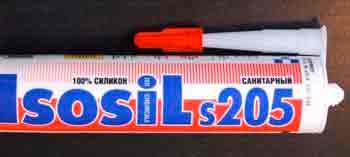

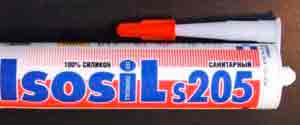

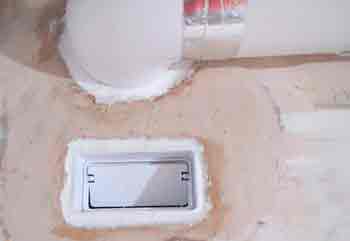

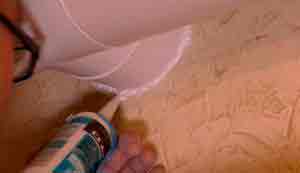

Вокруг трубы нанесен силиконовый герметик

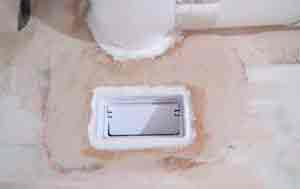

Обратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Установка вытяжки

В нашем случае агрегат монтируется на эксплуатируемой кухне, что создает дополнительные трудности: надо убрать рабочий стол, все кухонные принадлежности и т. д. Ничто не должно вам мешать выполнять работу, не создавайте себе дополнительных проблем.

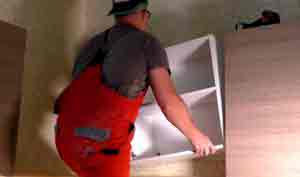

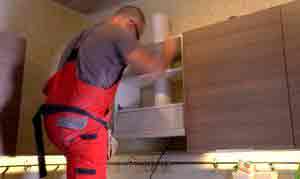

Шаг 1 . Снимите навесной шкаф, в него в дальнейшем будет монтироваться вытяжка. Навесная мебель крепится при помощи гор изонтальной металлической рейки, д ля снятия требуется немного ослабить фиксаторы.

Шаг 2 . Достаньте купленную вытяжку и примерьте ее.

Примерка вытяжки. Не подходит по размеру

В большинстве случаев придется мебель немного переделывать. Вытяжка подходит по габаритам, н о расположение внутренн их полок и петель крепления може т не совпадать. Это не критическая проблема и легко решается. Для начала открутите петли для навешивания и достаньте перегородку.

В нашем случае надо достать нижнюю полку шкафчика и на ее ме сто прикрутить корпус выт яжки.

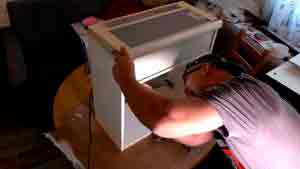

Шаг 3 . Вставьте устройство в корпус шкафа и снимите все размеры.

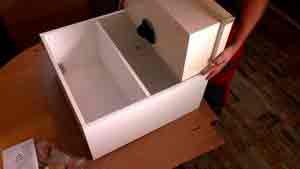

Вытяжка вставлена в шкафчик

Не забывайте оставлять между ней и дверками зазор примерно три миллиметра, в противном случае они во время открытия/закрытия будут задевать за крышку. Снимайте размеры максимально точно.

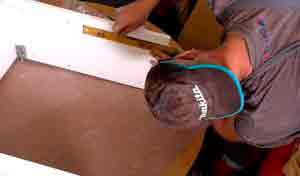

Нужно точно снимать размеры и делать разметку

Надо помнить, что большинство кухонной мебели изготавливается из ламинированных плит ДСП, это самый бюджетный вариант. А в таких плитах невозможно рядом сверлить отверстия, минимальное расстояние не менее 5 мм, в противном случае плита теряет прочность. Это значит, что исправить ошибки, допущенные во время разметки, обыкновенным пересверливанием не удастся. Придется принимать целый комплекс сложных мероприятий или изготавливать новые боковые стенки мебели.

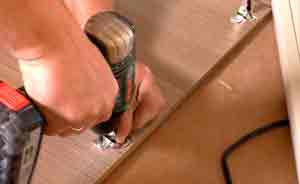

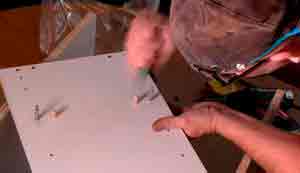

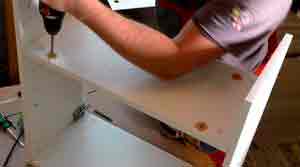

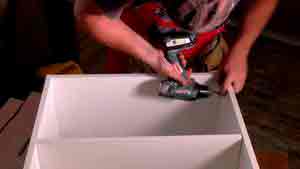

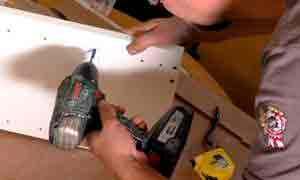

Шаг 4 . Высверлите новые отверстия под евровинты .

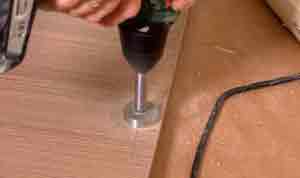

Сверление несквозных отверстий

Для контроля глубины на сверло намотайте кусок изоляционной ленты или скотча, глубина высверливания не долж на превышать 2/3 толщины плиты.

Практический совет. Дополнительно установите шкантики. Это отнимает немного времени, но значительно повышает прочность шкафчика.

Шкантики всегда вставляйте на столярный лей, без него эффективность элементов заметно понижается.

Закручены евровинты, вставлены шканты

Шаг 5 . Закрепите на ме с то вытяжку и на столе проверьте работоспособность всех ее элементов. Довольно часто возникают проблемы с обратными клапанами, они плохо закрываются/открываются и вибрируют. Такие ситуации свидетельствуют о низком качестве изделия, их надо устранять самостоятельно.

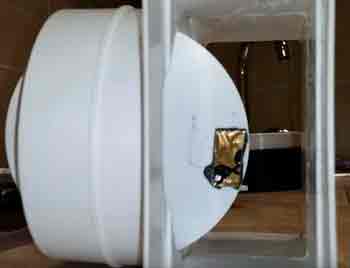

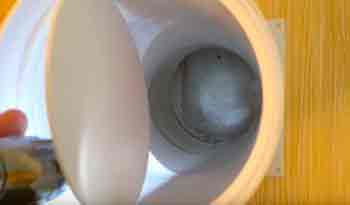

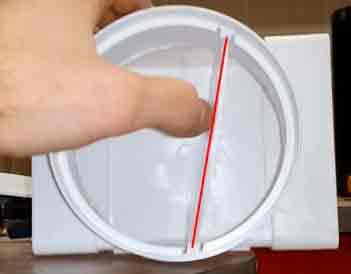

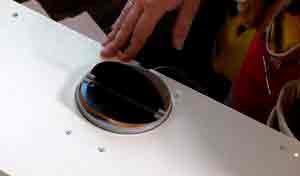

Клапан не открывается как положено

Шаг 6 . Для облегчения процесса дальнейшего монтажа вытяжки сделайте шаблон расположения всех отверстий. В этих целях можно использовать любой лист бумаги подходящего размера.

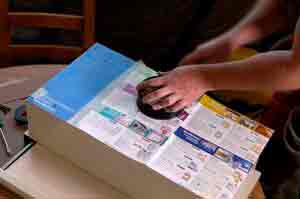

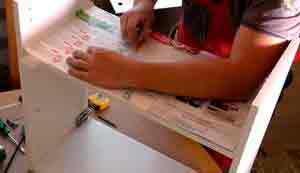

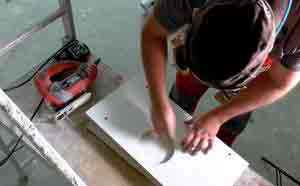

Изготовление бумажного шаблона

Поместите его на тыльную сторону шкафчика с закрепленной вытяжкой, и отметься точные места расположения всех отверстий: выхода трубопровода, точек фиксации мебели и т. д.

Перенос точек сверления и вырезания с шаблона

Перенесите замеры на полку и подготовьте отверстия. Некоторые можно высверливать, а под трубопровод вырезайте электрическим лобзиком. Отверстия под воздуховод проделайте сразу во всех полках и крышке шкафчика. Первую полочку рекомендуется использовать в качестве шаблона.

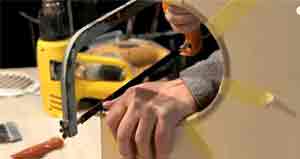

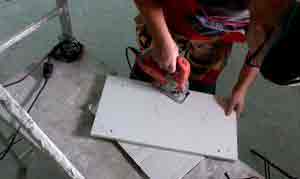

Выпиливание отверстия под воздуховод

Полка используется как шаблон

Шаг 7 . Соберите шкафчик, соедините все элементы. Не забывайте оставлять зазор между вытяжкой и дверками, контролируйте его прокладками соответствующей толщины.

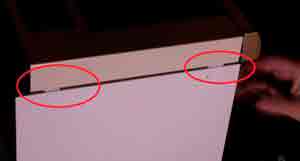

Зазор между вытяжкой и дверками. Вставлены прокладки

Шаг 8 . Измерьте длину трубы и отрежьте нужный кусок . Пласт иковые трубы легче и быстрее резать болгаркой с камнем по металлу. Только всегда соблюдайте правила техники безопасности, это очень травмоопасный инструмент.

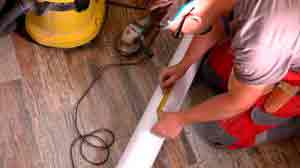

Перенос размеров на трубу

Распил трубы болгаркой

Шаг 9 . Установите в шкаф канал и засиликоньте щели между трубой и плитами. Силикон выполняет три функции: у меньшает вибрации, увеличивает прочность крепления и улучшает внешний вид шкафчика – п ри открытии дверок не будут заметными неровности отверстий.

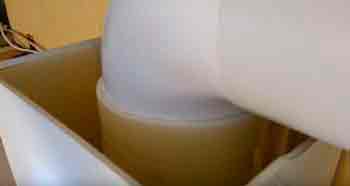

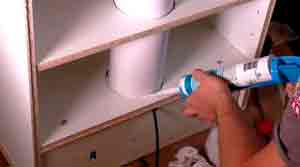

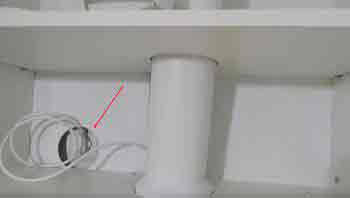

Вставлена труба. Герметизируется стык

Если петли дверок нельзя поставить на прежнее место, то для них надо высверливать новые отверстия. Делается это специальн ым сверлом мебельщика.

Для высверливания выемок под петли на дверцах используется специальное сверло

Шаг 10 . Закрепите на стене собранный шкаф, подровняйте его расположение.

Закреплена дверца. Проверка работоспособности вытяжки

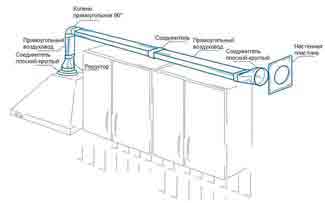

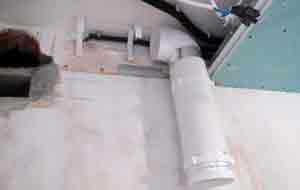

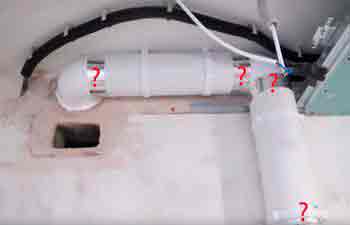

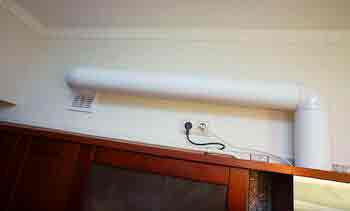

Шаг 11. Приступайте к сборке воздуховодов. В нашем случае используются круглые, но можно брать и прямоугольные. У первых меньше сопротивление движению воздушного потока, что увеличивает эффективность вытяжки и уменьшает нагрузку на электрический двигатель. Прямоугольные позволяют монтировать систему в максимальной близости к потолочному перекрытию, это очень важно для невысоких помещений.

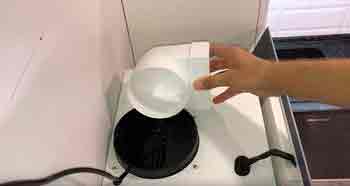

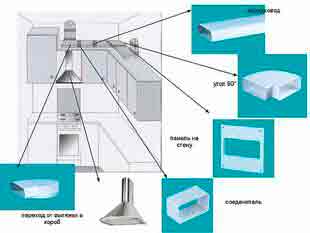

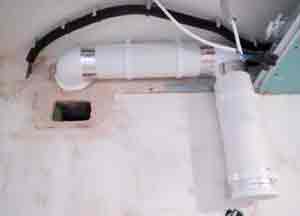

Комплектующие для подключения пластикового воздуховода

Если вы подключаете к одному вертикальному вентиляционному каналу одновременно и вытяжку, и естественную вентиляцию, то обязательно надо применять клапан. Он постоянно открыт и обеспечивает нормативную вентиляцию помещения. Это важное требование газовиков, без его соблюдения они никогда не дадут разрешения на пользование плитой. При включении вытяжки клапан закрывается, что препятствует попаданию воздуха обратно в помещение .

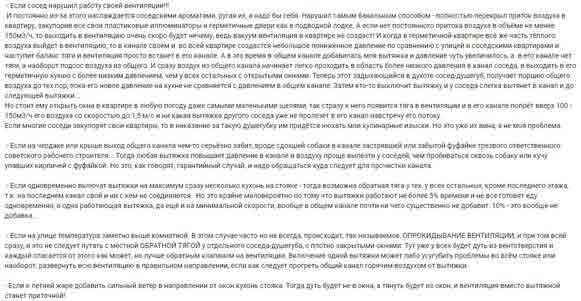

Важно. Нужно понимать, почему обратный клапан закрывается . Происходит это из-за повышения давления воздуха в вентиляционном вертикальном канале, часть его выходит в кухню и закрывает клапан.

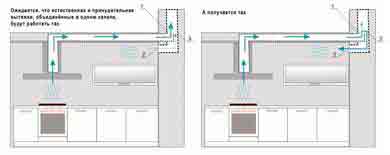

Н а первый взгляд кажется, что все отлично и полностью отвечает требованиям строительных норм и правил. Это было бы так, если к каналу подключена лишь ваша кухня. А с соседями в многоквартирных домах могут быть две ситуации:

  • давление воздуха полностью останавливает естественную вентиляцию из нижних квартир;
  • возникает обратное движение, отработанные воздушные потоки из вашей квартиры попадают в соседние.

Для страховки управляющие компании категорически запрещают подключение вытяжек к общедомовым вентиляционным каналам, об этом надо знать перед принятием решения.

Если клапан с трудом закрывается/открывается, то следует найти причину заедания и устранить ее. Как правило, достаточно немного уменьшить диаметр элемента, рекомендуется по периметру сточить его шлифовальной шкуркой. Не помогает – поставьте элементарный противовес, можно использовать саморез. Масса и размещение противовеса подбирается экспериментальным путем.

Видео — Совмещение вытяжки и вентиляции

Шаг 12 . Сделайте отверстие в канале под трубу и соберите воздуховод. Щели заделайте силиконом соответствующего цвета.

Установлен воздуховод, силиконовым герметиком заполняется щель

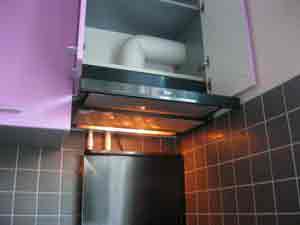

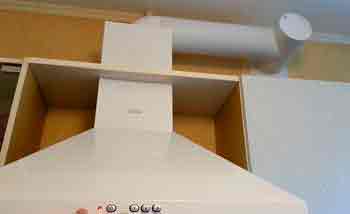

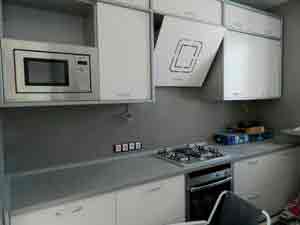

Вытяжка на кухне

Проверьте работоспособность вытяжки. Если все в норме, то дайте примерно сутки для затвердевания силикона и цементно-п есчаного раст в ора и тол ь ко по с л е э того можете пользоваться устрой с т вом.

Пользоваться вытяжкой можно уже через сутки

Видео — Монтаж короба под вытяжку на кухне

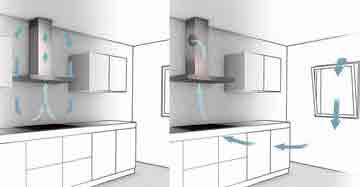

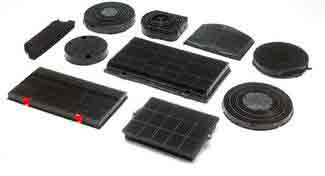

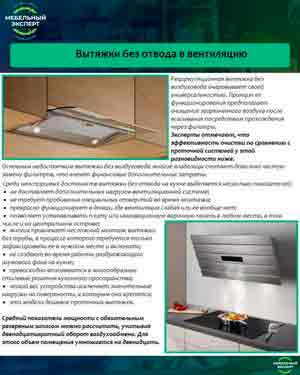

Вытяжки без отвода в вентиляцию

Функциональность и эффективность кухонных вытяжек зависит от двух факторов: правильности установки и выбора оборудования. Как устанавливать системы и готовить для них каналы мы в этой статье рассказали. А практические рекомендации по конкретному выбору различных типов и моделей вытяжек есть на страницах нашего сайта.

Источник: http://mebel-expert.info/vytyazhka-na-kuhne/

Установка вытяжки на кухне своими руками: процесс и этапы монтажа

Чтобы обеспечить воздухообмен и удаление ненужных запахов в квартире – установите вытяжную систему. При чём это можно сделать самостоятельно, без помощи специалистов. Проверено на себе. Зная, как устанавливать вытяжку на кухне своими руками, вы сэкономите круглую сумму в семейном бюджете.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

  1. Встраиваемые. Они монтируются внутри подвесного шкафа.
  2. Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
  3. Подвесные. Устанавливаются под шкафом или полкой над плитой.
  4. Угловые. Монтируются в одном из углов кухни.
  5. Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Учитывая принцип работы, вытяжки бывают 2-х видов:

  • проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
  • Циркуляционные. Аппарат пропускает воздух через очистные фильтры, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора . От этого параметра зависит качество вентиляции и очистки воздуха.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Варианты монтажа вытяжек

На какой высоте от плиты устанавливается вытяжка?

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Что нужно для монтажа?

Для закрепления и установки вытяжной системы необходимы:

  • гофра – для вывода воздуха в вентканал.
  • хомуты (2 шт.) – чтобы установить гофру на вытяжку;
  • решётка для вентшахты;
  • шуруповёрт (для деревянной стены);
  • перфоратор либо ударная дрель (для бетонной стены);
  • ножовка и наждачка (для резки и обработки трубы);
  • электролобзик – для проделывания отверстия в шкафу или полке (если система встроенная);
  • уровень, рулетка, маркер – для разметки;
  • нож;
  • отвёртка;
  • герметик (силикон) – для заделывания щелей и стыков между элементами конструкции.

Обязательно: проводите все работы в перчатках и очках!

Про крепление вытяжной системы

Ели система работает по проточной схеме, то в вентшахту необходимо вывести воздуховод, диаметром не меньше 120 мм. Его нельзя сужать, сгибать или пытаться удлинить, иначе потери мощности – обеспечены. Можно использовать как круглый, так и квадратный воздуховод.

Если вытяжка циркуляционная, то нет необходимости в её присоединении к вентшахте. А главный элемент – фильтр, придётся покупать отдельно.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи.

Встраиваемые модели не крепят к стене , они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

ШагЭтапОписание
1Подготовительные работыНайдите нужный инструмент и подготовьте поверхность к работе.
2Проверка комплектацииДостаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3РазметкаПри помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы.

В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.

4Крепление системыЕсли вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры.

Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту.

Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.

5Монтаж воздуховодаОдин его конец присоединяется к переходнику, а второй – к вентшахте.
6Подключение к электропитаниюДля подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом.

Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

Подключаем вытяжку на кухне к вентиляции

В качестве воздуховода лучше используйте пластиковую трубу , а не алюминиевую. Она выглядит более эстетично, да и сам материал прочный, лёгкий в установке и бесшумный в работе, поскольку гладкая поверхность не препятствует свободному прохождению воздуха.

Установка воздуховода для кухонной вытяжки

Гофру воздуховода осторожно проденьте через сделанные отверстия, чтобы не повредить саму трубу. В месте подсоединения к вентшахте, аккуратно обрежьте лишнюю гофру, оставив небольшой запас. Надрежьте несколько углов, а затем загните их вовнутрь вентканала. Протягивая воздуховод, не делайте изгибов, а если их не избежать, то делайте угол не больше 90°, иначе мощность втягивания воздуха уменьшится.

Надёжно закрепите гофру и зафиксируйте её хомутами. В местах соединения элементов конструкции, не забудьте заделать щели силиконом, чтобы мощность тяги не терялась.

Напоследок

Чтобы вытяжка хорошо функционировала и не возникала вероятность возгорания, очищайте её от гари минимум 2 раза в год. Соблюдайте технику безопасности при работе с вытяжной системой, и она прослужит вам долго и надёжно.

Полезное видео по теме

Источник: http://ventilation-conditioning.ru/montazh/ustanovka-vytyazhki-na-kukhne.html

Как правильно сделать вентиляцию на кухне и ее устройство

Правила обустройства систем воздухообмена в жилых и нежилых помещениях закреплены СНиП. Нормативные акты регламентируют кратность воздухообмена и другие параметры. В частности, вентиляция в кухне должна обеспечивать полный обмен воздуха не реже, чем 10 раз в час. Рассмотрим, как сделать систему своими руками. Разберем нюансы выбора и расчета мощности оборудования, определим схему подключения к вентканалу.

Какая схема вентиляции подходит для кухни

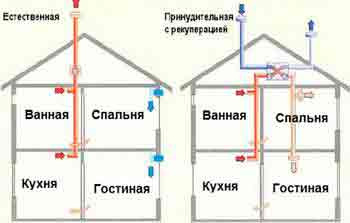

Различается четыре типа систем воздухообмена:

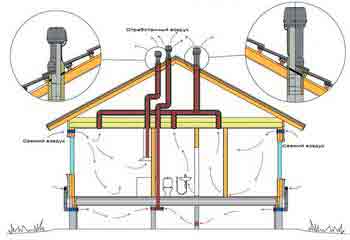

  1. Естественная. Основана на разности температур и давления внутри помещения и за его пределами. Свежий воздух поступает через естественные проемы или клапаны, выходит отработка также посредством вентканалов.
  2. Приточная. Нагнетатели подают свежий воздух внутрь комнаты, отработанная среда выходит через шахту вентиляции.
  3. Вытяжная. Приток осуществляется естественным образом, вытяжка организуется принудительными нагнетателями.

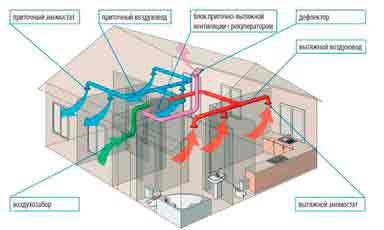

  4. Приточно-вытяжная. Подразумевается установка приборов для принудительной циркуляции потоков в помещении.

Выбор зависит от возможностей пользователя, особенностей и конструкции помещения.

Естественная

Самый простой вариант воздухообмена. Эффективность зависит от наличия тяги в вентиляционных каналах. Поступление свежего воздуха организуется форточками, проветриванием. За вывод отвечают общие вентиляционные домовые шахты.

Важно! Если шахта забита, система не работает. Требуется проверка тяги, вызов специалистов для прочистки вентканала.

Сегодня естественная вентиляция применяется редко из-за герметичных стеклопакетов, мощных плит. Чаще всего в сеть встраивают нагнетатели для ускорения воздухообмена в кухне.

Принудительная с вытяжкой

Эффективный способ вентиляции, который может быть двух видов:

  • общий – предусматривает установку вентилятора с решеткой;
  • локальный – с монтажом вытяжки, которая всасывает и отводит по каналам запахи, газы.

Вентиляция на кухне с вытяжкой монтируется собственными руками, не доставляет проблем при выкладке воздуховодов и подключении оборудования в сеть. Основное правило – выбрать агрегаты оптимальной мощности и габаритов.

Особенности выбора вытяжки на кухню

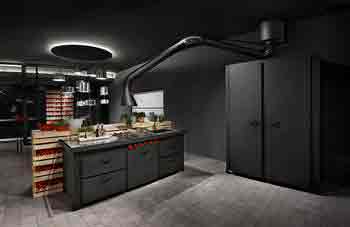

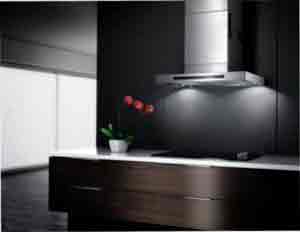

Устройства могут быть в виде навесного агрегата, островной вытяжки или встраиваемого вентилятора с воздуховодом. Устанавливают приборы над плитой, подключают к сети общей вентиляции, различают по габаритам, мощности, функциональности.

Совет! Для помещений с неправильной конфигурацией и невозможностью установки вытяжки над плитой подойдут бытовые вентиляторы для кухни. Приборы монтируют в вытяжной канал общей шахты.

Расчет мощности вытяжки

Обмен воздуха осуществляется не реже 10 раз в час – это правило СНиП. Для определения мощности прибора потребуются значения площади помещения и высоты потолков. Формула расчета V = S*h*10*1,3. Показатели S, h – площадь и высота комнаты, 10 – регулярность воздухообмена, 1,3 – коэффициент поправки.

Что еще учесть при выборе прибора:

  1. Уровень шума. Для квартиры предел 50 дБ. Бесшумные модели оснащаются 3 вентиляторами или звукопоглощающим корпусом.
  2. Комплектацию. Чаще всего вытяжка поставляется с воздуховодами, крепежами. Если этого нет, придется покупать самостоятельно.

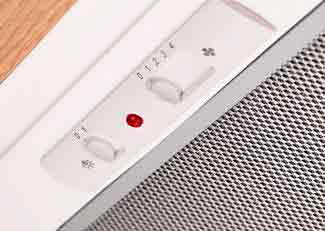

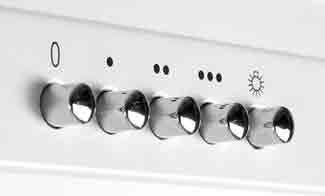

  3. Наличие дополнительного оборудования – таймер включения/выключения, пульт управления.

Совет! Модели могут идти с выбором рабочего режима. Если покупают циркуляционный агрегат, практичнее брать устройство с индикатором засоренности фильтров.

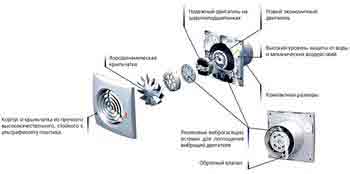

При покупке отдельного вентилятора также рассчитывается мощность.

  • умножить ширину кухни на высоту;
  • объем умножить на 6 – это нижний предел работы вентилятора, записать;
  • умножить объем на 12 – верхний предел работы вентилятора, записать;
  • выбрать модель в пределах отмеченных границ.

Теперь определить размер вентилятора – показатель зависит от того, какой сечение имеет вентиляционный канал для вытяжки на кухне. Измерить выходное отверстие, оно бывает 12,5 или 15 см, округлить показатели в меньшую сторону – это габариты вентилятора.

На заметку! Для кухни в 6 м2 хватит вентилятора 120-180 м3/час, для 10 м2 помещения – устройства 220-300 м3/час. Если размер шахты меньше габаритов устройства, покупается прибор с приставкой «турбо», он мощнее стандартного на 30%.

Монтаж принудительной вентиляции с вытяжкой

Перед тем как начать устройство вытяжки на кухне, следует ознакомиться с рекомендациями производителя, они есть в инструкции.

После этого просмотреть комплектацию прибора, докупить:

  • воздуховод;
  • переходники;
  • хомуты;
  • герметик;
  • скотч;
  • крепежи.

Что касается воздуховодов, они бывают из термостойкого пластика, металла, гофрированной фольги. Гофра удобнее в монтаже, поскольку отличается гибкостью, но устанавливают только на короткие длины. Это связано с тем, что воздушный поток встречает сильное сопротивление, потому вытяжка работает дольше.

Важно! Если на кухне нет вентиляционного канала, то приборы покупают с регулировкой производительности, рециркуляцией. При подключении проточной вытяжки к естественной вентиляции работа последней нарушится.

Крепление вытяжки к стене

Рассматривая, как правильно сделать вытяжку на кухне, мастеру нужно определиться с конструктивными особенностями прибора. Самый простой вариант – монтаж на стену.

Работы выполняются следующим образом:

  1. Разметить точки крепежа между плитой и вытяжкой. Оптимальной высотой считается 700 мм. Отмерить зоны крепежей – всего будет 4 точки.
  2. Сделать отверстия с помощью дрели. Вкрутить саморезы и закрепить прибор.

Совет! Ко всем вытяжкам идут дополнительные крепежи – их фиксируют после первой установки агрегата.

Почти все изделия имеют схожую конструкцию, потому фиксация не доставит проблем. В случае, когда естественная вытяжка на кухне дополняется вентилятором, устройство монтируют в выходной канал шахты и подключают к сети питания. Это самый простой вариант обустройства сети воздухообмена.

Подключение вытяжки к домовому вентканалу

Устройство вытяжки на кухне подразумевает подсоединение воздуховода к вентиляционному каналу.

Несколько правил помогут сделать все своими руками:

  • Закрепленный на стене выход должен быть того же диаметра, что сам проем вывода. Герметизировать детали допускается малярным скотчем или герметиком.
  • Для проведения вытяжки к вентиляции в зонах сгиба применяют пластиковые готовые детали. Использование гофрированного воздуховода избавит от стыковочных элементов – такая конструкция гнется в любом направлении.

Важно! Чем прямее воздуховод, тем эффективнее работает вентиляция. Рекомендуется избегать многочисленных поворотов и сгибов.

Фиксация на хомуты и переходники. Все детали выбирают с соответствующими размерами. Пережимать воздуховоды и оставлять свободное пространство в крепежах нельзя. В первом случае деформируется сама сеть, во втором повышается риск разгерметизации из-за вибрации.

Совет! При установке трубы в шахту недопустимо перекрывать вентиляционное отверстие целиком. Устанавливают дополнительную решетку с зоной фиксации воздуховода и клапаном.

Обеспечение притока воздуха

Приточная вентиляция может быть естественной и принудительной. Естественная – это приток воздуха через окно, форточку, двери. Принудительная – установка нагнетателей, клапанов или проветривателей. Последние выпускаются в стеновом, оконном варианте и конструктивно представляют собой накладку с внешней и внутренней частью. Проветриватели пропускают ограниченный поток воздуха, регулируются вручную или автоматическим способом.

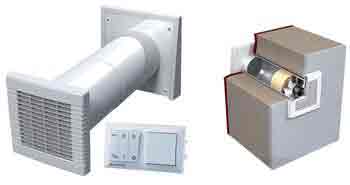

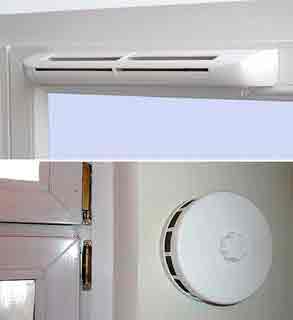

Устанавливают устройства в стену или на окно. Удобнее ставить оконный прибор, не придется бурить стену. Но можно обойтись без монтажа сложных моделей, например, если в герметичном окне ПВХ есть приточный клапан. Поможет обычное проветривание, причем как на кухне в отдельности, так и всей квартиры в общем.

На заметку! Приток воздуха необходим для обеспечения эффективности вытяжной сети на кухне.

Когда вытяжку нельзя подключать к общедомовому каналу

Зная, как провести вытяжку на кухне, надо уточнить правила подключения. Законодательные нормативы (СНиП 41.01.2003) позволяют сочетать разные способы вентиляции в жилых помещениях. Смешанные системы – это применение механических и естественных способов воздухообмена. Подключение к индивидуальному вытяжному каналу в квартире разрешено в любых случаях.

Проблема в том, что далеко не все квартиры оснащены индивидуальными вытяжными каналами. В старых домах конструкция вытяжки формировалась по схеме 2/2, то есть два этажа подключались к одному каналу. Поэтому перед тем как провести вытяжку на кухне, надо позвать специалиста.

Важно! Запрет накладывается на подключение вытяжки над плитой с принудительной вентиляцией и отводом воздуха с блокированием общедомового канала. В этом случае отработанная среда пойдет к соседям и штрафов, судебных разбирательств не избежать.

Источник: http://vodakanazer.ru/ventilyatsiya/montazh-i-obsluzhivanie/ventilyatsiya-na-kuhne.html

10 ошибок при подключении кухонной вытяжки к электричеству и вентиляции.

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

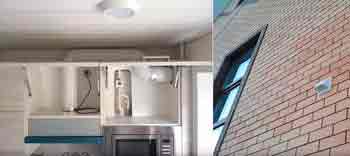

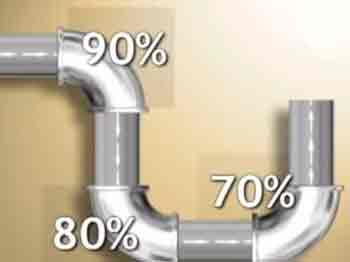

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

    кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

    обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

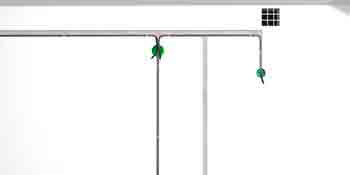

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

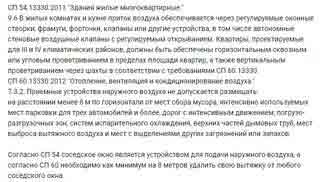

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

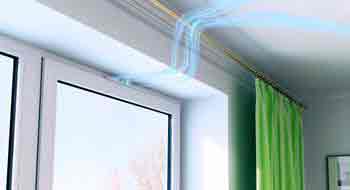

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.


Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.


Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Для этого вам понадобятся:

    пластиковый воздуховод
    обратный клапан со смещенной осью
    тройник разветвитель

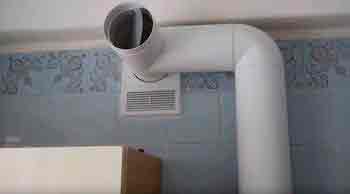

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

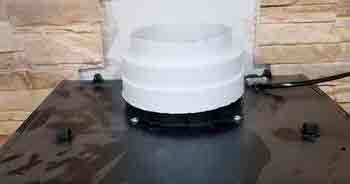

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

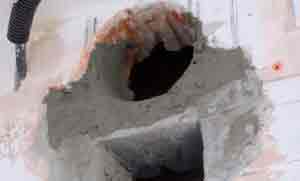

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.


Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

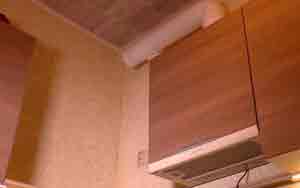

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

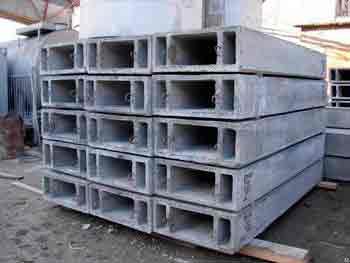

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

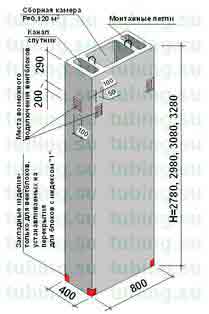

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Источник: http://domikelectrica.ru/10-oshibok-pri-podklyuchenii-kuxonnoj-vytyazhki/

Как установить вытяжку на кухне своими руками правильный монтаж воздуховода

Электробезопасность

Вытяжное устройство относится к разряду электрических приборов, которые создают опасность поражения электрическим током. В результате оседания жира и влаги в механизме возможен пробой электричества с двигателя вентилятора на металлический каркас. Кроме этого, само помещение также является опасным из-за повышенной температуры среды и высокой влажности.

Разберемся, как правильно сделать вытяжку, выполняя все требования по электробезопасности.

Важно: изделие подключают к сети 3 проводами: фаза-0-земля. Перед монтажом выполняют надежное заземление

Для этого подключаются к глухой нейтрали. Нельзя заземлять вытяжку к водосточной или газовой трубе.

Процесс защитного заземления выполняют так:

  1. Открывают вводный щиток в доме, подъезде. Здесь потребуется осторожность и внимание, ведь напряжение составляет 220 В.
  2. Провода выходят из встроенной в стене трубы.
  3. Найдите резьбовой штырь с подключенными к нему заземлениями. Это глухая нейтраль, которая уже заземлена в специальном месте. Не отключайте другие заземления – это опасно для жизни.
  4. Накиньте клемму наверх и затяните гайкой.
  5. Подведите к месту установки устройства провод 2,5 мм².
  6. Вытяжку соедините с электрической сетью через автомат-разъединитель на 6,3 А.

Проводку для оборудования прокладывают в зависимости от оформления кухни. Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью.

Если возникают проблемы с проведением электричества к вытяжке, лучше воспользоваться услугами электрика.

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата. Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это

К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

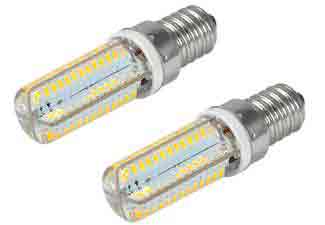

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

  • Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное

Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности

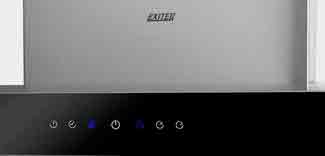

Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Внимание! На нашем сайте заработал онлайн 3D конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете здесь совершенно бесплатно! .

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Типы и классификация кухонных вытяжек

Современная индустрия производства предлагает массу вариантов устройств, которые различаются по форме, фактуре, дизайну, цене и производительности. Но в целом по типу работы все вытяжки для кухни делятся на:

  1. Пассивные. Устройства по типу купола удаляют отработанный воздух только при помощи восходящей тяги. Такой вид техники не напичкан электродвигателями, вентиляторами, сложными механизмами и электроникой. Пассивная вытяжка работает эффективно только в случае, если вентиляционные ходы и вся система в хорошем состоянии.
  2. Активные. Более современный вид техники основан на работе электродвигателя. Кроме того, такой вид устройств снабжен вентиляторами и фильтрами. К минусам активных вытяжек можно отнести: отсутствие свежего воздуха и необходимость очистки фильтров.

По типу монтажа вытяжки бывают:

  1. Купольные. Монтируются устройства непосредственно над плитой. Все они однотипные: имеют конусообразную форму и воздуховодную трубу.
  2. Плоские. Компактные приборы не имеют встроенного воздуховода, а работают за счет встроенных фильтров. Если площадь кухни небольшая, то это идеальный вариант. Устройства такого типа смотрятся очень современно и стильно. При этом, они достаточно эффективны в работе. Устанавливать технику очень легко, так как плоские вытяжки достаточно мобильны.

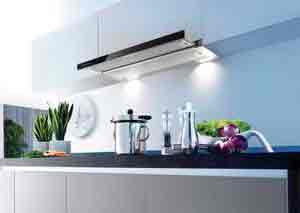

  3. Встраиваемые. Устройства монтируются в кухонную мебель и не занимают много места. Вытяжки данного типа прекрасно вписываются в любой интерьер. Устройства могут быть: модульные и телескопические. Если первый вариант имеет небольшие габариты, то второй — обладает вытяжной панелью и встраивается в шкаф. Оба варианта работают за счет фильтров.

Важно! Вне зависимости от типа вытяжки, устанавливать ее необходимо на высоте 70 сантиметров над варочной поверхностью, а минимальное расстояние над газовой плитой должно быть 80 сантиметров. .

Выбор системы

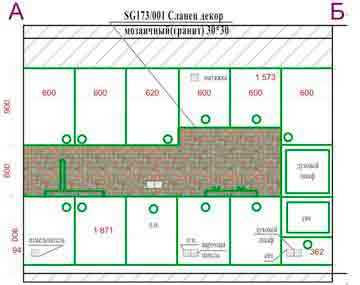

Как только вы определились с типом устройства, приступайте к чертежной части разработки дизайна, используя наши рекомендации:

  • Если у вас уже есть система вентиляции, соорудите устройство пассивного типа.
  • Если воздуховода в доме нет, создайте устройство с активной вентиляцией и встроенным электродвигателем.

Как выбрать воздуховод для вытяжки на кухне

В продаже имеются различные воздуховоды для вытяжки на кухне:

  • Алюминиевая гофрированная труба круглого сечения. Дешёвый и удобный в прокладке вариант. Труба хорошо гнётся, не нужны переходные элементы, потребуются лишь хомуты для фиксации гофры на раструбах вытяжки и входа в вентиляцию. Если под рукой нет хомута, мягкую трубу можно закрепить проволокой. Недостаток гофры — сомнительная эстетика. При работе мощного вентилятора в максимальном режиме труба может начать вибрировать и, чтобы избежать дребезжания, её следует закрепить к стене либо шкафчикам.
  • Жёсткие пластиковые трубы дороже, в том числе из-за необходимости приобретать переходные элементы: углы, повороты, подсоединения. Внешний вид пластика не вызывает нареканий, а конструкция обеспечивает лучшую звукоизоляцию. Жёсткие трубы могут иметь как круглое, так и прямоугольное сечение. Последние имеют меньшую высоту и применяются в случаях, когда воздуховод необходимо скрыть либо для его прокладки маловато места.

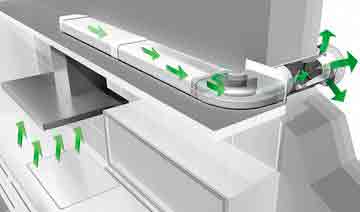

Преимущество плоских прямоугольных труб — минимальная высота. Конструкция, которую мы видим на фото, будет спрятана в натяжной потолок, почти не отняв высоты у помещения

При выборе сечения воздуховода следует ориентироваться на сечение выхода (раструба) из вашей модели. Если сечение будет заужено, удаление загрязненного воздуха будет затруднено.

Монтаж козырьковой кухонной вытяжки Hansa OSC 511 WH

По рекомендации компании для начала нужно схематично прочертить вертикальную линию, обозначающую центр варочной поверхности.

Понадобятся линейка, уровень (гаечный отвес на нитке). Затем снимается нижняя панель корпуса. Под ней должна найтись риска, помогающая выравнивать центр вытяжки относительно прочерченной линии. Порекомендуем нарисовать горизонталь на высоте «Min 65/70 см» до того, как монтировать вытяжку на кухне. Облегчит дальнейший процесс.

Будете размечать монтажные отверстия, лучше делать ровно по верхнему краю каждого. Условие «Min» не нарушено, козырьковая кухонная вытяжка повиснет ровно

Обратите внимание, диаметр сверл по бетону выбирается согласно идущим в наборе колышкам. Придется померить штангенциркулем, потом дойти до строительного магазина

Напомним, прибор отпускают ценой 1800 рублей при производительности 335 кубометров в час, мощности двигателя 135 Вт. Учитывая сумму, возможности, инструкция хороша. Не верхний ценовой сегмент, монтаж козырьковой кухонной вытяжки по всем признакам пройдет славно без четких указаний.

Устройство получило второй класс электрозащиты, заземление не понадобится, однако рекомендуем сразу класть розетку трехжильным кабелем ПВС3. Оборудование сменится, отпадет надобность проводить демонтаж электросети, заменять проводку. Допустимую мощность посчитайте, исходя из сечения, интернет предоставит исходные цифры для расчетов. Для удобства приведем некоторые сведения:

  1. ПВС3 х 0,75 мм – 6 А.
  2. ПВС3 х 1 мм – 10 А.
  3. ПВС3 х 1,5 мм – 16 А.
  4. ПВС3 х 2,5 мм – 25 А.
  5. ПВС3 х 6 мм – 50 А.

Ток дается для напряжения 380 В, чтобы получить фазу на домашнюю розетку, необходимо умножить на 1,5. Инженерные коммуникации берутся с запасом полтора-два раза, реальный ток должен быть меньше указанного. Не забывайте: большинство моторов, используемых сегодня техникой, асинхронного типа, при запуске потребляет мощность минимум вдвое больше номинальной. Сомневаетесь, при первом запуске подключите последовательно с розеткой защитный автомат на число амперов, соответствующее максимальной прочности проводника.

Для козырьковой кухонной вытяжки должно с избытком хватить ПВС3 х 0,75.

  1. Вытяжной. Чтобы определить режим работы, вытяжной или рециркуляция, используйте специальный переключатель на боковине пластикового корпуса двигателя. Понадобится залезть внутрь кухонной вытяжки, произвести настройку. Что касается воздуховодов, не остается вариантов, кроме как купить гофр диаметром 120 мм. В противном случае понадобятся специальные переходники, например, 125 мм. Хомут покупается вместе с воздуховодом, длина гофра прикидывается из соображений размещения оборудования на кухне. Если имеются горизонтальные полки над вытяжкой, необходимо пробить под воздуховод. Проще орудовать электролобзиком. Понадобятся специальные шлифовальные сверла для зачистки боковин отверстия.
  2. Встраивание. Установка вытяжки своими руками в шкаф ведется по иной схеме. Придется вырезать в днище секции отверстие по размеру корпуса. Крепление ведется на винты, придется докупить крепеж. Не закрывайте решетку корпуса, предназначенную для рециркуляции, если предусмотрен указанный вид функционирования. В остальном последовательность действий прежняя: берется гофр, пробивается потолок секции шкафа, монтаж ведется до победного конца возле вентиляционного отверстия кухни. Для стыковки в магазине продается специальная решетка. По необходимости используйте переходник для прямоугольного воздуховода, которым увенчается гофр возле потолка над вытяжкой. Потрудитесь прикупить герметик для заделывания щелей, хотя по нашему разумению они – дополнительная вентиляция в помещении, независимо от того, работает оборудование или нет.
  3. В режиме рециркуляции мало того переключатель двигателя установите в соответствующее положение, еще угольный фильтр придется докупить. Отверстие корпуса под воздуховод прикрывается специальной заглушкой, идущей комплектом козырьковой кухонной вытяжке.

Активная вытяжка из фанеры

Для организации активной вытяжной системы центральным элементом является двигатель, благодаря которому воздух будет всасываться в воздуховод. Сделать самодельный вентилятор для вытяжки достаточно сложно, для этого требуются познания в этой теме. Поэтому для сбора самодельной вытяжки для кухни за основу стоит принять старое устройство, находящееся в рабочем состоянии. Если такового нет, выходом станет приобретение недорогой модели, подходящей по производительности и размерам.

Изготовление кухонной вытяжки активного типа начинается со сборки корпуса. Для начала собирается нижняя рама, на которой установлен двигатель и вытяжная решетка. Далее, изготавливаются основные элементы каркаса, которые крепятся к основе. Самодельная кухонная вытяжка может быть любой желаемой формы, поэтому комплектующие изготавливаются в зависимости от личных предпочтений

Здесь важно учитывать один момент: внутри каркаса должна размещаться труба воздуховода.

Детали для отделки воздухоочистителя изготовляются из . Далее, они последовательно приклеиваются к каркасу. После полного высыхания клея поверхность фанеры шлифуется и шпатлюется.

Вытяжка должна быть максимально полезной

Заключительным этапом изготовления декоративной вытяжки для кухни активного типа является процесс ее художественного оформления. В зависимости от предпочтений воздухоочиститель может быть окрашен, покрыт лаком либо облицован иными материалами.

Готовое устройство необходимо подключить к вентиляционной системе здания. Для этого воздухоочиститель монтируется при помощи крепежных элементов, после чего к нему подключается воздуховод. При необходимости его также можно скрыть в декоративном коробе.

Придерживаясь изложенных рекомендаций, сделать вытяжку на кухне в квартире либо частном доме не сложнее, чем прикрепить приобретенное устройство. Кроме того, этот вариант позволит изготовить изделие, подходящее под стиль и характер интерьера. Теперь вы знаете, как сделать вытяжку на кухне.

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ

Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты. Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно

Кухня, как и ванная комната, — помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и «земля»

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов. В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

О вытяжках и конструктивных особенностях

Для покупателя вытяжки следующие особенности станут важными.

  1. Двигатель внутри становится основой для любых таких приборов. Если его обмотка будет герметичной, то и рабочий ресурс повышается. Шума и вибрации при работе, наоборот, становится меньше.
  2. Крыльчатка обеспечивает захват воздуха с гарью. Она отвечает за вывод вредных веществ.
  3. Многослойный алюминиевый фильтр необходим для комплекта. Он становится первичным барьером для взвеси жиров. Но нуждается в периодической очистке. С этой задачей справляются посудомоечные машины.
  4. Все детали монтируются в корпус, который выполнен из металла, либо других материалов. Сталь считается наиболее качественной основой для кухни и шкафа.

Рабочая зона в центре кухни с вытяжкой.

Решаем вопросы с электробезопасностью

На длину сетевого шнура нужно обращать внимание. Для кухонной вытяжки чаще предусматривается отдельная розетка, потому такие шнуры выполняются короткими

И располагается всё рядом с куполом. Для самостоятельного наращивания шнура обрезание вилки запрещается. Особенно, если количество и сечение проводов не совпадают друг с другом по характеристикам. Из-за этого установка вытяжки усложняется.

Многофункциональная вытяжка в современной кухне.

Использование изоленты и самодельных скруток так же под запретом. Иначе возникает угроза для общей безопасности. И велика вероятность потерять гарантию на ту или иную вытяжку. Хотя воздуховод не пострадает.

Рекомендуется заранее позаботиться о создании дополнительных розеток и удлинителей для проводом на кухне, если это необходимо. Поскольку при строительстве домов изначально о таких мелочах практически не задумываются. Проблему лучше решить ещё до начала монтажа. И рекомендуется обращаться только к профессионалам в этой сфере. С ними установка вытяжки пройдёт легче.

Островное размещение вытяжки в кухне.

Вопрос заземления тоже решается. С проводами это обязательно.

Что следует знать о вытяжках, предназначенных для кухни

Следует иметь представление о том, как работает этот агрегат. Само по себе слово «вытяжка» подразумевает процесс, во время которого что-то вытягивается. И это «что-то» — воздух с загрязнениями.

Большинство вытяжек не просто втягивают в себя грязный воздух, они перерабатывают его при помощи фильтров и выпускают обратно, уже очищенный. Некоторые модели просто удаляют загрязненный воздух через систему вентиляции, к которой они подсоединены.

Важно! Если вы решили сделать вытяжку самостоятельно, обязательно проследите за тем, чтобы вентиляционные каналы вашего дома были исправны. .

Схема установки вытяжки.

В том случае, когда вентиляция забита или частично загрязнена, тяговая сила понижена. А порой вовсе отсутствует. Следовательно, вытяжка не сможет справляться со своей задачей на максимальном уровне. Чтобы помочь работе прибора, следует прочистить систему вентиляции дома и во время работы осуществить дополнительный приток воздуха на кухню.

Правило: если в вашем доме окна повышенного уровня герметичности, установите режим минимального проветривания благодаря специальным клапанам для вентиляции.

Виды кухонных вытяжек:

  • активные;
  • пассивные.

Первый тип кухонных вытяжек предполагает аппараты, в которых встроен электрический двигатель. Они зарекомендовали себя как отличные вытягивающие устройства. Но и у них есть недостатки. Например, высокий уровень расхода электроэнергии.

Второй вариант представляет собой более простую модель вытяжки. Принцип работы заключается в удалении загрязненного воздуха при помощи внутреннего мотора и вентилятора. Но обязательное условие для качественно работы прибора — поддержание вентиляционной системы в идеальном техническом состоянии.

Вернуться к оглавлению

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

  1. Первый этап — подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат.
  2. Второй этап — нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.
  3. Третий этап — создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов.
  4. Четвертый этап — завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном.
  5. Пятый этап — формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля.
  6. Шестой этап — присоединение воздуховода к вентиляционной системе. Это делается при помощи трубы гофрированного типа. Важно! Чтобы вытяжка работала с минимальным шумом, воздуховодную трубу следует обернуть материалом с повышенным уровнем звукоизоляции. Если вы проверили вашу вентиляционную систему и знаете о ее неисправности, следует обратиться к специалистам. Они прочистят каналы, что, в свою очередь, обеспечит в будущем хорошую тяговую силу в вентиляции.
  7. Этап седьмой — отделка. Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Для этого вам понадобится приобрести модель вытяжки небольшой стоимости или найти старый агрегат, который еще вполне сносно работает.

Вернуться к оглавлению

Тонкости работы кухонной вентиляции

разбитая вентиляционная шахта на кухне

Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников

От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

  • Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
  • В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

В остальное время жильцы страдают от:

  • повышенной влажности;
  • нехватки кислорода;
  • повышенного уровня углекислоты;
  • развития плесени;
  • распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

  • приток свежего воздуха;
  • выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка – прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома, перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

  1. Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
  2. Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Как установить кухонную вытяжку своими руками

Сделать монтаж вытяжки над плитой на самом деле несложно, если есть минимальные навыки слесарно-ремонтных работ. Начать нужно с электрической части.

Подключение к электричеству

Для подключения подойдёт обычная розетка. Но если рядом с местом монтажа нет питающих точек, то поступить нужно следующим образом.

Необходимо подвести к разметке для вытяжки электрический кабель, попутно спрятав его в стену. Делать это нужно в следующей последовательности:

Сначала найдите ближайшую распределительную коробку. От неё до планируемого места монтажа вытяжки проделайте канал посредством штробления перфоратором и специальной лопатки.

Во время штробления очень важно правильно держать инструмент

Аккуратно поддевая отвёрткой, снимите круглую крышку распределительной коробки. Внутри этой полости находится разводка. Определите «фазу» с помощью отвёртки-тестера, по соседству окажется «ноль». Именно к этим выводам подключите новый кабель, например, с помощью клеммной колодки.

От комплекта клеммных колодок отламывают нужную часть по количеству проводов

Установите накладную розетку для вытяжки и заведите оголённые концы кабеля в её контакты, закрепите их.

Работать с электроприборами можно только при отключенном питании

  • Соберите розетку. Теперь можно включить питающий автомат.
  • Заземление для вентиляции обычно не используется.

    Как и на какую высоту установить корпус вытяжки

    Обычно устройство принудительной вентиляции располагают над плитой прямо на стену. Чаще всего достаточно двух точек опоры. Как правило, к покупной вытяжке прилагается руководство по установке и эксплуатации.

    Оптимальная высота над газовой плитой около 80 см (над электрической достаточно 70 см). Нужно отступить данную величину от плиты и прочертить карандашом горизонтальную линию. Здесь будет нижняя поверхность вытяжки. Отталкиваясь от неё, можно разметить отверстия для подвеса.

    Достаточно рулеткой измерить расстояния от нижней стенки прибора до отметок для крепежа к вертикальной плоскости. Эти же величины необходимо отметить уже на стене.

    Далее просверлить отверстия, забить пластиковые дюбеля, вкрутить шурупы и на них повесить корпус устройства.

    Саморез распирает дюбель в стене

    Монтаж встроенной вытяжки

    Процесс закрепления такого изделия прост. Корпус прикручивается саморезами к верхней стенке навесного шкафчика в четырёх местах. Когда дверца закроется, он останется невидимым.

    Но у таких устройств в нижней части обязательно есть плоская панель с фильтрами. Она-то как раз должна остаться на виду. Чаще всего у неё есть выдвижная часть и подсветка.

    Разметка для закрепления корпуса производится по шаблону, который обязательно должен лежать в комплекте документов к данной вытяжке. Проверяйте его наличие при покупке.

    Фильтр встроенной вытяжки меняется снизу

    Электрическое подключение кухонной вытяжки

    В инструкции электрических дрелей написано: категорически запрещается заземлять. Почему, спрашивается. Считаем, речь касается процесса работы. Допустим, если сверлить батарею, начнется пробой на землю. Очевидно: редуктор стальной, ось. Возникнет значительный ток утечки. Инструкции напишет: нельзя заземлять прибор. Штекер попросту лишен боковой клеммы.

    Бытовой инструмент относят к классу II электробезопасности. Двойная, эквивалентная изоляция. При нарушении целостности кембрика, выносе потенциала на шпиндель тряхнет, что ГОСТы из головы повылетают.

    Нарушение инструкций, полагаем. В книге Полонского П.А. «Монтаж линейно-кабельных сооружений городских телефонных сетей 1978» указывается (стр. 80): электродрель должна иметь непременно заземление. Некоторые производители оборудования нарушают общепринятые нормы. Достоверно известно: некоторых людей убивало, работающих электродрелью — касались батареи центрального отопления. Избегая повторения с кухонной вытяжкой, домохозяйкой, прибор следует непременно заземлить. При невозможности мероприятия – занулить!

    Полагаем, сказанное доступно изложено. Добавим, не принято кухонные встраиваемые приборы включать в розетку. Для коммутации с электрической сетью используются колодки, перед вставкой проводника лучше залудить, дабы не трепались, не покрывались налетом оксида. Рассказ про то, как установить вытяжку, подходит к концу. Наверняка найдутся у читателей другие пожелания, можете озвучить комментариями.

    Вытяжка на кухню своими руками вариант 1

    Самый простой и недорогой вариант изготовления техники для очищения воздуха в помещении — модель из гипсокартона.

    Инструменты и материалы

    Для изготовления устройства вам понадобятся следующие материалы:

    1. Листы гипсокартона. Выбирайте марку материала, с повышенной влагостойкостью
    2. Металлические профили.
    3. Гофрированная труба для воздуховода.
    4. Уголки металлические.
    5. Отделочные материалы для короба: шпатлевка, краска.
    6. Материал для изоляции воздуховодной трубы.

    Важно! Воздуховод можно сделать из гофрированного материала или использовать пластиковую трубу. Выбор за вами, так как каждый материал имеет свои достоинства и недостатки: . Для монтажа гофрированной трубы нужны: фитинг, решетка и хомут

    Воздуховод из гофрированного материала легко устанавливается, его можно растягивать до нужного размера.

    Труба из пластика обычно имеет прямоугольную или круглую форму и ее можно скрыть внутри кухонного шкафа. Кроме того, на пластиковых трубах не скапливается жир и пыль, а, в процессе работы, отсутствует посторонний шум.

    • Для монтажа гофрированной трубы нужны: фитинг, решетка и хомут. Воздуховод из гофрированного материала легко устанавливается, его можно растягивать до нужного размера.
    • Труба из пластика обычно имеет прямоугольную или круглую форму и ее можно скрыть внутри кухонного шкафа. Кроме того, на пластиковых трубах не скапливается жир и пыль, а, в процессе работы, отсутствует посторонний шум.

    Пошаговая инструкция по изготовлению

    Чтобы сделать вытяжку на кухню своими руками качественно и быстро, соблюдайте такой алгоритм очередности работ.

    Этап №1. Разметочные работы

    На стене поставьте отметины для будущего устройства. Обязательно учтите, что на стене будет располагаться не только сама вытяжка, но и воздуховод.

    Важно! Внешний вид всего приспособления будет гораздо эстетичнее, если воздуховод спрятать внутрь гипсокартонной конструкции.

    Этап №2. Создание каркаса для воздуховодной трубы:

    1. При помощи строительного уровня, прикрепите сначала верхнюю планку для короба. Если вы решили изготовить изогнутый короб, то перед креплением профиля, надрежьте его и изогните, придав нужную форму.
    2. Установите стартовый профиль.
    3. Опустите вниз вертикальные элементы.
    4. Закрепите нижней планкой из того же профиля все вертикальные фрагменты.
    5. К профилю прикрепите и поперечные панели, которые помогут соединить стенки гипсокартона.

    Этап №3. Создание короба для вытяжки

    Панели короба (жесткая рама) собираются из оцинкованного материала. Перед сборкой, обязательно выполните все расчеты вытяжки и сделайте подробный чертеж. На чертеже нанесите все размеры профиля, чтобы избежать ошибки в процессе изготовления.

    Важно! Особое внимание при изготовлении каркаса уделите дополнительным поперечным перемычкам, которые крепятся сбоку. Они необходимы для придания жесткости всей конструкции

    Перед тем, как приступать к обшивке короба, присоедините воздуховод к вентиляционному отверстию.

    Этап №4. Отделка короба

    Вытяжка для кухни с воздуховодом своими руками превращается в индивидуальный дизайн, и может иметь самую разнообразную форму. Гипсокартон и оцинкованный профиль позволяют создать шедевр дизайнерской мысли, а придать завершающий вид и воплотить в жизнь дизайнерскую задумку поможет отделка.

    Вот самый простой способ завершающего этапа:

    1. Каркас обшейте гипсокартоном, усильте металлическими уголками.
    2. На стыках гипсокартонных листов и местах вкручивания гаек и болтов, проведите обработку шпатлевкой.
    3. Покрасьте, побелите, отделайте декоративной панелью или покройте лаком конструкцию.

    Важно! Представленную выше пассивную вытяжку легко преобразовать в активную. Для этого установите внутри корпуса электродвигатель и подключите технику к электропитанию.

    Полезные советы:

    1. При создании вытяжки остро встает вопрос, какие материалы использовать? Кроме гипсокартона, используйте фанеру, ДВП или МДФ. Для отделки примените деревянные багеты, выкрасив их морилкой до необходимого цвета. Использовать для отделки можно и декоративные полиуретановые плинтуса.
    2. Для того чтобы воздуховод не шумел, оберните его звукоизоляционным материалом.
    3. Если в дальнейшем вы планируете подвесной потолок в кухне, то существенную часть воздуховода спрячьте под обшивкой потолка.
    4. При монтаже вентиляции максимально снизьте количество изгибов трубы. Это позволит усилить тягу воздуха, ведь при каждом повороте мощность устройства теряется на 10%.

    Как сделать вытяжку из гипсокартона своими руками

    Рассмотрим процесс изготовления вытяжки, характеризуемой как куполообразная. Пассивный тип. Сначала определимся с материалом и инструментом, а затем разберем все этапы предполагаемой работы.

    Материалы

    Для обустройства рассматриваемого варианта вытяжки потребуется следующий набор материалов:

    • гипсокартон для возведения конструкции. Желательно, чтобы он был влагостойкий. Это позволит сохранить в целостности воздуховод;
    • уголки из металла на 75 мм при толщине 2 мм;
    • металлические профили, необходимые для крепления гипсокартона;
    • гофра, имеющая длину от 2 до 5 м, что индивидуально. Присутствует зависимость расстояния между прибором и шахтой вентиляции;
    • шпатлевка и эмаль для финишной отделки.

    Внимание! Каркас вытяжки должен находиться на расстоянии не менее 65 см от поверхности плиты. При этом допустимый максимум такой высоты – 75 см

    Что касается инструмента, то потребуется наличие:

    • перфоратора;
    • шуруповерта;
    • ножниц по металлу;
    • шпателей и кистей;
    • рулетки и уровня (желательно лазерного).

    Порядок действий

    Первый этап работы – разметка кухонного помещения. Надо сориентироваться на отверстие для вентиляции и определиться с положением короба для отвода воздуха. Ширина вытяжки должна соотноситься с размером верхней поверхности плиты. Если выход в вентиляционную шахту находится в стороне, то потребуется гофрошланг. В противном случае, когда нужное отверстие располагается непосредственно над плитой, от гофры можно отказаться. Необходимо соблюдение условия, когда вытяжка, находящаяся под гипсокартоном, и плита совпадают по осям.

    Сборка каркаса выглядит так:

    1. На стену крепится оцинкованный профиль. Посредством уровня отмечается низ будущего короба. Монтаж производится за счет использования анкеров.
    2. В соответствии с разметкой устанавливается стартовый профиль. Если требуется придание рельефа коробу, то профилю задается нужное направление. Для этого его просто сгибают или предварительно подрезают в нужных местах.
    3. К смонтированному профилю крепится несколько вертикальных направляющих. Применяют саморезы. Формируются подвесы, на которых закрепляется еще один профиль. На этом сборка каркаса завершается.
    4. К нижней части крепятся планки, устанавливаемые поперек.

    Инфо! Материалом вытяжки может служить МДФ, влагостойкий гипсокартон, фанера, жесть, толстая фольга и негорючий пластик.

    Следующий этап – сборка такой части конструкции, как короб для вытяжки на кухне:

    1. Из профиля изготавливается рама и закрепляется на стене. Боковые части корпуса потребуется прикрепить к уже установленной конструкции.
    2. Используется основной профиль для изготовления элементов, необходимых для состыковки с нижней рамой.
    3. С помощью перемычек из профиля задается требуемая жесткость короба. Это достигается за счет усиления его боковых частей.
    4. Устанавливается гофра. Предварительно надо проверить, что в вентиляционной шахте есть тяга. Для уменьшения шума воздуховод, созданный своими руками, заматывается звукоизоляционным материалом.
    5. Производится обшивка гипсокартоном. Листы режутся таким образом, чтобы заготовки были ровными. Если это будет не так, то не удастся добиться приемлемого качества стыков, а это негативно отразится на процессе отделки. Используйте герметик для сокрытия огрехов работы. Для защиты углов вытяжки подойдет металлический уголок.
    6. Последний этап работы отличается вариативностью. Применение шпатлевки с покраской – это наиболее простой способ финишной отделки. Надо лишь подобрать нужный цвет, гармонирующий с интерьером кухни. Выбор декоративной отделки не только усложняет работу, но и приводит к дополнительным тратам, связанным с покупкой соответствующего материала. Наконец, орнаменты и узоры придают оригинальность кухонному помещению. Хотя такое оформление требует определенных навыков.

    Обозначенные выше действия позволяют собрать вытяжку пассивного типа. Хотя это не приговор. Достаточно установить на входе электровентилятор, чтобы тип вытяжки изменился.

    Важно! При установке активной вытяжки не забудьте про обратный клапан – вариант дверки с пружиной. Поток воздуха, создаваемый вентилятором, открывает клапан, что приводит к выбросу чада наружу, а его остановка блокирует забор воздушных масс извне

    Централизованные принудительные вентиляционные системы

    Стоит упомянуть и о централизованных вентиляционных системах. В офисных зданиях и гостиничных комплексах зачастую устраивают единую систему вентиляции, обслуживающую все помещения здания. В жилье, как правило, вентиляцию объединяют в пределах квартиры или частного дома.

    Централизованная принудительная вентиляция может быть вытяжной, приточно-вытяжной и приточно-вытяжной с рекуперацией тепла. Мы убеждены, что для отечественного холодного климата подходит только последний вариант.

    Приточно-вытяжная система с рекуперацией тепла обходится недёшево, но она даёт реальную отдачу в виде экономии расходов на отопление и благоприятного микроклимата. Варианты без рекуперации при меньших затратах в нашем холодном климате малоэффективны.

    В приточно-вытяжной системе воздух удаляется из «грязных» помещений и подаётся в «чистые» комнаты по системе вентиляционных каналов. Отработанный и свежий воздух «встречаются» в рекуператоре, где тепловая энергия от удаляемого нагретого воздуха передаётся к холодному, поступившему с улицы. При этом воздушные потоки не перемешиваются.

    Принцип работы вентиляционного блока с пластинчатым рекуператором. Тёплый удаляемый и холодный свежий воздух проходят во встречных направлениях через теплообменник, состоящий из множества пластин, изготовленных из материала с хорошей теплопередачей. Тёплый воздух, непосредственно не контактируя с холодным, отдаёт ему тепловую энергию

    Правильно запроектированная и смонтированная вентсистема с рекуперацией тепла обеспечивает передачу до 90% тепловой энергии от тёплого воздуха к холодному, что позволяет существенно сократить затраты на отопление и подавать в помещения воздух комфортной температуры.

    Приточно-вытяжные рекуперативные вентиляционные системы наилучшим образом подходят для современных энергосберегающих домов. В скандинавских странах такой тип вентиляции уже не один год является обязательным для строящихся зданий, заменив естественную вытяжку.

    Устройство централизованной приточно-вытяжной системы вентиляции с рекуперацией тепла. Удаляемый воздух собирается в «грязных» помещениях, подогретый в теплообменнике свежий подаётся в «чистые».

    Централизованные вентсистемы проблематично сочетать с газовыми кухонными плитами. Для газовой плиты всё равно придётся делать естественную вентиляцию из помещения либо устанавливать сложную аварийную автоматику. Адекватно сочетать две разные вентсистемы (с вытяжкой — три) в одном помещении сложновато. Электроплита не создаёт таких проблем.

    Процесс монтажа вытяжки

    Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

    Антивозвратный механизм

    • Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
    • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
    • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
    • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
    • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

    Подключение воздуховода

    • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
    • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
    • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
    • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
    • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
    • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото. Крепление гофры к вентиляции
    • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

    Комплектующие для пластикового воздуховода

    Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

    Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

    Крепление вытяжки рядом с газовой трубой Установка вытяжки на кухне – видео-инструкция:

    И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
    Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

    Какой бывает вытяжка по конструкции

    • Циркуляционные и эвакуационные.

    Их различают по принципу действия. Одна разновидность создана для того, чтобы прогонять воздух через поглотители запаха на кухне, а затем возвращать его. Другая нужна только для того, чтобы удалять гарь, через окно её уходит недостаточно. Иногда эвакуационные конструкции преобразуют в циркуляционные. Для этого просто требуется поставить дополнительный угольный фильтр. Установить вытяжку на кухне не составит труда.

    Вытяжка с дополнительным угольным фильтром.

    • Тип размещения кухонной вытяжки зависит от места и способов проведения монтажа. Конструкции бывают встроенными и настольными, настенными и потолочными.
    1. Островные или потолочные разновидности очень удобны для небольших кухонь-студий. Так поступают, когда сама плита по центру. Она и называется «островом» в данной ситуации. Она функционирует, чтобы обеспечить вам общий вывод воздуха, без применение принудительной циркуляции. Но процесс установки лучше доверить профессионалам.
    2. К стене монтируются так называемые зонты, или настенные разновидности. Здесь важным становится оформление, поскольку практически все детали видны невооружённому взгляду.
    3. Настольные вытяжки часто используются в местах общественного питания. Не важно, есть ли окно.
    4. Есть так же интегрированные модели, которые устанавливаются своими руками прямо внутрь мебели.

    Потолочная система размещения вытяжки.

    У интегрированной есть свои подгруппы. Например, угловые. На кухне по удобству они уступают аналогам. Некоторые изделия монтируются между навесными столами. Воздуховод обустроить вам не составит труда.

    Каминные вытяжки имеют много общего с обычными кухонными. Каминные варианты крупные сами по себе. И изготавливают их из материалов, способных сопротивляться открытому возгоранию. По своей сути, это открытые дымоходы, которые монтируются внутри помещений. Они способны отлично вписаться в любые интерьеры, и нет необходимости в применении гофрированной трубы.

    • При выборе не меньше внимания вам стоит уделить и размерам.

    Дизайнерское расположение вытяжки в кухне.

    Широкие конструкции не нужны вам, когда на кухне используются двухкомфорные печи, либо компактные электроплиты. Иначе конструкция будет мешать, сильно выдаваться вперёд. Внимания требует установочная высота. Стандартной шириной для приборов считается ширина в пределах от 50 до 120 сантиметров. Плита и раструбы должны иметь одинаковые габариты. Иначе воздуховод тоже не будет работать.

    Над плитами высота размещения составляет 70-80 сантиметров. Низкое расположение не сделает эксплуатацию удобной. И установка вытяжки не будет такой удобной.

    • Производительность обозначает вам объём воздуха, который поглощается устройством за единицу времени. Единицы измерения – куб/час. Для небольших помещений достаточно мощности до 300 куб/час. Мощность в пределах 600-800 куб/час нужна уже для более просторных помещений. В инструкции указан максимум производительности, когда воздух отходит. Это важно. Дополнительная нагрузка на вентилятор предполагается при включении режима рециркуляции. Производительность прибора снижается до 60 процентов. Это не зависит от гофрированной трубы.

    Кухня с вытяжкой в стиле хай-тек.

    После знакомства со всеми этими особенностями вам будет проще сделать правильный выбор. Тогда не придётся переплачивать за красивый внешний вид и функции, которые с большой вероятностью останутся невостребованными на кухне, над плитой. Ведь от них не зависит эффективность воздуховода.

    Монтаж кухонной вентиляции

    Внимание! Перед тем как делать план вентиляции всего дома рекомендуется выяснить уровень загрязненности воздуха того района, где будет построен дом, так как может понадобиться дополнительное оборудование для очистки воздуха.

    Для наиболее эффективной циркуляции воздуха во всех помещениях построенного здания проделываются отверстия, отвечающие за вход и выход кислорода. Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены. Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м.

    При правильно рассчитанной системе проветривания движение воздуха в здании будет перемещаться по вентиляции из комнат в кухню, откуда уже и будет выводиться наружу (смотрите приложенную схему).

    Схема движения воздуха

    Особое внимание уделите изучению вопроса правильного расположения каналов вентиляции, а также подбору качественных материалов. При помощи специальных инженерных таблиц рассчитайте длину и ширину прямоугольного сечения канала, которые бы обеспечили быстрый и полный вывод отработанных масс воздуха наружу. Во время строительства канал монтируется в стены постройки.

    Вентиляционный канал рекомендуется использовать из нержавеющей стали. Стенки внутри трубы-канала должны быть гладкими, чтобы сажный налет и жирные пары не цеплялись за заусеницы. Это облегчит вам уход за вентиляцией. В помещении все отверстия воздуховода защищают специальными решетками для предотвращения попадания в них инородных предметов.

    Как обеспечить отток воздуха в квартире

    Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

    Вытяжной вентилятор вентиляции

    Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

    Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

    При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

    • мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
    • издаваемый шум – от 40 до 70 децибел;
    • безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
    • наличие жировых фильтров;
    • наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

    Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

    вентиляторы установлены непосредственно в шахту

    Пример установки механизмов для вентиляции кухни на фото.

    Кухонная вытяжка в вентиляцию

    Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

    В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

    Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

    Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

    Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению

    Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

    Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

    Поэтому производительность подсчитывают по формуле:

    Площадь кухни умножить на 10.

    Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

    Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

    Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

    Основные режимы работы вытяжки

    Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции .

    • Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
    • Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

    Источник: http://www.tproekt.com/kak-ustanovit-vytazku-na-kuhne-svoimi-rukami-pravilnyj-montaz-vozduhovoda/

    Вентиляция на кухне – особенности устройства и советы по монтажу в частном доме, квартире

    Ни для кого не секрет, что на кухне следует иметь хорошую вентиляцию, чтобы запахи не разносились по всему дому. Возможностей для ее монтажа немало, и он несложный. Но если не соблюдать некоторые правила, работа может оказаться напрасной.

    • 1 Общедомовая вентиляция – устройство, проверка работоспособности
    • 2 Виды вентиляции – различия между разными системами
    • 3 Естественная вентиляция – принципы правильного создания
    • 4 Принудительная вытяжка – варианты оборудования
    • 5 Кухонная вытяжка – правильное подключение
    • 6 Воздушный клапан – подбор и установка

    Застоявшийся воздух на кухне, постоянные запахи говорят о плохо работающей вентиляции или ее отсутствии. Сами по себе запахи безвредны, но они исходят от веществ, выделяющихся во время работы кухонного оборудования, приготовления пищи. Жир, копоть, пар оседают на потолке, стенах, мебели, повреждают декоративное покрытие. Без притока свежего воздуха начинается образование плесени, грибка. А это уже чревато постоянными ремонтами. Очевидно, что без хорошей вентиляции нам не обойтись.

    Перед устройством качественной вентиляции важно разобраться с ее работой. На любой кухне вы можете увидеть вентиляционные решетки. Воздух из квартир собирается в общей шахте и удаляется наружу. Конструкция препятствует проникновению воздушных масс обратно в помещение, обмену ими между соседними квартирами. Все воздуховоды взаимосвязаны. Воздух удаляется по ним с производительностью 60–90 м 3 в час.

    Однако чтобы воздух уходил, его должен замещать вновь поступающий. Но в современной квартире пластиковые окна часто создают настолько герметичное пространство, что пути для чистого воздушного потока перекрыты. Хозяева считают, что достаточно частого проветривания, чтобы обеспечить свежее поступление. Однако это мнение ошибочное, так как нормальный микроклимат обеспечивается только постоянным регулируемым воздухообменом.

    При пластиковых окнах и естественной вентиляции воздух удаляется через вентканалы только при наличии его нового поступления через открытое окно или приточные клапаны.

    Приступать к устройству вентиляции следует после проверки общей вытяжной системы. Проверить очень просто: листочек бумаги прикладываем к вентиляционному отверстию. Если он удерживается, с вентиляцией все в порядке. Иногда для восстановления работоспособности достаточно снять и помыть решетку, очистить внутри канал, насколько возможно. Самостоятельно чистить шахту жильцам запрещается, для этого существует специальная служба.

    • Вентиляция в частном доме из канализационных труб – оправданная экономия на ремонте
    • Вентиляция в частном доме – системы для оптимального воздухообмена
    • Как сделать пол в частном доме – инструкции по монтажу

    Серьезный вопрос для многих, какую вытяжку лучше выбрать – естественную или принудительную. Они одинаково хороши, выполняют идентичные функции, хотя и по-разному. Естественная вентиляция на кухне обязательна, особенно, если помещение оборудовано газовыми плитами. Принудительная – вещь желательная, но не обязательная. Обе являются частью общедомовой.

    Естественная вентиляция знакома всем – это вентиляционные решетки и выступы в стене. Работает она по простому принципу физических законов: нагретый воздух легче и стремится вверх, уходит через решетку в шахту, оттуда на улицу. Взамен удаленного воздуха в квартиру через клапан или окно поступает свежий. Процесс этот постоянный, поэтому, несмотря на небольшой объем удаляемого воздуха, вентиляция справляется со всеми вредными веществами, образующимися в помещении. А вот с продуктами, выделяющимися при интенсивной готовке, обычной вентиляции справиться трудно.

    Кроме того, ее эффективность зависит от погодных условий. Внезапное потепление, межсезонье вызывают сбои в работе. Может даже начаться обратный воздухообмен с улицы на кухню. При сильной жаре и внезапной оттепели рекомендуется проветривать квартиру, открывая окна, чтобы обеспечить достаточное поступление для нормального вентилирования.

    Систему с вентилятором называют принудительной. Его устанавливают в разных местах:

    • на вентканале обычной вытяжки;
    • в отверстии, сделанном в стене;
    • в форточке;
    • над плитой – кухонная вытяжка со встроенным вентилятором.

    Принудительная вентиляция более производительная, способна эффективнее удалять загрязненный воздух. Жир, пар и копоть почти не попадают в помещение, а ремонт и уход за такой системой проще. Однако ее работоспособность обеспечивается, пока крутятся лопасти вентилятора. Обходится она дороже – кроме стоимости самого оборудования платить придется и за используемую электроэнергию.

    Использование только встроенной естественной вентиляции на кухне встречается сейчас очень редко, но принципы ее устройства остаются актуальными. Во-первых, нормальное функционирование возможно только при постоянном воздухообороте, то есть когда беспрепятственно отводится загрязненный воздух и поступает свежий. Во-вторых, их объемы должны быть равными.

    Первый принцип обеспечивается поддержкой чистоты вентиляционных каналов. Для выполнения второго в современной квартире с пластиковыми окнами следует дополнительно позаботиться о воздушном притоке. В отличие от квартир в старых домах, где приток воздуха обычно достаточный, в современных квартирах дополнительный приток обеспечивается устройством приточных клапанов в стене или пластиковом окне. Для нормальной вентиляции это не излишки, а необходимость.

    Дополнительное устройство вентилятора в отверстии вентканала усилит воздухообмен. Его установка своими руками требует учета некоторых моментов. Недорогие осевые вентиляторы не смогут преодолеть давление воздушного столба вертикальной шахты. Для этих целей существуют центробежные вентиляторы.

    Владельцам частного дома также стоит подумать об установке вентилятора на вытяжном канале, выходящем на крышу. Он обеспечит эффективный воздухообмен, к тому же шум от его работы не слышен в помещении. Естественная вентиляция без вспомогательных вентиляторов способна подвести: воздух может пойти в обратном направлении или уменьшится тяга. А установка дополнительного оборудования превратит естественную вентиляцию в самую простую приточно-вытяжную. Шахтный вентканал выводится над крышей выше конька. Это поможет избежать опрокидывания тяги. Воздуховоды, проходящие в холодных местах, утепляют.

    Если вентканал сделать горизонтальным, разница давлений будет отсутствовать, он сможет работать только вместе с вентилятором.

    При создании канальной домовой вентиляции часто допускаются следующие ошибки:

    • входные отверстия располагают ниже 10 см от потолка, хотя отработанные газы застаиваются выше;
    • вентиляционная труба недостаточной высоты – поток останавливается;
    • совместно вентилируется несколько помещений;
    • на кухне только принудительная вентиляция, хотя по правилам обязательна и естественная.

    Выбирая конкретную модель кухонной вытяжки, ориентируемся по важным параметрам:

    1. 1. Необходимая производительность – способность за час очистить воздух в определенном объеме. Рассчитывается по формуле: (a×b)×h×12×1,3 – где (a×b) – площадь кухни, умноженная на высоту h, 12 – количество обмена за час, 1,3 – коэффициент, взятый с запасом.
    2. 2. Размеры. В идеале площадь воздухоприемника вытяжки должна быть несколько больше плиты.
    3. 3. Уровень шума. Указывается для конкретной модели. Следует оценить, подходит ли он вам. Для примера: 50 дБ – это звук обычного разговора, 80 – работающий фен, 110 – мотоцикл.
    4. 4. Режим работы. В современных системах возможно применение двух режимов: отвод газов наружу и рециркуляция – воздух фильтруется с последующим возвращением.
    5. 5. Система управления. Эффективность работы от нее не зависит: кнопочные работают не хуже сенсорных.
    6. 6. Дизайн. Исходят из того, насколько гармонично сочетается помещение с вытяжкой.

    Выбирая рециркуляционное устройство, мы увеличиваем мощность на 30%: оно не только вытягивает, но еще и перерабатывает воздух. Только следует помнить о замене фильтров 2 раза в году. Еще одно преимущество – можно установить там, где нет доступа к вентиляционному каналу.

    Рынок предлагает три варианта вытяжек. Плоская подвесная функционирует в основном по рециркуляционному принципу. Она небольшая, но маломощная и требует постоянной замены недешевых фильтров. Выбирая данный вариант, можно обойтись без воздуховода, она крепится просто к мебели. Однако, при наличии выхода, может работать без фильтров, отводя воздух наружу.

    Встраиваемую вытяжку подбирают с такими размерами, чтобы поместить ее в шкафчике, оставив снаружи воздухоприемник. Часто она имеет дополнительную выдвигаемую панель. Устройство незаметно, вписывается в интерьер любого помещения. По мощности не превосходят предыдущие, но с очисткой справляются лучше, выбрасывая загрязненный воздух наружу.

    Каминная вытяжка – мощная и современная модель. Такую обычно не скрывают, наоборот, благодаря совершенному дизайну она становится украшением интерьера. Расположить ее можно в любом удобном месте. Вывод воздуха осуществляется на крышу, но можно сделать и через стену.

    Монтаж вентиляционной вытяжки подробно описан в прилагаемой инструкции. Не следует игнорировать некоторые его особенности, в частности, устанавливать оборудование на правильной высоте. Фильтр рециркуляционной вытяжки поглощает жиры и пар. А несгоревший газ выводится в вертикальный канал центробежным вентилятором. Другой тип вентилятора – осевой применяется в недорогих вытяжках. Стоят такие вентиляторы дешевле и эффективно работают с применением короткого горизонтального отвода.

    • Если мы подключаем вытяжку к вертикальному каналу, удаляем имеющийся в ней обратный клапан. При горизонтальном канале клапан оставляем или ставим дополнительно при его отсутствии.
    • Выход из вытяжки по сечению должен быть равным или меньше вентканала. Форма значения не имеет: можно состыковать круглые и прямоугольные трубы.
    • Труба от агрегата не должна мешать нормальной работе обычной вытяжки.

    Трубу от вытяжки мы выводим в отверстие штатной вентиляции, не то, которое служит для естественного воздухообмена, а пробитое в стене и ведущее в вертикальную шахту. Потому что, если установить трубу в штатный вход, будет нарушена естественная вентиляция. На фото показан неправильный вариант подключения. В таком случае в помещении не происходит естественный обмен, и вредные газы скапливаются у потолка.

    Можно встретить рекомендации о подключении через переходник. В нем есть два отверстия: к одному подключается труба, другое выходит в помещение. Вроде бы правильная задумка, но на деле не работоспособная, так как воздух возвращается обратно в кухню. Ему легче вернуться по короткому пути, чем преодолевать сопротивление. К тому же уменьшается сечение приточно-вытяжных каналов, что недопустимо. Переходники широко распространены, но они неэффективны.

    Чтобы работа обеих вентиляционных систем была совместной и правильной, соблюдаем два требования:

    • во время принудительного вентилирования второй вход перекрывается, чтобы воздух не выходил в помещение;
    • сечение решетки, прикрывающей вход вентиляции, не должно быть меньше, чем у вертикального канала.

    Добиваемся этого увеличением площади решетки, устанавливаем обратный клапан. Он функционирует так: воздухом от вытяжки закрывается, а когда ее выключают, автоматически открывается.

    Для воздуховода применяем материал, который имеет наименьшее сопротивление воздушному потоку, не поддается коррозии и обладает достаточным сечением. Применение гофры с точки зрения создаваемого сопротивления допустимо на коротких отрезках от прибора к вентканалу. Предпочтительнее использовать гладкие оцинкованные трубы квадратной или круглой формы.

    Для описанной выше цели подойдет клапан, не имеющий привода, пружины, со сплошной заслонкой, у которой ось поворота смещена относительно центра. На фото подходящий клапан изображен слева.

    Устанавливаем его в нужном положении, чтобы открывался при неработающей вытяжке, хотя конструкцией предусмотрено противоположное. Добиваемся этого одним из способов:

    1. 1. Устанавливаем клапан в строго горизонтальном положении, обеспечив положение оси в 50–60° относительно вертикали. Больший по размерам сектор располагаем вверху. Опытным путем подбираем наклон, когда заслонка полностью открыта при неработающем двигателе. Воздушный поток от работающей вытяжки должен закрыть заслонку. Маломощные вентиляторы могут не обеспечить нужного результата.
    2. 2. После установки и регулировки клапана закрываем вход решеткой. Ось располагаем строго по вертикали, но клапан наклоняем в сторону входа на 5°. Сегмент большего сечения смотрит в сторону канала. Заслонка будет открываться от своего веса, а закрываться воздушным потоком, причем усилие требуется небольшое, справятся и маломощные вентиляторы.

    В частном доме следует предусмотреть вертикальные вентиляционные каналы. На кухне дополняем их вытяжкой, имеющей отдельный воздуховод. Шахту лучше выводить не над крышей, а сквозь стену на улицу. Снаружи устанавливаем обратный клапан, чтобы не проникал холодный воздух. В квартире выполняем аналогичный вариант, провести работы легче, так как каналы вентиляции уже имеются.

    В любом случае полноценно заменить естественную вентиляцию вытяжка с вентилятором в кухне не может, она лишь является хорошим дополнением, улучшающим микроклимат в используемом помещении.

    Источник: http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyaciya-na-kuxne.html

    Вентиляция, правильно обустроенная на кухне, – здоровый микроклимат во всем доме

    Вентиляция, оборудованная по правилам на кухне – залог здорового микроклимата во всем жилище. Но одного единственного элемента, находящегося под потолком, недостаточно. Поэтому в современных помещениях, где рождаются кулинарные шедевры, устанавливают вытяжку, удаляющую загрязненный воздух при помощи специальных устройств. О том, как правильно осуществить монтаж схемы описано в статье.

    Зачем она нужна

    Вентиляция – не просто устранение распространения «пищевых» запахов по дому. Воздухоочищение в помещении для приготовления пищи спасает от вдыхания опасных веществ, выделяющихся при сгорании газа.

    Пока идет готовка, образуется кухонная копоть, которая представляет собой взвешенные частички жира. Если отсутствует вентиляция, они оседают на мебели, а также проникают в дыхательные пути человека, вызывая раздражение и аллергические реакции. Испарения также не приносят пользу. Лишняя влага ухудшает микроклимат в помещении. Справиться с такими кухонными «вредностями» поможет только эффективная, отлично функционирующая вентиляция.

    Известные системы вентиляции простые по конструкции. Однако при монтаже необходимо соблюдать определенные нюансы, невыполнение которых влечет за собой низкую эффективность системы.

    Внимание! Только в том случае, когда покидающий помещение воздух по объему равен поступающему, планировка вентиляции считается правильной.

    Типы очищения

    Установить воздухоочищающую систему можно самостоятельно. Но перед этим следует определиться с устройством. Выделяют 4 типа вентиляции на кухне.

    1. Естественная вентиляция. В помещение самотеком попадает свежий воздух, вытесняя при этом загрязненный.
    2. Приточная схема. Чистый воздух подается в помещение, а грязный вытесняется.
    3. Вытяжная вентиляция. Устройство основано на принудительном вытяжении воздуха. Приток нового осуществляется за счет моментов разряжения давления в кухне.
    4. Приточно-вытяжной вариант. Циркуляция воздушных масс происходит за счет работы специального оборудования.

    Обустройство первого типа вентиляции было обязательным при постройке многоквартирных домов. Для работы требуется точка притока и удаления воздуха. Поступление происходит сквозь открытое окно или межкомнатную дверь. Удаляются загрязнения через вытяжную шахту.

    Внимание! При наличии естественной вентиляции на кухне следует регулярно проверять ее работу. В случае обнаружения неполадок, обязательно провести очищение вентиляционной шахты.

    Сама по себе подобная система малоэффективна, поэтому требуется дополнительная установка оборудования.

    Приточный вариант распространен как часть приточно-вытяжной системы. Благодаря его участию циркуляция происходит более эффективно. Вытяжка при установке не требуется. Здесь используют вентилятор. Особого внимания требует тяговая система. Необходимо постоянно проверять ее работоспособность иначе схема работать не будет.

    Вытяжная вентиляция на кухне – самая распространенная установка. Делят ее на 2 варианта:

    • местный;
    • общеобменный.

    Первый оборудуют как в частных, так и в многоквартирных домах. Установка происходит непосредственно над источником загрязнения, то есть над варочной поверхностью или духовкой. Чаще всего местный вариант – это установка вытяжки. Такая бытовая техника имеет разнообразный дизайн и подбирается под любую кухню. Но у нее уесть существенный недостаток – сильный шум во время работы.

    В некоторых домах устанавливают только кухонный зонт, а вентилятор устраивают на чердаке или на крыше. Такая система работает бесшумно. Общеобменным называют приточно-вытяжной тип. Такая вентиляция очищает воздух по всему помещению кухни. И приток и отток производится принудительно.

    Особенности установки

    Когда происходит планирование обустройства вентиляции на кухне, нужно учитывать следующие нюансы:

    • Выбирая элементы системы, рассчитывают эффективность притока и оттока. В норме воздух в кухне обновляется 6 раз в течение часа.
    • Чтобы оборудовать каналы лучше использовать трубы из пластика. Материал подходит к требованиям пожарной безопасности. Сечение подойдет как круглое, так и прямоугольное.

    • Если есть желание, воздухоотводные трубы полностью прячут от посторонних глаз. Например, сооружают для них короб из гипсокартона.
    • Перед монтажом лучше составить проект будущей вентиляции, который поможет рассчитать количество труб и место их прохождения.
    • Чтобы воздухообмен происходил правильно, нельзя устанавливать герметически закрывающиеся двери. Между ними и полом следует оставлять небольшой зазор.
    • Возможно произвести совмещение вентиляции кухни и туалета. Но обязательно учитывать, что при объединении в естественной системе и наличии мощной вытяжки, кухонный воздух может поступать в туалет.

    Внимание! При установке элементов очищения воздуха в частном доме, ввиду отсутствия системы лучше использовать автономную вытяжку с фильтром.

    Планирование и обустройство вентиляционных систем – дело инженеров и архитекторов. Однако, при желании, изучив нюансы установки, можно самостоятельно установить необходимые элементы, которые помогут удалить из дома вредные для здоровья вещества и позволят дышать свежим воздухом.

    Вытяжка и вентиляция: видео

    Источник: http://thekomod.ru/prostranstva/kuhnya/ventilyatsiya-na-kuhne.html

    Как правильно организовать вентиляцию на кухне, используя вытяжку

    Нормативные документы требуют обязательного обеспечения вентиляции всей квартиры, как жилых комнат, так и подсобных помещений. Не является исключением кухня, которая является главным источником попадания во внутреннюю атмосферу дома вредных, и даже смертельно опасных для человеческого организма, веществ.

    Назначение кухонной вентиляции

    В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

    Среди них присутствуют:

    • Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

    Внимание! Кухонные вытяжки-зонты, оснащенные сменными фильтрами, не способны защитить от угарного газа. Для его нейтрализации подойдёт только вентсистема, удаляющая загрязненный воздух наружу.

    • Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
    • Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
    • Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

    Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

    Естественная и принудительная вентиляция

    СНиП устанавливают следующие нормативы для кухонных вентсистем:

    • Объем воздухообмена для кухонь, оснащенных газовыми варочными плитами должен составлять не менее 100 м³ в час.
    • Для кухонь, оснащенных электроплитами данный показатель чуть ниже — 60 м³ в час.

    Существует два типа вентсистем, используемых для обеспечения вентиляции воздуха на кухнях — естественная и принудительная.

    Естественная вентиляция

    Естественные вентсистемы работают по принципу разницы давления внутри помещений и снаружи. В данном случае для создания тока воздуха не используются никакие механические приспособления, вроде вентиляторов. Загрязненный вредными газами воздух удаляется из помещения по вентиляционным шахтам, обычно устанавливаемым в толще стен еще во время строительства дома.

    Внимание! Для эффективной работы естественной вентиляции, объемы удаляемого воздуха должны быть равны объемам приточного воздуха. За приток свежего воздуха внутрь помещений отвечает приточная вентиляция.

    Естественная вентиляция бывает двух типов:

    • Организованная. Поступление воздуха происходит через специально устроенные приточные вентканалы и клапана.
    • Неорганизованная. Специальные приспособления для притока воздуха извне отсутствуют. Приток осуществляется через неплотности и микрощели в оконных рамах и дверях, стенах и потолках.

    С началом массового использования пластиковых окон и металлических входных дверей, снабженных уплотняющими прокладками, с неорганизованной вентиляцией могут возникать проблемы. Для обеспечения притока достаточных объемов свежего воздуха, потребуется устанавливать клапаны-рекуператоры, монтируемые в стенах или в оконных рамах.

    Плюсом естественной вентиляции является ее низкая себестоимость и полностью автономная работа, не зависящая от наличия электроэнергии или от механических вентиляторов. Основной минус — недостаточная скорость воздухообмена, часто не отвечающая требованиям СНиП для кухонь.

    Принудительная вентиляция

    В работе принудительной вентиляции используются механические устройства — вентиляторы. Обычно они монтируются на вытяжных каналах, но возможна дополнительная установка вентиляторов и близ приточных отверстий. При значительной протяжённости вентиляционных ходов, дополнительные вентиляторы устанавливаются и внутри воздуховодов.

    Несомненным плюсом вентсистем принудительного типа их больший объем работы в единицу времени, чем у естественной вентиляции. Благодаря этому легко обеспечиваются установленные строительными нормативами минимальные объемы воздухообмена — до 100 куб. м за час при наличии на кухне газовой плиты. Минусом следует признать зависимость от наличия электроэнергии и бесперебойной работы вентиляторов.

    Как правильно установить вытяжку на кухне

    На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель — не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.

    Однако, не многие знают, что при установке вытяжки следует соблюдать правила.

    Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит — не меньше 35 см.

    При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.

    Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.

    Особенности подключения трубы от вытяжки к воздуховоду естественной вентиляции

    Присоединение кухонной вытяжке к вентканалу естественной вентиляции, которые имеются во всех квартирах многоэтажек, должно происходить с соблюдением определенных правил.

    Зачастую неквалифицированные рабочие, выполняя ремонт на кухне, совершают распространенную ошибку: напрямую стыкуют трубу вытяжки с каналом домовой вентсистемы. Таким образом, они оставляют единственный путь для удаления отработанного воздуха из кухни — через зонт вытяжки.

    Между тем, почти все современные вытяжки оснащены обратным клапаном, не позволяющим проходить воздуху в то время, когда вытяжка выключена. Всё это время, вентиляция на кухне, фактически, не функционирует. Исправить ситуацию можно либо удалив обратный клапан из вытяжки, либо применив специальные приспособления для стыковки с воздуховодом. Это приспособление — переходник с двумя отверстиями.

    Одно отверстие предназначается для соединения с трубой вытяжки, а другое отверстие, расположенное ниже — для вентиляции помещения в то время, когда вытяжка отключена.

    Чтобы во время работы вытяжки удаляемые от плиты газы не забрасывались обратно в помещение через нижнее отверстие, на него следует установить обратный клапан. В момент включения кухонной вытяжки, установленной над варочной плитой, клапан должен закрываться, и открываться в момент выключения.

    Также необходимо использовать при монтаже вентиляционных каналов трубы диаметра не менее 125 мм, что позволит удалять естественным путем необходимый объем воздуха при наличии на кухне газовой плиты.


    Источник: http://topventilyaciya.ru/ventilyaciya/na-kuhne-s-vytyazhkoj.html

    Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

    Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.

    Подготовительные работы

    Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.

    При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

    • Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
    • Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

    Монтаж вытяжки

    Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.

    • Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
    • Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.
    • Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
    • Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

    Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.

    Советы по установке вытяжки

    Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.

    • Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
    • Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
    • Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
    • Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

    Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.

    Источник: http://diy.obi.ru/articles/vityajka-dlya-kyhni-svoimi-rykami-chertej-materiali-montaj-vityajki-19827/

    Смотрите также:
    02.05.2020

    Барельеф из шпаклевки – технология, материалы и инструкция Барельеф – это декоративное панно, выступающее над основной плоскостью не более чем на половину полного объема. Издавна рельефные изображения украшали фронтоны и стены греческих храмов и римских дворцов. В...

    02.05.2020

    Как сделать недорогой и стильный ремонт своими руками? Результат, который удивил и порадовал Несколько лет назад родители купили нам нашу первую квартиру. Она имела замечательные характеристики: третий этаж, середина дома, тёплая, в прекрасном районе. До нас в ней жила...

    02.05.2020

    Ремонт пола в квартире своими руками Массивная доска – один из самых прочных материалов для напольных. Первое, что видят посторонние и оценивают хозяина квартиры или дома – входные. Стеклянный пол сегодня является изысканным элементом дизайна, в последнее время все.

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
