Винтовые лестницы своими руками

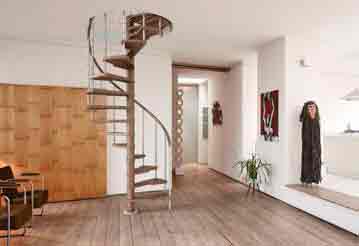

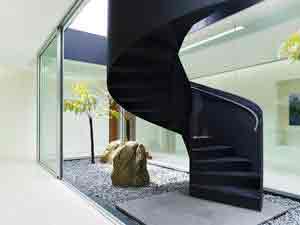

Винтовая лестница своими руками

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

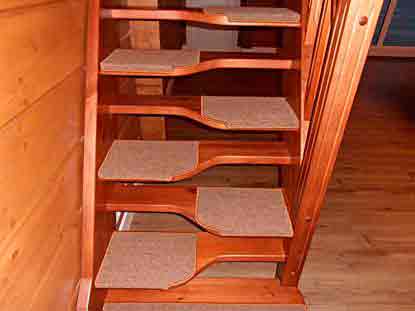

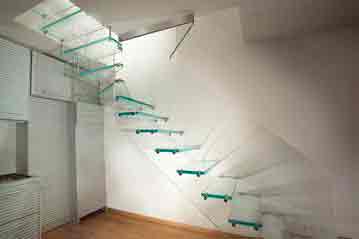

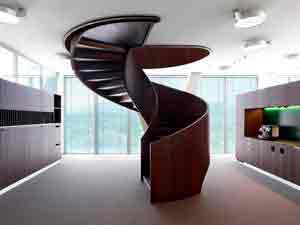

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

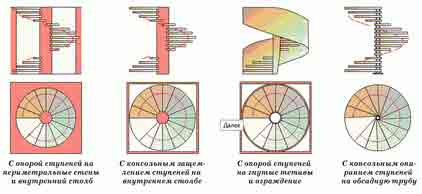

Типы креплений

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.

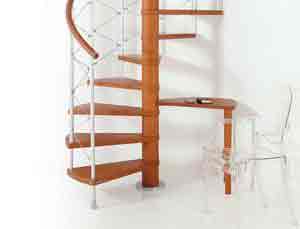

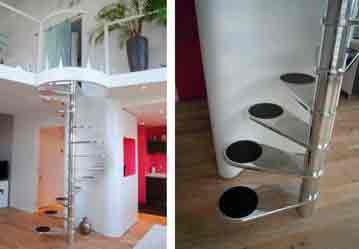

  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

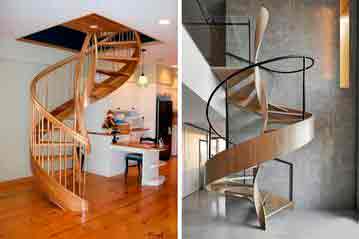

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

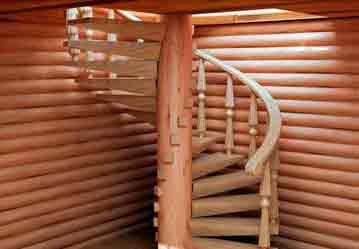

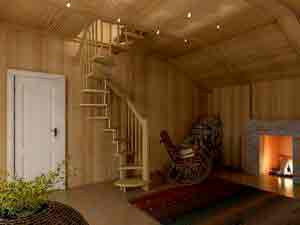

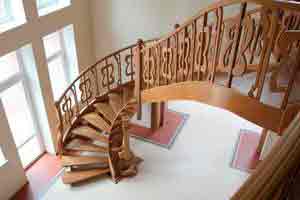

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

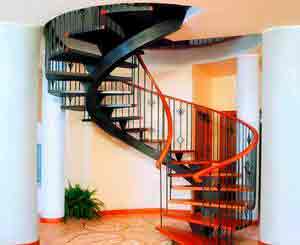

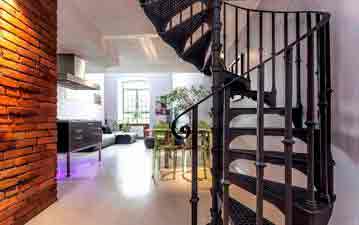

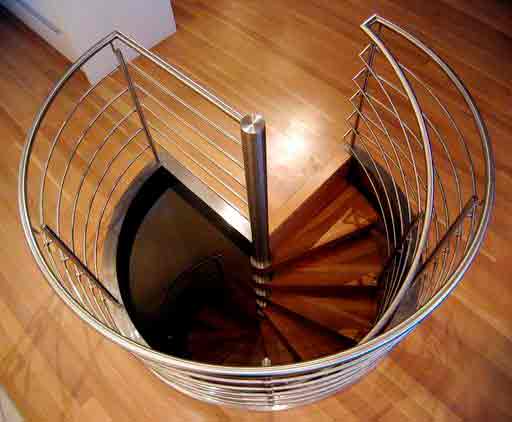

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

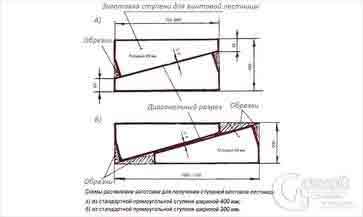

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

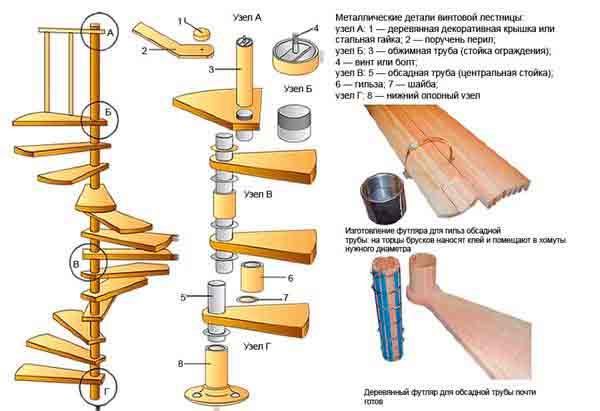

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;

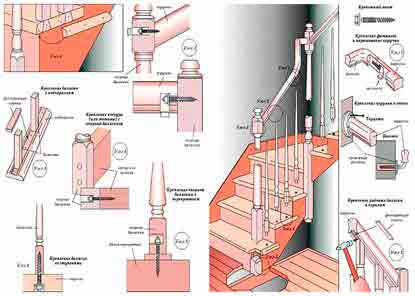

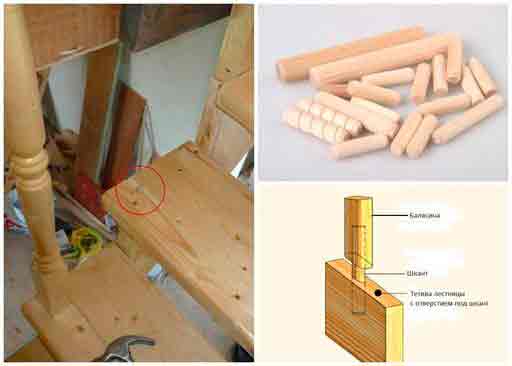

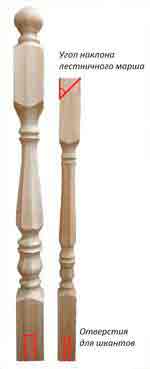

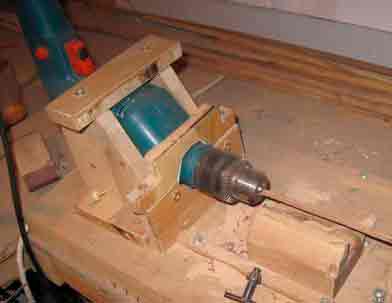

  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

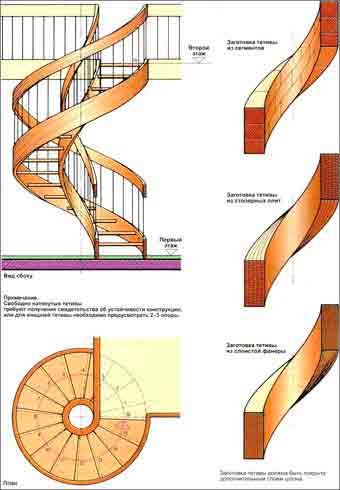

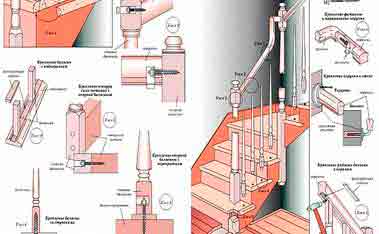

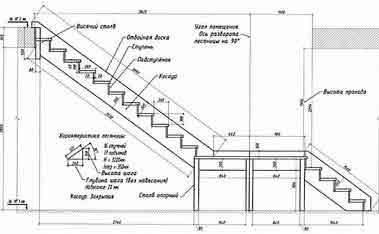

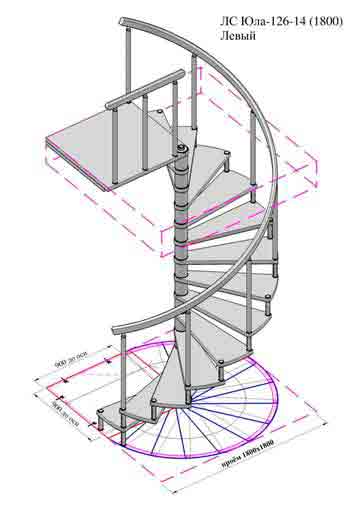

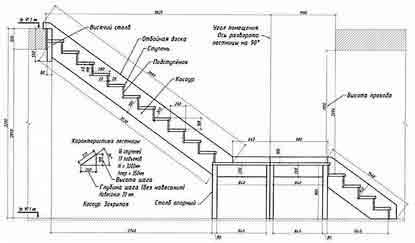

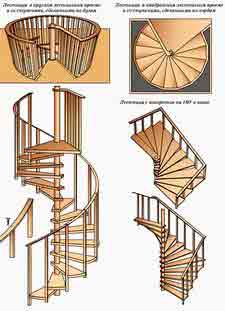

Чертежи и схемы

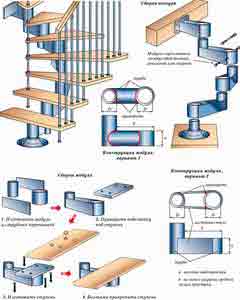

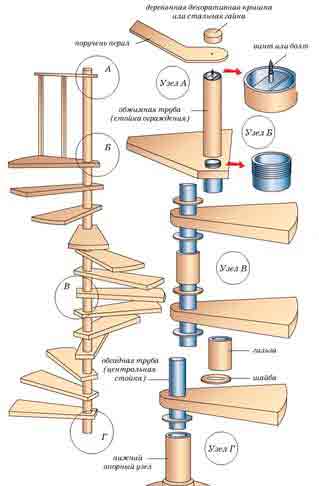

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Источник: http://stroysvoimirukami.ru/vintovaya-lestnica-svoimi-rukami/

Винтовая лестница из металла своими руками — сложно, но можно

Добавил(а): Сергей Колосов 4 сентября

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными знаниями и навыками справится с этой задачей вполне реально.

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

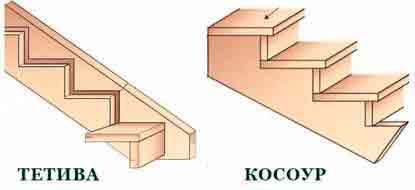

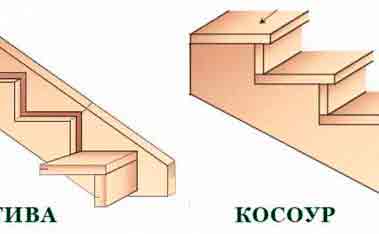

    На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

Основным опорным элементом такой лестницы является одна или несколько опорных балок

В этом случае ступени крепятся к внутренним сторонам несущих элементов

Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

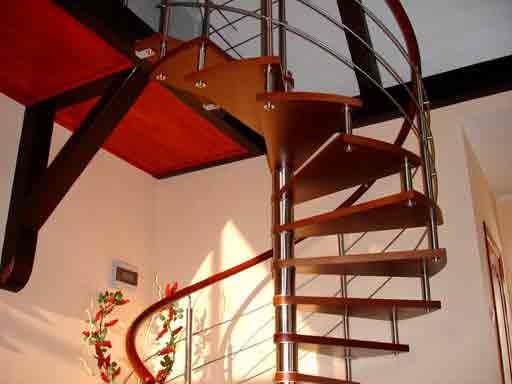

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ? или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

  • Высота – 265 сантиметров;
  • Диаметр – 180 сантиметров;
  • Количество ступеней – 13;
  • Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
  • Ширина ступени с внутренней стороны – 10 сантиметров;
  • Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
  • Ширина ступени в среднем значении – 22,84 сантиметра.

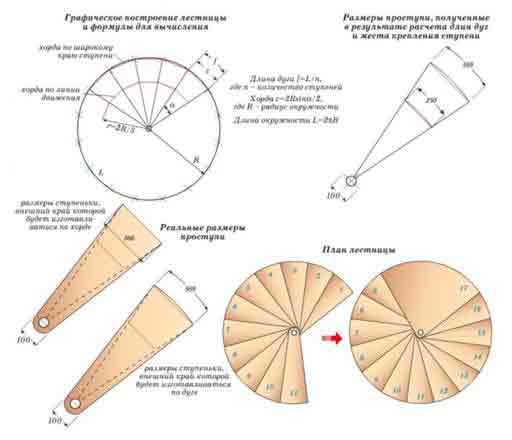

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

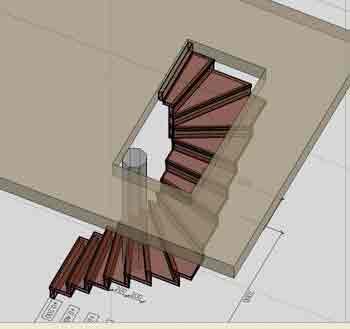

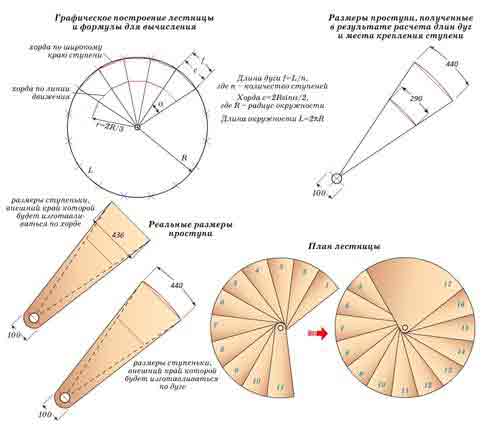

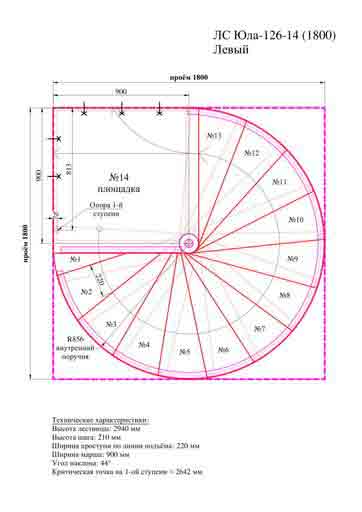

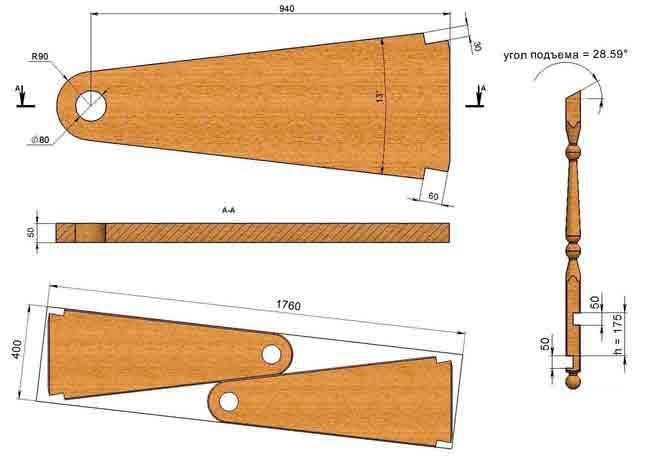

Готовый чертеж отдельных ступеней и самой лестницы

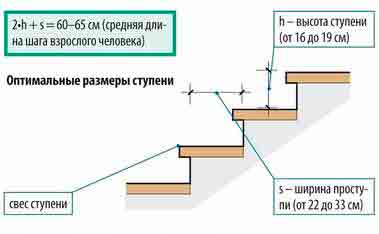

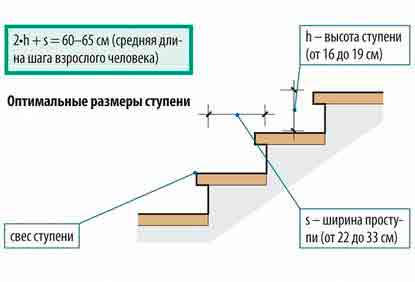

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем: 2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

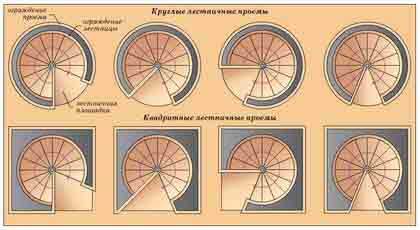

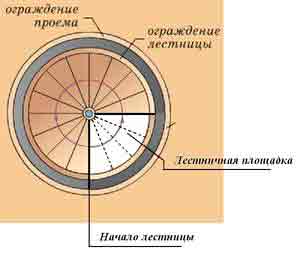

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!

Источник: http://prorab.guru/zagorodniy-dom/vintovaya-lestnitsa-iz-metalla-svoimi-rukami-slozhno-no-mozhno.html

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

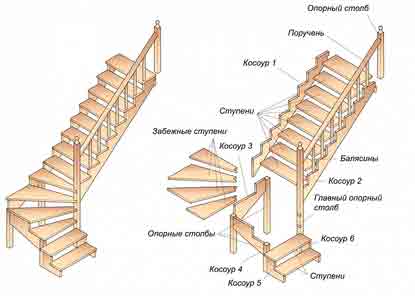

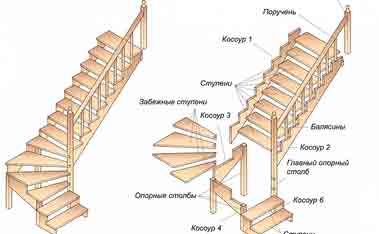

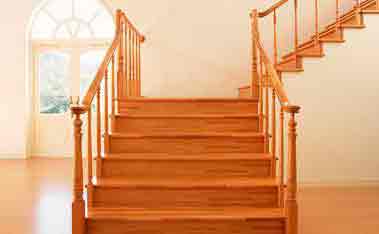

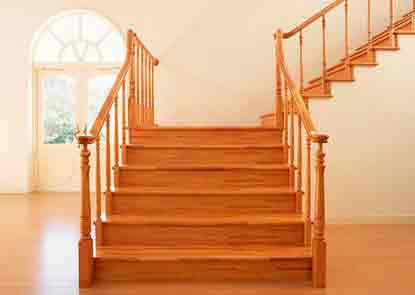

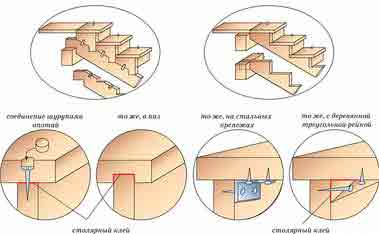

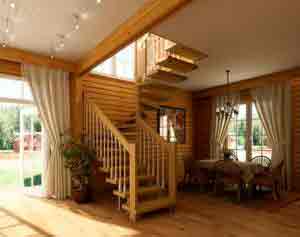

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

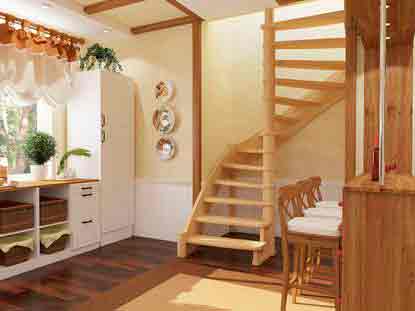

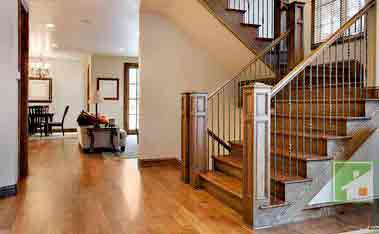

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Источник: http://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak

Винтовая лестница своими руками из дерева: чертежи и 6 материалов

Однако сегодня популярностью пользуются не только деревянные лестничные конструкции. Актуальны марши из пластика и из полипропиленовых труб. Эти строительные материалы имеют хорошие характеристики, и дают возможность сэкономить на строительстве лестницы. Что предпочесть, какие плюсы и минусы имеет каждый материал, как построить лестницу своими руками, об этом ниже.

Преимущества винтовой деревянной лестницы

Осуществляя поиск оптимального варианта лестницы в двухэтажный дом по доступной стоимости, стильного дизайна и супер качества, следует обратить внимание на конструкции из массива бука.

Они обладают:

  • Эстетичностью:
  • Надежностью;
  • Экологичностью;
  • Долговечностью.

Текстура древесной породы отличается:

  • Красивым рисунком;
  • Прочностью;
  • Устойчивостью.

Стоимость на буковые лестницы доступна многим потребителям. Отзывы о материале положительные. Новейшие технологии обработки дерева дают возможность придавать материалу широкую цветовую палитру, имитировать его под редкие породы дерева, под палисандр или ольху. Этим и обусловлено то, что для изготовления лестничной конструкции из бука, используются лучшие доски, смотрятся они шикарно.

Лестницы на второй этаж, произведенные из бука имеют уникальные эксплуатационные характеристики и богатейшие свойства декора. Являются прекрасной альтернативой дорогим массивам.

Бук пользуется особой популярностью на строительном рынке. Буковые лестницы способны выдерживать, не теряя свойства, интенсивные нагрузки при эксплуатации. При долгом сроке службы, они не требуют специального и сложного ухода.

Задача перил — это защита от падений, поэтому они должны быть не только красивыми, но и качественными. Про изготовление перил из различных материалов читайте тут: https://homeli.ru/remont-i-otdelka/lestnitsy/perila-dlya-lestnitsy.

Актуальные материалы для деревянных винтовых лестниц на второй этаж

Спектр стройматериалов, которые теперь реально применять для изготовления лестничных конструкций, практически неограничен. Это могут быть проверенные временем конструкции из камня, блоков, кирпича, бетонных плит, из металла или более легкие, стеклянные, алюминиевые, ПВХ. Какой выбрать материал в каждом конкретном случае, решение принимается индивидуально, не последнюю роль, среди которых играют финансы, играет назначение и расположение лестниц, а также вкусы хозяина дома.

Излюбленным стройматериалом, для создания более современных лестниц, остается сталь. Она может быть легкой и при этом невероятно прочной, ее нередко применяют, в сочетании с деревом или стеклом.

Естественно, у деревянной конструкции всегда будет много почитателей. Этот стройматериал настолько разнообразен и универсален, что из него можно изготовить, как объемные, массивные конструкции, так и легкие, почти воздушные.

Ещё по теме  Кофейный столик своими руками

Также лестницы могут изготавливаться из:

  • Досок;
  • Фанеры;
  • Профиля;
  • Пластика;
  • ОСБ;
  • ДПК и др.

Сегодня очень актуальны конструкции из полипропиленовых труб, которые отличаются оригинальностью, практичностью и низкой стоимостью проекта.

Деревянную лестницу возможно построить своими руками, придерживаясь определенных правил. Советы от профессионалов мы собрали для вас в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/kak-ustanovit-derevyannuyu-lestnitsu.

Винтовые лестницы из дерева и труб

Собрать лестницу можно из полипропиленовой трубы.

Использование полипропиленовой трубы для изготовления лестничных конструкций, имеет целый ряд преимуществ:

  • Надежность;
  • Долгий срок службы;
  • Быстрый монтаж;
  • Установка в помещении и на улице;
  • Низкая цена.

Сделать лестницу можно и из проф. труб, используя швеллера. Технология, по которой изготовляются подобные лестничные, позволяет выполнить окрашивание их каркаса в различные цвета. Это дает возможность подобрать цвет, который будет лучшим образом сочетаться с общим интерьером того помещения, где монтирована лестничная конструкция.

Винтовая лестница из бревна и пластика

Пластиковая лестничная конструкция сегодня востребована. Производство лестниц из пластика развивается и постепенно завоёвывает место на рыночных полках. Лестничные марши из пластика, как и конструкции из стекла, элитные и эксклюзивные, если сравнивать с деревянными, металлическими или бетонными.

Пластиковыми могут быть отдельные детали, так и вся лестница целиком.

Многие фирмы делают различные сборные лестницы для коттеджа, которые можно монтировать и эксплуатировать, как основную домашнюю конструкцию и для второстепенных нужд, в качестве террасной, мансардной лестницы.

Лестницы из пластика имеют следующие характеристики:

  • Малый вес;
  • Эстетический вид;
  • Высокая износостойкость;
  • Большой выбор расцветок;
  • Влагостойкость.

В компаниях сегодня можно купить готовые сборные конструкции лестниц из пластика, например, это может быть входная прямая или винтовая лестница, с необходимыми для самостоятельной сборки чертежами и расчётами. Также лестницу можно сделать самостоятельно, мастер класс будет показан ниже.

Как делается винтовая лестница своими руками из дерева и пластика

Для того чтобы изготовить лестницу своими руками, необходимо взять пластиковые следующее: трубы, фитинги, карандаш, рулетка, спирт, вата, труборез, аппарат для сварки. Из труб мастерить несложно, немного знаний и навыков, и все должно получиться.

Работа выполняется следующим образом:

  • Необходимо составить проект, схему;
  • Трубы нарезаются;
  • Аппарат включается и хорошо прогревается;
  • Концы трубы и фитинги обезжириваются;
  • Разогреть трубу и фитинг;
  • Соединить элементы и оставить остужаться.

Лестница из пластиковых труб своими руками – это отличный вариант для дачи или загородного дома. Так можно собрать конструкцию для сада, для бассейна, чердака. Из пластиковых труб легко можно сделать множество оригинальных поделок, стульев, поддонов и др.

Элитная винтовая лестниц из дуба

Выбор готовых деревянных лестниц огромен. Лестница в доме из дерева, это уникальная конструкция, в которой все стройматериалы и элементы выполнены из прочной породы – дуб.

Конструкции из прочих стройматериалов, таких как бетон, сталь нельзя украсить так, как лестницы из натурального массива.

Некоторые разновидности конструкций строятся из очень массивного дерева и подходят исключительно для солидных вилл и огромных особняков.

Традиционно элитные лестницы делаются из:

  • Ясеня;
  • Бука;
  • Дуба.

Ясень легко обрабатывается, и есть возможность изготавливать разнообразные фигурные элементы для декоративного оформления лестничной конструкции. Элитные изделия из массива ценных пород дерева имеют уникальные свойства, которые удовлетворят спросу многих потребителей, и фото на их фоне великолепны.

Если изготовление лестницы на 2 этаж завязано вокруг качества, и конструкции изготовлены из массива, полностью оформленные перилами и балясинами, то они прослужат долгие годы, придавая интерьеру эксклюзивности и стиля. Деревянная лестница украсит интерьер классического стиля, а пространство под ней можно использовать, как место для ящиков, где будет храниться детская одежда или другие вещи.

Лестница может быть квадратной, прямоугольной, спиральной или иметь другую конфигурацию, в любом случае, деревянная конструкция – это 150 % успеха дизайна интерьера.

Лестницы из массива

Лестничные конструкции из дерева могут добавить каждому помещению неповторимой гармонии и стиля. Большинство дизайнеров сошлись во мнении, что древесный массив дает дополнительную энергию, которая позитивно влияет на человека. Помимо того, данный стройматериал не выделяет различных опасных для здоровья веществ. В конструкции не применяются опасные стройматериалы, которые могут нанести вред.

К достоинствам древесных конструкций можно отнести:

  • Экологичность;
  • Эстетичность;
  • Красивая, теплая структура;
  • Долговечность;
  • Надежность.

Делаем винтовую лестницу своими руками из дерева: чертежи (видео)

В заключение стоит отметить, что лестницы из дерева самые экологичные. А проектирование и сборка деревянной лестницы своим руками поможет сэкономить значительную часть бюджета.

Источник: http://homeli.ru/remont-i-otdelka/lestnitsy/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-i-chertezhi

Как сделать лестницу: все нюансы – от расчёта до сборки

Отправим материал на почту

  • Основные части
  • Конструкции
  • Расчёт основных размеров
  • Ширина
  • Высота
  • Высота пролётов
  • Крутизна
  • Ступеньки
  • Длина
  • Сооружение деревянной лестницы
  • Сборка тетивы и косоура
  • Установка ступеней и подступенков
  • Установка ограждений
  • Заключительный этап
  • Раскладные компактные модели
  • Нестандартные решения
  • Безопасность
  • Заключение

Проекты двухэтажных, трехэтажных домов

  • 5 комнат
  • 3 санузла
  • 363.20² Общая площадь
  • 18 x 16м Площадь застройки

  • 4 комнаты
  • 1 санузел
  • 117² Общая площадь

  • 5 комнат
  • 2 санузла
  • 168² Общая площадь

  • 3 комнаты
  • 1 санузел
  • 75² Общая площадь

  • 8 комнат
  • 2 санузла
  • 280² Общая площадь

  • 2 комнаты
  • 31² Общая площадь
  • 5 x 4м Площадь застройки

  • 254² Общая площадь

  • 295² Общая площадь

  • 3 комнаты
  • 2 санузла
  • 117² Общая площадь
  • 8 x 8м Площадь застройки

  • 247² Общая площадь

  • 349² Общая площадь

  • 270² Общая площадь

  • 5 комнат
  • 2 санузла
  • 157² Общая площадь

  • 5 комнат
  • 2 санузла
  • 163.5² Общая площадь
  • 10 x 18м Площадь застройки

  • 5 комнат
  • 2 санузла
  • 187.5² Общая площадь
  • 9 x 13м Площадь застройки

  • 6 комнат
  • 2 санузла
  • 228² Общая площадь
  • 12 x 9м Площадь застройки

  • 6 комнат
  • 2 санузла
  • 204.15² Общая площадь
  • 12 x 9м Площадь застройки

  • 209² Общая площадь

  • 6 комнат
  • 1 санузел
  • 102.5² Общая площадь

  • 524² Общая площадь

Разделение дома на этажи требует обязательного устройства лестницы. Специфика её возведения зависит от принятой планировки дома, высоты потолков, бытовых потребностей и предпочтений хозяев. Перед тем, как сделать лестницу в своём доме нужно выбрать её тип, подобрать подходящие материалы и габариты элементов, рассчитать несущую способность и определиться со способом монтажа. Сделать все это правильно зачастую под силу только профессиональным проектировщикам, но если есть уверенность в своих силах, то читайте до конца и будете в курсе всех нюансов.

Основные части

Лестницы, сооружаемые в индивидуальных домах, составляются из единственного либо нескольких пролётов, соединяющих уровни между собой либо этаж с междуэтажной площадкой.

До того, как сделать деревянную лестницу, нужно детально рассмотреть устройство марша. Его конструкцию составляет несколько основных элементов, имеющих различное функциональное предназначение:

  • Косоур. По сути, это опорная балка с вырезанной гребёнкой. На косоуре крепятся подступенки и ступени.
  • Тетива. Иногда может, как косоур, выполнять опорную функцию, особенно когда с одной стороны лестница пристроена к стенке. До начала монтажа подробно размечается с тем расчётом, чтобы ступеньки лежали ровно.

  • Ступень. Главная часть лестниц любого типа, закрепляемый на одной из основных балок.
  • Подступенок. Не обязательный элемент, предназначенный для поддержания центра ступеньки.
  • Опорные столбики. Ставятся в начальной и конечной точках конструкции, с края межэтажных площадок. Применяются как основания для перил.
  • Балясина. Опоры для поручней, элемент бокового ограждения.
  • Перила или поручни. Обязательный элемент, служащий для опирания поднимающегося человека. Возлегают на опорах и балясинах.
  • Дистанционная втулка. Деталь, устанавливаемая в конструкциях с несколькими пролётами.

Конструкции

До того, как сделать лестницу на 2 этаж, нужно подобрать её конструкцию. Имеется два основных типа конструкций – винтовые и маршевые.

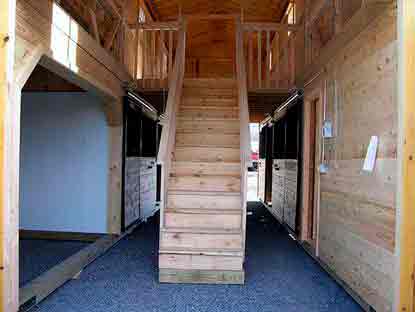

Лестницы маршевые ставятся на тетивах либо косоурах в домах, на улице (к примеру, на крыльце). Главным фактором при внутреннем расположении является эргономичность, потому могут применяться одномаршевые конструкции, двухмаршевые с междуэтажной площадкой либо вариант с забегающими ступеньками.

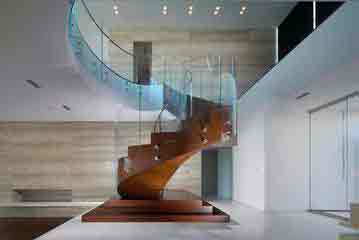

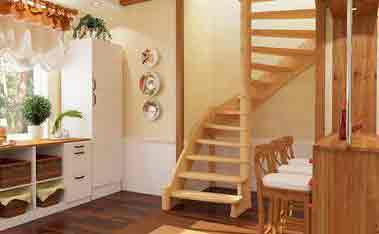

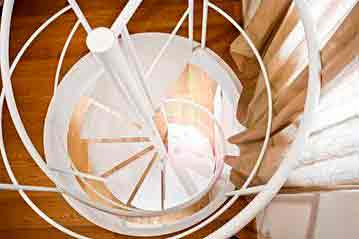

Лестницы винтовые незаменимы в условиях нехватки места. Они не используются для габаритных вещей, а лишь для подъёма людей. Такие лестницы чрезвычайно трудно соорудить лишь из древесины, потому как в роли опоры часто устанавливается металлическая труба либо штанга.

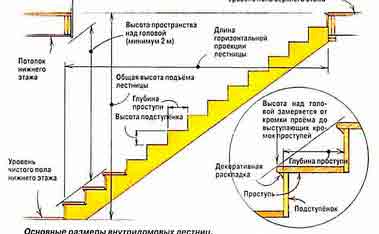

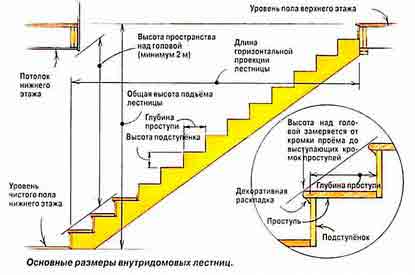

Расчёт основных размеров

Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов.

Ширина

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.

Высота

При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

Высота пролётов

Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.

Крутизна

Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

Ступеньки

При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.

Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.

Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.

Длина

Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.

Имеется несколько возможных вариантов решения проблемы:

  • Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
  • Устройство нескольких забежных ступеней.

Сооружение деревянной лестницы

До того, как приступить к работам, нужно изготовить или купить элементы в требуемом объёме. Рассмотрим, как сделать деревянную лестницу своими руками из досок пошагово.

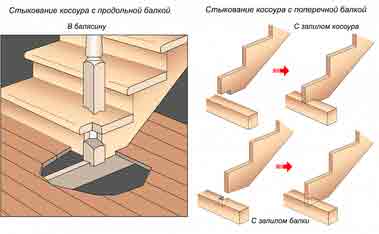

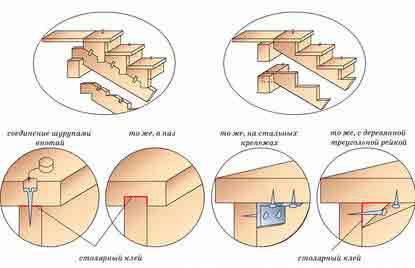

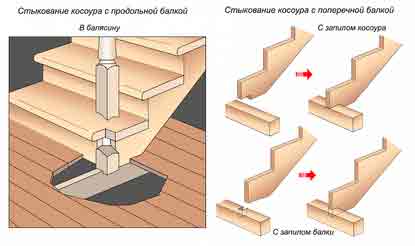

Сборка тетивы и косоура

Доски размечаются по длине и подрезаются по требуемым параметрам. На них откладывается высота подступенка и величина проступи, вычитая от расчётных габаритов 20-40 мм.

Для обустройства выемок под ступени следует использовать пилу либо электролобзик. Брус приставляется к точке монтажа с упором нижнего края в пол, а верхнего – в перекрытие. Запилы располагаются строго горизонтально.

Для обеспечения требуемой жёсткости обычно используется 2-4 косоура. Их количество подбирается по ширине лестницы. Намного легче купить уже подготовленную несущую конструкцию с вырезами и пригодными к монтажу частями.

Установка ступеней и подступенков

Подступенки ставятся в запиленные ниши косоура, выравниваются и шлифуются. Фиксация осуществляется посредством саморезов, которые по завершении монтажа шпаклюются либо покрываются финишной отделкой.

Затем монтируются ступеньки. Их длина принимается больше расстояния между двумя крайними косоурами на 10-20 мм. Ширина должна превышать величину гребёночного выступа на 20-30 мм. Ступени закрепляются на подступенках посредством саморезов. Шляпки глубоко утапливаются в материале.

Установка ограждений

Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.

Монтаж опор с балясинами – задачка достаточно непростая, требующая выполнения точной разметки и подгона.

Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.

Затем по окружности шканта внизу балясин и стоек проделываются отверстия и хорошо промазываются клеем. Каждая из частей насаживается на шканты, подгонка выполняется по вертикальной плоскости. При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части. Чтобы состыковать перила со стойками на обрезе высверливаются отверстия. Установка перил производится на шкант, вставленный в опорную стойку.

Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

После высыхания клеевого состава лестница покрывается грунтовкой-антисептиком, а после – обрабатывается прозрачным декоративным лаком либо окрашивается. Поверх лака можно нанести восксодержащий состав для придания дополнительного блеска. Неплохим решением также является установка декоративных планок. В винтовых конструкциях возможно декоративное оформление осевой стойки в форме цельного бревна либо балки, установка гнутой тетивы под опоры для ступенек. Перед тем, как сделать лестницу на 2 этаж в частном доме нужно знать, что окончательная стоимость её получится высокой, потому как для сооружения применяется гибкая вязкая древесина. Но достигнутый эффект, безусловно, этого стоит.

Заключительный этап

На финальном этапе выполняется проверка симметрии всей конструкции, устойчивость соединений, а также производится ряд манипуляций:

  • шлифование каждого элементов;
  • пропитка специальными составами для минимизации вероятности возгорания, образования гнили, поражения древоточащими насекомыми;
  • тонировка лакирующего покрытия.

Несмотря на относительную дешевизну, лестницу окрашивать не следует. Но окончательное решение все же принимает хозяин дома, ориентируясь на общее стилистическое оформление.

Видео описание

Как сделать деревянную лестницу своими руками из лиственницы, смотрите в видеоролике:

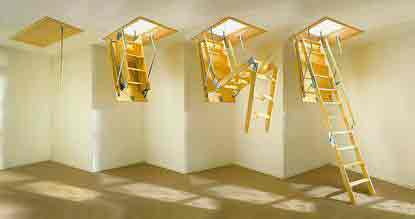

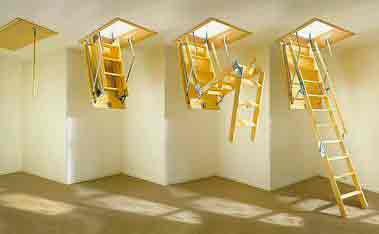

Раскладные компактные модели

До того, как сделать лестницу своими руками, не лишним будет рассмотреть ещё одно оригинальное решение. Речь ведётся о складных моделях лестниц, используемых преимущественно для мансард либо чердаков. Чтобы попасть в эти помещения обычно применяются раскладные конструкции. Принцип их применения состоит в том, что при потребности лестница спускается вниз, а отдельные её секционные части соединяются. Получается усреднённый вариант между одномаршевой лестницей и приставочной.

Наклон таких лестниц постоянно увеличивается, потому из-за безопасности подъем следует осуществлять лишь лицом к ступеням. Такой вариант позволяет сократить их длину и ширину. Рекомендуемыми размерами, по мнению профессиональных проектировщиков, являются: ширина – 150 мм, дина – 600 мм без учёта размеров перил.

Перед тем, как построить лестницу, важно понимать, что она конструируется так, чтобы верхняя часть закреплялась на люке беспрепятственно для перемены расположения. Площадь крышки должна составлять от 1 кв. метра и более, расширение должно производиться в сторону открытия крышки.

Нестандартные решения

Интересным решением как сделать лестницу в доме на второй этаж своими руками считается конструкция, именуемая как «гусиный шаг».

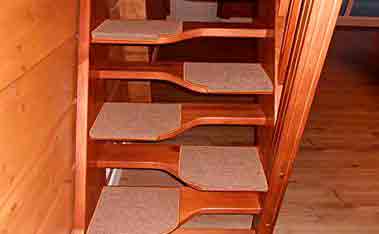

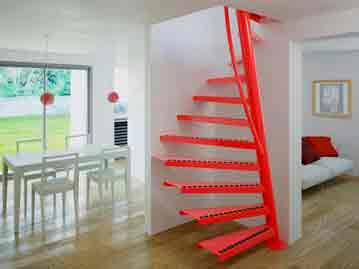

Когда обыкновенную лестницу нельзя вписать в имеющееся свободное место, прибегают к хитрой уловке. Конструкции с «гусиным шагом» обычно предназначены для подъёма на чердак либо во вспомогательные помещения. Но когда другого выхода нет, их вполне можно применить и для жилых этажей.

Ступеньки таких лестниц отличаются разной глубиной и попеременно сменяются, благодаря чему сокращается ширина конструкции даже до 500-600 мм. Несмотря на это видимость верхнего этажа не ухудшается и сохраняются безопасные условия подъёма. Наклон может увеличиваться до 50°, при этом имеется обязательное условие – устройство перил.

Безопасность

Перед тем, как сделать лестницу на второй этаж, нужно обеспечить безопасность сооружения. В процессе подъёма не должно создаваться потенциально опасных ситуаций и условий, потому при вычислении размеров рассматривается огромное количество факторов. Особенно, когда в доме имеются малыши, пожилые либо люди с ограниченными возможностями. Кроме того, нужно обеспечить выполнение и основных условий пожарной безопасности. Это особенно важно, потому как в случае воспламенения все находящиеся в доме люди должны иметь возможность покинуть его в короткие сроки.

При устройстве ограждения балясины следует располагать одна от другой на удалении, не превышающем 150 мм. Такого промежутка должно хватить для исключения падения с верхнего этажа, если человек вдруг неожиданно потеряет равновесие. А если в жилище имеются маленькие дети, то интервал этот принимается ещё меньшим, чтобы малыш не смог застрять промеж балясинами, засунув из любопытства голову.

Видео описание

Самостоятельно можно сделать и бетонную лестницу. Подробности смотрите в видеоролике:

Заключение

Возведение лестницы в индивидуальном доме – занятие, безусловно, интересное и увлекательное. Но до начала работ нужно заранее оценить свои силы и возможности. Для создания отдельных элементов понадобится множество электроинструмента, не говоря уже про собственный столярный цех. Гораздо проще и дешевле заказать проект лестницы в специализированной компании и доверить возведение конструкции профессионалам.

Источник: http://m-strana.ru/articles/kak-sdelat-lestnitsu/

Чертежи для винтовых лестниц

Винтовая лестница является одной из самых популярных на сегодня лестничных конструкций в доме, квартирах, загородных коттеджах и дачах. Такой спрос на нее обусловлен ее способностью существенно сэкономить место в доме, и одновременно привносит в интерьер помещения некоторые особенности.

Схема устройства и размеры винтовой лестницы

Винтовые лестницы — основные виды

В частных домах чаще всего можно увидеть такие винтовые лестницы:

  1. Поворотные или прямые маршевые лестницы.
  2. Модульные и сборные лестничные конструкции.
  3. Лестницы, закрепленные с помощью кронштейнов, больцев, косоуров.
  4. Винтовые лестницы-трансформеры.
  5. Переносные лестничные конструкции.
  6. Лестницы внутри помещения, так и снаружи.
  7. Конструкции, отдельно стоящие или прикрепленные к стене.
  8. Лестницы с разными видами ступенек. Ступени могут быть как открытого типа, так и закрытого.
  9. Винтовые лестницы с перилами или без них.

Пример чертежа винтовой лестницы с перилами

А также по своему прямому назначению все винтовые лестницы можно разделить:

  • Входные;
  • Межэтажные;
  • Для подсобных или подвальных помещений;
  • Мансардные.

Также лестничные конструкции различаются между собой по следующим признакам:

  • Материал, используемый при изготовлении лестницы;
  • Форма и размеры изделия;
  • Место установки;
  • Стиль оформления и эстетические качества конструкции.

Вернуться к оглавлению

Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

    Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.

Различные варианты конструкции винтовой лестницы

  • Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.
  • Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.
  • Месторасположение лестницы. Ее можно установить у стены или по центру дома.
  • Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.
  • К недостаткам таких лестниц относятся:

      Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.

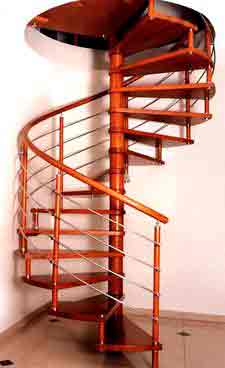

    Внешний вид собранной винтовой лестницы

  • Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы, а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.
  • Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

    Виды материалов для изготовления винтовых конструкций

    Чтобы установить у себя в доме действительно прочную, надежную и в то же время красивую винтовую лестницу, для начала надо выбрать, из какого материала будет выполнена конструкция.

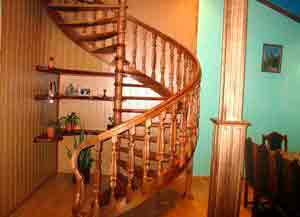

    Вариант дизайна и конструкции деревянной винтовой лестницы

    Материал должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.

    • Деревянные лестницы. При строительстве используется только древесина. Опору здесь делают из балки. Ее сечение должно составлять 10 см. Ступеньки закрепляют к стене, используя для этого косоуры;
    • Лестницы, изготовленные из металлических профильных труб с применением сварочных работ. Здесь используют швеллера, металл и крепежные углы;
    • Металлические кованые сооружения;
    • Комбинированные конструкции. Здесь из металла сделана только основа. Остальные детали делаются из древесины, МДФ накладок или фанеры. Встречается такое сочетание как нержавеющая сталь + МДФ. Перила обычно используют пластиковые.

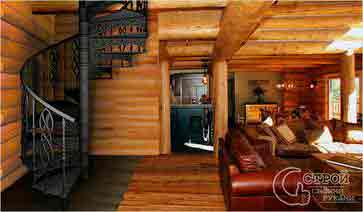

    Пример комбинированной лестницы из дерева и металла

    Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.

    Чертежи и расчеты — их разработка

    Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
    Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

    Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

    В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

    Чертеж с размерами винтовой лестницы

    На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

    В расчетах важно учесть следующие моменты:

    1. Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
    2. Расчет количества и расположения ступенек. Схема устройства винтовой лестницы с центральной стойкой

    Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.

  • Расчет наиболее удобной ширины шага для подъема и спуска по лестнице. Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.
  • Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.
  • Нормативная документация — ее основные требования

    Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.

    В документах прописаны следующие параметры:

    • Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
    • Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
    • Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
    • Размеры пролетов лестницы.

    таблица различных размеров винтовых лестниц

    Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.

    Этапы установки винтовой лестницы своими руками

    После проведения всех расчетов и выполнения чертежей лестницы, приступают к ее установке на выбранное место. Можно сделать винтовую лестницу и своими руками. При этом необходимо соблюдать все правила ее сборки. Установка винтовой лестницы включает в себя следующие этапы:

      Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.

    Процесс сборки модульной винтовой лестницы

  • Закрепление нижнего опорного фланца и первой ступени. Все это закрепляется на полу.
  • Проверка вертикальности расположения крепления опоры с помощью строительного уровня.
  • Закрепление ступеней на лестничном каркасе. Сначала на каркас накладывают втулки, а затем непосредственно крепят ступени. В чертеже указывают места расположения ступеней.
  • Закрепление лестницы винтового типа своими руками на втором этаже. Закрепляется она в проеме к стенам или при помощи верхней ступеньки. При этом используются больцы.
  • Подборка и установка перил или защитных ограждений. Чаще всего перила делают из тонкой профильной трубы. Если же они будут из древесины, то в этом случае специально изготавливают деревянные балясины.
  • Покраска готового изделия. До покраски лестницу следует хорошо обработать наждачной бумагой. Затем ее пылесосят и наносят на ее элементы раствор морилки. После просушки лестницу покрывают тремя слоями краски. Чаще выбирают краску для деревянных поверхностей или паркета. Каждый новый слой краски наносят на уже высохший, предыдущий слой.

    Пример покраски и оформления винтовой лестницы из металла с деревянными ступенями

    При монтаже винтовых изделий в основную конструкцию иногда добавляют детали из другого вида материала. К примеру, деревянные лестницы дополняют каменными или пластиковыми элементами. В стальных конструкциях хорошо смотрятся детали, выполненные из древесины. Это могут быть ступени или перила.

    Источник: http://proekt-sam.ru/lestnica/vintovaya-lestnitsa-chertezh.html

    Винтовая лестница своими руками

    В отличие от традиционного варианта, винтовая лестница смотрится намного оригинальнее. Есть разные способы дизайнерского оформления лестниц, к примеру: ступени и перила можно обустроить различной декорацией. Конструкция также может быть выполнена по проекту заказчика. Как деревянная, так и металлическая винтовая лестница обязательно должна сочетаться с общим интерьером помещения и обеспечить безопасность передвижения пожилых людей и детей.

    • Различные виды лестниц
    • Маршевый и поворотный вариант
    • Метод проведения расчетов
    • Как рассчитать ступеньки
    • Причины установки, преимущества и недостатки
    • Особенности поворотных моделей
    • Правила установки конструкции
    • Тонкости в работе

    Различные виды лестниц

    Существуют разные виды лестницы, и все они имеют индивидуальное предназначение:

    • для мансард;
    • для подсобного помещения;
    • для соединения нескольких этажей;
    • для подвалов;
    • для входа в дом.

    Популярные виды, которые довольно часто монтируют на дачах:

    • лестничная система, монтируемая на косоуры, больцы и кронштейны;
    • мобильные (переносные) лестничные конструкции;
    • поворотный лестничный марш;
    • отдельно закрепленные от стены лестничные марши;
    • варианты с закрытым и открытым типом ступеней;
    • спиральная винтовая лестница;
    • прямой лестничный марш;
    • модульная сборка конструкции;
    • внешние и внутренние системы;
    • со встроенными периллами или с их отсутствием.

    При большом желании, наличии инструментов и чертежей вполне можно справиться с возведением лестницы своими силами.

    Главный фактор при строительстве такого сооружения — это отсутствие токсинов в применяемом материале и безопасность.

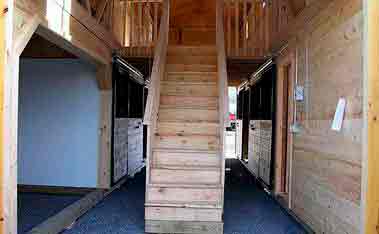

    Маршевый и поворотный вариант

    Этот вид сооружения считается самым востребованным и простым в изготовлении. Чтобы создать такую конструкцию, рекомендуется составить чертеж своими силами или осуществить заказ в строительных фирмах.

    Более сложная конструкция — это поворотная модель лестницы. Она имеет несколько маршей, которые разделяются площадками. В основном применяются для многоэтажных домов.

    Надо понимать, что строительство подобной конструкции требует точного расчета. Если сделать все неправильно, то появится риск обрушения, что может повлечь за собой разные последствия. И если есть сомнения по поводу сооружения подобной системы, то лучше обратиться за помощью к инженерам, которые произведут точный расчет.

    Метод проведения расчетов

    Если будет сооружаться винтовая металлическая лестница, то следует приобрести стальную трубу с толщиной стенки в 5 мм и сечением примерно 10 см. Для закрепления сваркой консолей понадобятся металлические уголки. Обрезанные под ступени деревянные элементы послужат для обустройства ступенек.

    Спиральная конструкция должна соответствовать диаметру проема, который выходит на второй этаж. Обозначения для расчетов:

    • L считается длиной окружности;
    • Y — разница в высоте между ступеньками или просто — угловая величина;
    • R — это наружный радиус окружности;
    • R1 — это внутренний радиус проемного отверстия.

    Правильная формула для расчетов конструкции:

    1. L=2YR*n или L=2YR* (Y/360) — на практике такая формула не является нормальной, поскольку при расчетах получаются затруднения в передвижении по ступеням.
    2. l=2Π*2R/3*n=4ΠR/3*n — это правильная формула, по которой инженеры делают точный расчет, поскольку за радиус передвижения берут 2R/3.

    Как рассчитать ступеньки

    Спиральные лестницы в Леруа Мерлен обладают уникальной формой ступенек, что существенно отличает такую конструкцию от привычных винтовых. Форма консоли похожа на лепесток, имеющий округлые края. Но по технологии расчет ступеней происходит по такому принципу:

    • A — угол ступеней;
    • Н — длина ступенек, составляет величину наружного радиуса стойки и радиуса проема; если ступеньки будут иметь длину 100 см, то в этом случае не потребуется сооружать каркас; для изготовления консоли подойдет прочная древесина;
    • W1 — ширина проступи;
    • W2 — ширина заготовки.

    Чтобы вычислить количество ступенек, рекомендуется высоту лестницы разделить на подъем ступенек. Стандартный размер подъема ступеней — 20 см.

    Формула, предназначенная для расчета угла ступеней:

    • a=y — это количество ступеней;
    • W1=R*sina — эта формула используется после того, как были получены угол и ширина ступеней, путем расчета узнается максимальная ширина проступи;
    • w= r*sina= (2R*sina)/3 — по этой формуле рассчитывают точную ширину проступи.

    Для деревянных спиральных лестниц наиболее приемлемой шириной проступи является диапазон 20−30 см.

    Чертежи создаются по двум разверткам и в вертикальном и горизонтальном положении (по наружному краю и линии пути). Предпочтительнее сооружать винтовую деревянную лестницу на косоурах, поскольку такой прием повышает эстетику, но все-таки выбор постройки остается за заказчиком.

    Причины установки, преимущества и недостатки

    По технологии винтовые конструкции устанавливаются по таким причинам:

    1. Спиралевидная конструкция послужит идеальной вспомогательной системой для подъема на чердак.
    2. Металлические лестницы могут сооружаться в том случае, если общая отделка выполнена из естественных материалов. Иначе будет нарушен весь интерьер.
    3. Если в доме не имеется достаточной площади для установки маршевой конструкции. В таком случае монтируется спиральная модель.

    К преимуществам винтовых лестниц можно отнести:

    1. Для сооружения такого изделия понадобится всего 1,5 кв. м. Это существенный плюс в экономии жилой площади.
    2. Спиралевидные модели стоят намного дешевле стандартных маршевых лестниц.
    3. Времени на установку уходит меньше, чем на привычную, к примеру, бетонную конструкцию. Однако потребуется точность в расчетах, специальные инструменты и навыки в подобных работах. Тогда можно без проблем соорудить винтовую лестницу.
    4. Уникальная конструкция всегда привлекает гостей своим красивым внешним видом.

    Существует ряд основных недостатков винтовых лестниц:

    1. Возникает сложность транспортировки крупной бытовой техники и мебели по винтовой лестнице на второй этаж.
    2. Деревянная спиралевидная конструкция в отличие от металлической смотрится привлекательнее, но, как правило, деревянная лестница не отличается высоким сроком эксплуатации.
    3. Ступеньки выглядят в форме трапеций, что, в свою очередь, усложняет перемещение по конструкции.
    4. Детям и старикам сложно перемещаться по подобным спиралевидным конструкциям, поэтому появляется высокий риск получения травмы. Чтобы этого не произошло, рекомендуется установить прочные высокие перила и ограждение, а также не стоит передвигаться по конструкции на большой скорости.

    Особенности поворотных моделей

    Такие конструкции считаются разновидностью спиралевидных лестниц. Они могут полностью состоять из забежных ступенек или частично. Есть такие модификации поворотных моделей:

    • четверть оборотная модель;
    • полуоборотная модель;
    • криволинейная модель;
    • изогнутая модель.

    Деревянная поворотная конструкция предполагает закрепление всей системы к несущей стене, а перила монтируются с наружной стороны. Иногда в особняках можно увидеть лестницы, которые и вовсе не закреплены к стене. С точки зрения дизайнеров, конструкция выглядит довольно-таки необычно и привлекательно, но усложняется удобство перемещения, поскольку отсутствуют перила.

    Правила установки конструкции

    Монтаж такой конструкции заключается в следующем:

    1. Изначально производится точный расчет с тем учетом, чтобы лестница соответствовала нормам безопасности.
    2. Затем следует выбор точки расположения лестницы. Выполняется установка нижнего опорного фланца.
    3. Самая первая ступенька должна быть монтирована к полу и устанавливаться во фланец.
    4. Стержень должен стоять строго по вертикали. Для этого следует воспользоваться уровнем.
    5. На основную опору прикрепляются втулки. А ступеньки монтируются согласно рекомендациям производителя. К работе желательно привлечь помощника, а еще лучше — друга, разбирающегося в этой сфере.
    6. Спиралевидная лестница должна быть зафиксирована вдоль несущей стены и с помощью последней ступеньки прикреплена к полу второго этажа.
    7. В самом верху окончательно фиксируется главная стойка.
    8. Затем производится установка перил с защитной решеткой.
    9. На ступени накладывается деревянный массив или другой декоративный материал.

    Тонкости в работе

    Для того чтобы сделать винтовую лестницу следует во время работы следует учитывать:

    1. Покупая сборные конструкции, производитель всегда вкладывает инструкцию по монтажу. Поэтому важно соблюдать предложенные рекомендации.
    2. Чтобы точно определить место будущего основного стержня, рекомендуется взять два шнура и прикрепить их к полу и потолку перпендикулярно друг другу. Можно обойтись отвесом. Один человек должен держать шнур над точкой вверху, а сам отвес укажет на расположение нижней точки. Далее при помощи карандаша нужно сделать отметку. Рулеткой измеряется диаметр опоры, и к полученной точке прибавляется половина диаметра, например, если сечение 10 см, то от точки отступается 5 см и делается отметка. Это нужно, чтобы видеть соприкосновение наружной части стойки с точкой. Такая процедура выполняется и в верхней части опоры.
    3. Предпочтительнее применять трубы с диаметром не менее 10 см и с толщиной стенок 5 мм.
    4. Чтобы спиралевидная конструкция не пробила основание пола, рекомендуется изготовить бетонную подушку — небольшой квадрат. С помощью анкеров производится дополнительное закрепление.
    5. Фиксирование ступеней должно выполняться с узкой части. Для дерева используются саморезы, а для металла — ручная дуговая сварка. Зачастую для таких конструкций применяют металл, потому что он долговечен и обеспечивает прочность. А потом осуществляется обшивка сооружения декоративными материалами.
    6. Если будет производиться сборка самодельной модели, а не заводской, то на стержне следует расчертить места будущих ступенек. Это преимущество не позволить допустить перекоса. Вообще в каждом деле желательно намечать вспомогательные отметки.

    Сборную спиралевидную лестницу можно комбинировать с разными материалами, например, с металлом, деревом, камнем и другими декорациями. Но конструкция, сделанная из дерева, считается наиболее эстетичной и за все время не утратила своей популярности.

    Источник: http://tokar.guru/metallicheskie-izdeliya/vintovaya-lestnica-svoimi-rukami.html

    Винтовая лестница своими руками из дерева: видео

    Винтовая лестница является великолепным решением при дефиците пространства. Кроме того, она ещё довольно эстетична и вносит свой шарм в дизайн любого помещения. В сравнении со складной чердачной лестницей она более удобна в использовании. При строительстве может понадобиться гораздо меньше материалов, чем для изготовления прямой маршевой лестницы. Времени на монтаж также уйдет совсем немного.

    Однако, устанавливая винтовую лестницу в помещении, вы должны помнить, что по ней будет сложно переносить крупногабаритные грузы и мебель. А в случае неправильно проведенного расчёта марша и ступенек передвигаться по такой лестнице будет крайне некомфортно. Также самостоятельно построить изящную лестницу винтовой формы можно, только обладая достаточными профессиональными навыками.

    Но если вы всё же остановились на этом типе конструкции и решили изготовить деревянную винтовую лестницу своими руками, то наша статья вам в этом поможет.

    Как выбрать форму винтовой лестницы?

    В первую очередь обратите внимание, что выбранная форма и размер лестницы будет напрямую определять степень комфорта и безопасности при эксплуатации. Если вы хотите установить узкую винтовую лестницу, в этом случае лучше сделать ее без подступенков. Это даст возможность наступать на ступеньку полностью всей ступней.

    Великолепным вариантом является винтовая лестница на тетивах или косоурах. В этом случае ступени крепятся на вертикальный боковой элемент. Для особой прочности вторая часть ступени ещё дополнительно прикрепляется к стене.

    Вы также можете выбрать винтовую лестницу на больцах. Смысл этой конструкции в том, что перила и ступеньки скрепляются между собой больцами. В результате этого вы получаете достаточно жесткий каркас, который сам по себе становится несущим элементом. Такие винтовые лестницы смотрятся очень воздушно и красиво, а также при их эксплуатации отсутствует скрип.

    Расчёт винтовой лестницы

    Итак, при расчете винтовой лестницы следует учитывать несколько параметров:

    • Комфортная высота подступенков винтовой конструкции не такая, как в маршевой. Чем меньшую высоту вы выбираете, тем уже будет ступень посередине.
    • При расчете количества ступеней нужно брать во внимание высоту витка, которая, как правило, равна 2 м.
    • Минимальный пролет винтовой лестницы равен 0,9 м.

    В качестве примера мы предлагаем вам расчет винтовой лестницы с опорой на центральный столб 20 см в диаметре. Ширина ступени равна 0,9 м.

    Таким образом, общий диаметр конструкции будет равен 0,9 Х 2 + 20 см = 2 м .

    Подступенки нашей лестницы будут высотой 21 см . Примем высоту всей конструкции, равной 2,9 м .

    Теперь рассчитаем, сколько ступеней будет иметь наша винтовая лестница:

    2,9 м : 0,21 м = 13,8

    Округляем это число и получаем 14 .

    Обратите внимание, что первую или последнюю ступень нужно будет выполнить высотой 17 см . Это необходимо, чтобы верхняя площадка оказалось вровень с уровнем напольного покрытия.

    Чтобы по винтовой лестнице было комфортно спускаться, глубина ступеней посередине должна быть не менее 0,2 м .

    Начертим окружность и разделим ее на сектора с нужной шириной, к примеру, 0,22 м . Таким образом, мы получим необходимое количество ступеней для одного витка.

    Также при расчетах вы можете использовать специальную формулу, которая поможет вам определить глубину ступеней при конкретной ширине конструкции и в зависимости от угла каждой проступи.

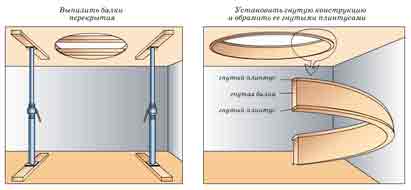

    Как сделать проем в потолочном перекрытии?

    Если планируется устанавливать в здании винтовые лестницы из дерева, то проем в перекрытии лучше подготовить заранее, на этапе строительства дома. Однако бывает и так, что этот момент был упущен. Тогда, если имеется деревянный потолок, можно просто пропилить проём непосредственно при установке лестничной конструкции.

    Если проем будет круглым, то начертите его схематично она полу на нижнем этаже, после чего перенесите на плоскость потолка.

    Проем следует облицевать с использованием балки, имеющей форму окружности и сделанной из шпона. Отрезки балки изгибаются при помощи стального кружала. Для крайних из них используются цельные отрезки материала. Промежуточные слои можно составлять из более коротких кусочков.

    Установите балку в окружности проёма винтовой лестницы, закрепите ее при помощи угловых накладок. Декорируйте плинтусом.

    Монтаж винтовой лестницы своими руками

    Мы расскажем вам о монтаже винтовой лестницы, состоящей из железной трубы в центре и деревянных ступеней. В качестве материала для поручней вы также можете использовать массив дерева, а ограждения могут быть деревянными либо стальными. Центральную стойку тоже можно сделать из древесины.

    Для изготовления ступеней отлично подойдет дуб, клен, бук или другие твердые породы дерева. Вы можете просто приобрести заготовки проступей в специализированных магазинах или сделать их самостоятельно. Для этого распилите прямоугольные доски на 2 части по диагонали. Таким образом, вы получите пару проступей. Далее нужно будет только обработать их края, слегка закруглить их и покрыть лако-красочными материалами.

    Изготавливаем тетиву

    Для того чтобы изготовить тетиву, необходимо вымачивать в очень горячей воде деревянную заготовку. Она должна размягчиться полностью. Затем нужно придать ей необходимую форму и оставить в таком положении до полного высыхания.

    Сборка винтовой лестницы

    Сборку лестницы винтовой деревянной следует начинать с монтажа центральной стойки. Это достаточно несложный процесс. В качестве центрального столба вы можете использовать металлическую трубу, диаметр которой будет не менее 5 см. На неё нужно будет нанизывать проступи, надевая специальную гильзу после каждой из них.

    Далее ступени разворачиваем веером, закрепляя их специальными кронштейнами с внешнего края. Затем осуществляем монтаж перил.

    Установка и монтаж перил

    Вам потребуется два типа деревянных балясин. Стойки больших размеров нужно будет монтировать на углах. Мелкие балясины устанавливаются на каждой проступи.

    Каждая балясина крепится на шкант. Это гвоздь из дерева, имеющий цилиндрическую форму. Шканты сажаем на клей.

    Верх каждой промежуточной балясины необходимо срезать под углом, равным общему углу наклона лестницы.

    Источник: http://gidlestnic.ru/vidy-i-tipy-lestnits/derev-vintovaya-lestnica

    Винтовые лестницы: варианты конструкций, особенности сборки и установки

    1. Виды и элементы
    2. Плюсы и минусы
    3. Материалы
    4. Выбор формы
    5. Проектирование
    6. Изготовление
    7. Монтаж: порядок и нюансы
    8. Рекомендации
    9. Красивые примеры

    В домах и квартирах более одного этажа никак не обойтись без лестницы. Но бывает, что свободной площади очень мало, а наверх взбираться очень надо. В этом случае может помочь простая, но устойчивая винтовая лестница. Некоторые модели обыгрываются современными дизайнерами так, что они становятся не только удобным подъемником, но также и прекрасным дополнением к интерьеру и вместительным хранилищем для полезных и важных мелочей.

    Виды и элементы

    Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

    Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

    • Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
    • Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.

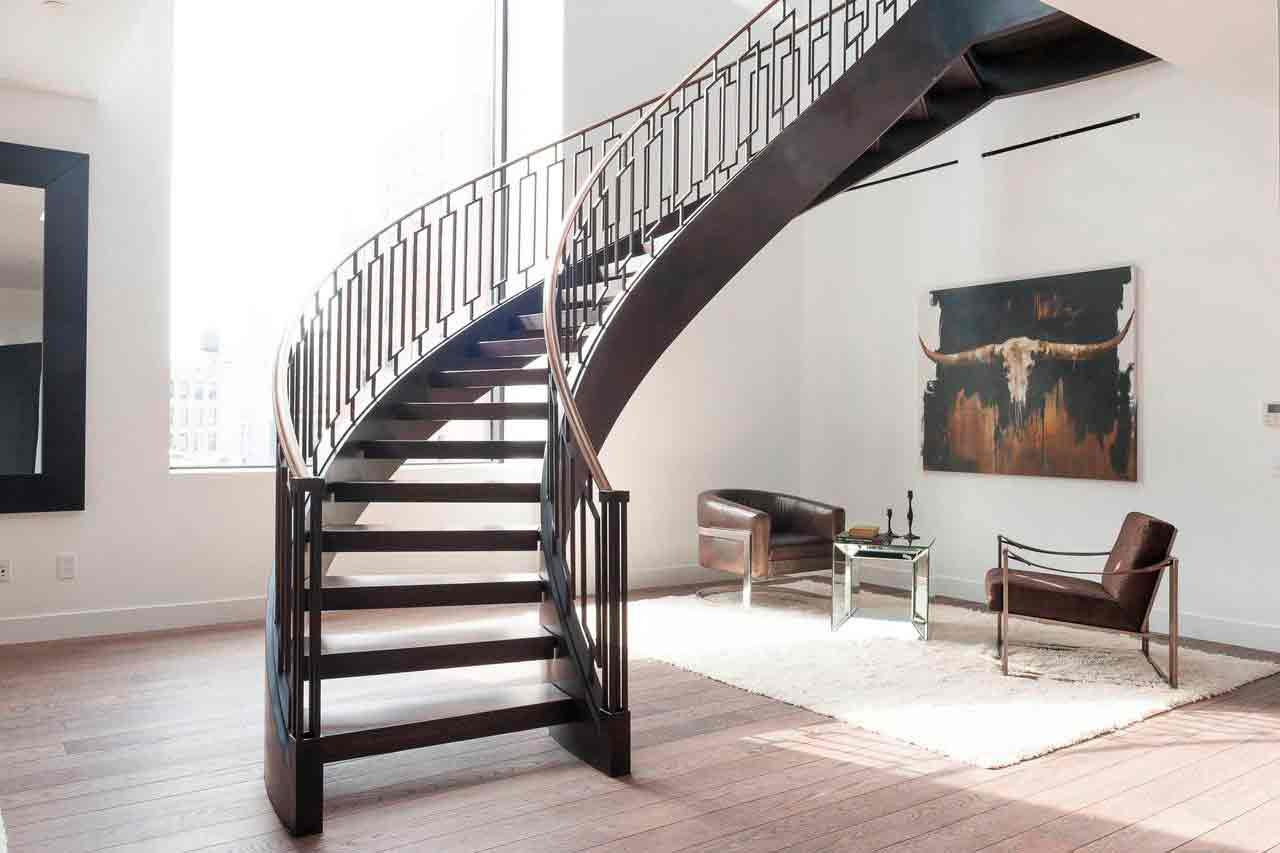

    • Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
    • Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

    Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

    Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

    Она может быть травмоопасной и неудобной.

    Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

    • ступени;
    • верхняя площадка;
    • столб для установки перил;
    • непосредственно перила;
    • центровой столб – ось конструкции;
    • стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
    • ограждение второго этажа.

    Основные моменты сборки обозначены четырьмя узлами.

    Мини-схема по наборной комплектации винтовых лестниц выглядит так:

    • узел А – крепление осевой трубы к перилам второго этажа;
    • узел Б – центровая труба соединяется с консолью ступени;
    • узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
    • узел Г – объединение нижнего опорного центра с основной трубой.

    Плюсы и минусы

    Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

    Положительные утверждения в пользу витиеватой конструкции на второй этаж:

    • винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
    • витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
    • низкая стоимость относительно стандартных маршевых конструкций;
    • часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

    Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

    • По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
    • Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

    В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

    Попробуем разобраться в материалах, из которых изготавливаются винтовые лестницы.

    Материалы

    Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

    • Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.
    • Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.

    • Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.
    • Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
    • Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

    Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

    Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

    Для помпезно-гротескных помещений уникальным решением станут громоздкие конструкции из бетона или камня.

    Выбор формы

    Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

    Несмотря на то что форма уже предопределена, она может иметь разные вариации:

    • спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;
    • прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
    • лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

    Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

    Если у вас еще не вырезан потолочный проем под винтовую конструкцию, задумайтесь, всем ли членам семьи будет удобно подниматься на второй этаж, в котором будет вырезана круглая дыра относительно небольшого диаметра.

    Проектирование

    На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

    Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

    • ступени – ширина, длина и расстояние между ними;
    • ось – толщина стен и диаметр столба;
    • подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
    • виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

    Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

    Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

    Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

    Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

    Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

    Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

    Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

    Когда все замеры выполнены, схемы начерчены, а материал и форма выбраны, можно приступать непосредственно к изготовлению винтовой лестницы.

    Изготовление

    Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением.

    В качестве основного стержня винтовой лестницы могут быть использованы:

    • металлические трубы;
    • бетонные и кирпичные столбы;
    • деревянные опоры.

    Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

    К дереву же они крепятся гораздо проще и более разнообразными способами.

    Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

    Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

    • обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
    • деревянные доски должны быть идеально ровными, сухими и обработанными;
    • использовать в качестве исходного материала склеенные бруски.

    Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель. Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам. Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

    Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

    Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

    После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

    Стоит заметить, что балясины и перила – это самый последний этап в производстве и монтаже винтовой лестницы своими руками.

    Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

    Монтаж: порядок и нюансы

    Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы. И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу.

    1. Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
    2. Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
    3. Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
    4. Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
    5. Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
    6. Следующим этапом происходит установка балясин и перил.

    Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

    Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей. При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно.

    Чтобы ваша винтовая лестница стала не только красивым достоянием интерьера, но и незаменимой безопасной помощницей, обратите внимание на самые распространенные советы и рекомендации специалистов.

    Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

    Рекомендации

    Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

    • Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста.
    • При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.

    • Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения. Тогда у вас получится долговечное качественное покрытие.
    • Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма.
    • Материалы для изготовления лестницы должны быть качественными, прочными и долговечными. При подборе пристально присмотритесь ко всем составляющим и комплектующим.

    • Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
    • Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.

    • Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
    • В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.

    • В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
    • Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

    Постоянный уход и присмотр за серпантинной домашней конструкцией обеспечит ее долговечную эксплуатацию на высшем уровне.

    Красивые примеры

    Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

    Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

    Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

    Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

    Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

    Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

    Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

    Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

    Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

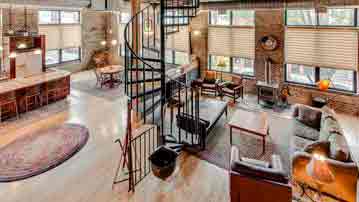

    Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

    Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

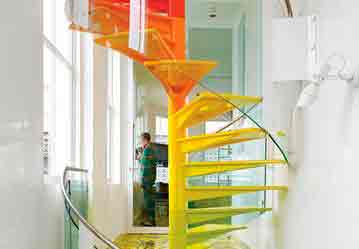

    Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

    Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

    Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

    Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

    Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

    Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

    Подробнее о винтовых лестницах вы узнаете из следующего видео.

    Источник: http://stroy-podskazka.ru/lestnica/vintovaya/

    Как сделать винтовую лестницу своими руками — расчет, изготовление и монтаж

    Винтовая лестница на второй этаж — одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

    Устройство и расчет винтовой лестницы

    Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

    Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

    Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

    Чертежи и размеры лестничных маршей

    • Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (hп);
    • Н1 – расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

    Важно: Н1 не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

    Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

    • R – внешний радиус лестничного марша;
    • R1 – радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;
    • r – радиус внутренней опоры;
    • ω — угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

    Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

    Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

    Н = 3 м, R = 1,2 м, ω = 360°;

    Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

    n = H / h, 3000 / 180 = 16,7

    Округлив значение в большую сторону, мы получим ответ — 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

    Длина лестницы (Lо) по основной линии подъема рассчитывается следующим образом:

    Lо = 4/3πR, подставив в формулу значение R = 1,2м, получаем

    Lо = 4/3 * 3,14 * 1,2 = 5 м

    Далее разделив Lо на количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

    h1 = L / n = 5 / 17 = 0,29 м = 29 см

    Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

    Форма ступеней

    Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле — внешняя длина лестницы, деленная на количество ступеней.

    Lв = 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

    h1внеш = 7,536 / 17 = 0,44 м = 44 см

    Получилось, что глубина проступи у внешнего края равна 440мм.

    Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

    Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

    Вычисление расстояния до перекрытия

    Поднимаясь на каждую ступень, мы приближаемся к перекрытию на высоту подступенка (h). В нашем случае это 18 см . Преодолев 4 ступени, мы поднимемся на 72 см. Если принять толщину перекрытия (hп) за 20 см, то для четвертой ступени:

    Н1 = H — 4h — hп = 300 – 72 – 20 = 208 см

    Это вполне допустимо, так как данный параметр должен быть не менее 2м.

    При подъеме же на пятую ступень, потеря высоты составит уже 90 см и Н1 = 190 см, при таком значении высокий человек может удариться головой.

    Исходя из этого, длина площадки верхнего этажа по средней линии в нашем случае не должна превышать глубины четырех проступей, то есть 1,16 м.

    Более наглядно это видно на рисунке, на котором изображена круглая лестница, вид сверху. Белым цветом выделена площадка. Пунктиром – ступеньки, которые находятся под ней. Начало лестничного марша совпадает с точкой выхода. Подъем происходит против часовой стрелки.

    Данные расчеты носят приблизительный характер и не учитывают толщину материала, из которого будут изготавливаться комплектующие для винтовых лестниц, например, обшивка ступеней и некоторые другие нюансы, которые обязательно надо брать во внимание.

    Как сделать проем в перекрытии потолка

    Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

    Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

    Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

    Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.

    По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

    Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

    Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

    Оформление проема будет выполнено более качественно, если слои изготавливать по одному, затем просушивать, проклеивать и вставлять в следующий слой.

    Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

    Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

    Пошаговая инструкция по изготовлению лестницы на второй этаж

    Изготовление винтовых лестниц начинается с выбора материалов для несущих элементов, комплектующих и обшивки. В качестве центральной стойки можно использовать либо железную трубу, либо прочную деревянную балку большого диаметра. Ступени и поручни, как правило, выполняют из массива, перила и ограждения из нержавеющей стали или опять же из древесины.

    Ступени из дерева

    Деревянные ступени, как правило, изготавливаются из дуба, бука, клена и прочих твердых пород. Как вариант, можно купить готовые ступени для лестницы или использовать самодельные, обрезав доски до нужных размеров своими руками.

    Например, прямоугольную доску можно распилить по диагонали и получить 2 трапециевидные проступи. Затем необходимо закруглить им края, обработать кромки и покрыть лаком в 3 слоя — ступени готовы.

    Установка балясин

    Вырезать балясины своими руками можно из металлических прутьев или деревянных стержней. При изготовлении стоек некоторые нужно сделать несколько большего размера. Они пойдут на первую и последнюю ступени и на края площадки. Это усилит прочность всей конструкции и придаст лестнице законченный внешний вид.

    Резные балясины можно попробовать сделать своими руками. Для этого нужен токарный станок. А для того, чтобы просверлить ровные отверстия в торцах стоек, сойдет обычная дрель. Приспособьте ее, примерно, как на фото:

    Ровные отверстия очень важны, ведь именно они обеспечивают строго вертикальное положение балясин.

    Монтаж перил

    Для изготовления перил понадобятся деревянные балясины двух видов: крупные стойки, которые устанавливаются на углах, и мелкие — для каждой ступени.

    1. На верхушке мелких балясин отмечаем угол, равный углу наклона лестничного марша и отрезаем его. Позже на эту поверхность будет устанавливаться поручень.
    2. На другом конце балясины из дерева сверлим отверстие для шканта.

    Шкант — деревянный гвоздь цилиндрической формы, предназначенный для соединения элементов конструкции.

    Важно: саморезы должны войти в дерево заподлицо, так, чтобы нельзя было поранить руки.

    Изготовление тетивы

    Чтобы согнуть тетиву для лестницы, заготовку из дерева вымачиваем в кипятке до полного размягчения, после этого выгибаем её в нужных местах, закрепляем в изогнутом положении и оставляем сохнуть.

    Есть и более современный способ – склеивание множества тонких ламелей между собой. Винтовая лестница на тетиве, изготовленной подобным образом, может принимать самые крутые формы.

    Сборка и установка конструкции

    Металлическая винтовая лестница проста в изготовлении и отлично впишется в интерьер загородного дома или дачи. Самой популярной является конструкция с консольной опорой ступеней на обсадную трубу. На данном примере мы и покажем как своими руками сооружается лестница с поворотными ступенями.

    Монтаж винтовой лестницы начинается с установки центральной стойки, которая представляет собой толстостенную стальную трубу, диаметром не меньше 5 см. Закрепив металлическую опору, на нее нанизываются ступени. После каждой ступени одевается гильза.

    Затем ступеньки разворачиваются как веер. При этом необходимо очень точно рассчитать, где находится начало и конец лестницы. После того, как марш готов, каждая ступень соединяется с помощью опорных кронштейнов, которые устанавливаются рядом с внешним краем. В последнюю очередь собираются перила — монтируются стойки (балясины) ограждения и поручни.

    Таким образом у нас получилась компактная винтовая лестница. Если же изделие имеет служебное или техническое назначение, то можно сделать ступени чуть уже, и на этом сэкономить еще немного места. Например, на даче, такие деревянные конструкции могут быть использованы для подъема на чердак, вместо традиционных складных.

    Видео: монтаж винтовой лестницы Юта

    Другие технологии установки (с фото)

    Если планируется расположить изделие возле стены, то лучше подойдет винтовая конструкция, у которой форма ступеней изменяется от прямоугольной до трапециевидной, в зависимости от части марша, — квадратная винтовая лестница.

    Также существуют виды винтовых лестниц без центральной опоры. В таком случае ступени с одной стороны соединяются больцами, а с другой монтируются прямо в стену или скрепляются косоуром, тетивой. Построить эту конструкцию гораздо сложнее. Зато внешний вид она имеют просто потрясающий.

    Фотогалерея: варианты дизайна лестниц в интерьере

    Винтовые лестницы в интерьере дома или дачи прекрасно дополняют общую дизайнерскую композицию. За счет необычной конструкции изделие придает помещению изысканности.

    Это не только система коммуникаций между этажами, но и еще один способ воплотить свой творческий потенциал.

    Источник: http://lestnitsy-perila.ru/vnutrennie/kak-sdelat-vintovuyu-lestnitsu-svoimi-rukami-raschet-izgotovlenie-i-montazh.html

    Смотрите также:
    02.05.2020

    Шумоизоляция стен: как и чем можно сделать своими руками звукоизоляцию в квартире Посторонние звуки — постоянные спутники жителей панельных домов. Сквозь стены доносятся разговоры в смежных помещениях, гул от работающей бытовой техники или электроинструментов, хлопки...

    02.05.2020

    Барельеф из шпаклевки – технология, материалы и инструкция Барельеф – это декоративное панно, выступающее над основной плоскостью не более чем на половину полного объема. Издавна рельефные изображения украшали фронтоны и стены греческих храмов и римских дворцов. В...

    02.05.2020

    Укладка ламината Ламинат - одно из наиболее популярных на российском рынке напольных покрытий. И это вполне логично и оправданно, ведь он сочетает в себе красивый внешний вид, надежность, прочность, отличные эксплуатационные характеристики и доступную стоимость.

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
