Замена радиаторов отопления в квартире своими руками

Как заменить батарею чтобы монтаж выглядел эстетично и новый радиатор полностью прогревался?

Независимо от года постройки в панельных многоэтажных домах система отопления выполняется строителями всегда с вертикальными стояками из стальной трубы и подключенными к ним конвекторами, стальными панельными или чугунными радиаторами, очень редко биметаллическими. При выполнении ремонтных работ в квартире жильцы как правило меняют отопительные приборы от строителей на приобретенные своими силами. И если выбор падает на биметаллические радиаторы, существует одна проблема для правильного подключения радиатора, а именно идентификация направления подачи теплоносителя. Потому как если неправильно определить направление подачи и подключить биметаллический радиатор как обычно сбоку, а подача окажется снизу, то радиатор просто не будет работать, либо будет работать не в полную мощность. Почему холодные батареи?

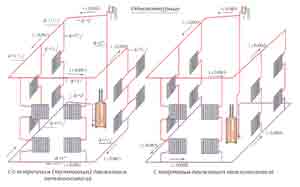

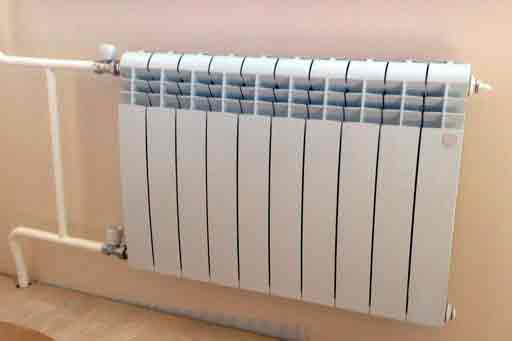

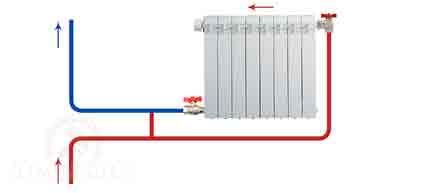

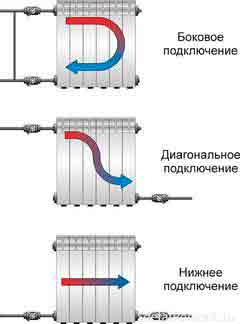

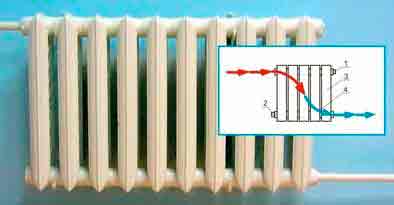

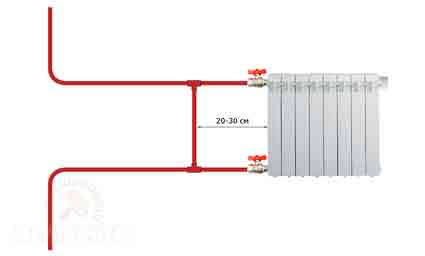

Схема подключения биметаллических радиаторов

При всем уважении к слесарям УК и их нелегкому труду, на моей личной практике встречались случаи указания направления подачи не соответствующего реальности, что в итоге приводило к неработоспособности радиаторов при включении системы отопления в начале отопительного сезона. Чтобы исключить данную ошибку есть два пути:

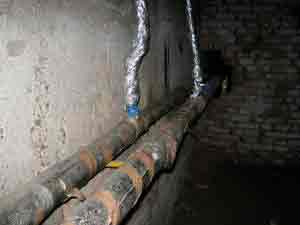

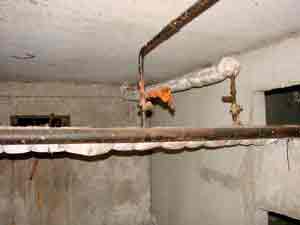

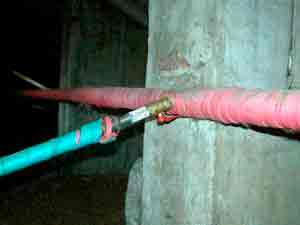

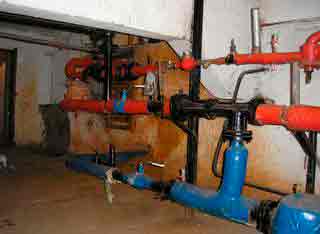

сложный и неприятный, самому лично спуститься в подвал и посмотреть как подключены конкретные стояки. С учетом состояния подвалов, понятно почему этот вариант является и сложным и неприятным.

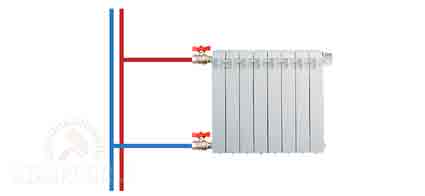

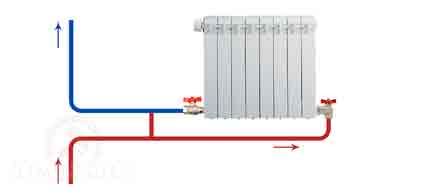

простой и универсальный, подключить биметаллический радиатор по универсальной схеме, не зависящей от направления движения теплоносителя по стояку.

Особенность данной схемы заключается в монтаже трубы большего диаметра напротив верхнего отвода, байпас остается несмещенным, подключение радиатора боковое. При монтаже по данной схеме работает принцип закона Бернулли. В трубе большего диаметра создается повышенное давление, создаеющее ток теплоносителя в подающий отвод к радиатору. Единственное ограничение при монтаже по данной схеме встречается в панельных домах 70-х годов постройки, когда стояк отопления проходит в стене, в таком случае необходимо удалить штукатурку для доступа к стояку. Такие работы, по понятным причинам, следует проводить в летний период, когда стояк отопления можно слить на несколько дней.

Видеоролик о замене радиаторов отопления по универсальной схеме (смотреть на youtube ):

Видеоролик о монтаже по универсальной схеме

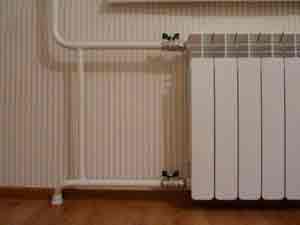

В этом ролике вы можете посмотреть как выглядит подобный монтаж, внешний вид конвекторов от строителей до начала работ и окончательный результат.

Источник: http://diy.obi.ru/articles/kak-zamenit-batareu-chtobi-montaj-viglyadel-estetichno-i-novii-radiator-polnostu-progrevalsya-21244/

Замена радиаторов отопления через ЖЭК: порядок действий. Как заменить радиаторы отопления в квартире?

Применение современных технологий при изготовлении элементов отопительной системы позволяет не только качественно обогревать помещения, но и эффективно расходовать энергоресурсы. Используемые уже более 20 лет чугунные батареи давно исчерпали свои ресурсы, в связи с этим замена радиаторов отопления в квартире в настоящее время для многих жильцов домов старой застройки становится актуальной задачей.

Время проведения работ

Любые работы, связанные с системой отопления, необходимо проводить в межотопительный период. В данном случае исключение составляют аварийные ситуации. При этом важно учитывать, что приватизированные квартиры содержатся только за счет их владельцев. То есть бесплатная замена радиаторов отопления в такой ситуации невозможна. В соответствии с многочисленными законодательными актами, собственник квартиры самостоятельно должен подготовить ее к отопительному сезону. Вы обязаны следить за исправностью отопительных приборов. А при необходимости их ремонта обратиться в эксплуатационную компанию.

Основные причины для замены

Поскольку замена радиаторов связана с системой отопления

Во всех остальных ситуациях эксплуатационная компания осуществляет только мелкий ремонт. Согласно действующим нормам, срок эксплуатации чугунных батарей составляет 15-30 лет (открытые системы отопления) и 30-40 лет (закрытые системы).

Если чугунные радиаторы видели еще ваших прабабушек, то можно смело требовать от ЖЭКа замены нагревательных приборов. Однако стоит учесть, что данный вид работ относится к категории капитального ремонта. И когда его будут делать, не знает даже сама эксплуатационная организация.

Замена радиаторов через ЖЭК

Итак, замена радиаторов отопления через ЖЭК начинается, как правило, с подачи заявления. Далеко не секрет, что общение с такими организациями требует безграничного терпения. Поэтому стоит подготовить заявление в двух экземплярах. На вашем экземпляре ответственное лицо эксплуатационной организации должно сделать отметку о принятии. Необходимо проследить, чтобы стоял входящий номер, дата и разборчивая подпись лица, которое приняло ваше заявление. Все это понадобится вам для дальнейших разборок с этой организацией. А они будут обязательно, если вы решительно настроены.

Также вы можете напомнить ЖЭКу о том, что если прорвет батарею, то возмещение материального ущерба в таком случае будет возложено на обслуживающую компанию. В общем, стоит приготовиться к длительной борьбе. Далеко не все хотят связываться с ЖЭКом. Однако чтобы ваше общение не сводилось исключительно к оплате услуг, нужно знать свои права, хотя бы поверхностно.

Выбор нагревательных приборов

Независимо от того

  • Количество отопительных приборов – одна секция должна приходиться на 2 м 2 и дополнительно еще одна секция на всю площадь помещения.
  • Количество тепла, необходимое для обогрева помещения – на 1 м 3 в кирпичном доме должно приходиться 34 Вт тепловой энергии, в панельном – 41 Вт, в новостройке – 20 Вт. На основе этого определяется требуемое количество тепла для помещения.

Какие радиаторы лучше

На сегодняшний день широким спросом пользуются стальные и чугунные радиаторы. Они прекрасно подходят для центрального отопления многоэтажных домов. Материал имеет высокую теплоотдачу, устойчив к перепадам температуры и давления, а также агрессивной среде. При этом замена радиаторов отопления на газосварке позволит надежно соединить металлические элементы системы. Однако в плане эстетичности внешнего вида данный вариант немного сомнителен.

Относительно недавно на рынке появились биметаллические радиаторы. Они уже успели завоевать признание потребителей. Радиаторы по своим характеристикам практически не отличаются от монометаллических нагревательных приборов, однако по внешнему виду превосходят их.

С чего начать

Перед тем как заменить радиаторы отопления в квартире, важно знать следующее: по законодательству, дополнительная установка нагревательных приборов должна обязательно согласовываться с администрацией эксплуатационной организации. Так как отопительная система рассчитывается индивидуально для каждого дома (количество подключенных устройств, температура и объем теплоносителя, номинальная мощность и т.д.). При несогласовании работ возможно снижение в целом качества обогрева.

Если замена радиаторов отопления через ЖЭК – это не ваш вариант, то для разрешения вам потребуется представить на рассмотрение следующие документы:

  • Заявление, к нему необходимо прикрепить технический паспорт на квартиру, также потребуется свидетельство на право собственности.
  • Тепловой расчет новых отопительных элементов.
  • Сертификаты соответствия на все комплектующие (запорная арматура, трубы, фитинги, радиаторы и т.д.).

На рассмотрение документов и выдачу разрешения может потребоваться 2 месяца. Также понадобится дополнительно написать заявление о необходимости слива из трубопроводов и отключения стояка. После того как будет произведена замена радиаторов отопления, нужно будет написать заявление о проведении технической экспертизы.

Замена нагревательных приборов

Замена отопительных приборов состоит из нескольких основных этапов:

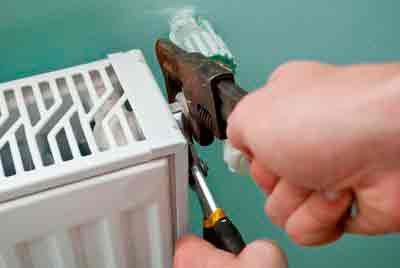

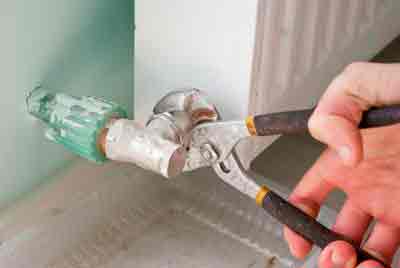

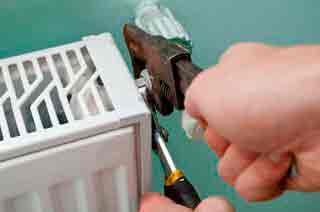

  1. Демонтаж старого радиатора. Для этого необходимо раскрутить резьбовое соединение или же разрезать сварку при помощи болгарки. В любом случае работы рекомендуется выполнять аккуратно.

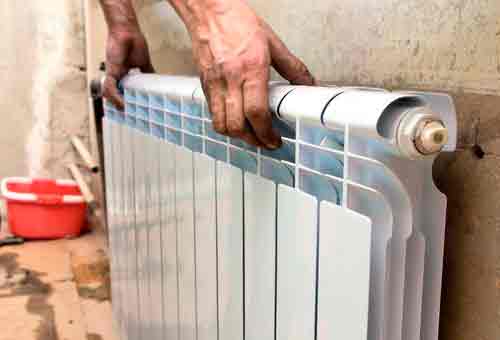

  2. Далее выполняется подгонка и навес нового отопительного прибора. Важно правильно выверить вертикаль и горизонталь, исключить возможные перекосы и другие дефекты. Чтобы правильно заменить радиаторы отопл

Запуск отопительной системы

Чтобы при опрессовке избежать разрыва нагревательного прибора и гидроудара, необходимо закрыть клапан спуска воздуха и всю запорную арматуру. Дождаться, когда теплоноситель заполнит систему, а трубопроводы станут горячими. После чего следует медленно открыть запорную арматуру, осторожно открутить головку воздушного клапана и держать ее открытой до тех пор, пока не появится вода. Это означает, что радиатор полностью наполнился водой, и в нем отсутствует воздушная пробка. Как только появится вода, клапан нужно будет закрыть.

Источник: http://fb.ru/article/166532/zamena-radiatorov-otopleniya-cherez-jek-poryadok-deystviy-kak-zamenit-radiatoryi-otopleniya-v-kvartire

Замена радиаторов отопления от А до Я

Во время ремонта или при необходимости плановой замены важно установить качественные радиаторы, чтобы ничего не могло испортить проживание в квартире. Попробуем сориентироваться в выборе оборудования и материалов.

Замена отопительных радиаторов

Радиатор – отопительный прибор с каналами, по которым проходит теплоноситель. Причин замены радиатора много: сгнили от старости, мелкими струями пропускают воду. Такие проблемы могут возникнуть от механического воздействия (удара). Не дают ожидаемой теплоты, не выдерживают давления – виной минеральные отложения на внутренних стенках самих радиаторов. Это может привести к уменьшению просвета в радиаторе.

Замена радиаторов отопления в квартире производится чаще, чем в частных домах. В частных домах хозяин может самостоятельно регулировать подачу. В квартирах этого сделать нельзя, поэтому приходится мириться с тем, что есть, или устанавливать конвектор. Также продаже есть термостаты, которые можно устанавливать в квартирах и регулировать тепло самостоятельно.

При внеплановой замене радиаторов цена на демонтаж и установку возрастает. Самый удачный период для замены радиаторов – это межсезонье. Система, как правило, находится в пассивном состоянии, и разрешение на замену получить будет куда проще.

  1. Панельные. Подобные радиаторы осуществляют нагрев быстрее, нежели иные разновидности батарей. Подключение нижнее или боковое. Батарея изготовлена из катаной стали.
  2. Колончатые. Батареи из двух коллекторов, связанных между собой трубчатыми колонками. Материалом для изготовления таких радиаторов служат алюминий и сталь.
  3. Секционные батареи. Состоят из двух и более полых секций. Секций на радиаторе можно сделать неограниченное количество, их численность зависит от площади помещения. Также нужно учесть массу всей конструкции, чтобы крепления выдержали всю нагрузку. Батареи могут быть из чугуна, стали, алюминия и биметалла.

Неважно, будет ли замена радиаторов отопления производиться самостоятельно или же будут наниматься рабочие, всегда следует выбирать лучшее оборудование. На что важно обратить внимание?

Радиаторы могут быть недорогими, с низкой теплоотдачей, но должны быть обязательно прочными.

В паспорте оборудования указывают испытательное и рабочее давление. Следует обращать внимание на рабочие данные, в случаях форс-мажора останется запас испытательного давления. Почему так важно давление? При подаче тепла на 9 этаж давление – 6 атмосфер, а при подаче на 23 этаж – 15 атмосфер. Такое давление выдержат не все типы радиаторов, изготовленные из алюминия здесь отпадают сразу. В частном секторе будет разумно установить алюминиевые батареи, так как для подачи теплоносителя не требуется высокое давление. В девятиэтажных домах в основном используют чугунные батареи. Они с легкостью выдерживают рабочее давление в 9 атмосфер. Если подача давления выше, то в этом случае нужно установить радиаторы из стали высокого качества либо биметалла.

Коррозийная устойчивость – очень важный фактор при выборе оборудования. К батареям, которые почти не подвластны коррозии, относятся чугунные. Самыми слабыми по этому критерию считаются алюминиевые батареи. Если выбор остановился на алюминиевых радиаторах, то будьте готовы к тому, что нужно заливать антикоррозийные средства.

Чаще всего причиной замены является низкая теплоотдача. Поэтому при выборе радиатора этот показатель играет важную роль. В документах при покупке указывают мощность одной секции. Чтобы посчитать, сколько нужно секций для комнаты, помните, что на 1 м 2 требуется мощность 80–120 ватт.

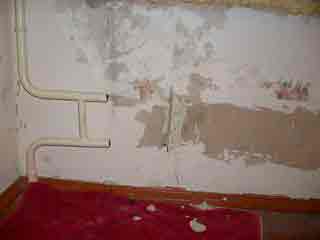

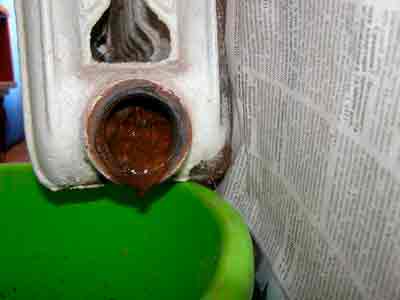

Демонтаж старого оборудования

Срез радиаторов лучше проводить по такой схеме: договориться с соседями сверху и снизу о замене труб. Это облегчит работу, и соседи получат отрезок нового трубопровода. Если договориться не получится, то придется демонтировать стояк, проведя обрезку трубы в районе пола и под потолком только в собственной квартире. Трубы в этом случае нужно использовать алюминиевые пропиленовые.

Подключение батарей можно выполнить из таких материалов, как металлопластик, полипропилен или металлической сваркой на сгонах. Металлопластик используют чаще всего. Монтаж проходит легче и занимает меньше времени. Срок службы дольше. Перед срезом радиаторов отопления нужно в первую очередь перекрыть воду в системе. Затем, используя насос, откачать оставшуюся жидкость и только после этого перекрыть воду у своего радиатора. Приблизительно рассчитав количество воды в радиаторе, подготовьте емкость для ее слива.

Снятие необходимых замеров:

  1. Снимите и запишите диаметры входных и выходных отверстий радиатора у проживающих снизу и сверху соседей.
  2. Определите длины трубопроводов, которые необходимы для подключения соседей выше и ниже.
  3. Рассчитайте длину трубы, которая необходима в вашей квартире.
  4. Также нужно учесть длину трубы, которая проходит сквозь перекрытия. Эта труба будет такого же диаметра, что и использовалась при подключении старой батареи.

Приобретите расходные материалы. Радиаторы продаются без дополнительных деталей, поэтому их нужно докупать отдельно:

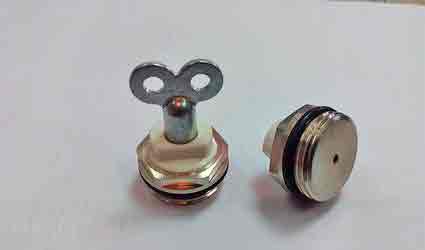

  • два типа заглушек – одну глухую и две проходные. Чтобы во время старта системы отопления спустить воздух, нужно приобрести заглушку, которая подходит к крану Маевского;
  • прокладки под все типы заглушек;
  • трубы армированные полипропиленовые;
  • кран «американка» для профилактических работ и для полного отключения;
  • полипропиленовый кран для включения;
  • концевик ППР диаметром 20 мм с аналогичной резьбой. Он потребуется при подключении к соседям.

Перед демонтажем понадобится ряд инструментов, таких как паяльник газовый и разводной ключ, дрель, болгарка, рулетка, уровень. Старые батареи при помощи сгонов присоединяются к трубопроводу, на которые наматывают муфту и прикручивают контргайку. Для начала нужно скрутить на нижней и верхней подводке резьбу контргайки. После уровнем определите места среза. Инструмент фиксируйте таким образом, чтобы на трубе осталось минимум 1 см резьбы. Уровень в этой процедуре необходим, так как от него зависит ровность установки новых радиаторов. Карандашом отметьте места срезов и срежьте батареи.

После демонтажа сделайте разметку для новых радиаторов. Зазор между полом и радиатором должен быть не меньше 10–15 см. Если батарею расположить ниже, то будет хлопотно убирать и затруднится циркуляция воздуха. Также нужно учесть расстояние от подоконника, оно не должно превышать 15 см. Теплоотдача ухудшается при сильном приближении к стене, поэтому расстояние между радиатором и стеной рекомендуют делать в пределах 3–4 см.

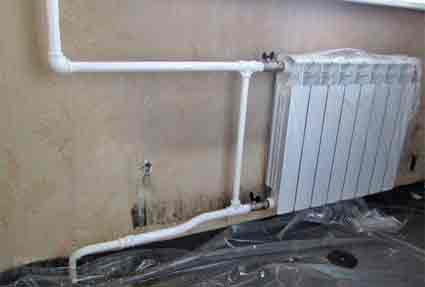

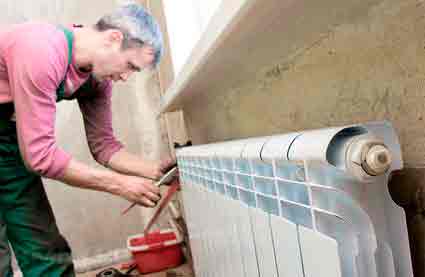

Монтаж новых радиаторов

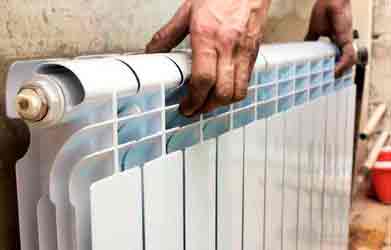

На начальном этапе нужно подготовить батарею, оснастив ее футорными гайками, а трубы шаровыми кранами. Монтаж лучше всего начинать с кранов. Уплотнительный материал намотайте на трубу. Важно получить надежное соединение. Резьбу необходимо покрасить любой краской, затем намотать по часовой стрелке паклю и обильно ее покрасить. Теперь нужно накрутить кран. Лишнюю паклю, которая не вкрутилась, снова обильно покрасить.

Во внутренние резьбы радиаторов с каждой стороны вкрутите с помощью проходных гаек футорки с обеих сторон радиаторов. Футорные гайки устанавливают в большинстве случаев на резиновые или паронитовые уплотнители. «Американки» установите на места, где будут подключаться трубы к батареям. С другой стороны внизу ставится заглушка, а вверху радиатора кран Маевского. Установку радиаторов производят при помощи кронштейнов.

При использовании уровня сделайте точную разметку для креплений. Просверлите дрелью в стене отверстия. Когда установлены все 4 кронштейна, можно подвешивать радиаторы на свое законное место. Разводным ключом зажмите гайки. Теперь можете запускать систему обогрева, наполнив стояк теплоносителем. При помощи крана Маевского не забудьте спустить воздух. Проверьте всю обогревательную систему на неявные течи.

Источник: http://remoskop.ru/zamena-radiatorov-otoplenija-kvartire.html

Замена батарей в квартире

Бывают случаи, когда наступил отопительный сезон, но в некоторых квартирах почему-то холодно. Одни жильцы квартир ходят в футболках, а другие в шерстяных носках и теплых свитерах. Причины возникновения такой ситуации может быть несколько. Но чаще всего это происходят из-за неправильной замены радиаторов отопления или установки дополнительных секций.

Чье имущество — радиаторы отопления в квартирах?

Приборы отопления — внутридомовая система отопления, включающая в себя стояки, обогревающие элементы, регулирующую и запорную арматуру, коллективные приборы учета тепловой энергии и другое оборудование, расположенное на этих сетях — являются общедомовым имуществом. Исходя из этого самостоятельно проводить замену радиаторов запрещено.

Определить относятся ли отопительные приборы к общему или личному имуществу хозяина квартиры может назначенная строительно-техническая экспертиза. Эксперт рассматривает следующие вопросы:

  1. Каким способом обслуживается более одного помещения в доме обогревающими элементами, которые расположены в квартире;
  2. Расположенные в квартире обогревающие элементы внутридомовой системы отопления, предназначены ли для обслуживания более одного помещения в данном доме.

Замена радиаторов отопления в квартире

Замена, установка или перенос инженерных сетей, электрического, санитарно-технического или другого оборудования, в соответствии со ст. 25 ЖК РФ, требует обязательного внесения изменений в технический паспорт жилого дома. Но, согласно Инструкции о проведении учета жилищного фонда в РФ № 37 от 04.08.1998 года, утверждено, что в технический паспорт жилого дома не вносятся сведения о наличии отопительных приборов и их местоположении — трубопроводы горячей и холодной воды, отопления газа, канализации и т. п. Радиаторы центрального отопления также не показываются на поэтажных планах.

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

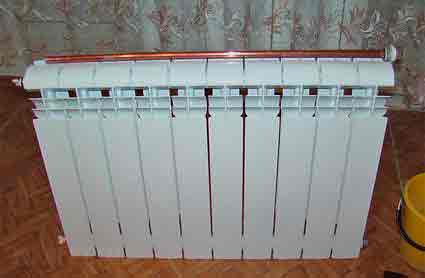

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

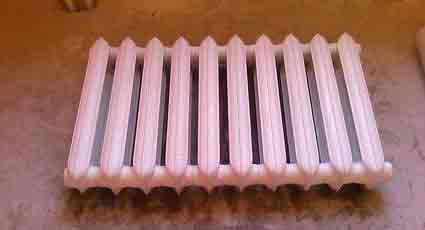

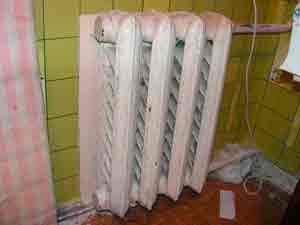

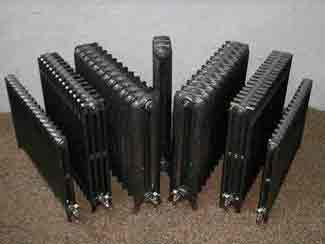

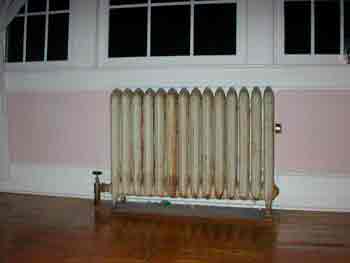

Чугунные радиаторы отличаются долговечностью. К положительным критериям относятся устойчивость к коррозии и возможным гидравлическим ударам. Основной недостаток — большая масса и ограниченность в дизайне. За дополнительную плату, конечно же, дизайнеры способны оформить радиаторы декором, соответствующем вашему интерьеру.

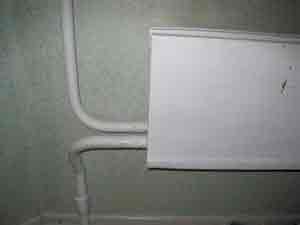

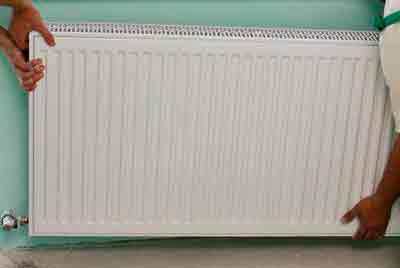

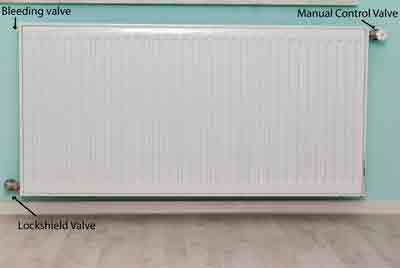

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Совет: лучше установить секции с запасом не менее 20% и каждый отопительный прибор снабдить терморегулятором. Это может быть обычный дроссель или термостатическая головка.

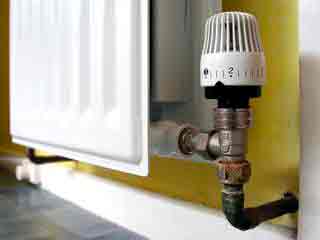

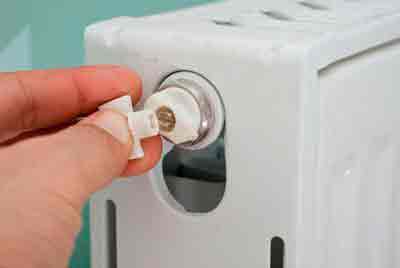

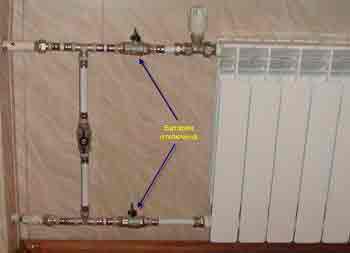

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Замена радиаторов

Замена радиаторов производится при отключенном центральном отоплении. В начале работы необходимо убедиться в отсутствии воды в системе отопления. В случае если старые кронштейны крепления не подходят к новым креплениям радиаторам — их следует заменить на новые. На новые батареи необходимо установить пробки-заглушки сверху и кран Маевского снизу. В целях герметичного соединения резьбовых соединений можно применять фум-ленту или льняное волокно. После намотки, волокно необходимо покрыть масляной краской или герметиком.

Посте того, как установили радиатор на кронштейны, нужно подключить его к системе отопления с помощью шаровых кранов. Затем стравить воздух из батарей через кран Маевского.

В заключении всей работы необходимо пригласить представителей Управляющей компании для проведения проверки герметичности соединений.

Замена радиаторов отопления в квартире сотрудниками специализированных компаний обойдется вам в 3000—4000 рублей. Монтажный комплект, включающий кран Маевского, заглушки, кронштейны и пробки для радиатора, — в 400−500 рублей.

Видео

Источник: http://teplo.guru/radiatory/ustanovka/zamena-batarei-v-kvartire.html

Как самостоятельно заменить радиаторы отопления в квартире?

В домах старше 30 лет замена батарей отопления становится просто необходимой. Когда меняются радиаторы в многоквартирном доме, лучше не оставлять изделия из чугуна, поскольку в них со временем из-за коррозийных процессов забиваются внутренние проходные отверстия. Необходима замена радиатора на более современные конструкции, к примеру, биметаллические или же на чугунные, но новые. «Сантехник Портал» расскажет, как снять старые обогреватели и заменить их на новые.

За чей счет менять батареи?

Итак, радиаторы в старых многоэтажках давно находятся в плачевном состоянии, но местные обслуживающие службы не торопятся проводить капитальный или хотя бы частичный ремонт системы отопления, заменив проблемные участки. Возникает вопрос, кто должен менять батареи отопления в приватизированной квартире?

Для ответа на этот вопросы необходимо обратиться к законодательной базе РФ и разобраться в правовых аспектах.

Правительства РФ в августе 2006 года установило (Постановление № 491) и приняло правила, которые регулируют, что входит в состав общего имущества в многоквартирном доме. Согласно 6-му пункту данного постановления, к общему имуществу относится система отопления, расположенная внутри дома, включая:

  • стояки;
  • арматура (регулирующая и запорная);
  • обогревающие элементы (радиаторы);
  • общедомовые счетчики тепловой энергии;
  • другие виды оборудования, которое является частью теплосетей.

Это значит, что по законодательству, если батареи износились или в них появилась течь, то бесплатно менять оборудование та должна организация, которая получает ежемесячные отчисления от жильцов многоквартирного дома на капремонт здания и отвечает за надлежащее содержание и обслуживание общедомового имущества.

То есть замена и установка радиаторов отопления должна производиться ТСЖ или ЖСК, в независимости от того, приватизирована ли квартира или является муниципальной собственностью. При этом с жильцов дополнительных плат взимать не должны. Ремонт изделий тоже должен быть бесплатный.

Однако управляющие организации умалчивают данную информацию от собственников квартир, вынуждая их оплачивать демонтаж, установку и даже стоимость нового отопительного прибора. Да и ждать действий от ЖКХ или управляющей организации приходится очень долго, поэтому многие жильцы осуществляют замену батарей отопления в квартире самостоятельно.

Что нужно сделать перед заменой?

Весь процесс замены отопительного оборудования можно разделить на два этапа: подготовительный и второй этап – процесс снятия и установки радиаторов отопления своими руками.

От тщательности подготовки к замене приборов, зависит быстрота процесса, что очень важно, потому что все работы проводятся, как правило, непосредственно перед тем, как наступит новый отопительный сезон, а не уже зимой.

Чтобы ускорить данный процесс, до замены батарей отопления в квартире стоит действовать по заранее подготовленному плану:

  1. Берем разрешение на замену у соответствующей организации.
  2. Лучше договориться об общей замене оборудования с соседями выше и ниже.
  3. Снимаем все необходимые размеры.
  4. Покупаем новые батареи отопления, фитинги, фурнитуру, трубы.
  5. Запасаемся необходимыми материалами и инструментом.

Перед тем, как перекрыть батарею отопления в квартире, нужно согласовать свои действия, чтобы не иметь неприятных последствий в дальнейшем:

  1. Если менять батареи на однотипные (то есть чугунные на чугунные), то нужно просто уведомить управляющую организацию о предстоящих ремонтных работах.
  2. Если менять радиаторы на другой тип, включая возможность смены конфигурации и увеличения площади нагрева, то владелец квартиры должен обратиться к платному специалисту для проведения экспертизы на предмет возможности установки нового отопительного оборудования. Замена батареи в вашей квартире не должна негативно отражаться на тепловом балансе всего дома.
  3. Если вы планируете не только поменять радиаторы, но и перенести их в другое место, то также необходимо заключение эксперта.

Если получится достичь соглашения с соседями о полной замене подводящих труб, то работы пройдут намного легче. Если же не удастся прийти к согласию с ними, то придется обрезать стояк у пола и под потолком, установив пропиленовую армированную трубу только у себя в квартире.

Если соседи согласны, то необходимо снять и записать все размеры:

  • Замерить диаметр выходного отверстия из батареи отопления соседа сверху (№1 на схеме) и диаметр входного отверстия в радиатор соседа снизу (№21 на схеме).
  • Замерить длину трубы для подсоединения у соседа сверху (№2,4 на схеме). Сумма расстояний от выхода из радиатора соседа сверху до уголка 90˚ и от уголка 90˚ до плиты перекрытия.
  • Замерить длину трубы для подключения у соседа снизу (№18,20 на схеме).
  • Замерить длину трубы в своей квартире (сумма отрезков 5,7,9,12,13,15,17). Плюс труба для прохода плит перекрытия (около 1 метра). Диаметр трубы берем тот же, каким был подключен заменяемый радиатор.

Если с соседями не получилось договориться, то все замеры снимаются только в своей квартире.

Зная все необходимые размеры, подсчитываем сколько нужно материала и закупаем новые радиаторы отопления, трубы, фурнитуру и фитинги.

Перед тем, как поменять отопительные радиаторы в квартире, необходимо запастись следующими инструментами:

  • пресс для фитингов;
  • уровень;
  • гаечные ключи;
  • перфоратор с бурами;
  • трубогиб;
  • нож;
  • молоток.

Важно! Чтобы замена батарей отопления своими руками не обернулась затоплением своего жилья и квартиры соседей снизу, не забудьте перекрыть воду.

Новые радиаторы обогрева необходимо достать из упаковки. Картон, в который они были упакованы, не выбрасывайте, а разрежьте на две части. Одну половину положите под радиатор, чтобы его не поцарапать или не нанести каких-либо еще повреждений. Вторую можно использовать в качестве защитного экрана, расположив его между старой батареей и стеной, это поможет сохранить в целости обои.

Как только все работы по подготовке завершены можно начинать замену батарей отопления.

Как поменять радиаторы отопления

Данный процесс тоже можно разделить на два этапа – снятие старого изделия и установка новой конструкции.

Чтобы упростить себе задачу по замене радиаторов в квартире, действуйте, согласно пошаговой инструкции сайта santehnikportal.ru.

Демонтаж оборудования

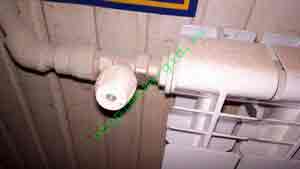

  1. Если установлен трехходовой кран, его необходимо открыть, и убедится в том, что в старых батареях нет воды. Для осуществления этой операции выкрутите винт и снимите флажок либо чуть-чуть ослабить шток. Если со штока не капает вода, винт можно откручивать дальше. При наличии жидкости, можно услышать соответствующие звуки. Закрутите винт обратно. В случае, когда все хорошо, необходимо снять верхнюю часть трехходового крана.
  2. В том случае, когда на верхней и нижней трубах стояка, которые ведут вверх и вниз от радиатора, есть лишние резьбы, вам нужно будет их отрезать. Для этого нужно открутить первую гайку на верхней трубе, таким же образом нужно поступить и с нижней. Если же какая-то гайка не откручивается, просто очистите участок с ней от краски при помощи ножа или металлической щетки.
  3. В месте снятия гайки нужно оставить ровно столько резьбы, сколько понадобится для того, без проблем установить батарею отопления. Нужно помнить, что резьбы нужно оставить ровно столько, чтобы ее хватило для закручивания фитинга. Для того чтобы установить тройник на 4-5 оборотов обычно хватает 7 витков резьбы.
  4. Старый радиатор необходимо снять с креплений. Сделать это необходимо наиболее удобным для вас методом: сперва нужно отрезать трубы, после чего при помощи трубчатого ключа открутить крепежи, либо открутите крепления и после этого отрезайте трубы.

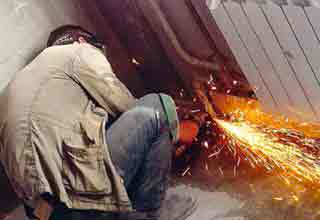

  5. Для того что обрезать трубы воспользуйтесь болгаркой. Место реза необходимо определить заранее (резьбы нижней и верхней труб). Нужно помнить о том, чтобы оставить 7 витков! Старый радиатор можно убрать, он больше не понадобится.
  6. Старые крепления снимите при помощи молотка или ключа.

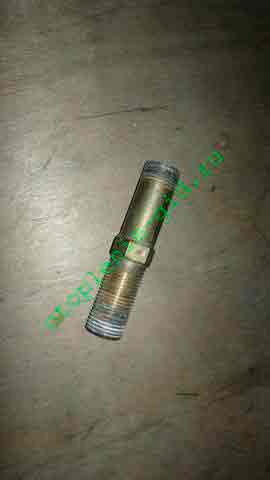

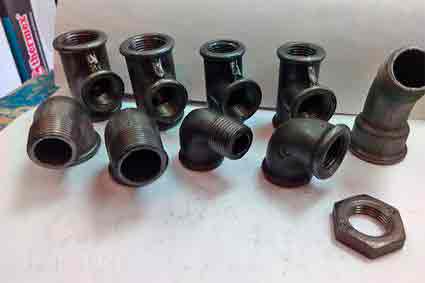

  7. Соедините тройник с ниппелем. В ниппель нужно закрутить шаровой кран (запорное устройство в нашей конструкции).
  8. В другой отвод закрутите пресс соединения. Один отвод тройника должен остаться для того чтобы вкрутить его в трубу, часть которой мы отпилили. По схеме нужно сделать две таких конструкции.
  9. Прикрутите конструкции с тройниками на резьбу верхней и нижней трубы. Резьбы заранее необходимо уплотнить паклей.
  10. Закрутите фитинги тройников.

Замена радиатора на новый прибор

  1. Из металлопластиковой трубы нужно вырезать отрезок-перемычку нужного размера. Данный отрезок должен будет соединять свободные отводы верхнего и нижнего тройника. Края пластиковой трубы нужно откалибровать. Немного согнув, вставьте трубу в отводы. После того как труба смонтирована, ее необходимо выровнять.
  2. При помощи специального паяльника или сварки запрессуйте пластиковую трубу.
  3. Возьмите комплект футеров, соответствующих размерам трубы. Допустим ½ дюйма. Закрутите футеры на новой батарее. Уплотните паклей каждую резьбу. Воспользовавшись шестигранником, закрутите на радиаторе заглушки. В верхней части батареи используйте кран Маевского.
  4. Учитывая количество секций, определите середину секций.
  5. При помощи рулетки определите середину оконной ниши. Радиатор нужно прислонить таким образом, чтобы середина располагалась вровень с серединой оконной ниши. На крайние места между секциями вам нужно будет «надеть» крепежи. То есть между первой и последней секцией и остальными. На стене сделайте отметки карандашом, указав расположение крепежей.
  6. Радиатор уберите в сторону. При помощи уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.
  7. Вешать батарею нужно будет, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный). Измерьте расстояние от подоконника до центра трубы. Допустим, расстояние будет равняться 10 см. 2 участка на которых выполнена разметка под крепеж нужно наметить 10 см, прибавив еще 1,5-2 см.
  8. Измерьте межосевое расстояние трубы-перемычки Соответствующие метки нанесите на 2 обозначенных выше участках.
  9. Перфоратором сделайте отверстия. В каждое отверстие необходимо вставить кронштейн, убедившись, что он полностью заходит. Если есть необходимость, углубите отверстия.

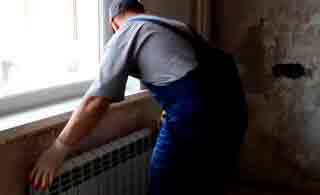

  10. В каждое отверстие закрутите кронштейн. Радиаторы повесьте на кронштейны. Вам останется только соединить верхнюю и нижнюю трубу стояка и батареи. Две металлопластиковые трубы нужно загнуть, обрезать их до нужных размеров, откалибровать.
  11. Соедините конструкцию, открутив крайние отводы тройников и завинтив в них трубы. Соединения опрессуйте. Закрутите все гайки.
  12. Проверьте заглушки и, если нужно, подтяните их. Плавно откройте верхний и нижний краны, но не до конца. Вы услышите шум, ка только он прекратится, краны можно открывать полностью.

Если вы все выполнили согласно указаниям, вас можно поздравить – новый радиатор успешно установлен. Вам остается подождать только пока он прогреется, и начнет обогревать вашу квартиру.

Замена батарей отопления своими руками в квартире не сложная процедура. Главное все продумать, подготовиться и аккуратно все сделать. При этом нужно обязательно получить разрешение на проведение работ у соответствующих организаций. Лучше предупредить и соседей. В частном доме поменять радиаторы можно без всякого рода согласований.

Источник: http://santehnikportal.ru/otoplenie/zamena-batarei-v-kvartire.html

Замена батарей отопления в квартире

Когда отопительная система дома спустя многочисленные годы работы перестает давать ожидаемый результат и обогревать должным образом помещения, наступает время задуматься о проведении внеплановых профилактических работ. Безусловно, торопиться с поспешными выводами не стоит. Оборудование необходимо хорошенько осмотреть, по возможности почистить. Но если ничего не помогает, или оно слишком старое – значит требуется замена батарей в квартире на более современные и производительные.

  • 1 Видео о том как заменить батарею в квартире
  • 2 Демонтируем старые батареи
  • 3 Прокладка отопительных труб
    • 3.1 Монтаж новых батарей

Видео о том как заменить батарею в квартире

Готовимся к работе

Любая работа, даже самая простая на первый взгляд, начинается с хорошей подготовки. К замене радиаторов и трубных магистралей к ним рекомендуется прибегать в межсезонный период, когда в отоплении нет никакой необходимости. В многоквартирном доме не стоит забывать о живущих по соседству людях.

В частном доме каждый хозяин сам для себя, поэтому перекрыть воду не составит никакого труда. В многоквартирном здании делать этого без разрешения коммунальных служб не рекомендуется. Если кто-то пожалуется о происходящем, они имеют право выписать штраф.

Подготовительный этап не ограничивается только оповещением коммунальщиков и договоренностью с соседями. Один из рассматриваемых вопросов в инструкции как поменять батарею в квартире – подготовка всего необходимого. Не удастся обойтись без динамометрического ключа – он позволит затягивать резьбовые соединения максимально точно.

Предварительно произведя замеры и расчеты, следует закупить радиаторы и трубы, муфты, краны и прочие составляющие системы. Не помешают Американки на входах и выходах, позволяющие быстро перекрыть отопление.

Расходники и динамометрические ключи – это только часть необходимого. Для работы наверняка потребуются:

  1. Электрический инструмент (болгарка, дрель, перфоратор)
  2. Разводные и гаечные ключи
  3. Паяльное устройство
  4. Чертежные принадлежности
  5. Рулетка и уровень

Не обойтись без строительных материалов, которые понадобятся для финишной отделки помещений. Рассчитывать на прокладку новых труб и монтаж радиаторов, не задев, например, обойное покрытие, вряд ли следует.

Советуем прочитать нашу инструкцию по монтажу и самостоятельному изготовлению регистров отопления для больших производственных помещений

Демонтируем старые батареи

В большинстве случаев приборы отопления соединяются с трубами при помощи сгона. Он представляет собой продолговатую резьбу, на которую навинчивают муфту, а затем фиксируют контргайкой.

Вначале необходимо попробовать открутить все своими усилиями. Если они не поддаются – можно воспользоваться специальными антикоррозийными составами, например, WD-40. Работая с очень старыми батареями, следует быть готовым к более худшему варианту – трубное соединение надо будет обрезать при помощи болгарки.

На данном этапе замены батарей в квартире следует подумать и дать ответ на вопрос, каким образом будет демонтироваться система отопления:

  • Полностью, вместе с трубными магистралями
  • Частично, исключительно радиаторы отопления

В первом случае можно не волноваться, как снимутся старые батарей. Во втором придется быть намного аккуратнее:

  1. Вначале попробовать отвинтить контргайки на всех разводках, чтобы не тратиться на новые
  2. Далее ставятся метки в местах реза. Чтобы новый радиатор располагался ровно и не пришлось наращивать трубы, необходимо убедиться, что последние обрежутся на одном уровне
  3. На каждой из труб при этом необходимо оставить более 1 см резьбового окончания
  4. Отсоединив, аккуратно демонтируются старые батареи и удалятся из стен удерживающие их кронштейны
  5. Оставшийся участок резьбы приводится в порядок, устраняются заусенцы

Пройдя по всему дому, нужно демонтировать каждый из отопительных радиаторов, которые будут подлежать замене. В итоге останутся только трубы, которые, в случае дальнейшей замены, также аккуратно снимаются.

Прокладка отопительных труб

Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:

  • Открытый
  • Скрытый

С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:

  • Затрудняется дальнейшее техническое обслуживание системы
  • Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
  • Определенный процент тепла уйдет на подогрев декоративной конструкции

Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:

  • Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
  • Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
  • Простое дальнейшее обслуживание коммуникаций
  • Небольшие временные затраты на прокладку труб

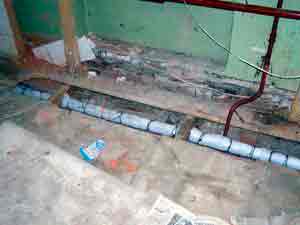

Прокладка труб скрытым методом

Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:

  • Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
  • Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
  • На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы

Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.

К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.

Прокладка труб открытым методом

Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.

Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.

Прокладка открытым методом может быть организована одним из следующих способов:

  • Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
  • Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
  • Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше

Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.

Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение.

Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

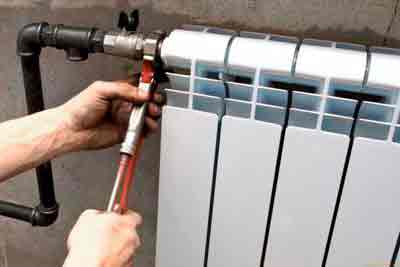

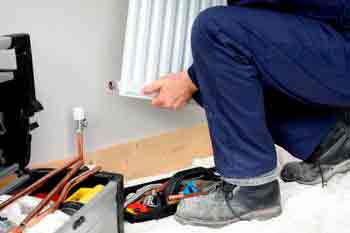

Монтаж новых батарей

Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):

  1. Примерное расстояние между полом и нижним краем – 15 см
  2. Примерное расстояние между подоконником и верхним краем – 15 см
  3. Зазор между радиатором и стеной – минимум 2 см

Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.

Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.

Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.

Источник: http://v-teplo.ru/kak-pomenyat-batareu.html

10 возможных проблем при замене радиатора в квартире

Россия – страна холодных зим, часто отопление квартиры или дома у нас – не просто обогрев, а именно спасение от низких морозных температур. Поэтому монтажу системы отопления всегда уделяется повышенное внимание. Иногда возникает необходимость замены радиаторов на квартире: вырабатывается ресурс, хочется увеличить температуру, скорость нагрева помещения и т п. Желательно, чтобы работы производил специалист. Но установку новых радиаторов можно произвести самостоятельно при наличии определённых навыков. При этом нужно избежать некоторых распространённых ошибок.

Неправильный выбор радиаторов

Часто встречающаяся ошибка – несоответствие типа радиаторов и давления системы отопления.

  • чугунные – до недавнего времени были самыми распространёнными для типовых квартир, их отличает большой объём циркуляции воды , соответственно, хороший нагрев, к недостаткам таких радиаторов можно отнести их высокую стоимость;
  • металлические – применяются обычно на одноэтажном частном строительстве, давление теплоносителя в многоэтажных зданиях они попросту не выдерживают, зато изготовлены радиаторы из чёрного металла, поэтому стоят относительно недорого;
  • алюминиевые – тоже стоят недорого, лёгкие при монтаже, имеют высокую теплоотдачу, но тоже не выдерживают сильного давления;
  • биметаллические – двухслойный « бутерброд» из алюминия и металла, этот вариант для многоэтажек вполне подходит, но отличается высокой стоимостью.

Так что на частных домах можно обойтись металлическими или алюминиевыми конструкциями, но в многоэтажках их лучше не применять.

Неправильный расчёт количества секций

С помощью крана можно понизить температуру отопления, если она вдруг окажется слишком высокой для помещения, но повысить её выше той, которая достигается при полностью открытом кране, нельзя. На многоквартирных домах с централизованным отоплением температура теплоносителя бывает разной. Если она по каким-то причинам окажется невысокой (такое бывает нередко), поднять температуру воздуха внутри квартиры будет невозможно. Вот если бы секций в радиаторе было чуть больше…

Расчёт секций радиатора при замене производится, исходя из базового коэффициента, который равен 1,4 на кв м. Его можно произвести при помощи консультантов магазина при покупке радиатора. Но тут покупателей подстерегает следующая ошибка: расчёт проводится по усреднённой температуре нагрева теплоносителя, а бывают ситуации, как уже говорилось, когда температура воды внутри батарей падает ниже. Чтобы не испытывать дискомфорта, количество секций должно быть немного больше расчётной по среднему коэффициенту.

Неправильная глубина радиатора

Типовая глубина радиаторов отопления – от 7 до 10 см. Чем подобный показатель выше, тем выше теплоотдача. Но иногда при замене радиатора в квартире неожиданно выясняется, что ниша для её установки по ширине не вмещает количество секций, которые необходимы по расчётам в данном помещении.

Просто уменьшение секций в этом случае тоже будет ошибкой. Нужно приобрести радиаторы с максимальной глубиной, теплоотдача в них может оказаться в полтора раза выше, чем в типовых конструкциях.

Отсутствие перемычки

Ошибка по двум причинам. В случае замены или ремонта радиатора придётся перекрывать весь стояк. Вряд ли подобное понравится соседям зимой, да и разрешение на такие работы в ЖЭУ не дадут. Ещё при отсутствии крана невозможно будет регулировать силу потока теплоносителя.

Установка перемычки потребует дополнительных затрат, усилий. Но экономия позже выйдет боком.

Неправильный выбор производителя

Здесь особое внимание следует уделить качеству латунных вставок пластиковых конструкций для соединения с металлическими трубами при замене радиаторов. Толщина латуни у некачественных производителей может даже не превысить 2мм. А продукция фирм с репутацией – процентов на 75 больше.

Можно так же рассуждать и относительно витков резьбы. Их должно быть не менее 7. Обычно на использование порошковой тонкой латуни идут китайские производители. Такие соединения могут буквально рассыпаться уже при монтаже.

Неправильная установка

Теплоноситель подаётся в радиатор тремя способами:

  • сбоку – этот вариант самый дешёвый, но полностью заполнение секций он обеспечивает редко;
  • снизу – в этом случае верхние части секция часто остаются незаполненными;
  • сверху – наиболее приемлемый вариант, если выход осуществляется снизу.

Самая большая ошибка – подвод снизу с выходом в противоположной верхней части.

Узкий диаметр

Некоторые для удешевления работ ставят зауженную перемычку прямо от стояка, а к радиатору при замене в квартире подводят трубы меньшего диаметра. В результате не только сокращается подача теплоносителя в квартиру, она становится меньшей дальше по системе.

Неправильный крепёж

Радиатор нужно прикрепить к стене так, чтобы исключить несущую нагрузку на трубы. Случается, что снова из-за удешевления работ радиатор крепят только на двух креплениях сверху, рассчитывая, что нижние трубы поддержат его в неподвижном состоянии. В результате ситуация приводит к тому, что конструкция начинает «ходить». А дальше – разрыв соединений или трещины на трубах.

При замене радиатора нужно устанавливать крепёж в 4 местах: и сверху, и снизу.

Кроме того, иногда стены, куда крепится новый радиатор, не отличаются прочностью. Это происходит, например, когда лёгкую батарею из алюминия заменяют на чугунный радиатор. Гипсокартон такую нагрузку может не выдержать. В подобных случаях в стену предварительно вживляются дополнительные крепёжные конструкции.

Неправильный выбор крана

На первый взгляд, латунные краны лучше подходят для установки, например, системы Маевского для удаления воздушной пробки. Они долговечнее, прочнее, не подвержены механическим воздействиям. Но соединения таких кранов с другими частями конструкции, особенно пластиковыми, часто допускают протечки, особенно когда для уплотнения соединений используют не паклю, а популярный сегодня силикон.

Неправильное размещение

Очень частая ошибка – неправильное расстояние устанавливаемого радиатора от стены. Когда трубы отопления располагаются слишком близко к стене, так же близко приходится устанавливать и радиатор. В результате отапливается больше стена, чем воздух помещения, циркуляция которого за радиатором отсутствует, а значит, тёплые потоки воздуха значительно ослабевают. Применение отражателей в этом случае помогает мало.

Расстояние радиатора от стены должно быть около 2 см, это оптимальный вариант.

Большое значение имеет и высота расположения радиатора. Если установить его близко к полу, циркуляция воздуха снизу тоже будет нарушена. Да и для ламината, например, такой перегрев явно вреден. Не стоит располагать радиатор и высоко под подоконником. В этом случае пресекаются уже верхние потоки.

В последнее время стало модным устанавливать на радиаторы, особенно установленные в нише, декоративные элементы. Такая конструкция тоже ограничивает поток тёплого воздуха и значительно сокращает КПД радиатора. Лучше от такой красоты отказаться. Можно и чугунные радиаторы покрасить так, чтобы конструкция выглядела привлекательно. А алюминиевые конструкции и вовсе сами по себе отличаются хорошим дизайном. Их окраска даже подбирается с учётом цветовой гаммы комнатных стен.

Если замену радиатора в отопительной системе произвести без этих ошибок, эффективность и долговечность таких конструкций увеличится наверняка. Не стоит экономить и на приглашении мастера – подготовленные специалисты выполнят работу качественнее и быстрее. Нужно учитывать и то, что перерасход платы за отопление при неправильной установке радиаторов тоже будет значительным.

Источник: http://eurosantehnik.ru/10-vozmozhnyx-problem-pri-zamene-radiatora-v-kvartire.html

Как разобрать алюминиевый радиатор отопления своими руками

Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

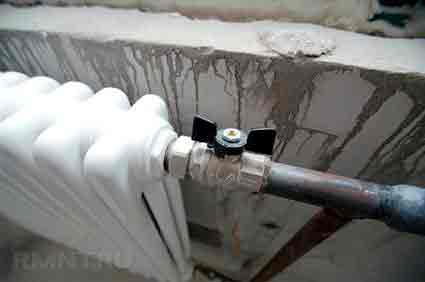

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

  1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

  1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

  1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
  2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.

Нижний розлив

Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:

  1. Перекройте свой стояк и два соседних с ним;
  2. Выверните заглушку на один-два оборота;

Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.

  1. Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
  2. Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
  3. Выверните заглушки на своем и связанном с ним стояках.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

  1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

  1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.

Нестандартные ситуации

Может случиться неприятная ситуация, когда при демонтаже чугунных батарей донышко пробки отламывается и резьба остаётся внутри.

Поступают следующим образом:

  • коллектор прогревают;
  • приставляют зубило к детали по направлению её выкручивания и пытаются с помощью молотка её провернуть;
  • как только краешек резьбы будет высунут наружу, его выворачивают плоскогубцами.

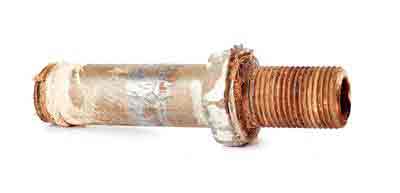

Часто приходится снимать старые ржавые батареи, в которых резьбовое соединение изъедено коррозией или даже продырявлено.

В этой ситуации нужно сделать следующее:

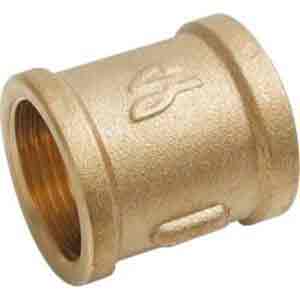

  • «вооружиться» муфтой из латуни или чугуна нужного диаметра;
  • отрезать резьбу с подводки, но оставить первые пять витков;
  • прогнать резьбу плашкой;
  • подмотать резьбу сантехническим льном, пропитанным краской (на органическом растворителе), которая быстро сохнет;
  • наворачивают подготовленную муфту;
  • теперь подмотанная резьба вкручивается в муфту, и проблема решена.

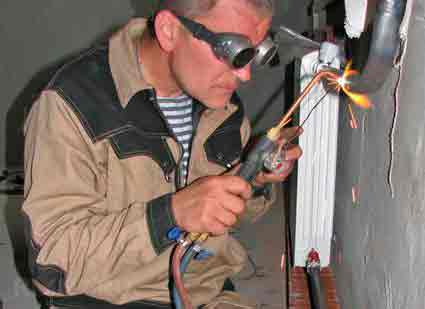

Что делать, когда батарея на сварке

Сварным швом обычно раньше крепились конвекторы. Чтобы их демонтировать, желательно вооружиться болгаркой с диском для резки стали. Можно, в крайнем случае, взять ножовку по металлу, но работать будет гораздо тяжелее. Подводка просто перерезается

Главное и очень важное условие при этом — делать это надо строго под прямым углом

Чтобы поставить новую батарею, надо будет делать новую резьбу. Это не сложно, как на первый взгляд кажется, но, конечно, срезать батарею гораздо быстрее.

Пошаговая инструкция, как сделать новую резьбу:

С помощью болгарки или обычного напильника снимается пологая фаска на торце трубы;
Для облегчения процесса на то место, где будет нарезаться труба, наносится смазка (подойдёт та, которая используется для швейной машинки);
Плашку осторожно надевают вперёд держателем;
Теперь нужно зажать подводку трубным ключом. Это делают обязательно, иначе при нарезки можно оторвать стояк от батарей, которые крепятся к нему с помощью американок (в соседней квартире)

Последствия, конечно, будут плачевны.
Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.

Сгоны

Как снимают радиатор, подключенный к подводкам сгонами?

  1. Строньте трубным ключом №1 — №2 контргайки на подводке. На контргайках всегда правая резьба, независимо от их расположения относительно радиатора;
  2. Сгоните контргайки до конца резьбы сгонов. Если наслоения краски и ржавчина мешают сделать это, предварительно прогрейте подводку строительным феном, паяльной лампой или импровизированной газовой горелкой из баллончика и насадки к нему;

Слева — исходное положение, справа — согнанная по резьбе контргайка.

  1. Удалите с резьб остатки спрессованной подмотки (обычно старые резьбы подмотаны пропитанным свинцовым суриком сантехническим льном). Это можно сделать плоской отверткой или ножом;
  2. Строньте и сгоните вслед за контргайками радиаторные пробки. При одностороннем подключении обе проходные пробки с правой резьбой, а вот при диагональном одна из проходных пробок — левая. На обратный ход резьбы указывает буква «л» на плоскости второй пробки, расположенной с той же стороны радиатора.

Буква «Л» говорит о левой резьбе.

Чтобы отвернуть чугунную пробку, используйте трубный ключ №3-№4. Если она не страгивается, прогрейте коллектор первой секции. Дальше на вашей стороне сыграет тепловое расширение: диаметр коллектора незначительно увеличится, и резьба стронется с небольшим усилием.

При выкручивании левой пробки вас ждет неприятный сюрприз: вращая ее, вы одновременно будете вкручивать сгон в радиатор. Если со стороны подводки есть резьбовое соединение — не выворачивайте радиаторную пробку, а выверните из муфты или уголка сгон. Он уйдет в отверстие в пробке, а затем, после демонтажа батареи отопления, вывернется без всяких усилий.

Что делать, если донышко чугунной пробки отломилась, а резьба осталась внутри секции?

  1. Прогреть коллектор;
  2. Приставив зубило к чугунной детали по касательной по ходу ее выкручивания, ударами молотка провернуть на несколько оборотов;
  3. Когда край резьбы покажется из коллектора, вывернуть ее пассатижами.

Нередко длинная резьба на конце подводки вблизи контргайки оказывается изъеденной ржавчиной или украшенной свищом. Что делать в этом случае?

Латунная или чугунная муфта соответствующего диаметра;

Латунная муфта. Размер — 1/2 дюйма.

Короткий сгон с длинной и короткой резьбами. Лучше — латунный. Да, его цена в два-три раза выше, чем у стальной детали, но это компенсируется практически неограниченным сроком службы.

Способ ремонта подводки предельно прост:

  1. Отрезаем с подводки резьбу, оставив только первые пять ниток;
  2. Прогоняем резьбу плашкой;
  3. Подматываем;

  1. Наворачиваем муфту;
  2. Вкручиваем в муфту подмотанную короткую резьбу сгона.

Чугунная батарея

Во многих квартирах старых домов необходимо снять именно чугунную батарею, поэтому первое, что вам придётся сделать – обратиться в ЖЭК или к управляющему домом. Сделать это необходимо потому, что придётся спустить воду из системы отопления, а это может сделать только соответствующий специалист.

После того, как вы договорились о спуске системы в определённый день, необходимо подготовить инструмент. Вам понадобятся:

  • трубный ключ номер 3, для того, чтобы открутить контргайки и футорки (специальные гайки, которые соединяют трубу большего диаметра с трубой меньшего);
  • труборез или болгарка для обрезки труб;
  • ножовка по металлу;
  • молоток;
  • зубило;
  • металлическая щётка для удаления ржавчины;
  • паяльная лампа или промышленный фен;
  • таз для воды;
  • ветошь.

После того, как все инструменты приготовлены, и вода из системы слита, приступаем к демонтажу.

  1. Следует помнить, что если в системе нет воды, это не означает, что батарея полностью сухая. Именно для этого нам понадобятся таз и ветошь. С их помощью следует убирать остатки воды из радиатора после демонтажа.
  2. Как правило, старые радиаторы покрыты не одним слоем масляной краски. И не только сами радиаторы, но и весь крепёж. Чтобы убрать краску, воспользуемся паяльной лампой или феном. Нам необходимо обжечь старую краску на всех соединениях.
  3. После этого металлической щёткой окончательно зачищаем соединения.
  4. Теперь с помощью трубного ключа отворачиваем все гайки. Именно этот период работы самый грязный, поскольку из радиатора будут выливаться остатки ржавой воды. К этому следует быть готовыми.
  5. Может получиться так, что даже после обжига старой краски открутить гайки на подводящих трубах не выйдет. Особенно, если радиатор не чистили 10 лет и более. В этом случае придётся воспользоваться труборезом или болгаркой и обрезать подводящие трубы сразу перед радиатором.
  6. На стене чугунная батарея держится за счёт специальных кронштейнов. Необходимо приподнять её и снять. Если батарея состоит из 3-5 секций, подобную процедуру можно провести и самому. Если секций больше – понадобится помощь: чугунные радиаторы очень тяжёлые.

Как временно снять радиатор отопления

Эта статья о том, как временно убрать радиатор отопления. чтобы заменить его или покрасить стену за ним. Снять радиатор совсем не сложно, как может показаться на первый взгляд, об этом мы расскажем в статье. Прежде всего Вы должны понять последствия неудавшейся попытки удалить радиатор: если Вы не знаете как удалить радиатор правильно, в последствии может появиться течь и Вы испортите настил на полу

Однако, если Вы обратите внимание на наши подсказки, то Вы исключите все проблемы разом, во время процесса удаления радиатора

Прежде всего мы должны показать Вам главные элементы радиатора: справа вверху — регулировочный вентиль, внизу слева — запорный вентиль (для регулировки подачи воды), слева верх — кран Маевского для спуска воздуха из радиатора отопления.

С помощью регулировочного вентиля вы сможете отрегулировать проток входящей воды в радиатор, открывая или закрывая вентиль, вы будете регулировать температуру его нагрева прибавляя и убавляя ее соответственно. С помощью запорного вентиля вы сможете отрегулировать с какой интенсивностью будет выходить вода. Чаще всего такой вентиль используют для балансировки всех радиаторов и устанавливается он на каждый.

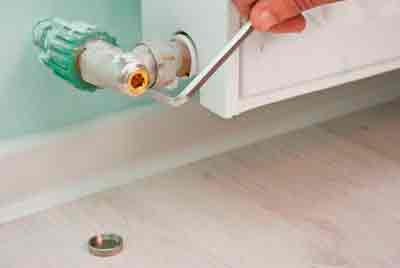

Первым делом перекройте вентиля. Регулировочный перекрывается руками, а запорный с помощью шестигранного ключа.

СОВЕТ: Когда будете закрывать запорный вентиль запомните сколько оборотов вы сделали, чтобы потом открыть на столько же.

Теперь нужно отсоединить радиатор от вентилей. Для этого вам понадобится гаечный или газовый ключ. Устройство крана состоит из американки (съемная муфта). Открутите гайку американки для отделения радиатора от вентиля.

СОВЕТ: Для того чтобы не попортить настил на полу, подложите под радиатор ненужные тряпки.

Откручиваем запорный вентиль…

Регулировочный вентиль откручиваем так же… Для надежности используйте второй ключ, чтобы держать штуцер американки, откручивая гайку.

Последний шаг снимаем радиатор с кронштейнов. Лучший совет, который мы можем дать Вам, состоит в том, чтобы вы снимали радиатор с кем либо, так как радиатор с водой очень тяжелый.Такая операция требует хотя бы двух человек.

СОВЕТ. если Вы будете красить стену за радиатором, запечатайте вентили в пакеты или бумагу.

Во время процесса покраски или клейки стены, уложите радиатор так чтобы он не поцарапался. Когда вы закончите покраску, повесьте купленный новый радиатор или старый на кронштейны.

Когда радиатор висит на месте, соедините вентиль и радиатор в с помощью стягивающей американки. Закручивая запорный вентиль, вспомните количество витков которое вам пришлось прокрутить, чтобы перекрыть его и откройте ровно на столько же.

Откройте регулировочный вентиль для подачи теплоносителя, при этом вам нужно открыть кран Маевского, чтобы через него выходил воздух и радиатор наполнялся водой. После того как из крана Маевского закапает вода, перекройте его, это будет означать, что радиатор заполнился теплоносителем.

Спасибо за чтение нашей статьи о том, как временно снять радиатор отопления. и другие наши статьи. Не забывайте Любите наши проекты и делитесь ними с Вашими друзьями, используя социальные виджеты.

Схемы подключения радиаторов, эффективность работы

В зависимости от устройства отопительной системы существуют различные схемы подключения к ней отопительных приборов. Если посмотреть разрез, то каждый радиатор имеет верхний и нижний полно проходные каналы через которые подается, уходит теплоноситель.

Каждая секция имеет свой канал, соединенный с двумя общими, задача которого пропустить через себя горячую воду, получить часть тепловой энергии. Общий КПД прибора зависит от количества горячей жидкости, успевшей пройти через каналы секций и теплоемкости материала из которого изготовлены нагревательные элементы.

Количество проходящего через каналы отдельных секций теплоносителя напрямую зависит от схемы подключения отопительного прибора.

Боковое подключение

При такой схеме установки батарей отопления в квартире теплоноситель может подаваться сверху или снизу. Когда подача сверху, вода проходит по верхнему общему каналу, опускается по вертикальным каналам отдельных секций к нижнему, уходит в ту же сторону, откуда поступала.

Теоретически, теплоноситель должен пройти по вертикальным каналам секций, разогревать радиатор полностью. На практике — жидкость движется по наименьшему гидравлическому сопротивлению.

Чем дальше от входа находится секция, тем меньшее количество теплоносителя пройдет через неё. При большом количестве секций, последние будут нагреваться значительно хуже, а то и вовсе останутся холодными при слабом давлении.

При боковом способе установки установки радиаторов отопления в квартире и подаче снизу история повторяется. КПД обогревателя здесь будет еще хуже — горячая вода должна подниматься вверх по каналам, к гидравлическому сопротивлению добавляется гравитационная нагрузка.

Боковая схема подключения чаще всего применяется при стояковой разводке в многоквартирных домах.

Нижнее подключение

При такой схеме теплоноситель подается снизу, проходит через секции, выходит через тот же нижний канал. Здесь используется принцип конвекции — горячая вода всегда поднимается вверх, холодная опускается.

Так задумано теоретически. На практике, большая часть горячей воды проходит от входа подачи до выхода, хорошо нагревается нижняя часть батареи, к верху теплоноситель поступает слабо. КПД отопителя с нижним подключением обоих потоков на 15 — 20% ниже, чем по схеме с боковой обвязкой.

Подключение снизу хорошо тем, что при завоздушивании батареи, остальная часть греет исправно.

Диагональное подключение

Классический метод обвязки батарей — диагональный. При правильном монтаже радиаторов отопления в квартире диагональным способом секции нагреваются равномерно, повышается КПД использования тепловой энергии.

При диагональном методе обвязки горячая жидкость поступает через верхнее обще проходное отверстие, опускается по каналам каждой секции и выходит из нижнего проходного канала с другой стороны. Здесь жидкость опускается сверху вниз, гидравлические потери минимальны.

Есть у этого метода и недостатки. Батарея завоздушивается, за этим надо следить, спускать воздух через кран Маевского. Второе — внизу могут образовываться мертвые зоны с холодной водой при слабом давлении.

Отключение отопления и слив воды с радиатора отопления

Первый шаг при демонтаже радиатора — это отключение отопительной системы и слив теплоносителя

И не важно, решается проблема, как снять чугунную батарею или алюминиевую: алгоритм действий одинаковый

При индивидуальном отоплении всё просто. Выключается отопительный агрегат и сливается вода из системы. Делается это по-разному, способ зависит от того какой котёл и какие подсмотрены возможности для слива теплоносителя.

Но чаще всего требуется понять, как снять старую чугунную батарею, забитую накипью, в квартире. При центральном отоплении самый не хитрый способ — перекрыть теплоноситель с помощью запорной арматуры.

После этого можно начинать работу с соединениями. Обязательно нужно подставить ёмкость под слив воды из радиатора. Этот способ годится, когда между трубами подачи и обраткой смонтирована перемычка. Если нет, то циркуляция теплоносителя прекратится на всём стояке. А это значит, что у соседей станут холодными радиаторы.

Процесс демонтажа

После проведения подготовительных работ по перекрытию поступления теплоносителя осуществляется слив воды, оставшейся внутри труб перекрытого участка. Далее можно приступать непосредственно к демонтажу, который осуществляется в следующем порядке:

  1. В нижней части радиатора в месте подведения труб с помощью крестообразной отвертки полностью вкручиваются 2 заглушки.
  2. Используя разводной ключ, откручивают крепление, соединяющее подводящую трубу с батареей. Придется приложить определенные усилия, но работу следует проводить аккуратно, чтобы не повредить резьбу.
  3. Контргайку вначале откручивают вручную примерно наполовину, контролируя рукой выброс воды. Надо обеспечить, чтобы теплоноситель стекал небольшим ручейком, а не хлестал струей во все стороны.
  4. Под воду устанавливается емкость, и выкручиваются ранее закрученные заглушки.
  5. Радиатор немного приподнимают с одной стороны, обеспечивая максимальный сток воды из него.
  6. Батарея снимается с крепежных кронштейнов на стене, для чего она постепенно поднимается вверх и подается на себя.
  7. Проводится демонтаж всех деталей крепления батареи.

При проведении демонтажных работ следует учитывать следующие важные нюансы:

  1. Внутри радиатора после перекрытия содержится достаточный объем воды, способный затопить соседей снизу. Работы надо вести аккуратно, не допуская ее разлива по полу.
  2. Демонтаж батареи целесообразно приурочить к летнему периоду, когда отопление не требуется, чтобы не вызвать беспокойства соседей, а все работы проводить не спеша и тщательно.
  3. Для исключения повреждения отводов и резьбы рекомендуется перед началом демонтажа под батарею установить деревянный брусок, устраняющий риск ее падения.

Старую отопительную батарею легко снять своими руками

Важно, чтобы отключение системы обеспечил специалист, а сам демонтаж проводился аккуратно, с соблюдением рекомендаций и мер безопасности

Эта статья — о том, как снять радиатор отопления. В зависимости от способа его присоединения к подводкам и типа фитингов могут понадобиться разные инструменты и технические решения. С ними нам и предстоит познакомиться.

Инструменты

Обязательно следует обзавестись следующими материалами:

  1. Динамометрические ключи;
  2. Байпас;
  3. Болгарка:
  4. Разводной ключ;
  5. Газовый ключ;
  6. Рулетка;
  7. Дрель;
  8. Карандаш;
  9. Паяльник;
  10. Уровень;
  11. Рычажный трубный ключ.

Помимо этого не помешает наличие крана Маевского, без которого не может обойтись ни одна сантехническая работа. Обязательно нужно иметь заглушки, подходящие по размеру к местам соединения батарей и радиаторов, а также для установки дополнительных кранов. В купе с заглушками рекомендуется запастись сразу же и прокладками.

Если же помимо демонтажа планируется произвести замену батарей и труб, то необходимо запастись и новыми отрезками труб, не помешает и купить батареи отопления биметаллические Rifar, или какие другие аналоги. В этом же случае понадобится наличие кранов «американок» или вариантов попроще. Очень полезен полипропиленовый кран, с его помощью легко будет добиться работоспособности отопления при снятом радиаторе. Концевик ППР окажется необходим для проведения работ на пространстве соседей. При неудачном раскладе общения с ними потребуется еще и лерка.

Помимо всего прочего, стоимость чугунных батарей намного ниже аналогов, тогда как теплоотдаче могут эти самые аналоги и позавидовать. Также чугунным батареям свойственно низкое гидравлическое давление. Такие батареи очень надежны и не требуют каких-то специфических навыков для эксплуатации.

Единственным минусом данных агрегатов является крайне не презентабельный внешний вид. Однако производители сегодня знают толк в стильности радиаторов и стараются придать чугунным аналогом наиболее привлекательный внешний вид, тем более что современные технологии сделать это позволяют.

Осуществление замены чугунной батареи не может обойтись без рычажного трубного ключа, при помощи которого производится удаление контргаек, а также фланцев. Если произвести эту работу не получается возможным, приходится действовать с помощью трубореза. В этом случае обрезание необходимо производить перед той самой гайкой. Следующие шаги демонтажа включают:

  • Отсоединение отопителя от системы;
  • Снятие отопителя с крепежа;
  • Разборка отопителя и прочистка.

Очень часто снятие производится не только для замены, но и для прочистки радиатора. Так, чугунные радиаторы разбирать очень сложно, однако прочищать их от ржавчины просто необходимо, чтобы работали они как вновь купленные. Прежде чем начать разбирать батарею, необходимо подготовить инструменты:

  • Паяльная лампа;
  • Пакля;
  • Трубный ключ;

  • Щетка;
  • Прокладки;
  • Зубило;
  • Болгарка;
  • Ниппели;
  • Молоток;
  • Батарейный ключ.

Начать разбирать батарею необходимо с нагрева паяльной лампой пробок, после чего их легко удастся снять. После этого между секциями производится обрезание ниппеля при помощи болгарки, так становится возможным произвести отсоединение секций. Далее эти ниппели устраняются с помощью молотка, и батарея прочищается.

Обратный процесс гораздо сложнее — это уже не открутить батарею отопления гаечным ключом. Сперва необходимо собрать секции и сгруппировать их, далее секции соединяются при помощи совокупности прокладок, силикона и ниппелей, причем последние подбираются относительно направления резьбы — это следует обязательно учитывать. Не стоит забывать и о промывке вновь собранного радиатора.

Когда процесс сборки будет завершен, необходимо произвести закрепление снятого радиатора. Данная процедура подразумевает либо закрепление на ранее установленные кронштейны, либо на новые, особенно это касается того случая, когда они ранее были плохо установлены. В этом случае первые отверстия необходимо замазать и зашпаклевать. Новые отверстия просверливаются согласно произведенным замерам. Опять же отверстия заполняются ниппелями и кронштейнами.

Наилучшей герметизации добиться можно с помощью закрепления всех соединений при помощи пакли. Причем чугунные батареи к трубам присоединяются посредством сгонов. Обязательно проследить, чтобы заглушки были вывернуты. Таков алгоритм демонтажа чугунной батареи. Для удобства рекомендуется приобретать батареи отопления 300 мм.

Итоги

Демонтаж батарей отопления — не такой уж сложный процесс, если знать теорию, как это правильно делать. В любом случае, плановые работы нужно выполнять вне отопительного сезона. Трогать систему отопления в разгар зимы — вынужденная необходимость.

Чтобы работоспособность отопительной системы не страдала, нужно вовремя производить все необходимые профилактические мероприятия. Поэтому лучше позаботиться о новых радиаторах или прочистить старые до наступления отопительного сезона. Это касается любых работ, связанных с отопление, как в частных домовладениях, так и в квартирах.

Само собой разумеется, что замена батарей в квартире или доме не может обойтись без демонтажа старых отопителей. Эту сложную работу необходимо проделать, иначе установку новых радиаторов невозможно будет произвести. О том, как снять батарею отопления, информации очень много, однако, прежде всего, стоит задуматься об окружающих людях, особенно если речь идет о многоквартирном доме. Нельзя производить замену радиаторов ни с того, ни с сего. Для этого необходимо получить разрушение, а также согласовать процедуру с коммунальными службами.

Помимо этого, замена батарей отопления, точнее ее подготовительный этап не может быть осуществлен самостоятельно, поскольку перекрытие центрального отопления должно производиться исключительно специалистами коммунальных служб. Однако не только Горводоканал должен быть в курсе о проводимых работах, оповестить стоит и другие жилищные конторы. Умалчивание может привести к далеко не самым радостным последствиям. Самостоятельное отключение центрального отопления, информация о котором не будет находиться в жилищных конторах, приведет к штрафу, выплата которого ляжет на плечи нарушителя.

Удачные переговоры с соседями позволят добиться наилучшего варианта проведения работ, поскольку их согласие позволит произвести полную замену труб от развязки соседей снизу, до развязки соседей сверху. Такой исход переговоров позволит сэкономить время, а также наиболее быстро произвести работы. Однако же при негативном исходе переговоров ничего не останется, как произвести обрезку труб непосредственно у стояков. Слову сказать, демонтаж батарей — отличная возможность сменить старые трубы на полипропиленовые аналоги. Среди их достоинств выделяются простота установки и демонтажа, а также малый вес, но высокая прочность.

После того, как все предварительные работы проведены, службы осуществили перекрытие отопления, можно осуществлять демонтаж старой батареи. Однако это что касается многоквартирного дома. В частном доме дела обстоят иначе и намного проще. В этом случае необходимо осуществить перекрытие, никого об этом не уведомляя, и можно приступать к снятию батарей и последующей их замене на батареи отопления Global, или какие другие марки.

Источник: http://mr-build.ru/newsanteh/zamena-radiatorov-otoplenia-v-kvartire-svoimi-rukami.html

Как поменять радиаторы отопления в квартире

Если вы решили поменять радиаторы отопления в квартире, то наверняка задумались о необходимых кранах, фитингах, терморегуляторах, схемах обвязки и работах, которые вам придется выполнить при демонтаже старых батарей и установке новых. Работа эта несложная, но необходимо знать ее порядок.

  • Подготовительные работы по демонтажу старых радиаторов
  • Схемы обвязки
    • Боковое подключение
    • Диагональное подключение
    • Нижнее подключение
  • Расходные материалы и инструменты
  • Монтаж новых радиаторов
  • Байпас
  • Защита труб и сварных стыков (ошкуривание, обезжиривание, покраска)

Подготовительные работы по демонтажу старых радиаторов

Замену радиаторов в основном проводят в период, когда отопление отключено. Но, при необходимости, замену отопительных приборов можно провести и в период отопительного сезона. Главное, помнить, что в его период стояки центрального отопления можно отключить не более чем на три часа. За это время вы должны успеть демонтировать старый радиатор и установить новый, или подключить байпас с запорной арматурой.

Перед началом демонтажа радиатора необходимо отключить стояк и слить из него теплоноситель. Если перед радиатором нет установленной запорной арматуры, следует сначала убедиться, что отключен необходимый стояк. Для этого в трубе возле радиатора нужно прожечь небольшое отверстие с помощью газосварки. Отрезать радиатор болгаркой, не убедившись в отсутствии воды в стояке, не рекомендуется, поскольку можно получить поражение электрическим током от воды, которая попадет на инструмент.

Перед началом работ защитите напольное покрытие в комнате и стену возле батареи с помощью листов картона или ДВП. Искры от работы болгарки и газосварки могут повредить отделку.

Схемы обвязки

При проектировании и подключении радиаторов к магистральной отопительной системе используют несколько основных схем обвязки радиаторов.

Боковое подключение

При боковом подключении входной и выходной патрубки радиатора находятся на одной стороне. Преимуществом такой системы является простота монтажа к проходящему стояку системы отопления.

Боковое подключение радиатора к двухтрубной системе отопления

Если при замене радиатора выбран прибор, имеющий больше секций, нежели прежний, и последние секции не прогреваются, тогда необходимо использовать подключение по диагонали. Если это невозможно по техническим причинам или с эстетической стороны, то в радиатор необходимо установить удлинитель потока. Его можно купить или изготовить самостоятельно.

Диагональное подключение

Диагональное подключение — наиболее эффективная схема работы однотрубной системы. При подаче теплоносителя снизу-вверх необходимо применять эту обвязку радиатора. Также ее рекомендуют использовать для подключения радиаторов с большим количеством секций. Такая обвязка более сложная в монтаже, нежели обвязка с боковым подключением.

Диагональное подключение радиатора к однотрубной системе отопления

Нижнее подключение

При движении теплоносителя по стояку снизу-вверх можно использовать и нижнее подключение. Также оно используется в тех случаях, когда необходимо скрыть трубы отопительной системы. При таком подключении эффективность теплоотдачи ниже, в сравнении с боковой или диагональной обвязкой.

Нижнее подключение радиатора к однотрубной системе отопления

Расходные материалы и инструменты

Проводя замену радиаторов отопления своими руками, необходимо иметь определенный набор инструментов. Главной проблемой, с которой вы можете столкнуться — наличие газосварки. Сварные соединения можно заменить резьбовыми, но помните — это уменьшит надежность системы.

Для изготовления отводов понадобится гидравлический или ручной трубогиб. При отсутствии такого инструмента отводы и фитинги можно приобрести.

Для нарезания резьбы на трубе необходима плашка соответствующего диаметра или набор резьбонарезной трубный — клупп. Работа с этим инструментом не предоставляет ничего сложного.

Из фитингов и арматуры вам понадобятся:

  • соединительные муфты;
  • бочонки;
  • сгоны;
  • угольники (45°, 60°, 90°);
  • тройники;
  • накидные гайки («американка»);
  • контргайки.

Каждый радиатор комплектуется собственным набором для подключения:

  • заглушки — 2 шт.;
  • футорки — 4 шт. (2 левых и 2 правых);
  • кран Маевского — 1 шт.

При монтаже радиатора вам понадобятся только две футорки, но наличие правой и левой обеспечит подключение радиатора с необходимой вам стороны.

Наличие регулирующей и запорной арматуры на радиаторе отопления необязательно. Но ее наличие позволит регулировать поток через батарею, а также, при необходимости, заменить или демонтировать без отключения стояка. В стандартный комплект радиатора запорная и регулирующая арматура не входит, ее необходимо приобрести дополнительно.

Монтаж новых радиаторов

При подключении новых радиаторов для их подводки необходимо по возможности использовать те же материалы, из которых состоит вся система центрального отопления. Переход между материалами без необходимости нежелателен. Большинство систем ЦО сделано металлическими трубами, температура теплоносителя в такой системе может достигать 120 градусов. Используя вместо стальных труб полипропилен или металлопласт, вы рискуете надежностью всей системы.

Стыки стальных труб необходимо сваривать. Сварной шов является более надежным соединением, нежели резьбовое. Сварной стык необходимо оформить через стакан или впрямую с предварительной горячей развальцовкой трубы. Использовать резьбовые соединения необходимо только для присоединения запорной арматуры и фитингов. В качестве уплотнителя резьбовых соединений лучше всего использовать паклю (лен) со специальными герметиками.

Помните, изготавливать фасонные элементы из стальных труб необходимо с помощью трубогиба. Если трубы гнуть «на горячую», это приводит к заужению поперечного сечения трубы и, как следствие, уменьшению ее пропускной способности.

Расстояние между отверстиями подключения стандартного биметаллического радиатора составляет 50 см. Если на старой батарее отверстия присоединения находятся на другом расстоянии, переходить на 50 см необходимо непосредственно на стояке.

Байпас

При использовании однотрубной системы ЦО на каждый радиатор устанавливается байпас. Наличие этого элемента в системе обязательно. Байпас в однотрубной системе ЦО не устанавливается лишь в том случае, если у вас в квартире нет никакой запорной арматуры в системе отопления. Если в процессе замены радиатора вы решили не устанавливать байпас, ваша обслуживающая организация обяжет это сделать. Неправильно установленный байпас также может быть причиной того, что радиатор полностью не прогревается.

Установка байпаса при однотрубной системе отопления

Байпас необходимо устанавливать непосредственно возле радиатора на расстоянии 20–30 см, не более. Если байпас находится ближе к стояку, чем к батарее, радиатор может прогреваться не полностью. Ситуация усугубляется, если в системе не предусмотрен двух- или трехходовой кран. Установка запорных кранов на байпас запрещена, поскольку пользователь несознательно может перекрыть целый стояк.

Защита труб и сварных стыков (ошкуривание, обезжиривание, покраска)

Заключительный этап работы — защита труб системы от внешней среды. Трубы и сварные швы нужно зачистить от ржавчины до появления небольшого блеска. Затем трубы необходимо обезжирить уайт-спиритом или другим растворителем. После обезжиривания трубы необходимо прогрунтовать. Красить трубы нужно термостойкой краской, которая выдерживает температуру до 100 градусов. Окрашивание лучше проводить кисточкой, нанося толстый слой краски.

После окончания монтажных работ откройте полностью запорную арматуру, при помощи крана Маевского выпустите воздух из системы, убедитесь, что ваши радиаторы полностью прогреваются (если отопительный сезон уже наступил). Если в качестве запорной арматуры использовали термостатические краны, то отрегулируйте их, установив комфортную температуру.

Источник: http://www.rmnt.ru/story/heating/kak-pomenjat-radiatory-otoplenija-vkvartire.1061871/

Рекомендации по замене и монтажу водяного радиатора отопления в квартире своими руками

Несмотря на то, что монтаж и замена радиаторов отопления своими руками в квартире или доме требует определённых навыков, ничего невозможного в этой процедуре нет. Важно напомнить, что система отопления охватывает множество квартир, и перед работой необходимо, во-первых, уведомить коммунальные службы о замене радиатора и подать заявку на временное отключение отопления.

Во-вторых, необходимо заручиться согласием соседей сверху и снизу. Подача и рассмотрение заявки ‒ дело не быстрое, поэтому настоятельно рекомендуем вам побеспокоиться об этом заранее. В домах новой постройки с современной системой отопления ситуация значительно проще ‒ там вентили перекрываются непосредственно в квартире.

Что нужно для установки?

Когда же заявка принята, согласие соседей получено, и появилась возможность отключить в системе воду, необходимо подумать о рабочих инструментах и расходных материалах — стандартном наборе для монтажа радиатора отопления.

Разумеется, это будет зависеть от многих факторов: конструкции радиатора, материала стен и так далее, но то, что вам понадобится в любом случае — это:

  • гаечный или разводной ключ;
  • отвёртка;
  • ударная дрель;
  • плоскогубцы;
  • уровень;
  • рулетка;
  • кронштейны;
  • льняное волокно или лента ФУМ;
  • силиконовый герметик;
  • кран Маевского.

Демонтаж

Демонтаж радиатора сводится к откручиванию гаек крепления. Технологически процесс не очень сложен, главное здесь аккуратность и внимательность.

Затем открутите гайки, при помощи которых агрегат крепится к трубам. При наличии крепления типа «американка» необходимо откручивать ту гайку, которая находится со стороны радиатора. Рекомендуется начинать с нижнего крепления, чтобы из радиатора вытекла оставшаяся вода (не забудьте заранее подставить какую-нибудь ёмкость). После того как гайки откручены, аккуратно снимите устройство с кронштейнов.

Запорный кран

В случае если вентили на радиаторе отсутствуют или вышли из строя уже имевшиеся, возникает необходимость установки запорного крана, регулирующего подачу воды в агрегат.

Запорные краны выбираются в зависимости от потребностей: если нужно регулировать подачу воды, подойдёт простой, распространённый на рынке и отличающийся высокой надёжностью шаровой кран. Если же есть потребность в контролировании напора воды, необходим механический кран.

Кроме того, следует отдавать себе отчёт в том, что регулировочный кран вы устанавливаете исключительно под свою ответственность. При его поломке или срыве подать иск о возмещении ущерба возможно либо при помощи экспертизы, которая докажет фабричный дефект, либо обслуживающей компании, если она нарушила технологию установки. При самостоятельном монтаже, очевидно, что вся ответственность ложится целиком на вас.

Перед установкой убедитесь, что резьба и диаметр крана соответствуют резьбе и диаметру трубы. Затем прикрутите кран, предварительно обмотав резьбу герметизирующим материалом (например, лентой ФУМ). После этого пустите воду и тщательно проверьте, чтобы нигде не было протечки.

Схемы и способы подключения

До начала работ необходимо выяснить, по какой схеме ваш радиатор подключен к системе отопления. Они могут быть следующих типов:

  • Боковая односторонняя. Самый эффективный и самый распространенный тип подключения. Суть его состоит в том, что подводящая труба подсоединяется к верхнему патрубку, а отводящая — к нижнему.
  • Диагональная. Подводящая труба соединяется с верхним патрубком по одну сторону батареи, отводящая — с нижним по другую. Эта схема применяется к многосекционным радиаторам (более 12 секций). Подобная система обеспечивает наиболее высокую теплоотдачу.
  • Нижняя. Применяется в случае, если трубы отопления спрятаны под пол. Оба патрубка при этом располагаются внизу с одной стороны радиатора.
  • Седельная. Схожа с нижней, но в этой схеме патрубки расположены с противоположных боковых сторон радиатора. Обе этих схемы считаются наименее эффективными из всех, так как потеря тепла при этом достигает 15%.

Чтобы батареи выполняли свое предназначение, они должны иметь правильную конструкцию. Предлагаем рассмотреть и сравнить несколько моделей радиаторов: алюминиевые, чугунные, стальные и биметаллические.

Пошаговая инструкция

После того как вы разобрались с типом желаемого радиатора, получили все требующиеся разрешения, закупили инструменты и устройство и привезли все домой. Самое время начинать монтаж. Перед началом монтажа еще раз обратите внимание на то, что это не самая простая операция, требующая максимальной осторожности.

Для того чтобы избежать эксцессов во время самостоятельного монтажа или замены устройства, пользуйтесь пошаговой инструкцией и правилами установки радиаторов отопления. Эта инструкция одинаково подойдет для установки радиатора как в частном доме, так и в обычной городской квартире. Главное в том, что вы будете проводить все работы своими руками.

Разметка под монтаж

Запаситесь схемой, по которой вы будете проводить монтаж. На этой схеме будет отмечены места, в которых трубы проходят через стены.

Опираясь на информацию об их размещении, отметьте места отверстий в стенах или перекрытиях. Трубы должны располагаться как можно ниже к полу (примерно 1-2 см. от плинтуса), чтобы их было не очень заметно.

Затем обозначьте места под крепеж для труб. Расстояния между креплениями должны быть примерно 50 см. Также при разметке учитывайте высоту установки радиатора отопления от пола и до подоконника.

Чтобы избежать ошибки, приложите радиатор к стене и по нему выполните разметку.

Крепление кронштейнов

После того как разметка выполнена, начинаем крепить кронштейны, на которых будет держаться радиатор. Учтите, что прикреплять их нужно между секциями самого радиатора. Просверлите отверстия, соответствующие по диаметру дюбеля прибора, согласно разметке. Затем вставьте дюбеля в отверстия и вкрутите в них кронштейны.

Оставьте между радиатором и стеной, к которой он крепится, хотя бы 5, а лучше 10 см пространства. Иначе ваше устройство станет отапливать улицу, а не помещение, из-за чрезмерной приближенности к стене, и его эффективность снизится.

Как правильно подключить радиатор отопления в загородном доме читайте эту статью.

Сборка

Теперь пора приступать непосредственно к сбору батарей и подготовке их к установке:

  1. Открутите деталь с резьбой от радиаторного крана и намотайте на нее подмотку. Подмоткой может выступать любая плотная ткань, но надежнее взять льняную паклю, пропитанную термостойкой пастой (например, Unipak).
  2. Сначала нанесите на резьбу детали пасту, затем намотайте подготовленную паклю по ходу резьбы. Пасту можно заменить краской, но учтите, что лен в сочетании с пастой не станет ни гнить, ни пересыхать.
  3. Подготовив таким образом деталь, надевайте на нее накидную гайку от крана. Теперь ее можно вкручивать в пробку радиатора. Не закручивайте детали от руки, используйте гаечный ключ, иначе все система окажется ненадежной.
  4. По этой же схеме вкрутите в пробки радиатора заглушку и кран Маевского.

Затем пробки нужно вкрутить в сам радиатор. Две из них будут идти с левой, а две – с правой резьбой, это при сборке также важно учитывать. Подмотка на накидную гайку радиаторного крана не требуется, он и так снабжен кольцевым уплотнением. Когда вы установили пробки, прикручивайте непосредственно радиаторные краны. Радиатор собран.

Пайка

Следующий этап правильной установки радиатора отопления заключается в припайке труб-отводок. Одна их сторона будет крепиться к радиаторному крану, а вторая к тройнику. Важно правильно рассчитать длину труб – часть трубки-отводки должна войти внутрь соединяемых деталей.

Следите также за направлением радиаторного крана – он должен совпасть с направлением тройника. Чтобы избежать ошибки, используйте хитрость: положите перед началом пайки трубу и кран на ровную поверхность. Карандашом обозначьте место совпадения на деталях. Во время пайки отметки должны снова совпасть.

Далее нужно осуществить обвязку радиаторного узла с кранами. Отмерьте необходимую длину трубы, затем прикрепите к устройству радиаторные краны. После этого повесьте прибор на кронштейны и обязательно проверьте его по уровню.

Теперь можно снова соединить устройство с общей системой отопления. Монтаж завершен, осталось начать работу агрегата. Перед первым подключением еще раз проверьте правильность выполнения всех шагов инструкции. Первые несколько часов работы устройства стоит находиться в квартире, чтобы суметь заметить и устранить возможную неисправность.

В этих видео-роликах наглядно представлен процесс замены и монтажа (установки) радиаторов отопления в квартире своими руками.

Замена и монтаж радиатора — ответственная и кропотливая работа, однако при тщательном соблюдении всех инструкций не такая уж и сложная. Главное — это внимание и сосредоточенность.

Источник: http://sansovet.com/otoplenie/radiatory/zamena-i-montazh.html

Смотрите также:
02.05.2020

Оригинальные фактуры из обычной бюджетной шпаклевки - аналог декоративной штукатурки своими руками Оглавление: Ассортимент декоративных отделочных материалов для покрытия внутренних и наружных поверхностей стен, присутствующий на современном рынке, достаточно широк.

02.05.2020

Устанавливаем шкаф под мойку без посторонней помощи Тумба-комод для двух моек из массива дерева Вся кухонная мебель имеет основную задачу – создать комфортные условия для приготовления пищи. Мебельные фабрики стремятся предложить продукт не только практичный, но и...

02.05.2020

Чертеж углового шкафа с размерами Обладатели небольших квартир часто останавливают свой выбор на шкафах, устанавливаемых в угол, но прежде, чем заказывать такую мебель, нужно иметь на руках чертеж углового шкафа с размерами. Ведь такие конструкции должны стоять четко...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
