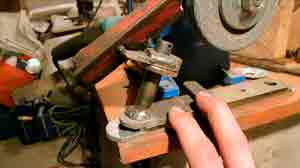

Приспособление для заточки сверл из гайки

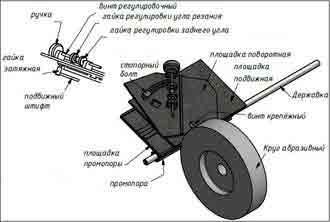

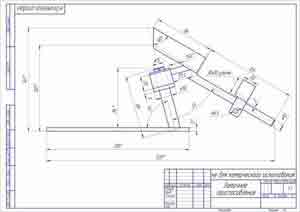

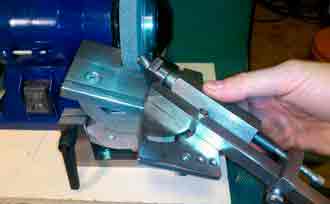

Чертежи приспособления для заточки сверл своими руками

Если вы постоянно имеете дело с заточкой твердых заготовок, то поверхность сверла очень быстро придет в негодность. Оно затупится, будет сильно нагреваться и в итоге потеряет былую прочность. Все это следствие «отпускания» металла. Именно поэтому такой инструмент нуждается в периодической заточке с помощью специальных приспособлений.

Как сделать самодельные приспособления для заточки сверл, какие шаблоны для этого существуют и что нужно подготовить для работы, вы узнаете из нашей статьи.

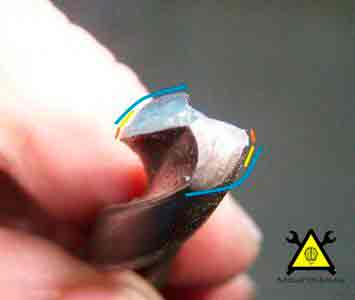

Особенности заточки сверл

Сверла – эти недорогие приспособления, особенно если говорить о тех, что широко используются для бытовых нужд. Однако если есть возможность, то после затупления лучше заточить инструменты, чем покупать новые.

Есть заводские устройства, предназначенные для заточки, но при их покупке вы сильно потратитесь, и это не восполнит экономию при отказе от приобретения новых инструментов. Именно поэтому немало мастеров собирают станки для заточки своими руками.

Стоит отметить, что затупление касается сверл по металлу, поскольку инструменты по дереву практически этому не подвержены, за исключением случаев применения на высоких оборотах при смолистой заготовке. Также заточке не подлежат победитовые наконечники по камню или бетону.

А вот сверла по металлу многие точат посредством всех дополнительных приспособлений своими руками, но точность такой работы далеко не всегда идеальна, поэтому желательно использовать хотя бы минимум механики.

Как правильно сделать приспособление для заточки сверл своими руками: обучающее видео

Чтобы самому сделать такое устройство, вам потребуется средство контроля (шаблон). Каким бы образом сверло не затачивалось, точность проверяется специальным шаблоном.

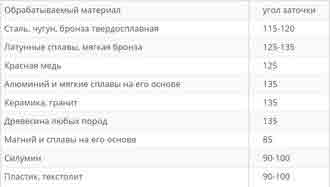

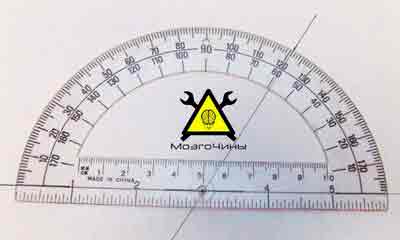

Простые сверла по черному металлу имеют угол кромки от 115 до 120 градусов. Если металл другой, то и углы заточки тоже будут отличаться:

  • для твердосплавной бронзы, стали или чугуна он составляет также от 115 до 120 градусов;
  • для мягкой бронзы или латунных сплавов – от 125 до 135 соответственно;
  • для красной меди 125 градусов;
  • для алюминия и мягких алюминиевых сплавов, гранита, керамики и древесины – 135 градусов;
  • для магния и его сплавов – 85 градусов;
  • для пластика, текстолита и силумина – от 90 до 100 градусов.

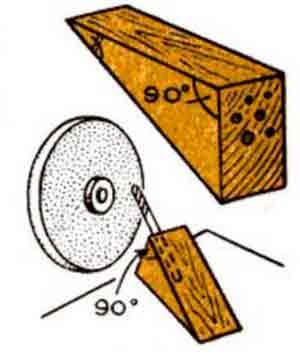

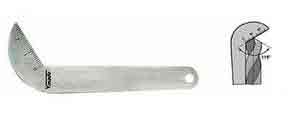

Вы можете подготовить сразу несколько шаблонов в зависимости от перечисленных значений и, в соответствии с ними, своими руками выполнять заточку. Одно и то же сверло можно применять для разных типов заготовок, нужно лишь менять углы вершины рабочего места.

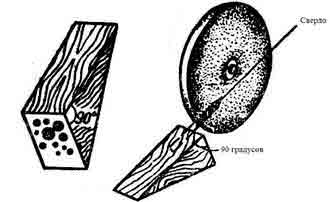

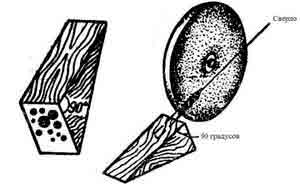

Простое, но очень удобное затащивающее устройство – это втулки разного размера, которые прикреплены к основанию. Сделать самому их можно, опираясь на специальные чертежи. Помните, что инструмент во втулке не должен болтаться, а качество сверления может ухудшиться, даже если ошибка составит всего один градус.

Можно сделать большую обойму на основе алюминиевых или медных трубок в зависимости от типовых параметров сверл или же взять брусок из мягкого материала и проделать в нем много отверстий. В точиле очень важно поставить удобный подручник, благодаря которому можно будет под нужным углом двигать приспособление для заточки и держать упор.

Перечисленные приспособления для заточки изготавливаются уже немало десятилетий подряд и пользуются спросом до сих пор. Для сборки заточного станка своими руками можно вместо уголка взять дубовый брусок.

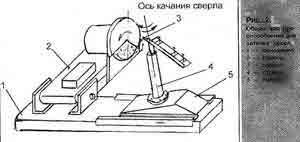

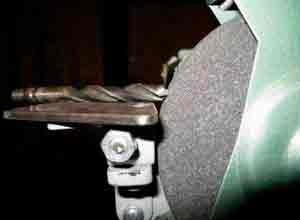

Простейший станок для заточки можно собрать, просто установив напротив боковой части наждака верстак или столик. Даже такое простое приспособление обеспечивает высокое качество и точность выполнения работ.

Особенности выполнения заточки на простом устройстве

В интернете можно отыскать готовые чертежи устройств для заточки сверл, или же наброcать их самому, но для этого следует понимать принцип работы со сверлом.

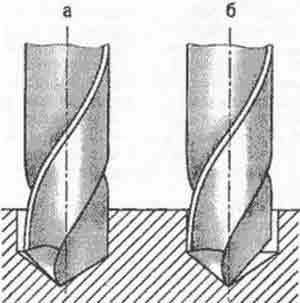

Во время работы категорически запрещено допускать движение сверла вокруг своей оси. Если он провернется как минимум на миллиметр, то будет испорчен, и вам придется для повторной обработки стачивать небольшое расстояние.

После окончания работы сверло должно остыть, также выполните замеры шаблонами. Кромки должны быть идеально симметричными вплоть до десятых долей миллиметра. Особенно это важно, если сверло имеет минимальный диаметр.

Заточка может сопровождаться такими ошибками:

  • углы будут правильными и симметричными, а вот длина режущих кромок – нет. В таком случае центр сверления сместится по отношению к оси, вследствие чего появляются биения. В самом начале работы будет трудно попасть в разметку, а само сверло может сломаться;
  • Когда несимметричны друг другу углы режущей кромки, то центровка точна. Во время создания отверстий работает только одна режущая часть, работа происходит очень медленно и быстро греется наконечник. Может быть «отпускание» закаленного металла вследствие нагрева, отверстие может быть разбитым, а диаметр будет превышать диаметр сверла.

Как из подручных средств своими руками собрать точильный станок для спиральных сверл по металлу?

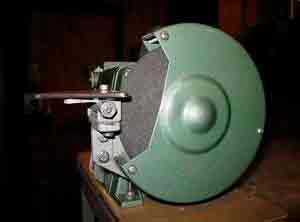

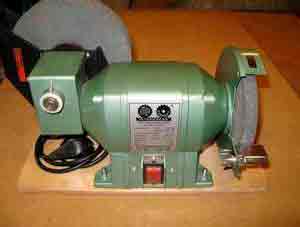

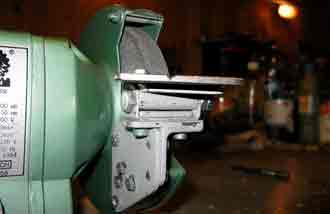

Для основы прибора можно взять любой точильный станок, который способен исправно работать, в нем нет биения оси, и он держит обороты под нагрузкой.

Задание выглядит таким образом:

  • подручник обязан строго стоять горизонтально на одной оси с вращением наждака;
  • конструкция должна быть безопасной, надежной и прочной;
  • следует предусмотреть возможность затачивать как вручную, так и полуавтоматом;
  • форма подручника должна способствовать свободному опущению хвостовика сверла на нужный угол.

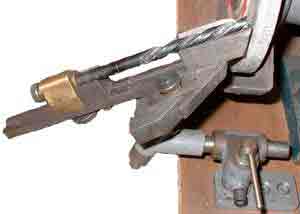

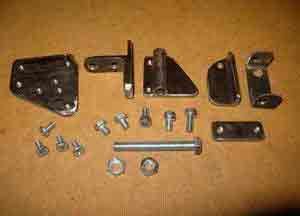

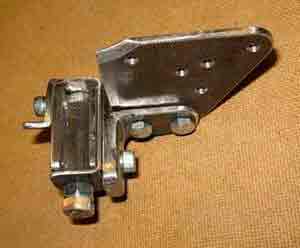

Специфических деталей для изготовления этого приспособления не требуется, практически все необходимое есть у каждого домашнего мастера. Заготовки обрабатываются болгаркой, сваркой или точилом.

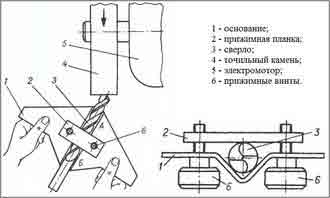

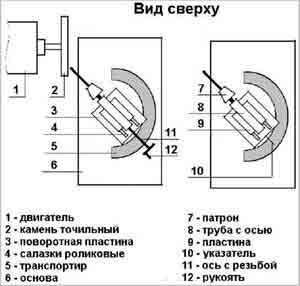

Для режима полуавтоматики предполагается качающийся упор, поэтому нужно сделать петлевое соединение. Точно подберите для отсутствия люфтов отверстия болта, кронштейна и трубки.

Площадка должна двигаться по вертикальной оси, чтобы можно было менять угол заточки сверла. Данную ось можно фиксировать, а подручник должен качаться, опираясь при этом на горизонтальную ось, что при заточке обеспечивает нужную артикуляцию.

Опорная пластина выполняется из металла на 4 мм в толщину, а основные части конструкции должны иметь толщину в 3 мм соответственно. Это обеспечивает ее высокую прочность. Подручник с корпусом наждака соединяется жестко. Крепить его к защитному кожуху нельзя, поэтому посредством металлической «щеки» прикрутите кронштейн.

К опорной пластине затем прикручиваем саму направляющую пластину для сверл толщиной в 5 мм. В ней для фиксации сверла при обработке пропиливается паз треугольной формы.

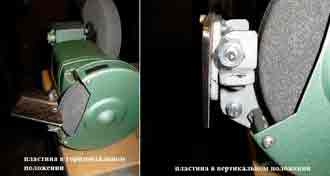

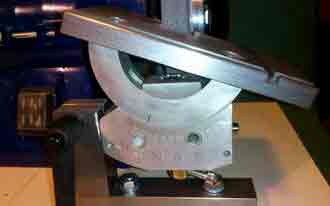

Конструкция имеет угол поворота в 90 градусов, что позволяет обеспечивать заточку разными методами. Начиная от метода Леонтьева и заканчивая прижимом под определенным углом и созданием острого угла кромки благодаря кривизне наждака.

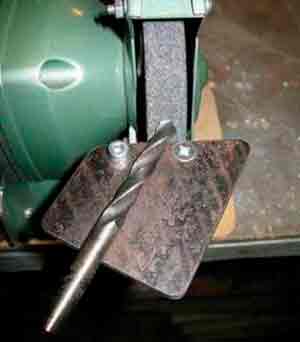

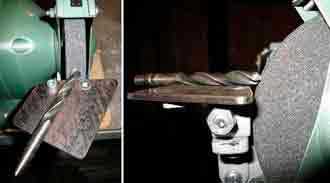

Сверло при обработке будет не только прочно стоять в канавке, его также можно будет вдоль паза подавать к абразиву, а угол заточки при этом отклоняться не будет. Благодаря частичному превышению плоскости опорной пластины над осью движения диска, можно достичь нужной формы заточки затылка кромки.

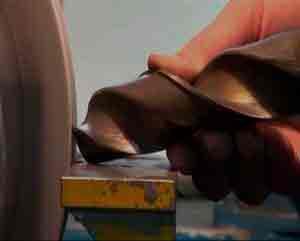

Перед выполнением работ сверло следует прижать к пластине и выставить параллельно ей режущую кромку. Юстировка на этом окончена и можно к наждаку подносить и инструмент. Заточку нужно выполнять медленно и аккуратно, тщательно следить за углом.

Благодаря такому самодельному инструменту достигается высокая точность заточки и практически не нужен шаблон. Правда, потребуется время на установку станка и настройку угла, то зато потом вы без труда быстро наточите сверла в нужном количестве.

А вот если потребуется заточить бур, оснащенный твердосплавной насадкой, то можно на фиксированный угол прикрепить качающуюся пластину. Для этого под осевую гайку кладут несколько шайб.

Применение наждачного круга в самодельном инструменте для заточки

Для универсальных точильных работ в основном используют белые круги на основе электрокорунда. Их применяют для заточки лопат, топоров, ножей и заготовок из металла.

С целью обработки твердосплавных сверл или быстрорежущих металлов нужно брать абразивные зеленые круги на основе карбида кремния с маркировкой 64С. А вот под бытовые нужды достаточно зернистости круга на 25Н.

Заточка сверл требует более мелкой фракции в области от 8Н до 16Н. Помните, что наждаки на основе карбида кремния во время работы сильно греются, поэтому сверло в контакте с таким абразивом держать долго нельзя. Давайте металлу остывать после 2-3 подходов и охлаждайте его в содовой воде.

Качество кромки зависит от направления вращения абразива. Рабочая его поверхность обязана набегать на срез (идти сверху вниз).

Периферийная поверхность наждака при обработке обязана быть ровной. Ее можно править насадкой на основе эльбора. Если диск имеет малый диаметр, допускается применение плоскогубцев, в которых будет удерживаться эльборовый резец.

Итак, мы рассмотрели, как в домашних условиях можно собрать и использовать приспособления разной сложности с целью заточки сверл и не только. Выбрать подходящий вариант вы можете в зависимости от ваших бытовых потребностей.

Источник: http://instrument.guru/osnastka/chertezhi-prisposobleniya-dlya-zatochki-sverl-svoimi-rukami.html

Приспособление для заточки сверл

  • 6

Kolxein 08 Июл 2015

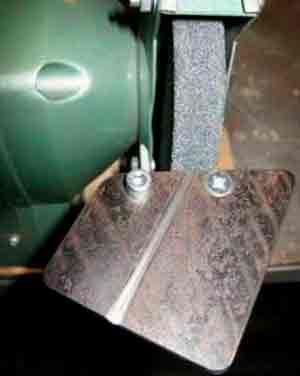

Дадим стране угля, хоть мелкого, но много! Самодельное приспособление для заточки сверл диаметром от 2 мм до 20 мм. Угол заточки максимально близок к заводской.

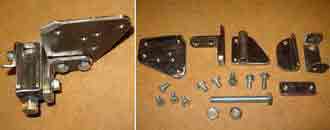

Из чего делалось

Немного сварки

Проба пера или проверка углов

Комплектность

Покраска

Финал!

Описывать не буду, а покажу мультик! Удачного просмотра!

Верьте в себя и в свои способности.
Руки нам даны не только в носу ковыряться!
Удачи Всем!

АВН 08 Июл 2015

Станочники видели/пробовали заточку свёрл на Вашем чудо-устройстве?

Сообщение отредактировал АВН: 08 Июль 2015 20:03

  • 1

som 10 Июл 2015

Странно. А я свёрла и пильные цепи точу болгаркой.

Главное знать оба угла.

Ставлю + за приспособление, главное чтобы сверло не грелось и кромка не крошилась.

Сообщение отредактировал som: 10 Июль 2015 20:19

  • 1

Kolxein 16 Июл 2015

Станочники видели/пробовали заточку свёрл на Вашем чудо-устройстве?

А можно поинтересоваться кого Вы считаете «Станочником?»

Если считать что фрейзеровщики и токаря работают сверлами более 15мм (как правило) и там углы заточки варируются в зависимости от материала и режимов резания, то использование «обезьянего метода» мало приемлимо. В данном же случае цель приспособы затачивать общепользовательские диаметры сверл 2-12мм с давольно «агресивными» углами (для однопроходного сверления) и для сверления конструкционных материалов.

Rust_eze 17 Июл 2015

Kolxein , Я надеюсь вы это видео видели прежде чем изготовить данное приспособление.

Ваше изобретении конечно заслуживает уважение, но мне удобней вариант Виктора Алексеевича. Так как у более продвинутых чипмейкеров наждак с подручниками (да и сами наждаки не маленькие), а вашу при способу приходится ставить на стол.

Так что, за изобретении вам «+» , а за удобство пользование 50/50 кому как.

  • 1

Dmitry1962 17 Июл 2015

Rust_eze , Алексей, на мой непросвещенный взгляд, приспособа Kolxein хороша простотой изготовления и доступностью материалов.

  • 2

Kolxein 17 Июл 2015

Kolxein , Я надеюсь вы это видео видели прежде чем изготовить данное приспособление.

Разумеется и не только это, а также пол ведра информации по видам, способам и разновидным устройствам, приспособам и т.п.

Целью было поставлено: Доступность, простота, и при этом максимальное приближение к «Заводской»

Я полностью осознаю Ваши требования к данной приспособе, но позвольте, с вашим станочным парком. Вы никак не впишитесь в Средне-пользовательского гаражного мастера, где простейшая сварка за Манну небесную, а если втулку выточить так 3 версты шлепать.

Я из них вышел и о них помню! Вот потому и пытаюсь не задирать планку доступности и простоты.

АВН 17 Июл 2015

Станочники — люди, профессионально работающие на сверлильных и токарных станках мин. 8 часов в день.

сверления конструкционных материалов Усложним. Что есть конструкционные материалы: Ст.3? Как в таком «желобе» точить сверло d=2 mm l=40mm?

  • 1

Kolxein 18 Июл 2015

Усложним. Что есть конструкционные материалы: Ст.3? Как в таком «желобе» точить сверло d=2 mm l=40mm?

Уважаемые коллеги! буду отвечать по очереди

Конструкционные материалы — материалы, из которых изготавливаются различные конструкции, элементы сооружений, воспринимающих силовую нагрузку. Определяющими параметрами таких материалов являются механические свойства, что отличает их от других технических материалов (оптических, изоляционных, смазочных, лакокрасочных, декоративных, абразивных и др.)это термин.

В моих кругах это как правило материалы легкодоступные в поиске (качественные стали от 05кп до 20пс) реже Сталь 25-40.

— что касаемо сверла Ф2 l40мм, радиус по внутреннему углу желоба 1мм вылет при установке 2мм при наличии мелкозернистого камня или алмазного камня проблем особых не составит (оставлю за собой право оговорить, что для этой приспособы диаметры приделов являются крайностями рабочего диапазона диаметров с вытекающим от сюда последствиями)

Из личного теста я переточил свой набор сверл от 2,3мм до 18мм с шагом 0,2..0,5мм. Из чего могу с уверенностью говорить что «Можно!» остальное считаю демагогией (не аргументированной болтовней).

Позволю добавить что для «Станочников» трудящимся на сверлении по 7-8 часов в день проблема с заточной сверл решена на уровне руководства и не как не примитивной приспособой а профессиональным оборудованием для заточки всех углов режущего инструмента.

Сообщение отредактировал Kolxein: 18 Июль 2015 09:43

АВН 18 Июл 2015

Вот с этого и надо начинать. «В моих кругах. «, а не:

Угол заточки максимально близок к заводской. Меня точить сверла учили профессионалы механического участка цеха и все три угла они делали на руках, без всяких приспособ. (Фрезы и пилы Гейлера другое дело.) Но разговор не об этом. Как и за что Вы вращаете сверло в таком жёлобе или «само крутится»? 🙂

Как правило любая критика, не получившая обоснованного ответа объявляется

демагогией (не аргументированной болтовней). Бог Вам судья, я привык.

  • 2

Kolxein 18 Июл 2015

Ну вот, то, а чем я и говорил Демагогия! За что не люблю форумы.

Пусть я буду не прав, но там далеко не 3 угла как Вас учили. Если поковыряться в теории резания и теории сверления угол по кромке в зависимости от диаметра резания изменяется согласно разной окружной скорости. Соответственно он дифференциальный И ловить его руками — ювелирная работа.

2-х угловая заточка — самая упрощенная

3-х угловая — максимально близкая к диференциальной

Заточка в упорную ось — уже дифференциальная заточка (что и пытался иллюстрировать выше)

Заточка в скользящую ось — максимально приближенный к правильной дифференциальной характеристике угла

Посему я честно не понимаю что мы тут обсуждаем. я сварганил себе приспособу, пользуюсь ей и она меня вполне устраивает.

Поделился с народом — кто хочет пусть делает и пользует, а кому не нравится или чем то не устраивает тому и рашпиль в руки!

Посему дабы не флудить откланиваюсь и иду упрощать себе жизнь дальше, Чего и вам желаю.

С уважением Ваш Фоменко А.А.

АВН 18 Июл 2015

Как и за что Вы вращаете сверло в таком жёлобе или «само крутится»? 🙂

кому не нравится или чем то не устраивает тому и рашпиль в руки! Вот и весь разговор.

  • 1

Kolxein 18 Июл 2015

Как и за что Вы вращаете сверло в таком жёлобе или «само крутится»? 🙂

приложенное видео с 7:30 по 8:30 разжевано «Как пользоваться» Или я как то не так разжевываю.

АВН 18 Июл 2015

Вы уж извините, но то что тут расжёвываете, я э-э-э. уже давно в фановую трубу избыточным давлением сбросил.

Сообщение отредактировал АВН: 18 Июль 2015 21:49

Nail02 30 Июл 2015

minhdao 23 Июл 2016

Скажите пожалуйста, как вы выбрал растояние смешение между оси сверло и оси конуса

И почему зазор между присобление и шлифовальный круг = диаметр сверлы -1мм,

Я хочу сделать 1, который могут заточить сверлы 6-20мм. Я выбрал Растояние смешение 3,4мм (из сверлы 20мм),

Источник: http://websvarka.ru/talk/?findpost=152234

Изготовление приспособления для заточки свёрл своими руками

Приспособление для заточки свёрл своими руками понадобится домашнему мастеру при периодическом выполнении сверловки с выдерживанием определённой точности по диаметру, жёсткой привязки размеров по осям отверстий.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

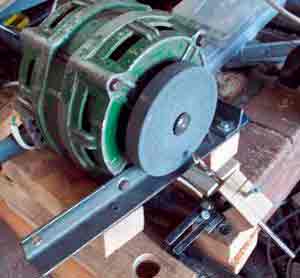

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

  • Точная центровка вала двигателя без радиального биения.
  • Возможность установки дополнительного защитного кожуха.
  • Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
  • Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
  • Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Собираем станок для заточки свёрл своими руками

Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

Вращение круга допускается только сверху вниз относительно подручника.

Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок — для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие — для заточки ручного инструмента под нужным градусом.

Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

Не обойтись без приспособления для заточки свёрл

Обработка сталей, вязких материалов на большую глубину ведёт к затуплению режущей кромки сверла. Снижается скорость резания, идёт перегрев рабочей части, нарушается извлечение стружки. Поломка инструмента случается чаще на выходе из детали.

Заточник полагается на опыт и твёрдость рук. Наша задача — научиться копировать заводскую заточку сверла с помощью немудрёной оснастки. Снимать затылок — наука нехитрая. Восстановление способности резать начнём с дублирования плоскости режущей кромки.

Самодельное приспособление для заточки свёрл должно быть простым в исполнении и удобным в использовании. Необходимые условия для заточной оснастки:

  • Сохранение ориентации сверла при свободной коррекции положения.
  • Произвольное изменение угла пространственного положения инструмента.
  • Простота установки и демонтажа конструкции.
  • Безопасность использования.

Заточное устройство своими руками

Поворот приспособления на 90 0 осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

Проверка и самоконтроль

Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

Распространённые ошибки при заточке:

  • Биение сверла вследствие разницы в длине режущих кромок.
  • Несимметричность режущих кромок.

В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

Видео: Приспособление для заточки сверл

Источник: http://promzn.ru/stanki-i-oborudovanie/prisposobleniya-dlya-zatochki-svyorl.html

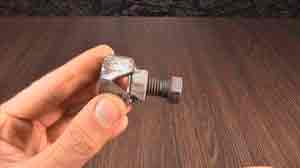

Устройство для заточки сверл из дверной петли

В интернете можно найти огромное количество схем для изготовления устройств, при помощи которых можно затачивать сверла. Однако чаще всего такие схемы очень сложные и простому обывателю в них не разобраться. Можно, конечно, попробовать заточить сверла вручную на заточном станке, держа инструмент под углом 60 градусов. Однако и в этом случае очень сложно добиться идеальной заточки, чтобы не было смещения центра. Впрочем, есть альтернативный вариант — это самодельное приспособление для заточки сверл, изготовленное из дверной петли. Сделать такое устройство под силу каждому.

Особенности и процесс изготовления

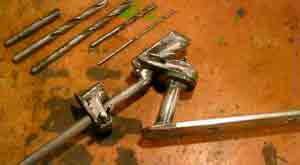

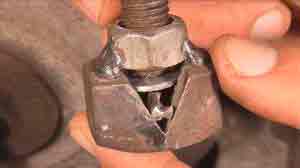

Механизм работы самодельного заточного приспособления основан на поворотном движении обычной дверной петли (понадобится петля с толщиной металла минимум 3 мм). Нижняя часть петли будет фиксироваться на подручнике, а верхняя будет перемещать сверло. Для того, чтобы надежно зафиксировать нижнюю часть петли на подручнике, потребуется приварить уголок 25х25 мм, после чего просверлить в нем отверстие и нарезать резьбу под болт М6.

На следующем этапе работ нужно выставить правильный угол заточки сверла, использую для этого отрезок стального уголка, который необходимо приварить к петле, и обычную школьную линейку с транспортиром. Для проверки правильности выставленного угла используйте сверло с заводской заточкой — оно должно соприкасаться всей плоскостью кромки пера. Далее потребуется приварить к конструкции шпильку М8 с заранее подготовленной прижимной гайкой из металла толщиной 4 мм. Устройство готово!

Используя такое самодельное приспособление, вы без труда сможете затачивать сверла по дереву и металлу разной длины и размеров. Очень полезная и удобная в применение вещь.

Источник: http://sdelairukami.ru/ustrojstvo-dlya-zatochki-sverl-iz-dvernoj-petli/

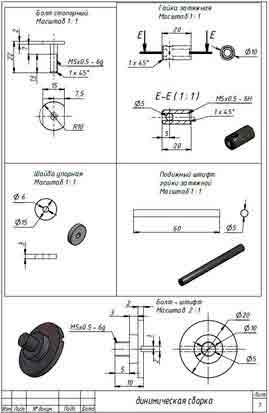

Чертежи приспособления для заточки сверл своими руками

Подобрав правильный чертеж приспособления для заточки сверл, можно в домашних условиях изготовить самодельное полноценное оборудование. Благодаря такому устройству существенно упрощается поставленная задача по обеспечению нужной геометрической формы инструмента.

При его использовании нет необходимости переживать не только о вращении потенциально опасных точильных камней, но и об углах заточки, которые нужно правильно выдерживать, вылавливая каждый градус вручную.

Особенности использования заточных самодельных приспособлений

В процессе сверления отверстий в металлических изделиях, сверла довольно сильно изнашиваются, что приводит к их нагреванию и утрате своих свойств. Во избежание такого явления, требуются меры по обеспечению регулярного восстановления их геометрических параметров. Выполнить это можно посредством специального оборудования для заточки сверлильного инструмента. Создание такого нехитрого устройства, может быть выполнено самостоятельно, что позволит осуществлять качественное затачивание без каких-либо существенных финансовых затрат.

Многими опытными специалистами практически не применяются заточные приспособления, поскольку они абсолютно уверены в своем опыте и глазомере, который позволяет им правильно точить сверла. Но на практике, использование таких устройств крайне необходимо, так как это позволяет провести механизацию данного процесса. В результате таких работ будет обеспечиваться максимальная точность и качество выполненной заточки.

Современный рынок предлагает различные виды оборудования, которое позволяет качественным образом осуществить восстановление геометрии режущих инструментов, даже при отсутствии опыта в этом деле. При этом, нет острой необходимости в приобретении таких изделий, поскольку их можно изготовить своими руками по имеющимся чертежам приспособлений для заточки сверл.

Чертежи простейших приспособлений

Простейшими устройствами для заточки могут быть втулки, внутренний диаметр которых соответствует поперечным размерам сверл. Втулка жестко фиксируется в надежное основание с учетом определенного угла. При подборе втулки для таких приспособлений, следует обращать внимание на соответствие ее внутреннего диаметра с поперечным размером затачиваемых инструментов. Запрещается, чтобы обрабатываемые инструменты болтались во втулке, поскольку, даже при отклонении в 1-2 градуса по оси от требуемых значений, могут существенно снизиться показатели качества и точности заточки.

Такие самодельные приспособления для заточки сверл должны быть оснащены обоймами. Для их изготовления подойдут медные или алюминиевые трубки, внутренний диаметр которых равняется типовому размеру используемого сверлильного инструмента.

В некоторых случаях задачу можно упростить, установив на данную конструкцию деревянный брусок, в котором должны быть просверлены отверстия, с диаметром соответствующим используемому инструменту. Одним из важнейших элементов такого изделия считается наличие подручника, который необходим для:

  • обеспечения правильной фиксации сверлильного инструмента и возможности точного перемещения в отношении поверхности абразивного камня;
  • создания упорной точки для затачиваемого сверла.

Такие изделия из дубовых брусков, в которых предусмотрены разнокалиберные отверстия, являются наиболее надежными. Благодаря им выполняется качественная и точная заточка инструментов. Основной задачей, которая должна быть решена самодельным станком или подобным приспособлением, является правильная ориентация режущей части обрабатываемых инструментов для получения точности требуемого угла заточки.

Для изготовления самодельного станка для заточки сверл, может быть использован ряд различных конструктивных вариаций подобного оборудования. При наличии соответствующих чертежей и понимании принципа работы данного оборудования, можно изготовить заточное оборудование самостоятельно в домашних условиях.

Конструкция состоит из следующих элементов:

Существуют важные правила, которые должны соблюдаться в процессе эксплуатации такого приспособления, а именно затачиваемый инструмент не должен вращаться вокруг своей оси. В случае даже незначительного поворота, заточку должна быть выполнена снова.

Заточенный инструмент должен быть остужен естественным способом. После чего следует выполнить проверку его восстановленных геометрических параметров. Для этого можно использовать шаблон. Следует учитывать, что каждая режущая кромка сверла может иметь отличие друг с другом, не больше чем на десятую долю мм. При этом, особое внимание стоит уделять данному параметру, если сверла имеют небольшой диаметр.

Видео «Приспособление для заточки сверл по чертежу»

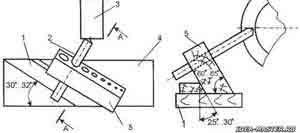

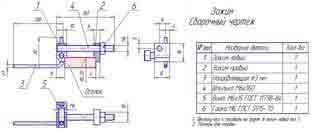

Чертеж полноценного приспособления

Довольно простой способ изготовления самодельного заточного оборудования, которое практически ничем не отличается от заводского изделия. Для его сборки по готовым чертежам требуется около 1,5-2 часов времени.

Для изготовления своими руками приспособления для заточки сверл необходимо предусмотреть наличие следующих расходных материалов, оборудования и инструментов:

  • сварочного аппарата;
  • электрической дрели;
  • болгарки;
  • стандартного слесарного набора инструментов;
  • уголка, размер полок которого 30х30, а его длина 100-150 мм;
  • металлических пластин, имеющих разную толщину (3-5 мм);
  • шпильки или куска стальных прутов, диаметр которых составляет 10-12 мм;
  • шайб, винтов, болтов и гаек, имеющих различные размеры.

В первую очередь выполняется изготовление станины, которое будет основанием в точильном устройстве. Для этого используют стальную пластину, на которую приваривается стальной пруток (12 мм в диаметре) под углом 75 градусов. Он будет являться осью.

После чего на приваренный прут следует насадить шайбу, которая будет представлять собой опорный подшипник. Величина угла, поворота станины при затачивании сверла будет незначительной, поэтому в использовании стандартного шарикового подшипника нет резона.

Ложе, где будет размещаться затачиваемый инструмент, выполняется из подготовленного уголка. Одну сторону на угловом профиле, которая обращена к стороне точильного камня, необходимо сточить под углом 60 градусов. На ложе, согласно чертежа, приваривается кронштейн, посредством которого будет выполняться фиксация поворотного узла приспособления. В результате этого будет изготовлена конструкция, углы которой, в случае параллельного положения ложа и станины, должны быть расположены к поверхности абразивного камня в соответствии с углом затачиваемого сверла.

У заточного станка, который представлен на чертеже предусмотрены фиксированные углы наклона, но для больших возможностей желательно обеспечить возможность регулирования углов. В таких случаях будет больше шансов использования приспособления при необходимости восстановить инструменты, с разными углами заточки, например, если необходимо заточить сверла по металлу, бетону и пр.

Для создания более функционального узла можно воспользоваться чертежами других конструкций, имеющих возможность регулировки углов:

Источник: http://pro-instrymenti.ru/vspomogatelnye/chertezh-prisposobleniya-dlya-zatochki-sverl/

Самодельные приспособления для заточки сверл – собираем станок своими руками

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя. Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл. Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Заточка сверла на самодельном приспособлении

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки. Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

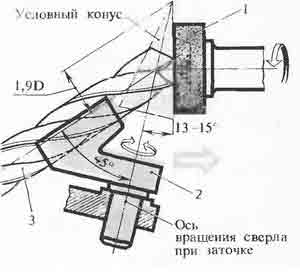

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

  • обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
  • выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

  • Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
  • Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
  • Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
  • Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

  • опорная пластина – 4 мм;
  • направляющая пластина для сверла – 5 мм;
  • остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

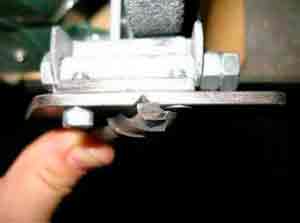

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

  • Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
  • После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Несколько рекомендаций по выбору наждачных кругов

Для того чтобы успешно затачивать сверла по металлу, большая часть которых изготавливается из быстрорежущей стали, необходимо использовать достаточно твердый точильный круг. В этом качестве можно применять абразивный инструмент, выполненный из карбида кремния. Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

При заточке сверл с помощью точильного круга очень важно следить за тем, чтобы рабочая поверхность абразивного инструмента набегала на обрабатываемое сверло, то есть двигалась сверху вниз, а не наоборот.

Источник: http://met-all.org/oborudovanie/prochee/prisposoblenie-dlya-zatochki-sverl-svoimi-rukami-chertezhi-video.html

Приспособа для заточки сверл своими руками

Признаюсь, заточка инструмента всегда вызывала у меня тихий ужас. Нужно думать не только о вращающемся точильном камня, который выступает источником потенциальной опасности, но еще и угол заточки держать… Думаю, статья будет полезна начинающим мозгочинам, а к опытным камрадам у меня убедительная просьба дополнить изложенную ниже информацию или рассказать о своём методе выдержки угла заточки.

Материалы

Инструменты

  • Транспортир;
  • Малка (приспособление) — столярный и слесарный инструмент для разметки и измерения углов, черчения параллельных линий. Состоит из двух частей, скреплённых между собой зажимным винтом. Более толстая часть (колодка — основание) прижимается к заготовке, по тонкой части (линейке) производится разметка. Иногда между двумя частями малки нанесена шкала для измерения углов. Большие малки могут применяться при строительных работах;
  • Дрель со сверлом по дереву;
  • Отвертка.

Шаг 1: 59 градусов

Прочертим две прямые линии на бумаге под углом 59 градусов. Цель – заточить сверло под этим углом.

Шаг 2: Размечаем угол на бруске

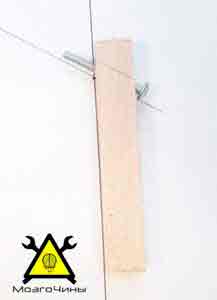

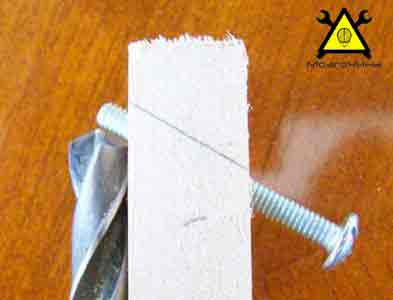

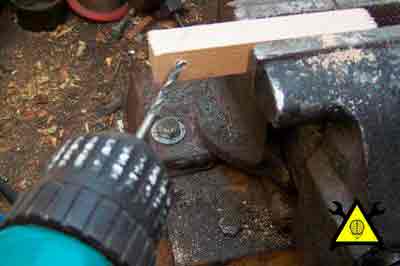

Используя малку, переносим угол 59 градусов на деревянный брусок. В качестве заготовки использовал дерево твердых пород. Толщина бруска 15 мм. Направляющей будет выступать винт с мелким шагом резьбы под шлицевую отвертку, поэтому сквозное отверстие должно быть немного меньшего диаметра, чем диаметр винта, чтобы он плотно вкручивался в брусок. Сверлить сверлом по дереву легче, когда начинаете сверлить под углом. На глаз определяем место, где удобнее всего расположить винт.

Шаг 3: Вкручиваем винт и проверяем угол

Вкручиваем винт в брусок. Заранее следует определить максимальный диаметр сверла, что будет затачиваться. Для данной поделки диаметр сверла будет больше 15 мм. Поэтому следует выбрать винт достаточной длины, чтобы он проходил через брусок и выступал на половину от наибольшего диаметра затачиваемого сверла.

Если угол, под которым винт выходит из бруска не соответствует эталонной линии, просверлите другое отверстие и попробуйте снова.

Шаг 4: Используем эталон

Прокрутим винт на несколько оборотов, чтобы конец резьбы находился над центром сверла.

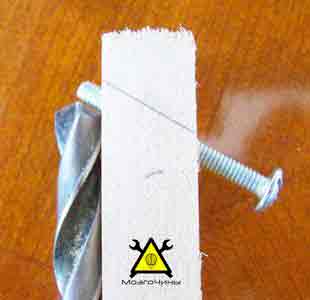

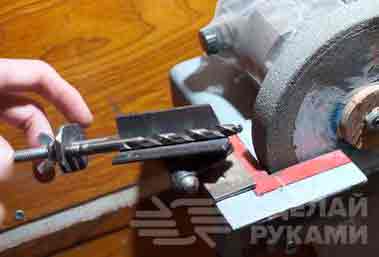

Как только вы заточите одну сторону (используя резьбу винта, как метки), поверните сверло на половину и посмотрите на отметки на винте. Повторите операцию для другой стороны сверла.

Шаг 5: Заточка

Что касается заточки сверл, на сайте представлена подробная статья Как заточить сверло — ручная/нестандартная/специальная заточка сверл. В дополнение к изложенному в ней материалу предлагаю посмотреть видео англоязычного кулибина.

Спасибо за внимание)

> Купить в подарок или заказать уникальную вещь ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko

  • ВНИМАНИЕ! Нужна МозгоПомощь! — 08.11.2017
  • Идеальное решение для Хэллоуинской вечеринки — 31.10.2017
  • Ограниченное издание: чёрный лимонад — 31.10.2017
  • Бюджетный шлем Айзека Кларка из вселенной «Dead Space» — 29.10.2017
  • Званый ужин в поместье Брюса Уэйна — 28.10.2017
  • Кто скрывается за карнавальной маской? — 27.10.2017
  • От улыбки, хмурый день светлей… — 26.10.2017
  • Как преодолеть страх перед чужим? — 25.10.2017
  • Получи максимум от сверлильного станка — 24.10.2017
  • Стать рыцарем абсолютно легко! — 23.10.2017
  • Фантастическая история о короне королевы эльфов — 21.10.2017
  • 45 выгодных идей для бизнеса по производству на дому часть 2 — 19.10.2017
  • 10 профессиональных трюков деревообработчика — 18.10.2017
  • Самоделки к Halloween’у (МозгоЧины 2017) — 17.10.2017
  • 45 выгодных идей для бизнеса по производству на дому часть 1 — 17.10.2017

Навигация по записям

3 Replies to “Приспособа для заточки сверл своими руками”

можно видео по этой приспособе?

К сожалению, видео нет

Судя по фото в п.5 — сверлом с такой заточкой только пластилин сверлить. У перемычки неверный угол

Добавить комментарий Отменить ответ

Похожие мозгоподелки:

Свежие комментарии

  • sTs к записи Мастер-класс: как сделать сложную шестерню
  • sTs к записи Как сделать шестерню своими руками
  • sTs к записи Обновление сайта, снова открыта регистрация
  • sTs к записи Обновление сайта, снова открыта регистрация
  • Виктор к записи Обновление сайта, снова открыта регистрация

Your browser doesn’t support canvas.

Горячий ТОП за месяц

МозгоЧины — сообщество для энтузиастов технического творчества © 2010 – 2018

Источник: http://mozgochiny.ru/minifix/prisposoba-dlya-zatochki-sverl-svoimi-rukami/

Приспособление для заточки сверла

Приспособление для правильного угла заточки сверла

Как без большого труда и навыков затачивать сверла с правильным углом заточки? К сожалению, у многих из нас это получается не с первого раза. Это приспособление очень простое по конструкции. Поэтому каждый из вас каждый сможет ее повторить. Многие знают, что грани болтов и гаек имеют такой же угол, как и стандартная заточка сверла. Этим и воспользуемся. Мы не будем сваривать две гайки вместе, чтобы получить правильный шаблон. Конструкция немного другая.

Для начала нужна любая гайка. Чем большего диаметр, тем больше диаметр сверла можно в ней затачивать.

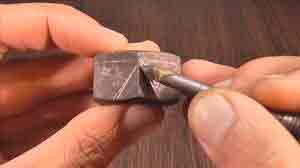

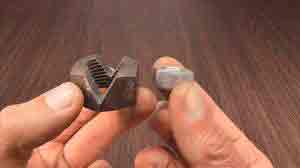

Гайка имеет 6 граней, 2 из которых нам нужны. Берем штангенциркуль и от края гайки отмечаем 4 мм. Переворачиваем гайку наоборот и с краю делаем пометку, которая на полтора мм больше, чем первая. Делаем треугольник с 2 сторон. Вырезаем ножовкой или болгаркой. Получилась гайка с пропилами.

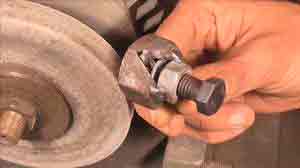

Привариваем ещё одну. Устройство почти готово. Ему не хватает шайбы, которую забрасываем в середину. Также понадобится болт, он закручивается в маленькую гайку.

Пропилы в гайке имеют разную глубину, которая отличается на 1,5 мм. Это разница на глаз малозаметна. Вставляем пруток, фиксируем, прикладываем линейку. Зазор между линейкой и кругляком меньше слева, чем справа. То есть устройство имеет определенный угол. Там, где зазор меньше, мастер поставил пометку.

Работа механизма приспособы

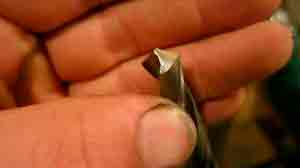

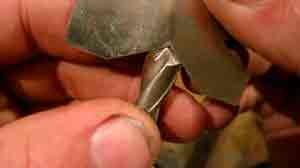

Берём ровное не заточенное сверло, помещаем в устройство. Там, где стоит метка, сверло нужно разместить, как показано на фото и видео. Фиксируем сверло, чтобы она немного выглядывало из граней. С рабочей стороны будет происходить заточка сверла. В указанном примере можно зажать диаметром до 8 мм.

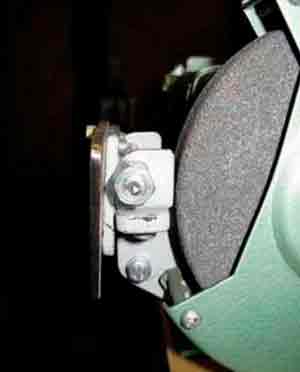

Когда начнём стачивать на наждаке край сверла, есть направляющая в виде плоскости ребра гайки, которая задает правильный угол заточки.

Это классно устройство для тех, кто не может на глаз подобрать правильный угол.

На видео показано, как установить инструмент относительно наждачного круга. С 6 минуты можно посмотреть, как происходит обработка сверла.

Alexander Polulyakh.В дополнение к этому видеоуроке еще одно устройство самодельщиков с применением болтов и гайки.

Чертеж приспособления для заточки сверл

Если говорить о тех сверлах, которые используются мастерами в домашних условиях, то стоимость их в магазинах невысока. Но даже в этом случае не стоит использовать их как расходный материал для одноразового применения. Ведь обновление сверла до самого хорошего рабочего состояния не составит большого труда, если мастер имеют сноровку или специальные приспособления.

Есть фабричные станочки, которые предназначаются для затачивания, но это отдельная статья расходов, поэтому чаще всего мастера создают такие устройства своими руками.

Больше всего проблем создают сверла по металлу, а деревянные заготовки не так скоро снижают остроту режущих кромок.

Чтобы изготовить станок для восстановления остроты режущих элементов, необходимые средства контроля (шаблон), который используется для поверки инструмента.

Обычно инструменты по черному металлу, твердосплавной бронзы, стали или чугуна — с углом кромки 115-125 градусов. Длина другого материала эти параметры иные.

для мягкой бронзы, красной меди – 125, для латунных сплавов – 135;

для алюминия и мягких алюминиевых сплавов, гранита, керамики и древесины – 135 градусов;

для магния и его сплавов – 85 градусов;

для пластика, текстолита и силумина – от 90 до 100 градусов.

Мастера при необходимости делают шаблоны соответственно указанным выше данным. Кстати, теоретически единичный экземпляр сверла может подойти для всех этих металлов и других материалов, если каждый раз точить разные рабочих поверхностей.

Элементарное кустарное приспособление, которое часто применяется, втулки, приделанные к основанию. В интернете много чертежей для самостоятельного изготовления. Нужно учесть, что инструмент должен быть хорошо зажат, точность зависит от 1 градуса.

При желании можно изготовить значительных размеров обойму, применив алюминиевые или медные трубки соотносительное с типовыми характеристиками сверл или в заготовке из мягкого металла просверлить много дырок. Необходимо, чтобы у точилки был комфортный подручник, чтобы перемещать устройство и удерживать упор.

Этот примитивный станок для заточки легко установить на верстак или столик.

Суть проблемы: есть свёрла, их надо точить.Будем использовать один из методов заточки, близкий к заводским. Ловить руками лень. Лучше обезьяний способ — поставил и готово. На изготовление приспособления по готовому чертежу ушел приблизительно 1 час времени.

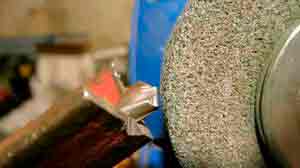

Немного сварочных работ по шаблону. Был сделан уголок. Надели шайбу, она просто напрессована.

Попробуем первые заточки, если всё собрано правильно, будем дорабатывать и окультуривать, делать приспособление на скорую руку.

После заточки сверла проводим тест. Видны две литьевые стружки, значит, заточка проведена правильно.

Единственный недостаток — одна стружка длиннее другой, значит промазали по длине кромок. Надо сделать упор, который станет регулировать длину

Видео канала «Anton Fomenko».

Порядок изготовления приспособлений для заточки сверл своими руками: чертежи, видео

Чтобы обработка материалов была качественной и быстрой, важно позаботиться о необходимой остроте сверла.

Регулярная замена используемого инструмента требует значительных финансовых затрат, а потому прекрасной альтернативой станет приспособление для заточки свёрл своими руками. Тем более что сделать его в домашних условиях не так уж сложно – достаточно подобрать подходящие чертежи и материалы.

Насколько актуально использовать оборудования для заточки

Как быстро сверло теряет свою остроту? Это зависит от множества различных факторов: обрабатываемого материала, скорости подачи, наличия дополнительного охлаждения, частоты оборотов. Если речь идет о работе с деревом, то заточка сверла требуется не так часто, как при обработке металла.

Пренебрегать этой процедурой бессмысленно – лучше потратить около получаса на то, чтобы вернуть инструменту былую остроту, чем напрасно терять время. Ведь продуктивность работы значительно снижается, приходится прикладывать дополнительные усилия, увеличивая нажим. Но в любом случае, процесс замедляется, а соответственно, на одну заготовку придется потратить в 2 раза больше времени.

Регулярная покупка новых сверл актуальна только в том случае, если речь идет о незначительных объемах работы. В противном случае, уровень затрат начинает расти в геометрической прогрессии – гораздо проще научиться их правильно затачивать на самодельном станке.

Выбор угла заточки

Как определить, что сверлу требуется замена? Как правило, мастер слышит неприятный скрипящий звук, а для обработки металла приходится прилагать дополнительные усилия. Изначально затупляется угол режущей кромки.

Если своевременно не принять необходимые меры, то срок эксплуатации инструмента на порядок сократится – процесс износа будет проходить активнее.

Важно учитывать, что в процессе заточки на станке необходимо подобрать правильный угол – он зависит от того, с какими материалами предстоит работать. В данном случае лучше всего руководствоваться довольно простым правилом: чем тверже обрабатываемая поверхность, тем тупее должен быть угол сверла.

  • Пластмасса – 30-60.
  • Древесина – 40-60.
  • Цветные металлы – 40-50.
  • Каленая сталь – 130-140.

При желании можно воспользоваться и универсальным вариантом, заточив сверло под углом 90-100 градусов. Но это решение актуально только в том случае, если качеством обработки можно пренебречь.

Как сделать простейшую конструкцию?

В домашних условиях удобнее всего пользоваться станком для заточки, который легко сделать своими руками. Тем более что для этого потребуется лишь немного усилий и материалы, которые найдутся под рукой. Можно подобрать простейший чертеж – работа займет минимум времени.

Стойка для заточки состоит из основания, которое надежно зафиксировано и державки, рассчитанной на работу со сверлами разного размера, что делает подобное устройство поистине универсальным.

Для изготовления самодельного оборудования для заточки, потребуются следующие элементы:

  1. Основание – для этой цели потребуется подобрать доску, толщина которой составляет не менее 30 мм.
  2. Рейка – крепится к основанию любым удобным способом (можно как приклеить, так и прибить это изделие). Фиксируется под углом около 30 градусов. Боковая грань должна быть скошена. Этот элемент необходим для установки державки под нужным углом.
  3. Державка – для её создания потребуется брусок древесины прямоугольной формы. Одна грань должна быть скошена (примерно 60-65 градусов) – именно эта часть и крепится к рейке. С другой стороны нужно проделать отверстия различного размера для всех типов используемых сверл.
  4. Наждачный круг – используется для быстрой и качественной заточки. Также для этой цели можно приобрести алмазный круг – хоть стоимость и выше, но и срок его эксплуатации гораздо выше.

Простейший станок готов. Конструкция достаточно компактна по размеру, а потому для её установки не потребуется выделять дополнительное место – наверняка она успешно разместиться на одном из углов стола.

Оборудование с электродвигателем своими руками

При желании, можно создать и более совершенную конструкцию, пользоваться которой гораздо удобней, а на обработку тратиться минимум времени. Для этого потребуется подобрать подходящий мотор, а также позаботиться о выборе корпуса, что сделает работу приспособления безопасной.

Для изготовления подобного станка нужно лишь подобрать подходящий чертеж, а также придерживаться выбранного алгоритма действий:

  1. Установить двигатель на выбранную основу, либо же на стол (отличным решением станет электродвигатель от старой стиральной машины).
  2. Отметить места будущих креплений, сделать отверстия и закрепить мотор.
  3. Закрепить на валу двигателя зернистый круг (можно воспользоваться специальной насадкой на диск, которая сделает процесс заточки проще и быстрее).
  4. Если диаметр вала отличается от размеров абразивного диска, необходимо установить втулку.
  5. Соединить провода с пускателем – последний должен иметь минимум 3 разомкнутых контакта.
  6. Установить короб из металла — он необходим для защиты оборудования от пыли, что позволит увеличить срок эксплуатации двигателя.

В качестве дополнительной защиты можно использовать защитный кожух – он должен закрывать диск на 2/3. В этом случае, даже если в процессе выполнения работ круг расколется, мастер будет в безопасности.

Секреты правильной заточки

Чтобы обеспечить качественную заточку сверл, недостаточно подобрать подходящий чертеж и изготовить самодельный станок.

Важно еще и запомнить несколько простых правил, которые помогут без труда добиться желаемого результата:

  • В процессе обработки поверхности инструмента, важно следить за тем, чтобы острие всегда располагалось по центру.
  • Имеет смысл сначала потренироваться и только после этого приступать к работе – это поможет научиться выдерживать необходимый угол и не давить на изделие слишком сильно.
  • Перегрев недопустим – можно просто-напросто испортить инструмент, а потому важно постоянно его охлаждать (если поверхность раскалилась, то нельзя опускать её в воду – сначала нужно дать изделию остыть).
  • Начинать процесс рекомендуется с грубого абразива, после чего переходить к более мелкому.

И самое главное, всегда соблюдать технику безопасности – тогда и с процедурой заточки не возникнет ни малейших сложностей.

Процесс изготовления станка, используемого для быстрой и качественной заточки, довольно прост. Он не требует существенных затрат, так как для его создания прекрасно подойдут материалы, которые наверняка найдутся под рукой. При этом подобная стойка позволит сэкономить на частом обновлении инструмента, что весьма выгодно.

Источник: http://i-perf.ru/shurupovert/prisposoblenie-dlya-zatochki-sverla.html

Простое приспособление для заточки сверл своими руками

Приспособление для заточки сверл своими руками изготовить достаточно просто, условиями успеха при этом будут знание правил выполнения заточки режущего инструмента, а также умение работать ручным инструментом и техническая смекалка.

Особенности заточки сверла

Основными правилами, обеспечивающим качественную заточку являются:

  • за один проход необходимо снимать незначительный слой металла;
  • в процессе выполнения работы выполняется неоднократное охлаждение сверла в водном или водно-содовом растворе;
  • скорость вращения наждачного круга должна быть минимально возможной;
  • сверло, во время заточки, не должно перегреваться;
  • в процессе выполнения работы сверло направляется против движения абразивного круга.

Объем и характер выполняемой работы зависят от вида его износа режущего инструмента. Износ можно квалифицировать по:

  • задней поверхности;
  • перемычки;
  • уголкам;
  • фаске;
  • передней поверхности.

В зависимости от вида заточки сверла, его технических характеристик, а также назначения, рекомендуются следующие виды их обработки, как-то:

Как изготовить станок своими руками

Для заточки спиральных сверл может быть использован любой точильный станок (агрегат), работающий от электрической сети 380/220 Вольт, оснащенный наждачным кругом и оборудованный специальным приспособлением, обеспечивающим фиксацию затачиваемого сверла под определенным углом к оси вращения абразивного элемента устройства.

Основные требования к специальным приспособлениям, обеспечивающих качественное выполнение работ:

  1. Ось приспособления должна совпадать с осью вращения абразивного круга. Она может быть с ней в одной горизонтальной плоскости или быть несколько выше нее.
  2. Используемое оборудование и приспособления должны быть надежно закреплены.
  3. Конструкция приспособления должна давать возможность выполнять заточку сверла под различными углами, в зависимости от потребности пользователя.

Для изготовления одного из вариантов подобных устройств понадобится:

  • Ручной слесарный инструмент, углошлифовальная машинка («болгарка»), сварочный аппарат.
  • Листовая сталь толщиной 3,0 – 4,0 мм, а также стальная трубка небольшого диаметра, имеющаяся в наличии.

Листовая сталь

Работы по изготовлению станка выполняются в следующей последовательности:

  • Используемый точильный станок (№5 на схеме) прочно закрепляется на выбранной поверхности.
  • Из полосовой стали изготавливается площадка (№1 на схеме), на которой будет закрепляться сверло (№3 на схеме).
  • Форма площадки может быть произвольной, единственное условие – в месте расположения сверла посредством «болгарки» делается канавка.
  • На площадке просверливаются отверстия (№6 на схеме), служащие для закрепления крепежной пластины (№2 на схеме), а также отверстия, обеспечивающие соединение приспособления к точильному станку (на схеме не указаны).
  • Форма и размер крепежной пластины могут быть произвольными.
  • Из металлической трубки и полосовой стали изготавливается узел крепления к основанию точильного агрегата. Наличие трубки позволяет обеспечить перемещение приспособления в вертикальной плоскости – появляется возможность изменять угол заточки сверла.
  • Узел крепления приспособления для заточки к корпусу точильного станка зависит от вида и устройства блока защиты наждачного круга (№4 на схеме), а также наличия упора (площадки) конкретного наждачного агрегата.
  • При желании узел крепления может быть оборудован дополнительными элементами, обеспечивающими колебательное движение приспособления в горизонтальной плоскости, что позволит обеспечить требуемую артикуляцию в процессе выполнения работ.
  • После того, как все элементы приспособления собраны, оно крепится к упору (кожуху) точильного станка и проверяется работоспособность изготовленного приспособления.

Несколько рекомендаций по выбору наждачных кругов

Для заточки винтовых сверл можно использовать различные наждачные круги, но в свете того, что данный расходный материал (инструмент) изготавливается из прочной стали, то и абразивные элементы должны этому соответствовать.

Основные требования к наждачным кругам:

  • Марка электрокорунда – 24А, 25А, 91А и 92А.
  • Зернистость – 25-40.
  • Твердость — М3-СМ2

Приспособление для заточки сверл может быть выполнено и в ином, отличном от предложенного варианта исполнении — как более простой, так и сложной конструкции. Вид такого приспособления определяется его потребностью и умения пользователя изготавливать оснастку своими руками.

Источник: http://stroypomochnik.ru/prisposoblenie-dlya-zatochki-sverl/

Приспособление для заточки сверл должно быть в арсенале любого домашнего мастера

При работе с твердыми заготовками, рабочая поверхность сверла быстро изнашивается. Затупленное сверло сильно нагревается и теряет прочность. Это происходит по причине «отпускания» металла. Инструмент периодически надо затачивать. Впрочем – это относится не только к сверлам.

Сверла относятся к недорогим приспособлениям. Во всяком случае, те модели, которые используются в домашнем хозяйстве. Тем не менее, покупать новый наконечник всякий раз после его затупления – расточительно.

Существуют фабричные приспособления для заточки, но при этом нарушается концепция экономного использования домашних инструментов.

Сверла по дереву практически не тупятся, разве что инструмент можно «загнать» на высоких оборотах в смолистой заготовке. Победитовые наконечники по бетону и камню не затачивают. Остается заточка сверла по металлу. Многие слесари со стажем проводят эту процедуру своими руками, безо всяких приспособлений.

Однако, точность работ оставляет желать лучшего, да и глазомер не у каждого домашнего мастера развит настолько профессионально. В любом случае, минимальная механизация необходима.

Как изготовить самодельное приспособление для заточки сверл?

В первую очередь, необходимо обзавестись средством контроля. Как бы вы не затачивали сверло, необходим шаблон для проверки точности работ.

Обычные сверла для работы с черными металлами имеют угол кромки 115-120 градусов. Если вами приходится работать с разными материалами – ознакомьтесь с таблицей углов:

Обрабатываемый материал угол заточки Сталь, чугун, бронза твердосплавная 115-120 Латунные сплавы, мягкая бронза 125-135 Красная медь 125 Алюминий и мягкие сплавы на его основе 135 Керамика, гранит 135 Древесина любых пород 135 Магний и сплавы на его основе 85 Силумин 90-100 Пластик, текстолит 90-100

Зная эти значения, можно приготовить несколько шаблонов, и в соответствии с ними производить заточку самостоятельно. При этом можно одно и то же сверло применять для различных заготовок, стоит лишь поменять угол вершины рабочей области.

Простейшая, но очень эффективная приспособа для заточки – втулки разного диаметра, закрепленные на каком-нибудь основании.
Схематический чертеж устройства на иллюстрации:

Лучше всего изготовить целую обойму из медных или алюминиевых трубок, под типовые размеры сверл. Или насверлить в бруске из мягкого материала достаточное количество дырок. Главное – установить на вашем точиле удобный подручник, который позволит под правильным углом передвигать приспособление для заточки, и служить надежным упором.

Таким способом пользовались наши деды. Только в качестве материала для изготовления заточного станочка – уголка, использовали дубовый брусок.

В принципе, достаточно было разместить напротив боковой поверхности наждака стол или верстак – и заточной станок готов. При этом качество и точность обработки была на высоком уровне.

Существуют разные чертежи приспособлений для заточки.

Можно воспользоваться готовым, или разработать его самостоятельно. Главное – понять принцип работы со сверлом.

Если инструмент провернется хотя бы на миллиметр – он будет испорчен, и придется стачивать некоторое расстояние для повторной обработки.

После окончания заточки, дайте сверлу остыть и проведите замеры при помощи шаблона. Обе кромки должны быть симметричны с точностью до десятых долей миллиметра. Особенно это важно для сверл малого диаметра.

На схеме показаны типичные ошибки самостоятельной заточки:

  • Углы подобраны правильно и симметрично – а длины режущих кромок неодинаковы. Центр сверления смещен относительно оси сверла. При работе с таким инструментом будут возникать биения, при начале сверления невозможно будет точно попасть в разметку. Сверло с большой долей вероятности сломается;
  • Центровка точная, углы режущей кромки несимметричны. При создании отверстия будет работать лишь одна режущая рабочая часть. Сверление будет происходить медленней, наконечник быстро перегреется. Возможно «отпускание» закаленного металла от нагрева. Кроме того, отверстие будет разбито, а его диаметр больше диаметра сверла.

    Конструкция точильного станка для спиральных сверл по металлу, изготовленная из подручных материалов

    В качестве основы взят бытовой точильный станок с гордой надписью «сделано в Германии», имеющий все признаки изделия из Поднебесной. Тем не менее, работает он исправно, биения оси нет, обороты под нагрузкой держит.

    Техническое задание поставлено следующее:

    • подручник должен быть строго на одной горизонтали (или выше ее) с осью вращения наждака;
    • конструкция прочная и надежная, обеспечивающая безопасность работ;
    • должна быть возможность как ручной заточки, так и полуавтоматической – с помощью приспособы;
    • форма подручника позволяет свободно опускать хвостовик сверла на необходимый угол.

    Никаких дефицитных деталей для изготовления приспособления не требуется. Все материалы фактически валялись под ногами в сарае. Обработка заготовок производилась болгаркой, тем же самым модернизируемым точилом, и сваркой.

    Поскольку упор предполагалось делать качающимся (для полуавтоматического режима), было изготовлено петлевое соединение. Отверстия трубки, кронштейна и болта подобраны точно, для отсутствия люфтов. Полученное приспособление имеет две степени свободы.

    Площадку можно вращать по вертикальной оси – меняя угол заточки сверла. Эта ось фиксируемая. Также подручник может качаться, опираясь на горизонтальную ось, обеспечивая правильную артикуляцию во время заточки. Эта степень свободы не фиксируемая.

    Для опорной пластины выбран металл толщиной 4 мм, остальные элементы конструкции – 3 мм. Прочность получается более чем достаточная. Подручник жестко соединяется с корпусом наждака. Разумеется, крепить его к защитному кожуху недопустимо, поэтому прикручиваем кронштейн с помощью дополнительной металлической «щеки».

    К подручнику (точнее к опорной пластине) прикручивается собственно направляющая пластина для сверл. Пластина толщиной 5 мм, в ней пропилен треугольный паз для фиксирования сверла во время обработки.

    Угол поворота конструкции – 90 градусов. Это обеспечит заточку любым способом, от метода Леонтьева – до прижима под одним углом с выработкой острого угла кромки за счет кривизны наждака.

    Обрабатываемое сверло не только прочно держится в канавке – его можно свободно подавать к абразиву вдоль паза, без малейшего отклонения угла заточки.

    За счет некоторого превышения плоскости опорной пластины над осью вращения диска, достигнута оптимальная форма заточки затылка рабочей кромки.

    Перед началом работ прижимаем сверло к пластине и выставляем режущую кромку параллельно пластине. На этом юстировка заканчивается и можно подавать инструмент к наждаку. Заточка сверла требует определенных навыков, делайте все не спеша внимательно следите за углом заточки.

    Точность работ высочайшая, шаблон фактически не требуется. На установку приспособления и настройку угла требуется некоторое время, зато можно быстро заточить пару десятков сверл, не затрачивая никаких усилий.

    Если необходимо заточить бур с твердосплавной насадкой – качающуюся пластину можно закрепить на фиксированный угол. Для этого требуется лишь подложить пару шайб под гайку оси.

    Несколько слов о наждачном круге

    Обычно, для универсальных задач, в домашнем точиле используется белый круг из электрокорунда. Он отлично точит ножи, топоры и лопаты. С его помощью можно быстро обрабатывать металлические заготовки.

    При заточке твердосплавных сверл (да и быстрорежущий металл тоже требует более твердого диска), применяется зеленый абразивный круг из карбида кремния. Такие круги имеют маркировку 64С.
    Зернистость для бытовых работ обычно выбирается 25H.

    При заточке сверл требуется фракция помельче, лучше работать в диапазоне 8H — 16H. Необходимо помнить, что наждаки из карбида кремния сильно нагреваются при работе. Поэтому нельзя долго держать сверло в контакте с абразивом. После 2-3 подходов дайте металлу остыть. Лучше всего, охлаждать его с воде с содой.

    Периферийная поверхность наждака, как основная обрабатывающая поверхность, должна быть идеально ровной. Править ее можно насадкой из эльбора. Для дисков небольшого диаметра вполне можно обойтись плоскогубцами, в которых удерживается эльборовый резец.

    Источник: http://infostroitely.ru/1378-samodelnoe-prisposoblenie-dlya-zatochki-sverl-vernet-v-stroy-tupye-sverla.html

    Смотрите также:
    03.11.2018

    Приспособления для болгарки: совершенствование инструмента Угловая шлифовальная машинка получила широкое распространение благодаря своему разнообразию функционала. Данный вид инструмента является универсальным, так как способен на выполнение таких работ, как резка,...

    03.11.2018

    Тиски своими руками – изготовление слесарных тисков в домашних условиях Наличие тисков позволяет расширить круг работ, повысить их эффективность. Ведь надежно закрепленные детали легче обрабатывать, качество их выше. В зависимости от проводимых работ, характеристик...

    03.11.2018

    Всё про регулировку оборотов двигателя от стиральной машины Стиральным машинам, как впрочем и любым бытовым приборам, свойственно ломаться. И хорошо, если случившуюся поломку можно исправить малыми финансовыми затратами. Но увы, бывают случаи, когда чинить стиральную...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
