Автоматическое проветривание теплицы своими руками (форточка – автомат)

Устройство для автоматического проветривания теплицы – автоматическая форточка

Многие растения привередливы к тепловому режиму.

Например, уже при +32*С соцветия томатов не завязываются в плоды, а при отсутствии движения воздуха в теплице не переносится пыльца — и, естественно, растения плохо цветут, опыление затрудняется. Вывод: теплицу необходимо регулярно и своевременно проветривать.

Существует много различных способов автоматического открывания форточек теплиц — с помощью сервомоторов, плунжерных терморасширителей, гидроцилиндров, биметаллических пластин и другие.

Я же, взяв за основу форточку-автомат В. Семёнова из Петропавловска-Камчатского, изготовил простое устройство, выгодно отличающееся от перечисленных простотой, доступностью и дешевизной применяемых материалов.

С тех пор проветривание теплицы перестало быть для меня проблемой: урожай томатов удаётся на славу, несмотря на то, что на даче я бываю не чаще одного раза в неделю.

Как и рекомендовал автор, взял две стеклянные банки — трёхлитровую и 0,8 л; две крышки — жестяную (для закатывания) и полиэтиленовую; латунную трубку диаметром 5 мм и длиной 300 мм — от перегоревшего ТЭНа; гибкую трубку длиной около 1 м от системы стеклоочистителя автомобиля (фото 1).

В жестяной крышке просверлил отверстие под латунную трубку (фото 2), зачистил и залудил его припоем ПОС-60 снаружи и изнутри.

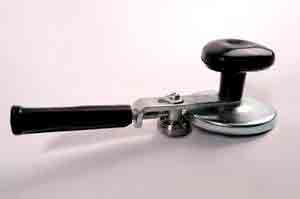

В трёхлитровую банку налил 0,8 л воды (фото 3) и закатал банку жестяной крышкой.

Затем вставил латунную трубку наискосок в отверстие крышки так, чтобы её конец немного не доставал до дна, и тщательно пропаял шов. Всё самое сложное позади: пневмогидравлический термосифон готов.

Осталось прикрепить его к раме теплицы и соединить гибкой трубкой с маленькой банкой, закрытой полиэтиленовой крышкой, в которой сделано отверстие чуть больше диаметра трубки, чтобы обеспечить сообщение полости банки с атмосферой.

Маленькую банку (фото 6) подвесил на длинный гвоздь, вбитый в верхнюю часть поворотной форточки (рис. 1).

Теперь при повышении температуры в теплице нагревшийся в трёхлитровой банке 2 (см. рис. 2) воздух постепенно вытесняет из неё часть воды, которая через гибкий шланг переливается в банку 3, висящую на гвозде 8, закреплённом в верхней части поворотной форточки 1. Вес выдавленной воды нарушает равновесие рамы и поворачивает форточку вокруг оси в горизонтальное положение (фото 7).

Дальнейшее опрокидывание форточки ограничивается упором 7, прибитым к наружным стойкам рамы теплицы.

Маленькую банку с крышкой, водой и трубкой уравновешивает противовес 6 — деревянный брусок, прибитый снаружи к нижней части форточки.

При остывании в трёхлитровой банке возникает разряжение — и вода атмосферным давлением выдавливается обратно в термосифон 2. Равновесие восстанавливается — и форточка закрывается.

Единственный недостаток этой конструкции — в том, что вода в маленькой банке зацветает, забивая водорослями трубку, и быстро испаряется, требуя частого долива.

Этот недостаток я устранил: применил вместо маленькой банки герметичную, но мягкую ёмкость из-под вина, продаваемого в коробках, вставил гибкий шланг вместо краника пакета, обеспечив герметичность конструкции (фото 8).

Форточка автомат – фото и схема работы

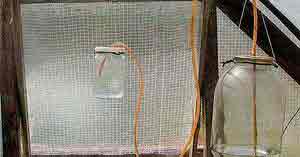

Рис. 1. Форточка в сборе.

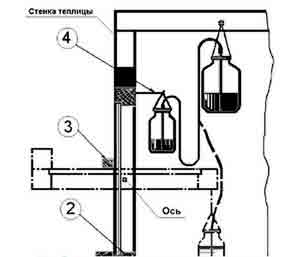

Рис. 2. Схема работы форточки-автомата:
1. поворотная форточка; 2. термосифон из трёхлитровой банки; 3.малая банка (0,8 л); 4. латунная трубка; 5 – гибкий шланг; 6. противовес(брусок); 7. упор-ограничитель; 8. длинный гвоздь.

©Валерий АТАМАС, г. Красногорск Московской обл.

Источник: http://vsaduidoma.com/2015/02/05/avtomaticheskoe-provetrivanie-teplicy-svoimi-rukami-fortochka-avtomat/

Автоматическая теплица своими руками

Автоматическая форточка для проветривания теплицы своими руками

Хотя слово «теплица» происходит от «тепло», перегрев растений в ней куда опаснее их охлаждения. Вот почему так необходимо элементарное проветривание теплицы, которое гоняет застоявшийся воздух, регулирует влажность (что особенно важно для помидоров и огурцов) и закаливает рассаду. Правда, бегать по нескольку раз на день для поднимания-закрытия форточек хочется не каждому. А потому кто-то пристраивает для этого дела тещу с жердом, а кто-то делает автоматические форточки для теплиц своими руками. Все достаточно просто на самом деле: немного школьных знаний по физике, хорошие схемы и наши советы — и собственноручно сделанная форточка-автомат даст фору любой дорогой магазинной.

Как сделать небольшой гидравлический автомат?

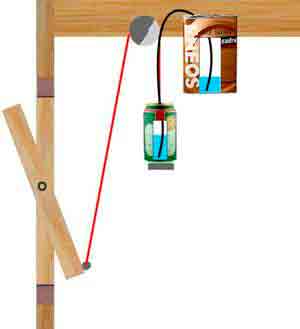

Гидравлическая форточка-автомат для теплицы – устройство несложное и понятное даже ребенку. Конечно, поднять крышу теплицы оно не сможет, зато с успехом откроет форточку практически любого размера и веса. Само устройство достаточно просто и по изготовлению, и по сборке.

Как это работает? А вот как. Герметичная металлическая тара от нагрева прямыми солнечными лучами станет передавать свое тепло внутрь, воздуху и жидкости. Расширяясь, жидкость создаст внутри тары давление, и перетечет, таким образом, в другую тару меньшего объема – литровую банку. Под весом баночки створка форточки станет опускаться через блок, передавая усилие ей в точке крепления тетивы. Как только воздух охладится внутри теплицы, произойдет обратный процесс.

А самое приятное, что изготавливается такое устройство для автоматического проветривания с минимумом расходов. Итак, в ход пойдут:

  • пустая металлическая четырехлитровая тара из-под автомобильного масла;
  • пробка из плотного пенопласта или резины (можно использовать и металлическую, специально заказанную у знакомого сварщика) для герметичного закрывания;
  • трубки для переливания жидкости, которые могут быть пластмассовыми или алюминиевыми.

Длину каждой нужно рассчитывать так, чтобы снаружи можно было легко одеть гибкий и тонкий резиновый шланг, а внутри она не смогла касаться дна емкости. Сами трубки можно либо припаять к таре, либо изготовить резьбу и закрепить их двумя гайками – тогда трубка должна быть короче, но обязательно потом находиться в жидкости. Итак, вот сам процесс изготовления автоматической форточки для теплицы:

Шаг 1. В подготовленную пустую герметичную тару нужно вставить трубку.

Шаг 2. Тара заполняется жидкостью примерно на 40%. В качестве жидкости можно использовать тосол, воду и даже автомобильное отработанное масло.

Шаг 3. Заливную горловину нужно плотно закрыть и жестко закрепить на верхней перекладине теплице – так, как удобно.

Шаг 4. В малой таре также необходимо вставить трубку, и в крышке просверлить отверстие диаметром 2-4 мм. К слову, чем меньше получится отверстие, тем меньше будет испаряться потом жидкость.

Шаг 5. Через трубу заливается жидкость немного выше, чем уровень перекрытия нижнего отверстия трубы – где-то на 1 см.

Шаг 6. Теперь нужно закрепить шов, который соединяет с помощью тетивы малую емкость и нужную точку фрамуги.

Шаг 7. С помощью мягкого резинового шланга емкости соединяются в одну систему.

Осталось теперь только настроить устройство проветривания. Делать это нужно только при нормальной температуре, когда форточка закрыта. Путем проб и ошибок необходимо отрегулировать автомат, уравновешивая при этом силу открывания самой форточки с весом наполняемой ею жидкости. А вот чтобы можно было открывать автоматически более тяжелые форточки, необходимо увеличить вес баночки еще одни грузом, при этом никак не меняя имеющееся соотношение наливаемой жидкости.

К слову, если груз подобрать правильно, то можно будет легко с помощью всей конструкции открывать и достаточно массивные форточки. А, чтобы сама форточка закрывалась под своим весом, ее нижний брусок нужно сделать тяжелее верхнего либо сместить центр вращения от середины на 5 см вверх.

В общем автоматическое открывание форточки в теплице может самых разных вариантов, и приведенный пример – попросту лишь самый удобный. Главное – не забывать раз в 20 дней наливать в емкость немного машинного масла – оно необходимо для уменьшения испарения жидкости.

Но, если личная теплица – отнюдь не маленьких размеров, проветривать ее одной только форточкой будет проблемно. Ведь в жаркие дни важно, чтобы более прохладный воздух снаружи попадал достаточно быстро, и температура внутри не зашкаливала. А для этого уже нужно приоткрывать как минимум раму с площадью 5 квадратных метров. И для этой цели по выше описанному принципу точно также можно сделать своими руками более серьезную гидравлическую систему проветривания, затратив на все не более 2000 рублей. Попросту емкость нужно разыскать через знакомых побольше, и идеален в этом плане гидроцилиндр от шасси самолета. В итоге вся конструкция автомата-проветривателя получится около 100 кг, зато исправно трудиться она будет далеко не один год, не требуя никаких особых хлопот.

Самый простой автомат для маленьких конструкций

Для совсем небольших теплиц можно сделать крайне примитивное, зато надежное устройство для автоматического закрытия и открытия форточек. Это будет простой гидроцилиндр, который прекрасно работает на самом обыкновенном машинном масле, даже грязном. И работает точно и эффективно. Для этого в него необходимо налить 800-1000 г масла и поставить под крышу теплицы или парника. Как только температура воздуха в теплице станет подниматься от 20° до 35°, поршень легко поднимет над собой часть крыши теплицы на все 15 см, которая может весить до 10 кг. Т.е. без проблем в жаркие дни будут подниматься 2-3 соединенные вместе рамы. И сделать такой гидроцилиндр легко – главное только, чтобы между стенками и поршнем конструкции не просачивалось масло, но поршень не двигался слишком туго. А в общем работа такого гидроцилиндра безотказна – только станет повышаться температура внутри теплицы, тут же рамы приоткроются, только набегут тучи – закроются.

Только изготавливать ту или иную модель автоматического гидравлического устройства для проветривания нужно исходя в первую очередь от размеров и особенностей конструкции самой теплицы. Подробнее читайте в статье: Термопривод для теплицы: обзор 3-х вариантов самоделок для авто-проветривания.

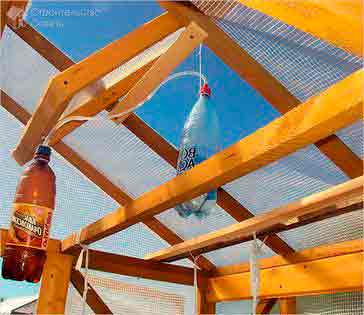

Автоматическая форточка с помощью пластиковых бутылок

Отлично себя также зарекомендовала сегодня простая система автоматического проветривания, для которой всего-то и нужно, что пару использованных пластиковых бутылок из-под газировки. Зато работает такая система на удивление исправно и давно уже проверена не в одной теплице. Итак, вот что нужно делать.

Шаг 1. Изготовление деталей

Для сооружения этой необычной системы понадобятся пластиковые бутылки на 1,5 литра и на 6 литров. В их крышках нужно установить штуцеры для тонкой трубки от медицинской капельницы. Можно приклеивать и сами детали капельницы к крышкам с помощью элоксидки. Главное – чтобы две бутылки потом свободно сообщались друг с другом через эту трубку.

Шаг 2. Конструирование окна

В парнике или маленькой теплице нужно сделать окно по типу мансардного, где ось будет приходиться на середину рамы. Нижнюю сторону такого окна следует сделать немного тяжелее, чтобы потом все окно закрывалось под собственным весом. А крепить его можно и горизонтально на крыше парника, и вертикально на торцевой стене – здесь уже как будет удобнее. А вот на более легкую и короткую верхнюю часть окна нужно повесить малую бутылку – она и будет открывать окно, как только в нее поступит вода из большей.

Шаг 3. Подвешивание бутылок

Подвешивать бутылки нужно отверстиями вниз. В большую нужно залить 1 литр воды и накрутить крышку. А в малой – сделать возле донышка маленькую прорезь, чтобы воздух выходил и входил свободно.

Шаг 4. Регуляция точки температуры открытия окна

Чтобы отрегулировать точку температуры, на которой и работает открытие форточки, необходимо определиться с высотой подвеса большой бутылки – чем выше она окажется, тем раньше окно и откроется. Кроме того, можно создать изначально и давление в 6-литровой бутылке, перевернув ее пустую с крышкой отверстием кверху, залив воду через малую бутылку и подвесив в рабочее состояние снова отверстием вниз.

Днем 6-литровая бутылка станет нагреваться, воздух в ней расширится в объеме и вытеснит воду в малую. Вода в малой бутылке превысит по массе более тяжелую, окно откроется, а вечером, когда станет прохладнее, большая бутылка остынет и всосет в себя воду из малой, благодаря чему окно под собственной тяжестью закроется. Самое главное, чтобы соединяющая бутылки трубка висела всегда свободно, не зависимо от положения окна, и ее не задевали подрастающие растения (особенно огурцы).

Вот такие нехитрые способы были придуманы нашими соотечественниками и успешно опробованы на своих теплицах.

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/avtomaticheskaya-fortochka-dlya-provetrivaniya-teplitsy-svoimi-rukami

Автоматическое проветривание теплиц: как смастерить автомат для проветривания из подручных материалов

В некотором смысле процесс тепличного взращивания растений напоминает военные действия. Ведь не зря же труд земледельца кто-то метко назвал «битвой за урожай». И, пожалуй, главными нашими противниками в этом сражении являются неблагоприятные температуры внутри теплицы. Причем как низкие, так и высокие. Но если победа над холодом легко обеспечивается слаженной работой «служб тыла» в образе толковой и эффективной системы отопления, то для борьбы с коварным и беспощадным зноем вам, как и любому настоящему солдату, пригодится автомат. Ремарка: прадедовский ППШ, зарытый в заветном месте у сарая «на всякий пожарный», откапывать не надо. В нашем случае – это автомат для проветривания теплиц, с помощью которого можно обеспечить оптимальную температуру для роста и развития растений. О том, как наиболее верно и выгодно организовать автоматическое проветривание теплицы своими руками, вы узнаете, потратив 15 минут времени на чтение этого материала.

Содержание

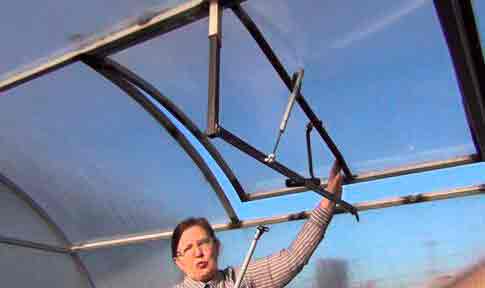

Видео-обзор автомата для проветривания теплиц ↑

Автоматическое проветривание теплиц: ненавязчивый технический ликбез ↑

Все устройства для автоматического проветривания теплиц можно разделить на две категории:

  1. энергозависимые автоматизированные системы;
  2. автономные или независимые механизмы.

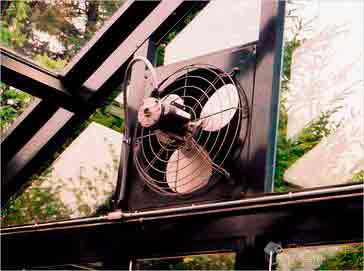

Системы проветривания теплиц, входящие в первую категорию, как правило, питаются от электрической сети. Реже – от солнечных батарей или других альтернативных источников энергии. Основным элементом данных тепличных «роботов» является термореле с заданными параметрами, с помощью которого приводятся в действие электровентиляторы, работающие как на подачу свежего воздуха, так и на выдувание «отработки» наружу. Причем алгоритм таких систем может быть любой сложности – от самых простых устройств, знакомых по школьной программе до сверхсовременных «умных» моделей, управляемых с помощью компьютера.

Британская «умная» теплица: вентиляционная система построена на основе автоматических форточек с гидроприводом

Достоинства энергозависимых систем:

  • данный автопроветриватель для теплицы обладает большой мощностью и подходит для теплиц любого размера ;
  • проветривание теплиц происходит в точно указанные сроки или в соответствии с показателями датчика температуры;
  • зависимые системы проветривания теплиц компактны и высокотехнологичны.

Недостатки энергозависимых систем:

  • сбой в энергоснабжении может привести к гибели растений, поэтому необходимы дополнительные расходы на приобретение и интеграцию резервного источника электропитания;
  • поломка составляющих системы зачастую оборачивается «блоковым» ремонтом.

Заметки на полях
Системы принудительной вентиляции – далеко не единственное решение для энергозависимого проветривания. Существуют более интересные версии, основанные на автоматическом открывании и закрывании вентиляционных отверстий или фрамуг, при помощи управляемых гидроцилиндров, системы передающих тяг и электромоторов. Стоимость изготовления, а тем более покупки, этих устройств достаточно высока. Поэтому, такие системы используются, в основном, в больших коммерческих тепличных комплексах.

Еще один вариант британской “умной” теплицы

Второй тип автоматических проветривателей не нуждается в потреблении электроэнергии . В основе работы таких устройств лежит способность некоторых материалов и веществ менять размеры при нагревании. Существуют три основных вида таких устройств:

  • гидравлические;
  • пневматические;
  • биметаллические.

Само собою, каждый из вышеперечисленных видов имеет массу вариаций, преимуществ и недостатков. Поэтому мы не будем испытывать ваше терпение унылой лекцией о физико-технических свойствах материалов и разнообразии инженерных решений того или иного устройства для проветривания теплиц, а рассмотрим все это на конкретных примерах. Итак – лозунг дня…

А в этой оригинальной канадской теплице автоматика управляет не только фрамугами, но и дверями

Делаем провериватель для теплицы своими руками: быстро, доступно и без валерьянки!

Из множества известных автономных вентиляционных устройств мы выбрали три безотказных варианта конструкций, с изготовлением которых может справиться даже подросток. Традиционно начнем с самого простого.

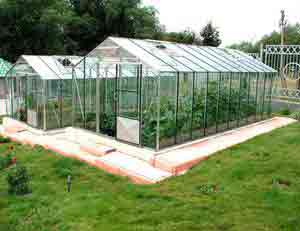

Строительство теплицы в Чехии. Обратите внимание, что в системе проветривания используют два вентилятора (внешний и дополнительный, в середине теплицы)

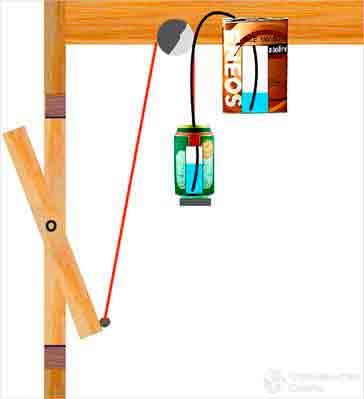

Вариант Альфа: механизм проветривания теплиц «Банковский» ↑

Разумеется, что к финансовым монстрам наш доморощенный «автомат» для теплицы никакого отношения не имеет . Просто в основе его конструкции лежат, а точнее висят, две хорошо нам знакомые с детства стеклянные емкости, оставшиеся от съеденной зимою бабушкиной консервации – трехлитровая (явно огуречная) и 800 граммовая (из-под вишневого варенья).

Термопривод для проветривания теплиц можно установить даже в такой малютке

Кроме банок нам понадобятся:

  • крышка закаточная жестяная -1 шт;
  • полиэтиленовая крышка -1 шт;
  • трубка медная или латунная (d 5-8 мм.) – 300 мм;
  • трубка от капельницы – 1000 мм;
  • брус деревянный (для противовеса)- размер равен длине форточной рамки;
  • гвозди «сотка» – 2 шт;
  • шпагат или тонкая проволока для подвески банок;
  • герметик или олово и канифоль для пайки.

После того, как весь необходимый комплект «банковских» принадлежностей собран – можно приступать к монтажу. Эта задачка решается в три действия.

Наливаем в 3-литровый баллон 800 граммов воды, после чего хорошенько закатываем его жестяной крышкой. Далее просверливаем крышку, вставляем в банку латунную трубку (так, чтобы до дна оставалось 2-3 мм.) и надежно герметизируем отверстие (запаиваем или заливаем герметиком).

В полиэтиленовой крышке проделываем отверстие и вставляем в него гибкую трубку (расстояние до дна, такое же, как и в первом случае – 2-3 мм). Затем герметизируем отверстие и надеваем крышку на маленькую банку. В результате у нас получилось устройство, более известное специалистам как пневмогидравлический сифон. Вот бы бабушка удивилась

Теперь нам остается только разместить наши банки внутри теплицы, как показано на рисунке , приспособить к раме брус-противовес, и система готова к эксплуатации.

1- брус-противовес; 2 – фрамуга; 3- центральная ось фрамуги; 4 – крепление малой емкости к фрамуге

Остается добавить только то, что данная конструкция была предложена В.А. Семеновым в 2000 году, после того как автор в течение 15 лет «тестировал» ее в своей теплице.

Принцип работы: при повышении температуры, теплый воздух начнет вытеснять воду из первой большой банки в малую. Вес банки увеличивается и форточка, соответственно, открывается. И наоборот, при понижении температуры большой баллон «заберет» воду назад и фрамуга, благодаря противовесу восстанавливает свой status quo.

Заметки на полях

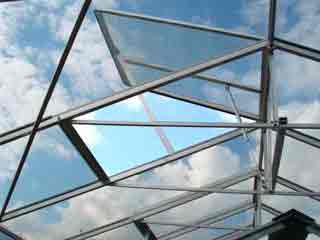

Этот простой и надежный автомат предназначен только для фрамуг, открывающихся по горизонтальной центральной оси (см. рисунок 1). При этом угол открывания необходимо ограничивать специальным упором. Раз в две-три недели, «банковская» система требует дополнительных вливаний. То есть, в большой баллон нужно доливать свежую воду, взамен испарившейся. При этом несложном уходе ваш автономный тепличный «банкинг» будет работать не хуже Федеральной Резервной Системы США.

Вариант Бета: пневматическая система проветривания «Детское надувательство» ↑

Этот оригинальный проект также основан на использовании тепловой энергии. Каждый, кто в детстве не слишком часто сачковал с уроков физики и химии помнит: при нагревании воздух расширяется. Собственно, на этом фундаментальном принципе и базируется вся нижеприведенная система .

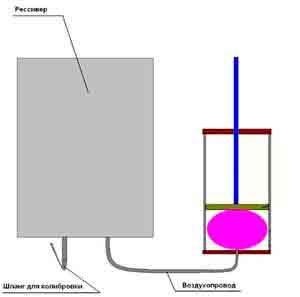

Схема реверсивной автоматической системы проветривания

Необходимые материалы и детали

  • Старая (или новая) металлическая канистра. В нашей конструкции она будет выступать в роли ресивера – т.е. сосуда для скапливания воздуха.
  • Цилиндр с днищем и гладкими внутренними стенами (стакан). Это основа рабочего механизма. Стакан удобно сделать из сотового поликарбоната, оставшегося после покрытия теплицы.
  • Детский надувной шарик (из пластизоля).
  • Пенопласт и металлический шток для изготовления поршня.
  • Резиновый соединительный шланг.
  • Шнур или леска для тетивы.
  • Шпулька от швейной машинки в качестве шкива.
  • Небольшой отрезок металлической полосы для изготовления коромысла.
  • Цианакриловый (макетный) клей.
  • Силиконовый герметик.
  • Монтажный скотч (обычный и двухсторонний).

Переходим к сборке конструкции. Данная задача выглядит несколько сложнее предыдущей. Поэтому, для ее решения потребуется не три, а целых четыре действия.

  • Действие I: красим, сверлим, герметизируем.

Сперва, займемся ресивером. Окрашиваем канистру в черный матовый цвет это позволит ей быстрее набирать солнечное тепло. Затем в крышке канистры высверливаем отверстие под соединительный шланг и надежно закрепляем его в канистре. Саму крышку и зазоры в отверстии тщательно обрабатываем герметиком.

  • Действие II: вырезаем, сверлим, клеим.

Теперь беремся за изготовление рабочего цилиндра:

  1. сворачиваем из поликарбоната трубу нужной высоты и подходящего диаметра, торцевые концы пластика склеиваем макетным клеем;
  2. дно цилиндра вырезаем из того же материала и высверливаем посередине отверстие для входа шланга (отверстие, разумеется, обрабатываем с двух сторон герметиком);
  3. изготавливаем верхнюю крышку цилиндра. В центре крышки высверливаем отверстие под направляющую для штока. Направляющая легко делается из любой пластмассовой трубки, подходящего диаметра. Для ее крепления используем все тот же макетный клей. Чтобы систему можно было легко настроить – крышку делаем съемной.

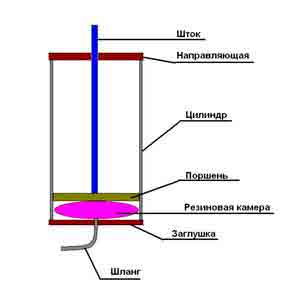

  • Действие III: мастерим пневматический поршень.

Для этого нам пригодятся детский надувной шарик, скотч, плотный пенопласт и металлический шток. На трубку (участок внутри цилиндра) наклеиваем полоску скотча, надеваем на нее воздушный шарик и плотно фиксируем его в месте соединения все тем же скотчем. Соединение должно быть надежным и герметичным. Из плотного пенопласта вырезаем круг необходимого диаметра. Торцы круга аккуратно оклеиваем обыкновенным скотчем. Диаметр выбираем таким образом, чтобы поршень плотно прилегал к стенкам стакана и мог свободно перемешаться по вертикали. Для уменьшения трения стенки стакана стоит обработать вазелином. Теперь крепим к пенопластовому кругу металлический шток, и наш поршень готов.

Пневматическая система проветривания теплиц

  • Действие IV: изготавливаем коромысло, собираем систему.

Коромысло в нашей конструкции – это металлическая пластинка с двумя отверстиями по краям. Через большее отверстие коромысло крепится на ось (как показано на рисунке 2), меньшее служит для крепления передаточной тетивы. В качестве оси вполне подойдет обыкновенный гвоздь.

  1. ресивер крепим под потолком теплицы;
  2. цилиндр – в удобном месте, недалеко от фрамуги;
  3. шкив можно закрепить либо на стене, либо на отдельно стоящем колу.

Теперь нам остается только провести от коромысла к форточке через шкив передаточную тетиву и можно переходить к настройке системы.

Принцип работы устройства: воздух в ресивере нагревается, переходит в рабочий цилиндр и надувает шарик, который, в свою очередь, поднимает вверх поршень со штоком. Шток воздействует на коромысло, тетива натягивается и тем самым открывает форточку.

  1. подсоединяем резиновый шланг к шарику, надуваем его, затем соединяем с ресивером (эту манипуляцию следует делать при температуре 15° – 18°С);
  2. устанавливаем поршень. Вес поршня должен быть таким, чтобы при его установке шарик сдулся приблизительно на ¾ (таким образом, мы увеличим мощность нашего автомата).

Заметки на полях
Чтобы после охлаждения воздуха в теплице форточка вернулась на свое место, можно использовать возвратную пружину. В домашнем варианте для этих целей отлично подойдет медицинский жгут. Необходимую жесткость жгута регулируем опытным путем. Любопытный факт: примерно такая же схема автоматики используется в фирменном устройстве, производства канадской компании PGS. Цена канадского аппарата – $ 485.

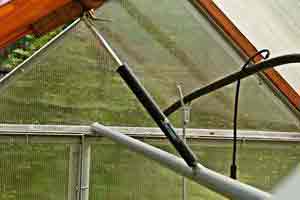

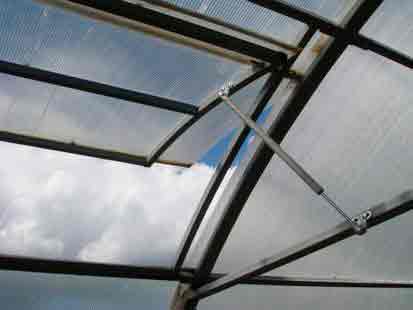

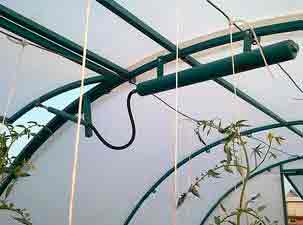

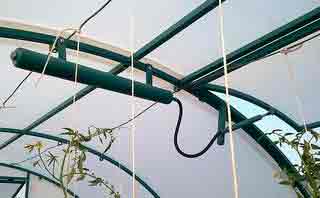

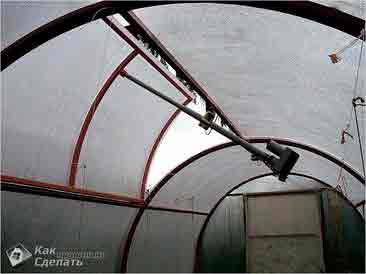

Вариант Гамма: термопривод для теплицы своими руками по белорусскому рецепту ↑

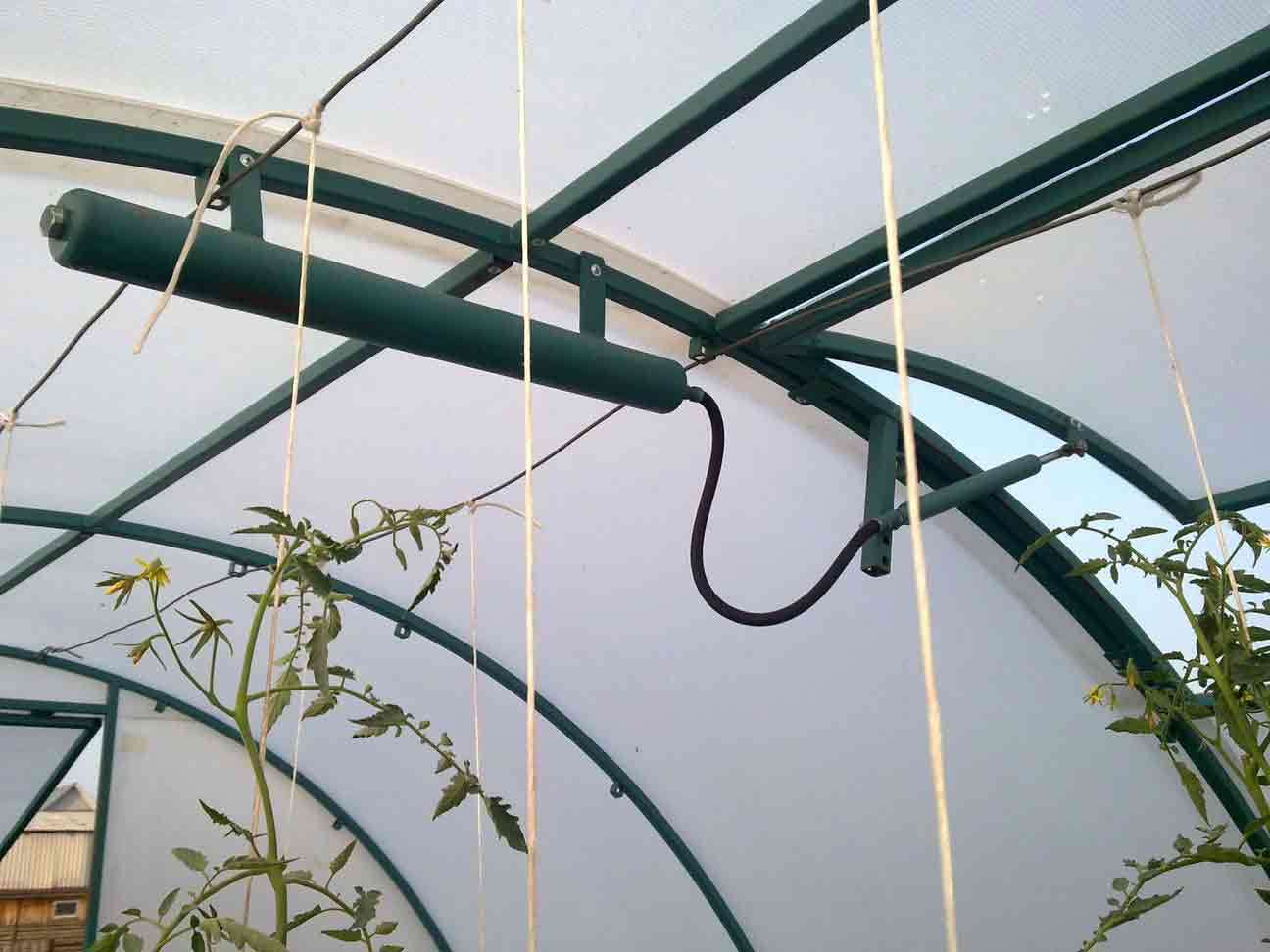

Этот автомат придумали в Минске. В отличие от рассмотренных выше вариантов он предназначен не для боковой фрамуги, а для подъемной рамы на крыше теплицы.

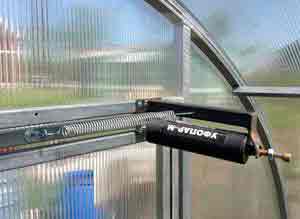

Делаем термопривод для теплицы своими руками

Для изготовления этого несложного автоматического устройства нам понадобятся хорошее настроение, четыре часа свободного времени и следующие детали:

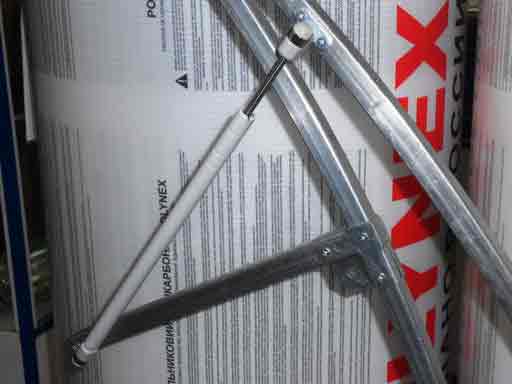

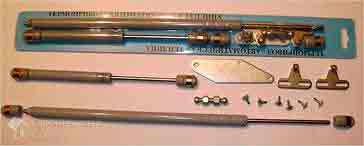

  • газовая пружина от автомобиля (газлифт);
  • стальная труба ДУ-32 (d 30-50мм) по высоте соответствующая вашей теплице (с внутренней резьбой с обеих сторон);
  • штуцер 1-25 (для вклеивания газлифта);
  • муфта (для крепления крана);
  • шаровый кран (1/2) и сгон (1/2) (для заправки маслом, регулировки и крепления системы к верхней раме).

Кроме этого, будут необходимы – суровая нить, эпоксидная смола, наждак, ФУМ-лента, 1,6 литра автомасла А8 и рабочие инструменты.

Пошаговая инструкция по изготовлению термопривода:

  1. обрезаем дно газлифта, в поршне высверливаем отверстия (d 1-2 мм), для исключения выпадения штока, края корпуса надежно загибаем;
  2. все детали на совесть зачищаем наждаком, затем накручиваем на газлифт суровую нить, предварительно пропитанную эпоксидкой и плотно насаживаем (т.е. набиваем) на него штуцер;
  3. ждем застывания смолы;
  4. штуцер с газлифтом уплотняем ФУМ-лентой и вкручиваем в трубу, с другой стороны трубы устанавливаем кран со сгоном;
  5. заливаем внутрь устройства охлажденное масло (это нужно делать в прохладное время), закрываем кран, сверху крепим его к поднимаемой раме, а внизу – к специальной опоре (подойдет устойчивая крестовина из бруса или металла).

Принцип работы: при нагревании масла давление в трубе увеличиваться и поршень газлифта откроет подъемную раму на крыше. При понижении температуры рама закроется. Этот термопривод для теплицы будет работать у вас долго и надежно .

Автоматика позволит сэкономить уйму времени для более приятных занятий!

Заметки на полях
У всех вышеперечисленных конструкций есть один общий недостаток – они достаточно медленно реагируют на изменения температуры. Поэтому, если ожидается резкий перепад погоды вам лучше в это время находиться рядом с теплицей, чтобы лично проконтролировать процесс проветривания.

«Люди забыли эту истину, — сказал Лис. — Но ты не должен ее забывать. Мы всегда будем в ответе за тех, кого приручили. И ты отвечаешь за свою розу…» Антуан де Сент-Экзюпери.

Согласитесь, эти строки великого писателя вполне могут претендовать на право быть начертанными перед входом в каждую теплицу. Ведь только любовь и забота о растениях может обеспечить нам обильные всходы. Дерзайте!

Источник: http://teplicnik.ru/obustrojstvo/avtomat-dlya-provetrivaniya-teplic.html

Автоматическое проветривание теплицы своими руками

  • 1 Основные виды вентиляции парников
  • 2 Разновидности автоматизированного проветривания
  • 3 Гидравлическая система проветривания в парнике
  • 4 Обустройство теплицы простыми автоматическими системами вентиляции
  • 5 Пневматическое устройство проветривания теплицы
  • 6 Видео

Наличие на дачном участке теплицы позволяет выращивать различные культуры. Многие огородники-любители своими руками делают теплицы разных форм. При ее обустройстве очень важным вопросом является система вентиляции. На сегодняшний день вопрос проветривания можно решить в несколько способов, к тому же большинство из них не потребует больших финансовых и временных затрат. Так, оптимальным вариантом является автоматическая вентиляция, что позволит системе самостоятельно регулировать открытие и закрытие окон в теплице. Автоматическое проветривание теплицы своими руками выполнить несложно. Достаточно прочесть эту статью до самого конца, запастись инструментом и материалом, а также приложить немного усилий.

Основные виды вентиляции парников

Современная теплица может быть оборудована такими типами вентиляции:

  • естественная;
  • принудительная;
  • автоматическая.

Для организации естественного проветривания достаточно оборудовать несколько окон. Регулирование определяется степенью открытия. Во время строительства теплицы каждый может самостоятельно выбрать число, размер и расположение форточек не только в стенах, но и в крыше. Этот вариант подходит для парников небольших размеров. Важным вопросом при естественном проветривании является определение времени отводимого на проветривание. Оно будет зависеть от температуры воздуха окружающей среды.

При обустройстве принудительной вентиляции в теплице используются специальные электрические вентиляторы, которые нагнетают воздух. Принудительная вентиляция в больших теплицах или комплексах подразумевает использование вентиляторов для рекуперации воздуха. Автоматическая система вентиляции рассчитана на открытие и закрытие окон в автоматическом режиме без участия человека.

Наилучшим вариантом для любого дачника является автоматический комплекс, который следит и осуществляет не только проветривание, но и полив, освещение, а также отопление в зимний период. Это позволяет выращивать урожай с минимальными временными затратами.

Разновидности автоматизированного проветривания

Организовывается автоматическое проветривание теплиц в несколько способов:

  • электронные системы;
  • автономные системы.

Стоит внимательно изучить каждую, чтобы сделать наиболее оправданный выбор. В первую очередь рассмотрим достоинства и недостатки автоматических электронных систем. Среди преимуществ можно выделить:

  • высокая точность;
  • обустройство полного цикла ухода за различными культурами;
  • надежность.

Список недостатков небольшой, но он может повлиять на ваш выбор:

  • высокая стоимость;
  • необходимы дополнительные знания;
  • подключение к электричеству.

Вся конструкция разработана с использованием датчиков и реле. Найти такие системы можно в специализированных магазинах либо же изготавливаются они на заказ. Для самостоятельного изготовления потребуется много времени, сил и дополнительных специальных элементов.

Автономные автоматические системы разрабатываются на основе материалов, которые изменяют свои параметры при перемене погоды (понижение или повышение температуры воздуха). Другими словами, можно сказать, что вентиляция открывается при использовании физических свойств материалов. Никаких других источников не используется, а, значит, этот метод является более доступным и экономным. Основные преимущества этого вида системы:

  • доступность;
  • независимость от электроэнергии;
  • возможность сконструировать своими руками без больших финансовых затрат.

Между собой автономные системы разделяются:

Первый вариант подразумевает использование газов и жидкостей, которые расширяются при нагреве от высоких температур в парнике. В качестве расширителя можно использовать: воду, машинное масло, парафин, фреон или сжатый воздух. Их относят к числу доступных материалов.

Во втором варианте применяют свойства двух материалов, которые по-разному изменяют свою длину во время нагрева. Металлическая пластина будет расширяться при увеличении температуры воздуха, а при охлаждении будет происходить обратный процесс.

Электронные системы целесообразнее устанавливать в больших парниках, где выращивают овощи и фрукты на продажу круглый год.

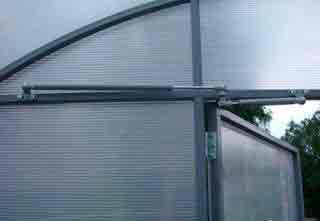

Гидравлическая система проветривания в парнике

Преимуществ у гидравлических систем вентиляции достаточно, чтобы сделать выбор в их пользу. Так, проветривание достаточно просто сделать своими руками и в результате получить надежную и мощную систему, которая прослужит не один год. В основу всего механизма входит система рычагов, которые оборудованы датчиками и соединены с окнами.

Принцип действия гидравлической системы заключается в следующем: при изменении веса на плече рычага, коромысло наклоняется и открывает окна. При охлаждении температуры происходит обратный процесс. В роли рычагов выступают 2 емкости, которые соединены шлангом. Первая емкость должна находиться внутри теплицы, и быть наполненной воздухом – выступать в роли термометра. Вторую емкость фиксируют снаружи, так как ей отводится роль гири. При нагреве воздуха жидкость будет выталкиваться и переходить.

Емкость, находящаяся внутри парника, должна прогреваться от температуры воздуха, а не от солнечных лучей.

Обустройство теплицы простыми автоматическими системами вентиляции

Большинство дачников отдают предпочтение простым системам, так как они имеют больше положительных качеств:

  • легкость изготовления;
  • автономность;
  • простая регулировка;
  • экологичность;
  • доступность.

Не зная, как сделать простое автоматическое проветривание теплицы своими руками из подручных средств, достаточно прочесть этот раздел. Итак, самым распространенным способом является переливающиеся сосуды. Создать их может каждый, кто решил облегчить процесс вентиляции в парнике. Никаких особых знаний или мастерства в слесарстве не понадобится. Все элементы безопасны, а полученная в результате система не будет требовать постоянной регулировки.

Чтобы создать систему понадобиться:

  • 2 бутылки разных размеров (могут подойти и другие емкости);
  • шланг для соединения;
  • штуцер (металлическая трубка, диаметр равен шлангу);
  • герметик.

Подбирая емкости необходимо учитывать вес и размеры окон. Для небольших окон подойдут пластиковые бутылки объемом 6 и 2 л. Большая бутылка является расширительным баком, который необходимо герметично закупорить при помощи герметика. В крышку устанавливают штуцер, на который одевают шланг. Перед этим заливают 1,5 л воды, так как ¾ от общего объема должно быть заполнено воздухом. Эту же процедуру применяют и для маленькой бутылки. Заливают небольшое количество воды таким образом, чтобы она покрывала край переливной трубки.

Расширительный бак устанавливают в месте определения температуры воздуха (чаще всего под крышей), а также максимально близко к окну, которое будет открываться. Маленькую бутылку подвешивают на верхней части рамы фрамуги. Принцип работы заключается в следующем: высокая температура заставит расширяться воздух внутри бака, из-за чего будет происходить выдавливание воды в маленькую бутылку. Увеличение веса заставит окно открываться. При снижении температуры вода будет перетекать по шлангу обратно и окно закроется.

При создании автоматического проветривания методом переливающихся сосудов важно время от времени проверять герметичность стыков. Если этот показатель будет нарушен, то система перестанет работать.

Пневматическое устройство проветривания теплицы

Эта система проветривания основывается на применении тепловой энергии. Как известно, при нагревании воздух расширяется, что позволяет использовать при организации проветривания в теплице. С одной стороны такую конструкцию можно назвать сложной, но с другой – при большом желании и времени можно справиться с этой задачей. Выполнять все следует поэтапно:

  1. В первую очередь необходимо подобрать все инструменты и материалы, в их числе – канистра (металлическая), цилиндр (подобный стакану), надувной шарик, пенопласт и металлический шток, шланг для соединения (резиновый), шнур для тетивы, шкив (шпулька из швейной машинки), коромысло (металлическое), клей, герметик, скотч.
  2. Ресивер. Чтобы получать большое количество солнечных лучей стоит закрасить канистру черной краской. В крышке просверливается отверстие, в которое вставляют резиновый шланг и прочно закрепляют с помощью герметика.
  3. Цилиндр. Для его изготовления может подойти и сотовый поликарбонат. Края склеивают специальным клеем. Таким образом, должен получиться стакан с дном, в котором посередине также просверливают отверстие для шланга. Как и в случае с ресивером все обрабатывают герметиком. В крышке для цилиндра также проделывают отверстие, в которое будет вставлена направляющая для штока. Для удобства использования системы проветривания крышка должна быть съемной.
  4. Пневматический поршень. Конец трубки, что внутри цилиндра, закрывают скотчем. Надевают воздушный шарик и закрепляют в точке соединения. Важно, чтобы все элементы были закреплены герметично, иначе система не сработает. По внутреннему диаметру стакана вырезается круг из пенопласта, он должен свободно перемещаться вверх и вниз. Для уменьшения силы трения стенки обмазывают вазелином. К подготовленному кругу из пенопласта закрепляют металлический шток.
  5. Сборка системы. В роли коромысла выступает металлическая пластина, на краях которой имеются отверстия. Ось может быть представлена в роли обычного гвоздя, на который закрепляется коромысло. Под потолком теплицы (здесь самая высокая температура воздуха) закрепляют канистру. Рядом с фрамугой фиксируют цилиндр. На стене парника укрепляют шкив. К окну, которое будет автоматически открываться, проводят тетиву через шкив от коромысла.

Когда воздух в канистре нагреется, то перейдет в цилиндр и надует шарик. Поршень и шток под давлением поднимутся вверх, тетива натянется и окно откроется.

Благодаря постоянному проветриванию в теплице растения не будут увядать, так как температура воздуха стабилизируется и будет максимально комфортной. Из-за высоких температур культуры не смогут плодоносить и достаточно быстро погибнут. Создать примитивную систему автоматического проветривания достаточно просто, к тому же это не повлечет за собой дополнительных и непредусмотренных затрат.

Возможно, вам будут интересны такие материалы:

Из предоставленного видеоматериала, вы узнаете о том как работает автоматическое проветривание теплицы, сделанное своими руками:

Источник: http://kakpravilnosdelat.ru/avtomaticheskoe-provetrivanie-teplicy-svoimi-rukami/

Автоматическое проветривание теплиц своими руками

Содержание статьи

  • 1 Разновидности систем
  • 2 Самодельные устройства
  • 3 Принцип действия и регулировка системы
  • 4 Видео

Растения в теплице надежно защищены от холода и перепадов температуры, система полива обеспечивает необходимый для роста уровень влажности. Но эти показатели необходимо постоянно контролировать, чтобы не допустить перегрева, в теплицах устанавливаются открывающиеся окна для проветривания. Второй важной причиной проветривания является необходимость создания движения воздуха. Это позволяет опылять растения в период цветения. При постоянном проживании на участке, где установлена теплица, можно ежедневно открывать форточки, но при периодическом посещении хозяйства потребуется установить специальную систему. Автоматическое проветривание теплиц своими руками из подручных материалов станет практичным и недорогим вариантом.

Разновидности систем

Основное разделение систем вентиляции происходит на две категории:

  • автономные механизмы;
  • энергозависимые системы.

В основу функционирования устройств в обеих группах положено действие термопривода. Для энергозависимой системы необходимо наличие источника питания, им может стать электрический ток или солнечная батарея. Работу устройства контролирует термореле с заданным параметром температуры, являющейся оптимальной для растений. При срабатывании датчика, соединенного в цепь с вентилятором, включается мотор, и лопасти механизма нагнетают свежий воздух и удаляют отработанный. Принудительная вентиляция эффективна и удобна, она имеет высокую мощность и используется для больших площадей.

Технологичная система не лишена недостатков:

  • высокая стоимость устройства, требующего герметичности и электроники;
  • отключение при отсутствии электричества.

Автономные механизмы делятся на три группы: пневматические, гидравлические и биметаллические. При устройстве системы термопривод использует способность веществ расширяться при нагревании.

Биметаллическое устройство изготавливается из двух полос металлов с разным коэффициентом расширения. Они скрепляются между собой по всей длине. При нагревании одна полоса становится длиннее и изгибается. Большой размер пластины обеспечивает значительное усилие. Соединив конец биметаллического устройства через коромысло с фрамугой, получим недорогой автономный механизм. После остывания пластина вернется в исходное положение и закроет форточку.

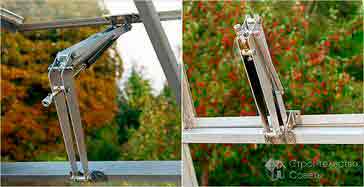

Гидравлическое устройство для проветривания действует благодаря расширению жидкости в цилиндре, при увеличении объема она выталкивает поршень, соединенный с фрамугой, и происходит открывание. При охлаждении жидкости происходит втягивание поршня и фрамуга закрывается. Инертность – главный недостаток системы, жидкость медленно изменяет температуру и объем, поэтому несвоевременно реагирует на похолодание. Ее стоит монтировать для форточек наверху теплицы – из них выходит горячий воздух, а холодный не попадает в количестве, способном повредить растения.

Пневматический привод действует по аналогии с гидравлическим механизмом, только здесь используется воздух. Использование этих систем имеет свои особенности:

  1. Гидравлический цилиндр не должен находиться под воздействием солнечных лучей, иначе он сработает не от внутренней температуры в теплице, а от солнечного нагрева.
  2. Производитель устанавливает ограничения по ширине открывания форточек и их весу.

Самодельные устройства

Настоящего экономического эффекта можно добиться при установке самодельного механизма, если вы не хотите тратить деньги на готовое устройство, соберите его из подручных материалов. Простейшей является система сообщающихся сосудов. Для ее устройства понадобится:

  • Две пластиковые емкости разных размеров, одна объемом 5–6 литров, вторая – 1,5–2.
  • Соединительный шланг, длина которого составляет расстояние от большой емкости до фрамуги со свободным провисанием.
  • Металлический штуцер по диаметру шланга.
  • Герметик.

Объем емкостей необходимо подобрать исходя из веса форточки. Для открывания легкой фрамуги подойдут пластиковые бутылки на 5 и 1,5 литра. Подойдет тонкий резиновый шланг или пластиковая трубка от капельницы. Большая емкость станет расширительным баком, в нее на треть объема нужно налить воды и плотно закрыть крышкой. В крышке вырезается отверстие, в него вставляется штуцер, на который надевается конец шланга.

В меньшую тару также налейте небольшое количество воды и закройте крышкой, в отверстие которой вставите второй конец шланга. При переворачивании бутылки вниз пробкой, вода должна покрывать вставленный конец шланга. После обработки герметиком сообщающиеся сосуды готовы к установке. Расширительный бак устанавливается под крышей теплицы, недалеко от фрамуги. Меньшую бутылку, являющуюся грузом, прикрепляют к верхней части форточки. Устройство открывания окна должно предусматривать вращение рамы по горизонтальной оси.

Принцип действия и регулировка системы

При повышении температуры в расширительном баке, стоящем в самой высокой точке, увеличивается объем воздуха и выталкивает часть жидкости. Вода по соединительному шлангу перетекает в меньшую емкость и увеличивает ее вес. Под тяжестью бутылки рама опускается вниз. После остывания бак сжимается и засасывает жидкость обратно. Легкая бутылка не удерживает окно, и оно закрывается. Для облегчения процесса закрывания на нижнюю часть рамы крепится противовес, например, деревянный брусок. Чтобы ограничить величину открывания фрамуги, устанавливают фиксаторы.

Такая система проветривания регулируется несколькими способами:

  1. Местом установки расширительного бака, его расположение выбирают с учетом интенсивности нагрева в разных частях теплицы.
  2. Количеством малых емкостей или установкой дополнительного груза, ускоряющего открывание.
  3. Ширину распахивания регулируют креплением груза в нижней части окна.

Можно несколько изменить конструкцию устройства и закрепить меньшую емкость не на раме, а на шнуре, перекинутом через блок. Второй конец шнура крепится к нижней части форточки. Бутылка в этом случае будет не опускать раму, а поднимать. Добавив груз на верхнюю часть фрамуги, можно получить устройство высокой мощности, позволяющее открывать для проветривания тяжелое окно.

Аналогичная система изготавливается с использованием стеклянных банок, но применение надежного пластика вместо хрупкого стекла оправдано, можно не беспокоиться о его сохранности. При необходимости экспериментируют с размером и материалом емкостей, так в качестве расширительного бака использует металлическую канистру, а емкостью-грузом служит бутылка на 5 литров.

Это простое устройство прослужит несколько лет, оно надежно и не требует финансовых затрат. Единственное условие – необходимо периодически доливать в систему испарившуюся воду.

В этом видео продемонстрировано, как работает регулятор температуры в теплице из пластиковых бутылок:

Посмотрите отчет о результате годовых испытаний нескольких термоприводов:

Источник: http://www.stroitelstvosovety.ru/avtomaticheskoe-provetrivanie-teplic-svoimi-rukami

Автомат для проветривания теплицы своими руками

Теплица нуждается в проветривании ежедневно, поэтому автомат значительно облегчит жизнь владельцу теплицы Любимое место многих жителей нашей страны – это загородная дача. Одни ездят только на выходные, другие проводят там всё лето. Притом основная цель – вырастить качественный и большой урожай. Это может получиться с помощью теплицы, ведь она есть практически у всех.

Не стоит забывать о том, что теплица нуждается в проветривании ежедневно. Если она перегреется, то для неё это скажется губительно. Тот, кто живет на даче всё лето, не видит в этом какой-то проблемы. Но для остальных это складывается в серьезную неприятность. Эти люди хотят, чтобы у них было автоматическое проветривание у теплиц. О том, что это такое, как устроен механизм проветривания теплиц, и каким образом сделать подобное своими руками, вы узнаете из данного материала.

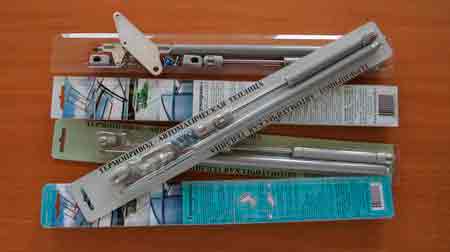

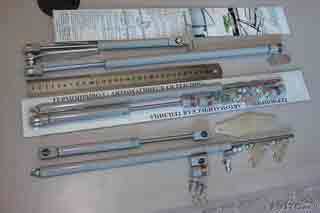

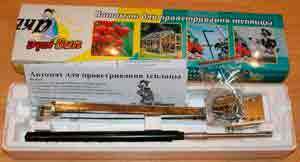

Автоматика. Инструкция для проветривания теплиц

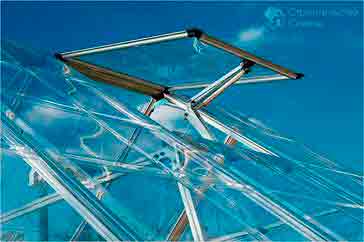

Автоматы для проветривания теплиц могут работать как от сети, так и автономно

Устройство для автоматического проветривания теплиц можно разделить на пару больших категорий:

  • независимые механизмы;
  • автоматические энергозависимые системы.

Если говорить о втором виде, то становится понятно, что они получают питание от электрической сети или же альтернативных источников энергии. Подача свежего воздуха в этих системах завязана на термореле, в котором заданы определенные параметры. Они могут быть как самыми простыми, доступными даже обычному школьнику, так и сверхсложными, управляемыми компьютером.

Автоматическое проветривание энергозависимых систем имеет свои плюсы и минусы.

Достоинства

  • компактность и высокотехнологичность;
  • за указанные сроки происходит проветривание теплицы;
  • высокая мощность.

Недостатки

  • если в таком автомате случится сбой, то погибнут все растения. Этого можно избежать, если купить резервный электроблок;
  • при поломке одной составляющей системы может потребоваться ремонт всего блока.

Независимые же механизмы не потребляют электроэнергию. Их существует три основных вида:

  • биметаллические;
  • гидравлические;
  • пневматические.

Каждый автомат для проветривания теплиц нужно рассмотреть более подробно.

Биметаллический

Автомат для биметаллического проветривания для теплиц работает по такому принципу – под воздействием температуры происходит линейное расширение материала. Притом конструкция такова, что в ней находится два вида этого материала. Таким образом, получается разный коэффициент расширения.

Автоматика для биметаллического проветривания теплиц имеет один минус, и он таков – проблематично подбирать нужную температуру, чтобы вентиляция проходила правильно.

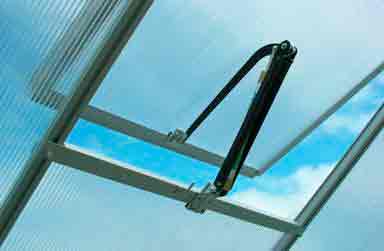

Гидравлический

Автомат для гидравлического проветривания теплиц имеет ряд неоспоримых преимуществ:

  • возможность работать внутри в комфортных условиях;
  • минимум неприятных запахов или же их полное отсутствие;
  • не зависит от электричества;
  • собрать своими руками его очень легко;
  • нет нужды постоянно находиться в зоне досягаемости теплицы.

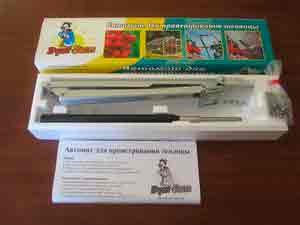

Комплектация системы автоматического проветривания теплиц Гидравлическая система проветривания очень надежна в работе

Но автоматика для гидравлического проветривания теплиц имеет и ряд недостатков. К ним относятся:

  • высокая стоимость;
  • большая инерционность;
  • температура отслеживается только в местах нахождения системы.

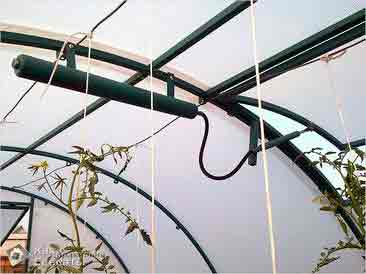

Система проветривания гидравлических теплиц устроена довольно просто. Гидроцилиндр начинается двигаться в том случае, когда возникает разница в температуре масла и материала емкости. Таким образом, шток постепенно вытесняется. Он же в свою очередь приоткрывает форточку.

Чтобы получить нужные тепличные условия по уходу за растениями, достаточно будет ставить лишь необходимую температуру. Устройство для проветривания теплиц самостоятельно открывает дверь, когда установленная максимальная температура выходит за пределы. Конструкция возвращается в исходное положение, лишь только автоматическое открывание форточки завершается в теплице на нижней отметке.

Теперь нужно понять, на каких факторах требуется заострить внимание, если нужна автоматика для гидравлического проветривания теплиц. Итак:

  • цена. Гидравлические устройства необходимы для каждой форточки в теплице. Средняя стоимость одной конструкции – 3,5 тысячи рублей;
  • узнать, какова мощность для подъёма форточки в теплице;
  • определить, сколько килограмм может выдержать конструкция парника.

Пневматический

В основе автомата для пневматического проветривания для теплиц лежит принцип использования тепловой энергии.

Главное преимущество пневматического автомата для проветривания в том, что он полностью независим

Для того чтобы своими руками сделать пневматический автомат для проветривания, нужны следующие материалы и инструменты:

  • монтажный скотч;
  • клей макетный;
  • шланг соединительный;
  • коромысло;
  • силиконовый герметик;
  • цилиндр в форме стакана;
  • шкив;
  • шнур для тетивы;
  • шток металлический;
  • детский шарик;
  • канистра из металла.

Пневматические системы также имеют как плюсы, так и минусы.

Достоинства

  • абсолютная энергонезависимость;
  • низкая стоимость;
  • высокая производительность.

Недостатки

  • малое рабочее усилие;
  • громоздкость;
  • зависимость от давления в атмосфере;
  • высокая инерционность.

Изготовление

Чтобы сделать автомат пневматический для проветривания теплиц своими руками, нужно:

  • доску и металлическую полосу закрепить к полу самой теплицы;
  • между этими элементами вставляется деревянный брус, после чего он скрепляется со всей конструкцией;
  • с помощью специального шарнира с форточкой скрепляется металлическая полоса.

Автоматическое проветривание теплиц с использованием клапанов

Такой автомат для проветривания является также довольно простым в использовании. Его главная особенность в том, что он может быть изготовлен в прямом смысле из различных ненужных вещей. Чтобы его сделать, потребуются две вещи:

  • кусок старой трубы;
  • прочный клапан.

Изготовление

Первоначально отрезается кусок трубы нужной длины. В него нужно поместить клапан, который сделан из прочных материалов. На этом изготовление аппарата, с помощью которого происходит проветривание теплицы, закончено.

Установка форточки и автомата для проветривания теплицы (видео)

Автомат для проветривания теплиц с несколькими ёмкостями

Когда на большую тару из металла действует солнце, то в ней нагревается вода и перетекает в меньшую ёмкость. Таков принцип работы данного автомата. Для большего понимания нужно рассмотреть его действие в разрезе:

  • в маленькой банке накопилась вода. Следовательно, емкость опускается, и дверь теплицы приоткрывается. В качестве емкости может выступать любая жестяная банка или канистра объемом не больше 4 литров.
  • После этого требуется изготовление трубок для переливания жидкости. Их длина должна быть такой, чтобы концы трубок касались дна.
  • С помощью сварочного аппарата трубки крепятся к цистерне.

После этого автомат для проветривания теплицы можно считать сделанным лишь наполовину. Поэтому необходимо приготовить вторую ёмкость:

  • так же, как и в первую емкость, нужно поместить трубку во вторую;
  • крышка банки просверливается, диаметр отверстия должен получиться не более трёх миллиметров;
  • банка заполняется водой до уровня трубки в один сантиметр.

Таким образом, можно считать, что автомат для проветривания с ёмкостями для теплиц – одно из лучших приспособлений. К сожалению, не обошлось без минуса – он поднимает лишь небольшие дверцы.

Вентиляция и виды проветривания

Итак, чтобы у растений в теплице был создан пригодный для развития и роста микроклимат, необходима автоматическая вентиляция. Ниже будут представлены её возможные виды:

  • вентиляция через две форточки, которые расположены рядом друг с другом. Для большой теплицы такая автоматическая вентиляция попросту необходима.
  • Сквозное продувание теплицы. Две двери открываются автоматически. Такое проветривание теплицы отлично подойдет для узкой конструкции.
  • Автомат открывания форточек в стене для теплиц со специальными устройствами. Лучше всего, чтобы было две форточки, которые находятся на различной высоте.
  • Автомат с системой проветривания теплиц с датчиками температуры воздуха и влажности. На участке в теплице такой автомат с простыми механизмами сделать самостоятельно вполне реально.

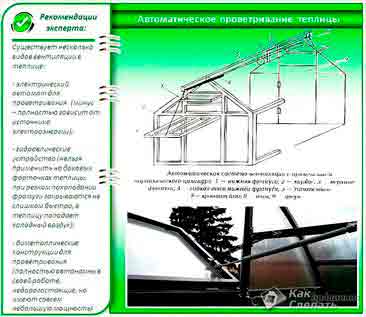

Устройство Мызникова

Советский изобретатель Юрий Мызников создал в своё время личный автомат для проветривания теплиц. Изготовить его можно буквально за сутки.

Принципы работы автомата для проветривания теплиц по Юрию Мызникову

Автоматическое устройство для проветривания теплицы Мызникова

Первоначально нужно заполнить ацетоном термобаллон через пробку. Для соблюдения техники безопасности требуется убедиться в том, чтобы воздух в системе отсутствовал.

Когда температура достигает своего максимума, ацетон начинает поступать в сильфон. В свою очередь рычаг поворачивает другие, и они поднимают рамы теплицы на 30 сантиметров.

При падении температуры в автомате для проветривания теплиц количество паров ацетона становится меньше. Теплица начинает плавно опускаться.

Такой автомат для проветривания теплиц многие опытные садоводы считают самым дорогим и прочным.

Автомат для проветривания теплиц (видео)

Заключение

Автоматика для систем проветривания теплиц бывает полностью разной. Если вы неплохо разбираетесь в законах физики, то для вас не будет проблемы соорудить своими руками такой автомат на собственном дачном участке. Как было видно из описаний всех устройств, для их изготовления могут подойти любые материалы, находящиеся под рукой. Главное в этом деле – пользоваться всеми советами, которые вы прочитали в этой статье. И не нужно изобретать велосипед, если не хотите в пустую потратить деньги и время. Отличных вам урожаев!

Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть Вконтакте, Одноклассники, Facebook, просто нажав на кнопку ниже:

Источник: http://moyateplica.ru/osnashchenie-teplicy/avtomat-dlya-provetrivaniya-teplicy-delaem-sistemu-samostoyatelno

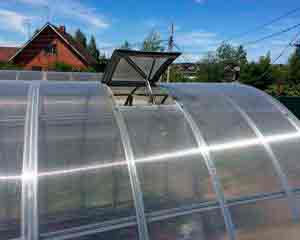

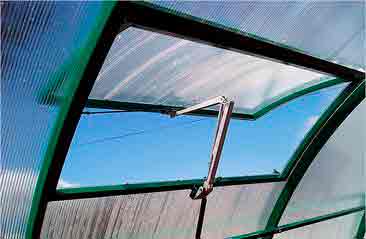

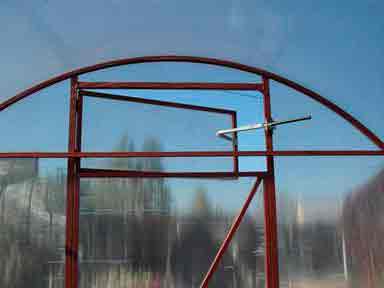

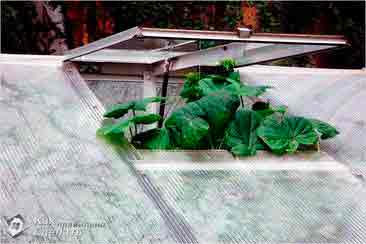

Как обустроить автоматическое открывание форточек в теплице своими руками

Чтобы уберечь растения от резких перепадов температур, хозяева участков монтируют автоматическое открывание форточек в теплице своими руками. Необходимость этого объясняется тем, что растения плохо справляются как с высокими, так и с низкими температурами. В современных реалиях невозможно постоянно мониторить климатические условия самостоятельно. Автомат открывания позволяет решить эту проблему.

Встроенный термопривод будет сам регулировать режим, открывая либо закрывая фрамуги для проветривания.

Классификация устройств

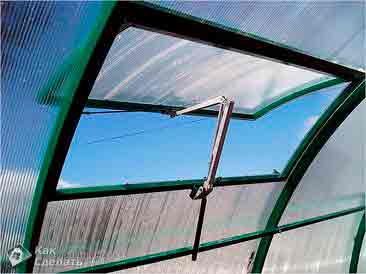

Автомат для открывания форточки теплицы — несложное приспособление. Правильно и грамотно смонтированная система способствует повышению урожайности.

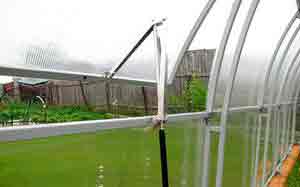

Автоматическая форточка для теплицы может быть следующих видов:

Электрическая система хорошо реагирует на температурные колебания внутри парника. Встречаются варианты, где устройство функционирует в режиме таймера. Известны модели регуляторов, которые программируются и управляются по интернету. Электрические автоматы управляют торцевыми и боковыми форточками. Такие приспособления технологичны, компактны и эффективны. У них большая мощность.

Электронные устройства должны располагаться в непосредственной близости от источников электроэнергии. Если автомат для открывания форточки теплицы внезапно прекратит работу, то растения могут погибнуть. Поэтому опытные садоводы предпочитают обзавестись дополнительным энергоблоком.

Механические форточки делятся на горизонтальные и вертикальные виды. В основе этих биметаллических систем положен принцип расширения металлов при разных температурах. Этим системам не нужно электричество, отсутствуют посторонние запахи. Все это способствует созданию уютной и комфортной атмосферы внутри теплицы.

Однако подобные приспособления нелегко настроить, ибо такие механизмы обладают большой инерцией, да и стоят недешево. Последние модификации механических автоматов открывания форточек для теплиц работают на пневматике. Здесь учитывается тепловая энергия.

Как организуется автоматическое проветривание

Благодаря автоматическим системам проветривания можно создать идеальные условия для растений. В случае если дачная теплица имеет солидные габариты, то вентиляция осуществляется при помощи пары форточек, которые находятся одна над другой. Когда парник обладает вытянутой формой (как, например, в теплицах «2ДУМ»), то с помощью автоматов открываются торцевые форточки теплицы, расположенные на разных высотах. Внутреннее пространство теплицы продувается насквозь.

Применяются и другие специальные устройства, в которых автоматические форточки размещаются в стенах парников. Высокоточные вентиляционные системы оснащены датчиками, измеряющими температуру и влажность воздушных масс.

Сборка простого гидравлического автомата

Устройства, открывающие тепличные форточки в автоматическом режиме, можно создать своими силами. Самодельные версии работают по следующему принципу:

  1. Лучи солнца нагревают герметичную металлическую емкость, наполненную воздухом и жидкостью.
  2. Под воздействием внутреннего давления открыватель форточки теплицы выталкивает ее, и жидкость оказывается в литровой банке.
  3. Наполнившись, стеклянная тара становится тяжелой и начинает закрывать форточку.
  4. Едва температура внутри теплицы понизится, процесс пойдет в обратном направлении.

Чтобы изготовить приспособление для открывания форточек, понадобятся минимальные затраты. Это может быть гидравлическая система, в которой работают обычные пластиковые бутыли. Их найдется немало в любом доме. Срок службы такой конструкции не менее 3 лет.

Чтобы собрать такой механизм, нужно запастись следующими деталями:

  1. Большой пятилитровой пластмассовой бутылью.
  2. Пригодится черная полиэтиленовая пленка. Этим полотном целесообразно обернуть сосуд, дабы система функционировала более эффективно. Будучи обтянутым, он будет быстро прогреваться до 80°C.
  3. Маленькой пластиковой бутылочкой на 1,5 л.
  4. Комплектом резиновых пробок, которые способны герметично закрыть сосуды.
  5. Емкости соединяются между собой с помощью трубочек от медицинских капельниц. Их торцы вставляются в пробки. Подобная автоматическая форточка для теплицы успешно работает, если соединения будут герметичными. Желательно воспользоваться термоклеем.

Сама же форточка может устанавливаться вертикально на боковой поверхности стены. В некоторых вариантах самооткрывающиеся фрамуги врезаются в крышу теплицы из поликарбоната горизонтально. Меньшая бутылочка фиксируется на верхней, более легкой части форточки. По мере того как толкатель будет воздействовать на рабочую жидкость, форточка начнет распахиваться.

Бутылки подвешиваются таким образом, чтобы их горлышки располагались внизу. Для обеспечения необходимого проветривания устройство настраивается на температуру, в которой приспособление работает надлежащим образом. Также следует четко определиться с высотой, на которую придется поднять большую емкость. Чем выше она будет располагаться над землей, тем быстрее сработает автоматика, начиная процесс проветривания теплицы. Подобные гидравлические механизмы исправно управляют форточками, вес которых колеблется в пределах 4-5 кг.

Автоматическое проветривание для теплицы (видео)

Процесс настройки

Автоматический открыватель форточки для теплиц собирается следующим образом:

  1. Берется заранее приготовленная тара (пустая и герметичная).
  2. В нее вставляется трубка, сквозь которую внутренний объем базовой емкости заполняется на 40%. Рабочая жидкость может быть водой, тосолом либо отработанным машинным маслом. По окончании процедуры емкость плотно закрывается и прочно крепится на верхнюю перекладину теплицы.
  3. Далее в крышке литровой банки проделывается отверстие, в которое плотно вставляется трубка.
  4. По окончании заливки рабочей жидкости обе емкости соединяются между собой гибким шлангом.

Автоматический открыватель форточки для теплицы устанавливается тогда, когда на улице сохраняется нормальная температура, а парниковая створка остается закрытой. Чтобы найти правильный баланс, необходимо воспользоваться методом проб и ошибок. В случае если форточка обладает большим весом, конструкция усиливается с помощью массы баночки. При правильно подобранном равновесии приспособление добротно справляется с довольно громоздкими форточками. Последние будут распахиваться под действием собственного веса. С этой целью достаточно утяжелить нижний фрагмент рамы.

Комплексы, обеспечивающие автоматическое раскрытие форточек теплиц, являются сравнительно несложными приспособлениями. Ими пользуются многие огородники, обустраивающие приусадебные участки теплицами и парниками. И хотя, к примеру, масляные термоприводы функционируют медленнее, чем их электронные аналоги, они более надежны в работе. Хорошие плоды принесет использование автомобильных газовых амортизаторов либо цилиндров из-под офисных кресел.

Источник: http://teplichniku.ru/stroitelstvo-teplitcy/kak-obustroit-avtomaticheskoe-otkryvanie-fortochek-v-teplitce-svoimi-rukami/

Термопривод для теплиц

Каждый садовод мечтает о том, чтобы работа на дачном участке была не только приятной, но и легкой. Облегчают труд различные автоматические оросители, насосы, появляются всевозможные средства, которые позволяют не просто защитить урожай от вредителей, но и значительно увеличить его объемы. А многие также мечтают и модернизировать свою теплицу, которая должна не только хорошо сохранять тепло, но и своевременно проветриваться.

Как было бы здорово автоматиизировать проветривание — не всегда есть возможность ежедневно посещать дачный участок, приходится просить открывать теплицу соседей, у которых и своих хлопот хватает. Но выход есть – можно приобрести компактный, но функциональный термопривод для теплицы, с помощью которого вы легко сможете автоматизировать данный процесс.

Термопривод для теплиц

Зачем нужна вентиляция теплицы

Теплица перед дачником ставит всегда несколько задач – как сберечь тепло, защитить насаждения от неблагоприятных климатических условий и погоды, так и вовремя проветрить эту конструкцию, чтобы избавиться от излишков влаги и несколько снизить температуру воздуха в ней. Но мало кто задумывается, почему же необходимо внимательно следить за микроклиматом в теплице и вовремя проветривать эту конструкцию.

Термопривод-ДВ с кронштейном и доводчиком (газлифтом)

Основные причины необходимости проветривания теплиц.

  1. В теплицах, где плохо организовано проветривание, держится высокий уровень влажности, из-за чего активно размножаются болезнетворные микроорганизмы.
  2. Влажные и душные условия очень любят не только бактерии, но и различные вредители.
  3. Растениям необходим свежий воздух для «дыхания», вернее, для процесса фотосинтеза.
  4. Для растительных организмов чрезмерно высокая температура очень вредна — они начинают иссушиваться, «сгорать» и в итоге погибают.
  5. Правильно организованная вентиляция обеспечит отличный микроклимат, что положительно скажется на самочувствии растений и качестве урожая.
  6. Хорошее проветривание позволяет закалить растения, улучшить их иммунитет.
  7. Проветривание поможет закалить и рассаду, стоящую в теплице, приучить к самостоятельной жизни в грунте.
  8. Воздухообмен и проветривание нужны для осуществления процесса опыления растений.

Внимание! Температура воздуха выше +40 градусов и палящее солнце очень вредны для растений. Некоторые культуры и вовсе погибают от избытка тепла. Помните, что температура воздуха в закрытой теплице может расти очень быстро. Следить за ее (температуры) уровнем поможет термометр, установленный внутри конструкции.

Чтобы растения и цветы выросли быстро, позаботьтесь о вентиляции

При этом важно не просто наличие вентиляции, но и ее правильная организация. Как попало смонтированных форточек будет явно недостаточно – как правило, примитивная система проветривания, удобная человеку, не подходит растениям.

Особенно важно проветривание для теплиц из поликарбоната. В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции. С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными.

Потолочное автоматическое проветривание

Однако с проветриванием нужно быть очень осторожным – теплолюбивые тепличные культуры могут и погибнуть из-за сквозняка и холодного воздуха. Именно поэтому теплицу необходимо закрывать на ночь даже в теплую погоду – заморозки могут ударить без предупреждения и загубить все ваши труды.

Чтобы правильно обеспечить в теплице проветривание и циркуляцию воздуха, садоводам необходимо внимательно следить за погодными условиями, а также постоянно находиться на дачном участке, чтобы иметь возможность то открывать, то прикрывать двери и окна в тепличной конструкции. А это не всегда удобно, например, работающему человеку. Но даже эта непростая ситуация теперь имеет решение. Вы можете приобрести термопривод для теплицы, который будет обеспечивать автономное проветривание конструкции, делая за вас эту хлопотную работу.

Универсальный автоматический проветриватель теплиц для боковых и купольных форточек

Что такое термопривод?

Термопривод тепличный – небольшое устройство, которое позволяет автоматически закрывать и открывать двери, фрамуги, форточки при достижении определенного уровня температуры воздуха. Человеку не придется контролировать данный процесс после установки этого простого механизма. Кстати, работает прибор «сам по себе» – вам не нужно ни проводить электричество в теплицу, ни приобретать батарейки. Проще говоря, термопривод тепличный – это автоматический проветриватель.

Термопривод – система автоматизации теплицы — способная открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу

Как же он работает? Все просто: при температуре воздуха более +23 градусов жидкость, которая обладает способностью плавиться (циклогексанол), начинает расширяться, заполнять собой специальную камеру, тем самым двигая шток, который и заставляет открываться дверь или форточку. Если же температура воздуха снижается, эта же самая жидкость начинает уменьшаться в объемах, сжимаясь и втягивая шток обратно. Соответственно, створка также закрывается следом.

Термопривод для автоматического открывания форточек

Внимание! Для того чтобы устройство могло управлять распашными окнами, необходимо также дополнительно использовать противовесы, пружины.

Основные преимущества термопривода.

  1. Надежность – на протяжении всего гарантийного срока службы термопривод точно не подведет садовода.
  2. Гарантийный срок составляет 10 лет постоянной работы, однако на деле он не ограничен.
  3. Устройство не требует каких-либо дополнительных регулировок.
  4. В комплектацию входят все необходимые элементы крепежей и непосредственно сам термопривод.
  5. Термопривод легко и быстро устанавливается. Справится с этой задачей любой.
  6. Термопривод может закрывать/открывать не только дверцы и форточки, но также поднимаемую раму на потолке или распахивающееся окно.

Таблица. Комплект поставки тепличного термопривода.

Источник: http://teplica-exp.ru/termoprivod-dlya-teplic/

Система автоматического проветривания теплиц

Принудительное проветривание для теплицы является одним из важных моментов ее обустройства, а автоматическое открывание форточек – главный помощник в этом. Узнайте, какие способы вентиляции существуют, чем отличаются автоматы и какие варианты лучше выбрать для домашнего парника. Изучите теорию работы автоматики и инструкции по ее изготовлению своими руками, чтобы избежать ошибок и лишних трат.

Способы проветривания теплиц

Способ проветривания теплицы может быть ручным или автоматическим. При ручном методе за своевременную вентиляцию отвечает человек. Применение автоматики предполагает, что тепличными окнами или единственной форточкой управляет установленный механизм открытия.

Ручное проветривание

Условия, при которых вручную проветривание теплиц в парнике целесообразно, – это небольшая величина конструкции и практически постоянное присутствие хозяина. Тогда можно следить за отметкой на градуснике и по необходимости закрывать или открывать форточку. Неоспоримым преимуществом таких действий является полное отсутствие материальных затрат.

Однако, если нет возможности и особого желания заниматься скучной и монотонной работой (регулярно открывать и закрывать окна), лучше установить автомат для открывания форточек теплиц.

Автоматическая вентиляция

Закономерно, что теплицы с автоматическим проветриванием встречаются все чаще. Механизмы бывают двух типов – энергозависимые и автономные.

Энергозависимые. Название говорит само за себя, – установка такой системы требует подключения к электросети. Для бесперебойной работы нужно установить дополнительное оборудование (источники альтернативного электроснабжения). Иначе возможное отсутствие электроэнергии, даже в течение нескольких часов, способно нанести невосполнимый ущерб урожаю, что влечет материальные потери для владельца.

Автономные. Установка не зависит от электричества. Их работа основана на природных физических свойствах некоторых веществ (жидкость, газ, металл) сжиматься и расширяться под действием изменения температуры. Такие механизмы также обеспечивают автоматическое открывание теплицы и подходят для домашнего использования.

Среди автономных аппаратов можно выделить:

  • гидравлические;
  • пневматические;
  • биметаллические.

Далее более подробно о каждом виде устройств.

Виды автоматической вентиляции для парника

Вы можете приобрести и установить самостоятельно готовый автоматический проветриватель. Например, один из наиболее востребованных и не очень дорогих аппаратов – устройство системы Дуся-Сан. С помощью ее или других альтернативных вариантов теплица будет всегда иметь хорошие показатели микроклимата.

Электрическое оборудование для вентиляции

Электрические системы проветривания теплиц уместны для промышленных масштабов, ввиду их большой мощности и высокой технологичности. Между тем, установка в домашних условиях вполне возможна. Только нужно преодолеть значимый недостаток такого оборудования – зависимость от электросети. Для этого можно:

  • установить и своевременно заряжать аккумулятор, он будет «страховать» систему в случае отключения электроэнергии;
  • подключить к генератору, если такой есть в доме;
  • применить современно-инновационный способ – солнечные батареи на крыше теплицы.

Выбирайте механизм для автоматизации системы проветривания, учитывая критерий целесообразности для вашего парника и бюджет.

Электрическая система достаточно проста. Состоит из термореле и вентилятора. Вентилятор вмонтирован в форточку, которую не нужно открывать, так как проветривание теплицы происходит за счет нагнетания воздуха с улицы и выведения тепличного воздуха в атмосферу. К нему подключено реле, чувствительное к изменению температуры окружающей среды. Оно приводит в движение вентилятор при достижении запрограммированной температуры.

В этом смысле автоматическая вентиляция теплицы подобным способом очень надежна. Резкое похолодание или потепление не принесет вреда растениям, потому что вентилятор включается своевременно за счет незамедлительного срабатывания реле.

Гидравлические системы

Заслуженно самый распространенный метод проветривания домашней теплицы – гидравлический:

  • полностью автономный;
  • не требует дополнительных установок;
  • работает на основании особых свойств жидкости (сжатие и расширение) при снижении и повышении температуры воздуха. Изменение объема жидкости приводит в действие различные рычаги, соединенные с окном, которые открывают его и закрывают.

Несколько несовершенная сторона работы устройства – высокая инерционность. Это негативно может повлиять на урожай, если произойдет резкий перепад температуры воздуха. Поэтому в таких случаях желателен личный контроль микроклимата в парнике.

Пример гидравлической системы – проветриватель Дуся-Сан. Устройство с необычным названием и мультяшной картинкой выполняет вполне серьезную функцию – автоматическое открывание окон в теплице. Купить готовую систему, собрать и установить ее своими руками можно самостоятельно, придерживаясь всех правил четко прописанной инструкции.

Когда температура в парнике повышается, то поршень открывает форточку и, наоборот – при понижении температуры – закрывает. Его «толкает» жидкость, находящаяся в термоцилиндре. Проветриватель способен поднимать вес окна около 7 кг, а открывать его на расстояние под углом 45º.

Не рекомендуется перед установкой тестировать устройство методом имитации повышения или понижения температуры (нагревать феном или помещать в сосуд со льдом). Намного выгоднее обменять автомат согласно гарантийному талону, если покупка окажется неисправной.

Биметаллические системы

Еще одно устройство способно обеспечить проветривание, необходимое для хорошего роста растений – автоматический открыватель для теплиц, в основе конструкции которого находится металлическая пластина. Принцип действия основан на разности коэффициентов теплового расширения двух металлов, из которых она состоит.

При нагревании воздуха металлическая пластинка, прикрепленная к окну, выгибается и открывает форточку. При охлаждении – возвращается в исходное положение – фрамуга закрывается. Чем меньше будет вес форточки, тем лучше, так как толкающая сила подобного устройства невысокая. Если у вас небольшой парничок с не громоздкими окошками, такой вариант решения задачи вполне приемлем и выгоден.

Самооткрывающиеся форточки

Автомат для проветривания теплиц любой модификации делает фрамугу самооткрывающейся. Нужно правильно выбрать проветриватель, исходя из размеров теплицы и габаритов форточек:

  1. На массивные фрамуги, расположенные на крыше теплицы, которые поднять наиболее сложно, требуется мощное устройство. В этом случае рекомендуется установить гидроцилинд УФОПАР-М. Рабочая жидкость внутри устройства – масло. Двигаясь по стальному цилиндру в результате повышения температуры воздуха, масло приводит в движение шток, который и открывает форточку.
  2. Для боковых или потолочных нетяжелых окошек подойдет автоматический проветриватель Дуся-Сан.
  3. Для наиболее легких боковых конструкций небольших размеров можно применить открывание с помощью металлической пластины (биметаллический метод).

Автоматическое проветривание теплиц своими руками

Если сделать эффективные приспособления из подручных средств, открыватель окон будет иметь минимальную стоимость. Подобные устройства регулируют температуру воздуха в теплице путем автоматического открывания и закрывания окон, аналогично производственным механизмам.

Пневмоприводной аппарат пошагово

Пневматический механизм открытия форточки в теплице – экономичный вариант для организации проветривания.

Начать собирать автомат нужно с изготовления своеобразного термоцилиндра:

  1. Для формирования рабочего стакана идеально подходит ячеистый поликарбонат (более известный под названием сотовый поликарбонат). Дно и крышку также сделайте из этого материала. В дне просверлите отверстие для продевания шланга, в крышке – для стержня. Склеивание проводите специальным клеем для поликарбоната.
  2. Из пенопласта высокой плотности вырежьте круг равный диаметру стакана и оклейте его бока скотчем. Чтобы он лучше передвигался по цилиндру стенки последнего нужно смазать вазелином. Посередине круга закрепите металлический стержень (шток).
  3. Возьмите надувной мячик (детский) из пластизоля. Наденьте его на шланг внутри цилиндра. Для этого наклейте на шланг полоску двустороннего скотча и прочно закрепите мячик с помощью герметика.

  • Ресивер. Вполне подойдет обычная металлическая канистра, окрашенная в черный цвет. Проделайте дырку в крышке для шланга, загерметизируйте крышку и края отверстия.
  • Шкив. Его функцию вполне выполнит шпулька от швейной машинки.
  • Коромысло. Простая металлическая пластиночка с заранее просверленными отверстиями по краям.

Для сборки открывателя сделайте следующее:

  1. Ресивер подвесьте под потолком теплицы.
  2. Цилиндрический стакан поставьте недалеко от окошка. Соедините его с ресивером шлангом.
  3. В стену вбейте гвоздь и закрепите шкив.
  4. На гвоздь повесьте коромысло. Через второе отверстие коромысла протяните тетиву. Затем пропустите ее через шкив и закрепите на форточке.

Автомат для проветривания теплицы готов. Тетива будет открывать форточку. В движение систему приведет вытесненный из канистры нагретый воздух. Мячик надуется и поднимет поршень; шток наклонит коромысло; тетива натянется; окошко откроется. При остывании воздуха произойдет обратный процесс.

Система вентиляции из нескольких емкостей

Еще один выгодный способ сделать открывание фрамуг автоматическим. Инструкция по сборке и установке механизма для проветривания теплиц своими руками не должна вызвать затруднений. Читайте, подготавливайте, делайте. Комплектация будущего открывателя:

  • две стеклянные банки или пластиковые бутылки (ориентировочно 2 л и 6 л);
  • две крышки (одна из них предназначена для консервации, вторая – обычная пластмассовая);
  • трубка из меди длинной около 30 см и 0,5-0,7 см в диаметре;
  • гибкий шланг длиной 1 м, который легко можно надеть на медную трубку (подойдет от медицинской капельницы);
  • деревянный брусок для противовеса;
  • средство для обеспечения герметичности (герметик, олово).

Форточку нужно соорудить так, чтобы ось крепилась посередине рамы (вспомните, как выглядит мансардное окно).

Инструкция по сборке и установке самооткрывающегося механизма:

  1. В емкость большего объема налейте 800 мл воды и закройте «закаточной» крышкой. Затем в просверленное отверстие вставьте медную трубку, не доставая до дна несколько миллиметров. Заделайте края отверстия для герметичности, лучший способ – применить силиконовый герметик.
  2. Во вторую крышку вставьте мягкую трубочку, также загерметизируйте и накройте ею меньшую баночку, не доходя до днища на такое же расстояние как с большой емкостью. Налейте 200 мл воды.
  3. Соедините гибкой трубочкой обе емкости. Маленькую банку нужно подвесить на верхнюю часть окна внутри теплицы. А шестилитровую – к раме парника. С наружной стороны приспособьте противовес.

Из большого сосуда вода при повышении температуры под действием давления перельется в меньший, он станет тяжелее, и форточка откроется. При понижении температуры произойдет обратное явление – вода вернется в большую банку. Фрамуга закроется благодаря противовесу. Жидкость добавляйте приблизительно один раз в 14 дней.

Видео: самодельный автомат и его установка

Фантазия людей, любящих сооружать различные полезные устройства своими руками, безгранична. Даже какой-либо стандартный проект в руках мастеров способен стать более совершенным, интересным и полезным. Их творческий подход в решении различных задач поражает своей результативностью и непредсказуемостью.

Персонаж на видео – яркий пример такого человека. Его индивидуальный и неординарный подход в работе по изготовлению собственного проветривателя интересно наблюдать. Посмотрите и узнайте еще один способ, как сделать проветривание автоматическим своими руками.

Видео: Форточка с электроприводом

Видео: Термопривод из подручных материалов

Видео: Автомат для двух форточек

Видео: Бюджетный вариант из пластиковых бутылок

Купить готовые автоматизированные системы для проветривания теплицы, безусловно, проще, хоть и дороже. Сделать самостоятельно – сложнее, зато дешевле. Удовольствие от сделанной своими руками работы стоит потраченного времени и усилий. Советы и рекомендации опытных рукодельников помогут в успешном воплощении задуманной полезной идеи для получения хорошего урожая в вашей теплице.

Эффективность теплицы определяется стоимостью строительства, простотой эксплуатации и высокой отдачей. Тем, кто насмотрелся на готовые сооружения из . Далее

Грамотный подход к обустройству кровли парника или теплицы избавляет дачников от многих проблем. В некоторых моделях предусмотрен . Далее

Выращивая сельскохозяйственные культуры в закрытом грунте, можно обеспечить себя свежими овощами и даже создать дополнительный источник дохода. . Далее

Даже при самых лучших условиях развитие тепличных растений останавливается, когда световой день идет на убыль. Суммарное время . Далее

При всем разнообразии магазинных теплиц идея самостоятельной сборки домашнего парника по-прежнему остается актуальной. Особенно популярны в этом . Далее

На первый взгляд организация круглогодичного тепличного хозяйства не отличается от сезонного овощеводства. Кажется, достаточно в стандартном парнике . Далее

Для выращивания рассады и зелени на приусадебном участке достаточно построить небольшой парник из поликарбоната своими руками. Тем, . Далее

Источник: http://101dizain.ru/postroiki/bit/avtomaticheskoe-provetrivanie-teplic.html

Автоматическое проветривание теплицы своими руками – рассматриваем несколько вариантов

Практически каждый владелец участка, который всерьез занимается садово-огородными работами, имеет теплицу. Данная постройка очень полезна для выращивания рассады, но для некоторых теплица становится способом круглогодичного выращивания различных сельскохозяйственных культур. Таким образом, даже в самое холодное время года на вашем столе могут присутствовать свежие огурцы, помидоры и прочие овощи.

Однако для того, чтобы тепличное помещение оправдывало свое название, необходимо правильно его оборудовать, предусмотрев автоматическую систему полива и проветривания помещения. В данной статье мы поговорим о том, как создать автоматическое проветривание теплиц своими руками, рассмотрев особенности таких приспособлений.

На фото — автоматическая система проветривания.

О системах автоматической вентиляции воздуха

На сегодняшний день различают два типа устройств, предназначенных для автоматической вентиляции воздуха в тепличных помещениях:

  1. Энергозависимые автоматизированные устройства, питание которых осуществляется от электросети. Основной элемент устройства таких вентиляций – это термореле, регулирующее на малейшие изменения в температуре воздуха.
    Именно при помощи данного реле осуществляется включение электровентиляторов, которые обычно работают как на подачу свежего воздуха, так и на выдувания отработанного воздуха за пределы помещения.

Такой автомат для проветривания может быть приобретен вами в одном из сельхозмагазинов.

  1. Системы с автономным или независимым механизмом. Такие приспособления являются механическими и представляют собой простые устройства, часто изготовленные из подручных средств. Основой работы таких механизмов является способность некоторых веществ и материалов изменять свои размеры вследствие нагревания.

Системы, работающие от электросети, по большей части представляют собой сложные механизмы, для создания которых вам потребуется обладать определенными навыками. Поэтому мы рассмотрим самый простой, но очень надежный вариант создания автоматического тепличного проветривания на основе автономного механизма. (см. также статью Обустройство умной теплицы)

Создаем автоматический механизм

Самым простым вариантом такой системы является так называемый «баночный» механизм, основными элементами которого являются две стеклянные банки.

Материалы, необходимые для проведения работ

Для того, чтобы создать автомат для проветривания теплицы своими руками, вам потребуются следующие материалы:

  1. Две стеклянные банки, имеющие емкость 800 мл и 3 л.

Трехлитровая стеклянная банка.

  1. Полиэтиленовая крышка.
  2. Жестяная крышка (закаточная).
  3. Трубка из латуни или меди, имеющая длину 300 мм и диаметр 5 мм.
  4. Трубка от капельницы, длиной 1 м.
  5. В качестве противовеса будем использовать деревянный брус, который по размеру равен форточной фрамуге.
  6. Два гвоздя, размером по 100 мм.
  7. Канифоль или олово для осуществления пайки.

Совет!
Вместо канифоли и олова может быть использован обычный герметик.

  1. Шпагат или тонкая проволока, которая будет использована для подвешивания банок.

Инструменты для работы

  1. Дрель.
  2. Закаточный ключ.
  3. Сверло, диаметром 5 мм.
  4. Плоскогубцы.
  5. Паяльник.
  6. Молоток.

Ручной закаточный ключ.

После того, как вы подготовили все необходимые инструменты и материалы, вам можно приступать к изготовлению данной системы.

Совет!
Данный механизм можно использовать лишь в том случае, если форточка в помещении открывается по горизонтальной центральной оси.
Угол открывания форточки необходимо ограничить при помощи специального упора, изготовленного из деревянного бруса.

Этапы проведения работ

Итак, изготавливаем автомат проветривания теплицы своими руками.

Инструкция предполагает проведение работ в несколько этапов:

  1. Сперва необходимо налить 800 мл воды в трехлитровую банку.
  2. Закатываем банку, используя жестяную крышку и закаточный ключ.
  3. Просверливаем крышку банки, вставляя в отверстие медную или латунную трубку. Трубка должна быть вставлена таким образом, чтобы до дна банки осталось около 2-3 мм.
  4. Теперь необходимо надежно загерметизировать отверстие со вставленной трубкой. Для этого используем пайку или герметик.
  5. Берем крышку из полиэтилена и проделываем в ней отверстие, которое соответствует по размерам трубке от капельницы.
  6. Вставляем в полиэтиленовую крышку трубку от капельницы таким образом, чтобы расстояние до дна составляло около 2-3 мм.
  7. Герметизируем отверстие подобно предыдущему варианту.
  8. Наливаем в меньшую банку около 200 мл воды и надеваем на неё крышку с трубкой. Таким образом у вас получается самодельный пневмогидравлический сифон.

Схема описываемой конструкции.

  1. Используем брус в качестве противовеса. Для этого его необходимо закрепить его снаружи форточки на нижней фрамуге. (см. также статью Как сделать автоматическое открывание форточек в теплице)
  2. На верхнюю фрамугу изнутри подвешиваем малую емкость. Для этого необходимо вбить в форточку гвоздь, и при помощи проволоки подвесить на нем меньшую банку.
  3. Трехлитровую банку необходимо подвесить к раме теплицы или же поставить на полку. При этом большая банка должна находиться в верхней части парника.
  4. Механизм готов.

Для того чтобы лучше понять, каким образом изготавливается автоматика для проветривания теплицы своими руками, необходимо разобраться в принципах работы данного механизма.

Здесь все очень просто: при повышении температуры теплый воздух начнет постепенное вытеснение воды из большей банки. По трубке она будет попадать в меньшую емкость, увеличивая её вес. Таким образом, при увеличении веса меньшей банки, закрепленной на форточной раме, форточка будет открываться.

Если же температура в помещении снизится, то большая банка будет «забирать» воду, и форточка, следственно, закроется под воздействием противовеса. Как видите, принцип работы данной системы предельно прост, но надежен, поскольку основным механизмом в данном случае выступают естественные процессы.

Вариант с пластиковой бутылкой.

Совет!
Опытные огородники советуют доливать свежую воду в большую банку примерно два раза в месяц.

Заключение

Выше мы рассмотрели, как сделать простой автомат для проветривания теплиц своими руками. При этом он не потребляет электроэнергии, являясь полностью автономным, а его цена значительно ниже, чем готовых систем, продающихся в магазинах. (см. также статью Особенности теплиц из алюминиевого профиля)

Несмотря на всю простоту данного метода, он является очень надежным и проверен многими садоводами и огородниками. Вы узнаете дополнительную информацию, просмотрев видео в этой статье.

Источник: http://oteplicah.com/kommunikacii/ventilyacija/20-avtomaticheskoe-provetrivanie-teplicy-svoimi-rukami

Смотрите также:
03.11.2018

Вертикальные грядки своими руками: выращиваем клубнику и не только Вертикальные грядки это просто: мастер-класс Что за явление – вертикальные грядки? Часто перед дачниками, садоводами и людьми, которые просто любят выращивать овощи, возникает проблема рационального...

03.11.2018

Автоматический полив огорода на даче Новичок Регистрация: 26. 2. 2012 Сообщений: 17 Дача в Подольский р-он, Дубровицкий с. о. Здрасти всем,Вот уже как несколько лет пользуюсь системой авто полива в теплице и вокруг нее, которую частично смастерил сам. Но хочу сказать...

03.11.2018

Как быстро и просто сделать теплицу из оконных рам? Как радует глаз теплица, построенная своими руками, а сооруженная из старых оконных рам, она расскажет о бережливости, рачительности и здравом смысле своего хозяина. Казалось бы, выброшенные старые оконные рамы никому...

Комментарии

Комментирование отключено.
