Изготовление сетки рабицы своими руками

Содержание

Сетка рабица своими руками на ручном станке

Изготовление сетки и получение прибыли от её продажи, – это хороший доход для любого предпринимателя. При этом, не надо вкладывать значительных своих средств, если собрать самодельный станок для этой цели.

Сетка рабица является распространенным материалом в строительстве. В то же время большое применение рабица нашла в частном подворье: при строительстве вольер животным, для ограждения разных участков на даче, в ландшафтном дизайне.

Для начала развития бизнеса нужно составить план и учесть все составляющие. При появлении доходов, их можно инвестировать в производство. Такой агрегат для изготовления сетки можно изготовить домашнему мастеру по чертежам или обратится к специалистам НТЦМ. Прежде, чем приступить к изготовлению изделий, нужно хорошо представлять станок конструктивно.

Состав

Самодельный агрегат состоит из следующих элементов:

  • Основания;
  • Шнека. Металлической трубы со спиральным пазом;
  • Пластины для навивания проволок;
  • Вала с ручкой;
  • Устройства с натяжными роликами.

Изготовление комплектующих деталей станка

Сначала изготавливаем основные конструктивные детали станка, – это пластину и шнек. Пластина по ширине делается на 2 диаметра проволоки меньше внутреннего размера гильзы так, чтобы можно было легко проворачивать её. Планку нужно изготавливать длиной больше гильзы на 2-3 см, с учетом проволоки. Когда проволока мягкая, то пластину делать прямую, если она жесткая, то планку нужно изогнуть в спираль на 30 – 60 градусов.

Шнек имеет более сложную конфигурацию и без токарной работы здесь не обойтись. Его обрабатывают из металлической трубы диаметром 55мм. По всей трубе резцом делают сквозную прорезь шириной 7 мм и шагом 72 мм под углом 45 градусов.

Сборка станка по изготовлению сетки рабицы

При сборке необходимо соблюсти соосность шнека и пластины. Для этого к швеллеру привариваются две втулки с одинаковым наружным диаметром и с внутренним, равным наружному диаметру шнека. Внутрь одной втулки вставляется гильза и выставляется по центру за счет регулировочного болта. В другую втулку вставляется валик, с одной стороны которого крепится пластина, а с другой присоединяется ручка или шкив.

Для удобства работы весь завивочный механизм размещен на столике, а чтобы проволока не завивалась, и её легче было плести, она пропущена через ролики для натяжения.

Процесс изготовления сетки

Когда станок для плетения сетки рабицы собран, его нужно испытать. Должна получаться «строка» проволоки с правильными ромбовидными или квадратными половинчатыми ячейками. В начале работы первую завитую проволоку размещают на доске, прикрепляя скобками на уровне завивочной гильзы.

Ручкой или двигателем нужно вращать пластину с закрепленной проволокой. При этом проволока должна проходить через пазы гильзы, при выходе быть изогнутой и входить в предыдущую петлю проволоки.

Крутить пластину, пока не выйдет необходимый размер заготовки сетки. После этого отрезать её, вставить проволоку в петлю предыдущей и так до получения сетки необходимой длины. Для лучшего прохождения проволоки по пазам гильзы, её нужно смазать, предварительно обработав все углы напильником. Чтобы сетка не запутывалась, концы её загибают пассатижами, размещают на одну или несколько труб и подвешивают груз.

Проволока используется оцинкованная, с напылением полимерами, или простая, но в таком случае сетку нужно красить. Проволока с полимерным и оцинкованным покрытием дороже, чем стальная проволока без покрытия.

Выбор и продажа сетки

Перед началом работы на станке для производства сетки рабицы нужно определиться с формой ячеек, длиной и назначением её.

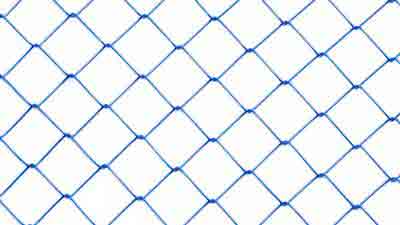

Форма ячеек может быть квадратной и ромбовидной, с углом 60 градусов.

В зависимости от назначения (на вольер, для ограждения палисадника, или для дизайна) зависит выбор толщины и покрытия проволоки, она может быть от 0,5 до 2 мм и с разным покрытием. Обычно для ограждения сетка делается высотой 1,5, а длиной 5-10 метров.

Таким образом, обладая полуавтоматическим станком для производства, за смену можно сплести несколько рулонов сетки. На потребительском рынке такая сетка всегда востребована. Естественно, спрос зависит от сезона, но в весенне-летний период на неё большой спрос.

Сетка покупается для различных целей, например:

  • в строительстве в виде ограждений разных объектов;
  • на ограждения при устройстве вольеров;
  • армирование стен перед штукатуркой;
  • укрытие трубопроводов;

Рентабельность бизнес идеи

Стоимость сетки зависит от материала, проволока может быть с покрытием или без него. Также цена будет разная при конструктивном исполнении сетки (ячейки квадратные или ромбовидные). И конечно, стоимость сетки напрямую будет зависеть от высоты и длины рулона. Обычно делают 1,5×10 метров.

Если взять размер полученной сетки 15 кв. м, то при расчете получается:

(13,40×1,6) /55 = 0,62 кг. Значит, себестоимость одного рулона выходит 0,62 x 15 = 9,3 $. Получаемый доход: 17$ – 9,3 = 7,7 $ с рулона проволоки.

Подводя итог, при общих затратах в 17 $ и расходах 9,3 $, получается прибыль в 7,7 $. В любом случае доход для предпринимателя очевиден

Достоинства сетки рабицы:

  • дешевизна по сравнению с некоторыми типами ограждений;
  • простой монтаж сетки;
  • срок эксплуатации качественной сетки до 50 лет;
  • хорошая циркуляция воздуха;
  • ограждение из сетки не создает тень на участке;
  • идеальное ограждение зон отдыха, спортивных площадок.

Есть и недостатки у неё. Во-первых, сетка требует своевременной покраски, если она стальная, без покрытия. Во-вторых, рабица «прозрачна», и не скрывает, при необходимости, визуальные предметы.

В любом случае, для строителей, сантехников и владельцев приусадебных участков, сетка является незаменимым элементом. При её использовании снижаются трудозатраты и экономятся материальные средства. При этом сохраняются другие свойства материала перед другими изделиями.

Источник: http://steelks.ru/setka-rabica-svoimi-rukami-na-ruchnom-stanke.html

Идеальный станок для изготовления сетки “Рабица”

Конструкция станка очень проста. Начертите на доске красивый зигзаг нужной длины и ширины, в каждом углу зигзага вбейте по гвоздю, наденьте рукавицы-верхонки, возьмите мягкую проволоку (алюминиевую или стальную вязальную) и уложите проволоку на доске, огибая каждый гвоздь. Обрубите лишнюю проволоку и снимите спираль с гвоздей. Повторите эту операцию 10-20 раз (в зависимости от ширины сетки), ввинтите спираль в спираль. Все! Перед вами окажется полотно сетки длиной с нарисованный зигзаг.

Теперь перейдем к описанию идеального (по нашим понятиям) станка. Если же кому-нибудь его конструкция не понравится, пусть приспосабливает ее к своим конкретным условиям, руководствуясь принципом — “старайся делать хорошо, а плохо само собой получится”.

Подобный узел предлагался в различных изданиях и ранее, но был малопригоден. Ведь даже если рулон в нем вращается легко, проволока все равно будет подаваться неравномерно, то есть с переменным натяжением, в результате чего длина шага спирали окажется неодинаковой.

Произойдет это потому, что масса рулона проволоки велика, так что вначале его потребуется стронуть с места, а потом он по инерции начнет прокручиваться дальше. Таким образом, при формировании спирали проволока всегда будет подаваться рывками, да еще придется затрачивать силы на вращение 100-килограммового рулона.

Оптимальная система “сматывания” с катушки длинномерного материала давно известна — это промышленная вязальная машина, у которой нитка при вытягивании вверх с неподвижной бобины просто снимается. Площадка (основание) подающего устройства размером 90×90 см выполнена из 5-миллиметровой стали.

В центре площадки установлена (приварена, ввинчена) стальная ось длиной около 1 м и диаметром 3/4. На конец оси насажен подшипник с поводком и колечком. К оси приварены 3-4 стальных прутка диаметром 12 мм (например, шестигранные).

Бухта проволоки лежит на платформе. Конец проволоки (его лучше вытянуть изнутри бухты) пропускают через колечко и заправляют в натяжное устройство, состоящее из смазывающего устройства и системы роликов, которые и обеспечивают натяг проволоки.

Рама натяжного устройства имеет форму прямоугольного треугольника (размеры произвольные). “Катеты” треугольника — из стального уголка, “гипотенуза” — из 5-миллиметровой стальной полосы шириной 70 мм. На этой полосе и просверлены отверстия для установки роликов. На рисунке отмечено всего 9 отверстий под оси роликов, но на самом деле их не менее 30, что позволяет, устанавливая ролики в нужных отверстиях, обеспечить требуемое натяжение проволоки.

Смазывающее устройство (оно расположено на полосе-“гипотенузе” рамы натяжного устройства, причем выше роликов) проще всего сделать из ручного велосипедного насоса. Отпилите донышко от корпуса и прикрепите последний к полосе хомутами так, чтобы отпиленная часть корпуса насоса оказалась наверху. Желательно, чтобы крышечка насоса (она внизу) свободно наворачивалась на корпус, фиксируя в нем войлочную пробку с разрезом.

Разрез на пробке необходим, чтобы через пробку свободно проходили любые узлы или скрутки на проволоке. В корпус от насоса можно заливать густое зеленое дизельное масло.

Обратите особое внимание на то, что при входе в трубку корпуса насоса проволока не должна касаться края трубки, иначе при работе последняя тут же будет перепилена. Поэтому перед трубкой лучше установить направляющее кольцо из твердого материала. Это может быть обойма от конического роликового подшипника. К полосе она приварена после тщательной примерки.

Наматывающее устройство, с помощью которого и формируется спираль, состоит из трубы со спиралевидной прорезью и ножа. Длина вертикальной диагонали ячейки будущей сетки будет, понятно, равна двойному внутреннему диаметру трубы. О том, какие трубы лучше подходят для наматывающего устройства, расскажем ниже, а пока разберемся, как сформировать в трубе спиралевидную прорезь. А делают это так.

Берем, например, трубу с внутренним диаметром 40 мм, шаг спирали у нас будет в этом случае в 1,75 раза больше (почему мы остановились на таком шаге, объясним тоже чуть позже). Итак, шаг у нас будет равен 40 мм х 1,75 — 7 см. Далее отрезаем бумажную полосу шириной 7 см и длиной около 50 см, смазываем одну из ее сторон клеем и навиваем на трубу с зазором в 4 мм.

Накладываем полосу на трубу, конечно, стороной, смазанной клеем.

Длина трубы должна быть такова, чтобы на ней уложилось не менее трех полных витков полосы.

Теперь необходимо разрезать трубу по линии зазора. Можно применить для этого ножовку или “болгарку” с отрезным кругом маленького диаметра — это быстрее, но опаснее.

Не забудьте поверхности пропила обработать плоским напильником и зашлифовать шкуркой.

Осталось подобрать стальной уголок с полками по 20 мм, подготовить из него два отрезка такой же длины, как труба “с тремя витками”, с помощью сварки из “разрезанной” трубы и уголков сформировать конструкцию. Последнюю с помощью той же сварки прикрепим к стальному основанию, где предусмотрены два отверстия диаметром 10 мм для крепления основания к столу. Таких наматывающих устройств у можно иметь несколько и с их помощью плести сетки с ячейками 40×40 мм; 75×75 мм и 150×150 мм.

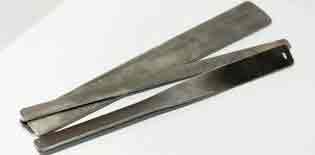

Теперь о ножах для навивки проволоки.

Для каждой трубы нужно заготовить по 3 – 4 ножа разной формы. Дело в том, что сравнительно мягкую проволоку удобнее навивать плоским ровным ножом, а для упругой проволоки требуется закрученный нож, причем для более упругой проволоки необходим нож с большим углом закрутки. Хвостовики у всех ножей одинаковые: диаметр 20 мм, длина 50 мм.

Для прямого ножа годится любая сталь, а закрученные ножи лучше делать из более твердой рессорной стали, иначе у них на входе в спиральную прорезь быстро образуются выемки, которые не позволяют проволоке соскальзывать в спираль.

Разумеется, нож не должен свободно болтаться в трубе, так как в противном случае при навивке спирали проволоку наверняка заклинит между ребрами ножа и трубой. Прямой нож подогнать до нужной ширины легко. А вот с закрученным ножом придется повозиться, так как в процессе закрутки ширина заготовки для ножа уменьшается. Поэтому для такого ножа подбирают полосу на 1-2 мм шире, чем надо, зажимают ее в тисках (в вертикальном положении), равномерно нагревают грелкой и поворачивают на нужный угол верхний ее конец. Незакрученные концы заготовки спиливают, прикрепляют хвостовик, после чего вручную подгоняют ширину ножа, чтобы зазоры были микронные, а не миллиметровые. Потом шлифуют края ножа и закаливают часть ножа, находящуюся возле хвостовика.

чтоб не мучиться с обеспечением соосности, между хвостовиком ножа и осью шкива устанавливают кардан. Шкив, связанный приводным ремнем с электродвигателем, насажен на ось, которая вращается в двух подшипниках. На шкив (его диаметр 500 мм) предусмотрена ручка, чтобы шкив можно было иногда провернуть вручную. На двигателе установлен шкив, диаметр которого в 5—7 раз меньше диаметра шкива, соединенного с ножом.

Такое соотношение диаметров шкивов позволяет уменьшить частоту вращения ножа и увеличить развиваемое им усилие.

Хорошо бы между двигателем и наматывающим устройством поставить фрикционную передачу от промышленной швейной машины и управляющую педаль, но это все на усмотрение умельцев. Если есть возможность, то вместо электродвигателя лучше использовать “подсобника”.

Производительность навивки спиралей в этом случае будет выше, так как двигатель иногда такого намотает, что потом за час не распутаешь. Особенно хорошо работать с “подсобником”, когда проволока не в бухте, а кусками, и приходится часто останавливать навивку, чтобы соединить куски. А последнее — прямая обязанность “подсобника”.

Осталось сделать монтажный стол, на котором спирали будем объединять в сетку.

Перед началом работы установите бухту проволоки на подающем устройстве, протащите проволоку через смазывающее устройство и ролики и начинайте формировать первую спираль.

Со временем вы научитесь, согнув проволоку, сразу определять, какой нож следует установить в наматывающем устройстве. Подбирая положение роликов натяжного устройства, добейтесь, чтобы спираль выходила из станка совершенно плоская (а).

Оттянув подвижную доску на монтажном столе, вставьте в образовавшийся зазор отрезок спирали нужной длины таким образом, чтобы его левый виток вошел в зацепление с первым витком следующей формируемой спирали. Нажав на педаль, включите свою установку. через пару секунд спирали сплетутся вместе. После этого остановите установку, отделите кусачками полученную спираль, зажмите ее в столе и, сцепив витки сплетаемых спиралей, снова нажмите на педаль.

Если плести сетку с крупной клеткой из бухты проволоки, то удается сформировать 80-100 м сетки в день. Но бухты проволоки уже давно стали недостижимой роскошью. Приходится сетку делать из кусков проволоки любой длины. Обычная длина куска 50-60 м, что соответствует расстоянию между телеграфными столбами (ведь когда телеграфисты меняют провода, то старые обрезают и бросают).

В некоторых регионах такое “сырье” часто просто валяется бесхозным, в основном это омедненная стальная проволока диаметром 2-4 мм, но встречается и проволока, покрытая алюминием (к сожалению, при навивке спиралей на станке алюминиевое покрытие обдирается). В процессе работы куски проволоки можно просто складывать на земле, даже в таких условиях идет она равномерно.

Отдельные куски проволоки соедините между собой простыми петельками, формируя “узел” перед смазывающим устройством. Затем потихоньку вручную протяните “узел” до ножа.

Важно, чтобы “узел” лег на середину пластины ножа. Если “узел” пришелся на кромку, то на пару сантиметров укоротите проволоку, что уже втянута в наматывающее устройство, тем самым передвигая “узел” на нужное место.

И не бойтесь вязать сетку из сравнительно коротких кусков проволоки. Ведь даже если окажется 10-15 соединений, это никак не отразится ни на прочности сетки, ни на ее внешнем виде.

И немного о принимающем барабане в прежней конструкции, на который на первый взгляд удобно наматывать готовую сетку. Можно было бы, например, подобное устройство расположить под монтажным столом нашего приспособления. Но, вероятно, от намотки полотна лучше отказаться, поскольку одинаковые куски сетки, оформленные в рамку, гораздо удобнее бесконечного полотна. Такие рамки можно делать из проволоки диаметром 5-8 мм.

К примеру, на станке стоит наматывающее устройство с трубой 80 мм. Сетка получается с ячейкой в виде ромба, диагонали которого 12 см и 15 см. Приготовьте сетку из 36 спиралей по 20 витков в каждой, выдергивая сформированный кусок из-под монтажного стола, и расстелите ее на площадке, прокладывая по периметру толстую проволоку. Загните кончики спиралей таким образом, чтобы получился стандартный прямоугольник размером 1,75×3 м. Такой “блок” сетки легко переносить и крепить без посторонней помощи.

В наматывающем устройстве вполне можно использовать обычные водопроводные трубы, хотя сталь у них мягковата, да и внутренняя поверхность не особенно ровная. Поэтому лучше подобрать какой-нибудь гидроцилиндр.

Внутри он хонингован и никелирован, так что прослужит достаточно долго. Дело в том, что если край пропила, прилегающий к ножу, будет из мягкой стали, то продвигающаяся по нему проволока быстро “съест”.

Сначала там появляется выемка, потом проволоку начинает затягивать между ножом и трубой, в результате наматывающее устройство заклинивает и его останется только выбросить.

В общем, тратить силы на водопроводные трубы стоит только, если у вас уже есть неограниченные запасы алюминиевой, медной или мягкой вязальной проволоки. В этом случае подойдут и они.

Отметим, что напряжения, возникающие внутри наматывающего устройства, весьма велики. Иногда от растяжения рвется стальная проволока диаметром 3 мм, а для этого нужно усилие в сотни килограмм.

Особенно велики напряжения в проволоке, когда делаешь сетку с квадратной ячейкой, то есть прорезь в трубе располагается под углом 45 градусов. В результате иногда даже цинк с проволоки облетает чешуйками, из-за чего сетка быстро начинает ржаветь. Поэтому от сетки с квадратными ячейками, как уже говорилось, лучше отказаться, отдав предпочтение сеткам с ячейками в виде ромба.

И в заключение несколько практических советов.

• Желательно заправлять проволоку в наматывающее устройство нечасто. Станок может быть “заряжен” практически постоянно, только наращивай и наращивай проволоку. И это очень удобно, так как первоначальная заправка требует определенных навыков. Ведут заправку наматывающего устройства так. Конец проволоки загибают на 180°, зацепляют образовавшийся “крючок” за нож и, медленно поворачивая нож, вводят выступающую над ребром ножа часть “крючка” в прорезь трубы. Осторожно делают еще пол-оборота, обязательно прижимая конец проволоки к ножу длинной отверткой. Дело в том, что при движении проволоки в прорези “крючок” из-за возросших напряжений стремится разогнуться, а этого допустить нельзя, ибо в противном случае проволоку в наматывающем устройстве может заклинить. Вот и приходится “следить” за концом проволоки с помощью отвертки до самого выхода его из трубы. А чтобы не заправлять каждый раз новую проволоку в станок, прекращайте работу в тот момент, когда второй конец отрезка проволоки еще не “ушел” в смазывающее устройство. Таким образом, при возобновлении вязки сетки достаточно только подсоединить к “старой” проволоке новую, не забыв подправить в случае необходимости положение “узла” на ноже.

• Если вдруг кончилась проволока определенного вида и вам пришлось использовать проволоку с другой упругостью, установив нож другой конфигурации, то длина шага спирали из новой проволоки обязательно изменится на 1-2 мм. Поэтому первую спираль из новой проволоки придется вкручивать в предыдущую сравнительно медленно, зато уже вторая спираль закручивается без проблем.

• Жесткую упругую проволоку желательно предварительно отжечь, но качественно отжечь проволоку прямо в бухте очень трудно, так что обычно в бухте после отжига будут чередоваться участки проволоки с разной упругостью. А если проволока покрыта цинком, то при отжиге последний сгорит, в результате чего проволока утратит половину своей ценности. Выводы из сказанного сделайте сами.

• При формировании сетчатого полотна нож во время остановки станка должен располагаться вертикально, а чтобы начальные зигзаги ввинчиваемых спиралей при их соединении заняли нужное положение, нижнюю спираль перемещают в нужном направлении, используя зажимную доску монтажного стола.

• Если сетка в данный момент не нужна, не сплетайте из спиралей полотно, а просто сложите спирали вместе, в результате чего они займут совсем мало места. В дальнейшем из этих спиралей легко получить сетчатое полотно любой длины либо обрезая спирали, либо надставляя их теми же спиралями.

Источник: http://umelyeruki.ru/?Idealjnyj_stanok_dlya_izgotovleniya_setki_%26quot%3BRabica%26quot%3B

Удобный станок для производства сетки рабица

Сетка рабица — удобный, практичный материал, который используется для разных хозяйственных нужд. Одно из основных направлений ее использования — ограждение территории.

Материал прост и удобен в эксплуатации, при правильном монтаже может прослужить не одно десятилетие. Использование ограждения из сетки позволяет обеспечить на участке достаточное проветривание и проникновение солнечного света.

Схема механизма натяжения для плетения сетки рабица. Рабочий стол располагают так, чтобы натянутая под углом проволока поступала наверх на принимающий барабан.

Преимущества сетки перед другими материалами

Сетка в качестве ограждения экономически выгоднее, чем, например, штакетник, который требует к себе постоянного внимания. К тому же владельцу участка вполне под силу изготовить ее самому. Технология производства сетки довольно проста, для этого будет нужно сделать несложный станок. Сетка рабица имеет преимущества перед другими материалами, которые делаются из проволоки: ее изготовление не требует точечной сварки. Для домашних нужд потребуются небольшие объемы, поэтому можно использовать станок без электрического привода, который просто сделать своими руками.

Удобный станок, чтобы делать сетку

Схема гибочного станка: А — Общий вид
станка в сборе, Б — труба со сквозным спиралевидным пазом, В — вал,
Г — опора, Д — стальной уголок, Е — вид на сварку, Ж — нож-оправка, З — Плита основания.

Чтобы начать на своем участке производство сетки своими руками, необходимо приготовить проволоку и станок. Суть его работы состоит в том, что формируются спирали из проволоки. Для этого понадобится механизм для натяжки, чтобы проволока сильно не закручивалась. Если готовая спираль будет сильно скручена, то ее окажется тяжело вплетать в основное полотно, и сетка будет иметь неровный вид. В процессе производства проволока будет сильно деформироваться и тереться о рабочие детали. Обязательно надо постоянно смазывать станок, например, машинным маслом. Чтобы сделать станок своими руками, понадобится:

  1. Отрезок трубы.
  2. Пластина.
  3. Отрезки разного металла.
  4. Обоймы от подшипников.
  5. Ролики.
  6. Сварочный аппарат.
  7. Болгарка.
  8. Металлические уголки.
  9. Веревка и мел.
  10. Напильник.
  11. Наждачная бумага.

Расположение основных частей станка может быть иным, главное, чтобы было удобно одной рукой вращать рукоятку, а другой направлять вплетаемую спираль.

Самая главная деталь в станке — блок навивки, в который входят шнек (винтовая втулка) и нож, служащий для завивания проволоки в пружину. От этих деталей будет зависеть размер ячейки будущей сетки рабица. Они больше всего подвержены износу, поэтому материал для их изготовления необходимо выбирать очень прочный. При вращении ножа получаются витки необходимого размера, а шнек формирует расстояние между витками (шаг). Пластина для навивки — это плоская стальная полоса. На одном из концов у нее должно быть отверстие, чтобы прикрепить ее к вращающейся рукоятке.

Шнек — это каленая стальная труба, на которой есть спиралевидная прорезь. Чтобы вырезать паз, необходимо намотать спиралью на трубу веревку и обрисовать ее мелом. Затем вырезать паз при помощи болгарки. Места пропила должны быть обработаны напильником и зашлифованы наждачной бумагой. Длина трубы должна быть такой, чтобы в ней укладывалось минимум три полных витка полосы. Если сделать это своими руками трудно, то можно приобрести готовую винтовую втулку. Расстояние между трубой и ножом должно быть минимальным, не более 1 мм, чтобы проволоку не закусывало. Но в то же время нож должен свободно вращаться в трубе, и его конец должен выходить из трубы на 10-20 мм.

Схема станка для производства сетки рабица: 1 — Нож, 2 — Опора, 3 — Вал, 4 — Труба, 5 — Основание, 6 — Уголок.

Чтобы проволока хорошо скользила, необходимо все пазы и углы максимально закруглить и смазать. Осталось подготовить уголок, вырезать из него два отрезка, длина которых такая же, как и у трубы. Уголки приварить к трубе, как бы положив ее между ними. Затем вся конструкция крепится к основанию, в котором есть отверстия, чтобы прикрутить его к рабочему столу. Станок надо установить так, чтобы было удобно вращать рукоятку и одновременно направлять вплетаемую спираль. Нельзя допускать спутывания проволоки в процессе производства. В середину мотка можно поставить кусок трубы и подвесить груз на конец проволоки, чтобы она не кольцевалась. Затем провести конец через натяжные ролики. Расстояние между ними выставляется при помощи винта.

Перед началом работ провести проверку. Для этого конец проволоки вставить в механизм навивки и прокрутить несколько раз. На выходе должна получиться ровная строка с правильной формой ячеек. Ровность можно проверить, если посмотреть на нее вдоль на весу. Если заметны выступы вправо или влево, то следует отрегулировать натяжные ролики. Когда получаются ровные проволочные строки, можно накручивать спирали, чтобы в конечном итоге получилась сетка рабица. Такой простой станок каждый владелец участка может сделать сам с минимальными затратами.

Модернизация станка

Многие пользователи стараются усовершенствовать станок, который сделали своими руками. К нему подключают электрический привод и элементы автоматики. Например, во время изготовления сетки рабица можно легко сбиться с подсчета количества витков. Чтобы этого не произошло, нужно установить контроллер, который будет вести подсчет и отключать систему от двигателя, используя передаточный механизм. Можно реализовать еще одну идею. Сделать возвышение на столе, на которое установить трубу. Через нее перебросить полотно сетки и подвесить грузы, чтобы она не сдвигалась. Как только будет вплетена очередная строчка, грузы переместить, а сетку сдвинуть под новую спираль.

Источник: http://zavorota.ru/montazh/stanok-setka-rabica-svoimi-rukami.html

Секреты изготовления станка для плетения сетки рабицы

Сетка рабица является доступным и практичным материалом, который способен прослужит не один десяток лет после правильного монтажа. При этом особых требований к условиям эксплуатации не существует. Сетка рабица обеспечивает проникновение солнечных лучей и проветривание участка.

Простой станок для изготовления сетки рабицы

То же можно сказать и о кладочной сетке, правда, для ее изготовления своими руками требуется сварное оборудование (автомат или полуавтомат).

1 Преимущества материала

В качестве ограждения сетка рабица является более выгодным решением, чем штакетник, к которому требуется внимание. К тому же изготовить сеточный материал своими руками может фактически каждый, что не относится к кладочной сетке, которую нужно сваривать.

Технология изготовления характеризуется простотой: нужно сделать самодельный ручной станок для плетения упрощенной конструкции и кое-какие чертежи. Станок для плетения сетки рабицы полуавтомат или автомат – более сложное решение, которое берут на себя профессиональные производства.

Крупный станок для создания широкого формата сетки рабица

Что касается преимущества сетки рабицы, то для ее изготовления не нужно применять точечную сварку. Для домашнего использования зачастую не нужны большие объемы, поэтому будем рассматривать, как сделать простой станок плетения своими руками для производства сетки рабицы.

Для начала изготовления сетки рабицы своими руками потребуется станок. Он занимается формированием спирали из проволоки. Нужен механизм натяжки, обеспечивающий не чрезмерное закручивание проволоки.

Сильно скрученная готовая спираль не позволит ее вплетать в основное полотно, что вызовет нарушения вида изделия, а также его характеристик. Во время изготовления проволока будет деформироваться, тереться о детали. Станок следует постоянно смазывать.
к меню ↑

1.1 Инструменты для изготовления станка

Для изготовления своими руками не кладочной, а сетки рабицы потребуются такие инструменты:

  • кусок трубы;
  • напильник;
  • пластина;
  • наждачная бумага;
  • куски металла;
  • мел и веревка;
  • обоймы от подшипников;
  • металлические уголки;
  • болгарка;
  • сварочный аппарат;
  • ролики.

1.2 Основные узлы станка

Основной узел – блок навивки, состоящий из ножа и винтовой втулки. Эти детали определяют размер ячейки сетки рабицы. Для производства узлов нужно подбирать более прочный материал, чтобы обеспечить высокую надежность. Для кладочной сетки плетение не требуется.

Простой станок для изготовления сетки рабица своими руками

Вращая нож, получаются витки нужного размера, а благодаря шнеку определяется расстояние между витками. Пластина для навивки представляет собой плоскую стальную полосу, на одном из концов которой есть отверстия для закрепления к вращающейся рукоятке.

Для производства шнека используется каленая стальная труба со спиралевидной прорезью. Для вырезания паза следует намотать на трубу веревку спиралью, обрисовать мелом. Используя болгарку, можно вырезать паз.

Покрытие нужно обработать напильником, отшлифовать наждачной бумагой. Длина трубы должна позволять укладывать три полных витка полосы. Иногда своими руками сделать не получается, тогда можно приобрести готовую винтовую втулку.

Расстояние между ножом и трубой минимизируется (до 1 мм). Должен обеспечиваться свободный ход ножа в трубе, с его выступом на 1-2 см.

Для хорошего скольжения проволоки нужно смазать, закруглить все углы и пазы.

Вырезаем два уголка длиной, которая соответствует длине трубы. Уголки привариваются к ней с двух сторон. Дальше происходит закрепление конструкции на основании с отверстиями, позволяющими произвести фиксацию к столу.

Станок устанавливается таким образом, чтобы обеспечивалось удобное вращение рукоятки. Проволока не должна спутываться во время производства. Для этого ее нужно поместить на трубу, подвесить на конец проволоки груз. Конец необходимо провести через натяжные ролики.

Станок небольшого размера для изготовления сетки рабица

Перед работой станка нужно выполнить проверку. Проволока вставляется в механизм навивки, прокручивается. В итоге должна образоваться ровная строка с верной формой ячеек. Ровность проверяется вдоль на весу.

Если есть замечания, необходимо регулировать ролики. Если с качеством все хорошо, можно приступать к накручиванию спиралей. Для кладочной сетки проводится сварка.
к меню ↑

1.3 Улучшение конструкции

Некоторые пользователи стремятся достичь вершин производства, для чего стараются модернизировать станок. Некоторые вообще выбрасывают или продают ручной, а покупают полуавтомат или автомат. Но подобную модификацию можно сделать своими руками.

Если подключить элементы автоматики и электропривод, можно получить полуавтомат, и даже автомат.

К примеру, используя ручной станок для изготовления сетки рабицы, можно легко сбиться с подсчета числа витков. Избежать этого можно, если добавить в полуавтомат контроллер. Фактически получим самодельный автомат для плетения сетки.

Можно поступить по-другому. Делается возвышение на столе, на которое устанавливается труба. Через нее перебрасывается полотно сетки, подвешиваются грузы. После вплетения новой строчки грузы нужно переместить, а сетку поправить под плетение новой спирали.
к меню ↑

2 Процедура плетения

Сначала используемая в качестве сырья проволока промазывается машинным маслом. Автомат может позволить использовать специальный механизм.

Он представляет собой небольшой коробок с выходным и входным отверстиями, диаметр которых должен превышать размер проволоки. Для качественного плетения в него заливается смазка, через которую и будет проходить материал перед гибкой.

Станок большого формата для самостоятельного изготовления сетки рабица

Если используется самодельный станок или автомат, процедура плетения сетки рабицы включает такие этапы:

  • на конце проволока сгибается в виде крюка;
  • заготовка протягивается через паз, закрепляется на ноже в трубе;
  • начинается вращение с помощью рычага, пока не будет получена форма волны;
  • получившуюся проволоку разбивают на требуемой длины отрезки, намотка осуществляется на перевернутое ведро;
  • из 1,45 метра проволоки получается около метра рабицы;
  • отдельные части сетки фиксируются друг с другом перед ее натяжкой;
  • крайняя проволока вывинчивается, торцы сетки прикладываются друг к другу, закрепление осуществляется вынутой проволокой;
  • скрепленная сетка после плетения может устанавливаться на забор.

Станок для производства рабицы

Сетку натягивают и крепят с использованием гвоздей и реек.

После монтажа специалисты рекомендуют материал покрасить. Для этого лучше использовать кисть, что обеспечит более качественное проникновение краски в плетение проволоки. В таком состоянии решение прослужит максимально долго.

Для кладочной сетки также рекомендуется использовать краску для улучшения характеристик долговечности кладочной сетки.
к меню ↑

2.1 Работа автоматизированного станка для плетения сетки (видео)

Источник: http://armaturniy.ru/setka/rabica/stanok-dlya-proizvodstva.html

Сетка рабица своими руками

Вести бизнес можно по-разному. Можно, к примеру, перегонять автомобили из – за границы или ещё что – то в этом роде. А можно заняться изготовлением такой важной вещи, как сетка рабица. Человеку неосведомлённому может показаться, что это не очень прибыльное дело, а значит, и заниматься им не стоит. Однако не торопитесь с выводами.

начнём с того, что применение сетки рабицы довольно широко. В первую очередь, конечно, она используется на садовых участках. Такой способ оградить свой участок гораздо удобнее штакетника по ряду причин. Во – первых, она не затеняет участок, а во – вторых, ячейки сетки бывают разного размера, следовательно – есть возможность выбора. Наиболее популярны следующие размеры плетений: 80×80, 60×60 и 45×45 высотой 1, 1,2 и 1,5 метров. Таким образом, мы определились, что заборы из сетки рабицы пользуются на сегодняшний день спросом. Из этого следует, что, если подойти к делу ответственно, то можно получать неплохой доход. Конечно, не всё получится с первого раза, но со временем придёт опыт, а затем и успех.

Что касается непосредственно способа изготовления сетки, то, как отмечает RuOrg.ru, можно купить специальный станок, который существенно облегчит работу. Но это также требует затрат. В таком случае лучше изготовить станок самостоятельно. Помещение, где вы будете плести сетку, должно быть обязательно хорошо освещённым. Там необходимо разместить следующие предметы: барабан, на который помещается рулон проволоки, рабочий стан, на который закрепляется гибочный станок сетки рабицы, рабочий стол, на котором производится сборка волнообразных заготовок в куски сетки рабицы, свободное пространство на полу, для соединения кусков сетки рабицы в единое полотно и сворачивание полотна в рулоны.

В первую очередь необходимо создать один или два гибочных. Для примера работы возьмём сетку с размером ячеек 80×80: Гибочный станок представляет собой стальную трубу с довольно толстыми стенками, в которой вращается нож изготовленный из твердой полосовой стали. Внутри вырезан 4-5 миллиметровый спиралевидный паз под углом 45 градусов к оси. На расстоянии 5 см. от края трубы паз заканчивается отверстием. Трубу следует приварить таким образом, чтобы паз оставался доступным. А уже уголок крепится к основанию. Устойчивость можно отрегулировать шайбами. Нож в пазе вала закрепляют винтом или шпилькой. Вал должен свободно вращаться, а зазор между стенками трубы и ножом составляет 0,5-1 мм. Цифры обозначения на рисунке:1 – нож; 2 – опора; 3 – вал; 4 – труба; 5 – основание; 6 – уголок. Гибочный станок (сетка рабица) монтируется на крепкий рабочий стан, обшитый ровной стальной плитой. Длина рабочего стана должна быть больше высоты, планируемой к выпуску сетки, плюс длинна станка.

Подающий барабан. Чтобы проволока не спутывалась при подаче на гибочный станок, бобина проволоки, накидывается кругами на подающий барабан. Подающий барабан можно изготовить из перевернутого ведра, закрепленного на широкую доску. Положение ведра фиксируют грузом. Для удобства доску можно закрепить на любое вращающееся устройство.

С подающего барабана проволока подается на отрезок стального швеллера, на котором установлены три ролика.

Подготовленную к плетению проволоку, пропускают через приспособление с тряпкой, обильно смоченной машинным маслом, которое протирает проволоку маслом. Смазанная маслом проволока поступает в гибочный станок. Наиболее подходящая для плетения сетки рабицы проволока – мягкая проволока диаметром 2,2 мм. Из отрезка 1,45 м ровной проволоки, получается 1 м. волнистой. Операцию по плетению сетки рабицы выполняют в следующей последовательности. Конец проволоки сгибают в форме крючка на половину длины ячейки, протягивают проволоку сквозь паз трубы и прикрепляют к ребру ножа. Затем вращают рукоятку до тех пор, пока проволока не приобретет волнообразную форму. Вышедшую из станка волнообразную заготовку разрезают на отрезки длинной, равной заданной высоте плюс две половинки высоты ячейки с двух сторон. Разрезку заготовок лучше производить на рабочем стане. Разрезанные заготовки вручную переплетают на рабочем столе. Чтобы убрать острые концы заготовок, после их соединения, концы в половину ячейки загибают пополам. Готовую сетку скручивают на свободном пространстве в рулоны по несколько метров.
Подпишитесь на наш канал в Яндекс.Дзен

Источник: http://uznayvse.ru/v-rossii/setka-rabitsa-svoimi-rukami-27383.html

Устройство забора из сетки-рабицы на примере натяжной и секционной конструкций

В некоторых дачных кооперативах между участками нельзя устанавливать забор из шифера и других материалов, т.к. они сильно затеняют маленькие участки. В этом случае хорошим выходом будет забор из сетки рабицы – она не препятствует попаданию солнца на участок, не затрудняет естественной циркуляции воздуха. Рабица – недорогой материал, который может прослужить очень долго. Его дополнительный плюс – возможность использования в качестве опоры для вьющихся растений. Автором этого удачного изобретения был Карл Рабиц. Сетка стала использоваться уже в конце XIX века, первоначально ее применяли во время штукатурных работ.

Рабица – доступный материал, который может позволить себе приобрести любой владелец дачного участка. Для того, чтобы создать забор из рабицы своими руками, кроме сетки вам понадобятся толстая проволока, арматурные пруты, трос и опорные столбы.

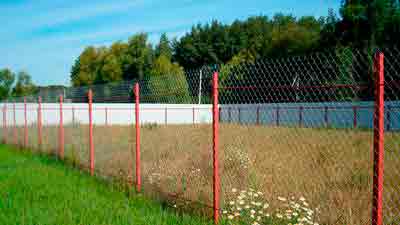

Забор из рабицы может быть прекрасной живой изгородью, служить опорой для вьющихся растений. В этом случае участок будет гораздо красивее

Сегодня производители предлагают три вида сетки рабицы:

  • неоцинкованная сетка относится к самым дешевым, этот вариант лучше не рассматривать, т.к. уже через несколько месяцев она может покрыться ржавчиной;
  • оцинкованная рабица встречается наиболее часто – по цене она чуть дороже неоцинкованной, но при этом не ржавеет;
  • рабица пластифицированная – металлическая сетка, которую сверху для защиты от коррозии покрывают разноцветными полимерами.

Последний вариант является очень практичным, да и смотрится такая сетка намного эстетичнее металлической. Поэтому пластифицированная рабица, хотя и появилась недавно, уже активно используется нашими огородниками.

При выборе сетки следует уделить внимание размеру ячеек, чем меньше их размер, тем сетка прочнее и дороже. Сетка с ячейками 40-50 мм и шириной рулона 1,5 м вполне подойдет в качестве ограждения дачного участка.

Вариант #1 — «натяжной» забор из рабицы

Устройство забора из сетки рабицы может быть различным. Самый простой способ сделать забор — натянуть сетку между столбами. Столбы можно использовать металлические, деревянные или бетонные.

Простой способ сделать натяжной забор из рабицы без применения прутов — сетка натягивается между столбов и вешается на крючки. Конечно, со временем она может провиснуть, но такой забор может прослужить и достаточно долго

Количество столбов зависит от расстояния между ними и длины забора. Как показывает практика, лучшее расстояние между столбов забора из металлической сетки – 2,5 м. В качестве столбов можно использовать трубы б/у, не пораженные коррозией. Сейчас продаются и готовые столбы для забора, уже окрашенные, с крючками. Деревянные столбы нужно по всей длине перед установкой обработать защитным составом. Можно использовать и столбы из бетона и прикреплять к ним сетку проволокой или хомутом.

Высота столбов рассчитывается следующим образом. При просвете между землей и забором к ширине сетки нужно добавить 5-10 см, а потом еще метр-полтора, с учетом подземной части. В итоге у вас получится средняя высота столба, требующаяся для установки будущего забора. Нагрузка на угловые столбы будет немного больше, их следует глубже вкапывать, поэтому и их длина должна превышать длину обычных столбов примерно на 20 см.

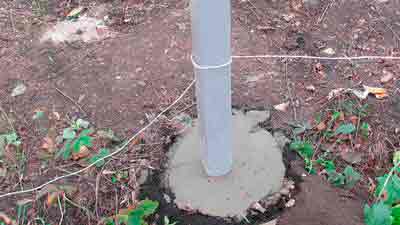

Основания всех столбов для большей прочности лучше забетонировать. Столбы представляют собой каркас забора, после того, как вы их установите, можно начинать крепить сетку. После того, как бетон затвердеет, к столбам прикрепляются или навариваются (если столб металлический) крючки для крепления сетки. В качестве материала для креплений подойдут шурупы, прут, гвозди, проволока – любой материал, загибающийся в крючок. Рулон с сеткой распрямляем и устанавливаем у углового столба, сетку вешаем на крючки.

Чтобы обеспечить хорошее натяжение и прочность конструкции, в первый ряд ячеек сетки вертикально продеваем прут либо толстую проволоку, прут прикрепляем к деревянному столбу или привариваем к металлическому. Закрепленная таким образом сетка не прогнется и не просядет, как это часто бывает без подобного крепления

Затем рулон отматывается на пролет, до следующего столба. Немного дальше места, где сетка соединяется со столбом, аналогичным образом продеваем прут. Держимся за прут и натягиваем сетку, если прут не использовать и натягивать просто руками, можно натянуть сетку неравномерно. Лучше всего делать это вдвоем – один человек у нижнего края, другой – у верхнего.

Теперь в сетку продевается арматура горизонтально на расстоянии не менее 5 см по оба края, сверху и снизу. Горизонтальные пруты привариваются или прикрепляются к столбам. Если натягивать сетку без прутов, со временем она провиснет, а пруты будут поддерживать ее натяжение.

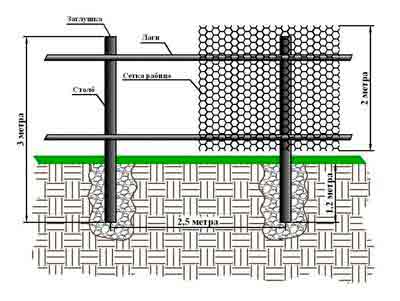

Схема устройства забора из оцинкованной сетки с протяжкой арматуры по верхней и нижней стороне. Такой забор является более крепкой конструкцией

Точно так же действуем и дальше – натягиваем сетку, фиксируем, протягиваем проволоку или прут, закрепляем или привариваем.

Забор почти готов, теперь нужно загнуть крючки на столбах и покрасить столбы. Торчащие проволочные «усики» лучше завернуть вниз, чтобы никто не травмировался. Удобно продеть проволоку через верхний ряд ячеек и завернуть торчащие края вокруг нее.

Здесь «усики» аккуратно загнуты вниз к пруту, на таком заборе можно сушить вещи, риск пораниться отсутствует

«Усики» верхних ячеек нужно загнуть, чтобы избежать случайных травм. На этом фото они загнуты слабо — есть риск пораниться или порвать одежду

Если вы не хотите использовать арматуру и бетонировать столбы, можно воспользоваться самой простой техникой, представленной в этом видео:

Вариант #2 — возведение забора из секций

Для изготовления забора такого типа нужны секции, куда она будет монтироваться сетка. Вначале аналогично устройству натяжного забора производится разметка и устанавливаются столбы.

Данную схему можно взять за основу по определению пропорций размеров будущего сооружения (клик для увеличения)

Нужно будет купить уголок размером 40/5 мм для изготовления каркаса. Длину каркаса определяем таким образом: из расстояния между столбами вычитаем примерно 10-15 см – это и есть его длина. Столько же вычитаем от высоты столба над уровнем почвы – полученная сумма — это ширина каркаса. Уголки свариваются в прямоугольные конструкции. Можно размер секций делать из расчета размера сетки (1,5 -2 м), можно разматывать рулон и, если нужно, сокращать размер сетки до нужного болгаркой.

Затем к столбам горизонтально привариваются полосы из металла (длина 15-25 см, ширина 5 см, сечение 5 мм). По краям столба нужно отступить на 20 см, установить секцию между двумя столбами и, используя сварку, присоединить ее к горизонтальным полосам. Теперь остается только покрасить новый забор.

Пруты сечением 4 мм продеваются через сетку с 4-х сторон, сначала в крайний ряд, потом сверху и снизу, сетку нужно хорошо натянуть и приварить пруты к уголкам секции. (Пруты привариваются к горизонтальным уголкам). Получается секция из уголка с сеткой рабицей, приваренной на пруты изнутри

На наклонном участке сделать натяжной забор не получится, в наклонном положении сетку невозможно натягивать. Для наклонного участка можно сделать секционный забор, устанавливая по обе стороны столбов секции на различном расстоянии по уровню почвы.

Сделать своими силами забор из сетки рабицы может каждый хозяин, знакомый со сваркой. С работой, как правило, справляются 2-3 человека за сравнительно короткий срок. Дерзайте!

Источник: http://diz-cafe.com/postroiki/ustrojstvo-zabora-iz-setki-rabicy.html

Производство сетки рабицы на самодельном станке

Рабица является универсальным материалом. Сетку используют для создания ограждений, заборов. Ее применение не ограничивается только в качестве материала для возведения зданий. Сетка активно применяется в ландшафтном дизайне. Можно использовать ручной станок для изготовления сетки рабицы своими руками. Для экономии денег можно соорудить самодельный станок из подручных средств.

Необходимые инструменты

Для создания ручного аппарата по изготовлению указанного изделия потребуются следующие свои материалы:

  • металл кусками;
  • аппарата для сварки;
  • напильник;
  • ролики;
  • наждачная бумага;
  • подшипниковые обоймы;
  • болгарка;
  • пластина;
  • веревка с мелом;
  • металлический уголок.

Принцип работы станка заключается в том, что мастер посредством одной руки направляет проволоку, а посредством другой вращает станочную ручку. При сборке важно следить за спиралями. Они не должны спутываться.

Элементы самодельного аппарата

Стандартный ручной аппарат для производства сетки рабицы включает в себя:

  • нож-пластину;
  • устройство для натяжения;
  • основание;
  • вал и рукоятку на нем;
  • шнек.

Основные функции в самодельном станке выполняют нож-пластина и шнек. Благодаря этим устройствам металлическая проволока закручивается в виде ячеек. Оба устройства придают нужный размер ячейкам сетки.

При вращении ножа формируются витки требуемого размера. Шнек отвечает за расстояние между получившимися витками.

Базовым материалом для изготовления шнека является труба из стали. В ней делается прорезь в виде спирали. Прорезь можно сделать с помощью токарного станка, для чего необходимо обмотать трубу веревкой в форме спирали, обрисовав ее мелом.

Поверхность трубы необходимо тщательно отшлифовать. Для начала поверхность обрабатывается напильником, а затем наждачной бумагой. Длина трубы должна быть такой, чтобы мастер смог уложить три витка полосы. С целью упрощения процесса возможна покупка готовой винтовой втулки.

Нож фиксируется на валу, который оснащается вращательной рукояткой. Отдельное внимание уделяется расстоянию между трубой и ножом. Оно должно составлять 1 мм. Нож в трубе должен иметь свободный ход и выступать на несколько сантиметров.

Углы и пазы перед началом работ рекомендуется тщательно смазать для улучшения скольжения проволоки.

Для трубы вырезаются два уголка. Их длина должна равняться длине трубы. Оба уголка свариваются с трубой по обеим сторонам.

Необходимо осуществить крепление конструкции на основании. В нем потребуется проделать отверстия, через которые станок для сетки рабицы будет фиксироваться к столу.

Функции устройств аппарата

Самодельный станок для изготовления сетки рабицы состоит из четырех устройств:

Смазывающее устройство фиксируется на пластине с роликами. Базой для подобного устройства является велосипедный насос.

Насос крепится на пластину дном кверху. Донышко отрезается, а насосная крышка легко фиксируется на корпусе, крепя в нем пробку. Пробка разрезается, а в насос заливается масло.Края насоса дополнительно укрепляются подшипниковой обоймой.

Станок для производства рабицы включает в себя подающий механизм, за основу для которого берется промышленное вязальное оснащение. В центре основания аппарата фиксируют метровый штифт из стали. К нему приваривают два прута диаметром 10 мм. На верхнем конце штыря крепят подшипник с кольцом и поводком.

Наматывающий механизм представляет собой трубу со специальными спиралевидными прорезями и ножом. Наматывающий механизм формирует нужный размер ячеек.

Натяжной механизм аппарата имеет вид прямоугольного треугольника, в котором:

  • пластина из стали с отверстиями для роликов служит гипотенузой треугольника;
  • остальные стороны изготавливаются из стального уголка.

Для лучшего натяжения рекомендуется сделать порядка 30 отверстий в пластине гипотенузы.

Рекомендации по производству сетки рабицы

Любой станок для плетения сетки рабицы устанавливается на столе так, чтобы его рукоятка могла удобно вращаться.

Во избежание спутывания проволочного материала в процессе изготовления сетки необходимо поместить его на трубу одним концом, а на другом подвесить груз. Конец с грузом проводится через натяжные ролики.

Аппарат для производства сетки рабицы необходимо проверить перед началом работы. Проволоку вставляют в навивочный механизм и прокручивают. На выходе должна получиться строка с ячейками правильной формы. Ровность строки проверяют вдоль на весу. При явных неровностях строки потребуется дополнительная регулировка роликов станка.

Значение имеет выбор проволочного материала. Чаще применяют проволоку из стали, имеющую полимерное или оцинкованное покрытие.

Обычная стальная проволока нуждается в покраске, поскольку под воздействием дождей она быстро ржавеет. Оцинкованная стоит дороже, но уже имеет необходимую защиту от ржавчины. Полимерная имеет применение в качестве основы для сетки рабицы, но отличается высокой ценой.

Мягкость проволоки влияет на вид применяемого ножа. Если предполагается плести сетку рабицу из мягкой проволоки, то берется плоский нож. Жесткая требует применения ножа, выгнутого вокруг своей оси. Жесткая проволока требует большего угла изгиба.

Технология плетения

Схема плетения сетки рабицы на самодельном станке включает в себя чертежи и этапы на их основе:

  1. применяемую проволоку промазывают машинным маслом или путем использования специального смазывающего устройства на самом станке;
  2. проволочный конец сгибается крюком;
  3. изделие протягивают через паз, закрепляя на ноже внутри трубы;
  4. вал вращается за счет рычага;
  5. прокручивание вала идет до тех пор, пока не получится форма волны;
  6. проволоку разделяют на отрезки нужной длины;
  7. намотку проволоки делают на перевернутое ведро;
  8. 1,45 метра проволоки дает 1 метр сетки рабицы;
  9. перед натяжкой сетки ее части скрепляют друг с другом;
  10. крайнюю проволоку вывинчивают, торцы рабицы прикладывают один к другому, вынутая проволока осуществляет закрепление;
  11. готовую скрепленную сетку фиксируют на забор или другой объект.

Натяжение и крепление рабицы производится гвоздями и рейками. Натянутую и закрепленную сетку требуется прокрасить кистью. Так обеспечится полное проникновение краски в плетение.

Видео по теме: Станок для плетения сетки рабицы

Источник: http://promzn.ru/stanki-i-oborudovanie/dlya-proizvodstva-setki-rabicy-svoimi-rukami.html

Строительство домов

Сетка рабица широко используется как в строительстве, так и в ландшафтном дизайне. Чтобы самостоятельно ее сплести в домашних условиях, потребуется специальное приспособление. Об особенностях его изготовления рассмотрим далее.

Оглавление:

Сетка рабица – общее понятие и особенности

Сетка рабица является конструкционным материалом, который используется в строительстве для сооружения оград, заборов, вольеров для собак, применяется при просеивании песка и в качестве каркаса для плетущихся растений.

Свое название сетка получила от имени ее изобретателя Карла Рабица. Чтобы изготовить такую сетку используют как несложные станки, на которых спирали вкручиваются друг в друга, так и высококачественные автоматические станки, которые изготавливают большое количество сетки, за короткий период времени. Основой для производства сетки рабицы, выступает проволока из низкоуглеродной стали, еще возможно применение оцинкованной или полимеризированной проволоки. Очень редко используется проволока из нержавейки.

Сетка рабица является материалом для сооружения оград, применяется в шахтерском производстве, в проведении строительных работ, является основой для утепления поверхностей, из нее делают клетки для животных.

В соотношении с формами ячеек сетка рабица бывает:

  • ромбической, с шестидесятиградусным углом;
  • квадратной.

Покупная сетка рабица транспортируется в рулонном виде, высота рулона составляет 150 см, а длина около 1000 см. В зависимости от производителя, возможна корректировка высоты и длины рулона. Если сетка изготавливается на простом или ручном станке, то конечные ее части не загибаются, в противном случае, спиральные конца загибаются, и они соединяются скручиваясь в рулоне. Чтобы транспортировать данный материал, его концы обматывают искусственной тканью или полиэтиленовой пленкой.

Сфера использования сетки рабицы напрямую связана с пребыванием на улице, поэтому она постоянно находится под влиянием атмосферных осадков. Если ее не обработать по специальной технологии, то после первого воздействия влаги она покроется ржавчиной.

Существует несколько способов защиты сетки рабицы от воздействия влаги:

Самым распространенным способом является оцинковка. В большинстве случаев, при производстве сетки рабицы используют оцинкованную сталь, поэтому следует выбирать сталь, на которой находится как можно больше цинка. Производство проволоки предполагает нанесение на ее поверхность цинка с помощью метода горячего оцинковывания. Если проволока изготовлена именно этим способом, то срок ее службы составит от двадцати до двадцати пяти лет.

Если цинк наносится на проволоку при помощи электролитического способа, то срок ее службы значительно снижается и составляет не более трех лет.

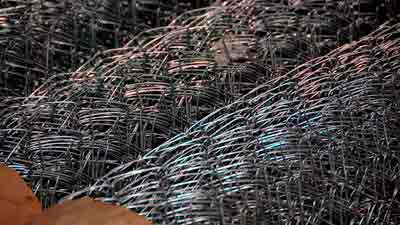

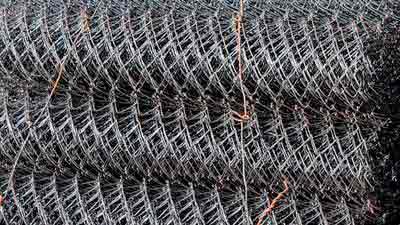

Сетка рабица фото:

При использовании оцинкованной высококачественной сетки рабицы на берегу водоемов, рек или морей она все равно будет быстро ржаветь. В таком случае, рекомендуется изготавливать сетку рабицу из стали, покрытой полимерами. Если такое покрытие имеет низкое качество, она быстро выгорит, потрескается и потускнеет. При выборе стальной сетки рабицы с полимерным покрытием, следует отдавать предпочтение более дорогим ее вариантам и проверенным производителям, которые гарантируют устойчивость проволоки перед ультрафиолетовым излечением и морозом. При выборе сетки рабицы с наличием полимерного покрытия, обратите внимание на спиральную поверхность, отсутствие на ней трещин говорит о качестве продукции, в противном случае – сетка не прослужит больше года, так как через мелкие трещины к металлу попадет вода и он поржавеет. Размер ячеек и диаметр проволоки напрямую влияют на прочностные характеристики сетки рабицы.

Станок для плетения сетки рабицы: изготовление и использование

Чтобы изготовить сетку рабицу своими руками, следует воспользоваться простым собственноручно изготовленным приспособлением. Для сооружения данной конструкции достаточно иметь начальные слесарские способности.

Если сравнивать сетку рабицу с другими однотипными конструкциями, то на их фоне она имеет ряд преимуществ. Процесс ее изготовления не требует наличия точечной сварки и электрического привода.

Существуют промышленные покупные станки для плетения стеки рабицы, но если требуется ее изготовление в небольшом объеме, то лучше и дешевле изготовить небольшой станок своими руками.

Для проведения работ по сооружению станка потребуется:

  • небольшая часть трубы;
  • пластины;
  • несколько металлических отрезков;
  • подшипниковые обоймы;
  • ролики;
  • болгарка;
  • уголки из высококачественного металла;
  • канат и мел;
  • напильник;
  • наждачка.

Формирование каркаса сетки происходит при помощи соединения плоской проволоки. Главным моментом является сооружение змейки в виде зигзага. Для этого потребуются механизмы, осуществляющие натяжку и намотку. Натяжка предотвращает чрезмерную закрутку, а намотка – укрепляет конструкцию. Винтовая спираль очень тяжело вплетается в основную часть полотна. Так как провода идут то мягко, то жестко, то требуется их постоянная регулировка. Когда происходит изгибание проволоки, она видоизменяется и происходит трение с станком, поэтому обязательным его компонентом является смазка, например, с помощью отработанного масла.

Система накрутки характеризуется определенными размерами, которые не поддаются регулировке, от нее зависит форма и диаметр ячейки. Когда формируются витки, строчка направляется таким образом, чтобы она гармонично вплелась в сеточное полотно. После этого, ненужный фрагмент отрезается.

Предлагаем ознакомиться с поэтапным строением механизма, который занимается плетением сетки рабицы. В качестве основного рабочего инструмента выступает конструкция из блока навивки, которая включает шнек (винтовую втулку и витаер), навивочную пластину и нож. Данные детали занимаются формированием формы спирали и поддаются сильному износу. Поэтому их нужно изготавливать из высококачественных и прочных компонентов. Вращение ножа отвечает за формирование витков требуемых размеров. Основной функцией шнека является создание правильного расстояния между витками. Таким образом, получается сетка с одинаковым размером ячейки.

В качестве пластины навивки выступает плоская металлическая полоса, имеющая отверстие в конце, которым она крепится к рукоятке. При использовании проволоки с повышенной жесткостью, пластина закручивается в винтовой форме не более чем на шестьдесят градусов. Чем выше жесткость конструкции, тем больше градус закручивания.

Шнек выглядит как стальная каленная труба, которая имеет спиралевидный разрез по всей площади. Лучше приобрести такую втулку, или заказать ее у слесаря, так как самостоятельное ее изготовление не приведет к нужному результату.

Расположите все компоненты так, чтобы человек, работающий на станке, с легкостью вращал рукоятку и направлял проволоку. Не допускайте перепутывания проволоки во время плетения, чтобы этого избежать в средней части бухты необходимо поставить ведро вверх дном, а на конец проволоки наденьте кусок металлической трубы или другой груз. Данная процедура поможет предотвратить кольцевание. Концевую часть проволоки проведите через натяжные ролики, а с помощью винта отрегулируйте щель между ними. Далее, нужно вставить провод в навивочный механизм и закручивается, сначала один или несколько раз, до тех пор, пока не получится необходимый размер ячейки. Следите за ровностью выходящей строки, для ее проверки осмотрите ее вдоль. При правостороннем или левостороннем закручивании проволоки, отрегулируйте натяжку проволоки. Когда проволока получается идеальной – начинайте крутить сетку до тех пор, пока не сделаете ее нужное количество.

Сооружение станка для изготовления сетки рабицы – не сложный процесс, который требует пристального внимания и некоторых навыков в столярном деле. Для усовершенствования данного агрегата возможен вариант установки контроллера, который будет самостоятельно подсчитывать витки и облегчит процесс изготовления проволоки.

Также, такой прибор комплектуют электрическим двигателем, который с помощью электропривода приводит в движение рукоятку. Хотя представленная модель станка и проста в сборке, но она больше всего подходит для домашнего использования и способна сделать небольшое количество сетки.

Сетка рабица своими руками

Перед тем как рассматривать процесс производства сетки рабицы своими руками, предлагаем ознакомиться с ее преимуществами перед другими строительными материалами.

Если использовать сетку рабицу в качестве ограждения, то ее установка намного выгоднее, чем монтаж обычной деревянной ограды, которая требует периодического окрашивания и ремонта. Тем более, что изготовить сетку возможно в домашних условиях. Чтобы это сделать необходимо наличие специального станка.

Для выполнения работ потребуется наличие проволоки станка, основной функцией которого является формирование спиралей, на поволоке.

Предлагаем ознакомиться с изготовлением ручного станка для сетки рабицы. Он имеет очень простую конструкцию. Перед тем, как приступить к работе, следует определить ширину и длину зигзага, который получится при сооружении сетки. После этого следует начертить данный зигзаг на деревянной поверхности. Вбейте в угловые части гвозди и натяните проволоку. Желательно воспользоваться рукавицами-верхонками, которые уберегут руки от царапин. Положите на доску проволоку и обогните ею каждый гвоздь. Оставшеюся проволоку нужно отрубить, а затем снять спираль. Данную процедуру следует повторить от 15 до 40 раз, в зависимости от длины проволоки.

Теперь ознакомимся с конструкцией более сложного станка для изготовления сетки рабицы. Варианты станков, которые подают проволоку при помощи барабана, предполагает неравномерную подачу проволоки. Так как она располагается с большого рулона, для сдвижения которого требуется большое количество силы, а когда это все же происходит, то барабан вращается инерционно и проволока подается неравномерно, прерывисто.

Чтобы избежать такой ошибки используйте устройство, схоже с элементом вязальных машин, вытягивание нитки у которых происходит наверх.

Для изготовления такого подающего устройства понадобится наличие:

  • подшипника,
  • поводка,
  • колечка,
  • стальной пластины – в качестве опоры.

Центральной частью выступает металлическая ось, длина которой составляет около одного метра. На ее конце устанавливается подшипник, который имеет поводок и колечко. К оси приваривают несколько прутков, диаметр которых составляет 1,2 см.

Вся проволока устанавливается на стальную пластину, которая выполняет роль платформы. Конец проволоки вытягивают из натяжного устройства через кольцо и устанавливают устройство натяжки, которое содержит систему смазки и ролики.

Для сооружения натяжного устройства требуется наличие:

  • подшипниковой обоймы;
  • корпусной части насоса для велосипеда;
  • ролика;
  • отверстия для роликовой оси.

Натяжное устройство имеет раму в виде прямоугольного треугольника. в качестве катетов выступает металлический уголок, а гипотенуза – это пятимиллиметровая металлическая полоска, шириной в семь сантиметров. Данная полоса имеет отверстия, в которые устанавливают ролики. На уголке располагается устройство, обеспечивающее смазку проволоки в процессе ее движения. Для его изготовления потребуется велосипедный насос. От корпусной его части нужно отпилить дно и прикрепить его к полоске с помощью хомутов. Крышка насоса должна хорошо накручиваться на корпус, так как она фиксирует пробку из войлока, на которой нужно сделать надрезы. Они необходимы для свободного прохождения проволоки через смазывающее устройство. Не допускайте прикосновения проволоки к краям трубки, на нее нужно установить твердометалическое кольцо. Для этого используйте подшипниковую обойму.

В качестве наматывающего устройства выступает труба, которая имеет спиралевидную прорезь с ножом. Размер вертикальной диагонали одной ячейки ровняется размеру двойного внутреннего размера трубы.

Для формирования в трубе прорези в виде спирали, нужно сначала на бумаге нарисовать спираль, которую приклеивают на трубу, а затем, при помощи болгарки, разрезают трубу в заранее отмеченных местах. С помощью напильника или шкурки зашлифуйте поверхность. Она должна быть гладкой и ровной.

Подберите стальной уголок, который имеет полки по 2 см. Подготовьте два отрезка, размером с трубу, а затем сформируйте конструкцию.

В процессе изготовления ножей для навивки существуют свои нюансы, а именно:

  • каждая труба должна содержать три или четыре ножа, имеющие разную форму, так как мягкая проволока требует плоских ножей, а упругая – закрученных;
  • размер хвостовиков должен быть одинаковым – длина – 5 см, а диаметр – 2 см;
  • чтобы изготовить прямой нож подойдет любой металл, а вот для закрученных изделий выбирайте более прочные виды стали;
  • не допускайте свободного болтания ножа во внутренней части трубы.

Когда ножи готовы, остается приступить к сборке монтажного стола, на котором будет осуществляться плетение сетки рабицы. Перед тем как приступить к работе, необходимо установить проволоку на подающее устройство, а затем просунуть ее в подающую конструкцию.

Приступайте к формированию первой спирали. При помощи регулировки роликов в натяжном устройстве, нужно добиться выхода идеально плоской спирали.

При плетении на таком станке сетки, которая имеет диаметр с большим сечением, то получится сделать около 90 метров сетки за один день.

Если сетка рабица делается из отдельных отрезков проволоки, то они соединяются между собой узелками.

Советы по работе со станком для производства сетки рабицы

Не следует часто устанавливать проволоку в устройство наматывающего типа. Лучше, его заполнить весь сразу. Это облегчит работу со станком, так как для первоначальной заправки требуются навыки и время. Чтобы заправить проволоку потребуется произвести ряд действий:

  • согните конечную часть проволоки на 180 градусов;
  • зацепите крючок за поверхность ножа;
  • введите нож с проволокой в трубу;
  • сделайте половину оборота и прижмите проволоку к поверхности ножа при помощи отвертки;
  • не допускайте разгибания крючка, так как существует риск заклинивания проволоки в наматывающем устройстве.

Поэтому, если проволока закончилась, то нужно остановить работу перед тем, как конец проволоки уйдет в устройство для смазки и присоединить к нему новую проволоку, с помощью создания узелка.

Если проволока слишком жесткая, требуется ее отжигание. Хотя этот процесс сделает ее более мягкой, но существенно повлияет на ее рабочие характеристики: во-первых, не все участки одинаково отжигаются, а во-вторых, если используется оцинкованная проволока, то весь цинк сгорит и она не будет устойчивой перед коррозией.

Когда формируется сетка и требуется остановить работу, следите за расположением ножа. Он должен быть в вертикальном положении.

Самой долговечной и высококачественной является сетка рабица оцинкованная, срок ее службы составляет несколько десятков лет. Поэтому, не нужно экономить на выборе правильной проволоки.

Если сетка в ближайшее время не потребуется, не нужно сплетать все спирали. Потом сложите их в отдельное место, таким образом получится значительно сэкономить пространство.

Сетка рабица видео:

Источник: http://strport.ru/stroitelstvo-domov/pletenie-setki-rabitsy-kak-plesti-setku-rabitsu

Забор из сетки рабицы своими руками.

Дачные участки – это излюбленное место любителей природы. Но зачастую на облагораживание не хватает ни времени, ни денежных средств, поэтому в ход идут собственные силы и бюджетные строительные материалы.

Так, становится популярным забор из сетки рабицы своими руками, поскольку ее самостоятельный монтаж не влечет сложностей, нередко хозяин дачи справляется в одиночку. Далее в статье будут представлены нюансы в работе, а также подробная пошаговая инструкция.

Что такое сетка рабица?

Сетка рабица – это конструкционный материал, используемый в строительстве и многочисленных сферах промышленности. Сетка получила название от фамилии немецкого изобретателя Карла Рабица, который запатентовал собственное изобретение еще в 1878 году. Название «рабица» сегодня стало нарицательным.

В современное время сетка изготавливается из многочисленных разновидностей металла, которые обладают различными свойствами и качеством. При выборе следует учитывать этот момент, чтобы не столкнуться с неприятностями во время монтажа и при эксплуатации.

Забор из сетки рабица своими руками. Видео:

Виды рабицы

Перед выбором материала для монтажа забора следует изучить свойства предлагаемых производителями разновидностей. Для простоты изучения следует составить классификацию разновидностей.

1. Во-первых, сетку разделяют по материалу изготовления. В данном случае можно выделить низкоуглеродистую сталь, благодаря которой сетка более пластична (ее легче натягивать для забора по периметру), а также нержавеющую сталь, что делает ее более жесткой.

2. Во-вторых, рабицу разделяют по внешнему покрытию, где можно выделить следующие разновидности:

  • Неоцинкованная рабица – у материала толщина проволоки не более 5 мм, а размеры ячеек от 50 до 100 мм. Неоцинкованный материал придется постоянно подкрашивать, поскольку он подвержен коррозии при повышенной влажности и регулярных осадках.
  • Оцинкованная рабица – параметры и характеристики не отличаются от неоцинкованного материала. Благодаря внешнему покрытию сетка не нуждается в дополнительной обработке и может прослужить дольше.
  • Пластифицированная или металлическая сетка рабица с полимерным покрытием – толщина проволоки у такого материала всего 2,5-2,8 мм, а размер ячеек не более 50 мм. Внешний вид такой сетки лучше, нежели предыдущие – именно этот факт побуждает хозяев дач отдавать выбор в пользу пластифицированной сетки.

3. В-третьих, при выборе сетки рабицы следует определить наилучший и более приемлемый размер ячейки. К примеру, для частных домов с разведением птиц – гусей, утят, кур – следует выбирать сетки с небольшими ячейками, чтобы цыплята и прочая живность не смогла выйти за пределы участка.

Преимущества и недостатки сетки рабицы

Если внешний вид сетки рабицы не вызывает желания использовать ее для облагораживания имеющейся территории, следует привести преимущества представленного материала. Среди наиболее важных положительных сторон выделяют следующие моменты:

Из недостатков можно выделить лишь прозрачность (не всегда это преимущество), а также скудно привлекательный внешний вид и возможность необходимой покраски. Но представленные недостатки легко устранить, если знать, какой вид материала лучше выбирать в конкретном случае.

Строим забор из сетки рабица. Видео:

Разновидности забора из рабицы

Установка забора из сетки рабицы требует обязательного определения разновидности конструкции, которая будет возводиться в дальнейшем. Здесь выделяют следующие разновидности:

  • Натяжной забор – наиболее простая в монтаже конструкция, поскольку требует лишь установки столбов и прикрепления к ним рулонного материала. Представленная разновидность является наиболее экономичной в финансовом плане, но имеет недостаток – со временем натяжной забор начинает отвисать.
  • Натяжной забор с протяжкой – это та же разновидность натяжного забора, но требующая обязательной протяжки проволоки от столба до столба. Получается так, что рулон сетки прикрепляют к столбам и протянутой проволоке – это предотвращает провисание забора.
  • Секционный забор – наиболее прочный и долговечный, но немного затруднительный в монтаже. Для монтажа придется дополнительно приобретать металлические уголки, а также осуществлять самостоятельное натяжение и приваривание. На рынке, правда, можно приобрести готовые секции, которые просто скрепляют между собой.

Если на местности имеется неровный грунт, рекомендуется воспользоваться секциями – их установка избавит хозяина дома от необходимости выравнивать грунт.

Подготовка материалов

Для работы необходимо подготовить следующие материалы:

  • Сетка рабица, если подразумевается забор из сварной сетки, приобретают секции. При условии, что секции будут изготавливаться самостоятельно, значит, готовят профильные уголки.
  • Натяжная проволока, которая подбирается в зависимости от характеристик рабицы – выбирать следует той же толщины, что и сечение проволоки сетки. Подобная проволока необходима при условии, что будет осуществляться монтаж натяжного забора с протяжкой.
  • Опорные столбы – это могут быть трубы для забора, деревянные колья и прочие разновидности опор, о чем подробнее будет сказано далее.
  • Проволоку тоньше сечения сетки – необходима для крепления сетки к опорным столбам. Можно воспользоваться иным материалом крепления.
  • Цемент и песок – требуются при установке бетонных столбов в качестве опор.
  • Защитные составы для обработки металла и дерева – если необходимо.
  • Возможно, потребуются и дополнительные материалы для самостоятельного монтажа – все зависит от того, как натянуть сетку рабицу на забор.

Последовательность изготовления

Теперь следует привести полноценный инструктаж, как крепить сетку рабицу к металлическим столбам или иным видам основания.

О выборе столбов

Существует несколько видов опорных столбов, которые различаются по техническим характеристикам и особенностям монтажа. Здесь можно выделить:

  1. Металлические столбы – наиболее распространенные в изготовлении забора. Бывают полого профиля круглого или квадратного сечения. Железо не нуждается в дополнительной обработке, к металлу можно прикрепить практически все виды креплений, которые предназначены для фиксации сетки.
  2. Деревянные столбы – используются реже, поскольку их срок эксплуатации значительно ниже. Для сетки рабицы рекомендуется использовать сосну и березу. Хозяевам участка придется регулярно проводить обработку столбов, в результате чего они могут прослужить более 20 лет.

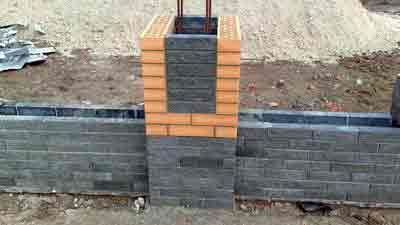

  3. Кирпичные столбы – требует заливки фундамента, а также крупных финансовых вложений. В связи со сложностью монтажа не используется на практике.
  4. Бетонные столбы – довольно прочный материал и используется только при существенной близости производства к участку. В противном случае придется существенно потратиться на доставку столбов.
  5. Асбестоцементные трубы – более дешевые разновидности, отличающиеся прочностью и устойчивостью к гниению. При использовании представленной разновидности опор придется дополнительно приобретать хомуты или зажимы. Асбестоцементные трубы полые, поэтому их следует закрывать заглушками, чтобы в зимнее время лед изнутри не разорвал столб.

Расчет материала

Выше были указаны необходимые для монтажа материалы, теперь следует изучить правильный расчет. Здесь в расчет берут следующие моменты:

  • Рассчитать погонный метр сетки легко – для этого просто замеряют периметр участка. Поскольку рабицу реализуют в рулонах по 10 м, несложно посчитать, сколько рулонов следует приобрести.
  • Если забор будет высотой в 1,5 м, 2-3 длин проволочной натяжки будет достаточно. Соответственно, длина проволоки рассчитывается, как 2 (3) * периметр участка.
  • Количество столбов рассчитывается исходя из периметра – столбы размещаются на расстоянии 2-2,5 м. Расстояние в 2,5 м – максимальное значение.
  • Если будет приобретаться профильный уголок, его рассчитывают с условием – периметр каркаса * число секций.
  • Проволока для крепления приобретается с учетом способа крепежа – подобный расчет сложно провести точно, поэтому нелишним будет приобрести про запас.

Точный расчет могут провести консультанты в магазине, где приобретаются все материалы. Специалисты могут посоветовать наиболее подходящий способ крепления.

О последовательности установки

Монтаж забора из сетки рабицы происходит в следующей последовательности:

1. Для начала подготавливают грунт. В местах, где подразумевается монтаж сетки, следует убрать лишний мусор и кустарники. Кусты разрешается оставить возле забора при условии, что их рост в дальнейшем не повредит конструкции.

2. Далее приступают к монтажу опорных столбов. Если используются деревянные опоры, их следует предварительно обработать специальным защитным раствором. Столбы вкапываются на глубину в 1 м, можно на минимальные 50-80 см.

Первым делом столбы устанавливаются по углам участка и дополнительно подкрепляются косыми распорками, поскольку эти опоры больше всего несут на себе нагрузки. Далее следует разместить опоры в местах излома. Между размещенными столбами натягивается веревка, которая служит разметкой для следующих опор. Предварительно также формируются калитка и ворота.

3. Теперь можно приступать к натяжению направляющей проволоки. Для этого проволоку крепят на каждом столбе, максимально натягивая ее. Для крепления можно использовать натяжитель, талреп, крючок с длинной резьбой или скобы с хомутами.

4. В завершение приступают к креплению самой сетки рабицы. Для этого один конец сетки прикрепляется к угловой опоре, а второй натягивается. Лучше и надежнее – это обеспечивать промежуточное крепление к опорным столбам, можно дополнительно прикрепить сетку к натяжной проволоке.

На этом монтаж сетки рабицы заканчивается. Если подразумевается самостоятельное изготовление секций, значит, придется потрудиться дольше. Для ее изготовления варят уголки, формируя каркас, а уже внутри него натягивается сетка – сетка крепится на арматуру, которая в дальнейшем приваривается к каркасу.

Справедлив вопрос о стоимости всей работы. На этот вопрос можно ответить, только если знать сколько стоит сетка рабица. Рулон в 10 м можно приобрести за 800 рублей – рулон шириной в 1,8 м. Получается, что весь забор участка может затребовать всего 20 тыс. рублей – все зависит от характеристик участка, а также приобретаемого материала.

Источник: http://lalend.ru/zabor-iz-setki-rabicy-svoimi-rukami.html

Сетка рабица – технические характеристики и свойства

Рабица – это металлическая сетка, плетеная по особой технологии (плоская проволочная спираль вкручивается одна в другую) с использованием сеткоплетельного станка. Названа в честь немца Карла Рабица, который изобрел и запатентовал станок для производства сетки в конце 19-го века.

Ввиду своей дешевизны и простоты в установке рабица востребована в промышленном, сельском хозяйстве и частном строительстве для изготовления ограждений и армирования стен.

Сетка рабица (металлическая, плетеная)

Сфера применения рабицы:

  • ограждение территории (забор, ворота, калитка);
  • усиление земельных склонов, укрепление горных выработок;
  • изготовление вольеров для животных и птиц;
  • ограждение спортивных комплексов (например, теннисных кортов);
  • просеивание сыпучих материалов;
  • крепление теплоизоляционных материалов;
  • в качестве основы для штукатурки (армированная сетка).

Технические характеристики сетки рабицы

Производство сетки рабица осуществляется в соответствии с нормативами ГОСТ 5336-80. Все виды сетки рабица можно свести к нескольким группам:

1. Материал изготовления:

  • низкоуглеродистая сталь (сетка отличается пластичностью);
  • нержавеющая сталь, которая сообщает сетке жесткость.

2. Материал внешнего покрытия:

  • оцинковання сетка рабица. Толщина цинкового слоя измеряется не в мкм, а в гр/м.кв. Количество нанесенного цинка определяется лабораторным методом, путем взвешивания образца оцинкованного и очищенного. На рынке встречается оцинкованная сетка рабица с количеством цинка от 10 до 90 гр/м.кв. От толщины цинкового покрытия зависит срок службы сетки – от 15 до 40 лет. При этом нужно помнить, что условия эксплуатации могут увеличить скорость улетучивания цинка с оцинкованной поверхности, что приведет к раннему появлению ржавчины;
  • неоцинкованная сетка рабица. Изготавливается из низкоуглеродистой проволоки (в народе называют такую сетку – черная рабица). Отличается сравнительной дешевизной, однако отсутствие какого-либо защитного покрытия, приводит к развитию коррозии. Расчетный срок эксплуатации неоцинкованной сетки до 10 лет. Используется в мало-агрессивной среде, для временного ограждения;
  • полимерная сетка рабица. Разработана специально для условий с агрессивной средой (у моря, на животноводческих комплексах, в промышленных регионах с кислотными осадками и т.п.). Кроме того, сетка рабица с полимерным покрытием имеет несколько цветов (серый, черный, зеленый, красный, синий), что повышает ее эстетические свойства. Материал подготовлен для сайта www.moydomik.net

В качестве покрытия сетки используется поливинилхлорид, усиленный различными добавками, которые обуславливают такие свойства сетки рабицы как: устойчивость к ультрафиолету, морозу, коррозии, механическим повреждениям покрытия, эстетичность. Однако отличить визуально качественное покрытие достаточно сложно. Также следует знать, что ПВХ покрытие наносится на оцинкованное либо неоцинкованное стальное ядро. Первое имеет более долгий срок службы. Качество покрытия полимерной сетки подтверждается сертификатами.

3. Форма ячеек:

  • ромбовидная (ромбическая форма плетения). Более распространена. Острый угол ромба составляет 60°.
  • квадратная (форма плетения).

4. Размер ячеек

Размер ячеек сетки рабица определяется расстоянием между противоположными сторонами ромба, которое называется просвет. Можно купить сетку рабица с размером ячеек от 5 до 100 мм.

Следует отметить, что ГОСТ регламентирует диаметр проволоки, из которой изготавливается сетка с определенным размером ячейки. Например, сетку с размером ячейки 10х10 допускается изготавливать из проволоки диаметром 1,4-1,6 мм. По мере увеличения просвета ячейки увеличивается диаметр проволоки, применяемой для ее производства. К примеру, сетка с ячейками 100х100 изготавливается из проволоки диаметром 4-6 мм.

Размер ячейки сетки рабицы и диаметр проволоки определяет прочность сетки и всего ограждения. Чем мельче ячейка и чем толще проволока, тем прочнее забор.

5. Габариты сетки рабицы

Стандартные размеры сетки рабица:

  • длина 10 или 15 м.п.;
  • ширина 1000 или 1500 мм. Под заказ изготавливается сетки шириной 500-4000 мм;
  • толщина проволоки от 1 до 6 мм.

6. Вес сетки рабицы

На вес сетки прямое влияние оказывают размер ячейки и толщина проволоки. Именно путем взвешивания определяются, соответствует ли диаметр проволоки заявленному значению. Вес сетки рабица 50х50х3 мм составляет 2,28 кг/м.кв., т.к. вес рулона сетки рабица 1,5х10 м.п. составляет 34,2 кг.

Облегченная сетка рабица также востребована для монтажа временных заборов и ограждений. В этом случае, допускается снижение толщины проволоки:

  • на 0,5 мм (№ 50);
  • на 0,2 мм. (при изготовлении сетки № 20, 25, 35);
  • на 1 мм (№80 и №10).

Технические характеристики сетки рабицы (таблица-1) – номер, диаметр проволоки, ширина, вес Технические характеристики сетки рабицы (таблица-2) – номер, диаметр проволоки, ширина, вес

Маркировка рабицы – условные обозначения

Сетку рабица маркируют следующим образом: 50х50х2 (1 500х10 000), что означает: сетка рабица с размером ячейки 50х50 мм., толщиной проволоки 2 мм., шириной рулона 1 500 и длиной 10 000 мм.

Рабица продается с упакованными в пленку или картон торцами, что позволяет исключить деформацию сетки во время транспортировки. Источник: http://moydomik.net/materialy/metally/480-setka-rabica-harakteristiki.html

Как выбрать сетку рабицу?

Зная, некоторые нюансы выбора сетки можно обезопасить себя от покупки некачественного продукта.

Сетка рабица качественная, если:

  • все ячейки ровные;
  • конец каждой спирали загнут к своей основе;
  • спираль состоит только из одной проволоки;
  • спирали вплетены друг в друга без пропусков (всеми витками);
  • рулон сетки перевязан в трех местах, торцы упакованы;
  • рулон сопровождается ярлыком с данными изготовителя и параметрами сетки (условное обозначение, размеры, квадратура).

Что касается стоимости, то цена сетки рабица варьируется в пределах от 88 до 273 руб/м.кв. Стоимость рабицs зависит от размера ячейки, толщины проволоки, вида лицевого покрытия проволоки и производителя.

Источник: http://moydomik.net/materialy/metally/480-setka-rabica-harakteristiki.html

Смотрите также:
31.10.2018

Строительство домов Любой частный участок земли нуждается в обнесении забором. Иногда он выполняет исключительно декоративную функцию, но чаще его устанавливают для безопасности загородного дома или дачи. Также он позволяет закрыться от любопытных глаз и добавляет...

31.10.2018

Строим забор из горбыля на дачном участке Назначение дачного забора — ограничить и украсить территорию участка, защитить его от диких, бродячих животных, а загорающих или работающих в поте лица хозяев — от нескромных взглядов. Дерево — самый подходящий для этого...

Как установить забор из сетки рабицы
31.10.2018

Заборы из сетки рабицы Забор из сетки рабицы прекрасно подходит для ограждения территории и обозначения границы между дружными соседями, привлекает дешевой ценой и длительным сроком эксплуатации. Сетка не оставляет впечатления громоздкости и защищает участок от...

Комментарии

Комментирование отключено.
