Бак для бани своими руками

Бак для бани своими руками

Невозможно представить баню без горячей воды, и помыться нельзя, да и на каменку поддавать нужно тёплую воду. Обычно для нагрева используются железные ёмкости (баки) которые нагреваются за счёт теплообменников или печного отопления. И перед тем как сделать бак для бани своими руками, нужно правильно подобрать его конструкцию и знать способы монтажа, о чём и пойдёт речь в этой статье.

Сегодня можно выделить три основных типа, которые различаются по способу установки и нагреву:

  • выносной,
  • на трубе,
  • встроенный.

Такие баки оснащаются теплообменниками. Согласно физике – холодная вода опускается вниз системы и, нагревшись, поднимается вверх, поступая по трубам в кран. Благодаря такому варианту нагрева его можно расположить в любом банном отделении, а соединение с печью производится при использовании медных труб.

Одной из положительных особенностей таких баков является их способность постоянно поддерживать высокую температуру воды.

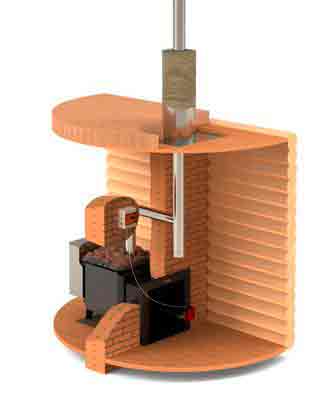

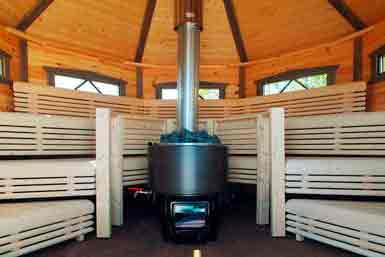

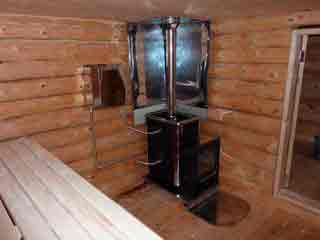

Бак на трубе
Бак на трубу

Такой вариант бака для бани монтируется непосредственно к трубе, выводящей дым из печи. Она играет роль теплообменника и от неё и производится нагрев воды.

У такого бака также имеются положительные стороны:

  • Площадь нагрева, учитывая высоту трубы, может быть большой, что способствует быстрому нагреву воды и поддержанию её нужной температуры.
  • Ещё один положительный довод – обеспечение безопасности. Устройство баков на трубе защищает банное помещение от нежелательной утечки угарного газа.

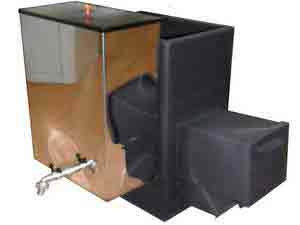

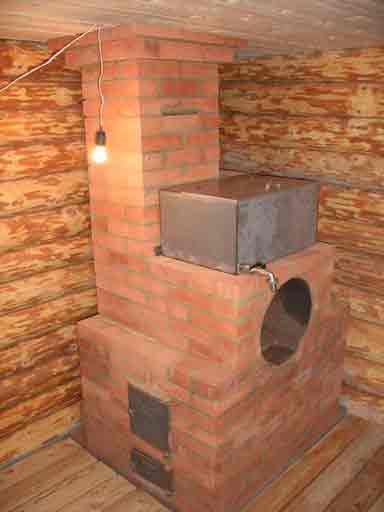

    Встроенный

    Это своего рода – бюджетный вариант. Размещают его над топкой, от которой и производится нагревание воды. Воду из такого бака черпают напрямую или можно заранее вывести из него кран. Такой бак отличается простотой монтажа – он устанавливается при кладке печи.

    Теперь осталось выбрать металл, из которого будет сделан бак. Основными материалами, которые используют для изготовления баков, являются чугун, нержавейка, эмалированный металл и сталь. Выбор материала также играет важную роль в устройстве баков.

    Металлический

    По-своему такие баки хороши, но всё же недостатков у них больше. Главным плюсом в выборе такого материала является – низкая стоимость. Теплопроводность металла хорошая, поэтому прогреваться вода будет быстро.

    Если принято решение установить именно металлический бак, то будьте готовы к постоянному уходу за ним. После каждой процедуры мытья его надо полностью осушать и протирать насухо, чтобы не образовалась коррозия, которая напрямую повлияет на чистоту воды.

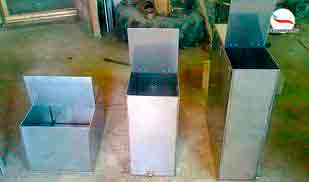

    Нержавеющий

    Это самый популярный на сегодня материал для баков. А всё потому, что он имеет несколько преимуществ перед другими вариантами.

  • При установке бака из нержавеющей стали не потребуется дополнительно защищать его от влаги.
  • Благодаря хорошей теплопроводности вода в таких баках достаточно быстро прогревается.
  • Нержавейка не подвергается деформации даже при очень высоких температурах.
  • Повышенная устойчивость к коррозии.

    Обратите внимание! Наряду со всеми положительными сторонами этого материала, существует один небольшой недостаток – быстрое остывание воды. Это связано с высокой теплопроводностью материала.

    Эмалированный

    Эмалированный бак самоварного типа

    Тоже хороший вариант для изготовления баков. Такой материал тоже не подвержен коррозии, но с учётом надлежащего обращения. Если при случайном ударе с поверхности отколется слой эмали, то на этом месте и может появиться ржавчина. Это можно исправить, если вовремя закрасить место термостойкой краской.

    Специфику материала нужно учитывать, и перед тем, как сделать бак для бани, следует подумать о таком способе расположения, чтобы случайно не повредить.

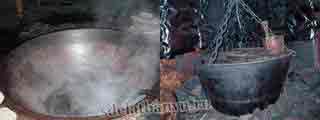

    Чугун

    До недавнего времени самым востребованным материалом для изготовления баков под воду был – чугун. Он обладает всеми качествами, которые позволяют поддерживать высокую температуру воды достаточно длительное время.

    Но постепенно спрос на баки из чугуна снизился. Прежде всего, это связано с тем, что для нагрева требуется большее количество дров или газа (в зависимости от того, чем топится баня). Также он достаточно тяжёл по сравнению с другими материалами, поэтому установка чугунных баков и прочих емкостей более проблематична.

    Этапы работ

    Для начала, нужно окончательно решить, каким образом будет подогреваться вода – печкой, или электрическими тэнами, которые монтируются в бак. На принятии решения может сказаться такой немаловажный фактор, как количество людей. Если для одного человека достаточно 50 л емкости, то для нескольких человек ее нужно сделать большей – минимум 70 л. Такая разница в объеме сказывается не только на количестве приобретаемого металла, но также и на его толщине. В первом случае достаточно 0,8–1 мм, а для бака емкостью более 50 л нужно приобрести металл не тоньше 1,5 мм.

    Теперь затронем момент установки. Если бак будет расположен на трубе дымохода, то он может быть достаточно большим и длинным – до потолка, так вода в нем будет прогреваться быстро и равномерно. Если вода будет нагреваться тэнами, не следует делать слишком большой бак, так как вода будет нагреваться долго, что в свою очередь приведет к перерасходу электроэнергии.

    Если вы остановили свой выбор на чугунном или эмалированном баке, то эти изделия приобретаются в готовом виде. Поговорим о тех, которые можно изготовить самому.

    В зависимости от выбранной конструкции нужно приобрести нужное количество материала. Для этого придется посидеть с карандашом, рисуя бак и просчитывая его размеры. Для различных форм бака есть разные формулы для подсчета, только считайте не общий объем, а только тот, до какого уровня будет заполняться бак.

    Для работы потребуются инструменты и приспособления:

  • Сварочный аппарат (лучше постоянного тока).
  • Электроды Ø2,5–3 мм.
  • Щетка по металлу.
  • Молоток.
  • Пассатижи.

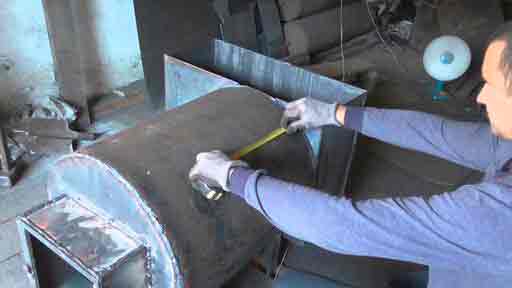

    Тем, кто не является профессионалом в деле сварки, проще всего сварить прямоугольный (или квадратный) бак, и вварить в него отводы для подвода и отвода воды.

    Если бак будет насажен на трубу, то потребуется умение делать потолочный шов, да не какой-нибудь, а такой, чтобы через него не вытекала вода. Если в своих силах не уверены, то доверьте это дело специалисту.

    Обратите внимание! Для сварки нержавеющего металла потребуются специальные электроды.

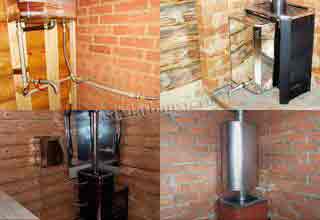

    Варианты подключения

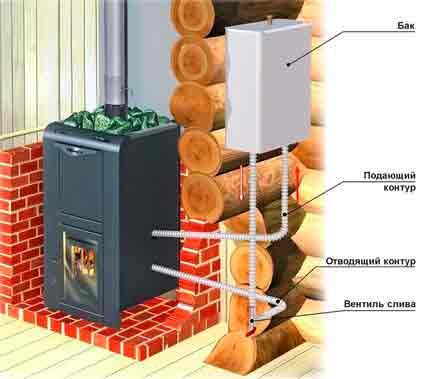

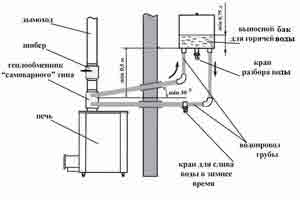

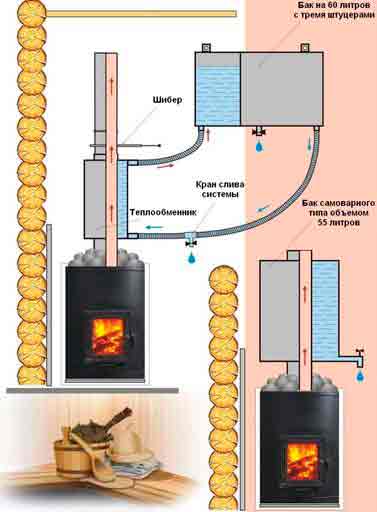

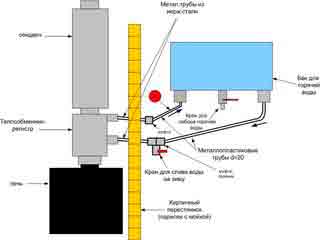

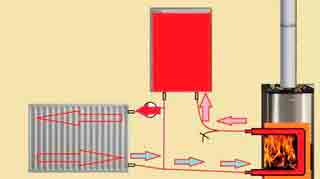

    Схема подключения бака

    В зависимости от того, какие условия вы решили создать в своей бане, существует несколько вариантов подсоединения ёмкостей.

  • Самый простой вариант расположение бака непосредственно над печью или на трубе. Для этого вам потребуется обычная конструкция бака и отводы с кранами.
  • Если в баню будет подведён водопровод, то лучшим вариантом будет устройство змеевика в печи. Вода в таком случае будет постоянно подаваться под давлением, и, проходя через змеевик нагреваться до нужной температуры.

    Если говорить о втором варианте, то здесь потребуется правильное подключение. В идеале схема нагрева работает следующим образом:

    • Вода, прогреваясь в регистре, поднимается вверх, и через встроенные краны её можно использовать для мытья.
    • Неиспользованная жидкость при остывании снова опускается вниз, где опять же нагревается до необходимой температуры.

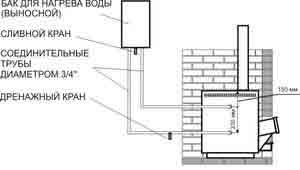

    Инструкция подключения

  • Ёмкость монтируется в парилке, и при помощи труб подсоединяется к змеевику.
  • Для хорошей циркуляции, верхний отвод из бака соединяется с верхним змеевиком. Соответственно нижний с нижним.
  • На входе холодной воды устанавливается предохранительный клапан.

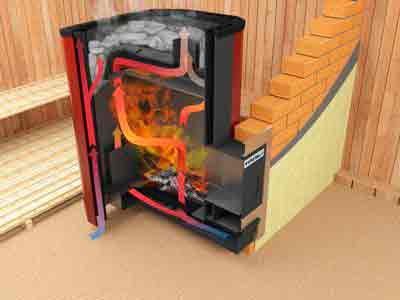

    Как работает

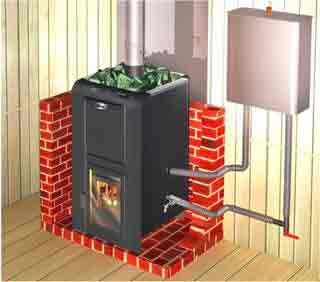

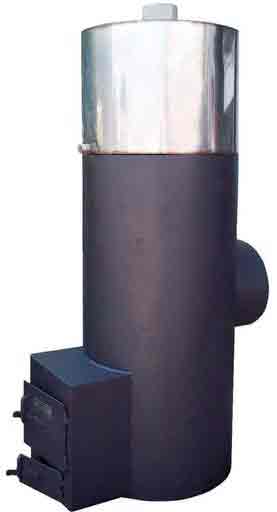

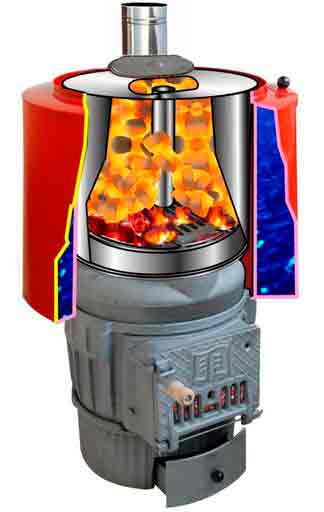

    Котел с теплообменником и баком

    Заполненный бак нагревается при помощи змеевика, а когда горячая вода будет спускаться ниже уровня, откроется клапан и холодная вода восполнит необходимый уровень.

    Если горячая вода не будет сливаться какое-то время, то сработает предохранительный клапан, благодаря которому в баке упадет давление.

    При правильном выборе материала и надлежащем подключении в вашей бане будет постоянно поддерживаться необходимый уровень горячей воды, и мытье будет максимально комфортным.

    Источник: http://masterok-tut.ru/remont/869-bak-dlya-bani-svoimi-rukami.html

    Как выбрать и установить бак для для горячей воды в бане на трубу

    Холодной водой в своё удовольствие не помоешься. Поэтому та или иная система для получения горячей воды традиционно устанавливается в ванных, моечных, в банях и саунах. В самых древних банях горячей воды не было, что доставляло определенные неудобства. Сейчас необходимость горячей воды в любой бане никто не станет оспаривать.

    Для нагрева воды целесообразно использовать основной источник тепла. Чаще всего это банная печь, а для регионов, где нет дров — бак для горячей воды в баню ставится на газовый котел. Разработано множество вариантов нагрева воды, в продаже есть баки любого объема и конфигурации. Здесь мы рассмотрим выбор оптимального варианта для вашей бани или сауны.

    Металлические

    Поскольку вода горячая, металл остаётся лучшим материалом для баков. Помимо металла применяют также древесину и пластик. Использовать эти материалы можно лишь при условии, что они не контактируют с предметами, нагретыми свыше 90 градусов. В основном же нагрев воды в бане обеспечивается именно металлическими баками.

    Вот основные виды таких баков:

    1. Устанавливаемые на дымоход;
    2. Подвесные (форм-фактор настенного бойлера);
    3. Встраиваемые в банную печь;
    4. Встраиваемые в газовые и другие котлы;
    5. Выносные для монтажа на плоской поверхности, напольные и настольные, а также подвесные.

    Выбор конкретного варианта проводится по внутренним условиям каждой бани. Учитывается мощность источника тепла, его тип (печь или газовый котел), а также необходимое количество горячей воды.

    Еще одна особенность — как именно будет использоваться горячая вода в бане. Будет ли это простой кран с горячей водой или душевые, для которых требуется напор. Каждый вариант мы рассмотрим подробнее.

    По металлическим бакам получается несколько вариантов их исполнения:

    1. Стальные с оцинкованием, покрашенные термостойкой краской (не распространены);
    2. Стальные эмалированные (основной тип баков для бань, бойлеров, кухонных нагревателей);
    3. Стальные толстостенные оцинкованные без краски (разработаны по примеру оцинкованных ведер и посуды);
    4. Чугунные литые эмалированные (очень надежные, но встречаются редко);
    5. Нержавеющие (самый лучший тип баков).

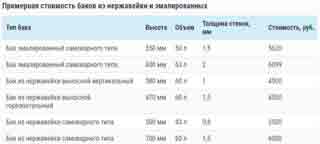

    По стоимости самые доступные — эмалированные баки. Они выпускаются массово. Их специально делают для нагрева горячей воды. За небольшие деньги можно найти варианты любой емкости и конфигурации.

    Антикоррозийная обработка

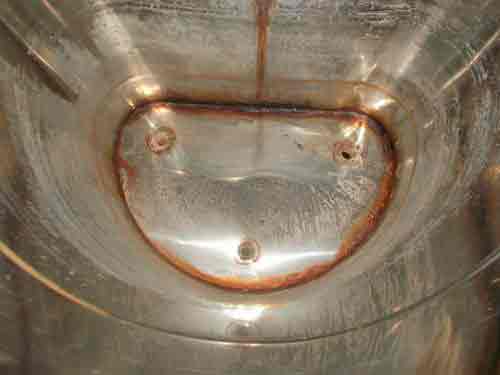

    Для металлических баков именно коррозия является основной проблемой. Ключевое решение — нержавеющая сталь, но пока что, цена на нее держится в 10 раз выше обычной (в пересчете на вес). В реальности бак из нержавейки стоит дороже обычного стального не в 10 раз, а намного меньше. Так происходит потому, что толщина стенок нержавеющего бака делается меньше. Там не нужен запас на истончение коррозией.

    Антикоррозийную обработку баков проводят в заводских условиях. Технологии в этой сфере не стоят на месте и постоянно совершенствуются. Самым прочным сцеплением со сталью отличается цинк. Поверх него наносятся разнообразные защитные слои.

    Популярных варианта антикоррозийной защиты два. Это либо краска для бака горячей воды в бане, либо стекловидная эмаль, которая наносится при высокой температуре. Эмалированные баки лучше защищены от коррозии и высокой температуры, чем крашенные.

    Общая технология их изготовления такая же, как и для обычной эмалированной посуды. Для баков и посуды используется пищевая эмаль на основе стекла, без добавления свинца.

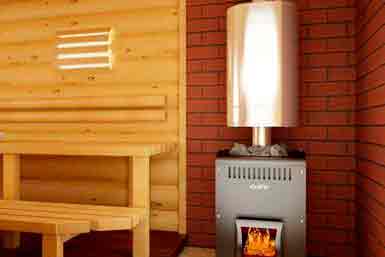

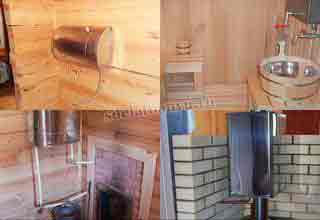

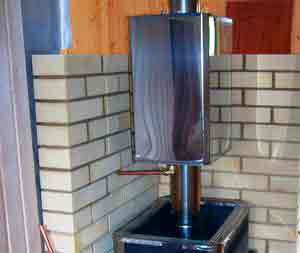

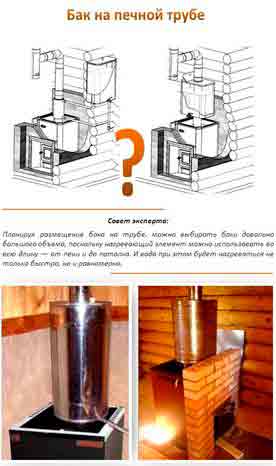

    На трубу

    Такой бак имеет цилиндрическую форму и располагается вокруг трубы. Его преимущество — возможность использования, как банной печи, так и газового котла, причем конструкцию самого бака можно, практически, не менять.

    Бак для воды на трубу для бани не занимает в ней места и подходит для компактных строений.

    Располагают его на трубе высоко, поэтому насос для горячей воды в баню использовать не нужно. Вся вода поступает самотеком.

    Основной недостаток, который имеет бак на трубу для бани — низкий КПД.

    Много горячих газов печи выходят, так и не отдав свое тепло короткому участку дымохода, где расположен бак.

    Именно поэтому редко можно видеть баки большой емкости. Обычно их ограничивают до 80 л.

    Этого вполне хватает, даже если это средняя по размерам баня.

    Бак для горячей воды на трубу требует прочной конструкции дымохода и печи.

    Внизу дымоход крепится на кирпичную кладку.

    Вверху креплению нужно уделить особое внимание, так как там обычно используется непрочное «мягкое» соединение с потолком через теплоизолятор.

    Для жесткого соединения теплоизоляторов нужно больше. Жесткие конструкционные материалы очень хорошо проводят тепло, что обязательно нужно учитывать.

    Хороших результатов можно достичь, используя готовые комплекты с кронштейнами для дымоходов.

    По материалу исполнения бак на трубу для бани может иметь только два варианта. Это обычная сталь с антикоррозийной защитой (эмалированная) и нержавеющая. Вторая — предпочтительнее, хотя и значительно дороже.

    Водонагреватель на трубе для бани обычно покрывают эмалью в заводских условиях. Оцинковка с покраской не имеют такой термостойкости. Для металлических листов, постоянно находящихся под действием воды и нагрева именно эмаль является лучшей защитой.

    Постепенное разрушение эмали связано с тем, что коэффициент теплового расширения стали и стеклянной эмали неодинаков. Из-за этого она постепенно растрескивается, причем, даже если к баку не прилагать механических воздействий.

    Бак на трубу для бани из нержавейки не имеет недостатков недолговечности эмали. Это очень надежное решение. Нержавейка, даже если использована техническая, а не пищевая, все равно имеет высокую гигиеничность и безопасность для человека. Не требуется обработка бака для горячей воды в бане.

    Единственный недостаток нержавейки — её высокая стоимость. Для баков она дополнительно увеличивается сложностью их сварки из листов, но, при покупке, нужно помнить, что постепенно она окупается за счет долгого срока службы.

    Нержавеющие баки практически вечные и выходят из строя только по причине механических воздействий или из-за некачественной сварки. Приобретать их нужно только у надежных производителей.

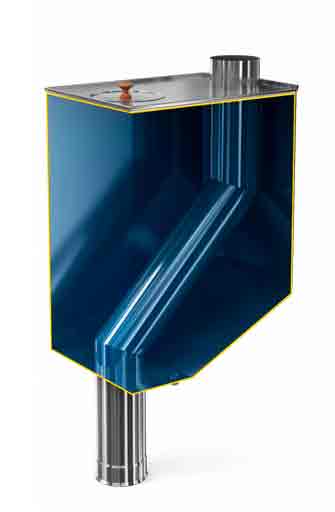

    Бак для воды самоварного типа для бани берется готовым.

    Самостоятельное его изготовление возможно только при наличии хороших сварочных аппаратов и опыта сварки.

    Внутренняя труба в самодельных и заводских баках должна быть толстостенной, так как она подвергается действию высокой температуры и пламени.

    Кроме того, внутренний просвет трубы дымохода бака не защищается антикоррозийными покрытиями.

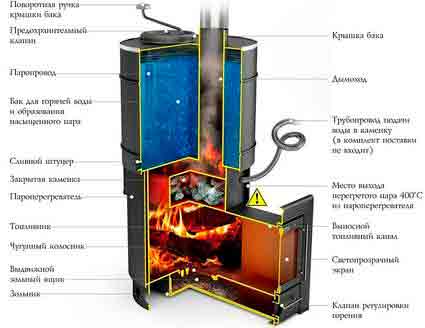

    Водонагреватель на трубу называют еще баком самоварного типа для бани. Соединение с дымоходом должно быть герметичным. Преимущественно используется фланцевое соединение.

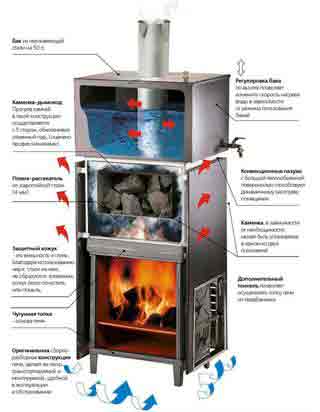

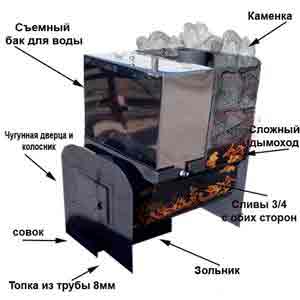

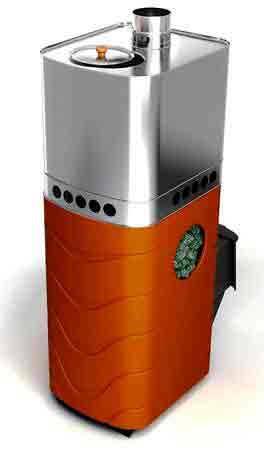

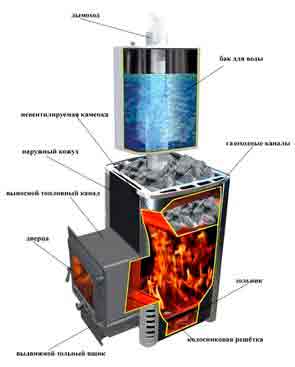

    Печь для бани с емкостью для воды

    Это решение надежное и долговечное. КПД бака, установленного внутри печи, при правильном изготовлении будет выше, чем для бака на трубе. В местах, где нет дров, можно установить газовый котел в баню с баком для воды.

    Модель просто приобретается готовой и устанавливается по инструкции. Также популярны газовые бойлеры. Печь может быть как самодельной, так и готовой, заводского производства.

    Каменка для бани с баком для воды хороша в классической компоновке. Такая печь делается из кирпича или керамики с металлом. Бак для воды располагают в верхней части печки, которая, при установке, будет обращена к стене.

    На лицевой стороне остается пространство для камней. Горячая вода в бане по такой схеме будет нагреваться намного эффективнее и быстрее, чем если использовать бак на трубе.

    При отсутствии готового решения организуется горячая вода в бане своими руками. Схемы тут могут быть самыми различными, но главное — необходимо обеспечить максимально эффективную теплопередачу от печи к воде. Металлические баки с тонкими стенками подходят лучше всего.

    Эффективно комбинированное решение: бачок для горячей воды в баню устанавливается наполовину над топливником каменки и на трубу. В металлический бак вваривается колено дымохода. Выход дымохода из топки делается горизонтальным. Передняя часть топливника необходима для нагрева камней.

    Котел для бани

    Котлы эффективны в тех регионах, где нет дров. Популярны газовые и твердотопливные варианты. Твердотопливные лучше предпочитать на торфе. В отличие от угольных, они не загрязняют окружающий участок.

    С котлами возможно два варианта. Либо выполнить подключение бака к теплообменнику в бане (теплообменник ставится в камере сгорания котла), либо установить бак на самом котле.

    Можно использовать самодельные котлы для бани из трубы, но это требует хорошего качества исполнения сварочных работ, что является основной сложностью. Распространен вариант изготовления котла и бака из нержавеющей трубы большого диаметра.

    Котлы для бани на дровах с баком выпускаются готовыми. Конструктивно, они устроены также, как и обычная банная печь, и отличаются габаритами. Емкость воды в них обычно больше, а площадь для установки камней для парения — меньше.

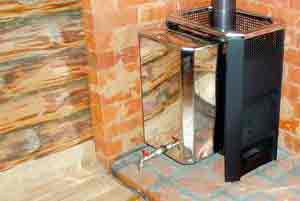

    Навесной

    Этот вариант конструкции навешивается на стандартную банную печь из металла. Наличие металлических стенок печи обязательно, так как через одну из них тепло передается воде в баке. Широкого распространения такая конструкция не имеет из-за низкого КПД, но ее главное преимущество — максимальная простота.

    Бак навесной для бани обычно делается из тонкой нержавеющей стали. Он ставится снаружи печи и располагается в бане на видном месте. Нержавейка является не только идеально подходящим материалом для баков с водой, но имеет красивый внешний вид.

    Когда необходим самый простой бак для горячей воды в баню, навесной монтаж подойдет лучше всего. При нем не нужно делать даже разводку труб. Бак поставляется полностью готовым.

    Кран в баню для горячей воды тоже идет в комплекте поставки бака при покупке. Патрубок располагается в центре самой нижней точки, а днище обычно плоское или имеет коническую штамповку.

    Неудобство такого расположения крана – небольшое расстояние от пола. Кроме того, печь часто ставится в углу бани. Одна ее сторона занята дверцей, а другая баком. Таким образом, получается, что кран находится в очень неудобном месте. Решается эта проблема установкой насоса.

    Навесные баки имеют либо съемную крышку, либо заливную горловину диаметром не менее 10 см. Заливная горловина встречается намного чаще. Она несколько затрудняет мойку и обработку внутреннего пространства, но делает конструкцию более прочной.

    Самые дешевые конструкции навесных баков сварены из стального листа и оцинкованы. Срок службы у таких конструкций небольшой. Нержавеющие тонкостенные конструкции набирают популярность.

    За счет небольшой толщины стенок они имеют доступную стоимость. Стальные эмалированные баки, в качестве навесных, на печь используются редко.

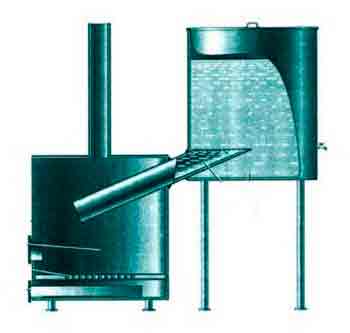

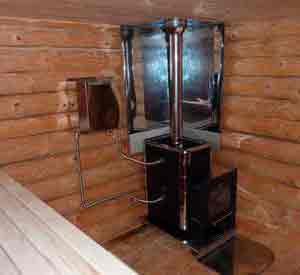

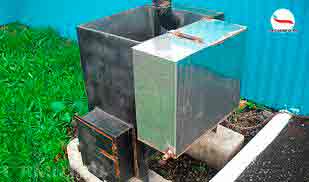

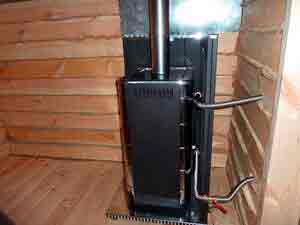

    Выносной с теплообменником

    Нагрев воды в бане с помощью теплообменника отличается высокой эффективностью. Именно этот способ используется в котельных любого масштаба. Теплообменник расположен в пламени печи. По нему циркулирует вода, такой нагрев воды — самый эффективный их всех возможных. Единственное, что ограничивает использование этой системы для бань, это ее сложность и вытекающая отсюда дороговизна.

    Преимущества

    Выносной бак для горячей воды в баню ставится в любом удобном месте. Тепло к нему передается по циркуляционным трубам, если используется печь или котел. Выносные баки оптимально подходят и для электрических нагревателей.

    В сравнении с баком прямо на печи, тепло к выносному баку передается более сложным путем. Длина труб может составлять несколько метров. Конечно, это вызывает дополнительные теплопотери, но и обеспечивает многие преимущества:

    1. Если бак выносной, то для нагрева воды обязательно используется высокоэффективный теплообменник;
    2. Место для монтажа может быть любым, можно установить емкости большого объема;
    3. Монтаж удобно проводить на высоте, например, на чердаке бани для потолочного душа.

    Подключение, монтаж, материалы

    Подключение бака в бане через теплообменник проводится по такой же схеме, как и в обычной отопительной системе дома. Даже основные комплектующие можно взять те же самые.

    Радиаторы не требуются, вместо них вода, нагреваемая в теплообменнике в пламени, накапливается в баке. Получается выносной бак для бани. Монтаж выносного бака в бане может проводиться в любом удобном месте.

    Выносной бак для бани с теплообменником часто располагают так, чтобы вода поступала самотеком. Это требует верхнего расположения бака, что чревато серьезными последствиями при его падении, либо разгерметизации. Такая установка выносного бака в бане подходит только для небольших емкостей. Для вариантов свыше 50-70 л этот способ точно не рекомендуется.

    Выносные большой емкости

    Бак для воды в баню выносной, если используется большая емкость, устанавливается на полу. Для бань с несколькими моечными и душевыми обязательно требуется установка насоса.

    Он создает требуемый напор, что даёт возможность использовать любую современную сантехнику, душ с распылителем, гидромассажные кабинки и многое другое.

    При установке насоса нужно предусмотреть, чтобы он не вызывал сильного шума.

    Его уменьшает использование пластиковой трубопроводной арматуры и самих труб.

    Также установка насоса должна проводиться вне помещения бани.

    Сейчас трубы недорогие, и можно сделать колено для насоса в любом удобном месте, например, в сантехническом люке, рядом со счетчиком воды или в подсобном помещении бани.

    Компоновка по типу «бак для воды с теплообменником» для бани подходит для нагрева самых больших объемов воды. Емкость бака может превышать сотни литров. В других системах нагрева такие варианты сложно реализуемы.

    Теплообменники

    Нагрев воды в бане через теплообменник проще всего осуществить, используя готовые блоки от систем отопления. Теплообменник — самый сложный и ответственный узел. Он размещается в пламени газового котла в бане, в пламени банной печи.

    От теплообменника требуется хорошая термостойкость.

    Лучший материал — чугун. Отливки из него имеют толстые стенки и служат долго.

    Также распространены стальные теплообменники.

    Их тоже можно рекомендовать для бани.

    По среднесуточному количеству часов эксплуатации баня уступает обычной котельной, или кухонному нагревателю.

    Поэтому ее теплообменник вполне может быть стальным с небольшой толщиной стенок. Таким образом, горячая вода в бане через теплообменник будет получаться максимально быстро.

    Теплообменник для горячей воды в баню приобретается в комплекте с котлом, печью либо извлекается из отслужившего свой срок оборудования. Источников для получения подобных элементов множество.

    Это — газовые водогрейные колонки, одноконтурные и двухконтурные котлы. Конденсаторы холодильников и кондиционеров для теплообменников в пламени не годятся.

    Бак для бани с теплообменником изготавливают из разных материалов. Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения.

    Вместо теплообменника, который ставится в камере сгорания котла или топке печи, можно приобрести теплообменник для бани на трубу. Это специальная конструкция заводского изготовления. По внешнему виду он напоминает обычный бак на трубу, но небольшой емкости. Внутри такого кожуха бака нет.

    Выводы

    Все способы нагрева воды в бане, описанные в этой статье, широко применяются. Они конструктивно продуманы, безопасны и удобны. Необходимо только обеспечить качественное их выполнение. Как и любые другие системы с водой, банные водонагреватели должны быть герметичными.

    Бак для нагрева воды в баню устанавливается в одном экземпляре. Использовать один бак с большой вместимостью, которая рассчитана с запасом, выгоднее, чем несколько меньших баков. В строительстве бани, рекомендуем ознакомиться с другими статьями нашего сайта.

    Видео

    Здесь можно посмотреть видео-пример схемы водогрейного бака в бане.

    Источник: http://rubanya.com/podvodisliv/bak-dlya-goryachej-vody-v-banyu.html

    Изготовление бака для банной печи своими руками

    Бак для бани с теплообменником – эта конструкция позволяет не только открыть поры кожи и удалить шлаки из организма, но и отмыть тело до характерного скрипа. Простая деталь, которую можно приобрести вместе с печью или сделать ее своими руками при опыте выполнения сварочных работ и небольших затратах на покупку материалов.

    • Назначение
    • Виды
    • Встроенный
    • Выносной
    • Бак на трубе
    • Материал
    • Сталь
    • Чугун
    • Нержавейка

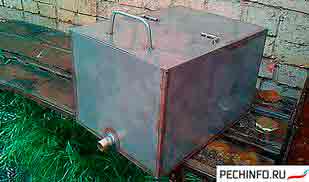

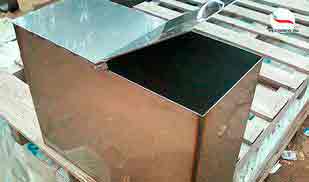

    • Как изготовить выносной бак своими руками?
    • Материалы и инструменты
    • Пошаговая инструкция
    • Как установить?

    Назначение

    Для получения горячей воды в помывочной вашего банного комплекса разработано несколько видов конструкций, работающих на различных видах топлива. Но самый недорогой – это установка нагревательного бака на каменку и получение горячей воды совместно с обогревом парной.

    Преимущества такого устройства обусловлено не только снижением цены затрат на горячую воду при нагреве ее газом или электричеством. Такая конструкция позволяет избежать рисков пожаров и поражения электротоком при использовании этих видов топлива.

    Особенно востребованы автономные системы нагревания воды для дачных участков и домовладений в местах с не подведенным природным газом. В этом случае такие баки можно использовать для подогрева воды и для хозяйственных нужд. Главное – правильно выбрать подходящий по объему и типу установки бак и правильно его установить.

    Встроенные баки подразделяются на три подгруппы по способу и месту их установки:

    • традиционные – встроенные баки для горячей воды;
    • современные, мобильные конструкции – выносные емкости, которые можно устанавливать в помывочной, экономя место в парилке;
    • конструкции, которые устанавливаются на трубу дымохода.

    Разберем подробнее устройство, достоинства и недостатки каждого нагревательного прибора.

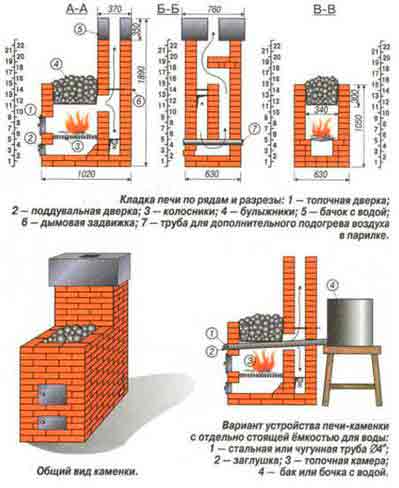

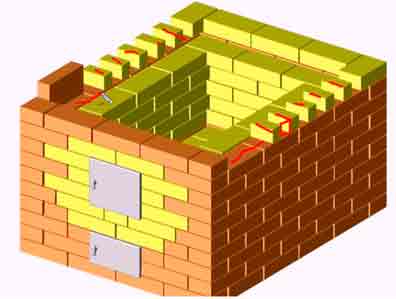

    Встроенный

    Такие баки изготавливаются в процессе конструирования каменки для бани. Бачок необходимого объема, размера и формы врезается в верхней части печки, рядом с сеткой для укладки камней, или даже утопленным в каменке. В этом случае вода быстро нагревается и позволяет быстро использовать ее в хозяйственных нуждах, а 2-3 порцию воды для помывки людей. Может изготавливаться из различных материалов.

    Лучший вариант – чугунная емкость. Она обладает повышенной теплопроводностью и способна аккумулировать тепло и постепенно охлаждаться при потухшей печке.

    Преимущества и недостатки

    Среди достоинств выделяют:

    • быстрый нагрев можно считать и достоинством и недостатком. Не успев, попарится, вам придется сливать несколько объемов бака, чтобы не допускать кипения воды долгое время;
    • конструкция печи и нагревательного бака выполняется как целый, неразъемный агрегат. Это можно считать и достоинством такой печи — занимается меньше пространства в парной, но и недостатком. Горячую воду придется отбирать прямо в парной и только затем отправляться в помывочную;
    • возможность дополнительного накопления тепла и отдачи его не только воде, но и камням, при полной обкладке ими бака.

    Один бесспорный недостаток такой конструкции – прямой контакт донышка и стенок бачка с открытым огнем и высокой температурой в топочном отделении. Потребуется использовать для изготовления дна толстый металл, лучше чугун, но это увеличивает стоимость бака.

    Выносной

    Это современный и оптимальный способ обустройства бани устройства для нагрева воды. Выносной бак для бани с теплообменником устанавливается в помывочной и соединяется с теплообменником медной или латунной трубой позволяет не только избежать ожогов при переносе кипятка из парилки, но и экономит средства и материалы при его самостоятельном изготовлении.

    Теплообменник в виде змеевика или другой формы расположен в печи, холодная вода поступает в него снизу и, нагреваясь, выходит в верхней части теплообменника и поступает самотеком в накопительный бак.

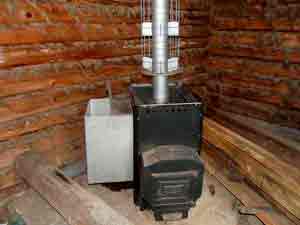

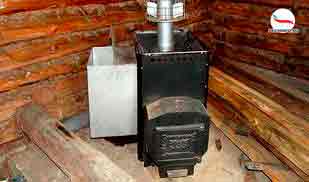

    Печь с выносным баком

    Преимущества и недостатки

    К достоинствам относится:

    • возможность выноса емкости в другое помещение, непосредственно в помывочную;
    • система подачи горячей воды становится мобильной, появляется возможность легко переставить емкость в другое место;
    • вода в баке нагревается постепенно, используется система замены охлажденной воды горячей и вытеснения холодной в устройство теплообменника.

    Единственный недостаток этой схемы – возможность получения ожогов, при касании сильно разогретого бачка и труб.

    Бак на трубе

    Этот способ используется при постоянном использовании горячей воды для хозяйственных нужд и для душа. Вода будет сохранять тепло долгое время даже после прогорания дров, теплый воздух, постепенно выходит в дымоход и нагревает воду в баке. Температура нагретого воздуха достигает 500 0 -600 0 . Бак должен надежно крепиться на стену, для снятия нагрузки с трубы вытяжки.

    Преимущества и недостатки

    К недостаткам таких баков относится несколько пунктов:

    • в местах соединения бака с трубой дымохода может проявляться коррозия, особенно при использовании простых сталей;
    • недопустимо заполнять бачок после прогрева печи, эту операцию проводят только при не работающей каменки. В противном случае герметичность сварных швов может нарушаться. Металл закаливается и становится хрупким;
    • высокие температуры приводят к выгоранию металла и сокращают срок службы устройства.

    К преимуществам такого способа нагрева воды в бане относятся:

    • не требуется дополнительный источник тепла, вода нагревается от температуры газа, выходящего в атмосферу;
    • время нагрева парной и воды не зависят друг от друга;
    • В местах установки бака трубы дымохода не подвергаются воздействию высоких температур, постоянно охлаждаясь водой.

    к содержанию ↑

    Материал

    Бак для банной печи с теплообменником и баком для воды изготавливаются из нескольких материалов. От выбора металла, зависит цена такого устройства.

    Сталь

    Налажен выпуск недорогих стальных баков с нанесенным слоем защитной эмали. Даже при незначительных ударах эмаль отслаивается от основного металла. Такие места быстро разъедаются коррозией под действием высокой температуры, поэтому срок службы напрямую зависит от бережного отношения к таким устройствам, особенно на этапе установки.

    Чугун

    Отличный вариант, с высокими показателями по накоплению и низком уровне теплоотдачи. Вода в таких емкостях не теряет температуру долгое время даже при не горящих дровах в печи. Для этого материала не страшна ржавчина, накипь и деформация при сильном разогреве. Но такие баки редко производятся, а если их и обнаружить, то цена на такую емкость будет очень высокой.

    Нержавейка

    Наиболее востребованный материал для изготовления выносных бачков для печи в бане. Материал не подвержен деформациям при высоких температурах, не боится коррозии и намного дешевле чугуна. Единственный минус для домашних мастеров – для сварки потребуется иметь или взять в аренду полуавтомат для сварки в инертном газе (аргоне). Не каждый мастер сможет качественно выполнить такой шов.

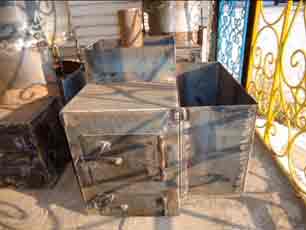

    Как изготовить выносной бак своими руками?

    Бак для печи с теплообменником сделать несложно. Его можно сделать из отрезка трубы большого сечения или из листового материала. Единственная загвоздка – это выбор материала для изготовления. Нержавейка, это конечно хороший материал, но его цена намного превышает стоимость горячекатаной стали и жаропрочной грунтовки в несколько раз. Дополнительно придется заплатить за аренду аппарата и заправку аргона.

    Поэтому разберем техпроцесс изготовления бачка из обычной стали и нанесением слоя защитной грунтовки. Делаем бак выносного типа с размерами:

    • высота – 600 мм;
    • ширина 500 мм;
    • глубина – 250 мм.
    • объем бака – 0,75 м 3 .

    к содержанию ↑

    Материалы и инструменты

    Для работы потребуется приготовить:

    • сварочный аппарат со средствами защиты и одежды сварщика;
    • болгарку с отрезными кругами. Для шлифовки поверхностей потребуется купить 1 зачистной круг;
    • набор слесарного инструмента;
    • дрель и набор сверел;
    • надежные дюбеля для крепления бачка на стену;
    • 2 запорных и 1 водоразборный кран, диаметром ¾ дюйма и 3 патрубка для вваривания в бак;
    • 2 петельки для крепления крышки и ручка для нее;
    • растворитель, жаростойкая грунтовка, кисть.

    Из листа, толщиной 3 мм болгаркой вырезаем заготовки:

    • дно – 500/250 мм;
    • крышка – 500/250 мм;
    • боковинки – 250/600 мм;
    • перед и задняя часть – 494/600 мм.

    к содержанию ↑

    Пошаговая инструкция

    Для сборки потребуется ответственно и внимательно отнестись ко всем работам, но особенно к сварке. Конструкция должна получиться герметичной, поэтому спешить не нужно, потребуется выполнить 2 шва. Для сборки выполняем работу в следующей последовательности:

    1. На донышко, заподлицо устанавливаем боковинки и прихватываем в нескольких местах.
    2. Стыкуем с боковинами и дном переднюю и заднюю часть емкости. Они вставляются между боковинками и прихватываются к ним и ко дну.
    3. Нельзя допускать перекосов и щелей, поэтому брак при резке болгаркой деталей придется стачивать. Проверяем правильность сборки коробки, у нас лицевая и задняя части должны быть утоплены и выставлены заподлицо с боковыми деталями. Проверяем диагональ коробки вверху, устраняем перекосы.
    4. После этого можно приступать к обварке коробки с наружной стороны. Не рекомендуем выставлять большой ток и торопиться. Только соблюдая все рекомендации по силе току, указанные на упаковке с электродами можно добиться качества шва.
    5. После прохождения первого, корневого шва, оббиваем шлак и накладываем 2 шов.
    6. На крышку привариваем петельки, устанавливаем ее и варим петли на корпусе емкости. Теперь можно прихватить ручку.
    7. Размечаем и сверлим на тыльной стороне 2 отверстия под саморезы крепления.
    8. В донышке, в удобном месте сваркой прожигаем отверстие под патрубок водоразборного крана и обвариваем его в нижнем положении. На расстоянии от верха и низа на боковинке прожигаем отверстия для установки патрубков подачи горячей воды и оттока охлажденной в теплообменник. Привариваем трубки.
    9. Зачищаем болгаркой швы и заусеницы, в труднодоступных местах лучше использовать напильник.
    10. Заполняем бак водой и проверяем качество швов. При свищах и даже небольших запотеваниях шва, эти места повторно проваривают, предварительно слив воду. Эту операцию потребуется проводить до полного устранения мест протекания швов.
    11. Обезжириваем поверхности и после высыхания растворителя наносим слой жаропрочной грунтовки с внутренней и наружной стороны.
    12. После высыхания краски можно прикрутить краны и переходить к монтажу выносного бака для бани в помывочной.

    Как установить?

    Работы ведутся в несколько этапов:

    • Необходимо выбрать место для монтажа. Не рекомендуется навешивать бак с горячей водой непосредственно на деревянную поверхность стены. Сначала потребуется закрепить слой теплоизоляции. Можно наклеить лист пенопласта и поверх его, разметив места крепления саморезов, просверлить отверстия меньшим сверлом.
    • Закрепляем емкость и приступаем к разметке и сверловке отверстий для подвода труб от теплообменника. Потребуется большое сверло, но сверлить лучше в несколько проходов, начиная с маленького размера, постепенно доведя отверстие до необходимого диаметра.

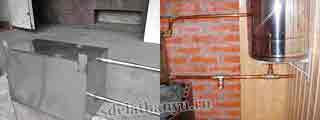

    Подключение бака к теплообменнику

    Схема установки бака для банной печи

    После всех этих операций можно выполнить пробный запуск системы нагрева воды, но первый кипяток лучше не использовать для помывки. А уж затем собирайте всех родных и друзей и отправляйтесь в парную наслаждаться горячим паром в парилке и горячей водой в вашей помывочной или душевой.

    Источник: http://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/bak-dlya-pechi-v-banyu.html

    Бак для воды в баню: как правильно выбрать, конструктивные особенности, виды и способы монтажа

    Традиционную баню сложно представить без горячего пара, ароматного веника и теплого душа после банных процедур. Для организации горячего водоснабжения в бане зачастую используется основной тепловой источник – электрическая или дровяная печь.

    Альтернативным вариантом является бак для воды в баню, который монтируется на отопительный котел или печь. Далее о том, как грамотно выбрать устройство подходящего объема и конфигурации для частной сауны или бани.

    • Как выбрать водяной бак
    • Разновидности водяных баков для бани
      • Встроенные конструкции
      • Выносные конструкции
      • Конструкции на трубе
    • Материалы для изготовления баков
      • Из нержавеющей стали
      • Из чугуна
      • Из металла
    • Выбор оптимального объема бака
    • Способы монтажа бака для воды
      • Монтаж в топочное отделение
      • Монтаж над каменкой
      • Монтаж возле печки
    • Способ подогрева воды ТЭНом или печью

    Как выбрать водяной бак

    Водяной бак – это специальная сварная конструкция, которая произведена из современных материалов, оснащена входным отверстием для холодной воды и арматурой запорно-распределительного типа для горячей воды.

    Чтобы правильно выбрать бак в баню, стоит определиться с основными параметрами нагревателя:

    • типом;
    • материалом изготовления;
    • объемом;
    • способом монтажа.

    Вначале нужно предусмотреть принцип водозабора, выбрать подходящий размер и способ монтажа резервуара, чтобы в дальнейшем не тратить дополнительную сумму на переоснащение оборудования. От размера бака зависит толщина стенок конструкции, которая может составлять от 1 до 1,5 мм.

    Далее необходимо выбрать способ подогрева воды – печью или встроенным нагревательным ТЭНом. Чтобы определиться с тем, какую емкость будет выгоднее установить, необходимо учесть общее количество посетителей, на которых рассчитана баня.

    Если баня вмещает не более 2 человек, тогда достаточно устройства емкостью 50 литров. Для больших компаний предпочтительнее выбрать резервуар вместимостью от 100 литров.

    Материал изготовления и конструктивные особенности устройства стоит учитывать при покупке.

    Разновидности водяных баков для бани

    Существует три типа водяного бака – встроенный, выносной или на трубе. При этом каждый имеет положительные и отрицательные стороны.

    Встроенные конструкции

    Бак встроенного типа – классический вариант конструкции, установленной на дно отопительной печи и совмещенной вверху с топочным отделением.

    Это обеспечивает ускоренный нагрев и поддержание оптимальной температуры воды длительное время.

    В этом случае дно резервуара непосредственно контактирует с открытым огнем, а забор жидкости выполняется из бака сверху или через встроенный кран.

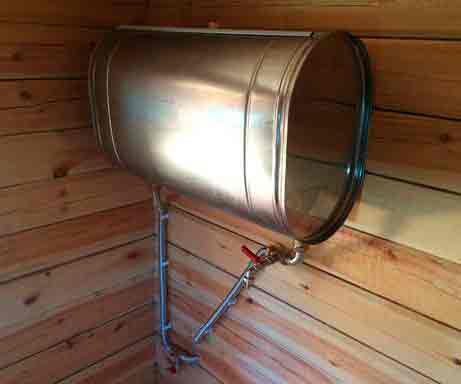

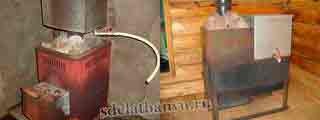

    Выносные конструкции

    Выносной бак предусмотрен для печи, оснащенной теплообменником. Подобное устройство соединяется с теплообменником при помощи медных труб, поэтому может монтироваться в любом помещении бани – моечной или предбаннике.

    Среди преимуществ водяного резервуара выносного типа можно выделить поддержание высокой температуры нагрева воды, надежность и практичность.

    Принцип действия устройства достаточно прост: холодная вода поступает в теплообменник, а нагретая жидкость подается обратно в бак.

    Конструкции на трубе

    Конструкция бака, установленного на трубу, достаточно актуальна в случае, когда баня используется на протяжении всего дня.

    Подобное устройство обеспечивает быстрый нагрев воды до комфортной температуры благодаря тепловой энергии, которая выделяется через дымоотводную трубу.

    Бак на трубе для бани отличается существенными габаритами, высокой тепловой емкостью и эффективностью. Кроме того, он способен предотвратить утечку угарного газа при частой топке банной печи.

    Самый распространенный вариант устройства – бак по типу самовара, оснащенный одинарным или двойным штуцером. Такие баки различаются по объему, размеру и дизайну.

    Материалы для изготовления баков

    От типа материала, который используется для изготовления банного бака, зависит долговечность и надежность конструкции, скорость подогрева и остывания жидкости. Устройства для подогрева воды изготавливаются из нержавеющей стали, чугуна и металла.

    Из нержавеющей стали

    Самым востребованным материалом для изготовления резервуаров для нагрева воды в бане является нержавеющая сталь. Она устойчива к коррозии, возгоранию, повышенной влажности, деформациям и повреждениям.

    Кроме того, изделия из нержавейки обладают высокой теплопроводностью, гигиеничностью и стойкостью к температурным перепадам.

    Нержавеющий бак может быть представлен в цилиндрической и прямоугольной форме.

    Правильный уход за изделиями из нержавеющей стали гарантирует эффективную работу и длительный срок эксплуатации.

    Из чугуна

    Традиционным материалом для изготовления водяных резервуаров остается чугун. Он обладает хорошими эксплуатационными характеристиками – низкой тепловой проводимостью, стойкостью к коррозии, деформациям, образованию плесени и перегреву.

    К недостаткам чугунных изделий можно отнести внушительный вес и сложность монтажа.

    В чугунных баках вода нагревается медленно, но и остывает продолжительное время. Поэтому одного объема достаточно для удовлетворения потребностей в горячей воде на целый день.

    Из металла

    Самый дешевый вариант – металлические резервуары, восприимчивые к коррозии, гниению и деформациям. Подобные характеристики способны негативно сказаться на качестве воды и долговечности изделия.

    Металлические устройства категорически запрещается окрашивать влагостойкой краской, которая при нагреве способна выделять токсичные вещества.

    Менее востребованными являются эмалированные баки, которые чувствительны к механическим повреждениям. При наличии сколов эмали подобные устройства использовать не рекомендуется. Чтобы защитить нагреватели от возможной коррозии, их поверхность обрабатывается специальным термостойким составом.

    Самыми практичными и надежными считаются нержавеющие баки выносного типа. Подобные конструкции отличаются привлекательным внешним видом и безопасностью эксплуатации.

    Выбор оптимального объема бака

    Не менее важная задача – определиться с подходящим объемом бака. Расчет данного параметра должен выполняться с учетом нормы расхода воды на одного взрослого человека для проведения банных процедур, которая составляет от 18 до 26 литров воды.

    Для семьи из 2 человек достаточно приобрести резервуар на 50 литров, для отдыха компанией от 4 до 6 человек – резервуар на 100 литров.

    Заводские модели устройств нагрева воды представлены в широком диапазоне объемов – от 20 до 200 литров. Электрические бойлеры также имеют разный объем – от 30 до 100 литров.

    Способы монтажа бака для воды

    Определившись с типом и материалом изготовления, можно рассмотреть доступные способы монтажа устройств, которые обеспечивают быстрый и эффективный нагрев воды.

    Бак для горячей воды можно установить своими руками в топку, над каменкой и рядом с печкой.

    Монтаж в топочное отделение

    Способ предусматривает использование банной печи с габаритным топочным отделением для внутреннего монтажа водяного бака.

    К устройству для нагрева воды предъявляются следующие требования: минимальная толщина стенок – 0,8 мм, стойкость к перепадам температур и деформациям.

    Нагрев конструкции выполняется над открытым огнем, поэтому может захватывать ее основание и торцевые элементы. Зачастую подобный способ рекомендуется для установки нержавеющих резервуаров.

    Монтаж над каменкой

    Не менее популярный вариант, который предусматривает установку нагревателя над отделением для нагрева банных камней и парообразования.

    Если используется чугунное устройство, оно должно быть подвешено к потолочной конструкции на металлический трос и крюки. Оптимальный вариант – облегченный бак из нержавеющей стали.

    Экономично устанавливать водяной нагреватель над печью вокруг дымоотводной трубы, что может обеспечить ускоренный нагрев воды от камней и трубы.

    Монтаж возле печки

    Данный способ предусматривает монтаж бака возле отопительного оборудования. Как правило, он применяется в саунах с высокой температурой нагрева воздуха и небольшой влажностью.

    В этом случае бак для горячей воды монтируется на расстоянии не менее 250 см от прямого источника тепла, а сам нагрев воды осуществляется при помощи двухконтурного теплообменника с подачей холодной и выходом горячей воды.

    Холодная вода подается в теплообменник и нагревается, дальше выводится в нагреватель, после этого цикл нагрева повторяется.

    Способ подогрева воды ТЭНом или печью

    Что экономичнее для подогрева воды – топить банную печь или устанавливать нагревательные элементы?

    Это определяется продолжительностью пребывания посетителей в бане при проведении оздоровительных процедур.

    Например, если для пары достаточно резервуара от 35 до 60 литров, то для большой компании требуется не менее 120 литров.

    При этом на скорость нагрева воды влияет толщина стенок: для устройств на 50 литров – от 0,8 до 1 мм, для изделий свыше 100 литров – от 1 до 1,5 мм.

    Для моечного отделения с сантехническими устройствами – душем и краном – рекомендуется установить систему горячего водоснабжения закрытого типа: теплообменник монтируется в печке, к нему подключается водяной резервуар. Для малогабаритного помещения подойдет конструкция, установленная над отопительным оборудованием.

    Грамотное совмещение банной печи и водяного бака позволяет создать надежную и практичную конструкцию, которая обеспечит не только быстрый прогрев помещений, но и горячее водоснабжение. Выбор подходящего резервуара для нагрева воды осуществляется с учетом конструктивных и эксплуатационных особенностей бани.

    Источник: http://sdelatbanyu.ru/voda/bak.html

    Печь для бани с баком для воды своими руками

    Каждый человек, имеющий собственный загородный дом, хочет построить баню или сауну. Подобная постройка позволяет проводить оздоровительные процедуры, которые повышают тонус всего организма. Но построить печь для бани с баком для воды не всегда простое занятие, требующее определенных знаний и навыков. Чтобы научиться самостоятельно обустраивать загородный дом банным комплексом, нужно ознакомиться со всеми рекомендациями, которые приведены в этой статье.

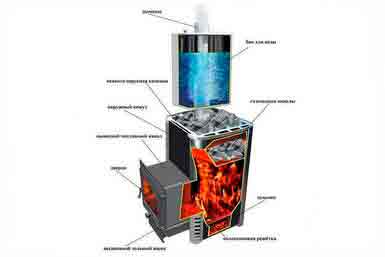

    Особенности конструкции

    Основное назначение печки для бани на дровах с баком для воды – хорошо прогревать парную и удерживать приемлемую температуру помещения длительное время. Чтобы получить максимальный результат, конструкция оснащается следующими элементами:

    • Топливник. Основное назначение этой конструктивной части заключается в возможности сжигать топливо, чтобы вырабатывалась тепловая энергия. Здесь устанавливается колосниковая решетка, которая имеет определенный угол наклона в сторону дверцы. За счет этого продукты сгорания перемещаются в удобное место, чтобы и можно было легко удалить.
    • Каменка. Состоит из большого количества камней, которые набирают достаточную температуру за счет сгорания топлива. Булыжники передают тепловую энергию помещению. Раскаленные камни производят пар после поливания их водой.
    • Теплообменник. Чаще всего представляют собой большой бак с водой. В процессе горения дров жидкость нагревается.
    • Дымоход. Может выкладываться из кирпичей или состоять из цельной металлической трубы. Главное назначение – отвод газов и продуктов сгорания. За счет такой конструктивной особенности печки для бани на дровах с баком для воды обладают небольшой эффективностью.
    • Зольник. Часть конструкции, которая располагается ниже топливника. Сюда попадают твердые продукты сгорания.
    • Дверца с проходнымтуннелем. Подобный конструктивные элемент банной печи с теплообменником предусматривается, если растопка и поддержание горения выполняется с предбанника или другого помещения.

    Принцип работы банной печи с баком для воды

    Нагревательные агрегаты обладают следующей схемой действия: в топливник помещается топливо (дрова) и поджигаются. В процессе горения выделяется достаточное количество тепловой энергии. Теплый воздух перемещается снизу-вверх и нагревает булыжники в каменке. Таким образом камни раскаляются и поддерживают нужную температуру в помещении.

    Поджег дров проводится снизу. Некоторые модели печей для бани имеют необходимость постоянно подкидывать топливо, в противном случает камни быстро остывают.

    Другие разновидности агрегатов обладают большим периодом горения. Они могут работать на протяжении 7-20 часов без постоянного добавления дров. Такая возможность достигается за счет обратной направленности горения – сверху вниз.

    В качестве основного топлива лучше всего использовать торфяные брикеты, ольховые полена или каменный уголь. Чтобы прогрев помещения происходит быстрее – использоваться только сухие дрова. Не нужно применять полена из хвойных пород деревьев, они будут быстро загрязнять дымоход, выделяя большое количество сажи.

    Разновидности печей для бани с теплообменником для воды

    Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:

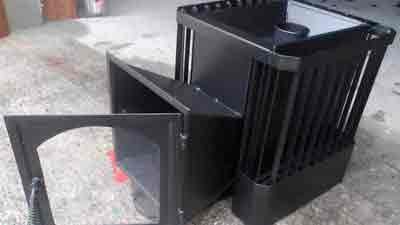

    • Металлические. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.

    Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.

    Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).

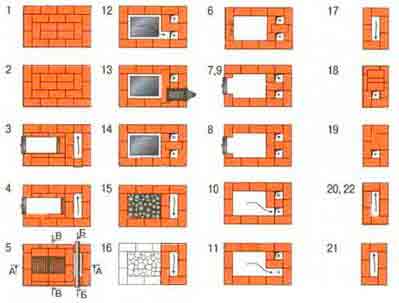

    • Кирпичные. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.

    Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.

    Возможные варианты расположения бака для печи в баню

    Дровяные печи для бань отличаются типом расположения водяного бака:

    • навесные;
    • выносные, которые размещаются в отдельном от печи месте;
    • приставные;
    • встроенные;
    • дымоходные.

    Навесные

    Печь для русской бани с навесным баком монтируется непосредственно на корпус. Емкость имеет крышку и кран для слива воды.

    Агрегат с навесным баком чаще всего изготавливается из нержавейки, поскольку такой материал может выдерживать большие изменения температурного режима и не подвержен коррозии.

    Бак для воды может покрываться эмалью. Такое решение не всего оправдано, поскольку со временем покрытие разрушается, и емкость перестает полностью выполнять свои функции.

    Благодаря простому креплению, можно быстро поместить бак для воды на боковую поверхность печи, они отлично вписываются в интерьер небольших бань.

    • нельзя создать душ, поскольку нет возможности отгородить раскаленную поверхность;
    • получение некачественного пара. Это достигается за счет того, что вода быстро нагревается, а помещение не успевает прогреться.

    Чтобы получать правильный пар, нужно навешивать бак с водой после того, как парилка полностью прогрелась.

    Можно заказать бак из нержавейки для бани в специализированных магазинах или создать его самостоятельно.

    Выносные

    Подобное расположение бака теплообменника считается одним из лучших. В этом случае парилка прогревается только от печи, выносной бак для воды повышает температуру помещения, в котором он располагается, за счет отдачи некоторой части энергии. Таким образом влага не распространяется до тех пор, пока комната не достигнет нужной температуры.

    Подобные баки для печи изготавливаются из нержавеющей стали и устанавливаются в ближайшей комнате. Соединение компонентов выполняется при помощи трубопровода.

    Трубы должны выдерживать значительные температуры. Это основной параметр, по которым они выбираются. На расстоянии 50 см от печи нужно использовать металлический трубопровод, на остальном расстоянии до небольшого бака можно применять металлопластиковый.

    По правилам печь для бани с подобным водяным контуром не должна разжигаться до того, пока в систему не будет залита вода. Если не следовать этой рекомендации, регистр может повредится из-за резкого изменения температуры на поверхности.

    Правильный монтаж печи для бани с выносным теплообменником подразумевает:

    1. соединительный трубопровод не должен иметь длину больше 3 метров;
    2. расстояние между регистром и емкостью должно быть больше 50 см;
    3. используются только трубы, диаметр которых превышает 25 мм;
    4. не должно быть провисаний;
    5. угол наклона в пределах 2-5 градусов.

    Положительными сторонами выступают: отопительные возможности банной печи с водяным контуром, можно подключить душ или применять для сауны.

    Недостатки: большая стоимость комплектующих, сложный монтаж и подключение.

    Приставные

    Конструкция резервуаров для банной печи отличается своей простотой. Для нагрева воды, на отопительном агрегате имеется специальная труба, приваренная под определенным углом. Верхняя часть помещается в емкость с водой, которая имеет большую высоту.

    Нагрев жидкости осуществляется по следующему принципу:

    • вода попадает в трубу небольшого диаметра, после чего закипает;
    • при температуре в 100 градусов образуются пузырьки, которые движутся вверх. Достигнув холодной воды, они лопаются;
    • таким образом осуществляется циркуляция жидкости и быстрый ее нагрев.

    Встроенные

    Как правило такие печи для бани, оснащаются железным баком для воды, который размещается над топкой или с любой его стороны. Форма агрегатов бывает разной. Большой популярностью пользуются прямоугольные модели. Можно сделать печи для бани с закрытой или открытой каменкой своими руками.

    Встроенный устройства имеют большой недостаток – внутри всегда должна присутствовать вода. Это влияет на большую концентрацию влажности внутри бани. Контролировать уровень жидкости неудобно. Чтобы устройство работало в правильном режиме требуется регулярно заменять воду.

    Дымоходные

    Обычно бак на трубу для бани выполняется из нержавейки. Такая конфигурация агрегатов пользуется популярностью благодаря простоте монтажа и несложной эксплуатации. Бак для бани на трубу называют самоварным типом из-за схожим режимом работы. Нагрев воды производится за счет установленного на дымоход резервуара. Горячие газы проходят через трубу, попутно отдавая тепловую энергию.

    По форме они могут быть овальными, прямоугольными, круглыми или квадратными. Благодаря такому разнообразию форм, можно выбрать подходящий вариант.

    Дымоходный навесной бак для банной печи имеет такие плюсы:

    • продолжительный период эксплуатации дымоотвода;
    • сбережение максимального количества тепла внутри помещения, за счет нагревания воды газами;
    • небольшие размеры агрегата позволяют экономить драгоценное пространство;
    • не образовывается холодный пар, который имеет место для других моделей.

    Имеются и негативные стороны:

    • сложность определения температуры и уровня жидкости;
    • массивность конструкции для удержания бака с водой;
    • заполнять емкость жидкостью неудобно, поскольку входное отверстие располагается сверху;
    • чтобы получить мелкодисперсный пар, нужно не допускать кипения.

    Каменка с водяным баком для бани на газу

    Конструкция почти ничем не отличается от стандартного агрегата, который работает на дровах. Газовые печи для бани просты в эксплуатации. Могут подключаться как к магистральному газопроводу, так и работать от баллонов.

    При устройстве печи с баком для воды нужно учитывать следующие элементы, которые отличают ее от других моделей, работающих на другом виде топлива:

    • предохранитель (возможность контролировать правильную работу);
    • газовая камера (герметичная);
    • термостат (позволяющие регулировать температуру);
    • баллоны с газом.

    Примерный расчет расхода топлива показывает, что для обеспечения качественного прогрева помещения на протяжении 12 месяцев, нужно иметь 65 газовых баллонов (по 50 литров).

    Принцип действия печей основывается на прохождении газа через специальную камеру, в которой проходит насыщение кислородом. Он подается через специальную трубу, подключенную к центральному газопроводу или баллону.

    Если печь для бани с теплообменником для отопления греется от газовых баллонов, они должны располагаться в специально отведенном месте. Лучше всего устанавливать их снаружи помещения, чтобы жилые постройки находились на большой удаленности.

    Кирпичная печь для бани своими руками

    Перед тем как делать самодельную каменку с баком для воды своими руками, нужно располагать дополнительной фурнитурой – задвижка, решетка зольника, дверцы поддувала и топки. Подобная печь из кирпича может использоваться и для сауны, если правильно ей управлять.

    На рисунке показан агрегат с выносным баком, что позволяет уменьшить его размеры в плане. В таком случае можно самостоятельно регулировать объем горячей воды.

    Выносной бак должен устанавливаться на определенную высоту. Таким образом вода будет поступать в банные шайки самотеком, что позволяет экономить средства на покупке насоса.

    Чтобы получать дополнительную порцию пара, в конструкции предусмотрена стальная труба. Она должна находиться как можно ближе к полу. Подобное конструктивное решение направлено на обогрев нижних слоев воздуха, которые являются самыми холодными.

    Печка для бани с баком для воды располагает конвективной зоной. Она располагается сразу над топкой. За счет этого горячий дым отдает свою тепловую энергию нижней части устройства. После этого они прогревают стальную трубу с водой, которая соединена с основным баком. Таким образом отработанные газы почти полностью остывают, обладают высокой эффективностью и попадают в атмосферу.

    Камни нагреваются от действия на них открытого огня и располагаются в чугунном поддоне.

    Печь для бани из кирпича имеет несложную конструкцию:

    • отверстие для поддувала располагается в самом низу, чуть выше – топка;
    • выше устраивается уширение, которое говорит о начале каменки, и ход для выхода дыма. Каменка предназначена для создания дымооборотной системы благодаря большому количеству камней;
    • в большинстве случаев каменка имеет объем меньше 0,1 кубического метра. Половина пространства заполняется камнями, можно сочетать их с большими металлическими элементами (куски рельс). Это позволяет увеличить тепловые показатели;
    • каменка должна всегда закрываться дверцей;
    • выше располагается дымоход;
    • хорошо подходит крепление водяного бака сбоку, его емкость должна быть около 100 литров.

    Каждый человек, которых хочет построить кирпичную дровяную печь для бани, может вносить свои конструктивные изменения. Например, сделать так, чтобы дым проходил через каменку и направлялся сразу в дымоход.

    Перед тем как сделать печь с баком для воды, нужно составить детальную схему расположения рядов кирпичей. Для этого можно использовать бумагу в клеточку. После этого приступают к созданию фундамента.

    Фундамент

    Чтобы основание смогло выдержать большую нагрузку от возводимой конструкции устраивается плитный фундамент:

    1. убирается плодоносный слой грунта и вырывается котлован, глубиной 30 см;
    2. на низ засыпается 10 см слой щебня, поверх делается аналогичный слой песка. Проводится утрамбовка и выравнивается поверхность;
    3. для увеличения прочности добавляются арматурные стержни;
    4. устраивается деревянная опалубка;
    5. заливается бетон. Фундамент должен иметь на 10 см больше габариты, чем размеры будущей печи с теплообменником. Высота не должна доходить до пола бани на 8 см.

    После высыхания приступают к кирпичной кладке. Сначала укладывается плоский шифер, который крепится при помощи раствора. Далее монтируется первый ряд кирпичной кладки, в качестве вяжущего материала применяется глиняный раствор.

    Вяжущую смесь лучше всего покупать в магазине. Но существует возможность самостоятельно ее сделать, придерживаясь рецепта:

    • Использовать только качественную глину. Чтобы обеспечить хорошее сцепление кирпичей между собой, рекомендуется заморозить глину. После оттаивания она станет более податливой. Глина замачивается на несколько дней, с соотношением 1:1. Избавление от твердых примесей осуществляется при помощи сетки, через которую проходит мокрая глина. Сетка должна иметь ячейки по 3 мм.
    • Размещать очищенную глину с песком. Оба материала смешиваются между собой в равных частях. Смесь, при сдавливании, должна образовывать плотный комок. Если появляются трещины – добавляют песка, начал разваливаться – глины. Полученный раствор помещается на кирпич слоем до 8 мм. При использовании материалов должны выполняться все строительные нормы.

    Элементы каменки (кирпичи) устанавливаются в правильное положение, которое предусмотрено проектом. Важно иметь детальные чертежи и схемы. Каждый ряд должен располагаться ровно. Правильность кладки проверяется при помощи уровня и отвеса. Все камни пристукиваются молотком со всех сторон.

    Чтобы получить элемент меньшего размера не нужно использовать молоток, рекомендуется применять болгарку с кругом по камню. Ведь небольшое увеличения шва может повлиять на несущую способность всей конструкции, которая будет находится в суровых условиях.

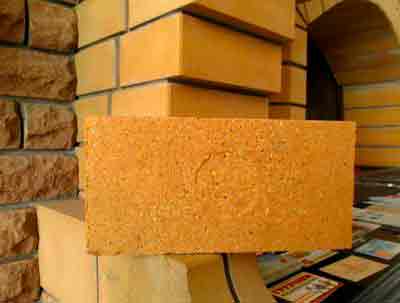

    Выбирается только качественный кирпич. Камера сгорания и нижняя часть каменки должна выполняться из огнеупорного кирпича, положенного на специальном растворе, способным выдерживать большие температуры. Такой камень обладает большими размерами, поэтому швы делаются тоньше.

    Для дымохода тоже используется огнеупорны кирпич. Вяжущим материалом выступает глина. После первой распушки можно использовать обычный цементный раствор. В верхней части конструкции, выходящей на улицу, обязательно устраивается защита от осадков и дефлектор. Их можно сделать из кирпича. В других вариантах можно использовать профилированный или оцинкованный лист.

    Через 2 недели после завершения строительства дымохода печи для бани на дровах с баком для воды, можно проводить первую правильную растопку. Предварительно поддувальное отверстие закрывается жестянкой.

    Металлическая печь для бани с водяным баком

    Они могут выполняться из разных материалов. Чугунные печи для бани на дровах, оборудованный баком для воды, не рекомендуется использовать, поскольку металл не выдерживает резких перепадов температуры и разрушается.

    Печь для бани своими руками из металла не требует устройства массивного фундамента. Для защиты поверхности пола нужно уложить металлический лист. Он будет препятствовать возможному возгоранию из-за выпавшего уголька. Поверх него добавляется асбоцементный лист.

    Разрабатывается подробный проект железной печи с водяным теплообменником. Должны учитываться все конструктивные элементы: каменка, задвижка, топка, дверцы поддувала. Может потребоваться дополнительная фурнитура, которая изготовлена из стали для хорошего соединения при помощи сварочного аппарата.

    Чугунная (металлическая) печь для бани обычно оборудуется железной трубой. В таком случае задвижка располагается в верху печи, поскольку это удобно нежели тянуться до трубы.

    Из чего делать? Можно использовать любые железные листы или приспособления (баллоны, автомобильные диски, бочки), но лучше применять специальную сталь 20К (из нее делаются котлы). Сталь 20Х13 тоже можно применять для создания теплообменников или топок банной печи. Второй вариант отличается большой ценой. Толщина листов берется больше 5 мм.

    Варианты от производителей могут оснащаться встроенным баком или быть с выносными баками. Основным материалом выступает высококачественный чугун, который служит продолжительное время и не выгорает. Нагрев воды бане с помощью металлической каменки почти ничем не отличается: кирпичный вариант дольше греется, но сберегает тепло длительное время, стальная – быстро прогревается, быстро остывает.

    Особенности устройства должны отражаться в составленном проекте. Сварочные работы проводятся в соответствии с чертежами и рекомендациями.

    Конструктивные особенности

    Благодаря легкому изменению размеров камеры сгорания, можно регулироваться мощность печи.

    Остальные важные отсеки ничем не отличаются от кирпичного варианта. В самом низу располагается топка, которая имеет поддувальное отверстие. Выше располагается каменка для расположения булыжников. Потом обустраивается задвижка, позволяющая регулировать мощность нагрева водяного бака.

    Каменка делается максимального размера, который помещается на самодельном устройстве. Чтобы увеличить максимальную теплоотдачу, в конструкцию добавляется специальный кожух. Это своеобразная альтернатива дымооборота каменных печей.

    Преимуществом металлической каменки выступает возможность крепления бака для воды на трубу для бани. Его просто соорудить, если имеются навыки сварочных работ.

    В большинстве случаев бак для бани своими руками делается различного вида, в зависимости от выбранной конфигурации оборудования (навесной, внутренний и т.д.). Материалом выступает качественные листы металла или нержавеющая сталь.

    Как избавиться от ржавчины в баке банной печи

    Много людей задаются вопросом: «Как остановить развитие коррозионных процессов внутри емкости с водой?». Дело в том, что бак для бани сделанный своими руками не обладает никакими системами самоочистки.

    Оранжевая примесь в воде существует во многих банных комплексах. Коррозионные процессы проходят только в резервуарах, сделанных с черного металла. Подобные сосуды работаю в сложных эксплуатационных условиях, при постоянной повышенной температуре. Если не производить защиту поверхности, то ржавчина будет постоянной проблемой.

    Чтобы выносные, дымоходные и прочие баки не ржавели, используется два разных способа обработки внутренних стенок – «народный» и высокотехнологичный.

    Традиционная технология

    Бани начали строится давно, и борьба с коррозией постоянно велась, еще до появления специальных материалов. Ранее применялось три технологии:

    • Железный сурик. Его можно найти почти во всех магазинах. Этот компонент добавляется для получения красок, которые хорошо работают при атмосферных воздействиях.
    • Алюминиевая пудра. Для получения защитного покрытие нужно смещать ее с жидким стеклом. Подобный раствор может выдерживать большие температуры (700 градусов Цельсия). Защитный слой не способствует изменению химического состава воды, экологически безопасен, эффективно справляется с защитой от коррозии.
    • Раствор цемент-известь. Оба материала смешиваются между собой до получения густой массы (пропорция 1/1). С ее помощью обмазываются стенки емкости для воды.

    Современные защитные покрытия

    Есть некоторые продукты, которые разработаны чтобы печное оборудование. Как вариант применяется ЦВЭС №2. В его состав входят цинковый порошок и эпилсиликат. Его можно наносить на очищенные от ржавчины поверхности валиком или щеткой.

    Другими защитными препаратами выступают:

    • Цинконаполненная эмаль-антикор Экоцин.
    • Эмаль КО-42.

    Используя такие вещества, можно надежно защитить водяные баки для бани.

    Источник: http://vspechi.ru/pechi/bannye-pechi/pech-dlya-bani-s-bakom-dlya-vody-svoimi-rukami

    Бак для воды в бане

    Баня — это место, где хочется отдохнуть и расслабится. Конечно, кроме развлекательных функций она еще и помогает закалить организм и проводить оздоровление.

    От того какую баню вы предпочитаете строить зависит и то, насколько удачно у вас получится провести время в компании. Различают черную и белую баню. Первая получила свое название из-за отсутствия дымохода, после топки печки на стенах и практически всех поверхностях остается много копоти и гари. Второй вариант более практичный в наше время и не оставляет сажи, хотя нагревается она дольше и тепло благодаря наличию дымоотвода уходит быстрей.

    Все подробности и нюансы

    В зависимости от того для каких целей вы будете использовать помещение, сколько человек будет там отдыхать, выбор способа постройки будет различаться. Если у вас в планах построить целый комплекс, то скорей всего вам придется запастись терпением.

    Построить бак для бани своими руками или призвать на помощь строительную компанию дело вашего выбора, но его наличие значительно упростит некоторые процессы.

    Раньше емкость размещали непосредственно в печке или над ней. Так как саму плиту изготавливают из кирпича, камня или металла, то конструкция действительно прочная и долговечная. На сегодняшний день появилось много вариантов для замены. В альтернативу этому вам могут предложить:

    • Выносные
    • Навесные
    • С подогревом от теплообменника

    Те конструкции и резервуары, что имеют возможность транспортировки намного практичней, их легко переносить в другие помещения.

    В последнее время производство такого рода продукции стало более востребованным. Технологии последнего поколения позволяют сделать выбор из числа баков с любыми параметрами и эффективностью, за ту цену, которая вас устроит.

    Главное предназначения таких резервуаров для большего выделения легкого и мягкого пара, а также водоснабжения в душе или других удобствах. От того насколько велики потребности в воде будет зависеть и объём емкости и его габариты. Для 3 человек вполне достаточно 50 литров, 80 литров и больше уже для шумных компаний, или в том случае если баня топится несколько раз на день.

    На хорошее функционирование действует и такой фактор как плотность или толщина металла. Из нержавейки емкость для воды выходит очень практичной и хорошо поддерживает оптимальный температурный режим. Экономить на таком устройстве не стоит, и нужно понимать, что качественный материал будет стоять намного дороже.

    Выбор бака играет большую роль, в процессе сгорания топлива температура доходит до 400 градусов, если установка прикреплена к дымоходу, то такой уровень пара выходит за подобную постройку и его можно назвать классическим вариантом, так как его стали широко использовать в последние десять лет. Ответственно подходите к выбору завода производителя и старайтесь приобретать только качественные сертифицированные продукты.

    Материал для производства

    Продуктивными сегодня считают еще и стальные типы. Подобного рода вещество имеет много преимуществ, оно стойкое к перепадам температуры и давления, хорошо удерживает и проводит тепло. Он стойкий к проявлению ржавчины, коррозии и деформации. Аналогичными свойствами обладают и чугунные изделия для воды, хотя стоит заметить, что они намного тяжелее в весе, вопреки тому, что долго сохраняет температуру, долго нагоняет нужный уровень тепла.

    Обратите внимание!

    Строительные работы заключаются не только в сооружении печи или нагревательного прибора. Чертеж и планировка фундамента тоже требуют внимания.

    Помните о безопасности и о том, что большое количество горячих приборов и неправильное обращение может привести к ожогам и травмам. На общую атмосферу и интерьер помещения могут повлиять оформление стен, лавок, печи, отделка клинкерной плиткой.

    Если у вас появилось реальное желание построить баню, то тщательно обдумайте все, начиная от кладки фундамента, заканчивая дверными и оконными рамами и резервуарами для подогрева жидкости. Следите за тем, насколько добросовестно будут выполнены работы и контролируйте процессы.

    Источник: http://pechinfo.ru/svoimi-rukami/bak-dlya-vody-v-bane

    Как выбрать и установить правильный бак на трубу для бани?

    Здравствуйте, дорогой гость!

    Устраивайтесь поудобнее и на минутку забудьте о насущных проблемах. Тема сегодняшней статьи — одно из любимых мест отдыха русского человека. Место, где издавна мылись, лечили болезни, встречались с друзьями, да и просто прятались на время от жизненных невзгод.

    Вы уже догадались, о чем я? Правильно! Речь сегодня пойдет о русской бане. О бане классической, но выполненной в современных решениях, комфортной и безопасной. Мы подробно рассмотрим бак на трубе для бани, узнаем, зачем он нужен, в каких случаях этот вариант нагрева воды оптимален, и выясним, чем опасен неправильный выбор банных емкостей.

    Зачем нужен бак на трубе?

    Крепкий горячий пар, бодрящий терпкий аромат дерева, березового и можжевелового веника, особый дух русской бани. Ни одна сауна с обжигающим воздухом не заменит настоящего легкого пара! Даже в наше время баня — излюбленное место отдыха уставшего от повседневной суеты человека. И никакие развлекательно-торговые центры ее не заменят.

    А теперь добавлю в прекрасную картину немного ужасов.

    Представьте — вы решили построить или обновить баньку. И вот, стены покрыты новой вагонкой, свежие венички ждут горячего пара, и осталось самое простое — купить бак для банной печи. Казалось бы, что может быть проще?

    Современные магазины переполнены банными аксессуарами и емкостей для нагрева воды в них великое множество. Большинство — баки для банной печи разной формы, блестящие, гладкие на ощупь, с качественными и красивыми сварными швами. Казалось бы, что еще нужно?

    А теперь посмотрим внимательнее на материал изготовления.

    В 80% случаев — это нержавейка с непонятным названием AISI430. И мало кто знает, что от нержавейки в этой AISI —только блестящая поверхность и немного хрома. И прогорает лист такого материала под воздействием прямого огня, за 3-4 месяца. Недаром гарантия производителя подобных резервуаров — не более 3 месяцев. Тем более, толщина листа редко бывает больше полутора миллиметров.

    И вот тут начинается самое интересное. Представьте, вы купили бак за 10, 15, а то и 30 тысяч рублей и радостно установили его на печь в бане. А через полгода в дне прогорела дыра. Страшно?

    Вот и мне страшно.

    А ведь существует отличный способ избежать всех подобных неприятностей, даже используя изделия из китайской нержавеющей стали. И один из них — установка бака для воды непосредственно на трубу для бани.

    Принцип работы бака на трубу

    Первые русские бани топились «по-черному», дым в них заполнял помещение, оставляя следы сажи и копоти на стенах. Данная технология давно осталась в прошлом, в современные печи оборудуются дымоходами.

    Пары и газы, покидая печь через дымоход, сильно его нагревают. И температуру эту можно использовать для нагрева воды.

    Для этого на трубу устанавливается бак. Он опоясывает трубу и находящаяся в нем вода нагревается за счет горячих газов. Так решаются сразу 2 задачи — нагрев воды и термоизоляции трубы.

    Это интересно: Данная система работает по принципу самовара, поэтому бак на трубе называют самоварным.

    Плюсы и минусы такой конструкции

    Основные достоинства установки бака для бани на трубе:

    • Резервуар можно разместить по всей длине трубы, что позволяет получить большой объем горячей воды. При этом увеличение объема емкости не скажется на времени нагрева;
    • Температура газов в трубе высокая (до 500градусов), поэтому нагрев осуществляется быстро и равномерно;
    • Монтаж бака легко осуществить своими руками;
    • Горячий дым не просто выводится на улицу, а нагревает воду, поэтому КПД печи увеличивается;
    • Увеличивается срок службы дымохода;
    • Вода сохраняет температуру долго, пока остывает труба;
    • Не требуется никаких дополнительных нагревательных элементов;
    • Самоварный бак возможно установить не в самом помещении парилки, а на уровне чердака. При этом к теплообменнику подводятся шланги для ввода холодной воды и вывода горячей.
    • Бак больших размеров сложно установить из-за веса. При необходимости монтажа большой емкости необходимо использовать систему креплений, при этом нагрузка должна ложиться не на печь, а на стены либо фундамент;
    • Температуру воды невозможно контролировать;
    • Жидкость выкипает быстрее;
    • Конструкция подойдет не для каждого дымохода. Например, если труба в бане кирпичная или асбестовая — придется выбрать другой вариант;
    • Если теплообменник расположен высоко — в него сложно заливать воду.

    Важно! В холодное время года жидкость из бака обязательно следует слить, иначе вся система замерзнет.

    Виды заводских баков и средние цены

    Заводские баки имеют разную конфигурацию. Основные параметры:

    1. Вид материала;
    2. Конструкция;

    Самые распространенные материалы — оцинковка, сталь, нержавейка, реже встречаются изделия из чугуна.

    Самая популярная заводская форма — прямоугольник и цилиндр с круглым сечением.

    Средняя стоимость прямоугольного резервуара объемом 50 литров:

    • Сталь — 1000руб;
    • Оцинковка — 1500—2000руб;
    • Нержавеющая сталь — от 3000рублей.

    Как выбрать?

    Для начала, следует определиться — в каком месте будет располагаться резервуар — непосредственно над трубой, либо это будет выносная конструкция с расположением на чердаке.

    Устройство емкости на чердаке удобно, но не всегда возможно — все зависит от конструкции крыши и возможности подведения и отведения воды.

    Рассчитываем объем

    Необходимый объем жидкости рассчитывается из нормы 15-20 литров на 1 человека плюс 10-15 литров про запас. Например, если в бане периодически моется семья из 2 человек, то бака в 50 литров будет достаточно. Семье из 4х человек понадобится емкость в 80-100литров.

    Вид материала

    Плюсы и минусы сталь, чугун нержавейка:

    Чугунные емкости тяжелые, их неудобно монтировать, вода в них нагревается медленно, но при этом долго остается горячей;

    • Оцинкованное железо

    Емкости из него живут дольше стальных, но по истечении времени ржавеют и прогорают;

    За счет высокой теплопроводности стальные баки быстро нагреваются и так же быстро остывают. Основное достоинство-цена, основной недостаток — низкие сроки эксплуатации;

    • Нержавеющая сталь

    Сочетают все преимущества изделия из железа с высокой устойчивостью к коррозиям.

    В магазинах встречаются эмалированные изделия. Они долговечнее стальных баков без покрытия, но подвержены сколам, на месте которых образуются очаги коррозии.

    Особенности монтажа и подключения пошагово

    Смонтировать емкость для воды не сложно своими руками.

    Разберем каждый этап отдельно:

    • Если печь уже установлена — удаляем отрезок трубы, выходящий из печи в потолок;
    • Привариваем к выходному отверстию печи кусок трубы длиной 8-10см.
    • Если труба, встроенная в бак, не совпадает с диаметром дымохода, на установленный отрезок трубы монтируется переходник;
    • Устанавливаем бак. Расстояние между верхней крышкой и потолком должно составлять20-25см;
    • При необходимости-в верхней части так же устанавливается переходник;

    Важно! Соединения труб выполняются с помощью обжимных хомутов, но стыки следует дополнительно обработать специальным герметиком. Иначе, при проникновении газов через щели в стыках труб и недостатке вентиляции человек может задохнуться.

    Несколько важных правил эксплуатации:

    • Баня — не только территория отдыха, но и место повышенной опасности, особенно для детей. Поэтому, если есть возможность — лучше установить бак на трубу как можно выше, оптимально — на чердак. Наливать кипяток нужно крайне осторожно.
    • Следует наполнять систему водой до момента затопки, жар без воды разрушает сварные швы.
    • Нельзя оставлять воду в холодное время. Если вода в системе замерзнет-деформации неизбежны.

    Заключение

    Самоварный бак на трубе — хорошее решение для бани. Экономичное, практичное и безопасное. Но только при правильном монтаже.

    Поэтому, если вы решили обустроить баню самостоятельно — не пренебрегайте советами специалиста, и почаще заглядывайте на наши страницы в соцсетях — там много полезного.

    А я на сегодня — прощаюсь. Подписывайтесь, делитесь опытом, задавайте вопросы, оставляйте отзывы. Нам очень важно ваше мнение!

    Источник: http://vseotrube.ru/ventilyatsiya-i-dymohod/bak-na-trube-dlya-bani

    Бак для банной печи

    По праву, важным атрибутом бани, помимо горячего пара и березового веника, можно считать теплый душ на выходе. Чтобы нагреть воду до нужной температуры и насладится ей после парной, часто используют отдельные нагревательные элементы – вторую печь либо электронагреватель. Но экономные и рассудительные банщики нашли альтернативу – бак для воды в баню, который монтируют на дымоход печи или котел, тем самым рационально используя всю тепловую энергию в банном пространстве.

    Одновременно с образованием пара от печи исходят горячие газы горения, которые и нагревают воду в баке. Теперь можно не переживать о счетах за электроэнергию, включении/выключении приборов и не отвлекаться от банных процедур.

    Бак для горячей воды в баню

    Подобные резервуары могут быть изготовлены из различных материалов. Но чаще всего бак для горячей воды в баню являет собой емкость из нержавеющих сплавов, части которой соединены с помощью сварки. Конструкция емкости включает в себя запорно-распределительные фитинги для горячей воды и отверстие – для холодной.

    К выбору бака для бани стоит подходить продуманно и учитывать всевозможные нюансы. Вначале следует определиться с видом конструкции, методом монтажа, материалом изделия и его объемом.

    Бак на трубу для бани

    Если парная используется весь день, то актуальной будет установка резервуара на трубу. Таким образом, удастся «убить двух зайцев» – вода будет нагреваться быстро и нивелируется возможная утечка угарного газа из дымоотвода. Данная конструкция имеет достаточно крупные габариты, а соответственно большой объем.

    Монтаж емкости на трубу печи осуществляют непосредственно вокруг дымоотвода таким образом, чтобы последний находился в полном окружении воды. Такая техника обеспечивает постоянную передачу тепла от горячих газов и поддержание стабильно высокой температуры на протяжении всего времени топки печи. Пользователи отмечают быстроту нагрева воды в емкости, установленной на трубу. Другим преимуществом данного устройства является компактность и простота эксплуатации, а также экономия комплектующих и фитингов.

    Навесной бак для банной печи

    Данная разновидность представляет собой герметичную емкость, изготовленную из металла, неподдающегося коррозии. Устанавливается навесной резервуар на боковую или заднюю стенку печи, тем самым, обеспечивая быстрый нагрев непосредственно от источника тепла. Такую конструкцию можно приобрести в комплекте с печью либо сделать ее самостоятельно. Монтаж осуществляют на металлические крючки, чтобы бак можно было при необходимости снять.

    Из-за постоянного воздействия высоких температур резервуар для бани необходимо подбирать не эмалированный, так как краска может треснуть от нагрева. Преимуществами такого устройства является быстрый, синхронный с печью нагрев теплоносителя и поддержание высокой температуры на протяжении долгого времени.

    Выносной бак для бани

    В случае, когда пространство бани не позволяет монтировать дополнительное оборудование, очень кстати приходится выносной бак для воды. Его установка осуществляется за пределами парилки, с помощью коммуникаций создается связь с нагревательным элементом – печью.

    Соединение происходит посредством подключения медных или латунных труб различного диаметра от емкости к теплообменнику в печи. Холодная жидкость, имея большую плотность, опускается по нижней трубе в теплообменник, выдавливая горячую воду, плотность которой меньше. Благодаря такой циркуляции, в баке всегда имеется теплая жидкость для различных нужд, ведь теплая вода за пределами парной всегда пригодится.

    Бак самоварного типа для бани

    Самоварный тип является широко распространенной разновидностью бака на трубу для бани. Он оснащается одним или двумя штуцерами, которые и обеспечивают теплообмен. На дымоотводную трубу устанавливают своеобразную муфту, заполненную водой. При нагреве теплая вода поступает в вынесенный резервуар по водопроводу, выдавливая холодную в муфту. Такая циркуляция обеспечивает постоянное наличие теплой воды в емкости. Принцип работы, а именно теплообмен воды, похож на аналогичный у самовара.

    Бак-рюкзак на дымоход

    Бак-рюкзак для банной печи отличается удобством и мобильностью. Его конструкция представляет собой неправильной формы емкость с ложбиной по всей длине – это приспособление для обхвата трубы. С такой деталью корпуса рюкзак плотно прилегает к дымоходу и надежно фиксируется. В результате отсутствуют деформации, а нагрев емкости происходит с трех сторон, так как половина сечения дымоотвода используется в качестве нагревателя.

    Емкость имеет крышку с ручкой для удобства и ремни, которыми и фиксируется на дымоходе, отсюда и название. Материал изделия – нержавеющая сталь, швы сварочные и едва заметные, ремни из высокопрочной ткани. Такие особенности обеспечивают долгий срок службы бака-рюкзака для воды на дымоход.

    Бак для холодной воды в баню

    Больше половины любителей парной не отказываются от контраста – обливания холодной водой после бани. Это можно осуществлять либо в бассейне, либо в душе, где специально подведена холодная вода. Бочка в баню для холодной воды однозначно должна находиться подальше от печи и вообще за пределами парилки. Только таким образом удастся сохранить низкую температуру жидкости для освежения после горячего пара. Стенки емкости выполнены по принципу термоса, чтобы поддерживать постоянную установленную температуру.

    Выбор материалов

    Как и множество конфигураций баков для воды в баню, имеется и множество материалов для изделия. Благодаря широкому ассортименту, каждый банщик может подобрать себе бак, в зависимости от поставленных целей и бюджета. К данному вопросу необходимо подходить рационально, чтобы емкость прослужила не только долго, но и эффективно. Выбор основывается не только на типе материала, но и на его толщине.

    Нержавеющая сталь

    «Нержавейка» – самый распространенный материал для водяных баков в баню. Он имеет эстетичный внешний вид и внушительные характеристики.

    Нержавеющая сталь не поддается:

    • коррозии;
    • поражению плесенью;
    • возгоранию;
    • термическим деформациям и повреждениям;
    • постоянным воздействиям повышенной влажности.

    Данный металл достаточно легок, чтобы монтаж емкости в бане провести самостоятельно. Также вода в баке из нержавеющей стали нагревается очень быстро.

    Мягкость и податливость нержавейки позволяет варьировать формы изделия от цилиндрической до прямоугольного параллелепипеда. Используют нержавеющую сталь для баков как выносного, так и навесного типа, когда источник высокой температуры (печь) находится в непосредственной близости от изделия.

    Чугун

    Не уступает популярности «нержавейке» и чугун. Этот материал считается традиционным, ведь использовался для банной печи задолго до появления в данном сегменте нержавеющей стали.

    Его эксплуатационные характеристики включают в себя:

    • низкую теплопроводность;
    • стойкость к образованию грибкового налета, коррозии;
    • деформировать чугунный бак практически невозможно.

    Зачастую такие резервуары имеют толстые стенки, а соответственно – большой вес. Этот недостаток сказывается на трудностях при монтаже.

    Но оно того стоит. Хоть вода в чугунном баке нагревается довольно долго, остынет она нескоро. Если подобрать подходящий объем, то горячей воды из такого бака хватит на весь день, даже если печь перестала греть после обеда.

    Пластик и дерево

    Как пластик, так и дерево используются исключительно для выносных баков. Из-за легкой воспламеняемости и подверженности горению данные материалы не могут находиться вблизи печи или другого нагревателя. Современные виды пластика с легкостью выдерживают высокие температуры воды, как и дерево, которое поддавалось специальной обработке.

    Оба вида материала имеют небольшой вес и легки в установке.

    Другие виды металла

    Имеют распространение и другие виды металлов и сплавы, которые не подвержены окислению. Такие баки для бани обладают высокой прочностью, долго держат нужную температуру воды и не поддаются гниению. Исключено использование эмалированных и окрашенных влагостойкой краской металлов – при нагревании могут выделяться токсичные вещества краски, а на эмали может образоваться скол, который будет ржаветь.

    Как сварить бак для воды своими руками

    Простота конструкции и механизма действия позволяет изготовить бак для бани своими руками. Таким образом, можно не только сэкономить, но и утолить жажду изобретателя. В первую очередь необходимо определиться с формой емкости и материалом. Можно подобрать трубу большого диаметра или листовой материал подходящего размера.

    Для изготовления бака для бани в домашних условиях понадобится следующий набор инструментов:

    • болгарка с отрезными и зачистными кругами;
    • слесарные инструменты;
    • сварочный аппарат;
    • дрель со сверлами по металлу;
    • фитинги;
    • растворитель и грунтовка, кисть;
    • защитная одежда и средства защиты дыхательных путей и глаз.
    1. Для начала необходимо произвести подготовку материала. Металл очищают от пыли и любых всевозможных загрязнений.
    2. С помощью болгарки вырезают заготовки необходимого размера – всего должно выйти 6 плоскостей-граней, которые и сформируют бак – четыре вертикальные, донышко и крышка.
    3. На нижнюю грань устанавливают боковые части и прихватывают сваркой.
    4. Все части должны быть взаимно перпендикулярными для обеспечения устойчивости конструкции.
    5. Предварительно грани обтачивают до приобретения правильной формы.
    6. Убедившись, что заготовка имеет прямые углы и скосы либо щели отсутствуют, можно приступать к завариванию шва по периметру днища изнутри.
    7. Когда первый шов остыл, отбивают шлак и приваривают вторым.
    8. Аналогично поступают и со швами между вертикальными гранями.
    9. Далее проходят сваркой снаружи по шву. Таким образом, достигается необходимая герметичность. Крышка будет съемная, поэтому со сварочными работами завершено.
    10. Дрелью проделывают отверстия для труб необходимого диаметра.
    11. Также сверлят отверстия для крепления.
    12. Зафиксировав все фитинги и трубы, можно проверять бак на утечку, заполнив его водой.
    13. Если нет течей или свищей, можно устанавливать конструкцию на место и начинать эксплуатацию. В противном случае сварочные работы придется повторить по каждому шву до устранения неточностей.

    Последним этапом будут отделочные работы. Поверхность бака необходимо обезжирить растворителем, швы зачистить напильником. После высыхания растворителя, наносят жаростойкую грунтовку.

    Краска для бака горячей воды в бане

    Использование краски для бака не только несет эстетичную составляющую, но и оберегает емкость от коррозии. При выборе окрашивающего вещества необходимо в первую очередь учитывать безопасность – исключено использование красок, которые при нагревании выделяют токсины. Поэтому преимущественно для окраски бака для бани используют аэрозольные или жидкие вещества с высоким содержанием цинка.

    После высыхания краски на поверхности остается цинковое покрытие, предотвращающее появление ржавчины. Перед покраской обязательно нужно прогрунтовать емкость. Окрашенный бак для воды из металла сможет прослужить около десяти лет без проявления коррозии. Впоследствии процедуру можно повторить.

    Заключение

    Бак для воды в баню всегда был важным атрибутом банной культуры. Множество форм и материалов позволяет подобрать конструкцию на любой вкус и цвет, все зависит от условий в парной. Широкий ассортимент дает возможность выбрать себе бак, гармонично вписывающийся в интерьер. Современные изделия несут не только функциональную составляющую, но и красивый внешний вид, под которым скрывается надежность, долговечность и безопасность. Баки для воды можно приобрести в комплекте с печью, отдельно и даже сконструировать самостоятельно.

    Источник: http://2proraba.com/banya/bak-dlya-bannoj-pechi.html

    Печи для бани своими руками.

    Баня на даче или в деревне помогает сохранить здоровье, бодрость и хорошее настроение. Также велико бытовое значение бани. Если нет центральной горячей воды, только в бане можно мыться, стирать бельё и греть воду для купания детей. В бане можно поселить гостей, если в доме для всех мало места.

    Домашние мастера предпочитают делать печи для бани своими руками. Даже если печь куплена в магазине, она подвергается доводке. Делается это для лучшего соответствия печки конкретному месту использования. В этой статье речь пойдёт о том, как сделать печь для бани своими руками.

    По данной теме есть похожая статья — Камни для бани: какие лучше выбрать?

    Виды дровяных печей для бани

    Печки для бани разделяют по материалу изготовления. Чаще всего печи для бани делают из кирпича. Иногда – из бутового камня. Для них нужно брать исключительно гранит, особенно для каменок русских бань, где на горячую печь возможно попадание воды. Другие камни рассыпаются от тепловых воздействий. Также используют металл.

    Кирпичная печь для бани

    Из достоинств, которыми обладает кирпичная печь для бани, можно отметить:

      Печь для бани из кирпича позволяет использовать любое топливо. Из кирпича можно строить дровяные печи для бани, банные печи на угле. И даже газовая печь для бани из кирпича не вызовет каких-то проблем при строительстве и эксплуатации. Надо лишь использовать специальный кирпич для топки.

      Кирпичная печка может иметь любую конструкцию. В книгах, в интернете имеются чертежи печи для бани любой конструкции. Здесь и простые печки для нагрева камней, и печи для бани с баком для воды, и финские печи.

      Любой более-менее квалифицированный печник может разработать чертёж кирпичной печки самостоятельно. Он может сделать печь, которая используется в нескольких режимах – для парной и просто для подогрева воды в хозяйственных целях.

      Для стирки, например – в старину в банях издавна стирали белье. Или печку, для которой нужно минимум кирпича, и которая используется только для создания жара и подогрева камней.

      Из недостатков этих печей:

      • Большая масса. Поэтому для их возведения требуется прочный фундамент. Лишь самые простые каменки можно сложить прямо на полу. А так как пол у бани недолговечный, это не самый хороший вариант.
      • Необходимо длительное время для изготовления. Печь должна просохнуть. Затем – её надо несколько раз несильно протопить. И только после этого – топить «на полную».
      • Некоторым не нравится внешний вид кирпичной печки. Они стараются как-то отделать её плиткой, изразцами. Если использование изразцов только повышает характеристики печи, то облицовка плиткой и штукатурка негативно скажутся на свойствах печи.

      Печки для бани из металла

      Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

      Чугунные печи для бани

      Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

      Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано дальше.

      Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

      Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

      Стальные печи для бани

      Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

      Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

      Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

      Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

      Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

      Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

      Печь для бани своими руками, чертежи

      Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см. Для печи нужно выделить место сообразно этим требованиям.

      Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

      Такая установка имеет ряд преимуществ.

      • Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
      • Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

      Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

      Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

      Подробнее про печь с фундаментом будет рассказано в разделе о строительстве кирпичной печи.

      Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

      • Составить чертеж.
      • Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
      • Вписать печь в общий план помещения.
      • Найти исполнителя.

      Печь для бани из кирпича

      Перед строительством печи вам потребуется фурнитура – топочная дверца, поддувальная дверца, зольная решётка, задвижка. Если делается печь для русской бани – нужна дверца для каменки. В принципе, особой разницы по строительству печей между этими видами бань нет.

      Печь-каменка для бани может использоваться в качестве печи сауны, если накалить камни очень сильно и не поддавать пар. Достигается это более продолжительной топкой.

      Водяной бачок для подогрева воды в конструкции печи для бани на рисунке выше размещен отдельно, что уменьшает габариты самой печки в плане (63×102 см) и позволяет выбирать объем бачка в зависимости от потребности в горячей воде. Устанавливать бачок по высоте нужно с таким расчетом, чтобы горячая вода из него поступала самотеком в краны для наполнения банных шаек и душа.

      Для получения дополнительного пара в печь встроена стальная труба. Ее располагают в нижней части печи, что позволяет подавать пар у пола парилки, прогревая наиболее холодные нижние слои воздуха.

      В печи сразу за топкой устроена конвективная зона в виде короткого дымооборота, благодаря которому горячие дымовые газы прогревают низ печи. Затем они, устремляясь вверх по дымоходу, прогревают воду в стальной трубе, а следовательно и в баке, и только относительно остывшими через дымовую трубу уходят в атмосферу.

      Булыжники накаляются прямым воздействием огня. Их размещают в чугунном поддоне.

      Печь имеет простую конструкцию.

      • В нижней части расположена топка, под ней – поддувальное отверстие.
      • Выше располагается выход для дыма и уширение – начало каменки. Каменка выполняет роль дымооборотной системы. Благодаря большому количеству камней, их количеству, а также множеству проходов между ними она справляется с этим хорошо.
      • Обычно объём каменки не менее 0,1 кубометра, из которых половина заполнена камнями. Камни можно перемешивать с металлом – кусками рельс, железнодорожными «башмаками». Это только увеличит теплоёмкость каменки. Если объем меньше – стоит подумать об одном дымообороте в конструкции печи. Увлекаться не стоит – одного оборота после каменки достаточно.

      В конструкцию можно вносить изменения. К примеру, направлять дым либо через каменку в дымоход, либо через дымообороты или борова для быстрого подогрева большого количества воды с минимумом дров. Таким образом, каменка будет и банной печью, и печью для стирки попеременно, в зависимости от вида топки.

      Составив примерно план печи и выполнив порядовую раскладку на бумаге в клетку, приступают к сооружению фундамента.

      Фундамент необходим для тяжёлых печей. Обычно делают фундамент-плиту.

      • На месте будущей печи удаляют весь растительный слой. Роют ямку глубиной 30 см.
      • Вниз засыпают щебень слоем 10 см. После этого – слой песка 10–15 см, песок утрамбовывают и выравнивают под уровень.
      • На песок заливают бетонную плиту ниже пола бани на 7–8 см, по размеру будущей печи. Заливку выполняют по деревянной опалубке, через три дня опалубку можно снять и приступить к кладке.

      Кладку начинают с укладки асбоцементного листа – плоского шифера. Его укладывают на стяжку из раствора, выравнивают. Поверх него укладывают первый ряд каменки – уже на глиняный раствор. Удобнее всего купить в магазине готовую сухую смесь для кладки печей и просто разбавить водой. Если вы хотите готовить раствор сами – вот вам рецепт:

      1. Вначале ищите хорошую глину. Суглинок не подойдёт. Лучше всего глину накопать и заморозить на зиму. После того как она растает, она станет более податливой. Глину нужно замочить на два дня равным по объёму количеством воды. Потом её протирают через сетку 3 мм. Делается это на рамке из сетки. Мокрая глина быстро просачивается через рамку при лёгком нажатии кельмой. Наверху остаются мелкие камешки. Они всегда есть в глине, это серьёзная проблема при печной кладке.
      2. После этого протёртую глину мешают с мелким песком. Делают это в соотношении 1:1 примерно. Готовый раствор должен сдавливаться в руке до плотного комка, на нём должны отражаться пальцы. При высыхании он не должен растрескаться или развалиться. Если он потрескался – добавьте чуть-чуть песка, если рассыпался – надо больше глины. Раствор размешивают до такого состояния, чтобы его можно было мазать кельмой на кирпич, как на хлеб, слоем примерно 5–8 мм.

      Кладку выполняют в соответствии с порядовой раскладкой. Каждый ряд проверяют по уровню, вертикальность углов – по уровню и отвесу. Необходимо очень хорошо заполнять швы, пристукивать каждый кирпичик небольшой резиновой киянкой весом 100 г со всех сторон.

      Кирпич должен быть высшего сорта. Для кладки топки и низа каменки используют огнеупорный кирпич и огнеупорный раствор. Кирпич от обычного немного отличается размерами, раствор – делается из огнеупорной синей глины и огнеупорного песка. Но проще купить соответствующую смесь.

      Так как огнеупорный кирпич несколько больше обычного – швы нужно делать чуть тоньше. Без этого у вас не получится ровных углов и перевязки швов.

      Дымоход выкладывают из качественного кирпича. При пересечении перекрытий делают распушки. На крыше делают выдру. Можно выполнять кладку на обычный кирпичный раствор, но для банной печи я бы до первой распушки делал кладку на глиняный – слишком велика может быть температура в парной.

      Наверху нужно обязательно делать дефлектор и защиту от осадков. Делать это можно как из кирпича, так и из жести.

      После того как дымоход готов и прошло 2 недели, можно приступить к первой топке, как было описано ранее. Но перед этим необходимо обить низ печи железом, чтобы не дуло из подвала. Иногда это делают в начале кладки – укладывают оцинкованную жесть, согнутую уголком с отгибом, в первый ряд кирпича, и прибивают к полу.

      Жесть должна прилегать к печи на расстоянии не менее 5 см ниже топки.

      Каменка своими руками, видео:

      Печи для бани своими руками из металла

      Для такой печи фундамент делать необязательно. Но кое-что подготовить необходимо. На место печи укладывают металлический лист и закрепляют его к полу. Поверх него – лист плоского шифера. И нижний лист, и шифер должны выступать за размеры будущей печи на 5 см.

      Разрабатывают чертёж печи. Она должна иметь топку, поддувало, дверцу для каменки, задвижку. Возможно, потребуется ещё фурнитура. Фурнитуру лучше брать стальную, так как её можно будет вваривать в будущую печь.

      Если труба будет железной из трубного проката, то задвижку удобнее разместить в верхней части печи, а не в трубе.

      Из чего делается железная печь в баню? Своими руками она может быть изготовлена из любого материала. Но лучше будет делать печь из стали 20К, которая применяется для изготовления котлов. Или из стали 20Х13, для изготовления топок и теплообменников. Последняя сталь является достаточно дорогой. Листы должны иметь толщину не менее 5 мм.

      Покупные печи из чугуна имеют преимущества – чугун дольше не выгорает. Котельная сталь выгорает существенно дольше обычной.

      Печь имеет те же конструктивные элементы, что и печь из кирпича – вначале внизу идут топка с поддувальным отверстием, затем – каменка. Сверху ставят задвижку и делают переход на трубу. Каменку лучше сделать побольше – дымообороты в железной печи не делают. Вместо них можно поставить конвекционный кожух вокруг печи – это увеличит мощность теплоотдачи.

      Выполняется из металла, обычно – из оцинкованной жести. Кожух не должен иметь контакта с горячей печью, и он должен быть на расстоянии от неё не менее 10 см. Там, где контакт неизбежен – прокладывается асбестовый шнур. Также нужно соблюдать расстояние от кожуха до сгораемых частей не менее 25 см.

      Высота кожуха – не менее 2-х метров, при необходимости можно захватить в кожух часть трубы дымохода. Внизу кожуха выполняют отверстия, не менее 1 отверстия диаметром 2 см на каждый кубометр объёма воздуха в парной. В верхней части кожуха – столько же отверстий для выхода горячего воздуха.

      Отверстий можно делать больше или меньше – главное, чтобы забор воздуха осуществлялся равномерно по всему периметру кожуха. Такое устройство увеличит теплоёмкость печи и ускорит прогрев парной примерно на 20%.

      Печь из металла, видео:

      Печи для бани с баком для воды

      Человек, способный сварить печь, способен сделать и водогрейный бак. Расскажу о том, как сделать его работу более эффективной.

      Водогрейный бак может быстро нагреться от воздуха в парной. Температура воздуха в ней 50–90 градусов, вода в не слишком большом баке будет температурой 40–60 градусов. Чтобы нагрев происходил быстрее, бак стоит делать вытянутой узкой формы и располагать повыше. Бак любой конструкции должен иметь свободнолежащую крышку. Без этого он превращается в котёл, к которым совершенно другие требования по сварке и безопасности.

      Второй вариант – водогрейная коробка, встроенная в печь. Коробка ни в коем случае не должна иметь прямого контакта с пламенем от топки. Её нужно ставить одной стенкой в каменку, чтобы между топкой и коробкой было не менее 20 см камней. Однако при этом температура воды в коробке может стать слишком большой, и ей можно будет обжечься. Ведь встроенная коробка обычно не слишком большого размера. При интенсивной топке печи вода в ней может даже закипеть.

      Чтобы прогреть большое количество воды, лучше всё-таки использовать отдельно стоящий бак. Если его размеры слишком велики, можно использовать печь для бани с теплообменником.

      На выходе из печи пруток обязан находиться в трубе, между ним и трубой должно быть на входе и выходе асбестовое кольцо, труба не должна иметь прямого контакта со стенками печи и контактировать с горючими предметами. В печи прут не должен иметь контакта с пламенем – он должен находиться в камнях каменки.

      При нагреве тепло будет передаваться по пруту в бак. Вода будет нагреваться намного эффективнее, чем от воздуха парной. Интенсивность её нагрева будет ограничена «пропускной способностью» прута-теплообменника, и вода не закипит и не будет слишком горячей.

      Некоторые делают печь для бани с водяным контуром для прогрева воды в баке. Это не совсем правильный вариант. Для водяного контура необходимо постоянное заполнение водой. Это не всегда удобно – топить печь и каждый раз проверять, есть ли вода в контуре. Даже если вы сделаете трубы из жаропрочной стали, при нагреве могут прийти в негодность сантехнические элементы – шаровые краны, прокладки.

      Теоретически вода в баке может закипеть, такую температуру выдержит не всякий кран или прокладка. Если смонтировать водяной контур без крана – вы не сможете контролировать его заполнение водой, ведь только при помощи крана вы спустите из контура воздух. Поэтому лучше используйте теплообменник из прута – он гораздо безопаснее.

      Баня в городе

      Многие задаются вопросом, как выбрать печь для бани в условиях городской квартиры, или если нельзя разводить огонь? В таких условиях поможет электропечь для бани. Её также можно сделать самому. Главное – чтобы позволяла мощность электросети и была необходимая квалификация электрика.

      Электрическая печь делается только для финской сауны – лить воду на её камни нельзя.

      • Выберите небольшое помещение и тщательно выполните его теплоизоляцию.
      • Поверх теплоизоляции положите слой пароизоляции, затем – слой фольги.
      • Поверх фольги делайте обшивку вагонкой.
      • Обмерьте помещение, и посчитайте, сколько воздуха в нём находится. Затем – выполните расчёт, сколько нужно теплоты для прогрева от 20 градусов до 70–90.
      • Затем приобретите электротэн для каменки необходимой мощности. Водогрейные тэны не подойдут. Или сразу купите нужную электрокаменку.
      • Камни укладываются в кирпичную «коробку», вниз укладывают лист шифера. Тэн располагают в нижней части, обложив тщательно со всех сторон камнями.
      • Тэн надо располагать в камнях. На каждый кубометр помещения сауны потребуется около 20 кг камней. В сауне поставьте термометр, светильник. Выключатель тэна лучше расположить снаружи – он может не выдержать высоких температур.
      • Всю проводку внутри сауны (и бани, кстати, тоже) нужно делать проводом в термостойкой изоляции, и предусмотреть заземление.

      Источник: http://dimdom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

      Бак для горячей воды в баню своими руками

      Русская традиционная баня невозможна без горячей воды, веника и потрескивания дров в печке. Все эти атрибуты создают нужную атмосферу в парилке. Каждый хозяин старается комфортно обустроить парную и выбрать наиболее приемлемые нагревательные конструкции. Это касается не только печи, но и бака для горячей воды в баню. Устройства можно приобрести, а возможно и изготовить самостоятельно.

      Типы баков

      Раньше для нагревания воды использовались чугунные котлы. А сейчас на рынке представлены разнообразные модели баков. Они отличаются друг от друга не только формой, но и материалом. Чтобы определить, какой вариант подойдет для вашей парной, необходимо тщательно разобраться в их строении и видах.

      Какими они бывают по конструкции

      Чтобы определить лучший для вас агрегат, необходимо тщательно рассмотреть возможные варианты водяных баков.

      Типы

      Особенности монтажа

      Плюсы и минусы

      Выносные модели.Устанавливаются на некотором расстоянии от печи, иногда даже в другой комнате. Соединяются они водопроводными трубами: одна для подачи холодной воды, а вторая для горячей.Налицо экономия денежных средств – за счет приобретения металлического резервуара с тонкими стенками. К недостаткам выносных моделей относится более сложный монтаж, требующий знаний и практических навыков. А также быстрое остывание воды в емкости по причине отдаленности бака от топочного отделения.Встроенный резервуар.Устанавливается во время кладки самой печи. При этом по желанию хозяев воду из бака набирают с помощью ковша или специально вмонтированного крана.Расположение дает возможность быстро нагреть воду и намного дольше сохранить ее температуру на нужном уровне. К преимуществам встроенных моделей можно отнести экономию пространства в парной и быстрый нагрев. Недостаток таких вариантов – довольно высокая цена. Так как нагрев воды происходит за счет работы печи, то и материал изделия должен быть достаточно прочным и огнеупорным. По этой же причине снижается и теплоотдача каменки.Третий вариант – баки на трубу для бани.Они могут быть разной формы – круглые, квадратные и другие. Монтируются непосредственно вокруг дымоходного канала. По внешнему виду такая конструкция напоминает самовар. При эксплуатации вода нагревается в баке за счет горячего дыма, который проходит по дымоходной трубе, тем самым не только равномерно прогревая воду, но и повышая теплоотдачу печи.Этот вариант экономит пространство в комнате, а также позволяет установить резервуар любого размера. Недостаток – повышенное отложение сажи на стенках.

      Перед установкой бака на трубу необходимо выбрать надежные элементы для крепежа. Ведь такой резервуар требует усиленной фиксации, что усложняет монтаж.

      Из чего делаются

      Баки также разнятся материалом, из которого они изготавливаются. От этого показателя будет зависеть не только прочность изделия, но и его стоимость. Емкости могут быть изготовлены из таких материалов:

      • сталь;
      • эмалированная сталь;
      • чугун;

      Стальные и чугунные изделия особо прочны и надежны. Их можно устанавливать как внутри каменки, так и крепить к дымоходной трубе. А вот емкости из эмалированной стали больше подходят для навесных конструкций, которые не будут иметь прямой контакт с огнем.

      Основные критерии при выборе бака для горячей воды

      В бане обязательно должно быть две емкости. Одна устанавливается для холодной, а вторая – для горячей. Если к первому варианту требования ниже, то при установке второго варианта следует учитывать множество нюансов, в т. ч. и устойчивость к высоким температурам. Поэтому, выбирая нужную модель для горячей воды, важно предусмотреть основные параметры резервуара, к которым относятся:

      • тип конструкции;
      • материал, из которого изготовлен бак;
      • способ крепления;
      • объем резервуара.

      Для того чтобы определить необходимый размер модели, нужно рассчитать, сколько человек будет посещать баню. Если на одного посетителя в среднем уходит 2 ведра воды (16–20 л), то на четверых нужен бак объемом 65–80 л. Исходя из этих расчетов, и выберем тип конструкции.

      Встраиваемые варианты напрямую зависят от размеров самой печи. И если вам нужна большая емкость (а ее не получится установить непосредственно в топку), лучше выбирать выносной бак. Способ установки рассчитывается, исходя из площади парной, габаритов емкости и производительности печки.

      Важно уделить внимание толщине стенок резервуара. От этих параметров зависит скорость и равномерность нагрева воды.

      Выберите способ подогрева, который лучше всего подходит для вашей бани. То есть, будет ли вода нагреваться печью или с помощью специального тэна. Увеличить срок эксплуатации изделия можно, выбрав эмалированную конструкцию. Но здесь также есть нюанс. Любое повреждение эмали приведет к коррозии металла. Поэтому для предотвращения ржавчины лучше всего выбирать модели из нержавейки.

      Также важным моментом является практичность и удобство расположения. Здесь необходимо просчитать место установки и высоту, на которой будет находиться резервуар. Эти расчеты позволят не только сделать удобным забор воды, но и существенно снизить риск получения ожогов.

      Решающие факторы при выборе изделия.

      1. Скорость нагрева воды.
      2. Прочность и долговечность конструкции.
      3. Простота установки.
      4. Достаточный объем резервуара.
      5. Стоимость агрегата.

      Значимость этих показателей для каждого человека индивидуальна. Хозяин сам должен учесть основные моменты. Взвесив все «за» и «против», тщательно рассмотрев особенности каждой конструкции, а также изучив условия эксплуатации, можно подобрать хорошую модель. Она станет не только практичным, но и долговечным вариантом для бани.

      Как изготовить бак для горячей воды своими руками

      Сделать резервуар самому можно. Но лишь в том случае, если хозяин является опытным сварщиком. Для такой работы потребуются определенные навыки, ведь неправильное приваривание дна емкости приведет к вытеканию воды. При этом нужно учесть, что самостоятельно сделать резервуар из любого металла нельзя. Нержавеющая сталь – как раз то, что нужно. А вот чугунные и эмалированные баки проще купить в магазине.

      Самым простым вариантом будет изготовление бака из нержавейки для бани. Для этого можно купить уже готовую бесшовную трубу нужного диаметра. Это позволит сэкономить время на раскрой нержавеющих металлических листов, а также даст возможность снизить риск возникновения ошибок в работе. И, кроме этого, изготовление конструкции из готовой нержавеющей трубы сводит к минимуму сварочные работы.

      1. В первую очередь необходимо рассчитать объем будущего резервуара. Для этого подойдет предыдущий расчет из числа людей отдыхающих в бане на количество потребляемой воды (на 1 человека – 20 л).
      2. Затем нужно сделать чертеж конструкции с точными размерами.
      3. В специализированных магазинах можно приобрести нержавеющие трубы разных диаметров. Поэтому необходимо будет купить изделие по рассчитанным параметрам (высота конструкции и диаметр трубы).
      4. Для того чтобы сделать дно и крышку, понадобятся листы нержавеющего металла большей толщины по сравнению со стенками трубы. На них начертите 2 круга в соответствии с нужным диаметром будущей конструкции.
      5. С помощью болгарки вырезаем заготовки для крышки и дна резервуара.
      6. Теперь привариваем крышку и дно бака с помощью сварочного аппарата. Швы должны быть очень аккуратными и ровными, чтобы в дальнейшем вода не вытекала из бака. Для того чтобы конструкция имела более красивый и аккуратный вид, швы можно отшлифовать с помощью шлифовальной машины. В некоторых случаях крышка бака может быть не приварена, а прикреплена к основе резервуара болтами. Или же, по желанию, ее можно сделать просто съемной.
      7. С помощью ступенчатого сверла делаем два отверстия в трубе в соответствии с размерами патрубков, диаметр которых соответствует водопроводной трубе. Отверстия делаются в двух местах: вверху для поступления холодной воды в бак, а внизу для выхода горячей.
      8. И на последнем этапе устанавливаем патрубки в сделанные отверстия с помощью сварочного аппарата.

      Работоспособность изделия будет зависеть от того, насколько хорошо были сделаны швы на днище конструкции.

      Поэтому к решению этой задачи стоит подойти со всей ответственностью, чтоб не переделывать заново. Вот и всё, самодельный бак для воды готов. Можно приступать к установке.

      Монтаж и подключение бака для горячей воды

      Если сделать резервуар самостоятельно все-таки получилось, то подключить его и вовсе не проблема. Его можно установить непосредственно в печи, приварить к котлу или расположить возле каменки. Если взять встроенную модель бака, то о его монтаже следует позаботиться заранее, подготовив место во время кирпичной кладки. Размер соответствующего проема должен быть на несколько миллиметров больше самого изделия. Этап установки бака для воды будет зависеть от типа каменки и размеров топочного отделения. Дойдя до 10 ряда, можно устанавливать конструкцию, оставив небольшие промежутки между кирпичами для укладки водопроводных труб.

      После монтажа водного резервуара можно продолжать кладку кирпича, пока он не достигнет верхней границы установленного бака. Затем чтобы безопасно накрыть накопительную емкость, на конструкции для горячей воды необходимо уложить две металлические полоски. Теперь можно продолжать строительство печи, ориентируясь на выбранный тип.

      Но это не единственный способ установки бака. Конструкцию для воды также можно поставить прямо на корпус топочного отделения. Этот метод достаточно незатейлив и удобен. А монтаж бака выносного типа также очень проста. Резервуар монтируется рядом печью, соединяясь водопроводными трубами для подачи холодной воды и отвода горячей. Единственным нюансом будет дополнительное устройство – теплообменник. Именно к нему подсоединяются водопроводные трубы. Вода при этом нагревается за счет дымовых газов и постепенно поступает во внешний бак. А остывая, возвращается в теплообменник. Его тоже можно сделать самостоятельно по принципу водяного резервуара, но немного меньшего размера.

      Подключение водопроводных труб также требует специальных знаний. Так, выводная труба, по которой будет поступать горячая вода, должна быть вмонтирована под углом 30 градусов. Труба для подачи холодной воды размещается в нижней части теплообменника. А оптимальная длина водопроводных труб не должна превышать 3 метров.

      Для крепления выносной модели необходимо приложить к стенке уголки и сделать метки. В помеченных местах просверлить в стене дырки и вмонтировать в них дюбеля. Теперь к ним можно прикрутить сами уголки с помощью длинных болтов и установить на них конструкцию. Подбирайте уголки таких размеров, чтобы они смогли выдержать бак. Несоответствие габаритов конструкции может привести к деформации крепления.

      Водяной бак устанавливается не только с помощью уголков. Это можно сделать, используя подходящую металлическую планку. Когда бак подключен к печи, протестируйте конструкцию. Созданную самостоятельно систему можно со временем усовершенствовать автоматикой.

      Осмотрительный подход к выбору бака для горячей воды поможет вам добиться оптимального температурного режима в бане. А вот делать такой резервуар своими руками или покупать в магазине – каждый должен решить самостоятельно. Но специалисты не рекомендуют начинать работу, не имея уверенных навыков в сварочном или строительном деле.

      Отменить ответ

      Нажимая на кнопку «Отправить», вы даете согласие на обработку своих персональных данных.

      Источник: http://poparimsya.online/oborudovanie/bak-dlia-goriachei-vody-baniu.html

      Смотрите также:
      25.04.2020

      Баня из газосиликатных блоков своими руками: преимущества, этапы строительства Говоря о бани, большинство первым делом представляет себе баню из бревна. Но прогресс не стоит на месте, и сегодня появились другие, более современные материалы, из которых можно возводить...

      25.04.2020

      Отопление в бане: выбор оптимального варианта Если вы обустраиваете баню на своем подворье и решаете,как сделать отопление в бане, необходимо помнить, что печь может выполнять несколько функций. Она предназначается не только для получения пара в парилке и нагрева воды,...

      25.04.2020

      Делаем дверь в баню своими руками Баня на участке - это предмет гордости любого хозяина, место для отдыха с друзьями и душевного спокойствия. А если баня построена самостоятельно, то она, наверное, станет любимым местом владельца, где можно набраться сил и энергии.

    • Комментарии

      Комментирование отключено.

      Голосование

      Как Вы узнали о нашем сайте?

      Посмотреть результаты

      Загрузка ... Загрузка ...
      Форум
