Душевой поддон своими руками

Душевой поддон своими руками

Перед тем, как сделать душевой поддон, следует провести гидроизоляцию подстилающей поверхности. Это тем сложнее, что покрытия могут быть разными. Далеко не всегда это бетонная плита или стяжка, как в новостройке. В старой квартире по полу ванной комнаты уже может быть положен из кафеля узор. Тогда стоишь и думаешь: оставить, как есть, значит наверняка намочить соседей; делать поверх керамики… каким составом? Основание во много определяет степень адгезии строительных смесей. А сложить душевой поддон своими руками не так сложно.

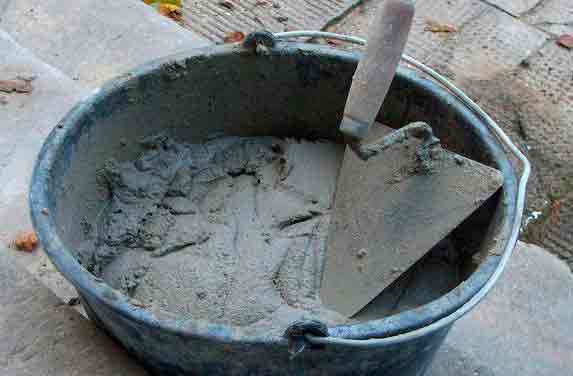

Для строительства понадобится немного кирпича, цемента, плиточного клея, затирки для швов. А облицовка выполняется мозаикой или полноразмерной керамической плиткой. Иногда по центру производится заливка раствором, и на этом процесс заканчивается. Более того, многие создают по периметру съёмную опалубку из дерева нужной высоты, и периметр также изготавливают из бетона. Смысл этой процедуры в том, что можно получить заданную марку прочности, от которой напрямую зависит водопроницаемость основания. Так например, для фундаментов зданий применяют только тяжёлые бетоны.

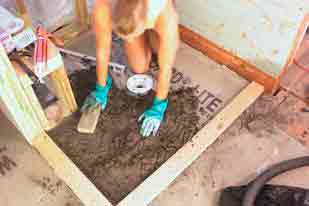

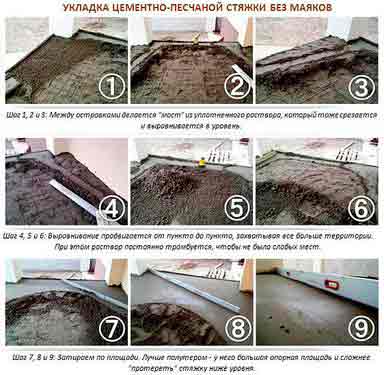

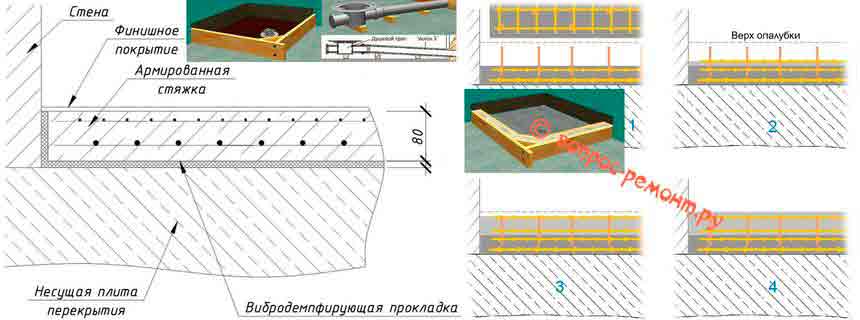

Укладка фундамента для поддона

Гидроизоляция

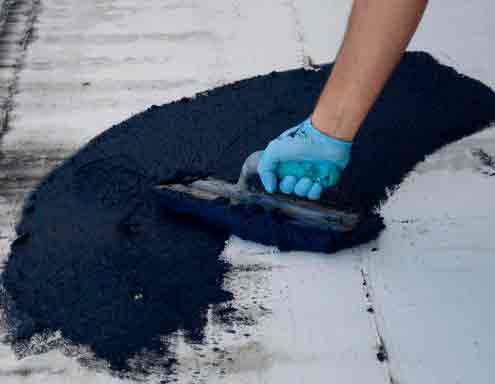

Для гидроизоляции применяют мастики разного толка и пропитки. Первое название у неподготовленных пользователей вызывает отторжение. По мнению большинства – мастика это нечто мягкое, чем натирают школьный паркет. Чтобы смотрелся красиво и жук его не ел. Следовательно, устройство фундамента на мастике невозможно.

Многое зависит от того, каков материал пола в доме. Бетон это, кирпич, древесина или металл. В каждом случае разновидности гидроизоляционных мер будут свои. И душевой поддон из плитки не всегда уместен.

Мастика: да или нет?

Это в корне неверное мнение – то, что озвучено выше. Мастика бывает разная, но строительная специально сделана так, чтобы противостоять механическим деформациям. Большая часть этих строительных смесей используется для внешней гидроизоляции фундаментов зданий. Можете сами представить, какие там зимой возникают нагрузки. И битумная мастика должна успешно противостоять капризам погоды. Рассмотрим пример, чтобы было более понятно. В продаже имеется битумная мастика Славянка по цене 1500 рублей за ведёрко 9 кг:

  • Время образования первичной плёнки – 1 час.
  • Группа воспламеняемости В3 (легко воспламеняемая, но чему именно гореть на полу ванной комнаты?).
  • Группа горючести Г4 (вещество является горючим).
  • Кислотность среды от 2 до 12. Нормальный уровень находится в районе от 5 до 7. Мастика полностью подходит под устройство гидроизоляции пола ванной комнаты.
  • Расход 2,78 кг/кв.м. То есть ведёрка за 1500 рублей хватает примерно на 3,5 квадратных метра поверхности. Нужно сказать, что это достаточно высокая цена.

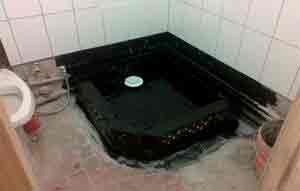

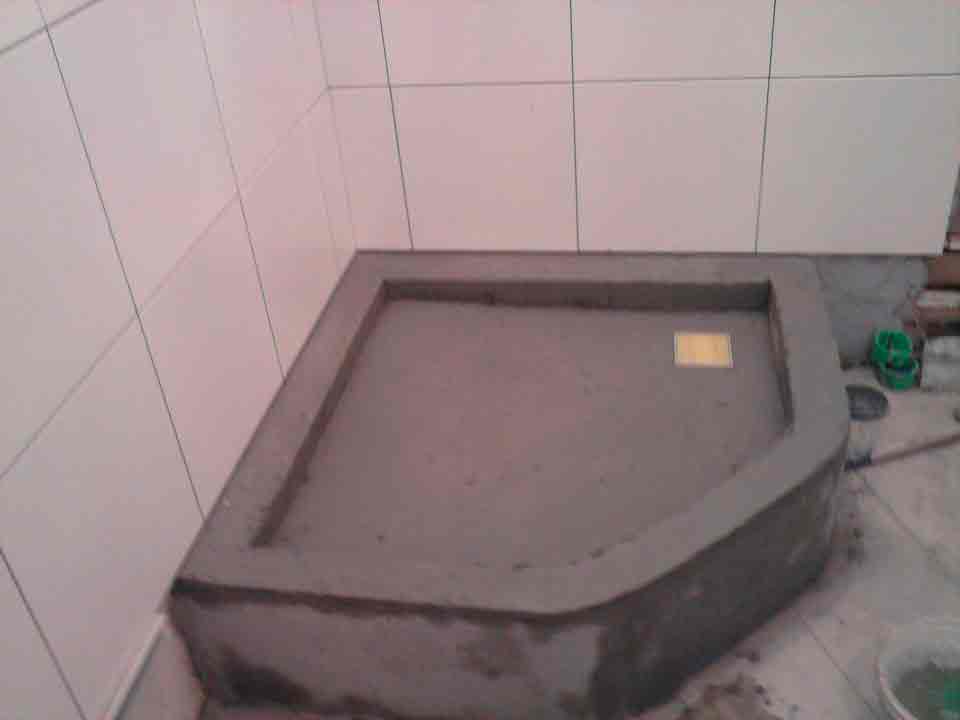

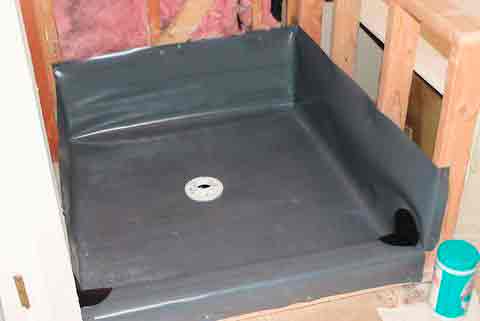

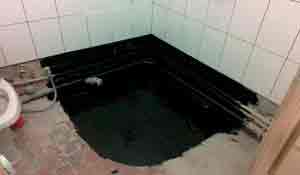

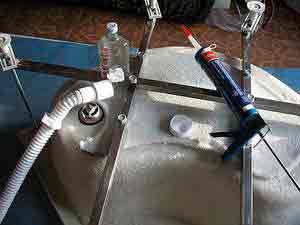

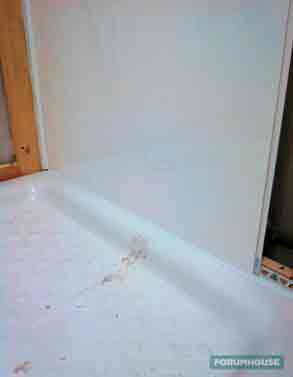

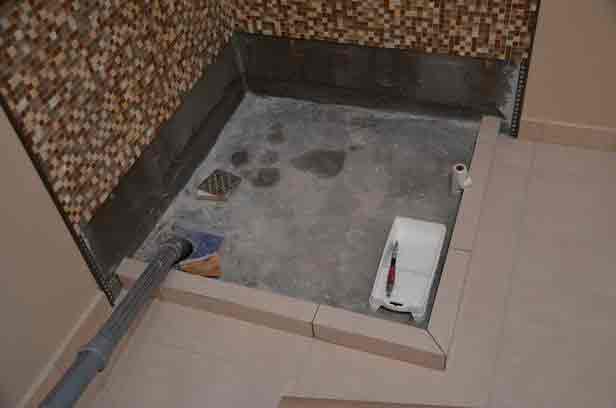

Залитый мастикой поддон для душа

Что можно сказать? Нас бы интересовала ещё прочность сцепления с акриловыми полимерами и краской. Из тех соображений, что многие не захотят выложить поддон кафелем, а предпочтут купить в готовом виде. В таком случае гидроизоляция фундамента проводится только в районе сифона и по траектории хода трубы канализации.

Многие не совсем понимают, что такой прочность на растяжение. Этот параметр характеризует способность покрытия противостоять механическим нагрузкам на отрыв. Наверняка приведённых значений должно хватить для домашнего душевого поддона но можно заняться и расчётами. Допустим, самая малая прочность сцепления составляет 0,4 МПа или 400 тысяч Па, что соответствует 400 тысяч ньютонов на квадратный метр. Площадь среднего поддона составляет от 80х80 до 90х90 см. Возьмём наименьший из этих параметров.

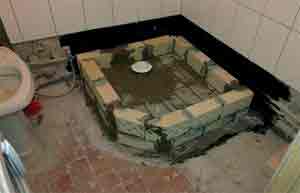

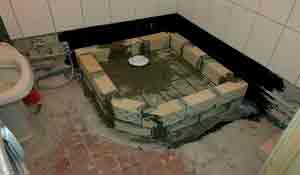

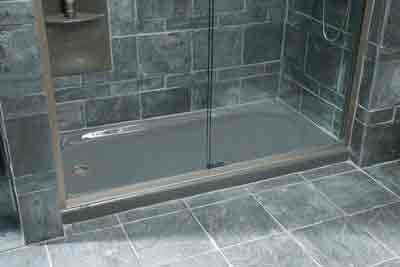

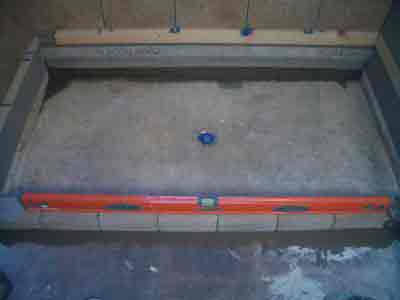

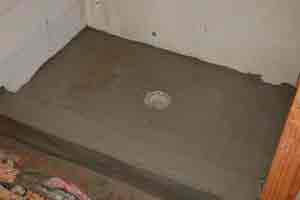

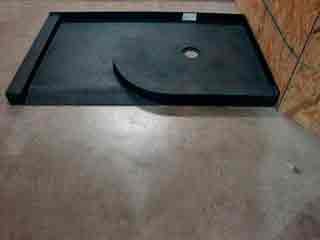

Самодельный душевой поддон

При стороне поддона 80х80 см его площадь составляет 0,64 квадратных метра. То есть прочность на отрыв всей поверхности составит 256.000 Н или примерно 25,6 тонны. Мы полагаем, не факт, что даже слон сможет покатать наш поддон по полу ванной комнаты, если его приклеить такой мастикой. Таким образом, все опасения относительно мягкости мастики совершенно беспочвенны. Опережая ход мыслей читателей, заметим, что смеси бывают не только битумные, но и цементные. И характеристики их ничуть не хуже.

Проникающая гидроизоляция

Проникающая гидроизоляция функционирует совершенно по другому принципу. Вещество проникает вглубь бетона, образуя нерастворимые кристаллы с продуктами застывания цементного камня. Этот тип гидроизоляции предназначен именно для стен и полов. Мы оговорились выше, что мастика Славянка не является самым экономным материалом для выполнения гидроизоляции стен. Обратите внимание, что все характеристики сосредоточились вокруг механической прочности, и лишь одна из них касается напора воды. Это по той причине, что на фундамент здания действует морозное пучение, а подземные источники не очень мощные.

Со специализированными составами для бассейнов и ёмкостей все совсем по-другому. Производители Кальматрона утверждают, что пол ванной комнаты, покрытый их составом повышает марку водонепроницаемости на 2-4 единицы. Для удобства переведём это в МПа, чтобы сравнить с битумной мастикой. Каждая единица соответствует 0,1 МПа, что на порядок (в 10 раз) выше, нежели параметр, приведённый выше. То есть обработка бетона Кальматроном даёт эффект до 40 раз превышающий оный для битумной мастики. Время застывания одного слоя колеблется в интервале от 15 до 180 минут.

В чем здесь подвох? Нужно уточнять у изготовителя применимость строительной смеси. Судя по описанию, она работает только для бетона. А ещё точнее – для цемента. То есть кирпича и дерева ею не укрепишь. Нужно именно бетонное основание (стяжка пола в квартире соответствует этому условию). При прочих равных расход Кальматрона ниже (1,6 кг на квадратный метр), а интервал рабочих температур намного шире. Осталось уточнить цену.

В среднем по России, Кальматрон продаётся по 75 рублей за 1 кг. На 1500 рублей можно взять целый мешок и обработать им примерно 12 квадратных метров поверхности. Получается дешевле, нежели битумная мастика. Потому что специализация у материала совершенно иная. Имеются и другие смеси на рынке, действующие по схожему принципу.

В чем соль?

Суть идеи заключается в том, что изготовление гидроизоляционного слоя может производиться разным материалом. Большую роль играет основание. Кальматрон не годится для деревянного основания (судя по описанию), а битумная мастика по большому счету подойдёт. Потому что принцип действия разный. Проникающая гидроизоляция реагирует с продуктами застывшего цементного камня, а мастика образует поверхностный слой, ей главное зацепиться за основание.

Подвох в том, что изготовители проникающей гидроизоляции не приводят характеристик по прочности на разрыв. Разумеется, они должны быть приемлемыми, но хотелось бы видеть конкретные цифры. При этом прочность на сжатие даётся и составляет 25 МПа. Это меньше, нежели у большинства кирпичей, соответствует примерно бетону марки М250.

Исходя из стоимости материалов, можно сделать вывод, что работать следует экономно. Часто можно видеть схему, по которой мастикой сначала покрывают пол, потом наносят её сверху под плитку. Этому нет логического объяснения. Разве что пол ванной совершенно сырой. В среднестатистическом доме такого не бывает. Влага поднимается по капиллярам кирпича, что влияет на долговечность конструкции. Вот зачем обрабатывается основание.

Кладка или бетон?

Мы уже говорили, что бетонное основание гораздо проще в использовании. Хотя бы потому, что для него дешевле стоят гидроизоляционные материалы. Есть возможность набрать где-то мелкого гранита, гравия или даже бута, не нужно пренебрегать этим. Изготовление водонепроницаемого бетона из высокой марки цемента по правильно подобранной рецептуре не является процессом сложным. Дополнительный плюс в том, что размеры кирпича никак не влияют на процесс конструирования.

Вообще говоря, самодельный поддон из бетона можно лить одним куском. Вес рассчитывается по типичным формулам (зависит от марки). Особенно хорошо это выходит на вибростенде. Проблема здесь только в том, что нужен мощный станок, чтобы трясти такую громадину. После установки и покрытия поддона слоем гидроизоляции производится облицовка мозаикой или другим видом керамической плитки. Поддон можно формировать прямо со сливом, оставить специальный бортик под уголок, монтажные отверстия (для крепления на полу ванной комнаты, как у унитаза) и так далее.

Вы видите, что вопрос о том, из чего делать поддон в доме, не так прост, как это кажется на первый взгляд. С одной стороны, конструкции из кирпича неплохо зарекомендовали себя. С другой стороны, правильная их сборка весьма сложна. Имеется в виду не кладка с перевязкой швов, а сложность гидроизоляционных работ.

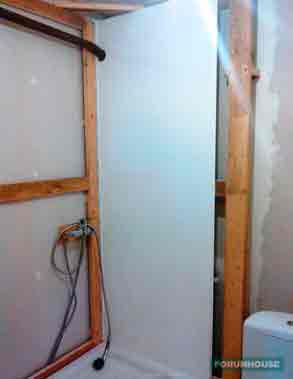

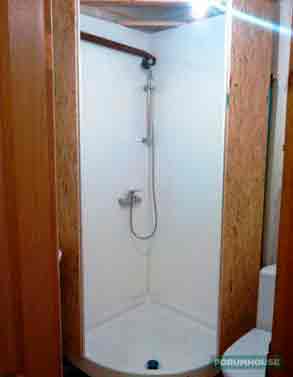

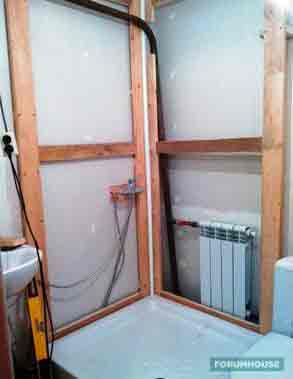

Что делать, если дом деревянный

Прочность доски не очень велика, к тому же дерева не минует процесс гниения. Вот почему установка поддона в данном случае имеет свои особенности. В частном доме конструкцию лучше выбрать по возможности лёгкую, а фундамент сделать так, чтобы обеспечить простыми средствами сухой пол ванной комнаты. На первый взгляд выполнить эти требования не представляется возможным.

На самом деле установить кабину все-так можно и в деревянном доме с подполом и прочими прелестями деревенской жизни. В этом случае главные задачи следующие:

  1. Максимально снизить вес всей конструкции.
  2. Обеспечить вентилируемый фундамент.

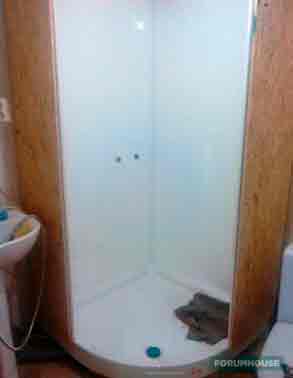

Мастера-любители для того, чтобы установить душевую кабину в деревянном доме, предлагают следующее нестандартное решение. Поддон покупается готовым в магазине, но без ножек, либо ножки в его установке не участвуют. Вместо этого собирается каркас из полипропиленовых труб. Он состоит из двух рамок, идущих по периметру (верхней и нижней). Установить на такой фундамент душевой поддон, это значит решить в ванной комнате сразу несколько проблем:

  • Простой доступ в отсек с канализационной трубой и сливом.
  • Возможность в декоративную панель цоколь встроить вытяжной вентилятор на 12 В, чтобы поддержать в доме сухость, а на полу ванной блокировать рост плесени.
  • Поддон в случае нужды легко перебазируется на новое место.

Полипропиленовые трубы весьма просто крепятся к полу и служат основой для навешивания декоративного цоколя. Уголок можно купить в магазине из поликарбоната, что дополнительно снизит вес всей конструкции. Можно долго нудить по поводу того, что вентилятор, мол, сложно установить, но читатели также должны быть в курсе, что для деревянных домов под встройку в стены продаются специальные вентиляционные (приточные) клапаны, в том числе с управляемыми створами и прочими фишками. Настроить такой на отслеживание уровня влажности ничего не стоит.

В деревянном доме душевая кабина из плитки не всегда смотрится наилучшим образом. Хотя бы в силу своей большой массы. Разумеется, никто не запрещает облицевать цоколь мозаикой. Напоследок заметим, что при изготовлении фундамента из полипропиленовой трубы, нужно предусмотреть в нем какую-то поддержку для центра поддона. В противном случае изделие легко продавится ногами. В этом смысле иногда бывает полезным в магазине обратить внимание на глубокие поддоны, которые комплектуются поддерживающим металлическим профилем. А затем уже обыгрывать вариант с полипропиленовыми трубами.

Источник: http://aqua-sovet.ru/dushevye-kabiny/dushevoj-poddon-svoimi-rukami.html

Как сделать душевой поддон своими руками

Несмотря на наличие различных моделей в продаже, можно сделать душевой поддон своими руками. Это позволит не только сэкономить средства, но и выполнить конструкцию, в точности соответствующую планировке помещения и вашей идее его дизайна. Основными требованиями к конструкции являются качественная гидроизоляция и надежность. В остальном выполнение работ не представляет сложности.

Виды готовых моделей

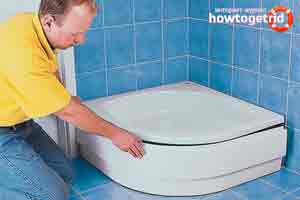

Готовые модели, имеющиеся в продаже, выполняются из разных материалов:

  • стали,
  • чугуна,
  • акрила.

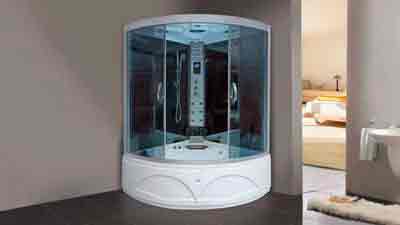

По форме они обычно соответствуют конфигурациям наиболее распространенных моделей душевых кабин, а значит, бывают:

  • квадратными,
  • угловыми,
  • округлыми.

Поддоны могут отличаться также и по глубине.

Преимущества самодельных поддонов

Как и многие другие конструкции в доме или квартире, сделать поддон для душа своими руками обойдется вам дешевле, чем приобретение и установка заводской модели. Самостоятельное строительство отнимает время, но позволяет значительно экономить средства.

Несомненным преимуществом выполнения работ своими силами является также полная свобода для реализации дизайнерских идей. В этом случае вы не ограничены стандартными формами и цветовой гаммой имеющихся в наличии моделей. Актуальность этого преимущества особенно заметна, если душевая кабина с поддоном устанавливается в большом помещении и может иметь нестандартную фантазийную форму.

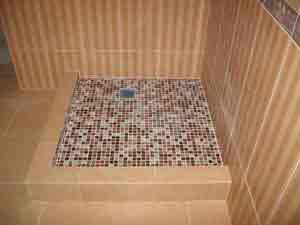

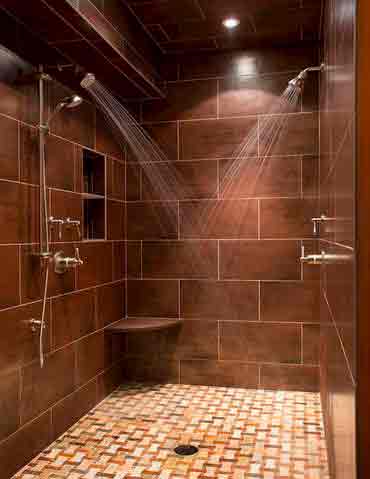

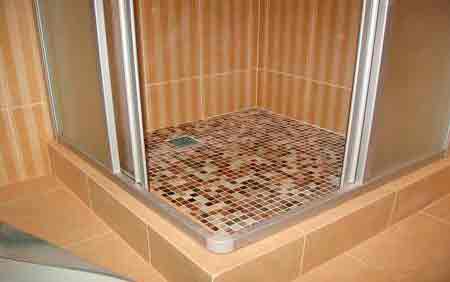

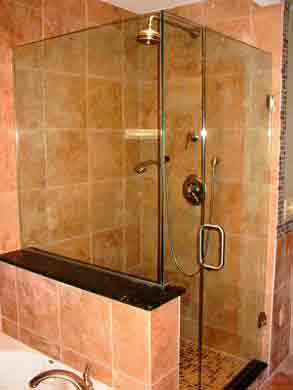

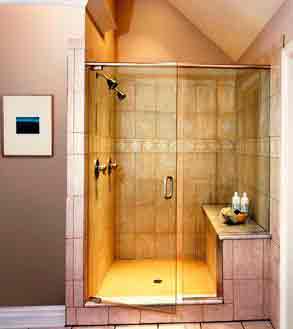

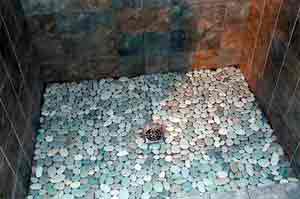

На фото душевой поддон, сделанный своими руками

Облицовка поверхности водостойкой керамической плиткой или мозаикой позволит вам выбрать не только цвет, но и фактуру поверхности, снабдить ее орнаментом или скомбинировать оттенки.

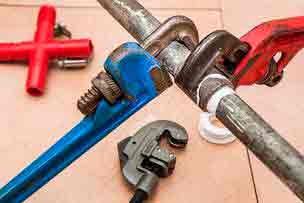

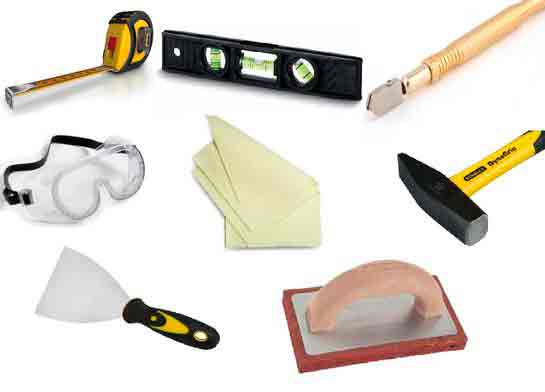

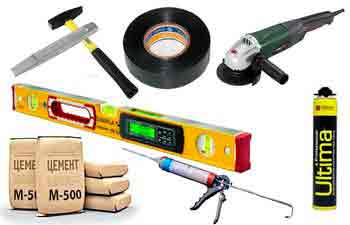

Материалы и инструменты, необходимые для работы

Решая, как сделать душевой поддон своими руками из плитки, важно знать, что набор необходимых инструментов не потребует дополнительных расходов. Все, что потребуется, есть в наличии практически у любого домашнего мастера.

Приготовить надо:

  • ручной или электрический инструмент для раскроя плитки (особенно, если вы выбрали крупноформатный сорт облицовки),
  • мастерок, шпатель и зубило,
  • валик или малярная кисть,
  • линейка, угольник и карандаш для разметки,
  • дрель с насадками,
  • правило и уровень для выравнивания поверхности.

Набор материалов включает в себя:

  • цемент,
  • кирпич или дополнительное количество цемента для выполнения заливных бортиков поддона,
  • гидроизоляционную покупную смесь или битум,
  • облицовочную плитку (важно выбирать материал, предназначенный для постоянного контакта с водой и имеющий нескользящую безопасную поверхность),
  • водостойкий клей для плитки,
  • саморезы.

На заметку: Для выравнивания плитки используют резиновый молоток или шпатель с обрезиненной ручкой. Не стоит забывать и о «крестиках», с помощью которых легко соблюсти одинаковую ширину швов между плитками или блоками мозаичного полотна.

Подготовительные работы

Объем подготовительных работ во многом зависит от состояния пола. Если до момента монтажа в помещении отсутствовала стяжка, выполнить ее для установки будет необходимо. Пол перед выполнением стяжки гидроизолируется полимерной пленкой или битумной мастикой с заходом на стены.

Если установка поддона проводится на начальном этапе ремонта, гидроизолируется вся поверхность пола

Готовая стяжка грунтуется и гидроизолируется смесью еще раз. Многослойная гидроизоляция и грунтовка не только позволяют избежать затопление расположенных ниже помещений, но и защищают от возникновения патогенной микрофлоры, появления повышенной влажности и неприятного запаха.

  • Если вы думаете, как сделать поддон для душевой кабины своими руками максимально комфортным, можно дополнить его системой «теплый пол». Ее монтаж осуществляется под черновое основание. Также для утепления возможен вариант укладки под стяжку листов пенополистирола, но нужно иметь в виду, что это поднимет уровень конструкции.

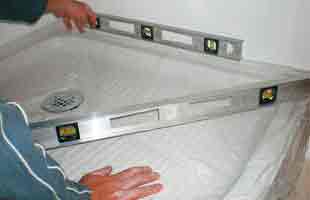

  • Все работы выполняют с проверкой геометрии по уровню.

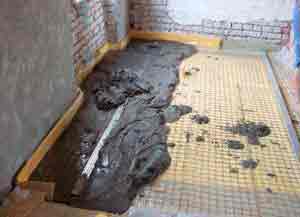

  • Укрепить основание можно с помощью металлической сетки, укладываемой в стяжку.

Высота основания выбирается из соображений удобства использования, но при этом следует учитывать необходимость соблюдение наклона не менее 3° для отводящей стоки трубы. Слишком низкий фундамент не позволит выполнить это условие, что негативно скажется на работе слива. Высокий фундамент или поддон с высокими бортиками можно снабдить дополнительной ступенькой с внешней стороны для удобства использования.

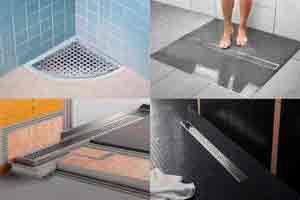

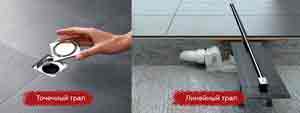

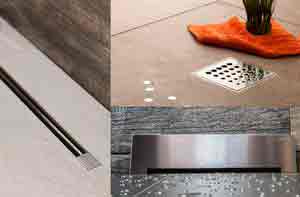

Можно установить точечный или линейный трап для душевой кабины

После застывания стяжки и нанесения на нее гидроизолирующего слоя выполняют еще один слой – из самовыравнивающейся строительной смеси. Вместе с бортиками его также покрывают грунтовкой и гидроизоляцией после высыхания, причем этот слой защиты от влаги должен быть самым надежным. Особое внимание специалисты рекомендуют уделять углам и шву вокруг сливного отверстия. Важно, чтобы слой не имел «пробелов» и пропусков и представлял собой цельное покрытие.

  • Бортики поддона традиционно выполняются высотой в один кирпич, однако, в зависимости от желания их можно сделать и другого размера, не забывая о том, что высота ограждения должна защищать помещение от попадания воды и при этом позволять легко встать под душ.
  • Бортики можно выложить из кирпича или, выполнив опалубку, сделать заливное бетонное ограждение.

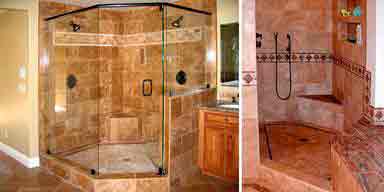

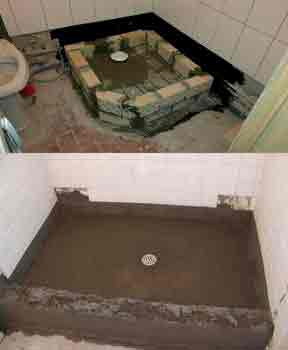

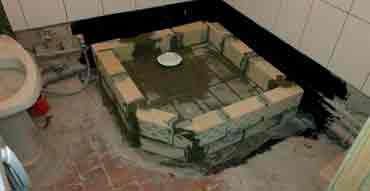

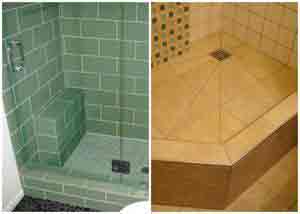

На фото варианты бортиков для поддона из кирпича и заливного бетона

Монтаж водостока

В ответе на вопрос «как сделать поддон для душа своими руками» монтаж водостока (или трапа) занимает особое место. Исправить неполадки после завершения строительства поддона и облицовки будет крайне затруднительно, поэтому очень важно обеспечить высокое качество.

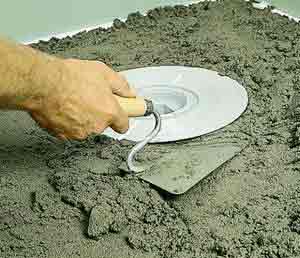

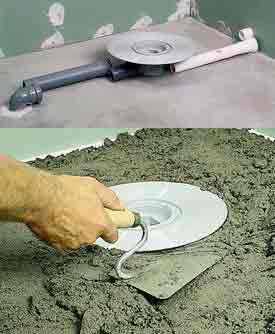

Монтаж трапа в стяжку

Для этого необходимо воспользоваться следующими правилами и рекомендациями:

  1. Соединение места слива с канализацией выполняется с уклоном около 3°. Это обеспечивает оптимальную скорость потока и предотвращает образование засоров и застаивание воды в поддоне душа.
  2. Стыки всех элементов должны быть герметичными.
  3. Для монтажа рекомендуется выбирать пластиковые трубы и фитинги самого высокого качества. Они способны служить очень долго, поскольку не подвержены коррозии и разрушению от других видов внешнего воздействия.
  4. Сливной трап должен быть жестко зафиксирован. Заливку основания выполняют только убедившись в том, что конструкция не сместится ни в момент заливки, ни в процессе набора раствором прочности.

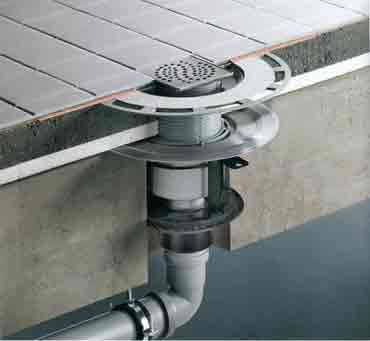

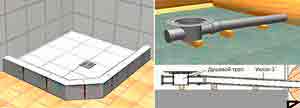

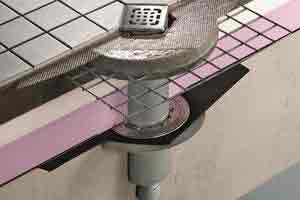

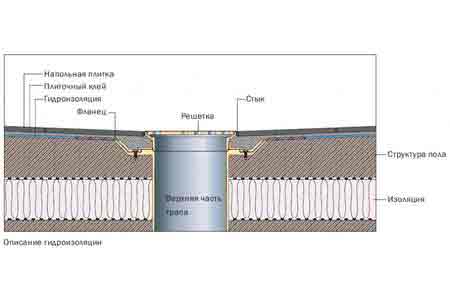

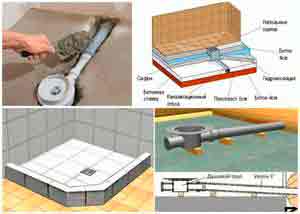

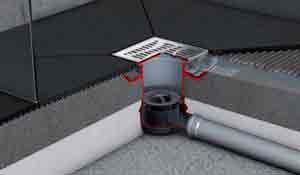

Схема установки душевого трапа

О том, как выбрать и установить сифон для раковины с переливом, читайте в другой статье.

В последнее время гигиенический душ в туалете все больше приобретает популярность. Узнайте об этом больше на нашем сайте.

Отделка поверхностей

Облицовку внутренней и внешней поверхности поддона выполняют после полного застывания кладочного раствора или залитого в опалубку бетона. Плитка будет отлично смотреться и надежно держаться вне зависимости от способа изготовления бортиков: можно выполнить поддон для душа своими руками из кирпича или заливного бетона.

Технология укладки плитки не отличается от облицовки любой другой поверхности, однако, имеет свои нюансы.

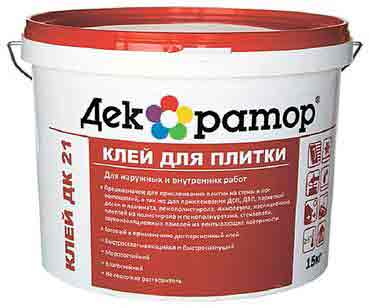

Выбирается клей, предназначенный для использования в помещениях с высокой влажностью и аналогичный материал для обработки швов.

Чтобы построить душевой поддон своими руками, обеспечив красивую ровную поверхность и надежную защиту от проникновения воды, не следует пренебрегать рекомендациями специалистов.

  1. Нанесение клея зубчатым шпателем поможет создать ровную поверхность.
  2. Клей наносится на облицовываемую поверхность, а не на обратную сторону плитки.
  3. Для фиксации плитки ее следует придавливать к поверхности.
  4. Выровнять поверхность легко, постукивая по плиткам резиновым молотком.
  5. Обеспечить равную толщину всех швов помогут специальные крестики.
  6. Оклеивать поверхность следует от угла.

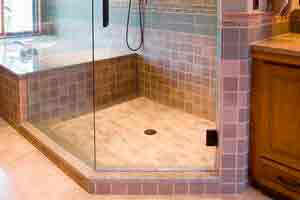

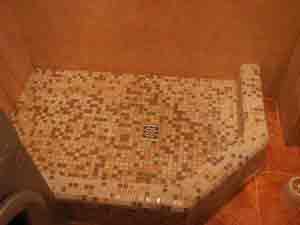

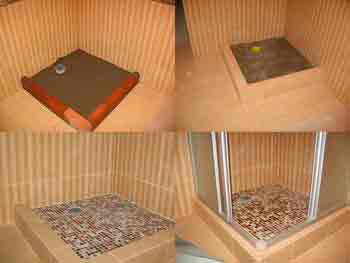

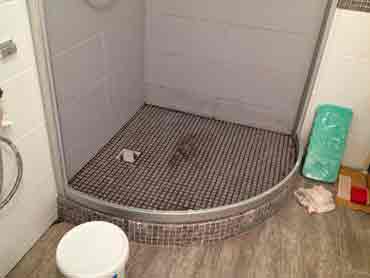

Поддон для душа из плитки своими руками — фото с последовательностью работ по облицовке

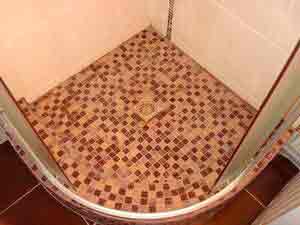

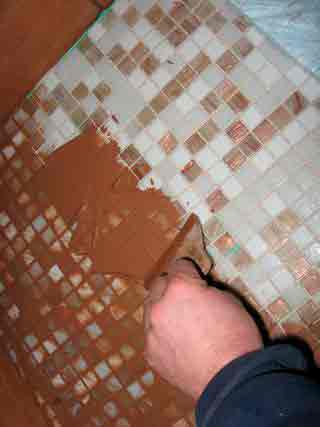

Некоторые нюансы есть у отделки поверхности мозаикой. Такую облицовку многие считают более предпочтительной, чем классический кафель. Для поддона, равно как и для стен душевой кабины подойдет как стеклянная, так и пластиковая плитка. Кроме большого выбора готовых мозаичных полотен с сетчатой или бумажной основой их преимуществами являются легкость монтажа и нескользящая поверхность готового покрытия. Для раскроя не требуются специальные инструменты – достаточно воспользоваться обычными ножницами.

Все перечисленные выше правила для облицовки плиткой справедливы и для выполнения мозаичного покрытия, однако, в последнем случае существуют и свои нюансы:

  • Предпочтительно использовать плиточный клей белого цвета.
  • Затирку швов и очистку поверхности требуется выполнять по возможности быстро, не допуская высыхания состава.

Общим требованием для облицовки плиткой или мозаикой является правильное приготовление клея. Важно в точности соблюдать рекомендованные производителем пропорции и равномерность состава. Для обеспечения последнего условия лучше размешивать смесь не вручную, а воспользоваться дрелью с насадкой-миксером. Для того, чтобы избежать частичного «схватывания» клеящего состава и, соответственно, снижения его качества, лучше готовить смесь небольшими порциями.

Поддон для душа из плитки своими руками сложно выполнить с закруглением краев, поэтому безопасность конструкции можно повысить, установив специальные уголки.

Как происходит отделка мозаикой душевого поддона своими руками можно посмотреть на видео.

Источник: http://okanalizacii.ru/santeh_vodoprov/kabina/dushevoj-poddon-svoimi-rukami.html

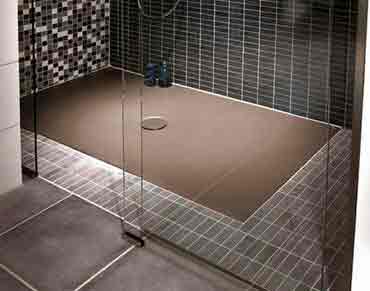

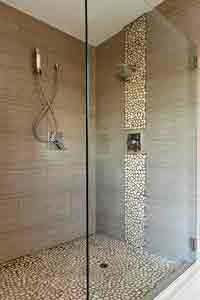

Как сделать душевую без поддона со сливом в полу

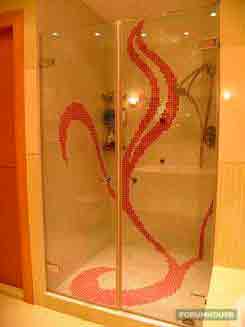

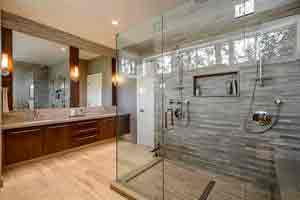

Сегодня один из трендов в оформлении ванной комнаты — душевые, выполненные в тонах всего помещения, выложенные декоративной плиткой. Подробно расскажем о том, как сделать такую душевую без поддона со сливом в полу, приведем несколько иллюстраций и пошаговых инструкций для всего процесса монтажа.

Особенности и разновидности устройства душевых без поддона

У душевой на полу без кабины и поддона множество преимуществ. Например, она стильно смотрится и продолжает дизайн всей ванной комнаты. На фото это хорошо видно. Можно сделать современный дизайн ванной комнаты, собрав конструкцию душевой своими руками. Кроме того, у такой конструкции хорошая звукоизоляция.

Обычно пол и стены в ней выложены кафелем. Это обеспечивает хорошую теплопроводность и низкий уровень шума.

Душевая без поддона и кабины должна иметь хорошую гидроизоляцию. Это — один из этапов монтажа всей конструкции, и в пошаговой инструкции для установки душевой без поддона со сливом в полу, которая приведена далее, подробно описано, как и в какой момент сделать гидроизоляцию, чтобы она хорошо выполняла свои функции.

Стандартный размер подобной душевой 1 на 1 м. Но допускаются варианты. Она может быть вытянутой прямоугольной формы либо квадратной, просто большего размера.

Перед началом работ следует нарисовать чертеж. Важно предварительно знать схему канализации, чтобы определиться с местом стока. Его при желании можно перенести с края кабины в центр.

Для создания душевой без поддона есть 2 варианта того, как сделать слив в полу: с подиумом в виде чаши или с трапом, для обоих вариантов далее приведена пошаговая инструкция с фото и советы.

Душевая с трапом

Душевая без поддона с трапом и со сливом в полу подходит не для каждого помещения из-за сложности монтажа, а то, как ее сделать своими руками, можно изучить в пошаговой инструкции, которая следует далее.

Для установки душевой с трапом нужно предусмотреть стяжку необходимой толщины, лучше это сделать на стадии строительства. Иначе придется углублять или поднимать пол в ванной комнате, либо делать ступеньку.

Перед началом монтажа важно определить размеры душевой, после нарисовать чертеж с разметкой трапа и коммуникаций (прокладки сифона). Важно: чем ближе запланированное место установки трапа к канализационной трубе, тем легче будет проходить слив воды и процесс монтажа потребует меньше времени и затраченных деталей.

Герметичность конструкции с трапом обусловлена 2 слоями стяжки и обязательным слоем гидроизоляции (это может быть рубероид). В такой конструкции трубы будут зашиты в пол, поэтому не нужно делать разъемные стыки, можно использовать при монтаже сантехнический герметик.

В этом варианте допустимы 2 разновидности конструкции слива:

  1. Точечный.
  2. Линейный.

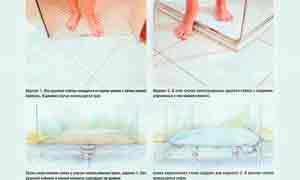

О том, как сделать душевую без поддона с точечным и линейным сливом в полу, далее есть подробная пошаговая инструкция.

После того как смонтирован трап и выложены необходимые технически слои:

  1. Бетонное основание.
  2. Пенополистерол.
  3. Стяжка (1 слой).
  4. Гидроизоляция.
  5. Стяжка (2 слой).

Можно приступать к декоративной отделке кафельной плиткой. Ее укладывают под небольшим углом с наклоном к сливу.

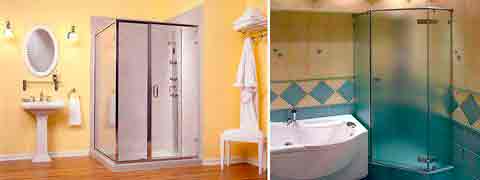

Для душевой такого типа можно предусмотреть двери. Они обычно навесные на петлях, стеклянные. Необязательно делать их герметично прилегающими к полу.

Универсальный вариант с подиумом в виде чаши

Вариант с подиумом в виде чаши подходит для любого помещения. Монтаж такой душевой не потребует поднятия уровня пола или углубления для монтажа стока. Его особенность в том, что подиум возвышается над уровнем пола, возводятся небольшие бортики. Пол в душевой выкладывается кафелем под наклоном.

Здесь можно оставить слив сбоку, там, где выведена сливная труба, или перенести его в центр душевой. В этом варианте чаще всего выбирают точечный вид монтажа слива. Для установки подиума используют металлический каркас или выкладывают по периметру бортик из кирпичей.

Инструменты и материалы для монтажа душевой

Чтобы сделать душевую без поддона со сливом в полу как можно безопаснее и грамотнее, согласно пошаговым инструкциям для монтажа, следует использовать определенный набор инструментов и особые материалы.

  1. В монтажных работах не обойтись без уровня. Удобнее использовать лазерный. Пригодятся еще и маркер для разметки, рулетка. Для монтажа слива нужны трубы из пластика 5 см диаметром и сама конструкция трапа.
  2. Для монтажа подиума нужны будут кирпичи или металлические направляющие, гипсокартон.
  3. Из материалов нужна будет гидроизоляция. В этой роли может выступать битумно-полимерная мастика. Ее наносят на пол и стены по бокам душевой после стяжки обычной гладилкой или кистью. Лучше наносить в 2 слоя и оставлять на 1-2 суток для высыхания.
  4. На пол можно проложить слой рубероида или любой битумно-полимерный рулонный материал.
  5. Для стяжки нужно заранее подготовить специальный раствор на основе цемента с добавлением песка, керамзита или другого пористого материала.
  6. Для верхнего слоя понадобится декоративная плитка и специальный клей.

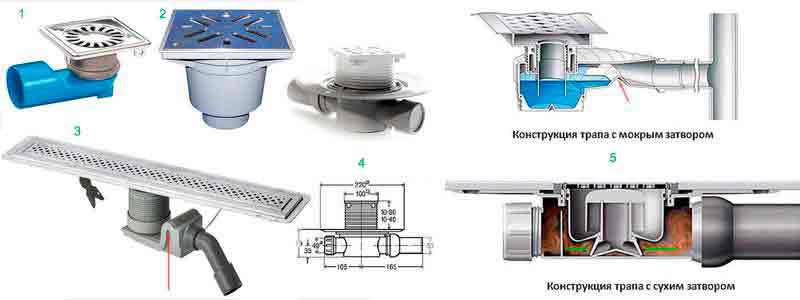

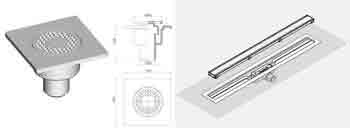

Точечный или линейный слив – особенности монтажа

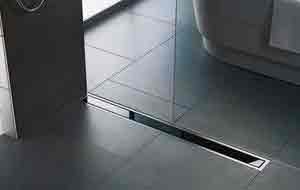

Линейный трап представляет собой конструкцию из нескольких составляющих, они перечислены снизу вверх:

  • комплект ножек;
  • ультра низкая S – база (вращаемая);
  • карьер, редуцир;
  • рамка;
  • решетка.

Снаружи в полу после монтажа будет видно решетку прямоугольной формы. Первоначально нужно определить размер и форму душевой, нарисовать чертеж.

Далее делать нужно так:

  1. На бетонном полу помещения установить по размеру душевой ограничители (можно использовать доску).
  2. Залить пол снаружи стяжкой, оставив уровень самой душевой ниже. Минимальная монтажная высота 52 мм. Нужно, чтобы конструкция помещалась в глубину. Важно, здесь можно уменьшить редуцир на нужный размер, просто отпилив его. При этом нужно, чтобы уже была проложена труба для слива.
  3. Наметить и прикрутить конструкцию трапа к бетонному основанию. Выверить уровень под ноль.
  4. Подвести трубу для слива к трапу.
  5. Залить стяжкой с уклоном в 2° к трапу.
  6. Сделать гидроизоляцию в 1 или 2 слоя. Между слоями нужно выждать необходимое время для высыхания.

Теперь можно выкладывать плитку на всю площадь ванной комнаты одновременно с душевой. Следует сначала нанести плиточный клей по периметру трапа, уложить плитку, установить внешнюю рамку для решетки и зафиксировать герметиком. Затем полностью собрать внешнюю решетку трапа.

Важно помнить, что внешнюю отделку трапа нужно начинать от решетки и двигаться от нее к внешнему краю и стенкам душевой. Перед этим следует выложить плиткой стены. Точечный слив обычно располагают в дальнем углу у стенки. К нему уже кладут плитку.

Перед укладкой пола следует уложить плитку на стены, чтобы после не запачкать пол материалами или не испортить его, если случайно упадет плитка со стен.

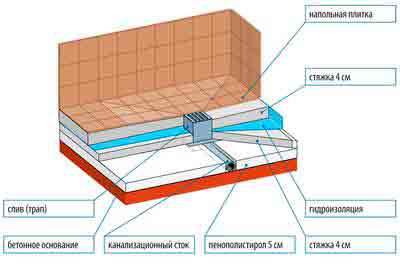

Последовательность формирования пола и точечного слива следующая:

  1. На бетонное основание уложить пенополистирол шириной 5 см. В нем сделать прорези для канализационного стока.
  2. Выполнить стяжку (высота 4 см).
  3. Уложить гидроизоляцию.
  4. Затем снова сделать стяжку. Высоты 4 см достаточно.
  5. Теперь укладывать плитку.

На этом этапе следует делать наклон к точечному сливу. Делать это следует так:

  1. Выложить плитку без клея для расчета с учетом продолжения кладки в коридор.
  2. Сделать прорези по 4 плиткам вокруг стока.
  3. Наметить лучи, расходящиеся от углов стока к углам душевых.
  4. Разрезать плитку по намеченным лучам.
  5. В итоге получается 4 сегмента. Каждый нужно выкладывать по очереди, начиная от того, который идет от входа. На этом этапе нужно формировать небольшой уклон от края душевой к стоку.

После затереть все швы. Во влажном помещении специалисты советуют использовать специальные смеси для швов с антибактериальным компонентом. Затем можно приступать к установке дверей или занавески.

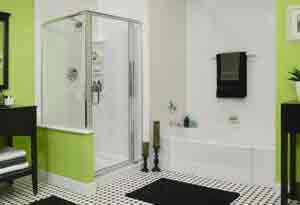

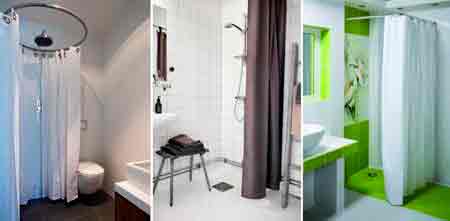

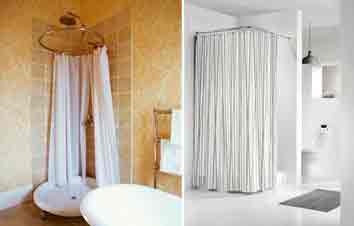

Установка дверей или занавески

После того, как сделана душевая без поддона со сливом в полу по приведенным пошаговым инструкциям, можно смело устанавливать дверцы к ней или занавеску. Для душевой с трапом в полу лучше выбрать стеклянные или пластиковые двери.

  • распашными;
  • раздвижными;
  • складными.

Их следует изготовить по индивидуальным размерам душевой или купить готовые, если параметры стандартные.

Для душевой с подиумом можно смонтировать двери или остановить выбор на занавеске. Здесь не будет нужна герметичная дверь, так как высокий бордюр подиума и правильный угол наклона к сливу будут защищать от разбрызгивания воды за пределы душа.

Источник: http://materialyinfo.ru/kak-sdelat-dushevuyu-bez-poddona-so-slivom-v-polu/

Поддон под душ сделанный своими руками

Сделать поддон для душа своими руками можно без профессиональной подготовки. Самодельная конструкция из керамической плитки станет хорошей заменой готовой акриловой, которая быстрее поцарапается и износится. Керамические поддоны из литого мрамора имеют больший срок эксплуатации, но высокая стоимость не всем по карману. Если на даче деревянный пол, то применяются готовые варианты. А вот для бетонного подойдут конструкции, сделанные своими руками.

Какие инструменты понадобятся для работы

Если в ванной комнате достаточно места, то с помощью кирпича и бетона можно создать конструкцию любой формы. Размер и высота поддона зависит от личных предпочтений. Когда габариты будущего устройства определены и прорисованы, можно запасаться материалами.

  • цемент;
  • кирпич;
  • металлическую сетку;
  • специальную смесь для гидроизоляции;
  • грунтовка;
  • песок.

Инструменты для выполнения работ:

  • дрель;
  • шпатель;
  • кисть;
  • уровень;
  • рулетка.

Если душевая кабина проектируется после постройки здания или в городской квартире, то с помощью этих материалов необходимо соорудить подиум. Он будет располагаться выше отметки уровня пола во всем доме. При строительстве дома можно сразу учесть наличие душевой. За счет этого отметка уровня пола в душе будет совпадать с уровнем пола в доме, что очень удобно для людей с ограниченными физическими возможностями.

Из каких слоев состоит поддон

Простой, на первый взгляд, поддон состоит из надежной системы:

  • бетонного основания со слоем пенополистирола;
  • канализационного стока, вмонтированного в пенополистирол;
  • слива, который присоединяется к стоку;
  • бетонной стяжки из 2 слоев, между которыми укладывается слой гидроизоляции;
  • финишной отделки плиткой.

Как уже было отмечено выше, душевой трап можно сделать 2 способами: на готовом полу или перед заливкой бетоном основного слоя пола. Во втором случае все трубы проходят ниже основного уровня пола.

А вот в первом скрыть трубы не всегда возможно, ведь необходимо выдерживать определенный угол наклона монтируемой канализационной системы. В этом случае необходимо произвести необходимые расчеты и прорисовки. Трубы могут проходить как поверху душевого трапа, так и находиться в скрытой прокладке. При необходимости за консультацией можно обратиться к специалистам.

Подготовка

В примере будет учитываться ванная комната с бетонным полом. В ней при постройке дома не планировалось обустройство места под душевую кабину. При наличии канализации вода из поддона будет отводиться в канализационную трубу. Систему слива необходимо собрать и примерить, на месте будущего поддона.

Желательно сделать пластиковый слив вместо металлического. Он более надежный и долговечный. Ведь после окончания работ заменить эту часть будет уже невозможно. Пластиковые трубы отлично стыкуются друг с другом, что обеспечивает простоту монтажа.

Перед началом работ необходимо подготовить помещение. Из комнаты выносится все лишнее, чтоб не повредилось и не мешало в процессе работы. Затем:

  • основание пола и стена очищаются от пыли и грязи. Старые плитки с пола снимаются – на них сверху использовать бетонную стяжку нельзя;
  • пол покрывается битумной мастикой. Желательно сделать небольшой заход материала на стены – это обеспечит гидроизоляцию;
  • выполняется стяжка пола всего помещения. Это необходимо в том случае, если пол в ванной имеет значительные неровности;
  • после застывания смеси пол покрывается грунтовкой и гидроизоляцией. Это предотвратит появление грибка и плесени;
  • выжидается время до высыхания защитного слоя.

Гидроизоляция наносится с помощью малярной кисти тонким слоем. При желании можно оборудовать систему «теплый пол». Вся необходимая электрическая проводка для этого укладывается под поддон и на его боковые стенки.

При подготовительных работах нужно:

  • работы производить с использованием уровня;
  • стяжку делать с применением армирующей сетки – это обеспечит прочность конструкции;
  • при утеплении пола учитывать то, что уровень пола поднимется. Система «теплый пол» или изоляция листами пенополистирола поднимет конструкцию на несколько сантиметров. Но высота конструкции только обеспечит хорошую систему слива воды в канализацию.

Если поддон получится слишком высоким, то с его внешней стороны можно соорудить ступеньку.

Сооружение системы слива

Слив состоит из трапа (или горловины слива) и отводной трубы в канализацию. Для того, чтоб обеспечить качественный отвод воды, необходимо создать необходимый угол наклона. Рекомендуется обеспечить угол примерно 3 градуса.

Для создания необходимого наклона можно использовать деревянные подставки для отводной трубы. Они делаются разной высоты, что обеспечит нужный наклон. Большая высота ближе к трапу, а меньшая – к канализационной трубе.

Вода должна уходить из поддона самотеком, а не скапливаться в одном месте. Это приведет к засорам, что крайне нежелательно. Сифон для слива лучше всего подбирать съемный, что даст возможность его чистки в дальнейшем.

Следует обратить внимание на то, что решетка сливного отверстия должна быть металлическая. Ведь она должна выдерживать вес человека.

Создание бортиков

Когда слой гидроизоляции полностью высох, формируются бортики поддона из кирпича. Работы производятся в такой последовательности:

  • в отдельной емкости разводится цементно-песчаный раствор в необходимой пропорции;
  • укладывается кирпич на подготовленный раствор. При выборе высоты кладки кирпича нужно ориентироваться на высоту душевого трапа. Примерно высота должна быть 7 см.
  • оставляется на просушку. На это уйдет примерно 3 дня.

Вместо кирпича можно сделать стяжку пола под душевую кабину. Для этого делается опалубка из деревянных досок. Для этого используются стальные уголки, саморезы и другие элементы для закрепления опалубки. Затем заливается бетонная смесь и выжидается время до полного ее высыхания. Через несколько дней снимаются доски. Такой способ упрощает облицовку стенки кафелем, так как бортики получаются идеально ровными.

При создании стенки необходимо обеспечить достаточную ее высоту. Ведь главная задача контура – это предотвращение растекания воды по всему помещению.

Заливка бетоном

Когда бортики готовы, нужно сделать заливку. Для этого бетонная смесь заливается внутрь бетонной кладки. Для этого необходимо следить за тем, чтоб ближе к горловине был сделан небольшой уклон. Это обеспечит стекание в него воды с любой точки поддона.

Когда смесь высохнет, поверхность грунтуется и покрывается гидроизоляцией. Желательно делать 2 слоя изоляции. После просушки выполняется последняя заливка бетоном. Для последнего этапа используется плиточный клей и раствор цемента. Разведенная смесь выкладывается внутри и снаружи бортиков. Нужно не забывать о том, что нужно выдерживать воронкообразные горловины. Резких линий перехода при этом не должно быть.

Когда смесь просохнет, ее необходимо натереть наждачной бумагой. Для образования гладкой поверхности используется сначала крупнозернистый. А затем мелкозернистый материал. Затем щеткой удаляется лишняя пыль.

Декорирование

Для декорирования понадобится:

  • плитка;
  • влагостойкий плиточный клей;
  • шпатель зубчатый;
  • шпатель резиновый;
  • рулетка;
  • дрель с насадкой «миксер»;
  • затирка для швов;
  • водоотталкивающая смесь для швов;
  • строительный уровень;
  • плиткорез;
  • плоскогубцы.

Сначала подготавливается клеевая смесь, которая разводится с водой. Точная инструкция указана на упаковке. С помощью дрели и насадки «миксер» смесь тщательно размешивается:

  • плитки укладывается с бортиков от угла;
  • зубчатым шпателем наносится на стену клеевая смесь;
  • прикладывается кафель и придавливается;
  • вторая плитка прикладывается так же, как и первая. Чтоб обеспечить ровную кладку, можно воспользоваться специальными крестиками;
  • откорректировать уровень плитки можно с помощью резинового молотка. Им легонько постукивают по поверхности кафеля в разных местах;
  • через сутки отделывается пол душевой;
  • через время, когда клей высохнет, удаляются крестики и выполняется затирка швов;
  • водоотталкивающая затирка разводится согласно инструкции и наносится резиновым шпателем;
  • после высыхания затирки плитка промывается влажной тряпкой.

В конце работ плитки хорошо натираются чистой сухой тряпкой. Облицовку можно сделать мозаичным видом. С ним немного легче работать, ведь режется она ножом или ножницами. А вот с керамической придется потрудиться. Для того, чтоб подучить кусок нужного размера, необходимо пройтись саморезом по отмеченной линии, а затем откусить ненужную часть кафеля плоскогубцами.

Рекомендации по устройству поддона из плитки

Чтоб не допустить ошибок при монтаже и обеспечить комфортное использование поддона рекомендуется:

  • подбирать канализационный трап из пластика. Он не только обеспечит легкость монтажа, но и обеспечит надежность при эксплуатации. Пластик не подвержен коррозии, в отличие от металлических моделей;
  • канализационный трап желательно делать в углу, так как это облегчит создание правильного уклона к нему. Канализационный слив должен быть на несколько сантиметров ниже, чем начало водоотвода;

  • обеспечить качественную гидроизоляцию всех стыков отводящей трубы и трапа. Можно использовать силиконовый герметик, которым обрабатываются места соединений;
  • при выборе отделочной плитки для пола необходимо обращать внимание на свойство противоскольжения. Такими характеристиками обладает мозаичная;
  • на углах бортика установить специальные уголки, которые защитят от травм;
  • если душевой поддон устанавливается в банном помещении в котором деревянный пол и стены, то необходимо сделать слой рубероида. Это предотвратит соприкосновение дерева и бетона.

При монтаже поддона из плитки своими руками необходимо заранее продумать его расположение, решить вопросы о холодном и горячем водоснабжении, канализации. На каждом этапе работы желательно соблюдать точность расчетов и выдерживать время для просушки бетонной смеси. Это обеспечит качество и надежность конструкции.

Источник: http://vannayasovety.ru/sistema/poddon-dlya-dusha-svoimi-rukami.html

Душевой поддон из плитки, как его правильно сделать

Популярные с недавних пор душевые кабинки, оснащенные последними технологическими новинками, стоят баснословно дорого. Но большинство людей даже не представляют, как пользоваться всеми этими приспособлениями. Многие из тех, кто обзавелся собственным жильем желая проявить свою фантазию, все чаще задаются вопросом, как выкладывают кабину из плитки своими руками, ведь это и проще и дешевле. Возможно, поэтому в последнее время после ремонта в квартире все чаще стало появляться такое монолитное сооружение, как душевая из плитки.

Плюсы создания душевой кабины из плитки

Самостоятельное устройство поддона для душа из плитки имеет множество очевидных плюсов, к которым можно отнести:

  • значительную экономию семейного бюджета;
  • возможность проявить фантазию создать поддон из плитки необычной формы и нужного размера;
  • выбрать облицовку плиткой, в соответствии, с дизайнерским оформлением ванны;
  • возможность использовать преимущества самостоятельного выбора оборудования, которое вы считаете необходимо для ванной комнаты в собственной квартире;
  • возможность подобрать материалы, которые применяют в помещениях с повышенной влажностью;
  • возможность сделать ограждение душа на заказ, установка которого не создаст проблем.

Еще одним очевидным плюсом, можно считать появление в вашей квартире эксклюзивной душевой кабины, в качестве, которой можно не сомневаться.

Виды поддонов

Некоторые не утруждают себя обустройством поддона из плитки, а устанавливают выполненные из пластика готовые изделия — душевые поддоны, тем более магазины предлагают их в большом ассортименте. Те, кого не устраивает этот вариант, делают их из кирпича или заливают бетоном, а затем укладывают плитку. Конструкция получается капитальной, и не сложно реализуемой. Если кому-то нравится душевая из мозаичной плитки без поддона, то и такое возможно. Правда, для реализации подобного варианта, придется поднять уровень пола во всей ванной, но при большом желании это вполне осуществимо.

Выбор материалов

Для того чтобы вплотную заняться обустройством ванной комнаты желательно продумать все до мелочей. Так, вначале надо написать список материалов необходимых для работы. Несмотря на то, что душевые поддоны сделаны из плитки, это далеко не единственный материал, который может понадобиться для их обустройства.

Следует определиться, из чего сделать фундамент. Он нужен для обеспечения достаточного уклона в трубе слива. Фундамент обычно обустраивают из кирпича или бетона на основе цементно-песчаной стяжки. Стоит также выбрать тип гидроизоляции. Для этой цели лучше всего использовать жидкие обмазочные составы, исключающие протекание воды.

Кроме того, надо определиться с материалом для облицовки душевой кабины. Для многих в последнее время стала предпочтительной мозаика для самодельной душевой кабины. Понадобится также плиточный клей, лучше всего использовать составы, предназначенные для влажных помещений. Затирку для швов желательно покупать эпоксидную.

Этапы подготовки душевой из плитки

Перед тем, как приступить к обустройству душевой из плитки понадобится поэтапно подготовить все необходимое. Чтобы повышенная влажность не испортило ванную необходимо позаботиться о ее гидроизоляции. Оптимальный вариант воспользоваться системой, которую применяют для бассейнов.

При недостаточной высоте пола невозможно будет обеспечить хороший водосток, значит не обойтись без подъема его уровня. Для этого понадобятся различные материалы, составы и смеси. Если стены душевой кабины предполагается отделать мозаичной плиткой, то ее также понадобится приобрести. Впрочем, сделать и душевой поддон из мозаичной плитки тоже неплохая идея.

Разметка площадки под сооружение поддона

Перед началом работ, связанных с изменениями в ванной или санузле, разрабатывается план. Но вначале понадобится измерить помещение и продумать системы подвода воды, расположение труб водоотведения и наметить место для душевого поддона из плитки. Целесообразно смонтировать его подальше от входной двери и ближе к коммуникациям, конечно, если размеры душевой позволяют это сделать.

Когда же душевые кабины, выполненные из плитки, предполагают разместить в уже обустроенных ванных комнатах, то их расположение приходится увязывать с имеющимися системами подачи и отведения воды, что накладывает некоторые ограничения. При разметке нужно учитывать размеры плитки, чтобы минимизировать ее подрезку. Следовательно, понадобится сделать разметку поддона, таким образом, чтобы на его дно укладывалось целое число плиток или листов мозаики. Проще это сделать с помощью метода сухой раскладки. Сложить из кирпичей и плитки поддон, не забывая про слив, уложить плитку с учетом швов и зафиксировать размеры.

Подготовительный этап

На данном подготовительном этапе понадобится привести в надлежащее состояние черновое основание. Для начала выполнить демонтаж, имеющегося плиточного покрытия. Если состояние стяжки под плитками оставляет желать лучшего, то желательно залить ее вновь. Но еще до укладывания стяжки дна понадобится обеспечить гидрозащиту основания душевого поддона нанесением обмазочных составов. Помимо поверхности пола необходимо обмазать гидроизолирующим составом и части прилегающих стен.

Способы организации слива в душевой кабинке

Слив в душевой из плитки может быть устроен двумя способами: тропом или же сифоном с лотком. Трап, конечно, дорогой, но зато он надежнее, да и небольшая высота позволяет спрятать его под стяжкой. Трап оборудован специальной насадкой-держателем решетки, упрощающей ее установку. Цена сифона, несомненно, ниже, но он быстро выходит из строя, потому устанавливая его необходимо продумать, как его можно будет заменить. Следовательно, утопить его в стяжке не получится. Что касается водоотвода, то вода должна стекать, по трубам, не застаиваясь. Для этого трубы к системе канализации укладывают с 5 см уклоном. Примерно также должна быть наклонена поверхность пола к месту слива, чтобы обеспечить равномерный сток воды в канализацию.

Гидроизоляция и монтаж трапа

Перед установкой трапа стяжку еще раз грунтуют и покрывают гидрозащитным составом. Многослойная грунтовка и гидроизоляция душевого поддона позволяют предотвратить затопление помещений, которые расположенных на нижних этажах, а также обеспечивают защиту других поверхностей от повышенной влажности.

Работы по монтажу трапа начинают с прокладки труб, которые нужно будет жёстко закрепить в поддоне, чтобы исключить их подвижку во время заливки стяжки. При этом не стоит забывать об уклоне водоотвода. Если установить поддон ниже канализационного слива, то обеспечить уклон в требуемые 3°вряд ли удастся. Понадобится поднять поддон, чтобы водоотвод находился под нужным уклоном. По завершению монтажа сливной системы производится установка маяков, указывающих уровень высоты пространства внутри поддона. С их помощью можно сделать нужный уклон поддона.

Обустройство бортиков

Для придания конструкцию для душа определенной формы по ее периметру возводят бортик, хотя некоторые считают, что можно обойтись и без него. К обустройству бортиков можно приступать после полного высыхания стяжки. Для этих целей обычно используют кирпичи, благодаря их правильной форме бортик получается ровным, а его обустройство не занимает много времени. Чаще всего подобное ограждение делают высотой в один кирпич, но при желании его можно сделать и повыше. Однако не стоит забывать, что хотя бортик и обустраивается для защиты помещения от воды, но при этом его высота не должна создавать неудобство при вставании под душ.

Ограждение для самодельной душевой конструкции можно выполнить из бетона. Для формирования бетонного бортика понадобится возвести опалубку из досок, толщиной 4 см, после чего залить бетонный раствор. По мнению мастеров, с момента заливки до полного высыхания бетонного ограждения толщиной в один кирпич должно пройти не менее десяти дней и только потом опалубку можно снять. Чтобы предотвратить попадание воды за пределы душевой следует сформировать бортик с уклоном внутрь, поскольку уклона пола может не хватить.

Выравнивание и повторная гидроизоляция

После того, как черновая стяжка полностью высохнет, ее поверхность понадобится обработать гидроизоляционным составом, к примеру, обычной битумной мастикой. Причем нужно промазать не только пол, но и выложенные бортики. Гидрозащитному слою даем полностью просохнуть. Далее 5 этап – выравнивание поверхности. На сухую поверхность понадобится нанести самовыравнивающуюся смесь. Место слива нужно плавно округлить, чтобы ничто не препятствовало водостоку. Модифицирующие полимеры в самовыравнивающихся растворах повышают адгезию, поэтому ими практично покрыть поверхность душевого поддона под плитку.

Облицовка поддона

Когда самовыравнивающаяся смесь на поддоне душевой кабинки из плитки полностью высохнет, можно приступать к отделке пола и стен. Прежде стоит продумать, как лучше выполнить укладку мозаичной плитки в душе. Здесь придется, кстати, укладка сухой мозаики на пол. С ее помощью можно обдумать, как произвести укладку мозаичной плитки в душе, чтобы облицовка смотрелась красиво, и при этом реже приходилось отрезать фрагменты. Отделку душевого поддона кабины из мозаики начинают с пола. Плиточный клей наносят с помощью зубчатого и разравнивают по поверхности.

После укладки плитки на пол начинают облицовку бортиков. Причем вначале готовую смесь наносят на боковые поверхности бортиков. Затем обкладывают их плиткой и только после этого укладывают слой раствора на верхнюю поверхность бортиков. Здесь важно следить за ровностью облицовки с помощью правила или строительного уровня. Нередко, конечный результат облицовки во многом зависит от финальных штрихов, поэтому затирку швов надо сделать особенно аккуратно.

Как сделать душевой поддон

Если решено смастерить от начала до конца поддон для душа из плитки своими руками, то в первую очередь нужно обеспечить гидрозащиту стены и пола. Для этого понадобится их очистить и промазать одним из гидроизолирующих составов. Помимо этого, перед тем, как сделать поддон для душа из плитки понадобится теплоизоляция основания, для которой можно использовать пенопласт. Затем производится сборка и установка трапа, а также заливка стяжки на высоту, позволяющую уложить плитку в душе вровень со сливом трапа. После того, как стяжка полностью просохнет, поддоны для душа, выполненные из плитки, ограждаются по периметру бортиком. Обычно их делают из бетона и кирпича и облицовывают той же плиткой.

Из кирпича

Одними из самых простых считаются кирпичные поддоны, но для их обустройства пол должен быть хотя бы относительно ровным. При наличии больших перепадов понадобится их выравнивание с помощью черновой стяжки. Обустроив слив и подсоединив его к канализации, можно заняться поддоном, придерживаясь следующего порядка работ:

  1. Начать с обмазочной гидрозащиты основания. Для нее подойдет жидкое стекло, поверхностный гидрофобизатор или битумная мастика. Чтобы быть уверенным в надежности гидроизоляции, выбранный обмазочный материал лучше нанести дважды.
  2. В месте стыка со стеной наклеить гидрозащитную ленту. В этом наиболее уязвимом месте стоит сделать десятисантиметровый заход ленты на пол и стену.
  3. Выложить основание из керамического полнотелого кирпича.

Важно! Силикатный кирпич для сырых мест не подходит. Ведь основные компоненты, из которых изготовлен этот кирпич песок и известь, не отличаются влагостойкостью.

  1. На кирпичное основание уложить плитку на плиточный клей.
  2. Межплиточные швы затереть эпоксидной затиркой.

Чтобы создать более комфортные условия для приема водных процедур, при выкладке поддона из кирпича для душевой кабины своими руками из керамической плитки, разумно уложить кабельные маты для подогрева пола.

Из монолитного бетона

Актуальность заливки поддона из бетона особенно заметна в скромных по размерам ванных комнатах. И заключается она в том, что подобная конструкция самодельного поддона может иметь любую фантазийную форму. А в таких помещениях зачастую приходится буквально выгадывать каждый сантиметр свободной площади. Если в первом случае керамический кирпич является безальтернативным материалом, то заливку бетонного поддона можно делать следующими составами:

  • раствором из цементно-песчаной смеси;
  • цементным раствором, облегченным добавлением керамзита;
  • полусухим цементным раствором.

Для заливки бетона понадобится опалубка. Практичнее сбить ее из толстых досок или обрезков ДВП, ОСП. Надо иметь в виду, что без утепления бетонного пола не обойтись, иначе придется заранее включать горячую воду, чтобы встать под душ на хотя бы относительно теплую плитку.

Для заливки поддона из бетона понадобится выполнение работ в такой последовательности:

  1. Обеспечиваем гидрозащиту основания, тщательно его промазывая.
  2. В местах стыковки со стенами наклеиваем гидроизоляционную ленту.
  3. Укладываем листы пенополистирола для теплоизоляции. В местах стыковок листов наклеиваем армированный скотч.
  4. Выставленными маяками формируем сток.
  5. Раствор выкладываем послойно. Для половины высоты стяжки делаем замес с минимальным количеством воды. При раскладке постоянно протыкаем кельмой толщу раствора, тянуть его бесполезно.
  6. Для второго слоя стяжки используем более жидкий раствор и выравниваем его с помощью правила.

Через сутки маяки убираем и затираем следы раствором. Даем бетону схватиться и набрать прочность. Наносим обмазочные составы для гидроизоляции поверхности и начинаем облицовывать плиткой.

Дверки для душевой кабины

Нередко душевые с поддоном из плитки делают из стекла со стеклянной дверью. При этом стекло используют особо прочное, закаленное. Порой после монтажа душ без поддона облицованной мозаичной плиткой ограждают бескаркасными стеклянными перегородками и дверями. Подобные бескаркасные кабины устанавливают прямо на пол. В дизайне помещения, где установлена подобная душевая, очень красиво смотрится оригинальная сантехника.

Источник: http://yaplitka.ru/dushevoy-poddon-iz-plitki-kak-ego-pravilno-sdelat.html

Душевой поддон своими руками: смысл, расчет и согласование, материалы, строительство

Душевые кабины все более входят в быт. Причины тому чаще экономические. Молодая семья, поднапрягшаяся на квартиру в новостройке под свободную планировку, стремится выгородить побольше места под комнаты, а душ компактен, его можно оборудовать и в кухне. Купившие недорогую малометражную вторичку затевают перепланировку, за счет моечной секции совмещенного санузла расширяя кухню или выгораживая мини-детскую. Прочих причин для выбора в пользу душа вместо ванны также множество. И тогда часто оказывается, что лучше построить поддон для душа своими руками. Во-первых, цены на готовые душевые кабины не то чтобы заоблачные, но «кусают» выплачивающих по ипотеке + расходы не ремонт – обустройство. Во-вторых, нижний экран-«юбка» углового душа оказывается или несъемным, или трудносъемным, т.к. наружный отгиб борта душевой ванны защелкивается в его пазу. Пространство под душем пропадает зря, там скапливается сырость, разводится антисанитария, а простая прочистка засорившегося сифона превращается в серьезную проблему. С цельным напольным душевым поддоном проблем тоже хватает; далее мы их разберем и посмотрим, как можно обойти. Но капитальный поддон все же гигиеничнее и требует для его постройки много меньших финансовых расходов, хотя и больших трудозатрат.

Душевые кабины с цельными поддонами из строительных материалов

Душ или ванна?

Мода на душ настолько укрепилась, что душем подчас оборудуются ванные, в которых, как говорится, хоть в футбол играй. Или же душевую кабину втискивают рядом с существующей вполне исправной ванной, см. рис. Но не дало вдаваться в теории заговора и выискивать, кто же это секретными способами зомбирует мозги потребительским массам. Все в нас самих, и гораздо проще.

Душевые кабины вместо и наряду с ванной

Глобальный дефицит пресной воды уже привычная реальность. Органического топлива, пахотных земель и руд металлов еще на сколько-то хватит, для них есть возможности замены и снижения уровня потребления. А бытовой воды люди на Земле уже недополучают в среднем на душу. В некоторых странах (и не все из них отсталые) даже меньше физиологической нормы.

Дальше – просто. На помывку в душе требуется ок. 50 л воды; для принятия ванны от 200. Счета за коммуналку приходят, суммы и тарифы на водоснабжение там указаны. В России они, кстати, отнюдь не самые высокие. Интуитивный подсчет, и тайные пособники все прихапнувших олигархов отдыхают, а мы решаем – все, душ, а не ванна!

Однако ванна во всех отношениях удобнее душевой кабины, да и стоит дешевле. Принимать душ можно и ванне, повесив пластиковую занавеску от брызг. Большие вещи, не помещающиеся в стиралку, в ванне замачиваются и стираются без затруднений. Экран ванны плоский легкосъемный; пространство под ней доступно для осмотра, уборки, чистки и ремонта сантехузлов. Кстати, последнее в душе с капитальным поддоном представляет серьезную проблему, см. далее. Поэтому, если у вас найдется место для ванны, ставьте ее. Ну, а если – все-таки душ! – посмотрим, с чем придется столкнуться и как через это пробраться.

Примечание: ванна перед душем имеет еще одно преимущество – касательно черных тараканов. Если душем/ванной долго не пользуются, мокрый гидрозатвор (см. далее) пересыхает. Эта гадость (насекомые) парами самец-самка расползается по канализационным трубам, выискивая новые территории для освоения. Если тараканы вылезут в ванну через слив пересохшего затвора – противно, но не страшно. По высоким гладким отвесным бортам мигранты не вскарабкаются и сразу окажутся на виду; на них можно пшикнуть дихлофосом или элементарно раздавить и смыть туда, откуда пришли. А из душевого поддона счастливая парочка нежелательных новоселов скорее всего незаметно выберется и успеет отложить яйца в укромном месте, отчего проблем бывает поболее, чем с душем.

Пошли проблемы

Еще по начала строительства капитального душа с ним начинаются сложности . Если сделать душевой поддон своими руками, придется столкнуться с проблемами организационными, санитарно-гигиеническими и по крайней мере с одной технической – весовым расчетом конструкции. Далее мы попробуем решить их все сразу методом разрубания гордиева узла, а пока посмотрим, что нас ждет, если строить поддон для душа «как все».

Бумажная волокита

Поддон душа это, конечно, не объединение ванной с туалетом, не присоединение балкона и не отгораживание угла гостиной под детскую. Но цельный душевой поддон на кирпичной основе это капитальное сооружение из основных (тяжелых) строительных материалов в обитаемом жилом помещении, т.е. формально он равнозначен перепланировке. Чтобы потом не возникло юридических и/или финансовых «крючков», нужно получить на нее разрешение:

  1. Владелец/эксплуатант дома уведомляется полномочным жильцом (арендатором, ответственным квартиросъемщиком, владельцем приватизированной квартиры) о соотв. намерении. Если квартира вторичная, то действительный владелец может затевать перепланировку не ранее 3-х лет по вступлении в право собственности, когда истечет срок исковой давности;
  2. Если однозначного «Нет! Исключено!» сразу же не последовало, владелец/эксплуатант назначает эксперта из своих штатных сотрудников, компетентных в строительстве, либо привлекает наемного эксперта со стороны. Жилец в случае безусловного отказа вправе добиваться своего судебным порядком, но это канитель еще более долгая и тоскливая;
  3. Эксперт производит проектно-изыскательские работы (фактически осмотр на месте) и делает окончательный вывод о возможности строительства. Если да, владелец/эксплуатант по закону обязан бесплатно выдать жильцу необходимые для выработки технического задания (ТЗ) на проектирование экспликации (выдержки в копиях) из технической документации на дом;
  4. Эксперт по экспликациям и учитывая пожелания жильца разрабатывает ТЗ;
  5. Проектно-конструкторская организация (ПКО, таких сейчас везде полно) на основании ТЗ и тех же самых экспликаций производит ПКР (проектно-конструкторские работы), результатом которых является рабочий проект РП;
  6. РП проверяется и утверждается надзорным органом, чаще всего – архитектурным отделом муниципалитета;
  7. Если дом принадлежит ОСМД, проверенный РП предоставляется на рассмотрение общего собрания совладельцев, и становится действительным по одобрении простым большинством (50% + 1 голос). Не набралось – на стройке жирный крест, а расходы на экспертизу и проектирование коту под хвост, т.е. решение общего собрания ОСМД реально (в судебной практике) не обжалуемо. Решение возможной проблемы «профилактическое»: «обсудить» РП с председателем с глазу на глаз, а он(а) пусть уж организовывает, «обсудные» отрабатывает;
  8. Прошедший всю эту мясорубку РП визируется владельцем/эксплуатантом дома. В ОСМД – его председателем уже единолично.

Примечание: если дом частный, то владелец-эксплуатант сам домохозяин, а вместо разрешения владельца на проектно-изыскательские работы и решения общего собрания ОСМД требуется письменное согласие всех дееспособных, формально постоянно проживающих в доме (зарегистрированных/прописанных или заключивших долгосрочный договор аренды), в т.ч. не членов семьи. От временных арендаторов (курортников, командировочных и т.п. постояльцев) согласия не требуется. Однако хождения по мукам в инстанциях от этого практически не облегчаются.

Санитария

В абсолютно цельном, обложенном плиткой капитальном поддоне душа всегда есть микропоры, в которые проникает влага. Если их просвет и общий объем на единицу объема конструкции превосходят определенную величину, в порах заводятся плесневые грибы. Квартира с таким душем может быть на вид чистой, теплой, сухой, но взрослые в ней зимой стабильно гриппуют; летом у них вроде бы ни с того, ни с сего появляется насморк, от перемены погоды простуживаются даже в Шарм-эль-Шейхе и Гоа, и – денежки отпускные насмарку в буквальном смысле слова. Если же в такой квартире растет младенец, то к 3-5 годам у него часто обнаруживается аллергия на споры плесневых грибов. Не найден и не устранен источник заразы, или семья не переехала в другое, санитарно благополучное жилье – плесневая аллергия переходит в астму.

Единственно пригодный по санитарно-гигиеническим условиям материал для основы капитального душевого поддона – новый цельный полнотелый, в меру отожженный красный рабочий кирпич влажной (эструзионной) формовки. И то, каждый кирпич (правда, нужно их немного) перед укладкой на место надо 2-3 мин замачивать в поливинилацетатной грунтовке глубокого проникновения по камню и/или штукатурке, напр. в грунте Экобаланс, разведенном вдвое-втрое. А после пропитки опять-таки каждый кирпич нужно выдерживать 5-10 мин для стекания излишков грунта, что существенно удлиняет строительство.

Виды кирпича, непригодные для постройки душевого поддона

Битый, выкрошившийся, недожженный и пережженный кирпич (слева на рис.) на основу поддона непригоден – в нем наверняка найдутся трещины и полости, которые грунт не затянет, и заделать их никакой еще пропиткой не получится. По той же причине не годится легкий пустотный кирпич, справа. В гладком, красивом, светлом кирпиче сухой формовки (прессованном, в центре) пор слишком много и они чрезмерно широкие, иногда заметны даже невооруженным глазом. Кроме того, кирпич сухой формовки в условиях постоянно повышенной влажности в течение 5-7 лет начинает выкрашиваться и теряет прочность.

Примечание: срок действия гидрофобных пропиток на основе поливинилацетата в предельных условиях эксплуатации 10 лет. Именно это время и есть срок службы душевого поддона из кирпича, т.к. в данном случае предельные условия эксплуатации соблюдаются даже с некоторым избытком.

Развесовка

Техперерывы на каждую кирпичину это еще не все. Средний вес красного одинарного полнотелого кирпича влажной формовки 4,35 кг. Его размеры 250х120х65 мм; объем соотв. 1950 куб. см. Плотность – 2,23 г/куб. см. С учетом слоев кладочного раствора М150 по 12 мм вес 1 куб. м кладки из такого кирпича 1976 кг. Если слой раствора минимальный (3 мм), что и нужно при постройке душевого поддона, то вес куба кладки будет ок. 2070 кг. Запомните эти цифры, они вам часто понадобятся, если вы что-то строите. Для справки: вес одинарного полнотелого кирпича сухой формовки 3,45 кг; такого же пустотного 2,40 кг, а полуторного высотой 88 мм 3,52 кг. Последний удобен в капитальном строительстве, т.к. вместе с 12 мм кладочного раствора дает высоту ряда кладки 100 мм.

Накопление усталости

Идем дальше. Душевой поддон держит на себе плита перекрытия. Не перегрузит ли ее постройка? Это уже не формальная придирка – вам же в доме жить, и под вами скорее всего соседи живут.

Нормативная нагрузка на перекрытия в жилых домах 250 кгс/кв. м. Обычная бетонная пустотная плита перекрытия, уложенная на призмы для испытания, держит ок. 1200 кгс/квадрат. Выходит, поддон душа можно строить, не думая о его развесовке (весовом расчете)?

Нет, ни в коем случае. Дело в том, что усталость в подобных бетону конструкционных материалах в зависимости от приложенной нагрузки накапливается по степенному закону. Если показатель степени «переваливает» за 1, скорость накопления усталости стремительно нарастает, и внезапное разрушение конструкции возможно в любой момент. Если же показатель степени

Строим поддон-монолит

Строительство поддона для душа своими руками без проекта, разрешения и связанной с ними тягомотины осуществляется след. порядком:

  1. Определяется запас несущей способности междуэтажного перекрытия (см. выше и в конце);
  2. По данным п. 1 производится весовой расчет различных вариантов конструктивного исполнения поддона;
  3. Из «проходящих» по весу выбирается подходящий по эргономике (см. ниже);
  4. Подбираются пригодные для постройки материалы, см. выше;
  5. В месте расположения душа делается гидроизоляция (обязательно!);
  6. Выбирается, монтируется и подключается к канализации сливной трап;
  7. Производится заливка основания поддона;
  8. Достраиваются или доливаются борта;
  9. Поддон отделывается вчистую, подводится вода, монтируется кабина, смеситель и пр. оборудование.

П. 9 не предмет рассмотрения в данной статье. Достаточно сказать, что облицовка поддона плиткой осуществляется обычным образом – на влагостойком плиточном клею с применением технологических крестиков. Затирку швов лучше взять акриловую, она влагостойка и не впитывает грязь. Если же швы затираются обычной затиркой, то после ее отверждения в них нужно дополнительно втереть акриловую шпаклевку. Так требуется больше труда, но выходит дешевле. Кроме того, акриловая шпаклевка выпускается разных цветов, и можно добиться эффекта бесшовной облицовки. Класть плитку сразу без швов в ванной не рекомендуется вследствие больших перепадов температуры и влажности. Порознь их очень дорогая наружная керамогранитная плитка еще выдержит, но от того и другого всегда вместе покоробится.

Конструкция

Варианты конструкции душевого поддона показаны на рис.:

Варианты конструкции душевого поддона

Поз. 1 – высокий пол и низкий борт. Малоэргономична, травмоопасна, редко когда проходит по весу. Пустотелая очень неблагополучна по санитарии, но единственно возможный вариант в квартире с «высокой» канализацией (см. выше), если ванну никак не поставить. На поз. 2 – возвышение основания на установочную высоту трапа и низкий борт. Средняя во всех отношениях, но самая распространенная конструкция благодаря тому, что ее возможно «вогнать в вес» даже «на кирпичах». Поз. 3 – низкий пол и низкий борт. Почти всегда проходит по весу без «натяжки с подмазкой», но требует достаточно большого объема сложных работ по утапливанию труб в стяжку пола на уровень голой плиты перекрытия. В частном доме – по выводу коммуникаций в подпол и качественному его утеплению. Конструкция на поз. 4 – низкое основание, высокий борт – оптимальна в семье, где все здоровы и бодры, а перекрытие без проблем выдержит вес всего душа и воды в поддоне. В таком душе можно постирать большие вещи (вплоть до ковра), дать всласть поплескаться ребенку. Однако глубокий поддон с высокими бортами весьма желательно оборудовать трапом с переливом, т.к. объем воды в его наполненной ванне велик и за ее наполнением можно и не уследить. И, наконец, на поз. 5 «бесподдоный» душ с контурным трапом-ловителем для богатых лодырей, которым лень ногу поднять. Долговечные, надежные и доступные для текущего обслуживания скрытые коммуникации здесь только цветочки: уже при постройке дома с таким душем должны применяться специальные меры по гидроизоляции всей конструкции здания, предусмотренные еще на этапе его проектирования. Иначе через несколько лет по дому пойдет мокрец, каким бы престижным «бесподдонный» душ не выглядел вначале.

Примечание: для весового расчета душа с глубоким поддоном масса воды в нем считается допустимой часовой нагрузкой, которая в 1,7 раза больше длительной непрерывной эксплуатационной в 250 кгс/кв. м. Т.е., если сухой полностью укомплектованный душ 1х1 м укладывается в весовой норматив, емкость его ванны может быть до 175 л (250х1,7 = 425 – 250 = 175), но при условии, что вес душа с водой и вещами/моющимися не превысит указанных выше предельных длительных 440 кгс/кв. м.

Гидроизоляция

Это самый ответственный момент в постройке поддона душа. Если для ремонта замурованной сточной системы поддон еще можно разломать и потом вновь отстроить, то извести грибки и болезнетворные бактерии в отсыревших стенах очень трудно и после полной из просушки. Поэтому просачивание капиллярной влаги из душа в строительные конструкции должно быть исключено.

Неправильное и правильное устройство гидроизоляции душевого поддона

Стелить обычную ПЭ пленку просто на пол там, где будет душ (слева на рис.) совершенно недопустимо. Влага прекрасно диффундирует через полиэтилен. Соленья и соленую рыбу продавцы ради успокоения покупателей кладут в 2 пакета, и все равно, совать их в сумку с прочими продуктами нельзя – все промокнут рассолом.

Пленки-гидроизолы из строительных магазинов достаточно защищают от атмосферной влаги, но для такого емкого капиллярного накопителя влаги, как душевой поддон, одной пленки недостаточно. Здесь дело в том, что выполнить душевой поддон из строительных материалов абсолютно сухим в массе невозможно, а давление в капиллярах всегда больше атмосферного. Вода же под давлением, как известно, просачивается туда, куда самотеком но за что не пройдет. Монолитный поддон из стяжечной смеси накапливает в себе в разы меньше воды, но капилляры в нем тоньше, давление в ним выше, и надежную гидроизоляцию делать все равно надо.

Место расположения душа сначала 2-3 раза обрабатывается битумной мастикой (в центре на рис.), а затем по еще липкому последнему слою укладывается гидроизол с нахлестом полотнищ и на стены не менее 15 см, справа на рис. В ванной нужна хорошая вентиляция, дверь ее должна закрываться плотно, но работать нужно быстро при открытой настежь двери, чтобы не нанюхаться, т.к. битумная мастика приготовляется на органических растворителях. Вся работа должна производиться в летнее время, а окна и межкомнатные двери квартиры при этом открыты нараспашку. Остатки мастики по завершении строительства смываются сольвентом при соблюдении тех же условий. Пользование открытым огнем до полного проветривания квартиры исключается!

Примечание: пропитка водно-полимерными грунтами не воняет, не опасна для здоровья и в пожарном отношении, но защищает строительные конструкции от влаги из душа не более 7-10 лет.

Сливной трап следующий по важности узел душевого поддона. От неправильно выбранного и смонтированного трапа антисанитария и миазмы в доме гарантированы, см. напр. ролик:

Видео: установка трапа и заливка пола поддона

Установочная высота самых дешевых трапов (поз. 1 на рис.) с затвором-колоколом и без санитарного затвора (т. наз. санзуба, см. ниже) минимальна, 60 мм. Прочистить такой трап можно вручную обычным гибким сантехтросом диам. 2,5-3,5 мм, но от запахов, патогенной микрофлоры и тараканов от практически не защищает. Кроме того, простейшие трапы часто делают также из дешевых материалов; после 2-4 прочисток они выходят из строя, а для замены трапа нужно ломать поддон.

Конструкции сливных трапов для душа

Трап с мокрым затвором и санзубом (поз. 2 и вверху на поз. 5) не намного дороже, но его установочная высота от 100 мм. Санзуб (показан красной стрелкой) отсекает 70-80% поступления запаха и патогенов через пересохший затвор, т.к. воздух в канализационных трубах тяжелее атмосферного, но против тараканов малоэффективен. Ручной трос над зубом не проходит, чистят его или машинкой с тросом в тефлоновой оболочке или, вручную, отрезком коаксиального кабеля для ТВ или компьютерных сетей. Последний даже лучше – он более гибок в поперечном направлении, а 2-3 разлохмаченной оплетки на рабочем конце хорошо и мягко снимают налет и загрязнения.

Примечание: в сифонах-бутылках и «коробочках» для ванн аналогично санзубу, но более эффективно действует опуск вниз отводного гофрошланга, да и ванна гидрозатвора в них больше и глубже.

Линейные трапы с высоким санзубом (поз. 3) скорее дань моде и плод маркетинговой политики. От запаха и патогенов они защищают не лучше трапа с мокрым затвором; правда, не пускают тараканов. Но чистится такой трап только профессиональной машинкой с тонким тросом из спецстали в тефлоновой оболочке или химическими средствами. В общем это трап для богатеньких обывателей, которые даже посмотреть гнушаются, как работают мастера-сантехники. Хотя любая гламурная красотка ходит туда же, чтобы сесть на унитаз и сделать то же самое, а без сантехников все люди скоро погибнут от заразных болезней.

Принцип действия сухого затвора трапа для душа

Установочная высота трапа с сухим затвором (поз. 4) 80-85 мм, что позволяет для основания поддона традиционной конструкции обойтись одним рядом кирпича и «со скрипом» вписать его в весовой норматив. Пересыхание не уменьшает эффективность затвора, т.к. он действует по принципу створчатого клапана (подробнее см. на рис. справа). Технологическая пробка позволяет, если нужно, оборудовать поддон переливом. Затвор вынимается из корпуса («лоханки») трапа целиком, и прочистка стока осуществима любым способом, т.к. санзуб в данной конструкции не нужен. Но створки затвора и их шарниры регулярно загрязняются (особенно волосами), их приходится чистить, а это крайне неприятная работа. Кроме того, во время чистки иногда ломаются шарниры створок, и всю начинку трапа приходится покупать по розничной цене.

О материале трапа

Белые красивые трапы из ПВХ отлично смотрятся на витрине, но быстрее изнашиваются и чаще повреждаются при чистке. Самые надежные трапы – серенькие неказистые из полипропилена, такого же, как и канализационные трубы. В продаже есть и очень дорогие латунные трапы, но чистящая химия их разъедает. Проникновение в трап химически не менее агрессивных сточных вод, в отличие от сифона мойки или ванны, происходит относительно регулярно; их отсечение – еще одна из функций санзуба. Так что латунный трап скорее престижен, чем практичен.

Монтаж трапа

Монтаж трапа производится до заливки поддона душа по базовой поверхности – фланцу или доске. Базовая поверхность в конечном итоге замуровывается в поддон. Оставлять фланец трапа открытым – грубая ошибка, гарантирующая скорое повреждение всего стока и неизбежную разборку (взлом) поддона.

Общая схема монтажа трапа дана слева на рис. Фланец/доска выставляется по уровню в горизонт (в центре) по 2-м направлениям и фиксируется на нужной высоте козелками – влагостойкими подкладками или штатными регулировочными винтами. Дно трапа не должно касаться гидроизоляции, это еще одна распространенная ошибка.

Монтаж трапа для душа

Выставленный трап надежно фиксируется временными крепежами и сопрягается с лежаком канализации парой угловых переходников (колен) на 120 или 135 градусов (справа на рис.); собирать замуровываемый отвод на углах 90 градусов недопустимо – в душе скоро засорится и прочистить невозможно будет. Поворачивая соотв. колена в выходном патрубке трапа и приемном лежака, добиваются их точного сопряжения. Гарантию от протечек в дальнейшем дает сборка на штатных резиновых манжетах с промазкой силиконовым герметиком. Он же облегчает сопряжение колен, т.к. застывает не скоро, а до того играет роль смазки.

Примечание: большинство душевых трапов выпускается под самые распространенные 40-мм лежаки. Проверьте ваши – если не такие, нужно искать или нестандартный трап, или угол 120 градусов с 40 мм патрубком к трапу и хвостовиком (узкой частью) под ваш лежак (32, 48, 60 мм или сколько там у вас).

Герметик наносят на деталь, вдвигаемую в уже смонтированную, чтобы валик силикона выдавился наружу; в противном случае частые засоры неизбежны. Напр., сборка узла, показанного справа на рис., производится таким образом:

  1. смазывают силиконом манжету;
  2. вставляют в патрубок лежака;
  3. смазывают хвостовик колена 120 градусов;
  4. вставляют с манжету;
  5. смазывают след. манжету;
  6. вставляют в патрубок колена;
  7. смазывают хвостовик второго колена;
  8. вставляют в манжету в патрубке первого колена;
  9. смазывают еще одну манжету;
  10. вставляют в патрубок второго колена;
  11. смазывают выходной патрубок трапа;
  12. осторожно надвигают весь трап так, чтобы его патрубок вошел до упора в манжету второго колена;
  13. проверяют, не сбилась ли установка трапа. Если надо поправляют.

Монтировать отводную систему на силиконе нужно в один прием в течение не более часа. Хотя скорость отвердевания силикона составляет 2 мм/сутки, в желеобразное состояние он переходит быстро и, если пошевелить стыки после этого, герметичность и прочность соединения получатся неудовлетворительные.

Примечание: дополнительно о выборе и монтаже трапа для душа см. видео:

Видео: выбор и монтаж трапа для душевого поддона

Заливка поддона

За основу схему армирования стеклосеткой монолитного поддона душа можно взять типовую схему армирования железобетона с условием, что расстояние между ярусами арматуры не должно превышать максимально допустимой мощности стяжки 80 мм. Благодаря некоторой упругости стяжки из готовой смеси можно будет в ванне поддона обойтись без вертикальных связей арматуры, что намного упростит работу. Таким способом можно сформировать поддон с трапом монтажной высоты до 120 мм.

Схема армирования ванны поддона дана слева на рис. Перед началом заливки накладывают гидроизоляцию, монтируют трап и собирают наружную обечайку опалубки (врезка слева вверху на рис.).

Схемы армирования стеклосеткой монолитного поддона для душа

Первым делом формируют «острова» у стен и внутренних сторон опалубки:

  • Принимают уклон дна ванны к трапу 1 см/м.
  • Вычисляют возвышение дна в самом дальнем от трапа углу.
  • На соотв. высоте делают на стене отметку.
  • По уровню и пользуясь шнуром-причалкой отбивают контур края дна ванны по стенам и внутренним бортам опалубки.
  • Выкладывают, прилепляя, слой в 2-3 см замешанной до густоты теста стяжки по стенам и внутри опалубки, это и есть «остров».
  • Разравнивают и выглаживают по горизонту верхний край «острова».
  • Ждут начала схватывания смеси с поверхности. Определить его легко: стяжка потемнеет почти до черноты, и на ее выглаженной поверхности образуется глянцевитая пленка, похожая на пластиковую. Если теперь слегка надавить пальцем на смесь, она немного подастся, как микропористая резина, а палец не испачкается. Если же смесь начала светлеть обратно до серого и пленка рассосалась – пошло схватывание в массе, и формирование ванны нужно завершить в течение не более 1-1,5 часа.
  • На гидроизоляцию дна выкладывают слой раствора толщиной ок. 2 см и трамбуют гладким валиком или, не надавливая сильно, трамбовкой из деревянного чурбака.
  • На утрамбованный раствор кладут заранее обрезанную в размер сетку С-4 и слегка вдавливают.
  • Накладывают от 4 до 8 см раствора так, чтобы после трамбовки его уровень был ниже фланца трапа на 1,5-2 см.
  • Накладывают и придавливают сетку С-5.
  • Накладывают раствора и растягивают (разравнивают) правилом так, чтобы получился ровный уклон от верхушки «острова» к фланцу трапа.
  • Когда раствор начнет схватываться с поверхности (см. выше) наносят и ровно растягивают новый его слой небольшой равномерной толщины так, чтобы полностью, до обреза решетки, покрыл фланец трапа.

Примечание: о формировании стяжки без маяков по островам см. также ниже мастер-класс в картинках:

Укладка стяжки пола без маяков по островам

Борта

Основа борта душевого поддона из кирпича

Применение готовых сухих смесей для стяжки пола к постройке монолитного поддона для душа позволяет, не превышая допустимого веса конструкции, сформировать и его борта на кирпичах, см. рис. справа. Возведение монолитных бортов по той же технологии более трудоемко, но дает поддон прочнее, гигиеничнее и, возможно, криволинейного контура. Поскольку борт узкий (ок. 10 см), его арматуру потребуется дополнить вертикальными связями, но благодаря той же повышенной упругости стяжки и мелким ячеям армировочной сетки провязка стыков арматуры не нужна – нагрузки и так будут растекаться по арматуре через тонкие прослойки основного материала. Надстройка бортов поддона производится также на стадии схватывания дна с поверхности (см. выше) по схемам справа на рис. со схемами армирования:

  • Заранее, еще до замеса, готовят вертикальные прутья, выкусывая из сетки С-4 цельные поперечины из расщепов «основы», см. выше. Длина прутьев нужна такая, чтобы они, если воткнуты до уровня нижней сетки дна, не доставали до верхнего края опалубки на 1,5-2 см.
  • Когда последний слой раствора дна поддона потемнеет и подернется пленкой, монтируют внутреннюю обечайку опалубки (врезка на поз. 1).
  • В застывающее дно поддона втыкают внутри опалубки вертикальные прутья так, чтобы они не доставали до ее верха прим. 2 см. Втыкают змейкой (зигзагом) с шагом 7-15 см (вверху на поз. 1), стараясь располагать прутья поближе к углам верхней сетки. Протыкать дно насквозь до гидроизоляции недопустимо!
  • Выкладывают в опалубку слой раствора толщиной ок. 2 см, трамбуют, кладут не него сетку С-5 и придавливают (поз. 2), как и при заливке дна, см. выше.
  • Аналогичным образом добавляют раствора до 80 мм (после трамбовки) и кладут верхнюю сетку, поз. 3.
  • Выкладывают раствора до верха опалубки, разравнивают и ждут, когда вся его видимая поверхность после потемнения приобретет опять нейтрально-серый цвет, а пленка полностью рассосется. Спустя сутки после этого опалубку можно снять (поз. 4) и приступать к отделочным работам.

Примечание: описанная выше гидроизоляция поддона душа имеет достаточную в данном случае вибропоглощающую способность. Строительные вибродемпферы для пола, напр. Полифом Вибро, обладают также и гидроизолирующими свойствами, но слишком толстые, 6-12 мм. Поддон на такой прокладке может со временем осесть боле чем на 3 мм, что приведет к протечке из сточной системы в монолит.

В заключение

Напоследок – чисто практический совет. По крайней мере одного из описанных выше пунктов бумажной мороки с поддоном-перепланировкой избегать не надо. А именно – экспертизы на предмет ТЗ. Пригласите вначале опытного строителя (можно приватным образом), пусть осмотрит место будущего душа и скажет, насколько именно можно вот здесь нагрузить перекрытие надолго и безопасно. Тогда уж беритесь за весовой расчет и проектирование: раз требования pro forma соблюдены по сути, проблем аккуратно сделанный душевой поддон не создаст.

Источник: http://vopros-remont.ru/santexnika/poddon-dlya-dusha/

Душевой поддон из плитки своими руками

Установка современных моделей душевых кабин все чаще становятся альтернативой лежачим ваннам. Готовые изделия из натуральных материалов отличаются высокой ценой, акриловые или керамические поддоны слишком подвержены механическим воздействиям и спустя короткое время теряют вид.

Наиболее удачным и недорогим вариантом обустройства душевой, даже в очень маленькой ванной или совмещенном санузле, можно считать изготовленный своими руками душевой поддон из плитки.

Виды поддонов

Душевой поддон из кирпича

Принципом монтажа является строительство монолитной конструкции с последующей облицовкой плиткой. Кирпичи укладывают вертикально, на бок, со смещением, соблюдая минимальный зазор между соседними элементами.

Способы подъема пола:

  • заливка стяжки на черновой пол;
  • монтаж двух слоев кирпичей;
  • укладка утеплителя с последующим нанесением на него стяжки.

При строительстве допустимо использовать кирпичи различных типов и размеров. Если поддон выполняется из пустотелых блоков, в процессе работы заполняйте их той же смесью, с помощью которой производите укладку.

Монтаж можно осуществлять с помощью раствора на основе цемента и песка или плиточного клея с высокими показателями эластичности: такой состав имеет длительное время схватывания, что позволяет корректировать кладку.

Борта поддона чаще всего выполняются одновременно со строительством дна и стен, что обеспечивает цельность и монолитность всей конструкции.

  • относительно невысокая стоимость материалов;
  • рациональное использование пространства ванной, возможность исполнения любых дизайнерских решений.

К недостаткам кирпичных поддонов относится длительность и сложность процесса монтажа.

Монолитный поддон для душа

В случае, если помещение ванной отличается нестандартными размерами, формой, создать монолитный резервуар для душевой можно путем установки опалубки желаемого размера и формы, монтажа систем коммуникаций, заливки стяжки и облицовки. Выполнение работ осуществляется в двух вариантах: с укладкой теплоизоляционного слоя и без него.

Для выполнения резервуара душевой подходят следующие смеси:

  • цементно-песчаная;
  • полусухой цементный состав;
  • цемент с добавлением керамзита.

Опалубку собирают из деревянных досок, обрезков древесно-стружечных или ориентированно-стружечных плит.

К достоинствам душевой такого типа относится высокая прочность и монолитность конструкции, небольшая стоимость материалов, возможность выполнения поддона любых, в том числе искривленных, форм.

Каркасный подиум для душевой кабины

Для конструкции характерно отсутствие прочного, монолитного основания: после разметки желаемого расположения подиума, на основании устанавливают и фиксируют сливной трап, собирают деревянный каркас (из предварительно обработанного антисептическими и фунгицидными средствами бруса, сечением 40х40 мм, или металлического профиля).

Поверх бруса кладут настил, выполненный из нескольких слоев влагостойких ориентированно-стружечных плит. При укладке листов необходимо следить, чтобы швы не были расположены друг над другом.

После изготовления конструкции шпаклюют все щели и делают облицовку душевого поддона плиткой.

Инструменты для обустройства поддона под плитку для душевой кабины

Для изготовления поддона из кирпича или бетонной стяжки потребуются следующие материалы и инструменты:

  • строительный уровень, правило;
  • карандаш, линейка, рулетка;
  • кельма, зубчатый металлический и резиновый шпатели;
  • строительный миксер или дрель с насадкой для замешивания;
  • маяки;
  • трап и канализационные трубы;
  • гидроизоляционные материалы;
  • цементно-песчаный раствор, кирпичи;
  • доски для опалубки;
  • плиточный клей, затирочная смесь;
  • плиткорез или угловая шлифовальная машина;
  • пластиковые крестики;
  • облицовочный материал.

Как сделать душевой поддон из плитки своими руками?

Подготовка поверхности

  • на первоначальном этапе определитесь с размерами и желаемой формой поддона, сделайте чертеж;
  • очистите поверхность от старого покрытия, не имеющего прочного сцепления с основанием. В случае значительных неровностей пола сделайте цементную стяжку тонким слоем, после высыхания раствора нанесите грунтовку;
  • проверьте исправность работы коммуникаций;
  • произведите уборку мусора и пыли;
  • при необходимости соедините дополнительную горловину с основной канализационной магистралью.

Гидроизоляция и установка трапа

Перед укладкой кирпичей на дно или заливкой первого слоя стяжки сделайте гидроизоляцию основания с помощью монтажа плотной полимерной пленки, рубероида, обмазку битумом, мастикой на водной основе. В случае использования твердых материалов (рулонных или листовых) оклейте весь периметр гидрофобной лентой, щели промажьте водостойким средством.

Обработку пола выполняйте по всей площади, дополнительно включая изоляцию прилегающих стен (до предполагаемой высоты бортиков). Сделать нужный уклон основания для монтажа трапа можно с помощью установки деревянных ограничителей перед заливкой стяжки или несъемного металлического каркаса.

Возведение бортиков

Бортики по периметру поддона выкладывайте после высыхания стяжки. Монтаж можно производить из кирпичей, уложенных на длинное ребро, из гидрофобизированных гипсовых плит или с помощью бетона (в этом случае сделайте деревянную опалубку из доски толщиной до 40 мм, которую удалите после застывания раствора). Борта должны точно повторять форму душевого поддона.

Заливка основной стяжки

Финальную заливку внутренней поверхности бетонной стяжкой производите после оформления бортиков и высыхания предыдущего слоя раствора:

  • зафиксируйте с помощью раствора маячки на основании;
  • проверьте плоскость установки уровнем, учитывая необходимый наклон поверхности;
  • подготовьте раствор к работе и залейте стяжку, скорректируйте угол уклона к сливу кельмой или металлическим шпателем;
  • выполните отделку бортов поддона изнутри и снаружи.

Повторная гидроизоляция

После полного затвердевания и высыхания финального слоя стяжки сделайте повторную изоляцию поверхности, обеспечивающую полную водонепроницаемость поддона. Так как следующим этапом работ будет укладка облицовочного материала, битум или мастику наносите аккуратным, тонким слоем. Обработке подлежит вся поверхность поддона и бортиков, исключая место выхода трапа.

Облицовка душевого поддона керамической плиткой

  • подготовьте плиточный клей к работе;
  • нанесите состав на поддон, зубчатым шпателем сделайте на его поверхности бороздки: в первую очередь укладку производите на дне, затем – на вертикальных плоскостях;
  • положите керамическую плитку на клей, прижмите, выполните монтаж соседних элементов, вставьте пластиковые крестики;
  • проверьте уровнем соблюдение необходимого угла наклона к сливному трапу: не менее 1 см на 1 м 2. Учитывайте, что клей, нанесенный толстым слоем, может дать усадку;
  • при оформлении бортиков выполняйте облицовку вначале на боковых сторонах, затем уложите элементы на верхней плоскости.

При изготовлении поддона нестандартной формы монтаж покрытия можно делать плиткой очень маленького размера – мозаикой.

Застывание и засыхание

Для различных клеевых смесей есть определенные условия и сроки схватывания и высыхания. Использование большинства видов составов позволяет приступить к затиранию швов спустя 24-36 часов после окончания работ по укладке плитки, быстросохнущие растворы застывают через 7-8 часов.

Основными факторами, влияющими на скорость застывания клея, являются температура воздуха (оптимальным считается значение 20-25 ⁰ С) и уровень влажности в помещении (до 70 %). При воздействии низких температур жидкость, содержащаяся в растворе, застывает, и клей теряет адгезионные свойства.

Через 6-7 часов после укладки декоративных элементов сделайте очистку швов от остатков раствора – если фуга ляжет на неподготовленное основание, ее влагоизолирующие свойства ухудшатся, внешний вид швов будет непрезентабельным.

Спустя 5-6 часов после заполнения и оформления зазоров, смесь схватится, и можно приступать к удалению ее излишков с поверхности плиток.

Через 24-48 часов произойдет окончательное высыхание затирки: можно устанавливать ограждение или дверцы кабины и принимать душ.

Особенности возведения бортиков

Изготовление душевого поддона из плитки округлой формы с цельными бортиками имеет ряд особенностей:

  • возведение края начинается на этапе заливки черновой стяжки – высота опалубки должна обеспечивать выполнение функции ограждения для бетонной смеси и служить опорой для борта;
  • после заливки раствора на черновой пол и его выравнивания, вставьте по краю поддона нарезанные 4-6 стержней арматуры (с диаметром 8-10 мм, с гладкой поверхностью) соответствующей высоты – поперечные ребра жесткости;
  • после затвердевания стяжки привяжите проволокой к стальным отрезкам 2-3 ряда продольных рядов (из арматуры сечением 8 мм);
  • сделайте распорки и установите опалубку внутренней стенки борта, залейте раствор.

Организация слива

Для обустройства надежной системы слива самодельных поддонов используют трап, сифонные системы больше подходят для готовых резервуаров.

Душевой трап для предотвращения проникновения запаха из канализационной трубы может быть оснащен гидрозатвором и сухим затвором.

Монтаж трапа может быть выполнен в следующих вариантах:

  • по центру поддона или с небольшим смещением – в этом случае уклон плоскости облицовочного покрытия должен быть со всех сторон к месту слива;
  • в углу – сток воды обеспечивают путем создания уклона в двух плоскостях;
  • около боковой стены – необходима одна наклонная плоскость.

При совпадении размера фланца с форматом облицовки, решетку системы слива устанавливайте вместо одной плитки. В иных случаях трап монтируйте на границе соприкосновения двух или четырех декоративных элементов.

Советы

  • в случае необходимости присоединения труб из кухни или стиральной машины, используйте систему слива с двумя выходами. Если в доме проживает большое количество людей, обращайте внимание на пропускную способность трапа – во избежание переливов воды на пол этот показатель должен быть высоким;
  • для комфортного и безопасного нахождения в душевой используйте керамические элементы с рельефной, шероховатой поверхностью;
  • удобным дополнением резервуара, сделанного самостоятельно, будет сооружение на этапе формирования бортов небольшой ступеньки.

Душевая будет иметь завершенный вид и функциональность, если оформить ее пластиковыми (стеклопластиковыми) дверцами, закрепив металлический профиль для направляющих к монолитной конструкции через отделку. Прозрачный материал обеспечит хорошую освещенность кабины без дополнительного монтажа ламп.

Видео обзор

Источник: http://plitkahelp.com/ukladka/dushevoj-poddon-iz-plitki-svoimi-rukami

Виды и установка душевого поддона своими руками

Материал для изготовления поддона

Очень важным аспектом в выборе основания для душа является материал, из которого последний изготовлен.

Основные требования к поддону следующие:

  • Надежность емкости.
  • Хорошая шумоизоляция.
  • Высокая сопротивляемость к износу.
  • Безопасное антискользящее покрытие.

Поддоны из акрила

В последнее время большим спросом пользуются акриловые поддоны. Это объясняется их исключительной практичностью и простотой в эксплуатации, уходе. Акриловую поверхность, конечно, легко повредить, но также проста и доступна ее реставрация. При небольшой толщине (4-6 мм) акриловый поддон очень прочный и надежный.

Важно!
Для усиления эффекта его армируют по дну стекловолокном, металлом ил пластиком.
Одним из важных преимуществ подобного прибора, несомненно, является его небольшой вес. . Приборы из керамики

Приборы из керамики

Изготавливаются подобные поддоны из санфарфора или санфаянса.

  • Простой уход.
  • Долговечность.

Отрицательные черты – большая масса и боязнь механических повреждений. Кроме того, для разогрева такого поддона понадобится довольно внушительное количество горячей воды, что очень расточительно.

Керамическая плитка – идеальный вариант для обустройства напольного покрытия в душевой комнате

Деревянные поддоны

Фирмы, базирующиеся на изготовлении сантехнических приборов высшего класса, выпускают эксклюзивные модели поддонов из древесины. Для этих целей используются пиломатериалы исключительного качества. Отсюда и высокая стоимость изделия, что компенсируется безусловной экологичностью.

Поддоны из чугуна

Долговечные, прочные и довольно практичные приборы из чугуна не приобрели особой популярности. Это обусловили два высоких показателя — массы и стоимости.

К сведению!
На какой бы поддон не пал благосклонный взгляд покупателя, к нему обязательно будет приложена сопроводительная инструкция по установке и эксплуатации.

Есть также изделия из металла, покрытые защитными средствами, предотвращающими пагубное воздействие воды

Построить душевой поддон самостоятельно

Отличный вариант приложить свои руки, это сделать душевой поддон в ванной. Сделать его можно;

  • Из кирпича;
  • Из кирпича и влагостойких строительных блоков;
  • Из бетона;
  • Из стали.

Поддон из кирпича

Красный полнотелый кирпич не боится влаги и вполне подходит для строительства поддона. Никаких ограничений по размерам, кроме места под сифон. Стандартные размеры кирпича 120×65 (ш×в), позволяют сделать поддон, используя кладки: в один кирпич (два ряда), в три четверти кирпича или в пол кирпича.

Поддон из кирпича и блоков

Здесь идея в следующем. Днище поддона выкладывается из кирпича с любой кладкой. Стенки поддона делаются из влагостойких блоков ПГП или шлакоблоков.

Душевой поддон из бетона

Используя технологию бетонирования в опалубке можно изготовить поддон по месту из легкого бетона.

Поддон из стали

Если есть доступ к нержавеющей стали, почему не сделать из него поддон. Вы скажите, будет похож на корыто. Отвечу, как сделаете на то, и будет похож. Кстати сталь отлично покрывается двухкомпонентной эмалью для ванны.

Сделать поддон из экструдированного полистирола

поддон из экструдированного полистирола

Есть такой материал, который называется экструдированный полистирол со слоем гидроизоляции. Не нужно путать его с утеплителем.

Это жесткие плиты толщиной 10-12 см, покрытые слоем рулонной гидроизоляции. Для поддона нужно вырезать квадратный или прямоугольный кусок, прорезать отверстие под слои в уложить на пол вместо поддона.

Так как материал хорошо режется. То можно выбрать любую форму поддона. Его рекомендуют для поддонов в едином уровне с полом ванны, но это не обязательно. Из полистирола можно сконструировать поддон любой формы и глубины.

Сделать поддон из террасной доски

поддон из террасной доски

Террасная доска, это плимерный материал для отделки полов веранд, открытых площадок, душевых, и других помещений и территорий, вплоть до набережных. Вы уже поняли, террасная доска совсем не боится воды. Как вариант сморим фото пример поддона из террасной доски.

Сделать поддон из дерева

Завершу, разумные варианты сделать душевой поддон в ванной обыкновенным деревом, который не боится воды. В банях делают пол из дерева, почему бы не сделать пол в душевой или поддон из дерева влагостойких пород.

Готовые поддоны из стекла

В завершении два не разумных варианта сделать поддон. Первый это поддон из стекла. Как вариант. Делаются бортики, обкладываются плиткой, а вместо поддона лист бронированного стекла с отверстием под слив.

Сделать поддон из оргстекла

Если чашу ванны делают из оргстекла, почему бы не сделать поддон из оргстекла. Фото не будет.

Виды поддонов. Делаем правильный выбор

Поддоны довольно разнообразны. Цвет, материал, глубина, формы и размеры – все эти параметры различаются между моделями. Если поддон вами уже куплен – отлично. Но если вы только на стадии выбора, мы постараемся помочь не ошибиться.

Различия по форме и размерам Всего можно различить 4 основных формы душевых поддонов:

  • Квадратные (с размерами граней до 130 см);
  • Прямоугольные поддоны имеют минимальный размер 70х80 см;
  • Полукруглые – 80х80, 90х90;
  • Пятигранные – 100х100 см.

Кроме формы, поддоны отличаются и по глубине. Так можно приобрести сантехнику с глубиной всего в 4,5 см. Максимальный показатель составляет 18 см.

Размеры указаны далеко не все. Более подробно можно узнать уже при покупке. Однако стоит учитывать площадь ванной комнаты. Но и про комфорт забывать не стоит. Если небольшие размеры вас смущают, а минимальная глубина вызывает дискомфорт, лучше не экономить и выбрать более габаритный поддон.

Различия по материалам изготовления Материалов для изготовления душевых поддонов достаточно. Основными являются: акрил, керамика, чугун, сталь и даже мрамор. Какой выбрать себе? Ответ на вопрос кроется в другом вопросе. Качество или внешний вид. Дело в том, что одни материалы более долговечны, другие вегоднее в дизайнерском решении. Поэтому следует определиться, что для вас важнее. Или же можно совместить оба качества. Но тут появляется проблема в финансовом плане.

Лучшим вариантом станет поддон из мрамора. По внешним параметрам и прочности с ним не сравнится ни один из вышеперечисленных вариантов. Однако тут и сказывается этот финансовый план. Стоимость поддона высока по сравнению с другими моделями, поэтому не каждый сможет себе его позволить.

Если делаете ставку на прочность, то не обходите вниманием чугунные и стальные модели. Первые также имеют привлекательный внешний вид, чего, увы, не скажешь о втором варианте

Акриловые и керамические поддоны имеют прекрасный внешний вид. Однако по сравнению с сантехникой из других материалов – более хрупкие. Несмотря на это, именно акриловые поддоны покупаются чаще всего. Многих не смущает тот факт, что даже под весом человека они уже прогибаются и могут треснуть. Справедливости ради отметим, что этого можно избежать. Делается это путем предварительной установки специальной подставки для поддона. Интересно узнать, как ее сделать? Читаем дальше.

Конструкции фундаментов

На первый взгляд кажется, что кабины не нуждаются в фундаменте. Достаточно отрегулировать ножки, чтобы начать пользоваться изделием. Но на самом деле это не так. В дело вступает фактор высоты установки поддона. Сливное отверстие должно непременно находиться выше отвода канализации. Чтобы сток благополучно покидал поддон.

Каркас, фундамент в большей части случаев не нужны. Но следует заметить, что большая часть изделий специально сконструирована так, чтобы со временем потребовалась замена. Разумеется, мы хотим избежать этого на как можно больший период. Конструкция на 100% показывает, что именно может случиться плохого.

Нужен или нет?

Как правило, необходимость возведения фундамента определяется на мгновенно. Для этого достаточно измерить уровень канализационной трубы. Сливное отверстие поддона должно быть чуть выше. Чем больше разница, тем лучше и сток. Обычно достаточным считается уклон 3 сантиметра на метр дистанции (пути трубы), но на практике могут быть и иные соотношения, а вода все-таки будет хорошо уходить.

Ниже поддона обычно предусмотрено место для размещения сифона, поэтому в фундаменте под сток никаких конструктивных решений не предусматривается

Хочется обратить внимание читателей, что у высоких (глубоких) поддонов слив не располагается слишком высоко. Потому что большая часть вертикали уходит на образование стенок

Недаром этот поддон называют глубоким: в нем можно стирать, мыть детей. В углу часто имеется сиденье.

Углублённый поддон для кабинки

Глубокий поддон в 90% случаев имеет прочный каркас из металлического профиля. На первый взгляд это хорошо, но на практике оказывается, что нога продавливает поддон между направляющими. А поскольку со временем пластик становится ломким, то этого как раз хватает, чтобы появилась трещина. Вот почему иной раз и глубокие поддоны ставятся на фундамент. Что касается мелких, то им это прописано от рождения: тонкое плоское дно отлично ломается, в чем убедилось немало хозяев. Эффект не проявляется в самом начале, но сильно усугубляется со временем.

Отделка

Когда гидроизоляция окончательно высохла, пришло время финишной отделки. Я решил использовать вместо напольной плитки стеклянную мозаику: её легче подогнать к неровной поверхности да и укладывать несложно, поскольку продаётся она уже готовыми листами на сетчатой основе. Разложив и подогнав по месту все листы, я наклеил их с помощью специального клея. Швы затёр латексной затиркой с повышенной устойчивостью к образованию трещин и плесени (фото 5). Наносил её эластичным резиновым шпателем по диагонали, сразу же удаляя излишки. Чтобы на мозаике не осталось белёсого налёта, затирку я удалял в три приёма: сначала просто влажной губкой, потом водой с добавлением нескольких капель уксусной кислоты, а в конце мятой сухой газетой. Подождал полчаса и окончательно протёр остатки белого налёта чуть влажной губкой и газетой до сухого «чистого» скрипа (фото 6).

Душевой поддон получился отличным. За несколько лет эксплуатации и зимовки как в отапливаемом, так и в промерзающем доме трещин и повреждений на нём не появилось.

Фото: Фото автора

Выбор высоты, формы и размеров

На стадии планирования ремонта в ванной комнате вы решили установить душевой поддон или душевую кабину? У вас есть несколько путей реализации этой идеи. Приобрести готовую душевую кабину, купить готовый поддон для душа или сделать душевую кабину своими руками.

К преимуществам самостоятельного изготовления можно отнести следующие доводы:

  • значительная экономия средств;
  • возможность сделать поддон любой формы и размера;
  • выбрать декоративное покрытие, в соответствии, с дизайном всего помещения;
  • установить именно то душевое оборудование, которое необходимо именно вам;
  • выбрать или заказать индивидуальное ограждение.

В итоге, у вас будет эксклюзивная душевая кабина, в качестве, которой вы будете абсолютно уверены. В этой статье мы расскажем, как грамотно соорудить поддон для душа, какие материалы и инструменты вам понадобятся, и поможем избежать ошибок при строительстве и отделке.

Выбираем место для сооружения душевого поддона. Желательно разместить его возле коммуникаций, но этот вопрос не принципиален, при грамотной разводке коммуникаций, вы сможете сделать поддон в любом месте ванной комнаты

  • Для городской квартиры лучше всего подойдет облегченная стяжка, и легкая конструкция поддона.
  • В частном доме или на даче вес конструкции имеет значение только при организации санузла на верхних этажах дома. В этом случае необходимо рассчитать допустимую нагрузку на перекрытие.

Выбираем форму поддона. Тут все зависит от вашей фантазии, опыта в строительстве и размеров помещения

Немаловажное значения имеет удобство будущего поддона для всех членов семьи. Например, если у вас есть полные или пожилые люди размер поддона должен быть большим и желательно иметь обтекаемую форму

Отсутствие острых углов станет гарантией безопасности.

Выбираем высоту бортиков поддона. Выбор вариантов высоты поддона огромен, вы можете обойтись вообще без бортика, приобретя специальный трап или соорудить мини-бассейн. Однако, эти варианты доступны в основном только владельцам частных домов, поскольку установка душевого трапа «в пол» требует поднятия общего уровня пола и большего слоя стяжки. Мини-бассейн – это очень тяжелая конструкция, а полностью наполненная водой она может привести к обрушению несущих конструкций или перекрытий.

Стандартной высотой душевого поддона можно считать высоту одного кирпича от внутренней поверхности поддона.

Монтаж акрилового поддона

Большинство современных душевых кабин комплектуется акриловыми поддонами. Они хорошо приспособлены для монтажа, и собрать их просто.

Акриловый поддон для душа вместе с армированием – вид на днище

1.1. Опрокиньте поддон «вверх ногами» и ввинтите ножки. Их может быть от трёх до пяти. Если поддон обеспечен отдельным металлическим или пластиковым опорным каркасом (помимо арматуры собственно поддона), то эту операцию проделайте с указанным каркасом, т.к. отверстия для ввинчивания ножек будут сделаны именно в нем. Стремитесь, чтобы ножки по длине были больше сифона сливной системы и выступали из днища поддона примерно на равную длину.

1.2. Смонтируйте сливную систему. В большинстве конструкций для этого надо поставить поддон на бок, вставить со стороны ванны (полости для мытья) в сливное отверстие соединительную втулку; со стороны днища туго надеть патрубок сифона на выступающий конец соединительной втулки. Для прочности соединения использовать клей. Все стыки, щели замазать герметикам. Есть варианты с использованием резьбовых соединений с прокладками – см. инструкцию к душевой кабине.

Регулировка ножек акрилового поддона

1.3. Поставьте поддон на ножки. Следите, чтобы нижняя часть сифона не касалась пола. Регулируя вращением длину ножек, добейтесь горизонтальности верхней поверхности поддона (той, на которой будут устанавливаться стенки душевой кабины)

Это важно, так как если кабину установить наклонно, она быстро начнёт протекать.

Для обеспечения горизонтальности используйте строительный уровень. Как правило, это деревянный брусок, в который вставлена стеклянная колба с плавающим в ней пузырьком воздуха. На строго горизонтальной поверхности пузырёк должен установиться по центру колбы напротив соответствующей риски.

Если у вас нет строительного уровня, то выверить горизонтальность поддона можно более простым способом. Возьмите обычную неглубокую столовую тарелку с ровными краями. Поставите ее на бортик поддона и постепенно заливайте водой. Со стороны того края тарелки, с которого раньше, чем с других, начнёт стекать вода, и находится уклон – эту сторону поддона надо приподнять.

Повторяйте эту операцию на всех бортиках поддона до тех пор, пока тарелка не начнёт заполняться равномерно. После выравнивания зафиксируйте ножки поддона при помощи стопоров.

1.4. Если поддон установлен в углу комнаты или у ее стены, смажьте касающиеся стен борта клеем и плотно прижмите их к стене (стенам). Дождитесь, когда клей засохнет и дополнительно смажьте место соединения стен комнаты и бортов поддона герметиком.

1.5. Подсоедините к выходному патрубку сифона отводную трубу и установите на место декоративный кожух поддона, прикрывающий его нижнюю часть вместе с ножками до пола (эту операцию можно осуществлять и после полного монтажа душевой кабины).

На этом монтаж акрилового поддона для душа завершен.

Если вы решили установить в ванной комнате душевой поддон из мрамора, его преимущества и где его можно купить — смотрите здесь.

Старые добрые чугунные поддоны для душа — вы тоже найдете на нашем сайте.

Также вас может заинтересовать установка душевых кабин без поддона. Подробная инструкция представлена по адресу:

Самодельный поддон

Если у вас есть возможность и вам позволяет время, то можно смастерить поддон в ванную комнату своими руками. При этом покупать акриловый поддон совсем нет необходимости, поскольку в качестве основы будет использоваться влагостойкий кирпич.

Первым делом осуществляется монтаж канализации и водоснабжения и провести гидроизоляцию и подготовку пола. Лучше всего, если устанавливать поддон вы будете на месте старой ванной. Тем не менее, пол следует обработать мастикой и покрыть пленкой.

Цементная стяжка Гидроизоляция пола

Теперь можно переходить к этапу выстраивания бортиков из кирпича, который ложится на влагостойкий раствор. Их высота должна быть больше выступа сливного трапа, от которого начинается отсчет высоты самодельного поддона.

Теперь основание готово и необходимо дать время ему просохнуть. Затем самовыравнивающей бетонной смесью толщиной в 6-8 см заливаем внутренность поддона. На этом этапе необходимо создать небольшой угол наклона в сторону канализационного отверстия, чтобы вода быстро стекала.

После того, как поддон вновь просох, его со всех сторон обрабатывают сначала грунтовкой, а затем мастикой или любым другим гидроизоляционным составом в несколько слоев. В конечном счете, всю поверхность поддона обрабатывают смесью цемента и плиточного клея. Когда эта смесь высохла, поддон затирают наждачной бумагой.

Теперь можно приступать к декорированию своего изделия. На выбор это может быть мозаика, плитка из керамического материала или декоративный камень. Предпочтение следует отдавать влагостойким маркам.

Этапы монтажа самодельного поддона для душа

Для укладки материалов необходимо использовать специальный клей, не содержащий химикатов и не портящийся под воздействием воды. Зубчатым шпателем клей наносится на поверхность поддона. Начинать работу лучше всего с угла. При выкладке мозаики необходимо слегка прижимать ее, если используете плитку, то в помощь вам резиновый молоток.

Можно рассматривать и комбинированные варианты, когда внутренняя часть поддона обрабатывается мозаикой, а внешняя часть выкладывается плиткой. Но, а это уже по желанию каждого мастера.

  • Размеры душевой кабинки, все варианты
  • Поддон под душ сделанный своими руками
  • Ремонт душевой кабины, как сделать

Пример кирпичного фундамента под керамический поддон

Керамический поддон смотрится хрупким, но может служить долгие десятилетия. Вот вариант фундамента для этого случая. Мы исходим из того, что каркас под этот тип поддона изготавливается только по периметру, что даёт очень широкие перспективы в плане контроля.

  • Нужно выложить кирпичи до нужной высоты вдоль двух стен и одной боковины.
  • Фронтальная часть используется для доступа к сифону и контроля протечек. Можно закрыть её декоративной панелью.

В случае больших переживаний ставьте поддон на два ряда кирпичей, в одном из которых остаётся отверстие для контрольного доступа и демонтажа (если возникнет такая необходимость). Не обязательно монтировать намертво, так никто и не делает. Вместо этого по трём сторонам прокладывается между кафелем и поддоном сантехнический уголок, монтируемый на силиконовый герметик. При желании повесить шторку с боков оставьте небольшие выступы по ширине кирпичного ряда. Разместите там доску и доведите порог до нужной высоты.

Это бывает нужно в тех случаях, когда уголок самодельный и занавешен шторкой. Тогда имеется некий запас для подвижной материи, чтобы она не вылезала наружу, и вода не текла на пол. Имеются и некоторые другие варианты.

Под покупной керамический поддон часто ставится каркас из металлической трубки. Он охватывает только периметр. Для этого типа конструкций это вполне подходящее решение, если сверху не давит вес всей кабины. Так, например, Лерой Мерлен сообщает, что масса поддона составляет всего лишь 3 кг. Каркас хорош, если кабина весит немного. По вполне понятным причинам порог в этом случае организовать намного сложнее.

Утепление

Для утепления душевого поддона на его дно укладывается слой пенополистирольного утеплителя, толщиной 50 мм (5 см).

Вообще говоря, кирпичный поддон для душа делается для экономии, а укладка утеплителя, значительно усложняет работы. И дело не в укладке утеплителя. Для укладки плитки на утеплитель, его нужно закрыть стяжкой. Чтобы сделать по утеплителю стяжку, нужно уложить рулонную гидроизоляцию, а саму стяжку, возможно, армировать сеткой, если использовать простую «мокрую» смесь ЦПС. Разумнее делать утепление пола душа, делая не кирпичный, а бетонный поддон.

Поэтому, часто не делают утепление, а просто поднимают дно кирпичного поддона двумя слоями уложенного кирпича, с каналами для канализации.

Установка душевого поддона своими руками на кирпичи

Установка душевого поддона своими руками на кирпичи – самый простой и надежный способ монтажа. Чтобы обеспечить прочность конструкции, кирпичи следует дополнительно закрепить раствором, закрепив их ровно, с помощью уровня.

Пренебрежение этим советом чревато появлением трещин и вмятин в днище, из-за чрезмерного веса. А уже потом на раствор нужно крепить поддон, ровняя его с помощью уровня и киянки.

На кирпичи можно устанавливать поддоны из различных материалов. Стальные или акриловые поддоны иногда ставят без дверей и боковых панелей, используя только защитную шторку.

Это бюджетный вариант, отлично подходящий для дачи или загородного дома, где вы бываете не очень часто. Потому что устанавливать дома душ без дверей – это не очень комфортно.

Стальной поддон очень крепкий, поэтому при его установке на кирпичи достаточно только материал пор бокам. Средину можно оставить в подвешенном состоянии.

Чтобы установить поддон, не углубляя пол, требуются минимум инструментов:

  • Пассатижи
  • Ключи для слива
  • Отвертка
  • Деревянный молоток

Для закрепления поддона на кирпичах используют металлический каркас или опорные элементы. В качестве уплотнителя используется монтажная пена или силиконовые герметики. Но помните, что при повышенной влажности силикон имеет свойство темнеть, чем может испортить внешний вид.

Установка поддона на кирпичи

Для того, чтобы в конечном результате конструкция получилась ровной, обязательно на всех этапах установки поддона используйте строительный уровень.

Если его нет, тогда можно воспользоваться простым способом из подручных средств.

Возьмите обычную тарелку и поставьте ее на край поддона.

Затем постепенно начните наливать в нее воду.

Тот край, откуда быстрее потечет вода и находится под уклоном.

Ровняйте поддон и повторяйте процедуру до тех пор, пока вода с тарелки не начнет вытекать равномерно.

Выше уже говорилось о том, что поддоны бывают различных размеров:

  • Полукруглые 80х80см, 90х90 см и т. д.
  • Прямоугольные поддоны – 70х85 см, 70х100см, 70х120 см, 80х100см, 80х120 см.
  • Поддоны квадратной формы – 70х70 см, 80х80 см, 90х90см и т. д.
  • Пятигранный – 90х90см, 100х100 см, 120х120 и т. д.

Какой установить – выбор за вами, который зависит от ваших желаний и габаритов ванной комнаты.

Если же вы решили делать выемку в полу, перед началом установки необходимо перфоратором удалить плитку (если такая имеется) на том месте, где планируется душевой поддон. Кирпичи следует уложить вдоль боковой стенки душа и укрепить их бетонным раствором.

Для уверенности можно дополнительно уложить несколько кирпичей посередине, чтобы дно не деформировалось под весом. Не следует забывать про место для стоковой трубы.

Кирпич следует по уровню выложить таким образом, чтоб в сторону слива был незначительный уклон. А если вы задумали устанавливать поддон ровно, соответственно и опора (кирпичи) должны размещаться ровно.

После этого нужно переходить к этапу установления сифона для поддона. Для этого отлично подойдет трубка ПВХ, 5 см в диаметре. Если того требует расположение коммуникаций, то устанавливается угольник, переходник или гофрированная труба, соответствующего размера.

Такие фитинги можно приобрести в любом магазине сантехники. Для надежной стыковки воспользуйтесь герметиком

После этого очень важно проверить качество работы водой. Если все отлично, и соединения не протекают, можно переходить к следующему этапу

После установки душевого поддона на кирпичи, зафиксируйте его монтажной пеной. Все боковые стороны закладываются керамической или пластиковой вагонкой. Между стеной и поддоном рекомендуется установить уголок (плинтус) и загерметизировать его силиконом или акрилом.

Время застывания герметика рассчитывайте по 2 мм в сутки. После высыхания, процесс установки поддона можно считать завершенным.

С боковых сторон можно повесить шторки для ванной, установить шторы из закаленного стекла, или вмонтировать боковые панели. Это уже зависит от вашего желания и возможностей.

Строим поддон для душевой кабины из керамической плитки

В большинстве случаев уровень пола душевого поддона поднимается над уровнем пола всего помещения для возможности монтажа сливного оборудования. Например, в квартирах канализационные трубы прокладывают обычно на уровне пола. Такой же способ используется и в большинстве частных домов. Поэтому для обеспечения нужного уклона отверстие слива в поддоне должно быть расположено выше уровня пола.

Для сооружения поддона из плитки следует соблюдать следующую очерёдность операций:

  • В первую очередь производится монтаж трапа (горловины слива) и канализационной трубы, соединяющей его с центральной канализацией. Для удобства трубы укладываются на деревянные бруски разной высоты и фиксируются. Уклон трубы должен составлять 4–7 градуса, но не менее 3 градусов. Специалисты советуют использовать пластиковые трап и канализационные трубы, так как они легко и надёжно монтируются и не подвержены коррозии. А вот решётку сливного отверстия стоит приобрести металлическую, такую, которая свободно может удержать вес человека.

Трап устанавливается до начала заливки основания

  • После этого производится монтаж опалубки пола и производится черновая заливка цементным раствором. Раствор делается в пропорции из расчёта 1 часть цемента к 3 частям песка. Плотность раствора должна быть достаточной, чтобы заполнить всё пространство внутри опалубки. Толщина слоя при черновой заливке должна осуществляться с таким расчётом, чтобы горловина трапа немного выступала над уровнем основания, с учётом того, что далее будет производиться финишная заливка и отделка плиткой. В итоге трап должен располагаться на одном уровне с полом. Некоторые мастера рекомендуют небольшое пространство вокруг горловины слива замазать раствором строительного алебастра. Это делается для того, чтобы при необходимости обеспечить лёгкий доступ к сантехническим узлам. Алебастр, в отличие от цементного раствора, при необходимости легко удалить. После проведения этой операции основание в опалубке следует оставить на сутки.

При заливке основания надо исключить образование пустот

  • Следующим этапом будет установка опалубки бортика поддона и заливка её цементным раствором. Ряд специалистов советует после высыхания стяжки произвести ещё одну обработку будущего поддона битумом или влагоизолирующей мастикой.

Окончательная отделка производится после полного высыхания заливки

  • После этого производится стяжка поддона с организацией уклона пола в сторону слива. Для этого при помощи уровня на бортиках устанавливаются маяки, и раствором при помощи кельмы и шпателей формируется нужный уклон. Он не должен быть значительным, чтобы на на полу было удобно стоять. Также производится финишная отделка раствором бортиков поддона изнутри и снаружи.

Внутренняя поверхность поддона отделывается с приданием уклона в сторону слива

  • Следующий этап — собственно, облицовка поддона плиткой. Начинать облицовку следует от горловины слива, чтобы подрезку плитки делать у стенок поддона. Плиточный клей наносится при помощи зубчатого шпателя. Размеры зазора между плитками можно выдерживать при помощи монтажных крестиков. Следует выдерживать минимальную ширину швов. После высыхания плиточного клея производится затирка швов. На этом этапе работу по строительству поддона можно считать оконченной.

Отделанный плиткой поддон соответствует общему дизайну интерьера

Справка: Некоторые домашние умельцы включают в перечень работ ещё один этап, способствующий повышению комфортности душевой кабины. Это монтаж кабельного обогрева пола. Кабель прокладывается при осуществлении черновой заливки пола.

Важные моменты

  1. Душевой поддон имеет бетонное основание.
  2. Поддон обязательно примыкает к одной из стен ванной, она же служит преградой от водных брызг.
  3. Внутри бетонного основания под небольшим наклоном прокладывается трап для слива воды в общую канализацию.
  4. При возведении поддона бетонное основание обрабатывается гидроизоляционными растворами, в составе которых присутствует цемент. Дополнительной гидроизоляцией может служить слой рубероида, уложенный на пол и стены (высота перекрытия материалом плоскости стен примерно 40-60 см).
  5. Облицовочная плитка кладется с использованием водостойкого клея, швы обрабатываются специальной затиркой.

Правила выбора

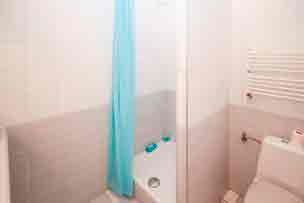

Если предстоит выбор душевого поддона со шторками, то следует обратить внимание на такие критерии и важные факторы:

  • Место установки конструкции. При установке в углу комнаты, не возникнет проблем с подводом коммуникаций, в то время как при монтаже по центру подвод воды и канализации может стать непреодолимым препятствием. В центре помещения располагать поддон со шторками следует только в случае большой квадратуры ванной, при небольших габаритах стоит отдавать предпочтение элементам углового типа, которые помогут сэкономить место;
  • В зависимости от желания и размера бюджета можно выбрать как сборную конструкцию , покупая отдельно различные элементы, так и приобрести готовое решение. В первом случае покупка будет дешевле, но могут возникнуть трудности при монтаже, если компоненты не будут соответствовать друг другу по типу крепления или по размеру;
  • Безопасность. Это важный параметр при выборе, который изменяется в зависимости от типа покрытия поддона. Рифленое дно, покрытое антискользящим слоем, которое поможет избежать падений, в то время как при выборе гладкого пола следует застелить его резиновым ковриком;
  • Высота бортиков. Если выбор совершает молодая семья, то целесообразней отдавать предпочтение высоким конструкциям, а вот пожилым людям удобнее будет пользоваться поддоном с низкими бортиками, или же таким, который практически вровень с полом. На фото представлен вариант такой конструкции;

Важно! Какому бы типу шторок и поддону ни было отдано предпочтение, для него важно обеспечить надежную гидроизоляцию, а также правильный сток воды, чтобы стекая, она не попадала на пол.

Душевые поддоны со шторками – современное и оригинальное решение, которому найдется место в любой ванной комнате. Они обеспечивают комфортное принятие душа, предотвращают попадание на пол и стены воды, помогают сохранить качество отделки помещения. Практичность в сочетании с минимализмом, удобство и элегантность заставляют миллионы людей по всему миру выбирать такие конструкции для организации санузла. А разнообразие дизайнов и материалов, из которых они могут быть изготовлены, позволяют найти вариант для любого кошелька и на любой вкус.

  • Отделка ванной комнаты плиткой (фото)
  • Монтаж панелей пвх в ванной своими руками
  • Дизайн маленькой ванны 3 квадрата с фотографиями

3 Установка поддона для душа для каждого материала свой способ

Устанавливать акриловые поддоны проще всего. Для этого необходимо положить чашу навзничь и вкрутить в нее идущие в комплекте ножки, количество которых разнится в зависимости от модели. Может быть так, что поддон будет оборудован каркасом, тогда ножки нужно будет ввинтить именно в него. На следующем этапе монтируем сливную систему. Большинство ее элементов имеют резьбу, поэтому большого труда собрать ее не составит. Рекомендуем использовать специальную нить или лён для герметизации швов. Все соединения промажьте силиконовым герметиком.

Чтобы избежать протечек, душевой поддон следует устанавливать строго по уровню

Поскольку акриловая чаша может прогибаться под весом человека, лучше сделать опорную стенку из кирпичей или блоков. Затем поддон установите на полу и отрегулируйте высоту, чтобы сифон не касался поверхности. Установка душевого поддона должна осуществляться строго по уровню, в противном случае существует большой риск протечек. Края соединения поддона со стенами ванной необходимо заполнить клеевым составом или герметиком. На заключительном этапе подключите патрубок канализации и поставьте защитный экран, если такой идет в комплекте.

Чугунные, стальные и прочие металлические конструкции не требуют дополнительной поддержки центральной части, поэтому они монтируются или на ножки, или на специально оборудованный каркас. Методика установки аналогична с той только разницей, что для шумоизоляции стальных конструкций используют монтажную пену, которой заполняют полости между поддоном и основанием.

Свои особенности имеет установка керамических поддонов и моделей из натурального камня. Такие конструкции обладают внушительным весом и устанавливаются непосредственно на основание, а не дополнительные крепления

Однако при своей тяжести сантехническое оборудование достаточно хрупкое, поэтому при работе с ним необходимо проявлять осторожность, чтобы не повредить его

При установке тяжелых поддонов уделите особое внимание оборудованию канализации и установке сифона. Так как купель ставится непосредственно на капитальное основание, необходимо предусмотреть на стадии проектирования и заливки фундамента небольшую нишу, куда свободно поместится система слива и отвода

Кроме этого, нужно создать технологический зазор, через который будет легко производиться обслуживание сифона своими руками в случае его неисправности. Это место впоследствии можно задекорировать, установив там люк или съёмный элемент отделки. На основание, куда будет крепиться чаша, наносится клей, после чего на него устанавливается поддон, который выравнивается строго по горизонтали со всех сторон. После этого ждем полного высыхания клеевого раствора и подключаем канализационные трубы к сифону. Место, где чаша касается стены, обрабатываем силиконовым герметиком или плиточным клеем для создания надежного гидробарьера. Если есть желание, можно установить на стык керамический или пластикой уголок.

После завершения всех работ приступаем к монтажу защитного экрана, а если поддон крепился непосредственно на каркас из блоков или кирпича, то стенку штукатурим, грунтуем и облицовываем тем материалом, который больше всего подходит к интерьеру ванной комнаты. Для защиты от брызг устанавливаем стеклянные дверки или навешиваем непромокаемую шторку. У каждой модели могут быть свои особенности, поэтому перед тем, как приступить к работе, необходимо ознакомиться с прилагаемой инструкцией.

Не лучше ли сделать самому Изучаем устройство поддона

В продаже имеется огромный выбор душевых поддонов, которые производители изготавливают из самых различных материалов. Устройство поддона для всех моделей одинаково. Это оснащённая устройством для слива воды неглубокая ёмкость, предназначенная для комфортного использования душа. В большинстве случаев ёмкость оборудуется ножками или имеет специальную форму, позволяющую смонтировать в нижней части сливной трап и вывести канализационную трубу в общий коллектор. Выбор формы и материала ёмкости зависит от помещения, в котором она будет использоваться, квалификации мастера, который будет устанавливать поддон, а также от финансовых возможностей покупателя.

Наиболее простой способ для изготовления собственной душевой кабины — использование поддона заводского изготовления. И если выбор формы поддона определяется исходя из параметров помещения ванной комнаты и её дизайна, то на выбор материала поддона могут повлиять и иные критерии:

  • Акриловые поддоныобладают довольно высокой прочностью, долговечностью и не подвержены коррозии. Этому материалу легко придать любую форму, чем и пользуются производители. Однако материал легко деформируется при динамических нагрузках и очень лёгок.

Поддоны из акрила имеют малый вес и легко деформируются

  • Душевые поддоны из железаобладают большей жёсткостью и устойчивостью к деформации, однако подвержены коррозии. Кроме этого, тонкий металл обладает свойством вибрировать и издавать громкий шум под воздействием водяных струй, что может не понравиться некоторым владельцам. Кроме этого, выбор форм металлических поддонов гораздо беднее.

Железный поддон легко монтируется, но обладает повышенной шумностью

  • Стенки душевых поддонов из чугуна обладают большей толщиной и поэтому вибрируют значительно меньше металлических, но шум всё-таки издают. Чугун долговечен, устойчив к коррозии. Однако эмаль, которая используется в качестве покрытия поддона, подвержена образованию сколов, в связи с чем эстетический облик поддона и его функциональность могут быть легко утеряны.

Чугунные поддоны тяжелые, прочные и не подвержены коррозии

  • Поддоны из искусственного камня, как и поддоны из керамики имеют перед всеми перечисленными материалами существенные преимущества. Они долговечны, не ржавеют, этим материалам производитель может придать любые цвет и форму, что облегчает выбор. Их недостатки — высокая цена и необходимость наличия специальных навыков у мастера для качественной установки. Указанные материалы легко повредить и расколоть на стадии монтажа.

Поддоны из искусственного камня хрупкие и могут создать трудности при установке

Однако использование заводского поддона даёт не только преимущества, имеются и свои недостатки. Во многих случаях домашнему мастеру целесообразно затратить немного больше усилий и построить самодельный поддон. Это оправдано в тех случаях, когда хозяин квартиры или дома готов затратить свои усилия, чтобы использовать одно из следующих преимуществ самодельного поддона:

  • Изготовление поддона, полностью вписывающегося в авторский дизайн ванной комнаты. Поддон может быть сделан из материалов, которые используются при отделке окружающей обстановки, в цветовой гамме ванной комнаты и той формы, которая наиболее полно соответствует дизайну.
  • Изготовление самодельного поддона оправдано, когда габариты ванной комнаты требуют применения особой формы или размеров поддона. Это случается, например, в домах старой постройки, в которых площадь санузла имеет минимальные размеры, при этом санузел является совмещённым.
  • Экономия средств. Во многих случаях затраты на изготовление самодельного поддона значительно ниже стоимости покупного.

Справка: В сущности, самодельный поддон представляет собой участок пола определённой геометрии, снабжённый оборудованием для стока воды и ограниченный бортиками. В некоторых случаях в качестве поддона используется вся поверхность пола ванной комнаты или иного помещения, определённым образом сконфигурированная для возможности стока воды в канализацию.

К недостаткам самодельного изготовления поддона можно отнести необходимость вложения существенных личных трудозатрат, наличие необходимых инструментов и навыков либо готовность оплатить труд наёмных работников. Впрочем, никакие сложности не мешают домашним мастерам создать интерьер в соответствии с собственным вкусом и потребностями.

Как установить душевой поддон из акрила

Акриловые модели обычно комплектуются регулируемыми ножками, которые могут быть уже присоединены к изделию, а также кронштейнами для удобного крепления и прочими видами арматуры, облегчающей процесс монтажа.

Для регулировки ножек используется разводной ключ и уровень, что позволяет установить изделие максимально горизонтально по отношению к полу.

Изделия из акрила имеют одно слабое место — под их центральной частью часто отсутствует поддержка. Поэтому акриловые поддоны зачастую ставятся на устойчивые подиумы или специальные опоры. От размера имеющегося просвета монтажа будет напрямую зависеть прочность поддона

При этом важно в обязательном порядке оставить беспрепятственный доступ к канализационным трубам.

После укрепления днища приступают непосредственно к установке изделия:

  • выполняется нанесение разметки — конструкция выставляется горизонтально при помощи строительного уровня, маркером/карандашом рисуется линия по стенам/кафелю, чтобы точно обозначить разметку не только профиля, но и отверстия для стока;
  • поддон временно убирается, все части сточного отверстия разъединяются, выход стока соединяется с трубой канализации;
  • сифон для душевого поддона объединяется со стоком в сифонное сливное отверстие — выполняется так называемое склеивание труб, на отверстие стока устанавливается уплотнение, а сверху на него ставится сам поддон, затем прикручивается сливная воронка;
  • фиксируется центральная часть — под основание укладываются кирпичи, служащие в качестве опоры, или стальные трубы, а сверху слой толстой резины, после чего конструкция задвигается и крепится на силикон;
  • кабинка подключается ко всем необходимым коммуникациям;
  • по нижнему периметру всей конструкции выполняется облицовка декоративными панелями, при этом стыки тщательно герметизируются при помощи силиконового герметика.

Конструкции поддонов

Душевые кабины на сегодняшний день оснащаются четырьмя видами поддонов:

  • Глубокие так называют по той причине, что некоторые из них лишь в малой степени уступают ванне по высоте своих бортиков. Мощный каркас поддерживает их дно снизу, опираясь на шесть подстраиваемых по высоте ножек.
  • Мелкие поддоны чаще называют низкими. Они совершенно плоские за малым исключением. В современном исполнении ставятся на 5 ножек, но все ещё можно достать совершенно голую «раковину», для которой обязательно нужен фундамент.
  • Поддоны из искусственного камня и керамики стоят совершенно отдельной строкой. Во всех предыдущих случаях под дном имеется свободное пространство для монтажа сифона, а в этом случае перед нами плита со сливным отверстием в центре.
  • Чугунные встречаются гораздо реже стальных, и часто их путают, но завоевали признание своей долговечностью при приемлемой цене. Бывают они и глубокими, и мелкими, но кабины в сборе продаются чрезвычайно редко. Чугунные поддоны приходится приобретать отдельно.

Чугунный поддон для душа

Понятно, что тонкостенные поддоны не страдают долговечностью. Это объясняется тем, что они терпят постоянно механические деформации: от изменения температуры, от ног купающихся и от иных причин. Тонкостенные поддоны изготавливаются из пластика с армированием при помощи стекловолокна, из ABS и стали. Каждый из этих материалов деформируется и имеет свои недостатки:

  1. Сталь окрашивается, и покрытие легко отслаивается. У металлического поддона обязательно должен присутствовать правильно обустроенный каркас. Например, в виде прочного кирпичного фундамента.
  2. Акрилового поддона не сумели обойти те же недостатки. Но со временем он не только гнётся, но и начинает ломаться. О чем предостаточно видео на Ютуб.

Помимо указанных особенностей нужно отметить тот факт, что сталь ржавеет. Стоит отслоиться защитному покрытию эмали, как металл немедленно начнёт окисляться. Это тем хуже, что процесс может идти совершенно незаметно для хозяина. Так что в один прекрасный день на стали появится сквозная дыра. Акрил не боится влаги, солнечного света, плесени, но со временем, как и любой пластик теряет прочность. При покупке потребитель участвует в лотерее: повезёт или нет (качественный полимер или первый попавшийся).

Что касается кабины с поддоном из искусственного камня или керамического, то это самый выгодный вариант. Оба материала отлично зарекомендовали себя на протяжении всей человеческой истории. Дополнительный плюс в том, что плиты совершенно плоские, хорошо встают на любой подходящий пьедестал-фундамент. А кабины IDO выгодно отличаются тем, что вместо ножек катаются на роликах. За счёт чего конструкцию можно в некоторых пределах перемещать по комнате (при наличии гибких подводок и сифона). А вот на кирпичи её ставить не надо — как бы не упала.

Прочный душевой поддон

Чугун хорош тем, что не ржавеет. Стенки поддона ощутимо толще (на порядок), поэтому поддон очень прочный. Среди всех разновидностей чугунные самые долговечные.

Кирпичный фундамент

Многие не думают долго над решением задачи возведения фундамента. Проблему помогает решить традиционный кирпич. Для керамического поддона это отличное решение, но нужно оставить место под сифон. Правильно выполненный фундамент намного продлевает жизнь поддона. Многое зависит от того, насколько плотно дно прилегает к пьедесталу. В идеальном случае исключаются любые деформации.

Проблема заключается в следующем. Ранее многие ставили плоский поддон без фундамента, либо так, что на кирпичи опирался только периметр. В результате статистика проломленных поддонов пополнялась с невероятной скоростью. Изготовители быстро заметили это и поправили дело добавлением по центру пятой ножки: это такой бугорок из пластика, куда врезан резьбовой стержень. Убрать это практически невозможно. Сами понимаете, что плоский фундамент здесь уже не подходит, нужно оставить провал под эту «пятую ногу».

Фундамент из кирпича для душа

Кирпичи достаточно универсальное средство. Так например, на изгибе периметра они выкладываются веером наружу тычковыми гранями. Свободное пространство заполняется раствором. Такая схема часто применяется для акрилового поддона

Здесь важно оставить пространство для контроля протечек. Будет напрасным решить, что бетон остановит влагу на пути к соседям

Нужны специальные меры по гидроизоляции пола. И в любом случае сухость нужно как-то контролировать.

Пошаговая инструкция по изготовлению поддона для душа своими руками из бетона и кирпича

При самостоятельном сооружении поддона очень важно соблюдать последовательность действий и основные правила монтажа конструкции. Перед тем как приступить к изготовлению изделия, необходимо определиться с местом размещения и правильно рассчитать его размеры

Для строительства чаще всего используется кирпич и бетон. Весь процесс изготовления конструкции состоит из нескольких последовательных этапов.

Заливка стяжки

Если раствор уложить более тонким слоем, стяжка получится хрупкой и недолговечной

Стяжка — это обязательный этап процесса строительства. Пол ванной комнаты нужно гидроизолировать с использованием полиэтиленовой плёнки либо специальной битумной мастики. Рекомендованная толщина слоя раствора — от 30 до 80 мм.

Высохшая стяжка снова гидроизолируется и грунтуется. Многослойная грунтовка и гидроизоляция защищают ванную комнату от повышенной влажности, которая приводит к появлению неприятного запаха в помещении.

После того как стяжка застынет, нужно нанести ещё один слой — из специальной самовыравнивающейся смеси для строительства.

Монтаж трапа

Установка трапа является важным этапом самостоятельного строительства душевого поддона

Поскольку после окончания строительных работ исправить недочёты очень затруднительно, нужно правильно и качественно провести установку трапа. Монтаж трапа нужно начинать с установки труб, по которым вода будет стекать в канализацию — они должны надёжно и жёстко крепиться в поддоне.

Важные рекомендации по установке водостока:

  • Место слива нужно соединить с канализацией с уклоном примерно 3°. Благодаря такому расположению обеспечивается оптимальная скорость потока, предотвращается застаивание жидкости и образование засоров.
  • Стыки составляющих конструкцию элементов должны быть полностью герметичными.
  • Сливной трап необходимо жёстко зафиксировать.

Возведение бортика

Для формирования бортиков подойдут кирпичи или бетонный раствор

После того, как стяжка полностью высохнет, по периметру нужно выложить бортики. Бортики из кирпича получаются ровными, а на их установку затрачивается меньшее количество времени.

Для формирования бетонных бортиков понадобится опалубка из деревянных досок, толщина которых составляет не более 40 мм. После застывания бетонного раствора опалубка снимается.

Бортики должны с точностью повторять форму поддона, поскольку именно они формируют будущую конструкцию для душа.

Заливка внутренней стяжки поддона

В состав цементного раствора рекомендуется добавить жидкое стекло, которое является гидроотталкивающим веществом

Работы по заливке финальной стяжки выполняются после установки бортиков.

Перед заливкой необходимо установить маяки. В зависимости от месторасположения трапа стяжка должна иметь в его сторону небольшой уклон.

Прежде чем осуществить финальную заливку внутренней стяжки, необходимо убедиться в прочности и надёжности перекрытия.

Гидроизоляция

После завершения полного высыхания стяжки внутри конструкции нужно произвести финальную гидроизоляцию рабочего поверхности. Специальной смесью обрабатывается залитая стяжка и бортики из кирпича или бетона.

Гидроизоляция наносится очень аккуратно, поскольку дальнейшим этапом станет облицовка поддона. Поскольку плитка укладывается на специальный водостойкий клей, гидроизоляция должна наноситься тонким слоем.

Облицовка

Облицовка поддона — самый творческий этап его изготовления

Облицовка плиткой — это заключительный этап строительства. Основное правило заключается в том, что отделочный материал выкладывается на сухую поверхность. Первоначально плитка выкладывается на горизонтальную площадь поддона, а потом — на бортики. Рекомендуется укладывать плитку вначале по бокам бортиков, а затем по их верхней части.

После высыхания водостойкого клея нужно затереть швы между плитками специальной затиркой.

Строгое соблюдение технологии строительства конструкции обеспечит быстрое и лёгкое строительство оригинального поддона. Надёжность, прочность и качественная гидроизоляция — основные требования к изделию.

Приступаем к работе

Монтаж своими руками конструкции с бортами требует применения металлического каркаса. Это требует от начинающих специалистов знания некоторой технологии ведения процесса, поскольку их отсутствие может вызвать затруднения у домашних мастеров.

Чтобы правильно в уровень поставить поддон необходимо начинать со сборки металлического каркаса. Для этого следует:

  • перевернуть поддон вверх дном, чтобы к его дну саморезами прикрепить несущие балки, размеры квадратного сечения которых составляют 0,1х0,1 см. Если в конструкции предусмотрено место для болтов в положенных местах, то собираем каркас с помощью крепежных элементов;

Металлический каркас

  • в зависимости от формы сантехнического изделия и для достижения максимальной его прочности трубы крепим своими руками крест-накрест, либо параллельно;
  • на конце несущих трубок есть специальные отверстия, куда монтируются шпильки, которые служат в качестве ножек для опоры всей конструкции. Каждая шпилька имеет подпятники, упирающиеся в основание. С другой стороны шпильки фиксируются шайбами или гайками;

Крепление каркаса

  • каркас собран, теперь необходимо его перевернуть, установить в нужное место. Прежде чем зафиксировать поддон, используя его размеры и отверстия, наносим разметку на стены и пол. Если предпочтение отдано угловому варианту, то с помощью особых кронштейнов конструкция крепится к стенам, стыки между которыми обрабатываются в конечном счете герметиком;
  • когда все крепежные элементы прикручены к основанию, необходимо подогнать поддон относительно линии горизонта при помощи уровня. Качественный монтаж обеспечит беспрепятственный слив воды в канализационную трубу. Последние штрихи выполняем регулировкой подпятников или закручиванием шпилек, которые нужно подтянуть контргайками;

Регулировка ножек душевого поддона

  • теперь следует установить сифон. Желательно, чтобы он имел гибкую трубку, которая позволяет регулировать размеры по длине и высоте конструкции. Сначала в сливе устанавливается сетка, промазанная герметиком, затем накладывается прокладка и с помощью винта тройник закрепляется. В канализацию вставляем отвод, который предварительно уплотняется дополнительными прокладками, а в результате закрепляется муфтой. Другую сторону сифонной трубки подключаем к соединительному узлу, который необходимо смазать герметиком и уплотнить прокладкой;

Подсоединение к канализации

После установки сифона своими руками и проверки всех его соединений необходимо подключить холодное и горячее водоснабжение. Чтобы исключить протекания все стыки обрабатываются герметиками или ФУМ лентой.

Необходимые для строительства инструменты и материалы

Для строительства поддона своими руками понадобятся такие инструменты:

  • дрель с разнообразными насадками;
  • молоток;
  • валик;
  • мастерок;
  • зубило;
  • инструменты для разметки (линейка, карандаш);
  • шпатель;
  • уровень.

Набор материалов состоит из таких предметов:

  • цемент;
  • битум или специальная гидроизоляционная смесь;
  • затирка;
  • маяки для заливки внутренней стяжки;
  • водостойкий клей;
  • рулетка;
  • кирпич для изготовления заливных бортиков будущей конструкции;
  • самовыравнивающаяся смесь;
  • плитка;
  • трап (водосток);
  • древесина для опалубки (в случае изготовления бетонных бортиков);
  • канализационные трубы.

Процедура монтажа

Итак, все куплено, помещение подготовлено, наконец-то приступаем к установке.

  1. Переверните поддон вверх дном и установите ножки, входящие в комплект. Пространство между дном и полом впоследствии будет защищено специальной панелью — измерьте ее высоту и отрегулируйте ножки так, чтобы они были соответствующей длины. Для этого вам пригодится гаечный ключ. Поворот ножки по часовой стрелке укоротит ее, а против часовой — удлинит. Во время этих работ не удаляйте с поддона защитный слой, чтобы поверхность не поцарапалась.
  2. Затем закрепите по краям конструкции специальные кронштейны, на которые будет фиксироваться боковая панель.
  3. Поставьте поддон в предназначенное для него место и еще раз воспользуйтесь строительным уровнем для проверки ровности расположения поверхности. В случае каких-либо отклонений отрегулируйте ножки соответствующим образом, пока ровность не станет идеальной. Затем проверьте, влезает ли боковая панель между поддоном и полом, но пока не закрепляйте ее.
  4. Теперь производим подключение к канализации. Вставляем в соответствующее отверстие в поддоне сифон. Затем фиксируем в нем гибкий шланг или трубку. На другой ее конец прикрепляем коленчатый патрубок, который, в свою очередь, вставляем в отверстие канализационного слива так, чтобы он вошел полностью. Кстати, вместо сифона иногда используется просто шланг, но в этом случае следует сформировать его изгиб с помощью специальных пластиковых комплектующих, прилагающихся к оборудованию. Изогнутая конструкция необходима для препятствования проникновению неприятных запахов из канализационного слива в помещение ванной комнаты.
  5. Теперь возьмите водостойкий герметик на силиконовой основе и специальный пистолет для него. Обработайте все места, где стыкуются элементы канализационного слива. То есть вам нужно загерметизировать соединение сифона с поддоном и шлангом, шланга с патрубком и патрубка с канализацией. Затем подождите пару часов, пока герметик застынет. Только после этого приступайте к дальнейшим работам.
  6. Произведите проверку работоспособности сифона. Залейте в него довольно большое количество воды. После ее ухода тщательно осмотрите все элементы подключения и пол под ними на предмет отсутствия протечек.
  7. Если все в порядке, то еще раз проверяем ровность установленного и подключенного поддона с помощью строительного уровня.
  8. Наносим на стороны поддона, примыкающие к стене, монтажный клей или все тот же герметик, тем самым обеспечивая прочное соединение. Таким же образом следует приклеить к полу ножки, чтобы в процессе эксплуатации поддон не перемещался по полу. Дождитесь высыхания фиксирующих средств.
  9. Затем крепим боковую панель на предварительно установленные кронштейны, в конце процедуры нажимаем на специальные фиксаторы.
  10. В завершение нам нужно обработать водостойким силиконовым герметиком все места стыков поддона со стенами и полом. Чтобы не испачкать оборудование, наклейте малярный скотч вдоль всех стыков, то есть на низ и бока панели, а также по периметру поверхности поддона. Заполните все имеющиеся щели герметиком и тут же придайте шву аккуратность с помощью узкого шпателя или просто мокрым пальцем. Не дожидаясь высыхания силикона, снимите скотч.

Осталось подождать сутки, пока герметик окончательно застынет. После этого поддон полностью готов к эксплуатации. Но, конечно, вам придется установить еще и другие элементы уголка: например, вертикальные панели и дверцу, или же повесить специальную шторку — в общем, обеспечить помещению защиту от разлетающихся водяных брызг.

Подробную инструкцию по монтажу душевой кабинки вы можете прочитать в других статьях на нашем строительно-ремонтном портале. А справиться с поддоном вы теперь сумеете легко и просто. Главное — не забывайте в процессе работ постоянно пользоваться строительным уровнем и водостойким герметиком. Эти две простые вещи сделают вашу работу надежной и качественной.

Чтобы получить еще и наглядную информацию, посмотрите видео, ссылка на которое прикреплена чуть ниже. Это поможет вам обрести еще более четкую картину производства работ. А мы временно прощаемся с вами и желаем всяческих успехов в обустройстве вашей ванной комнаты!

Основы монтажа акрилового поддона

Раз уж мы затронули тему установки именно акриловых поддонов, то не будем отклоняться от курса и сразу разберем технику монтажа.

В первую очередь стоит определиться с подставкой для поддона. Его можно устанавливать на пол, а после отрегулировать ножки. Однако лучше смонтировать кирпичную подставку, которая обеспечит поддержку снизу. Так поддон будет стоять увереннее, и не придется с опаской ждать того дня, когда покрытие лопнет.

Основные этапы установки Про кирпичную подложку вы уже поняли. Но разберем все с самого начала. Стоит отметить, что дальнейшая инструкция касается всех поддонов, а не только акриловых. Итак, поехали.

Мы уже обсудили параметры поддонов и то, как их стоит выбирать. Однако есть еще один нюанс, который кроется в сливных отверстиях. Обычно они располагаются снизу, но бывают варианты, когда отверстия смещены вбок. Об этом также не стоит забывать во время выбора поддона.

Когда дно для душа было доставлено, можно переходить к основным работам. Самое необходимое – сделать разметку. Для этого ставим поддон в выбранное место и обводим его маркером. Также не забываем указать место слива. Старайтесь не допускать погрешностей в разметке, чтобы далее не возникло проблем.

После этого убираете поддон, разъединяете сточное отверстие на части, выход которого соединяете с основной канализационной трубой. Не забывайте, что расположение отверстия должно совпадать с прежде нанесенной разметкой.

Теперь опять берите поддон и примеряйте его в соответствии с разметкой. Если отверстие идеально подходит, можно продолжать и монтировать трубы. Помните, что их стыки должны быть хорошо герметизированы. В заключении устанавливается сам поддон.

Советы Споры о том, как нужно устанавливать поддон – ровно или с небольшим уклоном, наверное, никогда не закончатся. На самом деле, особой разницы нет. И если в вас разыгралась сущность перфекциониста, и желаете, чтобы поддон стоял идеально ровно – запаситесь водным уровнем. Но если посчитали нужным, установить дно душа с небольшим уклоном, обязательно позаботьтесь о дополнительной прочности.

Помните, мы говорили про то, как важно установить кирпичи под акриловый поддон? Если нет, поднимите страницу немного выше. Так вот, кроме поддержки, они служат звукоизоляционным покрытием для ваших соседей

Вода, которая будет биться о поддон, будет невероятно слышна у жителей нижней квартиры. Если вы не желаете, чтобы они знали расписание ваших походов в душ, или просто хотите уберечь чужие нервные клетки, звукоизоляция нужна обязательно. Однако это могут быть не только кирпичи. Сейчас можно приобрести современные материалы, которые лучше справляются со своей задачей.

Хотите визуально расширить поддон? Обложите его кирпичом, на который сверху наклейте керамическую плитку. Почему керамическую? Она лучше всего переносит высокий уровень влаги. Кроме того, плитку лучше устанавливать с небольшим уклоном в сторону поддона. Так вода не будет оставаться на ней.

Источник: http://www.tproekt.com/vidy-i-ustanovka-dusevogo-poddona-svoimi-rukami/

Кирпичный душевой поддон своими руками: подробная инструкция

Вступление

Одним из 9 способов сделать душевой поддон своими руками, является поддон из кирпича. Сделать его достаточно просто, хотя есть несколько нюансов, которые нужно знать.

Кирпичный душевой поддон

Общая технология устройства кирпичного душевого поддона, заключается в строительстве стенок поддона из влагостойкого кирпича и облицовка его плиткой. Однако нюансы утепления, гидроизоляции и последовательность этапов работ требуют более глубокого погружения в тему.

Вопрос утепления

Утепление любого поддона заключается в изоляции пола поддона от чернового пола ванны теплоизоляционными плитами. Однако, нельзя укладывать плитку непосредственно на утеплитель. Поверх утеплителя нужно сделать стяжку. Из-за этого высота пола в душе значительно поднимется. Это нужно учесть при планировании утепления.

Вопрос гидроизоляции

Вопрос гидроизоляции не должен вставать при строительстве поддона. Гидроизоляцию нужно делать и чем больше, тем лучше. Первый слой гидроизоляции делается по основанию (черновому полу), второй слой после слоя утеплителя перед стяжкой (если делается утепление), третий «слой» после укладки плитки на дно поддона в местах примыкания плитки к стенкам душевой.

Вопрос конструкции пола в душе

Вопрос конструкции пола в душе имеет принципиально значение и всё дело в канализации душа (читать статью: Сделать слив из душа в квартире своими руками – сифон или трап для слива в полу), а вернее в высоте трапа или сифона слива. При строительстве душевого поддона нужно помнить, что сливной трап имеет монтажную высоту, на которую пол душа нужно поднять. Этот подъем нужен и для скрытия труб канализации.

В варианте поддона из кирпича, возможны три способа подъема уровня дна поддона:

  • Двумя соями кирпича (каждый слой 30 кирпичей);
  • Слоем утеплителя с последующей гидроизоляцией и стяжкой по нему;
  • Устройством стяжки (лучше полусухой стяжки ровнителем) по черновому полу ванны.

Примечание: Подъем пола в душевой кабине (поддоне) не нужен, если трубы канализации и трап заранее спрятать в общую стяжку всей ванны.

Отличный вариант: Кирпичный душевой поддон своими руками

Этапы работ

Выделим следующие этапы работ, чтобы сделать кирпичный душевой поддон своими руками:

  • Подготовка места (демонтаж и заливка стяжки, если нужны);
  • Гидроизоляция основания (обязательно);
  • Разметка (внимательно);
  • Канализация для слива (уклон мин.1%);
  • Строительство поддона из кирпичей;
  • Утепление (желательно);
  • Облицовка плиткой;
  • Сборка слива;
  • Установка душевой дверцы (не в этой статье).

Материал

Для строительства поддона из кирпича понадобится следующий материал:

  • Кирпич одинарный М-125 полнотелый (!) красный влагостойкий. Для стенок 15-20 штук. Для дна (если используется) 60 штук, на оба слоя.
  • Смесь монтажно-кладочная М-200;
  • Гидроизоляции (латексная, резиновая или битумно-резиновая);
  • Утеплитель в плитах пенополистирол (если нужен);
  • Сетка для армирования, опционно (ячейка 10 на 10 см.);
  • Набор канализации для слива (трубы, трап для душа, возможно вместо трапа сифон).

Материал для укладки плитки

  • Клей плиточный повышенной прочности;
  • Раскладки для швов (крестики или системы СВП, DLS);
  • Герметик акриловый (для герметизации примыкания плитки к стене на дне поддона);
  • Затирка для швов плитки.

Инструменты

Перечень инструментов может увеличится:

  • Ведра;
  • Миксер;
  • Мастерок;
  • Шпателя;
  • Кисти, валик;
  • Уровни;
  • Карандаш;
  • Губки;
  • Шпатель для плиточного клея;
  • Резиновый шпатель для затирки;
  • Ветош, тряпки для уборки.

Разметка поддона

В строительстве душа, в том числе душевого поддона, важнейшее значение имеет правильная разметка. Связано это с дальнейшей облицовкой поддона плиткой или мозаикой.

Разметку нужно провести таким образом, чтобы минимизировать подрезку плитку в районе поддона. Это значит, что поддон нужно разметить, так, чтобы на дно поддона можно было уложить целое число плиток или листов мозаики.

Для этого применяют метод сухой раскладки. Из кирпичей и плитки «собирают» поддон по мету, раскладывают плитку со швами и фиксируют размеры. Не забываем про слив. Его тоже нужно собрать при этой разметке.

Примечание: Канализационный трубы слива (D50мм) должны иметь минимальный уклон в 1%. Важно, чтобы элемент трапа под названием крепеж решетки, попал на край плитки, чтобы минимизировать её подрезы. Всё это подгоняется при разметке (сухой раскладке).

Если размер трапа никак не вписывается в размеры плитки, то стремитесь к такому варианту, фото врезки решетки трапа.

Высота бортиков

Высоту бортиков поддона из кирпича, необязательно связывать с размерами плитки для облицовки поддона. Здесь уместна привязка к размерам кирпича.

  • Минимальная высота душевого поддона из кирпича без утепления 120 мм (в базе);
  • Разумная высота душевого кирпичного поддона с утеплением 185 мм (в базе) с шагом на увеличение 65 мм;
  • Если душ планируется делать в уровень всего пола и пол во всей ванной уже залит, а канализация (трап) уже спрятана в стяжку, высоту душевого поддона можно снизить до 65 мм (в базе).

Ширина бортиков

Ширина бортиков поддона должна быть связана с размерами плитки для облицовки. Наверх бортика лучше укладывать плитку целиком и не резать её. Тут остановимся.

Размеры красного кирпича 120×65×250 мм. При укладке поддона в один кирпич, базовый бортик под плитку будет шириной 12 см. При укладке поддона в полкирпича, базовый бортик под плитку 6,5 см. Плюс к базе 2 см на толщину плиток на стенках бортика и толщину клея. Получаем, для бортика поддона нужна плитка с размером 14-15 см или 8,5-9 см.

Найти плитку с размерами 15 см и 8,5 см, не представляет никаких сложностей. Это облегчит работы по облицовке бортика поддона, и значительно улучшит его внешний вид, в самом видном месте.

на двух фото разные работы

Конечно, можно не обращать внимание на подбор размеров плитки и подрезать имеющуюся плитку по любой ширине бортика. Главное резать аккуратно, можно использовать метод заусовки (подрез под 45˚) или установить торцевые заглушки на край плиток.

Выполнение работ

Общее замечание. Каждый этап работ по бетонному, цементному основанию проводится с предварительным грунтованием акриловой грунтовкой глубоко проникновения или праймером для пола. Грунтовка сложных поверхностей (старой плитки) проводится не акриловой грунтовкой, а грунтом «Бетоноконтакт».

Демонтаж (подготовка)

Место для установки душевого поддона из кирпича, должно быть очищено от старого оборудования, старая керамическая плитка на полу сбита. Если на полу лежит старая метлахская плитка её можно оставить, главное, чтобы она прочно держалась.

Все строительные работы (стены, стяжка, штукатурка стен) в ванной должны быть либо сделаны, либо вестись параллельно.

Гидроизоляция

Место, где будет стоять душ, нужно покрыть слоем гидроизоляционного материала. Современные жидкие однокомпонентные гидроизолирующие составы удобны в работе и наносятся простой кистью, как при покраске.

Если стены ванны штукатурились и пол ванной комнаты из бетона, то латексную (резиновую) гидроизолирующую жидкость, лучше заменить на двухкомпонентную гидроизолирующую смесь на цементной основе. Она наносится как шпаклевка, шпателем.

Канализация

Канализация слива поддона должна быть сделана до строительства поддона. Так удобнее. Трубы канализации должны быть уложены под уклоном (мин. 1%) и обязательно закреплены в таком положении.

Строительство поддона

  • Замешиваем кладочную смесь;
  • Укладываем кирпичи по размерам и разметкам поддона;
  • Перед укладкой кирпичи мочим водой, чтобы кирпич не забрал влагу из смеси.

Утепление

Для утепления душевого поддона на его дно укладывается слой пенополистирольного утеплителя, толщиной 50 мм (5 см).

Вообще говоря, кирпичный поддон для душа делается для экономии, а укладка утеплителя, значительно усложняет работы. И дело не в укладке утеплителя. Для укладки плитки на утеплитель, его нужно закрыть стяжкой. Чтобы сделать по утеплителю стяжку, нужно уложить рулонную гидроизоляцию, а саму стяжку, возможно, армировать сеткой, если использовать простую «мокрую» смесь ЦПС. Разумнее делать утепление пола душа, делая не кирпичный, а бетонный поддон.

Поэтому, часто не делают утепление, а просто поднимают дно кирпичного поддона двумя слоями уложенного кирпича, с каналами для канализации.

Подготовка к укладке плитки

Готовый душевой поддон нужно еще раз промерить и сделать сухую раскладку плитки. Размеры поддона можно скорректировать оштукатурив его стенки.

Укладка плитки

Укладка плитки в сделанном душе, делается в комплексе плиточных работ в ванной, однако:

  • Сначала выкладывается дно душа. При укладке особое внимание уделяется установки держателя решетки трапа. В собранном виде решетка слива должна быть на 2 мм ниже уровня плитки, чтобы не скапливалась вода.
  • После застывания плитки на дне, нужно обильно промазать герметиком места примыкания плитки к стене душевой.

Только после этого можно укладывать или докладывать плитку на стены ванной, а также стенки и бортик сделанного поддона. Кирпичный душевой поддон своими руками готов.

Выводы

В этой статье я разобрал, как устроить кирпичный душевой поддон своими руками. Осталось ответить на последний вопрос, а не проще ли купить готовый поддон? Ответ простой, поддоны делают не для простоты, а для или из-за, нестандартного расположения или нестандартного размера поддона. И использование для этих целей кирпича, лишь вариант такого строительства. О других вариантах сделать поддон своими руками в других статьях.

Источник: http://www.otdelochnik24.ru/2017/09/09/kirpichnyj-dushevoj-poddon-svoimi-rukami/

Самодельные душевые кабины за полцены: и красиво, и просто, и «не как у всех»

Давно прошли те времена, когда настоящая «советская» чугунная ванна была целью номер один для человека, задумавшегося о том, как обустроить ванную комнату. Сегодня современный рынок предлагает массу сантехники, начиная от акриловых и стальных ванн и заканчивая целыми домашними комплексами, оснащенными самым современным оборудованием для СПА-процедур. Причём, за последние годы наметилась тенденция к отказу от лежания в ванне и замена «плескания» на принятие душа. Сказывается и быстрый ритм жизни в современных мегаполисах, и веянье модных тенденций и желание уменьшить расход воды.

В этом случае отличной альтернативой ванне становятся самодельные душевые кабины.

Ассортимент этого популярного устройства, предлагаемый в магазинах, способен удовлетворить самого взыскательного потребителя, но есть большая группа людей, которых не устраивают промышленные образцы.

Одним не нравится цена, вторых не устраивает внешний вид. Ведь в загородном доме, да и в квартире, хочется чего-то особенного — не как у всех. В этом случае остаётся засучить рукава и сделать душевую кабинку самостоятельно.

Из этой статьи вы узнаете:

  • Из каких материалов сделать душевую в частном доме.
  • Как построить душ в своими руками.
  • Нюансы сборки душевой кабины.

Варианты самодельных душевых

Прежде чем мы расскажем о вариантах самодельных душевых кабинок в частных домах, остановимся подробнее на моменте, почему заводские модели не всегда устраивают потребителей и не оправдывают вложенные в них средства.

Угораздило меня купить душевую кабинку. Отдал за неё 40 тыс. руб. Вроде сначала и мне, и жене всё понравилась. А потом понеслось! Сначала перестала держаться лейка, потом начали скрипеть дверцы. При принятии душа вода, попадая на дверной стык, текла наружу, и мне пришлось этот узел промазывать герметиком. Ещё через некоторое время отвалились опорные подшипники, а запасных нигде нет. Ну и под занавес лопнул поддон. С лёгким сердцем я её выбросил, и брать заводские больше не хочу. Вот у брата сделано всё, как надо. Душевая зона отделана хорошей керамической плиткой, поставлен качественный смеситель, а чтобы брызги не летели наружу, стоит распашная дверца из закалённого стекла. Вышло не дешевле покупной, но зато отлично смотрится, никакого пластика, на века!

Вопрос цены и качества — одни из основных мотиваторов, которыми руководствуются домашние мастера, раздумывая о том, как построить душевую кабину самостоятельно. Ведь обидно отдать немалые деньги и не быть уверенным, что устройство прослужит лет пять. На рынке есть изделия высокого уровня от именитых производителей, в характеристиках и сроке службы которых не приходится сомневаться, но и стоимость подобного оборудования зашкаливает.

Поэтому рачительные хозяева предпочитают делать всё самостоятельно. Не всегда строительство душевой выходит дешевле, чем покупка продукта средней ценовой категории, но зато в качестве изделия, а также его комплектующих, сомневаться не приходится. Ведь делаешь для себя.

Если проявить фантазию, то своими руками можно сделать кабину для душа, которая по своим характеристикам не уступит многим промышленным образцам, а по дизайну оставит их далеко позади.

Перед началом работ главное определиться с функционалом конструкции, её внешним видом и, обязательно, с размерами.

Опыт показывает, что душевые кабинки размером 800х800 мм слишком маленькие. В них тесно и неудобно мыться. 900х900 мм уже лучше, но оптимальный размер 1000х1000 мм.

Также бывают случаи, когда кабинку нужно устроить в узком закутке в малогабаритной квартире. Обычную туда не поставишь, а покупать оборудование нестандартных размеров, с неравными сторонами или сделанное на заказ, — слишком дорого. Выход — устроить самодельную кабинку.

Для упрощения и удешевления задачи можно купить поддон и уже на основании этой «базы» сооружать душевую кабину своими руками, используя готовые стенки и дверь.

Или пойти более сложным путём, который открывает широкий простор для творчества — соорудить полностью самодельную душевую кабину, используя материалы со строительного рынка.

В этом варианте основание (поддон) покупается или делается из бетона, а стенки из поликарбоната смонтированного, как вариант, на металлическом каркасе.

Также для строительства душевых кабинок используются пластиковые панели.

Влагостойкий гипсокартон, из которого делаются стенки кабинки, которые затем обклеиваются керамической плиткой или мозаикой.

Причём разноцветные и фактурные стеклоблоки позволяют придать душевой кабинке или помывочной зоне самый замысловатый дизайн в виде изогнутых стенок.

Ещё один плюс стеклоблоков — наличие декоративных серий, в которых внутри блока находятся разнообразные элементы в виде морских звёзд, ракушек, бабочек и т.д.

Я думаю, что самодельная душевая кабина смотрится всегда лучше, чем заводская — пластиковая. Только сделать надо всё качественно, чтобы себя или соседей не затопить. Мы сделали вот такой вариант кабинки, как на фото ниже. На мой взгляд, выглядит она на много лучше, чем покупная.

Недорогая душевая кабина своими руками

Опыт пользователей нашего портала показывает, что сделать самодельную душевую кабинку под силу любому мастеру, умеющему держать в руках обычный инструмент. Не требуется каких-то особых навыков или специфического строительного оборудования. Залог успеха — тщательное планирование и скрупулёзность исполнения всех работ. Причём, если не ставить перед собой задачу сделать дизайнерскую душевую, оснащённую тропическим душем, то можно обойтись малой кровью и смонтировать бюджетный, но качественный вариант.

Моя сестра сделала себе эконом-кабинку следующим образом. Купила готовый поддон, поставила его на кирпичи в углу ванной комнаты. Под поддоном провела коммуникации. Дополнительно купила две раздвижные двери для кабинок, и всё это соединила вместе. Кран и душ закреплён на стене. Трубы проложены в штробах. Две стороны кабинки — это стены ванной комнаты. Размер кабинки 0.9х0.9 м. По сравнению с готовой покупной, постройка душевой кабины своими руками стоит намного дешевле.

Ещё один эконом-вариант душевой — отказ от сдвижных стеклянных дверей и их замена на водонепроницаемую шторку для душа.

Или комбинирование нескольких бюджетных материалов.

Я душевую кабинку сделал так: купил обычный поддон, поставил его внутрь деревянного каркаса. Стенки изнутри обшил поликарбонатом, вместо дверцы — сдвижная шторка. Пользуюсь уже не первый год. Ничего нигде не протекает и дерево не гниёт.

Также интересен вариант душевой кабины, сделанной своими руками в частный дом пользователем портала с ником Самарский Костя.

Я сначала хотел купить готовую, но мне сказали, что нормальные кабины стоят от 25 тыс. руб. Поэтому решил сэкономить и сделать всё своими руками, на базе купленного за 6 тыс. руб. поддона, сделанного из санфаянса и деревянного каркаса.

Поддон пользователь установил на деревянные бруски сечением 10х5 см, поставленные на ребро. Каркас также собран из дерева.

Слив сделан из трубы «50-ки». Стены обшиты пластиковыми панелями, толщиной 8 мм, которые напилили из 4-х панелей на две части длиной по 2 метра.

Нижняя часть примыкания к поддону сделана на манер плинтусного канала, с шириной паза 1 см.

Передние стенки кабинки, для жесткости и для надежного крепления шторки, сделаны из плит ОСБ толщиной 12 мм и также обшиты пластиковыми панелями.

На финишном этапе необходимых работ в кабинке смонтировали смеситель, душевую лейку и стойку.

Всего на строительство душевой кабинки ушло:

  • поддон – 6 тыс. руб;
  • панели, внутренние углы, стартовый профиль и плинтус плиточный – 1 тыс. руб;
  • сифон – 600 руб;
  • плиты ОСП – 640 руб;
  • смеситель – 2.5 тыс. руб.

Итого: около 11 тыс. руб.

Примечание: цены указаны за 2016 год.

В дальнейшем также обошью потолок кабинки пластиковыми панелями, согну ПНД трубу для шторки и повешу занавеску. Конструкцией пользуемся и все устраивает. Такую же сделали себе и мои соседи. Если купить металлический поддон, то бюджет значительно снизится.

Все вышеописанные самодельные душевые кабины делались на базе покупных готовых поддонов, но это накладывает существенные ограничения на дизайн и размеры кабинки. Поэтому ниже расскажем о «каменной» душевой кабине, которую своими руками построил в «хрущёвке» пользователь портала с ником мокрушин.

Ванная комната в «хрущёвке» сами знаете, каких размеров. Мне хотелось, чтобы в неё ещё влезли и умывальник, и стиральная машина. Поэтому я задумал поставить душевую кабинку. Т.к. размеры места для установки строго ограничены, а готовых кабинок точно таких габаритов я не нашел, решил сделать её самостоятельно.

Сначала пользователь избавился от всего «ненужного» — старой ванны и стиралки.

В итоге освободился «пятачок» с коммуникациями, на котором особо не разгуляешься.

Основание под кабинку пользователь выложил из керамзитобетонных блоков толщиной 20 см (они завалялись в хозяйстве).

Замоноличивать трубы мокрушин не стал, т.к. соединения могут со временем потечь, а чтобы их отремонтировать, придётся всё ломать.

Слив воды из кабинки в систему канализации я организовал, продолбив стену насквозь и выведя трубы через кухонный гарнитур. Там же провёл слив от стиральной машины.

Стены кабинки сложены из кирпича, поставленного на ребро.

На входе в кабинку сделан небольшой «бордюр».

После возведения стенок на полу в кабинке пользователь залил стяжку. Песочно-цементная стяжка сделана с уклоном по маякам, в сторону слива под дальнейшую отделку плиткой-мозаикой размером 100х100 мм с водоотталкивающей затиркой.

Доведя кирпичные стенки до нужной высоты, верхнюю часть конструкции, также обклеенную плиткой, мокрушин обрамил стеклом, толщиной 6 мм.

У стекла с двух сторон снята фаска, а «не рабочая» часть вставлена на герметик в пластиковый профиль. Сам профиль также посажен на герметик к плитке.

Вместо сдвижной дверцы кабинка во время принятия душа «изнутри» закрывается обычной шторкой.

Важный нюанс: длина шторки подобрана таким образом, чтобы она при принятии душа лежала на полу кабинки. Нахлёст составляет около 4-5 см. За счёт этого вода хорошо стекает по плёнке и не разбрызгивается наружу.

Пользуюсь и всем доволен. Удобно, практично и не очень дорого. Перед входом в бросил коврик на резиновой основе, чтобы выходя и переступая через бортик, не поскользнуться.

Подведение итогов

Решив самостоятельно построить душевую кабинку, начать следует с разработки плана строительства и рисования эскиза, отталкиваясь от размеров места установки. Не забываем про инженерные коммуникации и подводку труб с горячей и холодной водой, а также соблюдаем правильные уклоны канализационных труб, отводящих сток.

Для труб на «50» минимальная величина уклона составляет 3 см на 1 погонный метр. Углы на поворотах под 90 градусов делаем не одним отводом, а используя два отвода по 45 градусов.

Делая выбор в пользу самодельного поддона из бетона, помним про качественную гидроизоляцию этой части и всех узлов примыкания.

Вода, попавшая в щели при использовании душа, может привести к протечке и появлению неприятных запахов в ванной комнате.

Если используется готовый пластиковый или металлический заводской поддон, то чтобы он не «играл» под ногами, при его установке пустоты заполняются монтажной пеной для образования достаточно ровной поверхности.

Поддон сажается на пену не сразу, а после того, как она немного застынет и образуется корочка. Чтобы поддон не всплыл из-за вторичного расширения пены, его можно придавить чем-нибудь тяжелым, мешком с песком и т.д.

Главное при строительстве самодельной душевой кабинки – правильно всё рассчитать, прикинуть бюджет, свои силы и умения, сделать хотя бы простейший чертёж и изучить опыт тех, кто уже прошёл этот путь!

Источник: http://www.forumhouse.ru/journal/articles/7715-samodelnye-dushevye-kabiny-za-polceny-i-krasivo-i-prosto-i-ne-kak-u-vseh

Смотрите также:
25.04.2020

Делаем дверь в баню своими руками Баня на участке - это предмет гордости любого хозяина, место для отдыха с друзьями и душевного спокойствия. А если баня построена самостоятельно, то она, наверное, станет любимым местом владельца, где можно набраться сил и энергии.

25.04.2020

Как сделать пол для бани? Виды, особенности, советы по монтажу Пол для бани и его монтаж – это не менее важный этап процесса строительства бани, чем постройка стен или крыши. В отличие от пола в жилом помещении, здесь он играет более важную роль. Пол должен не только...

25.04.2020

Как правильно утеплить баню внутри? Каждый хозяин бани хочет, чтобы процесс её нагревания был как можно короче, а период остывания — как можно дольше. Добиться этого можно только если провести внутреннее или наружное утепление бани. Необходимость утепления парилки ...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
