Как правильно сделать парогенератор для бани своими руками.
Как сделать парогенератор для бани своими руками: самый простой и наглядный вариант
Здравствуйте, дорогие читатели!
Прошло совсем немного времени с того момента, когда я делился с Вами интересной информацией о том, как сделать водостоки из пластиковых бутылок. А, совершенно недавно, я со своим старинным приятелем реализовал давнюю задумку — парогенератор для бани своими руками! И, представляете, у нас всё получилось!
По своему опыту, знаю, что воплотить в жизнь идею, какой бы сложной она не виделась, кажется трудным только до тех пор, пока ты не разобрался во всём досконально и не начал действовать. А как только деятельность началась, процесс запускается сам собой.
Именно так вышло и с нашей рукотворной фитобочкой. Кстати, более подробно о настоящей фитобочке, можно почитать здесь. Освоив принцип работы и устройство парогенератора в теории, мы занялись его изготовлением на практике, прямо на даче друга! Оказалось, что это совсем не сложно! Ну что, заинтересовались?! Тогда я начинаю свой подробный рассказ по теме!
Из этой статьи вы узнаете:
С чего начать?
Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!
Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.
Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.
Что со всем этим делать?

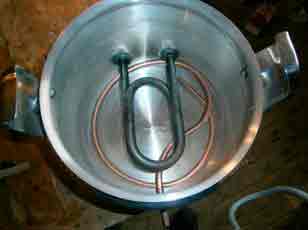

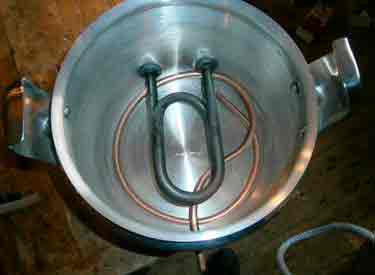

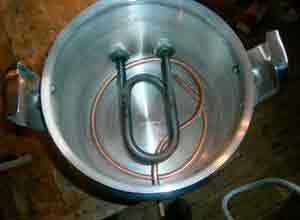

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!
После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!
А что же дальше?
А дальше — ещё интереснее! В крышке полиэтиленовой канистры нам требуется просверлить отверстие, диаметром под штуцер для гибкой подводки. В данное отверстие необходимо вставить флянец с резьбовым соединением, на которую потом будет накручиваться наш шланг. Место соединения флянца с отверстием в крышке также стоит герметизировать.
После этого гибкий металлический шланг нужно соединить с этим флянцем. Ещё одна ступень работы заершена.
А потом?

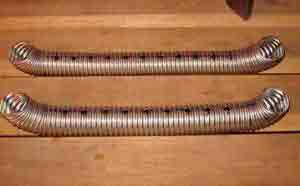

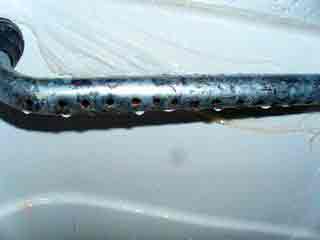

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.
Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.
Когда же можно начать наслаждаться?
Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.
А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.
Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!
Как же сауна, теперь она не популярна?
Ну почему же? Каждому своё! Кому-то по душе сухой пар, кому-то влажный. Большинство саун работают от электропечи с нагревательным внутренним и наружным элементом – камнями! И пар от таких банных камней получится только в том случае, если использовать жидкость для парообразования. Чаще всего это простая вода с разведёнными в ней маслами. Но такой пар быстро улетучивается за счёт высоких температур в самой парной.
Можно применить и более модернизированное решение для бани, поставив в парилке многофункциональную установку с использованием печи с парогенератором. А можно приобрести готовый классный агрегат фирмы HARVIA и «не греть голову», но это уже совсем другая история.
На этом, пожалуй, всё. До новых встреч, дорогие читатели. Надеюсь, Вам понравилась статья, и мы обязательно снова встретимся, на страницах данного блога! Если Вы оценили эту информацию положительно, можете поделиться ею со своими друзьями в соцсетях.
Комментируйте, критикуйте, ставьте лайки. Одним словом, всё как обычно. Лёгкого пара!
Цитата мудрости: Годы учат многому, чего дни не знают.
Источник: http://postroibanu.ru/sekret/kak-sdelat-parogenerator-dlya-bani-svoimi-rukami.html
Плюсы и минусы парогенераторов для бани
Паровой генератор позволяет создать в бане приятную и комфортную атмосферу, наполнив помещение сырым, легким паром. На микроклимат внутри помещения влияет качество, плотность воздушных влажных частиц. Правильно работающее устройство может одних посетителей перенести в традиционную русскую баню, других отправить в турецкий хамам.
Устройство
Паровой генератор по типу «классика» оснащен нагревательным элементом, питающимся электричеством. По принципу работы напоминает электрический чайник.
Если прибор эксплуатировать вместе с печью, то образовавшийся пар дополнительно покрывает камни. Срок эксплуатации печи увеличивается, электроэнергия экономится. При отсутствии обогревательного оборудования парогенератор функционирует, как самостоятельное устройство.
Большинство агрегатов оснащено:
- датчиком безопасности;
- баком для набора воды;
- устройством, отвечающим за подготовку воды к использованию;
- парообразователем;
- насосом;
- тюнером, предназначенным для управления.
Разновидности
Модели парогенераторов различаются по способу заливки воды внутрь оборудования. Одни модели наполняются вручную, другие автоматически. Если выбирать второй вариант, необходимо позаботиться о подключении парогенератора к водопроводной системе. Большая часть промышленных моделей оснащена системой температурного контроля, работающей в автоматическом режиме.
Зависимо от применения выделяют такие типы устройств:
- Промышленные, которые часто устанавливаются в общественных банных заведениях: банях, саунах.
- Бытовые. Мощность агрегатов ниже в сравнении с предыдущим типом. Применяются для личного использования.
Нагрев воды осуществляется разными способами:
- Электродным. Набранная вода достигает требуемой температуры под действием электротока. Заряженные частицы движутся по электродам.

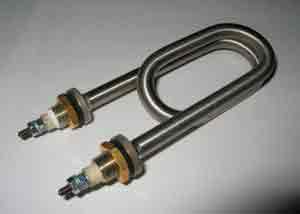

- ТЭНовым. Внутри конструкции установлены специальные трубчатые электронагреватели, которые обеспечивают нагрев жидкости до нужной температуры.

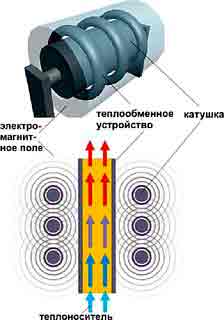

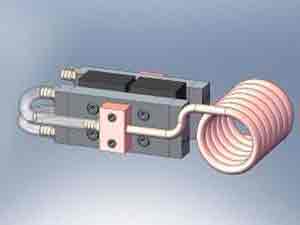

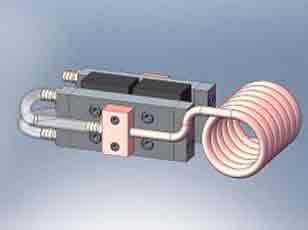

- Индукционным. По принципу работу напоминают микроволновку. Вода нагревается от индуктора.
Принцип работы
Принцип работы всех парогенераторов практически одинаковый. После подключения устройства к электросети вода набирается во встроенный бак. При полном заполнении емкости начинает работать встроенная система нагрева. Когда температура воды достигает 100°C начинает образовывается пар, который постепенно заполняет помещение.
Вода испаряется, ее уровень постепенно снижается. Для пополнения и поддержания запаса жидкости в системе открывается электромагнитный клапан, который позволяет водяным потокам восполнить недостаток жидкости.
Если парилка имеет большие габариты, следует устанавливать несколько устройств. Подключение агрегатов осуществляется параллельно, управление проводится с одной панели.

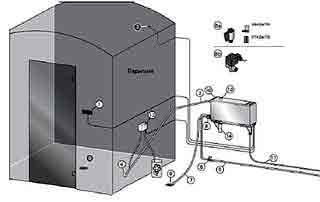

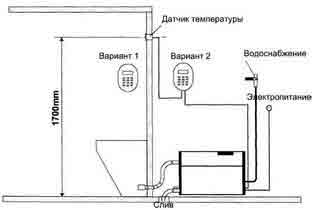

Парогенераторные установки размещаются различными способами. В хамаме монтируют в специально отведенном помещении, скрывая от посторонних глаз. Пар перед тем как попасть в паровой отсек проходит длинный путь по трубам под управлением с пульта. При помощи тюнера осуществляется выбор температурного режима, уровня влажности, кроме того, регулируется освещение, контролируется функциональность вентиляционной системы.

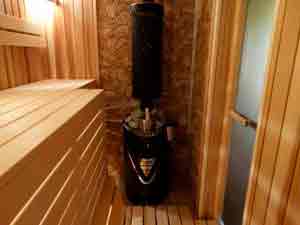

Некоторые модели электропечей оснащены встроенным парогенератором, который устанавливается непосредственно в паровом отделении парилки.
Преимущества и недостатки

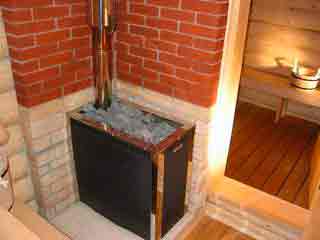

В традиционной банной печи невозможно полностью сохранить образовавшийся пар. Значительная часть улетучивается через трубу. Парогенераторы представляют собой закрытую систему, которая не позволяет легким частицам выветриваться.
Устанавливать увесистую банную печку сложно. Изначально требуется подготовить прочный фундамент, затем обеспечить хорошую тягу, правильно сконструировав дымоход. О пожарной безопасности при установке печи забывать ни в коем случае нельзя. Парогенератор же достаточно повесить на стену, или установить в углу помещения. Сложность может возникнуть при знакомстве с пультом управления, но при тщательном изучении проблем не бывает.
- Автоматическое управление.
- Не возникает температурных скачков. Поддерживается одинаковая влажность воздуха.
- Процесс парообразования не прекращается до полного отключения от электросети.
- Мощность не превышает 12 кВт.
- Небольшие габариты позволяют устанавливать парогенератор непосредственно в паровом отделении.
- Не требуется запасаться дровами. Не придется выискивать место для хранения топлива.
- Не нужно обеспечивать подключение к газовой магистрали.
- Некоторые модели часто ломаются. Приходится регулярно обращаться в сервисный центр для выявления и устранения неисправности.
- Электросеть должна работать без перебоев, что практически невозможно. Для предотвращения вредных скачков электрической энергии требуется дополнительная установка стабилизатора напряжения.
- У таких устройств высокая стоимость.
Польза
Отдых в парилке способствует:
- очищению кожных покровов от невидимой грязи;
- выведению токсинов, шлаков из организма;
- оздоровлению волос, ногтей;
- улучшению работы дыхательной, нервной системы.
Изготовление своими руками
Ничего мифического в создании парообразователя нет. При наличии опыта в сборке электротехники изготовить парогенератор в баню можно и своими руками. Изготовление парогенератора из газового баллона:
- Убедиться, что внутри емкости не осталось газа. Снять латунный клапан.
- Используя моющее средство, тщательно промыть резервуар, чтобы убрать оставшийся запах содержимого.
- После высыхания баллона, монтируются ТЭНы.
- Рассчитать мощность ТЭНов, учитывая, что 3 кВт затрачивается на десятилитровый объем воды.
- С верхней стороны емкости установить четыре трубки, в каждой из которых создается резьба для подсоединения дополнительных деталей.
- Контроль жидкостного уровня проводится при помощи шарового крана, который следует установить в верхнем отсеке баллона. От верха емкости отступить 100 мм, поставить отметку. В указанном месте приварить трубку, оснащенную запорной арматурой.
- Снятый латунный клапан распилить на две одинаковые части. Удалить стержень, расположенный в верхней части конструкции, просверлить отверстие с резьбой диаметром 15 мм.
- Накрутить шаровой кран, который отвечает за пароотбор.
- Для контроля температуры нагрева воды, давления внутри агрегата устанавливаются манометры.
Парогенератор для бани — агрегат с небольшими габаритами, эффект от его использования значительный. Пары подаются непосредственно в паровое отделение, что удобно, да и выгода ощутима.
Источник: http://probani.guru/pechidimohod/parogenerator-dlya-bani/
Парогенератор для бани своими руками
Содержание:
- Особенности работы
- Виды парогенераторов
- Изготовление парогенератора
- Печной парогенератор
- Электрический парогенератор
Пар способен оздоровить организм и очистить кожу, если его использовать в правильных количествах. Имея парогенератор для бани, вам больше не нужно периодически лить воду на камни, чтобы получить определенное количество пара. Парогенератор способен вырабатывать пар в необходимом количестве. При этом еще и значительно экономится вода. Кроме того, парогенератор имеет достаточно компактные размеры и не занимает много пространства в бане. Он довольно легок в монтаже, и с этим может справиться один человек.
Особенности работы парогенератора в бане
Выработкой пара от «магазинного» парогенератора можно управлять при помощи специального пульта управления. Вы можете задавать температуру пара и его количество. Температуру пара можно устанавливать до 95 градусов. Кроме того, промышленные модели парогенераторов имеют встроенные программы, которые способны создавать режим температур и количество подачи пара, имитируя хамам, русскую или финскую баню. Еще одним преимуществом является то, что пар с парогенератора — более мягкий, чем от литья воды на камни.

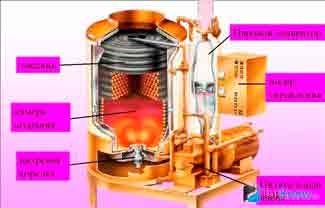

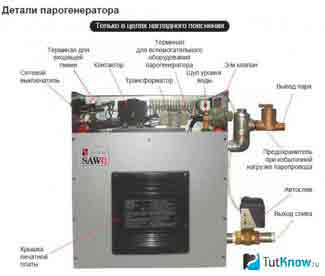

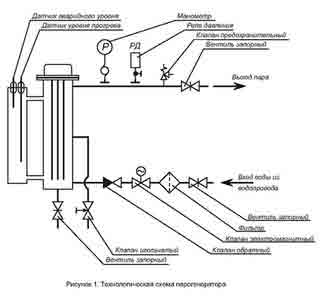

Давайте рассмотрим, как устроен парогенератор:
Емкость для воды;
Насос, с помощью которого движется пар и вода;
Блок подготовки воды;
Блок для образования пара;
На внешней стороне парогенератора размещены индикаторы и панель управления.
Виды парогенераторов для бани
Парогенераторы бывают ручной и автоматической заливки воды. При автоматической заливке парогенератор подключен непосредственно к водопроводу. Современные установки в основном оснащены автоматикой, которая контролирует как температуру в парилке, так и температуру воды.
Существует несколько типов парогенераторов:
-
Промышленные. Напряжение составляет 220–300 вольт, рассчитаны они на сауны общественного типа.
Выделяют 3 основные разновидности нагрева воды для парогенераторов:
-

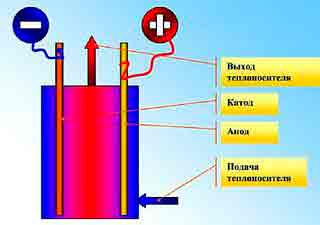

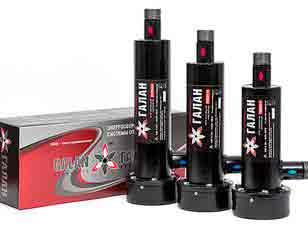

Электродный. При этом ток проходит через воду по электродам. Это нагревает воду.
С помощью ТЭНов. Воду нагревают специальные устройства разной мощности.
Парогенератор для бани своими руками
Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.
Инструкция по созданию печного парогенератора для бани
Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).
Делается конструкция по такой схеме:
-
Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.
Укладываем слой камней.
Устанавливаем паровые пушки.
Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.
Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.

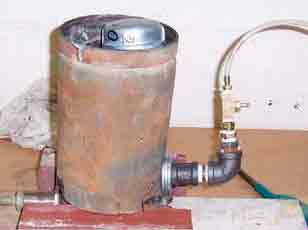

Создание самодельного электрического парогенератора для печи
Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.
Материалы, которые понадобятся в процессе работы:
-
Газовый баллон (от 4300 рублей);
Нагревательные ТЭНы (около 140 рублей за штуку);
Пошаговая инструкция по созданию электрического парогенератора:
-
Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.
Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.
Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.
Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.
Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.
В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.
Подробнее о работе парогенератора для бани узнаете с видео:
Источник: http://tutknow.ru/building/banja-i-sauna/1865-parogenerator-dlya-bani-svoimi-rukami.html
Парогенератор для бани своими руками: инструкция по изготовлению
Грамотная организация банных процедур — не такое уж простое дело. Основная сложность состоит в том, чтобы получить лёгкий и по-настоящему полезный пар, а не тяжёлый и удушающий. Чтобы добиться этого с помощью обычной каменки, нужно быть знатоком банного дела, но сегодня выпускаются специальные устройства — парогенераторы и паровые пушки, при помощи которых получить качественный пар сможет даже новичок. Сейчас мы не только познакомимся поближе с этими приспособлениями для бани, но и научимся изготавливать их своими руками.
О проблеме парообразования в бане

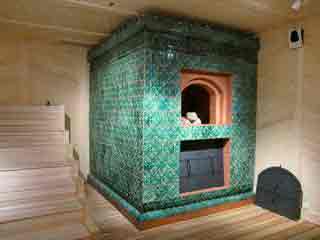

Знатоки считают умение получить качественный пар обычным способом, то есть при помощи раскалённой каменки, настоящим искусством. Для этого необходимо обеспечить выполнение сразу нескольких условий:
- Печь должна быть грамотно сконструированной, так чтобы камни разогревались до необходимой температуры.
- Объём каменки должен быть достаточным, чтобы камни имели требуемую теплоёмкость, но при этом не слишком большим, чтобы их поверхность не оказалась слишком холодной.
- Нужно точно знать, сколько и каким образом лить воду, чтобы камни не успели сильно остыть, но и пара при этом оказалось достаточно.
Как видно, сложностей в этом деле хватает. Особенно если речь идёт о самой полезной бане — русской. С одной стороны, здесь необходимо получить большое количество пара (оптимальная влажность — 50—70%) и при этом обязательно лёгкого, что отличает русскую баню от турецкой хамам; с другой — баню нельзя сильно перегревать, так как температура в ней не должна выходить за рамки диапазона 45–65 градусов (из-за высокой влажности).
Опытные банщики, подобно канатоходцам, умело находят баланс между всеми перечисленными факторами. Неопытные же могут добиться тех же результатов, воспользовавшись паровыми пушками и парогенераторами. При этом пользователь получает возможность понизить температуру камней, уменьшив нагрузку на печь, а при использовании некоторых моделей — даже вовсе от неё отказаться.

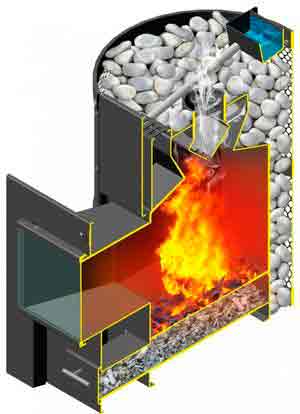

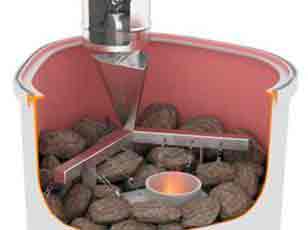

Паровая пушка: принцип действия
Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:
- Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
- За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
- Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.
Пушка конструируется таким образом, чтобы она решала несколько задач:
- Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
- Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
- Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.
Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

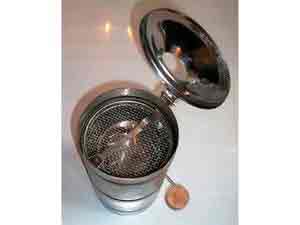

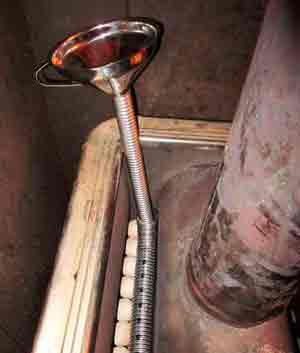

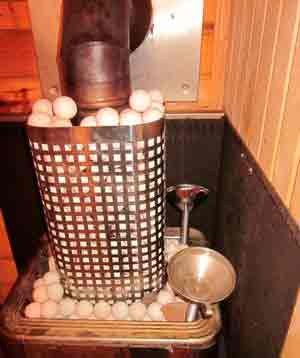

Самодельная паровая пушка

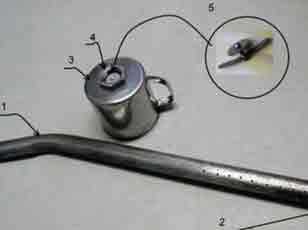

Приспособление изображено на рисунке.
Самодельная паровая пушка: узлы и детали
Цифрами обозначены следующие элементы:
- Корпус, изготовленный из трубы.
- Навинчивающаяся крышка.
- Лейка из нержавеющей стали или стакан.
- Гайка соединения.
- Обратный клапан для пара.
Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.
Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.
Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.
Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.
Парогенератор: принцип действия

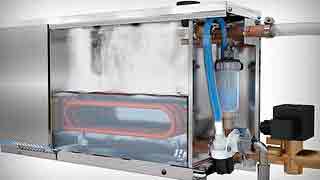

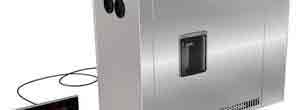

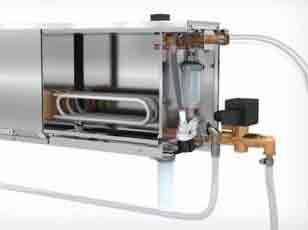

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания. Таким образом, имеется возможность получать пар различной температуры. Он может быть сырым, если пользователь намерен создать атмосферу турецкой хаммам, либо перегретым — для русской бани.

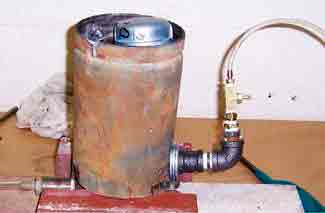

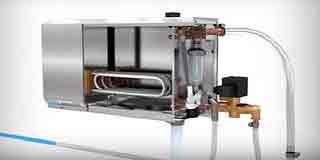

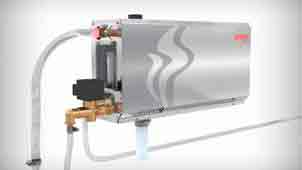

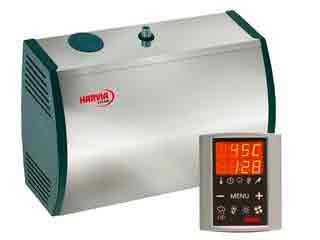

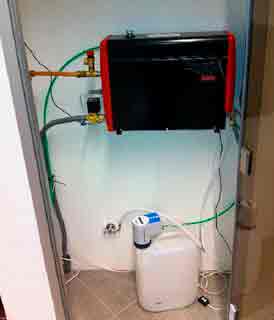

Электропарогенератор: общий вид
Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

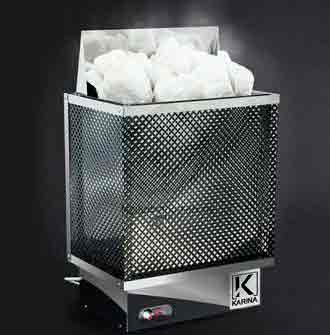

Парогенератор может работать в паре с каменкой. В этом случае производимый им пар подаётся на камни для окончательного догрева. Такая схема позволяет обойтись небольшими затратами дорогостоящей электроэнергии и одновременно понизить температуру камней, уменьшив нагрузку на печь и продлив тем самым срок её службы.
Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.
Вот на что нужно обращать внимание при выборе парогенератора:
Мощность
Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:
- для объёма в 4–5 м 3 : 4–5 кВт;
- для 10–13 м 3 : 8–10 кВт;
- для 15–18 м 3 : 12 кВт;
- свыше 18 м 3 : 16 кВт.
Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.
Обратите внимание! Устройства с мощностью свыше 9 кВт обычно рассчитаны на 3-фазное подключение.

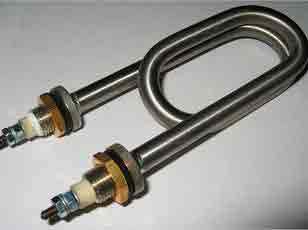

Электронагреватели: виды и фото
В современных парогенераторах применяются следующие системы нагрева:
-
ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.
Следует, правда, заметить, что в большинстве случаев выбирать не приходится: бытовые парогенераторы, как правило, оснащаются ТЭНами.
Способ подачи воды
Существуют две разновидности парогенераторов:
- С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
- Без таковой (воду заливает пользователь).
Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.
Разнообразные опции
Вот чем оснащены самые практичные модели парогенераторов:
- блок подготовки воды;
- система очистки резервуара;
- функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);
Эфирные масла для ароматизации пара

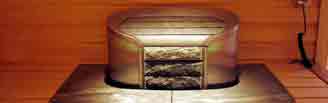

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.
Как сделать электрический парогенератор
Несмотря на простоту устройства, парогенератор заводского изготовления стоит достаточно дорого: средняя стоимость составляет около 1000 USD, а у некоторых моделей она может достигать и 10 тыс. Такое положение дел побуждает взяться за изготовление аппарата самостоятельно. Вот что для этого понадобится:
- Шаровые краны, рассчитанные на высокую температуру.
- ТЭН (можно несколько).
- Термостойкие прокладки — по 4 шт. на каждый ТЭН.
- Шланг-паропровод.
- Манометр.
- Предохранительный клапан.
- Сгоны, диаметры которых соответствуют присоединительным диаметрам приборов и арматуры.
- Ёмкость, рассчитанная на высокое давление. Для парной средних размеров подойдёт баллон из-под газа, для маленькой — скороварка. Вообще, объём парогенератора следует подбирать из расчёта 10 л на каждые 3 кВт потребляемой мощности. При этом нужно учитывать, что максимально допустимая мощность для самодельного устройства составляет 5 кВт.
Если используется баллон, его нужно подготовить:
- аккуратно вывинчивается клапан;
- ёмкость заполняется водой (этой действие позволяет полностью удалить остатки взрывоопасного газа);
- затем баллон тщательно промывается изнутри водой с добавлением моющего средства.
Для работы нужны будут инструменты:
- сварочный аппарат;
- дрель;
- гаечные ключи;
Понадобится и набор слесарных инструментов.
Пошаговая инструкция изготовления устройства своими руками
Вот как делается электропарогенератор:
-
В нижнюю часть баллона или скороварки нужно врезать ТЭН, так чтобы он оказался примерно в 1 см от днища. Если решено врезать несколько нагревателей, то отверстие под каждый последующий необходимо сверлить только после установки предыдущего — тогда ошибка (слишком близкое расположение отверстий) будет исключена. Если для установки ТЭНа в стенку приходится вваривать втулку с резьбой или какой-то иной элемент, то данный узел следует конструировать таким образом, чтобы он выдерживал давление в 6 атм. Совет. Количество ввариваемых деталей можно сократить до одной, если в этом качестве использовать тройник: к одному из его отводов подсоединяется кран для отбора пара, к другому — группа безопасности.
Использование газового баллона для изготовления парогенератора
Совет. Маленький парогенератор, изготовленный из скороварки, целесообразно оснастить заправочным патрубком, врезанным в самый низ. Снаружи к нему присоединяется кран, а изнутри — змеевик, который обеспечит подогрев поступающей холодной воды.
Изготовление парогенератора из скороварки
Крышку в этом случае при заправке снимать не придётся, но как же тогда определить уровень воды в парогенераторе? Сделать это просто, если для подпитки использовать дополнительную ёмкость, которая присоединяется к заправочному патрубку парогенератора при помощи врезанного в её нижнюю часть шланга.
При открытом кране на заправочном патрубке оба резервуара будут представлять собой сообщающиеся сосуды, так что по уровню жидкости в дополнительной ёмкости можно будет судить о степени заполненности парогенератора. Для удобства эксплуатации внутри второй ёмкости можно нанести риски, соответствующие максимально и минимально допустимым уровням воды.
На этом процесс изготовления парогенератора можно считать завершённым. Теперь нужно проверить его корпус на герметичность, а предохранительный клапан — на срабатывание при избыточном давлении.
При желании самодельную модель можно усовершенствовать:
- вместо обычного манометра следует использовать оснащённый электрическим выходом;
- в силовую электроцепь нужно врезать магнитный пускатель.
Манометр подключается к пускателю таким образом, чтобы при избыточном давлении силовая цепь (подача питания на ТЭНы) размыкалась.
Советы по использованию
Поскольку парогенератор представляет собой мощный электрический прибор, устанавливать его непосредственно в парной, где наблюдается высокая влажность, нельзя. Аппарат устанавливается в соседнем помещении, но у самой перегородки, чтобы шланг, по которому пар будет подаваться в парную, оказался как можно более коротким (тогда пар не успеет остыть).
Шланг нужно укладывать с некоторым уклоном в ту или иную сторону, что обеспечит истечение образующегося конденсата. При прокладке важно избежать перегибов, в которых скопившийся конденсат мог бы образовывать пробку.
К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в противном случае — на 10 мА (из-за высокой влажности в парной).
Корпус аппарата обязательно должен быть заземлён.
Необходимо избегать запуска парогенератора без воды — в результате такой оплошности ТЭН сгорит.
Сократить срок службы аппарата может и накипь. Если вам приходится использовать воду с высоким показателем жёсткости, примите одну из следующих мер:
- Перед заливкой в парогенератор пропустите воду через специальный умягчающий картридж (содержит ионообменную смолу).
- Воду можно пропустить через гидромагнитную систему, состоящую из постоянного магнита (вызывает кристаллизацию солей жёсткости) и фильтра тонкой очистки (улавливает образовавшуюся взвесь).
С определённой периодичностью кипятите в парогенераторе раствор лимонной или уксусной кислоты (способствует удалению уже отложившейся накипи).
Видео: пример изготовления самодельного парообразователя для сауны
Итак, сегодня получить качественный пар в бане проще простого, если только пользователь располагает специальными приспособлениями — паровой пушкой или парогенератором. Следуя нашим рекомендациям, вы сможете изготовить любое из этих устройств самостоятельно, и тогда банные процедуры дадут максимальный оздоравливающий эффект.
Источник: http://orchardo.ru/20201-parogenerator-dlya-bani-svoimi-rukami-instrukciya-po-izgotovleniyu.html
Парогенератор для саун
Как сделать парогенератор для бани своими руками: самый простой и наглядный вариант
Здравствуйте, дорогие читатели!
Прошло совсем немного времени с того момента, когда я делился с Вами интересной информацией о том, как сделать водостоки из пластиковых бутылок. А, совершенно недавно, я со своим старинным приятелем реализовал давнюю задумку — парогенератор для бани своими руками! И, представляете, у нас всё получилось!
По своему опыту, знаю, что воплотить в жизнь идею, какой бы сложной она не виделась, кажется трудным только до тех пор, пока ты не разобрался во всём досконально и не начал действовать. А как только деятельность началась, процесс запускается сам собой.
Именно так вышло и с нашей рукотворной фитобочкой. Кстати, более подробно о настоящей фитобочке, можно почитать здесь. Освоив принцип работы и устройство парогенератора в теории, мы занялись его изготовлением на практике, прямо на даче друга! Оказалось, что это совсем не сложно! Ну что, заинтересовались?! Тогда я начинаю свой подробный рассказ по теме!
Из этой статьи вы узнаете:
С чего начать?
Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!
Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.
Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.
Что со всем этим делать?
Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!
После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!
А что же дальше?
А дальше — ещё интереснее! В крышке полиэтиленовой канистры нам требуется просверлить отверстие, диаметром под штуцер для гибкой подводки. В данное отверстие необходимо вставить флянец с резьбовым соединением, на которую потом будет накручиваться наш шланг. Место соединения флянца с отверстием в крышке также стоит герметизировать.
После этого гибкий металлический шланг нужно соединить с этим флянцем. Ещё одна ступень работы заершена.

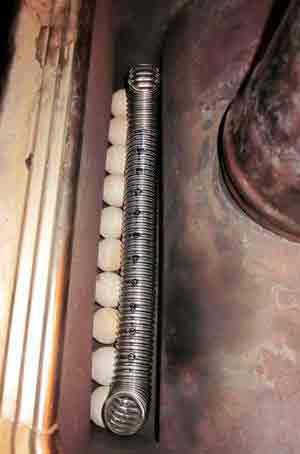

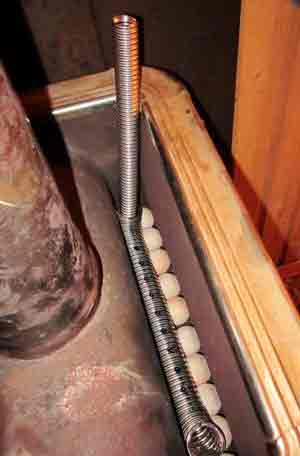

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.
Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.
Когда же можно начать наслаждаться?
Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.
А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.
Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!
Как же сауна, теперь она не популярна?
Ну почему же? Каждому своё! Кому-то по душе сухой пар, кому-то влажный. Большинство саун работают от электропечи с нагревательным внутренним и наружным элементом – камнями! И пар от таких банных камней получится только в том случае, если использовать жидкость для парообразования. Чаще всего это простая вода с разведёнными в ней маслами. Но такой пар быстро улетучивается за счёт высоких температур в самой парной.
Можно применить и более модернизированное решение для бани, поставив в парилке многофункциональную установку с использованием печи с парогенератором. А можно приобрести готовый классный агрегат фирмы HARVIA и «не греть голову», но это уже совсем другая история.
На этом, пожалуй, всё. До новых встреч, дорогие читатели. Надеюсь, Вам понравилась статья, и мы обязательно снова встретимся, на страницах данного блога! Если Вы оценили эту информацию положительно, можете поделиться ею со своими друзьями в соцсетях.
Комментируйте, критикуйте, ставьте лайки. Одним словом, всё как обычно. Лёгкого пара!
Цитата мудрости: Годы учат многому, чего дни не знают.
Как сделать парогенератор для бани своими руками: самый простой и наглядный вариант
Делаем парогенератор в баню своими руками. Рассматриваем самый простой вариант для фитобочки и мини бани.
Виды парогенераторов для бани
Основное предназначение парогенератора для бани – превратить воду, предварительно залитую в резервуар, в качественный пар. Самые распространенные виды парогенераторов – электродный, с ТЭНом и индукционный. От того, какой тип парогенератора используется в парной, можно достичь различного микроклимата в парилке и обеспечить оптимальную для себя температуру.
Разновидности парообразователей для бани
Парогенераторы по-другому называют парообразователями для бани, они призваны превратить помещение в полноценную парную, наполненную легким или сырым паром. В зависимости от его качества и плотности можно создать микроклимат турецкого хаммама или исконно русской парной.
Установка массивной печки-каменки является хлопотным делом. Но если повесить в бане парогенератор, то можно обойтись и без нее. Электрические устройства позволяют обеспечить помещение паром, который не вылетает в трубу, а полностью остается в парной, принося максимум пользы. Для парогенератора не потребуются дрова.
Главной задачей парогенератора является необходимость превращения воды, залитой в его резервуар, в пар. Существует несколько разновидностей парообразователей:
- электродный: ток протекает сквозь воду от электрода к электроду, и в результате она нагревается,
- оснащенный ТЭНами — нагревателями, обладающими разной мощностью,
- индукционный — работает по принципу СВЧ-печи.
Пар разнообразной консистенции обладает разной влажностью и температурой. Парогенератор способен выдавать пар температурой от 35 °С до 95 °С. Нужную легко задать при помощи пульта управления. В результате в одной парилке можно создавать атмосферу русской бани, хаммама или сауны, что очень удобно.
Банный парогенератор состоит из бака для воды, блока для ее подготовки, насоса для движения воды, а также парообразователя, насоса для движения пара, датчиков безопасности и блока управления.
На внешней стороне прибора есть патрубок, с помощью которого парогенератор можно подключить к системе водоснабжения, сливной кран, разъемы для датчиков, соединительные выходы паропровода и панель управления.
Микропроцессор, а также датчики температуры позволяют регулировать интенсивность подачи пара.
Парогенератор для парилки: преимущества и недостатки
Преимущества парогенераторов для парилки заключаются в полной автоматизации управления, организации непрерывного процесса образования пара без скачков влажности воздуха и температуры, низкая мощность. Дополнительно обустраивать печку не обязательно. Вполне достаточно будет установить электрическую каменку или же обустроить скрытое отопление. Кроме того, парогенераторы имеют стильный дизайн и компактные размеры.
Но есть у подобного оборудования и недостатки. Парогенератор в бане может сломаться, и ремонт обойдется дорого, кроме того, для устройства потребуется мощный электрический ввод. Агрегат зависит от перебоев в электросети, имеет высокую стоимость.
При выборе качественного парогенератора в баню нужно обращать внимание на его мощность, количество пара, которое он способен произвести за час, а также на то, подходит ли он по производительности габаритам парной.
К примеру, для парной в 5—6 м3 будет достаточно парогенератора, обладающего мощностью 4—5 кВт. Если же помещение обладает габаритами в 10—12 м3, мощность устройства должна колебаться в пределах 8—10 кВт. Большие парные около 18 м3 требуют приобретения парогенератора мощностью не меньше 12 кВт.
Современные парообразователи бывают автоматическими или автономными. Первые подключаются к системе водоснабжения, а во вторые нужно самостоятельно заливать воду.
На первый взгляд кажется, что автоматический парогенератор по всем параметрам лучше. Но дело в том, что в трубах часто содержится большое количество примесей, и вода, прошедшая по ним, вызывает образование накипи. Поэтому многим кажется, что гораздо целесообразнее самостоятельно залить в агрегат чистую покупную или принесенную из колодца воду.
Парообразователь печи для бани своими руками
Некоторые предпочитают изготавливать парообразователь печи для бани своими руками, в таком случае он не отделяется от печки. В результате получается действительно хороший пар без использования электрической энергии.
Сначала необходимо повысить инертность парной. Для этого нужно либо увеличить количество камней в печи или, если в нее не помещается такая масса, предусмотреть для них дополнительное корыто, изготовленное из оцинкованной сетки. Устанавливается оно непосредственно на каменку.
Сначала нужно взять пустой газовый баллон из-под пропана, выпустить из него остатки газа и осторожно удалить клапан из латуни. После этого нужно хорошенько вымыть его внутреннюю часть, взяв моющее средство для посуды. Процедуру нужно выполнять, пока запах газа не исчезнет полностью. Теперь баллон требуется хорошенько высушить и врезать в его нижнюю часть ТЭНы. На каждые 10 л воды должно приходиться по 3 кВт мощности.
Крепление ТЭНов должно выдерживать как минимум 6 атмосфер. Но жестко закручивать их не нужно: когда они перегорят, их легко можно будет поменять.
В верхнюю часть баллона необходимо установить 4 трубки, снабженные резьбой для приборов автоматики. Сюда же нужно вмонтировать клапан для заправки баллона водой и клапан, позволяющий сбрасывать давление. Сбоку баллона нужно приварить трубку, снабженную шаровым краном — его нужно будет открывать, когда парогенератор заполнится водой. Она должна располагаться на расстоянии 10 см от его самой верхней точки. Когда из крана потечет вода, это будет свидетельствовать о том, что ее уровень достиг максимума.
После этого латунный клапан с баллона нужно распилить пополам, удалить верхний стержень и просверлить отверстия, обладающие диаметром 15 мм. После этого нужно нарезать резьбу и накрутить на клапан шаровой кран для отбора пара. Стрелочные манометры для контроля за температурой и давлением, приобретенные заранее, нужно соединить между собой последовательно, чтобы в случае опасности нагрев отключался. Когда все приборы будут подсоединены к баллону, нужно будет разместить сделанный парогенератор около парилки в отдельной сухой комнате. Чтобы избежать образования конденсата, нужно сделать минимальной длину паропровода от агрегата до парной.
В процессе монтажа парогенераторов нужно предусмотреть их автоматическое отключение в случае, если есть хотя бы минимальные отклонения от нормы. Если быть внимательным и осторожным, то вполне реально грамотно установить парогенератор самостоятельно, не прибегая к помощи профессионалов.
Виды парогенераторов для бани
Какие бывают разновидности банных парогенераторов, в чем их различие и как изготовить парообразователь самостоятельно | Интернет-журнал о стройке «Строй Дом!» —, только достоверная информация.
Парогенератор для саун
Что необходимо для хорошего отдыха в бане? Конечно же, легкий пар! Не зря пожелание «легкого пара» давно уже стало классическим для тех, кто отправляется в баню или едва вышел из парной. Сухой или влажный, такой целебный легкий пар не виден, но при этом он ощущается всем телом, благотворно влияет на организм человека, снимает стресс, бодрит и одновременно способствует расслаблению. А получить такой хороший и полезный пар можно очень просто при помощи специального прибора – электрического парогенератора. Сегодня парогенераторы для бани и сауны выпускают многие компании-производители оборудования для саун.
Парогенератор для сауны, хаммама и русской бани
Электрический парогенератор для сауны может стать хорошей альтернативой или дополнением печи-каменки. Следует учитывать, что даже с качественной печью надежного производителя управляться бывает непросто: умение создавать в парной идеальный микроклимат требует определенного опыта и навыков. В то же время парогенератор для бани идеален для новичков: он быстро наполняет парную легким паром, Вам же остается только наслаждаться безмятежным отдыхом, не отвлекаясь на настройки. Устанавливается такой прибор довольно просто – ведь он не нуждается ни в дымоходе, ни в каких-то дополнительных трубах. А благодаря небольшим габаритам, эти конструкции легко помещаются даже в помещениях скромных размеров, куда бывает сложно втиснуть традиционную каменку. В таком случае идеально подойдёт парогенератор для мини сауны.
Использовать электрические приборы для создания пара тоже несложно: для получения наилучшего пара нужной температуры достаточно выбрать необходимый режим работы: остальное прибор сделает сам. Большим достоинством таких устройств является то, что они совершенно безопасны: они не только никогда не приведут к пожару, но и не навредят здоровью, создавая пар только оптимальной температуры и влажности.
При их помощи можно создать и сухой жаркий пар для сауны, и обильный влажный пар для русской бани, а для турецкой бани позволит воссоздать в парилке атмосферу восточной неги, которая делает хаммам таким привлекательным. Мягкий пар комфортной температуры, произведенный таким устройством, деликатно обволакивает тело, расслабляя мышцы и успокаивая душу.
Выбираем электрический парогенератор для бани
Вне зависимости от того, хотите ли Вы использовать парогенератор для турецкой бани, для русской или для финской сауны, желательно приобретать оборудование только лучшего качества. При выборе этих изделий, как и при выборе печей для бани, стоит обращать внимание на бренд. Известные и надежные производители различных печей для сауны выпускают и самые качественные парогенераторы для бани. Паровой агрегат для сауны от хорошо зарекомендовавшего себя финского бренда (такого, например, как Harvia или Helo) идеален по соотношению цены и качества, удобен в использовании и высокотехнологичен. То же можно сказать и о шведской фирме Tylo – еще одного лидера на рынке оборудования для бань и саун. Эргономичные и компактные приборы скандинавских производителей изготовлены из материалов самого высокого качества, их продуманная безопасная конструкция позволяет наслаждаться разными видами легкого пара. Благодаря датчику температуры, которым снабжен каждый парогенератор для сауны, в парной удобно создавать любой температурный режим по своему вкусу.
Так же, при выборе данного прибора необходимо обратить внимание на его мощность, которая должна соответствовать размерам парной (то есть чем больше объем парилки, тем более мощному парогенератору следует отдать предпочтение). Значение имеет и материал, который был использован для покрытия стен в помещении. При этом даже мощные парогенераторы для бани обычно весьма компактны. Многие приборы солидных производителей имеют приятную функцию ароматизации пара: для этого в специальные емкости заливаются ароматические вещества (например, с запахом хвои, эвкалипта или трав), в результате чего пар становится душистым.
Парогенератор для саун
Парогенератор для саун Что необходимо для хорошего отдыха в бане? Конечно же, легкий пар! Не зря пожелание «легкого пара» давно уже стало классическим для тех, кто отправляется в баню или едва
Парогенераторы для бань и саун – верное решение
Парогенератор для бани часто включают в обязательный перечень оборудования сауны. Настоящие ценители знают, что мягкий густой пар дарит особое удовольствие от парения. Он позволяет создать нужный уровень влажности и пар даже при небольшой температуре или печи, которая сильно сушит воздух, и является незаменимым для оснащения хаммама – традиционной турецкой бани. Но, обо всем по порядку, ниже.
Каталог парогенераторов
Виды парогенераторов для бань и саун
На сегодня имеется два вида парогенераторов для парной. Первый тип, устанавливается в турецких банях, для которых, в отличие от финских саун, характерна температура порядка 35-50°С и влажность от 80% до 100%. В таких условиях парогенератор для сауны насыщает помещение влажным паром, заменяя котлы с кипящей водой, которые справлялись с этой задачей в классическом хаммаме. И нужно отметить, что для этого вида парогенераторов, необходимо выделять отдельное техническое помещение и сложное подключение сантехники.
Второй тип парогенератора, служит дополнением к электропечи. Он позволяет расширить возможности финской сауны, по желанию, превращая ее в русскую баню. Здесь парогенератору для сауны отведена особая роль: он смягчает сухой воздух влажным паром, кардинально меняя ощущения от посещения парной.
Особенности размещения и работы парогенератора для бани
Парогенераторы для бань и саун отличаются способом установки. В хаммаме, как было отмечено ранее, их размещают в отдельном подсобном помещении. При этом пар подается по специальным трубкам, а управление парогенератором осуществляется с отдельного пульта управления, с помощью которого, задается не только температура и влажность, но и управляется освещение и вентиляция.
Существуют модели электрокаменок со встроенными парогенераторами, которые устанавливаются в парилке, и имеют компактные размеры, что позволяет экономить свободное пространство. Вне зависимости от модели, каждый парогенератор работает одинаково: при включении вода наполняет встроенный бак и нагревается тэнами. Образовавшийся при этом пар подается в парилку. Когда уровень воды в емкости падает, открывается электромагнитный клапан, и она пополняется.
Приобрести парогенератор предназначенный для бани объемом – от 2 до 21 м³ не составит труда. Но есть решения и для парных большего объема: их можно оснастить несколькими парогенераторами, которые подключены параллельно и управляются с единой панели.
Важные вещи и приятные мелочи
Вы можете расширить функциональные возможности, которыми обладает парогенератор для бани, купить опционное оборудование, делающее использование парогенератора проще, а парение – приятнее. Например, форсунку для подачи пара, дренажный клапан, осуществляющий промывку парогенератора в автоматическом режиме и удаляющий известковый налет.
Также парогенератор для сауны позволяет принимать баню с ароматическими жидкостями и эфирными маслами. К парогенераторам, которые идут в дополнение к электрокаменкам, предусмотрены специальные каменные чаши для жидких ароматизаторов, а пакетированные, выкладываются на паровую решетку. Парогенератор для турецкой бани также можно оснастить дополнительным устройством для подачи ароматической жидкости, который продается в нашем магазине.
Парогенераторы для бань и саун – верное решение
Парогенераторы для увлажнения воздуха в банях и саунах, каталог с ценами на парогенераторы для бань и саун, купить парогенераторы по доступной цене.
Парогенератор для бани: какие бывают и как сделать простой агрегат самому?
Эти устройства являются основными атрибутами финских бань, когда парная прогревается за счет электрических тэнов. Печи-каменки и без него нагнетают достаточное количество пара. Поэтому если используется электрические нагреватели, то парогенератор будет отличным дополнением.

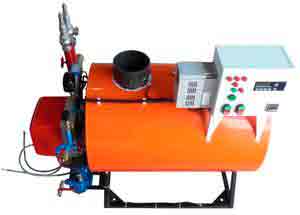

Автоматический парогенератор, с пультом управления. Удобная система, регулировать подучу пара можно на расстоянии, находясь в парилке.
В некоторых случаях эти устройства могут работать и самостоятельно без печи. Но такие модели дорого стоят, да и эффект от пара не тот. В отличие от каменки или электрической печи, парогенераторы отличаются небольшими размерами, и не доставят неудобства при размещении. Для небольших бань, с ограниченными возможностями в плане габаритов помещения – это просто находка.
Если нет возможности выбрать печь для бани соответствующих размеров и мощности, парогенератор может работать в тандеме с имеющейся техникой или их можно использовать индивидуально. Его свободно сможет перемещать один человек, а чтобы подсоединить его не нужно быть электриком.
Устройство парогенератора
В отличие от привычных источников обогрева для бань, парогенераторы сегодня пользуются большой популярностью, как недорогие и надежные источники мягкого пара. Они безопасны, комфортны и просты в использовании.
По конструкции – это небольшой бочонок, прямоугольной или овальной формы. Внутри него располагаются несколько элементов отвечающих за выработку горячего пара:
- блок для жидкости,
- парообразователь,
- насос, обеспечивающий циркуляцию пара,
- блок управления,
- датчики контроля безопасности.
Еще один вариант парогенератора. Работает он в полуавтоматическом режиме, пульта управления нет, а подача пара регулируется блоком управления на самом устройстве.
С внешней стороны аппарата располагаются отводы к системе водоснабжения, резервные краны, контакты для подключения дополнительных элементов и соединительные каналы для работы с самодельной каменкой, если предусмотрен такой вариант обогрева парной. Также, на большинстве аппаратов на лицевой части располагается блок управления, а в некоторых моделях он подключается отдельно.
Чем представлен модельный ряд?
Все существующие на сегодня модели парогенераторов делятся на два типа: автоматические и ручные. Во-первых, подача воды производится путем прямого подсоединения отвода к системе. Во-вторых, жидкость заливается в резервуары вручную. Но, несмотря на это, практически все модели работают в автономном режиме. Контроль воды, количество пара и температура нагнетаются автоматически, по заранее заложенной программе.
Согласно размерам бани, а именно парной, необходимо подбирать тип модели. Это может быть автоматический или ручной парогенератор, но по типу производимой мощности, не все используются одинаково. Например, бытовые приборы 4–16 кВт, хорошо справятся с прогревом небольшой парной в бане из бруса или бревен. Но они совершенно непригодны для больших помещений. И здесь нет речи об использовании нескольких аппаратов одновременно. Для этого есть приборы, работающие от 380 вольт.
Самодельный аппарат, изготовленный из старой емкости.
Согласно рекомендациям по эксплуатации, для парной до 4 м/2, достаточно парогенератора мощностью 4–5 кВт. В помещении до 13 м/2, нужен прибор, работающий в диапазоне от 8 Киловатт. Парная габаритами до 20 м/2 прогреется только с парогенератором мощностью не менее 12 кВт.
Парогенератор своими руками
Все модели, из-за высокой защиты от влаги и сложных механизмов присутствующих в них, стоят немалых денег. Но если вам просто необходим парогенератор, его можно сделать самостоятельно. Для этого нужны нехитрые элементы, которые есть у любого домашнего мастера и комплектующие, продающиеся в магазинах.
Для начала необходимо изготовить основу парогенератора. Для этого вполне сойдет пустой пропановый баллон на 30 литров. Это оптимальный размер и пара вырабатываемого таким накопителем, вполне хватит для самостоятельно построенной бани из бревен или кирпича. Не приобретайте бывший в использовании баллон. Такая экономия ни к чему хорошему не приведет.
Для нагрева воды необходим тэн. Его закрепляют в нижней части баллона, предварительно сделав подставку, таким образом, чтобы тэн не касался баллона, а располагался на расстоянии в 1–2 см. Мощность нагревателя должна быть 3 кВт на 10 литров.
Внутренний вариант расположения тэна в самодельном парогенераторе.
К выходному вентилю баллона монтируется разветвитель на три выхода: для заправки водой, сброса лишнего давления и контроля уровня воды. При заправке во входной клапан, вода подается до тех пор, пока она не пойдет из шарового крана. При этом вентиль для сброса пара должен быть закрытым.
Обязательно приобретайте выпускной клапан с манометром, иначе вы не будете знать, когда нужно сбрасывать давление. Будет лучше если он оборудован двумя датчиками, второй необходим для определения температуры воды. Все резьбовые места уплотняйте фум-лентой, и проверьте их на плотность контрольным пуском воды.
Устанавливать самодельный парогенератор нужно на бетонный пол. Нельзя ставить его в парной или моечном отделении. Лучше для этого соорудить небольшое помещение. Можно устанавливать его за пределами парной, подающий шланг вывести на уровне печи, а автоматику включения расположить в щитке приборов. Помещение для установки сухое и проветриваемое. Длина паропровода должна быть минимальной, чтобы в нем не образовывался конденсат. Лучше если на подачу тока к парогенератору поставить автомат для выключения тока при непредвиденной ситуации.
Процесс эксплуатации прост. Аппарат заполняют водой, включают тэн и можно отправляться в парную, погреться. За это время парогенератор поднимет температуру воды. По необходимости, вентиль с паром открывают на некоторое время, нагнетая температуру, и закрывают снова. Пока вы паритесь, аппарат снова наберет необходимое количество пара и будет готов к работе.
Парогенератор для бани: какие бывают и как сделать простой агрегат самому?
Парогенератор для бани, как сделать агрегат своими руками? Принцип работы, и устройство оборудования. Современный модельный ряд парогенераторов, советы по выбору.
Источник: http://banya-ili-sauna.ru/%D0%BF%D0%B0%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D1%81%D0%B0%D1%83%D0%BD.html
Парогенератор для бани своими руками
Раньше на Руси без еженедельного посещения бани не обходился ни один человек. Сейчас, когда большая часть населения живет в квартирах, многие обходятся мытьем в ванной и душе.
Однако баня — это не просто метод содержать свое тело в чистоте, это отличный способ сохранить молодость и здоровье.
- Чем же хороша баня?
- Что такое парогенератор?
- Парогенератор для бани своими руками
- Выбор подходящей для самодельного парогенератора емкости
- Как сделать силиконовую прокладку своими руками
- Тестирование парогенератора, сделанного своими руками
Чем же хороша баня?
- Из-за высоких температур с потом выходят шлаки и токсины.
- С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
- В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
- Профилактика болезней легких и ангины.
- Сауна и баня помогут избавиться от лишних килограммов.
- Поможет сохранить здоровыми кожу и волосы.
«Но баню возможно сделать только в частном секторе» — скажете вы. «Ведь баня — это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»
Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня — вполне реальная затея.
Что такое парогенератор?
Парогенератор – это приспособление, превращающее воду в пар. Раньше парообразователи использовали только на промышленных заводах, но теперь они успешно вошли в наш быт и помогают нам упростить постройку бани или вовсе переделать обычный душ в полноценную парилку.
Их преимущество в том, что в отличие от традиционной каменной печи, парогенераторы занимают совсем немного места и поместятся в любое помещение, задуманное вами под баню или сауну. И из-за сравнительно небольшого веса и простоты в установке, такую замену каменки может установить любой человек самостоятельно, не приглашая для этого специалистов.
Парообразоватили дешевле каменных печей, для постройки которых надо сначала установить фундамент, затем построить внутреннею часть и потом сделать дымоход, тут еще надо соблюсти кучу правил безопасности. А парообразователь нужно только повесить в выбранном месте, его можно купить или сделать своими руками.
Парогенератор для бани своими руками
Конечно, парогенератор можно и купить, но стоить он будет совсем недешево. Мы предлагаем рассмотреть вариант самодельного парогенератора.
Для начала давайте ознакомимся с частями, из которых состоит парообразователь:
- Сопло
- Блок водяного нагрева
- Электронагревательные ТЭНы
- Отдел испарения
Если вы думаете, что изготовить парогенератор своими руками под силу только человеку с техническим образованием, не отчаивайтесь: парообразователь прост в изготовлении и сделать его самостоятельно получится у любого желающего, вам понадобится ответственный подход и кое-какие приспособления.
Приступим к работе.
Выбор подходящей для самодельного парогенератора емкости
За корпусом для нашего изделия не придется далеко идти.
Для приготовления вкусной и здоровой пищи многие из нас активно пользуются процессом парообразования, поэтому нужную нам деталь мы без труда сможем найти на своей кухне или в магазине бытовой техники.
Нам понадобится скороварка. Она отвечает всем необходимым для нашей затеи требованиям:
- Она имеет герметично закрывающуюся крышку.
- Ее стенки настолько прочны, что выдержат достаточно большое давление.
- Стравливающий клапан не позволит взорваться нашему парогенератору из-за высокого давления.
Когда мы выбрали подходящую нам емкость, надо определиться со способом нагревания воды в самодельном устройстве для образования пара.
Рассмотрим два способа.
Первый — это нагрев жидкости в парогенераторе на газовой или электрической плите, однако вы понимаете, что в парилке вам вряд ли удастся поместить даже небольшую электрическую электроплитку, да и безопасность такого способа, мягко говоря, невелика.
Поэтому советуем остановить свой выбор на установке внутри парообразователя электрических ТЭНов. Тем более что сейчас на рынке представлено огромное количество этих деталей, разной мощности, форм и размеров, благодаря чему вы сможете выбрать подходящий именно вам ТЭН.
Если вы не хотите тратить деньги на покупку новых нагревательных ТЭНов, вы всегда можете разобрать старый электрический чайник и достать необходимую деталь их него.
Для корпуса больших размеров рекомендуем использовать два или даже несколько нагревательных элементов.
Давайте определимся, где именно у нас будут расположены тэны. Для этого отмерьте 0.5 – 1 см от дна вашей скороварки и отметьте выбранную высоту. Затем проделайте отверстия диаметра подходящего к вашей нагревательной конструкции, по два отверстия на каждый тэн. Чтобы прикрепить тэн, вам нужно в каждый просверленный проход вставить шайбу, болт или шпильку, снова шайбу и зажать все это гайкой.
Чтобы вода не подтекала через места, куда были вставлены нагреватели, следует проложить термостойкие силиконовые прокладки изнутри и снаружи. Их можно купить или сделать самостоятельно.
После установки прокладок обязательно проверьте, не вытекает ли вода.
Как сделать силиконовую прокладку своими руками
- На стеклянную или металлическую поверхность кладем лист бумаги.
- На бумагу наливаем герметик, который аккуратно разравниваем.
- Сверху кладем еще один лист бумаги и стекло.
- После высыхания массы вырезаем прокладки нужного нам диаметра.
Теперь можно организовать поступление воды в парогенератор. Для этого проделываем в дне скороварки отверстие, куда вставляем медную трубку, из которой постоянно будит литься вода. Трубка должна обязательно проходить под тэном, а не над ним, иначе вы рискуете нарушить преобразовательный процесс.
Главное условие для продуктивной работы парогенератора, сделанного своими руками – в него постоянно должна подаваться новая вода, если пренебречь этой необходимостью, вам вряд ли удастся избежать поломок, а в худшем случае – пожара.
Для того чтобы устроить непрерывную подачу воды без подключения парообразователя к водопроводу, вам придется сконструировать несложную систему:
- Рядом с корпусом парогенератора поставьте емкость одинаковой с ним высоты, ко дну которой приделайте поплавковый кран. При уменьшении нужного уровня воды, он будет доливать необходимое количество жидкости.
- Соедините парообразователь с созданным нами устройством для постоянной подачи воды с помощью шланга.
Мы подошли к последнему этапу сборки нашего парогенератора – созданию пара.
В металлической крышке скороварки сверлим проем, в который вставляем переходник для шланга. Шланг вы сможете, например, отрезать от ненужного пылесоса.
Тестирование парогенератора, сделанного своими руками
Первым делом, повторно убедитесь, что ни в основной, ни во вспомогательной таре нет течей в местах их соединения с остальными деталями.
Затем проверьте: одинаковое ли количество жидкости в сообщающихся сосудах. Теперь вы можете подключить ваш парогенератор к электросети.
Выделяется внушительное количество пара? Вы все сделали правильно! Надеемся, наша статья поможет вам осуществить мечту о личной бани. Творите и будьте здоровы.
Источник: http://bane.guru/aksessuary/parogenerator-dlya-bani-svoimi-rukami.html
Парогенератор и паровая пушка для бани своими руками
Самодельный парогенератор или как его называют паровая пушка, может выполнять функцию дополнительного оборудования для банной печи, а может быть отдельным прибором. Чаще всего такое устройство используют в бане, сауне или хамаме для выработки мягкого и лечебного пара, создающегося за счёт добавления ароматных трав. Парогенератор можно приобрести в специализированном магазине, а можно сделать своими руками.
Парогенератор или паровая пушка — описание, устройство, принцип действия, виды
Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.
Паровая пушка для банных печей
Устройство
Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.
Устройство печи с банным парогенератором
Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.
Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.
Обычный «магазинный» парогенератор состоит из:
- Датчика безопасности.
- Ёмкости для воды.
- Насоса для движения воды и пара.
- Подготовительного блока для воды.
- Блока парообразования.
- Пульта управления.
Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.
Виды и типы
Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.
Существует два типа парогенераторов:
-
Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.
Промышленный парогенератор для бани
Бытовые парогенераторы для бань, саун и хамама
Для парной площадью 10–13 м 3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м 3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м 3 будет достаточно сделать парогенератор мощностью в 5 кВт.
Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.
Парогенераторы могут иметь три вида нагрева воды:
-
Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.
Электродные нагревательные элементы
ТЭН для нагрева воды
Индукционный нагревательный элемент
Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама
Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.
Температурный режим парных разных типов:
- В финской сауне должен быть сухой жар — температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
- В турецком хамаме должен быть влажный пар — температура поддерживается на уровне 45°С — степень влажности 100%.
- В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.
«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.
Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.
Печь в бане с паровой пушкой
Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.
Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.
Подготовка к изготовлению пушки для открытой каменки
Основной задачей при разработке чертежа паровой пушки является то, чтобы максимально большая площадь железных отводов для воды соприкасалась с камнями в печи. Трубы необходимо размещать как можно ближе к камням, раскалённым до максимальной температуры.
Очень важно использовать паровую пушку в печах, где установлена открытая печь-каменка. Это связано с тем, что создать хороший пар, который будет подходить для парения в традиционной бане от печи с камнями практически нереально. При попадании воды на камни, которые расположены во внешних местах, расположенных ближе к посетителям и дальше от печи, она превращается в очень сырой пар крупнодисперсионного типа.
Оптимальный комфорт людям может создать только сухой пар, который производится в процессе соприкосновения воды с наиболее раскалёнными деталями печи (самой топочной и камнями). Налить воду на топку не представляется возможным, так как она отделена от парильщика большим слоем камней, поэтому для эффективной доставки воды и были разработаны паровые пушки.
Самым простым решением стала пушка из стальной трубы, которую вставляют в свободное пространство печки, а затем просто закладывают камни.
Чертёж простой паровой пушки
Чертёж работы паровой пушки
Выбор материала для создания паровой пушки
Мы будем делать наиболее простую модель паровой пушки, которая не потребует большого количества дорогостоящих материалов и при этом она сможет в полной мере выполнять свои функции.
Материалы
- Гофрированная труба 2 штуки — диаметр 4 мм.
- Гофрированные трубы 2 штуки — меньшего диаметра.
- Открытая печь каменка — модель Шилка.
- Фарфоровые шарики для закладки в печь.
- Металлическая воронка.
Для того чтобы сделать своими руками такую пушку нам понадобится только металлический острый предмет, которым мы будем делать отверстия в трубе.
Пошаговая инструкция
- Берём две гофрированные трубы одинакового размера (подбирается в зависимости от размеров свободного пространства в печи). Делаем в них отверстия Ø 8–10 мм на одинаковом расстоянии друг от друга (примерно 5 см). Загибаем их концы с двух сторон.
Гофрированные трубы с отверстиями
Расположение трубы в печи отверстиями вверх
Вставляем вертикальную трубу для подачи воды
Вставляем воронку для залива воды

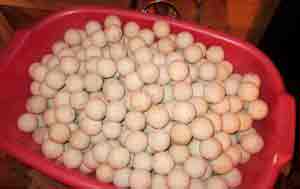

Фарфоровые шарики для печи
Готовая печь с простой паровой пушкой
Проверка работы
В период парения такая паровая пушка показала свою эффективность. За 2,5 часа «работы» при температурном режиме от 65 до 95°С было влито 3,5 л. воды. Это означает, что около 1,5 л. воды в час преобразовывалось в сухой мелкодисперсный пар. Через 2 часа температура в парилке стабильно оставалась на отметке 80°С. Этого достаточно для того, чтобы в парной был комфортный температурный режим для организма человека.
Паровая пушка для финской печи электрокаменки
В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.
Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.
Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

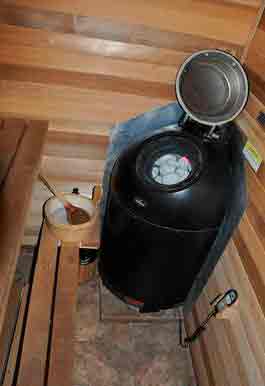

Финская печь для бани электрокаменка
Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.
Чертёж процесса парообразования с паровой пушкой
Материалы:
- Медная трубка со специальными пароотводами — диаметр 1 дюйм.
- Тонкая медная трубка — диаметр 6 мм.
- Стальная воронка для залива воды.
Инструменты
- Водопроводная пайка (95% олово)
- Паяльник
Сборка конструкции паровой пушки
-
Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.
Раздаточная медная трубка с воронкой
Привариваем медную трубку к концу раздаточной трубы
Укладываем трубку в печь между ТЭНами, вынув часть камней
Прикручиваем воронку к концу трубки
Финская печь с паровой пушкой готова к использованию
Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.
Ароматические эфирные масла для бани
Видео: паровая пушка своими руками
Как сделать парогенератор из скороварки своими руками
Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:
- Выбрать подходящую посуду.
- Вмонтировать нагревательный элемент.
- Организовать правильный приток воды.
- Произвести отбор пара.
- Проверить устройство.
Материалы для парогенератора:
- Скороварка — 1шт.
- Электрические нагревательные ТЭНы.
- Плита.
- Шпильки, болты, гайки и шайбы.
- Прокладки термостойкие.
- Медная трубка.
- Ёмкость для воды.
- Поплавковый кран.
- Шланг.
Инструменты
- Дрель.
- Разводной ключ.
Этапы работы
- Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
- Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.
Просверливаем отверстие для ТЭНа
Делаем герметичные силиконовые прокладки
Устанавливаем ТЭН в скороварку
Готовый парогенератор для парообразования
Отбираем пар
После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.
Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия.
Тестируем парогенератор
- Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
- Проверить уровень воды.
- Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.
Советы по эксплуатации
- Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
- Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
- Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.
Видео: парогенератор своими руками
Если в вашей парной будет установлена паровая пушка, то можно быть уверенным, что в зимние холода помещение будет нагреваться намного быстрее, а тепло сохранять достаточно длительное время. Главное — это правильно сделать такое устройство, чтобы оно эффективно работало и могло создавать необходимый для русской бани, сауны или хамама целебный, насыщенный сухой или влажный пар. Созданный своими руками парогенератор или паровая пушка не смогут в полной мере заменить современные заводские установки, но если вам не нужны многочисленные дополнительные функции, то стоит остановить свой выбор на одной из самодельных конструкций.
Источник: http://legkovmeste.ru/stroitelstvo-i-remont/parogenerator-dlya-bani-svoimi-rukami.html
Делаем парогенератор своими руками (для бани, сауны, хамама)
Оздоровить организм и получить массу удовольствия поможет регулярное посещение парной. Для получения пара большинство любителей бани по старинке время от времени плещут воду на горячие камни, но можно сделать парогенератор своими руками, который будет вырабатывать оптимальное количество пара, не тратя при этом слишком много воды. Такое устройство имеет небольшие габариты, отличается простотой конструкции и позволяет использовать его без наличия печи даже в условиях городских квартир.
У заводских аппаратов сделано программное управление, позволяющее выставить режимы русской бани, финской сауны или турецкого хамама. Для этого регулируется температура и объём подаваемого пара. Парогенератор для бани, сделанный своими руками, тоже можно приспособить для всех трех режимов. Полученный пар будет более деликатным, чем при жестком поливании водой раскаленных камней.
Какой парогенератор подойдет для разных бань
Отбрасывая различия в традиционных способах строительства и выборе материалов для каждого вида бани, можно выделить главные особенности русской, финской парной и хамама, заключающиеся в действующем режиме температуры и влажности воздуха:
- В русской бане нужно обеспечить температуру в среднем 60 и примерно такую же влажность воздуха в процентах.
- необходима самая высокая влажность (до 90%), но невысокая температура (40-45).
- В финской сауне сухой горячий (100) воздух с влажностью около 10-15%.
Сухость горячего воздуха в сауне обеспечивается открытой дверцей печи, чтобы горячие камни эффективнее удаляли влагу. Генератор пара здесь устанавливать не обязательно, подойдет паровая пушка небольших размеров.
В хамаме, где требуется большое количество пара невысокой температуры, можно создать такой режим, выливая на горячие камни много воды, но нужен большой объем печи. Здесь незаменим парогенератор, который гарантирует выработку легкого дисперсного пара, а не тяжелого и сырого.
Русская парная является комбинацией сауны и хамама, вбирая их лучшие стороны. Добиваться нужных показателей можно с помощью достаточно производительного парогенератора, вырабатывающего пар повышенной температуры.
Дополнительным преимуществом использования парогенератора является ускоренный нагрев помещения (особенно это актуально в холодное время) и продолжительное сохранение тепла.
Как устроен парогенератор
Принцип действия парогенератора напоминает кипение воды в чайнике, когда пар выделяется через узкий носик. С помощью клапана сверху герметично закрытого резервуара регулируется уровень давления внутри. От давления зависит температура пара. Таким образом, создаются разные виды бань.
Чтобы использовать генератор пара вместе с печью-каменкой, нужна такая конструкция, чтобы пар из аппарата поступал на камни с целью дополнительного подогрева. В результате парогенератор потребляет меньше электричества, а из-за небольшого снижения нагрева камней продлевается эксплуатационный срок печи. Такая схема устройства бани является предпочтительной, но если нет возможности сложить печь, парогенератор может использоваться самостоятельно, потребляя больше мощности. Зато можно сэкономить на дорогостоящем строительстве печки.
Основными конструктивными узлами парогенератора являются:
- резервуар для воды;
- нагревательные элементы;
- камера испарения;
- датчики и клапаны, обеспечивающие безопасность;
- блок управления.
С внешней стороны металлического корпуса находятся:
- патрубок для выполнения подсоединения к водопроводу;
- кран для слива;
- несколько разъемов для подключения датчиков;
- выход паропровода;
- устройство управления.
Важно: Чтобы обустроить скромную парную объемом до 5 куб. м мощность генератора пара должна составлять 4-5 кВт. Для больших помещений до 18 куб. м нужно минимум 12 кВт.
В зависимости от типа нагревательных элементов парогенераторы бывают:
- Печные. На боковых стенках печи делаются специальные узкие камеры, в которые заливается вода. Она греется от огня печи и испаряется после закипания.
- Электродные. Нагрев жидкости основан на принципе протекания тока между электродами.
- С применением трубчатых нагревательных элементов — ТЭНов.
- Индукционные. Конструируется полый контур из металла, нагревающийся от токов самоиндукции. Жидкость циркулирует внутри контура.
Методы подачи воды
Подача воды в резервуар парогенератора осуществляется двумя методами:
- самостоятельная заливка воды пользователем;
- автоматическая подача из водопровода.
Если парогенератор для бани изготавливается своими руками, то автоматическую подачу воды осуществить сложнее. Другой недостаток такой схемы — содержание примесей в водопроводной воде или ее повышенная жесткость быстро провоцируют образование накипи, что потребует проведения частой очистки. При ручном наполнении резервуара можно использовать дистиллированную воду.
Самостоятельное изготовление и установка электрического парогенератора
Заводские аппараты для производства пара удобны и функциональны, но стоят недешево. Цена небольшого домашнего прибора колеблется от 20 тыс. до 80 тыс. рублей. Поэтому многие умельцы задумываются, как сделать парогенератор самостоятельно.
Особенности установки парогенератора
- Аппарат устанавливается рядом с помещением парной.
- Паропровод монтируется так, чтобы протяженность его была, как можно меньше. Иначе будет образовываться конденсат. При монтаже следует избегать изгибов паропровода для исключения скапливания жидкости в карманах.
- Электропитание обеспечивается от сети 220-380 В.
- В парной необходимо обустроить эффективную вентиляцию.
Чтобы придерживаться четкого плана, как сделать парогенератор для домашней бани своими руками, необходимо руководствоваться чертежами схемы установки самодельного аппарата.
Подготовка оборудования и материалов
Что понадобится для изготовления и монтажа:
- шаровые краны, выдерживающие повышенную температуру;
- нагревательные элементы (ТЭНы);
- прокладки для ТЭНов (они должны быть термостойкими);
- предохранительный клапан;
- для паропровода применяется шланг;
- сгоны с соответствующими присоединительными диаметрами;
- резервуар, выдерживающий высокое давление (например, старый газовый баллон);
- манометр.
Важно: Объём резервуара подбирается, исходя из размеров парилки. Общее правило: для 10-литровой емкости мощность нагревательных элементов должна соответствовать 3 кВт.
Газовый баллон перед использованием подготавливается:
- Проверяется целостность стенок, отсутствие дефектов.
- Осторожно удаляется верхний вентиль.
- В баллон наливается вода для полного вытеснения газовых остатков.
- Верхняя часть баллона обрезается в месте сварочного шва.
- Внутренняя поверхность емкости тщательно промывается с применением моющих средств.
Пошаговые действия при использовании газового баллона
- Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
- К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
- Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
- Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
- Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
- На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
- Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.
Можно сделать герметичное соединение двух частей гораздо проще — сварить их, но тогда прибор будет неремонтопригодным.
Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.
Важно: В качестве манометра рекомендуется использовать модель с реле, которое подсоединяется к магнитному пускателю. Реле настраивается на отключение по достижению заданного значения давления. Это повышает безопасность устройства.
Пошаговые действия при использовании скороварки
Из скороварки удобно сделать парогенератор своими руками для маленькой парной. Потребуется гораздо меньше манипуляций, чем в случае с газовым баллоном.
- Просверливаются отверстия для врезки ТЭНа на высоте 10 мм от дна кастрюли.
- Закрепляется нагревательный элемент с помощью шпилек, болтов и гаек.
- В месте крепления необходимы термостойкие изолирующие прокладки. Их тоже можно изготовить своими руками. На чистую горизонтальную поверхность укладывается лист плотной бумаги и на него наносится слой герметика, чтобы занять значительную площадь листа. Затем слой разравнивается, накрывается другим бумажным листом и стеклом. Для усиления нажима сверху кладется что-то тяжелое. После высыхания из пласта силикона вырезаются трубкой подходящего диаметра соответствующие прокладки.
- По окончании закрепления нагревательного элемента в кастрюлю заливается вода для проверки герметичности.
- Чуть ниже ТЭНа проводится медная изогнутая трубка для подачи воды.
- Так как емкость самодельного парогенератора очень мала, то возникает опасность быстрого выкипания воды, что повредит ТЭНы. Необходимо обеспечить поступление жидкости в автоматическом режиме. Один из способов решения — разместить рядом с самодельным парогенератором отдельную емкость, соединенную с трубкой подачи воды. Оба устройства должны находиться на одной и той же высоте. Поплавковый кран, смонтированный на дне дополнительного сосуда, открывается при понижении уровня жидкости и подливает воду в парогенератор.
- В крышке кастрюли просверливается отверстие, и с помощью соединительной арматуры прикрепляется шланг для выхода пара.
Рекомендации по эксплуатации
- Предпочтительнее установить парогенератор в соседнем с парилкой помещении, так как он является электроприбором, опасным в условиях высокой влажности.
- Трубку для подачи пара надо расположить наклонно, чтобы конденсат мог сливаться, не образовывая пробки.
- Обычную водопроводную воду лучше предварительно очистить фильтром. Для очистки от накипи в жидкость можно добавлять уксусную кислоту.
- При выполнении различных оздоровительных процедур добавляются травяные настои или эфирные масла прямо в воду.
Важно: С целью обеспечения электробезопасности на металлическом корпусе парогенератора выполняется заземление. Для подключения следует использовать УЗО.
Паровая пушка своими руками
Кроме электрических парогенераторов для русской бани и сауны применяется паровая пушка. Это простое устройство не требует чертежей и сложных расчетов. Так как пушка устанавливается в готовой печи-каменке, то она конструируется в зависимости от ее размеров и формы.
Принцип работы паровой пушки заключается в попадании воды из трубы, в которую ее наливают сверху, на нижние камни печи. Проходя через них, жидкость превращается в пар и попадает в помещение.
С какими целями конструируется пушка:
- доставить воду в нижнюю область каменки;
- производить дополнительный подогрев пара, делая его более сухим и легким;
- оставлять пар в течение некоторого времени вверху каменки, догревая его и уменьшая влажность.
Все конструктивные элементы собираются из деталей, присутствующих свободно в магазинах. Они должны быть устойчивыми к коррозии. Если нет возможности купить детали из нержавеющей стали, подойдут из чугуна, — они тоже прослужат долго.
Сначала нужно подготовить материалы:
- стальная воронка (лучше из нержавейки);
- гофрированные трубы (примерно 2,2-2,5 м);
- тройники, переходные углы и соединители для труб;
- фитинги для подключения гофрированных водопроводных труб.
Обратный клапан можно купить готовый или использовать вентиль сантехнический. Он необходим для предотвращения обратного выплеска воды и используется, как дозатор ее подачи.
Соединения, выполненные при помощи резьбы, герметизируются, например фум-лентой.
Пошаговые действия
- Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
- Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
- С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
- В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
- Готовая паровая пушка помещается в печь и закладывается сверху камнями.
При первых тестах самодельное устройство жидкостью заполняется в ограниченном количестве, а печь не разогревается до конца. Если испытания удачные, то можно протестировать в рабочем режиме.
Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.
Источник: http://technosova.ru/dlja-chistoty-i-porjadka/parogenerator/dlja-bani-sauny-hamama-svoimi-rukami/
Как установить парогенератор для бани своими руками: используем электрический парогенератор
Для обеспечения создания соответствующей атмосферы в бане традиционно используются печи-каменки сделанные своими руками. Все очень просто — разогревается до высоких температур каменная укладка, на нее (или внутрь нее , в зависимости от режима) плещут водой или специальными травяными настоями, получая необходимое количество и качество пара.
Однако, даже самая простая печь-каменка требует соблюдения многих важных условий при ее установке, и не всегда они становятся выполнимыми. Кроме того, она практически полностью исключена в условиях городской квартиры, а хотя бы миниатюрную баню желают иметь и многие жители многоэтажек. Некоторые любители банных процедур и просто из иных соображений активно переходят на современные технологии, отказываясь от печей и полностью переходя на электрический обогрев. В любом из этих случаев может помочь устройство, искусственно создающее необходимую концентрацию водяного пара в парной. Речь идет о парогенераторах или, как их называют по-другому, парообразователях . Эти агрегаты обычно представляет собой небольшое по размерам устройство, образующее и подающее пар в банное помещение .
Как установить парогенератор для бани своими руками
Парогенераторы могут иметь разную конструкцию, соответственно и различные комплектующие. И задумываясь о приобретении такого прибора, потенциальные хозяева обязательно становятся перед вопросом, как установить парогенератор для бани своими руками.
Виды парогенераторов и их конструкция
Для чего бывает необходим банный парогенератор
Как известно, русская баня без пара — это не баня, так как она всегда славилась своеобразной легкой и целебной атмосферой. Именно специфический микроклимат парной придает человеку здоровье, очищая внутренние органы от шлаков, а также делая кожу чистой даже без применения моющих средств, таких, как гели и мыло.
Цены и модельная линейка парогенераторов Парофон
В русских банях издавна для достижения необходимого микроклимата ставились специальные печи больших размеров, которые и были источником нагрева помещения и, собственно, «генератором» пара.
«Классическая» банная печь — весьма громоздкое сооружение, выделить для которого место получится крайне сложно, да, по большому счету, и незачем
Такие печи рассчитаны только на банные процедуры — нагрев воды, создание необходимого температурного режима в помещении и на парообразование, то есть имеют узконаправленные функции. Понятно, что далеко не каждый собственник дома может позволить «поднять» такое сооружение, так как для него необходимо иметь не только просторное помещение парной, но и обустроить надежный фундамент. Поэтому в последнее время любители бани стали заменять традиционные кирпичные печи металлическими или компактными кирпичными каменками.
На смену громоздким кирпичным печам пришли компактные каменки. Но и такую поставить — не всегда возможно
Такие печи занимают небольшую площадь, но требуют достаточно много времени и топлива для качественного прогрева каменной укладки. Как уже говорилось, такой печи необходим надежный дымоход, то есть установка ее в квартире исключена априори.
Цены на парогенераторы
Газовые печи-каменки для бани
Справедливости ради необходимо отметить, что банная печь может работать не только на дровах. В настоящее время в продаже представлен довольно широкий ассортимент газовых печей для бани . Краткий обзор таких агрегатов и рекомендации по выбору – в отдельной статье нашего портала.
Сложности с установкой печей все же не останавливают любителей регулярных банных процедур. Многие хозяева вместо каменок приобретают практичные парогенераторы. Они становятся неплохой заменой печей, так как работают по тому же принципу преобразования воды в пар.
Если при топке любой печи значительная часть полученного тепла, да и пара, уходит в дымовую трубу, то генераторы работают только на помещение. Они являются закрытыми системами и функционируют под высоким давлением, поставляя в нужном количестве пар в помещение парилки.
Характерно то , что парогенераторы не слишком сложны по конструкции, поэтому многие любители хорошо попариться даже изготавливают их самостоятельно. Модели заводской сборки стоять недешево — на сегодняшний день их цена составляет от 12 тысяч рублей в простейшем исполнении, и до 130 тысяч рублей для мощных агрегатов, оснащенных множеством дополнительных функций.
Конструкция прибора
Все парогенераторы имеют примерно идентичную схему устройства. Они состоят из следующих комплектующих элементов, которые в разных моделях, безусловно, могут различаться конструкцией и компоновкой:
Примерное устройство типового парогенератора с нагревателями-ТЭНами
- Емкость для воды.
- Блок-камера для испарения влаги. Если используется парогенератор с установленным в нем ТЭНом , то пар образуется в емкости для воды, в которой находится нагревательный элемент.
- Фильтр для механической очистки воды.
- Циркуляционный насос для воды.
- Насос для создания давления для пара.
- Один из типов нагревателей воды, о которых будет сказано ниже.
- Электронный блок управления.
- Температурный датчик.
На иллюстрации хорошо показан принцип работы парогенератора
- Патрубок, предназначенный для подключения трубы подачи холодной воды, которую присоединяют к системе водоснабжения.
- Кран для слива воды.
- Соединительный фитинг.
- Патрубок и труба для паропровода.
- Разъемы для подключения датчиков.
- Панель управления.
- Выносной пульт управления.
- Защита от перегрева ТЭНа , если он предусмотрен конструкцией.
- Микропроцессор, регулирующий интенсивность подачи пара, он позволяет установить временной интервал поступление испарений в помещение.
- Температурный датчик контролирует температуру в помещении.
- Датчик уровня воды в емкости .
- В комплект некоторых моделей может входить контейнер для фитосборов и ароматических растворов.
Виды нагревателей генераторов пара
Парообразователи подразделяются по конструкции водонагревателя на три разновидности — это индукционные, электродные и нагревающие воду до высоких температур с помощью ТЭНов . По сути, принципы точно такие же , что используются и в электрических котлах отопления различных типов.
Принципиальная схема индукционного нагрева воды
- Индукционные генераторы работают по принципу СВЧ-печей, нагревающих воду в стакане воды. Пар, который подает парогенератор, может иметь разную консистенцию и влажность, а также температуру 35÷95 градусов — эти параметры задаются с помощью пульта управления электронного прибора. Так, например , в банном помещении можно создать микроклимат, характерный как для русской бани, сауны, а также турецкого хамама .
Схема принципа работы электродного парогенератора – катод и анод меняются местами с частотой 50 раз в секунду (50 герц)
- Принцип работы электродного генератора пара заключается в том, что в водной среде размещены два электрода. За счет частоты изменения направления переменного тока происходит быстрый нагрев воды. Нечто подобное практикуется при изготовлении самодельных кипятильников, столь популярных в студенческой или армейской среде (из двух металлических пластин, например, бритвенных лезвий, расположенных с небольшим просветом). Точно так же работают и ионные (электродные) котлы отопления.
Самодельный генератор пара с ТЭНом
- ТЭН доводит воду до высоких температур за счет резистивного нагрева проводников при прохождении по ним электрического тока. По сути, это привычный всем обычный кипятильник, только он установлен в емкости стационарно. Эти нагревательные элементы могут иметь разную мощность, и она выбирается в зависимость от объема резервуара и количества нагреваемой воды.
Такие приборы, со встроенными ТЭНами, кстати, и являются самыми распространенными среди всего разнообразия парогенераторов.
Способы подачи воды в парогенератор
Кроме принципа преобразования воды в пар, генераторы пара могут различаться по системе подаче воды, то есть быть автономными или автоматическими.
- Автономные системы парообразования не зависят от наличия водопровода в доме, так как вода заливается в емкость вручную. Достоинством таких приборов является их мобильность, то есть с их помощью баню, по сути, можно организовать в любом помещении, подходящем для подобных целей. Недостатком автономных парогенераторов является отсутствие системы контроля, в связи с этим они менее практичны и более опасны при эксплуатации.
- Автоматический генератор пара подключается к системе водоснабжения, поэтому вода подается в них под определенным давлением. Кроме этого, пар также подается в помещение под давлением. Текущие параметры работы таких парогенераторов регулируются электронным блоком управления.
Мощность парогенераторов
Генераторы пара подразделяются и по своей мощности – на бытовые и промышленные. Так, бытовые приборы имеют мощность в диапазоне 2÷9 кВт и работают от однофазной электросети при напряжении 220 вольт. Промышленным агрегатам необходимо подключение к трехфазной сети напряжением в 380 вольт. Понятно, что смысла ставить в домашнюю баню промышленный парогенератор – абсолютно нет.
Производительность аппарата напрямую зависит именно от его мощности, поэтому для небольшого помещения парилки объемом в 3÷6 м³ подойдет генератор, имеющий мощность в 2÷6 кВт . А вот если помещение имеет размер в 18 м³, то для него необходим парогенератор с мощностью не менее, чем в 12 кВт .
Общие достоинства и недостатки банных генераторов пара
Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.
Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками
Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:
- Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
- Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
- В некоторых моделях парогенераторов предусмотрена система его самоочистки .
- Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
- Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
- В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
- Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
- Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.
Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.
Цены на печь-каменку
Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:
- Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
- Достаточно частые поломки оборудования.
- Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт , потребует значительного расхода электроэнергии.
- В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.
Эти недостатки существенно осложняют эксплуатацию автоматических приборов. Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней , и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру.
Как установить парогенератор для бани своими руками
Монтаж парогенератора — не особо сложен. Для его проведения необходимы трубы, предназначенные для подачи холодной и горячей воды, диаметр которых будет соответствовать размеру патрубков прибора. Потребуются кронштейны для его навешивания на стену (если предполагается именно такой способ установки). Для проведения работ следует подготовить стандартный набор слесарных и сантехнических инструментов.
Цены и модельная линейка парогенераторов STEAMTEC
Для начала стоит привести классический вариант установки генератора пара для бани. На данной схеме можно хорошо рассмотреть, каким образом должны быть разведены все коммуникации, необходимые для полноценной работы прибора.
Примерная схема расположения блоков и необходимых коммуникаций при внешнем подключении парогенератора для парной
1 — Панель управления. В данном случае, она установлена около входной двери в помещение парилки, то есть параметры можно устанавливать непосредственно перед проведением банной процедуры.
2 — Температурный датчик монтируется на потолке или на стене, под потолком парной, так как именно там наблюдается самая высокая температура в помещении.
3 — Паровая или паропроводящая труба, доставляющая выработанный пар в сопло.
4 — Паровое сопло присоединено к паровой трубе. Через него пар попадает в помещение парилки. В качестве этого элемента может быть использован отрезок трубы, пропущенный через стену.
5 — Труба водопровода, подающая воду в парогенератор.
6 — Водопроводный кран, перекрывающий воду, в случае, если нужно произвести очистку или ремонт прибора.
7 — Дренажная труба, для отвода отработанной воды в канализацию.
8 — Дренажный клапан. Этот элемент может работать от ручного управления, то есть его открывают и закрывают вручную, или управляться автоматически (8а — клапан ручного дренажа, 8б — клапан автоматического дренажа).
9 — Канализационный слив обустраивается как в помещении парной, так и рядом с генератором пара.
10 — Предохранительный клапан защищает аппарат от переизбытка пара.
11 — Соединительный электрический кабель, посредством которого прибор подключается к электросети.
12 — Устройство, подающее настои или масла для создания ароматических паров. В некоторых моделях оно входит в комплект парогенератора, но если оно отсутствует, то его можно приобрести отдельно.
13 — Резиновая заглушка.
14 — Отстойник для осадка, который отделяется от воды при ее нагреве до высоких температур. Этот элемент конструкции необходимо периодически чистить.
Нужно отметить, что существуют некоторые специфические моменты в монтажных работах, которые следует уточнить в пошаговой инструкции по установке конкретной модели парогенератора.
- Первым шагом выбирается место для установки прибора. Чаще всего его монтируют в предбаннике или другом сухом помещении, расположенном через стенку от парной. Здесь нужно учесть, что в стене, разделяющей два помещения, придется проделать отверстие для парового шланга. Однако, при желании , генератор пара может быть установлен и на поверхности бетонного пола сухого помещения.
- Далее, если решено производить настенный монтаж, то нужно произвести разметку, определив, где будут закреплены кронштейны. Они могут идти в комплекте с аппаратом или же приобретаются отдельно. Если парогенератор оснащен клапаном автослива воды, то его нужно устанавливать или навешивать так, чтобы корпус находился слегка под уклоном в сторону слива.
- По поставленным меткам на стене фиксируются кронштейны. Они должны быть закреплены надежно , так как не нужно забывать, что бак парогенератора будет заполняться водой, которая значительно увеличит общую массу прибора.
- После того, как с местом размещения прибора на стене или на полу есть окончательная ясность, определяется участок прохода трубы через стену. Затем проделывается (например, буром-коронкой) сквозное отверстие, больше диаметра трубы на 10÷12 мм. В отверстие устанавливается отрезок трубы – гильза, диаметром на 3÷5 мм больше паровой трубы. Эта гильза создаст необходимое армирование канала прохода основной трубы подачи пара . Закрепить этот отрезок-гильзу в пробуренном в стене отверстии можно с помощью монтажной пены или же цементного раствора.

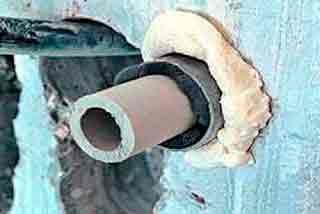

Чтобы паровая труба гарантированно не повредилась при проходе сквозь стену, и не испытывала на этом участке никаких дополнительных внешних нагрузок, ее обязательно устанавливают в гильзу.
- Следующим шагом к патрубку, расположенному в верхней части корпуса парогенератора, присоединяется труба, которая будет подавать в помещение парилки выработанный пар. Второй ее конец пропускается через вставленную гильзу, уже закреплённую в сделанном отверстии. Просвет между гильзой и трубой можно заполнить монтажной пеной.
Хорошо, если паровая труба будет гибкой — тогда ее будет совсем несложно пропустить через стену. Если же для этой цели выбрана труба ПВХ или ПП, то придется продумать правильное ее расположение, а затем применить сварку. Однако, какая бы труба ни была выбрана, она должна быть предназначена обязательно для горячей воды.
- Далее, необходимо провести трубу, которая будет подавать воду в парогенератор из водопровода или же из автономной емкости . При использовании воды из водопровода, в начале трубы, идущей от водопроводной магистрали к парогенератору, врезается кран. Воду, идущую в генератор пара из водопровода, в обязательном порядке необходимо пропустить через фильтр. В некоторых моделях водяной фильтр уже встроен в корпус прибора, но если же он не предусмотрен конструкцией, то его врезают в подающую магистраль.
Вода, подающаяся в генератор пара, проходя через фильтр механической очистки, будет очищаться от твердых примесей, и только в таком виде попадать к нагревательному элементу. Таким образом, можно значительно увеличить срок службы парогенератора, сократив риск его поломки. Для этих целей вполне подойдут стандартные фильтры-колбы с полипропиленовыми элементами-картриджами.
Если вода в системе водопровода слишком жесткая и имеет большое количество примесей, то рекомендуется установить рядом два фильтра – механической очистки и умягчающий (например, ионообменный). При этом можно будет вскоре убедиться, насколько грязная вода поступает в дом, обратив внимание на состояние вкладышей водяных фильтров.
Цены на водопроводные трубы
Так как картриджи в фильтрах придется частенько менять, а для этого необходимо перекрыть воду на этом участке трубопровода, с двух сторон от фильтров устанавливаются два крана.
В некоторых случаях между первым фильтром и краном, регулирующим подачу воды, для контроля над давлением в системе водопровода, монтируется специальный датчик или редуктор.
Проблемы водоподготовки всегда должны быть в поле зрения хозяев дома или квартиры!
Будет, наверное, неправильно ставить фильтры только лишь перед парогенератором. По большому счету, вода должна проходить полноценную очистку и обеззараживание уже на входе в дом или квартиру. Подробнее о ступенях водоподготовки, о рекомендуемых фильтрах грубой и тонкой очистки воды – читайте в специальной публикации нашего портала.
- Следующим шагом к патрубку, расположенному на противоположной стороне прибора от патрубка подачи водопроводной воды, присоединяется дренажная труба для слива отработанной жидкости. Второй край трубы подсоединяется к канализационной магистрали или же выводится на улицу. Чтобы использованная вода не текла под баню, для нее под уклоном прокладывается отводящий желоб .
Удобно, когда парообразователь оснащен выносным блоком с панелью управления — все параметры работы, как на ладони
- Теперь, когда трубы установлены, к аппарату подключается панель управления, которая закрепляется в удобном месте на стене. В некоторых моделях установка панели управления предусмотрена непосредственно в парной, но в основном их закрепляют рядом с генератором пара и программируют на них нужную температуру, а также интервалы подачи пара.
- Затем подключается и проводится в помещение парилки сигнальный кабель температурного датчика . Сам датчик закрепляется в верхней части стены или на потолке парилки, то есть в максимально «горячей» области.
- В последнюю очередь к аппарату присоединяется устройство, подающее ароматические вещества для парообразования. Его монтируют на внешней стене парилки, подводя к нему трубу, соединенную с емкостью , в которую заливается ароматизированная жидкость. Кроме этого, к устройству подводится труба, подающая пар из генератора. Проходя через залитые настойки или масла, пар насыщается лечебными ароматами и через сопло попадает внутрь парной. Получается, что пар может поступать в помещение парилки напрямую из генератора, или же пройдя через ароматизирующую установку.
- Убедившись в надежности всех соединений, можно приступать к испытаниям парогенератора. Вначале емкость прибора заполняется водой. Для этого открываются все краны , расположенные на подающей магистрали Датчик уровня воды, установленный внутри прибора, автоматически остановит ее подачу в нужное время.
- Заполнив емкость водой, и убедившись, что на соединениях нет протечек, прибор можно подключить к электросети и установить на панели управления необходимые параметры. Затем, нужно дождаться нагрева воды и появления пара и снова провести контрольный осмотр соединений. Дело в том, что при повышении температуры соединительные узлы могут повести себя несколько иначе, чем в холодном состоянии. При необходимости устраняются возможные погрешности, производится подтяжка.
- Если все приведено в норму, никаких признаков протечек не выявлено, можно переходить к полноценной эксплуатации прибора.
Итак, как можно убедиться из представленного выше описания, имея определенное понятие о последовательности монтажа, обладая базовыми навыками работы с сантехническим оборудованием, установить самостоятельно генератор пара без особого труда должен суметь любой хозяин. Безусловно, при этом он должен опираться на прилагаемую к прибору инструкцию, так как любая модель имеет свои специфические особенности конструкции .
Цены на популярные парогенераторы
В завершение статьи – весьма интересный видеоролик, показывающий опыт первого «общения» владельца с приобретённым парогенератором, полученным из «Aliexpress». Возможно, он поможет кому-либо принять правильное решение о покупке такого прибора.
Видео: первый пробный пуск банного парогенератора мощностью в 4,5 Вт
Источник: http://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/kak-ustanovit-parogenerator-dlya-bani-svoimi-rukami.html
Бани, сауны и бассейны
Для образования необходимого объема пара в бане используют специальное оборудование, которое называют парогенератором или же паровой пушкой. Такое устройство можно приобрести в магазинах, а при желании сделать и своими руками, разобравшись детально с основными принципами работы прибора, его видами и особенностями. Об особенностях изготовления и установки парогенератора своими руками читайте далее в статье.
Оглавление:
- Разновидности парогенераторов и их назначение
- Конструкция парогенератора
- Виды парогенераторов, печной или электрический
- Какие инструменты и материалы необходимы для изготовления парогенератора своими руками
- Как правильно вмонтировать парогенератор в мини парную своими руками
- Выбор подходящей емкости, нагревательного элемента для парогенератора своими руками
- Парогенератор из газового баллона особенности изготовления
Разновидности парогенераторов и их назначение
Парообразователь в бане может функционировать в комплексе с печным оборудованием, а также служить как самостоятельный прибор. Большой популярностью, данного типа устройства, пользуются за счет всеми известными целебных свойства пара, который хорошо влияет на общее состояние организма, кожного покрова и т.п. В современных магазинах представлен широкий ассортимент различных бытовых и промышленных парогенераторов, которые отличаются габаритами, способом заливки воды, мощностью и типом нагрева воды. Уже готовые модели оснащены специальным пультом управления, который позволяет контролировать температуру пара, а также количество его подачи.
Промышленные паровые пушки предназначаются для обслуживания бань общественного типа. Бытовые парообразователи находят свое применение в частных банях, саунах и хамамах.
Разновидности парогенераторов по способу нагрева воды | |
Электродный | В данном случае вода нагревается за счет электродов, которые передают ток. В процессе работы такие парообразовательные приборы не перегреваются и выделяют абсолютно экологически чистый пар, очищен от разнообразных примесей, солей и т.п. скоплений, имеющихся в воде. |
Электрический | Электрический нагрев воды (ТЭН) обеспечивают нагреватели, которые разнятся уровнем мощности. Их выбирают относительно размеров помещения. Например, для малогабаритных парных рекомендуют приборы 4 — 6 кВт, для средних оптимальными будут пушки 8 — 9 кВт, для больших помещений стоит использовать оборудование мощностью от 12 кВт. |
Индукционный | Нагрев воды осуществляется за счет воздействия электромагнитного поля, в результате чего выделяется легкий, очищенный пар. Такие парогенераторы отличаются достаточно высокой стоимостью, что считается одним из минусов данной разновидности. |
Все порообразователи делятся на автоматические и автономные. Первые не требуют регулярной, ручной заливки воды, так как оснащены автоматическим управлением и подключены к системе водоснабжения. Вторые наоборот требуют ручного вмешательства, так как отсутствует водопровод. Автономные парогенераторы имеют более доступную стоимость и, как правило, отличаются габаритной, объемной чащей под заливку жидкости.
Конструкция парогенератора
Самый простой парогенератор представляет собой прямоугольный корпус изготовлен из металла. Внутренняя обстановка прибора состоит из:
- емкости под воду;
- насосов (водяного и парового);
- температурного датчика;
- камеры испарения;
- сопло;
- нагревательного элемента.
С внешней стороны паровая пушка оснащена патрубком, при помощи которого можно подключить водоснабжение. Для слива воды в устройствах отводят специальные краны. Взявшись за изготовления парогенератора своими руками важно учесть, что материал для камеры испарения обязательно должен обладать термостойкими свойствами. Дополнительно парообразователь можно оборудовать панелью управления и даже организовать временной интервал рабочего процесса, что превратит устройство в мультифункциональную паровую систему.
Виды парогенераторов, печной или электрический
Парогенератор называют сердцем бани, сауны и хамама. Многие любители парного досуга не признают приборы, которые выделяют пар, но при этом функционируют самостоятельно, то есть без теплоотдачи печи. Они считают, что пар реализующийся электрическим самообразование является искусственным и менее эффективным при воздействии на организм человека. Однако профессионалы утверждают, что электрические приборы, которые предназначаются для бани, полностью способны удовлетворить потребности человека, касающиеся оздоровления при помощи паровых процедур.
Парогенератор — это в первую очередь прибор, позволяющий максимально точно и продуктивно контролировать тепло и количество выделяемого пара в парилке. Как показывает практика, обычные печки- каменки без парогенераторов при неправильном руководстве могут выделять слишком горячий или недостаточно влажный пар, в свою очередь комплексная работа этих устройств полностью исключает такого типа проблемы в бане.
Процесс работы дровяной печи с парогенератором выглядит следующим образом:
1. В ёмкость под воду заливается необходимое количество жидкости.
2. Вода проходит путь к месту генерации пара.
3. За счёт отопления печи, под воздействием нужной температуры (более 650 градусов), вода испаряется через специально проделанные отверстия в приборе.
Такие устройства для парообразования не требуют дополнительного ручного вмешательства, типа подливания воды на камни и т.п.
В домашних условиях чаще всего прибегают к изготовлению электрических парогенераторов. Для этого применяют либо использованные газовые баллоны, либо скороварки и другие подручные материалы. Более подробная инструкция будет указана далее в статье.
Какие инструменты и материалы необходимы для изготовления парогенератора своими руками
Для изготовления парогенераторов своими руками лучше всего использовать материал, который хорошо выносит воздействие высоких температур. Таким вариантом как раз является нержавеющая сталь. Что касается рабочего инструмента то в процессе изготовления парообразователя мастеру не обойтись без:
- молотка;
- рулетки;
- дрели;
- сварочного аппарата;
- болгарки;
- саморезов;
- ножниц по металлу;
- изоленты;
- разводного и сантехнического ключей;
- набора сверл и т.п.
Для проведения первоначального тестирования парогенераторов мастеру понадобится термометр.
Как правильно вмонтировать парогенератор в мини парную своими руками
Мини парные, небольшие турецкие бани, фитобочки — это, по сути, небольшие помещения, которые функционируют по одному принципу, замкнутое пространство с регулярно выделяемым паром. По причине минимальных размеров парового помещение наличие печей- каменок в таких мини — парных практически не возможно, что способствует применению таких приборов как парогенераторы, которые можно смастерить собственноручно даже с пластиковой канистры. Например, для обогрева небольшой фитобочки, которая представляет собой деревянный короб с местом для сидения внутри, достаточно будет парообразователя с небольшой мощностью. Для его изготовления в магазине сантехники нужно приобрести металлический шланг, около 2 метров, фитинг-тройник. Дополнительно потребуется металлопластиковая труба, герметики, изолента, дрель, ТЭН, электрический провод и пластиковая канистры литражом 5 -10 л.
На дне канистры монтируется ТЭН, который нужно качественно загерметизировать и закрепить. Фактически это получается стационарный кипятильник. К нагревательному элементу крепится электрический провод, в местах контактов стоит использовать изоленту, чтобы предотвратить спонтанные удары током.
Дабы вмонтировать самодельный парогенератор в мини парную, фитобочку, при помощи дрели и подходящих по размеру сверл, в нижней части бочки делаются отверстия. Они понадобятся для подведения металлопластикового шланга от парообразователя к парному помещению, который соединяется с фитинг-тройником и непосредственно с водопроводной трубой. Для безопасности и контроля в мини парных рекомендуется устанавливать термометры.
Выбор подходящей емкости, нагревательного элемента для парогенератора своими руками
Изобретение парогенераторов своими руками дело интересное, требующее смекалки и некоторых расчётов. Об одной из возможных емкостестей, которую можно использовать для сооружения парообразовательного прибора уже упоминалось выше ( пластиковая канистры). С этой целью также применяют газовые баллоны, скороварки и т.п. Выбор ёмкости главным образом зависит от габаритов парного помещения, при этом профессионалы и мастера с практикой не рекомендуют делать парогенераторы собственного производства с большой мощностью.
Что касается нагревательного элемента, то самыми распространенными являются электрические ТЭНы, которые реализуются в магазинах в различных формах, моделях и уровнях мощности. Некоторые умельцы умудряются использовать в самодельных парообразователях нагревательные детали из старых электрочайников. При их установке стоит быть достаточно внимательным и все отверстия герметизировать специальными термостойкими прокладками из силикона или натуральной кожи.
Парогенератор из газового баллона особенности изготовления
Парообразователь заводского производства это конечно же вещь не каждому доступна по финансам, но так необходима в бане. Поэтому рассмотрим достойную самодельную альтернативу паровому прибору сделанную из старого газового баллона, который имеется почти в каждом хозяйстве.
На подготовительном этапе следует тщательно подготовить емкость: выпустить оставшийся газ, слить газовый конденсат и вымыть баллон, после чего дать ему хорошо высохнуть. Чтобы убрать едкий запах во время чистки можно использовать средство для мытья посуды, жидкие стиральные порошки. После этого стоит заготовить весь инструментарий и дополнительные материалы. Итак, в процессе работы понадобятся:
- сварочный аппарат;
- болгарка;
- ТЭН;
- металлические трубки;
- гайки;
- датчики температуры и давления;
- шаровой кран;
- электрический провод;
- плоскогубцы и т.п.
Собственно, порядок сборки конструкции и монтажа можно отобразить в пошаговой инструкции.
Шаг 1. В подготовленный баллон устанавливается ТЭН. К выбору нагревательного элемента стоит подойти ответственно. Рекомендуется мощность ТЭНов ровнять к литражу, например, на 10 литров воды стоит приобретать устройство на 3 кВт. Крепление нагревателя стоит выполнять с расчетом на то, что со временем его нужно будет поменять, то есть понадобится демонтаж деталей.
Шаг 2. Далее используются металлические трубки диаметром по 0,5 дюйма, в количестве 4-х штук. Их нужно поместить в верхнюю часть баллона и приварить сварочным аппаратом. Согласно планировке прибора, прикрепить датчики температуры и давления. В качестве крепления лучше использовать гайки.
Шаг 3. К отдельной металлической трубке крепится шаровый кран, далее они присоединяются к боковой панеле баллона. В этом случае кран как раз и является показателем объема воды в емкости, если вода начинает это значит, что жидкости достаточно.
Шаг 4. Демонтированный из баллона латунный клапан необходимо разрезать на две половины, нарезать резьбу и накрутить шаровой кран, который будет способствовать выпусканию пара. Для контроля рабочего процесса лучше использовать стрелочные манометры.
Данного типа парогенераторы можно устанавливать как в небольших парных, так и в душевых кабинках, что позволяет воспользоваться услугами парной в любое удобное время. Но стоит учитывать, что в душевых помещениях с этой целью должна быть обеспечена хорошая вентиляция.
Для того чтобы продлить срок службы парообразователя собственного производства нужно придерживаться некоторых профилактических правил:
1. Устанавливать очистительные фильтры для воды, или же заливать в емкость уже очищенную жидкость.
2. По окончанию всех паровых процедур в банном помещении нужно сразу же сливать воду с парогенератора и не использовать ее повторно.
3. Время от времени необходимо проводить чистящие процедуры для внутренней части парогенератора. С этой целью используют раствор с лимонной кислотой и т.п., после этих действий прибор следует хорошо промыть чистой водой.
При условии правильной эксплуатации самодельный парогенератор сможет прослужить своим хозяевам не меньше заводского. Для дополнительной информации по теме: изготовление парогенератора своими руками смотрите видео:
Источник: http://strport.ru/bani-sauny-i-basseiny/kak-pravilno-sdelat-parogenerator-dlya-bani-svoimi-rukami-osnovnye-printsipy-r
25.04.2020
Внутренняя отделка бани своими руками: материалы и особенности Возведение самой бани – это, безусловно, более сложный процесс, но вовсе не значит, что внутренняя отделка бани играет меньшую роль. Именно она создает атмосферу и обстановку, в которой вы будете проводить... → |
25.04.2020
Декоративный водоем на даче – варианты исполнения Пруд в саду – чудесное место для отдыха знойным летним днем. Тем счастливцам, дачи которых располагаются на берегу реки или озера, несказанно повезло. Если природного водоема рядом нет, придется построить искусственный... → |
25.04.2020
Как сделать душ в бане своими руками Что нужно решить, чтобы сделать в бане душ своими руками Прежде чем приступать к обустройству душа в бане, следует определиться со следующими важными вопросами: Назначение душа. Место расположения душевой в бане. Источник... → |
Комментирование отключено.
