Котел для бани своими руками

Котел для бани своими руками из трубы – по крайней мере, значительно дешевле

Баня без котла, «как брачная ночь без невесты» — и ведь правильно было сказано, по другому поводу, правда, но к баням имеет прямое отношение. Поэтому делаем, обязательно. Вот только как, если стоимость этого незаменимого устройства может в несколько раз превысить стоимость строительства самой бани.

Тогда выход один – заняться изобретением котла своими руками, благо, что конструкций довольно много. Но большинство из них в качестве основного элемента используют обычную трубу, а её на рынке огромное количество.

Самодельные котлы для бани из трубы – в первую очередь идеальный порядок и чистота, хотя многие примеры вам будут говорить об обратном, что в корне неправильно

Испытайте свои конструкторские возможности, испытать возможности других вы успеете всегда

Котел в баню из трубы такой, диаметром в 630 мм, или любой другой, но, обязательно, тщательно подготовленной к использованию в активной атмосфере бани – ни скосов, ни ржавчины

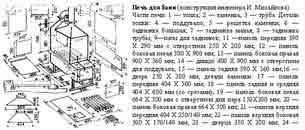

Чем точнее будет проработана схема, с размерами, разрезами видов, тем меньше будет цена будущих работ

Конструирование

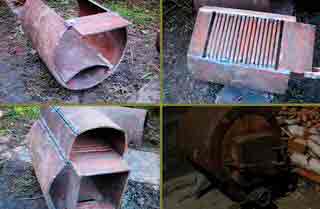

Самый простой вариант требует подготовки двух труб длинной от одного до полутора метров большого диаметра – не менее 30 см.

Далее весь процесс состоит в следующем:

  • Разрезаем трубу на две части – одна в полтора раза длиннее другой. Большая часть будет служить котлом, меньшая труба – баком бани.
  • На длинном отрезке в самом низу вырезаем отверстие 16 на 18 см.
  • Отверстие закрываем навесной круглой пластиной.
  • Вырезаем отверстие и в середине трубы для топки.
  • Это отверстие также оснащаем дверцей.
  • Над верхним отверстием монтируем отсек, обеспечивая очень хорошую изоляцию всех стыков.
  • Далее берём меньший кусок трубы и завариваем днище.
  • На расстоянии в 5 см от верха делаем отверстие для металлической трубки.
  • К отверстию приваривается трубка, которая ведет к печи бани.
  • Монтируем бак к боковой стенке котла.
  • Кроме того, на баке бани устанавливается кран и слив.

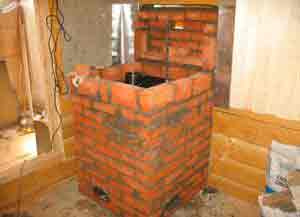

  • Для завершения всего процесса котёл обкладываем кирпичом, а сверху крепим дымоход.

Инструкция гласит, что заполняемость отсеков котла не должна превышать треть их объёма, чтобы не препятствовать потоку воздуха – фото с этой точки зрения служить примером не может

Выводы

Как видно из конструкторских работ – задача создания котла из трубы вполне выполнима. А с другой стороны, глядя на примеры конструкций и необходимость выбора материала для топки, невольно возникает мысль, что, по крайней мере, без консультаций со специалистами не обойтись, а тут ещё и большие сварочные работы.

Поэтому, внимательно проанализировав весь процесс работ и вникнув в характер будущей эксплуатации создаваемого котла, советуем привлечь к работе по созданию котла всё-таки Мастеров. Опыт и понимание процессов горения и генерации тепла в этом деле очень важны.

Котел для бани из трубы не мешает оцинковать и это не красоты ради – защита от температуры и влаги, вот причина такой заботы, которая здесь далеко не излишняя

Дополнительное видео в этой статье подскажет вам наглядно ещё раз, какой путь вы должны пройти, чтобы из обычной трубы сделать котёл для своей бани.

Источник: http://9ban.ru/oborudovanye/kotyel/88-kotel-dlya-bani-svoimi-rukami-iz-truby

Котел для бани своими руками: подробная инструкция и чертеж

Без чего невозможно представить баню? Разумеется, без котла на дровах. Именно ему принадлежит ведущая роль в этом помещении, поэтому так важно, чтобы он был сделан хорошо и грамотно установлен. Прочный надежный котел в бане будет обеспечивать парилку необходимой температурой и прекрасно поддерживать жар. Купить котел проще простого, но можно сделать его своими руками. Это несложно, главное — обладать старательностью и умелыми руками.

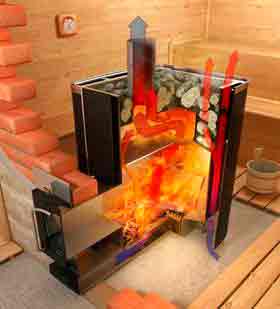

В чем отличия котла от печи? В принципе, цель у них одна — нагреть воздух в бане. Однако, печь изготавливается преимущественно из кирпича, а для строительства котла всегда используется металл. Как печь, так и котел можно сделать своими руками — это обойдется гораздо дешевле чем покупать готовую конструкцию или заказывать кладку у профессионалов. Но обо всем поподробнее.

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

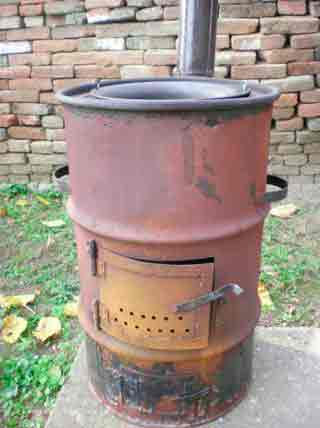

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Если ни того ни другого нет, придется сваривать заготовку самостоятельно. Для этого важно обладать хотя бы минимальными навыками и оборудованием для сварки. Чтобы сделать корпус для банного котла, необходимо сварить несколько металлических листов.

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

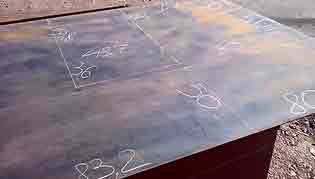

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

  • короб с перегородками;
  • бак для воды ( подойдет нержавеющая или оцинкованная сталь);
  • дверцу:
  • дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

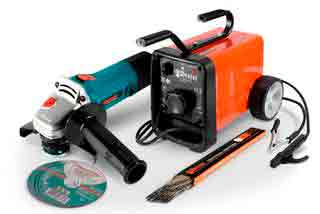

Из инструментов необходимо взять:

  • болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
  • сварочную технику.

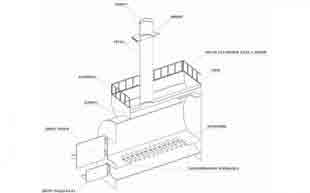

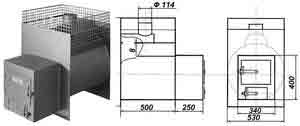

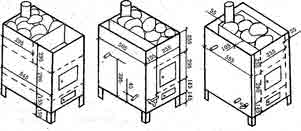

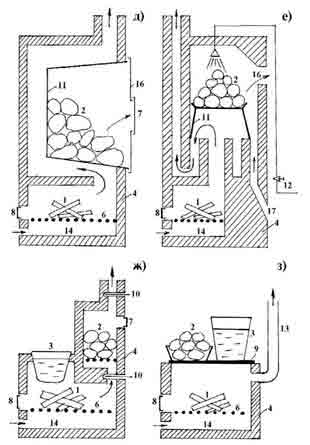

Изготовление котла в баню своими руками — чертеж

Итак, когда все необходимые материалы собраны, можно приступать к изготовлению самого котла. Для наглядного пояснения приведен чертеж сборки печи для бани своими руками. Вначале необходимо изготовить опоры. Для этого необходимо приварить отрезки арматуры внутрь заготовки. Располагать их следует ровно друг над другом.

Важно обеспечить точное параллельное и горизонтальное расположение арматуры для всех трех уровней:

  1. Первый уровень расположите на дно емкости.
  2. Над дверцей поддувала располагается второй уровень.
  3. Третий уровень зависит от вершины емкости — его не следует располагать выше 20 см от верха.

Важной деталью котла является короб. Он должен быть горизонтально разделен в середине на равные половины. Одна часть необходима для заполнения котла дровами или топливом, а в другую будет скапливаться зола. Вырежьте в коробе проем и приварите его сбоку заготовки. При помощи короба вы сможете топить баню там, где это удобнее — в предбаннике или на улице (при размещении там лицевой части короба). Проследите, чтоб толщина короба была не менее толщины стены или перегородки.

Оптимально сделать поддувало похожим на выдвижной ящик — так оно не будет нуждаться в дверцах. А очищать такой котел от прогоревших дров и золы в несколько раз удобнее. Перед тем как приварить крышку к печи, на ней необходимо вырезать проем для дымоходной трубы. Чтобы впоследствии на эту крышку было проще выкладывать камни, проем лучше сделать не в середине крышки, а сбоку.

Бак, нагревающий воду для мытья, лучше сделать выносным. Емкость прикрепляется к стене над верхом котла на расстоянии около 20 — 30 см. Котел для бани своими руками готов.

Советы по теме

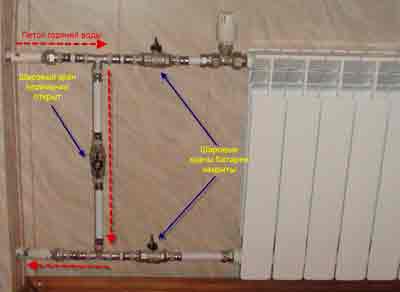

Обеспечить парилку горячей водой можно из дома. Для этого протяните трубы и установите в помещении парной на водопровод электрический нагреватель. При использовании водонагревателя в бане, воду в баке больше не потребуется нагревать. В таком случае его удобнее разместить около печи, чтобы всегда иметь возможность подлить воду на раскаленные камни.

Сделать котел на дровах в бане более безопасным можно, установив на него экран, благодаря этому вы будете чувствовать себя около нагретой печи гораздо спокойнее и исключите возможные неприятные моменты.

Чтобы изготовить экран, можно воспользоваться тщательно обструганными досками. Для того чтобы их прибить, необходимо установить около печи деревянные или кирпичные столбы. Прибейте доски горизонтально к столбам, огородив печь от общего доступа. При этом необходимо постараться, чтобы строение не перекрывало поступление тепла в парную. Экраном может служить также невысокая кирпичная стена (не выше одного метра).

Экран выполняет не только защитные, но и эстетические функции. Металлический котел — необходимое, но не самое привлекательное приспособление для парной. Именно поэтому в настоящее время дизайнеры, разрабатывающие интерьеры для бань, все чаще стремятся скрыть его оригинальным и привлекательным экраном. Сегодня можно замаскировать печь в бане самым необычным образом, главное — обладать фантазией, хорошим вкусом и умелыми руками.

Источник: http://pechi.guru/pechi/dlya-bani/kotel-dlya-bani-svoimi-rukami-podrobnaya-instrukciya-i-chertezh.html

Принципы изготовления котла для бани своими руками

Чтобы создать оптимальный уровень комфорта в банном помещении, в парилке необходимо установить котел. Современное оборудование работает на разных видах топлива. Чтобы не покупать дорогой агрегат, можно сделать котел для бани своими руками. Для этого нужны навыки владения электроинструментами.

Технические характеристики

Котел для бани имеет определенные характеристики, которые указываются в техническом паспорте:

  • объем, габариты;
  • вид топлива;
  • материал;
  • тепловая мощность;
  • наличие дополнительных функций;
  • объем бака с водой;
  • объем каменки.

Назначение

Банный котел предназначен для повышения комфорта в парилке, поддерживания температурного режима. Он используется в для классической русской бане, сауне.

Классификация

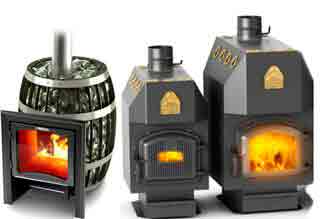

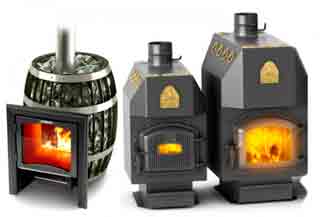

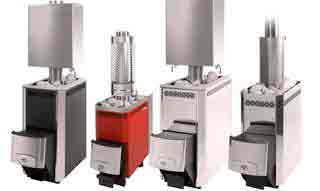

Можно найти огромное количество различных моделей котлов для бань, которые можно разделить на отдельные группы по разным факторам.

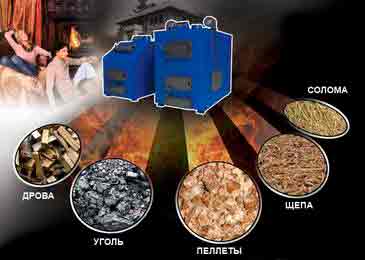

По типу топлива

  1. Газовые. Компактные конструкции, которые потребляют малое количество топлива. Для подключения оборудования нужен доступ к центральной системе газоснабжения.
  2. Твердотопливные. Популярные модели печного оборудования, для работы которых используют разные виды дров. Поверхность котлов быстро нагревается, длительное время отдает тепло.
  3. Котлы, работающие от жидкого топлива. Для их работы можно использовать отработанное масло, керосин, дизельное топливо. При горении жидкое топливо выделяет неприятный запах. Поэтому котлы нужно устанавливать в отдельных помещениях.
  4. Электрические. Оборудование, которое не загрязняет окружающую среду. Во время установки не нужно собирать дымоход. Электрические котлы подключаются к 220 или 380 В.

К отдельной группе можно отнести пиролизные котлы. У них самый высокий показатель КПД. Конструкция имеет дополнительную камеру, в которой сгорает древесный газ, выделяющийся после горения дров.

По материалу

Современные котлы изготавливаются из металла, поскольку этот материал отличается надежностью, долговечностью, износоустойчивостью. Некоторые виды сплавов подвержены быстрому образованию ржавчины. Поэтому котлы нужно покрывать специальными защитными составами.

По форме и объему

По форме котлы делятся на две группы:

  1. Цилиндрические — в продаже можно найти бесшовные агрегаты, которые изготавливаются из труб большого диаметра. Подходят для установки в маленьких парилках.

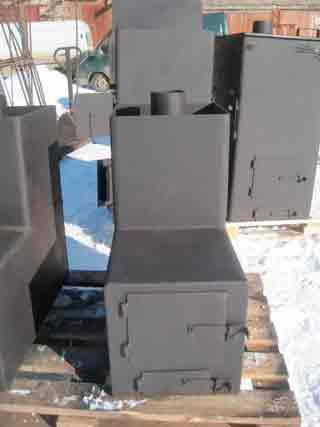

  2. Прямоугольные — такие котлы проще найти в продаже. Если самостоятельно изготавливать оборудование такой формы, нужно научиться работать со сварочным аппаратом.

Объем котла зависит от размеров помещения, которое нужно прогревать.

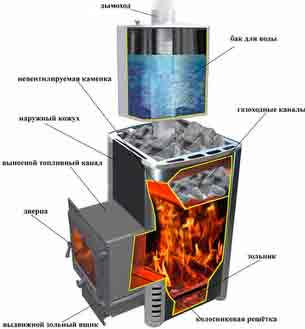

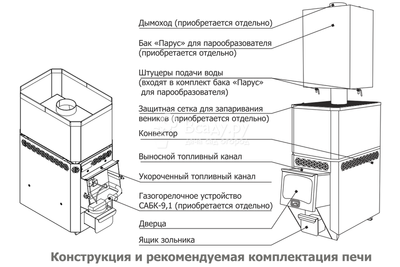

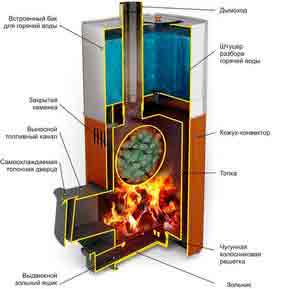

Устройство

  1. Каменка. Емкость, которая заполняется камнями. Для получения пара их нужно разогреть до максимальной температуры, облить водой.
  2. Топочная камера. Изготавливается из листов металла большой толщины.
  3. Колосниковая решетка. Отделяет топочную камеру от зольника.
  4. Зольный ящик.
  5. Бак для воды.
  6. Поддувало. Отверстие для подачи свежего воздуха в топочную камеру.
  7. Дверцы для топки, зольника.

Преимущества и недостатки

  • низкая цена;
  • быстрое нагревание;
  • простой монтаж.

  1. Для качественной сборки самодельного устройства нужно уметь работать с электроинструментами — болгаркой, дрелью, сварочным аппаратом.

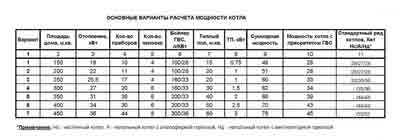

  2. Могут возникнуть сложности при расчете показателя мощности для обогрева парилки.

Изготовление своими руками

Собрать котел для бани своими руками может любой человек. Для этого достаточно подготовить место под его установку, сделать чертеж оборудования, собрать расходные материалы, инструменты, выполнить работы.

Составление схемы и подготовка

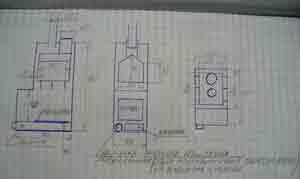

Прежде чем начинать работы, рекомендуется сделать чертеж будущего устройства. На нем нужно указать размеры, отдельные элементы, места крепежа частей котла.

Материалы и инструменты

  • металлические листы или труба большого диаметра для корпуса;
  • кран для бака с водой;
  • стальные трубы для изготовления теплообменника;
  • дверцы для топки, поддувала;
  • арматура для колосниковой решетки;
  • швеллера, шамотный кирпич;
  • глиняный раствор;
  • трубы для сборки дымохода.
  • дрель со сверлами;
  • молоток, плоскогубцы;
  • сварочное оборудование;
  • болгарка с дисками по металлу;
  • рулетка, строительный уровень.

Проведение работ

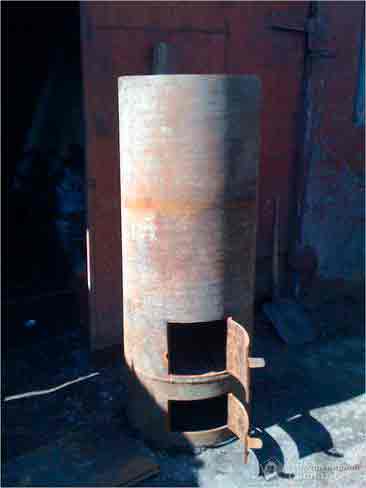

Проще собирать котел не из отдельных металлических листов, а из трубы большого диаметра. Ее нужно разметить на части:

  1. Нижнюю — зольный ящик. Высота — 10 см.
  2. Среднюю — топочная камера. Высота — 30–40 см.
  3. Верхнюю — каменка. Высота — 40 см.

Бак с водой нужно сделать навесным вокруг дымохода.

  1. По намеченным секциям закрепить арматуру внутри трубы, чтобы получились отдельные разграничительные решетки.
  2. Между топочной камерой, каменкой закрепить лист металла большой толщины.
  3. С задней стороны топочной камеры проделать отверстие, на котором закрепить начальное колено будущего дымохода.
  4. С лицевой стороны прорезать три прямоугольных отверстия под зольник, топку, каменку.

На стены, окружающие котел, нужно закрепить плиты из базальта. Поверх них прикрутить листы из нержавеющей стали. Бак для воды можно изготовить своими руками. Для этого понадобится несколько металлических листов. В нижней части емкости проделать отверстие под закрепление крана. В верхней части — под заливку водой.

Подключение

Самодельный котел подойдет для обогрева парилки, прилегающих помещений. Для этого нужно собрать байпасную систему, которую нужно соединить диагонально с тремя радиаторам. При желании можно отключать разные радиаторы. Это не повлияет на работу остальных.

Чтобы не тратить деньги на готовый агрегат, можно собрать котел для бани своими руками. Для этого достаточно обучиться азам использования электроинструментов, подготовить расходные материалы, составить чертеж.

Источник: http://probani.guru/pechidimohod/kotel-svoimi-rukami/

Как выбрать котел для бани и сделать его своими руками

Основополагающим элементом в любой парилке является печь или котел, поскольку именно от данных установок зависит, насколько качественными и полезными будут проводимые процедуры. В статье речь пойдет о том, как оборудовать и установить котел для бани, поскольку такой агрегат создается значительно проще и быстрее, чем закладывается печь-каменка.

Существующие виды котлов для бани

Прежде чем начать работы по установке оборудования, необходимо ознакомиться с информацией об основных разновидностях отопительных котлов. Также будет представлена информация о том, как создать самодельный котел для бани, работающий на твердом топливе.

Производя самостоятельный выбор котла, который будет эффективно выполнять соответствующие ему функции, нужно ориентироваться на виды топлива, используемого для нагревания, и стоимость оборудования. Например, если на земельном участке, где расположена баня, имеется доступ к газовой трубе, то соответствующий котел подойдет идеально. Однако монтаж газового оборудования самостоятельно производить не рекомендуется, поскольку любая ошибка может повлечь за собой ужасные последствия.

Если нужно создать дешевый котел для бани своими руками, то твердотопливный вариант является оптимальным. Растапливать такой котел можно самыми разными ресурсами: древесина, уголь, торф, прессованные брикеты и т.д. Все виды твердого топлива отличаются низкой стоимостью и взаимозаменяемостью. Рассмотрим более подробно все банные котлы, чтобы выбор нагревательной установки в дальнейшем не вызывал у владельца бани трудностей.

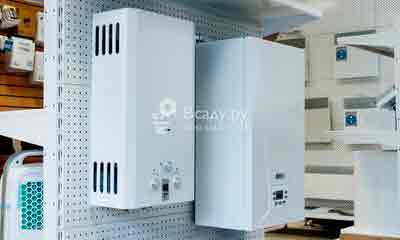

Газовый котел – эффективно, но не всегда безопасно

Газовое оборудование целесообразно к использованию лишь в тех случаях, когда к земельному участку, где размещена баня, осуществляется прямая подача газа. Обычно котлы газовые для бани имеются небольшие размеры и низкий расход топлива, но естественно, как уже говорилось выше, платить за расходуемый ресурс все равно придется. При правильном монтаже и эксплуатации в помещении не будет возникать запаха газа, а система будет работать стабильно. Если же признаки неполадок в работе имеются, то задачей владельца является полное отключение подачи газа и вызов аварийной службы.

Выбирая газовый котел в баню, необходимо определиться с тем, какая отопительная система будет реализована в постройке: одноконтурная (исключительно для обогрева) или двухконтурная (будет выполняться не только обогрев, но и подача горячей воды). Существует и трехконтурная версия газового отопительного котла, которая позволяет осуществлять подачу теплоносителя в систему подогрева полов и бассейн. Выбирать необходимо, опираясь на предварительно составленную схему отопительной системы и собственные финансовые возможности.

Важно еще раз упомянуть, что самостоятельно производить работы по установке газового оборудования категорически запрещено, если у работника не имеется достаточно квалификации.

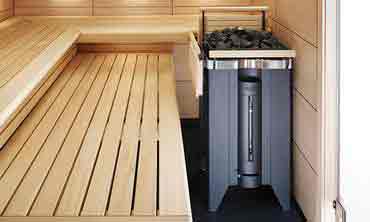

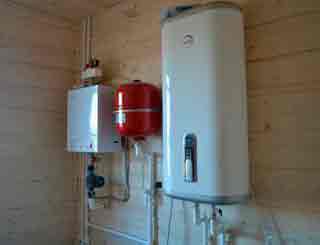

Электричество – экологически чистый ресурс для обогрева

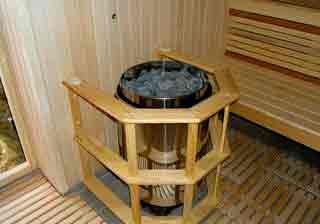

Использовать электрический котел для бани очень выгодно, поскольку ему присущи следующие положительные качества:

  • экологическая чистота топлива (электрической энергии);
  • простота установки и эксплуатации (достаточно иметь минимальный набор навыков по электромонтажу);
  • отсутствует необходимость в установке дымохода;
  • электрическая сеть доступна практически во всех регионах;
  • неограниченность ресурса (электрической энергии), за счет которого осуществляется нагрев теплоносителя (воды).

Однако стоит понимать, что электрические котлы для бани значительно увеличат объемы расходуемой электроэнергии и повысят данную статью расходов в семейном бюджете владельца бани. Также важно, чтобы подача электричества была стабильной, поскольку частые аварийные отключения могут привести к неполадкам или даже крупным поломкам оборудования.

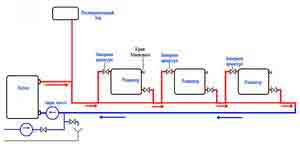

Если котел устанавливается еще на этапе строительства бани, то схему подключения электрической сети лучше всего перевести в формат цифрового фото и показать электромонтеру профессионалу, чтобы избежать ошибок. Электричество бывает не менее опасно, чем газ, а потому пожарная безопасность должна быть на высочайшем уровне. Читайте также: «Какой котел для сауны выбрать – виды котлов и их особенности».

Банные котлы на жидком топливе – грязно, но эффективно

Жидкое топливо очень ценится в промышленных целях, поскольку эффективность повышается при использовании дизельного топлива или отработанного масла, но в случае с банными котлами имеется один значительный недостаток, который значительно понижает популярность такого оборудования в частных постройках. Резкий запах, образуемый при сжигании топлива, несовместим с пребыванием посетителей в бане.

Также жидкие топливные составы сложнее закупать, транспортировать и хранить, поскольку для этих целей понадобятся дополнительные денежные средства, транспорт соответствующей грузоподъемности и отдельное помещение, в котором будут соблюдены нормы пожарной безопасности при работе с горюче-смазочными материалами.

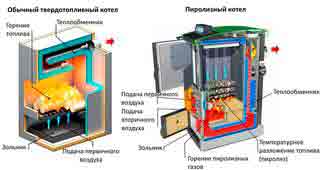

Процесс пиролиза в работе отопительного оборудования

Еще один тип банного котла представляет собой двухкамерную конструкцию, которой присвоено имя пиролизного котла. В одну камеру загружается топливо, которое не сжигают, а заставляют тлеть. При тлении во вторую камеру выделяется пиролизный газ, а уже там сжигается. Таким образом, двухэтапный процесс сжигания топлива повышается производительность установки. Вторым положительным качеством является безотходность работы котла.

В качестве топлива для пиролизных котлов используются обычные дрова или различные продукты обработки древесины: бруски, гранулы и т.д. Максимальная эффективность установки будет достигнута лишь в том случае, когда древесина идеально высушена перед закладкой в топку.

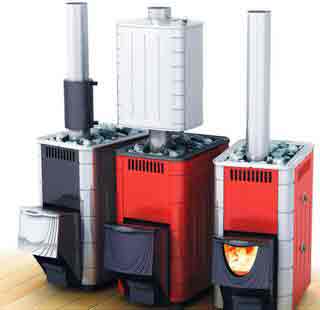

Твердотопливный котел – универсальность и надежность

Итак, если нужно установить котел в парную или другое помещение бани, то твердотопливный – это универсальный и надежный вариант. Недостатком такого оборудования является необходимость в постоянном контроле за его работой и наличием топлива в топке. Обычно такая конструкция изготавливается из чугуна или стали. Первый материал ценится за максимально долгий срок службы, а второй – за высокую степень теплообмена.

Также в стальной или чугунный котел для бани можно встроить автоматический регулятор температуры или вентилятор, что упростит процесс эксплуатации всей системы. Далее представлена шаблонная инструкция по самостоятельной сборке твердотопливного банного котла.

Основы самостоятельной сборки котла

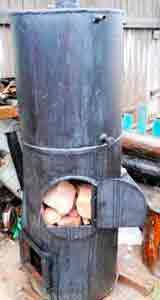

Производя сборку по инструкции ниже можно получить самодельный котел для бани с мощностью, которой хватит для полноценного нагревания бани с площадью в 12-14 квадратных метров. В дальнейшем, если будет необходимость, можно будет увеличить котел и его мощность.

Для того, чтобы начать сборку необходимо иметь следующий набор:

  • стальная бочка на 200 литров с толщиной стенок от 4 миллиметров;
  • труба под дымоход с диаметром в 15 сантиметров;
  • труба под воздуховод объемом около 10 сантиметров;
  • швеллер;
  • листовой металл;
  • сварочный аппарат;
  • молоток;
  • болгарка;
  • зубило.

Сборка осуществляется в следующем порядке:

  1. Как только все материалы для того, чтобы сделать котел в баню, заготовлены, можно приступать к созданию корпуса, который будет переделан из той самой бочки на 200 литров. Перед покупкой данного изделия важно проследить, чтобы на корпусе отсутствовали дыры, участки поврежденные коррозией и т.д.
  2. Дно бочки отрезается, а вместо него приваривается лист металла, но с толщиной от 5 миллиметров. Не нужно вырезать круг соответствующего диаметра, а наоборот установить получившийся цилиндр на квадратный лист, поскольку это упростит монтаж всей конструкции. К квадратному листу привариваются ножки, а в случае, если все же используется круглое дно, нужно сделать опоры из обрезков швеллера. В верхней части бочки вырезается отверстие для монтажа трубы дымохода. Заранее в отверстие устанавливается патрубок, который будет основой для насадки трубы дымохода.
  3. Сделав шаг в 5 сантиметров от днища, необходимо вырезать отверстие на стенке для оборудования зольника. Использовать при этом нужно болгарку. На отверстие монтируется дверца с ручкой, а в качестве креплений используются петли.
  4. Дальше оборудуется колосник. Для этого заготавливают лист металла по диаметру бочки, а в нем прорезаются продольные отверстия. Лист приваривается на 6-7 сантиметров выше, чем дверца в зольник. Также некоторые владельцы, делая котлы для бани своими руками, предварительно приваривают обрезки арматуры, чтобы затем уложить на них лист зольника.
  5. На 5-7 сантиметров выше зольника в стенке бочки прорезается еще одно отверстие размером 25 на 40 сантиметров, которое станет проемом для доступа в топку. Соответственно с помощью петель нужно будет навесить дверцу соответствующих размеров.
  6. Над топкой монтируется каменка. При этом высота топки должна составлять 30-35% от общей высоты бочки. В расчет не берется лишь расстояние от дна до камеры зольника. Топку и каменку следует разделить арматурной или швеллерной перегородкой. Профили (куски металла) размещаются с таким интервалом, чтобы в просвет между ними не проваливались камни. По своим габаритам отсеки для топлива и камней следует делать примерно одинаковыми. Окно отсека для камней также необходимо закрыть дверцей.
  7. Еще раз необходимо по завершению работ проверить корпус котла на наличие коррозионных повреждений и устранить их. Затем можно начинать постоянную эксплуатацию установки.

Дополнительно поверх котла может быть установлена емкость для воды, которая будет нагреваться под различные нужды посетителей бани. Для этих целей подходит любая металлическая емкость достаточного объема. Устанавливается она четко над каменкой на небольшом расстоянии от ее стыка с дымоходом. Нередко по такому же принципу обустраивают печь для бани с котлом для воды.

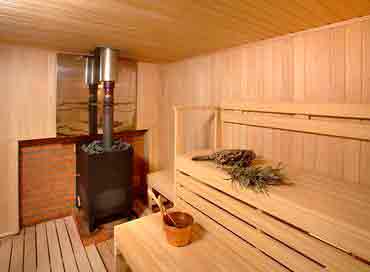

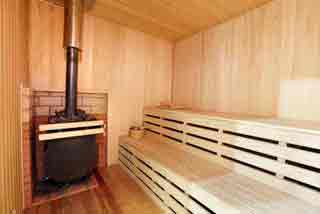

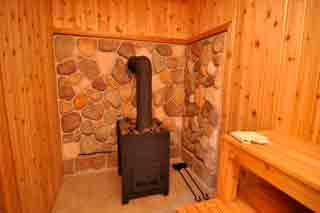

Установка котла в парном отсеке

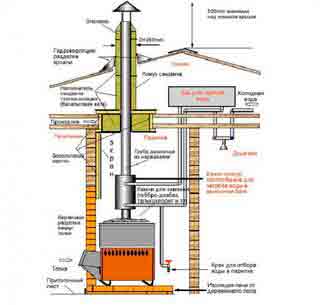

Чтобы котел, собранный своими руками, был безопасным и производительным его нужно правильно установить.

В связи с этим стоит придерживаться ряда правил:

  • устанавливается агрегат напротив лавок в дальнем углу, что ближе к входу в парной отсек;
  • стенка за котлом обшивается металлическим листом по технике пожарной безопасности, либо при отсутствии металла котел монтируется в 30-35 сантиметрах от стены или более;
  • под котел и топку также настилается лист металла с толщиной не менее 1 сантиметра;
  • дымоход, подключенный к заранее вмонтированному в котел патрубку, устанавливается так, чтобы он возвышался минимум на 0,5 метра от верхней точки кровли;
  • в местах стыка основных элементов здания нужно выполнить изоляцию при помощи асбестового теплоизоляционного материала;
  • сама по себе труба должна иметь минимальное количество колен и перегибов;

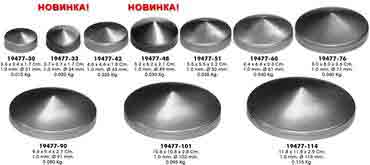

  • поверх дымохода с уличной стороны нужно установить конусовидный колпак, который защитит трубу от попадания осадков и мусора.

Итог

В статье дана полная информация о том, какие существуют виды банных котлов и как самостоятельно собрать твердотопливную нагревательную установку. Если действовать строго по инструкции, то баня будет теплой и уютной, а установка прослужит долгие годы. Читайте также: «Как сделать печь для бани из трубы своими руками – инструкция и советы мастера».

При этом самодельный агрегат можно сделать больше мощностью в сравнении с магазинными установками. Если доверить работу специалисту, то сборка будет произведена в кротчайшие сроки и с использованием качественных материалов.

Источник: http://banyaspec.com/pechi/kak-vybrat-kotel-dlya-bani-i-sdelat-ego-svoimi-rukami.html

Какой котел лучше для бани: заводской или сделанный своими руками

Строительство бани – это довольно затратный процесс. Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать парилку своими руками. Не в последнюю очередь это касается и отопительных приборов.

Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве. Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубы или листов стали. Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

  • Основные составные части банного котла
  • Какие материалы и инструменты потребуются для изготовления котла
  • Печка из бочки
  • Отопительное устройство из листового железа
  • Горизонтальный котел для бани
  • Электрическое отопление в баню
  • Монтажные работы

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

  • Топка , в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
  • Дымоход , по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
  • Зольник , предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
  • Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
  • Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Какие материалы и инструменты потребуются для изготовления котла

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

  • сварочного аппарата;
  • болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

  • небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
  • толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
  • труба диаметром минимум 10 сантиметров;
  • навесы для дверей топки и поддувала;
  • краник для бака.

Рассказывая о том, как сварить котлы для бани, следует упомянуть об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, – это вплотную обложить им котел.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

  • Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
  • На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
  • Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
  • Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
  • Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
  • Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Отопительное устройство из листового железа

Подобная печь с котлом из металла для бани является наиболее сложной в производстве. Это обусловлено тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

Ещё по теме  Песчаный фильтр для бассейна своими руками

Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличающееся от произведенного на заводе.

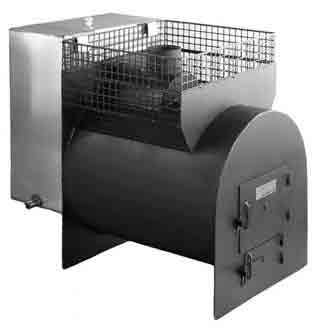

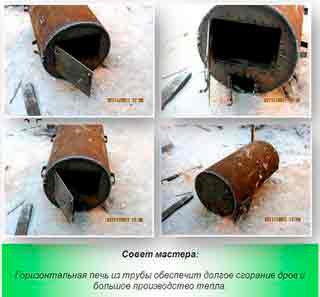

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

  • Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
  • В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
  • Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

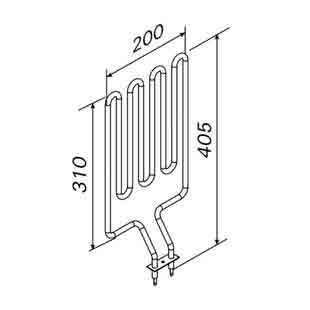

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся в банном строении, это вариант можно смело отмести.

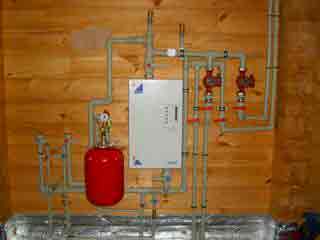

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

  • отсутствует необходимость обустраивать дымоходную систему;
  • простота монтажа, эксплуатации и обслуживания;
  • высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

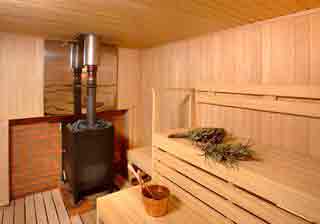

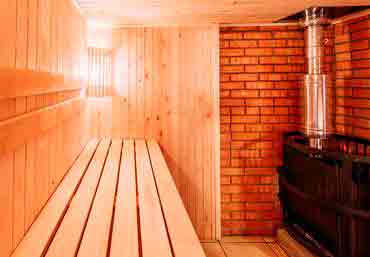

Монтажные работы

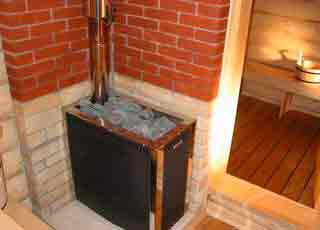

Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно смежные помещения? Установка котла – это сложная задача. При монтаже следует учитывать:

  • Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть сильно длинным. В первом случае печь будет иметь слабую тягу, во втором – большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
  • Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет экран из кирпича, то эта проблема не актуальна. В противном случае расстояние до стен должно быть не менее метра, или их нужно отделать теплоизоляционными не горючими материалами.
  • Удаленность от лавок. В парной с металлической печью очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует устанавливать на значительном удалении от полок.

Нужно строго соблюдать правила монтажа. От того, как установлена печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не придется устанавливать. Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то можете смело приступать к сборке. В противном случае рекомендуем подобрать приемлемый по мощности вариант в магазине.

Источник: http://sdelatbanyu.ru/pechi-i-dymokhody/kotel-dlya-bani.html

Как самостоятельно изготовить котёл для бани в сжатые сроки

Один из наиболее важных этапов обустройства бани — монтаж котла. Этот процесс считается довольно сложным, а его выполнение требует определённых знаний и умений. Такой отопительный прибор можно купить в любой специализированном магазине. Однако он стоит немалых денег, поэтому многие предпочитают деталь котёл для бани своими руками. Это не только позволит сэкономить денежные средства, но и поспособствует получению бесценного опыта.

Общие сведения

Перед тем как сделать котёл в баню своими руками, необходимо подробно изучить его устройство и принцип работы. Кроме полученных знаний, нужно будет брать во внимание все достоинства и недостатки оборудования. Все эти факторы помогут выполнить работу максимально быстро и качественно.

Для начало нужно изучить котёл, как он работает

Виды котлов

Первым делом следует выбрать наиболее подходящий для конкретного строительства вид самодельного котла в баню. Их существует несколько основных, и разделяются они по типу применяемого топлива. Самыми популярными считаются следующие виды:

  1. Твердосплавные. В этих приборах применяется устройство, работающее на дровах, торфе, угле и прочих доступных материалах. Это самый дешёвый вид оборудования, и смастерить его своими руками можно в кратчайшие сроки.
  2. Электрические котлы. Отличаются относительной компактностью, что позволяет применять их даже в самых маленьких помещениях. Главное преимущество — экологичность и отсутствие выделения вредных продуктов сгорания топлива.
  3. Газовые котлы. Эти устройства широко применяются по всему миру, так как для работы используют минимальное количество топлива. Для каждой конкретной бани можно купить или изготовить котёл требуемой мощности. Такой вид считается одним из наиболее выгодных с экономической точки зрения.
  4. Котлы работающие на жидком топливе. В качестве основного материала для таких котлов используется дешёвая солярка, керосин или отработанное масло. Такой отопительное оборудование применяется только в тех случаях, когда нет возможности использовать более качественные и дорогостоящие варианты.

В этом видео вы узнаете, как сделать печь для бани:

Помимо применяемого топлива, самодельные котлы разделяются по материалу, из которого они изготовлены. Среди них стоит выделить следующие:

  • железные;
  • кирпичные;
  • смешанные (выполненные из железа, но обложенные кирпичом);
  • чугунные.

Последний вариант используется очень редко, так как котлы из чугуна запрещается ставить в парилке. Для них нужно отдельное помещение, которые найдётся далеко не у каждого.

Преимущества и недостатки

Котёл для бани своими руками из трубы или любого другого исходного материала имеет несколько положительных и отрицательных сторон. Их проявление в той или иной степени зависит от вида выбранного прибора. При самостоятельном изготовлении котла важно учитывать все достоинства и стараться максимально снижать проявления недостатков.

У данных котлов есть плюсы и минусы

Среди преимуществ можно выделить такие:

  1. Низкая цена. Любой самодельное оборудование будет гораздо дешевле заводского. Это обусловлено использованием недорогих материалов, которые можно найти в магазинах города или любого другого населённого пункта. Кроме этого, на цену влияет отсутствие затрат на проведение работы.
  2. Возможность подобрать размеры и форму оборудования. Эта особенность поможет идеально вписать изготовленное оборудования в имеющееся помещение. Варьируя различные параметры, можно смастерить такой котёл, который займёт минимум места и оставит много свободного пространства в парилке.
  3. Эксплуатационная простота оборудования. Любые самодельные котлы для бани очень просты в использовании. Для них не нужно долго подбирать те или иные параметры, а достаточно элементарных навыков, которые появляются сразу же после первого запуска.
  4. Лёгкость монтажа. Котёл для бани довольно просто устанавливать в парилке. Для этого понадобится минимум усилий и времени.
  5. Долговечность. Правильно сделанное отопительное устройство не требует особого ухода и может прослужить довольно длительный период.

Кроме большого количества преимуществ, имеются и несколько недостатков. Их обязательно нужно учитывать перед началом создания самодельного котла. Все отрицательные стороны характерны только для одного из видов, но не присущи остальным. К ним относятся следующие:

  1. Быстрое охлаждение. Самодельное оборудование плохо держит тепло и неравномерно распределяет его по всей парилке. Такая негативная особенность касается только помещений с большой площадью.
  2. Все виды котлов, кроме электрических, выделяют вредные вещества в атмосферу. Это негативно сказывается на окружающей среде и чистоте воздуха.
  3. Устройствам, работающих на твёрдом топливе, требуется постоянная очистка от золы.
  4. Электрические отопительные приборы способствуют увеличению затрат на электроэнергию.
  5. Газовые котлы требуют соблюдения повышенных мер безопасности. В противном случае может произойти взрыв с вытекающими негативными последствиями для постройки и здоровья людей.

Данный котёл может выделять вредные вещества

Составные части

На этапе проектировки оборудования делаются чертежи котла для бани. В них должны присутствовать все составляющие части котла. Их стандартный набор характерен для устройств любого типа и включает в себя следующее:

  1. Топка. В ней сгорает выбранный вид топлива. Делается она из толстого и прочного металла, так как он может выдержать большую тепловую нагрузку. Тонкий материал быстро прогорит и выведет из строя самодельное устройство. Для разного топлива она оснащается дополнительными элементами, которые делают работу более эффективной.
  2. Дымоход. Это деталь устанавливается в устройство и производит отвод дыма или отработанного газа. При этом важно точно рассчитать размеры дымохода и определить его оптимальную форму. В противном случае можно столкнуться с проблемой скапливания дыма в помещении и плохим его отведением. В дымоходе должна быть предусмотрена задвижка, с помощью которой будет поддерживаться необходимый уровень тяги.
  3. Зольник. Эта часть конструкции предусмотрена для скапливания отходов. В зависимости от используемого вида топлива она может иметь определённую форму и размеры. Эта деталь располагается под топкой, что позволяет ей также выполнять функцию подвода воздуха. При самостоятельном изготовлении котла важно точно рассчитать размеры зольника, чтобы избежать частой его очистки.
  4. Каменка. Этот элемент конструкции перераспределяет и отводит тепловую энергию. Изготавливается он в виде навесной или встроенной ёмкости, заполненной плотно уложенными камнями. Размеры и объём зависят от габаритов котла и помещения. Во время проектирования важно правильно выбрать размеры каменки. Если она будет маленькой, то не сможет полностью прогреть парилку, а если большая — будет очень долго накаляться до нужной температуры. При ошибке в расчётах парилка быстро заполнится водяным паром и станет некомфортной.
  5. Бак для воды. Эта деталь теплообменной системы предназначена для хранения жидкости и доведения её до нужной температуры. Делается он из любых материалов, которые хорошо держат тепло и быстро прогреваются.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.


Процесс изготовления котла прост и состоит из следующих этапов:

  1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
  2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
  3. Из кустка материала вырезается металлическая крышка для печки.
  4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
  5. В нижней части трубы формируется отверстие.
  6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
  7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
  8. В предварительно проделанное отверстие вставляется труба дымохода.
  9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
  10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
  11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

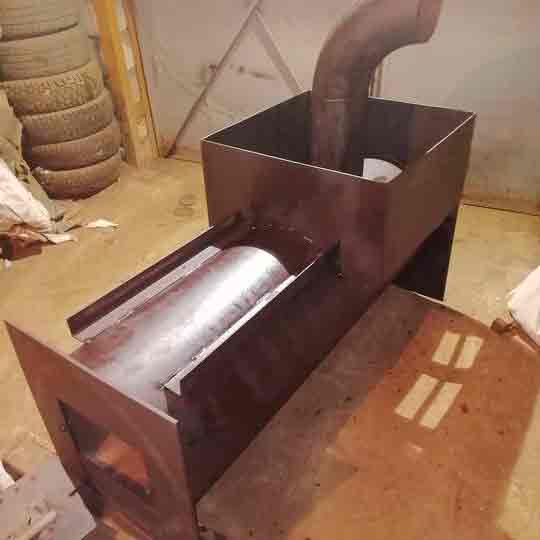

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Чтобы самостоятельно сварить котёл для бани из листов металла, необходимо выполнить несколько простых операций.


Порядок действий:

  1. Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
  2. Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
  3. Кусок толстостенного материала загибается и формирует корпус устройства.
  4. Затем края привариваются друг к другу. При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
  5. Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
  6. Затем формируется бак для воды.
  7. В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
  8. К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
  9. К конструкции приделывается топочная дверца.
  10. С обратной стороны котла крепится небольшая трубка для подсоединения крана.
  11. Вокруг устройства строится защитный экран из кирпича. Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Изготовление котла для бани своими руками — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. При правильном подходе к делу и соблюдении всех рекомендаций можно смастерить качественное оборудование, которое долгие годы будет правильно работать и доставлять удовольствие людям.

Источник: http://kaminguru.com/kotel/dlja-bani.html

Как сделать котлы для бань своими руками

Одним из ключевых этапов строительства такого здания, как баня, является непосредственная сборка отопительного устройства, в качестве которого выступает котел или печь. Для того, чтобы приступить к установке самодельного котла в бане своими руками, следует определиться, в каких планах он отличается от печки.

В принципе, можно сказать, что в большинстве случаев у подобных установок особых отличий не бывает. Это связано с тем, что они выполняют примерно одни и те же функции:

  • Виды котлов для бань ↓
  • Котел из трубы своими руками ↓
  • Котел из металла ↓
  • Правила установки ↓
  • Блиц-советы ↓
  1. Создать в помещении комфортную температуру;
  2. Подогреть воду;
  3. Накалить камни.

Виды котлов для бань

Следует сказать, что конструкции могут дифференцироваться в зависимости от используемого топлива:

  1. Твердотопливные установки, которые работают на угле, торфе, дровах и других аналогичных видах горючего;
  2. Электрические котлы – наиболее безопасные конструкции, так как у них значительно ниже вероятность возникновения возгорания. К тому же у таких установок есть главное преимущество по сравнению с другими – нет необходимости следить за тем, чтобы не закончилось горючее. Достаточно просто воткнуть прибор в розетку и включить его;
  3. Газовые котлы тоже вполне экономичные, к тому же выпускаются такие конструкции в сборке с баком для воды. Главное в этом случае грамотно рассчитать мощность установки;
  4. Жидкотопливные котлы функционируют на отработанном масле, керосине, солярке и иных текучих видах горючего.

Выбирая материал, из которого будет сделан котел, также следует учитывать определенные моменты. К примеру, чугунные котлы не подойдут для установки непосредственно в парной, так как вследствие повышенной влажности они могут попросту лопнуть. Для них придется изготавливать отдельное помещение, что в условиях обыкновенной бани не слишком целесообразно.

В связи с этим, непосредственно в парной лучше всего ставить котлы, выполненные из следующих материалов:

  1. Металл;
  2. Кирпич;
  3. Металл, обложенный кирпичом.

Следует определиться с горючим, которое будет использоваться в котле. Газовые и электрические установки самостоятельно собирать не следует – такие установки приобретаются уже в готовом виде. Самодельные аналогичные котлы ни электрики, ни газовики не разрешат устанавливать самому, так как это может привести к возникновению аварийной ситуации. Проще всего сделать котел, работающий на твердом топливе.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

  1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
  2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
  3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
  4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Котел из металла

Банный котел можно сделать из стальных листов – в результате должна получиться открытая печь, которую обкладывают для безопасности кирпичом.

На первом этапе приобретают все необходимое для изготовления такой конструкции:

  • Листовая сталь, минимальная толщина которой должна быть 5 мм – она пойдет для сооружения стенок котла;
  • 10-миллиметровая сталь для изготовления дна. Здесь материал берется толще, потому что она больше раскаляется под воздействием высоких температур;
  • Различная фурнитура для отопительных приборов;
  • Арматура толщиной не более 4-5 мм, из которой будет свариваться сетка для камней;
  • Швеллеры;
  • Оцинкованная жесть для отвода продуктов горения – ее толщина должна быть порядка 2 мм;
  • Асбест для верхних элементов печной трубы.

Перед тем, как начинать работу по изготовлению отопительного котла, разрабатывают его чертеж, где конструкция должна быть изображена сверху, сбоку, в разрезе. Все размеры приводятся строго в миллиметрах. Когда это сделано, чертеж переносят в масштабе один к одному на закупленные материалы.

Из листов стали собирается корпус котла. К сварке следует подходить очень ответственно и тщательно проваривать металл на всю толщину, иначе на этих участках под воздействием высокой температуры постепенно начнут образовываться свищи.

При сооружении такой конструкции также нужно будет сделать фундамент печи, иначе пол попросту не выдержит вес изделия. Делать фундамент нужно по той же технологии, что и для котла, выполненного из металлической трубы.

Чертеж котла из металла

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.

Источник: http://housetronic.ru/otoplenie/kotly/tverdotoplivnye/dlya-ban-svoimi-rukami.html

Как самостоятельно изготовить котёл для бани

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 о С, а для русской бани — в интервале 55–65 о С при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 о С за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 о С, что позволяет получить на выходе «сухой» пар с температурой 140–150 о С.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

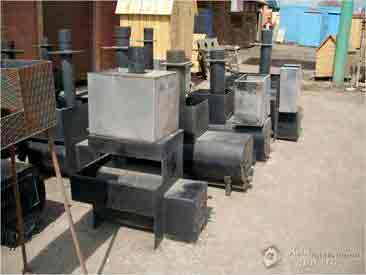

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
  • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 о С невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

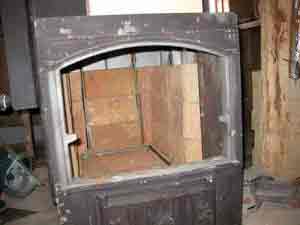

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 о С, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат — для сборки устройства;
  • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м 2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Ещё по теме  Баня с мансардой из бруса своими руками

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.

Фотогалерея: варианты исполнения электрического котла своими руками

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Источник: http://ultra-term.ru/otoplenie/pribory/kotly/kotel-dlya-bani-svoimi-rukami.html

Как выбрать котел для бани

Особенности конструкции самодельных котлов

Печь в бане функционирует немного по-другому, чем обычные котлы отопления. Да и сама конструкция имеет свои особенности:

  1. Котел, сделанный своими руками, не имеет водяной рубашки, поэтому горячий воздух от топки попадает прямо в помещение.
  2. Из материалов используется сталь, так как из чугуна изготовить котел самостоятельно не получится.
  3. Отсутствуют специальные каналы для дыма, а количество поворотов дымохода из-за характеристик конструкции минимальным. Из-за этого, а также из высокой температуры выходящих газов в местах поворотов металл может с легкостью прогореть.
  4. Как правило, дверца для загрузки топлива находится в предбаннике, а сама топка уже в парной. Поэтому особенностью конструкции является специальный выносной канал.

По внешнему виду котлы бывают как цилиндрическими, так и прямоугольными. Цилиндрический котел можно запросто изготовить из обычной металлической трубы. Чтобы изготовить прямоугольную конструкцию понадобится больше материалов, умения и сил, но зато такие котлы более удобны в работе и пользуются вполне заслуженной популярностью.

Котлы в форме цилиндра


1 – футеровка из огнеупорного кирпича; 2 – стальная бочка; 3 – металлическая труба; 4 – водяной бак; 6 – перегородка между каменкой и топкой из швеллера или арматуры; 7 – топочная камера.

Такие котлы изготовляют из трубы или бочки с толстыми стенками. Диаметр тоже должен быть немаленьким (минимум 40-50 см). Такая конструкция не долговечная, но как вариант для дачи и бани, которая используется нечасто, вполне пригоден. Из инструментов нужно приготовить болгарку и сварочный аппарат.

Отрезок трубы длиной около 100 см используют в качестве камеры сгорания. К ней необходимо аккуратно приварить дно и крышку. Для этих элементов лучше всего брать сталь толщиной не меньше 0,5 см. Такой мини-котел часто делают без колосника. Выносной канал может быть как прямоугольным, так и круглым в зависимости от наличия необходимых материалов. Его ширина равняется толщине стен помещения.

В крышке с помощью болгарки с диском для резки металла прорезают отверстие. К нему приваривают узкую трубку для дымохода с патрубком и заслонкой, чтобы по мере надобности регулировать доступ воздуха и интенсивность горения.

Обязательным условием является наличие каменки. Ее можно сделать, приварив небольшие бортики к верхней части печки, выполненной из трубы уложенной горизонтально. Трубу можно установить и вертикально. Тогда расположение элементов немного поменяется, но принцип действий остается таким же. Если труба расположена горизонтально, необходимо приварить ножки, которые выполняли бы функцию опор. Видео:

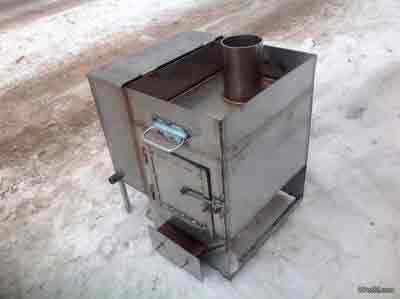

Прямоугольные котлы

Для таких конструкций потребуется прочный металл в листах. Лучше всего брать жаропрочную сталь, при этом толщина листов должна составлять 0,4-0,5 см. Габариты котла и топочного отделения рассчитываются, исходя из площади банного помещения. Топка может стоять как по вертикали, так и по горизонтали.

Алгоритм действий выглядит так:

  1. Разметка листов из стали и их раскрой. Это делают с помощью болгарки. Также на этом этапе необходимо порезать металл на трубы и ребра жесткости.
  2. Сварка корпуса. Все швы должна быть качественными. Затем нужно вырезать два отверстия: одно – для дверцы, второе – для дымохода. Патрубок дымохода аккуратно приварить, то же сделать с выносным каналом.
  3. Фиксация ребер жесткости. Они придадут конструкции дополнительную жесткость и прочность и улучшат обмен тепла.
  4. Изготовление и монтаж дверцы с петлями и задвижкой. В самую дверцу можно поставить патрубок с заслонкой, это даст возможность регулировать доступ воздушной массы и интенсивность горения.
  5. Обустройство каменки. Можно просто приварить бортики, а можно оградить котел сеткой и заложить пустое пространство камнями.

Готовые самодельные котлы нельзя ставить прямо на пол. Для них нужно изготовить основание из бетонного раствора или из кирпича. Конструкция также должна находиться на приличном расстоянии от стен помещения. Ближайшие поверхности нужно обшить теплостойкими материалами.

Если есть желание каким-то образом декорировать печку, то лучше всего обложить ее кирпичом. Это смотрится довольно привлекательно, а тепло от котла сохраняется намного дольше. Иногда хозяева хотят покрасить металлический котел. Но специалисты не рекомендуют это делать, так как специальные краски стоят очень дорого и все равно не оправдывают себя и свою стоимость. Дрова горят при температуре около 600 градусов, а такой жар выдержать даже самой высокотемпературной краске сложно. Через короткий период времени она просто выйдет из строя, потеряв свою привлекательность, и ее придется снова и снова обновлять.

Понравилось? Поделитесь в соц. сетях!

Как смастерить котел самостоятельно пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

  • Сначала нужно взять бочку советского производства объемом в 500 литров.
  • Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
  • Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
  • Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
  • Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
  • Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Изготовление цилиндрического котла

Перед тем, как сделать котел для бани правильно, нужно составить чертежи или же найти в открытых источниках разные варианты и выбрать наиболее подходящий.

Свой цилиндрический вертикальный котел делают так:

  1. Берут бочку, вырезают в ней дно. Если используется труба с диаметром 40-80 см и длиной 1 м, то вырезать ничего не надо.
  2. Вырезают из листового металла или нержавейки круг с диаметром, который равняется диаметру бочки/трубы.
  3. К кругу приваривают ножки. Ими могут послужить остатки швеллера или балки.
  4. Возле отрезанного дна вырезают прямоугольное отверстие. Размеры 15х10 см. Одна из его длинных сторон должна быть на том же уровне, что и нижний край бочки.
  5. Приваривают к нижнему краю бочки круг с ножками.
  6. Выпиливают из металла дверку, приваривают к ней петли и ручку-задвижку. В дверке вырезают отверстие для движения воздуха. Оно может быть круглым или напоминать прямоугольник. В первом случае приваривают трубу с внутренней подвижной заслонкой. которая сможет полностью или частично перекрывать трубу. Во втором берут два уголка, обрезают одну из продольных сторон обеих так, чтобы осталось 3-4 мм и приваривают обрезанным боком над и под отверстием. После из тонкой листовой стали или нержавейки вырезают полосу, загибают один ее конец. Далее надо установить ее в пространство между двумя уголками. Приваривают петли дверки к бочке.
  7. Отмеряют 6 см от верха проема для зольной дверки, делают отметки. На этом уровне приваривают колосник. Его следует изготовить из листового металла (толщина 5 мм). Для этого вырезают круг и делают в его центре продольные отверстия длиной, равной радиусу бочки.
  8. Отмеряют 10 см от уровня колосников и вырезают отверстие для топочной дверки. Размеры отверстия 40х25 см. Изготавливают и фиксируют дверцу топки. Процесс аналогичен изготовлению зольной дверки за исключением поддувала.
  9. Внутренние стенки топки нужно обложить шамотным кирпичом .
  10. Делают перегородку между топкой и каменкой, которая также будет находиться в середине бочки. Перегородку надо установить так, чтобы высота топки составила 1/3 высоты бочки. Перегородку можно сварить из остатков швеллера. Между ними оставляют отверстия, однако они должны быть меньше размеров камней.
  11. Посередине высоты каменки (эта характеристика должна быть такой, как и в топке) вырезают отверстие, фиксируют дверцу.
  12. Вверху каменки приваривают круг с отверстием по центру. К дырке приваривают трубу диаметром 10 см и высотой, которая вдвое больше от высоты водяного бака. Все элементы нужно сварить так, чтобы швы получились герметичными.
  13. Изготавливают крышку бака с водой, а также внизу бака делают отверстие, приваривают трубу с диаметром ½ дюйма. К ней прикрепляют кран.

Наличие емкости для подогрева воды

Этот параметр может значительно повлиять на выбор конкретной модели котла

На что обращать внимание? . Месторасположение

Емкость может устанавливаться на трубе дымохода или на одной из поверхностей котла. В первом случае вода будет нагреваться медленнее, зато реже закипать. Во втором случае все наоборот – греется быстрее и закипает чаще. Второй вариант размещения имеет одно превосходство – вода остается горячей более длительное время за счет передачи стенками тепловой энергии.

Внешний навесной бак. Варианты установки. Навесной теплообменник крепится аналогично

Принцип организации водяной рубашки на трубу и ее подключение к выносному баку

Материал изготовления. Можно встретить емкости для воды как из нержавеющих, так и из черных металлов. Конечно, первый вариант предпочтительнее, но здесь уже появляется фактор цены.

На схеме продемонстрирована установка теплообменника из нержавейки

Объем. Практика показывает, что приобретать котлы и емкостями для нагрева воды объемом менее десяти литров нецелесообразно.

Правильно выбирайте объем теплообменника

Возможность установки дополнительного оборудования для автоматического наполнения емкостей водой. Наличие в бане водопровода намного улучшает комфортность банных процедур, нет надобности постоянно подливать воду и следить за ее температурой.

Месторасположение. Емкость может устанавливаться на трубе дымохода или на одной из поверхностей котла. В первом случае вода будет нагреваться медленнее, зато реже закипать. Во втором случае все наоборот – греется быстрее и закипает чаще. Второй вариант размещения имеет одно превосходство – вода остается горячей более длительное время за счет передачи стенками тепловой энергии.

Внешний навесной бак. Варианты установки. Навесной теплообменник крепится аналогично

Принцип организации водяной рубашки на трубу и ее подключение к выносному баку

Материал изготовления. Можно встретить емкости для воды как из нержавеющих, так и из черных металлов. Конечно, первый вариант предпочтительнее, но здесь уже появляется фактор цены.

На схеме продемонстрирована установка теплообменника из нержавейки

Объем. Практика показывает, что приобретать котлы и емкостями для нагрева воды объемом менее десяти литров нецелесообразно.

Правильно выбирайте объем теплообменника

  • Возможность установки дополнительного оборудования для автоматического наполнения емкостей водой. Наличие в бане водопровода намного улучшает комфортность банных процедур, нет надобности постоянно подливать воду и следить за ее температурой.
  • Иногда встречаются модели с закрытыми емкостями, позволяющими подключать водяное отопление помещений. Довольно практичные котлы, такие целесообразно покупать для больших бань. Но нужно иметь в виду, что теплоотдача котла на обогрев парной уменьшается.

    Пример установки выносного бака в соседнем помещении

    В качестве заключения

    Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

    Название камня Описание
    Жаркий лед (белый кварц) Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном.
    Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
    Жадеит Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
    Талькохлорит Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
    Габбро-диабаз Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале.
    При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
    Серпентинит Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
    Дунит Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
    Нефрит Проведенные в наше время исследования показали, что использование нефрита в бане способствует:
    общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
    Яшма сургучная Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

    Видео – Изготовление металлического котла для бани

    Конструктивные особенности самодельного котла

    Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

    Заглушки на трубу

    Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

    Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

    Почему мы изменили их расположение?

    1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
    2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

    Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

    Автоматические выключатели Siemens

    Вход и выход теплоносителя имеют отдельные шаровые краны.

    Важно. Перед заменой нагревателей котел должен полностью остыть

    В противном случае теплоноситель будет под давлением и во время откручивания гаек может стать причиной ожогов.

    Котел с тэнами крепится к стене кронштейнами и дюбелями

    Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

    Электрический котел отопления

    Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

    После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

    Электрический котел отопления — фото

    Система отопления с котлом — фото

    Видео – Электрический котел своими руками

    Какие бывают котлы для бани

    Котлы для бани могут быть различных видов. Когда-то давным-давно не было отдельных строений для бани. Их обустраивали прямо в доме, выделяя специальное место рядом с окном. Происходило это так: брали железную бочку, вырезали в ней отверстие внизу, закладывали дрова и поджигали. Сверху засыпали в бочку крупные камни. Когда камни раскалялись, на них брызгали воду, пар обволакивал все помещение. Вот так обычная бочка стала прототипом котлов, устанавливаемых в современных банях. Как выбрать котел для бани?

    Какие бывают котлы?

    Чтобы определиться с выбором печи для бани, необходимо четко понимать, какое топливо будет использоваться для обогрева банного помещения. Котлы бывают:

    1. Электрические. Просты в обслуживании и эксплуатации. Такой котел для бани не нуждается в дополнительном топливе, нет необходимости в вентиляционной системе. Недостаток заключается в том, что требуется трехфазное электропитание мощностью 380 кВт, повышенное потребление электроэнергии.
    2. Газовые. Газовый котел для бани может быть: с одноконтурным теплообменником (обогревает только помещение бани), трехконтурным (для обогрева помещения, нагрева воды, пола, бассейна). Имеет небольшой вес и размеры. Потребление электроэнергии составляет порядка 40 кВт. Не нуждается в дополнительном топливе. Недостаток во взрывоопасности газа.
    3. На жидком топливе. Работают на жидком топливе (солярка, мазут), такой котел для бани требует отдельного изолированного помещения, и помещения для хранения топлива. Недостаток – сильный неприятный запах дизельного топлива может проникать в помещение бани.
    4. На твердом топливе. Дровяные котлы для бани – классический тип обогрева. Используемое топливо – дрова, торф, уголь. Дровяные котлы поддерживают температуру продолжительное время. Котлы для бани на дровах не могут работать в автоматическом режиме, требуют тщательного ухода (зола, гарь).
    5. Комбинированные. Используют сочетание электричества или газа с классическим обогревом. Схема работы может быть такой: “электричество + дрова”, “газ + уголь”. Предварительно разогревают помещение при помощи дров, а затем поддерживают температуру с использованием газа или электричества.
    6. Пиролизные (газогенератор). Основаны на схеме воздействия высоких температур (более 800°С) в отсутствии кислорода на топливо (дрова, уголь и т.п.), разлагая его на составляющие. Полученное при этом распаде тепло обогревает помещение бани. У пиролизных котлов процесс горения значительно превышает время работы дровяных котлов. Недостатки – высокая стоимость, энергозависимость, работа зависит от влажности топлива.

    Из чего состоит котел?

    Можно купить банный котел в специализированном магазине, но многие предпочитают сделать дровяную печь для парилки своими руками по схеме. Для этого, прежде всего, необходимо знать, как устроена печь для бани:

    • топка, изготовленная из толстого металла, со встроенным в дно колосником, через который зола поступает в зольник;
    • зольник с дверцей, через которую происходит забор воздуха в топку, в зольник выходит из печи зола;
    • дымоход, снабженный задвижкой для регулировки тяги. Дымоход проходит через каменку, нагревая ее;
    • каменка – это емкость в которую укладывают камни. Желательно, чтобы ее размеры соответствовали размерам топки и бака;
    • бак для воды.

    Какие материалы и инструменты могут понадобиться? Это:

    • сварочный аппарат;
    • болгарка;
    • швеллера для сквозных перегородок внутри;
    • для изготовления колосника нужно выбрать лист металла, стенки которого должны быть не менее 5 мм;
    • для дверцы зольника нужны металлические петли;
    • кран, устанавливаемый в бак;
    • труба большого диаметра;
    • огнеупорный кирпич.

    После того, как котел в баню будет готов, необходимо определить место, где его установить. Можно установить каменку в парилке, вынести в смежное помещение или встроить в стенку бани, главное, чтобы она обогревала и парилку, и предбанник.

    Можно устроить у себя финскую сауну с печкой на дровах. Сауна отличается от русской бани на дровах температурой и влажностью воздуха, отсутствием березового веника.

    • Антисептик для бани
    • Кирпичи из соли для бани
    • Антисептик для бани внутри какой лучше
    • Клей для плитки в бане на пол
    • Базальтовый утеплитель для бани
    • Бак для воды на трубу для бани
    • Антисептик для бани внутри
    • Бак нержавеющий для бани
    • Бак с теплообменником для бани
    • Купель для бани пластиковая из полипропилена
    • Ленточный фундамент для бани со сливом

    Категории котлов по видам топлива

    Электрические котлы для бани

    Электрические котлы для бани – пожалуй, самые распространённые. На их применение не влияют ни географическое местоположение, ни забота о заготовке топлива. Единственное условие для такого котла – это наличие соответствующих электрических сетей. 380 вольт – обязательно, то есть, питание котла должно быть трёхфазным. Редко какие котлы используют 220.

    Благодаря большой потребляемой мощности, не все энергоснабжающие организации способны выдать разрешение на подключение таких котлов. Особенно это актуально для отдалённых провинциальных районов. Построив баню на окраине деревни, следует учитывать этот пункт.

    Сам по себе, электрический котёл, неприхотливый и довольно простой в эксплуатации. Подключив его по всем правилам электробезопасности и настроив все нужные параметры, не стоит «греть голову» по поводу заготовки и хранению топливных ресурсов. Обслуживание тоже сводится к минимуму: главное – соблюдать те рекомендации, которые даёт производитель.

    Электрический котёл является экологически чистым агрегатом, так как нет ни дыма, ни золы. Это, безусловно, важный показатель. Но есть у него и один минус. Электроэнергия сегодня стоит не дёшево. И имея мощность в несколько десятков килоВатт, придётся выкладывать кругленькую сумму за такое удовольствие. Как говорится: хочешь хорошо жить – плати.

    Газовый котёл

    Газовые котлы в бане применяют в основном жители западных и южных регионов нашей страны, так как Сибирь и Дальний Восток мягко сказать, не совсем газифицированы. Такие виды котлов имеют самые компактные размеры, обладая при этом довольно весомой мощностью. Отопить большой банный комплекс, а ещё и обогреть бассейн, для них не составит особого труда.

    Газовый котёл очень практичен в эксплуатации. Здесь также не надо заготавливать, складировать и хранить дрова или уголь. Дым и зола отсутствуют. Значит, не требуется регулярная чистка, как самой топки, так и дымохода котла. Правильно настроенная газовая котельная может работать в автоматическом режиме. Главное – время от времени контролировать этот процесс. Газ – дешёвое и очень практичное топливо.

    Котлы на жидком топливе также практичны. Но солярка или мазут сейчас имеют приличную стоимость. И ещё такой ощутимый минус – дизельное топливо имеет стойкий не выветриваемый запах. «Аромат» солярки в бане будет явно лишним и ничуть не лечебным. Наличие какого-то безопасного изолированного помещения для хранения нефтепродуктов просто необходимо. Также понадобятся бочки, канистры или другие подобные тары.

    Котлы на твёрдом топливе применяются практически повсеместно. Дрова, уголь или торф есть везде. Топливо относительно дешёвое, но малопрактичное. То есть, такие котлы не могут работать в автоматическом режиме. Процесс топки постоянно необходимо держать под контролем, подбрасывать дрова или уголь. После этого, чистка золы просто необходима. Вёдра и пыль – несомненный атрибут любого угольного котла.

    Но человек привыкает ко всему. И допустим, в наших Сибирских районах, котёл на дровах или угле остаётся самым востребованным вариантом. Благо здесь нет проблем с этим видом энергоносителя.

    комбинированные котлы представляет собой комбинацию из нескольких. Например, очень удобно совмещать электричество и дрова, электричество и газ, газ и уголь. При отсутствии одного компонента пользоваться другим и наоборот. Для быстрого нагрева помещения целесообразно применить дрова или уголь, а затем включить электричество для поддержания уже высокой температуры. Вариант практичный и используется довольно широко.

    Котёл на жидком топливе Комбинированный котёл Пиролизные котлы для бани и дома

    Пиролизные котлы – это результат современных технологий, которые активно завоёвывают рынок. Само слово пиролиз означает термический распад материалов без доступа кислорода. В роли горючего могут применяться дрова, опилки, уголь, нефтепродукты и даже мусор.

    Элементарная схема такого котла состоит из двух камер сгораний. В первой происходит непосредственно сгорание топлива, а во второй уже синтез газа. В результате практически не остаётся ни сажи, ни копоти, ни золы.

    Котлы такого вида очень «долгоиграющие». Они так и называются – котлы длительного горения. Время горения одной загрузки дров может достигать нескольких суток, это довольно практично. Но не стоит забывать, что цена на такие «чудо-изобретения» приличная. А используемое топливо должно быть хорошо просушенным.

    Как правильно установить

    Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

    Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал «Изовера».Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

    Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

    Котел — главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

    Газогенераторы на дровах — пошаговая инструкция по изготовлению

    Котлы дровяные для отопления — плюсы и минусы

    Камин дровяной для дома — советы при выборе

    Котел из трубы своими руками

    Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

    Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

    Для производства такого котла не удастся обойтись без следующих инструментов:

    1. Сварочный аппарат инверторный или электрический;
    2. Угловая шлифовальная машина или болгарка;
    3. Отрезные круги по металлу для болгарки.

    устройство твердотопливного котла для бани

    Сначала подготавливают трубу:

    1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
    2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
    3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
    4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
    5. В нижней части будущего котла изготавливают прорезь для установки дверки;
    6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

    Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

    1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
    2. В заранее подготовленное отверстие вваривают. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
    3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
    4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

    В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

    Котлы для бани из трубы с каменками

    Как подобрать котел по мощности

    Таблица для расчета мощности котла

    Очень интересный вопрос, требует подробного рассмотрения. Для того чтобы подобрать оптимальную мощность котла, нужно знать тепловые характеристики здания в целом и каждого помещения по отдельности. Сразу предупредим, что теплотехнические расчеты относятся к одним из самых сложных разделов проектных работ.

    На схеме показаны основные зоны потери тепла

    Тепловые потери здания зависят от:

    • тепловых потерь потолка. Надо знать толщину потолочного покрытия и материалы изготовления;
    • тепловых потерь стен. Для вычислений нужно иметь такие же данные, как и по потолкам. Плюс материалы и способы внешней и внутренней обшивки;
    • тепловых потерь пола. Здесь следует, кроме вышеперечисленного, учитывать тип фундамента (столбчатые продуваются со всех стон ветром, а ленточные имеют только небольшие продухи), вид полового покрытия (проливные со щелями в досках или сплошные) и т. д. Эти данные значительно влияют на величину тепловых потерь.

    Дополнительно нужно знать максимальные и минимальные температуры в данной климатической зоне, розу и силу ветров, эффективность и тип вентиляции. Еще один очень важный фактор – качество выполнения строительных работ и квалификация строителей. Одно и то же здание, построенное с различным качеством, может иметь совсем разные показатели по тепловым потерям. Сможете вы учесть все данные и точно рассчитать тепловые показатели бани? Имея эти данные можно узнать, сколько понадобится энергии для обогрева помещений до различных температур.

    На основе их следует подбирать мощность котла. В банях ставят котлы на твердом топливе, в абсолютном большинстве на дровах. Для того чтобы узнать мощность котла нужны, кроме характеристик его инженерного устройства, данные по тепловой способности используемого топлива в единицу времени.

    Теплота сгорания дров зависит от:

    породы древесины. Теплотворная способность различных пород древесины может отличаться в разы;

    Теплота сгорания дров

    скорости горения дров в единицу времени. Она зависит от тяги дымохода, линейных размеров поленьев, способу их укладки в топку и т. д. Большие поленья имеют меньшую площадь контакта открытого огня с поверхностью на единицу веса – горят дольше, но в единицу времени выделяют меньше энергии;

    Дрова в топке — фото

  • количества дров одной закладки в топку. За одну загрузку можно положить и 1, и 2 и 3 кг дров.
  • Это еще далеко не полный перечень факторов, оказывающих непосредственное влияние на мощность отопительного котла. Кто-то сможет учитывать эти данные, и не разово, а все время горения котла?

    Практический совет. Если вам попалась статья о расчете мощности котла или кирпичной печки для бани – не теряйте напрасно времени на ее чтение. Теплотехника очень трудная наука, имеет много сложных формул, их нужно не только знать, но и уметь использовать. Существует несколько СНиПов по расчету тепловых потерь зданий с учетом материалов изготовления и архитектурных характеристик, с множеством таблиц и дополнительных данных. Правильное описание тепловых расчетов одной индивидуальной бани занимает не одну страницу.

    К примеру, только один из многих показателей (тепловой поток на внутренней поверхности наружной ограждающей стены) рассчитывается по формуле:

    Расчет теплового потока на внутреннюю поверхность наружной стены

    Что делать? Все просто. Спросите совет у опытного мастера, который устанавливал много котлов или клал не одну банную печь, пообщайтесь с соседями, имеющими различные котлы или задайте вопрос на специализированном форуме. Только изучение практической информации пользователей и сравнение ее со своими условиями позволит вам не ошибиться во время выбора марки и технических характеристик котла для бани.

    Котел для бани своими руками изготовление и монтаж

    Для начала хотелось бы отметить один момент. Наверняка, все прекрасно понимают, что изготовить своими руками газовый или электрический котел для бани – это невероятно сложная задача. Поэтому наиболее оптимальный вариант – дровяной. Все дело в том, что именно твердотопливные котлы проще всего изготовить самому. Здесь можно использовать торф, паллеты, уголь. Впрочем, самый популярный вариант, как уже говорилось выше – котлы, работающие на дровах.

    Итак, давайте посмотрим, как его можно сделать своими руками из металлической 200-литровой бочки, газового баллона или листового металла. Здесь нам понадобятся сварочный аппарат и болгарка. Один из вариантов – самодельный котел из двух бочек. Первая из них станет топкой, вторая – баком, в котором будет нагреваться вода. Порядок действий здесь следующий. Сперва удаляем у одной из бочек днище. С другой стороны нужно сделать отверстие под дымоходную трубу – длина последней должна быть такой, чтобы она выступала с обеих сторон бочки.

    Далее вставляем трубу в отверстие, и закрепляем ее с помощью сварочного аппарата. При этом нам нужно, чтобы она была устойчивой. Для этого трубу необходимо укрепить с другой стороны – делается это с помощью металлических прутов или швеллеров. По сути, на этом процесс изготовления бака для нагрева воды готов. Однако нам еще нужно сделать топку, а также соединить две части котла между собой. Здесь сперва берем вторую бочку и вырезаем на ее боковой части прямоугольное отверстие, через которое, собственно, и будет загружаться топливо. Естественно, оставлять в открытом виде его нельзя. Значит, нужно приварить возле отверстия навесы, и установить дверку с ручкой. Ее вырезаем из металла по нужным нам размерам.

    Теперь вырезаем сверху круглое отверстие

    Особое внимание уделите его размерам. Здесь нужно сделать так, чтобы после того, как вы поставите сверху бак для воды, дымоходная труба встала в проделанное отверстие ровно и плотно, без всяких зазоров

    Наш котел практически готов. При желании в нижней части топки можно проделать дополнительное отверстие – поддувало. Однако данный момент уже полностью на ваше усмотрение.

    Следующий вариант – котел для бани своими руками из ненужного газового баллона. В данном случае конструкция будет уже не вертикальной, а горизонтальной. Здесь нужна следующая последовательность действий. Сперва кладем баллон на бок, и привариваем к нему поперек корпуса две пластины – они будут служить ножками. После этого нужно срезать верхнюю часть баллона. Образовавшееся здесь отверстие станет топкой. Для того чтобы закрывать ее, необходимо вырезать из листового металла дверку и посадить ее на предварительно приваренные навесы.

    Читайте также: Какую печь для бани лучше выбрать?

    Далее нам предстоит проделать с другой стороны баллона отверстие, вложить в него дымоходную трубу соответствующего диаметра, и закрепить последнюю с помощью сварки. Теперь осталось только лишь приварить по бокам баллона листы металла. Делается это таким образом, чтобы они в итоге образовали бак. Здесь и будет нагреваться вода – как от жара из топки, так и благодаря высокой температуре дымоходной трубы. Как видим, конструкция действительно очень простая.

    Ну и, наконец, последний вариант – прямоугольный котел для бани. Для его изготовления нам понадобится листовой металл толщиной не менее 4-х миллиметров и труба для дымохода. Наиболее оптимальный вариант – жаропрочная легированная сталь. Для помещения объемом 20 кубических метров рекомендованы следующие габариты вертикальной топки – 450 на 450 миллиметров и высотой 600 миллиметров.

    Далее размечаем лист, и нарезаем заготовки с помощью болгарки. Также не забудьте приготовить дверцу для топки ребра жесткости. В последнем случае прекрасно подойдут оставшиеся в результате раскроя полосы. Теперь необходимо сварить корпус топки. Далее проделываем в передней части внизу прямоугольное отверстие для загрузки дров, а в крышке – круглое. Сюда мы затем вставим дымоходную трубу. Осталось лишь наварить ребра жесткости и установить дверцу топки, и прикрепить вверху борта для каменки.

    Ну и несколько слов об особенностях монтажа. Дымоходную трубу следует делать прямой. Температура газов здесь довольно высокая, поэтому повороты негативно скажутся на ее прочности. Для котла потребуется сделать фундамент, например, из кирпича. Если поверхности стен в данном районе облицованы деревом, защитите их экранами из базальтовых материалов.

    Виды котлов для бань

    Следует сказать, что конструкции могут дифференцироваться в зависимости от используемого топлива:

    1. Твердотопливные установки, которые работают на угле, торфе, дровах и других аналогичных видах горючего;
    2. Электрические котлы – наиболее безопасные конструкции, так как у них значительно ниже вероятность возникновения возгорания. К тому же у таких установок есть главное преимущество по сравнению с другими – нет необходимости следить за тем, чтобы не закончилось горючее. Достаточно просто воткнуть прибор в розетку и включить его;
    3. Газовые котлы тоже вполне экономичные, к тому же выпускаются такие конструкции в сборке с баком для воды. Главное в этом случае грамотно рассчитать мощность установки;
    4. Жидкотопливные котлы функционируют на отработанном масле, керосине, солярке и иных текучих видах горючего.

    Выбирая материал, из которого будет сделан котел, также следует учитывать определенные моменты. К примеру, чугунные котлы не подойдут для установки непосредственно в парной, так как вследствие повышенной влажности они могут попросту лопнуть. Для них придется изготавливать отдельное помещение, что в условиях обыкновенной бани не слишком целесообразно.

    В связи с этим, непосредственно в парной лучше всего ставить котлы, выполненные из следующих материалов:

    1. Металл;
    2. Кирпич;
    3. Металл, обложенный кирпичом.

    Если говорить о традиции, то в банях строили кирпичные печи больших размеров, однако сейчас за счет современных технологий сегодня можно соорудить котел небольшого размера, особенно, при использовании металла. Стоит сказать, что далеко не каждый человек в состоянии приобрести котел, произведенных на заводе, поэтому можно сделать его самостоятельно.

    Следует определиться с горючим, которое будет использоваться в котле. Газовые и электрические установки самостоятельно собирать не следует – такие установки приобретаются уже в готовом виде. Самодельные аналогичные котлы ни электрики, ни газовики не разрешат устанавливать самому, так как это может привести к возникновению аварийной ситуации. Проще всего сделать котел, работающий на твердом топливе.

    Печь из металлических листов

    Печь из металлических листов

    Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

    Этап 1. Подготовка всего необходимого

    Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

    • листовая сталь (5 мм) для стенок конструкции;
    • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
    • заводские элементы котла (дверки, краны, бак и проч.);
    • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
    • швеллеры;
    • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
    • асбест для верхней части трубы.

    Обратите внимание! Для крепежа элементов дымохода используется фланцевое соединение, на стыке устанавливается заслонка. Это наиболее пожаробезопасный вариант, т

    к. большая часть канала будет защищена от сверхвысоких температур.

    Этап 2. Сборка конструкции

    ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

    Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

    Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

    Разметка металлического листа

    Сварка корпуса из вырезанных по разметке листов стали

    Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

    Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

    Обратите внимание! При нарезке следует использовать исключительно качественные ножницы по металлу, поскольку именно от этого будет зависеть ровность краев.

    Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

    Ввариваем отрезок трубы внутрь корпуса печи

    Ввариваем отрезок трубы внутрь корпуса печи

    Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

    Бак для воды и дымоход с задвижкой

    Оборудуем печь топочной дверцей

    Сзади к водогрейному котлу привариваем трубку для подключения крана

    Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

    Пример обкладки печи в бане кирпичом

    Пример обкладки печи в бане кирпичом

    Виды котлов

    Котел твердотопливный

    В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

    • газовые агрегаты;
    • электрические;
    • работающие на твёрдом топливе;
    • пиролизные;
    • работающие на жидком (дизельном) топливе.

    Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

    Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

    Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

    Изготовление котла

    Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

    Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

    Котел или печь

    Нужно отметить, что котел для бани и печь не имеют принципиальных отличий, поскольку оба устройства обеспечивают сгорание топлива, отопление помещений и в некоторых случаях – нагрев воды. Однако это только функциональность, что касается особенностей банных конструкций, то здесь есть отличия. Котел представляет собой металлический бак, а печь – кирпичное сооружение, созданное по печным нормам.

    Котел из металла для печи

    В последнем случае потребуется больше затрат на материалы, больше места для размещения. А еще реализация проекта требует больших вложений, поскольку печное дело достаточно специфическое, поэтому нуждается в действиях специалистов.

    Поэтому своими руками гораздо проще и дешевле сделать именно котел для бани.

    Характеристика металлических котлов

    По сравнению с кирпичными конструкциями, металлические котлы выигрывают по скорости нагрева, компактности и не привередливости в уходе. Они позволяют устроить баню даже на минимальной площади, поскольку среди ассортимента имеются мобильные, сборные и угловые агрегаты.

    Поскольку заводские каменки имеют свойство неравномерного прогрева помещения, вопрос решается путем установки такого котла в короб из кирпича, благодаря чему распространение тепла происходит одинаково по всей площади.

    Не стоит изготавливать котел, который работает от газа или электричества, поскольку есть большая вероятность возникновения аварийных ситуаций. Особенно это касается газовых конструкций, поскольку правильность их подключения и установки проверяют специальные службы. Гораздо проще реализовать идею сооружения банного котла, работающего от дров.

    На просторах интернета очень много схематических вариантов самодельных котлов, главное суметь правильно их реализовать, что без наличия определенного опыта практически невозможно.

    Выбираем котлы в баню

    Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

    В пользу установки газового нагревательного оборудования в бане говорят такие факты:

    • Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
    • Экологичность: отсутствие гари, запаха, вредных выхлопов.
    • Простота установки, настройки, эксплуатации, ремонта.
    • Потребление электроэнергии всего 40 кВт.
    • Компактность.
    • Одновременный нагрев помещения, воды.

    Конструкция и комплектация специализированной газовой печи для бани

    Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

    Подбирая оборудование, необходимо обратить внимание на его номинальную производительность.

    Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

    Настенные газовые котлы для подогрева воды

    Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

    Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

    Универсальные газовые котлы для бани Термофор

    Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше. Поэтому при покупке котла следует больше обращать внимание на:

    • общую площадь парной;
    • качество и толщину метала печи;
    • скорость и температура нагрева;
    • объем бака для воды;
    • размеры и габариты: трубы, печки, бака.

    Газовые котлы

    Экономичность и удобство использования – главные преимущества газовых котлов. Не надо покупать, таскать, пилить, колоть и хранить дрова. Природный газ – относительно дешёвое топливо. При этом никаких проблем с чисткой дымоходов, отсутствует копоть и сажа, не надышишься гарью.

    Экономичность и удобство использования – главные преимущества газовых котлов.

    Использование ограничивается недоступностью газовых сетей. Проводить газ – занятие не из дешёвых, особенно для бани. Возможно применение баллонного газа для небольших бань и редкого использования. По стоимости баллонный газ дороже магистрального.По возможности используют отопительную систему существующего дома. Централизованное отопление – простой способ обогреть баню и подвести горячую воду, но не всегда он возможен.В проекте бани предусматривают отдельное помещение под котельную. Для отопления помещений и подогрева воды используют двухконтурные газовые котлы с принудительным оборотом теплоносителя циркуляционным насосом. Заданная температура регулируется термостатом.Предпочтительнее устанавливать простые энергонезависимые котлы с ручным пьезорозжигом и естественной тягой. Дорогие «навороченные» – это не для бани.Газовые котлы для парной конструируют по принципу твёрдотопливных с установкой в топочном пространстве газовых горелок. За счет отсутствия колосника и зольного ящика уменьшается топочное пространство. Стенки топки не испытывают местного перегрева. Объем поддона для камней увеличивается.Сложные узлы газового котла — автоматика и подключение горелки, выносятся в предбанник и закрываются декоративными дверцами.

    Чертежи самодельного котла

    Применяемое расположение теплообменников для подогрева воды:

    • внутренний;
    • на дымоходе.

    Теплообменник на дымоходе увеличивает КПД. Внутренний теплообменник более мощный.Разработаны и продаются котлы напольного типа для установки непосредственно в парной.Недостаток установки газового оборудования – необходимость согласования в соответствующих контролирующих органах.

    Преимущества металлических котлов для бани

    Для обустройства бани печью чаще всего используется металл или кирпичная кладка. Первый вариант считается более надежным и удобным в применении, соорудить металлический котел гораздо легче и быстрее, ведь основные работы состоят в правильной нарезке и состыковке деталей при помощи сварочного аппарата, а металл, с которым необходимо работать, доступен для покупки каждому. Порой в ход идут завалявшиеся в гараже кусок крепкого проката, пластина из металла или бочка.

    Самодельный металлический котел имеет такие достоинства:

    • металл не разваливается, не растворяется и не трескается под влиянием жара;
    • прослужит долгие годы;
    • для того чтобы нагреть парную, необходимо подождать всего 45-90 минут, все зависит от погоды и первичной температуры воздуха в помещении;
    • владелец бани может сам выбрать конструкцию обогревательного приспособления, рассчитанного на мини-баню или большое строение;
    • допускается использование твердого топлива и топка печи в момент принятия банных процедур.

    Что касается веса, металлический котел не слишком громоздок, собрать и монтировать его тоже не представляет особого труда, нет необходимости делать специальное крепкое опорное основание. Единственный минус – котел из металла, сделанный своими руками, быстро охлаждается, а жар чаще всего скапливается на одном участке квадратных метров. Но, к счастью, это неудобство не придется прочувствовать на себе собственникам небольших парных.

    Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

    1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
    2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:

    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

    Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

      Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:

    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  • Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  • Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  • Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  • Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.
  • Как подключать радиаторы

    В бане нужно обогревать максимум два помещения: комнату отдыха и душевую. Советуем использовать однотрубную байпасную систему, она в полной мере удовлетворяет технические условия, проста в монтаже и эффективна в пользовании, требует немного материалов и времени.

    Однотрубная байпасная система отопления

    Байпас в системе отопления

    На схеме указано диагональное подключение радиаторов, но вы можете их подключать и в нижнем варианте: вход и выход располагаются на одном уровне у пола.

    Каждый радиатор имеет запорную арматуру, что дает возможность регулировать температуру его нагрева. Если одна из батарей полностью отключена, то теплоноситель ко второй поступает через байпас. Практика показывает, что для душевой достаточно одной батареи, а в комнате отдыха желательно установить две. Холодно в душевой – и там поставьте два радиатора.

    Байпас в радиаторе отопления

    Важно. В обязательном порядке используйте расширительный бачок закрытого типа, это исключит испарение теплоносителя

    Закрытые расширительные бачки

    Объем расширительного бачка следует подбирать с учетом объема теплоносителя. На сто литров теплоносителя нужен бачок объемом три литра. Используя эти данные, можете выбрать оптимальный вариант для своего конкретного случая.

    Данная таблица поможет вам вычислить нужный объем бака

    Расширительный бачок закрытого типа

    Для того чтобы облегчить замену отопительных батарей, советуем установить запорную арматуру на входе и выходе. Закрыв два крана, вы полностью отключите радиатор от системы и можете заниматься его ремонтом, все остальные будут работать в обычном режиме. Воздух из системы удаляется при помощи кранов Маевского или обыкновенных спускных клапанов.

    Источник: http://www.tproekt.com/kak-vybrat-kotel-dla-bani/

    Самодельный котел для бани: конструирование и установка

    Важным этапом в строительстве парилки является организация такого элемента, как котел для бани с баком для воды. Он считается достойной альтернативой каменным или электрическим печкам, так как позволяет быстро обогреть все помещение, нагреть воду и раскалить камни. Но что делать, если денег хватило лишь на строительство бани, а вот на котел средств уже нет? Именно в таких случаях, можно сделать его своими руками.

    Твердотопливные котлы для бани

    Виды котлов для бани

    При строительстве маленькой парной, которая состоит из парилки и предбанника, отопление может даже и не понадобиться. Но вот большая баня требует хорошего обогрева комнаты отдыха, моечного отделения и других имеющихся пристроек. Особенно это важно, если вы планируете париться не только летом, но и в зимнее время года.

    Покупать и устанавливать автономное отопление нет смысла, проще переделать банную печь для совместного обогрева всего строения. Тем более, пока вы будете париться, комната отдыха хорошо прогреется, создав уютную атмосферу и температуру в помещении. Котел, как и любой другой элемент отопления в бане, должен иметь обязательные конструктивные части, главными из которых являются:

    • топка;
    • зольник;
    • дымоход;
    • каменка;
    • бак для воды.

    При выборе материала для котла также есть свои нюансы. Печь в бане хоть и выполняет те же функции, что и котел, но работает совершенно по-другому. Поэтому составляющие для монтажа и дальнейшей установки этого агрегата в парилке отличаются от элементов для печи.

    Материал для изготовления

    По причине того, что в парилке ставить чугунные котлы нельзя, для отопления используются металлические конструкции. Специалисты перед установкой подготавливают материал. Для работы мастера выбирают металлические бочки емкостью около 200 литров или большие по диаметру металлические трубы. С помощью болгарки отрезаются необходимые части с дальнейшей сваркой швов.

    Кроме этого, для того чтобы сделать котлы для бани, можно использовать металлические листы. Они должны быть достаточно толстыми, чтобы выдержать большую температуру. Сами котлы изготовлены из железа или же железные, но с обкладкой кирпичом. Для работы понадобятся такие материалы, как:

    • арматура или швеллер;
    • металл для основания котла (бочка, труба или лист);
    • металлические петли;
    • кран для бака.

    Предварительные работы начинаются с чертежа и инструкцию по изготовлению. Определив вид конструкции и ее размеры, можно переходить к подготовке самого материала. Бывает, что необходимо докупить необходимое оборудование.

    Для дальнейшей работы мастеру понадобится болгарка, сварочный аппарат и круги по металлу.

    Разновидности котлов по типу топлива

    При подготовке к изготовлению агрегата нужно исходить не только из имеющегося материала, но и учитывать, что именно будет использовано для отопления. Можно сделать котлы в баню, работающие с использованием газа. Другие варианты — на дизельном или твердом топливе (дрова, уголь).

    Самодельные котлы могут быть такими

    Типы Характеристики
    Газовые. Этот вид оборудования не выделяет гари, не имеет запаха и достаточно прост и удобен в работе.
    Электрические. Котлы экологически чистые, не требуют вентиляции или периодического добавления топлива. Но они достаточно затратные в финансовом плане.
    Работающие на жидком топливе — дизельные. По своему удобству считаются вторыми после газовых агрегатов. Но минусом такой конструкции будет хранение горючего, которое со временем портится, теряя свои физические свойства.
    Твердотопливные. Эти дровяные агрегаты экологичны, они дают возможность длительное время поддерживать нужную температуру в помещении за счет относительно медленного сгорания дров.

    Сейчас на рынке можно найти и комбинированные виды котлов, но они не пользуются особой популярностью. В применении лучшие характеристики имеют агрегаты, настроенные на один вид топлива. И если выбирать среди существующих вариантов, то оптимальным будет газовое или твердотопливное оборудование.

    Из металлических труб

    Самым простым и недорогим вариантом отопительного агрегата является котел для бани из трубы. Такую цилиндрическую форму можно установить двумя способами — вертикально и горизонтально. Если рассматривать первый вариант, то для его изготовления понадобиться с одной стороны трубу закрыть, а с другой — поставить дверцу. Сверху к конструкции доваривается одно колено для поступления воды. К нему крепиться металлический бак. А вот сбоку трубы можно приварить обычный лист металла, который в дальнейшем послужит как каменка.

    Вертикальная конструкция котла также предусматривает заглушку одной (нижней) стороны трубы. Внизу делают отверстие с дверцей, которое станет топкой. Каменку можно сделать также, как и в предыдущем варианте, приварив сбоку лист металла. Вверху изделия будет бак для воды, который получается при создании еще одной заглушки посредине трубы.

    Из листов металла

    Для начала нужно создать чертеж с точными расчетами каждого отделения котла. Затем, исходя из проведенных вычислений, вырезаются необходимые размеры листов и соединяются с помощью сварки. У вас должна получиться цельная конструкция с несколькими отверстиями для топки и установки дымохода. Следующим этапом будет соединение остальных подготовленных листов металла для создания бака для воды. После этого устанавливаем дверцу для топки и небольшую трубку для подключения воды.

    Установив такой котел в парилке, можно обкладывать его кирпичом. Это позволит придать более эстетический вид отопительному сооружению. Короб из кирпича должен иметь вентиляционные отверстия.

    Благодаря укладке кирпича смягчается действие высоких температур металлической конструкции, что позволяет обезопасить себя от ожогов или других неприятностей во время эксплуатации котла.

    Особенности конструкции

    Несмотря на то что котел, в отличие от печи, имеет совершенно другое устройство, предназначены эти агрегаты для обогрева помещения. Главной особенностью данных изделий является сооружение каменки. Она крепится сбоку котла и самостоятельно нагревается, раскаляя камни в парной. Конечно же, корпус можно изготовить и без каменки, но тогда комната прогреется за счет нагревания самой конструкции.

    Максимальную температурную нагрузку получает именно топка. Поэтому она должна быть изготовлена из толстых листов металла. На дне топочного отделения устанавливают колосник, через который будут высыпаться сгоревшие частички. Они попадают в зольник, который и предназначен для сбора упавшей золы. Кроме этого, данное отделение, находящееся ниже топки, нужно для поступления воздуха. Именно благодаря попаданию в топку кислорода топливо начинает гореть.

    Еще одним элементом котла является дымоход. Он должен быть оснащен задвижкой, которая будет регулировать вытяжку дыма. А вот каменку можно сделать как навесной, так и встроенной. Все зависит от ваших желаний и мастерства.

    Установка котла

    Прежде чем заниматься изготовлением агрегата, нужно определить место его расположения и размер трубы для дымохода. Это позволит избежать неприятностей во время установки. Труба дымохода должна прямо подниматься вверх через кровлю. И при этом специалисты рекомендуют использовать для нее двухслойную трубу, начиная от потолка и до самого ее окончания. Чтобы защитить отделочный материал потока и кровли, важно позаботиться о тепло- и гидроизоляции. Для этого может быть использована базальтовая вата и фольга.

    Как и для каменной печи, котел необходимо устанавливать на заранее подготовленный фундамент. Для этого отлично подойдет бетонная плита или кирпичное основание. А для придания красивого внешнего вида и создания интересного интерьера в помещении агрегат можно обложить с помощью кирпича.

    Сооружение самодельного котла по сравнению с кладкой кирпичной печи, является достаточно простым процессом. И теперь и вы знаете, как можно реально сэкономить на отопление в бане, создав котел своими руками. Причем такой метод дает возможность не только рационально использовать пространство в помещении, но и создать уникальный дизайн комнаты.

    Отменить ответ

    Нажимая на кнопку «Отправить», вы даете согласие на обработку своих персональных данных.

    Источник: http://poparimsya.online/oborudovanie/kotel-dlya-bani-svoimi-rukami.html

    Смотрите также:
    25.04.2020

    Как сделать парогенератор для бани своими руками: самый простой и наглядный вариант Здравствуйте, дорогие читатели! Прошло совсем немного времени с того момента, когда я делился с Вами интересной информацией о том, как сделать водостоки из пластиковых бутылок. А,...

    25.04.2020

    Металлическая печь для бани своими руками Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого...

    25.04.2020

    Строительство щитовой бани Строительство щитовой бани В бане запаривали лечебные травы и брызгали этими настоями на каменку, вверх поднимался лечебный пар. Дыша таким паром, тело прогревалось, и уходили все болезни. Веники делали разные: из дуба, берёзы, из хвойных...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
