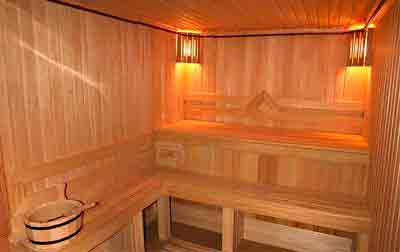

Сауна — это финское название нашей бани. В России и других странах сауной считается любая парилка с сухим паром. Но это ошибочное мнение. Финны такую сауну не понимают. Однако, как правило, баня и сауна практически братья-близнецы. И там, и там махают березовыми вениками, и там, и там поддают пару, поддавая на каменку воду из ковша.

Обычная температура в сауне располагается в пределах от 70 до 110 градусов. В Финляндии на 5 млн. населения приходится ни много ни мало 2 млн. саун. В России сауны тоже очень популярны. Прогревание в сауне приводит к улучшению функционального состояния систем и органов организма, способствует развитию компенсаторных и защитных механизмов, улучшает обмен веществ, успокаивает нервную систему, повышает умственную активность и активизирует бодрость. Это происходит благодаря благоприятному воздействию потения и тепла на дыхательную, сердечнососудистую, эндокринную и терморегулирующую системы большинства людей.

Чтобы поход в сауну не был омрачен неприятностями, электропроводка в бане/сауне должна быть смонтирована очень тщательно и правильно. Чтобы электропроводка в бане своими руками была работоспособной и качественной, прислушайтесь к нашим рекомендациям.

Сауны – это пожароопасные объекты, содержащие множество вредных факторов для электропроводки, а, соответственно, для жизни и здоровья людей, а также целостности самой сауны. Поэтому по возможности для монтажа электропроводки в сауне воспользуйтесь помощью профессионалов. Если же по какой-то причине вы все-таки сами решили, что монтаж электропроводки в бане для вас вполне реален – внимательно отнеситесь к требованиям пожаробезопасности.

Электропроводка в бане должна проектироваться с учетом высокой влажности и высокой температуры. Если ваша сауна построена из дерева, то монтаж проводки в бане должен быть максимально качественный и ответственный из-за вероятности возгорания. В помещениях саун, не являющихся помещениями с высокой температурой и влажностью рекомендуется прокладка кабеля ВВГнг-LS (ВВГнг-LS 3х2,5 – для подключения розеток и кабель ВВГнг-LS 3х1,5 – для подключения освещения) . Изоляция этого кабеля для сауны не поддерживает горение и имеет низкий уровень задымления при тлении. Проводка в бане/сауне желательна в не поддерживающих горение кабель-каналах. В тех помещениях, где температура поднимается до высоких значений – нужен тот кабель(провод), который не разрушается при таких температурах. Можно применять монтаж проводки в бане в гофрированной трубе или кабель-канале, внутри которых располагаются одиночные провода марок ПМТК, ПРКА, РКГМ или ПРКС. Эти провода способны легко выдержать температуру 170°С. Электропроводка в бане/сауне не должна иметь металлических оболочек и труб.
Естественно, после монтажа необходимо проверить кабель для сауны на целостность изоляции.

Весь процесс электропроводки можно разделить на этапы:
1. ввод кабеля в сауну/баню
2. установка щитка в сауне/бане
3. разводка кабеля от щитка в бане/сауне
4. подключение светильников в бане/сауне
5. подключение розеток в бане/сауне
6. подключение электропечи в бане/сауне

Ввод кабеля в сауну/баню

Наша сауна может располагаться как вне дома, так и в жилом помещении. Если сауна расположена вне постройки, то нам понадобится проложить силовой кабель к зданию сауны от основного распределительного щита.

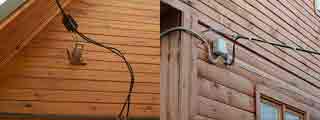

Самый простой и наименее трудозатратный способ – это воздушная линия. При существенном расстоянии между вводным щитом и зданием сауны дополнительные опоры. Кабель рекомендуется применять самонесущий изолированный СИП. Для его прокладки не требуется трос, он достаточно долговечен, прочен и не боится ультрафиолета. Ввод в здания мы рекомендуем выполнять в изоляционной трубе через стену.

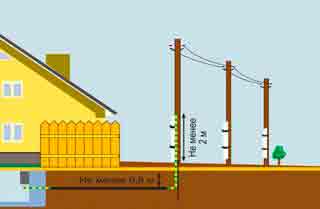

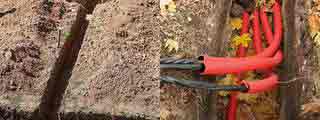

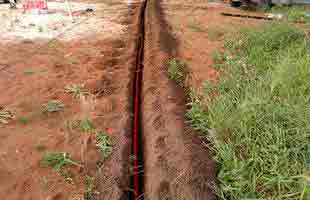

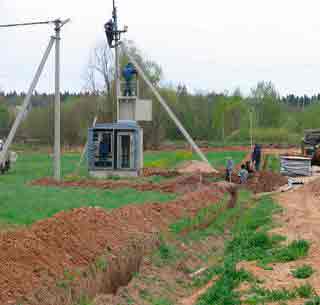

Кабель можно вводить в сауну и в земле, но это труднее. Подземный ввод в дом обходится намного дороже и по монтажу, и по материалам. Хотя у него тоже есть свои плюсы. Это в первую очередь дизайн самого участка, нет никаких висячих проводов. У такого подвода электроэнергии, как и всех работ связанных с электроснабжением здания (дом, коттедж, дача, участок), есть определенные правила монтажа. При подземном вводе кабель прокладывают в земле на глубине 70 см. Для прокладки принято применять бронированный кабель ВБбШв 3×2,5 с медными жилами. Допускается прокладывать небронированный кабель на полуметровой глубине, если он надежно защищен трубами от повреждений, к примеру ВВГ 3х2,5. Желательно на дно траншеи посыпать мелкий речной песок или мягкий грунт, затем поместить кабель и засыпав 20 см грунта отметить расположение кабеля сигнальной лентой или кирпичами. Это защитит кабель от повреждений при земляных работах на территории. После ленты или кирпича досыпать грунт до уровня земли. Вводить в здание кабель нужно в изоляционной трубе. Прокладка кабелей под фундаментами зданий не допускается. Подземный ввод предпочтительнее с точки зрения эстетичности.
Если сауна расположена в жилом здании, то ввод производить гораздо легче. Кабель можно вводить в щиток сауны открыто в коробах и гофрированной трубке, а также скрыто под слоем штукатурки.
Как упоминалось выше, баня – место с высокой влажностью и повышенной температурой. Следовательно, проводка в бане своими руками должна делаться с учетом этих факторов.

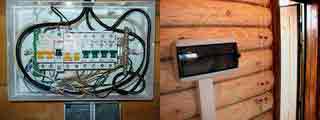

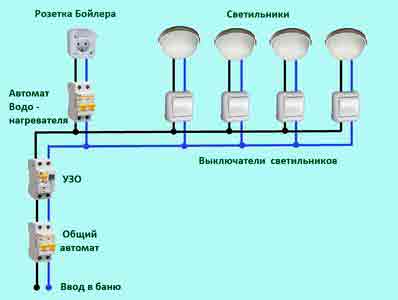

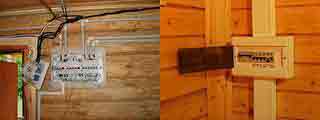

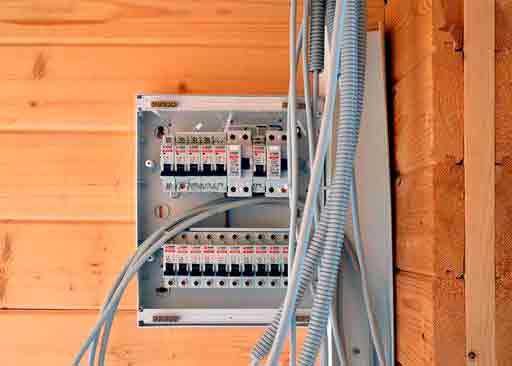

Установка щитка в сауне/бане

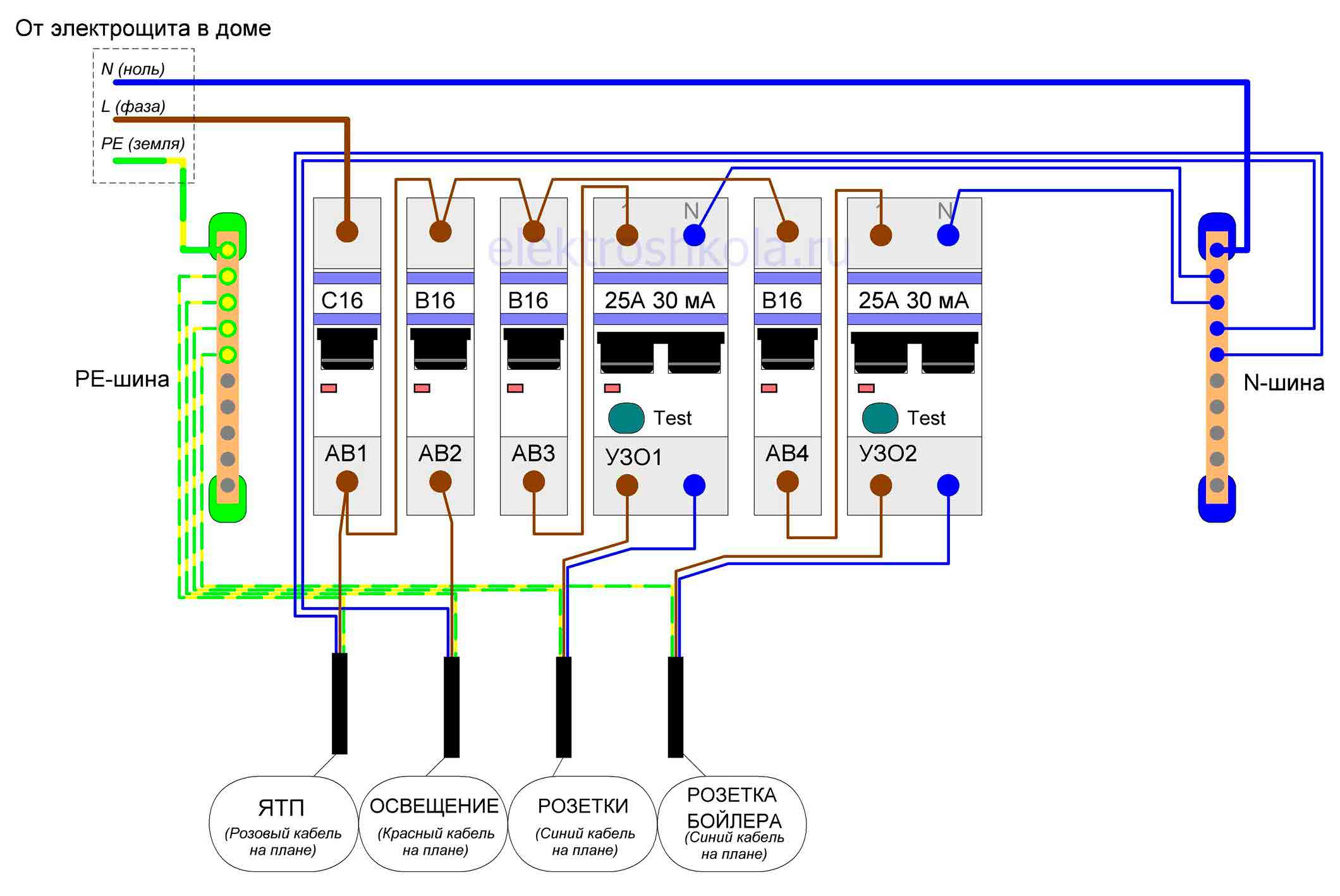

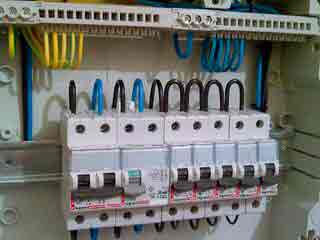

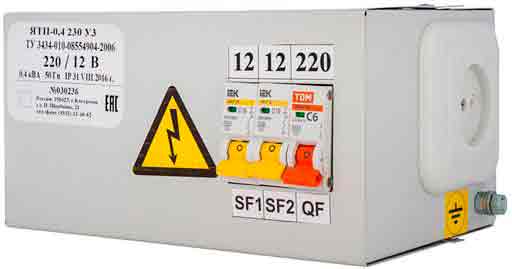

Щиток распределительный в сауне служит для передачи энергии к потребителям. Так как от щитка будет запитываться вся энергосистема сауны, то от его состояния и правильного функционирования будет зависеть надежность работы и безопасность здоровья. Чтобы электропроводка в бане, своими руками построенной была долговечна, большое значение нужно уделить подключению электрощита.
Место для щитка нужно выбирать тщательно. Во-первых, к нему должен быть свободный доступ, который ни в коем случае нельзя загромождать. Во-вторых, щиток нельзя располагать в плохо проветриваемом месте. В-третьих, щиток нельзя располагать в пожароопасных помещениях с высокой температурой (например, парилка).
В-четвертых, желательно, чтобы электрический щиток освещался естественным источником света, что важно при работе со счетчиком (если важно знать о количестве потребляемой сауной энергии) при отключенном напряжении. Обычно щиток располагают при наличии тамбура в нем, или в комнате отдыха. Как правило, щиток состоит из вводного и отходящих автоматов и УЗО (устройств защитного отключения). Вешают щиток с таким расчетом, чтобы его верхняя часть располагалась на высоте 1.4-1.8 м.

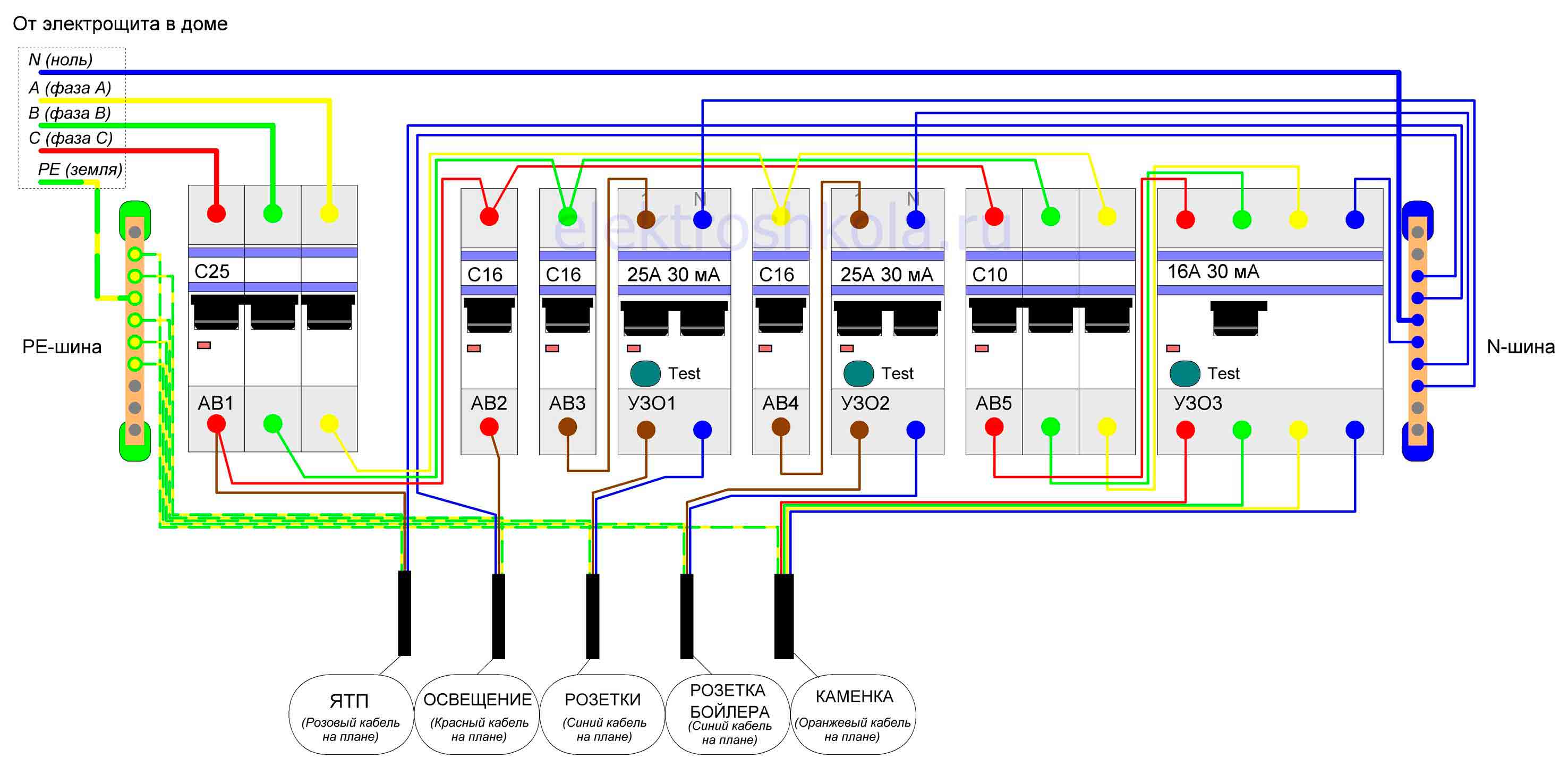

Если проводка в бане/сауне однофазная – питающий кабель должен состоять минимум из трех жил. По последнему ГОСТу фазная жила должна быть серого цвета, однако вы можете купить кабель со старых запасов, где фазная жила может быть других цветов (белого, коричневого). Фазная жила садится на верхнюю клемму вводного автомата, а с нижней клеммы перемычками заходит на верхние клеммы всех отходящих автоматов или разводится на автоматы более современным способом распределения — через распределительные шинки. Соответственно нулевая жила (как правило, синего или голубого цвета) садится на нулевую колодку, а защитная (как правило, желто-зеленая) садится на защитную колодку или на вваренный болт самого щитка. К нижним контактам автоматов подключаются фазные жилы отходящих к нагрузке кабелей. Входной и отходящие кабеля аккуратно укладываем в щитке, и выводим из щитка при помощи гофротрубы. Автоматы и УЗО должны быть установлены в зависимости от потребляемой нагрузки потребителя.
Теперь несколько слов о выборе сечения кабеля. Смотря, какая у нас схема проводки в бане/сауне необходимо выбрать сечение кабеля, для чего необходимо рассчитать примерную нагрузку, которую будет нести проводка в вашей сауне. Если в сауне у вас будут только осветительные приборы, то суммарная мощность будет не больше 1-2 кВт.
Если же вам необходимо в сауне эксплуатировать какие-либо дополнительные электроприборы, в таком случае следует высчитать их примерную суммарную мощность. Если у вас не будет особо мощного потребителя, например такого, как электропечь, то суммарная мощность вашей сауны не превысит значения 5-6 кВт. Обратите внимание, что на электроприборах, как правило, написана их мощность потребления. В зависимости от полученной суммарной мощности выбираем сечение кабеля. Желательно брать 20% запас по мощности. То есть, если суммарная мощность у нас получилась, к примеру, 5 кВт, то рассчитывать проводку мы должны по величине 5 * 1.2 = 6 кВт. Для этой мощности нам подойдет вводной кабель, сечением 4 мм2 (ВВГнг-LS 3х4). Есть специальные таблицы выбора сечения от мощности потребителей. Отходящие на освещение кабели желательно вести проводом сечением 1.5 мм2 (ВВГнг-LS 3х1,5), на розеточную группу, сечением 2.5 мм 2 (ВВГнг-LS 3х2,5).Всю проводку желательно вести медью. По суммарной мощности рассчитываем ток, который необходимо знать для выбора входного автомата. Ток рассчитывается по формуле, известной еще со школы и находится в результате деления нашей нагрузки на напряжение сети. В нашем случае ток равен 6000 / 220 = 27 А. Автомат следует выбирать на порядок больше, чем полученную величину тока. Следует выбирать автомат на 32 A. Отходящие автоматы по группам следует выбирать по тому же принципу.

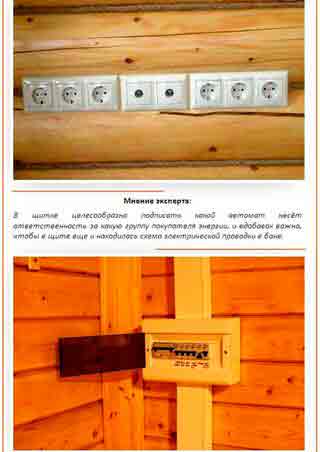

В щитке желательно подписать какой автомат отвечает за какую группу потребителя энергии, а также желательно, чтобы в щите находилась схема электропроводки в бане/сауне.

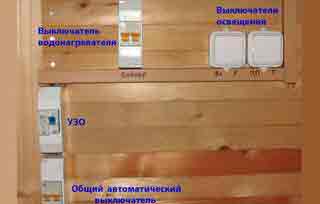

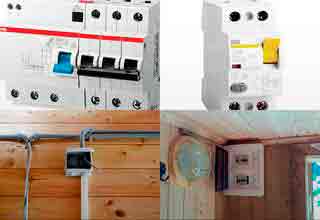

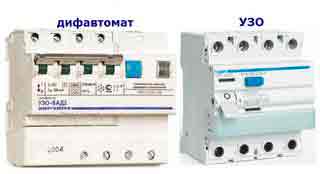

В сауне в обязательном порядке должны применяться УЗО (устройства защитного отключения). Они помогут спасти жизнь вам и вашим близким, а также саму сауну от пожара. Для защиты от пожара на вводе в нашем щитке необходимо поставить УЗО с током отсечки 100 мА, а на розеточную группу — УЗО с током отсечки 10 мА.
Особое внимание мы советуем обратить на хорошую фиксацию жил в зажимах клеммников. Плохой зажим приводит к нагреванию этого участ
ка и может привести к обгоранию контакта и выгоранию клеммы.
Ни в коем случае не проводите никакие работы, когда проводка в бане/сауне под напряжением, так как это очень опасно и чревато поражением электрическим током. Даже квалифицированные электрики редко работают под напряжением! В щитке запрещено хранить посторонние предметы, за исключением принципиальной схемы!

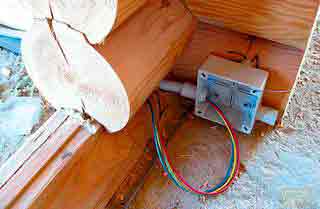

Разводка кабеля от щитка в бане/сауне

Разводку отходящих от щитка кабелей рекомендуется осуществлять цельным куском. Сечения проводов рассчитываются в зависимости от предполагаемой нагрузки. Рекомендуется применять кабеля с медными жилами. Если стены сауны деревянные, то электропроводка в бане/сауне должна проводиться в коробах или в гофре. Если стены кирпичные – то желательно прятать кабеля под слоем штукатурки. Никакие скрутки, выключатели и розетки не должны находиться в помещениях с высокой влажностью и высокой температурой. Таким образом, выключатели и розетки необходимо располагать в комнатах отдыха или предбанниках. Соответственно монтажные коробки также в этих комнатах запрещены из-за определенной вероятности накопления влаги с неименуемым коротким замыканием.
Последняя редакция ПУЭ вообще запрещает любые скрутки, в местах, которые указывает схема электропроводки в бане/сауне. Соединять жилы проводов ПУЭ обязывает сваркой или пайкой, однако скрутка тоже имеет право на жизнь, при условии строгих мер защиты от высоких температур и влажности.
В саунах рекомендуется использовать защитное зануление. Так еще на этапе строительства нелишним будет применить стальную сетку выравнивания потенциала поверх гидроизоляции под бетонным основанием. Сетка, естественно должна быть соединена с защитным контуром.

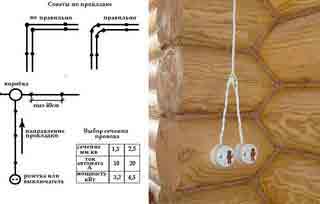

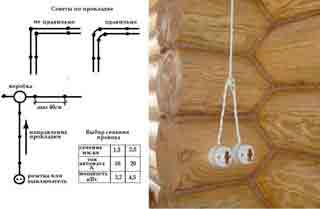

От распаечных коробок провода должны идти только под прямым углом, это особенно актуально при скрытой проводке. Это необходимо для легкого нахождения кабеля в стене. Запрещается проводить кабеля над печью. Проводка в бане/сауне не должна иметь металлических оболочек и труб.

Подключение светильников в бане/сауне

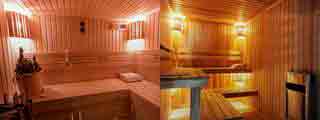

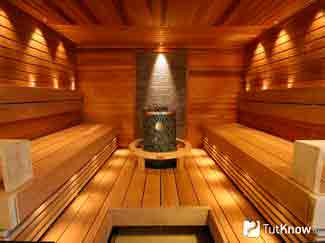

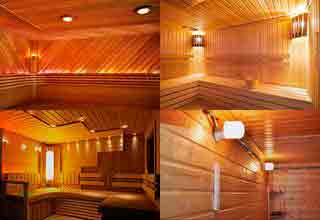

Светильники для саун следует выбирать, исходя из высокой температуры и высокого уровня влажности. Они в сауне должны быть очень надежно защищены от воды. Светильники необходимо выбирать влагозащищенные с классом защиты не менее IP-44. Плафоны должны быть сделаны из стекла, а корпус желательно металлический. Пластиковый корпус не рекомендуется из-за возможной деформации при высокой температуре. Железные корпуса должны быть подключены к защитной жиле кабеля. Рекомендуется применять лампы с мощностью, ограниченной величиной 75 Вт.

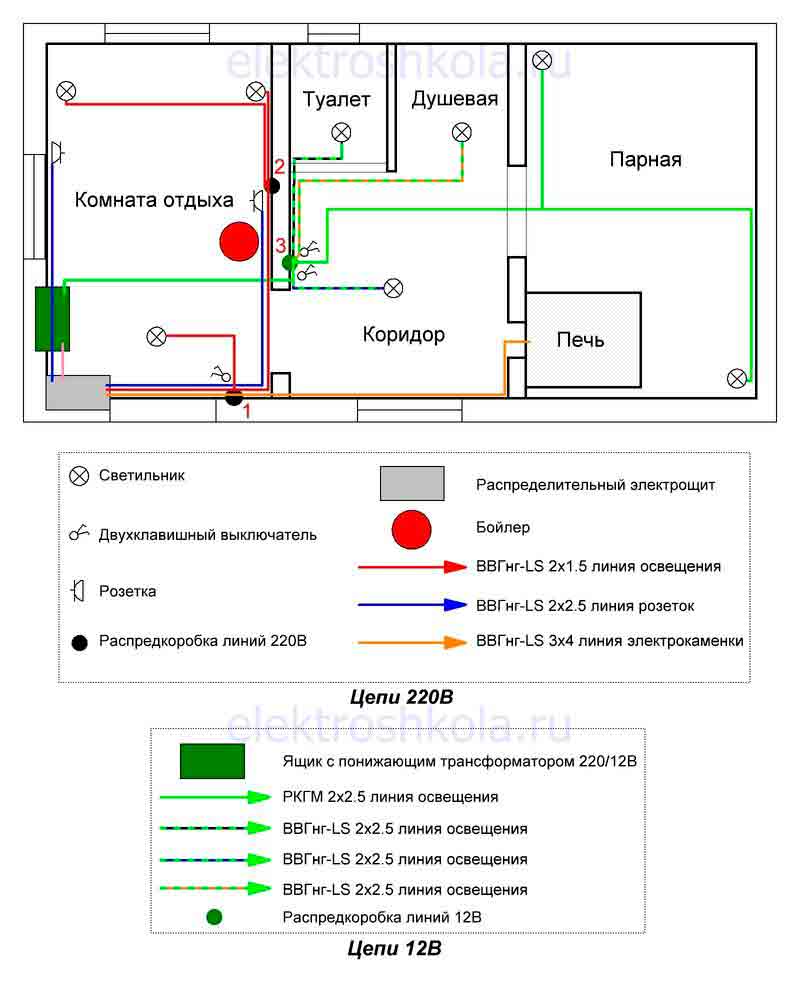

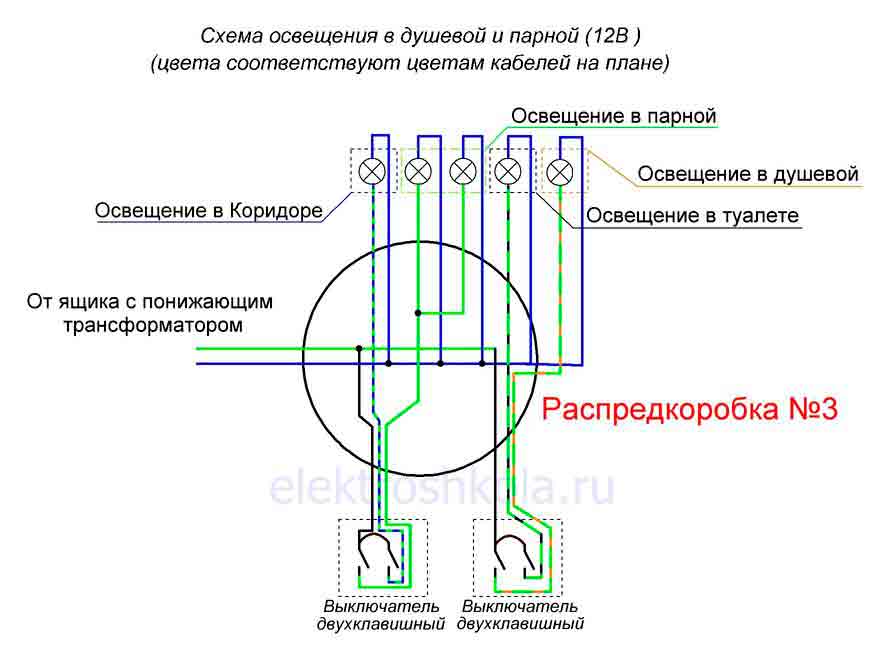

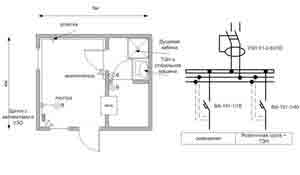

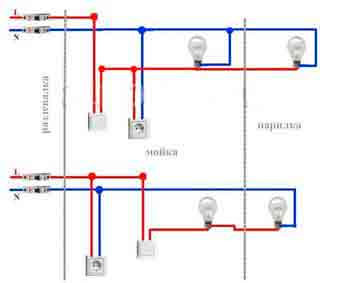

Схема электропроводки в бане/сауне подскажет, где необходимо размещать осветительные приборы. Расположение светильников на потолке сопряжено с опасностью. Под потолком нагнетается самая высокая температура, негативно влияющая как на сам светильник, так и на находящиеся рядом деревянные конструкции. Большое распространение получило расположение светильников на стенах, где температура существенно ниже. В парной и моечном помещении желательно применять низковольтное напряжение (12В), для чего употребляются понижающие трансформаторы, расположенные вне этих комнат. Светильники с лампами дневного света в саунах запрещено устанавливать.
В комнате отдыха или предбаннике можно располагать светильники с меньшими требованиями.
Нормами запрещена установка выключателей светильников, находящихся непосредственно в парилках и моющих помещениях.

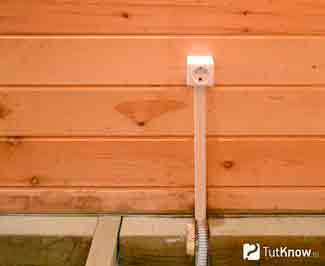

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Подключение электропечи в бане/сауне

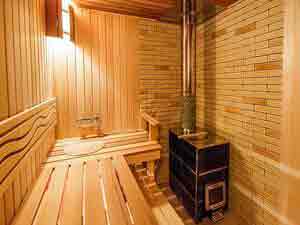

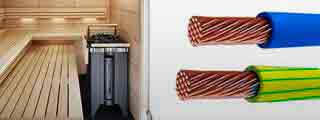

Электрические печи — это современное подобие дровяных каменок. Электрические печи также проворно нагреваются, однако, их неоспоримое преимущество в их компактности, технологичности и удобстве использования. Современные печи дают возможность выставлять оптимальную температуру и не засоряются углями и золой.
Чтобы подключить электропечь, необходимы провода, которые выдерживают, во-первых, высокую температуру (до 170 оС) и, во-вторых, высокую мощность потребления (в среднем 4 кВт), что должна отражать схема проводки в бане/сауне. Вашим выбором для подключения электропечи может стать проводка в гофрированной трубе или кабель-канале, внутри которых располагаются одиночные провода марок ПМТК, ПРКА, РКГМ или ПРКС. Медный кабель для электропечи сечения 3*2.5 мм выдерживает где-то 5 кВт нагрузки. Чтобы не тянуть до щитка дорогостоящий кабель приемлемо протянуть провода ПМТК, ПРКА, РКГМ или ПРКС до монтажной коробки, расположенной вне зоны высокой влажности и температуры, и уже от коробки идти обычным кабелем, например ВВГ 3х2,5 до электрического щитка.

ПУЭ рекомендует монтаж электропроводки в бане в душевой и парилке скрыто.
ПУЭ (Правила устройства электроустановок) — это можно сказать «Библия» электромонтажника. Именно там описаны все требования и нормативы, применяя которые у нас будет качественная и работоспособная электропроводка в бане/сауне.
В ванных комнатах и душевых использоваться должно лишь электрооборудование, специально предназначенное для применения в соответствующих местах указанных помещений. ПУЭ не допускает установку в ванных комнатах, парилках и мыльных помещениях саун и бань штепсельных розеток. Любые штепсельные розетки и выключатели должны располагаться на расстоянии более 60 см от двери душевой кабины. В помещениях парилок ПУЭ настаивает на применении проводки, способной выдерживать высокую температуру (вплоть до 180°С). ПУЭ настоятельно рекомендует всю не встроенную в электронагреватель аппаратуру размещать вне саун. ПУЭ настаивает на наличие в парилке ограничителя температуры, который при достижении 140°С отключит электропечь от напряжения. Проводка в бане своими руками вполне осуществима при использовании качественного монтажа, качественной электротехники, что является залогом вашей безопасности!

Источник: http://cable.ru/articles/id-315.php

Виды прокладки, правила безопасности и самостоятельный монтаж электропроводки в бане

Баня является излюбленным местом истинно русского человека, ведь именно в ней можно отдохнуть, расслабиться и позабыть обо всех насущных проблемах.

Однако в банном строении весьма высока вероятность возгорания, ведь провода электропроводки нагреваются при воздействии тока на них, а повышенная температура и влажность лишь ухудшают ситуацию.

В связи с этим, существуют некоторые требования и нормы, опираясь на которые необходимо монтировать проводку в бане своими руками. Более подробно ознакомиться с ними вы можете в ПУЭ, а именно — сборнику требований к установке электрических приборов в помещениях с повышенной влажностью. Некоторые из основных правил приведены далее:

  1. Электрощит должен быть расположен в наиболее отдаленном от высоких температур месте, а именно: комнате отдыха, предбаннике или тамбуре. Помимо этого, вводный щиток должен соответствовать уровню защиты IР44;
  2. Для банного помещения должно быть проведено отдельное заземление;
  3. Лучше не устанавливать никаких распределительных коробок, поскольку линия электропередачи должна быть неразъемной;
  4. Оборудование в бане должно иметь степень защиты не меньше, чем IP Кабеля лучше выбирать трехжильные, изоляция которых должна выдерживать температуру до 130 градусов;
  5. При прокладке кабеля необходимо использовать металлическую или гофротрубу.

Выбор материала кабеля

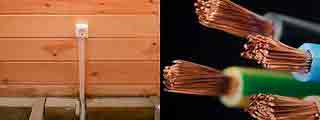

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких.

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

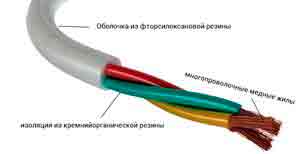

Изоляция кабеля является не менее важным критерием в выборе типа проводов, поскольку только благодаря ей можно избежать возгорания или распространения огня.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.

Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.

Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.

Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

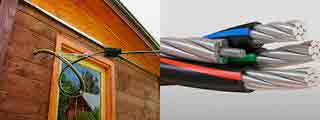

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

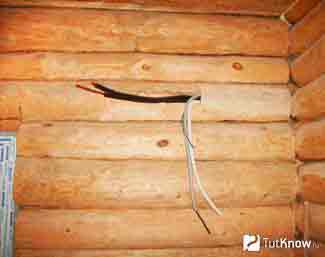

Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

  1. Токопроводящая жила, состоящая из меди;
  2. Высокая жесткость;
  3. Изоляция из негорючих и качественных материалов;
  4. Наличие трех жил.

Подготовительный этап

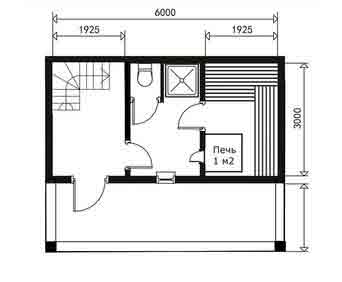

При обустройстве электрики в бане своими руками схемы и чертежи лучше всего доверить опытному специалисту.

Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.

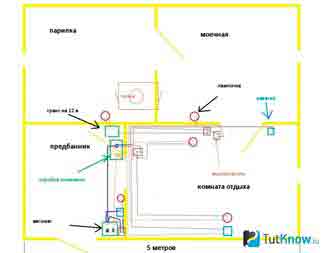

На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.

Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.

Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

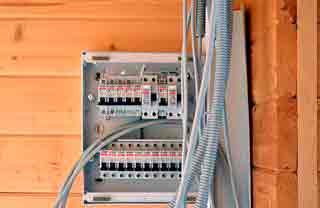

Этап 1: установка электрического щитка

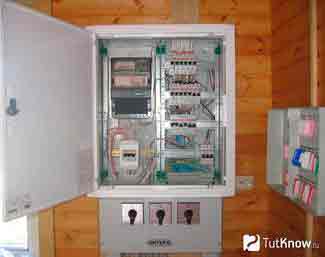

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

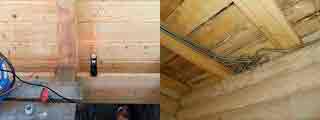

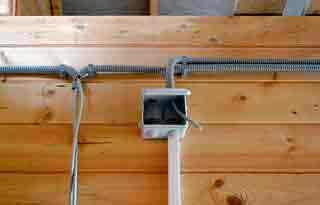

Лучше всего выводить кабеля от щитка через гофротрубу.

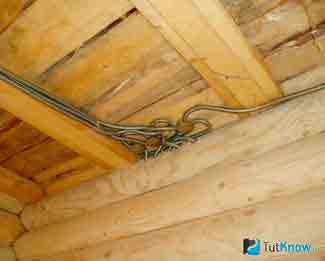

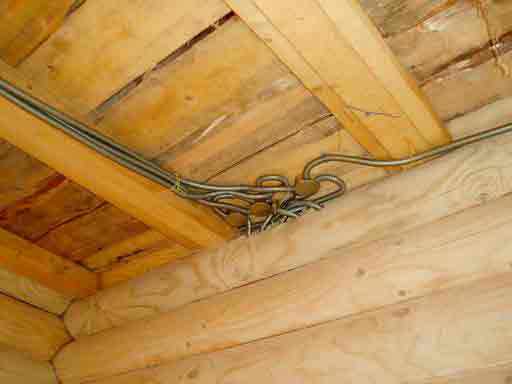

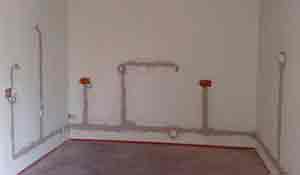

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

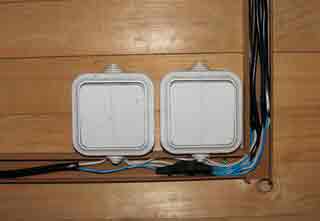

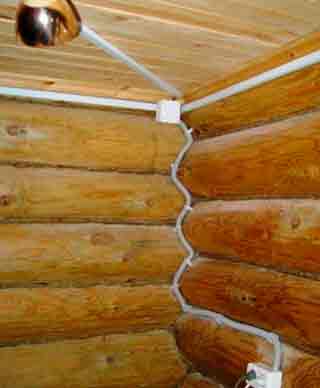

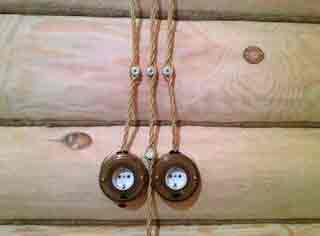

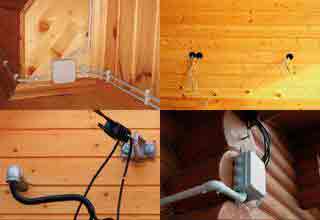

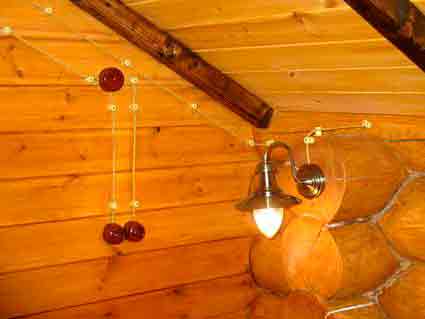

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.

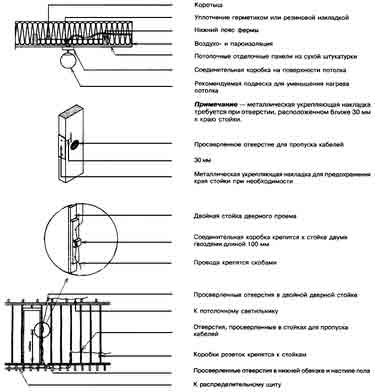

  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

  1. Исходящая от щитка разводка должна быть цельной;

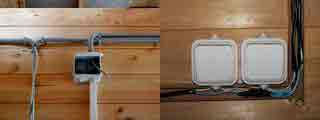

  2. Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
  3. Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
  4. Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
  5. Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
  6. Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
  7. Ни в коем случае нельзя размещать провода около печи или над ней;
  8. Нельзя помещать провода в оболочки из металла или трубы.

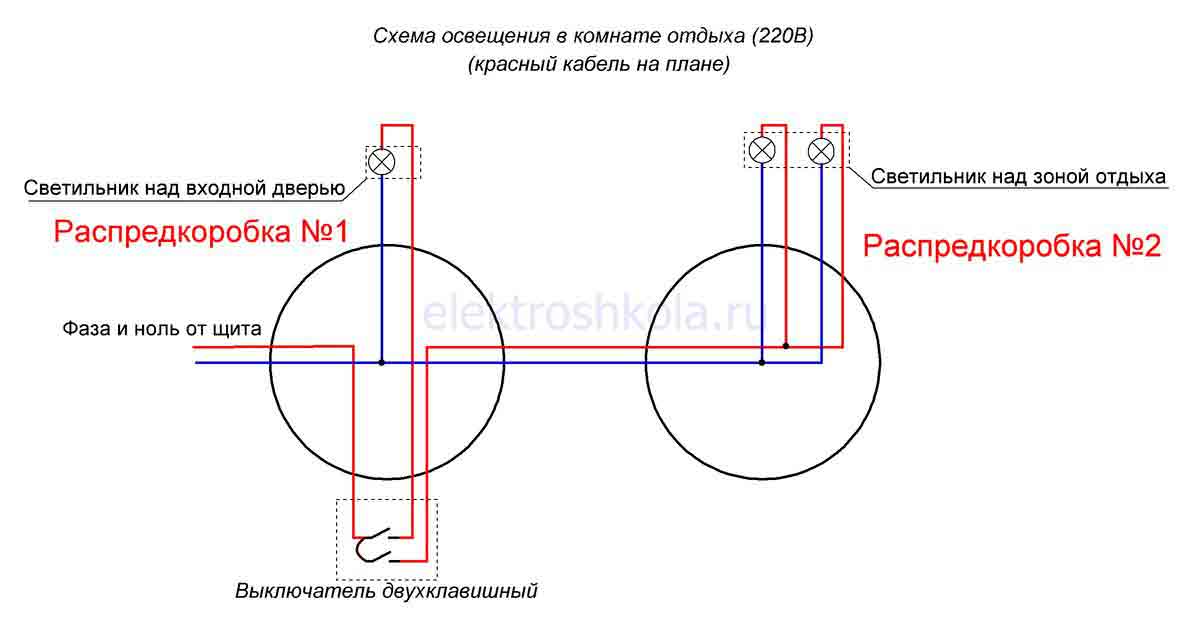

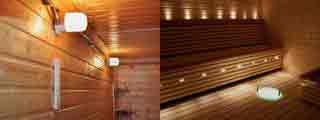

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

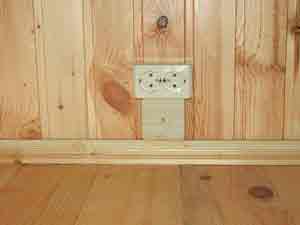

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

Заключение

Планируя монтаж электропроводки в бане своими руками, необходимо изучить теорию. Очень важно ознакомиться со сборником ПУЭ, особенно в последней редакции.

Там вы найдете все самые важные правила, рекомендации, а также советы по обустройству электропроводки и установке оборудования.

Важно отнестись к вопросу максимально ответственно, ведь качественная электрическая проводка – залог безопасного и комфортного времяпрепровождения в бане.

Полезное видео о монтаже

Источник: http://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html

Как правильно провести проводку в бане своими руками

Перед тем как сделать проводку в бане своими руками следует знать, что особенностью ее обустройства является необходимость защиты силовых цепей от влажных испарений и высоких температур. В таких помещениях согласно ПУЭ должны приниматься особые защитные меры, гарантирующие безопасность эксплуатации электрических линий и подключенного к ним оборудования. Электрика в бане относится к вопросам, при решении которых не существует мелочей.

  1. Основные нормы и правила
  2. Электропроводка бани
  3. Безопасность (заземление)
  4. Составление схемы
  5. Этапы монтажа
  6. Способы монтажа питающего кабеля (воздушный и подземный)
  7. Расчет сечения
  8. Выбор провода и электроустановочных изделий
  9. Внутренняя разводка
  10. Видео инструкция

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие обустройство электропроводки, касаются следующих важных деталей:

  • Порядок подводки силового кабеля (по воздуху или в траншее).
  • Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
  • Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
  • Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

  • Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
  • При их укладке по дереву обязательно использование подкладок из асбестового листа.
  • Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

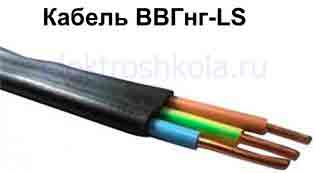

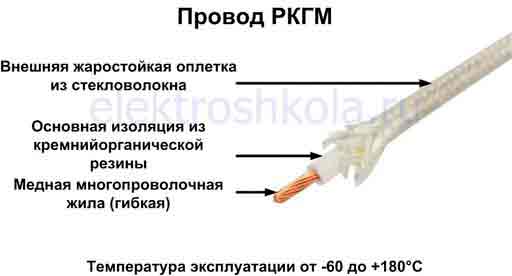

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание.

Важно! При проектировании бани вопросу надежного заземляющего контура придается первостепенное значение. Его можно устроить тут же, неподалеку от сруба.

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

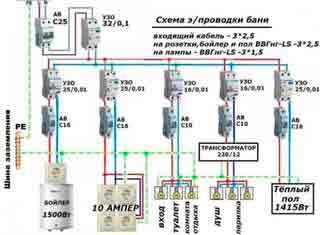

Составление схемы

Подготовка схемы электрического ввода и самой проводки – первостепенная задача проектирования системы энергоснабжения любого объекта, включая баню. В ней обязательно отмечаются следующие моменты:

  • Тип ввода (подземный или воздушный кабель с указанием марки последнего).
  • Место расположения электрического щитка и его состав.
  • Трасса, по которой должна прокладываться проводка в бане своими руками.
  • Места установки розеток, выключателей и распределительных коробок.

Дополнительная информация: На схеме обязательно указываются марки используемых проводов, кабелей и всех электроустановочных изделий.

На ней также обозначаются защитные автоматы, рассчитанные на номинальные токи (их обычно размещают в пределах вводного устройства). На заключительной стадии подготовки схемы отмечаются отходящие от щитка силовые и осветительные линии.

Этапы монтажа

Процедура непосредственной подводки электричества в баню разбивается на ряд этапов, на каждом из которых проводятся следующие операции:

  1. Проводка кабеля ввода до распределительного устройства.
  2. Монтаж шкафа с размещенным в нем защитным и распределительным оборудованием (включая автоматы и шины заземления).
  3. Расчет допустимой толщины электромонтажного провода, способного выдерживать токи нагрузки во внутренней электросети.
  4. Выбор его типа, марки и сечения (на основе расчета).
  5. Монтаж всех электроустановочных изделий.

На завершающем этапе работ осуществляется прокладка электропроводки с подключением всего установленного ранее оборудования. Пошаговая инструкция по ее обустройству приводится в следующем разделе

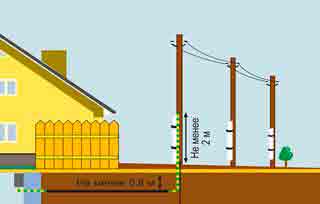

Способы монтажа питающего кабеля (воздушный и подземный)

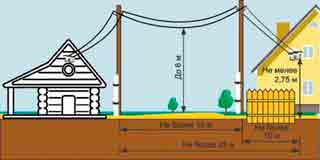

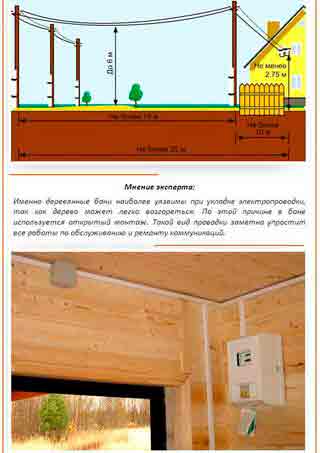

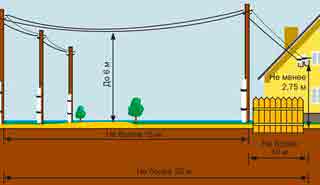

При организации воздушного ввода силовой части энергоснабжения необходимо придерживаться следующих правил:

  • Кабель воздушной подводки должен прокладываться по столбам за пределами бани на удалении по высоте: от проезжей части – не менее 6-ти метров, от пешеходной зоны – не менее 3,5 метров.
  • Его ввод в здание должен располагаться на уровне не ниже 2,75 метра.
  • При расстояниях между столбами более 15-ти метров необходимо ставить дополнительную опору.

Для воздушной прокладки применяется самонесущий провод типа СИП диаметром не менее 16 мм2 и с нагрузочным током до 63 Ампер. В его состав входит комплект несущих деталей, обеспечивающих устойчивость всей системы к растягивающим нагрузкам.

Само кабельное изделие защищено очень прочным полиэтиленовым покрытием. При однофазном энергоснабжении такой кабель позволяет подключать нагрузку до 14 кВт, а при 3-х фазном – до 42 кВт.

Обратите внимание: Алюминиевый СИП допускается подводить в любое банное помещение, кроме парной.

Кабельная подводка к бане подземным способом считается более надежным вариантом, правда, не всегда доступным для рядового пользователя. Это объясняется высокой стоимостью кабеля в бронированной оболочке (ПУЭ допускает использование кабельных изделий марки ВБШ с 4-мя медными жилами 10м2). Сложность реализации этого подхода также связана с территориальными проблемами, возникающими в ситуации, когда кабель от вводного щитка проходит через чужие участки.

Расчет сечения

При выборе сечения проводов и кабелей основываются на предварительном расчете предельных токов в нагрузках, которые одновременно включаются в питающую линию. Для этого потребуется подсчитать общее количество следующих наименований потребителей:

  • Одновременно включаемые лампы освещения и бра.
  • Розетки с разово подключенными к ним приборами (электрочайниками, фенами, вентиляторами и т. п.).
  • Включенное в линию силовое оборудование (кулеры, проточные водонагреватели или бойлеры, например).

После этого мощности всех имеющихся нагрузок суммируются, а полученная цифра делится на сетевое напряжение 220 Вольт. В результате получается ток, протекающий по проводам в бане в режиме максимального потребления (когда все приборы включены).

По полученному значению из специальных таблиц находятся сечения проводов, способных выдержать вычисленные ранее токовые нагрузки.

Выбор провода и электроустановочных изделий

Для проводки электрических жгутов непосредственно в банных помещениях применяются следующие марки проводов:

  • НГ.
  • ВВГ.
  • NYM.

Самыми подходящими для парной специалисты считаются проводные изделия типа РКГМ в надежной огнестойкой изоляции. При высокой температуре она не горит, а только тлеет. Поэтому этот тип проводки может использоваться в парилках, в сауне и других жарких местах. Толщина провода выбирается согласно следующим раскладам:

  1. Для прокладки осветительных линий берутся жилы сечением – 1,5 мм. кв.
  2. Для монтажа участков сети между силовыми розетками – 2,5 мм. кв.

При выборе электрооборудования для бани исходить нужно из следующих соображений:

  • В помещениях устанавливаются электрические светильники во влагозащищенном и термостойком исполнении, имеющие герметичный ввод для силовых проводов.
  • Предпочтительнее, если их корпус изготовлен на основе стекла или металла (пластиковые изделия от высокой температуры могут покоробиться).
  • Предельно допустимое напряжение питания для таких светильников – 24 Вольта.

Последнее требование означает, что в состав электрооборудования должен входить понижающий трансформатор, корпус которого наряду с другой металлической арматурой надежно заземляется.

Внутренняя разводка

При прокладке внутренней проводки необходимо ориентироваться на требования ПУЭ и придерживаться следующих правил:

  • В строении из древесины (из бруса или бревен) разводка монтируется открытым способом. Это означает, что жгуты из проводников прокладываются в кабельных каналах, гофре или в стальных трубах.
  • В бане, сооруженной из негорючих материалов (таких как шлакоблоки, например или кирпич) может применяться скрытый способ прокладки, когда провода укладываются в толще стен или под вагонкой.
  • В парилке обязательна к применению кабельная продукция, имеющая термостойкое изоляционное покрытие (обычно в ней используют специальный кабель марки РКГМ 3х2).

Согласно требованиям ПУЭ в парильном помещении из электрооборудования допускается устанавливать только светильники, которые можно размещать по углам.

Розетки и выключатели этими же нормативами к установке не рекомендованы. В этом случае основная разводка может быть обустроена в смежной комнате, после чего делается отдельная подводка к осветительным приборам, прокладываемая сквозь стену.

Важно! При оформлении стенного прохода обязательно устанавливаются теплоизоляционные втулки, по одной на каждую жилу.

В остальных банных помещениях электропроводка должна быть проведена по кратчайшему пути, намечаемому от одного прибора к другому. При ее обустройстве необходимо придерживаться следующих рекомендаций:

  1. В предбаннике и в душевом отделении (его нередко называют моечной) специалисты рекомендуют к применению кабель ВВГнг-LS, проложенный в гофре, трубах или скрытым способом (если стены сделаны из несгораемого материала).
  2. В состав электрического щита должны входить автоматические выключатели (по одному на каждую комнату) и УЗО с током срабатывания 10 мА.
  3. Вся монтируемая открыто электрическая фурнитура устанавливается за пределами помещений (или в районе входа).

Также обращает на себя внимание еще одно важное замечание, запрещающее прокладывать электропроводку непосредственно над печной конструкцией.

Дополнительная информация: Нормативными документами не запрещено оформлять провода в банных помещениях в виде ретро проводки.

Добавим, что для этого строения обязательно обустройство надежного заземляющего контура, а также желательно сооружение комплекса молниезащиты. Соединение всех монтируемых проводников должно оформляться сваркой, пайкой или специальным обжимным методом. Проходы силового кабеля сквозь стены строения выполняются только в металлических (стальных) трубах.

Видео инструкция

С более подробной инструкцией по обустройству электропроводки в бане можно ознакомиться в видео, расположенных ниже. После просмотра допускается смело приступать к монтажным работам, подробно описанным в предыдущих главах. Внимательное изучение предложенного материала поможет вам успешно справиться с задачей обустройства проводки в бане.

Источник: http://fishkielektrika.ru/kak-pravilno-provesti-provodku-v-bane-svoimi-rukami

Как проложить проводку в парилке бани: инструкции, советы специалистов

Важным этапом строительства бани является монтаж электропроводки. Однако, ввиду того что в этом сооружения преобладает повышенная влажность, для качественного выполнения этой работы необходимы специальные знания. Если у вас нет уверенности в том, что вы сможете все сделать и правильно и соблюсти требования пожарной безопасности, то лучше доверить эту работу профессионалам.

  • Требования безопасности к электропроводке
    • Почему создаёт опасность неправильная электропроводка в бане
  • Нормы и правила размещения электрики в бане
    • Как правильно подвести электрокабель к бане
  • Как устанавливается электрический щиток
    • Что необходимо учитывать при составлении схемы электросистемы

Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно. Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы.

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

Нормы и правила размещения электрики в бане

Самый распространённый и простой вариант укладки электропроводки в бане — в виде отдельной линии от основного распределительного щитка. Он позволяет обеспечить безопасность для хозяев и создать отдельный контур заземления.

Укладывать электропроводку необходимо в самых неприметных местах, поэтому углы напротив дверных проёмов для неё не подходят. А также должно быть соблюдено требование относительно её укладки вблизи очагов отопления — размещать проводку рядом с печами, трубами и генераторами разрешается на расстоянии не менее 1,5 м.

Существует два основных метода, которые можно использовать для укладки электропроводки в бане с отделкой из вагонки:

  1. Скрытая. Подходит для организации электропитания в кирпичных или блочных строениях, запрещается применять в деревянных. Для этого делают проштрабленные каналы, предварительно отделанные асбестовой изоляцией.
  2. Открытая. В этом случае электрические кабеля укладывают прямо на поверхность стены, наиболее распространён в строениях из дерева.

В процессе укладки проводки необходимо соблюдать ряд правил:

  • Питание должно подаваться к источникам потребления через АВ или устройство защитного отключения (УЗО). Для обеспечения освещения в помывочном отделении или парилке обязательно подключение к сети трансформатора понижающего типа.
  • Для укладки проводки рекомендуется брать медный негорящий кабелем типа ВВГнгLS 3х2,5.
  • Установку основных элементов системы электропитания, включающей электрощиток, коробку распределения тока, центральный переключатель, можно проводить только в предбаннике.
  • Чтобы проложить электрокабель из одного помещения в соседнее, проделывают отверстие в стене. Здесь также необходимо соблюсти правила пожарной безопасности: в отверстие необходимо вставить стальную трубку размером 0,5 дюйма. Проделывать отверстие в деревянной стене разрешается только в середине звена, его ни в коем случае нельзя делать на стыках и в швах.
  • В качестве изолятора электрокабеля используют специальную пластиковую или металлическую гофру. Она позволит защитить систему от возгорания, а если произойдёт повреждение, то порода всего лишь оплавится. При установке розеток и выключателей в отверстие обязательно монтируют стальную или асбестовую пластину.
  • В процессе укладки проводки в деревянных строениях запрещается размещать электрокабель в переходные перекрытия и под пол. Монтаж системы должен производиться по открытому типу. В целях повышения безопасности разрешается снизу по стене прикрепить асбестовый материал.
  • Для соединения нескольких проводов можно использовать только клеммы, выполнять скрутки проводки недопустимо.

Как правильно подвести электрокабель к бане

Любой другой вариант за исключением того, когда кабель проводится в бане через сквозное отверстие в дереве, считается нарушением правил пожаробезопасности. Провести кабель от дома к бане, если строения располагаются друг от друга на небольшом расстоянии, довольно просто.

Трудности могут возникнуть, когда приходится решать вопрос организации электропитания для отдельно стоящей бани. В этом случае потребуется вывести силовой кабель в баню от основного электрощита. При подведении электропроводки в баню можно использовать два способа, отличающиеся особенностями установки: наземный и воздушный.

Самым простым представляется воздушный способ, который требуют установки дополнительных опор в виде столбов. Линию прокладывают с помощью кабеля СИП. При его укладке необязательно использовать дополнительную конструкцию из тросов. Служить такая проводка может более 20 лет.

СИП кабель нужно вести по столбам от основного строения до бани, а перед введением в само строение проделывают специальное отверстие, в которое необходимо предварительно вставить металлическую трубу или асбестовый изолятор.

Более трудоёмким является наземный способ укладки кабеля. Он требует проведения дополнительных мероприятий и использования специальных приспособлений. Однако, конечный результат оправдывает все усилия, поскольку линия будет открытой и не придётся заниматься установкой столбов, которые делают менее привлекательным ландшафт.

Проводку укладывают с помощью медного долговечного кабеля ВБбШв 3х2,5, бронированного. В принципе разрешается применять и небронированный кабель, однако, он будет лишён защитного слоя, поэтому при этом варианте его размещают в специальную защитную металлическую трубу.

Укладывают кабель под землёй на глубине не менее 700 мм. Место прокладки должно быть отмечено указателями, например, декоративным камнем. Это позволит быстрее отыскать его в случае повреждения или необходимости замены. После укладки кабеля остаётся только правильно выполнить монтаж щитка.

Как устанавливается электрический щиток

Первым делом следует определиться с местом, где будет установлен электрощиток. При его выборе необходимо соблюдать ряд правил:

  • выбранное для электрощитка место должно быть проветриваемым и сухим;
  • нельзя устанавливать его там, где возможно образование конденсата и его скапливание на внутренних элементах;
  • к месту установки электрощитка должен быть обеспечен свободный доступ;
  • при выборе места необходимо учитывать его освещённость — желательно устанавливать электрощиток на солнечном участке;
  • следует правильно выбрать высоту расположения коробки, её верхняя часть должна располагаться не ниже 150–180 см от пола;
  • в случае укладки однофазной проводки разрешается использовать трехжильный кабель.

Что необходимо учитывать при составлении схемы электросистемы

Выбор схемы электропроводки в бане следует осуществлять с учётом места установки электроприборов и других элементов. Их монтаж может производиться только в сухих помещениях.

Только так можно соблюсти правила пожарной безопасности, а также уменьшить процесс коррозии на деталях. Даже если корпус прибора выполнен из пластика, то в механизме всё равно будут присутствовать металлические элементы.

Среди приборов встречаются такие, которые уже имеют защиту. Они считаются безопасными и могут использоваться в помывочной. Самыми известными среди них являются душевые кабины, ванны с массажными системами, СПА-оборудование и пр.

В парной разрешается устанавливать лишь те световые приборы, которые имеют металлическую основу и обязательно стеклянную защитную конструкцию. Светильники устанавливают на стене обязательно с отступом от потолка 20 см.

Трансформатор, обеспечивающий подачу электроэнергии в баню, имеет максимальное значение напряжения 220 В. В парилку и моечное помещение можно подавать ток с напряжением 12 В.

Хотя это и является несоответствием нормативам ПУЭ, которые гласят, что в опасных строениях разрешается 42 В. Однако, здесь учитывается лампочка 36 В, а они для большинства современных бань большая редкость.

Если владелец решил установить в бане стиральную или посудомоечную машину, то для этих электроприборов придётся вывести отдельную розетку с заземлением. Особое внимание следует уделить выбору места их установки, которое должно быть сухим. Для водогрейного бака необходимо уложить отдельный провод, который следует выводить отдельно от общей системы.

Строительство бани требует от владельца специальных знаний. Особенно это касается такого этапа, как укладка электропроводки. Это важно по той причине, что ошибки могут привести к серьёзным последствиям, иногда даже к смерти людей. Поэтому для обеспечения безопасности в бане владелец должен знать требования пожаробезопасности и строго соблюдать их.

Прежде всего, он должен знать, в каких местах можно устанавливать элементы электросистемы, чтобы они в результате использования электроприборов не привели к замыканию или возгоранию и не нанесли вреда здоровью и жизни людей.

Источник: http://bane.guru/stroitelstvo-bani/elektrichestvo/kak-prolozhit-provodku-v-parilke-bani-instrukcii-sovety-specialistov.html

Прокладка проводки в бане своими руками

Проводка электричества в баню осуществляется в строгом соответствии с разработанными требованиями для влажных помещений.

  • Схема электропроводки в бане и инструкция по работе ↓
  • Расчёт мощности проводки и выбор кабелей ↓
  • Способы прокладки ↓
  • «Земляной» ↓
  • Прокладка кабеля «воздушным» способом ↓
  • Внутренняя разводка в бане: основные этапы ↓
  • Правила установки и разводка кабеля от электрощитка ↓
  • Установка и подключение светильников ↓
  • Нормы подключения электропечи ↓
  • Советы ↓

Основные требования:

  1. Вся мебель располагается в прихожей либо комнате досуга.
  2. В парильной комнате не должно быть никаких розеток.
  3. На лампочки и светильники ставятся исключительно герметичные плафоны.

Схема электропроводки в бане и инструкция по работе

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

  • внешний;
  • внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

  1. Отпадает необходимость делать канавку в стене (штроба).
  2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
  3. Всегда можно внести изменения в планировку и разводку.
  4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

  1. Вывод под светильники (преимущественно в середине потолка, по краям).
  2. Вывод под выключатель.
  3. Вывод под электрокаменку.
  4. Вывод для панели управления температурой.
  5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

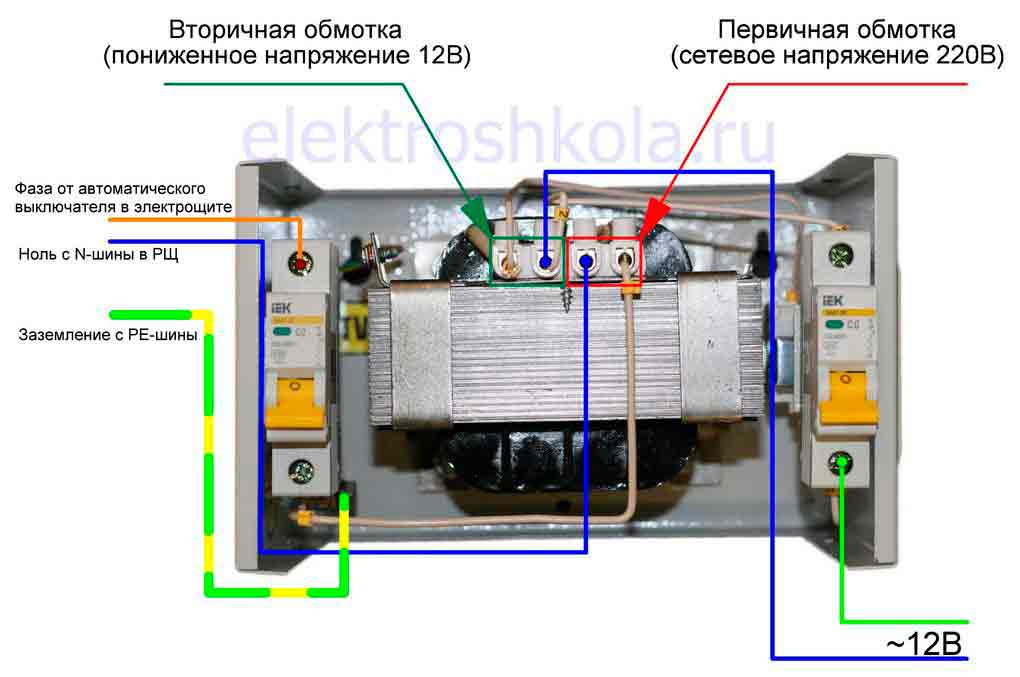

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Пошаговая инструкция работ:

  1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
  2. Рассчитать основные параметры автомата.
  3. Выбор сечения электрокабеля.
  4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
  5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
  6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Расчёт мощности проводки и выбор кабелей

Для выбора правильного сечения кабеля, необходимым будет знать мощность проводки. Существуют различные справочные данные, где можно в зависимости от сечения кабеля определять предполагаемую мощность всех устройств. На всех электрических приборах есть бирка с указанием их мощности потребления.

Советы по расчету мощности и выбору электрокабелей:

  1. В случае, если в баньке среди электроприборов будут монтироваться только осветительные приборы, общая мощность получится порядка 1-3 кВт.
  2. В случае использования вдобавок к световым приборам – электропечи, общая мощность будет соответственно выше и составит около 6-7 кВт.

Когда устанавливается проводка, следует учитывать ее общую мощность на 20-25% процентов выше от рассчитанной мощности всех приборов, находящихся в баньке.

Рассмотрим пример расчета:

  1. Если мощность всех устройств в бане равна 6 кВт, то проводку рекомендуется просчитать на 7 кВт. Для таких величин будет правильно выбрать кабель ВВГнг-LS, имеющий сечение 3х4 (4 мм 2 ).
  2. При выборе электрических проводов для освещения, рекомендуется выбирать сечение размером 3х1,5 (1,5 мм 2 ), а для розеток лучше всего будет размер провода – 3х2,5 (2,5 мм 2 ).

Подводка электрических кабелей к баньке осуществляется 2 базовыми методами:

  1. Подводка под землю (земляной способ) – проводится укладка электрического провода под землей, эта процедура считается накладной, как по финансовой составляющей, так и по производственной. (Нужно вырывать траншеи по особым правилам и до определенного уровня, используемый кабель для такого способа является более дорогостоящим);
  2. Монтаж по воздуху (воздушный способ) – осуществляется проложением провода непосредственно по воздуху, над зданием баньки. Он является наряду с предыдущим более экономичным, но в свою очередь также требует выполнения своих необходимых норм и правил.

Способы прокладки

«Земляной»

Относится к наиболее верным способам, к сожалению, его выбор не всегда возможен. Прежде всего, необходимо окончить все «земляные» работы и убедиться в удобстве проложения кабеля. Он является дорогим, имеет 4 медные жилы с сечением 10 мм 2 .

Кабель оснащен защитным покрытием, кладется под землей, тем самым являясь очень прочным и высоконадежным. Стальная защитная оболочка позволяет защитить электрокабель от всевозможных грызунов (кротов, крыс и т.п.). Также, электропровод неуязвим к земляной усадке.

Стальные трубы применимы для вертикальной прокладки (прим.: крепление на столбе, на стене). Применяются зачастую трубы не более 2 метров.

Этапы укладки кабеля под землей:

  1. Выкапывается ров на глубину 0,7 – 1 м. В него высыпается песок или рыхлая земля, высота слоя – около 10 – 15 см. Затем кабель снова засыпается слоем песка либо рыхлой землей.
  2. Для провидения кабеля в сооружение, применяют металлическую втулку. Ее назначение – защитить провода при перемещении, а также окончательно усадить деревянную стенку. Все эти процедуры должны проводиться с наибольшей внимательностью и осторожностью.
  3. С кабеля снимают его защитное покрытие прямо перед подключением к щитку. Затем уже можно электропровод подключить к автомату, сделав заземление и защиту от ударов молнии.

Прокладка кабеля «воздушным» способом

В случае, если потребитель выбирает более простой и экономический способ прокладывания провода по воздуху, то нужно учесть следующие факторы:

  1. Если, расстояние от дома до баньки составляет 20 30 м, нужно поставить опору, ликвидировав провисание кабеля. Для «проложения» провода по воздуху применяется специальная растяжка, либо изоляторы, изготовленные из фарфора.
  2. Электрокабель должен протягиваться на конкретной высоте. Над проезжей дорогой его высота – не ниже 6 метров от уровня земли. Над пешеходными дорожками – не ниже 3,5 – 4 м. К самой бане кабель монтируется на высоте 2,75 – 2,90 м.
  3. Часто используется так называемый «самонесущий» изолированный провод. Его длительность работы рассчитана примерно на 25 лет. Такие кабеля имеют крепкое атмосферостойкое покрытие и специальные несущие элементы, которые неуязвимы к перегрузкам. Сечение такого провода порядка 16-20 м 2 и пропускная способность не более 63-65 А. В случае однофазного подключения – на выходе мощность равна 14 кВт, а если 3-х фазное – 42 кВт. Главный минус такого рода кабеля – это его не высокая пластичность.
  4. СИП (самонесущий изолированный провод) – предназначен для ввода в само помещение бани. В саму парилку запрещено вводить провода из алюминия, разрешается проводить кабеля типаNYM, НГ либо ВВГ.

Тип ВВГ часто применим для подсоединения освещения (сечением 3 х 1,5) и подсоединения розеток (3 х 2,5).

Внутренняя разводка в бане: основные этапы

При конструировании электропроводки, следует отметить следующие этапы:

  • монтаж щитка;
  • разведение от щитка;
  • монтаж светильников;
  • монтаж розеток;
  • монтаж электронной печки;

Правила установки и разводка кабеля от электрощитка

Необходимо выбрать правильное место для крепежа электрощита, поскольку от него будет подпитываться вся электрификация бани.

Стоит отменить самые важные требования:

  1. Щиток должен располагаться в месте, где к нему будет свободный доступ.
  2. Щит не разрешаетсяустанавливатьв парилке и других пожароопасных помещениях.
  3. Комната с установленным щитом должна иметь хорошее освещение.

Как правило, щиток устанавливается в прихожей комнате или комнате досуга. Верхняя его часть корпуса должна располагаться на высоте от пола не ниже 1,5 – 2 м.

Однофазная проводка должна иметь как минимум 3 жилы. Согласно нормативным документам фазовая жила должна иметь серый цвет. Она подключается к верхнему разъему вводящего автомата. От нижнего разъема отходящего автомата происходит перемещение на верхние клеммы отходящих автоматов.

Нулевая жила (голубоватого цвета) находится на нулевой колодке. Защитная (зеленовато-жетлая) – на защитной.

Жилы фаз кабелей, которые отходят на нагрузку, подключаются к нижним контактам автомата.

Для разводки, прежде всего, в помещении бани должна быть схема электропроводки. При ее формировании следует основываться на следующих нюансах:

  1. При наличии кирпичных стен – проводка будет спрятана под слоем штукатурки.
  2. При наличии деревянных стен, проводка может быть открытой и проходить по поверхности стен.
  3. Все кабеля требуется прокладывать только в вертикально или горизонтальном положениях. Не должно быть переломов или перекручивания.
  4. Все провода следует размещать в менее видимых или наглядных местах.
  5. Электророзетки, выключатели, щитовые коробки запрещается устанавливать в помещениях, имеющие высокие температурные перепады и различные уровни влажности.
  6. Соединение жил должно сварено либо спаяно.
  7. Запрещен монтаж электропроводов над печью.
  8. Нужно обязательно задействовать защитное «зануление».

схема электропроводки в бане

Установка и подключение светильников

Световые лампы, устанавливаемые в помещения бани, должны иметь степень защиты оболочки не ниже IP 44, а также мощность не более 75 Вт.

Плафоны на лампочки необходимо использовать преимущественно стеклянные, так как пластиковые – более склонны к деформированию. Корпуса выбирают металлические, подключенные к защитной жиле.

Наиболее рекомендуемое место установки светильников в парилках – это на стенах, а не на потолках, поскольку под потолками уровень температуры считается наивысшим. В парилках используют напряжение (12 В), следовательно необходимыми являются понижающие трансформаторы, размещенные за пределами парилки.

Нормы подключения электропечи

Для подключения печи потребуются специальные провода, выдерживающие очень высокую температуру (150 – 200 ⁰С), + высокие мощности энергопотребления (4 – 6 кВт). Такого рода нагрузки может выдержать кабель размером 3 х 2,5 мм.

Монтажные термостойкие провода следует провести к монтажной коробке, установленной вдали от помещения с высокими температурами, а от коробки к щиту подойдут обычные провода ВВГ.

Основные ошибки:

  1. Неправильный выбор типа и сечения провода, является одной из самой распространенных ошибок. Электрокабель должен быть в соответствии с монтируемой мощности (2кВт / 1мм).
  2. Неправильное, либо недостаточное изолирование провода. Более качественными являются медные провода, они гораздо надежнее, чем алюминиевые.
  3. Неправильное отношение к технической безопасности. Неумелое и неаккуратное обращение со всеми элементами электрификации.

Советы

  1. Нюансы электрификации. При изготовленной бане из дерева, снизу трубок должен быть проложен листовой асбест, а если провода идут через нагревательные конструкции, то со всех сторон относительно кабеля.
  2. Проведение проводом сквозь стены. Один из частых способов установки проводов – это открытая проводка. Рекомендуется для большего удобства и безопасности, при проводе кабелей сквозь стены между комнатами – использовать металлические гильзы.
  3. Электрическая проводка. Обязательно перед началом установки разветвлений проводов и планированием их подключений, следует продумать электросхему бани. Не следует проводить кабеля под косыми углами, только по горизонтали либо по вертикали. Необходимо ликвидировать все перекручивания и загибы.
  4. Методика электрической проводки .Поскольку бани из дерева легко могут подвергнуться возгоранию, в таких банях зачастую рекомендуется проводить открытый монтаж. Такой способ прокладки является более экономичным с наименьшими затратами по времени и обслуживанию.
  5. Установка автоматов. Для более удобного обслуживания, рекомендуется все автоматы подписать, чтобы можно было легко исправить любую поломку. Также, очень полезно иметь около автоматов электрические схемы проводки.

Все установочные процедуры следует доверить профессионалам, поскольку незнание и неумение могут повлечь за собой большие финансовые затраты и драгоценное время.

Источник: http://slarkenergy.ru/provodka/cable/provodka-v-bane.html

Электричество в бане – советы по электромонтажу своими руками

Баня – это идеальное место для времяпрепровождения с целью получения положительных эмоций и оказания максимально благотворного воздействия на организм, но не всегда оно является безопасным, если речь идет о частоте пожаров, возникающих по вине владельца, плохо построившего или некорректно использующего баню. В статье речь пойдет о том, как провести электропроводку в бане своими руками, со всеми нюансами и индивидуальными особенностями этапов процедуры.

Основы электромонтажа в банных помещениях

Естественно, пожарная опасность возникает в бане в первую очередь от того, что эксплуатируется помещение в условиях высочайших температур. Но электрическая проводка в этом вопросе также играет немаловажную роль. Нужно со всей ответственностью подойти к выбору электрических приборов, проводки и правильности их монтажа. Должны соблюдаться основные нормативы, которые прописаны в своде правил устройства электроустановок (ПУЭ).

Не имея определенных навыков работы с электрической проводкой, даже не стоит пытаться ее проложить своими силами. Если же определенные познания имеются, то проводка в бане и парилке может быть монтирована качественно с учетом всей информации приведенной ниже в статье. В первую очередь, опять же, следует прочесть ПУЭ, поскольку все необходимые данные о требуемых кабелях, электроустановках и приборах приведены именно там.

Каким образом силовой кабель должен быть подведен к бане

Чтобы организовать электричество в бане необходимо его доставить по силовому кабелю от ближайшего источника электроэнергии. Существует два основных способа: воздушный и подземный. Быстрее и менее затратно, естественно, натянуть кабель по воздуху, но, если речь идет о безопасности, то стоит прокладывать его на глубине.

Если используется воздушный способ, то должны быть выдержаны следующие нормы:

  • высота над автомобильной дорогой – 6 метров;
  • над пешеходными участками – от 3,5 метра;
  • при расстоянии от ближайшей опоры до бани более 25 метров должна быть установлена промежуточная опора;
  • высота входного отверстия для кабеля, идущего к зданию, – от 2,75 метра.

При навесном способе монтажа используется самонесущий изолирующий провод (СИП-4) без несущего троса. Алюминиевые жилы данного кабеля в сечении имеют площадь 16 кв. мм. Количество жил зависит от того, на сколько фаз будет подсоединяться кабель. Существует двухфазный вариант на 2 и трехфазный – на 4 жилы.

Когда закладывается проводка в бане и парилке, использовать СИП-4 нельзя. Сразу за стеной под чердаком он должен сменяться кабелем типов ВВГ, НГ или NYM. В качестве соединителей между двумя разновидностями кабеля используется герметичный переходник типа «медь-алюминий».

Подводя кабель к стене бане, можно его закреплять на внешней стене здания, заложив предварительно в гофрированную трубку или кабель-канал из пластика. Вводить кабель напрямую запрещено, потому его стоит проводить через специальный бокс с автоматическим выключателем. Автомат подбирается так же с учетом количества подключаемых фаз на 2 или 4 полосы. С уличной стороны подводится СИП, а уже в помещении подключается нужный кабель.

Порог нагрузки, при которой срабатывает автомат, должен быть выше, чем у тех, что будут размещены внутри помещения. Через стену кабель должен быть проложен по металлической трубке с заземлением. Резиновая трубка при этом использоваться не может, поскольку через определенное время эксплуатации резина теряется свои антистатические свойства.

Еще один способ того, как провести электричество в бане, подразумевает прокладку силового кабеля по стальной трубе. Это не только надежнее, чем простое навешивание кабеля, но и эстетичнее. На фото и при визуальном осмотре трубка будет смотреться более эстетично.

Однако у этого способа имеется ряд условий:

  • верхний конец трубы прогибается в форме полукольца, чтобы влага не попадала внутрь;
  • нижний конец закрепляется так, чтобы она склонялась на 5-15 градусов в сторону улицы;
  • поверхность трубы окрашивается, а в самой нижней ее точке просверливается отверстие для того, чтобы конденсируемая жидкость стекала на улицу;
  • крепление к стене выполняется при помощи хомутов, а верхний конец вешается на стальную растяжку, закрепляемую сквозными болтами на крыше;
  • на трубе должны быть приделаны (приварены) изолированные штырьки (накрытые колпачками), на которые и будет закрепляться кабель при помощи алюминиевой проволоки;
  • на последнем этапе по металлической стойке пропускается вводной кабель того типа, что предусмотрен ПУЭ.

Что касается подземного способа прокладки, то это в первую очередь сложно, а также дорого, но преимущества его отрицать нельзя. Кабель, уложенный таким образом, надежно защищен от механических повреждений и предельный срок его эксплуатации (до ближайшей ревизии) значительно больше.

Высокая стоимость данного способа обуславливается тем, что используется более дорогой силовой кабель марки ВБбШв. Использовать вышеописанный провод для сауны и бани (СИП 4) нельзя, поскольку это запрещено ПУЭ. Его преимущество в том, что оболочка его называется бронированной из-за двойной оболочки с металлической оплеткой между слоями. Внутри оболочки спрятаны медные и обычно их четыре с сечением в 10 мм. кв. каждая.

Выполняется укладка следующим образом:

  1. Вырывается траншея глубиной 0,7-1,2 метра.
  2. На дно насыпается песчаный слой в 10 сантиметров толщиной.
  3. Затем укладывается сам кабель и просыпается песком.
  4. Поверх насыпи можно уложить кирпичный слой, который обеспечит механическую защиту кабелю.
  5. Для вертикального размещения кабеля следует использовать трубки и уголки из металла. Горизонтально их размещать нельзя, поскольку в полостях будет скапливаться конденсируемая влага.
  6. Вводить кабель необходимо по аналогии с воздушным типом монтажа.

Если укладывать кабель в траншею, то следует делать «змейку», чтобы был компенсационный запас, поскольку сезонные смещения почвы могут привести к натяжению кабеля.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

  • однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
  • трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Количество фаз не влияет на основные правила размещения элементов электрической системы. Розетки и выключатели в душевых (моечных) и парилках не могут быть размещены по правилам ПУЭ. Чаще всего к бане подводится сеть на одну фазу, но три фазы нужны, если в помещении будут размещаться более мощные нагревательных устройства.

Трехфазная сеть имеет следующие преимущества:

  • использование более мощных электрических приборов;
  • использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

  • суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой;
  • подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля;
  • стоимость электрической энергии, поставляемой через такую сеть, выше;
  • на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость. Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой. Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен.

По утвержденной схеме монтаж должен производиться без единой ошибки и с соблюдением всех обозначенных параметров. Только в этом случае будет получена эффективная, надежная и максимально безопасная система подачи электрической энергии в баню.

Стадия расчетов и подготовки к началу монтажных работ

После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.

Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.

В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.

После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.

Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.

Подбираются параметры примерно следующим образом:

  • 16 ампер – 1,5 кв.мм;
  • 25 ампер – 2,5 кв. мм;
  • 32 ампер – 4 кв. мм;
  • 40 ампер – 6 км. мм.

При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.

Указанные выше значения подбирались для кабелей с медными жилами. Если речь идет о том, как провести проводку в бане, то в помещении могут быть использованы кабели исключительно с медными жилами. Алюминиевые сердечники крайне небезопасны для использования, поскольку высок риск возгорания и короткого замыкания.

Даже в постройках прошлого столетия на сегодняшний день активно производится замена алюминиевых кабелей на медные. Чтобы повысить безопасность эксплуатации медной проводки, сечение кабелей следует увеличить относительно того, что было рассчитано. В таком случае, затратив немного больше денежных средств, можно сделать запас на подключение дополнительных электроприборов.

Подбирая сечение проводов на отдельные линии электрической сети, стоит пользоваться тем же принципом. По стандарту кабеля в 4 кв.мм. сечением хватает для подачи электрического тока на распределительный щиток, а 2,5 кв.мм. – может быть использован для подключения остальных элементов. Разумеется, для более мощных электрических приборов нужно увеличить сечение минимум до 4 кв.мм.

При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.

Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.

В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.

Однако устанавливать следует более мощные устройства (25-30 миллиампер), поскольку при меньших значениях высок риск аварийного срабатывания по поводу и без повода. Соответственно выбирать УЗО необходимо с учетом норм приведенных в ПУЭ и рекомендаций специалиста.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

  • ПВКВ;
  • ПРКА;
  • ПРКС;
  • РКГМ (многопроволочный);
  • ПМТК;
  • OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Стоит отметить, что категорически запрещено использовать кабели марки ПУНП. Причем он ни подходит не то что для бани, но и для жилых помещений в доме. Главным его недостатком является то, что толщина жил в нем может иметь погрешности, допущенные на этапе производства.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

  1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
  2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
  3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
  4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Если речь идет о том, как провести свет в баню из дома, то светодиодное освещение подойдет идеально для этой задачи и создаст минимальную нагрузку на электросеть жилого здания (прочитайте также: «Как правильно сделать освещение в бане в парилке – практические советы»).

Практические рекомендации по монтажу проводки в бане

После того как составление схемы проводки в бане и подготовка к монтажу завершена можно приступать к проведению работ. Важно относиться к процессу со всей осторожностью и, уделяя как можно больше внимания любым деталям.

Своими руками выполнить монтаж электрической проводки можно, но при этом категорически запрещено допускать даже минимальные ошибки. Для создания максимально эффективной и безопасной электрической сети необходимо руководствоваться последним изданием ПУЭ. Не прочитав данный свод правил, приступать к монтажу категорически запрещено.

В бане монтаж электрической проводки лучше всего осуществлять открытым способом, что в ПУЭ значится лишь как допустимая возможность. На практике было доказано, что данный способ является безопасным и очень удобным. Скрытым способом можно монтировать лишь те линии электропроводки, которые запитывают осветительную систему. Речь идет далеко не о скрытом монтаже под обшивочным материалом, а лишь о проведении кабеля через стену по металлической трубке. Преимущество поверхностного размещения кабелей очевидно: их легче ремонтировать в случае повреждения.

Закрепляется проводку при открытом способе монтажа посредством фарфоровых изоляторов, скоб и кабельных лотков. Уменьшить участки, где кабель будет открыт, можно посредством его размещения в гофрированной трубке, европейском плинтусе или пластиковом кабель-канале. Да и размещение линии электрической сети таким способом повышает ее эстетичность.

В случае использования фарфоровых изоляторов стоит закреплять их на бревнах с интервалом не более 40 сантиметров в горизонтальной плоскости. При вертикальном размещении кабеля следует использовать минимум 2 крепления даже, если длина кабеля на этом участке очень мала. В последнем случае следует закреплять кабель, поместив крепления на концах участка.

Распределительный щиток с электрической сети является определяющим элементом, поскольку именно в нем будут размещены основные защитные устройства (автоматические выключатели, УЗО, трансформаторы понижения напряжения и пр.). Соответственно монтировать щиток нужно с использованием высококачественных материалов, в целевом назначении которых прописана функция электромонтажа.

В первую очередь речь идет о том, чтобы высокая влажность не оказывала чрезмерного воздействия на данный элемент сети. Монтаж щитка должен осуществлять на максимальном удалении от парилки и душевой. Лучше всего у входа в баню.

Опытный электромонтер каждый автоматический выключатель и прочие устройства в щитке подпишет, чтобы облегчить простоту эксплуатации и проведения ремонтных работ. Также в щитке нужно разместить подробную схему электрической проводки в бане, чтобы визуализировать информацию о системе для человека, который будет осуществлять ремонт.

Каждый кабель входящий и выходящий из распределительного короба должен быть заключен в гофрированную пластиковую трубку или кабель-канал. Жилы проводов должны быть надежно закреплены на клеммах электроустановок, поскольку в ином случае на стыках провода и установки будет происходить нагревание с последующим обгоранием плохо закрепленной жилы.

Все жилы, выполняющие роль фазы и подключенные к приборам, создающим нагрузку, должны быть закреплены в нижней части автоматов. Распределительный щиток необходимо качественно заземлить.

Опять стоит повторить, что размещать розетки, выключатели и распределительные коробы в парилках и сауна категорически запрещается. Каждый из перечисленных функциональных элементов электрической сети должен быть установлен в предбаннике, либо в комнате для отдыха.

Но при этом они все равно должны иметь категорию изделий, которые допустимы к использованию в условиях помещения с высоким влажностным уровнем. Речь идет об уровне защиты не ниже IP-44 (на каждой розетке и выключателе в обязательном порядке установлены крышки).

Каждый соединительный кабель в системе должен быть минимально возможной длины. Каждый электрический прибор должен быть заземлен, чтобы уровень безопасности эксплуатации электрической сети был максимальным.

Каждый провод, которым подключаются электрические приборы, необходимо заизолировать негорючим материалом и ни в коем случае не использовать трубы или короба из металла. Труба может быть установлена лишь в качестве оболочки при прохождении провода через стену. Нельзя скручивать провода в бане между собой.

Соединяться кабели могут лишь посредством спайки, либо через надежные клеммы. Идеальной является та система, в которой все кабели от распределительного щитка цельные.

Кабель может быть уложено только по горизонтали или по вертикали, а при его изгибе следует соблюдать прямой угол. Количество проводов при этом должно быть минимальным, как и количество других электрических приборов и элементов системы.

Итог

В статье речь идет о том, как провести качественную электропроводку в бане. Все нормы, правила и рекомендации, приведенные в статье, должны быть выдержаны в процессе монтажа. Лучше всего тщательнейшим образом изучить свод нормативов ПУЭ.

Однако о безопасности можно говорить лишь в том случае, когда все работы по укладке электропроводки производит специалист, который возьмет на себя ответственность за все этапы – от закупки необходимых материалов до монтажа системы и введения ее в эксплуатации.

Источник: http://banyaspec.com/voda-i-svet/elektrichestvo-v-bane-sovety-po-elektromontazhu-svoimi-rukami.html

Электропроводка в бане своими руками

Содержание:

  • Сечение проводки
  • Провода для электропечей
  • Монтаж электрощитка
  • Крепление проводов
  • Розетки и выключатели
  • Светильники в парилке
  • Ревизия проводки

Баня считается помещением, где высока вероятность поражения электрическим током и возникновения пожара. Поэтому все электрооборудование должно быть защищено от основных негативных факторов — пара и влаги.

Определение сечения электропроводки в бане

Перед началом работы составьте схему электропроводки в бане, на которой покажите размещение во всех помещениях розеток, выключателей, светильников и другого электрооборудования. Укажите на схеме мощность каждого прибора.

Для определения сечения проводов можно ориентироваться на такую информацию:

    Если в бане будут установлены только светильники, проводка должна выдерживать 2 кВт. Можно использовать кабель 1,5 мм 2 (3×1,5 мм).

Если планируется установить в помещении стиральную машину, бойлер, плойку, фен, расчетная мощность — 5 кВт плюс 20% запаса. Подойдет кабель ВВНнг-LS сечением 3×4 (4 мм 2 ) или медный кабель 3×2,5, который выдерживает 5 кВт.

Электрическая печь для парилки потребляет 10-20 кВт. Для определения сечения проводов питания мощных аппаратов воспользуйтесь справочными таблицами, где указаны мощности электроприборов и соизмеримые им сечения кабелей.

  • Если вы решили протянуть электропроводку в бане своими руками, покажите электрическую схему бани и свои расчеты сечений электропроводов толковому электрику.
  • Провода для электрических печей для бани

    Должны выдерживать до 170 градусов. Подойдут одиночные провода для экстремальных условий ПРКА, ПМТК, ПРКС ИЛИ РКГМ. Допускается размещать монтажную коробку перед парилкой, к ней можно протянуть провода от щитка типа ВВГ 3×2,5, а от коробки к печи протянуть кабель типа ПМТК.

    Монтаж электрического щитка в бане

    Электричество в бане подается так же, как и в других помещениях — от электрощитка. В изделие монтируются устройства защитного отключения (УЗО), общий выключатель и отходящие выключатели. УЗО и автоматы должны быть соизмеримы нагрузке на каждый провод.

    При монтаже придерживайтесь следующих правил:

      Щиток должен располагаться в сухом месте, защищенном от случайного попадания влаги, например, в предбаннике.

    Устройство фиксируйте к стене на расстоянии не менее 1,4 м от пола.

    Подход к устройству всегда должен оставаться свободным.

    Изделие должно хорошо проветриваться.

  • Щиток устанавливайте на хорошо освещенном месте.
  • Если планируется проводить в помещении однофазную проводку, покупайте трехжильный кабель, который подключается к щитку следующим образом:

      Фазную жилу подсоедините к верхней клемме входного автомата. Обычно оплетка этой жилы серого цвета, но в старых проводах пластик белый или коричневый. Через распределительные шинки фазная жила перекидывается на автоматы включения.

    Нулевую жилу (голубого или синего цвета) подсоедините к нулевой колодке.

    Жилы в клеммах хорошо зажмите, чтобы не было перегрева в местах контакта.

    Заземление (желто-зеленая оплетка) подсоедините к защитной колодке.

    Кабели на входе и выходе из щитка установите в гофротрубы.

    Автоматы выбираются в зависимости от электрооборудования и напряжения в сети. Если общая мощность — 6 кВт, а напряжение — 220 Вт, автомат должен быть 6000/220=27 А, с учетом запаса — 32 А.

  • Отходящие автоматы по группам электроприборов рассчитайте аналогичным способом. Под каждым автоматом сделайте надпись, за какое оборудование он отвечает. Входной аппарат выбирайте в зависимости от общей мощности
  • Правила закрепления проводов в бане

    При монтаже проводки в бане придерживайтесь таких правил:

      Электропроводку в бане из дерева проводите поверх стен по кратчайшему пути к приборам. Под провод установите листовой асбест шириной 10-15 мм и толщиной 3 мм.

    В деревянной бане провода к электроприборам ведите через чердак, не по плинтусам.

    Если стены — кирпичные, провода спрячьте под штукатурку.

    Нельзя размещать провода в трубах ПВХ, а также в металлических трубах. Для проводки воспользуйтесь специальной пластиковой трубкой, она не горит, только плавится.

    Провода размещайте вертикально и горизонтально, без перегибов и перекручивания.

    Рекомендуется делать проводку одним куском, без промежуточных соединений. При необходимости провода подсоединяйте пайкой или сваркой.

    Чтобы протянуть провода через стены, используйте трубки из поливинилхлоридного пластика. В трубку устанавливайте один провод. После окончания монтажа отверстия в стенах заделайте фарфоровыми втулками и воронками.

    При монтаже электропроводки в бане не крепите кабели напротив дверей и на расстоянии ближе 50 см от металлических деталей.

  • Нельзя размещать кабели над печью.
  • Особенности расстановки розеток и выключателей для бани

    Запрещено размещать розетки, выключатели и распределительные коробки в сауне и моечной из-за опасности возникновения короткого замыкания. Они устанавливаются в предбаннике или комнате отдыха.

    В банях разрешается использовать изделия в брызгозащищенном варианте с защитой не менее IP-44. Приобретайте полностью закрытые электроприборы. Ввод на изделиях должен быть только снизу, с U-образным коленом, чтобы конденсат не попал внутрь механизма.

    Используйте розетки с защитными крышками. Устройства крепите на высоте 90 см от пола. Всегда применяйте защитное зануление.

    Использование светильников в парилке бани

    Особенности применения светильников в бане следующие:

      Во влажных помещениях разрешается использовать двенадцати-вольтовые галогенные лампочки.

    Напряжение 12 В создает понижающий трансформатор, который ставят за пределами парилки. Главное условие — расположите прибор подальше от влаги и пара.

    Используйте в парилке термостойкие провода, например, SILFEX Sif S=0,25-185 мм 2 , одножильный с силиконовой изоляцией.

    Провод в парной крепите на расстоянии не менее 0,8 м от дымохода и печи.

    Плафон светильника выбирайте стеклянный, корпус — металлический. После монтажа обязательно его заземлите.

    В светильниках не допускаются пластиковые элементы, они могут оплавиться.

    Светильники устанавливайте на стенах, ведь под потолком держится высокая температура.

    В парной в целях безопасности не ставят лампы дневного света.

    Светильники покупайте герметичные и влагозащищенные.

  • Лучшим вариантом считается полное отсутствие электрического оборудования в парилке. Освещение можно организовать извне, например, поставив стеклянные двери в парилке.
  • Самый простой способ, как сделать электропроводку в бане безопасной, а освещение — оригинальным, состоит в монтаже точечных светильников в стену возле пола, ведь в этом пространстве всегда будет прохладнее. Освещение получается необычным и таинственным. Провод к точечным светильникам подводят через особые пластиковые трубы.

    Ревизия проводки в бане

    В нормальных условиях алюминиевые провода имеют срок годности 15 лет, медные — 20 лет, по истечении срока годности их обязательно меняют. В бане провода находятся в экстремальных условиях, выходят из строя раньше. Ревизию кабелей в бане проводят раз в 4 года, это считается гарантом безопасности.

    Видео об особенностях применения электропроводки в бане:

    Источник: http://tutknow.ru/building/banja-i-sauna/1930-elektroprovodka-v-bane-svoimi-rukami.html

    Проводка в бане и парилке: правила и рекомендации

    В какой маленькой деревянной постройке человек может оставить все свои недуги, усталость и волнения, с обретением свежести, силы, бодрости, здоровья, красоты, чистоты и молодости? Именно такими свойствами обладает баня. Не важно из чего вы её сделали, из бруса, из бревна или это каркасная баня построенная своими руками, одного не большого, но важного этапа строительства просто не избежать. Необходимо провести электричество в баню, сделать внутри помещения грамотную проводку в соответствии с установленными правилами и произвести монтаж точек: розеток, выключателей и осветительных приборов, согласно схемы. Об этом и о том, как выполняется проводка в бане и парилке своими руками, вы узнаете из этой статьи.

    Как подключить баню к электричеству от дома?

    Баня строится отдельно от дома и подключается к щиту отдельным кабелем, через свой автомат и УЗО. Чаще всего кабель с питанием прокладывается под землёй, что имеет некоторые преимущества перед созданием воздушной линии.

    • Преимущество номер один заключается в том, что такой вид прокладки обеспечивает сохранность кабеля и исключает его обрыв при порывистом или шквальном ветре.
    • Преимущество номер два — состоит в том, что незаметность кабеля не портит внешний эстетический вид окружающего ландшафта. Распределительный щит чаще всего устанавливается у входя в помещение, с наружной стороны, но так же возможна установка внутри помещения. К этому щиту подключены электрические розетки и осветительные приборы.

    Если в планах есть установка дополнительного электрооборудования — электрической печи (хотя кто будет ставить в каркасном варианте или срубе электро печь?), парогенератора, электрического отопления, то общей мощности должна соответствовать не только проводка в бане и парилке, но и сам основной силовой кабель.

    Подключение электричества по воздушной линии

    Отдельно стоящую баню можно подключить кабелем СИП или алюминиевыми проводами без изоляции, которые натягиваются между двумя строениями. Лучше выбрать СИП кабель, чтобы не тянуть над участком провода без изоляции. Система СИП имеет собственную систему крепления к фасадам и несущую стальную жилу, что дает возможность натягивать кабель.

    Если метраж от точки подключения линии более 25 метров, требуется установка промежуточного столба. Кабель СИП имеет алюминиевые провода и его нельзя вводить в деревянную баню. Для ввода в баню на фасаде устанавливается силовой автомат или рубильник, после которого подключается кабель с медными проводами и с помощью металлической гильзы вводится в помещение.

    Подземная прокладка электрического кабеля

    Этот способ подключения бани потребует проведение значительного объема земляных работ при откопке траншеи глубиной от 0.8 до 1,2 метра, от точки подключения до бани. Кабель для подземной прокладки можно уложить непосредственно в землю или использовать пластиковую гильзу из трубы, для лучшего сбережения кабеля от повреждения.

    В этих целях лучше использовать продукцию с изоляцией сделанной из сшитого полиэтилена марки СПЭ, который имеет гарантию около 25 лет. Кабель можно подключить к двум щитам снизу, через фундамент по внутренней стене с его укладкой в металлической трубе. Такой вид подключения предназначен для сохранности кабеля от возможных повреждений механического характера и соблюдения требований ПУЭ.

    Монтаж распределительного щитка

    Размеры внутреннего щита обусловлены количеством используемых АВ и УЗО, которые будут устанавливаться. Щит размещается на высоте от 1,5 до 2 м от пола рядом с входом в баню, чтобы включать его при входе. На вводе обязательно устанавливается УЗО на всю электропроводку и вводной автомат, который должен иметь меньший ток срабатывания, чем автомат в доме, который защищает отходящую линию. Если в доме установлен автомат в 25 А, в бане на вводе возможна установка автомата в 20 А. УЗО на вводе защищает всю электропроводку бани и предназначено для защиты бани от пожара и защиты людей от возможного поражения электротоком при его утечке.

    Электрика в бане: правила, схема проводки

    Далее рассмотрим два основных вопроса возникающих при монтаже электрики в бане. Сначала, для примера рассмотрим, самую простую рабочую схему монтажа проводки в предбаннике, с подробным описанием всего процесса. Далее важные практические советы по теме: проводка в бане своими руками.

    Правильная схема проводки в бане и её поэтапный монтаж

    Если вы ищите информацию в которой будет указано где и сколько розеток, выключателей, светильников вам устанавливать, то это не совсем правильный подход к решению вопроса.

    Начинайте плясать от того какими приборами вы будете пользоваться и где они будут расположены. Определите места для выключателей, светильников и приступайте к созданию своей схемы проводки в бане. Функциональное размещение электрики это когда при входе в помещение выключатель находится сам собой, включение телевизора не связано с перестановкой мебели, а использование розетки не предполагает принятие горизонтального положения. Далее поэтапные действия:

    Шаг первый: Рисуем схему проводки

    Приступаем с простой рабочей электрической схемы для предбанника. Минимальный набор точек состоит из:

    • Выключателя (1 шт.);
    • Электро розеток (2 шт.);
    • Светильника (1 шт.);
    • Распределительной коробки (1 шт.);
    • Автоматического выключателя (1 шт.).

    Самая простая монтажная схема проводки для предбанника, с учётом расстояний и мест установки На фото: Обозначение автоматического выключателя на схеме На фото: Обозначение электрических ламп на схеме На фото: Обозначение выключателя на схеме На фото: Обозначение розеток на схеме На фото: Расклад всех узлов и точек

    Шаг второй: Устанавливаем кабель каналы (пеналы) или гофру (трубки) для проводки

    Все провода, в случае открытой электропроводки, должны быть защищены пластмассовыми пеналами или гофрированными шлангами. И это действительно важно!

    Хочу привести вам реальный пример из жизни. В городской квартире дети играли в мяч в коридоре. Мяч ударился об стену, по которой спускался изолированный провод от светильника и провод превратился в бикфордов шнур. Белая, светящая точка начала движение, пожирая изоляцию. Я выключил светильник, но поздно, процесс уже пошёл. Хорошо, что на пути огонька не попалась паутинка или «пыльный кролик» и огонёк не успел спрятаться в деревянном плинтусе и сам процесс был контролирован взрослыми, а иначе бы пожара не избежать.

    Если вы выбрали гофру, то вся проводка пропускается в ней заранее с помощью внутренней проволочки. Планируя и рассчитывая объём материала берите его с небольшим (5-10%) запасом. Если остановились на кабель каналах — пеналах (а этот вариант я предпочитаю больше), то прокладку провода можно проводить непосредственно при соединении проводки. При выборе пеналов ориентируйтесь на габариты проводки. Брать маленький объём нельзя потому что провод не поместится, а больший, чем нужно, просто нет смысла.

    На фото: различные по размеру кабель каналы для проводки На фото: проводка проложенная к выключателю в кабель канале

    Шаг третий: Укладываем провода в кабель каналы

    Начав монтаж проводки в бане вы конечно должны быть обеспечены соответствующими проводами и кабелями. Но как же выбрать провод из нужного материала с нужным сечение? Имея на руках профессиональный проект вопросов не возникнет, но как его решить, если схема и сама проводка сделаны самостоятельно?

    Несколько простых правил помогут справиться с этой задачей:

    1. Не приобретаем алюминиевые провода. Почему? Повышенная ломкость, не возможность прямой скрутки с медью, меньшая пропускная способность при равном сечении;
    2. Используем многожильные провода: стандартно двух или трёхжильные, при планировании устройства заземления;
    3. Для точек питания бытовой техники от распределительной коробки используйте провод с сечением от 1,5 мм 2;
    4. Для светильников на мощностью от 0,1 до 2 кВт достаточно провода с сечением даже 0.5 мм 2;
    5. Приобретая провод следуйте приоритетам по убыванию: материал, сечение, изоляция, цена.

    Таблица

    соотношения сечения многожильного медного провода для использования в сети с напряжением 220В к мощности нагрузки

    Сечение провода в ммМощность в кВтТок в А
    0,52,411
    0,753,315
    13,717
    1,5523
    25,726

    Шаг четвёртый: Соединяем проводку согласно монтажной схемы

    И так, схема есть, кабель каналы установлены, проводка разведена, осталось соединить заранее приобретенные розетки, выключатели и светильники в одну рабочую цепь. В процессе соединения рекомендую использовать два способа: колодочный и метод скрутки. Вообще некоторые насчитывают 5, семь или даже 7! таких способов, но те что я предлагаю — самые простые, надёжные и не дорогие.

    Подготовка и монтаж соединения в колодке

    Первым делом необходимо удалить часть изоляции провода, который будет крепиться к клемме. Как только её не удаляют! Зубы и острый нож это не очень хороший вариант. Про зубы понятно, а вот при использовании ножа, существует вероятность повреждения проводящей части провода. Возможно использование нагрева подходящим прибором, а ещё лучше приобрести автоматический стриппер — специальный инструмент для снятия изоляции.

    Инструменты для удаления изоляции провода

    Нужно отмерить где-то 3 см от начала провода и расплавить (или откусить с помощью стриппера) часть изоляции. Вытягиваем проводящую часть оставляя 1 см и далее, закручивая провод, получаем идеальную скрутку. После закручивания отрезаем лишнее кусачками и производим опайку проводящей части.

    Подготовка провода к монтажу в колодке

    После этого закручиваем оголённую проводящую часть для соединения в колодке и вставив её под шайбу в гнезда колодки затягиваем винт. Карболитовые клеммные колодки монтируются согласно ГОСТ 17557-88. Монтаж проводов сечением до 1.5 мм в таких колодках не абсолютно вызывает каких-либо трудностей.

    Монтаж провода в колодке и установка в распределительной коробке

    Подготовка и монтаж соединения скруткой

    Можно смонтировать соединения путём скрутки проводов. Такой вариант более дешевый, но не на много, так что выбор за Вами. Хотя после монтажа методом скрутки всё будет спрятано в распределительную коробку и на эстетической стороне вопроса выбранный вариант ни как не скажется. А по поводу надёжности и эффективности скрутки, как способа соединения, можно сказать следующее.

    В настоящий момент этот способ соединения немного недолюбливают, предполагая, что он устарел морально и чем то ущерблен, тем более строительный рынок предлагает нам множество доступных, современных и технологичных решений. Но факт остаётся фактом: скрутка — один из самых надёжных видов монтажа по одной простой причине. При качественном соединении площадь соприкосновения соединяемых элементов больше, сем при использовании других вариантов! А это в свою очередь обеспечивает уверенность в том, что перегрева места соединения не произойдёт, что делает такой выбор более безопасным и надёжным.

    Как сделать качественную скрутку?

    • Удаляем часть изоляционного покрытия проводов;
    • Делаем из каждого провода своеобразный веер;
    • Совмещаем полученные веера в одной плоскости;
    • Производим ручную скрутку проводов;
    • Производим добавочную скрутку с помощью пассатижей;
    • Паяем полученную скрутку;
    • Удаляем окончание полученной скрутки с помощью кусачек;
    • Изолируем соединение изолентой либо термоусадочной трубкой.

    Как сделать качественную скрутку

    Всё на этом виртуальный монтаж проводки в бане по выбранной схеме закончен. Но однако, что бы не обмануть ожидания отдельных читателей выкладываю рабочую проверенную схему проводки в бане. Каждый, на её основе может сделать свою, подходящую именно ему конструкцию, убрав или добавив нужные элементы.

    Электрика в бане: важные практические советы

    В заключении дам несколько простых, но важных практических советов касательно организации электрики в бане. Не значительных моментов, которые относятся к электрике НЕ БЫВАЕТ!

    • Силовые розетки подключаются к щиту кабелем сечением 2,5 марки ВВГ или NYM 3х2,5, освещение и выключатель подключаются тем же кабелем с сечением проводов 1,5 кв.мм.
    • Все проходы через стены выполняются в металлической гильзе;
    • Кабель прокладывается на высоте 10 см от потолка, на этом же расстоянии устанавливаются распределительные коробки;
    • Выключатели и распределительные коробки устанавливаются со стороны относительно сухих помещений;
    • Розетки в парилке не устанавливаются, в ванной или моечной можно ставить розетки со степенью защиты IP44, для защиты которых в щите устанавливается отдельное УЗО и автомат;
    • Светильники подключаются к распределительной коробке кабелем 3х1,5 и при прокладке кабеля под деревянной отделкой парилки или мойки, должны быть внутри металлической трубы;
    • Чтобы не заниматься прокладкой кабеля в трубе, светильники в парилке можно установить в углах, а подключить их сверху через чердак, чтобы уменьшить длину кабеля, который проходит под вагонкой, а кабель предварительно пропустить в медную трубу, которую легче монтировать и гнуть;
    • Не пытайтесь спрятать проводку под деревянным плинтусом, расположить провода у самого пола вместе розетками и удлинителями. А вдруг нечаянно уроните ведро с водой, вот будут фейерверки! Возможно, дополнительно надо поставить УЗО. Помните о детях, домашних животных, начните беспокоиться заранее;
    • Не соединяйте скруткой вместе алюминиевый и медный провод. Это ненадёжное соединение, оно со временем окислиться и нужного контакта не будет, а при большом токе будет еще и нагрев, а там и до пожара недалеко. Не делайте такое соединение даже на время, потом забудете, а всё временное становится постоянным. Используйте контактные разъёмы.
    • Для большей безопасности, после каждого ввода электропроводов, будь то баня, хозяйственная постройка или дом, желательно ставить отдельный автоматический предохранитель. Это облегчит в дальнейшем поиск неисправности, обеспечит лучшую защиту, а в случае короткого замыкания она сработает быстрее;
    • Если проводка однофазная, то желательно, через свой автоматический предохранитель развести отдельно провода для розеток и через другой – провода для освещения. Не останетесь в полной темноте, опять же, легче потом самому найти причину неисправности. Если электрическая сеть – трёхфазная, то каждую фазу необходимо равномерно загрузить потребителями. Например – одну фазу пустить на розетки, вторую на освещение, третью – на хозяйственные нужды: насос, нагреватель воды, освещение бытовки и т. д. Перегрузка в случае одновременного включения электроприборов – исключена.

    Три слова о разъёмах и и почему я их не люблю?

    По поводу разъёмов – отдельная тема, я лично боюсь их использовать, эта болезнь осталась от эксплуатации машины Волги. Когда я включал ближний свет, из под торпеды валил дым, это заставляло меня вернуться с дачи до темноты, помню даже приходилось превышать скорость, чтобы не загореться. Приняли закон – ездить с включенными фарами, решил, что обложили по полной, не выдержал, снял торпеду, зачистил контактное соединение на переключателе и запаял. У знакомого — торпеда на девятке сгорела полностью, сам он еле успел выскочить из машины, повезло! Если используются медные провода, то лучше их скрутить, пропаять, обмотать изоляционной лентой. Если Вы уверены в качестве соединительных контактов, то с ними проще.

    По какой цепи поставить переключатель освещения?

    Недавно сделал для себя важное открытие. Никогда не задумывался по какой цепи поставить переключатель освещения, — по фазной или по нулевой? Вы сами то знаете? Сначала думал, что по нулевому проводу безопасней, не затрясёт, если переключатель сломается. Оказалось, что по фазному – безопасней. Если в люстре застрял патрон от лампочки, а сама колба осталась в руках, — гасим свет и плоскогубцами на стремянке, не опасаясь, что затрясёт, спокойно выворачиваем патрон. Если подойти в обратном порядке, то в случае тряски – падать со стремянки, оттолкнувшись от люстры, крайне не удобно, чем сползать по стене с выключателем.

    Про лампы и диммеры в бане

    И еще про лампы. Сейчас все постепенно отказываются от ламп накаливания и переходят к энергосберегающим и это правильно, такие лампы позволяю сэкономить электричество, дольше служат и слабо нагреваются. Однако, нужно учитывать, что некоторые представленные на рынке устройства управления освещением, в частности диммеры (регуляторы интенсивности освещения) и выключатели с диодной подсветкой к таким лампам не подходят.

    Что касается диммеров, нужно использовать специальные модели для энергосберегающих ламп, диммеры для обычных ламп с энергосберегающими не работают из-за особенности устройства последних. Выключатели с диодной подсветкой могут вызывать мерцание ламп при выключенном освещении, что опять же обуславливается отличиями в конструкции обычных и энергосберегающих ламп. Если у вас мерцает лампа при выключенном свете, то возможно всему виной именно выключатель. Нужно либо отключить диод подсветки в выключателе, либо использовать специальный выключатель, думаю, что такие должны существовать.

    На этом статья закончена… Понятно, что кому-то покажется излишним количество букв, текста и изложенной информации, для кого-то, наоборот чего-то не хватит. Однако целью этой статьи не была задача сделать из вас готового профессионального электрика. Целью было дать понимание всего процесса организации электрики в бане своими руками, а так же обратить внимание на отдельные важные моменты её монтажа. Надеюсь это получилось и информация вам пригодится…

    Источник: http://hozayindoma.ru/stroitelstvo-doma/provodka-v-bane-i-parilke-pravila-i-rekomendacii.html

    Электропроводка в бане: требования, схема, особенности и способы монтажа кабеля

    Баня – функциональное строение с особыми условиями эксплуатации, которое требует надежного и безопасного электрообеспечения. По этой причине проводка в бане прокладывается в соответствии с основными требованиями Правил устройства электроустановок, разработанных для влажных помещений. Любое нарушение установленных норм может иметь печальные последствия для владельца строения.

    • Требования по безопасности прокладки электропроводки
    • Схема проводки электричества в баню
    • Выбор проводов и электроприборов для бани
      • Парилка и моечная
      • Предбанник, раздевалка, комната для отдыха
    • Способы проведения электричества в баню
      • Подземный способ монтажа
      • Воздушный способ монтажа
    • Пошаговая инструкция по монтажу внутренней проводки
      • Внутренняя разводка
      • Подключение электрофурнитуры
    • Особенности монтажа распределительного щитка и расчеты рабочих нагрузок
    • Выбор осветительного оборудования для бани
    • Особенности подключения электропечи
    • Распространенные ошибки при организации проводки

    Требования по безопасности прокладки электропроводки

    Монтаж электропроводки в бане должен осуществляться с соблюдением следующих требований по безопасности:

    1. Организация цепи подачи электроэнергии от распределительного узла с вводным автоматом и установка индивидуального контура заземления. Все защитные устройства устанавливаются в электрический щиток.
    2. Использование проводов для внутренних помещений, способных выдерживать температуру нагрева до 165 градусов.
    3. Организация проводки в парилке бани из кирпича и шлакоблока осуществляется закрытым способом. Открытый способ прокладки возможен в деревянном строении.
    4. Схема монтажа должна предусматривать обязательное использование защитного электрооборудования – автоматов и УЗО от 5 до 10 мА.
    5. Соединение проводов осуществляется при помощи клеммников.
    6. Электрические кабели требуют дополнительной изоляции от деревянных поверхностей и элементов. Оптимальное решение – закрытый кабель-канал или термостойкая трасса.
    7. Вся основная электрофурнитура монтируется за пределами парной и моечной. В бане допускается использование розеток, выключателей и диммеров с предельной нагрузкой до 16А в брызгозащищенном корпусе с классом защиты IP44.
    8. Электропроводка в парилке не должна проходить над отопительным оборудованием.
    9. Светотехнические приборы должны иметь защитный корпус и керамические патроны, вспомогательные элементы из металла требуют дополнительного заземления.

    Схема проводки электричества в баню

    Подготовить рабочую схему электрики в бане можно самостоятельно, учитывая общее количество и мощность потребителей энергии, а также тип подключения – однофазный или трехфазный.

    • Подключение на одну фазу предусматривает наличие двух проводов на вход: фаза – подача электричества к конечным потребителям – приборам, оборудованию и электрофурнитуре; ноль – возврат тока. Предельно допустимый порог мощности – 15 кВт.
    • Подключение на три фазы: четыре провода на входе – три на фазу и ноль. Цепочка подачи электричества аналогична предыдущей схеме. Предельно допустимая мощность – 43 кВт.

    Как правило, для стандартной бани используется однофазное подключение, трехфазное актуально, если в помещениях будут установлены мощные электроприборы и оборудование.

    Схематически лучше определить места монтажа и количество электроприборов, просчитать максимальную нагрузку на электропроводку, выбрать тип и количество проводов, а также учесть прочие технические параметры.

    При организации электропроводки в частной бане важно помнить, что основное оборудование для бани использует напряжение в диапазоне от 12 до 36 вольт. Чтобы обеспечить безопасную подачу и распределение электричества, рекомендуется установить трансформатор понижения.

    Готовый проект по электрификации бани должен содержать данные о местах монтажа защитных устройств – дифавтоматов и УЗО.

    Выбор проводов и электроприборов для бани

    При выборе проводов для электрической проводки следует учитывать размер сечения и материал токопроводящей жилы.

    Важно! В бане допускается установка проводов только с медными жилами.

    Парилка и моечная

    Для этих помещений предназначены кабели или провода, изоляция которых способна выдерживать предельную температуру нагрева до 200 градусов. Здесь может использоваться только жаропрочный провод с сердцевиной из меди:

    • Многопроволочный (гибкий) – до 185 градусов.
    • Одиночный и многопроволочный (гибкий) – до 205 градусов.
    • Импортный (гибкий) – до 200 градусов.

    Предбанник, раздевалка, комната для отдыха

    В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

    Важно! Для организации внутренней электропроводки в банных помещениях не используются универсальные плоские провода (ПУНП), которые могут стать основной причиной возникновения пожароопасной ситуации.

    Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

    Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

    Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

    Способы проведения электричества в баню

    Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

    Подземный способ монтажа

    Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

    Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв. мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

    Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

    Технология прокладки кабеля под землей следующая:

    1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
    2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
    3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

    Важно! Волнообразная укладка кабеля в траншею позволит предотвратить его механические повреждения в результате подвижек почвы или усадки здания.

    Воздушный способ монтажа

    Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

    Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

    Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров.

    Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

    1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
    2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
    3. Между изоляторами натягивается металлический трос.
    4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

    Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

    Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

    Пошаговая инструкция по монтажу внутренней проводки

    Проводка в бане и парилке будет запитана от входного распределительного щитка. Главное в этом вопросе – соблюдать технологию монтажа и требования в соответствии с ПУЭ.

    Внутренняя разводка

    Чтобы правильно развести проводку внутри помещений, используется общая схема электрификации бани.

    Выполняя разводку кабеля, необходимо соблюдать следующие требования:

    1. От щитка кабель ведется единым куском.
    2. На деревянных поверхностях проводка прокладывается открытым способом, т. н. ретропроводка. В качестве изоляции запрещается использование пластиковых и металлических труб.
    3. На кирпичных и шлакоблочных поверхностях проводка осуществляется скрытым способом с нанесением штукатурного слоя.
    4. Фиксация проводов проводится горизонтальными и вертикальными линиями, без изгибов и перекручивания.
    5. Провода не должны располагаться напротив входных дверей, отопительного оборудования и электроприборов.
    6. Для соединения токопроводящих жил используется сварочное или спаечное соединение.

    Подключение электрофурнитуры

    Сауна и баня – строения с особыми температурными режимами, поэтому розетки и выключатели оптимально расположить в предбаннике, комнате для отдыха и раздевалке на высоте до 95 см от уровня пола.

    Использование электрофурнитуры и монтажных коробок во влажных помещениях запрещается. Это объясняется тем, что со временем излишки влаги конденсируются на поверхности устройства и могут стать причиной короткого замыкания.

    Особенности монтажа распределительного щитка и расчеты рабочих нагрузок

    Вся электрика в бане ведется от входного щитка. Определяясь с местом его установки, необходимо придерживаться некоторых правил:

    • Наличие свободного доступа к распредщитку.
    • Обеспечение достаточного освещения и регулярного проветривания в помещении со щитком.
    • Оснащенность щитка вводным автоматическим выключателем, УЗО и отходящими автоматами для каждого потребителя энергии.

    Для расчета мощности вводного автомата необходимо учитывать предельную нагрузку, которая создается установленными в бане электроприборами, оборудованием и осветительными устройствами. Совокупная мощность потребителей делится на показатель напряжения.

    Например, общая мощность составила 4000 ВА, напряжение в сети – 220В. Мощность входного автомата: 4000/220 = 18,18 А. Для максимальной защиты следует выбирать устройство с небольшим запасом мощности, например, на 20 А. По аналогичной схеме рассчитывается мощность для каждого отходящего автомата.

    Выбор осветительного оборудования для бани

    Чтобы организовать безопасное и практичное освещение в сауне и бане, рекомендуется использовать надежные осветительные приборы с классом защиты IP44.

    Высокие требования предъявляются к светильникам, установленным в парной и моечной. Это помещения с особенными условиями эксплуатации, для которых характерными являются повышенная влажность и перепады температур. Оптимальный вариант для них – влагозащищенный светильник для настенного монтажа.

    Неплохим вариантом для парной является оптоволоконное осветительное оборудование, стойкое к негативным воздействиям и обеспечивающее мягкий рассеянный свет.

    Поскольку основным материалом для облицовки стен является вагонка, рекомендуется использовать специальные встроенные светильники, которые можно легко вшить в деревянную поверхность.

    Важно! Согласно нормативам, корпус светильников может быть металлическим, а плафон – стеклянным. Оборудование с основанием из пластика восприимчиво к перегревам и деформациям, поэтому не подходит для бани.

    В остальных помещениях бани можно использовать галогенные лампочки или светодиодные светильники.

    Особенности подключения электропечи

    Подключение электропечи осуществляется при помощи трехфазного автомата и пускателя на магнитной основе. Автоматический выключатель обеспечивает защиту от замыканий и прыжков напряжения в сети, пускатель – автоматическое управление отопительным контуром.

    Также понадобятся термостойкие кабели марок ПВКВ, ПМТК, ПРКС, РКГМ с медными жилами сечением 3×2,5 мм, способные выдерживать нагрузки до 4 кВт.

    Для подключения кабеля используется монтажная коробка, установленная в нейтральной зоне, с последующим вводом в распределительный щиток. Таким образом, электрическая печь подключается не к обычной розетке, а напрямую к щитку.

    Если рабочая мощность печи составляет меньше 4 кВт, тогда достаточно организовать однофазное подключение.

    Распространенные ошибки при организации проводки

    Часто начинающие мастера при электрификации бани совершают грубые ошибки, которые связаны с нарушением технических требований или неправильными расчетами.

    • Неправильный выбор типа электропровода и неверно рассчитанное его сечение.
    • Неправильный выбор защитного оборудования – автоматов и УЗО.
    • Плохая изоляция проводов в пожароопасных местах.
    • Нарушение правил безопасности при укладке электропроводки.

    Электрификация бани – сложный и ответственный процесс, требующий грамотного выбора расходных материалов, соблюдения технологии и схемы монтажа, правильного введения системы в эксплуатацию. Это является залогом безопасного и комфортного пребывания в бане на протяжении всего срока эксплуатации.

    Источник: http://sdelatbanyu.ru/otdelka-i-interer/provodka-v-bane.html

    Электропроводка в бане

    Общие требования

    Основные требования к электропроводкам большинства объектов приведены в главе 2.1. ПУЭ 7 издания и в ряде других глав. Если вы собрались делать проводку в бане своими руками вам нужно учесть ряд факторов, таких как: количество комнат, необходимость установки розеток и подключения электропечи или других мощных потребителей, тип освещения в душевой, комнате отдыха, парилке и многое другое. В этой статье мы расскажем об особенностях электромонтажа в бане и других помещениях с повышенной влажностью и температурой.

    Материал стен и выбор способа прокладки кабеля

    Различают два вида электропроводки по способу прокладки — по поверхности стен или «открытая» и внутри стен или «скрытая». В зависимости от материала стен и доступных средств выбирают способ электромонтажа. Рассмотрим несколько типичных ситуаций.

    Вариант №1: Баня построена из шлакоблока, пенобетона, газобетона и других твёрдых негорючих материалов, а парилка обшита вагонкой или другими видами облицовочных материалов из дерева и его производных.

    В этом случае правильным решением будет скрытая электропроводка в штробах во всех комнатах. Это решение обеспечивает защиту кабеля от механических повреждений и высокой температуры.

    Вариант №2: Баня построена из дерева, например,из сруба. Стены всех помещений, соответственно, деревянные.

    В этом случае возможно два варианта — дешевле (открытая проводка) и дороже (скрытая).

    В первом случае проводку прокладывают в кабельных каналах и гофрах по поверхности стен в каждой комнате, возможна «маскировка» линии, например, за элементами отделки интерьера или прокладка в плинтусах с лотком для кабеля.

    Возможно, вам понравится идея ретро-проводки на изоляторах. Это действительно красивый вид открытой электропроводки, к тому же допускается согласно ПУЭ, в частности, п. 2.1.4, 2.1.37, 2.1.39, 2.1.40, табл. 2.1.2, 2.1.3.

    Электропроводка на изоляторах

    Во втором, дорогом, варианте проводку прокладывают скрыто — внутри стен, за наличниками дверных проёмов и других местах в металлических трубах. Преимуществом этого варианта является то, что кабель защищен от негативных воздействий окружающей среды, но есть значительный недостаток — монтаж скрытой проводки в дереве должен выполняться на стадии возведения сруба,в противном случае эти операции либо испортят внешний вид помещения, либо работа усложнится. К тому же учитывайте и стоимость металлических труб, трудности их монтажа, типа сварки стыков и прочие строительно-монтажные нюансы.

    Именно такие варианты электромонтажа в деревянных зданиях предписывает пункт 2.1. ПУЭ и таблица выбора способа прокладки проводки (табл. 2.1.3).

    Вариант №3 — Каркасная баня. Сейчас множество вариантов быстрого возведения каркасных зданий, поэтому нельзя оставить без внимания этот вид строительства.Основной документ, в котором приведены нормы для каркасного строительства — это СП 31-105-2002.

    В случае каркасной постройки прокладка электропроводки также может быть как скрытой, так и открытой. Но есть некоторая разница. Если при прокладке скрытой проводки в деревянных зданиях используются металлические трубы, то в приведенном выше Своде Правил, а именно его главе 13.5 «Электропроводки» п.13.5.1, сказано:

    «Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком 13-9. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.»

    Рисунок 13-9 из СП 31-105

    То есть, как вы можете видеть, что ни о каких металлических трубах нет и речи, но п. 13.5.2 требует использовать «изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение».

    Примечание: С общими правилами монтажа электропроводки вы можете ознакомиться в статье: Монтаж электропроводки.

    Выбор кабеля

    Если опустить рассуждения о группах горючести и определениях из ПУЭ, поскольку это вечный предмет для споров, то на практике для электропроводки в бане наиболее подходящим вариантом будет кабель типа ВВГнг-LS (однако при этом следует учитывать что его максимальная рабочая температура составляет 70°C), либо провод РКГМ — его оболочка из кремнийорганической резины и защитная оплетка из стекловолокна устойчивы к воздействию высоких температур, к тому же данный провод отлично подходит для прокладки на изоляторах (см. выше), что делает его практически идеальным вариантом провода для бани, и в особенности в помещении парной (сауны).

    Примечание: Для расчета сечения жил кабеля вы можете воспользоваться нашим онлайн калькулятором расчета сечения кабеля по мощности.

    Какие светильники и розетки устанавливать в бане?

    При выборе светильников и розеток для бани следует учитывать, что такие помещения как душевая и парная (сауна) согласно ПУЭ относятся к особо опасным и характеризуются такими факторами как высокая влажность, и высокая температура. Следовательно применяемое в таких помещениях оборудование должно иметь соответствующее исполнение.

    Корпуса применяемых розеток и светильников должны иметь влагозащищенное исполнение со степенью защиты не ниже IP54 (защита от водяных брызг). Светильники устанавливаемые в парной дополнительно должны иметь термостойкое исполнение, например светильники серии НПБ.

    Схема электропроводки

    Перейдем к практической части статьи, а именно составлению схемы электропроводки. В качестве примера рассмотрим небольшую баню размером 6х3 метра, в которой есть комната отдыха, душевая, туалет и парная. Чертеж и размеры комнат приведены на рисунке ниже.

    В настоящее время популярны два варианта печи для парилки — каменка на дровах и электрическая каменка.Если печь на дровах, то схема электропроводки сводится к разводке освещения и нескольких розеток: одной для бойлера, и еще одной или нескольких для подключения других электроприборов, например, телевизора в комнате отдыха или для зарядки гаджетов, на случай необходимости. Если же вы решите установить электрическую каменку — нужно добавить еще одну однофазную или трёхфазную линию для её питания.

    Так как в парилке всегда повышенная температура и влажность, то в этом помещении существует повышенный риск поражения электрическим током. Поэтому освещение следует подключать через понижающий трансформатор 220/12 вольт.Сейчас промышленно производятся ящики с понижающим трансформатором (сокращенно ЯТП), они удобны тем, что на их корпусе есть автоматический выключатель по высокой стороне (220В), а иногда и по низкой стороне, а также розетка для подключения потребителей.

    Внутреннее их устройство крайне простое, и вы его видите на следующей иллюстрации. Для подключения стационарной проводки к такому ящику нужно будет его разобрать, найти выводы обмотки низкого напряжения и подключиться непосредственно к ним.

    ЯТП бывают разной мощности, она обозначается в ВА или кВА — в вольт-амперах, к примеру, на предыдущем рисунке изображен ящик с трансформатором на 250 ВА или 0.25 кВА.Чтобы подобрать подходящий вы должны сложить мощность всех лампочек, которые будут от него запитаны и добавить 15-20 процентов запаса (чем больше — тем лучше, но без фанатизма).

    На приведенном ниже плане нанесем один из вариантов схемы прокладки линий электропроводки. Если у вас не будет электропечи, то, соответственно, оранжевой линии, как на схеме ниже, не будет. Ящик с понижающим трансформатором можно установить, как показано на плане или под электрощитом, в зависимости от обстановки и ваших пожеланий.

    Схема разводки электропроводки в бане

    ВАЖНО! Сечение жил кабелей применяемых в цепях 12 Вольт необходимо проверить на потери напряжения (они в любом случае не должны составить более 2 Вольт). В случае если потери будут выше нормы необходимо взять кабель с большим сечением жил. Данную проверку можно выполнить с помощью нашего онлайн калькулятора расчета потери напряжения в кабеле.

    Схемы соединения проводов в распредкоробках приведены ниже. Розетки могут подключаться кабелями (проводами) напрямую к автоматическому выключателю в электрощитке без соединений в распредкоробках, как и линия на каменку (если она есть).

    Номера распредкоробок соответствуют плану прокладки линий.

    Предполагается, что электрощит бани будет подключаться к распределительному щиту дома. В таком случае следует установить автоматический выключатель в распределительном щите дома для защиты кабельной линии от дома до бани, его номинал следует подбирать строго по сечению кабеля, вы это также можете сделать с помощью онлайн-калькулятора выбора автомата по сечению кабеля как и сечение самого кабеля по мощности можно посчитать воспользовавшись онлайн-калькулятором расчета сечения кабеля по мощности.

    О том как правильно проложить кабельную линию до бани вы можете прочитать в статье: «Прокладка кабеля в земле«

    Перейдем к рассмотрению схемы электрощита. Если вы установите электрическую печь, то в электрощит следует установить отдельные приборы защиты на следующие линии:

    1. Освещение 220В — автомат на 10-16А (УЗО не обязательно, но рекомендуется).
    2. Розетки — автомат не более чем на 16А и УЗО на 16А 30мА или дифавтомат (защита от утечки тока обязательна, потому что на этой линии будет запитан бойлер, который греет воду для душа).
    3. Линия питания каменки — автомат по мощности и УЗО с током срабатывания в 10-30 мАили дифавтомат (УЗО также обязательно, потому что каменка всё же устанавливается в парной, в неё может попасть вода или произойти утечка).

    Справочно: Каменка — энергоемкий электроприбор, мощность которого составляет в среднем от 3 до 9 киловатт, а иногда и больше. Поэтому может получать питание как от одной, так и от трёх фаз, и во многих моделях возможны оба варианта подключения. Это следует учесть при выборе типа печи и проектировании электрощита. В случае неправильного выбора аппарата защиты — у вас может просто не выдерживать такую нагрузку вводной автомат.

    Примечание: Для выбора вышеуказанных аппаратов защиты вы можете воспользоваться следующими онлайн калькуляторами: Онлайн расчет автомата по мощности, Онлайн расчет дифавтомата по мощности, Онлайн расчет УЗО по мощности.

    Схема электрощита

    Наконец рассмотрим две возможных схемы электрощита. Первая — однофазная без линии для подключения электропечи. При желании вы можете добавить еще один автоматический выключатель и УЗО и подключить каменку той мощности, которая вписывается в номинал вашего вводного автомата, также нужно будет изменить номинал АВ1 на соответствующий.

    Справочно: На схемах ниже приняты следующие буквенные обозначения:

    Схема однофазного электрощита для бани с дровяной печью

    Примечание: Если в доме нет заземления, рекомендуется его сделать, от том как это выполнить читайте статью: Заземление в частном доме.

    Вторая схема подойдет тем, у кого трёхфазный ввод, здесь вы можете подключить каменку значительно большей мощности, номинал АВ5 нужно выбирать исходя из рассчитанного (ссылка на калькулятор приводилась ранее).

    Схема трёхфазного электрощита для бани с электрической печью

    Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

    Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

    Источник: http://elektroshkola.ru/elektroprovodka/elektroprovodka-v-bane/

    Смотрите также:
    25.04.2020

    Бани, сауны и бассейны Неизменным атрибутом частного дома является сад. Длинные аллеи деревьев или несколько квадратных метров земли, занятой декоративной растительностью – кустами, цветниками, газонами и альпийскими горками. А какой же сад без небольшого водоема?

    25.04.2020

    Облицовка бассейна плиткой. Что нужно учесть? Для облицовки бассейнов подойдет не всякая керамическая плитка. Постоянная влажность и давление воды, перепады температур, воздействие хлора – перенести все это и сохранить хороший внешний вид обычная плитка для отделки не...

    25.04.2020

    Как сделать фундамент под печь в баню? Рассматриваем основные варианты Огромный привет, уважаемому читателю! Первая большая работа в любой стройке (после планирования и проектирования) – это возведение фундамента. Основа любого здания должна быть надёжной и крепкой.

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
